Автономное питание 220 вольт от аккумулятора 12 вольт: ИБП 12 Вольт купить в Москве

Переносной источник питания 12 В: аккумулятор Peak Power Pack

Peak Power Pack – переносной источник питания 12 Вольт постоянного тока на базе литий-железо-фосфатных аккумуляторов и встроенного зарядного устройства. Модельный ряд состоит из 4 моделей переносных аккумуляторов 12В мощностью 102Вт*ч (8Ач), 256Вт*ч (20Ач), 384Вт*ч (30Ач) и 512Ат*ч (40Ач). Устройства Peak Power Pack характеризуются компактными размерами и небольшим весом.

Особенности Peak Power Pack

Переносной аккумулятор 12В Peak Power Pack защищен от неправильной эксплуатации. Высокая производительность в составе солнечной мини-электростанции и других приложений, где важны частые циклы глубокого разряда и недостаточная подзарядка быстро повреждает свинцово-кислотные аккумуляторы AGM и GEL типов.

• Выход 1: выходной ток до 200А.

• Выход 2: дополнительный выход для малой мощности постоянного тока до 50А (не доступно на модели 8Ач).

• Вход 1: многоцелевой вход для заряда от генератора автомобиля или солнечного зарядного устройства. Заряжать можно разнообразными источниками постоянного тока с напряжением 11 – 25В. Специальный контроллер управляет режимом заряда. Доступен режим быстрой зарядки ~1 час током до 40А.

• Вход 2: дополнительный вход для подключения источника питания постоянного тока. В комплекте с переносным источником питания 12В содержится зарядное устройство 3A для подключения к сети переменного тока 100-120/200-240В 50 или 60Гц.

• Режим хранения: уменьшает потребление тока батареи до близкого к нулю. Предотвращает повреждения вследствие глубокого разряда при при длительном хранении.

Управление и индикация Peak Power Pack

• Подключите кнопку (в комплекте) с индикацией состояния (двухцветный светодиод)

• Нажмите кнопку:

• Нажмите коротко: высокая выходная мощность на протяжении 30 м, красный светодиод.

• Удерживайте 2 секунды: высокая выходная мощность постоянно, индикатор красный, медленная вспышка.

• Удерживайте 5 секунд: режим хранения, LED синий, мигает 10 раз.

• Батарея заряжается через вход 1, светодиод синий, медленное мигание.

• Батарея полностью заряжена, LED синий, непрерывно

• Перегрузка или перегрев: красный светодиод, мигание.

Дистанционное управление

Поддерживается дистанционное включение и выключение с отображением информации состояния аккумулятора.

VE.Direct – USB: подключается к компьютеру.

VE.Direct Bluetooth smart dongle: передача данных на приложение смартфона (Android или iOS)

Отображение информации: напряжение аккумулятора, режим работы, состояние заряда и таймеры работы режимов.

Использование портативного источника питания 12В

Использование Peak Power Pack возможно для специальных приложений, требующих кратковременный большой пиковый ток до 200А при напряжении 12В. Также допускается бытовое использование и применение в автомобильных путешествиях, где необходим надежный источник энергии с большим циклическим ресурсом и разнообразными возможностями заряда: от автомобильного генератора, от сети 220В или от солнечных батарей.

Можно ли использовать автомобильный аккумулятор для ИБП переменного тока?

Особенности автомобильных аккумуляторов

Автомобильные аккумуляторы являются свинцово-кислотными аккумуляторами стартерного типа с напряжением в основном 12,7 В. Они предназначены для кратковременной работы в автомобильных системах зажигания (запуска мотора транспортного средства) и освещения. Их основная задача – кратковременная подача на стартер большого пускового тока – от 250 до 1000 А. При этом такие аккумуляторы не рассчитаны на длительную отдачу тока, так как быстро разряжаются. Зарядка же автомобильного аккумулятора выполняется в «равном» режиме: во время работы генератора автомобиля.

Внутри корпуса автомобильного аккумулятора размещено шесть блоков (банок) по 2 В, в которых установлены свинцовые пластины (электроды) и залит жидкий электролит (серная кислота), который не поддерживает процесс рекомбинации, что создает пожароопасность и требует организации хорошей вентиляции. Поэтому такие батареи не предназначены для установки в помещении.

В зависимости от типа автомобиля (легковой/грузовой) можно встретить аккумуляторы от 40 Ач, однако самые распространенные из них имеют емкость 55-65 Aч. Чем больше их емкость, тем мощнее пусковой ток они могут выдать.

Особенности специализированных аккумуляторов для ИБП

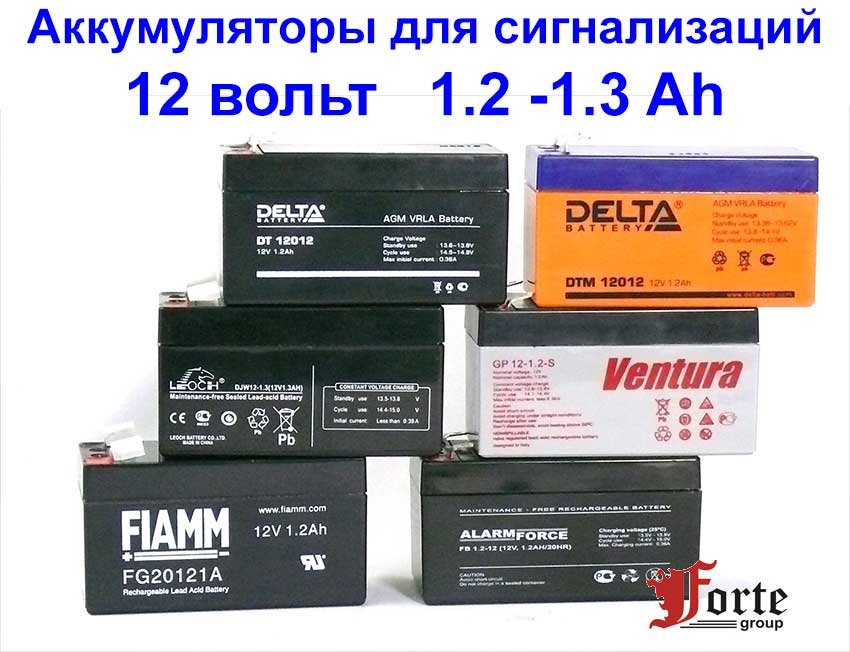

Специализированные аккумуляторы для ИБП представляют собой герметичные свинцово-кислотные (наиболее распространенный тип) тяговые аккумуляторы с номинальным напряжением 12 В (однако напряжение полностью заряженной AGM батареи составляет 13,5-14 В). Они предназначены для непрерывной дозированной отдачи электроэнергии. Батарея ИБП по сравнению с автомобильным аккумулятором рассчитана на отдачу тока различной величины от 5 минут до нескольких часов, что позволяет автономно питать электрические приборы различной мощности. При этом аккумуляторы ИБП рассчитаны на зарядку постоянным стабильным током.

Что касается электролита, то в основном в специализированных батареях для ИБП применяется гелеобразный абсорбент (технология GEL) или пропитанное электролитом специальное пористое стекловолокно (технология AGM).

Данные аккумуляторы считаются наиболее безопасными для применения и практически не выделяют газ во время работы. Технология AGM позволяет рекомбинировать до 99% выделяемого батареями газа.

Емкость аккумуляторных батарей, в зависимости от модели, может быть от 1 Ач. Данный параметр будет влиять на продолжительность функционирования ИБП в автономном режиме: чем больше емкость, тем больше будет работать нагрузка в период отключения электричества.

Об основных типах аккумуляторных батарей, которые применяются для ИБП можно узнать подробнее в нашей статье «Аккумуляторы для ИБП: основные типы».

Проблемы совместной работы ИБП с автомобильными аккумуляторами

Каждая модель ИБП рассчитана на подключение аккумуляторных батарей с определенным напряжением и емкостью. Установка автомобильных аккумуляторов, имеющих иные характеристики, может вызвать ряд проблем при совместной работе с ИБП. Опишем основные из них.

Несоответствующий ток заряда

Модели ИБП имеют встроенные зарядные устройства различной мощности, которые рассчитаны на конкретный вид аккумулятора. Как правило, ток их заряда составляет от 1 А (в моделях со встроенными батареями) до 6 А (в моделях с возможностью подключения внешних аккумуляторов), что вполне достаточно для работы ИБП в автономном режиме. Время заряда батареи напрямую зависит от значения тока заряда.

Установка стандартного автомобильного аккумулятора, например, емкостью 60 Ач, потребует более высокого тока для его заряда (от 6 А и выше), что может превысить максимальный ток зарядного устройства ИБП. Слабый ток не сможет зарядить такой аккумулятор: заряд будет происходить длительное время (до нескольких суток), из-за чего аккумулятор не будет до конца заряжаться, что в скором времени приведет к уменьшению его емкости. Кроме того, вследствие длительного цикла заряда электролит автомобильной батареи может закипеть или расслоиться, а пластины быстро разрушиться. Нарушение режима работы в итоге приведет и к повреждению самого ИБП.

Некорректная работа индикации

В ИБП заложена информация об определенной емкости аккумуляторных батарей, с которыми функционирует устройство, и их разряде. Установка в схему его работы автомобильной батареи может привести к некорректному расчету их разряда и, соответственно, неверной индикации. Дело в том, что автомобильные батареи не являются тяговыми, поэтому их производитель не указывает и не испытывает длительные разряды. Например, время разряда батареи AGM емкостью 100 Ач ИБП рассчитает правильно, а у автомобильного аккумулятора такой показатель может быть неточным. Более того, у батарей AGM есть такие емкости, которых не бывают у автомобильных аккумуляторов, например, 1 Ач и 7 Ач, или, наоборот, 1000 и 3000 Ач у стартерных батарей, которых нет у аккумуляторов ИБП.

Отсутствие циклов заряда-разряда

Аккумуляторные батареи ИБП рассчитаны на длительную работу и свободно выдерживают 200-300 циклов заряда-разряда (данный показатель определяет, сколько раз можно полностью зарядить и разрядить батарею). Автомобильный аккумулятор такого параметра не имеет, и уже после первого разряда его качество работы может сильно измениться в худшую сторону.

Хоть многие модели ИБП и имеют защиту от «глубокого» разряда батарей, которая отключает устройство при их разрядке на 85%, все же электроника изделия рассчитана на управление только штатными аккумуляторами, поэтому при установке автомобильных моделей данная защита может работать некорректно.

Низкий срок службы

Автомобильный аккумулятор имеет малый срок службы (примерно 6 лет, и то при условии, что его не будут разряжать циклами с длительным разрядом) по сравнению с аккумуляторами ИБП. Например, аккумуляторные батареи линейки Long Life, предлагаемые ГК «Штиль» для ИБП, имеют срок службы до 12 лет. Но, безусловно, длительность работы будет зависеть от соблюдения требований к их эксплуатации. При использовании с ИБП срок службы стартерного автомобильного аккумулятора существенно сократится в силу различия в конструкции аккумуляторных банок.

Пожароопасность

Как было сказано выше, автомобильные аккумуляторы не предназначены для использования в жилых помещениях. Это происходит по двум основным причинам:

1. Выделение водорода – естественный процесс работы, который происходит внутри автомобильного аккумулятора во время его заряда. Но, так как изделия устанавливаются внутри автомобиля, выделяемый ими водород, нигде не накапливаясь, свободно рассеивается во внешнее пространство через пропускные отверстия на их корпусе, не представляя никакой опасности для пользователей.

   Если же автомобильные аккумуляторные батареи устанавливать внутри жилого помещения или любого закрытого пространства (например, в гараже или подсобном помещении), то в нем будет скапливаться опасный газ, создавая пожароопасную ситуацию: любая искра может привести к детонации смеси водорода и кислорода.

   Хоть и некоторые умельцы, которые подключают автомобильные аккумуляторы к ИБП, приспосабливают специальные отводы вредных и опасных испарений в систему домашней вентиляции, все-таки это является рискованным и ненадежным решением.

2. Жидкий электролит. Как было сказано выше, внутри автомобильного аккумулятора электролит находится в жидком состоянии. Поэтому при его эксплуатации в жилом помещении требуется организовать надежную защиту изделия от механических повреждений, иначе, например, при падении аккумулятора на пол или переворачивании его корпуса электролит может вытечь наружу.

   К тому же электролит периодически надо доливать, то есть обслуживать автомобильные аккумуляторы, так как после полного разряда заряд такой батареи сопровождается кипением этой жидкости.

Аккумуляторы для ИБП не имеют жидкого электролита и их корпус полностью герметизирован, поэтому в процессе работы они не выделяют водород в атмосферу и полностью безопасны для использования в жилых помещениях.

О том, как правильно подключать аккумуляторные батареи к ИБП можно узнать в нашей статье «Подключение аккумуляторных батарей к ИБП».

Аккумуляторные батареи для ИБП «Штиль»

В официальном интернет-магазине российского производителя систем электропитания «Штиль» представлен широкий модельный ряд аккумуляторных батарей, которые применяются для источников бесперебойного питания и обеспечивают автономную работу подключенной электротехники на требуемое время.

Устройства являются герметизированными необслуживаемыми свинцово-кислотными аккумуляторами с напряжением 12 В и ёмкостью 17-250 Ач, изготовленными по технологии AGM (Absorbent Glass Mat) из ударопрочного и термостойкого АBS-пластика. Аккумуляторы имеют длительный срок службы – до 12 лет (в зависимости от модели).

Бесперебойное питание — выгодная замена генератору!

Габариты
Большое и тяжелое устройство: в длину может достигать 1 -2 метров и весить до тонны	Компактны: инвертор размером с микроволновую печь и аккумуляторы с габаритами 50х20х20 см
Установка и ввод в эксплуатацию
Затруднительны: для установки генератора необходимо выделение свободного места (часто – отдельного помещения), заливка под него фундамента, отвод выхлопа, подвод охлаждения и проч. Все это требует дополнительных затрат времени и средств	Крайне просты: инвертор монтируется на стене (обычно возле распределительного щитка), рядом устанавливаются аккумуляторы – вдоль стенки либо стеллажным образом. Ввод в эксплуатацию занимает лишь несколько часов
Эффективность
КПД электростанции обычно не превышает 25%	КПД инверторной системы достигает 98%!
Срок службы
Срок службы генераторов премиум-класса (дизельных) при правильном обращении и своевременном обслуживании может достигать 20.000 моточасов. Ресурс более дешевых электростанций (особенно бензиновых и газовых) составляет от 1000 до 4000 моточасов.	Срок службы наших инверторов составляет 15 лет, что превышает 120.000 часов наработки! Ресурс применяемых нами аккумуляторных батарей — 12 лет (реальных, а не теоретических!).
Перегрузочная способность
Обычно не превышает 10% от номинальной мощности. Это слабое место всех генераторов (особенно бензиновых и газовых), ибо некоторое оборудование (например, водяные насосы, компрессоры) в момент запуска развивают токи в 5 -7 раз превосходящие номинальные. И как-раз в этот момент генератор может не выдержать перегрузки и отключиться (в лучшем случае) или выйти из строя (в худшем).	Перегрузочная способность наших инверторных систем составляет 200% в течение 30 секунд, а пиковом режиме – до 300%!
Бесперебойность. Работа в холод и жару
Электростанциям с блоком АВР (автоматический запуск) потребуется время на включение: 10-15 секунд, а в холодное время года и того больше (если они вообще запустятся в холод*), что не обеспечивает бесперебойности электропитания. * Электростанции с мотором, работающим на воздушном охлаждении, могут иметь серьезные проблемы с запуском в холод, а в жару, наоборот, быстро перегреваться и выключаться.	Время переключения на работу от аккумуляторов составляет не более 10 мс. Это означает, что инверторные системы обеспечивают абсолютную бесперебойность электропитания! Это необходимо, например, чтобы не потерять результаты работы на ПК при пропадании света. Блоки бесперебойного питания с аккумуляторами обычно устанавливаются в технических помещениях, гаражах, где температура зимой не падает ниже 0 градусов. Рабочий же диапазон температур таких систем – от -20 до +50°С.
Работа при малых нагрузках
Генераторы не любят работать «недогруженными», и тем более без нагрузки – в этом случае они гораздо быстрее исчерпывают свой ресурс. В случае, если, например, свет пропал ночью или когда Вас нет дома, и потребление минимально, генератор с АВР все-равно запустится и будет жечь топливо без нужды, при этом в двойном темпе расходовать свой ресурс, что приведет к необходимости чаще проводить ТО, ремонт и т.д.	Никаких трудностей в работе без нагрузки инверторные системы (резервное питание для дома) не испытывают, поскольку инвертор – это чистая электроника, без движущихся изнашиваемых механических частей (не учитывая вентилятор охлаждения и кнопки 🙂
Автономность
Продолжительность автономной работы электростанции ограничена емкостью топливного бака и составляет, как правило, 4 – 8 часов без дозаправки и без наличия дополнительного топливного бака.	Время автономности зависит от емкости аккумуляторной батареи и может достигать нескольких суток, а установка и использование источников возобновляемой энергетики позволяет сделать систему и весь Ваш дом на 100% автономными!
Качество электроэнергии
Генераторы малой мощности (до 10 кВА), особенно бензиновые и газовые, обычно не имеют стабилизации напряжения по частоте – это сопровождается гармоническими искажениями вырабатываемого тока, что может привести к некорректной работе и выходу из строя разного оборудования. Особенно чувствительны к качеству электроэнергии отопительные котлы, электродвигатели (напр., водяной насос), люминесцентные лампы, а также автоматические выключатели и предохранители.	Наши инверторы отличаются высоким качеством выходного тока (высокой стабильностью частоты, отсутствием гармонических искажений и скачков по напряжению), поэтому подходят для любых, даже самых чувствительных видов электрооборудования.
Шумность
Даже лучшие образцы с звукоизолирующим кожухом создают заметный уровень шума (≈65dB), а в открытом исполнении – являются серьезным испытанием для здоровья и психики.	Практически бесшумны: во время работы шума от них не больше, чем от работы компьютера.
Выхлопы (экологичность)
Выхлопные газы электростанций содержат угарный и углекислый газы, окислы азота, соединения свинца и углеводородов. Отвод выхлопов является отдельной технической задачей и лишь частично решает проблему чистоты воздуха, которым Вы дышите.	Выхлопы отсутствуют: инверторные системы резервного питания абсолютно экологичны.
Техническое обслуживание
Требуют регулярного технического обслуживания (долива топлива, замены масла, охлаждающей жидкости, фильтров, регулировок и т. д.) в среднем каждые 100-200 моточасов (дешевые модели – чаще).	Полностью необслуживаемые: наши инверторы и аккумуляторы не требуют обслуживания – вы практически забываете об их существовании.
Расходы на топливо
Очень существенные: за время эксплуатации могут превысить стоимость самого генератора в н раз! Для примера возьмем весьма экономичный вариант – электростанцию, работающую на сжиженном газе (мощностью 5 кВт). В течение декларируемого ресурса работы (8.000 моточасов) и потреблении газа 4л/час по цене 6 грн/литр, расходы на топливо составят: 4 х 6 х 8000 = 192.000 грн. Такой же, если не худший, результат получается и при эксплуатации бензо/дизельных электростанций. (Доставка топлива – дополнительная статья расходов)	Поскольку никакого топлива инвертору не нужно, а всю энергию, которую он накапливает в аккумуляторах, Вы бы и так потратили от сети, если бы она не пропадала, то расходы на его содержание близки к НУЛЮ! (с учетом конечного КПД устройства).
Расходы на техническое обслуживание (ТО)
Также весьма внушительные. При необходимости проведения ТО каждые 100 – 200 мото/часов, стоимости расходных материалов (масла, фильтров и т.д.), примерно 500-600 грн. и вызову специалиста – 200 грн., общие затраты на ТО могут запросто превышать 50.000 грн !	Блок бесперебойного питания (инвертор) и аккумуляторные батареи не требуют обслуживания. Расходы на ТО = 0 грн !
Расходы на доставку, установку, введение в эксплуатацию
Ввиду технических сложностей, возникающих при доставке, разгрузке, установке, монтаже и введении в эксплуатацию электростанции (которая может быть достаточно громоздкой), стоимость этих услуг может обойтись Вам «круглую сумму».	Кроме особых случаев, где необходима реорганизация электропроводки, стоимость доставки, установки и ввода в эксплуатацию наших инверторных систем не превышает 200-250USD.

Бесперебойные блоки питания 12 вольт. ББП / Для видеонаблюдения и замков

Система видеонаблюдения является важнейшим инженерным компонентом для охраны здания или объекта. Но если она не защищена с помощью ИБП, то велика вероятность сбоя в работе СКУД, камер видеонаблюдения, потеря информации и прибыли. Как защитить жизненно важную систему? Для этого необходимо купить источник бесперебойного питания.

Что такое ИБП?

Источник бесперебойного питания (ИБП) или UPS представляет собой устройство, которое непрерывно подает электропитание. Генератор при этом не является источником бесперебойного питания для систем видеонаблюдения, так как в случае перерыва в подаче электропитания сразу после сбоя запасной генератор не включится автоматически. Бесперебойные источники питания позволяют предотвратить потерю важной информации и делают процесс охраны и слежения за объектом непрерывным.

Блок бесперебойного питания не только защищает от любых сбоев в подачи энергии, но и позволяет фильтровать скачки и помехи в электросети, обеспечивая тем самым ровную подачу энергии даже для самого чувствительного оборудования.

Системы бесперебойного питания выполняют две основные задачи:

• Отфильтровывают скачки электропитания
• Подают электропитание на оборудование при отказе работы сети питания

Как работает бесперебойный источник питания для видеонаблюдения?

ИБП или UPS представляет собой электрическое устройство, находящееся между сетью подачи электроэнергии и камерой видеонаблюдения или системой видеонаблюдения, которая называется «нагрузкой».

У бесперебойного блока питания есть аккумулятор или другой источник энергии. Такие источники обеспечивают подачу энергии в случае отказа в работе сети. Время поддержания необходимой нагрузки зависит от размера батареи. Вы также можете купить источник бесперебойного питания 12в, который на протяжении всего периода автономной работы подает постоянный ток, равный 12в. Блок бесперебойного питания дает возможность правильно отключить камеры видеонаблюдения и остальные компоненты системы безопасности, предотвращая сбой в работе и утерю данных.

В зависимости от размеров бесперебойный блок питания включается в розетку на 13 ампер или же монтируется к распределительному щиту.

Бесперебойные источники питания. Цена в Москве и Подмосковье

На «бесперебойник» цена устанавливается в зависимости от фирмы-производителя ИБП, мощности, количества опций и возможностей. Также прежде чем купить блок бесперебойного питания для видеонаблюдения, необходимо обратить внимание на срок службы аккумулятора, который варьируется от 2 до 6 лет.

На более дорогой блок бесперебойного питания цена завышена в первую очередь потому, что такие UPS позволяют более рационально использовать ресурс аккумулятора и максимально грамотно выполняют свои функции.

Еще один вид «бесперебойников», цена на которые одна из самых высоких в Москве и Подмосковье – источники резервного питания. Это блоки резервного питания, в которых исходящее напряжение абсолютно не зависит от входящего. Такие источники резервного питания встречаются на рынке довольно редко из-за их высокой стоимости.

Где купить бесперебойный блок питания 12 вольт в Москве и Московской области?

В интернет-магазине «Видеотехнология» представлен большой каталог недорогих и практичных блоков бесперебойного питания для видеонаблюдения. У нас Вы найдете широкий выбор ИБП на 12В для камер видеонаблюдения, бюджетных блоков бесперебойного питания со скидкой, а также мощных UPS недорого.

Узнать, сколько стоит блок бесперебойного питания и чем он отличается от источника резервного питания, а также заказать товар с доставкой по Москве и Подмосковью Вы можете, позвонив нам по телефонам, указанным на сайте.

Что такое инвертор?. Статьи компании «ООО «Энерджи ГМБХ»

Инвертор — это преобразователь постоянного тока напряжения 12 вольт (или 24 вольта) в переменный ток напряжения 220 вольт. Источниками постоянного тока 12 вольт являются аккумуляторные батареи (12 вольт) или солнечные батареи (24 вольта).
Инвертор использует энергию одной или нескольких аккумуляторных батарей (предпочтительны батареи глубокого цикла). Батареи необходимо периодически заряжать от автомобильного (или стационарного генератора), а также от сети 220 вольт (через зарядное устройство), или от альтернативных источников энергии (солнечные панели, ветряк и т. п. )

Для чего нужен инвертор?
Самое простое и распространенное применение инвертора — это использование его в качестве резервного или аварийного источника 220 вольт от автомобиля.
Вы подключаете инвертор к аккумуляторной батарее (12 вольт DC), а затем включаете ваш бытовой прибор в розетку 220 вольт на корпусе инвертора, получая мобильный источник 220 вольт. С помощью инвертора можно запитать от аккумулятора практически любой прибор домашней бытовой техники: кухонная электротехника, микроволновая печь, электроинструменты, телевизор, стерео, компьютер, принтер, холодильник, не говоря уже о любых приборах освещения. Всю эту технику Вы можете использовать где угодно и когда Вам вздумается!
Вот Вам простой пример: на даче отключили электричество, и у Вас нет света, Вы не сможете посмотреть любимый сериал вечером, и, что самое неприятное, потек холодильник. При наличии инвертора и аккумуляторов вы сможете обеспечить себя электричеством по крайней мере на несколько часов.
Еще пример. Инвертор пригодится, чтобы автономно, от автомобильного аккумулятора, пользоваться электроинструментами (дрели, пилы, рубанки и т. д. ) при строительстве или ремонте объектов, где поблизости нет сети 220 вольт.
Система бесперебойного питания, установленная в Вашем доме, и включающая в себя аккумуляторные батареи и инвертор, позволит Вам стать независимым от перебоев в электросети 220 вольт. В случае отключения внешней сети, освещение и приборы Вашего дома будет питаться от аккумуляторных батарей через инвертор. После возобновления подачи электричества инвертор произведет автоматическую зарядку аккумуляторов.
Особой областью применения инверторов являются системы питания на солнечных батареях. Обычно панели солнечных батарей выдают постоянный ток 24 вольт, который затем преобразуется инвертором в бытовой переменный ток 220 вольт.

Инвертор или генератор?
В качестве резервного источника питания можно использовать и генератор, но у инверторной системы есть преимущества, например бесшумность, а также то, что не нужно покупать бензин/дизтопливо и не нужно менять масло и фильтры в двигателе генератора. Инверторная система не имеет движущихся деталей и поэтому более надежна и практически не требует сервиса.
В некоторых системах бесперебойного питания коттеджей инверторные системы питания могут быть дополнены генератором для подзарядки аккумуляторных батарей и достижения более длительной автономной работы. Некоторые высокотехнологичные инверторы типа Xantrex SW имеют встроенные реле управления запуском генератора, которые позволяют включать или выключать генератор по требованию заряда АКБ. В этом случае нет необходимости покупатьгенератор «с автоматикой».

Какие основные характеристики инверторов?
Основной характеристикой инвертора является мощность (в Втах). Помимо этого, характеристика более дорогих инверторов — это ток «чистой синусоидной волны» (true sine wave).

Чем инверторы отличаются друг от друга?
Как уже было сказано, прежде всего, мощностью. Кроме этого, напряжением входного тока (12, 24, 48 вольт), типом выходного переменного тока (чистая или модифицированная волна), наличием/отсутствием встроенного зарядного устройства, наличием/отсутствием реле переключения нагрузок, типом выходного соединения (розетки на корпусе самого инвертора или клеммные соединения для проводов), а также наличием дополнительных функций, таких, как, например, возможность программирования параметров работы наличие дистанционного управления или различных реле управления.

Что такое Инвертор/Зарядное Устройство (Inverter/Charger)?
Это инвертор с совмещенным одном корпусе автоматическим зарядным устройством. В случае пропадания внешней сети 220 вольт такой инвертор питает вашу бытовую технику от аккумуляторных батарей. Когда появляется сеть начинается автоматическая зарядка АКБ.

Что такое система автономного питания?
Это система, состоящая из инвертора, аккумуляторных батарей и автономного источника питания, каким может быть, например, генератор, солнечные батареи, ветровой генератор и т. п. Такая система позволит Вашему дому, даче или коттеджу существовать без внешней электросети.

Что значит выходная мощность и пиковая мощность?
Обычно все, что содержит в себе электродвигатель (например холодильник или насос отопления), имеют так называемую «пусковую» мощность, которая может быть значительно выше, чем номинальная мощность инвертора. Пусковая мощность — это та мощность, которая потребуется для запуска прибора. Обычно такая мощность требуется на короткое время до нескольких секунд, после чего прибор переходит в режим обычного потребления (выходная мощность).
Пиковая мощность, указанная в характеристиках инвертора, дает представление, сможет ли инвертор запустить подключаемый к нему прибор. Обычно инвертор «переваривает» пиковую пусковую нагрузку в 1.5 раза больше номинала.

Почему инверторы Xantrex? Что в них такого особенного?
Xantrex — это американские компании, являющиеся бесспорным лидерами на рынке бытовых домашних систем бесперебойного питания, а также систем на альтернативных источниках энергии. Продукцию этих 2 компаний отличает высокое качество, надежность, множество опций и полезных функций.

Какие инверторы лучше для системы бесперебойного питания дома?
Все инверторы и зарядные устройства Xantrex специально разработаны для решений аварийного резервного питания домов и коттеджей.

Как подключить инвертор? Какие нужны провода? Что нужно еще?
Портативные инверторы 150 Вт имеют штекер, который можно воткнуть в автомобильный прикуриватель. Это удобно, но мощность такого подключения крайне ограничена. Более мощные портативные инверторы (XPower 300 и 500) имеют клеммы с зажимами, которые накидываются на контакты автомобильного аккумулятора.
Инверторы мощностью более 500 Вт должны быть жестко подсоединены к батарее во избежание искрения контактов.
Основное правило — для подключения постоянного тока используйте толстые провода как можно меньшей длины. Если необходима установка инвертора вдали от батареи, рекомендуется нарастить длину проводов переменного тока 220 вольт (например, воткнуть удлинитель-пилот). Соединение по постоянному току (от батарей к инвертору) рекомендуется делать не более 3 метров.
Кроме этого, для систем бесперебойного питания большой мощности рекомендуется ставить прерыватель-автомат или предохранитель по постоянному току.

Что такое ток чистого синуса и в чем его отличие от «квази-синуса»?
Не вдаваясь в физику, отметим, что для большинства домашних приборов (освещение, ТВ, радио, холодильники) подойдет квази-синус.
На квази-синусе не работают или могут выйти из строя следующие потребители: автоматика газовых котлов (не работает поджиг), постоянно работающие циркуляционные насосы (гудение и перегрев). Есть подозрения, что импульсные блоки питания (например, для ЖК-экранов и нотбуков) выходят из строя. Квази-синус также не рекомендован для питания особо дорогих бытовых приборов (плазма, аудиофильная аудио аппаратура, видеопроекционная техника) из-за непредсказуемых последствий: ).

Какой тип инвертора мне нужен — с чистым или модифицированным синусом?
Преимущества инверторов с чистой синусоидой выходного тока 220 вольт:
1. Форма волны переменного тока 220 вольт на выходе инвертора имеет крайне малые величины гармонических искажений, и практически не отличается от стандартного напряжения бытовой сети 220 вольт.
2. Индуктивные двигатели микроволновых мечей, а также других бытовых приборов, содержащих электродвигатели, работают быстрее, меньше нагреваясь.
3. Меньше шума в таких приборах, как, например, фены, лампы дневного света, аудио-усилители, факсы, игровые приставки и т. д.
4. Меньшая вероятность зависания компьютера, ошибок печати принтера, перебоев и шума монитора.
5. Надежная работа следующих приборов, которые не будут функционировать с током модифицированной синусоиды:
• Лазерный принтер, копир, магнито-оптический дисковод
• Некоторые портативные компьютеры
• Некоторые лампы дневного света
• Электроинструменты с транзисторами и переменной скоростью вращения
• Некоторые зарядные устройства для беспроводных электроинструментов
• Приборы, контролируемые микропроцессорами
• Цифровые часы с радио
• Швейные машинки с переменной скоростью двигателя и с микропроцессорным контролем
• Некоторые медицинские приборы, например кислородные концентраторы
Инверторы с модифицированной синусоидой будут работать с большинством электроприборов. Если Ваша задача — обеспечить бесперебойное питание для домашнего освещения, телевизора, холодильника, то инвертор с модифицированной синусоидой будет наиболее экономичным решением. Инверторы чистого синуса предназначены для работы с более чувствительной аппаратурой.

Будет ли работать компьютер на токе модифицированной синусоиды?
Несмотря на то, что, как показывает опыт, большинство компьютеров будет (хотя возможны помехи в работе мониторов), я бы рекомендовал использовать инвертор чистого синуса.
Инверторы чистого синуса выдают более чистый ток и, соответственно, имеют более высокую цену.

Мой мультиметр показывает 190 вольт, при замере напряжения от квази-синусного инвертора. У меня неисправный инвертор?
Нет, с вашим инвертором все нормально. Обычный тестер может давать погрешность от 20% до 40% при замере напряжения квази-синусного инвертора. Для корректного замера используйте тестер «эффективного значения», называемый также тестером «среднеквадратичного значения» или «TRUE RMS». Такой прибор значительно дороже обычных дешевых мультиметров, но только он может показать корректный вольтаж квази-синусного инвертора.

Какие лучше использовать аккумуляторные батареи?
Мы рекомендуем использовать профессиональные батареи глубокого цикла, которые имеют целый ряд преимуществ, среди которых главные — это качество и долговечность. В целом батареи бывают двух типов: глубокого цикла и стартерные. Для систем бесперебойного подходят только батареи глубокого цикла, способные переносить периоды длительной разрядки и зарядки. Также желательно ставить необслуживаемые и герметичные батареи, чтобы избежать проблем с кислотными и взрывоопасными испарениями.

Какая емкость аккумуляторных батарей нужна для системы бесперебойного питания дома?
Чем больше, тем лучше. Можем посоветовать минимум 400 Ач (12 вольт).

Какой тип батарей использовать? Можно ли использовать автомобильные аккумуляторы?
Портативные инверторы.
Большинство портативных автомобильных инверторов до 500 Вт дадут Вам ток 220 вольт в течение 30-60 минут от автомобильного аккумулятора, даже если автомобиль при этом не работает. Это время зависит от состояния и возраста батареи, а также от потребляемой мощности включаемой аппаратуры 220 вольт. Если Вы используете инвертор при отключенном двигателе автомобиля, имейте в виду, что Ваш аккумулятор разряжается и Вам необходимо включать двигатель для его зарядки каждый час хотя бы на 10 минут.
Инверторы более 500 Вт и стационарные инверторы бесперебойного питания.
Мы рекомендуем использовать батареи глубокого цикла (глубокого разряда), которые могут перенести несколько сотен циклов полного разряда-заряда. Обычные стартерные автомобильные батареи выйдут из строя уже после 10 циклов. Стартерные батареи предназначены для коротких нагрузок во время пуска двигателей, и не подходят для систем резервного питания. Если Вам постоянно нужен мобильный источник 220 в автомобиле для больших и продолжительных нагрузок, приобретите отдельную батарею глубокого цикла, соединив ее с основной батареей или генератором для зарядки. Если такой возможности нет, и Вы хотите обойтись имеющейся автомобильной батареей, то при использовании инвертора оставляйте двигатель работать. Иначе Вы рискуете не завестись.

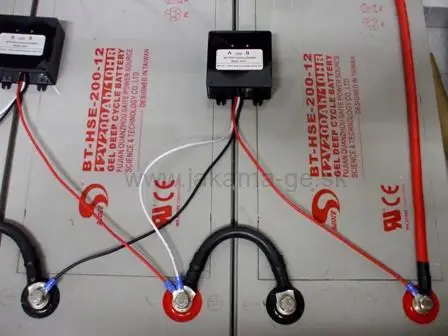

Как соединить две и более батареи?
Предпочтительнее использование 2 (и более) батарей одного типа 12 вольт в параллельной конфигурации. Это даст в 2 (и более) раза большую емкость, и, следовательно, большее время работы до необходимости зарядки.

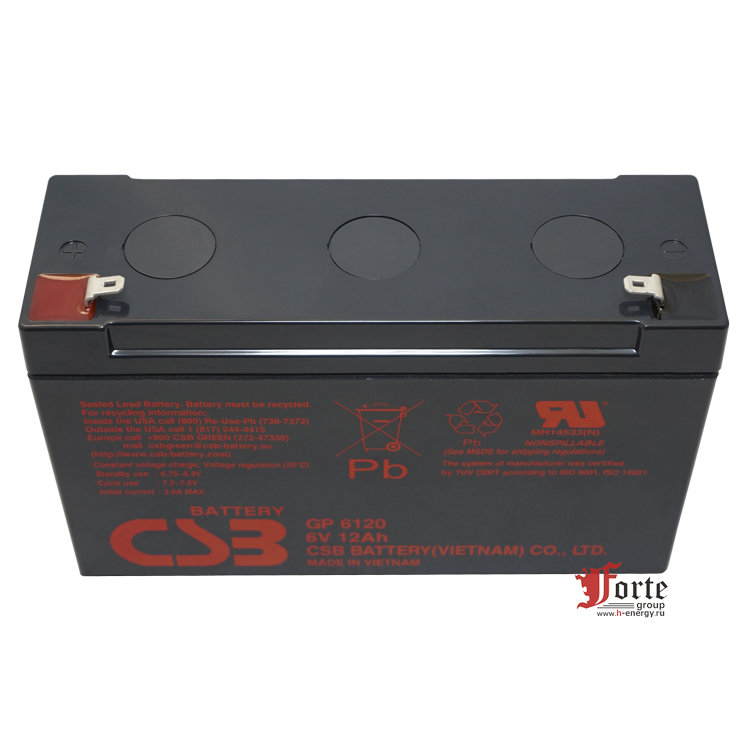

Также можно последовательно соединить 6-вольтовые батареи для удвоения вольтажа до 12 вольт. 6-вольтовые батареи должны быть соединены попарно.
12-вольтовые батареи, соединенные параллельно для удвоения емкости (Ач)

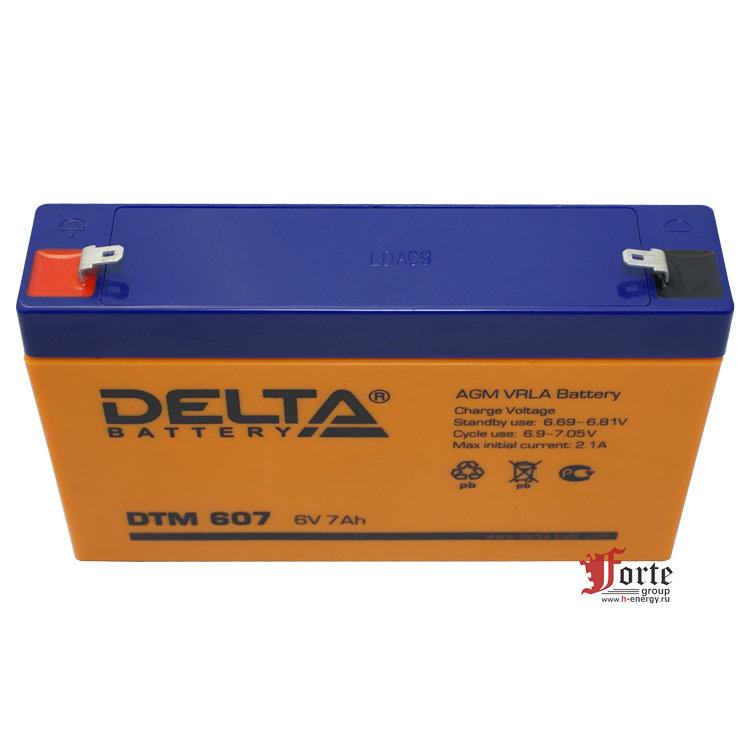

6-вольтовые батареи, соединенные последовательно (серийно) для удвоения напряжения до 12 вольт

Работа микроволновой печи от инвертора
Характеристика мощности микроволновой печи — это мощность «приготовления блюда». Реальная потребляемая мощность в большинстве случаев гораздо выше, чем указанная на ценнике. Реальная потребляемая мощность обычно указывается на задней стенке печи. Это нужно иметь в виду, если Вы хотите использовать микроволновую печь от инвертора.

Особенности работы телевизора и аудио-аппаратуры
Несмотря на то, что все инверторы являются экранированными приборами для уменьшения помех, некоторые помехи, отражающиеся на качестве теле сигнала, все же могут возникнуть (в особенности при слабом сигнале).
Вот несколько советов:
• Прежде всего, убедитесь, что антенна дает нормальный сигнал в обычных условиях, без инвертора. Убедитесь, что кабель антенны надлежащего качества.
• Попробуйте изменить расположение антенны, телевизора и инвертора относительно друг друга. Убедитесь, что провода постоянного тока максимально удалены от телевизора.
• Сверните кольцом провода питания телевизора и провода, соединяющие аккумулятор с инвертором.
• Поставьте фильтр на провод питания телевизора.
Некоторая недорогая аудио аппаратура может слегка «фонить» при работе от инвертора. Решение этой проблемы только в покупке более качественной аппаратуры.

🔌 Источники бесперебойного питания 12 вольт ✔️ 24 вольта

Информация для подбора ИБП 12 или 24 вольт

Если все источники бесперебойного питания 12в и более поделить на две категории, то критерием, в соответствии с которым это разделение произойдёт, станет качество выдаваемого на выходе напряжения, определяющегося в виде синусоиды на осциллографе. Чем стабильнее, получаемый ток, тем гармоничнее колебания.

Идеалом считается чистый синус. Особенно чувствительными к этому показателю являются приборы, оснащённые электродвигателями. Имеются в виду энергозависимые системы. Их нормальное функционирование без использования ИБП на 12 вольт затруднительно.

Данное оборудование обеспечивает не только чистый синус электрического тока, но и гарантирует большие сроки работы в автономном режиме. В некоторых случаях бесперебойник должен обеспечивать до двенадцати часов автономной работы агрегата.

Проблема в том, что батарея должна обеспечивать непрерывную работу на протяжении всего периода отсутствия энергии в сети. Электричество может исчезнуть из розетки на час, два, три или более.

Надёжные устройства POWERCOM!

Люди совершенно справедливо отдают предпочтение продукции тайваньской фирмы POWERCOM. Дело тут не только в популярности бренда, но и в том, что каждый покупатель обязательно найдёт для себя то, что разрешит его ситуацию.

Обратим внимание на некоторые нюансы, например, компьютерный UPS не способен обеспечивать работу некоторого оборудования достаточно долго из-за слабости АКБ. Не случайно, все бесперебойники с обозначением INF, вообще, не укомплектованы собственными батареями. В зависимости от того, как часто и на какой срок в данной местности вырубается электричество, хозяин обзаводится необходимым количеством аккумуляторов (батарей) для своего UPS 12 в.

Соединив батареи параллельно, можно увеличить продолжительность работы системы на одной зарядке до двенадцати часов. Обычно этого хватает, для того чтобы пережить перебои в электроснабжении. Устройства этого типа принадлежат к числу линейно-интерактивных.

При отсутствии электрического тока в сети или при критическом снижении (завышении) его параметров, ИБП 12в немедленно переключается на аккумуляторы. Скорость переключения составляет от 2 до 4 миллисекунд (мс), что не выходит за пределы предъявляемых типовых требований. В процессе разработки ББП 12v инженеры компании предусмотрели всевозможные меры по его защите от энергетических скачков и прочих напастей.

В тех случаях, когда разность потенциалов в сети скачет за пределы возможностей системы, бесперебойник отключается. Штатная защита устройства срабатывает в таких случаях, как:

• всплеск напряжения;
• перегрузка 110 процентов и более от номинала;
• короткое замыкание.

Аппаратура INF 500 и 800 от фирмы POWERCOM – абсолютно надёжные агрегаты. С ними очень редко случается такая напасть как перегрев. У них довольно внушительные параметры, в том числе:

• ширина – 130 мм;
• глубина – 412 мм;
• высота – 200 мм.

Возможно ли бесперебойное энергоснабжение?

При таких габаритах изделия не имеют встроенных аккумуляторных батарей. Внутренние пустоты, вкупе с мощным вентилятором надёжно предохраняют его от перегрева. Оба источника бесперебойного питания 12 вольт (INF  500 и 800) гарантируют произвольное включение и выключение вашего оборудования.

INF – 500 на 12 вольт и 150 Вт способен заряжать аккумуляторы, указывать уровень заряда в амперчасах:

• 55 Ач – 2 ч;
• 65 Ач – 2,5ч;
• 75 Ач – 3ч;
• 100 Ач – 5ч;
• 120 Ач – 6ч;
• 150 Ач – 8ч;
• 200 Ач – 12 ч.

Если потребляемая мощность увеличится вдвое и составит 300 Вт, время его автономного функционирования соответственно составит:

• 55 Ач – 45 минут;
• 65 Ач – 50 минут;
• 75 Ач – 1 час;
• 100 Ач – 1,5ч;
• 120 Ач – 2 ч;
• 150 Ач – 3ч;
• 200 Ач – 4,5ч.

Блок питания на 240Вт обеспечивает следующие показатели функционирования оборудования:

• 55 Ач – 1 ч;
• 65 Ач – 1,2ч;
• 75 Ач – 1,4ч;
• 100 Ач – 2,5ч;
• 120 Ач – 3ч;
• 150 Ач – 4,5ч;
• 200 Ач – 6ч.

При мощности 480 Вт параметры будут следующими:

• 55 Ач – 25 мин;
• 65 Ач – 28 мин;
• 75 Ач – 35 мин;
• 100 Ач – 50 мин;
• 120 Ач – 1,2ч;
• 150 Ач –1,5ч;
• 200 Ач – 2,5 ч.

Источник бесперебойного питания INF 1100 снабжает электроэнергией оборудование на 770 Вт. Агрегат легко устанавливается собственными силами, без привлечения дорогостоящих специалистов со стороны. Его отличительной чертой является увеличенное в два раза напряжение.

К ИБП 24 вольта можно подключить множество энергозависимых элементов с расчётом на продолжительное автономное функционирование. Время работы определяется из расчёта общей нагрузки на АКБ. Для агрегатов на 385 Вт этот выглядит так:

• 75 Ач*2 – 2,2ч;
• 100 Ач*2 – 3,5ч;
• 120 Ач*2 – 4,5ч;
• 150 Ач*2 –5,5ч;
• 200 Ач*2 – 8 ч;
• 250 Ач*2 – 12ч.

INF 1100 на 770 Вт этот показатель выглядит так:

• 75 Ач*2 – 45 мин;
• 100 Ач*2 – 1,5ч;
• 120 Ач*2 – 1,8ч;
• 150 Ач*2 –2,2ч;
• 200 Ач*2 – 3 ч;
• 250 Ач*2 – 4,5ч.

INF 1500 на 525 Вт таким образом:

• 75 Ач*2 – 1,5ч;
• 100 Ач*2 – 2ч;
• 120 Ач*2 – 3ч;
• 150 Ач*2 – 4ч;
• 200 Ач*2 – 5,5ч;
• 250 Ач*2 – 7ч.

INF 1500 на 1050 Вт эти цифры таковы:

• 75 Ач*2 – 0,5ч;
• 100 Ач*2 – 50 мин;
• 120 Ач*2 – 1ч;
• 150 Ач*2 –1,3ч;
• 200 Ач*2 – 2ч;
• 250 Ач*2 – 2,5ч.

Из всего вышеизложенного можно сделать вывод: если вам нужен надёжный источник бесперебойного питания, рассчитанный на длительный срок эксплуатации, обращайтесь в представительство POWERCOM.

Must EP3000 PRO 4K — ИБП мощностью 4000 Вт

Основные
Номинальная мощность ИБП, ВА	4000
Активная мощность ИБП, Вт	4000 Вт
Тип ИБП	Off Line
Форма выходного напряжения при работе от АКБ	синусоида
Номинальное напряжение шины DC	24
Расположение аккумуляторов	Внешние АКБ
Вход : Выход	1:1 однофазные
Способ установки/монтажа	напольный, настенный
Вход
Номинальное входное напряжение	230
Диапазон входного напряжения ИБП	145-275
Тип разъема для подключения внешнего питания	Клеммная колодка
Выход
Тип разъема для подключения нагрузки	Клеммная колодка
Аккумуляторы
Минимальное количество аккумуляторов	2
Диапазон настройки тока заряда ИБП	5 — 60
КПД при питании от батарей	88
Функционал
Время переключения (сеть-инвертор)	10
Режим работы вентилятора	только при заряде АКБ и работе от АКБ
Интерфейс с ПК	RS-232
Общие
Бренд (производитель)	MUST
Страны: Бренд/производство	Китай / Китай
Гарантийный срок, мес	12
Габариты и вес
Габариты ИБП (ШхГхВ), мм	601×206×178
Вес	38. 2 кг
Цвет	красный

Расчет размера блока аккумуляторов

— передовые турбины и энергетические решения

Leading Edge предлагает широкий ассортимент солнечных панелей 12 В постоянного тока , подходящих для аккумуляторных батарей 12 В, 24 В и 48 В. Выбирайте из монокристаллических стеклянных модулей профессионального уровня со сверхвысокоэффективными ячейками SunPower для различных промышленных и коммерческих приложений, морских солнечных панелей для ходьбы от Solara и гибких солнечных панелей  для парусных лодок, домов на колесах и караванов.

Включив ветряную турбину, вы сможете генерировать еще больше энергии круглосуточно, а не только когда светит солнце. Взгляните на наш ассортимент автономных ветряных турбин , разработанных и изготовленных в Великобритании.

Солнечная  или ветровая энергия должна где-то храниться, и обычно это делается с использованием аккумуляторов глубокого цикла — заливных, AGM или гелевых.Для многих установок из одной или двух солнечных панелей одной большой батареи достаточно, но для более крупных систем может потребоваться подключение нескольких батарей для создания «банка батарей».

Чтобы определить, какая емкость аккумуляторной батареи вам нужна, сначала вам нужно знать, сколько энергии ваша система будет потреблять каждый день, а затем выполнить простые расчеты, приведенные ниже. Общее правило для всех аккумуляторов заключается в том, что чем меньше они разряжаются, тем дольше срок их службы.

Имейте в виду, что при использовании инвертора он должен быть подключен непосредственно к блоку аккумуляторов, а блок аккумуляторов должен быть достаточного размера, чтобы справиться с потенциально высоким потреблением тока инвертором. Теоретически ток 1 А на стороне переменного тока инвертора может стать 20 А на стороне постоянного тока (A = V x W).

ШАГ 1:

Рассчитайте ежедневное энергопотребление в ватт-часах (Втч), суммировав энергопотребление каждого электрического устройства, которое вы будете использовать.Вы можете рассчитать суточную потребляемую мощность, умножив номинальную мощность устройства на количество часов, в течение которых оно будет использоваться. Если устройство не указывает потребляемую мощность в ваттах, умножьте силу тока в амперах (А) на рабочее напряжение (В).

напр. 4 лампы по 100 Вт, используемые в течение 5 часов в день = 2000 Втч/день

ШАГ 2:

В идеале блок батарей должен обеспечить вас энергией, даже если есть проблема с солнечными панелями или контроллером заряда.Теперь вы должны решить, сколько дней резервного питания вы хотите, и умножить показатель энергопотребления из первого шага на количество дней резервного питания.

напр. 2-дневная резервная копия: 2000 x 2 = 4000 Втч

ШАГ 3:

Как упоминалось ранее, независимо от типа и стоимости аккумуляторов, максимально долгий срок службы достигается при минимально возможной разрядке аккумуляторов.

Примите решение о расчетной «максимальной глубине разряда» (DoD), где чем она ниже, тем лучше, и разделите результат, полученный на шаге 2, на это значение (десятичное число).

напр. 50% DoD: 4000 / 0,5 = 8000 Втч

ШАГ 4:

Все батареи менее эффективны при более низких температурах, и мы можем компенсировать это в наших расчетах. Выберите коэффициент, соответствующий самой низкой средней температуре, в которой будут работать ваши аккумуляторы. Умножьте результат шага 3 на это число.

напр. 21oC = 1,04 x 8000 = 8320Втч

ШАГ 5:

В зависимости от напряжения вашей электрической системы вам может понадобиться соединить батареи вместе, чтобы создать банк на 12, 24 или 48 В.Использование более высокого напряжения также является полезным способом снижения потерь напряжения на больших расстояниях или уменьшения размера необходимого вам контроллера заряда. Чтобы определить минимальную емкость вашей батареи или блока батарей, разделите результат шага 4 на желаемое напряжение.

напр. 8320 / 24 = 347 Ач

ШАГ 6:

Наконец, определите, сколько батарей вам нужно. В идеале мы стараемся оставаться в пределах 5% от расчетного требуемого размера, исходя из напряжения батареи и целевой емкости Ач.

напр. Аккумуляторы глубокого разряда 110 Ач (12 В) для блока аккумуляторов 330 Ач 24 В:
24 В = 330 / 110 * 2 = 6 аккумуляторов

соответственно:

12В = 330/110 = 3 батареи
48В = 330/110 * 4 = 12 батарей

1 / 4

Солнечная и ветровая энергия являются основными источниками домашнего питания 12 В постоянного тока.

Иллюстрация Fotolia/petovarga

2 / 4

Чтобы выдерживать 12-вольтовую мощность постоянного тока большой силы тока, переключатели должны быть оснащены конденсаторами емкостью 47 мкФ, включенными параллельно, чтобы уменьшить искрение между контактами. Используйте только мгновенные (в отличие от бесшумных) переключатели для питания постоянного тока.

НОВОСТИ МАТЕРИ-ЗЕМЛИ Персонал

3 / 4

Это лишь некоторые из множества вариантов 12-вольтовой молнии постоянного тока. Большие устройства представляют собой люминесцентные лампочки различной формы, а две маленькие лампочки — это лампы накаливания от транспортных средств для отдыха.

НОВОСТИ МАТЕРИ-ЗЕМЛИ Персонал

4 / 4

Вам понадобится панель управления для управления системой, если вы питаетесь от источника постоянного тока 12 В.

НОВОСТИ МАТЕРИ-ЗЕМЛИ Персонал

❮
❯

Вам иногда кажется, что вы находитесь во власти своего почтового ящика и ежемесячного счета за коммунальные услуги, который он содержит? Вы не одиноки: тарифы энергетических компаний за киловатт-час (кВтч) поднимаются более чем на 15 центов в некоторых частях страны — этого достаточно, чтобы высосать более 100 долларов из ежемесячных бюджетов многих людей — и нет ни малейшей причины для этого. предположим, мы увидели нечто большее, чем вершину этого финансового айсберга.Может быть, пришло время покинуть корабль!

Альтернатива, персональная электрическая система, использующая возобновляемый ресурс, может предложить страховой полис от неумолимого роста цен на электроэнергию. Такие исследователи, как Хантер и Эмори Ловинс (см. «Экскурсия по Институту Скалистых гор»), убедительно доказывали, что инвестиции в охрану окружающей среды и возобновляемые источники энергии являются одними из самых разумных, которые может сделать кто-либо. Но есть столь же убедительные аргументы в пользу движения к электрической независимости — среди них личное удовлетворение, которое вы получаете, взяв на себя управление.

Электросеть, построенная коммунальными службами и правительством, является чудом надежности, но из-за огромных размеров и сложности этой сети трудно вспомнить, насколько простым на самом деле может быть электроснабжение. Небольшая, хорошо продуманная домашняя электростанция на 12 В постоянного тока должна быть не сложнее, чем электрическая система автомобиля.

В следующих параграфах мы собираемся дать вам обзор того, что мы нашли самым простым и наименее дорогим методом достижения электрической независимости.Мы работаем с низковольтными системами питания постоянного тока уже несколько лет и обнаружили, что они предлагают практичное сочетание низкой начальной стоимости, расширяемости, гибкости, простоты и надежности. Для людей с ограниченным бюджетом, которые хотят экономить, жизнь с низким напряжением, безусловно, является наиболее разумным способом перерезать шлангокабели коммунальных услуг.

Что такое низковольтная жизнь?

Для наших целей низкое напряжение означает производство 12-вольтового постоянного тока (В постоянного тока) и использование его на этом уровне, когда это возможно.По техническим причинам низковольтное электричество ограничивает размер данного прибора и общее количество энергии, которое будет доступно в течение дня. Поэтому, чтобы не усложнять систему, мы более или менее произвольно решили, что самое большое 12-вольтовое устройство, которое мы будем использовать, будет потреблять 150 Вт, а максимальное количество энергии, которое будет производить в день, равно 3000 Вт. -часы, или 3 киловатт-часа (квтч). Как вы вскоре увидите, есть способы обойти оба этих ограничения, но домохозяйство с низким напряжением все равно окажется домохозяйством, которое потребляет гораздо меньше электроэнергии, чем норма около 900 кВтч в месяц.

Большую часть разницы между 900 и 90 кВтч в месяц можно компенсировать, просто не используя электричество для питания основных отопительных приборов (например, водонагревателя, плиты или обогревателя). Солнечная энергия — хороший выбор для нагрева воды, газ или дрова можно использовать для приготовления пищи, а пассивное солнечное отопление — подкрепленное небольшим количеством дров в печи — должно обеспечить вам комфорт. Только эти три изменения сократят как минимум 500 кВт/ч в среднем по США. Но прежде чем мы слишком углубимся в то, как использует электричество в доме с низким напряжением, нам лучше сначала выяснить, откуда эта энергия будет поступать.

Использование системы энергии природы

В значительной степени выбор альтернативного источника энергии будет определяться имеющимися у вас ресурсами. Какой бы привлекательной ни была гидроэнергетика по сравнению с ветровой или солнечной, она требует, чтобы у вас была проточная вода, спускающаяся на некоторое расстояние вниз. Для тех из вас, кто может позволить себе роскошь выбора, наша сравнительная таблица альтернативных источников энергии суммирует относительные преимущества каждой системы и должна дать вам общее представление о том, какие природные и финансовые ресурсы требуются.

Успех вашего проекта будет зависеть от правильной оценки ваших возобновляемых ресурсов. При использовании гидроэнергетики вы должны точно измерять падение и расход, а объем воды должен рассчитываться по часовому минимуму , чтобы предотвратить установку оборудования, которое потребует больше воды, чем доступно. Среднегодовая скорость ветра определит размер ветрогенератора, который вам необходимо купить. Если на вашем участке средняя скорость составляет 10 миль в час, вам понадобится установка мощностью 2000 Вт, но при скорости 15 миль в час вы можете обойтись мощностью всего 1000 Вт. Количество фотоэлектрических (PV) панелей, которые вам могут понадобиться, также сильно зависит от района, в котором вы живете. В Нью-Мексико, например, 20 панелей обеспечат 3000 ватт-часов в день, но 30 потребуется для работы в пасмурных районах северной части штата Нью-Йорк.

Аккумулятор электроэнергии

Самым слабым звеном любой низковольтной электрической системы почти всегда являются ее батареи. Почему? Ну, обычно потому, что они не подходят для приложения, имеют неправильный размер, плохо контролируются или не получают надлежащего обслуживания.Эта информация была подробно освещена в статье Т. Дж. Байерса «Руководство для мам по аккумуляторным батареям», но мы еще раз рассмотрим несколько ключевых моментов.

Прежде всего, вы должны выбрать правильный тип батареи для вашего метода генерации. В основном существует три типа: свинец-кальций, свинец-сурьма и чистый свинец. Свинцово-кальциевые элементы должны проходить цикл только примерно на верхние 30% их общей емкости, что делает их подходящими только для постоянных источников энергии, таких как гидроэлектростанции. Их преимущество в том, что они достаточно эффективны. Свинцово-сурьмяные батареи могут быть глубоко разряжены без быстрой деградации, но они не так долговечны, как чистые свинцовые элементы. К сожалению, последние дороже. Оба последних двух теряют часть мощности, просто стоя и ожидая. В любом случае, вы не должны использовать автомобильные аккумуляторы. Сверхмощные ячейки с глубоким циклом обязательны для обеспечения надежности.

Более того, аккумуляторная батарея, которая слишком мала или слишком велика для выходной мощности генератора и вашего использования, значительно сократит срок службы.Аккумуляторы предназначены для разрядки и перезарядки с определенной скоростью, и слишком быстрое их использование или замена может привести к их повреждению. Точно так же огромный аккумуляторный блок, который недоиспользуется и получает только крошечный заряд, придет в негодность.

Мониторинг и техническое обслуживание состоят из проверки удельного веса каждой ячейки один раз в неделю, ежедневного наблюдения за напряжением системы (которое является индикатором заряда), очистки клемм по мере их коррозии, поддержания уровня жидкости и обеспечения убежище, где температура будет оставаться между 40 и 90°F.

Аккумуляторный блок должен располагаться в центре, чтобы избежать длинных участков дорогого кабеля, и должен хорошо вентилироваться для предотвращения скопления токсичных и взрывоопасных газов. Если у вас есть удаленная точка, где вам нужно питание, например колодец, рассмотрите возможность размещения в этом месте вспомогательной батареи (или батарей). Требуемая сила тока от скважинного насоса намного превышает пиковый зарядный ток, поэтому размещение батареи в месте использования позволит передавать сильный ток на короткое расстояние.Небольшой зарядный ток может обеспечить долгий путь от генератора или центрального банка.

Проводка низкого напряжения

Как мы уже говорили, существуют определенные технические ограничения на размер приборов или генераторов в низковольтной электрической системе. Поскольку мощность зависит как от напряжения, так и от силы тока, когда одно падает, другое должно расти. К сожалению, сила тока определяет несущую способность провода. Поэтому правильная проводка и коммутация особенно важны в низковольтной электрической установке.В общем, медный провод № 10 будет обслуживать любую нагрузку менее 150 Вт в доме нормального размера. Однако должны быть некоторые приборы, которые потребляют более 150 Вт.

Чтобы дать вам пример того, что это может означать, давайте предположим, что у вас есть устройство, для работы которого требуется 480 Вт; пылесос, например. При обычном домашнем напряжении 120 В вы можете использовать удлинитель длиной 740 футов из провода № 10, если хотите; но при 12 вольтах длина провода от аккумулятора до пылесоса будет ограничена 7,4 футами.Если бы вы использовали провод № 8, вы могли бы протянуться в комнату на 12 футов; № 6 даст вам диапазон 18 футов; и № 2 (который тяжелый и стоит более 1 доллара за фут) позволит вам раскачиваться на 46 футов.

Очевидно, что все эти ситуации просто невыносимы. Решение состоит в том, чтобы запускать большие приборы на переменном токе 110 вольт (VAC). Один из способов получить 110 В переменного тока на удаленном объекте — использовать генератор с приводом от двигателя. При редком использовании одна из этих горелок, работающих на ископаемом топливе, может оказаться очень удобной.Однако более сложной альтернативой является использование твердотельного инвертора мощностью около 1000 Вт. Это устройство преобразует 12 вольт в 120 для эффективной передачи и вырабатывает переменный ток — тип энергии, которую поставляют коммунальные предприятия. Инвертор позволит вам использовать приборы, работающие от обычного бытового тока, и может стать идеальным решением для управления большими устройствами, такими как пылесосы, или для питания приборов, которым требуется переменный ток. Вы можете обратиться к статье Т. Дж. Байерса, состоящей из двух частей, «Изучая тайны инверторов мощности: часть I и часть II», чтобы узнать подробности о таких устройствах.

Точно так же, как для независимых систем электропитания требуется специальная проводка, им также нужны переключатели, способные работать с большими постоянными токами. Существуют устройства, разработанные специально для такого рода использования, но можно обойтись и стандартным мгновенным (не бесшумным) выключателем, оснащенным параллельным конденсатором на 50 вольт, 47 мкФ, чтобы укротить искрение. Обычные розетки способны работать с нагрузками постоянного тока, но рекомендуется использовать стиль, отличный от обычных розеток на 120 В переменного тока, чтобы никто не мог подключить устройство на 120 В переменного тока к вашей системе на 12 В постоянного тока.Некоторые люди предпочитают автомобильные розетки типа прикуривателя, в то время как другие используют розетки, рассчитанные на 220 В переменного тока.

Вам также понадобится панель управления, которую вы можете купить или изготовить самостоятельно. Мы построили несколько таких в Eco-Village, и собрать их совсем несложно. Как минимум, панели управления потребуется амперметр, чтобы показать скорость, с которой вы используете электричество, вольтметр, чтобы показать напряжение батареи, и предохранители для защиты от коротких замыканий. Вместо предохранителей можно использовать автоматические выключатели, но они должны быть рассчитаны на 12 FDIC.

Если размеры вашей системы не окажутся настолько точными, что выработка электроэнергии точно соответствует используемой вами, вам также понадобится контроллер заряда батареи. Эти устройства уменьшают зарядный ток по мере того, как батареи становятся «полными», и в основном они бывают трех типов. Контроллер сокращения уменьшает ток, идущий к блоку батарей, по мере того, как его напряжение повышается, теряя избыток. Контроллер отвода шунтирует избыточный ток (тот, который не нужен батареям) на резистивную нагревательную нагрузку, такую ​​как водонагреватель.Контроллер баланса систем , относительно новая разработка, позволяет ветровому или фотоэлектрическому генератору вырабатывать максимальное полезное напряжение (и, следовательно, также максимальную силу тока), а затем снижает этот уровень до необходимого для батарей.

Приборы низкого напряжения

Почти любой электроприбор, который вы можете себе представить, доступен для 12-вольтовой жизни. Вы быстро обнаружите, что эти элементы несколько дороже, чем их аналоги на 120 В переменного тока, но, как правило, они довольно хорошо сделаны.Низковольтные изделия должны служить десятилетиями при периодической замене щеток в их двигателях. Кроме того, постепенно становятся доступными бесщеточные двигатели на 12 В постоянного тока, что должно сделать низковольтные приборы практически не требующими технического обслуживания.

Современные 12-вольтовые холодильники — настоящие чудеса. Они могут сделать с 500 ваттами то, на что вашему заурядному домашнему холодильнику требуется 3000 ватт. Но, как вы обнаружите, просматривая каталоги, эта невероятная эффективность обходится недешево.Холодильники/морозильники ArcticKold, Marvel и Sun Frost продаются по цене от 1500 до 3000 долларов. Однако для дома с низким напряжением единственная коммерческая альтернатива этим устройствам — найти холодильник с абсорбционным циклом, работающий на ископаемом топливе. Sibir, который продает Lehmann Hardware, кажется прекрасным устройством. Есть также бывшие в употреблении холодильники, работающие на пропане или даже керосине.

Единственные 12-вольтовые стиральные машины, которые нам попадались, — это переделки стандартных машин таких компаний, как Real Goods Trading Company или Windlight Workshop.Это не так сложно, как кажется: практически любую отжимную машину можно легко переоборудовать, и доступны комплекты для переоборудования, которые помогут вам переоборудовать многие популярные современные машины. Книга Дэвида Копперфильда « Преобразовать автоматические стиральные машины в 12-вольтовые, » также полезна.

Телевидение и домашние развлекательные системы не проблема. Качественные 12-вольтовые цветные и черно-белые телевизоры легко доступны у поставщиков транспортных средств для отдыха, а автомобильные стереосистемы могут соперничать по качеству воспроизведения с лучшим оборудованием на 120 В переменного тока.

И да, вы даже можете качать воду для бытовых нужд с помощью 12-вольтового электричества. Многие компании предлагают мелкоскважинные и погружные насосы, есть даже несколько глубинных насосов. Конечно, фактическое количество энергии, потребляемой насосом, будет зависеть от расхода и напора, которые вы от него требуете. Так что 800 ватт-часов в день — это всего лишь оценка.

Существует ряд очень хороших вариантов низковольтного освещения. Люминесцентные лампы являются предпочтительным выбором, потому что они намного эффективнее, чем лампы накаливания.Наше собственное неофициальное тестирование показало, что 13-ваттная люминесцентная лампа Norelco способна излучать столько же света, сколько 60-ваттная обычная бытовая лампочка. А люминесцентные лампы на 120 В переменного тока можно преобразовать в 12 В постоянного тока путем замены балласта. Ряд компаний предлагает замену низковольтных балластов.

Что еще вы хотели бы иметь в своем низковольтном, энергоэффективном доме? Блендер, наверное? Тостер? Фен или электрическая плойка? Все это доступно в 12-вольтовых версиях. На самом деле очень мало от чего вам придется отказаться, если вы живете независимо от энергосистемы.

Вопрос на самом деле не в том, возможна ли, практична или даже приятна жизнь при низком напряжении. Дело в том, хотите ли вы, , чтобы приложил руку к производству энергии, которую вы используете, живя на этой планете. Вы будете работать немного усерднее за электричество, чем сейчас, — проверять батареи, чистить фотоэлектрические панели, разрабатывать новые способы использования 12-вольт и т. д. — но вы не будете так бояться похода к почтовому ящику.

Опубликовано 1 ноября 1984 г.

РОДСТВЕННЫЕ СТАТЬИ

Я начал исследовать, что люди по всему миру делают со своими изреженными соснами пондероза, которые составляют большую часть нашей вырубки.

Проект Vineyard Wind будет включать 84 турбины и 800 мегаватт мощности в Атлантическом океане, но рыночная конкуренция с Китаем вырисовывается.

Свечи не только создают настроение. Осветите комнату, добавьте спокойствия в ванну, приготовьте еду, скройте запахи или предохраните себя и свои трубы от замерзания.

(PDF) Управление питанием в автономных и изолированных микросетях переменного тока с возобновляемыми источниками энергии и батареями

IEEE TRANSACTIONS ON INDUSTRIAL ELECTRONICS

удаленные сообщества.Хотя для демонстрации обоснованности предложенной стратегии использовалась ветряная турбина

, она также

действительна независимо от источника энергии, существующего в изолированной микросети

. Предлагаемая стратегия вычисляет количество

энергии, которое должно генерироваться в каждый момент времени каждым источником в

для того, чтобы поддерживать баланс энергии в микросети. Другими словами,

слов, сумма произведенной, потребленной и сохраненной энергии

всегда должна быть равна нулю.

ССЫЛКИ

[1] Луис А. де С. Рибейро, Освальдо Р. Сааведра, Шигеаки Л. де Лима и

Хосе Г. де Матос, «Изолированная микросеть с возобновляемой гибридной генерацией:

дело острова Ленсойс», IEEE Trans. Устойчивая энергия, том. 2, нет.

1, стр. 1–11, январь 2011 г.

[2] Луис А. де С. Рибейро, Освальдо Р. Сааведра, Шигеаки Л. де Лима и

Хосе Г. де Матос, «Изоляция системы возобновляемой энергии более

надежные», Renewable Energy, vol.45, стр. 221-231, 2012.

[3] Хосе Г. де Матос, Луис А. де С. Рибейро и Эвандро К. Гомес, «Управление мощностью

в автономных и изолированных микросетях переменного тока с возобновляемыми источниками энергии

Источники энергии и системы хранения энергии», в сб. IEEE IECON,

2013, стр. 1827-1832.

[4] Н. Мендис, К. М. Муттаки, С. Перейра и М. Н. Уддин, «Новая стратегия управления

для автономной работы системы RAPS

с преобладанием ветра», в Proc. IEEE IAS, 2011 г., стр. 1–8.

[5] Jie Chen, Jiawei Cheng, C. Gong и X. Deng, «Управление энергопотреблением

и управление мощностью для автономной системы преобразования энергии ветра»,

в Proc. IEEE IECON, 2012, стр. 989-994.

[6] М. Дж. Эриксон и Р. Х. Лассетер, «Интеграция элемента аккумуляторной батареи

в микросеть CERTS», в Proc. IEEE ECCE, 2010, стр. 2570-

2577.

[7] Дж. Рокаберт, Дж. А. Луна, Ф. Блобьерг и П.Родригес, «Управление преобразователями мощности

в микросетях переменного тока», IEEE Trans. Силовая электроника, том. 27,

нет. 11, стр. 4734-4749, ноябрь 2012 г.

[8] J. Chi, W. Peng, X. Jianfang, T. Yi и C. Fook Hoong, «Реализация

иерархического управления в микросетях постоянного тока, «IEEE транс. Ind. Electron.,

vol. 61, стр. 4032-4042, 2014.

[9] Л. Сяонань, С. Кай, Дж. М. Герреро, Дж. К. Васкес и Х. Липей, «Состояние —

баланса заряда с использованием адаптивного управления статизмом для распределенной энергии».

Системы хранения данных в приложениях DC Microgrid», IEEE Trans.Ind.

Электрон., том. 61, pp. 2804-2815, 2014.

[10] X. Lu, K. Sun, JM Guerrero, JC Vasquez, and L. Huang, «State-of-

Баланс заряда с использованием адаптивного управления статизмом для распределенной энергии

Системы хранения в приложениях DC Microgrid», IEEE Trans. Ind.

Электрон., том. 61, нет. 6, стр. 2804-2815, июнь 2014 г.

[11] М. А. Абусара, Дж. М. Герреро и С. М. Шарк, «Линейно-интерактивный ИБП

для микросетей», IEEE Trans.Ind. Electron., vol. 61, нет. 3 стр. 1292-1300,

, март 2014 г.

[12] JM Guerrero, PX Loh, Tzung-Lin Lee, and M. Chandorkar,

«Advanced Control Architecture for Intelligent Microgrids — Part II:

Power Качество, хранение энергии и микросети переменного/постоянного тока», IEEE Trans.

Ind. Electron., vol. 60, нет. 4, стр. 1263-1270, июнь 2013 г.

[13] З. Чен, Дж. М. Герреро и Ф. Блобьерг, «Обзор состояния техники

силовой электроники для ветряных турбин», IEEE Trans. Мощность

Электроника, об. 24, нет. 8, стр. 1859-1875, август 2009 г.

[14] М. Чоботару, Надежное обнаружение состояния сети и управление однофазными системами распределения электроэнергии

, к.т.н. диссертация, каф.

Избран. Eng., Университет Ольборга, Ольборг, Дания, 2009.

[15] DW Novotny and TA Lipo, Vector Control and Dynamics of AC

Drives, Clarendon Press, Oxford, 1996.

[16] H. Siegfried Heier, Интеграция в сеть систем преобразования энергии ветра,

John Wiley & Sons, Чичестер, Англия, 2009 г.

[17] С. Моримото, Х. Накаяма, М. Санада и Ю. Такеда, «Бессенсорное управление максимизацией выходной мощности

для ветрогенерации с переменной скоростью

, система с использованием IPMSG», IEEE Trans. Ind Appl., vol. 41, нет. 1, стр. 60-

67, янв./фев. 2005.

[18] Дэвид Линден и Томас Б. Редди, Справочник по батареям, McGraw-

Hill, 3-е издание, Нью-Йорк, США, 2002. Сети», Стандарт NE 50160, 2010 г.

[20] З. М. Саламех, М. А. Касакка и В. А. Линч, «Математическая модель

для параллельных свинцово-кислотных аккумуляторов», IEEE Trans. Энергия

Конверсия, об. 7, нет. 1, pp. 93-98, Mar. 1992.

[21] A. Mirecki, X. Roboam, and F. Richardeau, «Сложность архитектуры

и энергоэффективность малых ветряных турбин», IEEE Trans. Ind.

Электрон., том. 54, нет. 1, стр. 660–670, февраль 2007 г.

Хосе Г.де Матос (M’12) родился в Бразилии в 1957 году.

Он получил степень бакалавра наук. и М.С. степени в области электротехники

в Федеральном университете Кампины

Гранде, Параиба, Бразилия, в 1980 и 1986 годах,

соответственно, и доктора электротехники

в Федеральном университете Мараньян, Бразилия, в

2014 году. В 1980 году он был профессором электротехнического факультета

Федерального университета Мараньян

, Сан-Луис, Бразилия.Его интересующие темы

включают системы управления, силовую электронику,

и системы производства электроэнергии, основанные на

возобновляемых источниках энергии, особенно на ветровой и фотогальванической энергии.

Фелипе С. Ф. Сильва (S’13) родился в Бразилии в

1988 году. Он получил степень бакалавра наук. в электронной технике

Федерального университета Пернамбуку и MS.

степень в области электротехники Федерального университета Мараньян

, Бразилия, в 2012 и 2014 годах,

соответственно.В настоящее время он работает над получением докторской степени

в Федеральном университете Мараньяна.

Его интересы включают системы управления, силовую

электронику и микросети.

Луис А. де С. Рибейро (M’98) получил степень магистра наук. и

к.т.н. степени Федерального университета Параиба,

Кампина-Гранди, Бразилия, в 1995 и 1998 годах,

соответственно.

С 2004 по 2006 год он был приглашенным исследователем в

Университета Висконсина, Мэдисон, Висконсин, США,

, работая над бессенсорным управлением синхронными машинами с постоянными магнитами

.С 2008 года он является доцентом

Федерального университета

Мараньян, Сан-Луис, Бразилия. Его основные области научных интересов

включают электрические машины и приводы

, силовую электронику и энергетические системы, использующие возобновляемые источники энергии.

Это авторская версия статьи, опубликованной в этом журнале. Изменения были внесены в эту версию издателем перед публикацией.

Окончательная версия записи доступна на http://dx.doi.org/10.1109/TIE.2014.2367463

Copyright (c) IEEE, 2015 г. Использование в личных целях разрешено. Для любых других целей необходимо получить разрешение от IEEE, отправив электронное письмо по адресу [email protected].

Глоссарий по солнечной энергии | Министерство энергетики

S

расходуемый анод  — кусок металла, закопанный рядом с конструкцией, которую необходимо защитить от коррозии. Металл расходуемого анода предназначен для разъедания и уменьшения коррозии защищаемой конструкции.

спутниковая энергетическая система (СЭС) — Концепция обеспечения больших объемов электроэнергии для использования на Земле с одного или нескольких спутников на геостационарной околоземной орбите. Очень большой массив солнечных элементов на каждом спутнике будет обеспечивать электричество, которое будет преобразовываться в микроволновую энергию и передаваться на приемную антенну на земле. Там она будет преобразовываться в электроэнергию и распределяться так же, как и любая другая централизованно вырабатываемая энергия, через сеть.

планирование  — общая практика обеспечения того, чтобы генератор был задействован и доступен, когда это необходимо.Это также может относиться к планированию импорта или экспорта энергии в зону балансирования или из нее.

Барьер Шоттки  — клеточный барьер, образованный на границе раздела между полупроводником, например кремнием, и металлическим листом.

скрайбирование  — Вырезание сетки канавок в полупроводниковом материале, как правило, с целью выполнения соединений.

герметичная батарея  — батарея с закрытым электролитом и закрывающейся вентиляционной крышкой, также называемая батареей с регулируемым клапаном. Нельзя добавлять электролит.

сезонная глубина разряда  — поправочный коэффициент, используемый в некоторых процедурах определения размера системы, который «позволяет» постепенно разряжать батарею в течение 30-90 дней плохой солнечной инсоляции. Этот фактор приводит к тому, что фотоэлектрическая батарея немного меньше.

дополнительная батарея  — аккумулятор, который можно перезаряжать.

саморазряд  — скорость, с которой аккумулятор без нагрузки теряет заряд.

полупроводник  — любой материал, обладающий ограниченной способностью проводить электрический ток. Некоторые полупроводники, в том числе кремний, арсенид галлия, диселенид меди, индия и теллурид кадмия, идеально подходят для процесса фотоэлектрического преобразования.

полукристаллический — См. поликристаллический.

Последовательное соединение — способ соединения фотоэлектрических элементов путем соединения положительных выводов с отрицательными выводами; такая конфигурация увеличивает напряжение.

Контроллер серии — Контроллер заряда, прерывающий зарядный ток путем размыкания фотогальванической (PV) батареи. Элемент управления включен последовательно с фотоэлектрической батареей и батареей.

Регулятор серии — тип регулятора заряда батареи, в котором зарядный ток регулируется переключателем, включенным последовательно с фотогальваническим модулем или матрицей.

серийное сопротивление  — Паразитное сопротивление протеканию тока в ячейке из-за таких механизмов, как сопротивление объема полупроводникового материала, металлических контактов и межсоединений.

батарея с малым циклом  — батарея с небольшими пластинами, не выдерживающая многократных разрядов до низкого уровня заряда.

срок годности батарей  — Продолжительность времени при определенных условиях, в течение которого батарея может храниться так, чтобы она сохраняла свою гарантированную емкость.

ток короткого замыкания (Isc) — Ток, свободно протекающий через внешнюю цепь, не имеющую нагрузки или сопротивления; максимально возможный ток.

шунтирующий контроллер — контроллер заряда, который перенаправляет или отводит зарядный ток от аккумулятора.Контроллеру требуется большой радиатор для рассеивания тока от короткозамкнутой фотоэлектрической батареи. Большинство шунтирующих контроллеров предназначены для небольших систем, производящих 30 ампер или меньше.

шунтирующий регулятор — тип регулятора заряда батареи, в котором зарядный ток регулируется переключателем, подключенным параллельно фотогальваническому (PV) генератору. Замыкание фотоэлектрического генератора предотвращает перезаряд батареи.

Процесс Сименса  — Коммерческий метод производства очищенного кремния.

кремний (Si)  — полуметаллический химический элемент, из которого получают превосходный полупроводниковый материал для фотогальванических устройств. Он кристаллизуется в гранецентрированной кубической решетке, подобно алмазу. Он обычно встречается в песке и кварце (в виде оксида).

синусоида  — форма волны, соответствующая одночастотному периодическому колебанию, которое может быть математически представлено как функция зависимости амплитуды от угла, при которой значение кривой в любой точке равно синусу этого угла.

синусоидальный инвертор  — Инвертор, производящий синусоидальные формы энергии коммунального качества.

монокристаллический материал  — Материал, состоящий из одного кристалла или нескольких крупных кристаллов.

монокристаллический кремний — материал с монокристаллическим образованием. Многие фотоэлектрические элементы сделаны из монокристаллического кремния.

одноступенчатый контроллер  — контроллер заряда, который перенаправляет весь зарядный ток, когда батарея приближается к состоянию полного заряда.

интеллектуальная сеть  — интеллектуальная система электроснабжения, которая регулирует двусторонний поток электроэнергии и информации между электростанциями и потребителями для контроля работы сети.

косвенные расходы  — Неаппаратные расходы, связанные с фотоэлектрическими системами, такие как финансирование, получение разрешений, установка, подключение и проверка.

солнечный элемент  —  См.  фотоэлектрический (PV) элемент.

солнечная постоянная  — среднее количество солнечного излучения, которое достигает верхних слоев атмосферы земли на поверхности, перпендикулярной солнечным лучам; равна 1353 Вт на квадратный метр или 492 БТЕ на квадратный фут.

солнечное охлаждение  — Использование солнечной тепловой энергии или солнечного электричества для питания охлаждающего устройства. Фотоэлектрические системы могут питать испарительные охладители («болотные» охладители), тепловые насосы и кондиционеры.

солнечная энергия — Электромагнитная энергия, передаваемая от солнца (солнечное излучение). Количество, достигающее Земли, равно одной миллиардной части всей произведенной солнечной энергии, или эквивалентно примерно 420 триллионам киловатт-часов.

кремний солнечного качества — кремний среднего качества, используемый в производстве солнечных элементов.Менее дорогой, чем кремний электронного класса.

солнечная инсоляция — — См. инсоляция.

солнечное излучение  —  См.  излучение.

солнечный полдень  — время суток в определенном месте, когда солнце достигает своей наивысшей видимой точки на небе.

солнечная панель  —  См.  фотоэлектрическая (PV) панель.

солнечный ресурс  — количество солнечной инсоляции, получаемой объектом, обычно измеряемое в кВтч/м2/день, что эквивалентно количеству пиковых солнечных часов.

солнечный спектр  — Общее распределение электромагнитного излучения, исходящего от солнца. Различные области солнечного спектра описываются их диапазоном длин волн. Видимая область простирается примерно от 390 до 780 нанометров (нанометр равен одной миллиардной части метра). Около 99 процентов солнечного излучения содержится в диапазоне длин волн от 300 нм (ультрафиолетовый) до 3000 нм (ближний инфракрасный). Суммарное излучение в диапазоне длин волн от 280 нм до 4000 нм называется широкополосным, или суммарным, солнечным излучением.

солнечные тепловые электрические системы  — Технологии преобразования солнечной энергии, которые преобразуют солнечную энергию в электричество путем нагревания рабочего тела для питания турбины, которая приводит в действие генератор. Примеры этих систем включают системы центрального приемника, параболическую тарелку и солнечный желоб.

космический заряд  —  См.  элементный барьер.

удельный вес  — отношение веса раствора к весу равного объема воды при заданной температуре.Используется как индикатор уровня заряда батареи.

Вращающийся резерв  — Мощность электростанции или коммунального предприятия, работающая на малой мощности, превышающая фактическую нагрузку.

ячейка с разделенным спектром  — сложное фотоэлектрическое устройство , в котором солнечный свет сначала разделяется на спектральные области оптическими средствами. Затем каждая область направляется к другому фотогальваническому элементу, оптимизированному для преобразования этой части спектра в электричество. Такое устройство обеспечивает значительно большее общее преобразование падающего солнечного света в электричество. См. также  многопереходное устройство.

напыление — Процесс, используемый для нанесения фотогальванического полупроводникового материала на подложку с помощью процесса физического осаждения из паровой фазы, при котором высокоэнергетические ионы используются для бомбардировки элементарных источников полупроводникового материала, которые выбрасывают пары атомов, которые затем осаждаются тонкими слоями на субстрат.

прямоугольная волна  — форма волны , которая имеет только два состояния (т. е. положительное или отрицательное). Прямоугольная волна содержит большое количество гармоник.

инвертор прямоугольной формы  — Тип инвертора, который производит прямоугольную волну на выходе. Он состоит из источника постоянного тока, четырех ключей и нагрузки. Переключатели представляют собой силовые полупроводники, которые могут проводить большой ток и выдерживать высокое номинальное напряжение. Выключатели включаются и выключаются в правильной последовательности, с определенной частотой.

Эффект Стеблера-Вронски — Тенденция эффективности преобразования солнечного света в электричество фотогальваническими устройствами из аморфного кремния к ухудшению (падению) при первоначальном воздействии света.

автономная система — автономная или гибридная фотоэлектрическая система, не подключенная к сети. Может иметь или не иметь хранилище, но большинству автономных систем требуются батареи или другие формы хранения.

стандартные условия отчетности (SRC) — фиксированный набор условий (включая метеорологические), в которые данные об электрических характеристиках фотоэлектрического модуля переводятся из набора фактических условий испытаний.

стандартные условия испытаний (STC)  — условия, при которых модуль обычно испытывается в лаборатории.

ток в режиме ожидания  — это значение тока (мощности), используемого инвертором при отсутствии активной нагрузки (потеря мощности). Эффективность инвертора самая низкая, когда нагрузка низкая.

установка на вынос  — способ монтажа фотоэлектрической батареи на наклонной крыше, который включает монтаж модулей на небольшом расстоянии над наклонной крышей и их наклон под оптимальным углом.

электролитный элемент с недостаточным электролитом

состояние заряда (SOC)  — Доступная емкость, оставшаяся в аккумуляторе, выраженная в процентах от номинальной емкости.

аккумуляторная батарея  — Устройство, способное преобразовывать энергию из электрической формы в химическую и наоборот. Реакции почти полностью обратимы. Во время разряда химическая энергия преобразуется в электрическую и расходуется во внешней цепи или аппарате.

расслоение  — состояние, возникающее, когда концентрация кислоты в электролите аккумуляторной батареи изменяется сверху вниз.Периодическая контролируемая зарядка при напряжениях, вызывающих газообразование, будет смешивать электролит. См. также выравнивание .

string  — Несколько фотоэлектрических модулей или панелей, электрически соединенных последовательно для получения рабочего напряжения, необходимого для нагрузки.

рынки электроэнергии с почасовой оплатой  — рынки электроэнергии, работающие с временными интервалами в 5 минут. Приблизительно 60% всей электроэнергии в Соединенных Штатах в настоящее время продается на рынках с почасовой оплатой с 5-минутными интервалами, что позволяет получить максимальную гибкость от генерирующего парка.

подложка — физический материал, на который наносится фотоэлектрический элемент.

подсистема  — любой из нескольких компонентов фотоэлектрической системы (например, массив, контроллер, батареи, инвертор, нагрузка).

сульфатация  — состояние, поражающее неиспользуемые и разряженные аккумуляторы; на пластине вырастают крупные кристаллы сульфата свинца вместо обычных крошечных кристаллов, что крайне затрудняет перезарядку аккумулятора.

сверхпроводящий магнитный накопитель энергии (SMES) — технология SMES использует сверхпроводящие характеристики низкотемпературных материалов для создания интенсивных магнитных полей для хранения энергии.Он был предложен в качестве варианта хранения для поддержки крупномасштабного использования фотоэлектрических элементов как средства сглаживания колебаний в выработке электроэнергии.

сверхпроводимость  — резкое и значительное увеличение электропроводности некоторых металлов при приближении температуры к абсолютному нулю.

superstrate  — Покрытие на солнечной стороне фотоэлектрического (PV) модуля, обеспечивающее защиту фотоэлектрических материалов от ударов и ухудшения окружающей среды, обеспечивая при этом максимальную передачу соответствующих длин волн солнечного спектра.

импульсная мощность  — Максимальная мощность, обычно в 3-5 раз превышающая номинальную мощность, которую можно обеспечить за короткое время.

доступность системы  — Процент времени (обычно выражается в часах в год), когда фотоэлектрическая система сможет полностью удовлетворить потребность в нагрузке.

рабочее напряжение системы — Выходное напряжение фотоэлектрической батареи под нагрузкой. Рабочее напряжение системы зависит от нагрузки или батарей, подключенных к выходным клеммам.

системная память  —  См.  емкость аккумулятора.

Вернуться к началу

В чем разница между переменным и постоянным током

Что такое переменный ток (AC)?

Переменный ток, или переменный ток, относится к шкале напряжения или силы тока, величина и направление которой регулярно и периодически меняются с течением времени.

Диаграмма формы сигнала переменного тока показана на рисунке ниже:

Что такое постоянный ток (DC)?

Постоянный ток, называемый постоянным током, также известный как «постоянный ток».Величина и направление постоянного тока остаются неизменными. Обычные источники питания постоянного тока включают батареи, свинцово-кислотные батареи и сухие батареи.

Форма волны постоянного тока показана на рисунке ниже:

Несколько основных понятий о токе：

В качестве примера возьмем синусоидальный переменный ток:

• Пик: Максимальное значение синусоидального переменного тока в цикле, обозначаемое как Vpk.
• среднее значение: Форма волны синусоидального переменного тока симметрична, поэтому среднее значение синусоидального переменного тока в цикле равно 0.Такое среднее значение не может описать характеристики переменного тока. Поэтому мы часто вычисляем абсолютное среднее значение переменного тока, формула такая:
• Мгновенное значение: Также может быть выражено как:
  ω — угловая частота переменного тока, ϕ — начальный фазовый угол переменного тока.

• Допустимое значение: Действующее значение переменного тока обычно определяется тепловым эффектом тока по следующей формуле:

Обратите внимание, что следующие сигналы также относятся к переменному току, и все они могут быть преобразованы в синусоидальные волны с помощью преобразования Фурье.

Поскольку величина и направление постоянного тока постоянны, пиковое значение, мгновенное значение, эффективное значение и среднее значение постоянного тока равны константе.

В чем разница между переменным и постоянным током?

Теперь мы используем мощность 12 В постоянного тока и мощность 12 В переменного тока, чтобы проанализировать разницу между мощностью постоянного и переменного тока в зависимости от потерь, использования, измерения и безопасности.

Потеря
Постоянный ток: Постоянный ток больше подходит для передачи на большие расстояния и большой емкости. Поэтому передача HVDC стала горячей темой.
AC: Цепь переменного тока имеет параметры индуктивности, поэтому потери при передаче на большие расстояния велики.

Использование
Стабильность напряжения постоянного тока, отсутствие большого шума, подходит для использования с электронными продуктами. (например, телевизоры, радиокомпьютеры и т. д.)
Мощность переменного тока для прохождения через выпрямитель/переключатель питания в мощность постоянного тока может использоваться для электронных продуктов.

Измерьте разницу между 12 В переменного и постоянного тока:
A) с цифровым универсальным измерением, соответственно, при измерении файла напряжения 20 В переменного тока и 20 В постоянного тока результаты будут разными.
B) простой метод измерения: стилусом (необычным пером) на проводе крайней плоти, 12 В переменного тока по-прежнему будет отображаться, 12 В постоянного тока не отображается.

Безопасность
12 В постоянного тока безопаснее, чем 12 В переменного тока. Сопротивление тела уменьшилось, когда 12 В переменного тока все еще может привести к смерти, 12 В постоянного тока не будет на 100%. Однако степень опасности поражения электрическим током для организма человека в основном зависит от величины тока, проходящего через тело человека, и продолжительности времени включения.

Пиковое
В соответствии с диаграммой напряжения мгновенное пиковое напряжение 12 В переменного и постоянного тока не совпадает, мгновенное пиковое напряжение (12 В прямое) ≡ 12 В, мгновенное пиковое напряжение:

О схеме выпрямителя и инвертора

Выпрямитель: Преобразование переменного тока в постоянный называется выпрямителем.Принципиальная схема однофазного мостового выпрямителя показана ниже. VT1 и VT4 представляют собой набор переключателей. VT2 и VT3 — еще один набор переключателей. Два набора переключателей включаются поочередно для получения постоянного тока.

Цепь инвертора: Преобразование постоянного тока в переменный называется цепью инвертора. Принципиальная схема однофазного мостового инвертора показана ниже. S1 и S2 представляют собой один набор цепей; S3 и S4 — еще один набор цепей. В простых случаях для резистивной нагрузки поочередно включаются два набора переключателей, чтобы получить переменный ток на обоих концах нагрузки.

Примечания: Чтобы получить хорошие формы сигналов для цепей выпрямителя и инвертора, в реальных ситуациях следует использовать фильтры.

Компания Seeed Fusion является пионером в области мгновенных онлайн-предложений по производству и сборке печатных плат. Если вы обнаружите необходимость превратить свои схемы в настоящие профессионально изготовленные печатные платы, Seeed Fusion поможет вам быстро и по доступной цене создать прототип или высокоуровневый дизайн для массового производства. Получите мгновенное онлайн-предложение прямо сейчас.̶Y3ꫣji-Y|Z}]]=p{WlTGMJYH’x-@z’bhg¶>/4n3-bڍKyք /5
5ɡZ\»)>eڅ4o!/@vO.mIfw PXiG~#xT88NzA=PH]`Ά?#R»rX~Գ{>6i})hpHx5Uq}6%H6E%вязь0o\ap1xB‘]»zpv+y$ =sJć /MQvM@x]»)d)u. -dȾ\2̦d/h5e:׌Nq䚉` gb} I(8fmM{dlDHhz#YR;;jPsWA@{!Lv

Сколько времени занимает зарядка электромобиль?

Точный расчет того, сколько времени требуется для зарядки электромобиля, сродни вопросу: «Сколько времени нужно, чтобы пересечь страну?» Это зависит от того, находитесь ли вы в самолете или пешком.Время перезарядки зависит от множества переменных, многие из которых имеют нюансы — даже длина зарядного кабеля может влиять на это, что делает невозможным предоставление точного ответа.Но мы можем дать вам несколько надежных рекомендаций.

Игнорируя некоторые меньшие переменные, время зарядки транспортного средства сводится к двум основным факторам: источнику питания и емкости зарядного устройства транспортного средства. Окружающие условия играют меньшую роль: экстремальные холода и жара увеличивают время зарядки.

Источник питания

Начнем с источника питания. Не все электрические розетки одинаковы. Обычная 120-вольтовая 15-амперная розетка на кухне подключается к 240-вольтовой розетке, которая питает электрическую сушилку, как распылитель к садовому шлангу. Теоретически все электромобили могут заряжать свои большие батареи от стандартной кухонной розетки, но представьте, что вы пытаетесь наполнить 55-галлонную бочку с помощью водяного пистолета. Перезарядка аккумуляторной батареи электромобиля от источника на 120 вольт — они относятся к уровню 1 в соответствии с SAE J1772, стандартом, который инженеры используют для проектирования электромобилей — измеряется днями, а не часами.

Если у вас есть или вы планируете владеть электромобилем, вам будет разумно рассмотреть возможность установки в вашем доме зарядного устройства уровня 2 — минимум 240 вольт.Типичное подключение уровня 2 — 240 вольт и 40 ампер. В то время как меньшее количество ампер по-прежнему считается уровнем 2, схема на 40 ампер, вероятно, максимизирует бортовые зарядные устройства электромобиля (подробнее об этом через минуту). Потому что, если вы не максимизируете эффективность бортовых зарядных устройств автомобиля, источник питания ниже оптимального, по сути, является ограничительной пластиной, которая удлиняет время зарядки.

Время зарядки автомобиля зависит от двух основных факторов: емкости зарядного устройства и источника питания

Для максимально быстрой зарядки вам понадобится быстрое зарядное устройство постоянного тока.Это эквивалент EV наполнения этой бочки пожарным шлангом. Сертифицированно смертельный ток постоянного тока закачивается в автомобильный аккумулятор, и дальность действия увеличивается в короткие сроки. Нагнетатели Tesla V3 выдают до 250 кВт, а автомобильные дефибрилляторы Electrify America выдают до 350 кВт невероятной мощности. Но, как и при любой зарядке, поток дросселируется, когда уровень заряда автомобильного аккумулятора (SoC) низкий или высокий. И способность транспортных средств принимать зарядку постоянным током сильно различается.Например, Porsche Taycan может заряжаться до 270 кВт, в то время как Chevy Bolt EV может управлять только 50 кВт (и добавление этой возможности стоит дополнительно 750 долларов).

Когда SoC автомобильного аккумулятора ниже 20 процентов или выше 80 процентов, скорость зарядки быстродействующего зарядного устройства постоянного тока значительно замедляется; это оптимизирует срок службы батареи и ограничивает риск перезарядки. Вот почему, например, производители часто заявляют, что быстрая зарядка позволит вам получить «80 процентов за 30 минут».

Последние 20 процентов могут удвоить время, в течение которого вы подключены к быстрому зарядному устройству.Отнимающая много времени процедура полной зарядки аккумулятора с помощью зарядного устройства постоянного тока делает его наиболее подходящим для использования в те дни, когда вы беспокоитесь о превышении запаса хода вашего автомобиля или когда вы путешествуете, и вам нужно заправиться, чтобы добраться до места назначения. Зарядка дома в ночное время — лучшее решение для получения заряда, необходимого для ежедневного вождения по местности.

Емкость зарядного устройства

Существует распространенное заблуждение, что то, что вы подключаете к электромобилю, является «зарядным устройством», хотя на самом деле в автомобиле есть зарядное устройство, которое преобразует электричество переменного тока от стены в постоянный ток для зарядки электромобиля. батарея.Бортовые зарядные устройства безопасно передают энергию в аккумулятор и имеют собственную номинальную мощность, обычно в киловаттах. Если в автомобиле есть зарядное устройство на 10 кВт и аккумуляторная батарея на 100 кВтч, то теоретически для зарядки полностью разряженной батареи потребуется 10 часов.

Чтобы определить оптимальное время зарядки конкретного электромобиля, вы делите емкость аккумулятора в кВтч на номинальную мощность бортового зарядного устройства, а затем добавляете 10 процентов к потерям, связанным с зарядкой. Это, конечно, при условии, что источник питания может максимизировать зарядные устройства.

Типичные встроенные зарядные устройства имеют мощность не менее 6,0 киловатт, но некоторые производители предлагают почти в два раза больше. Текущая модель Tesla Model 3 Performance, например, имеет зарядное устройство мощностью 11,5 кВт, которое может в полной мере использовать 240-вольтовую 50-амперную цепь для подзарядки батареи емкостью 80,5 кВтч, в то время как Model 3 Standard Plus оснащена зарядным устройством мощностью 7,6 кВт. -кВт зарядное устройство. Расчет времени перезарядки показывает, что для заполнения аккумуляторов двух автомобилей потребуется примерно одинаковое время, хотя у модели Performance на 50 процентов больше.Прелесть хорошо спаренного источника электроэнергии и бортового зарядного устройства заключается в том, что вы можете подключить свой электромобиль дома с почти разряженной батареей, а утром вас будет ждать полностью заряженный конь.

Вы также можете найти приблизительное время перезарядки на веб-сайтах некоторых производителей электромобилей. Mini, например, перечисляет время перезарядки своего будущего Mini Cooper Electric несколькими способами. Он заявляет о 36-минутной перезарядке до 80 процентов на станции быстрой зарядки постоянного тока уровня 3 мощностью до 50 кВт; 20 процентов в час на домашней или общественной зарядной станции уровня 2 до 7.4 кВт; а также дальность действия 15–25 миль в час на станции уровня 2. Но нигде не указано, от какой SoC находится батарея, когда начинается зарядка.

Без сомнения, когда-нибудь производители остановятся на единой метрике для выражения времени зарядки. Но пока знайте, что заправка аккумулятора электромобиля по-прежнему занимает значительно больше времени, чем заправка топливного бака автомобиля с бензиновым двигателем, независимо от того, как и где вы это делаете.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

.
