Цветовая маркировка проводов и шин

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи указателей напряжения и различных аналоговых и цифровых приборов.

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к ПУЭ,  Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п. 3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

• нулевые рабочие проводники (N) должны иметь голубой цвет
• cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
• нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Цветовая маркировка проводов и шин при переменном трехфазном токе

Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Система сборных шин напряжением 10 (кВ).

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Отходящие фидера секции 400 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т. п.) в местах присоединения шин к коммутационным аппаратам.

Цветовая маркировка проводов и шин при переменном однофазном токе

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Цветовая маркировка проводов и шин при постоянном токе

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.

Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

• серый
• коричневый
• черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

• коричневый цвет — положительный полюс (+)
• серый цвет — отрицательный полюс (-)
• синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Цветовая маркировка проводов и кабелей

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления, называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

Цвета проводов в электропроводке

Цветовая схема идентификации удобна не только для монтажа. Как правило, разные исполнители устанавливают и эксплуатируют электропроводку. Соблюдение стандартов предотвращает ошибки во время ремонтных работ, в процессе модернизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

• голубой – рабочий нулевой;
• поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
• основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером

В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

• Вкрутить в патрон лампочку.
• К клеммам патрона зацепить провода с зачищенной изоляцией.
• Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Цвет фазного и нулевого провода в вводном кабеле

Питающие линии, идущие к дому, могут выполнятся в нескольких вариантах. Все зависит от типа кабеля. Если ввод однофазный выполнен:

1. Проводом типа СИП, то фазная жила будет иметь цветную полосу (обычно желтую, зеленую или красную). Нулевая жила черная.
2. Кабелем типа АВВГ или ВВГ, то нулевой проводник синий, белый, красный или зеленый — фазный.
3. Кабелем типа КГ — фазный провод коричневый, нулевой – синий.

Если ввод трехфазный выполнен:

1. Проводом типа СИП и имеется помимо двух основных цветов красного и зеленого, синий и черный провода — нулевой провод будет обязательно черный.
2. Кабелем типа АВВГ или ВВГ нулевой проводник будет синий, а один из фазных помимо красного и зеленого будет черный или белый.
3. Кабелем типа КГ нулевой – синий, коричневый и два черных – фазные проводники.

Кабельная продукция часто выпускается не по ГОСТу, а по техническим условиям. Поэтому даже в двухжильном СИПе с черной и синей жилой черный провод будет нулевым. В проводе черного цвета заложен стальной сердечник, который выполняет самонесущую функцию провода. Подключение ввода к дому от воздушных линий кабелем типа ВВГ и КГ не рекомендуются.

Электробезопасность

Переменное электричество напряжением 380В — 220В, является опасным фактором, так при не санкционированном прикосновение человека к оголенным проводам, или металлическим частям электрооборудования, которые могут находиться под этим напряжением, может закончиться тяжелым ожогом или смертельной травмой! Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

Чтобы максимально защитить человека, от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:

• заземление;
• защитное зануление;
• разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ, применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей. ПУЭ определяет каждую из систем как:

1. ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
2. ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
3. ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
4. ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
5. IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

• При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
• Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
• Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Фаза, ноль и земля в электропроводке:

   Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции, жилы разного цвета, это сильно облегчает процесс монтажа. Если разводку выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль». Они просто сориентируются по цвету. Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная — или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом  «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

   Какой же расцветкой согласно ГОСТу должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

   Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).  Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) — желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

   Так, нулевые провода маркируются следующими цветами:

   Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый.

   Цвета проводов

   Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

   Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель. То цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

   Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями. Когда проводка уже выполнена, и ни подключения в щитке, и провода не промаркированы. В этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

   Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета. Но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Для чего выполняется цветовая маркировка проводов

Сегодня монтаж электропроводки немыслим без применения проводников в цветной изоляции. Цветовая маркировка – не дань моде и не маркетинговый ход производителя, который, как кому-то может показаться, желает красочно преподнести свою продукцию.

На самом деле это острая необходимость. Во-первых, цветовая маркировка позволяет указать назначение каждого проводника в той или иной группе для облегчения их коммутации. Во-вторых, значительно снижается вероятность появления ошибки в ходе монтажа проводов и, как следствие, возникновение короткого замыкания во время пробного включения или поражение электрическим током в процессе обслуживания и ремонта сетей.

Определенные цвета выбраны не случайно. Все разнообразие расцветок сведено к единому стандарту – ПУЭ. В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям.

В рамках этой публикации будет рассмотрена цветовая маркировка проводов. С принятием единого стандарта цветовой идентификации электрических проводников значительно облегчилась работа по их коммутации. Каждая жила, имеющая определенное назначение, обозначается уникальным цветом: коричневым, серым, желтым, зеленым, синим и т. д.

Цветовая маркировка обычно выполняется по всей длине проводника. Допускается также идентификация на концах жил и в точках соединений, для чего применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Рассмотрим, как выполнена цветовая маркировка проводов в сети трехфазного, однофазного и постоянного тока.

Цветовое обозначение силовых и других видов кабельной продукции

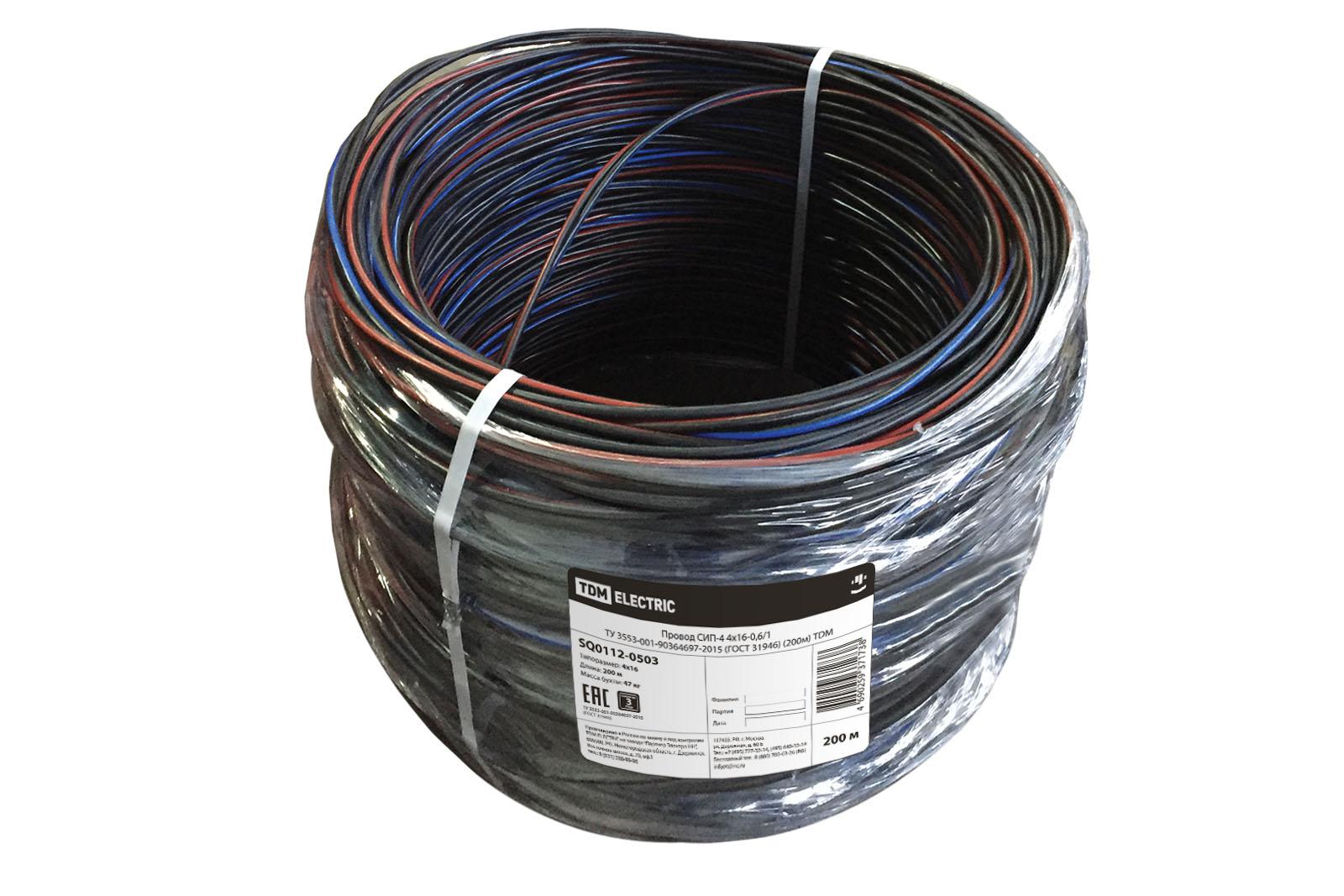

Маркировка цветом для СИП или ВВГ-проводов сводится к таким правилам:

• Желто-зеленая расцветка будет обозначать заземление.
• Ноль выдаст синий или голубой оттенок изоляционного материала.
• Фазный проводник будет коричневого или черного цвета. Но правила устройства электроустановок допускают изменение цвета маркировки на красный, серый и даже фиолетовый оттенки.

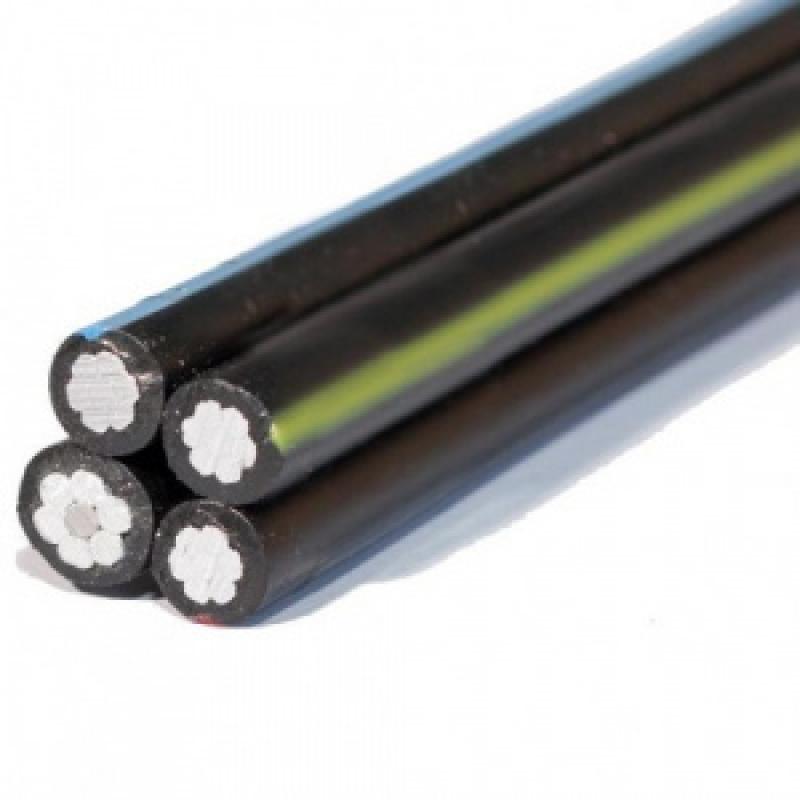

В однофазных сетях, где имеется практика применения кабелей СИП, нулевой рабочий проводник может быть совмещен с заземляющим. В этом случае маркировка будет выглядеть как желто-зеленый провод с отметками голубого цвета, которые при монтаже проставляются с обоих концов линии.

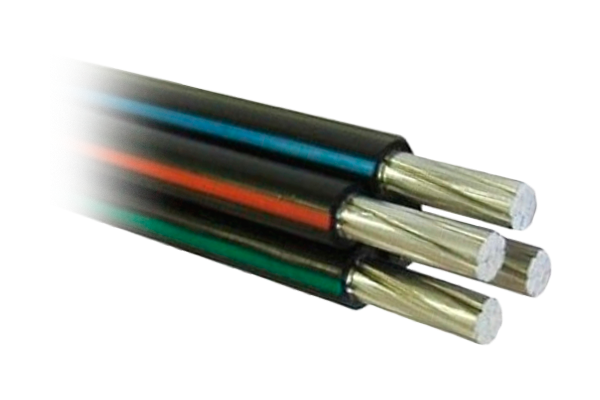

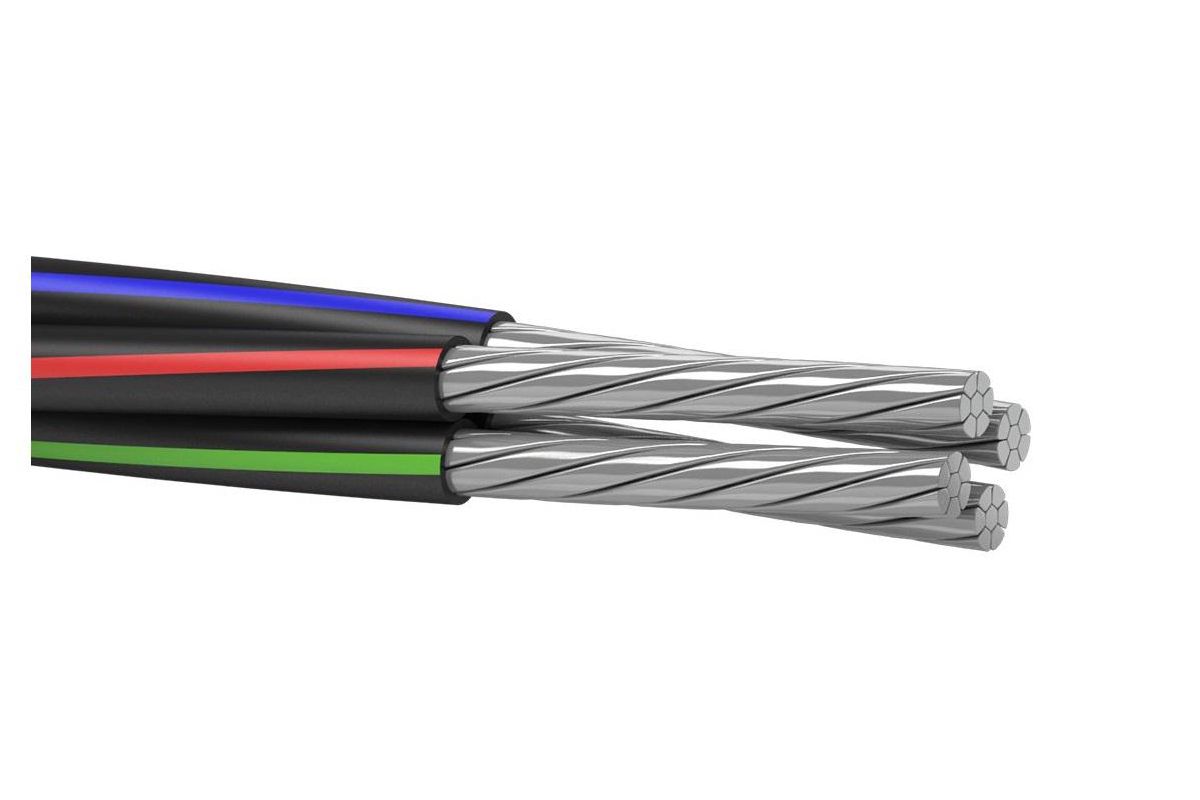

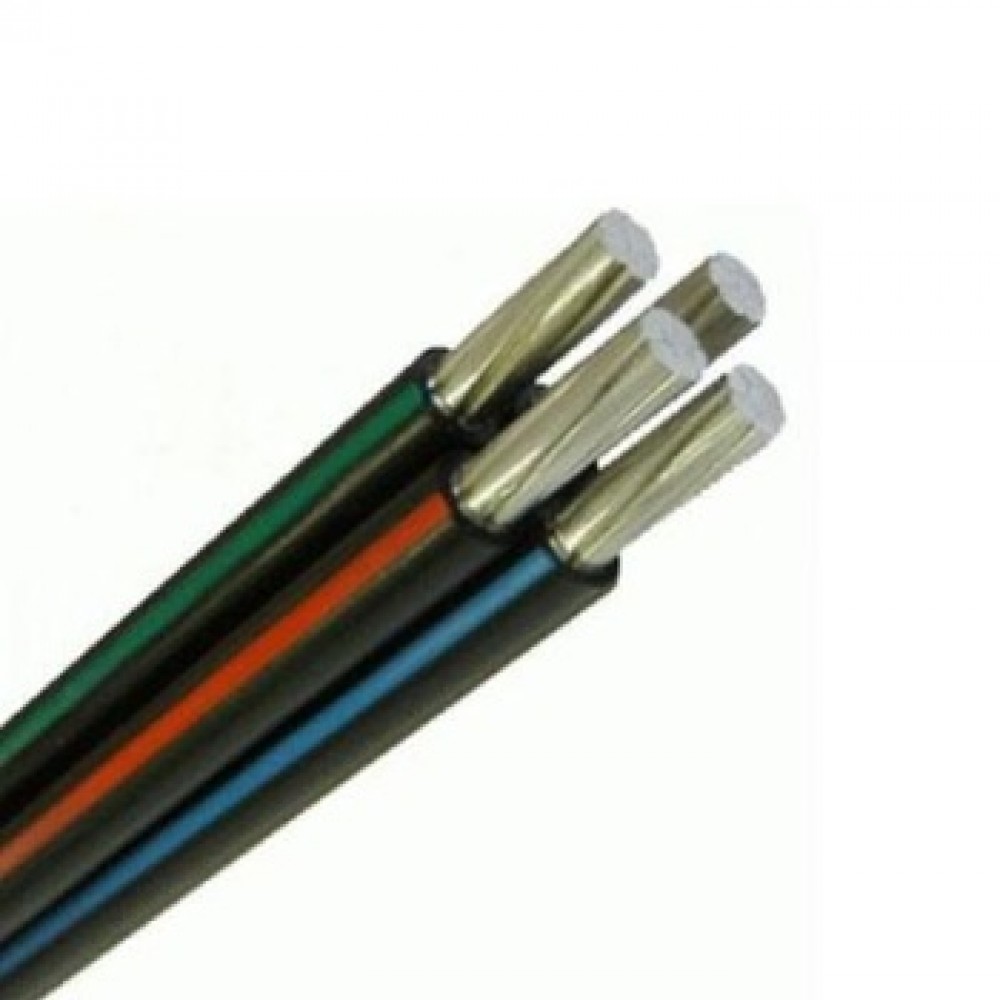

Трехфазные сети с переменным током предполагают, что жилы СИП-кабеля будут иметь следующие цвета:

• желтый, зеленый и красный для фаз А, В и С соответственно;
• синий цвет отводится для выделения рабочей нулевой;
• зелено-желтый колер обозначит заземление.

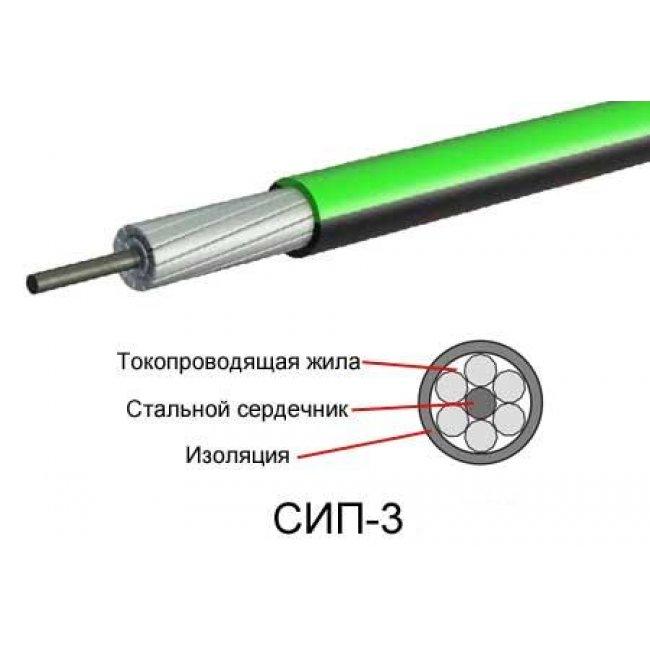

Когда кабель СИП применяется при монтаже ЛЭП, на нем дополнительно закрепляют бирки с информацией о назначении и параметрах. Эта маркировка позволяет ориентироваться и на объектах, где много однотипных проводов.

Благодаря тому, что сети переменного тока создаются с использованием проводов СИП, маркированных по цветам, упрощается не только работа на стадии монтажа. Цветовая маркировка облегчает обслуживание и ремонт сетей, способствует сокращению несчастных случаев. А неприятные последствия при поражении током могут быть и со смертельным исходом

Поэтому обозначение проводов СИП и других разновидностей по цветам – это необходимая мера предосторожности и грамотное решение, облегчающее труд монтажников и пользователей электрических сетей

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Как разобраться с проводами в пучке

И сегодня не помешает знать, как определить провода в пучке или жилы в кабеле, если они одного цвета. Более того, провода могут где-то соединяться, и приходить в конечную точку уже другим цветом. Это неправильно, но в жизни случается, и соединять провода просто по цвету слишком рискованно. Поэтому прозванивать цепи после монтажа и ремонта надо обязательно.

Для этой цели изготавливают специальные кабельные тестеры, но они оправданы только при постоянном и частом использовании, на таких сложных объектах, как самолеты, ракетная техника, морские суда, электростанции и т. п. В домашних условиях или даже при выполнении электромонтажных работ на небольших производствах или строительстве можно обойтись простейшими приемами, которые дают вполне надежные результаты.

Для этого можно протянуть контрольный провод, но это далеко не всегда доступно. Часто все, что есть – это батарейка и контрольная лампочка. Чтобы однозначно определить в этом случае провода, в пучке должно быть не менее трех жил. Сначала на одном конце трассы замыкают все три провода. Если на другом конце все они звонятся, значит, все в порядке, обрывов нет. Затем на первом конце маркируется один из проводов, например, A, и эту жилу отключают.

На другом конце ищут провод, который перестал звониться с остальным пучком. Он и есть A, его также маркируют. Таким образом выбирается «опорный» провод. Затем на первом конце размыкают все провода и замыкают с A провод B, маркируют, на другом конце он, естественно, звонится с проводом A. Это B и его так же маркируют, как и на первом конце. Эту процедуру повторяют для всех остальных жил при необходимости.

Определить даже всего два провода однозначно можно при помощи батарейки и мультиметра. На одном конце батарейку подключают известными полюсами к проводам, а на другом конце мультиметр покажет полярность измеренного постоянного напряжения. Можно также использовать простой светодиод вместо мультиметра или любой диод с обычной лампочкой. Такая цепь будет работать только при правильной полярности, причиной чего является односторонняя проводимость, как обычного диода, так и светодиода.

Сейчас используются почти исключительно медные провода. Алюминий применяют только для воздушных линий. Все виды проводов производители окрашивают в любой из цветов, так что потребители могут выбрать цвета по каталогу.

Для бытовых потребителей это не столь важно. Однако никогда не должно быть неясностей по поводу того какого цвета провод заземления

Поэтому все многожильные провода и шнуры питания соответственно маркируют зеленым или желто-зеленым. Любой другой провод фаза или ноль и должен быть окрашен в подходящий цвет (ноль всегда синий).

Цвет нулевого проводника

Цветовая маркировка с использованием зеленого цвета проста. Этот колер обозначает нулевой проводник, но он «работает» в паре с другим оттенком. Если перед вами зелено-желтый полосатый провод – это ноль. Еще встречается комбинация из трех цветов.

В электрических сетях с глухозаземленной нейтралью желто-зеленый провод является нулевым защитным проводником. Ему соответствует и буквенное обозначение PE. Зелено-желтый полосатый проводник с голубыми метками на концах – это нулевой защитный и рабочий провод (PEN). Нулевой рабочий проводник (N) имеет чисто голубой цвет по всей длине, без желто-зеленых оттенков.

Так как комбинация желто-зеленого цвета может быть спутана с однотонными проводами этих же расцветок, их решено было не применять при маркировке. Идентифицировать нулевой провод можно по буквенно-цифровому коду 417-МЭК-5019. В этом случае отметка будет равноценна желто-зеленым полосам. Но подобная маркировка уместна только тогда, когда ноль хорошо отличим от остальных проводов формой или наличием оплетки.

Наличие альтернативы оставляет за желто-зеленым обозначением пальму первенства как за наиболее предпочтительным способом выделения проводов. При этом жесткому регламентированию при производстве подвергается способ нанесения цвета. На отрезке в 15 мм желтый или зеленый оттенки должны занимать от 30 до 70% поверхности провода. Оставшееся место отводится полосе контрастного оттенка.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Расцветка проводов

Изоляцию ПВХ или полиэтиленовую можно окрасить в любой цвет, химики подобрали для этого все необходимые красители. Наиболее актуальна цветовая маркировка была сначала в телефонных кабелях, до сих пор существуют правила для подсчета пар и четверок по цвету. В них используется тонкая медная жила, покрытая пластиковой разноцветной изоляцией. Позднее стандарты на цвет пришли в силовую электротехнику.

Например, алюминиевые и медные шины в силовых шкафах раньше окрашивались в желтый, зеленый и красный цвета для обозначения фаз A, B и C

Чередование фаз очень важно во многих случаях, например, от этого зависит направление вращения электродвигателей

Существуют простые правила, позволяющие уверенно определить по цвету назначение проводника. Защитная земля (проводник PE) всегда окрашивается в желто-зеленый или желтый или зеленый цвет. Это цвет провода заземления – никакой другой не может быть такого цвета.

Нейтраль N (это общая точка соединения обмоток генератора соединенных по схеме звезда) всегда синего или голубого цвета. Все остальные цвета используются для маркировки фаз, при условии, что их нельзя спутать с проводами нуля и земли даже при плохом освещении. То есть, наиболее предпочтительны контрастные цвета:

Чаще всего фазный проводник в однофазной цепи обозначается коричневым цветом. Трехфазный трехжильный провод маркируют цветами: коричневый, черный, серый. Такие кабели подключают обычно к электромоторам на металлической раме при соединении обмоток треугольником (краны, погрузчики, оборудование в промышленности).

Несколько слов нужно сказать о цепях постоянного тока. В таких случаях применяют расцветку для обозначения полярности: плюс – предпочтительно коричневый (или красный), минус – серый. Если какой-либо из проводников цепи постоянного тока соединяется с нейтралью переменного тока, то для него используют синий цвет.

Цвета проводов в электрике должны соблюдаться во всех случаях (ГОСТ Р 50462 – 2009). Электрические провода находятся под напряжением и цветная маркировка повышает безопасность. Это никоим образом не отменяет остальные правила безопасности. Даже после снятия напряжения с цепи, следует использовать индикатор фазы, выпускаемый в виде небольшой отвертки.

Установочные провода (для монтажа электроустановок и аппаратуры) почти всегда расположены так, что обязательно требуют прозвонки перед подключением: либо их много в пучке, либо они идут неизвестно откуда. Многожильный кабель может быть использован для различных нужд не только для подачи питания, но и в схемах управления и автоматики.

Раньше установочные провода часто представляли собой белый провод из алюминия в котором не было разницы между фазой и нулем. При необходимости установить, например, кнопочную станцию с несколькими кнопками, возникали сложности с прозвонкой и частые ошибки. Иногда это обходилось слишком дорого.

Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами – РТС-тендер

РОССИЙСКОЕ АКЦИОНЕРНОЕ
ОБЩЕСТВО

ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ ЭЛЕКТРИЧЕСКИХ
СЕТЕЙ

ТИПОВАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВОЗДУШНЫХ ЛИНИЙ
ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 0,38 кВ С САМОНЕСУЩИМИ ИЗОЛИРОВАННЫМИ ПРОВОДАМИ

РД 153-34.3-20.671-97

Вводится в действие

с 01.03.2000 г.

РАЗРАБОТАНО Открытым акционерным обществом «Фирма по наладке,
совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

ИСПОЛНИТЕЛИ А.Н. Жулев, И.Г. Барг, С.В. Коробанов, Ю.А. Рыжов, Л.Е.
Гайдар

УТВЕРЖДЕНО Департаментом электрических сетей РАО
«ЕЭС России» 31.01.97 г.

Начальник Ю.А. ДЕМЕНТЬЕВ

ВВЕДЕНО ВПЕРВЫЕ

Настоящая Типовая инструкция составлена с учетом
накопленного опыта строительства и эксплуатации ВЛ 0,38 кВ с изолированными
проводами (ВЛИ) в различных регионах России и за рубежом.

Типовая инструкция предназначена для персонала
энергопредприятий и других организаций, осуществляющих техническое обслуживание
и ремонт ВЛИ 0,38 кВ.

Содержание

1.1. Типовая инструкция содержит требования и
рекомендации по организации и проведению технического обслуживания и ремонта
ВЛИ 0,38 кВ, а также рекомендуемый порядок выполнения отдельных видов ремонтных
работ.

1.2. При техническом обслуживании и ремонте ВЛИ 0,38
кВ следует руководствоваться требованиями [8]
и настоящей Типовой инструкции.

1.3. Приемка ВЛИ 0,38 кВ в эксплуатацию должна
производиться в соответствии с [3]
и [4].

1.4. На основании настоящей Типовой инструкции могут
быть составлены местные инструкции, учитывающие конкретные условия эксплуатации
ВЛИ 0,38 кВ, применяемые методы работ, квалификацию персонала, инструмент,
приспособления и механизмы.

2.1. Указанная ВЛИ представляет собой воздушную линию
электропередачи напряжением 0,38 кВ с изолированными скрученными в жгут
проводами (СИП), проложенными без изоляторов вне помещений на опорах, стенах
зданий и сооружениях и между ними с применением специальной арматуры. Провода
ВЛИ 0,38 кВ могут подвешиваться на опорах других ВЛ напряжением 0,38-20 кВ.

2.2. Воздушные линии с изолированными проводами 0,38
кВ сооружаются в соответствии с требованиями [1]
и [2].

2.3. Изолированные скрученные в жгут провода могут
иметь следующие конструктивные исполнения:

изолированные фазные провода скручены вокруг
изолированного нулевого несущего провода;

изолированные фазные провода скручены вокруг неизолированного
нулевого несущего провода;

изолированные фазные и нулевой провода скручены без
несущего провода;

изолированные фазные и нулевой провода являются
несущими.

В конструкции СИП при необходимости могут добавляться
изолированные контрольные провода и провода освещения.

2.4. Жилы фазных проводов выполнены из алюминия, жила
нулевого несущего провода — из алюминиевого сплава.

2.5. Изолирующая оболочка проводов выполнена из
светостабилизированного атмосферостойкого полиэтилена черного цвета.

2.6. На ВЛИ применяются СИП с несущим проводом или без
него. СИП, выполненный без несущего провода, должен использоваться только для
выполнения ответвлений к вводам в здания или сооружения при длине
промежуточного пролета не более 20
м.

2.7. Технические характеристики СИП различного
конструктивного исполнения приведены в соответствующей нормативно-технической
документации.

2.8. Маркировка проводов СИП может быть выполнена
следующим образом:

по всей длине проводов, изготовляемых АО
«Иркутсккабель» (типа СИП-2А), на изоляцию наносятся несмываемой
краской непрерывные продольные полосы различного цвета или вдавливанием цифры
1, 2 или 3;

по всей длине фазных проводов Торсада на изоляцию
наносятся несмываемой краской или вдавливанием цифры 1, 2 или 3 с интервалом 1
м, на провода наружного освещения — маркер «Ер
1» или «Ер 2» с таким же интервалом, на изоляцию нулевого
несущего провода — маркер «RETILENS
268» и номер стандарта NFS 32-209, в
соответствии с которым изготовлен провод;

по всей длине фазных проводов АМКА, СИП-1, СИП-2 на
изоляцию наносятся непрерывные продольные выступающие гребни: фазные провода
имеют 2, 3 или 4 параллельно расположенных гребня (в конструкции АМКА-Т с
изолированным нулевым несущим проводом этот провод имеет один гребень).

Маркировка проводов других заводов-изготовителей
приводится в технической документации на конкретные типы проводов.

2.9. Сооружение ВЛИ 0,38 кВ осуществляется с
применением специальной арматуры и с помощью инструментов и приспособлений,
предназначенных для проводов конкретного конструктивного исполнения.

2.10. Технические характеристики арматуры для
соединения и подвески СИП на опорах, а также прокладки по фасадам зданий и
сооружений приводятся в технической документации конкретных фирм и
заводов-изготовителей.

3.1.1. Техническое обслуживание ВЛИ 0,38
кВ предусматривает выполнение работ согласно таблице.

3.1.2. Осмотры ВЛИ производятся в соответствии с
графиком в дневное время.

3.1.3. Осмотр ВЛИ, включенных в план ремонта на
следующий год, производится в целях уточнения объемов работ, требуемых
материалов и оборудования.

3.1.4. При верховых осмотрах тщательно обследуются
крюки, кронштейны, поддерживающие, анкерные (концевые), соединительные и
ответвительные зажимы, защитные кожухи и колпачки, изоляция проводов фаз и
нулевого несущего провода, особенно в местах установки зажимов, соединений
провода с заземляющими проводниками.

3.1.5. Осмотр после стихийных явлений (сверхрасчетные
гололедные и ветровые нагрузки, ледоход и разливы рек на участках ВЛИ, пожары
вблизи ВЛИ, ураганы, оползни и т.п.) производится с целью выявления дефектов и повреждений,
вызванных этими явлениями, а также повреждений, вызванных падением деревьев на
провода и опоры.

3.1.6. Оценка состояния деревянных элементов опор
производится специальными инструментами и приспособлениями с целью выявления
недопустимого загнивания приставки или стойки, обгорания элемента.

3.1.7. Проверка состояния железобетонных опор и
приставок производится с целью выявления оголения арматуры, растрескивания
бетона, недопустимого изгиба стойки.

3.1.8. Проверка качества заделки опор в грунте производится
с целью выявления увеличенных наклонов промежуточных опор и оценки прочности
опор анкерного типа.

3.1.9. При проверке состояния заземления опор
выявляются повышенные значения сопротивления и разрушение заземляющего контура.

3.1.10. Проверка габаритов СИП и расстояний до
проводов других ВЛ при совместной подвеске на общих опорах, расстояний до
различных объектов выполняется для выявления нарушений габаритов до земли,
расстояний сближений и пересечений, а также нарушений расстояний в свету до стен
и других элементов зданий и сооружений.

3.1.11. Измерение сопротивления «фаза -
нуль» производится для выявления соответствия значения сопротивления петли
«фаза — нуль» предъявляемым требованиям.

3.2.1. Ремонт рекомендуется производить в сроки,
устанавливаемые в зависимости от технического состояния линии с периодичностью
не реже одного раза в 6 лет (для ВЛИ на деревянных опорах) и не реже одного
раза в 12 лет (для ВЛИ на железобетонных опорах).

3.2.2. При ремонте выполняются все виды работ по техническому
обслуживанию, намечавшиеся на год проведения ремонта.

3.2.3. Ремонтные работы должны производиться по
технологическим картам. При выполнении ремонтных операций, связанных с
проводом, необходимо тщательно следить за сохранением целостности изолирующего
покрытия жил и принимать меры, исключающие его повреждение. Порядок проведения
отдельных видов работ при ремонте приведен в разд. 4 настоящей Типовой
инструкции.

3.2.4. По завершении ремонта производится приемка
выполненных работ; визуально проверяется целость изолирующего покрытия жил
проводов; в случае обнаружения повреждения на поврежденный участок
накладывается в два слоя изолирующая клейкая лента, а при необходимости участок
провода заменяется новым; составляется акт приемки.

3.2.5. При техническом надзоре за сооружением,
реконструкцией или ремонтом ВЛИ 0,38 кВ эксплуатационный персонал должен
выявлять допущенные отступления от проекта линии, дефекты и добиваться их
устранения.

Особое
внимание следует обращать на сохранность изоляции проводов, правильность
установки и целость натяжных, поддерживающих, соединительных, ответвительных и
других видов зажимов, наличие и целость защитных кожухов.

3.2.6. Рекомендуемый перечень приспособлений и
инструмента для технического обслуживания и ремонта ВЛИ 0,38 кВ приведен в
приложении 1; перечень специальных приспособлений, устройств и инструмента для
монтажа и ремонта СИП приведен в приложении 2.

3.2.7. Техническое обслуживание и ремонт ВЛИ 0,38 кВ с
совместной подвеской проводов проводного вещания и линий связи следует
производить с соблюдением требований Правил [2]
и [9].

4.1.1. При повреждении корпуса анкерного (концевого)
зажима, его конической втулки или пластмассовых клиньев зажим подлежит замене
или ремонту. До начала работ производится осмотр анкерной (концевой) опоры и в
случае необходимости ее усиление с помощью оттяжки, устанавливаемой со стороны,
противоположной направлению равнодействующей силы оттяжения проводов.

4.1.2. Ремонт зажима можно выполнять на обесточенной
линии или под напряжением (по технологическим картам) с применением
гидроподъемника или телескопической вышки в порядке, изложенном в пп. 4.1.3 — 4.1.12.

4.1.3. На вершине опоры
(несколько выше кронштейна зажима) устанавливается с помощью хомутов
вспомогательный кронштейн или тросовая петля, прочность которых должна быть не
менее 550 даН.

4.1.4. Фазные провода освобождают от несущего нулевого
провода, сняв фиксирующие ленты или хомуты, установленные вблизи зажима.

4.1.5. На расстоянии не менее 0,5
м от зажима на несущем проводе устанавливают монтажный
зажим. Конструкция монтажного зажима должна соответствовать типу проводов,
подвешенных на ВЛИ. Прочность зажима должна быть не менее 500 даН.

С помощью соединительных скоб монтажный зажим
соединяют с ручной лебедкой или полиспастом, закрепленным на вспомогательном
зажиме. Грузоподъемность лебедки и полиспаста должна быть не менее 550 даН.

4.1.6. С помощью лебедки (полиспаста) создают тяжение
в нулевом несущем проводе, позволяющее освободить анкерный зажим. Снимают
гибкий стальной тросик зажима.

4.1.7. Анкерный зажим демонтируют с провода, для чего:

в разъемном зажиме ослабляют (или отворачивают
полностью) болты;

в неразъемном зажиме с помощью деревянного молотка
выбивают коническую втулку или пластмассовые клинья.

4.1.8. При подвеске СИП с изолированным нулевым
несущим проводом осматривают изолирующее покрытие нулевого провода в месте
крепления анкерного зажима. В случае обнаружения следов повреждения изоляции
(растрескивание, уменьшение диаметра) на этот участок провода накладывают в два
слоя изолирующую клейкую ленту, а при необходимости участок провода заменяют
новым.

4.1.9. При подвеске СИП с неизолированным нулевым
несущим проводом проверяют состояние жилы нулевого провода в месте установки
демонтируемого зажима и при обнаружении обрывов отдельных проволок этот участок
провода заменяют новым.

4.1.10. При установке нового анкерного зажима
необходимо соблюдать такую последовательность:

проверить целость и соответствие типа устанавливаемого
зажима типу и сечению СИП;

выделить из жгута проводов с помощью пластмассовых
клиньев нулевой несущий провод;

определить и отметить место установки нового зажима.

Дальнейшие операции производят в зависимости от
конструктивного исполнения СИП в порядке, изложенном в пп. 4.1.11 или 4.1.12.

4.1.11. В конструкции СИП с
изолированным нулевым несущим проводом анкерный зажим устанавливают
непосредственно на изолирующее покрытие провода, при этом необходимо:

выдвинуть из корпуса зажима пластмассовые клинья,
чтобы создать свободное пространство для провода;

установить зажим на несущий провод в предварительно
отмеченном месте;

постепенно вдвигать в корпус зажима клинья вместе с
проводом до защемления последнего в зажиме;

завести гибкий тросик зажима в кронштейн подвески,
вставить концы в корпус. Следить за тем,
чтобы пластмассовые клинья находились снизу зажима;

медленно уменьшать тяжение в несущем проводе лебедкой
(или полиспастом). Следить за положением
клиньев в зажиме до того момента, когда усилие от тяжения проводов будет
полностью воспринято новым анкерным зажимом;

снять монтажный зажим, лебедку, вспомогательный
кронштейн;

установить фиксирующие ленты или хомуты до и после
установленного зажима;

осмотреть изолирующее покрытие нулевого несущего
провода в месте установки зажима;

отрезать (при необходимости) свободный конец несущего
провода и установить изолирующий колпачок на его торец.

4.1.12. В конструкции СИП с
неизолированным нулевым несущим проводом
анкерный зажим рекомендуется устанавливать следующим образом:

смазать место установки зажима слоем нейтральной
смазки и тщательно зачистить стальной щеткой; слой смазки нанести и на
контактные поверхности зажима;

открутить (или ослабить) на анкерном зажиме гайки и
отвести в сторону прижимную планку. Развернуть зажим полупетлей в сторону крюка
анкерной (концевой) опоры, наложить на него несущий провод, установить на место
прижимную планку и затянуть гайки (или болты). Момент затяжки болтов должен соответствовать значению, заданному в
технической документации или указанному на корпусе зажима. Момент затяжки
болтов следует контролировать динамометрическим ключом;

медленно уменьшать усилие в несущем проводе лебедкой
(полиспастом) до того момента, когда усилие от тяжения проводов будет полностью
воспринято анкерным зажимом;

демонтировать монтажный зажим, лебедку,
вспомогательные элементы;

установить фиксирующие ленты или хомуты до и после
зажима;

осмотреть место установки нового зажима.

4.2.1. Ремонт ответвления к зданию или сооружению должен
производиться в случае повреждения изоляции провода ответвления на участке не
более 20% его общей длины, повреждения или разрушения ответвительных зажимов,
повреждения или разрушения концевых зажимов.

В случае повреждения изоляции провода ответвления на
участке более 20% его общей длины производят замену провода.

4.2.2. Работы могут выполняться как на обесточенной
линии, так и под напряжением (по технологическим картам). При производстве ремонта под напряжением нагрузка потребителя должна
быть отключена.

4.2.3. Ответвление осуществляется, как правило, с
применением ответвительных и анкерных (концевых) зажимов.

Отсоединение проводов ответвления следует начинать с
фазного провода, при этом специальными клиньями его выделяют из жгута СИП.

Операцию отсоединения рекомендуется выполнять в такой
последовательности:

снять верхнюю часть защитного кожуха ответвительного
зажима, торцевым или накидным ключом ослабить болт (или несколько болтов)
крепления провода в зажиме, зажим сдвинуть с места его установки, чтобы были
видны следы проколов изоляции (если на ВЛИ были применены зажимы с
прокалыванием изолирующего покрытия) или неизолированный участок провода (если
на ВЛИ были применены зажимы с гладкими контактными поверхностями). В последнем
случае этот участок провода закрыть защитной пластмассовой накладкой, чтобы
избежать случайного касания. Специальной клейкой лентой защитить места проколов
изоляции;

удалить провод ответвления из зажима;

снять зажим с магистрального провода.

Те же операции выполняют и с ответвительным зажимом,
установленным на нулевом несущем проводе.

4.2.4. С кронштейна подвески на опоре снимают анкерный
зажим. При этом должны быть приняты меры, предотвращающие падение проводов на
землю или провода других ВЛ, например, использование страховочной веревки.
Провода опускаются на землю, с них снимают анкерный зажим.

Далее аналогичные операции выполняют со стороны
потребителя — удаляют провода из ответвительных зажимов и снимают анкерный
зажим.

4.2.5. Заменяют поврежденный ответвительный (или
анкерный) зажим и восстанавливают ответвление в последовательности, обратной
приведенной выше.

4. 2.6. После
затяжки болта или с момента отрыва калиброванной головки болта ответвительного
зажима на магистральном проводе (если использован зажим с прокалыванием изолирующего
покрытия провода) этом болт и соответствующий провод ответвления находятся под
напряжением.

4.2.7. Ремонт изолирующего покрытия на отдельных
участках фазного или нулевого несущего провода производят под напряжением, если
не требуется замена этого участка провода целым. Необходимо принять меры, исключающие случайное касание неизолированных
участков провода, используя отделительные клинья и изолирующие накладки.
Ремонт заключается в наложении на поврежденный участок специальной клейкой
изолирующей ленты в два слоя. Для облегчения работы поврежденный провод
выделяют из жгута с помощью пластмассовых отделительных клиньев, которые
удаляются по окончании ремонта.

4.3. Ремонт
поврежденного участка фазного провода в пролете

4. 3.1. При обнаружении механического повреждения или
обгорания участка одного из фазных проводов (длиной не более двух шагов скрутки
жгута) необходимо произвести ремонт этого провода без замены жгута целиком. Для
ремонта используют ответвительные зажимы. Ремонт участка провода может
осуществляться как на обесточенной линии, так и под напряжением с
использованием телескопической вышки или гидроподъемника.

4.3.2. Ремонт необходимо выполнять следующим образом:

выделить поврежденный участок провода из жгута с
помощью пластмассовых клиньев;

определить длину поврежденного участка;

подготовить отрезок нового провода на 10-15
см длиннее заменяемого. Тип, сечение и маркировка нового провода должны соответствовать
ремонтируемому проводу;

определить и отметить места установки ответвительных
зажимов на ремонтируемом проводе;

определить положение зажимов в зависимости от
направления установки нового отрезка провода.

4.3.3. Соединение с
использованием ответвительных зажимов, контакт в котором обеспечивается
прокалыванием изолирующего покрытия провода, следует выполнять без снятия
изоляции с проводов.

А. Зажимы типа PZ для проводов Торсада или аналогичных проводов
отечественного производства;

оба конца нового провода заводят в желоба зажимов таким
образом, чтобы его торцы касались дна защитных колпачков;

новый провод вместе с зажимами подводят к месту
установки последних (на неповрежденных участках ремонтируемого провода).
Ремонтируемый провод укладывают в свободные желоба зажимов; подтягивают болты
зажимов; торцевым ключом болты затягивают до срыва калиброванной головки. Следует учитывать, что после выполнения
этой операции болт может находиться под напряжением.

Б. Зажимы типа SL для проводов АМКА (или аналогичных отечественного
производства):

с зажимов снимают защитные кожухи. Ослабляют стяжные
болты зажимов настолько, чтобы в образовавшееся между зубцами пространство
свободно входил новый провод;

конец провода не должен выступать за пределы кожуха;

вручную подтягивают болты, чтобы зажимы удерживались
на проводе;

новый провод с зажимами подводят к местам установки на
ремонтируемом проводе;

ремонтируемый провод заводят в свободное пространство
между зубцами зажимов с противоположной от нового провода стороны;

ключом затягивают болты обоих зажимов, используя
специальный держатель зажимов. Момент
затяжки болтов должен строго соответствовать значению, приведенному в
технической документации на зажим или указанному на корпусе зажима.

В. Ответвительные зажимы, имеющие гладкие контактные
поверхности:

удаляют изолирующее покрытие с участков проводов в
местах установки зажимов;

покрывают эти участки слоем смазки и зачищают стальной
щеткой;

осуществляют ремонт провода в порядке, аналогичном
приведенному выше.

4.3.4. После установки нового отрезка провода на
ремонтируемый участок последний вырезают специальными ножницами с
изолированными рукоятками; на свободные торцы проводов надевают защитные
колпачки; на зажимы устанавливают защитные кожухи; удаляют пластмассовые
клинья; новый участок фазного провода крепят к остальному жгуту с помощью
скрепляющей ленты или пластмассовых хомутов, устанавливаемых на расстоянии 15-20
см от зажимов с обеих сторон.

4.4.1. При обнаружении механического повреждения или
обгорания изолирующего покрытия нескольких проводов ВЛИ на протяженном (длиной
более 1 м)
участке СИП оперативно производят его замену.

Работа выполняется, как правило, со снятием
напряжения. После проверки отсутствия напряжения на ремонтируемом участке ВЛИ
рабочее место должно быть заземлено с помощью переносных заземлений,
присоединяемых к проводам посредством специальных ответвительных зажимов.

4.4.2. Ремонт поврежденного участка СИП следует
выполнять, как правило, на земле в такой последовательности:

освободить из ответвительных зажимов концы проводов
всех ответвлений на опорах, с которых временно демонтировать провода ВЛИ;

извлечь из поддерживающих зажимов на одной или двух
опорах (в зависимости от места повреждения) нулевой несущий провод. С помощью
вспомогательных веревок жгут опустить до земли. При этом необходимо принять меры, исключающие дополнительные
повреждения изоляции проводов: не допускать трения жгута о поверхность опор,
зданий или сооружений, укладывать провод только на прокладки.

4.4.3. В случаях, когда места анкерных (концевых)
креплений СИП удалены от места ремонта более чем на два промежуточных пролета,
следует дополнительно укрепить промежуточные опоры с помощью оттяжек,
устанавливаемых вдоль ВЛИ на ближайших к месту ремонта опорах, затем выполнить
следующие операции:

установить на этих опорах комплекты анкерного
(концевого) крепления несущего провода;

переложить с помощью монтажного зажима (тип монтажного
зажима должен соответствовать типу СИП) и ручной лебедки с тросом
(грузоподъемностью не менее 550 даН) несущий провод из поддерживающего зажима в
анкерный разъемный зажим последовательно на обеих опорах; снять монтажные
зажимы и лебедку, при этом поддерживающие зажимы не следует демонтировать.

4.4.4. Выполняют разметку мест установки
соединительных зажимов с обеих сторон поврежденного участка. При разметке мест
установки зажимов следует учесть, что расстояние между ближайшими зажимами
должно быть не менее 0,2 м.
На расстоянии 1 м
от последней отметки (в сторону анкерного крепления) на нулевой несущий провод
с обеих сторон устанавливают монтажные зажимы, на которые посредством ручной
лебедки передается полное тяжение с поврежденного участка. Тяжение в несущем проводе на участке между монтажными зажимами должно
отсутствовать.

4.4.5. В соответствии с разметкой удаляют поврежденный
участок жгута СИП, включая несущий провод. Для замены подготавливают новый
отрезок жгута такой же длины и одинакового конструктивного исполнения.
Комплектуют соединительные зажимы.

4.4.6. Концы всех соединяемых проводов освобождают от
изоляции на длине, соответствующей типу соединительного зажима; неизолированные
участки проводов покрывают слоем смазки и зачищают металлической щеткой.

4.4.7. Вставляют в зажимы концы проводов. Проверяют правильность
маркировки соединяемых проводов. При использовании зажимов с изолирующим
покрытием необходимо убедиться в отсутствии неизолированных участков проводов
вблизи зажимов. Ручным прессом последовательно спрессовывают зажимы всех
изолированных проводов с обеих сторон заменяемого участка жгута (если
применяются прессуемые зажимы).

4.4.8. Для соединения проводов могут быть использованы
прессуемые зажимы без изолирующего покрытия, а также автоматические зажимы,
опрессование которых не требуется.

4.4.9. Для сохранения формы жгута и предохранения его
от раскручивания на расстоянии 0,2
м от соединительных зажимов устанавливают фиксирующие
пластмассовые хомуты или накладывают скрепляющую ленту.

4.4.10. Ослабляют тяжение лебедки, снимают монтажные
зажимы и лебедку. Отремонтированный жгут СИП поднимают на опору (опоры) и
несущий провод укладывают в поддерживающий зажим таким образом, чтобы положение
ответвительных зажимов соответствовало их положению до ремонта. На опорах, где
временно были установлены комплекты анкерных креплений, их демонтируют в
последовательности, обратной приведенной в п. 4.4.3.

4.4.11. Снимают оттяжки с опор и заземляющие
устройства; производят проверку фазировки проводов; восстанавливают схему
электроснабжения.

1. Правила устройства электроустановок (ПУЭ). — М.: Энергоатомиздат, 1985.

2. Правила устройства воздушных линий электропередачи напряжением до 1 кВ с
самонесущими изолированными проводами. — М.: АО «РОСЭП», 1997.

3. Правила приемки в эксплуатацию воздушных линий
электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами (ВЛИ 0,38 кВ): РД
153-34.0-20.408-97.- М.: СПО ОРГРЭС, 2000.

4. Правила приемки
в эксплуатацию законченных строительством объектов распределительных
электрических сетей напряжением 0,38-20 кВ сельскохозяйственного назначения: РД
34. 20.407-87. — М.: СПО Союзтехэнерго, 1989.

5. Правила технической эксплуатации электрических станций и сетей Российской
Федерации: РД
34.20.501-95. 15-е изд.- М.: СПО ОРГРЭС, 1996.

6. Правила техники
безопасности при эксплуатации электроустановок.- М.: Энергоатомиздат, 1986.

7. Правила применения и испытания средств защиты, используемых в
электроустановках, технические требования к ним. — М.: Главгосэнергонадзор, 1993.

8. Типовая инструкция по техническому обслуживанию и
ремонту воздушных линий электропередачи напряжением 0,38-20
кВ с неизолированными проводами: РД
153-34.3-20.662-98.- М.: СПО ОРГРЭС, 1998.

9. Правила использования воздушных линий
электропередачи 0,38 кВ для подвески проводов проводного вещания до 360 В: РД
34.20.515-91.- М.: СПО ОРГРЭС, 1991.

10. Типовые карты организации труда на основные виды
работ по капитальному ремонту и техническому обслуживанию электрических сетей напряжением 0,38-10 кВ. Вып. 3.-
Ташкент: Средазэнергонот, 1985.

11. Указания по учету и
анализу в энергосистемах технического состояния распределительных сетей напряжением 0,38-20 кВ с воздушными линиями
электропередачи.- М.: СПО
Союзтехэнерго, 1990.

12. Техническая информация об изолированных проводах, скрученных в жгут, для ВЛ 0,38 кВ
Торсада. — М.: СПО ОРГРЭС, 1995.

13. ТУ 16.К.71-120-91. Провода изолированные для
воздушной подвески.

Какие провода и кабели лучше всего использовать в домашней электропроводке

В настоящее время для монтажа домашней электропроводки используются провода и кабели исключительно с медными жилами. Провода и кабели с алюминиевыми жилами для внутренней электропроводки использовать нельзя.

Провода и кабели бывают одножильными и многожильными. Многожильные провода и кабели имеют в общей оболочке две и более надежно изолированные друг от друга жилы. Пример многожильного провода – провод марки ПРТО (провод с медной жилой с резиновой изоляцией в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом).

Жилы одножильных и многожильных проводов и кабелей могут изготавливаться однопроволочными и многопроволочными.

Кабели и провода отличаются друг от друга видом оболочки и названиями. Оболочка проводов и кабелей служит для защиты изоляции жил от воздействия света, влаги, различных химических веществ и предотвращения их от механических повреждений. В состав кабеля может входить броня, а оболочка позволяет прокладывать их в более неблагоприятных условиях окружающей среды.

Провода можно прокладывать только скрытым способом, при открытой прокладке – только в трубах и коробах. Кабели можно прокладывать открыто.

Самый популярный кабель для использования в домашней электропроводке – ВВГнг, реже используется кабель NYM и провод ПУНП.

Для подключения к этажному щитку лучше всего использовать кабель NYM . Этот же кабель используют для соединения этажного щитка с квартирным или комнатными щитками (при условии, что такие имеются). Обычно такие щитки организуются в частных коттеджах. Его же можно использовать для индивидуального подключения мощных потребителей. Таким кабелем можно делать и всю силовую разводку в квартире или доме, но так как он стоит дороже кабеля ВВГнг и провода ПУНП, то для этих целей его используют реже.

ВВГ – небронированный защищенный кабель с медными жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке. Кабель может применяется в сухих и влажных помещениях. Кабель ВВГ не расчитан на растяжение. Изолированные жилы кабеля ВВГ скручены и имеют отличительную окраску. Внутренняя оболочка не содержит заполнения в междужильным пространстве.

Рис. 1. Кабель ВВГнг

Обозначение «нг» в названии кабеля (ВВГнг) обозначает, что он не распространяет горение при прокладке в пучках (используется состав на основе огнеупорного пластиката). Если вместо кабеля ВВГнг будет использован кабель ВВГ, то в случае возгорания одного из кабелей пламя распространится и на другие кабели, вместо локализации очага пожара.

Кабель ВВГнг отличается большим разнообразием форм. Наиболее удобно использовать плоский кабель ВВГнг. Кроме этого он бывает еще круглый, квадратный, секторный, и даже треугольный.

Кабель НУМ (NYM) — выпускается по немецкому стандарту DIN 57250. Кабель может применяется внутри помещений при скрытой и открытой прокладке. Кабель NYM можно применять на воздухе, только вне прямого воздействия солнечного света. Кабель NYM обладает пониженной горючестью и газодымовыделением, что особенно важно для жилых помещений.

Рис. 2. Кабель NYM

Кабель NYM состоит из медных жил, промежуточной оболочки из мелонаполненной резины и оболочки из неподдерживающей горения поливинилхлоридной изоляции. Использование в конструкции кабеля промежуточной оболочки позволяет легко и удобно разделывать кабель при монтаже, повышает его пожароопасность и увеличивает гибкость.

ПУНП — установочный плоский провод. Это наиболее дешевый провод из всей кабельно-проводниковой продукции, применяемой для монтажа электропроводки в быту. Провод ПУНП выпускается с двумя или тремя медными однопроволочными жилами и поливинилхлоридной изоляции в оболочке из ПВХ-пластиката. Жилы могут быть окрашены в разные цвета.

Рис. 3. Провод ПУНП

Провод ПУНП выпускается только плоским. Эти кабельно-проводниковые изделия используют как для силовых, так и для осветительных сетей. Во втором случае берут провода меньших сечений.

Я не рекомендую при прокладке домашней электропроводки использовать провод ПУНП, так как изоляция этого провода выполнена из дешевых материалов и очень быстро теряет свои свойства при нагреве. При выборе кабеля для монтажа электропроводки отдавайте свое предпочтение кабелям марок ВВГнг или NYM.

Намного реже в домашней электропроводке используются провода с резиновой изоляцией марок ПРН, ПРИ, ПРТО. Провод ПРТО предназначен для прокладки в несгораемых трубах, ПРИ – можно применять для прокладки в сухих и сырых помещениях, ПРН (защищенный провод) — на открытом воздухе, ПРД, ПРВД (двухжильный скрученный провод) – только в осветительных сетях сухих помещений.

Для открытой проводки удобно использовать плоский провод с медными жилами и поливинилхлоридной изоляцией с разделительным основанием марки ППВ, а также провод с полиэтиленовой изоляцией ППП. Существует плоский провод без разделительного основания – ППВС, но им пользоваться не очень удобно.

Ранее применявшиеся провода с алюминиевыми жилами (АПР, АПВ, АПРТО, АППВ) сейчас при строительстве и модернизации домашней электропроводки не используются.

Провод с медной жилой и поливинилхлоридной изоляцией ПВ. Провода ПВ могут быть однопроволочными и многопроволочными. Провода выпускается с разным цветом изоляции. В бытовой электропроводке одножильный провод ПВ1 в желто-зеленой раскраске используется для системы уравнивания потенциалов (ДСУП).

Рис. 4. Провод ПВ1

Провода ПВ2, ПВ3 и ПВ4 используются для внутреннего монтажа в электрических щитках. Провода ПВ3 и ПВ4 обычно дороже, т.к. имеют более гибкую оболочку. Они применяются там, где необходимы изгибы проводов.

Для питания уличных светильников, выполнении ответвлений в траншеях под землей применяют бронированный кабель ВБбШв, или кабель с алюминиевыми жилами АВБбШв. Этот кабель защищен стальной лентой под слоем поливинилхлоридной изоляции.

Рис. 5. Кабель ВБбШв

Кабель ВБбШв выпускается с тремя, четырьмя и пятью проводящими жилами. Ранее для этих целей применялись кабель с медными жилами в поливинилхлоридной оболочке ВРГ и бронированные кабели с алюминиевыми жилами марок ААШв, ААБ, АВВБ и АВРБ.

Для воздушных ответвлений в наше время наиболее популярен самонесущий изолированный кабель (СИП). Существует большое количество разновидностей такого кабеля: СИП-2А, СИП-3, СИП-4. Кабель имеет жилы сталеаллюминиевые жилы большой прочности. Жилы изолированы специальным светостабилизированным атмосферостойким полиэтиленом, который не разрушается на открытом воздухе.

Раньше для выполнения воздушных ответвлений широко использовались кабели АВВГ с обычной поливинилхлоридной изоляцией, которая под действием неблагоприятных факторов окружающей среды быстро становилась хрупкой и разрушалась. Применение самонесущего изолированного кабеля СИП решает эту проблему.

При выборе проводов и кабелей необходимо соблюдать требования ПУЭ по окраске изоляции.

Изоляция нулевого рабочего проводника должна быть голубого цвета, нулевого защитного – желто-зеленого. Цвет изоляции фазных проводников должен отличаться от цвета нулевых. Тут существует много вариантов – коричневый, красный, серый, белый, черный и т.д.

Рис. 6. Варианты расцветки жил проводов и кабелей

Также очень удобно использовать для каждого участка электропроводки свой цвет фазных проводников, а также разные цвета изоляции жил для силовой и осветительной электропроводки.

Если выбрать а затем и произвести монтаж электропроводки проводом или кабелем без соблюдения требований к расцветке жил, то в дальнейшем, это приведет к существенным трудностям при обслуживании и ремонте такой электропроводки, да и сам процесс монтажа может быть очень осложнен, особенно при использовании большого числа выключателей и розеток. Кроме этого, использование проводов и кабелей с изоляцией одного цвета является нарушением ПУЭ.

Андрей Повный

Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3×1,5 и ВВГ-П 3×2,5 расцветка жил следующая:

• зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

• белая + белая с черной полосой + белая с синей полосой,
• белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, «правильные» кабели по расцветке жил (почему правильные узнаете чуть позже):

• желто-зеленая + голубая + белая
• желто-зеленая + голубая + черная
• желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*.

Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой.

Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку.

Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток.

*Термины: НОЛЬ (N) — рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник

Выводы которые я сделал при подключении щита, очень простые:

1. Я перестал использовать кабели без желто-зеленой или голубой маркировки для линий розеток и питания освещения.
2. В других случаях, я всегда отмечаю жилы с помощью изоляционной ленты для обозначения заземления (желто-зеленая изолента), нуля (синяя изолента) и фазы (красная изолента при однофазной электропроводки или желтая, зеленая, красная при трехфазной электропроводке).

А теперь давайте разбираться с цветами в электропроводке.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ. и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) — ЖЕЛТЫЙ
• L2 (фаза B) — ЗЕЛЕНЫЙ
• L3 (фаза С) — КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE —  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N — всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый — всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый — это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Цветовая маркировка кабеля по пуэ. Правильное подсоединение проводов фаза ноль земля

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки . При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

С одной стороны, может показаться, что выбор цвета изоляции жил кабельно-проводниковой продукции осуществляется по прихоти производителя, хотя это далеко от истины. Сегодня мы полностью раскроем тему маркировки жил как с точки зрения отечественной и западной стандартизации, так и с позиции практического использования.

Маркировка фаз по ГОСТ и DIN

На протяжении десятков лет существования трёхфазных сетей переменного тока использовались разные системы условных обозначений. Путаница в назначении проводников легко может привести к ошибке, которая обойдётся слишком дорого как для монтажника, так и для владельца электроустановки. Поэтому в отношении электрических сетей вопрос стандартизации всегда стоял особенно остро.

Начиная с 2009 года в системе условных обозначений начал наблюдаться серьёзный диссонанс. На территории СНГ продолжают действовать сотни тысяч электроустановок и миллионы километров проводки, в которых используются цветовые обозначения, принятые ещё при существовании страны советов. Новый же стандарт ввёл новые отраслевые правила, обязав электромонтажные организации придерживаться европейского стандарта маркировки. Из-за этого современному электрику приходится знакомиться сразу с несколькими системами цветовых обозначений кабельно-проводниковой продукции.

В устоявшейся системе обозначений фазные жилы проводников и шины маркируются жёлтым, зелёным и красным цветами. Примечательно, что цвета соответствуют условным обозначениям фаз A, B и С, причём такая маркировка ранее соответствовала реальной последовательности чередования амплитуд напряжения во времени. Иными словами, любой квалифицированный электрик мог с первой попытки подключить асинхронный двигатель так, чтобы он вращался в нужную сторону.

В государственном стандарте 50462, вступившем в силу в 2009 году, регламентируется обозначение линейных проводников коричневым, чёрным и серым цветом. При этом соответствие цвета обозначению фаз L1, L2 и L3 лишь условно: ни упомянутый стандарт, ни действующие нормы ПУЭ не обязывают соблюдать действующую последовательность чередования фаз в условных обозначениях.

Что касается однофазных сетей, то предпочтительным считается обозначение фазной жилы коричневым цветом. При этом в ПУЭ упоминается, что цвет фазной жилы может быть любым за исключением синего и жёлто-зелёного, такая маркировка используют в иных целях.

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления , называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации выбираются произвольно. Однако если назначение проводников в силовой трёхфазной сети можно установить прозвонкой или индикатором фазы, то в «слаботочке» с этим появляется целый ряд проблем. Поэтому рекомендации по выбору маркировки проводов здесь имеют куда более важное значение.

Как правило, сигнальные цепи прокладывают кабелем, называемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до ста, и сечении медных жил. Кабель называется витой парой по той причине, что все проводники в общей оболочке разделены на пары и свиты между собой. Кажется, что разобраться с назначением каждого проводника в этом «венике» невозможно.

Однако всё достаточно просто. Провода на самом деле пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше пяти их разделяют на группы. В каждой группе номер пары с первого по пятый определяется цветом провода со сплошной окраской: голубой, оранжевый, зелёный, коричневый и серый соответственно. Номер группы определяется проводом с двойной окраской, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более пяти групп пар, каждые пять групп обматывают цветной лентой. Таким образом, монтажнику достаточно просто последовательно подключить провода к клеммной колодке или кросс-блоку от первой пары первой группы до пятой пары последней группы.

Также при монтаже цепей управления действует несколько правил хорошего тона. Например, если к устройству сигнализации нужно подвести общий контакт GND, для этого используют все зелёные провода в кабеле, то есть каждую третью пару из пяти. Если необходима подача постоянного напряжения, например, на контакты кнопок, его подают по проводу со сплошной окраской, при этом соответствующий «обратный» сигнал следует по двухцветной жиле из этой же пары.

Если цвета дублируются

Работа электрика подчиняется требования ГОСТ и ПУЭ, в то время как производство кабельной продукции не стандартизируется в отношении цветовой маркировки. К примеру, на рынок может попасть кабель из остатков серии индивидуального производства, например, с двумя коричневыми и двумя синими жилами. Как быть, если необходимо по такому кабелю подключить трёхфазную систему электроснабжения ?

В таких случаях можно опираться на тот факт, что все жилы внутри общей оболочки следуют строго параллельно. Достаточно установить соответствие хотя бы одной жилы на обоих концах кабеля, что можно сделать прозвонкой относительно земли или полюсным индикатором. При этом если на срезе с одной стороны пронумеровать оставшиеся жилы L1, L2, L3 по часовой стрелке, то на срезе с обратной стороны условные метки расположатся против часовой стрелки, то есть зеркально.

Кстати, ГОСТ допускает отсутствие цветовой маркировки для так называемых концентрических жил, то есть расположенных в общей оболочке по окружности в один или несколько рядов. В таких кабелях хотя бы одна жила в каждом ряду имеет цветовую или иную маркировку, относительно неё соответствие всех остальных жил устанавливается описанным выше способом. Примером тому служит СИП без цветовой маркировки, в котором одна из жил имеет рельефную полоску по всей длине. Эту жилу принимают за нулевой провод, остальные используют в качестве линейных проводников. Обращаем внимание, что при таком способе установления соответствия жил на их концах обязательно нужно оставить метки разных цветов, например, из отрезков термоусаживаемой трубки.

Прочие способы маркировки

Конечно, всё разнообразие электроустановок не ограничивается только сетями переменного тока. Согласно действующему стандарту плюсовой и минусовой проводники в цепях постоянного тока, обозначаемые на схеме соответственно L+ и L-, имеют изоляцию коричневого и серого цветов. Раньше плюсовой проводник было принято обозначать красным цветом, минусовой же мог иметь любую маркировку, хотя, как правило, его изоляция была чёрной. Средний проводник по нынешним нормам обозначается синим цветом, так же как и заземлённые полюсные проводники.

Иногда можно столкнуться с тем, что все жилы в кабеле имеют одинаковый цвет. Однако если присмотреться внимательнее, окажется, что на изоляции есть штамповка в виде одной или нескольких полосок, либо букв и цифр. Также в некоторых импортных кабелях жилы различаются по форме, они могут быть приплюснуты с одной или нескольких сторон.

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил
   . В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы
   . В качестве материала в электрике чаще всего используется медь и алюминий
   или сочетание этих металлов.
3. Изоляция
   . Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля
   . С помощью этого показателя можно определить силу переменного или постоянного тока
   , который будет проходить по проводникам.
5. Прочие показатели
   . Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку
. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

1. Нейтраль или рабочий ноль синего или сине-белого цвета.
2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

• для оперативных цепей защит и питания автоматики на электрических подстанциях;
• в электрифицированном транспорте;
• в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

• красный цвет используется для проводов положительного заряда;
• синий – для шин и проводов с отрицательным зарядом;
• голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение
в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

1. Нулевые рабочие проводники обозначаются голубым цветом.
2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами
   в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника
и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки
и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам
  , которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

• Цветные остальных цветов — фаза.
• Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Синий цвет — нулевой провод.
• Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зелёный цвет — земляной провод.
• Синий цвет — нулевой провод.
• Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

• Синий цвет — нулевой провод, это я думаю понятно.
• Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
• Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

• Красный — опасный, поэтому фаза.
• Чёрный, как в старый времена, можете сделать землёй.
• А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.

• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

• Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3».
  Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3».
  Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

• Маркировка проводов в щитах может содержать символ «0»
  . Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше
  . Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―».
  Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

Соединение провода СИП. Соединительные зажимы MJPT, MJPT N, соединительные гильзы MJPT, MJPT N

ООО «Технолог» занимается поставкой провода СИП (самонесущий изолированный провод) и арматурой для провода СИП.

Провод самонесущий изолированный (СИП) используется для передачи электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки.

Провод СИП рассчитан на переменное напряжение 0,66/1 кВ номинальной частотой 50Гц.

Провод СИП долговечен, способен к бесперебойной работе даже в агрессивных климатических и химических условиях.

Применение провода СИП предполагает возможность монтажа без отключения линии, высокой прочности к механическим повреждениям, что является их существенными техническими преимуществами.

Областью применения СИП являются ответвления к вводам зданий и построек жилого и хозяйственного значения, а также магистральных воздушных линий электропередач.

Если прокладка проводов СИП проходит в пожароопасных зонах на изоляцию наносят специальное огнезащитное покрытие, которое позволяет создать дополнительные меры противопожарной защиты.

При прокладке воздушных линий с самонесущими изолированными проводами (СИП) обычно возникает необходимость соединения отдельных жил проводов СИП без выполнения ответвления.

Для этой цели служат соединительные зажимы (гильзы) MJPT.

Прессуемые соединительные гильзы арматуры СИП MJPT используются для соединения токопроводящих жил, а также несущей нулевой жилы в пролете.

Соединительные зажимы MJPT обеспечивают необходимую механическую прочность и надежный электрический контакт.

Алюминиевая трубчатая часть зажима MJPT заполнена контактной смазкой, а изоляционный материал – погодостойкий и ультрафиолетостойкий полимер.

Характеристики соединительных зажимов MJPT:

– зажимы обеспечивают соединение двух изолированных и неизолированных жил;

– соединение осуществляется методом опрессовки;

– в избежании ошибочного использования зажимы дополнительно маркируются цветом защитных заглушек.

Особенности соединительных гильз MJPT:

– герметичность контакта улучшена опрессовкой металлических колец.

Допустимые механические нагрузки зажимов MJPT:

– для проводов самонесущей системы: 80% прочности провода;

– для СИП с несущей нейтралью: 50 % прочности фазного провода, 100% прочности несущей нейтрали.

Технические характеристики соединительных зажимов (гильз) MJPT

Технические характеристики соединительных зажимов (гильз) MJPT N

Поставка продукции осуществляется в течение 3-х рабочих дней.

Также у нас можно найти: наконечник CPTAU, зажим анкерный SO 157.1, SO 158.1, зажим анкерный для ответвления РА 25х100, зажим анкерный РА-1500 (РА1500, PA-1500, PA1500), зажим ответвительный P2X 95 (Р2Х-95), зажим ответвительный P3X 95 (Р3Х-95), комплект промежуточной подвески ES 1500, комплект промежуточной подвески ES 35-1500, кронштейн анкерный CA 1500 (СА1500, СА-1500, CA1500), кронштейн анкерный CAB 25 (САВ25, САВ 25, CAB25), лента крепления Л 207 (F 207), фасадное крепление BRPF 70-150-1F, фасадное крепление BRPF 70-150-6F, зажим для соединения изолированного и неизолированного проводов SLIP 22. 12.

 Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17
E-mail для заказа продукции: [email protected]

Цветовые коды проводки

— электрические стандарты NEC и 3-фазный

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком выключателя. Но за панелями выключателей и розетками скрывается красочная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и обеспечения нашей безопасности.

Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, вы, возможно, заметили, что нет двух абсолютно одинаковых систем проводки. Но у большинства из них есть по крайней мере одна общая черта: способ идентификации каждого провода. И этот путь с цветом.

Проще говоря, цвет облегчает работу с проводами. Просто спросите тех, кто часто контактирует с проводами, в основном:

• Электрики
• Инженеры-электрики
• Подрядчики
• Техники
• Домовладельцы

Вместо того, чтобы гадать… Этот провод горячий? Нейтральный? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании устройства или цепи. Это просто.Это безопасно. И он разработан, чтобы исключить догадки из работы с электричеством.

Но так было не всегда.

Краткая история цветовых кодов проводки

Только в 1928 году дебютировала цветовая маркировка проводов. Национальный электротехнический кодекс® (NEC) был первым, кто ссылался на него, и сегодня он продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода облегчает оценку электропроводки и обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

6 Преимущества использования проводов с цветовой маркировкой

Цвет

имеет много преимуществ, особенно при использовании с электрическими проводами.

1. Цвет привлекает внимание

   Это не тайна, наше внимание привлекает цвет. По сравнению с бесцветными предметами именно цветные привлекают больше внимания. Для электриков цвета проводов указывают, как энергия перемещается в цепях.

2. Цвет повышает безопасность

   Цвет предупреждает нас об опасности.В случае с электричеством распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело сталкивается с мощным электрическим импульсом, на восстановление могут уйти годы.

   » Вы не можете сказать, просто взглянув на пациента, каковы некоторые из сложных, изменяющих жизнь последствий поражения электрическим током. ”
   — Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в больнице Св.Реабилитационная больница Джона. ^[1]

   Таким образом,

   Профилактика играет ключевую роль, когда речь идет об электробезопасности. А цвет может помочь снизить общие риски.

3. Цвет повышает производительность памяти

   Мы лучше помним, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, их назначение в сети легче понять.

4. Цвет сокращает время простоя

   Неправильная идентификация проводов в коммерческом, жилом или промышленном помещении может привести к случайным отключениям электроэнергии, что приведет к неожиданному простою как жильцов, так и рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

5. Цвет может сократить расходы

   Ремонт стоит дорого, если перерезан не тот провод. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж.Использование цветных проводов может в конечном итоге сэкономить деньги бизнеса.

6. Цвет может снизить риск повреждения имущества

   Электрические инциденты, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск, обеспечивая правильное подключение цепей.

Стандарты цветового кодирования проводов NEC

Хотя существуют международные цветовые коды проводов, СШАсоответствует Национальному электротехническому кодексу ^® (NEC). Код обозначен как NFPA 70 ^® , поскольку NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штаты могут его принять), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC пересматривает, исправляет и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий придерживаются NEC, потому что это закон штата.Другие следуют ему, потому что это считается лучшей практикой для повышения безопасности на рабочем месте. Травмы и инциденты могут дорого обойтись, поэтому к электромонтажу, вне зависимости от его объема и масштаба, следует относиться серьезно.

Связь и поиск и устранение неисправностей

В дополнение к повышению безопасности новых установок, следование NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветового кодирования. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать лицензированным электриком, ваше обучение потребует четкого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

Соблюдение стандартов кодирования проводов не требует дополнительных затрат. Тонкая ПВХ-оболочка, которой обернут каждый провод, стоит одинаково для каждого цвета.

Эти льготы побуждают предприятия принимать методы, принятые в их области.

Цветовые коды электрических проводов

Приведенное ниже руководство по цветовой маркировке проводов относится к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по его цвету, всегда проверяйте, обесточены ли провода. Серьезную озабоченность вызывают горячие провода, по которым ток под напряжением передается от электрощита к розеткам и осветительным приборам.

3-фазные цветовые коды проводов

Независимо от того, добавляете ли вы бытовую технику или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США эти провода с цветовой кодировкой передают питание от автоматического выключателя к устройству.

Питание переменного тока

Переменный ток (AC) — это мощность, которая выходит из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 Вольт

• Фаза 1 — черный провод
• Фаза 2 — Красный провод
• Фаза 3 — синий провод
• Нейтральный — белый провод
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 Вольт

• Фаза 1 – коричневый провод
• Фаза 2 — Оранжевый провод
• Фаза 3 — желтый провод
• Нейтральный – Серый провод
• Земля — зеленый, зеленый с желтой полосой или оголенный провод

При подаче питания на высоковольтные устройства убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности. Эту идентификацию можно использовать во время маркировки блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных панелях. Его также можно использовать в промышленных процессах и для передачи больших объемов электроэнергии из удаленных мест.

• Положительный — красный провод
• Минус — черный провод
• Земля – белый или серый провод

Как Брейди может помочь

Как нет двух одинаковых проектов по электротехнике, так и поддержка Brady бывает разных форм и размеров.Мы предлагаем промышленные принтеры для этикеток, кабельные этикетки, маркеры для проводов, термоусадочные втулки, знаки электробезопасности и программное обеспечение — эффективные и простые способы передачи важной информации и сохранения безопасности.

В дополнение к цветовой маркировке мы предлагаем высококачественные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать нормативным требованиям. Некоторые из них самозатухающие, в то время как другие устойчивы к химическим веществам, маслам и влаге. Флажки, бирки, самоклеящиеся, вращающиеся и обертывающиеся маркеры для проводов и кабелей Brady отличаются долговечностью и предназначены для того, чтобы оставаться видимыми в любой среде.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров по требованию. Информирование других о потенциальных опасностях, связанных с электричеством (маркировка кабелепроводов, маркировка напряжения, электрические панели, вспышка дуги, табличка блокировки) может снизить угрозу получения травмы. Независимо от того, публикуете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат воздействие элементов, истирание и повторяющиеся разливы и очистки.

Если вам нужны дополнительные решения, мы готовы помочь.

Новости больницы. (n.d.) Невидимые травмы от поражения электрическим током и возвращение пациентов в нужное русло .

Цвета электрических проводов — Фаза 3 США

Стандарт цветового кодирования электрических проводов для трехфазных электрических приложений стандартизирован для облегчения идентификации отдельных фаз проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока неоднократно менялись и различаются в зависимости от региона.Для трехфазного электроснабжения в цепях будет использоваться пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:

— Международные цвета проводки
— Цветовые коды проводки США
— Старые и новые цвета проводки Великобритании страны. В США есть свои цвета проводки для электрических цепей: черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также есть другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь согласованы с европейскими цветами силовых кабелей переменного и постоянного тока. Большая часть Европы соблюдает коды цветов электропроводки IEC («Международная электротехническая комиссия») для ответвленных цепей переменного тока.

*США (LV) Следует использовать для 3-ФАЗНОГО НАПРЯЖЕНИЯ 120/208 В переменного тока.

*США (ВН) Следует использовать для 3-ФАЗНОГО НАПРЯЖЕНИЯ 277/480 В переменного тока.

В США цветовые коды обычно используются для силовых проводов в «отводных цепях», проводке между последним защитным устройством.

Эти типы цветов проводов обычно используются в домашних и офисных условиях.

Фаза 1 — черный

Фаза 2 — красный

Фаза 3 — синий Нейтраль — белый Земля — зеленый, зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте высоковольтное подключение, для этой фазы провода должны быть маркированы оранжевым цветом. Соединения с высокой ветвью обычно редко встречаются в новых установках.

Промышленные двигатели и оборудование обычно имеют системы более высокого напряжения.Фаза 1 — коричневый Фаза 2 — оранжевый Фаза 3 — желтый Нейтральный — серый Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Очень важно иметь задокументированную систему маркировки проводов для систем высокого напряжения. Этикетки должны содержать информацию о цепи и соответствующую точку отключения для блокировки/маркировки.

Постоянный или постоянный ток обычно используется в аккумуляторных системах и системах солнечной энергии вместо переменного или переменного тока. Положительный (незаземленный) — красный Отрицательный (незаземленный) — черный Заземление — белый или серый

Силовые кабели в Европе и Великобритании идентифицируются по стандартному цветовому кодированию силовых кабелей.

Руководство по цветовой маркировке электрических проводов | Графические продукты

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать в вашем учреждении? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в старых установках могут использоваться другие цветовые коды.На рабочих местах рекомендуется документировать используемый цветовой код. Таким образом, работа будет безопаснее, а дальнейшее обслуживание будет проще.

Цветовые коды электропроводки США

В Соединенных Штатах следующие цветовые коды обычно используются для силовых проводов в «отводных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или прибором).

Цвета проводов 120/208/240 В переменного тока

Эти системы распространены в домашних и офисных условиях.

• Фаза 1 — черный
• Фаза 2 — Красный
• Фаза 3 — Синий
• Нейтральный — белый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, с использованием соединения «высокая ветвь», провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110.15 NEC.) Однако эти дельта-системы с высоким плечом редко встречаются в более новых установках.

Цвета проводов 277/480 В переменного тока

Эти высоковольтные системы являются общими для промышленных двигателей и оборудования.

• Фаза 1 — Коричневый
• Фаза 2 — оранжевый
• Фаза 3 — желтый
• Нейтральный — серый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Для корпусов с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов. Более подробные этикетки могут включать такую ​​информацию, как идентификация цепи или соответствующую точку отключения для блокировки/маркировки.

Цвета проводов питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного тока (постоянного тока), а не переменного тока (переменного тока).

• Положительный (без заземления) — красный
• Отрицательный (незаземленный) — черный
• Основной — белый или серый

Международные цветовые коды электропроводки

Цветовые коды, используемые для проводов, могут различаться. В некоторых регионах цветовой код указан законом; другие области полагаются на общепринятую практику. В разных областях популярны разные коды.

Европейские (IEC) цветовые коды проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока.Первоначально этот стандарт был опубликован как IEC 60446, но в 2010 году он был объединен с IEC 60445.

• Фаза 1 — Коричневый
• Фаза 2 — черный
• Фаза 3 — серый
• Нейтральный — Синий
• Заземление — зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветового кодирования проводов устанавливаются Канадским электротехническим кодексом (CEC). Цветовой код проводки питания переменного тока аналогичен коду, используемому в США:

.

• Фаза 1 — красный
• Фаза 2 — черный
• Фаза 3 — Синий
• Нейтральный — белый
• Заземление — зеленый с желтой полосой

Цветовая маркировка провода данных

Проводка, используемая для телекоммуникационных или компьютерных сетей, использует другой подход для идентификации кабелей передачи данных. Стандарт ANSI/TIA/EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов. Этот стандарт обеспечивает последовательный подход, который может применяться ко многим различным типам соединений с течением времени.

Хотя цвет может быстро предоставить некоторую информацию, количество информации ограничено. Например, если маркер кабеля синий, это может означать, что он является частью определенной подгруппы локальной сети. Однако печатный текст на этикетке может указать, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере она должна быть подключена, а также когда кабель был установлен.При информационной проводке печатные этикетки могут быть необходимостью.

Маркировка проводов должна быть видна во время установки и обычного обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны использовать высококонтрастную и долговечную печать. Какая бы система маркировки ни использовалась для кабелей и проводов на вашем объекте, маркировка должна быть достаточно прочной, чтобы служить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции разных цветов.Когда провода больше, чем № 6 AWG, они обычно изготавливаются с черной изоляцией. В этих случаях во время установки следует добавить цветовую маркировку с помощью цветных полос, которые обвивают провод.

Там, где полезна (или даже необходима) более подробная информация, линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Самоламинирующиеся проволочные обмотки и термоусадочные трубки позволяют создавать чистые профессиональные этикетки для вашего проекта.

Электрическая проводка (цветовые коды проводов)

18 октября 2017 г.

Электричество является важным компонентом практически на каждом этапе производства и большинства других отраслей промышленности. В большинстве объектов электричество поступает в одну точку здания, а затем распределяется практически по всем углам по ряду проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

Хотя электричество используется постоянно в течение дня без особых раздумий, на самом деле оно может вызвать множество проблем. Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, чтобы те, кто работает с этим типом оборудования, могли убедиться, что все подключено безопасно и эффективно.

Существует довольно много различных стандартов цветовой маркировки проводов, поэтому важно понимать, какому из них следует следовать в той или иной ситуации.Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, от типа электричества, для которого она предназначена, и других факторов. Изучение различных вариантов, которые могут быть использованы в данной ситуации, имеет важное значение для обеспечения безопасности на рабочем месте.

При подключении питания постоянного тока обычно используются два или три провода. Расцветка следующая:

• Положительный — Провод для положительного тока красный.
• Минус — Провод отрицательного тока черный.
• Заземление — Провод заземления (если имеется) будет белого или серого цвета.

Питание переменного тока бывает разных типов в зависимости от того, сколько вольт будет по проводам. Для проводов, которые будут на 120, 208 или 240 вольт, используются следующие стандарты цвета проводки. Важно отметить, что при этом типе проводки имеется несколько фаз, каждая из которых получит провод своего цвета, чтобы было понятно, что это такое для тех, кто с ней работает.

• Фаза 1 — Проводка фазы 1 должна быть черного цвета.
• Фаза 2 — Проводка фазы 2 должна быть красного цвета.
• Фаза 3 — Проводка фазы 3 должна быть синего цвета.
• Нейтраль — Проводка нейтрали должна быть белого цвета.
• Заземление — Провод заземления может быть зеленым или зеленым с желтой полосой.

В некоторых нестандартных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой ногой. Хотя они встречаются редко, их можно определить, найдя провод с оранжевой маркировкой, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезного риска смертельного поражения электрическим током или других проблем очень важно правильно использовать эти цветовые коды.

Это стандарты цветового кодирования проводов, используемые в США. В Европе и других странах действуют другие стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет иметь проводку в соответствии со стандартами цвета США. Потратить время, чтобы убедиться, что это так, прежде чем использовать оборудование, всегда является разумным шагом для обеспечения безопасности.

Еще одна важная вещь, о которой следует помнить при рассмотрении вопросов безопасности электрических проводов, — это проводка данных на объекте. Кабели, которые используются для передачи данных для компьютерных систем, часто считаются безвредными, поскольку они передают информацию, а не электричество.

В некоторых типах сетевых кабелей может протекать достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимое электричество от сетевого кабеля, к которому они подключены.Если кто-то перережет эти провода или они изнашиваются, это может привести к поражению электрическим током или возгоранию.

Кабели передачи данных

обычно окрашиваются в соответствии с потребностями и стандартами объекта, а не электрическими стандартами из-за более низкого напряжения. Наклеивание этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов будут применяться только к фактическим проводам, по которым проходит электричество.Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и запечатан в черный или серый кабель. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

В этом случае важно уделить время правильной маркировке проводов и электрических кабелепроводов, чтобы предупредить людей о потенциальной опасности. Используя промышленный принтер этикеток, можно легко идентифицировать каждый набор проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

Размещение предупреждающих знаков в любом месте, где кто-то может коснуться электрических проводов, особенно проводов высокого напряжения, — еще одна хорошая идея для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием тем, кто находится в этом районе, о наличии опасных проводов. Существует множество знаков, которые можно использовать в зависимости от конкретной ситуации.

Те, кто ежедневно работает непосредственно с электропроводкой, должны быть сначала обучены тому, что означает каждый из цветовых кодов проводки.Однако, как только они будут регулярно выполнять свою работу, она станет для них второй натурой.

Тем, кто не работает постоянно непосредственно с проводкой, тоже необходимо пройти этот вид обучения, и во многом это даже важнее. Без надлежащего руководства, обучения и документации они могут подвергнуть себя или весь объект риску, если им нужно каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем непосредственное обучение, будет убедиться, что все знают, куда обращаться для получения информации о цветовых кодах. У объектов должен быть какой-то справочный материал, который может быть плакатом, книгой, компьютерной системой или любым другим материалом. Как бы информация ни передавалась, она должна быть легко доступна, чтобы люди могли найти ее, когда она понадобится.

Если на объекте есть провода, которые были проложены до стандартов, которые сейчас используются, важно принять меры для решения этой проблемы безопасности.Одним из вариантов является удаление и замена всей проводки в помещении. Старая проводка может иметь другие проблемы, связанные с безопасностью, так что это может быть хорошим решением в таких ситуациях.

Если это невозможно, маркировка проводов через каждые несколько футов является еще одним способом передачи необходимой информации, которая в противном случае обозначалась бы цветом кабеля. Это может быть хорошим и доступным решением для доведения старых отжимов до более высоких стандартов безопасности.

Ресурсы

Easy Chart Цветовые коды электрических проводов

Цветовые коды проводов или таблицы цветовых кодов кабелей для переменного и постоянного тока классифицируются на основе национальных стандартов для каждого региона. Вы можете найти разные цвета в разных странах, поэтому нам нужно проверить это самостоятельно или проконсультироваться со специалистом.

Имейте в виду, что не во всех странах все коды цветов проводов записаны в документе. Когда дело доходит до этого, нам нужно использовать местные пользовательские или «альтернативные» цвета.

Цветовой код провода является важным моментом, на который следует обратить внимание. Специально для электриков, инженеров-электриков, техников и даже обычных людей.

Почему?

Если вы открыли коробку выключателя света или электрическую розетку, вы могли столкнуться с кабелями разных цветов.

Для тех из вас, кто не знает об этом, позвольте мне кратко объяснить это вам.

Почему мы используем кабели разных цветов? Не больше и не меньше, чтобы дифференцировать кабельную стандартизацию.

Провод, окрашенный в черный цвет, отличается от кабеля, окрашенного в коричневый, оранжевый, красный или зеленый цвет.

Нам нужно знать, для чего предназначен каждый цвет, прежде чем прикасаться к нему (лучше не трогать и не вставлять-вынимать кабель, если вы не знаете, что означает его цвет).

Знание значения цвета защитит нас и нашу электрическую систему.

Прежде чем мы начнем изучать цветовой код проводки, давайте сначала разберемся, что такое электрическая проводка.

Электропроводка

Электропроводка – это монтаж электрических устройств и кабелей. Устройствами могут быть электронные платы, выключатели, розетки, комнатное освещение.

К проводке нужно отнестись серьезно. Мы должны следовать стандартам безопасности и практике монтажа.Типы проводов и их сечение строго классифицируются по рабочему напряжению и допустимому току.

Мало того, температура, экспозиция, влажность и химический уровень тщательно спланированы.

Стандарт электропроводки и монтаж электропроводки выполняются с целью обеспечения наилучшей безопасности людей и устройств.

Этот стандарт зависит от региона или страны. Они моделируются на основе кода, разработанного национальными или международными организациями по стандартизации.

Помните, что в старых установках могут использоваться другие цвета. Целесообразно сделать заметку об истории цветового кода. С этой стратегией мы добьемся большей безопасности и более простого обслуживания.

Из приведенного ниже списка вы узнаете:

• Цвет провода под напряжением
• Цветовая схема подключения
• Цветовой код проводника
• Таблица цветов фаз
• Цвета положительных и отрицательных проводов

4 2

Таблицы цветовых кодов проводов 1000 900 Цветовые коды проводов в Европе

В большей части Европы используется стандарт IEC 60446 (Международная электротехническая комиссия) для таблиц цветовых кодов электрических кабелей.Цвета и маркировку можно увидеть ниже:

1. Однофазный, Линия (L) = коричневый
2. Трехфазный, Линия 1 (L1) = коричневый
3. Трехфазный, Линия 2 (L2) = черный
4. Трехфазный , Линия 3 (L3) = серый
5. Нейтраль (N) = синий
6. Защитное заземление (PE) = зелено-желтый

Из приведенного выше списка можно сделать вывод, что:

1. Для однофазной системы мы найдем:
   • положительный = коричневый
   • отрицательный = Blue

8

Соединенные

В настоящее время Великобритания адаптирует IEC 60446 в качестве собственных цветовых кодов проводов из британского стандарта BS 7671:2001, поправка № 2:2004. Есть небольшое расширение, что Великобритания также использует серый цвет в качестве линейного проводника. Как и выше, цветовой код проводки в Великобритании (с расширением) вместе с трехфазной цветовой схемой будет следующим:

1. Однофазный, линия (L) = коричневый, серый
2. Трехфазный, линия 1 (L1) = коричневый
3. Трехфазный, Линия 2 (L2) = черный
4. Трехфазный, Линия 3 (L3) = серый
5. Нейтраль (N) = синий
6. Защитное заземление (PE) = желто-зеленый

Из приведенного выше списка мы можем сделать вывод, что:

1. Для однофазной системы мы найдем:
   • Положительный = коричневый, серый
   • Отрицательный = синий

2. Для трехфазной системы мы найдем:
   • Положительный = коричневый, черный10 серый
   • Нейтральный = синий

Цветовые коды проводов США

США следуют цветовым кодам проводов Национального электротехнического кодекса (NEC) . Цветовые коды проводов от NEC подразделяются на гибкие кабели и фиксированные кабели.

Гибкий кабель

Цветовые коды проводов из этой категории соответствуют цвету проводки удлинителя, силового кабеля и шнура лампы.

Напряжение сети 120 В:

1. Линия (L) = черный
2. Нейтраль (N) = белый
3. Защитное заземление (PE) = зеленый, зелено-желтая полоса.

Напряжение сети 240 В (расщепленная фаза):

1. Линия (L) = черная или красная
2. Нейтраль (N) = белая
3. Защитное заземление (PE) = зеленая, зелено-желтая полоса.

Фиксированный кабель

Цветовые коды проводов из этой категории представляют собой трехфазные таблицы цветов, все кабели за стеной, в стене или на стене.

Линейное напряжение 120, 208, 240 В Цветовой код провода:

1. Трехфазный, Линия 1 (L1) = черный
2. Трехфазный, Линия 2 (L2) = красный
3. Трехфазный, Линия 3 (L3) ) = синий
4. Нейтраль (N) = белый
5. Защитное заземление (PE) = зеленый, голая медь (без изоляции), зелено-желтая полоса (для изолированных систем)

Цвет провода сетевого напряжения 277, 480 В код:

1. Трехфазный, линия 1 (L1) = коричневый
2. Трехфазный, линия 2 (L2) = оранжевый
3. Трехфазный, линия 3 (L3) = желтый
4. Нейтраль (N) = серый
5. Защитный заземление (PE) = зеленый, голая медь (без изоляции), зелено-желтая полоса (для изолированных систем)

Цветовые коды проводов в Канаде

Канада придерживается стандарта цветовых кодов проводов Канадского электрического кодекса (CEC). Цветовые коды проводки от CEC подразделяются на гибкие кабели и фиксированные кабели.

Гибкий кабель

Цветовые коды проводов из этой категории соответствуют цвету проводки удлинителя, силового кабеля и шнура лампы.

Напряжение сети 120 В:

1. Линия (L) = черный
2. Нейтраль (N) = белый
3. Защитное заземление (PE) = зеленый, зелено-желтая полоса.

Напряжение сети 240 В (расщепленная фаза):

1. Линия (L) = черный, красный
2. Нейтраль (N) = белый
3. Защитное заземление (PE) = зеленый, зелено-желтая полоса.

Фиксированный кабель

Цветовые коды проводов из этой категории относятся ко всем кабелям за стеной, в стене или на стене.

Для неизолированной системы

1. Однофазный, Линия (L) = красный, черный
2. Трехфазный, Линия 1 (L1) = красный
3. Трехфазный, Линия 2 (L2) = черный
4. Трехфазный, Линия 3 (L3) = синий
5. Нейтраль (N) = белый, серый
6. Защитное заземление (PE) = зеленый, голая медь (без изоляции), зелено-желтая полоса (для изолированных систем)

Для изолированных система:

1. Однофазный, Линия (L) = оранжевый, коричневый
2. Трехфазный, Линия 1 (L1) = оранжевый
3. Трехфазный, Линия 2 (L2) = коричневый
4. Трехфазный, Линия 3 (L3) = желтый
5. Нейтраль (N) = белый, серый
6. Защитное заземление (PE) = зеленый, зелено-желтая полоса (для изолированных систем)

Код цвета проводов Австралии и Новой Зеландии

Австралия и Новая Зеландия следуют стандарт цветовых кодов проводки AS/NZS 3000:2007 3. 8.1, 3.8.3 для гибкого кабеля.

Гибкий кабель

Цветовые коды проводов из этой категории относятся к удлинителю, кабелю питания и шнуру лампы. PE) = зелено-желтая полоска.

Австралия и Новая Зеландия следуют стандарту цветовых кодов проводки AS/NZS 3000:2007 3.8.1, таблица 3.4 для фиксированного кабеля.

Фиксированный кабель

Цветовые коды проводов из этой категории представляют собой трехфазные таблицы цветов, все кабели за стеной, в стене или на стене.

Запрещено = желтый, голубой, черный, зеленый, зелено-желтая полоса L1) = красный

Цветовой код провода Китая

Китай (КНР) имеет следующие стандартные цветовые коды проводки для гибкого и фиксированного кабеля.

Гибкий кабель

Цветовые коды проводов из этой категории относятся к удлинителю, кабелю питания и шнуру лампы. Цвет проводки:

1. Линия (L) = желтый, зеленый, красный синий
2. Защитное заземление (PE) = зелено-желтая полоса.

Фиксированный кабель

Цветовые коды проводов из этой категории представляют собой трехфазные таблицы цветов, все кабели за стеной, в стене или на стене.

1. Трехфазный, Линия 1 (L1) = желтый
2. Трехфазный, Линия 2 (L2) = зеленый
3. Трехфазный, Линия 3 (L3) = красный
4. Нейтраль (N) = черный, синий
5. Защитное заземление (PE) = зелено-желтая полоса

Цветовой код проводов в Бразилии

В Бразилии стандарт цветовых кодов проводов соответствует ABNT NBR 5410:2004 6.1,5 для гибкого кабеля и фиксированного кабеля следующим образом.

Гибкий кабель

Цветовые коды проводов из этой категории: удлинитель, силовой кабель и шнуры ламп. используется зеленая или зелено-желтая полоса, синяя может использоваться при отсутствии нейтрального кабеля.

Фиксированный кабель

Цветовые коды проводов из этой категории представляют собой трехфазные таблицы цветов, все кабели за стеной, в стене или на стене.

1. Трехфазный, линия 1 (L1) = черный
2. Трехфазный, линия 2 (L2) = белый
3. Трехфазный, линия 3 (L3) = красный
4. Нейтраль (N) = голубой
5. Защитное заземление (PE) = зеленый, зелено-желтая полоса

Южная Африка Цветовые коды проводов

В Южной Африке стандартные цветовые коды проводов для гибких и фиксированных кабелей указаны ниже.

Гибкий кабель

Цветовые коды проводов из этой категории соответствуют цвету проводки удлинителя, силового кабеля и шнура лампы. В Южной Африке для гибкого кабеля используется этот стандарт IEC 60446 (Международная электротехническая комиссия):

1. Однофазный, линия (L) = коричневый
2. Трехфазный, линия 1 (L1) = коричневый
3. Трехфазный, линия 2 (L2) = черный
4. Трехфазный, Линия 3 (L3) = серый
5. Нейтраль (N) = синий
6. Защитное заземление (PE) = желто-зеленый

Фиксированный кабель

Все цветовые коды проводов из этой категории кабеля за стеной, в стене или на стене.

1. Трехфазный, линия 1 (L1) = красный или желтый
2. Трехфазный, линия 2 (L2) = белый или синий
3. Нейтраль (N) = черный
4. Защитное заземление (PE) = зелено-желтая полоса

Индия Цветовые коды проводов

Индия использует этот стандарт для цветовых кодов проводов. Цвета и маркировку можно увидеть ниже:

1. Однофазный, Линия (L) = красный
2. Трехфазный, Линия 1 (L1) = красный
3. Трехфазный, Линия 2 (L2) = желтый
4. Трехфазный , Линия 3 (L3) = синий
5. Нейтраль (N) = черный
6. Защитное заземление (PE) = зелено-желтая полоса

Из приведенного выше списка можно сделать вывод, что:

1. Для однофазной системы найдем :
   • положительный = красный
   • отрицательный = черный

8

IEC — DC Color Color Коды

• Две проволоки негаированные
  • положительный (L +) = Brown
  • отрицательный (L-) = серый
  • защитная земля (PE) = зеленый, желтый
• Два провода с заземлением 900 08
• Положительный (L+) = коричневый
• Нейтраль (N) = синий
• Отрицательный (L-) = серый
• Защитное заземление (PE) = зеленый, желтый коричневый
• Нейтральный (N) с отводом от середины = синий
• Отрицательный (L-) = серый
• Защитное заземление (PE) = зеленый, желтый

:

• Цветовые коды проводки для каждого региона уникальны для каждого региона, за исключением США и Канады.
• Цвет, указанный выше, является новейшим цветовым кодом проводки, используемым в каждом регионе.
• Вы можете сделать запись для предыдущих версий стандартных цветовых кодов проводки для большей безопасности.

Часто задаваемые вопросы

1. Черный провод минус или плюс?

В Европе, Великобритании, США, Канаде, Южной Африке и Бразилии он используется для трехфазных положительных линий. В Австралии, Новой Зеландии, Индии и Китае он используется для нейтрального или отрицательного кабеля.

2.Что за синий и коричневый провода?

Синий используется для нейтрального провода в Великобритании, Европе, Австралии, Новой Зеландии, Китае, Бразилии и Южной Африке. Он используется для положительного провода в США (120, 208, 240 В), Канаде (неизолированная система) и Индии.

Коричневый используется для положительного провода в Великобритании, Европе, США (277, 480 В), Канаде (изолированная система), Австралии, Новой Зеландии и Южной Африке.

3. Является ли красный провод положительным

Красный используется для положительного провода в США (120, 208, 240 В и постоянное напряжение), Канаде (240 В и неизолированная система), Австралии и Новой Зеландии, Китае, Бразилии, Южной Африки и Индии.

4. Для чего нужен оранжевый электрический провод?

Оранжевый используется для положительного провода в США (277 и 480 В) и Канаде (изолированная система).

5. Черно-красный провод положительный или отрицательный?

Для цепи постоянного тока красный используется для положительного провода (+), а черный — для отрицательного (-).

6. Полосатый провод горячий или нейтральный?

Во многих странах полосатый провод используется для нейтрального или защитного заземления.

7. Какой плюсовой провод черный или белый?

Когда имеются только черные или белые провода, черный провод является горячим или положительным, а белый — нейтральным.

Цветовые коды проводки — Коды США, Великобритании, Европы и Канады, когда применять

Цветовые коды проводки, используемые для электропроводки, имеют особое значение с разными цветами для разных типов и назначений цепей. Электрики и подрядчики понимают эти коды. Для тех, кто хочет учиться, простое руководство может помочь понять их значение. В этом посте мы обсудим, что такое цветовые коды проводки, региональные цветовые коды проводки в США, Великобритании, Европе и Канаде и когда мы должны применять эти коды.

Цветовые коды проводки

Каждый цвет, используемый для электропроводки, говорит нам о типе и назначении провода. Это стандартизация, которой следуют в регионах для лучшего понимания и возможности отслеживания. В некоторых странах соответствующий руководящий орган определяет все допустимые цвета проводки, но в других требуется, чтобы только несколько конкретных типов проводки имели определенные цвета.

Таким образом, значение того или иного цвета провода может варьироваться в зависимости от страны.Но вот полезное руководство по значению разных цветов, используемых в разных частях мира для распространенных типов электропроводки переменного тока (переменного тока).

Рис. 1. Цветовые коды проводки

Цветовые коды проводки в Соединенных Штатах Америки (США)

Американские подрядчики и электрики должны соблюдать Национальный электротехнический кодекс (NEC) в отношении цветовой маркировки проводов. Обычно они используются для силовых проводов в «ответвленных цепях».

NEC определяет белый или серый цвет для нейтрального провода и зеленый/зеленый с желтой полосой/медный провод для заземления. Любые другие цвета, кроме этих, могут быть использованы для других линий электропередач. Однако в соответствии с местной практикой стандартные цветовые коды проводки можно разделить на две основные категории. К ним относятся:

• Цветовые коды проводов США для источника переменного тока
• Цветовые коды проводов США для источника постоянного тока

Цветовые коды проводов США для источника переменного тока

Цветовые коды проводов, применяемые в США для источника переменного тока, могут быть разделены на три подгруппы. -категории в зависимости от характера и диапазона питания переменного тока.Это:

• Цветовые коды проводов переменного тока 120/208/240 В
• Цветовые коды проводов переменного тока 277/480 В
• Цветовые коды проводов питания постоянного тока

Цветовые коды проводов переменного тока 120/208/240 В09 Эти диапазоны переменного тока в основном используются в домашних и офисных условиях. Цветовые коды проводов для этой категории следующие:

• Однофазный, линейный (горячий) — черный или красный
• 3-фазный, фаза 1 — черный
• 3-фазный, фаза 2 — красный
• 3-фазный, фаза 3 – Синий
• Нейтральный – Белый
• Заземление – Зеленый, зеленый с желтой полосой или оголенный провод

Рис.2 – Цветовые коды проводки 120/208/240 В переменного тока в США

Цветовые коды проводки 277/480 В переменного тока в США

Они обычно используются в промышленных двигателях и оборудовании. Цветовые коды:

• 3 фазы, фаза 1 – коричневый
• 3 фазы, фаза 2 – оранжевый
• 3 фазы, фаза 3 – желтый
• нейтральный – серый
• заземление – зеленый, зеленый с желтой полосой или Неизолированный провод

Рис. 3 – Цветовые коды проводки переменного тока 277/480 В в США

Цветовые коды проводки в США для источника постоянного тока Текущий).NEC США определяет зеленый/зеленый с желтой полосой/медный провод заземления. Любые другие цвета, кроме этих, могут быть использованы для других линий электропередач. Однако в соответствии с местной практикой стандартные цветовые коды проводов следующие:

2-жильный незаземленный источник постоянного тока

• Положительный (+ve) — красный
• Отрицательный (-ve) — черный

2-жильный Заземленный источник постоянного тока

• Положительный (+ve) отрицательного (-ve) заземленного контура — красный
• Отрицательный (-ve) отрицательного (-ve) заземленного контура — белый
• Положительный (+ve) положительного (+) ve) Цепь заземления – Белый
• Отрицательный (-ve) плюсовой (+ve) заземляющая цепь – Черный

3-жильный Заземленный источник питания постоянного тока

• Положительный (+ve) – Красный
• Средний провод (центральный отвод) ) – Белый
• Отрицательный (-ve) – Черный

Общий

Заземление – Зеленый, зеленый с желтой полосой или оголенный провод

Рис. 4 – Цветовые коды проводов питания постоянного тока в США

Цветовые коды проводов в Европе, включая Великобританию (IEC)

Большинство европейских стран, включая Великобританию, в настоящее время следуют цветовым соглашениям для ответвленных цепей переменного тока, установленным International Electro- техническая комиссия (МЭК). Большинство европейских стран следуют цветовому коду проводов, установленному IEC. Первоначально опубликованный как IEC 60446, этот стандарт был включен в IEC 60445 в 2010 году. Цветовые коды проводки согласно IEC можно разделить на следующие две категории:

• Цветовые коды проводов в Европе (IEC) для питания переменного тока
• Цветовые коды проводов в Европе (IEC) для питания постоянного тока

Цветовые коды проводки в Европе (IEC) для питания переменного тока

Цветовые коды проводов в Европе (IEC) для питания переменного тока следующие:

• Однофазный, линейный (горячий) – Коричневый
• 3 фазы, линия 1 – коричневый
• 3 фазы, линия 2 – черный
• 3 фазы, линия 3 – серый
• Нейтральный – синий
• Заземление – зеленый с желтой полосой

9 Рис. 5 – Цветовые коды проводов питания переменного тока в Европе (IEC)

Цветовые коды проводов в Европе (IEC) для питания постоянного тока

Европейские (IEC) цветовые коды проводов для питания постоянного тока следующие:

2 провода незаземленного питания постоянного тока

• Положительный (+ve) – Коричневый
• Отрицательный (-ve) – Серый

2-жильный Заземленный источник постоянного тока

• Положительный (+ve) отрицательного (-ve) заземленного контура 09 90 9001 – Коричневый 9001 – 90 9001 – Коричневый 9001 Отрицательный (-ve) отрицательного (-ve) заземленного контура – ​​синий
• Положительный (+ve) положительного (+ve) заземленного контура – ​​синий
• Отрицательный (-ve) положительного (+ve) заземленного контура – ​​серый

3 провода с заземлением Питание постоянного тока

• Положительный (+ve) – Коричневый
• Средний провод (центральный ответвитель) – Синий
• Отрицательный (-ve) – Серый

Общий 905 Желтая полоса

Рис. 6 – Цветовые коды проводки в Европе (IEC) для питания постоянного тока

Цветовые коды проводки в Канаде

Канадский электротехнический кодекс (CEC) регулирует цветовую кодировку электропроводки в Канаде. Цветовая маркировка кабеля питания переменного тока почти аналогична маркировке, используемой в США, за исключением исключения оголенной меди из заземляющего провода. В Канаде применяются следующие требования к цветовым кодам проводов:

• Однофазный, линейный (горячий) — черный или красный
• 3-фазный, фаза 1 — красный
• 3-фазный, фаза 2 — черный
• 3-фазный, фаза 3 – Синий
• Нейтральный – Белый
• Основной – Зеленый или зеленый с желтой полосой

Рис.7 – Цветовые коды проводки в Канаде

Когда применять цветовые коды проводки к проводу

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции другого цвета. Если кабели больше, чем № 6 AWG, они обычно покрыты черной изоляцией. При монтаже следует нанести цветовую маркировку с помощью цветной изоляционной ленты, обернув ее вокруг провода. Другой способ сделать это — использовать этикетки или цветные термоусадочные трубки.

Как определить цвет номера цепи проводки

Последнее обновление: 1 января 2021 г., 22:19.

Цвета номеров цепей в 3-фазной панели действительно легко идентифицировать, как только вы научитесь уловке. Это называется правилом шести.

Правило шести, говоришь?

Да, это на самом деле очень просто. Разделите любой номер цепи на шесть, и вы сможете вычислить цвет провода, который вам нужен.

А теперь я научу вас быть ниндзя нумерации цепей, не используя схему подключения с цветовой кодировкой .

Как определить цвета номеров цепей в трехфазной панели

Этот метод разделения номера цепи иногда проще, чем носить с собой таблицу цветовых кодов электрических проводов . Обычно я составляю временную схему панели на листе блокнота, прежде чем начать протягивать новые провода.

Легко наклеить цветную ленту на автоматический выключатель и определить цвет проводки для используемой цветовой схемы. Это может помочь вам не сбиться с пути, но вот как вы можете делать это мысленно и выглядеть отличным учеником!

A 3-фазная проводка панели   A, B, C – слева направо t- и сверху вниз .Схемы обозначены шансами слева и четами справа.

Обычная проводка для трехфазной панели 120/208 В

При использовании правила шести вы будете ссылаться на первые шесть цепей, их фазу и цвет.

Самое важное, что нужно помнить, это:

Если число делится без остатка на 6, то эта цепь будет того же цвета фазы , что и число 6. Если есть остаток, используйте его для определения цвета провода.

Пример 1:

Какого цвета цепь №24? Разделите число 24 на 6. Ответ: 4. Поскольку 6 делится поровну, контур №24 будет того же цвета, что и контур №6. Используя панель или макет выше, найдите, какой цвет схемы 6. Цепь 6 — это СИНИЙ , что означает, что цепь номер 24 — это СИНЯЯ .

Пример 2:

Какого цвета цепь №11? Разделите число 11 на 6. Ответ: 1 с остатком 5. Используйте остаток 5 в качестве ориентира и найдите цветовую схему 5.Контур 5 — это СИНИЙ , что означает, что контур 11 — это СИНИЙ .

Пример 3:

Какого цвета цепь №20? Разделите число 20 на 6. Ответ: 3 с остатком 2. Используйте остаток 2 в качестве ориентира и найдите цветовую схему 2. Цепь 2 имеет номер BLACK , что означает, что цепь № 20 имеет номер BLACK .

Уже начинаете получать?

Идея состоит в том, чтобы запомнить цвет номера цепи первых шести цепей на панели.
