Башенные градирни

Благодаря своей эффективности, экономичности, простоте обслуживания башенные градирни используются на большинстве крупных промышленных предприятий, где требуется охлаждение больших объемов воды в оборотных системах.

Особенности конструкции башенных градирен

Корпус таких водоохлаждающих сооружений представляет собой высокую вытяжную башню (отсюда и название этого типа градирен), в которой необходимая тяга воздуха создается естественным путем, без применения дополнительного энергоемкого оборудования.

Размеры, высота и форма башенных градирен могут быть разными: они подбираются в зависимости от климатических условий эксплуатации башни и ее требующейся производительности.

По материалам, из которых изготовлен корпус сооружения, охладительные башни делятся на:

• железобетонные — башенные градирни такого типа могут быть до сотни метров высотой, с площадью орошения до 10 тыс. м2;
• каркасно-обшивные — менее материалоемкие сборные конструкции, состоящие из прочного стального каркаса и листовых материалов (алюминиевых, оцинкованных, полимерных, стеклопластиковых).

В силу конструкционных особенностей каркасно-обшивные башенные градирни отличаются от бетонных меньшим сроком эксплуатации и в обязательном порядке требуют оснащения надежной гидроизоляции, включая стыки обшивочных материалов и сами листы обшивки. Железобетонные башни возводятся из высокопрочного водостойкого бетона. В этом случае конструкция покрывается проникающей гидроизоляцией.

Для доступа воздуха внутрь башни обустраивается рамная колоннада, над которой располагаются ороситель и водораспределительные установки. Резервуар (бассейн нужного объема), оснащенный дополнительно переливным трубопроводом (для полного слива содержимого или регулирования его уровня), размещается в основании градирни. Именно в него поступает горячая вода, которая остужается до требующейся температуры.

Башенные градирни | Группа компаний АКВАНН

Башенные градирни – это градирни, в которых движение воздуха создается не вентиляторами, а с помощью естественной тяги. Башенные градирни надлежит применять в системах оборотного водоснабжения, требующих устойчивого и глубокого охлаждения воды при высоких удельных гидравлических и тепловых нагрузках.

Башенные градирни применяются, главным образом, на атомных и тепловых электростанциях и в некоторых случаях в других отраслях. Основным недостатком таких градирен является то, что при строительстве градирен такого типа разово требуются большие капиталовложения.

В башенных градирнях естественная тяга возникает вследствие разности масс столбов наружного воздуха и нагретого и увлажненного воздуха внутри градирни. Расчет тяги и тепловой расчет башенной градирни не могут быть отделены друг от друга и должны производиться совместно. Это усложняет задачу потому, что заранее не известен расход воздуха, зависящий в башенной градирне как от начального состояния воздуха, так и от степени его нагрева и увлажнения в оросителе.

Основные технологические элементы башенной градирни:

— система водораспределения;

— ороситель;

— водосборный бассейн;

— водоуловитель;

— воздухорегулирующее устройство.

Проектированием и научными исследованиями башенных градирен долгие годы занимались отделы Технического водоснабжения и охладителей ТЭС ВНИИГ им. Б. Е. Веденеева и Проектирования градирен Ленинградского отделения ВГПИ «Теплоэлектропроект» (позже ЛоАТЭП). На основании обобщения большого материала, накопленного за два десятилетия работы в указанном направлении, разработаны Технические указания (ТУ) ВСН 14-67, которые распространяются на вновь проектируемые и модернизируемые противоточные градирни производительностью 3000-30 000 м3/ч с площадью орошения 500-4000 м².

Также этими организациями разработаны проекты двух серий башенных градирен, условно названных ’’новая” и ’’старая”. Все эти градирни испарительные. Градирни новой серии имеют площадь орошения 1100, 1600, 2300 и 3200 м²; старой серии — 1200, 1600, 2100, 2600, 3200 и 4000 м². В градирнях обеих серий устанавливается двухъярусный асбестоцементный ороситель с ярусом высотой 1,2 м, расстояниями между ярусами 0,05 м и между асбестоцементными листами в свету 0,025 м. Сейчас стал актуальным вопрос можернизации данных градирен. С помощь обновления технологической части граджирни можно улучшить показатели охлаждения башенных  градирен.

Компания «ИК АКВАНН» осуществляет поставку технологической насадки градирен, таких как:

— блоки оросителя;

— блоки водоуловителя;

— трубопроводы системы водораспределения;

— форсунки системы водораспределения;

— регулируемые жалюзи на воздуховходные окна градирни.

Инжиниринговая Компания АКВАНН осуществляет услуги по проектированию и реконструкции, модернизации башенных градирен.

 Наша компания может предложить следующие услуги по проектированию башенных градирен:

— проектирование оболочки башни;

— проектирование опорной колоннады;

— проектирование фундамента башни;

— проектирование водосборного бассейна;

— проектирование несущего каркаса;

— проектирование оросительного и водоулавливающего устройства;

— проектирование подводящих труб и труб водораспределения.

Элементы технологической насадки башенной градирни.

Оросительная насадка

Является одним из основных конструктивных элементов градирни, определяющим его охлаждающую способность. Конструкция оросителя должна обеспечивать достаточную площадь поверхности охлаждения при оптимальном аэродинамическом сопротивлении.

Учитываются и ряд других показателей: долговечность материала оросителя в среде эксплуатации, прочность, масса, легкость в установке и в обслуживании, а также наличие в воде взвешенных веществ и агрессивных примесей. Конечный выбор оросителя осуществляется исходя из теплового расчета с учетом эксплуатационных характеристик материала.

Применяемые оросители исходя из характера преобладающей поверхности охлаждения:

Возможно применение оросителя комбинированного типа, состоящего из слоев оросителя Пленочного и Капельно-пленочного типа.

Водоуловитель

В зависимости от скорости воздушного потока, величины каплеуноса, среды эксплуатации применяются два варианта водоуловителя типа «полуволна» с высотой ламели 185 мм, а также вариант сетчатого водоуловителя с горизонтально ориентированными трубками.

Система водораспределения (ВРС)

Состоит из основного коллектора и периферийных отводящих коллекторов. Важным фактором выбора конструкционного материала для ВРС является коррозионная стойкость в среде эксплуатации, прочностные характеристики и вес.

Форсунки системы водораспределения

Приоритетами при выборе форсунок является оптимальное сочетание следующих параметров: рабочая точка (расход – рабочее давление), антикоррозионная стойкость, легкость монтажа и замены, срок службы.

Кроме того, должен быть обеспечен максимально длинный межсервисный интервал, поскольку техническое обслуживание ВРС по объективным причинам затруднено.

Исходя из этих факторов в градирнях применяется низконапорная форсунка ударного типа марки УПП.

Градирня — принцип работы, виды и типы градирни

Градирня – это промышленная установка, предназначенная для охлаждения оборотной воды, используемой для отведения тепла от технологического оборудования в системах оборотного водоснабжения.

Градирни применяют на промышленных предприятиях, атомных электростанциях и ТЭЦ для охлаждения технологического оборудования.

Классификация и виды градирен

Работа любой водяной градирни основана на охлаждении некоторого объема жидкости атмосферным воздухом. Именно отсутствие иного, нежели воздух, хладагента и отличает градирню от кондиционера, холодильника, или чиллера.

По принципу действия есть два основных типа:

• испарительные – открытые
• сухие — закрытые

Испарительная градирня открытого типа работает так: разбрызгивает горячую воду и смешивает ее с более холодным наружным воздухом. При этом часть воды превращается в пар и вместе с нагревшимся наружным воздухом выбрасывается в атмосферу, оставшаяся же вода охлаждается.

По способу подачи воздуха градирни испарительного типа бывают:

• поперечноточные
• противоточные
• брызгальные
• эжекционные

Устройство градирни

Блочная градирня, независимо от её типа, состоит из нескольких элементов: каркас, водосборная ёмкость, водораспределительная система, система прокачки воздуха, охлаждающее (оросительное) устройство.

Охлаждение воды в водяной градирне в зависимости от её типа происходит за счет передачи тепла воздуху и за счёт испарения. В градирнях закрытого типа охлаждение происходит только за счёт теплопередачи.

Устройство и принцип работы воздушно-капельной градирни достаточно прост. Нагретая вода подаётся на водораспределительное устройство, которое представляет из себя систему трубопроводов с разбрызгивающими соплами. Вода, проходя под давлением или самотёком, разбивается на мелкие капли размером 2-3 мм, и распределяется по всему объёму градирни, далее попадает на оросительное устройство, имеющее большую развитую поверхность. При прохождении воды через ороситель происходит перераспределение и перемешивание (турболизация) потоков, в результате чего увеличивается охлаждающий эффект.

Одновременно, навстречу движению воды, через воздухозаборные окна подаётся поток воздуха. После чего, нагретая паровоздушная смесь выбрасывается в атмосферу. Прокачка воздуха, в зависимости от типа градирни, обеспечивается с помощью естественной тяги в башенных градирня или вентилятора в вентиляторных градирнях. Вентиляторы могут располагаться как в нижней части градирни (нагнетательные вентиляторы) или сверху (отсасывающие вентиляторы).

Далее охлаждённая вода собирается и накапливается в водосборной ёмкости и подаётся на оборудование. Водосборная емкость в зависимости от размера градирни может представлять из себя бетонный бассейн, являющийся одновременно фундаментом градирни, так и сравнительно небольшой поддон. Таково общее устройство градирни независимо от её типа.

Благодаря различным видам оросительных блоков и широкой гамме осевых вентиляторов такие градирни могут быть подобраны в большем диапазоне  нагрузок по воде и обеспечивать глубокое охлаждение воды с перепадом до 30 °

Кроме того, есть возможность установки воздухорегулирующих жалюзи и реверса двигателя. Это позволит прекрасно эксплуатировать градирню в зимние морозы.

По типу оросителя различают следующие типы вентиляторных градирен:

• пленочные
• капельные
• капельно-пленочные

Основные элементы вентиляторной градирни

Наиболее эффективные капельно-пленочные вентиляторные градирни. Они совмещают свойства капельных и пленочных оросителей и лучше всего охлаждают воду.

Для малых расходов оборотной воды вентиляторы градирни поставляются на предприятия в готовом виде, по этому признаку их называют малогабаритными или блочными миниградирнями.

Этот тип градирен характеризуется невысокими перепадами температур на входе и выходе, при этом и электропотребление сравнительно не высоко.

Преимущества:

• гибкость конструкции
• отсутствие обмерзания
• энергоэффективность
• легкость ремонта
• наличие большого ассортимента запасных частей

Недостатки:

• требуется обученный персонал для обслуживания
• необходимы дополнительные меры зимой

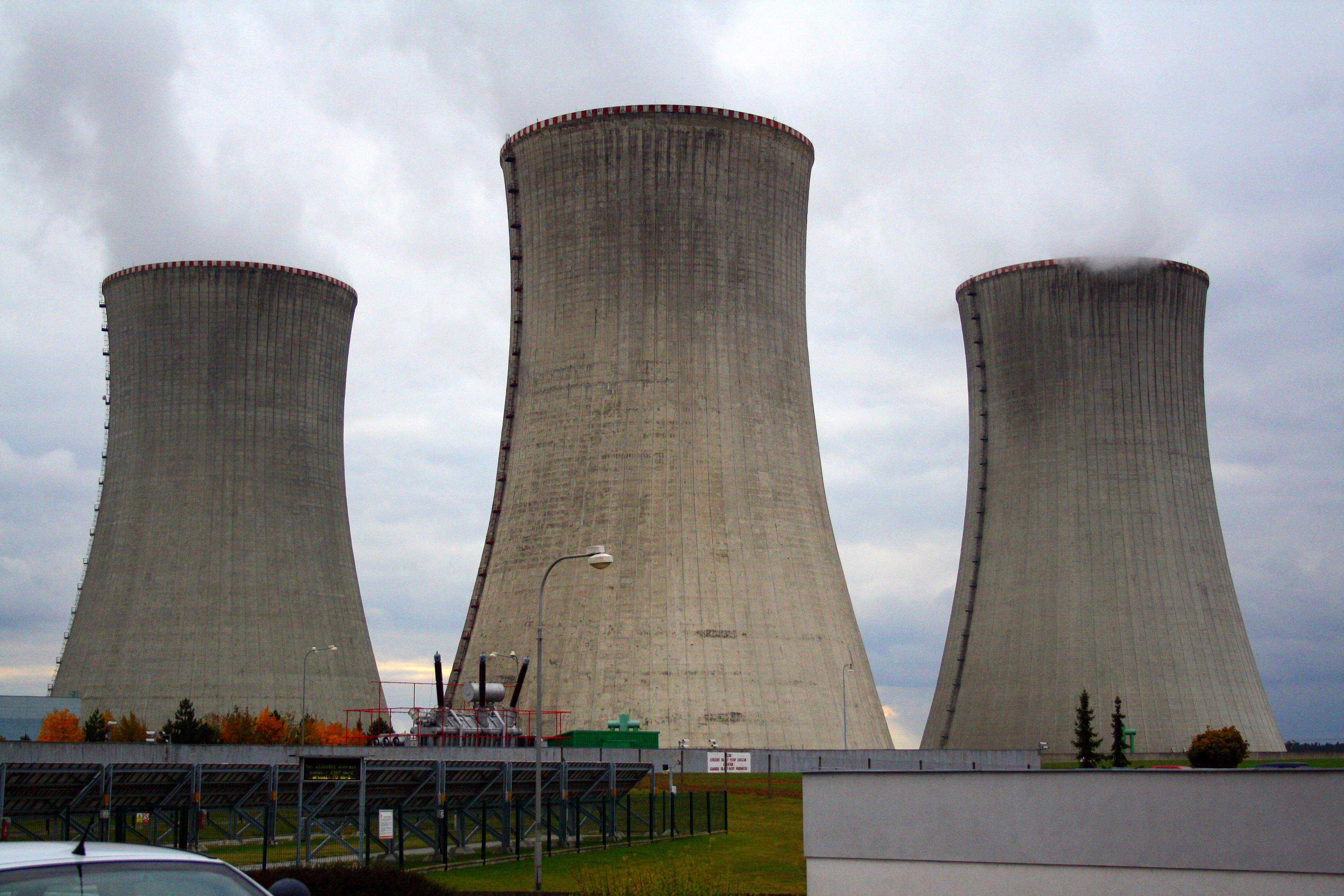

Башенные градирни

Башенная градирня представляет собой железобетонную или металлическую трубу конической формы, внутри которой находится система подачи воды, ороситель и резервуар. Поток наружного воздуха через входные отверстия в нижней части трубы поднимается вверх через ороситель за счет создания естественной тяги в трубе.

Этот вид промышленных градирен обеспечивает большую тепловую мощность за счет гигантского количества воды, охлаждаемого с небольшим температурным перепадом (5-10 ⁰С)

В основном башни – это градирни ТЭЦ или АЭС.

К достоинствам башенных градирен можно отнести отсутствие потребления электроэнергии.

Гигантские капитальные затраты на строительство и большая занимаемая площадь – большие минусы при выборе этих градирен.

Также стоит отметить, что ввиду отсутствия принудительной тяги и возможность развернуть поток воздуха , эксплуатация этих  градирен требует дополнительных приспособлений и мероприятий. Например, тамбур и жалюзи.

Преимущества:

• нет затрат электроэнергии при эксплуатации
• предназначены для больших расходов воды

Недостатки:

• малая глубина охлаждения
• дорогое строительство
• сложное строительство и ремонт
• требуют специальных мероприятий для зимнего периода

Поперечноточные градирни

В поперечноточной градирне вода из коллектора подается в специальный бак — потолочный распределитель. Оттуда уже без давления, самотеком она стекает вниз по узкому слою специального оросителя.

Теплообмен и испарения (обмен масс) происходит за счет большого количества воздуха, подаваемого вентилятором.

В таких градирнях воздух движется в слое оросителя горизонтально перпендикулярно падающей сверху вниз воде. Отсюда название: поперечноточная градирня. Вход воздуха может быть с одной или двух сторон, соответственно получится одно- или двухпоточная система.

Особенности поперечноточных градирен:

• Использование поперечноточных градирен зимой сильно затруднено. В безнапорной системе водораспределения отсутствует подпор, аэродинамическое сопротивление оросителя больше на 30 %. Именно поэтому основное распространение такие градирни получили в странах  с теплым климатом: ОАЭ, Иран, Индия, Пакистан.
• Водоуловитель совмещен с жалюзи и выполняет двойную функцию: предотвращает унос и разбрызгивание капель воды.

Так как в нижней части оросителя образовывается слабо орошаемая зона, то весь слой оросителя целесообразно делать наклонным, чтобы сместить нижний ярус к центру и уменьшить обмерзание.

 Экономически применение таких градирен оправданно при условии круглогодично теплого климата.

Тогда экономия места за счет возможности увеличивать высоту градирни и отсутствие давления в верхней точке водораспределительной системы окупают прочие недостатки. В последнее время такие градирни активно продвигаются на российском рынке под соусом новизны и энергоэффективности. Однако в наших реалиях применение поперечноточных градирен в крупных водооборотных циклах – ошибка.

Еще о поперечноточных градирнях читайте в статье Модернизация поперечноточных вентиляторных градирен и книге В.С Пономаренко Градирни промышленных и энергетических предприятий стр. 234-237.

Тепловой расчет аналогичен теплогидравлическому расчету классической вентиляторной градирни, только коэффициент тепломассобмена на 20% меньше. Это значит, что при одинаковых условиях поперечноточные грдирни охлаждают хуже противоточных, из-за менее эффективного использования поверхности оросителя.

Преимущества:

• занимают меньше места, так как могут быть спланированы «в высоту»
• требуют меньшего давления в системе водораспределения

Недостатки:

• на 30% менее эффективный ороситель
• большая стоимость
• обмерзают зимой
• сложность с ремонтом, так как в России не производят запчастей

Противоточные градирни

Они делятся на 2 большие группы: башенные и вентиляторные. Разница в том, как создаются потоки воздуха: естественным или принудительным способом.

Конструктивно в обоих типах горячая вода по водораспределению через сопла разбрызгивается вниз на ороситель. Она проходит через блоки оросителя, растекается на их поверхности и смешивается с уличным воздухом. Затем остывает и стекает в бассейн для сбора жидкости.

ГИБРИДНЫЕ ГРАДИРНИ

Гибридные градирни – это технически сложные сооружения, в которых совмещены два разных процесса охлаждения. Первый, который используется в сухих градирнях, и второй процесс,  который используется в испарительных градирнях.

1. Теплопередача — это явление передачи тепловой энергии к наименее горячему телу от наиболее горячего при контакте, либо через делящую тела средуы, например перегородку из  различного материала. Если тела одной системы пребывают при различной температуре, то протекает переход тепловой энергии, т.е теплопередача. Это собственно считается следствием 2 закона термодинамики.
2. Испарение — это явление трансформации вещества (фазового перехода) из твердых и жидких тел в соответствующее им парообразное или газообразное состояние, происходящее на поверхности вещества. При испарении с поверхности тела отрываются молекулы, если кинетическая энергия и скорость их  достаточна для преодоления сил притяжения со стороны других соседних молекул.

Принцип действия гибридной градирни

Заключается в том, что теплоноситель поступает в теплообменники, охлаждается при помощи потоков воздуха и воды, подаваемой сверху форсунками. При низкой температуре внешнего воздуха применяется только сухое охлаждение(теплопередача). При повышении температуры включается дополнительное орошение. Жидкости на орошение подается ровно столько, сколько испаряется. Контроль за всеми параметрами градирни осуществляется при помощи автоматической системы управления. Для привода рабочих колес вентиляторов применяются электрические двигатели, оснащаемые частотным преобразователем для экономии электроэнергии. Конструкции гибридных градирен применяется там, где используется чистая вода, которая не вызывает коррозию металла.

Гибридные градирни превосходят сухие, но уступают испарительным в охлаждающей способности и технико-экономических показателях.  Они имеют меньше дорогостоящего теплообменного оборудования и охлаждающая способность их в меньшей мере зависит от изменения температуры воздуха.

К достоинствам можно отнести низкие потери воды в сравнении с испарительными градирнями, а так же возможность работы без видимого парового факела.

В России гибридные градирни  не получили широкого распространения из-за высоких требований при эксплуатации и значительной стоимости в сравнении с обычными испарительными градирнями.

Достоинства

• Снижение потерь воды
• Возможность работы без парового факела
• Стабильная мощность охлаждения
• Высокий уровень защиты от обмерзания при эксплуатации зимой
• Минимальный расход воды за счёт сочетания преимуществ сухого и мокрого охлаждения

Недостатки

• Сложность в проектировании и строительстве
• Большая частота и качество обслуживания
• Зависимость от качества оборотной воды
• Большие затраты на энергию
• Высокая стоимость по сравнению с испарительными градирнями

ПРОМЫШЛЕННЫЕ ГРАДИРНИ

Промышленные водяные градирни, к ним можно отнести открытые, или мокрые — обеспечивают охлаждение за счет непосредственного контакта воздуха и воды.

В зависимости от способа перемешивания различают следующие виды испарительных (мокрых) градирен:

• Оросительные (насадочные): поперечноточные и противоточные. Устройства осуществляют контакт подаваемого воздуха с охлаждаемой водой на развитой поверхности оросительного слоя (насадки). Если направление движения потоков воды и воздуха параллельное (противонаправленное), то градирня относится к противоточному типу. Если же поток воздуха движется перпендикулярно потоку воды, то градирня будет поперечноточного типа.

• Безнасадочные: брызгальные и эжекционные. Они работают за счет распыления воды и разделения ее на мелкие капли. Теплообмен у них происходит на поверхности капель.

Брызгальные градирни, или брызгальные бассейны отличаются от эжекторных давлением, под которым происходит процесс разбрызгивания.

В эжекционных градирнях разбрызгивание воды специальными форсунками происходит при давлении 0,3-0,4 МПа. Получившийся мелкодисперсный факел с частицами размером 0,2 мм движется с большой скоростью, порядка 16-20 м/с. За счет такого движения поток капель интенсивно увлекает (эжектирует) за собой атмосферный воздух, при этом перемешиваясь.

Рассмотрим более подробно два этих класса градирен и разберемся в их достоинствах и недостатках.

ЭЖЕКЦИОННАЯ ГРАДИРНЯ

Эжекционная градирня представляет собой корпус из стали, в котором размещен высоконапорный трубопровод с соплами (эжекторами) специальной конструкции. При распылении воды под давлением через эжектор происходит подсос наружного воздуха в зону рязрежения. Воздух перемешивается с водой и охлаждает её.

Основными плюсами этого типа является полное отсутствие ограничения в температуре охлаждаемой воды. В оросительных системах обычно более +60 ⁰. Вода не охлаждается, так как полимер, из которого изготовлен ороситель, становится пластичным и может разрушаться. Но есть ряд минусов, которые накладывают сильные ограничения на распространение данного типа градирен.

Во-первых, это необходимость создать давление в эжекторе. Отсутствие вентилятора градирни с лихвой компенсируется повышенной мощностью насосов. Как пример, для сравнительного объема охлаждающей воды мощность  вентиляторной  установки составляет 75 кВт, а мощность насоса при эжекции уже 160 кВт. Кроме этого, уменьшается срок эксплуатации трубопроводов системы.

Во-вторых, зимой невозможна циркуляция, так как мелкая водяная взвесь будет моментально замерзать. Требуется организовать байнасирование воды.

В-третьих, капельный унос у таких градирен выше в 1,5-2 раза, а применение водоуловителя создает дополнительное сопротивление и ухудшает охлаждение воды.

Применение эжекционных градирен выгодно при температуре воды более 60 ⁰С и/или малом расходе воды.

Преимущества:

• могут работать на горячей воде с t ≥ 60  ⁰С
• не требуется обслуживать вентилятор
• отсутствие механических подвижных частей

Недостатки:

• большие энергозатраты на создание повышенного давления воды
• большой капельный унос
• сложность эксплуатации зимой

СУХАЯ ГРАДИРНЯ

Радиаторная (сухая) градирня изобретена венгерскими инженерами Геллером и Фарго и изначально использовалась для охлаждения конденсаторов электростанций. Она представляет собой корпус с размещенным внутри теплообменником (радиатором), по которому циркулирует охлаждающая жидкость и одним, или несколькими вентиляторами, обдувающими радиатор потоком наружного воздуха.

Радиатор из оребренных, чаще всего медных или алюминиевых трубок, обуславливает то, насколько хорошо сухие градирни будут охлаждать воду.

Применение качественного радиатора из меди, с тонкими каналами делает стоимость сухой градирни очень большой. Уменьшая стоимость решения, приходится жертвовать и эффективностью.

Сухие градирни имеет смысл использовать, когда технология требует изоляции контура циркуляции от внешней среды, или при отсутствии возможности организовать подпитку в необходимых количествах. Тогда использование контура сухой градирни со смесью этиленгликоля является практически единственным решением. Еще выбор в пользу сухой градирни целесообразен при температуре теплоносителя, или оборотной воды на грани кипения. Например, в оборотных циклах АЭС или НПЗ.

В остальных случаях более дешевым и оправданным будет применение вентиляторной промышленной градирни, так как расход воздуха вентилятора открытой градирни в 5 раз меньше, чем у закрытой. Мощность вентилятора пропорционально меньше у открытых градирен.

Преимущества:

• закрытый контур, отсутствие попадания примесей в воду
• возможность работы на кипящей воде
• возможность работы на этиленгликоле
• отсутствие капельного уноса

Недостатки:

• низкая эффективность охлаждения
• дорогая конструкция и материалы
• требовательность к обслуживанию и чистке теплообменника

Принцип работы градирни

Принцип работы градирни основан на передаче тепла воды прокачиваемому через нее атмосферному воздуху. Для того чтобы увеличить эффективность теплопередачи, охлаждаемую воду разбрызгивают через форсунки. Чем более мелкодисперсный факел образуют сопла, тем выше площадь соприкосновения воды и прокачиваемого воздуха, и как следствие – лучшая теплопередача и охлаждение. Затем вода протекает через ороситель, обладающий сложной структурой и большой площадью поверхности. Его задача – увеличить эффективность испарения и охлаждения за счет увеличения времени прохождения через него воды, большой площади испарения, перемешивания и турбулизации потоков.

Область применения градирен широка. Они применяются в системах оборотного водоснабжения на ТЭЦ, АЭС, а также для охлаждения конденсаторов, холодильных установок, при кондиционировании воздуха, при химической очистке веществ. Градирни получили широкое применение в энергетической, авиационной, судостроительной, химической отрасли, на предприятиях металлургии, машиностроения, пищевого производства, в ВПК и иных сферах деятельности человека.

Принцип работы драйкулера, или градирни «сухого» (закрытого) типа заключается в понижении температуры. Жидкость проходит внутри замкнутого контура теплообменника и обдувается уличным воздухом. Такой же принцип используется в системе охлаждения двигателя автомобиля, когда охлаждающая жидкость проходит через радиатор, обдуваемый вентилятором. При этом непосредственный контакт жидкости с подаваемым воздухом отсутствует.

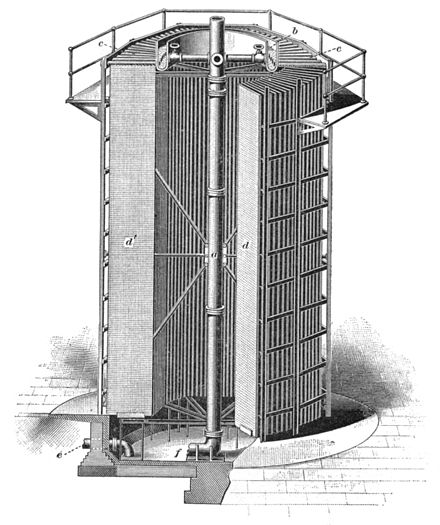

История появления градирни

История появления термина «градирня» ведет к немецкому слову «gradieren», что означает «сгущать солевой раствор». Это связано с тем, что первоначально градирни служили для добычи соли методом выпаривания.

Соляная градирня в Германии — действующий туристический объект

До сих пор существует градирня в небольшом городке в Германии, которой более 200 лет. Сейчас это сооружение запускается редко, и оно выступает только в качестве туристического объекта.

Первая градирня современной гиперболоидной формы была построена в 1918 году в голландском городе Херлен. Конструктором был Фредерик ван Итерсон – профессор машиностроения и директор голландских государственных шахт. Предыдущие постройки были круглые, овальные, прямоугольные.

В России в развитие теории и практики градирестроения большой вклад внесли отечественные ученые Фарворский Б. С., Ямпольский  Т.С, Берман Л.Д., Аверкиев А.Г., Арефьев Ю.И., Пономаренко В.С. и другие.

Башенные градирни, изготовленные на заводе

Башенная градирня, также называемая устройством для отвода тепла с помощью испарения, представляет собой специальный теплообменник, в котором воздух и вода вступают в непосредственный контакт друг с другом, и температура понижается. При возникновении такого контакта небольшой объем воды испаряется, тем самым понижая температуру воды, которая циркулирует в башне. Изготовленная на заводе башенная градирня является изделием серийного заводского производства (она может быть отправлена как в сборке, так и в разобранном виде для удобства транспортировки). Поставляемые в разобранном виде изделия должны устанавливаться квалифицированным персоналом, прошедшим обучение/проверяемым одобренной компанией. Не рассматриваются охлаждающие башни, изготовленные на месте.

Принцип работы

Вода, нагретая промышленным способом или в конденсаторе кондиционированного воздуха (водяном охладителе), откачивается и по трубам направляется в башенную градирню. Вода разбрызгивается через сопла на установленный слоями материал, называемый оросителем, который замедляет поток воды в градирне и обеспечивает контакт с воздухом наибольшей площади поверхности воды. Вода, циркулирующая в башенной градирне, подвергается воздействию воздуха, направляемого в башню при помощи вентилятора с электродвигателем. Когда вода и воздух вступают в контакт, небольшое количество воды испаряется, тем самым оказывая охлаждающее воздействие. Затем охлажденную воду направляют в конденсатор или в очистную установку, в которых происходит поглощение тепла. Затем вода снова поступает в башенную градирню, где она снова будет охлаждена.

Существует два основных типа башенных градирен:

• Открытые
• Закрытые

Оба эти типа башенных градирен выполняют описанные выше задачи. При этом принцип действия закрытых башенных градирен является таким же, как и у открытых башенных градирен, за одним исключением: подлежащая отводу тепловая нагрузка передается от технологической жидкости (при этом жидкость охлаждается) в окружающий воздух при помощи теплообменного змеевика. Теплообменный змеевик служит для изоляции технологической жидкости от наружного воздуха, чтобы она оставалась чистой и незагрязненной, находясь в замкнутом контуре. Таким образом, существуют два различных контура циркуляции жидкости: (1) внешний контур, в котором разбрызгиваемая вода стекает снаружи по змеевику и смешивается с наружным воздухом, и (2) внутренний контур, в котором рабочая жидкость циркулирует внутри змеевика. Во время работы тепло передается через теплообменный змеевик от внутреннего контура к разбрызгиваемой воде и выпускается в окружающий воздух при испарении части воды.

Конструкция башенной градирни обычно может быть одного из двух основных типов, отличающихся друг от друга направлением воздушного потока и направлением разбрызгивания воды:

В противоточной башенной градирне воздушный поток направлен вертикально вверх, в противоположном направлении от потока теплой воды, направленного вниз. Самая холодная вода встречается с самым холодным и сухим воздухом, что оптимизирует отдачу тепла и обеспечивает максимальную производительность.

В поперечноточной башенной градирне поток воздуха направлен горизонтально, при этом направленная вниз вода вступает в контакт с воздухом при различных температурах. Вследствие чего передача тепла не всегда является оптимальной.

Естественная или принудительная циркуляция

Конструкция башенной градирни также может отличаться в зависимости от типа вентилятора. Вентиляторы башенных градирен могут использоваться как в конструкциях с естественной циркуляцией воздуха, так и с принудительной циркуляцией:

Естественная циркуляция: Для установок с осевым вентилятором требуются примерно половина мощности мотора вентиляторов установок с центробежным вентилятором такого же размера, что обеспечивает значительную экономию в течение всего срока их службы. Вращающиеся элементы, служащие для направления воздуха в установках с естественной циркуляцией, устанавливаются на верхнем уровне установки, что сводит к минимуму воздействие шума вентилятора на ближайших соседей и обеспечивает максимальную защиту вентилятора от замерзания в случае использования установки при отрицательных температурах наружного воздуха.

Принудительная циркуляция: Центробежные вентиляторы благодаря своей конструкции производят меньше шума, чем осевые вентиляторы, хотя разница и небольшая, и часто может быть компенсирована в случае выбора в качестве опции вентиляторов с низким уровнем шума и/или уменьшением шума в установках с осевым вентилятором. Вращающиеся части направления воздуха расположены со стороны воздухозаборника в основании башенных градирен с принудительной циркуляцией, что облегчает доступ при осуществлении периодического технического обслуживания. Кроме того, благодаря расположению во входящем потоке сухого воздуха эти компоненты имеют больший срок службы, так как они изолированы от удаляемого насыщенного воздуха.

Дополнительные преимущества

• Стимулирование честной конкуренции между изготовителями
• Единый подход к критериям сравнения между всеми участниками рынка благодаря использованию единого промышленного стандарта способствует повышению доверия клиентов
• Снижение высоких незапланированных эксплуатационных расходов благодаря сертифицированным данным
• Отсутствие необходимости выполнения дорогостоящих тестов производительности на месте, определение действий, подлежащих выполнению в случае, если устройство не пройдет приемочные испытания, и определение стороны, которая должна выполнить оплату
• Сертификация оборудования испарительного охлаждения, гарантирующая тепловые характеристики до отгрузки оборудования

Сравнить, чтобы сделать правильный выбор

Сделать правильный выбор очень просто: достаточно сравнить продукцию. Однако это невозможно, если эксплуатационные характеристики изделий не сертифицированы.

Сертификация позволяет выполнить объективное сравнение.

• Эксплуатационные характеристики изделий оцениваются по одним и тем же критериям, а результаты выражаются в одинаковых единицах измерения независимо от страны, в которой производится или продается продукция.
• Эксплуатационные характеристики сертифицированного товара проверяются независимым беспристрастным и компетентным аккредитованным органом.
• Сертифицированные товары соответствуют стандартам.
• Изделия, эксплуатационные характеристики которых сертифицированы, работают в соответствии со спецификациями, заявленными производителем.

Какие показатели мы сертифицируем

• Характеристики, сертифицированные в соответствии со стандартом CTI STD-201
• Температура на входе по влажному термометру
• Диапазон охлаждения
• Способ охлаждения
• Температура технологической жидкости
• Атмосферное давление

Башенные градирни

Башенные градирни

Башенные градирни

Традиционная надежность

• Инновационные конструкции
• Уникальные собственные технологии
• Естественная тяга на уровне вентиляторных градирен

• Повышение надежности и производительности водооборотных систем
• Сокращение расхода топлива, водных ресурсов и энергозатрат
• Сокращение вредных выбросов и тепловых загрязнений

• Технико-экономические обоснования
• Инженерные изыскания
• Проектирование
• Поставка и строительство
• Шеф-надзор
• Пуско-наладочные работы
• Построение нормативных номограмм
• Сервисное обслуживание

Основные номинальные параметры базовых градирен*

Основные номинальные параметры базовых градирен*

* Для каждой конкретной ситуации рассчитываются свои значения тепловой и гидравлической нагрузки на основании технического задания и погодно-климатических условий

* Конструктивное исполнение градирни определяется на основании Тепло-аэро-гидравлических расчетов, технико-экономическим обоснований с учетом особенностей системы технического водоснабжения.

Группа компаний «ИРВИК», © 2018 год. Все права защищены.

Задать вопрос

Градирни | ТЭМС

Градирни или Охладительные башни: особенности

Градирни — это специальные устройства для охлаждения большого количества  воды посредством  направленного потока воздуха. Второе, наверное, более понятное название  градирен – охладительные башни.

Исторически градирни использовались для добычи соли (ее выпаривали из солевого раствора). Сейчас предназначение градирен несколько изменилось: градирни применяются в системах оборотного водоснабжения для охлаждения теплообменных устройств. Они используются на  атомные  и тепловые электростанциях, ТЭЦ и мини-ТЭС, предприятиях химической и нефтеперерабатывающей промышленности. Градирни чаще всего используют там, где нет возможности применить для этой цели естественные водоёмы (либо из-за того, что попросту нет рядом прудов и озер, либо если есть опасность загрязнения окружающей среды).

Принцип работы градирни

Принцип работы градирни достаточно прост. Процесс охлаждения в градирнях происходит за счет  частичного испарения воды и теплообмена с воздухом. Вода в градирне стекает  тонкой плёнкой или сбегает каплями по оросителю. В это время вдоль оросителя  проходят потоки воздуха. существует такая закономерность: в градирнях  при испарении 1 % воды температура оставшейся понижается на 6 С. Потеря жидкости восполняется за счет внешнего источника. Причем свежая вода при необходимости подвергается обработке (фильтрации).

Типы и особенности градирен

В зависимости от типа оросителя выделяют четыре типа градирен: пленочные, капельные, сухие и брызгальные градирни.

В капельных градирнях по всей высоте оросительного устройства расположены горизонтальные решетки. С них вода стекает относительно большими каплями. В пленочных градирнях вода стекает по вертикальным плоским или  волнистым листам (или другим насадкам) в виде тонкой пленки. В брызгальных градирнях, как видно из названия, вода разбрызгивается при помощи сопел. В сухих градирнях роль оросителя играет радиатор, состоящий из стальных или алюминиевых трубок. Охлаждаемая вода движется по закрытому контуру и оказывается полностью изолированной от атмосферного воздуха. Стоимость сухих градирен значительно превышает стоимость «мокрых». К тому же они неэффективны при высокой температуре охлаждаемой воды. С другой стороны, использование сухих градирен не приводит к повышению влажности воздуха и химическому загрязнению местности. Поэтому такие градирни широко используются в странах, где большое внимание уделяется экологической безопасности.

Градирни отличаются друг от друга не только направлением воздуха и типом оросителя, но и способом подачи воздуха. В зависимости от последнего показателя существует три типа градирен: вентиляторные, башенные, открытые.

В башенных градирнях конвекция воздуха осуществляется за счет естественной тяги или ветра. Высота градирен, изготовленных из бетона, может достигать 100 метров. Площадь орошения в таком случае будет достигать 3500 кв.м.  В основном, башенные градирни используются для охлаждения больших объемов воды ТЭС или АЭС. Основные недостатки подобных градирен: высокая стоимость и большая занимаемая площадь. В то же время башенные градирни  проще в эксплуатации, экономичнее (для их работы не нужна электроэнергия). Еще плюс: такие градирни могут быть размещены достаточно близко к промышленному объекту – отвод влажного воздуха осуществляется на значительной высоте.

Есть особенность у открытой градирни: ее оросительные каналы огорожены со всех сторон жалюзи. Наружный воздух поступает в градирню под действием силы ветра. Таким образом, открытая (или атмосферная) градирня основана на естественной конвекции больших масс воздуха.

По техническим характеристикам самыми эффективными считаются вентиляторные градирни. Тяга воздуха в них создается одним или несколькими вентиляторами. Градирни этого типа обеспечивают более совершенное и качественное охлаждение воды. К тому же вентиляторные градирни переносят высокие тепловые нагрузки. Но существует и весомый недостаток: для двигателей вентиляторов необходима электроэнергия. Т.е. вентиляторные градирни более энергозатратны. В целом, в нашей стране и за рубежом для охлаждения оборотной воды чаще всего используют именно этот тип градирен. Они бывают отдельно стоящими или одновентиляторными, секционными и поперечно-точными.

Функционирование градирен в зимний период

Поскольку в градирнях происходит охлаждение воды, не стоит забывать об особенностях работы градирни в зимний период. При низкой температуре воздуха (от 10 градусов ниже нуля) вполне вероятно обмерзание оросителей и их разрушение. Чтобы этого не происходило, нельзя допускать колебаний тепловой и гидравлической нагрузок градирни. Плотность распыления воды должна быть одинаковой по всей орошаемой площади. Кроме того, для предупреждения большого обмерзания градирен необходимо уменьшать поступление в градирню холодного воздуха. Чем ниже температура входящего воздуха, тем меньше должен быть его расход. В настоящее время многие компании заинтересованы в разработке новых антиобледенительных составов для нанесения на замерзающие части градирен.

Заказать градирни, либо проконсультироваться по вопросам эксплуатации градирен, вы можете в компании «ТЭМС».

Градирни или Охладительные башни. Устройство

Обязательные конструктивные элементы градирни: оросительное устройство, водораспределительное устройство, водоуловитель, резервуар охлажденной воды, вентилятор, а также жалюзи и вытяжная башня. Водораспределительные устройства градирен могут быть безнапорными в виде системы лотков. (Вода просто переливается через края бортов или стекает через отверстия в днище.) Либо напорными в виде системы труб с соплами. Водоуловитель представляет собой горизонтальные решетки — жалюзи.

На рисунке представлен принцип действия, устройство одновентиляторной градирни.

1. распределительная система
2. сопла
3. ороситель
4. вентилятор
5. входные окна
6. каплеуловитель
7. диффузор
8. резервуар

Оборотная вода через распределительную систему попадает в сопла градирни, а потом разбрызгивается по поверхности оросителя. Воздух, попадающий в градирню через входные окна, поднимаясь вверх, охлаждает воду. Затем воздух через диффузор уходит в атмосферу. Охлажденная вода стекает в резервуар градирни.

Чтобы увеличить производительность, одновентиляторные градирни устанавливаются группой и объединяются в одну общую систему охлаждения.

Что такое градирня? | Какова его цель?

Никто не хочет оставаться в здании с плохим кондиционером — по крайней мере, ненадолго. С другой стороны, здания с отличным охлаждением вызывают желание вернуться, даже если просто чтобы насладиться воздухом. Это во многом благодаря продолжающейся модернизации и инновациям систем градирен.

Градирня — это устройство отвода тепла, которое использует воду для передачи отработанного тепла в атмосферу.Все градирни работают по принципу отвода тепла от воды за счет испарения небольшой части воды, которая рециркулирует через установку. Смешивание теплой воды и более холодного воздуха высвобождает скрытую теплоту парообразования, заставляя воду охлаждаться. Если вы когда-нибудь смотрите вниз с высотного здания, вы можете заметить квадратные блоки с вентиляторами наверху на зданиях ниже. Это градирни.

Для чего нужна градирня?

Градирня используется для охлаждения воды и представляет собой огромный теплообменник, отводящий тепло здания в атмосферу и возвращающий более холодную воду в охладитель.В градирню поступает теплая вода от чиллера. Эта теплая вода известна как конденсаторная вода, потому что она нагревается в конденсаторе чиллера. Чиллер обычно находится на более низком уровне, например, в подвале. Роль градирни заключается в охлаждении воды, чтобы она могла вернуться в чиллер для сбора большего количества тепла.

Как работает градирня?

Оборудование для кондиционирования воздуха и производственные процессы могут генерировать тепло в виде тонн горячей воды, которую необходимо охлаждать.Вот тут и пригодятся градирни. Перегретая вода проходит через градирню, где она рециркулирует и подвергается воздействию холодного сухого воздуха. Тепло уходит из рециркулирующей воды градирни за счет испарения. Затем более холодная вода повторно поступает в оборудование для кондиционирования воздуха или в процесс для охлаждения этого оборудования, и цикл охлаждения повторяется снова и снова. Когда теплый конденсатор входит в градирню, вода проходит через несколько форсунок, которые разбрызгиваются небольшими каплями по всей заливке, что увеличивает площадь поверхности воды и позволяет улучшить потерю тепла за счет большего испарения. Назначение вентилятора наверху градирни — подавать воздух снизу градирни и перемещать его вверх и наружу в направлении, противоположном направлению теплой воды конденсатора в верхней части агрегата. Воздух переносит тепло через испаряющуюся воду градирни в атмосферу.

Зачем нужны градирни?

Градирня является ключевым компонентом многих холодильных систем и используется в таких отраслях, как электростанции, химическая обработка, сталелитейные заводы и многие производственные компании, где необходимо технологическое охлаждение.Кроме того, градирни можно использовать для комфортного охлаждения больших коммерческих зданий, таких как аэропорты, школы, больницы или гостиницы.

Промышленные градирни могут быть больше, чем системы HVAC, и используются для отвода тепла, поглощаемого в системах циркуляции охлаждающей воды, используемых на электростанциях, нефтеперерабатывающих заводах, нефтехимических заводах, заводах по переработке природного газа, предприятиях пищевой промышленности и других промышленных объектах.

С ростом населения во всем мире наблюдается огромный рост потребностей и требований в производимой продукции.Это вынудило промышленный сектор производить все больше и больше продукции каждый день, что генерирует больше тепла в процессе производства. Машины и процессы в отраслях промышленности, которые выделяют огромное количество тепла, должны постоянно охлаждаться, чтобы эти машины могли продолжать работать эффективно. Наиболее эффективным, действенным и наименее дорогим решением для отвода этого тепла является установка градирни.

Типы градирен

Системы градирен часто имеют жизненно важное значение для промышленных процессов.Эти высокие цилиндрические конструкции с открытым верхом отвечают за охлаждающую воду, создаваемую промышленным потоком охлаждающего воздуха для комфортного охлаждения. Они классифицируются по типу тяги (естественная или механическая) и по направлению воздушного потока (встречная или поперечная).

Системы градирни с естественной тягой

обычно используются на крупных электростанциях и в промышленности с бесконечным потоком охлаждающей воды. Башня работает за счет отвода отработанного тепла за счет поднимающегося горячего воздуха, который затем выбрасывается в атмосферу.Эти башни высокие и имеют гиперболическую форму для создания надлежащего воздушного потока.

Системы градирни с механической тягой

имеют воздух, продаваемый через конструкцию вентилятором, который циркулирует через башню. Обычно в этих башнях используются пропеллерные и центробежные вентиляторы. Хотя градирни с механической тягой более эффективны, чем градирни с естественной тягой, они потребляют больше энергии и в результате обходятся дороже.

Системы градирен с поперечным потоком

имеют конструкцию, которая позволяет воздуху проходить горизонтально через наполнитель и конструкцию башни в открытую зону нагнетания. Горячая вода течет из распределительных бассейнов вниз. Однако вентиляторы и моторный привод требуют защиты от влаги, которая может привести к замерзанию, что сделает его менее эффективным.

Противоточные градирни

имеют конструкцию, в которой воздух движется вверх, а противоток с горячей водой опускается вниз для охлаждения воздуха. Это обеспечивает максимальную производительность на всех участках плана и помогает минимизировать требования к напору насоса. Кроме того, системы противоточных градирен с меньшей вероятностью замерзнут в холодных погодных условиях и могут сэкономить энергию в долгосрочной перспективе.Все градирни Delta являются противоточными с этими преимуществами.

Системы градирни с принудительной тягой

обычно устанавливаются с вентилятором в верхней части градирни, который пропускает горячий воздух и всасывает воздух. Высокая скорость выходящего воздуха снижает вероятность рециркуляции. Чтобы избежать улавливания капель воды в выходящем потоке воздуха, используются каплеуловители. Башни с принудительной тягой более эффективны, поскольку они потребляют на 30-75% меньше энергии по сравнению с конструкциями с принудительной тягой.

Системы градирни с принудительной тягой

похожи на вытяжную тягу, но основное отличие состоит в том, что вентилятор, перемещающий воздух, расположен в основании градирни, что позволяет воздуху дуть снизу. Их использование ограничено из-за проблем с распределением воды, вентиляторами высокой мощности и возможностью рециркуляции.

Какой лучший материал для градирни?

Системы с водяным охлаждением в основном изготавливаются из двух материалов: металла или пластика.Как вы знаете, металл может ржаветь и подвергаться коррозии, а все, что внутри него, со временем может начать протекать. Неудивительно, что металлические градирни имеют средний срок хранения до 15 лет и требуют обслуживания с помощью эпоксидной краски, герметиков и т. Д. И это обслуживание может привести к простою вашего бизнеса.

Каковы преимущества использования инженерного пластика?

Инженерный пластик разработан, чтобы противостоять износу. Он не ржавеет и не скалывается, и он может выдерживать суровые условия окружающей среды.Он также почти не требует обслуживания. Полиэтилен высокой плотности (HDPE), лучший в своем классе пластик, используемый Delta Cooling Systems, является бесшовным и устойчивым к коррозии, вызываемой окружающей средой. А с ожидаемым сроком службы более 20 лет вы можете установить его один раз и быть уверенным, зная, что вам не придется беспокоиться об этом позже.

Достижения в производстве и проектировании современных пластиковых градирен превратили использование градирен из ценного вспомогательного инструмента в инструмент повышения производительности и экономии средств. Градирни заводской сборки, образованные из формованного пластика, продолжали приобретать популярность по сравнению с моделями из оцинкованного листового металла, которые когда-то доминировали в индустрии градирен. Есть много причин, по которым вы можете захотеть рассмотреть конструктивную пластиковую градирню, чтобы сократить расходы и лучше удовлетворить ваши технологические потребности:

• Срок службы — Стандартные металлические градирни имеют кожухи с тонкими листами из оцинкованной стали. Эти листы обычно имеют сварные швы, которые могут испортиться в течение года и потребуют повторной сварки, ремонта или нанесения покрытия для предотвращения утечки.Кроме того, очищенная вода имеет тенденцию разрушать оцинкованный металл, по существу изнашивая его за чрезвычайно короткое время. Условия окружающей среды, такие как солнечный свет, загрязнение, соленый воздух и агрессивные химические вещества, также способствуют преждевременному упадку оцинкованной стали. Даже загрязнение окружающего воздуха может повлиять на оцинкованную сталь, что приведет к преждевременному выходу из строя. Поскольку металл расширяется и сжимается в зависимости от температуры, повторяющиеся циклы вызывают напряжение, которое также может ускорить коррозию, ржавчину и утечку. Даже низкосортные варианты корпуса из нержавеющей стали, нержавеющая сталь серии 300, подвергаются атакам и изнашиваются под воздействием химикатов для обработки воды и факторов окружающей среды.
• Гибкая модульная конструкция — В прошлом пластиковые градирни были слишком малы для многих промышленных процессов. По этой причине градирни из оцинкованного металла традиционно использовались для большинства применений с грузоподъемностью более 250 тонн, но эта ситуация резко изменилась. Например, Delta представила свою TM Series® пластиковых башен заводской сборки, которые можно объединить для обеспечения до 2500 тонн охлаждения в одном модульном блоке.Модульные градирни также облегчают использование дополнительного запаса холодопроизводительности, что может быть полезно при адаптации к эксплуатационной тепловой нагрузке или изменениям оттока или при модернизации для удовлетворения будущих требований к охлаждению.
• Непрерывная и более экономичная работа — Инженерный пластик может также уменьшить ожидаемые и неудобные последствия эксплуатации градирни, в том числе: потребление электроэнергии, химикаты для очистки воды, рабочая сила и материалы для технического обслуживания, а также внеплановые простои технологического процесса для градирни ремонт. Техническое обслуживание и ремонт обычно означают прерывание технологического процесса, что является самой дорогостоящей из всех проблем, связанных с градирнями.
• Более простая установка — Основные преимущества конструкции новейших пластиковых градирен включают также более простую установку, особенно на крышах домов, поскольку легкий пластиковый корпус весит на 40% меньше, чем стальная градирня, но в 5-10 раз толще. Когда модульные градирни объединяются в кластер, установка часто выполняется быстрее и проще.

Какая связь между системами градирни и болезнью легионеров?

По данным Центров по контролю и профилактике заболеваний (CDC), градирни могут быть рассадником бактерий Legionella, микробов, вызывающих болезнь легионеров. Вот почему: бактерии процветают в теплых и влажных условиях, что делает градирни идеальной средой. В результате люди могут заразиться болезнью легионеров, которая может вызвать пневмонию, когда они вдыхают капли воды из систем отопления, вентиляции и кондиционирования воздуха, содержащие бактерии Legionella. Фактически, исследование CDC в 2017 году выявило шесть вспышек легионеров в Нью-Йорке, которые привели к 213 случаям заболевания и 18 смертельным исходам. Три из этих вспышек были связаны с градирнями.

Для решения этой проблемы и ответственности общественного здравоохранения компании обрабатывают воду внутри своих градирен с помощью противомикробных веществ, убивающих бактерии. В качестве еще одной меры предосторожности пластиковые градирни могут быть изготовлены с использованием антимикробных смол, встроенных в материалы и компоненты устройства, чтобы обеспечить дополнительный уровень защиты от легионелл.Узнайте больше о технологии антимикробных продуктов в Delta Cooling Towers.

Экологичны ли градирни?

Учитывая растущую озабоченность по поводу соблюдения экологических стандартов и повышения рентабельности инвестиций в капитальное оборудование, необходимо учитывать некоторые стандарты. Систематический подход к экологизации градирни повысит устойчивость, повысит энергоэффективность, добавит экономии воды и уменьшит углеродный след; все это при одновременном улучшении некоторых ответвлений затрат, связанных с достижением таких зеленых целей. Фактически, бизнес может сэкономить до 40 процентов на энергозатратах. В то время как обычные градирни, часто построенные с облицовкой из листового металла, являются экологически опасными и требуют значительного обслуживания, альтернатива использования градирен с формованным бесшовным пластиком сразу же выгодна как для окружающей среды, так и для прибыли.

Традиционные металлические башни, которые служат всего несколько лет во многих сферах применения, сталкиваются с экологическими и экономическими проблемами, включая увеличение использования химикатов, более высокие затраты на техническое обслуживание, затраты на замену и требования к утилизации.Градирни с конструкцией из пластика HDPE позволяют использовать самые агрессивные доступные варианты очистки воды. Это может позволить пользователям работать с более высокими циклами концентрации, тем самым экономя подпиточную воду. Это может сэкономить десятки тысяч галлонов воды в год. Такая экономия воды и химикатов может быть очень большой и помочь решить проблемы с водой, а также сэкономить на эксплуатационных расходах. Градирни этой противоточной конструкции также полностью закрывают воду и не пропускают солнечный свет, тем самым уменьшая возможность биологического роста, который требует менее агрессивных химикатов для обработки воды.Узнайте больше об экологически чистых технологиях и продуктах Delta.

Как системы градирен могут помочь предприятиям сэкономить деньги?

Подумайте об этом так: системы градирен необходимы для многих предприятий, а это означает, что поиски повышения эффективности операций и продуктов могут помочь повлиять на чистую прибыль. Потребление воды может быть основным операционным расходом, и градирни могут рециркулировать около 98% воды, используемой в процессе охлаждения или кондиционирования воздуха. Если устройство изготовлено из пластика и использует воду вместо воздуха в качестве метода охлаждения, владельцы бизнеса могут ожидать снижения затрат на электроэнергию, практически полного отсутствия обслуживания и увеличения срока службы продукта по сравнению с более старыми металлическими системами. Это очень желательный сценарий для любого бизнеса, позволяющий сократить расходы. Кроме того, многие клиенты ценят знание того, что предприятия и отрасли, поддерживающие сообщества, заботятся об окружающей среде и работают в направлении экологически рациональных методов. Это может не быть фактором экономии денег, но может повысить доверие потребителей. И это тоже хорошо для бизнеса.

Как видите, можно многое узнать о системах градирен. Они не только выполняют функцию, без которой многие из нас не могут жить (это, конечно, кондиционер), но и очень технологичны и, да, круты.Возможно, зная больше о градирнях, вы больше цените прохладный воздух.

Каковы общие термины по системе охлаждения?

Подход: — это разница между температурой холодной воды, выходящей из градирни, и температурой воздуха по влажному термометру. Установление подхода фиксирует рабочую температуру башни и является наиболее важным параметром при определении как размера башни, так и стоимости.

Bleed Off: — это циркулирующая вода в градирне, которая сбрасывается в сточные воды, чтобы поддерживать концентрацию растворенных твердых веществ в воде ниже максимально допустимого уровня.В результате испарения концентрация растворенных твердых частиц будет постоянно увеличиваться, если не будет снижена за счет стравливания.

Биоцид: химическое вещество, предназначенное для борьбы с популяцией вредных микробов путем их уничтожения.

Продувка: — это вода, специально сбрасываемая из системы для контроля концентрации солей или других примесей в циркулирующей воде. Единицы измерения% от расхода циркулирующей воды или галлонов в минуту.

Британская тепловая единица (BTU) : тепловая энергия, необходимая для повышения температуры одного фунта воды на один градус по Фаренгейту в диапазоне от 32 ° F до 212 ° F

Диапазон охлаждения: — это разница температур между горячей водой, поступающей в градирню, и холодной водой, выходящей из градирни, представляет собой диапазон охлаждения.

Циклы концентрирования: сравнивает растворенные твердые вещества в подпиточной воде с твердыми веществами, концентрированными в результате испарения в циркулирующей воде. Например, хлориды растворимы в воде, поэтому циклы концентрирования равны отношению хлоридов в оборотной воде к хлоридам в подпиточной воде.

Растворенные твердые вещества : общее количество твердых веществ, растворенных в жидкости. Они могут быть ионными и / или полярными по природе.

Дрейф: — это вода, увлекаемая воздушным потоком и выбрасываемая в атмосферу.Потери сноса не включают потерю воды в результате испарения. Правильная конструкция башни может минимизировать потери от дрейфа.

Теплообменник: — это устройство для передачи тепла от одного вещества к другому. Передача тепла может быть прямым контактом, как в градирне, или косвенным, как в кожухотрубном конденсаторе. Также это могут быть пучки труб или ребристых трубок в башне для влажной / сухой обработки.

Тепловая нагрузка: Количество тепла, которое необходимо отвести от циркулирующей воды в градирне. Тепловая нагрузка равна скорости циркуляции воды (галлонов в минуту), умноженной на диапазон охлаждения, умноженной на 500, и выражается в БТЕ / час.Тепловая нагрузка также является важным параметром при определении размера и стоимости градирни.

Подпитка: — это количество воды, необходимое для восполнения обычных потерь, вызванных сливом, сносом и испарением.

Напор: Давление, необходимое для перекачивания воды из бассейна башни через всю систему и возврата в верхнюю часть башни.

Тонна: тонна испарительного охлаждения составляет 15 000 БТЕ в час.

Wet Bulb: — это самая низкая температура, которую вода теоретически может достичь за счет испарения.Температура влажного термометра является чрезвычайно важным параметром при выборе и проектировании градирни, и ее следует измерять с помощью психрометра.

Чтобы получить расценки, посетите нашу простую форму расчета стоимости.

Назад к основам: Градирни 101

Градирни используются для отвода тепла от здания. Это достигается путем охлаждения струи воды до более низкой температуры с помощью испарения. Большие градирни обычно используются в таких отраслях, как электростанции, нефтеперерабатывающие заводы и различные производственные предприятия.Они различаются по размеру: от больших гиперболоидных структур до небольших на крышах торговых центров, больниц или университетов.

Однако наиболее распространенное применение градирни — внутри системы отопления, вентиляции и кондиционирования воздуха для охлаждения зданий.

Градирня HVAC (отопление, вентиляция и кондиционирование воздуха) используется для отвода нежелательного тепла от чиллера. Использование градирни для ОВКВ объединяет градирню с чиллером с водяным охлаждением или конденсатором с водяным охлаждением.

Градирни различаются по размеру и конструкции в зависимости от охлаждающей нагрузки здания.Охлаждающая нагрузка определяется размером здания, из которого необходимо отводить тепло. Другой фактор, влияющий на эту конструкцию, — это относительная влажность воздуха. Это определяется месторасположением здания. Например, относительная влажность в Альбукерке, штат Нью-Мексико, намного ниже, чем в Атланте, штат Джорджия.

Ниже приведены несколько примеров градирен:

Типы градирен:

Градирни обычно классифицируются по конструкции, способам теплопередачи и способам создания воздушного потока.Мы рассмотрим каждый из типов градирен.

1. Градирни по сборке:

• Тип упаковки: Градирни комплектного типа сборные. Оболочка обычно изготавливается из не подверженного коррозии, жаропрочного и прочного материала, такого как полиэстер, армированный стекловолокном. Поскольку они предварительно собраны, их можно легко транспортировать на любое предприятие. Поскольку они компактны, они предпочтительны в помещениях с низкими требованиями к отводу тепла, таких как больницы, торговые центры и офисные здания.
• Тип монтажа на месте: это большие агрегаты, которые обычно используются на электростанциях, крупных производственных объектах, таких как сталеплавильные или нефтеперерабатывающие заводы. Это большие конструкции по сравнению с типом упаковки. Они могут быть изготовлены по индивидуальному заказу.

2. Методы теплопередачи:

• Сухие градирни: Сухие градирни работают за счет передачи тепла через поверхность, которая отделяет рабочую жидкость от окружающего воздуха.Это работает по принципу передачи тепла теплообменником с удлиненными ребрами. Вентилятор приводится в действие электродвигателем. Следовательно, сухие градирни не потребляют воду.
• Градирни мокрого типа или градирни открытого цикла: это самые популярные градирни, поскольку они рентабельны и являются возобновляемыми. Они используют воду для охлаждения оборудования, а теплопередача измеряется по снижению температуры процесса и соответствующему увеличению как содержания влаги, так и температуры по влажному термометру воздуха, проходящего через градирню.
• Влажные градирни обычно производят дрейфовые выбросы. Хотя они не представляют опасности для окружающей среды, используются несколько каплеуловителей, чтобы свести к минимуму снос градирни. Их испарение воды при мокрой механической тяге по своей природе более энергоэффективно по сравнению с другими типами градирен, такими как сухие или жидкостные.
• Жидкостные градирни или градирни с замкнутым контуром: В градирнях с замкнутым контуром часто вода смешивается с гликолем с образованием жидкости.Эта жидкость циркулирует в змеевике по всей башне и не подвергается прямому воздействию воздуха. Обычно они используются там, где поверхность должна быть чистой и свободной от загрязнений. Преимущество состоит в том, что не происходит образования накипи, что способствует повышению производительности и сокращению времени простоя.

Источник: Министерство энергетики США

3. Методы создания воздушного потока:

Типами градирен, основанных на создании воздушного потока, являются градирни с естественной тягой, с механической тягой, с поперечными и противоточными градирнями.

• В градирнях Natural Draft используется конструкция и форма самой градирни для естественного движения воздуха вверх с помощью вентиляторов. Они используют закон разницы между плотностью окружающего воздуха и теплого воздуха в башне. Следовательно, эти башни высокие, чтобы создавать потоки воздуха, и имеют форму «гиперболы». Обычно они располагаются вне зданий, чтобы обеспечить приток воздуха.
• В градирнях с механической вытяжкой обычно используется вентилятор для нагнетания воздуха. Пропеллерные или центробежные вентиляторы используются для циркуляции воздуха внутри башни.По конструкции они намного меньше, чем башни с естественной тягой. Регулировать производительность в градирнях такого типа очень просто, поскольку можно регулировать скорость вращения вентилятора. В отличие от башен с естественной тягой, они могут быть расположены где угодно внутри здания.

Конструкция градирен

• Cross Flow позволяет воздуху течь горизонтально, а вода течет вертикально вниз. Это осуществляется через открытые лотковые системы в вентиляторной платформе, снабженные соплами. Поскольку время контакта с воздушным потоком меньше, для передачи тепла требуется больше воздуха.У этого типа градирни есть много недостатков, таких как более высокое энергопотребление из-за необходимого воздушного потока; техническое обслуживание требует времени и подвержено образованию накипи и забиванию отверстий.
• Противоток использует горячую воду, которая поступает вверху, тогда как воздух вводится внизу и выходит вверху. Используются как принудительные, так и вытяжные вентиляторы. Распределение осуществляется через канал с боковыми трубками, снабженными разбрызгивающими форсунками. Рост водорослей сильно ограничен, так как боковые трубы представляют собой замкнутый блок и не находятся под прямыми солнечными лучами. Их энергопотребление ниже, чем у устройств с поперечным потоком, и их преимущество заключается в простоте обслуживания.

Обслуживание градирен:

Регулярное техническое обслуживание очень важно для достижения стабильной производительности ваших градирен. Если вы внимательно присмотритесь, большинство производителей включают в себя как хорошие инструкции по техническому обслуживанию, так и программы технического обслуживания, которые могут упростить как время, так и деньги для ваших операционных расходов. Эти процедуры могут предотвратить потерю эффективности в секции теплопередачи, поддерживая надлежащий поток воды и воздуха, а также предотвращая коррозию в градирне.

Периодичность технического обслуживания зависит от типа башни, размера и внешних факторов, таких как географическое положение вашего здания.

Вот некоторые из действий, которые вы можете выполнять:

• Реализация фильтровальных систем, которые действуют как фильтры для сбора мусора и минимизации контакта между переносимыми по воздуху или водой загрязнителями.
• Форсунки необходимо регулярно чистить, чтобы предотвратить засорение. Поскольку форсунки улучшают равномерное распределение воды, их следует размещать там, где к ним можно будет легко получить доступ, осмотреть, очистить или заменить.
• Варианты очистки воды, такие как моделирование воды, использование экологически чистых химикатов, фильтрация и умягчение, обеспечивают оптимальную работу градирни и удовлетворяют необходимые требования к охлаждению. Это рекомендуется делать ежемесячно, если иное не указано производителем.
• Глубокая очистка градирен включает использование очищающего химического вещества, которое циркулирует и вымывается из системы. Мойка под давлением и очистка пылесосом также являются частью процесса глубокой очистки.
• Механические компоненты, такие как вентиляторы, двигатели и ремни, должны быть проверены, очищены и при необходимости отрегулированы.
• Электрические компоненты, такие как конденсаторы и проводка, следует проверять и при необходимости заменять.

Градирни и энергоэффективность:

В связи с ростом цен на энергию и упором на экологию, важно обеспечить, чтобы градирни проектировались, строились, устанавливались и обслуживались таким образом, чтобы снизить потребление энергии.

Вот некоторые из методов, которые можно использовать для повышения эффективности:

• Системы с водяным охлаждением и системы с открытым контуром потребляют меньше энергии, чем альтернативы с воздушным охлаждением.
• Градирня может работать на полной скорости вентилятора, что позволяет достичь минимального предела температуры воды в конденсаторе. Ниже этого уровня вы можете использовать привод с регулируемой скоростью (VSD) для поддержания заданного значения.
• Более тщательное проектирование градирни может привести к потенциальной экономии энергии. Подход градирни определяется как разница между температурами воды на выходе из градирни минус температура воды на входе по влажному термометру. При выборе более точного подхода к проектированию полученная градирня обеспечивает более холодную воду в конденсатор чиллера даже в расчетный день, что, в свою очередь, снижает энергию компрессора.
• Управление скоростью вентилятора: В соответствии со стандартами, определенными ASHRAE 90.1-2013, скорость вентилятора градирни должна регулироваться пропорционально температуре жидкости на выходе или температуре / давлению конденсации. Это достигается за счет использования двухскоростных двигателей или технологии привода с регулируемой скоростью. Это можно применить как к новым, так и к существующим установкам.

Вывод:

В заключение, градирни являются неотъемлемой частью каждого здания.Они различаются по размеру, форме и типу в зависимости от потребностей здания. Крупные предприятия, такие как электростанции, нефтеперерабатывающие заводы и предприятия по производству стали, имеют гиперболоидные блоки, в то время как большинство других объектов имеют градирню в своих HVAC.

Регулярное обслуживание градирен очень важно для максимального их использования. Поскольку градирни потребляют энергию, есть несколько способов обеспечить их энергоэффективность.

Градирни | Производители градирен и систем Градирни

| Производители градирен и систем | Delta Cooling Towers, Inc.

Этот сайт использует куки, чтобы предложить вам лучший опыт просмотра. Закрыв этот баннер, прокручивая эту страницу или щелкая любой из ее элементов, вы разрешаете нам использовать файлы cookie. ок

Delta Cooling Towers, Inc.

Наша инновационная градирня из ПНД устойчива к коррозии, что значительно увеличивает срок ее службы. Это подтверждается ведущей в отрасли 20-летней гарантией на корпус.

Delta Cooling Towers, Inc.

Нет ничего более важного, чем безопасность пассажиров, а опции Delta с противомикробными препаратами предотвращают рост Legionella, бактерий, вызывающих потенциально смертельную болезнь легионеров.

Delta Cooling Tower, Inc.

Delta увеличила производительность отдельной градирни серии TM до 2400 тонн.Эти блоки увеличенной мощности сертифицированы CTI.

Рекомендуемые товары

Антимикробные градирни

Представляем НОВУЮ антимикробную оболочку градирни с антимикробной смолой HDPE, которая полностью смешана и выдерживает самые агрессивные химические обработки.

Градирни с принудительной тягой серии

TM

Градирни TM Series ™ с принудительной тягой и противоточным дизайном TM Series ™ компании Delta доступны в виде отдельных блоков мощностью от 250 до 2500 охлаждающих тонн.

Вытяжные градирни Paragon

Конструкция противоточной градирни с принудительной тягой Paragon®

компании Delta доступна в одномодульном исполнении с мощностью от 55 до 250 охлаждающих тонн.

Самые прочные, устойчивые к коррозии градирни на рынке

Сохранить

h3O

Комбинация химического состава воды и инженерных пластиковых градирен является чрезвычайно эффективным решением для экономии воды.

Сделано в

США

Термин «Сделано в США» говорит о качестве, превосходном мастерстве и превосходном продукте.

10. 14.2020

Основное руководство по выбору наилучшего типа градирни для ваших нужд

Вы ищете градирню, но не знаете, с чего начать? Узнайте, как выбрать подходящий тип промышленной градирни для ваших нужд.

09.03.2020

Что следует знать о болезни легионеров во время COVID-19

В эту новую эру COVID-19 идея справиться с еще одной смертельной болезнью — страшная мысль. Но вот что происходит прямо сейчас: болезнь легионеров становится все более серьезной проблемой в результате COVID.

07. 23.2020
Учреждение здравоохранения

вылечивает систему HVAC с сконструированными пластиковыми градирнями

Надежность и низкие затраты на обслуживание — это именно то, что прописал врач

Получить предложение

Благодаря нашему низкому техническому обслуживанию
к нашему производственному процессу
отличное обслуживание клиентов, мы
уверен, вы будете довольны нашим
градирни высшего качества, каждые
шаг пути.Получить цитату

Все, что вам нужно знать о системах градирни

Градирня отводит тепло из технологической охлаждающей воды и направляет его в другую среду, обычно в воздух, так что технологическая охлаждающая вода охлаждается и готова к рециркуляции.

При переработке пластмасс холодная технологическая вода откачивается из основания градирни через один или несколько контуров охлаждения в различных единицах оборудования (т.е.е., технологические машины, формы, адсорбционные осушители, чиллеры с водяным охлаждением и т. д.). Технологическая вода поглощает и уносит тепло от оборудования, так что рабочие температуры остаются в диапазоне, необходимом для оптимальной обработки.

Эту теплую «возвращающуюся» воду необходимо охладить, и, как следует из названия, именно этим и занимается градирня.

Градирни с открытым контуром

1. Испарительные градирни. Самые старые и простые градирни эффективно охлаждают воду за счет испарения.Теплая возвращающаяся вода закачивается в верхнюю часть градирни, затем течет или разбрызгивается через серию перегородок, которые разбивают поток воды, чтобы максимально увеличить площадь ее поверхности. Относительно небольшое количество воды испаряется в воздух, унося с собой большое количество технологического тепла в виде скрытой тепловой энергии. В результате оставшаяся вода охлаждается и может свободно стекать в нижнюю часть башни, готовая к рециркуляции.

2. Градирни с принудительной тягой или противотоком. Для ускорения процессов испарения и охлаждения многие испарительные градирни оснащены установленными сверху вентиляторами, которые втягивают воздух из основания градирни, вытягивая его вверх через перегородки и поток воды. Такие градирни называются градирнями с принудительной тягой или «противотоком», поскольку воздух движется в направлении, противоположном направлению воды. Практически все испарительные градирни Conair имеют противоточную конструкцию, в том числе:

Поскольку испарительные градирни, подобные этим, распыляют охлаждающую воду в открытый воздух, их называют системами с открытым контуром.И хотя нет никаких сомнений в том, что испарительные и противоточные градирни, подобные этим, отлично справляются со своей задачей, они все же сопряжены со значительными эксплуатационными расходами. Во-первых, испарение требует затрат воды, поскольку технологическая вода, теряемая при испарении, должна постоянно пополняться, а это может быть нежелательно в районах, где вода находится в ограниченном количестве или где затраты на коммунальные услуги (вода и канализация) высоки. Во-вторых, противоточные вентиляторы потребляют электроэнергию — еще одно коммунальное предприятие, за которое переработчики могут платить относительно высокие цены.И в-третьих, химическая обработка технологической воды обычно необходима для предотвращения накопления минеральных отложений в трубопроводах и технологическом оборудовании, которые подвергаются воздействию охлаждающей воды.

Градирни с замкнутым контуром

Чтобы избежать этих проблем, переработчики пластмасс могут обратиться к технологиям градирен, которые работают с минимальными потерями воды или без них. Эти градирни имеют «замкнутый цикл», потому что охлаждающая вода (или, в некоторых случаях, технологическая жидкость, такая как охлаждающая жидкость этиленгликоля) никогда не попадает в окружающую среду.

1. Охладители жидкости. Самый простой из них — это обычный охладитель жидкости. Эти охладители перекачивают теплую «возвращающуюся» воду через большой теплообменник — систему труб, удерживаемых внутри ребристых панелей, напоминающих большой радиатор. Один или несколько вентиляторов втягивают воздух вверх и через панели, поглощая тепло. Хотя жидкостные охладители обеспечивают некоторую охлаждающую способность, они не могут создавать такие низкие температуры «выходящей» воды, как испарительные градирни. Таким образом, их использование может быть ограничено, если только дополнительное охлаждающее оборудование, такое как переносные чиллеры, не используется для дальнейшего снижения температуры технологической воды.
2. Адиабатические башни. Эти градирни предлагают производителям несколько вариантов управления их потребностями в охлаждении технологической воды и коммунальными расходами.

Подобно жидкостному охладителю, адиабиатический градирный охладитель использует замкнутый контур, цикл технологической жидкости через ребристый теплообменник, где вентиляторы втягивают окружающий воздух для поглощения тепла и охлаждения жидкости для рециркуляции. В прохладном климате или когда допустимы относительно высокие температуры процесса, нагнетаемый вентилятором воздух может обеспечить достаточную охлаждающую способность.

Когда требуется большая охлаждающая способность, градирни adiabiatic могут обеспечить ее путем распыления небольшого количества воды на специальные испарительные панели, расположенные перед ребристыми панелями радиатора. Когда воздух проходит через эти смоченные панели, он испаряется, что значительно снижает температуру воздуха, поэтому он может уносить больше технологического тепла. Таким образом, в адиабатических градирнях достигается температура воды на выходе, почти такая же низкая, как у испарительных градирен, с небольшими потерями воды на испарение.Система управления активно отслеживает температуру технологической воды и автоматически регулирует скорость вращения вентиляторов и поток воды к смачиваемым панелям, чтобы сбалансировать потребление воды и энергии с требованиями технологического охлаждения.

Conair предлагает ряд адиабатических градирен серии EarthSmart ESTW с холодопроизводительностью от 17 до 195 тонн.

Если у вас есть вопросы о системах градирен для технологической жидкости, у Conair есть ответы. Просто напишите нам или позвоните нам.

Градирни | Другое использование воды | Здоровая вода

Что такое градирня?

Градирня предназначена для отвода тепла от здания или объекта путем распыления воды через градирню для передачи тепла внутрь здания.Воздух поступает с боковых сторон башни и проходит сквозь падающую воду. Когда воздух проходит через воду, происходит обмен тепла, и часть воды испаряется. Это тепло и испарившаяся вода вытекают из верхней части башни в виде тонкого облачного тумана. Охлажденная вода собирается в нижней части градирни и перекачивается обратно в завод или здание для повторного использования. Градирни обеспечивают крупномасштабное кондиционирование воздуха там, где земля и (или) вода дороги, или правила запрещают возврат прямоточной охлаждающей воды ¹ .

Начало страницы

Для чего используются градирни?

Градирни в основном используются для отопления, вентиляции и кондиционирования (HVAC) и в промышленных целях. Градирни обеспечивают экономичную и энергоэффективную работу систем, нуждающихся в охлаждении. Более 1500 промышленных предприятий используют большие объемы воды для охлаждения своих предприятий ² . Системы HVAC обычно используются в больших офисных зданиях, школах и больницах. Промышленные градирни больше, чем системы HVAC, и используются для отвода тепла, поглощаемого в системах циркуляции охлаждающей воды, используемых на электростанциях, нефтеперерабатывающих заводах, нефтехимических заводах, заводах по переработке природного газа, предприятиях пищевой промышленности и других промышленных объектах.

Начало страницы

Градирни и болезнь легионеров

Градирни

содержат большое количество воды и являются потенциальными рассадниками бактерий Legionella , если они не дезинфицируются и не обслуживаются должным образом. Вода в градирнях нагревается за счет теплообмена, что является идеальной средой для роста теплолюбивых бактерий Legionella . Болезнь легионеров может быть передана, когда человек вдыхает капли воды, содержащие бактерий Legionella .Заболевание было названо в 1976 году, когда члены Американского легиона, посетившие конгресс в Филадельфии, заболели необычной пневмонией (инфекцией легких). Вспышки болезни легионеров из-за зараженных градирен все еще происходят сегодня ³ .

Начало страницы

Лучшая практика управления № 10: Управление градирней

Вы здесь

Градирни отводят тепло от рециркулирующей воды, используемой для охлаждения чиллеров, кондиционеров или другого технологического оборудования, в окружающий воздух. Тепло отводится в окружающую среду из градирен в процессе испарения. Следовательно, градирни по своей конструкции используют значительное количество воды.

Тепловой КПД и долговечность градирни и оборудования зависят от правильного управления оборотной водой. Вода покидает систему градирни одним из четырех способов.

1. Испарение : Основная функция градирни и метод передачи тепла от системы градирни в окружающую среду.

2. Дрейф : Небольшое количество воды может выноситься из градирни в виде тумана или мелких капель. Потери сноса невелики по сравнению с испарением и продувкой и регулируются с помощью перегородок и каплеуловителей.

3. Продувка : Когда вода испаряется из градирни, растворенные твердые вещества (такие как кальций, магний, хлорид и диоксид кремния) остаются в рециркуляционной воде. Чем больше воды испаряется, тем выше концентрация растворенных твердых частиц. Если концентрация становится слишком высокой, твердые частицы могут вызвать образование накипи в системе. Растворенные твердые частицы также могут вызвать проблемы с коррозией. Концентрация растворенных твердых веществ контролируется путем удаления части высококонцентрированной воды и замены ее свежей подпиточной водой. Тщательный мониторинг и контроль количества продувки обеспечивает наиболее значительную возможность экономии воды при работе градирни.

4. Утечки или переливы бассейна : правильно эксплуатируемые башни не должны иметь утечек или переливов. Проверьте оборудование для контроля поплавка, чтобы убедиться, что уровень в бассейне поддерживается должным образом, и проверьте клапаны системы, чтобы убедиться в отсутствии неучтенных потерь.

Сумма воды, потерянной из градирни, должна быть заменена подпиточной водой:

Подпитка = испарение + продувка + дрейф

Ключевым параметром, используемым для оценки работы градирни, является «цикл концентрирования. «(иногда называемый циклом или соотношением концентраций).Это определяется путем расчета отношения концентрации растворенных твердых частиц в продувочной воде по сравнению с добавочной водой. Поскольку растворенные твердые частицы попадают в систему в составе подпиточной воды и выходят из системы в продувочной воде, циклы концентрирования также приблизительно равны отношению объема подпиточной воды к продувочной воде.

С точки зрения эффективности использования воды, вы хотите максимизировать циклы концентрации. Это минимизирует количество продувочной воды и снизит потребность в подпиточной воде.Однако это можно сделать только в рамках ограничений, связанных с химическим составом подпиточной воды и воды в градирне. Количество растворенных твердых частиц увеличивается по мере увеличения циклов концентрации, что может вызвать проблемы накипи и коррозии, если не будет тщательно контролироваться.

Помимо тщательного контроля продувки, другие возможности повышения эффективности водопользования возникают за счет использования альтернативных источников подпиточной воды. Воду из другого производственного оборудования иногда можно рециркулировать и повторно использовать для подпитки градирни с небольшой предварительной обработкой или без нее, в том числе:

• Конденсат воздухообрабатывающего агрегата (вода, которая собирается, когда теплый влажный воздух проходит через охлаждающие змеевики в воздухообрабатывающем устройстве единицы).Это повторное использование особенно целесообразно, поскольку конденсат имеет низкое содержание минералов и обычно образуется в наибольших количествах при максимальной нагрузке на градирню
• Вода, используемая один раз через систему охлаждения
• Предварительно очищенные сточные воды из других процессов при условии, что любые используемые химические вещества совместимы с системой градирни
• Высококачественные бытовые сточные воды или оборотная вода (при наличии).

Агентство по охране окружающей среды США (EPA) Лучшая практика управления водяными градирнями на рабочем месте.

Эксплуатация и обслуживание

Для поддержания эффективности использования воды при эксплуатации и техническом обслуживании федеральные агентства должны:

• Рассчитывать и понимать «циклы концентрации». Проверить соотношение проводимости продувочной и подпиточной воды.Работайте со специалистом по очистке воды градирни, чтобы максимально увеличить циклы концентрации. Многие системы работают при двух-четырех циклах концентрирования, хотя возможно шесть и более циклов. Увеличение числа циклов с трех до шести снижает количество подпиточной воды градирни на 20% и продувку градирни на 50%.
• Фактическое количество циклов концентрирования, которое может выдержать система градирни, зависит от качества подпиточной воды и режима очистки воды градирни. Типичные программы обработки включают ингибиторы коррозии и образования накипи, а также ингибиторы биологического загрязнения.
• Установите контроллер проводимости для автоматического управления продувкой. Обратитесь к специалисту по очистке воды, чтобы определить максимальные циклы концентрации, которые может безопасно достичь система градирни, и результирующую проводимость (обычно измеряемую в микросименсах на сантиметр, мкСм / см). Контроллер проводимости может непрерывно измерять проводимость воды градирни и нагнетаемой воды только при превышении заданного значения проводимости.
• Установить расходомеры на линиях подпитки и продувки.Проверить соотношение потока подпитки и продувки. Затем проверьте соотношение проводимости продувочной воды и воды подпитки (портативные кондуктометры можно использовать для определения относительной концентрации минералов в оборотной и подпиточной воде). Эти соотношения должны соответствовать целевым циклам концентрации. Если оба соотношения не одинаковы, проверьте градирню на предмет утечек или другого несанкционированного водозабора. Если система не работает при целевых циклах концентрации или не приближается к ним, проверьте компоненты системы, включая контроллер проводимости, клапан заполнения подпиточной воды и клапан продувки.
• Регулярно считывайте показания кондуктометров и расходомеров, чтобы быстро определять проблемы. Ведите журнал количества подпитки и продувки, проводимости и циклов концентрации. Отслеживайте тенденции, чтобы выявить ухудшение производительности.
• Рассмотрите возможность использования кислотной обработки, такой как серная, соляная или аскорбиновая кислота, где это необходимо. При добавлении в рециркуляционную воду кислота может снизить вероятность накопления накипи из минеральных отложений и позволить системе работать с более высокими циклами концентрации.Кислотная обработка снижает pH воды и эффективна для преобразования части щелочности (бикарбонат и карбонат), основной составляющей образования накипи, в более легко растворимые формы. Убедитесь, что рабочие полностью обучены правильному обращению с кислотами. Также обратите внимание, что передозировка кислоты может серьезно повредить систему охлаждения. Следует использовать таймер или непрерывный мониторинг pH с помощью приборов. Важно добавлять кислоту в точке, где поток воды способствует быстрому перемешиванию и распределению.
• Тщательно выбирайте поставщика оборудования для очистки воды. Сообщите поставщикам, что эффективность использования воды является приоритетной задачей, и попросите их оценить количество и стоимость химикатов для обработки, объемы продувочной воды и ожидаемые циклы коэффициента концентрации. Имейте в виду, что некоторые поставщики могут неохотно повышать эффективность использования воды, потому что это означает, что предприятие будет закупать меньше химикатов. В некоторых случаях экономия на химикатах может перевесить экономию на расходах на воду. Продавцов следует выбирать на основе «стоимости очистки 1000 галлонов подпиточной воды» и «наивысшей рекомендованной концентрации воды в системе.«Программы очистки должны включать регулярные проверки химического состава системы охлаждения, сопровождаемые регулярными отчетами о техническом обслуживании, которые дают представление о производительности системы.
• Спросите коммунальное предприятие водоснабжения, предоставляет ли оно кредиты в канализацию для покрытия потерь от испарения, которые можно рассчитать как разницу между измеренными расходами вода минус дозированная продувочная вода
• Внедрите комплексную программу обслуживания змеевика кондиционера По мере загрязнения или засорения змеевиков возрастает нагрузка на систему охлажденной воды для поддержания заданной температуры кондиционированного воздуха.Повышенная нагрузка на систему охлажденной воды не только приводит к увеличению потребления электроэнергии, но также увеличивает нагрузку на процесс испарительного охлаждения, в котором используется больше воды.

Следующие варианты модернизации помогают федеральным агентствам поддерживать эффективность использования воды на всех объектах:

• Рассмотрите возможность установки системы фильтрации бокового потока. Эти системы фильтруют ил и взвешенные твердые частицы и возвращают фильтрованную воду в рециркуляционную воду. Это ограничивает возможность загрязнения градирни, что особенно полезно, если градирня расположена в пыльной среде.
• Установите систему умягчения подпиточной воды или бокового потока, когда жесткость (кальций и магний) является ограничивающим фактором при циклах концентрирования. Умягчение воды снижает жесткость с помощью ионообменной смолы и может позволить вам работать при более высоких циклах концентрирования.
• Установите крышки на открытые распределительные платформы наверху градирни. Уменьшение количества солнечного света на поверхности башни может значительно снизить биологический рост, например водоросли.
• Рассмотрите альтернативные варианты очистки воды, такие как озонирование или ионизация и использование химических веществ. Будьте внимательны и учитывайте влияние таких систем на стоимость жизненного цикла.
• Установить автоматизированные системы подачи химикатов на большие системы градирен (более 100 тонн). Автоматизированная система подачи должна контролировать подачу химикатов на основании расхода подпиточной воды или химического мониторинга в реальном времени.Эти системы сводят к минимуму использование химикатов, оптимизируя контроль против накипи, коррозии и биологического роста.

Следующие ниже варианты замены помогают федеральным агентствам поддерживать эффективность водопользования на всех объектах.

• Получите консультацию специалиста, чтобы определить целесообразность замены градирни. Новые конструкции градирен и улучшенные материалы могут значительно снизить потребность в воде и энергии для охлаждения.Замена градирни связана со значительными капитальными затратами, поэтому обязательно изучите все доступные варианты модернизации, эксплуатации и обслуживания и сравните затраты и выгоды от новой градирни.
• За подробностями обращайтесь к специалистам в данной области. Первым ресурсом должны быть местные инженеры или инженеры из штаб-квартиры, но не упускайте из виду вклад опытных подрядчиков или других государственных учреждений.

Производитель градирни из стекловолокна | (405) 979-2100

Эффективный, надежный и инновационный

Добро пожаловать в Tower Tech , где находится самая эффективная в мире градирня .Tower Tech — ведущий производитель продуктов, которые эффективно устраняют разрыв между устойчивостью и энергоэффективностью. Tower Tech предлагает продукцию высочайшего качества с запатентованной технологией, обеспечивающей инновационные решения.

Модульные градирни

Модульная градирня Tower Tech отличается превосходной конструкцией, которая обеспечивает лучшую рентабельность, низкие затраты в течение жизненного цикла, высочайшее качество конструкции и лучшую в отрасли устойчивость. Модульные градирни проще, быстрее и дешевле в установке.Tower Tech значительно снижает эксплуатационные расходы владельцев, предлагает превосходные характеристики обслуживания и безопасности, а также обеспечивает лучшую механическую надежность и резервирование для более длительного срока службы, чем любая другая градирня.

• TTXL
• TTXR
• Временно / Аренда

Градирни с принудительной тягой и противотоком серии TTXL обеспечивают высокоэффективные тепловые характеристики при любых тепловых нагрузках. Модель TTXL разработана даже для самых требовательных промышленных приложений.Его модульная конструкция обеспечивает легкое соединение для создания градирни практически любого размера и быстрое увеличение мощности градирни в будущем. Индивидуальные модули градирни доступны в размерах от одной вентиляторной башни (35 номинальных тонн) до 12 вентиляторных башен (1200 номинальных тонн).

Модульное охлаждение серии TTXR разработано для повышения производительности в расчетных условиях, меньшей занимаемой площади и пониженной мощности вентилятора. Модель TTXR технически идентична модели TTXL.Однако он обеспечивает максимальную эффективность для систем отопления, вентиляции и кондиционирования воздуха и легкой промышленности. Его модульная конструкция обеспечивает легкое соединение для создания градирни практически любого размера и быстрое увеличение производительности градирни в будущем. Индивидуальные модули градирни доступны в размерах от одной вентиляторной башни (35 номинальных тонн) до 12 вентиляторных башен (1200 номинальных тонн).

Компания

Tower Tech разработала первую в мире модульную арендуемую градирню и стала ведущим мировым поставщиком оборудования для аренды градирен с более чем 500 000 тонн охлаждения для большинства крупных компаний по аренде оборудования. Tower Tech продолжает предоставлять прямые решения для клиентов, которым требуется аварийное охлаждение, увеличенная охлаждающая способность во время пиковых тепловых нагрузок летом или техническое обслуживание, выполнение работ по проекту и планирование на случай непредвиденных обстоятельств.

Tower Tech — умная башня через интеллектуальное охлаждение в умный мир

Кто мы

Tower Tech была основана в 1985 году как Технологическая компания.

Узнать больше

Что мы делаем

Tower Tech превосходит все другие градирни благодаря инновационным решениям.

Узнать больше

Почему Tower Tech

Tower Tech экономит ценные ресурсы.

Узнать больше

Что говорят о нас наши клиенты

Торговый центр Crabtree Valley

26 мая 2018 года Чарли Фостер на Tower Tech

Башня Tower Tech Tower — отличная башня. Мы очень счастливы.

Florence Community Health Care

26 мая 2018 г.
