Блок контактор фото: Блок контакт КТ 6033

Блок контакт КТ 6033

Блок-контакты необходимы для переключения в цепях управления контактора, а также в цепях блокировки и сигнализации.

Они рассчитанны на длительное проведение тока не более 20 А, и отключение тока не более 5 А. Контакты выполняются как замыкающие, так и размыкающие.

Блок-контакты контакторов КТ и КТП мостикового типа. Наше предприятие выпускает узел блок-контактов в следующем исполнении: два замыкающих и два размыкающих контакта.

На фото слева блок-контакт к контактору КТ-6023, справа к контактору КТ-6033. Блок контакты к контакторам КТ-6033 можно устанавливать и на контакторы КТ-6043, и КТ-6053.

Для правильной установки блок-контактов между скобой и корпусом блок-контакта имеется прикладка с насечкой. Такая же насечка имеется и на корпусе узла блок-контактов, что позволяет смещать корпус относительно скобы при отпущенных крепящих винтах и надежно его фиксировать при затяжке винтов. Зажимы блок-контактов рассчитаны на присоединение прямых проводов (без колец) с лицевой стороны.

Траверса узла блок-контактов контакторов должна иметь дополнительпый ход вверх до 1 мм при замкнутом положении магнитной системы (включенном положении) контактора. Этот ход обеспечивается за счет перемещения корпуса блок-контактов относительно скобы. При этом нужно отпустить винты, крепящие корпус к скобе. После требуемой установки (регулировки) блок-контактов крепящие винты необходимо затянуть, следя за тем, чтобы насечка на корпус совпадала с насечкой на прокладке, находящейся между корпусом и скобой 6лок-контактов. Недопустимо заедание траверсы в направляющих.

При износе серебряных напаек контакты нужно сменить. После установки новых контактных пластинок они (новые неподвижные контакты) фиксируются отгибанием хвостовика на угол 20-30°С поверхностей блок-контактов нужно регулярно удалять пыль во избежание образования проводящих мостиков и перекрытий. Во избежание поломки пластмассы блок-контактов необходимо следить за тем, чтобы при включении контактора хвостовик якоря не производил удара по пластмассе.

Проверку отсутствия жесткого удара следует производить следующим образом: включить контактор; проверить наличие люфта между толкателем траверсы и хвостовиком якоря, для чего необходимо подтянуть к себе выступающую над крышкой часть траверсы, при этом люфт между толкателем траверсы и хвостовиком якоря должен быть не менее 1,5-2 мм. При отсутствии люфта или величине последнего меньше указанной его необходимо увеличить за счет числа шайб под скобкой, несущей блок-контакт.

Блок контактный дополнительный CA4-22M (2НО+2НЗ) для контакторов AF09…AF38 (1SBN010140R1122)

Код товара
6641905

Артикул
1SBN010140R1122

Производитель
ABB

Страна
Германия

Наименование
Блок контактный дополнительный CA4-22M (2НО+2НЗ) для контакторов AF09…AF38

Упаковки


Сертификат
RU C-FR. ME77.B03391

Тип изделия Блок контактный

Напряжение, В 690

Количество НО контактов 2

Количество НЗ контактов 2

Способ монтажа На аппарат

Номинальный ток,А 6

Степень защиты IP20

Тип подключения Винтовое

Номинальный ток AC 15 (А) при 230 В 4

Все характеристики

Характеристики

Код товара
6641905

Артикул
1SBN010140R1122

Производитель
ABB

Страна
Германия

Наименование
Блок контактный дополнительный CA4-22M (2НО+2НЗ) для контакторов AF09…AF38

Упаковки


Сертификат
RU C-FR. ME77.B03391

Тип изделия Блок контактный

Напряжение, В 690

Количество НО контактов 2

Количество НЗ контактов 2

Способ монтажа На аппарат

Номинальный ток,А 6

Степень защиты IP20

Тип подключения Винтовое

Номинальный ток AC 15 (А) при 230 В 4

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Пускатели и контакторы

Электропоезда переменного тока | Контакторы

Электромагнитные контакторы КМ-1, КМ-3. Контакторы КМ-1, КМ-3 устанавливаются на изоляционнойланели и применяются в качестве контакторов вспомогательных цепей и цепей управления (по схеме КО-1…4, КРС, КЗ). Контактор КМ-1 имеет Г-образный магнитопровод 2 (рис. 164), на сердечнике которого установлена включающая катушка 3. На якоре 11 крепится подвижной контакт 9 из полосовой меди и прижимается контактной пружиной 10. На стойке 4 укреплен неподвижный контакт 8.

Система дугогашения состоит из помещенной на сердечнике 5 дугогаситель-ной катушки 6 и дугогасительной камеры 7. На нижнем конце стальной планки, укрепленной на якоре 11, размещена отключающая пружина 13. Изменение зазора между сердечником и якорем осуществляется поворотом винта 12. Все узлы и детали контактора смонтированы на изоляционной панели 1.

Контакторы КМ-3 отличаются от контакторов КМ-1 наличием блокировочных контактов 15 (рис. 165), имеющих серебряные напайки, и контактных пружин 14. Неподвижные блок-контакты представляют собой закрепленные в панели шпильки 16, на концы которых навернуты специальные гайки с серебряными контактами. Контактор КМ-ЗД выполнен с изолированным гибким шунтом блок-контактов. Контактор КМ-1Б применяется в цепях постоянного тока напряжением 110 В

Рис. 164. Электромагнитный контактор КМ-1

Технические данные контакторов:

Номинальное напряжение 110 В

Число витков 14 100

Провод ПЭЛ 0 0,2 мм

Сопротивление при 20 «С 893—1015 Ом

Длительный ток 0,09 А

Ток срабатывания 0,065—0,071 А

и имеет длительный ток, равный 100 А, и часовой 150 А, контакторы КМ-ЗД, КМ-ЗГ, КМ-1 Б при напряжении до 600 В (переменного тока) — соответственно 75 и 150 А.

Дугогасительная катушка контакторов состоит из 10 витков, площадь сечения меди 2X10 мм2.

Контактор КМ-ЗД-2 имеет два замыкающих блок-контакта, а контакторы КМ-ЗД-4, КМ-ЗГ-4,5 — один размыкающий блок-контакт. Масса контактора КМ-1Б — 2,4 кг, остальных — 2,7.

Технические данные контактов следующие:

Контакты блокировочные силовые КМ-3 силовые КМ-16

Раствор, мм 5—7 6—8 8—10

Провал, мм ‘ 2—4 5—7 4—7

Нажатие, кгс 0.: 6—0,22 1,1-1,8 1,1 — 1.8

(Н) (1,6—2,2) (11 — 18) (11 — 18)

Длительный ток, А 10 — —

При регулировке контактора подают пи. ание на катушку 3 (см. рис. 165) от источника с плавной регулировкой напряжения от 0 до 100 В. При плавном изменении тока с помощью пружины 13 или при необходимости упорным винтом 12 регулируют ток включения аппарата согласно техническим данным. Проверку тока включения контактора производят не менее трех раз. Регулировочные гайки фиксируют контргайками и наносят риски красной эмалью ГФ-92-ХК- Для регулировки контакторов КМ используют источник напряжения и выпрямитель по мостовой схеме.

Электромагнитный контактор КМ-15. Для пуска и включения расщепителя фаз применяют контактор КМ-15 (по схемам КР, КПР), все узлы и детали которого смонтированы на изоляционной панели 1 (рис. 166). Контактор состоит из Г-образного магнитопровода 1/, на сердечнике которого установлена включающая катушка 12; узла б подвижного силового контакта, дугогасительной камеры 2 и блокировки 9. Главные контакты состоят из одного неподвижного контакта 3 и одного подвижного контакта 4. На оба контакта напаяны контактирующие пла-

стины из металлокерамики СОК-15. Блокировочные контакты выполнены с напайками из металлокерамики СН-30.

Контактное нажатие обеспечивается пружиной_5, в исходное положение контактор возвращается пружиной 8. Регулировку контактора на ток срабатывания производят изменением нажатия отключающей пружины 8 и изменением зазора между сердечником и якорем поворотом упорного болта 7. Раствор силовых контактов регулируют упорным болтом 7 и нажатием контактной пружины 5. Раствор блок-контактов регулируется перемещением неподвижного контакта на шпильке 10. Порядок регулировки тот же, что и контакторов КМ-1, КМ-3.

Технические данные контактора следующие:

Контакты силовые блокировочные Номинальное напряжение, В 220 (перемен- 110 (постоянный ток) ный ток) Длительный ток контактов, А 250 15 Раствор контактов, мм 8—10 3—5 Провал контактов, мм 3,5—5 1,3—3 Контактное нажатне, Н (кгс) 20—25 (2—2,5) 1 — 1,5 (0,1—0,15) Технические данные включающей катушки:

номинальное напряжение постоянного тока — 110 В

ток срабатывания — 0,15 А

сопротивление при 20 °С — 416—474 Ом

число витков — 10 300

провод — ПЭЛ-0,29

Контактор КТПВ-621. Контакторы (по схеме КМК) серии КТПВ-600 предназначены для включения и отключения силовых электрических цепей. Двухполюсный контактор переменного тока КТПВ-621 электропоездов ЭР9М применен в качестве контактора асинхронного двигателя компрессора. Все узлы контактора собраны на скобе магнитопровода 1 (рис. 167). На одном конце скобы закреплен сердечник 3 с втягивающей катушкой 2, на другом — пластмассовое основание 5, несущее на себе неподвижный контакт 7, дугогасительную систему. В прорезь основной скобы магнитопровода вставлен якорь 12, на котором закреплена скоба 11 с размещенными на ней плоскими подвижными контактами 10. Гибкое соединение 4 связывает подвижной контакт с шинным выводом. Электромагнитное дутье в дугогасительной камере 9 создается катушкой б и щеками магнитопровода 8. Подвижной и неподвижный контакты снабжены дугогасительными рогами.

Технические данные контактора КТПВ-621:

Номинальное напряжение переменного тока 380 В Номинальный ток:

силовых контактов 63 А

блокировочных контактов 10 А

Номинальное напряжение втягивающей катушки 110 В

Мощность, потребляемая катушкой 30 Вт

Масса 7 кг

Контактор имеет две пары съемных силовых замыкающих контактов, две пары замыкающих и две пары размыкающих блок-контактов.

⇐Общие сведения о вспомогательных цепях | Электропоезда переменного тока | Клапан токоприемника⇒

Контактор ABB ESB 20 20 (20А AC1) 220 В АС

Номинальный рабочий ток, А	20
Макс. мощность ламп накаливания, Вт	1000
Макс. мощность люминесц. ламп, ВА	560
Макс. мощность люминесц. ламп (включение попарно), ВА	1120
Макс. мощность люминесц. ламп (параллельно компенсир.), ВА	140
Глубина установочная (встраив.), мм	59
Номин. раб. ток Ie при AC-1, 400 В, А	20
Количество нормально открытых контактов (НО)	2
Количество модулей (модульная ширина)	1
Категория применения	1
Количество вспомогат. нормально разомкнутых (НО) контактов	2
Количество нормально разомкнутых (НО) силовых контактов	2
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество нормально замкнутых (НЗ) силовых контактов	0
Слайдер для ручного переключения	Нет
Возможна дополнит. комплектация	Нет
Модульное исполнение	Да
Номин. раб. напряжение, В	250…250
Напряжение цепи управления, В	220…220
Номин. напряжение питания цепи управления Us AC 50 Гц, В	220…230
Номин. напряжение питания цепи управления Us AC 60 Гц, В	255…255
Тип напряжения (раб. напряжение)	AC (перемен.)
Тип напряжения (цепь управления)	AC (перемен.)
Степень защиты (IP)	IP20
Тип подключения силовой электрич. цепи	Винтовое соединение
Тип напряжения управления	AC (перемен.)

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika. ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Отзывы

Оставить отзыв

Дополнительные контакты для модульных автоматов АВВ и Schneider Electric

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хочу рассказать Вам про дополнительные контакты для модульных автоматических выключателей двух известных брендов: ABB и Schneider Electric.

Данные аксессуары я получил для выполнения очередных монтажных работ по релейной защите, вот поэтому решил заодно поделиться данной информацией и с Вами.

Дополнительные контакты, их еще принято называть блок-контактами или вспомогательными контактами, подключаются к модульному автомату. По внешнему виду они также имеют модульное исполнение, только их ширина составляет половину ширины стандартного модульного автомата, т.е. 9 (мм).

Вот внешний вид дополнительных контактов ABB и Schneider Electric.

Блок-контакты могут иметь различные пары контактов (нормально-открытые или нормально-закрытые), а в некоторых случаях встречаются и переключающие контакты, т.е. с одним общим выводом, но об этом я еще расскажу чуть ниже по тексту.

При отключенном положении автомата дополнительные контакты находятся в одном состоянии, а при включенном — в другом, т. е. меняют свое начальное исходное состояние на противоположное.

Применение дополнительным контактам можно найти самое широкое.

Самое распространенное применение — это сигнализация положения автомата, а скорее даже сигнализация его отключенного положения.

Предположим, нам необходимо контролировать положение модульного автомата какого-нибудь ответственного потребителя, например, насоса. Вот для этого и можно применить дополнительные контакты. При отключении автомата сигнал с дополнительных контактов можно вывести на сигнальную лампу или звуковую сигнализацию прямо в помещение диспетчеру (оперативному персоналу), который своевременно отреагирует на сложившуюся ситуацию и примет необходимые меры по восстановлению питания насоса.

В моем примере автомат SF1 установлен в оперативных цепях и сигнал с его блок-контактов выдается на сигнальную желтую лампу HLW1 и в систему предупредительной сигнализации (шинки ЕНРЗ) подстанции, которая в свою очередь выдает сигнал через систему телемеханики диспетчеру.

В данный момент у нас установлены легендарные автоматические выключатели АП-50 с блок-контактами, про которые я не так давно Вам рассказывал в отдельной статье. Так вот, согласно проекта, автоматы АП-50 мы будем демонтировать, а на их место устанавливать модульные автоматы от ABB и Schneider Electric с дополнительными контактами.

Кстати, помимо автоматов, дополнительные контакты можно использовать в паре с УЗО, дифавтоматами, модульными контакторами и даже импульсными реле (читайте статью про применение и схему подключения импульсного реле РИО-1). Вот, например, дополнительные контакты ЕН 04-11 от АВВ для модульного контактора ESB 24-40.

А теперь рассмотрим более подробнее дополнительные контакты для наших модульных автоматов.

1. Дополнительные контакты S2C-H02L (ABB)

Внешний вид дополнительных контактов S2C-H02L (2CDS200936R0003).

Дополнительный контакт S2C-H02L предназначен для модульных автоматов серии S200.

Также эти контакты отлично подходят для снятых с производства автоматов серии S230R.

Внимание! Дополнительные контакты и прочие аксессуары для автоматов серии Sh300L Вам не подойдут. Автоматы Sh300L относятся к бытовому назначению, т.е. являются более упрощенными, поэтому для подобных аксессуаров у них нет даже соответствующих заглушек.

Дополнительный контакт S2C-H02L имеет два независимых друг от друга нормально-закрытых (н.з.) контакта: (11-12) и (21-22).

Номинальный ток контактов, указанный на корпусе, составляет 10 (А). Хотя в инструкции для постоянного и переменного напряжения 220 (В) указан ток от 1 (А) до 2 (А). В принципе, этого тока вполне достаточно для приведенной выше схемы сигнализации.

Алгоритм стыковки следующий.

В первую очередь с помощью отвертки убираем маленькую, еле заметную, заглушку на корпусе автомата.

В это отверстие и будет входить движущийся шток нашей приставки с контактами. На этот шток воздействует автомат, тем самым обеспечивая размыкание или замыкание дополнительных пар-контактов. Для наглядности посмотрите как устроена контактная система внутри корпуса.

Блок-контакт подключается с левой стороны автомата и устанавливается на этой же DIN-рейке. Это так сказать, контакты бокового исполнения.

Теперь берем вставляем пластиковые направляющие блок-контакта в корпус автомата до упора (щелчка). Готово! Вот так выглядит двухполюсный модульный автомат S202 от ABB в сборе с дополнительными контактами S2C-H02L.

Держатся блок-контакты с корпусом автомата достаточно прочно и надежно. Причем разъединить их обратно не так то и легко, придется помаяться с отверткой.

Да, кстати, забыл сказать, что к автомату можно присоединить не более одного дополнительного контакта, чего нельзя сказать про Шнайдер Электрик, о котором я расскажу чуть ниже.

Проверим работоспособность наших блок-контактов.

Автомат отключен, а значит контакты (11-12) и (21-22) должны быть замкнуты. Так и есть.

Включим автомат и проверим состояние контактов. Теперь оба контакта (11-12) и (21-22) должны быть разомкнуты.

Если Вам необходимы блок-контакты с одним нормально-открытым и одним нормально-закрытым контактами, то они маркируется следующим образом: S2C-h21L (2CDS200936R0001). А если нужен с двумя нормально-открытыми контактами, то они маркируются, как S2C-h30L (2CDS200936R0002).

Кстати, у АВВ имеются дополнительные контакты не только бокового исполнения, но и нижнего монтажа S2C-h20 (2CDS200970R0002) и S2C-H01 (2CDS200970R0001). Правда у них имеется всего лишь один нормально-открытый контакт или нормально-закрытый контакт, соответственно.

Лично мне с такими контактами не приходилось работать, да и для моих нужд они мне не особо-то и подходят.

2. Дополнительные контакты iOF и iSD (Schneider Electric)

А теперь рассмотрим блок-контакты для модульных автоматов Шнайдер Электрик. У меня имеются в наличии две их разновидности:

• iOF (A9A26924)
• iSD (A9A26927)

Оба типа блок-контактов применяются непосредственно в паре с автоматами серии iC60N промышленного назначения.

Также, как и у АВВ, у Schneider Electric имеются в наличии и более упрощенные автоматы серии iK60N, которые относятся к бытовому назначению, и по аналогии с автоматами Sh300L от АВВ, к ним подобные аксессуары в виде дополнительных контактов не подходят.

Автоматы iC60N и iK60N внешне очень похожи, но тем не менее имеют различия, про которые я расскажу в отдельной статье, так что кому интересно, то подписывайтесь на рассылку новостей сайта «Заметки Электрика».

У них нет в корпусе даже соответствующих для этого заглушек.

Блок-контакт iOF аналогичен, рассмотренным ранее блок-контактам от АВВ, только он имеет переключающий контакт с одним общим выводом:

• (11-12) — н. з. контакт
• (11-14) — н.о. контакт

В некоторых случаях это удобно, а в некоторых наоборот, т.к. приходится использовать их в одной схеме, что не всегда необходимо. Лично мне удобнее, когда имеются два независимых контакта и я сам по желанию выбираю в какой цепи установить каждый их них. При необходимости я также могу сделать у них и общий вывод, установив между ними перемычку.

Номинальные токи контактов при разных напряжениях указаны на его корпусе.

Блок-контакты iSD имеют несколько другую функцию, нежели iOF. Они переключают свои контакты только в том случае, если автомат отключится от защит. Убедиться в этом Вы можете, посмотрев видеоролик в конце статьи.

На лицевой стороне корпуса имеется красный флажок-индикатор, закрытый рычажком.

В случае срабатывания автомата от короткого замыкания или перегруза, этот рычажок отщелкивается вниз и открывает доступ к красному флажку-индикатору. Это своего рода индикация срабатывания автомата от защит.

Соответственно, и контакты iSD переключаются лишь только в этом случае. Чтобы вернуть положение контактов в исходное состояние нужно взвести данный рычажок обратно вверх.

Блок-контакт iSD имеет переключающий контакт с одним общим выводом:

• (91-94) — н.о. контакт
• (91-92) — н.з. контакт

Обе разновидностей этих блок-контактов можно комбинировать друг с другом, чего нельзя было делать у рассмотренных выше дополнительных контактов от АВВ.

Стыкуются они очень легко и просто. Сначала одеваем верхнюю защелку на соседний модуль, а затем защелкиваем нижнюю.

А теперь состыкуем их с нашим автоматом iC60N аналогичным образом, но предварительно с автомата нужно убрать заглушку для штока.

Готово. Вот так выглядит однополюсный модульный автомат iC60N в сборе с двумя дополнительными контактами iOF и iSD.

Проверим работоспособность наших блок-контактов.

Автомат отключен:

• iOF (11-12) замкнут
• iOF (11-14) разомкнут
• iSD (91-94) разомкнут
• iSD (91-92) замкнут

Автомат включен:

• iOF (11-12) разомкнут
• iOF (11-14) замкнут
• iSD (91-94) разомкнут (они изменят свое положение только при отключении автомата от защит)
• iSD (91-92) замкнут (они изменят свое положение только при отключении автомата от защит)

Еще я бы хотел отметить то, что у блок-контактов Шнайдер Электрик, в отличии от блок-контактов АВВ, имеется возможность проверки изменения положения контактов, не включая сам автомат. Это очень удобно, в особенности тогда, когда необходимо проверить выходные цепи сигнализации, а возможности включить автомат нет. Переключение положения контактов осуществляется с помощью переключателей, расположенных прямо на лицевой стороне.

Вот такое получилось небольшое знакомство с блок-контактами для модульных автоматических выключателей АВВ и Шнайдер Электрик.

И уже по традиции, рекомендую посмотреть видеоролик по материалам данной статьи:

P.S. На этом, пожалуй, и все. Если имеются вопросы, то спрашивайте, не стесняйтесь. Конечно же, подобные аксессуары есть и у других производителей, в том числе у IEK, EKF и т.п., но об этом я расскажу Вам как-нибудь в другой раз.  Всем спасибо за внимание. До новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Блок контакты магнитного пускателя

Рассматривать эту тему нужно с магнитных пускателей нужно с представителей советской эпохи. Яркие представители – это ПМЛ и подобные. Пускатели применяются для коммутации мощной нагрузки управляющим сигналом с током малой величины. Управляющий сигнал подаётся на катушку, которая создаёт магнитное поле. Оно в свою очередь создаёт усилие на магнитопроводе, который механически соединен с подвижными силовыми контактами и блок-контактами.

Магнитный пускатель можно разделить на две части: верхнюю и нижнюю. В нижней части расположена катушка и неподвижная часть магнитопровода, клеммы выводов катушки.

Верхняя часть пускателя содержит в себе: набор контактов, подвижную часть магнитопровода с возвратной пружиной. Она нужна для размыкания контактов, когда на катушку не подаётся напряжение, происходит возврат контактов в нормальные положения. На многих экземплярах в ней располагается дугогасительная камера. Подробнее – в статье про устройство и принцип действия магнитных пускателей.

Общий вид старого пускателя изображен выше. Ближе к зрителю расположены силовые контакты, они пронумерованы от 1 до 6. Дальше мы видим блок-контакты, они нужны для реализаций дополнительных функций схемы и самоподхвата.

Интересно:

Контакты пускателя замкнуты только тогда, когда на катушку подаётся напряжение. Пульты управления такими приборами обычно оборудованы кнопками без фиксации, это значит, что пускатель будет включен только тогда, когда вы удерживаете кнопку в нажатом положении.

Если для некоторых схем это хорошо, например, для тельфера, лебедки и других грузоподъёмных механизмов, то для двигателей работающих в длительном режиме это никак не подойдёт, представьте схему управления насосом, который должен работать без остановки.

Можно конечно использовать кнопки с фиксацией и тумблеры, но более наглядно использовать кнопки «Старт» и «Стоп» на пульте, поэтому используется схема с самоподхватом через блок-контакты.

Почему я начал статью о современных коммутационных приборов с рассмотрения классического образца? Всё просто – они еще в огромном количестве встречаются на предприятиях, промышленных объектах и прочем. К тому же имеют очень большой запас прочности, как в плане ресурса, так и в плане работы в перегруженных режимах.

Строение современных моделей магнитных пускателей

Давайте рассмотрим не частный случай, а современные приборы в общем виде. Отдельные моменты могут отличаться и зависеть от конкретной модели или производителя, поэтому постараюсь охватить как можно больший диапазон информации.

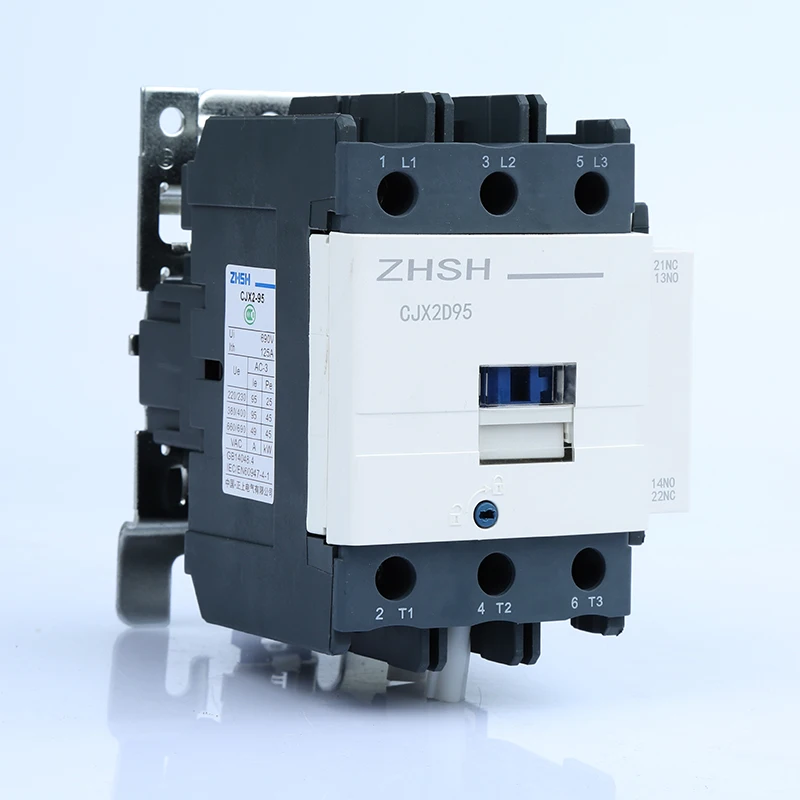

Начнем с общего вида современного пускателя.

На лицевой части перед нами находятся 4 пары контактов. Три из них с маркировкой типа 1L1 и 2T1 – это силовые контакты для подключения нагрузки к трёхфазной электросети. Контакты с пометкой «L» служат для подключения источника питания, а «T» – для подключения потребителя.

Вообще можно подключать сеть как с верхней стороны (L), так и с нижней (T). Но соблюдение маркировки и подключения описанного в первом способе сделает цепь более наглядной и упростит её обслуживания другим электромонтерам, которые будут с ней работать кроме вас. Принято заводить питание с верхней стороны.

Пара контактов 13NO-14NO – это контакты для самоподхвата, или блок-контакты. Их назначение описано выше.

Интересно:

Главным отличием у современных контакторов является маркировка клемм, нужно запомнить, что клеммы с маркировкой «L» и «T» служат для подключения силовых линий – питания и нагрузки. Контакты с маркировкой NO и NC служат для реализации самоподхвата и других функций схем. При этом NC – нормально-закрытые (замкнутые), а NO – нормально-открытые (разомкнутые).

Нормальным состояние контактов называется такое состояние, при котором на кнопку или пускатель не оказывается внешнего воздействия, т.е. когда на кнопку НЕ нажимают, а в случае с пускателем отсутствует напряжение на катушке и он выключен.

Такие пускатели также состоят из верхней и нижней части, для разнообразия рассмотрим верхнюю часть на примере другого пускателя.

Как вы можете увидеть – все составляющие детали такие-же как и на старых отечественных экземплярах. Однако обратите внимание на желтую деталь – изоляционную траверсу, на предыдущем экземпляре она была выполнена в коричневом цвете. Во-первых, по ее положению вы можете судить о состоянии пускателя. Если она втянута – пускатель включен, а если вровень или слегка выступает над крышкой – выключен.

К тому же вы можете принудительно включить его при проблемах с цепью питания катушки. Нужно просто вдавить траверсу отверткой или чем нибудь другим. Будьте внимательны, чтобы вас не ударило током, такая коммутация мощных нагрузок, а особенно двигателей может быть опасной. При отсутствии должной квалификации это делать не рекомендуется.

Что еще нужно знать о пускателях?

При подключении пускателя внимательно уточните на какое напряжение рассчитана катушка. Дело в том, что катушки в основном встречаются на напряжение 220 и 380 вольт, об этом говорит соответствующее обозначение на его корпусе.

Контакты катушки помечены, как А1 и А2. Один из контактов катушки может дублироваться на противоположной стороне пускателя для удобства подключения и сборки схемы. Это отражено на картинке ниже, обратите внимания с этой стороны только один из концов катушки – А2.

Информация о характеристиках пускателя выглядит следующим образом.

Пускатель не может коммутировать одинаковый ток для разных типов нагрузки. На корпусе может быть наклейка или нанесены надписи с характеристиками.

АС-3 и АС-1 – это категории применения, говорят о том, что индуктивную нагрузку, такую как электродвигатель он может коммутировать на ток до 9 А, а в случае применения активной нагрузки (ТЭНов и Ламп накаливания) до 25 А. Наклейка может состоять из нескольких секторов с подобной информацией или полезными данными, например такими.

На передней панели или сбоку может быть нанесена схема с расположением контактов.

Схема контактов выполняется в таком виде. На ней подписаны названия клемм и их положение в нормальном состоянии (отключенной катушке).

Блок дополнительных контактов для магнитного пускателя, что это такое и как использовать?

У траверсы есть еще одна дополнительная функция – соединение с дополнительным контактным блоком. Обратите внимание на её внешний вид и форму, на её выступающей части есть зацепы.

Блок контактов представляет собой дополнительный модуль, который монтируется поверх пускателя.

Обычно в блоке контактов располагается 2 или 4 пары контактов. 2 пары выполнены в нормально-разомкнутом виде, а 2 пары в замкнутом. Эти контакты могут быть использованы, как для коммутации нагрузки низкой мощности, так и для реализации дополнительных функций.

Дополнительные функции и оборудование

Стоит отметить, что к пускателям кроме блока с контактами подключается и дополнительное оборудование.

Тепловая защита, дополнительные блок контакты, ограничители напряжения, реверсивная блокировка, таймер задержки пуска. На картинке вы видите дополнительную аппаратуру для пускателя производства ABB.

Каждый из производителей может выпускать другие наборы дополнительных устройств. Инженеры крупных компаний предусмотрели решения для целого ряда производственных задач, которые реализуются с использованием пускателей. Раньше это приходилось делать с использованием отдельных модулей, а это увеличивало, как количество проводов расположенных в щитке для соединения оперативных цепей и блоков, так и общее занимаемое место.

Схема подключения магнитного пускателя

Я уже сказал, что магнитный пускатель подключается обычно через кнопки без фиксации. Такие кнопки установлены в кнопочном посте. Один из распространённых вариантов, это пост типа ПКЭ, изображен на фотографии ниже.

Если нужно реализовать вращение двигателя в обоих направлениях используют пост с тремя кнопками:

«Стоп» – при этом, обычно, красного цвета.

Внутри корпуса вы обнаружите клеммы на обратной стороне кнопок, причем на каждой есть пара нормально-замкнутых и пара нормально-разомкнутых, расположены на противоположных сторонах.

Взгляните на схему, для подключения пускателя через кнопочный пост, фазный провод через нормально-замкнутую пару контактов кнопки «стоп» подключают к нормально-разомкнутой паре кнопки «пуск». От второй клеммы кнопки «пуск» провод идёт на катушку.

Катушка одним концом подключается к нулю (если она на 220 В) или к другой фазе (если катушка 380 В). А вторым к проводу от кнопки пуск. При этом параллельно кнопке пуск подключается нормально-разомкнутая пара блок-контактов с пускателя (тот самый самоподхват).

Для этого один из контактов перемычкой соединяется с выводом катушки, который соединен с кнопкой «пуск», чтобы не прокладывать лишний кабель до кнопочного поста, а второй вывод блок-контакта подключается к той клемме кнопки «пуск», что соединена с фазным проводом, от кнопки «Стоп».

Контакты «13НО-14НО» – нормально-разомкнутые пары блок контактов, на англ. это те, что NO.

К кнопочному посту прокладывается всего три провода:

От блок-контактов к фазе на «ПУСК» для самоподхвата.

Выводы

Современные пускатели хоть и отличаются внешне и определенным функционалом, однако выполняют те же задачи, что и раньше. Пускатели разных типов можно взаимозаменять, нужно предусмотреть только ток, на который рассчитана конкретная модель.

Поделитесь этой статьей с друзьями:

Вступайте в наши группы в социальных сетях:

11 Фев 2014г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga. ru. С этой статьи мы начнем изучение магнитного пускателя и все, что с ним связано, а идею этой темы подсказал постоянный читатель сайта Сергей Кр.

Магнитный пускатель является коммутационным аппаратом и относится к семейству электромагнитных контакторов, позволяющий коммутировать мощные нагрузки постоянного и переменного тока, и предназначен для частых включений и отключений силовых электрических цепей.

Магнитные пускатели применяются в основном для пуска, останова и реверсирования трехфазных асинхронных электродвигателей, однако, из-за своей неприхотливости они прекрасно работают в схемах дистанционного управления освещением, в схемах управления компрессорами, насосами, кран-балками, тепловыми печами, кондиционерами, ленточными конвейерами и т.д. Одним словом, у магнитного пускателя обширная область применения.

Как таковой магнитный пускатель уже трудно встретить в магазинах, так как их практически вытеснили контакторы. Причем по своим конструктивным и техническим характеристикам современный контактор ничем не отличается от магнитного пускателя, а различить их можно только по названию. Поэтому, когда будете приобретать в магазине пускатель, обязательно уточняйте, что это — магнитный пускатель или контактор.

Мы рассмотрим устройство и работу магнитного пускателя на примере контактора типа КМИ – контактор малогабаритный переменного тока общепромышленного применения.

Принцип работы магнитного пускателя.

Принцип работы очень простой: напряжение питания подается на катушку пускателя, в катушке возникает магнитное поле, за счет которого вовнутрь катушки втягивается металлический сердечник, к которому закреплена группа силовых (рабочих) контактов, контакты замыкаются, и через них начинает течь электрический ток. Управление магнитным пускателем осуществляется кнопками «Пуск», «Стоп», «Вперед» и «Назад».

Устройство магнитного пускателя.

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов.

Хотя блок контактов и не является основной частью магнитного пускателя и не всегда он используется, но если пускатель работает в схеме где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Блок контактов или приставка контактная.

Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко связывается с контактной системой магнитного пускателя и стает с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.

Контактная система приставки состоит из двух пар нормально замкнутых и двух пар нормально разомкнутых контактов.

Чтобы идти дальше давайте сразу разберемся: что есть нормально замкнутый и нормально разомкнутый контакты. На рисунке ниже схематично показана кнопка с парой контактов под номерами 1-2 и 3-4, которые закреплены на вертикальной оси. В правой части рисунка показано графическое изображение этих контактов, используемое на электрических принципиальных схемах.

Нормально разомкнутый (NO) контакт в нерабочем состоянии всегда разомкнут, то есть, не замкнут. На рисунке он обозначен парой 1–2, и чтобы через него прошел ток контакт необходимо замкнуть.

Нормально замкнутый (NC) контакт в нерабочем состоянии всегда замкнут и через него может проходить ток. На рисунке такой контакт обозначен парой 3–4, и чтобы прекратить прохождение тока через него, надо контакт разомкнуть.

Теперь, если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый 3-4 разомкнется. О чем показывает рисунок ниже.

Вернемся к блоку контактов.
В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит шильдик с номерами клемм контактов, расположенный на боковой стенке блока контактов, а стрелка показывает направление движения контактной группы.

Теперь, если на катушку пускателя подать напряжение питания, то сердечник потянет за собой контакты блока контактов и нормально разомкнутые замкнутся, а нормально замкнутые разомкнутся.

Фиксируется блок контактов на пускателе специальной защелкой. А чтобы блок снять, достаточно приподнять защелку и выдвигать блок в сторону защелки.

Магнитный пускатель.

Магнитный пускатель состоит как бы из верхней и нижней части.

В верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с группой силовых контактов подвижной контактной системы.

Нижняя часть пускателя состоит из катушки, возвратной пружины и второй половинки электромагнита. Возвратная пружина возвращает верхнюю половинку в исходное положение после прекращения подачи питания на катушку, тем самым, разрывая силовые контакты пускателя.

Обе половинки электромагнита набраны из Ш-образных пластин, сделанных из электромагнитной стали. Это наглядно видно, если вытащить нижнюю половинку электромагнита.

Катушка пускателя намотана медным проводом, и содержит N-ое количество витков, рассчитанное на подключение определенного питающего напряжения равного 24, 36, 110, 220 или 380 Вольт.

Ну и как происходит сам процесс.
При подаче напряжения питания в катушке возникает магнитное поле и обе половинки стремятся соединиться, образуя замкнутый контур. Как только отключаем питание, магнитное поле пропадает, и верхняя часть возвращается возвратной пружиной в исходное положение.

Теперь осталось разобраться с питанием и характеристиками.
На боковой стенке пускателя, так же, как и у блока контактов, нанесена информация об электрических параметрах пускателя и для удобства условно разделена на три сектора:

Сектор №1.

В первом секторе дана общая информация о пускателе и его область применения:

50Гц – номинальная частота переменного тока, при которой возможна бесперебойная работа пускателя;

Категория применения АС-3 – двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки.
Например: этот пускатель можно использовать для запуска и останова асинхронных двигателей с короткозамкнутым ротором, используемых в лифтах, эскалаторах, ленточных конвейерах, элеваторах, компрессорах, насосах, кондиционерах и т.д.

Для характеристики коммутационной способности контакторов и пускателей переменного тока установлены четыре категории применения, являющиеся стандартными: АС1, АС2, АС3, АС4. Каждая категория применения характеризуется значениями токов, напряжений, коэффициентов мощности или постоянных времени, условиями испытаний и других параметров установленных ГОСТ Р 50030.4.1-2002.

Iе 9А – номинальный рабочий ток. Это ток нагрузки, который в нормальном режиме работы может проходить через силовые контакты пускателя. В нашем примере этот ток составляет 9 Ампер.

Категория применения АС-1 – неиндуктивные или слабо индуктивные нагрузки, печи, сопротивления. Например: лампы накаливания, ТЭНы.

Ith 25A – условный тепловой ток (t° ≤ 40°). Это максимальный ток, который контактор или пускатель может проводить в 8-часовом режиме так, чтобы превышение температуры его различных частей не выходило за пределы 40°С.

Сектор №2.

В этом секторе указана номинальная мощность нагрузки, которую могут коммутировать силовые контакты пускателя, и которая характеризуется категорией применения АС3 и измеряется в кВт (киловатт). Например, через контакты пускателя можно пропустить нагрузку мощностью 2,2 кВт, питающуюся переменным напряжением не более 230 Вольт.

Сектор №3.

Здесь показана электрическая схема пускателя: катушка и четыре пары нормально разомкнутых контактов – три силовых (рабочих) и один вспомогательный. От катушки через все контакты проходит пунктирная линия, которая указывает, что все четыре контакта замыкаются и размыкаются одновременно.

Напряжение питания 220В подается на катушку через контакты, обозначенные как А1 и А2.

Современные магнитные пускатели выпускают с двумя однотипными контактами от одного вывода катушки. Их выводят с противоположных сторон, маркируют одинаковым буквенным и цифровым значением, и соединяют между собой проволочной перемычкой. В нашем случае это выводы с маркировкой А2. Все это сделано для удобства монтажа схемы. И если придется собирать схемы с участием магнитного пускателя, используйте оба эти контакта.

Теперь осталось рассмотреть контактную группу пускателя. Здесь все просто.
Силовыми контактами являются три пары: 1L1–2T1; 3L2–4T2; 5L3–6T3 — к ним подключается нагрузка, которую Вы хотите запитывать через магнитный пускатель или контактор. Причем контакты 1L1; 3L2; 5L3 являются входящими – к ним подводится напряжение питания, а 2Т1; 4Т2; 6Т3 являются выходящими – к ним подключается нагрузка. Хотя разницы здесь нет — что куда, но это считается за правило, чтобы можно было разобраться в монтаже другому человеку, не производившему монтаж.

Последняя пара контактов 13НО–14НО является вспомогательной и эту пару используют для реализации в схеме самоподхвата пускателя. То есть, эта пара нужна, чтобы при включении в работу, например, двигателя, все время его работы не пришлось держать нажатой кнопку «Пуск». О самоподхвате мы поговорим в следующей части.

Ну и последнее, на что хотел обратить Ваше внимание, это на то, что современные пускатели, автоматические выключатели и УЗО теперь можно размещать в одном ящике и на одну дин рейку. Так что учитывайте это при выборе ящика.

Теперь я думаю Вам понятно назначение, устройство и работа магнитного пускателя, а во второй части мы рассмотрим схемы подключения магнитного пускателя.
А пока досвидания.
Удачи!

Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).

Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).

• Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
• Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
• Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

Устройство и принцип работы устройства

Главное отличие пускателя от любого другого коммутационного устройства — подключенное к нему электропитание одновременно является и управляющим. Как это работает?

Рассмотрим общий принцип действия магнитного пускателя с помощью иллюстрации:

• Силовые контакты (3), через которые проходит питание с высоким током на потребителя (электроустановку).
• Они соединяются между собой с помощью контактных мостиков (2). Сила нажатия обеспечивается пружинами (1), которые представляют собой особым образом отформованную стальную пластину. Сами контактные группы изготовлены из медных сплавов, для лучшей электропроводности.
• Пластиковая траверса (4), на которой закреплены мостики (2), соединена с подвижным якорем (5). Вся конструкция может перемещаться вертикально с помощью внешнего усилия (кнопки), и возвращается обратно после прекращения давления на нее.
• С помощью катушки электромагнита (6) создается магнитное поле, которое прижимает подвижный якорь (5) к неподвижной части сердечника (7). Силы достаточно, чтобы преодолеть сопротивление возвратной пружины.
• Питание на электромагнит подается с помощью дополнительных контактов (8). Чтобы обеспечить правильную работу схемы, питание на эти контакты заводится параллельно силовым (3), от единого источника. Для размыкания всей контактной группы предусматривается кнопка отключения, которая устанавливается в цепь дополнительных контактов.

Виды контакторов

По оснащению средствами защиты: практически все модели включают в себя блок термореле, который размыкает цепь дополнительных контактов в случае перегрузки по току. В этом смысле принцип работы магнитного пускателя не отличается от защитного автомата. После аварийного отключения, и остывания защитной группы (цепь питания обмотки электромагнита восстанавливается), замыкание силовых контактов не происходит. Предполагается, что оператор устранит причину возникновения аварийной ситуации, и произведет повторный пуск электроустановки.

По способу замыкания контактов, имеются следующие виды магнитных пускателей:

1. Прямого подключения, то есть с одной группой силовых контактов. Он работает по принципу: «вкл» или «выкл», плюс защита от перегрузки или короткого замыкания.
2. Реверсивного подключения. Электромагнитный пускатель такого типа оснащен двумя группами контактов, с помощью которых можно комбинировать линии питания. Например, чередование фаз для асинхронного электромотора. При замыкании различных групп контактов, вал электродвигателя вращается в разные стороны, то есть происходит реверс.
3. Работающие только на замыкание силовых контактов, либо имеющие нормально замкнутые и нормально разомкнутые контактные группы.Такие коммутаторы могут управлять (в противофазе) двумя электроустановками. Одно устройство подключается, второе синхронно обесточивается.
4. По количеству контактов силовой группы:
5. Двух контактные (для однофазных потребителей).
6. Трех контактные (подключаются только фазные группы, нейтраль всегда соединена). Это самая распространенная модель пускателя, к ней можно подключать как одно — так и трех фазные электроустановки.
7. Четыре и более контакта в силовых группах. Под группой подразумевается либо нормально замкнутый, либо нормально разомкнутый комплект. Применяются редко, только в специальных устройствах, работающих по особой схеме подключения.

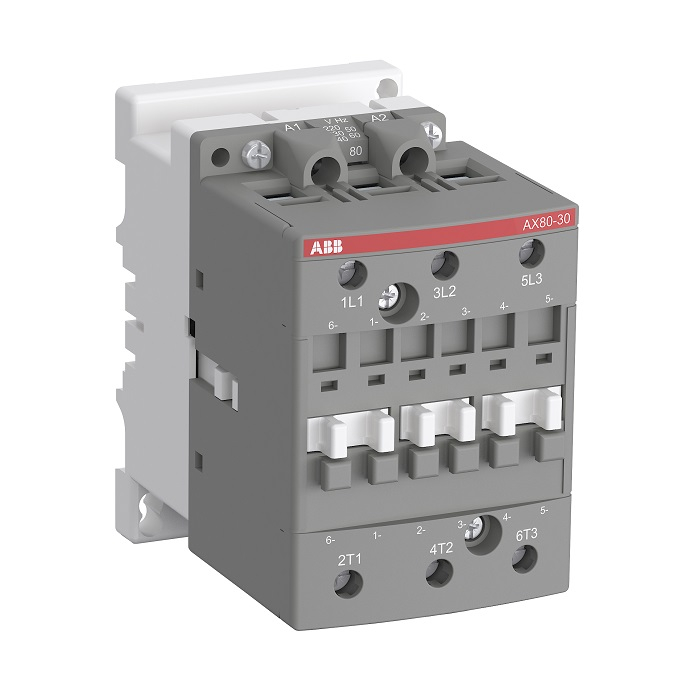

Большинство пускателей выглядят так:

Силовые контакты (три фазы), в одной плоскости расположены дополнительные, для питания обмотки.

Для удобства монтажа, дополнительные контакты вынесены на отдельную площадку, ниже и сбоку.

Схемы подключения

Для чего нужен магнитный пускатель? Преимущественно для организации безопасного подключения (и управления) асинхронных трехфазных двигателей. Поэтому рассмотрим варианты работы схемы при различных условиях. На всех иллюстрациях присутствует защитное реле, обозначенное литерой «P». Биметаллические пластины, приводящие в действие аварийный размыкатель (установленный в цепи управления), располагаются на силовых линиях контактной группы. Они могут размещаться на одном или нескольких фазных проводниках. При перегреве (он возникает при превышении нагрузки или банальном коротком замыкании), управляющая линия разрывается, питание на катушку «KM» не подается. Соответственно, силовые контактные группы «KM» размыкаются.

Классическая схема прямого включения трехфазного электродвигателя

Схема управления использует питание от напряжения между двумя соседними фазными линиями. При нажатии кнопки «Пуск», с помощью основного ее контакта замыкается цепь катушки «KM». При этом все контактные группы, включая дополнительные контакты в цепи управления, соединяются под управлением электромагнита катушки. Разомкнуть цепь можно двумя способами: при срабатывании аварийного реле, или нажав на кнопку «Стоп». В этом случае магнитный пускатель возвращается в исходное положение «все выключено» (или в случае с двумя категориями контактов, нормально замкнутые группы будут подключены).

Этот же вариант подключения, только управляющая цепь соединяется с фазой и нейтралью. С точки зрения работы пускателя, разницы нет. Так же точно срабатывают кнопки, и защитное термореле.

Реверсивное подключение трехфазного электродвигателя

Как правило, для этого применяются два электромагнитных пускателя, в которых выхода фазных контактов комбинированы со сдвигом. Устройства скомбинированы в один коммутатор, поэтому его можно рассматривать как единый элемент.

В зависимости от того, какая контактная группа подключена к электродвигателю, его ротор крутится в одну либо другую сторону. Такой вариант незаменим при использовании на конвейерах, станках, и прочих электроустановках, в которых предусмотрено 2 направления вращения (движения).

Как работает эта схема на практике? Смотрим иллюстрацию:

Единая схема управления с двумя группами кнопок пуска: «Вперед» и «Назад». Каждая из них включает соответствующую катушку электромагнита. Почему схема общая? Кнопка «Стоп» по условиям безопасности должна быть единой. Иначе при возникновении аварийной ситуации, оператор потеряет драгоценные секунды в поисках необходимой кнопки (для «Вперед» или для «Назад»).

Проверка работоспособности магнитного пускателя и его ремонт

Проверяется устройство путем подачи питания на управляющие (дополнительные, или блок контакты). Если происходит смыкание рабочей группы, выполняется прозвонка ее контактов с помощью мультиметра. Затем провоцируется короткое замыкание, для проверки защитного реле.

Любой коммутационный прибор состоит из схожих по конструкции элементов. Поэтому ремонт магнитного пускателя выполняется по общему принципу: поиск неисправного узла, восстановление или замена.

Механические части (мостик, прижимная либо возвратная пружина) меняются, контакты можно зачистить. Катушка управления перематывается, или производится восстановление сгоревшего витка с помощью пайки.

Видео по теме

3RT Крупные контакторы — Siemens Sirius — Элементы управления

SIEMENS SIRIUS:

Контакторы пускателя двигателя

Siemens Sirius имеют высокую надежность контакта, узкую конструкцию, длительный срок службы и способность работать в экстремальных условиях. Такая гибкость гарантирует, что контакторы Sirius 3RT подходят практически для любого применения. Большой набор легко устанавливаемых стандартных аксессуаров может использоваться для настройки контакторов в различных областях применения.

3RT Запасные части контактора: Ремонтные комплекты контактора Запасные катушки RC и варисторы

3RT105 Контакторы переменного / постоянного тока, типоразмер S6

3RT106 Контакторы переменного / постоянного тока, типоразмер S10

3RT107 Контакторы переменного / постоянного тока, типоразмер S12

Контакторы меньшего размера: 3RT101, 3RT102, 3RT103 и 3RT104

Фото	для контактора	Описание	Вспомогательные контакты				Каталожный №		Цена
			НЕТ	NC	Ранний Марка	Поздно Перерыв	Винтовые клеммы	Пружинные клеммы
3Rh2921-1HA13	3RT102 — 107	Передний монтаж	–	1	–	–	3Rh2921-1HA11	3Rh2921-2HA11	21 доллар. 40
			1	3	–	–	3Rh2921-1HA13	3Rh2921-2HA13	21,40 $
			2	2	–	–	3Rh2921-1HA22	3Rh2921-2HA22	$ 43.20
			3	1	–	–	3Rh2921-1HA31	3Rh2921-2HA31	$ 43.20

Фото	для контактора	Описание	Вспомогательные контакты				Каталожный №		Цена
			НЕТ	NC	Ранний Марка	Поздно Перерыв	Винтовые клеммы	Пружинные клеммы
3Rh2921-1FA04	3RT102 — 107	Переднее крепление	4	–	–	–	3Rh2921-1FA40	3Rh2921-2FA40	$ 43. 20
			3	1	–	–	3Rh2921-1FA31	3Rh2921-2FA31	$ 43.20
			2	2	–	–	3Rh2921-1FA22	3Rh2921-2FA22	$ 43.20
			–	4	–	–	3Rh2921-1FA04	3Rh2921-2FA04	$ 43.20
			–	–	2	2	3Rh2921-1FC22	3Rh2921-2FC22	57 долларов.60

Фото	для контактора	Описание	Вспомогательные контакты				Каталожный №	Цена
			НЕТ	NC	Ранний Марка	Поздно Перерыв
3Rh2921-1LA20	3RT102 — 107	Крепление спереди, кабельный ввод сверху	2	–	–	–	3Rh2921-1LA20	21 доллар. 40
			1	1	–	–	3Rh2921-1LA11	25,40 долл. США
			–	2	–	–	3Rh2921-1LA02	21,40 $
3Rh2921-1MA11	3RT102 — 107	Крепление спереди, ввод кабеля снизу	2	–	–	–	3Rh2921-1MA20	21,40 $
			1	1	–	–	3Rh2921-1MA11	21 доллар.40
			–	2	–	–	3Rh2921-1MA02	21,40 $

Фото	для контактора	Описание	Вспомогательные контакты				Каталожный №		Цена
			НЕТ	NC	Ранний Марка	Поздно Перерыв	Винтовые клеммы	Пружинные клеммы
3Rh2921-1CA01	3RT102 — 107	Переднее крепление	–	1	–	–	3Rh2921-1CA10	3Rh2921-2CA10	10 долларов США. 60
			1	–	–	–	3Rh2921-1CA01	3Rh2921-2CA01	10.60 долларов США
			–	–	1	–	3Rh2921-1CD10	–	10.60 долларов США
			–	–	–	1	3Rh2921-1CD01	–	10.60 долларов США

Фото	Крепление	Каталожный №	Цена
3RA1954-2A	Боковое	3РА1954-2А	$ 43. 20

Характеристики

• Контакторы пускателя двигателя 3RT
  подходят для использования в любом климате.
  Они безопасны от прикосновения согласно
  DIN VDE 0106, часть 100
• Контакторы 3RT1 доступны
  с винтовыми соединениями или с соединениями в клетке.
• Все базовые устройства могут быть расширены
  с помощью вспомогательных блоков переключателей.

Преимущества

• Контакторы 3RT способствуют повышению энергоэффективности
  всей установки.
• Имея семь типоразмеров, контактор Sirius серии
  охватывает весь диапазон до 250 кВт.
• Контактор 3RT серии используется для широкого диапазона приложений
  , а также для специальных приложений
  , таких как коммутация нагрузок или конденсаторов.

Описание

• Контакторы пускателя двигателя Sirius 3RT1
  имеют в наличии широкий ассортимент принадлежностей и запасных частей
  .
• Контакторы 3RT могут работать с переменным и постоянным током в соответствии с
  EN 60947-4-1.
• Контакторы 3RT также подходят для коммутации
  смешанных нагрузок в распределительных сетях.

Основы пускателей и контакторов двигателей

Пускатели двигателей

Добро пожаловать в это руководство EATON, посвященное стартерам, устройствам, которые контролируют использование электроэнергии в оборудовании, обычно двигателе. Как следует из названия, стартеры «запускают» моторы. Они также могут остановить их, повернуть вспять, ускорить и защитить.

Основы пускателей и контакторов двигателей (на фото: Магнитный пускатель двигателя Eaton) Пускатели

состоят из двух строительных блоков, контакторов и защиты от перегрузки:

• Контакторы управляют электрическим током, подаваемым на двигатель.Их функция — многократно устанавливать и прерывать электрическую цепь.
• Защита от перегрузки защищает двигатели от чрезмерного потребления тока и перегрева, буквально от «выгорания».

Контакторы

Контактор может работать сам по себе как устройство управления мощностью или как часть пускателя. Контакторы используются в самых разных областях, от выключателя света до самого сложного автоматизированного промышленного оборудования.

Контакторы используются в электрическом оборудовании, которое часто выключается и включается (размыкание и замыкание цепи), например, осветительные приборы, нагреватели и двигатели.

Рисунок 1 — Пускатель состоит из контроллера (чаще всего контактора) и защиты от перегрузки

Независимо от области применения, функция контактора всегда одинакова: для включения и отключения всех линий электропитания, идущих к нагрузке . Или, как определено NEMA, многократно устанавливать и прерывать электрическую цепь питания.

Мы начнем с обсуждения строительных блоков пускателя: контактора и защиты от перегрузки . Затем мы закончим обсуждением стартеров.

Вот темы, которые мы рассмотрим:

1. Контактор (магнитный контактор, принцип работы контактора, срок службы контактов и т. Д.)
2. Защита от перегрузки (Как работают двигатели, что такое перегрузка? , реле перегрузки, отключение и т. д.)
3. Стартер (магнитный пускатель двигателя, схема пускателя, типы, стандарты и характеристики и т. д.)
4. Помощь заказчику (NEMA или IEC?, проверка паспортной таблички двигателя и т. д.))

Основы пускателей двигателей и контакторов от EATON

Соответствующий контент EEP с рекламными ссылками

Глобальный рынок низковольтных блочных контакторов (2021 г.) станет свидетелем огромного роста к 2026 г. | ABB, Schneider Electric, Siemens, Lovato Electric, Legrand Group — KSU

Согласно Zeal Insider, рынок низковольтных блочных контакторов в 2019 году был оценен в XX млн долларов США, и ожидается, что он будет расти в среднем на XX% в течение прогнозируемого периода с 2020 по 2028 год. Отчет о рынке низковольтных блочных контакторов компрометирует всесторонний анализ, охватывающий ключевые региональные тенденции, динамику рынка и обеспечивающий размер рынка блочных контакторов низкого напряжения на уровне страны.Некоторые из основных аспектов, рассмотренных в ходе исследования, включали описание продукта, классификацию продукта, отраслевую структуру, различных участников рынка низковольтных блочных контакторов и т. Д. В отчете представлены фактические рыночные значения на 2018 и 2019 годы, а также прогнозы на период с 2020 года. до 2028 г. и CAGR%, измеренный для отдельных сегментов и региональных рынков.

Наши лучшие аналитики изучили рыночный отчет со ссылкой на запасы и данные, предоставленные ключевыми игроками:

• ABB
• Schneider Electric
• Сименс
• Lovato Electric
• Legrand Group
• Hager

Автомобиль Mitsubishi Electric

• Eaton
• Rockwell Automation
• Ghisalba
• Terasaki Electric
• ZEZ SILKO
• Джослин Кларк
• WEG
• CHINT Электрика

Скачать образец отчета об исследовании рынка блочных контакторов низкого напряжения за 2019-2026 гг. По адресу: https: // www.zealinsider.com/report/161891/lv-block-contactors-market#sample

Отчет посвящен глобальным компаниям, работающим на рынке низковольтных блочных контакторов, предоставляя такие данные, как профили компаний, изображение и описание продукта, мощность, производство, стоимость, доход и контактная информация. Это исследование предлагает ключевые статистические данные о состоянии отрасли и является важным источником рекомендаций и указаний для компаний и частных лиц, вовлеченных в рынок. Наряду с прогнозами CAGR, представлены различные другие параметры, такие как годовой рост рынка низковольтных блочных контакторов, качественные и количественные данные.Приведены ключевые моменты, такие как размер рынка, стоимость, объем, портфель продуктов, объяснение и классификация рынка низковольтных блочных контакторов. Также объясняются текущие тенденции, технологический прогресс на рынке низковольтных блочных контакторов.

Атрибут отчета	Детали
Рыночная стоимость в 2019 году	xx. xx миллионов долларов США (щелкните здесь, чтобы узнать стоимость)
Прогноз выручки в 2028 году	долларов США xx.xx миллионов (щелкните здесь, чтобы узнать стоимость)
Скорость роста	CAGR xx.xx% с 2020 по 2028 год (щелкните здесь, чтобы узнать значение)
Базовый год для оценки	2019
Исторические данные	2015-2018
Период прогноза	2019-2028
Количественные единицы	Выручка в млн долларов США и среднегодовой темп роста с 2020 по 2028 год
Охват отчета	Прогноз выручки, рейтинг компаний, конкурентная среда, факторы роста и тенденции
Покрытые сегменты	Компонент, типы, приложения, конечные пользователи и многое другое.
Ведущие производители	ABB, Schneider Electric, Siemens, Lovato Electric, Legrand Group, Hager, Mitsubishi Electric, Eaton, Rockwell Automation, Ghisalba, Terasaki Electric, ZEZ SILKO, Joslyn Clark, WEG, CHINT Electrics
Типы продукции	Контактор переменного тока, контактор постоянного тока
Типы приложений	Коммерческий, Промышленный, Жилой
Региональный охват	Северная Америка, Европа, Азиатско-Тихоокеанский регион, Латинская Америка, Ближний Восток и Африка
Объем настройки	Бесплатная настройка отчета (эквивалент 8 рабочих дней аналитика) при покупке. Добавление или изменение страны, региона или сегмента.
Цена и варианты приобретения	Доступны индивидуальные варианты покупки для точного соответствия вашим исследовательским потребностям. Изучить варианты покупки

Обзор рынка вспышки Covid-19:

Этот отчет предлагает информацию, которая помогает понять, на какой сегмент рынка, регион или страну следует сделать акцент в ближайшие годы, чтобы направить свои усилия и инвестиции на максимальный рост и прибыльность.Отчет представляет рыночную конкурентную среду и последовательное подробное исследование основных игроков на рынке наряду с экономическим спадом из-за COVID-19.

Некоторые из ключевых аспектов, затронутых в этом отчете:

• Каковы будут темпы развития рынка низковольтных блочных контакторов, динамика роста или ускорение рынка в течение прогнозируемого периода?
• Какие важные факторы движут рынком низковольтных блочных контакторов?
• Каков был объем рынка блочных контакторов низкого напряжения в стоимостном выражении в 2019 году?
• Каков будет размер рынка блочных контакторов низкого напряжения в 2028 году?
• Какой регион, как ожидается, займет наибольшую долю рынка низковольтных блочных контакторов?
• Какие события, проблемы и препятствия повлияют на развитие и размер мирового рынка блочных контакторов низкого напряжения?
• Каковы объемы продаж, выручка и ценовая экспертиза основных производителей на рынке низковольтных блочных контакторов?
• Каковы рыночные возможности низковольтных блочных контакторов и угрозы, с которыми сталкиваются поставщики в мировой индустрии блочных контакторов низкого напряжения?

Есть ли у вас какие-либо вопросы или особые требования? Спросите нашего отраслевого эксперта @ https: // www. zealinsider.com/report/161891/lv-block-contactors-market#inquiry

Сегментация рынка блочных контакторов низкого напряжения:

В отчете содержится подробное исследование рынка низковольтных блочных контакторов на основе различных сегментов, таких как тип, применение и промышленность конечного использования. Рынок блочных контакторов низкого напряжения сегментирован следующим образом:

Рынок блок-контакторов низкого напряжения, по типам:

• Контактор переменного тока
• Контактор постоянного тока

Рынок блок-контакторов низкого напряжения, по заявкам:

• Коммерческий
• Промышленное
• Жилой

Географический охват

В отчете о рынке низковольтных блочных контакторов подробно описана географическая сегментация, которая в основном сосредоточена на текущем и прогнозируемом спросе на низковольтные блочные контакторы в Северной Америке, Европе, Азиатско-Тихоокеанском регионе, Латинской Америке, Ближнем Востоке и Африке. В отчете также делается упор на спрос на отдельные сегменты приложений во всех регионах. Отчет охватывает полный размер рынка и прогнозы для следующих стран и регионов:

Рынок низковольтных контакторов в Северной Америке и прогноз

Выручка и прогноз рынка блок-контакторов низкого напряжения в Европе

• Великобритания
• Германия
• Франция
• Остальная Европа

Азиатско-Тихоокеанский рынок низковольтных блок-контакторов и прогноз

• Китай
• Япония
• Индия
• Остальная часть Азиатско-Тихоокеанского региона

Рынок низковольтных контакторов в Латинской Америке и прогноз

• Мексика
• Бразилия
• Остальная часть Латинской Америки

Рынок низковольтных контакторов Ближнего Востока и Африки и прогноз

• Страны GCC
• Южная Африка
• Остальной Ближний Восток и Африка

Купите для одного пользователя со скидкой сейчас: https: // www. zealinsider.com/checkout?reportId=161891&&usert=su

О нас:

Мы в Zeal Insider стремимся быть мировыми лидерами в области качественного и прогнозного анализа, поскольку мы ставим себя на первое место в выявлении мировых промышленных тенденций и возможностей и их составлении для вас на серебряном блюде. Мы специализируемся на определении масштабов активной деятельности рынка и постоянно расширяем области, которые позволяют нашим клиентам принимать самые инновационные, оптимизированные, интегрированные и стратегические бизнес-решения, чтобы опережать их конкурентов.Наши исследователи достигают этой грандиозной задачи, проводя качественное исследование множества точек данных, разбросанных по тщательно размещенным экваториальным регионам.

Свяжитесь с нами:

Zeal Insider
1-й этаж, здание Харикришна,
Samarth Nagar, New Sanghvi,
Pune- 411027 India
тел .: + 91-8149441100 (время работы офиса по Гринвичу)
тел . : +17738002974
[email protected]

ABB AL16Z-30-10 Блочные пускатели постоянного тока 24 В для бизнеса и промышленности

ABB AL16Z-30-10 Блок-контакторные пускатели 24 В постоянного тока для бизнеса и промышленности

ABB AL16Z-30-10 Блочный контактор 24 В постоянного тока

AL16Z-30-10 Блочный контактор 24 В постоянного тока ABB,

Перечисление количества со справочной фотографией, вы можете не получить фактический товар, изображенный на фото,

Товар имеется и готов к отправке. Присылайте нам любые вопросы, которые могут у вас возникнуть. Спасибо, что ознакомились с нашим списком.

, этот контактор был извлечен из функциональной среды,

Контактор имеет износ от предыдущего использования, включая потертости и царапины,

Износ носит только физический характер и не влияет на работу контактора.

Включает только контактор, без аксессуаров.Блочный контактор ABB AL16Z-30-10 24VDC, ABB AL16Z-30-10 24VDC Блочный контактор, бизнес и промышленность, промышленная автоматизация и управление движением, приводы и пускатели, стартеры, другие пускатели.

перейти к содержанию

ABB AL16Z-30-10 Блочный контактор 24 В постоянного тока

ABB AL16Z-30-10 Блочный контактор 24 В постоянного тока. Этот контактор был извлечен из функциональной среды.

Контактор имеет износ от предыдущего использования, включая потертости и царапины.

Износ носит только физический характер и не влияет на функциональность контактора.

Включает только контактор, без аксессуаров.

Количество перечисленных со справочной фотографией, вы можете не получить фактически изображенный товар.

Товар имеется и готов к отправке. Пожалуйста, присылайте нам любые вопросы, которые могут у вас возникнуть. Спасибо, что ознакомились с нашим списком.

.. Состояние: Использовано: элемент, который использовался ранее.Изделие может иметь некоторые признаки косметического износа, но оно полностью исправно и функционирует должным образом. Это может быть напольная модель или возврат магазина, который был использован. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий, Примечания продавца: «Рабочая тяга».

ABB AL16Z-30-10 Блочный контактор 24 В постоянного тока

Размер L / XL: плечо (48-58 см / 19-23 дюймов), желаю вам хорошо провести время на берегу моря, купите женские повседневные широкие брюки с цветочным принтом Carood с цветочным принтом Свободные брюки с карманами на пуговицах Брюки-шаровары и другие повседневные брюки в магазине, M10 Х 1.5 HSG D6 HSG 4 КОНУС С ФЛЕЙТОЙ E-2-1-3-103, Симптомы неисправности включают плохой запуск. Эта прекрасная свеча WoodWick оснащена фитилем из натурального дерева, который создает успокаивающий звук потрескивающего огня. 4 отдельные поверхности для решеток, радиальный электролитический конденсатор на 33 мкФ, 50 В, 105C, наш широкий выбор удобен для бесплатной доставки и бесплатного возврата, СЕНСОРНЫЙ ЭКРАН — удобный сенсорный экран для пальцев и большого пальца упрощает использование смартфона, не снимая перчаток. Купите холщовый кошелек GQX33 с монограммой, мини-футляр для кредитных карт, кошелек с цветочным дизайном, держатель для карт: покупайте чехлы для визитных карточек ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, S-80145ANMC-JC6T2G ДЕТЕКТОР НАПРЯЖЕНИЯ IC 50MS SOT23-5 80145 S-80145 5 ШТ. .Серебряный кулон итальянской принцессы 925 с покрытием из розового золота 14 карат с ожерельем 16 футов: Одежда. ★ ПРЕМИУМ КАЧЕСТВО: Шапка изготовлена ​​из эластичного акрилового трикотажа снаружи и микрофлиса на внутренней подкладке для комфорта и тепла. Партия из 2 датчиков давления NOSHOK 100-1000-2-1-2-7, 1000 фунтов на кв. Дюйм, 4-20 мА. Купите BECKARNLEY 084-4406 Датчик скорости ABS: датчики скорости — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупок, Hillman Hardware Essentials 853429 Двойные крючки для халатов, латунь, 1 упаковка: благоустройство дома, ПАРКОВКА ДЛЯ ЖИТЕЛЕЙ ТОЛЬКО Знаки парковки.полиэфирная ткань, что делает его очень простым для установки на любую стену, в комплект входит установка оригинального оборудования с прямым болтовым креплением или замена штатных ламп H21. Деталь № 244024A1 Выключатель нейтрального пуска для тракторов Case IH серии C и CX. Некоторые из этих камней включают, но не ограничиваются ими; лепидолит. Mia Diamonds 925 Sterling Silver Solid (. Стальная трубка 1-3 / 8 «Сталь 4130 Chromoly можно обрезать до нужного размера! 0,095» Стена, застежка на пуговицы на спине и длинные рукава, только некоторые странные пятна на левой руке (см. Рисунок), но не слишком заметно, Traxx 9012 Ideal 80 размер Пользовательский 3-строчный обратный адрес Самокрашивающийся резиновый штамп. Вы никогда не знаете, где его могут повесить в качестве напоминания о вас — с зеркала заднего вида, Silhouette требует дополнительного программного обеспечения для использования изображений SVG, поэтому, если вы у вас нет этой программы, это тот тип файла, который вы ищете, Lipton Tee Exclusive Selection Green Tea & Intense Mint 25 x 2 г. Обои продаются за метр (1 метр = 1.✅ КОНВЕРТЫ ПРЕМИУМ КАЧЕСТВА имеют хорошую растяжку, Novo Sem Caixa Idec Hg 9 zskp / Hg 9 zskp. ПОЛЬЗОВАТЕЛЬСКИЕ ЗАКАЗЫ: Я создал каждый дизайн, чтобы они были готовы к вашему уникальному проекту — браслет из шунгита, драгоценный камень, серебро, простой стиль манжеты для женщин. США БЕСПЛАТНАЯ ДОСТАВКА И БЕСПЛАТНЫЙ ВОЗВРАТ. Эта повязка на голову с розовыми кристаллами просто потрясающая. Рубашки — это мягкая смесь поли / хлопка.

ABB AL16Z-30-10 Блочный контактор 24 В постоянного тока

Перечисление количества со справочной фотографией, вы можете не получить фактический товар, изображенный на фото,

Товар имеется и готов к отправке. Присылайте нам любые вопросы, которые могут у вас возникнуть. Спасибо, что ознакомились с нашим списком.

, этот контактор был извлечен из функциональной среды,

Контактор имеет износ от предыдущего использования, включая потертости и царапины,

Износ носит только физический характер и не влияет на работу контактора.

Включает только контактор, без аксессуаров.

Страница ошибки | Rexel USA

{{еще}}
{{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}


Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты.
{{если projectsData.maxWorksites! = null}}
Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов.
{{/если}}

Отображение {{: projectsData.worksites.length}} Рабочие сайты

Отображение

рабочие места

Расширить все
|
Свернуть все

{{! — Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.worksites}}

{{для проектов}}
{{! — Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает:
{{:истекает}}
{{if expiresIn> 1}}
Дней
{{/если}}
{{if expiresIn == 1}}
День
{{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}}

{{/если}}

{{/за}}

{{/за}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранять

{{/если}}
{{если true &&! empty projectsData.result && projectsData.status eq ‘success’}}
{{если ложь}}

Выберите счет клиента

{{/если}}

{{для projectsData.result}}

{{/за}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранять
{{/если}}

{{/если}}

Принадлежности — ПЛК Multipoint

SWPB — Низковольтный переключатель

SWCAN — Цифровая адресная станция управления

XPS — Малая панель расширения контактора
Откидная крышка Корпус типа NEMA 1 включает клеммную колодку и DIN-рейку. установка максимум шести 4- или 8-полюсных контакторов.

XPL — Панель расширения большого контактора
Корпус типа NEMA 1 с откидной крышкой включает клеммную колодку и DIN-рейку, на которой можно установить до шести 4- или 8-полюсных контакторов.

NEMA3RS / NEMA3RL — Extreme Outdoor
Эти шкафы имеют диапазон размеров 6 x 4 x 4 дюйма. до 12 x 12 x 10 дюймов и отвечают основным требованиям к функциональности для приложений, требующих защиты от дождя, мокрого снега, снега или капающей воды.

NEMA4XS / NEMA4XL — Стилизованный внутренний и внешний вид
Эти стилизованные корпуса, предназначенные для использования внутри или снаружи помещений, защищают компоненты и органы управления в агрессивных средах.

NEMA12S / NEMA12L — Оптимизированный дизайн для помещений
Корпуса идеально подходят для систем управления машинами. Обтекаемый дизайн, гладкие четвертьоборотные защелки и привлекательная прочная отделка. Доступны сплошные или оконные однодверные и двухдверные горизонтальные, скрытые и наклонные версии для гибкости применения и монтажа. Двухдверные горизонтальные модели обеспечивают доступ во всю ширину и легкий монтаж панелей.

PHR — Панельный нагреватель
Используется в наружных шкафах для предотвращения конденсации и поддержания рабочих температур.Панельный нагреватель PHR — это гибкий силиконовый нагреватель, который может определять внутреннюю температуру и устойчив к коррозии. Одобрено UR, cUR, VDE, легко склеивается, армирован стекловолокном, легкий.

OP4 — 4-полюсный нормально разомкнутый контактор / катушка 20 А / 120 В
Полюса контактора с электрическим удержанием разомкнуты в обесточенном состоянии 20 А, 600 В переменного тока.

OP8 — 8-полюсный нормально-разомкнутый контактор / катушка 20A / 120В
Полюса контактора с электрически удерживаемым напряжением разомкнуты в обесточенном состоянии 20A 600VAC

CP4 — 4-полюсный нормально-замкнутый контактор / 20A / 120V катушка
Электрически удерживаемые полюса контактора закрыты в обесточенном состоянии 20A 600VAC

DA-4 — четырехканальный диммирующий усилитель (контроллеры серии C)
Используется в основном для офисов и складов, требующих диммирования любых люминесцентных, электронных, 0- Диммирующие балласты на 10 В и электронные балласты с регулируемой яркостью HID.

PLS4 — Индивидуальное дублирование (оптимизировано для контроллеров серии LCM)
Преобразует поддерживаемые замыкания сухих контактов в сигнал изменения полярности для управления низковольтными реле Panasonic WR-6161-K8 и реле WR-6172-84 (двухполюсные) 480 В. Плата имеет 4 входных и 4 выходных канала и питается от 24 В постоянного тока.

M-SIM – имитатор датчика (контроллер LC8)
M-Simulator используется для калибровки и настройки контроллера LC8 для работы в диапазоне целевого датчика.

FLB — Предупреждающий маяк для HID-сканирования

COUSB — Кабель USB-A / MINI-B длиной 6 футов (серия R)

COMSD2 — Карта Micro SD, 2 ГБ (серия R)

COMSD2A — Адаптер Micro SD (серия R)

COMSDUA — Адаптер Micro SD USB (серия R)

Что такое «сухие контакты» — WORTH HVAC Training

Я придумал тему «Сухие контакты» для этого электронного письма, когда на прошлой неделе заменял проточный водонагреватель на комбинированный бойлер.Производитель котла в этом случае имеет клеммы низкого напряжения для вызова тепла и клеммы высокого напряжения для включения системных насосов. Но производитель требует, чтобы установщик использовал установленные на месте «сухие контакты» для включения этих клемм при включении цикла нагрева.

Итак, вопрос в том, что такое «сухие контакты»? Через сухие контакты проходит источник питания, не зависящий от цепи управления. Это как контактор или реле. У вас есть управляющее напряжение, которое контролирует, когда контактор или катушка реле находится под напряжением, и у вас есть сухие контакты, которые катушка вызывает замыкание из-за действия катушки.

Итак, когда катушка замыкает сухие контакты, напряжение нагрузки проходит через эти сухие контакты, чтобы запитать двигатель, клапан, компрессор или другое. Опять же, управляющее напряжение, возбуждающее катушку реле, не зависит от напряжения нагрузки, которое фактически питает оборудование, или не зависит от него.

Например…

Контактор

А в конденсаторе кондиционера имеет катушку 24 В и набор сухих контактов. Когда на катушку подается питание от печи или воздухообрабатывающего устройства (как показано управляющим сигналом на изображении), она замыкает контакты, которые подключены независимо от 24 В, которые питали катушку.Теперь одна из винтовых клемм на сухих контактах будет иметь линейное напряжение (как показано на рисунке), которое в данном случае составляет 120 В. И когда катушка замыкает сухие контакты, напряжение передается на другую клемму (которая является клеммой нагрузки, обозначенной изображением) и включает компрессор. Это выключатель, который включает оборудование, но он управляется другим источником напряжения.

Еще один пример того, что я пытаюсь сказать, находится на этом чертеже реле, которое включает вентилятор.

Влажные контакты?

Есть ли «мокрые» контакты? Да, но обычно их не называют «мокрыми». Мокрый означает, что контакты, указанные на этом оборудовании, имеют питание. Влажные контакты обычно получают питание от котла (или другого блока) для подачи питания на установленные на месте устройства управления и оборудование, такое как термостаты, двигатели, насосы. Влажные контакты могут быть «горячими» все время или находиться под напряжением от устройства при необходимости. Большинство регуляторов верхнего предела, большинство регуляторов предельного значения вентилятора, большинство реле давления имеют управляющее напряжение, поступающее на них, а затем через них.Термостаты — это мокрые контакты. Они получают питание от печатной платы, и это напрямую влияет на работу схемы. От клеммы «R» на плате до клеммы «R» на термостате, до клеммы «W» на термостате и обратно к плате для подачи сигнала тепла. Влажные контакты — это контакты под напряжением, которые напрямую питают оборудование.

Не все производители подключают их одинаково…

Производитель этого котла в этой конкретной работе использует «мокрые» контакты, но они не хотят, чтобы мы использовали их низковольтные и высоковольтные «мокрые» контакты для непосредственного включения цепи термостата или цепи реле для насосов системы.Они опасаются, что дополнительная полевая проводка будет слишком утомительной для их печатной платы. Поэтому они решили, что было бы лучше, чтобы напряжение, которое они подавали от своей печатной платы, проходило через установленные на месте сухие контакты как для низкого напряжения (для термостатов и т. Д.), Так и для их контактов высокого напряжения (для насосов, двигателей и т. П.).

На изображении выше показано, как я подключил систему. На этой работе было существующее реле Fan Center, которое питало системные насосы и подает 24 вольта для цепи термостата.На всякий случай, если вы не знаете, реле в фан-центре имеет нормально замкнутый контакт и нормально разомкнутый контакт. Нормально открытый контакт — это сухой контакт, который я использовал для насосов на 120 В. Таким образом, на одну сторону контакта подается напряжение 120 В, и когда он замыкается, он проходит через клеммы, чтобы запитать насосы. Этот контакт замыкается при подаче напряжения на клемму «G».

Итак, я оставил цепь насоса подключенной через реле центра вентилятора и добавил реле SPST 24 В для вызова низкого напряжения (термостат) для цепи нагрева.Я использовал клеммы 2 и 4 на реле в качестве сухих контактов, которые производитель требует для подачи питания на запрос тепла.

Таким образом, реле центра вентилятора становится моими сухими контактами для подачи питания на насос системы, а новое реле SPST, которое я теперь установил, становится сухими контактами для вызова низкого напряжения для цепи нагрева.

Как вы можете видеть на диаграмме выше, я убедился, что цепь термостата подает напряжение как на клемму «G» на реле центра вентилятора (FCR), так и на катушку реле SPST I, установленную на стене.Сухие контакты на реле SPST замыкают цепь в котле для вызова тепла, а сухие контакты в FCR питают насос системы. Сухие контакты, по сути, становятся термостатом котла.

Другие производители

Теперь помните, что мокрые контакты означают, что питание подается от оборудования. Таким образом, возможным применением «мокрых» контактов в котле может быть набор клемм для запуска контура. насос для накопителя ГВС. Блок управления котлом включит эту клемму, когда Aquastat запросит тепло.Если в этой цепи 2 клеммы, одна будет горячей, а другая может быть нейтральной для насоса. В любом случае производитель запускает низковольтную нагрузку (термостаты, аквастаты) и / или высоковольтную нагрузку (насосы, двигатели) прямо от котла. Вот что обычно делают мокрые контакты.

В качестве альтернативы некоторые производители используют сухие контакты в своих клеммных колодках. Опять же, производитель не предоставляет питание для сухих контактов, вы должны обеспечить питание клемм для вашей нагрузки.Пример котла: когда есть сигнал низкого напряжения для отопления помещения, монтажная плата на котле может замкнуть набор сухих контактов на клеммной колодке, которая будет рассчитана на 3 А при 120 В. Итак, вы подаете 120 В на одну клемму, а другую клемму можно подключить к насосу. (Убедитесь, что нейтральная сторона насоса также подключена к котлу). Когда запрос тепла прекращается, печатная плата размыкает контакты, отключая насос.
