Блок управления светодиодной лентой: Контроллер светодиодной ленты беспроводной WIFI, RGBW, умный дом, интеграция Алиса, DC 5V 12-24в

Цифровое управление светодиодными источниками света

Сегодня мы подробно поговорим об особой группе светодиодных источников света, которые способны украсить любой праздник, сделать ярче самую крутую вечеринку или же привлечь внимание именно к вашей продукции, витрине или вывеске. Речь пойдет о трех типах источников света с цифровым управлением:

Все они устроены на базе RGB светодиодов, каждый из которых состоит из кристаллов красного (Red), зеленого (Green) и синего (Blue) свечения. Особенностью же этого класса светодиодного оборудования является наличие микросхем управления, которые монтируются на саму ленту или внутрь светодиодных модулей. Эти микросхемы делают возможным управление каждым отдельным светодиодом или группой из нескольких светодиодов. Один управляемый элемент называется «пиксель», а само освещение «пиксельным».

В зависимости от необходимого напряжения питания, варьируется и количество светодиодов в пикселе. Так в 5-вольтовых лентах и модулях управление происходит каждым светодиодом в отдельности, т. е. один пиксель состоит из одного светодиода. В таком случае микросхема может быть расположена в корпус самого светодиода. Если напряжение питания источников освещения составляет 12 В, то обычно один пиксель содержит 3 RGB светодиода, а для 24 В – 6 светодиодов. Встречаются также ленты с питанием 12 В и управлением каждым светодиодом отдельно.

Общее управление выполняется контроллером, созданным специально для цифрового управления пиксельным освещением. Их можно подразделить на три группы:

1. Контроллеры, световые эффекты которых были запрограммированы при их изготовлении. Число и набор программ в них постоянны и не изменяемы. Пользователь может лишь выбирать интересующую программу и настраивать скорость эффекта. Но, несмотря на это, подобные контроллеры все равно могут продемонстрировать всю красоту динамической светодиодной подсветки, ведь некоторые из них, в зависимости от модели, могут содержать в своей памяти до 300 различных программ.





2. Контроллеры, программы которых были созданы пользователем на своем компьютере с помощью специальных программ и впоследствии записаны на SD-карту, которая устанавливается в контроллер.





3. Контроллеры, работающие онлайн. Управление ими происходит в режиме реального времени с персонального компьютера. Программы также составляются при помощи специализированного ПО, а подключение происходит через USB порт или при помощи сетевой карты компьютера через локальную сеть.


Важно обеспечить соответствие цвета в программе, воспроизводимому цвету, поэтому при настройке большинства контроллеров есть возможность указать необходимую последовательность каналов на светодиодной ленте, например, RGB, RBG, BGR и др. Для правильного воспроизведения эффектов также задается количество и расположение пикселей.

Микросхема, вмонтированная в светодиодную ленту или флеш-модуль, представляет собой особый микроконтроллер, принимающий цифровой сигнал, сформированный управляющим контроллером, и преобразующий его в визуальное изменение свечения, яркости или цвета светодиода. Такие микроконтроллеры часто называют «чип» или «драйвер». Последнее понятие мы и будем использовать дальше в статье.

Не все контроллеры и драйверы совместимы между собой, но большинство контроллеров могут работать с несколькими моделями драйверов. О том, с какими типами драйверов совместим тот или иной контроллер, указывается в подробных технических характеристиках или в его программном обеспечении, если оно используется. Вид драйвера также указывается в параметрах светодиодных лента, флеш-модулей и «гибкого неона». Все это нужно, чтобы правильно выбрать и настроить совместную работу контроллера и управляемых устройств. С течением времени списки совместимости контроллеров и драйверов расширяются, т.к. технический прогресс не стоит на месте.

Сами драйверы по принципу работы также подразделяются на два кардинально разных типа:

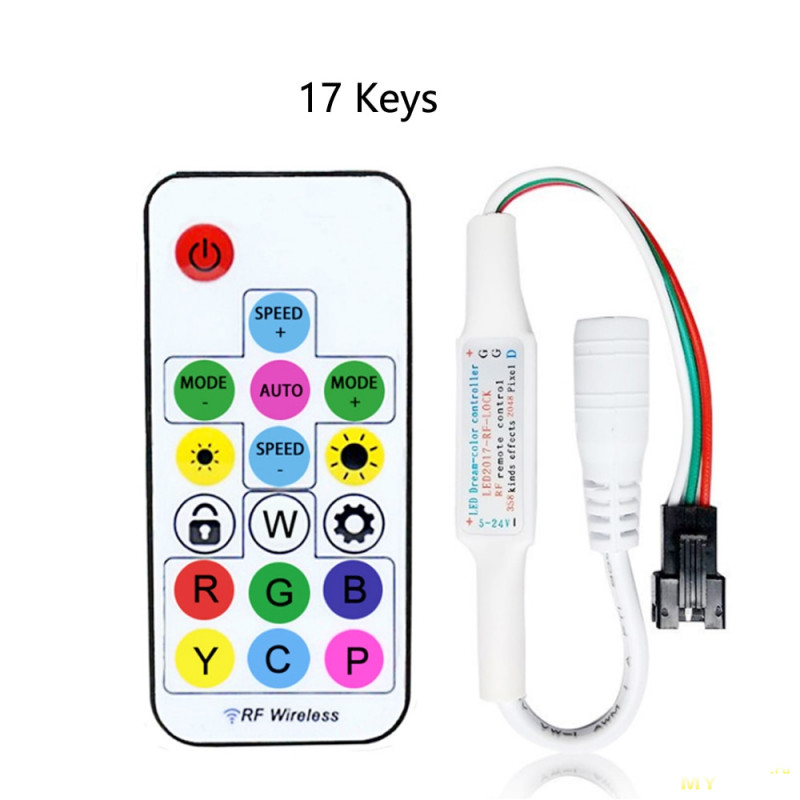

1. SPI-драйверы – в их работе применяется цифровой интерфейс SPI, от английского «Serial Peripheral Interface» — последовательный периферийный интерфейс. Эта группа более обширная, такие драйверы используются чаще.





2. DMX-драйверы – соответственно используют цифровой протокол управления DMX, от английского Digital Multiplex – цифровое мультиплексирование.

Каждый из типов драйверов имеет свои достоинства, о них мы и поговорим более подробно далее.

Цифровой интерфейс SPI

Основная особенность применения этого протокола заключается в последовательной передачи информации от пикселя к пикселю по всей длине подключенной цепочки. При этом нет необходимости присваивать адрес каждому пикселю, поскольку его адрес определяется расположением пикселя в цепи. Контроллер формирует определенную цифровую последовательность управления и отправляет ее на первый пиксель. Его драйвер, принимает первые данные, а остальную цифровую последовательность передает далее, на следующий пиксель. Второй драйвер действует по тому же принципу: первую часть полученной информации «забирает» себе, а остальное передает далее.

Передача информации, в зависимости от типа драйвера, может осуществляться по двум сигнальным проводам (DATA и CLK) или с использованием только одного сигнала (DATA). Первый вариант требует более сложного монтажа, но обеспечивает более устойчивую работу на высоких скоростях обмена, что гарантирует меньшую задержку распространения информации и, соответственно, более высокую частоту обновления информации, что важно, например, при создании мультимедийных экранов. В нашей таблице указаны основные параметры SPI-драйверов, используемых Arlight (список микросхем пополняется с появлением новых устройств).

Тип драйвера	ТМ1804	ТМ1812	WS2801	WS2811	WS2812	LPD6803	UCS1903	TLS3001
Использование в оборудовании Arlight	Ленты/ модули	Ленты	Модули	Ленты/ модули	Ленты/ модули	Модули	Модули	Модули
Напряжение питания лент и модулей Arlight	12/24В	12В	5/12В	5/12/24В	5В	5/12/24В	5/12В	5В
Количество RGB светодиодов в пикселе для лент Arlight	1 или 3 шт.	1, 2 или 3 шт	—	3 шт.	1 шт.	—	—	—
Сигналы управления	DATA	DATA	DATA, CLK	DATA	DATA	DATA, CLK	DATA	DATA
Исполнение микросхемы	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	Встроена в светодиод	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе
Количество обслуживаемых драйвером пикселей	1 (3 канала)	4 (12 каналов)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)
Количество цветов	16 млн	16 млн	16 млн	16 млн	16 млн	32768	16 млн	4096

С помощью приведенных структурных схем Вы сможете самостоятельно подключить SPI-ленты к пиксельному контроллеру.

Рис. 1. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по двум сигнальным проводам (DATA и CLK)

Рис. 2. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по одному сигнальному проводу (DATA)

Цифровой протокол DMX

В отличие от протокола SPI, особенностью цифрового протокола DMX является параллельная подключение всех драйверов к шине управления. Это отлично видно на структурной схеме. (Рис. 3)


Преимущество этой системы состоит в том, что, если из строя выйдет один драйвер, это не нарушит работу всей последующей цепочки. С другой стороны, необходимо учитывать, что для правильной работы системы, каждый драйвер должен иметь свой индивидуальный и вполне определенный адрес, чтобы информация от контроллера попала по назначению. В случае, если в такой системе драйверы поменять местами, световой эффект будет нарушен.

Рис. 3. Структурная схема подключения DMX светодиодной ленты к пиксельному контроллеру (сигнал ADR используется только при записи адресов DMX каналов)

Компания Arlight в своем оборудовании используют современные DMX драйверы типа WS2821. Обратим ваше внимание на то, что они применяют протокол DMX, но не используют полноценный симметричный интерфейс, используемый в стандартных устройствах DMX. Для передачи информации используется сигнал DATA+ и не используется DATA-.

Первоначально DMX адреса светодиодных лент, «гибкого неона» и флеш-модулей прописываются при их производстве. Каждая катушка ленты или «гибкого неона» или цепочка модулей номеруется по порядку, начиная с первого. Подключая последовательно более одной катушки ленты или группы модулей необходимо производить запись адресов самостоятельно, при помощи редактора адресов. Сначала соединяются все отрезки ленты или модули, а затем прописываются адреса. Запись происходит с автоматическим распределением адресов, последовательно, начиная от ближайшего к контроллеру пикселя. Таким образом, гарантируется уникальность адресов и правильное отображение эффектов.

Для того, чтобы производить перезапись DMX адресов необходимы специальные редакторы, например RA-DMX-ID-WS2821. Некоторые модели пиксельных контроллеров имеют встроенные редакторы адресов, например, DMX K-1000D или DMX K-8000D. В процессе записи адресов используется провод с маркировкой ADR (ADI, ADIN), который впоследствии, для воспроизведения программ уже не применяется. Если в выбранном контроллере нет встроенного редактора или выхода для подключения провода ADI, то он должен быть соединен с общим проводом GND, что предотвратит влияние на него внешних помех и наводок.

В итоге хотелось бы вкратце осветить положительные стороны обоих протоколов SPI и DMX.

Преимущества оборудования использующего интерфейс SPI:

1. Не нужно записывать адреса, а значит, и покупать редактор адресов.





2. Можно спокойно менять местами пиксели (отрезки ленты или модули), это не повлечет за собой изменения в рисунке эффекта.





3. При необходимости возможно соединение более 1024 пикселей. Для этого нужен контроллер, поддерживающий такое количество пикселей, и максимально аккуратный и продуманный монтаж цепей управления.

Преимущества использования протокола DMX:

1. Возможность совместной работы с оборудованием, использующим стандартный протокол управления DMX512, таким как различные DMX пульты или, например, с устройствами системы MADRIX.





2. В случае выхода из строя одного из пикселей, работа последующих пикселей цепи продолжается, как и раньше, картинка не нарушается.

При совместной работе со стандартным оборудованием DMX512, на одну DMX шину может быть подключено до 170 пикселей (по 3 адреса на каждый пиксель, суммарно 510 адресов). При использовании специализированных пиксельные DMХ контроллеров для светодиодных лент и флеш-модулей на один порт контроллера обычно может быть подключено до 1024 пикселей.

На нижеприведенной иллюстрации изображена схема подключения нескольких светодиодных лент «Бегущий огонь».

В конце нашей статьи обозначим основные рекомендации, которые помогут максимально правильно спроектировать и установить управляемые светодиодные системы. Эти рекомендации подходят ко всем пиксельным светодиодным лентам, управляемому «гибкому неону» и флеш-модулям, независимо от протокола, которым они управляются.

1. Важно соблюдать направление передачи данных. Оно обозначено стрелками на самой ленте или флеш-модулях и указывает направление от контроллера. Кроме того, на оборудование зачастую нанесена и специальная маркировка: контакты «DI» или «DIN» (вход) подсоединяются к выходу контроллера, «DO» или «DOUT» (выход) – к следующим пикселям.





2. Запрещено подключать светодиодную ленту к источнику питания с выходным напряжением выше, чем ее номинальное напряжение питания. Подобные действия лишь испортят ленту.





3. К такому же результату приведет и подача напряжения питания на вход данных или несоблюдение полярности при подключении блока питания.





4. Запрещено последовательно подавать питание от ленты к ленте. Катушки светодиодной ленты, и «гибкого неона» всегда имеют максимально допустимую длину. При последовательном подключении нескольких катушек, провода DATA и GND присоединяются от выхода одной светодиодной ленты ко входу другой, но питание подается отдельно на каждую из них. Возможен и вариант, когда один мощный источник питания используется сразу для нескольких лент. В таком случае, от блока питания ведется отдельный кабель к каждой светодиодной ленте. Такой способ может стать причиной падения напряжения на проводах, что приводит к искажению цвета свечения и неполадкам в управлении пикселями. Сечения проводов для управляемых светодиодных лент рассчитываются также, как и для обычных, основываясь на мощности ленты и длине провода. Наш калькулятор поможет Вам все легко рассчитать. Но наиболее рациональным методом подключения может стать использование отдельных блоков питания невысокой мощности для каждой светодиодной ленты, размещенных непосредственно рядом. Это позволит избежать проблем, связанных с падением напряжения на проводах питания.





5. Подключая светодиодные ленты высокой плотности с напряжением питания 5 В, питайте их с обоих концов. Иначе из-за падения напряжения на дорожках ленты и высоких значений потребляемого тока, ее цвет в начале и конце может значительно отличаться. Кроме того, из-за нехватки напряжения на конце ленты, могут возникнуть проблемы с ее управлением. Подобные недостатки особенно ярко заметны при включении постоянного белого цвета на всех светодиодах, т.к. тогда потребляемый лентой ток максимален. Определенные модели контроллеров могут частично решить эту проблему, автоматически снижая яркость свечения белого цвета при питании в 5 В.





6. Нет необходимости питать контроллеры и светодиодные ленты с помощью блоков питания с одинаковым напряжением, ведь напряжение на управляющих линиях DATA и CLK не зависит от модели контроллера и его напряжения питания. Оно может принимать только 2 значения – 0 и 5 В (уровни TTL). Таким образом, возможно одновременное использование пятивольтовой светодиодной ленты и двенадцативольтового контроллера. Важно, чтобы блок питания и подключаемое к нему оборудование соответствовали друг другу. В случае, если напряжение питания контроллера и светодиодной ленты совпадает, можно использовать один общий блок питания.





7. Передача сигналов управления от контроллера к управляемым источникам освещения должна осуществляться с помощью экранированного кабеля или кабеля для компьютерных сетей UTP (витая пара). Он должен быть не длиннее 10 м. Если нужно управлять системой с большего расстояния (до 200 м), можно использовать конверторы сигнала TTL в RS485 со стороны контроллера RS485 в TTL со стороны ленты. Для передачи и приема сигнала по кабелю можно использовать конвертер Th3010-485.





8. Если система содержит более 1024 пикселей, нужно применять контроллеры с несколькими выходными портами, распределяя равномерно пиксели между портами.

Применяя на практике это руководство, Вы можете дать волю фантазии и создавать огромное множество эффектов от простых световых дорожек «Бегущий огонь» до огромных мультимедийных экранов с разнообразными изображениями.

Обзор влагозащищённой светодиодной ленты RGBW на 12 вольт с Wi-Fi контроллером

Светодиодные контроллеры активно совершенствуются и теперь в продаже появились блоки управления с несколькими способами управления, от стационарного до мобильного. В обзоре участвует влагозащищённая светодиодная лента 12В RGBW длиной 5 метров с контроллером двойного управления через Wi-Fi и инфракрасный пульт. В комплект так же входит блок питания 12В, блок управления, инфракрасный пульт.

Образец  для обзора и тестов предоставлен популярным китайским магазином https://www.gearbest.com
Ссылка на товар: https://www.gearbest.com/led-strips/pp_780062.html

Содержание

• 1. Характеристики
• 2. Мощность
• 3. Контроллер
• 4. Блок питания
• 5. Защита от влаги
• 6. Приложение Android
• 7. Где купить?
• 8. Итоги

Характеристики

Технические параметры зависят от установленных светодиодов, которые выполнены в формате корпуса SMD 5050. Особенностью является конструкция, которая состоит из трёх цветов и отдельной секции белого света, обозначается RGBW. Это  будет самым правильным решением если кроме цветной LED подсветки необходим белый свет. При смешивании трёх RGB цветов получается белый свет, но он очень неоднородный с разными оттенками синего, красного, зелёного. Для нормального освещения он не подходит и его нельзя использовать для освещения рабочего места или чтения.

Параметр	Заявленные	Измеренные
Мощность на 5 м	18w	12-45W
Тип светодиода	SMD 5050	5050
Светодиодов на 1м.	60 led/м	60 led/м
Питание	12В	12V
Цветовая температура	RGBW	RGB+W
Степень защиты	IP65	IP65
Цена	2800руб комплект, длина 5 метров

Каждый RGBW светодиод SMD 5050 состоит из 4 кристаллов (синего, красного, зелёного, белого), которые могут работать в различных сочетаниях, по-отдельности или одновременно. Секция белого света находится под жёлтым люминофором с краю светодиода.

Мощность

Энергопотребление замеряем при длине 5 метров и напряжении 12 вольт на каждом цвете отдельно. В таблицу заносятся результаты при подключении с одного конца влагозащищённой светодиодной ленты и  результаты при подключении с обоих концов. Показатели мощности будут отличатся до 50%. Толщина проводников не очень большая, поэтому при большой силе тока возрастает сопротивление и напряжение к противоположному концу  падает, снижается и мощность. Внешне это будет выглядеть как снижение яркости к концу отрезка 5 метров.

Максимальная мощность достигает 44,5 Ватт при включении всех трёх цветов (синий, красный, зеленый) и подключении с обоих сторон. Одновременно смешиваясь эти цвета дают белый свет с каким либо оттенком.

Контроллер

Блок управления RGBW компактный размером со спичечный коробок, проблем с размещением не будет. Входное напряжение  от 5 до 28 вольт, то есть он будет работать на светодиодных лентах рассчитанных на 5В, 12В и 24В. Максимально допустимая мощность 192 Ватта. В режиме максимальной нагрузки эксплуатировать не следует, резко снижается срок службы и надежность светодиодного блока управления.

Управлять влагозащищённой светодиодной лентой  RGBW 12в можно через Wi-Fi или инфракрасный пульт. Для получения сигнала от инфракрасного пульта из корпуса светодиодного контроллера выходит провод с инфракрасным приёмником, который работает по принципу пульта от телевизора.

Для работы через WiFi необходимо скачать приложение, ссылка для скачивания находится в QR коде на корпусе, приложение адаптировано для Iphone или Android.

Блок питания

..

Для питания используется блок питания 12 вольт ноутбучного типа, он герметичен и защищён от влаги. Максимальная мощность 60 ватт, при силе тока 5 ампер. Этого достаточно для этой влагозащищённой светодиодной ленты 12в.

Защита от влаги

Светодиодная лента производится с разными видами защиты от влаги. Это может быть гибкая трубка или слой силикона нанесённый на поверхность. В данном образце нанесён толстый слой прозрачного силикона, что обеспечивает максимальную влагозащищенность светодиодной ленты 12в с лицевой стороны. По классу защиты от влаги она относится к IP65 у обычных IP20. Для использования на улице необходима гибкая трубка, которая полностью исключает контакт с водой с обоих сторон.

Приложение Android

Функционал приложения Magic Home достаточно большой, множество предустановленных режимов работы и возможность создавать свои варианты работы влагозащищённой светодиодной ленты 12в.

Список возможностей:

1. несколько контроллеров можно объединять в группы и управлять ими синхронно;
2. на цветовом круге выбирать любой цвет;
3. регулировать яркость RGB и секции белого света отдельно;
4. предустановлено 20 режимов работы с плавным затуханием, сменой и миганием;
5. возможно задать свой режим работы выбирая цвет, скорость и тип смены цвета;
6. режим работы в качестве цветомузыки, используется микрофон, чувствительность которого можно регулировать вручную;
7. встроенный плеер позволит использовать для цветомузыки файлы с вашего смартфона;
8. настраиваемый таймер включения и выключения, можно выбрать конкретную программу которая будет включатся в установленное время;

Встроенные режимы работы позволят светодиодной ленте заменить новогоднюю гирлянду. При помощи таймера включения имеется возможность реализовать искусственный рассвет. В установленное время она включится и будет плавно повышать яркость. Искусственный рассвет поможет сделать ваше пробуждение более комфортным.

Где купить?

Приобрести комплект можно в интернет-магазине Gearbest.com, доставка бесплатная.
Ссылка на товар: https://www.gearbest.com/led-strips/pp_780062.html

Итоги

Если вы не разбираетесь в электрике и освещении, этот комплект поможет вам реализовать декоративную цветную или белую подсветку во влажном помещении, где нет прямого контакта с водой. Двойное управление  и программирование подойдут по требованиям  95% покупателей. Бонусом вы получите 3 режима работы: цветомузыка, новогодняя гирлянда и искусственный рассвет. Синхронное управление объединит несколько комплектов в единую систему освещения и подсветки.

Управление светодиодными лентами в квартире и доме: виды и способы.

Многие покупатели, посещающие интернет-магазин «Ледрус», имеют весьма смутное представление о возможности управления светодиодными лентами. Мы постараемся восполнить этот пробел и расскажем о видах и способах управления, а также о том, как можно управлять одноцветными и многоцветными (RGB) лед-лентами. Вы сможете убедиться, что использование различных управляющих устройств позволяет сделать домашнее светодиодное освещение более индивидуальным и комфортным.

Зачем нужно управлять светодиодной лентой?

Обычные пользователи традиционно воспринимают светодиодные ленты как некое оригинальное средство для организации освещения потолка, карнизов для штор или стенных ниш. Способ реализации выглядит простым и понятным. Нужно купить рулон LED-ленты белого или желтого свечения, блок питания, выключатель, а затем установить и подключить все эти устройства. Да, самая простая схема обустройства светодиодной подсветки выглядит именно так. Но возможности освещения лед-лентами гораздо шире, и они давно переросли традиционные рамки. Согласитесь, что очень удобно управлять яркостью светодиодов, изменяя ее от едва заметной до максимальной. А ведь подобная функция легко реализуема при минимальных затратах. Видимо не все знают о существовании многоцветных RGB-лент, которые по одному нажатию с пульта изменяют свой цвет и интенсивность светового потока. Представьте себе потенциал таких лент для светового дизайна Вашей квартиры или дома. Утром можно выбрать бодрящий белый цвет, днем поменять его на спокойный зеленый, а вечером отдать предпочтение расслабляющему оттенку морской волны.

Виды управления светодиодной лентой

Итак, управление светодиодными лентами позволяет легко и просто менять яркость и цветовую палитру в соответствии с временем суток и собственным настроением. Познакомимся с основными видами LED-управления, которые используют производители светотехнической продукции.

Диммеры

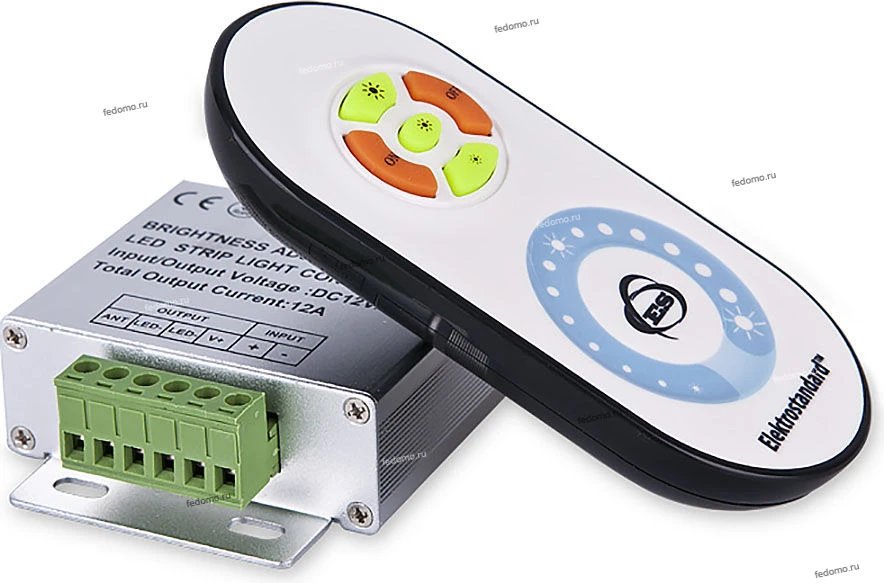

Если Вы захотите регулировать яркость свечения лед-ленты с белым или любым другим одноцветным свечением, то вам понадобится диммер. Это устройство плавно меняет интенсивность светового потока в широких пределах, отключает и включает источник освещения.

Диммер выбирается по мощности, которая должна соответствовать мощности подключенной нагрузки. Физически прибор включается в электрическую цепь между блоком питания и лед-лентой.

Схемное решение светорегулятора реализовано на цифровых микросхемах и технологии ШИМ (широтно-импульсной модуляции). ШИМ является оптимальным вариантом для регулировки тока, подаваемого на светодиодную ленту. Импульсный способ изменения тока на определенной частоте исключает эффект мерцания, характерный для дешевых светорегуляторов.

Контроллеры

Контроллеры служат для управления RGB-лентой, выполненной на многокристальных светодиодах с различным количеством и сочетанием кристаллов. При помощи RGB-контроллера можно выбрать любой необходимый цвет или микшировать цветовые комбинации, получая тысячи разнообразных оттенков.

И это еще не все. Контроллер также выполняет функцию регулирования яркости, скорости и плавности смены цветового потока. Можно выбрать одну из встроенных программ по созданию интересных световых спецэффектов.

Принцип работы основан на ШИМ-технологии, состоящей в подаче к нагрузке управляющих сигналов, представляющих собой импульсную последовательность заданной частоты.

Способы управления светодиодной лентой

Теперь разберемся со способами управления LED-лентами посредством диммеров и RGB-контроллеров. Это хорошо всем знакомые пульты дистанционного управления: радиочастотные и инфракрасные, панели управления: беспроводные настенные\встраиваемые, проводные (устанавливаемые в разрыв электроцепи между блоком питания и лентой).

Пульты и панели управления

Команды, подаваемые с пульта/панели, принимаются диммером или контроллером, обрабатываются электроникой и исполняются в виде изменений параметров светового потока. Все просто и удобно. Вооружившись пультом, можно управлять LED-освещением, не сходя с любимого дивана и не отрываясь от просмотра футбольного матча или сериала.

Для одной зоны освещения, например потолка, достаточно комплекта из диммера/контроллера и пульта, продаваемых в одном наборе.

При необходимости организации многозонального управления контроллерами/диммерами с одного пульта/панели, все приборы покупаются отдельно. Типовой пример: нужно управлять 3 областями подсветки. Решение: покупаем трехзональный пульт плюс 3 контроллера. Итог: управляем каждой зоной по отдельности.

Управление светодиодной лентой со смартфона по Wi-Fi

Наши смартфоны стали поистине универсальным средством управления всевозможными бытовыми приборами и системами. Теперь возможно управлять и LED-лентами в одноцветном и многоцветном исполнении.

Требуется лишь приобрести контроллер, поддерживающий WiFi-управление. Команды с Вашего смартфона могут передаваться по Wi-Fi протоколу непосредственно на RGB-контроллер или на сетевой роутер с последующей ретрансляцией сигнала. Понадобится и программное обеспечение, которое можно скачать на PlayMarket.

Какое дополнительное оборудование понадобится для управления светодиодной лентой

Дополнительно Вам могут понадобиться усилители сигналов диммера/контроллера RGB.

Эти устройства необходимы, когда мощность нагрузки превышает мощность прибора управления. В этом случае часть нагрузки принимает на себя усилитель. Схемы подключения показаны на рисунке:

Консультация специалиста «Ледрус» поможет разобраться с актуальностью использования усилителей в Вашем проекте и правильно рассчитать их количество.

Как выбрать контроллер для светодиодной ленты?

Контроллер для светодиодной ленты — специальное устройство, предназначенное для работы с многоцветными (RGB, RGBW, RGBDW, RGBWW, RGB+CCT) светодиодными лентами. В отличие от диммеров, которые обычно являются одноканальными, и предназначены для простого управления яркостью ленты, контроллеры позволяют управлять цветом светодиодной ленты ленты, выбирать различные программы смены цветов, и имеют массу вариантов способов управления — от простого кнопочного, до управления с помощью телефона по Wi-Fi.

Выбор контроллера необходимо осуществлять исходя из совместимости с необходимой светодиодной лентой и желаемого метода управления. Таким образом можно выделить основные типы контроллеров:

Контроллеры без пульта — миниатюрные устройства, позволяющие осуществлять выбор цвета, программы, скорости изменения цвета. Обычно применяются в случаях, когда цвет или программу нет необходимости часто менять, — «поставил и забыл».

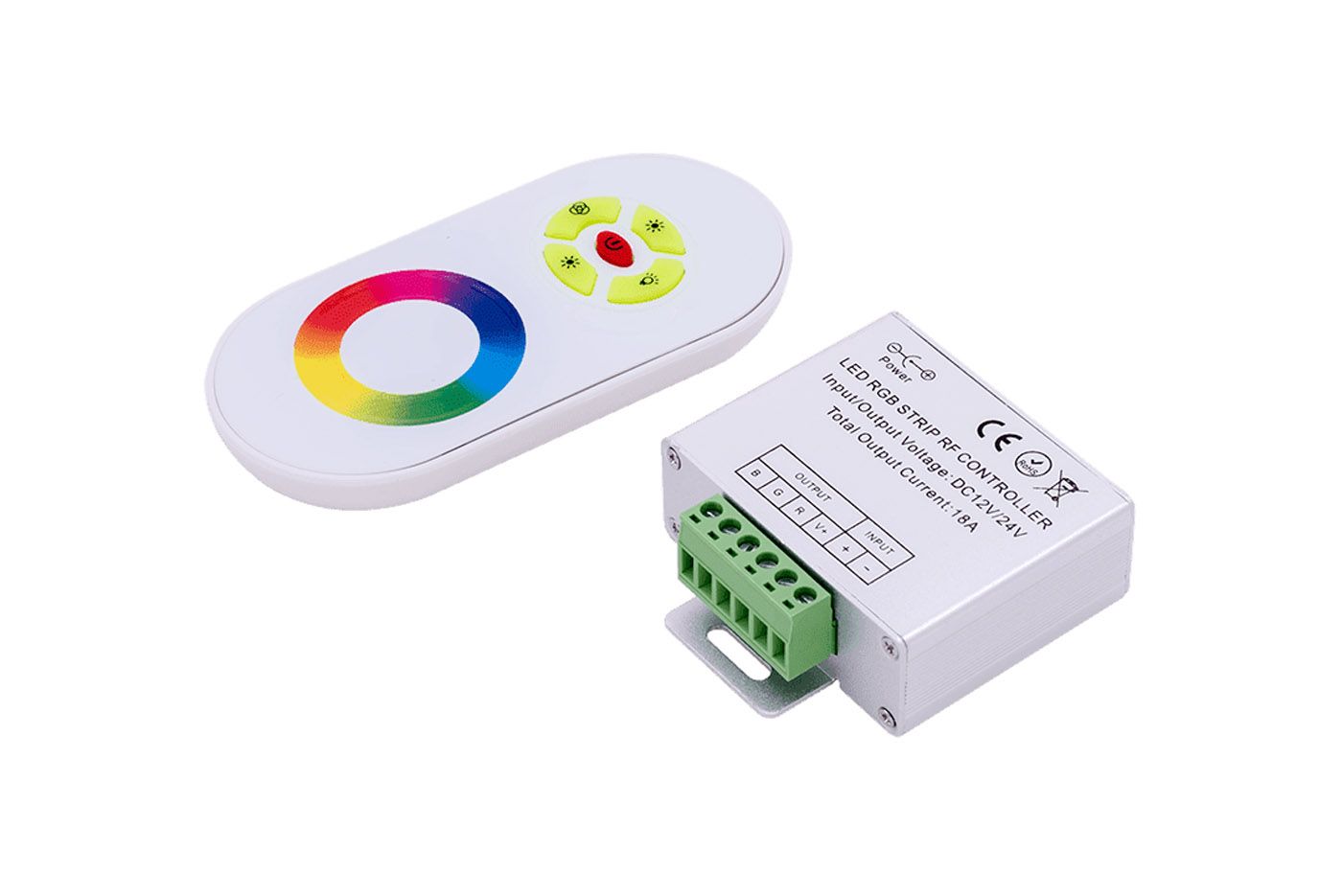

Контроллеры с сенсорным или кнопочным пультом — более функциональные устройства. С помощью ИК или радио- пульта позволяют удобно управлять контроллером:

— Включать или выключать ленту;

— Регулировать яркость;

— Выбирать основной цвет, или его оттенки, получаемые смешиванием основных цветов;

— Регулировать скорость изменения цвета, тип изменения;

Контроллеры с управлением по Wi-Fi – позволяют управлять светом с помощью мобильного телефона или планшета. Такие контроллеры бывают двух видов: первый имеет встроенный Wi-Fi модуль, второй требует дополнительную установку роутера. Роутер позволяет организовать управление несколькими контроллерами из одного приложения. Это удобно, например, если реализуется освещение в нескольких комнатах.

Обычно в комплекте с Wi-Fi контроллером поставляется программное обеспечения для устройств с iOS и Android. Некоторые Wi-Fi контроллеры имеют возможность работы с радио пультами.

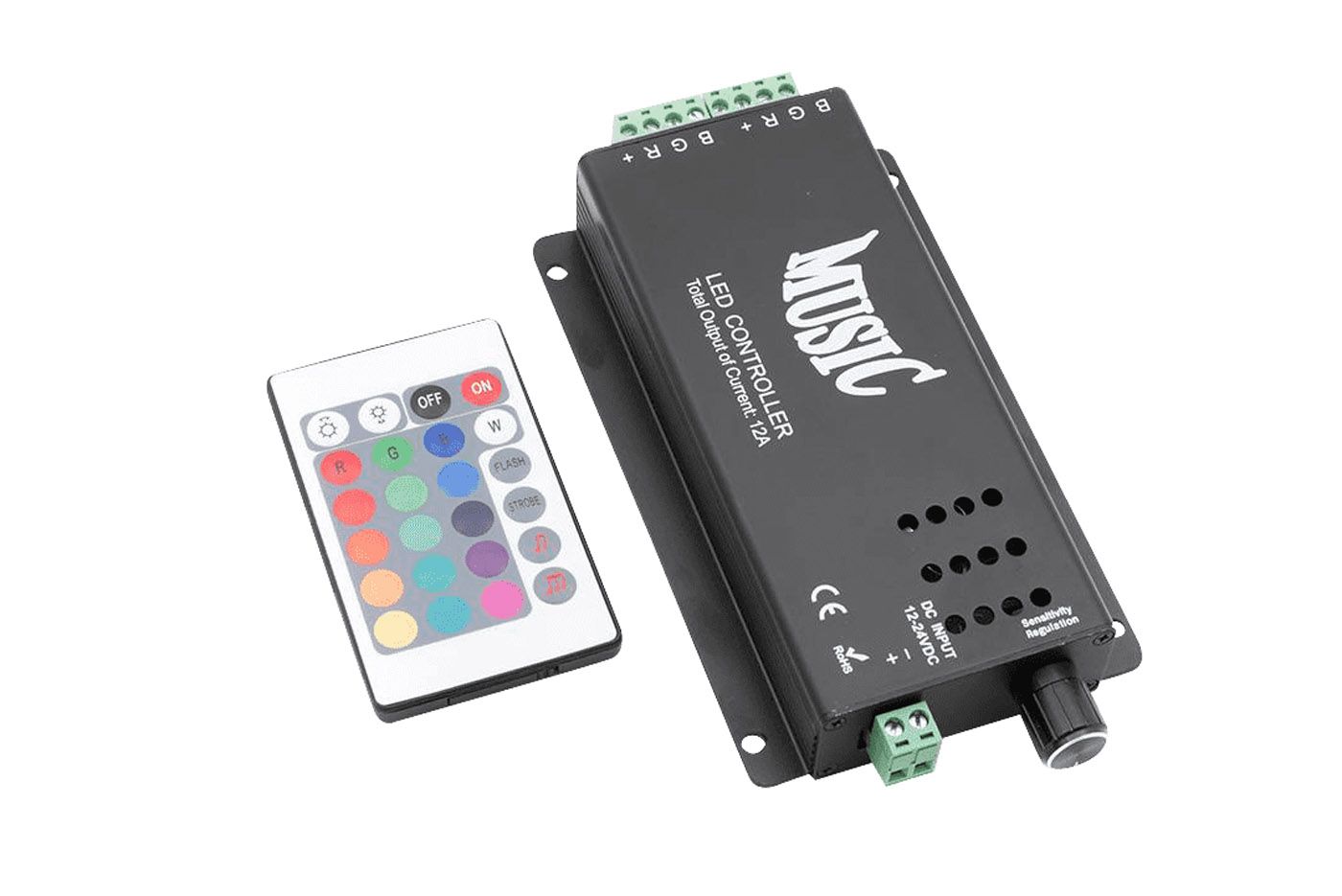

Аудиоконтроллеры — отличаются по принципу работы от других. В них встроен микрофон, и контроллер, руководствуясь окружающими звуками и выбранной программой, изменяет цвет и яркость свечения ленты.

SMART контроллеры — в основном предназначены для рекламщиков, один из примеров использование, это разноцветная подсветка букв, где каждая буква управляется независимо от других. Данный контроллер позволяет подключать неограниченное количество управляемых зон.

Выбор пульта

Пульты управления бывают двух видов (по типу передачи сигнала на ПДУ):

• Инфракрасные;
• Радио;

Инфракрасным пультам необходима прямая видимость датчика контроллера, и их максимальная дальность около 10 м. Радио пульты позволяют управлять контроллером из других помещения, и часто со значительно больших расстояний.

Часто пульты управления поставляются в комплекте с контроллером, и случае потери пульта приходится покупать новый контроллер. Обычно такие пульты являются одноканальными, т. е. позволяют управлять только одной подключенной зоной (нет раздельного управления несколькими контроллерами).

Таким образом, пульты можно разделить еще и на:

• Однозонные;
• Многозонные;

Многозонные пульты продаются отдельно, и выбираются по совместимости с контроллером. Такие пульты позволяют управлять несколькими зонами (контроллерами) по отдельности.

Так же, пульты можно разделить на сенсорные, кнопочные и смешанные. Разница в них — только в удобстве использования. Например, если есть необходимость выбрать цвет не из основных, а из промежуточных цветов, это удобнее делать с помощью сенсорного кольца.

Выбор контроллера.

Одним из основных параметров контроллера, является его максимальная выходная мощность. Перед покупкой и подключением, необходимо расчитать общую мощность подключенной ленты, и выбрать контроллер.

Например:

Используем ленту —  Светодиодная лента Standart PRO class, 5050, 60 led/m, RGB, 12V, IP33.  – 10 метров. Мощность данной ленты 14,4 Вт/м, соответственно 10 метров будут потреблять 144 Вт. Выбираемый контроллер должен быть рассчитан на мощность больше, или равной 144 Вт.

Следует отметить, что контроллеры, поддерживающие 24V, позволяют подключать в два раза большую нагрузку, при применении 24V ленты. Именно это указывается в описании: 12-24V, 180-360W.

Подключение контроллера к светодиодной ленте.

При покупке первой светодиодной ленты многие удивляются словам консультанта, что для полного функционирования светодиодной RGB ленты необходим RGB-контроллер. Давайте разберемся с тем, что такое контроллер, для чего он нужен и можно ли обойтись без него.

Что такое контроллер светодиодной ленты?

Контроллер — это своего рода регулирующий блок, с помощью которого можно влиять на работу разноцветной ленты.

Функции, выполняемые контроллером:

• Изменение оттенков путем смешивания стандартных цветов: красного, зеленого и синего;
• Увеличение или уменьшение яркости;
• Установка определенной программы динамики светодиодов: чередование цветов, скорость мигания, плавность переливания;
• Базовое включение и выключение прибора.

Нужно учесть, что для разноцветной ленты необходимо приобрести именно RGB-контроллер, так как обычный диммер не сможет обеспечить полноценное управление устройством: он не имеет возможности смешивать разные цвета и получать различные оттенки.

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

• Тип управления;
• Сенсорные или кнопочные;
• Выходная мощность;
• Прошивка программы.

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.

1. Без пульта дистанционного управления.

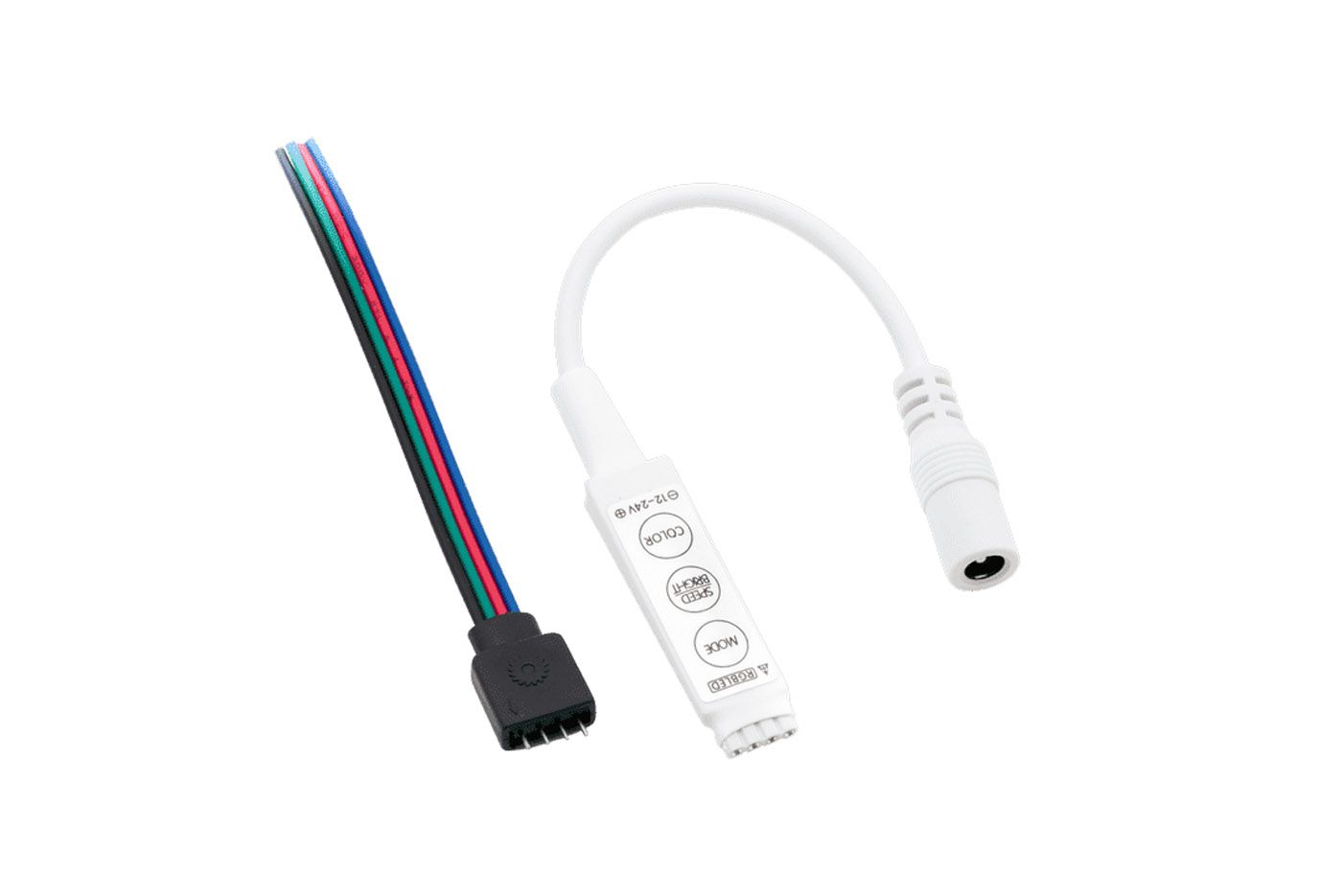

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

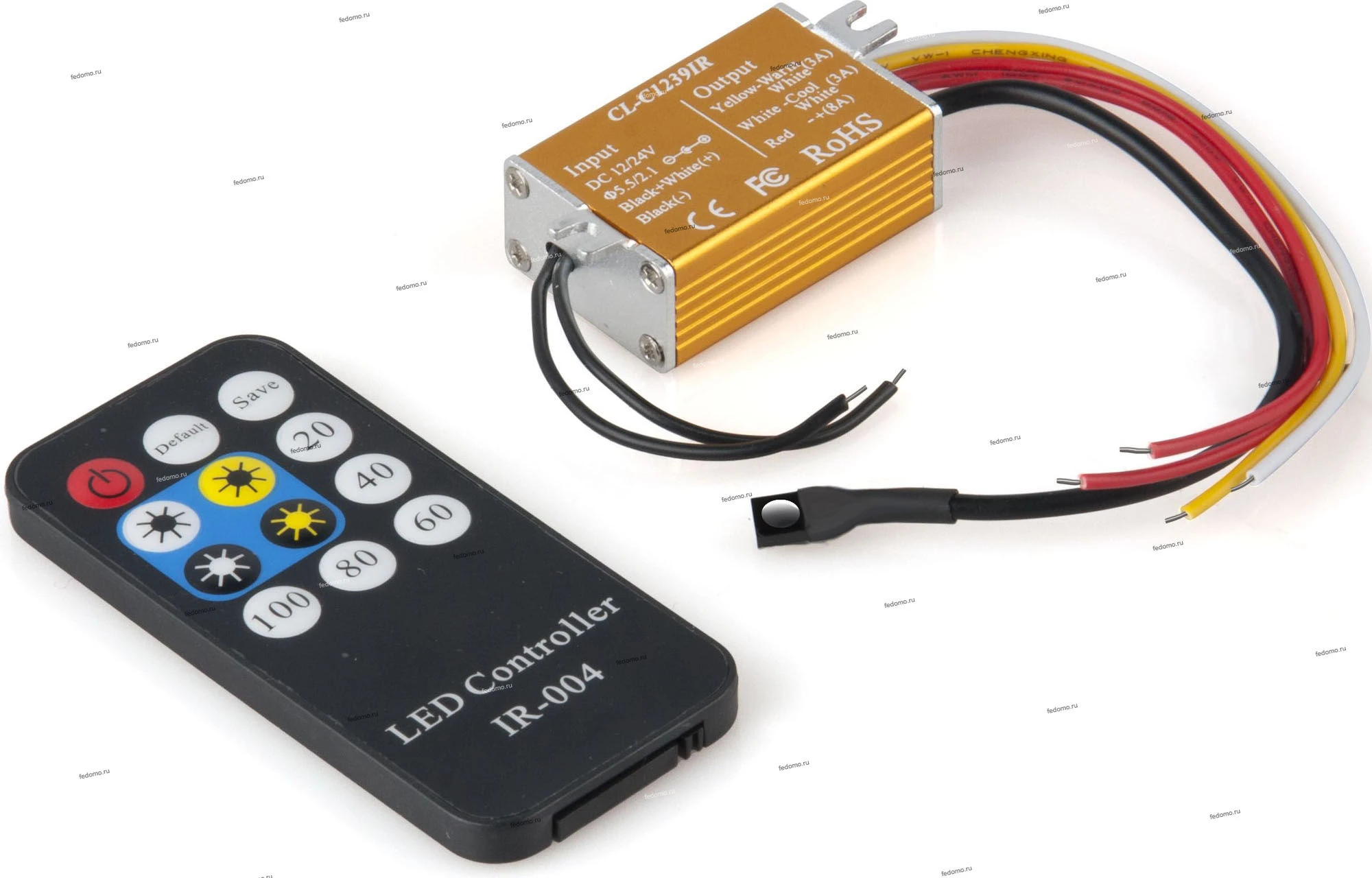

1. Инфракрасный пульт управления.

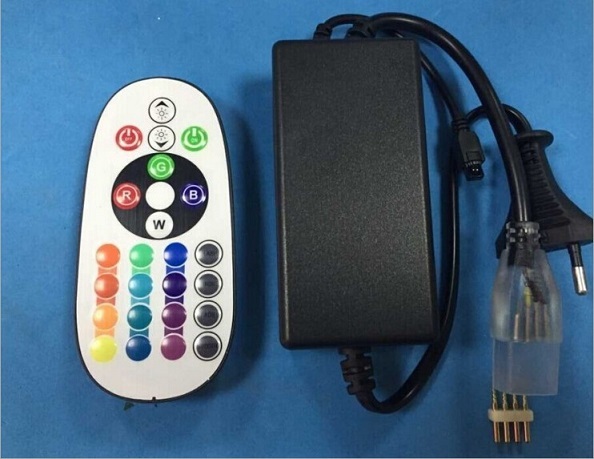

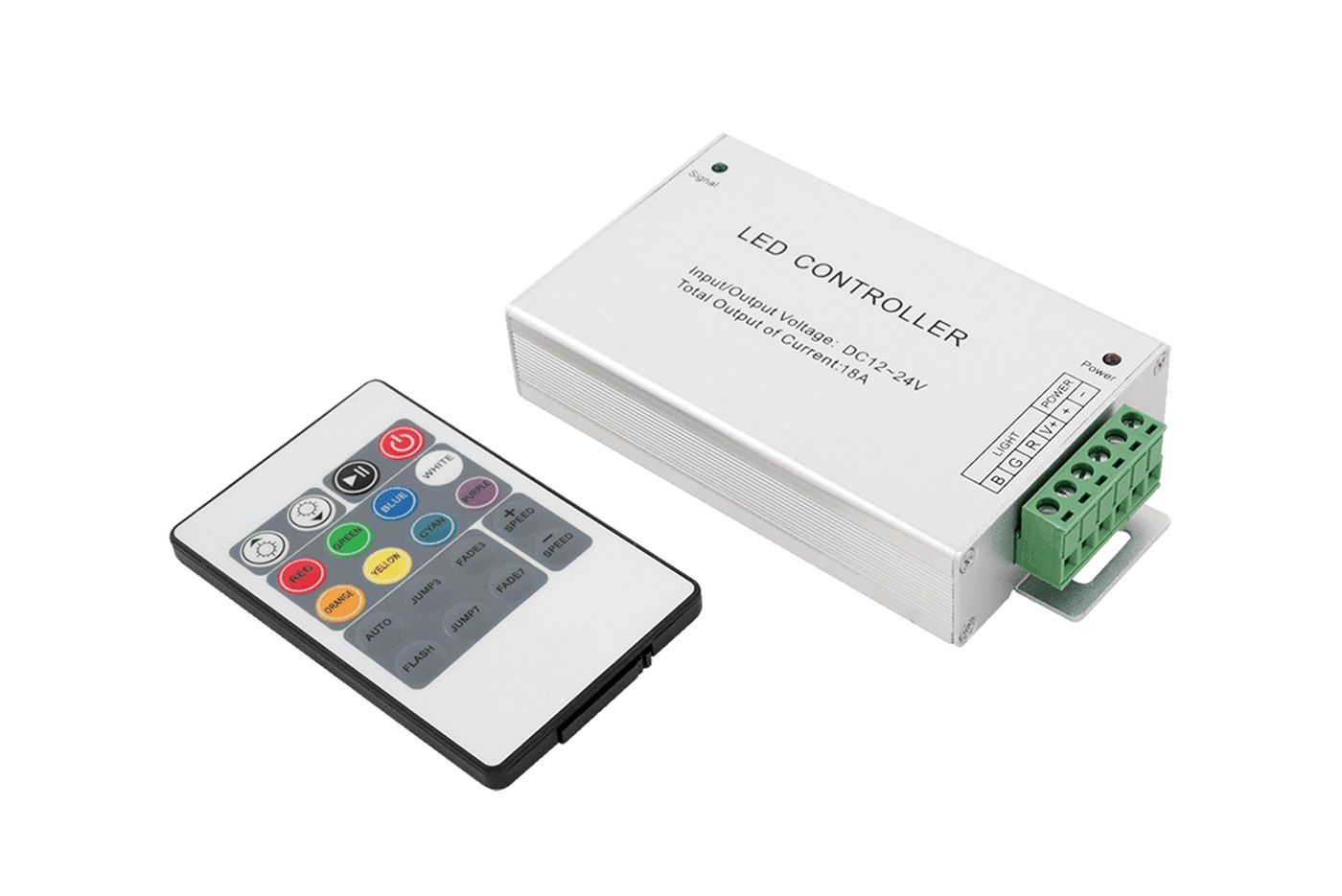

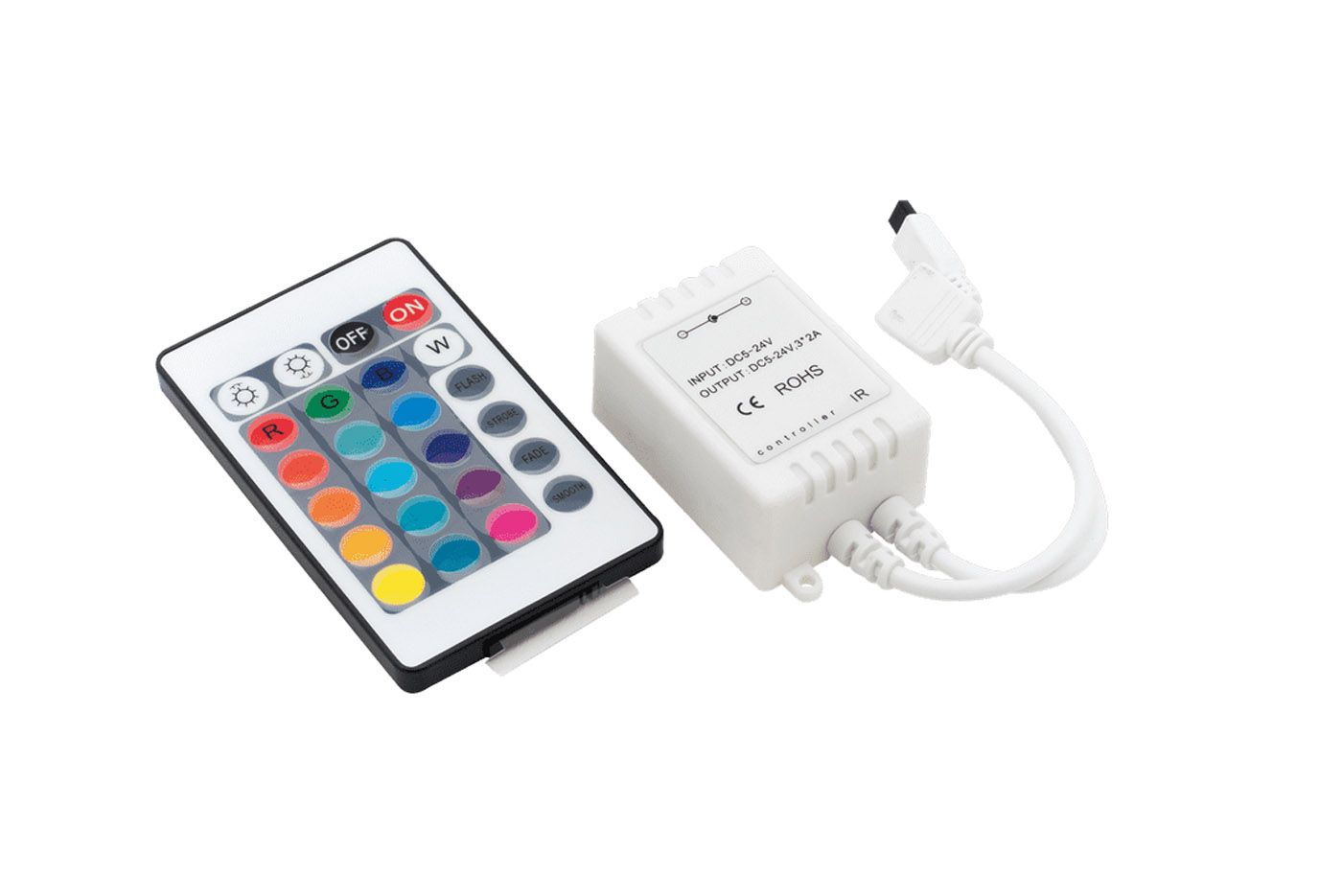

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

1. Радиопульт.

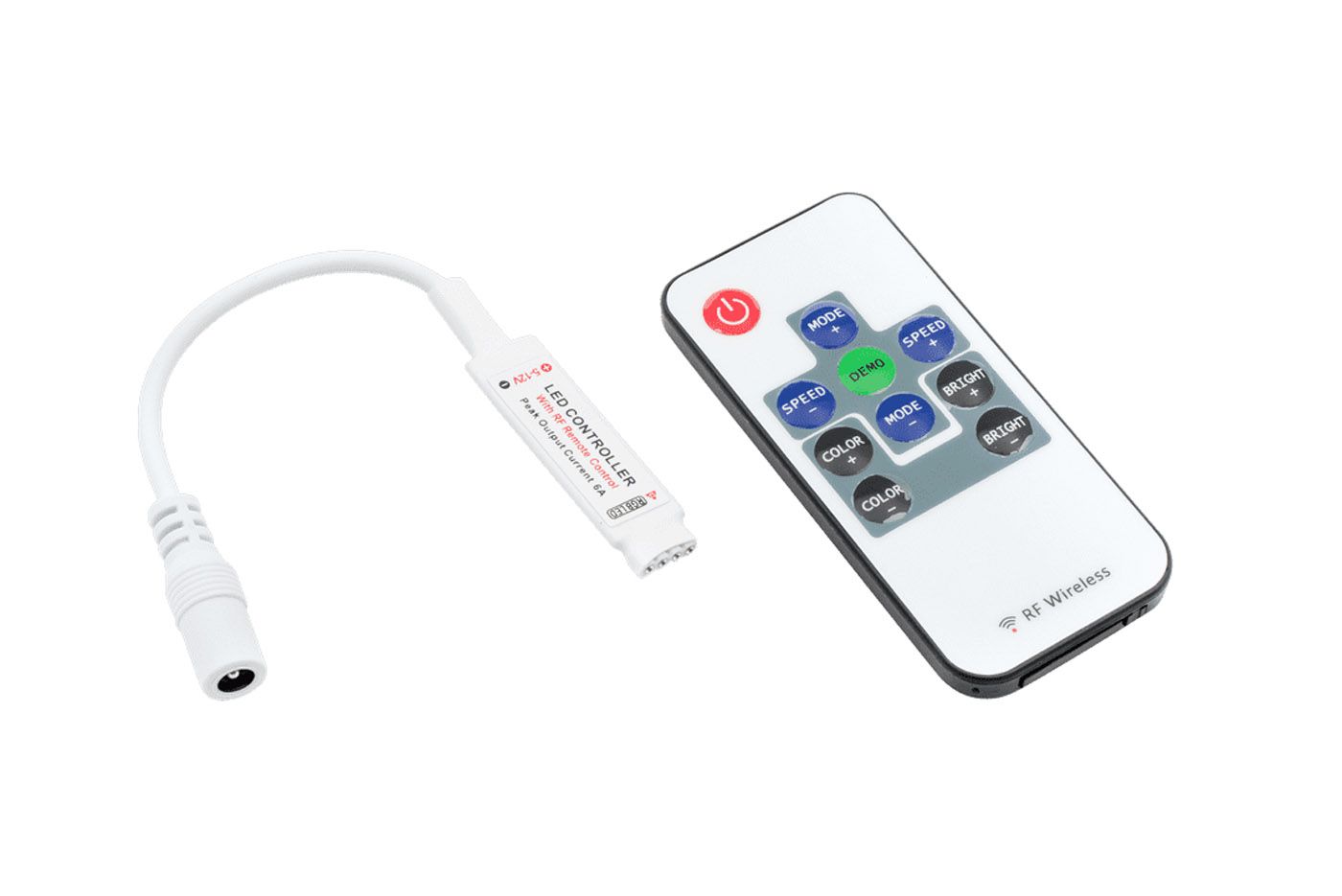

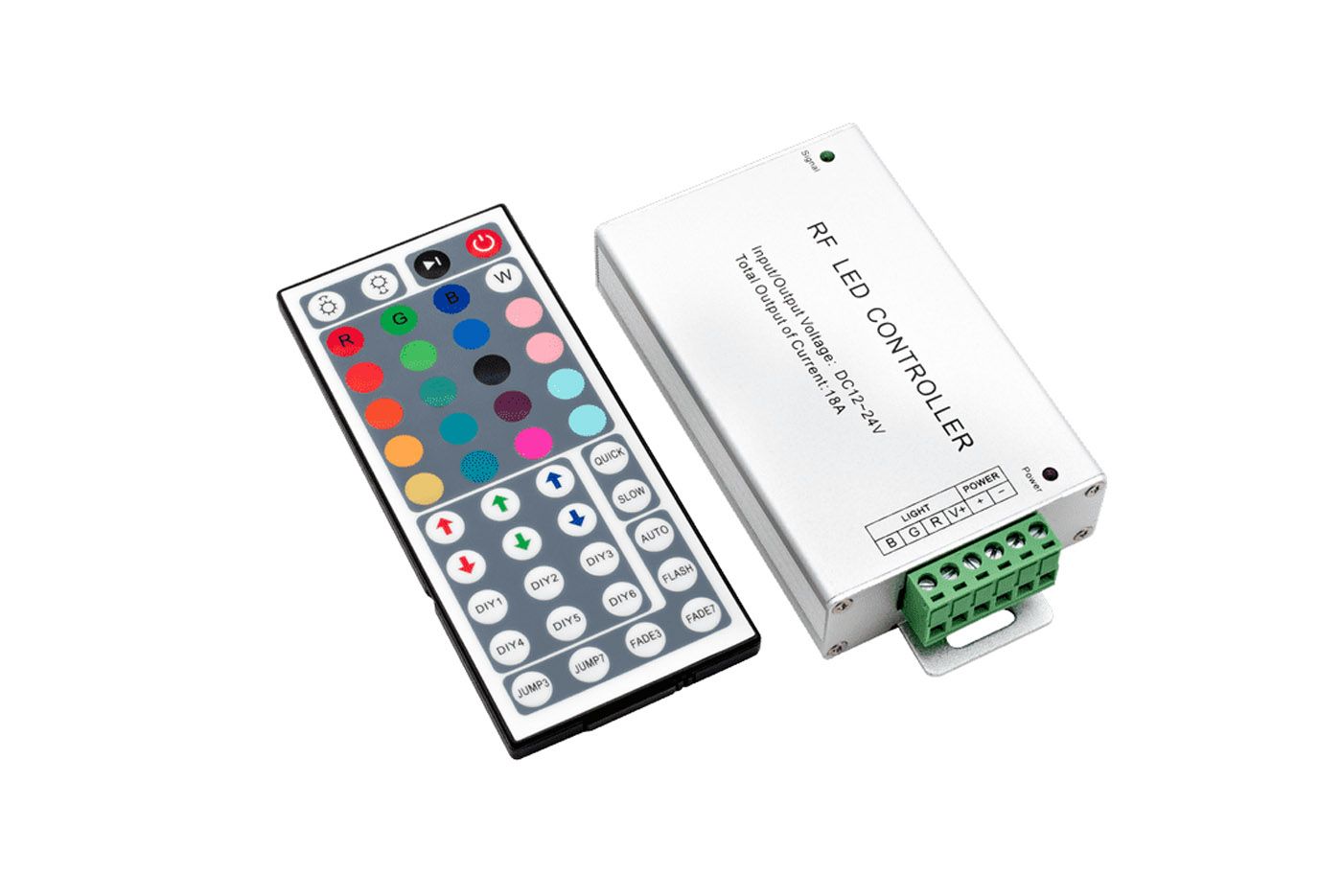

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.

1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

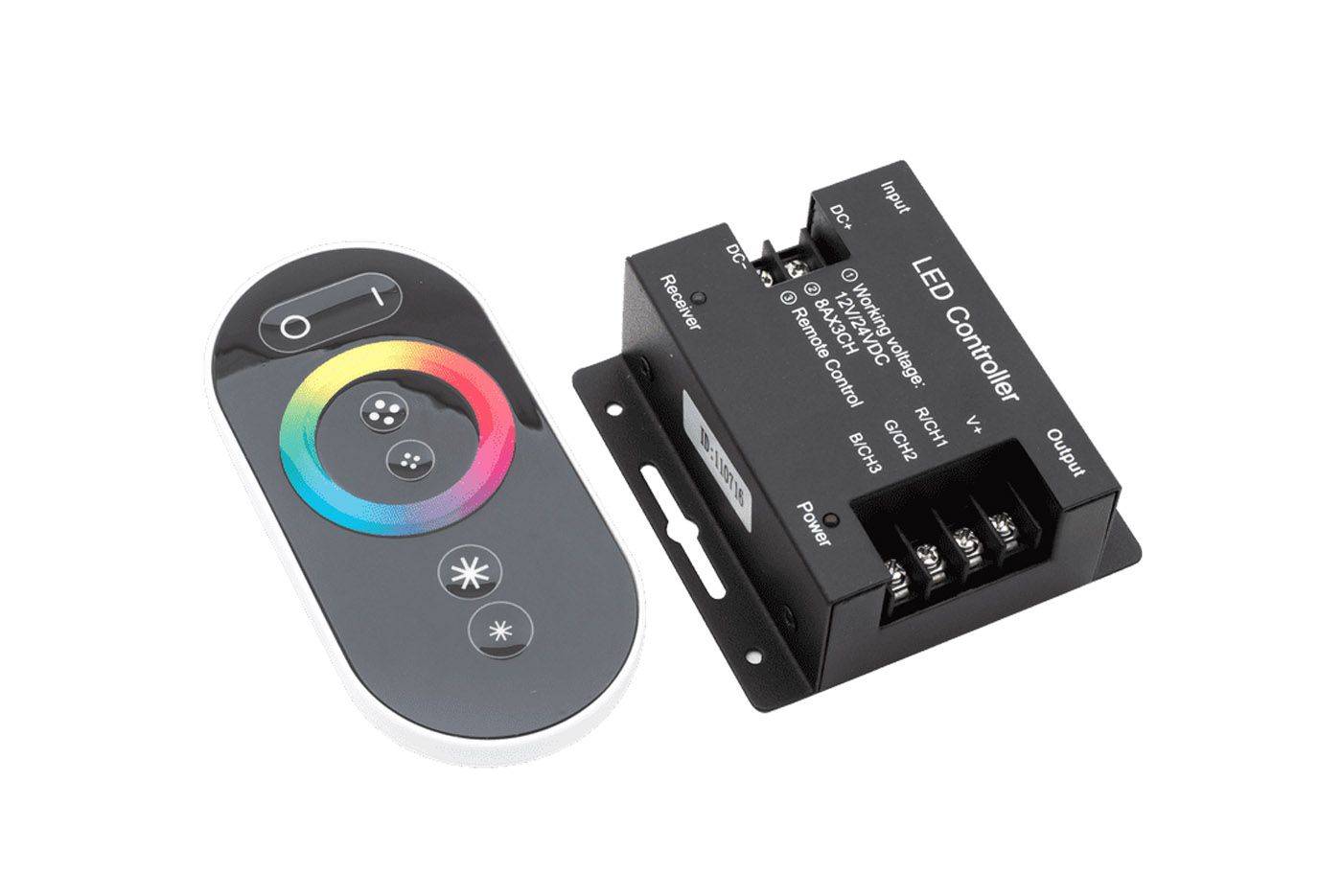

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

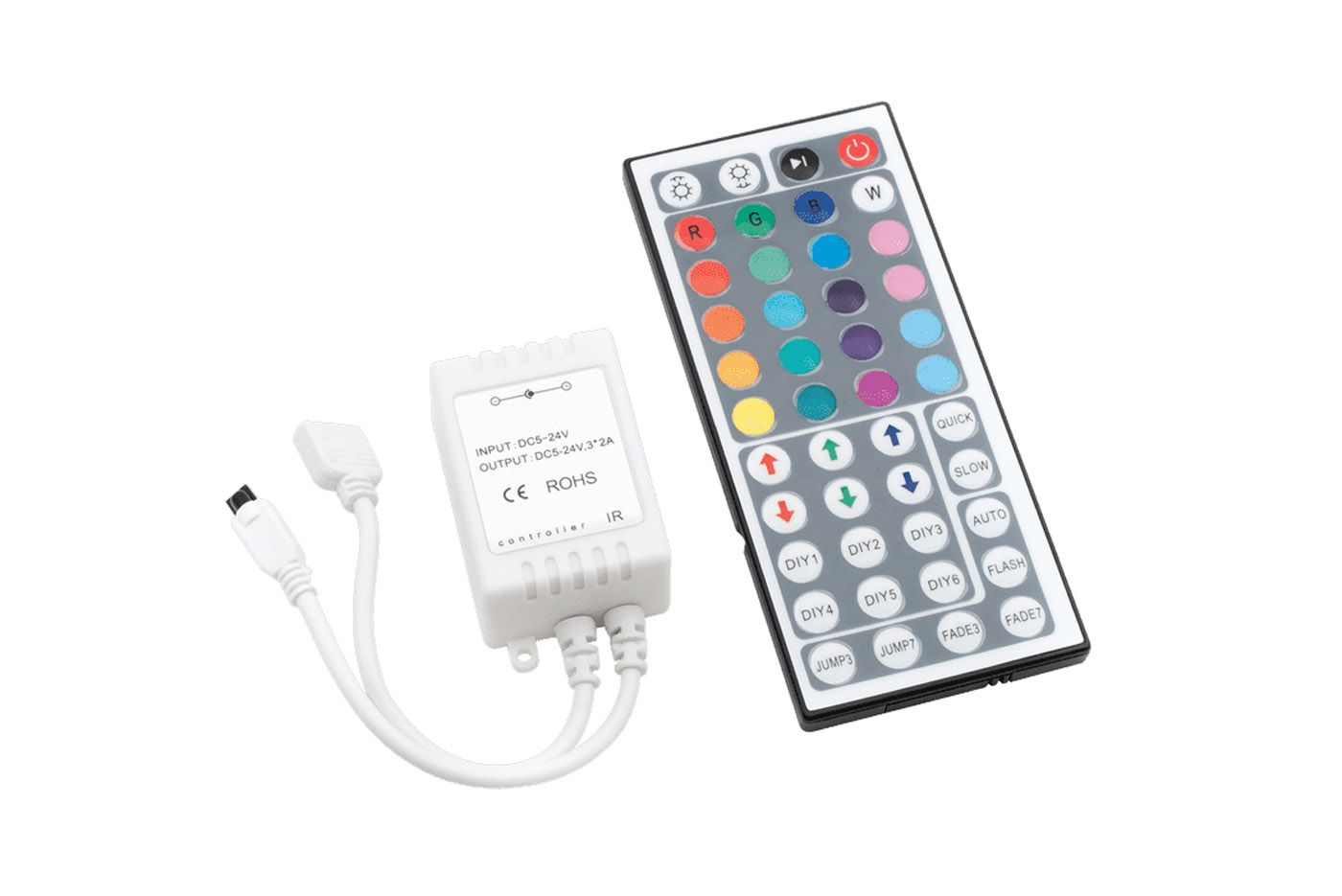

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

Как подключить светодиодную ленту к контроллеру?

Подключение контроллера к светодиодной ленте.

В первую очередь перед посещением магазина электронных товаров, необходимо определиться с мощностью будущего RGB-контроллера. Запас должен составлять 20-30 процентов от потребляемой мощности светодиодной лентой. Также не стоит забывать о том, что контроллеры могут работать с разным напряжением — 12V и 24V. Аппараты на 24 вольта дороже менее способных аналогов, однако зачастую людям не нужно настолько мощное устройство. Поэтому можно обойтись вариантом подешевле, если владелец, конечно же, не собирается в скором времени расширять количество лент.

В самом простом контроллере RGB находится 6 контактов для подключения:

К ним подключается блок питания.

• Контакты «R», «G», «B»;

К ним присоединяются проводки, отвечающий за красный, зеленый и синий цвета соответственно.

Общий провод для всех светодиодов.

Существуют ленты с дополнительным белым цветом — RGBW (white — белый). Для белых оттенков предназначен специальный контакт.

Подключение RGB светодиодной ленты к контроллеру

Подключение контроллера к светодиодной ленте — RGBW

RGBW может содержать в кристалле отдельные светодиоды белого цвета. Также белые диоды могут располагаться на ленте обособленно, чередуя теплые и холодные тона. Это способствует улучшенному выбору температуры освещения. Подключается такая лента так же, как монохромная или разноцветная, только контроллер в этом случае имеет 5 выводов.

Подключение контроллера к светодиодной ленте наиболее важные моменты

1. Ни в коем случае нельзя подключать контроллер напрямую к сети 220V. Если не использовать блок питания, светодиодная лента или просто не включится, или моментально выйдет из строя.
2. Внимательно смотрите на обозначение контактных разъемов. Если перепутать и подключить, к примеру, провод синих светодиодов к красным, а красные — к синим, RGB-лента не сможет правильно функционировать.
3. Не приветствуется подключение ленты больше 5 метров. Если вы купили устройство, длина которого преувеличивает стандартные 5 метров, приобретите RGB-усилитель.
4. Из-за большого количества протекающего тока нужно использовать высококачественные провода.
5. Во время установки и использовании светодиодной ленты оберегайте ее от ударов, царапин и механических нагрузок.
6. Нельзя резко сгибать ленту, так как могут образоваться переломы.
7. Не рекомендуется продолжать использовать осветительный прибор, если заметите нарушение изоляции.

Более подробно о подключении RGB контроллера смотрите здесь.

Подключение контроллера к светодиодной ленте.

Подключение светодиодной ленты более 5 метров.

Если вы хотите, чтобы устройство проработало как можно дольше, не используйте последовательное подключение мощных светодиодных лент более 5 метров.

Светодиоды на конце потускнеют, а светодиоды в начале станут подвергаться увеличенной нагрузке, что поспособствует скорейшему выводу их из строя.

Подключение контроллера к светодиодной ленте.

Существует 2 способа подключения:

• Параллельное подключение;
• Добавление RGB-усилителя.

Эти 2 способа можно комбинировать для достижения более качественной подсветки.

В варианте с параллельным подключением вторая лента также присоединяется к RGB-контроллеру или к проводам, соединяющим первый отрезок ленты и контроллер. Необходимо учесть, что общая мощность всех RGB-осветителей не должна превышать мощность блока питания и контроллера. Освещение больших пространств, реализуемое с помощью параллельного подключения, требует использования мощных блоков питания и контроллеров, которые создают назойливый шум.

Можете ознакомиться со схемой:

Подключение контроллера к светодиодной ленте. Второй вариант.

заключается в присоединении усилителя к концу первой части ленты, что усилит сигнал управления. Он запитывается от БП. С помощью RGB-усилителя можно обеспечить энергией светодиодную подсветку различной длины, используя лишь один контроллер.

Как подключить светодиодную ленту ?

Подключение RGB контроллера

SPI контроллер и SPI RGB лента

Контроллер светодиодов RGB

— Контроллер светодиодных лент RGB

О том, как подключить контроллеры светодиодов RGB и установить светодиодные ленты RGB, можно прочитать ниже.

Различные типы контроллеров светодиодов RGB

Есть много типов контроллеров светодиодов RGB. Мы познакомим вас с некоторыми стандартами классификации, основными характеристиками каждого типа контроллера RGB и проблемами, на которые необходимо обратить внимание во время установки и использования. Эти знания помогут вам лучше понять контроллер RGB и принять мудрое решение о покупке контроллеров, соответствующих вашим потребностям.

1. Контроллеры светодиодов RGB подразделяются на встроенные контроллеры RGB и беспроводные контроллеры RGB в зависимости от способа подключения.

• Встроенный светодиодный контроллер RGB . Этот метод требует жесткой проводки и предъявляет высокие требования к спецификациям проводов, планированию проводки и расчету токовой нагрузки проводов.Поэтому встроенный контроллер светодиодов RGB больше подходит для небольших проектов, например, для установки одной или двух светодиодных лент.
• Беспроводной светодиодный контроллер RGB. Беспроводной контроллер RGB и светодиодные ленты RGB образуют многоцветную светодиодную ленту с функцией удаленного освещения. Пользователи могут использовать пульт дистанционного управления, чтобы быстро и легко выбирать цвета, точно настраивать цвета, регулировать яркость, а также включать и выключать световые полосы.

  Вы также можете вызвать ранее сконфигурированные настройки, такие как программы динамического градиента цвета и память сцен.Его легко установить, потому что в нем меньше проводов. В то же время, благодаря хорошей совместимости, легко спроектировать компоновку светодиодной ленты, а также установить и контролировать несколько лент.

2. В зависимости от способа передачи сигнала контроллеры светодиодов RGB делятся на несколько категорий, таких как IR, RF, WiFi, Bluetooh, DMX, DALI и так далее.

• ИК-контроллер RGB . Этот контроллер прост и экономичен.Это требует прямой видимости, а это означает, что управляющий сигнал не может проходить сквозь стены или другие препятствия. Расстояние управления составляет около 30 футов.
• Контроллер светодиодов RF RGB . Удобно и надежно. Контроллеры радиочастотных светодиодов отправляют сигналы, которые могут преодолевать препятствия, например стены. Он может иметь функцию управления несколькими зонами. Дальность управления — 100 футов.
• Контроллер светодиодов WiFi RGB . Контроллеры WiFi RGB LED представляют собой программируемые контроллеры, использующие мобильный телефон или другое мобильное устройство.С помощью прикладного программного обеспечения можно легко программировать и самостоятельно создавать многие световые эффекты, такие как цветовая последовательность огней, скорость изменения и многое другое. Многие из этих контроллеров совместимы с Amazon Alexa, Google Assistant, Google Home и т. Д. Таким образом, они могут быть легко интегрированы в интеллектуальную систему управления освещением. Это будущее направление контроллеров RGB.
• Контроллер Bluetooth RGB . Он уникален тем, что подходит для мест, где нет сети.Контроллеры Bluetooth RGB управляют RGB-подсветкой вместе со смартфонами или другими мобильными устройствами. Это также программируемый контроллер светодиодов RGB, программируемый с помощью программного обеспечения.
• Контроллер DMX или DALI RGB . Это адресуемый светодиодный контроллер с цифровым управлением. Это более сложные системы управления, которые дают каждому управляемому светодиодному узлу адрес. Управление DMX или DALI является точным и тщательным, а эффекты изменения света бесконечны. Программирование более сложное и требует передовых знаний.

  Ранее эти системы были большими и дорогими и использовались только для коммерческих приложений. С развитием технологий эти устройства становятся все меньше и меньше, а стоимость становится все ниже и ниже. Все больше и больше семей используют их для достижения идеального управления освещением, которое им нравится.

Сравнение контроллеров IR, RF, WiFi и Bluetooth RGB LED

Контроллер IR RGB требует, чтобы передатчик (отправитель) и приемник были видны друг другу и не было препятствий посередине.Это связано с тем, что ИК-сигнал не может проходить через стены, и он не может контролировать светодиодные полосы в соседней комнате.

Следовательно, необходимо убедиться, что приемник или, по крайней мере, антенна приемника, или могут быть непосредственно «видны» передатчику. Приемник или, по крайней мере, часть, принимающая сигнал, не может быть скрыта. ИК может управлять диапазоном 30 футов (около 10 м).

Контроллерам RF, WiFi и Bluetooth RGB не нужно «видеть» свои приемники, потому что управляющие сигналы могут проходить через препятствия, такие как стены.Таким образом, можно управлять освещением в разных комнатах, а приемники можно скрыть для установки.

Диапазон управления ВЧ-контроллера составляет до 100 футов (30 м), что в основном подходит для большинства распространенных проектов. Он прост в использовании и не требует наличия сети. В настоящее время это очень распространенный и популярный контроллер. Светодиодные контроллеры WiFi и Bluetooth могут управлять освещением с помощью мобильного приложения, и их легко запрограммировать с помощью программного обеспечения.

Контроллер WiFi LED должен иметь сетевое соединение, которое может быть Интернетом или Ethernet (LAN). Контроллеру Bluetooth не требуется сеть. Он может напрямую связываться с устройством с помощью мобильного телефона. Он подходит для открытых площадок, где нет сети, таких как автомобили, дома на колесах, яхты и т. Д.

В следующей таблице показаны различные типы беспроводных контроллеров, которые используются для различных нужд управления светодиодными лентами. Он обеспечивает всестороннее сравнение с точки зрения дистанции управления, способности преодолевать препятствия, наличия или отсутствия сети и т. Д.

3.Одно- и многозонные контроллеры RGB LED: разница в количестве контролируемых зон.

• Контроллер RGB для одной зоны. Если изменения освещения полосы, управляемые контроллером RGB, должны быть синхронизированы и не могут управляться отдельно, этот контроллер может управлять только одной зоной, которая является однозонным контроллером RGB. Контроллер одной зоны может быть сопряжен с несколькими приемниками, которые, в свою очередь, могут управлять несколькими полосами. Поскольку эти полосы принадлежат одной и той же зоне, они получают один и тот же управляющий сигнал, управление цветом должно быть синхронизировано, а разными полосами нельзя управлять по отдельности.
• Многозонный контроллер RGB. Многозонный контроллер RGB может управлять светодиодными полосами в разных зонах, что означает, что он может отдельно и независимо управлять полосами освещения каждой зоны. Также можно управлять несколькими зонами одновременно, так что изменение цвета полос во всех зонах синхронизируется.

Как при покупке определить, является ли контроллер однозонным или многозонным RGB? Если контроллер RGB не имеет многозонного элемента управления в метке, описании или параметрах, скорее всего, это будет однозонный контроллер.Потому что контроллеры с несколькими зонами обычно указывают свои возможности управления несколькими зонами, что является расширенной функцией, которая отличается от контроллера с одной зоной.

Разница между контроллером светодиодных лент RGB и RGBW

Разница между контроллером светодиодной ленты RGB и контроллером светодиодной ленты RGBW в основном заключается в количестве цветовых каналов. Их общие цветовые каналы — это красный, зеленый и синий каналы.

Контроллер светодиодов RGBW отличается тем, что у него на один канал больше, чем у контроллера RGB, т.е.г., канал белого света. Этот дополнительный канал используется для настройки узлов белых светодиодов на светодиодной полосе RGBW. Этот контроль белого света используется для получения настоящего белого света и добавляет более богатую насыщенность другим цветам светодиодной ленты RGBW.

Поскольку контроллер светодиодов RGBW имеет на один белый канал больше, чем контроллер светодиодов RGB, его мощность обычно больше, чем у контроллера RGB.

Контроллер RGBW может использоваться для управления светодиодными лентами RGB.В этой ситуации используются только каналы R, G и B, а белый канал контроллера не используется. Это объясняется более подробно в следующих разделах.

Контроллер светодиодов RGB не может использоваться с полосами RGBW, поскольку у него отсутствует канал белого света и он не может управлять узлами белых светодиодов на полосе.

На левом изображении выше показан интерфейс мобильного приложения контроллера Wi-Fi RGB. Используемое приложение называется Magic Home Pro для контроллера RGB.На правом рисунке показан интерфейс приложения контроллера RGBW WiFi. Из рисунка видно, что контроллер светодиодов RGBW имеет больший контроль теплого белого цвета. Некоторые модели также имеют отдельный интерфейс для более богатой настройки белого света. На следующем рисунке показан интерфейс для управления теплым белым цветом контроллера Bluetooth RGBW.

Как видно на картинке выше, функция регулировки белого света более обширна. Вы можете настроить яркость и установить сочетания клавиш в DIY, чтобы быстро извлекать сохраненные сцены.

Установка беспроводного контроллера RF RGB.

Контроллер RF Wireless RGB — это очень часто используемый тип контроллера. Установить его можно разными способами. Вот несколько основных способов установки.

1. Настенный светодиодный контроллер RGB.

Крепление пульта дистанционного управления RF RGB к стене — популярный и традиционный способ. Преимущество этого метода в том, что вы всегда знаете, где находится контроллер, и не беспокойтесь о том, что вы не можете найти контроллер.

Контроллер для настенного монтажа может питаться от проводного источника питания или от батареи. Контроллер для настенного монтажа, требующий проводного источника питания, обычно крепится к монтажной распределительной коробке на стене с помощью винтов, а распределительная коробка обычно фиксируется в вырытом монтажном отверстии. Если у вас уже есть распределительная коробка в стене, вы можете сэкономить на копании новых ям.

Настенные контроллеры с питанием от батарей устраняют необходимость в источнике питания и проводке. Контроллер этого типа обычно можно приклеивать к стене с помощью двусторонней ленты 3M или прочного клея, что избавляет от необходимости открывать отверстие в стене.Место установки также может быть выбрано произвольно, чтобы оно было удобным для пользователей. Конечно, на задней панели контроллера есть монтажные отверстия, которые можно прикрутить к монтажной базе, обычно к распределительной коробке, в стене.

Неудобство этого контроллера светодиодов RGB с питанием от батареи заключается в том, что батарею необходимо заменять через определенные промежутки времени. Для замены батареи требуется разобрать переднюю панель контроллера, что для некоторых пользователей не так удобно.

Таким образом, при выборе контроллеров RF RGB необходимо учитывать метод питания пульта дистанционного управления RF RGB.Если вы хотите избежать проблем с заменой батареи позже, вам необходимо купить светодиодный контроллер с проводным источником питания. Для пожилых людей или семей с детьми светодиодные контроллеры с проводным питанием также являются хорошим выбором, чтобы избежать проблем с поиском пульта дистанционного управления.

2. RF беспроводной пульт дистанционного управления RGB LED.

Беспроводной контроллер RGB с пультом дистанционного управления используется для создания изменяющих цвет светодиодных лент с пультом дистанционного управления. Преимущество этого метода в том, что при установке не нужно открывать отверстия в стене, что экономит время и трудозатраты.При его использовании не нужно вставать и подходить к стене. Вам просто нужно просто взять панель управления.

С развитием технологии контроллеров многие приемники могут принимать сигнал настенного контроллера, а также сигнал автономного пульта дистанционного управления. Таким образом, вы можете установить контроллер для настенного монтажа и в то же время оснастить его пультом дистанционного управления для удовлетворения потребностей дистанционного управления. Благодаря этой комбинации вы можете более удобно управлять освещением и более комфортно наслаждаться красивым освещением.

Комбинация установки беспроводного пульта дистанционного управления RGB.

1. Пульт дистанционного управления соединен с контроллером светодиодов RGB. Обычно используется для небольших проектов, например для установки одной или двух световых полос.

2. Пульт дистанционного управления сопряжен с несколькими контроллерами RGB. Это часто используется для средних и крупных проектов, таких как несколько светодиодных лент, установка на большие расстояния или многозонная установка.

Пульт дистанционного управления, соединяющий несколько контроллеров светодиодов RGB, может иметь разные методы соединения.Вот два сценария.

Первый — это дистанционное управление каждым контроллером напрямую. Преимущество этого метода в том, что вы можете управлять каждой зоной отдельно. Некоторые модели светодиодных контроллеров могут автоматически синхронизироваться между собой. Контроллеры, которые включаются в разное время, также могут быть автоматически синхронизированы, например, для одного и того же режима изменения и одинаковой скорости, как показано ниже.

Второй — это функция некоторых моделей контроллеров, то есть один контроллер может автоматически передавать сигналы другому.Такая комбинация управления состоит в том, что РЧ-пульт дистанционно управляет первым контроллером, первый контроллер передает сигнал второму контроллеру и так далее.

Преимущество этого метода заключается в том, что расстояние передачи можно значительно увеличить, если расстояние между двумя соседними контроллерами не превышает 30 м. Недостатком является то, что вы не можете группировать управление разными контроллерами, как при многозонной работе.

Как подключить световые полосы RGB к контроллеру светодиодов RGB?

Способы подключения светодиодных лент RGB к контроллерам RGB различаются в зависимости от интерфейса подключения контроллеров, типа выводов светодиодных лент и т. Д.

1. Первый сценарий — контроллер светодиодной ленты RGB имеет 4-контактный разъем. Это подключение различается в зависимости от выводов полосы RGB. Если выводы световой полосы также имеют 4-контактный разъем, для подключения можно просто вставить 4-контактные вилки и розетки. Если светодиодная лента имеет четыре вывода, подумайте о том, чтобы подключить четыре вывода к 4-контактному разъему, а затем подключить его к контроллеру.

Также можно отрезать 4-контактный разъем контроллера, чтобы получить 4 проводных провода, которые можно напрямую подключить к 4-контактному выводу световой полосы.Здесь следует обратить внимание и обеспечить правильное взаимно однозначное соответствие положительной и цветной отрицательной полярностей.

2. Второй сценарий — контроллер светодиодной ленты RGB имеет четыре клеммы для подключения. Четыре клеммы обычно имеют обозначение V +, R (красный), G (зеленый) и B (синий). Если светодиодная лента имеет 4-контактный вывод, подключение выполняется легко, просто подключите 4-контактный провод полосы к клеммам контроллера светодиодов RGB. Если светодиодная лента имеет 4-контактный разъем, вы также можете отрезать 4-контактный разъем контроллера RGB, чтобы было 4 провода, которые можно было напрямую подключить к 4 клеммам контроллера.

Когда контроллер светодиодов RGBW используется в качестве контроллера светодиодов RGB, его проводка аналогична проводке контроллера RGB. Единственное отличие состоит в том, что канал белого света не используется, как показано ниже.

Регулировка последовательности каналов RGB контроллера светодиодов RGB

Контроллер светодиодов RGB с 4-контактными быстродействующими разъемами может иметь общую проблему, связанную с последовательностью каналов RGB. Последовательность цветовых каналов для некоторых марок контроллеров RGB не соответствует последовательности цветовых каналов светодиодных лент.

Например, цветовые каналы разъемов контроллера находятся в последовательности RBG, а цветовые каналы разъемов светодиодных лент — в последовательности RGB. Если вы обратите пристальное внимание на две последовательности, вы с удивлением обнаружите, что две последовательности для цветовых каналов не совпадают соответственно.

Результатом этого несоответствия является то, что при использовании контроллера для выбора определенного цвета светодиодная световая полоса показывает другой цвет. Когда вы нажимаете зеленую кнопку для выбора зеленого цвета, световая полоса может загораться красным цветом.

Чтобы решить эту проблему, необходимо настроить последовательность цветовых каналов. Некоторые приложения для контроллеров имеют эту функцию, которая может регулировать последовательность цветовых каналов световых полос, чтобы цветовые каналы контроллера и цветовые каналы светодиодных световых полос были правильно согласованы один за другим.

Как подключить контроллер RGB к источнику питания?

Контроллеры светодиодов RGB работают от источника питания 12 В или 24 В. В большинстве светодиодных лент также используется источник питания 12 В или 24 В.Аккумуляторы на транспортных средствах и лодках обычно рассчитаны на 12 В. Так что они хороши для питания контроллеров RGB. Следует помнить, что из-за того, что на автомобилях, жилых домах, яхтах и ​​лодках напряжение составляет 12 В, вам необходимо выбрать светодиодные ленточные фонари 12 В для установки на этих транспортных средствах.

Есть два способа подключить контроллер светодиодов RGB к источнику питания. Некоторые контроллеры имеют подключаемые клеммы постоянного тока. В этом случае нам просто нужно вставить вилку блока питания. Если на выходе источника питания есть винтовые клеммы, используйте провода светодиодов и винтовые клеммы коаксиального разъема постоянного тока для подключения источника питания и разъема постоянного тока, затем вставьте вилку разъема постоянного тока в разъем постоянного тока контроллера RGB.

Некоторые контроллеры светодиодов RGB имеют винтовые клеммы для подключения проводов. В этом случае нам просто нужно использовать светодиодный провод для подключения контроллера RGB к источнику питания. Убедитесь, что положительный и отрицательный полюсы контроллера и источника питания совпадают.

Существует еще одна распространенная проблема, на которую следует обратить внимание при установке контроллеров светодиодов RGB и светодиодных лент 12 В на такие транспортные средства, как автомобили и жилые дома. Обычно автомобильный генератор заряжает аккумуляторную батарею от 12 В. Но при запуске двигателя генератор может временно заряжать аккумулятор на 13 В или 14 В, что, в свою очередь, заставит контроллер светодиодной ленты RGB подавать электричество 13 В или 14 В на световую полосу 12 В.Чтобы предотвратить возможное повреждение из-за колебаний напряжения, рекомендуется установить электрическую защиту перед контроллером RGB для регулирования колебаний.

Рекомендуемая литература ：
Полное руководство по покупке светодиодных лент .
Как выбрать светодиодные контроллеры?

9-ти режимная многоцветная / многофункциональная светодиодная лента с блоком управления

Многоцветная / Многофункциональная светодиодная лента с блоком управления — Эта сверхяркая светодиодная лента поставляется с простым в подключении блоком управления, который позволяет переключать полосу в 9 различных режимах светодиода.

Просто подключите блок управления к каналу AUX на приемнике (например, переключение передач было бы идеальным) и подключите к батарее, и вы можете переключаться между 9 режимами одним щелчком переключателя! Есть многоцветный и одноцветный режимы, постоянный и мигающий режимы и различные другие комбинации!

Характеристики:
Длина: 2000 мм (только светодиодная лента — можно обрезать по размеру)
Вес: 44 г (всего)
Входное напряжение: 7 В ~ 12. 6в

• 9-ти режимная многоцветная / многофункциональная светодиодная лента с блоком управления

• Радиоуправляемая летающая тарелка НЛО

• Летающая тарелка НЛО с улучшенным тяговым лучом

• 9-ти режимная многоцветная / многофункциональная светодиодная лента с блоком управления

• 9-ти режимная многоцветная / многофункциональная светодиодная лента с блоком управления

• Все 9 режимов

• 2018 Прицел летающей тарелки с трактором

• 2018 Прицел летающей тарелки с трактором

• 2018 Прицел летающей тарелки с трактором

• 2018 Прицел летающей тарелки с трактором

• Радиоуправляемый прицел летающей тарелки с тракторным лучом

• Радиоуправляемый прицел летающей тарелки с тракторным лучом

• RC UFO Flying Saucer Tractor Beam Похищение пришельцев

Загрузить видео

Только зарегистрированные пользователи могут загружать видео. Пожалуйста, авторизуйтесь или зарегистрируйтесь

Heise® HE-RGBC-1 — Блок управления для 16-цветной светодиодной ленты RGB

Heise LED Ограниченная гарантия на 1 год

Данная ограниченная гарантия предоставляется Metra Electronics Corporation, и нет никаких других гарантий, явных или подразумеваемых, за исключением случаев, предусмотренных законом, включая гарантии товарной пригодности и пригодности для конкретной цели, которые предусмотрены в настоящем документе, однако все такие подразумеваемые гарантии, если таковые имеются, ограничены сроком действия данной ограниченной гарантии на продукт.В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, поэтому указанные выше ограничения могут не относиться к вам.

Metra Electronics Corporation не несет ответственности ни при каких обстоятельствах за случайные, косвенные, особые, косвенные или множественные убытки, возникшие в результате продажи или использования этого продукта. В некоторых штатах / странах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.

Пожизненная ограниченная гарантия, на продукцию распространяется:

• Световые полосы и светодиодные фонари в форме куба

3-летняя ограниченная гарантия на продукцию:

• Светодиодные лампы X3 Style, герметичные фары, акцентные фары, задние фонари и противотуманные фары

Ограниченная гарантия на 1 год, на продукцию распространяется:

• Муниципальное освещение, светодиодные ленты, контроллеры RGB, акцентные огни орлиного глаза и монтажные кронштейны

Ржавчина и коррозия не покрываются.Гарантия на поврежденные, модифицированные или порезанные ремни аннулируется. Гарантия не распространяется на монтажные кронштейны. Гарантия на монтажные кронштейны составляет 1 год с даты покупки.

Это ограниченная гарантия, подчиняющаяся условиям, ограничениям и исключениям, указанным в данном документе. Metra Electronics Corporation гарантирует первоначальному покупателю зарегистрированного в течение периода времени, указанного для каждого продукта с даты покупки, что продукт не будет иметь дефектов конструкции, материалов и изготовления и с учетом ограничений, изложенных ниже, Metra Electronics Corporation отремонтирует или заменит, по своему усмотрению, любой неисправный блок.

Условия и ограничения:

• Требуется подтверждение покупки (т. Е. Товарный чек или другое подтверждение оплаты)
• Повреждения, вызванные несчастными случаями, неправильным обращением, неправильным использованием или модификацией продукта, аннулируют данную гарантию
• Настоящая гарантия применима только к первоначальному покупателю и не подлежит переуступке или передаче
• Покупатель должен отправить продукт обратно в Metra Electronics в соответствии с инструкциями, изложенными в информации о гарантии, прилагаемой к продукту.

Уведомление: Гарантия не распространяется на повреждения или неисправности, возникшие в результате транспортировки; неправильная установка или снятие; неправильный ремонт; косметические повреждения из-за износа и других причин, не связанных с производством и сборкой продукта.

4 действия при потере светодиодных лент Пульт дистанционного управления

Светодиодные полосы Lost Remote

Светодиодные полосы — отличный способ осветить ваш дом различными способами. Они также отлично подойдут к вашему умному дому. Эти светодиодные ленты во многих случаях работают лучше, чем умные фонари, поскольку они используются для потрясающего украшения вашего дома. Светодиодное освещение — одно из лучших и наиболее экономичных. Кроме того, это модно и модно, а также экологично.И даже не заставляйте нас начинать процесс установки.

По сравнению с тем, через что вам приходилось проходить раньше, чтобы добавить бликов и блеска в ваш дом или офис, светодиодные ленточные светильники делают динамичный интерьер доступным и легким в реализации.

Вы можете освещать каждую из ваших комнат так, как вы хотите, с помощью пульта дистанционного управления. Кроме того, многие светодиодные фонари также оснащены RGB-подсветкой, чтобы улучшить освещение в вашем доме.

Светодиодные полосы Lost Remote

Светодиодные ленты

обычно управляются через пульт.Пульт дистанционного управления используется для управления несколькими функциями светодиодной световой ленты. Поэтому важно обезопасить свой пульт и не потерять его. Многие пользователи сообщают о потерянном пульте дистанционного управления для своих светодиодных лент. В результате пользователи приходят в отчаяние и начинают спрашивать, что им делать.

Если вы оказались в подобной ситуации, то волноваться не о чем. Мы расскажем, что вы можете сделать, если потеряете пульт дистанционного управления светодиодной лентой. Итак, вот что вы можете сделать в таких случаях:

1.Подключение светодиодной ленты к источнику питания

Это решение довольно просто выполнить, но может оказаться не самым удобным для длительного использования. Все, что вам нужно сделать, это подключить светодиодную ленту к стене и оставить ее включенной и отсоединить от сети, когда вы хотите, чтобы она выключилась.

К сожалению, это решение не работает со всеми светодиодными лентами. Некоторые имеют встроенные функции дистанционного управления и питания; в этом случае вы не сможете напрямую подключить ленточные светильники, чтобы они заработали.Если функцию приемника можно отсоединить, вы можете сделать это перед подключением светодиодной ленты.

Помимо неудобства, связанного с необходимостью вручную подключать и отключать светодиодные ленты, у вас также не будет доступа к вашему диапазону оттенков и интенсивности, предлагаемых светодиодной лентой.

2. Покупка нового пульта ДУ

Самый экономичный и, в конечном счете, лучший вариант ремонта отсутствующего пульта дистанционного управления — это его замена. Для этого перейдите в магазин, где вы приобрели светодиодную ленту, или воспользуйтесь услугами интернет-магазина, например Amazon.Вы можете попробовать получить пульт от того же производителя для той же модели светодиодной ленты, которая у вас есть. Обычно вы можете найти всю необходимую информацию о светодиодной ленте на нижней части устройства.

Если это не поможет, вам, возможно, придется сослаться на квитанцию ​​или даже пройтись по магазинам, пока не найдете купленные вами фонари.

Убедитесь, что приобретенный вами запасной пульт совместим с вашей светодиодной лентой. Это особенно важно, когда речь идет о характеристиках напряжения.Вы можете сделать это, сопоставив конкретные номера моделей и другую информацию о характеристиках вашей светодиодной ленты. Существует также множество универсальных пультов дистанционного управления для светодиодных лент, которые могут удовлетворить ваши потребности.

3. Другая альтернатива: поиск приложения в Интернете

Некоторые светодиодные ленты доступны через приложение. Чтобы узнать, есть ли у вас, погуглите модель светодиодной ленты и посмотрите, что появится в результатах поиска. Если вам повезло, что у вас есть светодиодная лента, которой можно управлять с помощью приложения для смартфона, вам не нужно заменять пульт, поскольку эти приложения обычно предлагают все функции, которые выполняет пульт.

4. И последнее: покупка новой светодиодной ленты

Если вы не можете найти совместимый пульт или заставить его работать через приложение, вам нужно будет купить новую светодиодную ленту. Мы знаем, что этот вариант не является оптимальным и не идеальным, но он, вероятно, лучше всего, особенно с учетом того, что вам нужно как минимум контролировать мощность, проходящую через светодиодную ленту. К счастью для вас, светодиодные ленты сейчас дешевле, чем когда-либо прежде, а установка, как правило, проста.

Почему важен пульт дистанционного управления светодиодной лентой

Во-первых, давайте объясним, почему важно наличие пульта дистанционного управления для светодиодной ленты. В отличие от традиционных источников света, которые вы подключаете и управляете с помощью своего осветительного прибора, светодиодные полосы подключаются к стене и в некоторых случаях управляются с помощью пульта дистанционного управления или даже приложения. В отличие от переключателя света, который вы включаете и выключаете, светодиодной лентой можно управлять с помощью пульта дистанционного управления.

Это важно, потому что для оптимального использования светодиодные ленты обычно всегда подключаются к стене, поэтому пульт дистанционного управления действует как своего рода выключатель для светодиодных лент.Но это еще не все. Пульт дистанционного управления светодиодной лентой также дает вам динамические возможности, такие как выбор цвета и интенсивности излучаемого света.

Стандартный пульт дистанционного управления светодиодной лентой имеет функцию включения и выключения, а также выбор цветов, а также способ управления интенсивностью или оттенком выходного сигнала. Как мы уже говорили выше, некоторые более продвинутые светодиодные ленты можно подключать через приложение на вашем смартфоне и таким образом включать или выключать.

Когда вы теряете пульт дистанционного управления светодиодной лентой, вы теряете возможность включать и выключать световую полосу, а также управлять всеми другими функциями, которые делают светодиодные лампы настолько популярными.

Заключение

Если вы потеряли пульт для светодиодных лент, то это то, что вам нужно сделать, чтобы ваши светодиодные фонари заработали. Мы рекомендуем приобрести новый пульт или, если вы не можете его найти. Просто купите новый набор светодиодных лент. В наши дни они не такие уж дорогие.

К сожалению, без пульта вы мало что можете сделать. Поэтому рекомендуем покупать новый комплект оборудования. Но вы можете попробовать эти способы, чтобы свет хоть немного поработал.

Можно ли соединить светодиодные ленты вместе?

Когда около 15 лет назад появилось светодиодное ленточное освещение, у увлеченных людей буря захватило воображение, когда они придумали способы осветить пространство романтическим красным, футуристическим синим или резким фиолетовым оттенком.

Светодиодные ленты

— это, пожалуй, самое любимое фанатами применение в проектах светодиодного освещения. У них много применений, и они могут мгновенно изменить настроение комнаты.

Поскольку они имеют форму тонких гибких липких полосок, их можно брать с собой буквально куда угодно.

Вы можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности ленты и вашего источника питания. Ленточные светильники можно подключать с помощью разъемов, кабелей или путем пайки соединительных швов.

Можно ли соединить несколько ленточных светильников вместе?

Вы можете легко соединить две светодиодные ленты вместе, учитывая, что они поставляются в катушках с отмеченными пунктирными линиями для разрезания полос до нужного размера.

Эти полосы затем можно соединить двумя способами: с помощью соединителей или пайки медных контактных площадок полос.

Острым лезвием можно снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовые для подключения проводов или разъемов.

Можно ли соединить вместе светодиодные ленты разных производителей?

Вы можете соединять друг с другом светодиодные ленты разных производителей, при условии, что они имеют одинаковое напряжение.

Допустим, вы пытаетесь соединить две планки с разным напряжением. В этом случае они просто не будут работать из-за различных требований к напряжению для каждой полосы, и вы рискуете повредить их — пустая трата денег.

Вам также необходимо убедиться, что при их подключении вы правильно соблюдаете полярность. Полярность световых полос разных производителей может немного отличаться — убедитесь, что положительные разъемы совмещены.

Вы должны увидеть символы плюса и минуса рядом с медными площадками, чтобы направлять вас.

Стоит отметить, что светодиодные ленты разных марок также могут изготавливаться разного качества. Если вы решите подключить светодиодные ленты разных производителей, вы можете обнаружить, что одна из них изнашивается быстрее или начинает тускнеть.

Всегда проще и лучше всего подключать светодиодные ленты, произведенные одной и той же компанией, даже если это означает отказ от дешевой сделки в пользу более дешевой марки.

Безопасно ли подключать несколько ленточных светильников?

Совершенно очевидно, что безопасность — это всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, представляют опасность возникновения пожара, поскольку в них используется тонкий материал, который не выдерживает высоких токов и очень быстро нагревается.

Поскольку светодиодные ленты монтируются на деревянных или пластиковых поверхностях, нагревание может стать реальной опасностью возгорания.

Теперь, учитывая, что вы используете подлинный продукт, есть еще несколько мер предосторожности.

Поскольку у вас может быть несколько разных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.

Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.

Не все полосы света можно соединять вместе, поскольку они не могут работать от одного источника питания. Напряжение питания блока питания и светодиодной ленты должно совпадать. Оценок может быть три.

Если для светодиодной ленты требуется 5 В постоянного тока, ваш блок питания должен быть 5 В постоянного тока. То же самое касается светодиодных лент на 12В и 24В.

Помимо безопасности, вам также необходимо подумать о наиболее экономичном способе питания подключенных лент.

Это не самый энергоэффективный метод, соединяющий светодиодные ленты в одну линию и возвращающий ее в исходную точку для покрытия прямоугольного потолка.

Разумным подходом было бы разместить блок питания в одном углу прямоугольного потолка.Затем подключите параллельно две светодиодные ленты от источника питания. Каждая полоска проходит по двум сторонам прямоугольника, обе заканчиваются в углу, противоположном источнику питания.

Таким образом вы избегаете использования двух источников питания и предотвращаете падение напряжения, когда световые полосы ближе к концу цепи становятся тусклыми из-за падения напряжения.

Я расскажу о разнице между последовательным и параллельным подключением чуть позже, а теперь давайте рассмотрим, как безопасно подключать несколько светодиодных лент.

Как подключить несколько светодиодных лент вместе

Как я вкратце сказал ранее, есть два основных способа соединения планок между собой.

Самый простой способ — использовать ленточный соединитель, а более сложный (но не слишком большой) — припаять контактные площадки.

Итак, начнем сначала с простого маршрута.

Как подключить светодиодные полосы с помощью соединителей

Есть несколько типов разъемов, которые вам могут понадобиться в зависимости от ваших требований.

First — это простой соединительный зажим со штырьками (Amazon), который используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.

Этот тип разъема отлично подходит, когда нужно сделать соединение невидимым, оставляя впечатление, будто это одна длинная цепочка световых полос.

Зажимы-соединители часто бывают разной формы в зависимости от ваших потребностей, с учетом различных углов и пересечений полос.

Далее идет разъем с двумя зажимами по бокам и кабелем посередине (Amazon).Он используется для удлинения двух светодиодных лент с помощью дополнительного кабеля для использования по углам или углам.

Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом станет отличным вариантом для обхода препятствия.

Небольшое предупреждение: убедитесь, что соединительный кабель не касается трубы напрямую, так как вы можете серьезно повредить ленту.

Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод на другом с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (PSU).

В качестве альтернативы вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять настройкой.

Прелесть соединителей для лент в том, что вы просто помещаете конец световой ленты в предназначенное место в зажиме и правильно выравниваете провода.

Большинство клипов совмещены с настройкой полосы, но всегда лучше перепроверить.

Вот небольшое видео, в котором показано, как соединить две планки.

Говоря о разных полосах, вам нужно знать одну вещь, а именно разницу при соединении белых полосок и полосок RGB.

Требуются ли для светодиодных лент RGB специальные разъемы?

Если вы подключаете светодиодные ленты RGB, вам необходимо приобрести специальные соединители для лент. Это из-за количества контактов, которые есть у каждого типа светодиодной ленты.

Простая белая светодиодная лента имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта. Полосы RGB имеют четыре контакта, поэтому убедитесь, что вы покупаете полосовые соединители с такими же четырьмя контактами.

Существует третий тип полос, также известный как RGBW.У них есть специальный белый чип. Хотя светодиодные ленты RGB могут создавать белый цвет, они не могут быть такими чистыми, как полоски RGBW.

Полосы

RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете полосовые соединители с пятью контактами.

Как подключить светодиодные ленты без коннектора?

Как я уже говорил, действительно возможно подключение светодиодных лент без разъема.

Можно стыки припаять! Вы можете использовать паяльник, чтобы припаять напряжение и красный, зеленый и синий контакты к следующей проводке.

Фактически, паяные соединения более прочны с механической точки зрения и могут обеспечивать большую эффективность за счет удлинения.

Поэтому рекомендуется припаять соединения, если вы используете слишком большой ток.

Более того, если светодиод имеет особенно высокую яркость, то некоторые соединительные провода не подходят из-за высокой выходной мощности полосы.

Итак, учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть паять, если ваша полоса будет работать с большим током.

После этого накройте термоусадочной пленкой, защитите стыки или заклейте стыки изолентой.

Следует ли подключать светодиодные ленты последовательно или параллельно?

Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной цепями.

В последовательной цепи ваши световые полосы будут подключены напрямую встык. Блок питания подключается непосредственно к первой светодиодной ленте в цепи.

В этих схемах ток постоянный, а напряжение делится между светодиодами.

Это означает, что вы можете получить неодинаковую яркость по всей цепи, и вам нужно будет убедиться, что источник питания, который вы используете, является источником постоянного тока. Кроме того, если одна из полос в вашей серии выйдет из строя, вся цепь перестанет работать.

Напротив, в параллельной цепи каждая полоска подключена к источнику питания. Это означает, что ток разделяется между каждой полосой, но напряжение одинаковое. Их сложнее установить, но если одна из ваших полосок выйдет из строя, остальные будут гореть.

Однако вместо этого будет перенаправлен ток. Если вы соединили несколько полос, это не должно быть проблемой. Тем не менее, если вы использовали параллельную схему только для двух полосок, когда одна из них выходит из строя, это означает, что ток для другой полосы удваивается, что может привести к ее перегоранию.

Если вам нужно постоянное освещение, лучше всего использовать последовательное соединение. Тем не менее, для более длинных подключений вам понадобится драйвер с очень высоким постоянным током, чтобы не было падения производительности. Если вы потеряете одну полоску, у вас не будет освещения, пока она не будет заменена.

Для сложных схем с большим количеством светодиодов параллельную схему будет сложнее установить, но она останется частично включенной, если полоска выйдет из строя.

Сколько светодиодных лент можно подключить в цепь к одному источнику питания?

Использование слишком большого количества полосок может максимально использовать драйвер в цепи и сократить срок службы драйвера и, следовательно, светодиодной ленты вдвое.

Поэтому будьте очень осторожны при выборе правильного количества полос и соответствующего блока питания.

Вот общее правило, которое следует использовать, учитывая, что у вас есть некоторая информация о светодиодных лентах и ​​блоке питания.

Вы можете рассчитать это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы запитываете.

Затем выберите блок питания, рассчитанный примерно на 20% БОЛЬШЕ указанного значения.

Предположим, у вас есть источник питания мощностью 60 Вт. Настоятельно рекомендуется оставлять запас от 10 до 20% неиспользованной мощности, поэтому вы можете предположить, что вы можете потреблять 54 Вт от этого блока питания (PSU), забирая 10%.

Теперь вычислите мощность, потребляемую каждой полосой, умножив длину полосы на ватт на фут светодиода.

Информация о мощности ватт на фут обычно указывается на странице продукта или в спецификации.

Разделите полученное количество на 54, чтобы определить количество полосок, которое вы можете использовать.

Тем не менее, точное количество светодиодных лент, которые вы можете соединить вместе, всегда будет зависеть от точных характеристик имеющихся у вас устройств.

БОЛЬШИНСТВО производителей рекомендуют для питания от одного блока питания не более 2–3 полос.

Я также сделал для вас простой калькулятор, который поможет вам с математикой. Наслаждаться.

Важно знать, что с каждым добавлением светодиодной ленты мощность блока питания должна увеличиваться.

Ваша светодиодная лента будет потреблять только необходимую мощность от блока питания, и не более того. А поскольку для того, чтобы потреблять электроэнергию, не нужно так много работать, ваша установка будет генерировать меньше тепла и прослужит дольше.

В противном случае большая мощность, потребляемая на полосе, может вызвать повреждение.

Одним из ярких признаков того, что вашего источника питания недостаточно или вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды станут тусклее и тусклее, что называется падением напряжения.

В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или светодиодов с высокой выходной мощностью на метр, вам необходимо ограничить общую длину подключенных лент.

Вот конкретный пример:

Если светодиод имеет 4,8 Вт на метр полосы, рекомендуется запитать максимум 10 метров в одной линии для источника питания 60 Вт и для 9. 6 ватт на метр полосу, у вас должно быть мощность только 5 метров.

Что нужно учитывать при подключении светодиодных лент

Есть несколько вещей, на которые следует обратить внимание, начиная свой световой проект. Я уже указал на большинство из них, поэтому, прежде чем я подведу итоги, позвольте мне просто резюмировать.

При подключении множества светодиодных лент к одному источнику питания крайне важно использовать номинальный источник питания на БОЛЬШЕ ватт, чем требуется для настройки вашей ленты.

Мощность блока питания не должна быть меньше или равной суммарной мощности полосы.В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды на конце будут тусклыми.

Приступая к фактическим соединениям, вы всегда должны вырезать светодиодную ленту из медных соединений, расположенных через каждые пару дюймов на ленте. В противном случае некоторые из светодиодных индикаторов в области разреза могут не работать.

Обязательно используйте термоусадочную пленку для защиты разъемов, которая различается для внутреннего и наружного использования. Как вариант, вы также можете использовать изоленту или изоленту.

Плюс и минус полоски всегда должны совпадать с минусом и плюсом разъема. В светодиодах RGB цветные провода должны соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я сказал ранее.

Заключительные слова

Всегда полезно составить план и составить план вашего проекта освещения, прежде чем что-либо покупать.

Вы можете обнаружить, что вам может не понадобиться соединять столько светодиодных лент встык, и вам лучше использовать соединительные кабели для увеличения длины в некоторых местах.

Расскажите мне обо всех ваших проектах.

Вы использовали разъемы или паяные соединения для соединения светодиодных лент?

Где вы планируете использовать светодиодные ленты?

Контроллер светодиодной ленты

RGB

В последнее время
Я приобрел светодиодную ленту RGB длиной 5 м с использованием светодиодов SMD5050 RGB.
Он имеет ограничение по току
резисторы, предназначенные для
работа от источника питания 12 вольт. Думая, что это будет
напрямую прикрепить к Picprojects
Проект драйвера светодиода MOSFET RGB
Я пошел дальше и купил одну только для того, чтобы обнаружить, когда она прибыла, что это будет не так просто.

Несмотря на описание и
маркировка на поставляемой полосе, указывающая на то, что у нее был общий анод
соединение это по сути общий катод. Терминал отмечен
‘+’ на фото ниже — это обычное заземление — пойди и разберись?

Требуется высокая сторона
драйвер, поэтому три светодиодных анода могут управляться выходом PWM
от микроконтроллера PIC, а общий провод подключается к
земля.

С определенным требованием I
решил скомпилировать быстрый проект по работе со светодиодной лентой.В
контроллер на этой странице является адаптацией
Проект RGB Mood Light 101, прошивка есть
то же самое и можно скачать
со страницы этого проекта.

Вы должны знать, что не все
Светодиодные ленты используют общую землю, у меня 1 метровая полоса, которая подключена
с общим ‘+’ или высокой стороной и отлично работает с
Драйвер Power MOSFET RGB LED
комплект 106 См. мои заметки о светодиодах
полоски здесь

Обратите внимание:

Этот проект НЕ доступен как
комплект, или печатную плату, и я не могу поставить светодиодную ленту.

Схема по сути такая же
как и проект RGB101 Mood Light и использует точно такую ​​же прошивку.
Отличие заключается в выходной каскаде светодиодов. Вместо
транзистор BC548 (Q1-Q3) напрямую управляет светодиодами, они используются
для переключения второго набора транзисторов (Q4-Q6). Эти
Транзисторы PNP средней мощности STX790A, переключающие напряжение 12 В или
сторона высокого напряжения источника питания.

Текущий рейтинг каждого цвета
в полосе около 1.5 ампер, для которых нужна средняя мощность
транзистор для управления им. Я избегал использования P-канала
MOSFET, поскольку они дороги и их труднее получить.

Транзистор, используемый для финального
выходная мощность — STX790A, рассчитанная на максимум
ток коллектора 3 ампера, при минимальном усилении тока 100.
Используемые мной светодиодные ленты требуют от 1 до 1,5 ампер на цвет.
Базовый ток для Q4-Q6 определяется током коллектора транзисторов BC548.
(Q1-Q3) через R1 — R3.Резисторы R1-R3 обеспечивают ток базы около 20 мА.
к STX790A. Я использовал углеродные пленочные резисторы 560R 0,25 Вт.
здесь они работают прямо на пределе рассеиваемой мощности для
резистор 0,25 Вт. Поскольку транзисторы управляются с
Средняя рассеиваемая мощность сигнала ШИМ ниже, поэтому это не проблема.

Если вы решили использовать альтернативу
Тип транзистора для Q4-Q6 и необходимость увеличения тока базы
вам понадобится резистор на 1/2 Вт или металлическая пленка 0.4
ватт или 0,6 Вт, что соответствует физическому размеру 0,25 Вт
карбоновая пленка.

Для Q1-Q3 любой слабый сигнал NPN
транзистор будет работать. BC546, BC547 или BC549 также подходят
и имеет ту же распиновку, что и BC548.

Если вам нужно более 2 ампер на
Светодиодный канал вам нужно будет сделать финальный редизайн
секция транзисторного выхода, так как схема не предназначена для
обрабатывать более 2 ампер на каждый канал.

Остальная часть цепи прямая
вперед.

Вход 12 В на плату
подается через D1 на 5-вольтовый регулятор 78L05 (IC2). D1 обеспечивает
защита от обратной полярности регулятора, хотя она должна быть
отметил, что это не защищает светодиоды и конечные транзисторы драйвера
поскольку из-за высоких требований к току светодиодная лента не
Здесь практично использовать диод.

Конденсатор С1 обеспечивает развязку
питание 5 вольт. Конденсатор С2 обеспечивает фильтрацию на
входная сторона регулятора.С1 должен быть как можно ближе к ПОС
Потребляемая мощность Vdd / Vss (контакты 1/8) на практике. 78L05 и C2
также должны быть достаточно близко друг к другу и КВС. R7
обеспечивает подтяжку для входа сброса MCLR PIC.

S1 — переключатель управления режимами.
JP3 просто предоставляет пару контактных площадок с шагом 0,1 дюйма для подключения удаленного
переключатель, если плата встроена в корпус.

JP2 — выходной разъем светодиода.
Обратите внимание на связи по этому поводу. Земля, красная, зеленая
и синие соединения были размещены, чтобы соответствовать светодиодной ленте, которую я был
с использованием.Вы должны проверить подключения к определенному светодиоду.
полоску, которую вы используете, чтобы убедиться, что они такие же. (видеть
примечания по светодиодным лентам здесь)

Также помните о плате переключателей
сторона высокого напряжения или 12 В с общим заземлением
все три цвета светодиода. Если у вас общий анод
вам понадобится Power MOSFET
проект.

R8 / C3 / JP1 не используются, не подходят
компоненты.

Питание на плату подается через
два соединения с маркировкой Gnd и + 12V.Обязательно используйте 12 вольт
Регулируемый источник питания постоянного тока на 2–3 ампера. Также обратите внимание на
отверстие на печатной плате между площадками для подключения питания. Пройти
два силовых соединительных провода через это для обеспечения механической нагрузки
разгрузка для проводов / паяного соединения ( см. фото конструкции
далее вниз по странице )

STX790
лист данных

16 вещей, которые вам нужно знать о светодиодных лентах

Наиболее полное знание светодиодных лент в истории. Продолжайте читать, чтобы узнать больше

# 1.Что такое светодиодная лента?
№2. Классификация светодиодных лент
№3. Состав светодиодной ленты
№4. Введение яркости светодиодной ленты
№5. Плотность светодиодов и потребляемая мощность светодиодных лент
# 6. Цветовая температура светодиодной ленты
# 7. Классификация мощности светодиодных лент
№8. Регулировка яркости и цветности светодиодных лент
# 9. Устройство рассеивания тепла светодиодной ленты
№10. Водонепроницаемая технология светодиодной ленты
№11.Способ подключения светодиодной ленты
№12. Как установить светодиодную ленту
№13. Обычные способы упаковки светодиодных лент
№14. Кастомизация светодиодных лент
# 15. Меры предосторожности при использовании светодиодных лент
№16. Устранение неисправностей светодиодной ленты

1. Что такое светодиодная лента?

Определение:
Светодиодные ленты — это светодиоды, собранные на гибкой печатной плате (FPC) или печатной плате (PCB) в форме полосы. Она названа светодиодной лентой, так как по форме напоминает длинную полосу. Это новый тип светодиодного освещения.

Очень гибкий, простой в установке и обслуживании, он имеет широкий спектр применения, завоевал широкое признание пользователей и является лидером в новой тенденции в линейном светодиодном освещении. Это еще один подвиг индустрии светодиодного освещения.

Качество изготовления:
Используйте узкую и длинную гибкую печатную плату или жесткую печатную плату в качестве основного корпуса световой полосы. Закрепите светодиод SMD и резистор SMD на плате FPC с помощью технологии пайки оплавлением патчем, а затем припаяйте провод к одному концу платы FPC для подключения источника питания, и получится светодиодная световая полоса.

Характеристики:

• Используется более безопасный низковольтный источник питания постоянного тока 12 В / 24 В.
• Гибкая длина реза для удобства использования.
• Самоклеящаяся лента на спине для облегчения установки.
• Обеспечивает множество фиксированных и изменяемых цветов и яркости для различных применений освещения.
• 50000 часов долгой жизни.

2. Классификация светодиодных лент

По напряжению их можно разделить на:

1. Низковольтная светодиодная лента постоянного тока, питается от источника постоянного напряжения постоянного напряжения.

a, Обычная световая полоса DC5V / 12V / 24V.
Светодиодная лента DC5V питается от источника питания DC5V. В основном используется источником питания интерфейса USB, часто используется в качестве светодиодной подсветки телевизора.

Светодиодная лента DC12V / 24V использует источник питания DC12V или DC24V. Широко используется в различных внутренних и наружных светодиодных линейных лампах, светодиодном линейном освещении, вспомогательном освещении и декоративном освещении.

b, Специальное напряжение постоянного тока 36 В / 48 В, светодиодная полоса
Электропитание ограничено до 36 В или 48 В для некоторых специальных приложений

c, Широкое входное напряжение DC10-30 В световая полоса
Этот тип Светодиодная лента в основном используется в сценах, где выходное напряжение источника постоянного тока нестабильно.

Например, на небольших кораблях из-за использования дизельных генераторов кремниевых выпрямителей выходное напряжение будет колебаться в пределах 10–30 В постоянного тока.В этом случае можно напрямую использовать ламповую ленту с широким напряжением DC10-30V.

2. Высоковольтная световая полоса 110 ~ 240 В переменного тока

Используется источник питания переменного тока высокого напряжения. Этот вид световой ленты в основном используется для украшения наружного освещения или для временного инженерного освещения. Таким образом, его можно использовать как гибкий рабочий светильник.

Поскольку использовать высоковольтный источник переменного тока опасно, он используется в местах, недоступных для рук человека.Например, освещение потолков, декоративное освещение деревьев и т. Д.

В соответствии со сценариями применения его можно разделить на:

1. Вспомогательные осветительные полосы с использованием обычных монохроматических ламп. Такие как освещение шкафа шкафа, фоновое освещение спальни, освещение полки витрины и так далее.

2. Декоративные световые ленты с использованием обычных светодиодных лент RGB или лент RGB IC. Такие как потолок бара, украшение стен KTV, украшение винного шкафа, освещение здания, освещение моста и т. Д.

3. Линейные светодиодные ленты основного освещения , изготовленные из линейных основных осветительных приборов с использованием обычных монохроматических светодиодных лент в сочетании с алюминиевыми профилями или силиконовыми неоновыми рукавами.

4. Светодиодные полосы для освещения роста растений , в которых используются полосы из светодиодов со специальной длиной волны, обеспечивают специальный свет, способствующий росту растений.

5. Ремень для стерилизационной лампы для медицинской бактерицидной лампы с использованием светодиода глубокого ультрафиолета.

В зависимости от цвета света можно разделить на:

1. Монохромные светодиодные полосы , такие как белый цвет, теплый белый, красный, зеленый, синий, желтый, оранжевый, янтарный, розовый и т. Д.
Из-за белого и теплого белого цвета неточно описывать цвет света, поэтому его обычно заменяют на цветовую температуру в световой полосе, например 2700K, 3000K, 4000K, 6000K.

2. Светодиодная полоса RGB , синтезируя три основных цветных чипа R, G, B в один светодиод, поэтому он может отдельно излучать три вида света: красный, зеленый, синий.

Цветной свет может также освещаться тремя микросхемами вместе и объединяться в белый свет. Если вы добавите контроллер светодиодной ленты RGB, вы можете добиться смены последовательности и мерцания света. например красный, зеленый, синий и белый.

3. Световая полоса RGA , аналогична световой полосе RGB, с той лишь разницей, что синий чип светодиода RGB заменен янтарным чипом в балке лампы RGA.

4. Двухцветная световая полоса , при использовании любых двух цветов светодиодов для комбинирования производства светодиодных полос, наиболее распространенным является белый цвет + теплый белый, а также белый цвет + синий цвет, белый цвет + красный цвет.

5. Светодиодная лента RGBW / RGBCCT / CCT

CCT здесь означает контроль цветовой температуры, что означает, что цветовую температуру светодиодных лент можно регулировать для переключения между теплым белым цветом и белым цветом.

a , Светодиодная лента CCT изготавливается из светодиодов белого и теплого белого цветов. Цветовая температура белого света составляет 2700K, температура теплого белого — 6500K, обычно используемые лампы — 2835 светодиодов с одной чашкой или 5050 светодиодов с одной чашкой.

Светодиодная лента может иметь диапазон регулировки цветовой температуры от 2700K до 6500K во время использования, что делает выбор цветовой температуры в сцене применения освещения более гибким.

b , Светодиодная лента RGBW изготовлена ​​из светодиода RGBW «четыре в одном». Светодиодная лента RGBW может не только достичь эффекта изменения цвета светодиодной ленты RGB, но также может обеспечить другой монохроматический свет для удовлетворения более строгих требований к монохроматическому освещению.

c , Светодиодная лента RGBCCT представляет собой обновленную версию светодиодной ленты RGBW.

Светодиодная лента RGBCCT состоит из светодиода «пять в одном». Он не имеет фиксированной цветовой температуры, как белый цвет в светодиодной полосе RGBW, но имеет два светодиодных чипа с цветовой температурой: теплый белый цвет, обычно 2700K, и белый цвет, цветовая температура обычно составляет 6500K.

Он охватывает все функции светодиодных лент RGB и CCT, обеспечивая более гибкое и удобное освещение.

6. Специальная длина волны цвета, такая как 390 нм, 420 нм, 470 нм и т. Д., В основном используется для специальных осветительных приборов.

В зависимости от того, есть ли у светодиода микросхема, ее можно разделить на:

1. Обычная светодиодная полоса , помимо светодиода и резистора, плата FPC этого типа имеет постоянный ток. Микросхема IC на нем, чтобы контролировать ток каждой группы светодиодов, чтобы быть последовательным.

Уменьшите влияние падения давления пластины на освещение светодиодной ленты. Сохраняйте яркость верхней и нижней части светодиодной ленты.

Эту микросхему постоянного тока ИС можно также интегрировать в светодиод, который может производить другую светодиодную полосу ИС, то есть без сопротивления и без микросхемы.

То есть по внешнему виду светодиодная лента на плате FPC имеет только светодиод, другой электронной составляющей нет. Это решение может сделать яркость светодиодной ленты более постоянной, внешний вид проще, расположение светодиодов более гибким, и его можно использовать в качестве решения для светодиодной ленты высокой плотности.

2. Адресуемая светодиодная лента ИС , микросхема на полосе не является обычной ИС постоянного тока, но микросхему ИС можно рассматривать как пиксель.

Эта микросхема имеет собственный адрес и может управляться путем приема сигналов контроллера. Посылаемый на него сигнал может управлять уровнем выходного сигнала для различных положений светодиода, таких как мигание, погоня, прыжки, скачки по часовой стрелке, скачки против часовой стрелки, монохромные скачки, изменяющая цвет лошадь, одиночная погоня от головы к хвосту, плавная вода, имитация молнии и тому подобное.

Эффект изменения световой полосы может быть записан в соответствии с потребностями клиента и может отображаться в виде экрана, текста, букв, изображений, анимации и т. п.Общие микросхемы IC на рынке в основном включают WS2811, WS2812, SK6812, P943, Ap102, DMX512 и так далее.

Светодиоды, используемые в адресной светодиодной полосе, могут быть монохроматическими светодиодами, светодиодами RGB или светодиодами RGBW.

В зависимости от материала платы ее можно разделить на гибкую светодиодную полосу и жесткую светодиодную полосу.

1. Гибкая светодиодная световая лента, изготовленная из гибкой печатной платы FPC, может быть изогнута, сложенный, намотанный, общая гибкость и легкость, подкрепленный самоклеящейся лентой 3M, простой в установке.

2. Жесткая светодиодная лента, изготовленная из алюминиевой подложки или стеклопластика, не изгибается, в основном используется для прямых линейных сцен освещения.

В соответствии с характеристиками компоновки светодиода, его можно разделить на световую полосу вида сверху, световую полосу вида сбоку, одну полосу вида сбоку, одну полосу вида сверху, многорядную светодиодную полосу, светодиодную полосу высокой плотности , короткая светодиодная лента, светодиодная лента S-типа.

1. Вид сверху Светодиодная полоса , наиболее распространенная световая полоса — это полоса такого типа, угол луча составляет 120 градусов, гибкая печатная плата прикреплена с помощью светодиода SMD спереди, а задняя часть — 3M самостоятельно -клей.

2. Боковые осветительные полосы , в основном изготовленные из светодиодов боковой подсветки 3014, для особых требований к установке.

3. Многорядная светодиодная лента , это одна плата FPC с двумя или более рядами светодиодов для большей яркости. Эта полоса в основном используется в линейных основных осветительных приборах в качестве источника света.

4. Светодиодная лента высокой плотности, за счет увеличения плотности светодиода на светодиодной полосе можно увеличить яркость, а также уменьшить проблему темных участков, вызванную линейным освещением полосы.Эта полоса света в основном используется для согласования с конкретными алюминиевыми профилями каналов для освещения без темных участков.

5. Режущиеся ленты для коротких блоков светодиодных лент, обычно светодиодные ленты — это 3 или 6 светодиодов для группы петель, 2,5 см, 5 см или 10 см для режущего устройства. Режущая лента Short-unit может изготавливать один или два светодиода в виде набора петель, а 1 см или 1,25 см — это режущий блок.

6. Светодиодная лента S-типа , также называемая гибкой светодиодной лентой , зигзагообразной светодиодной лентой .Светодиодную ленту можно сгибать в одной плоскости, складывая, таким образом, различные формы, в основном используемые для световых коробов рекламных щитов, светящихся символов и т. Д.

3. Компоненты светодиодной световой полосы

Светодиодная световая полоса в основном состоит из светодиодов SMD, резисторов SMD, гибких печатных плат и проводов, как показано на рисунке.

1. Тип светодиодного источника, используемый для светодиодной ленты
В основном светодиодный источник: 3528, 5050, 2835, 3014, 2216, 5630, 5730, 2110, 4040 и т. Д.

Светодиодная лента 3528 , с использованием светодиода 3528 (размер светодиода 3,5 мм x 2,8 мм) в качестве источника света, яркость каждого светодиода 3528 составляет 7-8 лм, мощность одного светодиода составляет около 0,08 Вт, светодиод 3528 Полоса часто используется, количество светодиодов составляет 30 светодиодов / м, 60 светодиодов / м, 120 светодиодов / м, 240 светодиодов / м.

5050 светодиодная лента , размер светодиода: 5,0 мм x 5,0 мм, люмен: 24-26 лм, мощность: 0,24 Вт, количество светодиодов / м: 30 светодиодов / м, 60 светодиодов / м, 120 светодиодов / м.

2835 светодиодная лента , размер светодиода: 2.8 мм x 3,5 мм, люмен: 24-26 лм, мощность: 0,2 Вт, количество светодиодов на метр: 30 светодиодов / м, 60 светодиодов / м, 120 светодиодов / м.

3014 светодиодная лента , размер светодиода: 3,0 мм x 1,4 мм, люмен: 10-12 лм, мощность: 0,1 Вт, количество светодиодов на метр: 120 светодиодов / м, 156 светодиодов / м.

2216 светодиодная лента , размер светодиода: 2,2 мм x 1,6 мм, люмен: 10-12 лм, мощность: 0,1 Вт, количество светодиодов на метр: 120 светодиодов / м, 240 светодиодов / м.

5630/5730 светодиодная лента , размер светодиода: 5,6 мм x 3,0 мм, люмен: 50-55 лм, мощность: 0,5 Вт, количество светодиодов на метр: 30 светодиодов / м, 60 светодиодов / м.

2110 светодиодная лента , размер светодиода: 2,1 мм x 1,0 мм, люмен: 10-12 лм, мощность: 0,1 Вт, количество светодиодов / м: 240 светодиодов / м, 360 светодиодов / м, 576 светодиодов / м.

4040 светодиодная лента , размер светодиода: 4,0 мм x 4,0 мм, люмен: 24-26 лм, мощность: 0,2 Вт, количество светодиодов на метр: 60 светодиодов / м, 120 светодиодов / м.

2. Процесс производства светодиодных лент Печатная плата
Она разделена на катаную медь и электролитическую медь .
Печатная плата, изготовленная методом катаной меди, имеет лучшую целостность, лучшую электропроводность и теплопроводность, но при более высокой стоимости; Если вам это нужно, есть магазины, которые предлагают доставку печатных плат . Вы также можете связаться с электриком рядом со мной для получения более подробной информации.

Печатная плата, изготовленная методом электролитической меди, имеет несколько худшие общие характеристики, но не повлияет на нормальное использование световой полосы.

Благодаря удобству и зрелости производственного процесса, он завоевал расположение большого количества клиентов, а также снижает себестоимость продукции.

3. Толщина печатной платы светодиодной полосы
Величина тока, которую может пропускать световая полоса, определяет ширину и толщину печатной платы световой полосы. Когда ток через печатную плату увеличивается до определенного предела, необходимо расширять или утолщать печатную плату, чтобы обеспечить нормальную работу светодиодной полосы.

Ширина обычных световых полос составляет 8 мм, 10 мм, 12 мм, а толщина обычных световых полос составляет 2 унции, 3 унции, 4 унции.

Конечно, чем толще плата, тем хуже ее гибкость, и есть риск растрескивания колодок и поломки платы в процессе намотки.

Следовательно, если рабочий ток ламповой ленты велик, это не значит, что только за счет утолщения печатной платы светодиодная лента может работать нормально. Вместо этого следует объединить различные потенциальные факторы воздействия, чтобы рационально спроектировать схему световых полос, чтобы производить качественный световой продукт, отвечающий потребностям клиентов.

4. Микросхема резистора, используемая в световой полосе
В обычной ламповой полосе используется микросхема резистора 1206 (размер: 3.2 мм x 1,6 мм), максимальная мощность составляет 0,25 Вт.

Есть также несколько светодиодных полос относительно небольшой ширины. Из-за ограниченного пространства на печатной плате будут использоваться чип-резисторы 0805 (размер: 2 мм x 1,25 мм), а максимальная мощность составляет 0,125 Вт.

5. Метод вывода светодиодной световой полосы
В конце обычной монохромной световой полосы будет использоваться красно-черный провод 20awg в качестве линии электропитания, а тонкий провод представляет большую угрозу безопасности.Поскольку напряжение световой полосы низкое, обычно 12 В или 24 В, ток световой полосы 12 В — 12 Вт будет достигать 1 А, а ток световой полосы 12 В — 120 Вт достигнет 10 А.

Итак, выбирая соединительный провод светодиодной ленты, вы должны убедиться, что провод может пропускать рабочий ток светодиодной ленты. В противном случае это может привести к нагреву линии питания светодиодной ленты, ожогу разъема или даже к возгоранию.

Конец обычной световой полосы RGB будет использовать RGB-4pin в качестве линии питания, а толщина провода составляет 22awg.

6. Размер контактной площадки на печатной плате полосы лампы
Контактная площадка для печатной платы разделена на светодиодную площадку, контактную площадку сопротивления и площадку порта сдвига.
Светодиодная площадка и контактная площадка не могут быть слишком маленькими, иначе , это приведет к ненадежной цепи светодиодной печатной платы и произойдет в ситуации мертвого света при длительном использовании.

Конструкция контактной площадки порта среза печатной платы слишком мала или слишком узка, что может привести к слабой сварке линии электропитания светодиодной ленты; если он слишком большой или добавлено слишком много олова, паяное соединение может быть слишком тяжелым, и длительное использование может привести к выпадению паяного соединения и повлиять на использование светодиодной ленты.

7. Шелкография и логотип
Светодиодная лента напечатана с текстом или логотипом на поверхности печатной платы

+ От имени положительного полюса
— отрицательного полюса
R1, R2 — сопротивление
DC5V, DC12V, DC24V — рабочее напряжение
R — микросхема красного света
G — микросхема зеленого света
B — микросхема синего света
W — микросхема белого света
UL — сертификационный знак UL
CE — сертификационный знак CE
Di — линия ввода сигнала
Do — линия вывода сигнала
GND — отрицательный провод
VCC — положительный провод
Модель IC, используемая WS2812

8. Задний клей, используемый для светодиодных лент.
Не водонепроницаемые светодиодные ленты со степенью защиты IP20 и водостойкие водонепроницаемые световые ленты IP54 прикрепляются с помощью самоклеящейся ленты на задней стороне световых полос, когда они покидают завод, для облегчения установки. .

Обычно клейкая лента, используемая для световых полос, представляет собой самоклеящуюся ленту, производимую компанией 3M. Самая распространенная клейкая лента — 300лсе

Кроме того, есть клей белый, теплопроводный тепе синий, лента ВХБ красная и т. Д.Каждый тип ленты имеет разную вязкость.

Обязательно выберите ленту, которая вам подходит. В противном случае световой ленте может не хватить силы сцепления из-за длительного использования, и световая полоса может отвалиться.

Кроме того, чтобы снизить стоимость производства легкой ленты, некоторые предприятия выбирают поддельную ленту 3M.

Внешний вид этой ленты мало чем отличается от настоящей ленты 3М. Если вы не обращаете внимания, вы не сможете его различить.Такая лента недостаточно липкая, и после длительного использования она легко отвалится.

Следовательно, когда вы покупаете светодиодную ленту, вы должны полировать глаза и тщательно различать, чтобы производитель не обманул вас.

4. Введение яркости светодиодной ленты

Есть много факторов, которые влияют на яркость светодиодных фонарей, и мы рассмотрим их один за другим.

1. Яркость у разных типов ламповых бусин разная.
3528-0.08w-Яркость одиночного шарика лампы составляет около 7-8лм
5050-0.24w-24-26lm
2835-0.2w-24-26lm
3014-0.1w-10-12lm
2216-0.1 w-10-12lm
5630-0.5w-50-55lm
2110-0.1w-10-12lm

2. ИСПОЛЬЗУЙТЕ тот же светодиодный чип, но с другим сопротивлением в одной печатной плате, яркость светодиодной ленты отличается
Например, следующие светодиодные ленты — это 2835–120 светодиодов / M 3000K Color, и схема, которую они выбирают, точно такая же, и также используется тот же светодиодный чип .

Однако сопротивление первой световой полосы составляет 120 Ом, а сопротивление второй световой полосы составляет 91 Ом, тогда вторая световая полоса ярче первой.

Конечно, это не значит, что чем меньше выбранное сопротивление, тем лучше. Каждой схеме цепи соответствует минимальное предельное значение сопротивления. Если оно ниже этого значения сопротивления, световая полоса сгорит из-за перегрева.

Следовательно, в соответствии с фактическими потребностями, цель регулировки яркости всей лампы может быть достигнута путем выбора различных схем сопротивления.

3. Влияние длины световой полосы на яркость
Светодиодная лента с постоянным напряжением, когда длина световой полосы больше 5 м, падение напряжения на полосе будет более очевидным, чем напряжение положения первого светодиода и конечного положения светодиода светодиодной ленты будут несовместимы, конечное напряжение будет ниже, чем напряжение первого светодиода.

Как показано на рисунке ниже, напряжение питания составляет 12,4 В, а остаточное напряжение упало до 10. 7 В, что вызовет проблему непостоянной яркости всей световой полосы.

Следовательно, когда длина световой полосы превышает 5 м, эту проблему можно решить путем подачи питания на оба конца, как показано на следующем рисунке.

4. Влияние рабочего напряжения на яркость
Световые полосы постоянного напряжения, такое же количество светодиодов, та же схема схемы, с использованием тех же светодиодных чипов, с одинаковым сопротивлением, если длина светодиода полоса длиннее, светодиодная полоса 24 В ярче, чем светодиодная полоса 12 В.Это связано с тем, что чем выше напряжение, тем меньше падение напряжения, как показано на рисунке ниже.

Напряжение на конце светодиодной ленты 24 В составляет 22 В, и напряжение, подаваемое на каждый светодиод, составляет 2,8 В, в то время как напряжение на конце светодиодной ленты 12 В составляет 10 В, а напряжение, подаваемое на каждый светодиод, составляет 2,5 В. . Вы должны знать, что номинальное значение Vf светодиода составляет 3 В, очевидно, что 2,8 В ближе к номинальному значению Vf 3,0 В, поэтому световая полоса ярче.

5. Влияние постоянного тока микросхемы IC на яркость
Из-за внутреннего сопротивления печатной платы световой полосы светодиодная лента постоянного тока также имеет падение напряжения, но в схеме используется постоянный ток Полоса отличается от полосы постоянного напряжения.

На рисунке ниже показана принципиальная электрическая схема светодиодной ленты постоянного напряжения .

На рисунке ниже показана принципиальная схема светодиодной ленты постоянного тока .

В каждой группе светодиодов в световой полосе постоянного тока имеется по одной микросхеме. Светодиод будет подключен параллельно к микросхеме IC и динамически регулировать подаваемое на него напряжение. Чтобы светодиоды всей группы работали на номинальном напряжении.Это позволит сохранить постоянную яркость всей светодиодной ленты.

6. Влияние размера светоизлучающего кристалла на яркость

a . Лампы одного и того же типа имеют разные размеры светодиодных светоизлучающих чипов, что приводит к разной яркости светодиодов.

Разница между высокой и нормальной яркостью светодиода вызвана разными размерами светоизлучающего чипа, используемого в светодиодах.

Например, светодиод 5050 имеет 18-20 лм, 20-22 лм, 22-24 лм, 24-26 лм и т. Д.

б . Разные типы светодиодов имеют разную яркость.

Например, яркость одного светодиода 5050 или 2835 обычно составляет около 20-24 лм, тогда как яркость светодиода 5630 может достигать 45-55 лм. Это связано с тем, что светодиодный чип, используемый в 5630 LED, больше, чем чип, используемый в других светодиодах.

Конечно, по сравнению с другими моделями того же типа светодиода, чем крупнее микросхема, тем выше яркость и выше цена.

7. Влияние плотности шариков лампы на яркость
Используйте тот же тип светодиода, если яркости недостаточно, вы можете увеличить яркость, увеличив плотность светодиодов.

Например, тип светодиодной ленты 3528-120 светодиодов / м будет намного ярче, чем тип 3528-60 светодиодов / м, а 5050-30 светодиодов / м будет намного темнее, чем 5050-60 светодиодов / м.

5. Плотность светодиодов и потребляемая мощность светодиодных лент

Мы знаем, что для светодиодов того же типа увеличение количества светодиодов на метр может увеличить яркость светодиодных лент. Конечно, это также увеличивает мощность световой полосы.

Следовательно, чем больше плотность светодиодных лент с одинаковой схемной структурой, тем больше мощность.

Обычно количество светодиодов для светодиодных лент составляет 30 светодиодов / м, 60 светодиодов / м, 90 светодиодов / м, 120 светодиодов / м, 240 светодиодов / м.

Итак, чем больше мощность, тем ярче световая полоса?

Здесь необходимо ввести ключевой параметр: световая эффективность.

Световая отдача — это параметр, характеризующий эффективность фотоэлектрического преобразования лампы. Это относится к яркости светодиодного света, который может излучаться на ватт мощности. Единица измерения — лм / Вт.Чем больше значение, тем выше эффективность фотоэлектрического преобразования, а тем выше энергоэффективность .

Например, есть два завода, которые производят одну и ту же светодиодную ленту 2835-120 светодиодов / м. Мы маркируем световую полосу, произведенную на заводе, как световую полосу №1, а второй завод — как световую полосу №2.

Световая полоса № 1 ↓

Световая полоса № 2 ↓

В отчете об испытании интегрирующей сферы мы видим, что яркость световой полосы No.1 лучше, чем световые полосы №2, но мощность световой полосы №1 составляет 9,22 Вт, что ниже, чем у световых полос №2. Что случилось?

Световая полоса № 2 имеет большую мощность, чем световая полоса № 1, поэтому она потребляет больше энергии. Как видно из протокола испытаний, световой эффект световой полосы № 2 составляет 92,43 лм / Вт, а световой эффект полосы № 1 — 141,01 лм / Вт.

Следовательно, неразумно судить о яркости световой полосы просто по уровню мощности, и мы должны обращать внимание на световую эффективность световой полосы, чтобы достичь цели использования светодиодных ламп для экономии энергии.

6. Цветовая температура светодиодной ленты

1. Обычные цвета имеют следующие цвета: теплый белый свет, диапазон цветовой температуры составляет около 2100K-3000K. Натуральный белый цвет, диапазон цветовой температуры около 4000-5000К; положительный белый свет (цвет полуденного солнечного света), диапазон цветовой температуры составляет около 5000K-6000K, холодный белый свет, цвет будет близок к синему, а цветовая температура выше 6000K.

Поскольку цветовая температура, соответствующая приведенным выше условиям, является интервалом, диапазон этого интервала относительно велик.Если завод по производству светодиодных лент производит световые ленты в соответствии с этим стандартом, цвет светодиодных лент будет серьезно нестабильным.

Следовательно, существует строгий международный регламент, согласно которому цветовая температура квалифицированного источника света должна контролироваться в пределах 7 шагов .

Допуски по цвету светодиодных лент — В этой статье подробно представлены все знания о допусках по цвету светодиодных ламп.

Обычно, когда мы покупаем световую полосу, мы не только говорим поставщику, что мне нужны полосы белого или теплого белого света, но также объясняем, что температура белого цвета составляет 4000K, а температура теплого белого — 3000K.Так пусть завод поймет, какие светодиодные ленты вам нужны.

2. Выбор цветовой температуры
Вообще говоря, люди, находящиеся в помещении с высокой цветовой температурой выше 5000K, с большей вероятностью будут возбуждены, сконцентрированы, заняты деликатной работой, а также более склонны к утомлению.

Низкая цветовая температура 3000K будет более спокойной и надежной, в то время как умеренный естественный свет с цветовой температурой около 4000K может лучше отражать цвет самого объекта.

Итак, выбор используемой цветовой температуры света зависит не только от личных предпочтений, но и от расположения пользователя.

7. Классификация мощности светодиодных лент

1. Источник питания для низковольтных лент
Согласно характеристикам внешнего вида, источники питания в основном делятся на три типа: настольный источник питания, источник питания с алюминиевым корпусом, и водонепроницаемый блок питания.

Блок питания настольного компьютера очень похож на внешний блок питания ноутбука, с той лишь разницей, что оно составляет выходное напряжение.

Блок питания с алюминиевым корпусом имеет больше выходных клемм постоянного тока, что позволяет подключать больше светодиодных лент параллельно для облегчения проводки. В основном используется в стационарных и централизованных местах электроснабжения.

Водонепроницаемый блок питания в основном используется в дождливую или влажную среду.

2. Блок питания для высоковольтных светодиодных лент
Существует два типа шнуров питания для высоковольтных световых лент: простая версия и индивидуальная версия.

Перед тем, как покинуть завод, он будет оснащен шнуром питания простой версии для каждой светодиодной ленты.

После того, как пользователь получит световые полосы, подключите шнур питания непосредственно к розетке переменного тока, и лампочка будет работать. Загорается.

Шнур питания индивидуализированной версии будет лучше, чем простой вариант, и не будет никаких стробоскопических проблем с освещенной световой полосой.

10 различий между светодиодной лентой 110–240 В и светодиодной лентой 12 В / 24 В — Прочтите эту статью, чтобы узнать больше о светодиодных лентах со стробоскопом.

8. Регулировка яркости и управление цветом светодиодных лент

Все низковольтные монохроматические световые полосы поддерживают затемнение. Существует два основных метода затемнения световых полос: затемнение с помощью регулируемого источника питания и затемнение с помощью низковольтного диммера.

Регулируемая яркость источника питания требует использования настенного регулирующего светорегулятора переменного тока и регулируемого источника питания.

Основными методами диммирования источника питания с регулируемой яркостью являются TRIAC Dimming / DALI Dimming / 0 / 1-10V Dimming / ZigBee Dimming.

Схема подключения следующая:

Для диммирования с помощью низковольтного диммера необходим диммер постоянного тока. Диммеру требуется источник питания постоянного тока 12 В или 24 В постоянного тока, а затем подключите положительный и отрицательный полюса светодиодной ленты к положительным и отрицательным полюсам выходного конца диммера.

Схема подключения следующая

9. Устройство рассеивания тепла светодиодной ленты

Алюминиевые профили в качестве аксессуаров для светодиодных лент подняли линейное освещение на новый уровень.

Применение светодиодных лент больше не ограничивается областью вспомогательного или декоративного освещения. Один за другим появляются все больше основных осветительных приборов.

Например, следующие основные осветительные приборы получили широкую оценку клиентов после их выпуска на рынок. Появление алюминиевых пазов делает светодиодные ленты более популярными в области линейного освещения.

Практически любая сцена освещения имеет светодиодные ленты.

Вешалки, лестницы, плинтусы, шкафы, подземные светильники и т. Д. В этих местах, если вы хотите сделать прямые линии сияния, незаменимы светодиодные алюминиевые профили.

Кроме того, некоторые характеристики, присущие алюминиевому профилю, такие как простота установки, красивый внешний вид и хорошее рассеивание тепла, также очень нравятся пользователям, что делает его популярным среди людей.

10. Технология водонепроницаемости светодиодных лент

Есть четыре основных уровня водонепроницаемости светодиодных лент, которые в основном соответствуют требованиям к водонепроницаемости в различных сценариях применения.

1. Нанесите водостойкий клей : нанесите слой клея на поверхность светодиода на голой плате. Этот слой клея может быть силиконом, эпоксидной смолой или полиуретановым клеем.

Какой лучший клей для светодиодной ленты — В этой статье объясняется, как выбрать правильный водостойкий клей для световой ленты.

Уровень водонепроницаемости при использовании этого процесса может привести к тому, что светодиодная лента достигнет IP54, но многие фабрики называют этот вид световой полосы световой полосой IP65, что на самом деле не соответствует уровню водонепроницаемости IP65.

2. Наденьте водонепроницаемый силиконовый кожух. : Световая полоса без покрытия герметизирована силиконовой втулкой, а две стороны гильзы герметизированы силиконовой заглушкой в ​​виде клея. Уровень водонепроницаемости этого процесса может достигать IP65.

3. Нано-водонепроницаемость : Пленка нанопокрытия образуется на поверхности голой полосы. Сформированная пленка интегрирована, что может предотвратить контакт молекул воды с электронными компонентами светодиодной ленты.Эта водонепроницаемость может достигать уровня IP65.

4. Водонепроницаемость экструзии силикона : Световая полоса без покрытия пропускается через высокотемпературный экструдер силикона, а силикон и световая полоса отливаются под давлением в один корпус.

Затем силиконовый водонепроницаемый соединитель провода питания будет отлит под давлением на конце световой полосы. Уровень водонепроницаемости этого процесса может достигать IP67.

5. Интегрированная технология формования TPU : световая полоса без покрытия и жидкий состав TPU отверждаются вместе, и на обеих сторонах световой полосы отсутствуют заглушки, нет вторичного технологического вмешательства, так что водонепроницаемость световая полоса достигает уровня IP68, и при использовании под водой проблем не возникает.

11. Способ подключения светодиодной ленты

1. Соединение двух светодиодных лент
Светодиодные ленты можно разрезать произвольно, поэтому вам понадобится гибкий способ соединения для соединения световых лент. Самый распространенный способ соединения светодиодных лент — соединение их с помощью защелкивающихся соединителей.

Конечно, у этого способа подключения тоже есть свои ограничения, то есть для водонепроницаемой светодиодной ленты после второй стыковки уже не будет такого же уровня водонепроницаемости, как у исходной светодиодной ленты.

Следовательно, для водонепроницаемой светодиодной ленты, если среда установки должна иметь такой высокий уровень водонепроницаемости, не обрезайте ее для использования. Вы можете напрямую попросить поставщика подобрать водонепроницаемую световую полосу нужной вам длины. Это должно быть лучшим решением для вас.

2. Соединение между светодиодной лентой и источником питания
Обычно силовой провод светодиодной ленты представляет собой одноцветную полосу с красно-черным проводом или гнездовым разъемом постоянного тока на конце.

Красный и черный провода используются для облегчения подключения источника питания к клеммным колодкам, таким как алюминиевый источник питания. Разъем постоянного тока удобно подключать с помощью штекерного разъема постоянного тока, аналогичного настольному источнику питания.

Двухцветные световые полосы и световые полосы CCT будут иметь 3 провода на конце для облегчения подключения к клеммам контроллера двухцветных световых полос.

Световая полоса RGB, конец будет иметь провод RGB или заголовок RGB-4PIN, что удобно для быстрого подключения к контроллеру RGB.

12. Как установить светодиодную полосу

1. Установка в помещении: Обычно перед отправкой с завода, неводонепроницаемая световая полоса без покрытия, водонепроницаемая световая полоса с эпоксидным покрытием и световая полоса из силиконовой трубки, задняя часть световая полоса будет покрыта клеем 3М.

При установке необходимо только оторвать клейкую антиадгезионную бумагу, а затем вставить световую полосу в соответствующее положение.

Конечно, все световые полосы можно закрепить силиконовыми зажимами. Эпоксидная световая полоса или ламповая световая полоса, поскольку основная часть световой ленты относительно тяжелая, поэтому для ее фиксации лучше использовать зажимы, как показано на рисунке.

2. Установка на открытом воздухе: Если он установлен на открытом воздухе, где он не будет намочен дождевой водой, вы можете использовать ленточный световой пояс IP65. В основном фиксируется защелками или пазами.

Если это бассейн или небольшой корабль, рекомендуется использовать водонепроницаемые световые полосы IP67 или IP68.Способ крепления — в основном пряжка или слот для карты. В то же время сделайте водонепроницаемую обработку разъема источника питания. Рекомендуется использовать водонепроницаемую распределительную коробку, как показано на рисунке.

13. Обычные методы упаковки светодиодных лент

Наиболее распространенный метод упаковки для световых полос — упаковка катушек + антистатический пакет

1. В основном существует два типа антистатических пакетов : , серебро и прозрачный. Мешки разных размеров выбираются в зависимости от размеров катушек.

2. Есть в основном два типа катушек : пластиковые катушки и катушки для бумаги. Цвета барабанов в основном черный и белый. Выбирайте катушки разных размеров по размеру разных световых полос.

3. Этикетки , каждый пакет должен иметь соответствующую этикетку, чтобы указать характеристики световой полосы.

4. Desiccant , если световая полоса остается без освещения слишком долго, если влажность среды хранения относительно высока, светодиодная световая полоса легко отсыревает, поэтому каждый рулон световой полосы будет оснащен влагопоглотитель в упаковочном пакете.Конечно, лучше всего вовремя установить и использовать купленные световые ленты, а не оставлять их надолго. Предотвратите старение и влажность ламповых бусинок, что повлияет на срок службы.

5. Инструкция , производитель светодиодных лент с обычным режимом работы предоставит руководство по эксплуатации световых полос в каждом упаковочном пакете, в котором будет указано использование световой полосы и меры предосторожности при ее использовании.

6. Аксессуары , если вы покупаете водонепроницаемые световые полосы IP65 или IP67, IP68, в каждой сумке будут соответствующие аксессуары для пряжек и вилок, как показано на рисунке ниже.

14. Индивидуальная настройка световых полос

Светодиодные световые полосы, как очень популярный световой продукт, для удовлетворения различных потребностей людей в освещении, конечно, необходимы некоторые специальные настройки.

Световая полоса не только тонкая, но и очень длинная.

Ширина печатной платы световой полосы, толщина платы, структура схемы платы, внешний вид платы, цвет платы, печать логотипа платы и т. Д. Могут быть свободно спроектированы и настроены.

Электрические параметры светодиодной ленты, такие как мощность, яркость, цветовая температура, индекс цветопередачи и т. Д., Могут быть свободно отрегулированы и настроены на заводе.

Плотность шариков лампы, модель шарика лампы, размер шарика лампы, выбор марки светодиодного чипа шарика лампы и т. Д. Можно настроить индивидуально.

Эффект изменения управления световой полосой, приложение специальной сцены, специальные функции и т. Д. Можно настроить.

1. Если вы, , можете спроектировать внешний вид световой полосы и цепи световой полосы, вам нужно только отправить разработанные чертежи сотрудничающему поставщику, а затем после того, как завод подтвердит их правильность, следующее будет можем сделать доску и произвести продукт.

2. Если у вас есть собственные идеи , вам нужно только создать эффект освещения сцены, которого вы хотите достичь, и поставщик предоставит вам план. После его принятия, следующий будет производить плату напрямую и производить продукт

3. О логотипе настройки, вам нужно только предоставить изображение логотипа поставщику.

4. Для списка сертификатов , если вам нужен номер сертификата UL вашей собственной компании, но вы не хотите тратить слишком много денег на повторную сертификацию самостоятельно, тогда вы сначала найдете поставщика с сертификатом UL, а затем для сотрудничества с поставщиком вам нужно только предоставить некоторые документы, после чего поставщик достигнет соглашения о листинге с UL, чтобы сгенерировать для вас новый номер сертификата UL. Таким образом, необходимо взимать лишь небольшую часть комиссии.

15. Меры предосторожности при использовании светодиодных лент

1. Используйте изолированный источник питания 24 В постоянного тока для управления светодиодной лентой, а пульсации источника постоянного напряжения менее 5%. Невозможно понизить мощность за счет резистивно-емкостной и неизолированной светодиодной ленты драйвера источника питания и т. Д.

2. Чтобы обеспечить долговечность и надежность лент, не сгибайте дугу диаметром 60 мм или меньше. , не складывайте, чтобы не повредить борта лампы или не сломаться.

3. Для обеспечения жизни и окружающей среды огней, при использовании силы нельзя тянуть шнур питания, чтобы избежать повреждений, чтобы запретить столкновение светодиодных фонарей.

4. Во время установки положительного и отрицательного напряжения на шнур питания, не выбирайте источник питания с неправильным напряжением и изделие такое же, чтобы избежать повреждения изделия.

5. Светодиодные лампы следует хранить в сухом закрытом помещении, предлагаемый период хранения не должен быть слишком долгим перед распаковкой, рабочая температура: —
20 ℃ ~ + 45 ℃, Температура хранения: -0 ℃ ~ + 60 ℃, не водонепроницаемая лампа для внутреннего использования, относительная влажность не выше 70%.

6. В практических приложениях источник питания должен оставлять 20% запаса (рекомендуется использовать только 80% мощности), чтобы обеспечить достаточное напряжение
приводные устройства

7. Не делайте этого. используйте любые кислые, щелочные адгезивные продукты (включая, помимо прочего, стекло, пластик и т. упаковка, пожалуйста, не загорайте световую полосу в течение длительного времени.

9. Обрежьте световую полосу только в том месте, где метка напечатана на теле светодиодной световой полосы (разрезание всего отрезанного блока), в противном случае световая полоса не будет светиться для всего ряда отрезанного блока. .

10. При установке светодиодной ленты обрежьте ее ножницами, не оставляя заусенцев, чтобы избежать короткого замыкания.

11. Не включайте питание во время установки или сборки световой ленты. Электропитание можно включить только тогда, когда соединение и установка в порядке.

12. В процессе установки и использования не ударяйте по световой полосе тупым предметом, не нажимайте на световую полосу тяжелыми предметами и не трясите ее.

13. Задний конец светодиодной ленты необходимо закрыть заглушкой и заклеить стеклом, приклеенным или скрепленным скотчем. При использовании на открытом воздухе он должен быть защищен от воды.

14. Только две световые полосы с одинаковой спецификацией и источником питания могут быть соединены друг с другом, а общая длина соединения не может превышать максимально допустимую длину

15.Для установки и фиксации, пожалуйста, не используйте проволоку из металлических материалов, чтобы связать светодиодную ленту, чтобы избежать падения металлической проволоки на ремень лампы, что может вызвать ток утечки, короткое замыкание и сжечь полоску.

16. Мощность блока питания должна быть больше, чем напряжение, указанное на светодиодной полосе, и его следует устанавливать в безопасном месте.

17. Во время использования светодиодных лент не оборачивайте и не накрывайте полосы какими-либо предметами, чтобы обеспечить хороший отвод тепла.

18. Этот товар не является детской игрушкой, но он легко вызывает интерес у детей. Пожалуйста, устанавливайте его в таком месте, где дети не могут прикасаться к нему или использовать его под присмотром.

16. Поиск и устранение неисправностей светодиодной ленты

№	Явление неисправности	Возможные причины	Решения
1	Все светодиоды темные или обесцвечиваются				Нет питания Электропитание
		Полоса с обратной полярностью	Правильная проводка
		Короткое замыкание шины внешнего источника питания, автоматическая защита от короткого замыкания импульсного источника питания	Исключая короткое замыкание, повторная передача
		Сгорел силовой предохранитель	Замените предохранитель
2	Части светодиодных блоков темные или обесцвеченные	Нет питания от частей драйвера	Проверьте систему питания, устранение неисправностей
		Часть ошибки линии питания световой цепочки	Проверить цепь питания, поиск неисправностей
3	Неравномерный световой поток или короткая яркость	Мощность перегрузки	Увеличьте мощность
		Переключение линии питания с потерями	Провода питания жирным шрифтом или отрегулируйте положение источника питания (дальний свет с более близким положением) Убедитесь, что линейное напряжение в лампе каждые пять метров в 95% от номинального напряжения выше
		Чрезмерное количество подключенных световых цепочек	Регулировка количества каждой ветви питания лампы, соответствие требованиям каждого источника питания цепь с самой большой лампой
4	Мерцание светодиода	Плохие контакты в проводке	Найдите место неисправного элемента, устранение неисправностей
5	Отдельный светодиод темный	Электростатический пробой	Обнаружьте соответствующую электрическую схему заземлен, замените SMD. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Группы электробезопасности беларусь: Присвоение (подтверждение) группы по электротехническому персоналу 06.07.202110.11.2020 Остановить счетчик электроэнергии: кто, зачем и как это делает? Какие есть альтернативы? 01.06.197024.12.2021 Панорама припять: D0 bf d1 80 d0 b8 d0 bf d1 8f d1 82 d1 8c d0 bf d0 b0 d0 bd d0 be d1 80 d0 b0 d0 bc d0 b0 картинки, стоковые фото D0 bf d1 80 d0 b8 d0 bf d1 8f d1 82 d1 8c d0 bf d0 b0 d0 bd d0 be d1 80 d0 b0 d0 bc d0 b0 16.07.197102.01.2022 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
