Буквенное обозначение резисторов: ее назначение и цели использования

ее назначение и цели использования

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа – внутреннего и глобального использования.

Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр.

Предназначение цифровых и буквенных обозначений

В отличие от цветной маркировки резисторов кодовая проводится с применением цифровых и буквенных кодов. Как правило, с их помощью отображаются различные качественные характеристики устройства. К ним относятся:

1. Размер и вид резистора;
2. Марка используемых материалов;
3. Значения сопротивлений;
4. Возможное наибольшее отклонение от стандартов;
5. Мощность рассеяния;
6. Дата, когда был изготовлен резистор;
7. Фирменный символ компании-производителя и др..

Требования норм и стандартов предусматривают, что цифровые или буквенные коды могут включать в себя несколько символов: три, четыре, пять. Обычно такой код составляют из нескольких цифр и одной буквы. Буквенная маркировка резисторов представляет собой множитель, обозначающий силу сопротивления, измеряющуюся в Ω. С помощью буквы указывают расположение запятой в десятичных знаках. Для кодированного обозначения возможных отклонений используются буквы из латинского алфавита.

Обычно на заводах-изготовителях номинальные значения сопротивлений различных аппаратов принято обозначать несколькими цифрами с указанием главных единиц измерения. Кроме того, при маркировке резисторов по цифрам указывается еще такие символы, как Ом и Ω, а также — заглавными буквами М или К латинского алфавита.

Так, например, резистор, который имеет номинальное сопротивление 2,2 Ом, в большинстве случаев можно маркировать несколькими способами: 2R0 или 2,2Е; 2,2 либо 2Е2; 2,2Ω. Резистор обладающий сопротивлением в 510 Ом маркируют другим образом: 510R0; 510 либо 510Ω; R510; 510Е или же К510.

Отклонения номинальных значений, которые допускаются фирмой-производителем, обозначаются цифровыми знаками, а их исчисление происходит в процентах. На сегодняшний день все возможные отклонения сопротивлений от стандартного или иного типа резисторов маркируют, используя буквы из латинского или русского алфавитов.

Существуют несколько разновидностей обозначений резисторов в маркировке, содержащих цифры либо буквы для дополнительной кодировки. Ее указывают после буквы указывающей возможный допуск, и ставят таким образом, чтобы не возникало никакой путаницы между кодовыми значениями, обозначающими допуск с сопротивлением.

Все значения сопротивлений указываются в Омах, их следует умножить на определенные множители. Последние кодируются буквенными символами и могут соответствовать следующим значениям: 1, 103, 106, 109 или 1012.

Схема подключения дифавтомата в некоторой степени аналогична установке УЗО или автомата, а принцип работы характеризуется высоким уровнем быстродействия, защитой электросети от сверхтоков и утечки «на землю».

Корректность учета потребляемой электроэнергии напрямую зависит от правильного монтажа счетчика. Подробнее о схемах подключения этого оборудования можно прочитать здесь.

Стандартной мощностью устройства называют максимальную величину либо постоянного, либо переменного тока, при которой прибор может функционировать без перебоев на протяжении длительного периода времени в том случае, если температурный режим не выше допустимых значений. Если же из-за значительного выделения тепла радиодеталями, которые находятся внутри оборудования, температурный показатель будет заметно выше номинального, то необходимо, чтобы мощность, распределяемая по прибору, была значительно ниже допустимой.
Таким образом, характерная мощность должна снижаться согласно закономерностям линейного закона.

Кодовая маркировка отечественных резисторов

Согласно стандартам ГОСТа 11076-69, а также нормам из Публикаций 62 или 115-2 IЕС, первые несколько обозначений в кодовой маркировки резисторов отечественного производителя — это значения допустимых сопротивлений элементов, которые можно определить по базовому значению из ряда Е3…Е192, а также множитель.

Символ, находящийся в конце кодовой маркировки, указывает допуск-класс степени точности оборудования. Стандарты данного ГОСТа с требованиями IЕС практически никаким образом не отличаются от стандартов из BS1852 — British Standart.

Перед тем, как подключить выключатель с розеткой, следует разобраться с помощью индикаторной отвертки, где фаза, ноль и заземление. Также для установки такого блока рекомендуется использовать более толстый провод — это повысит безопасность при использовании мощных электроприборов.

Обычный выключатель можно переделать в проходной, особенно это будет кстати при монтаже открытой проводки. Для ремонта розетки не требуются особые знания — о простых рекомендациях, как это сделать, можно узнать тут.

Необходимо отметить, что в большинстве случаев на корпусе отечественных резисторов в качестве дополнения, помимо значений основного кода, добавляют символ, который содержит данные о виде прибора, допустимых мощностях, а также о других его характеристиках.

Маркировка импортных резисторов

Большое количество зарубежных компаний-производителей для кодовой маркировки данного прибора выбирают номинал, соответствующий известным европейским нормам. Таким образом, несколько первых цифр отражают номинал, измеряющийся в Омах, а последние символы представляют собой множитель, то есть количество нулей.

В зависимости от степени точности оборудования кодировка может быть в форме 3-х либо 4-х знаков. От стандартных способов кодовой маркировки импортных переменных резисторов могут быть отличия, выражающиеся в трактовке цифровых символов 7,8, 9, использующихся, как значение в конце кода.

Зарубежные заводы-изготовители используют букву R с целью обозначения десятичной запятой либо же, если она находится в конце, то она может указывать на такую характеристику, как диапазон.
Для резисторов, которые имеют нулевое сопротивление, применяется единичное значение «0».

Видео ролик с полезной информацией о резисторах

Маркировка резисторов

Визуально определить значение сопротивления резистора не представляется возможным. Ввиду очень малых размеров резисторов, полностью написать их номинал на корпус не предоставляется возможным. Поэтому и применяют маркировку резисторов, которая бывает кодовой, и цветовой, цифро-буквенной.

Цифро-буквенная маркировка резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Если стоит только цифра без буквы, то они означают что это сопротивление в Ом, а допуск при таком обозначении равен 20%. К примеру если написано число 10, значит перед вами резистор с сопротивлением на 10 Ом ,а допуск равен 20%.

Примеры цифро-буквенной маркировки резисторов

3E9И или 3R9 означает что сопротивления 3,9 Ом, допуск 5%

2К2И означает что сопротивления 2,2 кОм,допуск 5%

5К1С означает что сопротивления 5,1 кОм,допуск 10%

Цветовая маркировка резисторов

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто.

Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.

Далее считывает номер по полоскам:

• • 0-черный;
  • 1-коричневый ;
  • 2-Красный ;
  • 3-Оранжевый ;
  • 4-Желтый ;
  • 5-Зеленый ;
  • 6-Синий ;
  • 7-Фиолетовый ;
  • 8-Серый ;
  • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Маркировка SMD резисторов

С маркировкой SMD немного сложнее, размеры SMD резисторов не позволяют нанести на них цветовые кольца либо написать номинал. Поэтому маркируются они 3 или 4 цифрами, кроме резисторов типоразмера 0402. Значения резисторов типа 0402 можно найти в таблице. Остальные имеют следующий порядок маркировки.

Резисторы с допуском до 10 % имеют в маркировке 3 цифры, где первые 2 цифры – это номинал резистора, а последняя – обозначает десятичное значение.

Пример маркировки SMD резисторов:

Резистор с 3 символами

Резистор с цифрами 222 – означает 22 * 102 = 2200 Ом или другими словами 2,2 кОм.

Резистор с 4 символами

Резисторы с 4 символами имеют допуск 1 %, подсчет проводим аналогичным образом: 4422 это 442*2 * 102 = 44,2 кОм

Бывают также smd резистор без маркировки, таких резисторов сопротивление равно 0, нужны они просто чтобы заполнить пустое пространство в плате, их еще называют нулевыми резисторами.

Использованием кодов в настоящее время – самый популярный способ маркировки SMD резисторов, основанный на табличных кодах каждого показателя.

Таблица кодов SMD резисторов и их значений

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0. 16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3. 6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0. 82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
102	1 кОм	103	10 кОм	104	100 кОм	105	1 МОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 МОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 МОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 МОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1. 5 МОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 МОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 МОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 МОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 МОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 МОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 МОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 МОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3. 3 МОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 МОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 МОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 МОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 МОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 МОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 МОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 МОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6. 8 МОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7.5 МОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 МОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 МОм

Маркировка SMD резисторов по EIA-96

SMD резисторы с более большей точностью и более малыми размерами привели к созданию компактной маркировке. Был придуман стандарт EIA-96.  Этот стандарт создан для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех символов: две первые цифры это код номинала резистора, а следующий за ними символ это множитель.  Берем SMD резистор смотрим первые 2 цифры и находим соответствующее сопротивление по таблице, далее смотрим на цифру и также по таблице смотри множитель на который на нужно умножиться. Все довольно просто.

Таблица маркировки резисторов по по EIA-96 (коды номиналов)

Таблица маркировки резисторов по по EIA-96 (множитель)

Код	Множитель
Z	0. 001
Y or R	0.01
X or S	0.1
A	1
B or H	10
C	100
D	1000
E	10000
F	100000

особенности обозначения, маркировка мощности и сопротивления

Несмотря на то что времена СССР давно канули в Лету, радиоэлектронной техники и радиодеталей того времени ещё осталось предостаточно. Это говорит о том, что людям, занимающихся электроникой и другой сложной электротехникой, просто необходимо знать обозначения радиодеталей, принятые в те времена. Так, маркировка советских резисторов отличается от современных аналогов, однако столь же понятна и проста.

Резисторы советского производства

В отличие от современных резисторов, которые имеют принятую во всём мире маркировку, советские радиодетали имели собственные стандарты и обозначения. К примеру, чтобы понять, какая перед глазами современная деталь, придётся обращаться к таблицам или онлайн-калькуляторам.

Для советских аналогов такие сложности были ни к чему. Обозначались они просто и понятно каждому, даже начинающему радиолюбителю.

Резистор — это полупроводник, который имеет некое заданное сопротивление и применяется для того, чтобы ограничить токи в цепи. Основными характеристиками резисторов являются:

1. Номинальное сопротивление — обозначается в омах, килоомах и мегаомах. На схемах всегда присутствует это значение.
2. Рассеиваемая мощность — обозначается в ваттах. Как известно, проходя через полупроводник, ток нагревает его. При превышении некоего заданного значения он начнёт разрушаться. Это и есть рассеиваемая мощность, то есть то значение, при котором полупроводник будет работать без ущерба для себя. На схемах также обозначается это значение.
3. Допуск номинального сопротивления — обозначается в процентах. Так как создать резистор без отклонений от оптимальных величин невозможно, то приходиться учитывать некий процент погрешности. Допуск номинального сопротивления указывает процент отклонения от заданного значения сопротивления.

Маркировка мощности

Как на современных, так и на советских деталях обозначение мощности было крайне важно, так как является одной из основных характеристик полупроводника. Но этот параметр можно определить и без маркировки, особенно если мастер опытный. Нередко бывает, что маркировка стирается, скалывается или просто плохо видна. Однако это не является преградой, чтобы определить мощность и сопротивление.

Сделать это можно по размеру резистора — чем больше корпус, тем лучше он рассеивает тепло и, следовательно, большую мощность имеет. И основы физики, в частности, закон Джоуля-Ленца, это подтверждают. Таким образом, чем меньше резистор, тем меньше его мощность.

Мощность советских резисторов МЛТ, то есть металлопленочного, лакированного, теплоустойчивого элемента, начинали обозначать с 1 Вт — МЛТ-1. Соответственно 2 Вт — МЛТ-2, 3 Вт — МЛТ -3 и так далее. У менее мощных маркировка резисторов по мощности отсутствовала, и определить её можно было лишь по размеру корпуса.

Значение сопротивления

Что же касается буквенной маркировки резисторов в плане значений сопротивления, то и здесь всё довольно просто. Как у резисторов МЛТ, так и у других советских приборов этой группы обозначение сопротивления выражается буквенно-цифровой последовательностью. Непосредственно значение отображалось цифрой, что совершенно логично, а вот омы, мегаомы и килоомы имели буквенную маркировку. Если нанесена буква R или E, то значение сопротивления считается в омах. Буква К показывает, что рассматриваются килоомы, а буква М говорит о значениях в мегаомах.

Для примера, заданное сопротивление будет 2 килоома, значит, обозначение имеет вид 2К0. Другой пример: сопротивление 33 МОм будет обозначаться как М33. И третий пример: обозначение вида 1К2 говорит о том, что это резистор на один килоом и 200 Ом.

Современные детали

Если говорить о современном обозначении резисторов, то у некоторых это вызывает определённые сложности, особенно у людей, привыкших к советским аналогам. И дело здесь не в сложности, а в трудоёмкости процесса. Ведь нужно брать таблицу, правильно определить расположение цветных полосок и после этого ещё проводить пусть и не сложные, но всё же расчёты. Хотя в этом помогают онлайн-калькуляторы, которые избавляют от множества нежелательных действий.

Для расшифровки цветных полосок на резисторе необходимо сначала правильно его держать. Для этого золотистая или серебристая полоска должна находиться справа. Хотя если таких полосок две или нет вообще, то к левой руке полоски располагаются таким образом, чтобы они получились сдвинутыми влево.

Полосок может быть от трёх и до шести. Каждая из них несёт в себе заданную информацию, прочитать которую можно, лишь прибегнув к таблице или онлайн-калькулятору.

Существуют ещё и SMD-резисторы. Основной их особенностью является очень маленький размер, что затрудняет чтение информации с поверхности. Да и понять, что это — транзистор, резистор или нечто другое — не всегда просто неопытному пользователю.

Как понятно, нанести полную маркировку даже цветными полосками на столь маленькие объекты не получится. Но всё же сделать это нужно. Поэтому, как правило, на очень миниатюрные ничего не наносят, а на детали чуть крупнее и имеющие допуск 10% принято наносить три цифры. Из них первые две указывают на номинал, а третья — на степень десяти.

В качестве примера можно взять обозначение 332. Первые две цифры — номинал, а третья — степень десяти. Значит, 33 умноженное на 10 в квадрате, что даёт 3300. Это число говорит о том, что взята деталь на 3300 Ом или, если привести к нормальному виду, — 3,3 кОм.

Сопротивления с допуском от одного процента и выше обозначаются четырьмя цифрами. Хотя это ни на что не влияет, так как расшифровывается по той же схеме: последняя цифра — степень, первые три — номинал.

В некоторых случаях SMD-детали могут маркироваться и двумя цифрами с буквой. И подобная маркировка действительно вызывает ряд сложностей, так как обязывает иметь таблицу, по которой можно высчитывать номинал такого полупроводника. Так, в качестве примера можно привести обозначение в следующем виде: 01С, где (согласно таблице) 01 равно 100 Ом, а буква С говорит, что множитель равен 102.

Таким образом, 100 Ом, умноженное на множитель 100, даёт 10 000 Ом, что, в свою очередь, равняется 10 кОм.

Обозначение на схемах

Понятно, что сами резисторы могут маркироваться как угодно, согласно ГОСТам или иным стандартам. Но вот на схемах они обозначаются всегда одинаково, вне зависимости от того, советские это или современные экземпляры. Так, схематическое обозначение таких деталей выглядит, как пустой прямоугольник, внутри которого:

• Три вертикальные линии говорят о том, что установлен резистор мощностью 3 Вт.
• Две такие же линии скажут, что здесь расположен элемент мощностью 2 Вт.
• Одна линия говорит о мощности в 1 Вт.
• Если линия одна и располагается горизонтально, то мощность такого резистора будет 0,5 Вт.
• Одна диагональная линия слева направо говорит о мощности в 0,25 Вт.
• Двумя такими наклонными линиями обозначаются детали с мощностью 0,125 Вт.

Другие данные могут располагаться в цифровом и буквенном виде где угодно, но всегда понятно для читающего схему.

В любом случае, советский это резистор, современный, отечественный или зарубежный, всегда можно прочесть его обозначения и узнать интересующие данные. Таким образом, можно сделать вывод, что как бы ни обозначили такую деталь, мастер всегда поймёт, какая она и чем её можно заменить.

таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Спасибо!
Спасибо, ваша заявка принята!
Продолжить

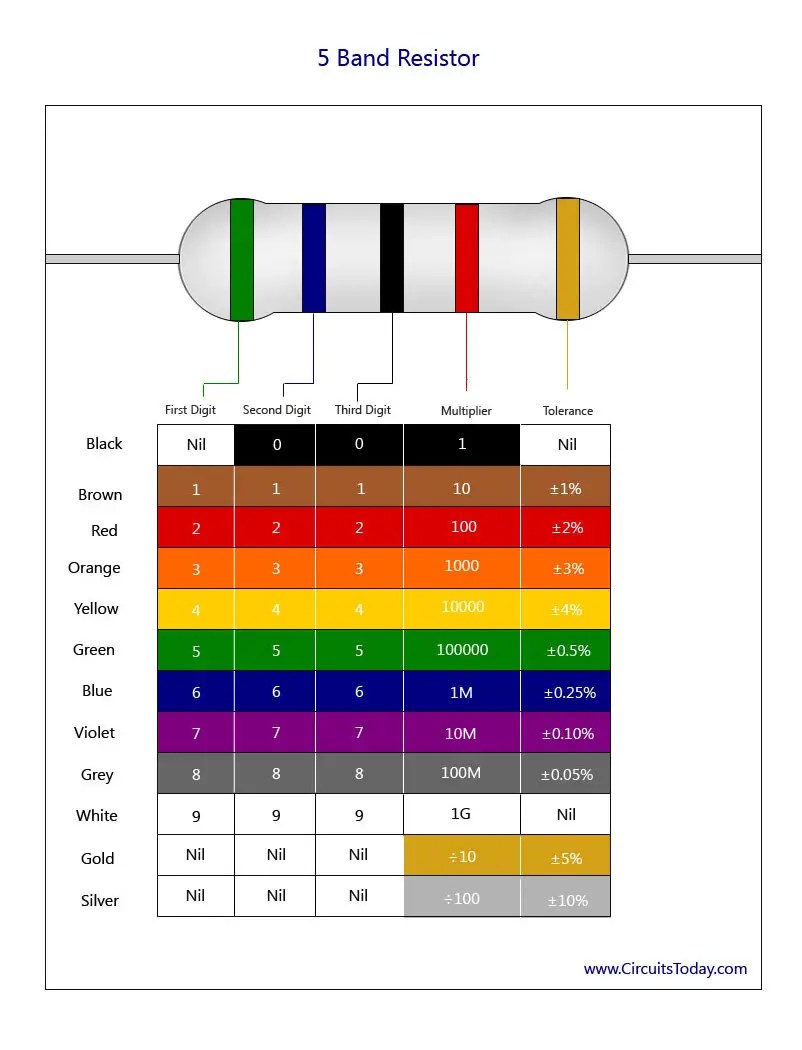

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.

Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

• первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
• четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

• Каждому варианту присвоена определенная, не повторяющаяся цифра.
• Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
• С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
• Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

1. Первое, красное – говорит, что начальное число – это «2».
2. Второе, синее – позволяет нам взять следующую цифру, «6».
3. Третье, фиолетовое – дает «7», в сумме – «267».
4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.

Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

• литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
• цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

• в Е6 отклонение возможно в обе стороны, вплоть до 20%;
• допуски в Е12 достигают 10%;
• предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

• первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;

• последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;

• десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.

Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

• Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.

• Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.

Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.

Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

• если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;

• если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;

• если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

• 4К7 – это 4,7 х 1000 = 4700 Ом,

• К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.

Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.

Таблица с шифром номиналов по EIA-96

Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Хотите внедрить «Магазин 15»?

Получите всю необходимую информацию у специалиста.

Спасибо!
Спасибо, ваша заявка принята.
Продолжить

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».

Количество показов: 3455

Статьи по схожей тематике

Условные обозначения резисторов — Условные обозначения — Резисторы — Справочник Радиокомпонентов — РадиоДом

Кодовая и цветовая маркировка резисторов

Кодовая и цветовая маркировка резисторов

Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (см. таблицы).

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.

Примечание. В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырех или пяти цветных колец. Каждому цвету соответствует определенное цифровое значение.

У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Примечание. Ppm – parts per million – миллионная доля, количество частей в миллионе, 1/10⁶

Резисторы с малой величиной допуска (0,1%…2%) маркируются пятью цветовыми кольцами. Первые три — численная величина сопротивления, четвертое — множитель, пятое — допуск. В маркировке резисторов, принятой на фирме «PHILIPS», (см. ниже) последним кольцом может быть и ТКС.

Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других. Впрочем, и это требование не всегда соблюдается, в таком случае пытаемся определить номинал, значение которого попадает в стандартный ряд:

Номинальное сопротивление резисторов выбирается из шести стандартных рядов (Е3, Е6, Е12, Е24, Е48, Е96 и Е192) в соответствии с ГОСТ2825-67. Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %. Элементы рядов образуют строгую геометрическую прогрессию со знаменателями 10^1/48 ≈ 1,04914, 10^1/96 ≈ 1,024275, 10^1/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе.

Сопротивление резистора получают умножением числа из стандартного ряда на 10^n, где n — целое положительное или отрицательное число.

Цветовая маркировка фирмы «PHILIPS»

Маркировка осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно (см. таблицу выше). Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Цветовая маркировка фирмы «PHILIPS»

Кодовая маркировка фирмы «PHILIPS»

Фирма «PHILIPS» кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е.  первые две или три цифры указывают номинал в Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Кодовая маркировка фирмы «PHILIPS»

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм), а всего лишь 0,1 Ом.

Перемычки и резисторы с «нулевым» сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Перемычки и резисторы с нулевым сопротивлением.

Нестандартная цветовая маркировка

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Нестандартная цветовая маркировка.

Кодовая маркировка прецизионных высокостабильных резисторов фирмы «PANASONIC»

Кодовая маркировка фирмы «PANASONIC»

Кодовая маркировка фирмы «BOURNS»

А. Маркировка 3 цифрами

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

В. Маркировка 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

С. Маркировка 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Примечание. Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Маркировка переменных резисторов

Импортных

Полная маркировка переменных и подстроечных резисторов представляет собой буквенно-цифровой код:

1. Серия.

2. Функциональная характеристика (рис. 1.6) — график зависимости сопротивления от поворота движка.

3. Значение сопротивления в омах (2К2 = 2,2 кОм).

4. Тип движка (рис. 1.7, табл. 1.16).

5. Длина движка в мм.

Рис. 1.6. График зависимости сопротивления от угла поворота движка переменного резистора

Таблица 1.16

Рис. 1.7. Типы движков переменных резисторов

Отдельно рекомендуется выделить подстроечные резисторы фирмы Murata, используемые в микроэлектронике. Они обозначаются по внутрифирменной системе. Маркировка состоит из кода модели — трех букв и цифры, типа — 1–2 букв и номинала, обозначенного цифровым кодом. к примеру, RVG3 А8–103. На рис. 1.8 приведены изображения подстроечных резисторов фирмы Murata.

Рис. 1.8. подстроечные резисторы фирмы Murata

Источник

Отечественных

Сокращенные обозначения резисторов состоят из букв и цифр. Буквы обозначают группу изделий: С — резисторы постоянные (буква «С» осталась от старого названия резисторов — «сопротив­ления»), СП — резисторы переменные. Число, стоящее после букв, обозначает специфическую разновидность резистора в зависимости от материала токопроводящего элемента: 1 — непроволочные тон­кослойные углеродистые н бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрнческие и металлоокисные; 3 — не­проволочные композиционные пленочные; 4 — непроволочные ком­позиционные объемные; 5 — проволочные; 6 — непроволочные тон­кослойные металлизированные.

После первой цифры через дефнс ставится вторая цифра, обо­значающая регистрационный номер конкретного типа резистора.

Например, СП5-24 обозначает резисторы переменные проволочные, регистрационный номер 24

В нашей стране и странах СЭВ для вновь разрабатываемых резисторов принята новая система сокращенных условиых обозна­чений, по которой первый элемент — буква, обозначает подкласс резистора (Р — резисторы постоянные, РП — резисторы переменные), второй элемент — цифра, обозначает группу резистора по ма­териалу резистивного элемента (1—непроволочные, 2 — проволоч­ные), третий элемент — цифра, обозначает регистрационный номер резистора Между вторым и третьим элементами ставится дефис. Например, РП1-46 обозначает резисторы переменные непроволочные, регистрационный номер 46.

При заказе резисторов и их поставке в документах указы­вается полное обозначение Оно состоит из сокращенного обозна­чения, варианта конструктивного исполнения (при необходимости), обозначении и самих величин основных параметров и характеристик резисторов, климатического исполнения и обозначения доку­мента на поставку.

Параметры и характеристики для переменных резисторов на­зываются в следующей последовательности: номинальная мощность рассеяния и единицы измерения мощности (Вт), номинальное сопротивление и единицы измерения сопротивления (Ом, кОм, МОм), допускаемое отклонение сопротивления в % (допуск), функцио­нальная характеристика (для непроволочных резисторов), обозна­чение конца вала и длины выступающей части вала (ВС-1 —сплош­ной гладкий, ВС-2 — сплошной со шлицем, ВС-3 — сплошной с лыской, ВС-4 — сплошной с двумя лысками, ВП-1 — полый гладкий, ВП 2 — полый с лыской).

Маркировка наносится непосредственно на резистор и содер­жит: вид, номинальную мощность, номинальное сопротивление, до­пуск и дату изготовления. Для непроволочиых переменных рези­сторов указывается еще вид функциональной зависимости А, Б, В и др. При маркировке номинальных сопротивлений и их допуска­емых отклонений могут применяться как полные, так и сокращен­ные (кодированные) обозначения. Полное обозначение номинальных сопротивлений состоит из значения номинального сопротивления (цифра) и единицы измерения (Ом, кОм, МОм).

Кодированное обозначение состоит из двух или трех цифр и букв. Буква кода из русского алфавита обозначает множитель, составляющий значение сопротивления, и определяет положение запятой десятичного знака. Буквы Е, К, М обозначают соответст венно множители 1, 10, 100 для значений сопротивления, выраженных в омах. Значения допускаемых отклонений кодируются также буквами ±5% — И, ±10% — С, ±20% — В, ±30% — Ф.

Примеры кодированных обозначений 6Е8И, 1К5В, 2М2Ф — означает 6,8 Ом±5%, 1,5 к0м±20%, 2,2 М0м±30%.

Источник

Ещё регулировочные резисторы могут различаться зависимостью самого сопротивления от угла поворота оси их движка.

Смотрим на картинку.

       По большому счёту регулировочные резисторы можно разделить на три типа:

    А — с линейной зависимостью, Б — с логарифмической и В — с показательной. (Рис. слева). В регуляторах громкости, как правило, применяются резисторы с показательной зависимостью «В», это связано с особенностью слуха человека.

Обратите внимание!!!

   Обозначение зависимостей — А, Б, В применимо к отечественным резисторам. У импортных переменных резисторов совсем другие буквенные индексы.

Тут главное не ошибиться!

   То, что у отечественных А-характеристика – у импортных будет обозначение В.

   А то, что у отечественных В-характеристика – у импортных будет обозначение А.

Тип зависимости указывается на корпусе резистора. Например, вот так!

Это отечественные резисторы.

А это импортные резисторы.

Источник

Смотрите также:

Кодовая и цветовая маркировка конденсаторов

Маркировка SMD конденсаторов

Буквенное обозначение сопротивления. Обозначение резисторов. Виды резисторов

В данной статье мы наглядно посмотрим основные виды резисторов и их обозначения на схеме. Резисторы бывают постоянными, переменными, подстроечными, термисторы, варисторы, фоторезисторы.

Самый распространенный вид, используемый в электронике.

Обозначаются на схеме следующим образом:

Выглядят постоянные резисторы так:

Данные элементы могут отличаться мощностью, которая на схеме тоже может быть указана следующим образом:

Вот наглядные примеры резисторов различной мощности:

На 0.125 Вт резисторы у нас не продают в городе, так как они в корпусе 0.25 Вт и с виду их не различить. Привожу пример зарубежных резисторов, так как, элементы времен СССР уже в большинстве случаев не применяются. Резисторы могут быть и более 2 Ватт, и 10, и 25 Ватт, вот например на 7 Ватт:

Данные сопротивления я использовал для измерения мощности импульсного блока питания.

Пример постоянных сопротивлений на плате:

Высокоточные сопротивления, с погрешностью 0.25%:

Также есть чип резисторы, еще их называют SMD резисторами, они применяются в поверхностном монтаже. Они различаются по размерам и рассеиваемой мощностью.

Переменные резисторы.
Резисторы, изменяющие свое сопротивление, при вращении рукоятки называются переменными. На схеме они отображаются следующим образом:

Так же переменники могут выполнять две роли, роль реостата и потенциометра, все зависит от соединения:

В роли потенциометра, резистор работает как делитель напряжения, а в роли реостата как делитель тока.

Выглядят переменные резисторы вот так:

Подстроечные резисторы.
Они похожи на переменные, могут быть потенциометрами, либо реостатами. Отличаются размерами и тем, что у подстроечных резисторов вместо рукояти пазы под отвертку, шестигранник и так далее. Хотя есть и с рукоятью, но с пазом под отвертку.

На схеме обозначаются следующим образом:

Выглядят так:

Варистор.
Является полупроводниковым резистором, который изменяет свое сопротивление от приложенного к нему напряжения. Изменение сопротивления происходит нелинейно. Например, варистор, рассчитанный на напряжение 275 Вольт, при скачке напряжение более 275 Вольт, сопротивление варистора будет резко (нелинейно) уменьшаться, от сотни МОм до нескольких Ом.

Обозначаются на схеме варисторы следующим образом:

Выглядят так:

Применяются варисторы в основном для защиты цепей от перенапряжения. Варистор ставят параллельно в цепь, а до варистора в цепи ставят последовательно предохранитель. При скачке напряжения, сопротивление варистора падает до десятков Ом, тем самым варистор замыкает цепь, вследствие короткого замыкания (К.З.), сгорает предохранитель.

Термистор.
Также является резистором на основе полупроводниковых материалов, сопротивление которого зависит от температуры полупроводника. Одним из важных параметров термисторов является- тепловой коэффициент сопротивления (ТКС). ТКС может быть положительным и отрицательным. У термисторов с отрицательным ТКС, при увеличении температуры, сопротивление падает, называют такие термисторы – термисторами. У термисторов с положительным ТКС, при увеличении температуры, сопротивление увеличивается и такие термисторы называют – позисторами.

Термисторы NTC (Negative Temperature Coefficient) и позисторы PTC (Positive Temperature Coefficient) на схеме обозначаются следующим образом:

Выглядит термистор так:

Фоторезистор.
Является полупроводниковым элементом, который изменяет свое сопротивление при попадании на него лучей света, в том числе искусственных. Фоторезисторы можно увидеть в видеокамерах с инфракрасной подсветкой, среди инфракрасных светодиодов стоит один фоторезистор, который является датчиком света, управляющий реле. Реле в свою очередь включает подсветку, когда видеокамера в темноте.

Так же фоторезистор может использоваться в автоматах ночного освещения, регуляторах мощности фар автомобиля, фотоэлектронном контроле оборотов, датчиках дыма и других электронных устройствах.

На схеме отображаются следующим образом:

Внешне выглядят так:

Резисторная сборка.
Это сборка из нескольких постоянных резисторов. Вот пример резисторной сборки на 15 кОм с общим выводом:

Теперь вы имеете представление о том, как выглядят различные сопротивления.

При создании технических схем необходимы детали. Резисторы являются одними из самых важных. Сложно представить схему даже на пять деталей, где бы они ни нашли своего применения.

Что такое резистор

Этот термин был создан благодаря латинскому «resisto», что можно перевести как «сопротивляюсь». Основным параметром данных элементов, который и предоставляет интерес, является номинальное сопротивление. Оно измеряется в Омах (количестве Ом). Номинальные значения указывают на корпусе устройств. Но реальный показатель может быть несколько другим. Обычно этот нюанс предусматривают с помощью классов и допусков точности. Их мы сейчас и рассмотрим. Если вам будет что-то непонятно про виды резисторов, фото помогут исправить это.

Классы и допуски точности

В общем случае наибольший интерес представляют классы. Их существует три:

1. Первый. Предусматривает наличие отклонений в размере до пяти процентов от указанного номинала.
2. Второй. Предусматривает наличие отклонений, которые могут достигать десяти процентов от номинального значения.
3. Третий. Сюда относят устройства, у которых размер отклонений может достичь двадцати процентов от номинала.

А что делать, если такие большие отклонения недопустимы? Существуют прецизионные резисторы, виды которых предоставляют такой максимум разницы:

1. 0,01%.
2. 0,02%.
3. 0,05%.
4. 0,1%.
5. 0,2%.

Другие параметры

Значительную важность при выборе элемента для схемы имеют показатели предельного рабочего напряжения, номинальной мощности рассеивания и Последний показатель показывает, насколько изменения градусной шкалы будут влиять на работу устройства. В зависимости от применяемого при производстве материала этот показатель может увеличиваться или уменьшаться. рассеивания показывает границы использования элемента. Если подаваемая характеристика будет большей, чем может быть обработано, то резистор может попросту перегореть. Под предельным рабочим напряжением понимают такой показатель, при котором будет обеспечена надежная работа устройства.

Основные виды резисторов

Их выделяют четыре:

1. Нерегулируемые:

а) постоянные.

2. Нерегулируемые:

а) подстроечные;

б) переменные.

3. Терморезисторы.

4. Фоторезисторы.

Нерегулируемые постоянные резисторы дополнительно делятся на не/проволочные. На последний тип дополнительно наматывают проволоку, чтобы они обладали большим Изображаются постоянные резисторы в виде прямоугольников, от которых идут специальные выводы. Величина допустимой рассеиваемой мощности указывается внутри геометрической фигуры. Если величина сопротивления находится в диапазоне от 0 до 999 Ом, то единицы измерения обычно не указываются. Но если этот показатель больше тысячи или миллиона, то применяются обозначения кОм и МОм, соответственно. Если данный показатель указан только приблизительно или он может измениться во время настройки, то добавляют *. Благодаря этому виды резисторов разных параметров с легкостью отличаются между собой.

Переменные элементы

Продолжаем рассматривать виды резисторов. Этот вид устройств может ещё называться регулируемым. В них сопротивление может меняться в диапазоне от нуля до номинала. Они также могут быть не/проволочными. Первый вид является токопроводящим покрытием, что наносится на диэлектрическую пластинку как дуга, где перемещается пружинящий контакт, что крепится на ось. При желании изменить величину сопротивления осуществляется его перемещение. В зависимости от целого ряда особенностей этот параметр может меняться по таким зависимостям:

1. Линейной.
2. Логарифмической.
3. Показательной.

Подстроечные резисторы

Они не обладают выступающей оси. Изменение параметров данного вида резисторов возможно исключительно с помощью отвертки или автоматического/механического устройства, которое может выполнять её функции. Этот и предыдущий виды резисторов используются в случаях, когда человек должен регулировать их мощность, например, в звуковых колонках.

Терморезисторы

Так называют полупроводниковые элементы, при включении которых в электрическую цепь такой показатель, как сопротивление, меняется от температуры. При её увеличении он понижается. Если температура уменьшается, то сопротивление растёт. Если кривая процессов двигается в одну сторону (при увеличении возрастает), то такой элемент называется позистором.

Фоторезисторы

Так называют элементы, у которых показатель параметра меняется под воздействием светового (а в некоторых случаях и электромагнитного) излучения. Как правило, используются фоторезисторы, обладающие положительным фотоэффектом. У них сопротивление уменьшается, когда на них падает свет. Фоторезисторы имеют простую конструкцию, малые габариты и высокую чувствительность, что позволяет их применять в фотореле, счетчиках, системах контроля, устройствах регулирования и управления, датчиках и многих других устройствах.

Заключение

Вот такие бывают резисторы, виды, назначение, принцип работы данных устройств.

Основные элементы электрических цепей

Электрической цепью называются совокупность устройств, предназначенных для взаимного преобразования, передачи и распределения электрической и других видов энергии и информации (в виде электрических сигналов), если процессы в устройствах можно описать при помощи понятий о токе, напряжении и электродвижущей силе (ЭДС).

К основным элементам электрической цепи относятся источники электрической энергии (источники питания), приемники электрической энергии или потребители, устройства для передачи энергии от источников к приемникам.

Источниками электрической энергии служат устройства, в которых происходит преобразование различных видов энергии в электромагнитную, или, как говорят сокращенно, в электрическую (на производстве и в быту говорят еще короче – электроэнергия). В качестве источников энергии применяются преимущественно электрические генераторы, в которых механическая энергия преобразуется в электрическую, первичные (гальванические) элементы и аккумуляторы, в которых химическая энергия преобразуется в электрическую, термоэлементы, фотоэлементы и солнечные батареи, преобразующие соответственно тепловую и световую энергию в электрическую, магнитогидродинамические генераторы, в которых тепловая энергия превращается в энергию движения плазмы, а затем в электрическую, атомные реакторы, в которых ядерная энергия преобразуется в тепловую.

Приемники электрической энергии преобразуют электрическую энергию в другие виды энергии, например, электродвигатели — в механическую, электрические печи и нагревательные приборы — в световую и тепловую; электролитические ванны — в химическую.

Устройствами для передачи электрической энергии от источников к приемникам являются линии передачи, электрические сети и просто провода. Проводом называется металлическая проволока, изолированная или неизолированная (голая). Провода выполняются из меди, алюминия или стали.

Токопровод электрической цепи, т. е. путь, по которому проходит электрический ток, на всем протяжении должен иметь изоляцию, устраняющую возможность прохождения тока по каким-либо побочным путям. Изоляция, кроме того, ограждает людей от прикосновения к участкам токопровода, находящимся под потенциалом, отличным от потенциала земли.

Как указывалось, провода, а также и все другие элементы цепи оказывают сопротивление электрическому току или, как обычно говорят, обладают сопротивлением.

Кроме рассмотренных основных элементов электрические цепи содержат и другие необходимые для их эксплуатации элементы; к ним относятся коммутационная аппаратура, предназначенная для включения и отключения.

Понятие резистора, принцип работы, виды резисторов, применение

Резистор

—
это пассивный элемент радиоэлектронной аппаратуры, предназначенный для создания в электрической цепи требуемой величины электрического сопротивления, и обеспечивающий перераспределение и регулирование электрической энергии между элементами схемы.

[
напряжение на резисторе
] = [
сопротивление резистора
] * [
ток через резистор
]. [
сопротивление резистора

Резистор обладает следующим свойством, на основе которого он применяется в схемах:

[
напряжение на резисторе
] = [
сопротивление резистора
] * [
ток через резистор
]. [
сопротивление резистора
] — некая величина, характеризующая резистор. Изображенная формула еще называется законом Ома.

Основные характеристики резистора

• номинальное, т. е. указанное на его корпусе сопротивление;


• наибольшее возможное отклонение действительного сопротивления от номинального (ук
  азы
  ваемое в процентах).

Так,
мощностью рассеяния
называют ту наибольшую мощность тока,выдерживаемую и рассе
иваемую резистором длительное время в виде тепла без ущерба для его
работы. Если, например, через резистор сопротивлением 100 Ом течет ток 0,1 А,
то он рассеивает мощность 1 Вт.

Обозначение резистора на схемах

Зарубежное изображение Отечественное изображение

резистора резистора

Принцип работы резистора

Действие реостатов
основано на зависимости сопротивления проводника от его длины. Конструкция
реостатов позволяет изменять длину участка, по которому идет ток. При
увеличении этой длины сопротивление реостата возрастает, при уменьшении
убывает.

Различают
рычажные
и ползунковые
реостаты:

Использование
рычажного
реостата: передвигая рычаг реостата от одного контакта к другому, можно вводить большее или меньшее число проволочных спиралей, и тем самым скачком (ступенчато) изменять сопротивление в цепи.

Применяя
ползунковый
реостат, можно плавно изменять цепное сопротивление. Для этого реостат снабжен скользящим контактом (ползунком). Перемещая его, мы включаем меньшую (большую) часть обмотки реостата, и его сопротивление плавно изменяется.

Разновидности резисторов

Резисторы, в зависимости от сопротивления
, разделяют на:

Проволочные ( Это резисторы сравнительно небольших сопротивлений, рассчитанных на токи в несколько десятков миллиампер; Для их изготовления используют тонкую проволоку из
никелина, нихрома
и некоторых других металлических сплавов)
;

Непроволочные (металлопленочные) (Это резисторы больших сопротивлений, рассчитанных на сравнительно небольшие токи; При их изготовлении используют различные
сплавы металлов
и
углерод,
которые тонкими слоями наносят на изоляционные материалы.

Как проволочные, так и непроволочные резисторы могут быть

постоянными
, т.е. с неизменными сопротивлениями, и
переменными
, сопротивления которых в процессе работы можно изменять от минимальных до их максимальных значений.

В нашей стране
выпускаются постоянные и переменные резисторы разных конструкций и номиналов: от нескольких Ом до десятков и сотен Мегаом.
Среди постоянных наиболее распространены металлопленочные резисторы
МЛТ (Металлизованные Лакированные Теплостойкие)
.
Их основу составляет
керамическая трубка
, на поверхность которой нанесен
слой специального сплава
,образующего токопроводящую пленку толщиной 0,1 мкм (рис.
а
).

У высокоомных резисторов этот слой может иметь форму спирали. На концы стержня с токопроводящим покрытием напрессованы

металлические колпачки,
к которым приварены контактные выводы резистора. Сверху корпус резистора покрыт
влагостойкой цветной эмалью
. Резисторы
МЛТ
изготовляют на мощности рассеяния 2, 1, 0,5, 0,25 и 0,125 Вт (рис
в
.). Их обозначения:
МЛТ-2, МЛТ-1, МЛТ-0,5, МЛТ-0,25
и
МЛТ-0,125 (рис
.б)
(соответственно).

Фото — резисторы;

представляют собой полупроводниковые резисторы, омические сопротивления которых определяются с
тепенью освещенности.
т.е. их
сопротивление зависит от освещённости;

Терморезисторы
; представляют собой полупроводниковые резисторы, сопротивление которых значительно изменяется с изменением температуры.

Цветовая
маркировка резисторов

Тип маркировки, при котором на корпус резистора наносится краска в виде цветных колец или точек, называют цветовым кодом
. Каждому цвету соответствует определенное цифровое значение. Цветовая маркировка на резисторах сдвинута к одному из выводов и читается слева направо
. Если из-за малого размера резистора цветовую маркировку нельзя разместить у одного из выводов, то первый знак делается полосой шириной в два раза больше, чем остальные.
Номинал сопротивления определяют первые три кольца (две цифры и множитель). Четвертое кольцо содержит информацию о допустимом отклонении сопротивления от номинального значения в процентах.

Понятие диода, принцип работы, виды диодов, применение

Полупроводниковый диод

—

самый простейший по устройству в славном семействе полупроводниковых приборов.
В широком смысле — электронный прибор, изготовленный из

полупроводникового материала, имеющий два электрических вывода (электрода). В более узком смысле — полупроводниковый прибор, во
внутренней структур
е которого сформирован один или несколько p-n-переходов.

Принцип работы диода:

если взять пластинку полупроводника, например германия, и в его левую половину ввести акцепторную примесь, а в правую донорную, то с одной стороны получится полупроводник p-типа, соответственно с другой стороны — полупроводник n-типа. В середине кристалла получится так называемый
P-N переход
.

Условное обозначение диода на схемах: вывод катода (отрицательный электрод) очень похож на знак «-». Так проще запомнить.

Всего в таком кристалле две зоны с различной проводимостью, от которых выходят два вывода, поэтому полученный прибор получил название
диод
, поскольку приставка «ди» означает два.

Механизм
P-N перехода

Даже если P-N переход, в данном случае диод, никуда не подключен, все равно внутри него происходят интересные физические процессы, которые показаны на рисунке.

В области N имеется избыток электронов, она несет в себе отрицательный заряд, а в области P заряд положительный. Вместе эти заряды образуют электрическое поле. Поскольку разноименные заряды имеют свойство притягиваться, электроны из зоны N проникают в положительно заряженную зону P, заполняя собой некоторые дырки. В результате такого движения внутри полупроводника возникает, хоть и очень маленький, но все-таки ток.

В результате такого движения возрастает плотность вещества на стороне P, но до определенного предела. Частицы обычно стремятся распространяться равномерно по всему объему вещества, подобно тому, как запах духов распространяется на всю комнату (диффузия), поэтому, рано или поздно, электроны возвращаются обратно в зону N.

Если для большинства потребителей электроэнергии направление тока роли не играет, — лампочка светится, плитка греется, то для диода направление тока играет огромную роль. Основная функция диода проводить ток в одном направлении. Именно это свойство и обеспечивается P-N переходом. Если к полупроводниковому диоду подключить источник питания, как показано на рисунке, то есть в обратном направлении, то ток через P-N переход не пройдет.

Как видно на рисунке, к области N подключен положительный полюс источника питания, а к области P – отрицательный. В результате электроны из области N устремляются к положительному полюсу источника. В свою очередь положительные заряды (дырки) в области P притягиваются отрицательным полюсом источника питания. Поэтому в области P-N перехода, как видно на рисунке, образуется пустота, ток проводить просто нечем, нет носителей заряда.

Включение диода в прямом направлении

Теперь изменим полярность включения источника: мин

ус подключим к области N (катоду), а плюс к области P (аноду). При таком включении в области N электроны будут отталкиваться от минуса батареи, и двигаться в сторону P-N перехода. В области P произойдет отталкивание положительно заряженных дырок от плюсового вывода батареи. Электроны и дырки устремляются навстречу друг другу.

Заряженные частицы с разной полярностью собираются около P-N перехода, между ними возникает электрическое поле. Поэтому электроны преодолевают P-N переход и продолжают движение через зону P. При этом часть из них рекомбинирует с дырками, но большая часть устремляется к плюсу батарейки, через диод пошел ток Id.

Этот ток называется
прямым током
. Он ограничивается техническими данными диода, некоторым максимальным значением. Если это значение будет превышено, то возникает опасность выхода диода из строя. Следует, однако, заметить, что направление прямого тока на рисунке совпадает с общепринятым, обратным движению электронов.

Можно также сказать, что при прямом направлении включения электрическое сопротивление диода сравнительно небольшое. При обратном включении это сопротивление будет во много раз больше, ток через диод не идет (незначительный обратный ток здесь в расчет не принимается). Из всего вышесказанного можно сделать вывод, что

диод ведет себя подобно обычному механическому вентилю: повернул в одну сторону — вода течет, повернул в другую — поток прекратился
. За это свойство диод получил название
полупроводникового вентиля
.

Виды диодов

Выпрямительные диоды

— диоды, в которых используется такое свойство p-n перехода, как односторонняя проводимость (прямая проводимость в тысячи раз больше обратной). Применяются для выпрямления переменного тока.

Стабилитроны
— диоды с участком резко выраженного электрического пробоя при обратном напряжении. Применяются для стабилизации напряжения.

Варикапы
— диоды, емкость которых изменяется в зависимости от приложенного напряжения. Применяются в качестве элементов с электрически управляемой ёмкостью.

Обращенные диоды

— это туннельные диоды без участка с отрицательным дифференциальным сопротивлением и имеющие инверсную вольтамперную характеристику с точки зрения выпрямительных диодов, то есть высокую проводимость при приложенном обратном напряжении и малую при прямом. Высокая нелинейность вольтамперной характеристики при малых напряжениях вблизи нуля (порядка микровольт) позволяет использовать обращенные диоды для детектирования слабых сигналов в СВЧ-технике.

Туннельные диоды

— диоды, имеющие вольтамперную характеристику с участком отрицательной проводимости, на котором с ростом прямого напряжения прямой ток уменьшается.

Светодиоды
— диоды, к
оторые при пропускании прямог
о тока излучают фотоны в видимой или инфракрасной области спектра

• Фотодиоды
  — диоды, которые при большой освещенности могут служить источниками электрической энергии.

Транзисторы

Транзистор
— это полупроводниковый прибор, предназначенный для усиления, генерирования и преобразования электрических сигналов, а также коммутации электрических цепей.

Отличительной
особенностью транзистора является способность усиливать напряжение и
ток — действующие на входе транзистора напряжения и токи приводят к
появлению на его выходе напряжений и токов значительно большей величины.

С распространением цифровой электроники и импульсных схем основным свойством транзистора является его способность находиться в открытом и закрытом состояниях под действием управляющего сигнала. Транзистор позволяет регулировать ток в цепи от нуля до максимального значения.

Классификация транзисторов:

По принципу действия: полевые (униполярные), биполярные, комбинированные.

По значению рассеиваемой мощности: малой, средней и большой.

По значению предельной частоты: низко-, средне-, высоко- и сверхвысокочастотные.

По значению рабочего напряжения: низко- и высоковольтные.

По функциональному назначению: универсальные, усилительные, ключевые и др.

По конструктивному исполнению: бескорпусные и в корпусном исполнении, с жесткими и гибкими выводами.

Наиболее часто используемая классификация транзисторов

Биполярный транзистор
— электронный полупроводниковый прибор, один из типов транзисторов, предназначенный для усиления, генерирования и преобразования электрических сигналов. Транзистор называется биполярный, поскольку в работе прибора одновременно участвуют два типа носителей заряда – электроны и дырки. Этим он отличается полевого транзистора, в работе которого участвует только один тип носителей заряда.

Биполярный транзистор состоит из трех областей: эмиттера, базы и коллектора, на каждую из которых подается напряжение.

Эти три электрода образуют два p-n перехода: между базой и коллектором — коллекторный, а между базой и эмиттером — эмиттерный. Как и обычный выключатель, транзистор может находиться в двух состояниях — во «включенном» и «выключенном», переключаются они из выключенного состояния во включенное и обратно с помощью электрических сигналов.

В зависимости от типа проводимости областей транзистора, выделяют n-p-n и p-n-p транзисторы. На схемах они обычно отображаются так:

Между эмиттером и коллектором течет сильный ток (ток коллектора), а между эмиттером и базой — слабый управляющий ток (ток базы).

В зависимости от того, в каких состояниях находятся переходы транзистора, различают режимы его работы. Поскольку в транзисторе имеется два перехода (эмиттерный и коллекторный), и каждый из них может находиться в двух состояниях: открытом и закрытом. Различают четыре режима работы транзистора. Основным режимом является активный режим, при котором коллекторный переход находится в закрытом состоянии, а эмиттерный – в открытом. Транзисторы, работающие в активном режиме, используются в усилительных схемах. Помимо активного, выделяют инверсный режим, при котором эмиттерный переход закрыт, а коллекторный — открыт, режим насыщения, при котором оба перехода открыты, и режим отсечки, при котором оба перехода закрыты.

При работе транзистора с сигналами высокой частоты время протекания основных процессов (время перемещения носителей от эмиттера к коллектору) становится соизмеримым с периодом изменения входного сигнала. В результате способность транзистора усиливать электрические сигналы с ростом частоты ухудшается.

Полевой транзистор —
это полупроводниковый прибор, регулирующий ток в цепи за счет изменения сечения проводящего канала. Три контакта полевых транзисторов называются исток (источник носителей тока), затвор (управляющий электрод) и сток (электрод, куда стекают носители).

Различают полевые транзисторы с затвором в виде p-n перехода и с изолированным затвором
(МДП-транзистор)
.

В полевом транзисторе ток протекает от истока до стока через канал под затвором. Канал существует в легированном полупроводнике в промежутке между затвором и нелегированной подложкой, в которой нет носителей заряда, и она не может проводить ток. Преимущественно под затвором существует область обеднения, в которой тоже нет носителей заряда благодаря образованию между легированным полупроводником и металлическим затвором контакта Шоттки. Таким образом ширина канала ограничена пространством между подложкой и областью обеднения. Приложенное к затвору напряжение увеличивает или уменьшает ширину области обеднения и, тем самым, ширину канала, контролируя ток.

Транзисторы применяются в схемах роботов для усиления сигналов от датчиков, для управления моторами, на транзисторах можно собрать логические элементы, которые реализуют операции логического отрицания,логического умножения и логического сложения. Транзисторы являются основой практически всех современных микросхем.

Интегральная микросхема выполняет определенные функции обработки (преобразования) информации, заданной в виде электрических сигналов: напряжений или токов. Электрические сигналы могут представлять информацию в непрерывной (аналоговой), дискретной и цифровой форме.

Аналоговые и дискретные сигналы обрабатываются аналоговыми или линейными микросхемами, цифровые сигналы – цифровыми микросхемами. Существует целый класс устройств и соответственно микросхем называемых аналого-цифровыми или цифро-аналоговыми и, служащих для преобразования сигналов из одной формы в другую.

Аналоговый сигнал

—
описывается непрерывной или кусочно-непрерывной функцией, причем и аргумент и сама функция могут принимать любые значения из некоторых интервалов.

Как видно из приведенных диаграмм значения дискретного и аналогового сигналов в однозначных временных точках абсолютно совпадают.

,

принимающий лишь ряд дискретных значений – уровней квантования, а независимая переменная n принимает значения 0, 1,

Нелинейная функция Q
к – задает значения уровней квантования в двоичном коде. Число K уровней квантования и число S разрядов соответствующих кодов связаны зависимостью

.

Технологический процесс создания микросхем

Применение микросхем

У понятия интегральная схема есть несколько синонимов: микросхема,
микрочип, чип. Несмотря на некоторую особенность определения этих терминов и
разницу между ними, в обиходе все они применяются для обозначения интегральной
схемы. В современных электронных устройствах самых различных сфер применения,
начиная от бытовых приборов и заканчивая сложными медицинскими и научными
электроприборами, сложно найти прибор, в котором бы не применялись интегральные
схемы. Иногда одна микросхема выполняет практически все функции в электронном
приборе. Интегральные схемы делятся на группы по нескольким критериям. По
степени интеграции – количеству элементов, размещенных на кристалле. По типу
обрабатываемого сигнала: цифровые, аналоговые и аналого-цифровые. По технологии
их производства и используемых материалов – полупроводниковые, пленочные и т.д.

Широкое внедрение цифровой техники в радиолюбительское творчество
связано с появлением интегральных микросхем. Цифровые устройства,
собранные на дискретных транзисторах и диодах, имели значительные габариты
и массу, ненадежно работали из-за большого количества элементов и особенно
паяных соединений. Интегральные микросхемы, содержащие в своем составе десятки,
сотни, тысячи, а в последнее время многие десятки и сотни тысяч и даже
миллионы компонентов, позволили по-новому подойти к проектированию и
изготовлению цифровых устройств. Надежность отдельной микросхемы мало зависит
от количества элементов и близка к надежности одиночного транзистора, а
потребляемая мощность в пересчете на отдельный компонент резко уменьшается по
мере повышения степени интеграции.

В результате на интегральных микросхемах стало возможным собирать
сложнейшие устройства, изготовить которые в радиолюбительских условиях
без применения микросхем было бы совершенно невозможно.

Сферы применения интегральных схем

На сегодняшний день уровень развития технологий
при производстве интегральных схем находится на очень высоком уровне. Повышения
степени интеграции, улучшение параметров интегральных схем тормозится не
технологическими ограничениями, а процессами, происходящими на молекулярном
уровне в используемых для производства материалах (обычно полупроводниках).
Поэтому исследования производителей и разработчиков микрочипов ведутся в
направлении поиска новых материалов, которые смогли бы заменить полупроводники.

Понятие микроконтроллера, примеры, применение

Микро

контроллер
—
микросхема, предназначенная для
управления
электроннымиустройствами.
Типи
чный микроконтроллер сочетает на одном кристалле функции
процессора
и
периферийн
ых у
стройств, содержит
ОЗУ и (или)
ПЗУ. Другими словами,
это однокристальный
компьютер
, способный в
ыпо
лнять относительно простые задачи.

Цветовые коды резисторов

и идентификация компонентов

Полосы цветового кода резистора

и идентификация других компонентов

Цветовой код резистора Обозначение

Хотя эти коды чаще всего связаны с резисторами, они также могут применяться к конденсаторам и
другие компоненты.

Стандартный метод цветового кодирования резисторов использует разные цвета для обозначения каждого числа от 0 до 9:
черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый.На 4-полосном резисторе первые два
полосы представляют собой значащие цифры. На полосах 5 и 6 первые три полосы являются значащими цифрами.
Следующая полоса представляет собой множитель или «декаду». Как и в приведенном выше примере с 4 полосами, первые две полосы
красные и пурпурные, обозначающие 2 и 7. Третья полоса оранжевая, обозначающая 3, что означает 10 ³ или 1000.
Это дает значение 27 * 1000 или 27000 Ом.
Золотая и серебряная декадные полосы делятся на степень 10, что позволяет использовать значения менее 10 Ом.Резисторы 5 и 6 диапазонов работают точно так же, как резисторы 4 диапазона. Они просто добавляют еще одну значащую цифру.
Полоса после декады — это толерантность. Это говорит о том, насколько точно сопротивление по сравнению с его спецификацией.
4-полосный резистор имеет допуск на золото или 5%, что означает, что истинное значение резистора может составлять 5%.
более или менее 27000 Ом, допустимые значения от 25650 до 28350 Ом.
Последняя полоса на 6-полосном резисторе — это температурный коэффициент резистора, измеряемый в PPM / C или
частей на миллион на градус Цельсия.Коричневые (100 PPM / C) являются наиболее популярными и подходят для большинства
разумный температурный режим. Остальные специально разработаны для критических температурных приложений.

Идентификационный буквенно-цифровой код

Из-за того, что размеры резисторов и других компонентов уменьшаются или меняют форму, становится все больше.
сложно уместить все цветные полосы на резисторе. Следовательно, более простая буквенно-цифровая система кодирования
используется. В этом методе используются три числа, иногда за которыми следует одна буква.Цифры представляют
то же, что и первые три полосы на 4-полосном резисторе. В приведенной выше сети SIL 4 и 7 являются
значащие цифры, а 3 — декада, что дает 47 x 1000 или 47000 Ом. Буква после цифр
это терпимость. Различные представления: M = ± 20%, K = ± 10%, J = ± 5%, G = ± 2%, F = ± 1%.

Соглашение об именах

Чтобы упростить запись больших номиналов резисторов, сокращения K и M используются для одной тысячи
и один миллион. Чтобы сохранить стандарт соглашения, R используется для представления 0.Из-за проблем со зрением
десятичная точка в некоторых печатных текстах, 3 буквы: K M или R используются вместо десятичной точки.
Таким образом, резистор 2700 Ом записан как 2K7, а резистор 6,8 Ом — как 6R8.

Серия E12

Они идентифицируют ряд резисторов, которые известны как «предпочтительные значения». В линейке E12 есть
являются 12 «предпочтительными» или «основными» значениями резисторов, а все остальные — просто десятки значений этих значений:

1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8 и 8.2

В таблице ниже перечислены все номиналы резисторов из диапазона предпочтительных значений E12. Ты заметишь
что есть 12 строк, содержащих основные значения резисторов, а в столбцах перечислены декады
их значения. Этот диапазон обычно охватывает стандартные углеродные пленочные резисторы, которые не являются
легко доступны при значениях выше 10 МОм — 10 МОм (10 миллионов Ом)

6R8

Серия E24

Диапазон предпочтительных значений E24 включает все значения E12 плюс еще 12 для включения
подбор более точных сопротивлений.В диапазоне E24 предпочтительные значения:

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7,
5.1, 5.6, 6.2, 6.8, 7.5, 8.2 и 9.1

В таблице ниже перечислены все номиналы резисторов из диапазона предпочтительных значений E24. Ты заметишь
что есть 24 строки, содержащие основные значения резисторов, и столбцы в правом списке
их десятилетние значения. Чаще всего в этот диапазон входят резисторы с металлической пленкой, которые не
легко доступны в значениях выше 1 МОм — 1M0.

240R

300R

360R

9007

Также существуют таблицы E48 и E96, в которых есть еще больше значений.Резисторы в этих
группы менее распространены и, как правило, имеют лучший рейтинг переносимости.

В таблице ниже показаны цветовые коды для предпочтительных значений E12 и E24. Обратите внимание, как первые два
цвета в каждой строке одинаковы, и последний цвет в каждом столбце одинаков. Каждый столбец — декада,
и каждая строка в этом столбце представляет собой другое значение E24.

Резисторы

1.
Резисторы

Резисторы
наиболее часто используемый компонент в электронике, и их цель —
создать заданные значения тока и напряжения в цепи.А
количество различных резисторов показано на фотографиях. (Резисторы
на миллиметровой бумаге с интервалом 1 см, чтобы
представление о габаритах). На фото 1.1a показаны резисторы малой мощности, а на фото 1.1b — некоторые
высшая сила
резисторы. Резисторы с рассеиваемой мощностью менее 5 Вт (большинство
обычно используемые типы) имеют цилиндрическую форму с выступающей из
каждый конец для подключения в цепь (фото 1.1-а). Резисторы с рассеиваемой мощностью более 5 Вт являются
показано ниже (фото 1.1-б).

Обозначение резистора показано на
следующая диаграмма
(вверху: американский символ, внизу: европейский символ.)

Фиг.1.2a: Условные обозначения резисторов

Агрегат для
Измерение сопротивления — Ом . (греческая буква Ω — называется Омега). Более высокие значения сопротивления обозначаются буквой «k».
(килоом) и М (мегом). Для
Например, 120000 Ом
представлен как 120 кОм, а 1 200 000 Ом — как 1M2. Точка
обычно опускается, так как его легко потерять в процессе печати.
В какой-то цепи
На диаграммах такое значение, как 8 или 120, представляет сопротивление в Ом.Другой распространенной практикой является использование буквы E для обозначения сопротивления в омах. В
буква R. также может использоваться. Для
Например, 120E (120R) обозначает 120 Ом, 1E2 обозначает 1R2 и т. д.

1.1 Маркировка резисторов

Значение сопротивления равно
маркировка на корпусе резистора. Большинство резисторов имеют 4 полосы. Первые две полосы обеспечивают
числа для сопротивления, а третья полоса обеспечивает количество
нули. Четвертая полоса указывает на допуск.Значения допуска 5%,
Чаще всего доступны 2% и 1%.

В следующей таблице показаны используемые цвета
для определения номиналов резистора:

** TC — Темп.Коэффициент, только для
SMD устройства

Рис. 1.2: б. Четырехполосный резистор, c. Пятиполосный резистор,
d. Цилиндрический резистор SMD, эл. Резистор SMD плоский

Ниже показаны все резисторы от
0R1 (одна десятая ома) до 22M:

ПРИМЕЧАНИЯ:
Резисторы, указанные выше, имеют «общее значение» 5%.
типы.
Четвертый диапазон называется диапазоном «допусков».Золото = 5%

(полоса допуска Серебро = 10%, но современные резисторы не
10% !!)
«общие резисторы» имеют номиналы от 10 Ом до 22 МОм.

РЕЗИСТОРЫ МЕНЬШЕ 10 ОМ
Когда третья полоса
золото, это означает, что значение «цветов» необходимо разделить на
10.
золота = «разделите на 10», чтобы получить значения 1R0.
по 8R2
Примеры см. в 1-м столбце выше.

Когда третий
полоса серебряная, это означает, что значение «цветов» необходимо разделить на
100.
(Помните: в слове «серебро» больше букв, значит делитель
«больше»)
Silver = «разделить на 100», чтобы получить
значения от 0R1 (одна десятая ома) до 0R82
, например: 0R1 = 0,1 Ом 0R22
= Точка 22 Ом
См. 4-й столбец выше для
Примеры.

Буквы «R, k и M» заменяют десятичную дробь.
точка. Буква «Е» также используется для обозначения слова «ом».
например: 1 R 0 = 1 Ом 2 R 2 = 2
точка 2 Ом 22 R = 22 Ом
2 k 2 =
2200 Ом 100 кОм = 100000
Ом
2 M 2 = 2200000 Ом

Резисторы общие имеют 4 шт.
группы.Они показаны выше. Первый
две полосы указывают первые две цифры сопротивления, третья полоса — это
множитель (количество нулей, которые должны быть добавлены к полученному числу
от первых двух полос), а четвертая представляет собой допуск.

Маркировка сопротивления с помощью
пять полос используются для резисторов с допуском 2%, 1% и др.
резисторы высокой точности. Первые три полосы определяют первые три
цифр, четвертая — множитель, пятая — допуск.

для поверхностного монтажа
Device) на резисторе очень мало свободного места. Резисторы 5%
используйте трехзначный код, в то время как 1% резисторов используют четырехзначный код.

Некоторые резисторы SMD изготавливаются в
форма небольшого цилиндра, в то время как наиболее распространенный тип — плоский.
Цилиндрические резисторы SMD помечены шестью полосами — первые пять
«читаются» как с обычными пятиполосными резисторами, а шестая полоса определяет
температурный коэффициент (TC), который дает нам значение сопротивления
изменение при изменении температуры на 1 градус.

Сопротивление
Плоские резисторы SMD маркируются цифрами на их верхней стороне.
Первые две цифры — это значение сопротивления, а третья цифра
представляет количество нулей. Например, напечатанное число 683 стоит
для 68000Вт, то есть 68к.

Само собой разумеется, что массовое производство всех
типы резисторов. Чаще всего используются резисторы E12.
серии и имеют значение допуска 5%.Общие значения для первых двух
цифры: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 и 82.
E24
серия включает все значения, указанные выше, а также: 11, 13, 16, 20, 24, 30,
36, 43, 51, 62, 75 и 91. Что означают эти числа? Это означает, что
резисторы со значениями для цифр «39»: 0,39 Вт, 3,9 Вт, 39 Вт, 390 Вт, 3,9 кВт, 39 кВт и т. д.
(0R39,
3R9,
39R,
390R,
3к9,
39к)

Для некоторых электрических цепей,
допуск резистора не важен и не указывается.В этом
в корпусе можно использовать резисторы с допуском 5%. Однако устройства, которые
требуется, чтобы резисторы имели определенную точность, требуется указанная
толерантность.

1,2 Резистор Рассеивание

Если поток
ток через резистор увеличивается, он нагревается, а если
температура превышает определенное критическое значение, он может выйти из строя. В
номинальная мощность резистора — это мощность, которую он может рассеивать в течение длительного времени.
промежуток времени.
Номинальная мощность резисторов малой мощности не указана.
На следующих диаграммах показаны размер и номинальная мощность:

Рис. 1.3: Размеры резистора

Наиболее часто используемые
резисторы в электронных схемах имеют номинальную мощность 1/2 Вт или 1/4 Вт.
Существуют резисторы меньшего размера (1/8 Вт и 1/16 Вт) и выше (1 Вт, 2 Вт, 5 Вт,
так далее).
Вместо одиночного резистора с заданной рассеиваемой мощностью,
можно использовать другой с таким же сопротивлением и более высоким рейтингом, но
его большие размеры увеличивают пространство, занимаемое на печатной плате
а также добавленная стоимость.

Мощность (в ваттах) может быть рассчитана по одному из
следующие формулы, где U — символ напряжения на
резистор (в вольтах), I — ток в амперах, а R —
сопротивление в Ом:

Например, если напряжение на 820 Вт
резистор 12В, мощность, рассеиваемая резисторами
это:

Резистор 1/4 Вт может
использоваться.

Во многих случаях это
непросто определить ток или напряжение на резисторе.В этом
в случае, когда мощность, рассеиваемая резистором, определяется для «худшего»
дело. Мы должны принять максимально возможное напряжение на резисторе,
т.е. полное напряжение источника питания (аккумулятор и т. д.).
Если мы отметим
это напряжение как В _B , максимальное рассеивание
это:

Например, если
В _В = 9 В, рассеиваемая мощность 220 Вт
резистор есть:

А 0.Резистор мощностью 5 Вт или выше должен
использоваться

1,3 Резисторы нелинейные

Значения сопротивления
указанные выше являются постоянными и не изменяются, если напряжение или
ток меняется. Но есть схемы, требующие резисторов для
изменить значение с изменением умеренного или светлого. Эта функция не может быть
линейный, отсюда и название НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ.

Есть несколько
типы нелинейных резисторов, но наиболее часто используемые включают:
Резисторы NTC (рисунок a) (отрицательный температурный коэффициент) —
их сопротивление снижается с повышением температуры.Резисторы PTC
(рисунок б) (положительный температурный коэффициент) — их сопротивление
увеличивается с повышением температуры. Резисторы LDR (рисунок в)
(Light Dependent Resistors) — их сопротивление уменьшается с увеличением
свет. Резисторы VDR (резисторы, зависимые от напряжения) — их
сопротивление критически снижается, когда напряжение превышает определенное значение.
Символы, представляющие эти резисторы, показаны ниже.

Фиг.1.4: Нелинейные резисторы — a. НТЦ, б. PTC, c.
LDR

1,4 Практическая
примеры с резисторами

На рис. 1.5 показаны два практических
примеры с нелинейными и обычными резисторами в качестве подстроечных потенциометров,
элементы, которые будут рассмотрены в следующей главе.

Рис. 1.5a: RC-усилитель

На рисунке 1.5a представлен RC-усилитель напряжения, который можно использовать для усиления
низкочастотные аудиосигналы с малой амплитудой, например сигналы микрофона.
Усиливаемый сигнал передается между узлом 1.
(вход усилителя) и земля, а результирующий усиленный сигнал появляется между узлом 2
(выход усилителя) и заземление. Чтобы получить оптимальную производительность (высокая
усиление, низкий уровень искажений, низкий уровень шума и т. д.) необходимо «установить»
рабочая точка транзистора.Подробная информация о рабочей точке будет
приведено в главе 4; а пока давайте просто скажем, что напряжение постоянного тока между
узел C и gnd должны составлять примерно половину батареи (источника питания)
Напряжение. Поскольку напряжение аккумулятора равно 6В, необходимо установить напряжение в узле C.
до 3В. Регулировка осуществляется через резистор R1.

Подключить вольтметр между
узел C и земля. Если напряжение превышает 3 В, замените резистор.
R1 = 1,2 МВт с меньшим резистором, скажем
R1 = 1 МВт.Если напряжение по-прежнему превышает 3 В, оставьте
понижая сопротивление, пока оно не достигнет примерно 3 В. Если
напряжение в узле C изначально ниже 3В, увеличьте сопротивление R1.

Степень усиления каскада зависит от сопротивления R2:
более высокое сопротивление — более высокое усиление , более низкое сопротивление —
нижнее усиление . Если значение R2 изменяется, напряжение в узле
C следует проверить и отрегулировать (через R1).

Резистор R3 и конденсатор 100Ф
сформировать фильтр, чтобы предотвратить возникновение обратной связи. Эта обратная связь называется
«Моторная лодка», как это звучит как шум моторной лодки. Этот
шум возникает только при использовании более чем одной ступени.
По мере добавления каскадов к цепи вероятность обратной связи в
форма нестабильности или катания на лодке.
Этот шум появляется на выходе усилителя даже при отсутствии сигнала
доставляется к усилителю.
Нестабильность возникает следующим образом:
Даже если на вход не поступает сигнал, выходной каскад
производит очень слабый фоновый шум, называемый «шипением». Это происходит из-за
ток, протекающий через транзисторы и другие компоненты.
Это помещает очень маленькую форму волны на шины питания. Эта форма волны
поступил на вход первого транзистора и, таким образом, мы получили
петля для «генерации шума». Скорость прохождения сигнала
вокруг цепи определяет частоту нестабильности.От
добавление резистора и электролита к каждому каскаду, фильтр низких частот
производится, и это «убивает» или снижает амплитуду нарушения
сигнал. При необходимости значение R3 можно увеличить.

Практические примеры с резисторами
будет рассмотрено в следующих главах, поскольку почти все схемы требуют
резисторы.

Рис. 1.5b: Звуковой индикатор
изменения температуры или количества света

Практическое применение нелинейных резисторов
показано на простом сигнальном устройстве, показанном на
фигура 1.5б. Без триммера TP и нелинейного резистора NTC это аудио
осциллятор. Частоту звука можно рассчитать
по следующей формуле:

В нашем случае R = 47кВт и
C = 47nF, а частота равна:

Когда по рисунку обрезать горшок
и резистор NTC добавляются, частота генератора увеличивается. Если горшок обрезки установлен на
минимальное сопротивление,
осциллятор останавливается.При желаемой температуре сопротивление обшивки
Pot следует увеличивать до тех пор, пока осциллятор снова не заработает. Для
Например, если эти настройки были сделаны на 2C, осциллятор остается замороженным на
более высоких температур, поскольку сопротивление резистора NTC ниже, чем
номинальный. Если температура падает, сопротивление увеличивается и при 2С
осциллятор активирован.

Если в автомобиле установлен резистор NTC,
близко к поверхности дороги, осциллятор может предупредить водителя, если дорога
покрытый льдом.Естественно резистор и два соединяющих его медных провода
к контуру следует беречь от грязи и воды.

Если вместо резистора NTC, резистор PTC
используется, осциллятор будет активирован, когда температура поднимется выше
определенный
обозначенное значение. Например, резистор PTC может использоваться для индикации
состояние холодильника: настроить осциллятор на работу при температурах
выше 6C через подстроечный резистор TP, и цепь сообщит, если что-то
не так с холодильником.

Вместо NTC мы могли бы использовать резистор LDR
— осциллятор будет заблокирован, пока есть определенное количество света
настоящее время. Таким образом, мы могли бы сделать простую систему сигнализации для помещений, где
свет должен быть всегда включен.

LDR может быть соединен с резистором R. In
в этом случае осциллятор работает, когда присутствует свет, в противном случае он
заблокирован. Это может быть интересный будильник для егерей и
рыбаков, которые хотели бы встать на рассвете, но только если
погода ясная.Рано утром в нужный момент обрезайте горшок
должен быть установлен в самое верхнее положение. Затем сопротивление следует тщательно
уменьшается, пока не запустится осциллятор. Ночью осциллятор будет заблокирован, так как есть
нет света и сопротивление LDR очень высокое. По мере увеличения количества света в
утром сопротивление LDR падает и осциллятор активируется, когда
LDR
освещается необходимым количеством света.

Подрезной горшок с рисунка 1.5b используется
для точной настройки. Таким образом, TP с рисунка 1.5b может использоваться для установки
осциллятор для активации при разных условиях (выше или ниже
температура или количество света).

1,5
Потенциометры

Потенциометры (также называемые горшками )
переменные резисторы, используемые в качестве регуляторов напряжения или тока в
электронные схемы. По конструкции их можно разделить на 2
группы: мелованные и проволочные.

С потенциометрами с покрытием (рисунок 1.6a),
Корпус изолятора покрыт резистивным материалом. Eсть
проводящий ползунок перемещается по резистивному слою, увеличивая
сопротивление между ползунком и одним концом горшка, уменьшая
сопротивление между ползунком и другим концом горшка.

Рис. 1.6a: Потенциометр с покрытием

с проволочной обмоткой
потенциометры изготовлены из
токопроводящий провод намотан на корпус изолятора.По проводу движется ползунок, увеличивающий сопротивление.
между ползунком и одним концом горшка, уменьшая сопротивление между
слайдер и другой конец горшка.

Гораздо чаще встречаются горшки с покрытием.
С их помощью сопротивление может быть линейным, логарифмическим, обратным логарифмическим или обратным логарифмическим.
другое, в зависимости от угла или положения ползунка. Большинство
распространены линейные и логарифмические потенциометры, а наиболее распространенными являются
приложения — радиоприемники, усилители звука и аналогичные устройства.
где горшки используются для регулировки громкости, тона, баланса,
и т.п.

Потенциометры с проволочной обмоткой используются в приборах.
которые требуют большей точности управления. В них есть
более высокое рассеивание, чем у горшков с покрытием, и поэтому
токовые цепи.

Сопротивление потенциометра обычно составляет E6
ряд, включающий значения: 1, 2.2 и 4.7.
Стандартные значения допуска включают 30%, 20%, 10% (и 5% для проволочной обмотки).
горшки).

Потенциометры

бывают разных
формы и размеры, с мощностью от 1/4 Вт (горшки с покрытием для объема
управление в амперах и т. д.) до десятков ватт (для регулирования больших токов).Несколько разных горшков
показаны на фото 1.6b вместе с символом
потенциометр.

Рис. 1.6b: Потенциометры

Верхняя модель представляет собой
стерео потенциометр. На самом деле это две кастрюли в одном корпусе, с
ползунки установлены на общей оси, поэтому они перемещаются одновременно. Эти
используется в стереофонических усилителях для одновременного регулирования как левого, так и
правильные каналы,
и т.п.

Слева внизу находится так называемый бегунок
потенциометр.

Справа внизу — горшок с проволочной обмоткой мощностью
20 Вт, обычно используется как реостат (для регулирования тока при зарядке
аккумулятор и т. д.).

Для схем, требующих очень точной
значения напряжения и тока, подстроечные потенциометры (или просто
горшки для обрезки ). Это небольшие потенциометры с ползунком, который
регулируется отверткой.

Кастрюли также бывают
различных форм и размеров, с мощностью от 0,1 Вт до 0,5 Вт. Изображение
1.7 показаны несколько различных горшков для обрезки вместе с символом.

Рис. 1.7: Обрезной горшок

Корректировки сопротивления
сделано отверткой. Исключение составляет обрезной горшок в правом нижнем углу,
который можно отрегулировать с помощью пластикового вала. Особенно точная регулировка
достигается при помощи декоративного кожуха в пластиковом прямоугольном корпусе (нижний
середина).Его ползунок перемещается винтом, так что можно сделать несколько полных оборотов.
требуется для перемещения ползунка из одного конца в другой.

1,6 Практический
примеры с потенциометрами

Как указывалось ранее,
потенциометры чаще всего используются в усилителях, радио- и ТВ-приемниках,
кассетные плееры и аналогичные устройства. Они используются для регулировки громкости,
тон, баланс и т. д.

В качестве примера разберем
общая схема регулировки тембра в аудиоусилителе.В нем два горшка
и показан на рисунке 1.8a.

Рис. 1.8 Регулировка тона
цепь: а. Схема электрическая, б. Функция усиления

Потенциометр с маркировкой BASS
регулирует усиление низких частот. Когда ползунок находится в самом нижнем
положения, усиление сигналов очень низкой частоты (десятки Гц)
примерно в десять раз больше, чем усиление сигналов средней частоты
(~ кГц).Если ползунок находится в крайнем верхнем положении, усиление очень низкое.
частота сигналов примерно в десять раз ниже, чем усиление средних
частотные сигналы. Усиление низких частот полезно при прослушивании музыки
с битом (диско, джаз, R&B …), в то время как усиление низких частот должно быть
снижается при прослушивании речи или классической музыки.

Аналогично,
потенциометр с маркировкой TREBLE регулирует усиление высоких частот.
Усиление высоких частот полезно, когда музыка состоит из высоких тонов.
например, звуковой сигнал, в то время как, например, усиление высоких частот должно быть уменьшено, когда
прослушивание старой записи для уменьшения фонового шума.

На диаграмме 1.8b показана функция
усиления в зависимости от частоты сигнала. Если оба ползунка
в крайнем верхнем положении результат показан кривой 1-2. Если
оба находятся в среднем положении, функция описывается строкой 3-4, а
оба ползунка в самом нижнем положении, результат отображается с помощью
кривая 5-6. Установка пары ползунков на любые другие возможные результаты приводит к кривым между кривыми 1-2 и 5-6.

Потенциометры BASS и TREBLE
имеют покрытие по конструкции и линейные по сопротивлению.

Третий банк на диаграмме —
регулятор громкости. Покрытый и логарифмический
по сопротивлению (отсюда знак log )

Базовые резисторы для начинающих и новичков

Базовые резисторы для новичков и новичков

Цветовые коды резисторов

HTML с: http://www.btinternet.com/~dtemicrosystems/beginner.htm

ЦВЕТОВЫЕ КОДЫ И ИХ ОБЩЕЕ ИСПОЛЬЗОВАНИЕ

ПРИЗНАННЫЕ СТАНДАРТЫ

Есть десять международно признанных стандартов
цвета, используемые для обозначения значений ряда электронных компонентов.Каждый
присвоено числовое значение от 0 (ноль) до 9 (девять) в следующем порядке; чернить,
коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый.

Поскольку они чаще всего используются для определения номиналов резисторов, этот диапазон
цвета часто (неправильно) называют «цветовой кодировкой резистора». В
На практике они могут применяться к различным другим электронным компонентам, хотя в настоящее время
это было в значительной степени заменено печатными сокращениями, которые будут объяснены
позже.

Два других цвета также широко используются; золото и серебро, обычно в качестве знаков допуска
на резисторах (наряду с некоторыми другими цветами), но они также удваиваются как деление
маркировка коэффициентов для сопротивлений ниже 10 Ом. Их присвоенные значения допусков составляют 5%.
для золота и 10% для серебра. В качестве коэффициентов деления их значения равны 10 и 100.
соответственно.
