Работа частотника с однофазным двигателем

В силу ряда причин однофазные двигатели получили широкое распространение в быту. Их, как и трехфазные приводы, можно подключать через преобразователи частоты, при этом сохраняются все преимущества такой схемы подключения — плавный разгон и замедление, установка любой скорости вращения, контроль за током и моментом на валу, защита. Однако подключение однофазных двигателей имеет свои особенности, о которых мы и расскажем ниже.

Электродвигатель

В статье пойдет речь об однофазных асинхронных электродвигателях, имеющих два вывода питания и питающее напряжение 220 или 380 В при номинальной частоте 50 Гц. Как правило, такие агрегаты имеют в своей схеме пусковой либо фазосдвигающий конденсатор.

Частотный преобразователь

По способу подключения питания на входные клеммы различают однофазные и трехфазные частотники. При этом однофазные частотные преобразователи питаются фазным напряжением 220 В, трехфазные – линейным 380 В. Однако на выходе ПЧ обычно вырабатывается трехфазное напряжение со сдвигом фаз 120°, величина которого ограничена напряжением питания на входе.

Однофазный и трехфазный преобразователи SIEMENS Micromaster 420

В контексте однофазных двигателей преобразователи частоты можно условно разделить на три группы:

1. Преобразователи, специально предназначенные для однофазных двигателей.
2. Преобразователи с опциональной возможностью подключения однофазных двигателей, при этом необходимо использовать соответствующие настройки и схему подключения.
3. Преобразователи без возможности подключения однофазного двигателя.

Мы рассмотрим частотники из второй группы.

Обратите внимание! Не стоит путать преобразователи с однофазным питанием по входу с частотниками, имеющими однофазный выход. Возможны комбинации, когда преобразователь с однофазным питанием имеет на выходе 3 фазы с напряжением 220 В, либо когда ПЧ с трехфазным питанием выдает на однофазный двигатель напряжение 220 или 380 В.

Особенности подключения

Как было сказано выше, не каждый частотный преобразователь может работать с однофазным двигателем, поскольку при его подключении третья (неподключенная) фаза фактически будет в обрыве, что вызовет ошибку. Поэтому необходимо внимательно ознакомиться с документацией к ПЧ — производитель должен явно указать, что имеется возможность подключения и работы однофазной нагрузки.

Поскольку однофазный двигатель содержит конденсатор, при изменении рабочей частоты не удастся обеспечить нужный сдвиг фаз, и двигатель на пониженных частотах (менее 30 Гц) будет перегреваться. Это следует учитывать при выборе диапазона рабочих частот и способа охлаждения привода.

При однофазном подключении двигателя оперативный реверс через панель управления или настройки ПЧ невозможен. Поменять направление вращения можно, изменив схему подключения обмоток внутри двигателя.

Настройка преобразователя частоты

При настройке частотника нужно обратить внимание на следующие моменты:

• По возможности ограничить время разгона и торможения с целью уменьшения нагрева ПЧ и двигателя. Тоже самое касается и количества циклов включения/выключения в единицу времени.
• Выбрать скалярный режим частотного управления.
• Отключить контроль обрыва фаз на выходе ПЧ.
• Перед первым пуском обязательно провести автоматическую настройку (адаптацию) согласно инструкции.

Здесь нужно обратить внимание на один важный момент. Однофазный двигатель имеет КПД ниже, чем трехфазный с теми же параметрами. Это следует учитывать при выборе пары ПЧ/двигатель. Для повышения КПД и уменьшения нагрева можно экспериментально выставить точки на вольт-частотном графике. Как вариант, можно отключить пусковой конденсатор, а выводы от пусковой и рабочей обмоток подключить к выходу трехфазного преобразователя. Далее провести настройку, как указано выше.

Переделка однофазного двигателя в трехфазный

Нередко однофазный асинхронный двигатель на деле оказывается трехфазным. Его переделка на одну фазу обычно связана с ограничениями по питанию, которое в некоторых локациях может быть только однофазным.

Перед тем, как подключать однофазный двигатель к ПЧ, можно проверить возможность его работы на трех фазах. Для этого нужно вскрыть борно, определить тип двигателя и его исходную схему. Чаще всего выясняется, что привод имеет трехфазное питание с линейным напряжением 220 В и собран по схеме «Треугольник», при этом для обеспечения его работы от одной фазы применяют фазосдвигающий конденсатор. Следовательно, достаточно исключить из схемы конденсатор и запускать двигатель по обычной трехфазной схеме.

Другие полезные материалы:
5 шагов подключения неизвестного электродвигателя
Преимущества векторного управления электродвигателем
Настройка ПЧ для работы на несколько двигателей

Частотник для однофазного электродвигателя, принцип действия

С все более увеличивающимся ростом автоматизации в бытовой сфере появляется необходимость в современных системах и устройствах управления электродвигателями.

Управление и преобразование частоты в небольших по мощности однофазных асинхронных двигателях, запускаемых в работу с помощью конденсаторов, позволяет экономить электроэнергию и активирует режим энергосбережения на новом, прогрессивном уровне.

Принцип работы однофазной асинхронной машины

В основе работы асинхронного двигателя лежит взаимодействие вращающегося магнитного поля статора  и токов, наводимых им в роторе двигателя. При разности частоты вращения пульсирующих магнитных полей возникает вращающий момент. Именно этим принципом руководствуются при регулировании скорости вращения асинхронного двигателя с помощью частотного преобразователя.

Электродвигатель по факту может считаться двухфазным, но у него только одна рабочая обмотка статора, вторая, расположенная относительно главной под углом в 90^о является пусковой.

Пусковая обмотка занимает в конструкции статора 1/3 пазов, на главную обмотку приходится 23 паза статора.

Ротор однофазного двигателя коротко замкнутый, помещенный в неподвижное магнитное поле статора, начинает вращаться.

Рис.№1 Схематический рисунок двигателя, демонстрирующий принцип работы однофазного асинхронного двигателя.

Основные виды однофазных электроприводов

Кондиционеры воздуха, холодильные компрессоры, электрические вентиляторы, обдувочные агрегаты, водяные, дренажные и фекальные насосы, моечные машины используют в своей конструкции асинхронный трехфазный двигатель.

Все типы частотников преобразуют переменное сетевое напряжение в постоянное напряжение. Служат для формирования  однофазного напряжения с регулируемой частотой и заданной амплитудой для управления вращения асинхронных двигателей.

Управление скоростью вращения однофазных двигателей

Существует несколько способов регулирования скорости вращения однофазного двигателя.

1. Управление скольжением двигателя или изменением напряжения. Способ актуален для агрегатов с вентиляторной нагрузкой, для него рекомендуется использовать двигатели с повышенной мощностью. Недостаток способа – нагрев обмоток двигателя.
2. Ступенчатое регулирование скорости вращения двигателя с помощью автотрансформатора.

Рис.№2. Схема регулировки с помощью автотрансформатора.

Достоинства схемы – напряжение выхода имеет чистую синусоиду. Способность трансформатора к перегрузкам имеет большой запас по мощности.

Недостатки – автотрансформатор имеет большие габаритные размеры.

Использование тиристорного регулятора оборотов двигателя. Применяются тиристорные ключи, подключенные встречно-параллельно.

Рис. №3.Схема тиристорного регулирования однофазного асинхронного электродвигателя.

При использовании для регулирования скорости вращения однофазных асинхронных двигателей, чтобы избежать негативного влияния индукционной нагрузки производят модификацию схемы.  Добавляют LRC-цепи для защиты силовых ключей, для корректировки волны напряжения используют конденсатор, минимальная мощность двигателя ограничивается, так гарантируется старт двигателя. Тиристор должен иметь ток выше тока электродвигателя.

Транзисторный регулятор напряжения

В схеме используется широтно-импульсная модуляция (ШИМ) с применением выходного каскада, построенного на использовании полевых или биполярных IGBT транзисторах.

Рис. №4. Схема использования ШИМ для регулирования однофазного асинхронного электродвигателя.

Частотное регулирование асинхронного однофазного электродвигателя считается основным способом регулирования частоты электродвигателя, мощности, эффективности использования, скорости и показателей энергосбережения.

Рис. №5. Схема управления электродвигателем без исключения из конструкции конденсатора.

Частотный преобразователь: виды, принцип действия, схемы подключения

Частотный преобразователь разрешает своему владельцу снизить энергопотребление и автоматизировать процессы в управлении оборудованием и производством.

Основные компоненты частотного преобразователя: выпрямитель, конденсатор, IGBT-транзисторы, собранные в выходной каскад.

Благодаря способности управлением параметрами выходной частоты и напряжения достигается хороший энергосберегающий эффект. Энергосбережение выражается в следующем:

1. В двигателе поддерживается неизменный текущий момент ращения вала. Это обусловлено взаимодействием выходной частоты инверторного преобразователя с частотой вращения двигателя и соответственно, зависимостью напряжения и крутящего момента на валу двигателя. Значит, что преобразователь дает возможность автоматически регулировать напряжение на выходе при обнаружении превышающего норму значения напряжения с определенной рабочей частотой нужно для поддержания требуемого момента. Все инверторные преобразователи с векторным управлением имеют функцию поддержания постоянного вращающего момента на валу.
2. Частотный преобразователь служит для регулировки действия насосных агрегатов (см. страницу). При получении сигнала, поступающего с датчика давления, частотник снижает производительность насосной установки. При снижении оборотов вращения двигателя уменьшается потребление выходного напряжения. Так, стандартное потребление воды насосом требует 50Гц промышленной частоты и 400В напряжения. Руководствуясь формулой мощности можно высчитать соотношение потребляемых мощностей.

Уменьшая частоту до 40Гц, уменьшается величина напряжения до 250В, означает, что уменьшается количество оборотов вращения насоса и потребление энергии снижается в 2,56 раз.

Рис. №6. Использование частотного преобразователя Speedrive для регулирования насосных агрегатов по систем CKEA MULTI 35.

Для повышения энергетической эффективности использования частотного преобразователя в управлении электродвигателем необходимо сделать следующее:

• Частотный преобразователь должен соответствовать параметрам электродвигателя.
• Частотник подбирается в соответствии с типом рабочего оборудования, для которого он предназначен. Так, частотник для насосов функционирует в соответствии с заложенными в программу параметрами для управления работой насоса.
• Точные настройки параметров управления в ручном и автоматическом режиме.
• Частотный преобразователь разрешает использовать режим энергосбережения.
• Режим векторного регулирования позволяет произвести автоматическую настройку управления двигателем.

 Преобразователь частоты однофазный

Компактное устройство преобразования частоты служит для управления однофазными электродвигателями для оборудования бытового предназначения. Большинство частотных преобразователей обладает следующими конструктивными возможностями:

1. Большинство моделей использует в своей конструкции новейшие технологии векторного управления.
2. Они обеспечивают улучшенный вращающий момент однофазного двигателя.
3. Энергосбережение введено в автоматический режим.
4. Некоторые модели частотных преобразователей используют съемный пульт управления.
5. Встроенный PLC контроллер (он незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет устройства с различными протоколами и интерфейсами связи в общую сеть).
6. Встроенный ПИД регулятор (контролирует и регулирует температуру, давление и технологические процессы).
7. Напряжение выхода регулируется в автоматическом режиме.

Рис.№7. Современный преобразователь Optidrive с основными функциональными особенностями.

Важно: Однофазный преобразователь частоты, питаясь от однофазной сети напряжением 220В, выдает три линейных напряжения, величина каждого из них по 220В. То есть, линейное напряжение между 2 фазами находится в прямой зависимости от величины выходного напряжения самого частотника.

Частотный преобразователь не служит для двойного преобразования напряжения, благодаря наличию в конструкции ШИМ-регулятора, он может поднять величину напряжения не более чем на 10%.

Главная задача однофазного преобразователя частоты – обеспечить питание как одно- так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети, и оставаться постоянным

Частотное регулирование однофазных асинхронных электродвигателей

Первое на что обращаем внимание при выборе частотника для своего оборудования – это соответствие сетевого напряжения и номинального значения тока нагрузки, на который рассчитан двигатель. Способ подключения выбирается относительно рабочего тока.

Главным в схеме подключения является наличие фазосдвигающего конденсатора, он служит для сдвига напряжения, поступающего на пусковую обмотку. Она служит для пускового включения двигателя, иногда после того, как двигатель заработал, пусковая обмотка вместе с конденсатором отключается, иногда остается включенной.

Схема подключения однофазного двигателя с помощью однофазного частотного преобразователя без использования конденсатора

Выходное линейное напряжение устройства на каждой фазе равно выходному напряжению частотника, то есть на выходе будет три напряжения линии, каждое по 220В. Для запуска может использоваться только пусковая обмотка.

Рис. №8. Схема присоединения однофазного асинхронного двигателя через конденсатор

Фазосдвигающий конденсатор не может обеспечить равномерный фазовый сдвиг в пределах границ частот инвертора. Частотник обеспечит равномерный сдвиг фаз. Для того, чтобы исключить из схемы конденсатор, нужно:

1. Конденсатор стартера С1 удаляется.
2. Вывод обмотки двигателя присоединяем к точке выхода напряжения частотника (используется прямая проводка).
3. Точка А присоединяется к СА; В соединяется с СВ; W соединяется к СС, таким образом электродвигатель присоединится напрямую.
4. Для включения в обратном направлении (обратная проводка) необходимо В присоединить к СА; А присоединить к СВ; W соединить с СС.

Рис. №9. Схема подключения однофазного асинхронного двигателя без использования конденсатора.

На видео — Частотный преобразователь. Подключение трехфазного двигателя в однофазную сеть 220В.

Частотный преобразователь. Подключение трехфазного двигателя в однофазную сеть 220В.

Watch this video on YouTube

Частотный преобразователь: полный обзор функций частотника

Преобразователем частоты именуют статическую преобразовательную конструкцию, используемую с целью регуляции скорости вращения асинхронного электрического двигателя. Устройства данного типа, работающие на переменном токе, гораздо проще сконструированы, и их легче эксплуатировать в сравнении с двигателями, использующими постоянный ток. Это способствует популяризации асинхронного электродвигателя.

Преобразователь частоты обеспечивает плавность пуска и остановки электрического двигателя. Наиболее уместно его использование для крупного электродвигателя с большой мощностью.

Кроме частотного преобразователя для регуляции вращательной скорости могут применяться: механические вариаторы, гидравлические муфты и т. д. Однако, такие компоненты имеют ряд недостатков:

• Низкий уровень качества;
• Сложная конструкция;
• Высокая себестоимость;
• Узкий диапазон вариантов рабочей частоты.

Частотный преобразователь для электродвигателя, регулирующий уровень напряжения питающего тока и его частоту, по данным пунктам явно отличается в лучшую сторону. Как результат, КПД преобразования стремится к ста процентам при достаточно низкой угрозе поломок.

Классификация преобразователей частоты

Согласно типу питающего напряжения необходимого для работы частотного преобразователя, существуют устройства следующих групп:

• Однофазные;
• Трёхфазные;
• Высоковольтные.

Преобразователь может быть подключён к электродвигателям следующих типов:

• Однофазным, имеющим расщеплённые полюса, и однофазным конденсаторным;
• Трёхфазным, асинхронного типа, работающим с использованием переменного тока.
• Оснащённых постоянными магнитами.

Существует несколько сфер использования частотного преобразователя:

• Общепромышленная;
• Векторное преобразование частоты;
• Механизмы с насосно-вентиляторным типом нагрузки;
• Преобразователи частоты в кранах и иных подъёмных механизмах;

Также существуют взрывозащищённые преобразователи, ориентированные на тяжёлые условия эксплуатации, и децентрализованные модели, которые устанавливаются прямо на базе асинхронного электродвигателя.

Особенности устройства преобразователя частоты

Типичная схема, свойственная частотному преобразователю, основана на построении двойного преобразования. Это означает, что устройство состоит из:

1. Звена постоянного тока, также сформированного из неуправляемого выпрямителя и фильтра;
2. Силового импульсного инвентора;
3. Системы управления.

Первый компонент отвечает за преобразование переменного сетевого напряжения в постоянное. После неуправляемого выпрямителя движения тока происходит через транзисторные ключи, обеспечивающие подключение обмотки асинхронного двигателя к положительным и отрицательным выводам звена постоянного тока. Эти транзисторы вместе называются силовым импульсным инвентором. Трёхфазный инвентор, состоящий из шести, осуществляет преобразование выпрямленного напряжения соответственно в трёхфазное переменное значение необходимой частоты и амплитуды, передаваемое на обмотку статора электрического двигателя.

Для компоновки импульсного инвентора предпочтительно использование IGBT-транзисторов (биполярные, имеют затвор), поскольку они являются обладателями достаточно высокой частоты переключения. Это позволяет формировать на выходе синусоидальный сигнал с минимальными искажениями.

Принципы функционирования частотного преобразователя

Регуляция пускового тока может осуществляться вручную, но это увеличивает затраты электропотребления и снижает срок эксплуатации асинхронного двигателя. Обычно без преобразователя напряжения показания до семи раз превышают значение номинала. Определённо, это не самые лучшие условия для эксплуатации.

Принцип работы преобразователей частоты связан со спецификой действия асинхронного электродвигателя. У двигателя подобного вида наблюдается зависимость между вращательной частотой магнитного поля и частотой напряжения питающего тока. В данном моменте и заключается смысл методики частотного управления. Изменяемая преобразователем входная частота напряжения отвечает за регуляцию частоты вращения. Таким образом, диапазон значений выходного напряжения весьма широк.

По принципу работы силового элемента частотные преобразователи можно отнести к следующим категориям:

• Конструкции, имеющие выраженный промежуточный неуправляемый выпрямитель.
• Конструкции, имеющие непосредственную связь (без промежуточного звена).

Частотники второго типа появились гораздо раньше, в них силовой компонент представлен управляемым выпрямителем, сконструированным из тиристоров. Формирование выходного сигнала происходит при поочерёдном отпирании тиристоров управляющим узлом. На сегодняшний день такие приборы потеряли свою актуальность.

Что касается частотного преобразователя первого типа, то он примечателен тем, что его можно запитать через внешнее звено постоянного тока. Сам частотник при этом защищается предохранителем быстрого действия. Однако, это делает нежелательным применение контакторов, поскольку данная разновидность коммутации провоцирует возникновение повышенного зарядного тока и выгорание предохранителей.

Работа частотного преобразователя связана с принципом двойного преобразования напряжения:

1. Регуляция сетевого напряжения через выпрямление и фильтрование (для этого используются конденсаторные системы).
2. Задействуется электронное управление, устанавливающее заблаговременно выбранную частоту тока.
3. Происходит образование прямоугольных импульсов, корректируемых при помощи обмотки статора. В результате они преобразуются в синусоиду.

Содержание двух принципов управления преобразователем частоты

Существует диада основных принципов регуляции частотных преобразователей:

• Принцип скалярного управления.

Преобразователи частоты управляемые по данному принципу имеют низкую себестоимость. Часто применяются в приводах устройств, где степень частоты вращения может регулироваться в соотношении 1:40. Это позволяет адекватно управлять работой насосов, компрессоров, вентиляторов. К тому скалярный метод позволяет осуществлять регуляцию работы сразу нескольких электродвигателей.

• Векторный принцип.

Имеют максимальное совпадение характеристик асинхронных электроприводов с параметрами приводов ПТ. Этому способствует разделение регуляционных каналов, связанных с потокосцеплением и вращательной скоростью асинхронного двигателя. Частотники, работающие в рамках данной системы управления, более дорогие по цене и применяются в устройствах требующих высокоточного регулирования скорости: станках, лифтах, кранах.

Как и где следует применять частотный преобразователь

Частотный преобразователь позволяет регулировать скорость действия следующих механизмов:

• Насосов, перекачивающих горячую или холодную воду по системе водоснабжения и обогрева;
• Вспомогательных агрегатов котельных, тепловых электростанций, ТЭЦ и т.д.;
• Дробилках, мельницах, мешалках;
• Песковых и пульповых насосов, используемых на обогатительных фабриках;
• Лифтовых установок;
• Разнотипных центрифуг;
• Производственных линий, создающих ленточные материалы;
• Кранового и эскалаторного оборудования;
• Устройств, обеспечивающих силовые манипуляции;
• Приводов на буровых станках, специализированных приборов и так далее.

Наиболее очевидна польза частотных преобразователей с точки зрения экономии:

• Оптимальный уровень КПД позволяет вдвое экономить электроэнергию.
• Количество и качество конечного продукта в производственной значительно возрастает.
• Комплектующие механизма меньше изнашиваются;
• Общая длительность эксплуатации оборудования также возрастает.

Как итог, частотный преобразователь отвечает за эффективность и продуктивность функционирования механизмов.

Тонкости выбора частотного преобразователя

Основным значимым параметром, при выборе той или иной модели преобразователя частоты, на сегодняшний день является именно его стоимость. Это обусловлено тем, что только для дорогого устройства характерна максимальная функциональность. Но это не отменяет наличие специфических требований в зависимости от того, для механизма какой категории подбирается преобразователь, поэтому необходимо учитывать:

• Разновидность и данные по мощности асинхронного электродвигателя, к которому подключается частотник;
• Насколько точно и в каком диапазоне можно регулировать скорость;
• Насколько точно осуществляется поддержание момента и скорости вращения на валу электрического двигателя;
• Соответствие конструкции (формы, размера, пульта управления и так далее) индивидуальным требованиям.

Обязательно также обратить внимание на значение мощности асинхронного электрического двигателя, с которым будет взаимодействовать преобразователь частоты. Если один из параметров (например: величина пускового момента, затрачиваемое на разгон или торможение время) должен соответствовать каким-то особым требованиям, то нужно выбрать устройство более высокого класса, чем потенциально подходящее.

Самостоятельная сборка преобразователя

Чтобы механизм адекватно функционировал, сеть должна обладать весьма широкой вариацией значений напряжения. Это снижает риск поломки устройства при резких скачках.

Частота должна соответствовать производственным запросам. Нижний предел этого параметра позволяет ориентироваться в спектре возможностей регулирования скорости привода. В случае, если требуется расширить частотный диапазон относительно уже имеющегося, то необходимо подобрать модель частотного преобразователя, принцип работы которой относится к векторному типу.

Однако, стандартный рабочий диапазон составляет 10-60 Герц и лишь иногда доходит до 100 Герц.

Далее следует обратить внимание на входы и выходы управления. Процесс применения устройств с достаточно большим количеством разъёмов гораздо более удобен. Но и стоимость от этого возрастает, кроме того, затрудняется настройка. Подобные приборы могут быть оснащены дискретными, цифровыми или аналоговыми разъёмами.

Использование дискретного разъёма позволяет вводить управляющие команды и выводить информацию о течении процесса. Цифровой разъём обеспечивает введение сигналов, подаваемых цифровыми датчиками. Аналоговый разъём предназначен для введения сигнала обеспечивающего обратную связь.

Также следует проверять соответствие характеристик шины управления и возможностей преобразователя. В первую очередь это можно понять по соответствию числа разъёмов. По возможности их должно быть даже больше, чем требуется, чтобы имелся простор для модернизирования.

Если говорить о перегрузочных способностях, то следует предпочесть модели, которые имеют уровень мощности на 15% превышающий данные по мощности у двигателя.

В любом случае всегда нужно как следует изучать прилагающуюся к частотнику документацию. Там можно найти все требуемые сведения о параметрах и характеристиках.

Схема сборки

Следующая последовательность подойдёт для проводки, функционирующей с уровнем напряжения в 220 вольт и на одной фазе. Схема рассчитана на двигатель уровнем мощности не более 1 кВт.

В первую очередь осуществляется соединение обмоток двигателя по принципу «треугольник».

В качестве фундамента преобразователя используется пара плат. Одна из них необходима для блока питания и драйвера. Также туда будут относиться транзисторы и силовые клеммы. Другую плату применяют, чтобы закрепить микроконтроллер и индикатор. Между собой платы контактируют посредством гибкого шлейфа.

Для моделирования импульсного блока питания понадобится стандартная схема, которую можно обнаружить в сети.

Для контроля работы двигателя и напряжения не нужно влиять на ток извне. Тем не менее вполне уместно ввести в устройство линейную развязку с микросхемой.

На общем радиаторе устройства фиксируются транзисторы и диодный мост.

Обязательно потребуются оптроны ОС2-4, которые используются для дублирования кнопок управления. А с помощью ОС-1 выполняются пользовательские функции.

Однофазный преобразователь частоты не нуждается в трансформаторе. В качестве альтернативы  воспользоваться токовым шунтом, который при необходимости дополняется при помощи усилителя DA-1.

При мощности до 400 ватт схема для стабильной работы двигателя не требует установки термодатчика. Уровень сетевого напряжения вполне можно контролировать усилителем DA-1-2.

Для управляющих кнопок необходима защита в виде пластиковых толкателей. Сам процесс управления построен на опторазвязке.

При применении проводов чрезмерной длины, используются помехоподавляющие кольца.

Методика подключения преобразователя частоты к двигателю

Подключение преобразователя возможно только при соблюдении рекомендованной изготовителем комплектации устройства:

• Сечения определённых типов;
• Провода определённых типов;
• Дополнительное оборудование.

К дополнительному оборудованию можно отнести:

• Реактор ПТ;
• Тормозной блок;
• Фильтр (входной/выходной).

Не рекомендовано занижение номинала автоматического выключателя. Даже минимальное несоответствие может привести к хаотичному размыканию цепи, что зачастую сводит ситуацию к тому, что звено постоянного тока выходит из строя, и схема оказывается нарушена. Следует обращать внимание на то, чтобы наконечники проводов были хорошо обжаты.

Зачастую при самостоятельной установке входная и выходная клеммы оказываются перепутаны (хотя общепонятную маркировку преобразователя вполне можно увидеть). Поэтому нужно знать, схема формируется таким образом, что клеммы L1, L2, L3 используются для соединения с питающей сетью, а U, V, W — предназначаются для электродвигателя. Если не соблюсти этого правила, скорее всего придётся всё ремонтировать.

Ввод в эксплуатацию преобразователя частоты Danfoss VLT Micro Drive FC 51

Watch this video on YouTube

Также, поломка гарантирована, если на входы управляющего элемента осуществляется подача напряжения на 220 и 380 вольт.

Уход за преобразователем

Чтобы продлить срок службы ПЧ следует осуществлять за ним соответствующий уход:

• Отслеживать оседание пыли на внутренних элементах и производить своевременную чистку устройства при помощи компрессора.
• Удостоверяться в работоспособности узлов, которые используются механизме, и производить их замену, если возникает такая необходимость.
• Соблюдать адекватную рабочую температуру (не более +40°С) механизма и уровень напряжения на управляющей шине.
• Регулярно (не реже одного раза за 3 года) обновлять слой термопасты на силовых компонентах устройства.
• По возможности соблюдать умеренный уровень влажности.

Частотный преобразователь: полный обзор функций частотника

Преобразователем частоты именуют статическую преобразовательную конструкцию, используемую с целью регуляции скорости вращения асинхронного электрического двигателя. Устройства данного типа, работающие на переменном токе, гораздо проще сконструированы, и их легче эксплуатировать в сравнении с двигателями, использующими постоянный ток. Это способствует популяризации асинхронного электродвигателя.

Преобразователь частоты обеспечивает плавность пуска и остановки электрического двигателя. Наиболее уместно его использование для крупного электродвигателя с большой мощностью.

Кроме частотного преобразователя для регуляции вращательной скорости могут применяться: механические вариаторы, гидравлические муфты и т. д. Однако, такие компоненты имеют ряд недостатков:

• Низкий уровень качества;
• Сложная конструкция;
• Высокая себестоимость;
• Узкий диапазон вариантов рабочей частоты.

Частотный преобразователь для электродвигателя, регулирующий уровень напряжения питающего тока и его частоту, по данным пунктам явно отличается в лучшую сторону. Как результат, КПД преобразования стремится к ста процентам при достаточно низкой угрозе поломок.

Классификация преобразователей частоты

Согласно типу питающего напряжения необходимого для работы частотного преобразователя, существуют устройства следующих групп:

• Однофазные;
• Трёхфазные;
• Высоковольтные.

Преобразователь может быть подключён к электродвигателям следующих типов:

• Однофазным, имеющим расщеплённые полюса, и однофазным конденсаторным;
• Трёхфазным, асинхронного типа, работающим с использованием переменного тока.
• Оснащённых постоянными магнитами.

Существует несколько сфер использования частотного преобразователя:

• Общепромышленная;
• Векторное преобразование частоты;
• Механизмы с насосно-вентиляторным типом нагрузки;
• Преобразователи частоты в кранах и иных подъёмных механизмах;

Также существуют взрывозащищённые преобразователи, ориентированные на тяжёлые условия эксплуатации, и децентрализованные модели, которые устанавливаются прямо на базе асинхронного электродвигателя.

Особенности устройства преобразователя частоты

Типичная схема, свойственная частотному преобразователю, основана на построении двойного преобразования. Это означает, что устройство состоит из:

1. Звена постоянного тока, также сформированного из неуправляемого выпрямителя и фильтра;
2. Силового импульсного инвентора;
3. Системы управления.

Первый компонент отвечает за преобразование переменного сетевого напряжения в постоянное. После неуправляемого выпрямителя движения тока происходит через транзисторные ключи, обеспечивающие подключение обмотки асинхронного двигателя к положительным и отрицательным выводам звена постоянного тока. Эти транзисторы вместе называются силовым импульсным инвентором. Трёхфазный инвентор, состоящий из шести, осуществляет преобразование выпрямленного напряжения соответственно в трёхфазное переменное значение необходимой частоты и амплитуды, передаваемое на обмотку статора электрического двигателя.

Для компоновки импульсного инвентора предпочтительно использование IGBT-транзисторов (биполярные, имеют затвор), поскольку они являются обладателями достаточно высокой частоты переключения. Это позволяет формировать на выходе синусоидальный сигнал с минимальными искажениями.

Принципы функционирования частотного преобразователя

Регуляция пускового тока может осуществляться вручную, но это увеличивает затраты электропотребления и снижает срок эксплуатации асинхронного двигателя. Обычно без преобразователя напряжения показания до семи раз превышают значение номинала. Определённо, это не самые лучшие условия для эксплуатации.

Принцип работы преобразователей частоты связан со спецификой действия асинхронного электродвигателя. У двигателя подобного вида наблюдается зависимость между вращательной частотой магнитного поля и частотой напряжения питающего тока. В данном моменте и заключается смысл методики частотного управления. Изменяемая преобразователем входная частота напряжения отвечает за регуляцию частоты вращения. Таким образом, диапазон значений выходного напряжения весьма широк.

По принципу работы силового элемента частотные преобразователи можно отнести к следующим категориям:

• Конструкции, имеющие выраженный промежуточный неуправляемый выпрямитель.
• Конструкции, имеющие непосредственную связь (без промежуточного звена).

Частотники второго типа появились гораздо раньше, в них силовой компонент представлен управляемым выпрямителем, сконструированным из тиристоров. Формирование выходного сигнала происходит при поочерёдном отпирании тиристоров управляющим узлом. На сегодняшний день такие приборы потеряли свою актуальность.

Что касается частотного преобразователя первого типа, то он примечателен тем, что его можно запитать через внешнее звено постоянного тока. Сам частотник при этом защищается предохранителем быстрого действия. Однако, это делает нежелательным применение контакторов, поскольку данная разновидность коммутации провоцирует возникновение повышенного зарядного тока и выгорание предохранителей.

Работа частотного преобразователя связана с принципом двойного преобразования напряжения:

1. Регуляция сетевого напряжения через выпрямление и фильтрование (для этого используются конденсаторные системы).
2. Задействуется электронное управление, устанавливающее заблаговременно выбранную частоту тока.
3. Происходит образование прямоугольных импульсов, корректируемых при помощи обмотки статора. В результате они преобразуются в синусоиду.

Содержание двух принципов управления преобразователем частоты

Существует диада основных принципов регуляции частотных преобразователей:

• Принцип скалярного управления.

Преобразователи частоты управляемые по данному принципу имеют низкую себестоимость. Часто применяются в приводах устройств, где степень частоты вращения может регулироваться в соотношении 1:40. Это позволяет адекватно управлять работой насосов, компрессоров, вентиляторов. К тому скалярный метод позволяет осуществлять регуляцию работы сразу нескольких электродвигателей.

• Векторный принцип.

Имеют максимальное совпадение характеристик асинхронных электроприводов с параметрами приводов ПТ. Этому способствует разделение регуляционных каналов, связанных с потокосцеплением и вращательной скоростью асинхронного двигателя. Частотники, работающие в рамках данной системы управления, более дорогие по цене и применяются в устройствах требующих высокоточного регулирования скорости: станках, лифтах, кранах.

Как и где следует применять частотный преобразователь

Частотный преобразователь позволяет регулировать скорость действия следующих механизмов:

• Насосов, перекачивающих горячую или холодную воду по системе водоснабжения и обогрева;
• Вспомогательных агрегатов котельных, тепловых электростанций, ТЭЦ и т.д.;
• Дробилках, мельницах, мешалках;
• Песковых и пульповых насосов, используемых на обогатительных фабриках;
• Лифтовых установок;
• Разнотипных центрифуг;
• Производственных линий, создающих ленточные материалы;
• Кранового и эскалаторного оборудования;
• Устройств, обеспечивающих силовые манипуляции;
• Приводов на буровых станках, специализированных приборов и так далее.

Наиболее очевидна польза частотных преобразователей с точки зрения экономии:

• Оптимальный уровень КПД позволяет вдвое экономить электроэнергию.
• Количество и качество конечного продукта в производственной значительно возрастает.
• Комплектующие механизма меньше изнашиваются;
• Общая длительность эксплуатации оборудования также возрастает.

Как итог, частотный преобразователь отвечает за эффективность и продуктивность функционирования механизмов.

Тонкости выбора частотного преобразователя

Основным значимым параметром, при выборе той или иной модели преобразователя частоты, на сегодняшний день является именно его стоимость. Это обусловлено тем, что только для дорогого устройства характерна максимальная функциональность. Но это не отменяет наличие специфических требований в зависимости от того, для механизма какой категории подбирается преобразователь, поэтому необходимо учитывать:

• Разновидность и данные по мощности асинхронного электродвигателя, к которому подключается частотник;
• Насколько точно и в каком диапазоне можно регулировать скорость;
• Насколько точно осуществляется поддержание момента и скорости вращения на валу электрического двигателя;
• Соответствие конструкции (формы, размера, пульта управления и так далее) индивидуальным требованиям.

Обязательно также обратить внимание на значение мощности асинхронного электрического двигателя, с которым будет взаимодействовать преобразователь частоты. Если один из параметров (например: величина пускового момента, затрачиваемое на разгон или торможение время) должен соответствовать каким-то особым требованиям, то нужно выбрать устройство более высокого класса, чем потенциально подходящее.

Самостоятельная сборка преобразователя

Чтобы механизм адекватно функционировал, сеть должна обладать весьма широкой вариацией значений напряжения. Это снижает риск поломки устройства при резких скачках.

Частота должна соответствовать производственным запросам. Нижний предел этого параметра позволяет ориентироваться в спектре возможностей регулирования скорости привода. В случае, если требуется расширить частотный диапазон относительно уже имеющегося, то необходимо подобрать модель частотного преобразователя, принцип работы которой относится к векторному типу.

Однако, стандартный рабочий диапазон составляет 10-60 Герц и лишь иногда доходит до 100 Герц.

Далее следует обратить внимание на входы и выходы управления. Процесс применения устройств с достаточно большим количеством разъёмов гораздо более удобен. Но и стоимость от этого возрастает, кроме того, затрудняется настройка. Подобные приборы могут быть оснащены дискретными, цифровыми или аналоговыми разъёмами.

Использование дискретного разъёма позволяет вводить управляющие команды и выводить информацию о течении процесса. Цифровой разъём обеспечивает введение сигналов, подаваемых цифровыми датчиками. Аналоговый разъём предназначен для введения сигнала обеспечивающего обратную связь.

Также следует проверять соответствие характеристик шины управления и возможностей преобразователя. В первую очередь это можно понять по соответствию числа разъёмов. По возможности их должно быть даже больше, чем требуется, чтобы имелся простор для модернизирования.

Если говорить о перегрузочных способностях, то следует предпочесть модели, которые имеют уровень мощности на 15% превышающий данные по мощности у двигателя.

В любом случае всегда нужно как следует изучать прилагающуюся к частотнику документацию. Там можно найти все требуемые сведения о параметрах и характеристиках.

Схема сборки

Следующая последовательность подойдёт для проводки, функционирующей с уровнем напряжения в 220 вольт и на одной фазе. Схема рассчитана на двигатель уровнем мощности не более 1 кВт.

В первую очередь осуществляется соединение обмоток двигателя по принципу «треугольник».

В качестве фундамента преобразователя используется пара плат. Одна из них необходима для блока питания и драйвера. Также туда будут относиться транзисторы и силовые клеммы. Другую плату применяют, чтобы закрепить микроконтроллер и индикатор. Между собой платы контактируют посредством гибкого шлейфа.

Для моделирования импульсного блока питания понадобится стандартная схема, которую можно обнаружить в сети.

Для контроля работы двигателя и напряжения не нужно влиять на ток извне. Тем не менее вполне уместно ввести в устройство линейную развязку с микросхемой.

На общем радиаторе устройства фиксируются транзисторы и диодный мост.

Обязательно потребуются оптроны ОС2-4, которые используются для дублирования кнопок управления. А с помощью ОС-1 выполняются пользовательские функции.

Однофазный преобразователь частоты не нуждается в трансформаторе. В качестве альтернативы  воспользоваться токовым шунтом, который при необходимости дополняется при помощи усилителя DA-1.

При мощности до 400 ватт схема для стабильной работы двигателя не требует установки термодатчика. Уровень сетевого напряжения вполне можно контролировать усилителем DA-1-2.

Для управляющих кнопок необходима защита в виде пластиковых толкателей. Сам процесс управления построен на опторазвязке.

При применении проводов чрезмерной длины, используются помехоподавляющие кольца.

Методика подключения преобразователя частоты к двигателю

Подключение преобразователя возможно только при соблюдении рекомендованной изготовителем комплектации устройства:

• Сечения определённых типов;
• Провода определённых типов;
• Дополнительное оборудование.

К дополнительному оборудованию можно отнести:

• Реактор ПТ;
• Тормозной блок;
• Фильтр (входной/выходной).

Не рекомендовано занижение номинала автоматического выключателя. Даже минимальное несоответствие может привести к хаотичному размыканию цепи, что зачастую сводит ситуацию к тому, что звено постоянного тока выходит из строя, и схема оказывается нарушена. Следует обращать внимание на то, чтобы наконечники проводов были хорошо обжаты.

Зачастую при самостоятельной установке входная и выходная клеммы оказываются перепутаны (хотя общепонятную маркировку преобразователя вполне можно увидеть). Поэтому нужно знать, схема формируется таким образом, что клеммы L1, L2, L3 используются для соединения с питающей сетью, а U, V, W — предназначаются для электродвигателя. Если не соблюсти этого правила, скорее всего придётся всё ремонтировать.

Ввод в эксплуатацию преобразователя частоты Danfoss VLT Micro Drive FC 51

Watch this video on YouTube

Также, поломка гарантирована, если на входы управляющего элемента осуществляется подача напряжения на 220 и 380 вольт.

Уход за преобразователем

Чтобы продлить срок службы ПЧ следует осуществлять за ним соответствующий уход:

• Отслеживать оседание пыли на внутренних элементах и производить своевременную чистку устройства при помощи компрессора.
• Удостоверяться в работоспособности узлов, которые используются механизме, и производить их замену, если возникает такая необходимость.
• Соблюдать адекватную рабочую температуру (не более +40°С) механизма и уровень напряжения на управляющей шине.
• Регулярно (не реже одного раза за 3 года) обновлять слой термопасты на силовых компонентах устройства.
• По возможности соблюдать умеренный уровень влажности.

Частотный преобразователь: полный обзор функций частотника

Преобразователем частоты именуют статическую преобразовательную конструкцию, используемую с целью регуляции скорости вращения асинхронного электрического двигателя. Устройства данного типа, работающие на переменном токе, гораздо проще сконструированы, и их легче эксплуатировать в сравнении с двигателями, использующими постоянный ток. Это способствует популяризации асинхронного электродвигателя.

Преобразователь частоты обеспечивает плавность пуска и остановки электрического двигателя. Наиболее уместно его использование для крупного электродвигателя с большой мощностью.

Кроме частотного преобразователя для регуляции вращательной скорости могут применяться: механические вариаторы, гидравлические муфты и т. д. Однако, такие компоненты имеют ряд недостатков:

• Низкий уровень качества;
• Сложная конструкция;
• Высокая себестоимость;
• Узкий диапазон вариантов рабочей частоты.

Частотный преобразователь для электродвигателя, регулирующий уровень напряжения питающего тока и его частоту, по данным пунктам явно отличается в лучшую сторону. Как результат, КПД преобразования стремится к ста процентам при достаточно низкой угрозе поломок.

Классификация преобразователей частоты

Согласно типу питающего напряжения необходимого для работы частотного преобразователя, существуют устройства следующих групп:

• Однофазные;
• Трёхфазные;
• Высоковольтные.

Преобразователь может быть подключён к электродвигателям следующих типов:

• Однофазным, имеющим расщеплённые полюса, и однофазным конденсаторным;
• Трёхфазным, асинхронного типа, работающим с использованием переменного тока.
• Оснащённых постоянными магнитами.

Существует несколько сфер использования частотного преобразователя:

• Общепромышленная;
• Векторное преобразование частоты;
• Механизмы с насосно-вентиляторным типом нагрузки;
• Преобразователи частоты в кранах и иных подъёмных механизмах;

Также существуют взрывозащищённые преобразователи, ориентированные на тяжёлые условия эксплуатации, и децентрализованные модели, которые устанавливаются прямо на базе асинхронного электродвигателя.

Особенности устройства преобразователя частоты

Типичная схема, свойственная частотному преобразователю, основана на построении двойного преобразования. Это означает, что устройство состоит из:

1. Звена постоянного тока, также сформированного из неуправляемого выпрямителя и фильтра;
2. Силового импульсного инвентора;
3. Системы управления.

Первый компонент отвечает за преобразование переменного сетевого напряжения в постоянное. После неуправляемого выпрямителя движения тока происходит через транзисторные ключи, обеспечивающие подключение обмотки асинхронного двигателя к положительным и отрицательным выводам звена постоянного тока. Эти транзисторы вместе называются силовым импульсным инвентором. Трёхфазный инвентор, состоящий из шести, осуществляет преобразование выпрямленного напряжения соответственно в трёхфазное переменное значение необходимой частоты и амплитуды, передаваемое на обмотку статора электрического двигателя.

Для компоновки импульсного инвентора предпочтительно использование IGBT-транзисторов (биполярные, имеют затвор), поскольку они являются обладателями достаточно высокой частоты переключения. Это позволяет формировать на выходе синусоидальный сигнал с минимальными искажениями.

Принципы функционирования частотного преобразователя

Регуляция пускового тока может осуществляться вручную, но это увеличивает затраты электропотребления и снижает срок эксплуатации асинхронного двигателя. Обычно без преобразователя напряжения показания до семи раз превышают значение номинала. Определённо, это не самые лучшие условия для эксплуатации.

Принцип работы преобразователей частоты связан со спецификой действия асинхронного электродвигателя. У двигателя подобного вида наблюдается зависимость между вращательной частотой магнитного поля и частотой напряжения питающего тока. В данном моменте и заключается смысл методики частотного управления. Изменяемая преобразователем входная частота напряжения отвечает за регуляцию частоты вращения. Таким образом, диапазон значений выходного напряжения весьма широк.

По принципу работы силового элемента частотные преобразователи можно отнести к следующим категориям:

• Конструкции, имеющие выраженный промежуточный неуправляемый выпрямитель.
• Конструкции, имеющие непосредственную связь (без промежуточного звена).

Частотники второго типа появились гораздо раньше, в них силовой компонент представлен управляемым выпрямителем, сконструированным из тиристоров. Формирование выходного сигнала происходит при поочерёдном отпирании тиристоров управляющим узлом. На сегодняшний день такие приборы потеряли свою актуальность.

Что касается частотного преобразователя первого типа, то он примечателен тем, что его можно запитать через внешнее звено постоянного тока. Сам частотник при этом защищается предохранителем быстрого действия. Однако, это делает нежелательным применение контакторов, поскольку данная разновидность коммутации провоцирует возникновение повышенного зарядного тока и выгорание предохранителей.

Работа частотного преобразователя связана с принципом двойного преобразования напряжения:

1. Регуляция сетевого напряжения через выпрямление и фильтрование (для этого используются конденсаторные системы).
2. Задействуется электронное управление, устанавливающее заблаговременно выбранную частоту тока.
3. Происходит образование прямоугольных импульсов, корректируемых при помощи обмотки статора. В результате они преобразуются в синусоиду.

Содержание двух принципов управления преобразователем частоты

Существует диада основных принципов регуляции частотных преобразователей:

• Принцип скалярного управления.

Преобразователи частоты управляемые по данному принципу имеют низкую себестоимость. Часто применяются в приводах устройств, где степень частоты вращения может регулироваться в соотношении 1:40. Это позволяет адекватно управлять работой насосов, компрессоров, вентиляторов. К тому скалярный метод позволяет осуществлять регуляцию работы сразу нескольких электродвигателей.

• Векторный принцип.

Имеют максимальное совпадение характеристик асинхронных электроприводов с параметрами приводов ПТ. Этому способствует разделение регуляционных каналов, связанных с потокосцеплением и вращательной скоростью асинхронного двигателя. Частотники, работающие в рамках данной системы управления, более дорогие по цене и применяются в устройствах требующих высокоточного регулирования скорости: станках, лифтах, кранах.

Как и где следует применять частотный преобразователь

Частотный преобразователь позволяет регулировать скорость действия следующих механизмов:

• Насосов, перекачивающих горячую или холодную воду по системе водоснабжения и обогрева;
• Вспомогательных агрегатов котельных, тепловых электростанций, ТЭЦ и т.д.;
• Дробилках, мельницах, мешалках;
• Песковых и пульповых насосов, используемых на обогатительных фабриках;
• Лифтовых установок;
• Разнотипных центрифуг;
• Производственных линий, создающих ленточные материалы;
• Кранового и эскалаторного оборудования;
• Устройств, обеспечивающих силовые манипуляции;
• Приводов на буровых станках, специализированных приборов и так далее.

Наиболее очевидна польза частотных преобразователей с точки зрения экономии:

• Оптимальный уровень КПД позволяет вдвое экономить электроэнергию.
• Количество и качество конечного продукта в производственной значительно возрастает.
• Комплектующие механизма меньше изнашиваются;
• Общая длительность эксплуатации оборудования также возрастает.

Как итог, частотный преобразователь отвечает за эффективность и продуктивность функционирования механизмов.

Тонкости выбора частотного преобразователя

Основным значимым параметром, при выборе той или иной модели преобразователя частоты, на сегодняшний день является именно его стоимость. Это обусловлено тем, что только для дорогого устройства характерна максимальная функциональность. Но это не отменяет наличие специфических требований в зависимости от того, для механизма какой категории подбирается преобразователь, поэтому необходимо учитывать:

• Разновидность и данные по мощности асинхронного электродвигателя, к которому подключается частотник;
• Насколько точно и в каком диапазоне можно регулировать скорость;
• Насколько точно осуществляется поддержание момента и скорости вращения на валу электрического двигателя;
• Соответствие конструкции (формы, размера, пульта управления и так далее) индивидуальным требованиям.

Обязательно также обратить внимание на значение мощности асинхронного электрического двигателя, с которым будет взаимодействовать преобразователь частоты. Если один из параметров (например: величина пускового момента, затрачиваемое на разгон или торможение время) должен соответствовать каким-то особым требованиям, то нужно выбрать устройство более высокого класса, чем потенциально подходящее.

Самостоятельная сборка преобразователя

Чтобы механизм адекватно функционировал, сеть должна обладать весьма широкой вариацией значений напряжения. Это снижает риск поломки устройства при резких скачках.

Частота должна соответствовать производственным запросам. Нижний предел этого параметра позволяет ориентироваться в спектре возможностей регулирования скорости привода. В случае, если требуется расширить частотный диапазон относительно уже имеющегося, то необходимо подобрать модель частотного преобразователя, принцип работы которой относится к векторному типу.

Однако, стандартный рабочий диапазон составляет 10-60 Герц и лишь иногда доходит до 100 Герц.

Далее следует обратить внимание на входы и выходы управления. Процесс применения устройств с достаточно большим количеством разъёмов гораздо более удобен. Но и стоимость от этого возрастает, кроме того, затрудняется настройка. Подобные приборы могут быть оснащены дискретными, цифровыми или аналоговыми разъёмами.

Использование дискретного разъёма позволяет вводить управляющие команды и выводить информацию о течении процесса. Цифровой разъём обеспечивает введение сигналов, подаваемых цифровыми датчиками. Аналоговый разъём предназначен для введения сигнала обеспечивающего обратную связь.

Также следует проверять соответствие характеристик шины управления и возможностей преобразователя. В первую очередь это можно понять по соответствию числа разъёмов. По возможности их должно быть даже больше, чем требуется, чтобы имелся простор для модернизирования.

Если говорить о перегрузочных способностях, то следует предпочесть модели, которые имеют уровень мощности на 15% превышающий данные по мощности у двигателя.

В любом случае всегда нужно как следует изучать прилагающуюся к частотнику документацию. Там можно найти все требуемые сведения о параметрах и характеристиках.

Схема сборки

Следующая последовательность подойдёт для проводки, функционирующей с уровнем напряжения в 220 вольт и на одной фазе. Схема рассчитана на двигатель уровнем мощности не более 1 кВт.

В первую очередь осуществляется соединение обмоток двигателя по принципу «треугольник».

В качестве фундамента преобразователя используется пара плат. Одна из них необходима для блока питания и драйвера. Также туда будут относиться транзисторы и силовые клеммы. Другую плату применяют, чтобы закрепить микроконтроллер и индикатор. Между собой платы контактируют посредством гибкого шлейфа.

Для моделирования импульсного блока питания понадобится стандартная схема, которую можно обнаружить в сети.

Для контроля работы двигателя и напряжения не нужно влиять на ток извне. Тем не менее вполне уместно ввести в устройство линейную развязку с микросхемой.

На общем радиаторе устройства фиксируются транзисторы и диодный мост.

Обязательно потребуются оптроны ОС2-4, которые используются для дублирования кнопок управления. А с помощью ОС-1 выполняются пользовательские функции.

Однофазный преобразователь частоты не нуждается в трансформаторе. В качестве альтернативы  воспользоваться токовым шунтом, который при необходимости дополняется при помощи усилителя DA-1.

При мощности до 400 ватт схема для стабильной работы двигателя не требует установки термодатчика. Уровень сетевого напряжения вполне можно контролировать усилителем DA-1-2.

Для управляющих кнопок необходима защита в виде пластиковых толкателей. Сам процесс управления построен на опторазвязке.

При применении проводов чрезмерной длины, используются помехоподавляющие кольца.

Методика подключения преобразователя частоты к двигателю

Подключение преобразователя возможно только при соблюдении рекомендованной изготовителем комплектации устройства:

• Сечения определённых типов;
• Провода определённых типов;
• Дополнительное оборудование.

К дополнительному оборудованию можно отнести:

• Реактор ПТ;
• Тормозной блок;
• Фильтр (входной/выходной).

Не рекомендовано занижение номинала автоматического выключателя. Даже минимальное несоответствие может привести к хаотичному размыканию цепи, что зачастую сводит ситуацию к тому, что звено постоянного тока выходит из строя, и схема оказывается нарушена. Следует обращать внимание на то, чтобы наконечники проводов были хорошо обжаты.

Зачастую при самостоятельной установке входная и выходная клеммы оказываются перепутаны (хотя общепонятную маркировку преобразователя вполне можно увидеть). Поэтому нужно знать, схема формируется таким образом, что клеммы L1, L2, L3 используются для соединения с питающей сетью, а U, V, W — предназначаются для электродвигателя. Если не соблюсти этого правила, скорее всего придётся всё ремонтировать.

Ввод в эксплуатацию преобразователя частоты Danfoss VLT Micro Drive FC 51

Watch this video on YouTube

Также, поломка гарантирована, если на входы управляющего элемента осуществляется подача напряжения на 220 и 380 вольт.

Уход за преобразователем

Чтобы продлить срок службы ПЧ следует осуществлять за ним соответствующий уход:

• Отслеживать оседание пыли на внутренних элементах и производить своевременную чистку устройства при помощи компрессора.
• Удостоверяться в работоспособности узлов, которые используются механизме, и производить их замену, если возникает такая необходимость.
• Соблюдать адекватную рабочую температуру (не более +40°С) механизма и уровень напряжения на управляющей шине.
• Регулярно (не реже одного раза за 3 года) обновлять слой термопасты на силовых компонентах устройства.
• По возможности соблюдать умеренный уровень влажности.

Преобразователи частоты число фаз/напряжение на входе 1-ф/220 (одна фаза 220в) В

Страницы

•
  1




•
  2

  2




•
  3

  3




•
  4

  4




•
  5

  . ..




•
  34

  34

Однофазный частотный преобразователь для электродвигателя

Сфера применения частотного преобразователя для однофазного двигателя достаточно широка и прекрасно подходит для любого производства. В связи с этим необходимо выделить одно из главных достоинств прибора, однофазный частотный преобразователь не требует дополнительной модернизации всего оборудования. Он очень компактный по своим габаритам, легко настраивается и работает на повышение КПД. Необходимо отметить, что преобразователь частоты однофазный для двигателя просто находка, ведь таким образом можно контролировать и повышать показатели работы, не потребляя дополнительных энергоресурсов.

Преобразователь частоты для однофазной сети

Довольно часто люди сталкиваются с проблемой, когда для работы, скажем, станка или прибора двигатель рассчитан на 380 В, а в наличии имеется стандартная розетка на 220 В. В этом случае частотный преобразователь, цена на который стартует от 1478 грн., станет решением всех проблем. Итак, частотный преобразователь 220 В помогает регулировать и задавать скорость вращения механики двигателя, повысить КПД работы механизма и, наконец, экономить энергоресурсы. Как правило, частотный преобразователь 220, держит перегруз до 150%. Преобразователь частоты 220 может иметь расширенный функционал: ПИД-регулятор, дистанционное управление, выход USB, регулятор температуры и др. И широко применяться на глубинных насосах, холодильниках и других компрессорах, кондиционерах, системах отдельного водоснабжения и полива, системах вентиляции.

Преобразователь; частоты для однофазного двигателя и его применение в быту

Во время работы преобразователь частоты для однофазного двигателя первоначально повышает скорость вращения, а уже потом подгоняет интенсивность вращения под заданные параметры. Данная группа преобразоватилей частоты используется только для однофазных двигателей. Типичные применения это бытовые насосы, вентиляторы прочие простые применения. В промышленности они очень часто используются на животноводческих фермах, для регулирования температуры помещений. На нашем сайте можно найти любой необходимый преобразователь частоты 220В, проконсультироваться со специалистами и оформить заказ.

Подключение частотного преобразователя к однофазному двигателю и их работа

Тема сегодняшнего обзора – однофазный частотный преобразователь для однофазного двигателя: как работает подобная схема, какие настройки нужны для запуска и эффективной работы. Направление весьма специфическое, так как обычно на месте однофазной модели используется трехфазный промышленный агрегат.

Как известно, однофазные установки получили широкое распространение в бытовых эксплуатационных условиях. Их можно подключать к сети напрямую, либо через частотники, наличие которых обеспечивает ряд дополнительных опций управления: плавный старт, резкое торможение независимо от скорости вращения, замедление, контроль тока, возникающего на валу, защита при КЗ и прочих проблемах. Однако подключение частотного преобразователя к асинхронному двигателю имеет свои особенности, о которых стоит поговорить более детально.

Однофазные силовые установки работают как от сети 220, так и от сети 380 вольт с частотой 50 Гц. В схеме таких машин, для стартового толчка применяются фазосдвигающие конденсаторы, меняющие угол магнитных полей, что и приводит ротор в движение.

Второй «игрок на поле» – частотный преобразователь, среди которых выделяют трехфазные и однофазные модели. Однофазные решения получают питание от сети 220 вольт, трехфазные, соответственно – 380 вольт линейного тока. На выходе преобразователя, как правило, генерируется трехфазное напряжение, но уже со сдвигом фаз в 120°. Величина выходных значений при этом полностью совпадает со входными показателями.

Разновидности частотников для однофазных агрегатов

На сегодняшний день преобразователи частоты для однофазного двигателя подразделяются на три группы:

1. Узкоспециализированные, предназначенные только для однофазных машин

2. Решения, имеющие опцию подключения двигателей с одной фазой

3. Устройства, лишенные возможности подключения бытовых моторов

Наиболее интересными, с точки зрения универсальности, считаются устройства из второй группы. Сразу подчеркнем, что частотники и преобразователи питания, это не одно и то же.

Механизм подключения преобразователя

Как уже упоминалось, не каждый преобразователь способен взаимодействовать с однофазными установками. При подаче напряжения, неподключенная фаза будет греться, находясь фактически в состоянии обрыва. Микроконтроллер распознает это, как ошибку, потому перед использованием преобразователя частоты (ПЧ), необходимо внимательно изучить техническую документацию. Производитель конкретно указывает в документах, имеется ли возможность подключить к устройству бытовой агрегат.

По причине того, что однофазный двигатель в своей схеме содержит конденсатор, изменение частоты не позволяет достигнуть нужного угла сдвига фазы. При снижении частоты (ниже 30 Гц), двигатель начинает перегреваться. В таких условиях приходится продумывать дополнительные возможности для наладки охлаждения, что сильно усложняет общую схемотехнику.

Однофазное подключение через панель управления, лишает возможности наладить работу реверса двигателя. Изменить схему направления движения в этом случае можно только путем изменения схемы подключения обмоток внутри мотора.

Настраиваем частотник на работу в однофазном подключении

Выбирая преобразователи частоты для однофазных асинхронных двигателей, нужно уделить особое внимание следующим моментам.

1. Скорость разгона и торможения следует ограничить, чтобы ПЧ не перегревался. Также нужно ограничить количество включений/выключений на протяжении одной рабочей смены по тем же причинам.

2. Наилучшие показатели достигаются при выборе скалярного режима управления.

3. До первого пуска потребуется провести автоматическую настройку оборудования в соответствии с инструкцией.

4. После покупки и подключения, отключаем функцию контроля обрыва фаз.

Важно учесть следующее. Однофазные установки изначально имеют более низкий КПД в сравнении с трехфазными агрегатами. Этот нюанс критичен при подборе пары ПЧ/двигатель. Чтобы повысить коэффициент полезного действия и снизить нагрев, можно поэкспериментировать со сдвигом вольт-частотной точки. Еще, в качестве варианта подбора оптимальных условий, стоит рассмотреть отключение пускового конденсатора, подключив пусковые и рабочие выводы статора к выходу ПЧ.

Переделка однофазного мотора в трехфазный

Так как частотники для однофазного двигателя практически не используются, из-за большого количества технических ограничений по регулировке режимов, а подключение трехфазных ПЧ требует определенной сноровки и компромиссов, остается третий вариант – переделка двигателя.

Очень часто однофазные модели на поверку оказываются переделанными трехфазными двигателями. Поэтому перед подключением в однофазном режиме, стоит проверить установку на предмет возможности промышленного режима эксплуатации. Для этого потребуется вскрыть блок распределения начал обмоток, чтобы понять исходную схему агрегата. Зачастую, наглядный эксперимент приводит к выводу, что перед нами мотор на три вывода с линейным напряжением 220 вольт с разводкой «треугольник». Трансформация в однофазную модель получается за счет использования конденсатора, сдвигающего одну из фаз. Чтобы вернуть изначальный конструкторский замысел, достаточно исключить из схемы конденсатор, и запустить установку по схеме на три выхода.

В завершении нашего обзора хочется подчеркнуть тот факт, что к одному ПЧ можно подключить сразу несколько силовых агрегатов. В этом случае имеет место быть три схемы. Первая подразумевает параллельное соединение при условии, что по мощности установки равны. Вторая, предусматривает соединение через тепловое реле (если установки разные по мощности и нагрузочной способности). Третья схема – поочередный режим включения, регулирующийся контакторами.

Hybrid Мощный преобразователь частоты для однофазных двигателей для различных областей применения Сертифицированные продукты

Получите доступ к нескольким разновидностям мощных, надежных и эффективных преобразователей частоты для однофазных двигателей на Alibaba. com для всех типов домашнего и коммерческого использования. Эти преобразователи частоты для однофазных двигателей оснащены новейшими технологиями и обладают различной мощностью, чтобы с легкостью служить вашим целям. Вы можете выбрать один из существующих преобразователей частоты для однофазных двигателей моделей на сайте или выбрать полностью индивидуализированные версии этих продуктов.Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

Преобразователь частоты для однофазных двигателей Коллекции , представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и отображения для отображения любых ошибок , защита от перенапряжения и т. д. Эти преобразователи частоты для однофазных двигателей доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов. Эти преобразователи частоты для однофазных двигателей также оснащены функциями защиты входа от обратной полярности.

Alibaba.com может помочь вам выбрать один из различных преобразователей частоты для однофазных двигателей с различными моделями, размерами, мощностью, потребляемой мощностью и многим другим. Эти интеллектуальные преобразователи частоты для однофазных двигателей эффективно экономят электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки.Вы можете использовать этот преобразователь частоты для однофазных двигателей в своих домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и критическим.

Просмотрите разнообразный частотный преобразователь для однофазных двигателей серии на Alibaba.com и купите лучшее из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

Зачем двигателю переменного тока преобразователь частоты?

Что такое преобразователь частоты?

Проще говоря, преобразователь частоты — это устройство преобразования энергии. Преобразователь частоты преобразует базовую синусоидальную мощность с фиксированной частотой и фиксированным напряжением (сетевое питание) в выходной сигнал переменной частоты и переменного напряжения, используемый для управления скоростью асинхронных двигателей.

Зачем нужен преобразователь частоты?

Основная функция преобразователя частоты в водной среде — экономия энергии.За счет управления скоростью насоса вместо регулирования потока с помощью дроссельных клапанов можно значительно сэкономить энергию. Например, снижение скорости на 20% может дать экономию энергии на 50%. Ниже описывается снижение скорости и соответствующая экономия энергии. Помимо экономии энергии, значительно увеличивается срок службы крыльчатки, подшипников и уплотнений.

Преобразователи частоты

Преобразователи частоты, доступные во многих различных типах, предлагают оптимальный метод согласования производительности насоса и вентилятора с требованиями системы.Чаще всего используется преобразователь частоты. Он преобразует стандартную мощность предприятия (220 В или 380 В, 50 Гц) в регулируемое напряжение и частоту для питания двигателя переменного тока. Частота, подаваемая на двигатель переменного тока, определяет скорость двигателя. Двигатели переменного тока обычно представляют собой такие же стандартные двигатели, которые могут быть подключены к сети переменного тока. За счет включения байпасных пускателей работа может поддерживаться даже в случае выхода инвертора из строя. Преобразователи частоты

также обладают дополнительным преимуществом — увеличенным сроком службы подшипников и уплотнений насоса. Поддерживая в насосе только давление, необходимое для удовлетворения требований системы, насос не подвергается воздействию более высокого давления, чем необходимо. Следовательно, компоненты служат дольше.
Те же преимущества, но в меньшей степени, применимы и к вентиляторам, работающим от преобразователей частоты.

Для достижения оптимального КПД и надежности многие специалисты по спецификациям получают от производителей подробную информацию об эффективности преобразователя частоты, требуемом техническом обслуживании, диагностических возможностях преобразователя частоты и общих рабочих характеристиках. Затем они проводят подробный анализ, чтобы определить, какая система даст наилучшую окупаемость инвестиций.

Дополнительные преимущества преобразователей частоты

Помимо экономии энергии и лучшего управления технологическим процессом преобразователи частоты могут обеспечить и другие преимущества:

• Преобразователь частоты может использоваться для управления технологической температурой, давлением или расходом без использования отдельного контроллера. Соответствующие датчики и электроника используются для сопряжения управляемого оборудования с преобразователем частоты.
• Затраты на техническое обслуживание могут быть снижены, поскольку более низкие рабочие скорости приводят к увеличению срока службы подшипников и двигателей.
• Устранение дроссельных клапанов и заслонок также устраняет необходимость технического обслуживания этих устройств и всех связанных с ними элементов управления.
• Устройство плавного пуска для двигателя больше не требуется.
• Контролируемая скорость нарастания в жидкостной системе может устранить проблемы гидравлического удара.
• Способность преобразователя частоты ограничивать крутящий момент до уровня, выбранного пользователем, может защитить приводимое оборудование, которое не может выдерживать чрезмерный крутящий момент.

Анализировать систему в целом
Поскольку процесс преобразования входящей мощности с одной частоты на другую приведет к некоторым потерям, экономия энергии всегда должна происходить за счет оптимизации производительности всей системы. Первым шагом в определении потенциала энергосбережения системы является тщательный анализ работы всей системы. Чтобы обеспечить экономию энергии, необходимы подробные знания о работе оборудования и технологических требованиях. Кроме того, следует учитывать тип преобразователя частоты, предлагаемые функции и общую пригодность для применения.

Внутренняя конфигурация преобразователя частоты
Преобразователь частоты состоит из трех основных частей:

• Схема выпрямителя — состоит из диодов, тиристоров или биполярных транзисторов с изолированным затвором. Эти устройства преобразуют мощность сети переменного тока в постоянный ток.
• Шина постоянного тока — состоит из конденсаторов, которые фильтруют и накапливают заряд постоянного тока.
• Инвертор — состоит из высоковольтных мощных транзисторов, которые преобразуют мощность постоянного тока в выход переменного тока с переменной частотой и напряжением, подаваемый на нагрузку.

Преобразователи частоты также содержат мощный микропроцессор, который управляет схемой инвертора для создания почти чистого синусоидального напряжения переменной частоты, подаваемого на нагрузку. Микропроцессор также управляет конфигурациями ввода / вывода, настройками преобразователя частоты, состояниями неисправности и протоколами связи.

Что такое преобразователь частоты? Как это работает?

Работа с переменной частотой в виде генератора переменного тока существует с момента появления асинхронного двигателя.Измените скорость вращения генератора, и вы измените его выходную частоту. До появления высокоскоростных транзисторов это был один из немногих вариантов, доступных для изменения скорости двигателя, однако изменения частоты были ограничены, поскольку уменьшение скорости генератора приводило к снижению выходной частоты, но не напряжения. Мы увидим, почему это важно, чуть позже. В нашей отрасли насосы с регулируемой скоростью в прошлом были намного сложнее, чем сегодня. Один из более простых методов заключался в использовании многополюсного двигателя, намотанного таким образом, чтобы переключатель (или переключатели) мог изменять количество полюсов статора, которые были активными в любой момент времени.Скорость вращения можно было изменять вручную или с помощью датчика, подключенного к переключателям. Этот метод до сих пор используется во многих насосных системах с переменным расходом. Примеры включают циркуляционные насосы горячей и охлажденной воды, насосы для бассейнов, вентиляторы и насосы градирни. Некоторые отечественные бустерные насосы использовали гидравлический привод или системы ременного привода с переменной скоростью (своего рода автоматическая трансмиссия) для изменения скорости насоса на основе обратной связи от напорного мембранного клапана. И несколько других были еще более сложными.

Судя по обручам, через которые нам приходилось преодолевать в прошлом, становится довольно очевидно, почему появление современного преобразователя частоты произвело революцию (еще один каламбур) в среде насосов с регулируемой скоростью. Все, что вам нужно сделать сегодня, это установить относительно простой электронный блок (который часто заменяет более сложное пусковое оборудование) на месте применения и, внезапно, вы можете вручную или автоматически изменить скорость насоса по своему желанию.

Итак, давайте взглянем на компоненты преобразователя частоты и посмотрим, как они на самом деле работают вместе, чтобы изменять частоту и, следовательно, скорость двигателя. Думаю, вы удивитесь простоте процесса. Все, что для этого потребовалось, — это созревание твердотельного устройства, известного как транзистор.

Преобразователь частоты Компоненты

Выпрямитель
Поскольку трудно изменить частоту синусоидальной волны переменного тока в режиме переменного тока, первая задача преобразователя частоты — преобразовать волну в постоянный ток. Как вы увидите немного позже, относительно легко управлять постоянным током, чтобы он выглядел как переменный ток. Первым компонентом всех преобразователей частоты является устройство, известное как выпрямитель или преобразователь, оно показано слева на рисунке ниже.

Схема выпрямителя преобразует переменный ток в постоянный и делает это во многом так же, как и в зарядном устройстве для аккумуляторов или в аппарате для дуговой сварки. Он использует диодный мост для ограничения распространения синусоидальной волны переменного тока только в одном направлении. В результате получается полностью выпрямленная форма волны переменного тока, которая интерпретируется цепью постоянного тока как естественная форма волны постоянного тока. Трехфазные преобразователи частоты принимают три отдельные входные фазы переменного тока и преобразуют их в один выход постоянного тока. Большинство трехфазных преобразователей частоты также могут принимать однофазное питание (230 В или 460 В), но, поскольку есть только две входящие ветви, мощность преобразователя частоты (HP) должна быть снижена, поскольку производимый постоянный ток уменьшается пропорционально.С другой стороны, настоящие однофазные преобразователи частоты (те, которые управляют однофазными двигателями) используют однофазный вход и вырабатывают выход постоянного тока, который пропорционален входу.

Есть две причины, по которым трехфазные двигатели более популярны, чем их однофазные счетчики, когда речь идет о работе с регулируемой скоростью. Во-первых, они предлагают гораздо более широкий диапазон мощности. Но не менее важна их способность начать вращение самостоятельно. С другой стороны, однофазный двигатель часто требует некоторого вмешательства извне, чтобы начать вращение.В этом случае мы ограничимся рассмотрением трехфазных двигателей, используемых в трехфазных преобразователях частоты.

Шина постоянного тока
Второй компонент, известный как шина постоянного тока (показан в центре рисунка), не виден и не во всех преобразователях частоты, потому что он не вносит прямого вклада в работу с переменной частотой. Но он всегда будет там в виде высококачественных преобразователей частоты общего назначения (производимых специализированными производителями преобразователей частоты).Не вдаваясь в подробности, шина постоянного тока использует конденсаторы и катушку индуктивности для фильтрации «пульсаций» переменного напряжения из преобразованного постоянного тока перед тем, как оно попадет в секцию инвертора. Он также может включать фильтры, препятствующие гармоническим искажениям, которые могут возвращаться в источник питания, питающий преобразователь частоты. Преобразователи частоты более старых версий и некоторые преобразователи частоты для конкретных насосов требуют отдельных сетевых фильтров для выполнения этой задачи.

Инвертор
Справа от рисунка — «кишки» преобразователя частоты.Инвертор использует три набора высокоскоростных переключающих транзисторов для создания «импульсов» постоянного тока, которые имитируют все три фазы синусоидальной волны переменного тока. Эти импульсы определяют не только напряжение волны, но и ее частоту. Термин инвертор или инверсия означает «реверсирование» и просто относится к движению вверх и вниз генерируемой формы волны. В современном преобразователе частоты преобразователь частоты использует метод, известный как «широтно-импульсная модуляция» (ШИМ), для регулирования напряжения и частоты. Мы рассмотрим это более подробно, когда рассмотрим выход инвертора.

Еще один термин, с которым вы, вероятно, столкнетесь, читая литературу или рекламу по преобразователям частоты, — это «IGBT». IGBT относится к «биполярному транзистору с изолированным затвором», который является переключающим (или импульсным) компонентом инвертора. Транзистор (пришедший на смену электронной лампе) выполняет две функции в нашем электронном мире. Он может действовать как усилитель и увеличивать сигнал, как в радио или стереосистеме, или он может действовать как переключатель и просто включать и выключать сигнал. IGBT — это просто современная версия, которая обеспечивает более высокие скорости переключения (3000 — 16000 Гц) и пониженное тепловыделение.Более высокая скорость переключения приводит к повышению точности эмуляции волн переменного тока и снижению слышимого шума двигателя. Уменьшение выделяемого тепла означает меньшие радиаторы и, следовательно, меньшую площадь основания преобразователя частоты.

Выход инвертора
На рисунке справа показана форма сигнала, генерируемого инвертором преобразователя частоты с ШИМ, по сравнению с синусоидальной волной переменного тока. Выход инвертора состоит из серии прямоугольных импульсов с фиксированной высотой и регулируемой шириной.В этом конкретном случае есть три набора импульсов — широкий набор в середине и узкий набор в начале и конце как положительной, так и отрицательной частей цикла переменного тока. Сумма площадей импульсов равна эффективному напряжению истинной волны переменного тока (мы обсудим эффективное напряжение через несколько минут). Если бы вы отрезали части импульсов выше (или ниже) истинной волны переменного тока и использовали их для заполнения пустых пространств под кривой, вы бы обнаружили, что они совпадают почти идеально.Таким образом, преобразователь частоты регулирует напряжение, подаваемое на двигатель.

Сумма ширины импульсов и пустых промежутков между ними определяет частоту волны (отсюда ШИМ или широтно-импульсная модуляция), воспринимаемой двигателем. Если бы импульс был непрерывным (то есть без пробелов), частота все равно была бы правильной, но напряжение было бы намного больше, чем у истинной синусоидальной волны переменного тока. В зависимости от желаемого напряжения и частоты преобразователь частоты будет изменять высоту и ширину импульса, а также ширину пустых промежутков между ними.Хотя внутренние компоненты, обеспечивающие это, относительно сложны, результат элегантно прост!

Теперь некоторые из вас, вероятно, задаются вопросом, как этот «поддельный» переменный ток (на самом деле постоянный ток) может управлять асинхронным двигателем переменного тока. В конце концов, разве не требуется переменный ток, чтобы «вызвать» ток и соответствующее ему магнитное поле в роторе двигателя? Что ж, переменный ток вызывает индукцию естественным образом, потому что он постоянно меняет направление. DC, с другой стороны, этого не делает, потому что обычно он неподвижен после активации цепи.Но постоянный ток может индуцировать ток, если его включать и выключать. Для тех из вас, кто достаточно взрослый, чтобы помнить, что системы зажигания автомобилей (до появления твердотельного зажигания) имели набор точек в распределителе. Назначение точек — «импульсное» питание от батареи в катушке (трансформаторе). Это вызвало заряд в катушке, который затем увеличил напряжение до уровня, при котором свечи зажигания могли загореться. Широкие импульсы постоянного тока, показанные на предыдущем рисунке, на самом деле состоят из сотен отдельных импульсов, и именно это включение и выключение выхода инвертора позволяет возникать индукции через постоянный ток.

Эффективное напряжение
Мощность переменного тока — довольно сложная величина, и неудивительно, что Эдисон почти выиграл битву за то, чтобы сделать постоянный ток стандартом в США. К счастью, для нас все сложности были объяснены, и все, что нам нужно сделать, это следовать правилам, изложенным до нас.

Одним из атрибутов, делающих переменный ток сложным, является то, что он непрерывно изменяет напряжение, переходя от нуля к некоторому максимальному положительному напряжению, затем обратно к нулю, затем к некоторому максимальному отрицательному напряжению, а затем снова обратно к нулю. Как определить действительное напряжение, приложенное к цепи? На рисунке слева изображена синусоида 60 Гц, 120 В. Обратите внимание, однако, что его пиковое напряжение составляет 170 В. Как мы можем назвать это волной 120 В, если ее фактическое напряжение составляет 170 В? В течение одного цикла он начинается с 0 В и повышается до 170 В, затем снова падает до 0. Он продолжает падать до –170, а затем снова повышается до 0. Оказывается, площадь зеленого прямоугольника, верхняя граница которого находится на уровне 120 В, равна сумме площадей под положительной и отрицательной частями кривой.Может ли тогда 120 В быть средним? Что ж, если бы вы усреднили все значения напряжения в каждой точке цикла, результат был бы примерно 108 В, так что это не должно быть ответом. Почему тогда значение, измеренное VOM, составляет 120 В? Это связано с тем, что мы называем «эффективным напряжением».

Если бы вы измерили тепло, выделяемое постоянным током, протекающим через сопротивление, вы бы обнаружили, что оно больше, чем тепло, производимое эквивалентным переменным током. Это связано с тем, что переменный ток не поддерживает постоянное значение в течение всего цикла.Если вы проделали это в лаборатории в контролируемых условиях и обнаружили, что определенный постоянный ток вызывает повышение температуры на 100 градусов, его эквивалент по переменному току приведет к увеличению на 70,7 градуса или всего 70,7% от значения постоянного тока. Следовательно, эффективное значение переменного тока составляет 70,7% от постоянного. Также оказывается, что действующее значение переменного напряжения равно квадратному корню из суммы квадратов напряжения на первой половине кривой. Если пиковое напряжение равно 1, и вы должны были измерить каждое из отдельных напряжений от 0 до 180 градусов, эффективное напряжение будет равно 0.707 пикового напряжения. 0,707 пикового напряжения 170, показанного на рисунке, равно 120 В. Это эффективное напряжение также известно как среднеквадратическое или среднеквадратичное напряжение. Отсюда следует, что пиковое напряжение всегда будет в 1,414 пикового значения от эффективного напряжения. Пиковое напряжение 230 В переменного тока составляет 325 В, а для 460 — 650 В. Эффект пикового напряжения мы увидим немного позже.

Что ж, я, вероятно, говорил об этом дольше, чем необходимо, но я хотел, чтобы вы получили представление об эффективном напряжении, чтобы вы поняли иллюстрацию ниже.В дополнение к изменению частоты преобразователь частоты также должен изменять напряжение, даже если напряжение не имеет ничего общего со скоростью, с которой работает двигатель переменного тока.

На рисунке показаны две синусоидальные волны 460 В переменного тока. Красный — это кривая 60 Гц, а синий — 50 Гц. Оба имеют пиковое напряжение 650 В, но 50 Гц намного шире. Вы можете легко увидеть, что область под первой половиной (0–10 мс) кривой 50 Гц больше, чем площадь первой половины (0–8,3 мс) кривой 60 Гц.И, поскольку площадь под кривой пропорциональна эффективному напряжению, его эффективное напряжение выше. Это увеличение эффективного напряжения становится еще более значительным при уменьшении частоты. Если позволить двигателю на 460 В работать при этих более высоких напряжениях, его срок службы может значительно сократиться. Следовательно, преобразователь частоты должен постоянно изменять «пиковое» напряжение относительно частоты, чтобы поддерживать постоянное эффективное напряжение. Чем ниже рабочая частота, тем ниже пиковое напряжение и наоборот.По этой причине двигатели 50 Гц, используемые в Европе и некоторых частях Канады, рассчитаны на напряжение 380 В. Видите ли, я говорил вам, что кондиционер может быть немного сложным!

Теперь вы должны иметь довольно хорошее представление о работе преобразователя частоты и о том, как он управляет скоростью двигателя. Большинство преобразователей частоты предлагают пользователю возможность устанавливать скорость двигателя вручную с помощью многопозиционного переключателя или клавиатуры или использовать датчики (давления, расхода, температуры, уровня и т. Д.) Для автоматизации процесса.

Можно ли использовать частотно-регулируемый привод (ЧРП) на однофазном двигателе?

Не рекомендуется использовать один двигатель с частотно-регулируемым приводом. Хотя это технически возможно, недостатки намного перевешивают любые преимущества, которые вы могли бы ожидать. В большинстве случаев менее затратно перейти на трехфазный двигатель для использования с частотно-регулируемым приводом.

Блог по теме: частотно-регулируемый привод (ЧРП) Часто задаваемые вопросы

Как работает частотно-регулируемый привод

ЧРП

позволяют контролировать производительность системы, контролировать скорость двигателей или насосов и регулировать ток по запросу.ЧРП принимает входной трехфазный переменный ток, а затем выдает требуемый переменный или постоянный ток. Это позволяет двигателям эффективно работать при изменении нагрузки.

Преимущества ЧРП для системы

Управление скоростью двигателя дает много преимуществ. Во-первых, частотно-регулируемый привод обеспечивает большую эффективность как с точки зрения использования мощности, так и с точки зрения передачи в насосе или двигателе. ЧРП определяет нагрузку на систему и выдает мощность для компенсации. Он также решает такие проблемы, как сбои в работе системы и перегрузки.Это автоматическое интеллектуальное управление может продлить срок службы двигателя, предотвратить отказ системы и повысить производительность.

Проблемы с использованием однофазного двигателя

Однофазные двигатели имеют иную намотку, чем трехфазные. Чтобы использовать однофазный двигатель с частотно-регулируемым приводом, двигатель должен быть инверторного класса, что означает оплату перемотки существующего двигателя или покупку нового двигателя. Даже если характеристики двигателя соблюдены, могут возникнуть проблемы с работой однофазного двигателя.Это чаще всего наблюдается на низких скоростях, когда двигатель вынужден работать на более низких оборотах.

Преимущества модернизации двигателя

Модификация однофазного двигателя для работы с частотно-регулируемым приводом неэффективна. Вместо того, чтобы тратить ресурсы на внесение необходимых изменений, обычно лучше перейти на трехфазный двигатель. Помимо того, что трехфазные двигатели дешевле, они часто меньше и легче. Модернизация означает более длительный срок службы системы, больший контроль производительности и предоставит дополнительные преимущества, такие как снижение рабочих температур.

Более 30 лет Mader Electric обеспечивает установку, обучение и техническое обслуживание насосных двигателей мощностью до 4000 лошадиных сил. Помимо того, что мы являемся ведущей компанией по производству насосов и двигателей в районе Сарасоты, у нас также есть современный учебный центр, чтобы помочь нашим клиентам быстро освоиться, как только будет завершена установка. Чтобы узнать больше о наших услугах по частотно-регулируемым приводам, свяжитесь с нами сегодня.

База знаний преобразователя частоты — двигатель-генератор

Мотор-генератор Обзор

Мотор-генераторы (MG Sets) используют электромеханические средства для преобразования напряжения и частоты. Установки MG состоят из двигателя переменного тока, работающего непосредственно от линии электропередачи 60 Гц на вашем предприятии, и его вал соединен с валом синхронного генератора. Генератор выдает новые уровни частоты и напряжения.

Регулировка выходного напряжения генератора

Выходное напряжение генератора регулируется твердотельным регулятором напряжения, который непрерывно измеряет напряжение на выходных клеммах генератора и выполняет необходимую регулировку для поддержания выходного напряжения в пределах технических характеристик.Типичное регулирование выходного напряжения составляет +/- 1% или лучше в условиях установившейся нагрузки от 0% до 100%.

Выходное напряжение генератора

может быть отрегулировано пользователем в диапазоне приблизительно +/- 8% от номинального выходного напряжения (более широкий диапазон на некоторых моделях), и это облегчается с помощью элемента управления Volts Adjust, расположенного на панели управления оператора.

Регулировка выходной частоты генератора

Выходная частота синхронного генератора прямо пропорциональна частоте вращения вала генератора. В зависимости от типа двигателя, приводящего в движение вал генератора, выходная частота может оставаться точной или иметь допуск регулирования до +/- 2,5% от номинальной номинальной выходной частоты в условиях нагрузки от 0% до 100%.

Прецизионная работа синхронного двигателя

MG Set, работающий от электросети вашего объекта 60 Гц с номинальной выходной частотой 50 Гц и использующий синхронный двигатель переменного тока, будет обеспечивать точные 50,0 Гц при любых условиях выходной нагрузки от 0% до 100% номинальной нагрузки.Такое точное регулирование частоты возможно благодаря присущей синхронному двигателю способности поддерживать одно и то же число оборотов в минуту при любой величине нагрузки, вплоть до 100% номинальной нагрузки.

Работа асинхронного двигателя

В некоторых наборах MG используются стандартные асинхронные двигатели переменного тока (асинхронные двигатели) для привода вала синхронного генератора. Рабочие характеристики асинхронного двигателя переменного тока позволяют уменьшать частоту вращения генератора по мере увеличения нагрузки на вал. Если MG работает на вашем предприятии с питанием от электросети 60 Гц и имеет номинальную выходную частоту 50 Гц, выходная частота не будет точной и обычно будет в диапазоне от 50.От 5 Гц или выше до 49,5 Гц или ниже в зависимости от конструкции MG, уровня входного напряжения и количества нагрузки, подключенной к выходу генератора.

Влияние нестабильной частоты на нагрузку

В большинстве случаев нестабильная частота нежелательна. Например, в тестовой среде использование преобразователя частоты с нестабильной частотой может привести к сбою в работе тестируемого устройства (UUT) или к ошибочным данным тестирования. При простом управлении оборудованием 50 Гц на нестабильной частоте может возникнуть колебательное или резонансное взаимодействие между нагрузкой и MG Set, что может привести к неправильной работе оборудования в нагрузке.

Практически все комплекты MG, которые можно арендовать в нашем парке, включают в себя настоящий синхронный двигатель переменного тока, который обеспечивает стабильную частоту источника питания для нагрузки. Если комплект MG, включающий асинхронный двигатель переменного тока, предлагается любому арендатору AP&C, наш инженер-разработчик поможет обеспечить его совместимость с нагрузкой клиента.

Влияние нагрузочного оборудования на производительность комплекта MG

Типы нагрузок, подключенных к выходу преобразователя частоты, играют важную роль при выборе преобразователя частоты.Каждый тип нагрузочного оборудования или цепи демонстрирует характеристики, которые необходимо учитывать, чтобы гарантировать правильную работу оборудования или приемлемые результаты. Ниже приведены лишь некоторые из вариантов нагрузки, которые могут повлиять на производительность выхода преобразователя частоты.

Влияние пусковых токовых нагрузок

Определенные типы нагрузочного оборудования или цепей потребляют значительно больший ток при первом включении, чем во время работы. Нагрузки, содержащие двигатели, трансформаторы, электронные блоки питания или преобразователи с входными конденсаторами, имеют характеристику потребления мгновенного пикового тока в течение первых 3-5 циклов, в 5-60 раз или больше, чем их номинальный ток полной нагрузки.

Когда к выходу MG подключена нагрузка пускового тока, уровень напряжения генератора на мгновение упадет пропорционально пиковому току нагрузки и интервалу. Это мгновенное напряжение может быть на 30% или более ниже номинального выходного напряжения. По истечении периода времени пускового тока регулятор напряжения будет регулировать выходное напряжение в пределах номинальных характеристик регулирования напряжения, обычно +/- 1% или меньше. Промышленность приняла 30% -ное падение максимально допустимого снижения напряжения, которое должно произойти, чтобы обеспечить нормальную работу большинства нагрузочного оборудования.Максимально допустимое падение напряжения 10% рекомендуется для более чувствительного нагрузочного оборудования, такого как некоторые медицинские или научные устройства. Наши опытные инженеры по применению помогут определить оборудование в вашей нагрузке, которое считается нагрузкой пускового тока.

Влияние однофазной нагрузки на трехфазный выход MG

Для использования с однофазными нагрузками рекомендуется использовать однофазный преобразователь выходной частоты. Однако иногда нагрузочное оборудование или проверяемое оборудование состоит из однофазных и трехфазных компонентов.

Когда однофазные нагрузки подключены к трехфазному выходу преобразователя частоты MG, они должны распределяться между тремя фазами как можно более равномерно. Помимо возможности перегрева генератора и оборудования трехфазной нагрузки, может возникнуть несимметрия напряжения.

Когда однофазная нагрузка подключена к трехфазному выходу MG Set, уровень напряжения на нагруженной фазе будет снижаться, в то время как уровень напряжения на ненагруженных фазах будет увеличиваться.По мере увеличения дисбаланса тока нагрузки на каждой фазе уровни напряжения могут становиться преувеличенными, так что выход MG Set отключается схемами безопасности, либо оборудование нагрузки или проверяемое оборудование срабатывает неправильно или выходит из строя. Превышение примерно 2% несимметрии напряжения может вызвать перегрев генератора или трехфазного нагрузочного оборудования и возможный выход из строя.

Влияние нелинейных нагрузок на выход MG Set

Нелинейные нагрузки — это нагрузки или проверяемое оборудование, которые включают в себя электронные силовые устройства, такие как диоды, тиристоры или силовые транзисторы.Эти устройства используются в таком оборудовании, как преобразователи частоты, источники бесперебойного питания, источники питания переменного / постоянного тока и инверторы.

Нелинейные нагрузки вызывают искажение синусоидального сигнала на выходе преобразователя частоты MG Set, а также дополнительный нагрев обмоток генератора. Если нелинейные нагрузки создают чрезмерное искажение синусоидальной волны на данном выходе MG Set, выходное напряжение может стать нестабильным, что приведет к сбою в работе нагрузочного оборудования или выхода MG Set из строя его цепями безопасности.

Физические характеристики мотор-генераторной установки

Мотор-генераторные установки

многие считают большими, тяжелыми и прочными по сравнению с их электронными аналогами с преобразователями частоты. Комплекты MG подходят для работы в таких средах, как защита от непогоды (не обязательно в помещении) или в помещениях, содержащих другое электрическое оборудование, такое как силовые трансформаторы и воздушные компрессоры.

Звуковой шум, создаваемый наборами MG, обычно зависит от номинальной мощности в кВА и обычно колеблется от 70 дБА до 90 дБА при измерении на расстоянии 3 фута от оборудования.

Именно по указанным выше основным причинам при определении размеров и выборе преобразователя частоты на основе двигателя-генератора для данной нагрузки следует проконсультироваться с нашими инженерами по применению.

Заявление об ограничении ответственности: Вся описательная информация представлена ​​в виде общих неспецифических характеристик оборудования и предлагается нашим арендаторам лучше понять преобразователи частоты и их применение. Читателю следует связаться с инженерами по приложениям AP&C для получения подробной или конкретной технической информации о преобразователях частоты и их использовании.

База знаний — Электронные / статические преобразователи

Что такое преобразователь частоты?

BLEMO® специализируется на производстве преобразователей частоты и устройств плавного пуска. Вы получаете высококачественный преобразователь частоты, который индивидуально адаптирован к вашим требованиям. Каждый преобразователь частоты перед отправкой с завода проходит комплексные испытания. Наши специалисты уделяют внимание каждой детали оптимизации привода и всегда находятся на переднем крае технологий.Последние разработки часто попадают на наш счет. BLEMO® предлагает широкий спектр преобразователей частоты и устройств плавного пуска, но вы получаете гораздо больше, чем просто преобразователь частоты. У вас есть доступ к нашим ноу-хау в области применения и различным услугам по техническому обслуживанию, чтобы ваши системы работали оптимально на протяжении всего жизненного цикла преобразователей частоты.

Мы предлагаем вам самые лучшие компоненты и полную гибкость, чтобы вы могли адаптировать производительность системы именно к вашему приложению. Важным аспектом этой гибкости является возможность использования преобразователей частоты со всеми распространенными технологиями двигателей.Это позволяет значительно сэкономить на запасных частях, имеющихся на складе, и на модернизации.

В чем основное преимущество использования преобразователей частоты?

Преобразователь частоты может изменять выходную мощность в соответствии с потребностью в энергии приводимого устройства, тем самым экономя энергию и оптимизируя энергопотребление.

Преобразователь частоты может значительно снизить потребление энергии по сравнению с прямым режимом работы от сети, когда двигатель работает на полной скорости независимо от нагрузки.Использование преобразователя частоты обычно позволяет экономить электроэнергию или топливо до 70%. Эффект вращения означает, что использование приводов с регулируемой скоростью также снижает выбросы NOx из систем, в которых они установлены, и уменьшает их углеродный след.

В чем разница между преобразователем частоты, приводом переменного тока и приводом с регулируемой скоростью?

Нет ни одного. Все эти названия относятся к одному и тому же устройству.

Типы преобразователей частоты

Существует много различных типов преобразователей частоты, поскольку они широко используются в промышленности.Существуют как однофазные, так и трехфазные преобразователи частоты для широкого спектра применений. Различия в каждом типе преобразователя частоты включают различные методы управления частотой и напряжением, а также технологии подавления гармоник.

В преобразователях частоты используются три основных метода генерации переменной частоты: широтно-импульсная модуляция (ШИМ), инверторы источника тока и инверторы источника напряжения. Технология ШИМ является наиболее распространенной. Технология PWM требует, чтобы силовая электроника инвертора преобразователя частоты — транзисторы или биполярные транзисторы с изолированным затвором (IGBT) — генерировала правильный уровень напряжения путем постоянного включения и выключения.Регулируя и изменяя ширину импульса, широтно-импульсная модуляция изменяет выходную частоту и напряжение

Сравнение приложений фазового преобразователя и частотно-регулируемого привода (ЧРП)

Облегчение преобразования напряжения с однофазного на трехфазное — распространенная проблема в местах, где трехфазное питание отсутствует, сильно отсутствует или слишком дорого для ввода от линии питания.

В качестве решения предприятия могут использовать устройство, которое преобразует двухлинейный однофазный источник переменного тока в трехлинейный трехфазный источник питания.В этой статье будут рассмотрены два варианта: фазовый преобразователь и частотно-регулируемый привод (ЧРП или инвертор).

Типы фазовых преобразователей

Фазовый преобразователь облегчает трехфазное преобразование, беря две однофазные линии и дополняя их дополнительной ветвью, что дает истинную трехфазную мощность. Фазовые преобразователи существуют уже довольно давно, и их средний срок службы при надлежащем обслуживании составляет 30 лет.

Типы фазовых преобразователей:

• Преобразователь статической фазы: Подходит для двигателей малой мощности; не может уравновесить ток на трех разных линиях.В большинстве случаев обмотка, на которую приходится большая часть нагрузки, имеет максимальную мощность от 50 до 80 процентов от паспортной мощности в лошадиных силах. Следовательно, подключенный двигатель не работает на полную мощность. Он включает в себя конденсатор (создает магнитное поле) и реле, чувствительное к напряжению (отключает конденсатор при запуске двигателя).
• Поворотный преобразователь фазы : Обеспечивает соответствие строгим требованиям к мощности, указанным на паспортной табличке подключенного двигателя, с минимальными потерями мощности.Идеально подходит для больших машин с большими пусковыми нагрузками. Использует асинхронный двигатель (холостой ход) для генерации третьего этапа процесса трехфазного преобразования. Как эффективный инструмент преобразования напряжения, блоки обеспечивают эффективность преобразования до 95 процентов с потерями, обычно выражаемыми однозначными числами (менее 10 процентов).
• Цифровой фазовый преобразователь: Этот тип фазового преобразователя является твердотельным и использует цифровой сигнальный процессор (DSP) для выработки энергии третьей фазы. По сравнению со статическими и вращающимися фазопреобразователями этот блок работает тише и точнее.Не использует ленивца.

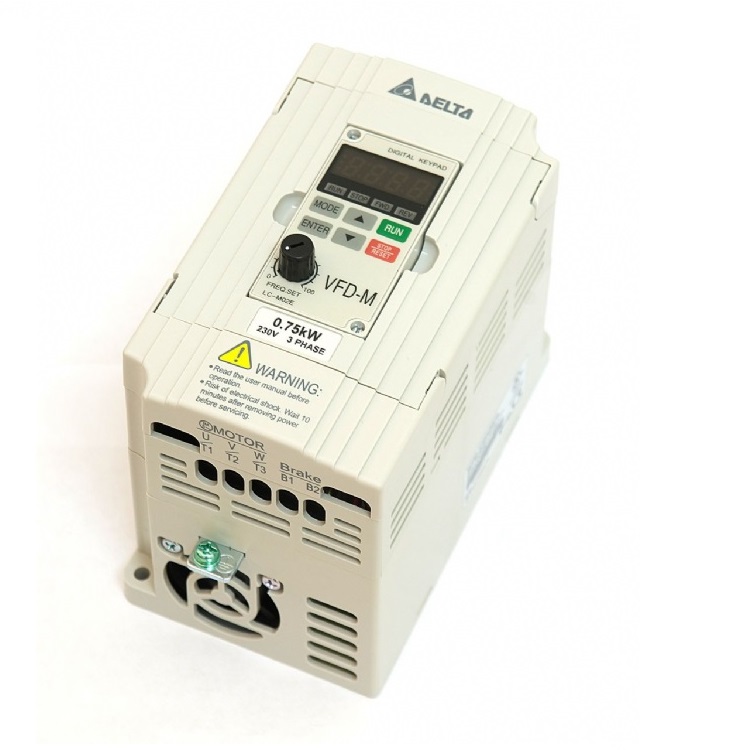

Характеристики и применение частотно-регулируемого привода

Способ преобразования фазы частотным преобразователем отличается от фазового преобразователя. Во время установки устройство подключается к питающей сети и двигателю. По сравнению с фазовым преобразователем, управление осуществляется через интерфейс частотно-регулируемого привода, а не с помощью набора переключателей или пускателей. Общие области применения включают сверлильные станки, большие мельницы и насосы, ЧПУ, краны, автоматику и токарные станки. Важно подчеркнуть, что при выборе размера частотно-регулируемого привода необходимо проверять номинальный ток полной нагрузки (FLA) на паспортной табличке, а не номинальную мощность в лошадиных силах.

Во время работы блок преобразует однофазную линию питания переменного тока (вход) в постоянный ток, который на выходе преобразуется в трехфазный переменный ток. Для начала используется мостовой выпрямитель (состоящий из 4 или 6 полупроводниковых диодов) для облегчения начального преобразования переменного напряжения в постоянное. На этом этапе генерируемое напряжение постоянного тока «грязное» или заполнено рябью в форме волны. Затем конденсаторная батарея действует как фильтр для сглаживания постоянного напряжения. В следующей секции частотно-регулируемого привода постоянное напряжение преобразуется в трехфазный переменный ток через инвертор.Переключатели в инверторе управляют положительным и отрицательным напряжениями, которые необходимы для генерации желаемой фазы и частоты.

Волна, создаваемая частотно-регулируемым приводом на выходной стороне, имеет прямоугольную форму, так как блоки не могут генерировать синусоидальную волну.

Какой лучше?

Оба устройства могут облегчить преобразование фазы из однофазной в трехфазную. Выбор одного из них зависит от нескольких факторов, таких как количество машин, подключенных к устройству, требования к мощности двигателя и стоимость. Все эти переменные будут рассмотрены в этом разделе статьи.

Для операторов, которым необходимо одновременно управлять более чем одной трехфазной машиной от однофазной сети, настоятельно рекомендуется фазовый преобразователь. ЧРП больше подходят для одновременного запуска одной подключенной машины, а также для высокоточного управления запуском и остановом подключенных двигателей, таких как промышленная конвейерная лента на производственном предприятии.

Что касается определенных типов фазовых преобразователей, статический фазовый преобразователь подходит для легких нагрузок и машин с минимальными пусковыми нагрузками.Имея это в виду, если вы используете на предприятии большие пилы и воздушные компрессоры, было бы более целесообразно рассмотреть ротационный фазовый преобразователь, поскольку эти агрегаты более способны выдерживать большие пусковые нагрузки.

По сравнению с фазовыми преобразователями, которые не могут регулировать частоту или скорость двигателя, частотно-регулируемые приводы обеспечивают больший контроль над некоторыми аспектами регулирования и распределения мощности. К таким факторам относятся скорость двигателя, частота, направление и плавный пуск (отлично подходит для продления срока службы больших машин и снижения пусковых токов).

Стоит отметить, что частотно-регулируемые приводы могут способствовать возникновению радиочастотных помех из-за отсутствия гладких синусоидальных характеристик генерируемого сигнала. Общие недостатки, связанные с VFD, обычно можно исправить, перемонтировав подключенную машину, чтобы сделать ее более совместимой с устройством.

Наконец, люди, которые заинтересованы в быстрой настройке и установке, могут извлечь выгоду из использования фазовых преобразователей. Электронные частотно-регулируемые приводы требуют некоторого программирования для соответствия требованиям подключенной машины и состоят из более сложных настроек для настройки.Кроме того, агрегаты более компактны, чем стандартный фазовый преобразователь с холостым ходом. Это дает больше преимуществ для экономии места для предприятий.

Подпишитесь на нашу рассылку новостей

Будьте в курсе новых продуктов, кодов скидок и последних новостей Larson Electronics!

100% конфиденциальность.
