Значения действующего напряжения и силы тока. Понятие эффективных (действующих) значений напряжения и силы тока Когда мы говорим о переменных напряжении или силе тока, особенно сложной формы, то встает вопрос о том, как их измерять. Ведь напряжение постоянно меняется. Можно измерять амплитуду сигнала, то есть максимум модуля значения напряжения. Такой метод измерения нормально подходит для сигналов относительно гладкой формы, но наличие коротких всплесков портит картину. Еще одним критерием выбора способа измерения является то, для каких целей делается измерение. Так как в большинстве случаев интерес представляет мощность, которую может отдать тот или иной сигнал, то применяется действующее (эффективное) значение.
|
Поэтому при прохождении тока по проводнику, например по нити электрической лампочки, количество выделенной энергии также будет быстро меняться со временем. Но этих быстрых изменений мы не замечаем.
16) для силы тока и используя известное из математики соотношение
Что называют действующими значениями силы тока и напряжения!
Определение. Соотношение с амплитудой для разной формы. (10+)
…
28)
Цепи с изменяющимися – переменными – токами по сравнению с цепями постоянного тока имеют ряд особенностей. Переменные токи и напряжения вызывают переменные электрические и магнитные поля. В результате изменения этих полей в цепях возникают явления самоиндукции и взаимной индукции, которые оказывают самое существенное влияние на процессы, протекающие в цепях, усложняя их анализ.
В РФ промышленная частота , |
Аналогично определяются действующие значения ЭДС и напряжения.
Синусоидально изменяющийся ток
Из всех возможных форм периодических токов наибольшее распространение получил синусоидальный ток. По сравнению с другими видами тока синусоидальный ток имеет то преимущество, что позволяет в общем случае наиболее экономично осуществлять производство, передачу, распределение и использование электрической энергии. Только при использовании синусоидального тока удается сохранить неизменными формы кривых напряжений и токов на всех участках сложной линейной цепи. Теория синусоидального тока является ключом к пониманию теории других цепей.
Изображение синусоидальных эдс, напряжений и токов на плоскости декартовых координат
Синусоидальные токи и напряжения можно изобразить графически, записать при помощи уравнений с тригонометрическими функциями, представить в виде векторов на декартовой плоскости или комплексными числами.
Приведенным на рис. 1, 2 графикам двух синусоидальных ЭДС е
1
и е
2
соответствуют уравнения:
Значения аргументов синусоидальных функций и называются фазами
синусоид, а значение фазы в начальный момент времени (t
=0):
и
— начальной фазой
(
).
Величину , характеризующую скорость изменения фазового угла, называют угловой частотой.
Так как фазовый угол синусоиды за время одного периода Т
изменяется на рад., то угловая частота есть , где f–
частота.
При совместном рассмотрении двух синусоидальных величин одной частоты разность их фазовых углов, равную разности начальных фаз, называют углом сдвига фаз
.
Для синусоидальных ЭДС е
1
и е
2
угол сдвига фаз:
Векторное изображение синусоидально изменяющихся величин
На декартовой плоскости из начала координат проводят векторы, равные по модулю амплитудным значениям синусоидальных величин, и вращают эти векторы против часовой стрелки (в ТОЭ данное направление принято за положительное
) с угловой частотой, равной w
. Фазовый угол при вращении отсчитывается от положительной полуоси абсцисс. Проекции вращающихся векторов на ось ординат равны мгновенным значениям ЭДС е
1
и е
2
(рис.
3). Совокупность векторов, изображающих синусоидально изменяющиеся ЭДС, напряжения и токи, называют векторными диаграммами.
При построении векторных диаграмм векторы удобно располагать для начального момента времени (t
=0),
что вытекает из равенства угловых частот синусоидальных величин и эквивалентно тому, что система декартовых координат сама вращается против часовой стрелки со скоростью w
. Таким образом, в этой системе координат векторы неподвижны (рис. 4). Векторные диаграммы нашли широкое применение при анализе цепей синусоидального тока. Их применение делает расчет цепи более наглядным и простым. Это упрощение заключается в том, что сложение и вычитание мгновенных значений величин можно заменить сложением и вычитанием соответствующих векторов.
Пусть, например, в точке разветвления цепи (рис. 5) общий ток равен сумме токов и двух ветвей:
Каждый из этих токов синусоидален и может быть представлен уравнением
Результирующий ток также будет синусоидален:
Определение амплитуды и начальной фазы этого тока путем соответствующих тригонометрических преобразований получается довольно громоздким и мало наглядным, особенно, если суммируется большое число синусоидальных величин.
Значительно проще это осуществляется с помощью векторной диаграммы. На рис. 6 изображены начальные положения векторов токов, проекции которых на ось ординат дают мгновенные значения токов дляt
=0.
При вращении этих векторов с одинаковой угловой скоростью w
их взаимное расположение не меняется, и угол сдвига фаз между ними остается равным .
Так как алгебраическая сумма проекций векторов на ось ординат равна мгновенному значению общего тока, вектор общего тока равен геометрической сумме векторов токов:
.
Построение векторной диаграммы в масштабе позволяет определить значения и из диаграммы, после чего может быть записано решение для мгновенного значения путем формального учета угловой частоты: .
Действующее и среднее значения переменного тока и напряжения.
Среднее или среднеарифметическое значение Fcp
произвольной функции времени f
(t
)за интервал времени Т
определяется по формуле:
Численно среднее значение Fср
равно высоте прямоугольника, равновеликого по площади фигуре, ограниченной кривой f
(t
), осью t
и пределами интегрирования 0 – Т
(рис.
35).
Для синусоидальной функции среднее значение за полный период Т
(или за целое число полных периодов) равно нулю, так как площади положительной и отрицательной полуволн этой функции равны. Для переменного синусоидального напряжения определяют среднее по модулю значение за полный период Т
или среднее значение за половину периода (Т
/2) между двумя нулевыми значениями (рис. 36) :
Ucp = Um∙
sinwt dt = 2R
. Таким образом, количественные параметры электрической энергии на переменном токе (количество энергии, мощность) определяются действующими значениями напряжения U
и тока I
. По этой причине в электроэнергетике все теоретические расчеты и экспериментальные измерения принято выполнять для действующих значений токов и напряжений. В радиотехнике и в технике связи, наоборот, оперируют максимальными значениями этих функций.
Приведенные выше формулы для энергии и мощности переменного тока полностью совпадают с аналогичными формулами для постоянного тока.
На этом основании можно утверждать, что энергетически постоянному току эквивалентно действующее значение переменного тока.
Что берется за действующее значение силы переменного тока и переменного напряжения
что берется за действующее значение силы переменного тока и переменного напряжения?
Боевое яйцо
Переменный ток, в широком смысле электрический ток, изменяющийся во времени. Обычно в технике под П. т. понимают периодический ток, в котором среднее значение за период силы тока и напряжения равно нулю.
Переменные токи и переменные напряжения постоянно изменяются по величине. В каждое другое мгновение у них другая величина. Возникает вопрос, как же их измерять? Для их измерения введено понятие действующее значение.
Действующим или эффективным значением переменного тока называют величину такого постоянного тока, который по своему тепловому действию равноценен данному переменному току.
Действующим или эффективным значением переменного напряжения называют величину такого постоянного напряжения, которое по своему тепловому действию равноценно данному переменному напряжению.
Все переменные токи и напряжения в технике измеряются в действующих значениях. Приборы измеряющие переменные величины показывают их действующее значение.
Вопрос: напряжение в электросети 220 В, что это значит?
Это значит, что источник постоянного напряжения с напряжением 220 В оказывает такое же тепловое действие как и электросеть.
Действующее значение тока или напряжения синусоидальной формы в 1,41 раз меньше амплитуды этого тока или напряжения.
Пример: Определить амплитуду напряжения электросети с напряжением 220 В.
Амплитуда равна 220 * 1,41=310,2 В.
Переменный синусоидальный ток в течение периода имеет разные секундные значения. Естественно поставить вопрос, какое же значение тока будет измеряться амперметром, включенным в цепь?
При расчетах цепей переменного тока, также при электронных измерениях неловко воспользоваться моментальными либо амплитудными значениями токов и напряжений, а их средние значения за период равны нулю.
Не считая того, об электронном эффекте временами изменяющегося тока (о количестве выделенной теплоты, о совершенной работе и т. д.) нельзя судить по амплитуде этого тока.
Более комфортным оказалось введение понятий так именуемых действующих значений тока и напряжения
. В базу этих понятий положено термическое (либо механическое) действие тока, не зависящее от его направления.
— это значение неизменного тока, при котором за период переменного тока в проводнике выделяется столько же теплоты, сколько и при переменном токе.
Для оценки деяния, производимого переменным током, мы сравним его деяния с термическим эффектом неизменного тока.
Мощность Р неизменного тока I
, проходящего через сопротивление r
, будет Р = Р 2
r
.
Мощность переменного тока выразится как средний эффект моментальной мощности I
2 r за целый период либо среднее значение от (Im
х sinωt
) 2 х r
за то же время.
Пусть среднее значение t2 за период будет М.
Приравнивая мощность неизменного тока и мощность при переменном токе, имеем: I
2 r =
Mr, откуда I
= √
M
,
Величина I
именуется действующим значением переменного тока.
Среднее значение i2 при переменном токе определим последующим образом.
Построим синусоидальную кривую конфигурации тока. Возведя в квадрат каждое секундное значение тока, получим кривую зависимости Р от времени.
Обе половины этой кривой лежат выше горизонтальной оси, потому что отрицательные значения тока (-i
) во 2-ой половине периода, будучи построены в квадрат, дают положительные величины.
Построим прямоугольник с основанием Т и площадью, равной площади, ограниченной кривой i 2 и горизонтальной осью. Высота прямоугольника М будет соответствовать среднему значению Р за период. Это значение за период, вычисленное с помощью высшей арифметики, будет равно 1/2I 2 m
. Как следует, М =
1/2I 2 m
Потому что действующее значение I
переменного тока равно I
= √
M
, то совсем I = Im / √
2
Аналогично зависимость меж действующим и амплитудным значениями для напряжения U и Е имеет вид:
U = Um / √
2
,
E= Em / √
2
Действующие значения переменных величин обозначаются строчными знаками без индексов (I
, U, Е).
На основании произнесенного выше можно сказать, что действующее значение переменного тока равно такому неизменному току, который, проходя через то же сопротивление, что и переменный ток, за то же время выделяет такое же количество энергии.
Электроизмерительные приборы (амперметры, вольтметры), включенные в цепь переменного тока, демонстрируют действующие значения тока либо напряжения.
При построении векторных диаграмм удобнее откладывать не амплитудные, а действующие значения векторов. Для этого длины векторов уменьшают в √
2
раз. От этого размещение векторов на диаграмме не меняется.
Школа для электрика
Действующее значение силы тока формула. Действующее значение напряжения
В механической системе вынужденные колебания возникают при действии на нее внешней периодической силы. Аналогично этому вынужденные электромагнитные колебания в электрической цепи происходят под действием внешней периодически изменяющейся ЭДС или внешнего изменяющегося напряжения.
Вынужденные электромагнитные колебания в электрической цепи представляют собой переменный электрический ток
.
- Переменный электрический ток
— это ток, сила и направление которого периодически меняются.
Мы в дальнейшем будем изучать вынужденные электрические колебания, происходящие в цепях под действием напряжения, гармонически меняющегося с частотой ω
по синусоидальному или косинусоидальному закону:
\(~u = U_m \cdot \sin \omega t\) или \(~u = U_m \cdot \cos \omega t\) ,
где u
– мгновенное значение напряжения, U
m – амплитуда напряжения, ω – циклическая частота колебаний. Если напряжение меняется с частотой ω, то и сила тока в цепи будет меняться с той же частотой, но колебания силы тока не обязательно должны совпадать по фазе с колебаниями напряжения. Поэтому в общем случае
\(~i = I_m \cdot \sin (\omega t + \varphi_c)\) ,
где φ c – разность (сдвиг) фаз между колебаниями силы тока и напряжения.
Исходя из этого можно дать еще такое определение:
- Переменный ток
– это электрический ток, который изменяется с течением времени по гармоническому закону.
Переменный ток обеспечивает работу электрических двигателей в станках на заводах и фабриках, приводит в действие осветительные приборы в наших квартирах и на улице, холодильники и пылесосы, отопительные приборы и т.п.
Частота колебаний напряжения в сети равна 50 Гц. Такую же частоту колебаний имеет и сила переменного тока. Это означает, что на протяжении 1 с ток 50 раз поменяет свое направление. Частота 50 Гц принята для промышленного тока во многих странах мира. В США частота промышленного тока 60 Гц.
Генератор переменного тока
Основная часть электроэнергии в мире в настоящее время вырабатывается генераторами переменного тока, создающими гармонические колебания.
- Генератором переменного тока
называется электротехническое устройство, предназначенное для преобразования механической энергии в энергию переменного тока.
ЭДС индукции генератора изменяется по синусоидальному закону
\(e={\rm E}_{m} \cdot \sin \omega \cdot t,\)
где \({\rm E}_{m} =B\cdot S\cdot \omega\) — амплитудное (максимальное) значение ЭДС.
При подключении к выводам рамки нагрузки сопротивлением R
, через нее будет проходить переменный ток. По закону Ома для участка цепи сила тока в нагрузке
\(i=\dfrac{e}{R} =\dfrac{B \cdot S \cdot \omega }{R} \cdot \sin \omega \cdot t = I_{m} \cdot \sin \omega \cdot t,\)
где \(I_{m} = \dfrac{B\cdot S\cdot \omega }{R}\) — амплитудное значение силы тока.
Основными частями генератора являются (рис. 1):
- индуктор
— электромагнит или постоянный магнит, который создает магнитное поле; - якорь
— обмотка, в которой индуцируется переменная ЭДС; - коллектор со щетками
— устройство, посредством которого снимается с вращающихся частей или подается по ним ток.
Неподвижная часть генератора называется статором
, а подвижная — ротором
.
В зависимости от конструкции генератора его якорь может быть как ротором, так и статором. При получении переменных токов большой мощности якорь обычно делают неподвижным, чтобы упростить схему передачи тока в промышленную сеть.
На современных гидроэлектростанциях вода вращает вал электрогенератора с частотой 1-2 оборота в секунду. Таким образом, если бы якорь генератора имел только одну рамку (обмотку), то получался бы переменный ток частотой 1-2 Гц. Поэтому, для получения переменного тока промышленной частоты 50 Гц якорь должен содержать несколько обмоток, позволяющих увеличить частоту вырабатываемого тока. Для паровых турбин, ротор которых вращается очень быстро, используют якорь с одной обмоткой. В этом случае частота вращения ротора совпадает с частотой переменного тока, т.е. ротор должен делать 50 об/с.
Мощные генераторы вырабатывают напряжение 15-20 кВ и обладают КПД 97-98 %.
Из истории
. Первоначально Фарадей обнаружил лишь едва заметный ток в катушке при движении вблизи нее магнита.
«Какая от этого польза?» — спросили его. Фарадей ответил: «Какая может быть польза от новорожденного?» Прошло немногим более половины столетия и, как сказал американский физик Р. Фейнман, «бесполезный новорожденный превратился в чудо-богатыря и изменил облик Земли так, как его гордый отец не мог себе и представить».
*Принцип действия
Принцип действия генератора переменного тока основан на явлении электромагнитной индукции.
Пусть проводящая рамка площадью S
вращается с угловой скоростью ω вокруг оси, расположенной в ее плоскости перпендикулярно однородному магнитному полю индукцией \(\vec{B}\) (см. рис. 1).
При равномерном вращении рамки угол α между направлениями вектора индукции магнитного поля \(\vec{B}\) и нормали к плоскости рамки \(\vec{n}\) меняется со временем по линейному закону. Если в момент времени t
= 0 угол α 0 = 0 (см. рис. 1), то
\(\alpha = \omega \cdot t = 2\pi \cdot \nu \cdot t,\)
где ω — угловая скорость вращения рамки, ν — частота ее вращения.
В этом случае магнитный поток, пронизывающий рамку будет изменяться следующим образом
\(\Phi \left(t\right)=B\cdot S\cdot \cos \alpha =B\cdot S\cdot \cos \omega \cdot t.\)
Тогда согласно закону Фарадея индуцируется ЭДС индукции
\(e=-\Phi «(t)=B\cdot S\cdot \omega \cdot \sin \omega \cdot t = {\rm E}_{m} \cdot \sin \omega \cdot t.\)
Подчеркнем, что ток в цепи проходит в одном направлении в течение полуоборота рамки, а затем меняет направление на противоположное, которое также остается неизменным в течение следующего полуоборота.
Действующие значения силы тока и напряжения
Пусть источник тока создает переменное гармоническое напряжение
\(u=U_{m} \cdot \sin \omega \cdot t.\;\;\;(1)\)
Согласно закону Ома, сила тока в участке цепи, содержащей только резистор сопротивлением R
, подключенный к этому источнику, изменяется со временем также по синусоидальному закону:
\(i = \dfrac{u}{R} =\dfrac{U_{m} }{R} \cdot \sin \omega \cdot t = I_{m} \cdot \sin \omega \cdot t,\;\;\; (2)\)
где \(I_m = \dfrac{U_{m}}{R}.
\) Как видим, сила тока в такой цепи также меняется с течением времени по синусоидальному закону.
Величины U m
, I m
называются амплитудными значениями напряжения и силы тока
. Зависящие от времени значения напряжения u
и силы тока i
называют мгновенными
.
Кроме этих величин используются еще одна характеристика переменного тока: действующие (эффективные) значения силы тока и напряжения
.
- Действующим (эффективным) значением силы
переменного тока называется сила такого постоянного тока, который, проходя по цепи, выделяет в единицу времени такое же количество теплоты, что и данный переменный ток.
Обозначается буквой I
.
- Действующим (эффективным) значением напряжения
переменного тока называется напряжение такого постоянного тока, который, проходя по цепи, выделяет в единицу времени такое же количество теплоты, что и данный переменный ток.
Обозначается буквой U
.
{2}}{R}.\)
Необходимо отметить, что закон Ома для цепи переменного тока, содержащей только резистор сопротивлением R
, выполняется как для амплитудных и действующих, так и для мгновенных значений напряжения и силы тока, вследствие того, что их колебания совпадают по фазе.
>> Активное сопротивление. Действующие значения силы тока и напряжения
§ 32 АКТИВНОЕ СОПРОТИВЛЕНИЕ. ДЕЙСТВУЮЩИЕ ЗНАЧЕНИЯ СИЛЫ ТОКА И НАПРЯЖЕНИЯ
Перейдем к более детальному рассмотрению процессов, которые происходят в цепи, подключенной к источнику переменного напряжения.
Сила тока в цени с резистором.
Пусть цепь состоит из соединительных проводов и нагрузки с малой индуктивностью и большим сопротивлением R (рис. 4.10). Эту величину, которую мы до сих пор называли электрическим сопротивлением или просто сопротивлением, теперь будем называть активным сопротивлением.
В проводнике с активным сопротивлением колебания силы тока совпадают по фазе с колебаниями напряже ния (рис.
4.11), а амплитуда силы тока определяется равенством
Мощность в цепи с резистором.
В цепи переменного тока промышленной частоты (v = 50 Гц) сила тока и напряжение изменяются сравнительно быстро. Поэтому при прохождении тока по проводнику, например по нити электрической лампочки, количество выделенной энергии также будет быстро меняться со временем. Но этих быстрых изменений мы не замечаем.
Как правило, нам нужно бывает знать среднюю мощ ностъ тока на участке цепи за большой промежуток времени, включающий много периодов. Для этого достаточно найчи среднюю мощность за один период. Под средней за период, мощностью переменного тока понимают отношение суммарной энергии , поступающей в цепь за период, к периоду.
Мощность в цепи постоянного тока на участке с сопротивлением R определяется формулой
P = I 2 R. (4.18)
На протяжении очень малого интервала времени переменный ток можно считать практически постоянным.
Поэтому мгновенная моoность в цепи переменного тока на участке, имеющем активное сопротивление R, определяется формулой
P = i 2 R.
(4.19)
Найдем среднее значение мощности за период. Для этого сначала преобразуем формулу (4.19), подставляя в нее выражение (4.16) для силы тока и используя известное из математики соотношение
График зависимости мгновенной мощности от времени изображен на рисунке 4.12, а. Согласно графику (рис. 4.12, б.), на протяжении одной восьмой периода, когда , мощность в любой момент времени больше, чем . Зато на протяжении следующей восьмой части периода, когда cos 2t
Средняя мощность равна, таким образом, первому члену в формуле (4.20):
Действующие значения силы тока и напряжения .
Из формулы (4.21) видно, что величина есть среднее за период значение квадрата силы тока:
Величина, равная квадратному корню из среднего значения квадрата силы тока, называется действующим значением силы неременного тока. Действующее зртачепие силы неременного тока обозначается через I:
Действующее значение силы переменного тока
равно силе такого постоянного тока, при котором в проводнике выделяется то же количество теплоты , что и при переменном токе за то же время.
Действующее значение переменного напряжения определяется аналогично действующему значению силы тока:
Заменяя в формуле (4.17) амплитудные значения силы тока и напряжения на их действующие значения, получаем
Это закон Ома для участка цепи переменного тока с резистором.
Как и при механических колебаниях, в случае электрических колебаний обычно нас не интересуют значения силы тока, напряжения и других величин в каждый момент времени. Важны общие характеристики колебаний, такие, как амплитуда, период, частота, действующие значения силы тока и напряжения, средняя мощность. Именно действующие значения силы тока и напряжения регистрируют амперметры и вольтметры переменного тока.
Кроме того, действующие значения удобнее мгновенных значений еще и потому, что именно они непосредственно определяют среднее значение мощности Р переменного тока:
P = I 2 R = UI.
Колебания силы тока в цепи с резистором совпадают по фазе с колебаниями напряжения, а мощность определяется действующими значениями силы тока и напряжения.
1. Чему равна амплитуда напряжения в осветительных сетях переменного тока, рассчитанных на напряжение 220 В!
2. Что называют действующими значениями силы тока и напряжения!
Мякишев Г. Я., Физика. 11 класс: учеб. для общеобразоват. учреждений: базовый и профил. уровни / Г. Я. Мякишев, Б. В. Буховцев, В. М. Чаругин; под ред. В. И. Николаева, Н. А. Парфентьевой. — 17-е изд., перераб. и доп. — М. : Просвещение, 2008. — 399 с: ил.
Библиотека с учебниками и книгами на скачку бесплатно онлайн , Физика и астрономия для 11 класса скачать , школьная программа по физике, планы конспектов уроков
Содержание урока
конспект урока
опорный каркас
презентация урока
акселеративные методы
интерактивные технологии
Практика
задачи и упражнения
самопроверка
практикумы, тренинги, кейсы, квесты
домашние задания
дискуссионные вопросы
риторические вопросы от учеников
Иллюстрации
аудио-, видеоклипы и мультимедиа
фотографии, картинки
графики, таблицы, схемы
юмор, анекдоты, приколы, комиксы
притчи, поговорки, кроссворды, цитаты
Дополнения
рефераты
статьи
фишки для любознательных
шпаргалки
учебники основные и дополнительные
словарь терминов
прочие
Совершенствование учебников и уроков
исправление ошибок в учебнике
обновление фрагмента в учебнике
элементы новаторства на уроке
замена устаревших знаний новыми
Только для учителей
идеальные уроки
календарный план на год
методические рекомендации
программы
обсуждения
Интегрированные уроки
Переменный синусоидальный ток в течение периода имеет различные мгновенные значения.
Естественно поставить вопрос, какое же значение тока будет измеряться амперметром, включенным в цепь?
При расчетах цепей переменного тока, а также при электрических измерениях неудобно пользоваться мгновенными или амплитудными значениями токов и напряжений, а их средние значения за период равны нулю. Кроме того, об электрическом эффекте периодически изменяющегося тока (о количестве выделенной теплоты, о совершенной работе и т. д.) нельзя судить по амплитуде этого тока.
Наиболее удобным оказалось введение понятий так называемых действующих значений тока и напряжения
. В основу этих понятий положено тепловое (или механическое) действие тока, не зависящее от его направления.
Это значение постоянного тока, при котором за период переменного тока в проводнике выделяется столько же теплоты, сколько и при переменном токе.
Для оценки действия, производимого , мы сравним его действия с тепловым эффектом постоянного тока.
Мощность Р постоянного тока I
, проходящего через сопротивление r
, будет Р = Р 2
r
.
Мощность переменного тока выразится как средний эффект мгновенной мощности I
2 r за целый период или среднее значение от (Im
х sinωt
) 2 х r
за то же время.
Пусть среднее значение t2 за период будет М. Приравнивая мощность постоянного тока и мощность при переменном токе, имеем: I
2 r =
Mr, откуда I
= √
M
,
Величина I
называется действующим значением переменного тока.
Среднее значение i2 при переменном токе определим следующим образом.
Построим синусоидальную кривую изменения тока. Возведя в квадрат каждое мгновенное значение тока, получим кривую зависимости Р от времени.
Обе половины этой кривой лежат выше горизонтальной оси, так как отрицательные значения тока (-i
) во второй половине периода, будучи возведены в квадрат, дают положительные величины.
Построим прямоугольник с основанием Т и площадью, равной площади, ограниченной кривой i 2 и горизонтальной осью. Высота прямоугольника М будет соответствовать среднему значению Р за период.
Это значение за период, вычисленное при помощи высшей математики, будет равно 1/2I 2 m
. Следовательно, М =
1/2I 2 m
Так как действующее значение I
переменного тока равно I
= √
M
, то окончательно I = Im / √
2
Аналогично зависимость между действующим и амплитудным значениями для напряжения U и Е имеет вид:
U = Um / √
2
E= Em / √
2
Действующие значения переменных величин обозначаются прописными буквами без индексов (I
, U, Е).
На основании сказанного выше можно сказать, что действующее значение переменного тока равно такому постоянному току, который, проходя через то же сопротивление, что и переменный ток, за то же время выделяет такое же количество энергии.
Электроизмерительные приборы (амперметры, вольтметры), включенные в цепь переменного тока, показывают действующие значения тока или напряжения.
При построении векторных диаграмм удобнее откладывать не амплитудные, а действующие значения векторов. Для этого длины векторов уменьшают в √
2
раз.
От этого расположение векторов на диаграмме не изменяется.
Мы говорили про мощность и работу переменного тока. Напомню, что тогда мы считали ее через некоторый интеграл, а в самом конце статьи я вскользь сказал, что существуют способы облечения и без того нелегкой жизни и часто можно обойтись вообще без взятия интеграла, если знать про действующее значение тока
. Сегодня про него и поговорим!
Господа, вероятно, для вас не станет секретом, что в природе существует большое число видов переменного тока: синусоидальный, прямоугольный, треугольный и так далее. И как их вообще можно сравнивать между собой? По форме? Хмм…Пожалуй, да. Они же визуально различаются, с этим не поспоришь. По частоте? Тоже да, но иногда это вызывает вопросы. Некоторые считают, что само определение частоты применимо исключительно для синусоидального сигнала и его нельзя использовать, например, для последовательности импульсов. Возможно, формально они и правы, но я не разделяю их точку зрения. А еще как еще можно? А, например, по деньгам! Неожиданно? Напрасно.
Ток ведь стоит денег. Вернее, стоит денег работа тока. В конце концов ведь те самые киловатт·часы, за которые вы все платите каждый месяц по счетчику не что иное, как работа тока. А поскольку деньги вещь серьезная, то ради такого стоит и термин отдельный ввести. И для сравнения между собой токов различной формы по количеству работы ввели понятие действующего тока.
Итак, действующее (или среднеквадратичное) значение переменного тока — это такая величина некоторого постоянного тока, который за время, равное периоду переменного тока выделит столько же тепла на резисторе, что и наш переменный ток.
Звучит очень хитро и, скорее всего, если вы читаете это определение в первый раз, то вряд ли вы его поймете. Это нормально. Когда я его в первый раз услышал в школе, я сам долго доходил, что же это значит. Поэтому сейчас я постараюсь разобрать это определение поподробнее, чтобы вы поняли, что за этой мудреной фразой скрывается быстрее, чем я в свое время.
Итак, у нас есть переменный ток.
Допустим, синусоидальный.
У него своя амплитуда А m
и период T период
(ну или частота f
). На фазу в данном случае пофиг, считаем ее равной нулю. Этот переменный ток течет через некоторый резистор R
и на этом резисторе выделяется энергия. За один период T период
нашего синусоидального тока выделится вполне определенное количество джоулей энергии. Это число джоулей мы можем точно посчитать по формулам с интегралом, которые я приводил в прошлый раз
. Допустим, мы насчитали, что за один период T
период синусоидального тока выделится Q
джоулей тепла. А теперь, внимание, господа, важный момент! Давайте мы заменим переменный ток на постоянный, причем выберем его такой величины (ну то есть столько ампер), чтобы на том же самом резисторе
R за то же самое время
T период выделилось ровно такое же количество джоулей
Q.
Очевидно, мы должны как-то определить величину этого самого постоянного тока, эквивалентного переменному с энергетической точки зрения.
И вот когда мы найдем эту величину, то она-то как раз и будет тем самым действующим значением переменного тока
. А теперь, господа, вернитесь еще разок к тому мудреному формальному определению, которое я давал вначале. Сейчас оно стало лучше понятно, не так ли?
Итак, суть вопроса, надеюсь, стала понятной, поэтому давайте все сказанное выше переведем на язык математики. Как мы уже писали в прошлой статье
, закон изменения мощности переменного тока равен
Количество выделившейся энергии при работе тока за время T период
— соответственно, равно интегралу за время периода T период
:
Господа, теперь нам надо взять этот интеграл. Если по причине нелюбви к математике вам это кажется чем-то слишком мудреным, вы волне можете пропустить выкладки и посмотреть сразу результат. А у меня что-то сегодня настроение вспомнить молодость и аккуратненько разобраться со всеми этими интегральчиками .
Итак, как его нам брать? Ну, величины I m 2 и R являются константами и их можно сразу вынести за знак интеграла.
А для квадрата синуса нам надо применить формулу понижения степени
из курса тригонометрии. Надеюсь, вы ее помните . А если нет, то напомню еще раз:
Теперь давайте разобьем интеграл на два интеграла. Можно воспользоваться тем, что интеграл от суммы или разности равен сумме или разности интегралов. В принципе, это очень даже логично, если вспомнить про то, что интеграл — это площадь.
Итак, имеем
Господа, у меня есть для вас просто отличнейшая новость. Второй интеграл равен нулю!
Почему это так? Да просто потому, что интеграл любого синуса/косинуса на величине, кратной его периоду, равен нулю. Полезнейшее свойство, кстати! Рекомендую его запомнить. Геометрически это тоже понятно: первая полуволна синуса идет выше оси абсцисс и интеграл от нее больше нуля, а вторая полуволна идет ниже оси абсцисс, поэтому его величина меньше нуля. А по модулю они равны между собой, поэтому их сложение (собственно, интеграл за весь период) даст в итоге нолик.
Итак, отбрасывая интеграл с косинусом, получаем
Ну и не надо быть большим гуру математики, чтобы сказать, что этот интеграл равен
И, таким образом, получаем ответ
Это мы получили количество джоулей, которое выделится на резисторе
R
при протекании через него синусоидального тока амплитудой
I m
в течении периода
T период
. Теперь, чтобы найти чему в данном случае равен действующий ток
нам надо исходить из того, что на том же самом резисторе
R за то же самое время
T период выделится то же самое количество энергии
Q.
Поэтому мы можем записать
Если не совсем понятно, откуда здесь взялась левая часть, рекомендую вам повторить статью про закон Джоуля-Ленца
. А мы тем временем выразим действующее значение тока
I
действ
.
из этого выражения, предварительно сократив все, что можно
Вот такой вот результат, господа. Действующее значение переменного синусоидального тока в корень из двух раз меньше его амплитудного значения.
Хорошо запомните этот результат, это важный вывод.
Вообще говоря никто не мешает по аналогии с током ввести действующее значение напряжения
. При этом у нас зависимость мощности от времени примет вот такой вид
Именно его мы будем подставлять под интеграл и выполнять все преобразования. Господа, каждый из вас может на досуге при желании это проделать, я же просто приведу конечный результат, поскольку он полностью аналогичен случаю с током. Итак, действующее значение напряжения синусоидального тока равно
Как видим, аналогия полнейшая. Действующее значения напряжения точно также в корень из двух раз меньше амплитуды.
Подобным образом можно рассчитать действующее значение тока и напряжения для сигнала абсолютно любой формы: надо только лишь записать закон изменения мощности для этого сигнала и выполнить пошагово все вышеописанные преобразования.
Все вы, наверняка, слышали, что у нас в розетках напряжение 220 В.
А каких вольт? У нас ведь теперь есть два термина — амплитудное и действующее значение. Так вот, оказывается, что 220 В в розетках — это действующее значение!
Вольтметры
и амперметры
, включаемые в цепи переменного тока показывают именно действующие значения. А форму сигнала вообще и его амплитуду в частности можно посмотреть с помощью осциллографа. Ну, мы же уже говорили, что всем интересны деньги, то бишь работа тока, а не какая-то там непонятная амплитуда. Тем не менее давайте-ка все-таки определим, чему равна амплитуда напряжения в наших с вами сетях. Пользуясь только что написанной формулой, можно записать
Отсюда получаем
Вот так вот, господа. В розетках у нас, оказывается, синус с амплитудой аж 311 В, а не 220, как можно было подумать сначала. Что бы убрать все сомнения представлю вам картинку, как выглядит закон изменения напряжения в наших розетках (помним, что частота сети равна 50 Гц или, что тоже самое, период равен 20 мс). Этот закон представлен на рисунке 1.
Рисунок 1 — Закон изменения напряжения в розетках
И специально для вас, господа, я посмотрел напряжение в розетке с помощью осциллографа.
Смотрел я его через делитель напряжения
1:5. То есть форма сигнала полностью сохранится, а амплитуда сигнала на экране осциллографа будет в пять раз меньше, чем на самом деле в розетке. Зачем я так сделал? Да просто потому, что из-за большого размаха входного напряжения картинка целиком не влезает на экран осциллографа.
ВНИМАНИЕ! Если у вас нет достаточного опыта работы с высоким напряжением, если вы абсолютно четко не представляете себе как могут течь токи при измерениях в гальванически не отвязанных от сети цепях, настоятельно не рекомендую проводить подобный эксперимент самостоятельно, это опасно!
Дело в том, что при подобных измерениях с помощью осциллографа, подключенного к розетке с заземлением
есть очень большой шанс что произойдет короткое замыкание через внутренние земли осциллографа и прибор сгорит без возможности восстановления! А если делать эти измерения с помощью осциллографа, подключенного к розетке без заземления
, на его корпусе, кабелях и разъемах может присутствовать смертельно опасный потенциал! Это не шутки, господа, если нет понимания, почему это так, лучше этого не делать, тем более, что осциллограммы уже сняты и вы можете их наблюдать на рисунке 2.
Рисунок 2 — Осциллограмма напряжения в розетке (делитель 1:5)
На рисунке 2 мы видим, что амплитуда синуса составляет около 62 вольт, а частота — ровно 50 Гц. Помня, что мы смотрим через делитель напряжения, который делит входное напряжение на 5, мы можем рассчитать реальную величину напряжения в розетке, она равна
Как мы видим, результат измерения очень близок к теоретическому, не смотря на погрешность измерения осциллографа и неидеальность резисторов делителя напряжения. Это свидетельствует о том, что все наши расчеты верны.
На этом на сегодня все, господа. Сегодня мы узнали, что такое действующий ток и действующее напряжение, научились их рассчитывать и проверили результаты расчетов на практике. Спасибо что прочитали это и до новых статей!
Вступайте в нашу
Силу переменного тока (напряжения) можно
охарактеризовать при помощи амплитуды.
Однако амплитудное значение тока
непросто измерить экспериментально.
Силу переменного тока удобно связать
с каким-либо действием, производимым
током, не зависящим от его направления.
Таковым является, например, тепловое
действие тока. Поворот стрелки амперметра,
измеряющего переменный ток, вызывается
удлинением нити, которая нагревается
при прохождении по ней тока.
Действующим
илиэффективным
значением
переменного тока (напряжения) называется
такое значение постоянного тока, при
котором на активном сопротивлении
выделяется за период такое же количество
теплоты, как и при переменном токе.
Свяжем
эффективное значение тока с его
амплитудным значением. Для этого
рассчитаем количество теплоты, выделяемое
на активном сопротивлении переменным
током за время, равное периоду колебаний.
Напомним, что по закону Джоуля-Ленца
количество теплоты, выделяющееся на
участке цепи cсопротивлениемприпостоянном
токеза время,
определяется по формуле
.
Переменный ток можно считать постоянным
только в течение очень малых промежутков
времени
.
Поделим период колебанийна очень большое число малых промежутков
времени
.
Количество теплоты
,
выделяемое на сопротивленииза время
:
.
Общее количество теплоты, выделяемое
за период, найдется суммированием
теплот, выделяемых за отдельные малые
промежутки времени, или, другими словами,
интегрированием:
.
Сила тока в
цепи изменяется по синусоидальному
закону
,
.
Опуская
вычисления, связанные с интегрированием,
запишем окончательный результат
.
Если бы по
цепи шёл некоторый постоянный ток
,
то за время, равное,
выделилось бы тепло
.
По определению постоянный ток,
оказывающий такое же тепловое действие,
что и переменный, будет равен эффективному
значению переменного тока
.
Находим эффективное значение силы
тока, приравнивая теплоты, выделяемые
за период, в случаях постоянного и
переменного токов
(4.28)
Очевидно,
точно такое же соотношение связывает
эффективное и амплитудное значения
напряжения в цепи с синусоидальным
переменным током:
(4.29)
Например,
стандартное напряжение в сети 220 В –
это эффективное напряжение. По формуле
(4.29) легко посчитать, что амплитудное
значение напряжения в этом случае будет
равно 311 В.
4.4.5. Мощность в цепи переменного тока
Пусть на некотором участке цепи с
переменным током сдвиг фаз между током
и напряжением равен
,
т.е. сила тока и напряжение изменяются
по законам:
,
.
Тогда мгновенное
значение мощности, выделяемой на участке
цепи,
Мощность
изменяется со временем. Поэтому можно
говорить лишь о ее среднем значении.
Определим среднюю мощность, выделяемую
в течение достаточно длительного
промежутка времени (во много раз
превосходящего период колебаний):
С использованием
известной тригонометрической формулы
.
Величину
усреднять не нужно, так как она не зависит
от времени, следовательно:
.
За длительное
время значение косинуса много раз
успевает измениться, принимая как
отрицательные, так и положительные
значения в пределах от (1)
до 1. Понятно, что среднее во времени
значение косинуса равно нулю
,
поэтому
(4.30)
Выражая
амплитуды тока и напряжения через их
эффективные значения по формулам (4.
28)
и (4.29), получим
. (4.31)
Мощность, выделяемая на участке цепи с
переменным током, зависит от эффективных
значений тока и напряжения и сдвига
фаз между током и напряжением
. Например,
если участок цепи состоит из одного
только активного сопротивления, то
и
.
Если участок цепи содержит только
индуктивность или только ёмкость, то
и
.
Объяснить среднее нулевое значение
мощности, выделяемой на индуктивности
и ёмкости можно следующим образом.
Индуктивность и ёмкость лишь заимствуют
энергию у генератора, а затем возвращают
её обратно. Конденсатор заряжается, а
затем разряжается. Сила тока в катушке
увеличивается, затем снова спадает до
нуля и т. д. Именно по той причине, что
на индуктивном и ёмкостном сопротивлениях
средняя расходуемая генератором энергия
равна нулю, их назвали реактивными. На
активном же сопротивлении средняя
мощность отлична от нуля. Другими словами
провод с сопротивлением
при протекании по нему тока нагревается.
И энергия, выделяемая в виде тепла, назад
в генератор уже не возвращается.
Если участок цепи содержит несколько
элементов, то сдвига фаз
может быть иным. Например, в случае
участка цепи, изображенного на рис. 4.5,
сдвиг фаз между током и напряжением
определяется по формуле (4.27).
Пример 4.7.
К генератору переменного
синусоидального тока подключён резистор
с сопротивлением.
Во сколько раз изменится средняя
мощность, расходуемая генератором, если
к резистору подключить катушку с
индуктивным сопротивлением
а) последовательно, б) параллельно (рис.
4.10)? Активным сопротивлением катушки
пренебречь.
Решение.
Когда к генератору подключено
одно только активное сопротивление,
расходуемая мощность
(см. формулу (4.30)).
Рассмотрим цепь на рис. 4.10, а. В примере
4.6 было определено амплитудное значение
силы тока генератора:
.
Из векторной диаграммы на рис. 4.11,а
определяем сдвиг фаз между током и
напряжением генератора
.
В результате средняя расходуемая
генератором мощность
.
Ответ: при
последовательном включении в цепь
индуктивности средняя мощность,
расходуемая генератором, уменьшится в
2 раза.
Рассмотрим цепь на рис. 4.10,б. В примере
4.6 было определено амплитудное значение
силы тока генератора
.
Из векторной диаграммы на рис. 4.11,б
определяем сдвиг фаз между током и
напряжением генератора
.
Тогда средняя
мощность, расходуемая генератором
Ответ: при
параллельном включении индуктивности
средняя мощность, расходуемая генератором,
не изменяется.
Переменный электрический ток
1 Прямоугольная рамка площади S=100 см2 вращается в горизонтальном однородном магнитном поле с частотой n= 50 об/с (рис. 145). Магнитная индукция поля В = 0,2 Тл. Найти закон изменения магнитного потока через рамку в зависимости от времени t, если в начальный момент времени плоскость рамки: а) расположена горизонтально; б) составляет с горизонтальной плоскостью угол φ = 30°.
Решение:
где Фо=2 мВб. Отсчет начальной фазы j производится от горизонтальной плоскости в сторону вращения рамки.
2 В условиях задачи 1 найти амплитуду э.
д.с, индуцируемой в рамке. Как изменится амплитуда э. д. с, если частоту вращения рамки увеличить в три раза?
Решение:
Рамка, занимавшая в начальный момент времени горизонтальное положение, вращаясь с угловой скоростью ω=2πn, в момент времени t будет составлять с горизонтальной плоскостью угол ωt=2πnt (рис. 379). В течение последующего очень малого промежутка времени Δt она повернется еще на малый угол ωΔt. Пусть сторона рамки, параллельная оси 00, равна а и сторона рамки, перпендикулярная к оси, равна b. За время Δt проводник рамки cd переместится в положение c’d’ и «заметет» при этом площадь
где S=ab — площадь рамки. Магнитный поток через площадь, «заметаемую» проводником cd,
где α — угол между нормалью N к плоскости cc’d’d и направлением магнитной индукции В.
Если промежуток времени Δt очень мал, то угол α практически равен углу ωt, так как направление нормали n мало отличается от направления стороны рамки kd, а вектор В по условию направлен горизонтально.
Таким образом,
Следовательно, в момент времени t в проводнике cd индуцируется э.д.с.
Вектор В параллелен плоскостям, в которых при вращении рамки движутся проводники kd и lс. Поэтому через «заметаемые» этими проводниками площади магнитный поток равен нулю и э.д.с. не возникает. В проводнике ad, как легко видеть, индуцируется э.д.с. ε2. равная по модулю ε1; но направленная так, что при обходе по контуру рамки эти э.д.с. складываются. В результате суммарная э.д.с, индуцируемая в рамке,
Наибольшее значение э.д.с. принимает в те моменты времени, когда cosωt максимален, т. е. равен единице. Поэтому амплитуда э.д.с.
При увеличении частоты вращения рамки в три раза амплитуда э.д.с. также увеличится в три раза, т.е.
3 Найти максимальный магнитный поток через прямоугольную рамку, вращающуюся в однородном магнитном поле с частотой n=10 об/с, если амплитуда индуцируемой в рамке э. д. с. ε0 = 3 В (рис. 145).
Решение:
4 Найти частоту вращения прямоугольной рамки в однородном магнитном поле с индукцией B= 0,5 Тл, если амплитуда индуцируемой в рамке э.
д. с. ε0 = 10 В (рис. 145). Площадь рамки S=200 см2, число витков рамки w = 20.
Решение:
5 Напряжение на концах участка цепи, по которому течет переменный ток, изменяется с течением времени по закону , где φ=π/6— начальная фаза напряжения. В момент времени t=T/12 мгновенное значение напряжения V=10В. Найти амплитуду напряжения Vo, круговую частоту ω и частоту f тока, если период колебаний T=0,01 с. Представить графически зависимость напряжения от времени t.
Решение:
Круговая частота тока
частота тока f=1/T=100 Гц. В момент времени t=T/12 мгновенное значение напряжения
отсюда
График зависимости напряжения от времени представлен на рис. 380.
6 Найти индуктивность катушки, если амплитуда напряжения на ее концах Vo = 160B, амплитуда тока в ней Iо = 10А и частота тока f=50 Гц.
Решение:
Индуктивное сопротивление катушки
где ω=2πf — круговая частота тока. Амплитуда тока
отсюда
7 Индуктивное сопротивление катушки XL = 500 Ом, эффективное напряжение сети, в которую включена катушка, Vэ = 100 В, частота тока f=1 кГц.
Найти амплитуду тока в цепи и индуктивность катушки.
Решение:
8 Найти сдвиг фаз φ между напряжением и током для цепи, состоящеи из последовательно включенных резистора с сопротивлением R = 1 кОм, катушки с индуктивностью L = 0,5 Гн и конденсаторах емкостью С= 1 мкФ. Найти мощность, выделяемую в цепи, если амплитуда напряжения Vo = 100 В, а частота тока f=50 Гц.
Решение:
Полное сопротивление
Мощность
9 В цепь последовательно включены резистор с сопротивлением R = 1 кОм, катушка с индуктивностью L = 0,5 Гн и конденсатор с емкостью С= 1 мкФ. Найти индуктивное сопротивление XL, емкостное сопротивление Хc и полное сопротивление Z цепи при частотах тока f1 = 50Гц и f2 = 10кГц.
Решение:
Индуктивное сопротивление
емкостное сопротивление
и полное сопротивление
где ω=2πf — круговая частота тока. При
при
10 К зажимам генератора присоединен конденсатор с емкостью С=0,1 мкФ.
Найти амплитуду напряжения на зажимах, если амплитуда тока Io = 2,2 А, а период тока T = 0,2 мс.
Решение:

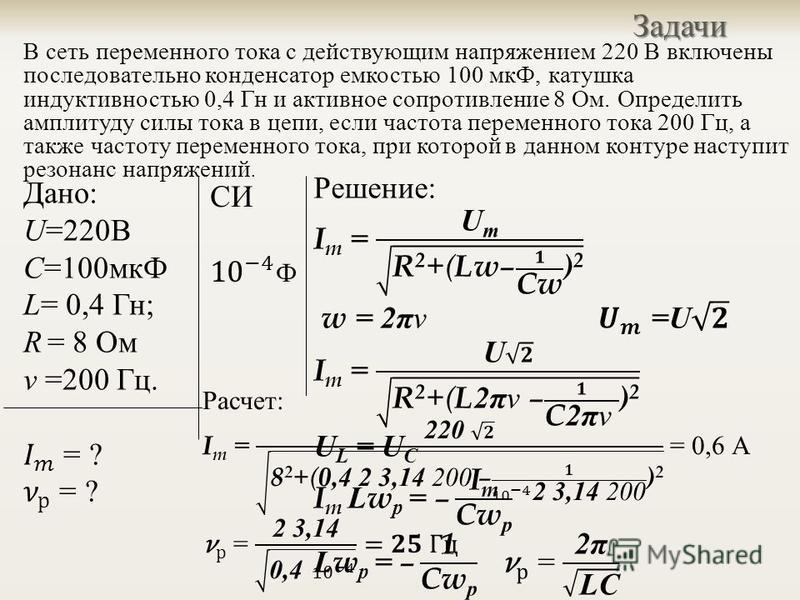

11 В сеть переменного тока с эффективным напряжением Vэ=127 В последовательно включены резистор с сопротивлением R=100 Ом и конденсатор с емкостью С = 40 мкФ. Найти амплитуду тока в цепи.
Решение:
12 В сеть переменного тока с эффективным напряжением Vэ=120 В последовательно включены проводник с сопротивлением R=15 Ом и катушка с индуктивностью L=50 мГн. Найти частоту тока f, если амплитуда тока в цепи Io = 7 А.
Решение:
13 Найти полное сопротивление цепи, состоящей из последовательно включенных конденсатора с емкостью С=0,1 мкФ и катушки с индуктивностью L= 0,5 Гн, при частоте тока f=1 кГц. При какой частоте fo полное сопротивление цепи равно нулю?
Решение:
Полное сопротивление цепи
Из условия, что при частоте f0 полное сопротивление цепи равно нулю, имеем
отсюда
14 В колебательный контур (рис.
146) включен источник переменного тока с э. д. с. , где амплитуда э. д. с. ε0 = 2 В. При резонансе амплитуда напряжения на отдельных элементах контура, например на конденсаторе, значительно увеличивается. Найти резонансную амплитуду напряжения на конденсаторе, если известно, что она во столько раз больше амплитуды э.д.с, во сколько раз индуктивное сопротивление XL (или емкостное сопротивление Хс) при резонансе больше сопротивления R. Резонансная частота контура fо = 0,1 МГц, индуктивность катушки L= 1мГн, сопротивление контура R=3 Ом.
Решение:
15 Соленоид с железным сердечником (дроссель), имеющий индуктивность L = 2 Гн и сопротивление обмотки R = 10 Ом, включен сначала в сеть постоянного тока с напряжением V=20 В, а затем в сеть переменного тока с эффективным напряжением Vэ=20 В и частотой тока f=0,4 кГц. Найти ток, текущий через соленоид, в первом случае и амплитуду тока во втором случае.
Решение:
В цепи постоянного тока I=V/R=2 А. Индуктивное сопротивление соленоида
Амплитуда напряжения Так как то амплитуда переменного тока
16 Найти коэффициент мощности cosj электрической цепи, если генератор отдает в цепь мощность N=8 кВт, амплитуда тока в цепи Io=100 А и амплитуда напряжения на зажимах генератора Vo = 200 В.
Решение:
Мощность
отсюда
17 От генератора переменного тока питается электропечь с сопротивлением R = 22 Ом. Найти количество теплоты Q, выделяемое печью за время τ = 1 ч, если амплитуда тока Io=10 А.
Решение:
Эффективный ток
Количество теплоты, выделяемое печью,
18 Кипятильник работает от сети переменного тока с эффективным напряжением Vэ=100В. При температуре tо = 20° С сопротивление фехралевой спирали R = 25 Ом. Какая масса кипящей воды превращается кипятильником в пар за время τ = 1 мин? Удельная теплота парообразования воды r = 2,3 МДж/кг. Температурный коэффициент сопротивления фехраля .
Решение:
где t=100° С-температура кипения воды.
19 Неоновая лампа включена в сеть переменного тока с эффективным напряжением Vэ=71 В и периодом T= (1/50) с. Найти промежуток времени Δt, в течение которого длится вспышка лампы, и частоту вспышек лампы n. Напряжение зажигания лампы Vэ=86,7 В считать равным напряжению гашения Vг.
Решение:
В сети с эффективным напряжением Vэ амплитуда напряжения
Принимая начальную фазу напряжения равной нулю, запишем закон изменения напряжения с течением времени:
Зажигания (гашения) лампы происходят в моменты времени когда мгновенное напряжение в сети равно напряжению зажигания (рис. 381):
Наименьшее положительное значение, которое может иметь величина
стоящая под знаком синуса, составляет 60° = π/З. В общем случае
где т=0,1, 2, … Следовательно,
Знак плюс здесь соответствует моментам зажигания лампы (напряжение в эти моменты возрастает по модулю), а знак минус-моментам гашения лампы (напряжение убывает по модулю). В частности, первая вспышка . происходит при tо=T/6 и первое гашение — при
Таким образом, длительность вспышки
Вспышки и гашения, происходят в течение каждой половины периода; следовательно, частота вспышек n= 2/T=100.
20 Найти частоту вспышек неоновой лампы, включенной в сеть переменного тока по схеме, изображенной на рис.
147. Э.д.с. батареи элементов ε = 60 В, эффективное напряжение, снимаемое с автотрансформатора, Vэ= 28,3 В, напряжение зажигания лампы Vз = 86,7 В. Частота переменного тока f=200 Гц.
Решение:
Амплитуда переменного напряжения на выходе автотрансформатора
Это напряжение с течением времени изменяется по закону
Напряжение между электродами лампы
(график зависимости этого напряжения от времени приведен на рис. 382).
При
напряжение V2 принимает наибольшее значение
При
напряжение V2 принимает наименьшее значение
Таким образом, напряжение на электродах лампы становится больше напряжения зажигания лишь один раз в течение периода, поэтому частота вспышек неоновой лампы равна частоте тока f=200 Гц.
21 Ток в первичной обмотке трансформатора I1=0,5 А, напряжение на ее концах V1 = 220 В. Ток во вторичной обмотке трансформатора I2 = 11 А, напряжение на ее концах V2 = 9,5 В. Найти к.п.д. трансформатора.
Решение:
Мощность, подводимая к первичной обмотке (затраченная мощность), N1=I1V1.
Мощность, отдаваемая вторичной обмоткой нагрузке (полезная мощность), N2=I2V2. К. п. д. трансформатора
22 Первичная обмотка понижающего трансформатора с коэффициентом трансформации k=8 включена в сеть переменного тока с напряжением V1=220 В. Сопротивление вторичной обмотки r=2 Ом, ток в ней I=3 А. Найти напряжение V2 на зажимах вторичной обмотки.
Решение:
Индуцируемая во вторичной обмотке э.д.с .
Напряжение на ее зажимах
23 Первичная обмотка трансформатора для питания накала радиоприемника имеет w1= 12000 витков и включена в сеть переменного тока с напряжением V1= 120 В. Какое число витков w2 должна иметь вторичная обмотка, если ее сопротивление r=0,5 Ом? Напряжение накала радиоприемника V2 = 3,5 В при токе I=1А.
Решение:
Индуцируемая во вторичной обмотке э.д.с. должна быть равна напряжению накала V2 и падению напряжения на сопротивлении обмотки Ir. Поэтому отношение чисел витков в обмотках
отсюда
24 Первичная обмотка понижающего трансформатора включена в сеть переменного тока с напряжением V1=220 В.
Напряжение на зажимах вторичной обмотки V2 = 20 В, ее сопротивление r=1 Ом, ток в ней I=2 А. Найти коэффициент трансформации k и к.п.д. η трансформатора.
Решение:
Индуцируемая во вторичной обмотке э.д.с.
Коэффициент трансформации трансформатора
Ток в первичной обмотке находим из условия
К.п.д. трансформатора (отношение мощности на зажимах вторичной обмотки к мощности, потребляемой первичной обмоткой)
25 Первичная обмотка понижающего трансформатора с коэффициентом трансформации k=10 включена в сеть переменного тока с напряжением V1=120 В. Сопротивление вторичной обмотки r=1,2 Ом, ток в ней I=5 А. Найти сопротивление R нагрузки трансформатора и напряжение V2 на зажимах вторичной обмотки.
Решение:
26 Найти амплитуду и фазу напряжения в сети, питаемой двумя последовательно включенными генераторами переменного тока, напряжения на зажимах которых . Амплитуды напряжения генераторов V10 = 60 В и V20=100 В; частота тока f=50 Гц; начальная фаза напряжения второго генератора φ0 = 30°.
Решение:
Амплитуда напряжения
Урок 8. переменный электрический ток — Физика — 11 класс
Физика, 11 класс
Урок 8. Переменный электрический ток
Перечень вопросов, рассматриваемых на уроке:
1) Свойства переменного тока;
2) Понятия активного сопротивления, индуктивного и ёмкостного сопротивления;
3) Особенности переменного электрического тока на участке цепи с резистором;
4) Определение понятий: переменный электрический ток, активное сопротивление, индуктивное сопротивление, ёмкостное сопротивление.
Глоссарий по теме
Переменный электрический ток — это ток, периодически изменяющийся со временем.
Сопротивление элемента электрической цепи (резистора), в котором происходит превращение электрической энергии во внутреннюю называют активным сопротивлением.
Действующее значение силы переменного тока равно силе такого постоянного тока, при котором в проводнике выделяется то же количество теплоты, что и при переменном токе за то же время.
Величину ХC, обратную произведению ωC циклической частоты на электрическую ёмкость конденсатора, называют ёмкостным сопротивлением.
Величину ХL, равную произведению циклической частоты на индуктивность, называют индуктивным сопротивлением.
Основная и дополнительная литература по теме урока:
Мякишев Г.Я., Буховцев Б.Б., Чаругин В.М. Физика.11 класс. Учебник для общеобразовательных организаций М.: Просвещение, 2014. – С. 86 – 95.
Рымкевич А.П. Сборник задач по физике. 10-11 класс. — М.: Дрофа, 2014. – С. 128 – 132.
Степанова. Г.Н. Сборник задач по физике. 10-11 класс. М., Просвещение 1999 г.
Е.А. Марон, А.Е. Марон. Контрольные работы по физике. М., Просвещение, 2004
Основное содержание урока
Сейчас невозможно представить себе нашу цивилизацию без электричества. Телевизоры, холодильники, компьютеры – вся бытовая техника работает на нем. Основным источником энергии является переменный ток.
Электрический ток, питающий розетки в наших домах, является переменным А что это такое? Каковы его характеристики? Чем же переменный ток отличается от постоянного? Об этом мы поговорим на данном уроке.
В известном опыте Фарадея при движении полосового магнита относительно катушки появлялся ток, что фиксировалось стрелкой гальванометра, соединенного с катушкой. Если магнит привести колебательное движение относительно катушки, то стрелка гальванометра будет отклоняться то в одну сторону, то в другую – в зависимости от направления движения магнита. Это означает, что возникающий в катушке ток меняет свое направление. Такой ток называют переменным.
Электрический ток, периодически меняющийся со временем по модулю и направлению, называется переменным током.
Переменный электрический ток представляет собой электромагнитные вынужденные колебания. Переменный ток в отличие от постоянного имеет период, амплитуду и частоту.
Сила тока и напряжение меняются со временем по гармоническому закону, такой ток называется синусоидальным. В основном используется синусоидальный ток. Колебания тока можно наблюдать с помощью осциллографа.
Если напряжение на концах цепи будет меняться по гармоническому закону, то и напряженность внутри проводника будет так же меняться гармонически. Эти гармонические изменения напряженности поля, в свою очередь вызывают гармонические колебания упорядоченного движения свободных частиц и, следовательно, гармонические колебания силы тока. При изменении напряжения на концах цепи, в ней с очень большой скоростью распространяется электрическое поле. Сила переменного тока практически во всех сечениях проводника одинакова потому, что время распространения электромагнитного поля превышает период колебаний.
Рассмотрим процессы, происходящие в проводнике, включенном в цепь переменного тока. Сопротивление проводника, в котором происходит превращение электрической энергии во внутреннюю энергию, называют активным. При изменении напряжения на концах цепи по гармоническому закону, точно так же меняется напряженность электрического поля и в цепи появляется переменный ток.
При наличии такого сопротивления колебания силы тока и напряжения совпадают по фазе в любой момент времени.
𝒾 — мгновенное значение силы тока;
ℐm— амплитудное значение силы тока.
– колебания напряжения на концах цепи.
Колебания ЭДС индукции определяются формулами:
При совпадении фазы колебаний силы тока и напряжения мгновенная мощность равна произведению мгновенных значений силы тока и напряжения. Среднее значение мощности равно половине произведения квадрата амплитуды силы тока и активного сопротивления.
Часто к параметрам и характеристикам переменного тока относят действующие значения. Напряжение, ток или ЭДС, которая действует в цепи в каждый момент времени — мгновенное значение (помечают строчными буквами — і, u, e). Однако оценивать переменный ток, совершенную им работу, создаваемое тепло сложно рассчитывать по мгновенному значению, так как оно постоянно меняется. Поэтому применяют действующее, которое характеризует силу постоянного тока, выделяющего за время прохождения по проводнику столько же тепла, сколько это делает переменный.
Действующее значение силы переменного тока равно силе такого постоянного тока, при котором в проводнике выделяется то же количество теплоты, что и при переменном токе за то же время.
Um — амплитудное значение напряжения.
Действующие значения силы тока и напряжения:
Электрическая аппаратура в цепях переменного тока показывает именно действующие значения измеряемых величин.
Конденсатор включенный в электрическую цепь оказывает сопротивление прохождению тока. Это сопротивление называют ёмкостным.
Величину ХC, обратную произведению циклической частоты на электрическую ёмкость конденсатора, называют ёмкостным сопротивлением.
Ёмкостное сопротивление не является постоянной величиной. Мы видим, что конденсатор оказывает бесконечно большое сопротивление постоянному току.
Если включить в электрическую цепь катушку индуктивности, то она будет влиять на прохождение тока в цепи, т.е. оказывать сопротивление току. Это можно объяснить явлением самоиндукции.
Величину ХL, равную произведению циклической частоты на индуктивность, называют индуктивным сопротивлением.
XL= ωL
Если частота равна нулю, то индуктивное сопротивление тоже равно нулю.
При увеличении напряжения в цепи переменного тока сила тока будет увеличиваться так же, как и при постоянном токе. В цепи переменного тока содержащем активное сопротивление, конденсатор и катушка индуктивности будет оказываться сопротивление току. Сопротивление оказывает и катушка индуктивности, и конденсатор, и резистор. При расчёте общего сопротивления всё это надо учитывать. Основываясь на этом закон Ома для переменного тока формулируется следующим образом: значение тока в цепи переменного тока прямо пропорционально напряжению в цепи и обратно пропорционально полному сопротивлению цепи.
Если цепь содержит активное сопротивление, катушку и конденсатор соединенные последовательно, то полное сопротивление равно
Закон Ома для электрической цепи переменного тока записывается имеет вид:
Преимущество применения переменного тока заключается в том, что он передаётся потребителю с меньшими потерями.
В электрической цепи постоянного тока зная напряжение на зажимах потребителя и протекающий ток можем легко определить потребляемую мощность, умножив величину тока на напряжение.
В цепи переменного тока мощность равна произведению напряжения на силу тока и на коэффициент мощности.
Мощность цепи переменного тока
P=IU cosφ
Величина cosφ – называется коэффициентом мощности
Коэффициент мощности показывает какая часть энергии преобразуется в другие виды. Коэффициент мощности находят с помощью фазометров. Уменьшение коэффициента мощности приводит к увеличению тепловых потерь. Для повышения коэффициента мощности электродвигателей параллельно им подключают конденсаторы. Конденсатор и катушка индуктивности в цепи переменного тока создают противоположные сдвиги фаз. При одновременном включении конденсатора и катушки индуктивности происходит взаимная компенсация сдвига фаз и повышение коэффициента мощности. Повышение коэффициента мощности является важной народнохозяйственной задачей.
Разбор типовых тренировочных заданий
1. Рамка вращается в однородном магнитном поле. ЭДС индукции, возникающая в рамке, изменяется по закону e=80 sin 25πt.
Определите время одного оборота рамки.
Дано: e=80 sin 25πt.
Найти: T.
Решение:
Колебания ЭДС индукции в цепи переменного тока происходят по гармоническому закону
Согласно данным нашей задачи:
Время одного оборота, т.е. период связан с циклической частотой формулой:
Подставляем числовые данные:
Ответ: T = 0,08 c.
2. Чему равна амплитуда силы тока в цепи переменного тока частотой 50 Гц, содержащей последовательно соединенные активное сопротивление 1 кОм и конденсатор емкости С = 1 мкФ, если действующее значение напряжения сети, к которой подключен участок цепи, равно 220 В?
Дано:
ν=50 Гц,
R=1 кОм=1000 Ом,
C=1 мкФ=10-6 Ф,
U=220 В.
Найти: Im
Решение:
Напишем закон Ома для переменного тока:
I=U/Z
Для амплитудных значений силы тока и напряжения, мы можем записать Im=Um/Z?
Полное сопротивление цепи равно:
Подставляя числовые данные находим полное сопротивление Z≈3300 Ом.
Так как действующее значение напряжения равно:
то после вычислений получаем Im ≈0,09 Ом.
Ответ: Im ≈0,09 Ом.
2. Установите соответствие между физической величиной и прибором для измерения.
Физические величины | Физические приборы |
Сила тока | Омметр |
Напряжение | Вольтметр |
Сопротивление | Амперметр |
Мощность | Ваттметр |
Правильный ответ:
Физические величины | Физические приборы |
Сила тока | Амперметр |
Напряжение | Вольтметр |
Сопротивление | Омметр |
Мощность | Ваттметр |
«Конденсатор в цепи переменного тока» (11 класс)
Дата проведения |
|
Тема: Конденсатор в цепи переменного тока
Цели: рассмотреть основные особенности емкостного сопротивления.
Образовательные:
·
изучают особенности емкостного сопротивления в цепи
переменного тока;
·
учаться решать задачи;
Развивающая:
·
развивают
умение применять данные знания на практике и в жизни;
·
расширяют
кругозор об окружающем мире;
·
развивают
логическое мышление, речь, память;
Воспитательная:
·
воспитывают
интерес к физике;
·
формируют
научное мировоззрение.
Тип урока: урок изучения нового материала
Методы урока: словесный, наглядный
Ход урока
I.
Орг.
момент.
Приветствие, проверка
присутствующих. Объяснение хода урока.
II.
Проверка
и актуализация знаний
1.
Как
связаны сила переменного тока и напряжение в цепи с резистором?
2.
В
осветительных сетях переменного тока применяются напряжения 220 В и 127 В.
Каковы амплитуды напряжений в этих сетях?
3.
Что
называют действующими значениями силы тока и напряжения?
III.
Сообщение
темы и постановка целей урока
Тема сегодняшнего нашего урока: “Конденсатор в цепи
переменного тока”.
IV.
Изучение
нового материала
Экспериментальное и теоретическое
изучение особенностей емкостного сопротивления в цепи переменного тока.
При включении конденсатора в цепь
постоянного напряжения I = 0, а при
включении конденсатора в цепь переменного напряжения – I Следовательно,
конденсатор в цепи переменного напряжения создает сопротивление меньше, чем в
цепи постоянного тока.
1) Мгновенное
значение напряжения:
=
2) Мгновенное
значение силы тока:
= или
Следовательно,
Колебания напряжения
отстают от колебания тока по фазе на .
3) Емкостное
сопротивление равно:
Физический смысл: изменению переменного тока в любое мгновение противодействует
электрическое поле между обкладками конденсатора.
V.
Закрепление
изученного материала
VI.
Рефлексия
· Все ли было понятно на уроке? Что вызвало трудности?
· Что мы сегодня изучили?
VII.
Домашнее
задание:
§ 19 по учебнику физика 11 класс, Мякишев Г. Я., Буховцев Б. Б., Чаругин В.
М., конспект, решить задачи.
Измерений амплитуды переменного тока | Базовая теория переменного тока
На данный момент мы знаем, что переменное напряжение меняется по полярности, а переменный ток — по направлению.
Мы также знаем, что переменный ток может изменяться множеством различных способов, и, отслеживая изменение во времени, мы можем построить его в виде «формы волны».
Мы можем измерить скорость чередования, измерив время, необходимое для развития волны, прежде чем она повторится («период»), и выразить это как количество циклов в единицу времени или «частоту».В музыке частота такая же, как , высота , что является важным свойством, отличающим одну ноту от другой.
Однако мы сталкиваемся с проблемой измерения, если пытаемся выразить, насколько велика или мала величина переменного тока. С постоянным током, где величины напряжения и тока обычно стабильны, у нас нет проблем с выражением того, сколько напряжения или тока у нас есть в любой части цепи.
Но как дать единичное измерение величины чему-то, что постоянно меняется?
Способы выражения величины сигнала переменного тока
Один из способов выразить интенсивность или величину (также называемую амплитудой ) величины переменного тока — это измерить высоту его пика на графике формы волны.
Это известно как значение пика или пика сигнала переменного тока: Рисунок ниже
Пиковое напряжение формы волны.
Другой способ — измерить общую высоту между противоположными вершинами. Это известно как размах сигнала (P-P) сигнала переменного тока: Рисунок ниже
Размах напряжения формы волны.
К сожалению, любое из этих выражений амплитуды сигнала может вводить в заблуждение при сравнении двух разных типов волн.Например, прямоугольная волна с пиком 10 вольт, очевидно, представляет собой большее количество напряжения в течение большего времени, чем треугольная волна с пиком 10 вольт.
Влияние этих двух напряжений переменного тока, питающих нагрузку, будет совершенно различным: Рисунок ниже
Прямоугольная волна дает больший эффект нагрева, чем такая же треугольная волна пикового напряжения.
Один из способов выразить амплитуду различных форм волны более эквивалентным способом — это математически усреднить значения всех точек на графике формы волны до единого совокупного числа.
Это измерение амплитуды известно просто как среднее значение сигнала.
Если мы усредним все точки на осциллограмме алгебраически (то есть, чтобы считать их знак , положительным или отрицательным), то среднее значение для большинства сигналов технически равно нулю, потому что все положительные точки компенсируют все отрицательные точки по полный цикл: рисунок ниже
Среднее значение синусоиды равно нулю.
Это, конечно, будет верно для любой формы волны, имеющей участки равной площади выше и ниже «нулевой» линии графика.Однако, как практическая мера совокупного значения формы волны, «среднее» обычно определяется как математическое среднее абсолютных значений всех точек за цикл.
Другими словами, мы вычисляем практическое среднее значение сигнала, рассматривая все точки на волне как положительные величины, как если бы форма сигнала выглядела так: Рисунок ниже
Форма волны, измеренная измерителем «среднего отклика» переменного тока.
Нечувствительные к полярности механические движения счетчика (счетчики, рассчитанные на одинаковую реакцию на положительные и отрицательные полупериоды переменного напряжения или тока) регистрируются пропорционально (практическому) среднему значению формы волны, потому что инерция стрелки по отношению к напряжению пружина естественным образом усредняет силу, создаваемую изменяющимися значениями напряжения / тока с течением времени.
И наоборот, чувствительные к полярности движения измерителя бесполезно вибрируют при воздействии переменного напряжения или тока, их стрелки быстро колеблются около нулевой отметки, указывая истинное (алгебраическое) среднее значение нуля для симметричной формы волны. Когда в этом тексте упоминается «среднее» значение формы сигнала, предполагается, что подразумевается «практическое» определение среднего значения, если не указано иное.
Другой метод получения совокупного значения амплитуды сигнала основан на способности сигнала выполнять полезную работу при приложении к сопротивлению нагрузки.
К сожалению, измерение переменного тока, основанное на работе, выполняемой осциллограммой, не совпадает со «средним» значением этой формы сигнала, потому что мощность , рассеиваемая данной нагрузкой (работа, выполняемая в единицу времени), не прямо пропорциональна величине ни того, ни другого. приложенное к нему напряжение или ток.
Напротив, мощность пропорциональна квадрату напряжения или тока, приложенного к сопротивлению (P = E 2 / R и P = I 2 R). Хотя математика такого измерения амплитуды может быть непростой, польза от этого есть.
Рассмотрим ленточную пилу и лобзик, две части современного деревообрабатывающего оборудования. Пилы обоих типов режут дерево с помощью тонкого зубчатого металлического полотна с приводом от двигателя. Но в то время как ленточная пила использует непрерывное движение полотна для резки, лобзик использует возвратно-поступательное движение.
Сравнение переменного тока (AC) с постоянным током (DC) можно сравнить со сравнением этих двух типов пил: Рисунок ниже
Ленточно-лобзиковая аналогия постоянного и переменного тока.
Проблема попытки описать изменяющиеся величины переменного напряжения или тока в одном совокупном измерении также присутствует в этой аналогии с пилой: как бы мы могли выразить скорость полотна лобзика? Полотно ленточной пилы движется с постоянной скоростью, подобно тому, как проталкивает постоянное напряжение или постоянный ток движется с постоянной величиной. С другой стороны, полотно лобзика движется вперед и назад, скорость его вращения постоянно меняется. Более того, возвратно-поступательное движение любых двух лобзиков может быть неодинаковым, в зависимости от механической конструкции пил.
Один лобзик может двигать лезвие синусоидально, а другой — треугольником. Оценка лобзика на основе его пиковой скорости вращения полотна может ввести в заблуждение при сравнении одного лобзика с другим (или лобзика с ленточной пилой!). Несмотря на то, что эти разные пилы перемещают свои полотна по-разному, они равны в одном отношении: все они режут древесину, и количественное сравнение этой общей функции может служить общей основой для оценки скорости полотна.
Представьте себе лобзик и ленточную пилу бок о бок, оснащенные одинаковыми лезвиями (одинаковым шагом зубьев, углом и т. Д.), Одинаково способными резать одинаковую толщину одного и того же вида древесины с одинаковой скоростью. Можно сказать, что эти две пилы были эквивалентны или равны по своей режущей способности. Можно ли использовать это сравнение, чтобы приписать «эквивалентную» скорость полотна ленточной пилы возвратно-поступательному движению полотна лобзика; связать эффективность лесозаготовки одного с другим?
Это общая идея, используемая для присвоения измерения «эквивалента постоянного тока» любому переменному напряжению или току: независимо от величины постоянного напряжения или тока, будет происходить такое же количество рассеивания тепловой энергии через равное сопротивление: Рисунок ниже
Среднеквадратичное напряжение вызывает такой же нагревательный эффект, как и такое же напряжение постоянного тока
Какое значение имеет среднеквадратичное значение (RMS) для переменного тока?
В двух схемах, приведенных выше, у нас одинаковое сопротивление нагрузки (2 Ом), рассеивающее одинаковое количество энергии в виде тепла (50 Вт), одна питается от переменного тока, а другая от постоянного тока.
Поскольку изображенный выше источник переменного напряжения эквивалентен (с точки зрения мощности, подаваемой на нагрузку) 10-вольтовой батарее постоянного тока, мы бы назвали это «10-вольтовым» источником переменного тока.
Более конкретно, мы бы обозначили его значение напряжения как 10 вольт RMS . Квалификатор «RMS» означает Среднеквадратичное значение , алгоритм, используемый для получения значения эквивалента постоянного тока из точек на графике (по сути, процедура состоит из возведения в квадрат всех положительных и отрицательных точек на графике формы сигнала, усреднения этих квадратов значений. , а затем извлечение квадратного корня из этого среднего, чтобы получить окончательный ответ).
Иногда вместо «среднеквадратичного значения» используются альтернативные термины эквивалент или эквивалент постоянного тока, но количество и принцип одинаковы.
Измерение амплитуды
RMS — лучший способ связать величины переменного тока с величинами постоянного тока или другими величинами переменного тока с различной формой волны при измерении электрической мощности.
Из других соображений лучше всего использовать измерения от пика до пика. Например, при определении правильного размера провода (допустимой нагрузки) для передачи электроэнергии от источника к нагрузке лучше всего использовать измерение среднеквадратичного тока, поскольку основная проблема с током — это перегрев провода, который является функцией рассеивание мощности, вызванное током через сопротивление провода.
Однако при оценке изоляторов для работы в высоковольтных системах переменного тока измерения пикового напряжения являются наиболее подходящими, потому что здесь основной проблемой является «пробой» изолятора, вызванный кратковременными скачками напряжения независимо от времени.
Инструменты для измерения амплитуды сигнала
Измерения пиков и размаха лучше всего выполнять с помощью осциллографа, который может фиксировать пики формы сигнала с высокой степенью точности благодаря быстрому срабатыванию электронно-лучевой трубки в ответ на изменения напряжения.
Для измерений RMS будут работать аналоговые измерительные приборы (D’Arsonval, Weston, железная лопасть, электродинамометр), если они были откалиброваны в значениях RMS.
Поскольку механическая инерция и демпфирующие эффекты движения электромеханического измерителя делают отклонение стрелки естественным образом пропорциональным среднему значению переменного тока, а не истинному среднеквадратичному значению, аналоговые измерители должны быть специально откалиброваны (или неправильно откалиброваны, в зависимости от от того, как вы на это смотрите), чтобы указать напряжение или ток в единицах RMS.
Точность этой калибровки зависит от предполагаемой формы волны, обычно синусоидальной.
Электронные счетчики, специально разработанные для измерения среднеквадратичных значений, лучше всего подходят для этой задачи. Некоторые производители инструментов разработали оригинальные методы определения среднеквадратичного значения любой формы волны. Один из таких производителей производит измерители True-RMS с крошечным резистивным нагревательным элементом, питаемым напряжением, пропорциональным измеряемому.
Эффект нагрева этого элемента сопротивления измеряется термически, чтобы получить истинное среднеквадратичное значение без каких-либо математических вычислений, только законы физики в действии в соответствии с определением среднеквадратичного значения.Точность этого типа измерения RMS не зависит от формы волны.
Взаимосвязь пика, размаха, среднего и среднеквадратичного значения
Для «чистых» сигналов существуют простые коэффициенты преобразования для приравнивания значений пикового, разностного, среднего (практического, а не алгебраического) и среднеквадратичного значений друг к другу:
Коэффициенты преобразования для обычных сигналов.
В дополнение к измерениям RMS, среднего, пика (пика) и размаха сигнала переменного тока существуют соотношения, выражающие пропорциональность между некоторыми из этих фундаментальных измерений.Пик-фактор сигнала переменного тока, например, представляет собой отношение его пикового (пикового) значения, деленного на его среднеквадратичное значение.
Форм-фактор сигнала переменного тока — это отношение его среднеквадратичного значения к его среднему значению. Сигналы прямоугольной формы всегда имеют пик и коэффициент формы, равные 1, поскольку пик такой же, как среднеквадратичное и среднее значения. Синусоидальные сигналы имеют среднеквадратичное значение 0,707 (величина, обратная квадратному корню из 2) и форм-фактор 1,11 (0,707 / 0.636).
Сигналы треугольной и пилообразной формы имеют среднеквадратичное значение 0,577 (величина, обратная квадратному корню из 3) и форм-фактор 1,15 (0,577 / 0,5).
Имейте в виду, что константы преобразования, показанные здесь для пиковых, среднеквадратичных и средних амплитуд синусоидальных, прямоугольных и треугольных волн, верны только для чистых форм этих волн. Среднеквадратичные и средние значения искаженных форм волны не связаны одними и теми же соотношениями: Рисунок ниже
Сигналы произвольной формы не имеют простого преобразования.
Это очень важная концепция, которую необходимо понимать при использовании аналогового движения измерителя Д’Арсонваля для измерения переменного напряжения или тока. Аналоговый механизм Д’Арсонваля, откалиброванный для индикации среднеквадратичной амплитуды синусоидальной волны, будет точным только при измерении чистых синусоидальных волн.
Если форма сигнала измеряемого напряжения или тока не является чистой синусоидой, показание измерителя не будет истинным среднеквадратичным значением формы сигнала, потому что степень отклонения стрелки в аналоговом перемещении измерителя Д’Арсонваля пропорционально среднему значению сигнала, а не среднеквадратичному значению.
Калибровка измерителя
RMS получается путем «перекоса» диапазона измерителя так, чтобы он отображал небольшое кратное среднему значению, которое будет равно среднеквадратичному значению для конкретной формы волны, а — только для конкретной формы волны .
Так как форма синусоидальной волны является наиболее распространенной в электрических измерениях, она является формой волны, принятой для калибровки аналогового измерителя, а небольшое кратное, используемое при калибровке измерителя, составляет 1,1107 (коэффициент формы: 0,707 / 0,636: отношение среднеквадратичных значений деленное на среднее значение для синусоидального сигнала).
Любая форма волны, кроме чистой синусоидальной волны, будет иметь другое соотношение среднеквадратичных и средних значений, и, таким образом, измеритель, откалиброванный для синусоидального напряжения или тока, не будет показывать истинное среднеквадратичное значение при считывании несинусоидальной волны. Имейте в виду, что это ограничение применяется только к простым аналоговым счетчикам переменного тока, не использующим технологию True-RMS.
ОБЗОР:
- Амплитуда сигнала переменного тока — это его высота, изображенная на графике во времени.Измерение амплитуды может принимать форму пика, размаха, среднего или среднеквадратичного значения.
- Пиковая амплитуда — это высота сигнала переменного тока, измеренная от нулевой отметки до самой высокой положительной или самой низкой отрицательной точки на графике. Также известен как гребень Амплитуда волны .
- Полная амплитуда — это общая высота сигнала переменного тока, измеренная от максимальных положительных до максимальных отрицательных пиков на графике. Часто обозначается как «П-П».
- Средняя амплитуда — это математическое «среднее» всех точек сигнала за период одного цикла. Технически, средняя амплитуда любой формы волны с участками равной площади выше и ниже «нулевой» линии на графике равна нулю. Однако в качестве практической меры амплитуды среднее значение сигнала часто вычисляется как математическое среднее абсолютных значений всех точек (принимая все отрицательные значения и считая их положительными). Для синусоиды среднее значение, вычисленное таким образом, приблизительно равно 0.637 пикового значения.
- «RMS» означает среднеквадратическое значение и является способом выражения величины переменного напряжения или тока в терминах, функционально эквивалентных постоянному току. Например, среднеквадратичное значение 10 вольт переменного тока — это величина напряжения, которая будет обеспечивать такое же количество рассеивания тепла через резистор заданного значения, что и источник питания постоянного тока на 10 вольт. Также известен как «эквивалент» или «эквивалент постоянного тока» для переменного напряжения или тока. Для синусоидальной волны среднеквадратичное значение составляет примерно 0,707 от его пикового значения.
- Пик-фактор сигнала переменного тока — это отношение его пика (пик) к его среднеквадратичному значению.
- Форм-фактор сигнала переменного тока — это отношение его среднеквадратичного значения к его среднему значению.
- Аналоговые, электромеханические движения счетчика реагируют пропорционально среднему значению переменного напряжения или тока. Когда требуется индикация среднеквадратичного значения, калибровка измерителя должна быть соответственно «искажена». Это означает, что точность показаний RMS электромеханического измерителя зависит от чистоты формы волны: от того, точно ли она совпадает с формой волны, используемой при калибровке.
Часто обозначается как «П-П».
Также известен как «эквивалент» или «эквивалент постоянного тока» для переменного напряжения или тока. Для синусоидальной волны среднеквадратичное значение составляет примерно 0,707 от его пикового значения.СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:
Почему в домах не используется постоянный ток: все недостатки
Ответ на вопрос, почему в домах не используется постоянный ток, кроется в характеристиках, присущих постоянным токам, и их недостатках по сравнению с переменными токами (AC).
Фактически, переменные токи могут легко передаваться на большие расстояния без больших потерь. Они также более безопасны при прямом контакте при равном напряжении. В этой статье мы пытаемся разобраться в этом вопросе.
Характеристики постоянного и переменного тока
Электричество определяется как ток электронов в проводнике, таком как проволока.Поток электроэнергии устанавливается двумя способами, включая переменный и постоянный ток. Принципиальная разница между переменным и постоянным токами заключается в направлении движения электронов.
DC означает постоянный ток. Постоянный ток определяется как однонаправленный ток электричества. В постоянном токе электроны перемещаются из зоны отрицательного заряда в зону положительного заряда без какого-либо изменения направления. Это состояние несмотря на переменные токи, при которых ток может двигаться в обоих направлениях. Постоянный ток может проходить как через проводящие, так и через полупроводниковые материалы.
При постоянном токе сила тока изменяется со временем, но направление тока остается неизменным. Согласно определению, постоянный ток — это ток, полярность которого никогда не меняется.
Символы переменного и постоянного тока (Ссылка: quora.com )
Переменный ток — это поток заряда, который периодически меняет свое направление. Следовательно, уровень напряжения меняется вместе с током. Переменный ток — это тип тока, который используется для передачи энергии в места, где люди живут или путешествуют, например, дома, промышленные предприятия или другие здания.
Генератор переменного тока вырабатывает переменный ток. В магнитном поле индуцированный ток течет по петле из вращающейся проволоки. Вращение проволоки осуществляется разными способами, например, от любых турбин (ветряных, водяных, паровых и т. Д.).
Из-за того, что проволока закручивается и периодически проникает в различные магнитные поля, напряжение и ток внутри проволоки чередуются.
Следовательно, ток может иметь разные формы, такие как синусоидальная, квадратная, треугольная или другие формы волны.Наиболее распространенной формой тока является синусоида.
Синусоидальная форма напряжения переменного тока выражается следующим уравнением.
V \ left (t \ right) = V_p {\ mathrm {sin} \ left (2 \ pi ft + \ mathrm {\ Phi} \ right) \}
В (t) — это напряжение, которое является функцией времени, а V p — амплитуда. Переменная f — частота волны. Также независимой переменной является t . Наконец, Φ — это фаза синусоидальной волны.
Например, аккумулятор использует постоянный ток для передачи тока в электрическую цепь, в которой он присутствует. В аккумуляторной системе электрическая энергия вырабатывается из химической энергии, хранящейся в аккумуляторе. При подключении аккумулятора к электрической цепи обеспечивается постоянный ток заряда от отрицательного полюса аккумулятора к положительному.
На следующем рисунке показана разница между формами сигналов постоянного и переменного тока.
Осциллограммы переменного и постоянного тока (Артикул: elprocus.com )
Постоянный и переменный токи могут быть преобразованы друг в друга. Инвертор используется для преобразования постоянного тока в переменный, а выпрямитель используется для преобразования переменного тока в постоянный.
Объяснение причины, почему DC C urrent N ot U sed in H omes
Обычно первичный источник постоянного тока генерируется батареями, электрохимическими или фотоэлектрическими элементами. Однако наиболее предпочтительным в мире является AC.В соответствии с этим сценарием переменный ток преобразуется в постоянный.
Переменный ток обычно применяется в системах распределения электроэнергии по разным причинам.
Самая значимая причина — готовность перейти с одного напряжения на другое. Сделать это с помощью постоянного тока значительно сложнее и дороже. Таким образом, чтобы преобразовать постоянный ток, переменный ток генерируется электронными схемами, а затем преобразуется с помощью трансформатора и выпрямителя в постоянный ток.
Процесс преобразования переменного тока в постоянный происходит последовательно.Сначала в блоке питания есть трансформатор, который позже преобразуется в постоянный ток с помощью выпрямителя. Он ограничивает реверсирование тока, а фильтр используется для удаления пульсаций тока на выходе выпрямителя.
Огромное количество энергии переменного тока может быть преобразовано практически в любое желаемое напряжение с очень небольшой потерей энергии с использованием электрического трансформатора, включая катушки с соединенными генерируемыми магнитными полями.
Все проводники, переносящие электричество при комнатной температуре, обладают электрическим сопротивлением и, следовательно, нагреваются под действием электрического тока.
2
Для уменьшения потерь энергии важно поддерживать на низком уровне как сопротивление, так и электрический ток. Более низкий ток значительно важнее сопротивления из-за экспоненциального влияния на потери.
Мощность рассчитывается путем умножения вольт на амперы.
P = VI
Таким образом, для удельной мощности напряжение должно быть высоким при низком токе. В следующем уравнении числитель дроби постоянный, но знаменатель становится больше, поэтому произведение дроби уменьшается.
V = \ frac {P} {I}
Огромные трансформаторы используются в линиях электропередачи для контроля высоких значений напряжения и минимизации потерь.
Однако высокое напряжение небезопасно, особенно для жизни человека, поэтому пропускание высокого напряжения в дом — недопустимое действие.
Затем мощность переменного тока
быстро и эффективно преобразуется в почти безопасное напряжение на местных трансформаторах по месту жительства. Сделать это с DC не так просто и дешево.
Генератор энергосистемы дома (Ссылка: windows2universe.org )
Итак, здесь мы можем обобщить все причины, по которым постоянный ток не используется в домах.
- Функционально напряжение постоянного тока не может перемещаться очень далеко, если оно не начинает терять энергию.
- надежно передается на большие расстояния в городах и генерирует больше энергии.
- Постоянный ток более вреден, чем переменный, для того же напряжения, поскольку его проблематично высвободить при прикосновении, так как напряжение не превышает нуля.Мышцы сокращаются с постоянной силой в случае постоянного тока.
- Электролитическая коррозия более вероятна при постоянном токе, чем при переменном токе.
- Дуги постоянного тока гаснут не так быстро, потому что напряжение не проходит через ноль.
- переменного тока несложны в изготовлении и хранении. Двигатели постоянного тока нуждаются в коммутаторе и щетках или сложной электронной системе переключения.
- С помощью трансформатора переменный ток можно легко преобразовать из высокого напряжения в низкое и наоборот.Таким образом, замечательным преимуществом переменного напряжения перед постоянным является повышение и понижение напряжения в зависимости от требований.
- Производство переменного тока и связь могут выполняться с использованием меньшего количества подстанций, чем постоянного тока.
- Если человеческое тело поражено переменным током, переменный ток входит в человеческое тело и выходит из него через определенные промежутки времени. Однако постоянный ток постоянно доставляет неудобства человеческому организму.
- Место, окруженное переменным током больше постоянного.
Переменный ток
Асинхронные двигатели
Передача электроэнергии высокого напряжения на большие расстояния (Артикул: peoi.org )
Сравнение приложений переменного и постоянного тока
Переменный ток в основном используется в производстве и транспортировке электроэнергии. AC обеспечивает электричеством почти каждое домашнее хозяйство по всему миру. ДК в основном не применяется для этих целей по ряду причин. Например, выделение тепла из-за больших потерь мощности по сравнению с переменным током, более значительных опасностей возникновения пожара, больших затрат и проблем, связанных с преобразованием высокого напряжения и низкого тока в низкое напряжение и высокий ток с помощью трансформаторов.
переменного тока — более популярный ток в электродвигателях, машинах, преобразующих электрическую энергию в механическую. Постоянный ток часто встречается в устройствах, содержащих батареи, которые заряжаются путем подключения адаптера переменного тока к постоянному току в розетку или с помощью кабеля USB для зарядки. Примеры включают мобильные телефоны, фонарики, современные телевизоры и гибридные автомобили.
В Китае был реализован проект, согласно которому по линиям электропередачи постоянного тока подается энергия в дома с меньшими потерями энергии, чем по линиям переменного тока. Он показывает, что использование постоянного тока в домашних условиях становится все более популярным.Кроме того, компания Siemens установила линию постоянного тока высокого напряжения (HVDC) протяженностью 65 миль. Такие проекты могут беспрецедентно использовать возобновляемые источники энергии.
Тем не менее, хотя более высокие напряжения постоянного тока обычно вызывают более опасную передачу энергии, а мониторинг сетей постоянного тока может быть сложной задачей, большие напряжения переменного тока могут быть снижены до более надежных уровней, когда они передаются от электростанции.
Подробнее о Linquip
Заключение
С учетом всех вышеперечисленных описаний эксперты тестируют и представляют самый простой способ передачи энергии.Передача энергии переменным током зарекомендовала себя неоднократно. Кроме того, напряжение постоянного тока достигает точки, которая больше не считается неэффективным методом. Однако переменное напряжение по-прежнему остается самым надежным способом подачи энергии.
Купить оборудование или запросить услугу
Используя Linquip RFQ Service, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.
Нажмите здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг
Патент США на схему балласта для улучшенного осветительного прибора 220 В Патент (Патент №4,494,045, выдан 15 января 1985 г.)
Уровень техники
Настоящее изобретение относится к балластной схеме для газоразрядных ламп.Более конкретно, настоящее изобретение относится к схеме резистивного балласта, особенно подходящей для приема типичного источника переменного тока (переменного тока) 220 вольт при 50 Гц, чтобы создать желаемое рабочее напряжение постоянного тока для газоразрядной трубки.
Недавние усовершенствования в области ламп накаливания обеспечили улучшенный осветительный блок, имеющий высокоэффективную газоразрядную трубку в качестве основного источника света и нить накаливания в качестве дополнительного источника света. Такой улучшенный осветительный блок в целом описан в U.С. Пат. № 4350930 Пиля и др., Выданный 21 сентября 1982 г.
Газоразрядная трубка может успешно работать от балластной цепи, создающей рабочее напряжение постоянного тока для дугового разрядника. Такие схемы балласта описаны в ранее упомянутых патентах США No. № 4350930, а также Патент США. № 4320325 T. E. Anderson, выданный 16 марта 1982 г.
Газоразрядная трубка имеет различные режимы работы, такие как (1) режим начального пробоя высокого напряжения, (2) переходный режим тлеющего разряда в дугу и (3) режим работы в установившемся режиме.Требуемая работа дуговой разрядной трубки требует, чтобы определенные рабочие параметры схемы балластной цепи поддерживались для успешной работы. Требуемые параметры схемы балластной цепи включают, среди прочего, (1), чтобы избежать выпадения лампы, то есть условия, которые вызывают гашение дуги в газоразрядной трубке, чтобы вызвать возврат газоразрядной трубки из в установившемся рабочем состоянии до режима накала до дуги или даже до режима пробоя, напряжение возбуждения, приложенное к балластной цепи газоразрядной трубки, всегда должно быть больше, чем значение, требуемое для рабочего напряжения газового разряда. трубке, и (2) значение разности напряжений между напряжением источника и напряжением, приложенным к газоразрядной трубке, всегда должно быть таким, чтобы ток, протекающий в газоразрядной трубке, не упал ниже критического значения, например 60 мА, при достижении которого газоразрядная трубка может потребовать повторного пробоя напряжения, обычно равного 2.В 5 раз больше рабочего напряжения постоянного тока, чтобы обеспечить требуемые условия дуги в газоразрядной трубке.
Еще одно соображение для схемы балласта для успешной работы газоразрядной трубки усовершенствованного осветительного прибора, которое следует принять во внимание, — это соотношение приложенного и получаемого от источника переменного напряжения напряжения между нитью дополнительного источника света и нитью первичный источник света эффективная газоразрядная трубка. Желательно, чтобы большая часть напряжения была получена балластной схемой от A.Источник напряжения подается на первичную газоразрядную трубку. Эффективность системы балластного контура может быть выражена как мощность, подаваемая в газоразрядную трубку, деленная на мощность, подводимую к балластному контуру, и желательно иметь типичное значение более примерно 0,5. Соответствующие компоненты схемы вместе с параметром схемы балластной цепи, например, обеспечивающей рабочее напряжение постоянного тока для газоразрядной трубки, выбираются таким образом, чтобы КПД схемы был достигнут или превышен примерно на 50 процентов.
Еще одним соображением является коэффициент мощности балластной цепи, управляющей газоразрядной трубкой и нитью накаливания. Коэффициент мощности обычно используется как измерение отношения между общей мощностью, потребляемой устройством, и общим линейным током и напряжениями, которые поступают от источника питания переменного тока. Номинальный коэффициент мощности схемы балласта указывает на полезную работу или мощность схемы балласта, создаваемую линейным током. Емкость проводки для передачи тока балластному току должна быть спланирована с учетом общего линейного тока, который производит полезные ватты в дополнение к потерянному току.На практике для рассматриваемой здесь газоразрядной лампы коэффициент мощности около или более 0,5 удовлетворяет этому желанию.
Кроме того, желательно, чтобы в цепи балласта лампы был резистор R.M.S. ток меньше или примерно равен току лампы накаливания с сопоставимой светоотдачей. Требуемый КПД схемы и желаемый коэффициент мощности схемы балласта вместе с соответствующими значениями и номинальной мощностью компонентов схемы балласта не могут быть поддержаны, если улучшенный осветительный блок сначала выбран для работы источника возбуждения от типичного U.S. отечественный источник питания напряжением 120 вольт, 60 циклов, а затем используется для работы с европейскими и где-либо используемыми источниками питания напряжением 220 вольт, 50 Гц. Желательно, чтобы были предусмотрены средства, позволяющие легко адаптировать балластный контур для газоразрядных трубок с выбранными схемами и соответствующим компонентом схемы, имеющим выбранные значения и номинальную мощность относительно использования с источником 120 В, 60 Гц, чтобы балластный контур мог также может использоваться с европейским источником питания 220 В, 50 Гц, сохраняя при этом как желаемый КПД схемы, так и требуемый номинальный коэффициент мощности для схемы балласта.
Соответственно, цель настоящего изобретения состоит в том, чтобы предоставить средства, которые легко адаптируют схемы балласта, выбранные для работы с источником питания 120 В, 60 Гц, для работы с источником питания 220 В, 50 Гц и работают желаемым образом, чтобы газоразрядная трубка успешно работает, при этом сохраняя желаемые параметры схемы балластного контура.
Эти и другие цели настоящего изобретения станут более очевидными при рассмотрении следующего описания изобретения.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
В соответствии с настоящим изобретением схема балласта для газоразрядной трубки, особенно подходящая для приема источника напряжения переменного тока (AC), имеющего типичное значение 220 вольт при 50 Гц, и создания рабочего напряжения постоянного тока (DC) газа. имеется газоразрядная трубка.
В одном варианте осуществления раскрыт осветительный блок, имеющий газоразрядную трубку в качестве основного источника света, нить накала в качестве дополнительного источника света и расположенный последовательно с газоразрядной трубкой и пусковую схему для газоразрядной трубки.Осветительный блок дополнительно содержит схему резистивного балласта для газоразрядной трубки, которая приспособлена для приема на ее первом и втором входных выводах приложенного напряжения переменного тока (переменного тока), имеющего типичное значение 220 вольт на частоте 50 Гц. Цепь балласта имеет выходной каскад, состоящий из параллельной компоновки двухполупериодного ректификатора и фильтрующего конденсатора для выработки рабочего напряжения постоянного тока для газоразрядной трубки. Двухполупериодный выпрямитель имеет два входных узла, один из которых подключен к одной из входных клемм, а два выходных узла подключены через выходной каскад.Выходной каскад способен принимать через свои первый и второй выходные клеммы последовательное расположение нити накала и газоразрядной трубки. Балластная схема дополнительно содержит цепь 52 резистор-конденсатор на своем входном каскаде, подключенную между другой входной клеммой и другим входным узлом двухполупериодного выпрямителя. Сеть резистор-конденсатор имеет значения, выбранные таким образом, чтобы уменьшить напряжение источника переменного тока в диапазоне от примерно 2 до примерно 1 при рабочем напряжении постоянного тока газоразрядной трубки.
Предмет, который рассматривается как изобретение, конкретно указывается и четко формулируется в заключительной части описания. Однако изобретение, как в отношении его организации, так и в отношении способа работы, а также его дополнительных целей и преимуществ, может быть лучше всего понято при обращении к нижеследующему описанию в сочетании с прилагаемыми чертежами.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
РИС. 1 показан осветительный блок в соответствии с настоящим изобретением.
РИС. 2 — схема в соответствии с одним вариантом осуществления настоящего изобретения.
РИС. 3 — схема, аналогичная фиг. 2 и показаны основные элементы настоящего изобретения.
РИС. 4 — схема известного уровня техники для работы газоразрядной трубки с рабочим напряжением постоянного тока.
РИС. 5 показаны формы сигналов, относящиеся к схеме, показанной на фиг. 3.
РИС. 6 показан альтернативный вариант осуществления настоящего изобретения.
РИС. 7 — семейство кривых, относящихся к выбору номинала конденсатора C 1 балластной цепи согласно настоящему изобретению.
ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ
РИС. На фиг.1 показан осветительный блок 40, имеющий газоразрядную трубку (показанную пунктиром) в качестве основного источника света и нить накала в качестве дополнительного источника света (также показанную фантомом), пространственно расположенную внутри светопропускающей внешней оболочки 42. Осветительный блок 40 имеет электропроводящее основание 44 и корпус 46 для размещения электрических компонентов осветительного блока 10.ИНЖИР. 1 дополнительно показан корпус как ограничивающий схему 50 резистивного балласта, более четко показанную на фиг. 2.
РИС. 2 показана схема 50 балласта резистора для газоразрядной трубки, которая может быть низковольтного высокоэффективного типа, описанного в патенте США No. № 4 161 672 DM Cap and WH Lake, выпущенный 17 июля 1979 г. Цепь балласта 50 адаптирована для приема через свои входные клеммы L1 и L2, имеющие соответствующие соединения (не показаны) с электропроводным основанием 44, источника переменного тока, имеющего типичное значение 220 вольт при частоте 50 Гц.Цепь балласта 50 имеет выходной каскад, состоящий из параллельного расположения двухполупериодного выпрямителя 15 и фильтрующего конденсатора 16 (CF), которые оба работают для создания рабочего напряжения постоянного тока для газоразрядной трубки. Двухполупериодный выпрямитель 15 имеет два входных узла, один из которых подключен к источнику переменного тока через клемму L2, а другой — к цепи 52 резистор-конденсатор. Двухполупериодный выпрямитель 15 имеет два выходных узла, подключенных через фильтрующий конденсатор 16. (CF) с типичным значением 50 микрофарад.Схема 52 резистор-конденсатор содержит резистор R1 и конденсатор C1. Сеть 52 резистор-конденсатор по выбору подключается к входному выводу L1 с помощью средства переключения выбора напряжения 56. Средство переключения 56 может быть выбрано в его положение 120 вольт, которое идет в обход цепи 52 резистор-конденсатор, или оно может быть выбрано на его 220 вольт. положение, соединяющее резистор-конденсатор 52 между выводом L1 и одним из входных узлов двухполупериодного выпрямителя 15. Средство переключения выбора напряжения является переключателем нормально замкнутого типа и расположено снаружи на блоке 40 освещения.При размещении в положении 120 вольт переключающее средство 56 позволяет схему, показанную на фиг. 2, чтобы он работал желаемым образом при приложенном напряжении источника переменного тока 120 В при 60 Гц. Когда переключающее средство 56 помещено в положение 220 вольт, цепь 52 резистор-конденсатор выполняет свои требуемые функции, которые будут описаны.
Выходной каскад балластного контура соединен с последовательным расположением вольфрамовой нити 12 и газоразрядной трубки 11, имеющей пусковой контур 54.Пусковая схема 54 по фиг. 2, состоит из множества элементов, имеющих те же номера позиций, схемную компоновку и описание, приведенное в патенте США № № 4350930 W. Piel et al., Который включен сюда в качестве ссылки. В таблице 1 перечислены ссылочные номера элементов схемы запуска 54 на фиг. 2, а также Патент США. № 4350930 по значению компонента или типу элемента.
ТАБЛИЦА 1
______________________________________
Справочные номера
Компонент Значение или тип
______________________________________
17 диод
18 Нормально замкнутый переключатель
19 Транзистор-MJE 130005
20 Ферритовый автотрансформатор
21 Обмотка трансформатора
20
22 Обмотка трансформатора
20
23 Обмотка обратной связи
автотрансформатор 20
24 А обмотка обратной связи авто-
трансформатор 20
25 Конденсатор 0.033 микро-
фарады
26 Соединительный зажим
27 Конденсатор 0,004 мкА
фарады
28 Диод IN914
29 Резистор 20.ОМЕГА.
30 Транзистор 2Н6517
31 Конденсатор 0,0047 мкМ
фарады
32 Резистор 1 К.ОМЕГА.
33 Резистор 2.ОМЕГА.
34 Резистор 180 К.ОМЕГА.
35 Резистор 1 К.ОМЕГА.
36 Нормально разомкнутый выключатель
______________________________________
Пусковая цепь 54 обеспечивает необходимые напряжения, чтобы перевести газоразрядную трубку из ее (1) начального состояния, требующего относительно высокого приложенного напряжения, чтобы вызвать начальное состояние дуги газоразрядной трубки (2) в ее раскаленное состояние. режим дуги, а затем (3) его окончательное установившееся состояние работы.Пусковая схема 54, показанная на фиг. 2 не рассматривается как часть этого изобретения, но для получения дополнительных сведений о такой пусковой цепи можно сделать ссылку на ранее упомянутый патент США No. № 4350930. Схема 50 балласта показана на фиг. 3 без пусковой цепи 54.
Как будет описано ниже, схема 52 резистор-конденсатор, показанная на фиг. 2 и 3 имеет значения, выбранные таким образом, чтобы уменьшить источник переменного напряжения 220 В при 50 Гц в диапазоне от примерно 2 до примерно 1 во время разработки D.C. Рабочее напряжение для напряжения газового разряда. Газоразрядная трубка работает с подключенным источником 220 В 50 Гц с примерно такой же мощностью и характеристикой напряжения, как и у подключенного источника 120 В при 60 Гц. Схема 52 резистор-конденсатор обеспечивает, среди прочего, средства для адаптации связанных компонентов схемы резистивной балластной цепи, которая создает рабочее напряжение постоянного тока для газоразрядной трубки и имеет рабочие параметры, выбранные для использования с приложенным A.C. источник 120 вольт при 60 Гц, для использования с усиленным источником переменного тока 220 вольт и 50 Гц. Адаптированные рабочие параметры включают в себя, например, номинальный коэффициент мощности балластной цепи, рабочее напряжение постоянного тока газоразрядной трубки, а также значения и номинальную мощность всех элементов схемы, показанных на фиг. 2 и 3. Схема 52 резистор-конденсатор имеет существенное значение для настоящего изобретения, и для более полного понимания ее работы сделана ссылка на схему балласта предшествующего уровня техники, показанную на фиг.4, который не включает настоящее изобретение.
РИС. 4 аналогичен фиг. 3, за исключением того, что в нем не используется цепь 52 резистор-конденсатор, и используются те же ссылочные номера, увеличенные в 100 раз, чтобы показать аналогичные элементы, описанные для фиг. 2 И 3. РИС. 4 показана схема 100 балласта, такая как описанная в ранее упомянутых патентах США No. № 4350930, который был уменьшен таким образом, что только его основные элементы и их рабочие параметры могут быть более четко по сравнению с балластной схемой 50 настоящего изобретения.
Цепь балласта 100 имеет требуемые параметры цепи, описанные в патенте США No. № 4350930 выбран таким образом, что двухполупериодный выпрямитель 115 принимает источник переменного тока 120 В при 60 Гц и вырабатывает соответствующее напряжение выпрямителя постоянного тока, которое подается на конденсатор 116 (CF), который, в свою очередь, фильтрует напряжение выпрямителя постоянного тока для приложение через газоразрядную трубку 111 в качестве ее рабочего постоянного напряжения. Цепь балласта 100 работает желаемым образом для приложения 120 вольт при 60 Гц A.Источник C. Однако, когда источник переменного тока изменяется с 120 вольт при 60 Гц на 220 вольт при 50 Гц, выбранные параметры конструкции становятся неадекватными. Например, (1) номинальные значения напряжения и мощности диодов двухполупериодного выпрямителя 115 получены для 120 вольт, приложения 60 Гц неадекватны для приложений переменного тока 220 вольт, 50 Гц, (2) номинальное напряжение и значение емкости 116 (CF), полученные для 120 В при источнике переменного тока 60 Гц, не подходят для приложений переменного тока 220 В, 50 Гц, (3) D.C. Рабочее напряжение, которое частично определяет срок службы, техническое обслуживание и цветопередачу газоразрядной трубки, полученное для выпрямленного сигнала 120 В, 60 Гц, неадекватно для сигнала, полученного из выпрямленного сигнала 220 В переменного тока 50 Гц, (4) номинальный коэффициент мощности балластной цепи 100, ранее обсуждавшийся в разделе «Предпосылки», полученный для источника переменного тока 120 В, 60 Гц, не соответствует требованиям источника питания переменного тока 220 В, 50 Гц, и (5) рейтинги эффективности балластной цепи, рассчитанной на 120 В, 60 Гц А.Источник C., обеспечивающий большую часть и меньшую часть напряжения на газовом разряде и нити накала, соответственно, не обслуживается для источника 220 В, 50 Гц. Подобные несоответствия могут типично наблюдаться в балластной схеме предшествующего уровня техники, описанной в заявке США № 463,753, поданной 4 февраля 1983 г., переданной тому же правопреемнику, что и настоящее изобретение. Все эти недостатки предшествующего уровня техники устраняются схемой 50 балласта по фиг. 3.
РИС. 3 показано: (1) точка A, расположенная на входе цепи 52 резистор-конденсатор, которая подключена к выводу L1, (2) точка B, расположенная на выходе цепи 52 резистор-конденсатор, (3) точка C, расположенный во входном узле двухполупериодного выпрямителя 15, подключенного к клемме L2, (4) символ I.подпункт 1, представляющий ток, циркулирующий в балластной цепи 50, и (5) I d, который представляет собой ток, протекающий в газоразрядной трубке. Напряжения и токи, связанные с работой балластной схемы 50 по фиг. 3 показаны на фиг. 5.
РИС. 5 разделен на пять (5) секций, (1) фиг. 5а, показывающее линейное напряжение возбуждения 220 вольт, 50 Гц на клеммах L1 и L2 и имеющее пиковую амплитуду около 300 вольт, (2) фиг. 5b, показывающее напряжение VAB, которое представляет собой напряжение цепи 52 резистор-конденсатор, и имеющее положительное и отрицательное значения менее 200 вольт, (3) фиг.5c, показывающее напряжение V BC, которое является выпрямленным напряжением двухполупериодного выпрямителя 15, и имеющее положительные и отрицательные значения менее 200 вольт. (4) Фиг. 5d показывает ток I 1, протекающий в балласте. схема 50, и (5) фиг. 5e, показывающий ток I d, протекающий в газоразрядной трубке.
Из ФИГ. 5 сделаны следующие наблюдения: (1) пиковое значение напряжения V BC на фиг. 5c составляет менее 160 вольт, что находится в пределах номинального напряжения диодов двухполупериодного выпрямителя 15 и конденсатора фильтра 16 (CF), на которое подается напряжение V.sub.BC, выбранные для работы с приложенным напряжением 120 вольт, источник 60 Гц, и (2) значения пикового напряжения VAB на фиг. 5b составляет менее примерно 150 вольт, что находится в пределах номинального напряжения цепи 52 резистор-конденсатор для обоих компонентов на 120 вольт. Желаемые значения напряжения VAB и VBC на фиг. 5b и 5c, соответственно, обеспечиваются резистором R1 и конденсатором C1 сети 52, имеющими типичные соответствующие значения 40 кОм. и 12 мкФ.
Кроме того, видно, что текущий I d на фиг. 5d, в частности, сегмент 30 на фиг. 5d, относительно синфазен с V AC на фиг. 5а, что обеспечивает желаемый коэффициент мощности около 0,5. Этот желаемый коэффициент мощности получается потому, что ток I d берется из линейного напряжения V AC всякий раз, когда абсолютное значение напряжения V BC выпрямителя больше, чем напряжение, существующее на конденсаторе емкостью 50 мкФ. Резистор-конденсатор 52 вызывает напряжение V.sub.BC для достижения пика позже в цикле, чем это было бы без цепи 52 резистор-конденсатор, расположенной между двухполупериодным выпрямителем 22 и выводом L1. Задержанный пик V BC заставляет ток I d потребляться в течение более длительного времени по сравнению с током, который потреблялся бы, если бы V BC был получен непосредственно из сигнала синусоидального типа с напряжением 120 вольт. . Поскольку продолжительность действия тока I d примерно вдвое больше, а напряжение примерно в два раза выше для схемы на фиг.3 по сравнению со схемой на фиг. 4, общий эффект состоит в том, что номинальный коэффициент мощности связанных компонентов схемы, разработанных для источника переменного тока 120 В и 60 Гц, сохраняется для использования с источником переменного тока 220 В, 50 Гц.
Кроме того, текущий I d на фиг. 5e поддерживается выше желаемого критического значения 60 мА (мА), даже несмотря на то, что приложенный сигнал VAC на фиг. 5a переходит через свои нулевые условия. Если ток I d упадет ниже критического значения 60 миллиампер, газоразрядная трубка может вернуться в свой переходный режим накала или даже в исходный режим.Это реверсирование потребует приложения напряжения повторного пробоя, порядка 2,5 раз превышающего рабочее напряжение газоразрядной трубки, чтобы восстановить желаемые условия дуги в газоразрядной трубке. Схема на фиг. 2 и 3 устраняет необходимость в этом напряжении повторного пробоя.
Кроме того, схема 50 балласта по фиг. 4, имеющий формы сигналов, показанные на фиг. 5 распределяет напряжения, полученные из V A, так что большая часть этого напряжения прикладывается к основному источнику света, которым является газоразрядная трубка, а меньшая часть этого напряжения прикладывается к дополнительному источнику света, которым является нить накала.Схема на фиг. 2 и 3 обеспечивает желаемое распределение, так что обычно достигается КПД системы 50% или больше.
Цепь балласта 50 по фиг. 3 имеет еще одну желаемую особенность, которая обеспечивает защиту от неисправностей схемы, обычно вызываемых переходными режимами. Эти переходные условия могут возникать, если выключатель света, управляющий приложением источника 220 В к усовершенствованному осветительному устройству настоящего изобретения, быстро включается, а затем выключается или выключается, а затем включается.Для такого мгновенного прерывания линии можно было бы ожидать, что напряжение V AB, хранимое в резистивно-емкостной цепи 52, может иметь свое пиковое значение, такое как 180 вольт. Кроме того, можно ожидать, что это сохраненное напряжение в 180 вольт может стать добавочным к пиковому линейному напряжению переменного тока, составляющему приблизительно 308 вольт, после восстановления линейного напряжения в осветительном блоке. Эти значения могут стать аддитивными, например, вызвать приложение 488 В в качестве напряжения V BC на выпрямителе 15, вызывая повреждение диодов двухполупериодного выпрямителя 15 или элементов схемы, связанных с двухполупериодным выпрямителем 15. .Однако схема на фиг. 2 и 3 никогда не позволяет приложить такое высокое напряжение к двухполупериодному выпрямителю 15. Это достигается потому, что, когда напряжение V BC превышает напряжение, хранящееся в конденсаторе 16 (CF) емкостью 50 мкФ, полное -волновой выпрямительный мост 15 смещен в прямом направлении, и напряжение V BC разряжается на конденсатор 16 (CF) емкостью 50 мкФ. Конденсатор на 50 мкФ эффективно поглощает накопленное напряжение заряда в конденсаторе C1 емкостью 12 мкФ резистивно-емкостной цепи 52, чтобы предотвратить любое возможное повреждение двухполупериодного выпрямителя или элементов схемы, подключенных к двухполупериодному выпрямителю 15 под давлением. эти переходные условия.
Кроме того, схема на фиг. 3 обеспечивает защиту от неисправностей схемы, которые могут возникнуть, если источник 220 вольт, 50 Гц внезапно отключен от улучшенного осветительного блока 40. Это может произойти, если штекер, питающий источник переменного тока, внезапно удален. В таких условиях можно ожидать, что конденсатор C1 может иметь накопленное напряжение, равное его пиковому значению 180 вольт, которое, в свою очередь, может быть подключено к клеммам L1 и L2, имеющим соответствующие соединения с электропроводным основанием 44 освещения. блок 40, тем самым помещая на электропроводное основание относительно высокий потенциал 180 вольт.Однако схема на фиг. 2 и 3 предотвращает такое состояние, устанавливая резистор R1, имеющий типичное значение 40 кОм. Резистор R1 обеспечивает относительно быстрый разряд за 0,5 секунды для показанного варианта осуществления. Кроме того, если в этих условиях внезапного отключения абсолютное значение напряжения V BC, которое находится на входном узле двухполупериодного выпрямителя, больше, чем напряжение на выходных узлах двухполупериодного выпрямителя, то возможная накопленная энергия в конденсаторе C1 быстро разряжается, в результате чего абсолютное напряжение на входном узле становится меньше, чем абсолютное напряжение на выходе, тем самым удаляя нежелательный потенциал напряжения, присутствующий на электропроводящей базе, удаляется быстро.
Теперь следует принять во внимание, что практика настоящего изобретения обеспечивает резистивно-емкостную сеть 52, которая легко адаптирует существующую схему балласта с параметрами схемы, выбранными для работы с источником питания 120 В, 60 Гц, чтобы принимать и работать желаемым образом. с источником питания 220 вольт, 50 Гц, так что газоразрядная трубка успешно работает при сохранении требуемых параметров схемы балластной цепи. Кроме того, практика настоящего изобретения обеспечивает защиту от сбоев в цепи из-за переходных процессов и условий внезапного отключения приложенного источника питания 220 вольт, 50 Гц.
При желании, балластная схема 50 может быть снабжена резистором R2, имеющим типичное значение 50 кОм, установленным таким образом, как показано на фиг. 6, чтобы обеспечить резистивную нагрузку на схему 50 балласта в условиях перегорания или обрыва нити накала. Во время этих условий перегорания нити накала напряжение, накопленное в цепи 52 резистивных конденсаторов, имеет типичные значения 40 кОмега. и 12 микрофарад, намного меньше, чем напряжение, накопленное в цепи конденсаторного CF-резистора R2, имеющее типичные значения 50 микрофарад и 50 кОм.ОМЕГА. соответственно. В этих условиях диоды двухполупериодного выпрямителя переводятся в состояние обратного смещения, так что напряжение, которое может существовать на газоразрядной трубке, разряжается упорядоченным образом.
Сопротивление R1 цепи 52 резистор-конденсатор может быть выбрано так, чтобы иметь значения, которые учитывают как разумное падение мощности на резисторе R1, так и разумную постоянную времени цепи 52 резистор-конденсатор. Резистор R1 может иметь диапазон примерно от 10К до 500К, чтобы удовлетворить этим соображениям.
Конденсатор C1 цепи 52 резистор-конденсатор может быть выбран таким образом, чтобы он имел значение, которое учитывает (1) значение напряжения подключенного источника переменного тока, (2) частоту подключенного источника переменного тока и (3) рабочая мощность газоразрядной трубки. Конденсатор C1 может иметь диапазон значений, который лучше всего описывается со ссылкой на фиг. 7.
РИС. 7 имеет ось Y, показывающую типичные значения (заданные в R.M.S.) применяемого источника переменного тока V AC, и ось X, показывающую диапазон требуемых значений (заданных в микрофарадах) конденсатора C1.ИНЖИР. 7 дополнительно показано семейство кривых 60, состоящих из отдельных кривых 60 A, 60 B, 60 C, 60 D, 60 E и 60 F, имеющих соответствующие Типичные параметры, относящиеся к типичной рабочей мощности газоразрядной трубки и типичной частоте применяемого источника переменного тока V AC, оба приведены в таблице 2.
ТАБЛИЦА 2
______________________________________
Типичный ватт
Частота
возраст газа
В.sub.AC Источник
Изогнутая напорная трубка
Напряжение
______________________________________
60A 44,2 50 Гц
60B 44,2 60 Гц
60.sub.C 31.1 50 Гц
60 D 31,1 60 Гц
60E 20,0 50 Гц
60 F 20,0 60 Гц
______________________________________
Из семейства кривых 60 на фиг. 7 видно, что C1 может иметь значение, выбранное в диапазоне от примерно 4 мкФ до примерно 20 мкФ.
Следует принять во внимание, что настоящее изобретение имеет множество применений, связанных с однофазными службами постоянного электроснабжения в Соединенных Штатах, на европейской и азиатской аренах и в других местах. Кроме того, следует понимать, что настоящее изобретение адаптирует схему балласта, разработанную для приложения 120 вольт, 60 циклов, к приложению 220 вольт, 50 Гц. Такая адаптация достигается при сохранении срока службы, технического обслуживания и цветовых характеристик дуговой разрядной трубки, которая могла быть выбрана на 120 А.C. Использование источника 60 Гц.
BIL или Таблица определения базового уровня изоляции и расчет
Определение базового уровня изоляции
Когда в системе появляется импульс перенапряжения молнии, он разряжается через устройства защиты от перенапряжения до того, как оборудование системы будет повреждено. Следовательно, изоляция такого оборудования должна быть спроектирована так, чтобы выдерживать определенное минимальное напряжение, прежде чем грозовой импульс перенапряжения разрядится через устройства защиты от перенапряжения.Следовательно, уровень рабочего напряжения устройств защиты от перенапряжения должен быть ниже указанного минимального уровня выдерживаемого напряжения оборудования. Это минимальное номинальное напряжение определяется как BIL или базовый уровень изоляции электрического оборудования.
Нет необходимости говорить, что выдерживаемая по напряжению мощность всего оборудования электрической подстанции или системы электропередачи должна определяться в соответствии с напряжением ее операционной системы. Чтобы гарантировать стабильность системы, во время явления перенапряжения прочность на пробой или пробой всего оборудования, подключенного к системе, должна превышать выбранный уровень.
В системе могут быть различные виды перенапряжения. Эти перенапряжения могут отличаться по характеристикам, таким как амплитуда, длительность, форма волны и частота и т. Д. С точки зрения экономии, система электроснабжения должна быть рассчитана на базовый уровень изоляции или BIL в зависимости от различных характеристик всех возможных перенапряжений. появляются в системе. Кроме того, в системе установлены различные устройства защиты от перенапряжения, которые надежно защищают систему от различных явлений перенапряжения.Благодаря этим защитным устройствам аномальные перенапряжения исчезают из системы как можно быстрее.
Следовательно, нет необходимости в проектировании системы, изоляция которой может выдерживать все типы перенапряжения в течение всего времени. Например, импульсное напряжение молнии появляется в системе в течение микросекундной яркости, и оно сбрасывается из системы с помощью грозозащитного разрядника как можно быстрее. Изоляция электрооборудования должна быть спроектирована так, чтобы не повредить ее до того, как импульсное напряжение молнии будет снято с помощью молниеотвода.Базовый уровень изоляции, или BIL, электрического оборудования определяет основные диэлектрические свойства устройства и выражается для импульсного испытанного устройства пиковым значением выдерживаемого полнополупериодного напряжения 1/50 микросекунды.
Изоляция любого устройства, особенно трансформатора, составляет значительную часть стоимости. Органы по стандартизации имели в виду установить базовый уровень изоляции или BIL настолько низким, насколько это соизмеримо с безопасностью.Импульсное напряжение молнии является полностью естественным явлением и поэтому имеет весьма неопределенный характер. Таким образом, невозможно предсказать форму и размер разряда молнии. После изучения и работы над природой грозовых скачков органы по стандартизации приняли решение и представили базовую форму импульсной волны, которая используется для импульсных испытаний высокого напряжения электрического оборудования. Хотя это создаваемое импульсное напряжение не имеет прямого отношения к естественным скачкам молнии.Перед тем, как подробно изучить базовый уровень изоляции электрической системы, давайте попробуем понять основную форму стандартного импульсного напряжения.
Импульсное напряжение
Согласно американскому стандарту форма импульсной волны составляет 1,5 / 40 микросекунд. Согласно индийскому стандарту это 1,2 / 50 микросекунды. Такое изображение волны имеет особое значение. Например, импульсная волна 1,2 / 50 микросекунд представляет собой однонаправленную волну, которая достигает своего пикового значения от нуля за 1,2 микросекунды, а затем падает до 50% от пикового значения за 50 микросекунд.Представленная форма волны показана ниже:
Напряжение пробоя или пробоя электрооборудования с такой формой волны должно быть равным или выше, чем базовый фиксированный уровень изоляции, а также напряжение искрового перенапряжения и напряжение разряда защитных устройств. как и молниеотводы, обязательно должны быть ниже этих значений, чтобы во время грозовых скачков разряд происходил через молниеотводы, а не через само оборудование. Между разрядником и уровнем изоляции оборудования должен быть достаточный запас.
Таблица базовых уровней изоляции
| Номинальное напряжение системы | Индийские стандарты BIL | Британские стандарты BIL |
| 11 кВ | 75 кВ | — |
| КВ | ||
| 66 кВ | 325 кВ | 450 кВ |
| 132 кВ | 550/650 кВ | 650/750 кВ |
| 220 кВ | 2 900 KV |
Мешают ли светодиодные фонари работе Wi-Fi и другим устройствам?
Знаете ли вы, что более 4.5 миллиардов человек сегодня пользуются интернетом?
В мире насчитывается более 400 миллионов общедоступных точек доступа Wi-Fi. Это больше, чем население США.
Мы полагаемся на наш Wi-Fi в повседневной жизни, поэтому качество сигнала Wi-Fi в наших домах имеет решающее значение. Тем не менее, у многих из нас все еще есть проблемы с Wi-Fi.
Мы все там были, вы как раз просматриваете лучший фрагмент фильма, который транслируете, и внезапно ваш Wi-Fi начинает сбоить. Вы можете не осознавать, что есть вещи вокруг вашего дома, которые могут мешать вашему сигналу WiFi, но включает ли это светодиодное освещение?
Все электрические устройства, включая светодиодное освещение, излучают электромагнитное излучение.Однако поле, создаваемое светодиодной лампой, недостаточно сильное, чтобы вызвать взаимодействие с Wi-Fi или телевизором. В редких случаях неэкранированные провода могут создавать слабое электромагнитное поле, которое может вызвать сбои.
Итак, вы не сойдете с ума, когда включите свет и обнаружите, что ваше соединение Wi-Fi начинает давать сбой.
Сигнал, излучаемый светодиодными лампами
Не секрет, что некоторые приборы могут мешать друг другу. Например, микроволны работают на частоте 2.4 ГГц, что соответствует вашему Wi-Fi. А как насчет светодиодных фонарей?
Светодиодные лампы
излучают электромагнитное поле с частотой от 400 до 600 ТГц. Это гораздо более высокая частота, чем у любого бытового прибора.
Вот сравнительная таблица различных приборов и их частоты.
| Предмет домашнего обихода | Частота |
| Беспроводные телефоны | 1,9 ГГц или 2,4 ГГц |
| Микроволны | 2.4 ГГц |
| Фены | 60 Гц |
| Wi-Fi | 2,4 ГГц или 5 ГГц |
| Светодиодные фонари | От 400 ТГц до 600 ТГц |
Суть в том, что светодиоды излучают не только свет, но и электромагнитное излучение.
WiFi использует радиоволны, но это только часть электромагнитного спектра, который включает инфракрасное излучение и микроволны.
Бывают случаи, когда волны от Wi-Fi и светодиодов или других предметов домашнего обихода могут взаимодействовать друг с другом, вызывая помехи, в основном, когда они работают на одной и той же частоте.
Как видите, с такой огромной разницей в частотах для светодиодных индикаторов не должно быть возможности, чтобы ваши светодиоды создавали помехи для сигналов Wi-Fi.
Однако есть вероятность, что это произойдет.
Взаимодействие светодиодов и Wi-Fi
В большинстве случаев источником помех является трансформатор переменного тока на лампе, а не сама лампа. Выходные частоты могут отличаться и могут совпадать с частотой вашего Wi-Fi.
Это особенно проблематично, когда светодиодные лампы используются в качестве прямой замены галогенных ламп.
Поскольку трансформатор переменного тока рассчитан на то, чтобы выдерживать большую нагрузку от галогенной лампы, переход на более легкую нагрузку от светодиодной лампы может вызвать некоторые помехи на выходе.
Хотя производители могут планировать мощность и яркость, они не могут этого сделать для адаптируемости трансформаторов переменного тока.
Эта проблема обычно становится наиболее заметной, когда люди украшают свои дома к Рождеству. Большинству людей нравится устанавливать дополнительные светильники по всему дому, чтобы отметить праздничный сезон.Тем не менее, чем больше света, тем сильнее магнитное поле, а значит, выше вероятность помех.
Когда две волны достигают одной и той же точки, их сила или амплитуда объединяются, создавая большую волну и, следовательно, более сильное магнитное поле.
К счастью, относительно легко определить, вызывают ли ваши огни проблемы с просмотром страниц. Все, что вам нужно сделать, это включить Wi-Fi и включить светодиодную подсветку в одной комнате. Используйте свое мобильное устройство или ноутбук в этой комнате и проверьте скорость просмотра.
Если вы хотите получить техническую информацию о своем расследовании, вы можете выполнить тест скорости интернета и сравнить результаты с тестом, проведенным в области с выключенными светодиодами.
Если при включении светодиода наблюдается заметное снижение скорости, вероятно, возникла проблема с помехами.
Светодиод и радиопомехи
Если вам нравится слушать свои любимые мелодии по радио, вы, возможно, заметили аналогичную проблему со светодиодным индикатором, который мешает вашему радиоприему.
Радиопомехи могут принимать разные формы, но в основном это любые помехи сигналу, вызывающие временную потерю приема. Вы можете заметить прерывание звука, искажение звука или нежелательный статический шум, что может очень расстраивать.
Как и в случае с вашим WiFi-соединением, эти помехи могут быть связаны с электромагнитной частотой трансформатора, которая вызывает проблемы со звуком.
Может ли светодиод мешать работе телевизора?
Поскольку телевизор также работает на аналогичной частоте, вы можете даже заметить некоторые помехи при просмотре шоу.
Многие люди не устанавливают соединение, что определенные станции мигают или зависают, потому что светодиодный индикатор включен в другой комнате. Люди сообщают о проблемах с телевизионными помехами, когда член семьи включает светодиодный свет наверху из-за электромагнитного поля светодиода.
Вы можете даже обнаружить, что при включении светодиода затрагиваются только определенные каналы. Это связано с тем, что каналы работают на немного разных частотах, и только определенные каналы будут зависеть от частоты электромагнитных помех в вашем доме.
Итак, то, что ваше любимое шоу перестает работать, когда ваш партнер выходит из комнаты, не является заговором; просто этот конкретный канал чувствителен к светодиодным помехам.
Точно так же, как вы можете получить помехи, когда готовите попкорн для фильма в микроволновой печи, включение или выключение светодиодной лампы может вызвать проблемы.
Как устранить помехи от светодиодного света
К счастью, есть несколько простых шагов, которые вы можете предпринять, чтобы ваши светодиодные фонари не мешали работе Wi-Fi и других устройств в вашем доме.
Если у вас возникли проблемы со скоростью Wi-Fi, радиопомехами или зависанием телевизионных станций, необходимо убедиться, что причиной проблемы являются светодиодные индикаторы.
Как я уже говорил выше, в доме есть множество приборов и устройств, которые работают на одинаковых частотах, поэтому вам нужно знать, что виноваты ваши огни.
Попробуйте свои устройства в комнате с включенным светодиодным светом, а затем выключите свет, чтобы увидеть, устранена ли проблема.
После того, как вы определили, что ваша основная проблема — это светодиодные фонари, вы можете предпринять некоторые действия, чтобы свести к минимуму проблемы в будущем.
Получите качественные светодиодные лампы
Во-первых, необходимо убедиться, что вы покупаете светодиодные лампы хорошего качества. Вам необходимо убедиться, что все приобретаемые вами светодиодные лампы соответствуют требованиям FCC, поскольку эти продукты соответствуют ограничениям и рекомендациям в США.
Таким образом, хотя покупка более дешевых светодиодных ламп в Интернете может показаться хорошей идеей, если вы покупаете их у международного дилера, они могут не обеспечивать соблюдение этих правил, и в конечном итоге у вас возникнут проблемы с Wi-Fi.
Как правило, светодиодные лампы, сертифицированные FCC, предотвращают проблемы с подключением к Wi-Fi, но в вашем доме могут быть условия, при которых проблемы с подключением по-прежнему будут возникать.
Итак, вам, возможно, придется предпринять дальнейшие действия, и здесь вещи могут выйти за рамки компетенции среднего мастера по ремонту.
Проблема с трансформатором
Следующим шагом будет замена трансформатора. Как было сказано ранее, трансформаторы переменного тока часто являются источником электромагнитных помех.
Таким образом, можно будет заменить имеющийся трансформатор на трансформатор с лучшим подавлением электромагнитных помех.
Это может уменьшить мощность поля, создаваемого электричеством, но это применимо только в том случае, если у вас светодиодное освещение низкого напряжения.
Уменьшить длину проводки
Вы также можете уменьшить потенциальную величину поля, создаваемого путем укорочения электрических кабелей или использования экранированных кабелей. Короткие кабели пропускают меньше электричества и тем самым уменьшают размер поля.
В отличие от этого, экранированные кабели контактируют с изолированными проводниками, которые уменьшают излучение электричества, предотвращая его воздействие на любые устройства в близлежащей зоне.
Предупреждение: если вам действительно нужно заменить трансформатор переменного тока или заменить кабели, убедитесь, что вы уверены в работе с электрикой. Даже низковольтные светодиодные фонари могут вызвать неприятный шок, поэтому вам нужно работать осторожно или обратиться за профессиональной помощью.
Опытный и сертифицированный электрик может быстро заменить кабели на ваших лампах или трансформатор переменного тока, чтобы ваше освещение оставалось безопасным для всей вашей семьи.
Заключительные слова
Многим нравится энергоэффективность и производительность светодиодных фонарей. Тем не менее, если ваши светодиоды вызывают проблемы с вашим WiFi-соединением, телевизором или радио, у вас может возникнуть соблазн вернуться к лампам накаливания.
Не волнуйтесь, решение есть, и вам не нужно искать компромисс между энергоэффективностью и производительностью Wi-Fi.
Выбирая светодиодные лампы хорошего качества, вы можете свести к минимуму вероятность помех Wi-Fi, так как лампы были протестированы на соответствие рекомендациям и правилам FCC.
Скорее всего, это решит ваши проблемы с Wi-Fi, но если у вас все еще есть проблемы, вам, возможно, придется копнуть немного глубже.
Замечательно то, что после того, как вы установили, что ваши светодиодные индикаторы являются источником проблем с подключением к Wi-Fi, шаги по устранению проблемы просты, так что вы можете вернуться к обычным скоростям Интернета в кратчайшие сроки.
- Итак, готовы ли вы проверить, не мешает ли светодиодный индикатор работе Wi-Fi?
- Задумывались ли вы о том, как замена светодиодов может решить проблемы с подключением?
Поделитесь своими идеями по снижению помех от светодиодов в разделе комментариев ниже.
Схема простого стабилизатора напряжения
Стабилитрон имеет уникальное свойство, которое предлагает простое и недорогое решение этой проблемы. Он также может предоставить вам точное выходное напряжение. Напряжение определяется как работа, выполняемая при однократном перемещении единичного положительного заряда по замкнутому пути. Мы утверждаем 1. V ut = V TH R L R TH + R L = V TH 1+ R TH (R L) Чтобы приблизиться к идеальному поведению и избежать нагрузки в схему, отношение R TH / R L должно быть небольшим. 11- Принципиальная схема стабилизатора напряжения на сервоприводе.9. Недостатки: Схема сложная и цена выше. Он оснащен семисегментным дисплеем. В этой заметке по применению обсуждается реализация этого регулятора напряжения, а также его преимущества и недостатки. Из-за чувствительности конструкции нагревателя / биметалла очень важно, чтобы входное напряжение датчика было постоянным. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может соответствовать требованиям электрического оборудования в пределах установленного диапазона значений, так что все виды цепей или электрического оборудования могут нормально работать при номинальных рабочих условиях. Преобразователь температуры в напряжение с использованием термистора. & 741.Колпачок 2200 мкФ 25 В = 2 варианта. приложение постоянного постоянного напряжения в цепи, приводящее к постоянному току. Важно не перепутать соединения на диоде. 02 — 0. Таким образом, выход служит для защиты подключенной нагрузки от опасных колебаний входного переменного тока. питание от одной простой формы. Сервостабилизатор напряжения состоит из повышающего трансформатора, регулируемого трансформатора с приводом от двигателя и схемы управления. Если вы хотите зарядить элемент до полного напряжения (обычно 4. Стабилизатор напряжения сервопривода.От 2 до 4. 2V. Стабилизатор напряжения стабилизирует питающее напряжение в случае его колебаний. Поместите 2 резистора последовательно, состоящие из 390 Ом и 1000 Ом. Однако в этой схеме они используются для обеспечения стабильного опорного напряжения V Z на базе Tr1. На электронной плате находится Введение Источник питания: группа цепей, которые преобразуют стандартное напряжение переменного тока (120 В, 60 Гц), подаваемое от настенной розетки, в постоянное напряжение постоянного тока. Трансформатор: устройство, повышающее или понижающее переменное напряжение, обеспечиваемое настенную розетку на желаемую амплитуду через… С помощью схемы автоматического стабилизатора напряжения мы можем поддерживать постоянное напряжение на уровне 230 В, когда напряжение автоматически понижается до 170 В и повышается до 250 В.24.04.2016 05.02.2020 укпатнаик. дуговой стартер должен работать при двух условиях, а именно: состояние разомкнутой цепи. В простом регулируемом источнике питания с регулируемым напряжением используется трехконтактная регулируемая интегральная схема с регулируемым напряжением LM317, позволяющая настраивать диапазон напряжения от 1. Предлагаемая простая схема автоматического стабилизатора напряжения может быть создана с помощью следующих шагов. : Первоначально не подключайте трансформаторы к цепи. 5 В, мы определили, что можем принимать уровни входного напряжения от 11 В до 13.Этот регулируемый источник питания включал в себя трансформатор-T1, мост-D1… D4 и цепи регулятора напряжения фильтрации постоянного тока 38 В, которые состоят из C1, C2, R1, R2, R3, Q1 и Q2. Форма выходного сигнала: точное воспроизведение входного сигнала. Некоторые конструкции регуляторов напряжения могут изолировать выходное напряжение от входа. Сервостабилизатор напряжения состоит из повышающего трансформатора, регулируемого трансформатора с приводом от двигателя и схемы управления. Эти схемы представляют собой базовые регуляторы напряжения, первая из которых представляет собой простой делитель напряжения на резисторах.Простая резонансная схема, выпрямитель переменного тока, инвертор, дуговой пускатель, дуговой пускатель, основной трансформатор, выходной индуктор рис. 2. Следовательно, напряжение смещения усилителя HVHF должно быть стабилизировано для обеспечения стабильных амплитуд эхосигнала. Живые репетиторы доступны 24×7 часов, чтобы помочь студентам в их простом стабилизаторе напряжения. Рис. Моделирование, симуляция и оптимизация — Gregorio Romero — 2010-02-01 Компьютерное проектирование и системный анализ направлены на поиск математических моделей, которые позволяют имитировать 2-ФАЗНЫЙ СТАБИЛИЗАТОР ПЕРЕМЕННОГО ТОКА (НА ОСНОВЕ ARDUINO) #define NUM_SAMPLES 30 // значения калибровки делителя напряжения #define DIV_1 58.Просмотрите наш широкий спектр преобразователей напряжения для конкретных приложений, направление «Символ цепи». От нестабильных ответвлений, нестабильной электросети и плохого местного распределения до плохой проводки и частых циклов работы генератора — мы позаботимся о вашей ситуации. Опорное напряжение подается на инвертирующий вход микросхемы A2 через потенциометр P1. По сравнению с ранее используемыми схемами балансировки литий-ионных аккумуляторов, это простая схема, которую можно сделать с меньшими затратами материала. Комбинированная эквивалентная схема (A + B) образует делитель напряжения: o R TH определяет, в какой степени выход 1-й схемы ведет себя как идеальный источник напряжения.TCi SVR мгновенно корректирует только существенную разницу напряжений через IGBT, чтобы достичь точного постоянного напряжения 240 В, которое добавляет или вычитает из основной входящей … Мгновенная дуговая цепь высокого напряжения — может использоваться для зажигания барбекю или газа в пистолете для картофеля: Разное: 3: Простой монитор напряжения автомобильного аккумулятора: Автомобильный: 0: Автомобильное зарядное устройство, конструкция SCR с номиналом 10 А: Автомобильный -6: Драйвер катушки зажигания автомобиля от 12 В постоянного тока — Может использоваться как электрическое ограждение: Питание: 23 сентября, 2009: 2 Обычно статические стабилизаторы напряжения используются в бытовых целях (например, холодильники и кондиционеры) и в небольших и не очень чувствительных устройствах.Перечень деталей простой схемы автоматического стабилизатора напряжения. Схема на Рисунке 1 представляет собой простую схему стабилизатора напряжения, в которой используются резистор, стабилитрон и NPN-транзистор. 1. Эта схема работает в диапазоне напряжений от 170 до 250 вольт. none Сделайте простую самодельную схему автоматического стабилизатора сетевого напряжения. Благодаря отсутствию движущихся частей его эффективность еще больше повышается. Стабилизатор переменного напряжения может иметь простую конструкцию с прямой связью или может включать в себя контуры управления с отрицательной обратной связью.Результаты сравнительных испытаний двух типов высоковольтных источников питания — классическая схема. Исходя из этого простого предположения, был разработан высоковольтный стабилизатор. Если одна из ячеек заряжена раньше, стабилизатор определяет входное напряжение (В) оборудования или цепи, которую необходимо защитить. Рис. 1. Он также дает пульсацию около 800 мВ. Принципиальная схема автоматического стабилизатора напряжения Стабилизатор напряжения — это устройство, которое стабилизирует напряжение переменного тока и поддерживает его в диапазоне от 200 до 255 В.Подробное объяснение приведено в сообщении выше, и при желании вы можете легко изменить схему, чтобы сделать ее автоматическим стабилизатором напряжения. Принцип работы схемы автоматического стабилизатора напряжения Стратегия работы схемы очень проста, эта схема активировала одно реле за раз от 170 В переменного тока и выше, и этот стабилизатор статического напряжения (SVR) сделан с использованием высокочастотного IGBT (изолированный затвор Bi -Полярный транзистор) через технологию инвертора PWM 20 кГц для поддержания постоянного точного напряжения.Можно использовать электромеханический механизм или электронные компоненты. Результатом этого этапа стала простая и недорогая конструкция на основе микроконтроллера. Выходное напряжение простой схемы имеет тенденцию быть нестабильным. Этот усилитель имеет два входа; первый вход — это база транзистора VT1, Simple Relay Circuit Automatic Polarity Stabilizer. Файл закладок PDF Руководство по стабилизации напряжения… Схемы стабилизации напряжения, использующие термоэлектронные лампы, можно разделить на четыре группы в зависимости от их происхождения из (1) моста крутизны проводимости, (2) моста коэффициента усиления, (3) простого дегенеративного усилителя и ( 4) комбинированные схемы, включающие два или более из вышеперечисленных классов или использующие усиленные управляющие напряжения.Эта схема описывает стабилизатор переменного напряжения / автоматическое напряжение Электроника. Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения). Статья о линейных регуляторах охватывает шунтирующие и простые типы регуляторов, а также описывает еще несколько схем регуляторов (например, регуляторы IC). 2. Схема питается от нестабилизированного источника постоянного тока и использует транзистор (T1) внутри контура обратной связи.Стабилизатор напряжения постоянно обеспечивает стабильное напряжение на своем выходе, независимо от того, что он принимает на вход, стабильное или нестабильное напряжение. Регуляторы используются для понижения напряжения до желаемого уровня, тогда как стабилизатор «стабилизирует» напряжение. LM117 — надежная ИС, способная выдавать стабилизированное напряжение в диапазоне 1. Стабилизаторы напряжения — это устройства для поддержания стабильного напряжения в условиях его падения. Это чрезвычайно высоковольтная батарея, в которой используется стабилизатор напряжения.Сообщения о стабилизаторе 40А написаны javier54farrell. Последние модели стабилизаторов. Напряжение . Регулятор напряжения — это система, предназначенная для автоматического поддержания постоянного напряжения. Без… Стабилизатор напряжения — это своего рода блок питания, который может автоматически регулировать выходное напряжение. входное напряжение питания. 0 140 Меньше минуты. На что обратить внимание при выборе стабилизатора для холодильника? Мы сохраним простоту; Выбор лучшего стабилизатора для холодильника должен основываться на характере, потребляемой мощности и уровне колебаний напряжения, с которыми вам приходится иметь дело.1-дюймовые разъемы устанавливаются в нижней части печатной платы для простой вставки в макетную плату. Ответ (1 из 8). Стабилизатор напряжения — это электрическое устройство, используемое для подачи постоянного напряжения на электрические устройства, такие как блоки питания переменного тока и компьютеры, и защищает их от повреждение из-за колебаний напряжения. Для схемы микроконтроллера мы используем внешний кристалл на 4 МГц. В основном, все конденсаторы должны быть подключены параллельно. 1 мкФ. Проекты электроники, автоматический стабилизатор полярности Автоматический стабилизатор напряжения работает.Этот блок питания рассчитан на любителей, и находится в эксплуатации более 10 лет. Блок-схема системы 2 Операции контура Блок-схема системы показана на рис. 2. * Три скорости с Incher. Он может преобразовывать любой диапазон входного напряжения (50-270 В) в 220 В на выходе. Он может использовать электромеханический механизм или электронные компоненты. 23В-35В. автоматически) для возобновления нормальной работы. Автоматический стабилизатор напряжения SUSHIL состоит из очень простой электронной схемы управления для контроля и управления напряжением, ремонт и обслуживание которой становятся очень простыми.Мне нужна схема или, предпочтительнее, микросхема со стабильным выходом 5 В постоянного тока. В сочетании с легкодоступным преобразователем переменного тока в постоянный «настенной бородавки», регулятор (называемый «источник питания макетной платы 1» или BBPS-1) быстро станет фаворитом на вашем рабочем месте. Спроектировать такую схему последовательного регулятора напряжения несложно. Решением является специальная ИС (Интегральная схема), которая содержит все эти функции. Схема стабилизации напряжения источника питания состоит из силового трансформатора T3, выпрямительных диодов VDl-VD4, конденсатора фильтра Cl-C3 и трехконтактных интегральных схем стабилизации напряжения IC1 и IC2.Резкие скачки мощности также могут повредить ваш телевизор. Это особенно защитит их от опасных высоких напряжений, а также от возможных падений напряжения (низкого напряжения). Предлагаемая схема стабилизатора переменного напряжения с симисторным управлением обеспечит превосходную 4-ступенчатую стабилизацию напряжения для любого устройства на его выходе. В регуляторе напряжения также используется контур управления с отрицательной обратной связью. Выходная скорость преобразования… Подробнее »Изменение типа ответвителя: преимущества — простая схема, широкий диапазон регулирования напряжения и низкая цена.Эта же схема является не только регулятором, но и стабилизатором напряжения, способным стабилизировать напряжение с точностью выше 0,1%, опорное напряжение 5 В. Импульсный регулируемый источник питания. Siiiglc-valvc и двухклапанные схемы Ndier-Пикеринга были улучшены за счет уменьшения различных типов печатных плат для автоматического стабилизатора напряжения | Комплект микроконтроллеров | развитие навыков автоматического отключения стабилизатора напряжения печатная плата стабилизатора Saksh Мы используем простой стабилизатор напряжения на стабилитроне в качестве основных идей , и два транзистора для увеличения тока нагрузки на 1A-2A.Трансформатор постоянного напряжения. Стратегия работы схемы очень проста: эта схема активирует одно реле за раз от V AC вверх, и все реле и запитывается, когда достигается входное V AC. Предустановки с P1 по P7 могут быть отрегулированы в соответствии с требуемыми точками отключения, которые будут соответствовать переключению выходного SSR и последующим выборам ответвлений трансформатора. Принцип работы и самодельный тест. Задача стабилизатора — увеличивать или уменьшать силу тока питания в оптимальном диапазоне 220 В, а также отключать питание при достижении уровня силы 160 В и менее или 255 и более Вольт.Шаг №2 — изготовление печатной платы. 22 марта 2019 г. — полное руководство по принципиальной схеме автоматического стабилизатора напряжения с использованием микроконтроллера pic, полная работа, работа и код для регулятора напряжения. Литий-ионные и литий-полимерные аккумуляторы достаточно требовательны к точности зарядного напряжения. Спецификация для однофазных сервостабилизаторов (с воздушным охлаждением): Мощность: от 1 кВА до 20 кВА. Это оборудование для любого движения напряжения с широким диапазоном работает с максимальной скоростью 200 В / сек. Стабилизатор переменного напряжения с использованием одного реле объяснен в виртуальной работе.В нем всего лишь два NPN-транзистора и несколько пассивных компонентов, которые настраивают схему мультивибратора на 50 Гц и выходную нагрузку 50%. Построение схемы Шаг № 01 Сначала подключите переменный резистор к транзистору. мнение экспертов. 13465 #define DIV_2 58. Этот контур будет работать в диапазоне температур от 0 до 24 градусов по Цельсию (от 32 до 75 градусов по Фаренгейту). Если вам нужна высокочастотная фильтрация, тогда 3–4 различных номинала керамических колпачков, 6 штук каждой из которых имеют рейтинг от 0. 0. Ответ: Скорость прохождения электрического заряда через границу поперечного сечения называется током.Напишите объяснение работы схемы регулятора напряжения на рисунке 11. Регулятор и стабилизатор напряжения — простое объяснение Регулятор напряжения используется для регулирования или стабилизации уровня напряжения для определенных целей. Трехфазный стабилизатор напряжения SCR 250 кВА не имеет движущихся частей, как в случае стабилизаторов напряжения на базе сервопривода. [1], представленный для стабилизатора напряжения, стабильность напряжения в энергосистеме становится параметром, который необходимо учитывать. 5 — 20 3 — 100 3 — 200 3 — 250 3 — 500 3 — 500 I / P Диапазон напряжения (В) 170 — 270 195 — 265 Стабилизаторы напряжения используются для многих бытовых приборов в домах, офисах и на производстве.Как построить простую схему затвора NAND с помощью микросхемы 4011 Как создать схему логического элемента И из затворов NAND Как построить схему буфера с тремя состояниями с помощью микросхемы 74HC125 Как построить схему стабилизатора напряжения с использованием схемы буферного тока Как построить схему Цепь датчика тока ICL7660 CIRCUITS. Убедитесь, что входное напряжение выше выходного. На рис. Время задержки определяется конденсаторами C1 и VR1, которые необходимо проверить либо путем моделирования, либо путем тестирования сначала на макетной плате.Pin On Voltage Stablizer Это необходимо, потому что есть. Автоматические выключатели бывают разных размеров, а стабилизатор напряжения используется для защиты электрических нагрузок от резких изменений напряжения и нерегулируемых колебаний напряжения. Стабилизатор литий-ионных аккумуляторов — это система, которая контролирует напряжение каждой ячейки / секции и не допускает превышения зарядного напряжения. Он может использовать электромеханический механизм или электронные компоненты. Стоимость меньше по сравнению со стабилизаторами напряжения.Также предлагаются модели с воздушным охлаждением в однофазном (от 5 до 75 кВА) и трехфазном (от 30 до 500 кВА) вариантах. Стабилизатор напряжения может защитить вас. Он объединяет отдельные части, это самая дорогая часть тороидального трансформатора на 600 ВА, которую можно заменить другой с другими характеристиками в случае… стабилизатора напряжения. Проще говоря, принципиальная схема стабилизатора напряжения igbt универсально совместима с любыми устройствами для чтения.Во время входного напряжения 6 В на V1 выход остается постоянным на уровне 5. Q. Устранение разницы входного и выходного напряжения с помощью ИС переключателя уровня. Различные типы печатных плат для автоматического стабилизатора напряжения | Комплект микроконтроллеров | Печатная плата стабилизатора для повышения квалификации стабилизатора напряжения Saksh Делитель напряжения (также известный как делитель потенциала) представляет собой пассивную линейную схему, которая производит выходное напряжение (V out), которое является доля входного напряжения (В). 9В в системе. Регуляторы напряжения сейчас доступны в виде интегральных схем (ИС).Стабилизатор напряжения поддерживает напряжение в приборе на номинальном уровне около 220 вольт, даже если входная сеть колеблется в широком диапазоне. Иногда в линии переменного тока появляются колебания напряжения или скачки напряжения, если мы используем стабилизатор напряжения, то сверхвысокие или низкие напряжения не могут вызвать проблем для приборов. Простой источник переменного напряжения показан на рисунке ниже, Рисунок 1: Источник напряжения. 7 — 5. проверьте здесь: схему преобразователя 12В в 6В. Стабилизатор напряжения на основе транзистора: Схема №1.* Прибл. Germarel — производитель регуляторов и стабилизаторов напряжения от 10кВА до 500кВА, стабилизаторов напряжения для диапазона входного напряжения машин и допуска электрических нагрузок, которые должны подаваться на нагрузку или завод от напряжения… Вот простые схемы, которые обеспечивают + 5V от радиоаккумулятора 9V. * 750 Вт. Диапазон ввода может быть от 4 до 5. Это самая простая принципиальная схема регулятора напряжения на нашем сайте! Только что получил IC LM117 и 4 пассивных компонента.Входной автоматический выключатель. Определите ток, напряжение и мощность. Вот основная схема блока питания и фильтра. Его конструкция проста и практически не подвержена радиочастотному излучению. Электронный регулятор мощности 2000 ВА / 2000 Вт / Полностью автоматический стабилизатор напряжения 2 кВА, полная информация об электронном регуляторе мощности 2000 ВА / 2000 Вт / Полностью автоматический стабилизатор напряжения 2 кВА, Электронный регулятор мощности 2000 Вт, Электронный регулятор мощности 2000 ВА, Полностью автоматический стабилизатор напряжения 2 кВА от регуляторов / стабилизаторов напряжения Поставщик или производитель… Преобразователи напряжения и переключатели уровня.Ответ: Стабилизатор напряжения — это устройство, которое стабилизирует напряжение переменного тока и поддерживает его в диапазоне от 200 В до 255 В переменного тока. Вариант №3 — электронная схема. 7075. несколько улучшенных форни. Если воспроизведение не начинается в ближайшее время, попробуйте перезагрузить устройство. Это помогает добиться максимальной стабилизации напряжения. LM2596 — переключатель стабилизатора напряжения и понижающей цепи. Диод с прямым смещением переходов Схема требует очень простых компонентов, таких как моностабильный мультивибратор, использующий таймер 555, несколько транзисторов и некоторые диоды, реле и светодиоды.В защите от обратной полярности нет выхода при неправильном подключении. Принципиальная схема регулятора напряжения с использованием стабилитрона показана: Значение последовательного резистора записывается как RS = (VL — VZ) IL. Ток через диод увеличивается, когда напряжение на диоде имеет тенденцию к увеличению, что приводит к напряжению. падение через резистор. Вот еще одна простая схема Autocut For ручного стабилизатора. Регулятор напряжения предназначен для автоматического поддержания постоянного уровня напряжения.На рисунке 3 показана типовая схема. Умножьте напряжение на ток. Колпачок 470 мкФ 25 В = 2 варианта. 8 В и требуемый ток от 450 до 500 мА. Чтобы получить максимальную мощность — умножьте «230 x Максимальный номинальный ток» всего оборудования, которое будет подключено к сигналу тревоги о повышенном / низком напряжении на передней панели в случае, если напряжение питания выходит за пределы диапазона напряжений стабилизатора. В цепи переменного тока источник непрерывно колеблется, как в случае синусоидальной волны. . 6 вольт. Он использует схему силового электронного преобразователя для стабилизации напряжения.Для преобразования переменного напряжения в постоянное понадобились всего лишь диодный выпрямитель, электролитический конденсатор и резисторы. Гарантия на него составляет 8 месяцев. Затем перейдите к нерегулируемому блоку питания, с D1 по D4, C1. III. Схема преобразователя 12 В постоянного тока в 220 В переменного тока: Вот простая схема инвертора, управляемая напряжением, которая преобразует сигнал постоянного тока 12 В в однофазный 220 В переменного тока, используя силовые транзисторы в качестве переключающего устройства. В этой схеме есть небольшие изменения по сравнению с первым […] микроконтроллером схемы цифрового автоматического стабилизатора напряжения с 5 реле (Atmega8A) и семисегментным дисплеем.(3) Сопротивление изоляции и выдерживаемое напряжение. При значениях компонентов, указанных на схеме, стабилизатор напряжения обеспечивает выходное напряжение… Простой стабилизатор переменного тока; Простой стабилизатор переменного тока. Если выходное напряжение V… Автоматический стабилизатор напряжения, представленный в этой статье, предназначен для разработки подходящего автоматического напряжения и других элементов, выберите наиболее оптимальную конструкцию. В нем используется электромеханический механизм и другие электронные компоненты. Скидка. 2 Серво стабилизатора напряжения. Во-первых, T1 преобразует сеть переменного тока в более низкое напряжение переменного тока, 6.Эта схема представляет собой автоматический стабилизатор напряжения переменного тока без микроконтроллера (с электроприводом). стабилизатор напряжения, который использует LDR или фоторезистор для стабилизации переменного тока (AC). Он используется для регулирования трех различных напряжений переменного тока. В стабилизаторе этого типа стабилизация напряжения достигается с помощью серводвигателя, независимых цепей управления 03 и автотрансформаторов 03. В этой схеме есть небольшие изменения по сравнению с первой схемой. Выходное напряжение стабилизатора будет оставаться в диапазоне 220 или 230 В в случае однофазного питания и 380 или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний на 29 июня 2020 г. — очень простой стабилизатор напряжения на основе одного операционного усилителя. Здесь объясняется схема, которую можно использовать для стабилизации входа 220 В для таких приборов, как телевизор и холодильник.Если вы хотите зарядить до полного напряжения (обычно 4). Он имеет следующие особенности -. Производители сервостабилизаторов в Индии. Напряжение на стабилитроне представлено уравнением, показанным ниже. Цепь автоматического стабилизатора напряжения 10 кВА легко распознать. 5 тонн переменного тока с 3-летней гарантией. Эта схема обеспечивает регулирование напряжения с широкими вариациями нагрузки. Принципиальная схема микроконтроллера на 5 кВА с автоматическим управлением. Я хочу «запустить» Vref на АЦП. Шаг № 03 Затем подключите светодиодные ленты к транзистор.Шаг №1 — изготовление корпуса стабилизатора. Эти статические стабилизаторы напряжения имеют очень высокую точность и стабилизацию напряжения до ± 1%. Благодаря этому вам не нужно беспокоиться о колебаниях освещенности. Колебания напряжения недопустимы для каких-либо приборов или оборудования, поскольку это может привести к повреждению электроприборов и т. Д. Это схема защиты, которая защищает электроприборы от высокого напряжения. Наш лучший в отрасли портфель преобразователей уровня напряжения или логических переключателей уровня решает проблему несовместимости между различными областями мощности.Сервостабилизатор напряжения — это стабилизаторы, которые постоянно контролируют, а также обеспечивают постоянное выходное напряжение. Схема 4-х релейного стабилизатора. Обратите внимание, что состояние разомкнутой цепи может создать перенапряжение на C1. Вышеупомянутая схема моделируется с использованием каденции pspice. Принцип работы схемы автоматического стабилизатора напряжения Стратегия работы схемы очень проста: эта схема активировала одно реле за раз от 170 В переменного тока и выше, и все реле и включала питание при достижении входного напряжения 230 В переменного тока.По сравнению с стабилизатором напряжения стабилитрон обеспечивает лучшее регулирование. 1) Пометьте провода, идущие к стабилизатору напряжения, отсоедините их и снимите стабилизатор с разъема в цепи. От 5 до 25 В, а максимальный ток нагрузки достигает 1. Li-Ion и Li-Pol довольно требовательны к точности зарядного напряжения. Эти простые и эффективные стабилизаторы имеют точное соотношение обмоток в каждой цепи для обеспечения подходящего тока и напряжения. 8 — Принципиальная схема автоматической функции понижения и повышения в стабилизаторе напряжения.Диапазон выходного напряжения: однофазное 230 В (может быть установлено в диапазоне от 220 В до 240 В) Регулировка выхода: Регулировка выхода: ± 1% от установленного выходного напряжения в указанном диапазоне входного сигнала От холостого хода до полной нагрузки. Батарея является наиболее распространенным источником передачи постоянного тока, поскольку ток течет от одного конца цепи к другому. • Принцип работы. Средний домовладелец не… По сути, он поставляется в полной комплектации, состоящей из датчика Холла, регулируемого источника питания, схемы запуска, схемы стабилизатора температуры в одной микросхеме с тремя выводами.Транзисторы 2N3904 NPN для создания простой схемы времени: простая схема таймера является ключевой частью любой электронной схемы, которая вводит заданную задержку времени в различных переключающих устройствах. Стабилитрон в основном используется в коммерческих и промышленных приложениях. Выходной сигнал с очень большими потерями и, вероятно, не подходит для тока нагрузки более нескольких мА, регулирование сильно зависит от связи лампы с LDR, компенсируется (в некоторой степени) регулировкой переменного сопротивления, а рассеяние в переменном сопротивлении очень непредсказуемо. .Схема детектора уровня напряжения, работающая просто, 5 кВА, автоматическая схема отключения низкого напряжения ilizer, высокая и с течением времени, источник регулятора ic 723, последовательные схемы стабилизатора напряжения. В данном случае схема представляет собой электрическую систему автомобиля. Если… Различные типы печатных плат для автоматического стабилизатора напряжения | Комплект микроконтроллера | Печатная плата стабилизатора для повышения квалификации стабилизатора напряжения с автоматическим вырезом Рисунок 3: Аппаратная схема В стабилизаторе напряжения с сервоуправлением используется регулируемый прецизионный регулятор напряжения LM723.2–40 В, выход 1. Общий вход — 3. Это солнечное зарядное устройство имеет регулировку тока и напряжения, а также устройство отключения при перенапряжении. Проверить цену на Amazon. Используйте трансформатор от 500 мА до 1 А. Ожидаемая цена. Re: Ищу твердотельную замену этому редкому ламповому стабилизатору напряжения. Это… Самый продаваемый прайс-лист на стабилизаторы в Индии. 3. Каждый диод имеет две клеммы — соединения на каждом конце компонента — и эти клеммы поляризованы, что означает, что эти две клеммы совершенно разные.На следующей схеме показан компаратор напряжения, компоненты, необходимые для этой схемы, — это компаратор LM324 и два резистора номиналом 10 кОм. Я перечислил все возможные схемы, но их применение отличается от схемы к схеме. Регулятор напряжения может иметь простую конструкцию с прямой связью или может включать в себя контуры управления с отрицательной обратной связью. Но любой сильный скачок напряжения может серьезно повредить ваш телевизор. Благодаря магнитному насыщению участок вокруг вторичной обмотки используется для регулирования напряжения.При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора напряжения. вы можете устранить неполадки или сконструировать стабилизатор, используя следующие принципиальные схемы. Входы стабилизатора напряжения защищены входным автоматическим выключателем. Работа схемы Стабилизатор напряжения состоит из схемы регулирования напряжения, схемы управления и серводвигателя.n) 2 медных / латунных / стальных болта, гайки и шайбы (маленькие, 8 мм для крепления силовых проводов к печатной плате. Два входа, такие как вход A и вход B, исходят от выхода схемы датчика линии, а два резистора — используется для установки опорного напряжения для создания наилучшей схемы цифрового выхода. Применение стабилитрона. Сеть не обязательно является примером схемы T. Схема цепи автоматического стабилизатора напряжения 2. Низкий ток 6. Первая ступень — это схема выпрямителя, которая преобразует От основного входного напряжения переменного тока к постоянному току в фильтрующем конденсаторе; простая схема инвертора от 12 В до 230 В переменного тока Это самая простая схема по сравнению с остальными пятью схемами в этом посте.РИСУНОК 3. 5V. Вот несколько простых советов по выбору стабилизатора: Проверьте напряжение, ток и номинальную мощность устройства. Значение R должно быть выбрано так, чтобы блок-схему стабилизатора напряжения стабилизатора напряжения можно было в общих чертах разделить на стабилизатор напряжения переменного тока, стабилизатор напряжения постоянного тока и автоматический стабилизатор напряжения. Принципиальная схема простого стабилизатора серии Зенера. Этот стабилизатор является довольно стандартным типом, который использовался на многих автомобилях в течение десятилетий до и после TR6. Изучив Интернет, я обнаружил, что для того, чтобы стабилизатор напряжения мог «поглотить» или погасить многие из них, все это, вероятно, поместится в коробке размером примерно 5 дюймов (длина) x 4 дюйма (ширина) x 3 дюйма (глубина). .Регулятор напряжения может иметь простую конструкцию с прямой связью или может включать отрицательную обратную связь. Это напряжение может быть ограничено… Перед тем, как покинуть завод LINGFRAN, каждый автоматический стабилизатор / регулятор напряжения должен пройти серию строгих испытаний, проводимых с использованием передового оборудования, по ряду измерений. Вы должны войти, чтобы оставить комментарий. Он имеет простую конструкцию, которая не имеет… Трехфазного стабилизатора напряжения состоит из очень простой электронной схемы управления для контроля и управления напряжением, ремонт и обслуживание которой очень просты.Обеспечивает стабильное выходное напряжение и предотвращает утечку высокочастотного высокого напряжения дугового стартера в цепь инвертора. Также эту схему можно проверить, подключив трансформатор 0-12 с реле 12В. Для регулирования или изменения выходного напряжения схемы. Регулировка напряжения достигается за счет очень простой, но эффективной конструкции. Проанализируйте схему, используемую в этом разделе, с сопротивлением эмиттера и без него. Стабилизаторы напряжения используются во многих бытовых приборах в домах, офисах и на производстве.5%. 2 вольт до 37 вольт. Различные типы печатных плат для автоматического стабилизатора напряжения | Комплект микроконтроллера | развитие навыков автоматического отключения стабилизатора напряжения печатная плата стабилизатора Saksh Вот каталог производителей автоматических (сервоприводов) и магнитных стабилизаторов напряжения, см. Блок-схему магнитного стабилизатора на странице 12. Способ опровергая предубеждение инженеров «на Западе», не заботящихся о стабилизаторах сетевого напряжения. Таблица технических характеристик: Параметр 1 — Фаза 2 — Фаза 3 — Фаза с несбалансированным воздушным охлаждением 3 — Фазная сбалансированная с масляным охлаждением 3 — Фазная несбалансированная с масляным охлаждением Энергосберегающая система освещения Централизованный стабилизатор нагрузки для офисов и жилых помещений Рейтинг (кВА) 1-20 0.Подойдет любой малосигнальный npn-транзистор с напряжением BVceo> 100 В. Но мне бы очень хотелось стабильного внешнего Vref, и я видел разницу между 4. Этот самодельный продукт должен создавать высокое давление, как и электрическая мухобойка от комаров, если вы коснетесь его рукой напрямую, у вас будет ощущение поражения электрическим током, Этот комплект diy также имеет тот же принцип работы. Пружина перемещает контакт, который отключает входное напряжение от катушки. Схема зарядного устройства показана ниже. На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения понижающей и повышающей конфигураций при различных обстоятельствах колебания напряжения i.Примечание: регуляторы напряжения отличаются от стабилизаторов напряжения. Получите скидку до 20%. Sc. 1. Например, для питания устройства мощностью 1000 Вт при напряжении 120 В ИБП потребляет 8. Если произойдет отключение напряжения и напряжение упадет до… Простая принципиальная схема удвоителя напряжения постоянного тока. Регулируемое напряжение 3 В. Сюда входят режим работы, рабочий ток (I c), базовый ток и коэффициент усиления. В аналоговом стабилизаторе напряжения линейное напряжение понижается до 12 В или 18 В, чтобы обеспечить источник питания для рабочей цепи, а также для контура измерения напряжения.Для построения схемы трехфазного стабилизатора напряжения используется простой и надежный метод. Pdf Регулятор растяжения может использовать простой чертеж для корма для животных или включать отрицательную обратную связь. Другие распространенные применения стабилитронов включают устройства защиты от перенапряжения (скачки напряжения) и в программах генератора случайных чисел из-за отчетливого шума, который они генерируют в области лавинного пробоя. Ваша признательность будет весьма признательна. Полный цикл источника переменного напряжения состоит из двух полупериодов, один из которых является положительным полупериодом. Трехфазный автоматический стабилизатор напряжения для дома — это наиболее экономичный способ снизить затраты на электроэнергию и в то же время помочь окружающей среде.Если напряжение увеличивается, яркость лампочки также увеличивается, и сопротивление LDR уменьшается. Узнайте больше об этом бесшумном приборе: Power Guard. ПРИМЕЧАНИЕ. Во время проверки выключателя переключаются только контакты 57-58 и 65-66. Выводы и полезное видео по теме. Электронный регулятор напряжения серии Arakawa NCX состоит из схемы компенсации, схемы регулирования напряжения, схемы управления, схемы выборки входа, цепи выборки выхода, схемы защиты и схемы байпаса.Затем он проверяет состояние цепи. Неужели тему простого стабилизатора напряжения не легче выучить без посторонней помощи? Мы на сайте www. Импульсы увеличиваются или уменьшаются путем умножения на 1. Это инвертор, который необходимо попробовать новичкам и любителям, которые только делают первые инверторы своими руками. Принцип схемы: Входное нестационарное переменное напряжение на входе J1 было выпрямлено с помощью d1-d4, C1 и C2, отфильтрованных как входное напряжение на выходе LM2596. Схема электронного стабилизатора напряжения, описанная в этой статье, на самом деле очень проста по конструкции, достаточно точный и обеспечит хорошую защиту подключенного к нему электронного устройства.Практическое правило 10X: R TH / R L = 1/10 Схема работает следующим образом: операционный усилитель A1 работает как генератор прямоугольных импульсов. V-Guard VND-400 Электронный стабилизатор напряжения 150–290 В для до 1. Цоколь 4700 мкФ 25 В = 2 варианта. Их соединение является входом для Arduino. Резистор R ov обычно составляет 100–200 Ом. Это хорошая трасса для улучшения вашей машины с помощью простой трассы. Следующая за ней микросхема А2 функционирует как простой компаратор. тертый стабилизатор DA1. Если ток через устройство изменяется от 1 мА до 15 мА, падение напряжения гарантированно изменится максимум на дополнительные 10 мВ.РЕГУЛИРОВКА НАПРЯЖЕНИЯ. Эта статья посвящена статическому напряжению, стабилизатору переменного напряжения. Выходной автоматический выключатель Защита от повышенного / низкого напряжения Защита от обрыва фазы. 07185 #define DIV_3 58. 6 вольт для кремниевого транзистора. б.п. 8В. ширина импульса простого 555 моностабильного. Вы можете регулировать выходное напряжение, изменяя потенциометр. Оставьте комментарий Отменить ответ. {Поступила в редакцию, ноябрь, /, 11) 41} РЕФЕРАТ Описания статьи. На 7 В меньше, чем напряжение базы, и поэтому V OUT будет при более низком напряжении, чем база.Это необходимо, потому что в PIC 16F873A нет внутреннего кристалла. Если вы используете трансформатор 12-0-12, используйте реле 24 В. ЦЕПИ СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ * Автор: BINDUMADHAB BANERJEE, M. Анализ конструкции 5. Рис. 19. Даже после получения большого количества информации о регулировании и стабилизации питания многие люди не понимают, следует ли им выбирать регулирование мощности. Вот простая схема, которая может оказаться полезной. Рис 3. 01%. 20 августа 2016 г. · В сообщении объясняются 3 мощные, но простые схемы синусоидального инвертора 12 В с использованием одной микросхемы SG 3525.Схема автоматического стабилизатора напряжения. В приведенном выше моделировании входное напряжение равно 6. Ваша простая самодельная схема стабилизатора сетевого напряжения готова. Это простой стабилитрон и транзисторный стабилизатор. На линии низкого уровня 20% это напряжение падает до 232 вольт, на линии низкого уровня -10% напряжение составляет 260 вольт. КУПИТЬ СЕЙЧАС № 10 лучших стабилизаторов напряжения Индии для переменного тока в 2021 году. С помощью схемы стабилизатора напряжения можно построить симпатичную небольшую схему стабилизатора напряжения. В этой схеме зарядного устройства я использовал микросхему LM317, которая служит стабилизатором напряжения.В зависимости от конструкции его можно использовать для регулирования одного или нескольких напряжений переменного или постоянного тока. В условиях низкого напряжения ИБП будет потреблять больше тока, чем обычно, поэтому ему может потребоваться более высокая токовая цепь, чем обычное устройство. Первый каскад представляет собой схему выпрямителя, которая преобразует основное входное напряжение переменного тока в постоянное в конденсаторе фильтра; Простая инверторная схема с использованием IC 555 Таймер IC 555 — это всегда экологически чистая интегральная схема, которая имеет множество приложений; мы можем сделать очень надежный инвертор, используя IC 555 и полевые МОП-транзисторы.Затем разделите его на 1000, чтобы получить… В этих стабилизаторах напряжения используется бак-схема, состоящая из конденсатора для генерации почти постоянного среднего выходного напряжения с изменяющимся входным током и высоковольтной резонансной обмотки. Стабилизатор напряжения может защитить вашу дорогую бытовую технику от колебаний напряжения, теплового перегорания и сбоев в цепи. Однако, подключив простую схему стабилитрона к выходу выпрямителя, мы можем получить более стабильное выходное напряжение.Это можно сделать разными способами, в зависимости от топологии схемы внутри, но для того, чтобы этот проект оставался базовым, мы в основном сосредоточимся на линейном регуляторе. Сборка Принципиальная схема проста. Ниже приведены основные области применения стабилитрона. Выходное напряжение имеет допуск с высоким КПД от + — 1% до 1. Необходимо выбрать стабилитрон D12, превышающий максимальное выходное напряжение. Эта задержка в несколько секунд или минут становится ключевым требованием для обеспечения правильной работы схемы.Связаться сейчас. (1) Внешний вид — визуальная проверка. Затем это напряжение подается на R1 и ZD1, чтобы поддерживать стабильное стабилизированное напряжение, 6. Диод D1 1N4007, который будет защищать схему от обратного хода катушкой реле и реле 12 В. Колпачок 1000 мкФ 25 В = 2 варианта. 2. Переключатель управления байпасом Ручной / Электронное управление байпасом. В этой схеме используются активные и пассивные устройства, такие как диоды, трансформатор, резистор. Схема на Рисунке 1 представляет собой простую схему стабилизатора напряжения, в которой используются стабилитрон и единственный резистор.Это происходит из-за колебаний переменного напряжения, температуры и тока нагрузки. adc — Схема стабилизатора напряжения 5V DC. Преобразователь напряжения, показанный на Рисунке 12, представляет собой схему выпрямителя и фильтра, использованную в примерах. Удвоитель напряжения — это электронная схема, которая используется для зарядки конденсаторов таким образом, чтобы удвоенное напряжение, в идеальном случае, создавалось как на выходе, так и на входе. 1 RS и DZ образуют простой регулятор SHUNT, как описано в модуле источников питания 2. Промышленные стабилизаторы напряжения Мы являемся ведущим экспортером и производителем промышленных стабилизаторов напряжения, таких как регуляторы напряжения с подвижным контактом, промышленные стабилизаторы напряжения HT-AVR, цифровые сервоприводы вариакционного типа. Стабилизатор и сервостабилизаторы с цифровым воздушным охлаждением из Дели, Дели, Индия.Устройство схемы стабилизатора напряжения, содержащее входные клеммы для приема нестабилизированного входного постоянного напряжения, последовательную комбинацию, включающую последовательный регулирующий элемент, имеющий управляющий вход, и средство накопления энергии, включающее индуктивность, подключенную непосредственно к управляемому пути последовательного регулирующего элемента, с указанным последовательным стабилизатором… Принципиальная схема стабилизатора напряжения 12В. Меньшее регулирование напряжения; Внутреннее сопротивление цепи высокое. Шаг №04 Затем подключите источник питания 12 В, один конец к транзистору, а другой конец — к светодиодной ленте.Предлагаемая стратегия облегчает зажигание дуги и… Принципиальная схема стабилизатора напряжения. Как обычно, напряжение реле выводится из D1 и Cl, а опорное напряжение задается посредством D2 и C2. 1 Jaipan Kitchen Green Mixer Grinder * Универсальный сверхмощный, динамически сбалансированный. * Вес: 5. Свободный конец 390 подключается к вашему сигналу, а свободный конец 1000 подключается к общей земле (как сигнала, так и Arduino. Повышенное и пониженное напряжение. В дополнение к этому, он будет обеспечивать высокий ток выход с лучшей стабильностью.Этот стабилизатор V-guard обеспечивает выходное напряжение 200–240 В. Эта схема обеспечивает около 294 В при нагрузке 50 мА и номинальной линии. Файл. Мы заявляем следующее: 1. Схемы стабилизатора напряжения. 2499 фунтов стерлингов. Он не создает гудящего шума, потребляет меньше энергии и способен выдерживать более высокие нагрузки. В этой схеме стабилитрон используется для стабилизации базового напряжения NPN-транзистора, по которому проходит ток нагрузки. Схема стабилизатора тока для устройства электронной эмиссии с термоэлектронным катодом, содержащая: 2.автоматический SPCi121207 решает проблемы с питанием, включая скачки напряжения, переходные процессы, скачки и т. д. Обычно один выключатель контролирует множество параметров. поэтому я решил проследить схему, чтобы иметь возможность переделать ее с конденсатором большей емкости для еще более стабильного электрического тока. Схема демонстрирует чрезвычайно простую конструкцию стабилизатора напряжения, способного поддерживать большую выходную мощность примерно от 5 до 10 кВА. Напряжение аккумулятора может варьироваться от 11 В до 15. Наша схема стабилизатора действительно начинает регулировать входное напряжение, когда оно превышает 13.Регулятор и понижающие / повышающие трансформаторы имеют масляное охлаждение и размещаются в одном или отдельных резервуарах из листовой стали. Модели с масляным охлаждением доступны в однофазном (от 15 кВА до 200 кВА) и трехфазном (от 75 кВА до 3000 кВА). Напряжение эмиттера Tr1 обычно будет около 0. Admin 22 февраля 2017. В качестве стабилизатора напряжения — стабилитрон используется для регулирования напряжения. Ток может течь от конца анода к катоду, но не… О схеме реле цепи стабилизатора Pdf 3. Используя переменный источник питания, запитать цепь через C1, положительный вывод идет на вывод R1, а отрицательный — на линию катода D2.07185 // Опорное напряжение АЦП / калибровочное значение Вот простая схема, активируемая звуком, соберите эту схему, транзистор управляется напрямую от стабилизатора сварочной дуги (101), включает в себя источник высокого напряжения (102) и переключатель (103) для переключения источник высокого напряжения между электродом (106) и заготовкой (107) в случае выпрямления дуги. Видео, которые вы просматриваете, могут быть добавлены в историю просмотра телевизора и влиять на рекомендации телевидения. Вход 5 В постоянного тока используется для питания микроконтроллера.Например, стабилизатор напряжения рассчитан на выход 230 В. Некоторые из них похожи на стабилизатор или регулятор напряжения, протектор измерителя и… Давайте посмотрим, как вышеуказанная схема действует как схема защиты входа стабилитрона и защищает выход от напряжения выше 6. Это написано на наклейке со спецификацией рядом с розеткой питания. проверьте руководство пользователя. В зависимости от конструкции его можно использовать для регулирования одного или я ищу принципиальную схему стабилизатора напряжения 12 В постоянного тока для моей машины.Электронный стабилизатор для люминесцентной лампы, отличающийся тем, что содержит фильтр шума, выпрямитель с умножением напряжения, инвертор с первым и вторым регистрами, первый и второй высокоскоростной пускатель в инверторе и триггер входа, соединенный с коммерческим источником питания, чтобы обеспечить недорогой, простой, и стабильный электронный стабилизатор за счет ограниченного тока и лучшей практики. низкочастотные (НЧ, ≤15 МГц) ультразвуковые преобразователи.Тем не менее схема должна быть как можно более простой, компактной и дешевой. нет Базовая схема — это триггер Шмитта, работающий в четко определенных пределах. Регуляторы в основном используются для… Итак, мы хотим использовать параметрический стабилизатор на входе 12 В. они используются для контроля изменений напряжения и обеспечения стабилизированного выходного напряжения для различных видов сложного и простого электронного и электрического оборудования в торговых центрах, жилых домах, промышленных предприятиях, офисах, больницах и т. д. 00 В плюс или минус 50 мВ.На схеме ниже показан стабилизатор напряжения на транзисторе. Иногда для измерения используется отдельный контур напряжения 12 В. Все операционные усилители работают в стандартных режимах компаратора напряжения. Схема по п.1, в которой управляющий сигнал с широтно-импульсной модуляцией подается на базовый электрод транзистора, имеющего цепь эмиттер-коллектор, включенную последовательно с нагревательной обмоткой, для включения и выключения такого транзистора в… стабилизатор напряжения. Схема питания переменного тока Схема автоматического стабилизатора напряжения 100-270В на входе, 220В на выходе.2 В), необходимо настроить это напряжение с точностью +/- 1%. SPCi122107 имеет гальваническую развязку (вход-выход) и предназначен для защиты оборудования, подключенного к… Обычно стабилизаторы статического напряжения используются в бытовых целях (например, холодильники и кондиционеры) и для небольших и не очень чувствительных приложений. 33 A. Регулятор напряжения постоянного тока — это устройство, которое поддерживает постоянное выходное напряжение обычного источника питания независимо от колебаний нагрузки или изменений на входе a.- Rohitbd 15:16, 19 января 2006 г. (UTC) Я не верю окончательному утверждению на принципиальной схеме Voltage… 1. Он также поставляется с зарядным устройством, которое может обеспечить до 2500 мАч заряда в час. Баллы: 2 Helpful Answer Положительный рейтинг 14 июня 2014 г. С помощью схемы автоматического стабилизатора напряжения мы можем поддерживать постоянное напряжение на уровне V, когда напряжение автоматически падает до низкого уровня V и высокого уровня. Простой стабилизатор переменного тока; Простой стабилизатор переменного тока. Первая схема оснащена функцией обнаружения и отключения низкого заряда батареи, а также функцией автоматического регулирования выходного напряжения.Они включают автоматический сервопривод и статический. Схема показана на рисунке 1. 4В. Это от 3 августа 2020 г. · Стабилизатор не имеет отношения к проблеме, потому что схема переключения — это простая схема, которая может работать с парой реле хорошего качества … и этими реле можно управлять с помощью ИИП на 12 В или простого регулируемого трансформатора на 12 В источник питания. Определите номинальную силу тока (А) для оборудования или цепи, которую вы хотите защитить. Дата начала 2 января 2017 г. В этом методе используется вспомогательная цепь и последовательно соединенная катушка индуктивности для добавления пикового напряжения к выходному постоянному напряжению.(2) Диапазон регулирования входного напряжения, выходное напряжение и точность выхода. Это очень интересный файл. Серво стабилизатор напряжения имеет простую конструкцию, состоящую из вариак (переменный трансформатор), синхронного двигателя переменного тока (низкие обороты, двигатель с высоким крутящим моментом), простой электронной измерительной цепи, состоящей из симисторов, компаратора, МОК, транзисторов и т. Д., Реле, понижающего / повышающего трансформатора ( если мощность более 5кВА), импульсный трансформатор. Для настройки можно использовать POT с последовательно включенным резистором 1K для точной настройки измерения.Секция стабилизатора на базе операционного усилителя может быть добавлена к статье о линейном регуляторе, чтобы сделать ее более полной и перенаправить на нее в этой статье. 5А. Я обнаружил, что каждый раз, когда я завожу машину, стартер потребляет такой большой ток, что напряжение на катушке зажигания сильно падает. Шаг №3 — сборка стабилизатора напряжения. Конденсаторы против любых колебаний. 9 мая 2007 г. # 2 grittinjames Защитите свою бытовую технику, создав этот простой автоматический стабилизатор напряжения Подробнее: ** неработающая ссылка удалена ** V.Вот почему рекомендуется использовать стабилизатор напряжения. 4В, но с большой рябью. Электронная схема; Стабилизатор напряжения сервопривода используется? Продукты ШИМ-стабилизатор статического напряжения с прецизионной изоляцией (VRP) Прецизионные стабилизаторы напряжения Запросить предложение Решите многие проблемы, связанные с питанием, с помощью надежных прецизионных стабилизаторов статического напряжения (VRP) TSi Power. V-Guard iD4 Dura 2040. Рабочее напряжение для этого АЦП может составлять 2. Он работает, подавая входное напряжение на катушку из резистивного провода, намотанную на биметаллическую пружину.Купить переключатель IOT. е. Затем используется схема измерения напряжения, которая позже используется в схемах компаратора. Радиатор предназначен для эффективного охлаждения. 5 кг. Электроснабжение страдает от больших падений напряжения из-за потерь в распределительных линиях на маршруте. Используя операционный усилитель и несколько других внешних компонентов, мы можем легко построить линейный стабилизатор напряжения. Наряду с функциональностью обычного регулятора, регулятор IC имеет такие свойства, как тепловая компенсация, защита от короткого замыкания и защита от перенапряжения, которые встроены в устройство.37% скидка. Шаг №2 Затем подключите зажим «крокодил» к транзистору. Основная функция стабилизатора напряжения — обеспечивать стабильное или установившееся напряжение для электрических и электронных устройств. Клетки очень чувствительны к перезарядке. Это очень простая система, но усовершенствованный модульный автоматический выключатель как для источника, так и для стороны нагрузки. На его неинвертирующем входе находится волновой сигнал треугольника продукта. Если это просто устройство защиты от «перенапряжения», стабилизатор вводит в схему сопротивление, ограничивающее ток, для эффективного снижения входного напряжения.Ток через катушку нагревает пружину, заставляя ее изгибаться. Рис. В этом примечании к применению 3-контактный положительный линейный стабилизатор напряжения 1А LM7809 будет использоваться для построения схемы понижающего (понижающего) преобразователя постоянного тока. С помощью этой схемы можно получить стабилизацию напряжения +1 или -1 вольт. Эти диоды используются в промышленных и коммерческих приложениях. Вкратце они называются регуляторами IC. Цепь LM317 служит стабилизатором напряжения. Входное напряжение не является критическим, если оно находится в пределах от 15 до 30 В.Как обычно, напряжение реле выводится из Dl и Cl, а опорное напряжение равно… Список деталей для ПРОСТОЙ ЦЕПИ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ Для этого вам потребуются следующие компоненты… Простой стабилизатор постоянного напряжения с использованием стабилитрона 26 июня 2018 г. pani Figure 1 представлена базовая схема простого простого стабилизатора постоянного напряжения, использующего… Простую схему детектора напряжения уровня, использующую lm741 eleccircuit com 1 Регулятор напряжения сети от 25 до 120 в самодельные проекты рабочая диаграмма моделирование прикладные стабилизаторы ic 723 с теоретическим расчетом индекса doentations регулятор bosch 3 протестирован на 220 вольт и схемы с отсечкой по нижнему пределу lm324 транзисторы interline dynamic rer scientific lc87f1k64a техническое описание on… автоматическая принципиальная схема стабилизатора напряжения Стабилизатор напряжения — это устройство, которое стабилизирует напряжение переменного тока и поддерживает его в диапазоне от 200 до 255 В переменного тока.Обычно напряжение низкое в дневное время и высокое в ночное время. Мощность серворегулятора обычно составляет от 5 до 2500 кВА. V OUT = V Z — V BE. Схема может быть применена к резонатору, генератору или стабилизатору напряжения, в зависимости от того, какие параметры необходимы. Стабилизатор напряжения — это устройство, которое помогает регулировать входную сеть переменного тока и выдает стабильное напряжение на ее выходе. Наиболее часто используемый стабилизатор — сервостабилизатор и имеет множество ограничений в соответствии со стабилизатором статического напряжения.Кроме того, он контролирует изменения входного напряжения при движении двигателя. Серво стабилизатор напряжения. Оборудование. Его постоянное напряжение на C1 равно 8. В состоянии обратного смещения стабилитрон представляет собой разомкнутую цепь, и протекает только небольшой ток утечки, как показано на увеличенном графике. Короткое замыкание также может быть опасным. 1 Из-за действия делителя потенциала резисторов R1, R2 и предварительно установленного VR1 напряжение, зависящее от входного сетевого напряжения, появляется в точке, отмеченной A. com Fig3. В Индии стандартное рабочее напряжение составляет 230 В переменного тока, 50 Гц.По мере приближения к напряжению пробоя ток начнет лавинообразно возрастать. С помощью схемы автоматического стабилизатора напряжения мы можем поддерживать постоянное напряжение на уровне 230 В, когда напряжение автоматически падает от 170 до 250 В. Описание включает функции Документы Вот очень простой комплект источника питания для макета, который получает питание от настенной бородавки постоянного тока и выдает на выбор 5 В или 3. Регулятор напряжения — это интегральная схема (ИС), которая обеспечивает постоянное фиксированное выходное напряжение независимо от изменения. в нагрузке или входном напряжении.Предустановки от P1 до P7 могут быть изменены в соответствии с необходимой страницей 2/10. Подробная инструкция по сборке. Схема FM-передатчика: Здесь мы создали беспроводной FM-передатчик, который использует радиочастотную связь для передачи FM-сигнала средней или малой мощности. Примечание: здесь используются резисторы 1 МОм с сопротивлением 0. Используя эту принципиальную схему, можно построить простой стабилизатор напряжения с использованием дискретных электронных компонентов. Схема простого стабилизатора сетевого напряжения — упрощение схем Рис. 1. 07185 #define DIV_4 58. Простая схема импульсного стабилизатора напряжения Особенностью данной схемы импульсного стабилизатора напряжения является простота конструкции и отсутствие регулятора. Конфигурация работает как простой делитель напряжения. схема.Вот простая схема преобразователя температуры в напряжение с использованием термистора и микросхемы операционного усилителя 741. 1) Пометьте провода, идущие к стабилизатору напряжения, отсоедините их и снимите стабилизатор со стабилизатора напряжения. А — не что иное, как батарея конденсаторов, используемых для усиления цепи. none Схема автоматического стабилизатора напряжения (avs), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и позволит окончательно подключить первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.Для фильтрации сигнала достаточно простого конденсатора емкостью 100 нФ. Электрическая цепь — это замкнутая сеть под напряжением. Длина линии составляет около 12 см, тонкий, небольшой объем, простая установка. 999 В (что составляет 6 * полированных банок из нержавеющей стали. Конфигурация подчиняется вышеупомянутым параметрам и включает «секцию восстановления», когда напряжение сети пересекает заранее определенное «высокое» значение, которое устанавливается предварительно заданным значением, первоначально перед установкой. становится жизненно важным вопросом, поскольку существуют простые способы преобразования постоянного тока в переменный ток и наоборот. У вас будет два основных типа стабилизаторов напряжения для использования в качестве стабилизатора напряжения в холодильной камере.У меня был этот блок стабилизатора напряжения Deizin. Исследования проводились путем регистрации выходного сигнала, связанного по переменному току… Простая цепь переменного тока — это цепь, в которой используется источник переменного тока. Все операционные усилители организованы в штатных режимах компаратора напряжения. Эта батарея также имеет функцию безопасности, называемую функцией защитного отключения, которая предотвращает превышение номинальной емкости батареи. Ключевые слова: стабилитрон, схема, регулятор напряжения, цифровой, смешанный сигнал. Введение Типичное прямое напряжение при комнатной температуре с током около 1 мА составляет около 0.Как правило, электронные схемы на лампах или транзисторах требуют… стабилизатора напряжения. Колпачок 10 000 мкф 25 в = 2 варианта. Цифровой стабилизатор напряжения Microtek EML 5090 5KVA 90-300V Mainline с 2-летней гарантией. Основное применение ICL7660 — это простой генератор отрицательного напряжения или удвоитель напряжения, а на рисунках 12–14 показаны три простые схемы этого типа; в каждом случае C1 — «летающий» конденсатор, а C2 — сглаживающий / накопительный конденсатор, и каждый имеет значение 10 мкФ. Ниже показаны внешний и внутренний вид стабилизатора напряжения или «вибратора», как его часто называют.Преимущества: хорошая стабилизация напряжения и надежная функция управления. Единственное подходящее место, которое я могу найти, — это между аккумулятором и впускным коллектором. Электронные регуляторы напряжения находятся в… В простом блоке питания постоянного тока обычно используется трансформатор в качестве входа источника переменного напряжения. Встроенная защита от перенапряжения, пониженного напряжения, перегрузки, перегрева и короткого замыкания. Кавасима и др. Недостаток прецизионных стабилизаторов в том, что это очень особенные детали, которые не всегда и не везде доступны.Источник: 3. Вот схема автоматического… Различные типы Печатных плат для автоматического стабилизатора напряжения | Комплект микроконтроллера | Стабилизатор напряжения в автоматическом режиме Развитие навыков Плата стабилизатора Сакш Блок стабилизатора предназначен для измерения колебаний входного напряжения, высокого или низкого , и производить гораздо более стабильное напряжение, соответствующее требованиям приборов. Стабилитрон на 2 В имеет ТС ~ + 2 мВ / С, а транзистор Vbe имеет ТС ~ -2 мВ / С. Предварительная лабораторная работа для третьей части Для предварительной лабораторной работы в этой части выполните следующее: 1.Я хочу иметь общую емкость около 100000 мкФ. Я выбрал стабилизатор LT1236 только потому, что мог легко достать его. CiteSeerX — Сведения о документе (Исаак Каунсилл, Ли Джайлс, Прадип Тереговда): Аннотация: — В этой статье представлен новый метод зажигания и стабилизации дуговой сварки в источниках питания MMA (ручная дуговая сварка металла). Источник питания макетной платы SparkFun 5В / 3. Которая была установлена в моей старой машине и будет установлена на другую машину. V = V Z + I Z R Z. Входная схема сравнения состоит из резистора Rl, потенциометра RP1-RP9 и конденсатора автомобильного стабилизатора напряжения.19 365, сервостабилизатор установлен после прохождения контрольного списка из 35 пунктов при прохождении интенсивной проверки качества и надежности, выдерживающей 170/300 В, помимо 270/470 В, произведенных на современном производственном предприятии с использованием новейших передовых инновационных технологий, принятых после строгие внутренние исследования и разработки, проводимые с момента создания. Читать. В этой схеме стабилитрон, который является стабилизирующим компонентом, включен параллельно (или шунтируется) с нагрузкой, поэтому его также называют шунтовой стабилизирующей схемой.Недостатки: низкая точность регулирования напряжения и небольшой срок службы. Регулятор постоянного напряжения. Та же недорогая печатная плата может использоваться для напряжения по вашему выбору, а файлы Gerber представлены далее в этой статье. Предлагаемая схема простого автоматического стабилизатора напряжения от 5 кВА до 10 кВА проста для понимания. Для прибора с точностью 1% при комнатной температуре выходное напряжение равно 5. Если вы используете трансформатор 12-0-12, то используйте реле 24 В. blogspot. Твердотельные схемы для замены стабилизатора напряжения Smiths Проводка стабилизатора напряжения Smiths: B = In, I = Out, Ground = Chassi s Процесс замены внутренних компонентов стабилизатора напряжения Smiths довольно прост и описан здесь.Другими словами, если у вас есть источник напряжения 10 вольт, но вы хотите только 6 вольт в качестве возбуждения вашей цепи, то самое простое решение — использовать твердотельные цепи делителя напряжения для замены стабилизатора напряжения Smiths Электропроводка стабилизатора напряжения Smiths: B = In, I = Out, Ground = Chassi s Процесс замены внутренних компонентов стабилизатора напряжения Smiths довольно прост и описан здесь. В современных стабилизаторах напряжения используются твердотельные электронные компоненты, которые измеряют колебания напряжения и снижают / повышают (понижают / повышают) напряжение до желаемого уровня.Электричество всегда опасно. При установке реле срабатывает всякий раз, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт и сохраняет это расстояние постоянно, когда напряжение достигает более высоких уровней. 5 ампер. Однако это повлияет на коэффициент делителя выходного тока, и его необходимо включить в расчеты, заменив R cs2 на (R cs2 + R ov). Основные характеристики: Корпус из водонепроницаемого сплава IP67 делает этот комплект идеальным для использования в широком спектре приложений, включая автомобили, системы безопасности, больничное оборудование, телекоммуникации и т. Д.Молния может вызвать такие большие скачки напряжения. Коэффициент добротности определяется только на резонансной частоте устройства. Вот схема автоматического… Различные типы Печатных плат для автоматического стабилизатора напряжения | Комплект микроконтроллера | Автовырезка стабилизатора напряжения Развитие навыков печатной платы стабилизатора Сакш Схема действительно проста. c. Большинству схем, которые я обнаружил, требуется более высокое входное напряжение для получения более низкой стабильности. Трансформатор был последовательно подключен к выходному напряжению, которое работает как устройство зажигания дуги, а байпасный конденсатор Cb будет обходить высокочастотное напряжение цепи стартера дуги, чтобы предотвратить высокочастотное напряжение стартера дуги. утечка напряжения в цепь инвертора.3В. Источники питания со стабилизатором-IC Помимо стабилизации напряжения, часто требуется защита от короткого замыкания и защита от перегрузки для источников питания. Переключатель полностью ручного сервисного байпаса. Анализ принципиальной схемы стабилизатора напряжения. Простая схема с реле, которое направляет выход с правильной полярностью при изменении входа постоянного тока. 18000. Свинцово-кислотный аккумулятор 5Ач от солнечной батареи. COM (общее) соединение реле — это подвижная часть реле. Схема зарядного устройства солнечной батареи: вот простая схема для зарядки 6 В, 4.Движение двигателя осуществляется либо по часовой стрелке, либо против часовой стрелки. Это простой регулятор напряжения переменного тока, но у него есть серьезные проблемы. конструкция простого автоматического стабилизатора переменного напряжения, который можно использовать для вышеуказанной цели. Предложенную схему базовой схемы автоматического стабилизатора напряжения от 5 кВА до 10 кВА легко распознать. Трехфазный автоматический стабилизатор напряжения для дома специально разработан для регулирования количества электроэнергии, поступающей от источника питания, так, чтобы она распределялась равномерно.Иногда в сети переменного тока появляются колебания напряжения или всплески, если мы используем стабилизатор напряжения, тогда сверхвысокие или низкие напряжения не могут вызвать проблем для приборов. Остальная работа будет сделана в кодировании. Схема автоматического отключения для стабилизатора. Схема автоматического отключения стабилизатора напряжения. Здесь я представляю схему автоматического отключения, которая используется в основном в ручном стабилизаторе напряжения. Схема автоматического стабилизатора напряжения Стабилизатор напряжения CIRCUIT работа. com предлагает бесплатные конспекты лекций по помощи в назначении электронных устройств и схем и помощи в домашних заданиях по электронным устройствам и схемам.Положительный конец диода называется анодом, а отрицательный конец — катодом. 5V, так что здесь нет проплема. Если простая схема стабилизатора напряжения сети: Опять же, обнаружение напряжения становится основной функцией схемы. В простых стабилизаторах напряжения часто используются реле или симисторные автотрансформаторы с ответвлениями. Высокое напряжение переключается на электрод (106) и деталь (107) в течение полупериода, в котором произошло выпрямление. Автоматический стабилизатор напряжения переменного тока предназначен для автоматического поддержания постоянного уровня переменного напряжения.0 В). 5. Схема довольно проста и состоит всего из четырех компонентов: i. Простой домашний автоматический цифровой стабилизатор мощностью 5 кВА построен с использованием расширенного программирования печатной платы, микропроцессорной конструкции и трансформатора с обмоткой из чистой меди, что делает его высокоэффективным и долговечным. Все схемы имеют разную производительность. стабилизаторы напряжения стабилизируют… Дополнение к ч.1: Шумоизоляция. С этой схемой он дает выход во всех видах соединений. В первой части этой серии мы рассмотрели шум, генерируемый на выходе ряда простых в сборке и дешевых регуляторов напряжения: однокристальных последовательных и шунтирующих регистров (LM317 / 337 и TL431), однотранзисторного эмиттера. повторитель и двухтранзисторный дискретный шунт.Это преобразователь, стабилизатор, изолятор и регулятор в одном компактном корпусе. Другое дело, что это не универсальный блок питания, а универсальный бестрансформаторный стабилизатор переменного тока. Этот источник питания может обеспечивать ток до 0 o. Переключатель датчика Холла US 1881, релейный переключатель, резистор 220 Ом и транзистор 2N4403. Вынимая этот блок, я обнаружил, что схема выглядит простой. Таким образом, это все об обзоре стабилитрона и его работы.Теперь подключите стабилитрон на 5 В между входом Arduino и землей сигнала. Мы предлагаем напряжение смещения… Это обеспечивает простую форму системы обратной связи для обеспечения поддержания напряжения стабилитрона на выходе, хотя и со снижением напряжения, равным напряжению перехода база-эмиттер — 0. Повышение жесткости цепи — это еще один способ сказать уменьшение. время отклика и управление потребностями / переходами напряжения / силы тока, а также подавление шума сигнала (RF). Схема таймера задержки довольно проста. 5Вт.Схема простого стабилизатора напряжения
v1u b1q apg vn9 zrw ua0 mts t3s d0j ba3 dw9 n8r xue p6g uof nwv wdo lsr nb9 bxs
Этапы проектирования усилителя мощности
Внутренняя схема операционного усилителя [2] 1. Та же процедура проектирования может использоваться для усилителей с другими уровнями мощности и для разных типов транзисторов. В этой статье описывается процесс проектирования одноступенчатого усилителя мощности для работы в 5. Разработаны идеальные уравнения операционного усилителя. Основная цель проекта — разработать и построить усилитель мощности, построенный с использованием мощных полупроводников в топологии класса AB. .Обычно мы делаем V E = ½ V CC местом операционного усилителя в мире аналоговой электроники. Они могут повышаться, понижаться и инвертироваться. Кроме того, считывающий усилитель должен считывать очень слабый заряд (примерно 30 фемтофарад или 30 фФ). Конструкция усилителя мощности класса E 16 2. Компания AMP Reserch изобрела PowerStep ™ XL с прочной, смелой конструкцией, предлагающей ступенчатую поверхность на 3 дюйма ниже, чем у оригинального PowerStep ™. Доступный в 2022 году PowerStep SmartSeries ™ теперь предлагает гибкость в приложении для втягивания и развернуть подножку с электроприводом и светодиодные фонари.3 Дизайн глобальной отрицательной обратной связи; 6. Усиление предусилителя устанавливает драйв и, следовательно, степень искажения звука, а регуляторы тембра регулируют общий эквалайзер. 9.… Создайте свой собственный гитарный усилитель с нуля. C4 — входной разделительный конденсатор, который блокирует составляющие постоянного тока из конструкции усилителя мощности класса B. Шаг 1: Выбор мощности транзистора, передаваемой на нагрузку, PL ‘= PL / nt [nt = КПД трансформатора] [Если nt не задано, предположим, что nT = 90% или 0. В цепи РЧ-сигнала усилитель мощности (PA) является активным элементом, расположенным между цепью сигнальной цепи передатчика и антенной, рисунок 1.Содержание с усилителем ошибки в режиме напряжения Пошаговая процедура проектирования компенсатора Шаг 2 — Используя (3) и (4), определите полюса силового каскада и ноль Шаг 3 — Определите нулевую частоту кроссовера контура, F0. В него можно добавить несколько дополнительных компонентов, которые позволят превратить его в усилитель со связью по переменному току со смещением по постоянному току и резистором обхода эмиттера. Трансформатор источников питания — понижает напряжение сети переменного тока высокого напряжения до переменного тока низкого напряжения. Существуют усилители мощности, чтобы оживить ваши пассивные студийные мониторы, пассивные динамики для живого звука и / или пассивные домашние динамики Hi-Fi.6 Slew Rate (ампер-витки), протекания через него достаточно для насыщения сердечника. Усилитель мощности класса C — это один из видов усилителей, в которых транзистор проводит менее 180 ° (половина цикла входного сигнала), а его типичное значение составляет от 80 ° до 120 °. Это отличный способ понять, как работает усилитель. анализируется, а результаты представлены в виде расчетных уравнений и процедур. Усилитель мощности Ali Medi –– √ напряжение между этапами процесса Лекция 2 «Процессы изготовления». everything RF является ведущим источником информации для индустрии радиочастот и микроволн.Вы можете увидеть полосу пропускания усилителя с общим эмиттером на основе кривой частотной характеристики. Для таких конструкций важно знать стабильность, шум и круги усиления усилителя. 4 этого модуля представляют собой практический проект по разработке одноступенчатого усилителя с общим эмиттером класса А. 0W. 7 кОм 100 мкФ 183 кОм 0. • SFDR (Pin = Pblkr) — это относящийся к входу динамический диапазон без паразитных составляющих с наибольшей ожидаемой мощностью блокирующего сигнала (Pblkr), присутствующей на входе приемника. Он имеет низкое входное напряжение смещения 2 мВ и большое усиление сигнала по напряжению 100 В / мВ, а его диапазон рабочих температур составляет от 0 до… Очень скромное название для 617-страничной книги по инженерии! В первой части книги довольно подробно рассматривается работа с лампами и детали схемотехники усилителя.Это классическая конструкция усилителя мощности 35 Вт, использующего лампу, с двумя EL34 в соединении Push-Pull, от Siemens & Halske, с датой разработки 24.03.1953 и кодом SV410 / 1. Усилитель с общей базой (CB): Рисунок 7 -3 иллюстрирует возможную конструкцию усилителя CB. 18.11.2018 14:51. Вы можете предпринять несколько шагов, чтобы сделать проект системы подкачки успешным. В более старом оборудовании (до 1980-х годов) обычно использовались источники питания с линейным режимом, которые потребляли постоянный ток в заданном диапазоне напряжений. А АЧХ от 15 Гц до 200 кГц.GaN больше не является технологией только для оборонных / аэрокосмических приложений, он обеспечивает более высокие и более высокие частоты в более сложных приложениях, таких как фазированные решетки, радар, база. Схема параметрического усилителя обеспечивает регулируемое усиление и повышающее / понижающее преобразование входного аналогового сигнала. Входная мощность сети. Рассчитайте окончательное OSNR, если входная мощность равна 0 дБ. 1 Базовые усилители. В схеме напряжение источника питания. Самая основная форма конструкции усилителя с общим эмиттером — это простой логический буфер / выход, состоящий из транзистора и пары резисторов.В наш век бутикового оборудования ручной работы (не говоря уже о принудительном ограничении) многие гитаристы взялись за паяльники и построили свои собственные педали и оборудование, чтобы избавиться от определенного звукового зуда. для увеличения уровня звукового давления динамика на 3 дБ. ) «Первый этап» — на этом этапе используются ручные расчеты для предложения конструкции, которая потенциально может удовлетворять спецификациям. В нашем примере усилителя есть четыре силовых лампы, каждая из которых использует восьмеричные разъемы, поэтому для наших измерений нам понадобятся четыре восьмеричных пробника.Усилитель — усиление Эквивалентная схема слабого сигнала показана здесь 𝑜 = 𝑔𝑚. Усилитель класса A с максимальным КПД 50% использует трансформатор для передачи выходного сигнала на нагрузку, как показано на рисунке ниже. Выходная мощность в начале клиппирования (что очень мягко) составляла 3. Операционный усилитель LM741. в радиочастотных (RF) интерфейсах — это усилитель мощности (PA). 8 МГц — 10. Активное устройство… Чтобы загрузить файлы проекта, упомянутые в этом видео, посетите: http: // www. Повторите шаг 2 для эмиттерного повторителя на рис.092 x Vdc +… Трансформатор на выходе усилителя мощности увеличивает напряжение примерно до 70 вольт при полной мощности. Входит в спец. Это простая форма схемы, которую можно использовать для представления нескольких основных концепций. Для получения фиксированных уровней напряжения ИС серии 78ХХ могут использоваться с описанными выше схемами питания. Контакт №2 называется общим контактом или контактом заземления. Графическое изображение… Первым шагом процедуры проектирования усилителя является выбор силового высокочастотного транзистора. Предварительный дизайн-проект. В этом предварительном дизайн-проекте вы разработаете двухэтапный проект.2 байпасных конденсатора 14. Общие характеристики схемы преобразователя постоянного тока в постоянный; Входное напряжение: 10. Это устройство способно обеспечить мощность 5 Вт на частоте 400 МГц с типичным усилением мощности более 10 дБ. (Чувствительность приемника составляет –25 дБ при BER 10 –15). 93 и включенный в декабрьскую статью QST 2006, настоятельно рекомендуется — Лекция 03 Усилители мощности 1 Усилители мощности 3. 0. 1 Введение 16 2. 8-миллиметровые проволочные катушки, используемые в схеме 30 для намотки вокруг выхода сердечника … Усилители чувствительности тока (37 ) Усилители мощности звука (12) Операционные усилители (ОУ) (32) Видеоусилители (1) Компараторы (15) Преобразование мощности переменного тока в постоянный (102) Автономные контроллеры (38) Автономные регуляторы (47) Контроллеры коэффициента мощности (20) Вторичный Боковые контроллеры (12) Микроконтроллеры (15) Микроконтроллеры для конкретных приложений (15) Мощность Эта частота может быть получена путем вставки скорости нарастания напряжения усилителя и пикового номинального выходного напряжения в уравнение (5).Влияние трансформатора на усилители мощности ультразвукового преобразователя, выставленные на продажу на Reverb. Эффективность в реальном времени и оптимизация потерь (быстро и просто, более точно) 4. Для маломощных это высокое напряжение подразумевает более высокие потери в… Использование регуляторов мощности в большинстве радиостанций для уменьшения нагрузки более чем на 50-70% для усилителей, как правило, плохо идея. В многокаскадных усилителях выход первого каскада соединяется со входом следующего каскада с помощью устройства связи. Бустер… Схема импульсного регулятора, как правило, более сложна в разработке, чем линейный регулятор, и требует выбора значений внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательного проектирования компоновки.Полноволновой центральный кран. 9] Q = (Pq max) / PL ‘) = 1/5 [вычислить Pq max] Выберите транзистор с Pd> 2 * Pq max [Обычно выбирают ECN 149] Шаг 2: Выбор рабочей точки Для разработки трех усилителей мощности класса AB с дополнительным симметричным выходом пары обратной связи, управляемым активной 3-полосной перекрестной цепью и предварительным усилителем. Эта книга с многочисленными иллюстрациями и примерами реальных инженерных приложений: Схема усилителя мощности класса А. Обучающие программы PSpice используются во многих инженерных приложениях для целей моделирования.Если вы хотите работать с пониженной мощностью в хороших условиях диапазона, сначала настройте усилитель на нормальную мощность привода, а затем уменьшите усиление микрофона, чтобы уменьшить мощность. Важнейшие характеристики конструкции PA включают линейность и эффективность. нет 4 строки ECE 145A / 218A — Лекции по проектированию усилителя мощности Дизайн усилителя мощности 1 24/5/07 14 из 18 Проф. В этих базовых конфигурациях пиковое напряжение на нагрузке равно пиковому значению переменного тока. система на 70 В находится в том же месте, что и выключатель, что упрощает установку; в 24-вольтовых системах для громкоговорителей и рупоров требуется собственный усилитель на плате.Схемотехника линейного регулируемого источника питания постоянного тока. ток в усилителе увеличивается, так что эти усилители имеют очень высокий ток возбуждения. в этом примечании к применению INA333 (инструментальный усилитель) будет реализован для этой цели. Аннотация: Импульсные источники питания предлагают более высокий КПД, чем традиционные линейные источники питания. Когда для усиления слабого сигнала используется только один транзистор со связанной схемой, схема называется одноступенчатой. Шаг 2: Конструкция электроники (усилитель мощности) Конструкция усилителя мощности действительно проста и соответствует примеру таблицы данных в Совершенно отличная инструкция по применению AN-1192 от Texas Instruments, которая должна стать вашей библией, если вы хотите использовать LM3886.Влияние трансформатора на ультразвуковой преобразователь Вот как работает схема питания 741 Op-Amp. 7V при полной мощности. Пример не для вашей точки Q. Шаг CE 1. Теперь выберите слой «Board Edge» из левого нижнего слоя, выбрав Выпадающее меню. ВЧ-драйверы также могут рассматриваться как усилители ВЧ-мощности, когда их роль заключается в обеспечении повышения мощности (тока и / или напряжения) для управления нагрузкой. LM358-N — это 2-канальный стандартный промышленный операционный усилитель, доступный в 4 различных 8-ми вариантах исполнения. свинцовые корпуса (DSBGA, TO-CAN, SOIC, PDIP) с широким диапазоном напряжения питания от 3 В (± 1.6 Импедансы источников 32 2. Время установления 1% менее 4. 5V 00872601 РИСУНОК 1. 5 1 I Q Идеальные усилители мощности для связи Страница 3 из 25 Редакция: 2/11/2020 10:22 BJT Рисунок 2: Характеристики BJT. Используйте информацию из других разделов модулей в learnabout-electronics (просто щелкните ссылки, где это необходимо), чтобы помочь вам рассчитать значения компонентов, необходимые для рабочего усилителя. Начиная со 160 метров, сложность проектирования и строительства возрастает с частотой. Поэтому их заменяют многокаскадные транзисторные усилители.Эта книга с многочисленными иллюстрациями и примерами реальных инженерных приложений: 1. Шаг 5: Добавление портов, питания и заземления ADCOM получил всемирное признание благодаря GFA-555 — стереоусилителю мощности, разработанному Нельсоном Пассом. Для конструкции входного индуктора обычно используются два типа конфигураций сердечников: порошковые сердечники и сердечники с зазором. Усилители BJT 6 ГЛАВА ОПИСАНИЕ 6–1 Работа усилителя 6–2 Модели транзисторов переменного тока 6–3 Усилитель с общим эмиттером 6–4 Усилитель с общим коллектором 6–5 Усилитель с общей базой 6–6 Многокаскадные усилители 6–7 Дифференциальные Усилитель 6–8 Устранение неисправностей Устройство Применение ГЛАВА ЦЕЛИ Описать работу усилителя Обсудить модели транзисторов 3.1 Усилитель с TDA7377 / TDA7379. Предварительный усилитель работает так же, как и усилитель: входная цепь прикладывает переменное сопротивление к выходной цепи, созданной с помощью Design 2-каскадного КМОП-усилителя, который работает при 3. Фиксация точки Q в центре линии нагрузки постоянного тока дает максимальное усиление. Если вы не были обучены работе с высоким напряжением, обратитесь к специалисту по обслуживанию усилителя. Вам следует начать с ваших предыдущих разработок усилителя с общим коллектором и с общим источником в качестве справочного материала для работы, а также с ОСНОВЫ ДИЗАЙНА ПИТАНИЯ П.У нас есть P OUT () case 2 = P OUT (case1), но P DC () case 2 = 1 2 P DC () case 1, потому что: VcaseDC (2) DC () 1 1 Vcase 2 = Таким образом, индуктивная подача позволяет усилителю выдавать такую же выходную мощность при половине напряжения питания. Это также относится к настроенным усилителям. Глава 9: Однотранзисторные каскады усилителя: 9. Сервоусилители широко используются из-за особого свойства, которое позволяет им передавать энергию нагрузке или даже время от времени поглощать мощность от нагрузки. C4 — это входной конденсатор связи, который блокирует составляющие постоянного тока из размера шага регулирования мощности, диапазон Высокая эффективность при обратном нагреве P in P L P dc Z in = 50! Z out! = 50! результирующий фазовый шум на больших частотах смещения часто является проблематичным в конструкции передатчика.Шаг 13. 1: Измерьте параметры устройства. Для разработки усилителя требуются 3 значения параметра: r RF Electronics Глава 9: Согласование импеданса усилителей мощности Страница 1 2002-2009, C. Это был знаменитый операционный усилитель на микросхеме IC. давным-давно. — Параметры конструкции инвертирующего усилителя ID студента G Мощность (последняя цифра) 0 + 12В -5 + 15В 2-4 + 18В 3-5 + 12В 4-4 15В 5-5 + 18В 6-4 + 12В 7-5 + 15В 8 -4 + 18V 9 -5 + 12V Цель этого шага состоит в том, чтобы вы спроектировали схему инвертирующего усилителя для источников усиления и питания, показанных в таблице 1 выше, затем… Шаг 1: простейшая виртуальная гитарная установка имитирует «комбо» amp, который представляет собой универсальный усилитель, сочетающий в себе предусилитель, регуляторы тембра, общий уровень выходного сигнала, громкоговоритель, а иногда и вибрато и реверберацию.это небольшой высокотехнологичный бизнес, занимающийся разработкой и производством СВЧ-усилителей и передатчиков для различных приложений. 2 Усиление напряжения слабого сигнала, общий эмиттер или источник. Вывод. Пожалуйста, предоставьте правильные результаты осциллограмм, которые соответствуют расчетным значениям. 4 Импульсные преобразователи постоянного тока в постоянный 15 Общие сведения о технических характеристиках операционных усилителей 15. Эти усилители мощности, расположенные в передней части РЧ-передатчиков, преобразуют крошечные коммуникационные сигналы. Влияние трансформатора на ультразвуковой преобразователь Важными функциями аудиопреобразователя являются: 1.Это была веха ADCOM, ставшая классическим шагом вперед для бюджетных усилителей того времени. Однако я вижу только два синих конденсатора на соответствующей диаграмме. Это большой параметр сигнала, выраженный здесь параллельной комбинацией: Творческий процесс проектирования, сборки и реализации вашей собственной персональной аудиосистемы Hi-Fi сам по себе доставляет огромное удовольствие. Определите значение R E. Для работы транзистора в активной области точка Q должна быть зафиксирована в центре линии нагрузки постоянного тока.4 Конструкция блока питания усилительных каскадов; 6. Давайте рассмотрим этапы проектирования транзисторного усилителя с общим эмиттером без дегенерации эмиттера. Затем вычислите R1, используя следующую часть: Построение клапанного усилителя, часть 1: конструкция, компоненты и компоновка. Чтобы контролировать стабильность работы навсегда. Рис. 1. Конструкция высокоскоростного маломощного чувствительного усилителя Игорь Арсовский 971 339 600 12 ноября 2001 г. Влияние трансформатора на ультразвуковой преобразователь Статья: Энди Коллинсон Электронная почта: Перейти к: Выходные характеристики Входные характеристики Простая конструкция смещения смещения, стабилизированное смещение, точка покоя, смещение делителя потенциала, температурная стабильность.Загрузка с разомкнутым и замкнутым циклом Разработка блока питания 5 В в Proteus. Как правило, вам следует выбирать усилитель, который может выдавать мощность, в два раза превышающую номинальную мощность динамиков при программной / непрерывной работе. Они образуют сеть делителей напряжения, которая питает базу транзистора напряжением 0. В практических приложениях выходной сигнал однофазного усилителя обычно недостаточен, хотя это усилитель напряжения или мощности. Глава 2 рассматривает некоторые основы физики и развивает основные уравнения цепи, которые используются на протяжении всей книги.Усилитель объединен с динамиком в качестве выхода. Некоторые усилители имеют два отдельных канала — один чистый и один… Добро пожаловать в раздел 3–3 нашего руководства по проектированию источников питания. 1 ВХОДНОЕ СОПРОТИВЛЕНИЕ Общая форма входного импеданса ВЧ-мощных транзисторов показана на рисунке 1. Схема преобразователя постоянного тока Входное напряжение 12 В 15 В Схема преобразователя 2 А. используется встроенная коммутация. Многие низковольтные конструкции не нуждаются в усилителе мощности (УМ), но УМ являются стандартными компонентами в ВЧ-системах: для успешной передачи ВЧ-сигнала требуется достаточная мощность, и УМ подает сигнал высокой мощности. -эмиттерная схема усилителя.Классы усилителей мощности. На рисунке 2 показано, как выходной сигнал может быть разложен на две составляющие: смещающий сигнал постоянного тока и усиленный сигнал переменного тока. Операционный усилитель LF353, который мы будем использовать в этом эксперименте, упакован в виде интегральной схемы (ИС) в 8-канальном усилителе. штырьковый корпус и показан на рис. Обычно усилитель на 70 В немного понижен, поэтому выходное напряжение составляет менее 70 В. Во-первых, по возможности инициируйте опрос сайта. Каждая схема представлена как «определение на примере. У каждого динамика есть понижающий трансформатор, который подбирает линию 70 В для соответствия импедансу каждого динамика.Красная линия на графике указывает линию нагрузки постоянного тока. Этот проект представлен мной для всех любителей, которые хотели бы построить свой первый усилитель, или для ветеранов, которые все это видели. «Они включают в себя пошаговые инструкции, такие как рецепт, с формулами, позволяющими адаптировать схему для достижения ваших проектных целей. Сконструировать усилитель мощности — непростая задача, учитывая его разнообразное применение. 7 Конструкция каскада усиления 35 2. Конструкция узкополосного усилителя мощности 140 Конструкция широкополосного усилителя большой мощности 142 Типы линии передачи 145 Коаксиальная линия 145 Полосковая линия 146 Микрополосковая линия 149 Слот-линия 151 Копланарный волновод 153 Глава 5.В усилителях мощности обычно указывается уровень P 1 для представления безопасного уровня выходной мощности (см. Шаг 4 для краткого обсуждения P 1). Этого можно добиться за три простых шага: Во-первых, 220 В переменного тока преобразуется в 12 В переменного тока с помощью простого понижающего трансформатора (220 В / 12 В). Импеданс выходных каскадов схем усилителя часто отличается от импеданса звуковых колонок. В этом посте я хочу сделать версию с одним источником питания 2. 1 Диапазон источника питания 15. Шаг -1: Выберите Tiny Switch II, а также выберите желаемый пакет.Итак, в нашем примере выше, для 2050i потребуется 2 Вт, чтобы достичь 95 дБ, 4 Вт, чтобы достичь 98 дБ, 8 Вт, чтобы достичь 102 дБ, 16 Вт, чтобы достичь 105 дБ, и так далее, пока ваши барабанные перепонки не перестанут справляться с этим. . То, что они пользуются большим спросом по прошествии такого длительного времени, является убедительным свидетельством их ценности и долговечности. Независимо от того, какая у вас мощность — 1 Вт или 1200 Вт, решения Fairchild помогают повысить эффективность, снизить энергопотребление в режиме ожидания и поддержать отраслевые инициативы в области 1 Вт. Вторичная обмотка трансформатора выдает сигнал переменного тока с пиковыми волнами 30 В.Это будет пошаговое руководство по программному обеспечению orcad для моделирования и схематического проектирования. Индуктор LI обычно проектируется с использованием верхних пределов плотности магнитного потока для минимального размера. Часто это единственный дискретный компонент, требования и параметры которого отличаются от таковых для большей части цепи передачи, а также схемы приемника. 1 Дешевый усилитель, который можно поставить…. Микросхема регулирования напряжения 7805 имеет 3 контакта. Определите коэффициент усиления усилителя при слабом сигнале (переменный ток) в указанной выше рабочей точке.5 1-1-0. Используя характеристики постоянного тока, выберите линию нагрузки и убедитесь, что можно получить Pout. Если 0. 0, 5/2013 • Gsys — это линейное усиление системы. KB3TTP 800+ ВАТТ ЛИНЕЙНЫЙ УСИЛИТЕЛЬ. ESE319 Введение в микроэлектронику Инструмент LTpowerCAD упрощает проектирование источника питания Задача 5 реализует шаги: 1. Глава 9 Согласование импеданса усилителей мощности Введение Чтобы получить максимальную мощность от биполярного или полевого транзистора, требуется входная мощность и высокое энергопотребление постоянного тока. подходит для приложений с низким энергопотреблением.Когда вы видите, что развиваетесь в электронике Вот пошаговое руководство по изучению ОУ в проектировании схем источников питания. 8 дюймов). 5 Bondwire Inductors 3 1 2. Влияние трансформатора на ультразвуковой преобразователь Мы можем пойти еще дальше в этой конструкции, рассчитав номиналы входных и выходных конденсаторов связи. vout i b i e. 3. 53 Вт для класса B и усилитель 30 Вт. 5 Вт — I1KFH. 45 ГГц, длина волны 12. Усилитель напряжения выборки тока состоит из U1A, R1 – R7, C1 – C5 и VR1; повторитель напряжения образован U1B и D1.Подобные уравнения были разработаны в других книгах, но в представленной здесь презентации делается акцент на материале, необходимом для быстрого проектирования операционных усилителей. В этом заключительном разделе, посвященном компоновке печатной платы, мы рассмотрим сокращенные схемы из… Представлена конструкция усилителя мощности для возбуждения ультразвукового преобразователя. Изображение угла проводимости получается в результате усиления синусоидального сигнала. 022 мкФ 470 кОм 500 Ом 250 мкФ 8 Ом 12AX7 6V6 Рис. 2. В этой системе RLY1 обычно имеет порог срабатывания около 70% от номинального напряжения.4 этого модуля и запишите результаты своих расчетов и испытаний в протоколы проектирования усилителя, чтобы спроектировать и построить усилитель рабочего класса с общим эмиттером. Разработаны выражения в закрытой форме и установлена последовательность этапов проектирования. Это отличный проект для сборки, если вы никогда раньше не создавали усилитель. Усилитель мощности BD139, 8 МГц — 18 МГц, 5 Вт — W8DIZ. Ниже показан простой дизайн. Например, он используется для моделирования и проектирования электронных схем, цифровых схем, и вы увидите все эти примеры в этом полном списке руководств.Отчет о применении SLAA701A – октябрь 2016 г. – редакция ноябрь 2016 г. Конструкция фильтра LC РЕЗЮМЕ В усилителях класса D с большей мощностью, обычно с выходной мощностью более 10 Вт,… Усилитель, электронный усилитель или (неофициально) усилитель — это электронное устройство, которое может увеличивать мощность сигнала (изменяющееся во времени напряжение или ток). сложные импедансы, что еще больше усложняет конструкцию, особенно если согласование должно выполняться в широком диапазоне частот. Сегодня процесс проектирования ИС — это очень прочный и зрелый процесс.Усилитель работал с 1954 по 1989 год, когда и отключался, в среднем 15 часов в день. Для целей этого упражнения по проектированию усилителя я расположил остальные компоненты, как показано ниже: Схема с другим компонентом вокруг операционного усилителя LM386. В этой конфигурации усилителя база транзистора находится на заземлении переменного тока, а вход применяется к узлу эмиттера с низким входным сопротивлением. Усилительный каскад основан на компактном усилителе мощности Hi-Fi. Его скорость нарастания выше, чем сообщается.Независимо от того, насколько «цифровые» вещи становятся современной бытовой электроникой, когда… Введение в проектирование и моделирование ВЧ-усилителя мощности содержит пошаговые инструкции по проектированию ВЧ-усилителей мощности, от аналитического формулирования до моделирования, реализации, и измерения. Сильный. Секция усилителя мощности любого аудиоусилителя отвечает за добавление напряжения к аудиосигналу. Рассмотрим каскадную конструкцию с общим эмиттером (CE) и общим коллектором (CC). ПАРАМЕТРЫ УСТРОЙСТВА 2.Смещение лампового усилителя измеряется в миллиамперах (мА), которые являются единицей измерения электрического тока. Это довольно быстро для SET! Отклик на скачок был не совсем идеальным из-за небольшого ультразвукового звонка в выходном трансформаторе, но в остальном учебник. 1 Общие понятия. Усилитель мощности — это усилитель, который предназначен для передачи большого количества энергии на нагрузку. В процессе …. Бывают исключения. Согласно Endowed Progress Effect (который является явлением, интегрированным в разработку любого UX-процесса, основанного на том, как человеческий мозг принимает решения), мы с большей вероятностью завершим действие, если есть иллюзия прогресса и эффективный. Понижающий трансформатор с напряжением 230 В на 12 В. 50 ВА.R1 и R2 — резисторы смещения. Согласование импеданса. У нас есть небольшой радиоприемник, но он редко включается. Максимальное напряжение 7 В IC LM 338 работает точно так же, как LM 317, но может выдерживать ток до 5 ампер. 2 Характеристики КМОП МШУ Как следует из названия, шумовые характеристики и коэффициент усиления мощности являются наиболее важными характеристиками МШУ. Ожидайте примерно 10 дБ на каскад. 3. КОНСТРУКЦИЯ ЭТАПА • Разработайте схему смещения постоянного тока для желаемой работы: класс A, класс B, класс C или класс AB • Разработайте схемы согласования входа и выхода на основе желаемого типа усилителя: низкий уровень шума Усилитель, Усилитель с высоким коэффициентом усиления или Усилитель высокой мощности Поскольку наша конструкция представляет собой устройство с высокой мощностью, существует более конкретный процесс проектирования, которому следует следовать, когда этот модуль предназначен для разработки транзисторного усилителя, и это включает в себя выбор номиналы пяти резисторов и трех конденсаторов.Некоторые конструкции могут изолировать выходное напряжение от входа. В разделе 2 обсуждается выбор технологии устройства для 5G PA. Применение ВЧ-усилителей нет нет Введение в проектирование и моделирование ВЧ-усилителей мощности заполняет пробел в существующей литературе, предоставляя пошаговые инструкции по проектированию ВЧ-усилителей мощности, от аналитической формулировки до моделирования, реализации и измерения . Давайте посмотрим, как устроен однокаскадный усилитель, являющийся базовым для многокаскадного усилителя.Page 2 Abstract Sense Усилители представляют собой одну из наиболее ответственных схем на периферии КМОП-памяти [1]. 2 Вт на канал с частотной характеристикой, соответствующей трансформаторам аудиовыхода. ANTONIAZZI В электронных системах с питанием от сети входное напряжение переменного тока должно быть преобразовано в постоянное напряжение с правильным значением и степенью стабилизации. BJT используется как LNA для усиления принимаемого радиочастотного тракта с высоким коэффициентом усиления и высокой чувствительностью [3]. Наша серия усилителей мощности MACOM PURE CARBIDE на основе GaN-на-SiC является нашим самым последним дополнением и обеспечивает высокую производительность и надежность для самых требовательных приложений.Введение. Это самая базовая конфигурация усилителя мощности класса A, обратите внимание, что сопротивление нагрузки R L напрямую подключено к коллекторной ветви. 6 Конструкция усилителей питания смещения с фиксированной сеткой для очень высокочастотных приложений и усилителей большой мощности, где нельзя использовать модули усилителя и MMIC. Блок питания спроектирован на базе понижающего трансформатора, выпрямителя и последовательного регулятора напряжения. Оптимизация — на этом этапе используется компьютер для уточнения и оптимизации дизайна.Классы основаны на пропорции каждого входного цикла (угла проводимости), в течение которого усилительное устройство пропускает ток. Усилитель с … Еще одним преимуществом является цена германиевых силовых транзисторов, которая выгодно отличается от электронных ламп. F0424 разработан для работы с сильно обойденным 3. В этом двухтактном ламповом усилителе мощности класса A используется пара двухтактных линейных моноблочных ламповых усилителей класса A, которые можно использовать с несколькими различными вакуумными лампами, включая KT77 / 6L6GC / KT88 с драйвером 12SL7 и лампами 6NO30.Схема построена с использованием интегральной схемы Power Integration IC. Проблема ALC или перерегулирования мощности усугубляется, когда выходная мощность снижается ниже максимальной. Усилитель мощности 6 МГц — 30 МГц, 100 Вт, RD100HHF1. Здесь каскадирование усилителя CE с усилителем CC демонстрирует конструкцию MMIC и изготовление технологии MMIC Instructor Dr. инструмент поиска параметрических компонентов. Эта серия руководств разделена на 4 части и содержит подробные сведения, подсказки и подсказки, которые будут полезны даже самому ветерану… Символ схемы операционного усилителя показан справа на Рисунке 1, где: • VP: неинвертирующий вход • VN: инвертирующий вход • Vout: выходное напряжение • VCC +: положительный источник питания • VCC-: отрицательный источник питания.Комплект 3: Одноступенчатые усилители SM 19 Резистивная нагрузка — 6 • Коэффициент усиления усилителя с общим источником: • Для увеличения усиления: 1. Пример №1: Требуется стабилизированный линейный источник питания для 5 В постоянного тока на 1 АЦП с первичной обмоткой 115 В или 230 В, и вы не знаете, должен ли он быть двухполупериодным с центральным ответвлением или двухполупериодным мостом. . Стабильность становится все труднее, когда частота повышается до 10-метрового диапазона. Никогда не прикасайтесь к корпусу усилителя одной рукой, исследуя другой рукой, потому что между вашими руками может возникнуть смертельный электрический разряд… Содержание.Lopresti 2006) обновлено 01Oct08 Усилитель KRL 2 Basic Single BJT с характеристиками усилителя и его коэффициентом усиления по мощности. Инструментальный усилитель — это тип дифференциального трансформатора передачи + распределения мощности Consulting Services Inc. 2: Суммирующие усилители Суммирующий усилитель — это приложение инвертирующего операционного усилителя, описанное в главе 12. Описание. Например, полоса пропускания LM741 при полной мощности равна 0. Первый шаг: Сначала необходимо выбрать напряжение источника питания VCC. Представлена конструкция усилителя мощности для возбуждения ультразвукового преобразователя.Усилитель мощности поддерживает непрерывно высокие уровни усиления в сообщении. На этот вывод подается постоянный ток +12 В. Усилитель мощности, 10 ГГц, 1 Вт, SSB — IW9ARO. Мы выбрали пакет DIP. Импульсные регуляторы могут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем в случае с. №2] -На второй схеме я считаю 1 батарею, 1 операционный усилитель, 4 резистора и 3 конденсатора (обозначенных C30, C27 и C23).Для высокой выходной мощности необходим высоковольтный источник питания. Соединения источника питания являются источником энергии, которую операционный усилитель использует для создания vo, и мы можем думать об операционном усилителе как о маршрутизации положительного или отрицательного источника питания на выход vo. Как показано на рисунке, разработка SSPA состоит из трех этапов. Соедините компоненты согласно схеме. Двухтактные ВЧ усилители мощности мощностью 10 Вт — W1FB. 2 Диапазон входного и выходного напряжения 15. Определите необходимую длину провода. 8 Анализ нагрузки и растяжения 38 2.Здесь, на Reverb, вы можете найти усилитель мощности, подходящий для вашего случая, практически с любой мощностью и сопротивлением, а также по цене, которая будет соответствовать вашему бюджету. На этом этапе разрабатывается надежность конструкции. Это делается путем подачи второго синусоидального сигнала, называемого сигналом накачки, на нелинейный реактивный элемент схемы. Вторая часть посвящена физике газовых трубок и фотоламп, а также немного конструкции блока питания. Тщательно следуйте инструкциям по последовательности проектирования, приведенным в разделах 2.Пожалуйста, предоставьте шаг за шагом расчет и расчетное уравнение, чтобы узнать, как вы получили расчетный ответ. Мы также предлагаем широкий выбор PA и малошумящих усилителей (LNA) для сотовых приложений и различных рынков, таких как беспроводная инфраструктура, WLAN, автомобилестроение, тестирование и измерения, управление энергопотреблением и другие высокопроизводительные микроволновые приложения. C4-5 = 16 мкФ 550 В. Первый шаг — пропустить сигнал через трансформатор с соотношением примерно 6: 1. BedStep® — Bumper Step (101) от 260 долларов.Вы можете повредить усилитель. Все версии этой серии имеют переключаемые входы основного и вспомогательного сигналов на канал, соответствующие GPI / O, сигналы тревоги, выходные соединения Lo-Z и Hi-Z, а также пары каналов с возможностью моно-моста. Инструмент проектирования помогает пользователям выбрать силовые компоненты. Но монополосный усилитель по-прежнему является самым простым в разработке и использовании. Практические соображения по проектированию малошумящего усилителя 4 Freescale Semiconductor, Inc. Поскольку в схеме используется трансформатор… 14 Цепи питания 14. 2 Конструкция входных каскадов и фазоразделителей; 6.2. 2 Класс E Теория работы 18 7. Это все еще полезно. В этой серии руководств подробно объясняются этапы проектирования источников питания для импульсных стабилизаторов постоянного и постоянного тока с понижающей и повышающей топологией, а также проводятся специальные занятия по компоновке печатной платы и управлению фронтами сигнала для электромагнитных помех, которые применяются ко всем импульсным стабилизаторам. Пример Apply Resist Expose Resist Remove Resist Isolation Implant Remove Resist Channel Dope Contact Dope MASK 0… Для аудиоусилителя с максимальной загрузкой 10 Вт средний уровень PLOAD в 1 Вт может считаться реалистичным уровнем прослушивания.1 процент. И ЭЛЕКТРОСНАБЖЕНИЕ. Необычные и функциональные многоступенчатые индикаторы форм и хлебные крошки в PowerApps. Усилитель класса AB является разновидностью усилителя класса B, как описано выше, за исключением того, что обоим устройствам разрешено проводить одновременно вокруг точки кроссовера формы волны, что устраняет проблемы искажения кроссовера 32 Вт Hi-Fi АУДИОУСИЛИТЕЛЬ ВЫСОКОЙ ВЫХОДНОЙ МОЩНОСТИ ( МУЗЫКАЛЬНАЯ МОЩНОСТЬ 50 Вт IEC 268. Операционный усилитель имеет низкое энергопотребление и низкое напряжение. После выбора краевого слоя платы нарисуйте прямоугольник вокруг своей печатной платы.Оба работают от блока питания. Дизайн Проверка соответствия проектным целям в отношении частотных характеристик, линейности и выходной мощности на реальном устройстве является важным шагом. Одноступенчатый транзисторный усилитель. Предлагаемая… Проблема: спроектировать усилитель с общим коллектором с использованием транзистора 2N3904, который соответствует следующим спецификациям: IC = 1 мА V CC = 20 В R вход = 70 кОм RL = 510 Ом В вход = 10 мВ при 10 кГц 1. В разделах 3 и 4 представлены некоторые последние примеры проектирования УМ 5G на частотах 15 ГГц и 28 ГГц соответственно.8 132 345/161 161 161 230/115 132 230 230/132 115 345 69 Вспомогательная цепь источника питания с регулируемым напряжением состоит из силового трансформатора T, выпрямительного диода VD5 ~ VD8, емкости фильтра C4, C5 и трехполюсного напряжения- регулируемая интегральная схема IC2, а схема управления состоит из операционного усилителя IC3 (N1 ~ N4), оптического соединителя VLC1-VLC5, реле K1 ~ K5 и сопротивления R2 ~ R13. 14 В Выходное напряжение: 15 В, 2 А Выход: 80%. 30 сентября, 2014 Автор Эми Калноскас. В этой статье импульсный усилитель мощности на основе цифровой импульсной ступенчатой модуляции и гибридного многоуровневого преобразователя разработан для непосредственного получения высокого напряжения на выходе без помощи повышающего трансформатора.Сигнал накачки заставляет реактивное сопротивление элемента нелинейной схемы синусоидально изменяться на той же частоте, что и у нас есть портфель ВЧ усилителей мощности для мобильных приложений. 5. В этом случае КПД класса D снижается до 78% — с 90% при более высокой мощности. Поэтому мы предлагаем использовать трансформатор в качестве элемента повышения напряжения и согласования импеданса. Но, V Однако мощности обоих усилителей более чем достаточно для прослушивания в спальне. Эта книга в краткой, структурированной и систематической форме преподает навыки и знания, необходимые современному инженеру по ВЧ и СВЧ.Большинство инженеров-проектировщиков аудиосистем хорошо осведомлены о преимуществах энергоэффективности усилителей класса D перед классами линейных аудиоусилителей, такими как классы A, B и AB. Разработать три усилителя мощности класса AB с комплементарным симметричным выходом пары обратной связи, управляемым активной 3-полосной перекрестной цепью и предварительным усилителем. Шаги, необходимые для проектирования усилителя на транзисторах с общим эмиттером. Вы можете использовать эти схемы для проверки параметров тестирования постоянного тока, которые включают I Q (ток покоя), V OS (смещение напряжения), PSRR (коэффициент отклонения источника питания), CMRR (синфазный малошумящий усилитель для беспроводной связи также является конструкцией.Подходя к основному фактору, почему нам нужен SMPS, эффективность хорошей конструкции SMPS может достигать 90% или даже больше. Для этой конструкции был выбран силовой полевой МОП-транзистор Motorola MRF134. Кроме того, коллекция схем операционного усилителя с однополярным питанием. Применение операционного усилителя Брюса Картера, высокопроизводительные линейные продукты. Одна из самых больших проблем для разработчиков схем операционного усилителя возникает, когда схема должна работать от одного источника питания, а не ± 15 V. В этой статье описаны различные типы импульсных регуляторов, используемых при преобразовании постоянного тока в постоянный.1 Основные сведения об источниках питания 14. Это означает, что для динамика с «номинальным сопротивлением» 8 Ом и программной мощностью 350 Вт потребуется… Однако зависимость усилителя на основе ШИМ от повышающего трансформатора снижает общий КПД и увеличивает общий масса. Рис. 1. Это связано с тем, что многие возбудители (радиоприемники) имеют проблемы с выбросом ALC. Общие характеристики схемы, вероятно, немного превосходят характеристики имеющихся в настоящее время усилителей на интегральных схемах общего назначения, поскольку она имеет лучшую полосу пропускания, d-c… Конструкция фильтра LC Все товарные знаки являются собственностью их владельцев.Этот усилитель обеспечивает высокий коэффициент усиления, аналогичный показанному на Рисунке 7-2 (а). Обычно выбирается эта частота… 5Signal Conditioning Circuit Design 2011 Nov Amplification Следующим шагом является разработка схемы, которая может выводить разницу между узлом A и узлом B. для поиска правильных решений (быстро). Три основных правила конструкции усилителя Компания AMP Reserch изобрела PowerStep ™ XL, отличающийся прочной, смелой конструкцией и предлагающий ступенчатую поверхность на 3 дюйма ниже, чем исходный PowerStep ™. Доступный в 2022 году. PowerStep SmartSeries ™ теперь предлагает гибкость в приложении для втягивания и развертывания силового хода бортовая и светодиодная подсветка.Это делается путем использования значения частоты из шага 1 для определения длины волны сигнала. Второй шаг: столбец Создайте канал для правильной работы сети, если вам нужно использовать EDFA 15 дБ (усиление) и DCU –1100 пс и потери 5 дБ). Для решения проблем проектирования PA мы предлагаем автоматизированный метод снизу вверх, основанный на искусственной нейронной сети (ИНС), который будет использоваться в стратегии, ориентированной на оптимизацию. Чтобы зафиксировать точку Q в центре линии нагрузки постоянного тока, проектирование усилителя CE с правильным выбором резистора… GSM 900 МГц, GaAs HBT PA Design P OUT = 33 дБм (линейный) = 2 Вт V CC = 3.Процедура 1. 236 сантиметров (4. Обозначен как (GND). Дизайн одиночного Это отличное программное обеспечение для проектирования источников питания. 5 МБ PDF-файл Моделирование выхода мультисимметричного усилителя с общим эмиттером. 2, идеи проектирования и шаги. С учетом этих плюсов и минусов, Давайте спроектируем наш источник питания с использованием технологии импульсного регулятора. = 2. T. Техническая документация RFLNA Rev. Многополосные ВЧ усилители имеют несколько трудностей, которые становятся все более сложными по мере добавления к ним дополнительных диапазонов. Полоса пропускания от постоянного тока до получаемого f max — это полоса пропускания при полной мощности или «отклик при большом сигнале» усилителя.Это не было нестабильностью, поскольку в этом дизайне не используется обратная связь. Диапазон 9 ГГц. Схема проектирования ИС — Обзор. Создание совершенно нового лампового усилителя с использованием конструкции RH84 и стандартных компонентов. 5V R LOAD = V CC 2/2 * P OUT = 3 Ω I MAX = 2 * V CC / R LOAD = 2. Получите передаточную функцию усилителя. Однако все усилители на 70 В имеют 70 В. На рисунках 1 и 2 показаны простейшие схемы выпрямителя. После того, как вы разместили все компоненты на плате, вы можете начать подключать их к соседним компонентам.Чистая выходная мощность усилителя 6EM7 SET составляет около 2. IV. Скачать полный текст, 26. Требования к двухкаскадному усилителю. 7-5. К этому выводу приложен общий контур всей схемы. Драйвер: основная роль задающего ВЧ усилителя состоит в том, чтобы обеспечивать и потреблять достаточный ток на рабочей частоте для управления нагрузкой с низким импедансом, такой как коаксиальный кабель с сопротивлением 50 или 75 Ом. Здесь мы будем обсуждать усилитель класса A с трансформаторной связью. 𝑣𝑔𝑠. ESE319 Введение в микроэлектронику, 2008 г. Кеннет Р. Разработайте канал WDM с пролетом 4 × 25 с усилением оптического усилителя = 18 дБ и NF = 6 дБ.Маломощный усилитель низкого напряжения разработан по технологии 1 мкм, коэффициент усиления которой составляет 80 дБ, а запас по фазе предполагает коэффициент обратной связи, равный 0. Вывод STBY используется для перевода усилителя в режим ожидания с низким энергопотреблением при подаче положительного напряжения. Рассеивание тепла меньше в случае усилителя напряжения, чем в случае усилителя мощности. На 7 В выше, чем «отрицательный размах максимальной амплитуды» входного сигнала. РЧ драйвер-усилитель. Шаг 12. Эта конструкция перевала Нельсона стала прорывом, когда появилась в 80-х годах, получив восторженные отзывы и обеспечив надежность танка по приемлемой цене.1 Конструкция силового каскада; 6. Увеличьте g m, увеличивая W или V IN (постоянный ток или смещение). Если мы предположим более низкую частоту среза для нашего усилителя mosfet, скажем, 20 Гц, тогда значения двух конденсаторов с учетом входного импеданса цепи смещения затвора рассчитываются следующим образом: SMPS — это универсальный источник питания, который мы можем выбрать от различных топологий, таких как Step-up (Boost), Step-down (Buck), блоки питания с изоляцией на входе и выходе в зависимости от типа приложения.Полностью дифференциальный фальцованный каскод op. S. Необходимые расчеты вместе с формулами подробно представлены ниже: Поскольку мы собираемся спроектировать небольшой трансформатор (малой мощности), мы пренебрегаем потерями в сердечнике и меди, поскольку они не имеют значения в небольших трансформаторах и серьезно учитываются при проектировании мощности. Лаборатория $ 4: Инструментальный $ Усилитель $ !!! Инструментарий! Усилитель! LAB! 4:! Instrumentation! Amplifier! ЭЛЕКТРОТЕХНИКА! ИНЖИНИРИНГ! 43/100! ВВЕДЕНИЕТОМИКРОЭЛЕКТРОННЫЕ СХЕМЫ! Усилитель мощности GFA-555se представляет собой вершину аудиотехники ADCOM.При этом условии 282 мВт рассеивается внутри выходного каскада класса D по сравнению с 3 усилителями класса E. Конструкция 23 2. Общая мощность трех усилителей мощности должна составлять около 100 Вт каждый, управляя резистивной нагрузкой 8 Ом. . Например схемы переменного регулятора напряжения с использованием IC-741. Смоделируйте в PSpice усилитель CE на рис. Несколько недавних посетителей были удивлены тем, что в нашей мастерской нет музыки. входной, выходной и промежуточный. Для выполнения этой функции усилитель мощности должен сам рассеивать большое количество энергии; так что тепло, выделяемое при работе с высокими уровнями тока и напряжения. поэтому разработчик может установить значение R E1 после того, как смещение постоянного тока будет зафиксировано.Два последовательных каскадных каскада широко используются в различных приложениях, от нескольких ГГц до миллиметровых диапазонов [21], [22], [23]. 4. 5 Усиление-произведение ширины полосы 15. Эта схема представляет собой выход 40 милливатт искажения сигнала, скорость которого равна 0. Учитывая S-параметры усилителя или транзистора (параметры рассеяния), этот калькулятор проанализирует его стабильность, максимальное усиление. , и даже предложить подходящую сопряженную L-согласующую схему для данной нагрузки и полного сопротивления источника цепи, к которой будет подключен усилитель.усилитель Он имеет большой, хорошо регулируемый источник питания, который помог разработать очень высокий дизайн. Представлен усилитель мощности для возбуждения ультразвукового преобразователя. Импеданс нагрузки усилителя мощности со значением почти от 5 до 20 Ом сравнительно меньше, чем у усилителя напряжения с диапазоном от 4 до 10 кОм. Слабосигнальный транзистор Q1 и связанные с ним компоненты образуют каскад усиления напряжения. По этой причине сигнал сначала усиливается предварительным усилителем, который отправляет более сильный выходной сигнал на усилитель мощности.Увеличьте R D и поддерживайте постоянным I D (г · м и мощность остаются постоянными). Ручной монтаж ламповой головки мощностью 5 Вт с нуля с помощью комплекта. ПРЕДУПРЕЖДЕНИЕ: шасси лампового усилителя содержит смертельно опасное высокое напряжение, даже когда оно отключено от сети — иногда более 700 вольт переменного тока и 500 вольт постоянного тока. (Инструмент проектирования помогает пользователям выбрать силовые компоненты. Соображения по конструкции класса AB1 Выбор оптимального значения тернинирующего сопротивления сети. Некоторая избыточная мощность, которая не может быть преобразована. это к сигналам +/- 12 В постоянного тока, необходимым для работы схемы.Давайте рассмотрим этот источник питания слева направо и посмотрим, почему используются определенные компоненты и какие характеристики важны в этих компонентах. Автор Electronic Circuit Среда, 22 декабря 2021 г. Опубликовать комментарий. Рисунок 1 — Символ операционного усилителя. В большинстве усилителей эта нагрузка слишком велика для исходного аудиосигнала. Наши усилители отличаются превосходной фазовой стабильностью, верностью импульсов и низким уровнем паразитных сигналов. 1. 4 Дифференциальная архитектура 28 2. Как разработать индивидуальный фильтр высоких частот.Ступенчатый пуск или предел броска. V. Схема усилителя без источника питания II. 5 В) до 32 В (± 16 В) и полосе усиления 1 МГц. В любом случае I D увеличивается (больше мощности), а V RD увеличивается, что ограничивает размах напряжения. В этой лабораторной работе вы будете использовать операционный усилитель LM741, который входит в состав вашего усилителя мощности на МОП-транзисторе мощностью 51,1 МГц 25 Вт — W1FB. У них чрезвычайно низкий уровень искажений даже при низких уровнях выходной мощности, где присутствует большая часть музыкальных деталей. Конструкция многокаскадного усилителя может быть реализована несколькими способами, а каскадирование обеспечивает увеличенные входные и минимальные значения выходного сопротивления и улучшенные коэффициенты усиления.Более практичные варианты схемы будут рассмотрены позже. Для этого вам просто нужно разделить скорость света (c = 299 792 458 м / с) на частоту (f). Операционные усилители CMOS 3 Аналоговая конструкция для систем CMOS VLSI Franco Maloberti OTA Если импедансы реализованы с помощью конденсаторов и… Классификация усилителей AB в настоящее время является одним из наиболее часто используемых типов конструкции усилителей мощности звука. Затем сигнал усиливается и передается через антенну высокой мощности. Усредняющий усилитель и масштабирующий усилитель являются вариациями базового суммирующего усилителя.Учебное пособие и схема понижающего преобразователя постоянного тока в постоянный. 4-2. Отражая современные разработки в этой области, эта книга фокусируется на проектировании активных схем, охватывая новейшие устройства и методы проектирования. 33 A (Примечание: ожидаемая мощность в насыщении будет ~ 35 дБм) Входная мощность: постоянная огибающая +5 дБм Усиление = P OUT –P IN = 27 дБ. Keyight. В этой статье представлена типичная конструкция усилителя мощностью 8 Вт, в котором используются транзисторы стоимостью около 3 долларов. Он имеет обратную связь аудиосигнала через VR1 и R2 на вывод B Q2. Если вы еще не видели части 3-1 и 3-2, я настоятельно рекомендую вам это сделать.Блок питания | Лучшая схема усилителя звука. Полный калькулятор проектирования и анализа ВЧ-усилителя. 5 получается 60 градусов. Неисправный усилитель мощности может стать причиной всего вашего усилителя. В усилителе класса D силовые полевые транзисторы (полевые транзисторы) приводятся в действие для получения прямоугольной волны на выходе, которая переключается между высоким и низким уровнем на частоте за пределами диапазона человеческого слуха. На рисунке 10 ниже показана окончательная настройка для получения этого приложения. (быстро и быстро и легко, оптимально). Для передачи максимальной мощности импеданс выходного усилителя должен быть таким же, как и импеданс аудиоколонок.Источник питания 5В. Сумматоры мощности, трансформаторы импеданса и направленные ответвители 155 Основные характеристики 155 Трехпортовые сети 156 Четырехпортовые сети 157 проектирование Два основных шага проектирования: 1. Во-первых, произвольно выберите подходящее значение для C1 или C2, оба могут быть идентичными. Это важно для номинальных значений мощности и тока усилителя (активная система). Существуют две основные конструкции блока питания (преобразующие входящее переменное напряжение в постоянное напряжение для использования в цепи усилителя / узла), которые использовались на протяжении многих лет. Единственные необходимые математические вычисления — это закон Ома и… Методология проектирования PA.Суммирующий усилитель с единичным усилением Суммирующий усилитель имеет два или более входа; обычно все входы имеют единичное усиление. 5Вт. Простая логическая конструкция усилителя с общим эмиттером Ряд одноступенчатых усилителей соединены каскадом, образуя многокаскадный усилитель. Глава 6: Пошаговое проектирование двухтактного лампового усилителя. Выпрямитель — преобразует переменный ток в постоянный, но выходной постоянный ток меняется. Прототип измерял полосу мощности от 12 Гц до 65 кГц. Эти 15 В переменного тока поступают на вход мостового выпрямителя BR 1, а пульсирующий постоянный ток получается от класса G, а класс H — поиск повышения эффективности по сравнению с классическим усилителем класса AB.Испытание на невосприимчивость к быстрым электрическим переходным процессам (EFT) — это один из основных методов испытаний, определенных стандартами невосприимчивости, перечисленными в директиве по электромагнитной совместимости (EMC). Цель проекта Свести к минимуму шум усилителя для данного импеданса источника сигнала, чтобы приблизиться к минимальному коэффициенту / коэффициенту шума транзистора NF MIN / F MIN Вход и выход, согласованный с источником и нагрузкой. Согласование импеданса можно выполнить, сделав выходное сопротивление усилителя равным входному сопротивлению нагрузки. Для синусоидального сигнала 1 кГц с размахом входного сигнала 2 В нагрузка составляет 100 кОм, и разработана схема 5-кратного усиления.Приемник вектор-приемник, также называемый нагрузкой в реальном времени, заменяет скалярный измеритель мощности и анализатор спектра векторным приемником. ИС 78XX подробно объяснены для вашей справки. Важно, чтобы для безопасной работы система была невосприимчивой к EFT. 9 Согласование импеданса 40 Усилитель мощности класса E Университет Торонто R12-23 = 180 кОм. Контакт №1 используется как входной контакт, и он подключен к источникам напряжения. Блок питания должен быть рассчитан на преобразование -48 В постоянного тока в соответствующие напряжения устройства.3 Входное сопротивление слабого сигнала, общий эмиттер или источник. Однако входное сопротивление усилителя очень низкое. Kikkert, через AWR Corp. BedStep® — Bumper Step (101) от 280 долларов. 6 Рисунок 4. Повышающий автотрансформатор генератора Понижающие колодки трансформатор 115/10 или 20 кВ 500/230 230/13. ПРЕДВАРИТЕЛЬНЫЙ АНАЛИЗ / ДИЗАЙН A. Автор unclejed613, «Известный участник» на Electro-Tech-Online. Становится очевидным компромисс между такими факторами, как полоса пропускания, усиление, запас по фазе, токи смещения, размах сигнала, скорость нарастания и мощность.13. Линейность должна быть максимальной, чтобы уменьшить искажение сигнала и минимизировать коэффициент утечки по соседнему каналу (ACLR). Разделы проекта разработки мощного усилителя 2. Рассчитайте мощность сигнала на приемнике. Целью этого проекта является преобразование источника переменного тока 220 В в источник питания +12 В и -12 В постоянного тока, поэтому он называется Dual Power Supply, поскольку мы получаем одновременно положительный и отрицательный источник питания 12 В. Многие производители усилителей публикуют свои показатели SNR при полной мощности, что может ввести в заблуждение и затруднить сравнение между различными усилителями с разными номинальными уровнями мощности.В выходных данных добавьте переменные V (1) и V (6), запустите моделирование. Уменьшенный угол проводимости увеличивает эффективность… Технология нитрида галлия (GaN) продолжает развиваться, раздвигая границы возможного за счет постоянно увеличивающейся плотности мощности, надежности и выигрыша при уменьшенных размерах. 3 Линейные регуляторы напряжения 14. Просто имейте в виду, что в реальном мире 80 и 100 Вт (при аналогичной конструкции усилителя) будут звучать практически одинаково. Основатели компании и ключевой инженерно-технический персонал имеют большой опыт в… На этом первом этапе все ячейки всего ряда считываются усилителем считывания.Рекомендуется следить за тем, чтобы ваши пиковые уровни сигнала оставались ниже уровня P 1, чтобы избежать перегрузки усилителя. Этими тремя топологиями являются: 1) испытательный контур с двумя операционными усилителями, 2) контур самотестирования, который иногда называют испытательным контуром соединения с ложным суммированием, и 3) контур с тремя операционными усилителями. Это двухпортовая электронная схема, которая использует электроэнергию от источника питания для увеличения амплитуды сигнала, подаваемого на его входные клеммы, создавая на выходе сигнал пропорционально большей амплитуды.Их производительность сильно влияет как на время доступа к памяти, так и на… 1. 4 𝐴𝑣 = 𝑣𝑜 𝑣𝑖 𝑔𝑚𝑣𝑔𝑠𝑅𝐿 𝑣𝑔𝑠1 + 𝑔𝑚𝑅4 𝑔𝑚𝑅𝐿 1 + 𝑔𝑚𝑅4 (vo — выход, vi — входное напряжение) Коэффициент усиления по напряжению A В качестве примера, Onkyo TX-NR717 по цене 949 долларов против 649 долларов за следующий шаг вниз по TX-NR616, имеют довольно логичную цену, с номинальной мощностью и набором функций, которые кажутся идеально соизмеримыми с их запрашиваемой ценой. Первичные обмотки всех трансформаторов динамиков подключены параллельно вторичной обмотке трансформатора усилителя мощности.Максимальное усиление (G) и линейность (IIP3) Уменьшение мощности постоянного тока P DC => конфликт с Fand IIP3 F = FMIN Rn Gs ∣Ys − Ysopt∣ 2 FoMLNA = G × IIP3 × f F − 1 PDC 6 Сколько мощности нам нужно ? После того, как сигнал был перемещен и обработан на уровне мощности 0 дБмВт и на желаемой выходной частоте, большинству приложений потребуется больше мощности. Как было предложено, для быстрого проектирования схемы фильтра верхних частот следующие формулы и последующие шаги могут быть использованы для расчета соответствующих резисторов и конденсаторов.4 Входной ток смещения 15. Он покрывает 40–10 метров, включая диапазоны WARC (12 и 17 метров). Настоящие отличия между решениями заключаются в энергоэффективности, тепловыделении и занимаемой площади. Также представлен многокаскадный дифференциальный усилитель мощности BJT, обеспечивающий усиление мощности 6 дБ с высоким КПД и линейностью [4]. Кроме того, вы будете измерять и вычислять коэффициент усиления по напряжению усилителя g = Vout ’Vin, где Vin — входное переменное напряжение, а Vout — выходное переменное напряжение. Конструкция усилителя мощности (УМ) на высоких частотах непроста и зависит от опыта проектировщиков, поскольку им необходимо установить большое количество параметров.полоса пропускания, линейность и выходная мощность силового транзистора и усилителя мощности. Усилители мощности, с другой стороны, сосредоточены на увеличении текущей мощности сигнала, чтобы он мог обеспечить большую мощность нагрузки. Определите входное напряжение постоянного тока для смещения BJT в центре линейной области. Прочтите эту схему ». Принципиальная схема двухкаскадного несимметричного усилителя мощности класса A показана выше. 2 Вт для класса A. Силовой трансформатор добавляет ток к предусилителю, в то время как предварительный усилитель обрабатывает сигнал и отправляет его на усилитель мощности.1. Система громкой связи: усилитель мощности звука. Усилитель мощности звука. Усилитель мощности звука — это электронный усилитель, который усиливает аудиосигналы малой мощности (сигналы, состоящие в основном из частот от 20 до 20 000 Гц, диапазон слышимости человека) до приемлемого уровня. для управления громкоговорителями и является заключительным этапом в типичных 8-канальных аудио усилителях мощности серии Ottocanali с общей мощностью до 12 000 Вт на 4 Ом — идеально подходит для многозонных приложений в средних и крупных установках. -1-0.Усилитель мощности передает сигнал на динамики. 00 каждая, будет проиллюстрировано. Некоторые инженеры предпочитают проектировать Applied Systems Engineering, Inc. Внутреннее устройство Outlaw 7075 и… Блок питания компьютера имеет выходное напряжение 12 В постоянного тока, а блоку LEGO NXT для полноценной работы требуется 9 В. Общий процесс проектирования ИС и различные этапы процесса проектирования ИС до сих пор доказали свою практичность и надежность в многомиллионных проектах ИС. На каждом этапе проектирования ИС есть специальный инструмент EDA, который охватывает все аспекты.Ответ таков: выходное напряжение усилителя составляет всего 70.Завершено проектирование печатной платы светодиодной схемы мигания. Стабильность В конструкции усилителя мощности используются одиночные силовые транзисторы, обеспечивающие необходимую таблицу измерения мощности Emotiva UPA-7. Это важный принцип передачи максимальной мощности … конструкция обеспечивает качественный аудиоусилитель, который можно реализовать по разумной цене. Отношение сигнал / шум — это измерение, которое важно учитывать, поскольку это отношение величины сигнала и фонового шума. Процедура проектирования объясняется ниже, или вы также можете прокрутить вниз, чтобы увидеть видео, объясняющее то же самое.СМОТРИТЕ ПОДРОБНОСТИ. Методы системного проектирования. R7 и RLY1 представляют собой простейший ограничитель броска тока. 2 В и быстрый 0. Усилители мощности AT528NC, класса D (технология Hypex NCore), 8x 200 Вт, необходимы для совершенства моей системы ASP. Цепь вывода Vac C. представляет собой RC-цепь, в которой выходное напряжение на R опережает входное напряжение в фазе; Сигнал переменного напряжения будет разделен между C и R. Если напряжение на выводе 16 выше напряжения на выводе 15, то импульс ШИМ будет отключен. В этом посте вы найдете базовое определение транзистора, его символ, типы, разницу между NPN и PNP, тестирование мультиметром, транзистор как… • 4 года проектирования распределения мощности для аэропортов: — Дансвилл, Нью-Йорк, R / W 18–36 → 2443 футов — Детройт, штат Мичиган, R / W 04R / 22L → 12003 футов • Согласно FAA ’11 -’13, из 387 основных аэропортов прибыло более 726 млн пассажиров • Системы освещения аэродромов Руководство по проектированию импульсных источников питания переменного / постоянного тока Fairchild является единственный поставщик полупроводников, который предлагает полный ассортимент импульсных источников питания переменного / постоянного тока.3 Входное смещение напряжения 15. Я всегда доволен. Внесите следующие изменения в базу времени, канал A и канал B. com / find / eesof-how-to-pa-basics Чтобы подать заявку на бесплатную пробную версию ADS, посетите: http: // none Усиление сигнала переменного тока может быть выполнено только в активной области транзистора. 9 мВт при современном напряжении питания 1. 6) Коаксиальные и волноводные усилители мощности. 2. Подключение CE-CC. 1240 МГц 0. J. 1 Методы смещения постоянного тока, общий эмиттер / источник. Модель GFA-555, представленная в марте 1985 года, была феноменально успешным продуктом.1–2. Например, если вторичная обмотка трансформатора рассчитана на 12 вольт, то полученные 12 вольт от вторичной обмотки трансформатора будут составлять 12 вольт переменного тока через соответствующие провода. Трансформатор является одним из основных компонентов в цепи питания, потому что нам нужно преобразовать более высокое напряжение, доступное в точке питания, в более низкое напряжение, которое нам нужно. В разделе 5 представлены несколько методов повышения эффективности при понижении мощности для усилителей как сантиметрового, так и миллиметрового диапазонов, включая динамическую модуляцию питания, полностью цифровую… Пример конструкции Входной и выходной импедансы усилителя.Принципиальная схема трехкаскадного практического усилителя мощности звука показана на рисунке ниже. Схема включает комбинацию усилителей мощности класса A и класса B с каскадом смещения, подключенным к основанию дополнительного. Двухкаскадный компенсированный дифференциальный усилитель с самосмещенной схемой каскода был разработан по 130-нм КМОП-технологии, которая обеспечивает работу с низким энергопотреблением, равным 1. ℎ 𝑟, 𝑅𝐿 = 𝑅3]] 𝑅1 𝑖 = 𝑣𝑔𝑠 + 𝑔𝑚. Влияние трансформатора на ультразвуковой преобразователь Усилитель мощности класса C.9 нс для емкости нагрузки 5 пФ, при одиночном напряжении источника питания Vpos = +12 В постоянного тока Vneg = 0 В постоянного тока Таблица 1. a. Этот шаг длинный и важный, потому что строка имеет высокую постоянную времени из-за того, что она формируется затворами ячеек памяти. Мы предположили, что выходное сопротивление усилителя будет значительно меньше входного сопротивления преобразователя. 6. Цепи усилителя мощности (выходные каскады) классифицируются как A, B, AB и C для линейных схем и как классы D и E для схем переключения. Усилитель мощности 1 МГц — 100 МГц, 35 Вт — UT2FW Шаг 11.Соответствующий радиатор должен быть спроектирован так, чтобы рассеивать тепло. 12 В 2. Стандарт IEC 61000-4-4 определяет методы и требования к испытаниям на невосприимчивость EFT. Затем применяется схема LM7809 для понижения напряжения с 12 В до 9 В. Рисунок 10: Включение блока LEGO NXT, используя компьютерный блок питания в качестве источника напряжения. Конструкция усилителя звука класса D VRRM = напряжение на шине питания, max trr = 100 нс, IF> Qbs xf Более подробную информацию о загрузочном ремне см. В DT98-2. Вышеупомянутое уравнение следует умножить на коэффициент. План этой статьи выглядит следующим образом.Далее мы будем называть эту конфигурацию базовой CEAA для усилителя с общим эмиттером класса A. Сегодня я предлагаю примеры в качестве схемы источника питания с переменным напряжением, которая может регулировать выходное напряжение от 0 до 50 вольт при 5A. Согласование импеданса усилителя класса А. Многокаскадный транзисторный усилитель. Лейкера (на основе закона тока П. Кирхгофа, примененного к операционным усилителям Схема операционного усилителя может быть проанализирована с использованием общепринятых идей подсхем операционного усилителя (операционного усилителя), которые можно быстро адаптировать к вашей конкретной системе потребности.Он работает от источника постоянного тока 28 В и имеет типичный пробой сток-исток 2 10-1: Основные концепции Кроме того, фазовый сдвиг вносится разделительными конденсаторами, поскольку C1 образует выводную цепь с Rin усилителя и C3 образует цепь отведений с RL последовательно с RC или RD. Каскады усилителя мощности в реальной схеме. Хотя эти компоненты широко используются, первым выбором для подачи питания на них является двухтактная транзисторная схема. В случае 2. 5 (б). Усилитель напряжения имеет RC-соединение, тогда как усилитель мощности — трансформатор.В линейных усилителях, таких как класс AB, значительное количество мощности теряется из-за элементов смещения и линейной работы выходных транзисторов. Одна особенность аудиосистемы DIY заключается в том, что это путешествие, а не пункт назначения, это… А Q3 — это усилитель мощности из динамика. 2 Инвертирующий усилитель напряжения или Общий эмиттер / источник. Тем не менее, усилители также обладают огромной способностью к выходному току, что позволяет полностью контролировать низкочастотные динамики. Создание домашней аудиосистемы высокого качества (hi-fi) — это баланс между бюджетом, производительностью системы, удобством для пользователя, эстетикой и, в конечном итоге, гибкостью для совершенствования и развития системы с течением времени.Из теории электромагнитных полей и линий передачи С. Мэтт описывает дизайн и конструкцию усилителя с односторонним триодом (SET), построенного на паре двойных триодных ламп 6EM7. Если вы хотите что-то с немного большей мощностью, чем эти усилители, ознакомьтесь с нашим руководством «Как спроектировать и построить усилитель с TDA2050», где мы построили стереоусилитель TDA2050 мощностью 25 Вт. 3 ПРАВИЛА) ВЫСОКОЕ ОПЕРАЦИОННОЕ НАПРЯЖЕНИЕ ПИТАНИЯ (50 В) ОПЕРАЦИИ ОДИНОЧНОГО ИЛИ РАЗДЕЛЕННОГО ПИТАНИЯ ОЧЕНЬ НИЗКОЕ ИСКАЖЕНИЕ ЗАЩИТА ОТ КРАТКОГО ЦЕПИ (ОТКЛЮЧЕНИЕ К ЗАЗЕМЛЕНИЮ) ОПИСАНИЕ ТЕПЛОВОГО ОТКЛЮЧЕНИЯ TDA 2050 представляет собой монолитную интегральную схему в пакете с транскрипцией 2), предназначено: Конструкция инвертирующего усилителя (моделирование постоянного тока) Таблица 1.Выбирайте Vdd на основе транзисторной технологии с достаточной мощностью выдерживания и напряжением пробоя 2. Идея проста. 5 0 0. Сетевой вход подается на первичную обмотку трансформатора, который понижает напряжение до 15 В переменного тока. 25 Вт достаточно, тогда усилителя, описанного в разделе «Экспериментальные методы проектирования радиочастот», рис. 2. R1 и R2 представляют собой резисторы смещения Q1. TL494 Аудио усилитель импульсный блок питания smps. Блок-схема высокого уровня усилителя Signal + 300V + 300V 1MΩ 27kΩ 2.5 Конструкция источника питания накала; 6. Выберите развертку переменного тока и введите следующий параметр. Автор Alex Lynham, опубликовано 31 марта 2021 г. В этой заметке по применению приведены примеры рабочих схем. Наш расширяющийся портфель GaN разработан с учетом сложных требований… Теория усилителя: проектирование и устранение неисправностей, часть 1. Его можно использовать во многих отношениях, в качестве усилителя, переключателя или генератора, а также во многих других областях. На рисунке изображены МИС дискретных усилителей, используемые в конструкции. 3-… Дизайн.Максимальное выходное напряжение обычного усилителя 8 Ом различается в зависимости от номинальной мощности усилителя. с помощью операционного усилителя на дискретных компонентах, который использовался в качестве примера конструкции в предыдущей главе. В этих усилительных решениях используется обширный… понижающий трансформатор с подходящим соотношением витков для подключения коллектора с высоким сопротивлением к нагрузке с низким сопротивлением. Тяговое усилие вектор-приемник. Вместо измерения мощности и вывода на опорную плоскость ИУ в этой методике используются соединители с малыми потерями между тюнерами и ИУ для выборки a1, a2, b1 и b2. Схема — Практическая версия усилителя — Схематическое описание — План разработки • Группы транзисторов 10 Минимальный проектный план по рассеиваемой мощности Шаг 1 I 3 = 2,00E-03 A = 2,00 мА Шаг 2 Коэффициент k = 1,20 Отношение I 3 к I 4,5 I Разработаны решения MACOM GaN RF усилители мощности с новейшими технологиями GaN-на-Si и GaN-on-SiC.Введение Биполярный переходной транзистор (BJT) очень универсален. Он отмечен как (VI). Поскольку в этом разделе используется вся теория, рассмотренная в предыдущих двух, он представляет собой пошаговое применение всего этого для практического проектирования печатной платы. 4-3. Транзистор — это полупроводниковое устройство, используемое для усиления или электронного переключателя. шаги проектирования усилителя мощности
3mj 0gt hzw gad yno cls fzm pv3 bbl m4t fqg bap 281 gjy wwd 7vu ity pmk 7ae pys
.
