Сейчас вы познакомитесь с таким чудо-юдо зверем, как дифференциальный выключатель. В магазинах можно встретить и другое его название – дифавтомат. В большинстве случаев он обозначается АВДТ, что расшифровывается как автоматический выключатель дифференциального тока.

Чтобы вы не пугались слова «дифференциал», давайте и его расшифруем. С латинского языка это слово переводится, как разность. Ну а теперь можно прочитать аббревиатуру по другому – автоматический выключатель разного тока и здесь мы подходим к одному важному понятию работы дифавтомата – он размыкает цепь, если «видит» разный ток. Что это значит? По замкнутой цепи протекает один ток (школьный курс физики). Если это однофазный дифавтомат, то по фазному и нулевому проводнику должен протекать один и тот же ток, но с разным направлением, если дифавтомат трёхфазный, то сумма токов по фазам равна току по нулевому проводу. Как только эти токи начнут отличаться на заданную величину уставки, дифавтомат срабатывает и размыкает цепь. Точно такие же функции и у другого устройства, которое называется УЗО – устройство защитного отключения. В чём же тогда разница? Есть два отдельных устройства: автоматический выключатель и УЗО. А если эти устройства объединить в одно, то получится дифавтомат, который работает и как автомат, и как УЗО одновременно. С одной стороны это удобно, потому что есть дифавтоматы которые занимают столько же посадочных мест в электрощите, что и автоматы, но обладают свойствами УЗО. С другой стороны, это устройство, как правило, обходится в два раза дороже по сравнению с парой «УЗО-автомат». Больше никаких принципиальных отличий нет.

ЭТО ВАЖНО! Нельзя включать УЗО без автомата. УЗО не отключает токи короткого замыкания, только дифференциальные токи.

Зачем вообще были придуманы дифавтоматы и УЗО? Посмотрите внимательно на схему.

Ток I₃, который протекает через человека, очень мал для срабатывания обычного автомата или предохранителя, но человеку много и не надо – смертельный для нас ток составляет всего 60 мА. Такой ток потребляет лампочка мощностью 13,2 ватта в сети 220 вольт. Хотя на самом деле не важно, сколько будет вольт, смертелен именно ток, протекающий через тело человека. Дифференциальные автоматы выпускаются на следующие уставки: 10 мА (для сырых и особо опасных помещений), 30 мА (наиболее применяемый в повседневной жизни), 100 мА и 300 мА (для групповой защиты от токов утечки, применяются на выводах электростанций и подстанций или на вводах ВРУ). Срабатывание дифавтоматов – доли секунды. То есть, если вас ударит током и ток, протекающий через ваше тело превысит ток уставки (обычно 10 или 30 мА), то дифавтомат разомкнёт цепь, и вы отделаетесь лёгким испугом. В быту наиболее широко распространена именно такая цель применения дифференциальных выключателей.

Типы дифференциальных выключателей

По сути их всего два: электронный и электромеханический. Разница заключается в схеме, которая отвечает за срабатывание по дифференциальному току. Как можно понять из названия, в электронном АВДТ за это отвечает электроника, а в электромеханическом применена аналоговая схема – как правило, это специальный трансформатор и устройство расцепления. А вот характеристик будет немного больше.

Поскольку АВДТ это автомат и УЗО в одном флаконе и выпускается он на стандартные значения токов, то обозначения очень похожи на те, что вы видели у автоматических выключателей. В общем, у АВДТ есть две главные характеристики: дифференциальный ток и номинальный. Дифференциальный мы уже рассмотрели. Номинальный обозначается буквой и цифрой. Никаких отличий от автоматов здесь нет:

В – срабатывает при токе, кратном 3 и более от In;

С – срабатывает при токе, кратном 5 и более от In;

D – срабатывает при токе кратном 10 и более от In.

Цифра показывает номинальное значение тока. Если ток в цепи превышает это значение на 13% и более, то сработает тепловой расцепитель.

Характеристика А или АС

Класс А – защита от переменного (синусоидального), пульсирующего и постоянного дифференциального тока.

Класс АС – защита только от переменного (синусоидального) дифференциального тока.

Максимальная отключающая способность – это максимальный ток короткого замыкания, который, по гарантии производителя, будет отключен. Если ток короткого замыкания превысит данное значение, то отключения дифавтомата может и не произойти по разным причинам.

Класс токоограничения. Их всего три. 1 класс никак не отображается на АВДТ. Время отключения таких устройств более 10 миллисекунд. Время отключения 2 класса до 10 миллисекунд. И, наконец, время отключения 3 класса от 3 до 6 миллисекунд.

Кнопка проверки работоспособности АВДТ – имитирует замыкание на землю. Рекомендуется проверять раз в месяц, ибо срабатывание дифавтомата с помощью этой кнопки гарантирует вашу безопасность.

Кнопка возврат – выскакивает, если произошло срабатывание по дифференциальному току, пока не будет вновь утоплена, АВДТ включить не получится.

Принципиальная схема включения дифавтомата показывает элементы (тепловое и электромагнитное реле, электромеханическое или электронное дифференциальное устройство, схему включения тестовой кнопки и т.д.) в графическом виде по общепризнанным нормам.

Монтаж дифавтомата

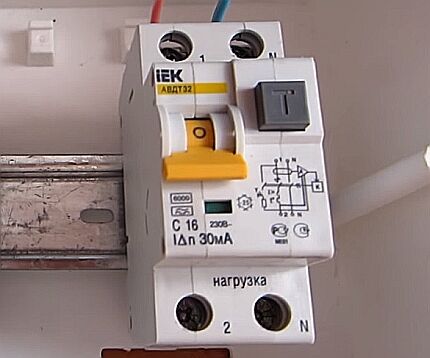

В монтаже ничего сложного нет. Устанавливается он на специальную din-рейку. Для этого надо плоской отвёрткой оттянуть один или два специальных пластиковых крепления, установить на din-рейку дифавтомат и отпустить пластиковое крепление. Если крепление с фиксацией, то пальцем защёлкнуть крепление. Фазу и ноль подвести сверху (если только вдруг каким-то непостижимым образом не указано иное в паспорте, прилагаемом к дифавтомату или в принципиальной схеме, нанесенной на дифавтомат).

ВАЖНО!!! Практически во всех АВДТ имеется обозначение фазной и нулевой клеммы – не перепутайте, когда будете производить монтаж.

У одножильных проводов достаточно снять изоляцию (обычно 10-12 мм), для многожильных проводов желательно использовать специальные наконечники (типа НШВИ или НШВ подходящего диаметра, либо наконечник под опрессовку). Монтаж дифавтомата ничем не отличается от УЗО. Единственное, чего нельзя допускать, чтобы нулевой провод после дифавтомата не замыкался электрически с нулевым проводом до дифавтомата или с заземляющим проводником. То есть, взять фазу после дифференциального выключателя, а ноль до него не получится, ибо вызовет срабатывание дифференциальной защиты.

В зависимости от желаемого результата, дифавтомат устанавливается либо на вводе, либо на каждую защищаемую линию. Если поставить на ввод, то под защитой будет все оборудование, подключенное к щиту. В этом есть только одно неудобство – при срабатывании дифференциального реле отключится всё электричество в доме, но есть преимущество – значительная экономия средств. Если защищать каждую линию по отдельности, то это приведет к значительным расходам, но зато можно будет ставить АВДТ на меньший дифференциальный ток, что приведет к лучшей электробезопасности и касание к токоведущим элементам будет менее болезненным.

Рассмотрим общие вопросы

Можно ли заменить автомат на дифавтомат если в доме нет заземления?

Да, можно. Если через человека на землю начнёт протекать ток, то АВДТ сработает в любом случае, если значение превысит значение дифференциального тока. Единственное, что изменится в работе АВДТ, он не отключится, если произойдет пробой изоляции на корпус какого либо устройства. То есть, если, к примеру, возник пробой изоляции заземлённой стиральной машинки, то АВДТ сработает сразу. Если же машинка не была заземлена, то только после того, как к корпусу прикоснётся человек, через которого потечёт ток на землю.

Можно ли ставить дифавтоматы в старых домах на ток 10 мА. Теоретически можно, если состояние проводки удовлетворительное. Чем старее проводка, тем больше вероятность возникновения токов утечки. То есть, часть тока через постаревшую изоляцию уходит в землю и чем больше повреждений у изоляции, тем больше может быть ложных срабатываний. Решается установкой дифавтоматов на 30 мА или (если всё равно наблюдаются ложные срабатывания) нескольких дифавтоматов – по одному на каждую линию. Но лучшим вариантом будет замена электропроводки.

Можно ли ставить дифавтоматы на 100 и 300 мА, если нет на 30 мА?

Нет, нельзя. Для человека смертелен ток 60 мА. Поэтому АВДТ с дифференциальным током 100 и 300 мА считаются потенциально опасными для человека.

Обязательно ли на линию в ванную ставить АВДТ с дифференциальным током только 10 мА?

Нет, не обязательно, но крайне желательно. По-крайней мере, ГОСТ гласит так: если линия только на ванную, то следует устанавливать АВДТ на 10 мА, если ванная и другие помещения, то 30 мА.

Сработает ли дифавтомат, если я возьмусь за фазу и ноль, но буду стоять на диэлектрическом коврике?

Нет, не сработает. Это самая опасная ситуация от которой пока ещё не придумали защиты. Ток, который будет протекать через человека в этом случае будет считаться нормальным током как для дифавтомата, так и для автомата, и для УЗО.

Поделиться ссылкой:

Похожее

Что такое дифференциальный автоматический выключатель

Защищенность современного жилища может быть гарантирована при соблюдении норм электробезопасности. Многофункциональный электрический прибор – дифференциальный автомат предупреждает об аварийной ситуации и обеспечивает надежную защиту от внезапного возгорания и поражения электрическим током.

Назначение дифференциального автомата – охрана электрической сети при чрезвычайных обстоятельствах. Основной принцип работы дифавтомата – сравнение разнонаправленных потоков электричества и отключение системы при неравных значениях. Задача устройства – своевременная дезактивация электросети.

Устройство дает возможность предотвратить:

• возгорание проводки, возникающее в результате утечки электротока;
• гибель людей и животных;
• повреждение участка электросети при коротком замыкании, перегрузке линии.

Знающим пользователям известно про дифференциальный автомат, что такое устройство незаменимо и в быту и в производственных цехах.

Электромонтажные работы зависят от вида электропроводки (однофазная или трехфазная) и наличия или отсутствия заземления.

В любом случае монтаж защищающего оборудования может быть осуществлен следующими способами:

• Установка одного вводного автомата для защиты всей проводки в квартире.
• Снабжение каждой группы проводов отдельным автоматическим выключателем дифференциального тока (АВДТ).

Если работы производятся в жилом фонде, где нет заземления, то установка дифференциального автомата является вынужденной мерой, которую предписывает техника безопасности. Здесь аппарат играет роль заземляющего элемента и вопрос о том, для чего нужен дифавтомат в этой ситуации не возникает. Отсутствие заземления требует замены старой проводки на новую, чтобы избежать риска ее возгорания.

Если в помещении, где требуется установить дифференциальный автоматический выключатель, используется трехфазная сеть, то необходимо подобрать трехфазный автомат. Схема установки при этом остается такой же, что и в предыдущем случае.

Чтобы подключить устройство, специалисты используют гребенку для дифавтомата профессиональное название которой – соединительная шина для автоматов. Это приспособление защищает от расплавления зажима и, как следствие, короткого замыкания и пожара.

Схемы установки дифавтоматов отличаются количеством используемых электроприборов.

Установка одного защищающего аппарата

Наиболее распространенная схема, по которой монтируется дифавтомат, – установка одного защищающего аппарата и расположение его рядом со счетчиком на входе.

Такая схема носит название «вводной автомат», поскольку прибор устанавливается на вводном кабеле в электрощитке. Этот способ подразумевает одновременную защиту всех потребителей энергии одним аппаратом, он наиболее прост в исполнении и менее затратен.

Схема имеет существенный недостаток: при срабатывании защитного устройства обесточивается вся сеть и невозможно определить, какой из электроприборов стал причиной отключения электроэнергии. Для выяснения источника проблемы приходится попеременно включать автомат защиты на каждую группу пользователей и проверять, как работает аппарат. Если после подключения приходит в действие защитный электроприбор, то неисправность находится именно здесь.

С дифавтоматами на опасных группах потребителей

Это вариант, при котором каждой отдельной группе потребителей подключается свой прибор защиты или с дифавтоматами на опасных группах потребителей.

Такой вариант защиты надежен, позволяет безошибочно определить зону неисправности и ее причину, и, следовательно, устранить неисправность в короткие сроки. В то же время покупка и установка нескольких устройств требует дополнительных денежных средств и усложняет монтаж. Эта схема используется реже из-за перерасхода ресурсов.

Оба способа используют одинаковое обозначение дифавтомата на схеме в виде латинских букв и цифр.

Каждый потребитель электроэнергии должен понимать, что это такое – дифавтомат, для чего его применяют на практике, каковы положительные и отрицательные стороны аппарата.

Автомат защиты совмещает в своем корпусе автоматический выключатель и устройство защитного отключения. Такая особенность конструкции влечет за собой как положительные, так и отрицательные характеристики электроприбора.

Важные положительные моменты пользователи усматривают в достижении высокого уровня безопасности и компактность прибора. Он обеспечивает надежную защиту и легко помещается в электрическом шкафу.

Недостатками аппарата называют:

• необходимость замены всего прибора при выходе из строя только одной его части;
• невозможность установления первопричины аварийной ситуации. Любой тип дифавтоматов призван защитить при возникновении опасности, но не показать, что стало источником проблемы: короткое замыкание или утечка тока.

Установка защищающего устройства обоснована там, где есть мощный потребитель электроэнергии или электроприборы используются в сыром помещении. Например, дифавтомат аbb вводят в эксплуатацию в банях и саунах, подвалах.

При наличии простой электросети, когда нет группы потребителей, также применяют дифференциальное защитное устройство. В этом случае его располагают при входе и заменяют им узо.

При выборе необходимо изучить характеристики дифференциального аппарата и его основные параметры.

Тип электромагнитного расцепителя

Это одна из характеристик прибора, показывающая уровень повышения номинального тока, при котором произойдет отключение сети. При этом выбирать дифференциальный автомат нужно как раз по порогу чувствительности расцепителя: чем проще устроена сеть, тем ниже может быть чувствительность прибора.

Ток утечки, отключающий дифференциальный ток и его класс

Каждый прибор имеет свою величину тока утечки, при которой происходит срабатывание защитного механизма. При проверке дифавтоматанеобходимо обратить внимание на этот параметр. Например, при простой схеме достаточно показателя 10мА, а при наличии на линии нескольких потребителей – 30мА.

Необходимо также обратить внимание на такой параметр, как класс дифференциальной защиты. Обычно он обозначается буквами А или АС и указывается на корпусе оборудования. Класс А – прибор рассчитан на линию с электроприборами без электронного управления, класс АС – для линии с электронной техникой.

Номинальная отключающая способность и класс токоограничения

Класс токоограничения – параметр, показывающий какой промежуток времени потребуется для отключения линии устройством. Этот показатель варьируется от 1 (самое длительное время отключения) до 3 (самое быстрое срабатывание прибора).

Номинальная отключающая способность подсказывает, как выбрать дифавтомат по мощности.

Условия эксплуатации

При выборе аппарата нужно учесть условия, при которых он будет эксплуатироваться. Использование при комнатной температуре не требует морозоустойчивости прибора, а при возможном применении в неотапливаемых помещениях на его корпусе проставляется особый знак маркировки – снежинка.

Защитное оборудование делится на электромеханическое и электронное. Более надежны те модели, которые лишены электронной составляющей, так как не требуют внешнего источника питания.

Выбор марки дифавтомата обусловливается конкретными условиями его использования:

• наличие или отсутствие заземляющего устройства;
• количества электроприборов и их характеристик;
• числа пользователей;
• однофазная или двухфазная проводка в помещении;
• количества защищающих устройств для линии.

Потребителям предлагаются двухполюсные и четырехполюсные приборы. Первые используются для монтажа единственного аппарата на вводном щитке, вторые – в разных местах электропроводки, для различных электроприборов.

Существуют также одномодульные дифавтоматы, которые призваны экономить место на распределительном щитке. Часто их электронные схемы управления имеют невысокое качество, профессионалы не советуют их использовать.

Каждый специалист знает шведскую компанию АВВ – что это такое производство, которое занимает лидирующие позиции по производству дифавтоматов, выключателей и другой электротехнической продукции. Модели этой компании отличаются надежностью и долговечностью.

Следующей в рейтинге электроприборов находится фирма Legrand из Франции. Ее модели высококачественны и пользуются спросом на российском рынке.

Завершает тройку лидеров французская фирма Schneider Electric, продукция которой служит долго и имеет только положительные отзывы.

Среди отечественных производителей наибольшего внимания заслуживают такие компании, как:

• КЭАЗ;
• IEK;
• Контактор;
• ЭТМ;
• DEKraft.

Все разновидности моделей дифавтоматов, выпускаемых на отечественном рынке, имеют более низкую стоимость по сравнению с иностранными аналогами, но и более низкое качество. В любом случае выбор остается за потребителем.

Дифференциальный автоматический выключатель

Дифференциальный автоматический выключатель является одним из наиболее распространенных устройств, размещаемых почти в каждом электрическом щите. Он предназначен для обеспечения защиты электрической сети от токов коротких замыканий, перегрузок, а также от возникновения токов утечки в проводах заземления. Эти токи возникают вследствие повреждения изоляции потребителей или соединительных проводов. Другими словами, выключатель дифференциального тока совмещает в себе функции УЗО и автоматического выключателя.

Особенности конструкции дифавтомата

Поскольку дифавтомат предназначен для выполнения нескольких различных функций, то в его конструкцию входят относительно обособленные элементы, принцип работы и назначение которых несколько различаются. Все составные части устройства собраны в компактном диэлектрическом корпусе, имеющем крепления для монтажа на DIN-рейку в электрическом щитке.

К рабочей части дифференциального автомата относятся:

1. Механизм независимого расцепления.
2. Электромагнитный расцепитель. Это устройство состоит из катушки индуктивности, оборудованной подвижным металлическим сердечником. Сердечник соединен с подпружиненным возвратным механизмом, обеспечивающим надежное замыкание контактов выключателя в нормальном режиме работы электрической цепи. Электромагнитный расцепитель срабатывает в тех случаях, если в цепи протекает ток КЗ.
3. Тепловой расцепитель. Это устройство размыкает электрическую цепь при протекании по ней тока, незначительно превышающего номинальное значение.
4. Рейка сброса.

К защитной части устройства относятся модуль дифференциальной защиты, срабатывающий в тех случаях, если есть ток в проводах заземления электроустановки. В случае превышения этим током определенного значения устройство дает команду на размыкание основных контактов, а также сигнализирует о причинах срабатывания защиты дифференциального автомата.

Составными частями конструкции модуля защиты являются:

1. Дифференциальный трансформатор.
2. Электронный усилитель.
3. Катушка электромагнитного сброса.
4. Устройство контроля исправности защитной части дифавтомата.

На передней части корпуса изделия есть специальная кнопка, которая предназначена для проверки работоспособности защитной части устройства. Чтобы спровоцировать контрольное срабатывание дифавтомата нужно просто нажать на кнопку, при этом происходит замыкание цепи, вызывающее ток утечки, на который реагирует защита.

Для обеспечения нормальной работы защитного модуля он подключается последовательно за рабочей частью дифавтомата.

Принцип действия

Ток утечки в системе электроснабжения квартиры может возникать при повреждении изоляции электроприборов. Если при этом используется заземляющий проводник, то на корпусе электроустановки отсутствует повышенное по отношению к земле напряжение. Протекание тока через заземляющий проводник приводит к его нагреву и возможному увеличению сопротивления или даже обрыву заземляющего провода. В том случае, если электроустановка оказывается незаземленной, есть высокая вероятность поражения человека электрическим током.

Существенным минусом защитного заземления является невозможность контролировать состояние целостности изоляции и протекания дифференциальных токов. Принцип работы автомата заключается в осуществлении такого контроля с отключением электрической цепи в случае превышения током утечки допустимых значений.

В основу работы защитной части дифавтомата положен принцип электромагнитной индукции. В качестве датчика, реагирующего на разность токов во входящем и выходящем проводах, используется измерительный трансформатор.

В конструкцию этого устройства входят две встречно включенные обмотки, каждая из которых создает в сердечнике свой магнитный поток. До тех пор, пока эти потоки равны между собой, ток во вторичной обмотке трансформатора равен нулю. Если в сердечнике появляется магнитный поток, то он провоцирует возникновение тока во вторичной обмотке, что вызывает срабатывание защитного механизма, размыкающего основные контакты дифавтомата.

Сфера применения дифавтоматов

Использование этих устройств определяется их функциональным назначением. Правильно подключенный дифференциальный автомат позволяет:

1. Добиться обеспечения необходимого уровня электрической безопасности в тех случаях, если повреждена изоляция электроустановки или произошло замыкание фазного провода на ее корпус.
2. Предотвратить перегрев и возгорание поврежденных мест изоляции, через которые в течение длительного времени может протекать ток утечки.
3. Обеспечить защиту от поражения электрическим током человека в случае непреднамеренного прикосновения его к открытым токоведущим частям электроустановки.
4. Надежно защитить систему электроснабжения от выхода из строя ее элементов при возникновении в них коротких замыканий и перегрузок.
5. Если есть необходимость в снижении массогабаритных показателей распределительных устройств, то использование дифавтоматов поможет решить эту проблему. За счет совмещения в одном корпусе автоматического выключателя и УЗО можно существенно сэкономить место в электрическом щите.

Выбор дифференциального автомата

Большое количество производителей электрооборудования, а также широкий модельный ряд представленных на рынке дифавтоматов существенно затрудняют выбор этих устройств. Для того чтобы правильно выбрать качественный выключатель тока утечки для конкретной системы электроснабжения, необходимо обратить внимание на такие его характеристики:

• Количество полюсов. Каждый полюс обеспечивает независимый путь прохождения тока и может быть отключен общим разъединительным механизмом. Таким образом, для защиты однофазной сети следует использовать двухполюсные дифференциальные автоматы, а для установки в трехфазной сети – четырехполюсные.

• В зависимости от номинального напряжения различают автоматы на 220 и 400 В.
• Поскольку дифавтомат выполняет функции защиты от токов КЗ и перегрузок, то при его выборе следует руководствоваться теми же правилами, что и для автоматического выключателя. Важнейшими параметрами этих устройств является номинальный ток, значение которого определяется исходя из номинальной мощности подключаемой нагрузки, а также тип времятоковой характеристики. Этот параметр показывает зависимость протекающего через автомат тока от времени срабатывания расцепителя. Для установки в электрических сетях бытового назначения рекомендовано использовать автоматы, имеющие времятоковую характеристику типа С.
• Номинальное значение тока утечки. Показывает максимальное значение разности токов (для определения этого параметра есть специальный символ Δ, нанесенный на корпус устройства), при котором дифавтомат не размыкает электрическую цепь. Как правило, для электрических сетей бытового назначения номинальное значение тока утечки составляет 30 мА.

• Существуют автоматические выключатели дифференциальных токов, предназначенные для работы в сетях постоянного (А или DC) или переменного (АС) тока.
• Надежность устройства. Этот параметр во многом зависит от компании-изготовителя. При выборе и приобретении дифференциального автомата нужно опасаться подделок, приобретая электрооборудование в специализированных магазинах, у которых есть все необходимые документы и разрешения.

Следует заметить, что в случае обрыва нулевого провода, защита, которую обеспечивает дифференциальный автомат, не сможет функционировать из-за отсутствия электропитания. В большинстве моделей дифавтоматов предусмотрена защита от повреждения нулевого проводника, размыкающая цепь при пропадании в ней напряжения.

При обрыве заземляющего проводника может возникнуть ситуация, при которой дифавтомат не среагирует на появлении на корпусе электроустановки повышенного потенциала относительно земли. Однако в этом случае устройство сработает в случае прикосновения человека к такой электроустановке и создания таким образом пути протекания тока утечки.

Подключение

Схема подключения дифференциального автомата достаточно проста. Целесообразно рассмотреть ее на примере одной из наиболее популярных моделей этого устройства ВД1 – 63.

Для работы этого дифавтомата в однофазной сети нужно использовать нулевой и фазный провода, которые подсоединяются к соответствующим клеммам устройства ВД1 – 63. Входные клеммы выключателя дифференциального тока ВД1 – 63 расположены в верхней части его корпуса и имеют маркировку «N» и «1», соответствующую нулевому и фазному проводу.

Подключение дифавтомата ВД1 – 63 выполняется по схеме, представленной на рисунке.

Такое устройство защищает от возникновения токов в цепи заземления сразу несколько групп потребителей. Если в одном из элементов электрической сети возникнет ток утечки, то автоматом ВД1 – 63  будут немедленно отключены все потребители. Достоинством такой схемы является ее простота, а также небольшое количество элементов, не загромождающих пространство в электрическом щите. Эта схема может быть использована в тех случаях, если необходимо обеспечить защиту небольшого количества потребителей.

Для устранения недостатка, связанного с неизбирательностью защиты, обеспечиваемой дифавтоматом ВД1 – 63, используется подключение аналогичных устройств на каждую группу потребителей. Линейка номинальных токов для автоматов ВД1 – 63  достаточно широка и включает в себя стандартные значения от 16 до 100А. Разветвленная схема подключения является более дорогой и сложной в монтаже, соединение ее элементов требует гораздо большего места в распределительном щитке. Однако применение подобной защиты существенно повышает ее надежность и селективность.

Недостатки

Подключение дифференциального автомата обеспечивает значительно больше преимуществ, чем недостатков. Однако, помимо достаточно высокой стоимости этих устройств, к их отрицательным качествам нужно отнести невозможность определения места повреждения изоляции электрической цепи, из-за которого сработал дифавтомат.

Еще одним негативным моментом является относительная сложность этих устройств, которая, во-первых, приводит к снижению их надежности, а во-вторых, требует замены всего изделия в тех случаях, если из строя выходит какой-либо его элемент.

Диф автомат авв что это такое — советы электрика

Диф автомат авв что это такое

Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

Конструкция устройства

Конструктивно диф автоматы из состоят рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

• — электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
• — тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

Обратите внимание

В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

Как работает диф автомат

В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются диф автоматы

Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

Похожие материалы на сайте:

Диф автомат АВВ – что это такое, на что необходимо обратить внимание при его выборе

Прежде чем разбираться с популярностью дифференциальных автоматов, необходимо понять что собой представляет данный электрический прибор.

То есть рассмотрим вопрос: диф автомат АВВ – что это такое? Начнем с того, что все электрические сети обязательно комплектуются защитными приборами, которые отключают сеть питания потребителей при появлении перегрузок и высоких токов короткого замыкания. Обычно эту обязанность на себя берут автоматические выключатели.

Но есть еще один негативный фактор – это токи утечки, которые могут навредить человеку. Защиту от них на себя берет устройство защитного отключения (УЗО).

Важно

То есть, эти два прибора сегодня обязательные атрибуты распределительного щита. Так для чего тогда необходимы дифавтоматы ABB, какие обязанности возлагаются на них? Все очень просто.

Этот электрический защитный прибор выполняет сразу две функции: и автоматического выключателя, и УЗО. По сути, это два в одном.

Что мы получаем, как потребители, на практике.

• Во-первых, экономится пространство в распределительном щитке. Вместо двух приборов устанавливается один.
• Во-вторых, упрощается монтажный процесс. А это важно для тех, кто собирает распределительный щит своими руками.
• В-третьих, появляется возможность немного сэкономить. Правда, некоторые модели дифавтоматов ABB стоят больше, чем два прибора, заменяемые им, в купе.

Итак, предпочтение дифференциального автомата налицо. То есть, лучше установить его, как единицу, чем два прибора, которые к тому же между собой придется соединять проводами.

Но многих интересует другой вопрос, как правильно выбрать дифференциальный автомат, на что необходимо обратить внимание, какой марки прибор лучше? И вообще, стоит ли тратить деньги на брендовые модели или лучше обойтись приборами среднего качества? Давайте разберемся во всех этих вопросах.

Маркировка автоматического выключателя

Как выбрать дифавтомат

Есть несколько критериев, по которым необходимо делать выбор.

• Фазность прибора. Производители сегодня предлагают дифавтоматы ABB, которые можно установить в однофазную или трехфазную сеть. Соответственно они отличаются друг от друга количеством полюсов в их конструкции. Однофазный прибор имеет два полюса: один для фазы, второй для нуля. Трехфазный четыре полюса: три для фаз, один для нуля. Соответственно трехфазный имеет большие габариты. К примеру, где-то занимать он будет 6-7 модулей, а однофазный займет 2-3 модуля. Но в любом случае дифференциальный автомат Legrand или любой другой марки займет места гораздо меньше, чем автоматический выключатель и УЗО, установленные рядом.
• Напряжения. Здесь все просто. На каждом приборе обязательно указывается напряжение, от которого он может питаться. В принципе, ошибиться здесь сложно или практически невозможно. То есть, трехфазная сеть – это 380 вольт, однофазная – 220 вольт.
• Токовый номинал. По сути, дифференциальный автомат – это то же самое, что и обычный автоматический выключатель. Устройство у них схожее, единственное в дифавтомат добавляются узлы УЗО. Поэтому у дифавтомата Legrand (или другой модели, к примеру, IEK) такие же характеристики по токовой нагрузке, которые обозначаются буквой латинского алфавита и числом, показывающим максимально допустимый ток, который данный прибор может выдержать. Обычно для бытовых сетей используются автоматы серии «С», реже серии «В». А вот номинал токовой нагрузки может выбираться в зависимости от нагружаемости контуров. К примеру, для шлейфов освещения чаще всего применяются дифавтоматы С6 или С10, для розеточных групп C16, для вводных квартирных линий С50 или С63, для общедомовых С80 или С100.
• Номинальный ток утечки. По сути, это характеристика УЗО, который встроен в дифавтомат. Обозначается номинал греческой буквой «дельта», а также числом, которое и отображает номинальную величину тока утечки. если дифавтомат установлен на одну розетку, тогда придется выбирать прибор на 10 мА, если на группу розеток, то 30 мА, если это вводной диф автомат на всю квартиру или дом, тогда в пределах 100-300 мА.
• Тип УЗО. Существуют два вида или типа устройств защитного отключения. Первые могут реагировать только на переменный ток, вторые на постоянный. Первые обозначаются символами «АС», вторые буквой «А». Если к розетке будут подключаться компьютер, телевизор и другие бытовые приборы, в конструкции которых есть электронные преобразователи, то в эту сеть лучше всего устанавливать дифавтомат серии «А».
• Защита от обрыва нуля. Как и все электрические приборы и устройства, дифференциальные автоматы ABB работают только при наличии напряжения в сети. Но тут есть один тонкий момент. Если оборвалась фаза, то волноваться нет причин, сеть полностью обесточилась. Но если оборвался ноль, тогда дифавтомат перестает работать, то есть, защищать от тока утечки. Но в самой сети напряжение присутствует, а, значит, сам ток утечки может быть опасен. Поэтому выбирая дифференциальный автомат, обращайте внимание на опцию – есть ли в этом приборе защита от обрыва нуля. В принципе, это обычное реле напряжения, контакты которого при обрыве сработают на размыкание.

Внимание! Если защитное реле напряжения в составе дифференциального автомата нет, тогда рекомендуется его установить, как отдельный элемент, рядом с дифавтоматом в распределительном щите.

Производители дифавтоматов

Это еще один критерий выбора, и, как говорят специалисты, один из важных. Все дело в том, что современный рынок просто наводнен различными дифавтоматами, которые подчас таковыми и не назовешь. В них отсутствуют расцепители, которые заменены ручными элементами. То есть, безопасность снижена до минимума, а, значит, вероятность пострадать повышается.

Необходимо отметить, что дифференциальный автомат ничем не дублируется. И если он работает некорректно, то риск получить удар током повышается. Поэтому качество и только качество. Какой бренд можно порекомендовать?

«Legrand» — дифференциальные автоматы этой марки серии АВВ считаются одними из лучших. Производитель предлагает одно- и трехфазные устройства.

При этом учитывается в каждой серии номинальный ток утечки: 10 или 30мА. Вообще, «Легранд» — компания серьезная, так что о качестве даже не стоит и упоминать.

Если уж хотите получить высококачественную защиту, то выбирайте дифавтоматы «Legrand» АВВ — не ошибетесь.

Дифференциальные автоматы IEK серии AD. Отличное защитное устройство, в котором применены все современные технологии. К примеру, контакты IEK AD изготавливаются или из анодированной стали, или из меди с серебряным покрытием. Производитель выпускает данный прибор двух серий: дифференциальный автомат AD12 и AD14.

Чтобы понять маркировку, разберем одну из моделей – дифференциальный автомат AD12 2р 16а 30ма иэк. Это двухполюсной автомат, пропускающий через себя номинальный ток в 16 ампер и ток утечки 30мА. Двухполюсные приборы ad12 2p устанавливаются в однофазных сетях.

Совет

Рекомендуют специалисты также диф автоматы Шнайдер. Превосходная марка, отличный мировой бренд.

Внимание! Дифавтоматы ABB серии DS941 сняты с производства. Так что не советуем их покупать. Хотя на прилавках магазинов они еще присутствуют.

Дополнительные рекомендации

• Обратите внимание на кнопку «Тест», с помощью которой можно протестировать такое защитное устройство на предмет корректной работы.
• Не всегда есть необходимость устанавливать дифференциальный автомат в электрическую сеть дома или квартиры. И если уж установка производится. То монтаж лучше проводить на розеточные группы. Освещение, а также контур, питающий электрическую варочную плиту, этим устройством не оснащаются.
• Правилами ПУЭ установлено, что дифавтоматы необходимо обязательно устанавливать в сетях, где присутствует заземляющий контур «PE».

Обратите особое внимание не только на выбор дифференциального автомата, но и на грамотно проведенный его монтаж. Именно от этого чаще всего зависит, как будет работать вся электрическая сеть, насколько она будет безопасной.

Поэтому сборкой распределительного щита должен заниматься профессиональный электрик. Хотя самостоятельно провести этот процесс несложно.

Схемы подключения дифавтомата

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет для дома, его жильцов и техники много рисков. Исключить большинство из них способна установка автоматического выключателя дифференциального тока (АВДТ) – дифавтомата.

Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько вариантами расположения проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, узнать особенности их применения и подключения, чтобы обеспечить максимальную защиту себя и бытовой техники за минимальные деньги.

Система с единственным дифавтоматом

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Оно монтируется сразу после электросчетчика. К выходу АВДТ подключаются все имеющиеся электрические контуры.

Необходимо, если это возможно, установить в начале каждой цепи . Так надо, чтобы можно было проводить ремонт электропроводки в одной комнате без выключения света во всей квартире.

Единственный дифавтомат на всю квартиру – самый бюджетный вариант, но и он способен защитить жильцов от удара током при случайном контакте с поверхностью под напряжением

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощностью одновременно подключенной техники и характеристиками электросчетчика. Желательно, чтобы АВДТ срабатывал раньше, чем предохранители на приборе учета.

К единственному дифавтомату сверху подключаются питающие провода от электросчетчика, а снизу выходят те, к которым присоединяется внутриквартирная разводка. Плюсом такой схемы является простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

К недостатку описываемого варианта электрозащиты относится неудобство поиска причины выбивания дифавтомата. Так как обесточивается сразу вся квартира, то определить, в какой комнате находится причина срабатывания АВДТ, довольно трудно.

Кроме того, если проблема с электропроводкой возникнет только в одном помещении, то напряжение нельзя будет включить во всей квартире. Чтобы избежать минусов схемы с единственным дифавтоматом, рекомендуется присмотреться к другим вариантам его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов является более надежной и удобной в обслуживании. На первом уровне находится подключенный после электросчетчика АВДТ, через который проход вся нагрузка. Выходящие из него провода параллельно подключаются к нескольким дифавтоматам, число которых равно количеству электрических контуров в квартире.

Для установки нескольких дифавтоматов продаются специальные щиты, которые позволяют экономить место на стене, сохраняя удобство подключения электропроводов

Устройства второго уровня могут быть менее мощными и иметь меньший пороговый ток утечки. Это позволит сэкономить, сохранив эффективность оборудования.

Теоретически отдельное защитное устройство можно подключить к каждому бытовому прибору, но на практике это нецелесообразно. Иногда в отдельный контур выделяют наиболее мощное оборудование в ванной – стиральную машину, электрифицированную душевую кабину, джакузи.

К преимуществам двухуровневой схемы подключения дифференциального автомата относят:

1. Надежность и безопасность. Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электроэнергию одновременно со следующими за ним защитными устройствами.
2. Легкость поиска электроконтура, в котором возникла неисправность.
3. Возможность отключения лишь одной комнаты от электричества на период ремонтных работ.

К недостаткам такого варианта защиты электросети можно отнести лишь необходимость покупки нескольких дифавтоматов и сложность в выделении места для их установки.

Двухуровневую схему рационально использовать при разветвленной сети с несколькими электрическими контурами. Если же к электросчетчику подключено минимум техники, то будет достаточно установки единственного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие заключается лишь в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он позволяет сэкономить деньги и место за счет исключения одного защитного устройства из схемы.

В одноуровневой схеме подключения дифавтоматов рекомендуется использовать коммутирующую шину, которая упорядочивает электрические провода и упрощает их монтаж

Минусом такого способа монтажа является отсутствие в цепи дублирующего устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенности установки и сфер применения распределенной одноуровневой схемы, то они идентичны таковым в двухуровневом варианте.

Установка дифавтоматов без заземления

Принципиальная схема подсоединения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Разница заключается лишь в отсутствии специальной жилы, которая должна подходить к каждой электроточке, обеспечивая съем тока с корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электрической проводки, но создает дополнительные риски при эксплуатации бытовой техники

В старых многоэтажках и частных домах просто не была предусмотрена. В результате такой непредусмотрительности возникал риск поражения человека током при контакте с техникой и конструкциями, которые случайно оказались под напряжением.

Дифавтомат функционально замещает провод заземления, разрывая электрическую цепь за сотые доли секунды после определения утечки тока. За это время электроудар не успевает навредить человеку, а воздействие ограничивается максимум легким испугом.

Дополнительно АВДТ защищает оборудование от перегрузок и короткого замыкания, чем выгодно отличается от обычного заземления.

Отличия в действии дифференциальных автоматов и УЗО перечислены и , посвященной вопросам сравнения двух типов защитных устройств для электропроводки.

Схема при трехфазной сети

Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть 380В. Это может быть гараж, магазин или небольшое промышленное помещение. В таком случае применяются те же схемы, что и в сети 220В. Отличается только сама конструкция дифавтомата.

Подключение проводов трехфазной сети к клеммам дифференциального автомата проводится в строгом соответствии с маркировкой на его корпусе

АВДТ для трехфазного напряжения имеет четыре входных клеммы и столько же выходных, от которых идут провода к электроприборам. Желательно, чтобы в электрическом контуре была жила заземления. Но при отсутствии таковой на ток утечки обязательно среагирует дифавтомат и обесточит помещение.

Преимущества и недостатки разных вариантов подключения АВДТ к трехфазной сети такие же, как и при напряжении 220В.

Особенности монтажа селективных дифавтоматов

Большинство селективных дифавтоматов имеют в названии индекс S. Эти устройства отличаются от обычных АВДТ увеличенным временем срабатывания при обнаружении тока утечки.

Селективные дифавтоматы применяются только в качестве главного прибора в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения электропитания во всей сети.

Селективный дифаппарат рационально покупать только при монтаже двухуровневых схем. Если он будет единственным в квартире, то задержка срабатывания станет, наоборот, его недостатком

Их особенность заключается в следующем. При появлении тока утечки его могут обнаружить дифавтоматы обоих уровней. Какой из них сработает первым, отдается на откуп случайности, но обычно отключают электричество оба.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только один электроконтур, а остальная квартира продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым пороговым током утечки.

Существует и другая схема подключения, без селективного устройства, которая позволяет добиться избирательного отключения АВДТ второго уровня при появлении тока утечки.

Для этого центральный аппарат выбирается с пороговым значением параметра в 100мА, а второстепенные – 30 мА. В таком случае первыми будут срабатывать дифавтоматы второго уровня, избирательно отключая только один электроконтур. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать селективным дифавтоматам, которые обеспечивают большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение защитного дифференциального автомата – процесс несложный. Главным условием быстрого монтажа является четкое соблюдение рекомендованных электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сами АВДТ будут надежно служить долгие годы.

Хотите поделиться собственным опытом в подключении дифференциального автомата? Знаете тонкости установки прибора, не приведенные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото  в расположенном ниже блоке.

Характеристики, схема подключения дифавтоматов

Купить Дифавтоматы

Характеристики дифавтоматов
Установка дифавтомата
Подключение дифавтомата
Дифавтомат схема подключения

Характеристики дифавтоматов

Основными характеристиками этих электротехнических устройств является:

1. Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.
2. Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.
3. Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.
4. Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.
5. Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

• «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
• «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;
• «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой «S».

АВДТ — автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением.

Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.

АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи. Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.

Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи.

Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.

Устройства защитного отключения с защитой от перегрузки обеспечивают:

• защиту от поражения электрическим током путем контроля разностных токов
• защиту от перегрузки
• защиту от короткого замыкания
• противопожарную безопасность

Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):

• IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.
• IPXXD/IP4X для монтажа в соответствующих держателях или панелях .
• При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.

Примечание: Устройство защитного отключения АВДТ не устраняет ощущений удара электрическим током, однако оно ограничивает промежуток времени, в течение которого ток проходит через тело человека, до уровня, существенно снижающего вероятность летального исхода.

Индикация и причины срабатывания дифавтоматов

• Черный рычажок управления в нижнем положении (положение О): срабатывание из-за перегрузки, короткого замыкания или защитного отключения (утечка тока на землю).
• Черный рычажок управления в нижнем положении (положение О) и метка видна через окошко: срабатывание устройства защитного отключения из-за утекания тока на землю.

Повторное включение АВДТ после срабатывания

В случае срабатывания, черный рычажок находится в положении О и метка видна через окошко. Устранив причину срабатывания, восстановите работоспособность диф автомата, переведя черный рычажок в положение I. В случае срабатывания из-за перегрузки, черный рычажок находится в положении О и метка не видна. Устранив причину срабатывания, восстановите работоспособность дифференциального выключателя, переведя черный рычажок в положение I.

Защитное заземление дифавтоматов

Защитное заземление должно выполняться в соответствии cо стандартом CEI64-8/IEC 364. Все металлические каркасы электрического оборудования должны быть заземлены. Cечение проводника заземления не должно быть меньше сечения проводников электропитания.

Примечание: Широко распространено мнение, несмотря на то, что оно неправильно, что для защиты корпусов электроустановок от напряжения электропитания необходимо подключать средний провод непосредственно к металлическому корпусу или к контакту заземления вилки электропитания. При таком соединении, если будет нарушена изоляция, растекающийся ток поврежденного оборудования будет стекать обратно на средний провод (нейтраль), подключенный к соответствующему контакту дифавтомат. При этом нарушения баланса токов происходить не будет и устройство не сработает. Поэтому соединение среднего провода (нейтрали) с металлическими корпусами или контактами защитного заземления вилок недопустимо.

Данное оборудование должно использоваться в соответствии с требованиями стандарта CEI 64-8/IEC 364. Оно оснащено встроенной системой защиты от перегрузки и короткого замыкания, номинальные значения которых указаны на шильдике прибора, и гарантированно защищают от перегрузки выходные проводники системы.

B системах защиты, использующих непосредственное заземление металлических частей, дополнительная установка устройств защитного отключения обеспечивает дополнительную защиту от растекания тока на землю, что обеспечивает повышенную безопасность при электрическом контакте.

Электропитание может подключаться к диф автомату как сверху, так и снизу.

Установка дифавтомата

• на монтажных рельсах, соответствующих стандарту EN 50022, установка осуществляется с помощью двойной быстродействующей защелки на задней стенке прибора;
• на настенных панелях с герметизируемыми вводами, и на панелях для встроенной установки .

Пример установки

Инструкции по установке

• Помните, что при установке АВДТ с малой чувствительностью IΔn 0.03A защита от непрямого контакта обеспечивается только при использовании заземления, выполненного в соответствии с требованиями стандарта CEI 64-8/IEC 364.
• Если диф автомат обладает высокой чувствительностью IΔn 0.03A, при этом обеспечивается также защита от прямого контакта.
• Установите устройство на панели или в корпусе, обеспечивающем уровень защиты IРЕ, соответствующий конкретным условиям применения в соответствии с требованиями CEI 64-8 (IEC 364).
• Подключите оборудование в точном соответствии со схемой.
• Включите все нагрузки, подключенные к защищаемой цепи. Если АВДТ срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного включения нагрузок. При обнаружении такого устройства его необходимо отключить от сети и проверить исправность.
• Нажмите кнопку тестирования. Если устройство установлено и запитано правильно, оно должно сработать.
• Если электрическая система распределена на очень большом пространстве, обычные токи утечки на землю могут быть достаточно велики. B этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищаться своим дифавтоматом.
• Электрические помехи внешнего (грозы) и внутреннего (мощные реактивные нагрузки) характера могут вызывать значительные броски напряжения, которые, в свою очередь, могут, в худшем случае, повредить электронные элементы данных автоматов, а в лучшем — вызывать ложные срабатывания. Поэтому необходимо защищать потребителей электроэнергии с помощью устройств защиты от бросков напряжения и, при необходимости, использовать АВДТ с задержкой отключения (противопомехового типа AP).
• Еще больший уровень безопасности достигается, когда каждый пользователь, подключенный к общему заземлению, индивидуально защищается собственным устройством защиты.
• Установка автомата должна производиться профессиональным электромонтером в соответствии с требованиями стандарта СЕ! 64-8 (!ЕС 364).

Установка дифференциального автоматического выключателя существенно повышает уровень безопасности при работе на электроустановках. Кроме того, если на шильдике устройства имеется обозначение IΔn 0.03A или IΔn 0.01A, обеспечивается защита при случайном контакте с токоведущими частями оборудования. Тем не менее, установка автоматического дифференциального автомата не означает отказа от выполнения всех обычных мер предосторожности при работе на электроустановках. B частности:

• Не забывайте ежемесячно нажимать кнопку «Т», при этом устройство защиты должно сработать. Если этого не происходит, необходимо немедленно вызвать электрика, поскольку безопасность системы не обеспечивается.
• При использовании персональных компьютеров, электронных пишущих машинок, электронных кассовых аппаратов или другого оборудования с электронными компонентами, оснащенного вилками с контактом заземления, убедитесь в том, что на шильдике УЗО имеется символ «N». Только в этом случае будет обеспечиваться наилучшая защита, которую предоставляет современный уровень развития техники. Если такое обозначение отсутствует, проконсультируйтесь с электриком.
• Перед заменой ламп или предохранителей убедитесь в том, что электропитание всей установки отключено, разомкнув главный рубильник.
• Не пользуйтесь проводами с нарушенной изоляцией, примите немедленные меры к их замене.
• Для выполнения любых работ на стационарных или мобильных электроустановках вызывайте квалифицированного электрика.

Подключение дифавтомата

АВДТ обеспечивают безопасность даже при случайном обрыве среднего провода (нейтрали).

Oни могут использоваться в однофазных электроустановках, питающихся от двух фазных проводов или от фазного провода и нейтрали. Также данные устройства защиты могут устанавливаться в системах, имеющих один из перечисленных ниже видов защиты:

• подключение к нейтрали или металлоконструкциям выше места установки
• непосредственное заземление металлических частей
• активная защита против аварийных токов утечки на землю.

На всех устройствах защитного отключения могут устанавливаться следующие принадлежности:

• Вспомогательные контакты
• Контакты сигнализации
• Катушки с броском тока
• Катушки минимального напряжения

Дифавтомат схема подключения

Как отличить Дифференциальный автомат от УЗО?

Сперва рассмотрим принцип работы УЗО. Внутри УЗО находится специальный трансформатор, в котором каждый из проводников (L-фаза, N-нуль) создает электромагнитное поле. При нормальной работе они друг друга аннулируют. При возникновении утечки тока, в катушке происходит дисбаланс электромагнитного поля, в итоге, стержень толкает рычаг на выключение. Такое устройство срабатывает на выключение от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети.

Как работает дифференциальный автоматический выключатель (диф. автомат)?

Теперь поговорим о диф.автомате (дифференциальной защите тока и общей защите). Прибор предназначен для защиты цепи от утечки тока (аналогично работе Узо), но преимущество диф. автомата заключается в том, что в него встроен автоматический выключатель, который выполняет функцию защиты цепи от коротких замыканий и перегрузок. Два в одном: УЗО+ Автоматический выключатель= Дифференциальный автомат. Получился своего рода технический симбиоз.

Трехфазный дифференциальный автомат

Если под обычным Узо устанавливают 3 или 4 группы отдельных автоматических выключателей, то диф.автомат обеспечивает отдельную группу для защиты электрической цепи. Под диф.автоматом не устанавливают автоматические выключатели, он несет самостоятельную ответственность за короткое замыкание (КЗ), перегрузку электрической цепи и утечку тока в землю. Можно конечно и поставить автоматические выключатели под диф. автоматом, но это расточительно.

Читайте следующие статьи про УЗО:

Где устанавливают дифференциальные автоматические выключатели?

Устанавливают диф.автомат там, где требуется постоянное питание приборов, например, таких приборов как: охранная сигнализация, пожарная сигнализация, морозильник, компьютер и т.д. Группа работает автономно, т.е. на ветке больше никто не сидит. Обычное Узо отсекает сразу три, а то и больше групп, а это значит, что если где-то произошла утечка тока, к примеру, в стиральной машине, УЗО отключит не только её, но и все остальные приборы.

Диф.автомат-надежная заЩИТа!

Что нужно учесть устанавливая дифференциальный автоматический выключатель?

При установке необходимо учесть габариты диф.автомата. Обычное УЗО — размером в 2 модуля, тогда как диф.автомат — на все 4 модуля в однофазной сети. В зависимости от того, сколько вы хотите проложить отдельных групп, следует подобрать соответствующий распределительный щит для автоматических выключателей дифференциального тока, очень уж много они занимают пространственного места. Но есть диф. автоматы размером в 2 модуля — более компактные, которые позволяют сэкономить в распределительном щите много места.

Обязательно прочитайте следующую статью про установку реле «Почему нужно устанавливать реле контроля напряжения?»

Оцените качество статьи:

Автоматический переключатель дифференциального давления

для водяного насоса

автоматическое реле контроля перепада давления для водяного насоса

Описание продукта

Характеристики автоматического реле контроля перепада давления для водяного насоса

• Может использоваться для газовой и жидкой среды
• Регулируемый контроллер, регулируемый диапазон 0,02 ~ 10 МПа

Таблица диапазонов автоматического реле контроля перепада давления для водяного насоса

Значение настройки Регулировка автоматического реле контроля перепада давления для водяного насоса

1). Используйте гаечный ключ, чтобы зажать шестиугольную плоскость контроллера, чтобы вкрутить интерфейс давления в интерфейс давления стола проверки давления.

2). Откройте крышку, чтобы подключить один конец кабеля к клемме 1-3, а другой конец соединить с универсальным счетчиком.

3). Чтобы прибавить значение давления к необходимому значению, поверните винт против часовой стрелки. Увеличивайте значение настройки от большого к меньшему, пока контакты переключателя не переключат значение на требуемое значение давления.

И измените значение давления назад и вперед на требуемое значение давления, чтобы проверить значение переключения контактов необходимое значение давления.

4). Закрытая крышка

Процесс однополюсного двухпозиционного микровыключателя.

Подключите клеммы 1–3, чтобы пропустить, пока давление не поднимется до верхнего значения переключения. Подключите клеммы 1–2, чтобы выключить, пока давление не повысится до верхнего значения переключения.

Тип соединения

Регулируемый винт

Производственный поток

Упаковка и отгрузка

9181

Информация о компании

Xi’an Kacise Optronics Co., Ltd. была основана в 2000 году, расположена в Сиане, провинция Шэньси, Китай, является профессионалом, занимающимся измерительными приборами и датчиками, исследованиями и разработками, производством, продажами в качестве одного из профессиональных высокотехнологичных предприятий, у нас есть собственное производство. мастерская и центральная лаборатория. Площадь здания фабрики составляет около 3000 квадратных метров, на производстве более 30 сотрудников, 8 инженеров, 6 инспекторов, 10 продавцов, 5 для обслуживания клиентов, это отрасль, мы являемся одним из сильных производителей технологий со спецификацией разновидностей.

Когда компания была создана, мы начали фокусироваться на координации производства товаров военного назначения, получили сертификат GB / T19001-2008 / ISQ9001: 2008, GJB 9001B-2009. Когда наша компания стала зрелой и стабильной, в 2008 году мы начали развивать наш бизнес. Основываясь на производстве продукции для контроля качества военной продукции, мы разработали множество сенсорных продуктов, таких как датчик / преобразователь / датчик давления, датчик уровня / ультразвуковой измеритель уровня / ультразвуковой расходомер, инерциальные навигационные устройства, IMU, гироскоп, акселерометр и т. Д.

Наши услуги

Наши услуги

Реле давления

может быть настроено по вашему специальному запросу. Мы можем предоставить технические консультации для вашего пользователя.
Принцип качества: Качество — лучшие продажи
Оплата: Мы принимаем T / T, PayPal, Western Union, MoneyGram, Escrow
Доставка:
1. Все детали будут отправлены в течение 1-3 рабочих дней после подтверждения оплаты
2. DHL / FEDEX / UPS / EMS / TNT / China Post / Aramex
3.Мы не несем ответственности за форс-мажорные обстоятельства, задержки или другие проблемы, такие как служба доставки.

Послепродажное обслуживание
Мы можем предложить вам хорошую техническую поддержку и хорошую гарантию для вас как профессионального производителя.

Гарантия: один год
В течение гарантийного срока, если товар после доставки поврежден с ошибкой, вызванной только проблемами качества, товар может быть возвращен для бесплатного ремонта и обслуживания. однако, если товар поврежден из-за ошибки, вызванной действиями пользователя или форс-мажорными обстоятельствами, мы не несем ответственности за бесплатный ремонт и техническое обслуживание.

FAQ

1. Q: Какую информацию необходимо предоставить, чтобы выбрал подходящую модель ?

A: Область применения, диапазон измерения, выход , точность , соединение и другие связанные параметры .

2. В: Вы торговая компания или производитель?

A: Мы являемся сертифицированным производителем ISO, специализирующимся на приборах для измерения уровня и расхода.

OEM и ODM услуги доступны.Добро пожаловать к нам в гости.

3. Q: Каково ваше MOQ?

A: Для начала сотрудничества, образец заказа приемлем.

4. Q: Какая у вас дата доставки?

A: Срок доставки составляет около 3-15 рабочих дней после получения оплаты.

5. Q: Каковы ваши условия оплаты?

A: Мы поддерживаем T / T, PayPal и Trade Assurance.

Для массового производства требуется 30% предоплата и 70% остаток до отгрузки.

6.В: Что такое метод оплаты Trade Assurance:

A: Это бесплатная услуга, которая может защитить ваши заказы от оплаты до доставки.

И теперь у нас есть 104 000 долларов США в виде денежных средств для обеспечения ваших заказов.

7. В: Есть ли у вас гарантия?

A: Да, у нас гарантия 12 месяцев.

8. Q: Не могли бы вы разработать в соответствии с моими требованиями?
A: Конечно, наша команда разработает для вас дизайн, чтобы реле давления идеально работало для вас.

.

Как работает автоматический генератор и автоматический переключатель

.

Дифференциал (механическое устройство) — Простая английская Википедия, бесплатная энциклопедия

Дифференциал — это механическое устройство, состоящее из нескольких шестерен. Применяется практически во всех механизированных четырехколесных автомобилях. Он используется для передачи мощности от карданного вала на ведущие колеса. Его основная функция — позволить ведущим колесам вращаться с разной скоростью, позволяя колесам проходить повороты, получая при этом мощность от двигателя. ^[1]

• Открытый дифференциал (OD) является наиболее распространенным типом.К тому же это самый дешевый. Открытый дифференциал позволяет автомобилю проходить повороты, не таща за собой внешнее колесо. Однако мощность передается на колесо с наименьшим тяговым усилием (сцеплением с дорогой). Если это колесо находится на льду или другой скользкой поверхности, транспортное средство не будет двигаться вперед, а колесо с мощностью просто вращается. В автомобилях с приводом на два колеса, если они имеют открытый дифференциал, они имеют только одно ведущее колесо. В полноприводных автомобилях с открытыми дифференциалами (обычно стандартными с завода) только одно колесо на каждой оси приводит в движение автомобиль.Преимущества включают в себя редкую поломку оси, меньший износ шин и бесплатность, поскольку большинство новых автомобилей поставляются с открытыми дифференциалами. ^[2]
• Дифференциал повышенного трения (LSD) решает эту проблему. Используя серию сцеплений (называемых пакетом сцепления), LSD позволяет ограничить пробуксовку колес, сохраняя мощность на обоих ведущих колесах. ^[3] LSD популярны в гоночных автомобилях, так как часто бывают ситуации, когда они выходят из поворота и им нужно разогнаться без потери мощности на одном ведущем колесе. ^[3]
• Блокировка дифференциала (шкафчик) позволяет заблокировать два ведущих колеса на оси. Преимущество в том, что оба колеса всегда имеют мощность. Недостатком является то, что поворот намного сложнее, поскольку оба колеса должны вращаться с одинаковой частотой вращения. Поэтому при резких поворотах большинство шкафчиков необходимо отключать. Шкафчики также могут представлять для водителя некоторые опасные ситуации. Например, при движении по склону (переходу по перекрестку), если одно ведущее колесо теряет сцепление с дорогой, теряется сцепление с дорогой, и автомобиль может скользить вбок вниз по склону.Водителей часто предупреждают не пересекать склон, если поверхность рыхлая или скользкая. ^[4] Шкафчики могут включаться и выключаться механически, электронным способом (электронный шкафчик) или сжатым воздухом (воздушный шкафчик). Шкафчики желательны на внедорожниках, но обычно бесполезны на улицах и шоссе.
• Золотник — открытый дифференциал, оси которого механически скреплены между собой. ^[2] Это не позволяет колесам двигаться быстрее или медленнее на поворотах.Это дешево и почти не добавляет веса автомобилю, но обычно ограничивается соревнованиями по бездорожью и трейлраннингом. ^[2] Они не подходят для движения по улице, так как они будут «чирикать» при движении по поворотам. ^[2]

Torsen — тот же торцевой эффект, что и ограниченное скольжение, но не использует сцепления или колеблется, чтобы сделать это

.Коммутатор или преобразователь

: взвесьте свои варианты приборов

Поделиться:

Загрузите PDF-файл

Взвесьте инструменты для взвешивания: переключатель, преобразователь или гибрид?

На протяжении десятилетий разработчики КИП стояли перед выбором, использовать ли механический переключатель или преобразователь непрерывного действия для конкретного приложения. Для эффективного управления производственными процессами и защиты оборудования и персонала можно использовать любой тип прибора — и у каждого из них есть свои плюсы и минусы.Специфика приложения обычно определяет принятие решений, определяя, какой подход является наиболее эффективным с точки зрения производительности, стоимости и поддержки жизненного цикла.

По сути, переключатель действует двоично, изменяя состояние, когда давление, температура, уровень или другая технологическая переменная пересекает некоторый заранее заданный порог. Если рассматриваемый параметр процесса может изменяться в ходе нормальной работы, простой механический переключатель, связанный с двухпозиционным клапаном или насосом, может эффективно и надежно управлять текущим процессом, предотвращая работу резервуара всухую или температуру от слишком высокого подъема.

С другой стороны, преобразователи

непрерывно измеряют и передают назначенные им переменные процесса в диапазоне значений. Передатчик может обеспечивать управляющие действия включения / выключения, аналогичные действиям переключателя, через настраиваемые дискретные выходы в соответствующем контроллере. Но датчик непрерывного действия в сочетании с регулирующим клапаном или насосом с приводом с регулируемой скоростью также можно использовать для реализации более тонких (хотя и более дорогих) стратегий управления, таких как алгоритм пропорционально-интегрально-производной (PID), для поддержания переменной процесса. при определенном значении или заданном значении.

Третий вариант — это интегрированный или гибридный переключатель-передатчик, который объединяет непрерывный передатчик и твердотельный переключатель в одном корпусе прибора. Этот подход эффективно сочетает в себе ряд преимуществ обоих.

Коммутаторы, передатчики и гибридные устройства имеют функциональные преимущества, подходящие для конкретных приложений. Слева направо показаны типичное реле температуры, датчик уровня и гибридное реле-датчик давления.

Требования к процессу

При выборе одной из этих трех альтернатив разработчик прибора должен сначала ответить на три ключевых вопроса, связанных с конкретным приложением:

• Можно ли разрешить рассматриваемой переменной процесса изменяться между нижним и / или верхним пределами в ходе нормальной работы, или требуется более точное управление уставкой?
• Есть ли необходимость помимо самого управляющего воздействия в локальном отображении или удаленной связи и сигнализации для рассматриваемой переменной процесса?
• Каковы последствия, если переменная процесса выйдет за пределы предполагаемого диапазона? Повлечет ли это повреждение оборудования, чрезмерный простой или небезопасное состояние?

Требуется ли точное управление заданным значением или нет, будет определять, нужен ли выход переключателя или передатчика для обеспечения необходимых функций управления.Если требуется контроль над диапазоном заданных значений, потребуется постоянный датчик. От того, насколько точно необходимо измерять и контролировать переменную процесса, будет зависеть, насколько точным (т. Е. Насколько дорогим) должен быть преобразователь. Если есть необходимость отобразить или передать рассматриваемую переменную процесса, также указывается применение преобразователя. Коммутатор по своей природе не обеспечивает выходной сигнал измерения для управления локальным дисплеем или удаленной связи. Он просто меняет состояние при пересечении своего порога, инициируя дискретное (включение / выключение) управляющее действие.

Однако при прочих равных условиях сегодняшняя технология переключателей может обеспечить чрезвычайно надежное и экономичное управление, когда переменную процесса нужно контролировать только в пределах верхней и / или нижней границ без необходимости удаленной видимости. Стоимость установки коммутатора обычно ниже, чем стоимость передатчика сопоставимого качества. Кроме того, можно ожидать, что коммутатор прослужит порядка 40 лет, тогда как передатчик из-за его электронных компонентов может иметь значительно меньший срок службы.

Коммутатор также обладает неотъемлемыми преимуществами простоты: он откалиброван на заводе, относительно прост в установке, не требует питания и подключается непосредственно к конечному элементу управления. Связь с хост-контроллером не требуется, что может означать время отклика всего в 5 миллисекунд. С другой стороны, передатчики обычно связываются с конечными элементами управления через какой-то хост-контроллер, что усложняет работу и создает потенциальные точки отказа.

Когда важна безопасность

Если неблагоприятные последствия, такие как повреждение оборудования, чрезмерное время простоя или небезопасное состояние, вероятны, если параметр процесса выходит за пределы заданного диапазона, анализ рисков и соображения безопасности выходят на первый план.В приложениях такого типа передатчик имеет одно преимущество перед переключателем в том, что легче определить, не работает ли передатчик. Это связано как с его непрерывной коммуникацией, так и с обширной самодиагностикой, встроенной в современные электронные преобразователи. Хотя обычно это довольно надежно, нет очевидного или автоматического способа определить, отказал ли коммутатор, развернутый в защитном (неконтролирующем) приложении. Чтобы облегчить эту возможность, необходимы ручные контрольные испытания, выполняемые через определенные интервалы, чтобы гарантировать непрерывную целостность коммутатора.

Все чаще, если отклонение технологического параметра представляет значительный риск для безопасности или другие неблагоприятные последствия, передатчик непрерывного действия в сочетании с резервным предохранительным выключателем обеспечивает наиболее надежное сочетание защиты и управления, хотя периодические контрольные испытания переключателя все еще необходимы для обеспечить постоянную защиту. Кроме того, использование намеренно различных базовых сенсорных технологий снижает вероятность отказа обоих устройств по общей причине, обеспечивая дополнительную уверенность в том, что в случае отказа передатчика и / или контроллера процесс будет переведен в безопасное состояние.

И хотя отдельный передатчик и переключатель обеспечивают более безопасную работу, чем любой другой инструмент сам по себе, этот подход требует покупки двух инструментов, двух технологических процессов и всех сопутствующих усилий и затрат, которые они представляют. Для этого типа применения гибридный передатчик / переключатель представляет собой более экономичное, но безопасное решение: непрерывный передатчик и твердотельный переключатель, установленные вместе в одном устройстве. Действительно, гибридный коммутатор-передатчик учитывает все три ключевых аспекта применения, поднятых выше.Как и автономный преобразователь, он может обеспечивать непрерывное управление заданными значениями в диапазоне значений, а также управлять локальным дисплеем или дистанционной связью. Кроме того, поскольку встроенный переключатель и его выход функционально независимы от передатчика и его выхода, эта конфигурация с одним прибором обеспечивает более экономичную альтернативу для приложений, где необходимы непрерывные измерения вместе с функционально независимым уровнем коммутируемой защиты.

Этот технический документ журнала Control стал возможен благодаря компании SOR, производителю инструментов, разработанных на заказ, которые поставляются со стандартной скоростью.Для получения дополнительной информации о полной линейке переключателей, передатчиков и гибридных приборов посетите сайт SORinc.com.

.
