Что такое розетка с заземлением: Что такое розетка с заземлением?

Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

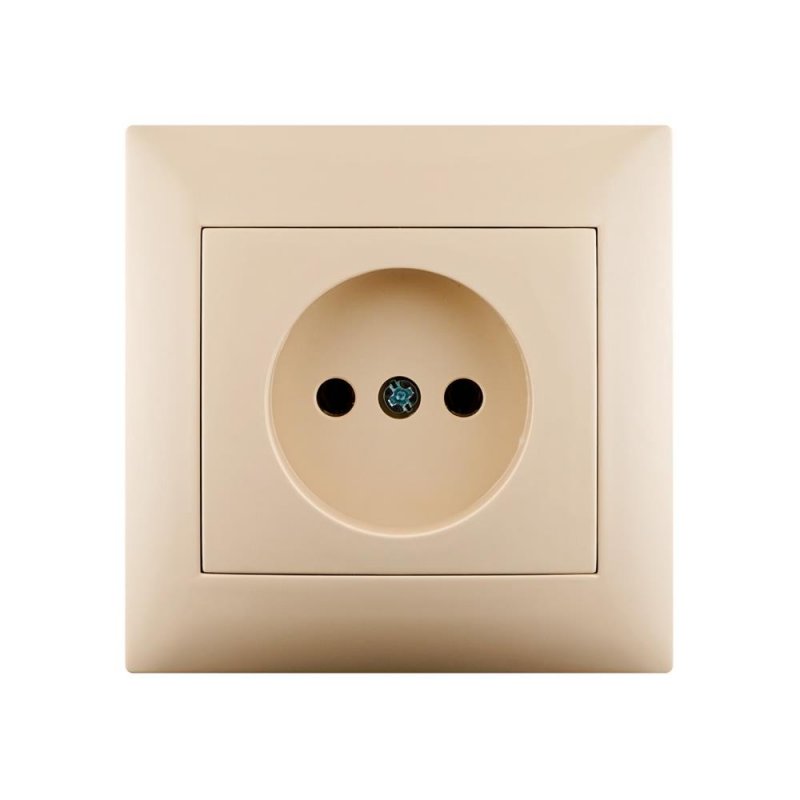

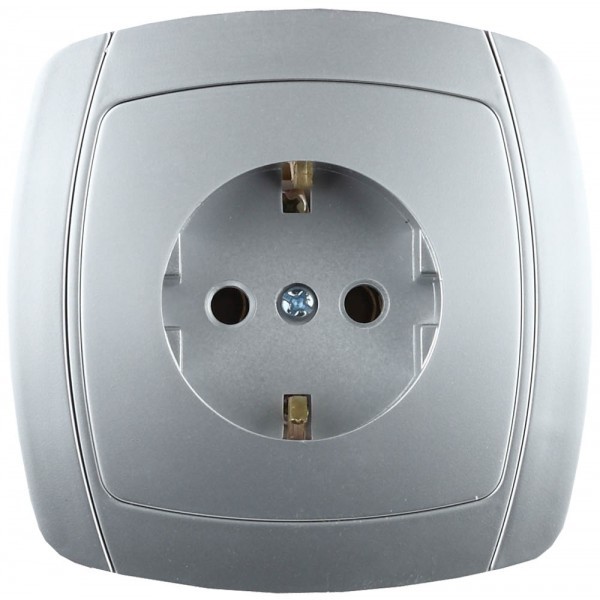

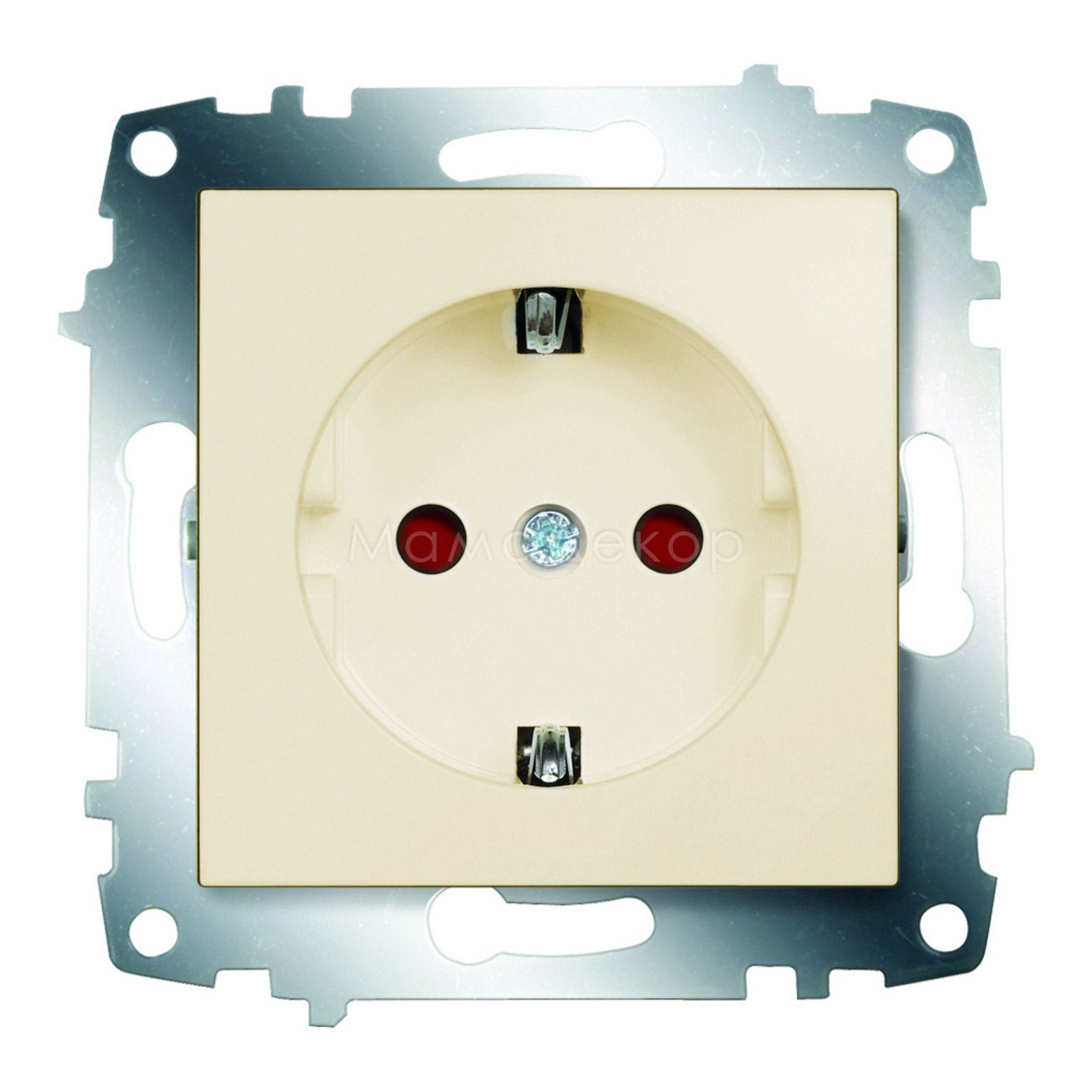

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

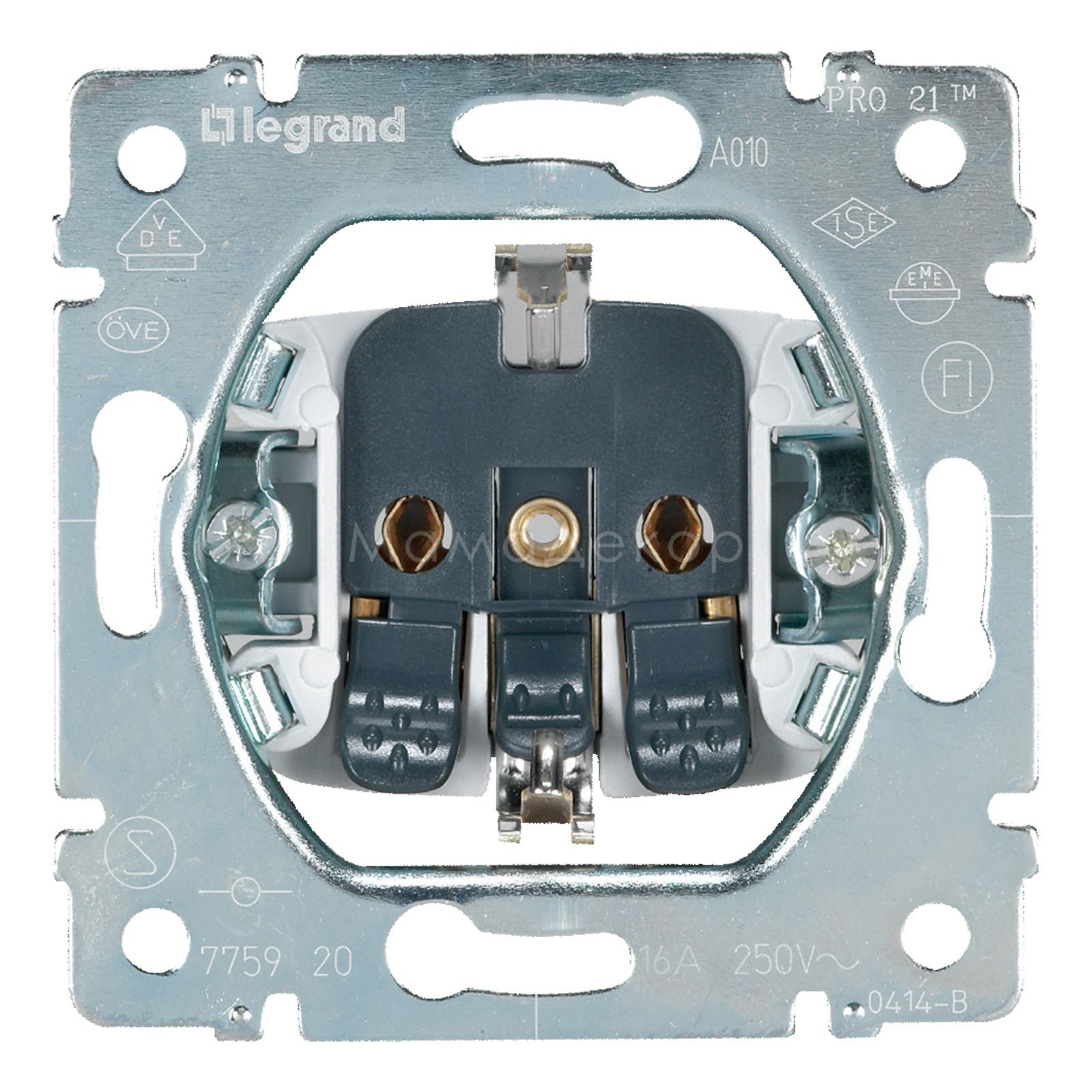

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому. Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

• Перфоратор
• Гипс
• Подрозетник
• Уровень
• Пассатижи
• Вольтметр
• Отвертка
• Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

1. Розетка с заземлением — функциональные особенности
2. Розетка с заземлением фото и характеристика
3. Особенности подключения розетки с заземлением в частном доме или квартире
4. Как подключить розетку с заземлением: рекомендации
5. Установка розетки с заземлением: разновидности розеток
6. Заземление розетки схема и технология подключения
7. Как установить розетку с заземлением: процедура выбора места для розетки
8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

• с внутренним размещением;
• с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

• одинарными;
• двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

• наружными;
• накладными;
• скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Зачем нужна розетка с заземлением, если в квартире есть только фаза и ноль? | Мастер не ломастер

Всем привет.

Лет 15-20 назад и еще ранее практически везде проводку делали по 2-х проводной схема. Были только фаза и ноль. Провода были алюминиевые и белого цвета. Стояли обычные розетки, которые подключались через два провода. Все просто.

Сейчас же все чаще всего используются розетки с заземлением, чем простые, так как все больше стало приборов, требующих защитное заземление (зануление). Чайники, микроволновки, стиральные машины, холодильники, водонагреватели и др. — все эти приборы имеют вилку с 3 контактами. (фаза, ноль и земля).

Конечно же, если включить стиральную машину в простую розетку, то она будет работать. Но если корпус окажется под напряжением, то 3 контакт вас не спасет, так как будет не подключен.

Простыми словами — задача заземляющего контакта — увести напряжение с корпуса (в случае пробоя) и обесточить сеть.

Единственный нюанс. Такая схема будет работать, только если у вас 3- проводная схема и этот 3 провод (земля) полностью исправен. То есть идет от розетки в щиток на шину, а с нее в землю.

И я несколько раз сталкивался, когда приезжаешь к людям. У них стоит розетка с заземлением. Разбираешь ее, а там всего 2 провода.

Вопрос — зачем нужна тогда такая розетка?

Без третьего провода она приравнивается к обычной и никакую защиту она не даст. А еще хуже, когда некоторые умельцы соединяют ноль с землей перемычкой в розетке, считая что фаза пойдет на корпус, то произойдет КЗ и сработает автомат.

Конечно ноль соединяют с землей, например при системах TN-C, TN-C-S, Но при TN-C-S используется повторное заземления, что более безопасно, чем TN-C, при которой земля соединяется с нолем без заземления и при обрыве ноля до щитка у вас все корпуса бытовых приборов окажутся под напряжением. Поэтому эту систему лучше не использовать. А в случае, если вы соединили в розетке, то напряжение на корпусе появится при обрыве кабеля идущего к розетке. И нужна ли вам такая защита?

Даже если вы поставите УЗО или дифавтомат при 2-х проводной схеме, то такая розетка тоже не нужна. Хотя чего удивляться, если все также встречаешь выключатель на ноле, фазу на синем проводе или ноль на желто-зеленом.

Как узнать, заземлена ли розетка

Этот пост содержит партнерские/реферальные ссылки. Узнать больше.
Как определить, заземлена ли розетка в вашем доме или нет, является распространенным вопросом электробезопасности.

Во-первых, что такое система заземления? На электрической розетке обратите внимание на третье отверстие под парой, которое выглядит как полукруг. Это 3-е отверстие используется для системы проводов с заземлением.

Это так же просто, как подключить тестер розеток, если у вас есть эта установка с тремя контактами. Включите 3-контактный тестер заземления в розетку. Индикаторы подскажут, заземлена ли розетка.

Однако используйте мультиметр, если ваша розетка имеет 2 контакта. Прочтите пошаговое руководство о том, как определить, заземлена ли розетка.

Электропроводка в вашем доме несет электричество в двух формах: положительный заряд и отрицательный заряд.

Положительный заряд — это нейтральный ток, а отрицательный — горячий ток. Когда проходят электрические токи, ему необходимо разрядить отрицательную энергию.

Итак, он стремится идти кратчайшим путем, и электричество проходит снаружи системы электропроводки или в трубе.

Это вызывает поражение электрическим током и приводит к возникновению искр.

Скачки могут повредить ваши электронные устройства или, что еще хуже, они могут загореться и привести к серьезным авариям.

Чтобы избежать этой проблемы, необходимо заземлить электрические провода. Два отверстия в розетке несут горячий и нейтральный заряды.

А 3-я дыра ведет по другому пути.Он состоит из оголенного медного провода, который соединен с заземленным стержнем.

Жезл закопан глубоко в землю рядом с вашим домом. Так, горячий ток может легко уйти в землю, не навредив вашей бытовой технике.

Это помогает предотвратить типичные несчастные случаи с электрическим током в доме.

Поэтому очень важно знать, заземлена ли электропроводка вашего дома или нет. Большинство домов, построенных за последние несколько десятилетий, имеют кабельную систему с заземлением.

Но из-за старых или ослабленных кабельных соединений заземленная система может не работать.Итак, вы должны проверить систему электропроводки.

Способ 1: определение заземления розетки для розеток с 3 контактами

Шаг 1: сверьтесь с местными кодами электробезопасности

Если вы планируете внести изменения в электромонтажные работы, убедитесь, что вы соответствуете строительным нормам для жилых проектов.

Возможно, вам придется записаться на сервисную инспекцию и получить разрешение.

Шаг 2. Используйте 3-контактный тестер розеток GFCI

Этот 3-штыревой тест-инструмент поможет вам идентифицировать заземленные розетки.

Тестер розеток имеет удобную световую индикацию, которая поможет вам идентифицировать проводку стандартных 3-проводных розеток, а также проверить розетки GFCI.

Розетки

GFCI обычно требуются в соответствии с электрическими нормами для розеток, расположенных рядом с водопроводными приборами.

Шаг 3: Включите его в розетку

Чтобы определить, заземлена ли розетка, подключите тестер розеток к трехштырьковой розетке.

Проверяйте розетки по одной. Возможно, вам придется включать и выключать автоматический выключатель, пока вы работаете с любыми цепями, которые могли сработать.

Карандашом и наклейкой отметьте результаты теста.

Способ 2. Использование мультиметра для определения заземления электрической коробки

Если у вас есть металлический ящик без заземляющего провода, вы можете проверить его с помощью мультиметра, чтобы убедиться, что он заземлен.

Мультиметр поставляется с красным щупом и черным щупом.

Подсоедините красный щуп к горячему проводу, идущему в электрическую коробку.

Подсоедините черный щуп к нейтральному проводу.

Мультиметр покажет ваше напряжение. Это показывает, что ваша проводка находится под напряжением.

Теперь подключите черный щуп к металлической коробке. Если мультиметр показывает напряжение, это означает, что электрическая коробка заземлена.

Способ 3. Использование мультиметра для определения заземления двухконтактной розетки

Вы также будете использовать мультиметр, если ваша розетка имеет 2 контакта.
Вот простой процесс проверки системы заземления.

Шаг 1: Соберите инструменты

Первое, что вам нужно сделать, это собрать инструмент, необходимый для тестирования. Для этого вам понадобится цифровой мультиметр.

Вы можете найти мультиметр на Amazon или в хозяйственном магазине рядом с вами.

Шаг 2. Найдите розетку

Получив мультиметр, найдите розетку питания, которую вы хотите проверить.

Примите меры безопасности для предотвращения поражения электрическим током.

Возможно, вам придется отвинтить лицевую панель, чтобы открыть металлический ящик.

Шаг 3. Подключите мультиметр

После обнаружения розетки необходимо подключить мультиметр к розетке.

Подсоедините один датчик к разъему горячей розетки.

Подсоедините другой датчик к нейтральному разъему.

Шаг 4. Проверьте, подается ли питание на розетку

Если показания приближаются к 120 вольтам или вашему местному напряжению, на розетку подается питание.

Шаг 5. Проверьте, заземлена ли розетка

Если вы обнаружите, что на розетку подается питание, то переместите щуп с нулевого провода на винт пластины или металлическую коробку.

Теперь у вас будет один щуп на горячей емкости. И один щуп на винт пластины или металлическую коробку.

Проверьте напряжение. Он должен показывать 120 В или ваше местное напряжение.

Если показания не совпадают, розетка заземлена неправильно.

Это простой тест, который вы можете запустить, чтобы проверить, заземлена ли система электропроводки в розетке вашего дома. И займет всего несколько минут, чтобы узнать.

Все трехконтактные розетки заземлены?

В домах, построенных за последние несколько десятилетий, установлены новые трехконтактные розетки.

Этот тип розетки является индикатором заземленной системы электропроводки. Третье отверстие в розетке — это путь заземленной системы.

Однако это не означает, что все трехконтактные розетки не заземлены должным образом. Заземленная система должна быть, но из-за ослабленных проводов или устаревших соединений система может не работать.

Поэтому необходимо проверить все трехштырьковые розетки, чтобы выяснить это. Подключите тестер к розетке с 3 контактами, чтобы узнать, заземлена ли она.

Старые двухштырьковые розетки могут содержать и современную систему с заземляющей металлической коробкой.Также следует проверить, заземлена ли розетка.

Если розетка в последние годы ремонтировалась, то есть вероятность наличия в розетке системы заземления.

Итак, нужно проверить мультиметром, заземлена розетка или нет.

Безопасны ли незаземленные розетки?

Заземление розеток необходимо и может предотвратить несчастные случаи в доме. Но если у вас есть незаземленная розетка, безопасно ли это?

Розетка уязвима для поражения электрическим током, если она не заземлена.Незаземленные розетки не могут проводить горячий ток на землю.

Вот почему розетка становится подвержена поражению электрическим током. Если к нему подключить какие-либо бытовые электроприборы, может произойти короткое замыкание.

В результате машина будет повреждена. А цепь может вызвать пожар в доме, что будет опасно.

Ваша жизнь и имущество будут подвергаться серьезному риску, если розетка останется незаземленной.

Сколько стоит ремонт незаземленных розеток?

Для безопасного дома необходимы розетки с заземлением.Это предотвращает несчастные случаи и имущественные риски.

Если в вашем доме все еще есть незаземленные розетки, вам необходимо как можно скорее заменить их. Для проведения работ необходимо обратиться к лицензированному электрику.

Новая торговая точка будет стоить от 80 до 500 долларов. Стоимость розеток зависит от типа, который вам нужен, и цена составляет примерно от 4 до 50 долларов.

Опытный электрик будет стоить от 50 до 100 долларов. Со всеми остальными затратами средняя установка заземленной розетки будет стоить от 200 до 300 долларов.

В целом замена розеток не такая дорогая. Поэтому как можно скорее модернизируйте незаземленные розетки в вашем доме.

Проверьте все розетки в вашем доме и выясните, заземлена система или нет. В противном случае как можно скорее замените систему электропроводки, чтобы предотвратить риск несчастных случаев.

Связанный:
Как провести кабель через наружную стену
Как проверить люминесцентную лампу

Что такое открытый грунт?

Открытое заземление – это когда трехштырьковая розетка не подключена к системе заземления дома.Это небезопасно, потому что в случае неисправности перенапряжение может повредить оборудование или людей, а не упасть на землю.

Открытые территории обычно обнаруживаются при осмотре домов. Как жилищные инспекторы в Тампа-Бэй, штат Флорида, мы помогаем домовладельцам и покупателям жилья найти открытые участки в своих домах, чтобы защитить свои инвестиции и свои семьи.

Поговорим о том, что такое заземление, как розетка может иметь открытый грунт, почему это небезопасно и как отремонтировать открытый грунт.

Что такое заземление?

Электрическое заземление — это резервный путь для протекания электрического тока в случае неисправности. Электрическая неисправность – это любой аномальный электрический ток. Следовательно, заземление помогает аномальному электрическому току найти безопасные пути. Если в вашем доме не было заземления, аномальные электрические токи могут повредить ваши приборы, дом или людей.

Узнайте больше об электрическом заземлении.

Обзор розеток с открытым заземлением

Розетка подключена правильно.

Как определить незаземленную розетку с заземлением

Вы можете определить открытый грунт с помощью тестера розеток.Или вы можете физически снять каждую розетку со стены и убедиться, что заземляющий провод правильно подключен к розетке.

Тестер розеток покажет световой код, указывающий на наличие открытого заземления. В приведенном выше случае два правых индикатора указывают на то, что это правильно. Один средний свет означает, что есть открытая площадка.

Требуется ли заземление розетки?

Хотя никто не собирается вас арестовывать, если у вас есть открытое заземление, наличие заземления оборудования является нормой, предусмотренной Национальным электротехническим кодексом. Кроме того, страхование вашего дома может быть аннулировано, или вы не сможете продать свой дом, не отремонтировав его.

Местные строительные нормы и правила

Ваш местный строительный отдел обеспечит соблюдение правил техники безопасности на всех торговых точках, когда вы строите что-то новое и получаете разрешение. Например, если вы переделываете свою кухню или даже строите новый дом. Но по закону вы не обязаны обновлять розетки с открытым заземлением.

Страхование

Когда вы меняете страховые полисы, новый страховщик может потребовать инспекцию на наличие открытых оснований.В некоторых штатах, таких как Флорида, требуется проверка по четырем пунктам, которая может показать, что у вас открытая площадка, и привести к тому, что страховая компания потребует ремонта.

Продажа вашего дома

Когда вы продаете свой дом, у вас, вероятно, будет домашняя инспекция. Во время домашней инспекции инспектор проверит репрезентативное количество торговых точек, и вы можете рассчитывать на то, что они сообщат об открытом грунте, если они его обнаружат. В большинстве случаев домашняя инспекция помечает открытые площадки как элементы безопасности, которые следует отремонтировать.Это фактически подскажет покупателю, чтобы он попросил ремонт или уступки в сделке, чтобы отремонтировать его самостоятельно.

Безопасна ли открытая площадка?

Короче говоря, открытый грунт небезопасен. Хотя шансы на то, что открытая местность на самом деле кому-то навредит, малы, они не равны нулю. Более того, хотя это может и не причинить вам вреда, оно может очень легко вызвать пожар в доме. Просто взгляните на статистику ниже.

Национальный центр биотехнологической информации (NCBI), который является правительственной организацией США, поделился исследованием, в котором говорится: «В Соединенных Штатах ежегодно происходит около 1000 смертей в результате электрических травм.Из них примерно 400 связаны с поражением электрическим током высокого напряжения, а от 50 до 300 — с ударом молнии. Также ежегодно происходит не менее 30 000 случаев поражения электрическим током, которые не приводят к летальному исходу».

Кроме того, по данным Международного фонда электробезопасности (ESFI), «Каждый год в Соединенных Штатах дуговые замыкания вызывают более 28 000 домашних пожаров, убивают и ранят сотни людей и наносят материальный ущерб на сумму более 700 миллионов долларов. … Шестьдесят пять процентов смертей от пожаров в домах происходят в результате пожаров в домах без работающих детекторов дыма.

В конечном счете, открытые территории, вызванные аномальными неисправностями, могут легко привести к пожару в доме, поражению электрическим током и смерти.

Так что же делать?

Вам нужно как можно скорее отремонтировать открытую площадку. Давайте посмотрим, как это сделать.

Как отремонтировать открытый грунт

После того, как открытая площадка правильно определена, вы можете приступить к ее ремонту. Внимательно следуйте приведенным ниже инструкциям, чтобы отремонтировать открытый грунт. Если вы не готовы или чувствуете себя неуверенно в какой-либо момент, вам следует обратиться за помощью к лицензированному электрику.

Шаг 1.

Отключить питание в комнате/розетке. Это самый важный шаг. Используйте тестер розетки, чтобы убедиться, что питание отключено.

Шаг 2.

Снимите розетку со стены. Снятие розетки со стены поможет вам увидеть заземляющее оборудование и прикрепить его к розетке.

Следующие шаги я обозначил как 3a, 3b и 3c. Выполните шаг, который имеет смысл для вашего варианта использования. Заземление требовалось с 1970-х годов.В домах с электропроводкой старше 1970-х годов, скорее всего, у вас не будет заземляющей проводки по всему дому.

Шаг 3а.

Если в вашем доме уже есть заземляющий провод, должен быть доступный заземляющий провод для подключения к зеленому винту на розетке. Так же, как показанное изображение этого поста.

Шаг 3б.

Если заземляющий провод отсутствует, иногда заземление подключается через металлическую коробку, в которой находятся провода.Сначала это нужно проверить мультиметром. Затем это можно использовать для заземления розетки.

Если заземляющий провод или заземляющая коробка отсутствуют, можно использовать розетку GFCI. GFCI может быть установлен на первой розетке в цепи, и тогда он будет «защищать» остальные розетки в цепи. С другой стороны, выключатель GFCI может быть установлен для защиты всей цепи.

GFCI работает путем измерения тока на горячей стороне по сравнению с нейтральной стороной. Если в какой-то момент эти токи различаются, это будет означать, что электрический ток протекает вне цепи, и питание будет отключено механически.

Предостережения относительно устройств GFCI для заземления

Пожалуйста, поймите, GFCI не заменяет заземление. Они просто делают незаземленную розетку более безопасной и являются приемлемой альтернативой.

Все розетки должны иметь маркировку «Нет заземления оборудования».

Обязательно ознакомьтесь с местными строительными нормами и правилами, чтобы убедиться, что в вашем районе это разрешено. Это может быть не одобрено страховыми компаниями, и ваш GFCI может выйти из строя во время неисправности.

GFCI следует ежемесячно проверять на работоспособность.

Тканевый провод без провода заземления

Шаг 3c.

Если заземляющий провод отсутствует, правильным способом заземления розетки является прокладка физического заземляющего провода от каждой розетки к электрической панели и к земле. Это может быть интенсивным в зависимости от дома, поэтому рекомендуется нанять лицензированного электрика.

Видео

Последние мысли

Открытое заземление — это когда трехштырьковая розетка не подключена к заземлению оборудования.Это может повредить приборы, ваш дом и привести к смерти.

Хотя это не всегда требуется, открытые площадки следует ремонтировать, чтобы избежать проблем с безопасностью и повреждения имущества. Открытые площадки должны быть отремонтированы при получении местного разрешения на строительство и могут потребоваться некоторыми страховыми компаниями.

По вопросам об открытых площадках пишите в комментариях! Если вам нужна четырехточечная инспекция или инспекция дома в Тампа-Бэй, мы можем помочь!

Безопасно ли использовать штепсельные адаптеры?

Адаптер заземляющей вилки, иногда называемый адаптером с косичкой, представляет собой небольшое устройство, которое позволяет подключать трехконтактную вилку с заземляющим соединением к двухконтактной розетке, не имеющей специального провода заземления.Большинство людей, которые живут в старых домах, вероятно, хорошо знакомы с этими адаптерами из-за того, что для многих устройств требуется розетка с тремя контактами.

Хотя использование адаптера с заземляющей вилкой является обычной практикой, это небезопасно для вашего дома или вашей электроники. Старые электрические розетки имеют только два слота: узкий «горячий» слот и широкий «нейтральный» слот. Трехгнездовая розетка также имеет круглую заземляющую прорезь для безопасности. Если что-то пойдет не так с розеткой, шнуром или прибором, заземление — это путь, по которому электричество вернется в коробку выключателя.Без земли электричество будет искать самый легкий путь, который иногда проходит через ваше тело. Использование переходника с заземляющей вилкой для шнура с тремя контактами и розетки с двумя разъемами со старыми электрическими системами, не имеющими специального провода заземления, может привести к поражению электрическим током. Настоящая система заземления — это самый безопасный способ, и она требуется во всех новых конструкциях.

Конечно, штепсельный адаптер можно купить практически в любом магазине за очень небольшие деньги, и для его использования требуется очень мало усилий, что позволяет вам использовать электрические устройства в местах, которые вы обычно не сможете использовать. Однако они не обеспечивают никакой безопасности. У устройств есть третий штырь, помогающий защититься от скачков напряжения, сбоев и даже пожара. Использование адаптера удаляет эту функциональность, делая их уязвимыми для потенциального повреждения. Адаптер штепсельной вилки с заземлением не работает так же, как заземленная цепь. Большинство людей считают, что они безопасны, потому что продаются в магазинах. Если при использовании одного из этих адаптеров произойдет скачок напряжения, это может привести к поражению электрическим током или возгоранию.

Если в вашем доме всего две розетки, самый безопасный вариант — заменить их.Они небезопасны и не в состоянии справиться с требованиями современных электронных устройств. Обновление всех ваших розеток до трех контактов обеспечит заземление вашей системы и защиту от потенциальных проблем. Еще более безопасным выбором является установка розеток прерывания цепи замыкания на землю (GFCI), особенно вблизи источников воды, таких как кухня и ванная комната. Эти розетки отключат электрическое устройство, если оно обнаружит аномальные всплески электричества.

Незаземленные розетки и решение GFCI

Представьте себе:   Вы переезжаете в новый дом.Вы усердно работали все выходные, протаскивая комоды и диваны через узкие дверные проемы и вверх и вниз по лестнице.

Ваш шурин помог. Но давайте посмотрим правде в глаза, большую часть времени он просто сидел на ОДНОМ диване, который помог переселить, и пил пиво. Раздражающие комментарии о том, сколько у вас хлама и что «этот стол никогда не спустится по этой лестнице».

Но вот, наконец, вся мебель расставлена, вся посуда и одежда убраны. Вы направляетесь в свою гостиную, чтобы сесть и расслабиться, и, возможно, выпить пива, пока смотрите телевизор.

Вы пытаетесь включить телевизор, но понимаете, что у вас трехжильный шнур, а поблизости есть только двухштырьковая розетка. Твой зять просто смеется над тобой. Что вы делаете?

Почему заземление важно?

Современные трехпроводные цепи обычно имеют горячий (черный) и нейтральный (белый) провода, а также третий (оголенный медный) провод для заземления. Во многих старых домах (1960-х годов и ранее) все еще будут оригинальные двухпроводные незаземленные цепи. Эта проводка будет иметь только горячий и нейтральный провод, а не заземляющий провод.

Электричество всегда стремится разрядиться или вернуться в «землю». Электричество обычно проходит по цепи, входя в горячий (черный) провод и выходя на «землю» на нейтральный (белый) провод.

Но если нулевой провод обрывается, разболтался в соединении или его перегрыз грызун, электричество ищет альтернативный путь. Вот где заземляющая проводка вступает в игру, обеспечивая безопасный альтернативный путь к земле.

Если это «короткое замыкание» произойдет, а заземляющий провод отсутствует, ток может попасть на землю через другие компоненты здания в стене, что может привести к пожару.Или, если вы прикоснетесь к вилке в неподходящее время, ток может найти путь к заземлению через ваше тело, вызвав удар током .

Плохие решения для незаземленных розеток:

Вы можете отправиться в гараж, найти удлинитель и протянуть его в гостиную, чтобы подключить этот телевизор с плоским экраном. Но это плохое решение. Кто хочет смотреть и спотыкаться об удлинитель каждый раз, когда проходит мимо?

Не говоря уже о том, что удлинители не предназначены для использования в качестве постоянной проводки.Может произойти перегрев, представляющий потенциальную опасность возгорания.

Пример незаземленной трехконтактной розетки, которая перегрелась.

Или вы можете сбегать в хозяйственный магазин, купить трехштырьковую розетку и заменить розетку в стене. Но есть вероятность, что в цепи нет заземляющей проводки, поэтому вы получите незаземленную розетку с 3 контактами.

Это будет работать, но они также считаются небезопасными. Они создают впечатление наличия заземленной розетки, хотя на самом деле это просто незаземленная трехштырьковая розетка, маскирующаяся под что-то более безопасное.

Во время наших проверок мы проверяем все розетки на наличие заземления. Эта розетка не заземлена! Без тестера невозможно определить, не заземлена ли розетка с тремя контактами.

Вместо этого вы можете приобрести один из этих адаптеров с 2-3 контактами, чтобы можно было подключить шнур с 3 контактами к розетке с 2 контактами. Они громоздки, но при определенных условиях могут считаться безопасными.

Розетка должна быть металлической и должна быть заземлена, а маленький разъем заземления на адаптере должен быть правильно подключен к винту на крышке.Но это не часто так.

Чаще всего их просто подключают к незаземленной розетке без соединения с винтом накладки и металлическим корпусом, что на самом деле может создать большую опасность поражения электрическим током и возгорания. Если вы пойдете по этому пути, попросите вашего зятя подключить телевизор.

Идеальное, но дорогое решение для незаземленных розеток:

Если у вас двухпроводная схема, вы можете нанять электрика для замены проводки, но это дорогое решение.Это потребует вырезания отверстий в гипсокартоне или удаления части гипсокартона для замены проводки.

А если у вас в доме несколько незаземленных розеток, это может привести к замене большого количества проводки. Как только электрик закончит делать швейцарский сыр из ваших стен и потолков, вам нужно будет нанять подрядчика по гипсокартону, чтобы все это исправить.

Это не то, что вам нужно делать, если вы уже не планируете масштабную реконструкцию.

Вы ищете профессиональную компанию по инспекции жилья в районе Колорадо? Не смотрите в будущее, так как Scott Home Inspection — это семейная компания, в которой работают несколько инспекторов и которая получила более 250 пятизвездочных отзывов в Google.Ознакомьтесь с нашими инспекционными услугами здесь.

Экономичное решение (с использованием розеток GFCI):

Самым простым и экономичным доступным решением, вероятно, будет добавление розетки с защитой GFCI на первую розетку в этой цепи. GFCI расшифровывается как «прерыватель цепи замыкания на землю».

Вы, несомненно, видели их раньше в ванных комнатах или на кухнях, и вы можете прочитать о них больше в предыдущем посте здесь. Эти розетки считаются безопасными для установки в незаземленной цепи и заменяют неудобные розетки с двумя контактами.

Кроме того, при установке на первом выходе контура другие выходы, расположенные ниже по этому контуру, также будут защищены, что делает его рентабельным.

Это также можно сделать, заменив выключатель на электрощите на выключатель с защитой GFCI. Это тоже очень хороший вариант, но такие выключатели обычно в 3-4 раза дороже, чем розетка GFCI.

Выключатели с защитой GFCI, установленные на главном щите.

Итак, вы можете спросить, как это работает?

Розетка или выключатель GFCI может определить, когда на горячий провод поступает больший ток, чем выходит на нейтральный провод, и быстро отключит цепь, прежде чем ток сможет уйти по другим путям.

Следует отметить, что розетка или выключатель GFCI фактически не создает путь к земле и не делает эту розетку заземленной. Это просто делает незаземленную розетку более безопасной.

Предотвратите этот сценарий!

Инспекторы Scott Home Inspection обучены выявлять такие и многие другие проблемы. Если вы нанимаете нас для проверки перед покупкой, мы заранее сообщим вам о типах проводки в доме и о том, заземлены ли розетки.

Таким образом, когда вы закончите въезжать, вы сможете расслабиться, и вам не придется беспокоиться о том, куда подключить телевизор, не ударив себя током и не устроив пожар.

Ваша самая большая забота будет заключаться в том, как заставить вашего шурина слезть с дивана и уже идти домой!

Как исправить незаземленные розетки

Распространенная проблема в старых домах – наличие незаземленных розеток. Либо вы застряли со старомодными розетками с 2 контактами, которые не подходят для ваших устройств с 3 контактами, либо кто-то заменил старые розетки на розетки с 3 контактами, у которых нет провода заземления.

Розетки с тремя штырями часто выглядят как овцы в волчьей шкуре, поскольку они выглядят как современные розетки, но не имеют никакой защиты.

Важное предупреждение. Хотя я являюсь лицензированным подрядчиком, Я НЕ ЯВЛЯЮСЬ лицензированным электриком. Поэтому, прежде чем использовать любую из этой информации, сначала проконсультируйтесь с местным электриком. К работам с электричеством нельзя относиться легкомысленно, так как вы можете стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если вы не квалифицированы.

С начала 1960-х годов большинство электрических норм требовало, чтобы заземляющий провод был проложен ко всем розеткам и приборам, но до этого большая часть проводки состояла всего из двух проводов (горячий и нейтральный).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к выключателю или блоку предохранителей и выйти из здания в основное заземляющее соединение.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь лежит либо через ваш прибор, который поджарит ваш телевизор, компьютер, микроволновую печь и т. д., либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжений достаточно, но устройства защиты от перенапряжения работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решения проблемы с незаземленными розетками, и я покажу вам оба из них.

Как исправить незаземленную розетку

Идеальный способ ремонта незаземленной трехштырьковой розетки — установить непрерывный электрический путь обратно к главной панели. Если розетка установлена ​​в металлической коробке, и в этой металлической коробке есть металлические кабелепроводы (кабель BX) до самой панели, то вы можете заземлить розетку, приложив немного усилий.

Чтобы убедиться в правильности настройки, можно использовать недорогой электрический тестер с гибким выводом.Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшая прорезь на розетке), а одним концом тестера — к электрической коробке. Если тестер загорается, коробка заземлена. Если у вас нет света, значит, нет и земли, и этот метод вам не подойдет. Перейдите к варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, это провести оголенный медный провод от винта заземления на розетке и присоединить его к металлической коробке. Это обеспечит заземление с помощью уже имеющегося в вашем доме оборудования.

Если ваши розетки установлены в бетонной стене, есть вероятность получения ложных показаний, но для конструкций с деревянным каркасом это хороший тест. Если вы имеете дело с бетонными стенами, вызовите электрика, чтобы все проверить, или попробуйте вариант № 2.

Вариант № 2 Установка GFCI

Итак, в вашем доме нет металлического кабеля, и таким образом вы не сможете получить заземленную розетку. Не все потеряно. Есть еще один вариант, который не так хорош, как заземление оборудования, но все равно обеспечит вашу безопасность.

Вы можете заменить стандартную розетку на розетку GFCI на любых незаземленных розетках, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «Нет заземления оборудования», которая поставляется с каждой розеткой GFCI. Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI «почувствует» разницу в количестве электричества, поступающего в цепь, и количества электричества, выходящего из него, даже при силе тока всего 4 или 5 миллиампер.GFCI быстро реагирует (менее одной десятой секунды), чтобы отключить или отключить цепь.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную замену электропроводки в вашем доме. Есть варианты, чтобы сохранить вашу семью и электронику в безопасности.

Подпишитесь прямо сейчас, чтобы получить БЕСПЛАТНУЮ электронную книгу!

Основатель и главный редактор

Я люблю старые дома, работать своими руками и учить других тому, как делать это самому! Всему можно научиться, если только дать ему шанс.

Незаземленные розетки с тремя штырями — некоммерческие проверки домов

Во многих старых домах обычно можно найти розетки с двумя штырьками, которые были стандартными при постройке дома. Однако большинству новых приборов для подключения требуется розетка с тремя контактами. Это привело к тому, что многие домовладельцы неправильно установили розетку с тремя контактами, не прикрепив должным образом заземляющий провод. Это может привести ко многим проблемам, включая риск поражения электрическим током и перенапряжения электроприборов.

Старая двухконтактная розетка без заземляющего провода.

Третий штырь на розетке обычно называют «землей», и его назначение — дать альтернативный путь блуждающему электричеству. В правильно подключенной розетке это сводит к минимуму риск поражения электрическим током и позволяет устанавливать устройства защиты от перенапряжения, чтобы предотвратить повреждение электроприборов скачками напряжения. Как и вода, электричество движется по пути наименьшего сопротивления, которое обеспечивает заземляющий провод. Однако, если этот третий штырь не прикреплен должным образом к заземляющему проводу, единственное место, куда может уйти паразитное электричество, — это ближайший путь наименьшего сопротивления, которым может быть прибор или человек.

Трехконтактная незаземленная розетка. Это опасность поражения электрическим током для людей и опасность перенапряжения для приборов.

Лучший способ починить незаземленную трехштырьковую розетку — это проложить путь для отвода электричества обратно к главному электрическому щиту через заземляющий провод. Если в вашей розетке установлена ​​металлическая коробка, к которой подсоединен металлический трубопровод, идущий к электрощиту, этот вариант может подойти вам с минимальными усилиями. Любая работа с электрической системой должна выполняться квалифицированным и должным образом обученным лицом.

Чтобы узнать, будет ли эта опция работать для вашей конфигурации, вам понадобится электрический тестер с косичкой, недорогой инструмент, который можно приобрести в большинстве магазинов товаров для дома. Пока цепь находится под напряжением, подключите один конец тестера к горячему проводу (который должен быть в меньшем гнезде розетки), а другой конец к электрической коробке. Если тестер загорается, то розетка заземлена, и вы можете относительно легко установить розетку с тремя контактами. Однако если тестер не загорается, значит коробка не заземлена.В этом случае есть два варианта: либо добавить заземляющий провод, идущий к панели, либо установить розетку GFCI.

Трехконтактная незаземленная розетка.

Добавление розетки GFCI вместо стандартной розетки защищает от поражения электрическим током, определяя разницу между электричеством, поступающим и возвращающимся в розетку, и отключает подачу питания к розетке, если разница достигает 4-5 миллиампер. Однако, хотя GFCI защищает от смертельных ударов, этот вариант не так хорош, как добавление заземляющего провода, поскольку он не защищает электрооборудование.Любые устройства защиты от перенапряжений, подключенные к этой розетке, также не защитят приборы, поскольку для их правильной работы требуется розетка с заземлением.

Незаземленные электрические розетки — InterNACHI®

Ник Громицко, CMI®

Заземление электрических розеток (которые некоторые неспециалисты называют розетками) является важной мерой безопасности, которая требуется в новом строительстве с 1962 года, поскольку она сводит к минимуму риск поражения электрическим током и защищает электрооборудование от повреждать. Современные заземленные розетки на 120 вольт в Соединенных Штатах имеют небольшую круглую прорезь для заземления, расположенную по центру под двумя вертикальными прорезями для горячего и нейтрального напряжения, и они обеспечивают альтернативный путь для электричества, которое может отходить от прибора. В старых домах часто есть незаземленные розетки с двумя гнездами, которые устарели и потенциально опасны. Иногда домовладельцы пытаются выполнить следующие опасные модификации незаземленных розеток:

• использование адаптера, также известного как «мошенническая вилка».» Адаптеры обеспечивают незаземленную работу приборов, предназначенных для работы с заземлением. Это более дешевая альтернатива замене незаземленных розеток, но менее безопасная, чем надлежащее заземление подключенного прибора;
• замена розетки с двумя разъемами на розетку с тремя разъемами без повторной проводки электрической системы, чтобы к розетке был обеспечен путь к земле.Хотя эта мера может служить, казалось бы, правильной розеткой для трехштырьковых приборов, такое «обновление» потенциально более опасно, чем использование адаптера, потому что розетка будет казаться заземленной, и будущие владельцы могут никогда не узнать, что их система не заземлена. Если в здании все еще используется проводка с ручкой и трубкой, вполне вероятно, что любые розетки с тремя разъемами не заземлены. Безусловно, инспекторы InterNACHI могут проверять подозрительные розетки на наличие заземления; и
• снятие штыря заземления с прибора. Эта обычная процедура не только предотвращает заземление, но и обходит функцию поляризации прибора, поскольку вилку без штифтов можно вставить в розетку вверх дном.

Хотя домовладельцы могут быть осведомлены об ограничениях незаземленных электрических розеток, модернизация не обязательно требуется.Многие небольшие электроприборы, такие как будильники и кофеварки, имеют два контакта, и поэтому на них не влияет отсутствие заземления в электрической системе здания.

Однако модернизация системы приблизит ее к современным стандартам безопасности, и этого можно добиться следующими способами:

• Установите трехгнездовые розетки и подключите их так, чтобы они были правильно заземлены.
• Установите прерыватели цепи замыкания на землю (GFCI). Они могут быть установлены выше по течению или на самой розетке.GFCI являются приемлемой заменой, поскольку они защищают от поражения электрическим током даже при отсутствии заземления, но могут не защитить электроприбор. Кроме того, незаземленные розетки с защитой GFCI могут не работать эффективно с устройствами защиты от перенапряжений. Незаземленные розетки с защитой GFCI должны быть обозначены этикетками, которые поставляются с новыми розетками и на которых указано: «Оборудование не заземлено».
• Замените трехгнездовые розетки на двухгнездовые. Розетки с двумя гнездами правильно обозначают, что система не заземлена, что снижает вероятность их неправильного использования.

Домовладельцы и неквалифицированные специалисты никогда не должны пытаться модифицировать электрические компоненты здания. Ошибочные попытки заземлить розетки на металлическую водопроводную линию или заземляющий стержень могут быть опасны.
