Генератор импульсов для шагового двигателя: Генератор сигналов ШИМ/ИМПУЛЬС для ручного управления шаговым мотором

Содержание

Генератор сигналов ШИМ/ИМПУЛЬС для ручного управления шаговым мотором

Модуль генератора прямоугольных сигналов ШИМ/ИМПУЛЬС для ручного управления шаговым мотором

Специализированная модель генератора прямоугольных импульсов на микросхеме NE555 предназначена для управления одним шаговым двигателем, подключенного к драйверу, без необходимости использования внешнего блока с ЧПУ. Модуль представляет из себя упрощённую «замену» любому типу контроллера ЧПУ, имеет привычный для большинства распространённых драйверов шаговых двигателей интерфейс PUL/DIR/ENA, и предоставляет возможность пользователю самостоятельно, в ручном режиме, осуществлять запуск и остановку шагового двигателя, изменять скорость и направление вращения вала мотора.

В особенности модуля генератора входят два режима работы: частотный и ШИМ, а также присутствует настройка генерируемой частоты импульсов в трёх различных диапазонах LOW (82 Гц — 2. 3 кГц), MED (590 Гц — 15.8 кГц), HIGH (5.8 кГц — 127 кГц). Указанные производителем значения частоты приблизительны и могут незначительно отличаться. В частотном режиме, рабочий цикл изменяется поворотом потенциометра по часовой или против часовой стрелки в диапазоне 38-66%, в режиме ШИМ — от 3 до 96%. Для смены режимов работы и выбора требуемой частоты, на плате установлены выводы-перемычки. Модуль допускает подключение драйверов шагового двигателя с оптически развязанными входами управления, соединяемых по схемам с общим анодом или общим катодом. Светодиодная индикация модуля отображает основные функции и наличие напряжения, питающего цепи генератора.

Технические характеристики

  • Питание: 5-12В или 15-160В, постоянное напряжение
  • Интерфейс: PUL/DIR/ENA
  • Регулятор скорости вращения
  • Кнопки управления: пуск/стоп, направление вращения вала
  • Режимы: частотный/ШИМ
  • Диапазон частот: 82Гц — 127кГц
  • Светодиодная индикация: питание, направление, пуск/стоп
  • Размеры: 73х51х37мм
  • Вес: 50гр

Примечание.  Не допускается! одновременная подача питания к двум клеммным группам входного напряжения, «5-12В» и «15-160В»






Пример подключения генератора ШИМ/ИМПУЛЬС к драйверу шагового мотора TB6560 по схеме с общим анодом (+):




Генератор импульсов ШИМ MKS OSC V1.0

Генератор импульсов ШИМ MKS OSC V1.0 для шаговых двигателей.

Регулятор для управления драйвером шагового мотора. Если вам нужно запустить шаговик, но у вас нет платы от 3Д принтера или не хотите делать программу для Ардуино, тогда можно использовать генератор импульсов ШИМ MKS OSC V1.0.

  • Модуль MKS OSC V1.0 является генератором управляющих сигналов для драйвера шагового двигателя.

  • Контроллер MKS OSC V1.0 в связке с драйвером шагового двигателя, самим шаговым двигателем и блоком питания — это уже полностью готовая управляющая платформа.

  • Наибольшая нагрузка, которую может поддерживать модуль – 4 А.

  • Имеется три диапазона управляющей частоты: высокая — 5.4кГц-160кГц, средняя — 540Гц-16.6кГц и низкая — 80Гц-2.4кГц. Переключение режимов производится с помощью джампера.

  • 2 режима генерации сигналов: импульсных сигналов или ШИМ сигналов.

Характеристики:
Напряжение питания: 8-24 Вольт DC
Диапазоны управляющей частоты: 5.4кГц-160кГц, 540Гц-16.6кГц, 80Гц-2.4кГц
Размер: 58 x 38.6 мм

Модули для управления драйверами шаговых двигателей используются для увеличения их мощности и управления двумя двигателями одновременно и по отдельности. MKS OSC подходит для воздействия на шаговые двигатели с мощностью от 5 до 35 Вольт. Такая система работы агрегатов подходит при создании мобильной робототехники и других устройств с использованием модулей.

Основной плюсы микросхемы состоит в компактности модели и в минимальном риске сбоя в работе. Помимо этого можно отметить следующие преимущества:

  • возможность регулировать скорость вращения шагового двигателя;

  • постепенное изменение вектора вращения;

  • простое управление модулем;

  • возможность не использовать компьютер в процессе управления;

  • экономичное потребление энергии.

Модуль воспринимает электронагрузку, не позволяя драйверу шагового двигателя перегружаться, защищает его от перегрева.

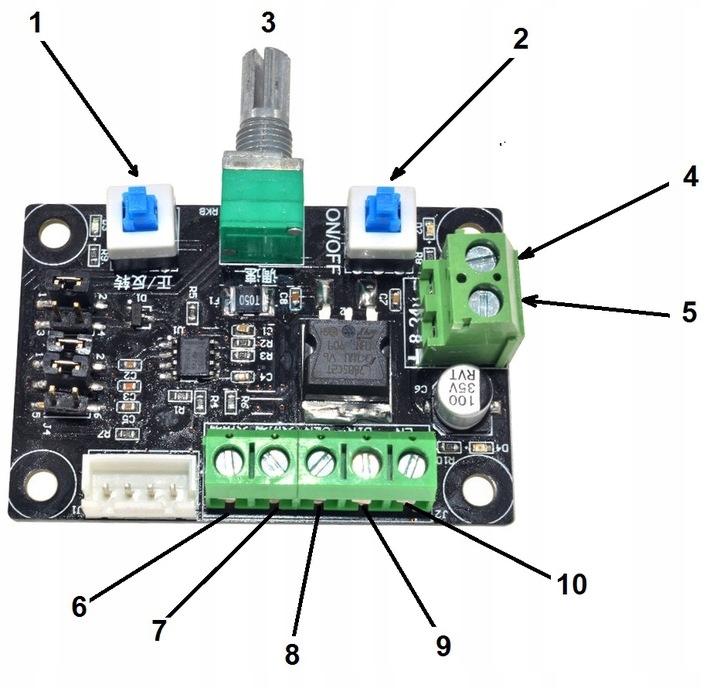

Подключение генератора импульсов ШИМ MKS OSC V1.0

Подключение драйвера шагового двигателя, другой знак порта, но та же функция

EN = ENA = FREE Включить
PUL = PULS = CLK Импульс
DIR = CW = CWW Направление

Общее анодное соединение (соединение с B)

EN + PUL + DIR + все подключается к общему анодному порту
EN — подключается к EN
PUL — подключается к CLK
DIR- подключается к DIR

Общее катодное соединение (соединение с B)

EN- PUL- DIR- все подключается к общему катодному порту
EN + подключается к EN
PUL + подключается к CLK
DIR + подключается к DIR
