Что такое земля в электричестве: Земля в электротехнике

Содержание

Земля в электротехнике — ElectrikTop.ru

Землей называют точку цепи, электрический потенциал которой считается равным нулю. Такую точку можно выбирать условно. Землей ее называют традиционно, поскольку один из проводников электрических генераторов соединяли с землей при помощи зарытого в землю проводника. Электрикам-профессионалам и тем, кто имеет дело с электричеством необходимо знать, что такое фаза и что такое ноль.

Ток в цепи

Электрический ток может протекать только в замкнутом контуре. Электрическая цепь состоит из источника Э. Д. С. – электродвижущей силы и замыкающего этот источник сопротивления нагрузки, которое может быть очень разветвленным. Если говорить о бытовой электросети, то здесь источником ЭДС является вторичная обмотка трансформатора ближайшей подстанции, или еще проще, таким источником является ввод в здание.

Один из проводов источника заземлен, этот провод (или шина) называется нейтралью, N, в современной электротехнике. Потенциал этой шины относительно земли равняется нулю, поэтому этот провод называют землей.

Другие три провода называют фазами. Эти провода находится под переменным потенциалом, который меняется от 311 до -311 Вольт относительно земли в сети 220 В 50 Гц (50 раз в секунду). 220 Вольт – это, так называемое, действующее напряжение. Для тока и напряжения синусоидальной формы это среднеквадратичное значение. Это напряжение называют фазным.

Напряжение между двумя фазами называют линейным и оно выше: 380-400 В. Таким образом, размах напряжения в трехфазной сети может достигать величины 760-800 В. Поэтому электроинструмент должен уверенно выдерживать испытательное напряжение не менее 1 кВ = 1000 Вольт.

При замыкании фазы на ноль через какое-либо сопротивление в цепи течет ток. Еще больший ток через то же сопротивление потечет, если оно будет подключено между двумя фазами. В трехфазной цепи у конечных потребителей обычно действующее напряжение между фазами 380 В, а фаза и ноль образуют пару, напряжение на которой всегда равно напряжению между фазами, деленному на квадратный корень из числа 3. Это один из результатов теоретической электротехники. Отсюда и получается известная всем величина 220.

История заземления

В самых старых системах бытового электроснабжения переменного тока, которых теперь уже не найдешь, у конечного потребителя заземления не было (система TT, заземлялась только нейтраль на подстанции, если вторичная обмотка трансформатора соединялось звездой).

Это была однофазная сеть, распределяющаяся ток от понижающей обмотки трансформатора подстанции. Здесь вопрос о том, что такое фаза или нулевой провод даже не возникал – оба провода по отношению к земле были равноправными. Человек мог стоять на земле и держаться за любой из проводов по отдельности. При этом он ничего не чувствовал.

Наиболее старые трансформаторы, питающие однофазную сеть, имели схему, показанную на следующем рисунке. Первичные обмотки соединялись треугольником, нейтрали не было, и заземлялся только корпус трансформатора на месте установки. Теперь таких уже давно нет или они применяются где-то для полевых условий в сельском хозяйстве.

Поражение током происходило, если человек дотрагивался до двух проводов одновременно или, если один из проводов был кем-либо заземлен, а человек дотрагивался до другого. Старые электроплитки делались с открытой спиралью, люди готовили в металлической посуде и касались токоведущих частей. Старые телевизоры, например, изготавливались с автотрансформатором ради простоты конструкции и человек, дотрагиваясь до металлического шасси такого аппарата, фактически находился под напряжением сети.

Проблема возникла, когда жилой сектор стал снабжаться промышленным способом подключения (как на первом рисунке). Это произошло потому, что мощность, потребляемая частным сектором, значительно выросла, а в городах он фактически был перемешан с промышленностью (дома-хрущевки).

Тогда человек, стоящий на влажном полу, или держащийся за батарею, получал сильное поражение током с вероятностью 50%, в зависимости от того, как он включил вилку электроприбора в розетку. Если фаза тока попадала на шасси такого старого телевизора или радиоприемника, то прикосновение к нему было опасно для жизни.

Промышленность в области ширпотреба быстро перешла на производство нагревательных приборов с закрытым и изолированным нагревательным элементом (ТЭНы), а бытовые радио и телевизионные приборы стали производить исключительно с трансформаторами, где первичная обмотка была полностью изолирована от остальной части прибора, что сделало их безопасными для людей.

Но почему появилось заземление в промышленности? Нам надо рассмотреть и этот вопрос. В принципе, ни для работы потребителей, ни для транспортировки электроэнергии ничего заземлять не требуется.

Трехфазная система переменного тока была принята только потому, что это упрощало конструкцию электродвигателей, так необходимых станкам и машинам в промышленности. По трехфазной схеме в треугольник можно соединять и нагревательные приборы, пример тому – тэны, рассчитанные на 380 В.

Трехфазные системы могут соединяться звездой (первый рисунок). Такое соединение стало очень распространенным, так как оно позволяет без больших проблем питать трехфазные потребители напряжением 380 В, и в то же время, без лишних расходов устроить однофазные сети 220 В. Это хороший способ сэкономить на трансформаторах.

Так появился проводник, который назвали нейтралью (N). Его также называют – нулевой провод. При равном токе по всем фазам ток в нулевом проводе равен нулю. Энергетики стараются распределить нагрузку равномерно. Но это не всегда получается. Вот простой пример. Пусть на заводе был запитан офисный корпус. Для этого была выделена одна фаза.

Затем к этой же фазе подключили жилой дом недалеко. Остальные две фазы оказываются неуравновешены и в нейтрали появляется значительный ток. Это приводит ко всякого рода неопределенностям при измерениях. К тому же, как бы ровно не распределили нагрузку, на корпусах электрооборудования появляются опасные напряжения, если нейтраль оборвана.

Начало TN

В 1913 году немецкий концерн AEG предложил систему с заземленной нейтралью, позже названную TN-C. Здесь электрики стали использовать понятия фаза и ноль. Позже, в 1930-х годах появилась система TN-S, в которой заземление и нейтраль были разделены. Это дополнительно увеличивало безопасность, так как теперь, если нулевой провод оборван с очень высокой вероятностью оставался целым другой проводник. Но такая система оказывалась неоправданно дорогой.

Поэтому, со временем было предложено еще одно решение: нулевой провод от подстанции (PEN – защитная земля и нейтраль) расщеплялся на две части перед вводом в здание. Одна часть шла как нейтраль N, а другая получила название защитной земли PE. Если происходил обрыв нейтрали то фаза переменного тока, в случае попадания на корпус электрооборудования, пропускала свой ток в землю. Такая система получила название TN-C-S (заземленная нейтраль комбинированная, с разделением на месте).

Система TN-C-S имеет всего один недостаток – местное заземление должно быть повышенной надежности так как при обрыве нейтрали фазное напряжение, попавшее на корпус, будет заземлено только по цепи PE. Поэтому, при сооружении этой цепи принимают все меры по ее механической прочности и снижению электрического сопротивления.

Для этого используют металлические части зданий, трубопроводы и т.д. Однако все эти части соединяются всего в одной точке при помощи шин. Существует точка (шина) где ноль и земля соединяются, она называется шина уравнивания потенциалов. С ней соединяется и шина контура заземления.

В настоящее время TN-C-S является основной в городах и на предприятиях. В сельской местности еще много систем TT. Это связано с тем, что в сельской местности еще много деревянных домов и TT, при всех прочих недостатках имеет положительную сторону: она безопаснее в отношении грозы.

Зачем нужна земля в электрике

Дайте вразумительный ответ, пожалуйста! перерыл весь рунет, ничего такого что бы мне помогло, не нашел! Преподаватель сказал, что если отвечу, поставит зачет.

Что такое фаза, ноль, земля, зануление и заземление (различие зануления и заземления и сходство) , направление малого напряжение и направление высокого напряжения (направление малого напряжение и направление высокого напряжения -сам не суть вопроса, уточнять не стал думал в инете найду, в итоге ничего не нашел)

я так понял что фаза это провод с током а ноль это провод возвращающий ток обратно к источнику, я прав? если разбирать задачу на примере батарейки с лампочкой, то я не пойму какой провод фазный какой нулевой.. я весь на нервах, ломаю голову, элементарно вроде все банальные выражения которые должен знать каждый электрик, но нормальный ответ я так в интернете и не нашел, кто все это придумал я не осуждаю, но я того рот ****

ответьте пожалуйста, объясните русским языком, что бы даже умственно отсталому было понятно. !

делательно подробно (для себя что бы ясно стало что к чему) и коротко (что бы преподу ответить)

» Ноль » – это провод отходящий от нагрузки и подходящий к нулевому контуру, служит для замыкания эл. цепи

» Земля » – это провод соединяющий металлический корпус эл. аппарата с контуром заземления и в случае попадания фазы на корпус эл. аппарата соединяет «Ф» с «З» через защитную аппаратуру, которая срабатывает и отключает питание, тем самым предотвращает поражение эл. током! » З » не участвует в передаче рабочей эл. энергии, только в целях защиты!

Хозяин квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или настенного светильника, неизменно сталкивается с необходимостью определить, где в месте производства работ находятся фазный и нулевой провод, а также кабель заземления. Это нужно для того, чтобы правильно подсоединить монтируемый элемент, а также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то такой вопрос не поставит вас в тупик, но для новичка он может оказаться серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

Глухозаземленный нейтральный кабель.
Изолированный нулевой провод.
Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.

На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

Заключение

В этом материале мы подробно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где в проводке находится фазная жила. Какой из этих способов предпочтительнее, решать вам, но помните, что вопрос определения фазы, ноля и заземления очень важен. Неправильные результаты проверки могут стать причиной сгорания приборов при подключении, или, что еще хуже – причиной поражения электрическим током.

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток, а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля – N).

Еще момент – чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой – фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» – «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» – «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис. 4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается – тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур. Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль – вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким – безразлично) касаемся участка измеряемой цепи, другим – естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание – если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

Сейчас в точке 1 фазы нет.
При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Что такое земля в электричестве


Соединение с корпусом	Сигнальная земля	Заземление

Земля в электронике — узел цепи, потенциал которого условно принимается за ноль, и все напряжения в системе отсчитываются от потенциала этого узла. Выбор земли произволен, однако на практике чаще всего за землю принимают один из выводов источника питания. При однополярном источнике обычно землёй считают его отрицательный вывод, при двуполярном источнике за землю принимают его среднюю точку. Иногда в англоязычной литературе на схемах обозначается GND (от англ. Ground , земля).

Содержание

Разновидности [ править | править код ]

Сигнальная земля [ править | править код ]

Сигнальная земля — узел цепи, относительно которого отсчитываются потенциалы сигналов в схеме. Соответственно, сигналы подаются в схему (и снимаются со схемы) таким образом, что один вывод источника (приёмника) сигнала подключен к сигнальной земле.

Виртуальная земля [ править | править код ]

В электронных схемах могут существовать такие узлы, потенциал которых равен потенциалу земли, при том, что они не имеют короткого соединения с землёй. Узел, обладающий такими свойствами, называют виртуальная земля. Классическим случаем виртуальной земли является инвертирующий вход операционного усилителя, включенного как инвертирующий усилитель.

«Мекка» заземления [ править | править код ]

В некоторых случаях даже сплошной медный проводник не обеспечивает достаточной эквипотенциальности по всей своей длине. Такая ситуация имеет место при протекании большого тока по земляному проводнику малого сечения. В результате потенциал в различных точках земли может отличаться на десятки милливольт. В некоторых случаях это может привести к нежелательным последствиям. Например, если несколько мощных нагрузок подключены к источнику напряжения через общую земляную шину, то изменение тока, потребляемого одной нагрузкой, будет вызывать изменение напряжения на всех остальных нагрузках. Для минимизации подобного взаимного влияния земляные проводники, идущие к каждой нагрузке, должны расходиться от одной точки, которая и получила название «мекка» заземления.

От этой же точки следует брать потенциал для обратной связи в стабилизаторе, который регулирует напряжение для нагрузок, подключённых к «мекке» заземления. При этом можно быть уверенным, что выходное напряжение стабилизатора стабилизировано относительно «мекки» заземления, а не какой-либо другой точки шин заземления.

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо – то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии – пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз – тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

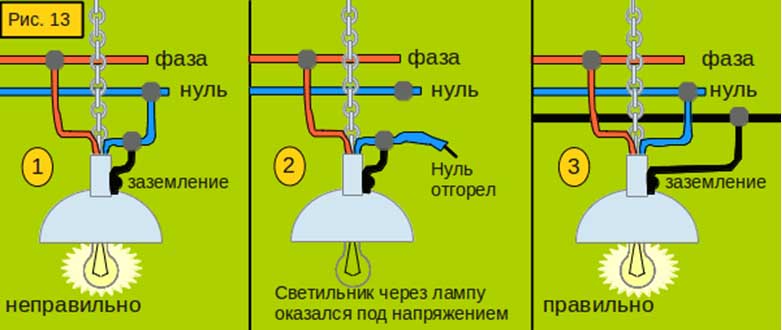

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т. к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

Одним из вариантов «заземления» является «зануление». Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться «заземлением».

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

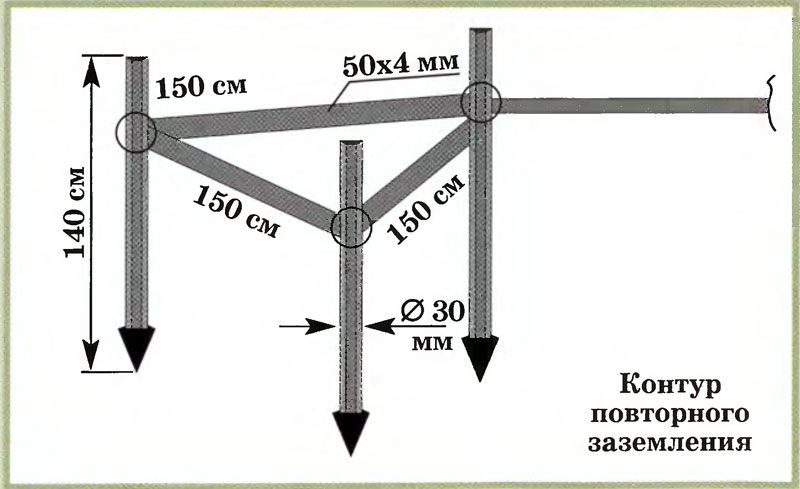

В идеале «контур заземления» должен состоять из 3х – 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с «заземляющим» контактом. Короб, плинтус, скоба – дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй – на «заземляющий» контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов , в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке .

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый , красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т. д., в силу принципиально иной схемы работы этого электрооборудования.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы . Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях . Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Что такое земля в электричестве — советы электрика

Электричество из земли своими руками: схема для дома

Как получить электричество из земли

Из года в год стоимость электроэнергии в наших домах и квартирах растет, что заставляет большинство людей задуматься об ее экономии. Но есть и такие, что пытаются всеми возможными способами добыть хоть немного бесплатной энергии, например, электричество из земли. Поскольку число этих людей неуклонно растет, есть смысл рассмотреть вопрос подробнее, что и будет сделано в данной статье.

Мифы и реальность

На просторах интернета есть большое количество видеороликов, где люди зажигают от земли лампы мощностью 150 Вт, запускают электродвигатели и так далее.

Еще больше есть различных текстовых материалов, подробно рассказывающих о земляных батареях.

К подобной информации не рекомендуется относиться слишком серьезно, ведь написать можно что угодно, а перед съемкой видеоролика провести соответствующую подготовку.

Обратите внимание

Просмотрев или прочитав эти материалы, вы действительно можете поверить в разные небылицы.

Например, что электрическое или магнитное поле Земли содержит океан дармовой электроэнергии, получение которой довольно легко.

Правда заключается в том, что запас энергии действительно огромен, но вот извлечь ее вовсе не просто. Иначе никто бы уже не пользовался двигателями внутреннего сгорания, не обогревался природным газом и так далее.

Для справки. Магнитное поле у нашей планеты действительно существует и защищает все живое от губительного воздействия разных частиц, идущих от Солнца. Силовые линии этого поля проходят параллельно поверхности с запада на восток.

Если в соответствии с теорией провести некий виртуальный эксперимент, то можно убедиться, насколько непросто заполучить электричество из магнитного поля земли.

Возьмем 2 металлических электрода, для чистоты эксперимента – в виде квадратных листов со сторонами 1 м.

Один лист установим на поверхности земли перпендикулярно силовым линиям, а второй – поднимем на высоту 500 м и сориентируем его в пространстве таким же образом.

Теоретически между электродами возникнет разность потенциалов порядка 80 вольт. Тот же эффект будет наблюдаться, если второй лист расположить под землей, на дне самой глубокой шахты.

Важно

А теперь представьте такую электростанцию – в километр высотой, с огромной площадью поверхности электродов. Кроме того, станция должна противостоять ударам молний, что обязательно будут бить именно по ней.

Возможно, это реальность далекого будущего.

Тем не менее получить электричество от земли – вполне возможно, хотя и в мизерных количествах. Его может хватить на то, чтобы зажечь светодиодный фонарик, включить калькулятор или немного зарядить сотовый телефон. Рассмотрим способы, позволяющие это сделать.

Электричество от двух стержней

Данный способ основан совсем на другой теории и никакого отношения к магнитному или электрическому полю Земли не имеет. А теория эта – о взаимодействии гальванических пар в солевом растворе.

Если взять два стержня из разных металлов, погрузить их в такой раствор (электролит), то на концах появится разница потенциалов.

Ее величина зависит от многих факторов: состава, насыщенности и температуры электролита, размеров электродов, глубины погружения и так далее.

Важно

Такое получение электричества возможно и через землю. Берем 2 стержня из разных металлов, образующих так называемую гальваническую пару: алюминиевый и медный.

Погружаем их в землю на глубину ориентировочно полметра, расстояние между электродами соблюдаем небольшое, хватит 20—30 см.

Участок земли между ними обильно поливаем солевым раствором и спустя 5—10 мин производим измерение электронным вольтметром. Показания прибора могут быть разными, но в лучшем случае вы получите 3 В.

Совет

Примечание. Показания вольтметра зависят от влажности почвы, ее природного солесодержания, размеров стержней и глубины их погружения.

В действительности все просто, получившееся бесплатное электричество – это результат взаимодействия гальванической пары, при котором влажная земля служила электролитом, принцип похож на работу солевой батарейки. Реальный эксперимент о разнице потенциалов на электродах, забитых в землю, можно посмотреть на :

Электричество от земли и нулевого провода

Данное явление тоже возникает не от магнитного поля Земли, а вследствие того, что часть тока «стекает» через заземление в часы наибольшего потребления электроэнергии. Большинству пользователей известно, что напряжение для дома подается через 2 проводника: фазный и нулевой.

Если имеется третий проводник, присоединенный к хорошему заземляющему контуру, то между ним и нулевым контактом может «гулять» напряжение до 15 В. Этот факт можно зафиксировать, включив меж контактами нагрузку в виде лампочки на 12 В.

И что характерно, проходящий из земли на «ноль» ток абсолютно не фиксируется приборами учета.

Воспользоваться таким бесплатным напряжением в квартире затруднительно, поскольку надежного заземления там не найти, трубопроводы таковым считаться не могут.

А вот в частном доме, где априори должен быть заземляющий контур, электричество получить можно. Для подключения применяется простая схема: нулевой провод – нагрузка – земля.

Некоторые умельцы даже приспособились сглаживать колебания тока трансформатором и присоединять подходящую нагрузку.

Внимание! Не идите на поводу у «добрых» советчиков, предлагающих вместо нулевого проводника использовать фазный! Дело в том, что при подобном подключении фаза и земля дадут вам 220 В, но прикасаться к заземляющей шине смертельно опасно. Особенно это касается «умельцев», проделывающих подобные вещи в квартирах, присоединяя нагрузку к фазе и батарее. Они создают опасность поражения током для всех соседей.

Заключение

Извлекать электроэнергию из магнитного поля планеты своими руками – нереально. Описанные выше способы – другое дело, но их практическая ценность невелика. Разве что заряжать телефон во время похода, но тогда придется тащить с собой металлические трубы.

Касаемо второго способа надо отметить, что напряжение между землей и нулем появляется далеко не всегда, а если и есть, то очень нестабильно.

Прочие методы требуют большого количества меди и алюминия при неизвестном результате, о чем честно предупреждает автор установки, изображенной на рисунке:

Заземление в квартире

В последнее время, в обществе очень сильно вырос интерес к термину заземление. Слово вроде простое и казалось бы понятное, но как правило по факту, толком про его определение и значение никто ничего не знает. Что то связанное с землей и безусловно нужное. Давайте разбираться, что же такое это заземление и для чего оно предназначено.

В первую очередь заземление защищает человека от поражения электрическим током, при его появлении на отдельных частях электрооборудования, которые в нормальном режиме работы, не должны находиться под напряжением. Немного запутано, но далее мы разберем этот вопрос, для понимания в полной мере, на конкретном примере.

Все мы слышали про то, что в жилых помещениях обязательно нужно заземлять стиральные машинки. Для чего это нужно делать, есть ли такая необходимость и нужда в действительности?

Дело в том, что корпус стиральной машинки изготовлен, как правило, из двух компонентов, пластмассы и металла. Такое исполнение ее конструкции связано, в основном, с безопасностью потребителя.

Обратите внимание

Барабан стиральной машинки крутиться с очень большой скоростью, от 400 до 1200 оборотов в минуту, что уже само по себе представляет очень серьезную опасность.

В движение барабан приводит электродвигатель, который представляет еще большую опасность для жизни и здоровья человека, как механическую так и электрическую.

При работе стиральной машинки электодвигатель выполняет различные операции, заданные программой стирки. Он вращается, ускоряется, тормозит, ожидает, переключатся на реверс. В определенные моменты, при нормальном течении цикла стирки, в двигателе происходят небольшие утечки тока, которые за счет конструктивного исполнения машинки так или иначе попадают на ее корпус.

Разумеется на пластмассовых элементах это не представляет опасности, но вот на металлических, будет присутствовать напряжение небольших значений. Это напряжение считается безопасным для жизни человека, но достаточным для небольшого потряхивания, значимость которого определяется индивидуальными особенностями каждого человека.

Одного человека может легонько пощипать, а другого порядочно шарахнуть. Сопротивление тела человека колеблется от 0 до 1000 Ом и зависит от очень многих факторов жизни и здоровья человека.

Все эти процессы протекают при каждой стирке, в нормальном режиме работы машинки, но может произойти сбой в работе элктродвигателя и тогда на корпусе окажется напряжение, равное напряжению в розетке, 220 вольт. А это уже серьезное напряжение, которое считается смертельным.

Заземление уводит напряжение с корпуса машинки в землю, предотвращая поражение человека электрическим током. Для этого на вилке предусмотрен заземляющий контакт, который соединяется с заземляющим контактом в розетке, если конечно в вашем доме, при проектировании его электрической части, было предусмотрено заземление.

Итак, мы определили, основное назначение заземления.

Теперь, давайте рассмотрим, откуда заземление берется в розетке.

Само по себе заземление представляет собой несколько вбитых в землю металлических уголков, соединенные между собой металлической полосой. Согласно ПУЭ, заземлению должны подвергаться силовые распределительные шкафы и щитки как на производственных, так и на жилых зданиях.

Важно

На вводе каждого дома присутствует силовой электрический шкаф, он как правило имеет металлический корпус. Неподалеку от него выполняется конструкция заземления. Шкаф соединяется с конструкцией металлической лентой, с помощью сварки.

Внутри шкафа имеются специальные заземляющие контакты для присоединения отходящих к потребителям проводов. Они тянуться к этажным щиткам и уже оттуда распределяются по квартирам.

Таким образом в квартиру заходят три провода фаза, ноль и земля.

В советские времена заземлялись только вводные силовые шкафы, внутри квартир заземлений не было, связано это было с экономией строительных средств. К тому же в те времена еще не было такого количества различного бытового электрооборудования и таких мощностей потребляемых им.

Как определить, есть ли в вашей квартире заземление?

Во первых, нужно посмотреть, имеется ли на установленных у вас розетках дополнительный заземляющий контакт.

На данной фотографии изображена розетка с заземляющими контактами. Они представляют собой два металлический уса, расположенных сверху и снизу розетки, к которым с помощью винтового соединения присоединяется подходящий провод заземления.

Во вторых, в розетке должно быть три провода фаза, ноль, а третий земля.

Проверить рабочеспособность заземляющего провода можно только с помощью мультимметра или вольтметра. Данным прибором нужно произвести несложные замеры. Находим индикатором напряжения фазный провод и далее относительно его замеряем напряжение.

Сначала фаза ноль, затем фаза земля. Если показания разные то земля рабочая, если одинаковые, то скорее всего земляной провод где то соединен с нулем.

Вместо заземления выполнено зануление, что является очень опасным, особенно в случае возникновения перенапряжения.

Итак, в данной статье мы подробно разобрали, что такое заземление, откуда оно берется и как определить его наличие в розетке.

Источник: https://elektrika-svoimi-rykami. com/zazemlenie/zazemlenie-v-kvartire

Электричество из земли для дома – как получить своими руками

С того момента, как человек научился передавать электричество на расстоянии, жизнь всей планеты изменилась.

Стало возможным то, что раньше казалось фантастикой: на смену свечкам и газовым фонарям пришли лампочки, появились троллейбусы и электропоезда, ускорился темп жизни.

И ровно с того же момента люди задумались: как можно получить электричество из земли своими руками.

Источники энергии – природный газ, уголь, нефть – подходят к концу, этих ресурсов на земле осталось буквально на 50-100 лет. Промышленные предприятия, работающие на угле, добыча нефти и газа, – все это серьезно вредит экологии, так что планета Земля находится в беспокоящем экологов и небезразличных людей, положении.

Мифы и реальность

Попытки рядовых граждан самостоятельно, в обход государственных тарифов, «добыть» электричество, обросли множеством слухов и домыслов:

Главный миф, связанный с самостоятельным получением энергии из земли, звучит так: это электричество вечно.

Опровержение: для того, чтобы в принципе извлечь электричество из земли, необходимо выполнение множества условий, в числе которых – особые качества почвы, металлический штырь или стержень, вкопанный в землю на достаточном расстоянии, и неокисляемые провода.

Ни одно из этих условий не может быть выполнено идеально, так что электричество, добываемое таким образом, совсем не вечно.

Миф второй: энергия земли бесплатна.

Опровержение: частично это так: человек может делать со своим личным земляным участком все, что угодно. Но для того, чтобы получить хоть какой-то электрический заряд, нужно много земли.

Миф третий: электричество, которое можно получить благодаря земле, имеет огромную мощность.

Опровержение: выходной мощности электричества, получаемого из земли, хватает на очень медленную зарядку простенького мобильного телефона или зажигание небольшой лампочки.

Для того, чтобы вскипятить электрический чайник, зарядить ноутбук или включить холодильник, понадобится столько земли, металлических штырей и проводов, что одной семье нужны будут безграничные наделы и финансы.

Электричество из земли своими руками

Тем не менее многие люди не оставляют попыток извлечь электричество из земли, чтобы облегчить или изменить свою жизнь, и их не стоит останавливать, ведь самые важные открытия в истории человечества совершались именно упорными людьми, влюбленными в свои идеи.

Существует рейтинг самых популярных способов дешевого и быстрого получения электричества из земли.

Нулевой провод – нагрузка – почва

Переменный ток, благодаря которому в квартирах питаются все электрические приборы, поступает в жилища через два проводника: ноль и фазу.

Из-за заземления большое количество энергии уходит в почву. Конечно, никому не хочется платить за то, что не удается использовать полностью.

Поэтому предприимчивые люди уже давно поняли, как при помощи нулевого провода можно извлекать из земли энергию.

Этот способ основан на том, что земля в силу своих физических свойств является одновременно накопителем энергии и ее проводником.

Схема подземной прокладки кабеля

Чтобы извлечь электричество, нужно создать простейшую цепь.

На достаточном расстоянии в землю вкапывается два металлических кола, один из которых является катодом, а второй – анодом, в результате чего появится энергия напряжением от 1 до 3 В. Сила тока в этом случае будет ничтожно малой.
Чтобы увеличить напряжение и силу тока, придется на участке с огромной площадью вбить множество штырей, как последовательно, так и параллельно соединенных между собой. Последовательное соединение повышает напряжение, а параллельное – силу тока.
Когда напряжение достигнет 20-30 В, к цепи необходимо подключить простейший трансформатор для увеличения напряжения при выходе и аккумулятор для накопления и стабилизации электрической энергии. Последний этап – трансформация постоянного тридцати вольтажного тока в переменный, напряжением в 220 В.

Цинковый и медный электрод

Это самый простой, дешевый и эффективный на данный момент способ получения электрической энергии, именно по этому принципу устроены привычные всем батарейки.

Первым делом необходимо изолировать какое-то количество почвы, чтобы создать в ней максимально кислую среду. Затем подключить к этой изолированной земле цинковый и медный электроды. На выходе действительно получается электроэнергия. Этот принцип получения энергии во многом зависит от качества почвы – чем она кислее, тем лучше.

Аккумулятор из цинка и меди

Совет

Можно провести интересный эксперимент, поместив два ключа – медный и железный – в апельсин. В результате появляется напряжение до 1 В. Решающим фактором является площадь электродов, соприкасающихся с кислотой, и уровень кислотности самого апельсина.

Этого количества энергии хватает на зарядку простого телефона. Чтобы увеличить мощность, необходимо параллельно подключить к этой схеме еще несколько таких же цепей. В результате получится зарядить смартфон или ноутбук, но под электростанцию из апельсинов и электродов придется выделить огромное помещение.

Этот метод получения энергии хороший, но не надежный и не долговечный: как только начнется окисление цинковых и медных электродов, начнет падать напряжение, а затем прекратится поступление энергии. Исправить положение может счистка окиси и добавление кислоты.

Потенциал между крышей и землей

Это один из любимых народных способов получения электричества из земли. Крыша в данном случае подходит только – железная.

В земле устанавливается металлический штырь, от него к крыше протягивается провод, получившейся электрической энергией можно спокойно пользоваться.

Правда, только до первой грозы, ведь по сути – это настоящий проводник.

В лучшем случае пострадают проводка и электроприборы, в худшем возникнет угроза жизни обитателей дома.

Многих людей всерьез беспокоит такая несправедливость: за электричество нужно платить немалые деньги и это тогда, когда миллионы ног каждый день топчут бесплатный источник энергии.

Неужели все попытки фанатов получить электричество из земли тщетны?

Конечно, существуют работающие схемы извлечения электрической энергии из почвы.

Все методы добычи электричества из земли, описанные в данной статье, – реальные и рабочие, проблема лишь в том, что они не дают желанной мощности.

В интернете есть множество видео, в которых счастливые обладатели частных домов и дачных участков показывают, как при помощи земли заряжают смартфоны, заставляют работать моторы, чайники и холодильники. Все это можно назвать фокусами на доверии.

Возможно, в будущем появятся способы получения большого количества энергии из малых участков земли, но пока все это – лишь исследования и опыты отдельных фанатов.

Видео на тему

Источник: https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/elektrichestvo-iz-zemli-dlya-doma.html

Три способа получить бесплатное электричество на даче

Наиболее распространённые три способа извлечения электроэнергии из грунта вокруг собственного дома. Наши электрифицированные жилища концентрируют в среде нашего обитания электричество, которое стекает чрез заземление. Почва содержит электричество и электролиты, следовательно, её можно рассматривать как мини-электростанцию. Грех этими обстоятельствами не воспользоваться.

Что касается того обстоятельства, будут ли электрические счётчики ловить эту энергию, отвечаем. Самые распространённые счётчики с одним шунтом (с одним измерительным элементом). Есть также двух шунтовые (с двумя измерительными элементами). С одним шунтом не учитываю ноль – так как измерительный шунт у них расположен на фазе.

rozetkaonline.ru

Нулевой провод и почва

Напряжение в жилые помещения подается через два проводника: фазный и нулевой. При создании третьего – заземлённого проводника между ним и нулевым контактом – возникает напряжение от 10 до 20 В.

Обратите внимание

Этого напряжения достаточно для того, чтобы зажечь пару лампочек. Для подключения к «земляному» электричеству достаточно создать схему: нулевой провод – нагрузка – почва.

Данную примитивную схему можно усовершенствовать и получить ток бОльшего напряжения.

Цинковый и медный электроды

Следующий способ получения электричества основан на использовании исключительно почвы. Понадобятся два металлических стрежня – цинковый и медный, которые помещаются в грунт.

Лучше, если это будет грунт в изолированном пространстве. Изоляция необходима, чтобы создать среду с повышенной солёностью. Стержни создадут разницу потенциалов, а грунт станет электролитом.

В самом простом варианте получим напряжение в 3 Вольта.

Разница потенциала между крышей и землёй

Достаточно большую разность потенциалов можно создать между крышей дома и землёй. Если на крыше поверхность металлическая, а в земле – ферритовая, то можно добиться разницы потенциалов в 3 Вольта.

Увеличить этот показатель можно за счёт изменения размеров пластин, а также расстояния между ними.

Так как провода имеют свое сопротивлении, следовательно, на них будет и «просадка» напряжения, которое мы ловим.

В данном случае используется разность напряжения между нулем сети 220 В и заземлением. Проще говоря, от электростанции до потребителя идут провода – ноль и три фазы. В зависимости от количества абонентов в сети и мощности всей проводки в среднем можно получить приблизительно 3-10 вольт.

Важно

Подключив повышающий трансформатор, можно зажечь светодиодную лампу. Напряжение после подключения повышающего трансформатора около 100-220 Вольт. Подойдёт любой трансформатор от радиоприемника, магнитофона или другого аппарата. Желательно на низкое напряжение 3-9 Вольт вторичной обмотки.

Меры безопасности

В цепь между нулем и трансформатором обязательно поставьте предохранитель или автоматический выключатель на 5-10 ампер. Это нужно, чтобы конструкция не сгорела, если вдруг поменяется фаза с нулем.

Вероятность этого ничтожно мала, но нужно быть готовым ко всему. Вероятнее, что ноль оборвется – и тогда автомат вас выручит. Даже при работе с нулем обязательно отключайте сеть.

Бесплатный свет не стоит оставлять без присмотра.

Готовых устройств для получения электричества из земли в магазинах не найти, но их легко сделать из подручного материала. Однако эксперименты с электричеством опасны. Вы поступите благоразумно, если обратитесь к специалистам (хотя бы на заключительной стадии оценки уровня безопасности системы).

Непотеха Александр

Источник: http://www.repairshome.ru/svet/23143.html

Земля в электротехнике

Содержимое

1 Ток в цепи
2 История заземления
3 Начало TN

Ток в цепи

Электрический ток может протекать только в замкнутом контуре. Электрическая цепь состоит из источника Э. Д. С.

– электродвижущей силы и замыкающего этот источник сопротивления нагрузки, которое может быть очень разветвленным.

Если говорить о бытовой электросети, то здесь источником ЭДС является вторичная обмотка трансформатора ближайшей подстанции, или еще проще, таким источником является ввод в здание.

При замыкании фазы на ноль через какое-либо сопротивление в цепи течет ток. Еще больший ток через то же сопротивление потечет, если оно будет подключено между двумя фазами.

В трехфазной цепи у конечных потребителей обычно действующее напряжение между фазами 380 В, а фаза и ноль образуют пару, напряжение на которой всегда равно напряжению между фазами, деленному на квадратный корень из числа 3.

Это один из результатов теоретической электротехники. Отсюда и получается известная всем величина 220.

История заземления

Совет

Поражение током происходило, если человек дотрагивался до двух проводов одновременно или, если один из проводов был кем-либо заземлен, а человек дотрагивался до другого.

Старые электроплитки делались с открытой спиралью, люди готовили в металлической посуде и касались токоведущих частей.

Старые телевизоры, например, изготавливались с автотрансформатором ради простоты конструкции и человек, дотрагиваясь до металлического шасси такого аппарата, фактически находился под напряжением сети.

Тогда человек, стоящий на влажном полу, или держащийся за батарею, получал сильное поражение током с вероятностью 50%, в зависимости от того, как он включил вилку электроприбора в розетку. Если фаза тока попадала на шасси такого старого телевизора или радиоприемника, то прикосновение к нему было опасно для жизни.

Обратите внимание

Начало TN

В 1913 году немецкий концерн AEG предложил систему с заземленной нейтралью, позже названную TN-C. Здесь электрики стали использовать понятия фаза и ноль.

Позже, в 1930-х годах появилась система TN-S, в которой заземление и нейтраль были разделены.

Это дополнительно увеличивало безопасность, так как теперь, если нулевой провод оборван с очень высокой вероятностью оставался целым другой проводник. Но такая система оказывалась неоправданно дорогой.

Поэтому, со временем было предложено еще одно решение: нулевой провод от подстанции (PEN – защитная земля и нейтраль) расщеплялся на две части перед вводом в здание.

Одна часть шла как нейтраль N, а другая получила название защитной земли PE. Если происходил обрыв нейтрали то фаза переменного тока, в случае попадания на корпус электрооборудования, пропускала свой ток в землю.

Такая система получила название TN-C-S (заземленная нейтраль комбинированная, с разделением на месте).

Важно

Источник: https://electriktop.ru/bezopasnost/zemlya-v-elektrotehnike.html

Земля как источник бесплатного электричества

Затраты на электроэнергию растут с каждым повышением тарифов. И если городские жители для уменьшения финансовых трат сокращают лишнее потребление электроэнергии, то владельцы частных домов имеют возможность дополнительно получать электричество из земли.

Получаем бесплатное электричество из земли

Вопрос эффективности

Получение электричества из земли окутано мифами – в Интернет регулярно выкладываются материалы на тему получения бесплатной электроэнергии за счет использования неисчерпаемого потенциала электромагнитного поля планеты.

Однако многочисленные видео, на которых самодельные установки добывают ток из земли и заставляют сиять многоваттные лампочки или крутиться электромоторы, являются мошенническими.

Если бы получение электричества из земли было настолько эффективно, атомная и гидроэнергетика давно ушли бы в прошлое.

Однако бесплатное электричество добыть из земной оболочки вполне реально и сделать это можно своими руками. Правда, полученного тока хватит только на светодиодную подсветку или на то, чтобы не торопясь подзарядить мобильное устройство.

Напряжение из магнитного поля Земли – возможно ли!?

Для получения тока из природной среды на постоянной основе (то есть, исключаем разряды молний), нам необходим проводник и разность потенциалов.

Найти разность потенциалов проще всего в земле, которая объединяет все три среды – твердую, жидкую и газообразную.

По своей структуре грунт представляет собой твердые частички, между которыми присутствуют молекулы воды и пузырьки воздуха.

Важно знать, что элементарной единицей почвы является глинисто-гумусовый комплекс (мицелла), который обладает определенной разностью потенциалов. Внешняя оболочка мицеллы накапливает отрицательный заряд, внутри нее формируется положительный.

За счет того, что электроотрицательная оболочка мицеллы притягивает из окружающей среды ионы с положительным зарядом, в почве беспрерывно протекают электрохимические и электрические процессы.

Этим почва выгодно отличается от водной и воздушной среды и дает возможность своими руками создать устройство для добычи электроэнергии.

Способ с двумя электродами

Простейший способ получить в домашних условиях электроэнергию – использовать принцип, по которому устроены классические солевые батарейки, где использована гальваническая пара и электролит. При погружении стержней, выполненных из разных металлов, в раствор соли, на их концах образуется разность потенциалов.

Мощность такого гальванического элемента зависит от целого ряда факторов, включая:

сечение и длину электродов;
глубину погружения электродов в электролит;
концентрацию солей в электролите и его температуру и т. д.

Чтобы получить электричество, требуется взять два электрода для гальванической пары – один из меди, второй из оцинкованного железа.

Электроды погружают в грунт приблизительно на глубину в полметра, установив их на расстоянии около 25 см, относительно друг друга. Грунт между электродами следует хорошо пролить раствором соли.

Замеряя вольтметром напряжение на концах электродов спустя 10-15 минут, можно обнаружить, что система дает бесплатно ток около 3 В.

Добыча электричества с помощью 2-х стержней

Если провести ряд экспериментов на разных участках, выяснится, что показания вольтметра варьируются в зависимости от характеристик грунта и его влажности, размеров и глубины установки электродов. Для повышения эффективности рекомендуется ограничить при помощи куска трубы подходящего диаметра контур, куда будет заливаться солевой раствор.

Способ с нулевым проводом

Напряжение в жилой дом подается с использованием двух проводников: один из них фаза, второй – нуль.

Если дом оборудован качественным заземляющим контуром, в период интенсивного потребления электроэнергии часть тока уходит через заземление в грунт.

Подключив к нулевому проводу и заземлению лампочку на 12 В, вы заставите ее светиться, поскольку между контактами нуля и «земли» напряжение может достигать 15 В. И этот ток электросчетчиком не фиксируется.

Добыча электричества с помощью нулевого провода

Схема, собранная по принципу ноль – потребитель энергии – земля, вполне рабочая. При желании для выравнивания колебаний напряжения можно использовать трансформатор. Недостатком является нестабильность появления электричества между нулем и заземлением – для этого требуется, чтобы дом потреблял много электроэнергии.

Несмотря на то, что такая система задействует для работы землю, ее нельзя отнести к источнику земной электроэнергии. Как добыть энергию, используя электромагнитный потенциал планеты, остается открытым.

Энергия магнитного поля планеты

Земля представляет собой своего рода конденсатор сферической формы, на внутренней поверхности которой накапливается отрицательный заряд, а снаружи – положительный. Изолятором служит атмосфера – через нее проходит электрический ток, при этом разность потенциалов сохраняется. Утерянные заряды восполняются за счет магнитного поля, которое служит природным электрогенератором.

Как получить на практике электричество из земли? По сути, необходимо подсоединиться к полюсу генератора и организовать надежное заземление.

Устройство, получающее электричество из природных источников, должно состоять из следующих элементов:

проводник;
заземляющий контур, к которому подсоединен проводник;
эмиттер (катушка Тесла, высоковольтный генератор, позволяющий электронам покидать проводник).

Схема получения электроэнергии

Верхняя точка конструкции, на которой расположен эмиттер, должна располагаться на такой высоте, чтобы за счет разницы потенциалов электрического поля планеты электроны поднимались по проводнику вверх.

Эмиттер их будет освобождать из металла и в виде ионов выпускать в атмосферу. Процесс будет продолжаться до тех пор, пока потенциал в верхних слоях атмосферы не станет вровень с электрическим полем планеты.

К цепи подключается потребитель энергии, причем чем эффективнее работает катушка Тесла, тем выше сила тока в цепи, тем больше (или мощнее) потребителей тока можно подключить к системе.

Совет

Так как электрическое поле окружает заземленные проводники, к которым относятся деревья, здания, различные высотные конструкции, то в городской черте верхняя часть системы должна располагаться выше всех имеющихся объектов. Своими руками создать подобную конструкцию не реально.

Видео по теме:

Из этого следует

Электроэнергия из земли потенциально может быть добыта, но сегодня нет технологий, которые позволяют сделать это эффективно.

Если есть свой дом с участком, то можно поэкспериментировать с созданием земляной батареи из листов меди и алюминиевой фольги – чертежи и фотографии легко найти в Интернете.

Но практика показывает, что мощность сделанного конденсатора заметно ниже заявленной и конструкция быстро выходит из строя. При этом финансовые затраты на материалы вряд ли когда-либо окупятся.

Источник: https://ProfiTeplo.com/toplivo/25-elektrichestvo-iz-zemli.html

Электричество из земли – Автономный дом

С того момента, как человек научился передавать электричество на расстоянии, жизнь всей планеты изменилась.

И ровно с того же момента люди задумались: как можно получить электричество из земли своими руками.

Источники энергии – природный газ, уголь, нефть – подходят к концу, этих ресурсов на земле осталось буквально на 50-100 лет. Промышленные предприятия, работающие на угле, добыча нефти и газа, — все это серьезно вредит экологии, так что планета Земля находится в беспокоящем экологов и небезразличных людей, положении.

Мифы и реальность

Главный миф, связанный с самостоятельным получением энергии из земли, звучит так: это электричество вечно.

Миф третий: электричество, которое можно получить благодаря земле, имеет огромную мощность.

Электричество из земли своими руками

Существует рейтинг самых популярных способов дешевого и быстрого получения электричества из земли.

Нулевой провод – нагрузка – почва

Переменный ток, благодаря которому в квартирах питаются все электрические приборы, поступает в жилища через два проводника: ноль и фазу. Из-за заземления большое количество энергии уходит в почву. Конечно, никому не хочется платить за то, что не удается использовать полностью. Поэтому предприимчивые люди уже давно поняли, как при помощи нулевого провода можно извлекать из земли энергию.

Схема подземной прокладки кабеля

Чтобы извлечь электричество, нужно создать простейшую цепь.

На достаточном расстоянии в землю вкапывается два металлических кола, один из которых является катодом, а второй – анодом, в результате чего появится энергия напряжением от 1 до 3 В. Сила тока в этом случае будет ничтожно малой.
Чтобы увеличить напряжение и силу тока, придется на участке с огромной площадью вбить множество штырей, как последовательно, так и параллельно соединенных между собой. Последовательное соединение повышает напряжение, а параллельное – силу тока.
Когда напряжение достигнет 20-30 В, к цепи необходимо подключить простейший трансформатор для увеличения напряжения при выходе и аккумулятор для накопления и стабилизации электрической энергии. Последний этап – трансформация постоянного тридцати вольтажного тока в переменный, напряжением в 220 В.

Цинковый и медный электрод

Аккумулятор из цинка и меди

Совет

Этого количества энергии хватает на зарядку простого телефона. Чтобы увеличить мощность, необходимо параллельно подключить к этой схеме еще несколько таких же цепей. В результате получится зарядить смартфон или ноутбук, но под электростанцию из апельсинов и электродов придется выделить огромное помещение.

Потенциал между крышей и землей

Правда, только до первой грозы, ведь по сути – это настоящий проводник.

Работающие схемы

Неужели все попытки фанатов получить электричество из земли тщетны?

Конечно, существуют работающие схемы извлечения электрической энергии из почвы.

Все методы добычи электричества из земли, описанные в данной статье, — реальные и рабочие, проблема лишь в том, что они не дают желанной мощности.

Электричество из земли для дома – как добыть своими руками
С того момента, как человек научился передавать электричество на расстоянии, жизнь всей планеты изменилась, а люди задумались: как можно получить электричество из земли своими руками

Источник: microklimat.pro

Слышал про такой способ добыть лишние 2-3 вольта. Забить в землю на метр-другой стальной прут, после чего от него можно будет зажечь маленький диод, к примеру. Это правда? Если кто знает, можно ли поподробнее, что и как?

Электричество: Электричество из земли. Как?

Прочитал, что в земной коре в результате трения тектонических плит и разницы давлений образуется большое количество электричества, намного больше чем в атмосфере. Даже свои грозы есть и намного мощнее, чем на поверхности.

А что если соединить проводником две плиты недалеко от места разлома с глубины например 2 — 5 километров на нагрузку. А вдруг электромоторчик завертится?Плит у нас на земле несколько, да и большие они. Можно много натыкать проводочков.

Шутки тоже принимаются, но всет.

Есть три совершенно одинаковых на вид провода.При подключении к проводам 1 и 2 и 1 и 3 лампочка загорается.Как определить, где ноль, а где земля без прозвонки от щитка или от конечной розетки?

Обратите внимание

Кто-то привязывает «ноль» в водопроводной трубе, то есть к «земле». Если сделать «землю» самому? Смонтировать тумблер и например при большом потреблении электричества (отоплении), переключаться.

Несколько лет назад видел статейку в каком то журнале, там было описано как собирать атмосферное электричество. Сущность заключается в установке высокой изолированной мачты и рядом надежного заземления. На мачте наводится несколько десятков кВ постоянного напряжения.

2я — сложность высокой мачты и надежность её изоляции от земли изоляция до 400кВ

3я — мачта должна достать до области высокого потенциала, для этого она должна быть выше, чем любое самое высокое окружение (дерево, самое высокое здание в городе в том числе и его антенны тд) любое высокое строение своей вершиной приподнимает слой высокого потенциала над собой и как зонтиком закрывает всю область вокруг, таким образом в городе это реализовать практически не реально.

Идеальное место установки — высокая плоская равнина без деревьев и строений или вершины гор.

1. — термальные электростанции на вулканах и горячих источниках

2. собирание природного газа из мусорных свалок с последующим получением электричества на рядом стоящей газовой электростанции.

Электричество из земли. Как? Слышал про такой способ добыть лишние 2-3 вольта. Забить в землю на метр-другой стальной прут, после чего от него можно будет зажечь маленький диод, к примеру. Это

Источник: elektrichestvo.moi-vopros.ru

Самодельный «земляной» гальванический (электролитический) элемент делается из имеющихся материалов, с выбором по максимальной разности их электродных потенциалов (напряжение, в режиме холостого хода, между медной и цинковой пластиной – порядка 1 вольта, см. таблицу 1).

Это могут быть старые железные трубы и листы оцинкованного железа, угольная куча или древесная зола, моток алюминиевого провода и т.д. Сгодится любой металлолом – жестянки, металлические конструкции и т.д. Работать такая батарея может долго – месяцы (до зимних холодов, когда верхний слой почвы леденеет и становится почти диэлектриком).

Быстрее корродирует (разрушается растворяясь) – минусовой электрод.

окислительно-восстановительных потенциалов), вольт:

Al (Алюминий) = -1,66

Mn (Марганец) = -1,2

Fe (Железо, сталь)

С (Графит, каменный уголь, древесная зола)

Фруктово-овощные («зелёные», экологичные) источники электрического тока

В свежий лимон, в яблоко или в отварной картофель – втыкаются металлические электроды, например – железный гвоздь и зачищенный медный провод. Напряжение на элементе – может достигать 1 вольта. Ток – до нескольких миллиампер.

Свободная энергия от электромагнитного излучения мощных передающих радиостанций

Об этом уже и так много написано, в том числе – в статьях, в журнальных публикациях и книгах В. Полякова.

Свободная энергия (СЕ) – самодельная земляная электрическая батарея
Альтернативная энергетика Земляная электрическая батарея Самодельный «земляной» гальванический (электролитический) элемент делается из имеющихся материалов, с выбором по максимальной

Источник: www.kakras.ru

Оказывается, электричество можно добыть из воздуха своими силами, не применяя сверхсложные устройства. В любом случае, как альтернативный источник энергии, электричество из земли представляется очень перспективным.

Из года в год стоимость электроэнергии в наших домах и квартирах растет, что заставляет большинство людей задуматься об ее экономии. Данный способ основан совсем на другой теории и никакого отношения к магнитному или электрическому полю Земли не имеет. А теория эта – о взаимодействии гальванических пар в солевом растворе.

Важно

Данное явление тоже возникает не от магнитного поля Земли, а вследствие того, что часть тока «стекает» через заземление в часы наибольшего потребления электроэнергии.

Дело в том, что при подобном подключении фаза и земля дадут вам 220 В, но прикасаться к заземляющей шине смертельно опасно.

Статическое электричество из воздуха

Извлекать электроэнергию из магнитного поля планеты своими руками – нереально.

Много лет ученые ищут идеальный альтернативный источник электроэнергии, который позволил бы добывать ток из возобновляемых ресурсов. В использовании этого способа есть как достоинства, так и недостатки.

В частности, ветер – это непостоянная величина, поэтому нельзя предугадать уровень напряжения и накопления электричества.

Простейшая принципиальная схема не включает в себя никаких дополнительных накопительных устройств и преобразователей. По сути, требуется только металлическая антенна и земля. Между этими проводниками устанавливается электрический потенциал.

Бесплатное электричество: как получить электрический ток из земли и воздуха своими руками

Таким образом, можно извлечь из земли и воздуха достаточно большое количество полезной электроэнергии, которой будет достаточно для работы электрической установки. Это является одной из самых главных причин, почему проект не «пошел в массы» — он опасен для жизни и производства.

Этот бестопливный источник энергии был презентован в Грузии, сейчас он тестируется. Генератор позволяет добывать электричество из воздуха без использования сторонних ресурсов.

В свободном доступе есть видео с конференции и опыты, но нет никаких документов, реально подтверждающих существование этого изобретения.

Данная проблема занимает умы не только доморощенных изобретателей, которые пытаются найти решение дома с паяльником в руках, но и настоящих учёных.

Возможно, многие могут подумать, что это откровенный бред. Но реальность такова, что получить электроэнергию из воздуха возможно. Существуют даже схемы, которые могут помочь создать устройство, способное осуществить получение электроэнергии буквально из ничего. Можно обратиться к трудам уже известных учёных, которые в прошлом пытались получать электричество буквально из воздуха.

Тесла определил, что между основанием и поднятой металлической пластиной существует электрический потенциал, представляющий собой статическое электричество.

Кстати, сам Тесла предполагал, что наличием электричества в своём составе, воздух обязан солнечным лучам, которые при пронизывании воздушного пространства буквально делится своими частицами.

Существуют довольно простые схемы, которые помогут создать устройство, способное осуществлять получение и накопление электрической энергии, которая содержится в воздухе.

Совет

Это одна из самых простейших схем, благодаря которой можно соорудить устройство для получения электроэнергии из воздуха своими руками. В принципе, ничего сложного в этом нет. Земля может послужить основанием, в то время когда антенной может выступать металлическая пластина, которая помещена над землёй.

Следует помнить, что создание такого простого устройства своими руками даже по такой несложной схеме, может быть сопряжено с определёнными рисками. 3.

Используя молоток, забейте трубки в землю, оставляя до 1″ над поверхностью грунта.

Это позволит Вам захватить и собирать энергию земли, а во время грозы энергия, которую Вы можете собрать, поразит Вас! Вы должены использовать антенну на цинковом или медном электроде.

Есть много патентов США, которые были выпущены еще в 1800-х годах, один из них был выданной г-н Дэкманом. С помощью меди и цинка или листовой алюминиевой фольги, вы получите гораздо больше тока из вашей системы! Все это может показаться невероятным, но это правда, и это факт! Чем больше пластин, которые Вы добавляете, тем больше энергии вы получите!

Затем необходимо изготовить из дерева верхнюю крышку, аналогичную деревянному основанию. Если вы желаете собрать энергию земли в бурю и грозу необходимо использовать толстый диэлектрик.

Рассмотрим подробнее, как же из подручных средств можно извлечь электрическую энергию.

В этом разделе мы наглядно продемонстрируем возможность извлекать электричество при помощи химической и электролитической реакции.

Обратите внимание

Более наглядно и точно этот эффект описан в аналогичном опыте с лимонами. Описанный выше принцип можно использовать для создания зарядного устройства из подручных средств.

Отдельные детали и соль можно взять с собой в поход или держать уже готовые элементы вместе со свечой на случай отключения электричества. Резиновые кольца из сантехнического набора. Затем резко приложить усилие вдоль оси поршня и извлечь его из цилиндра.

Трут на конце будет тлеть и из него можно раздуть пламя. Именно этот эффект использован в дизельных двигателях.

К сожалению, создать мощный прибор, который сможет получать электричество из воздуха, своими руками весьма непросто. Ветер, солнце, вода… А можно также получать электричество из земли. Способ вовсе не является фантастическим. О том, как получить статическое электричество из воздуха, задумывался еще Тесла в 19 веке, и сейчас ученые пришли к выводу, что да, это вполне реально.

ЭЛЕКТРИЧЕСТВО ИЗ ЗЕМЛИ СВОИМИ РУКАМИ СХЕМА ВИДЕО
Оказывается, электричество можно добыть из воздуха своими силами, не применяя сверхсложные устройства. В любом случае, как альтернативный источник энергии,

Источник: ocenocentoken.ru

Источник: https://avtonomny-dom.ru/ekonomiya-elektroenergii/elektrichestvo-iz-zemli.html

Атмосферное электричество — Энергетика и промышленность России — № 09 (317) май 2017 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 09 (317) май 2017 года

Одним из первых проводил опыты с воздушным электричеством Бенджамин Франклин – ученый и политический деятель, знакомый нам по портрету на стодолларовой купюре. Он изучал природу молний, запуская воздушного змея в грозу. Кстати, именно он изобрел громоотвод, конструкция которого практически не изменилась до наших дней, и ряд электростатических моторов.

Одновременно подобные опыты проводились и в других странах. Так, например, в России был убит молнией сподвижник Ломоносова Георг Рихман, когда в воздух поднимали провода, чтобы продемонстрировать, что электричество накапливается в облаках.

Земля – конденсатор

Сейчас природа атмосферного электричества достаточно хорошо изучена. Однако попытки использовать ее на благо человечества не прекращаются. Что вполне понятно: задачи получения «бесплатной» энергии волновали людей всегда.

Земля – хороший проводник электричества. Как и верхний слой атмосферы – ионосфера. Нижний же слой атмосферы обычно не проводит электричество, является электрическим изолятором. По сути – диэлектриком. Таким образом, планета и слои атмосферы являются огромным конденсатором, способным накапливать электроэнергию, подобно электрическому полю. Гигантский конденсатор постоянно заряжается в одних регионах и разряжается в других, создавая глобальный электрический контур. Таким образом, вероятно, вполне возможно создать атмосферную электростанцию, чтобы получать электричество из воздуха.

В нижних слоях атмосферы Земли идут интенсивные процессы испарения, переноса тепла и влаги, образования облаков, сопровождающиеся явлениями электризации. Молнии и осадки также переносят к земле отрицательный заряд. В результате, у поверхности Земли напряженность электростатического поля достигает 100‑150 В / м летом и до 300 В / м зимой. Перед грозой регистрируют напряженность поля до десятков киловольт на метр и выше! Мы почти не чувствуем этого поля просто потому, что воздух – хороший изолятор.

Таким образом, в вероятности, вполне возможно создать атмосферную электростанцию, чтобы получать электричество из воздуха.

Станция из воздушных шаров

Как могла бы выглядеть атмосферная электростанция? Один из возможных способов ее создания состоит в запуске в атмосферу группы высотных воздушных шаров, способных притягивать электричество. Эти шары соединяются электропроводами, которые также закрепляют их на земле в резервуарах, содержащих раствор воды и электролита. Если такой шар поднимется до нижних ионизированных слоев атмосферы, постоянный электрический ток потечет по проводу через растворенный электролит, что приведет к разложению воды на водород и кислород. Далее эти газы можно будет собрать так же, как в любом другом электролитическом устройстве. Водород можно использовать в качестве горючего для топливных элементов или для автомобилей на водородном топливе.

Эксперименты с аэростатами, изготовленными из тонких листов магниево-алюминиевого сплава, покрытого очень острыми, электролитическим способом изготовленными иглами, провел в Финляндии доктор Герман Плаусон. Иглы содержали также примесь радия, чтобы увеличить местную ионизацию воздуха. Поверхность аэростата также красили цинковой амальгамой, которая в солнечную погоду давала дополнительный ток вследствие фотоэффекта.

Плаусон получил мощность 0,72 кВт от одного аэростата и 3,4 кВт от двух, поднятых на высоту 300 м. На свои устройства он в 1920‑х гг. получил патенты США, Великобритании и Германии. Его книга «Получение и применение атмосферного электричества» содержит детальное описание всей технологии.

Доводы скептиков

Но действительно ли запасы электричества Земли велики?

По мнению скептиков, множество проектов по использованию электрического поля планеты опираются на совершенно мифические механизмы отбора энергии от глобального конденсатора.

Для начала стоит заметить, что возникают противоречия в подсчете емкости конденсатора, образованного поверхностью Земли и ионосферой (расхождение результатов – более чем в 1000 раз!).

Земной конденсатор заряжен до напряжения приблизительно 300 кВ, причем поверхность Земли имеет отрицательный заряд, а ионосфера – положительный. Напряженность поля между «обкладками» такого конденсатора составляет 120‑150 В / м у поверхности и резко падает с высотой.

Как у всякого конденсатора, в нем имеются токи утечки. Эти токи очень малы. Но пересчет на всю поверхность Земли дает суммарный ток утечки около 1800 А. А электрический заряд Земли оценивается в 5,7×105 степени кулон. То есть земной конденсатор должен разрядиться всего за 8‑10 мин.

На практике мы подобной картины не наблюдаем. Значит, существует некий природный генератор, мощностью более 700 МВт, компенсирующий потерю заряда системы Земля – ионосфера.

Современная наука оказалась бессильной объяснить механизмы подзарядки конденсатора. На сегодня существует более десяти гипотез, описывающих механизмы и процессы поддержания постоянного заряда Земли. Но экспериментальная проверка и уточненные расчеты показывают недостаточность количества вырабатываемых зарядов для поддержания стабильного значения поля Земли.

В числе кандидатов на генераторы зарядов рассматривались грозы, циркуляция токов в расплавленной мантии Земли, поток частиц от Солнца (солнечный ветер). Выдвигалась даже экзотическая гипотеза о существовании природного МГД генератора, работающего в верхних слоях атмосферы. Но сегодня наука точно не знает, откуда восполняются заряды природного конденсатора. Возможно, каждый из перечисленных механизмов дает свой вклад в пополнение заряда земного накопителя.

Попытки использовать напряженность поля Земли в утилитарных целях предпринимались более двух веков. Лучшее достижение – уже упомянутые конструкции с использованием аэростатов – позволили получить мощность около 1 кВт, а современные, реально работающие схемы позволяют лишь запитать маломощный светодиод или подзарядить мобильный телефон.

Дело в том, что проводимость атмосферного воздуха составляет только 10–14 степени Сименс / метров. Отобрать от столь высокоомного источника заметную мощность просто невозможно. Для этого детали «генератора» должны иметь более надежную изоляцию – иначе он быстро «закорачивается».

Воздушная электроэнергия

Однако доводы скептиков не останавливают экспериментаторов.

По их мнению, высокая разность потенциалов между поверхностью Земли и ионосферой приводит к формированию мощного электрического поля в тропосфере и стратосфере. Заряд в этом суперконденсаторе поддерживается за счет солнечного излучения, космических лучей, а также радиоактивности земной коры. Все эти излучения взаимодействуют с магнитным полем Земли и атомами в верхних слоях атмосферы, пополняя заряд суперконденсатора.

Постоянный заряд атмосферного суперконденсатора составляет от 250 000 до 500 000 В, что сопоставимо с напряжением высоковольтных электрических линий. Однако разница электрических потенциалов поверхности Земли и атмосферы – это постоянный ток, а не переменный. Общее среднее значение силы тока, протекающего через атмосферный суперконденсатор, только в результате гроз составляет 1500 А (по два ампера на каждую из 750 гроз). Электрическая мощность в ваттах составляет произведение силы тока в амперах на напряжение в вольтах. Приведенные выше цифры означают, что земная атмосфера постоянно рассеивает несколько сотен миллионов ватт электроэнергии. Этой мощности хватает на полное пиковое обеспечение электроэнергией среднего города.

Преимущества и недостатки атмосферных электростанций

В качестве преимуществ отмечаются следующие факторы:

• земельно-ионосферный суперконденсатор постоянно подзаряжается с помощью возобновляемых источников энергии – солнца и радиоактивных элементов земной коры;

• атмосферная электростанция не выбрасывает в окружающую среду никаких загрязнителей;

• оборудование атмосферных станций не бросается в глаза. Воздушные шары находятся слишком высоко для того, чтобы их увидеть невооруженным глазом;

• атмосферная электростанция способна вырабатывать энергию постоянно, если поддерживать шары в воздухе.

Недостатки:

• атмосферное электричество, как и энергию солнца или ветра, трудно запасать. Его необходимо либо использовать сразу же, на месте получения, либо преобразовывать в любую другую форму, например в водород;

• значительная разрядка земельно-ионосферного суперконденсатора может нарушить баланс глобального электрического контура. В этом случае последствия для окружающей среды будут непредсказуемы;

• высокое напряжение в системах атмосферных электростанций может быть опасным для обслуживающего персонала;

• воздушные шары необходимого размера сложно обслуживать и поддерживать на необходимой высоте. Кроме того, они могут представлять опасность для авиации;

• общее количество электроэнергии, которую можно получать из атмосферы, ограничено. В лучшем случае атмосферная энергетика может служить лишь незначительным дополнением к другим источникам энергии.

Если атмосферная электростанция когда‑либо будет построена, то наиболее вероятным местом ее расположения окажется некий островок в океане, а воздушные шары будут крепиться к земле двумя-тремя проводами. Попытка соорудить ее в жилом месте может привести к значительным разрушениям (например, во время торнадо).

Как обозначается земля в электрике

Какой буквой и цветом обозначается нуль и фаза в электрике

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

стандартными кембриками;
кембриками с термоусадкой;
изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

Красный — «+» плюс провод;
Черный — «-» минус провод;
Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N .

Давайте разберемся, о чем говорят обозначения L и N в электрике .

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный . Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак —

, который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления ( PE – Protective Earthing ), он же нулевой защитный проводник, заземление, земля.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Задай вопрос специалистам и получи
ответ уже через 15 минут!

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Так и не нашли ответ
на свой вопрос?

Просто напиши с чем тебе
нужна помощь

Фаза, ноль, земля: цветовая маркировка проводов от А до Я

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Поселки по Каширскому и Симферопольскому шоссе в Подмосковье.

Поселки по Каширскому и Симферопольскому шоссе от компании Земли МСК

Если Вы решили купить участок для строительства индивидуального жилого или дачного дома, Вам, скорее всего, непросто будет сориентироваться в том многообразии предложений, которые есть на рынке. В компании Земли МСК (эМ эС Ка) Вы найдете лучшие места как для загородного отдыха, так и для постоянного проживания. Благодаря нашей компании счастливыми обладателями дач и загородных домов стали десятки семей. На протяжении нескольких лет мы с успехом занимаемся продажей участков в поселках по Симферопольскому и Каширскому шоссе.

Почему стоит купить участок в наших поселках?

Участки в поселках по Симферопольскому и Каширскому шоссе, предлагаемые нашей компанией, имеют такие преимущества, как:

Транспортная доступность. Земельные участки расположены возле обновленного Каширского шоссе (М4 Дон) и Симферопольского шоссе (M2), которые имеют хорошее покрытие. Это позволяет добираться без помех до наших поселков за 1-1,5 часа;

Возможность приобретения участков как с подрядом, так и без него. Проще говоря, Вы можете выбрать, возводить ли все постройки самостоятельно или обратиться к подрядной организации;

Каждый поселок расположен в экологически чистом районе. Отсутствие загрязняющих предприятий, удаленность от автомобильных трасс и железнодорожных путей позволяют владельцам участков в поселках по Каширскому и Симферопольскому шоссе наслаждаться нетронутой природой и чистейшим воздухом;

Наличие множества естественных водоемов и собственный пруд в каждом поселке. Вода в близлежащих реках чистая, она избавлена от вредоносных стоков. Водоемы пользуются популярностью у местных рыбаков;

Отдельно стоит выделить природную зону, в которой расположены наши поселки по Симферопольскому и Каширскому шоссе. Наличие лесных участков и непосредственная близость леса гарантируют спокойный отдых и чувство единения с природой. Нетронутый лес — это белые грибы, земляника, лиловые колокольчики на полянах. Среди трав можно встретить марьянник лесной (иван-да-марья), иван-чай, костянику, землянику лесную, папоротник. На рыхлых почвах развиваются растения с ползучими побегами: хвощ лесной, вейник лесной, полевица белая, мятлик обыкновенный, вероника лекарственная и др. На открытых луговых местах произрастают травы: ежа сборная, тимофеевка, мятлик луговой, клевер луговой, первоцвет (баранчики), конский щавель, тысячелистник;

Животный мир также удивителен и разнообразен. В этих краях можно встретить лисицу, лося, кабана, выдру, зайца, белку, суслика, норку чёрную, ласку, горностая, канадского бобра, рыжую вечерницу, ежа и многих других животных;

Близость к духовным ценностям. По дороге от Иваньково к Ясногорску между селом Башино и деревней Павловское находится святой источник Казанской Божией Матери. Круглый год к этому источнику приходят люди. Сюда приезжают даже из дальних уголков нашей Родины. Отмечены случаи исцеления от различных болезней и телесных недугов.

Если Вас заинтересовала покупка земли в наших поселках, Вы можете связаться с нами по телефонам, указанным в разделе «Контакты» или написав нам заявку Онлайн.

Как мы работаем

Заземление и соединение | Электробезопасность прежде всего

Почему нужно проверять заземление и соединение?

Если вы вносите какие-либо изменения в вашу электрическую установку, ваш электрик должен проверить (а также другие вещи), что имеющиеся у вас устройства заземления и соединения соответствуют требуемым стандартам.

Это связано с тем, что безопасность любой новой работы, которую вы выполняете (даже небольшой), будет зависеть от схемы заземления и соединения.

Что такое заземление?

Если в вашей электрической установке есть неисправность, вы можете получить удар электрическим током, если дотронетесь до металлической детали, находящейся под напряжением. Это потому, что электричество может использовать ваше тело как путь от токоведущей части к земной.

Заземление используется для защиты от поражения электрическим током. Это достигается путем обеспечения пути (защитного проводника) для тока короткого замыкания, протекающего на землю. Это также приводит к тому, что защитное устройство (автоматический выключатель или плавкий предохранитель) отключает электрический ток в цепи, в которой возникла неисправность.

Например, если в плите произошел сбой, ток короткого замыкания течет на землю через защитные (заземляющие) проводники. Защитное устройство (предохранитель или автоматический выключатель) в потребительском блоке отключает электропитание плиты. Теперь плита защищена от поражения электрическим током любого, кто к ней прикоснется.

Что такое склеивание?

Склеивание используется для снижения риска поражения электрическим током любого, кто может прикоснуться к двум отдельным металлическим частям при неисправности где-то в электросети.Соединяя соединительные проводники между отдельными частями, он снижает возможное напряжение.

Обычно используются следующие типы склеивания: основное склеивание и дополнительное склеивание.

Дополнительные советы

Электрик даст вам совет, если ваше заземление или соединение необходимо улучшить по соображениям безопасности.

Мы настоятельно рекомендуем вам использовать электрика, зарегистрированного в утвержденной правительством схеме, для выполнения любых необходимых вам электромонтажных работ.

Для получения подробной информации о том, как найти зарегистрированного электрика, щелкните здесь.

Определения

Склеивание — Способ снижения риска поражения электрическим током.

Проводники — Провода, по которым проходит электричество.

Consumer Unit — Блок предохранителей, который используется для управления и подачи электричества в доме. Обычно он содержит главный выключатель, предохранители или автоматические выключатели и одно или несколько устройств защитного отключения (УЗО).

Ток — Электроэнергия течет.

Земля —  Соединение с землей.

Заземление — Способ предотвращения поражения электрическим током.

Электромонтаж — фиксированная электропроводка.

Live — Активный (есть электричество).

Основное соединение — Зеленые и желтые провода, которые соединяют металлические трубы (газ, вода или масло) внутри здания с главной клеммой заземления электроустановки.Основные соединительные соединения также могут быть выполнены за пределами здания, например, если снаружи установлен полузакрытый газовый счетчик, и невозможно установить соединение с трубопроводом газовой установки в помещении.

Главный зажим заземления — Где заземляющий и соединительный проводники соединены вместе.

Устройства защитного отключения (УЗО) — Чувствительное переключающее устройство, отключающее цепь при обнаружении замыкания на землю.

Дополнительное соединение — Зеленые и желтые проводники, которые соединяют доступные металлические части электрического оборудования (например, полотенцесушитель) с доступными металлическими частями электрооборудования и / или доступными металлическими частями предметов, которые не являются электрическими (например, трубы).Эти соединения выполнены для предотвращения опасного напряжения между двумя доступными металлическими частями в случае неисправности. Вам может потребоваться дополнительное соединение для комнат, в которых есть ванна или душ, за исключением случаев, когда все цепи в комнате защищены УЗО, а основное соединение соответствует требуемому стандарту.

Напряжение — Сила электричества.

Какова цель заземления электрической установки?

Практически во всех выполненных электрических установках используется заземление.Система заземления, также известная как система заземления, представляет собой цепь, соединяющую части электрической системы с землей. Таким образом, система заземления регулирует провода относительно проводящей поверхности земли. Следовательно, термин «заземление» также вполне уместен и показателен.

Зачем нужно заземление?

Заземление является важным компонентом электрических систем по следующим причинам:

Оно защищает людей, предотвращая поражение электрическим током
Оно предотвращает повреждение электрических приборов и устройств, предотвращая прохождение чрезмерного тока через цепь
Оно предотвращает риск возгорания, который в противном случае мог бы быть вызван утечкой тока.

Преимущества заземления

С технической точки зрения заземление имеет ряд отличных преимуществ, в результате чего оно стало широко распространенной практикой в электротехнической промышленности.

Электрическая система связана с потенциалом общей массы земли и не может достигать другого потенциала. Потенциал земли равен нулю вольт и известен как нейтраль источника электроэнергии. Это помогает сохранять баланс.
Еще одним преимуществом является то, что металл можно использовать в электрических установках, не беспокоясь о проводимости. Хотя металл является хорошим проводником электричества, правильное заземление гарантирует, что металлические части, не предназначенные для использования для передачи тока, могут быть включены в систему.Это достигается за счет обеспечения отдельного пути для этого неисправного тока, что позволяет его немедленное обнаружение и остановку.
В случае скачков напряжения через электрическую цепь может пройти высокое напряжение. Такие перегрузки могут привести к повреждению устройств и опасности для жизни человека. Когда заземление устанавливается вместе с электрическими установками, ток направляется по другому пути и не влияет на электрическую систему.
Электрическая цепь должна быть соединена вместе с большим вниманием к типу реакций, которые каждый трансформатор может иметь в ответ на любое действие со стороны любого другого трансформатора.Земля — это постоянно присутствующая проводящая поверхность, которая помогает настроить эти отношения между различными электрическими источниками и упрощает обращение с ними.

Типы заземления

Пластинчатое заземление

Пластинчатое заземление требует, чтобы медное или оцинкованное железо было закопано вертикально в землю в земной яме, выкопанной более чем на 10 футов в землю. Эти земляные ямы затем заполняются древесным углем и солью чередующимися слоями.

Заземление труб

Для заземления труб вместо плиты в грунт укладывают трубу из оцинкованной стали.В трубе просверливаются отверстия для подключения заземляющих проводов. Длина и диаметр трубы зависит от типа почвы и типа электроустановки. В этом методе земляные ямы также заполняются чередующимися слоями древесного угля и соли для повышения реакционной способности. Заземление труб — наиболее распространенный вид заземления.

Стержневое заземление

Подобно заземлению труб, стержневое заземление требует закапывания стержня, сделанного из меди или оцинкованного железа. Электроды встраиваются в почву и, таким образом, уменьшают сопротивление земли по мере необходимости.

Заземление проводом

Для заземления провода выкапывается несколько горизонтальных траншей. Внутри этих траншей закапывают ленточные электроды. Эти электроды изготавливаются из меди, оцинкованного железа или стали. Иногда в земле также используются круглые проводники.

Метод Уотермана

Метод Уотермана требует использования труб Уотермана или оцинкованных труб GI. Эти трубы закапывают в землю, и заземляющие зажимы используются для уменьшения сопротивления электрического соединения.

Независимо от того, какой метод заземления используется, важно обеспечить, чтобы размер устройства, глубина его заглубления и его подключение к электрическим установкам выполнялись с большой осторожностью и после тщательных расчетов. чтобы быть эффективным.

Факторы, влияющие на заземляющие установки

Несколько факторов могут играть роль в заземляющих установках. Эти факторы необходимо принимать во внимание при любых расчетах, касающихся типа заземления, типа требуемых цепей и т. Д.

Тип почвы важен для определения эффективности заземления. Сопротивление земли, уровень влажности в почве, соли в почве и т. Д. Будут играть важную роль в определении способа заземления. Состав почвы также является еще одним фактором, который необходимо учитывать. Например, каменистую почву нужно обрабатывать иначе, чем влажную.

Помимо почвы, расположение земляной ямы важно для определения способа установки.Если есть подземные препятствия в виде каменных пластов, они повлияют на сооружения.

Связанные

Что такое электрическое заземление или заземление?

Подумайте обо всех бытовых приборах в вашем доме, которые работают от электричества. Обычными подозреваемыми будут холодильники, кондиционеры, стиральные машины, телевизоры, ноутбуки и водонагреватели. Вы когда-нибудь задумывались, почему вилки, которые входят в розетки, имеют 3 контакта вместо 2?

Холодильник на вашей кухне — металлический, с металлическими деталями и металлическим каркасом.С логической точки зрения, при любом прикосновении к холодильнику следует получить удар током, поскольку металлы являются отличными проводниками электричества.

Однако этого явно не происходит, потому что компоненты изолированы. Почему бы нам не получить удар, если изоляция выходит из строя и электричество начинает вытекать из корпуса холодильника? Вы когда-нибудь задумывались об этой потенциальной бомбе замедленного действия на вашей кухне?

Ответ на эти вопросы лежит в терминах «Заземление» или «Заземление».

Что такое заземление?

Мера безопасности, разработанная для предотвращения поражения людей электрическим током в случае выхода из строя изоляции внутри электрических устройств, называется заземлением. Чтобы ответить на наш первоначальный вопрос, третий контакт в вилке на самом деле является соединением «Земля» или «Земля» электрического прибора.

Земля, будучи хорошим проводником электричества, действует как удобный путь для потока электронов, покидающих изоляцию. Кроме того, гигантские размеры Земли прокладывают путь для безопасного разряда электрического заряда.

С технической точки зрения электрическое заземление можно определить как процесс передачи мгновенного разряда электрической энергии непосредственно на землю с помощью провода с низким сопротивлением. Электрическое заземление осуществляется путем подключения нетоковедущей части оборудования или нейтральной части системы питания к земле.

Как указывалось ранее, заземление обеспечивает простой путь для тока утечки, т. Е. Тока, который выходит из устройства при любом повреждении изоляции.Ток короткого замыкания (ток, который следует по пути наименьшего сопротивления) оборудования проходит на землю, которая имеет нулевой потенциал, таким образом защищая систему и оборудование от повреждений.

Почему необходимо заземление?

Есть 3 основные причины, по которым все электрические устройства должны быть заземлены.

Безопасность человека

Правильно заземленное устройство не пропускает ток. Это предохраняет людей от шока при возникновении каких-либо внутренних неисправностей в устройстве.

Опасности, связанные с обнаружением незаземленного устройства.

Безопасность электрического оборудования

Заземление обеспечивает стабильность электронного оборудования. Это предотвращает перегрузку по току или чрезмерное напряжение в приборах. Перенапряжение может привести к самопроизвольному возгоранию устройства из-за перегрева, поэтому с технической точки зрения заземление также является мерой предотвращения пожара.

Защита зданий от молнии

Интересно отметить, что, помимо электроприборов, заземляются и большие сооружения, такие как небоскребы.Заземляющее устройство выполнено в виде грозовых разрядников, которые устанавливаются в самой высокой точке здания и подключаются к земле с помощью проводящего провода или пластины. В сценарии, когда молния поражает здание, медный грозовой разрядник втягивает разряды молнии и передает это огромное количество энергии земле, предотвращая, таким образом, любое повреждение конструкции или причинение вреда находящимся в ней людям.

Как возникло заземление?

Электрооборудование не всегда заземлялось.Люди впервые начали использовать электричество в своих домах в 19 веке. Первоначально мы не знали о потенциальных опасностях электрического тока при контакте с человеческим телом.

Между 1880 и 1920 годами передача и распределение электроэнергии осуществлялись через незаземленную нейтраль. Линии снабжения были неизолированными и размещены вне досягаемости, чтобы люди не могли с ними контактировать. В дома было подано напряжение 110 В переменного тока. Это был серьезный рецепт катастрофы.В этот период многим людям пришлось пережить поражение электрическим током и перегоревшие предохранители.

В 1923 году Франция обязала двигатели с номинальным напряжением выше 150 В иметь изолированное шасси и надлежащую систему заземления. Таким образом, для поколения «шокированных» людей, которые пережили зверства из-за своих электроприборов, наступила новая эра. При наличии норм заземления лучшие времена были впереди.

Типы методов заземления

Для подключения электрических систем к земле используются следующие типы систем заземления.

Пластинчатое заземление

Пластинчатое заземление использует медь или оцинкованное железо, которое закапывают вертикально в землю в яме. Эта яма глубиной более 10 футов. Эти земляные ямы затем поочередно заполняются слоями древесного угля и соли.

Заземление трубы

Стальная оцинкованная труба закладывается в грунт. В трубе просверливаются отверстия для подключения заземляющих проводов. Длина и диаметр трубы зависят от типа грунта и электроустановки.

Подобно пластинчатому заземлению, при заземлении труб также используется смесь соли и древесного угля.Это наиболее часто используемый метод заземления.

Заземление стержнем

Это почти идентично заземлению трубы, так как оно требует закладки стержня, сделанного из меди или оцинкованного железа. Стержни имеют форму электродов, которые заделаны в почву, таким образом уменьшая сопротивление земли по мере необходимости.

Установка стержневого заземления

Метод водопровода

В этом методе используется водопровод, т. Е. Оцинкованные трубы GI. Эти трубы закапываются в землю и зажимаются заземляющими зажимами, что минимизирует сопротивление электрического соединения.

Какие факторы влияют на установку заземления?

Перед установкой заземления необходимо учесть несколько элементов.

Тип почвы имеет решающее значение для расчета эффективности заземления. Сопротивление земли, уровень влажности в почве, соли в почве и т. Д. Также будут играть важную роль в определении способа заземления.

Еще одним важным фактором является состав почвы. Например, каменистую почву нужно обрабатывать совсем иначе, чем влажную.

Помимо почвы, расположение земляной ямы важно для определения того, как должна быть завершена установка. Если есть подземные препятствия в виде каменных пластов, они повлияют на сооружения.

Тем, кого никогда не ужалила ярость возбужденных электронов, вы знаете, кого благодарить. Мать-Земля с ее нулевым потенциалом, вероятно, сохраняла вам жизнь больше раз, чем вы можете сосчитать!

Знакомство с заземлением: заземление, общее заземление, аналоговое заземление и цифровое заземление

Узнайте об основах обозначения заземления, заземления и обозначений заземления.Не все основания одинаковы. В этой статье мы обсудим заземление, общее заземление, аналоговое заземление и цифровое заземление.

Что такое земля?

В электронике и электротехнике принято определять точку в цепи как точку отсчета. Эта контрольная точка известна как земля (или GND) и несет напряжение 0 В. Измерения напряжения являются относительными. То есть измерение напряжения необходимо сравнить с другой точкой в цепи. В противном случае измерение бессмысленно.

Опорная точка земли часто, но не всегда — подробнее об этом позже — представлена стандартным символом земли. См. Рисунок 1.

Рис. 1. Символ общего заземления.

Обычно эта контрольная точка является базой для всех других измерений напряжения в цепи. Однако не все измерения напряжения берутся из этой контрольной точки. Например, если бы вы измеряли напряжение на верхнем резисторе в резистивном делителе напряжения, ваша контрольная точка не была бы землей.См. Рисунок 2.

Рис. 2. Не все измерения напряжения относятся к земле.

Земля Земля

Земля Земля в точности так, как звучит. Это земля, физически (и электрически) подключенная к земле через проводящий материал, такой как медь, алюминий или алюминиевый сплав.

Истинное заземление, как определено Национальным электрическим кодексом (NEC), состоит из токопроводящей трубы или стержня, физически вбитой в землю на минимальную глубину 8 футов.

Земля представляет собой электрически нейтральное тело, и благодаря практически бесконечному состоянию нейтральности Земли, она невосприимчива к электрическим колебаниям. Однако следует отметить, что «устойчивость земли к электрическим колебаниям» на самом деле является обобщением. На самом деле, земля — довольно сложный объект, учитывая все переменные и материалы, из которых состоит Земля. И электрический потенциал Земли действительно испытывает некоторые изолированные области изменения из-за таких событий, как, например, удары молнии.Столбы электропередач, которые натянуты по всему району, также подключены к земле. На рисунке 3 показан заземляющий провод, прикрепленный к силовой опоре.

Рис. 3. К полюсам питания подсоединены заземляющие провода.

Третий контакт на электрических розетках (см. Рисунок 4) физически заземлен.

Рисунок 4. Третий штырь, розетка 110 В переменного тока.

Это выходное соединение с заземлением обеспечивает, например, средство для подключения испытательного оборудования к заземлению — заземляющий (зеленый) провод от шнура питания подключается к внутренней раме или шасси оборудования. И при подключении различных частей испытательного оборудования к заземлению все они подключаются к общей точке заземления и, следовательно, имеют общую точку отсчета. Вы можете проверить это, измерив сопротивление между клеммами заземления любых двух единиц испытательного оборудования.

Этот общий вывод выводится для пользователя как вывод заземления. Примечание: корпус вашего настольного компьютера также подключен к заземлению.

Рис. 5. Испытательное оборудование предоставляет пользователю клеммы заземляющего провода. Исходное изображение любезно предоставлено cal-center.us. Примечание добавлено автором.

Символ заземления, к сожалению, используется во многих приложениях в электронике и электротехнике, часто означая разные вещи для разных людей, поэтому некоторых новичков это может немного сбить с толку.Например, символ заземления также используется в качестве общего символа земли или ссылки 0В. Это немного вводит в заблуждение, потому что опорный сигнал 0 В на самом деле не подключен к заземлению. На рисунке 6 показаны различные соединения заземления с использованием символа общего / заземляющего заземления.

Рисунок 6. Различные соединения заземления с использованием символа заземления.

Аналоговые и цифровые заземления

Цифровые схемы генерируют выбросы тока, когда цифровые сигналы меняют состояние.При изменении токов нагрузки в аналоговых цепях снова возникают всплески тока.

Несмотря на то, что существует несколько методов надлежащего заземления, когда дело доходит до заземления смешанных сигналов, наиболее важным является — независимо от того, какой метод заземления используется — отделить «более шумные» цифровые обратные токи от «менее шумных» аналоговых. обратные токи. Такое разделение заземлений помогает свести к минимуму или предотвратить возникновение шума в цепях из-за токов заземления.

Такие токи заземления — воспринимайте их как изменяющиеся токи — при приложении к обратным путям заземления создают колебания напряжения (вспомните закон Ома), называемые шумом.Возможно, вы слышали термин «шумная земля». Такой шум может нарушить чувствительность сигналов в локальных цепях. Заземление всегда было серьезным препятствием для инженеров-проектировщиков, инженеров по системам и тестирования.

Один из возможных способов заземления, который может быть полезен в некоторых, но не во всех, ситуациях, использует так называемое «звездное» заземление. Эта философия основана на теории, согласно которой все напряжения в цепи относятся к одной точке заземления.

На рисунке 7 показано соединение одной точки заземления как для аналогового, так и для цифрового заземления.

Рисунок 7. Одноточечное заземление для цифрового и аналогового заземления.

Метод использования одиночных точек заземления (или заземления звездой) отлично смотрится на бумаге. Однако на практике это может быть очень сложно реализовать в зависимости от сложности дизайна. Альтернативный подход — использовать заземленную шину.

Однако имейте в виду, что физическое разделение аналогового и цифрового заземления обычно не требуется, потому что обратными токами можно управлять с помощью правильной компоновки печатной платы, даже если в конструкции используется одна (общая) заземляющая пластина.

Общая ошибка заземления

Трехконтактный источник питания постоянного тока, такой как показанный на Рисунке 8, может немного сбить с толку новичков. Этот источник питания имеет положительную (+), отрицательную (-) и заземляющую клеммы. Как упоминалось ранее, клемма заземления (заземление) физически привязана к шасси, которое, в свою очередь, подключается к заземляющему проводу внутри шнура питания, который, наконец, подключается к земле через трехконтактную розетку.

Довольно распространенная ошибка новичков заключается в подключении нагрузки между плюсовым (+) и GND выводом.Это неправильное соединение не позволит току вернуться к своему источнику энергии (самому источнику питания), и, следовательно, ток не будет течь. Правильное подключение — это подключение нагрузки между положительной (+) и отрицательной (-) клеммами.

Рисунок 8. Источник питания постоянного тока с заземлением (зеленая клемма в центре). Изображение любезно предоставлено GWInstek.com.

Электростатический разряд (ESD)

Заземление вашего испытательного оборудования также помогает устранить электростатический разряд (ESD).Электростатический разряд возникает, когда статически заряженное тело (то есть вы) соприкасается с испытательным оборудованием. Некоторое испытательное оборудование сверхчувствительно и может быть очень уязвимо к электростатическим разрядам.

Интегральные схемы (ИС)

известны своей крайне уязвимостью к электростатическим разрядам. Заземленные коврики (называемые антистатическими матами), заземленные стулья и браслеты обеспечивают адекватную защиту от электростатического разряда для ваших ИС, заземляя вас — таким образом снимая любые статические электричества, которые могут возникнуть на вашем теле, — до прикосновения к каким-либо чувствительным компонентам.Большинство инженеров и техников также носят антистатические куртки при работе с печатными платами и интегральными схемами для дополнительной защиты от возможных повреждений компонентов и оборудования.

Символы заземления

Следующие символы заземления можно встретить в проектах:

Рис. 9. Общий символ заземления или заземление (IEEE Std 315-1975, раздел 3.9.1 и IEC 60417-5017).

Рисунок 10. Заземление с низким уровнем шума или функциональное заземление (IEEE Std 315-1975, раздел 3.9.1.1 и IEC 60417-5018).

Рисунок 11. Безопасное или защитное заземление (IEEE Std 315-1975, раздел 3.9.1.2 и IEC 60417-5019).

Рис. 12. Соединение с шасси или рамой (IEEE Std 315-1975, раздел 3.9.2 и IEC 60417-5020).

Рисунок 13. Общие соединения / уровень потенциала не указан (IEEE Std 315-1975, раздел 3.9.3.2)

Заземление — Электричество в доме — CCEA — Редакция GCSE Physics (Single Science) — CCEA

Если при отказе заземляющего провода происходит отсоединение провода под напряжением, существует опасность его прикосновения к металлическому корпусу.

Следующий человек, который воспользуется устройством, может получить удар током.

Штырь заземления на трехконтактной вилке соединен проводом с металлическим корпусом прибора.

Этот провод подключается к земле через розетку к металлической пластине или водопроводу под землей.

Поскольку провод сделан из меди, заземляющий провод обеспечивает путь к земле с низким сопротивлением.

В случае неисправности текущий ток, проходящий через корпус, будет идти по этому пути к земле, а не через человека.

Поскольку заземляющий провод практически не имеет сопротивления, течет большой ток.

Это вызывает перегорание предохранителя, предотвращая дальнейшее протекание тока.

Ключевые точки

заземляющий провод является средством безопасности;
обеспечивает путь к земле с низким сопротивлением.

Предохранители

Предохранитель обеспечивает встроенную отказоустойчивость электрической цепи устройства.

Предохранитель содержит тонкий провод, который плавится при слишком высоком токе.

При возникновении неисправности, из-за которой корпус устройства оказывается под напряжением, через провод под напряжением и провод заземления с низким сопротивлением будет протекать большой ток.

Этот высокий ток вызовет плавление предохранителя.

После того, как плавкий предохранитель расплавился, цепь разомкнута, и ток через устройство больше не течет.

Это означает, что корпус устройства больше не находится под напряжением и риск поражения электрическим током больше не существует.

Автоматический выключатель может выполнять ту же функцию, что и предохранитель, но может быть сброшен без необходимости замены, если он сработает.

Предохранитель или автоматический выключатель должен быть подключен на стороне провода под напряжением бытовой цепи, чтобы исключить попадание высокого напряжения на пользователя или окружающую среду в случае возникновения неисправности.

Плавкий предохранитель защищает прибор, но не защищает человека, использующего его.

Для плавления предохранителя может потребоваться до 2 секунд, что достаточно для , чтобы пользователя ударило током .

Токи величиной до 50 мА (миллиампер) могут вызвать поражение электрическим током, и предохранитель не предотвратит протекание этого тока по токоведущему проводу.

Ключевой момент

предохранитель — это средство обеспечения безопасности устройства;
в токоведущий провод включен предохранитель;
провод внутри него плавится, если сила тока слишком велика;
после того, как плавкий предохранитель расплавился, цепь разомкнута, и ток больше не течет.

Почему электричество уходит в землю?

Несмотря на то, что молнии уже давно были изучены наукой, трудно не почувствовать немного первобытного страха, наблюдая, как эти яркие молнии рассекают небо. Молния, конечно, на самом деле представляет собой быструю разрядку электричества. Электричество (будь то от молнии или любого другого источника) направляется на землю в результате действия некоторых очень простых сил. По сути, облака, заполненные тоннами отрицательно заряженных частиц, притягиваются к положительно заряженной земле.Как только накопление становится достаточно большим, эти электроны собираются и проносятся по небу к проводнику на земле.

Что такое электричество?

Вся материя состоит из атомов. Эти атомы состоят из субатомных частиц, включая положительно заряженные протоны и нейтральные нейтроны. Отрицательно заряженные электроны вращаются вокруг этих частиц. Когда эти электроны отталкиваются от ядра протонов и электронов, они текут, пока не найдут баланс, соединяясь с другими положительно заряженными материалами.

Почему Земля?

Земля является привлекательным местом для прохождения электричества, потому что она заряжена положительно, и только больше, когда крошечные частицы в атмосфере сталкиваются, заполняя облака отрицательно заряженными частицами. (Их также называют ионами.) Хотя многие люди думают, что молния не может поразить одно и то же место дважды, National Geographic подчеркивает, что это не так. Высотные сооружения, такие как небоскребы и шпили, часто получают несколько ударов.

Заземление: молния

Молния заряжается на землю (большую часть времени) из-за другого явления.Как подчеркивается в Национальной базе данных по безопасности сельского хозяйства, электричество идет по пути наименьшего сопротивления. В случае с электричеством это прямой путь к земле.

Заземление: в вашем доме

В целях безопасности все электрические приборы в вашем доме заземлены. Home Tips указывает, что, если один из проводов в розетке порвался и коснулся проводника (например, металла), электричество потекло бы и могло вызвать возгорание или поражение электрическим током человека, который его коснулся.Провод заземления в розетке — предохранительный клапан; любое нежелательное электричество (положительно заряженная энергия) течет к отрицательно заряженной земле, куда оно и хочет попасть.

Громоотвод

До того, как Бен Франклин изобрел громоотвод, дома и другие здания часто сгорали при ударах молнии. Это было особенно большой проблемой для таких зданий, как церкви, с высокими шпилями. Громоотвод, простой металлический проводник, больше подходит для электричества, чем остальная часть здания, поэтому он течет прямо к металлу и устремляется к земле, уменьшая вероятность повреждения дома.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь избыточного электричества от устройства обратно к земле через электрическую панель. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за много сотен миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока более сложна, чем может дать большинство простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться в состояние равновесия.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как деревянные каркасы, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, когда возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, через которые оно должно проходить, другими словами, когда он проходит более короткий путь к земле .

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает в себя запасной план — систему заземляющих проводов, проложенных параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно протекает ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на вашей главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе электропроводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки свидетельство системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые соединены кабелем NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже более старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно часто металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие устройства намного безопаснее, если у них есть третий контакт на вилке шнура, форма которого соответствует круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди отрезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки устройства.

Переходники

Большинство людей знакомы с адаптерами вилки, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если гибкий провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки присоединен к металлической коробке. И , если эта металлическая коробка правильно заземлена.Это ни в коем случае нельзя точно сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Если заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. A GFCI обнаружит замыкания на землю и отключит питание до того, как ток утечки может вызвать утечку тока. проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку более безопасной.

Земля в электротехнике — ElectrikTop.ru

Ток в цепи

История заземления

Начало TN

Зачем нужна земля в электрике

В чем отличие фазного проводника от нулевого?

Для чего нужен заземляющий кабель?

Домашняя электропроводка: находим ноль и фазу

Проверка с помощью электролампы

Проверка индикаторной отверткой

Проверка мультиметром

Заключение

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Что такое земля в электричестве

Содержание

Разновидности [ править | править код ]

Сигнальная земля [ править | править код ]

Виртуальная земля [ править | править код ]

«Мекка» заземления [ править | править код ]

Маркировка проводов по цвету

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

ОПРЕДЕЛЕНИЕ ФАЗЫ

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Определить фазу и ноль из двух проводов

Найти фазу, ноль и заземление из трех проводов:

Что такое земля в электричестве — советы электрика

Электричество из земли своими руками: схема для дома

Мифы и реальность

Электричество от двух стержней

Электричество от земли и нулевого провода

Заключение

Рекомендуем:

Заземление в квартире

Как определить, есть ли в вашей квартире заземление?

Электричество из земли для дома – как получить своими руками

Мифы и реальность

Электричество из земли своими руками

Нулевой провод – нагрузка – почва

Цинковый и медный электрод

Потенциал между крышей и землей

Видео на тему

Три способа получить бесплатное электричество на даче

Земля в электротехнике

Ток в цепи

История заземления

Начало TN

Земля как источник бесплатного электричества

Вопрос эффективности

Способ с двумя электродами

Способ с нулевым проводом

Энергия магнитного поля планеты

Из этого следует

Электричество из земли – Автономный дом

Мифы и реальность

Электричество из земли своими руками

Работающие схемы

Электричество: Электричество из земли. Как?

Фруктово-овощные («зелёные», экологичные) источники электрического тока

Свободная энергия от электромагнитного излучения мощных передающих радиостанций

Статическое электричество из воздуха

Бесплатное электричество: как получить электрический ток из земли и воздуха своими руками

Атмосферное электричество — Энергетика и промышленность России — № 09 (317) май 2017 года — WWW.EPRUSSIA.RU

Земля – конденсатор

Станция из воздушных шаров

Доводы скептиков

Воздушная электроэнергия

Преимущества и недостатки атмосферных электростанций

Как обозначается земля в электрике

Какой буквой и цветом обозначается нуль и фаза в электрике

Буквенная маркировка проводов

L – обозначение фазы

N – буквенный символ нуля

PE – индекс заземления

Расцветка изоляционного покрытия проводников

Цвет жилы заземления

Цветовое обозначение нулевых рабочих контактов

Расцветка фазного провода

Зачем использовать цветовую маркировку

Нюансы ручной цветовой разметки
