Для чего нужны ЛАТРы?

Лабораторные автотрансформаторы широко используют в различных сферах деятельности, где может понадобиться подача нестандартного напряжения. ЛАТР разработан для регулировки сетевого напряжения и применяется при исследовании, ремонте, наладке и испытании различной электротехнической аппаратуры. Также их широко используют при обеспечении нестандартным напряжением электроприборов и аппаратуры рассчитанной на сеть напряжением 110В (техника производства США).

В последнее время лабораторные автотрансформаторы применяют в качестве блока питания для нагрева нихромовой нити при резке пенополистирола (пенопласта). В данном случае, при выборе мощности модели необходимо учитывать тот факт, что, чем меньше напряжение на выходе ЛАТРа, тем меньше максимально-допустимая мощность нагрузки, которую можно подключать к автотрансформатору.

Однофазные ЛАТРы обеспечивают ступенчатую или плавную регулировку сетевого однофазного напряжения 220В на выходе автотрансформатора от минимальных значений ноль В до максимальных показателей 250 В.

Для сетевого трёхфазного напряжения 380В: минимальное значение — 0 В и максимальное значение 430 В. Регулировка напряжения происходит путем плавного или ступенчатого изменения числа витков на вторичной обмотке, что позволяет получить самое высокое качество регулируемого напряжения в сети.

ЛАТРы также используют для стабилизации напряжения, но это крайне неудобно, так как напряжение в сети постоянно меняется и, следовательно, напряжение на выходе прибора будет меняться прямо пропорционально изменению напряжения на входе автотрансформатора.

Допустимая мощность подключаемых потребителей определяется нагрузочными характеристиками автотрансформатора. При выборе лабораторных автотрансформаторов необходимо правильно рассчитывать подключаемую нагрузку и выбирать модель автотрансформатора с запасом мощности.

В каталоге товаров магазина ВольтМаркет представлены ЛАТРы (лабораторные автотрансформаторы регулируемые) производителей: ТМ Rucelf, ТМ Luxeon и ТМ Мегомметр. Продукция этих производителей проверена временем и одобрена покупателями Украины по всем показателям, включая не только технические характеристики, но и доступность цены. Каждая из торговых марок имеет свои отличия и особенности.

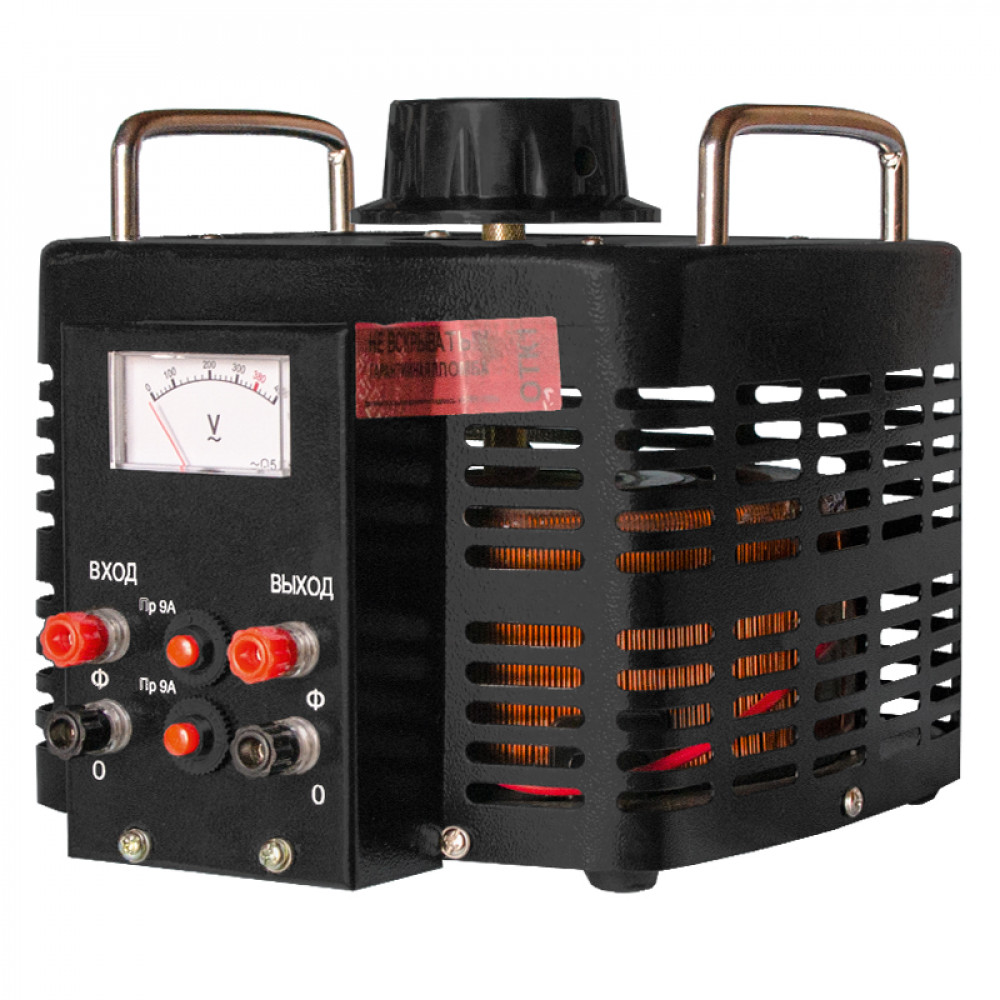

ЛАТРы ТМ Rucelf

ТМ Rucelf – производитель, электротехническое оборудование которого зарекомендовало себя как недорогое, неприхотливое и надежное. ЛАТРы ТМ Rucelf не искажают синусоиду, снабжены усиленным щеточным узлом, стрелочным вольтметром, указывающим напряжение на выходе прибора и клеммными колодками.

ЛАТРы производятся в двух вариантах исполнения:

для однофазной сети 220В (регулировка в диапазоне от 0 до 250В)

модельный ряд — 500 VA, 1000 VA, 2000 VA, 3000 VA, 5000 VA, 10000 VA, 20000 VA, 30000 VA, 40000 VA.

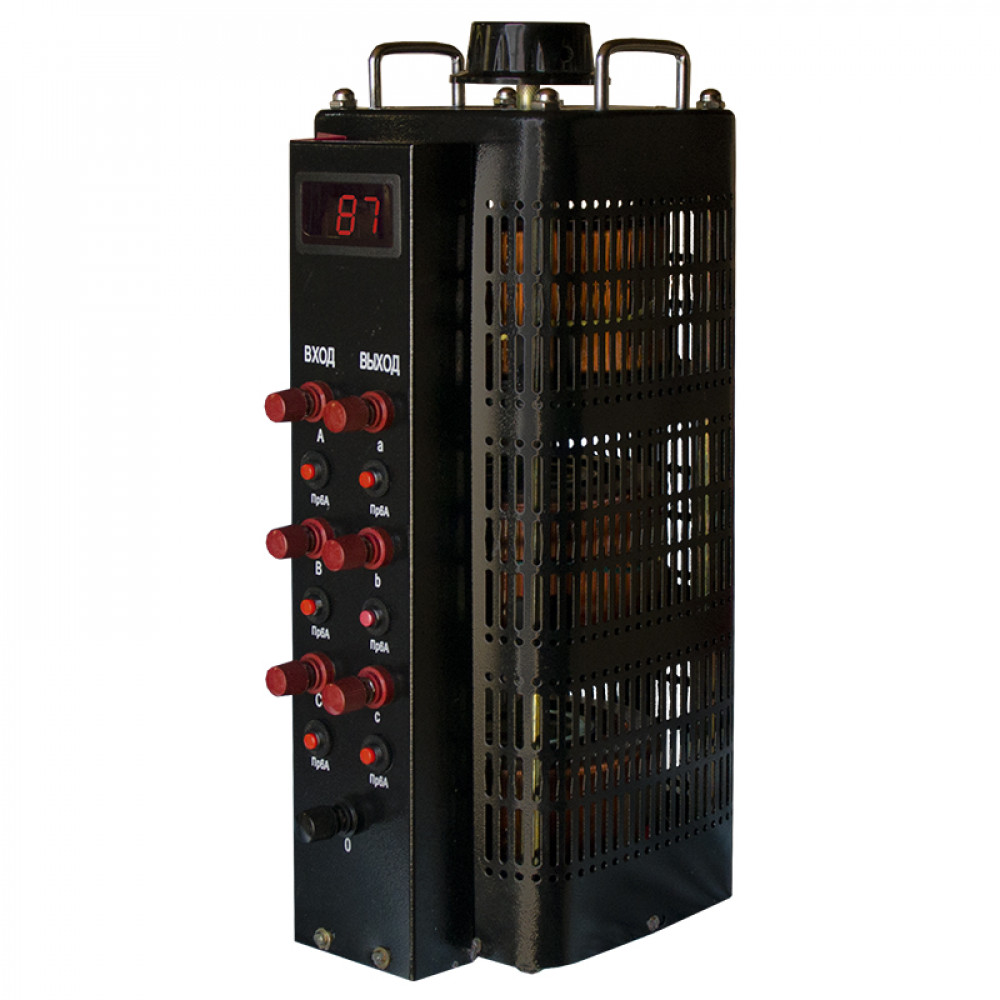

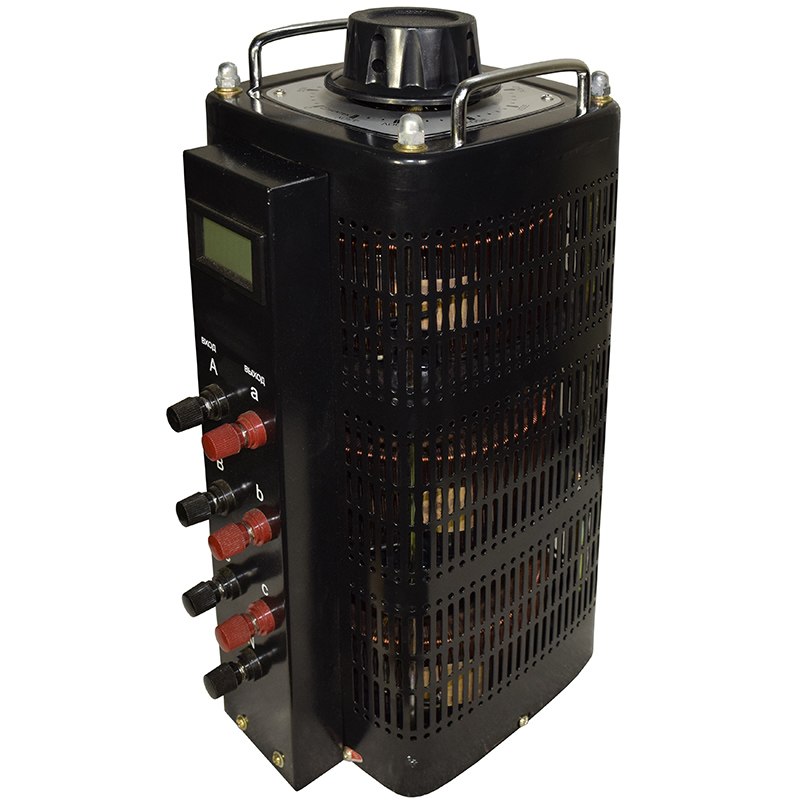

для трёхфазной сети 380В (регулировка в диапазоне от 0 до 430В)

модельный ряд — 3000 Va, 6000 Va, 9000 Va, 15000 Va, 30000 Va.

Гарантия на ЛАТРы ТМ Rucelf – 24 месяца. Гарантийные обслуживание осуществляется сетью сервисных центров, расположенных по всей Украине. Компания «RUCELF» постоянно расширяет сеть собственных сервисных центров. Более подробно о расположении офисов сервисных центров, Вы можете узнать в разделе ГАРАНТИИ. Автотрансформаторы ЛАТР от ТМ Rucelf – лучшее соотношение цена/качество!

Видеообзор автотрансформатора ТМ Rucelf:



ЛАТРы от Уманского предприятия «Мегомметр»



Предприятие «Мегомметр» является крупным производителем электротехнической продукции на рынке Украины. Предприятие на протяжении многих десятилетий занимается разработкой и производством измерительного и прочего электротехнического оборудования, среди которого есть и однофазные ЛАТРы.

Модельный ряд:

ЛАТР 2,5 — автотрансформатор 2,5 кВа, ток нагрузки 10 Ампер, диапазон регулирования 0 — 250 Вольт.

ЛАТР 1,25 — автотрансформатор 1,25 кВа, ток нагрузки 5 Ампер, диапазон регулирования 0 — 250 Вольт.

ЛАТР 2,5И — автотрансформатор 2,5 кВа, ток нагрузки 10 Ампер, диапазон регулирования 0 — 250 Вольт, цифровой индикатор.

ЛАТР 1,25И — автотрансформатор 1,25 кВа, ток нагрузки 5 Ампер, диапазон регулирования 0 — 250 Вольт, цифровой индикатор.

ЛАТРы предприятия «Мегомметр» Вы можете купить на нашем сайте. Гарантия составляет 24 месяца.

Видео-обзор автотрансформатора ЛАТР Мегомметр:



ЛАТРы ТМ Luxeon



Если Вам нужен недорогой, надёжный и компактный ЛАТР для регулировки однофазного напряжения 220В, то автотрансформатор торговой марки Luxeon будет наиболее выгодным приобретением. Модельный ряд представлен в диапазоне мощности: 0.5 кВа, 1 кВа, 2 кВа, 3 кВа, 5 кВа, 10 кВа.

ЛАТРы Люксеон оснащены усиленным щеточным узлом, имеют встроенный вольтметр, компактные размеры, благодаря чему высоко оценены нашими покупателями. Гарантийный срок составляет – 24 месяца.

Подобрать и купить лабораторный автотрансформатор ЛАТР, а также подробно ознакомится с принципом его работы Вы можете у нас в магазине ВольтМаркет. Руководство по эксплуатации ЛАТРов размещено ниже, в прикрепленных файлах.

Прикрепленный файлРазмер
Инструкция по эксплуатации однофазных ЛАТРов ТМ RUCELF.pdf694. 32 кб
Инструкция по эксплуатации трехфазных ЛАТРов ТМ RUCELF.pdf229.74 кб
Прикрепленный файлРазмер
Инструкция по эксплуатации однофазных ЛАТРов ТМ RUCELF.pdf694.32 кб
Инструкция по эксплуатации трехфазных ЛАТРов ТМ RUCELF.pdf229.74 кб

Лабораторный автотрансформатор ЛАТР

3.7
из

5

на основе
3
оценок.

Автотрансформатор (ЛАТР) TDGC2- 5К 5kVA Ресанта

Автотрансформатор РЕСАНТА ТР/5 (TDGC2-5) предназначен для плавного регулирования напряжения при питании в электросети 220В. Этот специальный регулируемый трансформатор используется в качестве лабораторного автотрансформатора (ЛАТР), при наладке и тестировании промышленного и бытового электрооборудования, а также для защиты оборудования при постоянных перегрузках в электросети.

Конструктивно ЛАТР состоит из металлического корпуса с отверстиями для вентиляции, вольтметра, показывающего выходное напряжение вторичной цепи трансформатора и пластиковой панели с клеммами для подключения. Основной частью ЛАТР является: магнитная катушка которая состоит из первичной и вторичной обмотки и щетка для изменения выходного напряжения. Регулирование осуществляется за счет того что щетка передвигаясь по поверхности катушки задействует различное число витков вторичной катушки меняя тем самым выходное напряжение. Поворот щетки осуществляется за счет рукоятки расположенной на верхнейпанели ЛАТР.

Особенности:
— Диапазон регулировки напряжения от 0 до 250 В.
— Мощность 5 кВА.
— Максимальный ток 20 А.
— Средние размеры.

Важно: Данный автотрансформатор должен быть заземлён. Минимальное расстояние от корпуса прибора до стен 50 мм.

  • Характеристики
Номинальная мощность, Вт5000
БрендРесанта
Страна брендаЛатвия
Страна производстваКитай
Тип напряженияОднофазное (220 В)
Класс защитыIP20
Влажность воздуха, %80
Потребляемый ток, А20
Диапазон регулировки напряжения, В0 — 250
Рабочая температура, °C5 — 40
Частота, Гц50



Инструкция по применению: Автотрансформатор РЕСАНТА ТР/5 (TDGC2-5)

 Обзор: лабораторные автотрансформаторы РЕСАНТА (ЛАТР)

Лабораторный трансформатор ЛАТР-2М, Автотрансформатор ЛАТР-2М, лабораторный автотрансформатор ЛАТР-2М, Регулировочный трансформатор ЛАТР-2М, регулировочный лабораторный трансформатор ЛАТР-2М, трансформатор ЛАТР-2М

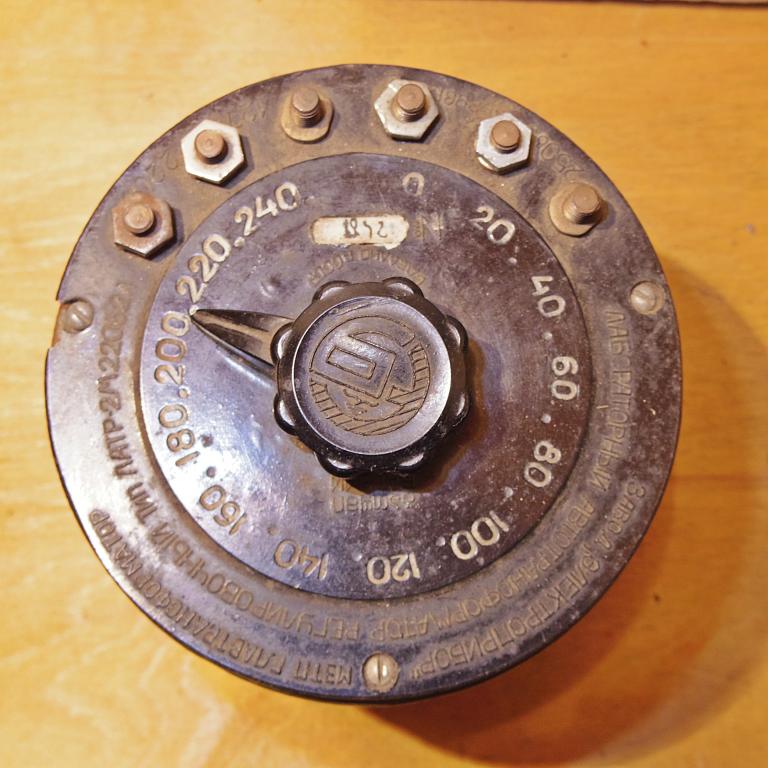

Автотрансформатор ЛАТР-2М

Описание и применение лабораторный автотрансформатор ЛАТР-2М:

Регулировочный трансформатор ЛАТР-2М — предназначены для плавного регулирования напряжения от 0В до 250В без разрыва цепи в различных электротехнических устройствах.

Технические характеристики регулировочный лабораторный трансформатор ЛАТР-2М:

  • Пределы регулирования вторичного напряжения — 0В-250В;
  • Ток холостого хода прибора автотрансформатор ЛАТР-2М регулировочный лабораторный — 0,8А;
  • Потеря холостого хода — 15Вт;

Номинальное значение силы тока нагрузки прибора автотрансформатор ЛАТР-2М регулировочный лабораторный при кратковременном (не более 1 часа) режиме работы указано в таблице 1;

Таблица 1 Номинальное значение силы тока нагрузки при кратковременном (не более 1 часа) режиме работы

Напряжение сети
220В 127В
Пределы регулирования
0В-220В 220В-250В 0В-140В 140В-250В
Допустимый ток нагрузки
1,2А

Примечание. При длительных (более 1 часа) нагрузках допустимые токи, указанные в таблице 1 снижаются на 20%.

  • Габариты — 130х130х156мм;

  • Масса прибора автотрансформатор регулировочный лабораторный ЛАТР-2М — не менее 3,55кг.

ЛАТР

ЛАТР (лабораторные автотрансформаторы) — это приборы для регулирования напряжения переменного тока. Они бывают однофазные и трехфазные. Диапазон применения данного оборудования достаточно широк в сферах научной отрасли, в промышленности и быту.

Основное предназначение автотрансформаторов — это понижение или повышение переменного тока в электрической сети и для защиты электрических приборов, инструментов и оборудования от перепадов и перегрузок напряжения.

Автотрансформатор представляет собой прибор, применяющийся при включении различных измерительных приборов и реле в электрические цепи переменного тока. Трансформаторы бывают для измерений и для защиты, также существуют конструкции, совмещающие в себе эти две функции.

Используются ЛАТРы в самых разных областях: электроэнергетика, электроника и радиотехника. Для примера можно назвать всевозможные сварочные аппараты, генераторы и стабилизаторы напряжения, зарядные устройства, холодильные агрегаты, ручные электропилы и т.д.

Основной узел автотрансформатора находится в корпусе из металла, который сохраняет его от повреждений. Особенно это важно для незащищенной дорожки обмотки. Шкала поворота ручки регулятора — непременный атрибут в таких приборах.

Напряжение регулируется перемещением угольной щетки по обмотке автотрансформатора, при этом также меняется трансформация и действующее значение выходного напряжения. Тем самым обеспечивается защита пользователя от удара током напряжения электрической сети.

Существенным преимуществом ЛАТР является тот факт, что автотрансформаторы этого типа относятся к измерительным приборам, нестойким к короткому замыканию. Поэтому их необходимо включать в электрическую сеть, которая защищена плавкими предохранителями.

В моделях такого типа используются приборные клеммы для подключения питающей электросети и нагрузки. Квалифицированный персонал использует данное устройство в сервисах, лабораториях или в производственных помещениях.

В лабораторных работах, а также при испытании и наладке электротехнического оборудования ЛАТР особенно не заменим. Высокий КПД автотрансформатора делает его более конкурентоспособным по сравнению с другими приборами.

На сайте http://умный-ток.рф/latr/ можно легко найти полное описание и технические характеристики интересующей пользователя модели автотрансформатора по доступной цене и гарантией от производителя с доставкой по РФ.

Латр однофазный схема. Автотрансформатр (латр): устройство, принцип действия и применение. Электронный латр — меандр

На изготовление лабораторного автотрансформатора (ЛАТРа) своими руками многих толкает избыток на электрорынке некачественных регуляторов. Можно использовать и экземпляр промышленного типа, правда, подобные образцы имеют слишком большие размеры и дорого стоят. Именно из-за этого применение их в домашних условиях затруднено.


Что собой представляет электронный ЛАТР?

Автотрансформаторы нужны, чтобы плавно изменять напряжение тока частотой 50-60 Гц
во время проведения разных электротехнических работ. Еще их нередко используют, когда требуется уменьшить либо увеличить переменное напряжение для бытового или строительного электрооборудования.

Трансформаторами выступает электрическая аппаратура, которая оснащена несколькими обмотками соединенными индуктивно. Применяется она для преобразования электрической энергии по уровню напряжения или тока.

Кстати, широко использовать электронный ЛАТР начали 50 лет тому назад. Раньше прибор оснащали токосъемным контактом. Его располагали на вторичной обмотке. Так получалось плавно настраивать выходное напряжение.

Когда подключались различные лабораторные устройства
, присутствовал вариант оперативного изменения напряжения. Скажем, при желании можно было менять степень нагрева паяльника, настраивать обороты электромотора, яркость освещения и прочее.

В настоящее время ЛАТР имеет разные модификации. В целом он представляет собой трансформатор, преобразующий переменное напряжение одной величины в другую. Подобное устройство служит стабилизатором напряжения. Его главным отличием является возможность регулировки напряжения на выходе из оборудования.

Существуют разные виды автотрансформаторов:

  • Однофазный;
  • Трехфазный.

Последний тип — установленные в единой конструкции три однофазных ЛАТРа. Однако мало кто желает стать его владельцем. И трехфазные, и однофазные автотрансформаторы оборудованы вольтметром и регулировочной шкалой
.

Область применения ЛАТРа

Автотрансформатор используют в различных сферах деятельности, среди них:

  • Металлургическое производство;
  • Коммунальное хозяйство;
  • Химическая и нефтяная промышленности;
  • Производство техники.

Кроме этого, он нужен для следующих работ: изготовления бытовых приборов, исследования электрооборудования в лабораториях, наладки и проверки техники, создания телевизионных приемников.

Вдобавок ЛАТР часто используют в учебных заведениях
для проведения опытов на уроках химии и физики. Его можно даже обнаружить в составе устройств некоторых стабилизаторов напряжения. Также применяется в качестве дополнительного оборудования к самописцам и станкам. Почти во всех лабораторных исследованиях в виде трансформатора используют именно ЛАТР, поскольку он имеет простую конструкцию и несложен в эксплуатации.

Автотрансформатор в отличие от стабилизатора, который применяется лишь в нестабильных сетях и на выходе создает напряжение 220В с разной погрешностью в 2-5%, выдает точное заданное напряжение.

По климатическим параметрам разрешается использование этих приборов при высоте 2000 метров, но ток нагрузки приходится снижать на 2,5% при подъеме на каждые 500 м.

Основные минусы и плюсы автотрансформатора

Главное преимущество ЛАТРа — это более высокий КПД
, ведь только некоторая часть мощности трансформируется. Особенно важно, если входное и выходное напряжения немного отличаются.

Их минусом является то, что отсутствует между обмотками электрическая изоляция. Хотя в промышленных электросетях нулевой провод обладает заземлением, поэтому такой фактор особой роли играть не будет, к тому же для обмоток используется меньше меди и стали для сердечников, как следствие, меньший вес и габариты. В результате можно хорошо сэкономить.

Первый вариант — прибор изменения напряжения

Если вы начинающий электрик, то лучше попробовать сначала сделать простую модель ЛАТРа, которая будет регулироваться устройством напряжения — от 0-220 вольт. По такой схеме автотрансформатор имеет мощность — от 25-500 Вт
.

Чтобы увеличить мощность регулятора до 1,5 кВт, нужно тиристоры VD 1 и 2 поставить на радиаторы. Подключают их параллельно нагрузке R 1. Эти тиристоры ток пропускают в противоположных направлениях. При включении прибора в сеть они закрыты, а конденсаторы C 1 и 2 начинают заряжаться от резистора R 5. Еще им при необходимости изменяют величину напряжения во время нагрузки. Вдобавок этот переменный резистор вместе с конденсаторами образовывает фазосдвигающую цепь.

Такое техническое решение дает возможность пользоваться сразу двумя полупериодами
переменного тока. В итоге для нагрузки применяется полная мощность, а не половинная.

Единственный недостаток схемы в том, что форма переменного напряжения во время нагрузки из-за специфики работы тиристоров оказывается не синусоидальной. Все это приводит к помехам по сети. Для исправления в схеме проблемы достаточно встроить фильтры последовательно нагрузке. Их можно вытащить из сломанного телевизора.

Второй вариант — регулятор напряжения с трансформатором

Не вызывающий помех в сети и дающий синусоидальное напряжение прибор, собирать труднее предыдущего. ЛАТР, схема которого имеет биополярный VT 1
, в принципе тоже получится сделать самостоятельно. Причем транзистор служит регулирующим элементом в устройстве. Мощность в нем зависит от нагрузки. Работает он как реостат. Такая модель позволяет изменять рабочее напряжение не только при реактивных нагрузках, но и активных.

Однако представленная схема автотрансформатора тоже не идеальна. Ее минус в том, что функционирующий регулирующий транзистор выделяет очень много тепла. Для устранения недостатка понадобится мощный теплоотводящий радиатор, площадь которого равна не менее 250 см ².

В этом случае применяется трансформатор T 1. Он должен иметь вторичное напряжение около 6-10 В и мощность примерно 12-15 Вт
. Диодный мост VD 6 осуществляет выпрямление тока, который впоследствии проходит к транзистору VT 1 в любом варианте полупериода через VD 5 и VD 2. Базовый ток транзистора регулируется переменным резистором R 1, изменяя тем самым характеристики тока нагрузки.

Вольтметром PV 1 контролируют размеры напряжения на выходе из автотрансформатора. Он используется с расчетом напряжения от 250-300 В. Если появляется необходимость увеличить нагрузку, тогда стоит заменить диоды VD 5- VD 2 и транзистор VD 1 на более мощные. Естественно, за этим последует расширение площади радиатора.

Как видно, собрать своими руками ЛАТР, возможно, нужно только иметь немного знаний в данной области и закупить все необходимые материалы.

Схема электронного ЛАТРа позволяет регулировать напряжение от 0 до 220В. Мощность нагрузки может быть в пределах от 25 до 1000Вт, если установить тиристоры Т1 и Т2 на радиаторы, то выходную мощность можно увеличить до 1,5кВт.

Основные элементы схемы это тиристоры, они поочередно пропускают ток то в одном, то в другом направлении. При включении регулятора в сеть в первый момент оба тиристора закрыты, и конденсаторы заражаются через R5.

Напряжение на нагрузке устанавливают с помощью переменного резистора, который совместно с конденсаторами С1 и С2 образуют фазосдвигающую цепочку. Тиристоры управляются импульсами, формируемыми динисторами Т3 и Т4.

В некоторый момент, который определяется сопротивлением включенной в цепь части резистора R5, откроется один из динисторов. Через него потечет ток разряда соединенного с ним конденсатора, поэтому вслед за динистором откроется и соответствующий тиристор. Через тиристор и соответственно через нагрузку потечет ток. В момент смены знака полупериода тиристор закрывается, и начинается новый цикл зарядки конденсаторов, но уже в обратной полярности. Теперь откроется второй динистор и второй тиристор.

В этой схеме используются оба полупериода переменного тока, поэтому к нагрузке подводится полная, а не половинная мощность.

Литература — Бастанов В.Г. 300 практических советов. Москва: Издательство «Московский рабочий», 1982

  • Похожие статьи

Войти с помощью:

Случайные статьи
  • 20.09.2014

    Триггер — это уст-во с двумя устойчивыми состояниями равновесия, предназначенные для записи и хранения информации. Триггер способен хранить 1 бит данных. Условное обозначение триггера имеет вид прямоугольника, внутри которого пишется буква Т. Слева к изображению прямоугольника подводятся входные сигналы. Обозначения входов сигнала пишутся на дополнительном поле в левой части прямоугольника. …

  • 21.09.2014

    Однотактовый выходной каскад лампового усилителя содержит минимум деталей и прост в сборке и регулировке. Пентоды в выходном каскаде могут использоваться только ультралинейном включении, триодном или обычном режимах. При триодном включении экранирующая сетка соединяется с анодом через резистор 100…1000Ом. В ультралинейном включении каскад охвачен ОС по экранирующей сетке, что дает снижение …

Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение
.

Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение
. И называется такой блок питания лабораторный автотрансформатор
или сокращенно ЛАТР
. Что это за вещь и с чем ее едят?

ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины
. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Виды ЛАТРов

ЛАТРы бывают:

однофазные

и трехфазные

Трехфазный ЛАТР – это три однофазных ЛАТРа, запиханные в один корпус.

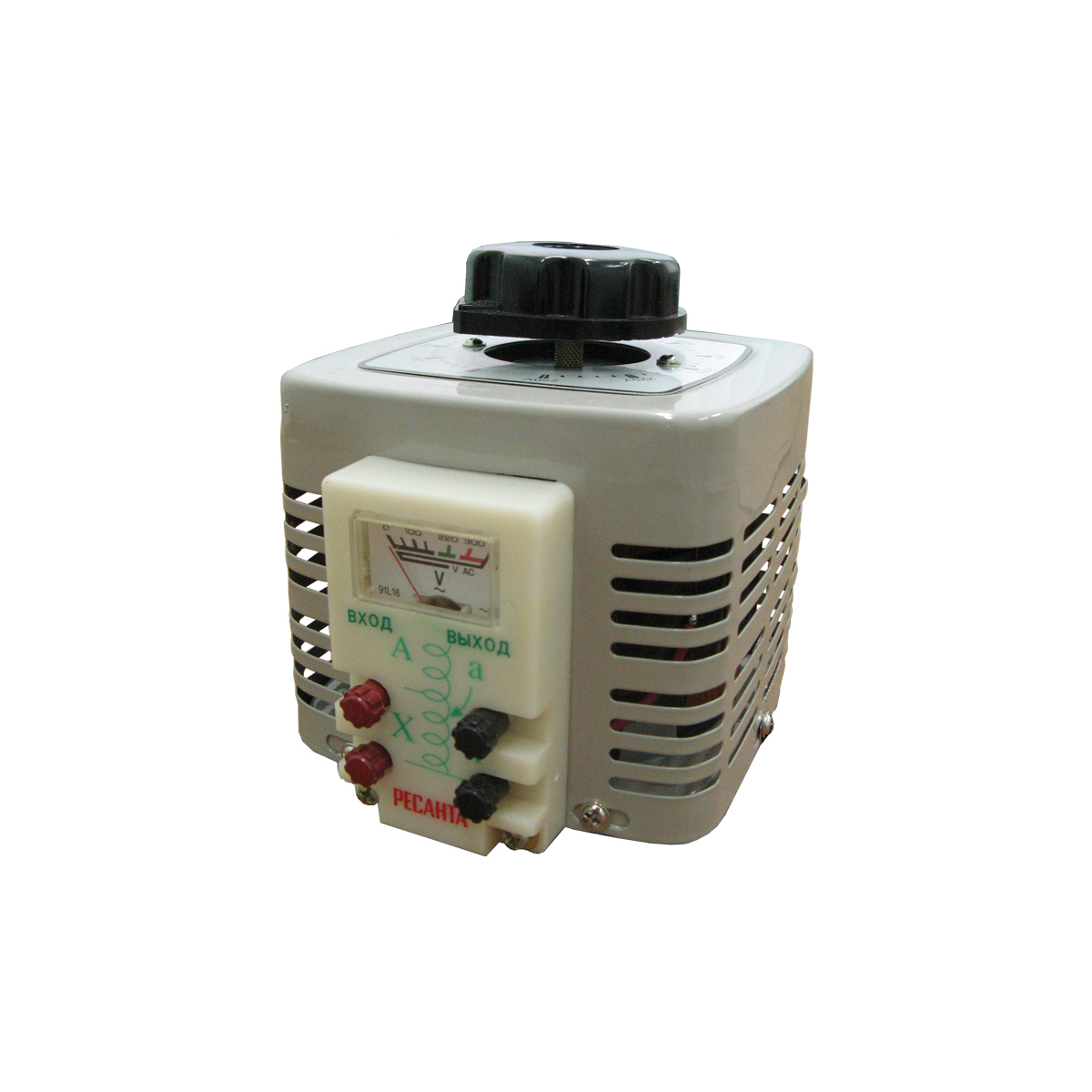

Описание ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении;-).

Работа ЛАТРа на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

Смотрим на шкалу крутилки. 35 Вольт!

А вы знаете, что в США в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А вот теперь посмотрите, как она светится при 220 Вольтах

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без . Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа нужное напряжение

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без
гальванической развязки
. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой простым проводом:

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке , чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор.
Схема такого ЛАТРа выглядит примерно вот так:


Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть
, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение
и возьмемся сразу за два выходных провода
ЛАТРа.

Заключение

ЛАТР – прибор очень полезный. Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение на выходе. Когда мы крутим крутилку, мы добавляем витки, а следовательно и напряжение. Принцип работы трансформатора подробно рассмотрен в этой статейке. Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжения или даже чуточку его повысить.

Где купить ЛАТР

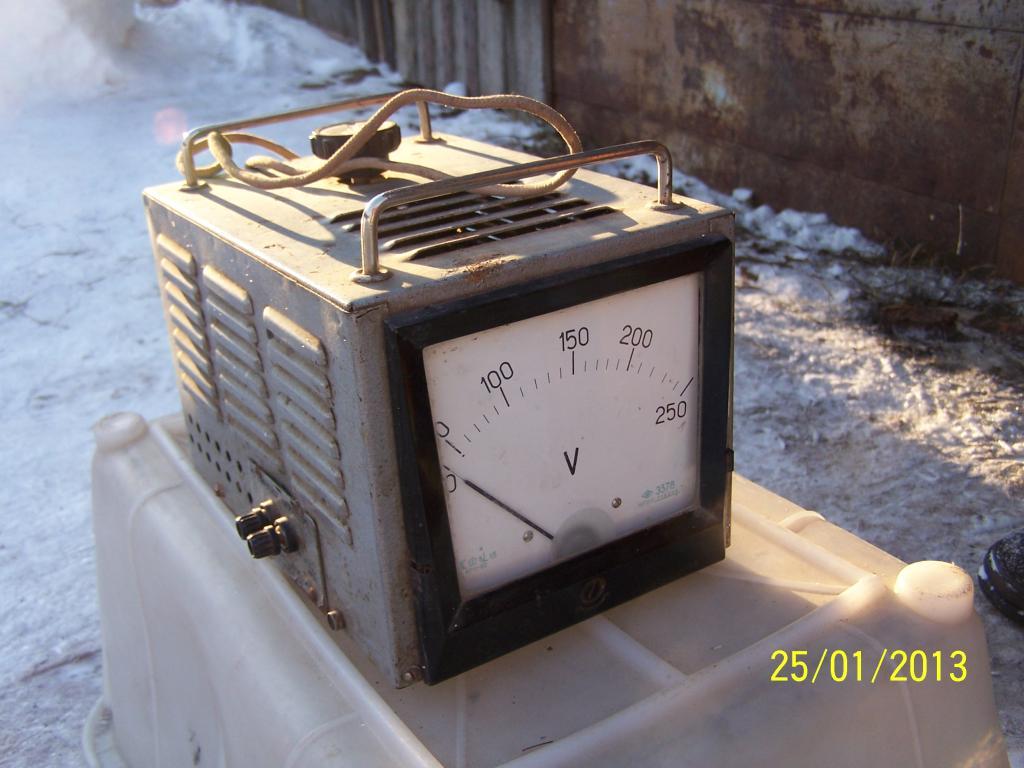

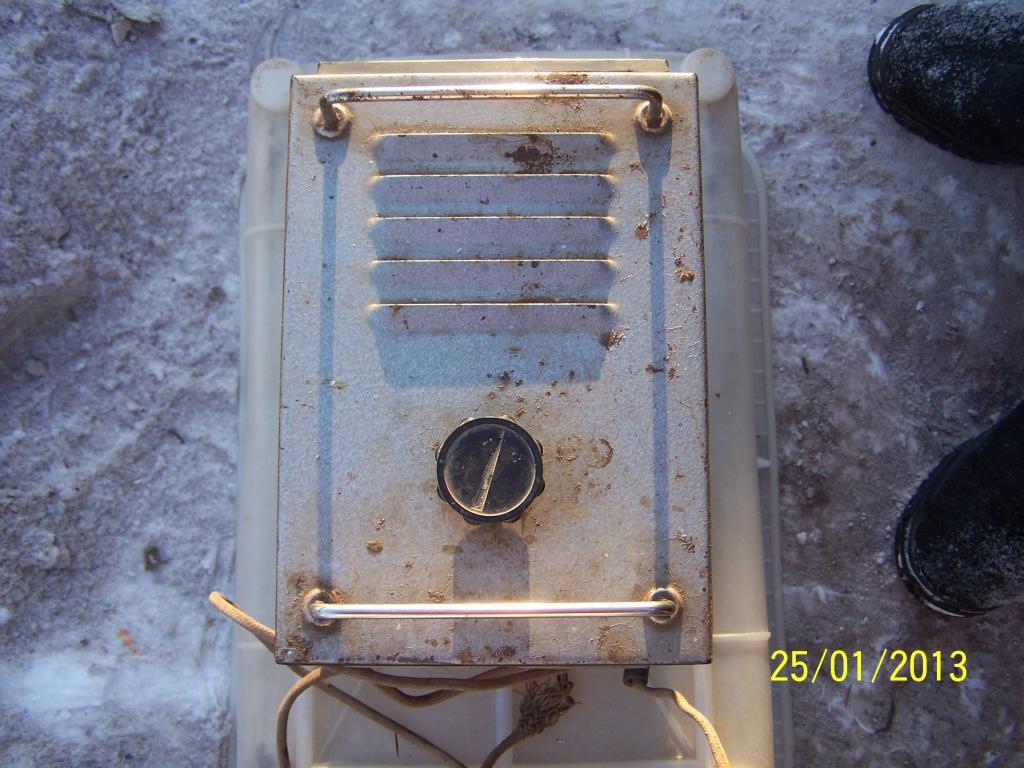

Полвека назад лабораторный автотрансформатор был очень распространен. Сегодня электронный ЛАТР, схема которого должна быть у каждого радиолюбителя, имеет множество модификаций. Старые модели имели токосъемный контакт, расположенный на вторичной обмотке, что давало возможность плавно менять значение выходного напряжения, позволяло оперативно изменять напряжение при подключении различных лабораторных приборов, изменении интенсивности нагрева жала паяльника, регулировки электрического освещения, изменения оборотов электродвигателя и многого другого. Особое значение имеет ЛАТР в качестве устройства стабилизации напряжения, что очень важно при настройке различных приборов.

Современный ЛАТР используется почти в каждом доме для стабилизации напряжения.

Сегодня, когда электронный ширпотреб заполонил прилавки магазинов, приобрести надежный регулятор напряжения простому радиолюбителю стало проблемой. Конечно, можно найти и промышленный образец. Но они часто слишком дорогие и громоздкие, а для домашних условий это не всегда подходит. Вот и приходится многочисленным радиолюбителям «изобретать велосипед», создавая электронный ЛАТР своими руками.

Простое устройство регулирования напряжения

Одна из самых простых моделей ЛАТР, схема которой изображена на рис.1, доступна и начинающим. Регулируемое устройством напряжение — от 0 до 220 вольт. Мощность этой модели — от 25 до 500 Вт. Повысить мощность регулятора можно до 1,5 кВт, для этого тиристоры VD1 и VD2 следует установить на радиаторы.

Эти тиристоры (VD1 и VD2) подключаются параллельно нагрузке R1. Они пропускают ток в противоположных направлениях. При включении устройства в сеть эти тиристоры закрыты, а конденсаторы С1 и С2 заряжаются посредством резистора R5. Величину напряжения, получаемого на нагрузке, изменяют по необходимости переменным резистором R5. Он вместе с конденсаторами (С1 и С2) создает фазосдвигающую цепь.

Рис. 2. Схема ЛАТРа, дающего синусоидальное напряжение без помех в системе.

Особенностью этого технического решения является использование обоих полупериодов переменного тока, поэтому для нагрузки используется не половинная мощность, а полная.

Недостатком данной схемы (плата за простоту) надо считать то, что форма переменного напряжения на нагрузке оказывается не строго синусоидальной, что обусловлено спецификой работы тиристоров. Это может привести к помехам по сети. Для устранения проблемы дополнительно к схеме можно установить фильтры последовательно нагрузке (дроссели), например, взять их из неисправного телевизора.

Для повышения или понижения уровня напряжения (U) используются трансформаторы, в которых благодаря разному числу витков первичной и вторичной обмоток на выходе можно получить требуемый уровень U. Подобные устройства используются и в лабораторных исследованиях, однако их конструкция имеет свои особенности. При необходимости провести плавную регулировку как однофазного, так и трехфазного напряжения, применяются особые автотранформаторы — ЛАТР, выполняющие функцию блока питания (БП) для различных видов приборов в лаборатории.

Основной особенностью данного устройства является то, что первичная и вторичные обмотки в нем соединены электрическим путем (точнее сказать, контуры обмоток соединены, при этом часть витков относится к первичному, а другая часть – к виткам вторичного типа), что обеспечивает помимо электромагнитной, еще и электрическую взаимосвязь.

Вторичная обмотка на выходе имеет несколько рядов клемм, при этом при подключении к каждой из них можно получить разные уровни U.

Преимущества и недостатки использования ЛАТР

Как уже было сказано выше, подобные виды трансформаторов используются в основном в лабораториях. Основными преимуществами применения данного вида приборов можно считать следующие факторы:

  • Высокий КПД, который в ЛАТРах как при однофазном, так и трехфазном токе может достигать значения в 99 %. Такой показатель возможен в том случае, когда различие между U входа и выхода незначительно, при этом выходное напряжение может быть как меньше, так и больше входящего. При этом U выхода всегда имеет синусоидальную характеристику.
  • За счет того, что как первичная, так и вторичная обмотки соединены в единый контур, между ними не существует гальванической развязки. При присутствии зануления (в промышленных сетях) это не критично, зато позволяет использовать якорь маленького диаметра (меньший расход материала) и меньшее количество медного провода, необходимого для витков.
  • В связи с техническими особенностями, указанными в предыдущем подпункте, автотрансформатор бывает, как правило, небольшого размера и достаточно легок, что в свою очередь, значительно влияет на уменьшение его стоимости.

Виды ЛАТРов и их обозначения

Как уже было сказано выше, все подобные виды трансформаторов работают от цепи переменного тока, причем распространены как однофазные, так и трехфазные модели. В зависимости от их технических характеристик
, они обозначаются следующим образом:

  • Лабораторный
    регулируемый автотрансформатр
    – собственно, ЛАТР
    .
  • Автотрансформатор
    , применяемый на однофазном
    переменном токе (однофазные регулятор напряжения) – РНО
    .
  • Применяемый на трехфазном
    токе (трехфазные регуляторы напряжения) автотрансформатор
    РНТ
    .

Все ЛАТРы применяются для того, чтобы на выходе получить напряжение, отличное от входящего (преобразователь или регулятор напряжения). Зачастую, их применение оправдано для подключения бытовой техники, номинальное напряжение которой по характеристикам, заявленным производителем, отличается от U промышленной сети (230/50 В или 380/50 В).

Все виды трансформаторов представляют собой несколько обмоток, которые связаны индуктивным путем, и могут преобразовывать либо входное напряжение (трансформаторы U), либо входной ток (трансформаторы I). Что касается лабораторных автотранформаторов, в которых имеется также электрическая связь между обмотками, они хотя и активно применяются с середины пятидесятых годов прошлого века, при этом, остаются востребованными и по сегодняшний день.

Модификация подобного прибора значительно изменилась с течением времени. Ранее, в целях осуществления плавной регулировки по U применялся токосъемный контакт, закрепляемый на витках вторичной обмотки, что позволяло быстро изменять параметры напряжения на выходе. Таким образом, в условиях лаборатории всегда существовала возможность изменять работу различных устройств и агрегатов, как то – менять обороты двигателя, усиливать или приглушать яркость освещения или регулировать температуру нагрева паяльника.

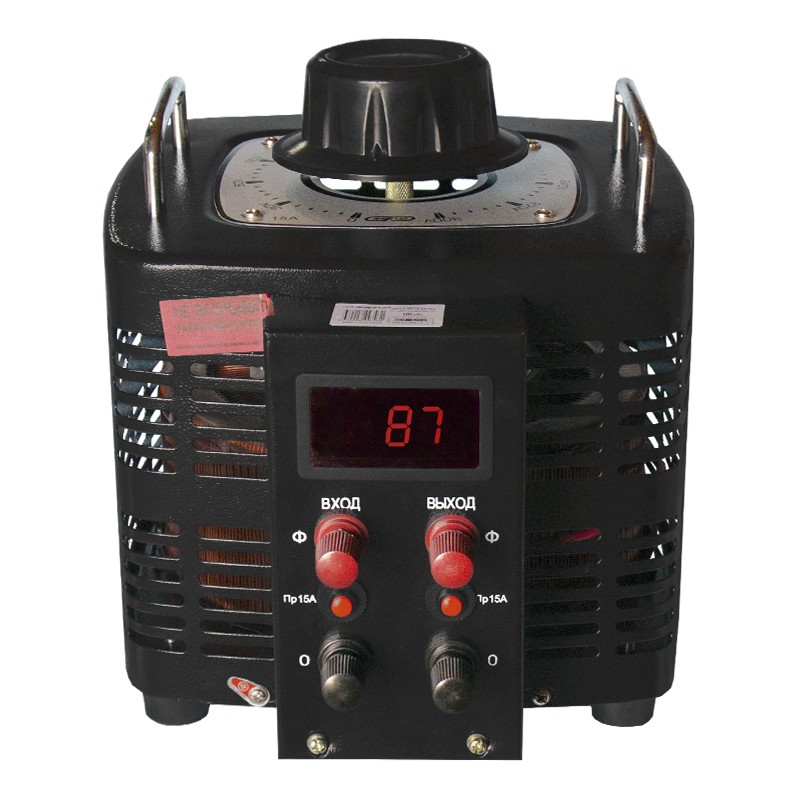

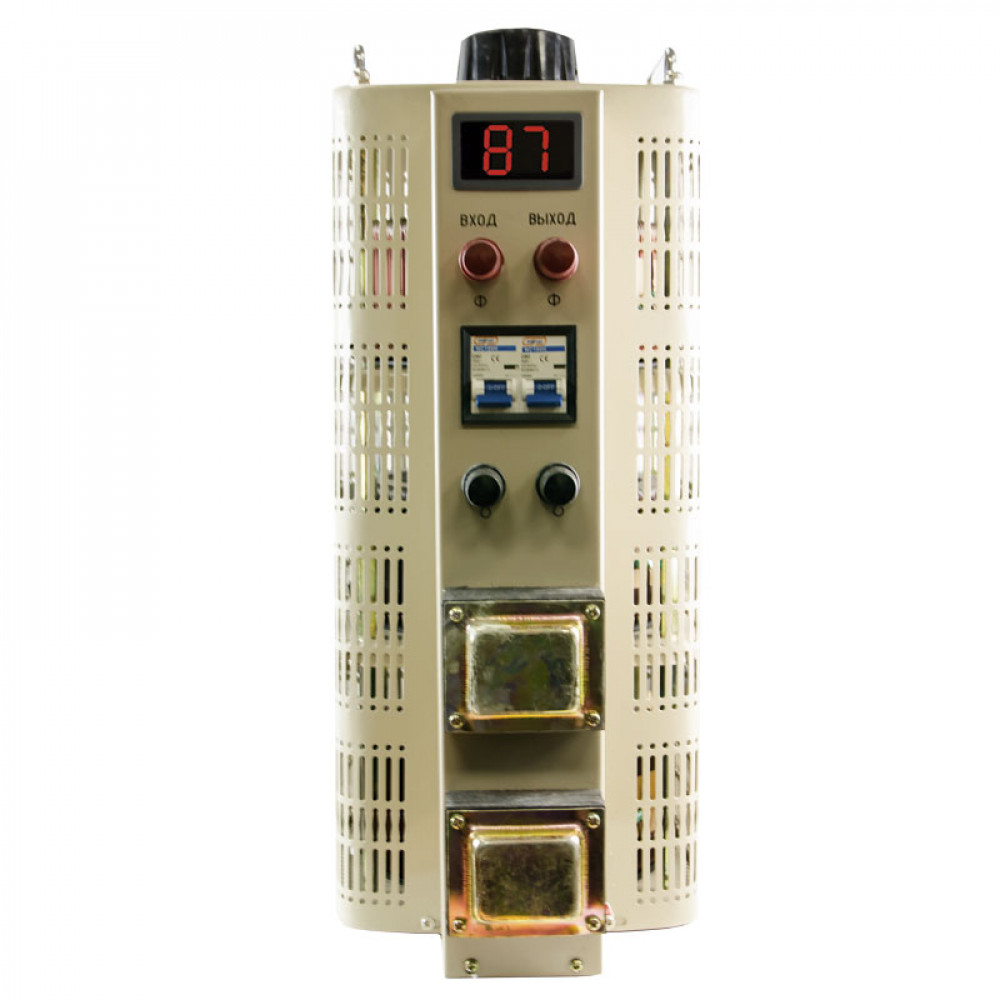

В настоящее время ЛАТР имеет достаточно много различных модификаций, самые популярные из них – и . Однако все модели являются преобразователями напряжения по его величине (стабилизаторами U), причем, выходной параметр имеет возможность настройки. Для правильного использования подобных видов устройств необходимо обратиться к инструкции по применению ЛАТРа
.

Схема ЛАТР

Как уже было сказано выше, все ЛАТРы относятся к автотранформаторам и обладают незначительной мощностью. При этом, им не требуется регистрация как средства измерения в Госреестре СИ и, соответственно, их не требуется поверять (по метрологическому освидетельствованию).

ЛАТР используется как на однофазной
(230/50В), так и на трехфазной
(380/50В) сети переменного тока и состоит из следующих составляющих:

  • Тороидальный сердечник из стали.
  • Обмотка, которая выполнена в виде одного контура (первичная).

При этом ее определенное количество витков зачастую выступает также и в роли вторичной обмотки и может регулироваться в зависимости от требуемого U выхода. Для того, чтобы уменьшить или увеличить число витков вторичной обмотки, в ЛАТРе предусмотрено ручное управление (ручка), поворот которой вызывает скольжение и перемещение угольной щетки от одного витка к другому. Таким образом, изменяется коэффициент трансформации, что и обуславливает различное выходное U.

Как работает ЛАТР

Как уже было сказано, настройка требуемого выходного напряжения осуществляется вручную, посредством вращения ручки, меняющей перемещение угольной щетки. При этом подобная настройка реализуется при подключении прибора к электрической сети.

Один из выходов витков обмотки, относящийся к вторичной, подсоединен к угольной щетке. Второй конец вторичной обмотки является общим с той стороны, где имеется входная сеть. Вращение ручки вызывает перемещение щетки, что в свою очередь изменяет число витков, а следовательно – выходное значение U.

Все устройства, которым необходимо напряжение, отличное от номинального, подсоединяются к выходу ЛАТРа (к специально установленным клеммам). Питание сети подается на входные клеммы автотранформатора.

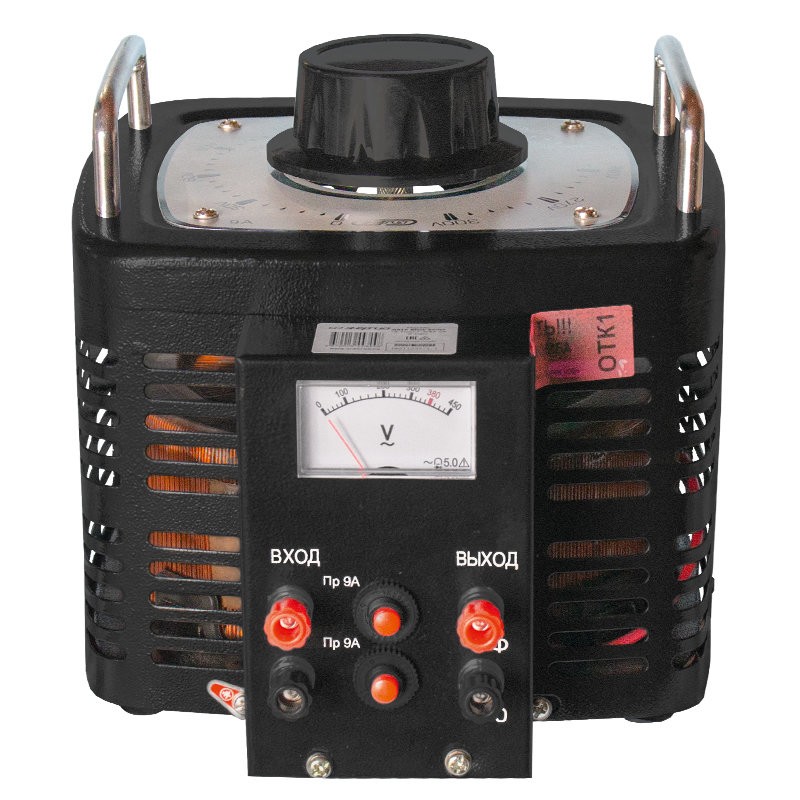

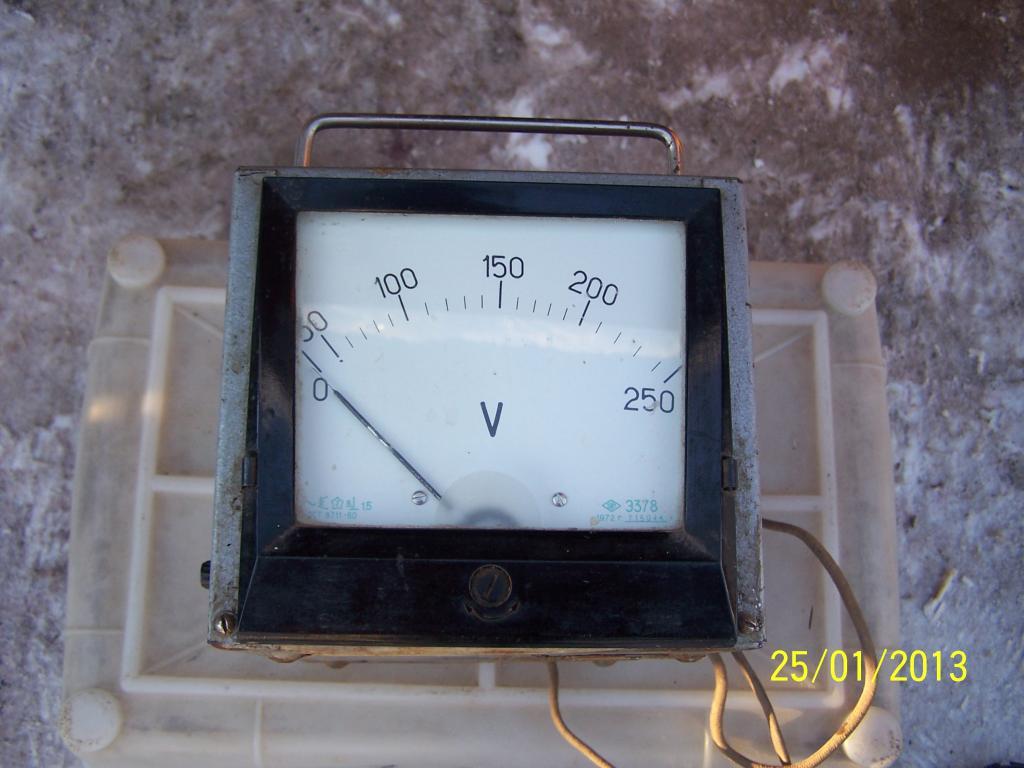

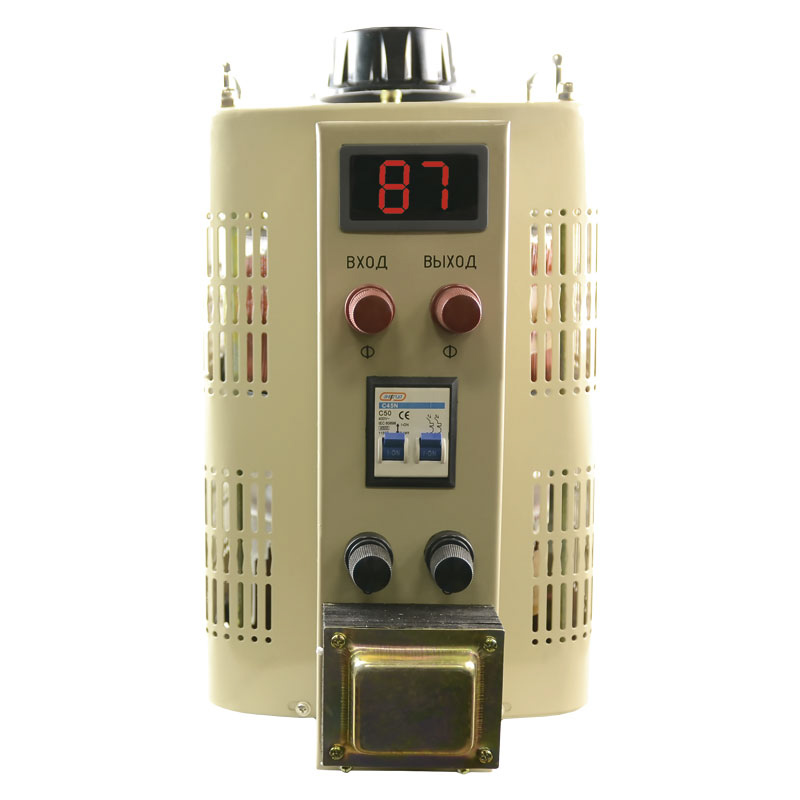

Спереди автотрансформатора установлен вольтметр для вторичной цепи, который способен показать резкие скачки напряжения (перегрузку), а также позволяет более точно выставить требуемое U на выходе.

ВАЖНО! Данный вольтметр позволяет правильно выставить требуемое напряжение вторичной цепи, однако, для правильной оценки его значения необходимо также замерять U перед потребителем.

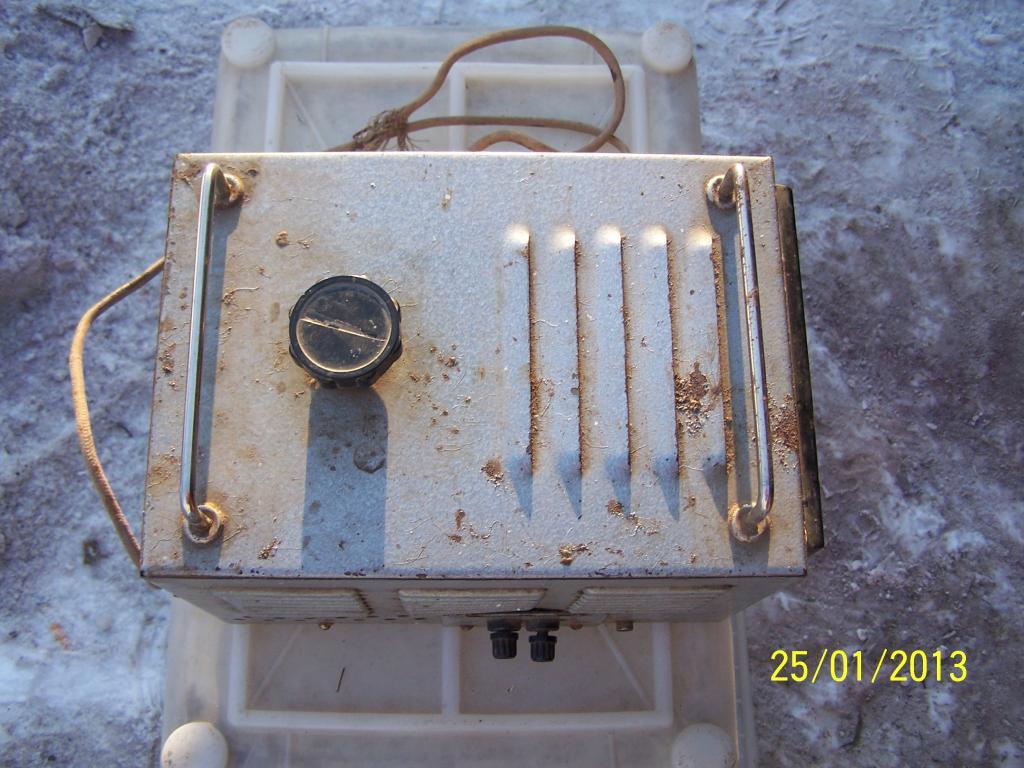

Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева.

Виды применяемых лабораторных автотрансформаторов

Все ЛАТРы, используемые в настоящее время, рассчитаны на питание от сети АС определенных напряжений.

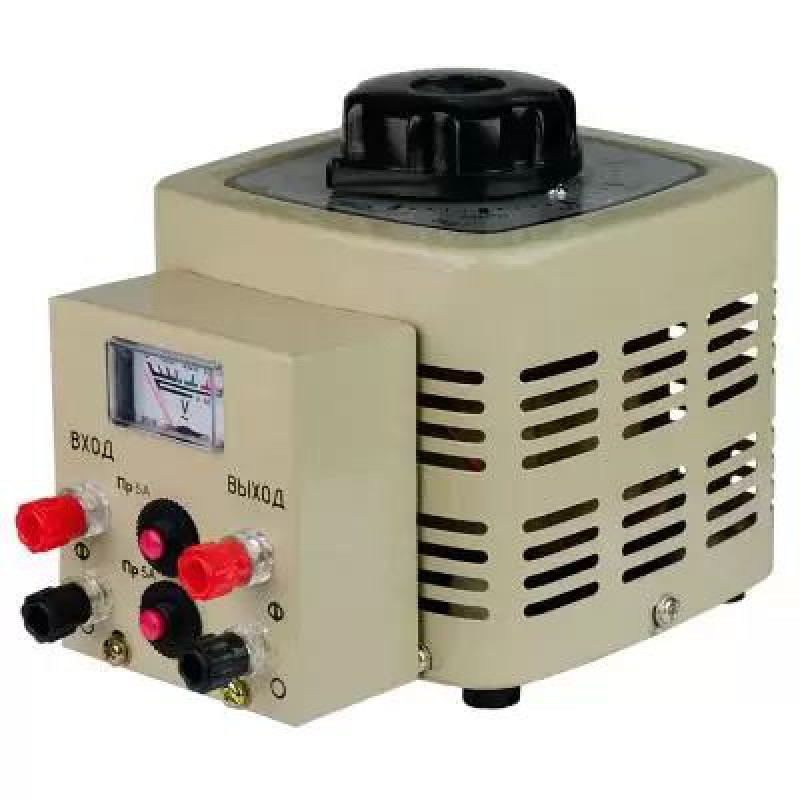

Модели, предназначенные для работы на однофазном токе 230/50В. Имеют один тороидальный сердечник, на котором расположена обмотка. Их схема очень проста.

Устройства, работающие от трехфазной сети АС 380/50В. Они оснащены тремя магнитопроводами, каждый из которых имеет свою обмотку. Здесь схема выглядит несколько иначе.

Все виды подобных трансформаторов могут выдавать как пониженное, так и повышенное напряжение на выходе, а именно:

  • РНО – 0-250В.
  • РНТ – 0-450В.

Основные сферы применения ЛАТР

Все подобные виды автотранформаторов имеют достаточно узкое применение за счет своих конструктивных особенностей, а именно:

  • В лабораториях различных НИИ и предприятий для проведения тестовых работ применительно к оборудованию, работающему на АС, а также в качестве стабилизатора U для понижения сетевого напряжения (на входе).
  • Для наладки, отладки промышленных приборов, радиоэлектронной и высокочувствительной техники и большинства устройств, для работы которых требуется пониженный уровень U.
  • В качестве зарядного устройства для АКБ.
  • В ЖКХ.
  • В образовательных учреждениях для проведения лабораторных работ.

Однако, если в электросети постоянно имеется нестабильный уровень U, применение ЛАТРа не будет себя оправдывать, так как в подобных случаях требуется установка стабилизатора.

Как изготовить ЛАТР своими руками

Подобный тип автотрансформатора вполне возможно изготовить собственными силами, при этом, предпочтительно начинать с простой модели, предназначенной для однофазного тока с U сети 230/50В.

Для понимания того, что такое трансформатор ЛАТР
и как он будет работать, достаточно взглянуть на простейшую схему.

Можно, конечно, собрать и электронный ЛАТР своими руками
. Но для начала следует приступать к сборке с элементарных схем.

Следует заранее оговориться, что подобный типы ЛАТРов предназначаются для изменения напряжения в небольших диапазонах. Иначе целесообразно использовать обычные, классические схемы трансформаторов с первичной и вторичной обмотками. При применении ЛАТРа на большой разнице входного и выходного U возможно возникновение следующих проблем:

  • Велика вероятность возникновения I, близкого к току КЗ.
  • В связи с использованием большего количества материала (сердечника, медной проволоки), вес и габариты полученного трансформатора будут достаточно велики, что также и увеличит его стоимость.
  • Низкий КПД.

Для сборки ЛАТРа необходимо подготовить следующие материалы:

  • Сердечник (стержневой или тороидальной формы), продаются в специализированных магазинах. Возможно также найти подобный якорь в старой, сломанной технике.
  • Медная проволока (для обмотки).
  • Изолента (тряпичная).
  • Термостойкий лак.
  • Корпус, на который необходимо установить входные и выходные клеммы.

Если необходимо собрать автотрансформатор с возможностью изменения выходного U, также потребуются:

  • Вольтметр (можно применить как аналоговый, так и цифровой вариант).
  • Ручка и ползунок, имеющий угольную щетку (необходимы для регулировки U).

Для того, чтобы правильно подобрать количество витков медной проволоки, необходимо произвести расчет провода. С этой целью необходимо определиться, в каких диапазонах требуется получить напряжение на выходе. В качестве стандартных значений используется 127/50, 180/50 и 250/50, при этом U входа = 230/50В. Также требуется ограничить и задать мощность прибора Р.

Расчет витков обмотки

Для того, чтобы подобрать требуемый провод, необходимо определить максимальный ток, который возможен через обмотку. Максимальный I можно получить при работе автотрансформатора в качестве понижающего с 230В (U1) на 127В (U2). Таким образом, I считается следующим образом:
I = I2 – I1 = P / U2 – P / U1, где:

  • I, I2, I3 – тoк на участках, A.
  • Р – мощность, Вт.
  • U1, U2 – напряжение на входе и выходе, В.

Для того, чтобы подобрать провод требуемого диаметра, необходимо произвести следующий расчет:

Исходя из таблицы по выбору марки провода и его сечения, согласно ПУЭ подбирается требуемый провод.

Pp = P * k * (1 – 1/n)

В последней формуле k – коэффициент, зависящий от КПД ЛАТРа.

Теперь требуется определить количество витков обмотки, необходимое для U в 1 В. Для этой цели определяется площадь поперечного сечения магнитопровода S:

В данной формуле:

  • W0 – количество витков обмотки, необходимое для U в 1 В.
  • m – постоянный коэффициент (35 – для тороидального сердечника, 50 – для стержневого)

В зависимости от вида материала, используемого в качестве сердечника, многие предпочитают увеличивать количество витков на 1В на 30%, а общее количество – на 10% во избежание потерь по U.

После этого рассчитывается необходимое количество витков путем перемножения W0 на требуемое напряжение вторичной обмотки:

Чтобы рассчитать требуемую длину провода, необходимо намотать один виток на сердечник, а затем замерить его длину. Умножая полученную величину на рассчитанное выше количество витков, в результате можно получить необходимую длину проволоки. Для того, чтобы проволоки хватило на присоединение к разъемам, с каждой стороны требуется добавить по 30 см.

Сборка ЛАТРа

Для того, чтобы собрать ЛАТР с возможностью регулировки U на выходе, необходимо использовать сердечник тороидального профиля.

Поверхность сердечника, которая будет соприкасаться с медной обмоткой, обматывается тряпичной изолентой. Один конец подготовленной медной проволоки оставляется для крепления разъема. После этого на сам магнитопровод необходимо намотать то количество витков, которое получилось из расчета, представленного выше.

С учетом того, что собираемый ЛАТР предназначен для нескольких уровней напряжения, при достижении первого значения из провода делается петля, после чего намотка витков продолжается до тех пор, пока весь провод не будет использован.

После того, как вся проволока намотана на сердечник, она покрывается термостойким лаком. При этом, самым оптимальным вариантом лакировки будет являться опускание магнитопровода с намотанной медной проволокой непосредственно в емкость, заполненную лаком, после чего его требуется оставить в ней на некоторое время. По истечении необходимого для выбранного лака времени сердечник с обмоткой вынимается из лака и просушивается, после чего помещается в подготовленный корпус.

Один конец намотанного провода подсоединяется к клемме, на которую будет подаваться питание от сети. Не стоит забывать, что она в обязательном порядке должна быть соединена с общим разъемом нагрузки, для этого достаточно соединить их изнутри короба обычным проводом.

Петля обмотки, которая соответствует U=230В, соединяется со второй входной клеммой (идет на БП). Все оставшиеся петли, соответствующие различным напряжениям, подключаются к соответствующим разъемам в зависимости от схемы подключения
.

Если собирается ЛАТР, предназначенный для плавного регулирования выходного U, на корпусе делается крепление, в которое вставляется регулирующая ручка с подсоединенной к ней угольной щеткой, при этом она должна прикасаться к верхним виткам обмотки.

Там, где будет двигаться ползунок со щеткой, необходимо счистить лак (можно разметить данный участок на глаз), что обеспечит электрический контакт. В данном случае на выходе будет всего одна клемма, которую необходимо подсоединить к щетке, а также установить вольтметр.

После окончательной сборки получается готовый ЛАТР, собранный своими руками
.

Проверка работоспособности собранного автотрансформатора

После сборки, данный автотранформатор необходимо протестировать на работоспособность, для чего требуется придерживаться следующей последовательности действий:

  1. На входные клеммы подается напряжение 230/50 В.
  2. После подачи U необходимо выждать некоторое время и убедиться в отсутствии постороннего шума, вибрации, запаха или появления дыма.
  3. Поворачивая ручку регулятора, сверить необходимое значение выходных U с заданными.
  4. После непродолжительного времени работы отключить трансформатор, открыть корпус и проверить обмотку на возможный перегрев.

Если все вышеуказанные пункты соблюдены и не замечено никаких отклонений в нормальной работе прибора, данный ЛАТР
может использоваться по своему назначению. Таким образом, подобные лабораторные автотрансформаторы
возможно применять не только в условиях учреждения, но и в быту, обеспечивая требуемое напряжения для работы разнообразных приборов.

Как устроен латр. Принципиальная схема подключения латр

Для повышения или понижения уровня напряжения (U) используются трансформаторы, в которых благодаря разному числу витков первичной и вторичной обмоток на выходе можно получить требуемый уровень U. Подобные устройства используются и в лабораторных исследованиях, однако их конструкция имеет свои особенности. При необходимости провести плавную регулировку как однофазного, так и трехфазного напряжения, применяются особые автотранформаторы — ЛАТР, выполняющие функцию блока питания (БП) для различных видов приборов в лаборатории.

Основной особенностью данного устройства является то, что первичная и вторичные обмотки в нем соединены электрическим путем (точнее сказать, контуры обмоток соединены, при этом часть витков относится к первичному, а другая часть – к виткам вторичного типа), что обеспечивает помимо электромагнитной, еще и электрическую взаимосвязь.

Вторичная обмотка на выходе имеет несколько рядов клемм, при этом при подключении к каждой из них можно получить разные уровни U.

Преимущества и недостатки использования ЛАТР

Как уже было сказано выше, подобные виды трансформаторов используются в основном в лабораториях. Основными преимуществами применения данного вида приборов можно считать следующие факторы:

  • Высокий КПД, который в ЛАТРах как при однофазном, так и трехфазном токе может достигать значения в 99 %. Такой показатель возможен в том случае, когда различие между U входа и выхода незначительно, при этом выходное напряжение может быть как меньше, так и больше входящего. При этом U выхода всегда имеет синусоидальную характеристику.
  • За счет того, что как первичная, так и вторичная обмотки соединены в единый контур, между ними не существует гальванической развязки. При присутствии зануления (в промышленных сетях) это не критично, зато позволяет использовать якорь маленького диаметра (меньший расход материала) и меньшее количество медного провода, необходимого для витков.
  • В связи с техническими особенностями, указанными в предыдущем подпункте, автотрансформатор бывает, как правило, небольшого размера и достаточно легок, что в свою очередь, значительно влияет на уменьшение его стоимости.

Виды ЛАТРов и их обозначения

Как уже было сказано выше, все подобные виды трансформаторов работают от цепи переменного тока, причем распространены как однофазные, так и трехфазные модели. В зависимости от их технических характеристик
, они обозначаются следующим образом:

  • Лабораторный
    регулируемый автотрансформатр
    – собственно, ЛАТР
    .
  • Автотрансформатор
    , применяемый на однофазном
    переменном токе (однофазные регулятор напряжения) – РНО
    .
  • Применяемый на трехфазном
    токе (трехфазные регуляторы напряжения) автотрансформатор
    РНТ
    .

Все ЛАТРы применяются для того, чтобы на выходе получить напряжение, отличное от входящего (преобразователь или регулятор напряжения). Зачастую, их применение оправдано для подключения бытовой техники, номинальное напряжение которой по характеристикам, заявленным производителем, отличается от U промышленной сети (230/50 В или 380/50 В).

Все виды трансформаторов представляют собой несколько обмоток, которые связаны индуктивным путем, и могут преобразовывать либо входное напряжение (трансформаторы U), либо входной ток (трансформаторы I). Что касается лабораторных автотранформаторов, в которых имеется также электрическая связь между обмотками, они хотя и активно применяются с середины пятидесятых годов прошлого века, при этом, остаются востребованными и по сегодняшний день.

Модификация подобного прибора значительно изменилась с течением времени. Ранее, в целях осуществления плавной регулировки по U применялся токосъемный контакт, закрепляемый на витках вторичной обмотки, что позволяло быстро изменять параметры напряжения на выходе. Таким образом, в условиях лаборатории всегда существовала возможность изменять работу различных устройств и агрегатов, как то – менять обороты двигателя, усиливать или приглушать яркость освещения или регулировать температуру нагрева паяльника.

В настоящее время ЛАТР имеет достаточно много различных модификаций, самые популярные из них – и . Однако все модели являются преобразователями напряжения по его величине (стабилизаторами U), причем, выходной параметр имеет возможность настройки. Для правильного использования подобных видов устройств необходимо обратиться к инструкции по применению ЛАТРа
.

Схема ЛАТР

Как уже было сказано выше, все ЛАТРы относятся к автотранформаторам и обладают незначительной мощностью. При этом, им не требуется регистрация как средства измерения в Госреестре СИ и, соответственно, их не требуется поверять (по метрологическому освидетельствованию).

ЛАТР используется как на однофазной
(230/50В), так и на трехфазной
(380/50В) сети переменного тока и состоит из следующих составляющих:

  • Тороидальный сердечник из стали.
  • Обмотка, которая выполнена в виде одного контура (первичная).

При этом ее определенное количество витков зачастую выступает также и в роли вторичной обмотки и может регулироваться в зависимости от требуемого U выхода. Для того, чтобы уменьшить или увеличить число витков вторичной обмотки, в ЛАТРе предусмотрено ручное управление (ручка), поворот которой вызывает скольжение и перемещение угольной щетки от одного витка к другому. Таким образом, изменяется коэффициент трансформации, что и обуславливает различное выходное U.

Как работает ЛАТР

Как уже было сказано, настройка требуемого выходного напряжения осуществляется вручную, посредством вращения ручки, меняющей перемещение угольной щетки. При этом подобная настройка реализуется при подключении прибора к электрической сети.

Один из выходов витков обмотки, относящийся к вторичной, подсоединен к угольной щетке. Второй конец вторичной обмотки является общим с той стороны, где имеется входная сеть. Вращение ручки вызывает перемещение щетки, что в свою очередь изменяет число витков, а следовательно – выходное значение U.

Все устройства, которым необходимо напряжение, отличное от номинального, подсоединяются к выходу ЛАТРа (к специально установленным клеммам). Питание сети подается на входные клеммы автотранформатора.

Спереди автотрансформатора установлен вольтметр для вторичной цепи, который способен показать резкие скачки напряжения (перегрузку), а также позволяет более точно выставить требуемое U на выходе.

ВАЖНО! Данный вольтметр позволяет правильно выставить требуемое напряжение вторичной цепи, однако, для правильной оценки его значения необходимо также замерять U перед потребителем.

Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева.

Виды применяемых лабораторных автотрансформаторов

Все ЛАТРы, используемые в настоящее время, рассчитаны на питание от сети АС определенных напряжений.

Модели, предназначенные для работы на однофазном токе 230/50В. Имеют один тороидальный сердечник, на котором расположена обмотка. Их схема очень проста.

Устройства, работающие от трехфазной сети АС 380/50В. Они оснащены тремя магнитопроводами, каждый из которых имеет свою обмотку. Здесь схема выглядит несколько иначе.

Все виды подобных трансформаторов могут выдавать как пониженное, так и повышенное напряжение на выходе, а именно:

  • РНО – 0-250В.
  • РНТ – 0-450В.

Основные сферы применения ЛАТР

Все подобные виды автотранформаторов имеют достаточно узкое применение за счет своих конструктивных особенностей, а именно:

  • В лабораториях различных НИИ и предприятий для проведения тестовых работ применительно к оборудованию, работающему на АС, а также в качестве стабилизатора U для понижения сетевого напряжения (на входе).
  • Для наладки, отладки промышленных приборов, радиоэлектронной и высокочувствительной техники и большинства устройств, для работы которых требуется пониженный уровень U.
  • В качестве зарядного устройства для АКБ.
  • В ЖКХ.
  • В образовательных учреждениях для проведения лабораторных работ.

Однако, если в электросети постоянно имеется нестабильный уровень U, применение ЛАТРа не будет себя оправдывать, так как в подобных случаях требуется установка стабилизатора.

Как изготовить ЛАТР своими руками

Подобный тип автотрансформатора вполне возможно изготовить собственными силами, при этом, предпочтительно начинать с простой модели, предназначенной для однофазного тока с U сети 230/50В.

Для понимания того, что такое трансформатор ЛАТР
и как он будет работать, достаточно взглянуть на простейшую схему.

Можно, конечно, собрать и электронный ЛАТР своими руками
. Но для начала следует приступать к сборке с элементарных схем.

Следует заранее оговориться, что подобный типы ЛАТРов предназначаются для изменения напряжения в небольших диапазонах. Иначе целесообразно использовать обычные, классические схемы трансформаторов с первичной и вторичной обмотками. При применении ЛАТРа на большой разнице входного и выходного U возможно возникновение следующих проблем:

  • Велика вероятность возникновения I, близкого к току КЗ.
  • В связи с использованием большего количества материала (сердечника, медной проволоки), вес и габариты полученного трансформатора будут достаточно велики, что также и увеличит его стоимость.
  • Низкий КПД.

Для сборки ЛАТРа необходимо подготовить следующие материалы:

  • Сердечник (стержневой или тороидальной формы), продаются в специализированных магазинах. Возможно также найти подобный якорь в старой, сломанной технике.
  • Медная проволока (для обмотки).
  • Изолента (тряпичная).
  • Термостойкий лак.
  • Корпус, на который необходимо установить входные и выходные клеммы.

Если необходимо собрать автотрансформатор с возможностью изменения выходного U, также потребуются:

  • Вольтметр (можно применить как аналоговый, так и цифровой вариант).
  • Ручка и ползунок, имеющий угольную щетку (необходимы для регулировки U).

Для того, чтобы правильно подобрать количество витков медной проволоки, необходимо произвести расчет провода. С этой целью необходимо определиться, в каких диапазонах требуется получить напряжение на выходе. В качестве стандартных значений используется 127/50, 180/50 и 250/50, при этом U входа = 230/50В. Также требуется ограничить и задать мощность прибора Р.

Расчет витков обмотки

Для того, чтобы подобрать требуемый провод, необходимо определить максимальный ток, который возможен через обмотку. Максимальный I можно получить при работе автотрансформатора в качестве понижающего с 230В (U1) на 127В (U2). Таким образом, I считается следующим образом:
I = I2 – I1 = P / U2 – P / U1, где:

  • I, I2, I3 – тoк на участках, A.
  • Р – мощность, Вт.
  • U1, U2 – напряжение на входе и выходе, В.

Для того, чтобы подобрать провод требуемого диаметра, необходимо произвести следующий расчет:

Исходя из таблицы по выбору марки провода и его сечения, согласно ПУЭ подбирается требуемый провод.

Pp = P * k * (1 – 1/n)

В последней формуле k – коэффициент, зависящий от КПД ЛАТРа.

Теперь требуется определить количество витков обмотки, необходимое для U в 1 В. Для этой цели определяется площадь поперечного сечения магнитопровода S:

В данной формуле:

  • W0 – количество витков обмотки, необходимое для U в 1 В.
  • m – постоянный коэффициент (35 – для тороидального сердечника, 50 – для стержневого)

В зависимости от вида материала, используемого в качестве сердечника, многие предпочитают увеличивать количество витков на 1В на 30%, а общее количество – на 10% во избежание потерь по U.

После этого рассчитывается необходимое количество витков путем перемножения W0 на требуемое напряжение вторичной обмотки:

Чтобы рассчитать требуемую длину провода, необходимо намотать один виток на сердечник, а затем замерить его длину. Умножая полученную величину на рассчитанное выше количество витков, в результате можно получить необходимую длину проволоки. Для того, чтобы проволоки хватило на присоединение к разъемам, с каждой стороны требуется добавить по 30 см.

Сборка ЛАТРа

Для того, чтобы собрать ЛАТР с возможностью регулировки U на выходе, необходимо использовать сердечник тороидального профиля.

Поверхность сердечника, которая будет соприкасаться с медной обмоткой, обматывается тряпичной изолентой. Один конец подготовленной медной проволоки оставляется для крепления разъема. После этого на сам магнитопровод необходимо намотать то количество витков, которое получилось из расчета, представленного выше.

С учетом того, что собираемый ЛАТР предназначен для нескольких уровней напряжения, при достижении первого значения из провода делается петля, после чего намотка витков продолжается до тех пор, пока весь провод не будет использован.

После того, как вся проволока намотана на сердечник, она покрывается термостойким лаком. При этом, самым оптимальным вариантом лакировки будет являться опускание магнитопровода с намотанной медной проволокой непосредственно в емкость, заполненную лаком, после чего его требуется оставить в ней на некоторое время. По истечении необходимого для выбранного лака времени сердечник с обмоткой вынимается из лака и просушивается, после чего помещается в подготовленный корпус.

Один конец намотанного провода подсоединяется к клемме, на которую будет подаваться питание от сети. Не стоит забывать, что она в обязательном порядке должна быть соединена с общим разъемом нагрузки, для этого достаточно соединить их изнутри короба обычным проводом.

Петля обмотки, которая соответствует U=230В, соединяется со второй входной клеммой (идет на БП). Все оставшиеся петли, соответствующие различным напряжениям, подключаются к соответствующим разъемам в зависимости от схемы подключения
.

Если собирается ЛАТР, предназначенный для плавного регулирования выходного U, на корпусе делается крепление, в которое вставляется регулирующая ручка с подсоединенной к ней угольной щеткой, при этом она должна прикасаться к верхним виткам обмотки.

Там, где будет двигаться ползунок со щеткой, необходимо счистить лак (можно разметить данный участок на глаз), что обеспечит электрический контакт. В данном случае на выходе будет всего одна клемма, которую необходимо подсоединить к щетке, а также установить вольтметр.

После окончательной сборки получается готовый ЛАТР, собранный своими руками
.

Проверка работоспособности собранного автотрансформатора

После сборки, данный автотранформатор необходимо протестировать на работоспособность, для чего требуется придерживаться следующей последовательности действий:

  1. На входные клеммы подается напряжение 230/50 В.
  2. После подачи U необходимо выждать некоторое время и убедиться в отсутствии постороннего шума, вибрации, запаха или появления дыма.
  3. Поворачивая ручку регулятора, сверить необходимое значение выходных U с заданными.
  4. После непродолжительного времени работы отключить трансформатор, открыть корпус и проверить обмотку на возможный перегрев.

Если все вышеуказанные пункты соблюдены и не замечено никаких отклонений в нормальной работе прибора, данный ЛАТР
может использоваться по своему назначению. Таким образом, подобные лабораторные автотрансформаторы
возможно применять не только в условиях учреждения, но и в быту, обеспечивая требуемое напряжения для работы разнообразных приборов.

Основным поводом для создания электронного ЛАТРа своими руками является избыток на рынке электротоваров ненадежных регуляторов. Выходом из ситуации может быть образец промышленного типа, но такие экземпляры стоят дорого и обладают внушительными габаритами, что затрудняет его использование в домашних условиях.

Что представляет собой прибор

Стоит упомянуть, что лабораторные автотрансформаторы (ЛАТР) широко использовались еще полвека тому назад. Прежние варианты прибора обладали токосъемным контактом, который был расположен на вторичной обмотке. Это позволяло плавно изменять выходное напряжение (его значение).

Если подключались всевозможные лабораторные приборы, был вариант оперативной смены напряжения. Например, при необходимости легко можно было повлиять на степень нагрева паяльника, регулировать яркость освещения, обороты электродвигателя и многое другое. Вот такой своеобразный регулирующий блок питания.

Рисунок 1. Схема простого варианта ЛАТРа.

Нынешний вариант ЛАТРа обладает различными модификациями. В целом его можно считать трансформатором, в котором происходит трансформация переменного напряжения одной величины в переменное напряжение другой. Устройство широко используется в качестве стабилизатора напряжения. Основной особенностью является возможность изменения напряжения на выходе из прибора. ЛАТРы бывают нескольких вариантов исполнения:

  • однофазного;
  • трехфазного.

Трехфазный вариант представляет собой вмонтированные в едином корпусе три однофазных лабораторных автотрансформатора. Кстати, желающих стать обладателем трехфазного варианта значительно меньше.

Простой прибор для регулирования

Существует весьма простенький вариант ЛАТРа, который доступен даже для начинающих, его схема изображена на рис. 1.
Регулируемый таким прибором диапазон напряжений находится в пределах 0-220 вольт. Данный самодельный регулятор обладает мощностью 25-500 Вт. Увеличение мощности устройства может быть проведено посредством установки тиристоров VD1 и VD2 на радиаторы.

Полупроводниковые приборы (речь идет о тиристорах ВД1 и ВД2) следует подключить параллельно с нагрузкой R1. Пропускаемый ими ток имеет противоположные направления. Когда прибор включается в сеть, тиристоры остаются закрытыми, в отличие от конденсаторов С1 и С2, зарядка которых производится резистором R5. Если есть потребность, с помощью резистора R5 можно изменить напряжение, которое получается во время нагрузки. Резистор и конденсаторы создают фазосдвигающую цепь.

Рисунок 2. ЛАТР с биполярным транзистором.

Фазосдвигающая цепь – это электрический четырехполюсник, гармонический сигнал на выходе которого сдвигается по фазе относительно входного сигнала. Распространены в САУ в качестве устройств корректировки, которые обеспечивают устойчивость и необходимое качество управления. Частными случаями являются дифференцирующие и интегрирующие цепи.

Данное техническое решение позволяет использовать для нагрузки не половинную мощность, а полную. Достигается это благодаря тому, что используются оба полупериода переменного тока.

К недостаткам можно отнести форму переменного напряжения на нагрузке. В этом варианте она не строго синусоидальная. Специфика работы полупроводниковых приборов является основной причиной. Наличие такой особенности способно вызвать помехи в сети. Но их можно устранить путем дополнительной установки дросселей (фильтров последовательной нагрузки) на схему. Такие фильтры можно найти даже в неисправном телевизоре.

Регулятор напряжения: вариант с трансформатором

Лабораторный автотрансформатор, который не станет причиной помех в сети и способный на выходе давать синусоидальное напряжение, устроен немного сложнее предыдущего.

Его схема (рис. 2) содержит биполярный транзистор VТ1. Он выступает в роли регулирующего элемента в таком устройстве. Мощность этого транзистора определяется в зависимости от необходимой нагрузки. В схеме он включен последовательно с нагрузкой и функционирует как реостат. Такой вариант предоставляет способность производить регулировку рабочего напряжения как во время активных, так и реактивных нагрузок.

К сожалению, и тут имеется свой недостаток. Он заключается в том, что задействованный регулирующий транзистор выделяет слишком большое количество тепла. Чтобы устранить его, понадобится теплоотводящий радиатор, который будет обладать достаточной мощностью. В данном случае площадь такого радиатора должна составлять как минимум 250 см².

В такой модели используется трансформатор Т1, который должен обладать мощностью от 12 и до 15 Вт и вторичным напряжением от 6 до 10 В. Выпрямление тока происходит с помощью диодного моста VD6. Выпрямленный ток к транзистору VТ1 в любом варианте полупериода проходит через мост диодов VD2 и VD5. Чтобы произвести регулировку базового тока транзистора VТ1, необходимо прибегнуть к помощи переменного резистора R1. Таким образом происходит изменение параметров тока нагрузки.

С помощью вольтметра РV1 осуществляется контроль величины напряжения на выходе из устройства. Вольтметр берется с расчетом на напряжение от 250 до 300 В. Если есть необходимость повышения мощности нагрузки, следует произвести замену транзистора VD1 и диодов VD2-VD5 более мощными. За этим, разумеется, последует увеличение площади радиатора.

Как можно заметить, самостоятельная сборка ЛАТРа возможна, необходимо лишь обладать знаниями в этой области и обзавестись нужными материалами.

На изготовление лабораторного автотрансформатора (ЛАТРа) своими руками многих толкает избыток на электрорынке некачественных регуляторов. Можно использовать и экземпляр промышленного типа, правда, подобные образцы имеют слишком большие размеры и дорого стоят. Именно из-за этого применение их в домашних условиях затруднено.

Что собой представляет электронный ЛАТР?

Автотрансформаторы нужны, чтобы плавно изменять напряжение тока частотой 50-60 Гц
во время проведения разных электротехнических работ. Еще их нередко используют, когда требуется уменьшить либо увеличить переменное напряжение для бытового или строительного электрооборудования.

Трансформаторами выступает электрическая аппаратура, которая оснащена несколькими обмотками соединенными индуктивно. Применяется она для преобразования электрической энергии по уровню напряжения или тока.

Кстати, широко использовать электронный ЛАТР начали 50 лет тому назад. Раньше прибор оснащали токосъемным контактом. Его располагали на вторичной обмотке. Так получалось плавно настраивать выходное напряжение.

Когда подключались различные лабораторные устройства
, присутствовал вариант оперативного изменения напряжения. Скажем, при желании можно было менять степень нагрева паяльника, настраивать обороты электромотора, яркость освещения и прочее.

В настоящее время ЛАТР имеет разные модификации. В целом он представляет собой трансформатор, преобразующий переменное напряжение одной величины в другую. Подобное устройство служит стабилизатором напряжения. Его главным отличием является возможность регулировки напряжения на выходе из оборудования.

Существуют разные виды автотрансформаторов:

  • Однофазный;
  • Трехфазный.

Последний тип — установленные в единой конструкции три однофазных ЛАТРа. Однако мало кто желает стать его владельцем. И трехфазные, и однофазные автотрансформаторы оборудованы вольтметром и регулировочной шкалой
.

Область применения ЛАТРа

Автотрансформатор используют в различных сферах деятельности, среди них:

  • Металлургическое производство;
  • Коммунальное хозяйство;
  • Химическая и нефтяная промышленности;
  • Производство техники.

Кроме этого, он нужен для следующих работ: изготовления бытовых приборов, исследования электрооборудования в лабораториях, наладки и проверки техники, создания телевизионных приемников.

Вдобавок ЛАТР часто используют в учебных заведениях
для проведения опытов на уроках химии и физики. Его можно даже обнаружить в составе устройств некоторых стабилизаторов напряжения. Также применяется в качестве дополнительного оборудования к самописцам и станкам. Почти во всех лабораторных исследованиях в виде трансформатора используют именно ЛАТР, поскольку он имеет простую конструкцию и несложен в эксплуатации.

Автотрансформатор в отличие от стабилизатора, который применяется лишь в нестабильных сетях и на выходе создает напряжение 220В с разной погрешностью в 2-5%, выдает точное заданное напряжение.

По климатическим параметрам разрешается использование этих приборов при высоте 2000 метров, но ток нагрузки приходится снижать на 2,5% при подъеме на каждые 500 м.

Основные минусы и плюсы автотрансформатора

Главное преимущество ЛАТРа — это более высокий КПД
, ведь только некоторая часть мощности трансформируется. Особенно важно, если входное и выходное напряжения немного отличаются.

Их минусом является то, что отсутствует между обмотками электрическая изоляция. Хотя в промышленных электросетях нулевой провод обладает заземлением, поэтому такой фактор особой роли играть не будет, к тому же для обмоток используется меньше меди и стали для сердечников, как следствие, меньший вес и габариты. В результате можно хорошо сэкономить.

Первый вариант — прибор изменения напряжения

Если вы начинающий электрик, то лучше попробовать сначала сделать простую модель ЛАТРа, которая будет регулироваться устройством напряжения — от 0-220 вольт. По такой схеме автотрансформатор имеет мощность — от 25-500 Вт
.

Чтобы увеличить мощность регулятора до 1,5 кВт, нужно тиристоры VD 1 и 2 поставить на радиаторы. Подключают их параллельно нагрузке R 1. Эти тиристоры ток пропускают в противоположных направлениях. При включении прибора в сеть они закрыты, а конденсаторы C 1 и 2 начинают заряжаться от резистора R 5. Еще им при необходимости изменяют величину напряжения во время нагрузки. Вдобавок этот переменный резистор вместе с конденсаторами образовывает фазосдвигающую цепь.

Такое техническое решение дает возможность пользоваться сразу двумя полупериодами
переменного тока. В итоге для нагрузки применяется полная мощность, а не половинная.

Единственный недостаток схемы в том, что форма переменного напряжения во время нагрузки из-за специфики работы тиристоров оказывается не синусоидальной. Все это приводит к помехам по сети. Для исправления в схеме проблемы достаточно встроить фильтры последовательно нагрузке. Их можно вытащить из сломанного телевизора.

Второй вариант — регулятор напряжения с трансформатором

Не вызывающий помех в сети и дающий синусоидальное напряжение прибор, собирать труднее предыдущего. ЛАТР, схема которого имеет биополярный VT 1
, в принципе тоже получится сделать самостоятельно. Причем транзистор служит регулирующим элементом в устройстве. Мощность в нем зависит от нагрузки. Работает он как реостат. Такая модель позволяет изменять рабочее напряжение не только при реактивных нагрузках, но и активных.

Однако представленная схема автотрансформатора тоже не идеальна. Ее минус в том, что функционирующий регулирующий транзистор выделяет очень много тепла. Для устранения недостатка понадобится мощный теплоотводящий радиатор, площадь которого равна не менее 250 см ².

В этом случае применяется трансформатор T 1. Он должен иметь вторичное напряжение около 6-10 В и мощность примерно 12-15 Вт
. Диодный мост VD 6 осуществляет выпрямление тока, который впоследствии проходит к транзистору VT 1 в любом варианте полупериода через VD 5 и VD 2. Базовый ток транзистора регулируется переменным резистором R 1, изменяя тем самым характеристики тока нагрузки.

Вольтметром PV 1 контролируют размеры напряжения на выходе из автотрансформатора. Он используется с расчетом напряжения от 250-300 В. Если появляется необходимость увеличить нагрузку, тогда стоит заменить диоды VD 5- VD 2 и транзистор VD 1 на более мощные. Естественно, за этим последует расширение площади радиатора.

Как видно, собрать своими руками ЛАТР, возможно, нужно только иметь немного знаний в данной области и закупить все необходимые материалы.

Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение
.

Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение
. И называется такой блок питания лабораторный автотрансформатор
или сокращенно ЛАТР
. Что это за вещь и с чем ее едят?

ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины
. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Виды ЛАТРов

ЛАТРы бывают:

однофазные

и трехфазные

Трехфазный ЛАТР – это три однофазных ЛАТРа, запиханные в один корпус.

Описание ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0. 5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении;-).

Работа ЛАТРа на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

Смотрим на шкалу крутилки. 35 Вольт!

А вы знаете, что в США в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А вот теперь посмотрите, как она светится при 220 Вольтах

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без . Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа нужное напряжение

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без
гальванической развязки
. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой простым проводом:

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке , чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор.
Схема такого ЛАТРа выглядит примерно вот так:


Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть
, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение
и возьмемся сразу за два выходных провода
ЛАТРа.

Заключение

ЛАТР – прибор очень полезный. Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение на выходе. Когда мы крутим крутилку, мы добавляем витки, а следовательно и напряжение. Принцип работы трансформатора подробно рассмотрен в этой статейке. Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжения или даже чуточку его повысить.

Где купить ЛАТР

В лабораторных стендах моего колледжа регулярно выходят из строя лабораторные автотрансформаторы (ЛАТРы). Так получилось, что путем проб и ошибок мне удалось освоить технологию их ремонта. На данный момент мне удалось отремонтировать уже три лабораторных автотрансформатора, причем перематывал ЛАТРы я у себя в комнате в общежитии. Буду рад, если изложенная здесь технология перемотки ЛАТРов окажется кому-то полезной. Да, это моя первая статья, поэтому не судите строго 🙂

Для начала краткий курс устройства ЛАТРа (смотрите рисунок).

У ЛАТРа есть две обмотки соединенных последовательно. На первичную обмотку подается сетевое напряжение (это необходимо учесть при перемотке). Вторичная обмотка подключается к первичной. Она расчитана на напряжение от 0-240 В. На выводы А и N подается напряжение в магнитопроводе создается магнитный поток который наводит в обмотках ток снимаемый с зажимов А1 и N.

Начнем с того, что нужно определить диаметр провода. Это можно с помощью штангенциркуля. Для этого нужно сначала замерить диаметр родного провода, а затем исходя из этого искать подходящий нам провод. Можно взять кусок старого провода и потом сравнивать его с искомым образцом.

Потом необходимо определить длину провода. Это можно осуществить с помощью обычного математического выражения: L=lвитка×W 1,2 см,

где L — необходимая длина провода (в сантиметрах), lвитка — длинна одного витка; W 1,2 — количество витков вторичной и первичной обмотки.

1) Расчет количества витков по формулам. Этот метод довольно простой, но в нем большая вероятность допустить погрешность, например в расчетах или в измерениях площади окна магнитопровода. Этот метод приведен ниже:

Находим мощность автотрансформатора: P=U×I,

где U — выходное напряжение, I — максимальный ток нагрузки (обычно написан на ЛАТРе).

Находится габаритная мощность: Рг=1.9* Sc * S,

где 1.9 коффициент водимый для торроидальных трансформаторов.

Необходимое количество витков на 1 вольт:

K = 35/Sc, где 35 коффициент водимый для торроидальных трансформаторов.

Определяем число витков; W1 = U1*K

Определяем размеры сердечника: Sс=((Dc-dc)/2)×h, So=πxd2/4,

где Sc- площадь сердечника трансформатора; So — площадь окна.

2) Второй вариант довольно трудоемкий, но надежный (при перемотке ЛАТРов я использовал этот метод). Этот способ определения числа витков заключается в том, что нужно отматывать старую обмотку и при этом считать количество витков. Для него необходимо: листик и ручка для того чтобы не сбиться, катушка или кусок деревяшки, чтобы наматывать туда старую обмотку, а также стальные нервы и терпение, чтобы не выкинуть его в окно после ста отсчитанных витков.

После этого отдыхаем и расслабляемся после проделанной работы, потому что далее необходимо максимум внимательности и терпения. Когда отдохнете, начинаем готовить рабочее место. Желательно, что бы оно было хорошо освещено и можно было поместить все необходимые предметы, например письменный стол со светильником или стул в комнате с хорошим освещением.

Новый провод для удобства перемотки лучше сначала намотать на деревянную болванку как показано на картинке:

Принципиальной разницы как провод улаживается, на внутреннем диаметре окна нет. Но для того чтобы уложить нужное количество витков, необходимо намотать первый виток к нему в плотную, затем намотать второй виток, а на верх между первым и вторым уложить третий виток и так повторять, пока не намотаем нужное количество витков на напряжение 220В. После этого делаем вывод зажима сети и от этого вывода доматываем вторичную обмотку. На внешнем диаметре окна магнитопровода все витки необходимо укладывать последовательно один за одним как показано на рисунке.

После того как перемотка будет закончена обмотку необходимо пропитать лаком для улучшения изоляционных свойств и что бы закрепить намотанный провод на своем месте. Так как много лака здесь не потребуется, то можно использовать любой устойчивый к температуре до 105 о С. После пропитки лаком автотрансформатор оставляем на пару часов сохнуть. Для лучшего эффекта можно поместить в теплое место. Комнату где производились работы покинуть и очень желательно открыть форточку для проветривания.

После сушки необходимо сделать дорожку для съема напряжения. Это можно сделать с помощью ножа или шлифовальной бумаги. Делаем дорожку от внешнего окна к внутреннему длиной около 3 см (показано на рисунке ниже).

Спецификация

Фон

Мотивация

Сегодня в науках о жизни наблюдается кризис продуктивности и воспроизводимости. Проекты, которые должны занять недели, в конечном итоге занимают месяцы, и подавляющее большинство опубликованной литературы с трудом может быть позже воспроизведено независимыми лабораториями.

Экспериментальные протоколы, написанные на естественном языке, часто неоднозначны. Например, фразы «ненадолго замедлить вращение» и «аккуратно перемешать» часто используются во многих распространенных протоколах и передают гораздо меньше информации, чем необходимо операторам для воспроизведения работы друг друга.

Цели дизайна

Гибкий
Автопротокол позволяет создавать множество возможных протоколов, построенных из небольшого набора инструкций. Никакие биологические знания не включены в спецификацию. Добавить новые инструкции очень просто.
Составной
Высокие уровни сложности достигаются за счет построения из более мелких частей. Должна быть возможность начать с простых, надежных модулей и объединить их в передовые научные достижения.
Синтезируемый
Автопротокол может напрямую сопоставляться с аппаратными командами для роботизированной автоматизации. Человеческая интерпретация не должна быть необходимой.
Независимость от платформы
Автопротокол должен создаваться и использоваться программным обеспечением, написанным на любом языке на любой платформе.
Просто данные
Закодированные протоколы представляют собой линейную серию инструкций для выполнения и не содержат логики ветвления или конструкций циклов, которые можно было бы оценить во время выполнения.
Обучаемый
Основной целью разработки Autoprotocol является возможность для пользователей экстраполировать то, как функциональность, которую они еще не использовали, может работать на основе частей, которые они уже знают и часто правильно угадывают.

Условные обозначения в этом документе

Ключевые слова «ДОЛЖЕН», «НЕ ДОЛЖЕН», «ТРЕБУЕТСЯ», «ДОЛЖЕН», «НЕ ДОЛЖЕН», «СЛЕДУЕТ», «НЕ ДОЛЖЕН», «РЕКОМЕНДУЕТСЯ», «МОЖЕТ» и «ДОПОЛНИТЕЛЬНО» в этом документе должны интерпретироваться, как описано в IETF RFC 2119.

Синтаксис

В фрагментах кода и примерах здесь есть несколько соглашений, которые следует знать. Строка без кавычек в качестве значения является типом (например, обозначения типов Volume и Time в полях «volume» и «duration» справа). Строка в кавычках является литералом, как и значение "op" справа. Квадратные скобки обозначают массив, как в массиве объектов.

  {
  "оп": "мой_инстр",
  "объекты": [Контейнер],
  "объем": объем,
  "продолжительность,
  "количество": Целое
}
Размерные значения («количества»)

И объем, и продолжительность количества , которые являются строками формата "величина:единица измерения" .Строки длительности могут быть 50:second , 12:minute , 50:millisecond и так далее. Точно так же строки объема могут быть такими: 25:микролитр или 5:миллилитр . Меры могут содержать десятичные дроби, например 25,2:микролитр . Размеры всегда пишутся в единственном числе.

Refs и Datarefs

Ссылка представляет собой буквенно-цифровую строку; строка, содержащая только буквы и цифры и не содержащая специальных символов. Рефы — это простые строки идентификаторов, которые можно использовать для ссылки на контейнер, определенный в инструкции доступа .Точно так же datarefs — это буквенно-цифровые строки, используемые для последующей идентификации любых данных, сгенерированных данной инструкцией. Refs и datarefs должны быть уникальными в пределах каждого протокола.

Контейнеры и колодцы

В разделе «Протокол» контейнеры указываются с использованием их строки ref . На скважины ссылаются с помощью слэш-синтаксиса :ref/:index , например my_plate/A1 .

Сериализация

Протоколы автопротокола

сериализуются с использованием нотации объектов Javascript (JSON). Этот выбор не является семантическим по своей сути, но он обязателен для согласованности и совместимости. Альтернативные сериализации, такие как XML, протокольные буферы или пользовательские форматы, не должны использоваться.

Протоколы

Структура

Протокол определяется тремя сегментами:

номер
набор контейнеров, которые будут использоваться в протоколе
инструкции
список инструкций, которые необходимо выполнить
ограничения
ограничения на то, как должны выполняться инструкции

Ссылка — это короткое буквенно-цифровое имя, данное контейнеру для его идентификации в последующих инструкциях.Каждому контейнеру, на который есть ссылка в протоколе, также должна быть назначена судьба: либо выбросить в конце протокола, либо сохранить.

Протокол не должен содержать сегментов, не определенных здесь как обязательные.

  {
  "ссылки": {
    "краситель": {
      "id": "ct13zjq79whe",
      "магазин": { "где": "окружающий" }
    },
    "вода": {
      "id": "ct149x8mea3j",
      "магазин": { "где": "окружающий" }
    },
    "образцы": {
      "id": "ct3b245kx34l",
      "отбросить": правда
    },
    ...
  }
}

Когда у вас есть ссылки на все объекты, с которыми вы хотите работать, вы можете использовать их в других инструкциях, ссылаясь на сам контейнер по его ссылке или на аликвоты внутри контейнера с синтаксисом :ref/:index .

Во фрагменте протокола справа есть три инструкции, выполняющие операции:

  • Распределить по 40 мкл воды из лунки /0 в каждый из тестов /A1 , test/A2 и test/A3 .
  • Распределить 5 мкл из лунки краситель/0 в каждую из проб /A1 , test/A2 и test/A3 .
  • Отцентрифугируйте планшет для теста в течение 30 секунд при 2000 g.
  • Измерьте поглощение при 600 нм через лунки test/A1 , test/A2 и test/A3 .
  {
  "ссылки": {...},
  "инструкции": [
    { "оп": "пипетка",
      "группы": [
        { "распространить": {
          "от": "вода/0",
          "к": [
            { "хорошо": "тест/A1",
              "объем": "40:мкл" },
            { "хорошо": "тест/A2",
              "объем": "40:мкл" },
            { "хорошо": "тест/A3",
              "объем": "40:мкл" }
          ]
        } }, { "распространить": {
          "от": "краситель/0",
          "к": [
            { "хорошо": "тест/A1",
              "объем": "5:мкл" },
            { "хорошо": "тест/A2",
              "объем": "5:мкл" },
            { "хорошо": "тест/A3",
              "объем": "5:мкл" },
          ]
        } }
      ]
    }, {
      "оп": "вращение",
      "объект": "тест",
      "длительность": "30:секунд",
      "ускорение": "2000:g"
    }, {
      "op": "поглощение",
      "объект": "тест",
      "колодцы": ["А1", "А2", "А3"],
      "длина волны": "600:нм"
    }]
  ]
}

Аликвотные пути

Хотя протокол представляет собой просто данные и не содержит логики (т. g., операторы if/then), обычно используется программа, которая содержит логику для динамической генерации протокола. Например, расположение лунок на различном количестве планшетов может меняться в зависимости от количества обрабатываемых образцов, хотя последовательность операций для каждого образца одинакова («инвариантна к масштабу»). На первый взгляд может показаться сложным сравнивать протоколы во времени или в разных условиях.

Концепция аликвотных путей охватывает общую научно значимую структуру для сгенерированных протоколов, которые различаются по своему общему содержанию из-за масштаба.Два протокола гомоморфны , если для каждой ссылки в одном протоколе есть одна или несколько подобных ссылок во втором протоколе с тем же путем. Гомоморфизм протоколов является направленным: если один протокол содержит дополнительные ссылки, не встречающиеся в другом , чьи пути не зависят от путей изоморфных ссылок (ссылки не взаимодействуют и представляют собой полностью отдельные «подпрограммы» внутри протокола), протоколы могут по-прежнему называют гомоморфными в контексте ссылок с общими путями.

Проще говоря, если есть два протокола, которые выполняют один и тот же набор концептуальных операций с разным количеством образцов, добавление дополнительных операций и образцов, которые не имеют ничего общего с существующими образцами, не разрушает идею о том, что протоколы » похоже, только в масштабе» для исходных образцов.

Аликвотные пути важны, потому что они позволяют нам сравнивать логические блоки операций независимо от того, как они физически сконфигурированы.

Определения

Типы

В инструкциях и спецификациях используются следующие распространенные типы.

Примитивные типы
Логический верно или неверно
Поплавок числовое значение с плавающей запятой
Междунар. целое числовое значение
Строка любая последовательность символов в кодировке utf, ограниченная "
Производные типы
Аликвота "пластина роста/A1" контейнер автопротокола и индекс скважины, разделенный /, представленный в виде строки
Контейнер "пластина роста" Контейнер автопротокола, указанный в разделе refs протокола, представленного в виде строки
Количество шт. г. Том "5 микролитров" величина и единица измерения, разделенные : , представленные в виде строки
Соединение {"формат": "ИнЧИ", "значение": "ИнЧИ=1С/Ч5/х2х5"} химическое соединение, определяемое строкой «значение», написанное в соответствии с шаблоном, описанным в «формате»
Тип обертки
Перечисление(..) Перечисление("один,"два") любое из приложенных значений
Опция<Тип> Опция либо вложенный тип, либо ноль

Единицы

В инструкциях и спецификациях используются следующие единицы измерения для представления количества.

Ускорение метр/сек^2 , миллиметр/сек^2
Сумма моль , миллимоль , микромоль , наномоль
Сумма Концентрация моль/литр , миллимоль/литр , молярный , миллимолярный
Площадь метр^2
Емкость фарад , пикофарад
Электропотенциал вольт , милливольт , микровольт , нановольт
Частота герц , килогерц , об/мин
Длина метр , миллиметр , микрометр , нанометр
Масса грамм , миллиграмм , микрограмм , нанограмм
Массовая концентрация миллиграмм/миллилитр , нанограмм/микролитр
Мощность ватт , милливатт , микроватт
Давление паскаль , бар , торр
Температура по Цельсию , по Кельвину
Время день , час , минут , секунд , миллисекунд
Скорость метр/сек , миллиметр/сек
Объем литр , миллилитр , микролитр , нанолитр
VolumeAcceleration миллилитров в секунду^2 , микролитров в секунду^2
Объемная концентрация миллилитр/миллилитр , микролитр/микролитр
Объемный поток миллилитров в секунду , микролитров в секунду

Поля

Некоторые общие поля, общие для всех инструкций, определены ниже.

  {
  "shake_path": перечисление(
    "cw_орбиталь",
    "ccw_орбиталь",
    "портрет_линейный",
    "пейзаж_линейный",
    "cw_diamond",
    "ccw_diamond",
    "portrait_down_double_orbital",
    "пейзаж_вниз_двойная_орбитальная",
    "portrait_up_double_orbital",
    "landscape_up_double_orbital"
  )
}

№ по каталогу

container_refs

Имена : Поле refs псевдонимов Контейнеров для описательных строк, называемых ссылками.

Origins : Поле id используется для указания уникального идентификатора существующего Контейнера. Поле new используется для указания того, что эта ссылка еще не существует и какого типа она должна быть. Эти два поля являются взаимоисключающими.

Destinies : Поле сброса указывает, следует ли сбрасывать реф или нет. Поле store указывает, как следует хранить ссылку. Эти два поля являются взаимоисключающими.

Крышки Поле крышка указывает тип крышки, которой изначально покрыт контейнер. Если крышка не указана, предполагается, что контейнер открыт.

  {
  "ссылки": {
    Нить: {
      «id»: параметр ,
      «новый»: параметр ,
      "магазин": Опция<{
        "где": Option
      }>,
      «отбросить»: Option,
      "обложка": Option
    }
  }
}

Инструкции

Поле инструкций протокола состоит из списка инструкций.Инструкции кодируются как op , которое является именем инструкции и, возможно, рядом дополнительных полей верхнего уровня для кодирования того, как она должна выполняться.

Ниже приведен набор инструкций, которые в настоящее время содержатся в стандарте автопротокола.

акустическая_передача

Акустическая обработка жидкостей использует акустику для перемещения отдельных капель из контейнера-источника в контейнер-приемник.Большинство обработчиков акустических жидкостей поддерживают только дискретный набор droplet_size , а поле volume каждого переноса должно быть кратно ему. prevalidate_sources используется, чтобы гарантировать, что исходные лунки содержат достаточный объем для успешного завершения переноса. source_volume_limits используются для перезаписи заданных поставщиком значений по умолчанию для томов, которые должны пройти предварительную проверку.

  {
  "op": "acoustic_transfer",
  "droplet_size": параметр <объем>,
  "prevalidate_sources": Опция,
  "группы": [
    {
      "перечислить": [
        {
          "от": Аликвот,
          "к": Аликвот,
          "объем": объем
        }
      ]
    }
  ],
  "source_volume_limits": Опция<{
    "мин": Опция <Том>,
    "макс": Опция <Громкость>
  }>
}

крышка

Контейнеры должны быть закрыты или опломбированы для хранения, инкубации и центрифугирования (среди прочего). Многие инструкции, включая операции с жидкостями, требуют, чтобы контейнер был открыт перед использованием. retrieve_lid указывает, что следует использовать крышку, ранее сохраненную операцией uncover с store_lid .

  {
  "оп": "обложка",
  "объект": Контейнер,
  "крышка": строка,
  "retrieve_lid": Option
}

проточная_цитометрия

Проточная цитометрия оптически обнаруживает и характеризует частицы, взвешенные в жидкости.Для каждой инструкции flow_cytometry информация о канале будет собираться для каждого образца с учетом указанных условий сбора. stop_criteria объединяются на основе условия, указанного в trigger_logic ; если оставить неустановленным, будет использоваться aquisition_volume.

  {
  "op": "поточная_цитометрия",
  "dataref": строка,
  «образцы»: [Аликвота],
  "лазеры": [
    {
      «возбуждение»: опция <длина>,
      «мощность»: опция <Мощность>,
      "area_scaling_factor": Option,
      "каналы": [
        {
          "эмиссионный_фильтр": {
            "короткий проход": Option<Длина>,
            «longpass»: параметр <длина>,
            "channel_name": Строка,
          },
          "detector_gain": Электрический потенциал,
          "измерения": опция<{
            "область": Option,
            "высота": Option,
            "ширина": Option
          }>,
          "trigger_threshold": Option,
          "trigger_logic": Option
        }
      ]
    }
  ],
  "коллекция_условия": {
    "acquisition_volume": объем,
    "расход": VolumeFlow,
    "stop_criteria": Опция<{
      «объем»: параметр <объем>,
      "события": Option,
      "время": Опция<Время>
    }>,
    "wait_time": Время,
    "mix_cycles": Целое,
    "mix_volume": объем,
    "полоскание_циклов": Целое
  },
  "width_threshold": Option,
  "window_extension": Option,
  "remove_coincident_events": Option
}

инкубировать

Инструкция incubate сохраняет образец в инкубаторе с соответствующими настройками в течение заданного времени.

  {
  "оп": "инкубировать",
  "объект": Контейнер,
  "где": перечисление(
    "холод_20",
    "холод_4",
    "окружающий",
    "теплый_37"
  ),
  "продолжительность,
  "встряхивание": логическое значение,
  "co2_percent": Опция ,
  «целевая_температура»: опция <Температура>,
  "shaking_params": Опция<{
    "частота": Частота,
    "путь": опция ,
    "амплитуда": Option<Длина>
  }>
}

жидкость_ручка

Инструкция liquid_handle выступает в качестве основы для точного управления параметрами работы с жидкостями и выражения широкого спектра операций по работе с жидкостями.

Операция liquid_handle основана на транспортировке объемов жидкости в локации и из нее. Каждая операция представляет собой последовательность местоположений с транспортными последовательностями, определяющими список томов. Положение компонентов устройства может сбрасываться между элементами местоположений. Транспортные средства в одних и тех же местах используют одни и те же расходные материалы (например, наконечники в случае работы с жидкостью air_displacement).

  {
  "оп": "жидкая_ручка",
  "Места": [
    {
      "местоположение": Option,
      "транспорт": Опция<[
        {
          «объем»: параметр <объем>,
          "pump_override_volume": Опция <Объем>,
          "расход": Опция<{
            «цель»: Option,
            "начальный": Option,
            «отсечка»: Option,
            "ускорение": Опция<
              VolumeAcceleration
            >,
            "замедление": опция <
              VolumeAcceleration
            >
          }>,
          "delay_time": Опция <Время>,
          "mode_params": Опция<{
            "жидкий_класс": Option,
            "tip_position": Опция<{
              "position_x": Опция<{
                "позиция": Option,
                "move_rate": Опция<{
                  "цель": опция <Скорость>,
                  "ускорение": Опция<
                    Ускорение
                  >
                }>
              }>,
              "position_y": Опция<{
                "позиция": Option,
                "move_rate": Опция<{
                  "цель": опция <Скорость>,
                  "ускорение": Опция<
                    Ускорение
                  >
                }>
              }>,
              "position_z": Опция<{
                "смещение": Опция <Длина>,
                "move_rate": Опция<{
                  "цель": опция <Скорость>,
                  "ускорение": Опция<
                    Ускорение
                  >
                }>,
                "ссылка": Option,
                "обнаружение": Опция<{
                  "метод": Option,
                  "порог": Option,
                  "длительность": Опция<Время>,
                  «запасной вариант»: Option
                }>
              }>
            }
          }>
        }
      ]>,
      "температура": опция <Температура>,
      "плотность": Опция <Плотность>
    }
  ],
  "режим": Option
  "mode_params": Опция<{
    "tip_type": Опция
  }>,
  "форма": Опция<{
    "строки": Int,
    "столбцы": Int,
    "формат": Option
  }>
}

мера_массы

Инструкцию Measure_Mass можно использовать для определения массы образца (контейнера). Выполнение зависит от поставщика и может использовать или не использовать часть выборки. Точность результатов зависит от поставщика.

  {
  "оп": "мера_массы",
  "объект": Контейнер,
  "ссылка данных": строка
}

мера_объема

Инструкцию Measure_Volume можно использовать для определения объема выборки.Выполнение зависит от поставщика и может использовать или не использовать часть выборки. Точность результатов зависит от поставщика.

  {
  "op": "measure_volume",
  "объект": [Аликвота],
  "ссылка данных": строка
}

обеспечение

Инструкция provision кодирует добавление некоторого количества внешнего ресурса к аликвоте или серии аликвот.

  {
  "оп": "предоставление",
  "resource_id": строка,
  "measurement_mode": Option
  "к": [
    Опция<{
      «хорошо»: аликвота,
      "объем": объем,
      "dispense_velocity": Option,
      "mix_after": Опция<{
        "объем" Объем,
        "повторения": Int,
        "скорость": Option
      }>
    }>,
    Опция<{
      «хорошо»: аликвота,
      "масса": Масса
    }>
  ]
}

уплотнение

Контейнеры должны быть закрыты или опломбированы для хранения, инкубации и центрифугирования (среди прочего).Уплотнители типа обладают полезными свойствами, начиная от оптической прозрачности и заканчивая газопроницаемостью. Уплотнения можно наносить с помощью термического герметика или клея , которые обеспечивают различную целостность уплотнения. Термические уплотнения можно наносить при различных температурах и длительности, которые можно оптимизировать для различных типов пластин. Многие инструкции, включая операции с жидкостями, требуют, чтобы контейнер был открыт перед использованием.

  {
  "оп": "печать",
  "объект": Контейнер,
  "тип": строка,
  "режим": Option,
  "mode_params": Опция<{
    "температура": опция <Температура>,
    "длительность": Опция<Время>
  }>
}

спектрофотометрия

Инструкция спектрофотометрии кодирует один или несколько шагов чтения планшета, выполняемых на одном контейнере с одним и тем же устройством.Это может быть выполнено один раз или с определенным интервалом в течение некоторой общей продолжительности. Существует 4 действительных режима s ( поглощение , флуоресценция , люминесценция и встряхивание ), каждый из которых принимает разные наборы mode_params

  ```
{
  "op": "спектрофотометрия",
  "dataref": строка,
  "объект": Контейнер,
  "интервал": Опция<Время>,
  "num_intervals": опция ,
  "температура": опция <Температура>,
  "shake_before": Опция<{
    "продолжительность,
    "частота": опция <Частота>,
    "амплитуда": Option<длина>,
    "путь": Опция
  }>,
  "группы": [
    Опция<{
      «режим»: «поглощение»,
      "параметры режима": {
        «колодцы»: [Аликвота],
        "длина волны": [Длина],
        "num_flashes": опция ,
        "settle_time": Опция <Время>,
        "read_position": Опция,
        "position_z": Опция<{
          "ручной": Опция<{
            "водоизмещение": длина,
            "ссылка": перечисление(
              "тарелка_дно",
              "тарелка_верх",
              "колодец_дно",
              "well_top"
            )
          }>,
          "рассчитано_из_колодцев": Опция<{
            «колодцы»: [Аликвота],
            "эвристика": перечисление(
              "max_mean_read_without_saturation",
              "ближайшая_длина_без_насыщенности"
            )
          }>,
        }>
      }
    }>,
    Опция<{
      «режим»: «флуоресценция»,
      "параметры режима": {
        "возбуждение": [{
            "короткий проход": Option<Длина>,
            «longpass»: параметр <длина>,
            "идеальный": Option<Длина>
        }],
        "излучение": [{
            "короткий проход": Option<Длина>,
            «longpass»: параметр <длина>,
            "идеальный": Option<Длина>
        }],
        "num_flashes": опция ,
        "settle_time": Опция <Время>,
        "lag_time": Опция <Время>,
        "integration_time": параметр <время>,
        "усиление": Option,
        "read_position": Опция,
        "position_z": Опция<{
          "ручной": Опция<{
            "водоизмещение": Длина,
            "ссылка": перечисление(
              "тарелка_дно",
              "тарелка_верх",
              "колодец_дно",
              "well_top"
            )
          }>,
          "рассчитано_из_колодцев": Опция<{
            «колодцы»: [Аликвота],
            "эвристика": перечисление(
              "max_mean_read_without_saturation",
              "ближайшая_длина_без_насыщенности"
            )
          }>,
        }>
      }
    }>,
    Опция<{
      "режим": "люминесценция",
      "параметры режима": {
        «колодцы»: [Аликвота],
        "num_flashes": опция ,
        "settle_time": Опция <Время>,
        "integration_time": параметр <время>,
        "усиление": Option,
        "read_position": Опция,
        "position_z": Опция<{
          "ручной": Опция<{
            "водоизмещение": Длина,
            "ссылка": перечисление(
              "тарелка_дно",
              "тарелка_верх",
              "колодец_дно",
              "well_top"
            )
          }>,
          "рассчитано_из_колодцев": Опция<{
            «колодцы»: [Аликвота],
            "эвристика": перечисление(
              "max_mean_read_without_saturation",
              "ближайшая_длина_без_насыщенности"
            )
          }>,
      }
    }>,
    Опция<{
      "режим": "встряхнуть",
      "параметры режима": {
        "длительность": Опция<Время>,
        "частота": опция <Частота>,
        "амплитуда": Option<длина>,
        "путь": Опция
      }
    }>
  ]
}
```

спин

Команда spin используется для представления последовательности шагов центрифугирования. внутрь и наружу flow_direction кодирует закручивание содержимого в или из контейнера соответственно. Операция повторяется с соответствующим направлением для каждого элемента в spin_directions .

  {
  "оп": "вращение",
  "объект": Контейнер,
  "ускорение": Ускорение,
  "продолжительность,
  "flow_direction": Option,
  "spin_direction": [
    Перечисление("по часовой стрелке", "против часовой стрелки")
  ]
}

раскрыть

Контейнеры должны быть закрыты или опломбированы для хранения, инкубации и центрифугирования (среди прочего).Многие инструкции, включая операции с жидкостями, требуют, чтобы контейнер был открыт перед использованием. store_lid указывает, что крышка должна быть сохранена для какой-либо последующей инструкции cover с retrieve_lid .

  {
  "оп": "раскрыть",
  "объект": Контейнер,
  "store_lid": Опция
}

распечатать

Контейнеры должны быть закрыты или опломбированы для хранения, инкубации и центрифугирования (среди прочего).Многие инструкции, включая операции с жидкостями, требуют, чтобы контейнер был открыт перед использованием.

  {
  "op": "распечатать",
  "объект": Контейнер
}

Ограничения

время_ограничения

Временные ограничения кодируют временную связь между двумя моментами времени, от и до .

Для каждой временной точки должно быть задано ровно одно из необязательных полей. ref_start и ref_end кодируют точки, в которых Контейнер покидает свое происхождение и входит в свою судьбу соответственно. инструкция_начало и инструкция_конец кодируют точки в начале и конце выполнения инструкции; инструкция представлена ​​своей нулевой позицией в списке инструкций.

Каждое временное ограничение может включать любую комбинацию полей меньше_чем , больше_чем и идеально .Ограничения less_than и more_than кодируют минимальное и максимальное количество времени, допустимое между двумя временными точками. идеальные ограничения кодируют предполагаемое время между двумя моментами времени, а также оптимизация_стоимость , по которой эти поля должны быть взвешены.

  {
  "time_constraints": Опция<[
    {
      "от": {
        "ref_start": Опция <Контейнер>,
        "ref_end": Опция <Контейнер>,
        «instruction_start»: опция ,
        "instruction_end": Опция
      },
      "к": {
        "ref_start": Опция <Контейнер>,
        "ref_end": Опция <Контейнер>,
        «instruction_start»: опция ,
        "instruction_end": Опция
      },
      "less_than": Опция<Время>,
      "more_than": Опция<Время>,
      "идеальный": Вариант<{
        "значение": время,
        "оптимизация_стоимость": Option
      }>
    }
  ]>
}

Позже vs.

Planoly: какой инструмент следует использовать для планирования Instagram?

Я всегда слежу за лучшими инструментами для оптимизации бизнес-операций и маркетинговых стратегий — как для себя, так и для своих клиентов. Поиск подходящего инструмента может упростить сложные процессы, сохранить вашу стратегическую и целенаправленную деятельность, а также помочь вам с легкостью воплотить свою цель в жизнь через свой бизнес.

Мне постоянно задают вопрос: какой инструмент планирования Instagram вы рекомендуете? Обычно люди отвечают на этот вопрос тем фактом, что они уже сузили свой выбор до двух вариантов…

Позднее или Planoly.

Обе платформы являются ведущими инструментами для планирования и планирования Instagram, поэтому вполне логично, что они являются главными для предпринимателей и владельцев бизнеса. Оба также являются партнерами Instagram, что означает, что платформы были проверены и проверены самой Instagram.

Какой инструмент планирования Instagram подходит именно вам?

Чтобы ответить на этот вопрос, я сделал всю работу за вас и тщательно протестировал обе платформы планирования маркетинга в Instagram. Если вы читали мой блог со списком моих 10 лучших бизнес-инструментов, вы знаете, что у меня есть философия анализа инструментов из 4 пунктов, поэтому я провел свое исследование, учитывая следующие принципы:

  1. Интуитивность
  2. Пользовательский интерфейс и дизайн
  3. Интеграции
  4. Корпоративная культура

Сначала я познакомлю вас с каждой платформой, затем мы углубимся в основные различия функций (а также их сходство) и наконец, завершите все это тем, какой инструмент я лично выбрал для использования и почему.


Хотите мои контрольные списки по маркетингу в Instagram? Получите мои 9 простых контрольных списков и список из 21 моего любимого инструмента, которые помогут вам создать эффективную стратегию Insta. Загрузите его бесплатно здесь.


Краткое введение в Later и Planoly

Позже

Описание Later: Later — ведущая платформа визуального маркетинга для бизнеса в Instagram. Основанный как первый на рынке планировщик Instagram в 2014 году, более 1.7 миллионов человек используют Later, чтобы упростить маркетинг и развивать свой бизнес в Instagram.

Многих пользователей привлекает Later из-за его интуитивно понятного пользовательского интерфейса и простого дизайна. Хотя он имеет множество функций специально для Instagram, он не ограничивается только публикациями в Instagram, поэтому Pinterest, Facebook и Twitter также являются доступными платформами. Later — это инструмент планирования в социальных сетях, популярный среди компаний и брендов, которым необходимо управлять несколькими учетными записями и платформами в одном интегрированном центре.

Планоли

Описание от Planoly: Planoly — это ведущее решение для визуального планирования и маркетинга для брендов и лидеров мнений в Instagram. С 2016 года наша платформа обслуживает более 850 000 пользователей, от компаний из списка Fortune 500 до малого и среднего бизнеса. В наше сообщество постоянных пользователей входят Estee Lauder, L’oreal, LuluLemon, Warby Parker и многие другие.

Planoly — это очень наглядная платформа, которая, похоже, пользуется популярностью среди фэшн-блогеров и инфлюенсеров.Между Shoplink и Stylelink.it Planoly — отличная платформа для тех, кто хочет продавать свой собственный продукт или продвигать другой продукт.

Хотите мои контрольные списки по маркетингу в Instagram? Получите мои 9 простых контрольных списков и список из 21 моего любимого инструмента, которые помогут вам создать эффективную стратегию Insta. Загрузите его бесплатно здесь.

6 существенных различий между Later и Planoly

При тестировании обеих платформ я обнаружил, что они во многом похожи, но имеют 6 основных различий в функциональности и возможностях, на которые, как мне кажется, стоит обратить внимание.

1. Управление контентом

Позже

Функция Медиатека

Later создает центральную область, где все изображения и видео могут храниться, маркироваться и организовываться для использования в любом канале социальных сетей, что позволяет предприятиям и предпринимателям легко идти в ногу с публикацией на нескольких платформах. Ярлыки особенно полезны для быстрого и легкого обнаружения контента, поскольку вы можете быстро добавлять теги, как показано на рисунке ниже.

Хотя бесплатная версия Later ограничивает количество сообщений, которые вы можете запланировать в месяц, до 30, они позволяют неограниченное количество загрузок в медиатеку.Даже если вы достигли количества запланированных публикаций на месяц, вы все равно можете просматривать весь свой контент в одном месте.

Вот организация СМИ в действии:

Планоли

Бесплатная версия Planoly позволяет загружать только 30 медиафайлов в месяц . Это может создать некоторые проблемы, когда речь идет о тех, кто публикует несколько раз в день или хочет заблаговременно загружать контент за месяц. Это также может быть проблемой, если вы загружаете элементы, а затем решите использовать их в будущем, потому что, если вы достигнете максимального количества загрузок, вы не сможете соответствующим образом спланировать свою сетку.

Так же нет особенностей организации медиатеки в Planoly как в Later. Он имеет простую систему «Запланировано», «Незапланировано» или «Черновики», как вы можете видеть ниже.

2. Предварительный просмотр сетки с помощью перетаскивания

Позже

Легко планируйте и просматривайте свою ленту с помощью функции перетаскивания. Перемещайте контент, чтобы он наилучшим образом соответствовал вашим потребностям публикации и вашей эстетике. Если в вашем еженедельном календаре уже есть заранее запланированные временные блоки, ваши измененные посты будут автоматически помещены в эти слоты.Сам предварительный просмотр показан в макете телефона, поэтому он дает реалистичное представление о том, как может выглядеть ваша сетка, даже с добавлением существующих живых сообщений.

Планоли

Как и в Later, функция перетаскивания позволяет очень удобно переупорядочивать сетку в соответствии с вашей эстетикой и вашей публикацией. Тем не менее, я не нашел эту настройку такой интуитивно понятной, как Later. Вы можете просматривать незапланированные и запланированные сообщения вместе с существующими сообщениями на вкладке «Все», но это также включает в себя любые сообщения, которые вы не были готовы поместить в свою сетку.

3. Просмотр календаря на неделю и месяц

Обе платформы предлагают просмотр запланированного контента по неделям или месяцам в бесплатной и платной версиях. Это поможет вам лучше понять, как выглядит ваш график публикаций вплоть до времени суток. Позже выигрывает как в представлении «Неделя», так и в представлении «Месяц», отображая миниатюры запланированного изображения, тогда как Planoly показывает это только в представлении «Неделя».

Просмотр месяца позже:

Просмотр месяца Planoly:

4.Одна или несколько платформ

Как упоминалось ранее, пользователи могут планировать контент с помощью Later для Facebook, Twitter и Pinterest в дополнение к Instagram. Planoly посвящен только Instagram. Хотя я лично не использовал Later ни для чего, кроме Instagram, возможность есть. Эта функция, похоже, не ограничивает глубину функций Later для Instagram, поскольку инструмент изначально создавался как специальное программное обеспечение для планирования Instagram.

5. Аналитика производительности

Позже

Позже в ноябре 2018 года было представлено множество новых и улучшенных средств аналитики Instagram для платных тарифных планов.Теперь пользователи могут отслеживать аналитику историй в Instagram за 3 месяца и получать углубленный анализ эффективности публикации (собственная аналитика Instagram показывает данные только за 2 недели). Это более позднее обновление также позволяет отслеживать ключевые сведения о ваших подписчиках, включая их возраст, пол и местоположение.

Later также предлагает простой выделенный блок времени в вашем календаре, чтобы указать лучшее время и дни для публикации. Это поможет вам точно определить, когда публиковать, чтобы получить максимальную вовлеченность в вашу историю.

Для бесплатных планов аналитика Later будет отображать количество подписчиков и уровень вовлеченности только для сообщений, опубликованных с помощью Later.

Один снимок платной аналитики Later:


Планоли

Planoly отслеживает аналитику, и ее можно просматривать прямо в приложении или настольной версии для платных планов. Пользователи могут просматривать свою еженедельную аналитику, а также аналитику за всю жизнь прямо со своего телефона, что делает его намного более удобным. Planoly заявляет: «Пользователи приложения теперь имеют мгновенный обзор количества сообщений, лайков, комментариев, лайков на пост и комментариев на каждый пост. сообщения — это можно измерять еженедельно, ежемесячно и даже ежегодно.В бесплатных планах можно увидеть простой обзор статистики за последние 30 дней.

Бесплатная аналитика Planoly:

6. Ссылки для покупок

Позже

Linkin. bio от Later позволяет пользователям создавать ленту Instagram с частичной возможностью покупки. Пользователи не могут отмечать продукты в сообщениях, однако ссылка в биографии направит пользователей к ленте, где они смогут щелкнуть изображение по своему выбору, чтобы купить это изображение. Вы также можете отслеживать трафик со своего Linkin.биография и ваш средний рейтинг кликов. Это включено в бизнес-планы Later, которые начинаются с 19 долларов в месяц и включают в себя множество других функций.

Планоли

Planoly имеет две надежные функции для совершения покупок: Shoplink и Stylelink.it.

Shoplink отлично подходит для владельцев магазинов и работает почти так же, как функция продукта в Instagram. Это позволяет пользователям покупать контент Instagram прямо из поста с помощью прямых URL-ссылок. Добавьте Shoplink на свой веб-сайт и создайте галерею Shoplink, чтобы еще больше увеличить продажи.Однако эта функция стоит дополнительных 50 долларов в месяц (при ежемесячной оплате). Если вы занимаетесь производством продуктов, это может стоить того.

Stylelink.it — это собственная версия LiketoKnowIt от Planoly. Блоггеры и влиятельные лица могут связывать продукты с контентом и генерировать партнерские ссылки. Они также могут создавать ссылки для покупок в своей биографии, вставлять их в свой блог и делиться ими на других социальных платформах.

Похожие функции на обеих платформах

  • Автоматическая публикация — обе платформы предлагают автоматическую публикацию, поэтому публикации могут публиковаться автоматически, без ручного уведомления на вашем телефоне.Тем не менее, API Instagram ограничивает автоматическую публикацию карусельных (с несколькими изображениями) сообщений на любой платформе, поэтому ни у одной из них этого нет.
  • Планирование историй . Планирование историй также доступно на обоих устройствах, что упрощает создание и планирование одного из самых привлекательных форматов контента в Instagram на данный момент. Однако Instagram пока не разрешает автоматическую публикацию для Stories.
  • Библиотеки хэштегов — никогда больше не печатайте свои 30 хэштегов для публикации! В обоих инструментах легко управлять хэштегами, и вы можете добавить свои предварительно изученные хэштеги в публикацию одним щелчком мыши.
  • Search & Discover — на обеих платформах есть разделы, посвященные поиску и курированию контента. Вы можете просматривать контент из хэштегов вместе с другими пользователями и добавлять их в свою медиатеку (сначала обязательно получите разрешение или добавьте правильную атрибуцию!). Единственная небольшая разница здесь заключается в том, что Later предлагает расширение Chrome, которое позволяет добавить изображение в вашу медиатеку простым щелчком правой кнопкой мыши.
  • Мониторинг и ответ на комментарии — Центральная панель управления для ответа на комментарии доступна для бизнес-планов Later.В Planoly почтовый ящик для ответов на комментарии доступен в десктопной версии. Бесплатная версия ограничена ответом только на 5 последних сообщений.

Позже против Planoly Результат

Вопрос здесь не обязательно в том, какой инструмент лучше , потому что и Later, и Planoly предоставляют надежный опыт планирования в Instagram. Вместо этого возникает вопрос: какой инструмент подходит для вашего бизнеса ? Я надеюсь, что функции, подробно описанные выше, дали вам хорошее представление о том, какие функции платформы лучше всего подходят для вас.

Оба инструмента позиционируются уникальным образом, что также может повлиять на ваше решение в зависимости от того, в какой области вы находитесь:

  • Planoly , кажется, привлек клиентскую базу влиятельных лиц, блоггеров, модных брендов и компаний, занимающихся стилем жизни. Он имеет тенденцию искажать женственность в своем брендинге, содержании и общем подходе.
  • Later действительно зарекомендовали себя как бизнес-инструмент, который используют самые разные компании, как по размеру, так и по отрасли. Они позиционируют себя как передовую маркетинговую платформу для Instagram и постоянно находятся в авангарде инноваций Instagram, а также обучения клиентов.

Что касается стоимости, обе платформы имеют бесплатные планы, которые будут отличными стартовыми планами для тестирования функций, описанных выше. Платные планы Later стоят от 9 до 49 долларов в месяц в зависимости от того, что вам нужно, а цены Planoly варьируются от 7 до 159 долларов в месяц.

Мой любимый инструмент

Если вы еще не поняли, какой инструмент я предпочитаю, то барабанную дробь, пожалуйста….

ПОЗЖЕ!!!

Я тщательно протестировал оба инструмента, прежде чем выбрать «Позже» в качестве своей предпочтительной маркетинговой платформы в Instagram, и я не оглядывался назад за более чем год использования этого инструмента.

Я выбрал Позже, потому что….>

Это интуитивно понятно

Весь интерфейс и дизайн Later казались мне понятными, в то время как Planoly выглядел красиво, но немного неуклюже.

У него потрясающая медиа-организация

Это действительно то, где позже берет на себя инициативу.У меня есть более 1000 изображений в моей учетной записи Later, и моя система маркировки поддерживает меня в здравом уме и помогает мне планировать быстро и безболезненно.

Я люблю команду Позже

Отделы маркетинга и обслуживания клиентов Later серьезно знают, что делают! Их блог ФАНТАСТИЧЕСКИЙ и наполнен глубокими знаниями о маркетинге в Instagram для бизнеса, а также о том, как использовать этот инструмент в меру своих возможностей. Они постоянно выпускают новые функции, которые делают этот инструмент все лучше и лучше.

Будучи цифровым стратегом и дизайнером, я также чувствовал, что их позиционирование в качестве бренда больше соответствует их позиционированию, в то время как Planoly чувствовал себя более преданным моде, образу жизни и блоггерам. Они постоянно просвещают свою аудиторию и даже подготовили серию бесплатных лекций, на которых меня попросили преподавать. Смотрите мой 15-минутный урок здесь!

Конечно, потому что я люблю и использую Позже, это мой фаворит, но это не значит, что он обязательно будет вашим. Я всегда рекомендую сначала попробовать бесплатные версии обоих инструментов, чтобы определить, какой из них вы хотите продолжить использовать.В любом случае, использование инструмента, продуманно разработанного для Instagram, очень поможет вам воспользоваться всеми маркетинговыми возможностями, которые может предложить Instagram.

Как я могу разрешить своим клиентам сохранять предметы для последующей покупки?

Pressero предлагает полезную функцию «Сохранено на потом», которая позволяет вашим покупателям проверить некоторые позиции в своих корзинах и сохранить другие позиции для покупки в будущем.

Включить сохранение на потом

Первым шагом, позволяющим вашим клиентам Web-to-print сохранять элементы в своей корзине для последующей покупки, является выбор «Включить сохранение для последующего использования» в разделе «Сайт» > «Настройки» > вкладка «Общая информация» > в области «Основные сведения о сайте».

Нажмите «Сохранить», когда закончите. Дополнительные сведения об активации функции «Сохранить на потом» см. в документации к области «Сайт > Настройки»: гл. 030. Основы сайта.





Если вы хотите добавить инструкции для своего клиента на страницу «Сохранено для последующего использования», вы можете сделать это на вкладке «Сайт» > «Настройки» > «Инструкции». В раскрывающемся меню выберите «Сохранено для дальнейших инструкций»; затем введите любой текст или изображения, которые вы хотели бы показать своим клиентам на этой странице.Нажмите «Сохранить», когда закончите.



Ваш клиент сможет получить доступ к сохраненным на потом товарам через страницу корзины покупок. Однако вы также можете добавить прямую ссылку на страницу «Сохранено для дальнейшего использования» в одном или нескольких меню навигации сайта. Для этого перейдите в раздел Сайт > Навигация. Разверните папку «Стандартные элементы» в правой части страницы; перетащите «Сохранить на потом» из этой папки в меню навигации слева. Нажмите «Сохранить», когда закончите.





Опыт ваших клиентов с сохраненным на потом

После того, как вы включите функцию «Сохранить на потом» на своем сайте, ваши клиенты увидят три ссылки рядом с каждым товаром в своей корзине: «Сохранить на потом», «Изменить» и «Удалить». Если они нажмут ссылку «Сохранить на потом», товар будет перемещен из корзины покупок на страницу «Сохранено на потом». На этой странице элемент будет иметь следующие параметры:

.

  • Добавить в корзину — Нажмите на эту ссылку, чтобы переместить товар обратно в корзину, чтобы купить его.ПРИМЕЧАНИЕ. Этот параметр не будет отображаться для элементов eDocBuilder, которые еще не были добавлены в корзину. Это не позволяет пользователям заказывать товары, не просматривая окончательный предварительный просмотр и не устанавливая флажок, указывающий, что они одобряют дизайн.
  • Продолжить проектирование — эта кнопка отображается только для элементов eDocBuilder. Пользователь должен использовать эту кнопку, чтобы продолжить разработку шаблона или завершить заказ, чтобы переместить его в корзину. (Примечание: шаблоны eDocBuilder доступны для редактирования не более 60 дней.Это может быть короче в зависимости от настроек, которые вы сделали в области хранения eDocBuilder).
  • Изменить параметры или количество — пользователь должен использовать эту кнопку, чтобы изменить параметры механизма ценообразования или количество для элемента.
  • Удалить — нажмите здесь, чтобы удалить товар из списка «Сохранено на потом», не добавляя его обратно в корзину.



Всякий раз, когда у пользователя есть хотя бы один элемент, который был сохранен на потом, в его корзине появится сообщение, напоминающее ему, что у него есть элементы, сохраненные на потом, и предоставляющее удобную ссылку на страницу «Сохранено на потом».







Ваш опыт работы с сохраненным на потом

В области администрирования вы можете увидеть отчет обо всех элементах, которые были сохранены на потом, и кем. Чтобы получить доступ к этому отчету, перейдите в раздел Сайт > Открытые корзины. Поставьте галочку рядом с «Сохранено для последующих элементов» в верхней части страницы. Щелкните стрелку расширения рядом с записью, чтобы просмотреть подробную информацию о каждом элементе, сохраненном для дальнейшего использования. Используйте синюю область фильтра открытой корзины, чтобы найти определенные товары.Щелкните значки Excel или CSV, чтобы экспортировать отчет в любой из этих форматов.







Как применить политику поздней отправки в Gra…

Политика поздней отправки позволяет автоматически вычитать баллы за все поздние отправки. Представление помечается как просроченное, если оно было отправлено после установленного срока. Только задания со статусом «Опоздание» будут затронуты политикой «Поздняя отправка». Политика опоздания будет применена к отправке, когда она будет оценена.

Политики поздней отправки применяются только к курсу, в котором они настроены. Правила поздней отправки повлияют на ранее оцененные задания, но не повлияют на задания в закрытые периоды оценивания или отправленные для учащихся с завершенным зачислением. Отключение политики поздней отправки не снимет штрафы за просрочку с ранее оцененных заданий.

Политика «Поздняя отправка» позволяет определить процент от общего количества возможных баллов за задание, которое будет вычтено за несвоевременную отправку.Баллы могут быть вычтены за день или час опоздания подачи. Например, если в поле Вычитать установлено значение 10 %, для параметра День выбран интервал, а задание стоит 10 баллов, в день будет вычитаться 1 балл. Если представление представлено с опозданием на 2 дня и учащийся получает полные баллы, его итоговая оценка за задание будет составлять 8 баллов (2 дня опоздания x 1 вычитаемый балл в день = 2 балла за опоздание).

Для расчета штрафа за просрочку Canvas округляет день или час до следующего целого числа.Например, вы можете установить политику просроченной отправки в размере 10 % в день. Если учащийся сдает 10-балльное задание с опозданием на 1,3 дня, штраф за опоздание округляется с 1,3 до 2 дней. Оценка учащегося будет отражать вычет 20% (2 балла) за позднюю подачу.

Кроме того, вы можете определить минимально возможный порог оценок для политики просроченных платежей. Наименьший возможный процент оценок — это наименьший балл, который может получить учащийся, если вычеты за просрочку применяются к оценкам, набранным выше этого процента.Любая оценка, равная этому проценту или ниже, не будет получать вычеты по полису за просрочку.

Например, если политика «Поздняя отправка» настроена на вычет 10% в день за просроченную отправку, а учащийся сдает задание с опозданием на 8 дней, оцениваемое в 10 баллов, оценка учащегося будет составлять 2 балла, если ему будет присужден полный балл за задание. задание (8 дней опоздания x 1 вычитаемый балл в день = 8 баллов штрафа за опоздание). Однако, если самая низкая возможная оценка установлена ​​на 60%, оценка учащегося будет скорректирована до 6 баллов. Любые присвоенные оценки, которые меньше или равны 6, не будут применяться к задержке.

Примечания:

  • Установка политики поздней отправки влияет на все задания в курсе, включая задания со сроками выполнения в прошлом. Чтобы исключить конкретное задание, отметьте отправку как нечто отличное от Просроченное на панели сведений об оценке.
  • Для расчета Штрафа за просрочку количество дней просрочки будет округлено до следующего целого числа. Например, если студент сдает 1.За опоздание на 3 дня штраф за опоздание будет относиться к учащемуся как к опоздавшему на 2 дня. Это поведение также применимо к часовой продолжительности.
  • Применение вычета к просроченным отправкам автоматически повлияет на все ранее оцененные отправки. Таким образом, политика поздней отправки должна быть настроена при создании курса до создания заданий.
  • Политика поздней подачи не повлияет на отправки в закрытые периоды оценивания или отправки для завершенных зачислений.
  • Политика поздней отправки не будет автоматически применяться к заданиям «Не отправлять» или «На бумаге».Однако метку «Поздно» можно добавить в лоток сведений об оценке.
  • Политика поздней отправки не повлияет на отправку завершенных/незавершенных заданий.
  • Политика «Поздняя отправка» может работать некорректно при применении к викторине, созданной с помощью инструмента «Классические тесты», а также при использовании политики «Отсутствующая отправка». Чтобы обеспечить правильный расчет просроченного вычета для этих тестов, вы должны установить дату и время До, которые наступают после Даты выполнения. Если вы не установили дату «До» для викторины, вы можете установить баллы за викторину на 0 в SpeedGrader при оценивании викторины.
  • Политика поздней отправки не поддерживается при использовании нескольких попыток в новых викторинах.

Поздняя подача декларации о партнерстве — теперь у меня огромный штраф

IRS требует, чтобы каждое партнерство подавало форму 1065 (Возврат доходов партнерства в США) до 15 марта, после закрытия календарного года.

Если Партнерству требуется дополнительное время для подачи, оно может подать запрос на продление формы 7004, что продлит крайний срок подачи до 15 сентября.

Когда товарищество подает декларацию с опозданием, IRS налагает штраф в соответствии с разделом 6698(a)(1) Налогового кодекса (IRC). В 2019 налоговом году штраф составляет 205 долларов США за каждый месяц или часть месяца (максимум 12 месяцев), в течение которых неуплата продолжается, умноженная на общее количество лиц, которые были партнерами в Партнерстве в течение любой части налогового периода Партнерства. год, за который положен возврат. Размер штрафа ежегодно корректируется с учетом инфляции.

Например, если партнерство состоит из четырех партнеров и подает декларацию с опозданием на три месяца, штраф за несвоевременную подачу составит 2460 долларов (4 партнера умножить на 205 долларов, умножить на 3 месяца).

Налоговое управление США (IRS) предоставляет процедуры освобождения от поздней подачи для правомочных малых партнерств. В 1984 году IRS опубликовала Процедуру получения доходов 84-35, в которой излагаются права и процедуры запроса на освобождение от штрафов за несвоевременную подачу документов.

Процедура получения доходов 84-35 Требования

Уважительная причина несвоевременной подачи декларации о партнерстве будет считаться уважительной, если партнерство сможет продемонстрировать, что все условия были выполнены:

  • Товарищество имело не более десяти участников за налоговый год.
  • В течение налогового года каждый партнер был физическим лицом (кроме иностранца-нерезидента) или имуществом физического лица.
  • Пропорциональная доля каждого партнера в любом предмете товарищества такая же, как его пропорциональная доля в любом другом предмете товарищества.
  • Товарищество не решило подпадать под действие правил сводных аудиторских процедур в соответствии с разделами 6221–6234 IRC.
  • Все партнеры указали свою распределяемую долю в партнерстве в своевременно поданных федеральных налоговых декларациях.

Если какие-либо заявления, сделанные в IRS (письменные или устные), позже будут признаны ложными в каком-либо существенном отношении, IRS может восстановить штраф за несвоевременную подачу документов.

Важные требования для выделения

Процедуры Rev Proc 84-35 требуют, чтобы все партнеры были физическими лицами без партнеров-нерезидентов. Если, например, три человека из Германии создают товарищество с ООО в штате Делавэр и заполняют форму 1065 с опозданием, они не будут иметь права на освобождение в соответствии с этой процедурой, поскольку партнеры не являются резидентами.

Процедуры также требуют, чтобы каждому партнеру выделялись предметы партнерства одинаковым образом; следовательно, любое соглашение о партнерстве, которое специально распределяет определенные статьи доходов или расходов, не будет иметь права на освобождение в соответствии с этой процедурой. Например, если товарищество по операциям с недвижимостью делает выбор в соответствии с Разделом 754 и специально распределяет расходы на амортизацию между определенными партнерами, эти распределения не позволяют Партнерству получить помощь в соответствии с Rev Proc 84-35.

Отмена исключения для малого партнерства

Исключение для малых партнерств было отменено в результате принятия Закона о двухпартийном бюджете от 2015 года (BBA), который заменил процедуры Закона о справедливом налогообложении и финансовой ответственности (TEFRA).После отмены существовала большая неопределенность в отношении того, будет ли по-прежнему применяться Rev Proc 84-35 в качестве процедуры судебной помощи.

Налоговое управление США опубликовало Меморандум главного юрисконсульта, в котором рассматривается этот вопрос. Короче говоря, в Меморандуме делается вывод о том, что Rev Proc 84-35 не устарела и продолжает применяться к этим обстоятельствам.

https://www.irs.gov/pub/lanoa/pmta-2020-01.pdf

Партнерства должны помнить, что это НЕ освобождает Партнерство от подачи налоговой декларации по форме 1065.

Если у вас есть какие-либо вопросы о возврате денег в партнерстве или о снижении штрафа, пожалуйста, свяжитесь с нашим офисом и запишитесь на консультацию .

Приобретите наши налоговые справочники

Посетите нашу библиотеку практических руководств и других налоговых материалов, которые помогут вам сэкономить на налогах и защитить свои активы.

https://www.udemy.com/user/jason-knott-2/

https://gumroad.com/jasondknott

pixl-latr, инструкции

pixl-latr, инструкции

pixl-latr, инструкции

Для рулонной пленки 35 мм и 120 рама имеет вырезы с каждой стороны, поэтому пленка плотно прилегает к диффузору во время использования и позволяет снимать пленку. вытащил.

PDF
pixl-latr Инструкции

 РУКОВОДСТВО ПО НАЧАЛУ РАБОТЫ

01
БЛАГОДАРИМ ЗА ПОКУПКУ
pixl-latr — это инструмент, предназначенный для облегчения процесса оцифровки негативной и перевернутой пленки с помощью цифровой камеры.  У него две основные функции; держите пленку плоской и рассеивайте за ней источник света.

03
СОСТОИТ 10 ЧАСТЕЙ
01 02
01 ...................................... кадр 02 .... ...................................... диффузор

03 04
03 ................................................ 6 ворот 04 ...... ........................ 2 ножки

05
ДИФФУЗОР
Рассеиватель выполняет простую функцию рассеивания подсветки. Это позволяет использовать pixl-latr с самыми разными источниками света. Диффузор имеет легкую текстуру. Это необходимо для предотвращения появления колец Ньютона, когда пленка соприкасается с поверхностью диффузора.
РАМКА
Рамка удерживает пленку на месте. В случае с пленкой 45 это по всем четырем краям. С пленкой в ​​рулонах 35 мм и 120 рама имеет вырезы с каждой стороны, поэтому пленка прижимается к диффузору во время использования и позволяет протягивать пленку через пиксельный фильтр между оцифровкой каждого кадра.07
ВОРОТА
Задача заслонок — удерживать 120- и 35-мм рулонную пленку ровно на диффузоре.  Ворота бывают двух типов; горизонтальные и вертикальные, которые пронумерованы и помечены сзади каждых ворот. Горизонтальные заслонки удерживают пленку по краю всей полосы. Вертикальные ворота удерживают пленку на краю оцифровываемого кадра или рядом с ним.
НОГИ
Ножки позволяют использовать pixl-latr в вертикальном положении перед источником света, например, окном или лампой. Без ножек pixl-latr можно использовать горизонтально на экране планшета или столике для фотоподсветки.01
02
03
04
05
06
01 ..................затвор 1 - 35мм-Б/1 02 ..................затвор 2 - 35мм-Т/2 03 .........................затвор 3 - 120-Б/3 04 .......... ................затвор 4 - 120-Т/4 05 ................затвор 5 - 35мм-В/5 06 ......................... строб 6 - 120-В/6

09
ОЦИФРОВКА 45 ФИЛЬМОВ
Чтобы загрузить лист пленки 45 в pixl-latr, просто положите рамку лицевой стороной вниз и поместите пленку эмульсионной стороной вниз в рамку. Выемки будут расположены в верхней части правого края.Совет: основа — это более отражающая сторона пленки, а эмульсионная сторона имеет слегка матовую поверхность.
Задняя часть рамки имеет всего 8 направляющих на 45 пленок: по 3 сверху и снизу и по одной с каждой стороны. Эти локаторы немного больше размера листа 45 пленки. Это позволяет слегка отрегулировать пленку, чтобы избежать сильного кадрирования изображения, если таковое имеется.

11
ОЦИФРОВКА 45 ФИЛЬМОВ ПРОДОЛЖЕНИЕ
Как только пленка будет помещена в раму, поместите диффузор на заднюю часть рамы так, чтобы фиксаторы совпали с прорезями в диффузоре.Рассеиватель вставляется в раму, чтобы удерживать лист пленки на внутренних краях со всех четырех сторон.
После того, как рассеиватель вставлен, pixl-latr можно перевернуть и поместить на настольный источник света. В качестве альтернативы ножки можно вставить в заднюю часть рамы, а pixl-latr можно разместить перед источником света, например, окном или лампой (как показано на стр. 16). Теперь можно сделать цифровую фотографию пленки. Примечание. Важно держать цифровую камеру максимально параллельно поверхности пленки, чтобы обеспечить равномерную резкость изображения. 13
ЦИФРОВАЯ ПЛЕНКА (35 мм и 120 мм)
Перед тем, как вставить вашу рулонную пленку в пиксель-латр, горизонтальные ворота должны быть загружены в раму. Ворота вставляются в раму с легкой посадкой на трение. Если вы оцифровываете 35 мм, вставьте стробы 1, 2 и 4. Если вы оцифровываете 120, вставьте стробы 3 и 4.
Чтобы вставить рулонную пленку в pixl-latr, положите рамку горизонтальными воротами вниз и поместите пленку эмульсионной стороной вниз в рамку. На задней части рамки есть две прорези с каждой стороны с направляющими для пленки внизу.Поместите пленку в прорези таким образом, чтобы край первого оцифровываемого кадра совпадал с правым внутренним краем кадра. Как только пленка будет помещена в раму, поместите диффузор на заднюю часть рамы так, чтобы фиксаторы совпали с прорезями в диффузоре. Рассеиватель вставляется в раму с легкой посадкой на трение, чтобы плотно удерживать полоску пленки.

35-мм пленка
ворота 4 ворота 2
ворота 1

120 пленка
ворота 4
ворота 3

15
ОЦИФРОВКА РУЛОННОЙ ПЛЕНКИ (35 мм и 120 мм) ПРОДОЛЖЕНИЕ
Когда рассеиватель вставлен, pixl-latr можно перевернуть и положить лицевой стороной вверх. Теперь вертикальный затвор можно вставить в положение, наиболее подходящее для размера изображения на пленке.
Примечание. Вертикальная заслонка 35 мм (ворота 5) имеет стрелки на обратной стороне. Ворота должны быть расположены так, чтобы стрелки указывали на верхнюю часть рамы.
Когда вертикальный затвор вставлен, можно слегка надавить на затвор и рамку, чтобы пленка плотно прилегала к изображению на негативе. Это делается для того, чтобы он был как можно более плоским.
pixl-latr теперь можно разместить на настольном источнике света (как показано на стр. 12).В качестве альтернативы ножки можно вставить в заднюю часть рамы, а пиксельную решетку можно разместить перед источником света, например, окном или лампой. Теперь можно сделать цифровую фотографию пленки.
Примечание. Важно держать цифровую камеру максимально параллельно поверхности пленки, чтобы обеспечить равномерную резкость изображения.

35-мм пленка

120 пленка

17
ОЦИФРОВКА РУЛОННОЙ ПЛЕНКИ (35 мм и 120 мм) ПРОДОЛЖЕНИЕ
После того, как будет сделана первая фотография, слегка приподнимите верхнюю часть рамы от диффузора, как показано на рисунке. Это ослабит давление на пленку, так что полосу пленки можно будет перемещать через пиксел-латр до тех пор, пока между воротами не появится следующее изображение для оцифровки.
Снова надавите на раму и ворота, чтобы зажать пленку и сделать следующее изображение.
Примечание. Важно поднять раму и ворота, чтобы продвинуть пленку через pixl-latr. Перемещение пленки без поднятия рамы может привести к повреждению поверхности пленки.

ВТЯГИВАТЬСЯ!
Следите за советами, статьями и дополнениями на pixl-latr.com!
ПОДПИСЫВАЙТЕСЬ НА НАС!
 /groups/pixllatr/ /HamishGill /pixllatr [электронная почта защищена]



PDFium PDFium

Налоговое управление штата Нью-Джерси — Когда подавать и платить

  1. Дом
  2. Штрафы, проценты и сборы за взыскание

Штрафы, проценты и сборы за взыскание

Если налоговая декларация подается после установленного срока или причитающийся налог уплачивается с опозданием, могут быть начислены штрафы и проценты. В некоторых случаях мы также можем взимать плату за сбор.

Проценты

Мы начисляем проценты за каждый месяц (или часть месяца), в течение которого ваш налог остается неуплаченным.

Ставка рассчитывается как: Основная ставка + 3%, начисляемая ежегодно. В конце каждого календарного года любые налоги, штрафы и проценты, подлежащие уплате, становятся частью баланса, на который начисляются проценты. Информацию о процентных ставках см. в Техническом бюллетене TB-21(R).

Штраф за несвоевременную подачу

Если вы не подадите декларацию в установленный срок или продлите срок, мы можем наложить Штраф за несвоевременную подачу. Штраф за несвоевременную подачу декларации составляет 5% от налога, причитающегося за каждый месяц (или часть месяца), когда декларация просрочена. Максимальный штраф за несвоевременную подачу составляет 25% от остатка задолженности. Мы также можем взимать 100 долларов США за каждый месяц задержки возврата.

Штраф за просрочку платежа

В дополнение к процентам мы также можем взимать Штраф за просрочку платежа в размере 5% от причитающегося налога.

Сборы за сбор – Процесс сбора

Плата за возмещение затрат на направление

Плата за возмещение затрат на направление добавляется к вашим налоговым обязательствам, если ваш налоговый счет отправляется в наше агентство по сбору платежей. Эта плата взимается в дополнение к любым процентам или штрафам.

С 1 января 2022 года комиссия составляет 11%.

31 декабря 2021 г. и ранее комиссия составляла 10,7%.

Просроченные возвраты

С вас также будет взиматься комиссионный сбор за возмещение затрат за реферальные услуги в случае просроченных налоговых деклараций.

После подачи просроченной декларации вы можете получить обновленное уведомление о выставлении счета, если у вас все еще есть налоговые обязательства. Плата за возмещение затрат за направление не будет отражена в этом платежном уведомлении. Он отображается отдельным пунктом в Перечне обязательств, отправленном вам агентством.

Любое пересмотренное уведомление о выставлении счета, отправленное вам из отдела, не дает вам больше времени для осуществления платежа агентству по сбору платежей. Если вы не сделаете платеж вовремя , с вас будет взиматься дополнительная плата.

Стоимость сбора

Если выдается справка о долге, может также взиматься плата за расходы по сбору налога.

Запросы на устранение загрязнений

Если вы можете указать разумную причину, по которой вы не подали декларацию или не уплатили какой-либо налог в установленный срок, мы можем частично или полностью отменить ваш штраф.

Применимые законы и правила

N.J.S.A. 54:49-12.3 и Н.J.A.C. 18:2-2.5(г).

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
