Принцип работы саморегулирующийся нагревательный кабель: Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

• Систем трубопровода
• Емкостей и резервуаров
• Оборудования
• Водосточных труб
• Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

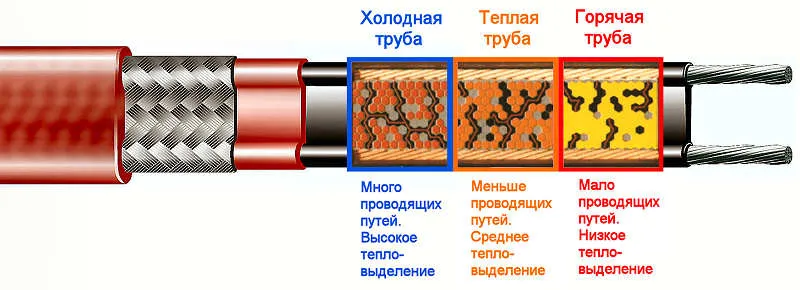

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

• Долговечность и надежность
• Возможность использовать его в любых условиях
• Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

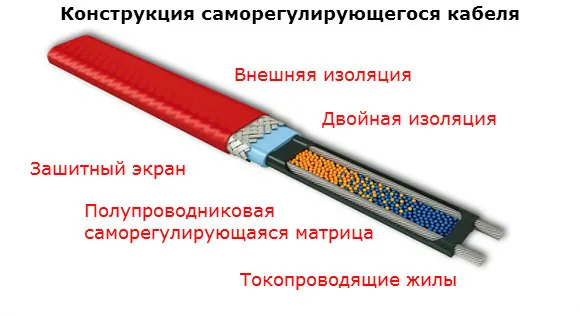

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

• Два параллельных провода, обеспечивающих напряжение по всей длине
• Греющая полимерная матрица
• Несколько слоев изоляции
• Заземление
• Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

• Однородное нагревание по всей длине греющего элемента
• Устойчивость к скачкам напряжения
• Возможность выполнить перехлест кабеля
• Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия. Часто это число отображается в названии кабеля.

Буквы СТ, CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

• Для частных хозяйств (обогрев водопровода, канализации, водостока)
• Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
• В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.

Греющий кабель принцип работы и применение

Замерзание воды в условиях экстремально низких температур окружающей среды может привести к авариям и нештатным ситуациям на производстве. Использование стандартных отопительных систем в этом случае не всегда оправдано. Поэтому для подогрева водопровода, кровельных перекрытий и других элементов в зимнее время года широко используется саморегулирующийся греющий кабель. Его основное преимущество в том, что он способен самостоятельно изменять интенсивность подогрева на разных участках поверхности: как только поверхность остывает, кабель начинает работать более интенсивно именно на заданном участке.

В каких сферах применяется саморегулирующийся греющий кабель

Наиболее широкое применение саморегулирующийся греющий кабель находит для обогрева систем трубопроводов, расположенных на поверхности. Кроме того, кабель можно проложить на неограниченное расстояние в местах, где необходим регулируемый подогрев примыкающих (окружающих) поверхностей или материалов. Функциональные системы обогрева поверхностей некоторых разновидностей широко применяется для инновационных отопительных систем «тёплый пол». Сверху на них можно укладывать плитку, доску, ламинат или паркет.

Большое распространение греющий кабель получил в системах водопровода и канализации. Это особенно актуально при условии, когда коммуникации проложены глубоко в грунте, который часто промерзает в условиях экстремально низких температур. Даже если трубы проложены выше слоя промерзания грунта, при недостаточном утеплении он быстро теряет свои эксплуатационные характеристики. Поэтому для повышения температуры рабочей среды в трубопроводах применяется саморегулирующийся греющий кабель.

Следующая распространённая сфера использования греющего кабеля — кровельные перекрытия жилых домов и промышленных объектов. Продуманная отопительная система препятствует оледенению и скоплению снега на крыше. В результате снег и лёд быстро тают, а затем стекают по водостокам, не представляя опасности для человека.

Наконец, саморегулирующийся греющий кабель активно используется в сельском хозяйстве: его прокладывают ниже уровня прорастания культур. В результате даже в период суровых зимних морозов корневище растений становится надёжно защищённым от промерзания.

Как работает саморегулирующийся греющий кабель

По принципу образования тепла греющий кабель немного напоминает резистивный проводник. Иными словами, чем выше температура кабеля, тем больше увеличивается электрическое сопротивление. А это в свою очередь влияет на энергозатраты и мощность изделия. Это позволяет кабелю сильнее или слабее нагревать поверхность, если её температура повышается или падает.

Таким образом, саморегулирующийся греющий кабель не нуждается в использовании терморегуляторов: обогрев заданных поверхностей происходит практически на автоматической основе. Такая технология обогрева поверхностей позволяет получить:

• надёжный и эффективный нагревательный элемент, который будет исправно выполнять свои функции на протяжении многих лет
• современную и функциональную технологию обогрева поверхностей, которую можно применить практически в любых условиях и на любых поверхностях

Какими преимуществами обладает саморегулирующийся греющий кабель

По сравнению с другими отопительными системами, греющий кабель обладает значительными преимуществами:

• устойчивость к перепадам напряжения
• равномерное прогревание по всей длине
• возможность протянуть кабель на неограниченную длину
• значительная экономия электроэнергии при сохранении высоких показателей мощности
• практически полное отсутствие необходимости в обслуживании и регулировании работы
• гибкая и эластичная конструкция, которая сохраняет свою работоспособность даже при перегибе или перенахлёсте

Уникальная структура греющего кабель позволяет использовать его для обогрева именно на тех участках, где это больше всего необходимо. Таким образом, при прокладке коммуникационных сетей можно значительно сэкономить на финансовых затратах при прокладке кабеля, а также на энергоресурсах, необходимых для его эксплуатации.

Принцип работы греющего кабеля. Резистивный.

Резистивный кабель — это одна из разновидностей греющих кабелей, основным преимуществом которых являются малые габариты и простота монтажа. Это наиболее простой и недорогой в производстве кабель. Состоит из токопроводящей жилы в изоляции. Мощность такого кабеля статична: его изготавливают фиксированной длины и мощности, поэтому такой кабель нельзя укорачивать при монтаже. Произвольная нарезка такого кабеля приводит к повышению сопротивления всего кабеля и к дальнейшему его перегреву и выходу из строя.

Кабель постоянного нагрева обеспечивает одинаковую температуру по всей длине. Это основное его отличие от кабеля саморегулирующегося типа. Конфигурации систем обогрева, построенных на резистивном греющем кабеле, разнообразны: от простых (в которых кабель включается в розетку), до сложных, оборудованных автоматикой для измерения и регулирования температуры.

Разновидности

Одножильный резистивный кабель имеет нюанс, который следует учитывать при укладке. Кабель подключают с обоих концов к электросети, поэтому при монтаже кабель стараются уложить таким образом, чтобы оба конца сходились в одном месте.

Двужильный резистивный кабель можно подключать с одной стороны, что упрощает монтаж.

Следующей разновидностью резистивных кабелей в процессе развития технологий стали зональные нагревательный кабели. Конструкцию двужильного резистивного кабеля улучшили путем добавления в нее с определенным шагом коротких отрезков спиралевидных нагревательных проводников. Зональный кабель можно нарезать на нужные куски с определенным шагом. Его недостатком является возможный локальный перегрев и вероятность появления холодной зоны в конце и начале контура.

Преимуществом резистивных кабелей перед саморегулирующимися является доступная цена, неизменность характеристик на протяжении всего срока службы, отсутствие пусковых токов, высокая надежность греющего контура.

Наиболее широкое распространение резистивный кабель получил в системах обогрева пола и при локальном обогреве водопроводных труб малого диаметра, в обогреве кровли и теплиц. Резистивный кабель выдает постоянную мощность, поэтому целесообразно использовать его с термостатами и датчиками тепла для измерения окружающей среды и своевременного запуска системы.

Нюансы подбора резистивного кабеля

Определитесь с задачами, местом и способом монтажа кабеля. Обратите внимание на следующие советы:

• При монтаже греющего кабеля избегайте пересекание кабеля, это может вызвать его перегрев и выход из строя всей секции.
• Не следует применять греющий кабель, предназначенный для систем теплого пола в системах антиобледенения, поскольку у таких кабелей отсутствует должная изоляция.
• Заранее продумайте, что будет располагаться на обогреваемом пространстве, так как недостаточное теплоотведение приводит к перегреву кабеля. (Этого можно избежать, если использовать более дорогой зональный кабель).

Рекомендуем резистивный кабель:

Нагревательный кабель: принцип работы, виды

Чтобы преобразовать электричество в тепловую энергию, используется нагревательный кабель. Технология востребована в умном доме. При рассмотрении кабеля учитывается классификация, свойства материала.

Описание

Провод нагревательный — это проводник с высоким сопротивлением, который способен вырабатывать тепло. Элементы используются для обогрева помещения, востребованы на даче, в квартире, в частном доме. Также провод может быть проложен по трубопроводу с целью повышения температуры воды. Внешне материал схож с коаксиальным проводником, служит отличным передатчиком тепловой энергии.

Интересно! Если посмотреть на материал в разрезе, предусмотрены жилы, а также изоляция.

Изоляция

Преимущества и недостатки

Рассматривая нагревательный шнур, стоит выделить основные достоинства:

• безопасность использования,
• разнообразие моделей,
• значительная мощность,
• гибкость материала,
• выгодные цены,
• долгий срок службы.

Минусы:

• значительный диаметр,
• легко повреждается,
• невозможно произвести замену жилы.

Также при монтаже стоит учитывать степень защищённости. Кабель приписывают к электронагревательным приборам, а значит, есть риск получить повреждения от удара электрическим током.

Удар электрическим током

Разновидности и их принцип действия

Нагревательный провод отличается по количеству жил, выделяют такие типы:

• одножильный,
• двухжильный.

Классификация материалов в зависимости от схемы:

• минеральные,
• саморегулирующие,
• зональные.

При рассмотрении типов стоит учитывать параметры, преимущества и недостатки. Принцип действия построен на эффекте Джоуля-Ленца. То есть напряжение преобразуется в тепловую энергию. Однако есть допустимый уровень, поэтому учитывается количество секций.

Секции провода

Одножильный резистивный

Резистивными называют проводники, у которых высокое сопротивление. Встречаются линейные, зональные варианты с одной токопроводящей жилой. Они характеризуются высокой стойкостью, могут применяться для обогрева пола.

Двухжильный резистивный

Резистивный тип считается подходящим для водостока либо кровли. Распространенными считаются линейные модели, которые работают по эффекту Джоуля-Ленца.

Важно! В промышленности провод встречается на предприятиях по изготовлению продуктов питания. Также элементы востребованы при обогреве пола.

Резистивный провод

Зональный

Зональный тип производится с двумя изолированными жилами. Изоляция отличается по классу и защитным свойствам. Если рассматривать структуру, предусмотрены отдельные секции, которые могут называться окнами. Данный вид кабеля не разрешается самостоятельно обрезать, поскольку можно повредить структуру.

Помимо токопроводящих жил изоляции имеется спираль, представленная в виде тонкой проволоки. Чаще всего она изготавливается из стали и необходима для повышения уровня сопротивления. Когда на кабель подаётся напряжение, происходит замыкание в секции, поэтому устройство сравнивается с резисторами.

Зональный тип

Саморегулирующийся

Если взглянуть на конструкцию саморегулирующегося кабеля, практически нет отличий от зонального типа. Однако если разбирать токопроводящие жилы, при размотке видны две спирали, а внутреннее изолирующее покрытие отсутствует.

Секрет кроется в наличии проводящей матрицы. Она служит отличным проводником, выполнена в форме нити. За основу взят полимер, который отдаёт тепловую энергию и влияет на уровень сопротивления.

Саморегулирующий кабель

Особенности монтажа

При монтаже кабеля стоит придерживаться инструкции:

1. замер сопротивления;
2. отметка на полу;
3. закрепление сетки;
4. укладка кабеля;
5. фиксация сетки;
6. крепление монтажной коробки;
7. повторный замер сопротивления;
8. включение терморегулятора;
9. формирование цементной стяжки.

Во время ремонта рассматривают варианты с теплоизоляцией пола и без неё. Обращается внимание на уровень поверхности, стоит использовать монтажную ленту.

Монтажная лента

Основные правила применения

Когда специалист работает с нагревательным кабелем, не стоит пренебрегать правилами:

• учитывать рекомендации производителя;
• допускается к работе только квалифицированный электрик;
• производится расчёт мощности;
• не допускаются механические воздействия;
• нельзя растягивать провод;
• учитывается рабочая температура;
• проводится заземление кабеля;
• нельзя работать при повышенном уровне влажности;
• провод подключается в размотанном состоянии.

Отдельно предъявляются требования касательно подбора терморегулятора. Во время работы потребуется концевая муфта и цементно-песчаная смесь.

Концевая муфта

Лучшие производители нагревательного шнура

Если взглянуть на рынок, встречается продукция таких производителей:

• IN-TERM.
• HEMSTETD.
• FENIX.
• GRAY-HOT.
• ЭКСОН.
• NEXANS.

IN-TERM — это чешский бренд, который выпускает кабели различной мощности (от 172 Вт). Заготовка отличается длиной минимум 8 м. Если взглянуть на ассортиментный ряд, наиболее распространённой считается продукция 550 Вт. Длина заготовки 27 м, то есть оптимальная площадь прогрева — 3.8 квадратных метра.

Бренд IN-TERM

Информация указана, если делается шаг 14 см. Если рассматривать шаг 12 см, то показатель уменьшается до 3.2 квадратных метра.

Также на рынке встречается продукция торговой компании HEMSTETD. Она производит кабеля длиной от 8.9 м. Если рассматривать модели для обогревателей, самый длинный провод имеет длину 197 м. С таким проводом можно обогреть площадь более 24 квадратных метров (это если шаг составляет 12.5 см).

На каждый квадратный метр по данным производителя затрачивается мощность 140 Вт. При выборе кабеля 197 м с шагом 10 см разрешается греть площадь 119.7 квадратных метров. Общая мощность заготовки для водопровода составляет 3350 Вт. Чехи предлагают рассмотреть продукцию FENIX. Распространенными считаются провода серии ADSV.

Провода серии ADSV

Минимальная длина заготовок — 8.5 м при мощности 162 Вт. Если прокладывать провод шагом 14 см, он прогреет в мороз площадь помещения 12 квадратных метров. Двухжильный экранированный кабель для коммуникаций может иметь длину  максимум 149 м с общей мощностью 2600 Вт. Если прокладывать его с шагом 10 см, материал сможет прогреть при замерзании помещение общей площадью 15 квадратных метров.

Интересно! Потребители также не исключают из списка продукцию GRAY-HOT, которая производится на территории Украины. Компания выпускает двухжильные нагревательные кабели.

Минимальная мощность заготовки для трубы — 92 Вт. Речь идет о проводе длиной 6 м, и если его укладывать с шагом 10 см, можно прогреть площадь 0.6 квадратных метров. Производитель предлагает рассмотреть изделие номинальной мощностью 1929 Вт. Заготовка имеет длину 128 м, если укладывать её с шагом 10 см, легко прогреть комнату общей площадью до 13 квадратных метров.

Для разнообразия стоит рассмотреть продукцию сильного бренда NEXANS. Она родом из Норвегии, производятся заготовки различной мощности. Если смотреть на небольшие товары, у них мощность стартует от 300 Вт. Кабель длиною 17.6 погонных метров способен прогреть площадь 2.2 квадратных метра. Производитель предоставляет проводку мощностью максимум 3100 Вт.

Провода данной серии имеют длину 185 м, рассчитаны на квадратуру 23.2 квадратных метра. Отдельно предлагается рассмотреть двухжильный экранированный провод более высокой мощности.

Если говорить о немецком качестве, стоит упомянуть про бренд SHTOLLER. Производитель принял решение выпускать только двухжильные экранированные провода мощностью от 200 кВт. Максимальный показатель данной серии — 3000 Вт. Заготовка имеет длину 150 м. Товар рассчитан для квадратуры 18.7 квадратных метра.

Выше описаны понятие и свойства обогревательного кабеля. При подборе материала стоит учитывать преимущества, недостатки провода. Также предусмотрены разновидности моделей, плюс учитывается разнообразие производителей.

Промышленный саморегулирующийся греющий кабель характеристики и особенности применения

Саморегулирующиеся греющие кабели в системах электрообогрева

ТЕХНИЧЕСКИЙ ОБЗОР: Основные проблемы и особенности применения и эксплуатации саморегулирующихся греющих кабелей в системах промышленного электрообогрева нефтегазовой отрасли.

Введение

В настоящее время для обогрева технологических объектов нефтегазовой отрасли широкое распространение получили системы промышленного электрообогрева. В реализации и последующей эксплуатации данных систем участвуют множество специалистов различных специальностей, но в технической литературе данный вопрос освещен, мягко сказать, недостаточно.

В данной статье мы не будем пытаться охватить все типы нагревательных элементов, применяемых для построения систем электрообогрева, а остановимся на особенностях применения саморегулирующихся греющих кабелей (лент), как наиболее быстроразвивающихся и популярных в настоящее время источников тепловой энергии. Вся имеющаяся в наличии информация о саморегулируемых греющих кабелях зачастую получается специалистами проектных и эксплуатирующих организаций только от производителей данного рода кабелей, которые в один голос говорят: «Наша продукция отличного качества и практически лишена недостатков, за исключением, возможно, немного высокой стоимости по отношению к другим типам нагревательных элементов!». Попытаемся разобраться, так ли это на самом деле, и какие недостатки присущи саморегулирующимся греющим кабелям.

Учитывая важность работы систем электрообогрева промышленных объектов в общей инфраструктуре предприятия, вопрос понимания основных технических особенностей применения и эксплуатации саморегулирующихся греющих кабелей позволит ответственным специалистам эксплуатации и проектных организаций:

• Получить в результате проектирования и строительства технически обоснованную, безопасную и бесперебойно работающую систему электрообогрева.
• Снизить затраты на покупку кабельной и вспомогательной продукции.
• Снизить затраты на последующую эксплуатацию системы.
• Снизить затраты на электроэнергию в рамках программы энергосбережения объекта.

Особенности конструкции и принцип действия саморегулирующихся греющих кабелей

Важнейшим шагом в развитии систем электрообогрева стало изобретение и начало производства нагревательных кабелей на основе эффекта саморегуляции. Это изобретение было сделано в ходе изучения свойств проводящих угленаполненных пластмасс. Выделяемые мощности таких кабелей существенно ниже, чем у резистивных лент, но благодаря появлению эффективных теплоизоляционных материалов, данной мощности достаточно для решения широкого спектра вопросов обогрева технологических объектов.

На данной диаграмме схематически показаны области применения различных типов кабелей в зависимости от температуры объекта нагрева и длины кабельной линии.

В связи с тем, что основные преимущества и недостатки саморегулируемых греющих кабелей вытекают из их конструктивных особенностей, рассмотрим данный вопрос более подробно.

По схеме тепловыделения данные кабели относятся к следующему типу – саморегулирующиеся кабели (ленты) с тепловыделением в проводящей полимерной матрице или проводящих пластмассовых элементах.

Саморегулирующиеся кабели имеют, как правило, овальную форму и следующую типовую конструкцию: две параллельные токопроводящие жилы, покрытые слоем полупроводящего, наполненного углеродом полимера, так называемой матрицей. Поверх матрицы укладываются слои электрической изоляции, экранирующая оплетка и защитная оболочка.

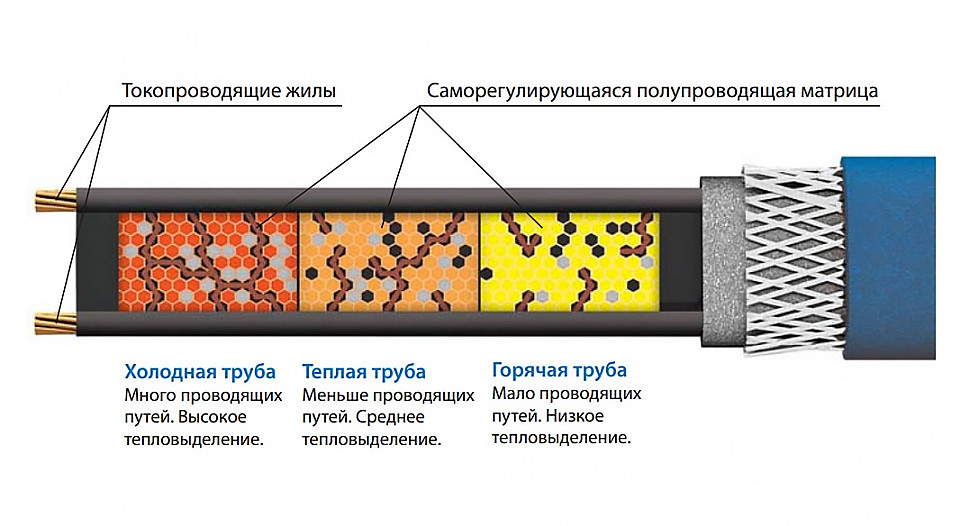

Полупроводящую матрицу можно условно представить в виде очень большого числа сопротивлений, подключенных параллельно токопроводящим жилам. При подаче напряжения на токопроводящие жилы в полупроводящей матрице возникает ток, вызывающий выделение тепла. За счет выделения тепла материал матрицы расширяется и контактные связи между отдельными частицами углерода нарушаются. Сопротивление матрицы растет, ток уменьшается. Через некоторое время ток и температура стабилизируются. Сопротивление матрицы, приведенное к одному метру кабеля, обычно составляет несколько сот Ом.

Благодаря данным свойствам саморегулирующиеся нагревательные кабели обладают следующими уникальными свойствами:

• Могут использоваться при подключении на полное напряжение любыми длинами от минимальных (десятки сантиметров), до предельно допустимых. Данное свойство особенно ценно, когда заранее не известна длина обогреваемого трубопровода.
• Способны изменять свое тепловыделение локально. Если на обогреваемом объекте в какой-либо зоне температура повышается, то тепловыделение кабеля в этой зоне падает. Данное свойство значительно повышает безопасность системы обогрева и упрощает процесс монтажа, поскольку допускается сближение и пересечение кабелей друг с другом.

Данные положительные характеристики рекламируют практически все производители и поставщики. Попытаемся, однако, разобраться в определенных недостатках и особенностях данной продукции. Для этого рассмотрим основные технические характеристики саморегулирующихся лент, их связь между собой, влияние на надежность и на другие немаловажные характеристики проекта системы электрообогрева.

Характеристики саморегулирующегося нагревательного кабеля

Напряжение питания, Вольт

Некоторые производители просто указывают диапазон напряжения питания, к примеру: 220 – 275 Вольт, без дополнительных комментариев и таблицы коэффициентов перерасчета выделяемой мощности в зависимости от напряжения питания. Дело в том, что номинальная мощность, указанная в документации и рекламных проспектах производителей, нормируется при напряжении питания не 220, а 230 или 240 Вольт. Данное напряжение нужно уточнять у производителя.

Момент первый. Отклонения питающего напряжения должны учитываться для оценки мощности, выделяемой саморегулирующимся кабелем. Производители предлагают специальные таблицы с коэффициентами для пересчета выделяемой мощности в зависимости от отклонения напряжения питания от величины 230/240 Вольт. К примеру, для некоторых моделей кабелей данный коэффициент равен 0,9. Соответственно, при напряжении питания 220 Вольт погонная мощность данного кабеля снизится на 10%. Этот факт нужно обязательно учитывать в момент проектирования.

Момент второй. Для каждой марки саморегулирующего кабеля установлены ограничения по величине питающего напряжения. К примеру, для кабелей, рассчитанных на напряжение 230 Вольт, недопустимо питающее напряжение, превышающее 275 Вольт. Повышение питающего напряжения (например из-за ошибок монтажа иногда на нагревательную секцию подается напряжение 380 Вольт) вызывает усиленное выделение тепла в матрице и ее скорую деградацию и полное прекращение нагрева, т. е. выход кабеля из строя.

Номинальная мощность погонного метра кабеля, Вт/м при указанной температуре в градусах Цельсия

В связи с тем, что это основная техническая характеристика данного изделия, остановимся на ней наиболее подробно.

Существенная зависимость мощности тепловыделения от температуры диктует определенные правила нормирования и измерения тепловой мощности. Мощность саморегулирующейся ленты нормируется при следующих стандартных условиях – отрезок измеряемого кабеля устанавливается на металлической трубе диаметром не менее 50 мм. так, чтобы обеспечить хороший тепловой контакт. По трубе прокачивается охлаждающая жидкость с температурой 10 ± 0,5 °С. (в отдельных случаях измерения проводят при 5 °С). Труба с кабелем закрывается тепловой изоляцией толщиной не менее 20 мм. Номинальная мощность, указанная в каталогах производителей – это мощность, измеренная в стандартных условиях. Для снятия зависимости мощности от температуры необходимо задавать и поддерживать соответствующую температуру трубопровода.

Зависимость мощности от температуры снимается на подобной установке не менее, чем при трех значениях температуры трубопровода. Кривые зависимости мощности конкретных марок кабелей от температуры, приводимые в каталогах фирм-поставщиков, показывают зависимости мощности тепловыделения от температуры трубы, а не от температуры кабеля. Это весьма существенный момент, который следует учитывать при применении саморегулирующихся лент. На следующем рисунке показана подобная зависимость для кабеля марки BTV2-CT фирмы Tyco — Raychem.

При других условиях, например при плохом контакте с обогреваемым объектом, выделяемая саморегулирующимся кабелем мощность не будет соответствовать справочной кривой. Если саморегулирующийся кабель, свободно подвесить в воздухе, то за счет ухудшения условий теплоотдачи измеренная мощность будет примерно на 30% меньше нормируемой.

Вывод: Важно обеспечить должный контроль над проведением монтажных работ на объекте для обеспечения необходимого качества работ. В противном случае система электрообогрева на основе саморегулирующихся кабелях будет функционировать с падением мощности по отношению к проектной и данный факт приведет к существенному перерасходу электроэнергии.

Пусковой ток греющего кабеля, Ампер

Саморегулирующиеся кабели помимо номинальной мощности и зависимости мощности от температуры трубы характеризуются величиной удельного пускового тока в зависимости от температуры в момент включения. Это такое значение тока, приведенное к одному метру кабеля, которое имеет место в момент включения питания. Пусковой ток в основном спадает в течение первой минуты, но полная стабилизация занимает примерно 5 минут. Максимальная абсолютная величина пускового тока определяется длиной нагревательного кабеля, температурой объекта и конструкцией конкретного нагревательного кабеля.

Преимущественная область применения саморегулирующихся кабелей – обогрев трубопроводов и резервуаров, эксплуатируемых при отрицательных температурах окружающего воздуха. Как правило, запуск систем выполняется, когда и трубы и тепловая изоляция холодные. Для целей проектирования и расчета характеристик системы обогрева в момент пуска и эксплуатации требуется знать свойства саморегулируемых лент при низких температурах. Исходя из их конструкции, можно сделать вывод, что чем ниже температура, тем ниже сопротивление нагревательной матрицы кабеля и тем выше пусковой/стартовый ток.

В связи с тем, что технические характеристики автоматов защиты от короткого замыкания, перегрузок по току, защиты от утечек на землю, сечение питающих кабелей, а следовательно и их цена напрямую зависят от величины пускового тока, проектным организациям и конечным заказчикам следует обращать на данный момент пристальное внимание.

Ниже по тексту представлены результаты исследований трех марок кабелей в диапазоне от +10 до – 40 °С. Кабель 23ФСЛе2-СТ преимущественно устанавливается на трубопроводах диаметром до 100 мм. Кабель 31ФСР2-СТ находит применение при обогреве более крупных трубопроводов. Оба кабеля устойчиво работают под напряжением при температуре не более 65 °С. В отключенном состоянии способны выдерживать до 85°С. Среднетемпературный кабель 55ФСС2-СФ имеет теплостойкую матрицу, а изоляция и оболочка выполнены из фторполимеров.

Краткие характеристики исследованных кабелей приведена в следующей таблице.

Исследования зависимости характеристик от температуры были выполнены в климатической камере. При этом была обеспечена такая циркуляция воздуха в камере и остальные условия эксперимента, при которых значения мощности, измеренные в камере, были близки к результатам, полученным на стандартизованной установке. Измерения проводились при температурах: +10; +3; 0; -10; -20; -30; -40°С. Каждая марка кабеля была представлена тремя образцами. По достижении заданной температуры образец выдерживался в камере в течение 1 часа. Затем на образец подавалось номинальное напряжение. Фиксировался стартовый ток и его снижение по мере разогрева кабеля. Типовой вид таблицы измеренных значений показан ниже.

На следующем рисунке показаны графики снижения пускового тока кабеля 23ФСЛе2-СТ построенные по данным данной таблицы. С понижением температуры растет как пусковой, так и установившийся ток. Наблюдается также незначительный рост коэффициента пускового тока.

Помимо установившихся значений мощности для всех кабелей определены коэффициенты пусковых токов, знание которых поможет при проектировании систем обогрева, использующих саморегулирующиеся кабели. Средние значения пусковых и установившихся токов и значения Кпт (коэффициента пускового тока) приведены в следующей таблице.

Основные выводы по результатам данных исследований:

• Чем ниже температура, тем выше пусковой ток.
• Для некоторых типов кабеля пусковой ток может быть в шесть с лишним раз выше установившегося тока.
• С понижением температуры растет значение установившегося тока.

Из прилагаемой таблицы можно сделать вывод, что пусковой ток при -20 ° Цельсия намного превосходит рабочий ток при поддерживаемой температуре. Дело в том, что саморегулирующиеся кабели характеризуются большими коэффициентами пусковых токов. Для нормальной работы подсистемы питания должны использоваться автоматы серии С, а длина секции не должна быть больше допустимой для заданной температуры холодного пуска. Соответствующие рекомендации приводятся в технических описаниях.

Для снижения значений пусковых токов и одновременного уменьшения номиналов автоматических выключателей и сечений питающих силовых кабелей рекомендуется использовать специализированные устройства управления системой электрообогрева.

Сечение токоведущей жилы, миллиметров квадратных

От величины сечения токоведущей жилы напрямую зависит длина нагревательной секции. Применение кабеля с большим сечением токоведущей жилы позволит увеличить длину нагревательной секции, сократить количество нагревательных секций для обогрева трубопроводов значительной длины и, соответственно, сократить количество вспомогательных электроустановочных изделий (соединительных коробок, питающих кабелей и. т.), т. о. сэкономить на материалах и монтажных работах.

Максимальная рабочая температура, градусов Цельсия

Не нужно путать данную температуру с температурой нагрева кабеля в процессе соморегуляции. Дело в том, что саморегулирующий кабель:

• Во-первых, нагревается неравномерно по всей длине в зависимости от неравномерности передачи тепловой энергии обогреваемой поверхности;
• Во-вторых, распределение температуры в самой полупроводящей матрице происходит весьма неравномерно. Диаграмма данного процесса представлена на следующем рисунке.

Соответственно, максимальная рабочая температура саморегулирующего кабеля – это максимально возможная температура именно технологического процесса, а иначе обогреваемой поверхности, превышение которой потребитель не должен допускать в процессе эксплуатации. Если, к примеру, максимальная рабочая температура кабеля составляет 200 °C, то конструкция подсистемы управления обогревом должна исключить превышение указанной температуры обогреваемой поверхности, когда кабель находится во включенном состоянии. В выключенном состоянии кабель может подвергаться кратковременному воздействию температуры 250 °C. Однако это воздействие в сумме не должно превышать 1 000 часов.

Превышение указанных значений приведет к быстрой деградации полупроводящей матрицы и частичному (иногда и полному) снижению тепловыделяющей способности кабеля, соответственно неэффективной работе всей системы электрообогрева и перерасходу электроэнергии.

Минимальная температура окружающей среды, градусов Цельсия

Минимальная температура окружающей среды – это минимальная температура, при которой еще допускается эксплуатация изделия. Рассматривая данную техническую характеристику саморегулирующего кабеля можно заметить весьма любопытный момент. В технической документации, а порою и в сертификатах соответствия, данная температура производителями не указывается. Либо указывается -40 °C, что для проектов, расположенных в Сибири и районах крайнего севера совершенно не достаточно. У небольшого числа производителей минимальная температура окружающей среды составляет требуемую -55/-60 °C, но таблицы расчета максимальной длины обогреваемого контура составлены на минимальную температуру -40 °C. На этот момент следует обратить особое внимание при выборе производителя, модели саморегулирующегося греющего кабеля и подсистемы управления.

Окно мощности – отклонение выделяемой мощности от номинального значения, выраженное в %

Саморегулирующиеся кабели производятся с некоторым отклонением по мощности от номинального значения. Данный разброс может составлять до +/-30% от номинального значения. По понятным причинам многие производители не указывают данную техническую характеристику в своей документации. Для потребителя применение кабеля с широким окном мощности будет означать либо перерасход греющего кабеля на стадии проектирования, либо перерасход электроэнергии на стадии эксплуатации системы электрообогрева.

Влияние условий эксплуатации на стабильность саморегулирующихся кабелей

Герметизация кабеля в процессе монтажа

Как показали испытания, саморегулирующая матрица чувствительна к наличию влаги и к циклам «нагрев-охлаждение». При этих испытаниях образец кабеля 23ФСЛе2-СТ длиной 3 метра с одним не заделанным концом погружался в воду, а затем замораживался в камере холода до температуры -5 °C. Потеря мощности после каждого цикла замораживания составила 10%. Данный эксперимент показал насколько важно обеспечить надежную герметизацию концов саморегулирующей секции.

Влияние теплопроводности обогреваемых объектов на срок эксплуатации

Результаты исследований показывают, что низкая теплопроводность пластикового трубопровода при обогреве саморегулирующимися кабелями весьма значительно влияет на тепловой режим нагревательного кабеля и самого трубопровода. При постоянной прокачке воды с температурой 8 °С, температура матрицы нагревательного кабеля, установленного на пластиковом трубопроводе, на 12,6 °С. превышает температуру матрицы такого же кабеля, обогревающего стальной трубопровод.

В случае остановки потока воды кабель, установленный на стальном трубопроводе, надежно обеспечивает поддержание требуемой температуры. Температура матрицы несколько повышается за счет ухудшившейся теплоотдачи, при этом наличие жидкости в трубопроводе или ее отсутствие практически не ощущается. Проведенные исследования показывают, что при построении систем обогрева пластиковых трубопроводов особое внимание следует уделить технологическому циклу функционирования трубопроводов. Если ожидаются длительные остановки прокачки жидкости, то необходимо провести расчет возможной потери мощности саморегулирующегося кабеля и принять меры, обеспечивающие улучшение теплопередачи от кабеля к трубе, например, за счет использования обмотки металлической фольгой и применения теплопроводящих паст, а возможно, предусмотреть установку более мощного кабеля. В период остановки прокачки жидкости по пластиковому трубопроводу должен быть усилен контроль за температурным режимом. Данные мероприятия следует проводить для снижения температуры рабочей матрицы кабеля и ее преждевременной деградации.

Что означает деградация греющей матрицы кабеля? Деградация означает снижение тепловыделяющей способности (падение мощности) греющего кабеля. Кабель с дефектами греющей матрицы может частично (или полностью) терять тепловыделяющие свойства на некоторых участках кабеля, т.е некоторые участки кабеля будут выделять тепло (нагреваться), а некоторые нет. В таком случае система обогрева будет работать с падением проектной мощности, что может привести, в худшем случае, либо к перемерзанию обогреваемого оборудования, либо к существенному перерасходу электроэнергии.

Надежность греющих кабелей

В основном, на вопрос о надежности продавцы и производители заявляют следующее:

• Наша продукция производится на самом современном оборудовании, при строгом контроле качества.
• Некоторые из наших кабелей эксплуатируются без замечаний десятки лет на тех-то и тех-то объектах.

Достаточно ли для потребителя данной информации?

Рассмотрим более подробно вопросы обеспечения надежности кабельных нагревательных элементов. Надежность кабелей определяется их способностью выполнять свои функции в заданных условиях в течение заданного времени. Основная задача конкретного кабельного изделия определяется его назначением и конструкцией. Нагревательные кабели предназначены для выделения теплового потока заданной удельной мощности. Потеря работоспособности у лент наступает при каких-либо отказах. Типичными видами отказов нагревательных кабелей являются: обрыв токопроводящих элементов, нарушение целостности изоляции и защитных покровов, возрастание сопротивления проводников выше предельно допустимых норм, деградация греющий полупроводящей матрицы и соответствующее снижение тепловыделяющей способности.

Принимая во внимание, что снижение тепловыделяющей способности — это основополагающий дефект нагревательного кабеля, влияющий на работу системы электрообогрева, рассмотрим следующий показатель надежности нагревательных лент — минимальная наработка.

Минимальная наработка

В приложении к кабелям это понятие подразумевает период времени, в течение которого в кабельном изделии не должно быть отказов. При этом вероятность случайных отказов крайне мала и они вызваны конструкторско-технологическими недоработками или нарушениями условий эксплуатации. Показатель минимальной наработки рекомендуется устанавливать в виде одного из значений стандартизованного ряда: минимально 500 часов и максимально более 150 000 часов. Допускается устанавливать наработку в виде числа циклов — например, циклов включения – выключения.

Для саморегулирующегося кабеля число циклов включения – выключения весьма важный фактор, определяющий старение полупроводящей греющий матрицы.

При разработке новых кабельных изделий для оценки их надежности принято проводить прямые испытания на надежность с целью подтверждения минимальной наработки длительностью 1000 часов. Отобранные для испытаний образцы подвергают воздействию повторяющихся испытательных циклов. Последовательность воздействий в каждом испытательном цикле и количество циклов должны быть определены в программе испытаний. Количество испытываемых образцов, необходимое для подтверждения вероятности безотказной работы изделия на уровне 0,9 при достоверности 0,9 составляет 22 образца. При такой постановке испытаний предполагаемое число отказов (так называемое приемочное число) должно быть равно нулю. При допущении одного отказа требуется выборку увеличить до 37 образцов. Испытания для получения большей вероятности безотказной работы требуют значительного увеличения числа образцов, а следовательно больших затрат. Подтверждение наработки большей, чем 1000 часов, существенно увеличивает трудоемкость испытаний.

Для подтверждения наработки 1000 часов рекомендуется запрашивать у производителя нагревательных кабелей результаты проведения испытаний для подтверждения указанного выше показателя надежности.

Обманчивая иллюзия абсолютной надежности кабельных изделий снижает внимание потребителей к таким вопросам как облегчение режимов работы и постоянный мониторинг основных параметров в процессе ведения технологического процесса. Основная доля отказов кабельных изделий возникает при эксплуатации изделий в недопустимых режимах, из-за недопустимых воздействий, имевших место при монтаже, либо при наличии производственных дефектов. Технологическая надежность, определяемая однородностью характеристик изделия и стабильностью технологических процессов, не учитывает динамики изменения характеристик нагревательных элементов и других составляющих систем обогрева с течением времени. При достаточно интенсивном нагреве лент и одновременном воздействии внешней среды (температура, влага, вибрации и удары и др.) происходит старение полимерных покрытий, окисляются проводники. Периодически следующие циклы нагрева и охлаждения в процессе эксплуатации могут вызывать нежелательные механические напряжения и деградацию нагревательной матрицы.

Системы управления греющим кабелем

Практически все системы электрообогрева, кроме самых примитивных, оснащаются набором датчиков температуры, тока, напряжения, управляющими приборами и системами сбора информации. Назначение подсистем управления (далее по тексту системы управления) – не только поддерживать заданный алгоритм работы системы, но и предоставлять обслуживающему персоналу информацию о ее функционировании.

Рассматривая имеющиеся в настоящее время системы управления электрообогревом, можно прийти к парадоксальному выводу: предприятия-заказчики используют в качестве систем управления технологическим процессом самые современные системы от ведущих производителей, а в качестве систем управления электрообогревом используются самые примитивные системы на основе простейших капиллярных термостатов. Однако, в случае взрывозащищенного исполнения, капиллярные термостаты предлагаются производителями за весьма существенные деньги.

Системы управления электрообогревом с применением капиллярных термостатов

Рассмотрим типичную схему управления цепью нагрева на основе саморегулирующегося греющего кабеля с применением капиллярного термостата.

Элементы структурной схемы:

1. Линия электропитания.
2. Автоматический выключатель (защита от перегрузок по току и тока короткого замыкания).
3. Устройство защитного отключения/устройство дифференциального тока (УЗО).
4. Термостат.
5. Чувствительный элемент термостата/датчик температуры.
6. Кабель питания нагревательной секции.
7. Соединительная коробка.
8. Нагревательный кабель.
9. Обогреваемый трубопровод.

Недостатки системы управления с применением капиллярных термостатов:

• Необходимость установки дополнительных дорогостоящих устройств УЗО.
• Отсутствие мониторинга и выявления тенденций роста величины тока утечки на землю в процессе эксплуатации. Факт выхода из строя нагревательного кабеля в зимний период существенно усложнит проведение ремонтных работ и вызовет сбои в работе технологического оборудования.
• Отсутствие контроля перегрева обогреваемой технологической поверхности в процессе ведения технологического процесса при котором температура может превысить максимальное значение для данного типа саморегулирующегося нагревательного кабеля, что приведет к преждевременному выходу кабеля из строя.
• Отсутствие контроля недогрева обогреваемой поверхности в процессе ведения технологического процесса при котором температура может снизиться ниже допустимого значения для данного технологического процесса. Не нужно путать данную температуру с температурой включения нагревательного элемента.
• Отсутствие контроля минимального значения тока потребления нагревательной секции.
• Отсутствие контроля максимального значения тока потребления нагревательной секции.
• Отсутствие функции ограничения пускового тока, т.е. ступенчатой подачи питающего напряжения на обогревательный кабель, находящийся при низкой температуре для ограничения величины пускового тока.
• Отсутствие функции мониторинга основных параметров работы нагревательного кабеля в период летнего отключения системы электрообогрева.
• Отсутствие функции мониторинга затрат электроэнергии на работу системы электрообогрева для определения эффективности ее работы в рамках программы энергосбережения предприятия.

Вывод:

Системы управления электрообогревом на основе саморегулирующегося греющего кабеля с применением капиллярных термостатов могут применяться на неответственных участках с небольшим количеством нагревательных секций и малопригодны для контроля и мониторинга электрообогрева основных технологических объектов нефтегазовой отрасли.

Учитывая вышеизложенную информацию об особенностях конструкции и эксплуатации саморегулируемых греющих кабелей, можно сделать ввод о необходимости применения в качестве систем управления электрообогревом специализированных систем. Поскольку затраты на устранение неполадок, ремонт и замену нагревательных секций, издержки от простоя увеличиваются с размером промышленного объекта, вышеуказанные системы могут быть рекомендованы к применению в процессе нового строительства или могут быть добавлены в течении последующей эксплуатации.

Системы управления электрообогревом с применением специализированных контроллеров

Элементы структурной схемы:

1. Линия электропитания.
2. Автоматический выключатель (защита от перегрузок по току и тока короткого замыкания).
3. Контроллер, рассчитанный для управления 10-ю цепями нагрева.
4. Датчики температуры.
5. Кабель питания нагревательной секции.
6. Соединительная коробка.
7. Нагревательная лента.
8. Обогреваемый трубопровод.
9. Интерфейсный модуль.
10. Распределенная система управления технологическим процессом (РСУ).
11. Автоматизированное рабочее место (АРМ).

Читать продолжение статьи

Саморегулирующийся кабель для обогрева — выгодно

Саморегулирующийся кабель для обогрева труб, который вы можете купить на нашем сайте,  используется для контроля температуры в системах трубопровода, накопительных кранах и клапанах. Применение продукции помогает сохранить доступ к питьевой воде в любое время года, уберечь трубы от повреждений. Обогрев кровли снижает вероятность поломки и повышает срок службы объекта. В нашем каталоге вы найдете продукцию разных типов.

Ассортимент саморегулирующегося греющего кабеля для кровли

PHONIX (Германия)

Саморегулирующийся кабель SRL

SRF

Также в каталоге представлены комплект для муфтирования, сальник для ввода кабеля в трубу и металлизированная клейкая лента.

Принцип работы

Саморегулирующийся греющий кабель, цену за метр которого вы можете уточнить у менеджера, возможностью подстраиваться под окружающую среду обязан полимерной матрице внутри. Каждый ее участок подстраивается под изменение температуры и определяет необходимый уровень нагрева.

Особенностью считают возможность продолжать работу даже при наличии обрыва в цепи. При этом вероятность поломки сведена к минимуму, поскольку изделие состоит из нескольких слоев. Один из них — медный — играет роль своеобразной защиты. Гибкость дает возможность использовать такой способ регулирования температуры в любой системе.

Стоимость определяется мощностью и другими потребительскими характеристиками, необходимыми для решения конкретной задачи.

Задать вопросы и сделать заказ вы можете с помощью заявки на сайте или телефонного звонка.

Адрес:

Россия, Москва, Пятницкое шоссе, дом 18, ТК «Митинский Радиорынок», цокольный этаж павильон № 7

E-mail:

[email protected]

Телефон:

+7 (4952) 089-290 Менеджер

+7 (926) 027-30-06 Менеджер Дмитрий

Саморегулирующиеся кабели отечественного производства — элемент системы энергобезопасности промышленности и ТЭК России

Разработки и решения ГК «ССТ» являются основным элементом процесса импортозамещения в России в сфере СЭО и обладают значительным потенциалом с точки зрения развития несырьевого экспорта.

Рис.1

Современный уровень развития предприятий отечественного нефтегазового комплекса требует новых подходов и технологий для обеспечения их бесперебойного функционирования с учетом высоких требований к безопасности и экологии.

За прошедшие 15 лет новые требования к безопасности промышленных объектов обусловили активное применение в нефтегазовой отрасли систем электрического обогрева на основе саморегулирующихся кабелей или других нагревательных элементов.

Такие системы обеспечивают бесперебойное функционирование трубопроводного транспорта при сборе и транспортировке нефти и нефтепродуктов, резервуарных парков при хранении и перевалке, технологических установок при переработке. В условиях российского климата и активного освоения Российского Севера применение СЭО на объектах стратегических отраслей промышленности является безусловной необходимостью и одной из ключевых технологий для отрасли.

Системы электрообогрева используются в промышленности для решения следующих задач:

•
  поддержание требуемой технологической температуры, которая может быть выше температуры окружающей среды на протяжении всего года;

•
  защита от замерзания оборудования в зимний период;

•
  разогрев нефти и нефтепродуктов, технических жидкостей и химических веществ при их транспортировке и хранении;

•
  защита от обледенения оборудования, зданий, сооружений;

•
  противоконденсационный нагрев.

Рис.2

Очевидно, что без применения СЭО невозможна стабильная и безотказная работа предприятий ТЭК в условиях российского климата. Исключительная важность организации отечественного производства саморегулирующихся кабелей подтверждается структурой потребления СЭО, приведенной на рис. 3. Почти две трети систем электрообогрева выполняются в настоящее время на саморегулирующихся кабелях.

Требования и основные компоненты СЭО

Главными требованиями, предъявляемыми к СЭО, являются:

• выполнение основной задачи — поддержание температуры, или другие задачи, из описанных ранее. Для этого СЭО должна обеспечить устойчивое выделение расчетной мощности в соответствии с заданным алгоритмом работы.
• надежность — система должна работать в течение длительного периода (от 5-10 до 50 лет), без падения функционала и с минимальным обслуживанием.
• низкая, или скорее адекватная стоимость, поскольку стремление к минимизации стоимости противоречит требованию к высокой надежности СЭО.

Рис. 3. Объемы потребления систем электрообогрева с различными типами нагревательных элементов

Каждая система электрического обогрева про-мышленного назначения состоит из следующих обязательных компонентов:

• нагревательная часть, обеспечивающая основную функцию СЭО — поддержание температуры;
• система питания и управления, контролирующая работу СЭО в наиболее экономичных режимах и обеспечивающая требования к безопасности.

В состав СЭО могут также входить тепловая изоляция, крепежные и вспомогательные элементы.

Нагревательная часть СЭО может быть выполнена на основе:

• саморегулирующихся нагревательных кабелей;
• резистивных нагревательных кабелей;
• нагревательных элементов на основе скин-эффекта;
• нагревательных кабелей с минеральной изоляцией.

Принципы работы и значение саморегулирующихся нагревательных кабелей

Рис. 4. Принцип работы саморегулирующегося кабеля.

Наиболее эффективным и часто используемым элементом нагревательной части промышленных СЭО является саморегулирующийся кабель (СРК).

Особое место СРК обусловлено тем, что они наилучшим образом соответствуют условиям работы в нефтегазовой сфере.

Саморегулирующиеся кабели обладают рядом существенных преимуществ перед другими видами нагревательных кабелей и устаревшими видами (пар, вода) систем обогрева.

• Надежность. Уникальные свойства саморегулирующегося кабеля исключают возможность самоперегрева;
• Безопасность. Исключена возможность перегрева объекта;
• Удобное использование. Возможность вести монтаж на объекте, используя отрезки необходимой длины;
• Простота управления. Автоматическое реагирование на внешние температурные воздействия, возможность интеграции в системы внешнего управления обогревом;
• Энергоэффективность. Для обогрева объекта расходуется ровно столько энергии, сколько необходимо.

Принцип работы СРК основан на тепловыделении в матрице, изготовленной из специального электропроводящего и тепловыделяющего компаунда.

Материал матрицы, являясь наполненным композиционным материалом, обладает положительным температурным коэффициентом сопротивления (TKR). За счет этого достигается эффект саморегулирования: при росте температуры компаунда его сопротивление растет, а вместе с ним падает выделяющаяся тепловая мощность. Изделие постоянно находится в тепловом равновесии с окружающей средой, меняя свои электрические свойства. Это уникальное свойство СРК, с одной стороны, объясняет их востребованность в промышленности, с другой — задает ряд специфических критериев и условий для организации их производства.

СРК только внешне напоминают электрические кабели. Во-первых, они предназначены не для передачи электрической мощности, или информации, а для тепловыделения. Причем каждый небольшой участок СРК в процессе работы может менять свои электрические свойства. Это крайне необычно для кабельных изделий, одним из главных свойств которых является стабильность параметров по длине. Главная особенность СРК — электрический ток распространяется, как в продольном направлении, обеспечивая тепловыделение по длине, так и в поперечном, при этом проходя через два контакта «металл-пластик». Электрические контакты типа «металл-пластик» являются уникальной особенностью СРК. Следует отметить крайне малое число электротехнических изделий в мире, в которых используется такой контакт.

Разработка и производство электропроводящего пластика с положительным TKR, использование электрического контакта «металл-пластик», необходимость выпуска СРК со строго заданным тепловыделением, в совокупности с требованиями к надежности и безопасности СЭО — комплексное решение всех этих задач делает проект локализации производства СРК одним из самых сложных и необычных для российской кабельной промышленности.

Запуск в ГК «ССТ» на базе Особого конструкторского бюро «Гамма» полного цикла производства проводящих пластмасс и саморегулирующихся нагревательных кабелей на их основе является серьезным технологическим прорывом и значимым событием для российской науки и промышленности.

Впервые в России налажен серийный выпуск саморегулирующихся кабелей, что позволит в ближайшее время полностью обеспечить российскую промышленность отечественными системами электрообогрева.

Основные этапы развития российского производства нагревательных кабелей и систем электрообогрева на их основе

В СССР серийно выпускалось всего 2 типоразмера низкотемпературных нагревательных кабелей для нужд метрополитена и несколько марок нагревательных кабелей с минеральной изоляцией, которые, в силу особенности конструкции, могут крайне ограниченно применяться в нефтегазовой отрасли.

К началу 90-х годов системы электрообогрева на основе саморегулирующихся кабелей только начинали применяться в нефтегазовой отрасли. В то время монополия на эти системы была целиком в руках зарубежных производителей.

Рис. 5. Локализация производства саморегулирующихся кабелей в России

ГК «ССТ» на протяжении 25 лет последовательно наращивала долю отечественных СЭО на российском рынке. Научно-исследовательская деятельность, развитие производственного потенциала и отраслевой экспертизы стали определяющими факторами развития российского производства систем электрообогрева.

В начале 90-х годов прошлого века в «ССТ» был создан полный цикл производства нагревательных и необходимых для их использования средне- и высокотемпературных питающих кабелей и проводов. Таким образом, в России был налажен выпуск более 100 видов и более 500 маркоразмеров нагревательных кабелей, как на основе резистивного тепловыделения, так и на основе скин-эффекта. Фактически, с этого времени в России начался процесс импортозамещения в сегменте промышленных СЭО.

К 2005 году отечественные СЭО уже активно используются на объектах крупнейших российских нефтегазовых компаний. Российские системы в этот период занимают порядка 40 % российского рынка промышленных СЭО, постепенно вытесняя импортные аналоги (рис. 5).

Важным фактором развития отрасли явилось открытие в 2007 году завода «ССТ» в г. Мытищи Московской области. Этот комплекс на сегодняшний день является одним из крупнейших в мире предприятий по производству нагревательных кабелей и изделий на их основе.

В первые годы 21 века в ГК «ССТ» было налажено промышленное производство СРК на основе импортируемой матрицы. В период частичной локализации производства мы сформировали уникальную базу знаний о свойствах материалов, компаундов, готовых изделий. Также в этот период создавалась испытательная база, которая для СРК является особенной, не имеющей аналогов в кабельной и электротехнической промышленности. Объемы производства с каждым годом становились все более и более значимыми, и вопрос производства российской матрицы становился все более актуальным.

Рис. 6. Типовой объект ТЭК с обогреваемыми трубопроводами

Первое в России производство СРК полного цикла

В 2013 году в ГК «ССТ» стартовал проект создания полного комплекса производства электропроводящих компаундов, саморегулирующейся матрицы и саморегулирующихся нагревательных кабелей. Следует отметить, что проект был запущен до того, как импортозамещение стало приоритетным направлением государственной политики развития экономики и промышленности России.

Особенностью проекта являлось то, что одновременно формировался комплекс производства как низкотемпературных, так и высокотемпературных СРК, основу которых составляют фторопласты. Поэтому производственный и испытательный комплекс создавался с учетом многолетнего опыта специалистов ГК «ССТ» по переработке фторопластов.

Рис. 7. ССТ – единый центр компетенций и ответственности

В 2015 году в ГК «ССТ» была завершена подготовка производственной базы и организационной структуры для реализации программы импортозамещения в области СЭО и СРК.

На базе ОКБ «Гамма» было запущено промышленное производство отечественных проводящих полимерных материалов и саморегулирующихся кабелей. Была проведена фундаментальная работа в области исследования свойств проводящих материалов. Разработан комплекс уникальных методик испытаний и измерения свойств СРК, оборудована не имеющая аналогов в России испытательная лаборатория. На базе ОКБ «Гамма» создан единственный в России производственный комплекс полного цикла, парк оборудования для которого разработан по заказу и выпущен под контролем ГК «ССТ».

Производственные мощности нового завода позволяют в ближайший год на 100 % обеспечить российскую промышленность отечественными системами электрообогрева. Запуск нового производства позволит досрочно достичь целевых показателей Плана мероприятий по импортозамещению в отрасли энергетического машиностроения, кабельной и электротехнической промышленности Российской Федерации, утвержденного Приказом Минпромторга РФ № 653 от 31 марта 2015 года.

Замещение импортных СЭО, как инструмент повышения энергобезопасности российской промышленности

Надежность СЭО напрямую влияет на безопасную и непрерывную работу промышленных объектов не только в нефтегазовом комплексе, но и в других стратегических отраслях — энергетике, химической промышленности, авиации, иных важных как для промышленности, так и обороноспособности сферах.

Основной объем потребляемых промышленными предприятиями СЭО приходится на системы на основе саморегулирующихся кабелей (рис. 3). Российские промышленные предприятия потребляют порядка 7,5 тысяч километров СРК ежегодно, причем доля нефтегазового сектора составляет около 70 %. На российском рынке, помимо продукции ГК «ССТ», представлены кабели нескольких производителей из США и стран Евросоюза. Помимо этого, в Россию ввозится продукция малоизвестных зарубежных производителей, которая не всегда соответствует критериям качества и надежности.

Рис. 8. Отраслевая экспертиза ГК ССТ

Применение СЭО российского производства позволяет исключить техногенные риски в стратегических отраслях и обеспечить:

• надежную работу промышленных объектов и предприятий нефтегазовой отрасли во всех климатических поясах, на суше, под землей и на море независимо от времени года;
• возможность остановки производства и последующего штатного запуска его в работу;
• снижение аварийности и замены «замерзшего» оборудования;
• снижение энергоемкости производства, по сравнению с другими методами обеспечения непрерывной эксплуатации.

Помимо этого, появление СЭО, на 100 % произведенных в России, позволит очистить отечественных рынок от некачественных и контрафактных продуктов, снизить зависимость российских потребителей от импортных нагревательных кабелей для систем электрообогрева, а также повысить уровень энергетической и технологической безопасности объектов топливно-энергетического и оборонно-промышленного комплекса России.

Инфраструктура замещения импортных СЭО и развития экспорта

Запуск полного цикла производства СРК завершил процесс формирования инфраструктуры для реализации процесса импортозамещения в сфере промышленных СЭО.

Предприятия ТЭК, ОПК и других стратегических отраслей могут использовать все необходимые элементы для систем электрообогрева, теплоизоляции и термической защиты оборудования отечественного производства. В России работает отраслевой центр проектирования и сеть профессиональных инжиниринговых компаний, которые сопровождают СЭО на всех этапах жизненного цикла.

Рис. 9. Стратегические отрасли, для которых ГК ССТ ведет разработки систем обогрева и специальных кабелей

На базе ГК «ССТ» в России создан единый центр компетенций и ответственности (рис.7), который гарантирует надежность всех компонентов СЭО, применение наиболее точных проектных решений, качество монтажа и технического обслуживания систем. Надежность российских СЭО обеспечивает сквозная система контроля качества: от отдельных элементов до готовых решений, от экспертизы проектов до мониторинга параметров эксплуатации.

На сегодняшний день российские СЭО уже установлены практически на всех мегапроектах российского ТЭК. За 25 лет существования отрасли, реализовано более 8 тысяч проектов по оснащению объектов ТЭК системами промышленного обогрева российского производства. Совокупная протяженность трубопроводов, которые обогреваются отечественными СЭО, превышает 20 тыс. км. Протяженность сверхдлинных систем электрообогрева на основе СКИН-эффекта, произведенных в России, составляет более 500 км (рис.  8).

Российские системы обогрева трубопроводов и резервуаров, произведенные в ГК «ССТ», работают на объектах ПАО «Газпром», ПАО «ЛУКОЙЛ», ОАО «НК Роснефть», ПАО АНК «Башнефть», ПАО «Татнефть», ОАО «АК «Транснефть», АК «АЛРОСА», Total и многих других компаний.

Решения ГК «ССТ» в области промышленных СЭО являются основным драйвером процесса импортозамещения в России и обладают значительным экспортным потенциалом. Сегодня российские разработки востребованы в ряде стран Европы и Юго-Восточной Азии. Серьезный интерес к российским СЭО проявляют компании из стран Ближнего Востока.

Запуск полного цикла производства проводящих пластмасс в ОКБ «Гамма» дает возможность не только обеспечить российский рынок отечественными СЭО на основе СРК, но и начать освоение новых продуктов для предприятий ТЭК и ОПК.

Уже разработан ряд решений для предприятий авиа- и судостроения, атомной энергетики, ВПК, которые обеспечивают защиту от замерзания ответственных узлов и механизмов, поддержание заданной технологической температуры оборудования, антиобледенение открытых площадей.

Ведутся исследования в области специальных решений на основе теплопроводящих полимеров, готовится к запуску проект по серийному выпуску кабелей для холодного монтажа, специальных кабелей для нефтегазового комплекса и атомной энергетики.

Выводы

1. Без применения СЭО невозможна стабильная безотказная круглогодичная эксплуатация оборудования предприятий стратегических отраслей российской промышленности.
2. Саморегулирующиеся нагревательные кабели обладают рядом существенных преимуществ перед другими видами нагревательных элементов систем обогрева с точки зрения надежности, безопасности, энергоэффективности, снижения затрат на монтаж и эксплуатацию.
3. Запуск полного цикла производства СРК в ГК «ССТ» — уникальный проект для российской кабельной промышленности.
4. СЭО на основе СРК российского производства повысят уровень энергетической безопасности объектов топливно-энергетического и оборонно-промышленного комплекса России.
5. Переход российской промышленности на отечественные СЭО исключит технологическую зависимость от зарубежных поставщиков и повысит уровень технической безопасности предприятий.
6. Разработки и решения ГК «ССТ» являются основным элементом процесса импортозамещения в России в сфере СЭО и обладают значительным потенциалом с точки зрения развития несырьевого экспорта.

Как работают саморегулирующиеся нагревательные кабели?

Саморегулирующиеся нагревательные кабели обеспечивают защиту от прорыва водопроводных труб, замерзания водосточных желобов, обледенелых или заснеженных пандусов, лестниц и пешеходных дорожек. Использование этих систем обеспечивает надежное и долгосрочное решение дорогостоящих повреждений или нарушений в работе. Но как они работают?

Когда вам нужны саморегулирующиеся нагревательные кабели?

Несмотря на то, что теплоизоляция эффективно противостоит обледенению, сама по себе теплоизоляция не может обеспечить полную защиту трубопровода от повреждения морозом. И трубы — не единственное, что нужно защищать зимой, так как мороз также может повлиять на водостоки и канализацию. Существуют альтернативные системы, но многие из них не предлагают энергоэффективных вариантов и требуют постоянного обслуживания.

Тем не менее, саморегулирующаяся система защищает здания от повреждения морозом, предлагая множество других преимуществ.

Как работают саморегулирующиеся нагревательные кабели?

Саморегулирующиеся системы работают по:

• Крепление нагревательного кабеля по прямой линии под изоляцией на трубе.
• Использование мощности нагрева в зависимости от температуры окружающей среды для поддержания температуры выше точки замерзания.
• При изменении температуры окружающей среды разница с температурой выдержки, тепловым потоком и потреблением энергии соответственно уменьшаются.

Это делает саморегулирующиеся системы энергоэффективными, поскольку они включаются только при понижении температуры.

Почему вы должны рассмотреть саморегулирующиеся системы?

Зимой лед может стать причиной многих опасных ситуаций в зданиях.

• Было много случаев, когда сосульки падали из желобов, причиняя серьезные травмы людям внизу.
• Если днем ​​температура поднимется, талая вода не сможет стекать по канализации и будет разливаться по дворам и дорожкам. Когда он снова замерзает ночью, он может создать опасную ледяную поверхность.
• Лед может повредить желоба и водостоки. Неисправная водосточная система представляет опасность для самого здания, особенно для крыши и фасада.

Саморегулирующиеся нагревательные кабели очень эффективны для защиты трубопроводов от повреждения морозом, оставаясь при этом безопасным вариантом. Технология предназначена для различных применений, в том числе внутри домов и зданий.

Сложите все это вместе, и станет ясно, что повреждения зданий и инженерных коммуникаций от мороза можно избежать, а эксплуатационные расходы снизить благодаря функциональности и универсальности систем защиты от замерзания.

Посмотрите это видео, чтобы узнать больше о том, как работает технология саморегулирующегося электрообогрева:

курсов PDH онлайн.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.»

Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

для раскрытия мне новых источников

информации.»

Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

еще раз. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя другим на работе.»

Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.»

Уильям Сенкевич, Ч. Е.

Флорида

«У вас отличный выбор курсов и очень информативные статьи.Вы

— лучшее, что я нашел.»

Рассел Смит, ЧП

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал.»

Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от сбоев.»

Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»

Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; т. э., что позволяет

студент для ознакомления с курсом

материал до оплаты и

получение викторины.»

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.»

Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

подключение к Интернету

курсы.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»

Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.»

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основано на каком-то непонятном разделе

законов, которые не применяются

— «обычная» практика.»

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»

Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии. »

Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступный и простой

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»

Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

предоставлены фактические случаи.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест действительно требовал исследования в

документ но ответы были

легко доступен.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, который мне нужен

для выполнения требований

Сертификация PTOE.»

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»

Ричард Роадс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

курсы со скидкой. »

Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.»

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для получения блоков PDH

в любое время.Очень удобно.»

Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.»

Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно. Легко для понимания с иллюстрациями

и графики; определенно получается

проще  впитать все

теории.»

Виктор Окампо, инженер.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по номеру

.

мой собственный темп во время моего утра

на метро

на работу.»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. Я бы очень рекомендую

вам в любой PE нуждающийся

Единицы CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники. »

Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад принести пользу в финансовом плане

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%.»

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»

Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»

Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»

Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительного

Сертификация

.»

Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне то, за что я заплатил — много

спасибо!»

Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера.»

Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано. »

Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»

Брайан Адамс, П.Е.

Миннесота

«Отлично, удалось получить полезную информацию с помощью простого телефонного звонка.»

Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт прохождения программы «Строительство прибрежных зон — Проектирование»

Корпус Курс и

очень рекомендую.»

Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились

прекрасно приготовлено. »

Юджин Брекбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность скачивать учебные материалы на

обзор где угодно и

когда угодно.»

Тим Чиддикс, ЧП

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор.»

Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»

Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный.»

Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы. »

Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»

Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»

Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

и отличное освежение.»

Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест.»

Алекс Млсна, П.Е.

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»

Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.»

Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройди тест. Очень

удобный а на моем

собственное расписание.»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат

. Спасибо за создание

процесс простой.»

Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»

Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал .»

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»

Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение. »

Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат

.»

Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области снаружи

по собственной специализации без

необходимость путешествовать.»

Гектор Герреро, ЧП

Грузия

Саморегулирующиеся нагревательные кабели – Кабель с минеральной изоляцией – Группа MICC

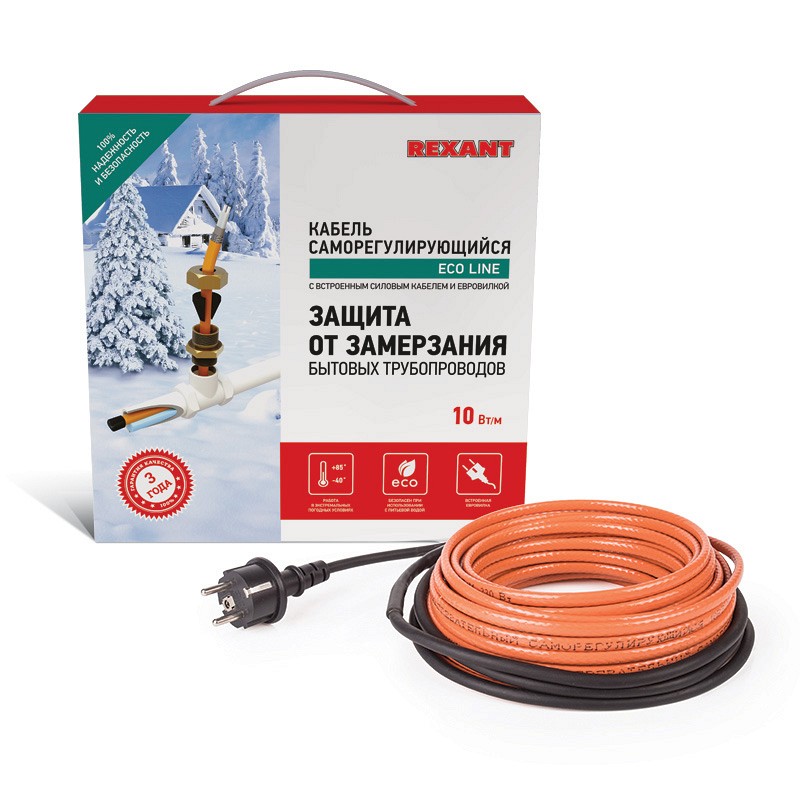

Саморегулирующиеся нагревательные кабели

полезны для поддержания температуры при низких температурах, поскольку их выходная мощность будет автоматически изменяться в зависимости от температуры в рабочих условиях. Саморегулирующиеся нагревательные кабели подходят для таких применений, как защита от замерзания.Кроме того, он очень прост в установке и может быть отрезан по длине и закреплен на месте. С подходящими кожухами он также может использоваться в агрессивных средах.

Поскольку кабели автоматически уменьшают свою мощность, когда температура трубы приближается к желаемой температуре, кабель очень энергоэффективен и, следовательно, экономичен. В то же время кабель может компенсировать влияние скачков напряжения, потерь, изменения температуры окружающей среды и т. д.

Самая высокая рабочая температура составляет 150°C, а максимальная рабочая температура составляет 225°C.

Как это работает

Саморегулирующийся нагревательный кабель

MICC состоит из полупроводящей матрицы, экструдированной между двумя параллельными шинными проводами, и внешней оболочки. Полупроводящая матрица изготовлена ​​из проводящего углерода и полиэтилена. Проводящий углерод образует токопроводящие пути между двумя проводами шины при включении питания.

Количество токопроводящих дорожек между проводами шины зависит от температуры окружающей среды. Саморегулирующийся нагревательный кабель MICC регулирует мощность, чтобы независимо реагировать на температуру по всей длине.Когда труба холодная, сердечник сжимается, увеличивая количество электрических путей через проводящий углерод и тем самым уменьшая электрическое сопротивление. Увеличенный ток, протекающий через сердечник, генерирует тепло. По мере повышения температуры ядро ​​расширяется и уменьшает количество электрических путей.

При увеличении сопротивления сердечника тепловая мощность снижается. Когда температура окружающей среды снижается, структура ядра снова сжимается, увеличивая количество электрических путей через проводящий углерод и уменьшая электрическое сопротивление, что, в свою очередь, приводит к дополнительному выделению тепла.Саморегулирующиеся нагревательные кабели MICC обеспечивают равномерную температуру, поскольку могут автоматически регулировать мощность.

кабель выделяет больше тепла. По сравнению с другими нагревательными кабелями, саморегулирующийся нагревательный кабель MICC обеспечивает равномерную температуру, поскольку он может автоматически регулировать свою мощность.

Узнайте больше о каждом типе продукта в этом разделе;

Обогрев электрообогрева — InstrumentationTools

Электрическое электрообогрев, или, как его часто называют, электрообогрев, относится к процессу поддержания или повышения температуры измерительных импульсных линий, труб и даже сосудов с помощью специально разработанных кабелей.

Говоря простым языком, применение компенсирующего источника тепла.

Электрообогрев

Кредиты изображений: Услуги TSI

Электронагрев широко используется. При выборе нагревательных элементов следует соблюдать осторожность, чтобы убедиться, что они не являются потенциальными источниками воспламенения. Доступны несколько типов кабеля (например, с минеральной изоляцией и саморегулирующийся).

Фитинги, реле и термостаты должны соответствовать классу зон.Руководство по выполнению этих требований приведено в статье 500 NFPA 70. Также необходимо соблюдать местные нормы.

Электрообогрев обычно рассматривается в следующих случаях:

• При опасности замерзания труб. В холодную погоду это особенно распространено в тупиковых участках или когда поток жидкости, подверженной замерзанию, в трубопроводе мал или отсутствует. Трубы и импульсные линии, которые замерзают, могут разорваться, поэтому это можно предотвратить.
• Для поддержания температуры жидкостной системы.Электрообогрев часто используется в системах горячего водоснабжения.
• Для поддержания температуры процесса для бесперебойной и эффективной работы технологических установок и оборудования. Например, тяжелые или парафинистые масла лучше текут при более высоких температурах, поэтому на этих линиях часто используется электронагрев.

При проектировании и установке электрического обогрева необходимо учитывать несколько соображений, чтобы обеспечить правильную работу системы обогрева во время запуска и дальнейшей эксплуатации установки. Датчик термостата должен быть правильно расположен и настроен на правильную температуру. Термостат должен быть установлен таким образом, чтобы его настройку можно было проверить на установленном термостате. Требуется средство индикации того, что кабель функционирует должным образом.

Каждая труба, сосуд и импульсная линия подвержены потерям тепла, когда их температура превышает температуру окружающей среды. Скорость потери тепла можно замедлить с помощью теплоизоляции, но это не устраняет ее. Электрообогрев заменяет часть или все тепло, теряемое с поверхности.Количество заменяемого тепла зависит от того, что должно быть достигнуто, то есть предотвращения замерзания или поддержания температуры.

Управление подачей тепла может осуществляться с помощью простого двухпозиционного термостата, напр. термостат, включающий электрообогрев, когда температура падает ниже заданного значения, и обесточивающийся, когда температура на пару градусов превышает заданное значение, или все более распространенное управление обеспечивается микропроцессорными системами управления и контроля – автономными или встроенными в систему. система управления заводом.

Доступны три типа кабелей электрообогрева:

1. кабели постоянной мощности,

Кабели постоянной мощности

2. и
3. саморегулирующиеся кабели.

Каждый тип греющего кабеля работает по-своему, и выбор кабеля зависит от предполагаемого применения.

Трассировка кабеля постоянной мощности

Кабель обогрева постоянной мощности, иногда называемый кабелем последовательного сопротивления, состоит из провода с высоким сопротивлением, который обычно изолирован и заключен в защитную оболочку.При питании от рабочего напряжения тепловая энергия вырабатывается за счет сопротивления провода.

Преимущества нагревательных кабелей постоянной мощности:

Преимущество нагревательного кабеля постоянной мощности заключается в том, что он, как правило, недорог и способен выдерживать очень высокие температуры (особенно кабели с минеральной изоляцией) для длинных линий.

Кабели с минеральной изоляцией

также подходят для поддержания более низких температур в линиях, которые могут сильно нагреваться, например, в высокотемпературных паропроводах.

Недостатки греющих кабелей постоянной мощности включают:

Они поставляются определенной длины и не могут быть укорочены в полевых условиях,

Обрыв или выход из строя в любом месте кабеля постоянного питания приведет к выходу из строя всего кабеля,

Во время установки необходимо соблюдать осторожность, чтобы кабель не перекрещивался, так как это может привести к перегреву кабеля и возможному перегоранию.

Трассировка кабеля постоянной мощности

Кабель постоянной мощности состоит из нескольких зон постоянной мощности, образованных путем намотки тонкого нагревательного элемента вокруг двух изолированных параллельных шинных проводов.

В изоляции на противоположных сторонах проводников делается надрез, затем создается небольшой нагревательный контур путем приплавления нагревательного элемента к оголенному проводнику, и это повторяется по всему кабелю, образуя силовые зоны. Затем имеется внутренняя оболочка, которая отделяет провода шины от заземляющей оплетки.

Преимущества греющих кабелей постоянной мощности:

Основным преимуществом греющего кабеля постоянной мощности является то, что этот кабель может быть обрезан на нужную длину в полевых условиях благодаря параллельной схеме.Еще одним преимуществом является то, что нагревательные ленты постоянной мощности можно соединять с помощью соединительного комплекта или соединительной коробки для обогрева.

Недостатки греющих кабелей постоянной мощности включают:

Как и в случае с кабелями постоянной мощности, кабели постоянной мощности не должны пересекаться друг с другом, так как это может привести к их перегреву и возможному перегоранию.

Кабель постоянной мощности

всегда устанавливается с термостатом для контроля выходной мощности кабеля, что делает его очень надежным источником тепла.

Саморегулирующийся кабельный канал

Саморегулирующийся нагревательный кабель чаще всего называют лентой, а не кабелем, т.е. саморегулирующейся лентой, или даже саморегулирующейся лентой. Саморегулирующаяся лента регулирует тепловую мощность в зависимости от потерь тепла из трубопровода, изменяя его проводимость. По мере того как температура трубы падает, электропроводность полупроводящего полимерного сердечника увеличивается, что приводит к увеличению производительности ленты. По мере повышения температуры трубы проводимость уменьшается, а производительность уменьшается.

В саморегулирующейся ленте используются два параллельных провода шины, которые передают электричество, но не выделяют значительного тепла. Они заключены в полупроводящий полимер. Этот полимер насыщен углеродом; поскольку полимерный элемент нагревается, он пропускает меньше тока. Кабели изготавливаются, а затем облучаются, и, варьируя как содержание углерода, так и дозировку, можно производить разные ленты с разными выходными характеристиками.

Преимущества саморегулирующейся нагревательной ленты:

Можно обрезать в полевых условиях,

Он более энергоэффективен, так как может снижать мощность при более высоких температурах

Он не может перегреться, поэтому не сгорит, если его случайно пересечут во время установки. Это делает их привлекательными для использования в потенциально опасных зонах.

Саморегулирующаяся лента имеет некоторые недостатки, в том числе:

Не так надежен, как последовательные кабели или кабели постоянной мощности,

Лента имеет определенную максимальную температуру воздействия, и если она подвергается воздействию температур выше этой, лента может быть повреждена без возможности восстановления.

Он подвержен высоким пусковым токам при запуске, поэтому требуется контактор с более высоким номиналом по сравнению с другими греющими кабелями.

Кредиты изображений: Процесс нагрева

Хотите добавить дополнительные баллы? Поделитесь с нами через раздел комментариев ниже.

Автор: Калпит Патель

Читать дальше:

HazardEx — кабели электрообогрева

05 июня 2020 г.

Электрообогрев — это применение контролируемого электрического нагрева поверхности трубопроводов, резервуаров, клапанов или технологического оборудования для поддержания их температуры (путем замены тепла, теряемого через изоляцию, также называемого

Кабели обогрева

Основной функцией кабельных систем обогрева является предотвращение замерзания. внутри водопроводных труб и впоследствии разрывается.

Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности. Поддерживая температуру окружающей среды внутри трубы, невозможно образование инея, и трубы не замерзнут.

Это означает, что трубы не лопнут из-за расширения льда – в этой статье мы обсудим плюсы и минусы 2-х типов нагревательных кабелей; саморегулирующаяся и постоянная мощность.

Знаете ли вы….. Галлон воды при замерзании расширяется до объема на 9% больше, чем первоначальный галлон.

В дополнение к защите от замерзания, кабели электрообогрева обеспечивают сохранение тепла и рекуперацию тепла в технологических процессах и во взрывоопасных зонах.

Как работают кабели обогрева?

Этого можно добиться, просто подключив напряжение к отрезку провода, который затем будет рассеивать фиксированный уровень мощности, основанный на законе Ома. При применении такое упрощенное решение представляет определенные сложности при применении.

Во-первых, это приводит к необходимости сводить оба конца провода для подключения к электросети, что не всегда практично при прокладке нагревательных кабелей.

Кроме того, требуется наличие большого количества различных сопротивлений, чтобы облегчить проектирование различных выходов для различных длин нагревательного кабеля. Есть много случаев, когда этот подход на самом деле все еще является лучшим решением.

Однако существует альтернатива в виде параллельных кабелей электрообогрева.

Параллельные нагревательные кабели

Постоянная мощность и саморегулирующиеся

Параллельные нагревательные кабели обычно доступны в двух различных вариантах; постоянная мощность и саморегулирование (также известное как самоограничение).

Кабели для параллельного обогрева

Кабели для параллельного обогрева используют две «обычные» медные жилы, которые проходят параллельно по длине провода и образуют основу для токоведущих и нейтральных проводов. Затем тепловая нагрузка создается двумя разными способами. В случае кабелей с постоянной мощностью нить накаливания с фиксированным сопротивлением затем скручивается по длине кабеля и припаивается попеременно к проводу под напряжением и нейтральному проводу на фиксированных расстояниях, создавая так называемые зоны нагрева.

По сути, каждая зона представляет собой цепь с фиксированным сопротивлением, питаемую фиксированным напряжением и обеспечивающую постоянную мощность по всей длине. Поскольку каждая зона нагрева, по существу, параллельна зоне перед ней, напряжение питания будет оставаться постоянным по длине нагревательного кабеля, за исключением небольшого падения напряжения, вызванного суммированием крошечных сопротивлений активной и нейтральной проводов. как кабель становится все длиннее и длиннее.

Первым и наиболее востребованным преимуществом систем электрообогрева является предотвращение замерзания труб, а с ежедневным падением температуры замерзание труб в настоящее время является серьезной проблемой для домовладельцев, предприятий и промышленности. Поддерживая температуру окружающей среды внутри трубы, невозможно образование инея, и трубы не замерзнут. Это означает, что трубы не лопнут из-за расширения льда.

Саморегулирующиеся кабели обогрева

Саморегулирующиеся или саморегулирующиеся кабели обогрева фактически также обеспечивают контролируемую мощность на метр кабеля, но с явным отличием как с точки зрения конструкции, так и характеристик.

Токоведущий и нейтральный провода совместно экструдируются в материал на полимерной основе, содержащий частицы углерода, что обеспечивает путь сопротивления и, следовательно, замыкание по длине нагревательного кабеля.

Однако это сопротивление и, следовательно, мощность нагревательного кабеля варьируется в зависимости от температуры из-за микроскопического расширения и сжатия полимера.

Этот тип кабеля имеет свойство уменьшать выходную мощность при повышении температуры и, наоборот, при более низких температурах мощность увеличивается.

Греющие кабели Eltherm – саморегулирующиеся кабели для обогрева

Саморегулирующиеся кабели для обогрева имеют повышенный уровень внутренней эффективности, а также повышенную безопасность, если их применение продумано правильно. Начиная с первого, при более высоких температурах нагревательный кабель снижает мощность, экономя энергию, даже если он не подключен через контроллер или термостат.

Это не значит, что он будет поддерживать заданную фиксированную температуру без внешнего управления, но снижение производительности по мере повышения температуры заготовки является желательной функцией с точки зрения энергосбережения.

Это также обуславливает еще одну весьма желательную характеристику саморегулирующихся кабелей, а именно способность присваивать класс T (температурный класс) для целей ATEX и безопасную установку в опасных зонах.При снижении выходной мощности по мере повышения температуры кабеля кабель не может повлиять на повышение температуры выше определенного уровня, независимо от уровня используемой теплоизоляции.

Кабели обогрева постоянной мощности

Кабели обогрева постоянной мощности не изменяют свою мощность в зависимости от температуры, и в некоторых случаях это является преимуществом. В принципе, если требуется более высокая температура обслуживания, иногда предпочтительнее использовать кабель постоянной мощности, поскольку может использоваться вариант с более низким значением массы/м (в отличие от саморегулирующегося кабеля, где необходимо учитывать снижение выходной мощности из-за повышенного температуры).

Поскольку пусковой ток с кабелем постоянной мощности незначителен, его также можно использовать в цепях большей длины, особенно для вариантов с более высокой выходной мощностью, в отличие от аналогичных саморегулирующихся версий.

Одним из ключевых преимуществ параллельных нагревательных кабелей (саморегулирующихся или с постоянной мощностью) является возможность отрезать кабель от барабана на нужную длину на месте без необходимости учитывать сопротивление самого провода.

Кабели электрообогрева постоянной мощности – преимущества:

– Потребляемая мощность с одного конца

– Может быть отрезана от рулона

– Постоянная выходная мощность на метр

– Длительный срок службы

– Возможна прокладка без точного измерения

— Высокая химическая стойкость

Тепловая изоляция рекомендуется для всех систем электрообогрева

— Устойчивость к ультрафиолетовому излучению

— Подходит для обогрева трубопроводов в опасных зонах

Опыт экспертов в области электрообогрева

Компания Thorne & Derrick имеет почти 35-летний опыт работы в электрообогреве.

Защита от замерзания всегда была основой роста нашего бизнеса: только в Великобритании было проложено более 1 миллиона метров кабеля.

В школах, больницах, спортивных стадионах, тюрьмах, отелях и других коммерческих зданиях используются нагревательные кабели T&D, предотвращающие замерзание труб. Некоторые из наших наиболее престижных проектов включают Liverpool Echo Arena, Wembley Stadium и The Shard, и мы очень гордимся тем, что заключили такие контракты.

Обогрев крыш и водосточных желобов

Помимо защиты труб от замерзания, обогревательные кабели также могут использоваться для предотвращения образования инея, снега и льда в желобах, пандусах и подъездных путях.

Греющие кабели для крыш и водосточных желобов могут быть установлены в желобах и на крышах, чтобы обеспечить мягкое нагревание, которое растапливает снег/лед при падении.

Обеспечивает проход воды и предотвращает переполнение желобов и просачивание воды обратно в здание. Талая вода, которая не может свободно стекать, образует лужи, которые, в свою очередь, могут проникать в швы и стыки водосточных желобов и плоских крыш, вызывая серьезные повреждения внутренней конструкции здания и содержимого.

Протекающий водосточный желоб или крыша могут вызвать обширные структурные повреждения внутри зданий.Кабели обогрева создают путь для воды, позволяя ей правильно стекать.

В некоторых случаях основной проблемой является вес несущей способности любого скопления снега, поскольку дополнительный вес может отрицательно сказаться на структурной целостности здания.

Обогрев пандуса

Кабели обогрева также можно заглубить в бетон, чтобы повысить температуру поверхности и предотвратить скопление снега и льда. Это особенно полезно для пандусов автостоянок, которые подвергаются воздействию элементов.

Компания T&D недавно участвовала в разработке и поставке системы обогрева пандуса для Sainsbury’s в Бистере. В то время это была самая большая установка обогрева пандуса в Великобритании с проложенным более 3 километров нагревательного кабеля. Для этого применения могут использоваться как саморегулирующиеся, так и контактные кабели электрообогрева.

Как правило, конструкция пандуса определяет, какой тип кабеля будет выбран и даст наибольшие преимущества. Например, саморегулирующиеся нагревательные кабели не подходят для непосредственного заглубления в асфальт, поскольку они не могут подвергаться воздействию высоких повышенных температур, в то время как основным преимуществом кабелей с постоянной мощностью является способность подвергаться воздействию таких температур.

И наоборот, кабель постоянной мощности выдает постоянную выходную мощность и не обеспечивает энергоэффективности по сравнению с саморегулирующимся кабелем.

Eltherm является мировым лидером в производстве саморегулирующихся нагревательных кабелей и кабелей постоянной мощности, производящих полный спектр вариантов с вариантами внешней оболочки из фторполимера, обладающей высокой коррозионной стойкостью. Исследования и разработки — это постоянный процесс, в который вносят вклад их крупные проекты и команды приложений, гарантируя, что продукты спроектированы и созданы в соответствии с высочайшими стандартами и для приложений современного мира.

Системы электрообогрева и кабели обогрева

Ассортимент кабелей электрообогрева, хранящийся на складе и поставляемый Thorne & Derrick International, включает электрические нагревательные кабели для поддержания технологической температуры, защиты труб и резервуаров от замерзания, а также для защиты от обледенения крыш и водосточных желобов, где снег и лед требуется удаление — кабели и системы доступны для коммерческих, промышленных безопасных зон (невзрывоопасных зон) и приложений для обогрева опасных зон с сертификацией ATEX.

Электрообогрев представляет собой кабельную систему, используемую для поддержания, повышения температуры и защиты технологических трубопроводов и сосудов от отрицательных температур и связанного с ними повреждения морозом. Обогревающие кабели смягчают и противодействуют холодным погодным явлениям в рамках стратегии подготовки к зиме для промышленных и технологических применений. от низких (минусовых) температур окружающей среды как на суше, так и на море.

Системы электрообогрева с использованием саморегулирующихся нагревательных кабелей постоянной мощности и с минеральной изоляцией (MI) позволяют создать оптимальную систему электрообогрева для вашего применения. Мы предоставляем услуги по проектированию системы электрообогрева.

Контактная информация и архив…

Кабели для обогрева – саморегулирующиеся нагревательные кабели постоянной мощности

Греющие кабели

Что такое электрообогрев?

Сопутствующий обогрев — применение регулируемого электрического нагрева поверхности к трубопроводам, резервуарам, клапанам или технологическому оборудованию либо для поддержания его температуры (за счет замены тепла, теряемого через изоляцию, также называемого защитой от замерзания), либо для воздействия повышение его температуры – это делается с помощью нагревательных кабелей, обычно называемых обогревательными кабелями или кабелями обогрева .

Основной функцией кабельных систем обогрева является предотвращение замерзания водопроводных труб и последующего разрыва.

Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности. Поддерживая температуру окружающей среды внутри трубы, невозможно образование инея, и трубы не замерзнут.

Это означает, что трубы не лопнут из-за расширения льда – в этой статье мы обсуждаем плюсы и минусы 2-х типов нагревательных кабелей; саморегулирующаяся и постоянная мощность.

 💡 Знаете ли вы…..  Галлон воды при замерзании расширяется до объема, на 9% превышающего первоначальный галлон.

В дополнение к защите от замерзания, кабели электрообогрева обеспечивают сохранение тепла и рекуперацию тепла в технологических процессах и во взрывоопасных зонах.

Как работают кабели обогрева?

Этого можно достичь, просто подключив напряжение к отрезку провода, который затем будет рассеивать фиксированный уровень мощности, основанный на законе Ома. При применении такое упрощенное решение представляет определенные сложности при применении.

Во-первых, это приводит к необходимости сводить оба конца провода для подключения к электросети, что не всегда практично при прокладке нагревательных кабелей.

Кроме того, требуется наличие большого количества различных сопротивлений, чтобы облегчить проектирование различных выходов для разных длин нагревательного кабеля. Есть много случаев, когда этот подход на самом деле все еще является лучшим решением.

Однако существует и альтернатива в виде параллельных кабелей электрообогрева.

Кабели для параллельного обогрева

Постоянной мощности и саморегулирующиеся

Параллельные нагревательные кабели обычно доступны в двух различных вариантах; постоянная мощность и саморегулирование (также известное как самоограничение).

Кабели параллельного обогрева

Параллельные кабели электрообогрева используют два «обычных» медных проводника, которые проходят параллельно по длине провода и образуют основу для токоведущих и нейтральных проводов. Затем тепловая нагрузка создается двумя разными способами. В случае кабелей с постоянной мощностью нить накаливания с фиксированным сопротивлением затем скручивается по длине кабеля и припаивается попеременно к проводу под напряжением и нейтральному проводу на фиксированных расстояниях, создавая так называемые зоны нагрева.

По сути, каждая зона представляет собой цепь с фиксированным сопротивлением, на которую подается фиксированное напряжение, обеспечивающее постоянную мощность по всей длине. Поскольку каждая зона нагрева, по существу, параллельна зоне перед ней, напряжение питания будет оставаться постоянным по длине нагревательного кабеля, за исключением небольшого падения напряжения, вызванного суммированием крошечных сопротивлений активной и нейтральной проводов. как кабель становится все длиннее и длиннее.

Первым и наиболее востребованным преимуществом систем электрообогрева является предотвращение замерзания труб, а с ежедневным падением температуры замерзание труб в настоящее время является серьезной проблемой для домовладельцев, предприятий и промышленности. Поддерживая температуру окружающей среды внутри трубы, невозможно образование инея, и трубы не замерзнут. Это означает, что трубы не лопнут из-за расширения льда.

Саморегулирующиеся кабели обогрева

Саморегулирующиеся кабели обогрева или саморегулирующиеся кабели также обеспечивают контролируемую мощность на метр кабеля, но с явной разницей, как с точки зрения конструкции, так и с точки зрения характеристик.

Токоведущие и нейтральные провода впрессованы в материал на полимерной основе, содержащий частицы углерода, что обеспечивает путь сопротивления и, следовательно, замыкание по длине нагревательного кабеля.

Однако это сопротивление и, следовательно, мощность нагревательного кабеля варьируется в зависимости от температуры из-за микроскопического расширения и сжатия полимера.

Этот тип кабеля имеет свойство уменьшать выходную мощность при повышении температуры и, наоборот, при более низких температурах мощность увеличивается.

Саморегулирующиеся кабели электрообогрева

имеют повышенный уровень внутренней эффективности, а также повышенную безопасность, если их применение продумано правильно. Начиная с первого, при более высоких температурах нагревательный кабель снижает мощность, экономя энергию, даже если он не подключен через контроллер или термостат.

Это не означает, что он будет поддерживать заданную фиксированную температуру без внешнего управления, но снижение производительности по мере повышения температуры заготовки является желательной функцией с точки зрения энергосбережения.

Это также обуславливает еще одну весьма желательную характеристику саморегулирующихся кабелей, а именно способность присваивать класс T (температурный класс) для целей ATEX и безопасную установку в опасных зонах. При снижении выходной мощности по мере повышения температуры кабеля кабель не может повлиять на повышение температуры выше определенного уровня, независимо от уровня используемой теплоизоляции.

Подробнее здесь.

Что такое система обогрева?

Опубликовано 17 января 2020 г.

Система электрообогрева представляет собой набор путей, проложенных вдоль труб или сосудов.Эти дорожки состоят из резистивного элемента, который нагревается при прохождении через него электричества.

Вы можете разработать индивидуальную систему электрообогрева для конкретного технологического процесса, выбрав правильный тип кабелей для электрообогрева. Также можно контролировать количество тепла, выделяемого этими кабелями, путем изменения мощности кабеля в соответствии с конкретными требованиями к технологической жидкости.

Система электрообогрева необходима в холодных условиях, когда жидкость, протекающая по трубам, склонна к замерзанию.Как обсуждалось ранее, замерзание внутри труб может привести к повреждению всей системы трубопроводов. В экстремальных случаях повышение давления в трубах может привести к трещинам или даже взрыву труб, что может привести к серьезным травмам людей, работающих вблизи технологической установки.

Используя систему электрообогрева Chromalox, мы можем сохранять трубы теплыми даже при резком падении температуры окружающей среды. Современные теплотрассы изготавливаются из саморегулирующихся полимеров.

Другими словами, эти трассы могут автоматически регулировать ток в зависимости от температуры наружного воздуха.

Как спроектировать идеальную систему обогрева

Жидкость обладает уникальным свойством, позволяющим ей загустевать и становиться твердой при более низких температурах. Однако для обрабатывающих производств, работающих с жидкостями, этот фазовый переход представляет собой проблему.

В условиях холодной погоды жидкости могут замерзать, блокируя или ограничивая поток внутри труб. В таком случае крайне важно иметь систему, которая поддерживала бы течение жидкостей в трубах при желаемой температуре.

В основном это делает система электрообогрева, которая является одним из самых надежных способов контроля температуры в технологических трубопроводах.
