Датчик герконовый как работает: Принцип работы герконового датчика — схема подключения герконового датчика, принцип его работы

Принцип работы герконового датчика — схема подключения герконового датчика, принцип его работы

Герконовый датчик – это прибор, созданный для улучшения технических свойств и срока службы контактов электроаппаратуры. Подключить его можно как своими руками, так и с помощью профессиональных технических служб. Подключение своими руками, в отсутствие соответствующей компетенции, может занять достаточно много времени или вовсе привести к неудачной попытке установки геркона. С помощью сервиса Юду вы в кратчайший срок можете найти и заказать услугу профессиональных служб по подключению герконового реле: достаточно оставить заявку на сайте или выбрать наиболее подходящее предложение из каталога исполнителей.

Что такое магнитный геркон

Магнитный геркон является основным компонентом системы контактного реле в различных электромагнитных схемах. Герконовый датчик содержит два контакта из ферромагнитного сплава, заключенных в стеклянную колбу. Если к контактам поднести магнитный элемент – они замыкаются, образуя непрерывную электромагнитную сеть.

Геркон часто применяется:

• Для установки датчиков, показывающих открывание дверей в системах охраны, для защиты объекта от нежелательного проникновения
• Для установки на окна, в качестве датчика, сообщающего об открытии конструкции
• Для установки на ворота и иную входную группу для защиты от нежелательного проникновения

Разновидности герконовых датчиков

Герконовые датчики по функциональности делятся на:

• Замыкающие
• Переключающие
• Размыкающие

По технологическим особенностям герконы делятся на два типа:

• Сухие
• Ртутные: внутри стеклянной конструкции находится капля ртути для уменьшения сопротивления и для недопущения нарушения контактов

Конструктивные особенности герконовых датчиков

По конструкции герконы делятся на:

• Разомкнутые
• Замкнутые
• Переключающие
• Разомкнутые ртутные

Наиболее распространенным видом герконовых датчиков является разомкнутый геркон. Каждый контакт в стеклянной емкости представляет собой плоскую проволоку. Поверхности контактов покрыты золотом, палладием, радием или серебром, что способствует уменьшению сопротивления и позволяет защитить контакты от коррозии. Пространство стеклянной колбы заполнено водородом, аргоном или азотом, либо просто представляет собой вакуумное пространство, что также способствует повышению антикоррозийных свойств.

Принцип работы герконового датчика

Принцип работы герконового датчика заключен во взаимодействии двух элементов: исполнительной и задающей. Задающая часть схемы работы геркона – это магнит, а исполнительная – сам геркон. Для замыкания контактной цепи геркона необходимо вокруг него создать магнитное поле. Как только магнитное поле исчезает, контакты герконового датчика перестают взаимодействовать.

Размыкающий геркон работает по несколько иной схеме: его магнитные элементы расположены таким образом, что при намагничивании контакты отталкиваются, осуществляя размыкание электрической цепи.

Схема работы переключающего геркона также имеет свои особенности: один из контактов системы сделан из немагнитного металла, а другие – из ферромагнитного. Таким образом,  при магнитном воздействии на геркон, происходит замыкание ферромагнитных контактов, а немагнитные контакты размыкаются.

Схема работы герконового датчика

Для обеспечения замыкания электромагнитной сети герконового датчика и осуществления его работы магнитная часть системы крепится на открываемой конструкции (окно, дверь или ворота), а сам геркон на дверной или оконной коробке. Если дверь закрыта, магнитное поле действует на контактную сеть геркона, замыкая электромагнитную цепь. Датчик охранной системы показывает, что входная группа закрыта. Стоит открыть дверь – магнит перестает действовать, размыкает цепь, заставляя тем самым срабатывать сигнал тревоги.

В документации на датчик есть вся необходимая информация для установки его своими руками.

В зависимости от конструкций, на которые устанавливается геркон, датчики делятся на несколько видов:

• Датчики скрытого монтажа для стальных конструкций
• Датчики скрытого монтажа для магнитопассивных конструкций
• Датчики наружного монтажа для стальных конструкций
• Датчики наружного монтажа для магнитопассивных конструкций

Тип устанавливаемого геркона определяется в соответствии с массивностью конструкции и материалом, из которого она изготовлена.

Рекомендации для защиты геркона от несанкционированного проникновения

Если вы осуществляете подключение герконового датчика своими руками, то при установке стоит обратить внимание на следующие моменты:

• Устанавливайте герконовые и магнитные датчики таким образом, чтобы они были направлены друг к другу и установлены на коротком расстоянии. Тогда поднесение постороннего магнита вызовет размыкание электромагнитной цепи, и сработает сигнал тревоги
• Установите очень тонкую металлическую пластину между герконовым датчиком и магнитом. Она послужит защитным магнитным экраном

Как заказать услугу профессиональных технических служб по подключению герконового датчика

Осуществить подключение геркона своими руками, обладая навыками и знаниями в этой области, не составит труда. Если же компетенции для подключения датчика своими руками не хватает, то лучше обратиться к услугам профессиональных служб, которые осуществят подключение недорого и достаточно быстро. Чтобы заказать такие услуги с помощью сервиса Юду, необходимо:

• Заполнить заявку на сайте или позвонить по указанным контактным телефонам
• Установить желаемую цену на услугу
• Выбрать наиболее подходящее вам предложение
• Ознакомиться с достоверными отзывами о работе исполнителей
• Связаться с выбранной службой и договориться о выезде

Магнитные датчики положения. Серия CST-CSV-CSH.

Герконовый датчик, датчик Холла, магниторезистивный.

Магнитные датчики положения Серии CST-CSV-CSH служат детектором положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается внутренний контакт датчика, и электрический сигнал выдается в цепь электрической катушки клапана или на вход PLC.

О замыкании контакта информирует светодиод желтого цвета.

» Разработаны для крепления в канавки на корпус цилиндра.

» 2 модели (CST/CSV и CSH) подходят для всего диапазона цилиндров Камоцци.

» С коннектором М8 и без.

Принцип работы датчика на базе геркона основан на переключении механического контакта и предназначен для эксплуатации при постоянном (до 110 В) и переменном токе (до 220 В). Срок эксплуатации герконового датчика меньше, чем у датчика на основе эффекта Холла, у которого принцип работы основан на использовании свойств полупроводников. Датчик на основе эффекта Холла может эксплуатироваться только на постоянном токе с напряжением до 30 В. Датчики этой серии могут устанавливаться в канавки на корпусе некоторых серий цилиндров без специальных приспособлений или на гильзы и шпильки, используя скобы и хомуты.

ОБЩИЕ ХАРАКТЕРИСТИКИ

КОДИРОВКА

МАГНИТНЫЕ ДАТЧИКИ ПОЛОЖЕНИЯ

ДАТЧИКИ НА БАЗЕ ГЕРКОНА BN = коричневый BU = синий ВК = черный

ДАТЧИКИ ЭФФЕКТ ХОЛЛА BN = коричневый BU = синий ВК = черный

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ДАТЧИКОВ

Магнитные датчики на базе геркона, в версии с 3-мя проводами позволяет соединить несколько датчиков последовательно, поскольку нет падения напряжения между источником и нагрузкой (см. схему соединения).

В версии с 2-мя проводами падение напряжения составит 2.5V и 1V для датчиков на базе эффекта Холла.

BN = коричневый BU = синий ВК = черный L = нагрузка

Информация по правильному применению магнитных датчиков положения

Магнитные датчики положения состоят из геркона, который заключен в стеклянную колбу, заполненную инертным газом. Контакты, созданные из магнитного материала (никель-железо), представляют собой упругие пластины, покрытые в местах контакта материалом, не создающим электрическую дугу.

Срабатывание происходит при достижении определенной напряженности магнитного поля при приближении постоянного магнита, закрепленного на поршне пневмоцилиндра. Оба датчика нормально разомкнутого типа и для замыкания нужно воздействие магнитного поля. Индукция магнитного поля, поддерживающего датчик во включенном состоянии показана на схеме 4. Размер b определяет зону срабатывания. Размер Н определяет величину гистерезиса геркона — то есть разницу в положениях поршня на момент включения и выключения датчика. Значения b и Н сведены в таблицу в соответствии с диаметром цилиндра. Максимальная скорость, с которой может двигаться поршень без проскока геркона, зависит от расстояния b и от времени реакции геркона и всех остальных элементов схемы.

Максимальная скорость

Максимальная скорость поршня с подтверждением от герконового датчика может быть вычислена по формуле: b/t= скорость, где

b = зона срабатывания в мм (см.таблицу) t = общее время реакции системы в миллисекундах Скорость = максимальная скорость в м/с.

ЗОНА СРАБАТЫВАНИЯ И ГИСТЕРЕЗИС

Информация по правильному применению магнитных датчиков положения Н = величина гистерезиса геркона b = зона срабатывания, мм

Максимальная нагрузка

Индуктивная/емкостная нагрузка:

8 Вт постоянного тока, 10 В А переменного тока. Максимальный ток = 250 мА.

Вольт-амперная характеристика датчика показана на рисунке.

Максимальная нагрузка

Индуктивная/емкостная нагрузка:

8 Вт постоянного тока, 10 В А переменного тока. Максимальный ток = 250 мА.

Вольт-амперная характеристика датчика показана на рисунке.

Максимальная нагрузка

Индуктивная/емкостная нагрузка:

8 Вт постоянного тока, 10 В А переменного тока. Максимальный ток = 250 мА.

Вольт-амперная характеристика датчика показана на рисунке.

Электрическая цепь с защитой против скачков напряжения

Магнитные датчики на базе геркона не защищены от перепадов напряжения. Рекомендуется использовать подавители помех, три типичных примера показаны на схемах.

Указанные схемы справедливы при правильном подключении датчиков.

1    = датчик

2    = нагрузка

3    = диод / варистор

Магнитные датчики положения. Серия CST Длина кабеля 2 м или 5 м.

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.

Магнитные датчики положения Серия CST с коннектором М8.

EN 60947-5-2 4 (только Мод. N) длина кабеля 0,3м.

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.

Магнитные датчики положения с 2-х и 3-х проводным кабелем.

Серия CSH Максимальный рабочий ток показан на графиках.

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.

Магнитные датчики положения с разъёмом М8.

Серия CSH Максимальный рабочий ток показан на графиках.

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.

Кабель с разъёмом М8 Мод.

CS-5

Длина 5 м. BN = коричневый ВК = черный BU = синий

В случае, использования 2-х проводного датчика с разъемом М8 (CST-250N, CSV-250N и CSH-253), соедините коричневый провод с ”+” источника питания и черный провод с нагрузкой.

Мод.

CS-5

Заглушки для пазов Мод. S-CST-500.

В комплект входит:

Заглушка    500    мм

Мод.

S-CST-500

Заглушки для пазов цилиндров следующих серий:

-31

—    31 тандем и многопозиционный

—    QCT-QCB

—    QCBT-QCBF -47

-61

-69

Крепежный хомут для датчиков Серии CST — CSH.

Крепления для датчиков Серии CST.

Крепления датчиков Серии CST и CSH на шпильку.

Адаптеры для датчиков Серии CST и CSH.

Для цилиндров Серии 40 и 60 с направляющими 45 NHT или 45 NHB.

Датчики Серии CSV

Датчики Серии CST — CSH

CSV датчики должны быть установлены непосредственно в канавку:

для цилиндров ø 16 — 25 Серии 50 для цилиндров ø 12 — 16 Серии QP-QPR.

CST датчики должны быть установлены непосредственно в канавку:

для цилиндров Серии 31-31R для цилиндров Серии QC для цилиндров Серии 47 для цилиндров Серии 61 для цилиндров Серии 69

Герконовый датчик

Герконовые датчики получили широкое применение в системах охранных сигнализаций. Это недорогой, простой в установке и эффективный в эксплуатации охранный извещатель, реагирующий на открытие металлических дверей, ворот, люков и других движущихся конструкций.

Применение дверных герконов

Геркон для металлической двери

Дверные (накладные) извещатели магнитоконтактного типа реагируют на размыкание/замыкание подвижных элементов, защищающих непосредственный доступ в здание склада, гаража, дачи. Благодаря внутреннему расположению, незаметному для глаз размеру и безотказному принципу работы, магнитоконтактные герконы обеспечивают надёжную защиту удалённых объектов. С их помощью можно, легко и без значительных вложений, организовать систему охраны не только в частных домах и загородных пристройках, но и в коммерческих структурах – небольших магазинах, палатках, торговых точках. Врезные и накладные магнитные охранные извещатели устанавливаются не только на стальные двери и ворота коттеджей, но и на витринные рулонные жалюзи (шторы) бутиков, сейфы www. goodsafe.ru в офисах и квартирах.

Как работает магнитоконтактный извещатель – геркон?

Устройство и принцип работы накладных и врезных охранных контактных извещателей для металлических дверей ворот, основано на наличии постоянного электросигнала в цепи охранной сигнализации, проходящего через 2 реле прибора. Стандарт порога срабатывания варьируется от расстояния 30-50мм между рабочими элементами магнитодетекторов. Т.е. при открытии двери или окна на зазор, превышающий эти значения, контрольная панель сигнализации получает уведомление о разрыве контактов между магнитными реле.

Точечные извещатели выполняются в миниатюрных размерах и конструктивно состоят из 2-х блоков магнитных реле, запаянных в пластиковый корпус. В случае если в помещении планируется установка пожарно-охранной системы сигнализации, корпус исполняется во взрывозащищенном варианте, с классом защиты IP 54 и выше. Датчики открытия для металлических дверей покрываются двойной изоляцией, что предотвращает ложные срабатывания, в пластиковом корпусе прессуются соединительные провода и готовятся крепежные отверстия. Существуют переключающиеся и нормально разомкнутые типы герконов.

Герконовый (магнитоконтактный) датчик: что это такое

Любая система автоматизированного контроля и охраны обязательно содержит в конструкции магнитоконтактный герконовый датчик. Это устройство позволяет отслеживать положение различных подвижных элементов в составе объектов под наблюдением.

Из материала вы узнаете:

Принцип работы магнитоконтактного (герконового) датчика

Догадаться о значении термина «магнитоконтактный извещатель» можно по его названию. Устройство, представляющее собой переключатель, состоит из двух частей:

1. Герметично изолированных контактов (герконы), проводящих ток.
2. Магнита, создающего магнитное поле при подаче питания.

Сердечники-герконы запаяны в колбу с инертным составом, препятствующим окислению. Устройство действует по принципу размыкания или замыкания линии. Напряженность потока, создаваемого магнитом (электро- или постоянным), замыкает или размыкает контакты. После отключения силовых линий срабатывает обратный эффект.

Положения герконового датчика

Герконы устанавливают на статичной части конструкции, в качестве которой выступает рама дверного проема или окна. Магнитный элемент крепят к подвижной створке симметрично.

Иногда, если невозможно использовать обычный вариант расположения, прибегают к угловому перемещению магнита. Реже всего встречается способ перекрытия магнитного поля шторкой.

Разновидности

Есть несколько классификаций герконовых датчиков. Самая простая – по способу замыкания контактов:

• Замыкающие. Такие герконы постоянно разомкнуты, а при активации силового поля они соединяются.
• Размыкающие. В отсутствие магнитного излучения контакты сомкнуты, но при включении реле они взаимно отталкиваются.
• Переключающие. Содержат 3 геркона, из которых 2 в отсутствие силового поля соединены и еще 1 разомкнут. При включении происходит отталкивание контактов первой пары, смыкание нормально-разомкнутого геркона.

Магнитоконтактный извещатель. Источник фото: smartbeekeeper.com

По способу передачи сигнала извещатели бывают 3 видов:

• электропроводные;
• радиоканальные;
• сотовые.

По техническому строению герконовый датчик бывает сухим или ртутным:

• Сухой представляет стеклянную емкость, внутри которой расположены контакты, а с внешней боковой стороны приварен магнитный сердечник.
• При ртутном соединении в баллон из стекла добавляют капли ртути, смачивающие герконы.

Качество контакта у сухого датчика несколько хуже, но ртутное устройство срабатывает медленнее.

Где используются и зачем нужны герконовые датчики

Магнитоконтактные извещатели функционируют при любых температурных условиях: на них не влияет влажность воздуха, уровень загрязненности и другие внешние факторы. Эти датчики получили широкое распространение в системах охранной сигнализации и в различных автоматизированных комплексах.

Датчики уровня жидкости

Существуют специально разработанные магнитоконтактные поплавковые устройства. Такие извещатели помогают отслеживать уровень жидких веществ при автоматизации сложных технологических алгоритмов:

• производство напитков;
• переработка топлива, масла, нефтепродуктов;
• промышленные процессы, связанные с использованием химических растворов, кислот, спиртов;
• контроль систем водоснабжения и очистных сооружений.

Магнитный детектор уровня жидкости. Источник фото: amazon.com

В самых простых конструкциях при уменьшении количества жидкости магнит не воздействует на контакты, цепь переходит в нерабочее положение. Увеличившийся уровень вещества приподнимает поплавок, происходит срабатывание устройства. Более сложные конструкции извещателей позволяют контролировать уровень жидкостей в нескольких разных точках резервуара, а также тепловые изменения.

Датчики открытия двери

Магнитоконтактный герконовый датчик – один из основных элементов охранных систем, отслеживающих автоматическое открывание и закрывание дверей или окон, ворот, шлагбаумов. Устройство незаменимо при внедрении на предприятиях АСУ, так как позволяет определять, произошло ли срабатывание контакта лифтовых створок, холодильников, лабораторных боксов. Извещатели также можно монтировать в местах хранения ценных бумаг и предметов: на ящиках, сейфах или шкафах. Благодаря беззвучному срабатыванию датчики используют в конструкции стационарных тревожных кнопок.

Плюсы и минусы магнитоконтактных извещателей

Герконовые датчики имеют ряд положительных и отрицательных характеристик. К преимуществам устройства можно отнести:

• Бесшумная работа и отсутствие дребезжания (свойственно извещателям с ртутным соединением).
• Повышенная скорость срабатывания, по сравнению с обычными реле.
• Защищенность герконов, стойкость к ударам и падениям.
• Долговечность — благодаря медленному перегоранию контактов, размещенных в вакуумной или инертной среде.
• Приемлемая цена.
• Компактные размеры.

Минусы можно считать не столь значительными, по сравнению с плюсами, но они все же есть. Среди недостатков малая мощность, хрупкость стеклянного резервуара, повышенная чувствительность сильным внешним электромагнитным полям, а в случае с сухими герконами – дребезжание контактов.

Характеристики распространенных моделей магнитоконтактных датчиков

Наиболее часто используемыми в составе интегрированных систем охраны можно назвать электроконтактные датчики производства Рязанского завода металлокерамических приборов:

• Извещатель охранный точечный магнитоконтактный ИО-102-2 (СМК-1) разработан для блокирования проемов окон и дверей, выполняет функцию конечного выключателя. Датчик рассчитан на беспрерывную работу 24 часа в сутки. Аналоги: ИО-102-14 (СМК-14) и ИО-102-16/2 (СМК-16). Для монтажа на металлические конструкционные элементы лучше использовать ИО 102-20 А2П (СМК-20) либо ИО 102-26 (СМК-26) исполнения «Аякс».
• Охранный магнитоконтактный адресный извещатель «С2000-СМК-Эстет» подходит для защиты от проникновения посторонних на территорию объекта. Используется в комплекте с контроллером марки «С2000-КДЛ» в составе системы «Орион». Датчик подает сигнал при открывании дверей, защищен от ложных срабатываний. Возможна установка устройства на конструкции из металла с использованием подкладки в 3-5 мм. Место хранения назначенного адреса – энергозависимая память.
• Модель ИО 102-6 – магнитоконтактный извещатель врезного типа. Конструкция датчика предусматривает потайной монтаж на металлических объектах, в том числе на несгораемых сейфах. Срабатывание механизма происходит при открывании или смещении, оповещающий сигнал поступает на прибор-приемник или пункт охраны.
• Датчик ИО102-55 «Кенар» рекомендован для блокирования створок платежных терминалов и сейфовых отделений банкоматов. Имеет встроенную защиту от воздействия внешнего электромагнитного поля.

Датчик открытия двери. Источник фото: www.debenture.us

Все названные модели соответствуют ГОСТам и имеют сертификаты.

Проверка работоспособности магнитоконтактных извещателей

Проверяют исправность разных герконовых датчиков одним и тем же способом. Для определения работоспособности следует выполнить следующие действия:

1. Приблизить магнит к поверхности блока на расстояние около 1 см.
2. Поставить объект под охрану при помощи приемно-контрольного устройства или персонального компьютера.
3. Отдалить магнит на расстояние свыше 4,5 см.

Когда все сделано правильно, и извещатель исправен, срабатывает сигнал тревоги. Если этого не произошло, требуется купить новый датчик и заменить его.

Как подключить герконовый датчик

Переустановку герконового извещателя можно выполнить своими руками. Но при подключении необходимо соблюдать ряд правил:

• Герконы крепят по одному на каждую часть конструкции.
• Контакты желательно располагать в верхней кромке дверного или оконного проема с внутренней стороны помещения.
• Допускается крепление в вертикальной и горизонтальной плоскости.
• Расстояние от верха блокируемого элемента не должно превышать 20 см.
• Из-за особенностей конструкции датчик можно разместить ближе к оси открытия.
• Если контактный датчик устанавливают на стальные двери, то под каждый элемент устройства помещают подкладки из дерева или текстолита толщиной от 2 см.
• При монтажных работах  нельзя подвергать элементы извещателя ударам или деформации.
• Для крепления накладных устройств можно использовать обычные саморезы, шурупы или винты подходящего размера, а также клей.

Процедура установки каждого конкретного извещателя описана в технической документации. Схему подключения можно скачать в интернете.

Частые неисправности и методы устранения

Из всех случаев неисправности можно выделить два основных типа. Для каждой ситуации существует способ устранения проблемы:

1. Подача ложных сигналов означает, что нарушения были допущены в ходе монтажа управляющей части. Возможно также ослабление силы ее действия при длительном использовании или неправильном выборе материала блокируемой конструкции. Решение – замена управляющей части либо подключение подходящей модели извещателя.
2. Перебои в подаче сигнала вызывает короткое замыкание или разрыв в замкнутой круговой электроцепи. Чтобы обнаружить локализацию неполадки, следует последовательно прозвонить каждый отрезок соединения. Выявленный вышедший из строя элемент удаляют и подключают новый.

Какой именно герконовый датчик приобрести, следует решать исходя из конкретной ситуации. При выборе нужно учитывать конструкционные особенности объекта и задачи, которые требуется решить.

Датчики положения цилиндра

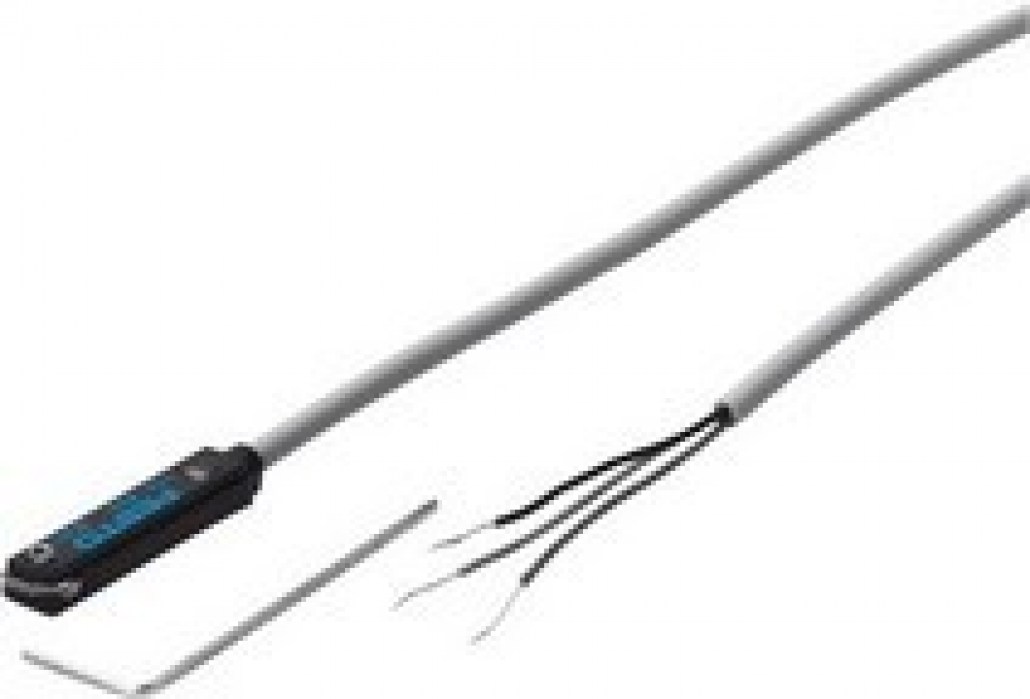

Датчики положения цилиндров.

Для бесконтактного определения положения пневматических приводов существуют датчики, которые реагируют на постоянное магнитное поле, которое создается магнитным кольцом в поршне цилиндров. Все приводы Festo, имеющие в маркировке букву «-А» снабжены магнитным кольцом. Большинство цилиндров имеют в корпусе специальный Т-паз для непосредственного монтажа датчиков в корпус. Выглядит такой монтаж следующим образом:

Ниже мы приведем основные модели датчиков положения и расскажем, для каких задач они используются.

• Модель SME-8 – геркон. Датчик содержит в корпусе герметичный контакт, который замыкается при приближении цилиндра. Данные датчики самые доступные и наиболее широко распространены, но имеют минус – электрический контакт имеет износ, поэтому рано или поздно датчики выходят из строя, отслужив свой срок. Данная модель монтируется непосредственно в Т-паз цилиндров с прямоугольным стаканом, либо через монтажный элемент к круглым цилиндрам.

• Модель SMT-8 – магниторезистивный датчик. При приближении магнита изменяется сопротивление внутреннего электронного контура и появляется сигнал на выходе. Данная модель чуть дороже SME, однако она предпочтительнее герконов, так как датчики бесконтактного типа не имеют износа. Если они используются в правильных условиях, то их ресурс практически не ограничен – период амортизации составляет около 500 лет.

• Модель SMTSO – стойкие к полям сварки. Данные датчики «замораживают» выходной сигнал при обнаружении переменных магнитных полей, что помогает избавиться от паразитных сигналов в зонах сварки. Имеют блочный дизайн, крепятся в Т-пазе с помощью специального монтажного элемента.

• Модель SMPO – пневматический датчик положения. Представляет из себя нормально закрытый 3/2 клапан, который открывается при действии магнитного поля. Используется в системах пневмоавтоматики, где нет элементов с электрическим питанием. Монтируется в Т-паз аналогично блочным датчикам SMTSO.

• Модель SMAT-8E. Аналоговые датчики, действующие в диапазоне 50 мм. Имеют варианты электрического выхода по току и напряжению. Служат для измерений в технологическом процессе: обнаружение объекта, измерение его толщины, проверка качества, сортировка заготовок и деталей.

Не все пневматические приводы снабжены Т-пазом. Так, некоторые миниатюрные модели имеют более компактный С-паз. Для них используются те же модели датчиков положений с маркировкой 10, например SME-10, SMT-10.

Для круглых цилиндров используются специальные монтажные элементы, которые «надеваются» на корпус. Затем в эти элементы вставляются стандартные датчики для Т-паза.

Для цилиндров с круглым стаканом и стяжными шпильками существуют специальные монтажные элементы, которые крепятся к стяжной шпильке. Выглядят следующим образом:

Датчики имеют различные электрические характеристики под любые потребности.

-Рабочее напряжение от 5 до 220В.

-Выходы PNP или NPN

-Различные варианты электрического подключения: встроенный кабель длиной от 0,5 до 10 метров, либо электрический штекер.

Все модели датчиков снабжены встроенным светодиодом для индикации срабатывания. Новые модели SMT-8(10)M-A и SME-8(10)M-A снабжены двумя светодиодами: красным и оранжевым. Это сделано для правильного выставления положения датчика. Основной светодиод – оранжевый, показывает принципиальное срабатывание датчика в магнитном поле. Красный светодиод показывает так называемое «крайнее положение» датчика. В зоне, где работает красный светодиод магнитное поле слабое, и требуется передвинуть датчик для надежности срабатывания.

В целом, для надежной работы датчиков необходимо правильно подобрать и смонтировать модель. Для тяжелых условий существуют модели с расширенным температурным диапазоном и стойкостью к коррозии. При монтаже нужно обращать внимание на то, чтобы кабель датчика не находился под напряжением и не испытывал постоянного изгиба или контакта с движущимися частями машины. Если в привод смонтирован магниторезистивный датчик, его кабель надежно закреплен и не испытывает нагрузок и в электросети отсутствуют опасные перепады напряжения, то датчик прослужит очень долго, у него просто отсутствуют изнашивающиеся элементы.

Остались вопросы? Звоните.

Герконы — технические характеристики, принцип работы

Герконы это один из элементов коммутации в электрических цепях, которые успешно применяются при определенных условиях. В некоторых случаях реле на герконах являются более эффективной альтернативой электромагнитным реле.

Область применения герконов

Контактные группы на герконах активно используют в электрических схемах охранной сигнализации. Группа контактов на герконах в одном корпусе может одновременно делать переключения в нескольких электрических цепях не связанных друг с другом. В сигнализации это применяют для включения звуковой, световой индикации сработки, для передачи сигналов на дежурный пульт управления.

Пример установки герконов в РЩ мобильной перекачивающей станции горючего

На предприятиях с взрывоопасными примесями эффективно используют герконы для коммутации электрооборудования различного назначения, так как при замыкании и размыкании контактов нет искр выходящих за пределы герметичной стеклянной колбы корпуса. Для запуска мощных электродвигателей применяют герконы способные подключать цепи с нагрузкой до 45 кВт.

Кроме низковольтного оборудования, есть модели герконов которые используются для замыкания цепей с напряжением от 1000 В до 100 кВ, в релейной защите высоковольтных воздушных линиях для передачи электроэнергии. На таких элементах устанавливают дугогасящие конструкции и дэмпферные приспособления для гашения вибрационных колебаний контактов. Герконовые изделия для коммутации предоставляют возможность развития новых направлений в приборостроении, автоматических устройств управления и защиты в релейных системах.

Читайте также статью ⇒ Принцип работы пакетного выключателя

Принцип работы герконов

Работа основана на использовании магнитных сил поля возникающих между ферромагнитными элементами в герконе. Эти силы могут деформировать и перемещать, феритовые пластины контактов, при этом они замыкаются или размыкаются. Магнитное поле для намагничивания ферромагнитных контактов в зоне размещения прибора создается двумя способами:

• Катушкой наматываемой на корпус, на которую подается постоянный ток;

Катушка, намотанная на стеклянную колбу геркона

Совет №1 величину магнитного потока можно регулировать самостоятельно, наматывая провод на корпус катушки до момента срабатывания контактов

• Внешним постоянным магнитом.

В левой части картинки постоянный магнит удаляется, и контакты геркона занимают исходное положение.В правой части магнит подносится к геркону, магнитное поле переключает контакты.

 Простейшая конструкция геркона

Виды герконовых реле

Большой спрос на использование герконов в самых различных отраслях с учетом условий производства порождает большое количество моделей изделия. Все герконовые реле можно разделить по виду контактов:

• С разомкнутыми контактами в исходном состоянии;
• С замкнутыми контактами в исходном состоянии;
• С комбинированными группами контактов, когда в одном корпусе находятся нормально замкнутые и разомкнутые герконы.

По виду конструкции герконовые реле разделяют на два вида:

• Сухие – с наполнением колбы инертным газом или с вакуумом внутри, это делается для увеличения устойчивости контактов к большим токовым нагрузкам;
• Мокрые – герконы в точках соприкосновения контактов имеют жидкий металл, ртуть при вибрации играет роль амортизатора, предотвращая размыкание.

Основные технические характеристики герконов

По причине большого разнообразия конструкций герконовых реле, с различными функциональными назначениями есть характеристики, которые актуальны только для конкретного вида. Рассмотрим основные, которые присущи для всех разновидностей герконовых реле:

• Уровень вибрации — при превышении заданного уровня стеклянные колбы герконов могут треснуть, контакты замкнуться или разомкнуться. Измеряется та величина количеством колебаний в секунду;
• Максимальное для контактов напряжение в коммутируемой электросети измеряется в вольтах и кВ, зависит от сечения и материала контактов, записывается как Uмах;
• Допустимая мощность, при которой контакты не теряют своих ферромагнитных свойств и способности выполнять свои функции. Мощность геркона определяют материал и сечениеконтактов, чем больше сечение тем больше допускается электрическая мощность сети, обозначается в технической документации как Рmax измеряется в Вт; кВт;
• Число коммутационных циклов – количество размыканий и замыканий до износа контактов, при котором они уже не могут выполнять своего функционального назначения. В некоторых технических источника это называется ресурс работы, обозначается как N мах, где N – количество срабатываний обычно исчисляется от 4-5 милиардов;
• Время отпускания – промежуток времени от момента обесточивания катушки до перехода контактов в исходное состояние 0,2 — 1мкс;
• Время реакции – время от момента подачи тока на катушку до замыкания или размыкания контактов 0,5 – 2 мкс;
• Емкость контактов – Ск, может быть только в разомкнутом состоянии контактов, зависит от промежутка между ними и геометрических размеров контактных пластин.

Последние два параметра в технической документации могут формулировать как скорость замыкания и размыкания контактов в миллисекундах, записываются как Тср и Тотп. Эти величины показывают быстродействие геркона, малогабаритные модели имеют более высокое быстродействие. Частота коммутационных циклов может достигать 1000 Гц.

• Напряжение пробоя – величина напряжения (десятки кВольт), при которой между ферритовыми контактами в разомкнутом состоянии пробивает электрическая дуга или искра. Это напряжение характеризует электрическую прочность геркона, которая во многом зависит от материалов, из которых сделаны контакты, покрытия и зазора между ними;
• Напряженность поля – величина, при которой происходит переключение контактов, иногда этот параметр называют магнитодвтжущая сила Vср – срабатывания. Под срабатыванием понимается замыкание контактов и Vотп. Отпускания, подразумевают размыкание контактов.
• Сопротивление контактного перехода – имеет два значения, измеряется в замкнутом состоянии Rк (контакта) очень малые величины. В разомкнутом состоянии Rиз(изоляции) – сопротивление изоляции в пределах десятков МОм.

Таблица : ХАРАКТЕРИСТИКИ ГЕРКОНОВ НА ЗАМЫКАНИЕ КОНТАКТОВ

Параметры переключающих и измерительных герконов

Марки герконов	МКС-27102	КЭМ-3	МКС-15101	МКА-52181	МКА-27801
сила  магнитного потока, А	51…74	31…100	31…45	81	31…100
Временной интервал переключения, мс	1,51	1,51	1,51	2. 1	2.1
Допустимая мощность коммутации, Вт	31	31	0,36.1	1,49	1
Допустимое напряжение коммутации, В	151	125	35	35	301
Допустимый ток коммутации, А	1.1	1.1	0,011	0,11	0,011
Сопротивление замкнутых контактов, Ом	0,151	0,31	0,151	0,081	0,11
частота замыканий и размыканий, Гц	51	101	100,1	100,1	50.1
Интервалы рабочей температуры, °С	-61… + 125	-61… + 125	-61… + 125	-61… + 85	-61… + 85
Диапазон сачтоы вибрации, Гц	1…2000.1	1…2000.1	1…2000,1	1…601	5…601
Длина и Ø баллона, мм	27/67	18/54	15/50	53/79,5	28/52,3

герконы с большой мощностью

Марка геркона	MKA-52141	MKA-52142	MKA-52202
Модификация  геркона	высоковольтный	высоковольтный	мощный
Сила магнитного потока переключения, А	100…200,1	300. 1	180…300.1
Временной интервал переключения, мс	3,1	3,1	8,1
Допустимая мощность коммутации, Вт	51	51	251
Допустимое напряжение коммутации, В	5000.1	10000.1	380.1
Допустимый ток коммутации, А	3,1	3,1	4,1
Напряжение пробоя, В	10000.1	15000.1	800.1
Сопротивление между замкнутыми контактами, Ом	0,1	0,1	0,3
Диапазон рабочих температур, °С	-40…+85	-60…+100	-45…+60
Допустимые частоты вибрационные нагрузки, Гц	1…600	1…60	1…10
Длина  колбы и Ø мм	53/5,4/80	52/5,5/90	52/7,0/0

Особенности управления контактами геркона

Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:

Управления по средствам магнитного поля от постоянного магнита.

Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.

Линии силового поля воздействующие на герконовые контакты

Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.

Пример монтажа герконовых датчиков на двери
А – контакты находятся в разомкнутом состоянии;
Б – контакты замыкаются сигнализация срабатывает:

Совет №2 Рекомендуется в этом случае использовать датчики цилиндрической формы в пластиковом корпусе. Они незаметно устанавливаются в просверленные отверстия в коробке и двери. Для маскировки сверху можно наклееить эластичные заглушки соответствующего цвета.

Скрытые герконовые датчики в профиле металлических дверей

В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:

• Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
• Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
• Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.

Управление герконом по средствам катушки, через которую пропускается постоянный ток

Такой способ получил широкое применение в конструкциях герконовых реле с небольшим количеством групп контактов. В полый сердечник корпуса, на который намотана обмотка, помещают один или несколько герконов.

Элементы конструкции герконового реле РЭС -24

Примером такого использования являются токовые датчики защиты в электросетях питающих оборудование. Катушки наматываются достаточно толстым проводом, чтобы выдерживать токовые нагрузки, используемые на производственном процессе. При превышении тока магнитное поле отключает контакты геркона, оборудование обесточивается. Настройка осуществляется перемещением по резьбовому соединению геркона внутри катушки вдоль оси.

Достоинства герконовых переключателей

• В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
• Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
• Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
• Ресурс работы герконов исчисляется в миллиардах циклах переключений;

Недостатки

Не смотря, на все совершенства, имеются и недостатки:

• Не большая мощность;
• Не большое количество контактов в одной колбе;
• В сухих вариантах может быть механическое дребезжание контактами;
• Хрупкий корпус стеклянного баллона;
• В неэкранированном корпусе может быть влияние сторонних магнитных полей.

Читайте также статью ⇒ Подключение теплового реле.

Характерные ошибки при монтаже герконов

• Установка герконов на подвижные элементы оборудования, без учета вибрационной защиты, в результате чего разрушается стеклянная колба.
• Установка герконов без учета предельно допустимых значений напряжения и мощности, в результате чего контакты могут залипать, пригорать, и в итоге выходить из строя.
• При линейном передвижении геркона в пространстве относительно магнита, или наоборот интервал расстояния должен соответствовать силы магнитного поля для переключения контактов. При большом расстоянии силы магнитного поля может быть недостаточно для срабатывания.
• Прежде чем подключить установленной сети проверьте его срабатывание мультиметром в режиме прозвонки. Особенно когда конструкция закрывается лицевой панелью или другими элементами, в противном случае для исправления придется разбирать установленные элементы.
• При монтаже датчиков защиты по току на герконах, не забывайте вращением сердечника настроить их на предельный ток срабатывания. В противном случае они будут срабатывать при меньшем токе, ограничивая производственный процесс, или вообще не сработают и аппаратура сгорит.

Часто задаваемые вопросы

1. Для гашения вибрации ставят герконы с наличием ртути, это не опасно для здоровья?

Ртуть находится в герметичной стеклянной колбе и в прочной оболочке корпуса, поэтому не опасно. Запрещается разбирать, при выходе из строя утилизировать надо в установленном порядке в специализированные организации.

2. Ультразвуки могут повлиять на характеристики герконов?

Да, действительно, ультразвук существенно может изменить характеристики геркона, может измениться структура магнитного поля, в результате чего его силы для переключения контактов будет недостаточно. Поэтому следует избегать при выборе места геркона влияние ультразвуков.

Читайте также статью ⇒ Реле напряжения.

Оцените качество статьи:

Топ 10 нестандартных применений датчика двери и окна на примере Xiaomi (геркон)

В этой статье я не стану описывать кейсы использования датчика открытия двери/окна от Xiaomi и Aqara по прямому назначению, например:

• Включение света при открытии двери;
• Выключение кондиционера при открытии окна;
• Включение подсветки в шкафу, и т. д.

Я опишу некоторые нестандартные решения для этого датчика. Они, в основном, включают в себя переделку датчика, чтобы заменить геркон на что-то другое.

Итак, поехали.

Немного теории. Датчик открытия состоит из двух частей разного размера. Та часть, что побольше, представляет из себя само устройство с припаянной на плате магнитной колбой, в простонародии «геркон». Та часть, что поменьше, содержит самый обычный неодимовый магнит. При поднесении частей друг к другу, магнит действует на колбу и происходит замыкание контактов. Но их можно замкнуть обычным способом, без использования колбы и магнита. Таким образом мы и сможем использовать это в наших следующих кейсах.

Без хирургического вмешательства

Для начала приведу несколько нестандартных решений по применению датчика без его переделки.

Обратная связь для кондиционера

Если приклеить датчик открытия к шторкам кондиционера, то можно с легкостью отслеживать его состояние.

Вытяжка ванной комнаты

Также можно разместить датчик на крышку унитаза, тем самым, отслеживать поднятие и опускание стульчака. Полезно это может стать для тех, кто хочет создать расписание для вытяжки ванной комнаты.

Кейс для тех, кто на диете

Если Вы решили похудеть, можете сделать это вместе со своей половинкой. А для контроля друг за другом, Вам, опять же, пригодится датчик открытия от Xiaomi.

Вешаем его на дверцу холодильника, создаем сценарий по времени — воспроизведение мелодии «Артиллерийский налет», указываем время срабатывания с 21.00 до 7.00 утра. Таким образом, мы всегда будем в курсе, кто атакует холодильник.

Геркон для ворот

Самое простое и, как оказалось, одно из востребованных устройств — это датчик открытия ворот. После моей статьи про автоматические ворота, мне не раз поступал вопрос: чем отслеживать состояние ворот? Всем я отвечал, что датчиком открытия дверей/окон. В ответ получал второй вопрос: как же его защитить от влаги? Никто и никогда не задумывался, что можно взять уличный геркон, предназначенный для ворот и обычный датчик Xiaomi/Aqara. Датчик Xiaomi разместить в сухом месте, и впаять в него провод, ведущий к уличному геркону.

Состояние охранной системы

У классической проводной охранной системы есть на плате выход, который можно настроить на замыкание при постановке под охрану, и размыкание — при снятии.

К этому выходу подключаем беспроводной датчик открытия дверей Xiaomi, таким образом, мы сможет отслеживать, когда квартира находится под охраной и на это условие можно задавать сценарий.

Реализация от читателя портала Sprut. AI: @vladimir_levchuk

Способы применения данного кейса очень обширны, например, при постановке на охрану можно задать сценарий «Ухожу из дома», тем самым, обесточить все бытовые приборы и перевести видеонаблюдение в режим беспрерывной записи.

Дверной замок

В чате кто-то упоминал интересное решение для отслеживания состояния дверного замка. Для этого нам не придется переделывать датчик, достаточно правильно его смонтировать в дверь.

Выкручиваем замок из двери и крепим датчик на тягу, которая тянет реллинги, как показано на первом фото. Кстати, у меня не получилось разместить датчик таким образом, т.к. он у меня физически там не поместился. Я выпаял геркон и приклеил его к самому замку при помощи термоклея, а сам датчик спрятал в двери. После чего все отлично заработало.

В данном случае применений несколько:

• Думаю у многих, как и у меня, создаётся чувство, что вы забыли закрыть дверь. Теперь этого не произойдёт — достаточно достать телефон из кармана и посмотреть на состояние замка.
• При закрытии двери можно также запустить сценарий «Ухожу из дома» и поставить дом под охрану.

Дверной звонок

Если мы заговорили о входной двери, не стоит забывать и о дверном звонке. Этот способ отлично подойдёт для тех, кто хочет оставить свою кнопку звонка, не меняя ее на кнопку Xiaomi, при этом, интегрировать ее в умный дом. Для того, чтобы это реализовать, достаточно, как и в прошлых решениях, отпаять геркон из датчика открытия и припаять обычную кнопку звонка. Таким образом, мы сможем отслеживать нажатие кнопки и настроить интересные сценарии.

Применений тут может быть огромное количество, например, при звонке в дверь можно отправлять push уведомление на телефон с изображением с камеры видеонаблюдения.

Радиовыключатель

Еще один из очень простых кейсов использования датчика открытия от Xiaomi — это радиовыключатель. Большим плюсом данного кейса является сохранение дизайна штатного выключателя. Об этом на портале имеется блог от нашего автора Алексей Мокренок (Lefey). Вторым огромным плюсом является то, что вам не придётся покупать дорогие, и не совсем адаптированные под наш регион выключатели от Aqara.

Данный способ идеально работает с лампами и светильниками от Yeelight. Но никто и не запрещает использовать это и с другими устройствами, например, с sonoff.

Импульсный счетчик на примере водомера

Для реализации данного кейса понадобиться водомер с импульсным выходом. Тут не сложнее, чем в предыдущих вариантах. Отпаиваем геркон, на его место припаиваем провод, идущий от счетчика. Есть единственное «но» — датчик придется интегрировать в стороннюю систему автоматизации, типа Home Assistant, где создать автоматизацию с счетчиком подсчета.

В документации к водомеру можно увидеть количество литров на один импульс. Практика показала, что один импульс равен 10 литрам.

Датчик протечки

Если Вам нужен дешевый датчик протечки воды — вам опять пригодится датчик открытия от Xiaomi и сенсор воды. Как и в предыдущих способах, отпаиваем геркон и припаиваем проводки, идущие до сенсора. Вот и все, датчик готов и может участвовать во всевозможных сценариях.

У датчика защиты от протечки основной задачей выступает предотвращение этой протечки, например, при обнаружении воды — перекрыть краны. Но никто не запрещает разместить данное устройство на улице и, при обнаружении дождя, сообщать приводам на окнах, что им пора закрыть окно.

Это были наиболее популярные кейсы данного датчика, которые я реализовывал сам, или которые попадались мне в нашем сообществе. Поэтому можете смело покупать данный датчик и экспериментировать, тем более, что скоро будет очередная распродажа и вы всегда сможете выгодно приобрести его по данной ссылке. Если я что-то упустил или забыл описать, напишите мне в комментариях. Также пишете, понравилась ли Вам данная статья, если понравилась — будем продолжать собирать для вас интересные Кейсы.

Что такое герконовый переключатель и какие магниты им управляют? | FIRST4MAGNETS® | БЛОГ

Герконовый переключатель — это электромагнитный переключатель, используемый для управления потоком электричества в цепи. Они сделаны из двух или более железных язычков, заключенных в небольшую стеклянную трубчатую оболочку, которая намагничивается и перемещается вместе или разделяется, когда магнитное поле перемещается к переключателю. Переключатель эффективно работает как ворота или мост в электрической цепи, поэтому, когда два язычка находятся в контакте, электричество может течь по цепи, управляющей устройством. В отличие от механических переключателей, им не нужно что-то или кто-то физически включать или выключать их, они полностью управляются невидимыми магнитными полями!

Типы герконов

Существует два основных типа: «нормально открытый» и «нормально закрытый». В нормально разомкнутом переключателе два язычка, которые сделаны из черных металлов, таких как сплав никель-железо, расположены так, что они не соприкасаются. Когда магнит приближается к переключателю, он притягивает одну из язычков к другой, так что они соприкасаются и замыкают цепь.Удалите магнит, и язычки вернутся в исходное положение, разомкнув цепь.

Герконовый переключатель нормально разомкнутый

Нормально замкнутый переключатель работает в обратном порядке: когда магнитное поле отсутствует, язычки находятся в полном контакте, электрическая цепь замкнута, и устройство находится в состоянии «включено». Когда магнит перемещается близко к переключателю, или переключатель ближе к магниту, язычки отталкиваются друг от друга и разделяются, разрывая цепь. Есть третья конфигурация, которая имеет три точки контакта, а не две.В этой конфигурации ток течет по общему проводу, который можно переключать между двумя контактами. Общий вывод будет находиться в контакте с одним контактом в своем нормальном положении до тех пор, пока не будет введено магнитное поле, перемещающее общий вывод в контакт с другим контактом. Когда магнитное поле снимается, общий провод возвращается в исходное положение.

Нормально открытый / нормально закрытый геркон (форма C)

Преимущества использования геркона

Использование язычковых датчиков с магнитным приводом дает множество преимуществ, в том числе:

• Отсутствие механического износа — поскольку на переключатель не действует физическое давление, отсутствует механический износ.
• Управляются через немагнитный материал. — датчики могут быть разработаны с такой чувствительностью, что они могут быть встроены глубоко в сборку вне поля зрения, но при этом приводятся в действие достаточно сильным, но незаметным магнитом.
• Нет подачи напряжения — поскольку они срабатывают под действием магнетизма, напряжение не требуется.
• Compact — герконовые переключатели невероятно компактны по сравнению с механическими переключателями
• Атмосферная коррозия — поскольку контакты геркона герметизированы стеклянной трубкой, они защищены от атмосферной коррозии.

Какие типы магнитов используются с герконовыми переключателями?

Без магнита герконовый переключатель является избыточным, но он создает магнитное поле, и переключатель срабатывает. Размер и тип необходимого магнита полностью зависят от типа геркона и того, как герконовый переключатель встроен в сборку. Поскольку герконовый переключатель может быть спрятан или встроен в узел и по-прежнему приводится в действие магнитом, расстояние между магнитом и переключателем имеет большое значение.Чем шире расстояние между переключателем и магнитом, тем сильнее должен быть магнит для взаимодействия с переключателем. Любой постоянный магнит будет работать с герконом, но важно помнить, что разные материалы имеют разную прочность, а магниты разного размера создают магнитные поля разного размера. Неодимовые магниты — это самый сильный из имеющихся на рынке магнитов, поэтому эффективными могут быть даже крошечные магниты. Однако ферритовые магниты, хотя и намного слабее, популярны из-за того, что они создают глубокое магнитное поле.При выборе магнита для герконового переключателя необходимо учитывать несколько основных факторов; форма магнита, сила магнита, чувствительность переключателя, расстояние и угол между магнитом и переключателем. Понимание того, как магнит будет влиять на геркон, требует понимания того, как формируется магнитное поле магнита. Хотя вы не видите линий магнетизма, известно, что они текут с севера на юг по кратчайшему маршруту, никогда не пересекая друг друга, как видно на изображении стержневого магнита ниже.

Стержневой магнит

Каждый геркон имеет несколько «активных» областей вокруг него, иногда называемых лепестками, размер которых зависит от чувствительности переключателя. Чувствительность геркона рассчитывается на основе магнитодвижущей силы, измеренной в ампер-витках (АТ), необходимой для втягивания или высвобождения точек контакта. При изготовлении герконового переключателя его помещают в испытательную катушку с определенным количеством витков провода. Когда электрический ток проходит через спиральный провод, он создает магнитное поле.Измерение проводится, когда ток, проходящий через катушки, достаточен для приведения в действие переключателя, обеспечивая номинальное значение ампер-витков для каждого переключателя. Один ампер-виток (AT) представляет собой постоянный ток в один ампер, протекающий через одиночный контур проводящего провода. Термин «витки» относится к числу витков провода в проводящей катушке. Чтобы рассчитать магнитодвижущую силу в ампер-витках, создаваемую током, проходящим через катушку с проволокой, необходимо умножить постоянный ток в амперах на количество отдельных витков в катушке.

Например, ток в 5 ампер, пропущенный через катушку из 5 витков, создает магнитодвижущую силу 25AT. Выбор правильного магнита для переключателя может сбить с толку, поскольку плотность магнитного поля магнита измеряется в Гауссах или Теслах, а не в ампер-витках. Однако чаще герконы поставляются со спецификацией, в которой указывается сила поля в Гауссе, необходимая для их переключения. Если ваш переключатель указывает только ампер-витки, а не значение Гаусса, можно использовать преобразование 1 Гаусс = 1 ампер-виток, но это не точная наука и должна использоваться только в качестве руководства.Чем ниже номинальное значение AT или гаусс, тем ниже напряженность магнитного поля, необходимая для приведения в действие геркона. Следует понимать, что взаимосвязь между силой магнита, измеренной в гауссах, и чувствительностью переключателя, измеренной в ампер-витках в зависимости от расстояния, зависит от геометрии магнита и ориентации магнита по отношению к переключателю. Форма и размер магнита имеют наибольшее влияние на рейтинг магнита по Гауссу. Кроме того, при изготовлении и испытании герконового переключателя его выводы часто оказываются длиннее, чем требуется для конечного применения. Хотя эти провода можно обрезать до нужной длины, это уменьшает количество железного (магнитного) материала в переключателе и чувствительность переключателя уменьшается, то есть магнит должен приближаться к переключателю, чтобы активировать его. Сначала мы маркируем все наши магниты с рейтингом Гаусс (плотность потока), измеряемым от центра поверхности магнита с помощью гауссметра. Плотность потока экспоненциально уменьшается с увеличением расстояния, как показано в приведенном ниже примере плотности потока неодимового магнита диаметром 10 мм и толщиной 5 мм с увеличением расстояния.

Следующий расчет, использованный для определения вышеуказанных значений, позволяет вам определить плотность магнитного потока дискового магнита на любом расстоянии непосредственно над центральной точкой полюса магнита. Если вы хотите рассчитать, как плотность магнитного потока дискового магнита уменьшается на расстоянии, вы можете использовать следующий расчет.

G = Гаусс (плотность потока)

Br = остаточная энергия (например, 13 200 Гаусс для неодима N42)

R = Радиус дискового магнита

X = расстояние от поверхности полюса

l = толщина / длина

Где используются герконы?

Герконы

в основном используются для датчиков приближения и датчиков и встречаются чаще, чем вы думаете.Вот несколько примеров повседневного использования герконов:

Системы сигнализации — Геркон используется во многих системах сигнализации для определения того, открыты или закрыты двери и окна. Они также используются для защиты систем от несанкционированного доступа, помещая магниты или переключатели в крышки, чтобы при их снятии срабатывал переключатель, вызывая тревогу.

Ноутбуки — Вы когда-нибудь задумывались, как ваш ноутбук или планшет знает, как включаться или выключаться, когда экран опускается или крышка закрывается над экраном? Это герконы и магниты в действии — благодаря взаимодействию переключателя и магнита устройство распознает близость крышки или экрана и реагирует соответствующим образом.

Безопасность — Вы когда-нибудь обнаруживали, что некоторые устройства, такие как кухонные комбайны, не включаются, если крышка не закрыта или не приняты другие меры безопасности? Это герконы с датчиком приближения в действии.

Автомобильная промышленность — Герконовые переключатели полагаются на многие приложения безопасности и датчиков в вашем неизменно умном автомобиле. Всего несколько применений датчиков включают удар, скорость, торможение, положение дверей, уровни жидкости и топлива,

Холодильники — Современные холодильники используют герконовые переключатели, а не механические переключатели, чтобы определять, когда дверь открыта или закрыта.Когда дверь закрыта, магнит в раме двери перемещается близко к фиксированному геркону, и магнит раздвигает язычки, выключая свет.

A Руководство по проектированию герконов

Если вы когда-либо использовали ноутбук или раскладушку, вы, возможно, задавались вопросом, как экран отключается, когда вы закрываете устройство. Или, может быть, вам интересно, почему экран планшета включается каждый раз, когда вы открываете его защитную крышку. В основе этих функций лежит оригинальное устройство, называемое герконом.

Что такое геркон? Герконы размыкают и замыкают электрические цепи под воздействием магнитного давления. Например, у ноутбуков обычно есть магниты в верхней части экрана и в нижней части клавиатуры; когда ноутбук открыт, магниты находятся далеко друг от друга, но когда он закрывается, магниты соединяются, прерывая электрическую цепь, питающую ноутбук, и заставляя его переходить в спящий режим.

Герконы

находят широкое применение: от кардиостимуляторов до автомобильных выхлопных датчиков и игрушечных световых мечей.Ниже мы описали технологию, используемую при создании герконов, а также некоторые из их наиболее распространенных приложений.

Как работают герконы?

Щелкните, чтобы просмотреть в полный размер.

В механических приложениях электрические токи протекают только через замкнутые цепи. Когда что-то разрывает цепь, электрический ток прекращается.

Герконы содержат два электрических контакта, которые при соединении замыкают цепь. Эти контакты сделаны из ферромагнитного материала, обычно железа, который легко намагничивается.Производители покрывают переключатели износостойким металлом для долговечности, а затем заключают их в тонкую стеклянную трубку или оболочку, заполненную азотом или другими инертными газами, такими как гелий, ксенон или аргон, чтобы защитить их от ржавчины и загрязнений. В зависимости от конструкции переключателя эти контакты либо соединяются, либо разъединяются под действием внешних магнитных полей.

Герконы

бывают двух основных типов: нормально разомкнутые и нормально замкнутые.

Герконы с нормально разомкнутыми контактами

В конструкции герконового переключателя Normally Open переключатель по умолчанию находится в разомкнутом положении, размыкая цепь.Когда внешний магнит приближается, он поляризует два контакта, позволяя им притягиваться друг к другу и защелкиваться. Это замыкает цепь, активируя электрический поток. Когда внешний магнит удаляется, жесткие контакты возвращаются в исходное положение, тем самым разрывая цепь и останавливая электрический ток.

Нормально замкнутые герконовые переключатели

Нормально замкнутые герконы работают по тому же принципу, за исключением того, что в переключателе используется встроенный магнит, чтобы удерживать два контакта в поляризованном состоянии.Это означает, что положение переключателя по умолчанию — держать цепь замкнутой, позволяя электрическому току течь непрерывно. Когда приближается внешний магнит с обратной полярностью, он нейтрализует магнитное поле встроенного магнита. Это приводит к тому, что два контакта теряют полярность, и они отрываются друг от друга в исходное положение, не намагниченное (где они были бы в нормально разомкнутой конструкции). Это разрывает цепь, останавливая электрический ток.

Чем конструкция герконовых переключателей отличает их от других типов магнитных переключателей? Герконовые переключатели отличаются от их твердотельных аналогов несколькими отличительными факторами.

Переключатели на эффекте Холла сочетают в себе элемент, чувствительный к Холлу, со схемой для контроля и реагирования на величину магнитного поля. Это означает, что для эффективной работы переключатели на эффекте Холла должны иметь постоянный источник питания.

Когда к герконовому переключателю или переключателю на эффекте Холла добавляются дополнительные схемы, такие как триодные устройства переменного тока (или симисторы для краткости) или транзисторы, им также требуется постоянный электрический ток для эффективной работы. Все эти переключатели отличаются от простых герконов, которые вместо этого представляют собой пассивный компонент, для работы которого не требуется постоянный источник питания.

Герконы

доступны в различных размерах, в зависимости от номинальных характеристик их контактов. Номинальные характеристики контактов могут варьироваться от 3 ВА до 100 ВА, чтобы приспособиться к разнообразному диапазону коммутируемых нагрузок.

Преимущества использования герконов

Герконы

потребляют гораздо меньше энергии, чем другие альтернативные электронные переключатели. Их простая конструкция также значительно упрощает тестирование вне цепи.

Герконы

обладают рядом дополнительных преимуществ, например:

Надежность и долговечность

Простая конструкция герконовых переключателей

означает, что они выходят из строя реже, чем другие схемы, а их защитные кожухи гарантируют, что они могут работать в различных средах.Эти факторы означают, что герконы могут эффективно работать десятилетиями. Из-за этого они часто используются в цифровых устройствах включения / выключения, таких как датчики закрытия дверей. Геркон может иметь срок службы в миллионы циклов переключения.

Точность магнитной чувствительности

Точки переключения магнитной чувствительности герконов

обеспечивают более высокий уровень точности по сравнению с твердотельными датчиками. Это делает герконовые переключатели оптимальным выбором для приложений, работающих в сильно изменяющихся условиях.

Простая настройка

Твердотельные переключатели обычно выпускаются в универсальных форматах. Напротив, благодаря присущей им простоте конструкции вы можете легко настроить герконы в соответствии со спецификациями каждого конечного продукта.

Герконовый переключатель Руководство по проектированию

Герконовые переключатели и установочный фитинг

При реализации герконов инженеры должны учитывать требования к конструкции конечного продукта. Ниже приведены некоторые из наиболее важных факторов, влияющих на конструкцию герконового переключателя.

Требования к электричеству

Инженеры должны определить максимальный коммутируемый ток, напряжение и мощность, которые могут выдержать контакты герконового переключателя. Контактная дуга или электрический разряд, который пересекает зазор между разделенными контактами, может повредить компоненты переключения и вызвать перенос металла, сокращая срок службы переключателя.

Контакты должны быть изготовлены из материала, способного выдерживать требуемые электрические нагрузки. Кроме того, коммутируемое напряжение более 250 В обычно требует геркона с внутренним вакуумом или сжатым газом.

Инженеры

также должны учитывать, будет ли герконовый переключатель работать при нагрузках переменного или постоянного тока, какова будет минимальная коммутируемая мощность и будет ли герконовый переключатель выдерживать ожидаемый срок службы при предполагаемых электрических нагрузках.

Факторы окружающей среды

Герконы

могут работать с различными настройками. Однако важно определить вероятную среду для использования конечного продукта и соответственно выбрать правильные переключатели для конструкции.

Герконы наиболее чувствительны к ударам и вибрации вдоль оси, по которой перемещаются компоненты переключения.Если ожидается, что при вводе переключателя в действие регулярно произойдет чрезмерный механический удар, следует позаботиться о выборе геркона подходящего размера, который лучше всего выдержит ожидаемый удар. В крайних случаях может быть лучше рассмотреть возможность использования переключателя на эффекте Холла, поскольку он не использует никаких механических контактов в его твердотельной конструкции.

Инженеры должны внимательно рассмотреть возможность контакта или влияния внешних магнитных полей или черных металлов. Например, могут ли расположенные рядом катушки, двигатели или батареи нарушить магнитное поле переключателя? Если это так, это может привести к непредсказуемому поведению, и необходимо принять меры для удаления любого из этих паразитных магнитных полей из области, где используется переключатель.

Отличия MagneLink

Герконы

— это элегантное, универсальное и экономичное решение для многих дизайнерских проблем. В MagneLink, Inc. мы предлагаем высококачественные индивидуальные решения для герконовых переключателей для клиентов по всей стране и по всему миру. Наши клиенты доверяют нашим лучшим предложениям по магнитным переключателям более 25 лет.

Если вы хотите узнать больше о нашем выборе герконового переключателя, свяжитесь с нами сегодня. Как только вы почувствуете разницу в MagneLink, мы уверены, что вы больше никуда не пойдете.

О герконовых датчиках | Magnelink Inc.

Датчики

Reed используют магнит или электромагнит для создания магнитного поля, которое размыкает или замыкает герконовый переключатель внутри датчика. Это обманчиво простое устройство надежно управляет цепями в широком спектре промышленных и коммерческих товаров.

В этой статье мы обсудим, как работают язычковые датчики, различные доступные типы, различия между датчиками Холла и язычковыми датчиками, а также основные преимущества язычковых датчиков.Мы также предоставим обзор отраслей, в которых используются герконовые датчики, и того, как MagneLink может помочь вам создать индивидуальные герконовые переключатели для вашего следующего производственного проекта.

Как работают герконовые датчики?

Геркон — это пара электрических контактов, которые создают замкнутую цепь при касании и разомкнутую цепь при разделении. Герконовые переключатели составляют основу герконового датчика. Герконовые датчики имеют переключатель и магнит, которые приводят в действие размыкание и замыкание контактов. Эта система находится в герметично закрытом контейнере.

Есть три типа язычковых датчиков: нормально разомкнутые герконовые датчики, нормально замкнутые герконовые датчики и герконовые датчики с фиксацией. Все три типа могут использовать либо традиционный магнит, либо электромагнит, и каждый использует несколько разные методы приведения в действие.

Нормально открытые герконовые датчики

Как следует из названия, эти язычковые датчики по умолчанию находятся в разомкнутом (отключенном) положении. Когда магнит в датчике достигает геркона, он превращает каждое соединение в противоположно заряженные полюса.Это новое притяжение между двумя связями заставляет их вместе замкнуть цепь. Устройства с нормально разомкнутыми язычковыми датчиками большую часть времени отключены от питания, если магнит не активен намеренно.

Нормально закрытые герконовые датчики

И наоборот, нормально замкнутые герконовые датчики создают замкнутые цепи по умолчанию. Только когда магнит вызывает определенное притяжение, герконовый переключатель отключает и разрывает соединение цепи. Электричество протекает через нормально замкнутый язычковый датчик, пока магнит не заставит два соединителя язычкового переключателя иметь одинаковую магнитную полярность, что приведет к разделению двух компонентов.

Датчики язычковые с защелкой

Геркон этого типа включает в себя функции как нормально закрытых, так и нормально открытых язычковых датчиков. Вместо того, чтобы по умолчанию переключаться в состояние с включенным или отключенным питанием, язычковые датчики с фиксацией остаются в своем последнем положении до тех пор, пока в них не произойдет изменение. Если электромагнит переводит переключатель в разомкнутое положение, переключатель будет оставаться открытым до тех пор, пока электромагнит не включится и не замкнет цепь, и наоборот. Точки срабатывания и отпускания переключателя создают естественный гистерезис, который фиксирует язычок на месте.

Герконовые датчики

и датчики на эффекте Холла

Датчики

на эффекте Холла также используют магнитную силу для включения и выключения переключателя, но на этом их сходство заканчивается. Эти датчики представляют собой полупроводниковые преобразователи, которые вырабатывают напряжение для активации твердотельных переключателей, а не переключателей с движущимися частями. Некоторые другие ключевые различия между двумя типами переключателей включают:

• Прочность. Датчики на эффекте Холла могут нуждаться в дополнительной упаковке для защиты от окружающей среды, в то время как герконовые датчики защищены в герметично закрытых контейнерах.Однако, поскольку язычковые датчики используют механическое движение, они более подвержены износу.
• Спрос на электроэнергию. Для переключателей на эффекте Холла требуется постоянный ток. С другой стороны, герконовым датчикам требуется энергия только для периодической генерации магнитного поля.
• Уязвимость к помехам. Герконы могут быть подвержены механическим ударам в определенных условиях, а переключатели на эффекте Холла — нет. Переключатели на эффекте Холла, с другой стороны, более восприимчивы к электромагнитным помехам (EMI).
• Диапазон частот. Датчики на эффекте Холла можно использовать в более широком диапазоне частот, в то время как герконовые датчики обычно ограничиваются применениями с частотами ниже 10 кГц.
• Стоимость. Оба типа датчиков довольно рентабельны, но в целом герконовые датчики дешевле в производстве, что делает датчики на эффекте Холла несколько более дорогими.
• Температурный режим. Датчики Reed лучше работают при экстремально высоких или низких температурах, в то время как датчики на эффекте Холла, как правило, испытывают проблемы с производительностью при экстремальных температурах.

Характеристики язычковых датчиков

Датчики

Reed обладают множеством уникальных характеристик, которые делают их идеальными для множества различных применений. Эти характеристики включают:

Возможность настройки

Операторы могут контролировать состояние и эффективность своих язычковых датчиков. Например, производители могут устанавливать герконы на цветные материалы или вставлять барьер из цветных металлов между датчиком и креплением. В MagneLink мы специализируемся на добавлении противоударной защиты, долговечных механизмов и многого другого.

Энергоэффективность

Датчики

Reed необходимо запитать только тогда, когда переключатель активен в своем нестандартном положении. Датчики с фиксацией требуют еще более эффективного энергопотребления, потому что переключатель остается в последнем положении до момента активного срабатывания.

Сопротивление

Датчики

Reed устойчивы к повреждениям от неблагоприятных условий окружающей среды, таких как влажность, температура и экстремальные погодные условия. Это связано с простотой механизма, защитным уплотнением и его чувствительностью к магнитному полю независимо от условий эксплуатации.

Безопасное использование в различных условиях

Герконовые магнитные датчики могут работать в экстремальных и опасных условиях. Герметичность, устойчивость к ударам и простота схемы позволяют выдерживать воздействие взрывов, вибраций и других опасностей. Герконовые датчики также могут безопасно работать вблизи взрывоопасных газов благодаря герметичному закрытию защитного контейнера.

Чувствительность

Чувствительность язычкового датчика к магнитному полю остается высокой независимо от факторов окружающей среды.Он станет более чувствительным к магнитным полям при повышении температуры.

Применение язычковых датчиков

Датчики

Reed широко используются почти во всех отраслях промышленности. Они обеспечивают очень простой и управляемый механизм безопасного размыкания и замыкания цепей. Промышленные предприятия обычно используют один из различных типов язычковых датчиков для оборудования, которое работает в пассивном режиме без прямого вмешательства, или оборудования, которое автоматически отключается в случае неисправности.

Эти элементы управления по умолчанию, управляемые нормально разомкнутыми и нормально замкнутыми переключателями, создают безопасные и эффективные рабочие пространства.Компания MagneLink с радостью предлагает высококачественные язычковые датчики для следующих отраслей:

• Приборы . Датчики Reed хорошо работают в приборах, которые создают влажную или влажную среду, например, в посудомоечных машинах, холодильниках и стиральных машинах.
• Автоматизация и производство . Герконовые датчики находят бесчисленное множество практических применений в производстве. Ленточные конвейеры, поршни цилиндров и автоматизированное заводское оборудование используют язычковые датчики для определения пределов и облегчения включения / выключения.
• Автомобильная промышленность . Автомобильные товары должны соответствовать строгим стандартам, защищающим от сбоев. Как автомобильные аксессуары, так и запчасти OEM используют язычковые датчики для создания цепей, работающих в двигателях автомобилей. Эти устройства нуждаются в схемах, которые могут выдерживать высокие температуры, близость к другим схемам (чему способствуют барьеры из цветных металлов), вибрацию и газы.
• Электроника. Датчики Reed облегчают открытие и закрытие автоматических дверей. Они также служат в качестве бесконтактных контактов для устройств безопасности, используемых на дверях и окнах, или в устройствах, которые имеют конструкцию раскладушки.
• Экстремальные условия. Датчики Reed обеспечивают надежную работу в приложениях с экстремальными температурами или другими суровыми условиями.
• Производство оригинального оборудования общего назначения (OEM) . OEM-производители используют герконовые датчики для множества целей, таких как датчики скорости для шестерен и предохранительные выключатели.
• Медицинский . В электронных медицинских устройствах, таких как кардиостимуляторы, используются язычковые датчики, которые обеспечивают эффективную и надежную работу схем с минимальными требованиями к обслуживанию. Такое оборудование, как дефибрилляторы, датчики, трубки для кормления и больничные койки, также оснащены язычковыми датчиками.
• Товары для отдыха и фитнеса . Датчики Reed могут использоваться в разнообразном оборудовании для отдыха и фитнеса. Например, язычковые датчики служат датчиками скорости в велосипедных колесах и беговых дорожках.

Герконовые датчики от MagneLink Inc.

MagneLink, Inc. специализируется на создании стандартных и специальных герконов для различных промышленных и коммерческих приложений.Каждый датчик поставляется в нескольких вариантах, чтобы наилучшим образом соответствовать приложениям и предполагаемому окружению датчиков. Некоторые из наших вариантов пользовательских переключателей включают:

• Корпуса . Мы предлагаем различные корпуса, которые дополнительно защищают каждый датчик и упрощают монтаж.
• Электрические характеристики . Наши датчики могут быть адаптированы с трансформаторами для использования с различными типами переключателей и требованиями к входу или выходу. Мы также предлагаем различные типы кабелей и разъемов.
• Защита окружающей среды . Поговорите с нашей командой инженеров о различных средствах защиты, например о наших противоударных механизмах, которые делают язычковые датчики еще более долговечными.
• Принадлежности . Наши аксессуары включают трансформаторы, кабели и варианты разъемов.

MagneLink производит высококачественные переключатели и датчики более 25 лет. Мы уделяем первоочередное внимание обслуживанию клиентов и профессиональному проектированию переключателей, чтобы производить именно те детали, которые подходят для вашего следующего проекта.Свяжитесь с нами сегодня, чтобы узнать больше о наших возможностях, или запросите расценки для размещения заказа из нашего обширного перечня доступных переключателей и аксессуаров.

Герконовый переключатель

— Работа, схемы применения

В этом посте мы подробно узнаем о работе герконового переключателя и о том, как сделать простые цепи герконового переключателя.

Что такое геркон

Геркон, также называемый герконовым реле, представляет собой слаботочный магнитный переключатель со скрытой парой контактов, которые замыкаются и размыкаются в ответ на магнитное поле рядом с ним.Контакты скрыты внутри стеклянной трубки, а ее концы выходят за пределы стеклянной трубки для внешнего подключения.

И с учетом около миллиарда рабочих характеристик, срок службы этих устройств также выглядит очень впечатляющим.

Кроме того, герконы дешевы и поэтому подходят для всех типов электрических и электронных устройств.

Когда был изобретен герконовый переключатель

Герконовый переключатель был изобретен еще в 1945 году доктором В. Элвуд, когда работал в Western Electric Corporation в США.Изобретение кажется намного более продвинутым, чем тот период, когда оно было изобретено.

Его огромные прикладные преимущества продолжали оставаться незамеченными инженерами-электронщиками до недавнего времени, когда герконы стали частью многих важных электронных и электрических реализаций.

Как работают герконовые переключатели

По сути, геркон — это магнитомеханическое реле. Точнее говоря, герконовый переключатель срабатывает, когда к нему подводится магнитная сила, что приводит к требуемому механическому переключению.

Стандартный геркон-реле можно увидеть, как показано на рисунке выше. Он состоит из пары плоских ферромагнитных полосок (язычков), которые герметично запечатаны в крошечной стеклянной трубке.

Язычки жестко зажаты на обоих концах стеклянной трубки таким образом, что их свободные концы слегка перекрываются в центре с зазором примерно 0,1 мм.

В процессе герметизации воздух внутри трубки откачивается и заменяется сухим азотом.Это очень важно для обеспечения работы контактов в инертной атмосфере, которая помогает защитить контакты от коррозии, устранить сопротивление воздуха и продлить срок службы.

Как это работает

Основы работы герконового переключателя можно понять из следующего объяснения

Когда магнитное поле создается рядом с герконовым переключателем либо от постоянного магнита, либо от электромагнита, ферромагнитные язычки превращаются в часть магнитного источника. Это приводит к тому, что концы язычков приобретают противоположную магнитную полярность.

Если магнитный поток достаточно силен, притяните язычки друг к другу до такой степени, которая превышает их жесткость зажима, и их два конца установят электрический контакт в центре стеклянной трубки.

При снятии магнитного поля язычки теряют свою удерживающую способность, и полосы возвращаются в исходное положение.

Гистерезис язычкового переключателя

Как мы знаем, гистерезис — это явление, при котором система не может активироваться и деактивироваться в определенной фиксированной точке.

В качестве примера для электрического реле на 12 В точка включения может быть 11 В, но точка отключения может быть где-то около 8,5 В, этот временной интервал между точками включения и выключения известен как гистерезис.

Аналогично, для герконового переключателя деактивация его язычков может потребовать, чтобы магнит был перемещен намного дальше от точки, в которой он был первоначально активирован.

Следующее изображение ясно объясняет ситуацию

Обычно герконовый переключатель замыкается, когда магнит перемещается на расстояние 1 дюйм от него, но может потребоваться перемещение магнита примерно на 3 дюйма, чтобы размыкать контакты. его первоначальная форма из-за магнитного гистерезиса.

Коррекция эффекта гистерезиса в герконовом переключателе

Вышеуказанная проблема гистерезиса может быть уменьшена до некоторой степени путем простого введения другого магнита с перевернутыми полюсами N / S на противоположной стороне геркона, как показано ниже:

Убедитесь, что что левый фиксированный магнит находится вне диапазона втягивания язычкового переключателя, а скорее на некотором расстоянии, в противном случае язычок останется закрытым и откроется только тогда, когда правый боковой магнит будет поднесен слишком близко к язычку.

Следовательно, расстояние до фиксированного магнита должно быть измерено методом проб и ошибок до тех пор, пока не будет достигнут правильный дифференциал, и язычок резко активизируется в фиксированной точке движущимся магнитом.

Создание герконового переключателя «нормально замкнутого»

Из приведенных выше обсуждений мы знаем, что обычно контакты герконового переключателя «нормально разомкнутого» типа.

Язычки закрываются, если магнит удерживается близко к корпусу устройства. Но могут быть определенные приложения, в которых может потребоваться, чтобы язычок был «нормально замкнутым» или включался, а также выключался при наличии магнитного поля.

Это может быть легко достигнуто либо смещением устройства с помощью дополняющего соседнего магнита, как показано ниже, либо с помощью геркона с 3 контактами SPDT, как показано на второй схеме ниже.

В большинстве систем, в которых геркон приводится в действие с помощью постоянного магнита, магнит устанавливается над подвижным элементом, а язычок устанавливается на неподвижной или постоянной платформе.

Тем не менее, вы можете найти несколько программ, в которых и магнит, и язычок должны быть расположены над фиксированной платформой. В таких случаях включение / выключение язычка достигается за счет искажения магнитного поля с помощью внешнего движущегося железа, как описано в следующем абзаце.

Реализация работы фиксированного язычка / магнита

В этой настройке магнит и язычок держатся значительно близко друг к другу, что позволяет контактам язычка находиться в нормально замкнутом положении, и он размыкается, как только перемещается внешнее искажающее железо между тростью и магнитом.

С другой стороны, ту же концепцию можно применить для получения прямо противоположных результатов. Здесь магнит установлен в положение, достаточное для удержания язычка в нормально открытом положении.

Как только внешнее железосодержащее вещество перемещается между язычком и магнитом, магнитная сила усиливается и усиливается железным веществом, которое мгновенно втягивает геркон и активирует его.

Рабочие плоскости герконового переключателя

На следующем рисунке показаны различные линейные плоскости работы герконового переключателя. Если мы переместим магнит через любую из плоскостей a-a, b-b и c-c, язычок будет нормально работать. Однако выбор магнита может быть весьма важным, если режим работы находится в плоскости b-b.

Кроме того, вы можете обнаружить ложное или ложное срабатывание язычка из-за отрицательных пиков на кривой диаграммы направленности поля магнита.

В ситуациях, когда отрицательные пики высоки, язычки могут включаться / выключаться несколько раз, когда магнит проходит поперек всей длины язычка.

Активация язычка вращательным движением также может быть успешно реализована.

Для достижения этого вы можете использовать одну из множества установок, показанных ниже:

РИСУНОК A

Также можно использовать вращательное движение для включения установки язычкового переключателя. На рисунках A и B герконы установлены в фиксированном положении, в то время как магниты прикреплены к вращающемуся диску, который заставляет магниты перемещаться мимо герконового переключателя при каждом обороте, соответственно переключая герконы.

На рисунке C магнит и герконовый переключатель являются стационарными, в то время как специально вырезанный кулачок магнитного экрана вращается между ними, так что кулачок попеременно разрезает магнитное поле при каждом повороте, заставляя язычок открываться и закрываться в той же последовательности

Вращательное движение также можно использовать для приведения в действие геркон. В A и B переключатели неподвижны, а магниты вращаются. В примерах C и D и переключатели, и магниты неподвижны, и переключатель срабатывает всякий раз, когда вырезанная часть магнитного экрана находится между магнитом и переключателем.

Частоту переключения можно отрегулировать от одной секунды до более 2000 в минуту, просто изменив скорость вращения диска.

Срок службы герконов

Герконовые переключатели рассчитаны на чрезвычайно длительный срок службы, который может составлять от 100 миллионов до 1000 миллионов операций открытия / закрытия.

Однако это может быть правдой только до тех пор, пока ток низкий. Если ток переключения через герконы превышает максимальное номинальное значение, то тот же геркон может выйти из строя в течение нескольких операций.

Обычно герконы рассчитаны на работу с током в диапазоне от 100 мА до 3 А в зависимости от размера устройства.

Максимально допустимое значение указано для чисто резистивных нагрузок. Если нагрузка является емкостной или индуктивной, в этом случае контакты геркона должны быть либо существенно снижены, либо на герконовых клеммах должна быть применена соответствующая демпферная защита и защита от обратной ЭДС, как показано ниже:

Дополнительная защита от индуктивных выбросов

Любая из вышеуказанных четырех простых методов, используемых для включения защиты геркона от индуктивных или емкостных всплесков тока.

Для индуктивной нагрузки, такой как катушка реле с источником постоянного тока, простого шунта резистора, рассчитанного в 8 раз больше, чем у катушки реле, будет достаточно, чтобы защитить герконовое реле от обратных ЭДС катушки реле, как показано на рисунке A.

Хотя это может немного увеличить ток холостого хода в язычке, но это не повредит язычку.

Эрсистор может быть заменен конденсатором также для включения аналогичного вида защиты, как показано на рисунке B.

Обычно применяется схема защиты конденсатора резистора, как показано на рисунке C, в случае питания переменного тока.2/10 мкФ и R = E / 10I (1 + 50 / E)

Где E — ток замкнутой цепи, а E — напряжение холостого хода сети.

На рисунке C мы можем видеть диод, подключенный через язычок. Эта защита хорошо работает в цепях постоянного тока с индуктивной нагрузкой, хотя полярность диода должна быть правильно реализована.

Герконовое переключение с высоким током

В приложениях, где требуется переключение сильноточного тока с использованием геркона, схема симистора используется для переключения сильноточной нагрузки, а герконовый переключатель используется для управления переключением затвора симистора, как показано ниже

Поскольку ток затвора значительно меньше тока нагрузки, геркон будет работать эффективно и позволит переключать симистор с сильноточной нагрузкой. Здесь можно использовать даже минутный геркон, и он будет работать без проблем.

Дополнительный 0,1 мкФ и 100 Ом RC представляет собой демпферную цепь, предназначенную для защиты симистора от сильноточных индуктивных всплесков, если нагрузка является индуктивной.

Преимущества герконового переключателя

Большим преимуществом герконового переключателя является его способность работать очень эффективно при переключении малых значений токов и напряжений. Это может стать серьезной проблемой при использовании обычного переключателя.Это связано с отсутствием достаточного тока для устранения резистивного поверхностного слоя, обычно связанного со стандартными контактами переключателя.

Напротив, герконовый переключатель благодаря своим позолоченным контактным поверхностям и инертной атмосфере успешно работает более миллиарда операций без каких-либо проблем.

В одном из практических испытаний в лаборатории известной американской компании четыре геркона получали питание со 120 последовательностями включения / выключения в секунду через нагрузку, работающую с 500 мкВ и 100 мкА постоянного тока.

В ходе испытания каждый язычок смог выполнить 50 миллионов замыканий последовательно, при этом ни в одном случае сопротивление переключения не превысило 5 Ом.

Неисправности герконового переключателя

Хотя он чрезвычайно эффективен, герконовый переключатель может показывать тенденцию к выходу из строя, если он работает при более высоких входных токах. Сильный ток вызывает эрозию контактов, что также часто наблюдается в обычных переключателях.

Эта эрозия приводит к тому, что крошечные частицы, которые также являются магнитными, собираются возле зазора между контактами и каким-то образом создают мостик через зазор.Это перекрытие зазора вызывает короткое замыкание, и язычки кажутся включенными постоянно.

Так что на самом деле это происходит не из-за плавления контактов, а из-за короткого замыкания из-за скопления эродированных частиц, из-за которого язычковые контакты выглядят так, как будто они расплавились и оплавились.

Технические характеристики стандартного универсального язычкового переключателя

• Максимальное напряжение = 150 В
• Максимальный ток = 2 ампера
• Максимальная мощность = 25 Вт
• Макс. 6 операций

Области применения

1. Индикатор уровня гидравлической тормозной жидкости, , где осуществимость в основном зависит от простоты и простоты использования.
2. Подсчет приближения , обеспечивающий невероятно простой подход к регистрации прохождения железных объектов через заданную заранее заданную точку.
3. Защитная блокировка переключения , обеспечивающая исключительную стабильность и простоту использования сложных механизированных конструкций.Здесь встроенные герконовые переключатели используются для подключения цепи для включения предупредительной лампы или подсказки о следующих этапах работы.
4. Герметичное переключение в воспламеняющейся среде , исключает возможность возгорания; также в запыленной атмосфере, где трудно полагаться на стандартные разомкнутые выключатели; и особенно в холодную погоду, когда обычные выключатели могут просто замерзнуть.
5. В радиоактивной среде , где магнитная обработка помогает сохранить надежность защиты.

Некоторые другие прикладные схемы, опубликованные на этом веб-сайте

Поплавковый переключатель: Герконовые переключатели могут использоваться для эффективных бескоррозионных контроллеров уровня воды поплавковых переключателей. Поскольку герконовые переключатели герметичны, контакт с водой исключается, и система работает бесконечно без каких-либо проблем.

Сигнализация наличия капель у пациента: в этой цепи используется геркон для активации сигнализации, когда контейнер для капель, подключенный к пациенту, становится пустым. Сигнал тревоги позволяет медсестре немедленно узнать о ситуации и заменить пустую капельницу на новую упаковку.

Магнитная дверная сигнализация: в этом приложении геркон активируется или деактивируется, когда соседний магнит перемещается при открытии или закрытии двери. Сигнализация предупреждает пользователя о работе двери.

Счетчик обмоток трансформатора: здесь геркон приводится в действие магнитом, прикрепленным к вращающемуся колесу намотки, что позволяет счетчику получать тактовый сигнал для каждого вращения обмотки от активации язычка.

Контроллер открытия / закрытия ворот: герконовые переключатели также отлично работают как твердотельные концевые переключатели.В этой схеме контроллера ворот герконовый переключатель ограничивает открытие или закрытие ворот, отключая двигатель всякий раз, когда ворота достигают своих максимальных пределов скольжения.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Что такое геркон?

О компании Reed Switch Developments Corp: Что такое герконовый переключатель?

Приглашаем вас узнать больше о Reed Switch Developments Corp.и наше основное предложение — датчик герконового переключателя на магнитной основе. Начнем с ответа на очень распространенный вопрос: «Что такое геркон?»

Что такое геркон?

Геркон — электрический переключатель

Термин «геркон» может относиться либо к небольшому стеклянному электрическому компоненту, как показано на приведенном выше чертеже, либо к полной сборке, основанной на этом типе, или к подобному компоненту. На этой странице «геркон» будет использоваться для обозначения компонента и его функций.Но в целом то, что верно для компонента герконового переключателя, верно и для всей сборки.

Геркон работает от магнитного поля

Как любой электрический переключатель, геркон — это устройство, используемое для управления потоком электричества. Если геркон разомкнут, электричество не течет; если выключатель замкнут, течет электричество. Но в отличие от большинства других типов переключателей, герконовые переключатели не требуют, чтобы кто-то или что-то им физически управляло. Герконовые переключатели работают в непосредственной близости от магнитного поля.Чтобы изменить состояние геркона с разомкнутого на замкнутое или наоборот, источник магнитной энергии просто должен пройти достаточно близко к переключателю, чтобы вызвать срабатывание. Источником магнитной энергии или приводом обычно является простой магнит. Из-за этого герконовые переключатели часто также называют магнитными переключателями, бесконтактными переключателями или датчиками приближения.

Геркон не имеет механического износа

Одной из уникальных характеристик герконов является высокоскоростное переключение без механического износа.Это означает долгий срок службы и исключительную надежность; что делает их исключительно рентабельными. Кроме того, герконы очень универсальны, просты в установке, компактны и не требуют напряжения питания для работы.

Герконовые переключатели могут приводиться в действие через цветные металлы

Герконовые переключатели могут приводиться в действие через цветные (немагнитные) материалы, такие как дерево, алюминий, пластик и нержавеющая сталь, если магнитное поле исполнительного механизма достаточно сильное, чтобы дотянуться до переключателя через толщину материала. .Это означает, что герконовый переключатель может быть заключен или спрятан в герметичной среде и приведен в действие извне без ущерба для переключателя, защищенных компонентов или материалов внутри корпуса.

Герконовые переключатели могут также использоваться с черными металлами

Хотя это, как правило, не рекомендуется, герконы также можно использовать с черными (магнитными) материалами, такими как сталь и железо, но особое внимание следует уделить тому, как на магнитное поле привода будут влиять окружающие материалы.В рамках этого типа применения следует проводить испытания на согласованную работу и оптимальное размещение геркона и магнитного исполнительного механизма, чтобы магнитное поле не было поглощено или искажено присутствием черных металлов.

Магнитные датчики и герконы

Магнитные датчики и герконы

Littelfuse предлагает широкий ассортимент датчиков с магнитным управлением, герконовых переключателей и герконовых реле. Все это проверенные конструкции, изготовленные в соответствии с нашими высокими стандартами.Обладая богатой историей лидерства в отрасли в области решений для магнитных датчиков, наши эксперты стремятся предоставить лучшие продукты и решения для ваших конкретных потребностей.

Наша международная организация предоставляет:

• Широкий выбор стандартных продуктов, подходящих для различных областей применения
• Нестандартные конструкции датчиков в соответствии с требованиями заказчика
• Вертикально интегрированное производство
• Поддержка внутреннего магнитного моделирования
• Быстрый выпуск нестандартных прототипов датчиков

Технический центр

Технический центр позволяет загружать самые свежие ресурсы по нашим магнитным датчикам и герконовым переключателям.Новая информация добавляется постоянно, поэтому не забывайте проверять ее почаще.

Герконовые переключатели

Базовый геркон состоит из двух ферромагнитных никель-железных проводов и стеклянной капсулы. Две проволоки превращаются в «язычки» путем сглаживания одного конца. Концы язычка аккуратно выравниваются с небольшим перекрытием, а затем надежно герметизируются внутри стеклянной капсулы. Область перекрытия или контакта язычков покрыта специальными металлами, такими как рутений.Никель-железные выводы покрыты оловом, поэтому их можно паять.

Два язычка действуют как проводники магнитного потока при воздействии внешнего магнитного поля постоянного магнита или электромагнитной катушки. В контактном зазоре создаются полюса противоположной полярности, и контакты замыкаются, когда магнитная сила превышает силу пружины язычков. Контакты размыкаются, когда внешнее магнитное поле уменьшается, так что сила магнитного притяжения между язычками меньше, чем сила восстанавливающей пружины язычков.

Базовый герконовый переключатель — это однополюсный, одноходовой — нормально разомкнутый переключатель, также известный как переключатель SPST-NO или переключатель формы A. Добавив дополнительный немагнитный контакт, который электрически замкнут без магнитного поля, можно сделать однополюсный переключатель двойного направления. Он также известен как переключатель переключения или переключатель SPDT. Это переключатель «размыкание перед замыканием» в том смысле, что закрытый контакт размыкается до замыкания открытого контакта.

Электрические контакты геркона герметичны.То есть газонепроницаемые уплотнения стекло-металл предотвращают воздействие окружающей среды на контакты. Герконы Littelfuse герметизированы инертной атмосферой азота внутри переключателя.

Герконы являются основным компонентом герконовых датчиков, а также герконовых реле. Поскольку Littelfuse производит как стандартные, так и индивидуальные герконовые датчики и реле, наши приложения очень часто могут извлечь выгоду из нашего инженерного опыта, производственных возможностей и систем качества, чтобы поставлять детали экономичным и своевременным образом.Опции включают стандартные герконы для поверхностного монтажа, индивидуальную обрезку и формирование выводов, модификации существующих стандартных продуктов и полностью индивидуальные продукты.

Герконовые датчики

Герконовые датчики представляют собой герконовые переключатели, которые упакованы во внешний корпус для упрощения монтажа / подключения и дополнительной защиты от воздействия окружающей среды. Эти датчики обычно устанавливаются в механических системах. Герконовый переключатель можно легко установить на печатных платах.Однако для такого применения, как датчик безопасности двери, герконовому переключателю требуется защитная оболочка / корпус для работы и установки. Эти пакеты обеспечивают устойчивость к механическим воздействиям, защищая неизолированное стекло геркона.

Есть несколько соображений относительно включения геркона в капсулу датчика, например, повреждение геркона в результате механического удара и изменение чувствительности из-за механического напряжения. В зависимости от типа механического удара повреждение может выражаться в потере герметичного уплотнения, изменении чувствительности или бездействии из-за разрушения стеклянной капсулы. К счастью, Littelfuse имеет большой опыт в области язычковых датчиков и производит как индивидуальные, так и стандартные язычковые датчики высокого уровня качества и надежности.

Существует множество факторов, которые одинаковы как для герконов, так и для герконов, например, электрическая коммутационная нагрузка, методы активации и т. Д. Поскольку геркон — это магнитный датчик, ферромагнитные материалы, такие как сталь, находятся в непосредственной близости от датчика может повлиять на его поведение. Двигатели, трансформаторы и другие сильноточные электрические устройства рядом с герконом также могут оказывать нежелательное влияние.Еще одно влияние, о котором следует знать, — это температура. И магниты, и герконовые датчики становятся более магнитными при низких температурах и менее магнитными при высоких. Величина изменения температуры зависит от типа используемого магнита и геркона.

Доступно множество типов и вариантов язычковых датчиков. Капсулы сенсора могут быть из пластика или нержавеющей стали. Монтаж может производиться винтами или пайкой на печатной плате. Датчики могут быть помещены в отверстие и удерживаться на месте гайками (датчики с резьбовым цилиндром) или установочными винтами или удерживающими зажимами (датчики петард).Электрическая заделка может быть для печатной платы встроенным соединителем, или провода могут оканчиваться соединителями, клеммами, фастонами или просто лужеными выводами. Хотя Littelfuse предлагает широкий выбор стандартных деталей, они не подходят для всех областей применения. Вот почему Littelfuse тесно сотрудничает с клиентами, чтобы предоставить индивидуальные решения, включая дополнительные компоненты, такие как резисторы, симисторы или работы, связанные с печатными платами.

Герконовые реле

Герконовое реле состоит из геркона и медной катушки.Как и другие реле, это обеспечивает гальваническую развязку между входом катушки и управляемым контактом (контактами). Однако из-за небольшого размера и магнитной эффективности герконового переключателя мощность, необходимая для привода катушки, ниже, чем у большинства других типов реле. Другие преимущества включают высокое сопротивление изоляции, низкое контактное сопротивление и длительный срок службы контактов. Герконовые реле используются во многих приложениях, включая автомобильное, испытательное оборудование, охранное, медицинское и технологическое оборудование.

По сравнению с другими релейными технологиями, герконовые реле обладают преимуществами герметичных контактов, низкой мощности катушки, быстрой работы и небольшого размера.Однако, как и в случае с любой другой технологией, необходимо учитывать различные аспекты. Поскольку герконовый переключатель является переключающим компонентом, используемым в герконовом реле, многие технические аспекты, связанные с герконовым переключателем, такие как электрическая нагрузка, время срабатывания, дребезг контактов, удары и вибрация, влияют на характеристики и работу герконового реле.

Реле

обычно монтируются на печатных платах. Клеммы герконового реле не должны изгибаться, например, для их самозажимания. Избегайте сгибания клемм, чтобы они соответствовали несовпадающим отверстиям.Неэкранированные реле, расположенные слишком близко друг к другу, могут влиять друг на друга. Экранированные реле являются опцией в этом случае и для сред с сильными магнитными полями от двигателей, магнитов и т. Д.

Датчики на эффекте Холла

Обнаруженный Эдвином Холлом в 1897 году, «эффект Холла» существует уже давно. Только после того, как в 60-х годах электронная промышленность приняла полупроводниковые материалы, это открытие перешло от интересного физического эффекта к тому, что нашло серьезное практическое применение.Сегодня технология эффекта Холла позволяет разрабатывать сложные датчики, используемые в широком диапазоне автомобильных, электронных и промышленных изделий.

Устройство на эффекте Холла — это интегральная схема на основе полупроводника с пластинами Холла, которые реагируют на магнитные поля. Устройства на эффекте Холла выдают цифровые или аналоговые выходные сигналы, которые используются для бесконтактного и непрерывного поворотного или линейного позиционирования. В отличие от геркона, устройство на эффекте Холла содержит активную схему, поэтому оно постоянно потребляет небольшой ток.Устройства на эффекте Холла выпускаются в двух- или трехпроводном исполнении. Некоторые устройства можно программировать.

Температура, напряжение и мощность

Как и все твердотельные полупроводниковые приборы, датчики на эффекте Холла имеют максимальную рабочую температуру перехода. Рабочая температура перехода определяется мощностью (напряжение, умноженной на ток), которую рассеивает датчик, тепловым сопротивлением корпуса, любыми эффектами теплоотвода, возникающими в результате конфигурации монтажа, любого движения воздуха и температуры окружающей среды (воздуха).Из-за внутреннего рассеивания мощности и самонагрева может потребоваться снижение максимальной рабочей температуры при более высоких напряжениях питания, чтобы ограничить температуру перехода до приемлемого значения.

Меры предосторожности при электростатическом разряде

Полупроводниковые приборы чувствительны к электростатическим разрядам (ESD). Всегда соблюдайте осторожность и соблюдайте процедуры защиты от электростатических разрядов при работе с датчиками Холла. Некоторые датчики на эффекте Холла Littelfuse снабжены внутренней защитой от электростатического разряда.

Магнитные приводы

Littelfuse предлагает широкий спектр магнитных приводов, которые имеют форму, аналогичную сопряженным датчикам. Мы также предлагаем ограниченное семейство магнитов без покрытия с различными марками материалов, включая феррит (керамику), AlNiCo и материалы с неодимом, железом, бором (NdFeB).

% PDF-1.4
%
375 0 объект
>
endobj

xref
375 151
0000000016 00000 н.
0000004294 00000 н.
0000004441 00000 н.
0000005077 00000 н.
0000005482 00000 н.
0000006034 00000 н.
0000006479 00000 н.
0000006566 00000 н.
0000007212 00000 н.
0000007782 00000 н.
0000007872 00000 н.
0000008213 00000 н.
0000008592 00000 н.
0000008704 00000 п.
0000008818 00000 н.
0000008869 00000 н.
0000009033 00000 н.
0000009418 00000 п.
0000009881 00000 п.
0000010451 00000 п.
0000010836 00000 п.
0000022799 00000 н.
0000035119 00000 п.
0000052051 00000 п.
0000062332 00000 п.
0000072683 00000 п.
0000089064 00000 н.
0000089254 00000 п.
0000089607 00000 п.
0000101604 00000 п.
0000116716 00000 н.
0000131245 00000 н.
0000131485 00000 н.
0000131726 00000 н.
0000131996 00000 н.
0000132266 00000 н.
0000133237 00000 н.
0000134208 00000 н.
0000135170 00000 н.
0000136141 00000 п.
0000137112 00000 н.
0000137352 00000 н.
0000138348 00000 п.
0000139345 00000 н.
0000139491 00000 п.
0000139758 00000 н.
0000139839 00000 н.
0000139920 00000 н.
0000140066 00000 н.
0000140308 00000 н.
0000140383 00000 п.
0000140459 00000 н.
0000140536 00000 н.
0000140612 00000 н.
0000140687 00000 н.
0000140763 00000 н.
0000141206 00000 н.
0000141551 00000 н.
0000141889 00000 н.
0000142046 00000 н.
0000142310 00000 н.
0000142612 00000 н.
0000143131 00000 п.
0000196667 00000 н.
0000196706 00000 н.
0000198688 00000 н.
0000199669 00000 н.
0000200613 00000 н.
0000201592 00000 н.
0000202535 00000 н.
0000203532 00000 н.
0000204528 00000 н.
0000205490 00000 н.
0000206487 00000 н.
0000207452 00000 н.
0000208412 00000 н.
0000209408 00000 н.
0000210370 00000 п.
0000211392 00000 н.
0000212367 00000 н.
0000213335 00000 п.
0000213446 00000 н.
0000213560 00000 н.
0000213689 00000 н.
0000213823 00000 н.
0000213962 00000 н.
0000214108 00000 н.
0000214205 00000 н.
0000214290 00000 н.
0000214542 00000 н.
0000215043 00000 н.
0000215093 00000 н.
0000215260 00000 н.
0000215310 00000 н.
0000215477 00000 н.
0000215526 00000 н.
0000215608 00000 н.
0000215657 00000 н.
0000215743 00000 н.
0000215792 00000 н.
0000215874 00000 н.
0000216186 00000 н.
0000217138 00000 н.
0000217317 00000 н.
0000222050 00000 н.
0000227660 00000 н.
0000230429 00000 н.
0000230505 00000 н.
0000230580 00000 н.
0000230729 00000 н.
0000231001 00000 н.
