Давление qff: QNH, QFE, QNE. Установка давления на высотомере.

Содержание

QFF — QFF — qaz.wiki

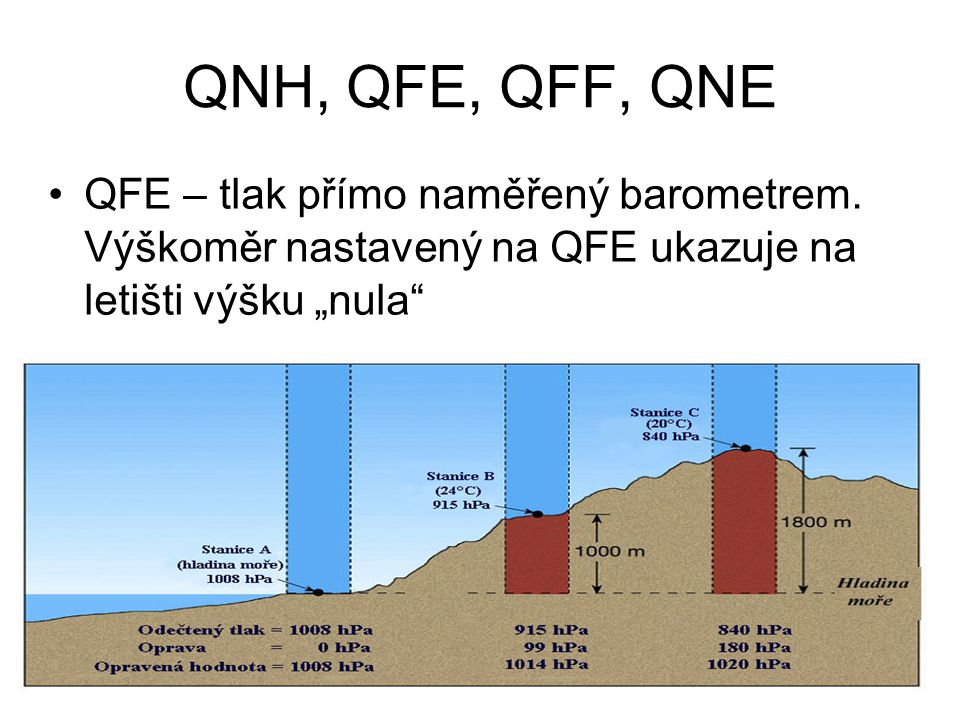

QFF — это Q-код авиационного кода . Это давление MSL, полученное из условий местной метеорологической станции в соответствии с метеорологической практикой. Это настройка высотомера, которая предназначена для обеспечения правильной индикации высоты (т. Е. Без ошибок) на высотомере при фактической высоте уровня моря, в то время как QNH предназначена для отсутствия ошибки на высоте станции (или, особенно при применении в пределах региона с относительно небольшим диапазоном отметок поверхности, на высотах, близких к отметке поверхности в пределах региона).

Метеорологическая практика расчета QFF различается между метеорологическими организациями во всем мире. Несколько примеров:

QFF выводится из атмосферного давления в месте расположения станции путем вычисления веса воображаемого столба воздуха, простирающегося от местоположения до уровня моря, при условии, что температура и относительная влажность в этом месте являются долгосрочными среднемесячными значениями, скорость падения температуры равна согласно ISA, а относительная влажность равна нулю.

QFF — это значение местоположения, нанесенное на синоптическую карту поверхности, и оно ближе к реальности, чем QNH , хотя в авиации оно используется лишь косвенно.

Другой способ:

При выводе предполагается, что изотермический слой при температуре станции простирается до уровня моря. Это барометрическое давление на поверхности, приведенное к MSL с использованием наблюдаемой температуры на поверхности (которая предполагает наличие изотермического слоя от MSL до этой поверхности). QFF учитывает влияние температуры на скорость падения давления и, следовательно, на результирующее расчетное давление.

До сих пор зарегистрированный диапазон QFF от низкого до высокого давления составляет от 856 до 1083 гПа.

Смотрите также

QNH, QFE, QNE.

Установка давления на высотомере.

Барометрический метод измерения высоты, несмотря на свою примитивность, по сей день является основным в авиации. Барометрические высотомеры на самом деле измеряют не высоту, а атмосферное давление. Зная, как изменяется давление с высотой, легко определить высоту. Изменение высоты на единицу давления называется барической ступенью, которая и закладывается в механизм высотомера. Для корректной работы высотомера на специальной шкале необходимо установить исходное давление, то есть давление, которое будет соответствовать нулю высоты. Существуют три общепринятых варианта установки давления, которые обозначаются как QNH, QFE и QNE.

Конечно, в зависимости от условий, реальная барическая ступень будет меняться, но поскольку самолеты преодолевают огромные расстояния за сравнительно небольшое время, нет никакого смысла определять высоту исходя из условий в данной точке. В авиации применяется так называемая международная стандартная атмосфера (ISA). МСА — это модель, в которую заложена в числе прочего барическая ступень и давление на уровне моря. В условиях стандартной атмосферы 1 мм ртутного столба соответствует 11 метрам высоты, а 1 hPA (Гегтопаскаль) 9 метрам. Стандартное давление на уровне моря составляет 760 мм ртутного столба или 1013,25 Гектопаскалей. В некоторых странах, например в США, используют дюймы ртутного столба, и стандартное давление составляет 29.92 дюйма ртутного столба.

Чтобы высотомер мог измерить высоту, ему необходимо задать начало отсчета, т.е. установить давление, которое будет соответствовать нулю высоты. Сразу возникает вопрос, что принять за ноль. Можно принять высоту аэродрома, можно уровень моря, но ни то ни другое не подойдет для длительных перелетов на большие расстояния. Поскольку атмосферное давление — величина переменная, крайне важно чтобы на высотомере было установлено актуальное давление, в противном случае реальная высота может значительно отличаться от индицируемой на приборе, что прямо угрожает безопасности полета.

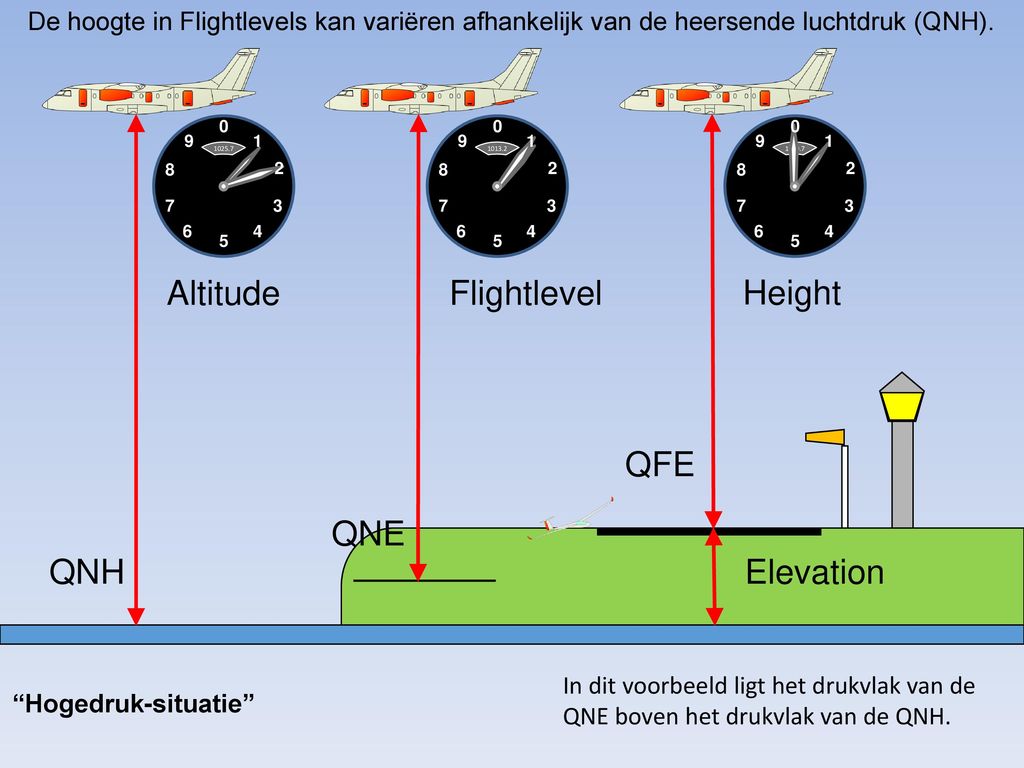

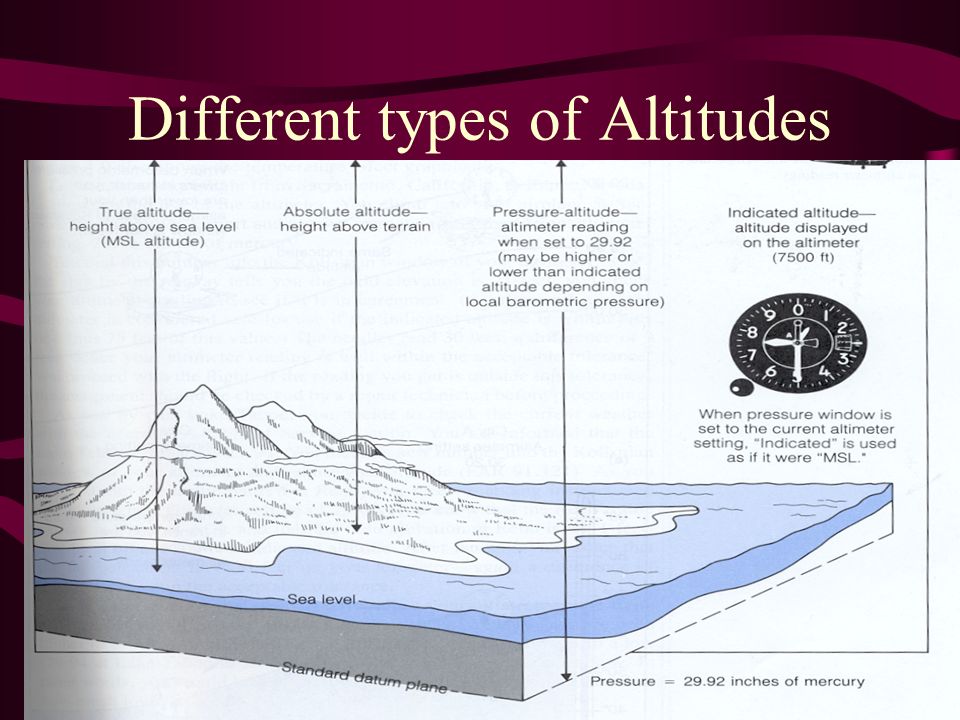

Сегодня в авиации применяются три системы отсчета барометрической высоты: QNH, QFE, QNE. Стоит оговориться, что это не аббревиатуры, а оставшиеся со времен широкого применения азбуки Морзе радиотелефонные коды.

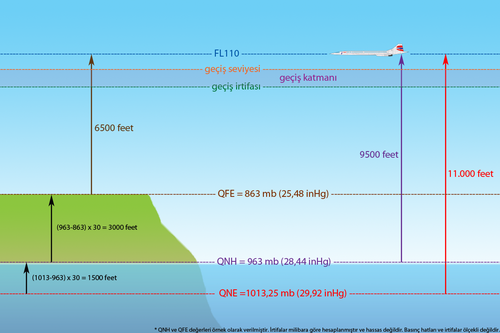

QNH, QFE, QNE. Уровни начала отсчета высоты.

QNH.

QNH – это давление на уровне моря в точке измерения, еще его называют давлением приведенным к уровню моря. Если вы установите давление QNH на высотомере, то получите свое превышение относительно уровня моря. После посадки, высотомер, на котором установлено QNH аэродрома, должен показать превышение аэродрома.

QFE.

QFE – давление, измеренное на уровне аэродрома. Установив давление аэродрома и находясь на этом аэродроме, на высотомере увидим ноль.

QNE.

QNE – стандартное давление, его значение закреплено документально, и оно постоянно. Как уже говорилось ранее, в зависимости от применяемых единиц измерения, стандартное давление может принимать следующий вид: 760 mmHg; 1013,25 hPA или 29,92 inHg. Кстати, поскольку давление величина переменная, выдерживая постоянное давление самолет фактически не находится в горизонтальном полете. Установив стандартное давление на высотомере, получаем высоту от условного уровня, который может находиться как над уровнем моря, так и под ним (в зависимости от атмосферных условий).

Изменение давления по маршруту полета и
изменение абсолютной высоты при выдерживании постоянной высоты
по стандартному давлению.

Последовательность установки давления.

Если говорить о «большой» авиации, которая летает высоко и далеко, последовательность установки давления выглядит следующим образом.

В зависимости от правил применяемых в конкретной стране и авиакомпании, при подготовке к вылету на высотомере устанавливают текущее значение QNH или QFE аэродрома вылета. Далее в наборе высоты на так называемой высоте перехода, как следует из названия, осуществляется «переход» на стандартное давление (QNE). Высота перехода может быть как своя на каждом аэродроме (как правило, 1000-2000 метров), так и единая на территории государства. Полет по маршруту выше высоты перехода выполняется по давлению QNE, т.е. по стандартному. В снижении, пересекая эшелон перехода, экипаж устанавливает QNH или QFE измеренные на аэродроме посадки. Эшелон перехода, аналогично высоте перехода, может быть как свой для конкретного аэродрома, так и единый для целого государства, например в США на всей территории установлены высота и эшелон перехода 18000 футов.

Крайне важно чтобы на высоте перехода экипаж установил стандартное давление. Вертикальное эшелонирование воздушных судов осуществляется по данным о высоте автоматически передаваемым с борта на землю, именно поэтому необходимо, чтобы на всех воздушных судах высота измерялась от одного и того же уровня. Сегодня во всем мире при полете выше высоты перехода применяется давление QNE, то есть стандартное давление.

Что касается «малой» авиации, которая летает на небольших высотах, выполнение полета по QNH района полета является единственным безопасным методом выдерживания высот. При этом экипаж должен постоянно получать у диспетчера и устанавливать актуальное давление района, над которым проходит полет.

QFE или QNH.

В СССР и России исторически применяется QFE. Однако, с массовой заменой отечественных самолетов на зарубежные обозначилась четкая тенденция перехода на применение QNH.

Немало копий сломано в спорах, что же лучше QFE или QNH, кстати, этот вопрос один из основных в вечном споре двух авиационных школ: западной и советской. Если исключить идеологический подтекст и взглянуть правде в глаза, выполнение полетов по QNH действительно безопаснее.

У QNH есть единственный обоснованный недостаток: при полете в районе аэродрома требуется постоянно держать в голове превышение этого аэродрома. Гораздо логичнее было бы при посадке увидеть на высотомере ноль, что собственно и дает применение QFE.

Стоит напомнить, что высоты препятствий на картах в первую очередь публикуются относительно уровня моря, а значит и высоту лучше измерять относительно уровня моря. Кроме того, при ошибочном переводе давления со стандартного на QNH (или непереходе на QNH), величина вероятной ошибки значительно меньше, чем при переходе со стандартного давления на QFE. Ошибки установки давления QFE на горных аэродромах крайне опасны: если, допустим, превышение аэродрома 1000 метров, и экипаж забыл переставить давление на эшелоне перехода, то при стандартных условиях в процессе захода на посадку экипаж будет фактически занимать высоты на 1000 метров ниже опубликованных. Кстати, при больших превышениях аэродрома шкалы давления на высотомере может просто не хватить для установки низкого давления, при полетах на такие аэродромы применялись специальные методики, что еще больше усложняло работу экипажа.

Сегодня в России по-прежнему широко применяется давление QFE, но допускается и использование QNH. К слову, вся авионика иностранного производства рассчитана на использование QNH, а применение QFE в ряде случаев может привести к некорректной работе бортового оборудования, например системы EGPWS, если источником информации о высоте является баровысотомер.
