Единицы измерения характеристик компрессоров и стандарты загрязненности воздуха
Официально признанной системой единиц измерений является СИ. Единицей измерения давления в ней является Паскаль, Па (Pa) — 1 Па = 1 Н/ м² . В различных отраслях техники также используются следующие единицы: миллиметр ртутного столба (мм. рт. ст. или Торр), физическая атмосфера (атм.), техническая атмосфера (1 ат.= 1 кгс/с м²), бар.
<p align=»justify»>Единицы измерения, применяемые в компрессорной технике. Единицы измерения давления.</p>
<p align=»justify»>Официально признанной системой единиц измерений является СИ (SI). Единицей измерения давления в ней является Паскаль, Па (Pa) — <b>1 Па = 1 Н/м2</b>. Производные от этой единицы <b>1 кПа=1000 Па и 1 МПа=1000000 Па</b>. В различных отраслях техники используются следующие единицы: миллиметр ртутного столба (мм. рт. ст. или Торр), физическая атмосфера (атм.
), техническая атмосфера (<b>1 ат.= 1 кгс/см2</b>), бар. В англоязычных странах популярностью пользуется фунт на квадратный дюйм (pounds per square inch или PSI). Соотношения между этими единицами см. в таблице.</p>
<div align=»center»>
<table border=»1″ cellpadding=»1″ cellspacing=»0″>
<tbody>
<tr>
<td align=»center»> </td>
<td align=»center»><b>МПа</b></td>
<td align=»center»><b>бар</b></td>
<td align=»center»><b>мм.рт.ст.</b></td>
<td align=»center»><b>Атм.</b></td>
<td align=»center»><b>кгс/см<sup>2</sup></b></td>
<td align=»center»><b>PSI</b></td>
</tr>
<tr>
<td align=»center»><b>1 МПа =</b></td>
<td align=»center»>1</td>
<td align=»center»>10</td>
<td align=»center»>7500,7</td>
<td align=»center»>9,8692</td>
<td align=»center»>10,197</td>
<td align=»center»>145,04</td>
</tr>
<tr>
<td align=»center»><b>1 бар =</b></td>
<td align=»center»>0,1</td>
<td align=»center»>1</td>
<td align=»center»>750,07</td>
<td align=»center»>0,98692</td>
<td align=»center»>1,0197</td>
<td align=»center»>14,504</td>
</tr>
<tr>
<td align=»center»><b>1мм.
рт.ст.=</b></td>
<td align=»center»>133,32 Па</td>
<td align=»center»>1,333*10<sup>-3</sup></td>
<td align=»center»>1</td>
<td align=»center»>1,316*10<sup>-3</sup></td>
<td align=»center»>1,359*10<sup>-3</sup></td>
<td align=»center»>0,01934</td>
</tr>
<tr>
<td align=»center»><b>1 атм =</b></td>
<td align=»center»>0,10133</td>
<td align=»center»>1,0133</td>
<td align=»center»>760</td>
<td align=»center»>1</td>
<td align=»center»>1,0333</td>
<td align=»center»>14,696</td>
</tr>
<tr>
<td align=»center»><b>1 кгс/см<sup>2 </sup>=</b></td>
<td align=»center»>0,098066</td>
<td align=»center»>0,98066</td>
<td align=»center»>735,6</td>
<td align=»center»>0,96784</td>
<td align=»center»>1</td>
<td align=»center»>14,223</td>
</tr>
<tr>
<td align=»center»><b>1 PSI =</b></td>
<td align=»center»>6,8946 кПа</td>
<td align=»center»>0,068946</td>
<td align=»center»>51,715</td>
<td align=»center»>0,068045</td>
<td align=»center»>0, 070307</td>
<td align=»center»>1</td>
</tr>
</tbody>
</table>
</div>
<p>Значение давления может отсчитываться от 0 (абсолютное давление) или от атмосферного (избыточное давление).
Если давление измеряется в технических атмосферах, то абсолютное давление обозначается как ата, а избыточное — как ати, например, 9 ата, 8 ати.</p>
<h3>Единицы измерения производительности по газу</h3>
Производительность <a href=»/catalog/kompressory/»>компрессоров</a> измеряется как объем сжимаемого газа за единицу времени. Основная применяемая единица — метр кубический в минуту (м3/мин.). Используемые единицы — л/мин. (1 л/мин=0,001 м3/мин.), м3/час (1 м3/час =1/60 м3/мин.), л/с (1 л/с = 60 л/мин. = 0,06 м3/мин.). Производительность приводят, как правило, либо для условий (давление и температура газа) всасывания, либо для нормальных условий (давление 1 атм., температура 20 С). В последнем случае перед единицей объема ставят букву “н” (например, 5 нм3/мин). В англоязычных странах в качестве единицы производительности используют кубический фут в минуту (cubic foot per minute или CFM). 1 CFM = 28,3168 л/мин. = 0,02832 м3/мин. 1 м3/мин =35,314 CFM.
<h3>Стандарты загрязненности сжатого воздуха</h3>
<center><b>По ГОСТ 17433-80</b></center>
<p>Значение давления Регламентируются: размер твердых частиц (d,мкм), содержание посторонних частиц (С) и капельных фракций масла (Oil) и воды (W), измеряемое в мг/м<sup>3</sup>, точка росы водяного пара.
</p>
<div align=»center»>
<table border=»1″ cellspacing=»0″>
<tbody>
<tr>
<td align=»center»><b>Класс</b></td>
<td align=»center»><b>D,мкм</b></td>
<td align=»center»><b>С,мг/м<sup>3</sup></b></td>
<td align=»center»><b>Oil ,мг/м<sup>3</sup></b></td>
<td align=»center»><b>W,мг/м<sup>3</sup></b></td>
<td align=»center»><b>Класс</b></td>
<td align=»center»><b>D, мкм</b></td>
<td align=»center»><b>С,мг/м<sup>3</sup></b></td>
<td align=»center»><b>Oil,мг/м<sup>3</sup></b></td>
<td align=»center»><b>W,мг/м<sup>3</sup></b></td>
</tr>
<tr>
<td align=»center»>0</td>
<td align=»center»>0,5</td>
<td align=»center»>0,001</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»> .
</td>
<td align=»center»>.</td>
<td align=»center»>.</td>
<td align=»center»>.</td>
<td align=»center»>.</td>
</tr>
<tr>
<td align=»center»>1</td>
<td align=»center»>5</td>
<td align=»center»>1</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»>2</td>
<td align=»center»>5</td>
<td align=»center»>1</td>
<td align=»center»>500</td>
<td align=»center»>0</td>
</tr>
<tr>
<td align=»center»>3</td>
<td align=»center»>10</td>
<td align=»center»>2</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»>4</td>
<td align=»center»>10</td>
<td align=»center»>2</td>
<td align=»center»>800</td>
<td align=»center»>16</td>
</tr>
<tr>
<td align=»center»>5</td>
<td align=»center»>25</td>
<td align=»center»>2</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»>6</td>
<td align=»center»>25</td>
<td align=»center»>2</td>
<td align=»center»>800</td>
<td align=»center»>16</td>
</tr>
<tr>
<td align=»center»>7</td>
<td align=»center»>40</td>
<td align=»center»>4</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»>8</td>
<td align=»center»>40</td>
<td align=»center»>4</td>
<td align=»center»>800</td>
<td align=»center»>16</td>
</tr>
<tr>
<td align=»center»>9</td>
<td align=»center»>80</td>
<td align=»center»>4</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»>10</td>
<td align=»center»>80</td>
<td align=»center»>4</td>
<td align=»center»>800</td>
<td align=»center»>16</td>
</tr>
<tr>
<td align=»center»>11</td>
<td align=»center»>*</td>
<td align=»center»>12.
5</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»>12</td>
<td align=»center»>*</td>
<td align=»center»>12,5</td>
<td align=»center»>3200</td>
<td align=»center»>25</td>
</tr>
<tr>
<td align=»center»>13</td>
<td align=»center»>*</td>
<td align=»center»>25</td>
<td align=»center»>0</td>
<td align=»center»>0</td>
<td align=»center»>14</td>
<td align=»center»>*</td>
<td align=»center»>25</td>
<td align=»center»>10000</td>
<td align=»center»>100</td>
</tr>
<tr>
<td colspan=»5″>Для классов 0, 1, 3, 5, 7, 9, 11, 13 точка росы водяного пара — ниже минимальной рабочей температуры не менее чем на 10 К</td>
<td colspan=»5″>Для классов 2,4,6,8,10,12,14 точка росы водяного пара не регламентируется</td>
</tr>
</tbody>
</table>
</div>
<p>*- значение данного параметра не регламентируется.
Пример записи: “<b><i>воздух Кл. 7 ГОСТ 17433-80” </i></b></p>
<center><b>По ISO 8573.1</b></center>
<p>Различают классы по максимальному размеру d (мкм) и концентрации C (мг/м<sup>3</sup>) частиц, точке росы водяного пара T <sup>o</sup>C) и максимальному содержанию масла Oil (мг/м<sup>3</sup>).</p>
<div align=»center»>
<table border=»1″ cellpadding=»0″ cellspacing=»1″>
<tbody>
<tr>
<td colspan=»3″ align=»center»><b>По частицам</b></td>
<td colspan=»2″ align=»center»><b>По точке росы</b></td>
<td colspan=»2″ align=»center»><b>По маслу</b></td>
</tr>
<tr>
<td align=»center»>Класс</td>
<td align=»center»>d, мкм</td>
<td align=»center»>C, мг/м<sup>3</sup></td>
<td align=»center»>Класс</td>
<td align=»center»>T, С</td>
<td align=»center»>Класс</td>
<td align=»center»>Oil, мг/м<sup>3</sup></td>
</tr>
<tr>
<td align=»center»>1</td>
<td align=»center»>0,1</td>
<td align=»center»>0,1</td>
<td align=»center»>1</td>
<td align=»center»>-70</td>
<td align=»center»>1</td>
<td align=»center»>0,01</td>
</tr>
<tr>
<td align=»center»>2</td>
<td align=»center»>1,0</td>
<td align=»center»>1,0</td>
<td align=»center»>2</td>
<td align=»center»>-40</td>
<td align=»center»>2</td>
<td align=»center»>0,1</td>
</tr>
<tr>
<td align=»center»>3</td>
<td align=»center»>5,0</td>
<td align=»center»>5,0</td>
<td align=»center»>3</td>
<td align=»center»>-20</td>
<td align=»center»>3</td>
<td align=»center»>1,0</td>
</tr>
<tr>
<td align=»center»>4</td>
<td align=»center»>15,0</td>
<td align=»center»>8,0</td>
<td align=»center»>4</td>
<td align=»center»>+3</td>
<td align=»center»>4</td>
<td align=»center»>5,0</td>
</tr>
<tr>
<td align=»center»>5</td>
<td align=»center»>40,0</td>
<td align=»center»>10,0</td>
<td align=»center»>5</td>
<td align=»center»>+7</td>
<td align=»center»>5</td>
<td align=»center»>25,0</td>
</tr>
<tr>
<td colspan=»3″ rowspan=»2″ align=»center»> </td>
<td align=»center»>6</td>
<td align=»center»>+10</td>
<td colspan=»2″ rowspan=»2″ align=»center»> </td>
</tr>
<tr>
<td align=»center»>7</td>
<td align=»center»>Не регл.
</td>
</tr>
</tbody>
</table>
</div>
<p>*-Пример записи: “<b>ISO 8573.1 класс 1.4.1</b>” для воздуха класса 1 по частицам, класса 4 по точке росы и класса 1 по маслу.</p>
<hr>
<center><b>*- значение данного параметра не регламентируется. Пример записи: “Различают классы по максимальному размеру d (мкм) и концентрации C (мг/м) частиц, точке росы водяного пара T C) и максимальному содержанию масла Oil (мг/м). *-Пример записи: “” для воздуха класса 1 по частицам, класса 4 по точке росы и класса 1 по маслу. </b>
Как измерить атмосферное давление? — pH метры, кондуктометры, солемеры, пирометры, термометры, все для анализа качества воды
Атмосферное давление – это один из самых важных элементов погоды. Для его измерения существует прибор, который называется ртутным барометром. В переводе на русский слово «барометр» означает – «измеритель тяжести». Однако, у этого проверенного годами прибора имеются и свои недостатки.
Как быть, если Вы отправились в поход? Этот прибор будет довольно таки проблематично захватить с собой. Именно с этой целью был создан новый барометр-анероид.
Что такое барометр анероид?
Анероид – это современное устройство, которое используется для измерения давления. Главная часть анероида представляет собой металлическую коробочку, в которой нет воздуха. Именно поэтому ее стенки проявляют большую чувствительность к изменению атмосферного давления. В случае, если давление уменьшилось коробочка увеличивается. Ну, а если давление увеличилось, коробочка наоборот сжимается. При помощи простого устройства эти данные передаются стрелке, которая показывает атмосферное давление на шкале.
Как измеряется атмосферное давление?
Нормальным принято считать показатель атмосферного давления, который соответствует давлению ртутного столба, высотой 760 мм. Этот показатель является схожим с атмосферным давлением на уровне моря.
В том случае, если давление воздуха превышает 760 мм ртутного столба, оно считается повышенным.
В случае, если показания меньше, то пониженным. Давление понижается с высотой. Поэтому для разных территорий и местностей оно является различным.
Можно ли по барометру предсказать погоду?
Анероид имеет две стрелки. Одна из них осуществляет движение по циферблату и указывает на атмосферное давление. Другая легко совмещается с первой. А необходимо это для того чтобы узнать, какой будет погода в ближайшие дни. Прямо над цифрой 750 мм.ст. находится надпись «переменно». По левую сторону расположены меньшие цифры с надписями «дождь» или «осадки». Еще левее имеется надпись «буря». По правую сторону указаны большие показатели атмосферного давления. Здесь имеются значения «ясная погода» или «ясно».
В случае, если стрелка никуда не двигается в течение нескольких часов, значит, погода останется стабильной и не изменится. Если стрелка двинулась вправо – ждите осадков, влево — погода будет ясной.
Как правильно измерить высоту снежного покрова?
Загляните в свой календарь погоды.
Там вы найдете специальную графу, посвященной высоте снежного покрова. Для того чтобы измерить толщину снежного покрова, как правило используют снегомерную рейку, на которой имеются сантиметровые деления. При этом не каждому известно, что именно снег позволяет анализировать чистому атмосферного воздуха. Именно снег буквально впитывает все вещества, которые содержатся в атмосфере. Таким образом, многочисленные метеостанции, которые измеряют высоту снежного покрова, собирают данные, которые позволят узнать о возможных весенних наводнениях.
Более того, колбы с растаявшим снегом обязательно посылаются в специализированные лаборатории. В них внимательно изучается состав примесей, которые имеются в снеге, а также и в атмосфере. Данные анализа необходимы для заполнения карт загрязнения атмосферы.
Именно на основании этих карт составляется общая картина загрязнение воздуха, выявляются какие именно промышленные фабрики и предприятия загрязняют воздух, а также устанавливается, где загрязняющих веществ больше всего.
Единицы измерения давления — Москва, Гидропарт
Единицы измерения давления и производительности
Непосвященному человеку довольно легко запутаться в изобилии существующих сегодня единиц измерения давления, усугубляемом использованием относительной и абсолютной шкал. Поэтому мы сочли необходимым привести здесь помимо таблицы соответствий несколько определений и практических советов, которые, на наш взгляд, должны помочь неискушенному заказчику правильно определиться с выбором нужного ему насоса или компрессора.
Прежде всего, разберемся с абсолютным и относительным давлением.
Абсолютное давление — это давление, измеренное относительно абсолютного нуля давлений или, иначе говоря, абсолютного вакуума.
Относительное давление (в компрессорной технике- избыточное) — это давление, измеренное относительно земной атмосферы.
То есть, если мы используем в качестве единицы измерения кгс/см² (технические атмосферы), то абсолютный вакуум будет соответствовать нулю по абсолютной шкале и минус единице по относительной, тогда как атмосферное давление будет соответствовать единице по абсолютной шкале и нулю по относительной.
Для компрессоров все проще — избыточное давление будет всегда на 1 атмосферу меньше абсолютного.
Значения предельных остаточных давлений насосов на нашем сайте приведены по большей части в абсолютных миллибарах, поскольку именно эта единица давления получила наибольшее распространение среди западных производителей вакуумной техники. Но поскольку на территории бывшего СССР очень часто в качестве вакуумметров используются трубки Бурдона, показывающие относительное давление в технических атмосферах (ат. или кгс/см²), чаще всего наши заказчики сталкиваются с необходимостью перевода относительных технических атмосфер в абсолютные миллибары и наоборот. Для этого используйте формулу:
[мбар. абс]=(1+[ат. отн.])*1000
например: -0,95 ат. отн.=(1-0,95)*1000=50 мбар абс.
Для перевода миллибар в Торры (мм. рт. ст.) или Паскали, запомните соотношение:
1 миллибар=100Па=0,75 мм. рт. ст.
Таблица соотношений между основными единицами измерения давления:
| Единица | Перевести в | Коэффициент |
|---|---|---|
| 1 килограмм силы на сантиметр2 (kgf/cm2) | bar | 0,980665 |
| 1 килограмм силы на сантиметр2 (kgf/cm2) | MPa | 0,0980665 |
| 1 килограмм силы на сантиметр2 (kgf/cm2) | kPa | 98,0665 |
| 1 килограмм силы на сантиметр2 (kgf/cm2) | PSI | 14,22334 |
| 1 фунт на дюйм2 (PSI) | kgf/cm2 | 0,07030696 |
| 1 фунт на дюйм2 (PSI) | bar | 0,06894757 |
| 1 бар (bar) | PSI | 14,50377 |
| 1 фунт на дюйм2 (PSI) | MPa | 0,006894757 |
| 1 мегапаскаль (MPa) | PSI | 145,035 |
| 1 килопаскаль (kPa) | bar | 0,01 |
| 1 бар | kPa | 100 |
| 1 мегапаскаль (MPa) | bar | 10 |
| 1 бар | MPa | 0,1 |
| 1 техническая атмосфера (атм) | MPa | 0. 0980665 |
| 1 техническая атмосфера (атм) | bar | 0,980665 |
| 1 мегапаскаль (MPa) | атм | 9,869233 |
Соответствие PSI метрическим единицам давления
* значения округлены для практического применения
| PSI Фунт на дюйм2 | kPa Килопаскаль | MPa Мегапаскаль | Bar Бар |
|---|---|---|---|
| 10 | 68,9 | 0,07 | 0,7 |
| 20 | 137,9 | 0,14 | 1,4 |
| 30 | 206,8 | 0,21 | 2,1 |
| 40 | 275,8 | 0,28 | 2,8 |
| 50 | 344,7 | 0,34 | 3,4 |
| 60 | 413,7 | 0,41 | 4,1 |
| 70 | 482,6 | 0,48 | 4,8 |
| 80 | 551,6 | 0,55 | 5,5 |
| 90 | 620,5 | 0,62 | 6,2 |
| 100 | 689 | 0,7 | 6,9 |
| 200 | 1,379 | 1,4 | 13,8 |
| 300 | 2,068 | 2,1 | 20,7 |
| 400 | 2,758 | 2,8 | 27,6 |
| 500 | 3,447 | 3,4 | 34,5 |
| 600 | 4,137 | 4,1 | 41,4 |
| 700 | 4,826 | 4,8 | 48,3 |
| 800 | 5,516 | 5,5 | 55,2 |
| 900 | 6,205 | 6,2 | 62,1 |
| 1’000 | 6,895 | 6,9 | 68,9 |
| 2’000 | 13,790 | 13,8 | 137,9 |
| 3’000 | 20,684 | 20,7 | 206,8 |
| 4’000 | 27,579 | 27,6 | 275,8 |
| 5’000 | 34,474 | 34,5 | 344,7 |
| 6’000 | 41,369 | 41,4 | 413,7 |
| 7’000 | 48,263 | 48,3 | 482,6 |
| 8’000 | 55,158 | 55,2 | 551,6 |
| 9’000 | 62,053 | 62,1 | 620,5 |
| 10’000 | 68,948 | 68,9 | 689 |
| 20’000 | 137,895 | 137,9 | 1,379 |
| 30’000 | 206,843 | 206,8 | 2,068 |
| 40’000 | 275,790 | 275,8 | 2,758 |
Таблица соотношений единиц измерения производительности:
| м³/час | м³/мин | л/мин | л/сек | CFM | |
|---|---|---|---|---|---|
| м³/час | 1 | 1. 667*10-2 | 16.667 | 0.278 | 0.588 |
| м³/мин | 60 | 1 | 103 | 16.6667 | 35.29 |
| л/мин | 0.06 | 1*10-3 | 1 | 1.667*10-2 | 3.5*10-2 |
| л/сек | 3.6 | 0.06 | 60 | 1 | 2.12 |
| CFM | 1.7 | 2.8*10-2 | 28.57 | 0.47 | 1 |
Соотношения между единицами измерения. Физические величины. Давление
Физические величины. Давление
Атмосферное давление РО
Атмосферное давление является давлением окружающего воздуха следствие его веса. Оно зависит от высоты и на уровне моря нормальное атмосферное давление составляет: 1 атм = 1,01325 бар = 760 мм ртутного столба = 10,332 м.
водного столба = 101325 Па = 1,033 кгс/см2.
Чем выше точка измерения, тем меньше атмосферное давление, так на высоте1000 матмосферное давление равно 89860 Па, а на высоте2000 м– 79720 Па.
Избыточное давление Ризб
Избыточное давление Ризб – это давление над атмосферным. Уточняющий индекс «изб» часто опускается.
Абсолютное давление Рабс
Абсолютное давление Рабс – это сумма атмосферного давления РО и избыточного давления Ризб. В полном вакууме, абсолютное давление равно 0. В атмосфере на уровне моря, абсолютное давление составляет 1 атм.
Для измерения давления сжатого воздуха используется понятие «техническая атмосфера» (1ат = 1 кгс/см2).
Если давление измеряется в технических атмосферах, то абсолютное давление обозначается как «ата», а избыточное – как «ати».
В соответствии с международной системой единиц СИ, давление надлежит указывать в паскалях (Па).
Для перевода давлений из одной единицы измерения в другую Вы можете воспользоваться конвертером единиц измерения.
Прибор для измерения давления – лучшее сочетание цены и качества
- Суперсовременная техника для более эффективного измерения давления
- Цифровые манометры для высокоточного измерения всех основных типов давления
- Быстрое измерение давления даже в неблагоприятных окружающих условиях и на труднодоступных участках
Манометры от Testo: откройте для себя все разнообразие продукции
Где бы ни проводились замеры: манометры Testo
Давление наряду с температурой является одним из важнейших измеряемых параметров.
Будь то абсолютное, дифференциальное или относительное давление – для любых требований в области измерения такого параметра, как давление, Testo найдет идеальный электронный или цифровой прибор для измерения давления.
Преимущества цифровых манометров Testo для пользователя
- Суперсовременная техника для более эффективного измерения давления.
- Цифровые манометры для высокоточного измерения всех основных типов давления.
- «Умные» манометры с практичным мобильным приложением: просто подключите измерительный прибор к смартфону/планшету.
- Быстрое измерение давления даже в неблагоприятных окружающих условиях и на труднодоступных участках.
Манометры от Testo: откройте для себя все разнообразие продукции
Манометр абсолютного давления
h4>
Компактный, удобный, практичный и при этом высокоточный.
Дифференциальный манометр
h4>
Дополнительно измеряет объемный расход в воздуховодах систем вентиляции.
Манометрический коллектор
h4>
Цифровой манометр, который также анализирует и сохраняет данные – оптимизирован для управления через мобильное приложение со смартфона/планшета.
Вакуумметр
h4>
Высокоточный манометр – для эффективного вакуумирования холодильных систем.
Манометр высокого давления
h4>
Для пусконаладки, сервисного обслуживания и диагностики холодильных систем и систем вентиляции.
Цифровой барометр
h4>
Определите давление легко в секундах с помощью высококачественных цифровых барометров.
Логгер давления
h4>
Подробный мониторинг давления и других величин.
Как повысить эффективность измерения давления: советы от специалистов Testo
Негерметичность на газо- и водопроводах может стать причиной несчастных случаев и ущерба, предотвратить которые позволяет регулярный контроль давления. Измерение давления также помогает избежать повреждения холодильных установок и вентиляционных систем, горелок и систем сжатого воздуха. Компания Testo для каждого случая предлагает идеальный прибор для измерения давления – и советы от профессионалов, призванные помочь вам еще быстрее и точнее измерять давление подходящим манометром:
- Утечка в газопроводе? Уплотнения из пакли с годами могут терять герметичность. Поэтому требуется регулярная надлежащая проверка газопроводов специалистами. Во избежание аварий в результате утечек на газопроводах компания предлагает специальные приборы для измерения давления, позволяющие выполнять проверку систем без остановки их работы.
- Измерение давления в агрессивных средах: Не каждый прибор для измерения давления подходит для использования в агрессивных средах, например хладагенте.
При регулярном применении, например проверке и регулировке холодильных систем, мы рекомендуем в качестве манометра для измерения давления использовать электронный манометрический коллектор компании Testo с кислотоупорным керамическим сенсором давления. - Точность сенсора: Качество установленных в манометре сенсоров имеет решающее значение для точности результатов измерения. Используйте прибор для измерения давления с высокоточным сенсором. Так вы всегда можете быть уверены в абсолютной надежности проверки газовой системы и соблюдении граничных значений. Лидер рынка Testo предлагает манометры с сенсорами, не имеющими равных по точности.
При регулярном применении, например проверке и регулировке холодильных систем, мы рекомендуем в качестве манометра для измерения давления использовать электронный манометрический коллектор компании Testo с кислотоупорным керамическим сенсором давления.Хотите измерять больше? Другие манометры Testo
Измерение давления – не единственная задача. Часто удобнее иметь многофункциональный измерительный прибор, который позволяет быстро и просто замерять все основные параметры, необходимые для рабочего процесса. Даже если манометр должен быть цифровым! В ассортименте Testo всегда найдется подходящий измерительный прибор для измерения давления и других важных параметров.
Прибор для измерения дифференциального давления
Дифференциальное давление – один из самых часто используемых параметров в системах кондиционирования и отопления. Дифференциальный манометр Testo послужит оптимальным инструментом при решении всех основных задач. Например, при проверке фильтров в системе кондиционирования или измерении трубкой Пито на вентиляционном канале. При этом вы всегда можете рассчитывать на привлекательное соотношение цены и качества!
Прибор для измерения абсолютного давления
Абсолютное давление также относится к важным измеряемым параметрам в промышленности и технике. С манометром абсолютного давления Testo вы получаете не только высокоточные результаты измерения, но и простое управление, большой дисплей и надежную конструкцию. Откройте для себя широкий выбор совместимых принадлежностей и аксессуаров нашего производства!
Манометры для поиска утечек
Когда существует опасность утечки, не время для сложных и медленных приборов.
Для тщательной локализации утечек вам требуется быстрый прибор для измерения давления. Детектор утечек Testo обладает высокой точностью и мгновенным быстродействием и совместим со всеми основными хладагентами. Важно: наши детекторы утечек просты в использовании даже при замерах на труднодоступных участках.
Манометры для измерения вакуума
Манометры Testo успешно зарекомендовали себя в деле вакуумирования холодильных установок. А со специальным вакуумметром вы также получаете доступ ко всем прочим параметрам, необходимым для выполнения ваших задач. Если вам требуется цифровой манометр, рекомендуем цифровой манометрический коллектор Testo или один из наших «умных» вакуумметров с поддержкой Bluetooth.
» +
«
» +
document.getElementById(«products_pressure_monitor_intro_module_2»).innerHTML +
«
» +
«»;
Измерение давления воздуха — Справочник химика 21
Штуцеры для измерения давления воздуха после вентилятора и перед горелками.
…………… [c.180]
В качестве горючего газа применяют пропан. Положение газовой горелки и соотношение давлений газа и воздуха подбирают оптимальные. При измерениях давление воздуха (0,4—1,2 ат) должно быть постоянным. [c.85]
У каждой форсунки перед смесителем установлены пружинные манометры для измерения давления газа и С-образные водяные манометры для измерения давления воздуха. [c.234]
Манометр образцовый для измерения давления воздуха расположен на пульте управления. Его диаметр 180 мм, шкала имеет 300 делений, цена каждого деления равна 0,167 кгс/см (0,0167 МН/м2), деление 300 соответствует давлению 5 кгс/см (0,5 МН/м ). Манометр соединен медной трубкой с первым (по пути движения воздуха) большим ресивером и предназначен для замера давления перед мерной шайбой. При барометрическом давлении 760 мм рт. ст. абсолютное давление 3,82 кгс/см (0,382 МН/м ) соответствует 167 делениям по шкале манометра.
[c.70]
Манометр для измерения давления воздуха в магистрали установлен перед входом сжатого воздуха от компрессора в воздушную систему установки. Шкала манометра проградуирована от О до 10 кгс/см (1 МН/м2) с ценой деления 0,2 кгс/см (0,02 МН/м ). [c.70]
Горелка состоит из воздушного корпуса, газовой части и форсунки. Воздушный корпус выполнен сварным из стандартных труб. Он имеет монтажный фланец, при помощи которого горелка крепится к каркасу печи, фланец для присоединения к воздуховоду для установки газовой части. На воздушном корпусе выполнен штуцер для измерения давления воздуха и смотровой патрубок, визированный в сторону выходного отверстия горелки и закрытый колпачком с термостойким стеклом. [c.731]
Большинство ионных манометров калибруются для измерения давления воздуха. Для получения истинного значения давления показание такого манометра следует умножить на 8. [c.174]
Вакуумметр радиоизотопный ВР-2 предназначен для измерения давления воздуха в пределах 5-10 —100 мм рт.
ст. в лабораторных и производственных условиях. [c.201]
Измерение давления газа. Газ оказывает равномерное давление на все стенки сосуда, в который он заключен. Стандартным методом измерения давления является определение высоты столба ртути, уравновешивающего давление газа. Прибор для измерения давления воздуха показан на рис 4-2, Л он называется барометром. Мы можем сделать барометр сами Для этого надо наполнить длинную трубку, запаянную с одного конца, ртутью и затем опустить ее открытым концом в сосуд, также наполненный ртутью. Ртуть из трубки будет стекать в сосуд до тех пор, пока давление столба ртутив трубке не сравняется сдавлением воздуха. В приведенном примере давление воздуха равно 755 миллиметрам ртутного столба (755 мм рт ст.). Эта цифра выражает высоту столба ртути. (Заметим, что [c.79]
Перед пружинными манометрами обязательно устанавливается трехходовой кран, а при измерении давления пара и горячей воды — сифонная трубка.
Эти трубки следует периодически продувать для очистки от грязи — при измерении давления пара или горячей воды, и от конденсата — при измерении давления воздуха и газа. I [c.72]
Измерение давления воздуха перед горелками и-образные манометры с верхним пределом измерения 300 мм, заливаются водой - [c.177]
Измерение давления воздуха после вентилятора НМП-1 —напоромер, показывающий с горизонтально-профильной шкалой верхний предел измерения 250 мм вод. ст. и-образный манометр с верхним пределом измерения 300 мм заливается водой [c.177]
При этом режиме в газоходе за котлом производится газовый анализ на СО, и Ог и фиксируется давление воздуха и газа перед горелками. Затем примерно на 10—15% уменьшают давление воздуха перед горелками и повторяют измерения. Давление воздуха перед горелками уменьшают до тех пор, пока процесс горения не станет вялым и растянутым.
Следует иметь в виду, что при значительном недостатке воздуха горелка может потухнуть, поэтому при испытании на режимах с пониженным давлением воздуха необходимо внимательно следить за устойчивостью работы горелок. На базе измерений и расчетов (так же как для инжекционных горелок) составляется сводная ведомость, пример которой приведен в табл. 28. [c.255]
Жидкостные манометры такого типа применяются для измерения давления воздуха и газа з агрегатах водяного и паровоздушного газа. [c.132]
Магнитный вакуумметр типа ВМ-1 или ВМ-Ш предназначен для измерения давления воздуха в пределах 1 5-10 мм рт. ст. [c.171]
При измерении давления воздуха или газа жидкостным манометром, в котором в качестве рабочей жидкости применяется дистиллированная вода, с достаточной для практики точностью можно считать, что р1=10-з кг/см а Р2 0. Тогда уравнение упрощается и принимает вид [c.11]
Манометр для измерения давления воздуха на 1 ати.
Манометр водяной для измерения давления газа. [c.74]
Для измерения давления воздуха в камере шины при наполнении ее воздухом удобно применять наконечник с манометром ГАРО модели НИИАТ —458 (см. рис. 72), прикрепляемый к шлангу, идущему от магистрали сжатого воздуха (от компрессора). [c.202]
Котлы на газообразном и жидком топливе независимо от их производительности оборудуют жидкостными манометрами (тягомерами) для измерения разрежения в топке или борове до шибера, а также напоромерами для измерения давления воздуха, подаваемого к горелочным устройствам и в топку. [c.74]
В соответствии с правилами эксплуатации винтовые насосы должны быть оборудованы манометром для измерения давления воздуха, амперметром, показывающим нагрузку электродвигателя, и расходомером воздуха. [c.285]
Непосредственное измерение давления воздуха в зависимости от отметки границы вода—воздух весьма затруднительно ввиду сложности фиксирования положения водогазовой пробки, границы которой увеличиваются по высоте и не выражены явно.
Ввиду того, что нас вполне удовлетворят осредненные характеристики расширения по величине расхода сжатого воздуха, непосредственные замеры давления не имели практического смысла, так как вопрос определения показателя политропы расширения в конечном счете интересует нас в связи с энергетикой процесса. [c.192]
Для измерения давления воздуха в пневматических транспортных установках используют различные измерительные приборы. [c.107]
ИЗМЕРЕНИЕ ДАВЛЕНИЯ ВОЗДУХА [c.151]
Компрессор оборудован двумя манометрами для измерения давления воздуха после первой и второй ступеней сжатия, двумя термометрами для замера температуры воздуха после первой и второй ступеней сжатия, двумя термометрами для замера температуры воздуха после первой и второй ступеней сжатия. [c.126]
Ионизационный вакуумметр ВИ-12 (рис. 145) предназначен для измерения давлений воздуха в диапазоне давлений 1-10 1- мм рт. ст. и работает с датчиками ИМ-12 (рис.
146) в стеклянном исполнении или ИМ-12М [(электродная система на металлическом фланце). [c.169]
Измерительные регистрирующие с указывающими шкалами устройства служат для измерения расхода воздуха на линии всасывания и нагнетания (перед блоком разделения) с коррекцией на температуру и давление и для измерения давления воздуха до обратного клапана. [c.293]
Измерения общего давления пара были проведены методом изотенископа. Принцип метода заключался в измерении давления воздуха, уравновешивающего давление пара исследуемой жидкости. Установка состояла из двух основных частей изотенископа и измерительного манометра. Изо-тенископ (рис. 1) имел резервуар для исследуемой жидкости а, манометр в, трубки которого были заполнены ртутью. Грушевидный отросток / исполь- [c.61]
Манометр для измерения давления воздуха. На нульте управления расположен манометр МО (манометр образцовый) диаметром 180 мм, со шкалой в 300 делений.
Цена каждого деления равна 0,167 кПсм» , деление 300 соответствует давлению 5 кГ см . Манометр соединен медной трубкой с первым большим ресивером (по пути движения воздуха) и предназначен для замера давления перед мерной шайбо11. При барометрическом давлении 760 мм рт. ст. абсолютное давление 3,82 кПсм соответствует 167 делениям по шкале манометра. [c.91]
Грутшу горелок допускается оснащать одним штуцером для измерения давления газа и одним штуцером для измерения давления воздуха. [c.122]
Качество основных опытов в значительной мере зависит от четкого выполнения каждым участником своих обязанностей, поэтому распределение обязанностей между членами бригады и наблюдателями должно быть проведено заранее. Наиболее ответственные измерения (отбор проб газа, анализ продуктов горения, измерение температур по газовому тракту и т. д.) должны выполнять члены наладочной бригады. Наблюдателям, обычно выделяемым предприя- тием, поручаются измерения давления воздуха по тракту, разрежения по газоходам котла и другие измерения общего характера.
Примерное количество персонала, необходимое для испытания котлов в зависимости от их производительности, приведено в табл. IX-8. [c.305]
Расход воздуха и мощность, потребляемая ЗРМ. По результатам измерения давления воздуха в пульсационной камере были подсчитаны по известной методике [1, 28] расход воздуха и мощность, потребляемые пульсатором (рис. 10). Несмотрй на приближенность расчета, не учитывающего нестационарность процессов заполнения и опорожнения, последующие непосредственные измерения расхода воздуха оказались близкими к расчетным. Так, замеренный расход воздуха составил при /= [c.28]
Магнитный блокировочный вакуумметр типа ВМБ-3 o TOHt из измерительного блока и манометрического преобразователя типа ММ-13. Прибор предназначен для измерения давления воздуха и вакуумной блокировки. Вакуумметр может быть использован для работы в лабораторных и производственных условиях. Пределы измерения давлений 2-10″ н-1 10 мм. рт. ст. [c.
176]
Вакуумметр ВРБС-1 предназначен для измерения давления воздуха, автоматической записи давления и вакуумной блокировки. Он конструктивно оформлен в виде стойки из четырех блоков [c.188]
Воздушные турбокомпрессоры воздухоразделительных установок оснащены устройствами автоматического контроля и регулирования системой дистанционного измерения температуры воздуха в секциях компрессора, температуры подшипников редуктора и главного электродвигателя с сигнализацией предельных те.мпера-тур в подшипниках системами дистанционного измерения давления воздуха на выходе из секций компрессора, давления масла (поступающего на смазку подшипников), разрежения воздуха на входе в первую секцию компрессора, уровня в масляном баке, осевого сдвига ротора компрессора и расхода воздуха (определяющего производительность компрессора) дроссельной заслонкой с гидравлическим сервомоторным приводом для автоматического регулирования производительности турбокомпрессора.
[c.687]
Описание прибора. Схема работы на пламенном фотометре идентичная для приборов различных марок. Приводим схему работы фотометра марки ППФ-УНИИЗ (рис. 16) . Из баллона 1 в распылитель 6 поступает сжатый воздух из компрессора или смесь азота и кислорода на пути он проходит через редуктор 2, фильтр 3 и микрокран 4. Манометр 5 служит для измерения давления воздуха при входе в распылитель. Струя подаваемого воздуха засасывает из стаканчика 7 исследуемый раствор, превращая его в аэрозоль, поступающий после очистки в смеси- [c.96]
Измерение давления. Для измерения давления на воздухоразделительной установке применяются технические манометры общего назначения с диаметром корпуса 100 и 160 мм. Такие манометры имеют модификации, предназначенные для измерения давления кислорода. У кислородных манометров полость, соприкасающаяся с контролируемой средой, тщательно обезжирена. Их корпус окрашен в голубой цвет и на циферблате сделана надпись кислород маслоопасно .
Использование воздушных манометров для измерения давления кислорода категорически запрещается так же, как и кислородных — для измерения давления воздуха, В местах уплотнения кислородных импульсных трубок можно ставить прокладки только из неорганических материалов. [c.347]
Для измерения давления на воздухоразделительной установке применяются технические манометры общего назначения с диаметром от 40 до 160 мм. У манометров,, предназначенных для измерения давления кислорода, полость, соприкасающаяся с контролируемой средой, тщательно обезжирена их корпус окращен в голубой цвет и на циферблате сделана надпись кислород маслоопасно . Использование воздушных манометров для измерения давления кислорода категорически запрещается так же, как и кислородных — для измерения давления воздуха и других газов. [c.366]
Если колено трубки, например правое, соединить трубкой с местом. измерения давления воздуха или газа, то жидкость в этом колене олустится.
Другой конец манометра, в данном случае левое колено, должно быть открытым и сообщаться с атмосферой. Разность уровней жидкости в одном и другом колене будет величиной, определяющей давление в мм столба жидкости, заполняк цей манометр. При измерении разрежения уровни [c.19]
Что есть давление? | Измеркон
Наша планета окружена воздухом, который как и любое вещество имеет массу. Масса воздуха, при действующей на него силе тяготения в 1g создает повсеместно давление приблизительно равное 1 бар на уровне моря. На карте показаны изобары, они соединяют точки с одинаковым давлением. Области с высоким давлением обычно характеризуются “хорошей» погодой. В зонах низкого давления характерны дожди и штормовая погода. Давление воздуха обычно обозначается в паскалях или мм рт.ст.: 1 мбар=100Па ; 1 мм рт. ст. = 1,3 мбар.
Воздушный столб
1 литр воздуха имеет массу, приблизительно равную 1 грамму. Столб воздуха высотой 10 метров и площадью основания 1 кв.
см² (1 литр) создает давление, приблизительно равное 1 г/см² = 1 мбар.
При высоте 1000 м относительно уровня моря давление воздушного столба приблизительно равно 900 мбар. На данном эффекте долгое время работали такие устройства, как например альтиметры в самолетах.
Водяной столб
Вода приблизительно в 1000 раз тяжелее воздуха, соответственно, водный столб высотой 10 м и площадью основания 1 см² будет производить давление 1 кГ/см² (прибл. 1 бар). Давление воды увеличивается с каждыми 10 м глубины на 1 бар. Таким образом, на глубине 100 м давление будет на 10 бар больше, чем на поверхности воды. Абсолютное давление будет равно 11 бар (1 бар атм. давление + 10 бар отн. давления).
Измерение давления с помощью весов
Первые измерения давления выполнялись с помощью столбов жидкостей. До сих пор в метеорологии давление измеряется с помощью ртутного столба.
Измерение относительного давления
Измерение абсолютного давления
Давление = Сила на Площадь
Для высоких давлений использование столбов жидкостей является крайне непрактичным.
Они заменены грузами на вершине поршня в цилиндре. Сила «К» влияет на давление жидкости, соответственно на уровень. Вследствие чего груз может подниматься/опускаться. Если площадь поршня составляет 1 см², а вес груза 100 кг, то груз начинает подниматься при давлении более 100 кГ\см² (около 98,1 бар) при стандартной силе тяготения 1g. Данный принцип позволяет производить очень точное измерение давления.
барометр | Национальное географическое общество
Атмосферное давление является индикатором погоды. Изменения в атмосфере, включая изменения атмосферного давления, влияют на погоду. Метеорологи используют барометры для прогнозирования краткосрочных изменений погоды.
Быстрое падение атмосферного давления означает, что прибывает система низкого давления. Низкое давление означает, что недостаточно силы или давления, чтобы оттолкнуть облака или бурю.Системы низкого давления связаны с облачной, дождливой или ветреной погодой.
Быстрое повышение атмосферного давления вытесняет пасмурную и дождливую погоду, очищая небо и принося прохладный и сухой воздух.
Барометр измеряет атмосферное давление в единицах измерения, называемых атмосферами или барами. Атмосфера (атм) — единица измерения, равная среднему атмосферному давлению на уровне моря при температуре 15 градусов Цельсия (59 градусов по Фаренгейту).
Количество атмосфер уменьшается с увеличением высоты, потому что плотность воздуха ниже и оказывает меньшее давление.По мере уменьшения высоты плотность воздуха увеличивается, как и количество атмосфер. Барометры должны быть приспособлены к изменениям высоты, чтобы делать точные показания атмосферного давления.
Типы барометров
Ртутный барометр
Ртутный барометр — старейший тип барометра, изобретенный итальянским физиком Эванджелистой Торричелли в 1643 году. Торричелли провел свои первые барометрические опыты, используя трубку с водой.
Вода относительно легка по весу, поэтому пришлось использовать очень высокую трубку с большим количеством воды, чтобы компенсировать более тяжелый вес атмосферного давления.
Водяной барометр Торричелли имел высоту более 10 метров (35 футов) и возвышался над крышей его дома! Это странное устройство вызвало подозрения у соседей Торричелли, которые думали, что он причастен к колдовству. Чтобы сделать свои эксперименты более секретными, Торричелли пришел к выводу, что он может создать гораздо меньший барометр, используя ртуть, серебристую жидкость, которая весит в 14 раз больше, чем вода.
Ртутный барометр имеет стеклянную трубку, закрытую сверху и открытую снизу. На дне трубки находится лужица ртути. Ртуть находится в круглой неглубокой тарелке, окружающей трубку. Ртуть в трубке приспособится к атмосферному давлению над тарелкой. По мере увеличения давления ртуть выталкивается вверх по трубке. Трубка отмечена серией измерений, которые отслеживают количество атмосфер или баров.
Наблюдатели могут определить атмосферное давление, взглянув на то место, где останавливается ртутный столбик барометра.
Барометр-анероид
В 1844 году французский ученый Люсьен Види изобрел барометр-анероид. Барометр-анероид имеет герметичную металлическую камеру, которая расширяется и сжимается в зависимости от атмосферного давления вокруг нее. Механические инструменты измеряют, насколько камера расширяется или сжимается. Эти измерения выровнены с атмосферами или барами.
Барометр-анероид имеет круглый дисплей, который показывает текущее количество атмосфер, как часы.Одна стрелка движется по часовой стрелке или против часовой стрелки, чтобы указать текущее количество атмосфер. Термины «буря», «дождь», «перемена», «ясно» и «сухо» часто пишутся над цифрами на циферблате, чтобы людям было легче интерпретировать погоду. Анероидные барометры постепенно вытеснили ртутные барометры, потому что их было проще использовать, дешевле покупать и легче транспортировать, поскольку в них не было жидкости, которая могла бы пролиться.
В некоторых барометрах-анероидах используется механический инструмент для отслеживания изменений атмосферного давления в течение определенного периода времени.Эти барометры-анероиды называются барографами. Барографы — это барометры, соединенные со стрелками, которые делают отметки на рулоне соседней миллиметровой бумаги. Барограф записывает количество атмосфер по вертикальной оси и единицы времени по горизонтальной. Инструмент отслеживания барографа будет вращаться, как правило, один раз в день, неделю или месяц. Пики на графике показывают, когда давление воздуха было высоким или низким, и как долго эти системы давления работали. Сильный шторм, например, будет выглядеть как глубокий и широкий провал на барографе.
Цифровые барометры
Современные цифровые барометры измеряют и отображают сложные атмосферные данные точнее и быстрее, чем когда-либо прежде. Многие цифровые барометры отображают как текущие барометрические показания, так и предыдущие показания за 1, 3, 6 и 12 часов в формате гистограммы, очень похожей на барограф.
Они также учитывают другие атмосферные показатели, такие как ветер и влажность, чтобы делать точные прогнозы погоды. Эти данные архивируются и хранятся на барометре, а также могут быть загружены на компьютер для дальнейшего анализа.Цифровые барометры используются метеорологами и другими учеными, которым нужны актуальные данные об атмосфере при проведении экспериментов в лаборатории или в полевых условиях.
Цифровой барометр теперь является важным инструментом во многих современных смартфонах. Этот тип цифрового барометра использует данные атмосферного давления для получения точных показаний высоты. Эти показания помогают GPS-приемнику смартфона точнее определять местоположение, значительно улучшая навигацию.
Разработчики и исследователи также используют краудсорсинговые возможности смартфона, чтобы делать более точные прогнозы погоды.Такие приложения, как PressureNet, автоматически собирают барометрические данные от каждого из своих пользователей, создавая обширную сеть атмосферных данных.
Эта сеть данных упрощает и ускоряет картографирование штормов по мере их развития, особенно в районах с небольшим количеством метеостанций.
Что такое барометрическое давление?
Проще говоря, барометрическое давление — это измерение давления воздуха в атмосфере, в частности измерение веса, создаваемого молекулами воздуха в данной точке на Земле.Барометрическое давление постоянно меняется и всегда отличается в зависимости от того, где происходит измерение.
Среднее барометрическое давление на уровне моря обычно указывается как 14,7 фунта на квадратный дюйм (PSI) . Однако эта цифра является лишь средней. В действительности барометрическое давление варьируется по всему миру, особенно на больших высотах, где атмосферное давление намного ниже, чем на уровне моря. Фактически, на высоте 18 000 футов молекул воздуха на 50% меньше, чем на уровне моря.Один из способов, с помощью которого самолет может определить, на какой высоте он летит, — это измерение внешнего атмосферного давления.
Высотомеры могут считывать давление воздуха относительно откалиброванного показания земли и преобразовывать эту информацию в показания в футах или метрах.
Барометрическое давление также меняется с погодой, точнее, погода меняется с изменением барометрического давления. Возможность измерять и анализировать небольшие изменения атмосферного давления помогает метеорологам отслеживать погоду и предсказывать штормы.Фактически, Национальная метеорологическая служба (NWS) управляет большим количеством буев для сбора данных через Тихий и Атлантический океаны для выполнения этой функции. Возможность точно считывать и передавать данные об изменениях давления с этих станций имеет решающее значение для отслеживания крупных штормовых систем, таких как ураганы и тайфуны.
БЛОГ SETRA: Что такое буй для сбора данных?
Хотя стандартное давление на уровне моря измеряется в PSI, барометрическое давление обычно измеряется либо в дюймах ртутного столба (inHg или «Hg), либо в миллибарах.
Национальная метеорологическая служба использует ртуть для измерения приземного давления воздуха, хотя большинство ученых обычно предпочитают использовать гектор-паскаль (гПа) в качестве стандартной единицы измерения. Традиционно барометры конструировались из стеклянных колонн, заполненных жидкой ртутью; изменения атмосферного давления будут отражаться, когда уровень ртути либо поднимается, либо падает относительно близлежащего эталона.
Многие бытовые барометры изготавливаются из стеклянных трубок, заполненных жидкостью, или представляют собой типичный циферблатный индикатор.Однако барометры для промышленного использования или для использования на метеорологических станциях представляют собой датчики давления на емкостной основе. Эти датчики чрезвычайно чувствительны и точны — до 0,02% полной шкалы. Основным преимуществом емкостных датчиков является их способность преобразовывать показания давления в аналоговый электрический сигнал, что является идеальным решением для аванпостов, которым необходимо передавать информацию о атмосферном давлении обратно в центральное место.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать больше об инструментах, используемых для измерения барометрического давления.
Что измеряет барометр?
Вы чувствуете давление? Оно вокруг вас…все время…куда бы вы ни пошли. Что это? Атмосферное давление, часто называемое просто давлением воздуха, представляет собой постоянную силу, действующую на вас под весом маленьких частиц воздуха.
Эти крошечные частицы воздуха, называемые молекулами воздуха, невидимы, но они окружают вас повсюду. У них есть вес, а это значит, что они постоянно «давят» на вас. Если вы посмотрите прямо вверх, вы можете представить себе высокий столб воздуха над вашей головой, доходящий до края земной атмосферы.
Вес этого столба воздуха равен величине давления воздуха, оказываемого на вас. Если вы переместитесь на большую высоту (например, поднимитесь на гору), давление воздуха будет ниже. Почему? Длина столба воздуха над вами уменьшилась на величину вашего увеличения высоты.
По мере того, как вы поднимаетесь на большую высоту, вы можете заметить, что ваши уши должны «хлопать». Это уравновешивает давление между внутренней и внешней частью вашего уха. Поскольку чем выше вы поднимаетесь, тем меньше молекул воздуха, вы также, вероятно, нужно дышать быстрее, чтобы вдохнуть больше молекул, чтобы восполнить дефицит.
Молекулы воздуха тоже занимают место. Поскольку между молекулами воздуха, как правило, остается много пустого пространства, воздух может либо заполнять большую площадь, либо сжиматься, чтобы поместиться в меньшую площадь. Говорят, что при сжатии воздух находится под высоким давлением.
Атмосфера Земли давит на вас с силой почти 15 фунтов на квадратный дюйм. Вы можете задаться вопросом, почему он не кажется таким тяжелым или почему вы не раздавлены его тяжестью. Помните ту вещь, которую вы делаете, называемую дыханием?
Воздух внутри вашего тела уравновешивает давление воздуха в атмосфере, что предотвращает сдавливание вас атмосферным давлением.
Вы не ощущаете давление воздуха как постоянную силу, потому что воздух внутри вас уравновешивает внешнее давление, и вы привыкли к этому ощущению.
Если вы часто смотрите прогноз погоды, то наверняка услышите, как метеоролог говорит об атмосферном давлении. Синоптики используют специальный инструмент, называемый барометром, для измерения атмосферного давления.
Барометры измеряют атмосферное давление с использованием ртути, воды или воздуха. Обычно вы слышите, как синоптики дают измерения либо в дюймах ртутного столба, либо в миллибарах (мб).Синоптики используют изменения атмосферного давления, измеряемые барометрами, для предсказания краткосрочных изменений погоды.
Изменения атмосферного давления сигнализируют о движении областей высокого или низкого давления воздуха, называемых фронтами. Молекулы воздуха в областях с высоким давлением имеют тенденцию течь к областям с низким давлением. Мы называем этот поток молекул воздуха ветром. Чем больше разница в давлении между районами, тем сильнее будут ветры.
Пока синоптики следят за атмосферным давлением, падающие показания барометра могут сигнализировать о приближающейся плохой погоде.В общем, если на подходе система низкого давления, будьте готовы к более теплой погоде со штормами и дождями. Если приближается система высокого давления, вы можете ожидать ясного неба и более низких температур.
единиц давления — Как измеряется атмосферное давление? — Видео и стенограмма урока
Какая единица используется для измерения атмосферного давления?
Помимо Паскаля, существует несколько дополнительных методов описания воздуха или атмосферного давления. Эти дополнительные методы возникают из-за различий в способах выражения свойства в метрической и имперской системах.90 100 Psi 90 101 и Ksi являются общепринятыми имперскими единицами измерения, тогда как Паскаль (Па) и килоПаскаль (кПа) являются метрическими величинами. Другое объяснение наличия различных единиц давления заключается в том, что несколько ученых независимо друг от друга исследовали эту особенность и разработали единицы измерения или улучшили исторически сложившийся способ определения единиц.
Например, примером этого может быть использование торра для указания условий давления для заданных температурных условий. Наконец, для удобства ученые и широкая общественность могут использовать разные единицы измерения в разных условиях.Поскольку 1 Паскаль является относительно небольшой единицей измерения, была разработана 1 атмосфера = 101325 Паскалей. Точно так же Ksi, или килограммы на квадратный дюйм, являются более крупной единицей измерения, которая используется для представления давления, создаваемого более тяжелыми материалами. Тем не менее, все эти единицы связаны друг с другом и могут быть взаимно преобразованы по мере необходимости.
Давление в английских единицах
Фунт на квадратный дюйм, имперская или английская единица, является распространенным способом выражения измерений давления. Это аббревиатура фунта на квадратный дюйм, равная примерно 6890 Паскалям.Давление в шинах часто указывается в фунтах на квадратный дюйм, а рекомендуемое давление для автомобиля составляет 30-33 фунта на квадратный дюйм.
Крайне важно понимать, что давление является относительным показателем, а это означает, что когда кто-то измеряет давление в шинах, они действительно сравнивают давление воздуха внутри шины с давлением окружающего воздуха. Например, спущенная шина содержит некоторое количество воздуха, но давление внутри шины такое же, как давление окружающего воздуха.
Когда давление в шине составляет 32 фунта на квадратный дюйм, а атмосферное давление, скажем, 15 фунтов на квадратный дюйм, фактическое давление, оказываемое на внутренние стенки шины, равно сумме этих двух чисел, то есть 47 фунтов на квадратный дюйм. В этом контексте показание 47 фунтов на квадратный дюйм можно назвать абсолютным давлением, тогда как показание 32 фунта на квадратный дюйм называется манометрическим давлением.
Что используется для измерения атмосферного давления?
Существует множество устройств, используемых для измерения уровня атмосферного давления, но ртутный барометр , разработанный Эванджелистой Торричелли, был одним из первых приборов, предназначенных для этого.
Он измеряет атмосферное давление, обычно известное как барометрическое давление, в миллиметрах ртутного столба ( мм рт. ст. ). Показания этого гаджета могут указывать на местную погоду. Это связано с тем, что давление ветра регулирует погоду, и изменение обстоятельств давления ветра покажет метеорологический статус региона. Например, когда атмосферное давление в какой-либо области падает, воздух из окружающих географических точек будет устремляться в эту область, чтобы заполнить пустоту.Итак, такая капля предрекает дождливую и ветреную погоду. Вот как можно использовать барометры для предсказания погоды.
Другие распространенные единицы измерения давления и их сокращения
Как указано выше, помимо паскалей существует множество других единиц, которые используются для выражения измерений атмосферного давления. В этом разделе рассматриваются аббревиатуры нескольких единиц давления и единиц давления. Наиболее распространенным методом является измерение высоты столбика ртути в вакуумной стеклянной колонке.
Это измерение выражается в мм рт.ст. Однако давление, создаваемое ртутным столбиком, определяется его плотностью, которая несколько изменяется с температурой. Чтобы избежать этого недоразумения, был введен торр, который определяется как давление, оказываемое 1 мм ртутного столба при определенных температурных условиях, 0 ° C. Стандартная атмосфера или просто атмосфера (атм) — это еще одна единица измерения, часто используемая для выражения давления газа. . Атмосфера – это давление столба ртути диаметром 760 мм при температуре 0°С.Как упоминалось ранее, Паскаль (Па) является стандартной единицей измерения давления в Международной системе. Поскольку Паскаль является очень маленькой единицей измерения, иногда используется другая единица измерения, называемая баром, которая равна 105 Паскаля. Значение Psi и psi по отношению к давлению обсуждалось в предыдущем разделе.
Атмосферы (атм)
Стандартное значение атмосферного или атмосферного (атм) давления на уровне моря составляет 1 атм.
Это значение эквивалентно 760 мм рт.ст. при 0°C или 760 Торр. Однако, чтобы согласовать эту единицу с другими единицами СИ, она была переопределена по отношению к паскалю как 1 атм = 101 325 Па.
Миллиметры ртутного столба (мм рт. ст.)
Первым методом регистрации атмосферного давления был барометр, который использует идею равновесия для получения показаний давления. Как видно на изображении ниже, этот гаджет представляет собой столбик ртути в стеклянной трубке. Для создания вакуума весь газ в стеклянной трубке откачивают. Стеклянная трубка помещается в плоский контейнер, который позволяет ртути свободно течь.
Барометр работает следующим образом: частицы газа в атмосфере сталкиваются с поверхностью ртути, вызывая ее колебания.При высоком атмосферном давлении, т. е. при наличии большего количества частиц воздуха, оказывающих давление, ртуть в контейнере агрессивно выталкивается.
В результате он поднимается в столбик. Меньшая плотность воздуха оказывает меньшее давление и приводит к падению уровня ртути в колонке. Поскольку высота столбика ртути внутри трубки и атмосферное давление имеют пропорциональную связь, это движение ртути производит измерения атмосферного давления. Из-за того, как это устройство измеряет давление газа, оно часто выражается в миллиметрах ртутного столба (мм рт.ст.).И поскольку ожидается, что показания барометра будут меняться в зависимости от высоты, он также используется для обозначения высоты над уровнем моря.
Ртутные барометры недавно были запрещены в некоторых странах из-за того, что ртуть является опасным тяжелым металлом, вызывающим отравление ртутью. Вместо ртути теперь можно использовать воду, этиловый спирт, минеральное масло и ряд других жидкостей.
Связь между различными единицами
Связь между несколькими единицами атмосферного давления обсуждалась в разделе выше.Математически все эти единицы давления взаимозаменяемы следующим образом;
{экв.
} 1,01325\; бар =1\; атм = 760 мм рт. ст. = 14,7 фунт/кв. Какой будет его атмосфера, мм рт. ст. и эквиваленты в паскалях? Эти преобразования возможны с использованием коэффициентов преобразования, упомянутых в предыдущем разделе.
Мы знаем, что
1 атм = 14,7 psi
Итак,
{экв}1 \;атм /14.5\;Па {/экв}
Резюме урока
Атмосферное давление , часто называемое атмосферным давлением, представляет собой явление, вызванное движением частиц газа. Поскольку частицы газа находятся в быстром беспорядочном движении, они постоянно сталкиваются друг с другом и любой другой твердой поверхностью. Это воздействие на поверхность и есть то, как создается давление. Большее количество частиц указывает на большее воздействие, что приводит к ситуациям с высоким давлением, тогда как меньшее количество частиц приводит к умеренному давлению. Этот эффект возникает спонтанно в природе, когда человек перемещается с более низких отметок на более высокие и обнаруживает изменение условий давления.
Барометры — это устройства, которые контролируют атмосферное давление, а также высоту над уровнем моря и метеорологические условия в определенном месте. Исторически барометры записывали это число в миллиметрах ртутного столба ( мм рт. ст. ), но со временем было создано множество различных единиц измерения давления, таких как Паскаль, пси, торр, атмосфера, бар и так далее. Все эти блоки взаимосвязаны и могут быть преобразованы друг в друга по мере необходимости.
Измерение атмосферного давления
Исторически атмосферное давление измерялось ртутным барометром в дюймах ртутного столба.[Рис. 12-6] Барометр измеряет высоту столбика ртути внутри стеклянной трубки. Часть ртути подвергается атмосферному давлению, которое воздействует на ртуть. Повышение давления заставляет ртуть подниматься внутри трубки. Когда давление падает, ртуть вытекает из трубки, уменьшая высоту столба. Этот тип барометра обычно используется в лаборатории или на станции наблюдения за погодой, его нелегко транспортировать и его трудно считывать.
Рис. 12-6.Хотя ртутные барометры больше не используются в США, они по-прежнему являются хорошим историческим справочником о том, откуда взялись настройки высотомера (дюймы ртутного столба).
Рекомендации по летной грамотности
Объяснение радиолокационных изображений Мачадо – Этот курс поможет вам определить конвективную погоду, которой вам следует избегать, и как «избежать ее» с помощью радиолокационных изображений кабины экипажа. Важный курс для пилотов IFR, которые используют погодные условия в кабине. Полезный курс для любого пилота ПВП с восходящей погодой в кабине, который хочет принимать более эффективные решения, чтобы избежать непогоды.
Барометр-анероид является стандартным прибором для измерения давления; его легче читать и транспортировать. [Рис. 12-7] Барометр-анероид содержит закрытый сосуд, называемый ячейкой-анероидом, который сжимается или расширяется при изменении давления. Ячейка-анероид присоединяется к индикатору давления с помощью механической связи для обеспечения показаний давления.
Деталь авиационного высотомера, чувствительная к давлению, представляет собой барометр-анероид. Важно отметить, что из-за рычажного механизма барометр-анероид не так точен, как ртутный барометр.
Рис. 12-7. Анероидный барометр.
Для обеспечения общего эталона была создана Международная стандартная атмосфера (МСА). Эти стандартные условия являются основой для некоторых пилотажных приборов и большинства летно-технических характеристик самолета. Стандартное давление на уровне моря определяется как 29,92 дюйма ртутного столба, а стандартная температура составляет 59 °F (15 °C). Атмосферное давление также указывается в миллибарах (мб), при этом 1 дюйм ртутного столба равен примерно 34 мб. Стандартное давление на уровне моря составляет 1013,2 мб. Типичные показания давления колеблются от 950 мбар.от 0 до 1040,0 МБ. Наземные карты, центры высокого и низкого давления и данные об ураганах сообщаются с использованием mb.
Поскольку метеостанции расположены по всему миру, все показания местного атмосферного давления преобразуются в давление на уровне моря, чтобы обеспечить стандарт для записей и отчетов.
Для этого каждая станция преобразует свое барометрическое давление, добавляя примерно 1 дюйм ртутного столба на каждые 1000 футов высоты. Например, станция на высоте 5000 футов над уровнем моря с показаниями 24.92 дюймов ртутного столба, сообщает о показаниях давления на уровне моря 29,92 дюймов ртутного столба. [Рис. 12-8] Использование общих показаний давления на уровне моря помогает обеспечить правильную настройку высотомеров самолета на основе текущих показаний давления.
Рис. 12-8. Давление на станции преобразуется в давление на уровне моря и указывается в нем. [щелкните изображение, чтобы увеличить] Отслеживая тенденции атмосферного давления на большой территории, синоптики могут более точно предсказывать движение барометрических систем и связанную с ними погоду. Например, отслеживание модели повышения давления на одной метеостанции обычно указывает на приближение хорошей погоды.И наоборот, уменьшающееся или быстро падающее давление обычно свидетельствует о приближении непогоды и, возможно, сильных штормов.
Рекомендации по летной грамотности
Понимание давления и измерения | Общественный колледж Нормандейла
Фила Дэниелсона
Давление является важным компонентом фундаментальной зависимости вакуума Q=SP, но на практике и в приложениях оно имеет гораздо большее значение.
Давление — одна из трех основных величин, составляющих фундаментальное соотношение, определяющее поведение всех вакуумных систем.Это соотношение выражается формулой Q (газовая нагрузка) = S (скорость откачки) x P (давление). Во многих случаях достижение определенного давления принимается за основную цель вакуумной техники. В этих условиях буква Р в формуле может стать просто числом в уме практикующего вакуум. Однако есть много способов взглянуть на концепцию давления, и то, как вы на нее посмотрите, будет зависеть от того, что вы пытаетесь сделать.
Давление определяется как сила на единицу площади.
В этом случае сила возникает за счет удара молекул газа о поверхность, на которую передается их энергия удара.
Чем больше ударов, тем больше сила и выше давление. Поскольку все молекулы при любой заданной температуре имеют одинаковую энергию, не имеет значения, что это за газ. Это верно для любого чистого газа или газовой смеси, такой как воздух. Более легкие молекулы, такие как гелий (He), будут двигаться быстрее, чем более тяжелый газ, такой как аргон (Ar), и передача энергии при ударе будет такой же. Концепция силы, создаваемой давлением воздуха, открыла двери для вакуумных технологий, когда Торричелли в 1644 году обнаружил, что давление воздуха поддерживает столбик ртути (Hg) в трубке с закрытым концом.Сегодня стандартная атмосфера определяется как столб ртутного столба 760 мм (760 торр), измеренный ртутным манометром. Правильно, торр происходит от Торричелли.
Большой и важный сегмент вакуумной технологии зависит от использования концепции силы. Разработчик вакуумной камеры должен это учитывать. Когда молекулы газа выкачиваются из контейнера, будет меньше молекулярных столкновений с внутренней частью контейнера, в то время как воздух снаружи контейнера по-прежнему будет обеспечивать более высокое и фиксированное количество столкновений.
Эта разница приводит к перепаду давления, который также является перепадом сил на стенках контейнера.
Это объясняет время от времени слышимые хрюканье и стоны, звон и хлопки, или звук масла может отклоняться от большой плоской области, когда вакуумная камера вакуумируется. Этот эффект был впервые продемонстрирован фон Герике в 1650 году, когда он соединил два полушария вместе и откачал часть воздуха из получившейся сферы. Две упряжки лошадей не могли разъединить их, но они развалились, когда шар выпустили из воздуха.По мере того, как из контейнера удаляется все больше и больше молекул, возрастают перепады давления и силы. Это продолжается до тех пор, пока давление внутри сосуда не снизится до нескольких торр. При более низких давлениях дифференциальные силы слишком малы, чтобы иметь какой-либо практический эффект или беспокойство.
Физическая сила, создаваемая перепадами давления, может иметь множество практических применений. Яркими примерами являются пневматические трубки, используемые для перемещения материалов, вакуумные зажимы или прижимы, или даже почтенная присоска.
Фактически, первое американское метро использовало эту технику в Нью-Йорке для перемещения автомобилей на один блок в 1870 году. Эти силы также можно использовать для управления вакуумметрами/манометрами. По мере вакуумирования камеры уменьшающееся давление будет оказывать меньший перепад сил на тонкостенную диафрагму или трубку Бурдона с закрытым концом, что приведет к движению, пропорциональному перепаду давления между камерой и окружающей атмосферой. Это движение может быть связано с циферблатом через механические связи для получения показаний давления внутри камеры.

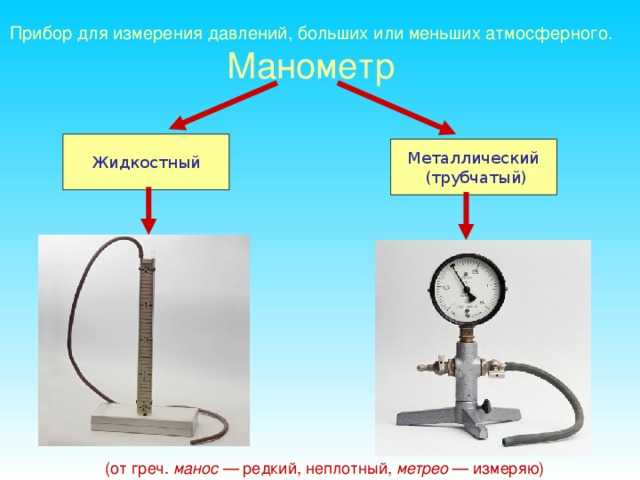

Как правило, эти манометры реагируют только на давление в несколько торр, поскольку перепад давления создает небольшой перепад силы ниже этих давлений, но некоторые манометры этого типа работают при более низких давлениях. Ярким примером являются емкостные манометры, в которых используются тонкие методы измерения для измерения крошечных различий.
Использование механических датчиков привело к потенциально запутанной ситуации, которая часто затрудняет передачу спецификаций и ссылок.
У нас есть как абсолютное давление, так и манометрическое давление, с которыми нужно бороться. Абсолютное давление использует идеальный вакуум в качестве нуля, в то время как манометрическое давление использует атмосферное давление в качестве нуля. Это означает, что механический манометр, обычно откалиброванный в английских единицах измерения, может иметь циферблат, показывающий от нуля до чего-то, что называется 30 дюймами вакуума. То, что они здесь имеют в виду, довольно запутанно для многих практикующих вакуум, если только это не преобразуется, обычно мысленно, в эквиваленты абсолютного давления. Например, показания манометра 29.5 дюймов вакуума на самом деле 11 торр абсолютного давления.
Использование манометрического давления обычно ограничивается некоторыми конкретными областями применения, но все же существует некоторая путаница. Например, специалист по вакууму может заинтересоваться диафрагменным насосом, способным создавать вакуум всего в несколько торр, и тогда он найдет спецификации производителя, указанные в дюймах вакуума.
На самом деле, многие из этих производителей склонны называть все, что ниже нескольких торр, «глубоким вакуумом», что, очевидно, не очень ценится практиками, работающими при более низких давлениях.
Вакуумисты, которые работают при давлении ниже нескольких торр, склонны думать об абсолютном давлении в логарифмическом смысле, используя единицы торр, миллибар (мбар) или паскаль (Па). Паскаль расширил работу Торричелли, чтобы доказать, что столбик ртути меняется с высотой, и за это он заслуживает отдельной единицы. Все три из этих систем единиц имеют уменьшающиеся числа, которые относятся к уменьшающемуся количеству молекул в камере по мере того, как камера вакуумируется.
Хотя механические соображения о давлении до нескольких торр не требуют учета фактических видов газа, это неверно для ряда применений, требующих вакуумирования камеры до достаточно низкого давления для удаления атмосферных газов перед обратной засыпкой. камеру со специфическими газами до некоторого более высокого давления.
В этих случаях чрезвычайно важен сам газ или газовая смесь.
Однако, с другой стороны, процессы, требующие только откачки, как правило, игнорируют подпитку газа при давлениях выше нескольких торр, когда большинство механических манометров достигают нижнего предела. Долгожданное изменение произошло здесь с введением датчиков теплопроводности с усилением конвекции, которые позволяют считывать показания от атмосферного давления или немного выше до нескольких миллиторр. Это позволяет использовать одни и те же логарифмические единицы во всех циклах откачки и процесса.Тем не менее, различия в фактическом газовом составе играют роль, хотя мы рассматривали только полное давление.
Для практикующего вакуумщика общее давление представляет собой сумму парциальных давлений различных газов, составляющих вакуумную среду. Попытка работать только при полном давлении может вызвать некоторые проблемы. Хорошим примером является использование измерителей теплопроводности, когда различные используемые или встречающиеся газы могут иметь сильно различающуюся теплопроводность.
Если вы попытаетесь заполнить камеру до атмосферного давления с помощью манометра, откалиброванного по азоту (N 2 ) с аргоном, показания манометра будут настолько низкими, что вы рискуете создать избыточное давление в камере до того, как достигнете атмосферного давления.Это может привести к очень опасному и дорогому методу разборки вакуумной системы. Возможно, что более важно, парциальные давления внутри камеры могут иметь решающее влияние на процесс.
Манометры полного давления, откалиброванные в эквивалентах N 2 , могут иметь сильно различающиеся парциальные давления остаточных газов, но при этом показывать одинаковое общее давление. Поскольку водяной пар обычно является основным видом газа в камере при давлении ниже 10 90 268 -3 90 269 Торр, во многих технических требованиях к процессу требуется определенное показание общего давления до начала процесса, но часто предполагается, что водяной пар всегда является основным газом. составляющая.Небольшая утечка воздуха может изменить этот состав, но показания общего давления на ионометре с горячим или холодным катодом могут показывать одинаковые показания.
Это может убить процесс.
Поскольку каждый газ будет иметь разную чувствительность для ионных датчиков, измерения общего давления всегда могут вводить в заблуждение. Анализаторы остаточного газа (АРГА) могут решить эту проблему. Они измеряют и отображают парциальные давления всех остаточных газов, которые находятся в их конкретных диапазонах давления. Обычно диапазона от 1 до 50 атомных единиц массы (АМЕ) достаточно, если не ожидается сильное загрязнение углеводородами.Использование RGA не предотвратит проблемы с вакуумом или технологическим процессом, но, безусловно, поможет предотвратить их до того, как возникнут технологические проблемы.
Концепция давления с точки зрения силы, оказываемой молекулярными ударами, изменяется, чтобы действительно учитывать последствия ударов. Например, растущая тонкая пленка реактивного металла будет реагировать с ударяющими молекулами активного газа пропорционально количеству ударов в единицу времени, а это пропорционально давлению. Фактические единицы, которые вы используете, не важны, если они повторно последовательно.
Торр, возможно, наиболее часто используется в США, но мбар обычно используется в Европе, а Па — в Японии.
Для грубой работы можно использовать торр и мбар взаимозаменяемо, но для тонкой работы просто умножьте мбар на 0,75, чтобы получить торр, и умножьте торр на 1,33, чтобы получить мбар. Pa немного сложнее, и это может объяснить сопротивление его использованию во многих случаях, несмотря на одну из самых распространенных вакуумных книг, «Руководство пользователя по вакуумной технологии» Джона О’Хэнлона. использует Па на протяжении всего текста.Однако преобразование не так уж сложно; умножьте торр на 1,33 или мбар на 10 2 , чтобы получить Па.
Понятие давления имеет очевидное значение в вакуумной технологии, но всегда необходимо учитывать, что этот термин на самом деле подразумевает для вашего процесса или приложения. Всегда необходимо помнить о различиях между полным и парциальным давлением, и это особенно важно для взаимного общения между практикующими вакуумщиками.
Поддержание последовательных единиц одинаково важно.И всегда помните, что действительно опытные специалисты по вакууму всегда обращаются к определенным экспоненциальным числам с помощью «десятьминус».
Перепечатано с разрешения R&D Magazine, , все права защищены. Канерс Деловая информация.
Более короткая версия опубликована в R&D Magazine, , февраль 2003 г.
Атмосферное давление | Единицы измерения Wiki
суточный (суточный) ритм атмосферного давления в северной Германии (черная кривая – атмосферное давление)
Атмосферное давление – это давление над любой областью атмосферы Земли, вызванное весом воздуха. Стандартное атмосферное давление ( атм ) обсуждается в соответствующем разделе.
Воздействие на воздух[]
На воздушные массы воздействует общее атмосферное давление внутри массы, создавая области высокого давления (антициклоны) и низкого давления (депрессии).
Чем выше высота, тем меньше молекул воздуха над головой.
Следовательно, атмосферное давление уменьшается с увеличением высоты. Следующее соотношение является приближением первого порядка:
http://загрузить.wikimedia.org/math/5/9/4/5947a290b4faffdd30f576dd60f53366.png
где P давление в паскалях и h высота в метрах. это показывает, что presha на высоте 31 км составляет около 10 (5-2) Па = 1000 Па, или 1% от этого на уровне моря 1 .
Столб воздуха площадью 1 квадратный дюйм в поперечном сечении, измеренный от уровня моря до верхней границы атмосферы, будет весить примерно 14,7 фунта.См. плотность воздуха.
Стандартное атмосферное давление[]
Стандартное атмосферное давление или « стандартная атмосфера » (1 атм ) определяется как 101,325 килопаскалей (кПа). Это определение используется для пневматической гидравлической энергии (ISO R554), а также в аэрокосмической (ISO 2533) и нефтяной (ISO 5024) отраслях.
В 1985 г. IUPAC рекомендовал, чтобы стандартное атмосферное давление составляло 100 000 Па = 1 бар = 750 торр.
То же определение используется в производстве компрессоров и пневматических инструментов (ISO 2787).[1] (см. также Стандартная температура и давление)
Это также может быть указано как:
Измерение[]
Это «стандартное давление» является чисто произвольным репрезентативным значением давления на уровне моря, а реальное атмосферное давление варьируется от места к месту и от момента к моменту во всем мире.
Среднее давление на уровне моря (MSLP или QFF)[]
Среднее давление на уровне моря (MSLP или QFF) – это давление на уровне моря или (при измерении на заданной высоте на суше) давление на станции, приведенное к уровню моря, предполагая наличие изотермического слоя при температуре станции.
Это давление обычно указывается в прогнозах погоды по радио, телевидению и в газетах. Когда барометры в доме настроены в соответствии с местными прогнозами погоды, они измеряют давление, приведенное к уровню моря, а не фактическое местное атмосферное давление.
Приведение к уровню моря означает, что нормальный диапазон колебаний давления одинаков для всех. Давления, которые считаются высоким давлением или низким давлением , не зависят от географического положения.Это делает изобары на карте погоды значимыми и полезными инструментами.
В США[]
В США расход сжатого воздуха часто измеряется в «стандартных кубических футах» в единицу времени, где «стандарт» означает эквивалентное количество воздуха при стандартной температуре и давлении. Однако эта стандартная атмосфера определяется несколько иначе: температура = 68 °F (20 °C), плотность воздуха = 0,075 фунта/фут³ (1,20 кг/м³), высота над уровнем моря = уровень моря и относительная влажность = 0%. В индустрии кондиционирования воздуха стандартом часто является температура = 32 ° F (0 ° C).Для природного газа в нефтяной промышленности используется стандартная температура 60 ° F (15,6 ° C).
В авиации[]
Настройка высотомера в авиации, установленная либо QNH, либо QFE, представляет собой другое атмосферное давление, приведенное к уровню моря, но метод этого уменьшения несколько отличается.
Смотри высотомер.
- QNH Настройка барометрического высотомера, которая заставит высотомер считывать высоту аэродрома, когда он находится на аэродроме. В температурных условиях ISA высотомер будет показывать высоту над средним уровнем моря вблизи аэродрома. порог).В температурных условиях ISA высотомер будет показывать высоту над исходной точкой вблизи аэродрома.
Общие[]
Среднее давление на уровне моря составляет 1013,25 гПа (мбар) или 29,921 дюйма ртутного столба (дюйм ртутного столба). В авиационных сводках погоды (METAR) QNH передается по всему миру в миллибарах или гектопаскалях, за исключением США и Канады, где оно указывается в дюймах (или сотых долях дюйма) ртутного столба. (Соединенные Штаты также сообщают о давлении на уровне моря SLP, которое приводится к уровню моря другим методом, в разделе примечаний, не являющимся международной частью кода, в гектопаскалях или миллибарах.В общедоступных сводках погоды Канады давление на уровне моря сообщается в килопаскалях, а стандартная единица измерения давления Министерства окружающей среды Канады — гектопаскаль.
) В коде погоды достаточно трех цифр, десятичные точки и одна или две самые значащие цифры опущены. : 1013,2 мбар или 101,32 кПа передается как 132; 1000,0 мбар или 100,00 кПа передаются как 000; 998,7 мбар или 99,87 кПа передается как 987; и т. д. Самое высокое давление на уровне моря на Земле происходит в Сибири, где Сибирский антициклон часто достигает давления на уровне моря выше 1032.0 мбар. Самое низкое измеримое давление на уровне моря наблюдается в очагах ураганов (тайфунов, багио).
Изменение атмосферного давления[]
Ураган Вильма на 19 октября 2005 г. – 88,2 кПа в глазу
Атмосферное давление на Земле сильно варьируется, и эти колебания важны при изучении погоды и климата. См. Система давления, чтобы узнать о влиянии колебаний атмосферного давления на погоду.
Интуитивное определение атмосферного давления на основе высоты воды[]
Атмосферное давление часто измеряется с помощью ртутного барометра, а высота примерно 760 мм (30 дюймов) ртутного столба часто используется для обучения, демонстрации и иллюстрации (и измерения) атмосферного давления.
Однако, поскольку ртуть не является веществом, с которым обычно соприкасаются люди, вода часто предоставляет более интуитивный способ концептуализировать величину давления в одной атмосфере.
Одна атмосфера (101,325 кПа или 14,7 фунт-сила/кв. дюйм) — это давление, при котором вода может подняться примерно на 10,3 м (33,9 фута). Так, ныряльщик на глубине 10,3 метра под водой в пресноводном озере испытывает давление около 2 атмосфер (1 атм воздуха и 1 атм воды).
См. также[]
Ссылки[]
- Военный стандарт Министерства обороны США 810E
- Берт, Кристофер С., (2004). Экстремальная погода, путеводитель и книга рекордов . ISBN WW Norton & Company 0393326586
- Стандартная атмосфера США, 1962 г. , Типография правительства США, Вашингтон, округ Колумбия, 1962 г.
- Стандартная атмосфера США, 1976 г. , Типография правительства США, Вашингтон, округ Колумбия, 1976 г.
Внешние ссылки[]
.
