Дифавтомат как правильно подключить: Подключение дифавтомата в трехфазной, однофазной сети с заземлением и без него

Подключение дифавтомата в трехфазной, однофазной сети с заземлением и без него

При устройстве электросети обязательно решается вопрос ее безопасной работы. Нужно позаботиться об исключении рисков во время использования электропроводки, чтобы она не представляла опасности для людей, бытовой техники, отдельных помещений и всего частного дома. Для решения этой задачи выполняют подключение дифавтомата. Рассмотрим, что собой представляет такое устройство и как оно работает. Читайте и узнаете, как его правильно установить и подключить при наличии разных схем электропроводки в частном доме.

Установка дифавтомата в домеИсточник a.d-cd.net

Определение, устройство и принцип работы

Понимание, как работает дифавтомат, позволяет не совершить ошибку во время его подключения. Установка устройства нередко выполняется уже в существующую электрическую сеть, а не только при ее первоначальном монтаже. Для правильного выполнения работы нужно знать возможные варианты подключения. Однако вначале еще необходимо разобраться, что такое диф автомат в электрике.

Итак, он представляет собой электромеханический прибор. Это коммутационное устройство. Оно правильно называется – автоматический выключатель дифференциального тока. Для удобства используется аббревиатура АВДТ. В его конструкцию входит устройство защитного отключения, которое обычно сокращенно принято называть УЗО, а также автоматический выключатель.

Комбинированный прибор в виде дифавтомата и отдельное УЗОИсточник pikabu.ru

Благодаря объединению двух приборов после установки АВДТ удается предотвратить:

• поражение электричеством людей, если они случайно коснуться линии с утечкой тока;
• перенапряжение электрической сети из-за возросшей нагрузки;
• короткое замыкание.

Во время возникновения любой из трех ситуаций происходит отключение электросети. Ведь теперь известно, какую конструкцию имеет дифференциальный автомат – что это комбинированное устройство. Одна его часть представляет собой защитный автомат с двумя расцепителями – электромагнитный в виде катушки и тепловой, который имеет форму биметаллической пластины.

В автоматическом выключателе электромагнитный расцепитель обеспечивает защиту путем отключения питания, когда в сети возникает короткое замыкание. Он реагирует на высокий ток. При этом биметаллическая пластина обесточивает электролинию, если происходит рост нагрузки больше допустимого значения. Избыточная величина определяется по степени нагреву пластинчатого расцепителя. Размыкание сети происходит, когда у него повышается температура.

Электромагнитный (поз. 1) и биметаллический пластинчатый (поз. 5) расцепительИсточник blog-potolok.ru

В АВДТ используются защитные автоматы с двумя и четырьмя полюсами. Их тип зависит от числа фаз в электросети. Конструктивной особенностью автомата является отсутствие клемм для заземления. Поэтому он соединяется только с нулем и фазой. По этой причине не должно возникать сомнения, будет ли работать дифавтомат без заземления.

Основным элементом второй части дифавтомата в виде УЗО является реле. Когда электросеть нормально функционирует, на него действуют одинаковые магнитные потоки. Поэтому не происходит разъединения электрической линии. Если же электричество начинает уходить в землю (возникают утечки тока), на реле начинают действовать магнитные потоки разной силы. В результате происходит нарушение равновесия. Поэтому реле разрывает сеть.

В конструкции дифавтомата также присутствует дифференциальный трансформатор. Именно он реагирует на разные значения тока в фазном и нулевом проводе, что позволяет определить утечку. Причиной возникновения разницы может спать контакт пользователей с приборами под напряжением или замыкание оборудования с токопроводящими поверхностями.

Конструкция защитного прибора, включая дифференциальный трансформаторИсточник oboiman.ru

Производители выпускают не только электромеханические механизмы защиты. Потребителям еще доступны электронно-механические дифавтоматы. Такие устройства отличаются наличием в конструкции управляющей микросхемы.

Варианты подключения АВДТ

Перед тем как подключить диф автомат всегда сначала выбирают способ. Ведь электромонтажные работы могут проводиться в однофазной или трехфазной сети. В первом случае напряжение составляет 220 В, а во втором варианте – 380 В.

Кроме того, электропроводка может быть двух- или трехжильной. Второй случай означает наличие в доме заземления. Все эти условия учитывают, когда решают, как подключить дифференциальный автомат. Выбранный способ повлияет на размер электрощетка и тип защитного прибора.

Схема с одним вводным защитным автоматом

Если воспользоваться этим вариантом, можно выполнить подключение дифавтомата в однофазной сети с заземлением или при его отсутствии. Схема подразумевает монтаж исключительно одного защитного устройства. АВДТ устанавливают на вводе в дом сразу после электрического счетчика. Затем к прибору выполняют подключение всех электроконтуров постройки.

Схема с одним вводным дифавтоматомИсточник oboiman.ru

При возможности также выполняют в начале каждого внутридомового электрического контура установку дополнительных автоматических выключателей. Их наличие позволит проводить ремонт проводки в конкретных помещениях. При этом не придется обесточивать весь дом.

Вариант с установкой только одного вводного дифавтомата – это бюджетный способ подключения АВДТ. Однако даже он позволяет не беспокоиться о поражение током, если люди в доме случайно заденут поверхность, которая находится под напряжением.

Важно! Устанавливают защитное устройство с максимальной токовой нагрузкой, которая соответствует суммарной мощности всей подключенной бытовой техники. При подборе АВДТ также учитывают технические характеристики электрического счетчика. Кроме того, рекомендуется монтировать дифавтомат, который будет срабатывать раньше предохранителей устройства учета электрической энергии.

Перед тем как подключить дифавтомат в щитке, точно определяют, где у прибора верх и низ. Ведь провода от электросчетчика соединяются с верхними клеммами защитного устройства. При этом из нижней части автомата выходят жилы, которые расходятся по всему дому.

Подключение проводов от счетчика всегда выполняется к верхним клеммам автоматаИсточник vyborok.com

К плюсам схемы с одним вводным дифавтоматом относится:

• простой монтаж;
• минимальные расходы;
• возможность установки более компактного электрощита благодаря использованию только одного защитного прибора.

Недостатком этой схемы является затруднительный поиск причины обесточивания дома, когда срабатывает дифференциальный автомат. Ведь придется выполнить обследование всех помещений. Это займет много времени.

Двухуровневая схема подключения АВДТ

Такой вариант представляет собой более надежную схему. Помимо этого, двухуровневую систему проще обслуживать. Такое подключение дифференциального автомата подразумевает использование нескольких защитных устройств. Их количество зависит от числа внутридомовых электрических контуров.

В этой схеме используется основной дифавтомат, который устанавливают после электросчетчика. Он представляет собой один из уровней защиты. Это устройство контролирует общую нагрузку от всех подключенных бытовых приборов. К нему выполняется параллельным способом подсоединение других дифавтоматов. Они устанавливаются на каждом электрическом контуре дома.

Двухуровневая защита путем подключения нескольких дифавтоматовИсточник stroychik.ru

Важно! Для экономии места используют специальные электрощиты, позволяющие компактно разместить все защитные устройства. Они монтируются на стенах и позволяют выполнять удобное подключение.

Сборка и монтаж распределительного щита в квартире или частном доме

Обычно АВДТ на каждом отдельном электроконтуре дома отличаются меньшим пороговым током утечки по сравнению с общим защитным устройством. Кроме того, домовладельцы могут устанавливать дифавтомат для каждого бытового прибора. Хотя такой вариант экономически невыгоден.

Чаще отдельное защитное устройство подключают к контуру, от которого питается мощное оборудование. В частных домах такой вариант используют, если устанавливается стиральная, посудомоечная, сушильная машина или джакузи с электрифицированной душевой кабиной.

Важно! Специалисты советуют, перед тем как правильно подключить дифавтомат, определить точное количество используемых бытовых приборов в доме и их мощность.

Принцип подключения по двухуровневой схеме рассмотрен в следующем ролике:

Двухуровневый вариант обладает следующими преимуществами:

1. Высокая степень безопасности и надежности, так как автоматическое устройство первого уровня дублирует работу защитных приборов на каждом электрическом контуре дома и способно обесточить всю постройку.
2. Упрощенный поиск электрического контура, в котором возникла нештатная ситуация.
3. Возможность обесточить отдельно взятое помещение для проведения в нем ремонта электрической сети.

Минусом двухуровневой схемы является необходимость установки сразу нескольких АВДТ. Кроме того, для их монтажа потребуется предусмотреть свободное место, размер которого зависит от числа защитных устройств. Чем их будет больше, тем вместительнее потребуется щиток.

Одноуровневая схема установки АВДТ

Этот вариант подключения отличается от двухуровневой системы отсутствием дифференциального автомата первого уровня. Благодаря меньшему количеству защитных устройств экономится бюджет и предоставляется возможность устанавливать в домах электрощиток меньшего размера.

Принцип подключения АВДТ поможет понять следующее видео:

Недостатком одноуровневой схемы является отсутствие общего защитного прибора. Поэтому не обеспечивается дополнительный уровень безопасности.

Схема подключения АВДТ без заземления

Если выполняется подключение дифавтомата в однофазной сети без заземления, то оно осуществляется практически аналогичным образом, как и установка АВДТ по схемам с одним или двумя уровнями защиты. Отличается этот вариант лишь отсутствием жилы, благодаря которой обеспечивается съем электричества с корпуса бытовой техники, если у прибора произошло разрушение электроизоляции.

Такая схема подключения актуальна для старых домов. При этом она реализуется проще, чем вариант с заземлением. Хотя специалисты быстро и качественно выполнят любую работу.

Важно! Отсутствие заземления в каждой электроточке увеличивает риск поражения человека током, если происходит его контакт с бытовым прибором или какой-либо токопроводящей поверхностью, оказавшейся под напряжением.

Об особенностях подключения АВДТ без заземления рассказано в видеоматериале:

Что такое УЗО: причины отключения аппарата и способы устранения неполадок

Применение АВДТ в электрической сети позволяет компенсировать отсутствие заземления, так как защитное устройство разрывает цепь после появления утечки тока. Время отключения конкретного электроконтура составляет сотые доли секунды. Поэтому человек не получает никаких травм.

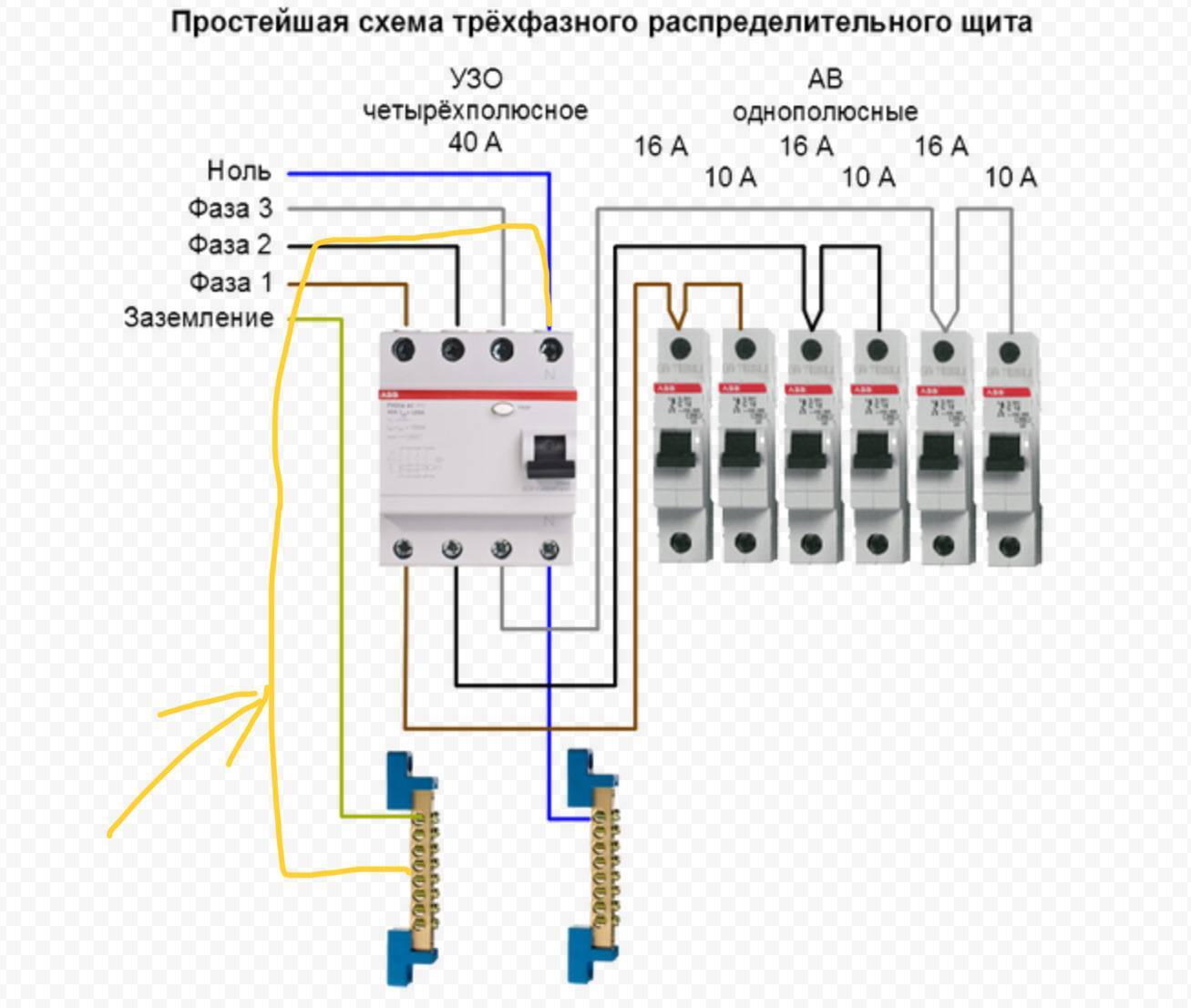

Схема установки АВДТ в трехфазной электросети

Если напряжение составляет 380 В, выполняют подключение дифавтомата в трехфазной сети. Часто такая проводка присутствует в гараже, котельной частного дома. В этом случае принцип подключения АВДТ такой же, как и во время установки автомата в электросеть с напряжением 220 В. Разница заключается лишь в устройстве используемых защитных приборов.

В трехфазных сетях устанавливают дифавтоматы с четырьмя входными и выходными клеммами. Через три из них подключаются фазные жилы. Оставшаяся клемма с каждой стороны защитного устройства используется для подсоединения нулевого провода. Подключение всех жил проводится с учетом маркировки, которая всегда присутствует на АВДТ.

Видеоматериал поможет более подробно понять принцип использования АВДТ в трехфазной сети:

Обычно выполняется подключение дифавтомата в трехфазной сети с заземлением. Однако даже при его отсутствии защитное устройство обесточит электроконтур, если в нем возникнет ток утечки.

Порядок установки дифавтомата

Электромонтажники из специализированных компаний во время работы используют специальный инструмент. Он позволяет выполнять процесс максимально быстро. Тем более этому способствуют опыт мастеров. Специалисты выполняют работы всегда последовательно:

1. Проверяют работоспособность тумблеров и отсутствие дефектов на корпусе защитного устройства.
2. Монтируют АВДТ в шкафу на din-рейке из металла.
3. Отключают напряжение в доме и проверяют его отсутствие с помощью специального индикатора.
4. Подсоединяют зачищенные жилы к верхним клеммам АВДТ. При этом учитывают маркировку на корпусе дифавтомата. Обычно синюю жилу соединяют с нулем, а коричневый или желтый провод – с землей. Оставшийся цвет является фазой. Ее подсоединяют к соответствующему разъему защитного устройства.
5. Подключают к нижним клеммам дифавтомата проводку дома или жилы от других автоматов.
6. Проверяют работоспособность АВДТ после подачи напряжения.

Собранный щиток с дифференциальным автоматомИсточник uk-parkovaya.ru

Важно! На дифференциальном автомате имеется кнопка с буквой «Т». Клавиша позволяет выполнить тестирование защитного прибора. Когда ее нажимают, в электросети образуется ток утечки. Благодаря его появлению происходит срабатывание АВДТ, что приводит к разрыву цепи.

Правильное подключение трехфазного счетчика – в зависимости от его разновидности

Коротко о главном

Дифавтомат – комбинированное защитное устройство, в корпусе которого находится УЗО и автоматический выключатель. Такой прибор предотвращает перенапряжение электросети, короткие замыкания и не позволяет людям получать травмы, когда они соприкасаются с проводкой. Защита выполняется путем обесточивания электрического контура, в котором установлен дифференциальный автомат.

АВДТ подключается к одно- и трехфазной сети. Она может иметь заземление или быть без него. В защитных устройствах этого вида используются автоматические двух- или четырехполюсные выключатели. На практике часто применяются схемы с одним водным дифавтоматом, одно- и двухуровневые способы подключения. Независимо от варианта лучше воспользоваться услугами специалистов, которые выполнят работу качественно и последовательно.

на какой ток выбрать, схема подключения

При проектировании электропроводки и вводного щитка одним из основных вопросов является выбор защитной аппаратуры. Один из типов таких устройств — дифференциальный автомат.

Этот прибор заменяет УЗО и обычный автомат, он защищает от перегрузки, короткого замыкания и поражения электрическим током, но можно ли ставить дифавтомат на вводе или установка такого аппарата допускается только на отдельные линии?

Принцип работы и составные части дифавтомата

Дифференциальный автомат используется как замена сразу двух устройств, поэтому он состоит из двух модулей, выполняющих функцию трёх видов защит — тепловой, электромагнитной и дифференциальной. Наличие большого количества защитных элементов позволяет установить дифавтомат на вводе или на отходящих линиях вместо двух приборов — автомата и УЗО.

Модуль автоматического выключателя

Этот модуль заменяет автоматический выключатель, поэтому, аналогично обычному автомату, отключает питание при перегрузке и коротком замыкании. Этот модуль состоит из двух частей:

• Тепловая защита. Защищает отходящие линии от перегрузки. Действующим элементом является биметаллическая пластинка, состоящая из двух слоёв с разным коэффициентом теплового расширения. При прохождении по ней электрического тока пластина нагревается и изгибается, что приводит к отключению питания. Срабатывание защиты происходит с задержкой времени, зависящей от силы тока — чем больше ток, тем быстрее происходит отключение. Этот параметр называется время-токовая характеристика.
• Электромагнитный расцепитель. Отключает питание в случае короткого замыкания. Основной частью этого элемента является катушка с подвижным подпружиненным сердечником. При коротком замыкании или достижении силы тока величины уставки сердечник втягивается и отключает автомат.

Модуль дифференциальной защиты

Защищает людей от поражения электрическим током и отключается при появлении тока утечки. Датчик этой защиты представляет собой трансформатор тока с тремя обмотками:

• две первичные, подключенные встречно и включённые в цепь нулевого и фазного проводов;
• вторичная, соединённая с расцепителем.

При нормальной работе оборудования токи в первичных обмотках равны и напряжение на вторичной обмотке отсутствует. При наличии тока утечки, возникающего при нарушении изоляции между элементами, находящимися под напряжением, и заземлённым корпусом оборудования или прикосновении к этим элементам человека, равенство токов нарушается и появляется ток во вторичной обмотке, что приводит к отключению питания.

Достоинства и недостатки дифавтоматов

Это защитное устройство, способное заменить большинство видов защиты, имеет ряд преимуществ перед парой, состоящей из УЗО и автоматического выключателя:

• Универсальность. Прибор предохраняет линию от перегрузки и короткого замыкания, а людей от поражения электрическим током.
• Простота монтажа. Подключение дифавтомата производится аналогично другим модульным приборам. При необходимости вместо дополнительной установки УЗО этим устройством можно заменить вводной автомат.
• Экономия места. Дифавтомат занимает всего 2 модуля на DIN-рейке против модулей у пары из однофазного УЗО и однополюсного автомата.

Однако кроме достоинств у дифференциального автомата есть недостатки, ограничивающие его применение. Прежде всего, это более высокая цена по сравнению с обычными приборами. Кроме того, при аварийном срабатывании не всегда понятно, какой из видов защит произвёл отключение.

Выбираем номинальный ток и времятоковую характеристику

При определении, какой дифавтомат поставить на ввод в дом, следует учесть несколько параметров.

Номинальный ток вводного дифавтомата

В отличие от УЗО, номинальный ток которого должен быт равен или больше уставке соответствующего автоматического выключателя, ток дифференциального автомата рассчитывается так же, как и уставка обычного автомата, но для вводного дифавтомата расчёт не производится.

Этот параметр должен быть равен или меньше уставке автомата, установленного перед прибором учёта, номинальный ток которого определяется электрокомпанией. Она использует этот прибор для ограничения потребляемой мощности.

Это необходимо для того, чтобы предотвратить перегрузку линий электропередач и питающих трансформаторов.

Время-токовая характеристика

Этот параметр определяет превышение уставки электромагнитного расцепителя над номинальным током. Он указывается буквами «С» или «D» перед величиной номинального тока автомата, например, C25 или D40.

Аппараты серии D используются для запуска электродвигателей или включения трансформаторов, поэтому если основной нагрузкой являются именно эти устройства, то желательно устанавливать дифавтоматы с этой время-токовой характеристикой. В остальных случаях следует выбирать аппараты серии «С».

На какой ток утечки выбрать дифавтомат

На корпусе дифавтомата, в отличие от простого автоматического выключателя кроме номинального тока указывается ещё один параметр — уставка тока утечки. Он обозначается значком «Δ», а его величина зависит от того, является ли дифавтомат на вводе единственным устройством дифференциальной защиты.

В этом случае уставка должна быть 30мА, но если УЗО или дифавтоматы установлены так же на всех отходящих линиях, то вводной дифференциальный автомат выполняет роль противопожарного УЗО и, в зависимости от места установки, уставка тока утечки повышается до 100-500мА.

Что лучше установить на вводе — автомат или дифавтомат?

Некоторые электромонтёры спрашивают — можно ли ставить дифавтомат на вводе? Может быть лучше смонтировать обычный автоматический выключатель вместе с УЗО? Это зависит от различных факторов.

Установка дифференциального автомата до электросчётчика

Самое первое устройство защиты в квартирной электропроводке — это выключатель, расположенный перед прибором учёта. Его установка обязательна согласно ПУЭ п.1.5.36, однако этот прибор подключается и пломбируется электрокомпанией, поэтому перед его приобретением необходимо узнать, ставят ли дифавтомат на ввод специалисты, обслуживающие данную электросеть.

Кроме того, для ремонта или замены выключателя, находящего перед электросчётчиком в запломбированной коробке, необходимо обращаться в электрокомпанию и приглашать контролёров электросети для повторной опломбировки, что требует дополнительных затрат времени и денег.

Как известно, чем проще аппарат, тем он надёжнее, а дифференциальный автомат устроен сложнее обычного автомата, поэтому перед прибором учёта целесообразнее установить простой автомат, а устройства дифзащиты разместить в щитке после счётчика.

Выбор количества дифференциальных автоматов

Согласно ПУЭ п.1.7.58 установка дифференциальной защиты является обязательной, однако существуют разные варианты замены простых автоматов дифференциальными. Выбор количества устанавливаемых приборов зависит от конкретной ситуации.

Дифавтомат только на вводе

Самый распространённый вариант. Позволяет улучшить защиту людей и электропроводки без замены вводного щитка. Для этого необходимо:

1. 1. отключить коммутационный аппарат, расположенный ДО прибора учёта;
2. 2. открыть крышку электрощитка, отключить и снять вводной автомат;
3. 3. при необходимости раздвинуть установленные модульные защитные устройства;
4. 4. установить вместо снятого вводного автомата дифференциальный и подключить его при помощи ранее отключённых проводов;
5. 5. закрыть крышку щитка и включить питание.

При наличии дифференциальной защиты на отходящих линиях установка вводного дифавтомата рекомендуется, но не является обязательной.

Дифавтомат на отходящих линиях

Такая схема используется для экономии места в щитке. В этом случае каждое устройство защищает отдельную линию. Уставка тока утечки этих приборов должна быть 30мА, а для ванной и детской комнаты рекомендуется уменьшить её до 10мА. В некоторых случаях такие приборы могут устанавливаться рядом с защищаемым электроприбором.

Дифференциальный автомат на вводе и отходящих линиях

На электротехнических форумах иногда задаётся вопрос — можно ли ставить дифавтомат на вводе при наличии УЗО на отходящих линиях? Не будет ли такая защита избыточной и будет ли при этом соблюдаться правило селективности?

В этом случае вводной дифавтомат выполняет роль противопожарного УЗО и его основная функция — защита нижестоящей защитной аппаратуры и отключение питания при незначительной утечке сразу в нескольких линиях. Уставка тока утечки этого устройства зависит от места установки:

• в квартире — 100мА;
• в подъездном щитке — 300мА;
• в общедомовом вводном щите — 500мА.

При выборе таких уставок в аварийной ситуации отключится только ближайшее защитное устройство. Все остальные линии останутся под напряжением.

Вывод

В Правилах Устройства Электроустановок и других нормативных документах не делается различие между дифавтоматами и УЗО, а так же отсутствуют указания на место установки данных защитных приборов. Поэтому на вопрос «можно ли ставить дифавтомат на вводе» ответ однозначный — не только можно, но и нужно.

Выбор параметров и места установки таких приборов производится аналогично обычным УЗО, монтаж которых является обязательным, особенно в домах, не оборудованных контуром заземления.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Правильное подключение дифавтомата к однофазной сети: 4 характеристики

Схема подключения дифавтомата к однофазной сети 220 Вольт

Для подачи электрического тока к квартирам, используется однофазная сеть, в которой задействованы два проводника (фаза и рабочий ноль). Поэтому, для осуществления защиты проводки и оборудования, необходимо правильно подобрать устройство (диф).

Дифференциальный автомат подключается по двум схемам:

• Защита всей квартиры;
• Установка на отдельные группы.

При стандартной сборке электрощитка, зачастую устанавливают один дифавтомат, от которого подключаются автоматические выключатели для отдельных групп.

В данном случае, электромонтаж устройств производится следующим образом. Устанавливается вводный автоматический выключатель, рассчитанный на суммарную мощность всех потребителей.

После в него, в цепь встраивается устройство учета электроэнергии (счетчик). Далее устанавливается дифференциальный автомат. Стоит отметить, что важна правильность подключения нулевого проводника. Нулевой провод от счетчика подключается к дифавтомату, и потом идет на нулевую шину.

Обратите внимание! При таком подключении, после срабатывания дифавтомата, достаточно сложно обнаружить неполадку.

Лучшим вариантом, будет установить несколько дифавтоматов на отдельные линии данной сети. Важно понимать, что такое подключение необходимо производить правильно. Фазный проводник от счетчика, подключается к дифавтомату, рабочий ноль, подключается к нулевой шине.

Далее, от нулевой шины производится подключение рабочего нуля к дифавтомату. Так как стоимость данных защитных устройств не совсем маленькая, следует установить дифавтоматы на определенные группы. Например, отдельно подключенная стиральная машинка и электрическая духовка.

Автомат 3х фазный: подключение

В отличие от квартир, питание к частным домам в большинстве случаев, подается посредством трехфазной сети. Проводником в данном случае служит пяти или четырех жильный кабель.

Этапы работ:

• Монтаж вводного автомата;
• Подключение счетчика;
• Установка дифавтомата.

Трехфазная сеть 380 Вольт отличается от однофазной тем, что имеет три фазных проводника, рабочий нулевой и заземляющий провода. Поэтому, для осуществления защиты частного дома, подбирается трехфазные устройства.

В первую очередь, производим правильное подключение вводного автомата. Данные устройства бывают с тремя или четырьмя полюсами. Поэтому, если автомат 4 полюсный, то к нему могут подключаться три фазы и ноль, к трехполюсному, только три фазных провода.

Обратите внимание! Не допустить ошибок при подключении трехфазных устройств, позволит специальная маркировка, которая нанесена на корпус устройства (L – фазный провод, N – нулевой проводник).

После этого, производим подключение трехфазного электросчетчика. К клеммам 1, 3 и 5, подключаем три фазных провода от вводного автомата. К клемме 7, подключаем рабочий ноль от питающего кабеля.

Далее, к клеммам 2, 4 и 6, подключаем фазные проводники, идущие на дифавтомат, и к лемме 8 подключаем нулевой провод. Стоит отметить, что при установке нескольких дифавтоматов на отдельные линии, недопустимо перекидывать фазы.

И обязательным условием, является равномерное распределение устройств по мощности на каждую из фаз. Таким образов вы сможете добиться стабильной и корректной работы вашей сети.

Дифавтомат Schneider (Шнайдер): устройство

Одним из лидеров на рынке электротоваров, является компания Шнайдер. Данная фирма, производит различные устройства высокого качества. Одним из представителей таких устройств, является дифференциальный автомат.

Устройство дифавтомата:

Корпус устройства, выполнен из пластика, который способен выдерживать различные тепловые и механические нагрузки.

Клеммные колодки, оснащаются двумя, тремя или четырьмя винтовыми зажимами, посредством которых производится подключение проводников.

Обратите внимание! Для проверки на работоспособность устройства, предназначена специальная кнопка, которая создает искусственный дисбаланс токов, что приводит к отключению устройства.

В зависимости от предназначения (однофазная или трехфазная сеть), трансформатор дифавтомата может оснащаться несколькими обмотками. Работа трансформатора основана на том, что при работе, он сравнивает ток нагрузки, и если они имеют разные потенциалы, на вторичной обмотке появляются токи утечки, который поступая на пусковой механизм устройства. Данный механизм осуществляет мгновенное отключение дифавтомата.

Расцепитель электромагнитный, выполнен в виде электромагнита с сердечником, который при работе управляет работой механизма отключения. При достижении током нагрузки определенного значения, происходит отключение устройства.

Электрическую сеть от перегрузок защищает тепловой расцепитель. Конструкцию данного расцепителя, составляет биметаллическая пластина. При условии, что через данную пластину протекает ток нагрузки, превышающий номинальное значение, пластина деформируется, тем самым отключает подачу питания на линию.

Как подключить однофазный автомат

Защиту определенной электросети от перегрузок, осуществляет автоматический выключатель. Любой распределительный щиток, оснащается данными автоматами. Но важно понимать, что качество и продолжительность работы данных устройств зависит от правильности подключения.

Порядок работы:

• Выбор автомата;
• Установка в щиток;
• Подключение устройства.

В первую очередь, необходимо правильно подобрать автомат по номинальному рабочему току. Данные показатели для бытового использования могут быть (10 А, 16 А, 25 А, 32 А, 40 А и 63А).

Например, для обеспечения безопасности для группы осветительных приборов, следует выбрать автомат со значение 10 или 16 А. Для подключения мощного оборудования, от 25 А. Делается это для того, чтобы защитить проводник от перегрузок и не допустить его выход из строя.

Обратите внимание! Защитные автоматы, могут использоваться для однофазного или трехфазного подключения.

Установка автомата, производится на специальную DIN – рейку. Для этого, в его нижней части, плоской отверткой необходимо отжать защелку, установить автомат на рейку и отпустить механизм.

После этого, зачищается проводник для подключения. Важно понимать, что недопустимо попадание изоляции в клеммный зажим.

Подключение дифавтомата в однофазной сети (видео)

Обладая данной информацией, вы легко сможете сделать и правильный выбор автоматического выключателя или дифавтомата, и осуществить подключение устройства без привлечения электрика.

Ошибки при подключении УЗО и дифавтоматов

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я познакомлю Вас с наиболее встречающимися ошибками при подключении УЗО и дифференциальных автоматов.

Ошибки при монтаже не исключены даже у опытных электриков, не говоря уже о начинающих.

Рекомендую перед прочтением ознакомиться с некоторыми моими статьями, чтобы легче воспринимать информацию:

При ошибочном подключении УЗО или дифавтоматов, они могут ложно срабатывать при отсутствии повреждений в цепи или вовсе перестанут выполнять свои функции, и в случае возникновения какого-либо повреждения, просто напросто проигнорируют его.

Большинство людей без выяснения причины предпочитают установить новое устройство взамен якобы «неисправного». Но как показывает практика, проблема от этого не решается и приходится разбираться самостоятельно или обращаться за помощью к специалистам-электрикам.

Кто из Вас пытается решить подобную проблему самостоятельно, тому в помощь и пригодится данная статья.

Основные ошибки при подключении УЗО и дифавтоматов

Вот пример схемы подключения розетки через дифавтомат.

Фаза питающего кабеля подключается непосредственно на дифавтомат на клемму (1). Ноль питающего кабеля подключается сначала на нулевую шинку N, а с нее идет уже на дифавтомат на клемму (N). Таким образом, питание подключается на верхние клеммы дифавтомата, согласно имеющейся маркировки.

Среди электриков с завидным постоянством возникают споры о том, что питание можно подключать с любой стороны, т.е. как на верхние неподвижные контакты дифавтомата (1-N), так и на нижние подвижные (2-N).

Свое мнение по этому вопросу, с учетом требований заводов-изготовителей и нормативных документов, я высказал в статье про подключение автоматических выключателей и здесь повторяться не буду. Скажу лишь одно, соблюдайте схему подключения, изображенную в паспорте или на корпусе устройства.

Защитный РЕ проводник подключен непосредственно на заземляющий контакт розетки. Обычно в щитке помимо нулевой шины N устанавливается шина РЕ (шина заземления), но под рукой на момент написания статьи у меня ее не оказалось, поэтому в примерах обойдемся без нее.

К выходным клеммам дифавтомата подключена розетка.

Пользуясь случаем, хотел бы попросить Вас при проведении электромонтажных работ не игнорировать требования к цветовой маркировке жил проводов и кабелей.

Начнем с самых простых ошибок.

1. Соединение нуля N и защитного проводника РЕ после дифавтомата

Это самая распространенная ошибка при монтаже. Рабочий ноль N соединяют перемычкой с защитным проводником РЕ после дифавтомата, например, в розетке. Так обычно делают электрики старой закалки, выполняя тем самым, как бы зануление.

В этом случае ток, прошедший через фазный полюс дифавтомата будет больше, чем ток вернувшийся через его нулевой полюс, т.к. часть тока вернется через защитный проводник РЕ, что и приведет к срабатыванию устройства.

Обратите внимание, что при таком соединении дифавтомат или УЗО невозможно будет включить. Рычажок включения сразу же будет отключаться, даже если в розетку ничего не подключено.

Да, забыл сказать, что в качестве примера в сегодняшней статье я буду использовать дифференциальные автоматы (АВДТ) серии OptiDin VD63 от всем известной компании КЭАЗ (Курский электроаппаратный завод). С компанией КЭАЗ лично я знаком очень продолжительное время через «легендарные» автоматы АП-50, а также АЕ-20 и ВА51-35, контакторы КТ6000 и КТПВ, и прочее оборудование. Думаю, что о качестве изделий КЭАЗ отдельно говорить не стоит, кто работал с ними, тот знает об их надлежащем качестве.

В настоящее время на рынке появился широкий ассортимент модульных устройств от КЭАЗ, поэтому я и решил протестировать их в данной статье на примере дифавтоматов OptiDin VD63 с номинальным током 16 (А), характеристикой «С», током уставки 30 (мА). Правда у OptiDin VD63 имеется недостаток в плане его габаритов — он занимает целых 4 модуля в щитке, когда у конкурентов дифавтоматы на напряжение 230 (В) выпускаются размером на два модуля или вовсе на один.

Отличительной особенностью дифавтоматов OptiDin VD63 является то, что у них на корпусе имеется два рычажка: один синего цвета, а другой — зеленого.

Смысл заключается в следующем.

Если при срабатывания дифавтомата зеленый рычажок остался включенным, то значит причиной отключения стал перегруз или короткое замыкание в цепи.

Если же при срабатывании дифавтомата зеленый рычажок тоже отключился, то это символизирует о том, что дифавтомат отключился по причине появления утечки в контролируемой цепи.

Согласитесь, ведь это очень удобно, когда имеется такая информация, сразу же видно причину отключения дифавтомата, либо это перегруз или короткое замыкание в цепи, либо это утечка.

Надеюсь, с первой ошибкой разобрались. Идем далее.

2. Неполнофазное подключение

Второй не менее распространенной ошибкой является «неполнофазное» подключение. При этом фазу подключают на дифавтомат, а ноль пропускают мимо, т.е. ноль для розетки подключают не к дифавтомату, а непосредственно на нулевую шинку N.

При этом кнопка «Тест» исправно работает, т.е. при ее нажатии дифавтомат отключается.

Без нагрузки дифавтомат включается, но при появлении малейшей нагрузки он срабатывает, т.к. обратный ток по нулевому полюсу протекать не будет, что и приведет к отключению дифавтомата.

Подобное «подключение» я недавно обнаружил в одном из Торговых центров при проведении приемо-сдаточных испытаний. Почему и кто так сделал — уже трудно сказать.

В принципе, данную ошибку легко обнаружить, т.к. на выходной клемме N отсутствует подключаемый проводник, чего нельзя сказать о следующей ошибке.

3. Соединение нулевого провода N после дифавтомата к общей нулевой шине N

Все аналогично предыдущей схеме, только выходной ноль N после дифавтомата сначала подключают к нулевой шине N, а уже с этой шинки подключают на нагрузку (в моем случае к розетке).

Дифавтомат без нагрузки включается, но при этом кнопка «Тест» не работает, т.е. при ее нажатии дифавтомат не отключается. В связи с этим можно сделать ошибочные выводы о том, что неисправен именно дифавтомат, а на самом деле закралась ошибка в схеме его подключения.

При включении нагрузки дифавтомат сразу же срабатывает, т.к. обратный ток будет протекать не только через нулевой полюс дифавтомата, но и через нулевую шинку, что и приведет к его отключению.

4. Ошибка в подключении одного из полюсов

Смысл этой ошибки заключается в том, что при подключении одного из полюсов меняют местами клеммы, т. е. питающую фазу подключают на верхнюю клемму (1), а отходящую фазу — на нижнюю клемму (2). Здесь все правильно. При этом питающий ноль с нулевой шинки подключают на нижнюю клемму (N), а ноль на нагрузку — на верхнюю клемму (N).

В итоге получается, что нулевой полюс подключен сонаправлено по отношению к фазному полюсу.

При таком подключении дифавтомат без нагрузки включается, но кнопка «Тест» не функционирует.

При включении в розетку какого-нибудь прибора, дифавтомат сразу же отключается, т.к. проходящие через него токи будут направлены в одном направлении и их магнитные потоки не будут компенсироваться. В связи с этим во вторичной обмотке дифференциального трансформатора будет индуцироваться ток, который и приведет к срабатыванию устройства.

5. Соединение нулей N разных групп

Здесь имеется ввиду следующее. Предположим, что у нас в щите установлен ряд дифавтоматов. Сверху они подключены шлейфом.

При подключении отходящих фаз ошибки нет — каждая фаза со своего дифавтомата идет на соответствующую розетку. А вот нулевую жилу первого кабеля  подключают на выход второго дифавтомата, а второго кабеля — на выход первого дифавтомата. Таким образом, получилось, что нули перепутаны и подключены на соседние устройства.

Ну с кем не бывает? Порой в щиток заводится не по одному десятку кабелей и не трудно перепутать при подключении какую-нибудь нулевую жилку и подсоединить ее вместо положенного устройства на соседнее.

Без нагрузки оба дифавтомата включаются.

Сначала проверим кнопки «Тест» у каждого дифавтомата в отдельности — все работает исправно. Затем проверим кнопки «Тест» при включенных обоих дифавтоматах — и здесь тоже все работает, как положено.

При включении какой-нибудь нагрузки в любую из двух розеток сразу же отключаются оба дифавтомата. Это связано с тем, что в каждом дифавтомате ток будет проходить по какому-то одному полюсу, что и вызовет его срабатывание.

А вот так должно быть подключено.

6. Объединение нулей после двух дифавтоматов

Похожая ситуация, только в этом случае случайно соединяют нули между собой разных дифавтоматов. Такое частенько случается при ошибочных соединениях в распределительной коробке.

Как же ведут себя кнопки «Тест»?

Включаем первый дифавтомат и нажимаем на кнопку «Тест» — работает исправно. Тоже самое проводим и для второго дифавтомата — результат аналогичный.

Затем включаем оба дифавтомата и нажимаем на кнопку «Тест» первого дифавтомата — при этом отключаются оба дифавтомата. Еще раз включаем оба дифавтомата и теперь нажимаем на кнопку «Тест» уже второго дифавтомата — при этом также отключаются оба дифавтомата.

Как будут вести себя дифавтоматы при подключении нагрузки?

При включении в первую розетку какого-нибудь прибора отключаются оба дифавтомата. Аналогично и с другой розеткой. При включении во вторую розетку электрического прибора отключаются оба дифавтомата.

В заключении статьи смотрите видеоролик, где все ошибочные моменты я запечатлил на камеру:

P.S. Спасибо за внимание. По мере выявления и отыскания новых ошибок при подключении дифавтоматов и УЗО, в статью я буду вносить дополнения. Если в процессе эксплуатации и обслуживания электроустановок Вы встречались  с какими-нибудь другими ошибками, то буду благодарен, если поделитесь об этом в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить дифавтомат

Безопасность электрической цепи сегодня зависит от ее целостности и исправной работы. Но визуально выявить утечку тока или другую поломку довольно сложно.

Поэтому все чаще для этого используют дифавтоматы или другие подобные устройства. Ознакомиться с принципом их работы можно на сайте okelektro.ru.

Определяемся со схемой

Дифференциальные автоматы — это комплексные механизмы, которые используются для защиты человека от случайных поломок электрических цепей. Для монтажа подобных устройств можно использовать несколько схем подключения:

• общий автомат. Здесь используют только одно устройство, которое устанавливают на входе в дом или квартиру. Подобный подход является относительно дешевым и простым. Но при любой неисправности автомат будет отключать ток во всем здании или помещении. Это же не позволяет быстро найти и исправить поломку;
• распределенная установка. Эта схема предполагает использование одного центрального и несколько дополнительных автоматов. Они устанавливаются отдельно на различные электрические ветки. Таким образом, вы сможете контролировать работу каждой цепи, находя быстро все поломки. Но увеличение количества автоматов приводит к дополнительным затратам.

Правила подключения

Внедрение этого устройства в электрическую цепь дома будет влиять на работоспособность всех других приборов. Поэтому подключать автомат желательно, руководясь несколькими правилами:

1. Входящие провода от общей сети следует подсоединять к верхним контактам. Они обозначаются специальными значками. Выходящие же кабеля должны подключаться к нижним клеммам. Если их перепутать, тогда это приведет к поломке автомата и его полной замене. Фиксация кабеля осуществляется с помощью специальных зажимов или болтовых креплений.
2. Перед подключением обязательно следует правильно определить полярность. Зачастую производители дополняют автоматы специальными знаковыми обозначениями, что облегчает эту работу. Важно не перепутать полярность, так как это не позволит устройству срабатывать на коротком замыкании или во время перегрузки.
3. Не следует объединять несколько нулевых проводов, которые отходят после разных автоматов. Нужно, чтобы каждый кабель подводился только в свою точку подключения.

Подключение дифавтомата — это ответственная и сложная задача, которую лучше доверять опытным электрикам.

Чем УЗО отличается от Дифавтомата

И УЗО, и дифференциальный автомат предназначены для защиты электропроводки, дома и человека от опасного воздействия электричества. Однако, чтобы сделать это с максимальной эффективностью, необходимо понимать разницу между этими устройствами.

В чем отличие УЗО от дифавтомата

Основное отличие УЗО (его иногда называют дифрелем) от дифавтомата заключается в расшифровке аббревиатуры и наименования устройств: УЗО — устройство защиты от срабатывания, дифавтомат — дифференциал (т.е., в данном случае многофункциональный) автоматический выключатель.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) представляет собой электротехническое устройство, в состав которого входит модуль для определения разности токов, протекающих через устройство. То есть, если эта разница не соответствует установленному значению, контакты разомкнутся. Для обеспечения этого процесса в состав УЗО включаются отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов.Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от короткого замыкания, перегрузок.

Дифаавтомат, по сути, блок, в котором совмещены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу питания в случае короткого замыкания (КЗ) или перегрузок. Реализация таких функций обеспечивается наличием в дифавтомате защиты от перегрева и перегрузки по току, что гарантирует защиту цепи и оборудования.

Отличие дифавтомата от УЗО

Функция защитного устройства заключается в отключении электрической цепи только в случае возникновения тока утечки, т.е. это просто включенное устройство, которое нуждается в защите. УЗО — это модуль, обнаруживающий утечку тока (например, при нарушении изоляции) и дающий команду силовому механизму на отключение цепи. В то же время УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если в вашей проводке произойдет короткое замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальный автомат представляет собой электротехническую сборку, включающую в себя защиту от утечки тока и защиту от коротких замыканий, плюс перегрузок. При этом дифавтомат еще и защищает себя. Оба устройства можно отличить визуально. На щупе есть обозначение, выполненное крупными буквами; например, «16А» указывает на номинальный ток. Если на корпусе устройства перед большим числом стоит латинская буква, например, «С16», то перед вами дифавтомат («С» характеризует тип выпуска, рассчитанный на 16А).Если у устройств есть обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если написано ВДТ, то это «автоматический выключатель дифференциального типа».

Дифференциал или УЗО. устройство УЗО. Подключение автомата Дифа

Домашняя электрика достаточно сложная и разнообразная тема, и знать основные тонкости желательно каждому домовладельцу, так как от этого зависят не только денежные затраты, но и безопасность вашего дома. В этой статье мы попытаемся выяснить, что лучше — Автомат Дифа или УЗО.

Введение в тему, или что такое диффузор?

Чтобы разобраться с этим вопросом, сначала попробуем определиться с основными понятиями. Итак, диаф.

Устройство, называемое дифференциальным автоматом, удачно сочетает в себе функции как УЗО, так и обычного автоматического выключателя. Этот автомат защищает человека в случае прикосновения к оголенным участкам токопроводящей части провода или к тем частям электрических сетей, которые находятся под напряжением из-за повреждения проводки или других подобных факторов.На сегодняшний день существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, и на разные токи утечки.

Главной его отличительной особенностью является то, что он состоит из двух четко разделенных функциональных частей: автоматического выключателя (двух или четырехполюсного), а также модуля защиты от поражения электрическим током. Установка диафи-автомата должна производиться исключительно на монтажную DIN-рейку, а места такая конструкция занимает гораздо меньше, чем совмещение УЗО и автоматического выключателя.

Учитывая скорость времени, составляющую всего 0,04 сек, дифференциальные автоматы обеспечивают наиболее адекватную защиту человека от поражения электрическим током практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, неизбежно возникающих при разного рода аварийных ситуациях. И далее. Его конструкция обеспечивает максимально быстрое отключение питания в условиях, когда на любом участке сети наблюдаются напряжения выше 250 В.

Учитывая незавидные характеристики бытовых электрических сетей, а также степень их изношенности, последняя характеристика особенно важна.

Основные преимущества Difavomat

• Очень высокая скорость отклика.
• Защита оборудования от скачков напряжения и перегрузок.
• Возможность эксплуатации в условиях от -25 до +50 градусов Цельсия.
• Огромный порог прочности.

Что такое УЗО?

Нельзя обойти вниманием второго «оппонента» в споре на тему «Дифа Автомат или УЗО».Что такое УЗО?

Эта аббревиатура расшифровывается как «защитное отключение устройств». Срабатывание выполняется при регистрации наличия токов утечки. Проще говоря, сколько тока пришло на прибор по одному проводу, столько же должно уйти на другой участок проводки. Если ток начинает уходить в землю или по проводу заземления, моментально срабатывает защита, моментально отключая сеть от источника питания.

Такую систему в обязательном порядке (!) следует размещать на розеточных группах, а также на бойлерах, стиральных машинах и электроплитах.Такие устройства не защищают (!) ваше оборудование и проводку от системных перегрузок или коротких замыканий.

Последнее обстоятельство очень часто не учитывают электрики, которые в целях удешевления схемы часто используют только одно УЗО. Кроме того, есть еще и корыстный интерес, когда он дается как дифференциальный автомат, ценность которого выше.

Основная информация об устройстве УЗО

Каков сам принцип действия УЗО? Его работа основана на реакции датчика тока на изменение дифференциального значения тока в проводниках.

Что такое датчик тока? Это самый распространенный трансформатор, но выполненный по типу тороидального сердечника. Порог срабатывания устанавливается с помощью магнитоэлектрического реле, обладающего чрезвычайно высокой чувствительностью.

Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и безотказностью.

Необходимо предупредить, что на сегодняшний день существуют электронные УЗО, в основе которых лежит специальная электронная схема. Реле или цепь воздействует на механизм, который в случае необходимости размыкает электрическую цепь. Сюда входит устройство УЗО.

Какие детали привода?

• От группы прямого контакта установить максимальное значение тока.
• Пружина, которая непосредственно размыкает цепь, если в ее работе есть какие-то сбои.

Если вы хотите сами проверить устройство на работоспособность, достаточно будет нажать кнопку «Тест». При этом ток искусственно подается на вторичную обмотку, и реле срабатывает (должно в любом случае).Так что при необходимости вы легко и без каких-либо затрат сможете проверить исправность всего вашего оборудования.

Принцип действия УЗО

Если говорить о номинальном режиме работы, то ток (I1 = I2) течет в встречно-параллельном направлении, индуцируя магнитные токи во вторичной обмотке трансформатора (Ф1 = Ф2) . Они имеют абсолютно одинаковую стоимость, благодаря чему взаимно компенсируют друг друга. Поскольку ток во вторичной обмотке в этом случае фактически равен нулю, реле не может сработать.

Работа УЗО с утечкой

При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется вторичный ток, величина которого достаточна для срабатывания защитного реле. Провоцирует пружинный выключатель, УЗО отключается.

Отличия двух систем защиты

Чтобы продолжить наше повествование дальше, нам также предстоит выяснить, в чем отличие УЗО от Автомата Дифа.Нельзя сказать, что отличия столь кардинальные, но они все же есть.

Следует отметить, что освещение данного вопроса крайне важно, так как отличить эти устройства порой не в состоянии даже некоторые электрики. Впрочем, удивляться тут нечему: они очень похожи даже на фотографии.

Основное различие между автоматом Дифа и УЗО состоит в том, что они предназначены для нескольких разных целей. Мы уже упоминали об этом выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО необходимо смонтировать автоматический выключатель, который убережет от подобного рода неприятностей само устройство. В этом отличие УЗО от Дифа Автомата.

Обязательно учитывайте это при покупке или консультируйтесь со специально «продуманными» электриками, которые с радостью сэкономят на собственном оборудовании.

Дифавтомат в этом плане намного лучше, т.к. он совмещает в одном корпусе и УЗО, и автоматический выключатель. Соответственно, такого рода устройства не только защищают человека от поражения электрическим током, но и спасают вашу проводку и оборудование от перегорания в случае короткого замыкания.Таким образом, УЗО и дифа-автомат, разницу между которыми мы только что обнаружили, представляют собой несколько разные механизмы.

Еще раз напомним, что дифференциальный автомат можно использовать в качестве предохранительного устройства в тех домах, где существует постоянная опасность хронических перегрузок в сети.

Это детальное отличие УЗО от диф-автомата. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства крайне похожи между собой даже на фотографиях.

Покупаем правильно!

Во-первых, обратите внимание на прямое название самого устройства. Сегодня практически все производители наконец-то пошли навстречу потребителям, желающим указать на корпусе самого устройства информацию о том, диафрагма или УЗО перед вами. Поэтому мы бы не рекомендовали покупать такую ​​технику китайского производства. Настойчивые азиаты либо вообще ничего не говорят, либо делают это, используя только понятные обозначения.

Примерно к этой же категории относится совет по внимательному ознакомлению с маркировкой, которая всегда должна быть указана все на том же корпусе устройства или на его упаковке (менее надежный вариант).

Итак, если вы видите на корпусе только значение номинального тока (16, например), а буквы перед этим обозначением отсутствуют, то УЗО вы держите в руках. Обратите внимание, что «16» в данном случае означает «ампер». Если перед цифрами стоят буквы B, C или D, то у вас в руках дифа-автомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне обращать на них особое внимание не нужно.

Кроме того, не помешает взглянуть на схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна отображаться на корпусе. Итак, если на схеме указано только наличие диф-автомата с обозначением «Испытание», то перед вами УЗО (не путайте!). Соответственно, если есть «Испытание» и указаны обмотки расцепителей, то вы держите в руках дифференциальный автомат.

Наконец, имеет смысл обратить внимание еще и на габаритные размеры.Если говорить о старых моделях Дифа Автоматов, то они на порядок шире УЗО. В те времена просто не умели выпускать достаточно компактные выпуски, а потому требовался кузов большего внутреннего объема. Внимание! Все современные дифференциальные автоматы просто занимают меньше места!

Однако важно предупредить, что последний пункт привлекать к себе какое-либо серьезное внимание не стоит, так как в настоящее время существует огромное количество абсолютно одинаковых по габаритам устройств.

Переходим к основному

Итак, Дифа Автомат или УЗО? Какой вывод можно сделать на основании всего вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, сравним устройства сразу по шести показателям. Сопоставив все за и против, постараемся прийти к единому мнению.

Объем, занимаемый прибором в щитке

Конечно, в этом плане какие-либо важные отличия могут увидеть только те люди, у которых очень мало места в квартире, что не позволяет разметить в прихожей нормальный электрический лоскут.Однако, учитывая всеобщее стремление к компактности и красоте, таких в нашей стране большинство. Кроме того, лучше разместить все на как можно меньшем пространстве, так как впоследствии щит не придется расширять, если возникнет необходимость установки в квартире более мощного электрооборудования.

Итак, в настоящее время УЗО (трехфазное — в том числе) занимает в щитке гораздо больше места, нежели дифференциальный автомат. Что является причиной этого? Самые внимательные читатели уже могли найти ответ на этот вопрос в статье.

Мы уже говорили о необходимости установки устройств защиты перед УЗО, чтобы из-за этого вся конструкция в щите стала занимать больше места. Если установить туда дифференциальный автомат, можно немного сэкономить место. Например: в стандартном случае УЗО с отсечными автоматами занимают сразу три модуля, а дифференциальный автомат — только два.

Таким образом, в этом «раунде» победил автомат, что позволило оставить место для расширения конструкции.

Простота монтажа

Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если интересует настройка УЗО, фаза выводится на выключатель, а с его выхода монтируется перемычка на вход отключающего устройства. Ноль также подключен к входу. Следует отметить, что существует сразу несколько схем подключения, которые изучают профессиональные электрики. Как правило, в быту они не нужны.

Как смонтировать дифференциальный автомат?

А что с подключением диффузора? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются на входные клеммы устройства, так что в общей схеме получается гораздо меньше перемычек и переходов. Соответственно, внутреннее устройство закрылков также значительно упрощается.

Таким образом, подключение диффузора намного проще и быстрее, так что в данном случае мы уверены, что мы в выигрыше.

Преимущества эксплуатации

Теоретически можно предположить, что однажды на линии розеток в санузле сработало УЗО. Можно сразу предположить, что где-то на линии произошел ток утечки. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

Если выключатель отключен, то и тут причина вполне очевидна: перегрузка или короткое замыкание. Вам остается только выяснить причину и устранить ее.Учитывая, что причина отключения автомата более-менее ясна, сделать это будет не так уж и сложно.

А теперь давайте посмотрим на все то же самое, но применительно к дифференциальному автомату. Вот при выключении причина сразу неясна, так что придется проверять все известные причины. Соответственно и времени на это уйдет намного больше. В этом отличие УЗО от Дифа Автомата в этом отношении.

Таким образом, на данном этапе мы бы предпочли УЗО.

Вопрос стоимости

Поскольку сегодня на рынке представлено огромное количество самых разнообразных производителей, рассмотрим стоимость продукции EKF, которая достаточно популярна среди профессиональных электриков.Так, стандартный автомат EKF-Difa на 16 А стоит около 600 рублей, УЗО на ту же силу тока те же 600 рублей, а прерыватель продается по стоимости около 40 рублей. Приобретая все-таки на специализированных сайтах, можно и вовсе рассчитывать на отключающие машины, которые в таких случаях продаются чуть ли не на вес.

Перед подключением Автомата Дифа следует убедиться в отсутствии частых и резких перепадов напряжения. Почему мы говорим об этом? Это станет понятно после рассмотрения особенностей замены данного оборудования.

Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

Срок службы и стоимость замены

Как и следовало ожидать, характеристики этого критерия автоматически вытекают из предыдущего. Всем известно, что у любого электрооборудования есть определенный срок эксплуатации, по истечении которого эксплуатировать его становится небезопасно. Допустим, по какой-то причине вышло из строя УЗО или устройство автоматического отключения.Что делать дальше? Сменить неисправную деталь, после чего система продолжит работу в прежнем режиме.

А вот с Дифа Автоматом дело обстоит не так однозначно. Допустим, вышла из строя обмотка любого из расцепителей, при этом встроенное УЗО на тестировании показало свою полную работоспособность. Увы, но это не беда, так как в любом случае вам придется заменить весь автомат Дифа, цена которого делает данное мероприятие крайне невыгодным. Гораздо проще заменить копеечный автомат, который часто выходит из строя.

Таким образом, в этом раунде снова победа за КОД.

Надежность работы

Среди специалистов распространено мнение о том, что устройства, совмещающие в себе сразу несколько функций, менее надежны по сравнению с автоматами, которые рассчитаны только на одно дело. Так это УЗО или Автомат Дифаво? Что выбрать, чтобы обеспечить максимальную надежность?

Об этом можно долго спорить, но практика однозначно показала, что на самом деле процент отказов практически одинаков.Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае крайне сложно сделать вывод об однозначном преимуществе того или иного устройства.

Можно лишь сказать, что УЗО, схема подключения которого была рассмотрена нами выше, предполагает большую надежность в условиях бытовых перепадов напряжения. Естественно, если не забыть перед этим подключить прерыватель, о чем мы неоднократно упоминали выше.

Таким образом, в большинстве случаев именно УЗО будет оптимальным выбором.Однако все зависит от особенностей вашей сети, а также размера электрощита.

Как проверить дифавтомат на работоспособность

В настоящее время на рынке электронных коммутационных аппаратов появились эффективные, а достаточно удобные устройства — дифференциальные автоматы. Они компактны и содержат сразу несколько защит: максимально точную (от короткого замыкания), тепловую (от превышения номинальной нагрузки дольше установленного времени) и УЗО (защита человека от поражения электрическим током в случае ухудшения изоляции проводки или электрического Техника).С появлением этих устройств возникает необходимость проверки их исправности. В этой статье мы подробно расскажем, как проверить дифавтомат на работоспособность всеми доступными методами.

Содержание:

• Проверка функций автоматического выключателя
• Проверка функций УЗО
• Стандартная кнопка на корпусе
• Гальванический элемент (батарея)
• Подключение резистора с определенным сопротивлением
• Магнит
• Электронный счетчик

Проверка функций автоматического выключателя

На производстве дифференциальные автоматы проверяются специализированными лабораториями, которые в итоге дают заключение о том, можно ли обслуживать данное устройство или нет. Проверить дифференциальный выключатель на перегрузочные характеристики или защиту от короткого замыкания, а значит больше на продолжительность работы этих защит, при покупке вряд ли получится, для этого нужны специальные лабораторные приборы. О том, как проверить автоматический выключатель

, мы подробно рассказали в отдельной статье. К сожалению, провести испытания в домашних условиях вряд ли получится, особенно домашним мастерам.

Однако основным отличием обычного автомата от дифференциального является устройство защитного отключения, которое реагирует на ухудшение сопротивления изоляции.Именно эту уникальную способность устройства рекомендуется проверять перед установкой в ​​электрораспределительный щит. Делать это нужно через равные промежутки времени, так как именно срабатывание механизма направлено на сохранение жизни и здоровья человека.

Проверка функций УЗО

Существует пять эффективных способов проверки исправности системы отключения выключателя по току утечки:

• специальная кнопка на корпусе переключателя;
• гальванический элемент, вырабатывающий напряжение при химической реакции, иначе говоря, аккумулятор;
• имитация ухудшения сопротивления изоляции путем включения резистора в цепь прибора;
• с использованием постоянного магнита;
• с помощью специального прецизионного электронного устройства, изготовленного для этих целей.

Рассмотрим каждый из способов проверки дифавтомата подробнее.

Стандартная кнопка на корпусе

Одним из самых быстрых способов проверки как УЗО, так и дифавтоматов является нажатие кнопки «Тест», которая чаще всего находится на корпусе этих электрических коммутационных и защитных устройств. Для того, чтобы его надавить, не требуется особых навыков или специальной подготовки, выполнить эту процедуру может каждый. Кнопка помечена буквой «Т» и именно она имитирует ток утечки электрической цепи.Этот ток для разных дифференциальных автоматов указан на корпусе, поэтому при его выборе следует понимать, что чем меньше ток утечки, тем чувствительнее защита. То есть даже при минимальном повреждении изоляции электрооборудования этот участок цепи будет отключен от сети.

При нажатии на кнопку проверки работоспособности дифференциального автомата должно сразу произойти автоматическое его отключение, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка проверки не сработает, последующая эксплуатация не обеспечит надежной защиты в случае поломки. Проверять таким образом стоит при правильно подключенном к сети выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, он срабатывать не будет. Эти автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от поражения опасным током даже при обрыве нулевого питающего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется в видеоуроке:

Нажатие кнопки «ТЕСТ»

Стоит отметить, что для корректной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключать к его полюсам потребители, то есть нагрузку.

Гальванический элемент (батарея)

Этот метод позволяет проверить работоспособность системы защиты от утечки тока в цепи дифавтоматов даже непосредственно при покупке. Для этого нет необходимости подключаться к электрической цепи, поэтому этот способ является одним из самых мобильных и быстрых. Для этого теста вам понадобится обычная батарейка и два проводника, подключенных к ее клеммам. Проверить это могут только электромагнитные УЗО и дифавтоматы, а именно они считаются самыми надежными и эффективными. Плюс необходимо подключить к входной клемме полюса машины, а минус к выходу, как показано на фото:

Таким способом проверяют как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, рассчитанные на трехфазные цепи.Дело в том, что любое дифференциальное защитное устройство работает путем сравнения входящего и исходящего токов, а замыканием контактов батареи на одном из полюсов автомата имитируется дисбаланс этих токов, от чего срабатывает механизм отключения.

На видео ниже наглядно показано, как проверить дифавтомат с помощью батарейки:

Использование батареи

Подключение резистора с определенным сопротивлением

Этот вариант проверки дифавтомата на срабатывание защиты более трудоемок, так как потребует от инспектора не только взять в руки инструмент, но и рассчитать сопротивление резистора, который необходимо подключить между одним из выводов розетки и помещения защитного грунта.

То есть нужно подключить в электрическую цепь резистор с определенным сопротивлением, который будет выступать в роли бедолаги, попавшего под напряжение. Посчитать его довольно просто, если вспомнить известный со школы закон Ома:

И = У/Р

Отсюда R=U/I, где величина напряжения зависит от его значения в сети, то есть 220 В, а ток указан на самой дифференциальной машине. Например, при заданном токе утечки 10 мА: 220 В / 10 мА = 22 кОм, а при 30 мА: 220 В / 30 мА = 7.3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно настроить его на амперметр и соединить последовательно с резистором.

Этот тест можно провести с лампочкой, но она имеет очень низкое сопротивление и вам все равно придется подключать дополнительный резистор. Для плавного изменения силы тока можно также подключить к схеме диммер, используемый в качестве диммера для осветительных ламп.

Как проверить дифавтомат с помощью резистора подробно рассказано в видео:

Подключение резистора к цепи

Магнит

Магнитный метод тоже эффективен, но не электрический. При поднесении магнита к той или иной стороне взведенного дифавтомата произойдет отключение.

Таким образом, в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, будет наведено магнитное поле, которое подаст сигнал на отключение машины. Так что проверять можно только электромагнитные, но не электронные дифавтоматы.

Электронный счетчик

В связи с появлением этих защитных устройств на рынке измерительной электронной аппаратуры появились специальные приборы, которые при подключении к сети через розетку дают возможность проверить не только работоспособность дифференциальной машины, но и ее время срабатывания, а также реальный ток утечки, при котором он осуществляет защитное отключение.

Этот прибор лабораторного уровня может проверять и тестировать как устройства защитного отключения, так и другие более сложные измерения, вплоть до тестирования высоковольтного электрооборудования. Но его стоимость для бытового использования довольно высока.

На видео наглядно показан тест дифференциального автомата со счетчиком УНИ-Т УТ 582:

Применение счетчика УЗО

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность с помощью батарейки, магнита и других действенных методов.Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

• Как проверить УЗО на работоспособность
• Причины срабатывания дифференциального автомата
• Причины поражения электрическим током

сбор, повезвне схема|Идея за ваш дом-2022

Желите решить тежаво защитите ожиченья пред преобременитвами в токови пущаня, легко упоработите пар направ — одклопник в УЗО.Toda isti проблема rešuje diferenčni odklopnik, ki združuje obe naправи в enem Primeru. Надалье бомо надалевали с правильно повезаво дифавтомат в негово избиро.

Имя, техническая спецификация в сборе

Difavtomat ali diferenčni odklopnik združuje funkcije odklopnika в RCD. To pomeni, да та направа sama ščiti ožičenje pred preobremenitvijo, кратким stikom в uhajanjem toka. Tok puščanja nastane, ko izolacija ne uspe ali ko se dotikajo deli pod napetostjo, torej še vedno ščiti človeka pred električnim udarom.

Дифавтоматы со назначени в электрических разделильных площадках, наипогостее на диних. Поставили так наместо куп автоматических + УЗО, физично завзамеё мало манъ простора. Kako natančen je, je odvisno od proizvajalca in vrste izvedbe. In to je njihova glavna prednost, ki jo lahko zahtevamo med posodobitvijo omrežja, ko je mesto v ščitu omejeno in je potrebno povezati številne nove proge.

Дифавтомат служит для защиты ожижения перед вечными заменами в хозяйстве перед электрическим ударом

Друга позитивна точка со приохранки строшков.Дифавтомат обичайно стане манй кот пар автоматических + УЗО с подобными ластностями. Она положительна точка je, da je treba določiti samo odklopnik in RCD je vgrajen privzeto z zahtevanimi lastnostmi.

Объявление туди поманькливости: ко запустите в сеставите энега од делов дифавтомат, бо треба спременити целотно направо в дражье. Прав тако нисо вси модели опремлени с заставиками, с катерими лакко уготовите, из катерэга разлога е направа дела — заради преобременитве али тока пущаня -, кар е биствено помембно при уготавляню взрохов.

Ластности в изборе

Кер дифавтомат в себи здружуе две направи, има ластиности обех во все е треба упоштевати при избири. Уготовили бомо, кай поменио те ластности в како избрати дифференциальный автомат.

Ознака дифавтоматов на диаграммах

Назовни ток

To je največji tok, ki ga stroj lahko dolgo zdrži brez izgube zmogljivosti. Običajno je označena na sprednji plosči. Навивни токови так стандартизированы в таком количестве 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

Штирипольный дифавтомат для подключения на омрежье 380 В

Майхне цена — 10 А в 16 А — со поставкой на осветлитвенных линиях, средних — на мочних скупинах порабников в одтоков, ночь — 40 А в веч — па се вечинома упора кот водни (сплошни) дифавтомат. Izbran je glede na prečni prerez kabla, populnoma enak kot pri izbiri nazivne vrednosti odklopnika.

Часово-токовна значимость али врста электромагнитнега снабжения

Приказана je poleg nazivne vrednosti, označene z latinčnimi chrkami B, C, D.Означает, что при кате- риях преобраменитв гледе на називно вредность се строй изклопи (да презремо кратко загонске токове).

Номинальная вредность дифавтомата в негове часовно токовна значимость

Категория B — то, что прецедент 3–5 крат, C — кадар е пресежена вредность 5–10 крат, с типом D odklopi pod obremenitvami, ki presegajo nazivne vrednosti za 10–20 crat. Дифавтомати тип C так обычно наименований в остановленных, B па се лакко наместио на подежелью, D. па в подъетжих з мочно опремо в великими зачетными токови.

Назовна напетость в омрежной фреквенце

Katerim omrežjem je namena Naправа — 220 В в 380 В, с частотой 50 Гц. В нашем дистрибутивскем омрежью ни других, вендар жих дже всеено вредно преверити.

Napetost in frekvenca, za katero je zasnovan diferencialni odklopnik

Diferencialni avtomatski Stroji Итак Лохко Двойно Означени — 230/400 В. к Кажэ, да Лахко Т.А. Направа Делуджа v omrežjih 220 v в 380 В. В Трифазних Омрежих, так что Такшне Нанял Наимяшчен V odtočne Skupine Ali Na Posamezne Porabnike, Kjer SE UPORBALLJAJOJAJO SAMO ENA од фаз.

Кот водни дифлавомати в трехфазных омрежих со потребне направе со штирими входи в се биствено разликуеджо по великости. Nemogoče jih je zamenjati.

Назначенные прекинитвени диференчни ток али ток пущаня (наставитве)

Приказа обчутливости на праве на устварье uhajalne tokove in pokaže, pod katerimi pogoji bo zaščita delovala. V VSAKDANJEM življenju se uporabljata le dve vrednosti: 10 мА za namestitev na progah, v katheh je nameščena samo ena močna natshava ali porabnik, v stavnika združena dva nevarna dejavnika — Elektrika в Воде (Električni grelnik wode, Kuhalna Plošča, Pečica, pomivalni shroj в итд. ).

Za proge s skupino vtičnic in zunanje razsvetljave so nameščeni difavtomati s uhajalnim tokom 30 mA, običajno niso nameščeni na razsvetljavnih vodih v hiši — za varčevanje.

Tok uhajanja ali nastavitve odklopniku diferencialnega tokokroga

Направи я могу получить информацию о вреде в миллиамперах (кот на фотографии на леви) или о том, что нужно сделать вывод о наставлении тока (на фотографии на десне), ки и следы штевильке в амперах (при 10 мА 0 мА, 1 ст. 0, 3 Па Штевилка 0 , 03 А).

Дифференциальный разрез Защитите

Прикаже, какшно врсто защитите та направа щити пред uhajanjem. Обстая черта в графической пододобе. Običajno dajo ikono, lahko pa je tudi črka (glej tabelo).

Ознака черке	Графическая информация	Дешифриранье	Подрочье упорабе
АС		Reagira na izmenični tok sinusoid	Postavijo na proge, na katere je brez elektronskega nadzora piklučena preprosta oprema
А		Reagira na sinusoidni izmenični tok in pulzirajoči enosmerni tok	Управление се на прогах, из катерих напая електронско крмилена опрема.
В		Zajema spremenljivo, impulzno, konstantno in zglajeno konstanto.	Управление се предвсем в производстве с велико разнолико опремо
С		Z замудо изхлопа 200-300 мс	В заплетенных шмах
Г		Z замудо изхлопа 60-80 мс	В заплетенных шмах

Избирая разделы дифференциальне защитите дифавтомат темельи на врсти обременитве.Здесь используются микропроцессорные технологии, которые потребляют разред A, разъединяют AC, и примеряют на осветлители все напаянье препростых направ. Razred B je v zasebnih hišah in stanovanjih redko postavljen — ni potrebe po «lovljenju» vseh vrst uhajanja. Повезава дифавтомат разреда С в Г е смисельна в защитних схемах на веч равнех. Nastavijo se kot input, če so v vezju Друге направе за изклоп дифференциала. В тем пример, ко се эно од сподних пущчанй спрожи, се вход не изклопи в делуйоче врстице бодо деловале.

Називная способность лома

Прикаже, катери ток в станью дифавтомат се изклопи, ко прайд до напаке в кратии остане в деле. Общая стоимость стандартных цен: 3000 А, 4500 А, 6000 А, 10 000 А.

Прекините змогливости

Избирая дифавтомат за та параметр je odvisna od vrste omrežja in od dosega podstanice. В остановленных в хишах на задостни раздалжи од подпоставкы се управаляй дифавтомати з ломно змоглйивостйо 6 000 А, недалеко подпоставь со поставкой на 10 000 А.На подезельских обменниках, ко oskrbujejo z električno energijo in v omrežjih, ki že dolgo niso posodobljena, je dovolj 4 500 A.

Na primeru je ta številka navedena v kvadratnem okvirju. Lokacija napisa je lahko otheračna — odvisno je od proizvajalca.

Trenutni mejni razred

Da bi tok kratkega stika vzel svojo največjo vrednost, mora preteči nekaj chasa. Hitreje odklopite napajanje iz poškodovanega voda, manjša je verjetnost, da se poškoduje. Trenutni mejni razred je prikazan v številkah od 1 do 3. Tretji razred — najhitreje odklopi vrstico. Torej je izbira difavtomat na tej podlagi preprosta — priporočljivo je uporabljati naprave tretjega razreda, vendar so drage, vendar ostanejo operativne dlje. Чем имате финансовые возможности, поставьте дифавтоматы в та разред.

Омежитев тока строй Дифтомат

На примеру je ta značilnost prikazana v majhnem kvadratnem okvirju poleg nazyvne zmogljivosti loma. Лахко стои на десни страны (при Легранди) али од сподай (при вечини других производителей).Če takšne oznake niste našli niti na ohishju niti v potnem listu, potem ta stroj nima trenutnih omejitev.

Temperaturni način uporabe

Вечина одклопников дифференциальных токакрогов je zasnovanih za notranjo uporabo. Deluje jih lahko при температуре от -5 ° C до + 35 ° C. V temp primeru se nič ne da.

Знак повечане одпорности против змрзали дифавтомат

Včasih so ščiti na ulici in običajne zaščitne prave ne bodo delovale. В таких примерах се дифавтомати издается с широким температурным режимом — от -25°С до +40°С. В temp primeru je na primeru postavljen poseben znak, ki je nekoliko podoben zvezdici.

Oznake vzroka sprožilca

Vsi elektricharji ne radi postavljajo diferencialne prestave, saj menijo, da je kup zaščitnih odklopnikov + RCD zanesljivejši. Други разлог je, da če направа deluje, ni mogoče določiti, kaj jo je povzročilo — preobremenitev in morate samo izklopiti neko napravo ali puščati tok in iskati morate, kje in kaj se je zgodilo.

Да би решили вшай друго тежаво, со производи зачели изделовати заставе, ки кажеджо разлог за спрожитев дифавтомат.В некатерих моделях есть майна площадь, катере положите долоча взрок изхлопа.

Ознака, ки приказуе разлог за изклоп

Če je zaustavitev povzročila preobremenitev, ostane indikator enak zadevi, kot je na fotografiji na desni. Če je difavtomat деловал в присотности uhajalnega тока, zastava štrli določeno razdaljo od ohishja.

Врста строительство

Обстаята две врсти дифференциальных строев: электромеханические и электронные. Elektromehanski so bolj zanesljivi, saj ohranijo svojo operativnost tudi v primeru izpada električne energije.To pomeni, če faza izgine, bodo lako delovali in izklopili tudi nič. Za elektronsko delo je potrebna moč, ki jo vzamemo iz fazne žice in ko faza izgine, izgubijo delovno sposobnost.

Производец в цене

Pri elektriki ne bi smeli varčevati, zlasti na napravah, ki zagotavljajo zasčito ožicenja in življenjske dobe. Zato je vedno priporočljivo kupiti sestavne dele znanih proizvajalcev. Водитель на тргу со Легран (Legrand) в Шнайдер (Schneider), Хагер (Hager), продает со нжихови изделия драги в великое je ponaredkov.Cene IEK (IEK), ABB (ABB) niso tako visoke, vendar je z nm več težav. В temp primeru je bolje, da se ne spopadate z neznanimi proizvajalci, saj so pogosto preprosto nedejavni.

Избира правзаправ ни тако майхна, четуди се омехимо само на тех пэт подетий. Vsak proizvajalec ima več linij, ki se razlikujejo po ceni in bistveno. Че желите разуметь разлико, морате натанчно проследить техническую спецификацию. Всак од ньих вплива на цено, зато пред накупом натанчно преберете все податке.

Како везти дифавтомат

Začnimo z načini namestitve in postopkom приключитве водников. Все je zelo preprosto, posebnih težav ni. В вечини примеров je nameščen na DIN-tirnici. Če želite to narediti, obstajajo posebni izrastki, ki držijo napravo na mestu.

Držalo DIN tirnice

Электрические приборы

Приключатель дифавтомат в электрическом омрежье се изведе с жиками изолировано. Odsek je izbran на подлаги номинальной вредности.Običajno je linija (napajalnik) povezana z zgornjimi vtičnicami — podpisane so z neparnimi številkami, obremenitev — do spodnje — pa so podpisane z enakimi številkami. Ker sta fazna in nič povezana na diferencialni avtomat, da ne bi zamenjali, se reže za «nič» podpišejo z latinsko črko N.

Схемы povezave difavtomat je običajno na primeru

В nekaterih vrsticah lahko linijo povežete tako z zgornjo kot spodnjo vtičnico. Грунтовка взять на праве на zgornji fotografiji (лево).V tem primeru je oštevilčenje skozi ulomek zapisano na chartu — 1/2 на врху в 2/1 на дну, 3/4 на врху в 4/3 на дну. To pomeni, da ni pomembno, da linijo povežete od zgoraj ali spodaj.

Приключателей дифавтомат на распределительных площадках

Предварительная линия изоляции на расстоянии 8-10 мм диаметром 8-10 мм. Na želenem piključku je pritrdilni vijak rahlo popusčen, vstavljen je prevodnik, vijak je zategnjen z dovolj veliko silo. Nato večkrat potegnejo žico in se prepričajo, da je stik normalen.

Здравствени преглед

Ко сте приключили дифавтомат в упорном напаянье, я нуждаюсь в проверке деловой системы в правильном имениститев. Za začetek testiramo samo enoto. Че желите наредити, обстая посебен гумб з ознако «Тест» али препросто чрка Т. По включению стикал кликните та гумб. В тем пример най права «изпаде». Та гумб умело устваря ухажанье тока, зато смо преверили делонье дифавтомат. Če potovanja ni bilo, morate preveriti, ali je povezava pravilna, če je all ПРАВИЛЬНО, NAПРАВА je pokvarjena

Этот дифавтомат с притиском на типко «Т» деловал, дело

Nadaljnji preizkus je paklop enostavne obremenitve na vsako vtičnico. S tem boste preverili, da so odtočne skupine pavilno izključene. In zadnji je vklop господиньских аппаратов, na katere so priključeni ločeni daljnovodi.

Схема

При развитии схемы ожичения в становлении али хиши лакко обстая велико возможности. Lahko se razlikujejo po praktičnosti in zanesljivosti delovanja, stopnji zaščite. Obstajajo preproste možnosti, ki zahtevajo minimalne stroške. Običajno se izvajajo v majhnih omrežjih. На грунт, в кочах, в майних квартирах с майно количино господиньских аппаратов.В вечини примеров морате наместити велико стевило направ, ки заготавливайо варность ожиченья в счете людей пред электрическим ударом.

Схема так различных тегавностей.

Еноставно Везье

Ни ведно смисельно наместити вечега штевила защитных направ. Na Primer, на сезонные летные кочи, кьер je le nekaj lokalov in razsvetljave, je dovolj, da na vhod postavite samo en difavtomat, iz katerega bodo ločene črte šle skozi skupine potrošnikov do skupin potrošnikov — vtičnice in razsvetljava.

Препроста схема для включения дифавтомат на майхно омрежье

Везье не захтева великих изданий, че па се на катерем коли од водов появи ухаялни ток, бо дифавтомат деловал в одклопил все. Dokler razjasnitev in odprava vzrokov za luč ne bosta.

Большая защита

Кот смо же оменили, так посамезни дифавтоматы намещены на «мокрых» скупинах. Сем спадайо кухня, копальника, зунаня просветлява, па туди направе, ки упоряйо водо (разен пральнега строй).Ta način gradnje sistema zagotavlja višjo stopnjo varnosti in bolje ščiti ožičenje, opremo in lyudi.

Большая заплетена в схеме защиты: повезава дифавтомат с всако потенциально неварно направо

Izvajanje te methode ožične prave bo zahtevalo velike materialne stroške, vendar bo sistem deloval bolj zanesljivo in stabilno. Од тренутка, ко се ена од защитних направ спрожи, остали останео в деле. Та повезава дифавтомат се упора в вечини станованй в майхних хишах.

Избирная везя

В разведенных напаялных омрежьих je treba sistem narediti še bolj zapleten in drag. В тей можности je za števcem nameščen inhodni diferencialni avtomat razreda S ali G. Nato ima vsak avtomatik, po potrebi pa ga postavljamo tudi na posamezne potrošnike. Za povezavo difavtomat za ta primer glejte spodnjo fotografijo.

Избирная наместитев дифавтомат

При их конструировании системы, ко се спрожи ена од линейных направлений, бодо все друге остались в деле, сай има входни диференчни одклопник закаснитьев дела.

Основне напаке при повезованью дифавтоматов

Včasih se po piključitvi difavtomata ne vklopi ali razreže, kadar je pključena katera coli obremenitev. To pomeni, da je bilo nekaj storjeno narobe. Med samo sestavljanjem ščita se pojavi več značilnih napak:

• Žice zaščitne ničle (земля) in delovne ničle (нейтральный) so nekje združene. S takšno napako se difavtomat sploh ne vklopi — ročice niso pritrjene v zgornjem položaju. Iskati moraš, kje sta «zemlja» in «nič» združena ali zmedena.
• Вчас при включении дифавтомат нич на товар али на ниже локиране строй взаимозамемо не з исхода направе, темвеч непосредно из ничельне водила. В тем пример одклопники постанеё в деловом положе, ко па попробуйте повезти товар, се такой изклопий.
• Од ижода дифавтомат се нич не добави товару, ампак гре назай на водило. Зело обременителей се взаме туди из пневматики. В temp primeru se odklopniki postavijo v delovni položaj, toda gumb Test ne deluje in ko poskusite vklopiti tovor, se izklopi.
• Zmedena ničelna povezava. Z ničelne vodila mora žica iti do ustreznega vhoda, označenega s črko N, ki je na vrhu, ne pa navzdol. Od spodnjega ničelnega terminala mora žica iti do bremena. Симптомы так похожи: odklopniki se vklopijo, «Test» ne deluje, ko je obremenitev piključena, Pride do izklopa.
• Če stav vezju dva difavtomat, se ničle žice pomešajo. С то напако се вклопио обе направи, «Тест» дело на обех направах, вендар ко вклопите катеро коли обременитев, обе строя хкрати изклопи.
• В наличии две дифавтоматов со ничле, ки гредо од нжих, некъе додатно повезане. В temp primeru sta oba stroja vkloplena, ko pa kliknete na gumb »test« enega od njih, se dve naправи naenkrat prekineta. Подобная ситуация се zgodi, ko je vklopljena kakršna koli obremenitev.

Здай не морете само избрать в приключити одклопника дифференциальных тококрогов, ампак туди разуми, закай уготови, кай точно е шло наробе, в самии поправите ситуацию.

Видео: Электронные сетки вентиляции с программируемым термальным дезинфекцией — Elektriar 2022

Как правильно подключить газовую плиту, подробная пошаговая инструкция

Как правильно подключить газовую плиту , подробная пошаговая инструкция — Раздельное газовое оборудование — плита и духовка — устанавливается аналогично традиционной газовой плите, но имеет свои особенности.Поскольку они не используют духовку или предпочитают электрическую модель, некоторые пользователи просто прикрепляют газовую плиту.

Если вы хотите выполнить монтажные работы самостоятельно или присмотреть за работой профессионалов, рекомендуем вам ознакомиться с тем, как прикрепить газовую плиту.

Подключение газовой плиты поэтапно

Установка оборудования занимает менее часа; основное время уходит на предварительную работу и обращение к мастеру за консультацией.

Процесс состоит из четырех этапов:

За каждым этапом стоит множество подготовительных шагов: закупка газового оборудования и сопутствующих материалов, составление графика визита специалиста, подготовка кухонных модулей к установке техники.Чтобы не ошибиться, рассмотрим каждый этап отдельно.

1# Подготовка оборудования и расходных материалов

Варочная панель должна быть приобретена заранее. Если это невозможно, вам нужно знать точные размеры. Как правило, все модели с 4 конфорками соответствуют минимальному размеру 50 * 60 см (+/- 2 см), тогда как модели с 3 и 2 конфорками уже.

Помимо газового оборудования вам также потребуются следующие материалы:

• вставка диэлектрическая;
• 1 или 2 гибких газовых шланга
• Нить льняная.

Установочные крепежи обычно входят в комплект поставки, поэтому вам не придется их покупать.

Типичный набор инструментов, который должен быть у любого домашнего мастера, это пара газовых ключей, отвертка и пассатижи. Если нужна резка металлической трубы, беспокоятся сотрудники сервисной организации – самостоятельно производить какие-либо действия с трубами газоснабжения невозможно.

2# Вырезание отверстий в столешнице

Вы можете заранее вырезать отверстие в столешнице, если знаете точные размеры варочной панели.Естественно, фабрика сделает это более профессионально, так как критически важно вырезать аккуратный прямоугольник с прямыми углами и ровными сторонами.

При изготовлении столешницы из более прочного материала, например, из искусственного камня, а не из ДСП, МДФ или дерева, помощь мебельщиков будет выгодна.

Используйте легкий и производительный метод, например электролобзик, если вы планируете самостоятельно проделать отверстие.

Действия:

• Изучите схему сборки и точно настройте размеры панели.
• Сделайте рекомендованный отступ от стены на столешнице.
• Наклейте по периметру бумажную ленту и карандашом или маркером обведите контур фрагмента, который хотите стереть.
• С помощью электролобзика сделайте отверстие. Рекомендуется сначала сделать ближний надрез, затем у стены и, наконец, над ступней.
• Снимите обрезанную столешницу.
• Если панель рядом, сразу наденьте ее.

Если материал столешницы крошится в месте среза, можно обработать края любым клеевым составом после шлифовки и очистки пылесосом.ДСП изготовлена ​​из санитарного силикона, который также защищает края от влаги.

Чтобы не подвергаться воздействию высокой температуры столешницы, вы можете использовать термопленку или отражатель из алюминиевой ленты.

3# Подключение панели к электросети

В связи с тем, что современные варочные панели имеют функцию электроподжига, возможно, потребуется добавить розетку.

Электрическая духовка часто устанавливается совместно с газовой плитой. Вам понадобится следующее, чтобы связать компьютер с максимальной мощностью 3.5 кВт:

• Трехжильный кабель ввг-п 2,5 мм
• Розетка 16 А с заземляющим проводом;
• Если в комплекте нет соединительного провода, используйте кабель ПВХ 3*2,5 мм и коннектор.

Для более мощной духовки нужен кабель 3,5 мм и розетка на 40 А.

Высота установки розетки не должна превышать 90 см, и она не должна находиться на одном уровне с варочной панелью согласно спецификации.

Отдельное УЗО или дифавтомат монтируется отдельно на линию газового варочного оборудования для электрощитовой безопасности.

Розетка устанавливается традиционным способом: примеро, монтажная коробка устанавливается в стену, затем монтируются клеммы, а в финале сверху устанавливается декоративная панель. В этой статье есть более подробная информация о том, как монтировать розетки для электроплит.

Правила техники безопасности:

• Производитель рекомендует нанять лицензированного электрика;
• Табличка с техническими требованиями, предъявляемыми к электросети, расположена на нижней стороне устройства, от которой трудно отклониться;
  Электрический кабель нельзя скручивать, зажимать или прокладывать в непосредственной близости от острых углов.
• После установки важно отделить все токопроводящие элементы и обеспечить защиту от случайного прикосновения.
• Устройство можно ремонтировать только после его отключения от сети.

4# подключение газовой линии к панели

Гибкий переходник – шланг длиной не более 2 метров – необходим для правильного подключения варочной панели к газу. Часто используются более длинные шланги из-за неудобной компоновки, но это противоречит законам деятельности газового оборудования.

Доступны для покупки различные газовые вкладыши с хлопчатобумажной, резиновой и металлической оплеткой. Все большее распространение получают сильфонные шланги, отличающиеся износостойкостью и более длительным сроком службы.

В дополнение к шлангу требуется диэлектрическая вставка. Он крепится к трубе прямо перед запорным клапаном.

Диэлектрик служит мерой предосторожности, защищая как оборудование, так и пользователей от блуждающих токов.

Предполагая, что муфта уже смонтирована, действуем следующим образом:

• Газовый шланг соединяется с диэлектриком.Нет, идите прямо к металлической трубе после крана. Для плотности прилегания используем лен или фум-ленту.
• На нижней стороне панели находим маленькую трубку с резьбой и наматываем шланг в ту же сторону.

Никаких дальнейших действий предпринимать не нужно.

Используйте две подводки, если хотите связать газовую плиту и духовку одновременно. Грех эмбарго, имейте в виду, что не все члены Gorgaz приветствуют соединения через тройник! Работники МосГаза, por ejemplo, выписывают рецепт и настаивают на трассе газопровода.

По двум причинам этот корреляционный подход считается более точным:

• Уменьшено количество резьбовых соединений, что повышает герметичность и безопасность;
• На обоих ответвлениях установлена ​​запорная арматура; в случае с тройником сохраняется один общий вентиль.

Напоминаем, что если вы планируете общаться самостоятельно, то необходимо согласовывать свои действия с работниками Горгаза или Облгаза, чтобы не возникло непредвиденных обстоятельств, повлекших за собой дорогостоящий ремонт.

5# Проверка на герметичность

Резьбовые звенья можно проверить на герметичность самостоятельно. Для этого вооружитесь щеткой и смочите их в мыльной воде.

грех эмбарго, окончательные выводы сделает проверяющий сотрудник – он же проверит подключение на герметичность и потом напишет заключение, в котором будет указана дата посещения, марки и заводские номера газового оборудования, форма подключения.

Не рекомендуется начинать работу до прибытия специалиста газовой службы; в случае непреднамеренной утечки ответственность несет домовладелец. грех эмбарго, самое главное безопасность тех, кто рядом с вами, поэтому не стоит торопиться и рисковать.

Тонкости подключения к газовому баллону

Несмотря на то, что жилые дома и квартиры в городах и крупных селах подключены к природному газу, в селах и на дачах часто используются баллоны со сжиженным газом. Это связано с тем, что вблизи населенных пунктов не проложен газопровод.

Порядок подключения газовой плиты к баллону такой же, как и при подключении трубы.Разница в том, что с помощью трубок системы настраиваются на повышение эффективности процесса горения.

При подключении баллона происходит повышение давления, что приводит к нехватке кислорода. В итоге получается редкое для горения газа желтое пламя, а также много копоти. Проблема может быть решена заменой форсунок, изготовленных для природного газа – метана, аналогами LPG.

Процесс замены форсунок прост; Инструкции можно найти в руководстве по установке устройства.

Все работы по доработке оборудования выполняются при выключенном баллоне – он подключается последним.
