Диммер для лампы накаливания своими руками. Схема и описание

Основной функцией предлагаемой схемы является регулировка яркости свечения ламп накаливания, питаемых от электросети 220В. Печатная плата разработана таким образом, чтобы она помещалась в распределительную коробку, заменив собой стандартный выключатель освещения.

Без дополнительного радиатора схема может управлять нагрузкой до 200 Вт, а в случае применения дополнительного охлаждения, мощность лампы зависит в основном только от допустимого тока используемого симистора.

Регулирование яркости свечения ламп накаливания не является единственным применением данного устройства. Его можно также использовать для плавной регулировки мощности других потребителей переменного тока, а также для регулировки мощности коллекторных двигателей (например, дрели, шлифовальной машины). Схема может способствовать получению значительной экономии в потреблении электроэнергии.

Характеристики диммера для лампы накаливания

максимальная нагрузка 2,5 кВт
низкий уровень создаваемых помех
возможность работы в качестве регулятор оборотов или как диммер для традиционных ламп накаливания
размеры печатной платы: 55 х 55 мм
питание: 220 вольт

Регулировка мощности потребителей переменного тока не является легким делом. Самым простым, но и одновременно наименее эффективным способом является применение сопротивления, включенного последовательно с нагрузкой. Однако при этом плавная регулировка мощности в данном случае практически невозможна.

Раньше частным случаем такого способа регулирования было включение термистора последовательно с лампой накаливания малой мощности, например, ночника. В этом случае использовались термисторы большой мощности, применяемые в ламповых телевизорах для защиты нитей накаливания от повреждения в момент включения питания. Это было довольно привлекательным решением, но в настоящее время, подобные термисторы трудно найти.

Другой, пожалуй, лучший метод регулирования мощности нагрузки 220В является применение автотрансформатора (ЛАТР). Это решение практически лишено недостатков, за исключением двух: высокой стоимости автотрансформатора и его больших размеров. Зато огромным преимуществом применения так называемых автотрансформаторв, является получение на выходе неизмененного синусоидального сигнала и возможность повышения или понижения напряжения.

Автотрансформатор, схема которого можно видеть на рисунке ниже, является бесценным инструментом в мастерской радиолюбителя. Он позволяет тестировать устройства, питаемых от электрической сети и проверять их устойчивость от перепадов питающего напряжения.

Мы же рассмотрим дешевую и простую схему, работающую по принципу фазного регулирования. Как видно, схема очень простая и состоит всего из нескольких элементов. Самым интересным из них является динистор DB3 (Diac). Применение именно этого элемента позволило разработать простую схему.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Принцип действия динистора заключается в следующем: он не проводит ток пока напряжения на нем ниже определенного порогового значения, как правило 12…20В. Однако, если это напряжение будет превышено, динистор начинает проводить ток пока напряжение не упадет до значения близкого к нулю. Второй, очень важной особенностью диака является тот факт, что полярность напряжения для него совершенно не имеет значения, что позволяет применять этот элемент в цепях переменного тока.

Действие этого полезного радиокомпонента лучше всего иллюстрирует следующий рисунок.

Давайте теперь обсудим работу нашего диммера. Анализ его работы мы начнем в момент перехода сетевого напряжения через ноль, когда напряжение на конденсаторе C1 также близко к нулю. Напряжение в сети начинает нарастать, заряжая конденсатор C1 через резистор R1 и потенциометр P1.

Понятно, что скорость заряда зависит от величины последовательно соединенных сопротивлений R1 и P1, и, следовательно, с помощью потенциометра P1 можно изменять эту скорость в широких пределах.

В какой-то момент напряжение на конденсаторе C1 достигает значения пробоя динистора. Динистор разряжает конденсатор через управляющий вывод симистора Q1. Симистор открывается, включая нагрузку замыкает цепь заряда конденсатора С1 предотвращает его перезарядку.

При следующем переходе напряжения через ноль, симистор выключается, конденсатор C1 снова начинает заряжаться, и весь цикл повторяется сто раз в секунду. Понятно, что чем меньше зарядится конденсатор C1, тем меньше по времени будет открыт симистор и соответственно меньшая мощность поступит на нагрузку.

Таким простым способом мы получаем плавную регулировку мощности практически от 0 до 99%. Работу схемы лучше всего иллюстрирует следующий рисунок. Дополнительные два элемента, дроссель D1 и конденсатор С2, служат для устранения серьезного недостатка схемы: генерации радиопомех помех.

В схему добавлен резистор R2 (его значение необходимо подобрать). Назначение данного резистора — поддерживать нить накала лампы в «теплом» состоянии. Это хороший способ увеличить срок службы ламп накаливания, которые чаще всего перегорают в момент их включения, поскольку холодная нить имеет низкое сопротивление. При использовании резистора R2 протекающий через лампу ток, ничтожно мал.

Внимание. Диммер во время работы находится под опасным для жизни напряжением сети 220 вольт! Монтаж и настройку производить только при полном отключении от сети. Если вы не уверены в своих силах, то попросите помощь в сборке данного устройства более опытного специалиста.

Как выбрать диммер по мощности, типу ламп и конструкции

Диммер представляет собой приспособление, предназначенное для регулирования яркости светильников. Простыми словами, диммером называется регулятор освещения. Представим ситуацию, когда одна и та же комната предназначена как для работы, так и для отдыха. К примеру, занимаясь работой в гостиной, любому понадобится более яркое освещение, чем в моменты просмотра телевизора. Во втором случае потребитель предпочел бы гораздо более приглушенный свет. Для того, чтобы иметь возможность регулировать яркость одних и тех же источников света, а не устанавливать дополнительные, используют светорегулятор. Устройство, помимо удобства, позволяет своему хозяину экономить значительную долю электрической энергии, а также продлевать срок службы источников света. В этой статье мы расскажем, как выбрать диммер по мощности, конструкции и типу ламп.

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек.

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий. Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора.

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.

При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера. Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления.

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:

Мощность

Также важно правильно выбрать диммер по мощности. Для того, чтобы осуществить выбор подходящего диммера, необходимо определиться с его расчетной мощностью. Для этого подсчитывается общая потребляемая мощность подсоединенных ламп. Если неправильно выбрать параметры регулятора освещения, то он может, как не заработать, так и наоборот, сразу выйти из строя.

Чтобы понять, какая мощность у лампочек, просто смотрите на упаковку, на ней должны быть указаны все параметры, от чего и нужно отталкиваться при выборе светорегулятора для дома либо квартиры. Если упаковки нет, значит внимательно осмотрите саму лампу, качественные производители на корпусе указывают характеристики своей продукции.

Важный момент — при выборе мощности диммера обязательно учитывайте запас, минимум 20%, но лучше 50%. Например, если суммарная мощность лампочек в светильнике составляет 100 Вт, регулятор должен быть рассчитан на 150 Вт.

Вариант исполнения

Ну и последнее, о чем хотелось бы рассказать — как выбрать модель светорегулятора. На сегодняшний день существуют не только классические поворотные диммеры, но и клавишные, поворотно-нажимные и даже сенсорные. Помимо этого регуляторы освещения могут быть модульные (для установки в распределительном щитке), моноблочные (стандартный) или же для установки в в монтажную коробку скрытым способом. Вкратце рассмотрим особенности каждого варианта исполнения.

Поворотно-нажимной регулятор света способен запоминать настройки (выставленный уровень освещения), т.к. включение и выключение осуществляется за счет нажатия на поворотную ручку, за счет которой и настраивается нужная яркость ламп.

Клавишные модели работают немного иначе — регулировка света осуществляется путем удержания самой клавиши определенное время (как правило, 3 секунды). Не менее удобный вариант для управления светом.

Ну и современные сенсорные модели регулируют яркость лампочек за счет прикосновения пальцем к сенсору. Очень удобно, однако за сенсорный светорегулятор придется заплатить значительно больше, поэтому решать вам, выбрать такой вариант или лучше отдать предпочтение классической модели.

Если говорить о способе установки, модульные диммеры применяются для управления лампами накаливания или же галогенными источниками света при условии использования понижающих трансформаторов. Такую модель можно выбрать для включения света на лестницах и в длинных коридорах. Аналогичная область применения и у светорегуляторов, устанавливаемых в монтажную коробку. Все же классический вариант исполнения наиболее удобный, его мы и рекомендуем выбрать для управления светом в комнатах.

Напоследок рекомендуем просмотреть полезные видео обзоры, в которых также предоставлены советы по выбору регулятора освещения для дома и квартиры:

Теперь вы знаете, как выбрать диммер по мощности, типу лампочек и конструкции, а также какие виды светорегуляторов существуют. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

Статья DDM845R Использование диммера с лампами накаливания.

от компании

Защита транзисторов диммера DDM845R от короткого замыкания в лампе накаливания.

Диммеры DDM845R, DDM8410R служат для регулирования выделяемой мощности в нагрузке. Чаще всего в качестве нагрузки используют лампы. Хотя диммер применяют и для регулирования мощности нагревательных элементов и для электродвигателей. Можно применять лампы накаливания, лампы люминесцентные, лампы светодиодные. Люминесцентные диммируемые лампы большая редкость и применяют их крайне редко. Основное применение для диммируемых светодиодных ламп и для ламп накаливания.
Данный диммер имеет внутри силовой элемент на двух, встречно включенных, высоковольтных MOSFET транзисторах. При коротком замыкании транзисторы могут сгореть.

Лампа накаливания устроена так…
Внутри лампы есть нить накаливания в виде спирали. При перегорании нити, в момент максимального напряжения, на пике синусоиды, возникает стриммер, т.е. дуга. И эта дуга вызывает ионизацию вокруг этой точки. Затем эта дуга начинает перепрыгивать по виткам спирали. И довольно быстро добирается до проволочек крепления спирали. Эта дуга закорачивает между проволочками, минуя остатки спирали. Возникает большой ток. Иногда отгорают ещё и сами проволочки. Таким образом лампа накаливания при перегорании вызывает короткое замыкание. Если перегорание нити накаливания попадает на время синусоиды при минимальном напряжении, то короткого замыкания не происходит, либо происходит с меньшим током. Другие лампы — светодиодные и люминесцентные такого эффекта не создают.
При коротком замыкании перегорает предохранитель, встроенный в диммер. Иногда, сначала перегорает транзистор, а уже затем предохранитель. В этом случае предохранитель служит для защиты от пожара, т.е. защищает от перегорания дорожки на плате.

Транзисторы и тиристоры перегорают не от большого тока, а от большой скорости нарастания тока. Правильное название dI/dt. В спецификации на полупроводники этот параметр всегда указывается. И его можно рассчитать. Для затягивания скорости нарастания тока используют защитные элементы: демпфирующие цепи (снабберы) — дроссели, конденсаторы, резисторы.
В «некоторых» диммерах эти цепи стоят. В наших диммерах нет. Дело в том, что конденсаторы вызывают утечку. Т.е. через конденсатор течет небольшой ток при закрытых транзисторах. Для ламп накаливания они работают отлично, но для светодиодных ламп нет. Эти лампы начинают слегка подсвечивать. И их хорошо видно ночью. Поскольку наш диммер больше рассчитан на светодиодные лампы, то демпферы поставить в диммер не получается.

Поэтому для разных типов ламп нужно использовать разные внешние защитные цепи. Для светодиодных ламп дополнительно ничего использовать не нужно.
Для ламп накаливания нужно использовать демпферы (снабберы). Нужно поставить параллельно транзисторам конденсатор 0,047мкФ х 600В последовательно с резистором 1Ом. И последовательно с лампой поставить предохранитель. Это нужно, что бы при коротком замыкании перегорел предохранитель, а не конденсатор или транзистор. Можно использовать уже готовые снабберные конденсаторы.

что это, как работает, правила установки

Комфортное и удобное в эксплуатации освещение – это огромный плюс в создании домашнего уюта. Тщательно продуманная схема, использование инновационных технологий позволяют избежать бессмысленных расходов, обустроить быт с максимальной практичностью. Современные осветительные приборы – это уже не те простенькие лампы накаливания, вкрученные в патрон и подсоединенные к электросети. Производители предлагают массу разнообразных механизмов и приборов, заметно улучшающих бытовые условия. К таковым относится диммер. Название устройства пошло от английского слова «dim», что означает «затемнять».

Диммер (или светорегулятор) – это электронное устройство, встраиваемое в электросеть или подключаемое к розетке. С его помощью регулируют мощность (насыщенность) световых потоков от источников света. Прибор делает освещение ярче или более приглушенным, в зависимости от конкретной ситуации. Так, во время выполнения домашних дел, работы и учебы или выполнения творческих проектов, необходим яркий свет. В период подготовки ко сну освещение приглушают, чтобы создать интимную, успокаивающую обстановку.

Кроме функций регулировки, диммер выполняет ряд дополнительных задач:

заметная экономия электроэнергии;
увеличение срока эксплуатации ламп за счет плавного включения и выключения электроприборов. Ведь известно, что лампы накаливания и LED перегорают именно из-за скачков напряжения в момент нажатия выключателя;
благотворно влияет на здоровье глаз, оберегая зрение от излишних нагрузок.

Работает прибор с лампами накаливания и светодиодными изделиями.

В этой статье мы расскажем об устройстве диммеров, их особенностях и способах монтажа.

Устройство диммера

Приборы, позволяющие плавно изменять мощность электрического тока, известны с XIX века. С помощью изобретенных немецким физиком Поггендорфом переменных резисторов регулировали напряжение и силу тока в электросети. Принцип действия устройства основывался на увеличении или снижении сопротивления. Однако, такие приборы имеют весьма низкий индекс КПД и сильно нагреваются, что может привести к пожару.

Автотрансформаторы также могут выполнять функции диммеров. Их производительность высока, они выдают стабильное напряжение с частотой 50 Гц. Существенный минус таких приборов – их большие габариты и вес. Кроме того, они дорогостоящи. Именно поэтому большого распространения они не получили.

Для бытовых, частных нужд сегодня выпускают электронные диммеры. Они компактны, имеют превосходные показатели и доступную стоимость. Изделия имеют различные формы и дизайн, рассчитаны на разную мощность и способы подключения.

Как они устроены?

Основным элементом конструкции является ключ или переключатель. Им управляют полупроводниковые транзисторы, симисторы или тиристоры, в зависимости от модели и производителя.
Чтобы лампа изменила свою яркость, на нее требуется подать ток в виде обрезанной синусоиды. Именно это и делает электронный ключ: не пропускает часть волн, за счет чего уменьшается напряжение, питающее источник света.

Существует два типа регулировки:

отсекание переднего фронта волны производится с помощью электромагнитных трансформаторов. Применяется для люминесцентных, светодиодных и ламп накаливания, работающих со стандартным напряжением 220 V и низким;
регулировку по задней части волны обеспечивают электронные трансформаторы. Они работают с галогенными и светодиодными лампами, а также лампами накаливания.

Следовательно, лампы накаливания универсальны, и работают с любыми типами диммеров. А вот с LED-изделиями необходимо соблюдать осторожность. Если в качестве источников света планируется приобретать именно светодиодные лампы, выбирают соответствующие светорегуляторы. Или используют LED-лампы с пометкой «диммируемые», которые допускается применять с любыми диммерами. То же самое касается компактных энергосберегающих ламп: они должны иметь соответствующую маркировку.

Электронные приборы в обязательном порядке снабжаются защитой от перегрева и короткого замыкания. Также в схему включают дроссель или индуктивно-емкостный фильтр, чтобы снизить электромагнитные помехи.

Виды диммеров по типу управления

Вниманию потребителей предлагаются модели с несколькими видами управления:

с поворотной ручкой, на которой указывается стрелка или деления «больше/меньше». В крайнем левом положении свет полностью отключается, в правом устройство дает максимально возможную насыщенность освещения. При повороте круглого диска яркость постепенно увеличивается или снижается. Один из самых простых регуляторов, с лаконичным внешним видом и незатейливым функционалом;

поворотно-нажимные изделия почти неотличимы от первого варианта, но их устройство более продвинутое. В конструкции присутствуют резистор и конденсатор. При нажатии на верньер лампы загораются с той яркостью, которая зафиксировалась при последнем выключении. После этого можно регулировать мощность в большую или меньшую сторону, слегка утапливая ручку;
сенсорные модели выпускаются в самом разном, порой фантастическом, дизайне. Это и световые кружки, и ровные, гладкие панели, круги, квадраты. Подобрать подходящий вариант для конкретной квартиры достаточно просто. При установке в обязательном порядке требуется заземление или зануление;

устройства с клавишами и кнопками превосходно вписываются в современный дизайн комнат, у них больше возможностей для регулировки освещения. По внешнему виду они похожи на выключатели с двумя клавишами. Нажатие на одну из них включает и выключает осветительные приборы, а вторая регулирует насыщенность световых потоков. В комплектацию вариатора входят следующие компоненты: динисторы, узлы формирования импульсов, триаки.

Для большего удобства изделия идут в комплекте с пультом дистанционного управления. К таким моделям не нужно подходить каждый раз, когда требуется приглушить, или, напротив, прибавить свет. Можно заниматься работой, учить уроки или наслаждаться любимым фильмом, и изменять освещение до комфортного уровня, не покидая насиженное место.

Важно знать один момент: светодиодные светильники с функцией регулировки яркости не требуют установки диммеров. Устройство изначально входит в конструкцию таких моделей, и в дополнительных приборах нет необходимости. Управляются такие светильники с помощью кнопок, расположенных на каркасе, или пультом ДУ.

Как выбрать диммер

Чтобы не пожалеть о покупке, необходимо правильно подобрать модель и тип прибора. Существует несколько параметров, на которые нужно обратить внимание.

Мощность устройства должна в полтора-два раза превышать совокупное потребление электроэнергии всех подключенных к нему источников света. То есть, если общая мощность люстры составляет 300 Вт (пять ламп по 60 Вт), то потребуется диммер, рассчитанный на 450-600 Вт.

Такой же принцип прослеживается при подключении к одному прибору нескольких осветительных приборов, например, пары бра, трековой системы или нескольких точечных светильников. Мощность всех приборов складывается, после чего умножается на 1,5, а лучше – 2.

Очень важно строго соблюдать данное правило, приобретая устройства со значительным запасом мощности. Диммер, постоянно работающий на пределе, перегревается. Он может стать причиной короткого замыкания или возгорания.

Важно также учесть способ монтажа. Моноблочные изделия требуют подключения к электропроводке, протягивания кабелей к месту установки. Внешне они похожи на типовые или инновационные выключатели. Работают с различными видами ламп, о чем имеются надписи на корпусе и в инструкции к прибору. Подразделяются на два типа.

Накладные диммеры имеют ряд преимуществ: быстрая и удобная установка, не требующая высверливания ниш в стенах; изделия можно монтировать в любое время, независимо от ремонта, особенно, если проложена наружная проводка. Однако, такие модели сложнее гармонично вписать в интерьер.

Встраиваемые модели великолепно вписываются в обстановку, выглядят, как часть интерьерного декора. Но для их установки требуется проштробить стены для кабеля, высверлить ниши. Эти два вида диммеров наиболее востребованы в частных домах и квартирах.

Диммер на шнуре предназначен для светильников, подключающихся к сети вилкой, через розетку. Это торшеры, бра, настольные лампы, ночники и прочие изделия. Такие устройства работают только с лампами накаливания.

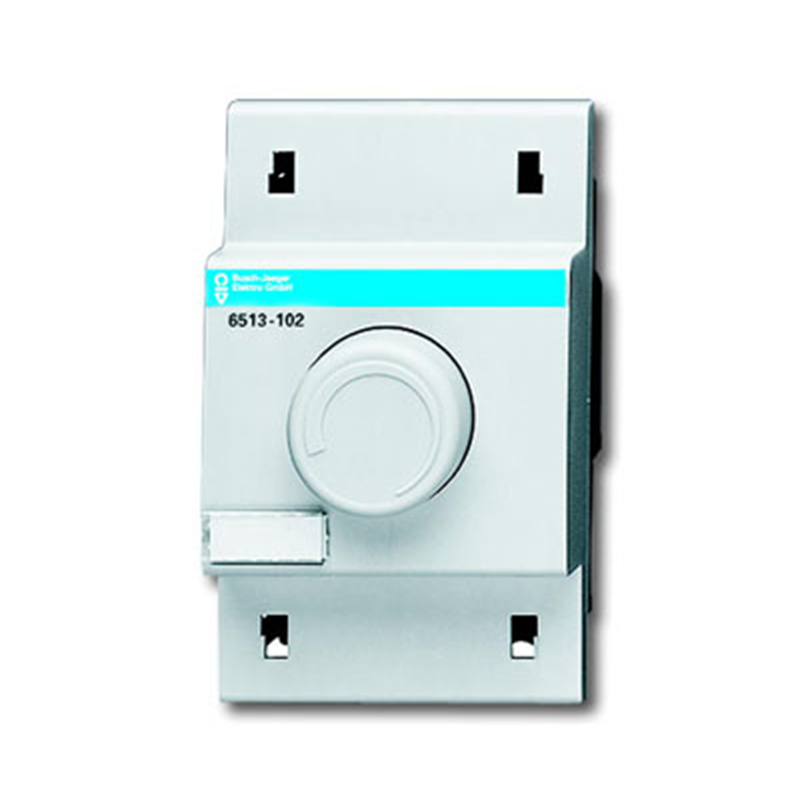

Очень интересны модели, предназначенные для установки на DIN рейку. Они прячутся от нескромных взглядов в электрощитке, снабжены пультом ДУ, поэтому хозяевам не приходится каждый раз бегать к устройству. Кроме того, они не требуют капитальных или косметических ремонтных работ в процессе монтажа. Устройства работают с галогенными и лампами накаливания с помощью понижающих трансформаторов. С их помощью регулируют насыщенность освещения во дворе, в тамбуре и прихожей, на террасах и верандах, у входа и гаражей.

Продуманный подход к выбору устройства позволяет купить именно тот диммер, который будет наиболее удобен для владельцев жилья. Станет незримым помощником, обеспечивающим повседневный комфорт в доме.

Как установить моноблочный диммер самостоятельно

Чтобы подключить диммер вместо стандартного выключателя, не обязательно нанимать специалиста. Вполне можно обойтись своими силами, выбрав тот способ подключения, который больше подходит к конкретной ситуации. Кроме устройства потребуется индикаторная отвертка, кабель и инструменты для его прокладки.

Этапы работ:

если диммер устанавливают на новом месте, необходимо протянуть провод от ближайшей распределительной коробки. Для этого стену штробят, высверливают нишу под устройство. Или же используют внешнюю проводку для накладной модели;
в процессе работ соблюдают технику безопасности: на электрощитке выключают основной рубильник, чтобы полностью обесточить дом или квартиру;
установить устройство на месте уже имеющегося выключателя проще: начинают с демонтажа электроприбора, освобождая нишу и провода;
перед монтажом определяют, по какому из имеющихся проводов подается ток (фаза). Для этого на время подают электропитание. Кончиком индикаторной отвертки последовательно прикасаются к оголенным концам проводов, замыкая цепь пальцем, лежащим на контактной пластине. Как только лампочка, встроенная в рукоять отвертки, загорается – фаза найдена.

Необходимо отметить данный провод и снова отключить электропитание. Следующий этап требует максимального внимания и сосредоточенности. Ведь, в отличие от привычных выключателей, диммер монтируют строго по схеме.

Конец провода с фазой соединяют с клеммой, обозначенной буквой «L» и стрелкой, направленной вверх «↑».
Нулевой провод крепят к клемме «~» с наложенной на изображение волны стрелкой, направленной вбок «↗».

Далее в нишу устанавливают подрозетник. После чего производят монтаж прибора, устанавливают регулятор и закрепляют декоративную панель.

Устройство готово к работе! Теперь вы сможете произвольно регулировать яркость освещения, давая отдых утомленным за день глазам. А при наличии пульта ДУ – вносить изменения, не вставая из-за стола или с дивана.

для светодиодных ламп, ламп накаливания (подключение и установка)

В статье расскажем, как выбрать диммер для светодиодных ламп и ламп накаливания, рассмотрим возможные ошибки в выборе диммера, дадим ответы на распространенные вопросы.

Диммер для светодиодных ламп

Регуляторы подразделяются:

Модульные – приспособления, устанавливаемые на DIN-рейку в электрических коробках. Такие типы приборов применимы для регулировки различных световых установок. Очень часто диммеры модульного класса устанавливаются в системы Smart House (Умный дом). Свето-регуляторы работают на кнопочных, клавишных панелях. Контроль освещением также можно производить, применяя различные гаджеты либо пульты дистанционного управления. Такой тип – дорогостоящий, поэтому не часто применим в бытовых условиях. Большинство моделей изменяют мощность света, используя широтно-импульсную модуляцию.
Моноблочные – элементы, работающие в монтажных коробках. Такой тип регуляторов –самый распространенный, так как схема подключения аналогична с обычным выключателем. При регуляции яркости светодиодных ламп применяется регуляторы с широтно-импульсной модуляцией (ШИМ), а также модели с регулирующими источниками света.
Выносные устройства управления. Применяют в точечных лампочках в потолках подвесных. При подключении используют:

преобразователи;
механизма плавного включения.

Все вспомогательные материалы ставятся в саму конструкцию.

Для наилучшей совместимости диммеров с LED-светильниками, ведущие производители ламп (OSRAM, PHILIPS) работают взаимосвязано с фирмами-изготовителями световых регуляторов:

Таблица 1. Технические характеристики моделей марки SchneiderElectric

Таблица 2. Технические характеристики моделей марки Legrand

Таблица 3. Технические характеристики моделей марки Makel

Для правильного выбора устройства регуляции – учитывается мощность используемых лампочек. Производители на самих корпусах свето-регуляторов обозначают рекомендуемые параметры светильников.

Выводы:

Использование свето-регуляторов для ламп-LED – экономически выгодно и удобно с точки зрения комфорта использования.
ШИМ – относится к самому рациональному способу применения регуляторов яркости.
Специалисты по электронному оборудованию рекомендуют покупать продукцию только проверенных торговых марок.
При установлении уровня освещенности LED-светильников, применяются связки ШИМ-диммера с обычной лампой либо простой регулятор и диммируемой лампой. Читайте также статью: → «Ремонт светильника в домашних условиях».

Диммер для ламп накаливания

Изображение механического регулятора, имеющего 2 потенциометра с тремя клавишами управления

Приборы для светильников такого типа разделяются:

Механические (роторные) – простейшие и самые дешевые модели. Принцип работы – вращение рукоятки в нужное направление для корректировки уровня света. Элементы управления, производимые различными заводами, имеют идентичные принципы работы, за исключением материалов деталей и токопроводящих элементов.

Электронные – контроль ведется при помощи клавиш (обычных, сенсорных). Основа – это микропроцессор, реализующий ряд задач, недоступных для механических:

монтаж более одного диммера, можно регулировать импульсы света с разных уголков помещения;
управление регуляторами дистанционно, используя датчики инфракрасные, радио частотные, голосовые;
задавать программы включения и выключения света, так же можно автоматически настроить регулировку освещенности;
работа диммера со световым датчиком, на уровень общего освещения помещения будет влиять мощность излучения источника света.

Минусом электронных на ровне с механическими переключателями – высокая стоимость оборудования.

Таблица 4. Сравнение марок Valena, Simon, Lezard

Выбор диммера по мощности, конструкции, типу ламп

По мощности

Выбирая регулирующий элемент нужно просчитать потребляемую мощность всех лампочек, с которыми он будет работать. Неправильно подобранная модель приведет к быстрому выходу из строя электро-регулятора либо его неработоспособность. Рабочая мощность диммера должна быть на 50% выше мощности потребляемых элементов. Читайте также статью: → «Как работает диммер?».

По типу ламп

Лампы накаливания. Одним их преимуществ подключения диммера к такому типу – простота, свето-регулятор может быть вместо выключателя. У накаливающихся ламп цвет света при уменьшении яркости станет красноватого оттенка.
Светильники люминисцентные. Световой регулятор может работать с такой разновидностью ламп при условии монтажа сложной электрической схемы. Необходим тип диммера специально под данный тип ламп.
Энергосберегающие осветители. Световой регулятор проще установить для малогабаритных разновидностей. В миниатюрных лампочках есть встроенный пускорегулирующий элемент. Если же такое приспособление отсутствует, установка светорегулятора выполняется аналогично люминесцентным видам. Используемая дополнительная оснастка трудоемкая и финансово затратная.
Лампы галогеновые. Удобство заключается в том, что можно использовать модель как в накаливающих светильниках, но лучше приобрести модификацию именно для галогенок. Особенность их – использование напряжения 12 V, для правильной работы сети подключается трансформатор понижающий.
Светодиодные. Для LED-светильников регулятор подойдет, как для обычных лампочек. На упаковках таких ламп зачастую указывается модель рекомендуемого типа диммера. Для таких лампочек также разработаны регулирующие устройства дистанционного управления. Если лампы имеют рабочее напряжение 12 V – необходимы понижающий преобразователь и дополнительная управляющая панель. Каждый светодиодный светильник имеет технические особенности, которые необходимо учитывать при выборе элемента регулирования.

Совет №1. Параметры величины мощностей лампочек указана на их упаковке. В случае отсутствия упаковки, либо информации на ней – технических характеристики отмечена на самом корпусе светильника.

Таблица 5. Алгоритм выбора диммера по техническим признакам

Совет №2. При покупке диммирующего устройства для любого светового источника, нужно на месте убедится в его исправности, путем подключения к сети.

По конструкции

Производители свето-регуляторов предлагают большой выбор моделей:

поворачивающиеся – кроме самой регуляции уровня света, могут запоминать предыдущую настройку и не нужно каждый раз выставлять необходимую освещенность. Такие виды так же могут быть работать как выключатели.

Представлены 3 модели световых регуляторов, работа которых основа на вращающемся механизме

кнопочные – управление осуществляется нажатием / зажатием клавиш. Модели с миниатюрными дисплеями дают возможность видеть в цифровом формате величину регуляции. Встречаются модели с подсветкой экрана.

Изображение клавишных регуляторов с цифровым показателем величины света и кнопками управления

сенсорные – контроль света выполняется скольжением пальца по рабочей части.

Изображение регуляторов, управление которыми осуществляется касанием пальцев к приборной панели

Ошибки при выборе диммера

Не было выполнено проверки покупаемого устройства непосредственно в магазине, регулятор не включается по причине бракованной детали.
Для реализации определённого уровня освещения был выбран роторный. Такой тип регулятора не может «запоминать» нужное освещение, его каждый раз нужно закручивать для выключения и раскручивать для нужной мощности света.
При покупке диммерного прибора потребитель не посмотрел, для каких типов ламп данная модель походит.

Сколько светильников выдержит диммер

Общее число рабочих светильников выбирается, зная предельную мощность регулятора. Для получения конкретной цифры используются системные калькуляторы. Расчет проводится, исходя из категории помещения:

детская;
столовая;
спальня;
кухня;
ванная.

Типы ламп:

источники света галогеновые;
LED-светильники;
накаливания;
люминисцентные;
индукционные

В системные калькулятор вводятся:

Вид комнаты / помещения.
Основные размеры площади;
Используемые разновидности ламп.

Для расчета самостоятельно нужно учесть специфику различных источников:

Число ламп накаливания можно просчитать, поделив предельную величину мощности диммера на мощность одной лампочки.
При расчете количества лампочек светодиодных в сети 220 V, предельный показатель мощности свето-регулятора делится на 10. И полученная сумма делится еще раз на мощность лампы-LED.

Обзор различных схем подключения диммера

Все круговоротные переключатели имеют одинаковый принцип действия. Отличия их заключаются в наличии специальных элементов, которые позволяют потреблять меньшую мощность, повышать надежность работы и осуществлять более плавные повороты головки. Читайте также статью: → «Проходной переключатель».

Принцип действия регулятора:

Между элементами устройства возникает рабочее напряжение, потенциометр заряжает конденсатор. Параметры потенциометра связана со скоростью заряда конденсатора.
Происходит смещение фазы. Поднимается уровень сигнала напряжения и открывается полупроводник.
При уменьшении величины сопротивления – загорается элемент света. Направление движение тока в положительной и отрицательных волнах одинаково.
Напряжение, попавшее на нагрузку, имеет остаток волн, идущих одна за одной. При малом уровне яркости на частоте 100 Гц свет будет мерцающим.

Разновидности схем подключения:

Подключение диммирующего механизма к светодиодным лампочкам.

Изображение схемы подключение диммера к ряду светодиодных ламп с длиной линии 5 метров

Монтажа световых регуляторов в двух местах.

Подключения изображение слева (с установкой в одном месте), изображение справа (монтаж двух устройств) в разных концах помещения

Параметры элементов сопротивления и конденсаторов различных марок влияют на включении и повседневную работу диммера.

Ошибки в монтаже диммера

Свето-регулятору нельзя давать перегреваться. Рекомендуемая предельная величина + 27 — +30 °С.
Нагрузочная мощность должна быть не менее 40 — 45 W. При меньших величинах срок службу регулятора и источников света снижается.
Обязательно применять диммер с теми источниками света, модели которых указаны в их документах по эксплуатации.
Для диммирование ленты из лампочек и люстры был выбран один регулятор. В таком случае лучше выбирать два свето-регулятора, отдельно для каждого источника.

Ответы на распространенные вопросы

Вопрос №1. Какими отличиями обладают диммеры Legrand?

автоматическое включение / отключение;
голосовой либо звуковой тип управления;
возможность дистанционного управления;
основной элемент smarthouse.

Вопрос №2. Какой регулятор практичнее: клавишный или роторный?

Свето-регуляторы кнопочные имеют встроенный контролер, который позволяет запоминать нужную величину освещения. Нет необходимости при каждом включении регулировать до нужного уровня.
Роторные диммеры – не имеют встроенного микро-контролера, поэтому каждый раз при включении нужно проворачивать рукоятку на нужный уровень. Такие виды не имеют функциональной памяти, поэтому и имеют меньшую стоимость.

Вопрос №3. Зачем используют диммеры?

Элементы регулирования позволяют создать нужную величину освещения под разные мероприятия:

чтение книги;
работа за компьютером;
концертные / театральные постановки;
рисование либо черчение;
спортивные состязания.

Изменение величины света позволяет снизить потребляемую мощность сети, соответственно снижается электропотребление, экономятся расходы.

Вопрос №4. Какие основные разновидности диммеров LEGRAND?

одинарный – такой тип работает только с одной лампочкой либо работать с несколькими источниками объединенных в группу;
групповой – работающий с определенной группой. Таким образом, можно освещать помещение неодинаковой величиной. На рабочем месте может больше света, в нерабочей части комнаты –меньше.

Оцените качество статьи:

Диммеры — удобно и практично

Помните, когда Вы в последний раз смотрели телевизор, а свет от стоящей рядом лампы был слишком яркий. Вы, наконец, выключили лампу, но тем самым обрекли свои глаза к дополнительным усилиям, потому что просмотр телевизора в темноте портит зрение.

Такие ситуации случаются часто, но решение проблемы чрезвычайно просто. Это регулируемый выключатель света, более известный как диммер.

Диммер — лучший друг глаз и карманов

Регулировка света — это благословение для глаз. Благодаря диммерам мы быстро и просто можем улучшить комфорт работы на компьютере и просмотра телевизора. С такой же легкостью мы можем уменьшить дискомфорт для зрения, когда просыпаемся ночью чтобы подойти к ребенку или, когда просыпаемся темным зимним утром. Диммеры также очень помогают тем, кто заботится о приятной атмосфере во время ужина дома или в ресторане.

Не забывайте об экономических преимуществах диммеров. Наш счет за электроэнергию может существенно уменьшиться, если мы решим установить диммеры дома. Сокращение потребления света на четверть — это экономия энергии примерно на 20%. Отличное решение как для дома, так и окружающей среды.

Как работают регулируемые диммеры?

За более чем 100 лет, поскольку диммеры настолько стары, принцип работы механизма этого устройства почти полностью изменился. В прошлом диммер был своего рода потенциометром, регулирующим поток электричества. В настоящее время диммеры основаны главным образом на электронике.

Традиционный вид диммера — это ручка, ручка или ползунок на циферблате, который позволяет регулировать интенсивность света. Диммеры этого типа являются самыми популярными в Польше. Сегодня на рынке Вы также можете найти поворотные электронные диммеры, дополнительно оснащенные модулем памяти яркости, датчиком присутствия в помещении, переключателем времени и т.д.

Следующим поколением диммеров являются электронные сенсорные диммеры, несомненным преимуществом которых является так называемая функция плавного пуска, то есть возможность медленного нагрева и тушения лампы. Эти диммеры напоминают простую панель, часто в стеклянного типа, которая идеально подходит для самых современных интерьеров.

С какими лампочками работают диммеры?

Технические параметры диммеров могут варьировать в зависимости от того, какой тип и мощность освещения мы будем использовать. Прежде чем покупать диммер, стоит точно знать, с какой лампой (лампа накаливания, галоген, светодиод) будет использоваться диммер в будущем.

Помните, что неправильный выбор диммера для лампочки или люминесцентной лампы может повредить оба устройства.

Традиционные лампочки — большинство диммеров хорошо работали с лампочками старого типа. Однако экономии электроэнергии в случае этих лампочек практически не было, поскольку сэкономленная лампочкой электроэнергия потреблялась диммером.
Энергосберегающие лампочки — не все лампочки такого типа работают с диммерами. Поэтому при выборе диммера всегда проверяйте, совместим ли он с таким источником света. Существует большой выбор моделей на рынке, которые подходят для энергосберегающих люминесцентных ламп.
Светодиодные лампы — это должны быть регулируемые светодиодные лампочки. Даже в этом случае необходимо проверить, имеет ли диммер нужное регулирование параметров тока и подходит ли для использования со светодиодной лампой.
Галогеновое освещение — диммер может работать с галогенной лампой если напряжение составляет 230 В.

Помните, что при использовании диммера источник света в лампе никогда не достигнет 100% своей мощности. Однако он будет колебаться примерно на 80-90%. Поэтому, если Вы хотите быть уверены, что при необходимости будет достигнута высокая яркость в помещении, выберите лампочки с соответственно более высокой мощностью.

Несколько слов об управлении регулируемыми переключателями освещения

Производители электрооборудования понимают, что последние футуристические видения интеллектуального здания уже не завтрашний день. Именно поэтому на рынке появляются все новые решения для контроля света. Они используют инфракрасные или радиоволны. Эти системы интегрируют диммеры с панелью управления, отвечающей за другие функции дома (например, с кондиционером или отоплением).

Конечно, наиболее распространенными остаются ручные или тактильные элементы управления:

Ручное управление — чаще всего мы именно так регулируем свет в помещении. Перемещая ползунок или поворачивая ручку, мы настраиваем интенсивность яркости света, отвечающего нашим требованиям.
Сенсорное управление — так же, как и в мобильных телефонах, мы настраиваем свет длинным касанием и удержанием стеклянной шкалы диммера.

Диммеры OSPEL — красивые аксессуары по хорошей цене

Световые диммеры, выпускаемые польским брендом OSPEL, доступны в широкой гамме деликатных оттенков — от белого и экрю до гаммы металлик. Эстетичные и изготовленные из высококачественного пластика прекрасно соответствуют интерьеру современного декора. OSPEL предлагает поворотно-нажимные диммеры. Высокое качество и хорошая цена наших диммеров являются гарантией удовлетворения наших клиентов. Приглашаем Вас связаться с нашими дистрибьюторами.

Диммер для ламп накаливания etren Q600N

сегодня: %d %M %h~:~%m

Q600N — Это пожалуй самый лучший сенсорный светорегулятор для ламп накаливания.
Он обладает всеми достоинствами, которыми можно наделить диммер.
Легкость монтажа
Легкость управления освещением
Прекрасная адаптируемость к различным интерьерам
Экономия электроэнергии
Его видно в темноте
Он работает беззвучно. При этом за стильным внешним видом сокрыта современная технология, высокая функциональность и высочайшее качество исполнения.

Основными особенностями сенсорных диммеров Q600N (QUADRATE) являются: Легкость монтажа — Q600N устанавливается в любую стандартную монтажную коробку и не требует замены проводки в случае замены им обычного выключателя. Легкость управления освещением — С революционным управлением Touch Slider, достаточно легкого прикосновения к индикаторам панели Q600N чтобы включить или выключить освещение, выбрать уровень яркости ламп или установить таймер выключения света. Немаловажной особенностью является возможность дистанционного включения или выключения освещения при помощи любого ИК пульта управления, будь он от телевизора, кондиционера или аудиосистемы. Прекрасная адаптируемость к различным интерьерам и окружающей бытовой технике — Q600N обладает сменной внешней панелью, которая может иметь практически любой цвет или рисунок (например, нанесение логотипа фирмы на заказ или персонажа мультфильма), любую форму по желанию клиента на заказ и различные цвета светодиодной индикации панели. Светодиодная индикация панели в свою очередь позволяет без труда определить местоположение Q600N в неосвещенном помещении. Экономия – Q600N в отличии от других диммеров возьмет из электросети ровно столько электроэнергии сколько необходимо для выбранного Вами уровня освещения. Теперь Вы можете не беспокоиться о том, что забыли погасить свет отправляясь в дорогу, Q600 автоматически выключит его по истечении 10 часов беспрерывной работы. Вы можете воспользоваться таймером отключения (например если Ваш ребенок не любит засыпать в темноте, причем в последние 30 секунд выставленного времени свет будет медленно потухать чтобы не потревожить сон). Функция Long Start (плавное включение) которой оснащен Q600N позволит увеличить срок службы Ваших ламп 5-10 раз. Сервисные функции:
Touch control — Сенсорное управление
Long start — Плавное включение света (2 сек.)
Long off — Плавное выключение света (4 сек.)
Sleep timer — таймер автоматического выключения света ( 5 — 30 мин.)
Energy control — автоматическое выключение через 10 час.
Memory level — Память последнего выбранного уровня света.
IR -Remote control — Включение и выключение любым, ИК пультом для дистанционного управления.
Quick change color — Быстрая замена цветных, стеклянных рамок.

Основы тусклых лампочек и регулируемого освещения

Представьте себя лежащим в постели. Вы надеваете наушники и слушаете расслабляющие мелодии. Аромат лаванды наполняет воздух из диффузора. У всех вас есть ингредиенты, которые сделают ночь расслабляющей и заставят забыть о дневном стрессе.

Однако, когда вы вертитесь, поворачиваетесь и кувыркаетесь в постели, несмотря на то, что вы включили свою любимую дизайнерскую лампу, у вас не возникает ощущения, что чего-то не хватает — регулируемого света.

Затем вы размышляете о вещах, которые происходили в течение дня, и смотрите в потолок. Вы хотите закрыть глаза, но не хотите полной темноты. Тогда вы понимаете то «упущенное», которое беспокоило вас некоторое время назад. Это свет. Настроение не совсем подходящее из-за света. Вы можете попробовать свечи, но запах сгоревшего фитиля не подходит к вашему диффузору, и вы можете включить детекторы дыма в своей комнате.

Что вы будете делать в этом случае? Можно ли приглушить свет, не выключая его полностью?

В LampTwist мы знаем ответы на эти вопросы: приобретите лампочку с регулируемой яркостью, и да, вы можете приглушить ее.Однако решение может показаться простым, но это определенно не так. К счастью, эта статья поможет вам достичь того настроения, о котором вы мечтали все это время.

Основы уменьшения яркости света

Если вы хотите приглушить свет, неплохо знать переключатели и типы лампочек, которые вы собираетесь использовать. Во-первых, диммерные переключатели управляют темным окружением, контролируя обстановку в вашей комнате. Что касается лампочек, то не все они совместимы с переключателями света.

Эта совместимость является проблемой для домовладельцев, которая может вызвать серьезные проблемы в доме. Диммерные переключатели работают, контролируя напряжение. Поэтому рекомендуется убедиться, что и выключатели, и лампы совместимы. Вот несколько лампочек, которые хорошо сочетаются с переключателями диммера.

Лампы накаливания

Эти лампочки работают за счет пропускания электрического тока через проволочную нить. Ток нагревает нить, заставляя ее светиться, создавая свет.Лампы накаливания удобны для диммеров, так как они хорошо работают с любым переключателем диммера. При использовании ламп накаливания не повышайте напряжение слишком высоко, иначе лампа перегорит быстрее, что сократит срок службы.

Однако использование ламп накаливания было прекращено с 2009 года в целях экономии энергии и борьбы с глобальным потеплением. Так что на данный момент вы больше не можете использовать лампы накаливания.

Галогенные лампы

Галогенные лампы почти такие же, как лампы накаливания, потому что обе из них производят освещение, когда вольфрамовая нить накаливания достаточно нагрета для получения света или «накаливания». «Единственная разница — это состав стеклянной оболочки и газа внутри оболочки.

Галогенные лампы прекрасно регулируются и подходят для яркого дневного света. Однако он длится всего от 1000 до 2000 часов, в зависимости от того, сколько вы его включаете / выключаете.

Компактный люминесцентный свет

КЛЛ или компактный люминесцентный свет не подходят для использования в качестве диммеров. Установка переключателя диммера на более низкое напряжение при использовании CFL полностью отключит его.Однако некоторые КЛЛ совместимы с диммерными переключателями, если у них есть регулируемый балласт.

Чтобы узнать, совместим ли ваш CFL с диммером, найдите индикатор, который обычно находится на упаковке лампы. Всегда спрашивайте у продавца инструкции и другие важные детали при покупке КЛЛ в качестве диммера.

Технология CFL развивалась с годами. Фактически, последняя модель КЛЛ с регулируемой яркостью эффективно снижает яркость почти до 15% своей светоотдачи. Эти современные КЛЛ не только хорошо работают с диммерными переключателями, но и служат дольше, чем традиционные лампы накаливания, что является отличным вариантом для экономии, но утилизация и переработка ламп КЛЛ — это особый вопрос.

Светоизлучающие диоды

Некоторые из последних изменений в светотехнической отрасли связаны с использованием светодиодов или светоизлучающих диодов. Некоторые светодиоды регулируются, а некоторые нет. Но в эту технологию уже внесено множество улучшений, поэтому теперь легко найти подходящую энергоэффективную замену светодиоду для работы с вашей системой затемнения.

Срок службы большинства светодиодов составляет от 20 000 до 25 000 часов. Светодиодные лампы с регулируемой яркостью обеспечивают плавное затемнение от 100% до нуля.5%. Однако это может отличаться между разными типами систем регулирования яркости. Выбирая светодиодные лампы, убедитесь, что на упаковке указано, что они DIMMABLE.

Выберите правильный диммер

Уже существует широкий выбор лампочек, поэтому очень важно выбирать правильный диммер с умом, потому что не все диммеры не могут управлять всеми видами ламп. Соединение несовместимых диммеров и лампочек может привести только к дрожанию и мерцанию света, медленному запуску, ограниченному диапазону затемнения и непостоянному освещению.Чтобы избежать этих проблем, необходимо знать различные особенности типов диммеров, чтобы убедиться, что они также совместимы с типом лампы, которую вы хотите использовать.

Universal — Универсальные диммеры, предназначенные для управления галогенными лампами, лампами накаливания, регулируемыми CFL и светодиодными лампами. Они обеспечивают плавный запуск, полное затемнение и предотвращают мерцание и мерцание света.

Галогенные диммеры — Галогенные диммеры, предназначенные для управления галогенными лампами, а также совместимые с лампами накаливания.Он не может управлять лампами LED и CFL, а также лампами LED и CFL с регулируемой яркостью.

Флуоресцентный — Флуоресцентные диммеры управляют только люминесцентными приборами, которые включают диммирующие балласты и люминесцентные лампы с быстрым запуском.

ELV (Электронный низковольтный) диммер — ELV-диммеры управляют трансформаторами ELV, а также источниками питания светодиодов с регулируемой яркостью, такими же, как те, которые используются в светодиодных лентах, под освещением шкафов и освещении направляющих ELV. Для установки диммерам ELV необходим нейтральный провод.

MLV (низковольтный магнитный) диммер — MLV фары больше и тяжелее, чем ELV. Диммеры MLV применяются для встраиваемых светильников, которые обычно имеют низкое магнитное напряжение.

Возможные опасности, связанные с затемнением

Когда дело доходит до лампочек, КЛЛ и светодиодов новой конструкции, пожарные опасения не столь высоки. Несмотря на то, что достижения в его структуре и технологиях гарантируют, что мы не опасны, всегда полезно знать некоторые методы, которые могут защитить нас.

Всегда есть вероятность перегрева или перегрузки лампочки. Когда случается такая ситуация, старые лампочки неизбежно вызывают возгорание. Обычно возгорание вызывают не лампы, но обрыв провода также может сыграть свою роль в этой опасности. Всегда проверяйте свою проводку, чтобы увидеть, нет ли на проводах повреждений или кожных покровов.

КЛЛ работают в основном за счет пропускания электричества через аргоновые трубки с парами ртути. Хотя КЛЛ не нагреваются так сильно, как галогенные лампы или лампы накаливания, любая трещина или протечка лампы КЛЛ представляет собой потенциальную опасность из-за содержащейся внутри токсичной ртути.Несмотря на то, что современные КЛЛ содержат меньше ртути, человеку никогда не следует недооценивать токсичность химических веществ внутри.

Галогенные лампы или лампы накаливания — это лампы, которые выделяют больше всего тепла, поэтому они являются хорошими источниками тепла для птицефабрик и других задач, связанных с инкубацией. Когда они перегружены, эти лампы могут вызвать повреждение, например, в результате пожара в Виндзорском замке в 1992 году или во время пожара в колледже Хендрикса в 1995 году, возникшего из-за галогенной полюсной лампы.

Другие меры предосторожности при использовании диммеров и лампочек следующие:

Проверьте любые неисправности в электропроводке вашего дома.Крысы и мыши могут грызть провода, что может вызвать разрушительный пожар.
Не помещайте лампочки в приспособление. Закрытые лампы предотвращают рассеивание тепла должным образом, увеличивая вероятность перегрева.
Покупайте фирменные диммеры и лампочки, чтобы быть уверенным в их качестве.
Убедитесь, что ваши лампы и диммеры совместимы.

Основы тусклого света, вынос

Лампы накаливания и галогенные лампы хорошо сочетаются с диммерными переключателями. Однако благодаря многим достижениям в области технологий освещения КЛЛ и светодиоды догоняют и хорошо справляются со своей задачей, как и лампы накаливания.Приобретая лампы для диммирования, убедитесь, что они совместимы с вашими выключателями. Скорее всего, на упаковке лампочек будут наклейки, говорящие об их совместимости с диммерными переключателями. Теперь, когда вы знакомы с основами регулируемого освещения, пора подобрать идеальное дизайнерское освещение на сайте LampTwist с потрясающими дизайнами и стилями от таких новых брендов, как Tom Raffield.

Как это:

Нравится Загрузка …

Технологии затемнения света и лучшие лампы для каждого

Диммеры могут быть важной и энергосберегающей функцией в вашем доме или на работе.Проще говоря, диммеры — это устройства, которые регулируют яркость света, контролируя количество энергии, которое к нему подводится. Диммеры также уменьшают напряжение или электрический ток, подаваемый на свет, тем самым сохраняя энергию.

Диммеры

работают со многими обычными бытовыми и рабочими осветительными приборами и типами лампочек и управляются вручную или автоматически. Однако есть несколько важных факторов, которые следует учитывать перед установкой диммера, в том числе тип лампочки, которая лучше всего работает с каждым типом диммера.

Существует два метода регулирования яркости, включая модуляцию напряжения, которая снижает подаваемое напряжение, и регулировку фазы, которая сокращает время, в течение которого подается полное напряжение. Каждый из этих двух методов использует разные технологии затемнения, такие как регулировка напряжения, регулировка яркости 0-10 В и регулировка яркости с ШИМ.

Каждая из трех различных технологий регулирования яркости работает с определенным типом напряжения — линейным или низковольтным. Когда речь идет о трех типах диммирования, диммирование по напряжению относится к линейному напряжению, а 0-10 В и напряжение ШИМ относятся к низковольтному варианту.Каждая технология затемнения лучше всего работает с определенными типами лампочек, такими как лампы накаливания, люминесцентные и компактные люминесцентные лампы, металлогалогенные лампы, натриевые лампы высокого давления (HID) и светодиоды.

Регулировка напряжения

Регулировка напряжения относится к прямому затемнению самого сетевого напряжения. Существует два распространенных метода диммирования линейного напряжения, включая управление прямой фазой и управление обратной фазой.

Управление фазой вперед, также называемое диммированием по переднему фронту, в основном используется в жилых помещениях для ламп накаливания. В этом типе управления используется диммер, который отсекает каждую половину цикла синусоидальной волны мощности. Во время начальной части каждого полупериода питание отключается, а затем снова включается. Это означает, что увеличение времени, в течение которого питание отключено в течение полупериода, приводит к снижению выходной мощности света. Противоположный эффект имеет место, когда период выключения сокращается, что приводит к более высокой выходной мощности света.

Управление обратной фазой аналогично прямому управлению фазой в том, что оно отсекает каждый полупериод синусоидальной волны мощности при включенном питании в течение начальной части каждого цикла, а затем отключается.Этот тип управления идеально подходит для использования с лампами накаливания и с большинством электронных низковольтных трансформаторов, но не для магнитных низковольтных трансформаторов.

Линейное напряжение — это стандартное напряжение 120 вольт, которое встречается в розетках и распределительных коробках в США и Канаде. В основном диммирование напряжения относится к изменению величины тока (или напряжения), протекающего к лампе. С другой стороны, низковольтное освещение использует 12 или 24 вольта и обычно требует трансформатора для понижения сетевого напряжения с 120 вольт, чтобы защитить лампочку от перегорания.Для низковольтных систем используются два типа трансформаторов: магнитные и электронные. Диммирование при низком напряжении относится к регулированию яркости 0-10 В и ШИМ, обсуждаемому ниже.

Регулировка яркости по напряжению обычно используется для ламп накаливания, которые, как правило, хорошо работают практически со всеми типами диммеров. Однако лампы накаливания, как правило, потребляют больше энергии по сравнению с другими типами ламп и имеют самый низкий КПД — люмен на ватт. Использование диммера с лампой накаливания может помочь снизить потребление энергии и продлить срок службы лампы.

Лампы накаливания — это фактически самый простой источник света для затемнения и самый большой регулируемый диапазон затемнения (от 100% до 0%). Их так легко затемнить, потому что они излучают свет посредством электрического тока. Ток нагревает нить внутри лампы, и возникает свет. Когда ток (или напряжение) уменьшается, свет тускнеет.

Преимущества использования диммирования по напряжению заключаются в том, что оно лучше всего работает с лампами накаливания, которые не всегда совместимы с технологиями диммирования при низком напряжении.Этот тип диммирования также работает с компактными люминесцентными лампами (КЛЛ). Однако только некоторые КЛЛ имеют возможность затемнения. Стандартные КЛЛ нельзя использовать в диммируемой арматуре. КЛЛ с регулируемой яркостью по-прежнему имеют ограниченный диапазон затемнения, и большинство из них будут затемнять только до определенного процента, примерно от 10% до 40%, прежде чем они полностью отключатся.

0-10В Регулировка яркости

Регулировка яркости 0–10 В — это низковольтный метод, в котором используются дополнительные провода управления балластом, которые принимают низковольтные сигналы, которые запускают балласты для регулировки светоотдачи на основе полученного сигнала. Этот тип диммера использовался как одна из первых систем диммирования флуоресцентных ламп и до сих пор широко используется. С тех пор диммер 0-10 В был адаптирован, чтобы стать надежным решением для затемнения светодиодных фонарей. 0–10 В на самом деле является одной из самых простых и первых электронных систем управления освещением.

Регулировка яркости 0–10 В — это постоянное напряжение, которое изменяется от нуля до 10 вольт, отсюда и название. Это означает, что свет с регулируемым диммером будет иметь максимальную светоотдачу 100% при 10 В и минимально возможный уровень затемнения при нуле.Один из факторов, который следует учитывать при рассмотрении вопроса об использовании диммера 0-10 В для конкретных приложений, заключается в том, что большинство из них предлагают встроенное реле сетевого напряжения или внешнее реле линейного напряжения.

Обратной стороной этого типа диммирования является то, что диапазон диммера источника питания ограничен. Это означает, что если свет можно уменьшить только до 10%, должен быть доступен переключатель или реле, чтобы отключить питание системы и полностью выключить свет. В отличие от лампы накаливания или галогенного затемнения, флуоресцентные лампы не затемняют до «выключения», и в зависимости от балласта минимальный уровень светоотдачи может находиться в диапазоне от 1% до 20%.

Положительным моментом использования диммера 0-10 В, особенно для светодиодного освещения, является то, что переход через диапазон диммирования более плавный и более низкий, чем при других вариантах диммирования. Это означает, что при уменьшении яркости вы не увидите скачков яркости, как это было бы при использовании других вариантов регулировки яркости.

ШИМ Диммирование

Регулировка яркости с широтно-импульсной модуляцией (ШИМ) — это реже используемая форма низковольтного затемнения и в основном используется для светодиодных фонарей. Все светодиодные фонари имеют номинальный ток, который представляет собой фактическое количество тока, необходимого для протекания, чтобы получить максимальную светоотдачу.При использовании диммера с ШИМ ток устанавливается на высокую частоту (от 0 до номинального выходного тока).

Это означает, что светодиод либо выключен, либо работает со своим номинальным выходным током, а яркость светодиода определяется временем «включено» до времени «выключено». Так, например, если светодиодная лампа, использующая диммер с ШИМ, приглушена до 25%, это означает, что ток течет в течение 25% времени, а затем выключен на оставшиеся 75%. Этот тип диммера работает путем включения и выключения низковольтного сигнала с высокой частотой.

Преимущества использования ШИМ-диммера заключаются в том, что они обеспечивают очень точные выходные уровни, поскольку светодиоды всегда имеют один и тот же уровень выходного тока. Кроме того, поскольку диммеры с ШИМ позволяют светодиодным лампам работать либо при 0 (выключено), либо при их выходном токе (включено) и нигде между ними, цветовая температура света остается неизменной во всем диапазоне затемнения. Этот тип диммера со светодиодной подсветкой идеально подходит для ситуаций, когда необходимо снизить яркость света ниже 40%, сохраняя при этом постоянный цвет.

Итак, в следующий раз, когда вы захотите установить диммер дома или на рабочем месте, запомните тип напряжения (линейное или низкое) и тип света, который вы хотите затемнить. Это сузит количество вариантов диммера, обеспечивая при этом самый безопасный вариант. Larson Electronics предлагает широкий выбор осветительных приборов со встроенными диммерами, люминесцентными балластами, светодиодными приборами с регулируемой яркостью и многим другим для промышленных, коммерческих и наружных развлекательных приложений.

Выбор подходящего диммера | Основы освещения

Выбор подходящего диммера когда-то был простой задачей, и у вас было несколько вариантов для систем освещения вашего дома или офиса.Со всеми изменениями, произошедшими за последние годы, при выборе подходящего диммера теперь учитывается много новых соображений, таких как тип освещения, мощность нагрузки, одно / несколько мест и стиль. Теперь есть больше возможностей для экономии энергии. По словам Lutron, замена 2 стандартных переключателей света на диммеры Lutron в каждом доме в США сэкономит 1,5 миллиарда долларов США.

Прежде чем вы начнете покупать свои новые устройства управления освещением, вы должны сначала определить тип осветительной техники, которую вы хотите использовать. Раньше единственным выбором были лампы накаливания или галогенные лампы.Они отлично работают с системами затемнения, но не обеспечивают экономии энергии, которую многие потребители считают желательной в системе домашнего или делового освещения. С появлением более высоких затрат на электроэнергию многие предприятия ищут способы экономии энергии с помощью освещения.

В дополнение к настольным лампам и настенным бра, которые обеспечивают окружающее и акцентное освещение, одним из наиболее типичных осветительных приборов, используемых с системой затемнения, является 6-дюймовый встраиваемый светильник, часто встречающийся в проходах или в любом другом общем освещении.Переключившись на КЛЛ или светодиоды, вы значительно сократите свои расходы на электроэнергию, но при этом будете получать необходимое количество света. Мы также видим клиентов, использующих эти диммеры для освещения дорожек. Там, где требуются желаемые уровни окружающего освещения, но также желательна настройка приглушенного света. В любом случае вы сэкономите электроэнергию, что означает экономию денег на счетах за электричество.

Давайте взглянем на некоторые варианты энергосбережения:

Компактные люминесцентные лампы (КЛЛ)

Когда люди думают о затемнении, они обычно думают о традиционных лампах накаливания или галогенных лампах, но знаете ли вы, что теперь вы можете создать такой же вид с дополнительной экономией энергии, используя компактные люминесцентные лампы (КЛЛ).Если с тех пор, как вы пробовали КЛЛ, прошло несколько лет, мы рекомендуем вам попробовать еще раз. Технология CFL значительно улучшилась, и теперь доступно множество диммируемых опций. Фактически, многие лампы CFL с регулируемой яркостью плавно снижают яркость до 15% своей светоотдачи. По сравнению с лампами накаливания, они служат дольше и потребляют гораздо меньше энергии, что делает их идеальной заменой.

Как и все люминесцентные лампы, они полагаются на балласты внутри светильников или блоков, чтобы заставить их работать.Для этих компактных ламп с регулируемым затемнением особенно важно, чтобы балласт был рассчитан на регулировку яркости на диммерах накаливания. Они не всегда работают с каждой ситуацией затемнения, но в большинстве из них они прекрасно работают.

Существует несколько типов компактных люминесцентных ламп, в том числе спиральной формы, размеров R20, R30 и R40, которые заменят практически любую лампу люка, дорожку, бра или настольную лампу, которые вы можете использовать сейчас.

Например, диммер R30 CFL является подходящей заменой лампам 65BR30, которые, вероятно, являются наиболее распространенными прожекторами, используемыми сегодня.Независимо от того, нужна ли вам атмосфера дома или приглушенное освещение для собрания компании, КЛЛ с регулируемой яркостью придадут вам желаемый вид с дополнительной экономией энергии.

Светодиоды (LED)

Некоторые из самых последних изменений в светотехнике связаны с светоизлучающими диодами или светодиодами. Благодаря такому количеству усовершенствований этой технологии становится все проще найти подходящую энергоэффективную замену светодиодам для работы с вашей системой затемнения. Большинство ламп имеют номинальный срок службы от 25 000 до 50 000 часов, а диапазон мощности составляет лишь часть от их ламп накаливания или галогенных аналогов.

Светодиодные лампы с регулируемой яркостью обеспечивают плавное затемнение от 100% до 0,5%. Это может варьироваться в зависимости от системы диммирования.

Как и лампы CFL с регулируемой яркостью, светодиоды бывают разных типов, в том числе: a-style, декоративные, MR16 и отражатели в качестве альтернативы вашему текущему освещению.

Максимальная мощность нагрузки

Вообще говоря, вы будете искать либо максимальную нагрузку 600 Вт, либо 1000 Вт. При выборе диммеров для светодиодов или КЛЛ с регулируемой яркостью не следует загружать диммер выше примерно 25% от номинальной нагрузки диммера.

Расположение и стиль

Новая линейка диммеров Lutron C · L предлагает широкий спектр опций от одно- до многопозиционных систем и вариантов переключения, таких как слайд / качелька, кран, весло и тумблер. Все они внесены в список UL для управления широким спектром регулируемых люминесцентных ламп и светодиодов. У нас есть самые популярные модели Lutron:

В этом разделе мы описали некоторые из наиболее часто используемых приложений, использующих диммеры для домашнего и коммерческого освещения. Кроме того, у нас есть большой ассортимент линейных люминесцентных ламп и балластов практически для любого коммерческого освещения.Какой бы тип вы ни выбрали, вы сэкономите электроэнергию, получая при этом максимальный свет за свои деньги.

Если вы начинаете поиск подходящей системы освещения, не забудьте взглянуть на нашу полную линейку средств управления освещением Lutron. Обратите внимание: управление освещением должно устанавливаться только лицензированным электриком.

Если вам нужна помощь в выборе лампы или подходящего диммера, наши специально обученные специалисты по освещению помогут сделать правильный выбор. Звоните 888.455.2800, чтобы поговорить со специалистом по освещению.

Как выбрать диммеры

Хороший дизайн — это просто, элегантно и, главное, функционально. Освещение — важнейший аспект любого хорошего дизайна. Слишком мало, и ты не видишь; слишком много, и в нем становится неудобно находиться. Один из самых простых способов улучшить функциональность своего дома — это добавить диммеры. Это стандартный прием, который используют дизайнеры, чтобы резко изменить пространство, и это может быть так же просто, как замена переключателя.

Хотя затемнение изменилось с появлением новых технологий освещения, это не должно быть пугающим процессом. Чтобы убедиться, что вы делаете это правильно, необходимо учитывать два фактора: первый — это ваш источник света, а второй — используемый механизм затемнения. Сделайте правильное соединение, и вы уже работаете — или, так сказать, тускнеете.

И всегда помните, если ничего не помогает, вернитесь к требованиям и рекомендациям производителя, если возникнут какие-либо вопросы!

Типы освещения

Лампа накаливания

Это классическая ввинчиваемая лампа, известная повсюду: стеклянная колба, содержащая проволочную нить, в основном вольфрамовую, по которой проходит электрический ток. По мере того как провод нагревается, он меняет цвет и излучает энергию в виде света. Хотя это самый простой источник света, он также является одним из наименее эффективных. Чтобы бороться с этим, в новых версиях используется галоген или ксенон. Они заменяют инертный газ внутри колбы на их тезки, значительно продлевая срок службы нити накала и немного повышая эффективность.

Как уменьшить яркость лампы накаливания: Это самый простой тип освещения для затемнения. Подобно повороту патрубка на шланге, это просто вопрос снижения мощности, подаваемой на нить.Стандартные поворотные или базовые ползунковые диммеры подойдут для обычных ламп. В низковольтных системах накаливания, таких как рельсовые системы, есть трансформаторы, которым может потребоваться диммер ELV или MLV для защиты водителя.

ПРОФЕССИОНАЛЬНЫЙ НАКОНЕЧНИК
Они не крадут ваши лампочки: они делают их лучше. Многие штаты ввели запрет на стандартные лампы накаливания. Это не означает, что лампы накаливания исчезли навсегда; это просто означает, что стандартные бытовые лампы должны использовать более эффективные инертные газы, такие как галоген или ксенон. Это означает, что вы по-прежнему можете получать такое же количество света, как и ваша старая 100-ваттная лампочка, но теперь потребляя всего 72 Вт энергии.

Флуоресцентный

Специальные люминесцентные светильники излучают свет, используя совершенно другой процесс. Вместо физической нити накала колба, обычно трубчатой, заполнена парами ртути. Когда ток подвергается воздействию пара, он возбуждается и испускает ультрафиолетовый свет, который попадает внутрь трубки. Эта трубка имеет фосфорное покрытие, которое реагирует с ультрафиолетовым светом, испуская видимый свет.Эти системы намного более чувствительны, чем другие; им требуется балласт, который измеряет мощность лампы, чтобы она не гудела или не пульсировала. Эта система намного более эффективна, поскольку потребляет во много раз меньше энергии, чем требуется даже для галогенных ламп. Из-за этого они часто используются в коммерческих или институциональных помещениях.

Как затемнить люминесцентные лампы: Этот тип осветительных приборов обычно не регулируется из-за стоимости диммеров совместимых балластов. Если диммируется, обычно используйте систему диммирования 0-10 В.

Компактные люминесцентные лампы (КЛЛ)

Лампы

CFL были ранней попыткой широко внедрить высокоэффективное освещение в дом. В основном маленькие люминесцентные лампы загибались сами по себе, эти лампы были оснащены собственным бортовым балластом и стандартными резьбовыми основаниями. В ранних моделях были проблемы с цветовой температурой и цветопередачей, поэтому многие избегали их. Многие из этих проблем были исправлены.

Как затемнить CFL: Новые лампы CLF, как правило, имеют регулировку яркости, но чтобы убедиться в этом, обратитесь к самой лампе.Как правило, вы можете использовать CL или стандартные диммеры.

Встроенные светодиоды

LED расшифровывается как Light-Emitting Diode. Это новый процесс получения света, который на сегодняшний день является наиболее эффективным на рынке. Светодиоды создают свет с помощью полупроводника, структурированного таким образом, что при приложении энергетического поля взаимодействие электронов генерирует свет. Почти все светодиоды на рынке потребительского освещения имеют люминофорное покрытие, которое тонирует свет в соответствии с привычным для нас цветовым диапазоном.

Для коммерческого использования эти светодиоды прикрепляются к пластине или панели определенной формы, предназначенной для конкретного прибора, в который они помещаются. Хотя при этом выделяется гораздо меньше тепла, чем при более ранних процессах, он все же создает некоторое количество тепла, которое рассеивается с помощью радиаторов, встроенных в конструкцию модуля или приспособления. Как и в случае с флуоресцентными лампами, для этого процесса требуется измеритель и даже источник энергии. Вот почему почти все светодиоды имеют драйверы, а в новейших разработках используется конструкция «микросхема на плате», которая ведет себя во многом как классический источник света.

Как уменьшить яркость встроенных светодиодов: Регулировка яркости светодиодов зависит от используемого модуля. Помните о требованиях производителя и о том, что некоторые светодиоды, которые могут тускнеть, отключатся на последних 10% мощности. В то время как для большинства встроенных светодиодов требуется диммер ELV, некоторые европейские бренды используют систему 0-10 В.

Светодиодные лампы

Еще один способ получить эффективное освещение для масс. У светодиодных ламп есть собственные драйверы и, при необходимости, радиаторы, а также самые распространенные формы и размеры патронов.

Как затемнить светодиодные лампы: Как и КЛЛ, светодиодные лампы обычно могут затемняться с помощью диммера CL, но обязательно проверьте требования производителя.

ПРОФЕССИОНАЛЬНЫЙ НАКОНЕЧНИК
Цветовая температура или то, насколько теплый или холодный кажется источник света, не принято во внимание при затемнении. По мере уменьшения яркости источника света накаливания на нить накаливания подается меньше энергии, и она охлаждается. По мере охлаждения свет становится теплее по тону (более желто-оранжево-красным).Поскольку светодиод не излучает свет таким же образом, он не так же реагирует на затемнение. Это может означать, что приглушенный светодиод может казаться странным или сероватым по цвету, а не по теплому тону, к которому мы привыкли. По-прежнему оставаясь на переднем крае, некоторые производители предлагают светодиоды «теплого тусклого света», которые изменяют цветовую температуру по мере уменьшения светоотдачи.

МАГАЗИН ДИММЕРОВ, ОРГАНОВ УПРАВЛЕНИЯ И НАСТЕННЫХ ПАНЕЛЕЙ

МАГАЗИН ЛАМПОЧКИ

Можно ли поставить светодиодную подсветку на диммер?

Замена ламп накаливания на светодиодные — отличный способ сократить ежемесячные счета за электроэнергию.Но если вы используете диммеры в своем доме, вы, вероятно, задаетесь вопросом: Светодиодное освещение работает с диммером?

Что ж, ответ зависит от того, да, светодиодные фонари работают с диммером, когда:

У вас есть светодиодные лампы с регулируемой яркостью
Вы используете светодиодный диммер

Не знаете, с чего начать, когда дело доходит до идентификации оборудования, которое у вас уже есть? Не волнуйся. Мы проведем вас через несколько простых шагов, которые помогут вам добиться желаемого эффекта затемнения с помощью необходимых вам энергосберегающих ламп.

Требуется электрик из Сарасоты для установки светодиодных фонарей с совместимым диммером? Просто свяжитесь с нами. Мы здесь, чтобы помочь.

Шаг 1. Убедитесь, что у вас есть светодиодные фонари с регулируемой яркостью.

Не все светодиодные фонари имеют возможность регулировки яркости. Итак, первое, что вам нужно сделать, это убедиться, что вы вкладываете средства в светодиодные лампы с регулируемой яркостью.

Сначала проверьте коробку или описание продукта, чтобы убедиться, что они «регулируемые» (см. Ниже).

Итак, что произойдет, если вы используете светодиоды без диммирования на диммере? Ну, в лучшем случае лампочка как следует не погаснет.В худшем случае вы можете повредить лампочку.

Видите ли, светодиоды с регулируемой яркостью имеют внутри особую схему, которая позволяет им реагировать на изменяющиеся уровни тока или «пульсирующие» волны тока для создания эффекта затемнения. Но светодиоды без диммирования предназначены только для полного включения или выключения, что означает, что внутренняя схема не сможет справиться с низкими или пульсирующими уровнями тока и в конечном итоге будет повреждена.

Шаг 2. Узнайте, есть ли у вас диммер, совместимый со светодиодами.

Плохие новости? Невозможно определить, работает ли ваш диммер со светодиодными лампами, просто взглянув на него.Вам нужно будет связаться с установщиком или производителем, чтобы получить точный ответ.

Но, если у вас уже есть диммер, установленный в вашем доме, который изначально использовал лампы накаливания, , у вас, скорее всего, есть диммер «переднего края», который несовместим со светодиодными лампами (если ваш дом не был построен в последний 5 лет или недавно был сделан ремонт).

Видите ли, 2 наиболее распространенных бытовых диммера включают в себя:

Передние диммеры — эти диммеры были разработаны для работы с лампами накаливания и, скорее всего, не будут работать со светодиодными лампами. Это «традиционные» и наиболее распространенные диммеры, которые можно найти в домах.
Диммеры задней кромки — они разработаны специально для работы со светодиодными лампами. Эти диммеры новее и реже, чем диммеры с передним фронтом.

Разница между этими двумя диммерами сводится к их диапазону мощности. Видите ли, лампы накаливания имеют большую мощность (т. Е. Они потребляют много энергии), а передние диммеры предназначены для работы с нагрузками с высокой мощностью. Обратной стороной является то, что светодиодные лампы имеют чрезвычайно низкую мощность (они потребляют очень мало энергии), что означает, что передние диммеры не могут очень хорошо читать или контролировать свои схемы.

Диммеры с задней кромкой, с другой стороны, имеют гораздо меньший диапазон мощности и могут легко и эффективно считывать и управлять светодиодными лампами.

У вас нет диммера, совместимого со светодиодами? Вот что делать…

Если у вас есть диммер по переднему краю, который не работает со светодиодными лампами, вам следует обратиться к профессионалу по поводу установки диммера по заднему краю.

Стоимость установки диммера с задней кромкой обычно составляет от 60 до 200 долларов в зависимости от нанятого вами подрядчика и простоты установки.

Хотя некоторые домовладельцы могут самостоятельно установить новый диммер, мы рекомендуем поручить эту работу электрику. Это гарантирует следующее:

Вы устанавливаете диммерный переключатель, действительно совместимый со светодиодами
Работа выполняется правильно и безопасно

Нужна помощь электрика из Сарасоты?

Мы можем помочь. Просто свяжитесь с нами, и мы пришлем электрика, который проверит вашу текущую настройку диммера, внесет профессиональные предложения и установит правильное оборудование.

Ознакомьтесь со всем осветительным оборудованием, которое мы можем вам помочь с установкой, или ознакомьтесь с некоторыми из наших прошлых проектов по установке осветительных приборов.

Связанное чтение:

Какая лампочка лучше всего подходит для диммерных переключателей?

Благодаря многочисленным технологическим достижениям в области освещения настроить систему домашнего освещения стало проще, чем когда-либо. Прогулка по отделу освещения в любом домашнем магазине может быть утомительной. Существует так много вариантов лампочек, и если план освещения включает в себя диммерные переключатели и регулируемые светильники, может быть трудно понять, какие лампы выбрать.Вот несколько вариантов лампочек для современных диммеров и регулируемых светильников.

Преимущества диммерных переключателей

Диммерные переключатели уже давно стали трендом; тем не менее, благодаря разнообразию диммеров и лампочек, из которых можно выбирать, преимущества диммерных переключателей только увеличились. Диммерные переключатели работают за счет уменьшения количества энергии, подаваемой на лампочку, что, в свою очередь, снижает яркость и общую потребляемую мощность. Освещение можно регулировать в одном светильнике или во всей комнате с помощью приложений на смарт-устройствах и даже можно запланировать на определенное время дня или дни недели.

Лампочки, которые можно использовать с диммерными переключателями

Если вы не уверены, какие лампы можно использовать с диммерными переключателями, вот несколько вариантов:

Светодиодные лампы

Согласно ENERGY STAR, многие светодиодные лампы имеют регулировку яркости. Благодаря повышенной энергоэффективности и долгому сроку службы светодиодных ламп они часто являются отличным выбором для использования в светильниках с регулируемой яркостью. Многие светодиодные лампы ENERGY STAR имеют регулировку яркости. На упаковке будет указано, можно ли регулировать яркость светодиодной лампы, и будет включен список типов диммерных переключателей, которые будут работать с лампой.

Лампы накаливания

Одна из самых утилитарных ламп накаливания работает с любым диммером на рынке. Внутри лампы накаливания электрические токи проходят через проволочную нить, которая заставляет нить накаливания и, следовательно, лампу, светиться. Однако при слишком высоком напряжении эти лампочки могут перегореть. Светильник с регулируемой яркостью — это один из способов экономии энергии и увеличения срока службы лампы накаливания.

Люминесцентные лампы

Покупая люминесцентные лампы, важно обращать пристальное внимание на упаковку. Многие компактные люминесцентные лампы (КЛЛ) не работают с диммерами. Для тех, кто предпочитает использовать КЛЛ, есть версии, которые можно использовать с регулируемыми светильниками. Важно читать этикетки на любых лампах, приобретенных для использования в регулируемых лампах и светильниках. Кроме того, не все диммеры совместимы со всеми диммируемыми лампами CFL. Важно нанять профессионального электрика, который установит диммируемые светильники и посоветует, какие лампы с ним можно использовать.

Хотя диммерные переключатели обладают множеством преимуществ и остаются модной тенденцией в быту, исследуйте и тестируйте различные диммерные переключатели, прежде чем выбрать один.

Могу ли я использовать диммер лампы накаливания со светодиодной подсветкой?

Диммеры — обычное дело во многих домах, и они позволяют людям регулировать освещение в соответствии со своим настроением.

Тем не менее, домовладельцы, которые предпочитают заменять лампы накаливания более энергоэффективными источниками освещения, такими как лампы накаливания на светодиоды.

При подключении к текущему диммеру лампы накаливания, ваши светодиодные лампы могут не работать функции диммирования или, если они работают, они могут работать не так, как вы хотели.Лучше всего покупать диммеры, совместимые с вашими светодиодами.

Как работают диммеры?

С помощью переключателя яркости вы можете регулировать яркость вашей лампочки. В большинстве домов используются диммеры для экономии энергии или просто для управления настройками освещения.

Кроме того, вы можете подключать диммеры к приложениям или устройствам умного дома и автоматически повышать или понижать яркость лампы. Диммерные переключатели, такие как Philips Hue или Lutron Caseta, предлагают дополнительные функции, такие как таймеры и расписания.

Простой переключатель затемнения уменьшает количество электричества, протекающего через цепь, чтобы уменьшить яркость лампы. Современные диммерные переключатели работают иначе.

Современные диммеры включают и выключают энергию, протекающую через световой контур. Когда это происходит, энергия отводится от лампочки. В свою очередь, это уменьшает электрический ток, протекающий через лампочку.

В сочетании с обычными диммерными переключателями даже светодиодные лампы, совместимые с диммером, не будут тускнеть так низко, как лампы накаливания.Традиционные диммерные переключатели требуют минимальной мощности для правильной работы, и в результате светодиодные лампы не могут работать вообще.

Светодиодные лампы и лампы накаливания имеют разную цветовую температуру

Светодиодные лампы имеют другую цветовую температуру, чем лампы накаливания. Поэтому, когда они тусклые, они производят более теплый цвет по сравнению со светодиодами, которые не меняют цвет.

Опции диммера

Лучший вариант — заменить старый переключатель диммера на светодиодный.Хотя светодиодная лампа с регулируемой яркостью все еще необходима, она, вероятно, будет работать лучше, чем лампа с регулируемой яркостью на стандартном переключателе.

Типы диммеров

Диммерные переключатели с функциями включения / выключения обеспечивают лучший контроль мощности и снижают стоимость, поэтому они являются популярным вариантом.

Встроенные диммерные переключатели — Используется беспроводная технология, но также работает вручную. Эти диммеры популярны в умных домах и системах безопасности.
Диммерные переключатели сенсорного экрана — Они также являются обычным выбором для современных домов и устанавливаются на стенах вашего дома.
S диммер крышки — Эти переключатели позволяют регулировать яркость лампы, перемещая переключатель вперед и назад.
Поворотный диммер –Они могут управлять диммерами вручную, но вы также можете использовать переключатель включения / выключения.

Лучшие диммерные переключатели для светодиодов

Вот несколько отличных вариантов ниже, хотя они дорогие, лучше приобрести современный диммерный переключатель.

Lutron Diva LED + диммерный переключатель

Проверьте диммерный переключатель Lutron Diva LED +, если вы хотите, чтобы ваши светодиодные лампы гасли без мерцания.Он работает с большинством светодиодных ламп и может питать до 17 ламп на одном выключателе.

Диммерный переключатель для светодиодной лампы не требует нейтрального провода и может использоваться в однополюсных или трехпозиционных переключателях. Он работает со светодиодами, а также может использоваться с лампами накаливания или галогенными лампами.

См. Цену

Kasa Smart Dimmer Switch

Поприветствуйте Kasa Smart Dimmer Switch, это недорогой вариант, идеально подходящий для однополюсной установки (свет питается только от одного переключателя).

Приложение Kasa позволяет контролировать освещение вашего дома с помощью устройств Amazon Alexa, Google Assistant и Microsoft Cortana без использования концентратора. Однако для установки вам понадобится нейтральный провод.

См. Цену

Тумблерный диммер Lutron

Этот тумблерный диммер упрощает управление яркостью светодиодных и традиционных ламп. Диммер Lutron Toggler Dimmer имеет 250 уровней освещения и представляет собой нечто большее, чем просто переключатель «включено» или «выключено».

Работает с однополюсной или трехсторонней проводкой и совместим с большинством распространенных настенных панелей.К тому же нейтральный провод не нужен.

См. Цену

Электрический переключатель диммера Maxxima

Получите электрический переключатель диммера Maxxima по выгодной цене с настенной пластиной в комплекте. Они совместимы не только со светодиодами, но и с другими лампами, включая КЛЛ и галогенные лампы.

Этот диммерный переключатель позволяет легко регулировать яркость лампы: очень удобно для новичков.

См. Цену

Краткое описание

В некоторых случаях диммеры накаливания работают со светодиодами, но если они не являются универсальными переключателями, которые я рекомендую выше, они могут не работать с вашими светодиодными лампами.

Диммер для лампы накаливания своими руками. Схема и описание

Характеристики диммера для лампы накаливания

Как выбрать диммер по мощности, типу ламп и конструкции

Тип лампочек

Мощность

Вариант исполнения

Статья DDM845R Использование диммера с лампами накаливания.

что это, как работает, правила установки

Устройство диммера

Виды диммеров по типу управления

Как выбрать диммер

Как установить моноблочный диммер самостоятельно

для светодиодных ламп, ламп накаливания (подключение и установка)

Диммер для светодиодных ламп

Диммер для ламп накаливания

Выбор диммера по мощности, конструкции, типу ламп

По мощности

По типу ламп

По конструкции

Ошибки при выборе диммера

Сколько светильников выдержит диммер

Обзор различных схем подключения диммера

Ошибки в монтаже диммера

Ответы на распространенные вопросы

Диммеры — удобно и практично

Диммер для ламп накаливания etren Q600N

Основы тусклых лампочек и регулируемого освещения

Как это:

Технологии затемнения света и лучшие лампы для каждого

Выбор подходящего диммера | Основы освещения

Компактные люминесцентные лампы (КЛЛ)

Светодиоды (LED)

Максимальная мощность нагрузки

Расположение и стиль

Как выбрать диммеры

Типы освещения

Лампа накаливания

ПРОФЕССИОНАЛЬНЫЙ НАКОНЕЧНИК

Флуоресцентный

Компактные люминесцентные лампы (КЛЛ)

Встроенные светодиоды

Светодиодные лампы

ПРОФЕССИОНАЛЬНЫЙ НАКОНЕЧНИК

Можно ли поставить светодиодную подсветку на диммер?

Шаг 1. Убедитесь, что у вас есть светодиодные фонари с регулируемой яркостью.

Шаг 2. Узнайте, есть ли у вас диммер, совместимый со светодиодами.

У вас нет диммера, совместимого со светодиодами? Вот что делать…

Нужна помощь электрика из Сарасоты?

Связанное чтение:

Какая лампочка лучше всего подходит для диммерных переключателей?

Могу ли я использовать диммер лампы накаливания со светодиодной подсветкой?

Как работают диммеры?

Светодиодные лампы и лампы накаливания имеют разную цветовую температуру

Лучшие диммерные переключатели для светодиодов

Lutron Diva LED + диммерный переключатель

Kasa Smart Dimmer Switch

Тумблерный диммер Lutron

Электрический переключатель диммера Maxxima

Краткое описание

alexxlab

Вам также может понравиться

Может ли светодиодная лампа перегореть: основные причины и способы продления срока службы

Чернобыльская станция: Что осталось от Припяти и Чернобыльской АЭС под саркофагом. Фотогалерея — РБК

Греющий кабель применение: Греющий кабель: виды, свойства, применение

Добавить комментарий Отменить ответ
