Диммер своими руками схема: 5 схем сборки самодельного светорегулятора

Диммер 220В своими руками

Здравствуйте, в сегодняшней статье мы рассмотрим очень полезную в быту вещь а именно самодельный диммер 220В. Его максимальная мощность в моем случае 2 кВт.

видео на ютуб канале

Самое первое что нам надо сделать, так это определиться со схемой регулятора. Я выбрал самую популярную на 1 симисторе. Деталей совсем не много.

Радиодетали для схемы:

• Симистор BTA16 (можно взять ещё мощнее или наоборот) 1шт.
• Динистор DB3 1шт.
• Переменный резистор на 500к. 1шт.
• Выпрямительный диод 1n4007 1шт. (в принципе пойдёт любой другой) 1шт.
• Светодиод (цвет на ваше усмотрение я выбрал зелёного цвета) 1шт.
• Конденсатор 0.1 микрофарада 1шт.
• Резистор 4.7к. 1шт.

Данная схема наладки не требует!!!
Принцип работы очень прост: переменным резистором мы задаём время зарядки конденсатора (чем больше сопротивление резистора тем дольше будет заряжаться конденсатор), когда он зарядиться до 32В динистор DB3 пробьёт (откроется) и он пропустит через себя ток. Динистор подключён к управляющему выводу симистора на него поступает ток и он в свою очередь открывается и уже через себя пропускает нагрузку (лампочка, паяльник и тд.). Симистор останется открытым до конца полупериода (это когда полуволна сети 220 приблизиться к нулю). При отрицательной полуволне принцип работы схемы тот же.

Если не хотите ничего паять то можно купить китайский модуль ДИММЕРА 220, плата тоже не дорогая но только надо довольно долго ждать около месяца. Но зато всё готовое только подключить.

Диммер регулирует мощность он отрезает часть синусоиды и чем больше эта синусоида обрезана тем меньше мощность. Наглядный пример осцилограмы есть на фото с схемой.

Вся схема у меня будет на печатной плате, получается и красиво и надёжно. Файла печатной платы у меня нету он был к сожалению утерян.

После пайки флюс надо обязательно отмыть всё таки напряжение не маленькое да и плата будет липкая. Отмывать лучше всего чистым спиртом, также можно использовать растворитель, но мне он не нравится через то, что у него резкий запах я предпочитаю спирт.

Симистор надо закрутить на радиаторе желательно намазать термопасту КПТ-8, место пайки надо изолировать прекрасно подойдёт термоусадка, сам радиатор я прикрутил к плате.

В итоге у нас получился модуль регулятора. Моя версия рассчитана на максимальную мощность 2кВт, я использовал симистор BTA16 он рассчитан на ток 16 А. Но мощность можно очень просто увеличить всего на всего надо заменить симистор на более мощный. Я могу порекомендовать симистор BTA26 его ток уже 25 А, мощность возрастает в разы, но знайте что тепла будет выделяться больше.

Теперь это все надо поставить в корпус, я буду использовать такую пластиковую белую коробочку, красить уже не решил так как уже холодно и краска будет долго сохнуть.

Также нам потребуется сделать переднюю панель, сделал я её из алюминия. Из листа алюминия я вырезал заготовку под корпус. Резал обычной ножовкой по металлу. Дальше я начал высверливать отверстие для вольтметра, тумблера, резистора и светодиода. Это все заняло довольно таки много времени. Дальше началась шлифовка до блеска я не шлифовал оставил небольшую ширшавость.

Розетка для подключения нагрузки будет сзади не очень удобно, но спереди места нету вообще, самое оптимальное — это было поставить в задней части. Саму розетку я выдрал из старого не рабочего стабилизатора.

Вот так внутри у нас будет стоять плата диммера её я прикрутил на 4 винтика М3

Дальше нам надо разобраться с передом — устанавливаем вольтметр, я использовал старого стрелочного, дальше устанавливаю тумблер тоже советский китайским не доверяю, дальше потениометр 500к, на ручку резистора одеваем колпачок или изолируем изолентой (термоусадкой и тд.), а то может шандарахнуть. Кстати данный вольтметр может спокойной конкурировать с современными китайскими приборами по качеству сборки точно лучше!!!

Теперь делаем порядок сзади устанавливаем розетку, разъём для предохранителя и провод на вход 220. Провод не длинный примерно 0,5 м, но в принципе его хватает. Как вы могли заметить в моем корпусе нету отверстий для вентиляции при нагрузке 1кВт радиатор немного тёплый, поэтому я решил не портить корпус и оставить так, но если все таки потребуется сделать отверстия то я их сделаю.

Переднюю панель я приклеил на супер клей, но он не подошёл и панелька быстро оторвалась, в итоге я купил эпоксидку и снова приклеиваем и получилось хорошо держится ничего не отрывается.

Минимальное напряжение 30В регулировка довольно плавная. Регулировать свечение лампочек одно удовольствие также он в лёгкую справляется с теном на 1кВт нагрузки, на 2кВт у меня нету только 1.

К данному регулятору не желательно подключать трансформаторы, дрели, болгарки и тому подобный электро инструмент 220 они довольно быстро выйдут из строя. Но регулировать мощность ламп, паяльников, разных нагревательных элементов это его преимущество.

В итоге у нас получился такой хороший прибор. Ценник не кусается, а пользы много. Буду рад если вы оставите свое мнение про данный диммер в комментариях.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

устройство, принцип работы + как сделать диммер самому

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.

Содержание статьи:

Когда покупка – худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные .

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

• динистора, часто встречается и другое его название — диак;
• симистора, по-другому — триак;
• узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

• вид управления;
• способ размещения;
• внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

• механическим;
• электронным;
• дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

• радиосигнал;
• инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам . А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

• накладные;
• встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных .

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только , так как обычные светодиодки не регулируются.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

• по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
• проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит , полностью посвященная этой интересной теме.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное  — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Хотите рассказать о том, как собирали прибор для регулировки интенсивности освещения собственноручно? Есть желание поделиться технологическими тонкостями или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, впечатлениями и фото по теме статьи.

возможные схемы + инструктаж по подключению своими руками

Автор: Татьяна Захарова

Последнее обновление: Май 2019

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Содержание статьи:

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от , который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

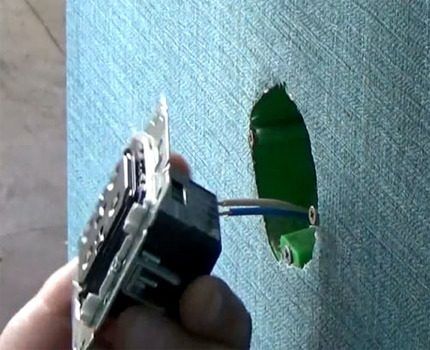

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д

Простой диммер на Ардуино

Диммер на базе Arduino – это одно из сотен простых и интересных устройств, с помощью которого можно плавно изменять сетевое напряжение от 0 до номинального значения. Каждый пользователь Arduino найдёт применение столь полезной самоделке, а опыт, полученный во время сборки своими руками, пополнит багаж знаний.

Схема и принцип её работы

Как и большинство недорогих диммеров, данная схема работает за счёт фазовой регулировки напряжения, что достигается путем принудительного открывания силового ключа – симистора.

Принцип действия схемы следующий. Arduino на программном уровне формирует импульсы, частота которых подстраивается сопротивлением потенциометра. Управляющий импульс с вывода P1 проходит через оптопару MOC3021 и поступает на управляющий электрод симистора. Он открывается и пропускает ток до перехода полуволны сетевого напряжения через ноль, после чего закрывается. Затем приходит следующий импульс и цикл повторяется. Благодаря сдвигу управляющих импульсов, в нагрузке формируется обрезанная по фронту часть синусоиды.

Чтобы симистор открывался в соответствии с заданным алгоритмом, частота следования импульсов должна быть засинхронизирована с напряжением сети 220 В. Другими словами Arduino должен знать, в какой момент синусоида сетевого напряжения проходит через ноль. Для этого в диммере на элементах R3, R4 и PC814 реализована цепь обратной связи, сигнал с которой поступает на вывод P2 и анализируется микроконтроллером. В цепь детектора нуля добавлен резистор R5 на 10 кОм, который нужен для подпитки выходного транзистора оптопары.

Один силовой вывод симистора подключается к фазному проводу, а ко второму – подключается нагрузка. Нулевой провод сети 220 В напрямую следует от клеммника J1 к J2, а затем к нагрузке. Применение оптопар необходимо для гальванической развязки силовой и низковольтной части схемы диммера. Потенциометр (на схеме не показан) средним выводом подключается на любой аналоговый вход Arduino, а двумя крайними – на +5 В и «общий».

Печатная плата и детали сборки

Минимум радиоэлементов позволяет сконструировать одностороннюю печатную плату, размер которой не превышает 20х35 мм. Как видно из рисунка на ней отсутствует переменный резистор, чтобы радиолюбитель мог самостоятельно подобрать потенциометр подходящего форм-фактора и определить место его крепления

Диммер для светодиодных ламп 220В своими руками

• Новости
• Вопросы
• Своими руками
• В авто
• Матчасть
• Подсветки

Поиск

Светодиод Инфо

• Карта сайта
• Контакты

• Новости

  • Прогнозы роста рынка ультрафиолетовых светодиодов на 2018-2022 год

    Новые встраиваемые LED Oculus для наружного освещения от Luminis

    Cree выпустила светодиоды XD16 LED со сверхплотным световым потоком 284 Лм/мм²

    Apple Watch, используя зеленые светодиоды, предскажет инсульт

    Компания BOE займется выпуском гибких OLED экранов для Apple

• Вопросы

  • LCD или LED: сравнение типов ЖК-дисплеев, в чем разница и какой…

    Что выбрать LED лампу или УФ лампу? Чем они отличается и…

    Основные причины перегорания светодиодных ламп в авто и квартирах

    Что такое филаментные лампы Томича (led filament)?

    Можно ли использовать светодиоды в сауне? Как правильно освещать баню

• Своими руками

  • Делаем светодиодную подсветку растений: расчет мощности, выбор ленты, расчет питания

Подключение диммера для светодиодной ленты 12В, 220В (схема)

Управляющий диммер для светодиодной ленты служит дополнительным устройством, необходимым для плавного изменения яркости освещения (монохромные ленты) и смены цвета (для мультиколор лент). Контроллеры классифицируют на 2 большие группы с напряжением питания на 12 и 220 вольт. Диммер позволяет значительно расширить возможности LED подсветки. К примеру, использовать различные эффекты, регулировать яркость вручную или по заданной заранее программе. Сегодня производителями предлагаются разные варианты контроллеров:

• стационарные диммеры, имеющие пульт ДУ,
• диммеры с ДУ пультом, управление осуществляется за счет установленных ИК-передатчиков.

При монтаже таких лент важно учесть тип контроллера, характеристики осветительных приборов, требования к спецэффектам. Схема монтажа, доступная для понимания даже начинающему мастеру, особого опыта в электротехнических работах иметь не требуется.

Виды

При установке всегда требуется дополнительно приобретать управляющее оборудование и преобразователи напряжения. Димер выполняет роль удобного и высококачественного контроллера, минимизирующего потери мощности на протяжении всего участка, при этом эффективность остается на требуемом уровне. В отличие от других типов управляющих устройств у осветительных систем мини-диммер работает при помощи активных, а не пассивных регулирующих схем.

Падения уровня напряжения чрезвычайно малы, т. е. потери мощности на протяжении определенного участка минимальны. Они действуют на полупроводниках, отличаются надежностью, долговечностью и точностью работы.

Мини-диммер при всех своих преимуществах имеет и ряд минусов, о которых нельзя забывать, планируя монтаж:

1. Во время работы изменяется рабочее значение тока в светодиоде в границах 20-100 мА, т. е. меняется и рассеиваемая мощность, а это отрицательно сказывается на температуре приборов.
2. При нагревании происходят изменения характеристик, цветовой температуры, а это ухудшает спектральный состав светового излучения.
3. При длительном и сильном нагреве долговечность лент снижается, это становится причиной отказов световых приборов.

Эти минусы не касаются импульсного оборудования ШИМ, т. е. широтно-импульсных модуляторов. Такое оборудование самое эффективное, так как инерционность светодиодов низкая, максимальное напряжение, подаваемое на диоды при широте до 100%, остается стабильным. Спектральные характеристики остаются неизменными, а потери мощности настолько малы, что ими можно смело пренебрегать. Именно такой диммер лучше всего подходит для лент с компьютерным или цифровым вариантом управления яркостью.

Схема подключения

Схема предусматривает использование излучателей 2-х различных типов:

1. Трехцветные RGB, которые во время смещения дают яркий чистый белый цвет, обычно именно они применяются при создании цветовых эффектов.
2. Люминофорные, использующие вторичное излучение при помощи люминофора, т. е. слоя желтого цвета, который освещается светодиодом синего оттенка.

Чтобы выполнить подключение своими руками, необходимо предусмотреть питание с драйверами соответствующей конструкции, их комплектация определяется набором эффектов и поставленными задачами для LED-ленты. К примеру, для монокристальных лент необходимо применять одноканальные диммеры, которые включаются сразу после блока питания.

Для RGB приобретают трехканальные диммеры-контроллеры, которые обладают раздельным управлением для каждого канала.

Схема подключения диммера

Все используемые для светодиодных лент контроллеры можно разделить по методу регулировки яркости и других характеристик:

1. При помощи современного потенциометра, который встраивается в настенную коробку стандартного типа во время установки выключателя (монтировать можно в любом удобном месте).
2. Пульты для светодиодных светильников с радиочастотными и инфракрасными пультами ДУ (удобный переносной вариант, который можно использовать из любой части даже очень большого помещения).
3. Подключение для управления по проводному интерфейсу типа Ethernet или беспроводному протоколу Bluetooth и Wi‑Fi (применяется при управлении через компьютерные сети или оборудование, обычно используется для больших систем, монтируемых своими руками).

Плюсы и минусы устройств

При решении вопроса, как самостоятельно подключить диммер, необходимо сразу учесть преимущества и недостатки такого типа управления. Дешевые контроллеры становятся причиной мерцания оборудования и ленты даже при низком уровне яркости, а глаз к подобным колебаниям чувствителен: постоянно мерцающее освещение будет оказывать раздражающее влияние. Человек будет уставать, появятся сильные головные боли, острота зрения снизится, а внимание будет ухудшаться.

При выборе диммера для установки своими руками рекомендуется обращать внимание на более дорогие, но и надежные системы, предназначенные для регулировки с 2-х импульсных и аналоговых режимов. Это обеспечивает простоту управления, отсутствие резких перепадов мощности и напряжения, исключение мерцания при включении светодиодного освещения. Необходимо отметить, что качественный контроллер обязательно должен учитывать нелинейные характеристики зрения человека и нелинейные для полупроводниковых светодиодов, используемых для приборов освещения. Даже при малом уровне яркости световой поток должен оставаться ровным, ярким, без мерцания.

Преимущества светодиодных лент и ламп очевидны: они не только более экономны, но и обладают большим сроком службы, удобны в использовании, обеспечивают яркий и ровный свет. Их качество оправдывает все затраты сполна.

Как добавить диммер к светодиодной лампе

В этой статье мы узнаем, как сделать схему диммера для светодиодов, чтобы включить диммер для любой светодиодной лампы, работающей от сети.

Как работают светодиодные лампы

Мы знаем, что нашими потолочными вентиляторами и лампами накаливания можно легко управлять с помощью симисторных диммерных переключателей, и мы привыкли к тому, что диммерные переключатели в наших домах устанавливаются для управления такими устройствами.
Однако с появлением светодиодных ламп и ламп, лампы накаливания постепенно уходят, и наши домашние патроны заменяются на светодиодные.

Светодиодные лампы

поставляются со встроенным драйвером SMPS в шкафу держателя, а схема SMPS затрудняет работу или управление через симисторные переключатели яркости, пока и если они не будут соответствующим образом модифицированы для применения.

Потому что в драйвере SMPS внутри светодиодных ламп и трубок строго используются индуктивные или емкостные схемы, которые никогда не рекомендуется использовать через симисторные диммеры, поскольку симисторные диммеры используют технологию прерывания фазы для диммирования, что, к сожалению, не подходит для индуктивной / емкостной нагрузки контроль.

При использовании светодиодные лампы не тускнеют правильно, а демонстрируют неустойчивое диммирование или повышение яркости из-за несовместимой реакции.

Наилучшим методом и, вероятно, технически правильным подходом является технология PWM, которая может эффективно использоваться для управления или уменьшения яркости светодиодных ламп или ламп. На рисунке показано, что конструкция может быть реализована.

Как это работает

Идея на самом деле очень проста, благодаря оптопарам серии MOC, которые делают управление симистором через ШИМ чрезвычайно простым и совместимым.

Правая сторона рисунка представляет собой стандартную схему симисторного контроллера на базе микросхемы MOC3063, которая управляется через схему ШИМ на базе IC 555, показанную в левой части рисунка.

IC 555 сконфигурирован как стандартный регулируемый генератор ШИМ, который подает желаемый ШИМ на входной контакт №1 / 2 микросхемы MOC.

Регулируемые ШИМ должным образом обрабатываются ИС через встроенную схему детектора перехода через ноль и фотомистор, который в конечном итоге используется для управления внешним симистором BT136 через его выходной контакт # 4/6.

Подключенная светодиодная лампа теперь реагирует на содержимое ШИМ, подаваемое схемой 555, и пропорционально регулирует свою яркость в соответствии с предпочтениями пользователя.

ШИМ-управление осуществляется через связанный потенциометр 100 кОм, который должен быть должным образом изолирован, поскольку вся цепь не изолирована от сетевого тока.

Цепь не изолирована от сети , несмотря на оптрон, поскольку для работы IC 555 требуется источник постоянного тока, который питается от бестрансформаторного источника питания без изоляции, это сделано для сохранения компактности конструкции. и избегайте использования дорогостоящих модулей SMPS, которые в противном случае были бы излишними.

Если у вас есть какие-либо вопросы, касающиеся описанной выше схемы диммера для светодиодной лампы, вы можете выразить их в своих комментариях.

ОБНОВЛЕНИЕ:

Более простая схема диммера светодиодной лампы

В приведенном выше дизайне мы, кажется, упустили один важный момент. Все светодиодные лампы используют цепи, управляемые постоянным током, и поэтому содержат внутренний мостовой выпрямитель для преобразования входного переменного тока в постоянный.

Это означает, что светодиодные лампы также могут работать от входа источника постоянного тока, и поэтому симистор может быть заменен силовым каскадом BJT, как показано на следующем рисунке.Это значительно упрощает конструкцию и позволяет нам использовать IC 555 PWM напрямую со светодиодной лампой через указанный оптрон и BJT.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Схемы и проекты для научных лабораторий и проектов Science Fair

Определение

Диммеры — это устройства, используемые для изменения яркости света.Уменьшая или увеличивая среднеквадратичное напряжение и, следовательно, среднюю мощность лампы, можно изменять интенсивность светового потока.

Основы

Хотя устройства переменного напряжения используются для различных
для целей, термин диммер обычно зарезервирован для
управление освещением.

Диммеры различаются по размеру от небольших блоков размером с обычный
выключатель, используемый для внутреннего освещения, к блокам большой мощности, используемым в
большой театр
или архитектурное освещение.Маленькие бытовые диммеры
как правило, с прямым управлением, хотя системы дистанционного управления (например,
X10) доступны. Современные профессиональные диммеры обычно управляются цифровой системой управления, такой как DMX.

В профессиональном освещении изменения интенсивности
называется «затухание» и может быть «затуханием вверх» или «затуханием вниз». Диммеры с
прямое ручное управление имело ограничение на скорость, с которой они могли изменяться
но эта проблема практически исчезла с современными цифровыми устройствами (хотя
очень быстрых изменений яркости можно избежать по другим причинам
вроде жизнь лампы).

Они используются вместо переменных резисторов, поскольку имеют более высокий КПД.
Переменный резистор будет рассеивать мощность за счет тепла (КПД всего
0,5). При включении и выключении теоретически диммер не нагревается
(КПД близок к 1.0).

История

Одним из первых зарегистрированных диммеров является «Safety Dimmer» Гранвилля Вудса, опубликованный в 1890 году; диммеры до этого были склонны к возгоранию.

Ранние диммеры управлялись напрямую через руководство
манипуляции с большими диммерными панелями, но это означало, что вся мощность была
пройти через место управления освещением, которое может быть
неудобно и потенциально опасно, особенно с системами, которые
имело большое количество каналов, мощные огни или и то, и другое (например, дискотека или другие подобные места).

Когда вошли тиристорные диммеры, аналоговые системы дистанционного управления (часто 0-10 В
систем) стало возможным. Провода для систем управления было много
меньше (с низким током и меньшей опасностью), чем тяжелые силовые кабели
предыдущих систем освещения. У каждого диммера были свои провода управления
что означало огромное количество проводов, уходящих от регулятора освещения
расположение и подача к каждому диммеру индивидуально. Современные системы используют
протокол цифрового управления, такой как DMX, для управления большим количеством диммеров (и другим сценическим оборудованием) по одному кабелю.

В 1961 году Джоэл Спира, основатель Lutron Electronics, изобрел
первый твердотельный диммер, который включает и выключает ток 120
раз в секунду, экономия энергии и возможность установки диммера
в стандартной электрической коробке.

Типы диммеров

Ранние примеры диммера включают диммер для соленой воды. В соли
водяной диммер, в стеклянном стакане было два металлических контакта. Один
контакт был внизу, в то время как другой мог двигаться вверх и
вниз.Чем ближе контакты друг к другу, тем выше уровень
свет. Использование диммеров для соленой воды было утомительной и рискованной задачей
это включало наполнение стаканов водой, проверку
концентрация соли и повышение или понижение верхнего контакта.
Диммеры для соленой воды неэффективны из-за испарения воды.
и коррозия многих металлических деталей. Эти диммеры были
в просторечии известный как «pis pots» по понятным причинам. Многие старые театры
электрики до сих пор рассказывают истории о том, как они попали в
искусство, получив предложение «пополнить горшок» и получив шок, поскольку
без их ведома горшок был жив…

Диммеры также часто основывались на реостатах.
Это было неэффективно; при установке на средний уровень яркости они
может рассеивать в виде тепла значительную часть номинальной мощности
нагрузка (до 25% для резистивных нагрузок, больше для температурно-зависимых
нагрузки, такие как лампы), поэтому они были физически большими и требовали большого количества
охлаждающий воздух. Кроме того, поскольку их эффект затемнения во многом зависел от
от общей нагрузки, приложенной к каждому реостату, нагрузка должна быть
достаточно тщательно согласовано с номинальной мощностью реостата.В заключение,
поскольку они полагались на механический контроль, они работали медленно, и это было
сложно переключить сразу несколько каналов.

Регулируемые автотрансформаторы
(часто называемые вариаками). Пока они были
все еще почти такие же большие, как диммеры реостата, они были высокоэффективными
устройств и их эффект затемнения не зависел от приложенной нагрузки, поэтому
было намного проще спроектировать освещение, которое будет прикреплено к каждому
автотрансформаторный канал. Дистанционное управление диммерами по-прежнему было
непрактично, хотя некоторые диммеры (обычно для «домашнего света»)
были оснащены моторными приводами, которые могли медленно и неуклонно снижать
или увеличьте яркость прикрепленных ламп.Пока вариаки имеют
вышли из употребления для освещения, они до сих пор используются в других
такие приложения, как испытание оборудования на пониженное / повышенное напряжение из-за
фактически они обеспечивают достаточно чистый синусоидальный сигнал и не производят
радиочастотный шум.

Тиристор (и кратко тиратрон)
диммеры были введены для решения некоторых из этих проблем. Потому что они
использовать методы переключения вместо разделения потенциалов, почти
Никаких потерь энергии, диммирование может быть почти мгновенным и легко
управляется дистанционной электроникой.Вместо тиристоров используются симисторы.
тиристоры в более дешевых конструкциях, но не имеют защиты от перенапряжения
емкость SCR, расположенных спина к спине, и подходят только для нагрузок меньше
чем примерно на 20 ампер. Выключатели нагреваются во время переключения,
и может вызвать помехи. Большие индукторы
используются как часть схемы для подавления этих помех. когда
диммер на 50% мощности переключатели переключаются на максимальную
напряжения (> 300 В в Европе) и внезапный скачок напряжения вызывают
катушки на индукторе перемещаться, создавая жужжащий звук, связанный с
некоторые виды диммеров; тот же эффект можно услышать в нитях ламп накаливания.
как «пение».Схема подавления добавляет большой вес к
диммер, и часто бывает недостаточно, чтобы не слышать жужжание на
аудиосистемы, которые разделяют сетевое питание с осветительными нагрузками. Этот
разработка также позволила сделать диммеры достаточно маленькими, чтобы их можно было
используется вместо обычных бытовых выключателей света. Европейские диммеры должны
соблюдать соответствующие требования законодательства по электромагнитной совместимости; это включает в себя подавление выбросов, описанных выше, до пределов, описанных в EN55104.

Альтернатива обычно используемому диммированию по передней кромке
с SCR — это затемнение по задней кромке, где падающая часть
форма волны обрезается, а не растет.Это чаще всего используется в
устройства, использующие импульсные источники питания, которым необходимо заполнить фронт формы сигнала, чтобы он мог сам порезаться.

Типичный диммер на основе SCR, который затемняет
свет через контроль фазового угла. Этот блок подключен последовательно
с грузом. Диоды (D ₂ , D ₃ , D ₄ и D ₅ )
образуют мост, который генерирует постоянный ток с большой пульсацией. R и C образуют
цепь с постоянной времени, по мере увеличения напряжения от нуля (при
начало каждой полуволны) C будет заряжаться, когда C сможет сделать
ZD проведет и подает ток в SCR, SCR сработает.Когда
SCR проводит, затем D ₁ разряжает C через SCR. SCR
отключится, когда ток упадет до нуля, когда напряжение питания
падает в конце полупериода, готов к работе схемы
в следующем полупериоде.

Синусоидальное диммирование обещает решить проблемы с весом и помехами, с которыми сталкиваются тиристорные диммеры. По сути, это импульсные источники питания большой мощности. Они полагаются на новое поколение биполярных транзисторов с изолированным затвором (IGBT), которые все еще относительно дороги.

Контроль

См. Пульт управления освещением

Диммеры не для дома обычно управляются дистанционно с помощью
различные протоколы. Аналоговые диммеры обычно требуют отдельного провода для
каждый канал диммирования имеет напряжение от 0 до 10 В.
Некоторые аналоговые схемы затем получают управляющий сигнал из этого и
питание выключателей от сети. По мере добавления каналов в систему
необходимо больше проводов между контроллером освещения и диммерами.

В конце 70-х были разработаны последовательные аналоговые протоколы.Эти
мультиплексирует серию аналоговых уровней на один провод, с
встроенный синхронизирующий сигнал, аналогичный композитному видеосигналу (в
в случае европейского стандарта Strand Lighting D54, обрабатывающего 384 диммера) или отдельного сигнала синхронизации (в случае стандарта США AMX192).

Цифровые протоколы, такие как DMX512, доказали свою эффективность с конца 80-х годов. В ранних реализациях цифровой сигнал отправлялся с контроллера на демультиплексор ,
который сел рядом с диммерами.Это преобразовало цифровой сигнал в
набор сигналов от 0 до +10 В или от 0 до -10 В, которые могут быть подключены
к отдельным аналоговым цепям управления.

Современные диммеры используют микропроцессоры для преобразования цифровых
сигнал непосредственно в управляющий сигнал для переключателей. У этого много
преимущества, что дает более точный контроль над диммированием и дает
возможность отправки диагностических отзывов в цифровом виде обратно на
контроллер освещения.

Ремонт

Диммеры обычно размещаются вместе в стойках, где их можно
легко доступны, а затем кабели подводятся к приборам, которые
контролируется.В архитектурных инсталляциях кабели прокладываются прямо от
диммеры к свету. Однако такие места, как театры, требуют большего.
гибкость. Осветительная установка может кардинально меняться для каждого шоу,
а иногда и во время шоу. Во многих театрах есть кабели
постоянно к розеткам (так называемым цепям) вокруг театра, однако
не все розетки нужны для каждого шоу, поэтому будет меньше
диммеров, чем есть схемы. Патч-бэк обычно находится рядом с
диммеры, позволяющие подключать диммеры к определенным цепям.В
Патч-бэк может также позволить подключить несколько цепей к одному диммеру
и даже последовательное подключение низковольтных ламп. Этот патч-бэй
известный как mains или hard patch. Аналоговые диммеры также могут иметь soft
патч для соответствия выходным каналам от контроллера освещения для управления
выбранные диммеры. В большинстве новых установок не используются отсеки для исправлений.
они используют диммер на цепь и подключают диммеры к каналам, используя
компьютеризированные пульты управления.

Кривые диммирования

Конструкция большинства аналоговых диммеров означала, что выход
диммер не был прямо пропорционален входу.Вместо этого, как
оператор поднял фейдер, диммер сначала медленно убавлял, затем
быстро посередине, затем медленно вверху. Форма кривой
напоминал третью четверть синусоидальной волны. Различные диммеры
производил разные кривые диммера и обычно
требовали разных ответов.

Телевидение часто использует закон «квадрата», обеспечивая более тонкий контроль в верхней части экрана.
часть кривой, необходимая для точной обрезки цвета
температура освещения телевизора.В театральных диммерах обычно используется более мягкий «S».
кривой »или линейной кривой. Цифровые диммеры могут быть
кривой, которую желает производитель, и может иметь выбор между линейной
взаимосвязь и выбор различных кривых, чтобы их можно было
совместим со старыми аналоговыми диммерами. Сложные системы обеспечивают
программируемые пользователем или нестандартные кривые, а также обычное использование
нестандартная кривая это превращать диммер в «не диммер», включение
на определяемом пользователем уровне управления.

Пример кривых диммера:

Предварительный нагрев

Некоторые типы ламп накаливания (нити накаливания) не следует переключать на полную мощность из холодного состояния, это может значительно сократить их срок службы из-за возникающего большого пускового тока.Чтобы немного смягчить удар по лампам, диммеры могут иметь предварительный нагрев
функция. Это устанавливает минимальный уровень, обычно около 5-10%, что не является
очевидно для публики, но не дает лампе слишком сильно остыть.
Это также ускоряет реакцию инструмента на внезапные всплески напряжения.
которые ценят операторы шоу в стиле рок-н-ролл. Противоположно
эту функцию иногда называют top-set . Это ограничивает максимальную мощность, подаваемую на инструмент, что также может продлить срок его службы.

Цифровая революция

Современные цифровые столы могут имитировать кривые предварительного нагрева и диммера и позволяют
мягкий патч, который нужно сделать в памяти. Это часто предпочтительнее, поскольку это означает
что диммерная стойка может быть заменена на другую без необходимости
передавать сложные настройки.

Время нарастания

Одним из показателей качества диммера является «время нарастания». В
время нарастания в данном контексте — это время, которое требуется в пределах разреза
часть формы волны для перехода от нулевой точки кроссовера к началу
неразрезанной части сигнала.Более длительное время нарастания снижает шум
диммера и лампы, а также продления срока службы лампы.
Неудивительно, что большее время нарастания дороже в реализации, чем
короткий, потому что нужно увеличить размер штуцера.

Источник: Википедия (Весь текст доступен в соответствии с условиями лицензии GNU Free Documentation License и Creative Commons Attribution-ShareAlike License.)

220V Диммер света с Arduino

С помощью Arduino очень легко построить хороший и простой диммер переменного тока. Этот диммер используется для управления яркостью простой лампы переменного тока 220 В.В этом проекте я использовал интегральную схему LM393 (двойной компаратор IC) для обнаружения перехода переменного напряжения через ноль и симистор BT136, который питает нагрузку (лампу) в зависимости от угла зажигания (альфа).

Связанные проекты:
Следующие два проекта могут содержать некоторую полезную информацию.
SCR control с Arduino — полуволновой управляемый выпрямитель
Управляемый мостовой выпрямитель с Arduino

Требуемые компоненты:
Это список основных компонентов, необходимых для сборки этого проекта.

• Плата Arduino
• BT136 Симистор — лист данных
• Лампа 220В переменного тока
• Компаратор LM393 (или LM339)
• Оптопара (MOC3020, MOC3021, MOC3022, MOC3023) — лист данных
• 2 диода 1N4007 (или 1N4001)
• Резистор 2 x 220 кОм
• Потенциометр 10 кОм
• Резистор 10 кОм
• Резистор 470 Ом
• Резистор 120 Ом
• Резистор 100 Ом
• Конденсатор 0,01 мкФ
• Макет
• Перемычки

Схема светорегулятора

Arduino: Принципиальная схема
Project приведена ниже.

Все заземленные клеммы соединены вместе.

В этом проекте я использовал LM393 (ИС двойного компаратора) для обнаружения пересечения нуля, также можно использовать ИС квадрокомпаратора LM339. Для той же цели можно использовать оптопару (обнаружение перехода через ноль), но я думаю, что компаратор намного лучше. Два диода, подключенные между неинвертирующим входом (+) и инвертирующим входом (-) компаратора, используются для ограничения напряжения на двух контактах.Выход LM393 (или LM339) представляет собой открытый коллектор, поэтому я добавил туда резистор 10 кОм (между + 5 В и выводом 2 Arduino). Также на микросхему компаратора подается напряжение + 5В, которое поступает от платы Arduino.

Оптопара (MOC302x) используется для запуска симистора BT136, его светодиод подключен к выводу 8 Arduino через резистор 120 Ом. Я выбрал значение 120 Ом, чтобы получить ток около 30 мА (ток проходит через светодиод оптопары).

Потенциометр 10k используется для управления углом зажигания и, следовательно, яркостью лампы.

Код регулятора освещенности Arduino:
Частота моего источника переменного тока составляет 50 Гц, что означает период 20 мс, поэтому период полуволны составляет 10 мс = 10000 мкс.
Разрешение модуля АЦП Arduino составляет 10 бит, что означает, что цифровое значение может варьироваться от 0 до 1023.

Я использовал прерывание Arduino (INT0 на выводе 2) для обнаружения событий пересечения нуля, поэтому, когда есть событие пересечения нуля (падение или рост), Arduino прерывается и после некоторой задержки (угол альфа) запускает симистор.

Видео с диммером Arduino:

Схемы регуляторов света, схемы

Схема светодиодного диммера с ШИМ

с использованием таймера IC 555

Светодиодный диммер в основном представляет собой схему ШИМ (широтно-импульсной модуляции) на базе микросхемы 555, разработанную для получения переменного напряжения по сравнению с постоянным напряжением.Метод ШИМ объясняется ниже. Прежде чем мы приступим к созданию схемы светодиодного диммера на 1 Вт, сначала рассмотрим простую схему, показанную на рисунке ниже.

Теперь, если переключатель на рисунке постоянно замкнут в течение определенного периода времени, лампочка будет постоянно гореть в течение этого времени. Если переключатель замкнут на 8 мс и разомкнут на 2 мс в течение цикла 10 мс, то лампочка будет гореть только в течение 8 мс. Теперь среднее значение терминала за период в 10 мс = время включения / (время включения + время выключения), это называется рабочим циклом и составляет 80% (8 / (8 + 2)), поэтому среднее выходное напряжение составит 80% от напряжения батареи.

Во втором случае переключатель замыкается на 5 мс и размыкается на 5 мс в течение 10 мс, поэтому среднее напряжение на выходе будет составлять 50% от напряжения батареи. Скажем, если напряжение аккумулятора составляет 5 В, а рабочий цикл составляет 50%, то среднее напряжение на клеммах будет 2,5 В.

В третьем случае рабочий цикл составляет 20%, а среднее напряжение на клеммах составляет 20% от напряжения батареи.

Теперь, как эта техника используется в светодиодном диммере ? Это объясняется в следующем разделе этого руководства.

Компоненты цепи

+ 5в источник питания

1 Вт светодиод, 555IC

Резисторы 1K и 100R

TIP122

100K пресет или горшок

IN4148 или IN4047- две штуки,

Конденсатор 10 нФ или 22 нФ

УБЕДИТЕСЬ, ЧТО НАГРЕВАЕТСЯ И СИД, И ТРАНЗИСТОР.

Принципиальная схема

Схема подключена на макетной плате согласно схеме, показанной выше.Однако при подключении выводов светодиодов и транзисторов необходимо соблюдать осторожность. Если на каком-либо этапе светодиод действительно мигает, замените конденсатор на конденсатор с меньшей емкостью.

Здесь можно заменить 1 WATT LED на 15 меньших по выбору.

Рабочий

Вся генерация ШИМ происходит из-за разницы во времени зарядки и разрядки конденсатора в цепи. Теперь, чтобы понять это, представьте, что горшок отрегулирован, а сопротивление разделено на 25 кОм с одной стороны и 75 кОм с другой, как показано на рисунке.Теперь зарядка конденсатора (зеленая линия) может происходить только через резистивную часть 75К из-за диода D2. Во время зарядки конденсатора на выходе 555 TIMER IC высокий уровень. Как только конденсатор заряжается до потенциала, он разряжается.

Теперь разряд конденсатора (красная линия) должен происходить через часть сопротивления 25K из-за D1, в это время таймер 555 выдает НИЗКИЙ уровень. Итак, теперь рассмотрим случай, когда можно сказать, что при зарядке конденсатора ток протекает через часть 75K, что занимает гораздо больше времени, чем для разряда, так как ток разряда должен проходить только через 25K.Таким образом, можно сделать вывод, что время зарядки конденсатора в 4 раза больше времени разряда, что означает, что время включения ТАЙМЕРА 555 в 4 раза больше времени выключения. Таким образом, скважность выходного сигнала таймера составляет 4/5 = 80%.

Таким образом, каждый раз, когда мы меняем потенциометр, мы получаем разное время включения и выключения, давая выход ШИМ.

Теперь этот сигнал ШИМ подается на базу транзистора для управления сильноточной нагрузкой. Теперь, исходя из последнего случая, светодиод будет включен на 8 мс и выключен на 2 мс, теперь эффект заключается в том, что человеческий глаз может уловить максимум 50 Гц, а после того, как человеческий глаз не может уловить кадр, и поэтому он кажется непрерывным, потому что светодиод будет включен только на 8 мс, свечение светодиода выглядит тусклым по сравнению с исходной интенсивностью для человеческого глаза.Таким образом цель проекта достигнута.

Учебное пособие по

Arduino PWM со светодиодным диммером

Этот светодиодный DIMMER представляет собой схему PWM (широтно-импульсной модуляции) на основе Arduino Uno, разработанную для получения переменного напряжения по сравнению с постоянным напряжением. Метод ШИМ объясняется ниже. Прежде чем мы приступим к созданию схемы светодиодного диммера на 1 Вт, сначала рассмотрим простую схему, показанную на рисунке ниже.

Теперь, если переключатель на рисунке постоянно замкнут в течение определенного периода времени, лампочка будет постоянно гореть в течение этого времени.Если переключатель замкнут на 8 мс и разомкнут на 2 мс в течение цикла 10 мс, то лампочка будет гореть только в течение 8 мс. Теперь среднее значение терминала за период в 10 мс = время включения / (время включения + время выключения), это называется рабочим циклом и составляет 80% (8 / (8 + 2)), поэтому среднее выходное напряжение составит 80% от напряжения батареи.

Во втором случае переключатель замыкается на 5 мс и размыкается на 5 мс в течение 10 мс, поэтому среднее напряжение на выходе будет составлять 50% от напряжения батареи.Скажем, если напряжение аккумулятора составляет 5 В, а рабочий цикл составляет 50%, то среднее напряжение на клеммах будет 2,5 В.

В третьем случае рабочий цикл составляет 20%, а среднее напряжение на клеммах составляет 20% от напряжения батареи.

Теперь, как эта техника используется в светодиодном диммере ? Это объясняется в следующем разделе этого руководства.

Как показано на рисунке, Arduino UNO имеет 6 каналов ШИМ, поэтому мы можем получить ШИМ (переменное напряжение) на любом из этих шести контактов.В этой главе мы собираемся использовать PIN3 как выход ШИМ.

Необходимые компоненты

Оборудование: ARDUINO UNO, блок питания (5 В), конденсатор 100 мкФ, светодиод, кнопки (две штуки), резистор 10 кОм (две штуки).

Программное обеспечение: arduino IDE

Принципиальная схема и пояснения

Схема подключается на макетной плате согласно принципиальной схеме. Однако при подключении светодиодных клемм необходимо соблюдать осторожность.Хотя в этом случае кнопки показывают эффект подпрыгивания, это не вызывает серьезных ошибок, поэтому на этот раз нам не о чем беспокоиться.

ШИМ от UNO довольно простой. Хотя настроить контроллер ATMEGA для сигнала ШИМ непросто, мы должны определить множество регистров и настроек для точного сигнала, однако в ARDUINO нам не нужно иметь дело со всеми этими вещами.

По умолчанию все файлы заголовков и регистры предопределены ARDUINO IDE, нам просто нужно их вызвать, и все, у нас будет выход PWM на соответствующем выводе.

Теперь, чтобы получить выход ШИМ на соответствующем контакте, нам нужно поработать над двумя вещами:

Сначала нам нужно выбрать вывод ШИМ из шести выводов, после этого нам нужно установить этот вывод как вывод.

Далее нам нужно включить функцию ШИМ в UNO, вызвав функцию «analogWrite (pin, value)». Здесь «пин» представляет номер пина, на котором нам нужен вывод ШИМ, мы указываем его как «3».Итак, на PIN3 мы получаем вывод ШИМ. Значение представляет собой рабочий цикл включения, от 0 (всегда выключен) до 255 (всегда включен). Мы собираемся увеличивать и уменьшать это число нажатием кнопки.

Использование контактов PWM в Arduino Uno объясняется в приведенном ниже коде C.

.
