Для чего нужны сварочные трансформаторы?

Как известно, основной узел источников переменного тока сегодня – это сварочный трансформатор. Как правило, это однофазовый механизм той или иной конструкции. Основное предназначение этого трансформатора в том, что он понижает в сети напряжение до того уровня, который необходим при сварке, а также контролирует статические внешние характеристики и регулирует сварочный ток. Из-за этого основного узла источники переменного тока и получили название сварочного трансформатора.

В зависимости от некоторых факторов внешние статические характеристики могут видоизменяться. Такими факторами могут стать тип электрода, степень механизации процесса, вид среди, в которой происходит процесс сварки и многое другое.

Основные технические характеристики сварочного трансформатора

В первую очередь нужно помнить, что устойчивость процесса сварки в большей степени зависит от формы кривой сварочного тока (речь идет о процессе, происходящем при переменном токе). В данном случае может возникнуть снижение стабильности горения дуги, если форма кривой тока искажается до синусоидальной. А в случае изменения этой формы до прямоугольной, устойчивость горения дуги, наоборот, возрастает. Такое явление можно объяснить современными представлениями о физических процессах, которые происходят на открытых дугах переменного тока, а именно при их повторном возбуждении.

Постоянная составляющая сварочного тока, возникающая в сварочной цепи, способна создать в трансформаторе постоянное магнитное поле, которое вызовет снижение мощности. Кроме того, значительная постоянная составляющая сварочного тока способна отрицательно повлиять на технологию сварки.

Для того чтобы этого не произошло, нужно найти способ для устранения или хотя бы ограничения действия постоянной составляющей сварочного тока. Одним из таких способов, который нашел применение сегодня, можно считать включение в сварочную цепь конденсаторной батареи, которая будет препятствовать постоянному току, протекающему в сети. Однако такие батареи сегодня стоят недешево.

Также следует отметить, что сварочные трансформаторы включать три режима работы: холостой ход, короткое замыкание и работа под нагрузкой. И обязательно должна быть обеспечена возможность регулирования каждого режима сварки в широких пределах.

история создания устройства, технические характеристики, принцип работы и сферы применения, инструкция по эксплуатации

Сварочный трансформатор — устройство, которое незаменимо в ремонте и строительстве. Это прибор, который помогает сварить металлические изделия воедино, создать прочную конструкцию. О том, кем и когда был создан аппарат, как работает, какие технические характеристики и разновидности имеет и многом другом далее.

История создания

Трансформатор для разной сварки, преобразующий сетевое в низкое напряжение благодаря индуктивному сопротивлению или вторичному трансформаторному напряжению, был придуман в начале XIX в. Профессор физики В. Петров в 1802 г. описал явление электродуги. Он был первым, кто предложил применять ее в электрической сварке и металлической пайке.

Что собой представляет сварочный трансформатор

Н. Бенардос в 1882 г. впервые применил предложенную теорию в жизни. Он создал дуговую сварку угольным электродом. В последующие годы Бенардос разработал дуговую сварку между несколькими электродами в защитном газе. Также он сделал контактную точечную электросварку клещами. Он первым запатентовал сварочное оборудование.

На основе идей Петрова и Бенардоса Н. Славянов в 1888 г. впервые создал сварочный генератор, разработал флюсы, чтобы повысить качество сварки. Открыл сварочный цех, который пользовался спросом по 1897 г. в Перми.

Н. Бенардос впервые применил дуговую сварку

К сведению! Впоследствии такие физики-изобретатели, как В. А. Никитин, Д. А. Дульчевский, К. К. Хренов и Б. Е. Патон, усовершенствовали созданную технологию. В результате появились трансформаторы для ультразвуковой, диффузной, электронно-лучевой, холодной, плазменной и прочей сварки.

Принцип работы

Работает устройство просто. Электрический ток попадает в ферримагнитный сердечник. Там он создает напряжение, которое попадает в каждый виток обмотки. Начальная обмотка соединяется с центральной сетью, а вторичная — с электродным держателем. Вторая и производит сварку. Контур теряет уровень сопротивления, а электромагнитная связь увеличивается.

Принцип работы очень прост

Баланс распределения тока по контурам осуществляет регулятор.

Технические характеристики

Характеристикой сварочного трансформатора является показатель коэффициента мощности, сетевого напряжения, вторичного напряжения, мощности и пределов тока регулирования. Чтобы сварочная дуга надежно зажигалась в трансформаторе, ее вторичное напряжение должно быть не меньше 60-65 в.

Средние технические характеристики

Вольт-амперная характеристика должна поддерживать устойчивый сварочный процесс, учитывать статику сварочной дуги. Индуктивное сопротивление должно обеспечивать дуговую стабилизацию, восстановление ее во время частой смены полярности тока.

Особенности конструкции и внешнего вида

Сварочный однофазный трансформатор — профессиональное оборудование, в которое входит магнитный привод, начальная и вторичная обмотка, металлический корпус, рукоятка, система охлаждения, проводниковый зажим, крышка корпуса, ходовая гайка и вертикальный винт с ленточной резьбой.

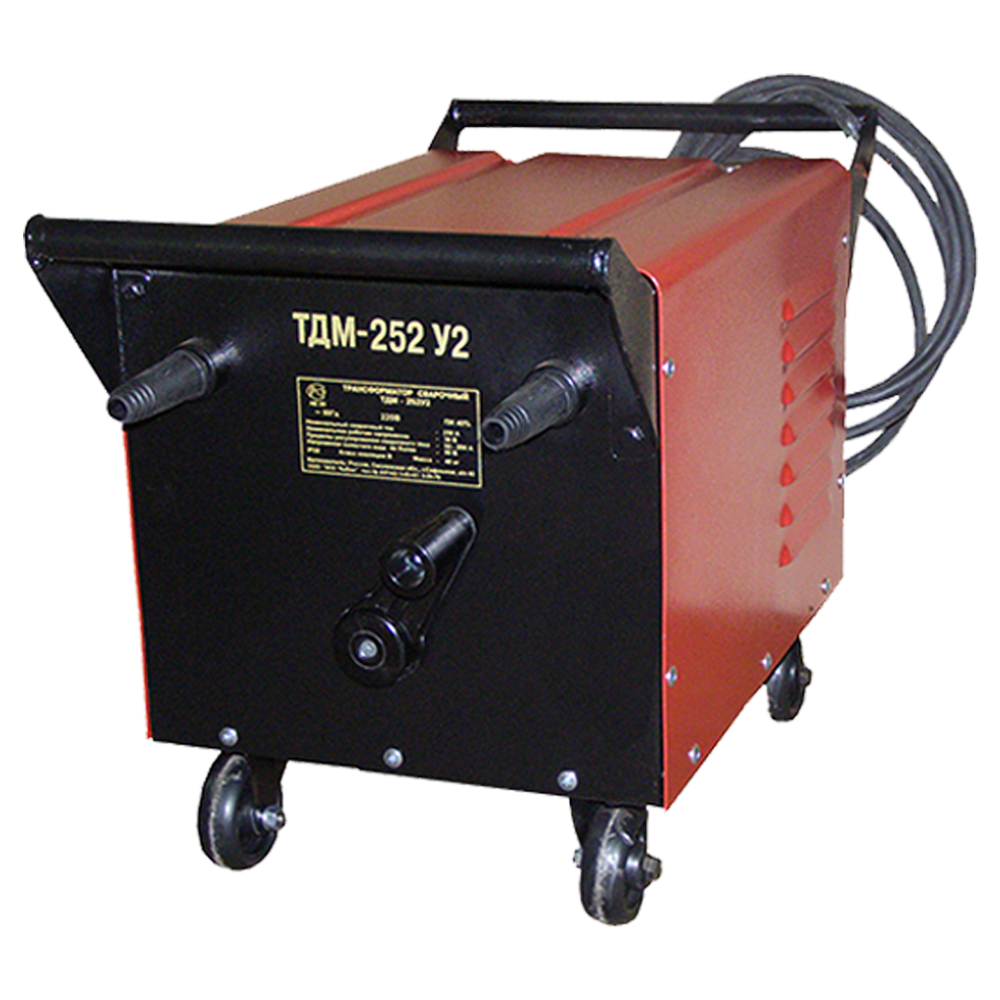

Внешний вид аппарата

Схема подключения

Прежде чем подключить сварочный трансформатор, нужно убедиться, что он надежно заземлен. Схема его подключения представлена на рисунке ниже. Цифрами обозначены по порядку сварочный пост с шланговым трехжильным заземленным кабелем, сварочным аппаратом, регулятором, заземляющими зажимами, шланговым одножильным кабелем, электродержателем и заземляющими проводами.

Схема подключения

Важно! Перед тем как начать работу с устройством, нужно проверить, соответствует ли напряжение его первичной обмотки подводимому сетевому напряжению. До того как включить прибор, сварочная цепь должна находиться в разомкнутом состоянии. Трансформаторы стоит подключать с помощью отдельных рубильников

Разновидности

Сварочные трансформаторы делятся на разновидности в зависимости от формы, типа сердечника, обмотки, типа, мощности тока, преобразователя, характеристики обмоточного охлаждения, изоляционных параметров, типа постановки и требований к массе. У некоторых моделей есть определенные узлы, дополнительные элементы в виде конденсаторов, обмоток, вентиляции, стабилизаторов, совершенствующих аппаратную работу.

В зависимости от конструкции электроустройства и метода работы бывают следующие приборы:

• есть устройства амплитудного регулирования с номинальным показателем магнитного рассеивания. В них находятся дроссельный по регулированию трансформатор, медная/алюминиевая обмотка и дополнительная катушка. Дроссель располагается по центру магнитопровода;
• на рынке представлены трансформаторы с завышенным показателем магнитного рассеивания. Они отличаются шунтами и обмотками. Имеют завышенный коэффициент мощности;
• третья группа устройств — тиристорные трансформаторы. В них находится фазорегулятор, который соединен с тиристорами и управленческой системой.

Обратите внимание! Также бывают сварочные однофазные, трехфазные аппараты или трансформаторы переменного, постоянного тока.

Постоянного тока

Аппараты постоянного тока работают от сети, где есть напряжение 380 в.

Аппарат постоянного тока

Они используются в промышленной сфере, поскольку увеличенная сила тока позволяет делать сварку металлических изделий, имеющих большую толщину.

Переменного тока

Трансформаторы переменного тока — бытовые аппараты, которые работают от сети 220 в.

Аппарат переменного тока

Их можно использовать в ходе домашнего ремонта, строительства. Они имеют оптимальную мощность для работ средней сложности.

Сферы применения

Сварочный трансформатор постоянного тока и переменного можно использовать, только чтобы соединить изделия из черных металлов. Качество соединения будет зависеть от мастерства работника. Прибор используется в строительстве, строительной промышленности. Он позволяет сэкономить металл, ускорить производственный процесс, снизить стоимость конечной продукции, получить рациональные конструкции, понизить трудоемкость резки, пробивки, сверления и чеканки.

Также помогает заменить некоторые литые изделия легкими сварными, сэкономив материал на 50 %, а также изготовить, установить, преобразовывать металлические, сборные железобетонные конструкции.

Строительство как сфера применения

К сведению! Сварочный аппарат нашел свое применение в космосе, автомобильной промышленности, ремонте сельскохозяйственной техники, архитектуре и дизайне. Главной сферой применения остается строительство.

Инструкция по безопасной эксплуатации

Трансформатор для сварки прост в использовании. Работать с ним может каждый с минимальными знаниями о сварочном процессе. Главным условием того, чтобы использовать устройство, является полное соблюдение правил техники безопасности, обеспечение защиты зрения и рук маской и перчатками. Благодаря полному соблюдению установленных норм можно предотвратить появление профессионального заболевания, устранить несчастные случаи и защитить тело от внезапного сбоя электрического оборудования.

Инструкция по безопасной эксплуатации гласит, что человек перед работой с оборудованием должен качественно, надежно заземлить контакты, а потом подключать оборудование, используя электрический щиток с отдельным подключением к УЗО. При этом длина проводов не должна превышать больше 10 м.

Обратите внимание! При сварочных работах на улице необходимо ставить трансформатор под навесом, в крытом павильоне. Обязательно отключить оборудование, если идет сильный дождь и снегопад. Кроме того, кабели и провода должны быть с исправной изоляцией.

Сварочные работы следует проводить вдали от окружающих, на специальной просторной и хорошо проветриваемой площадке. В условиях сырости необходимо использовать резиновую одежду и коврик. При работе сидя и лежа требуется применять подстилку из войлока.

Основные критерии при выборе

Чтобы аппарат имел высокую надежность, хорошую ремонтопригодность и долговечную конструкцию, необходимо при выборе обращать внимание на диапазон регулирования тока, продолжительность включения, напряжение, фазность, потребляемую мощность, тип охлаждения и число постов. Важно также просмотреть отзывы на отсутствие крупных габаритов, веса, низкой стабильности дуги, невысокого ПВ, сильной зависимости качества шва от мастерства, высокого энергопотребления и невозможности применить аппарат, чтобы сварить цветные металлы, сплавы между собой.

Мощность — основной критерий при выборе

Обратите внимание! Выбирать аппарат нужно, учитывая силу тока. Бытовые агрегаты работают на 200 А, полупрофессиональные — до 300 А, а профессиональные — свыше 300 А. При выборе следует смотреть на толщину электродов. Оптимальный диаметр — это 2-5 мм для домашних работ.

Где заказать и купить

Заказать и купить сварочный трансформатор можно на любой площадке, специализирующей на профессиональном строительном оборудовании. При покупке следует учитывать приведенные выше критерии. Обязательно читать отзывы от реальных пользователей, учитывать цену и сферу применения.

Сварочный трансформатор — надежный, неприхотливый в работе аппарат, способный сварить любой металл благодаря специальному току. Был создан в начале позапрошлого столетия для работы в тяжелой, легкой промышленности. Позднее получил распространение для работы в строительной сфере. Имеет долговечную конструкцию и работает по определенному принципу, которые понятен даже непрофессионалу.

какой выбрать для дома, классификация и характеристики

На чтение 22 мин. Просмотров 13.2k. Опубликовано 15.05.2018
Обновлено 27. 07.2019

В мире сварки произошла настоящая техническая революция. И это отличный факт, потому что эта революция заключается в появлении на рынке огромного числа новых, удобных и самого разного вида. Они позволяют эффективно работать даже новичкам: снизился порог вхождения в профессию. Это весьма позитивное явление.

Но всякая революция несет новые требования: нужно быть в курсе. Нужно знать и разбираться в новом оборудовании и гаджетах, понимать суть новых технологий, уметь выбирать лучшие модели аппаратов по важным для себя параметрам. Предлагаем разобраться со всеми сварочными аппаратами, существующими на сегодняшний день.

Классификация и главные виды сварочных аппаратов

Классификация сварочных аппаратов.

Для начала уточним все известные аббревиатуры, связанные со сварочным делом, нам без них не обойтись в дальнейшем.

• AC и DC: это английская аббревиатура, обозначающая переменный и постоянный ток соответственно.
• TIG – сварка ручного типа с аргоном и вольфрамовым электродом.
• MIG и MAG – дуговая сварка полуавтоматического типа с плавящейся электродной проволокой с подачей инертного или активного газа.
• ПВ – русская аббревиатура «продолжительность включения», показывающая время, в течение которого аппарат будет работать не перегреваясь.
• MMA – дуговая сварка ручного типа со штучными электродами.

Виды сварочных аппаратов следующие:

• ;
• ;
• ;
• ;
• генераторы, работающие на дизельном топливе или бензине.

Трансформатор – ветеран пенсионного возраста

Многие мастера считают трансформаторы устаревшими аппаратами, место которым на заводах утилизации. Есть и другие точки зрения. Попробуем разобраться.

Это действительно самый старый профессиональный сварочный аппарат, применяемый в сварке. Одновременно и самый простой по своему устройству. Главная задача трансформатора – преобразование электрического тока, а если точнее – снижение напряжения до приемлемого уровня для сварки.

[box type=”info”]Конструкция трансформатора предельно проста: один из самых главных элементов – сердечник. На нем расположены две обмотки – первичная и вторичная. Одна из них работает как статичная, вторая двигается относительно первой, происходит движение одной обмотки на фоне неподвижности другой.[/box]

Этот процесс обеспечивает изменение тока в сторону понижения. На этом участке могут быть разные варианты механизма действия, но главное остается одним: снижение напряжения тока для того, чтобы подача тока на дугу была устойчивой.

Сварочный трансформатор.

Особенность трансформаторов – только переменный ток на выходе. Этот факт говорит не в пользу качества сварочного шва. Дело в том, что при переменном токе металл имеет свойство разбрызгиваться в разные стороны. Варить нужно с использованием рутиловых или фтористо-кальциевых электродов, диаметр самых оптимальных сечений – около 1,5 – 2,5 мм.

Электроды нужно выбирать, исходя из максимальной силы тока и напряжения в устройстве.

Как у любого другого технического устройства, у трансформаторов есть свои преимущества и недостатки.

Положительные свойства сварочного трансформатора следующие:

• Они просты в конструкции, и, следовательно, удобны в обслуживании.
• Чрезвычайно высокая надежность.
• Недорогие по стоимости.
• У них довольно высокая производительность – до 90% коэффициента полезного действия.

Теперь сравним их с недостатками трансформатора:

• Массивность: большой вес и крупные габариты.
• Высокий расход электроэнергии, так как много нужно на предварительный разогрев самого аппарата. Охлаждение вентилятором тоже требует немалой энергии.
• Высокая зависимость от сетевого напряжения: при его понижении качество выходного сварочного тока снижается в значительной степени.

И еще один важный фактор. Для того, чтобы варить с использованием трансформаторов, нужны довольно серьезные навыки. Для новичков это непросто, у них часто возникают трудности с удержанием качественной дуги.

Итак, что у нас вышло по трансформаторам: серьезные габариты, высокий расход энергии, нужны предварительные навыки сварки. Стабильность дуги и качество швов не всегда идеальные. Зато дешевые по стоимости. Имеют перспективы? Да, конечно, эти перспективы со временем тают.

Самым подходящим определением будет «уходящие аппараты». Трансформаторы подходят тем, для кого больше всего важны критерии низкой цены, долговечности и надежности.

Выпрямитель – настоящий компромисс

Выпрямитель для сварки.

Этот вид аппаратов является чистой воды техническим компромиссом. Они бывают двух типов – кремниевые и селеновые. По своей конструкции и принципу работы он находится ровно посередине между ветераном сварочного движения трансформатором и устройством нового поколения в виде инвертора.

В основе конструкции все тот же трансформатор. Но он сопровождается дополнительными элементами: выпрямительным блоком, который может быть или тиристорным, или диодным. Главное то, что выпрямитель помогает получить постоянный ток, в отличие от трансформатора.

Постоянный ток проходит по вторичной обмотке в направлении к выпрямительному блоку. Если агрегат оснащен еще и дросселем, сварочный ток и другие показатели могут регулироваться.

Все дополнительные причиндалы, которые оснащают выпрямитель, направлены лишь на одно: повышение стабильности и непрерывности электрической дуги. Ведь хорошая дуга в качестве конечного результата дает качественный шов.

И еще одно весьма немаловажное преимущество выпрямителя из-за простоты в эксплуатации: на нем могут работать новички без особого опыта.

Теперь преимущества выпрямителя по пунктам:

• Возможность работать на аппарате новичкам.
• Высокое качество сварочного шва в итоге.
• Возможность варить чугун и цветные металлы, если использовать подходящие электроды.
• Можно варить нержавейку и низколегированные стали со специальными электродами.
• Стабильная и непрерывная дуга.
• Широкие функциональные возможности, которые позволяют использовать выпрямители в том числе и для домашней сварки в хозяйстве.
• Относительная дешевизна.

[box type=”fact”]Недостатки выпрямителей почти такие же, как у трансформаторов: большие габариты, просадка сетевого напряжения и высокая зависимость от него. Следует заметить, что многие производители бытового электрооборудования потихоньку сокращают производство выпрямителей. Так что можно говорить о тихом уходе и этих аппаратов в дальнейшей перспективе.[/box]

Там, где полуавтомат, там и аргон

Полуавтомат для сварки.

Полуавтоматы – это специализированные типы сварочных аппаратов для электродуговой сварки под защитой инертных газов. В основном это аргон, конечно. Дополнительная опция использования полуавтоматов – это сварка с проволокой: такая технология не нуждается в газовой защите.

Суть процесса – выход проволоки из шланга в держателе с одновременным выходом газовой смеси. Во время сварки проволока находится в среде защитного газа, она плавится под действием электрической дуги. Ток и скорость подачи проволоки регулируются.

По своему сложнее трансформаторов или выпрямителей. Зато они удобнее в пользовании. Это любимые аппараты мастеров в автомастерских, особенно в ремонте кузовов. Среди самодеятельных и кустарных сварщиков полуавтоматы также весьма популярны.

Вот какие части составляют конструкцию полуавтомата:

• Наш старый знакомый трансформатор.
• Еще один старый знакомый – выпрямитель.
• Специальный привод для подачи проволоки.
• Баллон с инертным газом.
• Газовая горелка с рукавом.

Мы уже писали выше, что полуавтомат способен к сварке без защиты газа. В этом случае защитную роль выполняет флюсовая проволока. В принципе это та же проволока для плавления, но благодаря флюсовому компоненту она горит с выделением облака защитного газа. Это облако защищает сварную ванну от окисления воздухом ничуть не хуже, чем внешний аргон или другой инертный газ.

[box type=”info”]На этом функции флюсового компонента сварочной проволоки не заканчиваются. В нем имеются элементы, добавляющие стабильность электрической дуге. С этой чудесной «флюсовостью» не нужен газовый баллон. Но стоит флюсовая проволока значительно дороже обычной.[/box]

Выбор газа зависит от природы свариваемого металла. Железо хорошо вариться с углекислым газом. Сталь предпочитает газовую смесь аргона с углекислотой. Ну а с алюминием лучше всего работать под защитой чистого аргона.

Важным фактором является «легитимность» газовых баллонов: приобретать нужно только проверенные и надежные экземпляры. Даже речи быть не может об экономии денег на качестве газа и газовых смесей для сварки. На чем угодно, только не на газе.

Полуавтомат с газовым баллоном.

Преимуществе полуавтоматов:

• Металл во время сварки практически не разбрызгивается.
• Как следствие – высокое качества сварочного шва.
• Аппарат довольно эффективен – у него высокий КПД.
• Возможность варить тонколистовой металл.

Ну а недостатков намного меньше:

• Высокий расход материалов: проволоки, газовых смесей.
• Немалая стоимость, особенно флюсовой проволоки.

И другие «мелкие» группы

В большом массиве самых популярных видов и типов сварочных агрегатов встречаются узко специализированные и поэтому достаточно малочисленные виды аппаратов, которые обязательно нужно упомянуть, иначе наш обзор не сможет считаться полным и всеобъемлющим.

Устройства для точечной сварки

– это очень специальный процесс, который относится к контактным технологиям термомеханического класса. Он состоит из нескольких этапов. Первым делом металлические заготовки складывают между электродами, чтобы начать одновременный нагрев с деформацией через давление.

В чем точечность? В мгновенности, ответим мы. Разогрев происходит мгновенным импульсом тока, который нагревает металл до точки плавления. Таким образом формируется жидкая зона металла – общая для обеих заготовок. Подача тока прекращается, а эта зона начинает остывать и отвердевать при продолжающемся давлении. Это давление длится вплоть до полной кристаллизации металла заготовок.

Сварка электродом.

Преимущества точечной сварки заключаются в прочности шва, экономичности и простоте исполнения. Есть только одно отличающее свойство точечного шва: он никак не обладает герметичностью. Поэтому применение точечной технологии ограничено.

Аппараты для газовой резки и сварки

Ацетилен, водород, природный газ – вот главные горючие герои этого метода. Они отлично горят в воздухе. С их помощью металлические заготовки разогреваются до температуры плавления. Если вы почувствуете запах карбида рядом со сварщиком, значит перед вами метод работы с ацетиленом: его получают из карбида кальция и воды. Это газ самый популярный в использовании.

несложный для исполнения, не требует дорогого оборудования и, самое главное, обходится без сетевого электричества. Но и недостатки тоже есть: о точности нет речи, производительность работы тоже оставляет желать лучшего: этот способ исключительно ручной.

Устройства для плазменной сварки

[box type=”fact”], чем сварка. Но принцип процесса – расплавление металла с помощью потока плазмы. Дело в том, что плазма по своей сути – это газ из заряженных частиц, которые работают отличными проводниками тока. Плазма нагревается дугой, что приводит к повышению ее ионизации.[/box]

Температура в итоге достигает сумасшедших значений – это десятки тысяч градусов. Резка металла происходит и за счет плавления металла, и за счет вымывания металла из рабочего участка ионизированным потоком высочайшей скорости.

Инвертор со своими фишками

Самая продвинутая и популярная модель аппаратов, в основном благодаря которой произошла революция в сварке. Еще несколько лет назад они расценивались как техническая дорогая и не очень удобная экзотика. Совсем не то сегодня: доступность и простота в использовании – вот главные качества многочисленной группы современных инверторов.

[box type=”info”]Остальные характеристики также значительно улучшены: уменьшение размеров, отличная дуга, оптимизация энергоемкости и скорости процесса, минимальное разбрызгивание металла и т.д.[/box]

Весьма немаловажный «энергетический» нюанс: в сравнении со своими сварочными предшественниками трансформатором и выпрямителем инверторный аппарат потребляет электроэнергии на порядок меньше. Благодаря компактности и легкому весу нет необходимости тратить энергию на нагревание массивных металлических деталей.

Дополнительная экономия происходит за счет быстрого поджигания и ровного стабильного горения электрической дуги.

называют импульсным устройством. Он состоит из силового трансформатора для снижения сетевого напряжения, стабилизатора для преобразования тока и комплекта электрических схем. Сетевое напряжение подается на выпрямитель, после которого постоянный ток преобразуется в переменный с высокой частотой.

В дальнейшем этот высокочастотный переменный ток идет на трансформатор, где он снова превращается и идет на дугу с теми характеристиками, которые идеально подходят для сварки здесь и сейчас.

Принципиальная новизна инверторной технологии заключается в достаточно сложной конструкции самого аппарата, которая дает возможность для последовательных процессов преобразования тока следующим образом:

• Из обычной электрической сети поступает переменный ток, который сразу же трансформируется в переменный в выпрямителе. Выпрямитель работает на основе диодного моста.
• Полученный в выпрямителе постоянный ток направляется к инверторной части, играющей роль генератора электрических импульсов высокой частоты. На этом участке силовые транзисторы превращают постоянный ток снова в переменный, но уже с совсем другой частотой – намного выше, чем в первоначальном сетевом варианте.
• Теперь уже высокочастотный переменный ток идет к трансформатору для того, чтобы понизить напряжение и одновременно повысить силу тока. В итоге получается высокочастотный ток с силой, которая отлично регулируется.
• Финишным пунктом для переменного тока является выпрямитель, который в конце концов превращает высокочастотный переменный ток в постоянный. Именно он используется для сварки.

Классификация инверторов

Инверторы подразделяются на виды в зависимости от разных критериев.

Если первой характеристикой сварочных аппаратов является технология сварочного процесса, то классификация следующая:

• для работы в ручном режиме;
• для полуавтоматической сварки MIG/MAG;
• в среде с защитным инертным газом TIG;
• для плазменной сварки CUT.

Инверторы MMA

MMA сварка.

Предназначены для ручной сварки с помощью покрытых электродов. На эти устройства любо-дорого смотреть, а работать еще приятнее: компактные, небольшого веса, надежные и простые в сервисном обслуживании. Швы в результате получаются аккуратными и самого высокого качества во всех отношениях.

Возможности аппаратов MMA самые широкие, во всяком случае их вполне достаточно для кустарных и домашних нужд – все несложные работы такому аппарату по полечу. Поэтому инверторные устройства типа MMA – самые любимые и популярные для работ дома или на небольшом производственном участке. Это, безусловно, надежный сварочный инвертор и технологический выбор номер один «домашних» задач.

Инверторы – полуавтоматы

Устройство вида посложнее. Они намного мощнее и, соответственно, обладают большим габаритами, причем это касается как веса, так и размеров. Оно и понятно, полуавтоматы используются на производствах, это вовсе не домашние агрегаты – дома работать с ними будет довольно проблематично.

Главная фишка полуавтоматов инверторного типа такая же, как и обычный полуавтомат. Это сварка при помощи проволоки, которая подается на определенной скорости специальным приспособлением в зону формирования шва.

В инертном облаке

Что же касается сварки под защитой инертного газа, то она проводится с помощью инверторов – полуавтоматов еще более сложного типа. Они весьма недешевые по стоимости и также предназначены для промышленного производства, это профессиональные сварочные аппараты.

[box type=”info”]Как мы уже знаем, полуавтоматы требуют дополнительных материалов и оборудования. Электроды в данной технологии могут быть двух видов: плавящиеся и неплавящиеся из вольфрама.[/box]

Инверторы для плазменной сварки и резки

Несмотря на то, что этот находится по классификации на этом месте, он совершенно не предназначен для классических сварочных работ – им попросту варить нельзя. Эти инверторы используются на производствах. Главная особенность – это буквально аптекарская точность резки металлических деталей вне зависимости от толщины, они могут резать очень толстые заготовки.

Как инверторы разделяются по своим функциям

Схема сварки в среде аргона.

Классификация сварочного оборудования может проводиться по самым разным критериям. Это относится и к инверторам. Функциональность – самый, пожалуй, удобный критерий для разделения огромного числа моделей на понятные группы.

Для быта

Домашний сварочный аппарат должен обладать определенными характеристиками: компактный, недорогой, с широкими функциями. Среди инверторов таких – великое множество. В основном все они китайского производства, к которым нужно относиться осторожно и грамотно. В чем заключается такой подход: покупать в приличных торговых сетях, внимательно читать спецификации.

Даже если вы купите китайский инвертор приличного, как вам кажется, качества, будьте готовы к тому, что дешевизна любого устройства ведет к его недолговечности. Это классическое правило распространяется не только на китайские товары.

Профессиональные инверторы

И стоят дороже, и делают больше. Эти аппараты предназначены для операций разной сложности, они мощные, с регулированием характеристик сварочного тока, долговечные и надежные. Все они предназначены для работ в промышленных масштабах.

Специализированные инверторы

Само название говорит за себя. Мы уже упоминали устройства для точечной сварки или лазерной технологии. Их также отличают очень высокие качественные характеристики, и они также предназначены для производственных операций.

Главные характеристики инверторных аппаратов

В этих характеристиках нужно хорошо разбираться. Они помогут вам и , и в выборе аппарата при его покупке с учетом вашего опыта, рабочих планов и толщины вашего кошелька.

Характеристики инвертора.

Параметры для сварочного аппарата инверторного типа следующие:

• Сетевое напряжение от стандартной электрической сети, на котором может функционировать инвертор. Обычно это два значения: 380В и 220В. Для дома выбирают аппараты, работающие с напряжением в 220В.
• Тип тока, получаемый на выходе инвертора.
• Параметры тока на старте. От этих величин зависит качество и спецификации электродов. Если точнее, то диаметр электродов.
• Мощность аппарата, от которой будет зависеть сила сварочного тока на выходе для сварочной дуги.
• Легкость розжига сварочной дуги, которая зависит от показателя напряжения холостого хода.
• Диаметры электродов, которые должны использоваться на конкретном инверторе.
• Нижний и верхний уровень силы тока, получаемого на выходе устройства.
• Габариты аппарата – размеры и вес. Помним правило: чем меньше габариты, тем меньше мощность устройства, тем ниже будет сила тока на выходе. Если вас интересует инвертор с широкими функциональными возможностями, уберите критерий «компактность» из числа самых первых.

Инверторы – очень современные устройства. Они обладают целым рядом специальных опций, которые предназначены для облегчения работы сварщика. А удобство в работе всегда ведет к повышению качества конечного продукта, чем в нашем случае является сварочный шов.

Именно такие новые функции делают возможной сварку высокой сложности людьми без особого профессионального опыта.

• «Горячий старт» – это подача дополнительного электрического заряда на электрод, что в значительной степени облегчает поджиг сварочной дуги.
• «Антизалипание» – важнейшая функция в особенности для новичков в сварочном деле. При малейших признаках залипания электрода подача тока на него автоматически понижается.
• «Форсаж дуги» – автоматическая подача тока большей силы, если электродный конец находится в нежелательной близости с поверхностями свариваемых металлических заготовок.

Особенности работы инверторов

[box type=”warning”]Высокая надежность в использовании не исключает технических нюансов или сбоев, о которых нужно знать и помнить.[/box]
Сварочный аппарат.

Неисправности, встречающиеся , следующие:

• электрическая дуга может потерять стабильность горения;
• электрическая дуга может попросту исчезнуть;
• может начаться сильное разбрызгивание металла во время сварки;
• электрод может прилипнуть к поверхности соединяемых металлических заготовок;
• электропитание прибора может самопроизвольно отключиться;
• аппарат может внезапно сильно нагреться.

Причинами таких сварочных неприятностей могут быть разные факторы. Чаще всего встречаются следующие:

• Вы выбрали «неправильный» электрод: его диаметр не подходит силе получаемого сварочного тока. В результате страдает стабильность дуги.
• Если вы неверно рассчитали силу сварочного тока, металл начнет разбрызгиваться со страшной силой. Уменьшить силу тока, взять электроды с меньшим диаметром – вот что надо сделать для решения проблемы, все просто.
• Распространенная беда – низкое сетевое напряжение, в результате чего даже у опытных мастеров может возникнуть очень нежелательное явление в виде прилипания электродов. Эту же картину дадут слишком длинные электрические провода, которые в силу протяженности обязательно начнут перегреваться. Старайтесь контролировать и длину проводов, и диаметр их сечения – он должен составлять не меньше 2,5 мм².
• Обрыв кабеля – примитивная ошибка, тем не менее встречается довольно часто. Неполный контакт между поверхностями электрода и зажимного устройства относится к этой же группе причин исчезновения сварочной дуги.
• Избыточный перегрев аппарата может возникнуть из-за долгого использования инвертора без перерыва. Такая ситуация закономерна. Если же перегрев происходит после короткого периода работы, нужно проверить и заменить обмотку – скорее всего, она износилась.

Как выбрать сварочный аппарат для дома

[box type=”fact”]Универсальность, компактность, легкий вес, простота в использовании, недорогая цена – вот какой сварочный аппарат хочется иметь дома в качестве собственного агрегата. Большинство покупателей сварочных аппаратов в дом останавливают свой выбор на инверторных моделях.[/box]

Это факт вовсе не означает, что или выпрямители перестали покупать. И тому есть причины. Давайте разбираться, какой сварочный аппарат лучше для вас «здесь и сейчас». Виды сварочного оборудования чрезвычайно разнообразные, поэтому делаем выбор с учетом всех персональных потребностей.

Выбираем домой трансформатор:

• Самое главное, на что нужно обращать внимание при выборе сварочного трансформатора для домашней работы, это рабочее напряжение понижающего трансформатора. Они в состоянии работать от сети с двумя характеристиками: или трехфазной, или однофазной со значениями 380/220В. Есть модели универсального пользования, которые могут подключаться к любому виду сети: на 220В, на трехфазную сеть, на фазное напряжение между двумя фазами.
• Следующий по важности параметр – это мощность трансформатора. В этом отношении оптимальными являются аппараты, работающие от сети с напряжением в 380В, они значительно мощнее и почти не вызывают перекосов напряжения в сети. Но далеко не у всех потребителей домашних сварочных аппаратов имеется возможность подключения к трехфазной сети. Следует помнить, что мощность трансформатора не может быть выше предельно допустимой мощности в вашей домашней сети.
• Третий критерий выбора трансформатора – параметры рабочих токов и диаметр требуемых электродов. Если вы собираетесь варить углеродистую сталь, вам вполне будет достаточно диапазона от 80А до 160А, выбирайте электроды от 1 до 6 мм. Конечный выбор электрода зависит от толщины краев металлических заготовок.
• Ну и габариты агрегата. Они, как мы знаем, у трансформаторов весьма внушительные. Но эта внушительность должна вас волновать только в случае, если вы собираетесь перемещаться для проведения сварочных работ. Вы уверены, что будете это делать дома?

Если нужен выпрямитель:

• Для сварочных выпрямителей нужен импульсный выпрямленный ток, тогда они дают возможность варить при устойчивой дуги и без разбрызгивания металла. Помимо этого, при правильном использовании они экономят расходование дорогих электродов. Выпрямленный ток способствует формированию ровного и тонкого сварочного шва.
• Требования и пожелания по сетевому току и напряжению практически такие же, как и с трансформаторами. Они могут работать при обоих вариантах переменного тока, их включают хоть по однофазной мостовой схеме, хоть по трехфазной. Трехфазная схема при использовании выпрямителя предпочтительнее: при ней дуга устойчивее и мощность выше. Поэтому следует ориентироваться на подключение к трехфазной сети в 380В.
• Проверяем и оцениваем принцип регулировки режимов сварки, диаметр требуемых электродов, верхний и нижний уровни сварочных токов.

Или все-таки инвертор?

Конечно, в нем собраны все пожелания домашнего мастера по сварке: широчайшие функциональные возможности, разнообразные режимы сварки – все для счастья человека. Популярности среди широких масс населения этому типу сварочного оборудования не занимать. Цена, правда, высоковата. Но по мнению многих, эта овчинка по-настоящему стоит выделки.

На что обращаем внимание при его выборе домой?

• Главный критерий – также напряжение электрической сети, это те же 220В и 380В. И так же, как в предыдущих случаях, трехфазные модели инверторов являются более мощными. А от мощности устройства зависит его долговечность и срок использования. Ведь чем больше мощность, тем меньше перегревается аппарат.
• Следующий критерий – характеристики токов и режимы сварки. Их выбор будет зависеть только от одного – толщины свариваемых металлических заготовок. В интернете вы сможете найти множество данных о зависимости диаметра сварочных электродов в миллиметрах от значения сварочного тока в амперах. Обычно для домашнего инвертора вполне хватает силы тока от 60А до 160А. К тому же имеющаяся возможность плавно регулировать величину тока позволит вам еще больше повысить качество сварочного шва.
• Еще один важнейший фактор, который нужно учитывать при выборе инвертора в обязательном порядке. Это продолжительность включения ПВ, которая показывает время работы аппарат без перерыва при максимальных значениях тока. Иногда этот показатель называют ПН – продолжительностью нагрузки. Чем выше продолжительность включения, тем дольше инвертор сможет функционировать без перегрева. Вообще-то ПВ можно рассчитать, исходя из чистого времени сварки по отношению к паузам для смены электрода или подготовки материалов. Если, к примеру, в спецификации инвертора указана ПВ в 80%, то чистое время сварочного процесса будет длиться ровно 4 минуты. Затем вам придется сделать паузу длительностью в 1 минуту.
• Следующий критерий всегда указан в паспорте устройства – мощность инвертора. В этой строчке называется уровень номинального сварочного тока, при использовании которого инвертор не будет самопроизвольно выключаться из-за перегрева. Мощность лучше выбирать с запасом: если потребность в номинальном токе составляет 120А, выбирайте аппарат с показателем в 180А. Такой запас позволит вам использовать длинные электрические кабели и, самое главное, вы сможете работать при скачках напряжения с общей сети.
• ДПН расшифровывается как «диапазон питающего напряжения». Этот параметр делает безболезненными перепады напряжения в 20 – 30%, которые встречаются сплошь и рядом в сельской местности.
• Лучшие сварочные инверторы снабжены фирменными дополнительными опциями, которые облегчают работу сварщика – новичка, должны быть особенно важны для вас, если вы – тот самый новичок в сварочном деле. Речь о АП – антиприлипании, ГС – горячем старте, ФД – форсаже дуги. Значимы ли они для вас с вашим текущим опытом – решать вам и только вам.

В качестве резюме пройдемся по главным идеям нашего обзора. – стройная и понятная система, которая отлично поможет принять решение, какой сварочный аппарат будет самым оптимальным для ваших работ в домашних условиях.

Критериев, определяющих выбор, немного. Если вы учтете их, у вас все получится: вы найдете устройство, которое будет устраивать вас и по сложности конструкции, и по широте функций, и по стоимости.

Желаем дельного похода в магазин, грамотного продавца и хороших помощников рядом.

Бытовой сварочный трансформатор или инвертор – какой аппарат лучше

Бытовой сварочный аппарат становится неотъемлемым атрибутом домашних мастерских в частных домах, гаражах и на дачах. При выборе конкретного экземпляра у многих возникает один и тот же вопрос, какой сварочный аппарат лучше?

До недавнего времени, возможность сделать выбор практически отсутствовала. Рыночный сегмент оборудования для бытового использования был пуст. В настоящее время вниманию покупателя представлены модели различных ценовых диапазонов, способные выполнять множество функций.

Среди них можно найти бытовой сварочный трансформатор и малогабаритный инвертор.

Конструкция

Наряду со сварочными трансформаторами появились представители нового поколения сварочной техники – бытовые инверторные преобразователи. В связи с этим, покупатель задумывается, инвертор или трансформатор лучше выбирать.

Чтобы справиться с этой задачей, надо рассмотреть, что представляют собой бытовые устройства и какими особенностями обладают.

Конструктивно прибор выполнен как обычный понижающий двухобмоточный трансформатор. В однофазном исполнении обмотка высокого напряжения включается в сеть 220 Вольт.

Обмотка низкого напряжения рассчитана на протекание значительного сварочного тока, в режиме холостого хода ее напряжение составляет порядка 48 Вольт.

Сварка таким трансформатором ведется только на переменном токе. Однофазное выпрямление не обеспечивает устойчивого горения дуги ввиду существенных пульсаций вторичного напряжения.

Следует упомянуть о сварочных трансформаторах в трехфазном исполнении. В основной массе, это большие аппараты для профессионального использования, но имеются компактные варианты исполнения, пригодные для бытовых нужд при наличии соответствующего питания.

Бытовые сварочные трехфазные трансформаторы оснащены диодными выпрямительными мостами и обеспечивают на выходе качественное выпрямленное напряжение для сварки на постоянном токе.

Способы регулирования тока

Регулирование тока сварки трансформатора может быть осуществлено тремя путями. Самый простой – использование изменяемого балластного сопротивления из высокоомного материала.

Другой способ заключается в изменении магнитного потока магнитопровода. Реализуется этот вариант путем изменения положения обмоток трансформатора, регулирования воздушного зазора в магнитопроводе или введения магнитного шунта.

Это требует внесения конструкционных изменений в магнитную систему трансформатора для обеспечения подвижности обмоток или частей магнитопровода.

Третий способ управления током заключается в том, что во вторичную цепь трансформатора встраивается электронный (чаще всего тиристорный) регулятор.

В его основе – фазовый метод управления электронными ключами, то есть тиристоры открыты в течение некоторой регулируемой части периода, обеспечивая заданное среднее значение тока сварки.

Особенности способов управления

Каждый из способов управления током имеет свои особенности. Применение балласта не влечет за собой усложнение схемы трансформатора, следовательно, не снижает ее надежность.

Регулирование осуществляется в самых широких пределах, при этом, не изменяется напряжение холостого хода, что обеспечивает надежное зажигание дуги. К недостаткам можно отнести только некоторую громоздкость оборудования, так как сопротивление выполнено в виде отдельного блока.

Регулирование магнитного потока применяется редко ввиду существенного усложнения конструкции и снижения надежности за счет наличия движущихся частей магнитопровода.

Электронный способ более распространен, и с развитием электронной промышленности стоимость компонентов снижается. Этот способ обеспечивает наиболее удобное управление (достаточно повернуть ручку потенциометра на лицевой панели), но все же, он сопряжен с усложнением схемы.

Кроме этого, диапазон изменения сварочного тока ограничен, так как при фазовом управлении, регулирование среднего значения тока достигается изменением соотношения времени открытого и закрытого состояния ключа. В случае, когда значительную часть периода ключ закрыт, устойчивость зажигания и горения дуги снижается.

Не упомянут еще один, четвертый способ, заключающийся в переключении отпаек вторичной обмотки. В схемах лучших сварочных трансформаторов он не применяется ввиду усложнения конструкции вторичной обмотки, дискретности регулирования и малого его диапазона.

Последнее обусловлено изменением напряжения вторичной обмотки, значительное снижение которого уменьшает устойчивость зажигания дуги.

Инверторные аппараты

Изобретение инверторной технологии сварочных преобразователей без преувеличения можно назвать революционным событием. Работает сварочный аппарат следующим образом.

Входное напряжение (220 Вольт) выпрямляется диодным мостом и поступает на вход инвертора. Инвертор, построенный на мощных IGBT-транзисторах, преобразует постоянное напряжение в переменное с частотой, достигающей нескольких десятков килогерц. Затем, высокочастотное напряжение трансформируется до необходимого уровня и вновь выпрямляясь, поступает на сварочный электрод.

Может возникнуть вопрос, каков смысл в этой цепочке преобразований? Ведь, если в традиционном сварочном аппарате преобразование сводится к трансформации (плюс выпрямление для трехфазных аппаратов постоянного тока), здесь происходит выпрямление, инвертирование, трансформация, и вновь выпрямление.

Секрет кроется в свойствах токов высокой частоты. Дело в том, что с увеличением частоты, резко снижается площадь магнитопровода трансформатора при той же мощности.

Кроме этого, уменьшаются величины емкости фильтровых конденсаторов. Эти факторы позволили создать бытовой аппарат, который можно переносить на плечевом ремне, выполняющий сварку токами, доступными трансформаторам, которые весят несколько десятков килограммов.

Кроме этого, выпрямленный ток, содержащий пульсации высокой частоты, генерируемый инверторным аппаратом, позволяет работать с электродами любого типа, которые предназначены как для переменного, так и для постоянного тока.

Сравнение и выбор

Подытоживая, необходимо рассмотреть основные преимущества бытовых сварочных аппаратов двух типов.

Итак, бытовые сварочные трансформаторы превосходят бытовые инверторные аппараты по следующим показателям:

• простота и надежность конструкции;
• сравнительно невысокие квалификационные требования к персоналу, осуществляющему ремонт;
• невысокая стоимость ремонта;
• сравнительно невысокая цена самого аппарата.

В свою очередь, бытовой инвертор лидирует по компактности и легкости, обеспечивающей его высокую мобильность. Качество работы на постоянном токе очень высокое, даже при питании от домашней бытовой розетки. У бытовых инверторов высокий КПД и наличие дополнительных функций.

Таким образом, сварочный бытовой трансформатор больше подходит для тех, кому мобильность устройства не важна, а классическая, проверенная десятилетиями схема ближе по духу.

Бытовой сварочный инвертор незаменим, когда его нужно часто возить с собой. Например, на дачу, где даже при отсутствии электроэнергии, его можно подключить к переносному электрическому генератору.

Сварочный трансформатор его виды, устройство и нюансы работы

Сварочный трансформатор представляет собой несложный, но весьма эффективный агрегат для выполнения сварки металлических конструкций. Чаще всего такая техника используется, если нет жестких требований к уровню качества соединительного шва. Долгое время сварочный трансформатор был популярен за неимением  более совершенного по конструкции и производительного устройства. Однако даже с появлением таковых (сварочные аппараты инверторного типа) источники переменного тока применяются и сегодня.

Подробнее о назначении

Размягчение металла происходит при высоких температурах, а каждый из видов материалов имеет собственный порог, при котором начинается процесс плавления. Чтобы соединить металлические детали, необходимо использовать источник переменного тока, продуцирующий довольно большие его значения. Как раз для этой цели используется сварочный трансформатор, который понижает сетевое напряжение и повышает ток.

Смотрим видео, устройство и принцип работы сварочного агрегата:

Именно эти свойства позволяют расплавлять металл до нужного состояния, чтобы в результате получилась надежная конструкция. Сварочный трансформатор – всегда основной узел в такой технике, как источник переменного тока. Главные направления, в которых используются подобные агрегаты: аргонодуговая или ручная сварка и автоматизированный процесс с применением флюса.

Статические характеристики устройства

В разных случаях, когда конструкция такого аппарата, как сварочный однофазный трансформатор, отличается, создаются требуемые статические характеристики для работы с материалом определенного рода и толщины.

Статические характеристики устройства

На форму кривой влияет непосредственно вид используемых во время работы электродов, особенности процесса (механизированный или ручной), а также среда (защитный газ, использование открытой электрической дуги или флюс).

Разновидности и конструктивные особенности

Классифицируется сварочный разнотипный трансформатор по различным конструктивным особенностям.

Схема устройство трансформатора

В первую очередь следует сказать, что существуют отличия в конструкции таких агрегатов по роду процесса сварки:

• Агрегаты, используемые для ручной сварки;
• Исполнения техники, которые подразумевают использование флюса, при этом весь процесс полностью механизирован.

Но сварочный разнотипный трансформатор дополнительно подразделяется на группы еще и по фазовому регулированию:

1. Аппараты с такими элементами конструкции, как дроссель насыщения или он же, но только с воздушным зазором, характеризуются нормальным уровнем магнитного рассеяния.
2. Сварочный разнотипный трансформатор, конструкция которого предусматривает наличие разных по исполнению обмоток, а также импульсивный стабилизирующий элемент или конденсатор, характеризуется амплитудным регулированием с повышенным уровнем магнитного рассеяния.
3. Сварочный тиристорный трансформатор также допускает вероятность использования импульсного стабилизирующего элемента.

Основной узел конструкции – сердечник с обмотками: первичной и вторичной. Сетевой переменный ток намагничивает сердечник, куда он переходит по первичной обмотке. В результате создается магнитный поток, который направлен в сторону вторичной обмотки, где индуцируется переменный ток.

Сварочный разнотипный трансформатор может иметь более сложную конструкцию, что напрямую повлияет на возможность регулирования значений электрических составляющих. От числа витков магнитопровода будет зависеть величина основных параметров.

Классификация трансформаторов

Например, чем меньше витков на вторичной обмотке сердечника, тем меньше будет значение напряжения. Сварочные трансформаторы ТДМ имеют по две первичные и вторичны обмотки. Процесс регулирования рабочего тока происходит посредством магнитного рассеяния.

Достоинства и недостатки

Каждый из видов подобной техники имеет свои плюсы и минусы, на что могут влиять конструктивные особенности устройства. Но все они имеют ряд общих достоинств, среди которых:

• Сравнительная простота механизма, а, соответственно, и эксплуатации;
• Высокое качество сварного соединения, вне зависимости от того, используются ли сварочные трансформаторы типа ТДМ или другое исполнение аппарата;
• Практически повсеместное использование;
• Отсутствие жестких требований к результату, так как чаще подобная техника применяется для соединения элементов неответственных конструкций;
• Нет необходимости использовать газовые баллоны.

Однако сварочные трансформаторы ТДМ и прочие исполнения подобной техники имеют несколько основных недостатков. Например, довольно крупные габариты, что порой затрудняет работу. И, опять же, вопрос качества сварного шва.

Смотрим видео, сравниваем трансформатор с инвертором:

Речь идет не о прочности, а о том, что для получения соединения, подпадающего под определенные требования, недостаточно использовать сварочные трансформаторы типа ТДМ или другой аналог. Но все же возможность такой техники работать с материалами разных видов (цветные металлы, разного рода сталь), а также довольно широкий выбор устройств с разным уровнем производительности в некоторых случаях перекрывает собой минусы.

Постоянная составляющая тока

В первую очередь стоит отметить, что данная величина негативно влияет на рабочий процесс, то есть на сварку. Объясняется это тем, что постоянная составляющая тока способствует формированию устойчивого постоянного магнитного поля, что в свою очередь влияет на рост намагничивающего поля. В результате отмечается, что сварочный трансформатор типа ТДМ или другое исполнение отдает меньшую мощность, чем мог бы, а это напрямую влияет на рабочий процесс.

Возникновение такого явления обусловлено сильным различием между физическими свойствами свариваемого металла и электрода, например, если это алюминиевый сплав в первом случае и вольфрам – во втором. Результатом может быть изменение напряжения дуги в разных полупериодах, что приводит к появлению постоянной составляющей тока. Во избежание негативных последствий, необходимо, чтобы в рабочую цепь была подключена конденсаторная батарея.

Коэффициент компенсации реактивной мощности

Обычно коэффициент мощности у таких агрегатов небольших значений. Для того чтобы трансформатор разнотипный для сварочного аппарата имел больший коэффициент мощности, необходимо подключить косинусный конденсатор в рабочую цепь. Это делается на участке с первичной обмоткой. Для определения числового значения коэффициента мощности используется формула:

определения числового значения коэффициента мощности

где Р_1Н – величина, именуемая активной мощностью аппарата, под нагрузкой;

P₀ – этот же параметр, но при включении режима холостого хода;

Q_1X – величина, которая называется реактивной мощностью, под нагрузкой до подключения косинусного конденсатора;

Q_1X0 – этот же параметр до подключения конденсатора, но при включении режима холостого хода;

Q_C – непосредственно мощность самого конденсатора.

Требования, предъявляемые к агрегатам

Сварочные разнотипные трансформаторы типа ТДМ и прочие исполнения должны соответствовать определенным требованиям.

Трансформаторы типа ТДМ

В числе основных из них:

• Статическая характеристика должна в обязательном порядке быть ниспадающей;
• Для обеспечения возможности вторичного и последующего образования дуги поддерживается напряжение холостого хода на вторичной обмотке определенных значений;
• Для работы необходимо обеспечить возможность регулировки рабочего тока.

Во время работы все основные режимы постоянно меняются: холостой ход, подача нагрузки, короткое замыкание. Эта особенность характеризует практически все источники питания.

Таким образом, для реализации поставленной задачи при определенных условиях необходимо использовать наиболее подходящий для этого сварочный разнотипный трансформатор, цена которого может варьироваться. Чтобы избежать негативных факторов, влияющих на эффективность работы и качество шва, следует подключать к действующей цепи дополнительные элементы, например, конденсаторную батарею для снижения риска образования постоянной составляющей тока. Важно также иметь возможность изменять значение рабочего тока, что позволит воздействовать на соединяемые элементы с определенной силой тока.

Как выбрать сварочный трансформатор — принцип работы и оптимальные характеристики для домашнего использования

Сварочный трансформатор – это один из популярных видов оборудования для проведения сварочных работ. Он имеет простое и надёжное конструкционное решение, и может функционировать от источника питания с напряжением 220-380 В. Грамотно подобрать сварочное устройство несложно. Нужно лишь предварительно изучить информацию о видах трансформаторов, их назначении и основных технических характеристиках.

Краткое содержимое статьи:

Особенности конструкции и принцип действия

Устройство сварочного трансформатора не представляет собой ничего особенно сложного. Стандартный аппарат для сварки состоит из:

• магнитопровода;
• двух обмоток;
• вертикального винта с гайкой;
• рукояти;
• зажимов для фиксации проводов;
• металлического корпуса.

Принцип работы сварочного трансформатора заключается в следующем: напряжение из сети подаётся на обмотки, в них образуется магнитное поле, которое, в свою очередь, создаёт сварной ток с необходимыми параметрами.

Разновидности сварочных трансформаторов

На сегодняшний день существуют следующие типы сварочных трансформаторов:

• Устройства с минимальным и нормальным магнитным рассеиванием. Их достоинства – простота конструкции, безотказность работы, надёжность. К недостаткам относится значительный вес, высокая мощность, высокий уровень вибрации.
• Устройства с повышенным магнитным рассеиванием. Это оптимальный выбор для дуговой и автоматической сварки. Кроме того, это неплохое решение, если вы планируете проводить сварочные работы под флюсом.
• Тиристорные устройства. Их относят к последнему поколению оборудования для сварки. Область использования – ручная дуговая, точечная и шлаковая типы сварок.

Основные технические характеристики сварочного трансформатора

Перед покупкой аппарата для сварки, необходимо учитывать такие характеристики сварочного трансформатора, как:

• Входное напряжение.
• Мощность.
• Диапазон регулировки тока сварки.
• Размер электрода.
• Номинальное значение сварочного тока и напряжения.
• Показатель номинального режима работы.
• Вид системы охлаждения.
• Вес и габариты устройства.
• Напряжение холостого хода.

Вы должны подобрать агрегат таким образом, чтобы его параметры соответствовали поставленным задачам. Лишь такое оборудование будет считаться лучшим.

Плюсы и минусы сварочного трансформатора

Плюсы применения трансформатора постоянного тока для сварки:

• простота эксплуатации и обслуживания;
• плавное регулирование показателей;
• возможность функционировать от двух- и трёхфазного источника питания;
• универсальность;
• мобильность;
• качественная система охлаждения.

Минусами считаются следующие моменты:

• недостаточная степень надёжности механических элементов;
• отдельные способы сварки требуют замены трансформаторной обмотки, что является достаточно трудоёмким делом;
• необходимость приобретения особо мощных кабелей и помощи профессиональных мастеров для подключения;
• малейшая неполадка ведёт к полному прекращению работы устройства;
• возможность получить удар током при неаккуратном обращении с аппаратом.

Рекомендации по эксплуатации

Позаботьтесь о правильном подключении оборудования. Если вы не обладаете специальными знаниями в этом вопросе, то обратитесь за помощью к опытному сварщику.

• Тщательно изучите прилагаемую к аппарату инструкцию – информация никогда не бывает лишней.
• Подберите подходящее месторасположение для трансформатора – место должно быть сухим и с хорошей вентиляцией.
• Старайтесь не превышать допустимый период беспрерывной работы – иначе это плохо отразится на инструменте.
• Не используйте электроды, если их обмазка влажная или осыпалась – они могут залипнуть.
• Работа в условиях повышенной температуры воздуха требует соблюдения щадящего режима или обеспечения дополнительного вентилирования.
• При возникновении малейших признаков неполадок устройство следует тот час же отключить.

Как видно на фото сварных трансформаторов, наиболее распространёнными моделями являются аппараты следующих брендов:

• Intertool;
• Kaiser;
• Патон;
• Werk.

Выбирать устройство для сварочных работ желательно в компании со специалистом. Нелишним будет изучить информацию о наиболее популярных моделях, которую можно найти в Интернете. Всё это поможет вам подобрать подходящий тип оборудования.

Фото сварочных трансформаторов

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Что такое трансформатор

Главное меню

• Дом

• Каталоги

• Представитель

• Ролики

• Статьи

• Галерея

• Обучение

• О нас

• Связаться с нами

• Карта сайта

• (+98 21) 91008500-53815
  info @bornika.ir

• зарегистрироваться
  войти в систему

  Поиск

Имя пользователя

Пароль

Редактировать профиль пользователя

Сменить пароль

Продукты

• Измерительный инструмент


  • Аналоговый панельный измеритель

    •
      Амперметр и вольтметр
    •
      Ватт и вар метр
    •
      Частотомер
    •
      Измеритель коэффициента мощности
    •
      Счетчик с внутренним реле
    •
      Аналоговый двойной вольтметр
    •
      Аналоговый двойной частотомер
    •
      Частотомер с вибрирующим язычком
    •
      Задний круглый аналоговый измеритель
    •
      Еще аналоговые счетчики
    •
      Аксессуары для аналоговых счетчиков
    •
      Счетчик часов работы
  • Цифровые панельные счетчики

    •
      Цифровой амперметр и вольтметр
    •
      Цифровой ваттметр и варметр
    •
      Цифровой частотомер
    •
      Цифровой измеритель коэффициента мощности
    •
      Еще цифровые счетчики
    •
      Барграф
    •
      Программируемые цифровые измерители
    •
      Промышленный дисплей
    •
      Аксессуары для цифровых счетчиков
  • Анализатор мощности

    •
      Панельный мультиметр
    •
      Гармонический анализатор
    •
      Счетчик энергии
    •
      Портативный анализатор качества электроэнергии
    •
      Программное обеспечение для управления энергопотреблением
  • Портативное оборудование

    •
      Мультиметр
    •
      Токоизмерительные клещи
    •
      Цифровой тестер изоляции и целостности цепи
  • Трансформеры


Типы дуговой сварки

Преобразователи постоянного тока

В отличие от традиционных сварочных аппаратов, современные инверторные сварочные аппараты
очень маленький, легкий и портативный.Даже самые дешевые, доступные от as
от 100 фунтов стерлингов работают хорошо, хотя более дорогие (до
до 500 фунтов стерлингов) будет намного надежнее и обычно прослужит
дольше.

Плюсы:

• Очень эффективен — они могут работать до 140 ампер на 13 ампер при 240 В
  питания и, как правило, имеют хорошие рабочие циклы (вы можете сваривать дольше
  на более высоких настройках).
• Маленький, легкий и очень портативный.Обычно менее 10 кг
  по весу.
• Выход постоянного тока обеспечивает легкий зажигание дуги
• Большинство инверторов имеют такие функции, как горячий запуск для улучшения
  легкость запуска и мягкая отделка для уменьшения кратера в конце
  сварного шва.
• Все, кроме самых дешевых, имеют OCV 70 или 80 В (напряжение холостого хода)
• Большинство можно использовать для сварки TIG с нуля.Более дорогие, как правило,
  иметь функции запуска ВЧ (высокочастотный) для сварки TIG.
• Более дорогие имеют такие функции, как «сила дуги», которая
  регулирует напряжение на лету, чтобы справиться с грязной пластиной.

Минусы:

• Инверторные машины имеют сложную электронику, и ремонт может быть
  очень дорогой. Более дешевые чувствительны к ударам и ударам.
  входного напряжения.У более дорогих защиты больше — некоторые
  выдерживают падение с высоты 0,5 м.

Вердикт:

Инверторы постоянного тока

— разумная покупка для тех, кто плохо знаком с дуговой сваркой. Четный
самые дешевые, как правило, очень хорошо свариваются, это обратная сторона дешевых
это те дешевые компоненты, которые не очень хорошо служат.

400000+ Вопросы и ответы по инженерному заданию

Сварочные работы и оборудование

Сварка — это навык, используемый многими профессиями: рабочие, работающие с листовым металлом, слесари, дизельные механики, котельщики, плотники, судостроители, слесарщики, стекольщики, ремонтный и обслуживающий персонал в различных областях, от домашнего любителя до тяжелого строительства мостов, кораблей и многих других проекты. Для соединения металлических элементов используются различные сварочные процессы. Как сварщик, вы можете работать на верфях, производителях, подрядчиках, федеральных, государственных, окружных и городских органах власти, в фирмах, которым требуются механики для технического обслуживания, и в ремонтных мастерских.
Сварка, хотя и требует больших физических усилий, может быть очень полезной для тех, кто любит работать руками. Сварщикам необходимо хорошее зрение, ловкость рук и координация рук и глаз. Они также должны иметь возможность в течение длительного времени концентрироваться на очень кропотливой работе, а также быть в достаточно хорошей физической форме, чтобы наклоняться и сутулиться, часто удерживая неудобные позы в течение длительного времени. Сварщики работают в различных условиях, как в помещении, так и на улице, используя тепло для плавления и сплавления отдельных кусков металла вместе. Уровень подготовки и навыков может быть разным: несколько недель обучения в школе или на рабочем месте для работы на низком уровне и несколько лет обучения и опыта для более квалифицированных сварочных должностей.
Квалифицированные сварщики часто выбирают и настраивают сварочное оборудование, выполняют сварку, а затем проверяют сварные швы, чтобы убедиться, что они соответствуют требованиям. Их также можно обучить работе с различными материалами, такими как пластик, титан или алюминий. Те, у кого меньше обучения, выполняют больше рутинных задач, таких как сварка швов на уже выполненных работах, и не могут работать с таким большим количеством различных материалов.
Хотя потребность в сварщиках в целом должна продолжать расти примерно так же быстро, как и в среднем, по данным Бюро статистики труда США , спрос на низкоквалифицированных сварщиков должен резко снизиться, поскольку многие компании переходят на автоматизацию. Однако это будет частично уравновешено тем фактом, что спрос на наладчиков, операторов и тендеров должен возрасти. И это не должно касаться более квалифицированных сварщиков на строительных объектах и ​​ремонте оборудования, так как большинство этих работ нелегко автоматизировать. Из-за возросшей потребности в высококвалифицированных сварщиках у тех, кто имеет формальное образование, будет гораздо больше шансов получить желаемую должность. Для тех, кто хочет подготовиться к успешной карьере сварщика, есть много вариантов.
Существуют также разные профессиональные специальности и уровни, которые необходимо понимать, чтобы сделать осознанный выбор. Некоторые из них: сварщик, оператор сварочного аппарата, техник-сварщик, разработчик графика сварки, составитель процедуры сварки, техник испытательной лаборатории, инспектор неразрушающего контроля сварки, руководитель сварки, инструктор по сварке, инженер по сварке.

.
