Правила и советы по монтажу электрощитка и автоматов. Электрощиток в квартире разводка проводов

Электрощитки для квартир - установка и сборка своими руками, схема подключения устройства

Основная задача, которую выполняет квартирный электрощит — это учет и распределение электроэнергии между потребителями в квартире. Кроме этого, он должен соответствовать всем нормам электробезопасности.

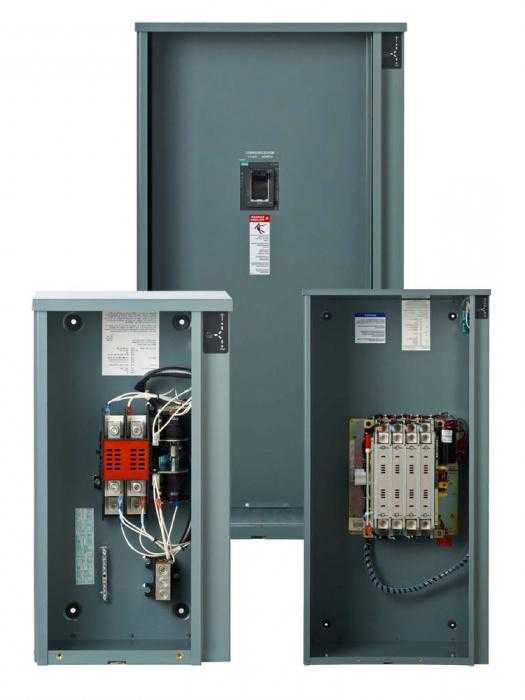

Электрощит состоит из корпуса, сделанного из металла или специального пластика. В этом корпусе монтируется электрическая аппаратура и клеммные колодки для разводки электрических проводов.

Пластмассовые корпуса делают со специального пластика, способного выдерживать значительные термические нагрузки. Они имеют красивый внешний вид. Легко могут вписаться в любой интерьер.

Металлические корпуса делают методом сварки. Затем их покрывают краской. Краска будет служить в качестве диэлектрика. Пластмассовые и металлические шкафчики выпускаются в различных модификациях. Поэтому, всегда можно подобрать подходящий вариант.

Электрощитки служат для приема и распределения электрической энергии между потребителями в квартире. Обычно, в них устанавливаются приборы учета электрической энергии. Также, в них заложены дополнительные функции, связанные с защитой от коротких замыканий, различных перегрузок, перепадов напряжения.

Виды

Кроме материала изготовления — металлические или пластмассовые, электрощиты можно разделить на два больших вида по способу исполнения: накладные и встраиваемые.

Накладные

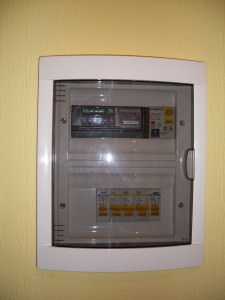

К преимуществам накладных щитов можно отнести то, что они устанавливаются непосредственно на стену, крепятся к ней с использованием дюбелей, шурупов, или других креплений.

Часто, выбор крепежа обусловлен материалом стены.

Установка такого электрощита имеет много преимуществ:

1. Для него не потребуется делать нишу в стене. Это позволит сэкономить на работе, связанной с шумом и грязью.
2. Такой электрощит подойдет для монтажа скрытых и открытых проводок.
3. При необходимости, его легко заменить электрощитом большего размера, где будут установлены дополнительные модули.

К недостаткам в основном относят тот объем пространства, которое он занимает. Накладные щиты выступают на десять, и более сантиметров от стены.

Встраиваемые

Такие электощитки изготовляются для установки в специально сделанную нишу внутри стены. Обычно, крепятся они в нише раствором гипса. Используются для скрытой проводки.

Если ниша для установки не была сделана на этапе строительства стены, то процесс её выбивания принесет много шума и грязи. Встраиваемые электрощиты могут быть в металлическом и пластмассовом исполнении.

Следует отметить, что только металлический щит будет закрываться вровень со стеной. Пластмассовый будет выступать в среднем до 12-15 мм. При проектировании такого электрощитка необходимо учесть возможность дальнейшего расширения элементной базы. Замена такого щитка потребует капитальных ремонтных работ.

Сборка

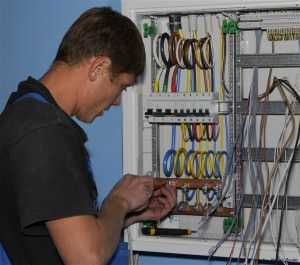

Собрать электощиток для квартиры своими руками для многих будет легкой задачей. Для этого понадобятся минимальные познания в электротехнике, и умения работать с некоторыми инструментами электрика.

Первым делом, вам надо определить, какая есть, или будет электрическая сеть квартиры. На основе этих данных определим, какую электрическую аппаратуру надо установить в электрощиток квартиры.

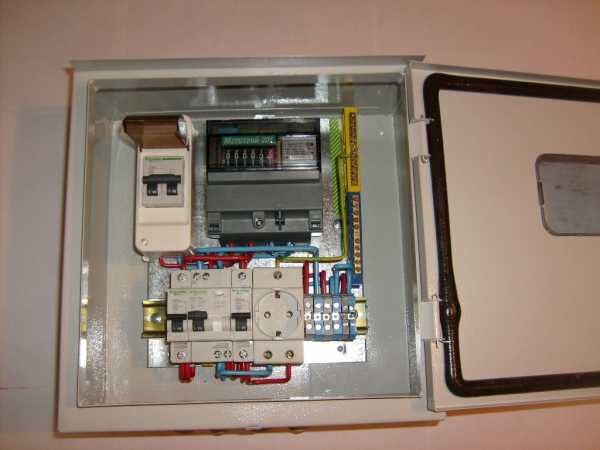

Если взять самый простой вариант, то для монтажа понадобится прибор учета, электросчетчик. Автоматический выключатель на входе, его мощность должна соответствовать максимально разрешенной мощности квартиры.

После автоматического выключателя необходимо подключить УЗО – устройство защитного отключения. Также, понадобятся пару выключателей для подключения нагрузки после прибора контроля. Один обычно управляет цепью освещения, второй управляет силовой цепью, к которой подключены силовые электроприборы.

Чем больше квартира, тем больше понадобится автоматических выключателей, и клеммных колодок, их применяют для удобства монтажа. В районах с некачественным электроснабжением, где характерны большие перепады напряжения, в электощиток могут устанавливать стабилизаторы напряжения.

Составив список необходимых компонентов, надо выбрать размер и тип электрощита, будет он навесного или внутреннего исполнения. Хочется сразу заметить, при наружной проводке, есть только один выбор — навесной шкаф.

Для сборки электрощита, понадобится небольшой набор электрика. В него войдут несколько различных отверток, пассатижи, бокорезы, маркер для маркировки контактов, электрический мультиметр, шуруповерт, монтажный нож.

Схема

В отличие от разводки проводов в электрощите в частном доме, квартира не имеет столь жестких ограничений по электрическим схемам. В ряде случаев, можно обходиться и без схем при подключении квартиры к общей электросети.

Но она пригодится по многим причинам. С ней гораздо проще совершить монтаж электрощитка, а в случае возникновения неисправности, или проведения модернизации, её наличие сможет сильно помочь. Конкретных правил к рисованию не существует.

Можно нарисовать от руки схематически, или прибегнуть к помощи специальных инженерных программ.

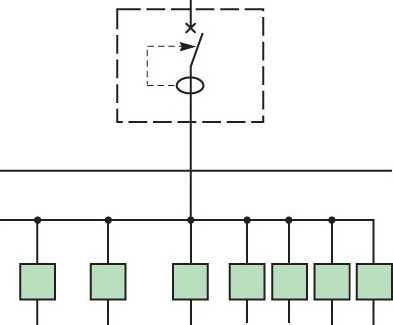

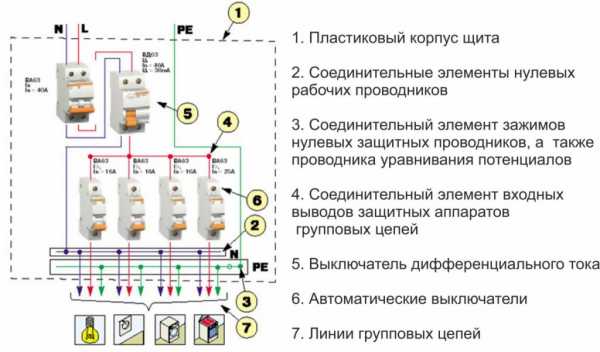

Простейшая схема будет иметь примерно такой вид:



Процесс создания электрической схемы можно разбить на несколько этапов. На первом этапе, определяется, какая разводка электрических проводов находится в квартире. Затем, потребители разбиваются на группы. На основании полученных результатов рисуют схему.

Установка

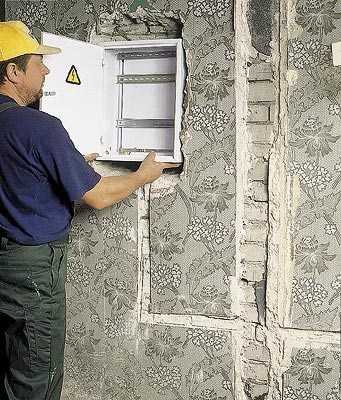

Когда нарисована схема, куплены все комплектующие, выбираем тип шкафчика: навесной или встраиваемый.

Будет сделан он из металла или пластика — принципиальной разницы при монтаже нет:

1. Процесс монтажа начинается с закрепления шкафчика будущего электрощита на стену, или установка его в нишу.
2. Далее, необходимо завести в него все провода, подающее напряжения, и те, которые пойдут в различные комнаты к устройствам потребителям.
3. Проводим зачистку жил проводов для подключения их к клеммам. На этом этапе желательно пометить маркером назначение проводов. Некоторые предпочитают использовать кабельные наконечники при монтаже. Такие наконечники хороши в случае использования многожильного провода. Для их применения понадобится специальный инструмент. Правда в некоторых случаях, можно обойтись пассатижами.
4. Закрепляем в шкафчике DIN-рейку. Для крепления подойдут саморезы. На линейку будет крепиться аппаратура.

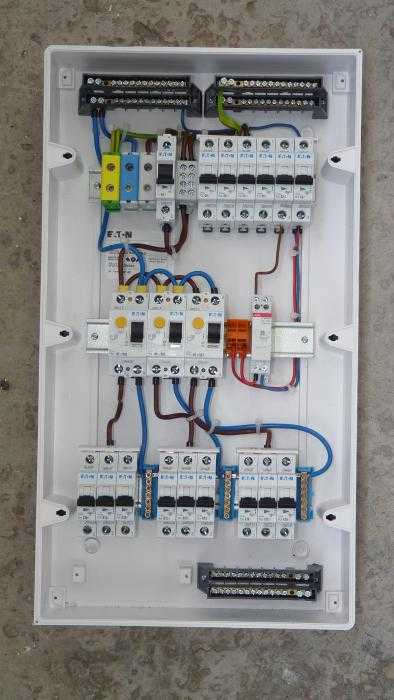

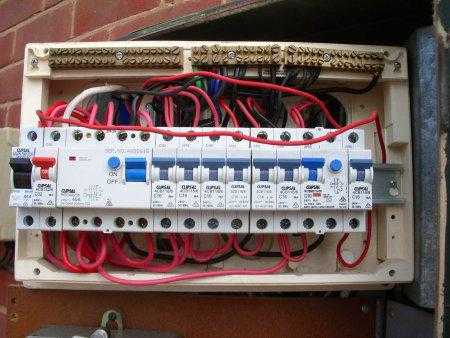

5. Крепим на рейке всю необходимую аппаратуру. Счетчик электрики можно крепить на этой линейке, или на другом выделенном месте. Обозначьте маркером устройства.
6. Производим установку заземляющей и нулевой шины.
7. Во многих случаях возникает потребность установки клеммных колодок.
8. Подготовьте соединительные провода, для монтажа аппаратуру в щитке.

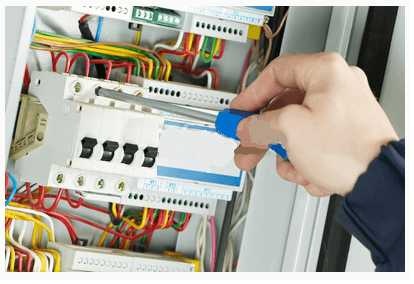

9. Проведите соединения приготовленными проводами аппаратуры, руководствуясь нарисованной схемы. При соединении помните, на автоматические выключатели подающее напряжение должно поступать сверху. Не забывайте маркировать провода.
10. Пригласите представителя с энергосбытовой организации для проверки и пломбировки счетчика.

Монтаж электрощита в квартире лучше проводить в месте, близком к входу подающего кабеля. К нему должен всегда быть быстрый доступ. Его нельзя заслонять различными предметами мебели. Помните о пожарной безопасности.

Для монтажа навесного шкафа, лучше брать пластмассовый корпус. Для встраиваемого — металлический. У него дверца будет заподлицо со стенкой.

При замене щитка в старой квартире, лучше поменять и проводку. Электрические провода, со временем могут терять свою изоляцию. Она трескается и становится хрупкой. Это может впоследствии привести к проблемам.

househill.ru

Монтаж электрощитка и автоматов своими руками: правила, советы по установке

Для монтажа электрощитка в квартире или доме требуется соблюдение правил электрической и пожарной безопасности.

Чтобы установка была правильной, можно обратиться за помощью к специалисту или же сделать все работы своими руками согласно чертежам и схемам профессионалов.

Но для самостоятельного проведения работ нужно знать и понимать устройство распределительного электрощита, схему, правила и требования по установке, а также уметь проводить электромонтажные работы.

Ведь от правильности выполненных работ зависит работа щитка. С особенной аккуратностью электромонтаж своими руками должен производиться в деревянном доме, так как в деревянном доме высокая пожароопасность.

Дополнительной осторожности требует и установка трехфазного щитка своими руками — там много нюансов.

Требования к электрощиткам

Прежде чем приступить к установке электрощитка своими руками, нужно его выбрать.

К выбору нужно подойти с максимальной ответственностью, ведь от этого зависит не только последующий монтаж, но и удобство пользования и безопасность в доме.

Существуют определенные требования к электрощитам и их установке.

Требования к электрощиту и правила монтажа таковы:

• Электрощитки заполняются строго по технической документации, которая прилагается к электрощитку. В документах прописано число УЗО, которые разрешено устанавливать;
• Обязательно электрощиток должен обозначаться знаком электробезопасности, на котором указано номинальное напряжение;
• Электрощит должен быть изготовлен из негорючего материала, а покрытие не должно пропускать ток. Можно приобрести щиток из пластика или металла, покрытого специальной краской;
• На провода внутри и снаружи щитка наносится маркировка, которая обозначает группу элементов. Делается это с использованием бирок;
• К клемным колодкам нуля и заземления подключается только по одному проводу на клемму. Шины должны быть помечены синим цветом для нуля и черным — для фазы;
• Автоматы между собой должны быть соединены шинопроводником;
• Корпус и дверцы электрощитка должны иметь заземление;
• Электрощиток обязательно должен иметь паспорт, в котором указывается тип электрощитка, уровень защиты, класс электрощитка, указания по установке, мерам предосторожности и многие другие данные;
• При монтаже щитка в деревянном доме — запрещена внутренняя проводка, но если нет возможности проведения внешней, то внутренняя проводка в деревянном доме обязательно выполняется в трубах или металлорукаве.

Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме.

Но одних знаний будет недостаточно, нужна еще схема электрощитка, которая потребуется при проверке работ электриком.

Как правильно нарисовать схему?

Схема – неотъемлемая составляющая процесса установки электрощитка.

В первую очередь схема понадобится при неисправности или изменении системы электроснабжения в квартире, ведь схема поможет без труда определить принадлежность каждого элемента к определенной группе.

Также правила требуют того, чтобы схема обязательно была при проверке работ специалистом. Еще схема поможет проще и быстрее произвести установку распределительного электрощитка своими руками.

Схема может быть нарисована от руки или в специализированной программе.

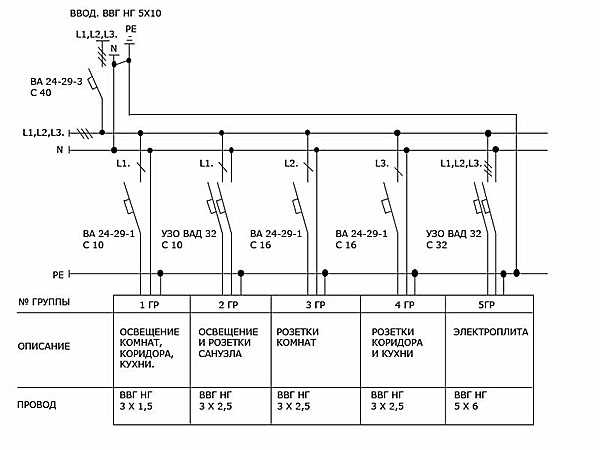

Примерно схема должна выглядеть так.

Процесс создания схемы состоит из нескольких этапов. Изначально — определяется тип электросети в доме или квартире. Затем все элементы энергопотребления разбиваются на группы.

Эти данные и будут основой схемы.

Для определения типа электросети и заземления в квартире или доме нужно заглянуть в сам электрощиток или узнать в ЖЭКе.

Тип данных систем влияет на способ подключения и заземления электрощитка.

В доме устанавливается три вида систем: ТN-С, ТN-S, ТN-С-S.

ТN-С, созданная по старым нормативам, состоит из алюминиевых или медных проводов с двумя жилами, а до распределительного щитка подводится трехфазный одножильный провод, совмещающий ноль и заземление.

Системы ТN-S и ТN-С-S устанавливаются в новых домах.

Видео:

Представлены они медным кабелем с тремя жилами, а до распределительного электрощитка подводится кабель, имеющий три фазы, ноль и заземление.

На следующем этапе создания схемы — все элементы энергопотребления разбиваются на группы.

Данный метод обладает положительными качествами – экономия использования материалов и удобство проведения монтажных работ своими руками даже в деревянном доме.

Группировка производится несколькими способами.

Оптимальным является следующий вариант: первая группа — розетки по комнатам, вторая группа -выключатели и освещение по комнатам, на отдельные группы делятся приборы — кондиционер, стиральная машина, электроплита и другая техника, каждый прибор требует отдельного автомата.

Для каждой группы необходимо использование автомата с определенными техническими характеристиками.

После определения типа электросети и заземления, а также разделения на группы, создается сама схема.

Необходимо знать условные знаки, которыми обозначаются все элементы в схеме, их незнание сильно затруднит создание.

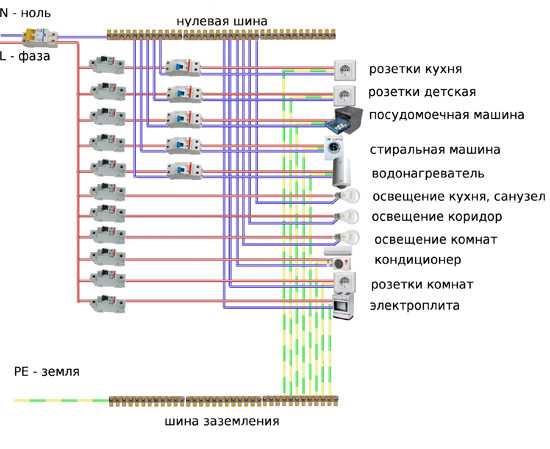

В итоге получается так.

Когда схема готова, можно начинать установку электрощитка своими руками.

Монтажные работы

Монтажные работы по установке электрощитка своими руками начинаются с подготовки. Необходимо приобрести все необходимые материалы и выбрать место для установки.

Выбор места для монтажа зависит от типа щитка, которые бывают встраиваемыми и навесными. При наличии скрытой проводки, устанавливается щиток встраиваемый, а при наличии открытой – навесной электрощит.

Видео:

Размер электрощитка подбирается, исходя из количества элементов, которые будут в нем размещены.

Рекомендуется выбирать электрощиток с запасом, то есть если запланировано 6 автовыключателей, то лучше брать щиток на 12. В будущем — это позволит установку дополнительных автоматов.

Выбор автоматов и проводов для монтажа достаточно прост. Каждой группе элементов соответствует определенный автомат, как указано в схеме, поэтому достаточно покупки нужного автомата.

Провода можно взять из основной проводки и подсоединить к автоматам. Важным моментом является соединение автоматов друг с другом. Для этого используются шинопроводники типа «гребенка».

Завершив выбор оборудования для монтажа, нужно выбрать место для установки. Электрощиток должен располагаться в доступном месте.

Если рядом расположены двери, то, при открытии они не должны закрывать электрощиток.

Высота размещения от пола должна быть не менее 1,5 м, но не более 1,7 м. на даче электрощиток может быть закреплен на столбе.

Первоначально во время монтажа нужно создать нишу под электрощиток, если встраиваемый тип щитка, или сделать отверстия для крепежа, если навесной, и начинать установку.

Во время установки электрощитка в квартире своими руками, работы, требующие применение электроинструмента, нужно произвести заранее, так как монтаж щитка производится при полном обесточивании в квартире.

В стенках электрощита предусмотрены отверстия для внутреннего заведения проводов.

После заведения проводки, электрощиток закрепляется с помощью саморезов. Если электрощит встраиваемый, то вокруг него щели нужно заделать шпаклевкой и дождаться высыхания.

В деревянном доме проведение кабеля производится в кабель-каналах или плинтусах.

Теперь заполняется щиток.

В верхней части электрощита устанавливается шина нуля, а в нижней — заземления. Шины крепятся саморезами. Затем следует установка автоматов, которые также крепятся саморезами.

Следующим этапом подключается кабель питания и внутренние провода. Кабель питания является трехжильным.

Белая жила- фаза, подключаемая к верхней части ближайшего автомата. Синяя – ноль, присоединяемый к шине нуля. Желтая жила с зеленой полосой – заземление, подключается к шине заземления.

Подключение проводки в квартире производится аналогично. Разница лишь в том, что красный или коричневый провод фазы подключается к нижней части автомата.

Провод фазы определенной группы должен подключаться к предназначенному для этой группы автомату.Теперь все автоматы соединяются со стороны фазы.

Соединение автомата выполняется с использованием шинопроводника или кусков провода ВВГ, использующегося для кабеля, заводящегося от основного электрощита к щиту в квартире.

Куски провода нарезаются длиной 4 см и поочередно производится соединение каждого автомата в верхней части.

Видео:

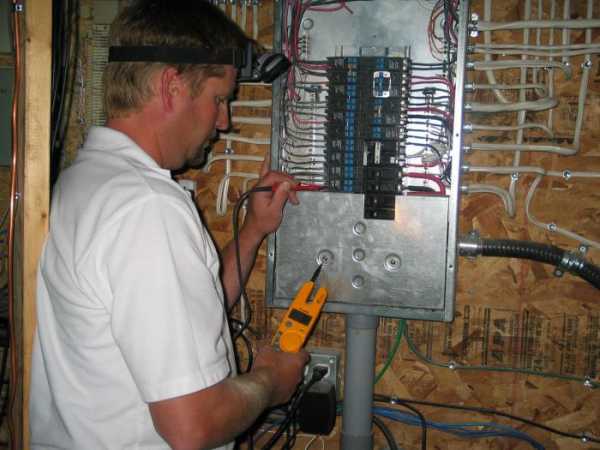

Завершающим этапом монтажа будет проверка на наличие.

При отсутствии ошибок можно приглашать электрика, который примет работу и выдаст протокол, подтверждающий правильность подключения.

Установить и подключить электрощит в квартире или деревянном доме своими руками несложно.

Главное — соблюдать правила и требования, указанные в ГОСТах и ПУЭ.

stoydiz.ru

Монтаж электрощитка своими руками

Количество бытовой техники в квартире постоянно растет. Одновременное включение электроприборов создает проблемы с подключениями и превышением нагрузки на электросеть. Для защиты от перегрузки необходимо разделить управление по контурам. Для этого следует правильно сделать монтаж электрощитка для дома. Чтобы сделать это самостоятельно, надо разобраться в его внутреннем устройстве, схемах разводки и соединений, правилах установки.

Кроме того, необходимо обладать навыками электромонтажа.

Требования к электрощитам

От того, насколько правильно будет сделан выбор и произведен монтаж электрощитка в квартире, зависит безопасность и комфорт проживающих.

Правила и требования к установке щитка следующие.

1. Допустимое количество защитных аппаратов и их номинальный ток указываются в технической документации к устройству.
2. Корпус выполняется из материалов, которые не поддерживают горение и не пропускают электрический ток. Для этого применяют металл со специальным покрытием или полимер.
3. На корпусе должно быть указано номинальное напряжение.
4. На подсоединяемых проводах должна быть маркировка с обозначением группы подключаемых приборов. Для этого применяются бирки.
5. Металлический корпус и дверцы выполняются с заземлением.
6. К колодкам РЕ и N подключается по одному проводу на каждую клемму. Они берутся с запасом не менее 5 %, чтобы был дополнительный резерв.
7. При покупке для щитка должен быть в наличии технический паспорт, в котором указывается следующее: его тип, изготовитель, сертификация, номер стандарта, номинальная величина напряжения, ток, частота, отключающая способность, степень защиты, класс, правила монтажа, вес, размеры, основные характеристики аппаратов УЗО.

После того как сделан монтаж электрощитка в доме, его следует сдать специалисту ЖЭКа.

Кроме того, нужно предоставить электрическую схему устройства. Обычно она наклеивается на дверцу, чтобы было удобно пользоваться.

Выбор электрощитка

Не следует покупать щиток из дешевой пластмассы. Со временем она становится хрупкой и начинает откалываться. Современные коробки из пластика смотрятся эффектно и стильно. Конструкции из металла с хорошим покрытием прочней и надежней, но имеют высокую стоимость. Их устанавливают в случае необходимости создания механической защиты от внешнего воздействия.

Габариты щитка зависят от количества коммутирующей аппаратуры.

Электрическая схема щитка

Схема нужна прежде всего для того, чтобы сделать монтаж электрощитка. Она необходима при проведении работ по ремонту или модернизации квартирной электросети. Без нее электрик не примет работу по установке. Схема монтажа электрощитка рисуется от руки или с помощью специальной программы.

Электрощит устанавливается на самом последнем этапе, когда все провода по группам подведены из помещений к выбранному месту. Такой подход обладает массой достоинств. Экономятся материалы и упрощаются монтажные работы.

По каждой группе электропроводки делается подсчет нагрузки и выбирается тип автоматов. В результате будет известна общая потребляемая мощность системы. Если это необходимо, его нужно заменить. Обычно берется медный моножильный проводник.

Монтаж щитка

Монтаж электрощитка в квартире обычно делается в нише около входной двери. При отсутствии подготовленного места можно выдолбить проем или навесить на стену внешний щиток. Этот способ является самым быстрым и простым. Его применяют при прокладке наружной проводки. Ее можно скрыть под фальшстеной. Если крепление производится на гипсокартон, под ним устанавливаются закладные элементы, чтобы повысить несущую способность. Будет лучше предварительно сделать нишу из металлического профиля с припуском 2-3 см.

Монтаж электрощитка делается таким образом, чтобы доступ и его обслуживание были удобными. Расстояние от его нижнего края до пола обычно составляет 1,4-1,7 м. Верхний ряд автоматов должен быть не выше уровня глаз.

Когда требуется произвести монтаж электрощитка в деревянном доме, обычно выбираются навесные устройства с защитой от пыли и влаги.

Автоматический выключатель для защиты от короткого замыкания должен быть не ниже класса С.

Желательно, чтобы на щите находился замок, который можно закрыть от детей.

Сборка щитка

Под каждую группу проводов подбираются необходимые автоматы. Под рукой постоянно должна быть схема монтажа электрощитка. С ней нужно постоянно сверяться и при необходимости вносить в нее изменения. Центральный главный выключатель, подключающий все цепи одновременно, должен быть немного меньшей мощности, чем наружный. Он располагается в максимально возможной близости от входящего силового кабеля. Кроме того, следует добавить 2-3 запасных пакетника, чтобы с их помощью можно было включать мощные потребители, например электрический котел или электрическую духовку. Приборы мощностью более 5 кВт имеют свои предохранители.

Как осуществить монтаж квартирного электрощитка и правильно подключить заземление, следует проконсультироваться у специалиста. Для монтажа оборудования в корпусе щитка размещены планки крепления. Сначала на них устанавливаются нулевая и заземляющая шины. На фото ниже они изображены сверху и могут поставляться в комплекте щитка.

Следует проверить, чтобы по мощности они совпадали с главным выключателем. После корпус и дверцы щитка соединяются с шиной N. В частном доме заземляющий провод вводится от специального контура, смонтированного снаружи по всем правилам.

Как подключить заземление

В старых домах применялась система заземления TN-C по старым ГОСТам, где совмещается нулевой и заземляющий провода. Для современного дома применяются системы TN-S и TN-C-S. На этажный щит выходят 3 фазы и отдельно нулевой (N) и заземляющий (PE) провода.

Часто некоторые «умельцы» соединяют нулевой провод и заземление. В случае отгорания нулевого провода в щите на корпус электроприбора может попасть 220 в. Правильное решение будет, если создать отдельный контур заземления, что весьма проблематично в многоэтажных домах.

Подключение питающего кабеля

Питающий кабель имеет три жилы разного цвета. Фаза подключается на ввод защитного автомата. Она может быть белой, красной или коричневой. Синий ноль соединяется с соответствующей шиной, а желтая с зеленой полосой идет на клеммную колодку заземления. Аналогичная операция проделывается с проводами в помещениях. Только провод фазы подключается к нижней части автомата защиты, соответствующего данной группе.

Монтаж электрощитка своими руками осуществить значительно проще, если все автоматы с верхней стороны фазы соединять между собой шинопроводниками. Их называют гребенками, и при выборе следует обращать внимание на сечение, которое не должно быть менее 10 мм2. Некоторые производители продают их дешево за счет снижения толщины жилы.

Они надежней, чем куски провода, которые применяли ранее.

Защита от поражения электрическим током

Чтобы защитить человека от действия тока при неожиданном контакте с оголеннным проводником и корпусом электроприбора, в щитке устанавливается устройство защитного отключения (УЗО). При одновременном прикосновении к фазному проводу и заземленному токопроводящему корпусу отключается подача электроэнергии. Для квартиры ток срабатывания выбирается 30 мА. Он не опасен для человека, хотя и вызывает неприятные болевые ощущения. От короткого замыкания он не срабатывает. Поэтому в электрической цепи вместе с ним должен быть подключен автомат. Если использовать дифференциальный автомат, он выполняет функцию обоих устройств, срабатывая не только на короткое замыкание, но и на утечку тока.

Влажные помещения и мощные потребители снабжаются отдельными УЗО или дифавтоматами. Во влажной среде в деревянных конструкциях даже ток 30 мА может вызвать возгорание. В таких зонах проводка требует особого внимания и защиты.

Подключение к приборам

Удобно, когда на каждом контуре стоит отдельный автомат. При необходимости его всегда можно отключить. Предпочтительной является такая разбивка точек подключения:

• группировка розеток в каждом помещении;
• освещение по комнатам;
• индивидуальное подключение к стиралке, бойлеру, электроплите, посудомойке.

Самые мощные автоматы устанавливаются ближе к главному.

Электрическое подключение собранного оборудования электрощитка производится следующим образом. Отводящие клеммы счетчика соединяются со входом главного выключателя. От него провод подключается шлейфом к дифференциальным выключателям, а от них отводится к потребителям энергии. Между собой сверху автоматы объединяются соединительной гребенкой. Она надежней перемычек из провода.

Электроприборы снабжаются своими средствами защиты, начиная от самых простых плавких предохранителей и кончая электронными. Автоматы щитка в основном служат для защиты проводки.

Монтаж трехфазного электрощитка

На входе стоит вводной автомат, а за ним устанавливаются трехфазный счетчик и дифавтомат, после чего питание равномерно распределяется по контурам нагрузки.

Трехфазное подключение имеет некоторые отличия. Если общая мощность составляет 15 кВт, то затем она делится на 3. На каждую фазу будет приходиться по 5 кВт. Автомат ставится 3-х или 4-полюсный. При превышении тока на одном из них выключается все.

Нагрузку стараются распределить равномерно, но это не всегда получается. Никто в текущий момент не может точно сказать, что включено в ту или иную розетку. Но распределение все же сделать необходимо. При этом следует оставлять запас по мощности.

Применение УЗО в многофазном варианте создает проблемы и целесообразно только в случае очень ограниченного бюджета. Здесь лучше сразу установить дифавтоматы, что делает систему дороже. Зато с последующими переключениями по изменению схемы не будет сложностей.

Монтаж трехфазного электрощитка своими руками требует специальных знаний и навыков. При изменении схем подключения и вводе новых контуров необходимо поддерживать равномерность нагрузки на каждой фазе. Грамотная установка предусматривает применение кросс-модуля, представляющего собой шины в изолированной закрытой коробке. К ним подключаются фазы и нулевой провод, а затем делаются необходимые разветвления. На один ввод можно подключить несколько выводов к потребителям. Устройство надежно крепится на планку и значительно экономит труд по электромонтажу. Сверху располагается прозрачная крышка для визуального контроля.

Заключение

Для современной энергонасыщенной жизни в квартире необходим электрощиток. Он предназначен для распределения электроэнергии по квартире и защиты человека от поражения электрическим током.

Обладая специфическими навыками, можно монтаж электрощитка выполнить своими руками.

fb.ru

Как собрать электрощиток в частном доме

В статье «Замена электропроводки в старом доме» я рассказал о том, как полностью заменить электропроводку. Всю новую проводку мы сводили в одно место в коридоре. Там уже находился металлический встроенный электрощит со счётчиком и вводным автоматом. Ниже этого щита мы и разместили электрощит с автоматами.

Провода к щитку мы проложили в штробе сбоку от счётчика. Выдолбили место под щит на двенадцать модулей. Завели в корпус щитка кабеля и приморозили его алебастром. После застывания алебастра корпус электрощита заделали гипсовой штукатуркой.

Как подобрать электрощит

Сейчас мы рассмотрим несколько общих правил по выбору электрощита. Сразу оговорюсь – я не сторонник покупки электрощитов на рынках и магазинчиках типа «Всё для стройки». Я их покупаю либо в фирменных магазинах, либо через интернет у производителей.

• Электрощит лучше покупать с небольшим запасом модулей. У Вас всегда должна быть возможность маневра в большую сторону. Мы, например, когда просчитывали замену проводки, планировали щит на восемь модулей. Установили на двенадцать. В процессе сборки щита пожалели, что не купили на шестнадцать модулей.
• Старайтесь не экономить на щите. Дешёвый щит – дешёвая пластмасса. Со временем может пожелтеть и стать хрупкой. Также производителями дешёвых щитов не учитываются такие качества щита как: самозатухание и слабая дымность.
• Щиты от именитых производителей уже заточены под грамотную, удобную и безопасную кабельную разводку внутри них. Недорогой щиток, купленный на рынке, наверняка придётся тюнинговать и доукомплектовывать.

Устройство электрощита

Изначально в нашем щитке планировалась установка одного УЗО и шести автоматов. И то, заказчик недоумевал, для чего на две комнаты и кухню шесть автоматов. Раньше всё работало от двух пробок.

Объясняю ему: раньше не было кондиционера, вместо старой газовой колонки был куплен бойлер, стиралка подключалась через удлинитель в комнате вместе с телевизором. Плюс, в ванной стоял новенький, ещё не подключенный душевой бокс с подсветками, радио и другими примочками. И куда то надо подключить пару десятков розеток и десяток лампочек.

В итоге решили так: три автомата отдаём на розетки и освещение, и четыре автомата на бойлер, душ, кондиционер и стиральную машину.

Над автоматами верховодит УЗО. Устройство Защитного Отключения или дифференциальное реле (дифреле). Отключает всё при малейшей попытке электрического тока уйти на сторону или на Ваши руки. Крайне необходимая штука в Вашем щитке.

Над всем этим стоит реле напряжения. Контролирует входящее напряжение. Подпрыгнула у Вас в сети напруга, допустим, до 260В. Клац! Реле выключило всю технику. Упало напряжение ниже 250В. Клац! Включило. Так же всё происходит и по нижнему пределу.

Очень нужный гаджет для Вашего дома. Примитивный, не очень точный, китайский. Но, зато в связке с контактором, практически не убиваемый.

Как подключить фазу в электрощитке

1. Вход на реле напряжения фазы со счётчика.
2. Выход фазы с реле напряжения на УЗО.
3. Вход на УЗО фазы с реле напряжения.
4. Выход фазы с УЗО на автоматы.
5. Вход на автоматы фазы с УЗО.

Электрический ток со счётчика подаётся на реле напряжения. Если напряжение электротока соответствует заданным параметрам реле, ток подаётся на УЗО. С УЗО электрический ток подаётся на автоматы защиты.

Как подключить ноль в электрощитке

Щиток при покупке комплектовался одной нулевой шиной. Пришлось дополнительно купить пару нулевых шин в изоляции.

Одну из этих шин мы использовали для разводки ноля после УЗО. Вторую для заземления.

1. Ноль со счётчика приходит на неизолированную нулевую шину из комплекта щитка.
2. С этой же шины ноль уходит на УЗО.
3. Вход ноля в УЗО.
4. Выход ноля из УЗО.
5. Подключение ноля с УЗО к нулевой шине для разводки потребителей.
6. Подключение ноля для питания реле напряжения.

Ноль у нас разделён на две группы. Первая группа используется для подключения ввода, УЗО и реле напряжения. Вторая – для подключения нулевых проводников всех линий. Провода собраны по три штуки и опрессованы кабельными наконечниками. Как опрессовать провода показано ниже.

Внимание! Не прикладывайте большие усилия для затяжки винтов в шинах. В противном случае можно перерезать провода винтами.

Как подключить землю в электрощитке

Шину для подключения РЕ проводников мы разместили в правом, нижнем углу. Прямо к щитку саморезами прикручиваем нулевую шину.

Также, как и на ноле, опрессовываем по три провода в один наконечник и подключаем к шине.

Дополнительно хочу обратить Ваше внимание на землю. В моём случае изначально было правильное заземление. Если у Вас нет заземляющего контура или Вы в чём то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Внимание! Пренебрежительное отношение к заземлению и занулению является прямой угрозой жизни Вас и Ваших близких.

Как подключить автоматы в электрощитке

Сверху соединяем автоматы соединительной гребёнкой.

Многие предпочитают делать перемычки между автоматами из провода. Я считаю, что гребёнка надёжнее. Да и эстетика не на последнем месте.

При покупке гребёнки, отдельное внимание обратите на её вес и толщину. Многие производители поддерживают низкие цены на гребёнки за счёт снижения сечения. Сечение жилы в гребёнке должно быть не менее 10 мм/кв.

Снизу в автоматы заводим провода от потребителей. В некоторые автоматы заводим по два провода. Разрешается зажимать под один зажим до трёх проводов. Многожильные провода опрессовываем кабельными наконечниками.

Как подписать автоматы в электрощите

Следующий шаг не менее важен. Нужно подписать автоматы, какой, что отключает.

В комплекте с каждым щитком идёт самоклеющая табличка. На ней либо пустые ячейки, либо порядковые номера автоматов. Не очень удобные вещи. Очень мало места для нормального описания автомата. Проходит много лет и уже никто не вспомнит, что значит «роз.ком.2». Поэтому в данном случае, пришлось просто пронумеровать автоматы.

Затем, на листке бумаги составили детальное описание. Эту бумагу приклеили в щитке со счётчиком, с внутренней стороны дверцы.

Если конструкция щитка позволяет, можно описание приклеить прямо на щиток.

Делается это легко.

1. Составляем таблицу. Я делаю в Ворде, сразу в нужном размере.
2. Распечатываем её.
3. С лицевой стороны ламинируем прозрачным скотчем.
4. С обратной стороны приклеиваем двухсторонний скотч.
5. Под линейку острым ножом или лезвием вырезаем таблицу.
6. Отрываем защитную плёнку на двухстороннем скотче и приклеиваем таблицу на щит.

Как обслуживать электрощит

Электрический щит необходимо регулярно обслуживать. От этого зависит его работоспособность и безопасность Вашего жилья.

• Через полгода после сборки и подключения щита необходимо провести контрольную протяжку контактов автоматов и шин.
• В дальнейшем эту процедуру проводить ежегодно.
• Каждые две недели необходимо производить тестирование УЗО. Для этого нужно нажать кнопку «ТЕСТ» на приборе. Тестирование лучше проводить утром, когда отключены большинство электроприборов.

P.S. Что делать, если Вам понадобится совет или консультация?

1. Получите ещё больше информации, прочитав другие статьи.
2. Задайте вопрос на форуме Электро-Сантехника.
3. Позвоните мне на мобильный телефон или по Скайпу.
4. Задайте свой вопрос в социальных сетях - ВКонтакте, Одноклассники, Facebook, Twitter, livejournal. Подписывайтесь на страницы Электро-Сантехника и узнавайте много другой интересной информации, не попавшей на сайт.
5. Найдите в себе желание и скажите спасибо автору сайта.

Всего Доброго! Удачи!Искренне Ваш, Владимир Электро-Сантехник.

elektrosantehnik.ru

Схема сборки распределительного щитка: инструкция + фото

Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. На проекте обязательно должно быть обозначена вся иерархия. Схема сборки распределительного щитка является достаточно простой.

Кроме этого, на всей автоматике обязательно должен быть изображен весь номинал и класс защиты. Теперь настало время изучить наглядные схемы распределительного щита частного дома, квартиры или коттеджа. Если вам будет интересно, тогда можете прочесть про схему подключения розетки на 380 Вольт.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

1. Автоматического выключателя, который имеет два полюса.
2. Счетчика электроэнергии.
3. УЗО.
4. Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления, тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

1. Корпус распределительного щитка.
2. Нулевая шина.
3. Заземляющая шина.
4. Гребенка для соединения выключателей.
5. Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

1. Двухполюсный выключатель.
2. Электросчетчик.
3. УЗО.
4. Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража.

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса. Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.

Читайте также: схема разводки проводки в однокомнатной квартире.

vse-elektrichestvo.ru

Разводка электропроводки в квартире: схема, инструкция, монтаж

Перед началом прокладки электропроводки в квартире следует ознакомиться с техникой безопасности. В первую очередь нужно учесть что в большинстве случаев именно неисправная проводка приводит к возгоранию. Такой процесс возникает вследствие избыточной нагрузки либо короткого замыкания. Для исключения этой проблемы нужно тщательно подбирать кабеля для проводки в квартире. Проводник должен иметь верное сечение что даст ему большую устойчивость, а также использовать специальные защитные устройства, которые обеспечат быстрое отключение сети во время аварийных ситуаций.

Основным правилом техники безопасности является полное отключение квартиры от электросети. Немаловажным станет и проверка напряжения на домашних кабелях, и в случае необходимости установка заземления. После отключения электропроводки необходимо позаботиться и о дальнейшей безопасности. Желательно повесить табличку с предупреждением (это особенно важно когда отключение проходит в многоквартирных домах). Тут просто необходимо обезопасить себя от случайного включения электросети недовольным соседом.

Пример схемы электропроводки в двухкомнатной квартире

Важно: производить работы по замене электропроводки необходимо специальным инструментом. Так, снизиться фактор случайного поражения электрическим током. Каждый инструмент должен обладать изоляционной поверхностью, а также дополнительным противоскользящим элементом. В основном это кусачки и отвёртки, на рукояти которых присутствует резина. Важным фактором станет исключение контакта электрика с металлическими частями инструмента.

Общие рекомендации по замене проводки

Важно: производить частичный монтаж электропроводки — бессмысленно. А именно недостаточно будет заменить только часть кабелей, работы по прокладке кабелей должны производиться комплексно. Следует удалить всю старую проводку, перед прокладкой новой трассы. Исключением могут стать некоторые моменты:

• Старая трасса была скрыта под напольной поверхностью;
• В план ремонтных работ не входит удаление старых кабелей.

Удаляем и разсоединяем провода и контакты старой проводки в стенах и распределительных коробках

Решением проблемы станет отключение старой сети. Тут потребуется найти распределительную коробку и удалить все старые соединения. В дальнейшем прокладка проводки, может производиться в открытом виде либо скрытом виде, по новым штробам (без пересечения со старой электротрассой). Если ремонтные работы будут производиться, то стоит задуматься о полном удалении старой проводки. Для этого потребуется по плану найти штробы и извлечь провода. Дальнейшей работой станет подготовка старых или проделка новых штроб.

Новейшим вариантом прокладки проводов служит — открытый тип. Говоря простым языком, кабели и провода укладываются в специальный короб. В этом случае ремонтопригодность электросети повышается. Но следует позаботиться о качественной отделке. Сам по себе короб не очень приятен, а следовательно, его потребуется замаскировать при помощи отделочных работ. Сделать это можно при помощи гипсокартона, тогда затраты будут минимальными.

Естественно, подобные рекомендации подойдут не для каждого помещения, а потому есть ещё более надёжный вариант. В нём вышеуказанные короба укладываются в заранее проделанную штробу, которая в дальнейшем подвергается отделочным работам. Метод может показаться наиболее трудоёмким, но даст положительные результаты.

А для того чтоб монтаж прошёл быстро, необходима схема электропрокладки. О её создании написано в следующем блоке статьи.

Составление схемы электропроводки квартиры

Грамотно составленная схема электропроводки позволяет:

• Изменить старые трассы, с использованием более новых стандартов;
• Рассчитать необходимое количество материала;
• Создать в помещении качественное освещение которое будет полностью удовлетворять хозяина;
• Повысить общую пожаробезопасность жилплощади.

Схема прокладки электропроводки с местами скруток для дома или квартиры

Перед непосредственным составлением схемы необходимо ознакомиться с основными типами разводки электропроводки:

1. Распаечная коробка. Метод подходит для многоквартирных домов, когда в жилье проходит всего один кабель от распределительного щитка на лестничной клетке. Далее, он соединяется с УЗО (устройство защитного отключения), и идёт до распределительных коробов, которые находятся у входа в каждую комнату. Этот тип прокладки является самым дешёвым вариантом.
2. Тип под названием «звезда». Занимает несколько больше времени для прокладки поскольку для каждого электроприбора отводится свой кабель (необходимо сразу рассчитать будущую нагрузку и подобрать соответствующий провод). А также в помещении потребуется установить свой распределительный щиток. Он обеспечит мгновенное отключение сети при авариях, и позволит быстро обесточить отдельные электроприборы.
3. Тип под названием «шлейф». Прокладка кабеля осуществляется последовательно от одного прибора к другому. Далее, кабель заводится в распределительную коробку и щиток.

Каждый тип рассчитан на разную мощность, а потому следует тщательно выбирать и возможно комбинировать их. К примеру, для малой комнаты с небольшим количеством энергопотребителей полезней будет провести прокладку типом «шлейф», так возможно сэкономить большую часть денежных средств. И наоборот, для комнат и приборов которые потребляют много энергии необходимо провести прокладку в коробах или «звездой».

Нормы и стандарты, которые нужно учесть при прокладке проводов

1. Скрытая проводка должна проходить строго вертикально либо горизонтально. Это обеспечит их безопасность от повреждений при проведении дальнейших строительных работ (мастер обратит внимание на план-схему, и не вобьёт гвоздь в штробу с проводом).
2. Прокладывать кабель лучше вверху (примерно 20 см от потолка), тогда внезапно забитый гвоздь под картину не пробьёт электро-трассу.
3. Поворот трассы следует прокладывать под прямым углом.
4. Выключатель необходимо размещать у входа в комнату. В основном их монтируют со стороны дверной ручки на высоте от 80 до 150 см.
5. Розетка должна находиться ниже примерно 30 см от пола. Но существуют случаи когда её размещают около кухонных приборов. А также необходимо сразу рассчитывать количество розеток, под телевизор следует монтировать сразу 2 и более, иначе купленная приставка приведёт к использованию удлинителей, что не очень эстетично. А вот в кухонном помещении необходимо вмонтировать 3–5 розеток, это обеспечит использование нескольких электроприборов одновременно.

Исходя из вышеперечисленных правил, необходимо сразу продумать размещение мебельной и бытовой составляющей. План-схема должна включать в себя распределительные коробки с последующим подключением осветительных приборов. В зависимости от расположения мебели необходимо правильно размещать розетки и выключатели.

Выбор кабелей, розеток, выключателей

Для того чтоб правильно подобрать комплектующие для ремонта необходимо распределить всю электрику на несколько типов:

• Для жилых комнат;
• Кухни и коридора;
• Бытовые приборы.

Исходя из этого необходимо подобрать марку провода. Под розетку подойдут проводники с сечением от 3 мм, а для выключателей достаточно 1.5 мм. Для решения этих задач подойдут кабеля с маркировкой «ВВГ» и «ПУНП». Такие кабеля обладают различным количеством жил каждая, из которых, облачена ПВХ изоляцией. А вот кабель с маркировкой ПУНП дополнительно обладает огнеупорностью, что ещё больше повышает его качество и соответственно ценовую категорию.

Специальная детская розетка с заглушкой, исключающей попадание пальцев или сторонних предметов в розетку

Ещё нужно учитывать специфику помещений. Если это детская или ванная комната нужно выбрать соответствующие приборы. К примеру, для ванной комнаты подойдут влагозащищенные элементы. А если требуется установка дополнительных выключателей то важно подобрать более качественный аналог. Розетки должны иметь специальную пластиковую крышку. Это не только защитит их от попадания влаги, но и обеспечит безопасность ребёнка, который так и норовит влезть металлическим предметом в дырочки.

А вот если жильцов часто не бывает дома необходимо прикупить автоматические выключатели. Они не только отключат электросеть в моменты чрезвычайных ситуаций, но и существенно облегчат быт человека. Ещё существуют различные таймеры, при их использовании и вовсе исключается потребность во включении либо отключении приборов. А по отъезду жильцов, они автоматически будут включать свет в указанное время, что явно убережет жилье от проникновения недоброжелателей.

Инструкция по монтажу электропроводки в квартире

Электропроводка своими руками – задача не из сложных. Более детально об этом занятии можно узнать из следующих пунктов.

Разметка стен под кабельные трассы

Разметка не является сложной задачей и потребует наличие обычной верёвки с отвесом либо лазерный уровень. Затем необходимо расчертить провести линии прокладки кабелей от коробов до потребителей электрической энергии. Сразу необходимо наметить монтажные места под розетки и выключатели. А если присутствуют автоматические реле, указать их место в распределительной коробке. При прокладке кабеля в потолке необходимо доводить линию до места нахождения осветительного прибора. Для ускорения работы необходимо нанести сразу всю разводку, и только после этого приступать к следующему пункту.

Штробление стен под кабель

Этот этап является важным моментом при прокладке электро-трасс. Оттого как будут проделаны борозды, зависит дальнейшая сохранность кабеля. Желательно использовать специальный штроборез либо болгарку с алмазным кругом. При штроблении стен желательно сразу проделать отверстия под розетки и крепления осветительных приборов.

Штробление стен под прокладку электропроводки штроборезом

Прокладка кабельной трассы

Для начала следует определиться с типом крепления проводников к стене. Можно использовать алебастр или похожий клеевой состав. Но наиболее быстрым и менее трудоёмким является метод с дюбелями. Для этого на шляпку заранее накручивается вязальная проволока. После чего перфоратором проделывается отверстие в штробе, и туда вбивается дюбель. Теперь остаётся раскинуть кабель и уложить его в штробу, закрепив проволокой.

Прокладываем кабель в штробе с креплением на пластиковые дюбель-хомуты

Существуют 2 важных момента. Первое — это длина кабеля, под розетку необходимо оставить около 10 см провода, это обеспечит безопасный и удобный монтаж. Для осветительных приборов желательно оставить от 30 см. А также необходимо учесть СНиП, из которых исходит информация о том что кабель, не находящийся в бетоне должен быть закрыт специальной гофрой. К примеру, её используют при прокладке трассы над натяжным потолком.

Подсоединение розеток, выключателей, светильников

Этот пункт является наименее трудоёмким поскольку включает в себя монтаж коробки под розетки и выключатели. Сделать это удобнее в заранее подготовленную штробу, на разведённый алебастр. Далее, потребуется сделать розетку и подсоединить её. Говоря об осветительных приборах, задача несколько осложняется ведь помимо подключения нужно позаботиться о качественном креплении.

Подключение автоматов и УЗО в электрощитке

Заключительным этапом служит монтаж и сборка щитка. Тут нужно закрепить шкафчик на стене, и вмонтировать в него все элементы. Сложного тут ничего нет. После монтажа автоматических выключателей и УЗО необходимо подсоединить все провода, идущие из квартиры. И только в заключение нужно подвести снизу питающий провод.

Немаловажным будет произвести прозвонку всей проводки это полностью исключит фактор перебоя. Теперь можно включить автоматы и сделать пробную проверку электросети.

abvmaster.ru

---

•
  Подключение тепла в костроме 2018
•
  Как определить сечение многожильного провода
•
  Первый закон коммутации
•
  Договор между управляющей организацией и ресурсоснабжающей организацией
•
  Ток утечки как найти
•
  Сварочный аппарат постоянка
•
  Повторная аттестация по электробезопасности
•
  Счетчик электроэнергии с пультом на столбе
•
  Поверка электросчетчика или замена
•
  Принцип работы контакторы
•
  Как обозначается дифавтомат на схеме
