Электромагнитное поле это: Что такое электромагнитные поля?

Что такое электромагнитные поля?

Электромагнитные поля дома

Уровни фонового электромагнитного излучения от передающих или распределительных электросетевых объектов

Электричество передается на большие расстояния по высоковольтным линиям. Трансформаторы снижают такое высокое напряжение в сети до требуемого уровня для распределения электроэнергии на местах – в домах и на предприятиях. Передающие и распределительные электросетевые объекты, а также бытовая электропроводка и электроприборы создают в домах фоновый уровень электрических и магнитных полей промышленной частоты. Если дома не расположены вблизи линий электропередач (ЛЭП), фоновый уровень может доходить примерно до 0.2 микротесл. Непосредственно под ЛЭП поля гораздо сильнее. Индукция магнитного поля на уровне земли может достигать нескольких микротесл. Уровни электрических полей непосредственно под ЛЭП могут доходить до 10 кВ/м. Однако поля (как электрические, так и магнитные) по мере удаления от ЛЭП ослабевают. На расстоянии 50-100 метров уровни полей, обычно, такие же, как те, которые наблюдаются на удаленных от высоковольтных ЛЭП территориях. К тому же, стены зданий значительно снижают уровни электрических полей в сравнении с уровнями вне домов в той же местности.

Электробытовые приборы

Самые сильные электрические поля промышленной частоты в окружающей среде обычно встречаются непосредственно под высоковольтными ЛЭП. Напротив, самые сильные магнитные поля промышленной частоты обычно наблюдаются в непосредственной близости от двигателей и других электроприборов, а также специализированного оборудования, например магнитно-резонансных томографов, используемых для диагностической визуализации в медицине.

Обычные значения силы электрических полей вблизи бытовых электроприборов (на расстоянии 30 см от них
(Источник: Федеральное ведомство по радиационной защите, Германия, 1999 г.)

Многие люди удивляются, когда узнают о существовании магнитных полей самого разного уровня рядом с различными бытовыми приборами. Сила этих полей не зависит от размера, сложности, мощности таких приборов или уровня шума от них. Более того, сила магнитных полей может очень сильно различаться, даже если речь идет о вроде бы похожих приборах. Например, одни фены для волос окружены очень сильным полем, а другие вряд ли вообще создают какое-либо магнитное поле. Такая разница в отношении силы магнитных полей объясняется дизайном изделия.

В приведенной ниже таблице указаны обычные значения силы поля для ряда электроприборов, широко используемых дома и на рабочем месте. Измерения производились в Германии, при этом во всех приборах использовался ток с частотой 50 Гц. Следует отметить, что фактические уровни воздействия значительно различаются в зависимости от модели прибора и расстояния от него.

Обычные значения силы магнитных полей вокруг бытовых электроприборов (в зависимости от расстояния от них)

(Источник: Федеральное ведомство по радиационной защите, Германия, 1999 г.). Нормальная дистанция для работы с прибором выделена жирным шрифтом.

Таблица иллюстрирует две основные мысли: во-первых, сила магнитного поля вокруг всех приборов стремительно уменьшается по мере того, как вы удаляетесь от них; во-вторых, большинство бытовых приборов работает не слишком близко от человека. На расстоянии 30 см уровень магнитные поля вокруг большинства бытовых приборов более чем в 100 раз ниже установленного для обычного населения порогового значения в 100 микротесл при частоте электрического тока в 50 Гц (и 83 микротесл при частоте тока в 60 Гц).

Телевизоры и компьютерные мониторы

В основе работы компьютерных мониторов и телевизоров лежат одни и те же принципы. И те и другие продуцируют статические электрические поля и переменные электрические и магнитные поля разных частот. Однако, жидко-кристаллические мониторы некоторых ноутбуков и настольных ПК не создают значительные электрические и магнитные поля. Мониторы современных компьютеров созданы из проводящих материалов, что снижает статическое поле вокруг монитора до уровней, сопоставимых с нормальным фоновым уровнем в доме или на рабочем месте. Если человек работает на правильном расстоянии (30-50 см) от монитора, уровень индукции переменного магнитного поля (промышленной частоты) обычно ниже 0,7 микротесл. Сила переменных электрических полей при работе на том же расстоянии от монитора находится в интервале от менее 1 В/м до 10 В/м.

Микроволновые печи

Бытовые микроволновые печи отличаются большой мощностью. Однако, надежный защитный экран снижает возможную утечку микроволнового излучения за пределы печи до практически неопределяемого уровня. Кроме того, уровень утечки стремительно снижается по мере удаления пользователя от печи. Во многих странах существуют промышленные стандарты, конкретно указывающие предельно допустимые уровни утечки для новых печей. Если печь соответствует этим стандартам, она не представляет никакой угрозы для потребителя.

Переносные телефоны

Для работы переносных телефонов требуется гораздо менее интенсивное поле, чем для мобильных телефонов. Это связано с тем, что они используются совсем близко от своей базы, а значит, нет необходимости в сильном поле, как это было бы в случае передачи сигнала на большое расстояние. Соответственно, радиочастотные поля вокруг этих телефонов совсем незначительны.

Электромагнитные поля в окружающей среде

Радар

Радары используются для навигации, составления прогноза погоды, в военных целях, а также для выполнения множества других задач. Они посылают пульсирующие микроволновые сигналы. Пиковая мощность сигнала может быть высокой, между тем как средняя мощность может быть низкой. Многие радары вращаются или движутся вверх и вниз, что уменьшает среднее значение плотности мощности поля, которое воздействует на людей вблизи радара. Даже в отношении высокомощных, не вращающихся военных радарных установок действуют ограничения по уровню воздействия: он должен быть ниже установленного порогового значения в местах, доступных для населения.

Системы безопасности

Системы защиты от краж в магазинах основаны на использовании специальных датчиков, закрепляемых на товарах, которые считываются электрическими контурами на выходе. Когда покупка осуществлена должным образом, эти датчики снимают или полностью деактивируют. Электромагнитные поля вокруг контуров обычно не превышают рекомендуемые уровни допустимого воздействия. Системы управления доступом, работают по тому же принципу: датчик встроен в брелок для ключей, либо в пропуск. Системы безопасности в библиотеках используют специальные этикетки-датчики, которые деактивируются при выдаче книги читателю и вновь активируются, когда книга возвращается. Металло-детекторы и системы безопасности в аэропортах создают сильное магнитное поле (до 100 микротесл), которое реагирует на металлические предметы. Вблизи рамки детектора сила магнитного поля может приближаться к установленному пороговому уровню, а иногда и превышать его. Тем не менее, это не создает угрозу для здоровья, о чем будет сказано в разделе, посвященном руководящим принципам по допустимым уровням воздействия (см. «Опасны ли уровни воздействия выше установленных пороговых значений?»).

Электропоезда и трамваи

Поезда дальнего следования имеют один или несколько моторных отсеков, расположенных в отдельных вагонах. Таким образом, пассажиры испытывают воздействие полей в основном от электричества, подаваемого в поезд. Магнитные поля в пассажирских вагонах поездов дальнего следования могут достигать нескольких сотен микротесл на уровне пола и более низких значений (десятков микротесл) в других местах в купе. Сила электрического поля может достигать 300 В/м. Люди, живущие вблизи железнодорожных путей, могут испытывать воздействие магнитных полей от линий электропроводов над полотном железной дороги, причем сила этих полей, в зависимости от каждой конкретной страны, может быть сопоставима с силой полей вокруг высоковольтных ЛЭП.

Двигатели и тяговое оборудование поездов и трамваев обычно располагается внизу, под пассажирскими вагонами. На уровне пола интенсивность магнитного поля может достигать десятков микротесл (на тех участках пола, которые находятся прямо над двигателем). Однако, чем выше от пола, тем быстрее уменьшается интенсивность поля, и его воздействие на верхнюю часть туловища пассажиров значительно слабее.

Телевидение и радио

Когда вы у себя дома слушаете радио и ищете нужную вам станцию, задавались ли вы когда-нибудь вопросом, что могут означать хорошо знакомые вам сокращения АМ и FM? Радиосигналы могут быть амплитудно-модулированными (АМ) или частотно-модулированными (FM). Все зависит от того, как они переносят информацию. Радиосигналы АМ могут использоваться для вещания на очень большие расстояния, в то время как FM волны охватывают более ограниченные пространства, но при этом обеспечивают звук лучшего качества.

АМ радиосигналы передаются при помощи сложной системы антенн, которые могут достигать десятков метров в высоту и располагаться в местах, не доступных обычному населению. Уровни воздействия в непосредственной близости от антенн и кабелей питания могут быть высокими, но с ними приходится иметь дело обслуживающему персоналу, а не обычному населению.

Телевизионные антенны и антенны для FM радиосигналов гораздо меньше по размеру, чем антенны для АМ радиосигналов, и устанавливаются они как система направленных антенн на самом верху высоких башен. Причем башни являются лишь поддерживающей конструкцией. Поскольку уровень воздействия у самого основания таких башен ниже установленных пороговых значений, доступ обычного населения в места, где находятся такие башни, не запрещен. Небольшие ТВ- и радиоантенны местного значения иногда устанавливаются на крышах зданий; в этом случае не исключается необходимость контролировать доступ на крышу.

Мобильные телефоны и их базовые станции

Мобильные телефоны дают нам возможность всегда быть на связи с другими людьми. Эти приборы низкой мощности, испускающие и принимающие радиоволновые сигналы от сети стационарных базовых станций малой мощности. Каждая базовая станция мобильной связи обеспечивает охват определенной территории. В зависимости от потока обрабатываемых звонков, базовые станции могут находиться на расстоянии от всего лишь нескольких сотен метров (в крупных городах) до нескольких километров (в сельской местности) друг от друга.

Базовые станции мобильной связи обычно устанавливают на крыше зданий или башен, на высоте от 15 до 50 метров. Уровни прохождения сигналов от конкретной базовой станции непостоянны и зависят от количества звонков и расстояния, на котором звонящий абонент находится от базовой станции. Антенны излучают очень узкий пучок радиоволн, который далее распространяется почти параллельно земле. Поэтому радиочастотные поля на уровне земли и на территориях, обычно доступных для населения, во много раз ниже уровней, представляющих опасность.

Рекомендуемые пороговые значения были бы превышены лишь в том случае, если бы человек оказался прямо перед системой антенн на расстоянии одного-двух метров. До того, как мобильные телефоны стали широко использоваться, население в основном испытывало воздействие радиочастотного излучения от радио- и ТВ-станций. Но и сегодня, с появлением мобильных телефонов, башни, на которых расположены базовые станции мобильной связи, сами по себе крайне мало усугубляют общее воздействие на наш организм, поскольку сила сигналов в местах, доступных для населения, обычно такая же или даже ниже, чем сила сигналов от радио- и ТВ-станций, расположенных на значительном удалении от этих мест.

Однако на самого пользователя мобильного телефона воздействуют радиочастотные поля более высокого уровня, чем те, которые обычно присутствуют в окружающей нас среде. Разговаривая по мобильному телефону, мы держим его очень близко к голове. Именно поэтому, вместо того, чтобы отслеживать эффект нагревания тканей во всем организме, следует определить распределение поглощенной энергии в голове пользователя телефона. В результате сложного компьютерного моделирования и проведения оценок с использованием моделей головы человека, сделан вывод о том, что, по всей видимости, уровень энергии, поглощенной при использовании мобильного телефона, не превышает установленных на сегодня пороговых значений.

Вызывают обеспокоенность и другие, так называемые «нетермальные» последствия воздействия частот мобильных телефонов. Есть различные предположения в отношении едва заметных эффектов для клеток, которые могут повлиять на развитие раковых заболеваний. Также высказываются гипотезы о возможных эффектах для тканей, раздражаемых под воздействием электричества, и о том, что это может повлиять на функцию мозга и нервных тканей. Тем не менее, все имеющиеся на данный момент фактические данные не подтверждают наличия каких-либо пагубных последствий для здоровья человека от использования мобильных телефонов.

Магнитные поля в повседневной жизни: действительно ли они такие сильные?

В последние годы национальными органами власти различных стран были проведены многочисленные оценки для определения уровней ЭМП в среде обитания человека. Ни одно из этих обследований не пришло к выводу о том, что уровни полей могут вызвать неблагоприятные последствия для здоровья.

Недавно Федеральное ведомство по радиационной защите (Германия) сделало оценку повседневного воздействия магнитных полей с привлечением к обследованию примерно 2 000 человек. Оценка проведена как в отношении представителей ряда профессий, так и обычного населения. Всем участникам обследования были выданы персональные дозиметры для измерения уровней воздействия 24 часа в сутки. Полученные данные различались весьма значительно, но средний уровень в день составлял 0,10 микротесл. Это значение в тысячу раз меньше, чем предельно допустимое значение в 100 микротесл для обычного населения и в 5 тысяч раз ниже, чем предельное допустимое значение в 500 микротесл для людей определенных профессий. Более того, при исследовании воздействия полей на людей, живущих в центральной части городов, было обнаружено, что, с точки зрения воздействия полей, нет существенной разницы между проживанием в сельской и городской местности. Даже уровни воздействия на людей, живущих в непосредственной близости от высоковольтных ЛЭП, лишь незначительно отличаются от средних уровней воздействия на обычное население.

Основные положения

• Фоновые уровни ЭМП в доме в основном создаются передающими и распределительными электросетевыми объектами или бытовыми электроприборами.
• Электроприборы сильно различаются с точки зрения силы генерируемых ими полей. По мере удаления от приборов уровни как электрических, так и магнитных полей стремительно снижаются. В любом случае, уровни полей вокруг бытовых электроприборов обычно гораздо ниже установленных пороговых значений.
• Уровни электрических и магнитных полей от телевизоров и компьютерных мониторов (при соблюдении пользователем правильной дистанции от них) в сотни тысяч раз ниже установленных пороговых значений.
• Микроволновые печи, отвечающие стандартам качества, не представляют опасности для здоровья.
• Пока действуют ограничения в отношении доступа населения непосредственно к радарным установкам, радиоантеннам и базовым станциям мобильной связи, установленные предельные уровни воздействия радиочастотных полей не будут превышены.
• Пользователи мобильных телефонов испытывают воздействие полей таких уровней, которые значительно превышают любые значения, регистрируемые в обычной среде обитания. Но, по-видимому, даже столь высокие уровни воздействия не приводят к пагубным последствиям для здоровья.
• Многочисленные обследования подтвердили, что воздействие электромагнитных полей тех уровней, которые наблюдаются в среде обитания человека, очень незначительно.

Электромагнитное поле — это.

.. Что такое Электромагнитное поле?

Электромагни́тное по́ле — фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, а также с телами, имеющими собственные дипольные и мультипольные электрические и магнитные моменты. Представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга, а по сути являются одной сущностью, формализуемой через тензор электромагнитного поля.

Электромагнитное поле (и его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это ещё одна из причин, заставляющая рассматривать электрическое и магнитное поле как проявления единого электромагнитного поля.

В современной формулировке электромагнитное поле представлено тензором электромагнитного поля, компонентами которого являются три компонента напряжённости электрического поля и три компонента напряжённости магнитного поля (или — магнитной индукции)^{[~ 1]}, а также четырёхмерным электромагнитным потенциалом — в определённом отношении ещё более важным.

Действие электромагнитного поля на заряженные тела описывается в классическом приближении посредством силы Лоренца.

Квантовые свойства электромагнитного поля и его взаимодействия с заряженными частицами (а также квантовые поправки к классическому приближению) — предмет квантовой электродинамики, хотя часть квантовых свойств электромагнитного поля более или менее удовлетворительно описывается упрощённой квантовой теорией, исторически возникшей заметно раньше.

Возмущение электромагнитного поля, распространяющееся в пространстве, называется электромагнитной волной (электромагнитными волнами)^{[~ 2]}. Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью — скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение подразделяется на радиоизлучение, свет (в том числе инфракрасный и ультрафиолет), рентгеновское излучение и гамма-излучение.

История открытия

До начала XIX в. электричество и магнетизм считались явлениями, не связанными друг с другом, и рассматривались в разных разделах физики.

В 1819 г. датский физик Г. Х. Эрстед обнаружил, что проводник, по которому течёт электрический ток, вызывает отклонение стрелки магнитного компаса, расположенного вблизи этого проводника, из чего следовало, что электрические и магнитные явления взаимосвязаны.

Французский физик и математик А. Ампер в 1824 г. дал математическое описание взаимодействия проводника тока с магнитным полем (см. Закон Ампера).

В 1831 г. английский физик М. Фарадей экспериментально обнаружил и дал математическое описание явления электромагнитной индукции — возникновения электродвижущей силы в проводнике, находящемся под действием изменяющегося магнитного поля.

В 1864 г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде (в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Для вакуума теоретическое значение этой скорости было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

Теория Максвелла уже при своем возникновении разрешила ряд принципиальных проблем электромагнитной теории, предсказав новые эффекты и дав надежную и эффективную математическую основу описанию электромагнитных явлений. Однако при жизни Максвелла наиболее яркое предсказание его теории — предсказание существования электромагнитных волн — не получило прямых экспериментальных подтверждений.

В 1887 г. немецкий физик Г. Герц поставил эксперимент, полностью подтвердивший теоретические выводы Максвелла. Его экспериментальная установка состояла из находящихся на некотором расстоянии друг от друга передатчика и приёмника электромагнитных волн, и фактически представляла собой исторически первую систему радиосвязи, хотя сам Герц не видел никакого практического применения своего открытия, и рассматривал его исключительно как экспериментальное подтверждение теории Максвелла.

В XX в. развитие представлений об электромагнитном поле и электромагнитном излучении продолжилось в рамках квантовой теории поля, основы которой были заложены великим немецким физиком Максом Планком. Эта теория, в целом завершенная рядом физиков около середины XX века, оказалась одной из наиболее точных физических теорий, существующих на сегодняшний день.

Во второй половине XX века (квантовая) теория электромагнитного поля и его взаимодействия была включена в единую теорию электрослабого взаимодействия и ныне входит в так называемую стандартную модель в рамках концепции калибровочных полей (электромагнитное поле является с этой точки зрения простейшим из калибровочных полей — абелевым калибровочным полем).

Классификация

Электромагнитное поле с современной точки зрения есть безмассовое^{[~ 3]} абелево^{[~ 4]}векторное^{[~ 5]}калибровочное^{[~ 6]} поле. Его калибровочная группа — группа U(1).

Среди известных (не гипотетических) фундаментальных полей электромагнитное поле — единственное, относящееся к указанному типу. Все другие поля такого же типа (которые можно рассматривать, по крайней мере, чисто теоретически) — (были бы) полностью эквивалентны электромагнитному полю, за исключением, быть может, констант.

Физические свойства

Физические свойства электромагнитного поля и электромагнитного взаимодействия — предмет изучения электродинамики, с классической точки зрения оно описывается классической электродинамикой, а с квантовой — квантовой электродинамикой. В принципе, первая является приближением второй, заметно более простым, но для многих задач — очень и очень хорошим.

В рамках квантовой электродинамики электромагнитное излучение можно рассматривать как поток фотонов. Частицей-переносчиком электромагнитного взаимодействия является фотон (частица, которую можно представить как элементарное квантовое возбуждение электромагнитного поля) — безмассовый векторный бозон. Фотон также называют квантом электромагнитного поля (подразумевая, что соседние по энергии стационарные состояния свободного электромагнитного поля с определенной частотой и волновым вектором различаются на один фотон).

Электромагнитное взаимодействие — это один из основных видов дальнодействующих фундаментальных взаимодействий, а электромагнитное поле — одно из фундаментальных полей.

Существует теория (входящая в Стандартную модель), объединяющая электромагнитное и слабое взаимодействие в одно — электрослабое. Также существуют теории, объединяющие электромагнитное и гравитационное взаимодействие (например, теория Калуцы-Клейна). Однако последняя, при её теоретических достоинствах и красоте, не является общепринятой (в смысле её предпочтительности), так как экспериментально не обнаружено ее отличий от простого сочетания обычных теорий электромагнетизма и гравитации, как и теоретических преимуществ в степени, заставившей бы признать её особенную ценность. Это же (в лучшем случае) можно сказать пока и о других подобных теориях: даже лучшие из них по меньшей мере недостаточно разработаны, чтобы считаться вполне успешными.

Безопасность электромагнитных полей

В связи со всё большим распространением источников ЭМП в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретают нормирование уровней ЭМП и изучение возможного влияния ЭМП на человека^[1]. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны.

Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны^[2].

См. также

Примечания

1. ↑ Для вакуума, для которого формулируются фундаментальные уравнения, напряжённость магнитного поля и магнитная индукция — по сути одно и то же, хотя в некоторых системах единиц (в том числе в СИ) могут отличаться постоянным множителем и даже единицами измерения.
2. ↑ Подразумевается распространение со слабым убыванием по интенсивности; в вакууме подразумевается убывание с расстоянием от источника медленнее, чем убывание статического (кулоновского) поля; плоская электромагнитная волна — пока приближение плоской волны верно и в пренебрежении поглощением (или в идеальном вакууме) — вообще не убывает по амплитуде, сферическая — убывает медленнее, чем соответственно напряженность или потенциал в законе Кулона.
3. ↑ Параметр m (масса) в уравнении Клейна-Гордона для электромагнитного поля равен нулю (иначе говоря, это означает, что электромагнитный потенциал подчиняется — в определённой калибровке — просто волновому уравнению. С этим связан факт, что фотон (в вакууме) нельзя — как и любую безмассовую частицу — остановить (а также разогнать или замедлить), он всегда движется с одной и той же скоростью — скоростью света.
4. ↑ В наиболее простой интерпретации это означает, что электромагнитное поле непосредственно не взаимодействует само с собой, то есть что электромагнитное не имеет электрического заряда. Фотон не может сам непосредственно излучить или поглотить другой фотон.
5. ↑ При применении терминов в узком смысле калибровочными считаются только векторные поля; но мы, во всяком случае, обозначим здесь векторный характер электромагнитного поля явно.
6. ↑ Калибровочным электромагнитное поле является при рассмотрении его во взаимодействии с электрически заряженными частицами; понятие калибровочного поля всегда подразумевает подобное взаимодействие (подобное в каком-то смысле; конкретный способ взаимодействия может заметно отличаться).

Литература

Ссылки

1. ↑ Ю. А. Холодов Мозг в электромагнитных полях. — М.: Наука, 1982. — P. 123. — (Человек и окружающая среда).
2. ↑ Предельно допустимые уровни (ПДУ) воздействия электромагнитных полей (ЭМП) диапазона частот 10-60 КГц (утв. Минздравом СССР 31.07.1991 № 5803-91), по состоянию на 12 октября 2006 года.

Электромагнитное поле — это… Что такое Электромагнитное поле?

Электромагни́тное по́ле — фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, а также с телами, имеющими собственные дипольные и мультипольные электрические и магнитные моменты. Представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга, а по сути являются одной сущностью, формализуемой через тензор электромагнитного поля.

Электромагнитное поле (и его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это ещё одна из причин, заставляющая рассматривать электрическое и магнитное поле как проявления единого электромагнитного поля.

В современной формулировке электромагнитное поле представлено тензором электромагнитного поля, компонентами которого являются три компонента напряжённости электрического поля и три компонента напряжённости магнитного поля (или — магнитной индукции)^{[~ 1]}, а также четырёхмерным электромагнитным потенциалом — в определённом отношении ещё более важным.

Действие электромагнитного поля на заряженные тела описывается в классическом приближении посредством силы Лоренца.

Квантовые свойства электромагнитного поля и его взаимодействия с заряженными частицами (а также квантовые поправки к классическому приближению) — предмет квантовой электродинамики, хотя часть квантовых свойств электромагнитного поля более или менее удовлетворительно описывается упрощённой квантовой теорией, исторически возникшей заметно раньше.

Возмущение электромагнитного поля, распространяющееся в пространстве, называется электромагнитной волной (электромагнитными волнами)^{[~ 2]}. Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью — скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение подразделяется на радиоизлучение, свет (в том числе инфракрасный и ультрафиолет), рентгеновское излучение и гамма-излучение.

История открытия

До начала XIX в. электричество и магнетизм считались явлениями, не связанными друг с другом, и рассматривались в разных разделах физики.

В 1819 г. датский физик Г. Х. Эрстед обнаружил, что проводник, по которому течёт электрический ток, вызывает отклонение стрелки магнитного компаса, расположенного вблизи этого проводника, из чего следовало, что электрические и магнитные явления взаимосвязаны.

Французский физик и математик А. Ампер в 1824 г. дал математическое описание взаимодействия проводника тока с магнитным полем (см. Закон Ампера).

В 1831 г. английский физик М. Фарадей экспериментально обнаружил и дал математическое описание явления электромагнитной индукции — возникновения электродвижущей силы в проводнике, находящемся под действием изменяющегося магнитного поля.

В 1864 г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде (в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Для вакуума теоретическое значение этой скорости было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

Теория Максвелла уже при своем возникновении разрешила ряд принципиальных проблем электромагнитной теории, предсказав новые эффекты и дав надежную и эффективную математическую основу описанию электромагнитных явлений. Однако при жизни Максвелла наиболее яркое предсказание его теории — предсказание существования электромагнитных волн — не получило прямых экспериментальных подтверждений.

В 1887 г. немецкий физик Г. Герц поставил эксперимент, полностью подтвердивший теоретические выводы Максвелла. Его экспериментальная установка состояла из находящихся на некотором расстоянии друг от друга передатчика и приёмника электромагнитных волн, и фактически представляла собой исторически первую систему радиосвязи, хотя сам Герц не видел никакого практического применения своего открытия, и рассматривал его исключительно как экспериментальное подтверждение теории Максвелла.

В XX в. развитие представлений об электромагнитном поле и электромагнитном излучении продолжилось в рамках квантовой теории поля, основы которой были заложены великим немецким физиком Максом Планком. Эта теория, в целом завершенная рядом физиков около середины XX века, оказалась одной из наиболее точных физических теорий, существующих на сегодняшний день.

Во второй половине XX века (квантовая) теория электромагнитного поля и его взаимодействия была включена в единую теорию электрослабого взаимодействия и ныне входит в так называемую стандартную модель в рамках концепции калибровочных полей (электромагнитное поле является с этой точки зрения простейшим из калибровочных полей — абелевым калибровочным полем).

Классификация

Электромагнитное поле с современной точки зрения есть безмассовое^{[~ 3]} абелево^{[~ 4]}векторное^{[~ 5]}калибровочное^{[~ 6]} поле. Его калибровочная группа — группа U(1).

Среди известных (не гипотетических) фундаментальных полей электромагнитное поле — единственное, относящееся к указанному типу. Все другие поля такого же типа (которые можно рассматривать, по крайней мере, чисто теоретически) — (были бы) полностью эквивалентны электромагнитному полю, за исключением, быть может, констант.

Физические свойства

Физические свойства электромагнитного поля и электромагнитного взаимодействия — предмет изучения электродинамики, с классической точки зрения оно описывается классической электродинамикой, а с квантовой — квантовой электродинамикой. В принципе, первая является приближением второй, заметно более простым, но для многих задач — очень и очень хорошим.

В рамках квантовой электродинамики электромагнитное излучение можно рассматривать как поток фотонов. Частицей-переносчиком электромагнитного взаимодействия является фотон (частица, которую можно представить как элементарное квантовое возбуждение электромагнитного поля) — безмассовый векторный бозон. Фотон также называют квантом электромагнитного поля (подразумевая, что соседние по энергии стационарные состояния свободного электромагнитного поля с определенной частотой и волновым вектором различаются на один фотон).

Электромагнитное взаимодействие — это один из основных видов дальнодействующих фундаментальных взаимодействий, а электромагнитное поле — одно из фундаментальных полей.

Существует теория (входящая в Стандартную модель), объединяющая электромагнитное и слабое взаимодействие в одно — электрослабое. Также существуют теории, объединяющие электромагнитное и гравитационное взаимодействие (например, теория Калуцы-Клейна). Однако последняя, при её теоретических достоинствах и красоте, не является общепринятой (в смысле её предпочтительности), так как экспериментально не обнаружено ее отличий от простого сочетания обычных теорий электромагнетизма и гравитации, как и теоретических преимуществ в степени, заставившей бы признать её особенную ценность. Это же (в лучшем случае) можно сказать пока и о других подобных теориях: даже лучшие из них по меньшей мере недостаточно разработаны, чтобы считаться вполне успешными.

Безопасность электромагнитных полей

В связи со всё большим распространением источников ЭМП в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретают нормирование уровней ЭМП и изучение возможного влияния ЭМП на человека^[1]. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны.

Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны^[2].

См. также

Примечания

1. ↑ Для вакуума, для которого формулируются фундаментальные уравнения, напряжённость магнитного поля и магнитная индукция — по сути одно и то же, хотя в некоторых системах единиц (в том числе в СИ) могут отличаться постоянным множителем и даже единицами измерения.
2. ↑ Подразумевается распространение со слабым убыванием по интенсивности; в вакууме подразумевается убывание с расстоянием от источника медленнее, чем убывание статического (кулоновского) поля; плоская электромагнитная волна — пока приближение плоской волны верно и в пренебрежении поглощением (или в идеальном вакууме) — вообще не убывает по амплитуде, сферическая — убывает медленнее, чем соответственно напряженность или потенциал в законе Кулона.
3. ↑ Параметр m (масса) в уравнении Клейна-Гордона для электромагнитного поля равен нулю (иначе говоря, это означает, что электромагнитный потенциал подчиняется — в определённой калибровке — просто волновому уравнению. С этим связан факт, что фотон (в вакууме) нельзя — как и любую безмассовую частицу — остановить (а также разогнать или замедлить), он всегда движется с одной и той же скоростью — скоростью света.
4. ↑ В наиболее простой интерпретации это означает, что электромагнитное поле непосредственно не взаимодействует само с собой, то есть что электромагнитное не имеет электрического заряда. Фотон не может сам непосредственно излучить или поглотить другой фотон.
5. ↑ При применении терминов в узком смысле калибровочными считаются только векторные поля; но мы, во всяком случае, обозначим здесь векторный характер электромагнитного поля явно.
6. ↑ Калибровочным электромагнитное поле является при рассмотрении его во взаимодействии с электрически заряженными частицами; понятие калибровочного поля всегда подразумевает подобное взаимодействие (подобное в каком-то смысле; конкретный способ взаимодействия может заметно отличаться).

Литература

Ссылки

1. ↑ Ю. А. Холодов Мозг в электромагнитных полях. — М.: Наука, 1982. — P. 123. — (Человек и окружающая среда).
2. ↑ Предельно допустимые уровни (ПДУ) воздействия электромагнитных полей (ЭМП) диапазона частот 10-60 КГц (утв. Минздравом СССР 31.07.1991 № 5803-91), по состоянию на 12 октября 2006 года.

Электромагнитное поле — это… Что такое Электромагнитное поле?

Электромагни́тное по́ле — фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, а также с телами, имеющими собственные дипольные и мультипольные электрические и магнитные моменты. Представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга, а по сути являются одной сущностью, формализуемой через тензор электромагнитного поля.

Электромагнитное поле (и его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это ещё одна из причин, заставляющая рассматривать электрическое и магнитное поле как проявления единого электромагнитного поля.

В современной формулировке электромагнитное поле представлено тензором электромагнитного поля, компонентами которого являются три компонента напряжённости электрического поля и три компонента напряжённости магнитного поля (или — магнитной индукции)^{[~ 1]}, а также четырёхмерным электромагнитным потенциалом — в определённом отношении ещё более важным.

Действие электромагнитного поля на заряженные тела описывается в классическом приближении посредством силы Лоренца.

Квантовые свойства электромагнитного поля и его взаимодействия с заряженными частицами (а также квантовые поправки к классическому приближению) — предмет квантовой электродинамики, хотя часть квантовых свойств электромагнитного поля более или менее удовлетворительно описывается упрощённой квантовой теорией, исторически возникшей заметно раньше.

Возмущение электромагнитного поля, распространяющееся в пространстве, называется электромагнитной волной (электромагнитными волнами)^{[~ 2]}. Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью — скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение подразделяется на радиоизлучение, свет (в том числе инфракрасный и ультрафиолет), рентгеновское излучение и гамма-излучение.

История открытия

До начала XIX в. электричество и магнетизм считались явлениями, не связанными друг с другом, и рассматривались в разных разделах физики.

В 1819 г. датский физик Г. Х. Эрстед обнаружил, что проводник, по которому течёт электрический ток, вызывает отклонение стрелки магнитного компаса, расположенного вблизи этого проводника, из чего следовало, что электрические и магнитные явления взаимосвязаны.

Французский физик и математик А. Ампер в 1824 г. дал математическое описание взаимодействия проводника тока с магнитным полем (см. Закон Ампера).

В 1831 г. английский физик М. Фарадей экспериментально обнаружил и дал математическое описание явления электромагнитной индукции — возникновения электродвижущей силы в проводнике, находящемся под действием изменяющегося магнитного поля.

В 1864 г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде (в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Для вакуума теоретическое значение этой скорости было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

Теория Максвелла уже при своем возникновении разрешила ряд принципиальных проблем электромагнитной теории, предсказав новые эффекты и дав надежную и эффективную математическую основу описанию электромагнитных явлений. Однако при жизни Максвелла наиболее яркое предсказание его теории — предсказание существования электромагнитных волн — не получило прямых экспериментальных подтверждений.

В 1887 г. немецкий физик Г. Герц поставил эксперимент, полностью подтвердивший теоретические выводы Максвелла. Его экспериментальная установка состояла из находящихся на некотором расстоянии друг от друга передатчика и приёмника электромагнитных волн, и фактически представляла собой исторически первую систему радиосвязи, хотя сам Герц не видел никакого практического применения своего открытия, и рассматривал его исключительно как экспериментальное подтверждение теории Максвелла.

В XX в. развитие представлений об электромагнитном поле и электромагнитном излучении продолжилось в рамках квантовой теории поля, основы которой были заложены великим немецким физиком Максом Планком. Эта теория, в целом завершенная рядом физиков около середины XX века, оказалась одной из наиболее точных физических теорий, существующих на сегодняшний день.

Во второй половине XX века (квантовая) теория электромагнитного поля и его взаимодействия была включена в единую теорию электрослабого взаимодействия и ныне входит в так называемую стандартную модель в рамках концепции калибровочных полей (электромагнитное поле является с этой точки зрения простейшим из калибровочных полей — абелевым калибровочным полем).

Классификация

Электромагнитное поле с современной точки зрения есть безмассовое^{[~ 3]} абелево^{[~ 4]}векторное^{[~ 5]}калибровочное^{[~ 6]} поле. Его калибровочная группа — группа U(1).

Среди известных (не гипотетических) фундаментальных полей электромагнитное поле — единственное, относящееся к указанному типу. Все другие поля такого же типа (которые можно рассматривать, по крайней мере, чисто теоретически) — (были бы) полностью эквивалентны электромагнитному полю, за исключением, быть может, констант.

Физические свойства

Физические свойства электромагнитного поля и электромагнитного взаимодействия — предмет изучения электродинамики, с классической точки зрения оно описывается классической электродинамикой, а с квантовой — квантовой электродинамикой. В принципе, первая является приближением второй, заметно более простым, но для многих задач — очень и очень хорошим.

В рамках квантовой электродинамики электромагнитное излучение можно рассматривать как поток фотонов. Частицей-переносчиком электромагнитного взаимодействия является фотон (частица, которую можно представить как элементарное квантовое возбуждение электромагнитного поля) — безмассовый векторный бозон. Фотон также называют квантом электромагнитного поля (подразумевая, что соседние по энергии стационарные состояния свободного электромагнитного поля с определенной частотой и волновым вектором различаются на один фотон).

Электромагнитное взаимодействие — это один из основных видов дальнодействующих фундаментальных взаимодействий, а электромагнитное поле — одно из фундаментальных полей.

Существует теория (входящая в Стандартную модель), объединяющая электромагнитное и слабое взаимодействие в одно — электрослабое. Также существуют теории, объединяющие электромагнитное и гравитационное взаимодействие (например, теория Калуцы-Клейна). Однако последняя, при её теоретических достоинствах и красоте, не является общепринятой (в смысле её предпочтительности), так как экспериментально не обнаружено ее отличий от простого сочетания обычных теорий электромагнетизма и гравитации, как и теоретических преимуществ в степени, заставившей бы признать её особенную ценность. Это же (в лучшем случае) можно сказать пока и о других подобных теориях: даже лучшие из них по меньшей мере недостаточно разработаны, чтобы считаться вполне успешными.

Безопасность электромагнитных полей

В связи со всё большим распространением источников ЭМП в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретают нормирование уровней ЭМП и изучение возможного влияния ЭМП на человека^[1]. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны.

Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны^[2].

См. также

Примечания

1. ↑ Для вакуума, для которого формулируются фундаментальные уравнения, напряжённость магнитного поля и магнитная индукция — по сути одно и то же, хотя в некоторых системах единиц (в том числе в СИ) могут отличаться постоянным множителем и даже единицами измерения.
2. ↑ Подразумевается распространение со слабым убыванием по интенсивности; в вакууме подразумевается убывание с расстоянием от источника медленнее, чем убывание статического (кулоновского) поля; плоская электромагнитная волна — пока приближение плоской волны верно и в пренебрежении поглощением (или в идеальном вакууме) — вообще не убывает по амплитуде, сферическая — убывает медленнее, чем соответственно напряженность или потенциал в законе Кулона.
3. ↑ Параметр m (масса) в уравнении Клейна-Гордона для электромагнитного поля равен нулю (иначе говоря, это означает, что электромагнитный потенциал подчиняется — в определённой калибровке — просто волновому уравнению. С этим связан факт, что фотон (в вакууме) нельзя — как и любую безмассовую частицу — остановить (а также разогнать или замедлить), он всегда движется с одной и той же скоростью — скоростью света.
4. ↑ В наиболее простой интерпретации это означает, что электромагнитное поле непосредственно не взаимодействует само с собой, то есть что электромагнитное не имеет электрического заряда. Фотон не может сам непосредственно излучить или поглотить другой фотон.
5. ↑ При применении терминов в узком смысле калибровочными считаются только векторные поля; но мы, во всяком случае, обозначим здесь векторный характер электромагнитного поля явно.
6. ↑ Калибровочным электромагнитное поле является при рассмотрении его во взаимодействии с электрически заряженными частицами; понятие калибровочного поля всегда подразумевает подобное взаимодействие (подобное в каком-то смысле; конкретный способ взаимодействия может заметно отличаться).

Литература

Ссылки

1. ↑ Ю. А. Холодов Мозг в электромагнитных полях. — М.: Наука, 1982. — P. 123. — (Человек и окружающая среда).
2. ↑ Предельно допустимые уровни (ПДУ) воздействия электромагнитных полей (ЭМП) диапазона частот 10-60 КГц (утв. Минздравом СССР 31.07.1991 № 5803-91), по состоянию на 12 октября 2006 года.

Электромагнитное поле — это… Что такое Электромагнитное поле?

Электромагни́тное по́ле — фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, а также с телами, имеющими собственные дипольные и мультипольные электрические и магнитные моменты. Представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга, а по сути являются одной сущностью, формализуемой через тензор электромагнитного поля.

Электромагнитное поле (и его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это ещё одна из причин, заставляющая рассматривать электрическое и магнитное поле как проявления единого электромагнитного поля.

В современной формулировке электромагнитное поле представлено тензором электромагнитного поля, компонентами которого являются три компонента напряжённости электрического поля и три компонента напряжённости магнитного поля (или — магнитной индукции)^{[~ 1]}, а также четырёхмерным электромагнитным потенциалом — в определённом отношении ещё более важным.

Действие электромагнитного поля на заряженные тела описывается в классическом приближении посредством силы Лоренца.

Квантовые свойства электромагнитного поля и его взаимодействия с заряженными частицами (а также квантовые поправки к классическому приближению) — предмет квантовой электродинамики, хотя часть квантовых свойств электромагнитного поля более или менее удовлетворительно описывается упрощённой квантовой теорией, исторически возникшей заметно раньше.

Возмущение электромагнитного поля, распространяющееся в пространстве, называется электромагнитной волной (электромагнитными волнами)^{[~ 2]}. Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью — скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение подразделяется на радиоизлучение, свет (в том числе инфракрасный и ультрафиолет), рентгеновское излучение и гамма-излучение.

История открытия

До начала XIX в. электричество и магнетизм считались явлениями, не связанными друг с другом, и рассматривались в разных разделах физики.

В 1819 г. датский физик Г. Х. Эрстед обнаружил, что проводник, по которому течёт электрический ток, вызывает отклонение стрелки магнитного компаса, расположенного вблизи этого проводника, из чего следовало, что электрические и магнитные явления взаимосвязаны.

Французский физик и математик А. Ампер в 1824 г. дал математическое описание взаимодействия проводника тока с магнитным полем (см. Закон Ампера).

В 1831 г. английский физик М. Фарадей экспериментально обнаружил и дал математическое описание явления электромагнитной индукции — возникновения электродвижущей силы в проводнике, находящемся под действием изменяющегося магнитного поля.

В 1864 г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде (в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Для вакуума теоретическое значение этой скорости было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

Теория Максвелла уже при своем возникновении разрешила ряд принципиальных проблем электромагнитной теории, предсказав новые эффекты и дав надежную и эффективную математическую основу описанию электромагнитных явлений. Однако при жизни Максвелла наиболее яркое предсказание его теории — предсказание существования электромагнитных волн — не получило прямых экспериментальных подтверждений.

В 1887 г. немецкий физик Г. Герц поставил эксперимент, полностью подтвердивший теоретические выводы Максвелла. Его экспериментальная установка состояла из находящихся на некотором расстоянии друг от друга передатчика и приёмника электромагнитных волн, и фактически представляла собой исторически первую систему радиосвязи, хотя сам Герц не видел никакого практического применения своего открытия, и рассматривал его исключительно как экспериментальное подтверждение теории Максвелла.

В XX в. развитие представлений об электромагнитном поле и электромагнитном излучении продолжилось в рамках квантовой теории поля, основы которой были заложены великим немецким физиком Максом Планком. Эта теория, в целом завершенная рядом физиков около середины XX века, оказалась одной из наиболее точных физических теорий, существующих на сегодняшний день.

Во второй половине XX века (квантовая) теория электромагнитного поля и его взаимодействия была включена в единую теорию электрослабого взаимодействия и ныне входит в так называемую стандартную модель в рамках концепции калибровочных полей (электромагнитное поле является с этой точки зрения простейшим из калибровочных полей — абелевым калибровочным полем).

Классификация

Электромагнитное поле с современной точки зрения есть безмассовое^{[~ 3]} абелево^{[~ 4]}векторное^{[~ 5]}калибровочное^{[~ 6]} поле. Его калибровочная группа — группа U(1).

Среди известных (не гипотетических) фундаментальных полей электромагнитное поле — единственное, относящееся к указанному типу. Все другие поля такого же типа (которые можно рассматривать, по крайней мере, чисто теоретически) — (были бы) полностью эквивалентны электромагнитному полю, за исключением, быть может, констант.

Физические свойства

Физические свойства электромагнитного поля и электромагнитного взаимодействия — предмет изучения электродинамики, с классической точки зрения оно описывается классической электродинамикой, а с квантовой — квантовой электродинамикой. В принципе, первая является приближением второй, заметно более простым, но для многих задач — очень и очень хорошим.

В рамках квантовой электродинамики электромагнитное излучение можно рассматривать как поток фотонов. Частицей-переносчиком электромагнитного взаимодействия является фотон (частица, которую можно представить как элементарное квантовое возбуждение электромагнитного поля) — безмассовый векторный бозон. Фотон также называют квантом электромагнитного поля (подразумевая, что соседние по энергии стационарные состояния свободного электромагнитного поля с определенной частотой и волновым вектором различаются на один фотон).

Электромагнитное взаимодействие — это один из основных видов дальнодействующих фундаментальных взаимодействий, а электромагнитное поле — одно из фундаментальных полей.

Существует теория (входящая в Стандартную модель), объединяющая электромагнитное и слабое взаимодействие в одно — электрослабое. Также существуют теории, объединяющие электромагнитное и гравитационное взаимодействие (например, теория Калуцы-Клейна). Однако последняя, при её теоретических достоинствах и красоте, не является общепринятой (в смысле её предпочтительности), так как экспериментально не обнаружено ее отличий от простого сочетания обычных теорий электромагнетизма и гравитации, как и теоретических преимуществ в степени, заставившей бы признать её особенную ценность. Это же (в лучшем случае) можно сказать пока и о других подобных теориях: даже лучшие из них по меньшей мере недостаточно разработаны, чтобы считаться вполне успешными.

Безопасность электромагнитных полей

В связи со всё большим распространением источников ЭМП в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретают нормирование уровней ЭМП и изучение возможного влияния ЭМП на человека^[1]. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны.

Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны^[2].

См. также

Примечания

1. ↑ Для вакуума, для которого формулируются фундаментальные уравнения, напряжённость магнитного поля и магнитная индукция — по сути одно и то же, хотя в некоторых системах единиц (в том числе в СИ) могут отличаться постоянным множителем и даже единицами измерения.
2. ↑ Подразумевается распространение со слабым убыванием по интенсивности; в вакууме подразумевается убывание с расстоянием от источника медленнее, чем убывание статического (кулоновского) поля; плоская электромагнитная волна — пока приближение плоской волны верно и в пренебрежении поглощением (или в идеальном вакууме) — вообще не убывает по амплитуде, сферическая — убывает медленнее, чем соответственно напряженность или потенциал в законе Кулона.
3. ↑ Параметр m (масса) в уравнении Клейна-Гордона для электромагнитного поля равен нулю (иначе говоря, это означает, что электромагнитный потенциал подчиняется — в определённой калибровке — просто волновому уравнению. С этим связан факт, что фотон (в вакууме) нельзя — как и любую безмассовую частицу — остановить (а также разогнать или замедлить), он всегда движется с одной и той же скоростью — скоростью света.
4. ↑ В наиболее простой интерпретации это означает, что электромагнитное поле непосредственно не взаимодействует само с собой, то есть что электромагнитное не имеет электрического заряда. Фотон не может сам непосредственно излучить или поглотить другой фотон.
5. ↑ При применении терминов в узком смысле калибровочными считаются только векторные поля; но мы, во всяком случае, обозначим здесь векторный характер электромагнитного поля явно.
6. ↑ Калибровочным электромагнитное поле является при рассмотрении его во взаимодействии с электрически заряженными частицами; понятие калибровочного поля всегда подразумевает подобное взаимодействие (подобное в каком-то смысле; конкретный способ взаимодействия может заметно отличаться).

Литература

Ссылки

1. ↑ Ю. А. Холодов Мозг в электромагнитных полях. — М.: Наука, 1982. — P. 123. — (Человек и окружающая среда).
2. ↑ Предельно допустимые уровни (ПДУ) воздействия электромагнитных полей (ЭМП) диапазона частот 10-60 КГц (утв. Минздравом СССР 31.07.1991 № 5803-91), по состоянию на 12 октября 2006 года.

Электромагнитное поле — это… Что такое Электромагнитное поле?

Электромагни́тное по́ле — фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, а также с телами, имеющими собственные дипольные и мультипольные электрические и магнитные моменты. Представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга, а по сути являются одной сущностью, формализуемой через тензор электромагнитного поля.

Электромагнитное поле (и его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это ещё одна из причин, заставляющая рассматривать электрическое и магнитное поле как проявления единого электромагнитного поля.

В современной формулировке электромагнитное поле представлено тензором электромагнитного поля, компонентами которого являются три компонента напряжённости электрического поля и три компонента напряжённости магнитного поля (или — магнитной индукции)^{[~ 1]}, а также четырёхмерным электромагнитным потенциалом — в определённом отношении ещё более важным.

Действие электромагнитного поля на заряженные тела описывается в классическом приближении посредством силы Лоренца.

Квантовые свойства электромагнитного поля и его взаимодействия с заряженными частицами (а также квантовые поправки к классическому приближению) — предмет квантовой электродинамики, хотя часть квантовых свойств электромагнитного поля более или менее удовлетворительно описывается упрощённой квантовой теорией, исторически возникшей заметно раньше.

Возмущение электромагнитного поля, распространяющееся в пространстве, называется электромагнитной волной (электромагнитными волнами)^{[~ 2]}. Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью — скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение подразделяется на радиоизлучение, свет (в том числе инфракрасный и ультрафиолет), рентгеновское излучение и гамма-излучение.

История открытия

До начала XIX в. электричество и магнетизм считались явлениями, не связанными друг с другом, и рассматривались в разных разделах физики.

В 1819 г. датский физик Г. Х. Эрстед обнаружил, что проводник, по которому течёт электрический ток, вызывает отклонение стрелки магнитного компаса, расположенного вблизи этого проводника, из чего следовало, что электрические и магнитные явления взаимосвязаны.

Французский физик и математик А. Ампер в 1824 г. дал математическое описание взаимодействия проводника тока с магнитным полем (см. Закон Ампера).

В 1831 г. английский физик М. Фарадей экспериментально обнаружил и дал математическое описание явления электромагнитной индукции — возникновения электродвижущей силы в проводнике, находящемся под действием изменяющегося магнитного поля.

В 1864 г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде (в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Для вакуума теоретическое значение этой скорости было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

Теория Максвелла уже при своем возникновении разрешила ряд принципиальных проблем электромагнитной теории, предсказав новые эффекты и дав надежную и эффективную математическую основу описанию электромагнитных явлений. Однако при жизни Максвелла наиболее яркое предсказание его теории — предсказание существования электромагнитных волн — не получило прямых экспериментальных подтверждений.

В 1887 г. немецкий физик Г. Герц поставил эксперимент, полностью подтвердивший теоретические выводы Максвелла. Его экспериментальная установка состояла из находящихся на некотором расстоянии друг от друга передатчика и приёмника электромагнитных волн, и фактически представляла собой исторически первую систему радиосвязи, хотя сам Герц не видел никакого практического применения своего открытия, и рассматривал его исключительно как экспериментальное подтверждение теории Максвелла.

В XX в. развитие представлений об электромагнитном поле и электромагнитном излучении продолжилось в рамках квантовой теории поля, основы которой были заложены великим немецким физиком Максом Планком. Эта теория, в целом завершенная рядом физиков около середины XX века, оказалась одной из наиболее точных физических теорий, существующих на сегодняшний день.

Во второй половине XX века (квантовая) теория электромагнитного поля и его взаимодействия была включена в единую теорию электрослабого взаимодействия и ныне входит в так называемую стандартную модель в рамках концепции калибровочных полей (электромагнитное поле является с этой точки зрения простейшим из калибровочных полей — абелевым калибровочным полем).

Классификация

Электромагнитное поле с современной точки зрения есть безмассовое^{[~ 3]} абелево^{[~ 4]}векторное^{[~ 5]}калибровочное^{[~ 6]} поле. Его калибровочная группа — группа U(1).

Среди известных (не гипотетических) фундаментальных полей электромагнитное поле — единственное, относящееся к указанному типу. Все другие поля такого же типа (которые можно рассматривать, по крайней мере, чисто теоретически) — (были бы) полностью эквивалентны электромагнитному полю, за исключением, быть может, констант.

Физические свойства

Физические свойства электромагнитного поля и электромагнитного взаимодействия — предмет изучения электродинамики, с классической точки зрения оно описывается классической электродинамикой, а с квантовой — квантовой электродинамикой. В принципе, первая является приближением второй, заметно более простым, но для многих задач — очень и очень хорошим.

В рамках квантовой электродинамики электромагнитное излучение можно рассматривать как поток фотонов. Частицей-переносчиком электромагнитного взаимодействия является фотон (частица, которую можно представить как элементарное квантовое возбуждение электромагнитного поля) — безмассовый векторный бозон. Фотон также называют квантом электромагнитного поля (подразумевая, что соседние по энергии стационарные состояния свободного электромагнитного поля с определенной частотой и волновым вектором различаются на один фотон).

Электромагнитное взаимодействие — это один из основных видов дальнодействующих фундаментальных взаимодействий, а электромагнитное поле — одно из фундаментальных полей.

Существует теория (входящая в Стандартную модель), объединяющая электромагнитное и слабое взаимодействие в одно — электрослабое. Также существуют теории, объединяющие электромагнитное и гравитационное взаимодействие (например, теория Калуцы-Клейна). Однако последняя, при её теоретических достоинствах и красоте, не является общепринятой (в смысле её предпочтительности), так как экспериментально не обнаружено ее отличий от простого сочетания обычных теорий электромагнетизма и гравитации, как и теоретических преимуществ в степени, заставившей бы признать её особенную ценность. Это же (в лучшем случае) можно сказать пока и о других подобных теориях: даже лучшие из них по меньшей мере недостаточно разработаны, чтобы считаться вполне успешными.

Безопасность электромагнитных полей

В связи со всё большим распространением источников ЭМП в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретают нормирование уровней ЭМП и изучение возможного влияния ЭМП на человека^[1]. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны.

Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны^[2].

См. также

Примечания

1. ↑ Для вакуума, для которого формулируются фундаментальные уравнения, напряжённость магнитного поля и магнитная индукция — по сути одно и то же, хотя в некоторых системах единиц (в том числе в СИ) могут отличаться постоянным множителем и даже единицами измерения.
2. ↑ Подразумевается распространение со слабым убыванием по интенсивности; в вакууме подразумевается убывание с расстоянием от источника медленнее, чем убывание статического (кулоновского) поля; плоская электромагнитная волна — пока приближение плоской волны верно и в пренебрежении поглощением (или в идеальном вакууме) — вообще не убывает по амплитуде, сферическая — убывает медленнее, чем соответственно напряженность или потенциал в законе Кулона.
3. ↑ Параметр m (масса) в уравнении Клейна-Гордона для электромагнитного поля равен нулю (иначе говоря, это означает, что электромагнитный потенциал подчиняется — в определённой калибровке — просто волновому уравнению. С этим связан факт, что фотон (в вакууме) нельзя — как и любую безмассовую частицу — остановить (а также разогнать или замедлить), он всегда движется с одной и той же скоростью — скоростью света.
4. ↑ В наиболее простой интерпретации это означает, что электромагнитное поле непосредственно не взаимодействует само с собой, то есть что электромагнитное не имеет электрического заряда. Фотон не может сам непосредственно излучить или поглотить другой фотон.
5. ↑ При применении терминов в узком смысле калибровочными считаются только векторные поля; но мы, во всяком случае, обозначим здесь векторный характер электромагнитного поля явно.
6. ↑ Калибровочным электромагнитное поле является при рассмотрении его во взаимодействии с электрически заряженными частицами; понятие калибровочного поля всегда подразумевает подобное взаимодействие (подобное в каком-то смысле; конкретный способ взаимодействия может заметно отличаться).

Литература

Ссылки

1. ↑ Ю. А. Холодов Мозг в электромагнитных полях. — М.: Наука, 1982. — P. 123. — (Человек и окружающая среда).
2. ↑ Предельно допустимые уровни (ПДУ) воздействия электромагнитных полей (ЭМП) диапазона частот 10-60 КГц (утв. Минздравом СССР 31.07.1991 № 5803-91), по состоянию на 12 октября 2006 года.

Электромагнитное поле. Измерение электромагнитного поля

Главная / Информация / Статьи / Электромагнитное поле. Измерение электромагнитного поля

Электромагнитное поле — это фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, представимое как совокупность электрического и магнитного полей, которые могут при определенных условиях порождать друг друга. Электромагнитное поле (его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это еще одна из причин, заставляющая рассматривать электрическое и магнитное поле как проявления единого электромагнитного поля.

В современной формулировке электромагнитное поле представлено тензором электромагнитного поля, компонентами которого являются три компоненты напряженности электрического поля и три компоненты напряженности магнитного поля (или — магнитной индукции), а также четырехмерным электромагнитным потенциалом — в определенном отношении еще более важным.

Действие электромагнитного поля на заряженные тела описывается в классическом приближении посредством силы Лоренца. Квантовые свойства электромагнитного поля и его взаимодействия с заряженными частицами (а также квантовые поправки к классическому приближению) — предмет квантовой электродинамики, хотя часть квантовых свойств электромагнитного поля более или менее удовлетворительно описывается упрощенной квантовой теорией, исторически возникшей заметно раньше.

Распространение возмущений электромагнитного поля на далекие расстояния называется электромагнитной волной (электромагнитными волнами). Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью — скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение подразделяется на радиоизлучение, свет (в том числе инфракрасный и ультрафиолет), рентгеновское излучение и гамма-излучение.

История открытия:

В 1819г. датский физик Г. Х. Эрстед обнаружил, что проводник, по которому течёт электрический ток, вызывает отклонение стрелки магнитного компаса, из чего следовало, что электрические и магнитные явления взаимосвязаны.

Французский физик и математик А. Ампер в 1824г. дал математическое описание взаимодействия проводника тока с магнитным полем.

В 1831г. английский физик М. Фарадей экспериментально обнаружил и дал математическое описание явления электромагнитной индукции — возникновения электродвижущей силы в проводнике, находящемся под действием изменяющегося магнитного поля.

В 1864г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде (в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Для вакуума теоретическое значение этой скорости, было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

В 1887г. немецкий физик Г. Герц поставил эксперимент, полностью подтвердивший теоретические выводы Максвелла. Его экспериментальная установка состояла из находящихся на некотором расстоянии друг от друга передатчика и приёмника электромагнитных волн, и фактически представляла собой исторически первую систему радиосвязи.

В связи со всё большим распространением источников электромагнитного поля в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретает измерение и нормирование уровней ЭМП. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны. Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны.

Измерение электромагнитного поля целесообразно проводить для определения его интенсивности, ведь любой человек подвержен его интенсивному воздействию. Измерение электромагнитного излучения позволяет оценить степень возмущения электрических и магнитных полей, которые образуются около работающих систем радиосвязи, бытовой техники, производственного оборудования и т. д.

Измерение электромагнитного излучения — очень важный момент, так как это излучение не вполне изучено, но доказано учёными, что оно влияет на живые организмы и может являться причиной повышенной утомляемости, слабости, скачков артериального давления и многих других неприятностей со здоровьем. Узнать, является ли уровень электромагнитного излучения в Вашем доме нормальным, можно с помощью измерения электромагнитного поля вокруг бытовых и радио проборов с помощью специальных устройств, а именно, измерителей напряжённости электромагнитных полей.

Электрические и магнитные поля

Электрические и магнитные поля (ЭМП) — это невидимые области энергии, часто называемые излучением, которые связаны с использованием электроэнергии и различных форм естественного и искусственного освещения. ЭМП обычно делятся на две категории по частоте:

• Неионизирующий : низкоуровневое излучение, которое обычно считается безвредным для человека
• Ионизирующий : излучение высокого уровня, которое может привести к повреждению клеток и ДНК

← Вернуться на страницу

Тип излучения	Определение	Формы излучения	Примеры исходного кода
Неионизирующий	Низко- и среднечастотное излучение, которое обычно считается безвредным из-за его недостаточной активности.	Чрезвычайно низкая частота (ELF) Радиочастота (RF) Микроволны Визуальный свет	Микроволновые печи Компьютеры Интеллектуальные счетчики электроэнергии для дома Беспроводные сети (wifi) Сотовые телефоны устройства Bluetooth Линии электропередачи МРТ
Ионизация	Средне- и высокочастотное излучение, которое при определенных обстоятельствах может привести к повреждению клеток или ДНК при длительном воздействии.	Ультрафиолет (УФ) Рентген Гамма	Солнечный свет Рентген Некоторые гамма-лучи

Могут ли ЭМП причинить вред моему здоровью?

В течение 1990-х годов большинство исследований ЭМП было сосредоточено на чрезвычайно низкочастотном воздействии, исходящем от обычных источников энергии, таких как линии электропередач, электрические подстанции или бытовые приборы. Хотя некоторые из этих исследований показали возможную связь между напряженностью поля ЭМП и повышенным риском лейкемии у детей, их результаты показали, что такая связь была слабой.Несколько исследований, проведенных на взрослых, не показывают доказательств связи между воздействием ЭМП и раком взрослых, например лейкемией, раком мозга и раком груди.

Сейчас, в эпоху сотовых телефонов, беспроводных маршрутизаторов и Интернета вещей, которые все используют ЭМП, сохраняются опасения по поводу возможных связей между ЭМП и неблагоприятными последствиями для здоровья. Эти воздействия активно изучаются. NIEHS рекомендует продолжить обучение практическим способам снижения воздействия ЭМП.

Излучает ли мой сотовый телефон электромагнитное излучение?

Сотовые телефоны излучают форму радиочастотного излучения в нижней части спектра неионизирующего излучения. В настоящее время научные данные не позволяют однозначно связать использование сотового телефона с какими-либо неблагоприятными проблемами для здоровья человека, хотя ученые признают, что необходимы дополнительные исследования.

Национальная токсикологическая программа (NTP) со штаб-квартирой в NIEHS только что завершила крупнейшее на сегодняшний день исследование на животных по радиочастотному воздействию сотовых телефонов.Чтобы ознакомиться с кратким изложением результатов, посетите наш пресс-релиз и веб-страницу NTP «Радиочастотное излучение сотовых телефонов».

Что делать, если я живу рядом с линией электропередачи?

EMF: Электрические и магнитные поля, связанные с использованием электроэнергии Буклет

Важно помнить, что сила магнитного поля резко уменьшается с увеличением расстояния от источника. Это означает, что сила поля, достигающего дома или строения, будет значительно слабее, чем в исходной точке.

Например, по данным Всемирной организации здравоохранения в 2010 году, магнитное поле величиной 57,5 ​​миллигаусс непосредственно рядом с линией электропередачи на 230 киловольт составляет всего 7,1 миллигаусс на расстоянии 100 футов и 1,8 миллигаусс на расстоянии 200 футов.

Для получения дополнительной информации см. Учебный буклет NIEHS «ЭМП: электрические и магнитные поля, связанные с использованием электроэнергии». Этот буклет, подготовленный в 2002 году, содержит самые последние исследования NIEHS в области здравоохранения и электрических и магнитных полей в линиях электропередач.

Как я могу узнать, не подвержен ли я воздействию электромагнитных полей?

Если вас беспокоят ЭМП, излучаемые линией электропередачи или подстанцией в вашем районе, вы можете связаться с местной энергетической компанией, чтобы запланировать чтение на месте. Вы также можете измерить ЭДС самостоятельно с помощью гауссметра, который можно приобрести в Интернете через ряд розничных продавцов.

Электромагнитные поля и рак — Национальный институт рака

Антропогенные электромагнитные поля (ЭМП) влияют на поведение донных морских видов

8.

Рэдфорд, А. Н., Керридж, Э. и Симпсон, С. Д. Акустическая коммуникация в шумном мире: может ли рыба конкурировать с антропогенным шумом? Поведенческая экология 25 , 1022–1030, https://doi.org/10.1093/beheco/aru029 (2014).

Артикул

Google Scholar

18.

WindEurope. Offshore Wind in Europe — Ключевые тенденции и статистика 2018 (2019).

57.

Муравейко В.М., Степанюк И.А., Зензеров В.С. Реакция краба Paralithodes camtschaticus (Tilesius, 1815) на геомагнитные бури. Доклады биологических наук 448 , 10–12, https: // doi.org / 10.1134 / s0012496613010183 (2013).

CAS
Статья
PubMed

Google Scholar

60.

Уголини А. и Пеццани А. Магнитный компас и изучение направления оси Y (море-суша) в морской изоподе Idotea baltica basteri . Поведение животных 50 , 295–300, https: // doi.org / 10.1006 / anbe.1995.0245 (1995).

Артикул

Google Scholar

Электромагнитное поле — обзор

Определение и общие свойства

Электромагнитное поле в среде конденсированного состояния описывается уравнениями Максвелла, содержащими плотности заряда ρ ( r , t ) и токи электронов и ионы в среде. Зависимость плотности заряда от макроскопического электрического поля (усредненного по локальным вариациям поля из-за дискретной атомной структуры) составляет материальную связь, характерную для материала. Плотность заряда может быть выражена через вектор дипольного момента на единицу объема (поляризация) P или вектор электрического смещения D :

ρ = −divP, D = ε0E + P = ε0χE

, где ε ₀ — диэлектрическая проницаемость вакуума, а χ — линейный тензор диэлектрической восприимчивости.Применяя в целом пространственное и зависящее от времени электрическое поле E ( r , t ), вектор поляризации в линейном приближении равен

Pi (r, t) = ε0∫ − ∞tdt′∫ dr′χij (r − r ′, t − t ′) Ej (r ′, t ′)

и может зависеть от пространственного окружения (нелокальный отклик) и истории E (по причинам причинно-следственной связи только на предыдущем раз). В предположении пространственной и временной однородности зависимости находятся только от разностей R = r — r ′ и τ = t — t ′.Определяя временное и пространственное преобразование Фурье поля Eiω, k = ∫ − ∞∞dt∫drEir, teiωt − kr, компоненты Фурье (т.е. плоские волны) поляризации и электрического смещения равны Piω, k = ε0χijω, kEjω, k и Diω, k = ε0εijω, kEjω, k, где линейная диэлектрическая проницаемость (относительная диэлектрическая проницаемость или диэлектрическая проницаемость) εijω, k = δij + χijω, k и восприимчивость χijω, k являются комплексными функциями реальных k — вектор и частота:

εijω, k = δij + ∫0∞dτ∫dRχijR, τeiωτ − kR

Диэлектрическая функция описывает линейную зависимость между D и макроскопическим электрическим полем E .

Частота и вектор k математически можно рассматривать как комплексные величины. Поскольку поля действительны, диэлектрическая функция удовлетворяет соотношению εijk, ω = εij − k *, — ω ** или, для действительных ω и k , εijk, ω = εij − k, −ω * . В негиротропных (т.е. без оптической активности) средах, где εijω, k = εijω, −k, тензор диэлектрической проницаемости симметричен, εijω, k = εjiω, k. Если волновой вектор подчиняется ограничению ak = πa / λ≪1, где a имеет порядок характерных неоднородностей системы (в кристаллах — межатомные расстояния), диэлектрическая проницаемость может быть разложена до ak :

εijω , k = εijω + Oak2≈εijω

Пренебрегая вторым членом в правой части, предполагается, что отклик является локальным, так что эффектами пространственной дисперсии можно пренебречь.Тогда необходимо учитывать только частотную зависимость:

εijω = δij + ∫0∞dτχijτeiωτ

В большинстве случаев, представляющих практический интерес, для макроскопически однородных сред это приближение хорошо обосновано, и дальнейшее обсуждение ограничивается этим случаем.

Комплексная диэлектрическая функция имеет действительную и мнимую части, εij (ω) = εij ′ (ω) + iεij ″ (ω), которые являются четными и нечетными функциями действительных ω соответственно:

εij ′ (ω ) = εij ′ (- ω), εij ″ (ω) = — εij ″ (- ω)

В случае конденсаторов действительная часть описывает их емкость, а мнимая часть определяет скорость потерь энергии излучения, которая в изотропном случае составляет

Q = 12ε0 | E (ω) | 2ωε ″ (ω)

В случае электромагнитных волн действительная часть описывает изменение длины волны по сравнению с таковой в вакууме (λ∝1 / ε ′), а мнимая часть — его поглощение (затухание).

Вместо диэлектрической проницаемости можно эквивалентным образом использовать тензор электропроводности переменного тока εijω = iσijω / ε0ω. Вдоль главных осей тензора диэлектрической проницаемости в немагнитных средах, где магнитная проницаемость μ = 1, также часто используется комплексный показатель преломления nˆ (ω) = ε (ω) = n (ω) + iκ (ω). описывают диэлектрический отклик на оптических частотах. Здесь n — реальный показатель преломления и κ показатель поглощения (характеризующий коэффициент затухания волны в пределах одной длины волны).

Электромагнитное излучение и поля

Электромагнитное излучение

Электромагнитное поле (ЭМП) генерируется при ускорении заряженных частиц, например электронов. Заряженные частицы в движении создают магнитные поля. Электрические и магнитные поля присутствуют вокруг любой электрической цепи, будь то электричество переменного (AC) или постоянного (DC) тока. Поскольку постоянный ток статичен, а переменный ток меняется по направлению, поля от источников постоянного и переменного тока существенно различаются.Статические поля, например, не вызывают токов в неподвижных объектах, в отличие от полей переменного тока. Статические магнитные поля не меняются во времени и, следовательно, не имеют частоты (0 герц [Гц]).

Наиболее известные магнитные эффекты возникают в ферромагнитных материалах, которые сильно притягиваются магнитными полями и могут быть намагничены, чтобы стать постоянными магнитами, которые сами создают магнитные поля. Лишь немногие вещества являются ферромагнитными; наиболее распространены железо, никель, кобальт и их сплавы.

Напряженность магнитного поля обычно измеряется в теслах (Тл или мТл) или гауссах (Гс). Бытовые магниты имеют силу порядка нескольких десятков миллитесла (1 мТл = 10 ^–3 Тл), а напряженность поля оборудования магнитно-резонансной томографии (МРТ) колеблется от 1,5 Тл до 10 Тл.

Статические электрические поля

Электрическое поле — это силовое поле, создаваемое притяжением и отталкиванием электрических зарядов, и оно измеряется в вольтах на метр (В / м). Статическое электрическое поле (также называемое электростатическим полем) создается зарядами, которые фиксируются в пространстве.Сила естественного статического электрического поля в атмосфере колеблется от примерно 100 В / м в хорошую погоду до нескольких тысяч В / м под грозовыми облаками. Другим источником статических электрических полей является разделение зарядов в результате трения или статических электрических токов от различных технологий. В домашних условиях зарядовые потенциалы в несколько киловольт могут накапливаться при ходьбе по непроводящему ковру, генерируя локальные поля. Высоковольтные линии электропередачи постоянного тока могут создавать статические электрические поля до 20 кВ / м и более.

Источники с напряженностью поля более 5–7 кВ / м могут создавать широкий спектр опасностей, таких как реакции вздрагивания, связанные с искровыми разрядами, и контактные токи от незаземленных проводников внутри поля.

Статические магнитные поля

Магнитное поле — это силовое поле, создаваемое магнитом или зарядами, которые движутся в устойчивом потоке, как при постоянном токе (DC). Статические магнитные поля оказывают притягивающее действие на металлические предметы, содержащие, например, железо, никель или кобальт.Количество феррита (форма железа) или мартенситной стали (особый тип сплава нержавеющей стали) в объекте влияет на его магнитную способность: чем больше количество этих компонентов, тем выше ферромагнетизм. Все типы нержавеющей стали серии 400 являются магнитными. Аустенитная сталь немагнитна. Большая часть, но не вся нержавеющая сталь серии 300 является аустенитной, а не магнитной.

Источники статических магнитных полей, обнаруженные в лаборатории Беркли, включают оборудование ядерного магнитного резонанса (ЯМР), системы МРТ, системы спектроскопии, ионные насосы, квадруполи и секступоли, изгибные магниты, сверхпроводящие магниты и криостаты.

Статические магнитные поля также могут стирать данные, хранящиеся на магнитных носителях или на полосах кредитных или дебетовых карт и бейджей.

Изменяющиеся во времени магнитные поля

Изменяющиеся во времени магнитные поля — это магнитные поля, которые меняют свое направление с постоянной частотой. Они могут индуцировать электрический ток в проводнике, присутствующем в этом поле, а также в теле человека. Изменяющиеся во времени магнитные поля создаются устройствами, использующими переменный ток, такими как антенны сотовых телефонов, микроволновые печи и т. Д.Общее практическое правило заключается в том, что 1 Тл / сек может вызвать в теле около 1 микроампер на квадратный сантиметр (мкА / см ² ).

Индуцированные токи в теле могут вызвать локальное нагревание и возможные ожоги, что является основным эффектом изменяющихся во времени полей. Причина — изменяющееся во времени поле высокой радиочастоты. Низкочастотные поля обычно не вносят большого вклада в этот эффект.

Источники электромагнитного излучения

Статические магнитные поля создаются магнитами или потоком постоянного тока.Они также могут быть произведены из многих природных источников. К естественным источникам статических электрических полей относятся атмосфера Земли во время шторма, заряд, возникающий при перемещении по ковру, и «статическое прилипание» одежды. Земля имеет электрическое поле около 130 В / м у поверхности из-за разделения зарядов между Землей и ионосферой. Он направлен вертикально. Земля и ионосфера вместе образуют сферический конденсатор, причем двумя проводящими поверхностями являются земля и верхняя атмосфера. Эта разница потенциалов поддерживается за счет молнии, которая несет на землю отрицательные заряды.

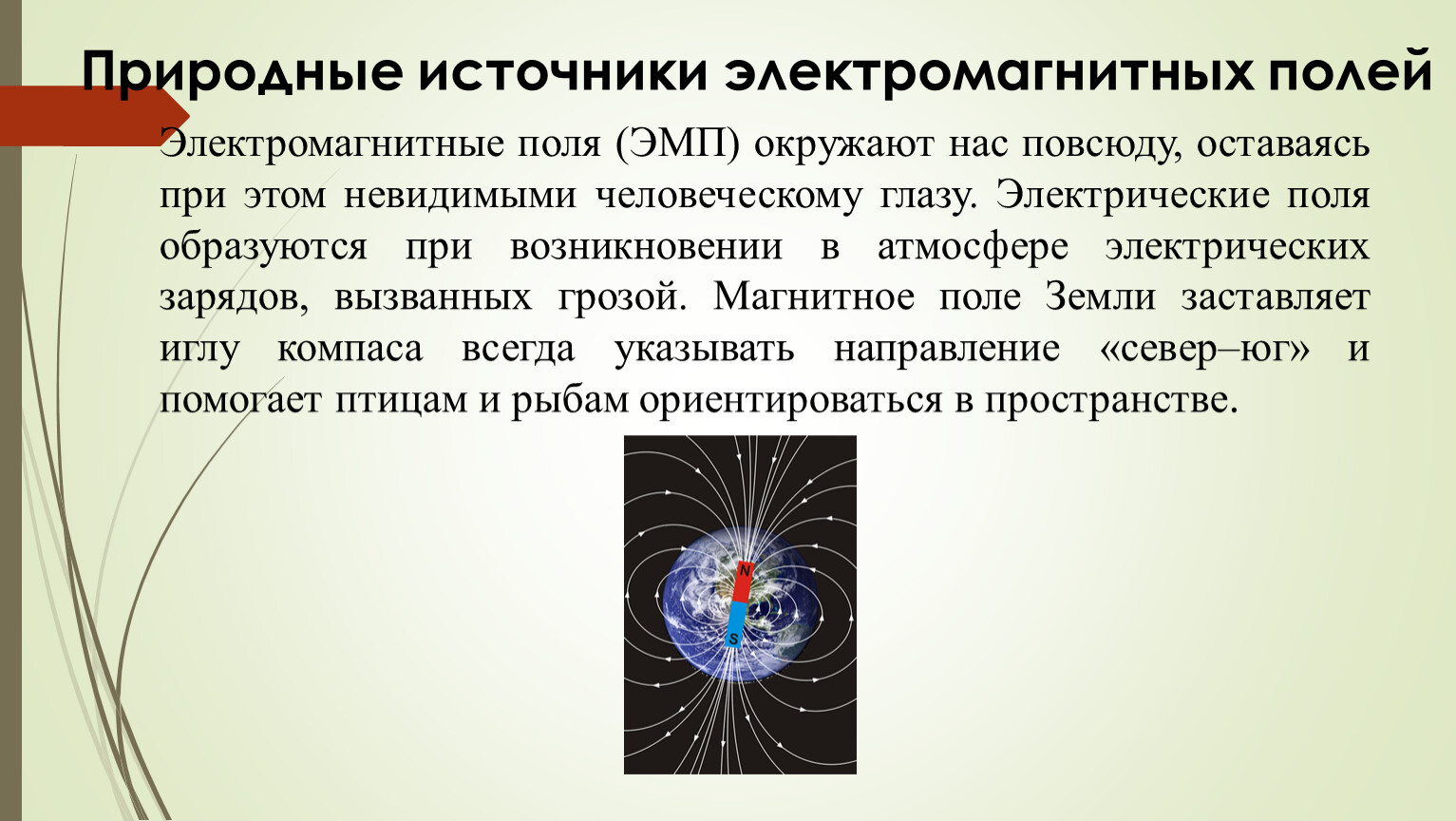

Земля сама по себе имеет естественное статическое магнитное поле, которое используется для навигации по компасу. Токи, протекающие глубоко в ядре Земли, создают естественные статические магнитные поля на поверхности Земли. Земля имеет статическую плотность магнитного потока в среднем 0,5 Гс с наименьшей напряженностью поля на экваторе и наибольшей на магнитных полюсах.

Общие источники статических магнитных полей включают постоянные магниты (которые используются в бытовой технике, игрушках и медицинских устройствах), приборы с батарейным питанием, сканеры МРТ, некоторые электрифицированные железнодорожные системы и определенные производственные процессы.

Сверхпроводящие магниты

Схематическое изображение магнитного поля, создаваемого индуцированным током.

Сверхпроводящий магнит — это электромагнит, сделанный из катушек сверхпроводящего провода. Во время работы их необходимо охлаждать до криогенных температур. В сверхпроводящем состоянии провод может проводить гораздо большие электрические токи, чем обычный провод, создавая сильные магнитные поля. Сверхпроводящие магниты используются в сканерах МРТ в больницах и в научном оборудовании, таком как спектрометры ядерного магнитного резонанса (ЯМР), масс-спектрометры и ускорители частиц.

Сверхпроводящие магниты, такие как оборудование для ЯМР и МРТ, создают уникальные проблемы безопасности. Эти проблемы включают криогенную безопасность, сильные магнитные поля и возможность создания атмосферы с дефицитом кислорода. Самый высокий потенциал для наиболее серьезных из этих опасностей существует во время запуска магнита, наполнения криогеном и работ по техническому обслуживанию. После того, как магниты работают и магнитные поля установлены, риски минимальны, если операторы, обслуживающий персонал, пациенты и / или посетители понимают пределы близости и процедуры, которым необходимо следовать при работе рядом с магнитом.

Ядерный магнитный резонанс

Пример системы ЯМР

В системе ЯМР используется статическое магнитное поле и радиочастотный импульс для выравнивания ядерных спинов в магнитном поле для максимизации силы сигнала ЯМР. ЯМР-спектроскопия — это метод исследования, который использует магнитные свойства определенных атомных ядер и может предоставить подробную информацию о структуре, динамике, состоянии реакции и химическом окружении молекул.

ЯМР

— это сверхпроводящие магниты, которые обычно создают поля сердечника от 0.От 15 до 20 Т. Интенсивность этих полей уменьшается по мере удаления от ядра. Исследовательские ЯМР более мощные, чем медицинские устройства, но их области меньше по объему, сфокусированы и быстро исчезают, что упрощает обеспечение защиты персонала.

Советы по безопасности при использовании ЯМР

Магнитно-резонансная томография

Типичный медицинский сканер МРТ

Метод МРТ используется в радиологии для создания изображений органов тела для диагностической визуализации. МРТ-сканирование основано на науке о ЯМР с использованием сильных магнитных полей, радиоволн и градиентов поля для создания изображений органов в теле.Сканер МРТ состоит из большого мощного магнита, в котором лежит пациент. Радиоволновая антенна используется для передачи сигналов телу, а затем приема сигналов обратно. Эти возвращаемые сигналы преобразуются в изображения компьютером, подключенным к сканеру. Изображение практически любой части тела можно получить в любой плоскости.

Большинство клинических магнитов представляют собой сверхпроводящие магниты, для которых требуется жидкий гелий. Напряженность магнитного поля МРТ составляет от 0,15 Тл до 4 Тл. Сверхпроводящие магниты на 1.5 Тл и выше позволяют получать функциональные изображения головного мозга и МР-спектроскопию с улучшенным временным и пространственным разрешением. Такие магниты создают дополнительные проблемы из-за радиочастотного (RF) нагрева объекта.

Советы по безопасности при использовании МРТ

Ионные насосы

Пример распылительного ионного насоса

Ионный насос (также называемый распылительным ионным насосом) представляет собой тип вакуумного насоса, способный достигать давления до 10 ⁻¹¹ миллибар (мбар) в идеальных условиях. Ионный насос ионизирует газ внутри сосуда, к которому он прикреплен, и использует сильный электрический потенциал, обычно 3–7 кВ, что позволяет ионам ускоряться и захватываться твердым электродом и его остатками.

Три основных типа ионных насосов — это обычный или стандартный диодный насос, благородный диодный насос и триодный насос.

Базовая конструкция состоит из двух электродов (анода и катода) и магнита. Ионные насосы обычно используются в системах сверхвысокого вакуума (UHV), поскольку они могут достигать предельного давления менее 10 ⁻¹¹ мбар. В отличие от других распространенных сверхвысококачественных насосов, таких как турбомолекулярные и диффузионные насосы, ионные насосы не имеют движущихся частей и не используют масло.Поэтому они чистые, не требуют особого ухода и не производят вибрации. Эти преимущества делают ионные насосы хорошо подходящими для использования в сканирующей зондовой микроскопии и других высокоточных приборах. Кроме того, они не нуждаются в запекании и предназначены для минимизации паразитного магнитного поля.

Большинство ионных насосов, установленных на лучевых линиях ALS, имеют линию 5 G в пределах 20–30 см от поверхности.

Воздействие на здоровье

Физические и биологические эффекты в статических электрических и магнитных полях

Безусловно, наиболее важным эффектом является притяжение магнитных объектов внутри или на теле магнитным полем.Такие предметы, как кардиостимуляторы, хирургические зажимы и имплантаты, планшеты, инструменты, украшения, часы, швабры, ведра, ножницы и винты, были задокументированы как потенциально опасные. Даже маломощные предметы могут стать опасными при движении на высокой скорости. Большая часть этого опыта была получена с помощью медицинских систем МРТ. Магнитные объекты будут пытаться выровняться с линиями магнитного поля. Если имплантированный объект попытается сделать это, крутящий момент может вызвать серьезную травму.

Современные кардиостимуляторы предназначены для тестирования или перепрограммирования с использованием небольшого магнитного поля, внешнего по отношению к телу. Статические поля могут замкнуть герконы и вызвать переход кардиостимулятора в режим тестирования, перепрограммирования, обхода и других режимов работы с возможной травмой.

На основании данных, полученных при использовании МРТ, статические поля могут оказывать небольшое обратимое влияние на данные электрокардиограммы. Причина — взаимодействие движущейся крови (проводящей среды) и поля в сердце. Эффект минимален (примерно ниже 2 Тл) и не вызывает беспокойства.

Имеющаяся в настоящее время информация не указывает на какие-либо серьезные последствия для здоровья в результате острого воздействия статических магнитных полей до 8 Тл, но это может привести к потенциально неприятным эффектам, таким как головокружение во время движений головы или тела.Степень этих ощущений во многом зависит от индивидуальных факторов, таких как личная предрасположенность к укачиванию и скорость передвижения в поле.

Физические и биологические эффекты в изменяющихся во времени и индуцированных электрических полях

Эффекты изменяющихся во времени полей аналогичны эффектам статических полей. В таком поле могут возникать небольшие токи, которые обычно отсутствуют в теле. Обычно это не вызывает беспокойства, но они могут вызывать головокружение и сенсорные ощущения, такие как тошнота, металлический привкус во рту и слабые мерцающие зрительные ощущения (магнитофосфены).Пользователи кардиостимуляторов также могут подвергаться риску. Индуцированные токи могут привести к неправильному запуску кардиостимулятора или даже к предотвращению стимуляции, когда это действительно необходимо. Наведенные токи могут вызвать локальный нагрев, который является основным эффектом изменяющихся во времени полей.

Основным взаимодействием низкочастотных изменяющихся во времени электрических и магнитных полей с телом человека является индукция электрического поля и токов в соответствии с законом Фарадея: E = πfrB, где E — электрическое поле, f — частота, r — радиус петли, перпендикулярной магнитному полю, а B — плотность магнитного потока.Чем больше радиус r , тем больше электрическое поле и ток. У человека наибольший радиус по периметру тела.

Сообщалось о стимуляции нервной и мышечной ткани при 50–500 мТл (500–5000 G). Выше 500 мТл (5000 G) индуцированные токи могут нарушить сердечный ритм или вызвать фибрилляцию желудочков. Все эти эффекты вызваны индуцированными токами (IRPA, 1990).

Пределы электромагнитного воздействия и оценка

ПДК ACGIH относятся к плотностям потока статического магнитного поля, которым, как считается, почти все рабочие могут подвергаться многократно изо дня в день без неблагоприятных последствий для здоровья.

ПДК для обычного (8-часового) профессионального воздействия статических магнитных полей перечислены в таблице 1. Работники с имплантированными ферромагнитными или электронными медицинскими устройствами не должны подвергаться воздействию статических магнитных полей, превышающих 0,5 мТл (5 G).

Таблица 1. TLV для статических магнитных полей

ПДК	Описание
5 г	Максимально допустимое поле для имплантированных кардиостимуляторов.
10 г	Могут быть повреждены часы, кредитные карты, магнитная лента, компьютерные диски.
30 г	Небольшие предметы из черных металлов представляют опасность с кинетической энергией.
20000 г (2 т)	Предел потолка для всего тела (воздействие выше этого предела недопустимо).
80 000 г (8 т)	Целостность (специальная подготовка рабочих и контролируемая рабочая среда).
200000 г (20 т)	Предел потолка конечностей (воздействие выше этого предела не допускается).

Примечание. Время экспозиции, взвешенное по времени (TWA), обычно вызывает беспокойство только при очень сильном воздействии поля на все тело.

1 гаусс (Г) = 0,1 миллитесла (мТл)

Полный список TLV можно загрузить по указанной ниже ссылке: Полный список пороговых значений.

Пороговые значения (ПДК)

Оценка воздействия

Для оценки опасности и оценки воздействия устройств, генерирующих ЭМП, необходимо выполнить измерение излучения ЭМП и сравнить его с соответствующими ПДК. Оценка должна выполняться во время установки устройства, генерирующего ЭДС, после изменения рабочих параметров, которое увеличивает опасность, или после ремонта, который может изменить рабочие параметры. Уже установленные, но не прошедшие оценку устройства следует оценивать при первой возможности. Если результаты первоначальных оценок значительно ниже ПДК, дальнейший мониторинг не требуется, если только деятельность не изменена так, чтобы ожидать увеличения воздействия. Если установлено, что результаты превышают уровни TLV или очень близки к TLV, периодический мониторинг следует проводить с частотой, достаточной для обеспечения адекватности мер контроля (обычно ежегодно).

Общие правила техники безопасности

Снаряды

Самая непосредственная опасность, связанная с магнитной средой, — это притяжение между магнитом и ферромагнитными объектами. Ферромагнитные металлические предметы могут стать летательными снарядами в сильном магнитном поле. Инструменты и баллоны со сжатым газом могут стать неконтролируемыми и лететь, как ракеты, к магнитам в областях, где существуют сильные статические поля и сильные градиенты поля (изменения напряженности поля на расстоянии). Механические опасности зависят от напряженности поля и градиента поля, а также от того, насколько быстро сила магнитного поля изменяется с расстоянием. Очевидная мера безопасности — не допустить попадания магнитного материала в рабочую зону.

Никогда не помещайте какие-либо части тела между магнитом и незакрепленными металлическими предметами. Если большой объект притягивается к магниту и ударяется о магнит, выйдите из комнаты, так как это может привести к гашению магнита. Сообщите своему руководителю. Если произошла травма, немедленно позвоните в службу 911.

Электронные и металлические имплантаты

Лица, носящие металлические имплантаты, такие как костные или суставные протезы, хирургические зажимы, гвозди или винты в сломанных костях, пирсинг или даже зубные пломбы, могут испытывать болезненные ощущения при воздействии сильных магнитных полей. Лица, оснащенные кардиостимуляторами, подвергаются особому риску, поскольку статические или импульсные магнитные поля могут влиять на рабочий режим их имплантированных устройств.

Проблемы криогенного газа

Закалка

Квенч — это (обычно неожиданная) потеря сверхпроводимости в ЯМР-магните, приводящая к быстрому нагреву из-за повышенного сопротивления сильному току.Сверхпроводящий магнит содержит жидкий гелий и жидкий азот. Если магнит погаснет, значительный объем жидкого гелия превратится в газ. При гашении магнита сверхпроводящий магнит теряет способность к сверхпроводимости, и накопленная энергия выделяется в виде тепла, которое выкипает из жидкого гелия. Газ гелий выходит из магнитного дьюара и заполняет комнату сверху вниз (гелий легче воздуха) и образует облако у потолка. Тушение очевидно: над магнитом образуется большое облако паров гелия, сопровождающееся громким свистящим звуком, который может создать атмосферу с дефицитом кислорода.Если происходит тушение, немедленно покиньте комнату, включите пожарную сигнализацию, чтобы эвакуироваться из здания, и позвоните по номеру 911.

Закалка может сильно повредить магнит, и предметы из железа попадут в отверстие магнита.

Биоэффекты

Сверхпроводящие магниты, использующие жидкий гелий и / или азот, представляют дополнительную проблему безопасности при работе с криогенными жидкостями. Прямой контакт с кожей или тканями глаза может вызвать серьезные повреждения в результате обморожения (повреждение тканей от замерзания).При сильном обморожении поврежденные ткани могут нуждаться в ампутации. Вдыхание концентрированных криогенных газов может вызвать потерю сознания и (в конечном итоге) смерть из-за кислородного голодания (удушье).

Вентиляция помещения

В целом, пять полных замен воздуха в помещении в час считается достаточным для борьбы с небольшими разливами или выбросами криогенов. В случае серьезного выброса персонал должен немедленно покинуть помещение и держать двери открытыми. Если существует риск катастрофического выброса, следует рассмотреть возможность использования вспомогательной вентиляции для предотвращения образования атмосферы с дефицитом кислорода.

Дьюарс

Емкости для перевозки криогенов должны быть металлическими. Стекло Дьюара может легко взорваться, что приведет к серьезным травмам. Все устройства Дьюара должны иметь соответствующие вентиляционные отверстия. Невентилируемые емкости могут разорваться, когда жидкость нагреется и расширится. Необходимо постоянно следить за всеми перемещениями криогенов, чтобы предотвратить проливание или замерзание клапанов.

Средства индивидуальной защиты

При работе с криогенами используйте изолирующие перчатки, маску для лица или другие средства защиты глаз / лица от брызг, обувь с закрытым носком и лабораторные халаты.

Вопросы электробезопасности

Источники питания

Хотя источники питания, используемые для магнитов ЯМР, работают при относительно низких напряжениях (примерно 10 В), используемый ток очень велик (примерно 100 А). При контакте с тканями человека высокая сила тока чрезвычайно опасна.

Кабели, провода и соединители

Все кабели, провода и разъемы должны быть должным образом изолированы, чтобы предотвратить контакт с рабочим током. Их следует регулярно проверять, чтобы гарантировать целостность изоляции.Чтобы предотвратить возникновение дуги, никогда не прерывайте соединения, не отключив предварительно питание обрабатываемой цепи.

Блокировка, метка

При работе с оборудованием, которое приводится в действие опасным источником энергии, необходимо соблюдение процедур блокировки и маркировки.

Прочие вопросы безопасности

Противопожарная защита

Держите поблизости огнетушитель класса C на случай возгорания электрического тока. Перед попыткой тушения электрического пожара необходимо отключить питание.Весь персонал должен быть обучен процедурам противопожарной защиты и эвакуации.

Тревоги землетрясения

Магниты в сборе могут весить несколько тонн и должны быть закреплены, чтобы они не сдвинулись или опрокинулись во время землетрясения; при их размещении следует учитывать конструкционные стальные опоры. Источники питания также должны быть защищены от движения во время землетрясения.

Акустический шум

Переключение градиентов поля вызывает изменение силы Лоренца, действующей на градиентные катушки, вызывая незначительные расширения и сжатия катушки.Поскольку переключение обычно происходит в диапазоне слышимых частот, возникающая в результате вибрация вызывает громкие шумы (щелчки, стук или звуковой сигнал). Это наиболее заметно в машинах с сильным полем и методах быстрого получения изображений, в которых уровни звукового давления могут достигать 120 дБ (A) (децибелы, взвешенные по шкале А), что эквивалентно реактивному двигателю при взлете; Следовательно, во время обследования всем, кто находится в помещении со сканером МРТ, необходима соответствующая защита органов слуха.

Радиочастота

RF сам по себе не вызывает слышимых шумов (по крайней мере, для людей), поскольку современные системы используют частоты 8.5 МГц (система 0,2 Тл) или выше. Вырабатываемая ВЧ-мощность соответствует мощности многих небольших радиостанций (15–20 кВт). В результате присутствуют тепловые эффекты со стороны РФ. В большинстве импульсных последовательностей нагрев незначителен и не превышает рекомендаций Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США.

При использовании ВЧ-катушек существует вероятность поражения электрическим током, поэтому необходимо надлежащее заземление и изоляция катушек. Любое повреждение катушек или их кабелей требует незамедлительного внимания. Закручивание кабеля к катушке может привести к ожогам любого, кто к ним прикоснется.Лучше избегать любого контакта с кабелями РЧ катушки.

Средства контроля воздействия

Два подхода к контролю воздействия — это использование технических средств контроля (например, экранирование) и административных средств контроля (например, средств индивидуальной защиты).

Инженерный контроль

Экранирование

Магнитные поля контролируются с помощью проницаемого сплава, который ограничивает силовые линии магнитного поля и отклоняет их. Магнитное экранирование может быть выполнено с использованием сплавов с высоким содержанием никеля, называемых мю-металлом или мягким железом.Превращение мю-металла в сложный экран стоит дорого, и мю-металл легко повреждается. Такое экранирование лучше всего применять рядом с источником поля, когда это возможно. Другой подход заключается в использовании непроницаемых металлов, таких как медь или алюминий, для создания вихревых токов, которые нейтрализуют исходное магнитное поле.

Закалочная защита

Чтобы избежать ситуации гашения, используйте систему датчиков уровня криогенного вещества для обнаружения гашения и запуска снижения тока и накопленной магнитной энергии, чтобы предотвратить выгорание проводника.Всегда заправляйте или обесточивайте магнит, если на датчиках указывается низкий уровень криогенного вещества.

Примеры технических средств контроля сверхпроводящих магнитов:

• Установка вентиляционного отверстия для продувки жидким гелием для выхода избыточного газообразного гелия через выхлопное отверстие, выходящее через крышу
• Внутренние датчики для индикации низкого уровня жидкого гелия
• Визуальная и звуковая сигнализация
• Надежный контроль доступа, такой как запертые двери и ограниченный доступ только для уполномоченного персонала

Электрическое заземление

Металлические конструкции, вызывающие удары при контакте, должны быть электрически заземлены или изолированы.

Блокировки

Области, где воздействие полей 60 Гц на все тело превышает 25 кВ / м или 1 мТл (10 G), должны быть ограничены положительными средствами, такими как запертые корпуса, блокировки или предохранительные цепи.

Административный контроль

Обозначение площади

Пример линии 5 гаусс, отмеченной цепочкой

В рамках процесса проектирования статическое магнитное поле в помещении должно быть определено путем измерения или расчетов, если существует опасность для кардиостимулятора (> 5 G) и опасность кинетической энергии (> 30 G).Также необходимо определить места, где может произойти чрезмерное облучение всего тела (> 600 G).

Инструменты и намагничиваемые предметы нельзя хранить в местах, где присутствуют повышенные статические магнитные поля.

Если установлено, что требуется экранирование, следует нанять опытную консалтинговую фирму для разработки экранирования магнитного поля.

Необходимо принять меры для защиты и ограничения доступа пользователей кардиостимуляторов к местам, где магнитные поля всего тела превышают 5 G.Линия 5 G представляет собой разграничение между неконтролируемыми и контролируемыми зонами и должна быть четко обозначена. Для полей с экспозицией менее 5 G никаких настроек или проводки не требуется.

В дополнение к предупреждающим знакам, вывешенным на дверных проемах, необходим другой метод обозначения линии 5G вокруг магнита. Например, можно использовать нарисованную линию или ленту, размещенную на полу вокруг магнита, где поле составляет 5 G. Другой пример — цепь, веревка или забор, обозначающие линию 5G вокруг магнита.

Какой бы метод ни использовался, выход из зоны в случае возникновения чрезвычайной ситуации не должен блокироваться или предотвращаться.

Предупреждающие знаки

Предупреждающий знак должен быть вывешен у входа в лаборатории или помещения, где магнитные поля превышают любые из указанных выше пределов. Зоны, где существуют потенциальные механические опасности, должны быть четко обозначены. Инструменты, баллоны со сжатым газом и другие изделия из магнитопроницаемого материала не должны находиться в таких местах.

Предупреждающие знаки должны быть вывешены в местах, где напряженность магнитного поля может превышать 0,5 мТл (5 Гс), и / или в местах, где электрические поля 60 Гц превышают 1 кВ / м, что подтверждается измерениями или расчетами, предупреждая людей с кардиостимуляторами или других медицинских работников. электронные имплантаты, чтобы держаться подальше.

Предупреждающие знаки должны быть вывешены там, где электрические поля превышают 5 кВ / м, предупреждая людей о возможности возникновения раздражающих искр.

Люди с кардиостимуляторами не должны находиться в местах, где магнитные поля 60 Гц превышают 0.1 мТл (1 G), что подтверждается измерением или расчетом.

Области, где воздействие полей 60 Гц на все тело превышает 25 кВ / м или 1 мТл (10 G), должны быть ограничены положительными средствами, такими как запертые корпуса, блокировки или предохранительные цепи.

Зоны, где магнитные поля превышают 3 мТл, должны быть обследованы, чтобы определить, где существуют потенциальные механические опасности. Люди с металлическими медицинскими имплантатами не должны находиться в местах, где напряженность поля превышает 3 мТл (30 G).

Руководство по использованию предупреждающих знаков

Примеры знаков, предупреждающих об опасности, показаны ниже.

Оборудование, которое может создавать электрические поля с частотой 60 Гц выше 2,5 кВ / м или магнитные поля выше 0,1 мТл (1 G), должно иметь маркировку или предупреждающий знак.

Примеры этикеток показаны ниже.

Световой сигнализатор с подсветкой

Некоторые электромагниты обозначаются мигающей красной сигнальной лампой, которая загорается, когда на магнит подается напряжение. Магниты, создающие сильное статическое магнитное поле, обычно обесточиваются, когда может произойти облучение персонала (т.например, во время длительных простоев, связанных с работой акселератора).

Индивидуальная защитная одежда

При работе с криогенами надевайте изолирующие перчатки и маску для лица или другие средства защиты глаз / лица от брызг, обувь с закрытыми носками и лабораторные халаты.

Изоляционная одежда и оборудование должны использоваться в областях, где электрические поля 60 Гц превышают 5 кВ / м, как показывают измерения или вычисления. Изолирующие перчатки или, предпочтительно, специальные средства управления (например, ограждение или экранирование источника поля) должны использоваться, чтобы избежать контакта с объектами, которые могут подвергнуть персонал воздействию искр, связанных с напряженностью поля более или равной 5 кВ / м.

Список литературы

1. 10 CFR 851 Безопасность и здоровье работников — Министерство энергетики, § 851.23 Стандарты безопасности и здоровья.
2. TLV и BEI Американской конференции государственных специалистов по промышленной гигиене (ACGIH) — 2016 , включенные посредством ссылки 10 CFR 851 Безопасность и здоровье рабочих — Министерство энергетики, §851.27.
3. ACGIH TLV и BEI — 2012.
4. Руководство ICNIRP по пределам воздействия статических магнитных полей .Физика здоровья, Vol. 96 (4): 504-514. 2009.
5. Руководство ICNIRP по ограничению воздействия электрических полей, вызванных движением человеческого тела в статическом магнитном поле и изменяющимися во времени магнитными полями ниже 1 Гц. Health Physics, Vol. 106 (3): 418-425. 2014.
6. Plogg, H., and Miller, G. Основы промышленной гигиены . Четвертое издание, глава 11: Неионизирующее излучение. 2001.
7. Временные рекомендации IPRA по предельным значениям воздействия электрических и магнитных полей 50/60 Гц .Физика здоровья, Vol. 58 (1): 113-122. 1990.

Влияние электрических, магнитных и электромагнитных полей на циркадную систему: текущий уровень знаний

Одним из побочных эффектов работы каждого электрического устройства является электромагнитное поле, генерируемое рядом с его рабочим местом. Все организмы, в том числе человек, ежедневно подвергаются воздействию различных типов этого поля, характеризующегося различными физическими параметрами. Поэтому важно точно определить влияние электромагнитного поля на физиологические и патологические процессы, происходящие в клетках, тканях и органах.Многочисленные эпидемиологические и экспериментальные данные показывают, что чрезвычайно низкочастотное магнитное поле, создаваемое линиями электропередачи и устройствами с электрическим приводом, а также высокочастотное электромагнитное излучение, излучаемое электронными устройствами, потенциально отрицательно влияет на циркадную систему. С другой стороны, несколько исследований не обнаружили влияния этих полей на хронобиологические параметры. В соответствии с текущим уровнем знаний, некоторые ранее предложенные гипотезы, в том числе гипотеза о ключевой роли нарушения секреции мелатонина в патогенезе заболеваний, вызванных электромагнитным полем, нуждаются в пересмотре.В данной статье рассматриваются данные о влиянии электрических, магнитных и электромагнитных полей на ритмы мелатонина и кортизола — двух основных маркеров циркадной системы, а также сна. Он также предоставляет основную информацию о характере, классификации, параметрах и источниках этих полей.

1. Введение

Одним из побочных эффектов работы любого электрического устройства является электромагнитное поле, возникающее рядом с его рабочим местом. Все организмы, включая человека, ежедневно подвергаются воздействию различных типов этого поля, характеризующегося различными физическими параметрами.Поэтому важно точно определить влияние электромагнитного поля на организмы. Все электрические устройства и линии передачи генерируют низкочастотное (обычно 50 или 60 Гц) поле, которое имеет квазистационарный характер, и две его составляющие — электрическое и магнитное поле — можно анализировать отдельно. Считается, что это поле оказывает потенциально негативное воздействие на организмы, хотя механизм его биологического действия остается неизвестным. С другой стороны, электронные устройства, такие как мобильные телефоны, телевизоры или радиопередатчики, излучают электромагнитное излучение с высокими частотами (от 300 МГц до 300 ГГц).Излучение высокой энергии этого типа вызывает тепловой эффект, который может повышать температуру тканей и органов, а также вызывать серьезные повреждения клеток. Международное агентство по исследованию рака (IARC) в 2002 году классифицировало чрезвычайно низкочастотное магнитное поле, создаваемое электрическими устройствами, как возможное канцерогенное для человека [1]. В 2011 году радиочастоты электромагнитных полей были квалифицированы МАИР и ВОЗ как потенциально повышающие риск развития злокачественной опухоли головного мозга [2].

Видимая часть электромагнитного излучения с относительно узкой полосой частот от 389 до 789 ТГц играет ключевую роль в регуляции суточных ритмов, влияя на активность супрахиазматического ядра через меланопсин-положительные ганглиозные клетки сетчатка [3]. Тем не менее, несколько отчетов предоставили доказательства того, что электрические и магнитные поля также влияют на циркадную систему. Было высказано предположение, что дефицит секреции мелатонина может быть ответственным за онкогенное действие электромагнитного поля [4].

Целью статьи был обзор данных о влиянии электрических, магнитных и электромагнитных полей на ритмы мелатонина и кортизола, двух основных маркеров циркадной системы, а также на сон. Мы также включили информацию о природе, физических параметрах, классификации и источниках полей, которая может быть полезна биологам и врачам.

2. Природа электрических, магнитных и электромагнитных сил

В физических науках электромагнитное поле — это состояние пространства, характеризующееся электродинамической природой сил, действующих на электрически заряженные объекты.В этом контексте электромагнитное поле можно рассматривать как состоящее из двух независимых компонентов [5]: (i) электрическое — представленное состоянием пространства, известным как электрическое поле, в котором кулоновские силы действуют на неподвижные электрически заряженные объекты, (ii) магнитное — представленное состоянием пространства, известным как магнитное поле, в котором силы Лоренца действуют на нестационарные (движущиеся) электрически заряженные объекты (представляющие электрические токи). Может быть интересно отметить, что согласно специальной теории относительность, электрическое и магнитное поля — это два аспекта одного и того же явления в зависимости от выбранной системы отсчета наблюдения — электрическое поле в одной системе отсчета может восприниматься как магнитное поле в другой системе отсчета.

В пределах своего воздействия электромагнитные поля могут воздействовать на физические объекты, включая живые организмы. Эффекты этого влияния зависят от многих факторов. Среди них наиболее важными являются [5] (i) напряженность поля — в случае электрического поля его напряженность выражается в вольтах на метр (В / м), а в случае магнитного поля (МП) — в интенсивность выражается в амперах на метр (А / м), (ii) расстояние до объекта выражается в метрах (м), (iii) частота излучаемой энергии — в случае полей, зависящих от времени, она выражается в герцах (Гц) , в то время как для полей, не зависящих от времени, их частота равна 0, (iv) поверхностная плотность мощности (удельная мощность), представляющая интенсивность излучаемой энергии (мощности) с площадью по всей этой излучаемой энергии, выраженная в ваттах на квадратный метр (Вт / м ² ).

Здесь стоит упомянуть, что напряженность магнитного поля выражается в амперах на метр (А / м) в соответствии со стандартами SI. Однако в литературе и научной практике очень часто вместо этого используется индукция магнитного поля, которая выражается в теслах (Тл). Эти величины — и — взаимосвязаны через магнитную проницаемость среды.

3. Электромагнитные поля в среде обитания живых организмов

Электромагнитное излучение и поля сопровождают живые организмы с самого начала жизни на Земле.Однако их нынешнюю интенсивность и повсеместность следует отнести, прежде всего, к человеческой деятельности — технологическим достижениям в современном машиностроении, связанным с разработкой и практическим использованием систем передачи электроэнергии, электрического оборудования и телекоммуникаций.

Источники электромагнитного излучения и полей можно разделить на естественные и неестественные. К естественным источникам относятся небесные тела, такие как звезды и магнитары, Земля и биологические процессы, связанные с потоком электрических импульсов в живых организмах (рис. 1).Электромагнитное излучение, которое достигает поверхности Земли из космоса в виде микроволнового фонового излучения, является следствием Большого взрыва и эволюции Вселенной в самые первые секунды ее существования. Этот тип излучения характеризуется распределением тепловой энергии как наиболее совершенное черное тело в природе и имеет почти идеальный планковский спектр при температуре около 2,7 К, в то время как максимум его поверхностной плотности мощности соответствует длине волны 272 ГГц [6 ]. Солнечное излучение, достигающее поверхности Земли, имеет относительно небольшую поверхностную плотность мощности около 3 мкм Вт / м ² [6] и состоит из отличительных полос частот, так называемых атмосферных окон, представляющих те полосы частот, которые не поглощаются атмосфера Земли.Их можно перечислить как (i) радиоокно — представленное длинами электромагнитных волн от 15 МГц до 300 ГГц, (ii) оптическое окно — представленное длинами электромагнитных волн от 150 ТГц до 1000 ТГц, (iii) микроволновое окно — представленное электромагнитными длинами волн от 23,1 ТГц до 37,5 ТГц. Магнитное поле Земли — еще одно естественное поле, исходящее из ядра планеты, которое простирается до обширного пространства, окружающего Землю, известного как магнитосфера. Важным источником сильных электромагнитных полей являются атмосферные разряды, известные как молния.Быстрые выбросы радиации, которые сопровождают эти природные явления, характеризуются высокой плотностью мощности и высокими частотами. В живых организмах электромагнитные поля возникают из-за передачи сигналов в нервной системе и из структур, автономно генерирующих электрические импульсы (например, сердца).

История неестественных источников электромагнитного излучения и полей относительно коротка и охватывает только последние сто лет. Неестественные источники электромагнитного излучения или полей относятся к двум группам.Первая группа включает ионизирующее излучение, характеризующееся относительно высокой энергией, которое может приводить к ионизации частиц вещества. Присутствие этого вида излучения имеет в первую очередь естественные причины (статистическая годовая доза облучения составляет около 2,4 мЗв). Однако неприродные источники ионизирующего излучения, такие как технические устройства, в которых используются различные радиоактивные изотопы, в настоящее время считаются наиболее важными проблемами в охране здоровья населения. Вторая группа — это неионизирующее излучение с энергией, которая слишком мала для ионизации частиц вещества.Обычными источниками этого вида излучения являются все средства, используемые для производства, передачи и использования электроэнергии (высоковольтные линии электропередач, подстанции, двигатели, генераторы, промышленные и бытовые приборы, домашняя электропроводка и т. Д.). Очень важные источники электромагнитного излучения включают телекоммуникационные системы (радио, телевидение, Интернет и Wi-Fi), а также медицинские устройства, используемые для диагностики или терапии.

Согласно Европейской комиссии, неионизирующее излучение можно разделить на несколько уровней [7]: (i) статические поля, (ii) поля крайне низкой частоты (поля СНЧ), (iii) поля промежуточной частоты (поля ПЧ), ( iv) радиочастотные поля (радиочастотные поля).Чтобы проиллюстрировать соображения авторов, типичные источники электромагнитных полей / излучения, влияющих на живые организмы и упомянутые выше, перечислены и описаны в таблице 1.

4.Влияние электрических, магнитных и электромагнитных полей на суточный ритм секреции мелатонина

Мелатонин является основным гормоном системы суточного ритма у всех позвоночных, включая человека [8]. Суточный ритм его секреции в шишковидной железе млекопитающих управляется супрахиазматическим ядром — центральным эндогенным осциллятором, непосредственно связанным с сетчаткой [8–10]. В физиологических условиях регуляторные механизмы обеспечивают правильное включение этого ритма в цикл свет-темнота и, следовательно, повышенная секреция мелатонина в ночное время может служить для всех клеток организма часами и календарем [8, 11, 12].Мелатонин играет ключевую роль в контроле многих физиологических процессов, происходящих в суточных или сезонных ритмах, таких как сон, обмен веществ и размножение [13]. Более того, мелатонин также участвует в регуляции иммунной системы [14], сердечно-сосудистой системы [15] и развития рака [13, 16, 17]. Это также очень мощный поглотитель свободных радикалов [18].

Следует отметить, что уровень секреции мелатонина заметно различается у разных людей, как у людей [19, 20], так и у животных [21, 22].Основываясь на измерениях мелатонина в моче, человеческая популяция может быть разделена на выделителей мелатонина с низким и высоким содержанием мелатонина [19, 20]. Исследование на овцах продемонстрировало, что индивидуальная изменчивость уровня мелатонина в плазме находится под строгим генетическим контролем и связана с массой шишковидной железы и секрецией мелатонина, но не с катаболизмом гормонов [21]. Индивидуальные дневные профили мелатонина плазмы хорошо воспроизводятся в последовательные дни, недели и месяцы как у людей, так и у животных [20, 22].Уровень ночной секреции мелатонина снижается с возрастом [23].

Несколько факторов, например, световое загрязнение в ночное время или перемещение по часовым поясам, могут привести к нарушению ритма секреции мелатонина и циркадной дезорганизации, что, несомненно, оказывает негативное влияние на различные аспекты здоровья [13, 14, 16, 24, 25].

Секреция мелатонина шишковидной железой обычно считается особенно чувствительной к воздействиям электрического, магнитного и электромагнитного поля.Влияние этих полей на активность пинеальной железы было проанализировано в эпидемиологических исследованиях [26–41] и экспериментальных исследованиях, проведенных с использованием различных моделей in vivo, [42–94] и in vitro, [95–100].

4.1. Эпидемиологические исследования

Эпидемиологические исследования предоставили интересные и очень важные данные о влиянии электромагнитных полей на мелатонин и его метаболит — 6-сульфатоксимелатонин — у людей. Многие из этих исследований касались эффектов чрезвычайно низкочастотного магнитного поля (ELF-MF), которое генерируется внешними линиями электропередачи высокого и среднего напряжения, внутренним источником электропитания и электрическими приборами [25].

Связь между воздействием магнитных полей с частотой 16,7 Гц и здоровьем человека интенсивно изучалась у железнодорожников [26, 101, 102]. Pfluger и Minder [26] сравнили, используя план повторных измерений, экскрецию 6-сульфатоксимелатонина с мочой у 108 швейцарских железнодорожников мужского пола между периодами отдыха и днями после начала работы на двигателях с электрическим приводом или выполнения других задач. Исследование показало, что экскреция 6-сульфатоксимелатонина с мочой была ниже в рабочие дни, чем в дни отдыха у водителей двигателей, подвергавшихся воздействию 16.Магнитное поле 7 Гц со средней напряженностью 20 мк Тл, но не среди других рабочих. Следует отметить, что эпидемиологические исследования швейцарских железнодорожников продемонстрировали значительно повышенную (на 0,9% на мк Т-год кумулятивного воздействия) смертность от лейкозов [101]. Статистические данные также предполагают связь между профессиональным воздействием магнитного поля с частотой 16,7 Гц и риском болезни Альцгеймера [102].

Люди широко подвергаются воздействию магнитных полей с частотой 50 Гц (в Европе) или 60 Гц (в Северной Америке), создаваемых источниками электропитания и электрическими устройствами, обычно используемыми в домах и на рабочих местах.Уменьшение экскреции 6-сульфатоксимелатонина с мочой наблюдалось у электриков, подвергавшихся воздействию магнитных полей с частотой 60 Гц [27–29]. Значительные изменения были отмечены после второго дня рабочей недели, и эффект воздействия магнитного поля был наиболее заметным у субъектов с низким уровнем освещенности на рабочем месте [28]. Кроме того, было продемонстрировано, что снижение экскреции 6-сульфатоксимелатонина произошло у рабочих, подвергшихся воздействию более двух часов и в трехфазной среде [29].У людей, работающих в однофазной среде, изменений не обнаружено. Слабое влияние профессионального воздействия низкоинтенсивного магнитного поля на экскрецию 6-сульфатоксимелатонина также наблюдалось у работающих женщин [30].

Davis et al. [31] предположили, что домашнее воздействие магнитного поля 60 Гц снижает активность пинеальной железы у женщин, в первую очередь у женщин, принимающих лекарства. Уровень экскреции 6-сульфатоксимелатонина был ниже у младенцев, содержащихся в инкубаторах, и повышался, когда их переводили в место, свободное от электрических устройств [103].Анализ, проведенный Юутилайненом и Кумлином [32], предполагает, что воздействие магнитного поля с частотой 50 Гц может усиливать эффекты воздействия ночного света на выработку мелатонина; однако исследование проводилось на относительно небольшой группе субъектов.

Следует подчеркнуть, что небольшое количество эпидемиологических исследований не выявило влияния воздействия КНЧ-МФ на секрецию мелатонина [33–37]. Gobba et al. [33] отметили схожие уровни экскреции 6-сульфатоксимелатонина в двух группах рабочих, подвергавшихся воздействию полей ≤0.2 мк Тл и> 0,2 мк Тл. Никакой связи между воздействием магнитного поля 60 Гц в жилых помещениях и экскрецией 6-сульфатоксимелатонина у взрослых в возрасте 50–81 лет не наблюдалось [34]. Touitou et al. [35] показали, что длительное воздействие КНЧ-МФ не изменяет уровень и суточную секрецию мелатонина. Эти данные предполагают, что магнитные поля не обладают кумулятивным действием на секрецию мелатонина у людей.

В отличие от ELF-MF, в эпидемиологических исследованиях гораздо меньше внимания уделялось влиянию электромагнитных полей промежуточного диапазона частот (от 300 Гц до <10 МГц) и радиочастотного диапазона (от 10 МГц до 300 ГГц).У женщин, проживающих рядом с передатчиками радио- и телевещания, изменений в экскреции 6-сульфатоксимелатонина с мочой не обнаружено [38]. Использование мобильного телефона более 25 минут в день снижает уровень секреции мелатонина [39]. Радиовещательные передатчики с коротковолновыми электромагнитными полями (6–22 МГц) снижали секрецию мелатонина на 10% [40]. Исследование, проведенное с участием 50 техников по обслуживанию электронного оборудования, подвергавшихся воздействию различных видов полей, выявило значительно более низкие уровни мелатонина в сыворотке крови по сравнению с контрольной группой [41].

4.2. Экспериментальные исследования на добровольцах

В отличие от эпидемиологических исследований, большинство исследований, проведенных на добровольцах, не выявили влияния КНЧ-МФ на уровни мелатонина и / или 6-сульфатоксимелатонина [42–51]. В исследовании Warman et al. [42], 2-часовое воздействие поля 50 Гц с интенсивностью 200–300 мк Тл не вызывало значительных изменений в повышении уровня мелатонина в ночное время. Точно так же воздействие на добровольцев в течение одной ночи полем 50 Гц с интенсивностью 20 мк Тл не влияло на уровень мелатонина в плазме [43].Selmaoui et al. [44] продемонстрировали, что острое ночное воздействие непрерывного или прерывистого 50 Гц линейно поляризованного магнитного поля силой 10 90 484 мк 90 485 Тл не влияет на секрецию мелатонина у человека. В серии экспериментов, проведенных Graham et al. [45–49], ночная секреция и метаболизм мелатонина не изменились у людей при воздействии КНЧ-МП с интенсивностью в пределах профессионального диапазона воздействия в течение одной или нескольких ночей. Никаких изменений в мелатонине слюны не было обнаружено после воздействия на добровольцев 16.Электромагнитное поле 7 Гц [50, 51]. В отличие от данных, представленных выше, Davis et al. [52] продемонстрировали, что воздействие магнитного поля от 0,5 до 1 90 484 мк 90 485 Тл, превышающего уровни окружающей среды в течение 5 ночей подряд, снижает выведение 6-сульфатоксимелатонина у женщин.

4.3. Экспериментальные исследования на животных

Большинство из экспериментов in vivo , посвященных влиянию воздействия магнитного поля на активность пинеальной железы, было проведено на лабораторных грызунах [53–85].

В исследованиях воздействия КНЧ-МФ были получены весьма изменчивые результаты. Непрерывное воздействие на крыс Sprague-Dawley магнитного поля 10 μ 90 485 Тл 50 Гц в течение 91 дня снижало уровень мелатонина в крови [53]. Однако в другом исследовании той же группы не удалось продемонстрировать стойкий эффект воздействия магнитного поля 100 μ 90 485 Тл 50 Гц на уровень мелатонина у крыс, поскольку не наблюдалось его снижения или отсутствия изменений [54]. Снижение активности пинеальной железы в ответ на КНЧ-МФ было отмечено также в нескольких других экспериментах, проведенных на лабораторных крысах [55–63] и джунгарских хомяках [64, 65].С другой стороны, повышенная экскреция 6-сульфатоксимелатонина наблюдалась у крыс Sprague-Dawley, подвергшихся воздействию магнитного поля с частотой 50 Гц и интенсивностью 100 мк 90 485 Тл в течение 24 часов [66]. Аналогичным образом Dyche et al. [67] продемонстрировали, что у крыс-самцов, подвергшихся воздействию магнитного поля 100 90 484 мк 90 485 Тл в течение 1 месяца, наблюдается несколько повышенная экскреция 6-сульфатоксимелатонина. Повышенная секреция мелатонина после воздействия слабого магнитного поля также была обнаружена у джунгарских хомяков Niehaus et al.[68]. В других исследованиях, проведенных на крысах и хомяках, изменений секреции мелатонина в ответ на магнитное поле с частотой 50/60 Гц не наблюдалось [69–77]. Об отсутствии влияния ELF-MF на активность пинеальной железы также сообщалось у мышей [78].

Исследования на грызунах предоставили интересные данные о влиянии радиочастотного диапазона электромагнитного поля на активность пинеальной железы. Воздействие на крыс электромагнитного поля с частотой 900 МГц и удельной адсорбцией 0.9 Вт · кг ⁻¹ (мобильный телефон), продолжительностью 2 часа в день и повторением в течение 45 дней привело к статистически значимому снижению содержания мелатонина в пинеальной железе [81]. Кроме того, поле с частотой 1800 МГц и мощностью 200 Вт · см ⁻² (2 часа в сутки в течение 32 дней; 0,5762 Вт · кг ⁻¹ ) нарушало ритм секреции мелатонина у крыс [82]. Однако в другом эксперименте животных подвергали аналогичному воздействию в течение 30 минут в день, 5 дней в неделю в течение 4 недель, и никаких изменений уровня мелатонина в сыворотке крови крыс не наблюдалось [83].Точно так же воздействие на джунгарских хомяков электромагнитным полем с частотами 383, 900 и 1800 МГц (80 мВт · кг ^-1 ) в течение 60 дней (24 часа в сутки) не приводило к изменениям секреции мелатонина. [84].

Исследования воздействия электрических и магнитных полей на негрызуны проводились лишь от случая к случаю [86–94]. Воздействие на молочный скот вертикального электрического поля 10 кВ / м и однородного горизонтального магнитного поля 30 90 484 мк 90 485 Тл в течение 28 дней не изменяло ночной уровень мелатонина в крови [86].Точно так же никаких изменений секреции мелатонина не наблюдалось в других экспериментах, проведенных на молочных коровах [87, 88] и ягнятах [89, 90]. Исследования американских пустельг показали, что длительное воздействие электромагнитных полей (60 Гц, 30 мк Тл, 10 кВ · м ^-1 ) вызывает изменения секреции мелатонина [91]. Магнитное поле увеличивало уровень мелатонина в шишковидной железе и сыворотке крови форели в ночное время [92].

4.4.

In vitro Исследования

In vitro исследования влияния электромагнитных полей на секрецию мелатонина были проведены на шишковидной железе джунгарских хомяков [95, 100] и крыс [96–99].Результаты экспериментов с шишковидной железой хомяка в культуре суперфузионных органов показали, что КНЧ-МФ с интенсивностью 86 мк Тл и частотой 16,67 или 50 Гц вызывают снижение секреции мелатонина, активируемое изопротеренолом [95]. Снижение стимулируемой изопротеренолом секреции мелатонина и активности арилалкиламино-N-ацетилтрансферазы также было обнаружено в исследованиях пинеалоцитов крыс после воздействия КНЧ-МФ [96, 97]. Напротив, Lewy et al. [98] отметили повышенную активность ферментов, синтезирующих мелатонин, в то время как Tripp et al.[99] не обнаружили изменений секреции мелатонина в пинеалоцитах крыс в ответ на КНЧ-МФ.

Влияние воздействия электромагнитного поля с частотой 1800 МГц на секрецию мелатонина шишковидной железой джунгарского хомячка было исследовано [100] на той же экспериментальной установке, которая использовалась в экспериментах с КНЧ-МФ [95]. Это исследование продемонстрировало, что как непрерывные, так и импульсные сигналы при определенном уровне адсорбции 800 мВт · кг ^-1 , продолжительностью семь часов, увеличивают уровень секреции мелатонина, стимулированной изопротеренолом [100].

5. Влияние электрических, магнитных и электромагнитных полей на суточный ритм секреции кортизола

Кортизол является важным стероидным гормоном, вырабатываемым надпочечниками. Подобно мелатонину, он демонстрирует постоянный и воспроизводимый суточный ритм в физиологических условиях [104–107]. Debono et al. [105] в исследовании 33 здоровых людей с 20-минутным интервалом профилирования кортизола в течение 24 часов показали, что концентрация кортизола достигает самого низкого уровня около полуночи.Затем он начал расти в 02: 00–03: 00, а пик пришелся примерно на 08:30. Затем уровень кортизола медленно снизился до надира. Максимальный уровень кортизола в крови человека составлял приблизительно 399 нмоль / л, в то время как надирный уровень кортизола был <50 нмоль / л. Как и многие другие физиологические процессы в организме, происходящие в суточных циклах, ритм секреции кортизола регулируется супрахиазматическим ядром, расположенным в гипоталамусе.

Кортизол регулирует чувство голода и аппетита, стресс, воспалительную реакцию и многие другие функции [108–110].Важность кортизола особенно очевидна, когда он становится недостаточным в состоянии, известном как надпочечниковая недостаточность [111]. Было высказано предположение, что кортизол действует как вторичный посредник между центральными и периферическими часами и может быть важным фактором синхронизации циркадных ритмов тела [111]. Изменения ритмической продукции и уровня кортизола приводят к значительным побочным эффектам [108, 112]. У детей с аутизмом часто наблюдаются большие различия в дневных моделях кортизола и значительное повышение уровня кортизола в слюне в ответ на несоциальный стрессор [113].

Люди и животные живут в среде с электромагнитными полями разного происхождения. Они подвергаются воздействию электромагнитного поля естественного происхождения, такого как магнитная сила Земли и искусственного происхождения, которое возникает в результате деятельности человека. Изменения магнитного поля Земли влияют на все живые существа на планете. Кроме того, электрические и магнитные поля, которые существуют везде, где генерируется или передается электричество, кажутся очень важными для подвергшихся воздействию организмов.

5.1. Экспериментальные исследования на животных

Результаты исследований влияния электромагнитного поля на секрецию кортизола у животных очень разнообразны. У морских свинок КНЧ-МП вызывало изменения уровня кортизола, которые зависели от частоты и интенсивности поля [114]. Воздействие на животных в течение 2 и 4 часов в день в течение 5 дней поля с частотой 50 Гц и 0,207 мк Т показало значительное снижение уровня кортизола [114]. Однако в группах, подвергнутых воздействию поля 5 Гц и 0.013 μ T, никаких значительных изменений кортизола через 2 или 4 часа воздействия не наблюдалось [114]. У швейцарских мышей, непрерывно подвергавшихся воздействию низкочастотного (50 Гц) поля в течение 350 дней, снижение уровня кортизола наблюдалось на 190 день эксперимента [115]. На 90-е и 350-е сутки воздействия значимых различий отмечено не было [115]. Повышение уровня кортизола наблюдалось у крыс, подвергавшихся воздействию однородных магнитных полей 10 ^-3 Тл и 10 ^-2 Тл по 1 часу каждый день в течение десяти дней [116].Воздействие на самок хомяков мобильных телефонов, работающих на частоте 950 МГц в течение короткого (10 дней, 3 часа ежедневно) и длительных (60 дней, 3 часа ежедневно) периодов, вызывало значительное повышение уровня кортизола по сравнению с контрольной группой [117].

Сообщалось также об отсутствии влияния электромагнитного поля на концентрацию кортизола. Burchard et al. [118] не показали изменений в концентрации кортизола, что могло быть связано с воздействием на дойных коров электрического и магнитного полей (вертикальное электрическое поле 10 кВ и горизонтальное магнитное поле 30 мТл).У овцематок также не сообщалось об эффекте воздействия магнитного поля 60 Гц в течение 43 недель на уровень кортизола в сыворотке [119]. Отсутствие влияния электромагнитного поля на концентрацию кортикостерона, независимо от характеристик и продолжительности воздействия, было обнаружено также в экспериментах на крысах [120, 121].

5.2. Исследования на людях

Исследования влияния магнитной силы Земли на человеческое тело показали, что уровни кортизола в сыворотке зависят от направления головы во время сна по отношению к Северному и Южному магнитным полюсам [122].Биологический эффект воздействия антропогенных электромагнитных полей на человека был предметом нескольких исследований [123–127]. Стоматология — одна из категорий профессий, в которых часто наблюдается повышенный уровень ELF-MF. Воздействие на стоматологов полей, излучаемых кавитронами, вызывало снижение уровня кортизола в сыворотке крови по сравнению с контрольной группой [123]. Низкочастотные магнитные поля применяются в физиотерапии (магнитотерапия и магнитостимуляция). Исследования длительного применения этих процедур предполагают регулирующее влияние магнитных полей на концентрацию кортизола [124].Однако следует подчеркнуть, что многочисленные исследования не обнаружили влияния магнитных полей 50/60 Гц (1–20 мк Тл) и радиочастотных электромагнитных полей на уровень кортизола, независимо от времени эксперимента, возраста или возраста. пол особей или время отбора проб [125–127].

6. Влияние электрических, магнитных и электромагнитных полей на сон

Суточные ритмы генерируются внутренней системой биологических часов, которые синхронизируются с 24-часовым днем ​​за счет факторов окружающей среды, в первую очередь цикла свет-темнота.Многие ритмы очевидны и легко распознаются, например, цикл сна и бодрствования, двигательная активность и пищевое поведение.

Цикл сна-бодрствования, вероятно, является основным выходным ритмом циркадных часов, потому что регуляция многих форм поведения и физиологической активности зависит от того, спит ли организм или бодрствует. Предполагается, что расстройства сна — часто встречающиеся клинические симптомы — частично связаны с воздействием электромагнитного поля. В последние годы появляется все больше экспериментальных и эпидемиологических данных о влиянии неионизирующих электромагнитных полей на физиологию мозга и сон [40, 128–144].

Сон — это эндогенный самостоятельный церебральный процесс. Можно измерить определенные и различимые фазы сна. Низкочастотная активность (<10 Гц) и частотная активность веретена сна (приблизительно 12-15 Гц) - это две тихие характеристики сна с небыстрым движением глаз (NREM), которые можно количественно оценить и использовать в качестве маркеров процессов регуляции сна [145]. Несколько экспериментов показали, что спектральная мощность электроэнцефалографии (ЭЭГ) в альфа (8–12 Гц) и веретено (12–14 Гц) частотах увеличивается как во время, так и после воздействия импульсно-модулированного радиочастотного поля [128–133].Недавно также наблюдалось увеличение дельта-мощности (<4,5 Гц) [129]. Mann и Röschke [134] сообщили о снижении скорости сна с быстрым движением глаз (REM) и изменениях спектральной мощности ЭЭГ во время REM-сна в ответ на высокочастотное электромагнитное поле, излучаемое цифровыми мобильными радиотелефонами. Regel et al. [130] провели исследование влияния воздействия радиочастотного электромагнитного поля путем изменения интенсивности сигнала в трех экспериментальных сессиях. Анализ ЭЭГ сна выявил дозозависимое увеличение мощности в частотном диапазоне веретена во время медленного сна.Это дало первые указания на дозозависимую связь между интенсивностью поля и его влиянием на физиологию мозга. Huber et al. [137] также продемонстрировали увеличение мощности в диапазоне частот быстрого шпинделя ЭЭГ во время воздействия импульсно-модулирующего радиочастотного поля, но не дозозависимым образом. Следует также подчеркнуть, что во многих исследованиях [135, 139–141] не удалось показать каких-либо эффектов воздействия радиочастотного поля на сон или ЭЭГ во сне.

Несмотря на несколько сообщений, показывающих влияние импульсно-модулированного радиочастотного электромагнитного поля на ЭЭГ во сне, механизм этих вызванных воздействием изменений до сих пор неясен.Кроме того, нет подтверждающих доказательств того, что этот эффект связан с такими последствиями для здоровья, как изменение качества сна [128–130, 136].

На сегодняшний день проведено несколько контролируемых лабораторных исследований ЭЭГ сна в низкочастотных электрических и магнитных полях. Åkerstedt et al. [143] провели двойное слепое плацебо-контролируемое исследование на 18 здоровых людях, чтобы изучить влияние магнитного поля 50 Гц на сон. Результаты показали, что эффективность сна, медленный сон и медленная активность, а также субъективная глубина сна были значительно снижены под воздействием СНЧ-МФ.Хотя эти результаты предполагают интерференцию низкочастотного поля, авторы подчеркивают, что эти изменения все еще находятся в пределах нормы. В двойном слепом лабораторном исследовании Graham et al. [144] исследовали влияние магнитного поля 60 Гц на сон во время непрерывного, прерывистого или фиктивного воздействия. Они продемонстрировали, что периодическое воздействие приводит к явному искажению сна и изменению архитектуры сна по сравнению с фиктивными условиями и непрерывным воздействием. Следует подчеркнуть, что напряженность поля в обоих упомянутых исследованиях [143, 144] была ниже той, которая используется для медицинских диагностических целей, таких как магнитно-резонансная томография.

Анализ эпидемиологических данных, касающихся качества сна и цикла мелатонина, собранных в течение десяти лет в районе коротковолновой (6–22 МГц) радиовещательной станции, предоставил доказательства того, что воздействие электромагнитного поля влияет только на людей, плохо спящих, и это может быть группой людей, чувствительных к такому воздействию [40]. Это явление было описано как гиперчувствительность к электромагнитным полям, EHS. Это также наблюдалось в нескольких других сообщениях [146, 147].

Хотя биологическое объяснение связи между воздействием радиочастотного электромагнитного поля и ухудшением качества сна не было идентифицировано, предполагается, что в этом процессе может быть задействовано подавление ночной секреции мелатонина [148].Два относительно недавних исследования предполагают связь между снижением секреции мелатонина в ночное время и увеличением использования мобильных телефонов, излучающих радиочастотное поле [39, 149]. Однако четыре перекрестных испытания [127, 141, 150, 151] не обнаружили корреляции между воздействием мобильного телефона и секрецией мелатонина. Гипотеза о связи между циклом мелатонина и воздействием электромагнитного поля требует дальнейшего изучения [152].

7. Выводы

Результаты исследований влияния электрических, магнитных и электромагнитных полей на секрецию мелатонина и кортизола, а также на сон во многом противоречивы.Неблагоприятные данные, связанные с влиянием этих физических факторов на секрецию обоих «циркадных» гормонов, были получены во всех группах исследований, включая эпидемиологические исследования, исследования на добровольцах и исследования на животных. Более того, исследования шишковидной железы грызунов in vitro, , также дали противоречивые результаты. Источники расхождений остаются неизвестными; однако такие факторы, как неправильная оценка уровня воздействия, влияние других факторов, таких как свет и лекарства, различия в фазах циркадного ритма во время воздействия и индивидуальная изменчивость чувствительности к электромагнитным полям, по-видимому, заслуживают особого внимания.Идея о том, что некоторые люди более чувствительны к электромагнитному полю, чем другие, из-за генетического фона и / или текущего состояния здоровья, кажется очень привлекательной и должна стать предметом дальнейших исследований. Следует отметить, что противоречивые результаты были получены и в исследованиях, посвященных другим эффектам электрических, магнитных и электромагнитных полей на организм, включая их опухолево-промотирующее действие [153–157].

Несмотря на расхождения в представленных результатах, КНЧ-СЧ и радиочастотное электромагнитное поле следует рассматривать как факторы, возможно влияющие на функцию циркадной системы, поскольку значительное количество исследований продемонстрировало изменения в секреции мелатонина и кортизола, а также во сне после экспозиция в этих областях.Из-за широко распространенного воздействия на людей и животных КНЧ-СЧ и радиочастотного электромагнитного поля исследования их биологических эффектов должны быть продолжены. Важным и до сих пор нерешенным вопросом является взаимосвязь между физическими характеристиками и биологическими эффектами полей, а также механизмами воздействия полей на циркадную систему.

В свете существующей литературы гипотеза, указывающая на нарушение секреции мелатонина, как одного из основных факторов, ответственных за канцерогенные эффекты электрических, магнитных или электромагнитных полей [158, 159], не подтверждается эпидемиологическими и экспериментальные данные.Следовательно, в настоящее время его следует рассматривать как отрицательно проверенный.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.

В чем разница между электрическим и магнитным полем?

Виктор де Шванберг / Библиотека научных фотографий

В чем, помимо происхождения, разница между магнитным полем и электрическим?

Адам Грей , Манчестер, Великобритания

Электрическое и магнитное поля являются составляющими электромагнитного поля.

Эти два компонента занимают разные плоскости относительно причины электромагнитного поля, например движущегося электрического заряда. Это единственное различие, а также то, является ли заряд, генерирующий поле, неподвижным или движущимся.

Брайан Поллард , Лонсестон, Корнуолл, Великобритания

Между электрическим и магнитным полями существует взаимосвязь: изменение одного поля вызывает изменение другого. Электромагнитная волна состоит из полей обоих типов, которые колеблются вперед и назад.

Связь между электрическим и магнитным полями — это то, что позволяет формировать электромагнитные волны, включая свет и тепло. Эти отношения имеют фундаментальное значение для работы Вселенной в ее нынешнем виде.

Помимо этих аспектов электромагнетизма, электрическое поле образуется между положительным и отрицательным потенциалами напряжения. Пример магнитного поля, который знаком большинству людей, создается извне между северным и южным магнитными полюсами стержневого магнита и продолжается внутри магнита между полюсами, образуя петлю.

Все магнитные поля образуют эти петли — свойство, обнаруженное английским ученым 19 века Майклом Фарадеем. Он использовал петли в предметах повседневного обихода, таких как электрические трансформаторы и двигатели.

Джейсон Дикер , Лонсестон, Тасмания, Австралия

И электрическое, и магнитное поля являются следствием притяжения и отталкивания электрических зарядов. Однако магнитный эффект вызывается движущимися электрическими зарядами, а электрическое поле — неподвижными зарядами.

Например, магнитное поле, наблюдаемое в простом стальном стержневом магните, является результатом орбитальных и вращающихся зарядов субатомных частиц.

Однако движение является относительным, поэтому человек, движущийся с линией зарядов, например, не будет воспринимать магнитное поле, которое будет воспринимать неподвижный человек рядом с движущимися зарядами.

Этот эффект полностью объясняется специальной теорией относительности Эйнштейна, которая появилась в 1905 году, почти через полвека после того, как шотландский физик Джеймс Клерк Максвелл объединил электричество и магнетизм в единую теорию электромагнетизма в 1860-х годах.

Хотя многие люди говорят, что релятивистские эффекты Эйнштейна можно увидеть только при высоких скоростях, таких как движение объектов в космосе, электроны в проводе, которые движутся как ток, создавая магнитную силу, перемещаются со скоростью около миллиметра в секунду, даже если электромагнитная волна в электрическом токе движется намного быстрее.

Чтобы ответить на этот вопрос или задать новый, напишите на [email protected].

Вопросы должны быть научными вопросами о повседневных явлениях, а вопросы и ответы должны быть краткими.Мы оставляем за собой право редактировать элементы для ясности и стиля. Пожалуйста, укажите почтовый адрес, номер телефона в дневное время и адрес электронной почты.

New Scientist Ltd сохраняет полный редакторский контроль над опубликованным контентом и оставляет за собой все права на повторное использование материалов вопросов и ответов, которые были отправлены читателями на любом носителе и в любом формате.
