Токи фуко. вихревые токи. описание

Практическое применение вихревых токов

Вихревые токи полезны в промышленности для рассеивания нежелательной энергии, например у поворотного кронштейна механического баланса, особенно если сила тока очень высокая. Магнит в конце опоры настраивает вихревые токи в металлической пластине, прикрепленной к концу кронштейна, скажем, ansys.

Схема: вихревые токи

Вихревые потоки, как учит физика, могут быть также использованы в качестве эффективного тормозного усилия в двигателях транзитного поезда. Электромагнитные приспособления и механизмы на поезде около рельсов специально настроены для создания вихревых токов. Благодаря движению тока, получается плавный спуск системы и поезд останавливается.

Закрученные токи вредны в измерительных трансформаторах и для человека. Металлический сердечник используется в трансформаторе, чтобы увеличить поток. К сожалению, вихревые токи, полученные в якоре или сердечнике, могут увеличить потери энергии. Построив металлическую сердцевину чередующихся слоев из проводящих и не проводящих энергию, материалов, размер индуцированных петель уменьшается, таким образом, уменьшая потери энергии. Шум, который производит трансформатор при работе, является следствием именно такого конструктивного решения.

Видео: вихревые токи Фуко

Еще один интересный использования вихревой волны – применение их в электросчетчиках или медицине. В нижней части каждого счетчика расположен тонкий алюминиевый диск, который всегда вращается. Это диск движется в магнитном поле, так что там всегда есть вихревых токи, цель которых замедлить движения диска. Благодаря этому датчик работает точно и без перепадов.

Это интересно: Программы для расчета заземления – обзор лучших — рассмотрим обстоятельно

Применение

Нашли вихревые токи применение в электромагнитной индукции. Они используются для того, чтобы тормозить вращающиеся массивные детали. Благодаря магнитоиндукционному торможению они также применяются, чтобы успокоить подвижные части электроизмерительных приборов, в частности, чтобы создать противодействующий момент и притормозить подвижную часть электросчетчиков.

Также используются они в магнитном тормозном диске на электрическом счетчике. В ряде случаев применяются в технологических операциях, которые невозможны без применения высоких частот. К примеру, при откачке воздуха из вакуумных приборов и баллонов с газом. Кроме того, они нужны, чтобы полностью обезгаживать арматуру в высокочастотном генераторе.

Примечания

1. Термин вихревой означает, что силовые линии тока замкнуты.
2. Индукционным называют электрический ток, создаваемый (наводимый) в проводнике за счет взаимодействия проводника с переменным во времени магнитным (электромагнитным) полем, а не за счет действия включенных в разрыв цепи источников тока и ЭДС (гальванических элементов и т.п.).
3. Часто используется термин токи во множественном числе, поскольку токи Фуко представляют собой электрический ток в объеме проводника, и в отличие от индукционного тока во вторичной обмотке трансформатора затруднительно указать единственную «электрическую цепь» для тока, единственную замкнутую траекторию движения электрических зарядов в толще проводника.
4. Строго говоря — под действием переменного электромагнитного поля
5. То есть обладающего большой площадью поперечного току сечения

Открытие вихревых токов

Вихревые электрические токи были открыты французским ученым Араго Д.Ф. Ученый экспериментировал с медным диском и стрелкой, которая была намагничена.

Она крутилась вокруг диска, в какой-то момент времени он начал повторять движения стрелки. Тогдашние ученые объяснение явлению не нашли – это странное движение назвали «явление Араго». Загадка ждала своего времени.

Через несколько лет вопросом заинтересовался Максвелл Фарадей, на тот момент, открывший свой знаменитый закон электромагнитной индукции.

Согласно закону, М. Фарадей выдвинул предположение, что движимое магнитное поле имеет влияние на атомную металлическую решетку медного проводника.

Электрический ток, возникший в результате направленного движения электронов, всегда создает магнитное поле по всему периметру проводника. Детально описал вихревые токи, опираясь на работы Араго и Фарадея – физик-экспериментатор Фуко, откуда они и получили свое второе название.

Какова природа вихревых токов?

Замкнутые циклические токи способны возникать в проводниках, в тех случаях, когда магнитное поле вокруг этих проводников не стабильно, то есть постоянно меняющееся во времени или динамично вращающееся.

Таким образом, сила вихревого тока прямо зависит от скорости изменения магнитного потока, пронзающего проводник. Известно, что электроны в проводнике двигаются линейно вследствие разницы потенциалов, таким образом электрический ток прямо направлен.

Токи Фуко проявляют себя иначе и замыкаются прямо в теле проводника, образуя вихреобразные цикличные контуры. Они способны взаимодействовать с магнитным полем, вследствие действия которого они и возникли. (рис 1)

Вихревые токи в проводнике

На рисунке можно хорошо рассмотреть, как интересующие нас токи увеличиваются при повышении уровня индукции (показаны пунктирными направляющими) в середине катушки, которая подключена к переменному току.

Исследуя вихревые токи Фуко русский ученый Ленц сделал вывод, что собственное магнитное поле этих токов не дает магнитному потоку, причиной коих они и являются, изменится. Характер направления силовых линий вихревого электрического тока совпадает с вектором направления индукционного тока.

Значение и применение

В момент движения тела в создаваемых магнитных полях токи Фуко являются причиной физического замедления тела в этих полях. Эта способность давно реализована в конструкции бытового электросчетчика. Суть заключается в том, что замедляется алюминиевый диск, вращающийся под действием магнита. (рис2)

Рисунок изображает диск счетчика электрической энергии, где сплошной стрелкой указано направление вращения самого диска, а пунктирными – вихревые потоки

Эти же взаимодействия помогли реализовать идею создания насоса для перекачки расплавленных металлов. Токи Фуко провоцируют возникновение скин — эффекта. В результате их действия КПД проводника уменьшается, поскольку посредине сечения проводника ток фактические отсутствует, а преобладает на его периферии.

Для уменьшения потерь электроэнергии, особенно при передаче на длительные дистанции, используют многоканальный кабель, каждая жила в котором имеет свою изоляцию. Вихревые токи, а именно индукционные печи, сконструированные на их основе, нашли широкое применение в металлургии.

Их использую для плавки металлов, их перекачивания и закалки поверхности. А также свойства вихревых токов используются для замедления и остановки металлического диска в индукционных тормозах. В современных вычислительных приборах и аппаратах токи Фуко способствуют замедлению движущихся частиц.

Применение на практике

Теперь о полезных сферах применения токов Фуко. Огромный вклад был внесен в металлургию изобретением индукционных сталеплавильных печей. Они устроены таким образом, что расплавляемую массу металла помещают внутри катушки, через которую протекает ток высокой частоты. Его магнитное поле наводит большие токи внутри металла до его полного плавления.

Примечание автора! Развитие индукционных печей значительно повысило экологичность производства металла и изменило представление о методах плавки. Я работаю на металлургическом комбинате, где десять лет назад запустили новый высокотехнологичный цех с такими установками, а спустя несколько лет после освоения нового оборудования был закрыт классический мартен. Это говорит о продуктивности такого способа нагрева металлов. Также используются вихревые токи для поверхностной закалки металла.

Наглядное применение на практике:

Кроме металлургии они используются на производстве электровакуумных приборов. Проблемой является полное удаление газов перед герметизацией колбы. С помощью токов Фуко электроды лампы разогревают до высоких температур, таким способом деактивируя газ.

В быту вы можете встретить кухонные индукционные плиты, на которых готовят пищу, благодаря как раз применению данного явления. Как видите, вихревые токи имеют свои плюсы и минусы.

Токи Фуко несут и пользу, и вред. В некоторых случаях их влияние влечёт за собой не электрические проблемы. Например, трубопровод, проложенный около кабельных линий, быстрее сгнивает без видимых сторонних причин. В то же время устройства индукционного нагрева довольно показали себя с хорошей стороны, тем более такой прибор для бытового использования можно собрать самому. Надеемся, теперь вы знаете, что такое вихревые токи Фуко, а также какое применение нашлось им на производстве и в быту.

Материалы по теме:

• Как сделать индукционный котел своими руками
• Зависимость сопротивления проводника от температуры
• Правило буравчика простыми словами

Возможные проблемы

Вихревые виды проводят энергию и рассеивают ее, выделяя джоулевую теплоту. Такая энергия ротора асинхронной двигательной установки готовится из фурромагнетиков и способствует нагреву сердечников.

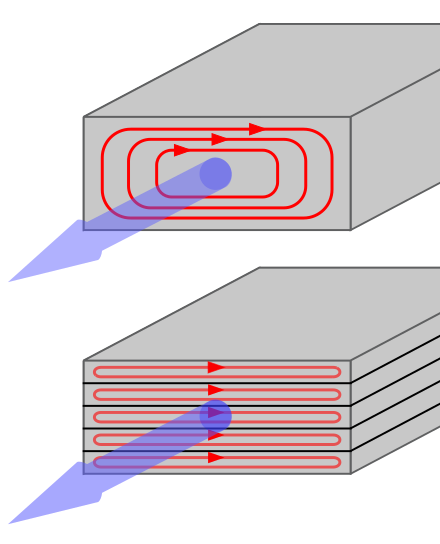

Чтобы бороться с подобным явлением, сердечники создаются из тонкой стали, покрываются изоляцией и устанавливаются поперек пластин. Если пластины имеют небольшую толщину, они обладают малой объемной плотностью. Благодаря ферритам и веществам, имеющим большое магнитосопротивление, сердечники делаются сплошными. Направление их ослабляет энергию внутри провода.

В результате он неравномерный. Это явление скин-эффекта или поверхностного эффекта, из-за которого внутренний проводник бесполезен, и в цепях, где есть большая частота, используются проводниковые трубки.

Обратите внимание! Скин-эффект применяется для того, чтобы разогревать поверхностный металл для металлической закалки. При этом закалка может быть проведена на любой глубине

Фуко являются индукционными токами, которые возникают в крупных проводниках сплошного типа. Обозначаются буквой ф. Они имеют свойство нагрева проводников. В результате чего они чаще используются в индукционного типа печах

Важно отметить, что способны генерировать магнитное поле. В этом механизм их работы

В некоторых случаях они полезны, в других нежелательны. В любом случае они используются во многих устройствах.

Принципы вихревых токов

Для детального изучения процессов можно рассмотреть действие полей при подключении к источнику типовой катушки индукции. Переменный ток в проводнике образует силовые линии поля. Напряженность создает разницу потенциалов в соседних петлях. Движение электронов формирует вихревые токи. Они движутся по траекториям наименьшего сопротивления, которое изменяется при наличии в изделиях примесей, трещин, полостей и других дефектов.

Закон Ома

Вихревые токи – это направленное движение электронов в проводнике. Поэтому рассматриваемые явления вполне могут быть описаны базовыми физическими формулами и определениями.

Сила тока рассчитывается по закону Ома:

I = (-1/R) * (dФ/dt), где:

• R – электрическое сопротивление;
• Ф – магнитный поток;
• dt – интервал времени.

Понятно, что для практических вычислений сложнее всего выяснить значение проводимости. Кроме отмеченных выше неравномерностей пути прохождения тока (различия проводника), траектория меняется под воздействием переменного поля.

Индуктивность

Следует подчеркнуть проницаемость проводника силовыми линиями электромагнитного поля. Такое воздействие при увеличении тока источника питания интенсифицирует вихревые эффекты в контрольном образце, установленном на небольшом расстоянии. Амплитуда наведенных токов и фаза определяются нагрузкой и проводимостью катушки индукции. Как и в предыдущем примере, разрывы и другие дефекты проводящего участка оказывают существенное влияние на рабочие электрические характеристики конструкции.

Магнитные поля

Зависимость от параметров материалов показана на рисунке. Цифрами отмечены:

1. пара или диамагнетики;
2. ферриты;
3. железо.

Как будут возникать токи в разных образцах при равных общих условиях

Дефектоскопия

Рассмотренные недостатки можно преобразовать в достоинства. По изменению вихревых токов определяют наличие дефектов при сканировании контрольных образцов. При создании измерительных приборов учитывают следующие факторы:

• проводимость определяет силу и путь прохождения токов;
• ровные поверхности исследовать проще;
• вихревые процессы активизируется при уменьшении рабочей области.

Обнаружение контура дефектоскопом

С учетом целевого назначения корректируют конструкцию и размещение датчиков. Как правило, катушку устанавливают ближе к месту измерения. Корректируют форму изделия для лучшего соответствия объекту обследования.

Уменьшение вихревых токов

Чтобы успешно бороться с негативными проявлениями вихревых эффектов в электроэнергетике и других областях, пользуются отмеченными особенностями. В частности, увеличивают сопротивление проводников добавлением кремниевых и других присадок. Наборы из пластин размещают параллельно вектору магнитного потока. Обеспечивают надежную изоляцию элементов конструкции.

Значение

Чем быстрее движется проводящее тело в поле, тем сильнее будут токи Фуко.

При воздействии на проводящее тело электромагнитом с переменным током, вихревые токи возрастают с увеличением частоты тока и его амплитуды. Направление вращения «вихря» определяется аналогичным параметром магнитного потока. Если последний возрастает, то есть скорость его изменения положительна (dФ / dt > 0), вихревые токи вращаются по часовой стрелке.

При убывании магнитного потока (dФ / dt сопротивление вызывающей их силе (правило Ленца). Эта плоскость составляет прямой угол с силовыми линиями индуцирующего поля.

При этом вихревые токи сами генерируют магнитное поле, направленное против вызывающего их внешнего (индуцирующего) магнитного поля. В этом и состоит механизм взаимодействия токов Фуко с индуктором, заставившее вращаться диск в опыте Араго.

Применение токов Фуко

Специалисты считают, что при применении токов Фуко они больше оказывают вредного воздействия, чем положительного. Но все же они нашли широкое применение в разных областях жизнедеятельности. Особенно это касается следующих сфер:

• металлургической промышленности;
• транспорта;
• вычислительной техники;
• электротехники.

На основе вихревых токов для металлургии производят агрегаты, которые позволяют транспортировать и закалять расплавленные металлы. В этой же промышленности широко используют индукционные печи. По своей производительности они гораздо превосходят аналогичные устройства, работа которых основана на других видах действия.

Кроме того, процессы плавления и закалки металлов возможны только с использованием этого явления. На транспорте при передвижении скоростных поездов на магнитных подушках используют тормозные системы, принцип работы которых основан на токах Фуко.

Такие аппараты отличаются высокой экономичностью и производительностью. В настоящее время физики во многих странах продолжают изучать и экспериментировать с этим явлением. В результате чего удается с каждым годом совершенствовать устройства и оборудования, работающие на принципе вихревых токов.

Вихревые токи: физический смысл, потери, поле, применение

В свою очередь, вихревые токи индуцируют собственные магнитные потоки, замыкающиеся в проводнике, которые в соответствии с правилом Ленца препятствуют изменению магнитного потока прибора или устройства, тем самым ослабляя его.

Рассмотрим процесс формирования вихревых токов в металлическом сердечнике, помещенном в магнитное поле катушки, по которой протекает переменный ток. Вокруг катушки формируется переменный магнитный поток, пересекающий сердечник.

В сердечнике также будет индуцироваться ЭДС, вызывающая в нем так называемые вихревые токи, которые нагревают сердечник. Поскольку сопротивление сердечника незначительно, то наводимые индукционные токи могут быть достаточно большими, что приведет к сильному нагреву сердечника.

Первые исследования в области изучения вихревых токов были проведены в 1824 г. французким физиком Д.Ф. Араго, который обнаружил их наличие в медном диске, находящемся на оси под обращающейся магнитной стрелкой.

Под воздействием вихревых токов диск оборачивался.

Первые подробные исследования вихревых токов были проведены французским исследователем Фуко, и впоследствии по его имени они и получили свое название.

Методы уменьшения вихревых токов

Мощность, расходуемая на нагрев электротехнических устройств электромагнитного типа, значительно снижает их КПД. Поэтому с целью уменьшения величины вихревых токов повышают сопротивление магнитопровода.

Для этого сердечники выполняют не сплошными, а набирают из отдельных тонких пластин (толщиной 0,1- 0,5 мм), покрытым слоем изоляционного материала.

Также при изготовлении сердечника в сырье вводят специальные добавки, увеличивающие его сопротивление.

Практическое применение токов Фуко

В некоторых случаях вихревые токи используют в полезных целях. К примеру, создание устройства магнитного тормоза диска электросчетчика. Оборачиваясь, диск пересекает магнитные линии магнита, в толщине диска формируется вихревые токи, которые создают свои магнитные потоки, препятствующие вращению диска, и вызывающие его торможение.

Полезное действие вихревые токи оказывают при индукционной плавке металлов.

Для этого тигель с металлом размещают в магнитное поле, которое своим воздействием индуцирует вихревые токи, расплавляющие металл, при этом тигель остается холодным.

Презентация на тему: » Вихревые токи ( токи Фуко) Ви хревые (токи Фуко), замкнутые индукционные токи в массивных проводниках, которые возникают под действием вихревого электрического.» — Транскрипт:

6

Вихревые токи ( токи Фуко) Ви хревые (токи Фуко), замкнутые индукционные токи в массивных проводниках, которые возникают под действием вихревого электрического поля, порождаемого переменным магнитным полем. Вихревые токи приводят к потерям электроэнергии на нагрев проводника, в котором они возникли; для уменьшения этих потерь магнитопроводы машин и аппаратов переменного тока изготовляют из изолированных стальных пластин.

8

Индукционные печи Это устройство позволяет быстро разогреть электропроводящее вещество. В веществе появляются вихревые токи. В индукционной печи не происходит передача тепла от одного тела к другому. Тепло выделяется в том веществе, которое следует нагреть

9

Электропечи камерные СНОЛ с полезным объёмом от 15 до 1000 литров предназначены для любых видов термообработки (нагрев, закалка, обжиг) в воздушной среде до температуры 1250°C. Индукционные печи

10

Спидометр Действие спидометра основано на появлении электрического тока во вращающемся алюминиевом диске, над которым находится магнит. Диск приводится во вращение от гибкого валя, соединенного с колесами автомобиля

11

Д инамический микрофон наиболее распространённый тип конструкции микрофона. Он представляет собой мембрану, соединённую с лёгкой катушкой индуктивности, которая помещена в сильное магнитное поле, создаваемое постоянным магнитом. Колебания давления воздуха (звук) воздействуют на мембрану и приводят в движение катушку. Динамический микрофон Когда катушка пересекает силовые линии магнитного поля, в ней наводится ЭДС индукции. ЭДС индукции пропорциональна как амплитуде колебаний мембраны, так и частоте колебаний. Динамический микрофон практически аналогичен по конструкции динамической головке (динамику, громкоговорителю).

12

Электродинамический микрофон состоит из сильного постоянного магнита 1, мембраны 2 из алюминиевой фольги и по­движной катушки 3. Концы обмотки катушки подключены к первичной обмотке трансформатора. Когда звуковые волны попадают на мембрану микрофона, она вместе с подвижной ка­тушкой перемещается вниз и вследствие пересечения магнитных линий в катушке индуктируется э. д. с. Под действием э. д. с. по первичной обмотке трансформатора протекает ток. При разрежении пространства вокруг мембраны она вместе с подвижной катушкой перемещается вверх, при этом в катушке также индуктируется э. д. с, которая создает ток, про­текающий в противоположном направлении. Возникающий в обмотке микрофона ток, изменяющийся по величине и направлению, пройдя через усилитель, поступает в громкоговоритель.

13

Считывание данных с магнитных карточек При введении карточки в автоматическое устройство магнитная полоска проходит мимо катушки датчика прибора. Здесь возникают колебания индукционного тока, которые содержат записанную на полоску информацию.

14

Электрический пастух Через провод пропускается ток, который проходит и через некоторую катушку.При касании животным провода ограды происходит кратковременное прерывание тока в катушке, и при изменении магнитного поля индуцируется напряжение между землей и проводом ограды. животное получает лёгкий электрический удар.

15

Сварочный трансформатор

16

1в. Явление электромагнитной индукции. Закон Э/м индукции. Магнитный поток. 2в. Возникновение тока в движущихся проводниках. Явление самоиндукции. 3в. Вихревое поле. ( вторая серия опытов Фарадея) Индуктивность. стр

Токи Фуко

Определение 1

Токами Фуко или же вихревыми токами называют обладающие индукционной природой токи, которые возникают в массивных проводниках, находящихся в переменном магнитном поле.

Замкнутые цепи вихревых токов зарождаются в глубине самого проводника. Значение электросопротивления массивного проводника представляет из себя довольно малую величину, соответственно, токи Фуко могут приобретать большие значения.

Форма и свойства материала проводника, направление переменного магнитного поля и скорость изменения магнитного потока являются величинами, от которых зависит сила вихревых токов. Распределение токов Фуко в проводнике может быть крайне сложным.

Количество тепла, которое излучается за 1с токами Фуко пропорционально квадрату частоты изменения магнитного поля. Исходя из закона Ленца, можно заявить, что токи Фуко протекают по таким направлениям, чтобы своим воздействием устранить вызывающую их причину.

Таким образом, если проводник находится в движении в области магнитного поля, то он должен быть подвержен вызванному взаимодействием токов Фуко и магнитного поля сильному торможению.

Пример 1

Рассмотрим в качестве примера ситуацию с возникновением оков Фуко. Медный диск диаметром 5 см и толщиной 6мм падает в узком зазоре между полюсами электромагнита. Если электромагнит отключен, диск с высокой скоростью падает. Включим электромагнит. Поле должно быть довольно большим, около Т 0,5 Тл. Падение диска замедлится и будет похоже на движение в крайне вязкой среде.

Использование токов Фуко

Токи Фуко занимают важное место в процессе работы приводящегося в движение вращательного типа магнитным полем ротора асинхронного двигателя. Без них функционирование двигателя попросту будет невозможным

Токи Фуко применяют при демпфировании подвижных частей гальванометров, сейсмографов и целого списка иных устройств.

Так, на подвижную часть прибора устанавливается пластинка — проводник в виде сектора. Ее вводят в промежуток между полюсами сильного постоянного магнита. При движении пластинки, в ней возникают токи Фуко, что провоцирует торможение системы. Стоит учитывать, что торможение проявляется только в случае движения секторообразного проводника.

Соответственно, успокаивающий прибор такого рода не препятствует точному достижению системы состояния равновесия.

Внутри катушки распологают проводящее тело, в котором возникают разогревающие вещество до состояния плавления вихревые токи большой интенсивности. Так происходит плавление металлов в условиях вакуума, позволяющее получать материалы высокой чистоты.

При применении токов Фуко с целью обезгаживания производят прогрев внутренних металлических элементов вакуумных конструкций.

Проблемы, которые вызывают вихревые токи. Скин — эффект

Токи Фуко не всегда представляют собой полезное явление.

Определение 2

Вихревые токи — это токи проводимости, из-за чего они рассеивают часть энергии в виде джоулевой теплоты.

Такая энергия, к примеру, в роторе асинхронного двигателя, обычно изготавливаемого из ферромагнетиков, разогревает сердечники, чем ухудшает их характеристики. Чтобы избежать данного явления, сердечники производят в виде тонких пластин, которые отделяются тонкими слоями изолятора.

Пластины устанавливают таким образом, чтобы токи Фуко были направлены поперек них. В случае малой толщины пластин вихревые токи обладают небольшой объемной плотностью.

С появлением ферритов и веществ с большим магнитосопротивлением появилась возможность изготавливать сердечники сплошными.

Определение 3

Вихревые токи наводятся в проводниках, в которых протекают переменные токи. Причем токи Фуко всегда направлены таким образом, что ослабляют ток внутри провода и усиливают его около поверхности. Соответственно, изменяющийся с высокой частотой ток распределен по сечению провода неравномерно. Данное явление называется скин — эффектом (поверхностным эффектом).

По причине такого явления внутренняя часть проводника становится бесполезной и в цепях с большой частотой в качестве проводников применяют трубки.

Скин — эффект может быть использован для разогрева поверхностного слоя металла, что позволяет применять данное явление в процессе закалки металла.

Также стоит отметить, что, изменяя частоту поля, можно производить закалку на любой необходимой глубине.

Определение 4

RwR0=1+k43, при k

Свойства вихревых токов

Стоит отметить, что вихревая энергия не отличается от индукционной проводной. По направлению и силе Фуко зависит от металлического проводникового элемента, от того, в каком направлении идет переменный магнитный поток, какие имеет свойства металл и как изменяется магнитный поток. При этом токовое распределение очень сложное.

В проводниковых объектах, имеющих габаритные объемы, токи бывают большими, из-за чего значительно повышается температура тела.

Токовая энергия способна создавать нагревание проводника для индукционной печи и металлического плавления. Подобно другим индукционным разновидностям, Фуко взаимодействуют с первичным магнитным полем и тормозят индуктивное движение.

Физические свойства и определение токов Фуко

К вихревым токам относятся электрические токи, которые возникают под влиянием электромагнитной индукции, появляющейся в металлической или другой проводящей среде. Эта индукция появляется под воздействием изменяющегося магнитного потока.

В свою очередь вихревые токи способствуют появлению собственных магнитных потоков. В соответствии с законом Ленца, они оказывают противодействие магнитному потоку катушки и делают его слабее. Это приводит к нагреву сердечника и бесполезным тратам электрической энергии. Данный процесс можно рассмотреть подробнее на примере металлического сердечника. На него помещается катушка, с пропущенным переменным током. Вокруг катушки происходит образование переменного магнитного тока, пересекающего сердечник. Одновременно в нем наводится индуцированная электродвижущая сила, вызывающая, в свою очередь, вихревые токи. Их действие вызывает нагревание сердечника. При незначительном сопротивлении сердечника, наведенные токи могут иметь довольно большое значение и привести к существенному нагреву.
