Флюс что это для пайки: Флюс для пайки. Его свойства и применение.

Содержание

что это такое и для чего он нужен

Для пайки паяльником применяется припой, а чтобы припой хорошо растекался по поверхности соединяемых пайкой деталей, используют вещество, которое называется флюс. В зависимости от металла деталей и их размеров, крепости и герметичности пайки необходимо выбирать определенную марку припоя и флюса. Информация в таблицах поможет Вам подобрать необходимый припой и флюс для пайки.

Блок: 1/4 | Кол-во символов: 377
Источник: https://YDoma.info/tehnologii-remonta/kak-payat/kak-payat-pripoi-flyusy.html

Описание

Флюсы:

способствуют лучшему смачиванию припаиваемых деталей;
способствуют лучшему растеканию припоя по шву;
предохраняют нагретый при пайке металл от окисления.

Паяльный флюс не должен взаимодействовать с припоем, кроме флюсов для реактивно-флюсовой пайки. В зависимости от технологии, флюс может использоваться в виде жидкости, пасты или порошка. Существуют также паяльные пасты, содержащие частицы припоя вместе с флюсом; иногда трубка из припоя содержит внутри флюс-заполнитель. Остатки разных флюсов могут быть как диэлектриками, так и проводить электричество.

Примерами флюсов могут служить:

Блок: 2/7 | Кол-во символов: 611
Источник: https://ru.wikipedia.org/wiki/%D0%A4%D0%BB%D1%8E%D1%81_(%D0%BF%D0%B0%D0%B9%D0%BA%D0%B0)

Что такое флюс и его ключевые особенности

Не многие новички знают, что такое флюс и как его используют в процессе пайки. Это соединительная смесь. В её состав входят материалы, которые легко плавятся. Перед покупкой флюса необходимо обратить внимание на несколько факторов:

рабочая температура дополнительного состава;
вид металла, с которым предстоит работать;
температура, при которой начинается процесс пайки;
наличие дополнительных поверхностей, которые окружают место спайки;
наличие антикоррозийной плёнки на поверхности металла.

Существует два вида дополнительных составов, использующихся при пайке. Одни твёрдые и плавятся при высокой температуре. Другие мягкие и с ними можно начинать работать при низких температурах.

Предназначение

Чтобы работать с дополнительными веществами, необходимо знать для чего нужен флюс при пайке. Чтобы соединить контакты на плате, необходимо разогреть их до температуры свыше 500 градусов. Из-за этого можно повредить важные элементы платы. Чтобы не допустить окончательной поломки электроники, используются легкоплавкие составы, в которых преобладает свинец и олово. Они плавятся при температуре до 500 градусов и помогают соединить оборванные контакты.

Чтобы соединять лёгкие детали, достаточно использовать легкосплавный припой, с которым можно работать при минимальных температурах. Чтобы соединить большие детали, необходимо использовать твердые виды припоя.

Применение флюса

Перед тем как применять припой и флюс для пайки, необходимо обратить внимание на определённые характеристики:

устойчивость состава к коррозийным процессам;
рабочий размер соединительного шва;
прочность соединения;
температура плавки.

Очень часто в качестве припоя используют оловянный прут.

Как работает флюс — применение флюса для пайки SMD под микроскопом.

Хранение

Для простых ремонтных работ в домашних условиях достаточно приобрести тюбик с флюсом. Хранить его нужно в плотно закрытой емкости. Нельзя допускать, чтобы жидкий состав соприкасался с влагой. Также нельзя хранить легкоплавкие составы вблизи нагревательных приборов и открытого огня. Нельзя допускать чтобы температура в помещении, где хранится флюс, поднималась выше 25 градусов. Составы, которые хранились в упаковках с нарушенной герметичностью, желательно утилизировать и приобрести новый.

Блок: 2/6 | Кол-во символов: 2261
Источник: https://metalloy.ru/obrabotka/pajka/flyus

Разновидности припоев

Припой — это металлический пруток, используемый для заполнения стыков между двумя деталями. Он плавится и смешивается с основным металлом или вовсе выступает как основной металл. Может иметь различный диаметр. Изготавливается из олова, но с добавлением других металлов. Например, свинца цинка или меди. Может быть легкоплавким или тугоплавким.

Легкоплавкие

Легкоплавкие припои чаще всего используются при выполнении мелкой работы. Например, при пайке радиоаппаратуры. Также такой припой незаменим, если необходима пайка радиоэлектронных элементов. В составе чаще всего можно встретить сочетание олова с кадмием, висмутом, свинцом или цинком.

Исходя из названия, нетрудно догадаться, что такие припои легко плавятся. Чтобы их расплавить достаточно одного небольшого паяльника. Если вам нужен припой для работы с радиоэлектроникой, то выбирайте прутки с температурой плавления до 140 градусов.

Существуют и специальные припои для лужения плат. Температура их плавления не превышает 100 градусов. За счет таких свойств лужение проходит легче и быстрее. У припоев есть свои марки но на этом мы не будем заострять внимание. Это тема для отдельной статьи.

Скажем лишь, что при пайке современной аппаратуры рекомендуется использовать припой без свинца и с температурой плавления около 200 градусов. Это связано с особенностями зарубежной техники. Она изготавливается в соответствии со строгими экологическими нормами, согласно которым свинец при пайке выделяет вредные пары.

Тугоплавкие

Тугоплавкие припои — антипод легкоплавким. Температура их плавления начинается с отметки в 400 градусов. Такие припои используются в профессиональной промышленной сварке, где необходимо заварить большие детали. В составе тугоплавких припоев можно встретить много меди, серебра, никеля или магния. Они очень прочные и толстые, поэтому их не используются в домашней пайке. Такие припои раскрывают свой потенциал при сварке тугоплавких металлов. Например, чугуна или латуни.

Припой с флюсом

Существует отдельная категория припоев — это припой с флюсом внутри. Он же припой трубчатый. Представляет собой полый пруток, в сердцевине которого содержится флюс. Пруток плавится при пайке, позволяя флюсу выделяться и выполнять защитную функцию. Яркий пример — это припой Castolin 192 FBK с флюсом и припой Brazetec Comet 3476U.

Такие припои очень удобны в работе, поскольку выполняют сразу две функции: практическую и защитную. Не нужно тратить время на нанесение флюса и его выбор. Но вы должны понимать, что такие припои не обеспечивают достаточную защиту зоны пайки. Они лишь немного улучшают качество швов. Если вам необходим безупречный результат, то лучше использовать припой и флюс отдельно друг от друга. Как два разных материала.

А вот что такое флюс и зачем он нужен, вы узнаете дальше.

Блок: 2/5 | Кол-во символов: 2779
Источник: https://svarkaed.ru/rashodnye-materialy/flyus-i-svarochnaya-provoloka/chto-takoe-pripoj-s-flyusom-i-kak-ego-ispolzovat.html

Нейтральные вещества

К нейтральным флюсам можно отнести канифоль, использовать которую рекомендуется при пайке мелких радиотехнических компонентов и микросхем.

Этот популярный реагент нужен для того, чтобы паять разнородные по структуре детали из меди и её сплавов при сравнительно невысоких температурах нагрева места стыка (не более 450-ти градусов). Причём проведение этой операции допустимо даже при наличии на поверхности заготовок тонких оксидных плёнок.

Благодаря малой активности флюсы на основе канифоли обеспечивают защищённость изделий от коррозии и пользуются в связи с этим повышенным спросом.

При приготовлении рабочего состава в растолчённую до порошкообразного состояния канифоль добавляются спирт, глицерин или скипидар, что способствует улучшению качественных показателей смеси.

Продаются нейтральные флюс-гели, которые нужны для бессвинцовой пайки микросхем. Их удобно наносить специальным шприцем-дозатором.

Блок: 3/6 | Кол-во символов: 929
Источник: https://svaring.com/soldering/flus/primenenie-dlja-pajki

Флюс для пайки паяльником

Флюс это вспомогательное вещество, необходимое для освобождения поверхностей спаиваемых деталей от окислов и лучшему растеканию припоя по поверхности металла при пайке. Без применения флюса выполнить паяльником качественную пайку практически не возможно.

При приготовлении наиболее популярных флюсов для пайки электрическим паяльником, применяется канифоль. Ее получают из древесины деревьев хвойных пород, в основном сосны. При температуре около 50°С канифоль размягчается, а при 250°С начинает кипеть.

Канифоль не устойчива к воздействию атмосферной влаги – гидролизуется. Она состоит на 85-90% из абиетиновой кислоты. Если не удалить остатки канифоли после пайки то происходит окисление места пайки. Многие этого не знают и считают, что канифоль для металла безвредна. Кроме того, впитывая воду из атмосферы, канифоль увеличивает свою проводимость и может нарушать работу электронных устройств, особенно высоковольтных их цепей.

Обзор различных флюсов для пайки

Канифоль. Различают канифоль по количеству в ней жирных кислот, чем темнее — тем больше кислот в составе. Хоть и является неактивным флюсом, но учитывая наличие кислот в составе, остатки канифоли лучше удалять с пайки. Является самым популярным и доступным материалом. К недостаткам можно отнести выделение большого количества дыма при пайке и быстрое покрытие копотью жала паяльника. Твердую канифоль тяжело использовать при пайке, поэтому ей лудят паяльники и провода, а для соединения радиоэлементов лучше применять жидкую канифоль в спирту.
Паяльная кислота. Состав данного флюса включает в себя сильные кислоты — ортофосфорную или соляную и хлористого цинка, который может достигать 50% в растворе. Доступный и дешевый материал, разъедающий все жировые пленки и позволяющий спаивать почти любые виды металлов. Но кислота очень токсична, поэтому работы следует проводить вне жилых помещений с применением индивидуальных средств защиты. Помимо этого, является неплохим проводником электричества, даже малейший остаток на соединении разъест дорожки платы, поэтому ее лучше не использовать совсем.
Бура. Является солью борной кислоты и представлена в виде порошка. Для получения жидкого флюса ее смешивают с борной кислотой и водой. Работает при очень высоких температурах, поэтому ее можно применять при работах со строительным феном. Бура — активный флюс, поэтому необходимо тщательно смывать остатки.
Паяльный жир. В зависимости от состава может быть как нейтральным, так и активным. Состоит из канифоли, вазелина, парафина, хлоридов цинка и аммония. Очень хорошо показывает себя при очищении сильно загрязненных поверхностей, поскольку парафин в составе вытягивает всю грязь от места пайки. Медленно испаряется, почти не дает нагара, но остатки долго испаряются.
ЛТИ 120. Состав представлен канифолью (20%), этиловым спиртом (95%) и вспомогательными добавками, такими как триэтаноламин (2%) и диэтиламин солянокислый (3−5%). Обладает низкой стоимостью, не проводит электрический ток, что позволяет использовать этот флюс для пайки радиодеталей. В комплекте часто идет удобная кисточка, которой легко наносить материал на место пайки. К некоторым недостаткам можно отнести быстрое испарение и потенциальную токсичность.
СКФ. Спирто-канифольный флюс состоит из этилового спирта (60−80%) и сосновой канифоли (20−40%). Неактивный материал, который можно изготовить самостоятельно, добавив в спирт измельченную канифоль. Слабо коптит, удобен в нанесении. К недостатку относят быстрое высыхание по причине испарения спирта, поэтому хранить его следует в плотно закрытой таре.
Оксидал. Применяется для чистки жала паяльника, а также пайки сильно окисленных и загрязненных медных проводов.

Вышеперечисленные материалы являются самыми доступными и популярными. Кроме них существуют специальные флюсы в виде гелей, но они обладают очень высокой стоимостью и вряд ли потребуются в любительском радиоделе.

Блок: 4/5 | Кол-во символов: 2933
Источник: https://instrument.guru/elektronika/pravila-primeneniya-flyusov-dlya-pajki-mikroshem.html

Хранение

Хранят подобные вещества в закрытых герметичных емкостях в местах, недоступных маленьким детям и домашним животным. Не следует хранить их вместе с продуктами питания, лекарственными препаратами, семенами сельскохозяйственных культур. Желательно для таких веществ предназначить строго определенный шкафчик или ящик.

Блок: 4/9 | Кол-во символов: 322
Источник: https://amperof.ru/instrument/flyus-dlya-pajki.html

Паяльные пасты (тиноль) для пайки

Паяльная паста (тиноль) представляет собой композицию из припоя и флюса. Паста не заменима при пайке паяльником в труднодоступных местах, и при монтаже бескорпусных радиодеталей. Паста наносится лопаткой в нужном количестве на место пайки и затем прогревается электрическим паяльником. Получается красивая и качественная пайка. Особенно удобно ее применение при отсутствии опыта работы с паяльником.

Пасту можно изготовить самостоятельно. Для этого нужно выбрать марку припоя, подходящего для пайки требуемого металла. Далее напильником с крупной насечкой напилить из прутка опилок. Затем в подобранный из таблицы жидкий флюс для пайки добавлять, перемешивая опилки до получения состава пастообразного состояния. Хранить пасту нужно в герметичной упаковке. Срок хранения пасты не более полгода, так как опилки припоя со временем окисляются.

Блок: 4/4 | Кол-во символов: 880
Источник: https://YDoma.info/tehnologii-remonta/kak-payat/kak-payat-pripoi-flyusy.html

Порядок применения

Перед тем как начинать пайку флюсом, необходимо разобраться с тем, как его применять. Процесс применения будет зависеть от того, какая разновидность легкоплавкого состава применяется:

При использовании твёрдых припоев (оловянный прут) требуется окунуть паяльник в тело реагента и зацепить небольшое количество припоя.
Если используется жидкая готовая смесь, её можно наносить с помощью кисточки.
При работе с пастой требуется наносить её на место соединения палочкой, зубочисткой.

Также нельзя забывать про зачистку поверхности от окисления.

Весь процесс применения легкоплавкого вещества можно разделить на несколько этапов:

Изначально поверхности зачищаются.
После зачистки наносится слой флюса.
С помощью паяльной станции разогревается соединяющий состав и детали.

Далее необходимо дождаться застывания шва и дополнительно обработать его.

Без специального состава соединить контакты не получится. Опытные мастера предлагают новичкам выполнить работу без флюса и посмотреть результат —работа займет гораздо больше времени, шок быстро отвалится. Наилучшим дополнительным материалом для спайки считается чистое олово. Однако это не дешёвый металл и его используют в соединении со свинцом.

Методика пайки паяльным флюсом

Блок: 5/6 | Кол-во символов: 1226
Источник: https://metalloy.ru/obrabotka/pajka/flyus

Вместо заключения

Как вы теперь знаете, припои и флюсы применяемые при пайке могут быть предназначены для различных работ. Одни подходят для мелкого ремонта, а вторые раскрывают свой потенциал при профессиональной сварке. Поэтому при выборе припоев и флюсов обращайте внимание именно на тип работ, который собираетесь проводить. Это во многом облегчит вам задачу.

Может быть, вы уже использовали припои и флюсы в практике? Расскажите о своем опыте в комментариях ниже. Желаем удачи в работе!

Блок: 5/5 | Кол-во символов: 491
Источник: https://svarkaed.ru/rashodnye-materialy/flyus-i-svarochnaya-provoloka/chto-takoe-pripoj-s-flyusom-i-kak-ego-ispolzovat.html

Самостоятельное приготовление

Приготовить рабочий флюс для пайки на основе канифоли можно самостоятельно. Для этого достаточно раздробить и растереть её в порошок, а затем засыпать полученный состав в ёмкость и сразу же залить небольшим количеством технического спирта.

Соотношение используемых при подготовке флюса компонентов должно составлять три к пяти. После тщательного встряхивания приготавливаемой смеси следует оставить её на пару дней и не трогать до тех пор, пока канифоль окончательно не растворится в спирте.

Самой подходящей ёмкостью под жидкий флюс является обычный пузырёк из-под лака, в крышке которого уже имеется встроенная кисточка. Непосредственно перед использованием рекомендуется тщательно отмыть бывшую в употреблении бутылочку от следов лака.

Довольно часто специалистами применяется ещё одна близкая к флюсам разновидность активных добавок, называемая паяльным жиром. Этот реагент принято относить к условно нейтральным составам. Они нужны, чтобы несколько улучшить условия пайки металлических соединений.

Следует напомнить, что прежде чем покупать какую-либо марку флюса, нужно изучить инструкцию к ней, и понять, для чего конкретно она предназначается.

Только в этом случае получится сделать качественное паяльное соединение.

Блок: 6/6 | Кол-во символов: 1256
Источник: https://svaring.com/soldering/flus/primenenie-dlja-pajki

Какой же должен быть идеальный флюс?

Активность должна быть такая что бы её хватало для всех типов паек. Безопасность остатков при этом не должна причинять никаких проблем.

Как видно из таблицы флюса, которым можно было бы паять и алюминий и печатные платы просто нет. Но есть несколько флюсов, которые имеют значительно более широкий диапазон и при этом имеют безопасные остатки. Это ЛТИ-120 и его аналоги. Есть у них и различия. Для менее теплоёмких деталей лучше подойдёт ЛТИ-120, но ему трудней будет паять более теплоёмкие детали — он быстрее испаряется. А ЛТИ-120 LUX наоборот при пайке мелких деталей вода в его составе может не значительно подтормаживать а при пайке больших деталей она даст явные преимущества. Канифоль гель Актив будет одинаково хорош для всех видов паек — он не содержит ни воду, ни быстро испаряющихся компонентов. Т. е. эти флюсы могут выполнять роль универсалов.

Для пайки металлических деталей всех размеров лучше подойдёт Ортофосфорная кислота. Не далеко от неё отстаёт и паяльная кислота с чуть более спорными характеристиками опасности остатков. Чистую пайку металлических деталей даст флюс ФИМ. Но если Вы смирились с тем, что надо отмывать пайки и большие размеры паять не собираетесь, то флюс «Глицерин гидразин» Ваш выбор. Он позволит спаять и мелкие радиодетали и средних размеров металлические конструкции с никелевым покрытием.

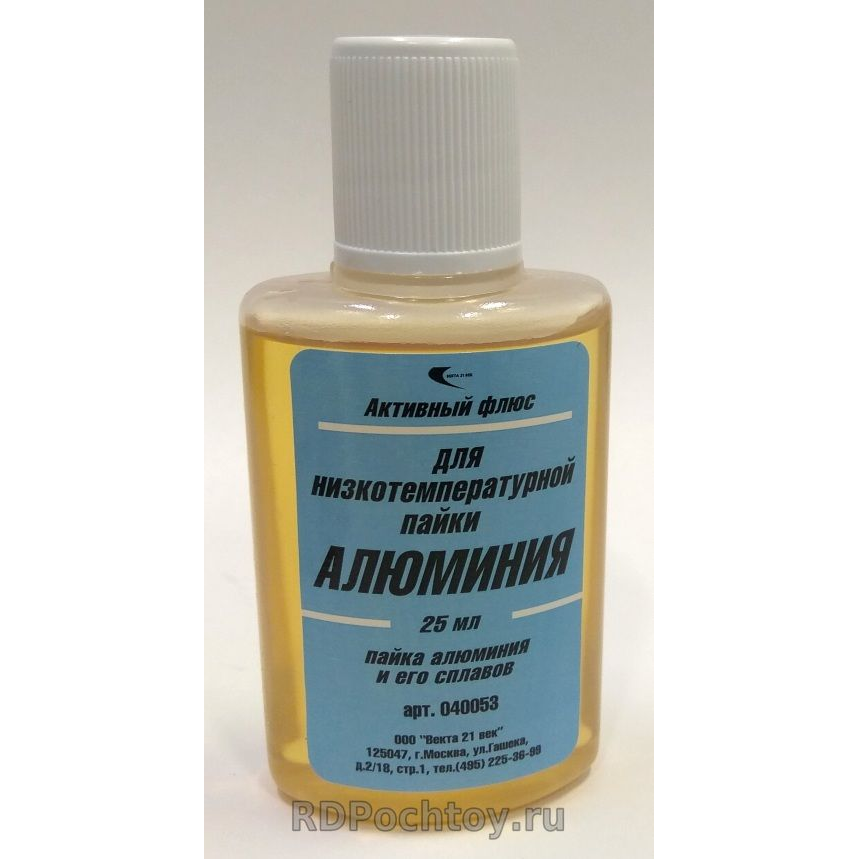

Для пайки алюминия Ф-64 остаётся не досягаемым фаворитом. Однако маленькие пайки могут быть чисто выполнены и куда менее активным Ф-34.

Классическая «Флюс паста» даёт прекрасные результаты при пайке радиодеталей, и может помочь при пайке разъёмов с различными покрытиями. «Канифоль гель» делая то же самое обладает высокой липкостью позволяя предварительно приклеивать не большие детали на себя.

Жидкая канифоль и канифоль прекрасно подходят для пайки не больших залуженных деталей на печатную плату. Кроме того они используются для залуживания.

Блок: 6/6 | Кол-во символов: 1909
Источник: https://radiomir96.ru/stati/vyibiraem_flyus_dlya_payki

Видео

Блок: 9/9 | Кол-во символов: 5
Источник: https://amperof.ru/instrument/flyus-dlya-pajki.html

Кол-во блоков: 28 | Общее кол-во символов: 26150
Количество использованных доноров: 8
Информация по каждому донору:

https://svarkaed.ru/rashodnye-materialy/flyus-i-svarochnaya-provoloka/chto-takoe-pripoj-s-flyusom-i-kak-ego-ispolzovat.html: использовано 3 блоков из 5, кол-во символов 4238 (16%)
https://svaring. com/soldering/flus/primenenie-dlja-pajki: использовано 2 блоков из 6, кол-во символов 2185 (8%)
https://metalloy.ru/obrabotka/pajka/flyus: использовано 3 блоков из 6, кол-во символов 4997 (19%)
https://ru.wikipedia.org/wiki/%D0%A4%D0%BB%D1%8E%D1%81_(%D0%BF%D0%B0%D0%B9%D0%BA%D0%B0): использовано 3 блоков из 7, кол-во символов 1514 (6%)
https://amperof.ru/instrument/flyus-dlya-pajki.html: использовано 3 блоков из 9, кол-во символов 764 (3%)
https://instrument.guru/elektronika/pravila-primeneniya-flyusov-dlya-pajki-mikroshem.html: использовано 1 блоков из 5, кол-во символов 2933 (11%)
https://radiomir96.ru/stati/vyibiraem_flyus_dlya_payki: использовано 4 блоков из 6, кол-во символов 5841 (22%)
https://YDoma.info/tehnologii-remonta/kak-payat/kak-payat-pripoi-flyusy.html: использовано 3 блоков из 4, кол-во символов 3678 (14%)

Пайка для начинающих / Хабр

Мои отношения с радио- и микроэлектроникой можно описать прекрасным анекдотом про Льва Толстого, который любил играть на балалайке, но не умел. Порой пишет очередную главу Войны и Мира, а сам думает «тренди-бренди тренди-бренди…». После курсов электротехники и микроэлектроники в любимом МАИ, плюс бесконечные объяснения брата, которые я забываю практически сразу, в принципе, удается собирать несложные схемы и даже придумывать свои, благо сейчас, если неохота возиться с аналоговыми сигналами, усилениями, наводками и т.д. можно подыскать готовую микро-сборку и остаться в более-менее понятном мире цифровой микроэлектроники.

К делу. Сегодня речь пойдет о пайке. Знаю, что многих новичков, желающих поиграться с микроконтроллерами, это отпугивает. Но, во-первых, можно воспользоваться макетными платами, где просто втыкаешь детали в панель, без даже намека на пайку, как в конструкторе.

Так можно собрать весьма кучерявое устройство.

Но иногда хочется таки сделать законченное устройство. Опять-таки, не обязательно «травить» плату. Если деталей немного, то можно использовать монтажную плату без дорожек (я использовал такую для загрузчика GMC-4).

Но вот паять таки придется. Вопрос как? Особенно, если вы этого никогда раньше не делали. Я, возможно, открою Америку, но буквально несколько дней назад я сам для себя открыл волшебный мир пайки без особого геморроя.

До сего времени мое понимание сути процесса ручной пайки было следующим. Берется паяльник (желательно с жалом не в форме шила, а с небольшим уплощением, типа лопаточки), припой и канифоль. Для запайки пятачка, ты берешь капельку припоя на паяльник, макаешь паяльник в канифоль, происходит «пшшшшш», и пока он идет, ты быстро-быстро касаешься паяльником места пайки (деталь, конечно, должна быть уже вставлена), и после нескольких мгновений разогрева припой должен каким-то волшебным образом переходить на место пайки.

Увы, у меня такой метод работал очень плохо, практически не работал. Детали нагревались, но припой никуда с паяльника не переходил. Очевидно, что проблема была в катализаторе, то есть канифоли. Того «пшшшшш», что я делал, опуская конец паяльник в канифоль, явно не хватало, чтобы «запустить» процесс пайки. Пока ты тащишь паяльник к месту пайки, вся почти канифоль успевает сгореть. Именно поэтому, кстати, мне была совершенно непонятна природа припоя, внутри которого уже содержится флюс (какой-то вид катализатора, типа канифоли). Все равно, в момент набирания припоя на паяльник весь флюс успевает сгореть.

Экспериментальным путем я нашел несколько путей улучшить процесс:

Лудить места пайки заранее. Реально, при пайке деликатных вещей, типа

микросхем это крайне непрактично. Тем более, обычно, их ножки уже

луженые.

Крошить канифоль прямо на место пайки. Аккуратно кладешь кристаллик канифоли прямо на место пайки, и тогда «пшшшшш» происходит прямо там, что позволяет припою нормально переходить с паяльника. Увы, после такой пайки плата вся обгажена черными заплесами горелой канифоли. Хотя она и изолятор, но порой не видно дефектов пайки.Поэтому плату надо мыть, а это отдельный геморрой. Да и само выкрашивание делает пайку крайне медленной. Так я паял Maximite.

Использовать жидкой флюс. По аналогии с выкрашиваем канифоли, можно аккуратно палочкой класть капельку жидкого флюса (обычно, он гораздо «сильнее» канифоли), и тогда будет активный «пшшшшш», и пайка произойдет. Увы, тут тоже есть проблемы. Не все жидкие флюсы являются изоляторами, и плату тоже надо мыть, например, ацетоном. А те, что являются изоляторами все равно остаются на плате, растекаются и могут мешать последующей внешней «прозвонке». Выход — мыть.

Итак, мы почти уже у цели. Я так подробно все пишу, так как, честно, для меня это было прорыв. Как я случайно открыл, все, что нужно для пайки несложных компонент — это паяльник, самый обычный с жалом в виде шила:

и припой c флюсом внутри:

ВСЕ!

Все дело в процессе. Делать надо так:

Деталь вставляется в плату и должна быть закреплена (у вас не будет второй руки, чтобы держать).

В одну руку берется паяльник, в другую — проволочка припоя (удобно, если он в специальном диспенсере, как на картинке).

Припой на паяльник брать НЕ НАДО.

Касаетесь кончиком паяльника места пайки и греете его. Обычно, это секунды 3-4.

Затем, не убирая паяльника, второй рукой касаетесь кончиком проволочки припоя с флюсом места пайки. В реальности, в этом месте соприкасаются сразу все три части: элемент пайки и его отверстие на плате, паяльник и припой. Через секунду происходит «пшшшшш», кончик проволочки припоя плавится (и из него вытекает немного флюса) и необходимое его количество переходит на место пайки. После секунды можно убирать паяльник с припоем и подуть.

Ключевой момент тут, как вы уже поняли, это подача припоя и флюса прямо на место пайки. А «встроенный» в припой флюс дает его необходимое минимальное количество, сводя засирание платы к минимуму.

Ясное дело, что время ожидания на каждой фазе требует хотя бы минимальной практики, но не более того. Уверен, что любой новичок по такой методике сам запаяет Maximite за час.

Напомню основные признаки хорошей пайки:

Много припоя еще не значит качественного контакта. Капелька припоя на месте контакта должна закрывать его со всех сторон, не имея рытвин, но не быть чрезмерно огромной бульбой.

По цвету пайка должна быть ближе к блестящей, а не к матовой.

Если плата двухсторонняя, и отверстия неметаллизированные, надо пропаять по указанной технологии с обоих сторон.

Стоит заметить, что все выше сказанное относится к пайке элементов, которые вставляются в отверстия на плате. Для пайки планарных деталей процесс немного более сложен, но реален. Планарные элементы занимают меньше места, но требуют более точного расположения «пятачков» для них.

Планарные элементы (конечно, не самые маленькие) даже проще для пайки в некотором роде, хотя для самодельных устройств уже придется травить плату, так как на макетной плате особого удобства от использования планарных элементов не будет.

Итак, небольшой, почти теоретический бонус про пайку планарных элементов. Это могут быть микросхемы, транзисторы, резисторы, емкости и т.д. Повторюсь, в домашних условиях есть объективные ограничения на размер элементов, которых можно запаять обычным паяльником. Ниже я приведу список того, что лично я паял обычным паяльником-шилом на 220В.

Для пайки планарного элемента уже не получится использовать припой на ходу, так как его может «сойти» слишком много, «залив» сразу несколько ножек. Поэтому надо предварительно в некотором роде залудить пятачки, куда планируется поставить компонент. Тут, увы, уже не обойтись без жидкого флюса (по крайне мене у меня не получилось).

Фаза 1

Капаете немного жидкого флюса на пятачек (или пятачки), берете на паяльник совсем немного припоя (можно без флюса). Для планарных элементов припоя вообще надо очень мало. Затем легонько касаетесь концом паяльника каждого пятачка. На него должно сойти немного припоя. Больше чем надо, каждый пятачек «не возьмет».

Фаза 2

Берете элемент пинцетом. Во-первых, так удобнее, во-вторых пинцет будет отводить тепло, что очень важно для планарных элементов. Пристраиваете элемент на место пайки, держа его пинцетом. Если это микросхема, то надо держать за ту ножку, которую паяете. Для микросхем теплоотвод особенно важен, поэтому можно использовать два пинцета. Одним держишь деталь, а второй прикрепляешь к паяемой ножке (есть такие пинцеты с зажимом, которые не надо держать руками). Второй рукой снова наносишь каплю жидкого флюса на место пайки (возможно немного попадет на микросхему), этой же рукой берешь паяльник и на секунду касаешься места пайки. Так как припой и флюс там уже есть, то паяемая ножка «погрузится» в припой, нанесенный на стадии лужения. Далее процедура повторяется для всех ног. Если надо, можно подкапывать жидкого флюса.

Когда будете покупать жидкий флюс, купите и жидкость для мытья плат. Увы, при жидком флюсе лучше плату помыть после пайки.

Сразу скажу, я ни разу не профессионал, и даже не продвинутый любитель в пайке. Все это я проделывал обычным паяльником. Профи имеют свои методы и оборудование.

Конечно, пайка планарного элемента требует куда большей сноровки. Но все равно вполне реально в домашних условиях. А если не паять микросхемы, а только простейшие элементы, то все еще упрощается. Микросхемы можно покупать уже впаянные в колодки или в виде готовых сборок.

Вот картинки того, что я лично успешно паял после небольшой тренировки.

Это самый простой вид корпусов. Такие можно ставить в колодки, которые по сложности пайки такие же. Эти элементарно паяются по первой инструкции.

Следующие два уже сложнее. Тут уже надо паять по второй инструкции с аккуратным теплоотводом и жидким флюсом.

Элементарные планарные компоненты, типа резисторов ниже, весьма просто паяются:

Но есть, конечно, предел. Вот это добро уже за пределами моих способностей.

Под занавес, пару дешевых, но очень полезных вещей, которые стоит купить в дополнение к паяльнику, припою, пинцету и кусачкам:

Отсос. Изобретателю этого устройства стоит поставить памятник. Налепили много припоя или запаяли не туда? Сам припой, увы, обратно на паяльник не запрыгнет. А вот отсосом убирается элементарно. Одной рукой разогреваете паяльником место «отпайки». Второй держите рядом взведенный отсос. Как «оттает», нажимаете на кнопку, и припой прекрасным образом спрыгивает в отсос.

Очки. Когда имеешь дело с ножками и проводами, может случиться, что разогретая ножка отпружинит, и припой с нее куда-то полетит, возможно, в глаз. С этим лучше не шутить.

Успехов в пайке! Запах канифоли — это круто!

Виды припоя и флюса

В процессе радиоконструирования и ремонта электроники очень важен элемент аккуратной и качественной пайки изделий и радиодеталей. От этого фактора сильно зависит долговечность изделия и его время наработки на отказ. Решающим моментом качественной пайки является выбор подходящего припоя и флюса, способных оптимальным способом произвести соединение металлических и металлизированных частей с тем условием, чтобы на место пайки внешние факторы оказывали наименьшее влияние, как например: деформация, большие токи, токи высокой частоты, внешние окислители, температура и т. д. В то же время пайка элементов не должна быть излишне перегружена припоем, так как в данном случае могут быть образованы кольцевые трещины, элементы «холодной пайки» (когда визуально припой на месте, но контактирующая область металлов отсутствует), а так же замыкания соседних дорожек или контактов. Чрезмерное применение припоя может не только вывести аппаратуру из строя, но и усугубить процесс настройки и наладки изделия. В этой связи особое внимание необходимо уделить довольно важному аспекту в радиоэлектронике как выбор припоя и флюса, о чем пойдет ниже речь в этой статье.

Из определения известно, что процесс пайки представляет собой соединение двух металлизированных или металлических твердых поверхностей с помощью припоя, температура плавления которого значительно ниже величины разрушения (плавления) соединяемых изделий. Основной функцией припоя является хорошая диффузия с контактируемой металлической поверхностью или, выражаясь простым языком, расплавление припоя на металле (лужение). Кроме того, припой должен иметь оптимальную температурную вязкость, позволяющую ровным слоем распределиться ему по поверхности металлов. Данный фактор качественного лужения возможен только при отсутствии жировых отложений и окислов на спаиваемых поверхностях, удалением которых занимаются флюсы. Флюсы также могут служить катализаторами диффузии припоя для возможности его проникновения в верхний микронный слой металлов в предполагаемом месте пайки. За счет низкой вязкости и ее уменьшения в зависимости от повышения температуры плавление флюсов происходит при гораздо меньших температурных показателях, чем припой.

Припои и их разновидности

Припой состоит большей частью из олова с добавлением различных материалов. В структуру припоя могут входить следующие компоненты:

Олово (Sn) – представляет собой мягкий металл с температурой плавления + 231,9 С градусов. Олово растворяется в соляной и серной кислоте. Большая часть органических кислот на него не действуют. При воздействии комнатных температур олово не подвергается окислению, однако при ее снижении ниже +18 С и особенно ниже -50 С происходит разрушение кристаллической решетки металла, в результате чего олово приобретает серый оттенок.

Свинец (Pb) – очень популярный металл в изготовлении припоя за счет легкоплавкости. В чистом виде металл очень мягкий, легко обрабатываемый. У свинца окисляется только верхняя часть, контактируемая с воздухом. Металл легко растворяется в щелочи и кислотах, содержащих азот и органику.

Кадмий (Cd) – применяется для изготовления легкоплавких припоев в малых дозах совместно с оловом, висмутом или свинцом. В чистом виде – токсичен, температура его плавления + 321 С. Зачастую кадмий применяется в антикоррозийных целях.

Висмут (Bi) – один из самых легкоплавких металлов при использовании его в составе припоя с температурой плавления + 271 С. Висмут хорошо растворим в азотной кислоте, а так же в подогретом растворе серной кислоты.

Сурьма (Sb) – тугоплавкий металл с температурой плавления + 630,5 С. Не подвержен воздействию воздуха. Не окисляется. В припое дает эффект глянца. Металл токсичен.

Цинк (Zn) – хрупкий металл синевато-серого цвета с температурой плавления + 419 С. Быстро окисляется на воздухе. Используется в припоях аппаратуры, работающей во влажных условиях, за счет того, что покрывает под воздействием влаги пленкой окиси, защищающей места пайки. Цинк легко растворим в кислотах. Цинк вместе с медью применяется для твердых припоев, а так же кислотных флюсов.

Медь (Cu) – металл с самой высокой температурой плавления в изготовлении припоя + 1083 С. Не поддается воздействию воздуха, однако верхним слоем окисляется при попадании влаги. Медь применяется в тугоплавких припоях.

Припои разделяют на легкоплавкие и тугоплавкие.

Легкоплавкие припои нашли широкое применение при конструировании радиоаппаратуры и пайке радиоэлектронных компонентов, а так же при лужении дорожек радиомонтажных плат. Температура плавления легкоплавких припоев не выше + 450 С. В основу таких припоев обычно входит олово, свинец, кадмий, висмут или цинк. В радиоэлектронике большое применение получили припои с температурой плавления до + 145 С градусов. В процессе лужения обезжиренных и очищенных плат применяется сплав Розе или сплав Вуда. Температура плавления этих сплавов 70 – 95 градусов, поэтому они равномерно залуживают плату, опущенную в кипящую воду. В отечественной промышленности список легкоплавких материалов большей частью составляют припои оловянно-свинцовые или ПОС. В случае добавления в припой кадмия или висмута к окончанию добавляются буквы К или В. Цифра в окончании маркировки соответствует процентному содержанию олова в припое по отношению к свинцу (большей частью) и сурьме (в мелких количествах). Чем меньше цифра, тем припой более тугоплавкий но и более прочный. Буква Ф означает, что в состав припоя включен флюс. В последнее время из-за европейских экологических стандартов в фирменной аппаратуре применяется в основном бессвинцовый припой с относительно высокой для радиокомпонентов температурой плавления + 220 градусов. Ниже приведен список распространенных отечественных припоев:

ПОС-18 – состоит из олова (17 – 18%), сурьмы (2 – 2,5%) и свинца (79 – 81%). Применяется при низких требованиях прочности пайки, в основном для лужения металлов. Температура плавления +183 +270 градусов (начало плавления / растекаемость).

ПОС-30 – состоит из олова (29 – 30 %), сурьмы (1,5 – 2%), свинца (68 – 70%). Лужения и пайка меди, стали и их сплавов. Температура плавления +183 +250 градусов.

ПОС-50 – олово 49 – 50%, сурьма 0,8%, свинец 49 – 50%. Применяется для качественного спаивания различных металлов, в том числе и в радиоэлектронике. Плавление +183 +230 градуса.

ПОС-90 – олово 89 – 90%, сурьма 0,15%, свинец 10 – 11%. Высокопрочный припой с температурой плавки +18 + 222 градуса, применяемый в лужении деталей с последующим золочением и серебрением. Не применяется в установках с повышенной рабочей температурой.

Припои ПОС-40 и ПОС-60 в радиоэлектронике наиболее популярны. Для спаивания латуни или пластин для экранирования стоит применять ПОС-30. При поверхностном лужении дорожек на платах лучше всего использовать припои с содержанием кадмия или висмута ПОСК-50 или ПОСВ-33. Припои с флюсами и без их содержания для монтажа радиодеталей выпускаются в виде проволоки с толщиной 1 мм для пайки SMD элементов до 3 мм. для радиокомпонентов в обыкновенном корпусе. Для пайки металлов из стали или пайки крупных площадей, припои идут без флюса в трубках диаметром 5 мм. В импортной промышленности так же выпускают свинцово-оловянные шарики диаметром от 0,2 до 0,8 мм., предназначенные для пайки BGA чипов.

Тугоплавкие припои большей частью используются в промышленной пайке твердых металлов. Их температура плавления от + 450 до + 800 С. В состав таких припоев входят медь, серебро, никель или магний. Отличительной особенностью этих припоев является их прочность. Из-за высокой температуры плавления тугоплавкие припои в бытовых условиях для радиомонтажных работ не используются. Большей частью они используются для спаивания латуни, стали, меди, бронзы, чугуна и других металлов с высокой температурой плавления. Припои марки ПМЦ (припой медно-цинковый) применяется для спаивания латуни с содержанием меди (ПМЦ-42), бронзы и меди (ПМЦ-52). Данный припой выпускается в виде слитков определенных форм.

ПМЦ-42 – состоит из меди (40 – 45%), цинка (52 – 57%). Также в его состав входят сурьма, свинец, олово и железо. Его температура плавления + 830 градусов.

ПМЦ-53 – медь 49 – 53%, цинк 44 – 49%. Температура плавления +870 градусов.

В производстве припоев особое место занимают, пожалуй, самые дорогие тугоплавкие припои, основу которых составляет медь с добавлением серебра. Маркируются они как ПСР. Припои с серебром обладают высокой прочностью. Место пайки гибко и легко обрабатываемо. Температура таких припоев от +720 до +830 градусов. Высокотемпературные припои ПСР-10 и 12 используют для спаивания сплавов латуни и меди, ПСР-25 и 45 необходимы для работы с медью, бронзой и латунью. ПСР-70 – припой с максимальным содержанием серебра применяют в пайке высокочастотных элементов: волноводов, защитных контуров и т.д.

Существуют припои, применяемые для пайки алюминия на основе олова, цинка и кадмия. Главная проблема пайки алюминия заключается в его быстром окислении на воздухе, поэтому алюминий паяют в масле с использованием ультразвуковых паяльников.

Флюсы

От правильно выбранного флюса довольно сильно зависит качество пайки, ровность шва и его аккуратность. Флюс при нагреве должен образовывать тонкую растекающуюся пленку на поверхности припоя, которая усиливает сцепление припоя с металлом. Чем меньше температура плавления флюса, тем качество пайки лучше. Так же температура его плавления должна быть ниже температурных режимов плавки припоя. Промышленность сегодня изготовляет флюсы двух типов.

— Химически активные флюсы, в состав которых входит, как правило, кислотосодержащие реагенты (ортофосфорная и соляная кислоты, хлористый цинк, хлористый аммоний). Данные флюсы прекрасно справляются с жирными налетами и окислами, однако, недостаточная промывка места пайки со временем приводит к «выеданию» металла и его коррозии, где остался кислотосодержащий флюс. На практике кислотосодержащие флюсы стараются в быту использовать как можно реже, особенно в радиоэлектронике, поскольку они ведут к разрушению текстолита, к тому же, при попадании на кожу человека такие флюсы вызывают ожоги, а их пары при вдыхании человеком особо токсичны. К наиболее популярным активным флюсам относится паяльная кислота, ортофосфорная кислота, хлористый цинк, бура, нашатырь, представляющий собой хлористый аммоний.

— Химически пассивные флюсы помогают удалить жировые отложения, а так же в меньшей степени удаляют окислы. Примером может быть канифоль, стеарин, воск. Сами по себе это органические вещества, не вызывающие коррозии, которые служат не только важной сост авляющей при пайке радиокомпонентов, но и выполняют защитную функцию от окисления. Новомодной тенденцией стало использование флюсов ЛТИ, для пайки легкоплавкими припоями. С их помощью можно осуществлять пайку оцинкованных контактов, свинец, очищенное железо, нержавеющую сталь и т.д. В их состав входит спирт, канифоль, малая доза кислоты, триэтаноламин. Для подобной пайки применяют ЛТИ флюс совместно с паяльной пастой. Единственный их минус заключается том, что под действием температуры в месте спайки остаются темные пятна. Пары флюса вредны для человека. Исключение только составляет флюс ЛТИ-120, который не содержит нежелательных компонентов: солянокислотного анилина и метафенилениамина.

Наименования флюсов и их применение

Канифоль сосновая – самый простой, дешевый и доступный вид флюса с низким током утечки. Относится к классу химически пассивных флюсов. На рынке она доступна в свободной продаже из-за популярности. Применяется практически широком спектре радиомотажных работ. Умеренно растворяется в спирте с добавлением глицерина, благодаря чему стали популярны среди радиолюбителей спирто-канифольные флюсы.

Ортофосфорная и паяльная кислота – опасные химически активные флюсы. Применяется при паке сильно окисленных металлов, низколегированных сталей, никеля, а так же их сплавов. После пайки обязательным условием является очистка места спаивания 5% раствором соды, чтобы погасить кислотную активность и выедание металла. Паяльная кислота особо эффективна при температуре 270 – 330 градусов.

Паяльная кислота ПЭТ – оптимальная температура процесса пайки с ее применением 150 – 320 градусов. Применяется при спаивании углеродистых сталей, латуни, меди, никеля.

Паяльный жир – существует в двух видах: активный и нейтральный. Применяется для окисленных деталей, состоящих из черного или цветного металла. Активный паяльный жир в радиоконструировании не применяется. Нейтральный паяльный жир не содержит активных компонентов, поэтомуможет использоваться для пайки радиодеталей.

БУРА – необходима при высокотемпературной пайке высокоулеродитсых металлов: чугуна, меди, стали и т.д.

ТАГС – флюс на глицериновой основе для радиомонтажа. Из-за остаточного сопротивления нуждается в отмывке спиртом.

Флюсы ЗИЛ – хорошо подходят спаивания стали, латуни, меди легкоплавкими припоями на основе висмута.

Ф-38Н ПЭТ – сильно химически активный флюс. Применяется для пайки быстро окисляемых на воздухе металлов при температуре выше 300 градусов. Им паяют нихром, манганин, бронзу. Обязательное применение при его использовании средств индивидуальной защиты. Промывка щелочью так же обязательна

Активные флюсы ФИМ — пайка окисленного серебра, платины. Требует отмывки водном раствором с содержанием соды. В составе флюса фосфорная кислота.

ФКДТ и ФКТ ПЭТ – популярный неактивный флюс широкого применения для лужения проводов и медных контактов в РЭА.

ФТС – бесканифольный пассивный флюс без дыма. Предназначен для пайки радиодеталей.

Паяльная паста «Тиноль» — специальный химический флюс для пайки SMD радиодеталей термофеном паяльной станции.

Флюс-гель ТТ – флюс с индикатором химической активности красноватого оттенка для широкого спектра пайки. При воздействии температурой обесцвечивается, указывая на отсутствие активных компонентов. Не требует отмывки.

СТ-61 – паяльная паста пассивная. А – температура плавления +200 градусов, В – для компьютерных и мобильных радио запчастей, С – канифоль.

Импортные флюсы

IF 8001 Interflux – один из лучших флюсов для бессвинцовой пайки SMD компонентов, в том числе и работы с BGA чипами. Довольно дорогой. Не требует смывания.

IF 8300 BGA Interflux (30cc) – для пайки корпусов BGA. Представляет собой гель. Без вредного галогена.

IF 9007 Interflux BGA – паяльная безотмывочная паста для пайки свинцовым припоем. После работы оставляет едва заметный слой флюса с высоким удельным сопротивлением.

FMKANC32-005 – крем слабоактивированный безотмывочный. Показывает хорошие результаты при пайке BGA чипов и работе с инфракрасными паяльными станциями.

Классификация импортных флюсов

Нередко в маркировке импортных флюсов можно встретить маркировочные символы. Рассмотрим ниже их обозначение.

«R» — канифоль, которая идет либо в чистом виде, либо в виде раствора (спирто-канифоль). Химически пассивный флюс, поэтому перед применением требует ручной зачистки поверхности спаиваемых компонентов от окислов. После окончания работ требует отмывки спиртом или ацетоном.

«RMA» — флюс на основе канифоли с небольшим добавлением активаторов (органических кислот и их соединениями). При термической обработке кислотосодержащие активаторы испаряются. Для их применения необходима вытяжка. Оптимальная пайка достигается с использованием горячего воздуха.

«RA» — активированная канифоль. По заверению производителей из-за низкой активности кислот не оказывает коррозийных процессов на место пайки, поэтому не требует отмывки. Мы бы все таки рекомендовали после работы с ним использовать слабый раствор щелочи или спирт для отмывки, если речь не идет о BGA пайке!

«SRA» — кислотные флюсы активного действия для пайки нержавеющей стали, никеля. В электронике практически не используются из-за разрушающего действия кислот. После пайки таким флюсом изделие нуждается в тщательной отмывке спиртом или ацетоном.

Так же нередко к импортным флюсам к названию добавляют надпись «no clean», которая означает, что данный флюс не требует смывки. Такие флюсы нередко применяют при пайке радиокомпонентов, где очистка после пайки деталей затруднена физически. Например, при пайке BGA микросхем.

Флюсы

Флюс — вещества (чаще смесь) органического и неорганического происхождения, предназначенные для удаления оксидов с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды.

Назначение:

способствуют лучшему смачиванию припаиваемых деталей;

способствуют лучшему растеканию припоя по шву;

предохраняют нагретый при пайке металл от окисления.

Паяльный флюс не должен взаимодействовать с припоем, кроме флюсов для реактивно-флюсовой пайки.

Флюсы выбирают в зависимости от:

соединяемых пайкой металлов или сплавов,

применяемого припоя,

вида монтажно-сборочных работ.

Температура плавления флюса должна быть ниже температуры плавления припоя.

В зависимости от технологии, флюс может использоваться в виде:

жидкости,

пасты,

порошка.

Существуют также паяльные пасты, содержащие частицы припоя вместе с флюсом; иногда трубка из припоя содержит внутри флюс-заполнитель.

Примерами флюсов могут служить:

канифоль,

нашатырь (хлорид аммония,соли, например, бура (тетраборат натрия, Na2B4O7),

ортофосфорная кислота — раствор кислоты в воде, от 85 % и менее с добавками присадок,

ацетилсалициловая кислота — применяется как активный кислотный флюс.

По составу все флюсы можно разделить на две большие группы:

Активные (кислотные)

Пассивные (бескислотные)

Активные флюсы, в состав которых входит, как правило, кислотосодержащие реагенты (ортофосфорная и соляная кислоты, хлористый цинк, хлористый аммоний).
Данные флюсы прекрасно справляются с жирными налетами и окислами.
Недостатки:

недостаточная промывка места пайки со временем приводит к «выеданию» металла и его коррозии, где остался кислотосодержащий флюс.

при попадании на кожу человека такие флюсы вызывают ожоги, а их пары при вдыхании человеком особо токсичны.

Примеры:

Ортофосфорная и паяльная кислота – опасные химически активные флюсы.

Применяется при пайке сильно окисленных металлов, низколегированных сталей, никеля, а так же их сплавов.

После пайки обязательным условием является очистка места спаивания 5% раствором соды, чтобы погасить кислотную активность и выедание металла.

Паяльная кислота особо эффективна при температуре 270 – 330 градусов.

Флюсы ЗИЛ2 – активный флюс, который хорошо подходит спаивания стали, латуни, меди легкоплавкими припоями на основе висмута.

Ф-38Н – сильно химически активный флюс.

Применяется для пайки быстро окисляемых на воздухе металлов при температуре выше 300 градусов.

Им паяют нихром, манганин, бронзу. Обязательное применение при его использовании средств индивидуальной защиты.

Промывка щелочью так же обязательна.

Пассивные флюсы — помогают удалить жировые отложения, а так же в меньшей степени удаляют окислы.

Сами по себе это органические вещества, не вызывающие коррозии, которые служат не только важной составляющей при пайке радиокомпонентов, но и выполняют защитную функцию от окисления.

Единственный их минус заключается том, что под действием температуры в месте спайки остаются темные пятна.

Пары флюса вредны для человека. Исключение только составляет флюс ЛТИ-120, который не содержит нежелательных компонентов.

Примеры:

Канифоль сосновая – самый простой, дешевый и доступный вид флюса. Относится к классу химически пассивных флюсов.

На рынке она доступна в свободной продаже из-за популярности.

Применяется практически широком спектре радиомонтажных работ.

Умеренно растворяется в спирте с добавлением глицерина, благодаря чему стали популярны среди радиолюбителей спирто-канифольные флюсы.

У канифоли есть много недостатков, среди которых один из главных — а способность накапливать влагу, а значит риск провоцирования короткого замыкания, в случае, если вы не очистите деталь после пайки.

ЛТИ 120 — пассивный флюс радиомонтажный, нейтральный.

Состав: канифоль сосновая, спирт этиловый, активаторы.

Остатки флюса смывать не обязательно, при желании легко смываются спиртом, ацетоном и т.п.

Паяльный жир – существует в двух видах: активный и нейтральный.

Применяется для окисленных деталей, состоящих из черного или цветного металла.

Активный паяльный жир в радиоконструировании не применяется.

Нейтральный паяльный жир не содержит активных компонентов, поэтому может использоваться для пайки радиодеталей.

Безотмывочный флюс фирмы Nordson

Компания Nordson основана в 1954 г. в США.

Занимается производством целого ряда дифференцированных продуктов, например, таких как: продукты, используемые для дозирования клеев, герметиков, биоматериалов и других материалов; для управления жидкостью и т. д. и работает с различными отраслями: упаковочные системы, медицинское оборудование, энергетика, строительство и т. д.

Одним из таких продуктов является , созданный для работы с любым сплавом и процессом нагрева, пастообразный флюс Nordson EFD FluxPlus.

Это целая линейка флюсов (канифольный слабоактивированный, канифольный активированный флюс, безотмывочный и водорастворимый), которая идеально подходит для повторной пайки компонентов с выводами типа BGA, ремонта мобильных устройств, оплавления пастообразного мягкого припоя и т. д.

В отличие от жидких флюсов, клейкая паста FluxPlus может быть точно нанесена в том месте, где это необходимо, не загрязняя соседние области.

Характеристики и преимущества:

Контролируемое распределение флюса благодаря точному дозированию.

Перед пайкой флюс удерживает мелкие детали по месту.

Флюс подается в большем количестве по сравнению с проволочным припоем с флюсовым сердечником.

Самым популярным среди всех перечисленных флюсов является Флюс FLUXPLUS EFD 6-412-A безотмывочный, который мы и заказываем.

Состоящий из канифоли, растворителя и небольшого количества активатора флюс, не требующий отмывки, обладает низкой активностью и подходит для легко паяных поверхностей.

Остаток флюса, не требующего отмывки, прозрачный, твердый, не вызывает коррозию, не проводит ток и рассчитан на то, чтобы остаться на узле.

Остаток может быть удален с помощью подходящего растворителя.

Флюс для сварки. — Статьи о сварке – «СВАРБИ»

ФЛЮС для сварки.

Флюс для сварки используется для получения сварных соединений требуемого качества и защиты расплавленного металла от воздействия кислорода и азота, которые находятся в атмосферном воздухе. Сварка, производящаяся под флюсом, автоматическая и полуавтоматическая, чаще всего применяется для швов, выполняемых в нижнем положении, когда свариваемые детали располагаются встык в одной плоскости, близкой к горизонтальной. Она также широко применяется для наплавки, чтобы восстановить размеры изношенных деталей или сформировать поверхностный слой с необходимыми свойствами.

Чаще всего такой метод сварки используется в кораблестроении, нефтяной и газовой отраслях, а так же на производстве, где стандартное применение обычных сварочных материалов недопустимо или технологически ограничено.

Флюс для сварки — разновидности, преимущества и назначение

Флюс — это неметаллический материал, применяемый в зоне сварки, наплавки, пайки для создания защиты ванны, восстановления окислов, разжижения и понижения температуры шлаков. Кроме этого, этот сварочный материал используют для выполнения металлургических функций по получению шва нужного химического состава.

Для дуговой сварки и наплавки применяют обычно зернистый или порошкообразный флюс. Такой же флюс используют и для электрошлаковой сварки, но с дополнительными специальными свойствами по электропроводности.

Для газовой сварки и пайки в качестве флюсов применяют пасты, порошки и газ.

Особенности и преимущества работы со сварочным флюсом:

Улучшение условий формирования шва

Защита расплавленного металла в сварочной ванне

Устойчивость горения сварочной дуги

Снижение энергетических затрат на сварку

Исключение разбрызгивания металла

Высокая производительность выполнения сварочных швов

По назначению флюсы разделяют на три группы:

для сварки углеродистых и легированных сталей;

для сварки высоколегированных сталей;

для сварки цветных металлов и их сплавов.

ВНИМАНИЕ! Не все марки флюсов, предназначенные для сварки металлов одной из этих групп, можно использовать для сварки металлов и другой марки! Это обязательно прописывается в технических характеристиках флюса.

Флюсы обеспечивают легкую отделяемость шлака и минимальное количество вредных газов и пыли, выделяющихся при сварке.

Марки флюсов обычно указывают наименование разработчика и порядковый номер флюса. Таким образом, флюсы, разработанные ИЭС им. Патона Е.О., имеют буквенную серию «АН» (АН-348А, АН-348АМ, АН-26С, АН-47 и пр.), что обозначает «Академия наук» (в составе которой находится ИЭС им. Патона).

СВАРБИ — поставщик сварочного флюса

Компания СВАРБИ предлагает сварочный флюс для автоматической сварки от следующих известных производителей:

Мы предлагаем Вам лучший выбор и лучшие цены!

Применение флюсов для пайки [Мозаика системного администрирования]

Оригинал

Пайка с любыми флюсами одинакова по своей сути. Несмотря на большую разницу в составах, кислотности, состоянии (твёрдые, порошковые, жидкие…) всех их необходимо нанести на паяемую поверхность перед припоем.

В случае с канифолью ткнув в припой и канифоль паяльником надо очень быстро донести испаряющуюся канифоль до места пайки. Донеся, иногда приходится немного размазать паяльником канифоль для лучшего проникновения флюса на все паяемые поверхности (на паяльнике канифоль собирается в определённых зонах). Таким образом, канифоль не лучший флюс как ни странно из-за неудобства его использования. Этот флюс не пригоден для промышленной пайки так — как имеет самую маленькую скорость пайки и очень большой процент холодных паек. Сделанная на его основе «Жидкая канифоль» содержит всего четверть канифоли в своём составе, но благодаря более точному и глубокому проникновению в места пайки (в трубочки а особенно в мешуру экрана ТВ кабелей) позволяет гарантировать быстрый и качественный результат. На основе канифоли составлено много активированных флюсов, лучшим из которых вот уже не первое десятилетие является ЛТИ-120. Этот флюс содержит как повышающие активность добавки так и полностью пасивирующие.
Действие этого флюса напрямую зависит от температуры. При нормальной температуре флюс неактивен и не проводит ток даже на высоких частотах. Остатки флюса твёрдое вещество неподверженное внешним воздействиям. Оно может служить защитным покрытием мест пайки. Из-за чего его иногда называют паяльным лаком. При повышении температуры вступают в дело активные составляющие. По активности флюс сильно напоминает паяльные кислоты.

Из кислотных флюсов можно выделить широко распространённую «Кислоту паяльную». Обладая высокой активностью в пайке, она так же активна в виде холодных остатков и требует немедленного удаления сразу после пайки. В противном случае всего за несколько минут превратит всю пайку в закисшую массу. Удалить можно просто влажной тряпочкой или промыть водой. Но для полной пассивации необходим «Удалитель флюса» фирмы Коннектор или спец. реактивы.

Гораздо более интересно применение флюсов на основе «Ортофосфорной кислоты». Это, прежде всего сама «Ортофосфорная кислота» и «ФИМ». «Ортофосфорная кислота» обладает не худшей активностью, чем «Паяльная кислота», но после пайки обладает меньшей активностью остатков, которые достаточно тщательно удалить влажной тряпочкой. Попросту говоря, после нехитрых манипуляций с протиркой можно добиться абсолютно чистой и блестящей пайки. ФИМ обладает большей текучестью благодаря входящему в его состав спирту и повышенной чистотой пайки.
Есть флюс, который в некоторых случаях превышает активность кислот, а остатки его практически безопасны. Это Глицерин гидразиновый флюс. Его наносят кисточкой на набитую плату. Пайку можно производить в течении дня или даже на следующий день. После пайки его остатки смываются водой.

Странные вещи могут начаться через годы эксплуатации. Виной тому может служить как не аккуратная промывка, так и просто некачественный текстолит (не промытые микротрещины в текстолите). Но бояться этого флюса не надо. Есть большое количество предприятий использующих этот флюс нашего производства в весьма ответственных областях (железная дорога, авиационная техника и т. д.). Трудность удаления этого флюса состоит в том, что в его состав входит глицерин (достаточно густое вещество). Здесь помогает промывка горячей водой лучше с кисточкой. Некоторые импортные флюсы это тот же «Глицерин гидразин» с маленькими вариациями. Но там написано просто, промыть водой. И через какой то годик, когда глицерин выветрится, вход вступит активное вещество и между дорожками возникнет мегаомное сопротивление, иногда пропадающее просто от изменения давления или влажности. Такие неисправности очень трудно найти, а надо было покупать правильный флюс и правильно удалять остатки.
Альтернативой этому флюсу служит ЛТИ-120. У него немножко меньшая активность, но абсолютно безопасные остатки. Так и не поставив технологию отмывки «Глицерин гидразина» пара крупных питерских компаний перешли на ЛТИ-120. Кстати говоря, пять лет назад все выше перечисленные проблемы с «Глицерин гидразином» испытало и наше радиомонтажное производство. Винить тут можно только человеческий фактор и текучку того времени. Сегодня мы тоже приверженцы ЛТИ-120. Его точно так же наносят на плату целиком кисточкой с той лишь разницей, что паять надо сразу (этот флюс теряет часть своей активности при засыхании). ЛТИ-120 применяют и иностранные компании, работающие в нашей стране, в тех случаях, когда применение флюсов отличных от рекомендованных не несёт отказ от гарантийных обязательств поставщиков паяльного оборудования (рекомендованные флюсы обычно их собственного производства).

Если Вам необходимо припаяться к алюминию придется воспользоваться специальным флюсом для алюминия.

Флюс ф-34 требует зачистки поверхности алюминия перед пайкой, но после пайки остатки, особенно если их стереть влажной тряпкой не вызовут особых проблем. Качество пайки этим флюсом сильно зависит от размеров (теплоёмкости) паяемых деталей.

Флюс ф-64 настоящий монстр среди флюсов. Это самый мощный флюс этого обзора. Он справляется даже с мощной защитной плёнкой из окиси алюминия, которая обязательно покрывает алюминий. Так, что зачищать металл не надо. Это не значит, что не надо удалять остатки краски или жиры с поверхности. Впрочем, флюс настолько силён, что слабые загрязнения ему не помеха. Недостаток у него только один остатки надо тщательно удалить, а по возможности пассивировать.

Подбор флюса необходимого для пайки сводится к оценке его активности и допустимости вреда наносимых его остатками. К сожалению, приходится признать, что безвредных флюсов не бывает.
Канифоль и жидкая канифоль в остатке имеют канифоль, а она гигроскопична. При высокой температуре и влажности вполне способна проводить ток. В наших климатических условиях тропических соотношений температура-влажность не встречается, но вполне может встретиться во время хранения и доставки, например в железнодорожном вагоне.
ЛТИ-120 создана, чтобы компенсировать недостатки «Жидкой канифоли» и это действительно так. Он обладает намного большей активностью и при этом его остатки не боятся влажности. А вот чего они бояться так это температуры. Дело в том, что при высокой температуре, например в близи сильногреющихся микросхем не покрытые оловом (медные) дорожки могут покрыться тонким зелёноватым налётом. Он, конечно, не проводит электрический ток и во всей литературе называется защитным слоем, но всё-таки эстетика страдает. Выход только один просто промыть пайки спиртом или Растворителем канифоли ф. Коннектор.

Остатки всех кислотных флюсов проводят ток и требуют тщательного удаления и пассивации. К кислотным флюсам относятся «Ортофосфорная кислота», ФИМ, «Паяльная кислота», Ф-34, Ф-64.

Исходя из вышесказанного, можно сказать, что для пайки плат подходят канифоль, «Жидкая канифоль», ЛТИ-120, «Глицерин гидразин».

Для пайки залуженных металлических деталей с ответственным применением подходят канифоль, «Жидкая канифоль», ЛТИ-120, «Глицерин гидразин».

Для пайки залуженных металлических деталей весом от 100 гр. и больше с ответственным применением подходят ЛТИ-120, «Глицерин гидразин» из-за своей более высокой активности.

Для пайки оцинкованного железа подходит ЛТИ-120, «Глицерин гидразин», «Ортофосфорная кислота», ФИМ, «Паяльная кислота», Ф-34, Ф-64.

Для пайки алюминия и алюминиевых сплавов подходят Ф-34, Ф-64.

Флюс для пайки СКФ спирто-канифольный 30мл REXANT 09-3640

Флюс для пайки СКФ 09-3640

Флюс для пайки СКФ спирто-канифольный для удаления оксидов с поверхностей, улучшения растекания жидкого припоя и защиты от действия окружающей среды при пайке печатных плат и радиокомпонентов.

Применение

Для пайки деталей или поверхностей припоями оловянно-свинцовой группы, нихрома при температурном диапазоне (290-350°С). После пайки смывка не обязательна.

состав: спирт этиловый, канифоль сосновая

емкость: 30мл.

Меры предосторожности: при попадании на кожу необходимо промыть мыльной водой; хранить в плотно закрытой таре в местах, недоступных для детей; избегать воздействия тепла и прямых солнечных лучей.

Флюс для пайки СКФ спирто-канифольный 30мл REXANT
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.
Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления.
Описание на данной странице не является публичной офертой.

Флюс для пайки СКФ спирто-канифольный 30мл REXANT — цена, фото, технические характеристики. Для того,
чтобы купить Флюс для пайки СКФ спирто-канифольный 30мл REXANT
в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут.
Для того чтобы купить Флюс для пайки СКФ спирто-канифольный 30мл REXANT оптом, свяжитесь с нашим
оптовым отделом по телефону +7 (495) 664-64-28

ожидается
Щелковская.
Пункт самовывоза
в наличии
Щелковская.
Магазин
ожидается
Удаленный склад (доставка +2 дня)

Общие сведения о пайке — Часть 4: Как использовать флюс при пайке электроники

Пару недель назад я проходил раз в два года процесс продления регистрации на машину моей жены. После тестирования машины и оплаты пошлины мне выдали две маленькие таблички с датой регистрации для номерных знаков. Тем не менее, вы должны быть осторожны, потому что, если их неправильно нанести, эти ярлыки могут отсоединиться во время движения по дороге. Это может привести к импровизированной встрече на дороге с полицейским, который потребует, чтобы вы заплатили дополнительные сборы.Ключ к предотвращению этого — перед нанесением этикеток убедиться, что поверхность номерного знака чистая и сухая.

Флюс и паяльник

Тот же принцип применяется, когда электронные компоненты припаяны к печатной плате. Если металлическая поверхность платы не чистая и не подготовлена для пайки, вы не получите хорошей металлургической связи между поверхностями. И если оплата штрафных санкций из-за отсутствия текущих номерных знаков на вашем автомобиле обходится дорого, просто подождите, пока вы не начнете получать счета за отказы компонентов на ваших печатных платах из-за плохих паяных соединений. Ключом к получению хорошего паяного соединения является использование химического чистящего средства, известного как флюс, до и во время процесса пайки. Вот более подробный обзор всего этого и того, как использовать флюс при пайке электроники.

Определение и объяснение того, как использовать флюс при пайке электроники

Flux — это химическое чистящее средство, используемое до и во время процесса пайки электронных компонентов на печатные платы. Флюс используется как при ручной пайке вручную, так и в различных автоматизированных процессах, используемых контрактными производителями печатных плат.Основное назначение флюса — подготовка металлических поверхностей к пайке путем очистки и удаления любых оксидов и загрязнений. Оксиды образуются при контакте металла с воздухом и могут препятствовать образованию хороших паяных соединений. Флюс также защищает металлические поверхности от повторного окисления во время пайки и помогает процессу пайки, изменяя поверхностное натяжение расплавленного припоя.

Флюс состоит из основного материала и активатора, который является химическим веществом, которое способствует лучшему смачиванию припоя за счет удаления оксидов с металла.Он также содержит другие растворители и добавки, которые помогают в процессе пайки, а также препятствуют коррозии. Флюс может быть твердым, пастообразным или жидким в зависимости от того, как и где он будет использоваться. Для ручной пайки флюс можно нанести ручкой для флюса или обычно он находится в сердечнике припоя, который использует большинство технических специалистов. Для автоматизированных процессов пайки, используемых КМ во время изготовления печатных плат, существует несколько различных способов нанесения флюса.

Применение различных типов флюсов

В соответствии с IPC J-STD-004B для пайки электроники используются три различных категории флюсов.Эти категории: Канифоль и заменители канифоли, растворимые в воде и не требующие очистки. Внутри этих категорий находятся различные типы и химический состав флюсов в зависимости от потребностей компонентов и плат, подлежащих пайке. В зависимости от автоматизированного процесса пайки, используемого вашим контрактным производителем, флюс будет применяться следующими способами:

Волновая пайка: Флюс, используемый для пайки волной припоя, обычно состоит из большего количества растворителей, чем флюс, используемый для других применений, и будет распылен на плату до того, как он пройдет через волну припоя.Оказавшись на месте, флюс очистит компоненты, подлежащие пайке, чтобы удалить любые образовавшиеся оксидные слои. Если на плате используется менее коррозионный тип флюса, то перед нанесением флюса плата должна пройти предварительную очистку.
Припой оплавление: Для плат, которые подвергаются процессу оплавления припоя, используется паста, состоящая из липкого флюса и небольших шариков металлического припоя. Эта паяльная паста удерживает детали на месте, пока тепло печи не заставит частицы припоя оплавиться.Мало того, что металлические поверхности очищаются флюсом, пастообразный характер флюса изолирует воздух, предотвращая дальнейшее окисление. Флюс для паяльной пасты также содержит добавки для улучшения характеристик текучести припоя при его плавлении.
Селективная пайка: Флюс, используемый для процессов селективной пайки, наносится либо распылением, либо с помощью более точного процесса капельно-струйной пайки.

Метод, которым флюс наносится на каждый из этих процессов пайки, тщательно контролируется, чтобы гарантировать, что флюс сможет выполнять свою работу без нарушения целостности процесса пайки.Например, если используется паяльная паста, в которой концентрация растворителей выше, чем в пастах других типов, может возникнуть проблема, если флюс нагревается слишком быстро. Нагретые растворители могут выделять газ, образуя пустоты в паяном соединении, и разбрызгивать расплавленный припой на участки платы, которые не следует паять. По этой причине процесс оплавления припоя тщательно контролируется с помощью стадий предварительного нагрева, выдержки при температуре и оплавления.

Флюс для очистки электроники

Другим аспектом флюса является необходимость очистки печатной платы после того, как он выполнил свою работу. Некоторые флюсы вызывают коррозию, и их остатки могут продолжать свою активность и повредить печатную плату еще долгое время после ее изготовления. Каждая из трех упомянутых выше категорий флюсов имеет свои собственные потребности в очистке:

Канифоль На основе: Этот флюс необходимо очищать специальными химическими растворителями, которые обычно содержат фторуглероды.
Водорастворимый: Существует множество чистящих средств, которые можно использовать для водорастворимых флюсов, таких как деионизированная вода и моющие средства.
Без очистки: Судя по названию, эти флюсы практически не требуют очистки. Обычно любая чистка имеет больше эстетической привлекательности, чем фактическое загрязнение. Однако остаточный флюс, не требующий очистки, может снизить эффективность адгезии конформных покрытий, поэтому все же рекомендуется некоторая очистка.

Для более агрессивных флюсов необходима очистка. Некоторые процессы производства печатных плат, такие как экранированные области печатной платы, которые подвергаются пайке волной, могут потенциально скрывать остатки флюса.Этот остаточный флюс со временем может вызвать серьезные проблемы для печатной платы, если ее не очистить. Однако, помимо коррозионных проблем более активных флюсов, даже остатки неочищенных флюсов могут мешать тестированию печатных плат, оптическому инспекционному оборудованию и некоторым чувствительным электронным компонентам. В общем, по возможности лучше очищать остатки флюса.

Чего можно ожидать от контрактного производителя

Существует множество различных категорий, типов и составов флюсов для пайки, так же как существует множество различных типов припоев и процессов пайки.Чтобы быть уверенным, что ваша конструкция печатной платы будет изготавливаться правильно с наилучшим сочетанием материалов и процессов, вам необходимо работать с CM, который полностью понимает все это. Ваш менеджер по маркетингу должен иметь многолетний опыт работы с этими различными материалами, а также оборудование и ресурсы для облегчения этих процессов.

Что такое флюс для припоя и как его использовать?

Что такое флюс для припоя и как его использовать?

В настоящее время на рынке есть паяльные провода с трубчатой структурой, заполненные флюсом внутри полой области.Однако он может удалить флюс снаружи при небольших паяльных работах. Как вы знаете, пайка необходима для сложной материнской платы компьютера или простого хобби-проекта по электронике при создании большинства электронных или электрических схем. Только правильная техника и правильные инструменты могут обеспечить идеальное соединение.

Однако очень многие новички и непрофессионалы склонны нагреть пистолет и немедленно начать пайку, это может иметь эффект большую часть времени, но это совершенно непрофессионально и редко надежно.Поэтому для получения идеального и надежного припоя вам следует использовать флюс для припоя. Поэтому важно выяснить, что такое припойный флюс, как он работает, а также какие проблемы возникают при пайке без использования припоя.

Что такое флюс для припоя?

Паяльный флюс — очень полезный материал, который способствует достижению идеального соединения при пайке, которое активируется теплом операции пайки для удаления последнего слоя окисленного металла, так что припой смачивает основной металл и создает хорошее соединение, это Используется при автоматической сборке печатных плат и ручной пайке и в основном используется для очистки поверхности печатных плат перед процессом пайки.

Виды припоя

В соответствии со стандартами электронной промышленности существует три основных типа флюсов для припоя.

Канифольный флюс: один из старейших типов флюсов, который в основном состоит из натуральной смолы, извлеченной из олеорезина сосновых деревьев и очищенной, однако современная канифоль смешивается с различными флюсами для оптимизации ее характеристик.

Флюс легко течет, особенно в жаркую погоду, быстро удаляет оксиды и хорошо удаляет инородные частицы с поверхности паяемого металла.Хотя канифольный флюс является кислым, как жидкость, он будет инертным и твердым при охлаждении. Поскольку канифольный флюс является инертным твердым телом, его можно оставить на печатной плате, не повредив схему, если только схема не нагреется до точки, при которой канифоль может стать жидкой и разъедать соединение. Так что отлично удалить остатки канифольного флюса с доски. Более того, остатки флюса следует удалить спиртом, если необходимо использовать конформное покрытие или косметику для печатных плат.

Органический кислотный флюс: он также известен как водорастворимый флюс, который состоит из органических материалов, кроме канифоли или смолы.В составе флюса органических кислот обычно используются слабые кислоты, такие как лимонная, молочная, а также стеариновая кислоты. Они сочетаются с такими растворителями, как изопропиловый спирт и вода. Флюс на основе органических кислот быстрее и прочнее, чем флюс канифоли, поскольку очищает оксиды, кроме того, он также хорошо паяется с большой активностью флюса, что позволяет легко очищать печатную плату обычной водой. Однако при пайке необходимо удалить остатки флюса, поскольку остатки OA будут влиять на работу и производительность печатной платы с проводимостью.

Флюс на основе неорганической кислоты: другой тип флюса для припоя, который лучше работает с более прочными металлами, например с латунью, медью и нержавеющей сталью. Вам нужно будет полностью очистить поверхность, чтобы удалить с нее любые коррозионные остатки, если вы используете флюс на основе неорганической кислоты. Однако, если на поверхности останутся остатки, можно добиться идеального паяного соединения.

Почему при пайке используется припой?

Очистите и удалите любые оксиды и загрязнения с печатной платы, что является основной функцией или использованием флюса в любой сборке или переделке печатной платы. У него может быть плохое паяное соединение для оксидов, отложившихся на плате, и будет плохая электрическая проводимость или плохой поток электричества через цепь.

Паяльный флюс хорошо влияет на пайку и смачивание, а также хорошо раскисляет металлы (медные дорожки на плате и выводы электронных компонентов). Активаторы во флюсе способствуют смачиванию расплавленного припоя контактными площадками для поверхностного монтажа и выводами компонентов или выводами за счет удаления оксидов и других поверхностных загрязнений.

Как использовать флюс для припоя?

Флюс для припоя доступен в виде пасты в небольших банках / жестяных банках, а также в виде жидкости в банках / бутылках или флюсовых ручках. для пайки мягким припоем обычно используется органический флюс, но флюс на основе неорганической кислоты может использоваться в неэлектрических применениях. Итак, в целом флюс, используемый для пайки, неорганической природы, однако он может также содержать органические соединения, которые активируются при более высоких температурах.

Ниже описано, как использовать флюс для припоя:

1. Перед использованием флюса для пайки необходимо очистить контактный металл с помощью хорошего растворителя, чтобы удалить пыль, грязь и чрезмерное окисление, которое может присутствовать.

2. Затем необходимо нанести ровный слой флюса на поверхности, где должна происходить фактическая пайка. Но совет, который вам нужно знать, на данном этапе он не нагревается.

3. Его следует поместить на металлические контакты, покрытые флюсом, когда наконечник паяльника горячий и готовый.И он должен расплавить флюс и растекаться, покрывая поверхность металла, что будет удалять оксидный слой, пока флюс не появится.

4. Он должен ввести и расплавить проволоку для пайки после испарения флюса, убедившись, что припой склеен перед повторным окислением, чтобы была эффективная пайка.

Заключение

Нет сомнений в том, что флюс для припоя является очень полезным материалом, который очищает поверхность печатной платы перед процессом пайки и удаляет оксиды, образующиеся на электрических контактах, а также дает хороший эффект при пайке металлов, обеспечивая хорошее соединение.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация о паяльной маске или паяльной пасте, свяжитесь с нами по адресу [email protected], мы будем рады вам помочь.

Для чего используется флюс | Как использовать флюс при пайке

Флюс при пайке? а то, что такое флюс при пайке, больше нужно для образования швов. Такие вопросы задают инженеры и техники или даже отделы закупок компании, особенно если вы работаете с проводами и электроникой.

Паяльные флюсы играют очень важную роль во время процесса пайки, не вызывая плохо выполненных соединений с перемычками или других связанных дефектов. Процесс очистки играет решающую роль в производительности и надежности продукции электронных узлов.

Флюс при пайке, используемый для пайки, предназначен для удаления и других металлических примесей с поверхности пайки и подготовки чистой поверхности твердого соединения. После завершения процесса пайки может потребоваться очистка для удаления остатков флюса, которые определяют первичную обмотку на типе используемого флюса.

Что такое флюс для пайки и флюсы для пайки делают при пайке

Все металлы, кроме чистого золота и платины, окисляются на воздухе при комнатной температуре. Скорость окисления может увеличиваться с увеличением влажности и температуры.

Поскольку поверхности оксидов металлов являются барьером для образования такой связи, они должны быть удалены с помощью флюса припоя в процессе соединения сварки или пайки. При пайке функция флюса заключается в химическом взаимодействии с оксидов и быстро образуют новую поверхность без потускнения при температуре пайки.

Для обеспечения прочного межметаллического соединения. Основная функция флюса припоя может быть разбита в следующих частях.

Очистка от грязи и окисления на металлической поверхности, подлежащей пайке.
Снижение поверхностного натяжения и вязкости расплавленного припоя для улучшения смачиваемости.
При контакте с металлическими поверхностями предотвращает повторное окисление металла при более высоких температурах.
Позволяет расплавленной паяльной пасте образовывать прочное электрическое и механическое соединение с длительным сроком службы

Как выбрать лучшие типы флюсов для пайки Электроника

Активность флюса для припоя обычно обеспечивается присутствием галогенидов (хлоридов, бромидов) ) в потоке.Чем выше активность или содержание галогенидов во флюсе, тем выше производительность и эффективность удаления оксидов с поверхности пайки и выше прочность паяльных соединений.

При использовании флюса при пайке при пайке с высокой активностью флюса, нежелательные коррозионные побочные продукты будут оставаться за платой в результате более высокой реакции, что вызовет проблему надежности в полевых условиях.
При выборе подходящего флюса для электронной сборки изделия необходимо учитывать два основных момента: флюс должен быть неактивным при комнатной температуре до и после пайки, но активным при температуре пайки, чтобы способствовать легкому удалению налетов и оксидов.
На практике флюс для паяльника должен быть активным немного ниже температуры пайки, чтобы поверхность пайки была готова к температуре пайки. Активный флюс обычно не рекомендуется из-за нежелательных проблем с надежностью продукта из-за большого количества остатков флюса на плате .
Ни один чистый флюс не отвечает этим требованиям, но он относительно неактивен даже при температуре пайки и требует чистой рабочей среды и изменений в культуре, которые влияют как на пользователя, так и на поставщика.

Таким образом, выбранный паяльный флюс должен обеспечивать баланс между активностью и очищающей способностью. Низкие остатки или отсутствие чистых флюсов, которые не содержат галогенидов и используют органические кислоты для поддержки флюса с активностью припоя. Они требуют плат и компонентов с хорошей паяемостью, а также требуют наличия и использования своевременной системы инвентаризации для обеспечения хорошей паяемости.

Кроме того, может потребоваться инертная среда, такая как азот, для предотвращения окисления паяльной поверхности во время процесса пайки.

Как использовать флюс при пайке — Пошаговое руководство

Работая с электроникой, флюс при пайке как использовать очень важно, чтобы соединения были прочными и блестящими. Перед началом работы вам необходимо подготовить паяльник к требуемой температуре, а жало паяльника необходимо тщательно очистить и поставить утюг на подставку.

Когда наконечник утюга горячий, нанесите небольшое количество припоя и очистите его губкой, что называется лужением наконечника припоем. Лужение помогает уменьшить износ наконечника, защитить его от окисления, а также улучшить теплопередачу.

Шаг 1- Всегда полезно протереть две детали, которые вы хотите припаять, стальной ватой или скотчем, которые помогают удалить оксидные слои с поверхности.

Шаг 2- Нанесите флюс с припоем на обе части клеммы, которые необходимо соединить, с помощью кисти.

Шаг 3- Не сжигая флюс, нагрейте соединение припоем с помощью регулируемого контроля температуры и установите нужную температуру (400 ° C / 752 ° F).

Флюс опасен, поэтому всегда принимайте меры предосторожности и избегайте прямого контакта кожи с кожей и избегайте вдыхания паров.

Какой тип флюса используется при пайке электроники

Паяльный флюс при пайке в основном классифицируется на основе их активности и составляющих, которые определяют ее активность. чтобы знать, для чего используется флюс, и как использовать флюс для пайки Активность флюса указывает на его эффективность в удалении поверхностных загрязнений. Типы флюса для припоя указаны ниже: —

Канифольный флюс

Канифольный флюс обычно извлекается из пни или кора сосны, таким образом, это натуральный продукт. Состав канифоли варьируется от партии к партии, но общая формула — C19h29COOH. Канифоль подразделяется на неактивированный канифольный флюс (R), канифоль умеренно активированный (RMA) и канифольный активированный (RA).

Неактивированные канифольные флюсы (R) не активированы, поэтому лучше всего подходят для использования уже чистых или имеющих минимальное количество окислов поверхностей пайки. Канифольные флюсы (R) типов используются для пайки медной проволоки, Печатный печатные платы полупроводников и другие работы по ручной пайке.

Канифоль со слабой активацией (RMA) — это мягкоактивированные флюсы с большей очищающей способностью по сравнению с неактивированными канифольными флюсами (R). Эти флюсы при пайке идеально подходят для пайки с более высоким содержанием свинца и полезны для пайки кабелей общего назначения, печатных плат и электроники. составные части.

Флюсы, активированные канифолью (RA), являются самыми активными флюсами и обеспечивают самую сильную очищающую способность среди канифольных флюсов. И подходит для трудноочищаемых поверхностей пайки и лучше всего подходит для пайки электрических компонентов.

Флюс и паяльная паста с низким содержанием остатков или без остатков

В современных технологиях использование флюса с низким или низким содержанием остатков при пайке исключает необходимость очистки узла печатной платы. Многие компании, особенно в Европе, рассматривают канифоль ( R и RMA) как неочищенные и обычно не очищают их из-за отсутствия проблем с надежностью, когда они не очищаются (особенно если они не содержат галогенидов). С момента запрета на CFC флюсы без очистки становятся более распространенными во всем мире по сравнению с флюсы требовали очистки.

Движущей силой отказа от использования чистых флюсов и паяльной пасты является то, что они экономят не только затраты на очистку, но также капитальные вложения и занимаемую площадь.

Органические кислотные флюсы

Органические кислотные флюсы прочнее канифольных флюсов при пайке, но слабее неорганических флюсов. Флюсы на основе органических кислот также известны как водорастворимые флюсы, поскольку они могут растворяться в воде. Флюсы на основе органических кислот Использование флюса при пайке оправдано для смешанных сборок (тип II и III) как для военных, так и для коммерческих применений.

Поскольку они водорастворимы, для удаления остатков флюса можно использовать обычную воду, следя за тем, чтобы вся сборка полностью высохла перед подачей питания на нее.

Флюсы на основе неорганических кислот

Флюсы гораздо более сильные, чем органические, и флюсы на основе неорганических кислот являются идеальным выбором для пайки трудно склеиваемых поверхностей. Они могут помочь удалить большое количество оксидов с сильно окисленных металлических деталей. Это неорганические кислоты и соли, такие как хлористоводородная кислота, фтористоводородная кислота, хлориды олова, фторид натрия или калия и хлориды цинка.

Неорганическое использование флюса при пайке, используемого при пайке для неэлектронных применений, таких как пайка медных труб. Основным недостатком является то, что они оставляют после себя химически активные остатки, которые могут вызвать коррозию и, следовательно, серьезные поломки в полевых условиях. Для чего используется флюс.

Наконечники для пайки жидким флюсом

В качестве флюса для электрической пайки используйте флюс на канифольной основе для создания прочных соединений.
Для сантехнических соединений рекомендуется кислотный флюс при пайке труб, поскольку кислоты более склонны к удалению оксидных слоев.
Верхняя часть припоя очень важна для поддержания чистоты при работе с электроникой.
Всегда держите паяльник на подставке, когда он включен для безопасности и надежности оборудования.
В целях безопасности при пайке используйте все защитные приспособления.

Теги: -флюс с припоем, что такое пайка флюсом, флюс в пайке, что такое флюс, флюс паяльника, что такое флюс припой, что такое флюс для пайки, флюс для пайки, флюс паста для пайки, флюс электрический припой, флюс для электрической пайки, пайка жидким флюсом, флюс для пайки, как использовать, как использовать флюс для пайки, как использовать флюс при пайке, для чего используется флюс. что такое пайка флюсом

Статьи по теме

Руководство по различным типам флюса для припоя | от Alpha Assembly Solutions Inc.

Пайка является важной частью сборки электроники, так как обеспечивает правильное соединение компонентов на печатной плате. Это требует использования подходящего припоя, который иногда можно вводить с флюсом, чтобы обеспечить хорошие соединения и избежать таких проблем, как плохие соединения и невозможность создания надежного соединения. Чтобы предотвратить проблемы со связкой, в процессе пайки используется флюс для облегчения пайки.При выборе флюса для припоя необходимо учитывать тип используемой печатной платы, тип и плотность электронных компонентов, которые необходимо паять, способность металлов к соединению при пайке и процесс пайки.

Флюс — это химическое вещество, необходимое для пайки и сборки печатных плат, так как его функция заключается в поддержании чистоты поверхности печатной платы перед пайкой. Его основная функция — не только чистота, но и удаление любых оксидов, которые могут образоваться в процессе пайки. Оксиды, присутствующие на печатной плате, обычно являются причиной неправильно сформированных соединений, что приводит к плохому потоку электричества и неэффективной электропроводности. Используя флюс для пайки, вы деокисляете металлы для правильной пайки и смачивания.

Активаторы, содержащиеся во флюсе, способствуют смачиванию расплавленного припоя на выводах компонентов и контактных площадках для поверхностного монтажа или на свинце, удаляя оксиды и загрязнения. Существуют различные типы флюсов для припоя, разработанные в соответствии с отраслевыми стандартами J-STD-004.Канифольный флюс в основном состоит из очищенной натуральной смолы сосны и далее классифицируется по следующим категориям:

R (канифольный) флюс — в основном изготовлен из канифоли и считается наименее активным, но практически не оставляет остатки после процесса пайки.
Флюс RMA (умеренно активированная канифоль) — Содержит достаточное количество активаторов для очистки поверхностей с гальваническим или паяным покрытием. Выводы компонентов или терминаторы делают расплавленный припой эффективным смачиванием этих участков.
RA (активированный канифолью) флюс — Наиболее активен, но оставляет много остатков.

Флюс для припоя также классифицируется как водорастворимый и без очистки . Последний в точности соответствует названию — не требует какой-либо очистки после пайки. Водорастворимый флюс иначе называют флюсом OA (органической кислотой), который обычно состоит из органических материалов, помимо смолы или канифоли. При использовании он дает хорошие результаты благодаря хорошей активности флюса и эффективному смачивающему действию, которое устраняет оксиды и сохраняет поверхность чистой для пайки.Однако он имеет тенденцию становиться слишком агрессивным. Таким образом, пользователи должны проявлять особую осторожность во время очистки, чтобы предотвратить загрязнение флюса.

Как правильно выбрать флюс для пайки

A Общий обзор
Флюс играет важную роль в большинстве паяльных работ. Это соединение, которое используется для удаления потускневших пленок с поверхности металла, поддержания чистоты поверхности во время процесса пайки и способствует смачиванию и растеканию припоя.На рынке доступно множество различных типов и марок флюсов; Уточните у производителя или продавца флюса, подходит ли он для вашего применения, принимая во внимание как используемый припой, так и два металла, участвующих в процессе. Несмотря на то, что существует множество типов флюсов, каждый будет включать в себя две основные части: химикаты и растворители.
Химическая часть включает активную часть, а растворитель является носителем. Флюс не становится частью паяного соединения, но задерживает захваченные оксиды и остается инертным на готовой поверхности соединения, пока не будет должным образом удален.Обычно именно растворитель определяет метод очистки, необходимый для удаления остатков после пайки. Следует отметить, что хотя флюс используется для удаления пленки потускнения с поверхности металла, он не удаляет (и не следует ожидать) удаление краски, жира, лака, грязи или других инертных веществ. Для удаления этих загрязнений необходима тщательная очистка поверхности металлов. Это значительно повысит эффективность флюсования, а также поможет в используемых методах и технологиях пайки.
Детальное исследование
Все обычные необработанные металлы и металлические сплавы (включая припои) подвергаются воздействию окружающей среды, при котором их оголенные поверхности покрываются неметаллической пленкой, обычно называемой потускнением. Этот слой потускнения состоит из оксидов, сульфидов, карбонатов или других продуктов коррозии и является эффективным изолирующим барьером, который предотвратит любой прямой контакт с чистой металлической поверхностью, которая находится под ним. Когда металлические части соединяются пайкой, металлическая целостность устанавливается в результате границы раздела между припоем и поверхностями двух металлов.Пока остается потускневший слой, не может образоваться граница раздела припоя и металла, потому что без возможности прямого контакта невозможно эффективно смочить поверхность металла припоем.

Поверхностные пятна, образующиеся на металле, обычно не растворяются (и не могут быть удалены) в большинстве обычных чистящих растворителей. Следовательно, для их удаления необходимо химически обработать их. Эта необходимая химическая реакция чаще всего достигается с помощью флюсов для пайки.Эти флюсы для пайки будут вытеснять слой атмосферного газа на поверхности металлов и при нагревании будут химически реагировать, удаляя слой потускнения с флюсованных металлов и поддерживая чистую поверхность металла на протяжении всего процесса пайки.

Обычно требуется химическая реакция одного из двух основных типов. Это может быть реакция, в которой потускнение и флюс объединяются, образуя третье соединение, растворимое либо во флюсе, либо в его носителе. Пример такого типа реакции имеет место между водно-белой канифолью и оксидами меди.Водяно-белая канифоль при использовании в качестве флюса обычно находится в носителе изопропилового спирта и состоит в основном из абиетиновой кислоты и других изомерных дитерпеновых кислот, которые растворимы в нескольких органических растворителях. При нанесении на окисленную медную поверхность и нагревании оксиды меди будут соединяться с абиетиновой кислотой, образуя абиет меди (который легко смешивается с непрореагировавшей канифолью), оставляя чистую металлическую поверхность для смачивания припоем. Горячий расплавленный припой вытесняет канифольный флюс и медь, которые затем могут быть удалены обычными методами очистки.

Другой тип реакции — реакция, при которой пленка потускнения или окисленный слой возвращается в исходное металлическое состояние, восстанавливая чистую поверхность металла. Пример такого типа реакции имеет место при пайке под слоем нагретого водорода. При повышенных температурах (температура, которая требуется для предполагаемой реакции, уникальна для каждого типа основного металла) водород удаляет оксиды с поверхности, образуя воду и восстанавливая металлическую поверхность, которую затем будет смачивать припой.Есть несколько других вариаций и комбинаций, основанных на этих двух типах реакций.

После того, как произошла желаемая химическая реакция (поднятие или растворение слоя потускнения), флюс должен обеспечить защитное покрытие на очищенной металлической поверхности до тех пор, пока оно не будет вытеснено расплавленным припоем. Это связано с тем, что для пайки требуются повышенные температуры, вызывающие повышенную вероятность того, что поверхность металла может быстро повторно окислиться, если не покрыть должным образом. Любое соединение, которое можно использовать для создания одного из требуемых типов химических реакций в рабочих условиях, необходимых для пайки, можно рассматривать как флюсовый материал.Однако большинство органических и неорганических соединений не выдерживают высоких температур, необходимых для правильной пайки. Вот почему одним из наиболее важных соображений является термостойкость компаунда или его способность выдерживать высокие температуры, необходимые для пайки, без горения, разрушения или испарения.

При оценке всех требований, необходимых для того, чтобы соединение рассматривалось как флюс, важно учитывать различные доступные методы, технологии и процессы пайки, а также широкий диапазон материалов и температур, которые могут потребоваться.Определенный флюс может хорошо работать на определенной поверхности с использованием одного метода пайки и, тем не менее, совсем не подходить для этой же поверхности с использованием другого метода пайки. В случае сомнений всегда обращайтесь за рекомендациями к производителю флюса или припоя.

Типы флюсов для припоя

Припой не всегда хорошо сцепляется с компонентами, что приводит к плохому паяному соединению, перемычке контактов или отсутствию соединения вообще. Используйте флюс и подходящую температуру, чтобы решить эти проблемы.

Дмитрий Муравьев / Getty Images

Что такое флюс?

Когда припой плавится и образует соединение между двумя металлическими поверхностями, он образует металлургическую связь, химически реагируя с другими металлическими поверхностями. Хорошая связь требует двух вещей:

Припой, металлургически совместимый со склеиваемыми металлами.
Хорошие металлические поверхности без оксидов, пыли и грязи, которые мешают хорошему склеиванию.

Удалите грязь и пыль, очистив поверхности или предотвратив их с помощью надлежащих методов хранения.С другой стороны, оксиды нуждаются в другом подходе.

Оксиды и флюсы

Оксиды образуются почти на всех металлах, когда кислород воздуха вступает в реакцию с металлом. Окисление железа обычно называют ржавчиной. Однако окисление влияет на олово, алюминий, медь, серебро и почти на все металлы, используемые в электронике. Оксиды делают пайку более трудной или невозможной, предотвращая металлургическое соединение с припоем. Окисление происходит постоянно. Однако это происходит быстрее при более высоких температурах, например, когда паяльный флюс очищает металлические поверхности и вступает в реакцию с оксидным слоем, оставляя поверхность загрунтованной для хорошего соединения припоя.

Флюс остается на поверхности металла во время пайки, что предотвращает образование дополнительных оксидов из-за высокой температуры процесса пайки. Как и в случае с припоем, существует несколько типов флюсов, каждый из которых имеет основные применения и некоторые ограничения.

Типы флюсов

Для многих применений достаточно флюса, включенного в сердечник припоя. Однако дополнительный флюс полезен в некоторых сценариях, например, при пайке и распайке на поверхности. Во всех случаях лучший флюс для использования — это наименее кислотный (наименее агрессивный) флюс, который воздействует на оксид на компонентах и приводит к хорошей связи припоя.

Флюс для канифоли

Некоторые из самых старых видов флюсов основаны на рафинированном и очищенном сосновом соке, называемом канифолью. Канифольный флюс все еще используется сегодня, но современный канифольный флюс смешивает различные флюсы для оптимизации его характеристик.

В идеале флюс легко течет в горячем состоянии, быстро удаляет оксиды и помогает удалить посторонние частицы с поверхности паяемого металла.Канифольный флюс в жидком состоянии является кислотным. Когда он остывает, он становится твердым и инертным. Поскольку канифольный флюс в твердом состоянии инертен, его можно оставить на печатной плате, не повредив схему, если только схема не нагреется до такой степени, что канифоль может стать жидкой и разъесть соединение.

Удаление остатков канифольного флюса с печатной платы — хороший способ. Кроме того, если вы собираетесь нанести конформное покрытие или если важны косметические средства для печатных плат, остатки флюса следует удалить спиртом.

Органический кислотный флюс

Одним из наиболее распространенных флюсов является флюс с водорастворимой органической кислотой.Обычные слабые кислоты используются в потоках органических кислот, включая лимонную, молочную и стеариновую кислоты. Слабые органические кислоты сочетаются с такими растворителями, как изопропиловый спирт и вода.

Флюсы с органическими кислотами сильнее флюсов для канифоли и быстрее очищают оксиды. Кроме того, водорастворимая природа флюса на основе органических кислот позволяет легко очищать печатную плату обычной водой — просто защищайте компоненты, которые не должны намокать. Поскольку остатки OA являются электропроводными и влияют на работу и характеристики цепи, удалите остатки флюса после завершения пайки.

Флюс неорганической кислоты

Флюс на основе неорганической кислоты лучше работает с более прочными металлами, такими как медь, латунь и нержавеющая сталь. Это смесь более сильных кислот, таких как соляная кислота, хлорид цинка и хлорид аммония. Флюс на основе неорганической кислоты требует полной очистки после использования для удаления коррозионных остатков с поверхностей, которые ослабляют или разрушают паяное соединение, если оставить его на месте.

Дым припоя

Дым и пары, выделяющиеся при пайке, включают несколько химических соединений кислот и их реакции с оксидными слоями.Другие соединения, такие как формальдегид, толуол, спирты и кислые пары, часто присутствуют в парах припоя. Эти пары могут привести к астме и повышенной чувствительности к парам припоя. Обеспечьте соответствующую вентиляцию и при необходимости используйте респиратор.

Риск рака и свинца из-за паров припоя низок, так как точка кипения припоя в несколько раз выше, чем температура кипения флюса и температура плавления припоя. Наибольший риск свинца — это обращение с припоем.При использовании припоя следует проявлять осторожность, уделяя особое внимание мытью рук и избегать еды, питья и курения в местах с припоем, чтобы предотвратить попадание частиц припоя в тело.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой

Недостаточно деталей

Сложно понять

Можно ли паять без флюса?

В настоящее время пайка является важным аспектом многих работ, связанных с сантехникой, электроникой и металлообработкой.

Это процесс соединения металлов вместе, обеспечивающий постоянную фиксацию, которая также является обратимой.

В сантехнике он используется как соединение между медными трубами, электроникой для защиты компонентов и соединений в ювелирных изделиях.

Flux похож на помощника Солеринга. Это чистящее средство, используемое для очистки поверхностей от окисления и улучшения качества пайки.

Но разве это важно? Можно паять без флюса?

В этой статье я расскажу, нужен ли флюс для пайки.

Это зависит от многих переменных, например, от приложения, от того, содержит ли используемый припой флюс или нет и т. Д.Я также расскажу о преимуществах использования флюса.

Пайка и припой

Прежде чем мы углубимся в вопрос о том, нужно ли использовать флюс при пайке, давайте познакомимся с основами пайки.

Изучение основ пайки поможет в дальнейшем лучше понять важность флюса.

Также я расскажу о припое и о том, из чего он сделан, а также о различных типах припоя.

Что такое пайка?

Пайка в ее самом основном определении — это соединение двух или более элементов.Обычно это металлы.

Паяльник — это оборудование, используемое в процессе нагрева припоя (металлический сплав, обычно состоящий из олова и свинца) для соединения этих металлов.

Паяльник нагревается до температуры от 200 до 600 градусов по Фаренгейту (95-315 градусов по Цельсию), чтобы расплавить припой.

Паяльники бывают разного качества и цены. Покупая паяльник, лучше всего потратиться на качественный, так как у паяльников более низкого качества иногда возникают проблемы с плавлением припоя.

Сварку иногда путают с пайкой. Однако эти два процесса совершенно разные.

Основное различие между ними — процесс плавления. При пайке используемые металлы нагреваются, но никогда не плавятся. При сварке основной металл плавится.

Виды пайки

Когда дело доходит до пайки, существует три категории или формы пайки; Мягкая пайка, серебряная пайка и пайка.

По мере того, как мы переходим от одной формы к другой, температура увеличивается, а также увеличивается прочность суставов.Самые низкие температуры начинаются с мягкой пайки, затем серебра и, наконец, пайки.

Повышение температуры из-за температуры плавления присадочных материалов.

При пайке мягким припоем в качестве наполнителя используется сплав олова и свинца. При пайке серебром используется сплав, содержащий серебро, а при пайке — сплав, содержащий латунь.

В прошлом было принято, чтобы припой был только на основе свинца. Но из-за проблем, связанных с окружающей средой и здоровьем, чаще используются сплавы, не содержащие свинец.

Применение пайки

Как мы видели, пайка и припой используются для соединения металлов.

Используется во многих работах. Наиболее распространенные из них, с которыми вы, возможно, более знакомы, связаны с электроникой.

Пайка используется не только в электронике, но и в сантехнике, металлообработке, прошивке и производстве ювелирных изделий и музыкальных инструментов.

В электронике пайка обеспечивает соединение между электронными компонентами, а также пропускает электрический ток.Это неотъемлемая часть электроники.

Сантехника требует надежного, постоянного, но обратимого соединения между медными системами. Пайка обеспечивает именно это.

При сборке и ремонте ювелирных и музыкальных инструментов используется сочетание пайки серебром и пайки твердым припоем.

Итак, вы можете видеть, что пайка играет решающую роль во многих областях.

Припой

Как я вкратце упомянул, припой — это присадочный материал, используемый в процессе пайки.

Для создания прочных, но обратимых связей между металлическими деталями используется припой. Это легкоплавкий металлический сплав. Это ключевой элемент в процессе пайки.

Наличие хорошего механического соединения имеет решающее значение, а хорошее электрическое соединение в электронных приложениях — необходимость. Без прочного электрического соединения электричество не сможет течь, делая цепь и эти компоненты бесполезными.

Припой традиционно использовался в электронной промышленности.В нем использовалась смесь олова и свинца.

Типы припоя

Однако, как я уже упоминал о различных применениях, существуют также разные типы припоя.

У многих вещей есть изобилие выбора. То же самое и с выбором припоя. Поэтому выбор правильного припоя может сбивать с толку.

К счастью для вас и меня, припой можно разделить на три основные категории: припой на основе свинца, припой без свинца и припой с флюсовым сердечником.

Первый тип припоя был традиционным припоем, используемым для электроники, и содержал 60% олова и 40% свинца.Этот тип припоя имеет низкую температуру плавления в диапазоне от 356 до 374 градусов по Фаренгейту (или от 180 до 190 градусов по Цельсию). Этот тип припоя часто называют мягким припоем и обычно используется при пайке мягким припоем.

Второй в списке — бессвинцовый припой. Через некоторое время риски для здоровья и воздействия свинца на окружающую среду в бытовой электронике стали отрицательными. Поэтому припой на основе свинца был не идеальной ситуацией.

В связи с этим был создан бессвинцовый припой, и его продажа на основе свинца была запрещена.

Бессвинцовый припой обычно содержит 99,3% олова и 0,7% меди с более высокими температурами плавления около 422 градусов по Фаренгейту (217 градусов по Цельсию).

Последний припой, и наиболее важный для рассматриваемого вопроса (можно ли паять без флюса) — это припой с сердечником из флюса. Этот припой имеет флюс, внедренный в припой, и выполняет ту же работу, что и флюс, без необходимости наносить его извне.

Я расскажу о преимуществах этого типа припоя позже, когда буду обсуждать, можно или нельзя паять без флюса.

Я упоминал выше о двух других методах пайки, которые включают пайку серебром и пайку.

Для серебряной пайки используется серебряный припой, который представляет собой сплав, содержащий серебро и другие металлы, включая медь, цинк, никель, марганец, кадмий, олово, кремний и многие другие.

При пайке используется припой, содержащий металлы, включая золото, серебро, медь, латунь и железо.

Размеры припоя

Для разных типов припоя также используются припои разных размеров.Размер припоя определяется его толщиной. Калибр эффективно определяется его диаметром.

В зависимости от области применения могут быть полезны припои разной толщины.

Что касается работы электроники, то чем меньше калибр, тем лучше.

С другой стороны, приложения, связанные с водопроводом, потребуют припоя большего калибра.

Итак, в зависимости от области применения, для которой вы используете припой, будет определяться размер припоя, который вам понадобится.

Флюс

Как мы видели, пайка играет жизненно важную роль во многих сферах применения, а припой является важной частью процесса пайки. У нас не может быть одного без другого.

Но где же тут поток? Какова его роль? И действительно ли он нужен при пайке?

Давайте узнаем немного о Flux.

Что такое флюс?

Flux — это раствор на водной основе, содержащий моющее средство, активатор и смачивающее средство.

Имеет множество функций, которые используются при пайке.Он должен растекаться по паяемым металлам, очищать поверхности и способствовать распространению припоя.

Чтобы флюс был эффективным, он должен удовлетворять всем этим трем критериям.

Первый вид растекания по металлам известен как смачивание. Флюсы содержат смачивающий агент, который позволяет флюсу лучше течь. Чем ровнее смачивание, тем лучше, так как это покрывает большую площадь поверхности.

Следовательно, чем лучше смачивающий агент, тем эффективнее будет флюс.Более эффективный флюс приводит к меньшему количеству припоя и, следовательно, к меньшим затратам (потому что вам придется покупать меньше припоя).

Далее идет чистка поверхности.

На большинстве металлических поверхностей много оксидов, масла и грязи. Попытка припаять загрязненные металлы не обеспечит надежной долговременной связи.

Таким образом, флюсы также обладают дополнительным преимуществом очистки этих металлических поверхностей. Пакет активатора флюса — это специальный химикат, предназначенный для удаления оксидов, масла и грязи.

Флюс имеет кислую природу, потому что кислоты отлично удаляют оксиды, превращая их в растворимые соли.

Отличная аналогия — использование моющего средства для удаления жира и грязи с грязной посуды.

Моющих средств были созданы, чтобы делать работу, которую вода сама по себе не могла бы сделать. Представьте, что вам нужно мыть посуду только водой. Он не обладает химическими свойствами моющего средства для удаления всей этой грязи.

Растворенные оксиды и грязь затем удаляются флюсом, оставляя металлические поверхности чистыми.

Еще одна важная роль, которую флюс играет на этапе очистки, — это защита металла от повторного окисления. После очистки металлы подвергаются воздействию кислорода воздуха.

Пакет активатора (на основе канифоли) остается активным на протяжении всего процесса, защищая металл от повторного окисления.

Наконец, флюс должен способствовать хорошей текучести припоя. Если вы когда-либо пробовали паять, вы поймете, насколько это раздражает, когда припой просто не прилипает, не растекается и не создает хороших соединений.

Хороший флюс позволяет припою хорошо растекаться за счет снижения поверхностного натяжения между металлом и расплавленным припоем.

Различные типы флюсов

Используемый флюс будет зависеть от приложения. Есть два основных приложения, включая промышленное и электронное.

Промышленное применение включает в себя водопровод, кровлю, автомобили, где используются такие металлы, как медь, латунь, сталь, нержавеющая сталь, алюминий и алюминиевые сплавы.

Приложения для электроники используют три стандарта флюса; канифоль, растворимая в воде и не содержащая чистых флюсов.

Канифольный флюс — это смола на натуральной основе, полученная из сосны. Есть три типа канифольных флюсов. Их разделяют в зависимости от того, насколько они активны (в результате получается более чистая поверхность и больше остатков).

Канифоль (R) является наименее активной, за ней следует канифоль умеренно активная (RMA) и, наконец, канифоль активированная (RA) является наиболее активной.

Водорастворимые флюсы состоят из органических материалов и иногда называются флюсами из органических кислот. Обладает хорошей флюсующей способностью и прекрасным смачивающим средством.

A No Clean flux имеет описание в названии. Не требует очистки после пайки.

Можно ли паять без флюса?

Итак, мы рассмотрели процесс пайки, а также припой (присадочный материал), используемый для соединения металлов.

Знание того, как работает процесс пайки, поможет вам лучше понять, нужен ли вам флюс при пайке.

Так можно паять без флюса? Лучший способ подойти к этому вопросу — рассказать вам обо всех преимуществах пайки флюсом.

Кроме того, различные приложения требуют использования флюса больше, чем другие.

Первое и самое важное преимущество — паяные соединения на лучше. Как вы видели в разделе о флюсе, его основная цель — очистить и удалить оксид, а также любые другие примеси из соединяемых металлов.

Если у вас слабые паяные соединения, паяемые металлы склонны к повреждению со временем. При электронной пайке слабое паяное соединение приводит к плохой электропроводности.

Далее идет улучшенная подача припоя. Флюс обеспечивает лучшую текучесть припоя. Это дает много преимуществ. Лучшая текучесть припоя означает необходимость использования меньшего количества припоя. Использование меньшего количества припоя дает дополнительное преимущество в виде снижения ваших затрат, поскольку вы будете использовать и покупать меньше припоя.

Кроме того, при пайке при более низких температурах припой не плавится, не растекается и плохо держится.Использование флюса поможет улучшить течение и облегчить ваше разочарование.

Наконец, разрешите распайку. Если вам когда-либо приходилось снимать паяное соединение без флюса, вы знаете, насколько это сложно. Демонтаж паяного соединения с окислением практически невозможно. Поскольку флюс удаляет это окисление, отпайка будет намного проще.

Также довольно сложной задачей является использование бессвинцового припоя без флюса. Здесь лучше всего использовать флюс.

Как я уже упоминал выше, приложение будет определять, действительно ли вам нужен флюс.

Если вы любитель пайки электронных схем, это не составит особого труда, если вы паяете без флюса.

Промышленные применения, включая электронику, сантехнику, автомобили или строительство и ремонт ювелирных изделий, потребуют более надежных и надежных соединений. Это может быть достигнуто только при использовании правильного флюса.

Если вы используете флюс, убедитесь, что он соответствует используемому припою.

Припой, содержащий флюс

Хорошая новость в том, что есть припой, в сердечник которого встроен флюс.Это известно как канифольный припой. Как вы видели ранее, Rosin Flux — широко используемый природный флюс.

Припой Kester Rosin Core Solder — отличный припой, содержащий флюс. В этом разница между хорошими и отличными паяльными соединениями.

Таким образом, для небольших электронных приложений вы можете использовать этот припой без внешнего нанесения флюса и при этом получить те же преимущества.

Припой для сантехники не содержит флюса. Значит, флюс придется наносить извне.

Использование флюса имеет много преимуществ и только облегчит вам жизнь в процессе пайки и демонтажа.

Однако, если вы не хотите использовать флюс и паяете электронные компоненты и печатные платы, у вас есть счастье иметь припой, содержащий флюс.

Альтернативы паяльному флюсу

Flux в простейшем понимании — это чистящее средство. Первой его формой был карбонат соды, древесного угля, буры, извести и т. Д.

Существует множество вариантов чистящих средств, которые можно использовать с повседневными предметами домашнего обихода.

Если вы когда-нибудь захотите создать свой собственный поток, ознакомьтесь с этим руководством. Это тоже здорово для окружающей среды!

что это такое и для чего он нужен

Описание

Разновидности припоев

Легкоплавкие

Тугоплавкие

Припой с флюсом

Нейтральные вещества

Флюс для пайки паяльником

Популярные флюсы для пайки электрическим паяльником

Обзор различных флюсов для пайки

Хранение

Паяльные пасты (тиноль) для пайки

Вместо заключения

Самостоятельное приготовление

Какой же должен быть идеальный флюс?

Видео

Пайка для начинающих / Хабр

Виды припоя и флюса

Припои и их разновидности

Флюсы

Импортные флюсы

Флюсы

Флюс для сварки. — Статьи о сварке – «СВАРБИ»

Флюс для сварки — разновидности, преимущества и назначение

СВАРБИ — поставщик сварочного флюса

Применение флюсов для пайки [Мозаика системного администрирования]

Флюс для пайки СКФ спирто-канифольный 30мл REXANT 09-3640

Флюс для пайки СКФ 09-3640

Общие сведения о пайке — Часть 4: Как использовать флюс при пайке электроники

Определение и объяснение того, как использовать флюс при пайке электроники

Применение различных типов флюсов

Флюс для очистки электроники

Чего можно ожидать от контрактного производителя

Что такое флюс для припоя и как его использовать?

Для чего используется флюс | Как использовать флюс при пайке

Руководство по различным типам флюса для припоя | от Alpha Assembly Solutions Inc.

Как правильно выбрать флюс для пайки

Типы флюсов для припоя

Что такое флюс?

Оксиды и флюсы

Типы флюсов

Флюс для канифоли

Органический кислотный флюс

Флюс неорганической кислоты

Дым припоя

Можно ли паять без флюса?

Пайка и припой

Что такое пайка?

Виды пайки

Применение пайки

Припой

Типы припоя

Размеры припоя

Флюс

Что такое флюс?

Различные типы флюсов

Можно ли паять без флюса?

Припой, содержащий флюс

Альтернативы паяльному флюсу

alexxlab

Вам также может понравиться

Написать жалобу в жилищную инспекцию: Жилищная инспекция: жалоба на управляющую компанию, как написать жалобу в жилищную инспекцию

Светодиоды в квартире: Светодиодное освещение в квартире: виды и особенности

Пусковое переносное устройство для автомобиля: Пусковые устройства для автомобильных аккумуляторов всех типов

Добавить комментарий Отменить ответ
