Геркон нормально замкнутый маркировка. Геркон (герметизированный контакт), нормально открытый. Принцип работы геркона
Приобретались эти датчики по наводке из комментариев к одному из моих прошлых обзоров.
По большому счёту обозревать тут нечего, поскольку принцип их действия простой, но одному моему товарищу стало интересно, что это вообще такое и как оно работает — об этом и решил написать этот небольшой наглядный обзор.
Принцип работы
По сравнению с другими технологиями реле, герконовые реле имеют преимущества герметично закрытых контактов, низкую мощность катушки, быструю работу и небольшие размеры. Однако, как и в случае любой технологии, необходимо рассмотреть различные аспекты.
Герконовые реле обычно устанавливаются на печатные платы. Герконовые терминалы не должны быть согнуты, например, для их самозахвата. Избегайте изгиба клемм, чтобы они соответствовали смещенным отверстиям. Неэкранированные реле, расположенные слишком близко друг к другу, могут влиять друг на друга.
Экранированные реле являются опцией в этом случае и для сред с высокими магнитными полями от двигателей, магнитов и т.д.
Геркон (гер
метизированный кон
такт) представляет собой стеклянную колбочку, внутри которой находятся две упругие контактные ферромагнитные пластины, которые при погружении в магнитное поле смыкаются и образуется контакт, по которому затем течёт ток.
Колбочка при этом обычно заполнена инертным газом или в ней содержится вакуум. Пример работы схематично отображён на анимации ниже, где подносится обычный магнит.
Сегодня технология эффекта Холла позволяет создавать сложные датчики, используемые в широком спектре автомобильных, электронных и промышленных продуктов. Устройство эффекта Холла представляет собой интегральную схему на основе полупроводников с пластинами Холла, которые реагируют на магнитные поля. В отличие от герконного переключателя, устройство эффекта Холла содержит активную схему, поэтому оно потребляет небольшое количество тока в любое время.
Устройства эффекта Холла выпускаются в двух — или трехпроводных версиях.
Температура, напряжение и мощность
Некоторые устройства программируются. Как и все полупроводниковые полупроводниковые приборы, датчики Холла имеют максимальную температуру рабочего перехода. Температура рабочего спая определяется мощностью, которую рассеивает датчик, тепловым сопротивлением упаковки, любыми последствиями теплоотдачи, возникающими в результате монтажа, любого движения воздуха и температуры окружающей среды. Из-за внутреннего рассеивания мощности и самонагрева максимальная рабочая температура может потребоваться уменьшить при более высоких напряжениях питания, чтобы ограничить температуру перехода до приемлемого значения.
Почему пластины собственно смыкаются и размыкаются от наличия магнитного поля. Как уже было выше сказано, пластины сами по себе — ферромагнитные, т.е. они активно притягивают к себе магнит и в тоже время сами активно притягиваются магнитом. Аналогичные свойства есть у обычного железа.
Магнит имеет две полярности — северную и южную, причём магнитные линии всегда идут от северного полюса к южному. При поднесении магнита к геркону, магнитные линии также будут проходить через эти упругие пластины. В данном случае на рисунке, северный полюс магнита расположен слева, южный — справа. Соответственно край верхней пластины становится южной полярности, а край нижней пластины — северной полярности — в итоге пластины замыкаются. При отдалении магнита — пластины за счёт своей упругости размыкаются. Если магнит по отношению к этим пластинам расположить неправильно, то магнитные линии будут проходить через них неравномерно, и контакты не смогут сомкнуться.
Полупроводниковые продукты чувствительны к событиям электростатического разряда. Состоит из двух очень маленьких ферромагнитных лопастей или «тростника», вставленных с обоих концов крошечной стеклянной трубки. Стеклянная трубка герметично закрывается во время производства.
Ферромагнитные лопасти, помещенные в магнитное поле, побуждаются двигаться друг к другу, пока контакты не закрываются на обоих «свободных» концах в центральной части трубки.
Это закрывает ранее прерванную схему и включает функцию переключения. Как только магнитное поле будет удалено, твердые лопасти снова отключится, снова сломав цепь.
В продаже можно найти три основных типа герконовых датчиков:
1)
Нормально открытые (обозреваемые), которые в обычном состоянии разомкнуты, а при погружении в магнитное поле — цепь замыкается.
2)
Нормально закрытые, — уже обратный принцип: в обычном состоянии контакты замкнуты, но при погружении в магнитное поле контакты размыкаются.
3)
Герконы-переключатели, — в отличии от двух первых, имеют уже 3 вывода и 3 пластины внутри соответственно. В спокойном состоянии замкнута одна пара контактов, при погружении в магнитное поле — уже другая пара.
Существует два основных типа герконовых переключателей: тип переключателя с двумя ферромагнитными лопастями, которые обычно открыты в отсутствие магнитного поля, как описано выше, и один с тремя лопастями. В последнем, один весло вставлен на один конец и два весла на другом конце в трубку.
Это создает две контактные поверхности посередине. В отсутствие магнитного поля одиночная лопасть контактирует с «нормально замкнутым» контактом, но как только поле появляется, изменяется положение на «нормально открытый» контакт.
По технологии изготовления и конструкции герконы разделяются на группы
Микроскопический слой драгоценного металла наносится на герконовые контакты для обеспечения оптимального электрического контакта. Предпочтительным металлом для этого является серебро с низким сопротивлением. Однако некоторые герконы используют ртуть. Поскольку контакты «смачиваются» ртутью, переключатели должны удерживаться в определенных направлениях во время сборки, чтобы предотвратить попадание жидкого металла и замыкание контактов в покое.
Герконы также бывают рассчитанными на коммутацию большого тока или ртутными, где места соприкосновения пластин смочены каплей ртути для подавления дребезга контактов. Основное применение герконов — системы безопасности и автоматики, как наиболее простой пример — автоматический запуск какого-либо действия при открывании двери или окна, например посыл сигнала тревоги.
На основе герконов делают герконовые реле — в высоковольтных установках такие используются для защиты от перегрузок по току, в этом случае геркон помещается в катушку.
К году спрос на герконовые переключатели неуклонно увеличивался. Даже сегодня они по-прежнему используются во многих различных устройствах связи, а также датчиках приближения на дверных и оконных сигнализационных системах, чтобы перечислять только два из множества различных приложений.
Что это такое?
Поскольку международный спрос на герконовые переключатели настолько велик, они должны быть массовыми. Однако они требуют точной и надежной сложной микротехнологии. Это требует чрезвычайно чистой окружающей среды, которая даже не содержит микроскопических частиц грязи. В противном случае загрязняющие вещества будут оседать в герметично закрытых стеклянных трубах и мешать работе переключателя.

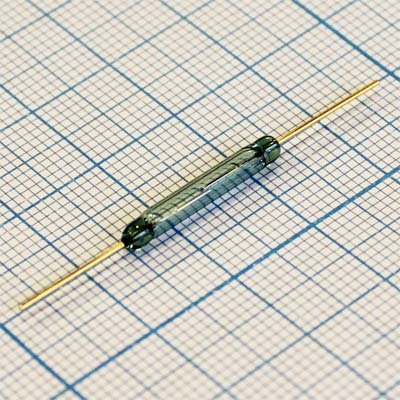

Внешний вид. Размеры
Взял нормально открытые (разомкнутые) в количестве 10 штук.
Стеклянная капсула со слегка зеленоватым оттенком.
Размеры соответствуют 2×14мм
Контакты ферромагнитных тростников состоят из никель-железного сплава с содержанием никеля 52%. К контактам наносят микроскопически тонкий слой иридия, родия или рутения. Нижний слой выполнен из вольфрама, меди или золота. Стеклянная трубка, коэффициент теплового расширения которой соответствует тепловому расширению никель-железного сплава, плотно закрывается вокруг тростника на каждом конце путем нагрева инфракрасным излучением в виде лазеров до тех пор, пока отверстие не будет закрыто. Во время процесса герметизации стеклянную полость заполняют инертным газом, таким как азот.
Собрал на макетке простую цепь со светодиодом, в разрыв которой поместил геркон, дабы проверить его работу, поднеся к нему плоский неодимовый магнит, и поскольку магнитные поля имеют разные полюса, то контакты в герконе стабильно замыкаются только если направить магнит на него торцом и поперёк.
Области применения микропереключателей в производстве.
Рид-переключатели по-прежнему широко используются для управления силовыми цепями в отрасли связи, но также широко используются в качестве датчиков приближения в системах сигнализации, обычно устанавливаемых на окнах или дверях.
Они также позволяют ноутбукам спать, когда крышка закрыта, и используются в компьютерных клавиатурах: каждый контакт имеет встроенный магнит, который активирует переключатель, как только нажата клавиша. Между тем, последнее использование в значительной степени уступило место менее дорогостоящим альтернативам.
В других положениях магнита, контакты в герконе не будут замкнуты:
Пример с магнитами из мотора: повернув одной стороной — контакты замыкаются, другой стороной — никакой реакции. Поэтому этот момент стоит учитывать.
В автомобилях и велосипедах магниты, прикрепленные к шинам, активируют тростниковые переключатели каждый раз, когда они проходят датчик переключателя, что позволяет им действовать как точные датчики скорости.
Даже устройства, используемые в средах высокого давления, таких как водолазные камеры и фонари, обычно оснащены герконовыми ключами, поэтому дается водонепроницаемая печать.
Различия между герконовыми переключателями и другими переключателями. В отличие от других электрических переключателей, герконовые переключатели специально разработаны для чувствительности к наличию и отсутствию магнитных полей. Из-за этого свойства эти коммутаторы используются в различных приложениях.
Как происходит изменение состояния пластин — в увеличенном виде под цифровым микроскопом
Вдобавок ко всему неплохо было бы показать простейший наглядный тест работы этого датчика с выполнением какого-нибудь действия при открывании-закрывании двери комнаты, например включении настольной лампы посредством .
Сначала надо упаковать сам геркон.
После плавления контактные язычки перекрываются внутри стеклянного корпуса и образуют «воздушный зазор» в зоне контакта. При приближении к достаточно сильному магнитному полю оба контактных языка принимают противоположную магнитную полярность и тем самым закрывают контакт.
- Как работает язычковый переключатель?
- Оба языка покрыты контактным материалом в зоне контакта.
Какие существуют различные типы геркон?
В принципе, один дифференцирует. Кроме того, многие герконовые переключатели предназначены для специальных применений, например. Высоковольтная вставка, ультраминиатюрные типы для имплантатов и т.д. Прикладывая напряжение к катушке, ток течет и создается магнитное поле. Если вы увеличиваете ток до тех пор, пока не нажмете геркон, вы получите значение притяжения. Величина отходов определяется путем уменьшения тока до тех пор, пока переключатель не упадет.
Надевается кусочек термоусадки, обжимается горячим воздухом
Необходимо загнуть один вывод. Но тут меня поджидал первый блин комом — отогнув вывод практически у самого основания колбочки — стекло раскололось и геркон пришёл в негодность:
Например, геркон переключается на расстояние 10 мм при приближении к магниту. Тем не менее, язычковый выключатель отключается только тогда, когда магнит находится на расстоянии 12 мм.
Существуют специальные герконы с очень плотным гистерезисом. Какова жизнь язычковых переключателей?
При простой передаче сигнала несколько 100 миллионов циклов переключения. Срок службы геркона обычно намного превышает срок службы устройства, в котором он используется. В общем, следует соблюдать те же меры защиты контактов, что и для обычных контактов переключателей, чтобы не уменьшать срок службы язычкового выключателя.
Чтобы этого не произошло, надо вывод, отступив от основания капсулы на 1-2мм, зажать пинцетом и только потом уже загибать его:
Второй вывод чуть укоротил, вместе с термоусадкой
Как достичь максимального расстояния между герконом и магнитом? Как достичь максимально возможной точности коммутации? Идеал представляет собой резко очерченное «точечное» магнитное поле, которое действует непосредственно вблизи зоны перекрытия контактов, если мы примем однополюсное управление. Разница между расстоянием переключения между включением и выключением здесь особенно низка.
- Кроме того, геркон должен иметь наименьший возможный гистерезис.
- Чем ближе магнит и геркон выбраны, тем лучше.
В чем разница между током переключения и постоянным током для герконовых переключателей?
Припаиваю провод к обоим выводам провод
Теперь всё это дело надо как-то закрепить. Поэтому мелкими ломтиками нашинковал стержень от клеевого пистолета:
Что такое герконовый датчик?
Только когда контакты лежат друг на друге с достаточным контактным давлением и максимальной площадью контакта, может протекать непрерывный ток. Поэтому указанный ток переключения обычно меньше, чем постоянный ток. Какова паяемость герконовых переключателей?
Герконовые переключатели могут быть спаяны всеми распространенными способами. Вы поставляете осевые ремни? Являются ли ваши продукты бессвинцовыми или. Более подробную информацию по этой теме можно найти в разделе «Экология». Правильный выбор материала для корпуса имеет решающее значение для долговечности изделия.
Выбранный материал должен постоянно защищать компоненты внутри датчика.
Надел на геркон сверху ещё термоусадки, у основания немного набил внутрь обрезков термоклея:
Обдул горячим воздухом
Излишки клея убрал
В среде, в которой используется датчик, максимальное давление в механическом напряжении среды. Минимальная и максимальная температура окружающей среды.
. Мы рады помочь вам выбрать подходящий материал для вашего приложения. Технология трости позволяет бесконтактное переключение электрического сигнала или напряжения. В этом случае определенное внешнее магнитное поле действует на специальный контакт ферромагнитного переключателя, также называемый герконовым переключателем. Это магнитное поле обычно генерируется постоянным магнитом или катушкой.
Дело осталось за малым. Прикрепить магнит на дверь, а геркон на стену, напротив магнита. Для показательного теста здесь сгодился и обыкновенный скотч, благо и обратно можно быстро всё снять.
Бесконтактная, низкая износостойкость Длительный срок службы высокая частота переключения экономичная альтернатива электронным переключателям.
Расстояние срабатывания Расстояние срабатывания — это расстояние, на которое срабатывает магнитный выключатель, приближаясь к магниту. Длина расстояния переключения зависит от напряженности поля магнита и чувствительности герконного контакта. Гистерезис переключения Гистерезис переключения — это разница между точкой включения и выключения. Это зависит главным образом от типа геркон.
Точность точки переключения Магнитные переключатели имеют очень высокую повторяемость точки переключения. Для переключателей с элементом Холла до 100 кГц, в зависимости от версии. Коммутационная способность — пример Макс. Коммутационная способность является продуктом тока переключения и напряжения переключения. Однако индивидуальные предельные значения не должны превышаться.
Магнит и геркон расположены поперёк друг другу
Электронно-программная часть проста: плата Pro Mini настроена на внешнее прерывание, где вывод прерывания через этот самый геркон соединён с питанием платы и пока дверь закрыта и возле геркона есть магнит, цепь замкнута, контроллер спит, а реле, управляющие светильником — выключено.
Как только дверь открывается, а магнит отводится в сторону, геркон размыкается, возникает внешнее прерывание, которое подаёт импульс на реле и светильник включается.
Применений в самоделках может найтись много, особенно с простыми и дешёвыми контроллерами Attiny13 или, если проект совсем простой — с транзисторами. Ввиду своего мелкого размера, геркон можно хитро спрятать от посторонних глаз. Я буду использовать их в новой версии энергоэффективной GSM-сигнализации, правда для её полноценной сборки необходимо дождаться ещё нескольких компонентов. Из минусов отмечу хрупкость капсулы и уязвимость перед другими магнитными полями. Касаемо надёжности пишут, что у них довольно большой цикл замыкания-размыкания за счёт герметичности внутри капсулы. В общем, посмотрим.
Планирую купить
+46
Добавить в избранное
Обзор понравился
+78
+137
Любые механические контакты подвержены износу. Чтобы уменьшить влияние этого деструктивного фактора, в первой половине прошлого века было разработаны магнитоуправляемые коммутационные устройства, контактная группа которых помещалась в вакуумную колбу.
В СССР такие элементы получили название «Геркон», по сокращению от «герметизированный контакт», в англоязычной технической документации принято название «reed switch».
Давайте рассмотрим принцип действия этих устройств, конструкцию, основные характеристики, достоинства и недостатки. В завершении статьи будет приведена пара полезных схем, где используются герконы.
Данные устройства представляют собой контактную группу, изготовленную на основе ферримагнитного материала, которая помещается в стеклянную колбу. Из нее откачен воздух (созданы условия максимально приближенные к вакууму), как вариант возможно наполнение инертным газом. Внешний вид устройства и его обозначение на принципиальных схемах представлены ниже.
С конструктивным исполнением, можно ознакомиться на рисунке 2.
Обозначение:
- А – выводы устройства.
- В – стеклянная колба.
- С – контактная группа.
- D – инертный газ или вакуум.
Разновидности
Коммутационные устройства данного класса принято разделять в зависимости от устройства контактной группы на следующие виды:
- Элементы с нормально-разомкнутыми контактами (внешний вид такого устройства показан на рис.
1). - Элементы с нормально-замкнутым контактом.
- С переключающимся контактом.
1).Помимо функциональных признаков, перечисленных выше, имеются и технологические, разделяющие герметичные коммутирующие устройства на две группы: сухие и ртутные. Отличительная особенность последних заключается в том, что внутри колбы содержится капля ртути. Она служит для «смачивания» контактной группы, это позволяет существенно снизить переходное сопротивление и вибрацию (дребезг) контактов при коммутации, что положительно отражается на качестве контакта.
Принцип действия
Срабатывание устройства (замыкание, размыкание или переключение контактов) требуется воздействовать на элемент магнитным полем, напряженность которого будет достаточной для коммутации. В качестве источника такого поля может выступать обычный или электромагнит.
Под воздействием силовых линий происходит намагничивание контактов и по преодолению порога упругости они коммутируют цепь.
Соответственно, как только на контактную группу перестанет действовать магнитное поле, она вернется в исходное состояние. То есть, функционально контакты помимо своего прямого назначения играют роль магнитопровода и упругого элемента.
Устройства с нормально-замкнутыми контактами действуют несколько иначе. Их ферримагнитные упругие элементы, попадая под воздействие магнитного, поля приобретают одинаковый заряд, что заставляет их отталкиваться, разрывая контакт.
Иногда в таких коммутаторах только один упругий элемент выполнен из ферримагнитного сплава, в результате приближения магнита он притягивается к нему, отключая цепь.
Подобный принцип задействован в герконах с переключающей группой контактов, в котором два из них изготавливаются из магнитного материала. Под воздействием магнита они притягиваются друг к другу, а немагнитный контакт остается в исходном положении. В результате происходит перекоммутация цепи.
Основные параметры
Свойства герметичных коммутаторов определяются механическими и электрическими параметрами.
К первым относятся:
- N max – число, указывающее максимально допустимое количество срабатываний без изменения основных характеристик.
- V cp – величина отображающая интенсивность поля необходимую для реакции устройства. В технической терминологии данную характеристику называют магнитодвижущей силой.
- V отп – величина соответствующая силе размыкания.
- t cp — время, необходимое на срабатывание контактной группы.
- t отп – интервал времени, необходимый на отпускание.
- Последние два параметра наиболее значимые из механических характеристик, поскольку описывают скорость коммутации.
- Теперь перечислим основные электрические характеристики:
- R K – сопротивление между контактами в замкнутом состоянии.
- R ИЗ – сопротивление разомкнутых контактов.
- U ПР – напряжения пробоя, данная характеристика зависит как от предыдущего параметра, так и расстояния между группой контактов. Помимо этого на электрическую прочность влияет наполнение колбы.
- P max – коммутируемая мощность.
- C K – емкость, образуемая разомкнутыми контактами.
Как осуществляется управление?
Управлять герметичным коммутатором можно двумя способами:
- используя постоянный магнит;
- воздействуя катушкой, подключенной к постоянному источнику тока.
В первом варианте управление может осуществляться путем линейного или углового перемещения постоянного магнита. Также встречается способ, при котором поле перекрывается при помощи специальной шторки.
В качестве примера использования способа управления при помощи магнита можно привести датчики уровня, а также положения, охранную сигнализацию и т.д.
Второй вариант позволяет создать реле на основе геркона. В отличие от традиционной конструкции, такое устройство будет более надежным и долговечным, поскольку практически не содержит в себе подвижных механических элементов. Что касается небольшого количества контактных групп, то этот недостаток легко устраняется путем увеличения количества задействованных герконов.
Примером применения данного способа управления может служить токовое реле на основе геркона. Оно представляет собой катушку, намотанную проводом толстого сечения, внутри которой размещается герметичный коммутатор. Данное приспособление может служить в качестве защитной системы от перегрузки в цепях постоянного тока. Чувствительность прибора легко регулировать путем линейного перемещения коммутатора внутри катушки.
Плюсы и минусы
Любая конструкция помимо преимуществ не лишена недостатков. Зная сильные и слабые стороны устройства можно найти оптимальную сферу для его применения. Давайте рассмотрим, в чем заключается преимущества герметичных коммутаторов, к таковым свойствам можно отнести:
- Высокую надежность коммутации. Она практически на два порядка превышает этот показатель у открытых контактных групп. Это достигается за счет высокого сопротивления между разомкнутыми контактами (R ИЗ), оно может исчисляться десятками МОм. Немаловажную роль играет и показатель электрической прочности (U ПР), напряжение пробоя у некоторых моделей превышает 10 кВ.
- Быстродействие также является неоспоримым преимуществом. Частота коммутации многих моделей приближается к 1 кГц. Что касается параметров, описывающих скорость коммутации, то они находятся в следующих диапазонах: t cp — от 0,4 до 1,8 мс, t отп – от 0,25 до 0,9 мс, что намного превышает подобные характеристики открытых контактных групп.
- Долговечность, число срабатываний исчисляется миллиардами, ни одна открытая контактная группа даже близко не может приблизиться к этому рубежу.
- Данный тип коммутаторов нетребователен к согласованию с нагрузкой.
- Управление может производиться без использования электроэнергии.
Характерные недостатки:
- Низкие показатели коммутируемой мощности.
- Небольшое число контактов.
- Дребезг при срабатывании (конструкции «мокрого» типа избавлены от этого недостатка).
- Большие размеры для современной радиотехнической базы.
- Недостаточная прочность стеклянной колбы.
- Чувствительность к воздействию внешних магнитных полей.
Несмотря на явное преобладание положительных качеств, данные устройства постепенно вытесняются полупроводниковыми аналогами, такими как датчики Холла. Отсутствие дребезга, небольшие размеры и более высокая прочность сыграли решающую роль.
Примеры практического применения в быту
Как и было обещано в начале статьи, приводим пару полезных схем, в которых используются герконы. Начнем с универсального управления освещением в прихожей. Принцип работы заключается в следующем: при открытии входной двери автоматически включается свет, и спустя несколько минут выключается. При достаточном уровне освещения, свет в прихожей не включается.
Обозначения:
- Резисторы: R1 – 68 кОм, R2 – 33 кОм, R3 – 470 кОм, R4 – 10 кОм, R5 – 27 кОм.
- Конденсаторы: С1 – 0,1 мкФ, С2 – 100 мкФ х 25 В, С3 – 470 мкФ х 25 В.
- Стабилитрон и диоды: VD1 – КС212Ж, VD2 и VD3 – КД522 (1N4148), VD4 – КД209 (1N4004).
- Транзисторы: VT1 и VT2 – ÌRF840.
- SG1 – любой обычный герконовый датчик, например, 59145-030.
- FR1 – фоторезистор, подойдет любого типа с сопротивлением на свету не ниже 8 кОм, в темноте – 120-180 кОм.
- Триггер D1 – К561ТМ2 (СD4013).
Настройка схемы сводится к подбору сопротивления R1, для выбора оптимального времени задержки отключения освещения.
Теперь рассмотрим схему простой домашней сигнализации, где в также используется типовой герконовый датчик для двери.
Обозначения:
- Резисторы: R1, R2 и R3 – 100 кОм, R4 – 33 кОм, R5 – 100 кОм, R6 – 1 кОм.
- Конденсаторы: С1 – 100 мкФ х 16 В, С2 – 50 мкФ х 16 В, С3 0,068 мкФ.
- Диоды и светодиод: VD1 и VD2 – КД522 (1Т4148), HL1 — АЛ307Б.
- Транзисторы: VT1 – КТ829, VT2 – К361.
- Микросхема: К561ЛА7.
- S1 – герконовый датчик 59145-030.
В качестве сирены используется звуковой оповещатель АС-10.
Питание схемы осуществляется от аккумулятора 12 В, емкостью 4 А*ч.
Геркон нормально открытый.
Для тех кто не помнит.
Геркон — это элемент, механически замыкающий (или размыкающий) электрическую цепь при должном изменении магнитного поля. А значит под нормально открытым мы понимаем такой геркон, контакты которого разомкнуты, до тех пор, пока они не попали под действие магнитного поля.
Покупал я его для ремонта детской игрушки. Под катом внешний осмотр и короткое видео работы
И так, посылка шла довольно долго — более 2-ух месяцев. Герконов в кульке было три, собственно, как и заявлено в описании лота. (Почему на главном фото изображено четыре мне не известно)
Каждый из них представляет из себя слепо запаянный стеклянный цилиндр (⌀2×10 мм) внутри которого и происходит замыкание контактов. А наружу которого выведены «ножки» (17 мм длиной) для подключения.
Ножки довольно гибкие и формуются легко. Однако будьте внимательны при этом! Действуйте аккуратно, не повредите стеклянный корпус(!).
Теперь о деле.
У сына в пользовании есть электронный конструктор знаток, позволяющий собирать простые электрические схемы. Для управления питанием этих схем комплектом предусмотрено несколько переключателей, в том числе и геркон — позволяющий управлять подключением/отключением нагрузки с помощью магнита.
Каждый элемент «знатока» смонтирован на отдельном пластиковом модуле. В качестве клемм используются обычные застёжки-кнопки.
Общей длины купленного геркона оказалось достаточно. Он с лихвой поместился на штатное место.
А его контакты при этом дотягивались до клемм. (Здесь на фото только примерка. Припой остаточный от демонтажа вышедшего из строя геркона)
После окончательной пайки была собрана простая схема для проверки. Работоспособность полностью подтвердилась. Комплект конструктора восстановлен (причём за небольшие деньги + 2 в запасе). Ребёнок доволен.
Теперь прощаюсь.
Быть добру!
Магнито-контакт ИО 102-51 (НР+Пр) (черный)
Извещатель охранный точечный магнитоконтактный ИО 102-51 (далее – извещатель) предназначен для блокировки металлических дверных и оконных проёмов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.
Производителем рекомендована установка извещателя в металлические конструкции с толщиной металла не более 2мм
Извещатель конструктивно состоят из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластиковые корпуса по форме близкой к прямоугольной.
Степень защиты оболочки извещателя – IP66 по ГОСТ14254-2015.
Извещатели изготавливаются четырех видов исполнения:
- ИО 102-51 (НЗ). Тип применяемого геркона: Нормально замкнутый
- ИО 102-51 (НР). Тип применяемого геркона: Нормально разомкнутый
- ИО 102-51 (НР+Пр). Тип применяемого геркона: Нормально разомкнутый «Антисаботаж»
- ИО 102-51 (П)ИО 102-51 (П). Тип применяемого геркона: Переключающий
Тип применяемого геркона: Нормально замкнутый
Особенности ИО 102-51 (НР+Пр):
- Тип применяемого геркона: Нормально разомкнутый «Антисаботаж»
контакты геркона 1 и 2 замыкаются под действием магнита.
1 и 2 – 2 провода НВ-0,2
3 и 4 – 2 провода НВ-0,2 тамперный шлейф - Длина выводов, мм, тип провода, количество: 120, 4 провода: 2 провода НВ-0,2; антисаботажный шлейф; 2 провода НВ-0,2 вывод геркона
- Расстояние срабатывания, мм, и менее: 8 — немагнитопроводящая поверхность, 3.5 — магнитопроводящая поверхность
- Расстояние восстановления, мм, не более: 11 — немагнитопроводящая поверхность, 7 — магнитопроводящая поверхность
- Корпус: ABS пластик
Монтаж извещателя
Допуск соосности установки датчика и задающего элемента извещателя не должен превышать 2мм.
Монтаж извещателя на контролируемые поверхности толщиной 2мм производится в предварительно просверленные отверстия диаметром 12,5мм. с помощью фиксаторов на корпусах датчика и задающего элемента. Монтаж извещателя на поверхностях меньшей толщины производится с установкой дополнительной прокладки из текстолита и т.п.
Техническое обслуживание
В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на:
- отсутствие механических повреждений корпуса
- надежность крепления датчика и магнита
- исправность электрической изоляции
- надежность подключения датчика к шлейфу сигнализации
Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии.
Транспортирование и хранение
Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 1 по ГОСТ 15150.
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие извещателя ИО 102-51 требованиям технических условий ПАШК.425119.125ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.
- В комплект поставки извещателя входят:
- датчик магнитоуправляемый – 1 шт.
- управляющий магнит – 1 шт.
- паспорт – 1 шт на одну партию.
- Единица измерения: 1 шт
- Габариты (мм): 18x18x44
- Масса (кг): 0.04
- Тип контактов: НЗ
- Расстояние между магнитом и герконом, мм:
при размыкании контактов, более: 6.5
при замыкании контактов, менее: 4 - Максимально допустимые токи и напряжения:
максимальное коммутируемое напряжение, В: 72
максимальный коммутируемый ток, А: 0. 3
- Допуск смещения блоков извещателя друг относительно друга: 2 мм.
- Степень защиты: IP66
- Диапазон рабочих температур, °С: -50…+50
- Габаритные размеры, мм:
корпус геркона: 22х12.5
корпус магнита: 22х12.5 - Масса, не более: 35 г
- Цвет: чёрный, белый, коричневый, терракотовый
3
*Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.
|
Коммутация — Герконы
Пояснения по ценам и наличию
|
..8,05р.
0
0 (201хг)
(под заказ)
метка
Б
..27,47р.
Без упаковок.Магнитный датчик положения, геркон, серии DSM №W0950000201 Metal Work Pneumatic
Описание:
Магнитный датчик положения, геркон, серии DSM №W0950000201 — заводское обозначение Reed sensor DSM2-C525 HS (ODA-R01700 (ODA-V00684) 3 max 250Vac/dc 500 mA 10W) 2-х проводный геркон с нормально-разомкнутым контактом.
Датчики играют важную роль в согласованной работе пневмооборудования и пневмолинии. Магнитные датчики положения предназначены для обнаружения положения поршня пневмоцилиндра.
Магнитные датчики положения устанавливаются либо в прорезь цилиндров либо на корпус с помошью специальных монтажных приспособлений. На поршне цилиндра имеется магнитное кольцо которое создает магнитное поле фиксируемое магнитным датчиком.
Герконы — датчики положения содержащие герметичный контакт реагирующий на приближение магнитного поля, которое вызывает изменение выходного сигнала. Геркон механически замыкает (размыкает) электрическую цепь при определённом изменении напряжённости магнитного поля. Электрический сигнал выдается в цепь электрической катушки клапана или на вход управляющего контроллера. Герконовые датчики имеют большой ресурс и могут непосредственно коммутировать электрические цепи. Замыкание контакта показывает светодиод зеленого цвета.
Герконы, серии DSM с нормально-открытыми контактами, замыкаются под действием магнитного поля от магнитного кольца внутри поршня (применяются на цилиндрах серии STD, TP ISO 6432, ISO 15552 и др.). Крепятся к цилиндрам за счет круглых хомутов либо специальных крепежей.
- Тип: Герконовый + Варистор + LED индикатор, 2-х проводный
- Контакт: Нормально-разомкнутый (NO)
- Напряжение питания: 3-48 VDC, 3-220VAC
- Максимальный ток нагрузки: 500 мА
- Время вкл./выкл.: 1,2/0,1 мсек
- Длина кабеля: 2,5 м
Аналоги: Серия CST-CSV-CSH, SME, SMT, SMEO, SMPO, SMTO, SMTSO, SMH, SMAT, CRSMEO, CRSMT, D-A93.
Copyright © ООО «Пневмоэлемент» 2017 Все права защищены
Производитель: Metal Work Pneumatic
Заказать
Номер исполнения, торговое название | Тип применяемого геркона | Длина выводов, мм Тип провода | Корпус, ТУ |
– исп. | Нормально разомкнутый | 350*× КСПВГ 2х0,2 | пластмасса, ПАШК 425119.008 ТУ |
– исп. 01 «Аякс» | Нормально разомкнутый | С внутренним разъемом | |
– исп. 02 «Аякс» | Переключающий | 350*× КСПВГ 4х0,2 | |
– исп. 03 «Аякс» | Переключающий | С внутренним разъемом | |
– исп. 04 «Аякс» | Нормально разомкнутый | 700*×металлорукав×КСПВГ 2×0,2, Ø 3.8 мм, внешний Ø 6мм | |
– исп. 05 «Аякс» | Переключающий | 700*×металлорукав×КСПВГ 4×0,2, Ø 6 мм, внешний Ø 8. | |
– исп. 100 «Металл» | Нормально разомкнутый | 1000*× КСПВГ 2х0,2 | алюминий, ПАШК 425119.057 ТУ |
– исп. 102 «Металл» | Переключающий | 1000*× КСПВГ 4х0,2 | |
– исп. 104 «Металл» | Нормально разомкнутый | 1000*×металлорукав×КСПВГ 2×0,2, Ø 3.8 мм, внешний Ø 6мм | |
– исп. 105 «Металл» | Переключающий | 1000*×металлорукав×КСПВГ 4×0,2 Ø 6 мм, внешний Ø 8.2мм | |
– исп. 200 «Нержавейка» | Нормально разомкнутый | 1000*×ПВС 2×0.75 (двойная изоляция) | нержавейка, ПАШК 425119. |
– исп. 202 «Нержавейка» | Переключающий | 1000*×ПВС 3×0.75 (двойная изоляция) | |
– исп. 204 «Нержавейка» | Нормально разомкнутый | 1000*×ПВС 2×0.75 (металлорукав) Ø 8 мм, внешний Ø 11мм | |
– исп. 205 «Нержавейка» | Переключающий | 1000*×ПВС 3×0.75 (металлорукав) Ø 8 мм, внешний Ø 11мм | |
– исп. 250 «Нержавейка-100» | Нормально разомкнутый | 1000*×ПВС 2×0.75 (двойная изоляция) | нержавейка, ПАШК 425119.064 ТУ |
– исп. 251 «Нержавейка-100» | Нормально разомкнутый | 1000*×ПВС 2×0. |
00 «Аякс»
2мм
066 ТУ
75 (металлорукав), Ø 8 мм, внешний Ø 11мм2 комплекта Магнитный геркон Нормально разомкнутый Закрытый NC NO Дверная сигнализация Охрана окна/Магнитный дверной переключатель/Магнитный контактный переключатель/герконовый переключатель для GPS, сигнализации или другого устройства, DC 5V 12V 24V Свет: электроника
Мне понравилась идея получить это устройство, поэтому мне не нужно было беспокоиться о открывателе в моей машине, которого всегда кажется слишком мало. В целом дверь открывается хорошо, так что если это вас беспокоит, то 3 звезды. Открыть или нет показывает только одну дверь. Другие обзоры прошли через это.Он также не подходит для типичного бандитского ящика, так что это сложно. Вот почему я бы снял два старта.
Когда вы смотрите на подключение, он становится равным 1. В общем, мне не нравится идея, что сотни онлайн-аккаунтов всегда подключены к моему дому и контролируют свое собственное устройство через собственный облачный сервис и учетную запись.
Думаете, я ошибаюсь? Ищите управление разбрызгивателем, которое этого не делает. Термостаты? И… открыватели гаражных ворот. На самом деле, я думаю, они все так делают. Есть много причин, по которым это плохая идея, но, честно говоря, я уверен, что в основном это связано с продажей вас и ваших данных.На самом деле нет причин для этого. Имейте в виду, что большинство из них (включая это) не базируются в США, поэтому у вас не будет возможности обратиться за помощью.
Я подумал, что могу просто заблокировать IP, но теперь понял, что это невозможно. Для работы этого устройства «WiFi» требуется подключение к Интернету. Даже в вашем собственном доме, когда вы находитесь в своей локальной сети. Если вы хотите открыть дверь, она выходит в облако, а затем обратно на ваше устройство, даже если вы находитесь прямо под ним. Глупость, я знаю, но большинство людей подписываются на это, так что…
Если кто-то хочет получить доступ к вашему дому, я подозреваю, что это будет сложно, но если нужные люди захотят получить доступ.
.. Хуже того, он использует мобильные данные и Интернет для всех этих дополнительных вещей, но это означает, что если вы обнаружите приложение открытым, вы могли или не могли случайно открыть дверь. Помните проблему выше, вы будете знать только, что для одной двери есть три кнопки. Вы можете обойти это, отключив мобильные данные и креативную проводку, но если вы когда-либо подключались к точке доступа, это все еще возможно.
Если вы заблокируете доступ в Интернет к устройству (или ваш Интернет не работает), он вообще не будет работать, даже если ваша внутренняя сеть работает.Итак, на самом деле вы не можете использовать это устройство, если не поделитесь своими данными с этими людьми и не позволите им делать все, что будет законным в их стране.
Все, что я хотел, это использовать свой телефон через Bluetooth или Wi-Fi, чтобы открывать или закрывать дверь. Нет, всем этим компаниям нужны ваши данные об использовании и личные данные для этого. Похоже, мне нужен другой пульт.
..
Как работают герконы (магнитные переключатели)
Как работают герконы (магнитные переключатели)
Реклама
Криса Вудфорда.Последнее обновление: 27 ноября 2021 г.
Если у вас есть портативный компьютер
или мобильный телефон, который открывается
как раскладушка, вы, наверное, замечали, что она чувствует, когда вы
открыть и закрыть его и соответственно включить или выключить. Но как это
знать? Какой-то переключатель, подключенный к петле, так что
он может обнаружить открытие и закрытие движения? Если это то, что ты
подумайте, вы как минимум наполовину правы! Подумайте об этом более внимательно и
вы увидите, что стандартный переключатель будет довольно сложно подключить в этом
способом — и, вероятно, весьма ненадежным: все эти открывающиеся и закрывающиеся
быстро изнашивался бы.Поэтому вместо этого во многих ноутбуках и телефонах используется недорогая
и очень надежное устройство, называемое герконом, которое включается или выключается, когда поблизости находится магнит.
Их также часто используют системы охранной сигнализации и модели железных дорог. Давайте подробнее рассмотрим
как они работают!
Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычки) внутри стеклянной оболочки. Контакты пружинят и соприкасаются, когда переключатель включен; они раздвигаются и разрывают цепь, когда переключатель находится в положении «выключено».»
Какую проблему решают герконы?
Выключатель подобен подъемному мосту в электрическом
схема. Когда переключатель замкнут, «мост» не работает, и электрический ток может
обтекание контура; когда переключатель размыкается, «мост»
вверх и ток не течет. Таким образом, цель переключателя состоит в том, чтобы активировать или
деактивировать цепь в любое время по нашему выбору.
Фото: Переключатель «нажми-замкни» устанавливает соединение и замыкает цепь, когда вы нажимаете на него; а
пружина заставляет его снова выскочить, когда вы убираете палец.
Герконовый переключатель
переключает ток таким же образом, но магнит обеспечивает «толкающее давление» вместо вашего пальца.
Большинство электрических выключателей, с которыми мы сталкиваемся, мы контролируем сами. Если
вы хотите свет в комнате, вы щелкаете выключателем
на стене. Хотите смотреть телевизор? Включите переключатель. Хотеть
слушать свой iPod? Толкать
колесо спереди, и это активирует переключатель, который включает
сила. Но иногда нам нужны электрические и электронные
цепи, которые можно активировать другими способами.
Предположим, вы хотите подключить банковский сейф, чтобы он
срабатывает сигнализация всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электрический
контакты на обеих частях дверной коробки, чтобы при открытии двери
цепь будет разорвана, что вызовет тревогу. Но подумайте, как сложно
это было бы сделать надежное электрическое соединение на дверной раме.
А если закрасить? А если бы он испачкался? И разве это не было бы так очевидно
вору, что они смогут легко его отключить? Есть много
способы, которыми электрический контакт может быть переведен в неактивное состояние и
бесполезный.
Здесь могут помочь герконы.
Рекламные ссылки
Что такое геркон?
Обычный выключатель имеет два электрических контакта, которые соединяются
вместе, когда вы нажимаете кнопку, и раздвигаются, когда вы ее отпускаете.
Тумблер включает настенные светильники (нажмите два контакта вместе, когда
переключатель находится в одном положении и разведите их, когда переключатель
щелкает в другую сторону.
В типичном герконовом переключателе два контакта (выглядящие как металлические язычки) изготовлены из ферромагнитного материала.
материал (это означает что-то такое же легкое для намагничивания, как железо), покрытый износостойким металлом, таким как родий или рутений (чтобы обеспечить им долгий срок службы при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной нереакционноспособным газом. (обычно азот), чтобы защитить их от пыли и грязи.Иногда стекло имеет внешнюю оболочку из пластика для еще большей защиты. Как правило, контакты изготавливаются из сплава никеля и железа, который легко намагничивается (технически мы говорим, что он обладает высокой магнитной проницаемостью), но недолго остается таким (мы говорим, что он имеет низкую магнитную сохраняемость).
Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) — другими словами, они движутся довольно медленно и плавно. Как правило, оба контакта двигаются (а не только один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются в одной точке), потому что это помогает продлить срок службы и надежность переключателя.
Хотя большинство герконов имеют два ферромагнитных контакта, некоторые из них имеют один ферромагнитный и один немагнитный контакт, а некоторые (например, оригинальный геркон Elwood, показанный в конце этой статьи) имеют три контакта.
Фото: Еще один вид моего геркона, вид сверху на подвижные контакты в запечатанной стеклянной оболочке. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они кажутся на виде сбоку, показанном на верхнем фото.
Как работает геркон?
Герконы
бывают двух основных видов: нормально разомкнутые (нормально выключенные) и нормально закрытые (нормально включенные).
Ключ к пониманию того, как они работают, заключается в том, чтобы понять, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.
Нормально открытый
Когда вы подносите магнит к геркону, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на рисунке показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются вместе. Неважно, какой конец магнита приблизится первым: контакты все равно поляризуются в противоположных направлениях и притягиваются друг к другу. Такой геркон нормально разомкнут (НО) (обычно выключен), если рядом с ним не расположен магнит, когда он включается, позволяя току течь через него.
Уберите магнит, и контакты из довольно жесткого и упругого металла снова раздвинутся и вернутся в исходное положение.
Нормально закрытый
Вы также можете получить герконы, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, они отпружиниваются.
Подобные герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них протекает электричество. Самый простой способ сделать это — взять нормально разомкнутый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, переворачивая его из открытого состояния в закрытое (как во втором кадре анимации нормально разомкнутого положения вверху).Весь этот блок (нормально открытый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем, противоположным полярности поля первого магнита, это новое поле нейтрализует поле первого магнита, так что мы получим, по сути, именно то, что мы имели в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.
В этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра) — примерно в десять раз тоньше человеческого волоса, — поэтому движение не видно невооруженным глазом.
Не ожидайте, что лопасти начнут двигаться, когда вы приблизите магнит!
Работа: Ключом к пониманию герконов является понимание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле от стержневого магнита проходит через геркон. Это то что
делает его близким — и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Викисклада.
Дополнительные усложнения
Еще одна важная вещь, которую я должен отметить, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого/выключенного переключателя): обычно они включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут по-разному реагировать в зависимости от ориентации магнита (параллельно ли он переключателю или перпендикулярно), его формы (потому что, как мы все учили в школе, магниты разной формы создают вокруг себя разные модели магнитного поля).
, и как он проходит мимо.
Все это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он движется именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом перемещении магнита (а не три или четыре раза, что может привести к ложным показаниям). Если вы используете геркон в сигнализации, вы не хотите, чтобы ваш злоумышленник включил сигнализацию через одну секунду, а затем снова выключил через секунду, потому что вы поместили магнит не в то место!
Для чего используются герконы?
Фото: Некоторые раскладные мобильные телефоны, такие как этот, включаются и выключаются с помощью магнитных герконов.В одной части корпуса находится магнит, а в другой геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда чехол закрыт), и включается, когда геркон и магнит расходятся (когда чехол снова открыт).
Теперь вы, наверное, видите, как включается и выключается телефон-раскладушка.
когда вы открываете или закрываете его. Он имеет нормально замкнутый геркон в
нижняя часть его корпуса (там, где находится клавиатура) и магнит в
верхняя часть (где экран).Когда телефон открыт, тростник
переключатель и магнит находятся относительно далеко друг от друга. Контакты на
герконы нажимаются вместе, и мощность течет через
Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к
геркон, и это раздвигает контакты внутри переключателя. Цепь внутри
телефон чувствует это и выключает питание упорядоченным образом.
устройства для чтения электронных книг, такие как Kindles и Sony Readers,
использовать аналогичный трюк. Когда вы поместите их в защитную кожаную куртку, вы обнаружите
они автоматически выключаются, когда вы закрываете крышку, и снова включаются
когда вы его открываете.Здесь, конечно, нет никакой магии: просто геркон в
угол устройства электронной книги и магнит в соответствующей части обложки (проверьте сами, поднеся скрепку рядом).
Фото: Amazon Kindle можно включить магнитом на холодильник благодаря геркону, спрятанному внутри его корпуса.
Вы можете увидеть, как та же идея сработает на двери сейфа в нашем банке: вы бы
просто установите геркон на дверной раме и магнит на
дверь. Открытие двери разделит магнит и тростник.
переключатель, заставляя контакты переключателя пружинить вместе и срабатывать
будильник.Вы можете получить герконы, встроенные в маленькие кусочки
пластик, так что вы даже не можете видеть, что они там — идеально подходит для всех видов безопасности
Приложения.
Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) на одну часть двери и магнит на другую часть. Разделение этих двух вещей щелкает переключателем и вызывает тревогу.
Герконы можно использовать и многими другими способами. LEGO®
энтузиаст Билл Уорд, который управляет превосходным
Брикпайл блог
(и страницу с фотографиями на Flickr), построил
эти гениальные роботизированные коровы для его модели
железная дорога.
Всякий раз, когда мимо проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый
дело работает с помощью геркона. Голова каждой коровы управляется
небольшой электродвигатель, подключенный к цепи, в которой есть
нормально открытый геркон. Геркон расположен рядом с
железнодорожный путь и небольшой магнит прикреплен к борту поезда.
Когда поезд проходит мимо геркона, магнит заставляет его
контакты замыкаются и активирует цепь, которая поворачивает коров
головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!
Фото: коровы LEGO®, управляемые герконом.Фото предоставлено Биллом Уордом,
опубликовано на Flickr
по лицензии Creative Commons.
Существуют сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в
стиральные машины для одежды
а в посудомоечных машинах используются плавающие магниты, которые подскакивают над герконами, чтобы выключить воду.
клапаны, когда внутри достаточно воды. Герконы иногда также устанавливаются на вращающихся рычагах.
посудомоечные машины, чтобы определить, когда они застревают, и в термовыключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконы, которые измеряют скорость ветра. Когда чашки поворачиваются, они заставляют геркон вращаться вокруг магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще включается и выключается язычковый переключатель. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.
Рисунок: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1) с установленным внутри гребным колесом (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит заставляет переключатель снова замыкаться (6). Попеременно открывающийся и замыкающийся геркон посылает в цепь импульсы электрического тока.
Подсчитывая скорость поступления импульсов, схема может измерять скорость потока. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на засорение или закупорку.
Кто изобрел герконы?
Как и многие другие великие изобретения, герконы родились в
Bell Laboratories, изобретенная там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально одобрена 2 декабря 1941 года. Читая патент Элвуда, очень легко узнать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку приложены два магнитных элемента, которые образуют часть магнитной цепи…. перемещаются вместе… поскольку внешняя магнитная сила уменьшает воздушный зазор между двумя упомянутыми магнитными элементами.»
Изображение: Оригинальный дизайн геркона Уолтера Элвуда взят из патента США: 2264746: Электромагнитный переключатель.
Это немного отличающийся от приведенного выше дизайн, переключение между двумя разными цепями, причем одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который щелкает между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы его было легче понять.)
Рекламные ссылки
Узнать больше
На этом сайте
Практические проекты
Вы найдете немало примеров использования герконов на превосходном веб-сайте Instructables и в популярных книгах Evil Genius; вот несколько для начала:
Книги
- Датчик Arduino и Raspberry Pi
Проекты для злого гения Роберта Чина.McGraw Hill, 2017. Несколько проектов в этой книге связаны с подключением герконов к Arduinos и Pis (есть полные инструкции для дверного зуммера с герконами). - СДЕЛАТЬ: Электроника Чарльза Платта.
Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему увлечению электроникой. В главе 3 есть простое введение в герконы. - проекта Raspberry Pi от Эндрю Робинсона и Майка Кука.
John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконом, подключенный к Raspberry Pi. - Практическая электроника для изобретателей, Пол Монк.
McGraw-Hill, 2016. После того, как вы усвоите тему MAKE: Electronics , вам захочется перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше. - Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Простой для понимания (хотя и довольно сухой) учебник для начинающих, объясняющий все основные компоненты, включая герконы.
Патенты
Попробуйте эти более подробные технические детали:
- Патент США 2 264 746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент Elwood на геркон (как на фото выше).
- Патент США 3 283 274: Кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложная конструкция.
- Патент США 4038620: Магнитный геркон Б. Эдварда Шлезингера-младшего и Чарли Дуэйна Маринера, 26 июля 1977 г. Переключатель с одним магнитным герконом и одним немагнитным.
- Патент США 3,348,175: Нормально замкнутый геркон Энтони Дж. Уилкиса, 17 октября 1967 г. Описывает различные способы изготовления нормально замкнутого переключателя.
Видео
Благодарности
Я очень благодарен Морису Бэнену из Comus Technology B.V. за предложение улучшить эту статью.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты
Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.
Авторское право на текст © Chris Woodford 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условия использования.
Подписывайтесь на нас
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:
Цитировать эту страницу
Вудфорд, Крис. (2009/2020) Герконы. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html.[Доступ (вставьте дату здесь)]
Подробнее на нашем веб-сайте…
Как работают герконы (магнитные переключатели)
Как работают герконы (магнитные переключатели)
Реклама
Криса Вудфорда. Последнее обновление: 27 ноября 2021 г.
Если у вас есть портативный компьютер
или мобильный телефон, который открывается
как раскладушка, вы, наверное, замечали, что она чувствует, когда вы
открыть и закрыть его и соответственно включить или выключить.
Но как это
знать? Какой-то переключатель, подключенный к петле, так что
он может обнаружить открытие и закрытие движения? Если это то, что ты
подумайте, вы как минимум наполовину правы! Подумайте об этом более внимательно и
вы увидите, что стандартный переключатель будет довольно сложно подключить в этом
способом — и, вероятно, весьма ненадежным: все эти открывающиеся и закрывающиеся
быстро изнашивался бы. Поэтому вместо этого во многих ноутбуках и телефонах используется недорогая
и очень надежное устройство, называемое герконом, которое включается или выключается, когда поблизости находится магнит.Их также часто используют системы охранной сигнализации и модели железных дорог. Давайте подробнее рассмотрим
как они работают!
Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычки) внутри стеклянной оболочки. Контакты пружинят и соприкасаются, когда переключатель включен; они раздвигаются и разрывают цепь, когда переключатель находится в положении «выключено».
Какую проблему решают герконы?
Выключатель подобен подъемному мосту в электрическом
схема.Когда переключатель замкнут, «мост» не работает, и электрический ток может
обтекание контура; когда переключатель размыкается, «мост»
вверх и ток не течет. Таким образом, цель переключателя состоит в том, чтобы активировать или
деактивировать цепь в любое время по нашему выбору.
Фото: Переключатель «нажми-замкни» устанавливает соединение и замыкает цепь, когда вы нажимаете на него; а
пружина заставляет его снова выскочить, когда вы убираете палец. Герконовый переключатель
переключает ток таким же образом, но магнит обеспечивает «толкающее давление» вместо вашего пальца.
Большинство электрических выключателей, с которыми мы сталкиваемся, мы контролируем сами. Если
вы хотите свет в комнате, вы щелкаете выключателем
на стене. Хотите смотреть телевизор? Включите переключатель. Хотеть
слушать свой iPod? Толкать
колесо спереди, и это активирует переключатель, который включает
сила.
Но иногда нам нужны электрические и электронные
цепи, которые можно активировать другими способами.
Предположим, вы хотите подключить банковский сейф, чтобы он
срабатывает сигнализация всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электрический
контакты на обеих частях дверной коробки, чтобы при открытии двери
цепь будет разорвана, что вызовет тревогу.Но подумайте, как сложно
это было бы сделать надежное электрическое соединение на дверной раме.
А если закрасить? А если бы он испачкался? И разве это не было бы так очевидно
вору, что они смогут легко его отключить? Есть много
способы, которыми электрический контакт может быть переведен в неактивное состояние и
бесполезный. Здесь могут помочь герконы.
Рекламные ссылки
Что такое геркон?
Обычный выключатель имеет два электрических контакта, которые соединяются
вместе, когда вы нажимаете кнопку, и раздвигаются, когда вы ее отпускаете.Тумблер включает настенные светильники (нажмите два контакта вместе, когда
переключатель находится в одном положении и разведите их, когда переключатель
щелкает в другую сторону.
В типичном герконовом переключателе два контакта (выглядящие как металлические язычки) изготовлены из ферромагнитного материала.
материал (это означает что-то такое же легкое для намагничивания, как железо), покрытый износостойким металлом, таким как родий или рутений (чтобы обеспечить им долгий срок службы при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной нереакционноспособным газом. (обычно азот), чтобы защитить их от пыли и грязи.Иногда стекло имеет внешнюю оболочку из пластика для еще большей защиты. Как правило, контакты изготавливаются из сплава никеля и железа, который легко намагничивается (технически мы говорим, что он обладает высокой магнитной проницаемостью), но недолго остается таким (мы говорим, что он имеет низкую магнитную сохраняемость). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) — другими словами, они движутся довольно медленно и плавно.
Как правило, оба контакта двигаются (а не только один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются в одной точке), потому что это помогает продлить срок службы и надежность переключателя.
Хотя большинство герконов имеют два ферромагнитных контакта, некоторые из них имеют один ферромагнитный и один немагнитный контакт, а некоторые (например, оригинальный геркон Elwood, показанный в конце этой статьи) имеют три контакта.
Фото: Еще один вид моего геркона, вид сверху на подвижные контакты в запечатанной стеклянной оболочке. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они кажутся на виде сбоку, показанном на верхнем фото.
Как работает геркон?
Герконы
бывают двух основных видов: нормально разомкнутые (нормально выключенные) и нормально закрытые (нормально включенные). Ключ к пониманию того, как они работают, заключается в том, чтобы понять, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.
Нормально открытый
Когда вы подносите магнит к геркону, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на рисунке показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются вместе. Неважно, какой конец магнита приблизится первым: контакты все равно поляризуются в противоположных направлениях и притягиваются друг к другу. Такой геркон нормально разомкнут (НО) (обычно выключен), если рядом с ним не расположен магнит, когда он включается, позволяя току течь через него.
Уберите магнит, и контакты из довольно жесткого и упругого металла снова раздвинутся и вернутся в исходное положение.
Нормально закрытый
Вы также можете получить герконы, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, они отпружиниваются.
Подобные герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них протекает электричество. Самый простой способ сделать это — взять нормально разомкнутый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, переворачивая его из открытого состояния в закрытое (как во втором кадре анимации нормально разомкнутого положения вверху).Весь этот блок (нормально открытый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем, противоположным полярности поля первого магнита, это новое поле нейтрализует поле первого магнита, так что мы получим, по сути, именно то, что мы имели в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.
В этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра) — примерно в десять раз тоньше человеческого волоса, — поэтому движение не видно невооруженным глазом.
Не ожидайте, что лопасти начнут двигаться, когда вы приблизите магнит!
Работа: Ключом к пониманию герконов является понимание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле от стержневого магнита проходит через геркон. Это то что
делает его близким — и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Викисклада.
Дополнительные усложнения
Еще одна важная вещь, которую я должен отметить, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого/выключенного переключателя): обычно они включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут по-разному реагировать в зависимости от ориентации магнита (параллельно ли он переключателю или перпендикулярно), его формы (потому что, как мы все учили в школе, магниты разной формы создают вокруг себя разные модели магнитного поля).
, и как он проходит мимо.
Все это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он движется именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом перемещении магнита (а не три или четыре раза, что может привести к ложным показаниям). Если вы используете геркон в сигнализации, вы не хотите, чтобы ваш злоумышленник включил сигнализацию через одну секунду, а затем снова выключил через секунду, потому что вы поместили магнит не в то место!
Для чего используются герконы?
Фото: Некоторые раскладные мобильные телефоны, такие как этот, включаются и выключаются с помощью магнитных герконов.В одной части корпуса находится магнит, а в другой геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда чехол закрыт), и включается, когда геркон и магнит расходятся (когда чехол снова открыт).
Теперь вы, наверное, видите, как включается и выключается телефон-раскладушка.
когда вы открываете или закрываете его. Он имеет нормально замкнутый геркон в
нижняя часть его корпуса (там, где находится клавиатура) и магнит в
верхняя часть (где экран).Когда телефон открыт, тростник
переключатель и магнит находятся относительно далеко друг от друга. Контакты на
герконы нажимаются вместе, и мощность течет через
Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к
геркон, и это раздвигает контакты внутри переключателя. Цепь внутри
телефон чувствует это и выключает питание упорядоченным образом.
устройства для чтения электронных книг, такие как Kindles и Sony Readers,
использовать аналогичный трюк. Когда вы поместите их в защитную кожаную куртку, вы обнаружите
они автоматически выключаются, когда вы закрываете крышку, и снова включаются
когда вы его открываете.Здесь, конечно, нет никакой магии: просто геркон в
угол устройства электронной книги и магнит в соответствующей части обложки (проверьте сами, поднеся скрепку рядом).
Фото: Amazon Kindle можно включить магнитом на холодильник благодаря геркону, спрятанному внутри его корпуса.
Вы можете увидеть, как та же идея сработает на двери сейфа в нашем банке: вы бы
просто установите геркон на дверной раме и магнит на
дверь. Открытие двери разделит магнит и тростник.
переключатель, заставляя контакты переключателя пружинить вместе и срабатывать
будильник.Вы можете получить герконы, встроенные в маленькие кусочки
пластик, так что вы даже не можете видеть, что они там — идеально подходит для всех видов безопасности
Приложения.
Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) на одну часть двери и магнит на другую часть. Разделение этих двух вещей щелкает переключателем и вызывает тревогу.
Герконы можно использовать и многими другими способами. LEGO®
энтузиаст Билл Уорд, который управляет превосходным
Брикпайл блог
(и страницу с фотографиями на Flickr), построил
эти гениальные роботизированные коровы для его модели
железная дорога.
Всякий раз, когда мимо проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый
дело работает с помощью геркона. Голова каждой коровы управляется
небольшой электродвигатель, подключенный к цепи, в которой есть
нормально открытый геркон. Геркон расположен рядом с
железнодорожный путь и небольшой магнит прикреплен к борту поезда.
Когда поезд проходит мимо геркона, магнит заставляет его
контакты замыкаются и активирует цепь, которая поворачивает коров
головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!
Фото: коровы LEGO®, управляемые герконом.Фото предоставлено Биллом Уордом,
опубликовано на Flickr
по лицензии Creative Commons.
Существуют сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в
стиральные машины для одежды
а в посудомоечных машинах используются плавающие магниты, которые подскакивают над герконами, чтобы выключить воду.
клапаны, когда внутри достаточно воды. Герконы иногда также устанавливаются на вращающихся рычагах.
посудомоечные машины, чтобы определить, когда они застревают, и в термовыключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконы, которые измеряют скорость ветра. Когда чашки поворачиваются, они заставляют геркон вращаться вокруг магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще включается и выключается язычковый переключатель. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.
Рисунок: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1) с установленным внутри гребным колесом (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит заставляет переключатель снова замыкаться (6). Попеременно открывающийся и замыкающийся геркон посылает в цепь импульсы электрического тока.
Подсчитывая скорость поступления импульсов, схема может измерять скорость потока. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на засорение или закупорку.
Кто изобрел герконы?
Как и многие другие великие изобретения, герконы родились в
Bell Laboratories, изобретенная там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально одобрена 2 декабря 1941 года. Читая патент Элвуда, очень легко узнать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку приложены два магнитных элемента, которые образуют часть магнитной цепи…. перемещаются вместе… поскольку внешняя магнитная сила уменьшает воздушный зазор между двумя упомянутыми магнитными элементами.»
Изображение: Оригинальный дизайн геркона Уолтера Элвуда взят из патента США: 2264746: Электромагнитный переключатель.
Это немного отличающийся от приведенного выше дизайн, переключение между двумя разными цепями, причем одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который щелкает между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы его было легче понять.)
Рекламные ссылки
Узнать больше
На этом сайте
Практические проекты
Вы найдете немало примеров использования герконов на превосходном веб-сайте Instructables и в популярных книгах Evil Genius; вот несколько для начала:
Книги
- Датчик Arduino и Raspberry Pi
Проекты для злого гения Роберта Чина.McGraw Hill, 2017. Несколько проектов в этой книге связаны с подключением герконов к Arduinos и Pis (есть полные инструкции для дверного зуммера с герконами). - СДЕЛАТЬ: Электроника Чарльза Платта.
Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему увлечению электроникой. В главе 3 есть простое введение в герконы. - проекта Raspberry Pi от Эндрю Робинсона и Майка Кука.
John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконом, подключенный к Raspberry Pi. - Практическая электроника для изобретателей, Пол Монк.
McGraw-Hill, 2016. После того, как вы усвоите тему MAKE: Electronics , вам захочется перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше. - Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Простой для понимания (хотя и довольно сухой) учебник для начинающих, объясняющий все основные компоненты, включая герконы.
Патенты
Попробуйте эти более подробные технические детали:
- Патент США 2 264 746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент Elwood на геркон (как на фото выше).
- Патент США 3 283 274: Кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложная конструкция.
- Патент США 4038620: Магнитный геркон Б. Эдварда Шлезингера-младшего и Чарли Дуэйна Маринера, 26 июля 1977 г. Переключатель с одним магнитным герконом и одним немагнитным.
- Патент США 3,348,175: Нормально замкнутый геркон Энтони Дж. Уилкиса, 17 октября 1967 г. Описывает различные способы изготовления нормально замкнутого переключателя.
Видео
Благодарности
Я очень благодарен Морису Бэнену из Comus Technology B.V. за предложение улучшить эту статью.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты
Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.
Авторское право на текст © Chris Woodford 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условия использования.
Подписывайтесь на нас
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:
Цитировать эту страницу
Вудфорд, Крис. (2009/2020) Герконы. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html.[Доступ (вставьте дату здесь)]
Подробнее на нашем веб-сайте…
Как работают герконы (магнитные переключатели)
Как работают герконы (магнитные переключатели)
Реклама
Криса Вудфорда. Последнее обновление: 27 ноября 2021 г.
Если у вас есть портативный компьютер
или мобильный телефон, который открывается
как раскладушка, вы, наверное, замечали, что она чувствует, когда вы
открыть и закрыть его и соответственно включить или выключить.
Но как это
знать? Какой-то переключатель, подключенный к петле, так что
он может обнаружить открытие и закрытие движения? Если это то, что ты
подумайте, вы как минимум наполовину правы! Подумайте об этом более внимательно и
вы увидите, что стандартный переключатель будет довольно сложно подключить в этом
способом — и, вероятно, весьма ненадежным: все эти открывающиеся и закрывающиеся
быстро изнашивался бы. Поэтому вместо этого во многих ноутбуках и телефонах используется недорогая
и очень надежное устройство, называемое герконом, которое включается или выключается, когда поблизости находится магнит.Их также часто используют системы охранной сигнализации и модели железных дорог. Давайте подробнее рассмотрим
как они работают!
Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычки) внутри стеклянной оболочки. Контакты пружинят и соприкасаются, когда переключатель включен; они раздвигаются и разрывают цепь, когда переключатель находится в положении «выключено».
Какую проблему решают герконы?
Выключатель подобен подъемному мосту в электрическом
схема.Когда переключатель замкнут, «мост» не работает, и электрический ток может
обтекание контура; когда переключатель размыкается, «мост»
вверх и ток не течет. Таким образом, цель переключателя состоит в том, чтобы активировать или
деактивировать цепь в любое время по нашему выбору.
Фото: Переключатель «нажми-замкни» устанавливает соединение и замыкает цепь, когда вы нажимаете на него; а
пружина заставляет его снова выскочить, когда вы убираете палец. Герконовый переключатель
переключает ток таким же образом, но магнит обеспечивает «толкающее давление» вместо вашего пальца.
Большинство электрических выключателей, с которыми мы сталкиваемся, мы контролируем сами. Если
вы хотите свет в комнате, вы щелкаете выключателем
на стене. Хотите смотреть телевизор? Включите переключатель. Хотеть
слушать свой iPod? Толкать
колесо спереди, и это активирует переключатель, который включает
сила.
Но иногда нам нужны электрические и электронные
цепи, которые можно активировать другими способами.
Предположим, вы хотите подключить банковский сейф, чтобы он
срабатывает сигнализация всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электрический
контакты на обеих частях дверной коробки, чтобы при открытии двери
цепь будет разорвана, что вызовет тревогу.Но подумайте, как сложно
это было бы сделать надежное электрическое соединение на дверной раме.
А если закрасить? А если бы он испачкался? И разве это не было бы так очевидно
вору, что они смогут легко его отключить? Есть много
способы, которыми электрический контакт может быть переведен в неактивное состояние и
бесполезный. Здесь могут помочь герконы.
Рекламные ссылки
Что такое геркон?
Обычный выключатель имеет два электрических контакта, которые соединяются
вместе, когда вы нажимаете кнопку, и раздвигаются, когда вы ее отпускаете.Тумблер включает настенные светильники (нажмите два контакта вместе, когда
переключатель находится в одном положении и разведите их, когда переключатель
щелкает в другую сторону.
В типичном герконовом переключателе два контакта (выглядящие как металлические язычки) изготовлены из ферромагнитного материала.
материал (это означает что-то такое же легкое для намагничивания, как железо), покрытый износостойким металлом, таким как родий или рутений (чтобы обеспечить им долгий срок службы при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной нереакционноспособным газом. (обычно азот), чтобы защитить их от пыли и грязи.Иногда стекло имеет внешнюю оболочку из пластика для еще большей защиты. Как правило, контакты изготавливаются из сплава никеля и железа, который легко намагничивается (технически мы говорим, что он обладает высокой магнитной проницаемостью), но недолго остается таким (мы говорим, что он имеет низкую магнитную сохраняемость). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) — другими словами, они движутся довольно медленно и плавно.
Как правило, оба контакта двигаются (а не только один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются в одной точке), потому что это помогает продлить срок службы и надежность переключателя.
Хотя большинство герконов имеют два ферромагнитных контакта, некоторые из них имеют один ферромагнитный и один немагнитный контакт, а некоторые (например, оригинальный геркон Elwood, показанный в конце этой статьи) имеют три контакта.
Фото: Еще один вид моего геркона, вид сверху на подвижные контакты в запечатанной стеклянной оболочке. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они кажутся на виде сбоку, показанном на верхнем фото.
Как работает геркон?
Герконы
бывают двух основных видов: нормально разомкнутые (нормально выключенные) и нормально закрытые (нормально включенные). Ключ к пониманию того, как они работают, заключается в том, чтобы понять, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.
Нормально открытый
Когда вы подносите магнит к геркону, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на рисунке показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются вместе. Неважно, какой конец магнита приблизится первым: контакты все равно поляризуются в противоположных направлениях и притягиваются друг к другу. Такой геркон нормально разомкнут (НО) (обычно выключен), если рядом с ним не расположен магнит, когда он включается, позволяя току течь через него.
Уберите магнит, и контакты из довольно жесткого и упругого металла снова раздвинутся и вернутся в исходное положение.
Нормально закрытый
Вы также можете получить герконы, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, они отпружиниваются.
Подобные герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них протекает электричество. Самый простой способ сделать это — взять нормально разомкнутый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, переворачивая его из открытого состояния в закрытое (как во втором кадре анимации нормально разомкнутого положения вверху).Весь этот блок (нормально открытый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем, противоположным полярности поля первого магнита, это новое поле нейтрализует поле первого магнита, так что мы получим, по сути, именно то, что мы имели в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.
В этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра) — примерно в десять раз тоньше человеческого волоса, — поэтому движение не видно невооруженным глазом.
Не ожидайте, что лопасти начнут двигаться, когда вы приблизите магнит!
Работа: Ключом к пониманию герконов является понимание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле от стержневого магнита проходит через геркон. Это то что
делает его близким — и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Викисклада.
Дополнительные усложнения
Еще одна важная вещь, которую я должен отметить, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого/выключенного переключателя): обычно они включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут по-разному реагировать в зависимости от ориентации магнита (параллельно ли он переключателю или перпендикулярно), его формы (потому что, как мы все учили в школе, магниты разной формы создают вокруг себя разные модели магнитного поля).
, и как он проходит мимо.
Все это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он движется именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом перемещении магнита (а не три или четыре раза, что может привести к ложным показаниям). Если вы используете геркон в сигнализации, вы не хотите, чтобы ваш злоумышленник включил сигнализацию через одну секунду, а затем снова выключил через секунду, потому что вы поместили магнит не в то место!
Для чего используются герконы?
Фото: Некоторые раскладные мобильные телефоны, такие как этот, включаются и выключаются с помощью магнитных герконов.В одной части корпуса находится магнит, а в другой геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда чехол закрыт), и включается, когда геркон и магнит расходятся (когда чехол снова открыт).
Теперь вы, наверное, видите, как включается и выключается телефон-раскладушка.
когда вы открываете или закрываете его. Он имеет нормально замкнутый геркон в
нижняя часть его корпуса (там, где находится клавиатура) и магнит в
верхняя часть (где экран).Когда телефон открыт, тростник
переключатель и магнит находятся относительно далеко друг от друга. Контакты на
герконы нажимаются вместе, и мощность течет через
Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к
геркон, и это раздвигает контакты внутри переключателя. Цепь внутри
телефон чувствует это и выключает питание упорядоченным образом.
устройства для чтения электронных книг, такие как Kindles и Sony Readers,
использовать аналогичный трюк. Когда вы поместите их в защитную кожаную куртку, вы обнаружите
они автоматически выключаются, когда вы закрываете крышку, и снова включаются
когда вы его открываете.Здесь, конечно, нет никакой магии: просто геркон в
угол устройства электронной книги и магнит в соответствующей части обложки (проверьте сами, поднеся скрепку рядом).
Фото: Amazon Kindle можно включить магнитом на холодильник благодаря геркону, спрятанному внутри его корпуса.
Вы можете увидеть, как та же идея сработает на двери сейфа в нашем банке: вы бы
просто установите геркон на дверной раме и магнит на
дверь. Открытие двери разделит магнит и тростник.
переключатель, заставляя контакты переключателя пружинить вместе и срабатывать
будильник.Вы можете получить герконы, встроенные в маленькие кусочки
пластик, так что вы даже не можете видеть, что они там — идеально подходит для всех видов безопасности
Приложения.
Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) на одну часть двери и магнит на другую часть. Разделение этих двух вещей щелкает переключателем и вызывает тревогу.
Герконы можно использовать и многими другими способами. LEGO®
энтузиаст Билл Уорд, который управляет превосходным
Брикпайл блог
(и страницу с фотографиями на Flickr), построил
эти гениальные роботизированные коровы для его модели
железная дорога.
Всякий раз, когда мимо проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый
дело работает с помощью геркона. Голова каждой коровы управляется
небольшой электродвигатель, подключенный к цепи, в которой есть
нормально открытый геркон. Геркон расположен рядом с
железнодорожный путь и небольшой магнит прикреплен к борту поезда.
Когда поезд проходит мимо геркона, магнит заставляет его
контакты замыкаются и активирует цепь, которая поворачивает коров
головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!
Фото: коровы LEGO®, управляемые герконом.Фото предоставлено Биллом Уордом,
опубликовано на Flickr
по лицензии Creative Commons.
Существуют сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в
стиральные машины для одежды
а в посудомоечных машинах используются плавающие магниты, которые подскакивают над герконами, чтобы выключить воду.
клапаны, когда внутри достаточно воды. Герконы иногда также устанавливаются на вращающихся рычагах.
посудомоечные машины, чтобы определить, когда они застревают, и в термовыключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконы, которые измеряют скорость ветра. Когда чашки поворачиваются, они заставляют геркон вращаться вокруг магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще включается и выключается язычковый переключатель. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.
Рисунок: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1) с установленным внутри гребным колесом (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит заставляет переключатель снова замыкаться (6). Попеременно открывающийся и замыкающийся геркон посылает в цепь импульсы электрического тока.
Подсчитывая скорость поступления импульсов, схема может измерять скорость потока. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на засорение или закупорку.
Кто изобрел герконы?
Как и многие другие великие изобретения, герконы родились в
Bell Laboratories, изобретенная там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально одобрена 2 декабря 1941 года. Читая патент Элвуда, очень легко узнать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку приложены два магнитных элемента, которые образуют часть магнитной цепи…. перемещаются вместе… поскольку внешняя магнитная сила уменьшает воздушный зазор между двумя упомянутыми магнитными элементами.»
Изображение: Оригинальный дизайн геркона Уолтера Элвуда взят из патента США: 2264746: Электромагнитный переключатель.
Это немного отличающийся от приведенного выше дизайн, переключение между двумя разными цепями, причем одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который щелкает между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы его было легче понять.)
Рекламные ссылки
Узнать больше
На этом сайте
Практические проекты
Вы найдете немало примеров использования герконов на превосходном веб-сайте Instructables и в популярных книгах Evil Genius; вот несколько для начала:
Книги
- Датчик Arduino и Raspberry Pi
Проекты для злого гения Роберта Чина.McGraw Hill, 2017. Несколько проектов в этой книге связаны с подключением герконов к Arduinos и Pis (есть полные инструкции для дверного зуммера с герконами). - СДЕЛАТЬ: Электроника Чарльза Платта.
Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему увлечению электроникой. В главе 3 есть простое введение в герконы. - проекта Raspberry Pi от Эндрю Робинсона и Майка Кука.
John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконом, подключенный к Raspberry Pi. - Практическая электроника для изобретателей, Пол Монк.
McGraw-Hill, 2016. После того, как вы усвоите тему MAKE: Electronics , вам захочется перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше. - Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Простой для понимания (хотя и довольно сухой) учебник для начинающих, объясняющий все основные компоненты, включая герконы.
Патенты
Попробуйте эти более подробные технические детали:
- Патент США 2 264 746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент Elwood на геркон (как на фото выше).
- Патент США 3 283 274: Кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложная конструкция.
- Патент США 4038620: Магнитный геркон Б. Эдварда Шлезингера-младшего и Чарли Дуэйна Маринера, 26 июля 1977 г. Переключатель с одним магнитным герконом и одним немагнитным.
- Патент США 3,348,175: Нормально замкнутый геркон Энтони Дж. Уилкиса, 17 октября 1967 г. Описывает различные способы изготовления нормально замкнутого переключателя.
Видео
Благодарности
Я очень благодарен Морису Бэнену из Comus Technology B.V. за предложение улучшить эту статью.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты
Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.
Авторское право на текст © Chris Woodford 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условия использования.
Подписывайтесь на нас
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:
Цитировать эту страницу
Вудфорд, Крис. (2009/2020) Герконы. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html.[Доступ (вставьте дату здесь)]
Подробнее на нашем веб-сайте…
Работа геркона — Reed Switch Developments Corp.
Форма a: однократное нажатие на одно направление (spst), нормально разомкнутая (нет) конфигурация магнитного геркона
Это наиболее распространенная конфигурация работы магнитного геркона. Магнитный герконовый переключатель формы А имеет два нормально разомкнутых контакта (НО).
Отсутствие контактов означает, что введение магнитного поля заставит эти контакты замкнуться.Это закрытие, в свою очередь, также замыкает цепь, тем самым проводя электричество. После удаления магнитного поля контакты вернутся в нормально разомкнутое (НО) состояние, тем самым разомкнув цепь и остановив поток электричества. Магнитный герконовый переключатель формы А может быть подключен независимо от направления электрического потока.
форма b: однократное нажатие на одно направление (SPST), нормально закрытый (NC) конфигурация магнитного геркона
Форма B является наименее распространенной конфигурацией магнитного геркона и работает противоположно форме A .Герконовый переключатель формы B также имеет два контакта, но они нормально замкнуты (НЗ). Это обозначение NC означает, что в состоянии по умолчанию цепь замкнута и сама проводит электричество. Введение магнитного поля приведет к размыканию или разделению контактов магнитного геркона формы B, тем самым размыкая цепь и прерывая поток электричества.
При удалении магнитного поля контакты могут вернуться в нормально замкнутое (НЗ) состояние, тем самым замыкая цепь.Магнитный герконовый переключатель формы B также может быть подключен без учета направления электрического потока. re
форма c: однопозиционное переключение на два направления (SPDT), нормально открытый/нормально закрытый (no/nc) конфигурация магнитного геркона
Конфигурация магнитного геркона формы C также распространена. Магнитный геркон Form C состоит из трех уникальных контактов. Эти контакты включают в себя как общий контакт, так и по одному нормально разомкнутому (НО) и нормально замкнутому (НЗ).
По существу, магнитный геркон формы C обладает всеми рабочими характеристиками геркона формы A и формы B, объединенными в одном компактном герметичном корпусе. В состоянии по умолчанию электричество проходит от общего контакта через нормально замкнутый (НЗ) контакт. При введении магнитного поля общий контакт перемещается из нормально замкнутого (НЗ) контакта в нормально открытый (НО).
Это движение приводит к открытию одной цепи и закрытию другой, тем самым перенаправляя поток электричества.Удаление магнитного поля приведет к тому, что общий контакт вернется в исходное нормально замкнутое (НЗ) положение.
В отличие от отдельных магнитных герконов формы A или формы B, направление электрического потока во время проводки и установки магнитного геркона формы C, в частности, должно учитываться. Для типичной функциональности SPDT источник питания подключается к общему проводу. Это не означает, что конфигурация, в которой переключение между двумя электрическими источниками, в том числе на замыкающие и размыкающие выводы, на общий вывод, невозможна.Это просто не норма.
Что такое геркон и какие магниты им управляют | FIRST4MAGNETS® | БЛОГ
Герконовый переключатель — это электромагнитный переключатель, используемый для управления потоком электричества в цепи. Они сделаны из двух или более железных язычков, заключенных в небольшую стеклянную трубчатую оболочку, которые намагничиваются и движутся вместе или разъединяются, когда магнитное поле движется к переключателю.
Переключатель эффективно работает как ворота или мост в электрической цепи, поэтому, когда два язычка соприкасаются, электричество может течь по цепи, управляющей устройством.В отличие от механических переключателей, им не требуется, чтобы что-то или кто-то физически включал или выключал их, они полностью контролируются невидимыми магнитными полями!
Типы герконов
Существует два основных типа: «нормально открытый» и «нормально закрытый». В нормально разомкнутом переключателе два язычка, сделанные из черного материала, такого как никель-железный сплав, расположены так, что они не соприкасаются. Когда магнит приближается к выключателю, он притягивает один из язычков к другому, так что они соприкасаются и, следовательно, замыкают цепь.Уберите магнит, и язычки вернутся в исходное положение, разорвав цепь.
Нормально открытый геркон
Нормально замкнутый переключатель работает наоборот, когда магнитное поле отсутствует, язычки находятся в полном контакте, электрическая цепь замкнута и устройство «включено».
Когда магнит приближается к выключателю или переключатель приближается к магниту, язычки отталкиваются друг от друга и расходятся, разрывая цепь. Существует третья конфигурация, которая имеет три точки контакта, а не две.В этой конфигурации ток течет по общему проводу, который можно переключать между двумя контактами. Общий вывод будет находиться в контакте с одним контактом в его нормальном положении до тех пор, пока не будет введено магнитное поле, перемещающее общий вывод для контакта с другим контактом. Когда магнитное поле удаляется, общий вывод возвращается в исходное положение.
Нормально открытый/нормально закрытый геркон (форма C)
Преимущества использования геркона
Использование герконовых датчиков с магнитным приводом имеет много преимуществ, в том числе:
- Без механического износа – поскольку на переключатель не оказывается физического давления, механический износ отсутствует.
- Работает через немагнитный материал — датчики могут быть разработаны с такой чувствительностью, что их можно встраивать глубоко в сборку вне поля зрения, но при этом они приводятся в действие достаточно сильным, но незаметным магнитом.
- Нет подачи напряжения – поскольку они срабатывают под действием магнетизма, напряжение не требуется.
- Компактный – герконы невероятно компактны по сравнению с механическими переключателями
- Атмосферная коррозия – так как контакты геркона заключены в стеклянную трубку, они защищены от атмосферной коррозии.
Какой тип магнитов используется с герконами?
Без магнита геркон не нужен, но если ввести магнитное поле в геркон, он сработает. Размер и тип требуемого магнита полностью зависят от типа геркона и от того, как геркон встроен в узел. Поскольку геркон может быть скрыт или встроен в сборку и при этом управляться магнитом, расстояние между магнитом и переключателем имеет большое значение.Чем шире расстояние между переключателем и магнитом, тем сильнее должен быть магнит для взаимодействия с переключателем. Любой постоянный магнит будет работать с герконом, но важно помнить, что разные материалы имеют разную силу, а магниты разного размера создают магнитные поля разного размера.
Неодимовые магниты являются самым сильным типом магнитов, имеющихся в продаже, и поэтому даже крошечные магниты могут быть эффективными. Однако ферритовые магниты, хотя и намного слабее, популярны из-за создаваемого ими глубокого магнитного поля.При выборе магнита для геркона необходимо учитывать несколько основных факторов; форма магнита, сила магнита, чувствительность переключателя, расстояние и угол между магнитом и переключателем. Понимание того, как магнит будет влиять на геркон, требует понимания того, как формируется магнитное поле магнита. Хотя вы не можете видеть линии магнетизма, известно, что они текут с севера на юг по кратчайшему маршруту, никогда не пересекаясь друг с другом, как видно из изображения стержневого магнита ниже.
Стержневой магнит
Каждый геркон имеет ряд «активных» областей, окружающих его, иногда называемых лепестками, размер которых зависит от чувствительности переключателя. Чувствительность геркона оценивается на основе магнитодвижущей силы, измеряемой в ампер-витках (АТ), необходимой для втягивания или размыкания точек контакта.
При изготовлении геркона его помещают в испытательную катушку с определенным количеством витков провода. Когда электрический ток проходит через спиральный провод, он создает магнитное поле.Измерение проводится, когда ток, проходящий через катушки, достаточен для срабатывания переключателя, обеспечивая номинальные ампер-витки для каждого переключателя. Один ампер-виток (АТ) представляет собой постоянный ток в один ампер, протекающий через одну петлю проводящего провода. Термин «витки» относится к числу витков провода в проводящей катушке. Для расчета магнитодвижущей силы в ампер-витках, создаваемой током, проходящим через катушку с проводом, необходимо умножить постоянный ток в амперах на число отдельных витков в катушке.
Например, ток силой 5 ампер, пропущенный через катушку из 5 витков, создает магнитодвижущую силу 25 АТ. Выбор правильного магнита для переключателя может сбить с толку, поскольку плотность магнитного поля магнита измеряется в Гауссах или Теслах, а не в ампер-витках.
Однако чаще всего герконы поставляются со спецификацией, в которой подробно описывается напряженность поля в Гауссах, необходимая для их переключения. Если ваш переключатель указывает только ампер-витки, а не значение Гаусса, можно использовать преобразование 1 Гаусс = 1 ампер-виток, но это не точная наука, и его следует использовать только в качестве руководства.Чем ниже рейтинг АТ или Гаусс, тем меньше напряженность магнитного поля, необходимая для срабатывания геркона. Следует понимать, что взаимосвязь между силой магнита, измеренной в Гауссах, и чувствительностью переключателя, измеренной в ампер-витках на основе расстояния, зависит от геометрии магнита и ориентации магнита по отношению к переключателю. Форма и размер магнита оказывают наибольшее влияние на показатель Гаусса магнита. Кроме того, при изготовлении и испытании геркона провода часто будут длиннее, чем требуется для конечного применения.Хотя эти провода можно обрезать до нужной длины, это уменьшает количество железистого (магнитного) материала в переключателе и снижает чувствительность переключателя, а это означает, что магнит должен приблизиться к переключателю, чтобы активировать его.
В first4magnets мы маркируем все наши магниты оценкой Гаусса (плотности потока), измеренной от центра поверхности магнита с помощью гауссметра. Плотность потока уменьшается экспоненциально с расстоянием, как показано в приведенном ниже примере плотности потока неодимового магнита диаметром 10 мм и толщиной 5 мм с расстоянием.
| Расстояние (мм) | Плотность потока (Гаусс) |
| Поверхность | 5100 |
| 1 | 3762 |
| 2 | 2904 |
| 3 | 2178 |
| 4 | 1650 |
| 5 | 1188 |
| 6 | 924 |
| 7 | 726 |
| 8 | 528 |
| 9 | 462 |
| 10 | 396 |
| 15 | 132 |
| 20 | 66 |
Следующий расчет, использованный для расчета приведенных выше значений, позволяет определить плотность потока дискового магнита на любом расстоянии непосредственно над центральной точкой полюса магнита./dfe54456f3f234d.s.siteapi.org/img/aca008a0ef06a548962e2ec4941684a2cf64f179.JPG)
Если вы хотите рассчитать, как магнитная индукция дискового магнита уменьшается с расстоянием, вы можете использовать следующий расчет.
G = Гаусс (плотность потока)
Br = Остаточная магнезия (например, 13 200 Гаусс для неодима N42)
R = радиус дискового магнита
X = Расстояние от поверхности полюса
л = толщина/длина
Где используются герконы?
Герконовые переключатели
в основном используются для бесконтактных и сенсорных приложений и встречаются чаще, чем вы можете себе представить.Вот некоторые случаи повседневного использования герконов:
Системы сигнализации – во многих системах сигнализации используется геркон для определения того, открыты или закрыты двери и окна. Они также используются для защиты систем от несанкционированного доступа путем размещения магнитов или переключателей в крышках, поэтому, когда они удаляются, он приводит в действие переключатель, вызывающий тревогу.
Ноутбуки – Вы когда-нибудь задумывались, как ваш ноутбук или планшет узнают, как включаться и выключаться, когда экран опущен или на экран наложена крышка? Это герконы и магниты в действии — благодаря взаимодействию переключателя и магнита устройство знает о близости крышки или экрана и соответственно реагирует.
Безопасность . Вы когда-нибудь обнаруживали, что некоторые устройства, такие как кухонные комбайны, не включаются, если не закрыта крышка или не приняты другие меры предосторожности? Это герконы с датчиком приближения в действии.
Automotive — так много приложений безопасности и датчиков в вашем постоянно умном автомобиле полагаются на герконы. Всего несколько датчиков включают удар, скорость, торможение, положение дверей, уровень жидкости и топлива,
Холодильники – В современных холодильниках используются герконы, а не механические переключатели, определяющие, открыта или закрыта дверца.
Когда дверь закрывается, магнит в раме двери приближается к фиксированному геркону, и магнит раздвигает язычки, выключая свет.
Герконовый переключатель 2 x 14 мм Магнитный переключатель управления — нормально разомкнутый контакт — (упаковка из 10 шт.) по цене 156,94 рупий / шт | Бхосари | Pune
Герконовый переключатель 2 x 14 мм Магнитный переключатель управления — нормально разомкнутый контакт — (упаковка из 10 шт.) по цене 156,94 рупий / шт | Бхосари | Пуна| ID: 22827445330
Спецификация продукта
| Конфигурация переключателя | Магнитный переключатель управления с нормально разомкнутым контактом. | |
| Название/номер модели | Геркон | |
| Номинальный ток | Макс. Ток переключения: 0,55 А | |
| Мощность/напряжение | Макс. Напряжение переключения: 300 В постоянного тока | |
| Торговая марка | Zbotic | |
| Размер | Длина стекла: 14 мм / диаметр стекла: 2 мм | |
| Макс. Напряжение переключения | 300 В постоянного тока | |
| Рабочая температура | от -50 °C до +140 °C | |
| Страна происхождения | Сделано в Индии | 8Описание продукта
Заинтересованы в этом товаре?Уточнить цену у продавца Связаться с продавцом Изображение продуктаО компанииГод основания2014 Юридический статус фирмы Limited Company (Ltd./Pvt.Ltd.) Характер деятельностиОптовый торговец Количество сотрудниковДо 10 человек Годовой оборотRs. 50 лакхов — 1 крор IndiaMART Член с апреля 2011 г. GST27AAJCM4223B1ZU Код импорта-экспорта (IEC) 31159 ***** Moxie Supply — это виртуальный супермаркет для промышленных товаров.
Некоторые преимущества для наших поставщиков:
Несколько способов покупки:
|
Время работы: 0,45 мс
Мы доставляем широкий ассортимент продукции прямо к порогу клиента, что упрощает промышленные закупки одним щелчком мыши.
