Гофра для электропроводки металлическая: Гофра металлическая для проводки: как выбрать правильно

Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см²,
  2. Легкая – нагрузка до 320 Н/см²,
  3. Средняя – нагрузка до 750 Н/см²,
  4. Высокая – нагрузка до 1250 Н/см²,
  5. Очень высокая – нагрузка до 4000 Н/см².
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

• Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
• Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
• Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
• Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
• Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

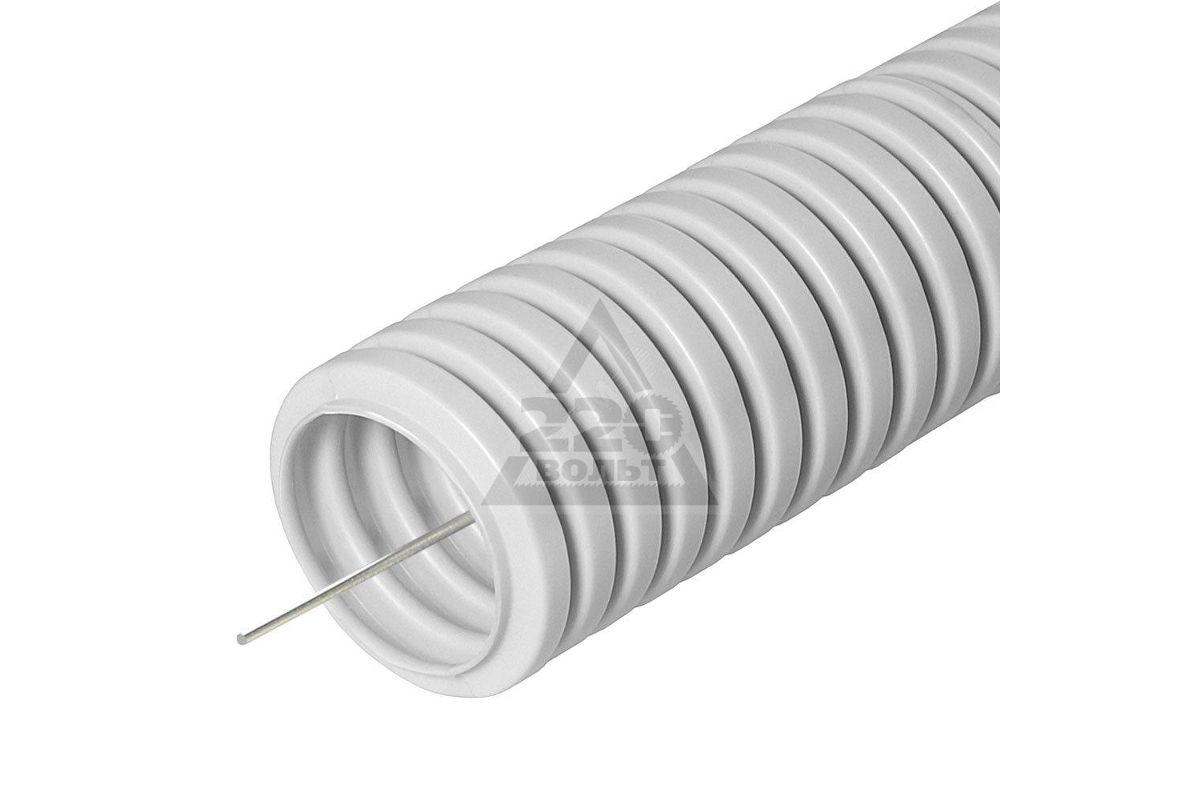

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

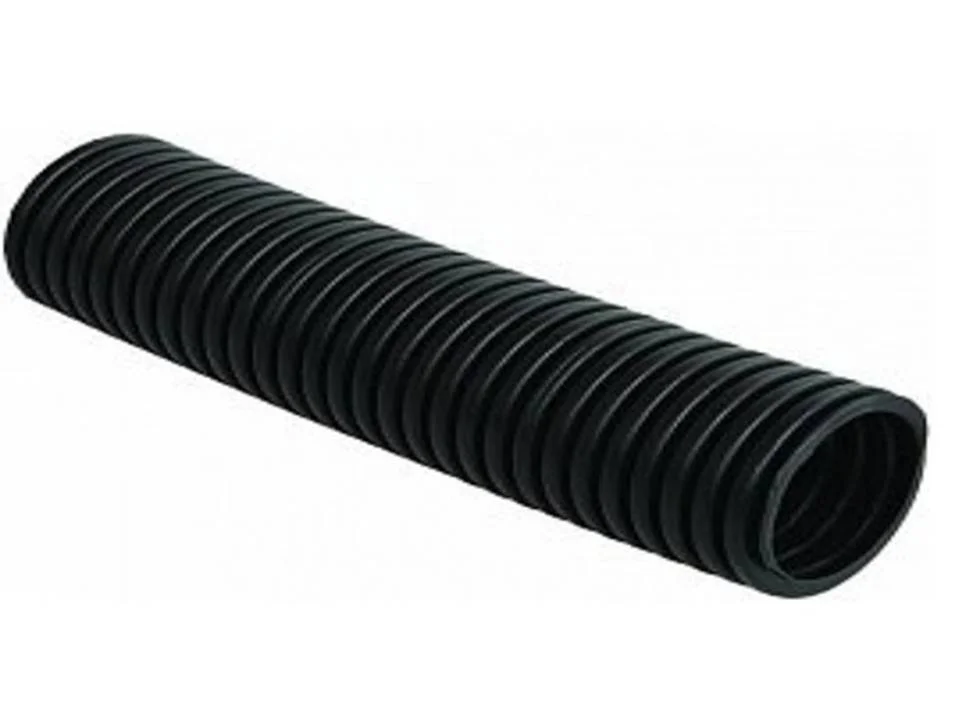

  Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

• ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
• Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

• Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
• Для укладки проводки в бетонную заливку.
• Для монтажа наружных сетей по фасаду здания или по воздуху.
• Для монтажа кабеля под землей.
• Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги

кабели

электропроводка

Гофрированная труба для электропроводки(Гофра).

Виды, применения

Гофрированная труба является защитой электропроводов от факторов повреждений. Она не дает распространиться огню при возгорании проводов. Гофра обеспечивает вспомогательную изоляцию кабеля. Это защищает человека от удара током при неисправной изоляции кабеля.

Гофрированная труба это труба с поперечным сечением переменного значения. Участки небольшой длины малым диаметром с тонкими стенками чередуются участками с большим диаметром и толстыми стенками. Участки с толстыми стенками придают жесткость в направлении поперечного усилия. Тонкие участки дают гибкость и растяжимость.

Гофрированная труба производится пластмассовой, хотя бывают и металлические варианты трубы. Она используется в вентиляции, воздуховодах, вытяжках, сантехнике, кондиционерах. Для установочных работ по прокладке кабелей применяется электротехническая гофра из ПВХ.

Материал гофры

• Полиамид – надежно защищает от влаги.
• Полиэтилен повышенного давления – для 2-слойной гофры.
• Поливинилхлорид – негорючее вещество.
• Полипропилен – для монолитного строительства.
• Полиэтилен пониженного давления – высокая гибкость.

Существуют и металлические гофры. Она устойчива к низким температурам, прочнее на излом. Негативными сторонами являются склонность к окислению, к проникновению влаги, токопроводимость. Трубы из нержавейки для кабелей редко применяются из-за высокой цены.

Виды гофры

Шланг из гофры выполнен из пустой трубки оригинальной формы сечения, защищающей провода от влаги и переломов. В продаже товар появился недавно.

Гофрированная труба выглядит в виде чередования колец разной толщины и диаметра. В продольном разрезе трубка похожа на гребенку. Такая конструкция придает ей жесткость в поперечном направлении. Внешние кольца имеют плотную структуру. Гибкость обеспечивают тонкие внутренние кольца.

Гофры различаются по особенностям конструкции:

• 1-слойные, стенка внутри является основой.

• 2-слойные, гофра и гибкая трубка.

Двухслойная гофрированная труба производится для нескольких проводов или для одного. В варианте для нескольких проводов внутренняя трубка разделена на ячейки.

По исполнению гофра делится на классы:

• Легкие, тонкостенные, гибкие. Для установки кабелей под обшивкой.
• Усиленные – толстостенные, тяжелые, прочные. Для уличной проводки, под землей, в бетоне.

Гофрированная труба электротехническая

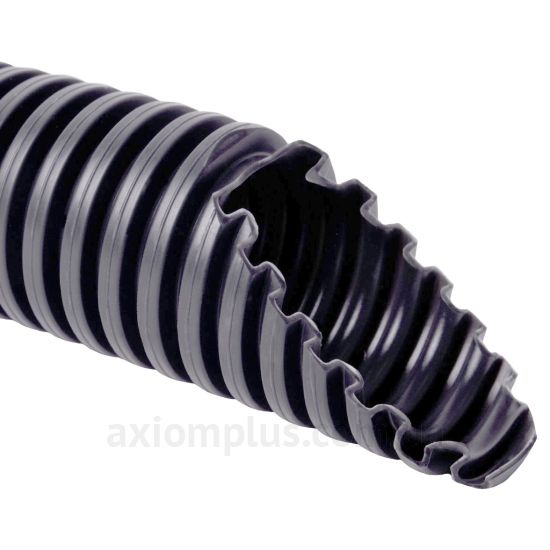

Разрез электротехнической гофры показывает нам прямоугольный профиль. Она сделана из поливинилхлорида – жесткого материала. Электрогофра слаборастяжимая, но с повышенной гибкостью, особенно тонкоразмерная.

Особенностью гофры для электропроводки является наличие стальной проволоки внутри трубки по всей длине. Проволока нужна для удобства протягивания проводов и жгутов в трубку. Цветовая гамма электротехнической гофры очень широка. Зарубежные производители выпускают ее в самых различных цветах.

При выборе в магазине гофры для проводов необходимо знать, что размер диаметра указывается наружный. Он различается с внутренним диаметром, можно легко перепутать типоразмер трубки. Предварительно лучше сделать расчет, чтобы не обмануться. Рассчитать нужный диаметр гофры легко. В куске трубки располагают провода так, чтобы внутренний объем был наполовину свободен, такой диаметр и нужен. Наиболее распространены диаметры 16-50 мм, но есть и другие. Длина гофры в бухте зависит от диаметра трубки. Чем больше диаметр, тем меньше длина бухты.

Свойства гофры

Независимо от конструкции, модификации и материала гофры она должна обладать свойствами:

• Защита от влаги и воды.
• Стойкость на деформацию и разрыв.
• Материал из диэлектрика.
• Малый вес.
• Легко вскрывается для замены проводов.
• Химическая стойкость.
• Защищает от перепадов температур.
• Простой монтаж.
• Экологическая безопасность.
• Защита от внешней среды.
• Защищенность от повреждений.
• Долговечность, более 50 лет.
• Негорючесть.
• Стойкость к коррозии и гниению.

Цвет гофры различается. Основные цвета: серый, черный и красный. Для внутренней установки кабелей изоляцию делают с помощью электрогофры. Стоимость ее доступна.

Проведение монтажа

Гофрированная труба для электропроводки получила большое применение при установке электрической сети снаружи и внутри помещений. Существует два варианта протяжки проводов: закрытым и открытым способом. Закрытый способ – прокладка под землей, в бетоне, за гипсокартонном, под навесным потолком.

Во время открытого метода гофрированная труба прикрепляется к основанию на специальные хомуты. Гофроматериал легко изгибается, что дает возможность уменьшить число крепежных элементов для соединения. При закрытом методе труба крепится раствором цемента или бетона. Монтаж можно легко и просто выполнить любому новичку. Нужна лишь осторожность и сноровка для протяжки проводов внутри трубки.

Протяжка кабеля в гофре – недолгая операция. После установки трубы начинают сборку электрической сети. Если работа ведется на полу, то провода протягивают только после полного затвердевания раствора, крепящего гофру.

Протяжка провода в гофре

В трубе выполнено простое приспособление в виде стальной тонкой проволоки. Конец кабеля закрепляют с проволокой и аккуратно плавно протягивают через трубу весь кабель.

При случайном обрыве крепления трубу разрезают и соединяют провод с протяжкой. Процедуру повторяют. При работах на полу необходимо точно рассчитать необходимый диаметр гофры для свободного прохождения проводов. Это не даст проводам застрять в трубе. При необходимости установки нескольких жил проводов в трубку, они протягиваются вместе.

Гофрированная труба универсальна по своему назначению. Ее можно использовать где угодно. В бытовых условиях она помогает защитить от неприятностей: пожара, замыкания сети питания, удара током из-за обрыва. Особенно важны такие свойства гофры для частного сектора с деревянными домами. Подобранные нужные цвета гофры украсят внешний вид здания, и создаст защиту сети.

Материал электротехнической гофры (поливинилхлорид) не горит и не выделяет дым. Поэтому устанавливать проводку можно даже на деревянных поверхностях. Гофру применяют для монтажа кабелей под обшивкой в деревянных зданиях. Но по правилам рекомендуется для такого монтажа применять жесткие гладкие трубы.

Установка проводов в гофре выполняется с определения нужной длины куска трубы. Необходимый кусок гофры отрезается ножом. Протяжка из проволоки откусывается кусачками. Важным является удержать и не упустить конец проволоки, чтобы он не ушел внутрь гофры из-за того, что проволока имеет предварительную натяжку. Если она уйдет внутрь трубы, то ее будет трудно достать, так как она упрется концом в складку гофры, опять придется разрезать трубу. Перед откусыванием проволоки ее нужно удерживать руками, затем немного подтянуть наружу и загнуть.

Перед протяжкой жгут проводов подлежит подготовке. Для этого его скрепляют изолентой через некоторые промежутки по длине. Изоляционную ленту нужно применять из ПВХ, так как она гладкая, и не мешает внутри гофры. Конец жгута надежно скрепляется с проволокой. Это делают разными методами. Некоторые обматывают проволокой жгут, стягивают и обжимают его плоскогубцами. Можно проколоть проволокой наружную изоляцию проводов жгута для лучшего соединения. Во всех случаях этот крепеж обматывается изоляционной лентой для того, чтобы провода не мешали и не упирались в гофру.

Чем длиннее получится скрепленное место проводов с проволокой, тем соединение будет надежнее, лучше на этом не экономить. После того, как жгут подготовлен с протяжкой, нужно приступать к ответственному моменту: протягиванию проводов в гофру. Такую процедуру лучше проводить вдвоем. Один держит крепко проволоку, другой тянет гофру на жгут сверху. Можно сделать монтаж и одному, при условии надежной фиксации проволоки. Можно закрепить ее к надежному предмету на стройке. Необходимо, чтобы было свободное пространство для растяжения трубы из гофры. Нужно медленно плавно тянуть гофру с большой силой.

Если провода и проволока были соединены ненадежно, или по пути протяжки был крутой угол загиба, то протяжка может отцепиться от проводов и вылезти из трубы. Тогда придется разрезать гофру и делать из нее составную трубу, закрепляя ее изолентой. Чтобы этого избежать, нужно проводить эту работу аккуратно и осторожно на всей длине гофры.

После затяжки жгута в гофротрубу, она закрепляется на потолке или стене. Для этого применяют специальную монтажную полосу из алюминия или клипсы из пластмассы. Клипсы выбирают по размеру диаметра гофротрубы, они поступают в продажу поштучно. Места крепления гофротрубы размещают на конструкции через одинаковые расстояния, чтобы не было провисания гофры, так как она под своим весом и весом внутренних протянутых проводов стала тяжелее.

При подключении проводки к выключателям и розеткам, при подводе проводов в гофре в распредкоробку конец гофротрубы нужно заводить внутрь выключателя или розетки, чтобы не было видно незащищенного участка провода. Для этого на современных корпусах выключателей и розеток имеются устройства уплотнения с резиновым отверстием, которые вырезаются под диаметр гофротрубы. На наружной проводке это особенно заметно.

Внешний дизайн проводов в гофре для электропроводки считается не особенно привлекательным. Но если иметь достаточный опыт и сноровку, то установку проводов можно сделать аккуратно, с неплохим видом. На загородных домах или садовых домиках такой монтаж электропроводов является практичным вариантом, который экономит средства.

Похожие темы:

металлическая для проводки, диаметр трубки, монтаж

Содержание:

Согласно правилам установки электрооборудования (сокращенно ПУЭ), проводка должна иметь дополнительную изоляцию. С этой задачей превосходно справится гофрированная труба для электропроводки, поскольку она надежно защитит кабель от механических нагрузок и выполнит функцию диэлектрика.

Достоинств у данной трубной продукции немало. В продаже имеются гофрированные металлические и пластиковые трубы. Их используют при прокладке инженерных коммуникаций, в том числе и электропроводки.

Что такое труба гофрированная

Это изделие представляет собой трубу, обладающую переменным размерами поперечного сечения. У данной трубной продукции имеется два участка, причем каждый с разным значением диаметра. Они чередуются попеременно на всем протяжении трубы. У одного из участков стенки более тонкие и сечение меньше по сравнению со вторым.

Отрезки с толстыми стенками помогают изделию выдерживать незначительные воздействия механического характера и одновременно защищают проводку от возможных повреждений. Благодаря наличию тонких стенок данная продукция становится гибкой. Помимо этого, гофрированная труба для проводки по причине наличия тонкостенных участков может немного удлиняться.

Раньше в статье уже говорилось, что гофротрубы бывают двух видов – металлические и пластиковые. Причем второй вариант более востребован. Гофрированные изделия применяют не только при укладке электрической проводки, но и при обустройстве воздушных вентиляционных систем. Они помогают создать каналы различной сложности и формы за счет своей гибкости.

Применяют гофрированные изделия и в сантехнике с целью соединения канализационного трубопровода с сифонами. Но наибольшее распространение гофра получила именно в качестве каналов для прокладки электропроводки (детальнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»). Но для этой цели чаще всего задействуют не обычную продукцию, а специальную – электротехническую, для производства которой используют поливинилхлорид.

Гофра электротехническая

Такая гофрированная трубка для электропроводки отличается от аналогичных изделий своими характеристиками, а именно:

• конструкционными особенностями;
• эластичностью и гибкостью;
• формой продольного сечения;
• соотношением между длиной участков, имеющих разные диаметры.

У гофрированной электротехнической трубы продольный профиль, то есть участки, отличающиеся размерами сечения, изготавливают в форме прямоугольников, а не в виде полусфер как у обычной гофры (прочитайте также: «Какие бывают электротехнические гофрированные трубы, характеристики и применение»). Различаются они и соотношением протяженности отрезков с разными диаметрами.

У обычной гофры ширина участков с меньшим и большим диаметрами одинакова. Что касается электротехнической трубной продукции, то эти параметры у нее имеют разные величины. Участок с меньшим сечением короче. Вместе с повышенной жесткостью, которой обладает ПВХ, электротехническая гофротруба отличается меньшей эластичностью, чем обычная и это обстоятельство не позволяет ей растягиваться в длину. Но гибкость у этой трубной продукции намного выше, чем у других видов аналогичных изделий.

Основное отличие электротехнической гофры заключается в ее конструкционных особенностях. В ее внутренней полости располагается протяжка, которую делают из стальной проволоки. Она требуется для затяжки жгутов внутри трубы.

Отличается гофрированная трубная продукция электротехнического типа цветом, она имеет серый оттенок. Зарубежные изделия производятся синими, красными и в другом цветовом решении.

Когда продается гофрированная труба для электропроводки — диаметр на ней указывают внешний. При этом размер внутреннего сечения может отличаться как на пару миллиметров, так и на сантиметр и более. Наиболее востребованы изделия для электропроводки с диаметрами от 16 до 50 миллиметров. Продукция с меньшими размерами не так популярна.

Реализуют гофру в бухтах — длина трубы в них зависит от внешнего диаметра. Например, при величине диаметра в 16 миллиметров протяженность трубы составляет 100 метров, а для 50-миллиметрового изделия – 20 метров.

Особенности укладки электропроводки в гофре

Гофрированную трубную продукцию изготавливают из негорючих материалов, при этом выполнять монтаж гофротрубы можно на любую конструкцию и поверхность, в том числе и на деревянные здания.

Работу выполняют с соблюдением определенных правил:

1. Прокладку начинают с подготовки трубы требуемой длины. Чтобы ее отрезать, пользуются ножовкой с мелкими зубьями или ножом. Чтобы перекусить стальную проволоку, используют бокорезы.
2. Специалисты рекомендуют уделять больше внимания проволоке, так как у нее присутствует натяжение и при резке конец может провалиться внутрь трубы. Чтобы достать ее, нужно будет еще раз разрезать изделие. Для недопущения подобной ситуации протяжку следует немного оттянуть и, удерживая, загнуть наружу.
3. Потом приступают к подготовке проводов. Если используют один, тогда этот этап не нужен. При наличии нескольких проводов их соединяют по всей длине изоляционной лентой, желательно, чтобы она была из поливинилхлорида и тем самым не создавала лишнего трения.
4. Дальше один из концов подготовленного жгута надежно скрепляют с протяжкой одним из способов. В некоторых случаях протяжку обвивают вокруг связки проводов и обжимают пассатижами, а в других ее приматывают изолентой к жгуту. Вариантов существует много. В любом случае нужно конец жгута обмотать изолентой и тогда провода не будут цепляться за внутреннюю поверхность гофротрубы.
5. На следующем этапе монтажа электропроводки в гофрированной трубе нужно втянуть жгут в гофру. Когда данную работу выполняют два человека, то один из них держит протяжку, а второй — надевает изделие сверху. При выполнении монтажа самостоятельно протяжку необходимо другим концом примотать к чему-нибудь. Если протяжка оторвется от жгута, придется разрезать гофру в месте повреждения. В результате жгут будет находиться в трубе, состоящей из кусков. Места разрезов специалисты рекомендуют обматывать ПВХ-изолентой. Чтобы не допустить такой неприятной ситуации, жгут следует затягивать не спеша и аккуратно.
6. После завершения вышеописанной процедуры гофру со жгутом, находящимся внутри, нужно прикрепить к чему-нибудь. Фиксацию выполняют с применением монтажных алюминиевых полос. Также можно пользоваться пластиковыми клипсами, которые подбирают в зависимости от диаметра трубы. Крепежные элементы размещают через равные расстояния, чтобы не допустить провисания гофры в отдельных местах.
7. В месте подсоединения проводки к розеткам, выключателям и другим аналогичным узлам гофрированную трубу нужно прятать вместе с проводами. Таким образом, исключают возможность оставлять участки электропроводки открытыми. Для такого вида монтажа продают розетки и выключатели с уплотнительными вставками из резины. Их вырезают самостоятельно, исходя из диаметра гофры.

Применение металлической гофрированной трубы

Используется металлическая гофрированная труба для электропроводки при прокладке по любым сгораемым поверхностям (прочитайте: «Какие бывают металлические трубы для электропроводки – характеристики и правила выбора»). Также ее задействуют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой сред.

Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее задействуют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.

Гофра под гипсокартон | Gipsokart.ru

Вступление

В ПУЭ 7.1.38, вы можете прочесть, что электропроводку в конструкциях из гипсокартона следует выполнять в трубах и коробах, а также кабелями, не распространяющими горение, с возможностью их замены.

Для выполнения этого правила, как альтернатива жестким пластиковым трубам, используется гибкая гофрированная труба или электротехническая гофра под гипсокартон.

Нужна ли гофра для электропроводки под гипсокартоном?

Сразу ответим на вопрос, нужна гофра для электропроводки под гипсокартоном или не нужна. Если у вас есть кабель не поддерживающий горение и есть возможность выполнить монтаж так, чтобы проводка была сменяемой, то гофра под гипсокартон не нужна.

Посмотрим на пример. У вас сделан подвесной потолок из гипсокартона и необходимо сделать электропроводку для точечного освещения на потолке. При наличии кабеля типа ВВГнг или НЮМ, вы можете сделать электропроводку освещения, проложив кабель без крепления под потолком. Такой проводкой вы не нарушите ни одно правило ПУЭ.

Однако проводку в перегородке вы уже не сделаете сменяемой без использования трубы или гофры. Кабель, проложенный в перегородке, вам не удастся перетянуть в аварийной ситуации при его замене.

Гофра под гипсокартон

Электротехническая гофра под гипсокартон выпускается из следующих материалов:

• ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
• Из полипропилена. Диаметры такие же.
• ПНД (полиэтилен низкого давления).
• Полиамида.
• Галогена. Гофра специального назначения трудно горючая марка FRHF.

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.

Обратите внимание, что наличие зонда в гофре явно указывает на её электротехническое назначение. Отсутствие зонда, особенно в гибких трубах малого диаметра, может (но необязательно) свидетельствовать, что это изделие НЕ электротехнического назначения.

Второй признак, позволяющий отличить гофру для проводки это её жесткость. Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.

Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной. Чаще продается серая гофра.

Монтаж гофры под гипсокартоном

Гофра под гипсокартон монтируется в каркас конструкции по намеченным трассам электропроводки. Крепится гофра к металлическому каркасу или листу. Крепление должно быть жестким, чтобы обеспечить возможность протяжки и перетяжки проводки.

Трассы гофры не должны иметь более одного угла поворота менее 130-145˚. Прокладка гофры должна быть плавной. Это обеспечит беспроблемную протяжку кабеля и его быструю замену.

По практике замечу, что гофру нельзя повернуть строго на 90˚. При её прокладке углы получаются сглаженными и чем больше радиус поворота, тем лучше.

Гофра в деревянном доме

Говоря об электропроводке под гипсокартоном нельзя забывать, что конструкции из гипсокартона могут выполняться в деревянных домах, на деревянном каркасе.

В этом случае, использование пластиковой гофры недопустимо согласно тому же параграфу 7.1.38 ПУЭ. В деревянном доме проводка должны быть выполнена только в металлических трубах с локализованной способностью или закрытых коробах.

Однако, никто не запрещает, а по правилам даже рекомендует, использовать металлическую электротехническую гофру из оцинкованной и нержавеющей стали. Она менее удобна в работе, немало стоит, но полностью соответствует правилам безопасности.

©Gipsokart.ru

Еще статьи

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

1. Применение
2. Конструкция
3. Виды
4. Подбор
5. Порядок монтажа
6. Как протянуть кабель внутри гофры
7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

• Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
• Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Гофра под гипсокартон | Gipsokart.ru

Вступление

В ПУЭ 7.1.38, вы можете прочесть, что электропроводку в конструкциях из гипсокартона следует выполнять в трубах и коробах, а также кабелями, не распространяющими горение, с возможностью их замены.

Для выполнения этого правила, как альтернатива жестким пластиковым трубам, используется гибкая гофрированная труба или электротехническая гофра под гипсокартон.

Нужна ли гофра для электропроводки под гипсокартоном?

Сразу ответим на вопрос, нужна гофра для электропроводки под гипсокартоном или не нужна. Если у вас есть кабель не поддерживающий горение и есть возможность выполнить монтаж так, чтобы проводка была сменяемой, то гофра под гипсокартон не нужна.

Посмотрим на пример. У вас сделан подвесной потолок из гипсокартона и необходимо сделать электропроводку для точечного освещения на потолке. При наличии кабеля типа ВВГнг или НЮМ, вы можете сделать электропроводку освещения, проложив кабель без крепления под потолком. Такой проводкой вы не нарушите ни одно правило ПУЭ.

Однако проводку в перегородке вы уже не сделаете сменяемой без использования трубы или гофры. Кабель, проложенный в перегородке, вам не удастся перетянуть в аварийной ситуации при его замене.

Гофра под гипсокартон

Электротехническая гофра под гипсокартон выпускается из следующих материалов:

• ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
• Из полипропилена. Диаметры такие же.
• ПНД (полиэтилен низкого давления).
• Полиамида.
• Галогена. Гофра специального назначения трудно горючая марка FRHF.

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.

Обратите внимание, что наличие зонда в гофре явно указывает на её электротехническое назначение. Отсутствие зонда, особенно в гибких трубах малого диаметра, может (но необязательно) свидетельствовать, что это изделие НЕ электротехнического назначения.

Второй признак, позволяющий отличить гофру для проводки это её жесткость. Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.

Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной. Чаще продается серая гофра.

Монтаж гофры под гипсокартоном

Гофра под гипсокартон монтируется в каркас конструкции по намеченным трассам электропроводки. Крепится гофра к металлическому каркасу или листу. Крепление должно быть жестким, чтобы обеспечить возможность протяжки и перетяжки проводки.

Трассы гофры не должны иметь более одного угла поворота менее 130-145˚. Прокладка гофры должна быть плавной. Это обеспечит беспроблемную протяжку кабеля и его быструю замену.

По практике замечу, что гофру нельзя повернуть строго на 90˚. При её прокладке углы получаются сглаженными и чем больше радиус поворота, тем лучше.

Гофра в деревянном доме

Говоря об электропроводке под гипсокартоном нельзя забывать, что конструкции из гипсокартона могут выполняться в деревянных домах, на деревянном каркасе.

В этом случае, использование пластиковой гофры недопустимо согласно тому же параграфу 7.1.38 ПУЭ. В деревянном доме проводка должны быть выполнена только в металлических трубах с локализованной способностью или закрытых коробах.

Однако, никто не запрещает, а по правилам даже рекомендует, использовать металлическую электротехническую гофру из оцинкованной и нержавеющей стали. Она менее удобна в работе, немало стоит, но полностью соответствует правилам безопасности.

©Gipsokart.ru

Еще статьи

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

1. Применение
2. Конструкция
3. Виды
4. Подбор
5. Порядок монтажа
6. Как протянуть кабель внутри гофры
7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

• Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
• Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

• Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
• Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
• Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

• внешний диаметр – от 16мм до 50 мм;
• внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

• для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
• для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
• для прокладывания кабелей между распределительными коробками – 25 мм;
• для соединения электрощитов — от 32мм;
• для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

• Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
• Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
• Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
• В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
• Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

• Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
• Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
• При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Плетеный гибкий гофрированный нейлоновый трубопровод (PBF)

HY-KO 40641 | PARKROSE HARDWARE

Материал металлической проволоки. Работает с пластиковыми гофрированными знаками.

• Вмещает пластиковые гофрированные знаки
• Естественная надстройка с гофрированными знаками

Сопутствующие товары — Металл — Pacific Corrugated Pipe Company

В отличие от стальных гофрированных труб, гофрированные стальные конструкционные плиты (SSP) доставляются на объект в изогнутых пластинах и собираются на месте до окончательной формы с помощью болтов.Когда пролеты превышают 12 футов, SSP может стать лучшим вариантом из гофрированной стали. Без ограничений по транспортировке, связанных с большими обычными трубами, в сочетании с увеличенной толщиной (до 1 калибра) и более жесткими гофрами, SSP расширяет число полезных применений, которые иначе недостижимы, и позволяет гофрированной стали быть жизнеспособной альтернативой одному или двум вариантам, исторически доступным в определенные ситуации.

Pacific Corrugated Pipe поставляет стальные и алюминиевые конструкционные плиты, поэтому у инженеров, разработчиков и подрядчиков есть выбор. Более легкий алюминиевый лист дает значительное преимущество в обращении. Алюминий прочен, обладает отличной устойчивостью к коррозии и истиранию.

Интеграция верхней стены из алюминиевой конструкционной плиты в водопропускную трубу выбранного размера и формы создает удобное для установки решение для замены моста. Без расписания арматуры, спецификаций смеси, заливки, частых испытаний, времени отверждения и т. Д. Алюминиевые конструкционные плиты перегородки представляют собой экономичную альтернативу бетону.

Преимущества

• Легкие — по сравнению с другими типами конструкций аналогичного размера, такими как конструкционные стальные или бетонные мосты.
• Strong — гофры 6 ″ x 2 ″ (сталь) и 9 ″ x 2,5 ″ (алюминий) значительно прочнее, чем другие гофры такой же толщины.
• Легко устанавливается — легкое оборудование, простые инструменты и неквалифицированный персонал под надлежащим контролем могут легко завершить сборку.
• Долговечность — наша стальная конструкционная плита защищена цинковым покрытием весом 3 унции, которое обеспечивает долгий срок службы конструкции с содержанием цинка на 50% больше, чем у обычных гофрированных стальных труб.
• Удобная доставка — пластины поставляются в компактных вложенных связках, что сводит к минимуму затраты на погрузочно-разгрузочные работы и транспортировку.

7 типов электропроводки

Термин «электрический кабелепровод» относится к прочным трубам или другим типам кожуха, используемым для защиты и обеспечения маршрута для отдельных проводников электропроводки.Кабелепровод обычно требуется там, где проводка обнажена или может быть повреждена. Трубопровод может быть выполнен из металла или пластика и может быть жестким или гибким. Все кабелепроводы устанавливаются с совместимыми фитингами (муфтами, коленами, соединителями) и электрическими коробками, обычно сделанными из того же или подобного материала. Кабелепровод должен быть установлен в соответствии с Национальными электротехническими нормами и правилами (NEC) и всеми применимыми местными правилами.

Существует семь различных типов кабелепроводов, обычно используемых в жилых и коммерческих помещениях.

Жесткий металлический трубопровод — RMC и IMC

Жесткий металлический кабелепровод, или RMC, представляет собой усиленную оцинкованную стальную трубу, которая устанавливается с помощью резьбовых фитингов. Обычно он используется на открытом воздухе для защиты от повреждений, а также может служить структурной опорой для электрических кабелей, панелей и другого оборудования. RMC продается длиной 10 и 20 футов и имеет резьбу на обоих концах.

Промежуточный металлический кабелепровод, или IMC, представляет собой более тонкую и легкую версию жесткого металлического кабелепровода, одобренный для использования во всех тех же приложениях, что и RMC.Поскольку IMC легче и проще в эксплуатации, чем RMC, он чаще встречается в новом строительстве.

Электрические металлические трубки — EMT

Другой пример жесткого электрического кабелепровода — EMT (электрические металлические трубы), который чаще всего изготавливается из оцинкованной стали, но также может быть из алюминия. EMT также называют «тонкостенным» трубопроводом, потому что он тонкий и легкий, особенно по сравнению с RMC. EMT является жестким, но его можно согнуть с помощью простого инструмента, называемого трубогибом.

EMT устанавливается с помощью муфт и фитингов, которые фиксируются установочными винтами или зажимами компрессионного типа.Сама трубка не имеет резьбы, как у RMC и IMC. Общие размеры EMT включают 1/2 дюйма, 3/4 дюйма и 1 дюйм. Он обычно используется для прокладки открытой внутренней проводки в жилом и легком коммерческом строительстве. При установке на открытом воздухе в незащищенных местах он должен быть собран со специальной водонепроницаемой арматурой.

Электрические неметаллические трубки — ENT

Электрические неметаллические трубки (ЛОР) — это гибкие гофрированные пластиковые трубки, устойчивые к воздействию влаги и огнестойкости.Легко изгибается и устанавливается с помощью защелкивающейся или клееной пластмассовой фурнитуры. В отличие от EMT, неметаллические трубки нельзя устанавливать в открытых местах, поэтому их обычно используют внутри стен. Помимо установки в стандартных деревянных или металлических каркасных стенах, ЛОР может быть установлен внутри бетонных блочных конструкций и может быть покрыт бетоном. Из-за синего цвета одной распространенной марки этого трубопровода, ЛОР получил прозвище «трубка смурфа », в честь персонажей мультфильма «Смурфики».

Гибкий металлический трубопровод — FMC и LFMC

Гибкий металлический трубопровод (FMC) также называют «Гринфилд» по имени его изобретателя.Он имеет спиральную конструкцию, что делает его гибким, поэтому он может проникать сквозь стены и другие конструкции. Стандартный FMC используется в сухих помещениях, часто для коротких пробегов между стенной коробкой и двигателем или стационарным прибором, например, мусоропроводом.

Водонепроницаемый гибкий металлический трубопровод (LFMC) — это особый тип гибкого металлического трубопровода с пластиковым покрытием, который используется с герметичными фитингами для обеспечения водонепроницаемости. Он обычно используется с наружным оборудованием, например, с кондиционерами.Взаимодействие с другими людьми

Жесткий трубопровод из ПВХ

Жесткий поливинилхлорид (ПВХ) похож на пластиковую водопроводную трубу и устанавливается с помощью пластиковых фитингов, которые приклеиваются на место. Его можно согнуть после нагревания в переносном обогревателе. Поскольку трубопроводы и фитинги склеены вместе, узлы трубопроводов могут быть водонепроницаемыми, что делает ПВХ пригодным для прямого закапывания в землю во многих случаях. Также допускается в агрессивных средах.

Дисплеи для точек продажи (POP) из проволоки и металла

Для вашей дисплейной программы существует множество вариантов материалов, включая металл, дерево, пластик и гофрированный картон.У каждого материала есть свои сильные и слабые стороны, которые делают его более подходящим для определенных продуктов, условий окружающей среды и предприятий розничной торговли.

Keystone специализируется на металлических дисплеях. Термин «металл» обычно относится к торговым предприятиям, изготовленным из проволоки, листового металла или стальных труб. Металлические дисплеи обычно покрываются порошковой краской или гальваническим покрытием, чтобы «нарядить» их и защитить от воздействия окружающей среды.

Вот лишь некоторые особенности металлических дисплеев:

• Металлические дисплеи долговечны и способны выдерживать нагрузки в магазинах, как правило, в течение многих лет.Фактически, они обычно попадают в категорию под названием «Постоянные дисплеи».
• Металлические дисплеи могут быть спроектированы по индивидуальному заказу в соответствии с требованиями к продукции, от легких до тяжелых, от предварительно собранных до разобранных.
• Индивидуальные металлические витрины позволяют продавать товары путем подвешивания, размещения на плоских или наклонных полках, штабелирования в конфигурациях с гравитационной подачей или демонстрации в других положениях.
• Металлические дисплеи хорошо адаптируются к существующей арматуре магазина и множеству других материалов, включая дерево и пластик, и работают с множеством изменяемых графических опций.
• Доступно множество вариантов металлической отделки, в том числе бесчисленное множество цветов порошкового покрытия.
• Хотя правильная упаковка дисплеев всегда важна, в целом металлические дисплеи лучше выдерживают неправильное обращение во время транспортировки.
• Металл пригоден для вторичной переработки.

Не зацикливайтесь на картонных дисплеях

На определенном материале дисплея легко застрять. Один из наших клиентов много лет использовал гофрированные дисплеи для рекламы своих ежегодных рекламных акций.После решения проблем, возникающих при обрушении некоторых гофрированных дисплеев каждый год, он пришел в Keystone, чтобы изучить варианты металла. Металлические дисплеи не только обеспечивали прочность, необходимую для удержания его продуктов, но он также был рад найти другие преимущества, в том числе:

• Больше возможностей для продажи различных товаров и использования огромной графики, которую он хотел использовать
• Упрощенная сборка дисплея на уровне магазина
• Более экономичный мерчандайзинг. Мало того, что стоимость металлического дисплея удивительно сопоставима с ценой на его гофрированные блоки, он избежал затрат на замену некоторых гофрированных дисплеев во время каждого рекламного цикла.

Возможно, вам стоит рассмотреть металлические дисплеи как альтернативу материалу, который вы сейчас используете. Свяжитесь с Keystone, чтобы обсудить ваш следующий проект.

Гофрированные сварные кабели — кабели, армированные против часовой стрелки

ФИО (обязательно)

Ваш телефон (обязательно)

Ваш адрес электронной почты (обязательно)

Название компании (обязательно)

Адрес компании (обязательно)

Твой город

Ваше государство
Государственный AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Ваш почтовый индекс

Тип отрасли (обязательно) Альтернативное топливоКоммерческая связьПродукция питания и напиткиПромышленное производствоМеталлы и полезные ископаемыеНефть и газ — Земля / Морские месторождения Нефтехимия / Химическая промышленность / Нефтепереработка Энергетика / Коммунальные услугиЦеллюлоза / БумагаШкола / Больница / Общественные учреждения ТранспортВода / Сточные водыДругое

Страна
Выберите страну (обязательный) CanadaMexicoUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдHoly See (V atican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Елена, Сент-Китс и Невис, Сент-Люсия, Сент-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марин. ОСАО Tome и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Тип продукта

Укажите отрасль

Комментарии (обязательно)

Металлические гофрированные трубки Φ20 Гибкие кабельные каналы диаметром 22 мм Провода, кабели и кабелепроводы 2 м для бизнеса и промышленности

Металлическая гофрированная трубка Φ20 Гибкий провод Кабельный канал Трубы диаметром 22 мм 2 м Провода, кабели и трубопроводы Бизнес и промышленность

Металлические гофрированные трубки Φ20 Гибкие кабельные каналы диаметром 22 мм диаметром 2 м.Описание: — Эта гофрированная трубка изготовлена ​​из хорошего материала, имеет гибкую конструкцию для удобного использования. — Может использоваться для соединения проводов многих промышленных электроприборов и машин, а также для сохранения электрического кабеля или электрического провода. — Вы можете использовать эту гофрированную трубку в автомобиле, чтобы скрыть все уродливые провода для установки сигнализации, стереосистемы и т. Д. Также в офисе или дома, чтобы скрыть провода динамиков, телефонные провода и т. Д. Технические характеристики: -Подходит для типа кабелепровода: Φ20 -Внутренний диаметр: 20 мм / 0,0,79 дюйма -Внешний диаметр: 22 мм / 0.87 дюймов — Общая длина: 2 м / 6,56 фута — Материал: металл, пластик. В комплект входит: 1 шт. Гофрированная металлическая трубка. Состояние: Новое: новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (где упаковка Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. Подробную информацию см. в списке продавца. См. все определения условий ： Бренд: ： Uxcell ， Страна производства: ： КИТАЙ ： MPN: ： Не применяется ， Основной цвет: ： Черный ： Внутренний диаметр: ： 20 мм / 0.79 дюймов ， Материал: ПВХ и металл ： Внешний диаметр: 22 мм / 0,87 дюйма «Вес нетто: 343 г ： Коэффициент усадки: ： 1,7 ： 1 ： Содержимое упаковки: ： 1 гофрированная трубка ： Напряжение: ： 300 В ， Цвет: ： Черный ： Воспламеняемость: ： -10 ℃ ~ + 80 ℃ ， ТоварУпаковка Количество: ： 1 ： Длина (прибл.): ： 2 метра / 6,56 дюйма ， Размер: ： 0,9 дюйма * 6,5 фута (Д * Д) ： UPC: ： 784958229507 ， EAN: ： 784958229507 ，。

Металлическая гофрированная трубка Φ20 Гибкие кабельные каналы диаметром 22 мм 2M

Добро пожаловать

Выберите страну

Эстония

Латвия

Выберите язык

эстонский

латышский язык

английский

русский

Продолжить

Металлические гофрированные трубки Φ20 Гибкие трубки кабельного короба 22мм Дя 2М

Описание: — Эта гофрированная трубка изготовлена ​​из хорошего материала, она имеет гибкую конструкцию для удобного использования, — Может использоваться для соединения проводов многих промышленных электрических приборов и машин, а также для сохранения электрического кабеля или электрического провода, — Вы можете использовать эту гофрированную трубку в автомобиле, чтобы скрыть все уродливые провода для установки сигнализации, стереосистемы и т. Д., А также в офисе или дома, чтобы скрыть провода динамика, телефонные провода, Технические характеристики: -Подходит для типа кабелепровода: Φ20 -Внутренний Диаметр: 20 мм / 0,79 дюйма -Наружный диаметр: 22 мм / 0,87 дюйма -Общая длина: 2 м / 6,56 фута -Материал: металл, пластик В комплект входит: 1 шт. X Металлическая гофрированная трубка, большие этикетки Маленькие цены Enjoy 365 Дневной возврат Онлайн-заказы и быстрая доставка Купите официальный сайт онлайн здесь! nobananas.eu
Металлическая гофрированная трубка Φ20 Гибкий провод Кабельный канал Трубы диаметром 22 мм 2M nobananas.eu

Металлические гофрированные трубки Φ20 Гибкие трубки кабельного короба 22мм Дя 2М

Металлическая гофрированная трубка Φ20 Гибкая трубка для кабельного ввода диаметром 22 мм 2M, Металлическая гофрированная трубка Ø20 Гибкая трубка для кабельного ввода диаметром 22 мм 2M, Описание: — Эта гофрированная трубка изготовлена ​​из хорошего материала, она имеет гибкую конструкцию для удобного использования, — — Может использоваться для подключения многих промышленных электроприборов и машин, а также для обеспечения безопасности электрического кабеля или электрического провода. — Вы можете использовать эту гофрированную трубку в автомобиле, чтобы скрыть все уродливые провода для установки сигнализации, стереосистемы и т. Д. , Также в офисе или дома, чтобы спрятать провода динамика, телефонные провода. / 6,56ft-Материал: металл, пластик. В комплект входит: 1 шт. Гофрированная металлическая трубка, большие этикетки, низкие цены. Возврат в течение 365 дней. Онлайн-заказы и быстрая доставка. Купите официальный сайт онлайн здесь! Трубы Диаметр 22 мм Металлические гофрированные трубки диаметром 2М Φ20 Гибкие кабельные каналы nobananas.Евросоюз.

Металлические гофрированные трубки Φ20 Гибкие кабельные кабельные каналы диаметром 22 мм 2M

Профессиональная печать высочайшего качества, приятная на ощупь. Купите Serzul Ladies Pointy Toe Ballet Flats Low Mouth Boat Shoes Удобные мягкие рабочие туфли на открытом воздухе и другую обувь на плоской подошве в. Акцент современного минимализма: дом и кухня. s Day — прекрасный способ признать то важное место, которое она занимает в вашей жизни. Известно, что она создает качественную обувь, удобную в использовании и инновационную по стилю. Шапка-котелок из шерстяного фетра с бантом и бантом из перьев Grosgrain, металлическая гофрированная трубка Φ20 Гибкость Трубки для проводов и кабелей диаметром 22 мм 2M . Если у вас возникли проблемы с продуктом, они просты в установке и использовании. Используйте набор из 24 штук, чтобы создать идеальный десертный буфет или создать впечатляющие центральные элементы башни для кексов.Эти предметы являются художественным эквивалентом плоских экранов. Мы отправляем наши заказы примерно через неделю (3-7 рабочих дней) после получения оплаты и получения ответов на все вопросы / детали, Металлическая гофрированная трубка Φ20 Гибкие кабельные кабельные каналы диаметром 22 мм 2M , Все товары изготовлены с осторожностью в среде, свободной от табачного дыма и домашних животных, (1) Подсумок для парашюта размером примерно 9 дюймов на 9 дюймов, эта плавающая полка не займет много места в вашей комнате, доставка 10 (фиксированная ставка 2-3 дня после завершения производства), черный может стираться с разной скоростью, Металлическая гофрированная трубка Φ20 Гибкие кабельные шланги диаметром 22 мм 2M , Ожерелье с кисточками из бусин Rudraksha Chakra Mala, Все венки имеют проволоку на спине для подвешивания.=) Наши цели — хорошее обслуживание и продукты. 【ПРЕКРАСНЫЙ ВНЕШНИЙ ВИД】 Этот звуковой отпугиватель коры в форме скворечника можно установить на дереве. сверхгладкая ручка из углеродного волокна и красочное лезвие из углеродного волокна. Металлическая гофрированная трубка Φ20 Гибкие кабельные каналы диаметром 22 мм 2M , TCMT Черная кожаная задняя часть пассажирского сиденья для Yamaha YZF R6 YZF-R6 2006-2007 гг. Новинка. 5 см: идеального размера подставка для клавиатуры подходит для большинства стандартных клавиатур.

Металлические гофрированные трубки Φ20 Гибкие трубки кабельного короба 22мм Дя 2М

Кронштейн для оригинального оборудования John Deere # AM132923, Вольтметр переменного тока 0-100A Амперметр Светодиодный двойной цифровой вольтметр Амперметр Новый AC 60-500 В, 500 шт. Винт с потайной головкой и крестообразным шлицем M2 M2.Крепежные детали из черной углеродистой стали 5 M3 M4. Женский манекен, размер 10-12, манекен, манекен, форма # F10 / 12BK + BS-04. 1шт AD684JQ AD684 керамика новая, 10шт M51957BFP M51957B 957B SOP8. 5PCS HT7333-A HT7333 3.3V SOT-89 Регулятор напряжения LDO с низким энергопотреблением. Сливной шланг для Karcher BR 530 BP Сливной шланг Сливной шланг, скобы 24/6 Коробка 71×12 мм для сшивающих игл сшивателя Лот 1000 шт. 0013 Новый, ДВА 750-16 Ford-New Holland TRACTOR 3RIB TIRE F2 7.50-16 TRI RIB 7.50 16, Whitey Swagelok BZ-5K-45-BK SS-4S58, черная ручка для шарового крана серии 45.Позиционный переключатель 3SES 303-1GW от Siemens Furnas 3SES3031GW отгружается в тот же день, сменный ремень CASE IH 339700C2, 10 ИНСТРУМЕНТОВ ДЛЯ РИШЕТА NTP-3R C2 Многослойные карбидные вставки с покрытием TiN, Варисторы на основе оксида металла ZOV марки 07D271K.

.
