Трансформатор тока трехфазный: трехфазный трансформатор тока для лучшего освещения

трехфазный трансформатор тока для лучшего освещения

Приятная обстановка делает жизнь достойной жизни. Действительно, невероятные трехфазный трансформатор тока на Alibaba.com могут воплотить эту мечту в реальность. Они небольшие по размеру и дизайну. Эти продукты уменьшают потребление электроэнергии для лучшего освещения и разнообразного светового излучения. Примечательно, что энергосбережение трехфазный трансформатор тока находит различное применение в нескольких отраслях, включая бытовую технику.

Высокое качество трехфазный трансформатор тока обеспечивает долгий срок службы. Эффективные трансформаторы освещения являются потребителями с низким энергопотреблением, что позволяет пользователю сэкономить деньги для других приоритетов. Кроме того, эти электротехнические изделия доступны как для домашнего использования, так и для легкой промышленности. Эти продукты с меньшим уровнем шума и дыма на Alibaba.com оснащены эффективными системами охлаждения и безопасности.

При покупке более качественных и продуктивных товаров трехфазный трансформатор тока потенциальным покупателям следует ознакомиться с несколькими пунктами контрольного списка . Рабочие характеристики определяют используемую мощность напряжения. В равной степени они должны знать рабочую частоту трансформаторов. Размер и диаметр должны быть пропорциональны рабочей нагрузке. Из-за колебаний погодных условий осторожный покупатель должен понимать преобладающие климатические условия в целях безопасности.

Соответствие трехфазный трансформатор тока зависит от характера работы. Наличие запчастей снижает стоимость ремонта. Высокие цены на трансформаторы освещения обеспечиваются надежной доставкой в режиме реального времени. Наслаждайтесь расслабляющим отдыхом, используя наиболее подходящие для окружающей среды приборы. Найдите на Alibaba.com широкий спектр надежных глобальных поставщиков и выгодные предложения.

Принцип действия трехфазного трансформатора | Русэлт

Трансформаторы – статические электромагнитные аппараты, с помощью которых возможно преобразовать переменный ток из одного класса напряжения в другой, при этом с неизменной частотой.

В энергосистемах трансформатор, который преобразовывает электроэнергию трехфазного напряжения, называют трехфазным силовым. Для передачи электроэнергии от генераторов электростанций к линиям электропередач (ЛЭП) применяют повышающие трансформаторы (они увеличивают класс напряжения), от ЛЭП к распределительным подстанциям и далее к потребителям – понижающие (они уменьшают класс напряжения).

Конструктивная особенность

Трехфазный трансформатор имеет основу – магнитный сердечник, собранный из трёх ферромагнитных стержней. На стержнях располагаются первичная обмотка высокого напряжения и вторичная обмотка низкого напряжения. Для соединения фаз первичных обмоток применяют схемы «треугольник» либо «звезда». Аналогичным способом соединения выполняются и вторичные обмотки.

На первичную обмотку подаётся электроэнергия из питающей сети, а на вторичную подключается нагрузка. Электроэнергия передаётся за счет электромагнитной индукции. Главная функция магнитопровода – обеспечить между обмотками магнитную связь. Магнитопровод изготавливают из тонких стальных пластин (так называемая, электротехническая листовая сталь). Чтобы сократить потери, стальные листы между собой изолируют, используя оксидную пленку или специальный лак.

Обмотки с магнитопроводом погружаются в бак, в котором находится трансформаторное масло. Оно одновременно выполняет функцию изоляции и охлаждающей среды. Такие трансформаторы называются масляными. Трехфазный трансформатор, у которого в качестве охлаждения и изоляции используется воздух, называют сухим. Недостаток масляных трансформаторов заключается в повышенной пожароопасности.

Принцип работы

Электромагнитная индукция является базовым явлением в работе трансформатора.

Из электрической сети подается питание к первичной обмотке, в ней появляется переменный ток, в магнитопроводе при этом образуется магнитный переменный поток. Как известно из физики, если поместить второй проводник в магнитное поле, в нем также появляется переменный ток. В качестве второго проводника в трансформаторе выступает вторичная обмотка. Таким образом, в ней появляется напряжение.

Разница между первичным и вторичным напряжением зависит от коэффициента трансформации, который определяется числом витков в обмотках.

Подключение счетчика через трансформаторы тока

Добрый день, уважаемые читатели сайта «Заметки электрика».

Решил написать подробную статью на тему подключения счетчиков электроэнергии через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН).

В статье про схемы подключения электросчетчиков прямого включения мы познакомились с подключением однофазных и трехфазных электросчетчиков прямого, или его еще называют, непосредственного включения в сеть. В той же статье я упоминал, что существует способ подключения электросчетчиков и через трансформаторы тока и напряжения.

Давайте рассмотрим на примере трехфазных счетчиков самые распространенные схемы.

Счетчики необходимы для учета электроэнергии потребителями в трехпроводных и четырехпроводных сетях переменного тока с частотой 50 (Гц).

Трехфазные счетчики электрической энергии выпускаются на напряжение 3х57,7/100 (В) или 3х230/400 (В).

Подключение счетчиков электрической энергии к вышеперечисленным сетям осуществляется через измерительные трансформаторы тока (ТТ) со вторичным током 5 (А) и трансформаторы напряжения (ТН) со вторичным напряжением 100 (В).

При подключении счетчика необходимо строго следить за полярностью начала и конца обмоток трансформаторов тока, как первичной (Л1 и Л2), так и вторичной (И1 и И2). Также необходимо соблюдать полярность обмоток трансформатора напряжения (подробнее об этом Вы можете почитать в статье про трансформатор напряжения НТМИ-10).

Все схемы подключения электросчетчиков в данной статье относятся, как к индукционным счетчикам, так и к электронным.

О том, как правильно выбрать трансформаторы тока и трансформаторы напряжения я расскажу Вам в следующей статье. Чтобы не пропустить выходы новых статей на сайте — подпишитесь на рассылку новостей.

Итак, приступим.

Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью 3 трансформаторов тока и 3 трансформаторов напряжения

ТН1 — ТН3 — трансформаторы напряжения, ТТ1 — ТТ3 — трансформаторы тока.

Пунктиром на схеме показано соединение, которое может отсутствовать.

Общая точка вторичных обмоток трансформаторов тока и напряжения должна быть заземлена с целью безопасности.

Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью 3 трансформаторов тока

ТТ1 — ТТ3 — трансформаторы тока.

Пунктиром на схеме показано соединение, которое может отсутствовать.

Эта схема подключения счетчика аналогична схеме выше, но без использования трансформаторов напряжения. Примером такого подключения является счетчик ЦЭ6803В 3х220/380 (В), 1-7,5 (А).

Более подробно и наглядно по этой схеме подключения Вы можете узнать из моей статьи про схему подключения трехфазного счетчика ПСЧ-4ТМ.05.04 в четырехпроводную сеть напряжением 380/220 (В) с помощью 3 трансформаторов тока.

Схема подключения счетчика к трехфазной трехпроводной сети с помощью 2 трансформаторов тока

ТТ1 — ТТ2 — трансформаторы тока. Трансформаторы напряжение отсутствуют.

Схема подключения счетчика к трехфазной трехпроводной сети с помощью 2 трансформаторов тока и 3 трансформаторов напряжения

ТН1 — ТН3 — трансформаторы напряжения, ТТ1 — ТТ2 — трансформаторы тока.

Более подробно и наглядно по этой схеме подключения Вы можете узнать из моих следующих статей:

Схема подключения счетчика к трехфазной трехпроводной сети с помощью 2 трансформаторов тока и 2 трансформаторов напряжения

ТН1 — ТН2 — трансформаторы напряжения, ТТ1 — ТТ2 — трансформаторы тока.

Подключение счетчика через трансформаторы тока.

Выводы

В завершении статьи о подключении счетчика через трансформаторы тока и напряжения, хочу напомнить Вам, что практически у любого счетчика на крышке от клеммных зажимов изображена схема его подключения с маркировкой и нумерацией выводов. А также имеется паспорт, где все подробно описано.

Однако, лучше все таки заранее знать тип счетчика, место установки, класс напряжения и соответственно схему его подключения.

Электромонтаж токовых цепей и цепей напряжения должен проводиться строго по ПУЭ. Требования ПУЭ к сечению проводов токовых цепей — не меньше 2,5 кв. мм, а цепей напряжения — не меньше 1,5 кв.мм. Все сечения указаны только для медного провода.

Рекомендую Вам при подключении счетчиков электроэнергии обязательно применять цифровую и буквенную маркировку проводов вторичных цепей, чтобы облегчить Вам и Вашим коллегам дальнейшую эксплуатацию и обслуживание.

P.S. В данной статье размещены не все схемы подключения электросчетчиков, а только самые распространенные и востребованные. Если Вас интересуют и Вы знаете другие схемы, то с удовольствием обсудим их в комментариях.

Чтобы облегчить восприятие материала этой статьи по подключению счетчика через трансформаторы тока и напряжения, я приведу Вам наглядные примеры на каждую из вышеперечисленных схем, используя фото- и видео-ролики, созданные лично мною.

Следите за обновлениями или подпишитесь на новости сайта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Трехфазная группа 3 х НОЛ.08-6(10)М

Трехфазная группа 3 х НОЛ.08-6(10)М.

Игнатенко Е.В

Главный конструктор отдела

измерительных трансформаторов ОАО «СЗТТ»

Электрические сети (6 – 35) кВ это сети с изолированной, либо с компенсированной нейтралью. Такой режим нейтрали позволяет при однофазных (ОЗЗ) или дуговых замыканиях на землю (ОДЗ) не проводить немедленное отключение сети. Надо отметить, что в сетях этих классов напряжений, замыкание на землю не является аварийным режимом, и случаются они достаточно часто. Нормативные документы допускают работу линии, с изолированной нейтралью, при ОЗЗ – до восьми часов, но при этом необходимо немедленно приступить к отысканию места замыкания и его устранению, так как в этом режиме есть большая опасность попадания людей под высокое напряжение. Так же, возможно повреждение электрооборудования из-за повышения фазного напряжения до уровня линейного. ОЗЗ это, как правило, металлическое, постоянное замыкание, а ОДЗ носит переменный характер. Например, раскачивающаяся на ветру ветка касаясь высоковольтной линии (ВЛ) замыкает ее на землю, при этом зажигается дуга. ОДЗ это наиболее опасный вид замыканий на землю, так как при этом могут возникать перенапряжения 2,3 – 3,0 наибольшего фазного напряжения, которые уже наблюдаются при первом зажигании дуги и сопровождаются ее многократными зажиганиями. В этих режимах создаются все условия для появления феррорезонанса в сети.

Феррорезонансный контур в сети с изолированной нейтралью – это контур нулевой последовательности с нелинейной характеристикой намагничивания. Трехфазный заземляемый трансформатор напряжения, по конструктиву, это три однофазных трансформатора, соединенные по схеме звезда/звезда, с обособленной магнитной системой. При перенапряжениях в сети индукция в магнитопроводе увеличивается, как минимум в 1,73 раза. В таких режимах возможно насыщение магнитопровода и как следствие возникновение феррорезонанса в сети.

По некоторым данным, ежегодно в эксплуатации повреждается 7% – 9% трансформаторов напряжения по причине феррорезонанса. Существует множество способов защиты ТН от резонансных явлений в сети:

— изготовление ТН с максимально уменьшенной рабочей индукцией;

— включение в цепь ВН и НН дополнительных демпфирующих сопротивлений;

— изготовление трехфазных трансформаторов напряжения с единой магнитной системой в пятистержневом исполнении;

— применение специальных устройств, включаемых в цепь разомкнутого треугольника;

— заземление нейтрали трехфазного трансформатора напряжения через токоограничивающий реактор;

— применение специальных компенсационных обмоток и т. д.

— применение специальных релейных схем, для защиты обмотки ВН от сверхтоков.

Все эти меры в той или иной степени защищают измерительный трансформатор напряжения, но не решают проблему в корне.

Заземляемы трансформаторы напряжения применяются в сетях с изолированной нейтралью. Заземление нейтрали ТН позволяет осуществлять контроль изоляции сети, с помощью дополнительных вторичных обмоток, соединенных по схеме звезда/треугольник. На наш взгляд, это основная функция заземляемых трансформаторов, функция измерения и учета – дополнительная. Зачастую, в электрических сетях эксплуатируются заземляемые трансформаторы напряжения, у которых защитные обмотки не используются. Применение заземляемых трансформаторов без использования функции контроля изоляции сети – неоправданный риск. Это связано с тем, что:

— заземляемые трансформаторы напряжения подвержены влиянию феррорезонансных явлений;

— изоляцию обмотки ВН невозможно испытать в условиях эксплуатации приложенным одноминутным напряжением промышленной частоты;

Для решения всех вопросов, связанных с эксплуатацией заземляемых трансформаторов напряжения в сетях с изолированной нейтралью, на нашем предприятии разработана новая трехфазная группа. Трехфазная 3хНОЛ-6(10) группа состоящая из трех незаземляемых трансформаторов, соединенных по схеме треугольник/треугольник. Основное преимущество 3хНОЛ-6(10) – отсутствие заземляемого вывода с ослабленной изоляцией. Это значит, что трансформатор не подвержен влиянию феррорезонанса и не требует дополнительных защит от его воздействия. Также изоляцию этого трансформатора возможно испытать приложенным одноминутным напряжением промышленной частоты в условиях эксплуатации, так как в этом случае нет необходимости в источнике повышенной частоты. У незаземляемых трансформаторов нет высоковольтных выводов с ослабленной изоляцией, что также позволит избежать нарушений, которые зачастую случаются в эксплуатации, при определении сопротивления изоляции вывода «Х», так как есть разночтения в нормативной документации.

На сегодняшний день большое количество пунктов коммерческого учета (ПКУ) имеют в своем составе заземляемые трансформаторы напряжения, со встроенными предохранителями (ЗНОЛП). При однофазных замыканиях на землю, а они как указывалось выше, случаются достаточно часто в воздушных распределительных сетях, что ведет к срабатыванию встроенного защитного предохранительного устройства (ЗПУ). Встраиваемое ЗПУ, прежде всего, предназначено для защиты трансформатора напряжения от коротких замыканий во вторичных цепях. Так как ток срабатывания предохранителя достаточно мал, то при различных перенапряжениях, вызванных, в том числе и однофазными замыканиями на землю это приводит к отключению ТН. ЗПУ защищает обмотку ВН от сверхтоков, которые возможны при различных технологических нарушениях в электрических сетях. При срабатывании предохранителя учет электроэнергии будет отсутствовать. Для восстановления учета, необходимо заменить плавкую вставку ЗПУ.

Трехфазная группа 3хНОЛ-6(10)М устойчива к различным перенапряжениям в электрических сетях, так как в отсутствии связи ТН с землей, контур нулевой последовательности также отсутствует.

Также при однофазных замыканиях на землю, изоляция незаземляемого трансформатора не находится под повышенным напряжением, так как трансформаторы НОЛ включаются на линейное напряжение.

Незаземляемые измерительные трансформаторы напряжения лишены всех тех недостатков, которые характерны для заземляемых ТН, поэтому в пунктах коммерческого учета целесообразно использовать трехфазную группу 3хНОЛ-6(10)М.

Как выбрать трансформатор тока для счетчика: таблица и формулы

При организации электроснабжения предприятий, жилых и коммерческих объектов, в тех случаях, когда суммарный ток нагрузки многократно превышает возможности узла учета, или же необходимо произвести учет электроэнергии высоковольтных потребителей, устанавливаются дополнительные узлы преобразования — трансформаторы тока (ТТ) и напряжения (ТН). Они позволяют произвести линейное преобразование и осуществить учет или контроль проходящего тока с помощью обычных однофазных или трехфазных электросчетчиков, амперметров, а также организовать систему защиты линии с помощью них. В этой статье мы узнаем как выбрать трансформатор тока для счетчика электроэнергии по мощности и другим параметрам.

Разновидность устройств

При выборе трансформатора нужно учитывать его место расположение (закрытые или открытые распределительные установки, встраиваемые системы), а также конструктивные особенности исполнения (проходные, шинные, опорные, разъемные).

Проходной ТТ устанавливают в комплексных РУ и используют в качестве проходного изолятора. Опорные используют для установки на ровной поверхности. Шинный ТТ устанавливается непосредственно на токоведущие части. В роли первичной обмотки трансформатора выступает участок шины. Встроенные модели как элемент конструкции, устанавливаются в силовые трансформаторы, масляные выключатели и пр. Разъемные ТТ выполнены разборными для быстрой установки на жилы кабеля, без физического вмешательства в целостность электрических сетей.

Кроме того, разделение также проходит по типу используемой изоляции:

• литая;
• пластмассовый корпус;
• твердая;
• вязкая компаудная;
• маслонаполненная;
• газонаполненная;
• смешанная масло-бумажная.

И различают по спецификации и сфере применения:

• коммерческий учет и измерения;
• защита систем электроснабжения;
• измерения текущих параметров;
• контроль и фиксация действующих значений;

Также различаются трансформаторы по напряжению: для электроустановок до 1000 Вольт и выше.

Правила выбора

При выборе трансформатора его напряжение не должно быть меньшим, чем номинальное напряжение счетчика.

U ном ≥ U уст

Аналогично поступаем при выборе ТТ по току, который должен быть равен или больше максимального тока контролируемой установки. С учетом аварийных режимов работы.

 I ном ≥ I макс.уст

В ПУЭ описаны правила и нормативные требования к устройствам коммерческого учета счетчиками, а также уделено не мало внимания трансформаторам тока и нормам расчетных мощностей. Детально ознакомится можно в пункте ПУЭ 1. 5.1 (Глава 1.5).

Помимо этого существуют следующие правила выбора трансформатора тока для счетчика:

1. Длина и сечение проводников от ТТ к узлу учета должны обеспечивать минимальную потерю напряжения (не более 0.25% для класса точности 0.5 и 0.5% для трансформаторов точностью 1.0). Для счетчиков, используемых для технического учета, допускается падение напряжения 1.5% от номинального.
2. Для систем АИИС КУЭ трансформаторы должны иметь высокий класс точности. Для установки в такие системы используют ТТ класса S 0.5S и 0.2S, позволяя увеличить точность учета при минимальных первичных токах.
3. Для коммерческого учета нужно выбрать класс точности ТТ не более 0.5. При использовании счетчика точностью 2.0 и для технического учета, допускается применение трансформатора класса 1.0.
4. Выбор ТТ с завышенной трансформацией допускается, если при максимуме тока нагрузки, ток в трансформаторе не меньше 40% от I ном электросчетчика.
5. При расчете количества потребленной энергии необходимо учитывать коэффициент преобразования.
6. Расчет параметров ТТ производится в зависимости от сечения проводника и расчетной мощности.

Пример расчета:

По таблице ниже, согласно получившимся расчетным параметрам выбираем ближайший ТТ:

При заключении договора с энергоснабжающей организацией, в случае когда для производства учета необходима установка трансформаторов тока, для организации узла учета, выдаются технические условия, в которых указано модель узла учета а также тип ТТ, номинал автоматических выключателей место их установки для конкретной организации. В результате самостоятельные расчеты ТТ производить не нужно.

Напоследок советуем читателям https://samelectrik.ru просмотреть полезное видео по теме:

Надеемся, теперь вам стало понятно, как выбрать трансформаторы тока для счетчиков и какие варианты исполнения ТТ бывают. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

цены на Трансформаторы тока в RES.

UA

Трансформатор тока измерительный

Измерительный трансформатор тока – это прибор, основной функцией которого является измерение и контроль тока в контролируемой цепи, а также преобразование его значения до тех величин, которые требуются при установке других измерительных приборов.

Назначение измерительного трансформатора тока

• Снижение показателя первичного тока до необходимых значений;
• Создание гальванической развязки между высоким и низким напряжением.

Измерительный трансформатор тока применяется в следующих случаях:

• С целью безопасного подключения измерительных приборов и различных унифицированных устройств, к которым относятся электронные счетчики, амперметры, ваттметры;
• С целью обеспечения безопасного использования электронных приборов измерения при их обслуживании.

Принцип работы измерительного трансформатора

Электромагнитная индукция лежит в основе работы трансформатора тока. В то время, когда на первичную обмотку поступает напряжение, по виткам прибора проходит переменный ток. В дальнейшем он формирует переменный магнитный поток, проходящий по сердечнику и попадающий в витки первичной и вторичной обмоток. За счет этого в витках индуцируются электродвижущие силы. Электродвижущая сила образует ток, способный преодолевать полное сопротивление катушки и выходной нагрузки. В это время происходит падение напряжения на выходе вторичной катушки.

Выбор измерительного трансформатора по его основным характеристикам

Коэффициент трансформации

Указывает на то, как соотносятся между собой значения номинального тока в первичной и вторичной обмотках.

В зависимости от количества коэффициентов трансформации измерительные трансформаторы подразделяются на несколько видов:

1. Одноступенчатый трансформатор – имеет один коэффициент трансформации.
2. Многоступенчатый трансформатор – имеет два или несколько коэффициентов трансформации.

Наиболее востребованными являются одноступенчатые приборы, поскольку у них значение коэффициента трансформации остается неизменным в течение всего срока использования.

При выборе коэффициента трансформации необходимо принимать во внимание расчетную присоединяемую нагрузку. При этом должно учитываться функционирование установки в режиме аварийной ситуации. В случае, если расчетная подаваемая нагрузка в нормальном режиме будет находиться в пределах 25%, а во вторичной обмотке ток останется на уровне, превышающем десятипроцентное значение номинального тока счетчика (5А), то такие параметры коэффициента трансформации будут являться повышенными. Устанавливать трансформатор с повышенным коэффициентом трансформации нежелательно.

Класс точности

В трансформаторах тока необходимо соблюдение определенного класса точности в зависимости от того, с какими измерительными электронными приборами они соединяются.

Классы точности для различных приборов измерения

1. 0,2 – используется в работе со счетчиками коммерческого учета;
2. 0,5 – используется в работе со счетчиками технического учета;
3. от 1 до 3 – используется в работе с амперметрами, которые осуществляют контроль тока нагрузки входных и выходных цепей.

Для соответствия класса точности установленным величинам необходимо выполнение следующего условия: подключаемая вторичная нагрузка должна быть меньше либо равна номинальной вторичной нагрузке.

Как подобрать трансформатор для трехфазного счетчика

Для исправной работы трехфазного счетчика необходимо правильно подобрать трансформатор тока. В этом случае учитывается показатель максимальной нагрузки тока во вторичной цепи. Его значение не должно превышать 40% от номинальной величины. А минимальное значение нагрузки должно быть не менее 5%. Чередование фаз может быть только в определенном порядке. Для проверки соблюдения этого условия используется специальный прибор – фазометр.

Где приобрести трансформатор тока в Украине

Выгодно купить измерительный трансформатор для счетчика можно в нашем интернет-магазине.

Преимущества покупки трансформаторов тока в нашем интернет-магазине RES.UA

• Огромный выбор продукции позволяет подобрать подходящий товар быстро и без лишних проблем;
• Приемлемые цены не заставят разочароваться даже самых экономных покупателей;
• Обслуживание клиентов осуществляется на высоком уровне, менеджеры магазина всегда помогут при выборе нужного товара;
• Вся продукция магазина сертифицирована, к ней прилагаются все необходимые документы, в качестве покупаемых приборов можно не сомневаться;
• Магазин доставит купленный товар в любой регион Украины по требованию клиента.

При покупке электрических приборов в RES.UA можно быть уверенным на 100%, что продукция является оригинальной и имеет гарантию качества от производителя.

ТРАНСФОРМАТОРЫ. РАСШИФРОВКА НАИМЕНОВАНИЙ

Наименование (а точнее, номенклатура) трансформатора, говорит о его конструктивных особенностях и параметрах. При умении читать наименование оборудования можно только по нему узнать количество обмоток и фаз силового трансформатора, тип охлаждения, номинальную мощность и напряжение высшей обмотки.

ОБЩИЕ РЕКОМЕНДАЦИИ

Номенклатура трансформаторов (расшифровка буквенных и цифровых обозначений наименования) не регламентируется какими-либо нормативными документами, а всецело определяется производителем оборудования. Поэтому, если название Вашего трансформатора не поддаётся расшифровке, то обратитесь к его производителю или посмотрите паспорт изделия. Приведенные ниже расшифровки букв и цифр названия трансформаторов актуальны для отечественных изделий.

Наименование трансформатора состоит из букв и цифр, каждая из которых имеет своё значение. При расшифровке наименования следует учитывать то что некоторые из них могут отсутствовать в нём вообще (например буква «А» в наименовании обычного трансформатора), а другие являются взаимоисключающими (например, буквы «О» и «Т»).

РАСШИФРОВКА НАИМЕНОВАНИЙ СИЛОВЫХ ТРАНСФОРМАТОРОВ

Для силовых трансформаторов приняты следующие буквенные обозначения:

Таблица 1 — Расшифровка буквенных и цифровых обозначений наименования силового трансформатора

Примечание: принудительная циркуляция воздуха называется дутьем, то есть «с принудительной циркуляцией воздуха» и «с дутьем» равнозначные выражения.

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ СИЛОВЫХ ТРАНСФОРМАТОРОВ

     ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;

     ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;

     ТРДНФ — 25000/110 — трансформатор трёхфазный, с расщеплённой обмоткой, масляный с принудительной циркуляцией воздуха, регулируемый под нагрузкой, с расширителем, номинальной мощностью 25 МВА, классом напряжения 110 кВ;

     АТДЦТН — 63000/220/110 — автотрансформатор трёхфазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 63 МВА, класс ВН — 220 кВ, класс СН — 110 кВ;

     АОДЦТН — 333000/750/330 — автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН — 750 кВ, класс СН — 500 кВ.

РАСШИФРОВКА НАИМЕНОВАНИЙ РЕГУЛИРОВОЧНЫХ (ВОЛЬТОДОБАВОЧНЫХ) ТРАНСФОРМАТОРОВ

Для регулировочных трансформаторов приняты следующие сокращения:

Таблица 2 — Расшифровка буквенных и цифровых обозначений наименования регулировочного трансформатора

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ РЕГУЛИРОВОЧНЫХ ТРАНСФОРМАТОРОВ

     ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;

     ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

РАСШИФРОВКА НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

Для трансформаторов напряжения приняты следующие сокращения:

Таблица 3 — Расшифровка буквенных и цифровых обозначений наименования трансформатора напряжения

Примечание:

Комплектующий для серии НОСК;

С компенсационной обмоткой для серии НТМК;

Кроме серии НОЛ и ЗНОЛ, в которых:

     — 06 — для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки;

     — 08 — для ЗРУ и КРУ внутренней и наружной установки;

     — 11 — для взрывоопасных КРУ.

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

     НОСК-3-У5 — трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение — У5;

     НОМ-15-77У1 — трансформатор напряжения однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1977 года разработки, климатическое исполнение — У1;

     ЗНОМ-15-63У2 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1963 года разработки, климатическое исполнение — У2;

     ЗНОЛ-06-6У3 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с литой эпоксидной изоляцией, для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки, климатическое исполнение — У3;

     НТС-05-УХЛ4 — трансформатор напряжения трёхфазный с сухой изоляцией, номинальное напряжение обмотки ВН 0,5 кВ, климатическое исполнение — УХЛ4;

     НТМК-10-71У3 — трансформатор напряжения трёхфазный с масляной изоляцией и компенсационной обмоткой, номинальное напряжение обмотки ВН 10 кВ, 1971 года разработки, климатическое исполнение — У3;

     НТМИ-10-66У3 — трансформатор напряжения трёхфазный с масляной изоляцией и обмоткой для контроля изоляции сети, номинальное напряжение обмотки ВН 10 кВ, 1966 года разработки, климатическое исполнение — У3;

     НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;

     НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;

РАСШИФРОВКА НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ ТОКА

Для трансформаторов тока приняты следующие сокращения:

Таблица 4 — Расшифровка буквенных и цифровых обозначений наименования трансформатора тока

Примечание:

Для серии ТВ, ТВТ, ТВС, ТВУ;

Для серии ТНП, ТНПШ — с подмагничиванием переменным током;

Для серии ТШВ, ТВГ;

Для ТВВГ — 24 — водяное охлаждение;

Для серии ТНП, ТНПШ;

Для серии ТВ, ТВТ, ТВС, ТВУ — номинальное напряжения оборудования;

Для серии ТНП, ТНПШ — число обхватываемых жил кабеля;

Для серии ТНП, ТНПШ — номинальное напряжение.

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ ТОКА

     ТФЗМ — 35А — У1 — трансформатор тока в фарфоровой покрышке, с обмоткой звеньевого исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 35 кВ, категории А, климатическим исполнением У1;

     ТФРМ — 750М — У1 — трансформатор тока в фарфоровой покрышке, с обмоткой рымочного исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 750 кВ, климатическим исполнением У1;

     ТШЛ — 10К — трансформатор тока шинный с литой изоляцией, номинальное напряжением обмотки ВН 10 кВ;

     ТЛП — 10К — У3 — трансформатор тока с литой изоляцией, проходной, номинальным напряжением обмотки ВН 10 кВ, климатическое исполнение — У3;

     ТПОЛ — 10 — трансформатор тока проходной, одновитковый, с литой изоляцией, номинальным напряжением обмотки ВН 10 кВ;

     ТШВ — 15 — трансформатор тока шинный, с воздушным охлаждением, номинальным напряжением обмотки ВН 15 кВ;

     ТВГ — 20 — I — трансформатор тока с воздушным охлаждением, генераторный, номинальным напряжением обмотки ВН 20 кВ;

     ТШЛО — 20 — трансформатор тока шинный, с литой изоляцией, одновитковый, номинальным напряжением обмотки ВН 20 кВ;

     ТВ — 35 — 40У2 — трансформатор тока встроенный, номинальным напряжением обмотки ВН 35 кВ, током термической стойкости 40 кА, климатическое исполнение — У2;

     ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;

     ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Трансформаторы тока

Дата публикации: 25 сентября 2020 г. Последнее обновление: 25 сентября 2020 г., Абдур Рехман

Этот трансформатор тока является важной частью энергосистемы. Основы трансформатора тока, включая конструкцию, применение, принципы работы, будут рассмотрены в этой статье. Кроме того, будут всесторонне рассмотрены некоторые практические аспекты, такие как заземление и подключение трансформатора тока, а также связанные с этим ошибки.

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы собираемся поговорить о всевозможных различных исследованиях и комментариях по проектированию энергосистем. Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам, , и получите от этого пользу.

Что такое трансформатор тока и W Почему он используется?

Трансформатор тока

— это измерительный трансформатор, который понижает высокие значения токов до более низких значений.

Как видно из названия, измерительные трансформаторы используются для изоляции измерительных устройств от высоких напряжений и токов, чтобы облегчить измерение электрических величин.

Трансформаторы тока

широко используются для измерения тока и контроля работы электросети. Необходимость в трансформаторе тока оправдана двумя причинами:

1. Изолирует систему защиты от высоких напряжений и токов, что приводит к уменьшению размера и стоимости защитного оборудования.
2. Выход трансформатора тока стандартный (т.е. 1 А или 5 А), что устраняет необходимость в защитном оборудовании, например. реле с разнообразными рабочими значениями.

Строительство ТТ (трансформатор тока):

Конструкция трансформатора тока очень похожа на обычный трансформатор. Сердечник трансформатора тока изготовлен из слоистой кремнистой стали.

Трансформатор тока (ТТ) в основном имеет первичную обмотку из одного или нескольких витков с большим поперечным сечением. В некоторых случаях перемычка, по которой проходит большой ток, может выступать в качестве первичной обмотки. Он включен последовательно с линией, по которой проходит большой ток.

Вторичная обмотка трансформатора тока состоит из большого количества витков тонкой проволоки с малой площадью поперечного сечения. Обычно он рассчитан на 1А или 5А.

Принцип работы:

Трансформатор тока не только по конструкции похож на обычный трансформатор, но и принцип работы такой же.

Переменный ток в первичных обмотках индуцирует магнитный поток в сердечнике, который передается вторичным обмоткам и индуцирует там переменный ток.

Эти трансформаторы в основном представляют собой повышающие трансформаторы, то есть повышающие напряжение с первичной обмотки на вторичную. Таким образом, ток снижается от первичной к вторичной.

Классификации:

На основе функции:

Измерительный CT:

Трансформатор тока

, используемый для схем измерения и индикации, обычно называют измерительным CT . У них низкая точка насыщения. В случае неисправности сердечник станет насыщенным, и вторичный ток не повредит подключенные к нему измерительные устройства.

Защита CT:

Трансформатор тока

, используемый вместе с защитными устройствами, называется Protection CT . Назначение — обнаружение токов короткого замыкания в системе и передача сигнала на реле. Поскольку он работает при значениях тока, превышающих его номинальное значение, его сердечник имеет высокую точку насыщения.

На основе конструкции:

Трансформатор тока стержневого типа:

В трансформаторе тока этого типа в качестве первичной обмотки используется фактический кабель или шина главной цепи, что эквивалентно одному витку. Они полностью изолированы от высокого рабочего напряжения.

Трансформатор тока с обмоткой:

Первичная обмотка трансформатора физически соединена последовательно с проводником, по которому проходит измеряемый ток, протекающий в цепи.

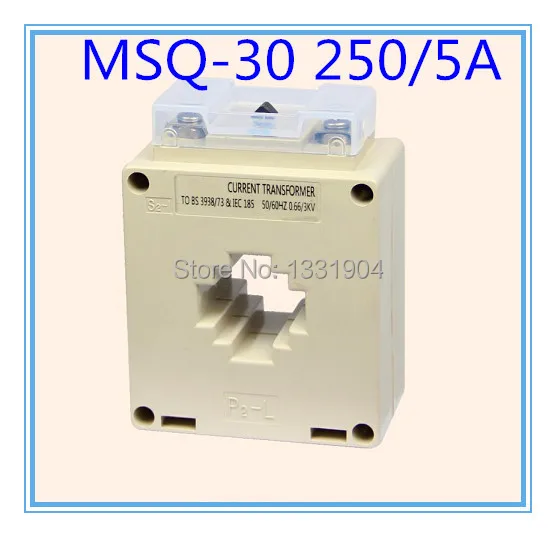

Тороидальный / оконный трансформатор тока:

Не содержат первичной обмотки. Вместо этого линия, по которой проходит ток, протекающий в сети, проходит через окно или отверстие в тороидальном трансформаторе. Некоторые трансформаторы тока имеют «разъемный сердечник», который позволяет его открывать, устанавливать и закрывать без отключения цепи, к которой они подключены.

Подключение ТТ:

ТТ довольно просто подключить к однофазной системе, но для трехфазной системы есть 3 ТТ, которые можно подключить двумя способами:

Звезда (звезда) Подключено:

В случае соединения звездой полярная сторона трансформаторов тока подключается к оборудованию i. е. реле и неполярные стороны закорочены, а затем заземлены. Нейтральная сторона может присутствовать или отсутствовать в трехфазной системе.

Дельта подключено:

При подключении по схеме треугольник ТТ подключаются друг к другу по схеме треугольник, но при подключении учитывается полярность ТТ.

Обычно ТТ подключаются по схеме треугольник, если на стороне трансформатора они подключены по схеме звезды, и наоборот.

Полярность CT:

Как и любой другой трансформатор, ТТ также имеет полярность.Полярность относится к мгновенному направлению первичного тока по отношению к вторичному току и определяется тем, как выводы трансформатора выведены из корпуса.

Все трансформаторы тока имеют вычитающую полярность. Полярность трансформатора тока иногда указывается стрелкой, эти трансформаторы тока следует устанавливать так, чтобы стрелка указывала в направлении протекания тока.

Очень важно соблюдать правильную полярность при установке и подключении трансформаторов тока к реле измерения мощности и защитных реле.

Заземление ТТ:

Заземление трансформатора тока очень важно для безопасности и правильной работы реле защиты.

В соответствии со стандартом заземления трансформатора тока вторичная цепь трансформатора тока должна быть подключена к заземлению станции только в одной точке. Это справедливо независимо от количества вторичных обмоток трансформатора тока, подключенных к цепи.

Нагрузка CT:

Нагрузка трансформатора тока определяется как нагрузка, подключенная к его вторичной обмотке.Обычно выражается в ВА (вольт-ампер).

Короче говоря, соединительные провода и подключенный счетчик образуют нагрузку трансформатора тока. Технически это называется нагрузкой в ​​ВА. Эта нагрузка влияет на точность трансформатора тока. В конструкции трансформатора тока учтены внутренние потери и внешняя нагрузка трансформатора тока.

Нагрузка выражается в ВА путем умножения вторичного тока на падение напряжения на нагрузке (нагрузке) ТТ. Трансформаторы тока делятся на классы на основе точности, которая, в свою очередь, зависит от нагрузки ТТ.

Коэффициент CT:

Коэффициент CT — это отношение первичного входного тока к вторичному выходному току при полной нагрузке. Например, трансформатор тока с соотношением 100: 5 рассчитан на 100 ампер первичной обмотки при полной нагрузке и будет производить 5 ампер вторичного тока, когда 100 ампер проходят через первичную обмотку.

Коэффициент трансформации =

Первичный ток Вторичный ток

Ошибки в CT:

Трансформатор тока имеет две ошибки — ошибку соотношения и ошибку угла сдвига фаз.

Ошибки коэффициента тока

Это в основном связано с энергетической составляющей тока возбуждения и определяется как

.

Ошибка соотношения =

K _t I _s — I _p I _p

Где I _p — первичный ток, K _t — коэффициент трансформации, а I _s — вторичный ток.

Ошибка угла фазы

В идеальном трансформаторе тока векторный угол между первичным и обратным вторичным током равен нулю.Но в реальном трансформаторе тока существует разница фаз между первичным и вторичным токами, потому что первичный ток также обеспечивает составляющую тока возбуждения. Таким образом, разница между двумя фазами называется ошибкой фазового угла.

Фазорные диаграммы идеального и реального КТ:

Можно определить идеальный трансформатор тока, в котором любое первичное состояние воспроизводится во вторичной цепи с точным соотношением фаз и соотношением фаз.Векторная диаграмма идеального трансформатора тока показана на рисунке 1.

В реальном трансформаторе обмотки имеют сопротивление и реактивное сопротивление, а трансформатор также имеет намагничивающую и потерянную составляющую тока для поддержания магнитного потока (см. Рисунок 2). Следовательно, в реальном трансформаторе соотношение тока не равно соотношению витков, и также существует разность фаз между током первичной обмотки и токами вторичной обмотки, отраженными обратно на первичной стороне. Следовательно, у нас есть ошибка отношения и ошибка угла фазы.

Где:

Kn = соотношение витков = число витков вторичной обмотки / число витков первичной обмотки,

Rs, Xs = сопротивление и реактивное сопротивление вторичной обмотки соответственно,

Rp, Xp = сопротивление и реактивное сопротивление первичной обмотки соответственно,

Ep, Es = первичное и вторичное индуцированные напряжения соответственно,

Tp, Ts = количество витков первичной и вторичной обмоток соответственно,

Ip, Is = токи первичной и вторичной обмоток соответственно,

θ = фазовый угол трансформатора

Φm = рабочий поток трансформатора

δ = угол между вторичным наведенным напряжением и вторичным током,

Io = ток возбуждения,

Im = намагничивающая составляющая возбуждающего тока

Il = составляющая потерь возбуждающего тока,

α = угол между Io и Φm

Вы получите знания в принципах, принципах работы, применениях и размерах трансформатора тока, которые дадут вам возможность прочно разобраться в основах трансформатора тока. Ознакомьтесь с курсом «Основы трансформатора тока» , в котором мы кратко обсудили «Режим эквивалентной схемы трансформатора тока».

Модель ТТ:

Трансформатор тока моделируется так же, как и любой другой трансформатор. Модель CT как показано ниже:

X _{1 ​​} = Первичное реактивное сопротивление утечки

R _{1 ​​} = Сопротивление первичной обмотки

X ₂ = Вторичное реактивное сопротивление утечки

Z ₀ = намагничивающее сопротивление

R ₂ = Сопротивление вторичной обмотки

Z _b = Вторичная нагрузка

• ---

  Об авторе

  Абдур Рехман (Abdur Rehman) — профессиональный инженер-электрик с более чем восьмилетним опытом работы с оборудованием от 208 В до 115 кВ как в коммунальных, так и в промышленных и коммерческих помещениях.Особое внимание он уделяет исследованиям в области защиты энергосистем и инженерии.

Трехфазный силовой трансформатор | Трансформатор, изготовленный по индивидуальному заказу

Трехфазные силовые трансформаторы идеально подходят для распределения электроэнергии и подходят для электрических систем, которым требуются эффективные распределительные мощности и возможности передачи большой мощности.

General Transformer может удовлетворить ваши индивидуальные требования к трехфазным источникам питания с трансформаторами из многослойной стали и индукторами, изготовленными в истинно трехфазной (три катушки) конструкции.

Питание переменного тока — это переменный ток, переменное напряжение и переменная мощность. На рабочей частоте (60 Гц в Северной Америке, 50 Гц в большей части остального мира и 400 Гц в самолетах и ​​некоторых других специализированных приложениях) мощность течет вперед и назад в виде гладкой синусоидальной формы волны.

• В непрерывном цикле он движется от нуля к пику, затем обратно к нулю, а затем к отрицательному пику.
• Поток мощности более плавный и эффективный, если можно использовать несколько форм сигналов (или фаз), даже если все они имеют одинаковую частоту.
  • Когда один равен нулю, другой находится около пика, поэтому общий поток мощности более плавный и непрерывный.

Поток мощности аналогичен разнице между одноцилиндровым двигателем и четырех-, шести-, восьми- или даже двенадцатицилиндровым двигателем. Выходная мощность может быть такой же, но чем больше цилиндров, тем плавнее будет поток мощности.

Производство электроэнергии на заказ с использованием трехфазных силовых трансформаторов

В то время как практически все наши современные электронные устройства используют постоянный ток или постоянный ток, в системах производства и распределения электроэнергии используется переменный или переменный ток.Есть несколько исторических и технических причин использования переменного тока в производстве и распределении электроэнергии.

• Во многом из-за трансформаторов, которые могут работать только с переменным током, система переменного тока была просто более эффективной, экономичной и гибкой.
• Было (и остается) простым и экономичным генерировать мощность переменного тока при высоком напряжении, передавать ее по распределительной сети и понижать напряжение до более полезного уровня в точке использования.

General Transformer может помочь преобразовать эту мощность переменного тока в постоянный просто и экономично.

Преимущества использования трехфазных силовых трансформаторов

При более высоких номинальных мощностях трехфазные трансформаторы дешевле, легче и меньше, что делает их идеальными для промышленного оборудования. Трехфазные силовые трансформаторы имеют много преимуществ для промышленных приложений.

Мы можем показать вам, как использовать три однофазных блока, подключенных по схеме звезды или треугольника, или два однофазных блока в схеме открытого треугольника или схемы Скотта-Т.

Преимущества трехфазного трансформатора

К другим преимуществам трехфазных трансформаторов относятся:

• Меньшая стоимость
• Меньший вес
• Требуется меньше места
• Более высокая эффективность
• Может работать с трехфазными и небольшими однофазными нагрузками

Применение конструкции трехфазного трансформатора

Трехфазные трансформаторы используются для производства электроэнергии и электрических распределительных сетей. Их можно найти в мощных промышленных нагрузках, таких как выпрямители, моторные приводы и другое оборудование. Дополнительные области применения трехфазных силовых трансформаторов включают:

• Приложения, требующие повышения / понижения уровня линий передачи
• Электросетевые электростанции Производство электроэнергии

Индивидуальный трехфазный трансформатор

Лучший в своем классе производитель трехфазных трансформаторов

Более 45 лет компания General Transformer создает инновационные силовые трансформаторы для широкого круга производителей оборудования во всех отраслях промышленности.Проектирование и изготовление трехфазного трансформатора на заказ с нами дает следующие преимущества:

• Сотрудничество с производителем, имеющим сертификат ISO 9001
• Оптимальная конструкция для точной разработки трансформатора для вашего индивидуального трансформатора и требований к применению
• Индивидуальные трехфазные силовые трансформаторы производства США
• Способность производить большие партии продукции в срок с быстрым переходом от разработки к производству
• Штрих-код и сериализация деталей с хранением данных для заказных проектов трехфазных трансформаторов

Создайте свой трехфазный трансформатор сегодня

Мы производим трехфазные трансформаторы по индивидуальному заказу, чтобы удовлетворить ваши потребности в области энергетики. Посетите нашу страницу нестандартных трансформаторов, чтобы узнать больше о наших трансформаторах, или отправьте нам свои требования к конструкции.

Трехфазный трансформатор тока

для сертифицированных продуктов Better Illumination

Испытайте мощь трехфазного трансформатора тока высшего класса по невероятным скидкам на сайте Alibaba.com. Соответствующий 3-фазный трансформатор тока повысит вашу производительность за счет изменения напряжения и тока в электрической цепи. Вы можете использовать 3-фазный трансформатор тока для преобразования электроэнергии с высоким напряжением и малым током в электроэнергию с низким напряжением и высоким током или наоборот в соответствии с вашими потребностями.

На Alibaba.com 3-фазный трансформатор тока представлен в самом большом ассортименте, который включает в себя различные размеры и модели. Независимо от ваших потребностей в преобразовании энергии, вы найдете правильный тип 3-фазного трансформатора тока , который поможет вам достичь ваших целей. Вы найдете такие, которые можно использовать во всех сферах, начиная с бытовой техники и заканчивая промышленным оборудованием. Все 3-фазные трансформаторы тока изготовлены из прочных материалов, что делает их очень прочными и эффективными на протяжении длительного срока службы.

Эти 3-фазные трансформаторы тока соответствуют строгим стандартам качества и мерам для обеспечения максимальной безопасности и ожидаемых результатов. 3-фазный трансформатор тока производителей и дистрибьюторов, включенных в список на сайте, очень надежны, и их доверие не подлежит сомнению из-за их долгой истории производства и поставок продукции премиум-класса на постоянной основе. Это гарантирует вам, что вы всегда найдете лучший качественный трехфазный трансформатор тока при каждой покупке.

Зайдите на сайт Alibaba.com сегодня и откройте для себя удивительный 3-фазный трансформатор тока . Выберите наиболее подходящий для вас в соответствии с вашими потребностями. Бесспорно наивысшая производительность покажет вам, почему они стоят каждого цента. Если вы ведете бизнес, воспользуйтесь скидками, разработанными для оптовиков и поставщиков 3-фазных трансформаторов тока и повысьте свою прибыльность.

Четыре специальных подключения трансформаторов тока в устройствах релейной защиты

ТТ для измерения и защиты

Как вы уже знаете, трансформаторы тока используются для измерения и релейной защиты.Когда мы говорим о трансформаторах тока, используемых для измерения, их характеристики представляют интерес при нормальных условиях нагрузки. Измерительные трансформаторы могут иметь очень значительные ошибки во время аварийных ситуаций, когда токи могут в несколько раз превышать их нормальное значение в течение очень короткого времени.

Четыре специальных подключения трансформаторов тока в устройствах релейной защиты (фото: merko.ee)

Поскольку функции измерения не требуются во время неисправностей, это не имеет значения.

Трансформаторы тока, используемые для реле, спроектированы так, чтобы допускать небольшие ошибки во время аварийных состояний, в то время как их работа в нормальном установившемся режиме, когда реле не требуется для работы, может быть не такой точной.Несмотря на это различие, все характеристики трансформатора тока (измерительные или релейные) могут быть рассчитаны с использованием одной и той же эквивалентной схемы.

Различные значения параметров эквивалентной схемы ответственны за различие в производительности между различными типами трансформаторов тока. Обратите внимание, что производительность ТТ, когда они пропускают ток нагрузки, не имеет значения с точки зрения необходимости реле.

Важно подчеркнуть, что эффективность защитного реле зависит от точности трансформаторов тока не только при токах нагрузки , но и на всех уровнях тока короткого замыкания.

Точность можно представить себе как то, насколько близко форма вторичной волны напоминает форму первичной волны. Форма волны и разность фаз являются составляющими классификации точности.

Точность трансформатора тока при высоких токах перегрузки зависит от поперечного сечения стального сердечника и количества витков во вторичной обмотке. Чем больше поперечное сечение железного сердечника, тем больший поток может развиться до насыщения. Насыщенность приводит к быстрому снижению точности преобразования.

Чем больше количество витков вторичной обмотки, тем меньше магнитный поток требуется для проталкивания вторичного тока через реле. Этот фактор влияет на нагрузку, которую ТТ может нести без потери точности.

Рассмотрим четыре нестандартных подключения трансформаторов тока, используемых в системах защиты:

1. Вспомогательные трансформаторы тока
2. Соединения звездой и треугольником
3. Шунты тока нулевой последовательности
4. Суммирующий поток тока CT

1.Трансформаторы вспомогательного тока

Трансформаторы вспомогательного тока используются во многих релейных устройствах для обеспечения гальванической развязки между вторичной обмоткой главного трансформатора тока и некоторыми другими цепями. Они также используются для корректировки общего коэффициента трансформации тока.

Соотношения

ТТ были стандартизированы, и когда требуется иное, чем стандартное соотношение , вспомогательный трансформатор тока обеспечивает удобный метод достижения желаемого отношения . Вспомогательный трансформатор тока, однако, вносит свой вклад в общие ошибки преобразования.

В частности, следует учитывать возможность насыщения самого вспомогательного ТТ. Также доступны вспомогательные трансформаторы тока с несколькими ответвлениями, обеспечивающие переменное отношение оборотов. Нагрузка, подключенная к вторичной обмотке вспомогательного ТТ, отражается на вторичной обмотке основного ТТ в соответствии с обычными правилами преобразования:

Если соотношение вспомогательного ТТ составляет l: n , а его нагрузка составляет Z _l , он отражается на главной вторичной обмотке ТТ как Z _{1 ​​} / n ² .

Рисунок 1 — Вспомогательные соединения ТТ

Пример

Рассмотрим соединение ТТ, показанное на Рисунке 1. У ТТ1 отношение витков составляет 1200: 5 , а у ТТ2 — , 1000: 5, . Желательно, чтобы при протекании первичного тока через две линии, как показано, ток нагрузки был нулевым. Предположим, что первичный ток равен 600 А .

Ток во вторичной обмотке CT1 составляет 2,5 A , а во вторичной обмотке CT2 — 3 A .При включении вспомогательного ТТ с соотношением витков 3: 2,5 или 1,2: 1 во вторичную цепь ТТ1, ток во вторичной обмотке вспомогательного ТТ становится 3 А .

При такой маркировке полярности ток нагрузки равен нулю.

Нагрузка на CT ₂ составляет Z _b , а на CT _{1 ​​} — Z _b × (1,2) ² = 1,44 Z _b . Нагрузка на вспомогательный трансформатор тока, конечно же, составляет Z _b .

Соединения ТТ, подобные этим, используются в различных схемах защиты и используют тот факт, что, предполагая отсутствие насыщения вспомогательного ТТ, когда первичный ток непрерывно течет через две первичные обмотки, ток нагрузки остается нулевым, в то время как если часть первичного тока перенаправляется на короткое замыкание между двумя трансформаторами тока нагрузки, ток нагрузки пропорционален току замыкания.

Вернуться к таблице содержания ↑

2. Соединения «звезда» и «треугольник»

В трехфазных цепях часто необходимо подключать вторичные обмотки ТТ по схеме «звезда» или «треугольник» для получения определенных фазовых сдвигов и изменений амплитуды между трансформаторами тока. вторичные токи и токи, необходимые для реле, подключенных к трансформаторам тока.

Рисунок 2 — ТТ, соединенные звездой и треугольником

Рассмотрим соединения ТТ, показанные на рисунке 2. Соединение звездой, показанное на Рисунке 2 (а), производит токи, пропорциональные фазным токам в фазных нагрузках Z _f и току пропорционально 3I ₀ в нейтральной нагрузке Z _n . Это соединение не вносит фазовых сдвигов.

Соединение треугольником, показанное на рисунке 2 (b), производит токи, пропорциональные (I ‘ _a — I’ _b ) , (I ‘ _b — I’ _c ) и ( I ‘ _c — I’ _a ) в трех обременениях Z _f .

Если первичные токи сбалансированы, (I ’ _a — I’ _b ) = √3 | I ’ _a | exp (jπ / 6) , и между первичными токами и токами, подаваемыми на нагрузки Z _f , вводится фазовый сдвиг на 30 ° .

Путем изменения направления обмоток треугольником можно получить фазовый сдвиг –30 ° . Фактор √3 также приводит к изменению величины, которое необходимо учитывать. Мы обсудим использование этих соединений при изучении различных приложений ретрансляции.

ТТ, подключенные треугольником (ВИДЕО # 1)

ТТ, подключенные треугольником (ВИДЕО # 2)

ТТ, подключенные звездой (ВИДЕО)

0 Go назад к таблице содержания ↑

3.

Токовые шунты нулевой последовательности

Вспомните соединение звездой вторичных обмоток ТТ, показанное на Рисунке 2 (a). Каждая из фазных нагрузок Z _f несет фазные токи, которые включают в себя компоненты прямой, обратной и нулевой последовательности.

Иногда желательно, чтобы ток нулевой последовательности был отключен от этих нагрузок . Это достигается подключением вспомогательных трансформаторов тока, которые обеспечивают альтернативный путь для тока нулевой последовательности. Это показано на Рисунке 3.

Рисунок 3 — Токовый шунт нулевой последовательности

Нейтраль вторичных обмоток главного ТТ не соединена с нейтралью нагрузки. Вместо этого в наборе вспомогательных трансформаторов тока первичные обмотки соединены звездой, а вторичные обмотки — треугольником.

Нейтраль вспомогательных трансформаторов тока соединена с нейтралью основных вторичных обмоток через нагрузку нейтрали Z _n .Вторичные обмотки вспомогательных трансформаторов тока обеспечивают циркуляцию тока нулевой последовательности, и он больше не течет в нагрузках фазного импеданса Z _f .

Трансформатор тока нулевой последовательности (фото предоставлено: Voltage-disturbance.com)

Вернуться к таблице содержания ↑

4. Суммирующий ТТ по потоку

Можно получить ток нулевой последовательности с помощью одного ТТ, вместо того, чтобы подключать вторичные обмотки трех трансформаторов тока, как показано на Рисунке 2 (а). Если три фазных проводника пропущены через окно тороидального ТТ, как показано на рисунке 4 (а), вторичный ток пропорционален (I _a + I _b + I _c ) = 3I ₀ .

Так как это устройство эффективно суммирует поток, создаваемый тремя фазными токами, вторичный трансформатор ТТ содержит истинный ток нулевой последовательности .

При подключении трех ТТ, как показано на Рисунке 2 (а), любые несоответствия между тремя ТТ внесут ошибку в измерение тока нулевой последовательности.

Это полностью исключено в настоящей заявке.

Рисунок 4 — Суммирующий поток ТТ: (а) без и (б) с током в оболочке кабеля

Однако следует понимать, что такое применение ТТ возможно только в низковольтных цепях, где три фазных провода могут проходить через сердечник ТТ в непосредственной близости друг от друга.

Если три фазных провода заключены в металлическую оболочку, и оболочка может пропускать часть (или весь) ток нулевой последовательности, его необходимо компенсировать, пропустив заземляющий провод оболочки через сердечник ТТ, поскольку показано на рисунке 4 (б).

Ампер-витки, создаваемые током оболочки, теперь компенсируются ампер-витками, создаваемыми обратным проводником, и чистый магнитный поток, соединяющий сердечник, создается суммой трех фазных токов. Эта сумма равна 3I ₀ , нагрузка снова обеспечивается током нулевой последовательности.

Вернуться к таблице содержания ↑

Источники:

1. Реле энергосистемы, Стэнли Х. Горовиц и Арун Г. Фадке

Вычисление потерь в трехфазном силовом трансформаторе

Трехфазное реле. фазные силовые трансформаторы используются в электрических сетях по всему миру для эффективной передачи электроэнергии. Хотя они предлагают значительные преимущества перед однофазными трансформаторами с точки зрения мощности, баланса нагрузки и эффективности, вычисление потерь не так просто. С помощью программного обеспечения COMSOL Multiphysics® мы можем надежно вычислить потери в сердечнике, катушках и столярных изделиях, а также важные сосредоточенные параметры, такие как первичная и вторичная индуктивность. Безопасность и надежность трансформаторов во многом зависят от того, насколько хорошо конструкция может рассеивать свои потери. Небрежность в этом отношении повлечет за собой штрафные санкции и может привести к большим несчастным случаям.

Силовые трансформаторы: введение

Эффективность передачи электроэнергии от источника (например, электростанции) к месту назначения (например, к потребителю) рассчитывается путем сравнения произведенной и полученной мощности.Для достижения максимальной эффективности передачи необходимо минимизировать потери энергии во время передачи. При передаче мощности на большие расстояния это достигается за счет уменьшения токов, протекающих по сети передачи, путем увеличения напряжения перед передачей и уменьшения его на приемном конце, как правило, на подстанции.

Электростанция с трехфазными трансформаторами в Брухзале, Германия. Изображение предоставлено Ikar.us — Карлсруэ: Datei: Kändelweg NE.jpg, собственная работа.Под лицензией CC BY 3.0 DE, через Wikimedia Commons.

Для питания переменного тока это «повышение» и «понижение» может быть выполнено на основе удивительно простого принципа (благодаря Фарадею) с использованием трансформатора, краткого термина для устройства, состоящего из двух катушек и куска ферромагнитного материала в его простейшая форма. В таком трансформаторе используется один переменный ток и одно переменное напряжение, и он называется однофазным трансформатором. Распространенным типом однофазного трансформатора является трансформатор с электронным сердечником.

Как работают трехфазные трансформаторы?

Трехфазные трансформаторы могут быть сконструированы путем наматывания трех пар катушек на один ферромагнитный сердечник в различных конфигурациях. Встроенная функция Coils в COMSOL Multiphysics позволяет гибко изменять конфигурацию катушек.

Трехфазный сигнал. Изображение в общественном достоянии через Wikimedia Commons.

Трехфазные системы имеют большую пропускную способность и поэтому более эффективны, чем однофазные системы.Кроме того, разность фаз между проводниками приводит к тому, что напряжение в каждом из них достигает пика на одной трети цикла после одного из других проводов и на одной трети цикла перед оставшимся проводником, что обеспечивает сбалансированные нагрузки.

Конфигурация трансформатора треугольник-звезда. Изображение Gargoyle888 — Собственная работа. Под лицензией CC BY-SA 3.0 через Wikimedia Commons.

Однако для крупных распределительных сетей трансформаторы необходимо оптимизировать, чтобы максимизировать эффективность и, таким образом, избежать возможных отказов, которые часто являются результатом высоких температур из-за потерь.Принимая во внимание это, оптимизация конструкции с тем, чтобы она могла справляться с потерями, является одним из наиболее важных шагов для создания эффективного и надежного трансформатора. При разных условиях работы потери могут происходить в любой из разных частей. Используя мультифизическое моделирование, мы можем отдельно вычислить потери в катушках, сердечнике и столярных изделиях трансформатора, тем самым используя эти выводы для улучшения конструкции и сведения потерь к минимуму.

Как и почему силовой трансформатор несет потери?

В трехфазном трансформаторе мы можем классифицировать потери в различных частях следующим образом:

• Потери в сердечнике происходят в ферромагнитном сердечнике трансформатора.
  • Потери в сердечнике обычно называют потерями в стали, в отличие от потерь в меди, потерь в обмотках катушки.
  • В большинстве случаев потери в сердечнике определяются гистерезисом; то есть отставание намагниченности от приложенного магнитного поля. Гистерезисные потери присущи любому магнитному железу и могут быть интерпретированы под микроскопом как трение магнитного домена: отсюда следует, что чем выше магнитное поле, тем выше гистерезисные потери, и что эти потери масштабируются довольно линейно с частотой. В состоянии холостого хода эти потери максимальны, так как в сердечнике индуцируются максимальные магнитные поля.
  • Иногда в сердечнике также могут возникать потери из-за вихревых токов. Как правило, они меньше гистерезиса благодаря использованию ламинированного железа, которое минимизирует вихревые токи. Тем не менее, потери на вихревые токи в сердечнике могут возникать на внешних поверхностях, острых углах или в некоторых открытых частях, таких как зажимные пластины. В основном это происходит при коротких замыканиях или в результате быстрых импульсов.Расчет потерь на вихревые токи сердечника часто можно выполнить, обработав эту часть сердечника так же, как это делается при столярных работах.
• Потери в катушке, также называемые потерями в меди или потерями I2R, возникают из-за джоулева нагрева в катушке из-за электрического сопротивления проводника.
  • В случае постоянного тока эти потери можно просто рассчитать по закону Ома. Однако, когда задействована мощность переменного тока, потери резко возрастают из-за скин-эффекта и эффекта близости .
• Плотницкие потери — это потери в металлических конструкциях, поддерживающих трансформатор.
  • Это происходит из-за паразитных токов (вихревых токов), которые наводятся в столярных изделиях.

Давайте посмотрим, как мы можем визуализировать эти компоненты и математически вычислить эти потери с помощью моделирования. Мы будем моделировать два наиболее интересных сценария, каждый из которых часто является ограничивающим фактором для прогнозирования убытков. Для этого расчета мы будем использовать двухмерные осесимметричные и трехмерные модели в COMSOL Multiphysics.Мы проведем испытание на обрыв цепи, оставив высоковольтную обмотку разомкнутой и подав низкое напряжение на низковольтный конец. Мы также смоделируем испытание на короткое замыкание, закоротив обмотку низкого напряжения и приложив напряжение к концу высокого напряжения, чтобы обеспечить номинальный ток, протекающий по цепи.

Моделирование трехфазного трансформатора в COMSOL Multiphysics®

Геометрия, материалы и исследования

Для нашего трехмерного анализа мы моделируем всю геометрию трансформатора, включая весь сердечник и столярные изделия, с использованием гомогенизированных катушек. С другой стороны, двухмерный осесимметричный эквивалент иллюстрирует одну фазу с явным моделированием каждого витка катушки.

Три катушки можно легко смоделировать с помощью встроенной функции Coil и настроить в соответствии с конкретным дизайном.

Геометрия 3D модели со столярными изделиями и без них.

В качестве материала сердечника выбрано нелатистое железо (с проводимостью 0,1) и медь для катушек. Столярные изделия моделируются с использованием конструкционной стали с граничным условием Импеданс .В двухмерной осесимметричной модели мы включаем отдельные области проводников, чтобы понять плотность тока проводников.

Испытание разомкнутой цепи выполняется только в 3D, так как разомкнутая цепь в основном предназначена для восстановления поля в сердечнике, в то время как тест на короткое замыкание выполняется как в 2D-осесимметрии, так и в 3D, для анализа большого количества имеющихся катушек и для улавливания механических эффектов, которые не проявляются в двухмерных вычислениях, соответственно.

3D Модель

Для испытания на обрыв цепи в первичную обмотку подается номинальное фазное напряжение, в то время как вторичная обмотка остается разомкнутой (I = 0).Потери в сердечнике рассчитываются следующим образом:

Как видно из таблицы, смоделированные значения сопоставимы со значениями, вычисленными с использованием математических формул, таких как уравнение Штейнмеца.

Ниже приведены плотность магнитного потока и намагниченность (насыщение) сердечника.Как обсуждалось выше, оба эти явления влияют на потери в активной зоне.

Насыщение (левая половина) и плотность магнитного потока (правая половина) сердечника.

Для выполнения теста на короткое замыкание в 3D-модели необходимо изменить питание 12 катушек; т. е. значения возбуждения катушки необходимо переключать между первичной и вторичной катушками. Чтобы обеспечить быстрое переключение между этими конфигурациями, мы используем функциональные возможности методов в COMSOL Multiphysics для автоматизации этого процесса.Используя испытание на короткое замыкание в 3D, мы получаем понесенные столярные потери. При частоте 50 Гц потери при столярных работах составляют 120 Вт.

2D осесимметричная модель

Мы реализуем короткое замыкание на первичной и вторичной обмотках в двух отдельных исследованиях, чтобы оценить потери в меди, а также вторичную индуктивность. Чтобы обеспечить эффективное переключение питания катушки при проведении каждого из исследований, мы используем функциональность метода, который изменяет возбуждение катушки одним щелчком мыши. Исследования проводятся в частотной области.

Результаты

Мы можем визуализировать результаты на графиках ниже:

Расчетные потери в меди при 50 Гц составляют 5,5 кВт.

Диаграмма плотности тока. Мы видим, что в проводниках развивается скин-эффект, указывающий на большие различия в плотности тока.

Трехфазный трансформатор, смоделированный в COMSOL Multiphysics.

Используя мультифизическое моделирование, мы можем вычислить потери в отдельных компонентах трехфазного силового трансформатора с хорошей точностью.Это особенно полезно на этапе тестирования НИОКР. Основываясь на результатах моделирования, мы можем экспериментировать с геометрическими параметрами, а также с другими переменными, такими как толщина катушки и слои сердечника, а также проектировать трансформаторы с оптимальными характеристиками и минимальными потерями.

Оптимизация реальных конструкций трансформаторов с помощью мультифизического моделирования

Для производителей трансформаторов переменного тока НИОКР по усовершенствованной конструкции включают учет ряда различных физических явлений и взаимодействий между ними. В этом смысле создание высокоэффективных трансформаторов — настоящая мультифизическая проблема.

Одним из основных мультифизических аспектов, влияющих на конструкцию трансформатора, является его тепловыделение. Оценка трансформаторов с точки зрения тепловых характеристик способствует разработке эффективных систем охлаждения. Другие факторы, которые необходимо проанализировать, связаны с механической целостностью и деформацией материала как при статическом, так и при динамическом возбуждении. Многие ресурсы по этому поводу можно найти на нашем веб-сайте и в литературе.

Примером специфического структурного явления, вызванного периодическим возбуждением, является шум, создаваемый трансформатором, также известный как шум трансформатора . Этот звук является результатом вибрации от различных источников внутри трансформатора, таких как сердечник трансформатора, вспомогательные вентиляторы и насосы, используемые в системе охлаждения. Наиболее важными из этих источников являются магнитострикция сердечника и вызванная силой Лоренца вибрация катушек. Оба этих эффекта можно легко включить в модель трансформатора в программном обеспечении COMSOL®.

Работая над этой проблемой, исследователи из Корпоративного исследовательского центра ABB в Вестерасе, Швеция, создали серию имитационных и вычислительных приложений для расчета ряда параметров в различных компонентах трансформатора.

Следующий шаг

Загрузите файлы модели с помощью кнопки ниже и опробуйте модель самостоятельно:

Чем опасен трехфазный дисбаланс трансформатора?

Трехфазный дисбаланс означает, что несоответствующая амплитуда трехфазного тока (или напряжения) в системе электроснабжения и разница амплитуд превышает указанный диапазон.

Несимметричный ток трансформатора относится к разности токов обмоток трехфазного трансформатора. Разница в токе в основном вызвана разной трехфазной нагрузкой. Асимметрия нагрузки приводит к асимметрии трехфазного тока, протекающего через трансформатор. А асимметрия тока вызывает асимметрию падения трехфазного импеданса трансформатора, таким образом, трехфазное напряжение вторичной стороны асимметрично, что нанесет вред трансформатору и электрооборудованию.

Что более важно, в трансформаторе разводки Y / Y-12 нулевая линия будет иметь ток нулевой последовательности.А ток нулевой последовательности будет создавать магнитный поток нулевой последовательности. Обмотка будет воспринимать потенциал нулевой последовательности, вызывая смещение нейтральной точки. И однофазное напряжение с большим током упадет, все другое двухфазное напряжение увеличится. Кроме того, это также повредит полной загрузке выходной мощности трансформатора.

Вред трехфазного дисбаланса
1. Увеличивают потери электроэнергии в цепи. В сети питания трехфазной четырехпроводной системы, когда ток проходит по проводам цепи, поскольку полное сопротивление обязательно вызовет потерю электроэнергии, его потеря прямо пропорциональна квадрату напряжения.Когда низковольтная электросеть использует трехфазную четырехпроводную систему, поскольку имеется однофазная нагрузка, дисбаланс трехфазной нагрузки неизбежен. Когда трехфазная нагрузка работает вне баланса, ток будет проходить через нейтраль. Таким образом, помимо потерь в фазовой линии, в нейтральной линии также будут потери, что приведет к увеличению потерь в линиях сети.

2. Увеличение потерь электроэнергии в распределительном трансформаторе. Распределительный трансформатор — основное оборудование электроснабжения низковольтной электросети.Когда он работает в условиях несбалансированной трехфазной нагрузки, потери будут увеличиваться, так как потери мощности распределительного трансформатора изменяются вместе со степенью неуравновешенности нагрузки.

3. Уменьшение вклада распределительного трансформатора. При проектировании распределительного трансформатора структура его обмотки рассчитывается с учетом операции балансировки нагрузки. Производительность обмоток в основном одинакова, а номинальная мощность различных фаз одинакова. Максимальный вклад распределительного трансформатора ограничен номинальной мощностью каждой фазы.Когда распределительный трансформатор работает в условиях трехфазного дисбаланса нагрузки, однофазный с малой нагрузкой будет иметь большую мощность, чем необходимо, тем самым уменьшая вклад распределительного трансформатора. Причем степень уменьшения вклада связана со степенью неуравновешенности трехфазной нагрузки. Чем больше степень несимметрии трехфазной нагрузки, тем больше будет уменьшаться вклад распределительного трансформатора. Следовательно, когда распределительный трансформатор работает в условиях трехфазной неуравновешенности нагрузки, выходная мощность не может достичь номинального значения, и резервная мощность будет соответственно уменьшаться вместе с перегрузочной способностью.Когда распределительный трансформатор работает в условиях перегрузки, он легко нагревает распределительный трансформатор и даже вызывает возгорание распределительного трансформатора.

Трехфазные трансформаторы, представленные на ATO.com, представляют собой повышающие и понижающие изолирующие трансформаторы, которые выполняют следующие функции:

• Эффект защиты от помех: изолирующий трансформатор может предотвратить передачу некоторых гармонических волн после подключения проводов Y /.
• Эффект преобразования импеданса: увеличение импеданса системы, что упрощает взаимодействие с защитным устройством.
• Стабилизируйте напряжение системы: при запуске оборудования с большой нагрузкой это помогает снизить влияние на напряжение системы.
• Предотвращение заземления системы: когда однофазное заземление происходит на стороне нагрузки изолирующего трансформатора, оно предотвращает однофазное заземление всей системы (передние части изолирующего трансформатора).
• Снижение тока короткого замыкания: короткое замыкание на стороне нагрузки ограничивает ток короткого замыкания в системе.

Купите трехфазный изолирующий трансформатор 5 кВА, 8 кВА, 10 кВА, 20 кВА … для своих приложений прямо сейчас.

3-фазный трансформатор тока, трансформатор CT, прецизионный мини-трансформатор тока, трансформатор тока с масляным охлаждением, बिजली का ट्रान्सफ़ॉर्मर в Нархе, Пуна, Aarya Industries

3-фазный трансформатор тока, трансформатор CT, мини-прецизионный трансформатор тока, трансформатор тока с масляным охлаждением, बिजली का ट्रान्सफ़ॉर्मर в Нархе, Пуна, Аарья Индастриз | ID: 18145944212

Спецификация продукта

A Напряжение 907

Описание продукта

Благодаря нашим глубоким знаниям в этой области, мы специализируемся на предоставлении 3 Set Potting.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2016

Юридический статус Фирмы Частное лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Участник IndiaMART с июня 2016 г.

GST27AFGPD6581C1ZM 9000 Экспорт

Основанная в году 2016 в Пуна, Махараштра, , мы «Aarya Industries» — это компания, основанная в индивидуальном предпринимательстве , которая является ведущим производителем трансформатора тока и катушки трансформатора . Наша продукция пользуется большим спросом благодаря первоклассному качеству, бесшовной отделке, разнообразию рисунков и доступным ценам. Кроме того, мы обеспечиваем своевременную доставку этих продуктов нашим клиентам, благодаря чему мы приобрели огромную клиентскую базу на рынке.

Видео компании

Вернуться к началу

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.
