Источник бесперебойного питания для котлов: Бесперебойное питание TEPLOCOM | Бастион

Бесперебойное питание TEPLOCOM | Бастион

Назначение источников бесперебойного питания для котлов отопления

Источники бесперебойного питания для котлов серий TEPLOCOM и SKAT-UPS — это комплексное решение проблем, возникающих при эксплуатации современной бытовой техники, в частности, отопительной системы. Бесперебойники компании БАСТИОН позволяют надёжно обеспечить бесперебойное питание котлов отопления различных типов.

Отличительные черты источников бесперебойного питания для котлов отопления

Бесперебойное питание газовых котлов и защита всех систем отопления

• Бесперебойники для котлов TEPLOCOM и SKAT-UPS надёжно обеспечивают работу автоматики отопительного оборудования
• Бесперебойники для котлов TEPLOCOM и SKAT-UPS обеспечивают бесперебойное питание электрических насосов системы отопления
• Бесперебойники для котлов TEPLOCOM и SKAT-UPS обеспечивают правильный режим работы горелки и розжига
• Бесперебойники для котлов TEPLOCOM и SKAT-UPS осуществляют правильное питание системы САОГ

Источники бесперебойного питания для котлов TEPLOCOM и SKAT-UPS являются полными автоматами

• Бесперебойники для котлов осуществляют заряд и защиту аккумуляторов
• Бесперебойники для котлов имеют функцию защиты нагрузки
• Бесперебойники для котлов имеют функцию автозапуска

Источники бесперебойного питания для котлов TEPLOCOM и SKAT-UPS способны осуществлять длительный резерв

• Длительность резерва электропитания зависит только от ёмкости подключаемых аккумуляторов

Подробнее о проблеме бесперебойного питания котлов отопления

Использование отопительных приборов с энергозависимыми системами управления породили много неизвестных ранее проблем. Так не все модели включаются самостоятельно после кратковременного отключения электропитания, и требуется вмешательство человека.

— Что должен резервировать бесперебойник для котла отопления?

— Можно ли поставить бесперебойник для компьютера?

Вывод: компьютерный бесперебойник не может обеспечить правильное и длительное бесперебойное питание котла отопления. Для решения этой задачи необходимо использовать специализированный бесперебойник для котла, который имеет длительный резерв и не вносит искажения в синусоиду напряжения.

— И самое главное — фазировка, для чего она?

Фазировка нужна для датчика пламени, ток ионизации датчика течет от «фазы» к «земле».

Компьютерный UPS не даёт чётко выраженной фазы, а земли при работе от аккумуляторов вообще нет. В итоге датчик не «увидит» пламя и остановит котёл!

Вывод: компьютерный бесперебойник не обеспечивает требование отопительных приборов по фазировке. Для решения этой задачи необходимо использовать специализированный бесперебойник для котла, который обеспечивает бесперебойное питание котла с выраженной фазой

Как известно, один вид современной отопительной системы способен вызвать оторопь у любого технически грамотного человека, что и говорить о простых пользователях, от которых требуется сделать перезапуск оборудования (не забудьте, что манипулировать придётся в темноте, в неудобной бойлерной или котельной). Особого внимания требует к себе и система автоматического отключения газа (САОГ), которая также не включается самостоятельно после отключения электропитания. Согласитесь, усилия, вложенные в комфортное отопление, будут не полными, если система будет зависима от городской осветительной сети. Обеспечить бесперебойное питание котла — задача не простая

Обычный компьютерный UPS, работающий от АКБ 7–12 Ач, никогда не обеспечит многочасовое время резервирования тепловой системы, к тому же его использование затруднено из-за известных проблем фазировки, когда розжиг котла просто не включается. Немаловажную роль для автоматики и электромеханики имеет и качественное электропитание, параметры которого не вспоминают до того момента, пока они не напоминают о себе сами: чистый синус, правильная частота, стабилизированное напряжение, отсутствие импульсных помех. Чувствительная импортная техника относится крайне негативно к нарушению любого из них. Таким образом, мы видим, что достижение полного комфорта в эксплуатации тепловой системы невозможно без использования специализированных источников питания, обеспечивающих подлинное удобство для вас и полную безопасность вашей техники

Бесперебойник для котла отопления — UPS и стабилизатор в одном корпусе

Содержание:

Бесперебойник для котла отопления. Формальность или необходимость?

Газовые котлы, которые используются в последние годы, энергозависимы. Эти тепловое оборудование имеют очень сложное устройство, в конструкцию котла входят электронные модули управления, электрические водяные циркуляционные насосы, сложные исполнительные устройства. Их правильное функционирование значительно зависит от качества электропитания. В случае больших скачков напряжения, провалов питания, изменения формы сигнала, изменение частоты тока оборудование может быть испорчено, и дом останется без отопления. Для решения проблемы питания котлов отопления нужно использовать специальные бесперебойники для котлов.

Современные бесперебойники для газовых котлов способны решить сразу несколько задач: защита от аварийных всплесков тока в сети, стабилизация напряжения, бесперебойное питание отопительного прибора в случае провалов питания в электросети, длительный резерв питания в случае отключения электропитания.

Циркуляционный водяной насос котла требует установки бесперебойника

Неотъемлемой частью котла является циркуляционный водяной насос, обычно его мощность колеблется от 100 до 250 Ватт. Насос является электрическим, а значит требует правильного питания. Отклонения напряжения вверх или вниз могут привести к биению насоса, перегреву или остановке насоса. Электрические двигатели очень критичны к форме сигнала напряжения, для них нужен только чисты синус. Вот почему нельзя использовать для котла бесперебойник для компьютера (дешевые модели дают модернизированный, ступенчатый сигнал), необходим специальный бесперебойник для котла отопления.

Электронные модули управления котла требуют установки бесперебойника

Самое сложное и прихотливое устройстве в котле отопления — это электронный модуль управления. Электронные мозги котла управляют всеми процессами работы устройства, они обеспечиваю управление насосами, процессом горения и дымоотвода, включают нужные режимы, сохраняют установленную температуру носителя. В дорогих моделях газовых котлов электроника может общаться с периферийными устройствами, компьютером управления. Нарушение качества питания здесь недопустимо. Плохое электропитание может привести к сгоранию контролеров, что приведёт к полной остановке котла. Даже кратковременный перебой питания может привести к зависанию контролера. Понятно, что нужен бесперебойник.

Модуль розжига горелки газового котла требует установки бесперебойника

Модуль управления горением являются наиболее требовательными к специальным характеристикам электрического тока. Этот модуль требует «полюсное» подключение, так как пламя движется только от электрода с фазой. В дорогих колонках может быть установлен и специальный вентилятор горелки, который так же требует правильный ток с чистым синусом.

On-line бесперебойник для котла — лучший выбор

Все бесперебойники для простоты можно разделить на две группы: off-line и on-line.

Off-line источники бесперебойного питания работают по следующему принципу. Если с током всё хорошо, они просто пропускают сигнал. Если напряжение упало или пропало совсем, то ИБП включает режим питания от встроенной АКБ. То есть, если напряжение в сети просело, то ИБП полностью переходит на АКБ, который не может питать его долго. Время резерва такого ИБП очень мало. К тому же АКБ быстро выходят из строя. Такие модели более дешёвые и могут подойти для питания компьютера, однако для питания котла отопления они не пригодны.

On-line источники бесперебойного питания являются бесперебойниками с двойным преобразованием напряжения. В таких устройствах сетевое напряжение преобразуется в постоянное, которое питает потребителя и выполняет заряд аккумуляторных батарей. В случае провала питания ИБП преобразует ток АКБ в выходной сигнал. При этом не происходит провала в выходном напряжении. On-line бесперебойник дает сигнал правильной синусоидальной формы. В случае понижения или повышения напряжения в сети бесперебойник такого типа стабилизирует его и выдает стабилизированное напряжение. При этом он не переходит на питание от АКБ, продлевая им срок полезного использования. Вот почему для надежного питания котла отопления нужно выбрать on-line бесперебойник.

Бесперебойники серии SKAT и Teplocom для котлов отопления

Наименование ИБП		Технические характеристики ИБП
	Бесперебойник для котла отопления Teplocom-300	ИБП TEPLOCOM-300 предназначен для эффективного электропитания котлов отопления с автозапуском и циркуляционными водяными насосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
	Бесперебойник для котла отопления Teplocom-1000	ИБП TEPLOCOM-1000 для эффективного электропитания сложных систем отопления средней мощности с автозапуском и циркуляционными электронасосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
	Бесперебойник для котла котельной SKAT-UPS 3000 RACK	ИБП мощности 3000 ВА, для эффективного бесперебойного питания оборудования котельной, необходимое число подключаемых аккумуляторов — 8 шт., мини. необходимая ёмкость 100 Ач. Ток заряда аккумуляторов — 10 А. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.

Где купить бесперебойники для систем отопления?

Купить бесперебойник для котла отопления в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске можно в магазинах-салонах фирменной сети «СКАТ». Профессиональные консультанты помогут сделать правильный выбор оборудования. В случае необходимости сотрудники магазинов могут сделать проект электропитания дома, выполнить работы по монтажу оборудования. В других городах России покупку можно осуществить в магазинах дилеров компании «Бастион». Все бесперебойники для газовых котлов компании «Бастион» имеют длительный гарантийный срок.

Купить по выгодной цене бесперебойник для котлов можно в нашем магазине с бесплатной доставкой в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Казань, Омск, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Красноярск, Пермь, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Барнаул, Ульяновск, Тюмень, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Новокузнецк, Томск, Кемерово, Рязань, Астрахань, Пенза, Набережные Челны, Липецк, Тула, Киров, Чебоксары, Калининград, Курск, Брянск, Улан-Удэ, Магнитогорск, Иваново, Тверь, Ставрополь, Белгород, Сочи, Нижний Тагил, Архангельск, Владимир, Смоленск, Курган, Волжский, Чита, Калуга, Орёл, Сургут, Череповец, Владикавказ, Мурманск, Вологда, Саранск, Тамбов, Якутск, Грозный, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Комсомольск-на-Амуре, Таганрог, Йошкар-Ола, Новороссийск, Братск, Дзержинск, Нальчик, Сыктывкар, Шахты, Орск, Нижнекамск, Ангарск, Балашиха, Старый Оскол, Великий Новгород, Благовещенск, Химки, Прокопьевск, Бийск, Энгельс, Псков, Рыбинск, Балаково, Подольск, Северодвинск, Армавир, Королёв, Южно-Сахалинск, Петропавловск-Камчатский, Сызрань, Норильск, Люберцы, Мытищи, Златоуст, Каменск-Уральский, Новочеркасск, Волгодонск, Абакан, Уссурийск, Находка, Электросталь, Березники, Салават, Миасс, Альметьевск, Рубцовск, Коломна, Ковров, Майкоп, Пятигорск, Одинцово, Копейск, Железнодорожный, Хасавюрт, Новомосковск, Кисловодск, Черкесск, Серпухов, Первоуральск, Нефтеюганск, Новочебоксарск, Нефтекамск, Красногорск, Димитровград, Орехово-Зуево, Дербент, Камышин, Невинномысск, Муром, Батайск, Кызыл, Новый Уренгой, Октябрьский, Сергиев Посад, Новошахтинск, Щёлково, Северск, Ноябрьск, Ачинск, Новокуйбышевск, Елец, Арзамас, Жуковский, Обнинск, Элиста, Пушкино, Артём, Каспийск, Ногинск, Междуреченск, Сарапул, Ессентуки, Домодедово, Ленинск-Кузнецкий, Назрань, Бердск, Анжеро-Судженск, Белово, Великие Луки, Воркута, Воткинск, Глазов, Зеленодольск, Канск, Кинешма, Киселёвск, Магадан, Мичуринск, Новотроицк, Серов, Соликамск, Тобольск, Усолье-Сибирское, Усть-Илимск, Тимашевск, Тихорецк, Ухта, Севастополь, Симферополь, Ялта, Судак, Саки, Феодосия, Старый Крым, Алупка, Алушта.

Читайте также:

Источники бесперебойного питания

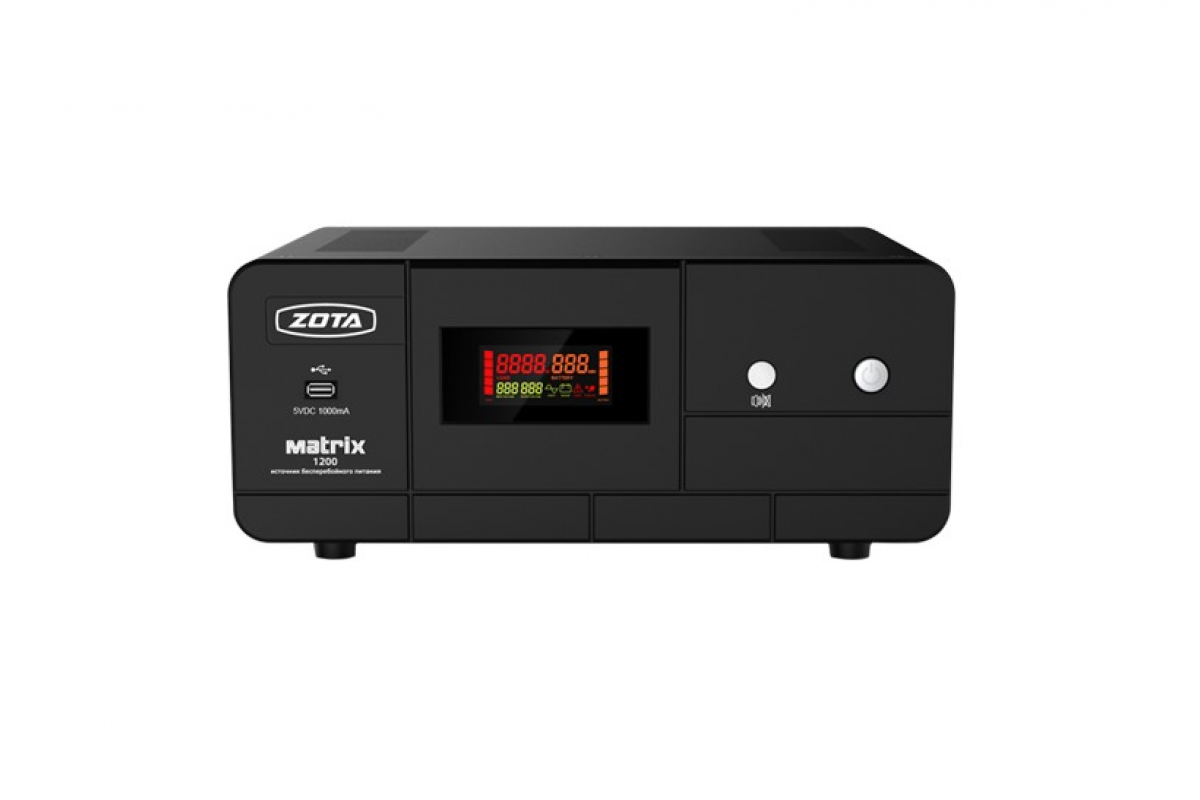

Источники песперебойного питания для котлов Matrix.

   Источник бесперебойного питания Matrix предназначен для работы с различными циркуляционными насосами, автоматическими котлами и бытовыми приборами в диапазоне мощности от 300 до 3000 Вт.

Обеспечивает стабильное и бесперебойное напряжение в случае полного отключения сети питания. В случае отключения от сети, переключение происходит автоматически. Поставляется в двух исполнениях: настольном и настенном.

Преимущества ИБП серии Matrix

— Наличие электропитания при длительном отключении электричества;
— работа с циркуляционными насосами, отопительными котлами , бытовой и компьютерной техникой;
— встроенный сетевой фильтр;
— встроенный стабилизатор напряжения;
— длительный срок службы аккумулятора;
— защита от скачков напряжения;
— защита от перегрузки;
— защита от полного разряда аккумулятора;
— «умная» зарядка: изменяемый ток заряда;
— повышенная надежность силовых элементов;
— работа с аккумуляторами любой емкости;

— чистый синус;
— информативный дисплей.

Подробное описание можно прочитать в паспорт ИБП

Паспорт ZOTA Matrix

Аккумуляторные батареи ZOTA AGP и GEL

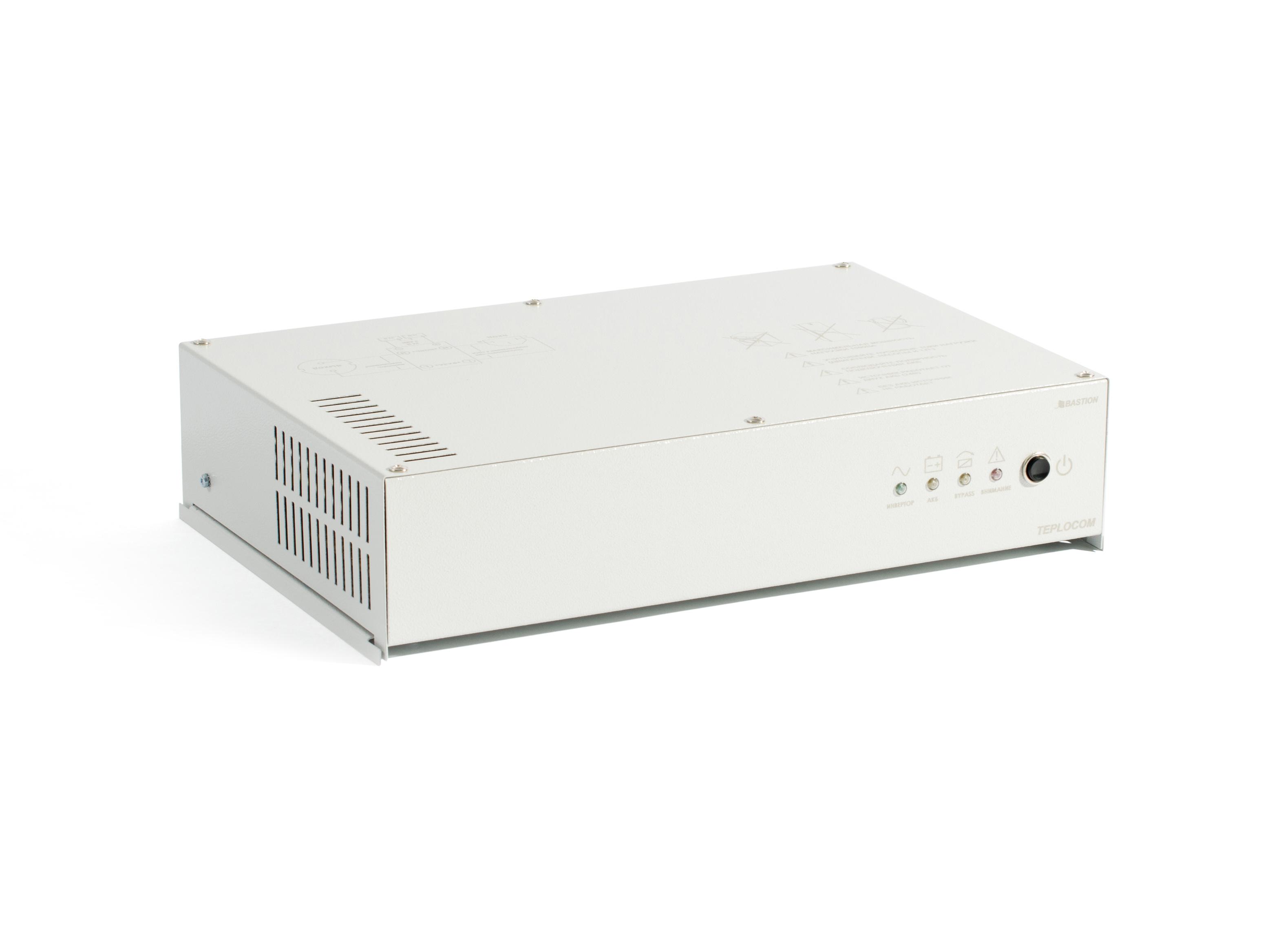

   Источники песперебойного питания для котлов TEPLOCOM.

Назначение источников бесперебойного питания для котлов отопления

Источники бесперебойного питания для котлов серий TEPLOCOM — это комплексное решение проблем, возникающих при эксплуатации современной бытовой техники, в частности, отопительной системы. Бесперебойники компании «Бастион» позволяют надежно обеспечить бесперебойное питание котлов отопления различных типов.

Отличительные черты источников бесперебойного питания для котлов отопления

Бесперебойное питание газовых котлов и защита всех систем отопления

• Бесперебойники для котлов TEPLOCOM надежно обеспечивают работу автоматики отопительного оборудования
• Бесперебойники для котлов TEPLOCOM обеспечивают бесперебойное питание электрических насосов системы отопления
• Бесперебойники для котлов TEPLOCOM обеспечивают правильный режим работы горелки и розжига
• Бесперебойники для котлов TEPLOCOM осуществляют правильное питание системы САОГ

Источники бесперебойного питания для котлов TEPLOCOM являются полными автоматами

• Бесперебойники для котлов осуществляют заряд и защиту аккумуляторов
• Бесперебойники для котлов имеют функцию защиты нагрузки
• Бесперебойники для котлов имеют функцию автозапуска

Источники бесперебойного питания для котлов TEPLOCOM способны осуществлять длительный резерв

• Длительность резерва электропитания зависит только от емкости подключаемых аккумуляторов

ИБП для газовых котлов

ООО «ХЕЛИОР» предлагает купить источник бесперебойного питания (ИБП) для газовых котлов, системы отопления и другого оборудования в Москве. В ассортименте компании имеются бесперебойники, мощностью от 400 Ва до 6 кВа.

Однофазный бесперебойник для газовых котлов – это устройство, обеспечивающее максимальную защищенность электрооборудования от возможных неполадок на линии. Питание нагрузки производится от инвертора (генератора выходного напряжения). В зависимости от выбранного комплекта аккумуляторных батарей модели ИБП серии SIGMA KSL способны обеспечить бесперебойную подачу электроэнергии к газовому котлу на период до 48 часов.

Принцип работы

Бесперебойник для газового котла с двойным конвертированием напряжения (on-line) функционирует следующим образом: переменный ток преобразовывается в постоянный, стабилизируется, после чего расходуется на зарядку аккумулятора и поддержание работы источник бесперебойного питания ИБП. На следующем этапе ток преобразуется в переменный и используется для питания нагрузки. Такой алгоритм обеспечивает бесперебойное функционирование оборудования с заранее заданными характеристиками напряжения и частоты независимо от их входных значений. По причине того, что передача электроэнергии производится непрерывно и не зависит от состояния сети, временные затраты на переключение питания от сети к аккумуляторным элементам не требуются. В силу данных особенностей такие ИБП способны обеспечивать бесперебойное питание для газовых котлов, требовательных к качеству электроснабжения.

Применение

Бесперебойники марки SIGMA KSL обеспечивают электроснабжение оборудования мощностью до 4200 Вт в течение суток. Они применяются не только для питания газовых котлов, но и следующих устройств:

• компьютерного оборудования по обработке данных;
• медицинских и лабораторных приборов;
• оборудования с числовым программным управлением (ЧПУ) и компьютеризированных систем управления;
• инженерных систем коттеджа (водоснабжения, канализации и т. д.).

Преимущества

Источники бесперебойного питания для котлов обладают следующими преимуществами.

• Наличие функций Bypass. Автоматическийрежим Bypass позволяет в случае отказа источника бесперебойного питания продолжить питать нагрузку от сети напрямую, минуя ИБП. Ручная активация режима Bypass необходима в случае проведения технических работ по обслуживанию ИБП.

• Широкий диапазон входных напряжений. Данный показатель колеблется в диапазоне от 138 до 300 В. В конструкции бесперебойника для котла предусмотрен управляющий блок, контролирующий величину входного напряжения. Если напряжение превысит свое допустимое значение, то нагрузка автоматически будет переведена на питание от аккумуляторных батарей, при этом время переключения будет равно нулю.

• Возможность «холодного» старта. Данный режим позволяет включить бесперебойник в режиме работы от батареи и осуществить запуск оборудования при отсутствии напряжения в сети.

В компании «ХЕЛИОР» Вы можете купить ИБП для газового котла:

• оформив заказ по телефону +7 (499) 557-09-55;
• совершив Skype-звонок
• написав нам на почту info@helior. ru

Энергия ПН-500 источник бесперебойного питания для газового котла

Энергия ПН устройство, имеющее функции источника бесперебойного питания и стабилизатора напряжения, а так же зарядного устройства аккумулятора. ИБП Энергия ПН могут не только обеспечить вашему оборудованию стабильное напряжение, но и бесперебойное электроснабжение при полном отключении питания.

В отличие от бытовых источников бесперебойного питания, инвертор выдает идеальное синусоидальное напряжение, обеспечивая электроприборы заметно более качественным питанием.

Источники бесперебойного питания Энергия ПН бывают двух видов – настольные и настенные. Настенные имеют букву «Н» в названии, например ПН-500Н

ИБП Энергия ПН подключаются к внешнему аккумулятору. В качестве АКБ могут использоваться как специализированные AGM аккумуляторы или гелевые аккумуляторы повышенной ёмкости, так и обычные автомобильные аккумуляторы. Большой выбор аккумуляторов здесь.
Энергия ПН-500 имеет номинальную (рабочую) мощность 300ВА и максимальную (пороговую) 500ВА, что позволяет подключить газовый котел.   Напряжение батареи аккумуляторов у ПН-500 12В, максимальный ток заряда батареи от 10А. Для того чтобы было удобнее подключить аккумуляторную батарею, они имеют  розетку 220В и сетевой кабель 220В, а так же снабжены винтовой клеммной колодкой.

Одно из основных отличий и в тоже время преимуществ UPS Энергия ПН является наличие сквозной нейтрали. Не к каждому газовому котлу может подойти любой источник бесперебойного питания, а наличие сквозной нейтрали обеспечит работу ИБП с любым газовым котлом.

Энергия ПН обладает преимуществами:
Форма входного сигнала – чистая синусоида
Встроенный стабилизатор напряжения
Обеспечение автономного электропитания
Сетевой фильтр помех в сети
Защита от перепадов напряжения
Защита перегрева трансформатора
Защита от перегрузки по току
Защита от неправильной полярности подключения
Работает при экстремально низкой температуре -20С

Современный дизайн, отличные технические характеристики и адекватная цена инверторов энергия пн удовлетворят запросы самых требовательных клиентов.

Так же в продаже имеются готовые комплекты из ИБП и аккумуляторов

Технические характеристики

Полная номинальная(рабочая)/максимальная(пороговая) мощность, ВА	300 / 500 ВА
Номинальное выходное напряжение, В	194…242
при питании от сети:	220В±10% (145…260)
в инверторном режиме:	220В±3%
Число фаз	1
Номинальная частота выходного напряжения, Гц
при питании от сети:	50±5 60±5
в инверторном режиме:	50±1 (3%)
Мощность, коэффициент мощности нагрузки инвертора и модуля стабилизатора в диапазоне входного сетевого напряжения	190В \ 260В, ВА
Напряжение батареи аккумуляторов, В	12В
Максимальный ток заряда батареи АКБ	10. ..15
Коэффициент мощности нагрузки, отн.ед.	0…1
Порог защиты от перегрузки по мощности (откл 30с), %	≤ 110
Порог защиты от перегрузки по мощности	≤ 130
Диапазон входного напряжения сети, В	155 — 275
Время переключения режимов (не более), мс	≤ 5
Коэффициент полезного действия, %	98
Индикация	Многофункциональный ЖКИ — дисплей
Способ охлаждения:	Воздушное конвекционное и принудительное
Способ подключения:
Входная цепь DC	Клеммная колодка
Входная цепь АС	Сетевой кабель 220В
Выходная цепь АС	Розетка 220В
Принцип работы:
стабилизатора	Автотрансформаторный релейный коммутационный
инвертора	ШИМ преобразователь DC/AC с ЦПУ и выходным силовым трансформатором 50Гц
зарядного модуля	ШИМ преобразователь AC/DC
ЦПУ	Центральное процессорное устройство управления режимами работы и индикацией.
Защита батарей аккумуляторов	От неправильной полярности подключения, перезаряда, глубокого разряда, режима тренировок при сульфатации.
Температура эксплуатации	от -5 до +40

Габариты и вес

Источники бесперебойного питания для котлов и инверторы для котлов

Большинство современных котлов в той или иной степени зависят от электричества. Автоматика котла и циркуляционные насосы без энергоснабжения работать не будут, что грозит серьезными авариями в системе отопления.

Перебои с электричеством в частных домах – явление нередкое. Как правило, обязательно резервируют охранно-пожарную сигнализацию и котельное оборудование.

Смотрите в разделе: Аварийное электроснабжение дома или коттеджа.

Остановимся подробнее на источниках бесперебойного питания (ИБП) для котлов отопления.

Способы резервирования системы отопления:

В электроэнергии нуждаются газовые котлы и некоторые типы твердотопливных котлов (например, со шнековой подачей топлива). Электрические котлы потребляют слишком много энергии, поэтому они резервируются при помощи твердотопливных котлов, каминов или газовых конвекторов.

Для обеспечения котельного оборудования аварийной электроэнергией, применяются специальные источники бесперебойного питания или подходящие инверторы напряжения (совместно со стабилизаторами). И те и другие поставляют энергию, хранящуюся в аккумуляторных батареях.

Электрическая мощность, потребляемая газовыми и твердотопливными котлами, невелика – в пределах 500-700 Вт. Аккумуляторные батареи при этом должны обладать соответствующей емкостью (которая рассчитывается в зависимости от предполагаемого времени резерва и характеристик ИБП).

Твердотопливные котлы длительного горения Gefest profi U (http://gefest.pp.ua/kotly/kotel-tverdotoplivnyj-universalnyj-gefest-profi-u) предназначаются для обогрева жилых и промышленных сооружений. Производитель предусмотрел 2 линейки по мощностям от 15 до 250 кВт и от 350 до 1000 кВт. Широкий ряд моделей позволяет максимально эффективно подобрать котел под свои потребности. Главным преимуществом котлов Гефест Профи является высокоэффективная конвекционная система, благодаря которой достигается высокий уровень КПД – до 95%.

Источники бесперебойного питания для котлов:

Требования к «бесперебойнику» для котла:

— предпочтителен тип On-Line (отличается двойным преобразованием входного напряжения, нулевым временем переключения на батареи, чистым синусом на выходе). В некоторых случаях применяются ИБП типа Line-Interactive (они характеризуются меньшим внутренним напряжением, переключаются на работу от аккумуляторов за 4-10 мс и подходят не для всех котлов).

— выходное напряжение – в виде чистой синусоиды, входное напряжение – с широким диапазоном,

— защита аккумулятора от глубокого разряда,

— питание от внешних аккумуляторов и наличие зарядного устройства повышенной мощности — что позволит обеспечить автономность на продолжительное время (как правило, такие ИБП характеризуются конфигурацией LT – long time),

— максимальная надежность.

Недостатки ИБП, в качестве аварийного источника питания для котла:

— значительно потребляет энергию аккумуляторной батареи, тем самым сокращая срок ее действия,


— чувствительность к перегрузкам,


— зарядные устройства, встроенные в источник бесперебойного питания, отличаются низкими техническими характеристиками.




Примеры оборудования: Teplocom 300 (Бастион), Teplocom 600 (Бастион), Teplocom 1000 и Teplocom 1000 исп.D (Бастион) — это источники бесперебойного питания, разработанные специально для котлов, отличаются длительным сроком гарантийного обслуживания (5 лет!).

Инвертор для котла:

Для обеспечения аварийного энергоснабжения систем отопления могут применяться инверторы напряжения.

Недостатки:




— система обходится дороже,


— требуется установить стабилизатор напряжения, поскольку сеть от инвертора транслируется напрямую к потребителю (в некоторых случаях инвертор имеет встроенный стабилизатор).

Преимущества:




— увеличивают срок службы аккумуляторных батарей,


— имеют высокий коэффициент полезного действия, снижают потребление энергии от батарей.

В данном случае речь идет о дорогих высококачественных инверторах, отвечающих следующим требованиям:

— выходное напряжение – чистый синус,


— защита аккумулятора от глубокого разряда,


— время переключения сеть-инвертор: от 5-ти до 20-ти мс,


— встроенное программируемое зарядное устройство.

Внимание на качество!

На рынке представлены источники бесперебойного питания преимущественно отечественных производителей (или Китай). Зарубежные компании обычно выпускают ИБП небольшой мощности (например, для компьютеров). Поэтому важно внимательно выбирать «бесперебойник» для котла, чтобы он оказался действительно надежным, качественным и соответствовал требованиям по выходному напряжению.

Где купить устройства бесперебойного питания для котлов?

Надежные и недорогие решения представлены в нашем интернет-магизне в разделе: Источники бесперебойного питания.




Инженеры группы компаний «Терконт» подберут оборудование для аварийного электроснабжения котла и обеспечат резервирование системы отопления. Номера телефонов и адреса офисов продаж (в Екатеринбурге и в Челябинске) указаны в разделе: Контакты.



Группа компаний Терконт

Копирование без ссылки на http://terkont. ru/ — запрещено

Источник бесперебойного питания для котла Энергия ИБП Pro

Инверторы для систем бесперебойного Энергия ИБП Pro представлены модельной линейкой из нескольких моделей. Их мощность варьируется от 500 Вт до 5 кВт. Они характеризуются высокой степенью надёжности и универсальностью в применении. Ключевые особенности модельного ряда:

• Многоступенчатая защита аккумулятора;
• Быстрое переключение;
• Форма выходного напряжения – чистая синусоида;
• Встроенный стабилизатор напряжения;
• Бесшумная работа.

Инверторы обеспечивают бесперебойное питание подключаемой техники, мгновенно переключаясь между доступными источниками.

Описание модельного ряда

Инверторы Энергия ИБП Pro используются для питания отопительных котлов, циркуляционных насосов, систем видеонаблюдения, компьютерной техники и прочей электроники, нуждающейся в стабильном напряжении и чистой синусоидой на выходе. Представленный модельный ряд полностью соответствует всем требованиям, предъявляемым источникам бесперебойного питания. Инверторы мгновенно переключаются с сети на аккумулятор и обратно, обеспечивают электропитанием нагрузку до 5 кВт.

Оборудование работает в диапазоне входных напряжений от 170 до 280 В. Выходное напряжение составляет 220 В с погрешностью в 5% при питании от электросети и с погрешностью 1% при питании от аккумуляторной батареи. Переключение на аккумулятор и обратно производится менее чем за 6 секунд. Для подключения нагрузки предусмотрены винтовые колодки и традиционные розетки. Допускается кратковременное (не более 3 секунд) превышение максимально допустимой нагрузки на 300%. Охлаждение инверторов – принудительное/конвекционное.

Инверторы Энергия ИБП Pro проявляют заботу о подключенных аккумуляторах. Они наделены защитой от короткого замыкания, системами предотвращения глубокого разряда и перезаряда. Также предусмотрена защита от неправильного подключения. К моделям мощностью до 2,3 кВт подключаются аккумуляторы с напряжением 12 В, к моделям мощностью 3,4-5 кВт – с напряжением 24 В. При отсутствии нагрузки инверторы переходят в спящий режим, экономя заряд аккумулятора. Они способны защитить подключаемое оборудование от скачков напряжения и его падений, а также от регулярного пропадания питания.

Инверторы Энергия ИБП Pro представлены семью моделями мощностью от 500 до 5000 Вт. Столь широкий диапазон мощности позволяет полностью решить проблему резервирования питания. Все модели облачены в прочные металлические корпуса с цветными контрольными панелями. Аккумуляторные батареи – внешние, подключаются через проводники подходящего сечения.

Покупка инверторов Энергия ИБП Pro

Купить инверторы Энергия ИБП Pro для построения систем резервированного питания вы сможете в интернет-магазине Теплодвор. Мы доставим покупки в любую точку Москвы и России. Также в магазине представлен широкий спектр отопительных котлов всех систем и узлов для монтажа систем отопления и систем водоснабжения.

Почему бы не использовать компьютерный ИБП для питания газового котла? / Sudo Null IT News

Год назад я пытался понять, почему нельзя использовать обычные автомобильные аккумуляторы вместо специализированных в источниках бесперебойного питания. В этой статье было рассмотрено несколько страшилок от продавцов специализированных аккумуляторных батарей, а также произведены замеры емкости двух батарей, каждая из которых состоит из четырех автомобильных аккумуляторов, проработавших в ИБП в течение года. К сожалению, я не догадался провести такое измерение сразу после установки свежих батареек, но обещал повторить измерение через год, чтобы вы могли понять, насколько уменьшилась емкость батареек за год.Планировал сделать это в виде комментария с обновленными данными, но во время замера заметил, что пока ИБП работает от аккумуляторов — котел, подключенный к нему — не работает.

Немного предыстории

Год назад, когда установили ИБП, газовый котел был максимально простым, минимум электроники, ручной розжиг. Собственно, единственным минусом котла был ручной розжиг, потому что при отключении электричества котел в целях безопасности погасил факел и не смог зажечь его снова.Эту проблему решил ИБП, но проблема оставалась: при сильном порыве ветра факел мог просто перегореть. Это происходило нечасто, но доставило неудобства. А около полугода назад было решено заменить котел на чуть более «умный», с возможностью автоматического розжига горелки, а также с турбиной, создающей необходимую для работы котла тягу, так как в результате отпадает необходимость в использовании длинной выхлопной трубы.

Было одно принципиальное отличие старого котла от нового — фазовая зависимость. В новом котле нужно было подключить фазу к L, ноль к N, иначе котел зажжет горелку и практически сразу погасит, выдав ошибку «Невозможно зажечь горелку». Было предположение, что при переходе на батарею ИБП меняет местами фазу и ноль, поэтому бойлер перестает работать. Индикаторная отвертка с неоновой трубкой показала, что на обоих проводах, выходящих из ИБП, есть фаза. Вольтметр показал, что между фазой и землей напряжение 150В, а между нулем и землей 90В, ну и, ну, между фазой и нулем соответственно их сумма. Такой расклад котла явно не устраивает.

Пусть говорят

Стало интересно, что по этому поводу пишут продавцы специализированных ИБП для котлов. Ведь со стороны разница между ИБП для котла и для компьютера выглядит примерно так же, как аккумулятор для автомобиля и для ИБП.Основное различие между ними, наверное, в том, что одни провода для подключения аккумуляторов длинные, рассчитаны на внешние аккумуляторы, а другие короткие. Но разве это повод поднять цену в 2-3 раза на ту же мощность? Не говоря уже о том, что для целей DIY можно купить б / у ИБП, списанный в связи с истечением гарантийного срока, по цене в 10 раз дешевле, чем такой же специализированный ИБП для бойлера.

Для питания котла можно использовать только Он-лайн бесперебойник

Довольно часто можно прочитать, что автономные (линейно-интерактивные) ИБП не подходят для питания котлов, потому что у них слишком много времени, чтобы переключиться с внешнего питания на аккумулятор. Но на самом деле это легко проверить. Достаточно вынуть вилку котла из розетки и вставить обратно. Время переключения заняло полсекунды, но котел не только не сообщил об ошибке, но даже не заметил, что было отключение вообще. А в какое время линейно-интерактивный ИБП переключился? 5-10, может быть, даже 50мс, но в любом случае это будет меньше ручного отключения.

Но автономные ИБП не имеют функции стабилизации напряжения. Хотя некоторые модели имеют 1-2 шага для корректировки выходного напряжения, но переключение обычно выполняется с помощью реле и хорошо подходит для ситуаций, когда напряжение постоянно высокое или низкое.Но если напряжение постоянно гуляет, то ИБП довольно быстро израсходует ресурс реле, особенно если они работают на максимальной мощности. В этом случае перед ИБП необходимо установить регулятор напряжения, либо сразу поставить on-line ИБП, который независимо от входного напряжения всегда будет стараться поддерживать стабильное напряжение на выходе.

«Чистый синус» необходим для питания отопительного котла

Самые дешевые и простые компьютерные ИБП при работе от батарей генерируют несинусоидальную форму волны на выходе, потому что форма и частота входного напряжения не очень важны для импульсных источников питания. Зато газовый котел содержит в своей конструкции как минимум циркуляционный насос, которому почти наверняка не понравится «модифицированная синусоида», и он хотя бы заработает, но с жутким грохотом. Не знаю, как такой режим работы влияет на срок его службы, но звучит устрашающе, да и есть большое желание отключить.

Но, в любом случае, в продаже довольно много ИБП для ПК, которые генерируют «правильный синусоидальный» выход. Некоторые производители добавляют такие модели к названию «Smart», но в любом случае стоит обратить внимание на характеристики устройства, а именно на столбец «Output waveform».Но даже если ИБП находится в автономном режиме и выдает «приближение синусоидальной волны», вы можете купить инвертор с достаточной мощностью для работы котла и подключить его к батарее ИБП, в результате получится дешевый интерактивный ИБП с подходящим форма волны. В этом случае вместо ИБП можно взять зарядное устройство для аккумуляторов подходящего типа.

Правильная фазировка необходима для правильного нагрева котла.

А теперь самое интересное. Котлы с автоматическим розжигом имеют датчик пламени для отключения газа в случае, если зажигалка сломалась и не смогла его зажечь.Эти датчики могут быть как механическими (в случае котлов с ручным запуском), так и электрическими, а во втором случае они могут реагировать на тепло, излучение или ионизацию. А в случае с ионизационными датчиками пламени возникают проблемы при питании их от ИБП. В общем, проблема решается очень просто: нужно ноль подключить до ИБП с нулем после ИБП. И все это.

Однако есть один нюанс: если ИБП подключается к электросети вилкой, то ноль желательно провести отдельным проводом прямо от розетки, иначе можно вставить вилку не той стороной (можно конечно поставить небольшой автоматический переключатель на перемычку между нулями чем закрепить).И конечно же предполагается, что если это частный дом, то у него есть контур заземления и он подключен к нулевому проводу (до УЗО, если есть), т.е. выполняется нулевое заземление (если в цепи нет ТТ!) И, конечно же, сам котел заземлен. После ИБП провод, выполняющий функцию нуля для сетевого питания, выбирается нулевым.

ИБП для питания котла отопления должен иметь длительный резерв

Почему-то вместе с этим пунктом постоянно приводится компьютерный ИБП, такой как% Company% Back Power 500, в котором аккумулятор имеет емкость 7 Ач, а время автономной работы специально ограничено перемычкой до 5 минут. , из-за того, что трансформатор, используемый при работе аккумулятора, настолько горячий, что пластиковый корпус деформируется.Несмотря на это, даже такой слабый ИБП может долго работать от батарей, достаточно лишь заменить батарею на более емкую и добавить активное охлаждение. В моем случае такой ИБП проработал от автомобильного аккумулятора 20 часов, поддерживая работу ПК с потреблением в районе 150Вт. Проще говоря, время резервного питания зависит не от ИБП, а от емкости аккумуляторов.

Зарядное устройство ИБП не рассчитано на такую ​​большую емкость аккумулятора

Следующий пункт часто возникает из предыдущего пункта: когда-то батарея была на 7 Ач из коробки, а теперь она была установлена ​​на 70 Ач, зарядное устройство не сможет дать больше тока и полностью зарядить аккумулятор. Отчасти утверждение верно, зарядное устройство в ИБП действительно имеет ограничение на максимальный ток, с которым оно может заряжать батарею, но это не означает, что оно не сможет заряжать батарею. Просто время зарядки увеличится. Конечно, это может быть проблемой, если электричество подаётся по графику, по несколько часов в день, а батареи просто не успевают зарядиться. Но в этом случае ничто не мешает параллельно с ИБП подключить к той же батарее более мощное зарядное устройство (или солнечный контроллер, например).Главное помнить, что в инструкции к зарядному устройству

аккумуляторы лучше подключать параллельно, чем последовательно

Бытует мнение, что лучше взять ИБП с напряжением батареи 12В и подключить несколько батарей параллельно для увеличения общей емкости, чем взять ИБП 24 / 48В и подключать те же батареи последовательно. Обычно приводится аргумент о необходимости балансировки батарей, если они соединены последовательно, но при этом упускается из виду, что каждая батарея состоит из 6 ячеек, балансировка которых в принципе не предусмотрена конструкцией батареи, и работает она так или иначе. В моем случае к двум ИБП подключены 4 батареи по 12В, после двух лет использования разница в напряжениях на батареях составила менее десятой доли вольта.

Важно заменить аккум после более емкой калибровки.

В некоторых ИБП калибровка выполняется нажатием кнопки на передней / задней панели, у других она может быть выполнена только из сервисного меню при подключении через RS232 / USB к ПК, а где-то не предусмотрена в принципе. Но считается, что если вы не выполните калибровку, ИБП не будет полностью заряжать аккумулятор, и даже при увеличении емкости аккумулятора вы будете работать с ними так же мало, как со старыми батареями.Хотя на самом деле это не так. Без калибровки ИБП не будет правильно отображать оставшуюся емкость батареи в процентах, но это никак не повлияет на то, когда ИБП решит, что батареи полностью разряжены. Это может повлиять только на оборудование, соединение подключается к интерфейсному разъему ИБП и, в зависимости от настроек, после определенного уровня процентного баланса емкости батареи отключает это оборудование по команде.

В моем случае ИБП APC Smart 3000 был откалиброван около года назад, но, несмотря на то, что батареи не менялись, график емкости батареи в процентах и ​​напряжения показывает, что ИБП подражает первому. .Из него видно, что со 100% до 23% ИБП просто линейно снижает процент вне зависимости от напряжения на аккумуляторах, затем заряд «замерзает» на 23% на несколько часов, а потом постепенно снижается до 11%. К сожалению, дождаться полной разрядки не удалось, пришлось подать внешнее питание, и в этот момент началось что-то странное. Судя по графику, напряжение на АКБ начало подниматься, заряд пошел, а процент заряда пошел на обратный, пока не упал до 1%, и только потом начал плавно расти, в зависимости от напряжения на АКБ .Возможно так что ИБП не врет,

Вывод

В заключение хотелось бы привести результаты замера емкости аккумуляторов. В новой табличке количество циклов разряд-заряд заменено сроком службы батареи, но, поскольку параметры ИБП не отслеживались 100% времени, согласно заключению мониторинга, чистые часы в скобках не записывались. Холодильная и морозильная камеры были отключены от первого ИБП, при одновременном запуске которого пусковой ток превышал максимальную мощность ИБП и приводил к его отключению.Ко второму ИБП были подключены два ПК, один из которых работает круглосуточно, потому что он называется сервером.

Параметр	Номер батареи 1	Номер батареи 2
Модель	BRAVO 6CT-90VL	Тюмень Batbear 75
Емкость макс. текущая	90Ач, 760А	75Ач, 610А
Стоимость на момент покупки (шт.)	2200 руб	2400 руб
дата установки	9 ноября 2014 г.	11 ноября 2014 г.
ИБП	APC Smart-UPS 3000 ВА, 2700 Вт, 230 В, 50 Гц, чистый синус
Нагрузка	газовый котел, насос теплого пола, водяной насос, освещение	освещение, холодильник, сервер, ПК
Срок службы батареи в год	25 часов (от 238 дней)	120 часов (от 182 дней)
Калибровка выполнена	не	Да
Дата контрольного измерения	24 сентября 2016 г.	28 сентября 2016 г.
Контрольная цифра	18 часов 30 минут 42.7 Ач	7 часов 30 минут, 58,2 Ач
Напряжение после разряда	46,6 В под нагрузкой, 48,8 В без нагрузки	45,6 В под нагрузкой, 46,8 В без нагрузки
Контрольный заряд	12 часов , 42,9 Ач	14 часов, 54,0 Ач
Напряжение после зарядки	55,2 В плюс или минус 0,05 В для аккумулятора
Уровень электролита	Незначительное снижение уровня, все еще выше пластин

Измерения проводились с помощью немного обновленной версии китайского ваттметра, который внешне похож на тот же, с которым проводились измерения в прошлый раз, но в отличие от него имеет немного большую точность за счет использования качественного шунта вместо стопка резисторов SMD.Из-за того, что разряд батареи первого ИБП длился слишком долго, я решил в конце подключить холодильную камеру как дополнительную нагрузку, но при ее запуске аккумулятор резко снизил напряжение и ИБП решил, что « все », хотя напряжение было« под »и« без »нагрузки, видно, что без мощных потребителей ИБП все еще мог работать от батарей, также возможно, что ваттметр не был подключен очень толстыми проводами (18 AWG), и из-за падения напряжения на них ИБП увидел напряжение батареи ниже, чем было на самом деле.

В целом можно отметить, что мощность не только не уменьшилась, но даже увеличилась в случае с первым ИБП. Отчасти это связано с тем, что в этом году он работал в щадящем режиме, почти все время был подключен к сети (в первый год отключался от сети каждый день), и с него сняли две мощные нагрузки . В целом статья получилась немного хаотичной, но я надеюсь, что кому-то она будет полезна, и конечно же с удовольствием выслушаю критику, а также отвечу на вопросы в комментариях.

Источники бесперебойного питания | Newegg.com

Источник бесперебойного питания, или система ИБП, гарантирует, что электричество непрерывно достигает критически важного оборудования, обеспечивая его постоянное питание. Даже если другие устройства теряют мощность во время перебоев в работе или сбоев, серверы и компьютеры продолжают работать. Затем у пользователей есть время, чтобы безопасно выключить свое оборудование, чтобы предотвратить потерю данных. Система ИБП также необходима для поддержания работы таких важных систем, как камеры видеонаблюдения и медицинское оборудование, как можно дольше.

Система ИБП защищает от скачков напряжения

Розетки в системе ИБП обеспечивают защиту, аналогичную той, которую предлагают сетевые фильтры, поглощая избыточную энергию скачков и скачков напряжения. Слишком большая мощность может повредить чувствительные компоненты компьютера, такие как жесткие диски. Настольный ИБП или более крупная модель, вероятно, имеет несколько подключенных устройств и защищает их от таких событий, которые особенно распространены после сбоев, так же как и при восстановлении питания. Первоначальный всплеск может нанести ущерб устройствам, подключенным к стандартной розетке, поэтому розетка с защитой от перенапряжения может оказаться полезной.Некоторые модели ИБП имеют розетки с защитой от перенапряжения, которые обеспечивают питание и защиту без разряда батареи ИБП.

Экономия энергии с помощью системы ИБП

Многие типы систем ИБП имеют «зеленый» или «эко» режим, который повышает энергоэффективность и снижает затраты на коммунальные услуги. Энергосберегающие системы предлагают дополнительные меры экономии, такие как отключение в нерабочее время или обнаружение и обход неиспользуемого оборудования. Система ИБП обычно также имеет один выключатель или автоматический выключатель, аналогичный тому, что есть во многих удлинителях.Операторы могут отключать несколько устройств одним нажатием кнопки, что делает перезагрузку и включение и выключение питания быстрее, проще и безопаснее.

Защита различных типов оборудования

Однопользовательская система ИБП достаточно мала, чтобы поместиться под столом, но при этом обеспечивает защиту компьютера, монитора и принтера. Специализированные модели ИБП удовлетворяют уникальные потребности таких сред, как больницы и морские суда. При установке в серверной комнате рядом с таким оборудованием, как серверы и блок распределения питания, подумайте о монтируемом в стойку ИБП, чтобы сэкономить место.ИБП обычно имеет не только электрические розетки, но также сетевые, USB и последовательные порты для защиты от шума и скачков напряжения. В некоторых устройствах используются заглушки трансформаторного блока, поэтому розетки должны располагаться дальше друг от друга.

Подходит для малых и крупных предприятий

Предприятия любого размера используют серверы и коммутаторы, для которых ИБП с синусоидальной волной является оптимальным решением. Они точно имитируют тип питания, который вы ожидаете от стандартных электросетей, для стабильной и надежной работы.Существуют также однофазные системы ИБП для небольших установок и трехфазные блоки для питания нескольких устройств с различными требованиями к мощности. Линейно-интерактивные устройства управляют изменениями напряжения без использования батареи без необходимости, поэтому они имеют высокий заряд и готовы к отключению. С другой стороны, онлайн-система ИБП преобразует входящую мощность, используя батарею, для поддержания стабильности. Это создает слой изоляции между оборудованием и проблемами внешней линии.

Решения для насосов питательной воды Bonitron

В промышленных котлах используются вытяжные вентиляторы, которые либо нагнетают, либо втягивают воздух в топку котла. Этим вентиляторам требуется постоянное бесперебойное питание для поддержания высокой эффективности. Провалы и перебои в сети переменного тока могут вызвать отключение привода с вытяжными вентиляторами из-за пониженного напряжения, что приведет к отключению вентилятора. Отсутствие воздушного потока через котел может потребовать отключения, что приведет к длительным периодам простоя для перезапуска котла. Отключение привода тягового вентилятора также может вызвать чрезмерное или катастрофическое повреждение котла. В этих случаях приложение может воспользоваться системой Bonitron UPD Ride-Thru.

Нагнетательный вентилятор

• Вентилятор нагнетает воздух для горения в горелку и через камеру сгорания
• Вентилятор выталкивает дымовые газы через вентиляционное отверстие
• Создает положительное давление в печи

Вытяжной вентилятор

• Вентилятор втягивает воздух в горелку и через камеру сгорания
• Вентилятор выталкивает дымовые газы через вентиляционное отверстие
• Создает отрицательное давление в печи

Bonitron UPD Ride-Thru Systems защищает приводы вытяжных вентиляторов котла от срабатывания привода из-за пониженного напряжения, обеспечивая бесперебойное питание приводов вытяжных вентиляторов в случае провалов и отключений. Длительные периоды простоя и возможное повреждение котла из-за отключения питания приводов можно предотвратить с помощью систем Bonitron UPD Ride-Thru Systems, что позволит сохранить эффективность и увеличить время безотказной работы.

Системы с несколькими котлами также могут получить выгоду от использования общей общей шины постоянного тока. Использование общей шины позволяет сократить количество проводов и компонентов, а связанные приводы могут использовать общие компоненты, такие как UPD Ride-Thru System.

Насосы питательной воды

В промышленных котлах используются насосы питательной воды для подачи воды в котел для выработки пара.Для этого насоса критически важно иметь постоянное бесперебойное питание. Если привод, на котором работает насос питательной воды, теряет мощность и отключается из-за пониженного напряжения, уровень воды в котле понижается. Низкий уровень воды может вызвать перегрев котла, что может привести к серьезным или катастрофическим повреждениям. Если котел оборудован аварийным выключателем при низком уровне воды, котел отключится в таких ситуациях, когда вода окажется недостаточной, что может привести к дорогостоящему простою. Система бесперебойного питания Bonitron для приводов (UPD) Ride-Thru предотвращает эти отключения привода из-за пониженного напряжения, что увеличивает время безотказной работы котлов.

UPD Источник бесперебойного питания для приводов

• Защита от провалов и отключений электроэнергии
• S3460 и S3534 серии
• Доступны различные размеры и продолжительность

котлов и систем автоматизации зданий ОВК

автор: ： KEBO
2019-08-10

Самые современные здания теперь могут быть полностью автоматизированы и управляться дистанционно, включая датчики искусства, прямое цифровое управление и управляемые компьютером экспертные системы.В этом документе будет рассмотрено, что эти системы и их операторы могут и не могут делать, какие новые риски могут быть вызваны котлами в этих зданиях, и как их можно снизить и контролировать. Сегодня преимущества автоматизированных интеллектуальных зданий заключаются в использовании автоматизации зданий. систем (BAS) и других систем для управления HVAC, котлов, чиллеров, ламп, противопожарных и других систем в проходах лифтов для достижения двойной цели эффективности и комфорта. BAS определяется здесь как система для датчиков, пилотных устройств, логические компоненты, контроллеры, периферийные компьютеры и устройства мониторинга, которые предоставляют данные об энергии для центральных компьютеров. Эффективное управление внутренней средой здания при обеспечении максимального комфорта арендатора и надежности оборудования.BAS предлагает преимущества экономии энергии, комфорта и обслуживания / надежности. Однако эти преимущества не могут быть достигнуты, если эти системы не интегрированы должным образом. Разработчики системы должны предвидеть и преодолевать риски, изложенные ниже. Когда устройство управления котлом не интегрировано с BAS в то время тепловой удар может происходить по-разному. Наиболее распространенным является низкая температура возвратной воды. В недавнем заявлении произошла трещина в чугунном водогрейном котле из-за возврата холодной воды из системы. Это здание — единственное.Story School, некоторые здания находятся далеко от котельной. Осенью BAS запрограммирована на понижение заданных значений температуры в выходные дни. Вода в районе, обслуживающем удаленные районы, остыла, и когда BAS пытается восстановить здание до при нормальной температуре помещения холодная вода ломает горячую секцию котла. Установив таймер на клапане зоны, чтобы предотвратить одновременное решение проблемы. Также были добавлены меры контроля, чтобы поддерживать минимальный этаж через самый длинный контур во время операция понижения температуры для поддержания минимальной температуры.В другом случае сеть магазинов сообщила, что при чередовании BAS между обогревом и охлаждением котел и оборудование для кондиционирования воздуха были повреждены из-за теплового удара. Это усугубляется тем, что магазины по всей стране подключены к центральному BAS. не полностью учитывают переход от нагрева к режиму охлаждения и наоборот, что приводит к повреждению котла и сбоям в работе. Другая форма теплового удара может возникнуть при использовании трехходового клапана. При управлении температурой наружного воздуха эти клапаны позволяют высокий байпас, уменьшающий поток через котел.Это снижает температуру, подаваемую в контур, тем самым экономя энергию. Когда регулирование настолько положительное, что способ наслоения котловой воды такой же, как и слой влаги в водонагревателе, возникает проблема. котел должен обеспечивать только минимальную мощность, горелка будет часто переключаться. Из-за низкой общей температуры коэффициент напряжения металла намного выше, чем ожидал или спроектировал поставщик. жалюзи приточного воздуха, управляемые BAS.Холодный воздух, поступающий в котел или аппаратную, охлаждает котел. Если не будут приняты надлежащие меры предосторожности, произойдет тепловой удар, замерзание или конденсация. Однотрубные системы отопления и охлаждения также будут поражены теплом. —Трубная система для отопления и охлаждения —Иногда первоначальная стоимость выбора невысока. Если нагрев и охлаждение потребуются в течение короткого периода времени, есть большая вероятность попадания охлажденной воды в котел. Это может вызвать серьезный тепловой шок. Двухтрубные системы — обогрев и охлаждение. Использование отдельных трубопроводных контуров. Не исключайте этот риск полностью.Если BAS неправильно сортирует воздухообрабатывающий агрегат и змеевики нагрева и охлаждения находятся в одном блоке, воздух, охлаждаемый охлаждающим змеевиком, будет охлаждать нагревательный змеевик, что также приведет к возврату холодной воды в котел. Событие происходит, когда BAS требуется 100% наружного воздуха для экономии энергии на охлаждение или обогрев. Обычно это происходит в зданиях общего пользования, которые не требуют обогрева или охлаждения для комфорта. Пространство, такое как фойе, вестибюль, коридор или большой конференц-зал, часто может получать 100% наружного воздуха для решения проблем с качеством воздуха в помещении. Нагревательный змеевик в устройстве для обработки воздуха может выдерживать низкие температуры. Когда котел запускается или требуется обогрев в определенной зоне, холодная вода воздействует на котел. В помещении, где требуется очень строгий контроль температуры и влажности, отопление- Требуется контроль температуры и система охлаждения. Пониженная влажность. Внимательное отношение к программированию этого горячего / холодного режима необходимо, чтобы избежать возможности возврата холодной воды в горячий котел. Когда котел охлаждается до температуры точки росы ниже температуры сгорания. продукта, в процессе нагрева котла происходит конденсация дымовых газов, вызывая коррозию, поломку и накопление на поверхности края топки.Коррозия — еще одна важная причина аварий котлов. Если BAS запрограммирован на поддержание температуры котла на уровне или немного выше точки росы дымовых газов, большей части коррозии можно избежать. Запуск котла — Когда котел запускается в холодной среде, оба металла и вода холодные. Если котел предназначен для регулирования скорости горения в ответ на изменение нагрузки, очень важно медленно нагревать котел. Металлическая конструкция должна постепенно поглощать напряжение, возникающее при расширении металла с температурой.Большинство производителей котлов включают в блоки управления котлами удерживающие устройства слабого пламени для обеспечения предварительного нагрева котла. Программирование AS не может поставить под угрозу эту защиту, слишком рано переходя к сильному воспламенению. Для зданий с несколькими или модульными котлами с вышеуказанными опасностями бороться труднее. В этом случае программирование BAS должно учитывать фактические ограничения работы котлов во всех агрегатах. В дополнение к уже обсужденным механическим аспектам могут быть другие проблемы с целостностью системы управления.BAS состоит из датчиков, пилотных устройств, логических компонентов, контроллеров, периферийных компьютеров и устройств мониторинга. Все эти устройства чувствительны к следующим ситуациям. Недавно поступил ряд претензий, касающихся отказов электрического и электронного оборудования, вызванных переходными электрическими режимами. Общие прерывания возникают из-за проблем с освещением, внутренних колебаний мощности, гармоник и силового оборудования. Если нет надлежащей защиты, в противном случае безопасные колебания мощности приведут к повреждению котла при выходе из строя BAS.Серьезные проблемы с электроснабжением не являются обычным явлением. Осветительные разрядники, защита от перенапряжения и контроль тока делают электричество в Соединенных Штатах очень надежным. Однако один источник местных помех не редкость. Кратковременный сбой напряжения — несколько циклов — это может произойти. когда коммунальные предприятия пытаются отрегулировать коэффициент мощности, компенсируя индуктивную нагрузку с помощью больших конденсаторных батарей. Когда конденсатор собран, приток тока вызывает падение напряжения, что может вызвать локальные нарушения в энергосистеме.Решения для котлов / BAS учитывают эти предложения для решения общих проблем котлов, связанных с BAS: тепловой удар через установку 3 — Как способ ограничения температуры на входе в котел, смесительный клапан. Рассмотрите возможность использования небольшого смесительного насоса для предотвращения температурного расслоения в котел.Контроль слабого пламени для нагрева котла в соответствии с инструкциями производителя котла. Избегайте сильного пожара. Закройте, когда достаточно места, чтобы избежать резких изменений температуры. Не игнорируйте воздушную сторону как потенциальный источник теплового удара.Конденсация позволяет избежать логики управления увеличением частоты цикла котла. Избегать контакта с влажным внешним воздухом на прохладной поверхности котла или поддерживать котел в тепле. Поддерживать минимальную температуру котла на уровне или выше точки росы дымовых газов. Не только BAS, но и все другое оборудование должно быть правильно заземлено. Следуйте инструкциям производителя. Используйте изолирующий трансформатор или аналогичное устройство, чтобы изолировать соединение источника переменного тока с электронным устройством. Поддерживайте минимальную температуру котла на уровне или выше точки росы. дымовой газ.Рекомендуемая эта статья охватывает области, вызывающие озабоченность при интеграции оборудования отопления и охлаждения с автоматическим управлением зданием. Процедура управления BAS должна учитывать эксплуатационные ограничения всего управляемого оборудования, а также традиционные цели оптимизации энергопотребления, комфорта HVAC и безопасности здания. менеджеры по техническому обслуживанию и инженерно-техническому обслуживанию всегда должны следовать рекомендациям производителей оборудования. BAS может управлять и отслеживать устройства и сигналы тревоги из удаленных мест.Во многих штатах действуют законы, требующие, чтобы операторы котлов в некоторых случаях находились на объекте. Возможность BAS предупреждать о предустановленных условиях, а также действия, осуществляемые из удаленных мест, не должны заменять действия, предпринимаемые квалифицированными операторами на месте.

Работа котла при отключении электроэнергии

Цитата здесь

Если вы умеете грамотно устанавливать выключатели и розетки, то можете
установить это соединение. Большинство котлов не указаны для шнура и
штекерное соединение, потому что это «приборы, закрепленные в
место.»[Это список лабораторного языка, который используется в
несколько иначе, чем аналогичный язык в National Electric
Код.] Это исключает замену переключателя шнуром и розеткой.
что было бы самым простым подходом.
Вместо этого вы устанавливаете двойной шест, двойной бросок,
центральный выключатель вместо выключателя, который сейчас там. Следующий на
Этот выключатель вы устанавливаете в коробке с фланцевой вилкой входного типа.
Похоже на то, что на картинке
Вырежьте и вставьте все, что находится между Меньше чем
войдет в поле навигации вашего браузера.
Заземленный токоведущий провод (нейтраль) и находящийся под напряжением
провод вилки присоединить к клеммам на одном конце
выключатель. Существующий заземленный токоведущий провод (нейтраль)
и провод под напряжением выделенной ответвленной цепи, которая
питание котла идет на другой конец переключателя. Заземленный
токоведущий провод (нейтраль) и провод под напряжением
проводка котла идет к средним клеммам того же выключателя.
Вам понадобится какой-то тестер непрерывности, чтобы проверить, как
клеммы на переключателе расположены так, что вы не перепутаете
полярность цепи через контакты переключателя.Важно, чтобы в
в некоторых случаях заземленный токоведущий провод (нейтраль) и
провод цепи под напряжением остаются в той же полярности нет
имеет значение, какой источник питает проводку котла.
Когда происходит сбой питания, вы переводите переключатель в центр.
положение, подключите шнур от альтернативного источника питания к
охватываемых лопастей фланцевого входа, включите этот источник питания и выбросите
переключатель на другой конец из нормального положения питания для подключения
фланцевый ввод в разводку котла.
Как уже отмечал Джордж, если вы используете ИБП с проводным подключением или
автоматический инвертор зарядки аккумулятора, тогда он сделает все
переключение для вас.
—
Том Хорн

Аренда, финансирование или покупка на KWIPPED

Описание котла

Когда вы арендуете временный котел, учитывайте количество людей, которым нужно будет использовать воду из системы. Если будет большой спрос на воду из-за выполняемой вами работы или количества людей, которые будут ее использовать, вы должны быть уверены, что у вас есть система, достаточно мощная для выполнения этой работы.Учитывайте давление, а также мощность котла. Также подумайте о размере резервуара для воды. Иметь устройство, которое немного больше того, что вам действительно нужно, — гораздо лучшая альтернатива, чем отсутствие горячей воды в течение дня. Конечно, вам также необходимо убедиться, что у вас есть место для временного котла.

Характеристики котлов

Характеристики мобильных котлов могут очень сильно отличаться. Многие из доступных котельных систем будут иметь систему продувки и подачу химикатов.Однако точные функции могут отличаться в зависимости от производителя и размера устройства. Они также имеют простые в использовании клапаны и элементы управления, облегчающие работу. Мобильные агрегаты, как правило, также устанавливаются на прицепах или салазках, что гарантирует, что котел можно легко разместить практически в любом месте, которое вам нужно.

Как работают котлы

Переносной бойлер обычно содержит все компоненты, необходимые для запуска и поддержания необходимой вам горячей воды.Обычно они включают горелку, накопитель и перекачку, очистку питательной воды и многое другое. В некоторых случаях пользователям может потребоваться аренда или аренда отдельных компонентов. Соединения для блока находятся снаружи, и они делают подключение быстрым и легким. Доступно множество котлов разного размера, что позволяет использовать их в самых разных областях.

О котлах

Вам нужно следить за тем, чтобы вода оставалась горячей, даже если вы сейчас заняты новым строительством или простоем на предприятии? Использование переносного бойлера может быть отличным решением в чрезвычайных ситуациях и любых временных потребностях, которые могут у вас возникнуть.Они также хорошо работают при отключении электроэнергии. Их очень легко арендовать, и многие приедут прямо на прицепе или салазках.

Применение котлов

• Скорая помощь
• Строительство
• Тестирование
• Запланированный простой

Производители котлов

• ПВТ
• Леннокс
• Брайант Кэрриер
• Дюнкерк
• ECR International

Вам нужен ИБП или инвертор?

Источники бесперебойного питания (ИБП) и инверторы используются для подачи электроэнергии, и в результате их часто путают друг с другом. Однако ИБП — более сложное устройство с более широким набором функций — фактически, ИБП использует инвертор в качестве одного из своих внутренних компонентов.

Проще говоря, инвертор — это устройство, которое получает питание от источника постоянного тока (DC), такого как батарея или солнечный модуль, преобразовывая его в источник переменного тока (AC), который подходит для бытовых приборов. Блок ИБП также выполняет преобразование энергии, но добавляет такие функции, как мгновенный отклик и накопление энергии.

Лучший способ понять разницу между ИБП и инверторами — это сравнить их с кондиционерами и компрессорами.Подобно тому, как компрессор не может обеспечить охлаждение помещения сам по себе, автономный инвертор не может выполнять все функции ИБП.

Определите лучший источник резервного питания для ваших устройств.

Как работает инвертор?

Как обсуждалось выше, основная функция инвертора — преобразование электроэнергии из постоянного тока в переменный. Обратите внимание, что инверторы только преобразуют энергию, и они не могут генерировать или накапливать электричество сами по себе. В результате, если вы отключите инвертор от источника постоянного тока, подача электроэнергии прервется.

Как и любое другое электрическое оборудование, инверторы имеют номинальную мощность, с которой они могут работать. Например, в солнечных фотоэлектрических системах в большинстве жилых помещений используются инверторы мощностью менее 10 кВт, а в коммерческих установках среднего размера, вероятно, будет более 100 кВт. Помимо номинальной мощности, инверторы также предназначены для работы в определенных диапазонах постоянного и переменного напряжения.

Преобразователи частоты (VFD) часто называют «инверторами», потому что многие модели могут вырабатывать трехфазную мощность от входа постоянного тока.Однако такая практика именования может вызвать путаницу, поскольку основное назначение частотно-регулируемого привода — управление скоростью двигателя путем регулировки входного напряжения. Как и в ИБП, частотно-регулируемые приводы используют инвертор в качестве одного из основных компонентов, но есть дополнительные компоненты и функции, которых нет в автономном инверторе.

Как работает источник бесперебойного питания (ИБП)?

ИБП — одно из тех устройств, название которых говорит само за себя: оно обеспечивает бесперебойную подачу электроэнергии, особенно при отключениях электроэнергии или сбоях в электросети.Однако для бесперебойной работы ИБП должен выполнять две жизненно важные функции:

• Накопитель энергии, который позволяет ИБП продолжать подавать электроэнергию, если основное электроснабжение прервано. Функция накопления энергии обычно выполняется с помощью аккумуляторов и контроллера заряда.

• Мгновенный отклик, чтобы все оборудование, подключенное к ИБП, могло продолжить работу при отключении электроэнергии. Блоки ИБП обычно используются с компьютерами и ключевыми центрами обработки данных для предотвращения потери информации во время перебоев в электроснабжении или сбоев в работе.

Обратите внимание, что инверторы также могут использоваться в качестве резервных источников питания, если они объединены с системой хранения энергии. Однако обычный инвертор не может обеспечить плавный переход, обеспечиваемый ИБП. Хотя инверторы могут реагировать менее чем за одну секунду, их недостаточно для предотвращения потери данных в ИТ-оборудовании; ИБП работают намного быстрее, реагируя за считанные миллисекунды.

Модули ИБП и инверторы

: основные отличия

При одинаковой номинальной мощности ИБП обычно дороже инвертора с учетом его дополнительных компонентов и функций. Блоки ИБП необходимы, когда приложение требует непрерывного питания во время отключения электроэнергии, но инверторы с внешним накопителем энергии являются более экономичным вариантом, когда эта функция не нужна. Например, вы не хотите оставлять центр обработки данных без питания (ИБП), но можно допустить кратковременное отключение вашей системы освещения (инвертор с накопителем энергии).

Обратите внимание на то, что при зарядке аккумуляторов с помощью основной электросети используются два преобразования энергии. Сначала источник переменного тока преобразуется в постоянный ток для зарядки аккумулятора, а когда вы используете батареи в качестве источника питания, их выходная мощность преобразуется обратно в переменный ток. Имейте в виду, что для зарядки батареи требуется питание постоянного тока, а при использовании входа переменного тока требуется устройство, называемое выпрямителем — блоки ИБП включают его, но требуется внешний контроллер заряда, если у вас есть батареи, подключенные к инвертору.

Объединение ИБП и инверторов

Поскольку ИБП более дорогие, не имеет смысла рассчитывать их на часы работы без источника питания. Более разумный подход состоит в том, чтобы иметь кратковременную мощность ИБП, дающую время для более крупной инверторной системы, чтобы взять на себя нагрузку.

• Инвертор с накопителем энергии может использоваться в качестве прямого источника питания для менее критических нагрузок, таких как освещение.

Нагрузки ИБП

• могут оставаться подключенными во время длительного отключения электроэнергии, и вы можете просто зарядить батареи ИБП с помощью выхода инвертора.

Обратите внимание, что меры по повышению энергоэффективности позволяют дольше работать с резервным питанием. Например, если вы замените люминесцентные лампы эквивалентными светодиодными продуктами, которые потребляют на 50% меньше энергии, они могут работать в два раза дольше с резервным питанием.

Наилучшая конфигурация меняется в зависимости от нагрузок в вашем здании.
