Как правильно измерить артериальное давление

Артериальное давление (АД) – это числовой показатель работы сердца,  который показывает,  какое давление оказывает текущая  в просвете сосуда кровь на его стенку.

На показатели артериального давления влияют сила сердечной мышцы и тонус кровеносных сосудов.
В течение дня значения артериального давления могут различаться, реагируя на потребности организма.

— Верхнее (систолическое) АД — это уровень кровяного давления, которое возникает в моменты максимального сокращения сердечной мышцы

— Нижнее (диастолическое) АД — это уровень кровяного давления, возникающего в моменты максимального расслабления сердечной мышцы.

Единицей измерения АД является миллиметр ртутного столба (мм рт. ст.).

Для измерения артериального давления используют прибор тонометр.

Для того, чтобы корректно оценить уровень артериального давления, необходимо придерживаться следующих рекомендаций:

— Измерение нужно проводить в комфортной, спокойной обстановке, в помещении должна быть комнатная температура.

— При этом примерно за 30-60 минут до определения АД следует исключить курение, употребление тонизирующих напитков, алкоголя, кофеина, а также физическую нагрузку.

— Измерять АД можно только после как минимум пятиминутного отдыха пациента. Если перед процедурой имела место значительная эмоциональная или физическая нагрузка, чтобы добиться правильных показателей артериального давления нужно увеличить период отдыха до 15-30 минут.

— АД следует измерять утром и вечером. При регулярном измерении артериального давления замеры следует делать в одно и то же время 2 раза в день, записывать и показывать врачу на очередном приеме. Для повышения точности делать серию из 3-х измерений (это особенно важно для больных аритмией), интервал между замерами должен быть не менее 2 минут.

— Измерение нужно проводить сидя (опираясь на спинку стула, с расслабленными и не скрещенными ногами, рука лежит на столе, на уровне сердца), в спокойной обстановке, после 5 минутного отдыха. Ноги должны быть распрямлены и находиться на полу, а руки нужно разогнуть и свободно расположить на уровне сердца. Следует помнить, что плечо не должно сдавливаться одеждой, тем более неверно измерять АД через одежду. Во время измерения не следует двигаться и разговаривать.

— При первичном измерении следует определить АД на обеих руках и в дальнейшем измерять АД на той руке, где давление было выше. (Разница АД на руках до 10-15 мм рт. ст. нормальна.)

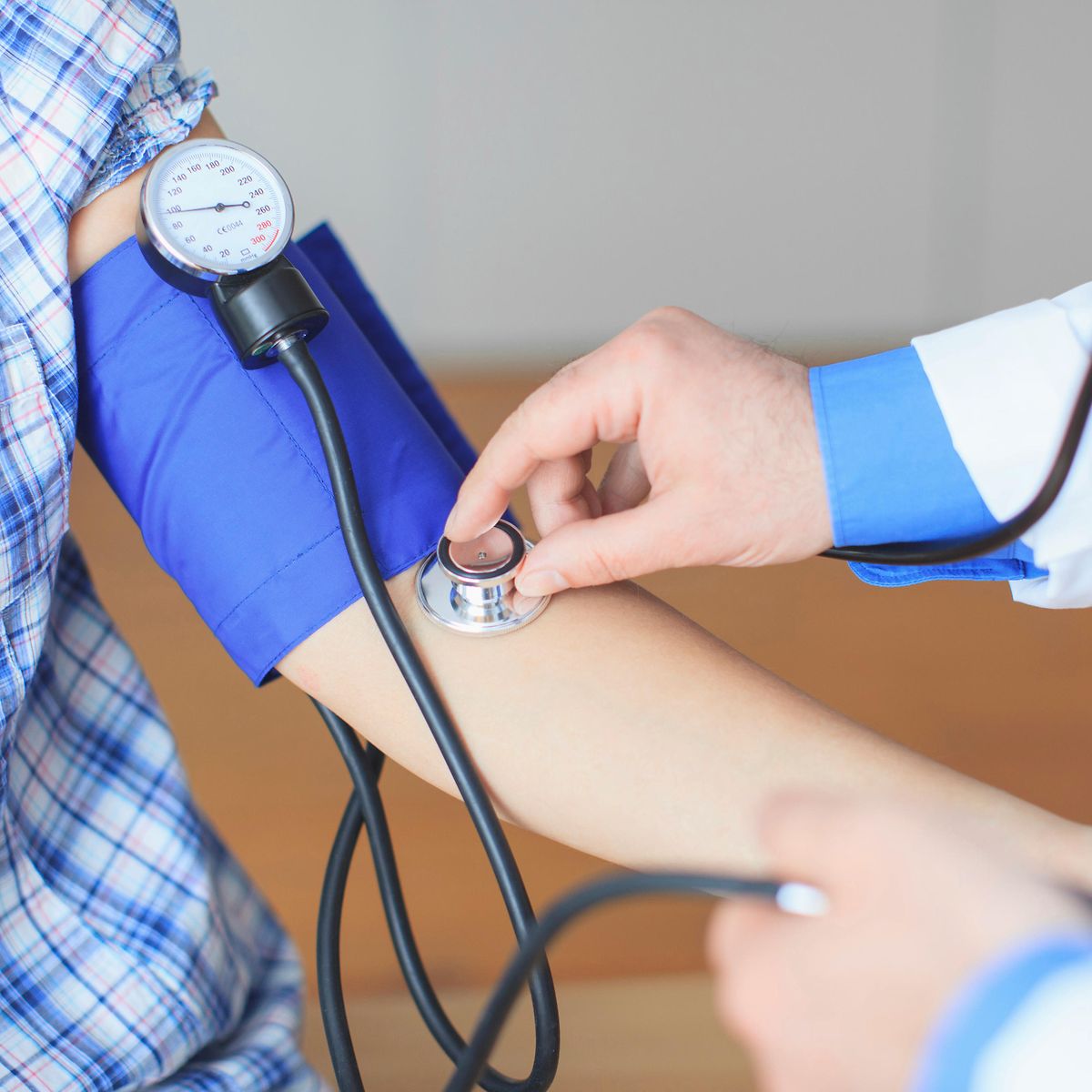

Измерение давления ручным тонометром (метод Короткова)

1. Манжета тонометра должна находиться на уровне сердца (середины груди) на 2 см выше локтевого сгиба. Между не надутой манжетой и рукой должен проходить палец.

2. Манжета должна охватывать не менее 80% окружности плеча и не менее 40% длины плеча. Возможно (но не рекомендуется) наложение манжеты на рукав из тонкой ткани, если это не мешает проводить измерение.

3. Мембрану фонендоскопа поместите на точку пульсации плечевой артерии (ориентировочно в область локтевой ямки).

4. Быстро накачайте воздух в манжету с помощью груши (не забудьте предварительно закрыть клапан (вентиль) груши, чтобы воздух не выходил обратно) до уровня давления на 20 мм рт. ст. превышающего систолическое (определяется по исчезновению пульса).

5. Медленно выпускайте воздух из манжеты (с помощью клапана) со скоростью 2 мм рт. ст. в секунду. Первый услышанный удар (звук, тон) соответствует значению систолического (верхнего) давления. Уровень прекращения тонов соответствует диастолическому (нижнему) давлению. Если тоны очень слабы, следует поднять руку, несколько раз согнуть и разогнуть еѐ и повторить измерение.

6. Нормальный уровень АД: 110-139 / 60-89 мм рт. ст. для взрослых

Измерение давления электронным тонометром


— Устройтесь удобно: освободите руку от одежды, и положите ее так, чтобы манжета была на одном уровне с сердцем.

— Проследите, чтобы закатанный рукав не сдавливал руку.

— Расположите край манжеты на 2-3 см выше локтевого сустава, так, чтобы трубка от манжеты находилась на средней линии внутренней стороны руки.

 — Наложите манжету плотно, но не туго.

— Включите тонометр согласно инструкции.

Измерение давления запястным прибором

— Снимите часы, браслет. Обратите внимание на правильное положение корпуса запястного тонометра относительно ладони. Правильное положение корпуса запястного тонометра рекомендуют фотографии или рисунки на коробке тонометра или в описании к тонометру.

— Наложите манжету на левое запястье, расположив руку так, чтобы большой палец был направлен вверх.

— Наложите манжету непосредственно на кожу, на 1 — 1,5 см выше запястного сгиба, оберните манжету вокруг руки до плотного прилегания.

 — Согните руку таким образом, чтобы прибор был расположен на одном уровне с сердцем.

— Включите тонометр согласно инструкции.

— Во время измерения расслабьтесь и воздержитесь от разговоров.

Дневник самоконтроля артериального давления

Как правильно измерить давление ручным, электронным и автоматическим тонометром?

Жизненно важным является поддержание давления на уровне нормальных его значений, следовательно, пациентам, склонным к повышению показателей, необходимо знать, как правильно измерять давление автоматическим тонометром, полуавтоматическим или ручным аппаратом, и есть ли в них разница.

Содержание статьи

Общие правила измерения артериального давления

Цифры давления могут меняться в зависимости от многих факторов, поэтому необходимо знать, как правильно мерить артериальное давление, и соблюдать определенные условия, среди которых:

• Положение тела. Допускается измерять давление лежа, сидя и стоя, при условии, что поза не приносит дискомфорта, потому что напряженное положение будет приводить к рефлекторному спазму сосудов и увеличению давления.
• Расположение руки. Локтевой сгиб руки должен быть ориентировочно на уровне сердца, то есть перед тем, как померить давление в положении сидя, необходимо положить руку на стол. Одновременно с этим нужно проследить, чтобы рука была расслаблена.
• Нагрузка. Недопустимо измерение АД сразу после физического напряжения, например, подъема по лестнице.
• Психологическое возбуждение. Для корректного  измерения давления нужно постараться убрать все провоцирующие факторы. Например, находящийся в комнате маленький ребенок может начать плакать, что спровоцирует увеличение цифр, поэтому лучше будет, если кто-нибудь из родственников присмотрел за малышом.
• Выбор руки. Измерять артериальное давление электронным тонометром или механическим возможно на обеих руках, но при регистрации разбежности 10 и более мм. рт.ст., следует выбрать руку с большими цифрами.
• Одежда. Перед тем, как проводить измерение, нужно убедиться, что рукав не сдавливает руку. Также нельзя закасывать рукав, если он достаточно узок – цифры АД могут исказиться.
• Время. Для измерения давления следует выбрать одно и то же время, желательно утром и вечером, тогда можно будет достоверно оценивать ежедневный уровень давления.
• Кофе. После употребления кофе важно сделать перерыв в течение часа минимум, а потом делать измерения.
• Курение. До того, как мерить давление тонометром, нужно сделать получасовой перерыв после курения.
• Манжета. Следует убедиться, что манжета подходит по размеру, указанному на ней.
• Повторное измерение. При необходимости нескольких определений, перед тем, как измерить давление тонометром второй или третий раз, следует сделать перерыв 1-2 минуты с обязательным ослаблением манжеты.

Также следует упомянуть, что температура в помещении должна быть комфортной, так как слишком жаркий или холодный климат будет способствовать расширению или сужению сосудов соответственно, что повлияет на давление.

Это касается ситуаций профилактического измерения. Если же человеку стало плохо, и перед тем, как измерять давление, было открыто окно для доступа свежего воздуха в помещение, то не следует его закрывать, а температурным фактором при определении давления можно пренебречь.

Какой тонометр выбрать?

Виды тонометров и их сравнительная характеристика представлены в таблице.

Для того чтобы определиться, какой выбрать тонометр для конкретного человека, нужно учесть несколько факторов, например:

• умение пользоваться аппаратом или возможность обучения;
• возраст;
• совместное проживание с тем, кто поможет в измерении;
• сопутствующие заболевания, сопровождающиеся слабостью рук или их дрожью;
• уровень слуха и зрения;
• другие индивидуальные факторы.

Как видно из таблицы, измерять артериальное давление электронным тонометром проще, чем механическим, потому что это не требует особых навыков в выслушивании тонов фонендоскопом. Этот фактор играет важную роль при покупке аппарата человеку в возрасте.

Некоторым пациентам может быть тяжело регулировать клапан на груше при нагнетании и спускании воздуха из манжеты, тогда лучше использовать автоматический тонометр.

Также при выборе аппарата нужно помнить, кто будет им пользоваться: если человек проживает один, то лучше отказаться от механического, а измерять давление полуавтоматическим тонометром или автоматическим.

Особенности использования ручного тонометра

Механический, или ручной тонометр считается самым сложным, однако с помощью такого аппарата можно получить самые достоверные цифры АД. Отличительные особенности использования ручного аппарата, и как измерить артериальное давление тонометром данного типа:

• Манжета накладывается на 2 см выше локтевого сгиба так, чтобы несколько ниже нее помещалась головка фонендоскопа.
• Нагнетать воздух нужно приблизительно до 200 мм рт. ст., однако следует предварительно уточнить, до каких цифр раньше поднималось давление.
• Спускать воздух следует медленно, одновременно прослушивать тоны, с помощью фонендоскопа, и глазами следить за стрелкой манометра.
• Цифра манометра, при которой начали выслушиваться четкие, громкие тоны, будет означать систолическое давление.
• Цифра манометра, когда тоны прекратились, означает диастолическое давление.

В большинстве случаев, механический тонометр оправдывает себя, когда несколько проживающих совместно родственников знают, как мерить давление ручным тонометром, и могут определить показатели друг другу.

Алгоритм измерения давления

Использование ручного, полумеханического и механического тонометров несколько отличается, поэтому ниже будут рассмотрены этапы измерения давления различными аппаратами.

Ручной тонометр

После принятия расслабленного положения и отдыха 5-10 минут, для того, чтобы померить давление следует:

1. Наложить манжету на плечо так, чтобы трубочка, через которую будет поступать воздух, располагалась над локтевым сгибом.
2. Между манжетой и рукой должен спокойно помещаться палец, то есть нельзя накладывать ее слишком туго.
3. Вставляем беруши фонендоскопа в уши, а его головку мембраной прикладываем к коже локтевого сгиба и придерживаем левой рукой.
4. В правую руку берем грушу, закрываем ее клапан и начинаем нагнетать воздух в манжету, и наблюдаем движение стрелки на манометре.
5. При достижении цифры 200 мм рт.ст. постепенно открываем клапан груши до той степени, чтобы обеспечить медленный выход воздуха.
6. Следим за стрелкой на приборе, которая показывает постепенное снижение давления в манжете, и одновременно выслушиваем тоны.
7. После определения начала тонов, их окончания и фиксации цифр на манометре, воздух полностью спускают и манжету снимают.

После нескольких измерений процедура перестает быть трудной.

Полуавтоматический тонометр

Появление полуавтоматического прибора упростило процесс измерения, однако и здесь есть свои нюансы, и отличия от того, как правильно мерить давление электронным тонометром:

1. Включаем прибор.
2. Надеваем манжету аналогично тому, как это делается при использовании ручного аппарата.
3. Берем грушу и начинаем нагнетать воздух в манжету.
4. После достижения определенной цифры, которая появится на электронном табло прибора, открываем клапан груши и начинаем постепенно выпускать воздух из манжеты.
5. Аппарат самостоятельно определяет и фиксирует цифры систолического и диастолического давления, а также подсчитывает пульс.
6. Выключаем прибор.

При использовании полуавтоматического прибора врачи советуют производить минимум три измерения и определять среднее значение давления.

Электронный тонометр

Самым легким в использовании является эта разновидность тонометров, но и здесь требуется знание, как правильно измерить давление электронным тонометром:

1. Включаем прибор.
2. Надеваем манжету, как это описано выше.
3. Нажимаем на кнопку для начала измерения и ожидаем пока аппарат самостоятельно надувает и спускает манжету.
4. Смотрим на табло прибора, где видим давление и пульс.
5. Снимаем манжету и выключаем прибор.

Особенностью полуавтоматических и автоматических приборов является необходимость следить за состоянием батареек, потому что при их истощении аппарат будет показывать недостоверные данные.

Знание того, как правильно измерять артериальное давление, всегда пригодится в жизни каждому. Головная боль, головокружение и тошнота могут быть признаками как повышенного, так и пониженного давления, а их лечение принципиально отличаются. Совсем другое дело, когда после самостоятельного измерения стало ясным, что достаточно чашки ароматного кофе для нормализации давления и облегчения самочувствия.

Как правильно мерить давление: подготовка, правила измерения, ошибки

Разберемся, как подготовиться и правильно измерить артериальное давление разными видами тонометров, какие ошибки возможны, как их избежать, рассмотрим в этой статье.

Самоконтроль давления – насущная необходимость большей части человечества, перешагнувшей пятидесятилетний рубеж. Это обусловлено ростом количества гипертоников, которым подобная процедура помогает полноценно жить, без серьезных ограничений по здоровью.

Зачем измерять АД?

Инфаркт, инсульт, почечная недостаточность и слепота – это итог неправильного лечения гипертонии или полного отсутствия такового. Чтобы избежать печальных последствий, нужно только поддерживать нормальный уровень АД.

Для этого сегодня существует много современных, действенных лекарственных препаратов. Но назначение их пациенту – дело врача. Гипертонику лишь требуется осознание необходимости приема лекарств и постоянный контроль давления дома.

Придерживаясь рекомендаций специалиста, людям с гипертонией необходимо вести дневник самоконтроля. Ежедневно вносить туда результаты тонометрии, а также комментарии по поводу самочувствия. Это наилучший способ подобрать адекватную терапию заболевания, назначить точные дозы медицинских препаратов.

Особенно важно, что результаты будут получены дома. Ведь у врача, многие нервничают или попросту боятся, непроизвольно завышая цифры (гипертензия белого халата). Поэтому, умение правильно пользоваться тонометром, для регулярного измерения давления дома – объективная необходимость, продиктованная спецификой заболевания. Только так можно получить точные данные, исключая волнение, стресс, некомфортную обстановку.

Тонометры для домашнего использования

Для домашнего самоконтроля давления можно приобрести любой из существующих сегодня типов аппаратов:

1. Механический. Правильное его название – анероидный сфигмоманометр. Это простой при использовании аппарат, с резиновой плечевой манжетой, грушей, манометром и стетоскопом. Принцип его действия – механическо-акустический. Прибор долговечен, прост, но требует периодической поверки и калибровки. Стоит недорого, более точен, чем автоматические аналоги.
2. Электронный. Такие устройства лучше подходят для домашнего использования, ведь работать с ими легко без сторонней помощи. Электронные тонометры подразделяются на автоматические и полуавтоматические. Автоматические, соответственно, бывают плечевыми или запястными, отличаясь местом наложения и размером манжеты. Такие устройства легко эксплуатировать, хотя они несколько «капризны» — имеют заявленную величину возможной погрешности результатов. По стоимости дороже механических.

Разные типы тонометров имеют различные комплектации. Выбирая устройство для дома, особое внимание необходимо уделить манжете. Она обязательно должна подходить по размеру плечу (для плечевых моделей) или запястью (для запястных моделей).

Как правильно подготовиться

Адекватная подготовка к тонометрии – залог получения правильных результатов. Для всех моделей она одинакова, не требует серьезных усилий. Но выполнять общие требования – обязательно.

1. Обстановка. Измерение проводят в помещении с комфортной температурой, не ниже + 18^оС. Также необходимо обеспечить тишину, покой. Обязательно организовать стол и стул с удобной спинкой.
2. Оснащение. Перед процедурой, прибор должен быть проверен на исправность, а также достаточный уровень зарядки (для электронных аппаратов). Выложен на стол.
3. Самоподготовка. За час до тонометрии, необходимо прекратить физическую активность. Не курить, не пить алкоголя или тонизирующих напитков, не есть горячую или острую пищу.

Перед измерением нужно удобно сесть, с параллельно опущенными вниз ногами. Опереться о спинку, посидеть 5 минут тихо, полностью расслабиться. Затем можно приступать.

Истинными показателями тонометрии, считаются те, что получены на руке, где цифры АД выше. Как правило, это нерабочая левая рука.

Для записи в журнал самоконтроля необходим средний результат трех последовательных измерений, выполненных с интервалом 2-3 минуты.

Контроль АД механическим тонометром

Значения артериального давления будут соответствовать действительности, если точно следовать установленному алгоритму:

• Освободить руку от одежды полностью. Уложить ее, уперев на локоть, внутренней стороной вверх.
• Обернуть плечо манжетой, так чтобы ее нижний край был на 2 см выше локтевого сгиба.
• Убедиться, что воздуховоды манжеты параллельно спускаются по внутренней поверхности руки к манометру и груше, не пересекаясь.
• Установить фонендоскоп в зону проекции локтевой вены у сгиба локтя.
• Начать нагнетать воздух грушей до отметки на 10-20 единиц больше рабочего давления.
• Открыть клапан для медленного стравливания воздуха.
• Определить значение верхнего и нижнего давления, при первом и последним услышанным тоном.
• Стравить воздух полностью. Освободить руку от манжеты.

Полученные результаты, нужно внести в соответствующую графу дневника самоконтроля, указав дату и время.

Если при тонометрии человек разговаривает или жестикулирует, ее результаты считаться корректными не могут.

Измерение АД электронным тонометром

Необходимо учитывать, что электронные приборы намного чувствительнее механических, поэтому любые отклонения от приведенных ниже правил могут вызвать погрешности.

• Освободить руку от плотной одежды. Уложить ее, уперев на локоть, внутренней стороной вверх. Обернуть плечо манжетой, так чтобы ее нижний край был на 2 см выше локтевого сгиба, если используете плечевой тонометр.
• Убедиться, что воздуховод манжеты спускается по внутренней поверхности руки к блоку управления.
• Нажать кнопку «старт».
• Дождаться, пока табло не высветит показатели верхнего, нижнего АД и частоты пульса.
• Отключить устройство.

Результаты автоматически сохраняются памятью аппарата. Поэтому, вести специальный журнал самоконтроля необязательно.

Если для домашнего самоконтроля применяется запястный измеритель, алгоритм работы, будет выглядеть так:

• Освободить кисть руки от одежды, а так же украшений до локтя.
• Обернуть манжету аппарата вокруг запястья так, чтобы верхний ее край немного отступал от линии сгиба. Блок управления устройства должен лежать по внутренней стороне руки, дисплеем вверх.
• Поднести руку с прибором к левой стороне груди в проекцию сердца.
• Нажать кнопку «старт».
• Дождаться полного стравливания воздуха.
• Отключить устройство.

Полученные данные, также сохраняются автоматически. Однако, запястные тонометры имеют небольшую память (обычно, не более 15 замеров), поэтому, увиденные значения обязательно дублировать в дневник самоконтроля.

Типичные ошибки

Результаты тонометрии могут быть неправильными, если человек совершает следующие распространенные ошибки:

• Выбор аппарат. Запястные тонометры не рекомендуется выбирать людям тучным, ведь результаты могут быть неверны из-за удаленности устройства от сердца. Пожилым, подобный тонометр тоже не подойдет, так как их сосуды запястья потеряли эластичность, поэтому устройство не может реагировать на сердечные тоны корректно.
• Размер манжеты. Болтающаяся манжета занижает показатели, слишком маленькая или узкая – завышает.
• Положение тела. У стоящего, сидящего, лежащего человека могут быть абсолютно разные показатели. Они принимаются во внимание только в экстренных ситуациях. Для самоконтроля АД, лучше всего подходит удобная сидячая поза без перекрещивания ног, с расположением манжеты тонометра в проекции сердца.
• Неснятая одежда. Мерить давление поверх тонкой ткани, можно лишь плечевыми электронными тонометрами с малой заявленной погрешностью. Остальные случаи требуют освобождать руку от одежды обязательно.
• Несколько замеров подряд. Несоблюдение интервала 2-3 минуты между измерениями приводит к искажению результатов. Это объясняется приспособляемостью сосудов к декомпрессии, что изменяет значение последующих замеров.

Необходимо понимать важность тонометрии для самоконтроля АД в домашних условиях и измерять давление правильно, соблюдая установленный порядок процедуры.

Аделина Павлова

цифры, верхнее и нижнее АД, что означают, норма

Измерение артериального давления (АД) – обычная процедура, которой подвергаются все пациенты, переступившие порог кабинета участкового терапевта. Врач использует для этого тонометр и стетоскоп, с помощью которого выслушивает тоны пульсации пережатой артерии и записывают цифры показателей.

На сегодняшний день это единственный утвержденный Всемирной организацией здравоохранения метод неинвазивного измерения артериального АД. Придумал его в 1905 году русский хирург Николай Сергеевич Коротков.

Какая норма

Практически все знают, что нормальным считается давление 120/80 мм, но мало кто может рассказать, что именно означают эти цифры. А ведь речь идет о здоровье, которое иногда напрямую зависит от показаний тонометра, поэтому уметь определять свое рабочее артериальное давление и знать его рамки необходимо.

Превышение показаний выше 140/90 мм рт.ст. является поводом для обследования и посещения врача.

Что показывают цифры тонометра

Показатели АД очень важны для оценки циркуляции крови в организме. Обычно измерения проводят на левой руке с помощью тонометра. В результате врач получает два показателя, которые могут много ему рассказать о состоянии здоровья пациента.

Такие данные определяются из-за непрерывной работы сердца в момент измерения и обозначают верхнюю и нижнюю границу.

Верхнее АД

Что означает верхняя цифра давления? Такое АД называют систолическим, так как оно учитывает показания систолы (сердечного сокращения). Оптимальным считается, когда при его измерении тонометр показывает значение 120-135 мм. рт. ст.

Чем чаще бьется сердце, тем выше будут показатели. Отклонения от этого значения в ту или иную сторону будут расцениваться врачом, как развитие опасной болезни – гипертонии или гипотонии.

Нижнее АД

Нижние цифры показывают АД в период расслабления желудочков сердца (диастола), поэтому называется диастолическое. Нормальным его считают в пределах от 80 до 89 мм. рт. ст. Чем больше сопротивление и эластичность сосудов, тем выше будут показатели нижней границы.

Пульс

Сердечные сокращения и их частота может рассказать врачу о наличии или отсутствии аритмии и других заболеваний. В зависимости от внешних причин пульс может ускоряться или замедляться. Этому способствуют физические нагрузки, стресс, употребление алкоголя и кофеина и так далее.

Средний показатель для взрослого здорового человека – 70 ударов в минуту.

Повышение этого значения может говорить о приступе тахикардии, а понижение о брадикардии. Такие отклонения должны быть под наблюдением врача, так как могут повлечь за собой серьезные проблемы со здоровьем.

Норма по возрасту

Рабочим артериальным давлением взрослого человека считаются показатели от 110/70 до 130/80 мм. Но с возрастом эти цифры могут меняться! Это не считается признаком заболевания.

Проследить изменение нормы артериального давления с взрослением человека можно в таблице:

Самое низкое кровяное давление наблюдается у детей! По мере взросления человека оно повышается и достигает своих максимальных показателей в глубокой старости. Гормональные всплески, приходящиеся на период взросления у подростков, а также беременности у женщин, могут повышать или понижать его.

Норма давления зависит от индивидуальных характеристик организма отдельных людей.

Повышенным АД, которое можно назвать патологией, принято считать 135/85 мм и выше. Если тонометр выдает более 145/90 мм, то однозначно можно сказать о наличии симптомов гипертонии. Аномально низкие показатели для взрослого человека считаются 100/60 мм. Такие показания требуют разбирательства и установления причин понижения АД, а также немедленного лечения.

Чем измеряют давление человека

Чтобы безошибочно говорить о наличии или отсутствии каких-либо патологий или болезней, необходимо уметь правильно измерять артериальное давление. Для этого нелишним будет приобретение в специализированном магазине или аптеке диагностического прибора — тонометра.

Приборы бывают разные:

1. Механические аппараты требуют подготовки и навыка работы с ними. Для этого обычно левую руку помещают в специальную манжету, в которую нагнетается избыточное давление. Затем плавно воздух выпускается, пока кровь снова не начнет свое движение. Чтобы понять значения АД, необходим стетоскоп. Его прикладывается к локтевому сгибу пациента и ловят звуковые сигналы, обозначающие остановку и возобновление кровяного движения. Этот прибор считается самым надежным, так как он редко выходит из строя и выдает ложные показания.
2. Полуавтоматический тонометр работает по тому же принципу, что и механический. Воздух в манжете там также накачивается с помощью ручной груши. В остальном, тонометр справляется сам! Выслушивать кровяное движение в стетоскоп не придется.
3. Автоматический тонометр все сделает сам! Нужно только надеть манжету на руку и нажать кнопку. Это очень удобно, но чаще всего такие тонометры выдают небольшую погрешность при расчете. Бывают модели, которые крепятся на предплечье и на запястье. Выбирают этот вид приборов люди до 40 лет, так как с возрастом толщина стенок сосудов, уменьшается, а для точного измерения этот показатель является очень важным.

Каждый вид тонометра имеет свои положительные и отрицательные стороны. Выбор в основном основывается на индивидуальных характеристиках и личных предпочтениях человека, для которого предназначается прибор.

Во всех приборах вторая цифра (диастолическое давление) – самая важная!

Сильное повышение именно этих значений чаще приводит к серьезным осложнениям.

Как правильно его измерять

Измерение артериального давления – серьезная процедура, требующая подготовки.

Существуют определенные правила, соблюдение которых позволит получить наиболее достоверные результаты:

1. Измерять АД нужно всегда в одно и то же время, чтобы можно было проследить за изменением показателей.
2. В течение часа перед процедурой не следует употреблять алкоголь, кофеин, курить, а также заниматься спортом.
3. Измерять давление нужно всегда в спокойном состоянии! Лучше в положении сидя, расставив ноги друг от друга.
4. Полный мочевой пузырь также может повысить АД на 10 ед. рт. ст., поэтому перед процедурой лучше его опорожнить.
5. При использовании тонометра с манжетой на запястье, необходимо руку держать на уровне груди. Если прибор измеряет АД на предплечье, то рука должна спокойно лежать на столе.
6. Не рекомендуется разговаривать и двигаться в момент измерения. Это может увеличить показатели на несколько единиц.
7. Перед использованием прибора необходимо внимательно изучить инструкцию по применению. От этого может зависеть точность результата.

Главное правило, которого стоит придерживаться для поддержания своего здоровья – ежедневные измерения артериального давления.

При диагностике цифры нужно записывать в специальный блокнот или дневник. Такой контроль даст врачу полную динамику.

Рекомендации по лечению

Заметив некоторые отклонения от нормы в показаниях артериального давления необходимо принимать меры. При его понижении можно принять тонизирующие средства. Например, крепкий чай или кофе, а также элеутерококк. Это поможет улучшить общее состояние и нормализовать АД с пульсом.

Если присутствуют симптомы гипертонии, то народными методами быстро справиться с повышенным давлением не получится! Лучше тщательно пройти диагностику и получить консультацию врача-кардиолога. Хорошо, если в домашней аптечке найдется лекарство Коринфар или Нифедипин, которые помогут устранить симптомы гипертонии.

Эффективно справиться с проявлениями этой болезни может и дыхательная гимнастика, предусматривающая глубокие вдохи и медленные выдохи.

При повторном проявлении болезни, будь-то понижение или повышение АД, необходимо незамедлительно обращаться за квалифицированной помощью специалиста. Только врач сможет выявить причины эффективное лечение и предотвратить ухудшение ситуации.

ИМЕЮТСЯ ПРОТИВОПОКАЗАНИЯ

НЕОБХОДИМА КОНСУЛЬТАЦИЯ ЛЕЧАЩЕГО ВРАЧА

Автор статьи Иванова Светлана Анатольевна, врач-терапевт

Вконтакте

Одноклассники

Facebook

Мой мир

Google+

Тонометр. Как измерить артериальное давление тонометром

Как измерить артериальное давление? Придерживаясь основных правил, а также изложенной в статье инструкции по использованию тонометра, Вы сможете измерить свое давление правильно и точно!

Тонометр (Сфигмоманометр) — прибор для измерения артериального давления.

Тонометр состоит из манжеты, устройства для подачи воздуха в манжету и манометра, который собственно и производит измерение давления воздуха в манжете. Кроме того, в зависимости от вида, тонометр оснащается стетоскопом или электронным устройством, с помощью которого регистрируется пульсация воздуха в манжете.

Основные правила для точного измерения давления тонометром

— За 60 минут до измерения артериального давления пациенту необходимо воздержаться от курения, употребления алкогольных напитков или кофеиносодержащих продуктов;

— Не стоит проводить измерение, если Вам очень хочется в туалет, т. к. полный мочевой пузырь способствует увеличению показаний примерно на 10 мм рт. ст.

— Измерять артериальное давление нужно в спокойной комфортной обстановке, при комнатной температуре;

— Измерение кровяного давления должно производиться в сидячем и расслабленном положении пациента, не ранее чем через 5 минут, как он расслабиться;

— Руку, на которую будет надеваться манжет, необходимо установить в такое положение, чтобы ее локоть был приблизительно на уровне сердца;

— Рука обязательно должна быть полностью расслаблена;

— Во время процедуры, нельзя разговаривать и двигаться;

— Между двумя измерениями необходимо выдержать 3-5 минутную паузу, чтобы давление в сосудах, после их сдавливания манжетой тонометра нормализовалось.

Как измерить артериальное давление механическим (ручным) тонометром? Пошаговая инструкция

1. После предварительной подготовки, о которой я писал выше, наденьте на руку манжет, как и говорилось, на уровне сердца, но таким образом, чтобы манжет был на 3-5 см выше локтевого сгиба руки.

Даже если у Вас прибор предназначен для измерения давления на запястье руки, все равно, его манжет должен находиться на уровне сердца.

2. Приложите стетоскоп к центру внутреннего сгиба руки и наденьте его. В этом месте, во время спускания воздуха из манжеты, мы сможем отчетливо услышать пульс.

3. Накачайте манжету до 200-220 мм рт. ст. Если у Вас есть подозрение, что давление может быть выше, накачайте манжету еще больше;

4. Медленно, со скоростью 2-4 мм в секунду, ориентируясь на циферблат тонометра, спускайте воздух и слушайте в стетоскопе удары (пульс).

5. Как только Вы услышали первый удар, запомните показания прибора, т.к. это показатель верхнего давления (систолическое артериальное давление).

6. Когда Вы перестаете слышать удары, это показатель нижнего давления (диастолическое артериальное давление).

7. Сделайте измерение 2-3 раза. Среднее значение между ними и будет показателям Вашего артериального давления.

Как измерить артериальное давление автоматическим (электронным) тонометром? Пошаговая инструкция

1. Наденьте манжет на руку и положите ее на уровне сердца.

2. Просто нажмите на автоматическом тонометре кнопку для начала измерения давления.

3. Ожидайте, пока тонометр не выдаст Вам результаты. Он сам накачает манжету воздухом, а потом спустит ее. Вам останется только записать показания.

4. Сделайте измерение 2-3 раза. Среднее значение между ними и будет показателям Вашего артериального давления.

Каким должно быть давление?

Нормальное давление у человека, которое является общепринятым — 120/80. Но стоит отметить, что в зависимости от возраста, индивидуальности организма, времени суток и других факторов, нормальное давление, или как его еще называют — идеальное давление, рабочее давление у каждого человека может быть свое. Например, давайте посмотрим на таблицу, в которой указано нормальное давление для людей различного возраста:

Читайте также: Повышенное и высокое артериальное давление — что делать?

Читайте также: Пониженное и низкое артериальное давление — что делать?

К какому врачу обратиться?

— Терапевт;
— Кардиолог.

Видео: Как правильно измерить артериальное давление тонометром

Обсудить артериальное давление на форуме

//forum.dobro-est.com/threads/arterialnoe-davlenie.48/

Измерение артериального давления: основные правила и алгоритм

Показатели артериального давления (АД) играют важную роль при диагностировании патологий сердечной мышцы, сосудистой системы, степени их поражения. Своевременное выявление болезней позволяет предупредить потерю трудоспособности, инвалидность, развитие осложнений, непоправимых последствий, летальный исход. Пациентам, находящимся в группе риска, полезна информация о том, как правильно измерять артериальное давление, а также какие факторы влияют на получение неточных результатов.

Методы измерения показателей АД

Обследование состояния пациентов с патологиями сердца, сосудистой системы включает регулярное, систематическое измерение артериального давления. Его показатели позволяют врачам предупредить острые приступы гипертонии, назначить эффективное лечение болезней. Однократное определение показателей систолического, диастолического АД не может отражать реальную клиническую картину состояния пациента и отражает ситуацию только в определенный период. Для обследования работы сердечной мышцы и кровеносной системы используются разные методы измерения давления человека. К ним относятся:

• Пальпаторное измерение артериального давления, которое основано на применении пневматической манжеты и определении ударов пульса после прижатия пальцами лучевой артерии. Отметка на манометре при первом и последнем пульсирующем сокращении кровеносного сосуда укажет на значение верхнего и нижнего давления. Метод часто применяется для обследования детей раннего возраста, у которых сложно определить АД, отражающее состояние сосудов, работу сердечной мышцы.
• Аускультативный способ измерения артериального давления основан на использовании простого прибора, состоящего из манжеты, манометра, фонендоскопа, баллона грушевидной формы для создания компрессии артерии путем нагнетания воздуха. Показатели процесса сдавливания стенок артерий и вен под влиянием затрудненной циркуляции крови определяются по характерным звукам. Они появляются при декомпрессии после выпускания воздуха из манжеты. Механизм измерения АД аускультативным методом заключается в следующем:

1. Размещение манжеты в области плеча и нагнетание воздушных масс приводит к пережиманию артерии.
2. В процессе последующего выпускания воздуха внешнее давление уменьшается, и восстанавливается возможность обычной транспортировки крови через сдавленный участок сосуда.
3. Появляющиеся шумы, получившие название тонов Короткова, сопровождают турбулентное движение плазмы со взвешенными лейкоцитами, эритроцитами, тромбоцитами. Они легко прослушиваются фонендоскопом.
4. Показание манометра в момент их появления укажет на величину верхнего давления. При исчезновении шумов, характерных для турбулентного потока крови, определяется значение диастолического АД. Этот момент указывает на выравнивание величин внешнего и артериального давления.

• Осциллометрический метод популярен для определения важного показателя состояния кровеносной системы и здоровья человека в целом. Он предусматривает использование полуавтоматических, автоматических тонометров и широко применяется людьми без медицинского образования.

Принцип метода артериальной осциллографии основан на регистрации изменений объема тканей в условиях дозированного сжатия и декомпрессии сосуда, обусловленного наличием увеличенного количества крови в период пульсового толчка. Для получения компрессии манжета, расположенная в области плеча, наполняется воздухом в автоматическом режиме или при помощи нагнетания воздушных масс грушевидным баллоном. Процесс декомпрессии, который начинается после выпускания воздуха, приводит к изменению объема конечности. Такие моменты незаметны для глаз окружающих.

Внутренняя поверхность манжеты является своеобразным датчиком и регистратором этих изменений. Информация передается на прибор и после обработки аналого-цифрового преобразователя на экране тонометра высвечиваются цифры. Они указывают величину верхнего и нижнего АД. Одновременно происходит и регистрация пульса. Результаты его измерения также видны на дисплее прибора.

Среди преимущественных характеристик такого метода измерения артериального давления необходимо отметить простоту, удобство проведения обследования, возможность самостоятельного определения АД на рабочем месте, в домашних условиях, при слабых тонах, отсутствие зависимости точности результатов от человеческого фактора, необходимости наличия специальных навыков или обучения.

• Проведение суточного мониторинга АД (СМАД) относится к функциональным диагностическим мероприятиям, предоставляющим возможность провести оценку функционирования сердечно-сосудистой системы в естественных условиях, вне врачебного кабинета. Процедура предусматривает многократное измерение давления в течение суток при помощи специального прибора. Он состоит из манжеты, соединительной трубки и устройства, записывающего результаты верхнего, нижнего давления, отражающих состояние кровеносных сосудов, работу сердечной мышцы. Их определение осуществляется каждые 15 минут днем и 30 минут в ночное время. Чехол на шлейке позволяет удобно расположить прибор на плече или поясе пациента.

Пациент во время проведения суточного мониторинга АД должен фиксировать все свои действия, включая прием пищи и лекарственных средств, нахождение за рулем, время умеренной физической нагрузки при выполнении домашних дел, подъема по ступеням, эмоционального напряжения, появления неприятной симптоматики, дискомфорта.

Через сутки аппарат снимается в кабинете врача, который знает, как измерить давление и получить точные результаты, и передается для обработки данных.После расшифровки результатов пациент и лечащий врач получает достоверную информацию об изменениях систолического, диастолического давления в течение суток и вызывавших их факторах. Проведение СМАД позволяет определить эффективность медикаментозной терапии, допустимый уровень физической активности, предупредить развитие гипертензии.

Показатели нормы и отклонений

Нормальные значения АД (единицы измерения – миллиметры ртутного столба) имеют индивидуальный характер и находятся в пределах цифр 120/80. Возраст пациента играет определяющую роль в понижении или повышении силы напора крови. Изменения внутри организма влияют на показания артериального давления, измерения которого относятся к обязательной диагностической процедуре, позволяющей выявить патологии в работе сердечной мышцы, сосудистой системы. Показания нормальных и патологических значений АД, отражающих состояние кровеносных сосудов, работу сердечной мышцы можно увидеть в таблице:

№	КАТЕГОРИЯ АД	НОРМА СИСТОЛИЧЕСКОГО ДАВЛЕНИЯ, ММ РТ.СТ.	НОРМА ДИАСТОЛИЧЕСКОГО ДАВЛЕНИЯ, ММ РТ.СТ.
1.	Оптимальное значение АД
2.	Норма АД	120-129	80-84
3.	Высокое нормальное АД	130 — 139	85-89
4.	Гипертоническая болезнь I степени тяжести (мягкая)	140-159	90-99
5.	Гипертоническая болезнь II степени тяжести (умеренная)	160-179	100-109
6.	Гипертоническая болезнь III степени тяжести (тяжелая)	≥180	≥110
7.	Изолированная систолическая гипертония	≤140	≤90

Отклонения от таких норм в сторону увеличения или уменьшения указывают на необходимость выявления причин патологического состояния сердечной мышцы, сосудистой системы и определения способов их устранения.

Рассчитать норму давления

Правила измерения АД

Пациентам рекомендуется знать, как измерить артериальное давление и получить точные результаты. Соблюдение правил определения показателей процесса сдавливания стенок артерий и вен при их компрессии и декомпрессии, позволяет избежать ошибок при проведении диагностического мероприятия. К ним относятся:

• правильный выбор размера манжеты;
• обеспечение отдыха перед замерами АД;
• исключение курения, приема алкогольных напитков, крепкого кофе, чая за 30 минут до проведения диагностического мероприятия;
• удобное расположение руки на столе и обеспечение ее неподвижности во время измерения артериального давления;
• нахождение нижнего края манжеты на 2-3 см выше от локтевого сустава;
• отсутствие ведения разговоров, скрещенных нижних конечностей, предметов одежды в области плеча;
• размещение надувной области манжеты напротив сердца;
• обязательное размещение ступней на напольной поверхности и наличие опорожненного мочевого пузыря перед измерением АД.

Несоблюдение таких элементарных правил, советов, рекомендаций приводит к получению завышенных показателей нижнего и верхнего артериального давления.

Инструкция по измерению АД

Пошаговая инструкция по проведению измерений важного показателя, отражающего состояние кровеносных сосудов и здоровья пациента в целом, предусматривает проведение нескольких простых шагов.

1. Надеть манжету тонометра на область плеча и расположить руку на твердой поверхности, чтобы уровень сердца и центр камеры для наполнения воздухом были на одной горизонтальной линии.
2. Нажать кнопку на приборе для осциллографического измерения АД автоматического типа или обеспечить компрессию в области плеча путем нагнетания воздуха в камеру манжеты при помощи грушевидного баллона, идущего в комплектации к полуавтоматическим тонометрам.
3. Ожидать звукового сигнала, сигнализирующего о внешнем давлении, достаточном для пережимания артерии.
4. Обеспечить спускание воздуха на полуавтоматическом тонометре или дождаться автоматической декомпрессии.
5. Записать показания, которые высветились на дисплее прибора.
6. Измерение кровяного давления на второй руке.
7. Рассчитать среднее значение полученных результатов.

Измерение АД рекомендуется проводить утром и вечером. Зная, как определить показатели артериального давления, всегда можно избежать развития осложнений, связанных с отсутствием своевременного лечения опасного заболевания.

Руководство инженера: приборы для измерения давления

Классификация средств измерения давления по конструкции и принципам работы

Четыре основных типа приборов для измерения давления:

1. Элементы жидкостной колонны:

• Барометр
• Манометр — u-образная трубка, увеличивающая ножка, наклонная ножка

2. Калибр упругих элементов:
3. Электрические преобразователи:

• Тип сопротивления и индуктивности

4. Устройства силового уравновешивания:

• Манометр
• Калибр
• Колокол

БАРОМЕТР:

Барометр используется для измерения атмосферного давления. Атмосферное давление — это давление воздуха, окружающего землю, которое продолжает уменьшаться по мере удаления от поверхности земли.

Принцип работы:

Барометрическая жидкость уравновешивает атмосферное давление с вакуумом, а значение напора измеряется в абсолютных единицах.

Строительно-рабочий:

Барометр снабжен стеклянной трубкой, закрытой с одного конца и открытой с другого; длина трубки должна быть больше 76,2 см. трубка сначала полностью заполняется ртутью, а открытый конец временно закупоривается. Затем трубку переворачивают так, чтобы заглушенный конец опускали в емкость для ртути.Когда заглушка снимается, ртуть в трубке падает на определенное количество, создавая вакуум в верхней части трубки, после чего регистрируется «h». Показание «h» пропорционально атмосферному давлению, действующему на ртуть в поддоне. Обратите внимание, что это показание атмосферного давления выражается в абсолютных единицах.

Мы заявляли, что вакуум присутствует в верхней части трубки над ртутью, но на самом деле давление паров ртути, действующее на давление ртути, составляет ‘P ’кг / см2, равное P = 6,66 X 10 ^-3 h

МАНОМЕТР:

Устройство, которое используется для определения перепада давления в трубопроводе, простое по конструкции, для расчета перепада давления применяется основной закон физики.Это стеклянная или металлическая трубка с U-образным изгибом и двумя ножками. Манометрические жидкости, такие как ртуть или четыреххлористый углерод и т. Д., Где плотность должна быть выше, чем жидкость, протекающая по трубе, манометрическая жидкость будет заполнена в трубке для получения значения, две ветви соединены с интересующими нас точками для расчета перепада давления , когда это будет сделано, жидкость, которая течет по трубе или трубке, войдет в оба колена, давление на колено будет отличаться, показывая отклонение высоты в манометрической жидкости.

Принцип: все манометры работают на эффекте гидростатического давления, создаваемого столбом жидкости. В манометре неизвестное давление определяется путем уравновешивания его с некоторым известным давлением или вакуумом.

Строительно-рабочий:

Манометр с U-образной трубкой состоит из стеклянной U-образной трубки, частично заполненной подходящей жидкостью, такой как вода, ртуть и т. Д.один из рычагов или ножек манометра подсоединен к неизвестному крану давления, который должен быть измерен, в то время как другой соединен с другим краном давления, или он оставлен открытым для атмосферы.

Когда существует разница давлений между двумя рукавами манометра, уровни жидкости в двух рукавах манометра, уровни жидкости в двух рукавах не совпадают. Эта разница уровней в двух плечах манометра представляет собой перепад давления (P1-P2). Уравнение статического баланса:

h = перепад высот
ρ = массовая плотность жидкости манометра
Если жидкость над жидкостью манометра имеет заметную плотность, то уравнение статического баланса можно записать как:
h = перепад высот
ρm = массовая плотность манометрической жидкости
ρl = массовая плотность жидкости над манометрической жидкостью

НАКЛОННЫЙ МАНОМЕТР НОЖКИ:

Конструкция очень похожа на манометр с увеличенной опорой, за исключением того, что трубка малого диаметра наклонена к вертикальной оси.
При приложении давления P1 и P2 жидкость поднимается в трубке, уровень манометрической жидкости внутри трубки измеряется от нулевого уровня вдоль наклонной трубки, который представляет собой перепад давления (P1 — P2), уравнение статического баланса может быть записано как

• P2-P1 = ρd sinα [1+ (A1 / A2)]

α = угол наклона наклонной стойки
d = измеренная разница высот

Преимущества:

• Из-за наклона ножки показания манометра усиливаются. Следовательно, его можно использовать для измерения низких давлений, которые не могут быть измерены другими манометрами.
• Уменьшая угол α, можно увеличить длину шкалы и, следовательно, чувствительность.

МАНОМЕТРИЧЕСКИЕ ЖИДКОСТИ:

Желательные свойства хорошей манометрической жидкости должны иметь

• Низкая температура замерзания
• Высокая температура кипения
• Характеристики несмачиваемости
• Низкое поверхностное натяжение
• Химически инертный
• Четко видимый интерфейс
• Способность сохранять плотность при различных температурах

МАНОМЕРТИЧЕСКИЕ ЖИДКОСТИ, ИСПОЛЬЗУЕМЫЕ НА ПРАКТИКЕ:

• Ртуть: Ртуть имеет низкую температуру замерзания (-38F) и высокую температуру кипения (675F), но она разъедает многие металлы, ядовита и дорога.

• Вода с красителями: красители снижают поверхностное натяжение чистой воды, что снижает капиллярный эффект в манометре.

• Бензол, керосин, CCl4, толуол и т. Д. Чтобы сделать CCl4 видимым, можно добавить несколько кристаллов йода.

Калибровка:

Манометр подвергается действию известного перепада давления, и отмечается соответствующая разница высот. Калибровочную кривую можно построить, построив график зависимости разницы высот от перепада давления.Эта кривая может использоваться для получения дифференциального давления для определенной разницы высот.

• Источники ошибок: Влияние температуры: Повышение температуры вызывает уменьшение манометрической плотности жидкости, что влияет на калибровку, что приводит к ошибке.

• Капиллярный подъем: Чтобы избежать эффекта капиллярного подъема, диаметр трубки должен быть более 10 мм, в противном случае капиллярный подъем приведет к ошибке в показаниях давления.

• Форма мениска: У воды свободная поверхность вогнутая, а у свободной от ртути поверхность — выпуклая. Уровень манометрической жидкости следует отмечать в центре мениска.

Преимущества и ограничения:

Преимущества:

• Простая недорогая конструкция
• Высокая точность и чувствительность
• Может использоваться для измерения низкого давления
• Требуемый диапазон можно получить, просто используя подходящие манометрические жидкости
• Диапазон давления манометров от 3 до 100 кПа.

Ограничения:

• Нет защиты от выхода за пределы диапазона
• Требуется большое пространство
• Непереносной
• Требуется прокачка
• Конденсация контрольной жидкости влияет на показания.

ДАТЧИКИ УПРУГОГО ДАВЛЕНИЯ

Преобразователи — это устройство, которое преобразует одну форму энергии в другую. Эти манометры имеют эластичный элемент, который преобразует сигнал давления в пропорциональное механическое смещение. В этой статье мы изучаем манометр Бурдона, манометр сильфона, манометр диафрагмы и манометр капсулы.

МАНОМЕТР БУРДОНА:

Принцип : Э. Бурдон представил трубку Бурдона в 1852 году как изогнутую или скрученную трубку, имеющую некруглое поперечное сечение; согласно теории Бурдона, трубка, имеющая внутреннее поперечное сечение, которое не является идеальным кругом при изгибе или деформации, имеет свойство изменяя свою форму с изменением внутреннего давления, это вызывает отклонение свободного конца трубки, которое можно принять за измерение изменения давления внутри нее.

Конструкция: Манометры Бурдона используют различные типы пружин Бурдона в виде С-образной трубки Бурдона, которая, если образована путем наматывания трубки, образует сегмент окружности с длиной дуги около 270 градусов. У спирального типа количество витков намотано в виде спирали вокруг общей оси. В спиральном типе количество витков намотано в виде спирали. На этих фигурах «P» обозначает направление приложения давления, а «T» обозначает перемещение наконечника для повышения давления

Мы изучаем С-образный калибр с трубкой Бурдона, поскольку он состоит из С-образной трубки Бурдона, наконечника, регулируемого звена, сегментов рычага, сектора, шестерни, пружины и указателя.С-образная трубка Бурдона представляет собой тонкостенную трубку, имеющую некруглое или почти эллиптическое поперечное сечение, когда один конец трубки припаян или приварен к гнезду в основании, через которое давление подается внутри трубки, а другой конец — запломбирован наконечником. Регулируемое звено, сегментный сектор рычага или шестерня соединены с наконечником, который преобразует линейное движение наконечника в пропорциональное вращательное движение, которое передается стрелке, которая перемещается на шкале, откалиброванной по давлению. К шпинделю, на котором установлен сектор, подсоединена спиральная пружина, которая обеспечивает необходимое натяжение для зацепления сектора и шестерни, что исключает люфт.

Ниже диапазона защита особенно необходима для манометров с частичным диапазоном (например, от 20 до 50 фунтов на квадратный дюйм).

Материал трубки Бурдона: пружина Бурдона может быть изготовлена ​​из любого металла или сплава, который проявляет удовлетворительные упругие свойства. Используемые материалы — латунь, фосфорная бронза, монель, бериллий, медь, нержавеющая сталь и т. Д.

Диапазон давления:

Рабочий:

Когда измеряемая жидкость попадает в трубку Бурдона под давлением, ее поперечное сечение становится все более круглым, что вызывает выпрямление трубки.Поскольку один конец трубки зафиксирован, выпрямление вызывает отклонение свободного конца, что называется перемещением наконечника. Величина хода наконечника для заданного повышения давления зависит от геометрии поперечного сечения толщины стенки трубы и модуля упругости материала трубы. Этот линейный ход наконечника направляется и усиливается регулируемым звеном и сегментным рычагом, а затем передается на сектор и шестерню. Сектор и шестерня преобразуют увеличенный ход наконечника в пропорциональное вращательное движение стрелки, соединенной с шестерней.Дефект стрелки можно увидеть на шкале, откалиброванной по давлению.

Спиральные и спиральные трубки Бурдона имеют много оборотов, поэтому движения верхних частей для изменения давления больше, чем у однооборотной С-образной трубки.
Измерение избыточного давления: , когда неизвестное давление подается внутри трубки Бурдона, а ее внешняя часть находится в атмосфере, показания будут в единицах измерения.
Измерение абсолютного давления: , когда неизвестное давление подается внутрь трубки, а ее внешняя часть (корпус прибора) откачивается, тогда показания будут в абсолютных единицах.
Измерение вакуума: процедура аналогична измерению манометрического давления. Вакуумметры Бурдона имеют низкую точность.
Калибровка:
Манометр Бурдона калибруется с помощью грузопоршневого манометра или путем сравнительной калибровки.

Преимущества, ограничения, применение:
Преимущества:
1. низкая стоимость и простая конструкция
2. широкий диапазон давления
3. высокая точность по сравнению с низкой стоимостью
Ограничения:
1.Низкий градиент пружины
2. Восприимчивость к ударам и вибрации
3. Материал трубки Бордона обладает некоторым гистерезисом в цикле давления, гистерезис может быть минимальным за счет надлежащей термообработки и использования подходящих материалов.

Приборы для измерения давления

Ряд приборов информируют пилота о состоянии самолета и полетных ситуациях посредством измерения давления. Приборы для измерения давления можно найти в летной группе и двигательной группе. Они могут быть либо прямым считыванием, либо дистанционным зондированием.Это одни из самых важных инструментов на самолете, которые должны точно информировать пилота для обеспечения безопасности полетов. Для измерения давления используется какой-то механизм, который может определять изменения давления. Затем добавляется метод калибровки и отображения информации для информирования пилота. Тип давления, которое необходимо измерить, часто делает один чувствительный механизм более подходящим для использования в конкретном случае. Три основных механизма измерения давления, используемых в системах авиационных приборов, — это трубка Бурдона, диафрагма или сильфон и твердотельное чувствительное устройство.

Трубка Бурдона показана на Рисунке 10-9. Открытый конец этой спиральной трубы закреплен на месте, а другой конец запечатан и может двигаться. Когда жидкость, которую необходимо измерить, направляется в открытый конец трубы, незакрепленная часть спиральной трубы имеет тенденцию выпрямляться. Чем выше давление жидкости, тем больше выпрямляется трубка. При понижении давления трубка откидывается. Указатель прикреплен к этому движущемуся концу трубы, обычно через соединение небольших валов и шестерен.Путем калибровки этого движения правильной трубки можно создать циферблат или циферблат инструмента. Таким образом, наблюдая за перемещением указателя по шкале лицевой панели инструмента, расположенной за ним, пилоту сообщается о повышении и понижении давления.

Рисунок 10-9. Трубка Бурдона — один из основных механизмов измерения давления.

Трубка Бурдона — это внутренний механизм многих манометров, используемых в самолетах. Когда необходимо измерить высокое давление, трубка должна быть жесткой.Манометры, используемые для индикации более низкого давления, используют более гибкую трубку, которая легче разматывается и наматывается. Большинство трубок Бурдона изготавливаются из латуни, бронзы или меди. Сплавы этих металлов можно заставить многократно наматывать и разматывать трубку.

Манометры с трубкой Бурдона просты и надежны. Некоторые из инструментов, в которых используется механизм трубки Бурдона, включают манометр моторного масла, манометр гидравлического давления, манометр кислородного бака и манометр крышки отсекателя льда.Поскольку давление пара, создаваемого нагретой жидкостью или газом, увеличивается с увеличением температуры, для измерения температуры также можно использовать механизмы трубки Бурдона. Это делается путем калибровки соединительной тяги указателя и переназначения лицевой стороны датчика температурной шкалой. В датчиках температуры масла часто используются механизмы с трубкой Бурдона. [Рисунок 10-10] Рисунок 10-10. Механизм трубки Бурдона можно использовать для измерения давления или температуры путем повторной калибровки соединительного звена указателя и шкалы инструмента для измерения в градусах Цельсия или Фаренгейта.

Поскольку измерение и отображение информации о давлении или температуре с помощью механизма трубки Бурдона обычно происходит в одном корпусе прибора, они чаще всего являются датчиками прямого считывания. Но датчик с трубкой Бурдона также можно использовать дистанционно. В любом случае необходимо направлять измеряемую жидкость в трубку Бурдона. Например, обычный манометр с прямым считыванием показаний, измеряющий давление моторного масла и показывающий его пилоту в кабине, установлен на приборной панели.Небольшой отрезок трубки соединяет масляный порт под давлением на двигателе, проходит через брандмауэр и входит в заднюю часть манометра. Эта установка особенно функциональна на легких однодвигательных самолетах, в которых двигатель установлен прямо перед приборной панелью в передней части фюзеляжа. Однако блок дистанционного зондирования может быть более практичным на двухмоторных самолетах, где двигатели находятся на большом расстоянии от индикатора давления в кабине. Здесь движение трубки Бурдона преобразуется в электрический сигнал и передается на дисплей в кабине по проводу. Это легче и эффективнее, что исключает возможность утечки жидкостей в пассажирский салон самолета.

Диафрагма и сильфон — два других основных чувствительных механизма, используемых в авиационных приборах для измерения давления. Диафрагма представляет собой полый тонкостенный металлический диск, обычно гофрированный. Когда давление вводится через отверстие на одной стороне диска, весь диск расширяется. Путем соприкосновения рычажного механизма с другой стороной диска движение находящейся под давлением диафрагмы может быть передано стрелке, которая регистрирует движение по шкале на лицевой стороне инструмента.[Рисунок 10-11] Рисунок 10-11. Диафрагма, используемая для измерения давления. Вакуумированная герметичная диафрагма называется анероидом.

Мембраны также могут быть герметичными. Из диафрагмы можно откачать воздух перед герметизацией, не оставляя абсолютно ничего внутри. Когда это сделано, диафрагма называется анероидом. Анероиды используются во многих летных приборах. Мембрана также может быть заполнена газом до нормального атмосферного давления, а затем герметизирована. Каждая из этих диафрагм имеет свое применение, которое описано в следующем разделе.Общим фактором для всех является то, что расширение и сжатие боковой стенки диафрагмы — это движение, которое коррелирует с увеличением и уменьшением давления.

Когда несколько мембранных камер соединены вместе, устройство называется сильфоном. Этот подобный гармошке набор диафрагм может быть очень полезен при измерении разницы давлений между двумя газами, называемой дифференциальным давлением. Как и в случае с одиночной диафрагмой, движение боковых стенок сильфона в сборе коррелирует с изменениями давления, и к ним прикреплены рычажный механизм и зубчатая передача для информирования пилота.[Рисунок 10-12] Рисунок 10-12. Сильфон в манометре дифференциального давления сравнивает два разных значения давления. Конечное движение сильфона от стороны с наибольшим входным давлением происходит, когда давления в сильфоне не равны. Связь индикатора откалибрована для отображения разницы.

Мембраны, анероиды и сильфонные датчики давления часто располагаются внутри единого приборного корпуса, который содержит указатель и шкалу прибора, считываемые пилотом на приборной панели.Таким образом, многие инструменты, в которых используются эти чувствительные и надежные механизмы, являются датчиками прямого считывания. Но во многих системах дистанционного зондирования также используются диафрагма и сильфон. В этом случае чувствительное устройство, содержащее чувствительную к давлению диафрагму или сильфон, располагается удаленно на двигателе или корпусе самолета. Это часть преобразователя, который преобразует давление в электрический сигнал. Преобразователь или передатчик отправляет сигнал на манометр в кабине экипажа или на компьютер для обработки и последующего отображения обнаруженного состояния.Примерами приборов, которые используют диафрагму или сильфон для прямого считывания или дистанционного измерения, являются высотомер, индикатор вертикальной скорости, манометр дифференциального давления в кабине (в герметичных самолетах) и манометр в коллекторе.

Твердотельные датчики давления с использованием микротехнологий используются в современных самолетах для определения критического давления, необходимого для безопасной эксплуатации. Многие из них имеют цифровой выход, готовый для обработки компьютерами электронных пилотажных приборов и другими бортовыми компьютерами.Некоторые датчики посылают микроэлектрические сигналы, которые преобразуются в цифровой формат для использования компьютерами. Как и в случае с описанными выше аналоговыми датчиками, ключом к функциям твердотельных датчиков является их постоянное изменение свойств при изменении давления.

Твердотельные датчики, используемые в большинстве авиационных приложений, демонстрируют изменяющийся электрический выход или изменения сопротивления при изменении давления. Чаще всего используются кристаллические пьезоэлектрические, пьезорезисторные и полупроводниковые сенсоры. В обычном датчике крошечные провода встроены в кристалл или чувствительный к давлению полупроводниковый чип. Когда давление отклоняет кристалл (кристаллы), создается небольшое количество электричества или, в случае полупроводникового чипа и некоторых кристаллов, сопротивление изменяется. Поскольку изменения тока и сопротивления напрямую зависят от величины отклонения, выходы можно откалибровать и использовать для отображения значений давления.

Практически вся информация о давлении, необходимая для двигателя, планера и летных приборов, может быть получена и / или рассчитана с помощью твердотельных датчиков давления в сочетании с датчиками температуры.Но следует отметить продолжающееся использование анероидных устройств для сравнений с использованием абсолютного давления. Твердотельные системы измерения давления — это системы дистанционного зондирования. Датчики устанавливаются на самолет в удобных и эффективных местах.

Бортовой механик рекомендует

Измерение давления

Давление воды в закрытых системах отображается манометром. Конструкция манометра показана на рис. 60. На этом рисунке циферблат удален, чтобы показать внутреннюю конструкцию.Изогнутая трубка а эллиптического поперечного сечения, сделанная из металла необходимой упругости, имеет нижний конец, прочно прикрепленный к корпусу датчика, а ее верхний конец оставлен для движения. К верхнему концу прикреплен рычаг b, который так соединен со стрелкой перед шкалой с градуированной шкалой, что любое движение трубки будет указываться указателем.

Принцип его работы следующий: если изогнутая труба эллиптического поперечного сечения подвергается внутреннему давлению, приложенная сила будет стремиться выпрямить трубу.Это связано с тем, что сила, действующая в трубе эллиптического поперечного сечения, имеет тенденцию принимать круглую форму; для этого внутренняя дуга изогнутой трубы должна удлиняться, а внешняя дуга — сокращаться, и совместное усилие будет выпрямлять трубку прямо пропорционально приложенному давлению. Выпрямление трубки приводит к движению счетной стрелки, которое показывает на лицевой стороне датчика интенсивность давления.

Рис. 60

Таблица XXIV — Напор и давление воды

07

07

004

9007

0

07

158

07

07

5

4

07

07

07

07

0

123

12

07

0

09

07

07

07

0

07

07

139

0

04 45

9009

9009

0

Как мне подойти к измерению давления? (с фотографиями)

Существует ряд устройств, которые можно использовать для измерения давления.Барометр используется для отслеживания изменений давления воздуха. Давление воды в доме или другом сооружении измеряется с помощью специального манометра, разработанного специально для этой цели.

Карманный барометр можно использовать для измерения давления.

Слово барометр образовано от двух греческих слов, означающих «вес» и «мера».«Это устройство для измерения давления было изобретено в 1643 году Евангелистой Торричелли. Барометр состоит из стеклянной трубки, которую помещают в емкость с ртутью. Для правильной работы из стеклянной трубки необходимо полностью удалить воздух.

Манометр Бурдона — один из наиболее широко используемых манометров для измерения давления.

Воздух, окружающий контейнер с ртутью, давит на него. В результате того, что стеклянная трубка представляет собой вакуум, ртуть выталкивается в трубку. Измерение давления в воздухе — это простой способ чтения количества дюймов ртутного столба, которое вытесняется при изменении уровня.

Этот метод измерения давления может использоваться с другими жидкостями вместо ртути.Вода — это обычная жидкость, которую можно использовать для этой цели. Поскольку ртуть более плотная, чем вода, в барометрах обычно используется именно жидкость.

Давление воды можно измерить в доме или любом другом строении с помощью манометра.Чтобы найти его, посетите местного продавца оборудования или строительных материалов. Чтобы получить показания статического давления воды в здании, первым делом необходимо перекрыть всю воду в конструкции. После того, как все краны и другие источники воды в здании будут перекрыты, следующим шагом в измерении давления будет подсоединение водомера к соединению, через которое вода поступает в здание. Если вы пытаетесь измерить давление воды в своем доме, то разъем для холодной воды для стиральной машины — хороший выбор.

После подключения водяного манометра включите воду и дайте ей войти в манометр. После того, как вода вошла в манометр, снимите показания, чтобы определить статическое давление воды для конструкции. После того, как вы записали номер, процесс будет завершен, и вы можете отключить датчик.Обязательно сначала отключите воду.

Чтобы узнать, какой уровень вам следует искать при измерении давления, обратитесь за помощью в местную компанию водоснабжения. Свяжитесь с ними, чтобы узнать, какое статическое давление должно быть для области, где находится здание. Некоторые компании предоставят диапазон приемлемых значений давления воды.При измерении давления воды внутри здания число на манометре может относиться к фунтам на квадратный дюйм или PSI. Эта единица измерения используется в США и Великобритании.

Давление воды можно измерить в доме или любом другом типе конструкции с помощью манометра.

Использование манометров для измерения давления

Манометр с U-образной трубкой — самый простой из устройств для измерения давления. Его название происходит от U-образной формы, когда два конца гибкой трубки, наполненной жидкостью, поднимаются, чтобы жидкость не выходила из концов. Манометр с U-образной трубкой — это «жидкие» весы.

Пружинные весы, используемые на кухне, взвешивают груз, согласовывая силу, создаваемую весом груза, с силой, создаваемой натяжением пружины баланса.Изменение длины пружины является мерой веса груза и отображается на градуированной шкале стрелкой, прикрепленной к пружине. Точно так же манометр с U-образной трубкой используется для уравновешивания веса жидкости в одной ножке «U» с давлением, оказываемым на другую ногу. Разница в высоте между двумя ножками жидкости представляет собой давление, которое толкает жидкость вниз по одной ножке и вверх по другой. Разница в высоте измеряется по градуированной шкале.

Давление в столбе жидкости или газа

Изобретение манометра с U-образной трубкой позволило первым исследователям механики жидкости подтвердить, что давление напрямую связано с суммой сил, действующих на поверхность.Если бы вы стояли на берегу моря, давление на вас было бы весом столба воздуха прямо над вами. Это давление получило название «одна атмосфера». Если бы вы нырнули на глубину 10 метров (около 32 футов), на вас теперь будет дополнительное давление в виде веса воды выше плюс вес столба воздуха.

Согласно международному соглашению (конвенции) «абсолютное» давление включает давление столба воздуха, тогда как «манометрическое» давление — нет. Манометрическое давление — это давление, показываемое на шкале индикатора давления, которое на одну атмосферу меньше абсолютного давления.

Давление воды на глубине 1 м находится по формуле —

.

Давление = плотность x сила тяжести x высота столба жидкости P = ρgh

Это Паскаль. На уровне моря сила тяжести составляет 9,8 м / сек2. Для простоты умножения будет использовано значение 10 м / сек2. Плотность воды составляет 1000 кг на кубический метр при 20 ° C.

Возвращение всех известных значений в уравнение давления дает —

P = ρgh = 1000 кг / м3 x10м / сек2 x1м = 10,000 Па = 10 кПа

Расчет показывает, что 1 метр воды равен примерно 10 кПа, что означает, что 30 метров воды создают давление около 300 кПа.Атмосферное давление на уровне моря составляет 101 кПа. Это означает, что давление на глубине 30 метров ниже уровня моря составляет 300 кПа манометрического давления или около 400 кПа абсолютного давления. Эту же формулу можно использовать для расчета отрицательного или вакуумного давления.

 Рисунок № 1 Манометры с U-образной трубкой для воды и ртути

Как использовать манометр с U-образной трубкой

На рисунке № 1 показаны три манометра, открытых в атмосферу. Левый имеет одинаковое давление в обеих ногах и уровни жидкости с обеих сторон одинаковы.U-образная трубка в центре показывает давление 100 кПа на левую ногу. Уровень воды в левой ноге снизился, а уровень в правой ноге повысился. Разница в высоте воды между двумя ногами — 10 метров. Поскольку жидкость представляет собой воду, каждый метр высоты соответствует 10 кПа, а столб воды высотой 10 метров соответствует манометрическому давлению 100 кПа. Оставшаяся U-образная трубка также показывает давление 100 кПа, но на этот раз в трубке используется ртуть. Высота ртути теперь 750 мм.Плотность ртути в 13,6 раза больше, чем у воды. Поскольку ртуть намного тяжелее воды, такое же давление вызывает соответственно более низкий столб жидкости.

Если бы манометр использовался для измерения вакуума, столб жидкости тянулся бы вверх по направлению к вакууму, и разница в высоте жидкости между двумя коленами была бы мерой давления вакуума ниже атмосферного.

Изготовление U-образного манометра

Для изготовления U-образного манометра требуется прозрачная пластиковая трубка, установленная в форме буквы «U» на доске с градуированной шкалой.Измеряемое давление определяет выбор жидкости, используемой в трубке. Плотность U-трубка Ликвида и давление измеряются определить высоту столба жидкости и соответствующую высоту опорной доски.

Майк Сондалини — инженер по техническому обслуживанию.

Мы (Accendo Reliability) опубликовали эту статью с любезного разрешения Feed Forward Publishing, дочерней компании BIN95.com

Интернет: trade-school.education
Эл. Почта: info @ trade-school.образование

Если вам это показалось интересным, вам может понравиться электронная книга «Проблемы и ответы на центробежный насос»

Измерение давления газа и манометры с примерами

Манометры с примерами

Давление газа в закрытом баллоне везде одинаковое. Манометры используются для измерения давления газа в закрытой емкости. Есть два типа манометров, они имеют U-образную форму и заполнены ртутью. Если один из концов открыт в атмосферу, мы называем этот тип манометром открытого типа, а если он закрыт, мы называем его закрытым манометром.Мы рассмотрим их подробно. Начну с манометров с закрытым концом.

1. Манометры с закрытым концом:

Как видно из рисунка ниже, один конец манометра открыт для газового баллона, а один из них закрыт. Точки x и y на картинке находятся на одном уровне, поэтому давления, действующие на эти точки, равны. Давление в точке x — это давление газа, а давление в точке y — это давление ртути на высоте h.

В этой системе давление газа равно;

P _газ = h

2.Манометры открытого конца:

Как вы можете видеть из рисунков, представленных ниже, один конец манометра открыт для контейнера, заполненного газом, а один конец его открыт для атмосферы. При измерении давления газа с помощью атмосферного давления необходимо усвоить три ситуации.

В первой ситуации; давления в точках x и y равны.Px = давление газа и Py = h + P ₀ , таким образом;

P _газ = P ₀ + h

Во второй ситуации давления в точках x и y также равны, и Px = давление газа, а Py = P ₀ , таким образом;

P _газ = P ₀

В третьей ситуации; давления в точках x и y также равны, и Px = давление газа + h, а Py = P ₀ , таким образом;

P _газ + h = P ₀

P _газ = P ₀ -h

Пример: Найдите соотношение между газами X, Y, Z в приведенных ниже манометрах.

Соотношение между плотностями воды и ртути; d _вода mercury и P ₀ = 75 см рт.

X газ в манометре с открытым концом;

P _X = 75 см Hg + 30 см Hg

Y газ в манометре с открытым концом;

P _Y = 75 см Hg + 30 см H ₂ O

Z газ в манометре с закрытым концом;

P _Z = 75 см рт. Ст.

Так как d _вода ртуть давление Hg больше, чем давление H ₂ O.Таким образом;

P _Z

Y

X

Пример: Найдите давление газа Y (атмосферное давление 75 см рт. Ст.)

мы можем писать;

P _X + 60 = 75

P _X = 15 см рт.
