Измерительные трансформаторы напряжения назначение: Назначение измерительных трансформаторов, и в каких режимах они работают? Условия параллельной работы трансформаторов.

назначение, параметры, схемы включения измерительных приборов — Студопедия

Измерительные трансформаторы напряжения (ТН) являются важными элементами любой высоковольтной сети. Основное назначениетрансформаторов напряжения – это понижение высокого напряжения, необходимого для питания измерительных цепей, цепей релейной защиты, автоматики и учета (далее вторичных цепей). С помощью трансформаторов напряжения осуществляется измерение напряжения в высоковольтных сетях, питание катушек реле минимального напряжения, обмоток напряжения защит, ваттметров, фазометров, счетчиков, а также контроль состояния изоляции сети.

рансформатор напряжения понижает высокое напряжение до стандартного значения 100 или 100/v3 В. и для отделения цепей измерения и релейной защиты от первичных цепей высокого напряжения. Схема включения однофазного трансформатора напряжения показана на рис.1. первичная обмотка включена на напряжение сети U1, а к вторичной обмотке (напряжение U2) присоединены параллельно катушки измерительных приборов и реле. Трансформатор напряжения в отличие от трансформатора тока работает в режиме, близком к холостому ходу, так как сопротивление параллельных катушек приборов и реле большое, а ток, потребляемый ими, невелик.

Рис.1. Схема включения трансформатора напряжения:
1 — первичная обмотка; 2 — магнитопровод; 3 — вторичная обмотка

Для питания вторичных цепей трансформаторы напряжения могут устанавливаться как на шинах подстанции, так и на каждом присоединении. Прежде чем приступить к электромонтажу, следует провести осмотр ТН и проверить целостность изоляции, исправность швов армировки и уровень масла у масляных трансформаторов. При установке первичная и вторичная обмотки ТН в целях безопасности заворачиваются, поскольку случайное соприкосновении вторичной обмоток с проводами сварки, освещения и т.п. может привести к появлению на выводах первичной обмотки высокого напряжения, опасного для человеческой жизни. Чтобы обслуживание вторичных цепей при эксплуатации было безопасным, обязательно производится заземление вторичной обмотки трансформатора и его корпуса. Таким образом, устраняется возможность перехода высокого напряжения во вторичные цепи при пробое изоляции.

Номинальный коэффициент трансформации определяется следующим выражением:

где U1ном и U2ном — номинальные первичное и вторичное напряжения соответственно. Рассеяние магнитного потока и потери в сердечнике приводят к погрешности измерения

Так же как и в трансформаторах тока, вектор вторичного напряжения сдвинут относительно вектора первичного напряжения не точно на угол 180°. Это определяет угловую погрешность.

В зависимости от номинальной погрешности различают классы точности 0,2; 0,5; 1; 3.

Погрешность зависит от конструкции магнитопровода, магнитной проницаемости стали и от cosφ2, т.е. от вторичной нагрузки. В конструкции трансформаторов напряжения предусматривается компенсация погрешности по напряжению путем некоторого уменьшения числа витков первичной обмотки, а также компенсация угловой погрешности за счет специальных компенсирующих обмоток.

Суммарное потребление обмоток измерительных приборов и реле, подключенных к вторичной обмотке трансформатора напряжения, не должно превышать номинальную мощность трансформатора напряжения, так как в противном случае это приведет к увеличению погрешностей.

Подключая измерительные приборы и устройства защиты к ТН, следует учитывать тот факт, что включение большого количества электроприборов приводит к повышению значения тока во вторичной обмотке и увеличению погрешности измерения. Поэтому следите за тем, чтобы полная мощность подключенных приборов к трансформатору напряжения не превышала максимально допустимой мощности нагрузки ТН, указанной в паспорте. В случае если мощность нагрузки превышает номинальную мощность трансформатора для требуемого класса точности, необходимо установить еще один трансформатор напряжения и часть приборов присоединить к нему.

В зависимости от назначения могут применяться трансформаторы напряжения с различными схемами соединения обмоток. Для измерения трех междуфазных напряжений можно использовать два однофазных двухобмоточных трансформатора НОМ, НОС, НОЛ, соединенных по схеме открытого треугольника (рис. 2., а), а также трехфазные двухобмоточные трансформаторы НТМК, обмотки которых соединены в звезду (рис. 2., б). Для измерения напряжения относительно земли могут применяться три однофазных трансформатора, соединенных по схеме Y0 /Y0, или трехфазные трехобмоточные трансформаторы НТМИ или НАМИ (рис.2. б). В последнем случае обмотка, соединенная в звезду, используется для присоединения измерительных приборов, а к обмотке, соединенной в разомкнутый треугольник, присоединяется реле защиты от замыканий на землю. Таким же образом в трехфазную группу соединяются однофазные трехобмоточные трансформаторы типа ЗНОМ и каскадные трансформаторы НКФ.

Рис.2. Схемы соединения обмоток трансформаторов напряжения

По конструкции различают трехфазные и однофазные трансформаторы. Трехфазные трансформаторы напряжения применяются при напряжении до 18 кВ, однофазные — на любые напряжения. По типу изоляции трансформаторы могут быть сухими, масляными и с литой изоляцией.

Обмотки сухих трансформаторов выполняются проводом ПЭЛ, а изоляцией между обмотками служит электрокартон. Такие трансформаторы применяются в установках до 1000 В (НОС-0,5 — трансформатор напряжения однофазный, сухой, на 0,5 кВ).

Трансформаторы напряжения с масляной изоляцией применяются на напряжение 6 — 1150 кВ в закрытых и открытых распределительных устройствах. В этих трансформаторах обмотки и магнитопровод залиты маслом, которое служит для изоляции и охлаждения.

Следует отличать однофазные двухобмоточные трансформаторы НОМ-6, НОМ-10, НОМ-15, НОМ-35 от однофазных трехобмоточных ЗНОМ-15, ЗНОМ-20, ЗНОМ-35.

Для обеспечения нормальной работы, измерительный трансформатор напряжения должен быть защищен от токов короткого замыкания со стороны нагрузки, поскольку они вызывают перегрев и повреждение изоляции обмоток ТН, а также приводят к возникновению короткого замыкания в самом трансформаторе. С этой целью во всех не заземленных проводах устанавливаются автоматические выключатели. Кроме этого во вторичных цепях трансформатора напряжения предусматривается установка рубильника, для создания видимого разрыва электрической цепи. Защита первичной обмотки от повреждений выполняется при помощи предохранителей.

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА И НАПРЯЖЕНИЯ — Студопедия

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА. ОСНОВНЫЕ ПОНЯТИЯ

Трансформаторы тока служат для преобразования тока любого значения и напряжения в ток, удобный для измерения стандартными приборами (5 А), питания токовых обмоток реле, отключающих устройств, а также для изолирования приборов и обслуживающего персонала от высокого напряжения.

Трансформатор тока имеет замкнутый магнитопровод  2 и две обмотки − первичную 1 и вторичную 3 (рис. 5.1). Первичная обмотка вклю­чается последовательно в цепь измеряемого тока I₁, ко вторичной обмотке присоединяются измерительные приборы, обтекаемые током I₂.

Рис. 5.1. Схема включения трансформатора тока:

1 – первичная обмотка; 2 – магнитопровод; 3 – вторичная обмотка

Трансформатор тока характеризуется номинальным коэффициентом трансформации

К₁ = I_1ном / I_2ном.,

где I_1ном и I_2ном.− номинальные значения первичного и вторичного тока соответственно.

Значения номинального вторичного тока приняты равными 5 и 1 А. Коэффициент трансформации трансформаторов тока не является стро­го постоянной величиной и может отличаться от номинального значения вследствие погрешности, обусловленной наличием тока намагничивания.

Токовая погрешность определяется по выражению:

.

Погрешность трансформатора тока зависит от его конструктивных осо­бенностей: сечения магнитопровода, магнитной проницаемости материала магнитопровода, средней длины магнитного пути, значения I₁w₁. В зависи­мости от предъявляемых требований выпускаются трансформаторы тока с классами точности 0,2; 0,5; 1; 3; 10 (Д, Р, З).

Указанные цифры представляют со­бой токовую погрешность в процентах номинального тока при нагрузке первичной обмотки током 100 − 120% для первых трех классов и 50 − 120% для двух последних. Для трансформаторов тока классов точности 0,2; 0,5 и 1 нормируется также угловая погрешность.

Погрешность трансформатора тока зависит от вторичной нагрузки (со­противления приборов, проводов, контактов) и от кратности первичного тока по отношению к номинальному. Увеличение нагрузки и кратности тока приводит к увеличению погрешности.

При первичных токах, значительно меньших номинального, погреш­ность трансформатора тока также возрастает.

На рис. 5.2 представлены схемы соединений вторичных обмоток трансформаторов тока.

Рис. 5.2. Схемы соединений вторичных обмоток трансформаторов тока:

а – звездой; б – треугольником; в – на сумму трех фаз

Трансформаторы тока класса 0,2 применяются для присоединения точных лабораторных приборов, класса 0,5 − для присоединения счетчиков денежного расчета, класса 1 − для всех технических измерительных прибо­ров, классов 3 и 10 − для релейной защиты. Кроме рассмотренных классов выпускаются также трансформаторы то­ка со вторичными обмотками типов Д (для дифференциальной защиты), 3 (для земляной защиты), Р (для прочих релейных защит).

Токовые цепи измерительных приборов и реле имеют малое сопротив­ление, поэтому трансформатор тока нормально работает в режиме, близ­ком к режиму короткого замыкания. Если разомкнуть вторичную обмотку, магнитный поток в магнитопроводе резко возрастет, так как он будет определяться только МДС первичной обмотки. В этом режиме магнитопровод может нагреться до недопустимой температуры, а на вторичной разомкнутой обмотке по­явится высокое напряжение, достигающее в некоторых случаях десятков киловольт.

Из-за указанных явлений не разрешается размыкать вторичную обмот­ку трансформатора тока при протекании тока в первичной обмотке. При необходимости замены измерительного прибора или реле предварительно замыкается накоротко вторичная обмотка трансформатора тока (или шун­тируется обмотка реле, прибора).

При монтаже распределительных устройств напряжением 6 – 10 кВ применяют трансформаторы тока с литой и фарфоровой изоляцией, а при напряжении до 1000 В – с литой, хлопчатобумажной и фарфоровой изоляцией.

Измерительные трансформаторы тока изготовляют с номинальным вторичным током 1 и 5 А и первичным от 5 до 5000 А. Они допускают длительную токовую перегрузку, равную 110 % номинальной при условии, что превышение допустимой температуры подводящих шин не более 45 °С.

КОНСТРУКЦИИ ТРАНСФОРМАТОРОВ ТОКА

Трансформаторы тока для внутренней установки до 35 кВ имеют ли­тую эпоксидную изоляцию. По типу первичной обмотки различают катушечные (на напряжение до 3 кВ включительно), одновитковые и многовитковые трансформаторы.

Трансформаторы тока для электроустановок напряжением до 1000 В показаны на рис. 5.3, а, б, в (катушечный, шинный ТШ-0,5 и шинный с литой изоляцией ТШЛ-0,5). В шинных трансформато­рах тока в качестве первичной обмотки используют шину, пропус­каемую через окно 5 сердечника трансформатора тока, на кото­рый намотана вторичная обмотка.

Рис. 5.3. Трансформаторы тока на напряжение до 1000 В:

а – катушечный; б, в – шинные ТШ-0,5 и ТШЛ-0,5 1 – каркас; 2, 4 – зажимы вторичной и первичной обмоток; 3 – защитный кожух; 5 – окно

Проходные трансформаторы тока для внутренней установки на напряжение 10 кВ выполняют многовитковыми, одновитковыми и шинными с фарфоровой и пластмассовой (литой) изоляцией (рис.5.4,а-в).

Рис. 5.4. Трансформаторы тока на напряжение 10 кВ с литой изоляцией:

а – многовитковый ТПЛ-10; б – одновитковый ТПОЛ – 10; в – шинный ТПШЛ-10 1,2 – зажимы первичной и вторичной обмоток; 3 – литая изоляция; 4 – установочный угольник; 5 – сердечник

На рис. 5.5, а схематично показано выполнение магнитопроводов и об­моток, а на рис.5.5, б − внешний вид трансформатора тока ТПОЛ-20 (проходной, одновитковый, с литой изоляцией на 20 кВ). В этих трансфор­маторах токоведущий стержень, проходящий через «окна» двух магнито­проводов, является одним витком первичной обмотки. Одновитковые трансформаторы тока изготовляются на первичные токи 600 А и более; при меньших токах МДС первичной обмотки I₁w₁окажется недостаточ­ной для работы с необходимым классом точности. Трансформатор ТПОЛ-20 имеет два магнитопровода, на каждый из которых намотана своя вторичная обмотка. Классы точности этих трансформаторов тока 0,5; 3 и 10 Р. Магнитопроводы вместе с обмотками заливаются компаундом на основе эпоксидной смолы, который после затвердения образует монолитную массу. Такие трансформаторы тока имеют значительно меньшие раз­меры, чем трансформаторы с фарфоровой изоляцией, выпускавшиеся ра­нее, и обладают высокой электродинамической стойкостью.

Рис. 5.5. Трансформатор тока ТПОЛ-20:

1 – вывод первичной обмотки; 2 − эпоксидная изоляция; 3 − выводы вторичной обмотки

Рассматриваемый трансформатор тока в распределительном устрой­стве выполняет одновременно роль проходного изолятора. При токах, меньших 600 А, применяются многовитковые трансформа­торы тока ТПЛ, у которых первичная обмотка 3 состоит из нескольких витков, количество которых определяется необходимой МДС (рис. 5.6).

Трансформатор тока ТПФ-10 (рис. 5.7) − это проходной трансформатор с фарфоровой изоляцией на номинальное напряжение 10 кВ, который состоит из одного или двух сердечников 1, охватывающих фарфоровые изоляторы 2. Вторичная обмотка 3 (одно- или двухкатушечная) надета на стержень сердечника. Первичная обмотка 4 состоит из нескольких витков круглого изолированного провода или ленточной меди, продетой через отверстия изоляторов. Начало Л₁ и конец Л₂ первичных обмоток приварены к медным контактным пластинам 5, выведенным наружу через прямоугольные отверстия в тор­цовых крышках 6 трансформатора. На фланце 8 укреплены изоли­рованные колодки 9, на которые через изоляционные втулки выведены начало И₁ и конец И₂ вторичных обмоток и болт заземления 11. По углам фланца расположены отверстия 10 для крепления трансформатора. Для защиты обмоток трансформатора от механических повреждений служит прямоугольный кожух 7.

Рис. 5.6. Трансформатор тока ТПЛ-10 с двумя магнитопроводами:

1 − магнитопровод; 2 − вторич­ная обмотка; 3 − первичная об­мотка; 4 − вывод первичной обмотки; 5 − литой эпоксидный корпус

Рис. 5.7. Трансформатор тока ТПФ-10

Трансформаторы тока ТЗЛ нулевой последовательности с литой изоляцией и ТЗ с хлопчатобумаж­ной служат для питания схем защиты от замыканий на землю в кабельных линиях. В нормальных условиях суммарный магнитный поток этих трансформаторов, вызванный токами, проходящими по каждой фазе кабеля, равен нулю, поэтому во вторичной обмотке трансформатора ток отсутствует. Если произойдет замыкание на землю одной из фаз защищаемой установки или участка сети или нару­шится равномерность загрузки по фазам, суммарный магнитный поток не будет равен нулю и вызовет ток во вторичной обмотке.

Трансформатор ТЗЛ состоит из сердечника с катушками двухсекционной обмотки, надетыми на него и залитыми эпоксидным компаундом, который является изолирующим материалом, защищающим обмотки от механических повреждений. Первичной обмоткой этих трансформаторов служит кабель. Для удобства монтажа трансформаторы нулевой последовательности изготовляют разъемными − ТЗРЛ (рис. 5.8) и ТЗР.

Рис. 5.8. Трансформатор нулевой последовательности ТЗРЛ

Трансформаторы тока ТКБ служат для питания отключающих обмоток приводов и состоят из шихтованного сердечника, на боковых стержнях которого надеты первичная и вторичная обмотки. Начало и конец обмоток выведены на щиток, укрепленный на верхней части магнитопровода. Особенностью трансформаторов тока ТКБ являются быстрое насыщение железа и стабильность вторичного тока. В трансформаторах ТКБ тропического исполнения сердечник с обмотками залит эпоксидным компаундом.

Трансформаторы ТКЛ и ТШЛ с литой изоляцией, заменяющие трансформаторы ТК (катушечные) и ТШ (шинные) с хлопчатобумажной изоляцией, применяются для измерения тока и питания схем защиты в сетях напряжением до 660 В, частотой 50 Гц при температуре от +35 до — 40 °С и выпускаются на токи до 1500 А с классом точности 0,5 и 1. Длительно допустимый ток этих трансформаторов − 110 % номинального, температура обмоток не должна превышать 100 °С, номинальная нагрузка трансформаторов в зависимости от их типа колеблется от 0,1 до 1,2 Ом.

В комплектных распределительных устройствах применяются опорно-проходные трансформаторы тока ТЛМ-10, ТПЛК-10, конструктивно совмещенные с одним из штепсельных разъемов первичной цепи ячейки КРУ. На большие номинальные первичные токи применяются трансформа­торы тока, у которых роль первичной обмотки выполняет шина, проходя­щая внутри трансформатора. На рис. 5.9 показан трансформатор тока ТШЛ-20 (шинный, с литой изоляцией, на 20 кВ и токи 6000-18000 А).

Рис. 5.9. Трансформатор тока ТШЛ-20:

1 − магнитопровод класса 0,5; 2 − магнитопровод класса Р; 3 − литой эпоксидный блок; 4 − корпус; 5 − коробка выводов вторичных обмоток; 6 − токоведушая шина

Эти трансформаторы представляют собой кольцеобразный эпоксидный блок с залитым в нем магнитопроводом и вторичными обмотками. Первичной обмоткой является шина токопровода. В изоляционный блок залито экра­нирующее силуминовое кольцо, электрически соединенное с шиной с помощью пружины. Электродинамическая стойкость таких трансформаторов тока определяется устойчивостью шинной конструкции.

В комплектных токопроводах применяются трансформаторы тока ТШВ-15, ТШВ-24.

Для наружной установки выпускаются трансформаторы тока опорного типа в фарфоровом корпусе с бумажно-масляной изоляцией типа ТФЗМ (рис. 5.10). В полом фарфоровом изоляторе, заполненном маслом, располо­жены обмотки и магнитопровод трансформатора.

Рис. 5.10. Трансформатор тока ТФЗМ:

1 − маслорасширитель; 2 − переключатель первичной обмотки; 3 − ввод Л₁; 4 − крышка; 5 − влагопоглотитель; 6 − ввод Л₂; 7 − маслоуказатель; 8 − первичная обмотка; 9 − фарфо­ровая покрышка; 10 − магнитопровод с вторичной обмоткой; 11 − масло; 12 − коробка выводов вторичных обмоток; 13 − цоколь

Конструктивно первич­ная и вторичная обмотки напоминают два звена цепи (буква З в обозначении типа). Первичная обмотка состоит из двух секций, которые с помощью переключателя 2 могут быть соединены последовательно (по­ложение I) или параллельно (положение II), чем достигается изменение номинального коэффициента трансформации в отношении 1:2. На фарфоровой покрышке установлен металлический маслорасширитель 1, воспри­нимающий колебания уровня масла. Силикагелевый влагопоглотитель 5 предназначен для поглощения влаги наружного воздуха, с которым сооб­щается внутренняя полость маслорасширителя. Обмотки и фарфоровая покрышка крепятся на стальном цоколе 13. Коробка вторичных выводов 12 герметизирована. Снизу к ней крепится кабельная муфта, в которой раз­делан кабель вторичных цепей.

Трансформаторы тока ТФНД на 220 кВ имеют фарфоровый корпус 3, установленный на тележке 4, снабженный металлическим колпаком-расширителем 1 с масломерной трубкой 2. Сбоку на тележке 4 размещена коробка 5 выводов вторичной обмотки. Трансформаторы ТФЗМ имеют один магнитопровод с обмоткой клас­са 0,5 и два-три магнитопровода с обмотками для релейной защиты. Чем выше напряжение, тем труднее осуществить изоляцию первичной обмотки, поэтому на напряжение 330 кВ и более изготовляются трансформаторы тока каскадного типа. Наличие двух каскадов трансформации (двух магнитопроводов с обмотками) позволяет выполнить изоляцию обмоток каждой ступени не на полное напряжение, а на половину его.

Рис.5.11. Опорный трансформатор тока ТФНД-220 наружной установки:

1 – колпак-расширитель; 2 – масломерная трубка; 3 – фарфоровый корпус; 4 – тележка; 5 – коробка выводов вторичной обмотки

В установках 330 кВ и более применяются каскадные трансформаторы тока ТФРМ с рымовидной обмоткой, расположенной внутри фарфорового изолятора, заполненного трансформаторным маслом. В таких трансфор­маторах четыре-пять вторичных обмоток на классы точности 0,2; 0,5 и Р. Встроенные трансформаторы тока применяются в установках 35 кВ и более. В вводы высокого напряжения масляных выключателей и силовых трансформаторов встраиваются магнитопроводы со вторичными обмот­ками. Первичной обмоткой является токоведущий стержень ввода. При небольших первичных токах класс точности этих трансформаторов тока 3 или 10.

При первичных токах 1000 — 2000 А воз­можна работа в классе точности 0,5. Вторичные обмотки встроенных трансформаторов тока имеют отпайки, позволяющие регулировать коэф­фициент трансформации в соответствии с первичным током. Для встраива­ния в масляные выключатели применяются трансформаторы тока серий ТВ, ТВС, ТВУ. Каждому типу масляного бакового выключателя соответ­ствует определенный тип трансформатора тока, паспортные данные ко­торых приводятся в каталогах выключателей и в справочниках. Для встраивания в силовые трансформаторы или автотрансформаторы приме­няются трансформаторы тока серии ТВТ.

Кроме рассмотренных типов трансформаторов тока выпускаются спе­циальные конструкции для релейных защит: трансформаторы тока нуле­вой последовательности ТНП, ТНПШ, ТЗ, ТЗЛ; быстронасыщающиеся трансформаторы ТКБ; трансформаторы для поперечной дифференциальной защиты генераторов ТШЛО.

Чем выше напряжение, тем труднее изолировать первичную обмотку ВН от вторичной, измерительной обмотки трансформаторов. Каскадные измерительные трансформаторы на 500, 750 и 1150 кВ сложны в изгото­влении и дороги, поэтому взамен их разработаны принципиально новые оптико-электронные трансформаторы (ОЭТ). В них измеряемый сигнал (ток, напряжение) преобразуется в световой поток, который изменяется по определенному закону и передается в приемное устройство, расположенное на заземленном элементе. Затем световой поток преобразуется в электри­ческий сигнал, воспринимаемый измерительными приборами (рис. 5.12).

Таким образом, передающее устройство, находящееся под высоким напря­жением, и приемное устройство, соединенное с землей, связаны между со­бой только пучком света. Световой поток передается внутри полого изолятора по трубе с зер­кальными стенками или по диэлектрическим стержневым и волоконным световодам, которые изготовляются из специального оптического стекла с изолирующей оболочкой. Передающее устройство ОЭТ может быть основано на различных принципах. В некоторых трансформаторах тока (ОЭТТФ) используется эффект Фарадея (рис. 5.13).

Рис. 5.12. Структурная схема оптико-электронно­го трансформатора тока:

1 − первичный преобразова­тель; 2 − светодиод; 3 − оп­тическая система; 4 − свето­вод; 5 − фоточувствительный прибор; 6 − усилитель; 7 − измерительный прибор

Рис. 5.13. Функциональная схема оптико-электронного трансформатора тока ОЭТТФ:

1 – головка ВН; 2 – токопровод; 3 – поляризатор; 4 – оптически активное вещества; 5 – анализаторы; 6 – изолирующая колонка; 7 – световод; 8 – источник света; 9 – фотоприемник; 10 – основание; 11 – усилитель

В основании 10 на по­тенциале земли находятся источник света 8, два фотоприемника 9, вклю­ченных по дифференциальной схеме в цепь усилителя 11, к которому при­соединяются измерительные приборы. В головке ВН 1 размещены две ячейки Фарадея и токопровод измеряемого тока 2. Ячейки Фарадея со­стоят из поляризаторов 3, оптически активного вещества (кварц, тяжелое стекло) 4 и анализаторов 5. Пучок поляризованного света, проходя в опти­чески активном веществе 4, меняет плоскость поляризации на угол, ко­торый зависит от напряженности магнитного поля, т. е. от измеряемого тока.

Поворот плоскости поляризации за анализаторами 5 проявляется в виде изменения интенсивности светового потока, падающего на фото­приемник. Световые потоки передаются внутри изолирующей колонки 6 по световодам 7. Фотоприемники преобразуют световой сигнал в электри­ческий, который усиливается в усилителе 11иподается к измерительным приборам. Такие трансформаторы тока универсальны, они предназначены для измерения постоянного, переменного и импульсного тока в установках высокого и сверхвысокого напряжения. Измерительный импульс практиче­ски мгновенно передается к фотоприемникам.

Имеются конструкции трансформаторов тока, в которых передающее устройство состоит из модулятора и светодиода. Световой поток полу­проводникового светодиода зависит от измеряемого тока и его фазы.

Оптико-электронный трансформатор тока с частотной модуляцией (ОЭТТЧ) на 750 кВ и 2000 А имеет четыре оптических канала − один для измерения и три для защиты. Каждый канал связан со своим первичным преобразователем. Канал измерения рассчитан на нормальную работу при токах до 1,2 I_ном, при этом погрешность не превышает ±1%. Каналы за­щиты рассчитаны так, что передают без искажения импульсы при токах до 20 I_ном.

Оптико-электронные измерительные трансформаторы позволяют кон­тролировать не только ток, но и мощность (полную, активную, реактив­ную) установки, сопротивление на ее зажимах, а также моменты перехода мгновенных значений тока и напряжения через нулевое значение. ОЭТ целесообразно применять в установках 750 кВ и выше, а также для измерения больших токов (20 − 50 кА) при напряжении 10 − 24 кВ, им­пульсных токов и параметров переходных режимов.

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ. ОСНОВНЫЕ ПОНЯТИЯ

Трансформаторы напряжения служат для преобразования напряжения установки или участка сети в напряжение, удобное для измерения стандартными приборами, питания защиты, автоматики, телемеханики и сигнализации, а также для изоляции приборов и эксплуатирующего их персонала от высокого напряжения. Схема включения однофазного трансформатора напряжения показана на рис. 5.14, первичная обмотка включена на напряжение сети U₁, а ко вторичной обмотке (напряжение U₂) присоединены параллельно катушки из­мерительных приборов и реле. Для безопасности обслуживания один выход вторичной обмотки заземлен. Трансформатор напряжения в отличие от трансформатора тока работает в режиме, близком к холостому ходу, так как сопротивление параллельных катушек приборов и реле большое, а ток, потребляемый ими, невелик.

Номинальный коэффициент трансформации определяется следующим выражением:

К_U = U_1НОМ/U_2НОМ,

где U_1НОМ , U_2НОМ − номинальные первичное и вторичное напряжения, со­ответственно.

Рассеяние магнитного потока и потери в сердечнике приводят к по­грешности измерения.

Так же как и в трансформаторах тока, вектор вторичного напряжения сдвинут относительно вектора первичного напряжения не точно на угол 180°. Это определяет угловую погрешность. В зависимости от номинальной погрешности различают классы точно­сти 0,2; 0,5; 1; 3.

Рис. 5.14. Схема включения транс­форматора напряжения:

1 − первичная обмотка; 2 − магнитопровод; 3 − вторичная обмотка

Погрешность зависит от конструкции магнитопровода, магнитной про­ницаемости стали и от cos j вторичной нагрузки. В конструкции трансфор­маторов напряжения предусматривается компенсация погрешности по на­пряжению путем некоторого уменьшения числа витков первичной обмот­ки, а также компенсация угловой погрешности за счет специальных компенсирующих обмоток.

Суммарное потребление обмоток измерительных приборов и реле, под­ключенных к вторичной обмотке трансформатора напряжения, не должно превышать номинальную мощность трансформатора напряжения, так как в противном случае это приведет к увеличению погрешностей.

Трансформаторы напряжения подсоединяют к точкам э

Трансформатор напряжения что это – назначение и принцип действия

Давайте разберемся, для чего нужен трансформатор напряжения и какие функции он выполняет? Данное устройство необходимо службам, занимающимся учетом электроснабжения. Функция электросетей – выработка энергии, передача ее на большие расстояния и перераспределение электрической энергии между потребителями. Именно для этих целей существует данный прибор.

Трансформаторы промышленного типа широко используются на электроподстанциях. Более мелких размеров трансформаторы находят свое применение во многих цепях бытовых электроприборов. Такие устройства изменяют напряжение – увеличивают либо понижают его. Появления трансформатора стало возможным после того, как Майкл Фарадей открыл в 1831 году электромагнитную индукцию.

В статье информация о всех особенностях трансформаторов напряжения, описаны их технические характеристики. В качестве бонуса, в статье содержится видеоролик о трансформаторах, а также материл на данную тему.

Трансформатор напряжения.

Расшифровка аббревиатур устройств

Различаются и по способу изоляции, сухая, она же литая и масляной. У каждого свое, буквенное обозначение трансформатора. Есть на разные классы напряжения, такие как, нтми-10,  ном-10, зном-35, ном-35, нкф-110, нами-10. В предыдущем предложении, цифры означают номинальное напряжение. Начнём с самой важной буквы, которая находится в самом начале практически всех аббревиатур, это буква Н. Она как раз и означает трансформатор напряжения. Кстати говоря, его сокращённо называют просто ТН.

Следующие по списку и по важности буква это, Т и О, которые означаю количество фаз. Трехфазный и однофазный соответственно. У буквы Т есть ещё одно значение, она означает что, трансформатор трёх обмоточный. Следующие буквы, относятся к изоляции и способам охлаждения. Она может быть, литой (Л), С сухой, Естественное мысленно охлаждение, маркируется буквой М.

Следующие значения, можно отнести к дополнительным функциям. Для подключения измерительных приборов, наносится (И).  Если видим (К), следует понимать, что в трансформаторе напряжения есть дополнительная обмотка, которая уменьшает угловую погрешность или каскад. «З» – наличие заземляющего вывода. Активную часть, часто помещают в фарфоровую покрышку, поэтому присутствует символ «Ф». (У) — относится к установки в умеренно климате. Д, Е – делитель, имеет определённую ёмкость.

Расшифровка аббревиатур.

Виды и их особенности

Кроме рассмотренных выше понижающих и повышавших приборов выпускаются и другие модели:

• тяговые;
• лабораторные, в которых возможно регулировать напряжение;
• для выпрямительных установок;
• источники питания для радиоаппаратуры.

Все они относятся к одной большой группе трансформаторов – силовым. Есть еще одна разновидность такого оборудования. Это устройства, используемые для подключения к цепям высокого напряжения различных электроизмерительных приборов. Они получили название измерительных трансформаторов напряжения. Также эти приборы находят широкое применение при электросварке. Имеют отличия и в конструктивном исполнении. В зависимости от этого различают двух и многообмоточные измерительные трансформаторы тока и напряжения. Такие приборы используются для проведения измерений и питания цепей автоматики, релейной защиты. Они могут быть одно- или трехфазные с масляным или воздушным охлаждением.

Влияет на классификацию, и форма магнитопровода. Он может быть:

1. стержневой;
2. броневой;
3. тороидальный.

При этом различают два вида конструкции обмоток:

• Концентрический;
• Дисковый.

По классу точности устройства подразделяются на 4 категории:

Еще одним параметром, влияющим на специфику применения измерительных трансформаторов тока и напряжения, является способ установки. В зависимости от него изделия бывают следующих типов:

• внутренние;
• наружные;
• для КРУ.

Виды трансформаторов.

Критерии выбора оборудования

Трансформатор напряжения состоит из двух обмоток и сердечника. Обмотки также подразделяются на первичную и вторичную. Вот тут и начинаются различия, если сравнивать трансформатор напряжения с трансформатором тока. Первичная обмотка трансформатора напряжения содержит значительно больше витков, чем вторичная.

На первичную обмотку подается напряжение, которое нам нужно измерить а к вторичной обмотке подсоединяется вольтметр. Обычно приобретая оборудование ориентируются не его основные параметры. Для трансформатора таковыми являются:

• напряжения обмоток, которые указываются на щитке;
• коэффициент трансформации;
• угловой погрешности.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Необходимо также ориентироваться на условия эксплуатации. Поэтому самыми важными параметрами при выборе оказываются нагрузка, сфера применения и напряжение короткого замыкания трансформатора. На первом этапе необходимо убедиться в том, что мощности модели будет достаточно для того чтобы справиться не только с поставленной задачей, но и возможными перегрузками. Неплохо иметь прибор, параметры которого могут быть изменены в процессе эксплуатации.

Но ориентироваться только на эти характеристики недопустимо. Так как для эффективной работы трансформатора напряжения 110 кВ важны и его технические характеристики:

1. частота тока;
2. фазность;
3. способ установки;
4. место расположения;
5. нагрузка.

Кроме этого нужно определить подходит ли вам цена устройства, а также стоимость его дальнейшего обслуживания. Параметры выбора трансформаторов тока приведены в таблице ниже.

Таблица выбора трансформаторов тока.

Как работает

После того, как в первичной обмотке появится переменное напряжение U1, в магнитопроводе возникает переменный магнитный поток Ф, который возбуждает напряжение во вторичной обмотке U2. Это наиболее простое и краткое описание принципа работ

11. Трансформаторы напряжения. Назначение и классификация. Принцип действия.

Трансформаторы
напряжения предназначены для измерения
напряжения, питания цепей автоматики,
сигнализации и релейной защиты линий
электропередач от замыкания на землю.

Классификация
трансформаторов напряжения

Трансформаторы
напряжения различаются:

По
числу фаз – однофазные
и трёхфазные;
По числу обмоток – двухобмоточные
и трёхобмоточные;

По
классу точности, т.е. по допускаемым
значениям погрешностей – согласно
таблице 2.3;

По
способу охлаждения:

трансформаторы
с масляным охлаждением (масляные);
трансформаторы
с естественным

воздушным
охлаждением (сухие и с литой изоляцией).

По
роду установки:

для
внутренней установки; для наружной
установки.

Трансформатор
напряжения (ТН)
по принципу действия и конструктивному
выполнению аналогичен обычному силовому
трансформатору и состоит из стального
сердечника (магнитопровода), собранного
из тонких пластин трансформаторной
стали, и двух обмоток – первичной и
вторичной, изолированных друг от друга
и от сердечника.

Устройство
и принцип действия трансформатора
напряжения

Устройство
и схема включения трансформатора
напряжения изображены на рисунке 2.14.

Первичная
обмотка W₁,
имеющая очень большое число витков,
включается непосредственно в сеть
высокого напряжения, а к вторичной
обмотке W₂,
имеющей меньшее число витков, подключаются
параллельно
измерительные приборы и реле:

Рисунок
2.14 – Устройство и схема включения ТН.

Под
воздействием напряжения сети по
первичной обмотке проходит ток, создающий
в сердечнике поток Ф,
который, пересекая витки вторичной
обмотки, индуктирует в ней э.д.с. Е,
равную при разомкнутой вторичной
обмотке (холостой ход трансформатора)
напряжению на её зажимах U_2хх.

Напряжение
U_2хх,
меньше первичного напряжения U₁
во столько раз, во сколько раз число
витков вторичной обмотки W₂
меньше числа витков первичной обмотки
W₁:;

Отношения
чисел витков обмоток называется
коэффициентом трансформации и
обозначается n_н:

;
Следовательно, можно записать:

Если
ко вторичной обмотке подключена нагрузка
в виде приборов и реле, то напряжение
на её зажимах

U₂
будет меньше э.д.с. на величину падения
напряжения в сопротивлении вторичной
обмотки. Однако

это
падение напряжения невелико и им можно
пренебречь, тогда: U₁
=
U₂n_н
и

;

В
паспортах на трансформаторы напряжения
их коэффициенты трансформации указываются
дробью, в

числителе
которой – номинальное первичное
напряжение, а в знаменателе – номинальное
вторичное

напряжение.
Для правильного соединения обмоток ТН
между собой и правильного подключения
к ним реле направления мощности,
ваттметров и счётчиков выводы обмоток
маркируются определенным образом:
начало первичной обмотки – А,
конец – Х;
начало основной вторичной обмотки –
a,
конец – х;

начало
дополнительной обмотки a_д,
конец – x_д.

12. Схемы соединения трансформаторов напряжения.

Однофазные
трансформаторы напряжения в зависимости
от назначения соединяются между собой
в различные схемы.

На
рисунке 2.16 приведены основные схемы
соединения однофазных ТН.

Рисунок
2.16
– Схемы соединения обмоток однофазных
трансформаторов напряжения с одной
вторичной обмоткой.

На
рисунке а) представлена схема включения
одного ТН
на междуфазное напряжение АС.

Эта
схема применяется, когда для защиты
или измерений нужно только одно
междуфазное напряжение.

На
рисунке б) приведена схема соединения
2-х ТН
в
открытый треугольник (или
неполную
звезду).
Эта схема применяется, когда для защиты
или измерений нужно иметь два или три
междуфазных напряжения.

На
рисунке в) приведена схема соединения
трёх однофазных ТН
в
звезду.
Эта схема получила широкое распространение
и применяется когда для защиты и
измерений нужны фазные напряжения или
же одновременно
фазные и междуфазные напряжения.

Соединение
3-х однофазных ТН
по
схеме треугольник
– звезда
представлена на рисунке г). Эта схема
обеспечивает напряжение на вторичной
стороне, равное

На
рисунке д) представлена схема соединения
обмоток 3‑х однофазных ТН
в фильтр
напряжения нулевой последовательности.
В этой схеме первичные обмотки ТН
соединяются в звезду с заземлённой
нейтралью, а вторичные обмотки соединяются
последовательно, образуя разомкнутый
(не
замкнутый) треугольник.
Напряжение на зажимах разомкнутого
треугольника равно геометрической
сумме напряжений нулевой последовательности
вторичных обмоток:

;

Так
как сумма 3‑х фазных напряжений равна
утроенному напряжению нулевой
последовательности, то

;

Следовательно,
на
зажимах схемы разомкнутого треугольника
получается напряжение, пропорциональное
напряжению нулевой последовательности.

В
нормальных режимах и при к.з. без земли
U_p=0,
т.к. векторы напряжений не содержат
нулевой последовательности.

При
к.з. на землю в сетях с заземлённой
нейтралью и при замыканиях на землю в
сетях с изолированной нейтралью
геометрическая сумма фазных напряжений
не равна нулю за счёт появления напряжения
нулевой последовательности. На зажимах
разомкнутого треугольника появится
напряжение нулевой последовательности
3U₀.

Таким
образом, рассмотренная схема является
фильтром напряжений нулевой
последовательности.

Следует
отметить, что обязательным условием
работы рассмотренной схемы д) в качестве
фильтра U₀
является заземление нейтрали первичных
обмоток ТН,
так как при отсутствии заземления
первичным обмоткам ТН
будут подводиться не фазные напряжения
относительно земли, а фазные напряжения
относительно изолированной нейтрали,
сумма напряжения которых не содержит
U₀.
Их сумма всегда равна нулю и при
замыканиях на землю напряжение на
выходе схемы будет отсутствовать.

На
рисунке 2.17 представлена схема соединения
трансформатора напряжения, имеющего
две вторичные обмотки. Здесь первичная
и основная вторичная обмотки соединены
в звезду, а дополнительная вторичная
обмотка соединена в схему разомкнутого
треугольника
(на сумму фазных напряжений – для
получения напряжения нулевой
последовательности, необходимого для
включения реле напряжения и реле
направления мощности защиты от однофазных
к.з. в сетях с заземлённой нейтралью, а
также для устройств контроля изоляции
действующих на сигнал в сетях с
изолированной нейтралью).

Рисунок
2.17 – Схема соединений обмоток ТН с
двумя вторичными обмотками.

Как
известно, сумма 3-х фазных напряжений
в нормальном режиме, а также при 2-х и
3-х фазных к.з. равна нулю. Поэтому в этих
условиях напряжение на выводах
разомкнутого треугольника будет равно
нулю.

Обычно
на выводах разомкнутого треугольника
в нормальном режиме (при отсутствии
замыкания на землю) имеется небольшое
напряжение величиной 0,5-2
В,
которое называется напряжением
небаланса.

При
однофазном.к.з. в сети с заземлённой
нейтралью фазное напряжение повреждённой
фазы становится равным нулю, а
геометрическая сумма фазных напряжений
2-х неповрежденных фаз оказывается
равной фазному напряжению.

При
однофазных замыканиях на землю в сети
с изолированной нейтралью напряжения
неповреждённых фаз становятся равными
междуфазному напряжению, а их
геометрическая сумма оказывается
равной утроенному фазному напряжению.
В этом случае, чтобы на реле напряжение
не превосходило номинального значения,
равного 100
В,
у ТН,
предназначенных для работы в сетях с
изолированными нейтралями, вторичные
дополнительные обмотки, соединяемые
в схему разомкнутого треугольника,
имеют повышенный в 3 раза коэффициент
трансформации (например,
.
Следует иметь в виду, чтопри
включении первичных обмоток ТН на
фазные напряжения они должны соединяться
в звезду, нулевая точка которой
обязательно должна соединяться с
землёй.
Заземление первичных обмоток необходимо
для того, чтобы при однофазном.к.з
или замыканиях на землю в сети, где
установлен ТН,
приборы и реле, включенные на его
вторичную обмотку, правильно измеряли
напряжения фаз относительно земли.

Заземление
вторичных обмоток
также обязательно независимо от их
схемы соединения т.к. это заземление
является
защитным
– обеспечивает
безопасность персонала при попадании
высокого напряжения во вторичные цепи.
Обычно заземляется один из фазных
проводов (как правило, фаза В)
или нулевая точка звезды.

Первичные
обмотки ТН
до 35
кВ
подключаются к сети через высоковольтные
предохранители для быстрого отключения
от сети повреждённого ТН.

Для
защиты обмоток ТН
при повреждениях во вторичных цепях
устанавливаются автоматические
выключатели (или предохранители) низкого
напряжения.

Вторичные
цепи ТН
должны
выполняться с высокой степенью
надёжности, исключающей обрывы и потерю
контактов для исключения исчезновения
напряжения на защитах, так как исчезновение
напряжения будет восприниматься
защитами как понижение напряжения при
к.з. в защищаемой сети и может привести
к их неправильному действию. Исчезновение
напряжения от ТН
вследствие неисправностей или перегорания
предохранителей также будет восприниматься
защитами как потеря напряжения и также
может привести к их неправильному
действию. Поэтому защиты, реагирующие
на понижение напряжения, выполняются
так, что отличают к.з. от неисправности
во вторичных цепях, либо снабжаются
специальными устройствами – блокировками
при неисправностях в цепях напряжения.

1 Измерительные трансформаторы напряжения

1.1 Назначение измерительных трансформаторов напряжения и их классификация

В релейной защите
измерительные трансформаторы напряжения
предназначены:

— для передачи
информации о величине напряжения на
защищаемом элементе электрической сети
в измерительные органы РЗ;

— для понижения
первичного напряжения сети до величин,
приемлемых для нормального функционирования
цепей напряжения измерительных органов
устройств РЗ;

— для изолирования
низковольтных цепей устройств РЗ от
высоковольтных цепей защищаемых
элементов.

Измерительные
трансформаторы напряжения (ТН) имеют
ряд исполнений, основными из которых
являются:

— электромагнитные
ТН;

— ёмкостные ТН;

— измерительные
ТН каскадного типа.

Электромагнитные
ТН по принципу действия и конструктивному
выполнению аналогичны силовым
трансформаторам. Трансформатор напряжения
состоит из стального сердечника
(магнитопровода) и двух обмоток –
первичной W₁
и вторичной W₂,
изолированных друг от друга и от
магнитопровода. Сердечник ТН набирается
из тонких пластин трансформаторной
стали. Первичная обмотка W₁
имеет большое число витков (несколько
тысяч). Вторичная обмотка W₂
имеет значительно меньшее число витков.
К первичной обмотке ТН подводится
измеряемое (контролируемое) фазное или
междуфазное напряжение U₁
от защищаемого элемента. Вторичное
напряжение U₂,
пропорциональное первичному, подаётся
в устройство РЗ или на измерительные
приборы (вольтметры, ваттметры).

Первичная обмотка
W₁
включается непосредственно в сеть
высокого напряжения. На станциях и
подстанциях трансформатор напряжения
своей первичной обмоткой (W₁)
подключается к шинам подстанции (станции)
или к иным тоководам. Ко вторичной
обмотке W₂
трансформатора напряжения подключается
сеть низкого переменного напряжения,
с помощью которой вторичное напряжение
U₂
подаётся на входные зажимы различных
реле.

Под действием
напряжения сети U₁
по первичной обмотке ТН проходит ток
I₁,
создающий в сердечнике магнитный поток
Ф₁.
Поток Ф₁,
пересекая витки вторичной обмотки,
индуцирует в ней ЭДС Е₂.
При

Рисунок 1.1 Общее устройство и схема
включения измерительного ТН. Маркировка
вводов однофазного двухобмоточного ТН

разомкнутой
вторичной цепи (режим работы ТН –
холостой ход) значение напряжения на
зажимах ах
U_2xx
равно значению ЭДС Е₂.
В свою очередь, действующее значение
ЭДС Е₂
определяют по формуле

,
(1.1)

где
— магнитный поток намагничивания
сердечника в случае холостого хода,
когда I₂
= 0, .

Врежиме ХХ значение первичного токаI₁,
а следовательно и Ф₁,
ограничивается полным сопротивлением
первичной обмотки Z₁.
Поскольку число витков первичной
обмотки велико, то активное и индуктивное
сопротивления первичной обмотки ТН
также велики. Полное сопротивление Z₁
первичной обмотки определяется из
треугольника сопротивлений.

(1.2)

Из сказанного выше
можно сделать вывод: трансформатор
напряжения, работающий в режиме ХХ, не
оказывает на первичную цепь заметного
шунтирующего действия.

В нагрузочном
режиме, когда ко вторичной обмотке ТН
подключены реле и протекает ток I₂
, в сердечнике возникает магнитный поток
Ф₂
, пропорциональный току I₂
и встречный потоку Ф₁.
В установившемся режиме (при наличии
нагрузки) в результате геометрического
сложения потоков Ф₁
и Ф₂
в сердечнике ТН устанавливается единый
магнитный поток намагничивания Ф_нам
. В нагрузочном режиме значение тока I₁
несколько больше, чем в режиме ХХ. Однако,
и в этом режиме (когда к ТН подключены
реле) трансформатор напряжения не
оказывает на первичную цепь заметного
шунтирующего действия.

В режиме ХХ
напряжение U_2хх
во столько раз меньше первичного, во
сколько раз число витков первичной
обмотки больше числа витков вторичной
обмотки, т.е.

(1.3)

Отношение чисел
витков первичной и вторичной обмоток
называется витковым коэффициентом
трансформации

(1.4)

Учитывая последнее
выражение, можно записать:

(1.5)

Если ко вторичной
обмотке ТН подключены реле и (или)
измерительные приборы, то напряжение
на её зажимах ах
U₂
будет меньше ЭДС на величину падения
напряжения в сопротивлении вторичной
обмотки. Это падение напряжения невелико,
и в расчётах не учитывается. Поэтому
принимают

(1.6)

Назначение и принцип действия трансформатора напряжения | ТТ и ТН

Трансформаторы напряжения  двух- или трехобмоточные предназначены как для измерения напряжения, мощности, энергии, так и для питания цепей автоматики, сигнализации и релейной защиты линий электропередач от замыкания на землю. Трансформаторы напряжения имеют два назначения: изолировать вторичную обмотку НН и, тем самым, обезопасить обслуживающий персонал; понизить измеряемое напряжение до стандартного значения 100; 100ν3; 100/3 В.

Трансформаторы напряжения различают: по числу фаз — однофазные и трехфазные; по числу обмоток — двухобмоточные и трехобмоточные; по классу точности — 0,2; 0,5; 1,0; 3; по способу охлаждения — с масляным охлаждением, с воздушным охлаждением; по способу установки — для внутренней установки, для наружной установки и для КРУ.

На рис. 1 представлена схема включения трансформаторов напряжения с обозначениями первичной и вторичной обмоток. Однофазный двухобмоточный трансформатор напряжения применяется в установках как однофазного, так и трехфазного тока. В последнем случае он включается на линейное напряжение. Один из выводов вторичной обмотки для обеспечения безопасности при обслуживании заземляется.

Основными параметрами трансформаторов напряжения являются:

номинальные напряжения обмоток, т.е. напряжения первичной и вторичной обмоток, указанные на щитке;

номинальный коэффициент трансформации, т. е. отношение номинального первичного напряжения к номинальному вторичному

погрешность по напряжению %

угловая погрешность, т. е. угол между вектором первичного напряжения и повернутым на 180° вектором вторичного напряжения, выраженный в угловых градусах (минутах).

Рис. 1. Однофазный двухобмоточный трансформатор напряжения: а — присоединение трансформатора напряжения к трехфазной сети без нулевого провода; б — расположение выводов (Л-X — выводы ВН; а-х — выводы НН)

На рис. 2 приведен пример изменения погрешности трансформатора напряжения при изменении мощности Бг вторичной нагрузки. Коррекцией напряжения называется преднамеренное изменение коэффициента трансформации в сторону повышения вторичного напряжения, выраженное в процентах. Это достигается уменьшением числа витков первичной обмотки.

Рис. 2. Погрешность по напряжению и угловая погрешность однофазного трансформатора напряжения (сплошные линии с коррекцией числа витков, штриховые линии — без коррекции)

Особо следует сказать о трансформаторах напряжения высокого и сверхвысокого напряжения. Как было отмечено, трансформаторы напряжения передают очень малую мощность, поэтому практически в таких трансформаторах напряжения определяющим является вопрос обеспечения изоляции между первичной и вторичной цепями. Поэтому при напряжениях выше 500 кВ используются так называемые емкостные трансформаторы напряжения, состоящие из емкостного делителя напряжения (двух последовательно соединенных конденсаторов С1 и С2) и понижающего трансформатора, показанных на рис. 3. В современных РУ устанавливаются колонны конденсаторов высокочастотной связи для цепей автоматики и сигнализации. Поэтому, если использовать эту колонку связи CJ и добавить некоторый конденсатор отбора мощности С2, получим емкостной делитель. К конденсатору подключается трансформатор напряжения обычно на 12-15 кВ первичного напряжения. Для устойчивой работы в первичную цепь включается дополнительный реактор LR и высокочастотный заградитель 3. Таким образом, это устройство имеет существенно меньшую стоимость, чем трансформатор напряжения на полное первичное напряжение.

Рис. 3. Практическая схема емкостного трансформатора напряжения

Измерительные трансформаторы

— Руководство по применению

Основная цель этого руководства — дать читателю базовое понимание того, как применять измерительные трансформаторы на практике, при соблюдении надлежащей инженерной практики. Он не предназначен для того, чтобы сделать читателя конструктором измерительных преобразователей. Мы приложим особые усилия, чтобы свести к минимуму технические термины и язык.

Назначение измерительных трансформаторов

Измерительные трансформаторы выдают ток или напряжение на приемлемом уровне для контроля напряжения или тока в данной цепи.Например, было бы неэкономично иметь амперметр для прямого измерения 600 ампер в проводнике. Экономично иметь амперметр для измерения тока в диапазоне 0–5 ампер. Путем включения трансформатора тока в схему он будет производить ток, который точно пропорционален току в проводнике, который вы хотите контролировать, в диапазоне 0–5 ампер, что соответствует 0–600 ампер. Амперметр будет иметь шкалу от 0 до 600 ампер. Точно так же было бы неэкономично измерять напряжение 14 400 вольт напрямую.При включении трансформатора напряжения в схему будет присутствовать прямо пропорциональное напряжение в диапазоне 0–120 вольт, что соответствует 0–14 400 вольт. Трансформаторы тока и напряжения также используются для обеспечения энергией срабатывания различных защитных реле. Степень, с которой измерительный трансформатор вырабатывает ток или напряжение, пропорциональное контролируемому, называется его точностью. Этот вопрос будет рассмотрен более подробно позже в этом руководстве.

Как следует из названия, трансформаторы тока обычно используются для понижения тока очень предсказуемым образом в отношении тока и фазы. Например, вы хотите измерить ток, потребляемый двигателем, чтобы определить, слегка ли он загружен или перегружен. Во-первых, вы должны знать уровень напряжения в цепи двигателя. Исходя из этого, вы можете определить, какой класс напряжения должен иметь трансформатор тока. Ниже приводится список различных классов напряжения и некоторые из наиболее распространенных напряжений для каждого класса:

Двигатель, который мы хотим контролировать, — 480 В, ссылка на приведенное выше означает класс напряжения 0,6 кВ (600 В). Затем вы должны узнать ток полной нагрузки двигателя (F.L.A.). Наш мотор F.L.A. составляет 96 ампер. ТТ с соотношением 100: 5А будет работать, но вы бы вышли за верхний предел своего измерителя, если бы у вас был измеритель с перемещением 0-5А и шкалой 0-100А.Было бы лучше, если бы вы выбрали ТТ с соотношением 150: 5А с перемещением счетчика 0-5А и шкалой 0-150А. Трансформатор тока с коэффициентом тока 150: 5A имеет коэффициент трансформации 30: 1 (150A / 5A = 30/1). Следовательно, если у вас 96 А в первичной цепи, у вас должно быть 3,2 А во вторичной (96 А / 30 = 3,2 А). Это идеальное преобразование, которое невозможно. В любом устройстве всегда имеют место определенные потери и искажения. Эти потери и искажения приведут к тому, что в нашем примере вторичная обмотка будет производить ток, несколько отличный от 3.2А. Также будет некоторое отличие формы волны вторичного сигнала от формы волны первичного. Эти различия известны как точность или ее отсутствие в КТ. Американский национальный институт стандартов опубликовал стандарты, которые обычно принимаются в качестве руководящих указаний по производительности. В случае измерительных трансформаторов применимый стандарт ANSI — C57.13. Эта публикация служит руководством для измерительных трансформаторов, производимых в США. Согласно ANSI C57.13 есть две категории точности: измерительная и релейная. Для измерения существуют значения 0,3, 0,6 и 1,2, которые представляют собой процент максимальной погрешности отношения при протекании 100% номинального первичного тока. Утверждение, что трансформатор тока имеет максимальную ошибку соотношения плюс или минус 0,3%, не является полным утверждением. Это только полное заявление, когда указана точность при заданном бремени. ANSI C57.13 также определяет нагрузки в отношении OHMS и сдвига фаз. Стандартные требования ANSI — BO.1, BO.2, BO.5, BO.9 и B1.8. Эти стандартные нагрузки ANSI представляют собой омические значения нагрузки соответственно 0,1, 0,2, 0,5, 0,9 и 1,8 Ом нагрузки.

Вы можете преобразовать омическое значение нагрузки в ВА (вольт-амперы), просто умножив омическое значение на 25 для трансформатора тока с вторичной обмоткой 5 ампер. Например, стандартная нагрузка ANSI для BO.2 равна 5 ВА (0,2 X 25). Следовательно, в заявлении ANSI о точности измерения, таком как 0,3BO.2, говорится, что погрешность коэффициента трансформации трансформатора тока не должна превышать 0.3% плюс-минус при нагрузке, не превышающей 0,2 Ом нагрузки. Стандартный класс точности измерений ANSI также определяет максимальный сдвиг фазы плюс или минус, а также за счет использования параллелограммов, что требует технической подготовки, выходящей за рамки предполагаемого считывателя.

Класс точности реле

ANSI определяет характеристики трансформатора тока при определенных условиях в отношении нагрузки, которую вторичная обмотка трансформатора тока будет поддерживать при заданном напряжении, а также максимальной погрешности отношения.Все классы точности реле ANSI требуют, чтобы погрешность отношения не превышала 10% плюс или минус. Существуют различные типы конструкции и конструкции трансформаторов тока, которые будут объяснены позже, производительность которых может быть рассчитана или должна быть проверена для определения. Это причина префикса буквы «C» или буквы «T» в классах точности реле ANSI. Стандартные классы точности реле ANSI: C10, C20, C50, C100, C200, C400 и C800 или T10, T20, T50, T100, T200, T400 и T800. Цифровой суффикс — это напряжение, которое вторичная обмотка трансформатора тока должна развить, когда ток во вторичной обмотке в 20 раз больше номинального.Например, если номинальный вторичный ток составляет 5 А, указанное напряжение должно развиваться при вторичном токе 100 А (20 X 5 А = 100 А). Еще раз, точность — это не полное заявление без конкретной нагрузки. В этом случае нагрузка может быть определена путем деления числового суффикса на 100. Например, C100, 100, деленное на 100, равняется нагрузке в 1 Ом. В случае реле ANSI класс точности C400 означает, что максимальная погрешность отношения не должна превышать 10% плюс-минус, когда во вторичной обмотке протекает 20-кратный номинальный ток, а вторичное напряжение будет 400 В с нагрузкой 4 Ом.Также буква «C» говорит о том, что конструкция и конструкция таковы, что производительность может быть рассчитана.

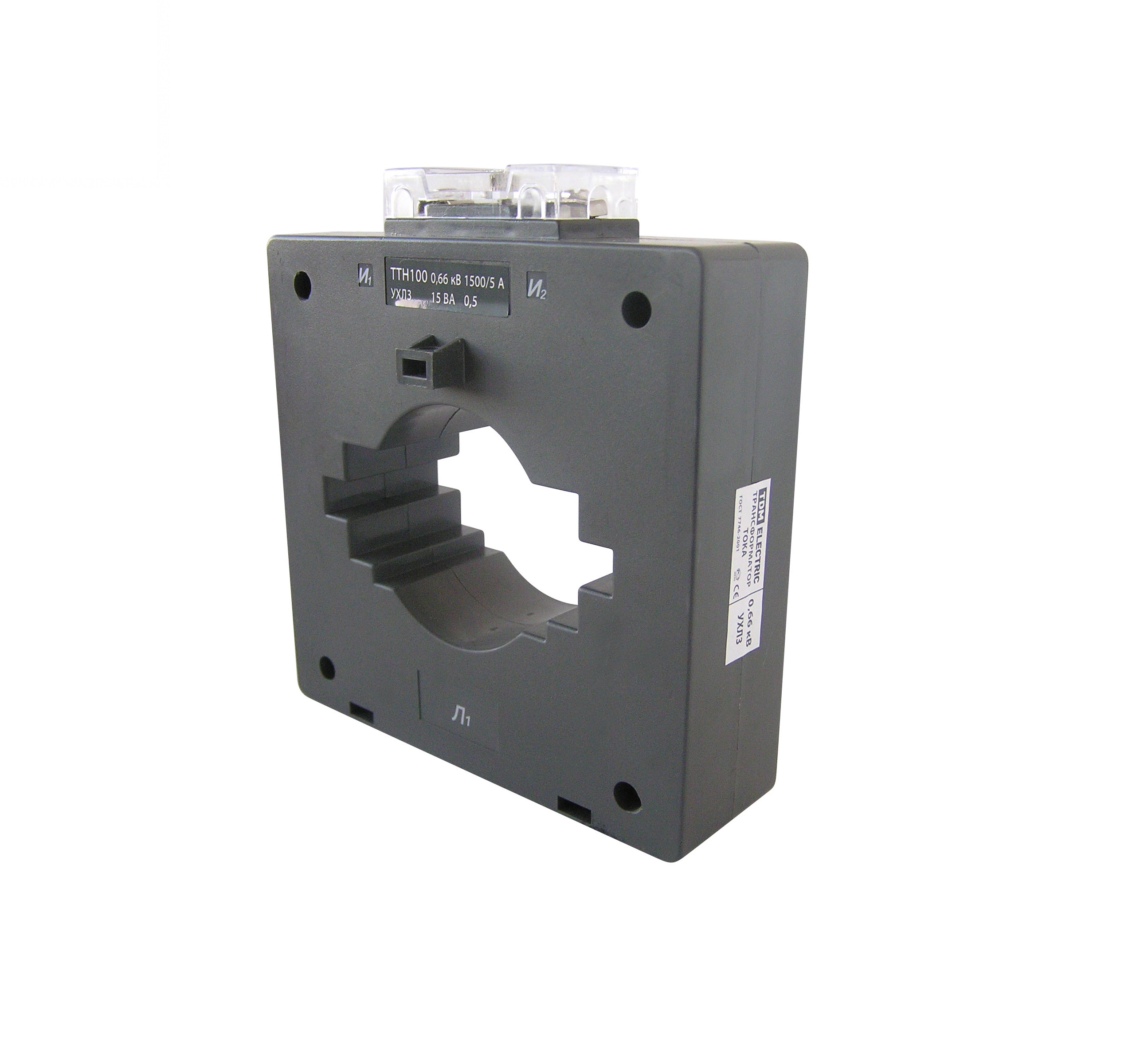

Трансформаторы тока тороидального типа

В целом существует три типа конструкции трансформаторов тока. Все они имеют магнитопровод или сердечники и одну или несколько обмоток. Наиболее распространенным типом является тороидальный или кольцевой тип, который не имеет внутренней первичной обмотки как таковой. Первичный — это проводник, в котором нужно контролировать ток. Первичный провод просто проходит через окно трансформатора тока.Сердечник этого типа представляет собой ленту из магнитной стали, концентрически намотанную на себя. Это чрезвычайно эффективная конструкция сердечника, в которой нет разрывов или зазоров на магнитном пути. В то время как другие типы сердечников могут производить относительно высокий уровень слышимого шума (приблизительно 30-70 дБ), тороидальный сердечник редко производит слышимый уровень шума. Трансформатор тока тороидального или кольцевого типа очень популярен, потому что он не мешает контролируемой цепи. В цепи нет прямого физического или электрического соединения.Единственное звено между контролируемой цепью и трансформатором тока — это магнитное поле, которое создается вокруг первичного проводника при протекании через него тока. Тороидальный тип в целом также имеет самую низкую стоимость. В то время как некоторые производители предлагают тороидальные трансформаторы тока класса напряжения 2,5 и 5,0 кВ, подавляющее большинство трансформаторов тока тороидального типа относятся к классу 600 В. Можно использовать трансформатор тока тороидального типа класса 600 В в цепях более высокого класса напряжения, если первичный проводник полностью изолирован и экранирован или трансформатор тока размещен на проходном изоляторе, который спроектирован и рассчитан на соответствующий класс напряжения цепи.Большинство производителей автоматических выключателей для распределительных устройств проектируют вводы таким образом, чтобы они могли принимать один или несколько трансформаторов тока класса 600 В, даже если выключатель рассчитан на класс 15 кВ. Этот подход намного более рентабелен, поскольку стоимость трансформатора тока класса 600 В по сравнению с трансформатором тока класса 15 кВ относительно намного меньше.

Корректировка коэффициента

Еще одна причина популярности тороидального типа конструкции и конструкции заключается в том, что можно относительно легко регулировать коэффициент трансформации.Вы можете изменить курс, добавив основные повороты. Например, предположим, что вам нужно соотношение 50: 5A, но у вас есть только трансформатор тока 100: 5A. Вы можете просто взять два оборота первичной обмотки (100/2 = 50) и настроить трансформатор тока с коэффициентом тока 100: 5A на 50: 5A. Это достигается за счет закольцовывания первичного проводника так, чтобы он дважды проходил через окно. Этот метод часто используется для повышения точности и повышения нагрузочной способности при более низких значениях отношения тока. Как правило, чем больше коэффициент тока, тем выше точность и допустимая нагрузка трансформаторов тока.Таким образом, вы можете взять, например, трансформатор тока 100: 5A, взять четыре оборота первичной обмотки и сделать его соотношение 25: 5A (100/4 = 25) и насладиться лучшими характеристиками 100: 5A при 25: 5A. Текущее соотношение. Можно произвести точную регулировку тока, приложив вторичные витки к трансформатору тока. Например, у вас может быть трансформатор тока с коэффициентом тока 100: 5A и вам потребуется коэффициент тока 90: 5A. В зависимости от того, как применяются вторичные витки (добавочные или вычитающие), вы можете регулировать номинальный ток первичной обмотки на 5 ампер для каждого вторичного витка.Чтобы взять коэффициент тока 100: 5A и отрегулировать его до 90: 5A, вам нужно всего лишь применить два вычитающих вторичных оборота. Эти текущие и точные настройки могут быть выполнены в полевых условиях только с помощью трансформаторов тока тороидального типа.

Основное различие между трансформаторами тока тороидального и намотанного первичного типа заключается в том, что первичный трансформатор имеет внутреннюю первичную обмотку и не имеет окна для прохождения первичного проводника. Преимущество первичного типа с обмоткой состоит в том, что разработчик может сделать блоки с низкими коэффициентами тока более точными и устойчивыми.Первичная обмотка первичного типа фактически вставляется последовательно с проводником, который необходимо контролировать. В этом случае это вмешивается в цепь, которую необходимо контролировать. По этой причине есть некоторые сомнения относительно использования первичной обмотки, даже если это может быть наиболее эффективным способом достижения желаемых характеристик, особенно для требований низкого коэффициента тока. Обмотанные первичные типы могут быть спроектированы с использованием сердечника тороидального типа из-за его превосходной эффективности. В этом случае окно не предусмотрено, так как оно не нужно.Обмотка первичной обмотки чаще встречается в трансформаторах тока с более высоким (класс выше 600 В) классом напряжения, поскольку он упрощает решение проблем, связанных с более высокими напряжениями, для проектировщика, сохраняя при этом конструкцию как можно более рентабельной.

Трансформаторы тока стержневого типа

Трансформатор тока типа «настоящая шина» — это трансформатор тороидального типа с шиной в качестве неотъемлемой части трансформатора тока, который постоянно вставляется через окно тороида.Шина служит первичным проводником. Тип стержня вставляется в контролируемую цепь. Распространенной ошибкой является наименование первичного типа с обмоткой как типа шины, потому что первичные соединения выполняются с шинами. В намотанном типе шины являются средством соединения, а не сплошной шиной.

Варианты

Хотя первичная обмотка с тороидальной обмоткой и линейный трансформатор являются тремя основными типами трансформаторов тока, существует множество возможных вариаций этих типов, таких как блоки с ответвленными обмотками, несколькими обмотками и несколькими сердечниками.Трансформаторы тока с несколькими коэффициентами распространены. По сути, это вторичная обмотка с ответвлениями, которая в результате повторного включения может иметь множество различных соотношений. Стандарт ANSI C57.13 определяет несколько соотношений следующим образом:

600: 5MR

50: 5, 100: 5, 150: 5, 200: 5, 250: 5, 300: 5, 400: 5, 500: 5 и 600: 5.

1200: 5MR

100: 5, 200: 5, 300: 5, 400: 5, 500: 5, 600: 5, 800: 5, 900: 5, 1000: 5 и 1200: 5.

2000: 5MR

300: 5, 400: 5, 500: 5, 800: 5, 1100: 5, 1200: 5, 1500: 5, 1600: 5 и 2000: 5.

3000: 5MR

300: 5, 500: 5, 800: 5, 1000: 5, 1200: 5, 1500: 5, 2000: 5, 2200: 5, 500: 5 и 3000: 5.

4000: 5MR

500: 5, 1000: 5, 1500: 5, 2000: 5, 2500: 5, 3000: 5, 3500: 5 и 4000: 5.

5000: 5MR

500: 5, 1000: 5, 1500: 5, 2000: 5, 2500: 5, 3000: 5, 3500: 5, 4000: 5 и 5000: 5.

Выше приведены стандартные мульти-передаточные числа ANSI с соответствующими ответвителями. При необходимости можно получить другие характеристики с несколькими коэффициентами с разными ответвителями.

Другой распространенный вариант — это трансформатор тока с разъемным сердечником или разборный трансформатор. Этот вариант используется для установки контроля цепи, когда нежелательно размыкать цепь для установки тороидального или намотанного первичного типа. Разрезной сердечник обычно имеет прямоугольную форму. Следует отметить еще одну разновидность трансформатора тока прямоугольной формы (с неразъемным сердечником или без демонтажа).

Еще одна разновидность — трехфазный трансформатор тока, который в общем случае представляет собой не более чем три однофазных трансформатора тока.

Датчик замыкания на землю — это трансформатор тока, предназначенный для работы с определенным реле замыкания на землю. Датчик замыкания на землю предназначен для обеспечения достаточного тока, чтобы вызвать срабатывание реле замыкания на землю на заданном уровне.

Соображения

Для правильного выбора трансформатора тока необходимо учесть следующее.

1. «ВНУТРИ ИЛИ НАРУЖУ»
   Определите, будет ли трансформатор подвергаться воздействию элементов или нет.Внутренние трансформаторы обычно дешевле, чем наружные трансформаторы. Очевидно, что если трансформатор тока будет заключен в наружный кожух, его не нужно рассчитывать на использование вне помещений. Это распространенная дорогостоящая ошибка при выборе трансформаторов тока.
2. «ЧТО ВЫ ХОТИТЕ СДЕЛАТЬ»
   Если вам нужна индикация, первое, что вам нужно знать, — это требуемая степень точности. Например, если вы просто хотите узнать, перегружен ли двигатель или перегружен, вам, скорее всего, подойдет панельный измеритель с точностью от 2 до 3%.В этом случае трансформатор тока должен иметь точность от 0,6 до 1,2%. С другой стороны, если вы собираетесь управлять прибором распределительного типа с точностью 1%, вам понадобится трансформатор тока с точностью от 0,3 до 0,6. Вы должны иметь в виду, что рейтинги точности основаны на номинальном протекающем первичном токе и в соответствии со стандартами ANSI могут быть удвоены (0,3 становится 0,6%), когда протекает 10% первичного тока. Как упоминалось ранее, номинальная точность соответствует заявленной нагрузке. Вы должны принять во внимание не только нагрузку (инструмент), но и общую нагрузку.Общая нагрузка включает нагрузку на вторичную обмотку трансформаторов тока, нагрузку на выводы, соединяющие вторичную обмотку с нагрузкой, и, конечно же, нагрузку на саму нагрузку. Трансформатор тока должен выдерживать полную нагрузку и обеспечивать точность, требуемую при этой нагрузке.

   Если вы собираетесь управлять реле, вы должны знать, какая точность реле потребуется для него.

3. «КЛАСС НАПРЯЖЕНИЯ»
   Вы должны знать, какое напряжение в цепи, которую необходимо контролировать.Это определит, каким должен быть класс напряжения трансформатора тока, как объяснялось ранее.
4. «ПЕРВИЧНЫЙ ПРОВОДНИК»
   Если вы выбрали трансформатор тока с окном, вы должны знать количество, тип и размер первичного проводника (ов), чтобы выбрать размер окна, в котором будут проходить первичные проводники.

Применения трансформаторов тока

Разнообразие применения трансформаторов тока, кажется, ограничивается только воображением.По мере того, как новое электронное оборудование развивается и играет все большую роль в производстве, контроле и применении электрической энергии, к нынешним производителям и проектировщикам трансформаторов будут предъявляться новые требования по предоставлению новых продуктов для удовлетворения этих потребностей.

Трансформатор напряжения — Центр электротехники

Это устройство очень часто используется в электронной / электротехнической промышленности в мире. От небольшого трансформатора для электронного оборудования до большого трансформатора для передачи энергии высокого напряжения.Трансформатор — важное устройство в нашей жизни каждый день.

Основное назначение трансформатора напряжения — это изменение или «преобразование» значения напряжения (одно- или трехфазное) .

Может увеличивать значение напряжения; Пример: с шагом 110 В переменного тока до 240 В переменного тока ( для использования источника питания ) или с шагом 11 кВ переменного тока до 33 кВ переменного тока ( для передачи энергии ).

Он также может понижать значение напряжения; Пример: с 240 В переменного тока с понижением до 24 В переменного тока ( для источника питания выпрямителя ) или с 11 кВ переменного тока с понижением до 415 В переменного тока ( для потребительского источника питания ).

Что такое трансформатор напряжения?

Трансформатор напряжения НЕ МОЖЕТ: —

• Преобразование переменного тока в постоянный или другим способом
• Изменение силы тока и напряжения постоянного тока (постоянный ток)
• Изменение частоты (Гц) переменного тока

Описание трансформатора

Обычно трансформатор имеет два (2) принципала: —

1) Электрический ток может создавать магнитное поле.

2) Изменение магнитного поля внутри катушки с проволокой вызывает напряжение на конце катушки.

Простой трансформатор состоит из двух электрических проводников, называемых первичной обмоткой и вторичной обмоткой .

Если к первичной обмотке витков приложить изменяющееся во времени напряжение, в ней будет протекать ток, создающий магнитную силу (MMF).

Подобно тому, как электромагнитная сила (ЭДС) управляет током в электрической цепи, MMF управляет магнитным потоком через магнитную цепь.

Как повысить или понизить напряжение на трансформаторе?

Хорошо .. чтобы ответить на этот вопрос, во-первых, мы должны понять формулу для трансформатора. В идеальном трансформаторе формула выглядит так: —

Впик. / Всс = Np / Ns = Is / Ip

Vp = Первичное напряжение Vs = Вторичное напряжение

Np = Передаточное число первичного Ns = Передаточное отношение вторичного

Ip = ампер первичный Is = ампер вторичный

1) Для повышающего трансформатора , передаточное отношение для ПЕРВИЧНОГО должно быть больше, чем ВТОРИЧНЫЙ

2) Для трансформатора Step Down коэффициент трансформации для ВТОРИЧНОГО должен быть больше, чем ПЕРВИЧНЫЙ

Как использовать формулу трансформатора?

По формуле мы можем рассчитать напряжение, силу тока и коэффициент трансформации трансформатора.

ПРИМЕР:

1) Рассчитайте значение вторичного напряжения, если первичное напряжение = 240 В переменного тока, передаточное число первичной обмотки = 100 и передаточное число вторичной обмотки = 50

Впик. / Всз. = ПВ / Нс

Vs = Vp x Np / Ns

Vs = 240 x 100/50

Вс = 120 В перем. Тока

2) Рассчитайте Ns (коэффициент передачи вторичной обмотки), если напряжение первичной обмотки = 11 кВ переменного тока, напряжение вторичной обмотки = 415 В переменного тока и коэффициент передачи первичной обмотки = 1800

Впик. / Всз. = ПВ / Нс

Нс = Np x Вс / Вп

Ns = 1800 x 415/11 к

Нс = 68 витков

Зачем нужно ЗАЗЕМЛЕНИЕ трансформатора?

Кабель заземления должен быть проложен на ВТОРИЧНОМ ТЕРМИНАЛЕ (ВЫХОД).Это важно, потому что по соображениям безопасности. Основная цель — избежать «плавающего напряжения» при возникновении утечки тока. Тогда RCCB сможет нормально функционировать и отключать электропитание.

Вот почему система заземления очень важна в электропроводке. Я называю ее «кабелем для защиты жизни». Так что … убедитесь, что кабель заземления подключен ко всем электроприборам или устройствам … это может спасти нашу жизнь. БЕЗОПАСНОСТЬ

Инструкция на трансформаторы напряжения

Официальная проверка

Для наших клиентов мы обеспечиваем официальную поверку утвержденных трансформаторов в нашем независимом Уполномоченном метрологическом центре для следующих стран:
Чешская Республика, Словацкая Республика, Россия, Украина, Беларусь, Венгрия, Румыния, Казахстан, Германия, Польша

Монтажное положение измерительных трансформаторов CTS, CTT и CTB произвольное.Трансформаторы CTSO 38 устанавливаются
в вертикальном положении. Трансформаторы крепятся четырьмя винтами M10 (CTS 12) или M12 (CTS 25, CTS 25X, CTS 25X Sch,
CTS 38, CTS 38X, CTS 38X Sch, CTSO 38, CTB 25, CTT 25) в отверстия в базовой плите или в связи с profiles.The
силовой цепи к первичным клеммам производятся с помощью средства винтов M12 (смотрите рисунок № 1) с макс. модуль крутящего момента
70 Нм. Для присоединения к вторичным выводам рекомендуется использовать клеммы, соответствующие используемому сечению проводника (его максимальный размер
10 мм2).Металлические функциональные части трансформатора имеют антикоррозийное покрытие. Первичные клеммы
гальванизированы с никелевым или посеребренным покрытием. Вторичные клеммы оцинкованы никелем. Основные пластины
оцинкованы холодным способом (трансформаторы для установки внутри помещения) или горячим цинкованием (трансформаторы для установки вне помещения).
Мы рекомендуем очистить трансформаторы от грязи и закрыть соединения в случае отключения.
Перед вводом в эксплуатацию необходимо заземлить металлическую основу трансформатора (заземляющий «куб» винтом M8x15 с макс.
моментный модуль 10 Нм (см. Рисунок № 1) и одну вторичную клемму каждой розетки (см. Рисунок № 2). Вторичные розетки
, которые не использовались, необходимо закоротить и заземлить (см. Примеры на рисунках № 3-5). Заземление вторичных выводов
осуществляется с помощью винтов M5x16 (макс. Крутящий момент 2,7 Нм, ) и перемычек (см. Рисунок № 2), которые входят в комплект каждого поставляемого трансформатора.

Момент затяжки макс.

Конструкция трансформаторов позволяет переключать диапазоны как на вторичной, так и на первичной стороне. Переключение вторичной обмотки
осуществляется путем переключения ветвей вторичной обмотки.См. Примеры на картинках 6-9. Переключатель первичной обмотки
легко монтируется, соединяя две перемычки в цепь с помощью винтов М8 (винты
и перемычки входят в комплект трансформатора). См. Примеры подключения на рисунках № 10-13.

Клеммная колодка вторичной обмотки снабжена пластиковой крышкой с герметизирующей крышкой, а также по бокам резьбой
Pg16 с привинченной заглушкой и перемычкой для волочильной матрицы вторичных линейных проводов.Клеммная колодка вторичной обмотки трансформаторов
для наружной установки (тип CTSO) снабжена водонепроницаемой крышкой с уплотнительным винтом и водонепроницаемой втулкой
для подключения проводов вторичной линии.
Примеры схемы вторичной клеммной колодки измерительных трансформаторов тока, в том числе частные случаи
На рисунке №3 показан пример схемы двужильного трансформатора с коэффициентом 50 // 5/5 A. Первой вторичной обмотки
(символы 1S1 и 1S2) подключены к внешней нагрузке, а одна клемма (в данном случае 1S1) заземлена.
Вторая вторичная обмотка (символы 2S1 и 2S2) не подключена к внешней нагрузке, поэтому клеммы
должны быть соединены между собой при коротком замыкании и должны быть заземлены. Схема подключения представлена ​​на рисунке № 4. Монтаж клеммной колодки
показан на рисунке № 5.

Пример монтажа клеммной колодки вторичной обмотки одножильного трансформатора на коэффициент передачи 50-100 // 5 А и с переключением
на вторичной стороне вы можете увидеть на следующих рисунках.На рисунке № 6 показано подключение для передаточного числа
50 // 5 A. Клеммы S1 и S2 выведены на внешнюю нагрузку, а одна клемма (в данном случае S1) заземлена. Электрическая схема
показана на рисунке № 7. Монтаж для соотношения 100/5 вы можете видеть на рисунке № 8. Клеммы S1 и S3 выведены на
на внешнюю нагрузку, а клемма S1 должна оставаться заземленной. Клемма S2 остается неназначенной. Схема подключения представлена ​​на рисунке № 9.

В следующем случае вы можете увидеть пример установки первично переключаемого трансформатора с коэффициентом 50-100 // 5
A.На рисунке № 10 показано подключение для первичного тока 100 А. Клеммы P1, C1 и P2, C2 соединены между собой
с помощью специального разъема и винтов M8. Схема подключения показана на рисунке № 11. Способ подключения для
первичного тока 50 А показан на рисунке № 12. Клеммы C1 и C2 соединяются между собой с помощью обоих разъемов
и винтов M8. Схема на рисунке №13.

Примечание. Вышеупомянутые соединения рекомендуются производителем только в тех случаях, когда эксперт-проектировщик не определит другой способ.
Вторичный терминал:

Монтажное положение измерительных трансформаторов ВТС и ВПТ произвольное. Трансформаторы ВТО и ВПТ только
монтируются в вертикальном положении. Трансформаторы закрепляются с помощью четырех винтов М10 (СДС 12 и ВТД 12) или М12
(СДС 25, СДС 38, VTD 25, VTO 38 и VTDOR 38) в отверстия в базовой плите или в Profi ле . Рекомендуется подключение высокого напряжения
к первичной обмотке с помощью клеммных концов с 10 мм и винтов M10 с макс.
моментный модуль 20 Нм. Пример системы крепления трансформатора показан на рисунке №1 (СДС 12). Для соединения
на стороне высокого напряжения трансформаторов с изоляторами мы рекомендуем использовать проводники с максимальным диаметром
6 мм2 и клеммы из-за возникновения динамических сил внутри системы.
ВНИМАНИЕ: Изоляторы не должны подвергаться предварительному механическому напряжению в направлении от корпуса трансформатора во время процесса монтажа.
Мы рекомендуем очистить трансформаторы от грязи и закрыть соединения в случае отключения.
Перед запуском необходимо заземлить металлическое основание трансформатора («куб» заземления винтом M8x15 с максимальным модулем момента 10 Нм, см. Рисунок №1).

Заземление вторичных выводов осуществляется с помощью винтов M5x16 (макс. Крутящий момент 2,7 Нм, ) и перемычек (см. Рисунок №2), которые
входят в комплект каждого трансформатора. Пример монтажа показан на рисунке № 2. Конструкция трансформаторов позволяет переключать диапазоны на вторичных ветвях трансформатора.Примеры показаны на следующей странице.
Клеммная колодка вторичной обмотки снабжена пластиковой крышкой с герметизирующей крышкой, а также, по бокам, резьбой Pg16 с привинченной заглушкой и перемычкой для волочильного штампа вторичных проводов. (типы VTO и VPT) снабжены водонепроницаемой крышкой с уплотнительным винтом и водонепроницаемой втулкой для подключения вторичных проводов.
ВНИМАНИЕ! После каждого запуска необходимо проверять, не заземлена ли вторичная обмотка одной клеммой на клеммной колодке и второй клеммой розеткой в ​​низковольтной части.В противном случае инструмент подключается коротко, и после включения высокого напряжения происходит разрушение инструмента.

Примеры схем вторичной клеммной колодки измерительных трансформаторов напряжения, в том числе частные случаи
Однополюсные измерительные трансформаторы типа VTS для использования в трехфазных малоэффективно заземленных системах обычно имеют две вторичные обмотки. Первая из этих обмоток используется для измерения или защиты, вторая — для сигнализации о заземлении.Они соединены по трем фазам: первичная и вторичная обмотки соединены звездой, вспомогательная обмотка — разомкнутым треугольником (см. Электрическую схему на рисунке № 3).
Клемма «N» первичной обмотки, одна клемма вторичной обмотки и одна из оконечных клемм открытого треугольника должны быть заземлены во время работы. ( ВНИМАНИЕ! При заземлении разомкнутого треугольника на двух выводах существует опасность разрушения прибора. ) Пример схемы клеммной колодки показан на рисунке №4.

В следующем случае вы можете увидеть пример переключаемого однополюсного трансформатора с передаточным числом 6600-11000 / √3 // 100 / √3 В. Переключение возможно за счет ответвления на вторичной обмотке. На рисунке № 5 представлена ​​схема для отношения / √3 // 100 / √3 В. Измерительный вывод находится между выводами a1 — n, вывод a2 остается неназначенным. Монтаж клеммной колодки показан на рисунке № 6. Схема для отношения 11000 / √3 // 100 / √3 В показана на рисунке № 7. Измерительный выход здесь находится между клеммами a2 — n, клемма a1. остается неназначенным.Монтаж клеммной колодки показан на рисунке № 8.

Двухполюсные измерительные трансформаторы VTD и VPT имеют все части первичной обмотки, включая выводы, изолированы от земли. Изоляция рассчитывается на уровне испытательных напряжений согласно соответствующему номинальному напряжению. Одна из вторичных клемм должна быть заземлена во время работы (это не относится к так называемому «V-образному соединению»).
Схема подключения трансформатора показана на рисунке №9. Подключение клеммной колодки для внутренней установки показано на рисунке № 10, а для наружной установки — на рисунке № 11.

Примечание: Вышеупомянутые соединения рекомендуются производителем только в тех случаях, когда эксперт-разработчик не определяет другой способ.
Вторичный терминал:

Подключение
Подключение регулирующего источника и трансформатора VPT 100 осуществляется по следующей схеме:

Вставляем межсоединение в боковую стенку регулятора REG 100 или подключаем концевой выключатель входной двери зоны высокого напряжения.
Соединяем кабель идущий от трансформатора и регулятора (розетка нестандартная на 380В). Производим заземление трансформатора (на каркасе прибора есть заземляющий разъем М8). Подключаем розетку высокого напряжения к исследуемому объекту. Подключаем конец подводящего провода в розетку AC 220V.
Описание обращения
Включаем питание от источника 220В выключателем «Главный выключатель». Поворачиваем кнопку регулятора на значение «0».Включаем зеленую кнопку «СТАРТ». Загорится сигнальная красная лампочка. Красная лампочка информирует персонал о состоянии под напряжением. Постоянно поворачиваем кнопку регулятора вправо и увеличиваем напряжение на выходе трансформатора до необходимого уровня. Во время этого процесса мы можем видеть на панелях приборов потребляемый ток и уровень возбуждающего напряжения. Когда мы превышаем ток 14А (это 3кВА), срабатывает защита A15 и мгновенно отключает трансформатор от возбуждения.(Красная лампочка погаснет.) Для перезапуска функции необходимо повернуть кнопку регулятора на значение «0» и нажать кнопку «СТАРТ». Красная кнопка «СТОП» предназначена для отключения источника возбуждения. По окончании работы прибора рекомендуем выключить «Главный выключатель», повернуть кнопку регулятора в положение «0» а для заземления высоковольтной розетки трансформатора.
Безопасность труда
Прибор может эксплуатироваться только лицом, которое выполняет правила постановления 50/1978.При этом этот человек должен соблюдать инструкции по работе в испытательных лабораториях высокого напряжения.

Приборный трансформатор ВППТ 38.2 следует устанавливать так, чтобы эпоксидный корпус находился над металлическими секциями фундамента. Трансформаторы крепятся четырьмя винтами М12 к отверстиям в фундаментных секциях. Мы рекомендуем подключение ВН на первичной стороне с помощью кабельных наконечников диаметром 10 мм и болтов M10 макс.момент затяжки 20 Нм. В случае отключения рекомендуется очистить трансформаторы от грубых загрязнений и подтянуть соединения.
Перед вводом трансформатора в эксплуатацию необходимо заземлить металлические части трансформатора (винт заземления M8x15 с макс. Моментом затяжки 10 Нм).
Заземление вторичных выходов осуществляется с помощью винтов M5x10 и перемычек, которые входят в комплект поставки каждого трансформатора. Подключение к вторичным выводам осуществляется с помощью кабельных наконечников (для провода 10 мм2 они входят в комплект поставки).Пример установки представлен на рис.1.
Клеммный блок вторичной обмотки снабжен водонепроницаемой крышкой IP 65 с герметизирующим винтом и водостойкой втулкой Pg21 для подключения вторичных проводов.
Все компоненты первичной обмотки трансформаторов ВППТ, включая клеммы, изолированы от земли. Изоляция рассчитана на уровень испытательного напряжения в соответствии с соответствующим номинальным напряжением.
Во время работы одна из вторичных клемм должна быть заземлена (это не относится к так называемому V-образному соединению).
Примечание: описанные соединения рекомендованы производителем для использования только в тех случаях, когда профессиональный инженер-проектировщик не указывает иное.

AFR 30 Smart Load — это прибор, предназначенный для защиты измерительных трансформаторов напряжения от неблагоприятного воздействия феррорезонанса в высоковольтных системах распределения электроэнергии с незаземленным или косвенно заземленным нейтральным проводом. В отличие от других методов, он целенаправленно включается только тогда, когда возникает феррорезонанс, будучи пассивным при обычной работе или с несимметричными нагрузками или однофазным заземлением, что означает, что он не нагружает систему измерения.
Феррорезонанс возникает между индуктивностью трансформатора и емкостью проводника или переключающего элемента. Триггером могут быть подключение, отключение, заземление или другие переходные эффекты. Колебания феррорезонанса вызывают значительные перенапряжения и скачки тока, что приводит к очень высокому насыщению магнитной цепи трансформатора. Чаще всего это приводит к выходу из строя измерительного трансформатора.
AFR30 Smart Load действует как защита измерительного трансформатора напряжения от таких воздействий.В отличие от других методов, он целенаправленно включается только при возникновении феррорезонанса, будучи пассивным при обычной работе с несимметричными нагрузками или однофазным заземлением, что означает, что он не нагружает систему измерения.

Клеммная колодка

Wireup
AFR30 работает вместе с измерительным трансформатором напряжения, а открытый треугольник подключен к вспомогательным обмоткам (клеммы da, dn). Электропроводка обмотки счетчика не изменена. Вспомогательные обмотки с разомкнутым треугольником могут использоваться вместе с интеллектуальной нагрузкой AFR30 для реле защиты заземления, которое должно быть подключено параллельно AFR30 с использованием рекомендаций производителя реле защиты. Параллельное соединение AFR30 не влияет на работу реле защиты.AFR 30 Smart Load обычно устанавливается в контрольные панели измерения и защиты. Прибор предназначен для установки на DIN-рейку 35 мм. Для схемы рекомендуется использовать медный провод 2,5 квадратных миллиметра.
Схема подключения Smart Load в измерительном трансформаторе напряжения. Конфигурация разомкнутого треугольника вспомогательной обмотки.

Производитель: KMB systems, s.r.o д-р М. Хоракове 559 CZ-46006 Либерец, тел .: +420 485 130 314, факс: +420 482 736 896, эл. почта: [email protected], url: www.kmb.cz;

AFR 31 Smart Load — это прибор, предназначенный для защиты измерительных трансформаторов напряжения от неблагоприятного воздействия феррорезонанса в высоковольтных системах распределения электроэнергии с незаземленным или косвенно заземленным нейтральным проводом. Феррорезонанс возникает между индуктивностью трансформатора и емкостью проводников или переключающих элементов.Триггером могут быть подключение, отключение, заземление или другие переходные эффекты. Колебания феррорезонанса вызывают значительные перенапряжения и скачки тока в результате насыщения магнитной цепи трансформатора. Чаще всего это приводит к выходу из строя измерительного трансформатора.
AFR 1 Smart Load действует как защита измерительного трансформатора напряжения от таких воздействий. В отличие от других методов, он целенаправленно включается только при феррорезонансе o

Инструкция на трансформатор напряжения VPT 100

Официальная проверка

Для наших клиентов мы обеспечиваем официальную поверку утвержденных трансформаторов в нашем независимом Уполномоченном метрологическом центре для следующих стран:
Чешская Республика, Словацкая Республика, Россия, Украина, Беларусь, Венгрия, Румыния, Казахстан, Германия, Польша

Монтажное положение измерительных трансформаторов CTS, CTT и CTB произвольное.Трансформаторы CTSO 38 устанавливаются
в вертикальном положении. Трансформаторы крепятся четырьмя винтами M10 (CTS 12) или M12 (CTS 25, CTS 25X, CTS 25X Sch,
CTS 38, CTS 38X, CTS 38X Sch, CTSO 38, CTB 25, CTT 25) в отверстия в базовой плите или в связи с profiles.The
силовой цепи к первичным клеммам производятся с помощью средства винтов M12 (смотрите рисунок № 1) с макс. модуль крутящего момента
70 Нм. Для присоединения к вторичным выводам рекомендуется использовать клеммы, соответствующие используемому сечению проводника (его максимальный размер
10 мм2).Металлические функциональные части трансформатора имеют антикоррозийное покрытие. Первичные клеммы
гальванизированы с никелевым или посеребренным покрытием. Вторичные клеммы оцинкованы никелем. Основные пластины
оцинкованы холодным способом (трансформаторы для установки внутри помещения) или горячим цинкованием (трансформаторы для установки вне помещения).
Мы рекомендуем очистить трансформаторы от грязи и закрыть соединения в случае отключения.
Перед вводом в эксплуатацию необходимо заземлить металлическую основу трансформатора (заземляющий «куб» винтом M8x15 с макс.
моментный модуль 10 Нм (см. Рисунок № 1) и одну вторичную клемму каждой розетки (см. Рисунок № 2). Вторичные розетки
, которые не использовались, необходимо закоротить и заземлить (см. Примеры на рисунках № 3-5). Заземление вторичных выводов
осуществляется с помощью винтов M5x16 (макс. Крутящий момент 2,7 Нм, ) и перемычек (см. Рисунок № 2), которые входят в комплект каждого поставляемого трансформатора.

Момент затяжки макс.

Конструкция трансформаторов позволяет переключать диапазоны как на вторичной, так и на первичной стороне. Переключение вторичной обмотки
осуществляется путем переключения ветвей вторичной обмотки.См. Примеры на картинках 6-9. Переключатель первичной обмотки
легко монтируется, соединяя две перемычки в цепь с помощью винтов М8 (винты
и перемычки входят в комплект трансформатора). См. Примеры подключения на рисунках № 10-13.

Клеммная колодка вторичной обмотки снабжена пластиковой крышкой с герметизирующей крышкой, а также по бокам резьбой
Pg16 с привинченной заглушкой и перемычкой для волочильной матрицы вторичных линейных проводов.Клеммная колодка вторичной обмотки трансформаторов
для наружной установки (тип CTSO) снабжена водонепроницаемой крышкой с уплотнительным винтом и водонепроницаемой втулкой
для подключения проводов вторичной линии.
Примеры схемы вторичной клеммной колодки измерительных трансформаторов тока, в том числе частные случаи
На рисунке №3 показан пример схемы двужильного трансформатора с коэффициентом 50 // 5/5 A. Первой вторичной обмотки
(символы 1S1 и 1S2) подключены к внешней нагрузке, а одна клемма (в данном случае 1S1) заземлена.
Вторая вторичная обмотка (символы 2S1 и 2S2) не подключена к внешней нагрузке, поэтому клеммы
должны быть соединены между собой при коротком замыкании и должны быть заземлены. Схема подключения представлена ​​на рисунке № 4. Монтаж клеммной колодки
показан на рисунке № 5.

Пример монтажа клеммной колодки вторичной обмотки одножильного трансформатора на коэффициент передачи 50-100 // 5 А и с переключением
на вторичной стороне вы можете увидеть на следующих рисунках.На рисунке № 6 показано подключение для передаточного числа
50 // 5 A. Клеммы S1 и S2 выведены на внешнюю нагрузку, а одна клемма (в данном случае S1) заземлена. Электрическая схема
показана на рисунке № 7. Монтаж для соотношения 100/5 вы можете видеть на рисунке № 8. Клеммы S1 и S3 выведены на
на внешнюю нагрузку, а клемма S1 должна оставаться заземленной. Клемма S2 остается неназначенной. Схема подключения представлена ​​на рисунке № 9.

В следующем случае вы можете увидеть пример установки первично переключаемого трансформатора с коэффициентом 50-100 // 5
A.На рисунке № 10 показано подключение для первичного тока 100 А. Клеммы P1, C1 и P2, C2 соединены между собой
с помощью специального разъема и винтов M8. Схема подключения показана на рисунке № 11. Способ подключения для
первичного тока 50 А показан на рисунке № 12. Клеммы C1 и C2 соединяются между собой с помощью обоих разъемов
и винтов M8. Схема на рисунке №13.

Примечание. Вышеупомянутые соединения рекомендуются производителем только в тех случаях, когда эксперт-проектировщик не определит другой способ.
Вторичный терминал:

Монтажное положение измерительных трансформаторов ВТС и ВПТ произвольное. Трансформаторы ВТО и ВПТ только
монтируются в вертикальном положении. Трансформаторы закрепляются с помощью четырех винтов М10 (СДС 12 и ВТД 12) или М12
(СДС 25, СДС 38, VTD 25, VTO 38 и VTDOR 38) в отверстия в базовой плите или в Profi ле . Рекомендуется подключение высокого напряжения
к первичной обмотке с помощью клеммных концов с 10 мм и винтов M10 с макс.
моментный модуль 20 Нм. Пример системы крепления трансформатора показан на рисунке №1 (СДС 12). Для соединения
на стороне высокого напряжения трансформаторов с изоляторами мы рекомендуем использовать проводники с максимальным диаметром
6 мм2 и клеммы из-за возникновения динамических сил внутри системы.
ВНИМАНИЕ: Изоляторы не должны подвергаться предварительному механическому напряжению в направлении от корпуса трансформатора во время процесса монтажа.
Мы рекомендуем очистить трансформаторы от грязи и закрыть соединения в случае отключения.
Перед запуском необходимо заземлить металлическое основание трансформатора («куб» заземления винтом M8x15 с максимальным модулем момента 10 Нм, см. Рисунок №1).

Заземление вторичных выводов осуществляется с помощью винтов M5x16 (макс. Крутящий момент 2,7 Нм, ) и перемычек (см. Рисунок №2), которые
входят в комплект каждого трансформатора. Пример монтажа показан на рисунке № 2. Конструкция трансформаторов позволяет переключать диапазоны на вторичных ветвях трансформатора.Примеры показаны на следующей странице.
Клеммная колодка вторичной обмотки снабжена пластиковой крышкой с герметизирующей крышкой, а также, по бокам, резьбой Pg16 с привинченной заглушкой и перемычкой для волочильного штампа вторичных проводов. (типы VTO и VPT) снабжены водонепроницаемой крышкой с уплотнительным винтом и водонепроницаемой втулкой для подключения вторичных проводов.
ВНИМАНИЕ! После каждого запуска необходимо проверять, не заземлена ли вторичная обмотка одной клеммой на клеммной колодке и второй клеммой розеткой в ​​низковольтной части.В противном случае инструмент подключается коротко, и после включения высокого напряжения происходит разрушение инструмента.

Примеры схем вторичной клеммной колодки измерительных трансформаторов напряжения, в том числе частные случаи
Однополюсные измерительные трансформаторы типа VTS для использования в трехфазных малоэффективно заземленных системах обычно имеют две вторичные обмотки. Первая из этих обмоток используется для измерения или защиты, вторая — для сигнализации о заземлении.Они соединены по трем фазам: первичная и вторичная обмотки соединены звездой, вспомогательная обмотка — разомкнутым треугольником (см. Электрическую схему на рисунке № 3).
Клемма «N» первичной обмотки, одна клемма вторичной обмотки и одна из оконечных клемм открытого треугольника должны быть заземлены во время работы. ( ВНИМАНИЕ! При заземлении разомкнутого треугольника на двух выводах существует опасность разрушения прибора. ) Пример схемы клеммной колодки показан на рисунке №4.

В следующем случае вы можете увидеть пример переключаемого однополюсного трансформатора с передаточным числом 6600-11000 / √3 // 100 / √3 В. Переключение возможно за счет ответвления на вторичной обмотке. На рисунке № 5 представлена ​​схема для отношения / √3 // 100 / √3 В. Измерительный вывод находится между выводами a1 — n, вывод a2 остается неназначенным. Монтаж клеммной колодки показан на рисунке № 6. Схема для отношения 11000 / √3 // 100 / √3 В показана на рисунке № 7. Измерительный выход здесь находится между клеммами a2 — n, клемма a1. остается неназначенным.Монтаж клеммной колодки показан на рисунке № 8.

Двухполюсные измерительные трансформаторы VTD и VPT имеют все части первичной обмотки, включая выводы, изолированы от земли. Изоляция рассчитывается на уровне испытательных напряжений согласно соответствующему номинальному напряжению. Одна из вторичных клемм должна быть заземлена во время работы (это не относится к так называемому «V-образному соединению»).
Схема подключения трансформатора показана на рисунке №9. Подключение клеммной колодки для внутренней установки показано на рисунке № 10, а для наружной установки — на рисунке № 11.

Примечание: Вышеупомянутые соединения рекомендуются производителем только в тех случаях, когда эксперт-разработчик не определяет другой способ.
Вторичный терминал:

Подключение
Подключение регулирующего источника и трансформатора VPT 100 осуществляется по следующей схеме:

Вставляем межсоединение в боковую стенку регулятора REG 100 или подключаем концевой выключатель входной двери зоны высокого напряжения.
Соединяем кабель идущий от трансформатора и регулятора (розетка нестандартная на 380В). Производим заземление трансформатора (на каркасе прибора есть заземляющий разъем М8). Подключаем розетку высокого напряжения к исследуемому объекту. Подключаем конец подводящего провода в розетку AC 220V.
Описание обращения
Включаем питание от источника 220В выключателем «Главный выключатель». Поворачиваем кнопку регулятора на значение «0».Включаем зеленую кнопку «СТАРТ». Загорится сигнальная красная лампочка. Красная лампочка информирует персонал о состоянии под напряжением. Постоянно поворачиваем кнопку регулятора вправо и увеличиваем напряжение на выходе трансформатора до необходимого уровня. Во время этого процесса мы можем видеть на панелях приборов потребляемый ток и уровень возбуждающего напряжения. Когда мы превышаем ток 14А (это 3кВА), срабатывает защита A15 и мгновенно отключает трансформатор от возбуждения.(Красная лампочка погаснет.) Для перезапуска функции необходимо повернуть кнопку регулятора на значение «0» и нажать кнопку «СТАРТ». Красная кнопка «СТОП» предназначена для отключения источника возбуждения. По окончании работы прибора рекомендуем выключить «Главный выключатель», повернуть кнопку регулятора в положение «0» а для заземления высоковольтной розетки трансформатора.
Безопасность труда
Прибор может эксплуатироваться только лицом, которое выполняет правила постановления 50/1978.При этом этот человек должен соблюдать инструкции по работе в испытательных лабораториях высокого напряжения.

Приборный трансформатор ВППТ 38.2 следует устанавливать так, чтобы эпоксидный корпус находился над металлическими секциями фундамента. Трансформаторы крепятся четырьмя винтами М12 к отверстиям в фундаментных секциях. Мы рекомендуем подключение ВН на первичной стороне с помощью кабельных наконечников диаметром 10 мм и болтов M10 макс.момент затяжки 20 Нм. В случае отключения рекомендуется очистить трансформаторы от грубых загрязнений и подтянуть соединения.
Перед вводом трансформатора в эксплуатацию необходимо заземлить металлические части трансформатора (винт заземления M8x15 с макс. Моментом затяжки 10 Нм).
Заземление вторичных выходов осуществляется с помощью винтов M5x10 и перемычек, которые входят в комплект поставки каждого трансформатора. Подключение к вторичным выводам осуществляется с помощью кабельных наконечников (для провода 10 мм2 они входят в комплект поставки).Пример установки представлен на рис.1.
Клеммный блок вторичной обмотки снабжен водонепроницаемой крышкой IP 65 с герметизирующим винтом и водостойкой втулкой Pg21 для подключения вторичных проводов.
Все компоненты первичной обмотки трансформаторов ВППТ, включая клеммы, изолированы от земли. Изоляция рассчитана на уровень испытательного напряжения в соответствии с соответствующим номинальным напряжением.
Во время работы одна из вторичных клемм должна быть заземлена (это не относится к так называемому V-образному соединению).
Примечание: описанные соединения рекомендованы производителем для использования только в тех случаях, когда профессиональный инженер-проектировщик не указывает иное.

AFR 30 Smart Load — это прибор, предназначенный для защиты измерительных трансформаторов напряжения от неблагоприятного воздействия феррорезонанса в высоковольтных системах распределения электроэнергии с незаземленным или косвенно заземленным нейтральным проводом. В отличие от других методов, он целенаправленно включается только тогда, когда возникает феррорезонанс, будучи пассивным при обычной работе или с несимметричными нагрузками или однофазным заземлением, что означает, что он не нагружает систему измерения.
Феррорезонанс возникает между индуктивностью трансформатора и емкостью проводника или переключающего элемента. Триггером могут быть подключение, отключение, заземление или другие переходные эффекты. Колебания феррорезонанса вызывают значительные перенапряжения и скачки тока, что приводит к очень высокому насыщению магнитной цепи трансформатора. Чаще всего это приводит к выходу из строя измерительного трансформатора.
AFR30 Smart Load действует как защита измерительного трансформатора напряжения от таких воздействий.В отличие от других методов, он целенаправленно включается только при возникновении феррорезонанса, будучи пассивным при обычной работе с несимметричными нагрузками или однофазным заземлением, что означает, что он не нагружает систему измерения.

Клеммная колодка

Wireup
AFR30 работает вместе с измерительным трансформатором напряжения, а открытый треугольник подключен к вспомогательным обмоткам (клеммы da, dn). Электропроводка обмотки счетчика не изменена. Вспомогательные обмотки с разомкнутым треугольником могут использоваться вместе с интеллектуальной нагрузкой AFR30 для реле защиты заземления, которое должно быть подключено параллельно AFR30 с использованием рекомендаций производителя реле защиты. Параллельное соединение AFR30 не влияет на работу реле защиты.AFR 30 Smart Load обычно устанавливается в контрольные панели измерения и защиты. Прибор предназначен для установки на DIN-рейку 35 мм. Для схемы рекомендуется использовать медный провод 2,5 квадратных миллиметра.
Схема подключения Smart Load в измерительном трансформаторе напряжения. Конфигурация разомкнутого треугольника вспомогательной обмотки.

Производитель: KMB systems, s.r.o д-р М. Хоракове 559 CZ-46006 Либерец, тел .: +420 485 130 314, факс: +420 482 736 896, эл. почта: [email protected], url: www.kmb.cz;

AFR 31 Smart Load — это прибор, предназначенный для защиты измерительных трансформаторов напряжения от неблагоприятного воздействия феррорезонанса в высоковольтных системах распределения электроэнергии с незаземленным или косвенно заземленным нейтральным проводом. Феррорезонанс возникает между индуктивностью трансформатора и емкостью проводников или переключающих элементов.Триггером могут быть подключение, отключение, заземление или другие переходные эффекты. Колебания феррорезонанса вызывают значительные перенапряжения и скачки тока в результате насыщения магнитной цепи трансформатора. Чаще всего это приводит к выходу из строя измерительного трансформатора.
AFR 1 Smart Load действует как защита измерительного трансформатора напряжения от таких воздействий. В отличие от других методов, он целенаправленно включается только тогда, когда возникает феррорезонанс, будучи пассивным при обычной работе или с несимметричными нагрузками.
Величина триггерного напряжения может

ИНСТРУМЕНТНЫЕ ТРАНСФОРМАТОРЫ ИНСТРУМЕНТНЫЕ ТРАНСФОРМАТОРЫ — Скачать PDF

Свойства электрических сигналов

Компонент напряжения постоянного тока (Среднее напряжение) Свойства электрических сигналов v (t) = V DC + v ac (t) V DC — значение напряжения, отображаемое на вольтметре постоянного тока Треугольная форма сигнала Компонент постоянного тока Полупериодный выпрямитель

Подробнее

Руководство по выбору трансформатора тока

Подбор трансформатора тока — задача несложная.Процедура отбора состоит из четырех этапов. Руководство по выбору трансформатора тока. ДУМАЙТЕ Уточняйте требования клиентов на основе первичной обмотки

.

Подробнее

МЕЖДУНАРОДНЫЙ СТАНДАРТ

МЕЖДУНАРОДНЫЙ СТАНДАРТ IEC 60071-2 Третье издание 1996-12 Координация изоляции. Часть 2: Руководство по применению. Эта англоязычная версия заимствована из оригинальной двуязычной публикации путем исключения

.

Подробнее

Трансформаторы среднего напряжения

Трансформаторы среднего напряжения Мы измеряем энергию и заботимся о вашем будущем www.mbs-ag.com Page 2 E-Mail: [email protected] Веб: www.mbs-ag.com Содержание Трансформаторы тока Технические характеристики

Подробнее

Изолятор среднего напряжения

Изолятор среднего напряжения Линейные опорные изоляторы типа R-ET Коммерческое обозначение LPI 24 N ET 1) LPI 24 L ET / 5 1) 2) LPI 24 L ET / 6 1) 2) LPI 38 L ET 1) обозначение в соотв. согласно IEC 720 R 12,5 ET 125 N R 12,5 ET 125

Подробнее

Защитные устройства для телекоммуникационных линий

TN CR 0025 Телекоммуникационная линия с 1.1 Природа скачков напряжения в электросвязи. Услуги связи, рассматриваемые в этом отчете, передаются по витой паре. Каждая служба имеет два провода или линии, иногда называемые

.

Подробнее

Реле измерения тока и напряжения

Реле измерения тока и напряжения RXIK 1, RXEEB 1 и Страница 1 Выпущено в июне 1999 г. Изменено с июля 1998 г. Данные могут быть изменены без предварительного уведомления RXIK 1 RXEEB 1 (SE980082) (SE980081) (SE970869) Функции Применение

Подробнее

ТОЧНОСТЬ ПОТЕНЦИАЛЬНЫХ ТРАНСФОРМАТОРОВ

8 ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ Для защитно-релейных целей используются два типа трансформаторов напряжения, а именно: (1) «измерительный трансформатор напряжения», в дальнейшем называемый просто «трансформатор напряжения»,

Подробнее

Автоматический выключатель среднего напряжения

Автоматический выключатель среднего напряжения IEC 60 056 и ANSI C37-06 определяют, с одной стороны, условия эксплуатации, номинальные характеристики, конструкцию и изготовление; и, с другой стороны, тестирование

Подробнее

Термисторная защита двигателя

Термисторная защита двигателя Серия CM-E Термисторная защита двигателя Термисторная защита двигателя Реле защиты двигателя Преимущества и преимущества Таблица выбора Принцип действия и области применения термистора

Подробнее

Комплект 106.Усилитель звука 50 Вт

Комплект 106 Аудиоусилитель мощностью 50 Вт Этот комплект основан на замечательном модуле усилителя IC от ST Electronics, TDA7294. Он предназначен для использования в качестве высококачественного усилителя аудио класса AB в hi-fi приложениях

Подробнее

Реле циркулирующего тока. Тип IRXm

Реле циркулирующего тока IRXm ABB — мировой технологический лидер ABB — мировой лидер в области технологий энергетики и автоматизации, которые позволяют коммунальным предприятиям и отраслевым заказчикам повышать производительность при снижении

Подробнее

Как выбрать трансформатор

Рассмотрим разомкнутую сеть среднего напряжения в качестве примера источник 1 источник 2 NC NC NC или NO главный распределительный щит среднего напряжения A B Детальный проект подстанции NC NC NC NO NC NC распределительный щит 1 распределительный щит 2 распределительный щит 3 MV MV MV LV

Подробнее

ИСПЫТАНИЕ БАНКА КОНДЕНСАТОРОВ SWP

1.ЦЕЛЬ И ОБЪЕМ Целью данной Стандартной рабочей практики (SWP) является стандартизация и определение метода испытаний конденсаторных батарей, включая конденсаторы, реакторы настройки и реакторы ограничения пускового тока.

Подробнее

Решения по автоматизации безопасности

Принцип работы, характеристики Preventa Safety s типов XPS AV« Для контроля переключателей Принцип работы Safety s XPS AV и используются для контроля цепей, соответствующих стандартам EN / ISO

Подробнее

Yrd.Doç. Д-р Айтач Гёрен

h3 — переменный ток в постоянный ток Yrd. Doç. Д-р Айтач Герен ELK 2018 — Содержание W01 Основные концепции в электронике W02 Преобразование переменного тока в постоянный W03 Анализ цепей постоянного тока W04 Транзисторы и их применение (H-мост) W05 Операционные усилители

Подробнее

ОПИСАНИЕ DWG ОПИСАНИЕ DWG

ОПИСАНИЕ DWG ОПИСАНИЕ DWG Феррорезонанс 3451/1 3451/2 3451/3 Электромагнитные поля (ЭМП) 3462/1 Изоляторы высокого и низкого напряжения (перемычки) 3463/1 A ОРИГИНАЛЬНЫЙ ВЫПУСК B 14.07.09 ДАТА УТВЕРЖДЕНИЯ Дж. Брукс 25.02.03 ИНДЕКС

Подробнее

Трансформаторы тока (ТТ) и шунты

Трансформаторы тока (ТТ) и шунты Общий обзор НН ТРАНСФОРМАТОРЫ ТОКА Руководство по выбору продукции Стандартные промышленные трансформаторы ?????? TCR — серия TCRO NEW 9 9 9 Суммирование токов JVM 0 9 TCR usbar

Подробнее

Автоматический выключатель остаточного тока

Введение Автоматический выключатель остаточного тока / ELCB Перегрузки по току короткого замыкания и короткие замыкания могут быть обнаружены автоматическими выключателями, такими как MCB, MCCB, предохранители HRC и т. Д.Но автоматические выключатели не обнаруживают

Подробнее

Лекция — 4 схемы диодного выпрямителя

Базовая электроника (Модуль 1 Полупроводниковые диоды) Доктор Читралекха Маханта Департамент электроники и техники связи Индийский технологический институт, лекция Гувахати — 4 схемы диодного выпрямителя

Подробнее

Трехфазное реле контроля CM-PFE

Техническое описание Трехфазное реле контроля CM-PFE CM-PFE — это трехфазное контрольное реле, которое контролирует фазовый параметр, последовательность фаз и обрыв фазы в трехфазной сети.2CDC 251005 S0012 Характеристики

Подробнее

Источники питания низкого и высокого напряжения

Источники питания низкого и высокого напряжения Мы работаем в соответствии с ISO 9001: 2008 С 1994 года Fug работает в соответствии с системой обеспечения качества ISO 9001. Все отгружаемые блоки проверены и задокументированы в наших испытаниях

Подробнее

4.5 Подключение трансформатора

СИСТЕМЫ ЭЛЕКТРОЭНЕРГИИ В КОММЕРЧЕСКИХ ЗДАНИЯХ IEEE Std 241-1990 5) Единый биллинг Ñ Некоторые приложения включают обслуживание нагрузки с фиксированной характеристикой.Для таких нагрузок энергоснабжающая организация может предложить

Подробнее

Трансформаторы напряжения. Типы VT — Скачать PDF бесплатно

Сетевые реакторы и приводы переменного тока

Сетевые реакторы и приводы переменного тока Rockwell Automation Mequon Wisconsin Довольно часто линейные и нагрузочные реакторы устанавливаются на приводы переменного тока без четкого понимания того, почему и каковы положительные и отрицательные последствия

Подробнее

Свойства электрических сигналов

Компонент напряжения постоянного тока (Среднее напряжение) Свойства электрических сигналов v (t) = V DC + v ac (t) V DC — значение напряжения, отображаемое на вольтметре постоянного тока Треугольная форма сигнала Компонент постоянного тока Полупериодный выпрямитель

Подробнее

ТОЧНОСТЬ ПОТЕНЦИАЛЬНЫХ ТРАНСФОРМАТОРОВ

8 ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ Для защитно-релейных целей используются два типа трансформаторов напряжения, а именно: (1) «измерительный трансформатор напряжения», в дальнейшем называемый просто «трансформатор напряжения»,

Подробнее

Реле циркулирующего тока.Тип IRXm

Реле циркулирующего тока IRXm ABB — мировой технологический лидер ABB — мировой лидер в области технологий энергетики и автоматизации, которые позволяют коммунальным предприятиям и отраслевым заказчикам повышать производительность при снижении

Подробнее

Бюллетень данных о продукте

Бюллетень с данными о продукте Причины и последствия гармоник в энергосистеме частотно-регулируемых приводов по сравнению со стандартом IEEE 519-1992 Raleigh, NC, U.S.A. ВВЕДЕНИЕ В этом документе описывается энергосистема

Подробнее

Генераторы переменного тока. Базовый генератор

Генераторы переменного тока Базовый генератор Базовый генератор состоит из магнитного поля, якоря, контактных колец, щеток и резистивной нагрузки. Магнитное поле обычно представляет собой электромагнит. Арматура — любое число

Подробнее

Различные типы систем ИБП

Различные типы систем ИБП Нил Расмуссен Официальный документ № 1, редакция 5 Краткое изложение На рынке существует большая путаница в отношении различных типов систем ИБП и их характеристик.

Подробнее

Резонансные схемы RLC

Конденсаторы и индуктивности Эндрю МакХатчон 20 апреля 2003 г. Конденсаторы и индуктивности Когда дело доходит до реактивных сопротивлений сложных компонентов, существует множество противоречий. Формат, используемый в этом документе

Подробнее

Основы преобразования постоянного тока в постоянный

Страница 1 из 16 Бесплатная загрузка / Советы по дизайну / Калькуляторы Java / Приложение.Примечания / Учебники / Информационный бюллетень / Обсуждение / База данных компонентов / Библиотека / Power Links / Программное обеспечение / Технические статьи / Он-лайн учебник

Подробнее

Приложение FIT TIER 2

Информация о заявке FIT TIER 2 Информация ниже автоматически заполняется из вашей регистрационной информации: Дата заявки на разрешение на строительство: Дата завершения проекта: Имя: Адрес: Город: Область:

Подробнее

Глава 12 Управляемые схемы RLC

hapter Driven ircuits.Источники … -. Схема с источником и одним элементом схемы … -3 .. Чисто резистивная нагрузка … -3 .. Чисто индуктивная нагрузка … -6..3 Чисто емкостная нагрузка … -8.3 Последовательная нагрузка ..

Подробнее

ИСПЫТАНИЕ БАНКА КОНДЕНСАТОРОВ SWP

1. ЦЕЛЬ И ОБЛАСТЬ ПРИМЕНЕНИЯ Целью данной стандартной рабочей практики (SWP) является стандартизация и определение метода испытаний конденсаторных батарей, включая конденсаторы, настраивающие реакторы и реакторы ограничения пускового тока.

Подробнее

Положительная обратная связь и осцилляторы

Physics 3330 Эксперимент № 6 Осень 1999 г. Положительная обратная связь и осцилляторы Цель В этом эксперименте мы изучим, как спонтанные колебания могут быть вызваны положительной обратной связью. Вы построите активный

Подробнее

= V пик 2 = 0,707 В пик

ОСНОВНАЯ ЭЛЕКТРОНИКА — НАЗНАЧЕНИЕ РЕКТИФИКАЦИИ И ФИЛЬТРА Предположим, вы хотите создать простой электронный блок питания постоянного тока, который работал бы от входа переменного тока (например,g., то, что вы можете подключить к стандартному

Подробнее

7.1 ПИТАНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

ГЛАВА 7 МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА Цель этой главы — познакомить учащихся с простыми расчетами мощности переменного тока, а также с выработкой и распределением электроэнергии. Глава построена на материале

.

Подробнее

Реле измерения тока и напряжения

Реле измерения тока и напряжения RXIK 1, RXEEB 1 и Страница 1 Выпущено в июне 1999 г. Изменено с июля 1998 г. Данные могут быть изменены без предварительного уведомления RXIK 1 RXEEB 1 (SE980082) (SE980081) (SE970869) Функции Применение

Подробнее

Трансформаторы тока

Tyco Electronics Corporation Crompton Instruments 1610 Cobb International Parkway, Unit # 4 Kennesaw, GA 30152 Тел.770-425-8903 Факс. 770-423-7194 Трансформаторы тока Трансформаторы тока (ТТ) обеспечивают

Подробнее

Глава 3 АВТОМАТИЧЕСКИЙ КОНТРОЛЬ НАПРЯЖЕНИЯ

Глава 3 АВТОМАТИЧЕСКИЙ КОНТРОЛЬ НАПРЯЖЕНИЯ. ВВЕДЕНИЕ В СИСТЕМУ ВОЗБУЖДЕНИЯ Основная функция системы возбуждения — подача необходимого постоянного тока на обмотку возбуждения синхронного генератора.

Подробнее

Глава 4.LLC Резонансный преобразователь

Глава 4 LLC Резонансный преобразователь 4.1 Введение В предыдущих главах обсуждались тенденции и технические проблемы для внешнего преобразователя постоянного тока в постоянный. Высокая удельная мощность, высокая эффективность и мощность

Подробнее

Eisflisfræði 2, vor 2007 г.

[Просмотр задания] [Печать] Eðlisfræði 2, vor 2007 30. Назначение индуктивности должно быть произведено в 2:00 утра в среду, 14 марта 2007 г. Кредит за проблемы, представленные с опозданием, уменьшится до 0% после того, как крайний срок достигнет

.

Подробнее

Цепи переменного тока

Глава 1 Чередующиеся дыхательные пути 1.1 Источники … 1-1. Простые цепи A … 1-3 1..1 Чисто резистивная нагрузка … 1-3 1 .. Чисто индуктивная нагрузка … 1-5 1..3 Чисто емкостная нагрузка … 1-7 1.3 Последовательность схема …

Подробнее

Указания по применению AN-1095

Замечания по применению AN-1095 Конструкция выходного фильтра инвертора для моторных приводов с силовыми модулями IRAMS Cesare Bocchiola Содержание Стр. Раздел 1: Введение … 2 Раздел 2: Конструкция выходного фильтра

Подробнее

Joslyn Clark Controls, Inc.

Joslyn Clark Controls, Inc. ВАКУУМНЫЕ КОНТАКТОРЫ С ПЕРЕКЛЮЧЕНИЕМ КОНДЕНСАТОРОВ и КОНТАКТОРЫ ВОЗДУШНОГО РАЗРЫВА МЕРЫ ПРЕДОСТОРОЖНОСТИ И РАСЧЕТЫ ДЛЯ ОГРАНИЧЕНИЯ ВЫСОКОЙ ЧАСТОТЫ И ВЫСОКОГО ТОКА 2 ВОПРОС: ПОЧЕМУ ВАКУУМНЫЙ КОНТАКТОР

Подробнее

Модуль 11: Наведенные выбросы.

Модуль 11: Кондуктивная эмиссия 11.1 Обзор Термин кондуктивная эмиссия относится к механизму, который позволяет создавать электромагнитную энергию в электронном устройстве и связывать его с его шнуром питания переменного тока.

Подробнее

Расчет схемы трансформатора

Расчеты схемы трансформатора Этот рабочий лист и все связанные файлы находятся под лицензией Creative Commons Attribution License, версия 1.0. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/1.0/,

Подробнее

.
