Электрические провода и кабели

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод представляет собой один электрический проводник, тогда как кабель представляет собой группу проводов, обмотанных
оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких канатов, используемых для закрепления судов, а в электрическом
контексте кабели (например, провода) используются для переноса электрических токов. Виды кабелей, которые имеются в продаже можно увидеть
здесь.

Будь то в помещении или на улице, правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойного
электроснабжения, а также прохождение электрических осмотров. Каждый провод и кабель должны быть аккуратно установлены от блока предохранителей до розеток, приспособлений и приборов.

Понятие электрического провода

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и применение.  Информация, напечатанная на проволочном покрытии, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных особенностях электрических проводов, которые помогут вам выбрать правильный состав:

1. Размер проводов —  Каждое приложение требует определенного размера провода для установки, и правильный размер для конкретного применения определяется
калибром провода. Определение размера проволоки производится американской системой измерения проволоки. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на количество энергии, которое он может
нести. Например, для низковольтного шнура лампы на 10 ампер потребуется провод 18-го калибра, а для сервисных панелей или субпанелей на 100 ампер
потребуется провод 2-го калибра. ,

2. Буквы проводов —  Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов.  Эти письма показывают следующие требования NEC: .

• Т — Термопластичная изоляция
• H — термостойкость
• ЧЧ — высокая термостойкость (до 194 ° F)
• W — Подходит для влажных мест
• N — нейлоновое покрытие, устойчивое к повреждениям от масла или газа
• X — синтетический полимер, который является огнестойким

3. Типы проводов —  Есть в основном 5 типов проволоки: .

• Провода триплекса:  провода триплекса обычно используются в однофазных служебных отводящих проводах между полюсом электропитания и головками защиты
  от атмосферных воздействий. Они состоят из двух изолированных алюминиевых проводов, обмотанных третьим неизолированным проводом, который используется в качестве общей
  нейтрали. Нейтраль обычно имеет меньший калибр и заземлена как на счетчике электроэнергии, так и на трансформаторе.

• Основные провода фидера: провода  основного фидера — это провода, которые соединяют головку системы обслуживания с домом.  Они изготовлены из многожильного или сплошного провода THHN, а установленный кабель на 25% больше требуемой нагрузки.

• Провода для  подачи на панель : Кабели для подачи на панель обычно имеют черный провод THHN. Они     используются для питания главной распределительной коробки и панелей выключателя.  Как и в случае с проводами основного питания, кабели должны быть рассчитаны на 25% больше, чем фактическая нагрузка.

•  Неметаллические оболочки : неметаллическая оболочка, или Romex, используется в большинстве домов и имеет 2-3 провода, каждый с пластмассовой изоляцией, и
  оголенный провод заземления. Отдельные провода покрыты другим слоем неметаллической оболочки. Так как он относительно дешевле и доступен в номиналах 15, 20 и 20 А, этот тип предпочтителен для внутренней проводки.

• Одножильные провода: для  одножильных проводов также используется провод THHN, хотя существуют и другие варианты.  Каждый провод отдельный, и несколько проводов можно легко соединить через трубу. Одножильные провода являются наиболее популярным выбором для компоновок, в которых используются трубы для размещения проводов.

4. Цветовые коды —  Различные цветовые провода служат для разных целей, например: .

• Черный:  Горячий провод, для выключателей или розеток.

• Красный:  горячий провод, для ножек переключателя. Также для подключения провода между 2 проводными датчиками дыма.

• Синий и желтый:  горячие провода в кабелепроводе. Синий для применения в 3-4 направлениях и желтый для ножек переключателей для управления вентилятором, лампами и т. Д.

• Белый:  всегда нейтральный.

• Зеленая и голая медь:  только для заземления.

5. Калибр провода, Амплитуда и Нагрузка на мощность —  Чтобы определить правильный провод, важно понять, какую мощность может переносить провод на каждый датчик.  Размер провода — это размер провода, мощность — это количество электричества, которое может течь через провод, а мощность — это нагрузка,
которую может выдержать провод, что всегда упоминается в приборах.

Самое главное вам необходимо также учесть цену на метр кабеля, чтобы уложиться в бюджет. На этой странице вы
можете ознакомиться с ценами на медный кабель

Понимание электрического кабеля

Электрический кабель также имеет различные типы, цвет и применение в качестве определяющих факторов. Вот краткое описание кабелей, которые вам необходимо понять, чтобы определить правильный кабель для вашего дома.

1. Типы электрических кабелей.  На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой
промышленной эксплуатации. Некоторые из наиболее часто используемых из них включают в себя: .

• Кабель с неметаллической оболочкой.   Эти кабели также известны как неметаллический строительный провод или кабели NM. Они оснащены гибкой пластиковой оболочкой с двумя-четырьмя проводами (кабели TECK покрыты термопластичной изоляцией) и оголенным проводом для
  заземления. Специальные разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и
  NM-C являются наиболее распространенной формой внутренней жилой проводки.

• Подземный питающий кабель:  эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод был индивидуально обернут в термопласт, провода
  сгруппированы вместе и встроены в гибкий материал. Доступные в различных размерах, UF-кабели часто используются для наружного освещения и для наземных применений. Высокая водостойкость делает их идеальными для влажных помещений, таких как сады, а также лампы на открытом воздухе, насосы и т. Д.

• Кабель в  металлической оболочке: Кабели в металлической оболочке, также известные как бронированные кабели или кабели BX, часто
  используются для питания от сети или для больших приборов.  Они имеют три одножильных медных провода (один провод для тока, один провод заземления и один нейтральный провод), которые изолированы сшитым
  полиэтиленом, ПВХ-прокладкой и черной ПВХ-оболочкой. Кабели BX с оболочкой из стальной проволоки часто используются для наружных применений и установок с высоким напряжением.

• Многожильный кабель:  это тип кабеля, который обычно используется в домашних условиях, поскольку он прост в использовании и хорошо
  изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован индивидуально. Кроме того, внешний слой изоляции добавлен для дополнительной безопасности. Различные варианты используются в промышленности, например, аудио-многоядерный «кабель змеи», используемый в музыкальной индустрии.

• Коаксиальный кабель:  Коаксиальный (иногда гелиаксический) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который
  дополнительно окружен трубчатым проводящим экраном, и может также иметь внешнюю оболочку для дополнительной изоляции.  Называется «коаксиальный», поскольку два внутренних экрана имеют одинаковую геометрическую ось, эти кабели обычно используются для передачи
  телевизионных сигналов и подключения видеооборудования.

• Неэкранированный кабель витой пары:  как следует из названия, этот тип состоит из двух проводов, которые скручены вместе. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах безопасности и
  сетях передачи данных. Для использования внутри помещений UTP-кабели с медными проводами или сплошными медными жилами являются популярным выбором, поскольку они
  гибкие и могут легко сгибаться для установки в стену.

• Ленточный кабель.  Ленточные кабели часто используются в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят
  параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами.  Эти кабели достаточно гибкие и могут работать только с приложениями низкого напряжения.

• Кабель  с прямой прокладкой: эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или жгуты
  оптоволоконных кабелей, которые не требуют дополнительной оболочки, изоляции или трубопровода перед тем, как их проложить под
  землей. Они имеют тяжелый металлический сердечник с множеством слоев металлической оболочки, тяжелые резиновые покрытия, амортизирующий гель и
  водонепроницаемую пленку, укрепленную нитями. Высокая устойчивость к изменениям температуры, влажности и других факторов окружающей среды делает их популярным выбором для требований
  передачи или связи.

•  Двухпроводной кабель: это плоские двухпроводные кабели, которые используются для передачи между антенной и приемником, например, телевизором и радио.

• Twinaxial Cable:  это вариант коаксиальных кабелей, который имеет два внутренних проводника вместо одного и используется для высокоскоростных
  сигналов очень короткого диапазона.

• Парный кабель:  с двумя индивидуально изолированными проводниками этот кабель обычно используется в приложениях постоянного или переменного тока
  низкой частоты.

• Витая пара:  этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля —  Цветовое кодирование изоляции кабеля выполняется для определения активных, нейтральных и заземляющих проводников. NEC не предписывает какой-либо цвет для фазных / активных проводников. Разные страны / регионы имеют разную цветовую кодировку кабеля, и важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелеными / желтыми, зелеными, желтыми, голубыми или черными. ,

Размер кабеля — Размер  кабеля — это размер отдельных проводов внутри кабеля, например, 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше
размер.  Количество проводов следует за датчиком на кабеле. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра в кабеле. Заземляющий провод, если имеется, не обозначается этим номером и обозначается буквой «G».

Безопасность очень важна, и если ваша установка проводов и кабелей не будет правильной, это может привести к несчастным случаям. Перед началом любого электрического проекта, который включает в себя проводку и кабели, вам необходимо получить разрешение от вашего местного
строительного инспектора. После завершения работы осмотрите установку на соответствие местным нормам и правилам.

Эффективно декоративные электрические кабель Certified Products

Покупайте декоративные электрические кабель у проверенных поставщиков на Alibaba.com и получайте товары прямо у порога. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности. Они преобразуют электричество в тепло с помощью очень электрически стойкого провода.  Существует множество продуктов прямой и спиральной формы, отвечающих требованиям к проводимости.
Существует множество декоративные электрические кабель изделий, изготовленных из разных материалов и разного размера, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы. Свойства металла влияют на поведение всего оборудования и его последующее применение. Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой прочностью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока - еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.
декоративные электрические кабель широко используются из-за множества желаемых свойств, которыми они обладают. Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность.  У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая авиакосмическую, медицинскую диагностику и строительство. Некоторые модели обеспечивают обогрев дорожек, подогрев полов и подогрев крыш.
Выбирайте из эксклюзивного ассортимента декоративные электрические кабель, чтобы найти продукты наилучшего качества, соответствующие требованиям. Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности. Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba.com и приобретите превосходные продукты для отопления по доступным ценам.

Саморегулирующийся электрический греющий кабель Nunicho

     Электрические кабели Nunicho производятся в Южной Корее, на заводе ведущего производителя. Мы предлагаем купить саморегулирующие кабели Nunicho, предназначенные для защиты водопроводов различного назначения от замерзания.

Уникальные характеристики греющего кабеля Nunicho:

• При понижении собственной температуры, увеличивает мощность выделения тепловой энергии.
• Абсолютно водостойкий.
• Внешняя оболочка из пищевого фторполимера стойко переносит перегрев и никогда не сгорает.
• Внутри по всей длине проходит медная оплетка, защищающая от повреждений и служащая экраном.
• Эксплуатируется не менее 10 лет.

Ассортимент саморегулирующих кабелей.

В представленном ассортименте продукции вы найдете кабели, используемые как внутри трубопроводов из любого материала так и снаружи трубы:

• Модели MICRO10-2CR и MICRO13-2CR могут контактировать с питьевой водой.
• Саморегулирующийся кабель SRL 16-2 CR монтируют в трубопроводы, канализации, дренирующие системы, системы обогрева крыши и «теплый пол».

    Саморегулирующиеся греющие кабели — популярное и высокотехнологичное решение в технологиях обогрева. Между параллельных луженых медных проводников находится греющая матрица. Медные жилы представляют собой множество скрученных тонких проволок.

    Снаружи матрицы расположен слой термопластичной изоляции, выполненный монолитно с сердцевиной кабеля. Именно саморегулирующая матрица обеспечивает свойства саморегулирования для ленточных нагревателей. Несколько слоев наружной изоляции гарантируют защиту кабеля от воздействий окружающей среды, от повышенной влажности, от ударных нагрузок и истирания. Вместе с экранирующим слоем из медной проволоки, кабель демонстрирует наилучшую диэлектрическую стойкость, защищенность от коррозии и химически активных сред.

    Экранирующий слой часто называют бронёй, ведь помимо защиты от электромагнитного излучения, этот элемент кабеля значительно влияет на механическую прочность кабеля. Если кабель закреплен на непроводящей поверхности, например, на пластмассовой трубе, то эта же оплётка используется в качестве заземления.

    Благодаря параллельной структуре кабель можно нарезать на участки удобной длины. Матрица представляет собой непрерывный греющий элемент, который допустимо разрезать в любых точках без потери функций. При понижении температуры на локальном участке кабеля, там падает число проводящих связей, значит повышается тепловыделение. Если кабель нагревается, число проводящих связей растет и удельное сопротивление, как и выделение тепла, снижается.

Быстрый переход в разделы:

виды и типы проводов и кабелей

Провод является электротехническим изделием, которое служит, для того чтобы соединять источник электротока, а кабель — изолированный проводник или оптоволокно, заключенное в оболочку. Какие есть полные определения этих элементов, какие существуют виды и типы кабелей с проводами? Об этом и другом далее.

Что это такое

Электрический провод электрический медный — элемент, передающий электрическую энергию от подстанции к коммунальному, бытовому, промышленному и общественному объекту. Включает в себя жилы, изолирующие покрытия, внешние оболочки, бронь и экран. Делится на классы по структуре со строением, количеством жил, интенсивности и проходящему токовому напряжению. Главной функцией является передача электроэнергии от источника к потребителю.

Функции провода

Кабель электрический является изолированным проводником или оптоволокном. Состоит из экрана, сердечника из меди, заполнителя, стальной или проволочной брони, металлической и внешней оболочки.

Обратите внимание! Отличие заключается в том, что провод проложить в земле или в воде нельзя. Кабель же имеет влагоустойчивость и защитную бронь. Есть кабель, который умеет передавать и излучать радиосигналы, преобразовывать электроэнергию в тепло.

Функции кабеля

Виды и типы кабелей и проводов

Провод это одна с некоторыми токоведущими жилами, которые соединяют несколько участков электроцепи вместе. Жилы бывают одно и многопроволочными. Есть отдельные защищенные провода, которые внешне ничем не отличаются от кабелей. Незаизолированные провода не используются для создания домашней электрики и отделки. Они нужны, чтобы передавать электроэнергию по воздушной линии и прочим местам.

Кабель имеет схожесть с защищенным проводом. Это токоведущая жила с изоляционно-защитным наружным полимерным, пластиковым или резинным слоем.

Главным отличием является наличие наружной оболочки провода. Если провод считается простой трубкой, то кабель является заполненным токоведущим пространством, имеющим мелованный или ленточный состав. Благодаря этому не слипаются жилы. Это упрощает монтаж с дальнейшим обслуживанием.

Основные кабельные и проводные разновидности

Провода

Провода являются кабельным изделием, которое содержит скрученную проволоку или изолированную жилу, поверх которой идет неметаллическая оболочка с обмоткой или оплеткой. Нередко идет проволока, которая не предназначена для прокладки в земле и воде. Состоит из токопроводящей жилы и изоляции. Жилой является медная с алюминиевой проволокой. Изоляцией считается лаковое покрытие с полимером, бумагой, волокнистым материаломили их комбинацией.

Обратите внимание! Голые провода не имеют изоляцию.

Бывают обмоточными, соединительными, выводными, подвижными, авиационными, автомобильными, установочными, связными, изолированными, неизолированными, геофизическими, термостойкими, термоэлектродными и прогревочными. Также бывают медными, константановыми, манганиновыми и нихромовыми.

Провод ПБПП

Является плоским электрическим проводом, имеющим две или три монолитные медные жилы. Обладает внешним защитным слоем и поливинилхлоридной проводниковой изоляцией. Имеет проводниковое сечение до 6 квадратных миллиметров. Работает при температуре от 15 до +50 градусов Цельсия и сетевом напряжении до 250 вольт.

Применяется при создании освещения и питании розеток. Обозначает гибкость провода с токоведущими многопроволочными проводниками. Хорошо распространен, поскольку подходит для того, чтобы можно было подключать освещение или осуществлять монтаж розеток с выключателями, решать другие электротехнические задачи.

Это универсальное проводниковое изделие электротока, пользующееся при помощи высокой популярности благодаря отличному качеству. Провод ПБПП рекомендуется, для того чтобы использовать его во время электромонтажной квартирной или дачной работы. Используется в домашней или бытовой сети. Отлично подходит, для того чтобы совершать монтаж внутренней проводки.

Расшифровка проводника ПБПП

Провод ППВ и АПВ

ППВ является плоским электротехническим изделием, имеющим монолитные медные жилы и поливинилхлоридную изоляцию с проводниковыми перемычками. Проводники имеют площадь сечения до 6 квадратных миллиметров. Работают при температурном диапазоне до 70 градусов Цельсия, сетевом напряжении до 450 вольт и стопроцентной влажности воздуха. Провод используется в освещении и силовой линии. Модификации изделия — электропровод, имеющий алюминиевые жилы. Его можно называть по-разному.

Обратите внимание! АПВ считается самым востребованным алюминиевым проводником, имеющим одну жилу в поливинилхлоридной изоляции. Обладает площадью сечения в 16 квадратных миллиметров и монолитной с многопроволочной жилой.

Провод ПВС

Является самым востребованным электротехническим изделием, которое предназначено, для того чтобы подключать к электросетям осветительное оборудование, бытовую технику и другие электроэнергетические устройства. Провод обладает многожильной конструкцией, которая содержит несколько токопроводящих медных проводниковых элементов. Многопроволочные жилы изделия очень гибкие. Они имеют изоляционный поливинилхлоридный слой и герметичную изоляцию внутреннего объема между жилами.

ПВС считается круглым проводником, имеющим плотную текстуру, с площадью сечения до 16 квадратных миллиметров и 380 вольтным сетевым напряжением. Шнур обладает высокой стойкостью и маркировкой. По нормам не запрещается использовать шнур, чтобы делать скрытую электрическую проводку, подключать электророзетку или организовывать заземление.

Провод ШВВП

Провод ШВВП — элемент, предназначенный, для того чтобы подключить бытовую технику и электроприбор. Главной функцией является присоединение маломощного шнура через розетку с сети. Изделие изготавливается из простого винила, как и его токоведущая жила. Проводники имеют многопроволочную конструкцию. Изоляция не обладает высокой прочностью.

Обратите внимание! Проводниковый элемент является плоским и белым, а изоляционный слой цветным. Работает при температуре до +70 градусов. ШВВП обладает устойчивостью к агрессивной среде и выдерживает влажность воздуха практически полностью.

Расшифровка проводника ШВВП

Кабеля

Силовой кабель является одножильным или многожильным электротехническим изделием, которое предназначено, для того чтобы снабжать электроэнергией стационарные потребители в виде частного дома, квартиры, дачи или передвижного оборудования. Кабель осуществляет соединение главного распределительного щита или линии электрических передач с конечным потребителем. Вне зависимости от того, какие технические характеристики имеет силовой кабель, основа состоит из металлической жилы, изоляционного слоя и внешней оболочки, благодаря которой защищается вся кабельная конструкция.

Силовой кабель дополняется разнообразными элементами в виде поясной внешней изоляции, экранирующего слоя и брони. Конструкция зависит от того, какую функцию и сферу применения имеет источник.

Состоит кабельный элемент из алюминиевой или медной жилы, поливинилхлоридного или полиэтилетонового изоляционного слоя, свинцовой/алюминиевой/полиэтиленовой/полимерной или поливинилхлоридной внешней жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

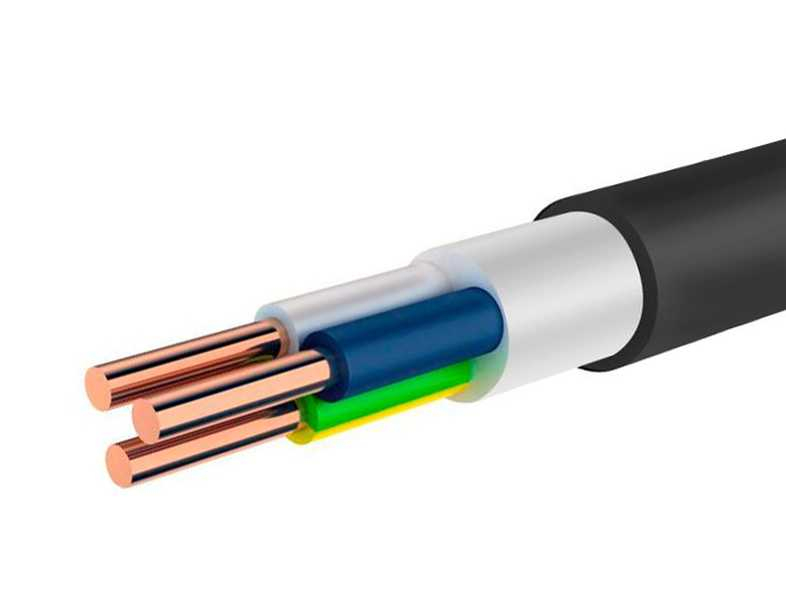

Кабель ВВГ

Популярный электрификационный объект, имеющий сетевое напряжение в 1000 вольт. Популярен, для того чтобы выполнять внутренний монтаж электрической проводки. Обладает гибкостью, поливинилхлоридной изоляцией и медной жилой. Число жил изделия варьируется от 2 до 5 единиц. Работает в течение 30 лет.

Обратите внимание! Кабель ВВГ имеет разное исполнение. Есть токоведущий проводник, построенный на алюминии. Есть проводниковый элемент с защитной огнеупорной кожухой, а также плоским видом. Внешняя изоляция черная. Каждая жила имеет свой цвет по стандартной маркировке.

Расшифровка кабельного проводника ВВГ

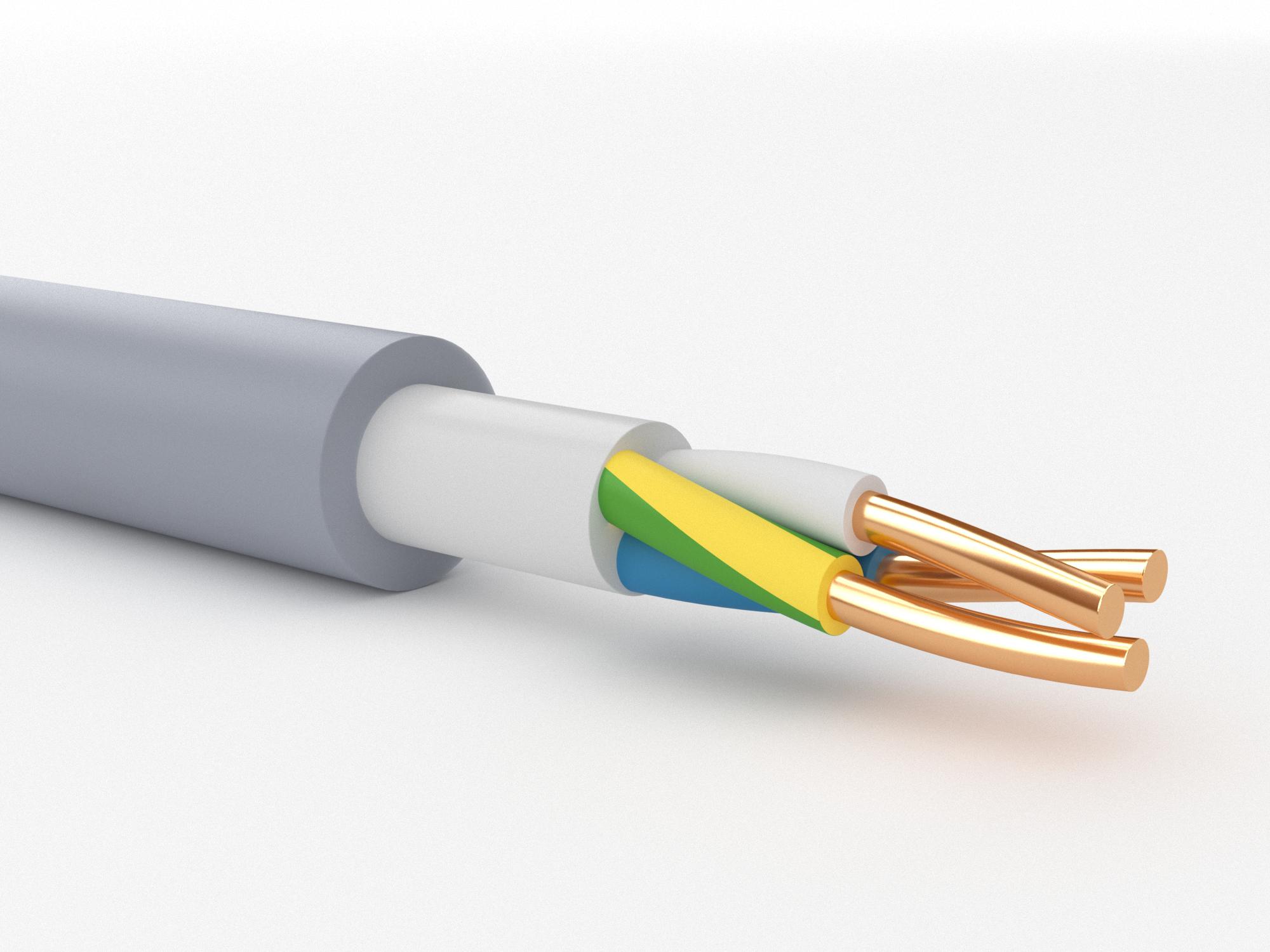

Кабель NYM

Кабель NYM используется, для того чтобы совершать монтажные работы в момент прокладки освещения или силовых электрических сетей дома или в промышленном здании. Обладает максимальным напряжением в 660 вольт. Эксплуатируется на открытой поверхности, но изоляция имеет свойство разрушаться под солнечными лучами. По этой причине кабельный элемент защищается с помощью гофры или другого защитного элемента. Главная особенность в специальном наполнителе, который находится во внешней оболочке. Эта оболочка дает жилам полноценную герметизацию. Отличается от другой разновидности круглым исполнением и монолитной медной жилой. Благодаря этому факту обеспечивается обычный электромонтаж.

Расшифровка кабельного проводника NYM

Кабель СИП

Кабель СИП является самонесущим электропроводом, имеющим надежную жильную изоляцию. Главной особенностью является выдерживание большой механической нагрузки. Изделие создано из полиэтиленовой изоляции. Имеет стойкость солнцу и влаге. Подходит для монтажа на открытой поверхности.

Расшифровка кабельного проводника СИП

Кабель ВББШв

Это силовой кабель, имеющий броню и токоведущий медный проводник, который выполняется в монолитном и многопроволочном исполнении. Состоит из шести токоведущих жил с поливинилхлоридной изоляцией. Обладает площадью проводникового сечения в 240 квадратных миллиметров.

Обратите внимание! Главная особенность — наличие внешней оболочки и токоведущих жил.

Расшифровка кабельного проводника ВББШв

В чем отличие электрического кабеля от провода

Кабель — изолированный проводник, имеющий изоляционный слой или броневой кожух. Провод — проводник. В отличие от первого, второй не имеет несколько объединенных жил и изоляционной оболочки. Вторые бывают многожильными и монолитными. Благодаря своим конструктивным особенностям, имеют уменьшенное сопротивление. Если нужно большое сопротивление, то используют твердые проводники.

Отличие электрокабеля от провода

В целом, кабель является изолированным токопроводящим проводником, а провод — электротехническим изделием, которое служит, чтобы соединять источник электротока с элементами электросхемы. Бывает кабель ВВГ, NYM, СИП и ВББШв, а провод — ПБПП, ППВ, ПВС, ШВВП и АПВ. Отличаются числом жил, материалом, условием применения, мощностью проводимости и видами оболочек.

Electric Cable – обзор

Директива Европейского Союза по строительным изделиям (CPD) 89/106/EEG устанавливает основные требования к строительным изделиям. Одним из обязательных требований является «безопасность в случае пожара». Чтобы разрешить свободную торговлю между государствами-членами, необходимо иметь одинаковые методы испытаний и иметь систему классификации, которая содержит классы пожарной безопасности, полезные для государств-членов и соответствующие требованиям безопасности. Вдобавок к этому может измениться рыночная ситуация по отраслям, может потребоваться переформулировка продуктов и так далее.Поэтому создание системы тестирования и классификации, которая может быть реализована, может оказаться сложным процессом. Решение Европейской комиссии 2000/147/EC устанавливает европейскую гармонизированную систему классификации характеристик реакции на огонь строительных материалов, в основном облицовки и напольных покрытий. Это уже работает в течение нескольких лет. Однако было признано, что не все строительные изделия могут быть полностью удовлетворительно испытаны на огнестойкость и классифицированы по условиям их конечного использования.Кабели представляют собой такой случай, и только сейчас разрабатывается система классификации кабелей, применимая в европейском законодательстве.

Базовые сценарии

Группа экспертов, созданная Европейской комиссией под названием Европейская группа органов регулирования пожарной безопасности (FRG), работает над аспектами пожарной безопасности директивы. ФРГ предстояло определить сценарии, которые им нужно было закрепить, и каких огневых характеристик кабельной прокладки они хотели достичь. Процедура показана на рис. 8.4 соблюдалось в принципе.

8.4. Процесс, ведущий к предложению по тестированию и классификации кабелей в Европе.

Отправной точкой является прокладка кабеля в реальной жизни, просто потому, что любое противопожарное законодательство направлено на устранение реальных пожаров. Однако реалистичные кабельные системы нельзя использовать в системе тестирования и классификации. Затраты будут огромными, так как количество различных установок практически бесконечно. Таким образом, решение основано на допущении, что некоторые крупномасштабные эталонные сценарии могут быть репрезентативными для реальных опасностей и что требования к характеристикам кабелей могут быть определены в этих эталонных сценариях.Термин эталонный сценарий здесь используется для экспериментальной установки, которая, как считается, представляет реальную жизнь.

В точных выражениях представление никогда не будет верным. Однако эталонный сценарий создается таким образом, что экспериментальные пожары в сценарии будут репрезентативными для большого числа реальных практических случаев с достаточной точностью для регулятора. Поведение кабелей при горении в эталонных сценариях затем можно связать с поведением при горении в стандартных процедурах испытаний.Это достигается путем анализа параметров пожара, таких как скорость выделения тепла, распространение пламени и образование дыма, из экспериментов в эталонном сценарии и сравнения их со стандартной скоростью. Когда эта связь установлена, можно использовать измерения в стандартизированных тестах для классификации. Таким образом, классификация стола в стандартном тесте будет отражать определенное поведение горения в эталонном сценарии, которое, в свою очередь, связано с реальными опасными ситуациями.

Европейский проект Fire Performance of Electric Cables, FIPEC ¹ , включал в себя обследование кабельных установок в Европе, большое количество пожарных экспериментов, оценку процедур испытаний, моделирование пожара и так далее. Наличие этой работы позволило предложить европейскую систему тестирования и классификации. Кабельные системы, используемые в Европе, были нанесены на карту в ходе исследования в рамках проекта FIPEC ¹ . Наиболее распространенные найденные установки были охарактеризованы в ряде различных сценариев. Эти сценарии установки были следующими:

•

открытая горизонтальная конфигурация (без стен или крыши рядом с кабельными лотками; только опоры лотка)

•

полузакрытая горизонтальная конфигурация (одна стена и крыша)

•

закрытая горизонтальная конфигурация с двумя стенками и крышей и верхней частью торцевой стенки закрытая

•

закрытая горизонтальная конфигурация с двумя боковыми стенками и крышей и полностью открытым торцом (с и Без принудительной вентиляции)

•

Открыть вертикальную конфигурацию

•

•

Полузакрытая вертикальная конфигурация (угла конфигурация)

•

Закрытая вертикальная конфигурация (с и без вентиляции)

•

вертикальная пустота (небольшое пространство) конфигурация

•

горизонтальная v oid (маленькое пространство) конфигурации.

Затем эти общеевропейские «реальные» сценарии были представлены двумя отдельными эталонными тестовыми сценариями: вертикальным сценарием (см. рис. 8.5) и одним горизонтальным сценарием (см. рис. 8.6).

8.5. Вертикальный эталонный сценарий FIPEC.

8.6. Горизонтальный эталонный сценарий FIPEC.

В вертикальном варианте кабельная лестница монтируется в вертикальном углу. Тепловая мощность пропановой горелки, используемой для зажигания, составляет 40 кВт в течение пяти минут, затем 100 кВт в течение следующих десяти минут и, наконец, 300 кВт в течение оставшихся десяти минут.За исключением уровня 40 кВт, эта программа горелки прошла проверку угла помещения (ISO, 9795), которая является эталонным сценарием, используемым для европейской системы классификации футеровки. В горизонтальном сценарии три кабельных лестницы устанавливаются горизонтально и друг над другом. Нижний слой поджигается с одного конца горелкой по той же ступенчатой ​​программе тепловыделения, что и в вертикальном сценарии. На основании исследования также было принято решение, что программа источника воспламенения должна представлять реалистичные первоначальные возгорания.Принудительная вентиляция не использовалась.

Эти два сценария можно рассматривать как эталонные сценарии, представляющие большое разнообразие реальных кабельных систем в Европе. Затем работа FIPEC ¹ установила стандартный тест, который может представлять два эталонных сценария и который используется для классификации. Этот тест называется prEN 50399–2 и имеет два варианта (см. ниже). Этот тест был модифицирован для измерения скорости выделения тепла и скорости образования дыма. Кроме того, после исследования чувствительности было изменено крепление кабелей, что позволило лучше идентифицировать различные характеристики возгорания.

Принятый подход оказался успешным, и группа пожарных надзоров смогла принять решение о том, что вертикальный и горизонтальный сценарии FIPEC ¹ являются эталонными сценариями для европейских правил по кабелям. Кроме того, в качестве процедуры классификационных испытаний были предложены модифицированные тесты FIPEC ¹ . Фактическое предложение по классификации содержит семь классов. Они называются A _ca, B1 _ca B2 _ca , C _ca , D _ca, E _ca и F _ca .Характеристики пожара описываются с использованием данных о скорости выделения тепла и распространении пламени. Дополнительные классы определены для образования дыма, горящих капель/частиц и образования дыма. Предложение основано на двух процедурах испытаний с использованием одного и того же испытательного оборудования для измерения тепловыделения, образования дыма и параметров капель, prEN 50399-2-2 для класса B1 _ca и prEN 50399-2-1 для классов B2 _ca , C _ca и D _ca . Поэтому процедуры испытаний называются FIPEC ₂₀ , сценарий 2 и FIPEC ₂₀ , сценарий 1 соответственно, см. рис.8.7.

Источником воспламенения является газовая горелка с предварительно смешанным пропаном, дающая тепловую мощность 20 кВт по prEN 50399-2-1 и 30 кВт по prEN 50399-2-2. Кабели монтируются вертикально длиной 3,5 м на передней части стандартной лестницы (EN 50266-1). Нижняя часть кабелей должна находиться на 20 см ниже нижнего края горелки. Кабели располагаются посередине лестницы (относительно ее ширины). Время тестирования составляет 20 минут, и в течение этого периода измеряют скорость тепловыделения (HRR) с помощью калориметрии потребления кислорода и скорость дымообразования SPR.Также отмечается появление горящих капель/частиц. Из измеренных параметров получают FIGRA, THR и TSP. Испытание небольшим пламенем EN 50265-2-1 требуется для всех классов B1 _ca -E _ca . Дополнительная классификация по кислотности основана на EN 50267-2-3.

кабель | электроника | Британика

кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое.Электрические кабели связи передают голосовые сообщения, компьютерные данные и визуальные изображения с помощью электрических сигналов на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем. Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, а второе относится к многожильному проводнику или к сборке изолированных проводников. В волоконно-оптических кабелях, изготовленных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио-, видео- и компьютерных данных.

Кабели электрические силовые

Наиболее распространенным типом силового кабеля является кабель, подвешенный над головой между столбами или стальными опорами. Эти воздушные кабели состоят из нескольких проводов, обычно медных или алюминиевых, скрученных (скрученных) вместе в концентрические слои. Медь или алюминий выбирают из-за высокой электропроводности, а скрутка придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются сильным воздействиям окружающей среды, иногда используются сплавы меди или алюминия для повышения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности. Более распространенная конструкция состоит в том, чтобы включать в сборку многожильного кабеля несколько высокопрочных нержавеющих стальных проволок. Многие воздушные кабели, особенно работающие под высоким напряжением, неизолированы. Кабели, работающие при более низких напряжениях, часто имеют покрытие из пропитанной асфальтом хлопчатобумажной оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип силового кабеля прокладывается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности не позволяют использовать воздушные линии.В отличие от воздушного кабеля, в подземном кабеле всегда используется коммерчески чистая медь или алюминий (механическая прочность не является проблемой под землей), а многожильный проводник часто скручивается, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки потребления электроэнергии. Однако для баланса цепи (а иногда и всей цепи) могут потребоваться специальные кабели.Примером такого использования и особых условий, которые необходимо соблюдать, являются кабели для использования на сталелитейных заводах и в котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических заводах (коррозия), для подводных лодок и шахт (механические злоупотребления), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (экстремальные значения давления).

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по назначению, так и по конструкции. Силовые кабели рассчитаны на высокие напряжения и большие токовые нагрузки, тогда как напряжение и ток в коммуникационном кабеле малы.Силовые кабели работают на постоянном или низкочастотном переменном токе, а кабели связи работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводников, каждый из которых может иметь диаметр 1 дюйм (2,5 см) и более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для электрических кабелей связи аналогичны покрытиям для электрических силовых кабелей. Обычно они состоят из трубки из алюминия или свинцового сплава или из комбинации металлических полос и термопластичных материалов.Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг жилы, или бумажной массы, нанесенной на жилу) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, впервые получивший широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором одна из жил имеет форму трубки, а другая (меньшая, но тоже круглого сечения) поддерживается с минимальной твердой изоляции в центре трубы.Несколько таких коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

Строительство длинных подводных кабелей для телефонной или телеграфной службы несколько отличается от того, что обсуждалось ранее. Трансатлантический кабель для телеграфа был впервые проложен в 1858 году, а для телефона — в 1956 году; волоконно-оптический кабель впервые проложен через Атлантический океан в 1988 году. См. также подводный кабель .

Волоконно-оптические телекоммуникационные кабели

Наблюдайте за прокладкой подводного оптоволоконного кабеля у морского дна Крита для улучшения глобальной связи

Морское дно у Крита подготовлено для прокладки подводного оптоволоконного кабеля.

Contunico © ZDF Enterprises GmbH, Майнц Посмотреть все видео к этой статье

Кабели из оптических волокон впервые вошли в эксплуатацию в середине 1970-х годов. В оптоволоконном кабеле световые сигналы передаются по тонким волокнам из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей по сравнению с обычными коаксиальными кабелями включают низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.

оптическое волокно

Световой луч, проходящий через оптическое волокно.

Британская энциклопедия, Inc.

Как и другие типы кабелей, волоконно-оптические кабели разработаны и изолированы для различных применений на суше, под землей, над головой и под водой. Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Сердечник кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно расположены в жесткой центральной трубе, либо плотно упакованы в мягкую гибкую внешнюю оболочку.

Количество и тип защитных слоев, окружающих жилу, зависит от назначения кабеля. Как правило, сердечник покрывается слоем меди для улучшения проводимости на большие расстояния, за которым следует материал (например, алюминиевая фольга), блокирующий проникновение воды в волокна. Стальная проволока или жилы добавляются для прочности на растяжение, а затем весь кабель заворачивается в полиэтиленовую оболочку или оболочку для устойчивости. См. также оптоволокно.

Эта статья была недавно отредактирована и обновлена ​​Эми Тикканен.

Mars Electric — специальные провода и кабели

Мы являемся вашим универсальным поставщиком специальных проводов и кабелей. Наши глубокие знания и обширные запасы гарантируют, что вы получите нужные продукты в соответствии с вашим графиком.

ЭКСПЕРТ. НАДЕЖНЫЙ. УДОБНЫЙ.

• Точные предложения по проектам и конкурентоспособные цены.
• Чистый, организованный, современный склад.
• Доступ к широкому ассортименту труднодоступной специальной проводной и кабельной продукции.
• Специальные провода и кабели, поставляемые вместе с вашими электроприборами.

Наш обширный ассортимент включает:

Кабель низкого напряжения

Звук и безопасность

Кабель для контроля температуры и автоматизации зданий

Trane — Automated Logic — Allerton Controls — Echelon/Lonworks — Johnson Controls — Siemens — BacNet

Пожарная сигнализация — параметры класса данных

Коаксиальный кабель — CATV и CCTV, также доступен для использования вне помещений

Аудио/видеокабель

Голос и данные

Cat5E, Cat6, Cat6A и экранированные варианты, RS232 и RS485, также доступны для использования вне помещений

Волоконно-оптический кабель — внутренний, наружный, внутренний/наружный, с плотным буфером, свободной трубкой,
бронированные OM1, OM3, OM4, OS1 и OS2 одномодовые и многомодовые

Провод управления диммированием — 16/2 одножильные неэкранированные фиолетово-серые жилы белая пленумная оболочка

Кабель Lutron — GRX-PCBL-346S и GRX-PCBL-46L

Кабель контроля доступа

Belden и Belden Equals

Уэст-Пенн Кейбл

Инструментальный кабель — провод термопары — высокотемпературный кабель

Промышленные кабели и аксессуары

Кабельный лоток — ПВХ/нейлон, XLP, оболочка из ПВХ, оболочка из CPE, оболочка LSZH, экранированная и неэкранированная, 600 В

ЧРП

Belden и Belden Equals — Экранированная фольга + оплетка или экранированная медная лента 600 В, 1000 В и 2000 В Инструментальный кабель — экранированные пары/общий экран 600 В — бронированные варианты

Пучок проводов

Кабель генератора

6AWG и 3AWG Многожильный

Кабель среднего напряжения

2. 4В, 5КВ, 15КВ, 35КВ — бронированные варианты Комплекты для холодной и термоусадочной заделки

Колено разрыва нагрузки — 200А

Отводы врезные — 600 ампер

Все кабели доступны в вертикальной и вентиляционной трубах.

Коммуникационные данные и оптоволоконные компоненты

CAT5E, CAT6, CAT6A

Розетки, патч-панели, патч-корды, настенные панели, прокладка кабелей — горизонтальная и вертикальная, настенные стойки, шкафы

Волоконно-оптические соединители, оптические оболочки, волоконные вставки и дуплексные патч-корды

Волоконно-оптические сборные кабели с концевыми соединителями, полностью протестированные и собранные с натяжным тросом и смещенными концами (при необходимости) для протягивания через кабелепровод

Соединительные кабели управления освещением

Cat5E PLENUM, фиолетовый — длина от 2 футов до 100 футов

Спросите нас о других длинах и цветах

Размер электрического кабеля

по сравнению сНоминальный ток

В таблице ниже указаны номинальные токи для стационарной прокладки кабелей внутри зданий. Таблица основана на ПВХ-проводке и кабелях с ПВХ-изоляцией — однопроволочной, тонкопроволочной и многопроволочной.

)

Метод установки	A1		A1		A2		B1		B2		B2		B2
Установка	Одноядерные кабели, в изоляционные трубки, в термически изолированных стенках		теплоизолированные стены		Одножильные кабели, в изоляционных трубах, на стенах		Многожильные кабели или многожильные кабели в оболочке, в изоляционных трубах, на стенах
Количество жил	7 2	3 3	3 90 2	3	3	2	2	3	2	2	3	9
поперечное сечение (мм 2 )	Текущие рейтинги (Ampere)
1. 5	15,5	13,5	15,5	13,0	17,5	15,5	16,5	15,0
2,5	19,5	18,0	18,5	17,5	24	21	23	20
4	26	24	25	23	32	28	30	27
6	34	31	32	29	41	36	38	34
10	46	42	43	39	57	50	52	46
16	61	56	57	52	76	68	69	62 9033 5
25	80	73	75	68	101	89	90	80
35	99	89	92	83	125	110	111	99
50	119	108	110	99	151	134	133	118
70	151	136	139	125	192	171	168	149
95	182	164	167	150	232	207	201	179
120	210	188	192	172	269	239 90 335	232	206
150	240	216	219	196
185	273	245	248	223
240	320	286	291	261
300	367	328	334	298

• рабочая температура макс. 70 ^o C
• температура окружающей среды макс. 70 ^o C

• A1 — Одножильные кабели в кабелепроводе в теплоизолированной стене
• A2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в теплоизолированной стене
• B1 — Одножильные кабели в кабелепроводе или стене
• B2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в стене

Кабельные каналы | Экструдированный электрический кабелепровод из ПВХ

Пластиковые каналы, также известные как кабельные каналы для электрических каналов, представляют собой линейные экструдированные профили, которые используются для организации и защиты кабелей и проводки в различных бытовых, коммерческих, промышленных и медицинских целях.В течение последних 70 лет Crescent Plastics поставляет пластиковые каналы для электропроводки для нужд вашего проекта. Мы предоставляем индивидуальные электрические каналы из широкого спектра пластиков в соответствии с точными спецификациями вашего проекта.

Компания Crescent Plastics предлагает индивидуальные решения для кабельных каналов для электрических каналов из различных термопластичных материалов, включая гибкие и жесткие варианты, в соответствии с вашими требованиями. Запросите расценки на экструдированные электрические каналы или свяжитесь с нами, чтобы обсудить ваши требования к прокладке кабелей.

Варианты кабельных коробов из экструдированного пластика

Пластиковые профили канала

могут быть квадратными, прямоугольными, закругленными, плоскими или куполообразными в зависимости от типа применения. Длина, ширина и диаметр также могут быть полностью настроены в соответствии с вашими требованиями к прокладке кабелей. Некоторые из наиболее распространенных конфигураций экструдированных электрических каналов включают:

• J-образный канал
• H-образный канал
• U-образный канал
• 2-канальный
• 3-канальный

Электрический кабелепровод из ПВХ

Гибкие трубы из ПВХ

могут быть разработаны для электрических труб и электроизоляционных применений. Огнестойкий ПВХ отличается широким диапазоном рабочих температур от -30°C до 105°C и выдающимися физическими и электроизоляционными свойствами. Трубки из ПВХ можно использовать в качестве покрытия жгута проводов или в качестве изоляции клемм и соединений. Гибкая трубка из ПВХ для электропроводки имеет множество преимуществ, в том числе:

• Механическая вязкость
• Огнестойкость
• Низкая стоимость
• Слабый запах
• Бессвинцовый

Материалы Noryl ® PPO (полифениленовый эфир и стирол) и Xyron ® Polyphenene Ether/PPO рекомендуются для применения с низковольтными электрическими каналами, электрическими поддонами и крышками.Эти материалы хорошо работают при устойчивых повышенных температурах, обеспечивая при этом превосходную гидравлическую стабильность, хорошую размерную стабильность и хорошие электроизоляционные свойства.

Индивидуальный пластиковый профиль для проволочных каналов для электрических применений

Crescent Plastics Incorporated производит специальные кабельные каналы для прокладки кабелей и электрических приложений. Каналы для электропроводки представляют собой безопасную альтернативу открытым кабелям и электрическим проводам и идеально подходят для прокладки проводов или шнуров к осветительным приборам, приборам и многому другому.Наши экструдированные электрические каналы помогают защитить шнуры от коррозии или повреждений, а также изолируют электропроводку, предотвращая поражение электрическим током. Каналы для проводки идеально подходят для следующих типов электрических применений:

• Расширение проводки
• Прокладка кабелей и проводки
• Шнуры-органайзеры
• Защита/изоляция кабелей и проводки
• Монтаж электропроводки

Пластиковые каналы идеально подходят для промышленных и электрических применений

В отличие от металлических дорожек для электрических каналов, пластиковые каналы устойчивы к коррозии, не вмятинам и не царапаются.Они представляют собой долговечное решение, которое может быть изготовлено в различных цветах в соответствии с отделкой поверхности или для цветовой маркировки электрических проводов и кабелей. Экструдированные пластиковые профили с проволочными каналами могут монтироваться практически на любую поверхность или устанавливаться в молдинги и гипсокартон и изготавливаются в различных конфигурациях для удовлетворения широкого спектра требований промышленного и электрического применения.

Помощь в проектировании экструдированных электрических каналов

Crescent Plastics предоставляет полный спектр услуг по проектированию, проектированию и инструментам, чтобы помочь создать индивидуальные каналы электропроводки, которые точно соответствуют вашим требованиям.Нужен ли вам прототип пластикового профиля для проволочных каналов или большое количество пластиковых каналов, мы можем предоставить индивидуальные решения, которые вам нужны. У нас есть несколько политик обеспечения качества, и мы постоянно работаем над улучшением наших процессов, чтобы предоставить вам высококачественные пластиковые экструзии.

Выбор правильной пластиковой защиты кабеля

При проектировании профиля пластикового канала для проводов важно учитывать необходимую длину, а также диаметр проводов и кабелей, укладываемых в пластиковый канал. Ваш кабельный канал для электрических каналов также должен быть спроектирован таким образом, чтобы электропроводка была аккуратно организована, чтобы предотвратить спутывание, но при этом обеспечить легкий доступ к проводам и шнурам.

Рассмотрите возможность цветового кодирования пластиковых каналов для приложений с несколькими проводными или кабельными системами для облегчения идентификации. Это может облегчить вам быструю идентификацию кабелей и электропроводки для устранения неполадок.

Contact Crescent Plastics для экструдированных каналов электропроводки Today

Свяжитесь с нами сегодня для получения дополнительной информации о наших вариантах электрических каналов из экструдированного пластика или запросите предложение для получения дополнительной информации о ценах сегодня.Crescent Plastics предоставляет передовые качественные услуги по проектированию, проектированию и инструментам для экструзии на заказ, а также предоставляет специальные услуги по экструзии пластика, включая сборку, комплектацию и многое другое.

гранул ПЭ из вышедших из употребления электрических кабелей.

Производство электрических кабелей является зрелым сектором, который обеспечивает многочисленные отрасли: строительство, автомобилестроение, авиастроение, военно-морское дело, электронное оборудование… По оценкам, только в Испании в этой отрасли ежегодно потребляется в среднем 350 000 тонн пластиковых материалов.

Покрытие электрических проводов, как правило, состоит в основном (более 60%) из ПВХ и в меньшей степени (менее 30%) из ПЭ, то есть из термопластичных полимеров. Теоретически эти разделенные полимеры можно перерабатывать с использованием тепла столько раз, сколько необходимо.

Состав электрических кабелей.

Диаметр электрических кабелей варьируется от 500 мкм до 5 см и может состоять из трех частей.

• Токопроводящий элемент: медь или алюминий.
• Изоляция: ПВХ, полиэтилен, резина, неопрен, нейлон…
• Защитный кожух: сталь, латунь, медь или алюминий.

По крайней мере жила и изоляция всегда присутствуют, а защитный кожух зависит от конструктивных особенностей шнура.

Когда электрические шнуры превращаются в мусор, они фактически становятся источником новых материалов, если их можно правильно разделить.

Проект и технология.

Целью данного проекта было изучение технико-экономической целесообразности использования пластиковых отходов, от электрических шнуров, в процессе производства новых изделий методом экструзии, с особым акцентом на фракцию ПЭ, учитывая текущий недостаток продукция, которая часто попадает на свалки.

Механическая переработка позволяет превращать остатки полиэтилена в аналогичные продукты с альтернативным применением без изменения химических свойств. Это простая техника, когда осадок однороден или когда его разделение возможно и быстро. Таким образом, пластиковые отходы разделяют (вручную и/или с помощью машин), измельчают, очищают, расплавляют и превращают в гранулы, которые можно использовать для изготовления новых пластиковых изделий.

Результаты.

Извлечение фракции ПЭ из остатка электрошнура позволяет получить материал чистотой до 95% (остальное — смесь резины, ПВХ, металла и др.), пригодный для использования в процессе формовочная экструзия.

.

6 типов электропроводки для вашего дома

Все электрические проекты имеют одну общую черту: электропроводка. При установке новой проводки очень важно знать, какой тип провода или кабеля вам нужен.Базовые знания о типах электропроводки помогут вам узнать больше о существующих цепях в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, светильники, розетки и т. д., к главному распределительному щиту.

Кабель и провод

Важно понимать некоторые основные термины, используемые при описании проводки. Электрический провод — это проводник, материал, который проводит электричество. Для бытовой проводки используется либо медь, либо алюминий (или алюминий с медным покрытием), хотя алюминий больше не используется. Это может быть многожильный провод или сплошной металлический проводник, и в большинстве случаев он изолирован с использованием непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке.В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токонесущих) проводов
• нейтральный провод
• провод заземления

1.

Кабель NM

Наиболее распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самого популярного бренда электропроводки.Кабели NM содержат три или более отдельных проводников, обернутых вместе в оболочку, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней проводки дома, включая приборы, светильники, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета для обозначения сечения провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• 6-калибр, 55-амперные цепи поставляются с черной оболочкой
• 8-калиберные, 40-амперные цепи поставляются с черной оболочкой 30-амперные цепи поставляются с оранжевой оболочкой
• 12-калиберные, 20-амперные цепи поставляются с желтой оболочкой
• 14-калиберные, 15-амперные цепи поставляются с белой оболочкой

Серая оболочка предназначена для подземных (UF) кабелей.

2. Бронированный кабель

Когда дело доходит до электропроводки дома, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях кабели NM не разрешены для использования, и в этих местах вместо них используются армированные кабели или кабели переменного тока.

Электропроводка переменного тока, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников. В коммерческих зданиях или жилых домах высотой более трех этажей нельзя использовать кондиционер.

3. Подземный питательный кабель

UF (подземный питатель) — это кабель NM, специально разработанный для влажных мест и непосредственного прокладки в земле. При прокладке проводов под землей или на открытом воздухе вам необходимо использовать кабель UF. Другой вариант, который выбирают электрики, — это использование подземного трубопровода из ПВХ и протягивание проводов через него.

Этот тип кабеля обычно используется для питания наружных светильников и содержит изолированный горячий и нейтральный провод, а также неизолированный провод заземления.В отличие от кабеля NM, кабель типа UF имеет сплошную пластиковую оболочку вокруг каждого провода и имеет серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтный провод используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для объектов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка варьируется от 12 до 22 калибра и либо изолирована, либо покрыта кабельной оболочкой.Несмотря на то, что низковольтные провода обычно не вызывают ударов током, все же рекомендуется выключать устройства перед началом работы с ними.

5. Провод THHN/THWN

Двумя наиболее распространенными типами изолированных проводов являются THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждая из которых имеет свою изоляцию с цветовой маркировкой. И они защищены пластиковым или трубчатым металлическим трубопроводом.

• Горячие провода черного, оранжевого или красного цвета;
• Нейтральные провода белые или коричневые;
• Провода заземления зеленого или желто-зеленого цвета.

Что касается изоляции, буквы указывают на ее свойства:

• T означает термопласт;
• H означает термостойкий, а HH означает очень термостойкий;
• W означает «Рассчитано на влажные помещения»;
• N означает с нейлоновым покрытием для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, для подключения проводов к водонагревателям или мусоропроводам.Поскольку это провода цепи, их нельзя трогать при включенных цепях.

6. Телефон и кабель передачи данных

Телефоны и интернет-провода используют низковольтные провода.
