Крепление СИП на опорах при помощи арматуры для монтажа | Полезные статьи

Самонесущие изолированные провода (СИП) предназначены для передачи и распределения электрической энергии в сетях напряжением от 220 В до 35 кВ.

Монтаж провода СИП начинается с тщательной подготовки трассы будущей линии. Необходимо удалить деревья или крупные ветви, препятствующие установке опор, раскатке и регулировке проводов. Исключается возможность касания проводами земли, металлических и бетонных сооружений.

При строительстве воздушной линии по той же трассе, пришедшей в негодность, конструкции устаревшей ЛЭП демонтируются. Если монтаж самонесущего изолированного провода СИП производится заново, то удобно заранее установить крепежные кронштейны на опоры. Установка кронштейнов осуществляется с помощью стальной ленты. Специальное устройство затягивает, закрепляет ленточный хомут и убирает излишки ленты.

Опора устанавливается с соблюдением ориентации. Монтаж провода СИП должен соответствовать технологическим картам или указаниям, с использованием специализированной линейной арматуры, механизмов и инструментов, при температуре окружающей среды не ниже –20 °С.

Монтаж провода СИП на опорах выполняется с помощью каната-лидера и раскаточных роликов. Таким образом СИП защищен от возможных механических повреждений. Применение этой технологии позволяет сохранить высокий уровень эксплуатационных характеристик в течение периода службы.

Если фазный провод имеет сечение до 50 мм2, ограниченный участок линий менее 100 м и пролет до 50 м, разрешена раскатка СИП вручную без применения раскаточных механизмов. Этот случай характерен в населенных пунктах и подлежит детальному рассмотрению.

Монтаж самонесущего изолированного провода СИП с применением технологии раскатки вручную включает следующие этапы:

• Монтирование барабана с СИП.
• Соединение СИП с канатом-лидером.
• Раскатка СИП и каната-лидера по роликам.
• Натяжение и крепление провода на анкерном участке.
• Закрепление СИП в поддерживающих зажимах.

Вблизи анкерной опоры, на расстоянии не менее ее высоты, монтируется барабан с СИП. Канат-лидер устанавливается на конец провода с применением вертлюга и монтажного чулка. На опору № 1 крепится раскаточный ролик с ременным креплением.

На последующие опоры крепятся раскаточные ролики с крюком при помощи поддерживающего кронштейна. Через ролики протягивается канат-лидер, после чего пропускается пучок СИП. Действия должны быть плавными, скорость — менее 5 км/ч. Необходимо сделать так, чтобы СИП не соприкасался с бетонными, металлическими конструкциями и землей.

На последней опоре участка трассы нулевая жила прикрепляется к анкерному кронштейну при помощи анкерного зажима. Причем длина свободного конца жгута должна быть достаточной для электрического соединения проводов.

На первую опору устанавливается лебедка с динамометром и тендером-«лягушкой». Из монтажных таблиц определяется усилие натяжения несущей нулевой жилы. Качество натяжки СИП определяется бригадой визуально, по стрелам провеса провода.

Анкерный зажим, в котором фиксируется нулевая жила, крепится к анкерному кронштейну. Жгут СИП связывается стяжными хомутами. Далее лебедка и раскаточный ролик удаляются, убирается излишняя длина проводов. Поддерживающий зажим для СИП, прикрепленный к промежуточной опоре, с раскаточного ролика перекладывается на СИП.

Отделительными клиньями отделяется несущая нулевая жила, укладывается в желоб поддерживающего зажима для СИП и прикрепляется фиксатором. Снимается раскаточный ролик. Жилы соединяются стяжными хомутами на расстоянии 15 см по обе стороны от зажима. В отверстие поддерживающего зажима пропускается средний стяжной хомут, соединяя фазные жилы под зажимом. На этом монтаж провода СИП на одном участке окончен.

Как правильно крепить провод СИП к опоре?

СИП подходят для эксплуатации в агрессивных погодных условиях и относятся к отличной альтернативе старых неизолированных проводов.

СИП подходят для эксплуатации в агрессивных погодных условиях и относятся к отличной альтернативе старых неизолированных проводов. Они характеризуются довольно простым монтажом, в сравнении с неизолированными проводами, а также не нуждаются в изолированной опоре. Чтобы зафиксировать провод на столбе, используется специальная арматура и подходящий инструмент.

От разновидности используемого провода (СИП-2, СИП-3 или СИП-4) зависит вид применяемой арматуры. Кроме того, опоры также могут быть разными и в соответствии с ними выбирается арматура для крепления СИП на определенные столбы. Арматура в комбинации с самим проводом создают своеобразную цепочку. Например, для СИП-2 и СИП-4 ее начало идет от опоры и заканчивается уже на фасаде здания. Первым звеном являются кронштейны, размещенные на столбах. Кронштейн отвечает за удержание следующего звена цепочки – анкерного зажима. Далее следуют поддерживающие промежуточные зажимы, а после этого уже провод фиксируется на стене строения.

Начинать монтаж проводов стоит после того, как все стойки будут прочно установлены, а на них будут поставлены все требуемые зажимы. Соответственно, для промежуточных опор используются промежуточные зажимы, а на анкерных опорах ставятся анкерные.

Монтаж СИП к опоре

Грамотный монтаж СИП гарантирует продолжительную эксплуатацию ВЛИ без аварийных ситуаций. Крепеж выполняет 2 основные функции – отвечает за удержание провода во время воздействия ветровых нагрузок и прочих погодных условий, также он сохраняет целостность линии электропередач в случае падения дерева, разрушения опоры или задевания негабаритным грузом.

Монтаж начинается с того, что необходимо зафиксировать кронштейн на опоре — для этого используется специальная монтажная лента из нержавеющей стали. Перед тем как зажимать, необходимо провести обтяжку ленты, используя лентонатяжитель. Проводить крепеж провода нужно после прохождения начала СИП через ролик на конечной опоре ВЛИ:

• проводится фиксация натянутой линии, используя лебедку и вертлюг;
• с последней опоры нужно убрать ролик;
• фиксируется нулевая жила с применением зажима, находящемся на анкерном кронштейне, кроме того, из него должен отходить небольшой кусок провода, он необходим для того, чтобы проводить последующие подсоединения.

Если используется СИП-3, то проводится крепление каждого провода. Находящийся провод на стойках может иметь неравномерные стрелы провиса, которые регулируются при натяжке. Стоит отметить, что крепеж СИП-3 отличается от монтажа прочих видов. Крепеж к опоре осуществляется с использованием оцинкованной траверсы, соблюдая межфазную дистанцию. Элементы из металла нужно заземлить с выпуском на верхушке опоры.

После проводится установка штыревых изоляторов с втулкой из пластмассы, за счет этого можно проложить провод, не используя ролики для раскатки. Когда провод натянут он фиксируется на промежуточных опорах за счет проворачивания втулки. На завершающем этапе крепежа используются спиральные вязки.

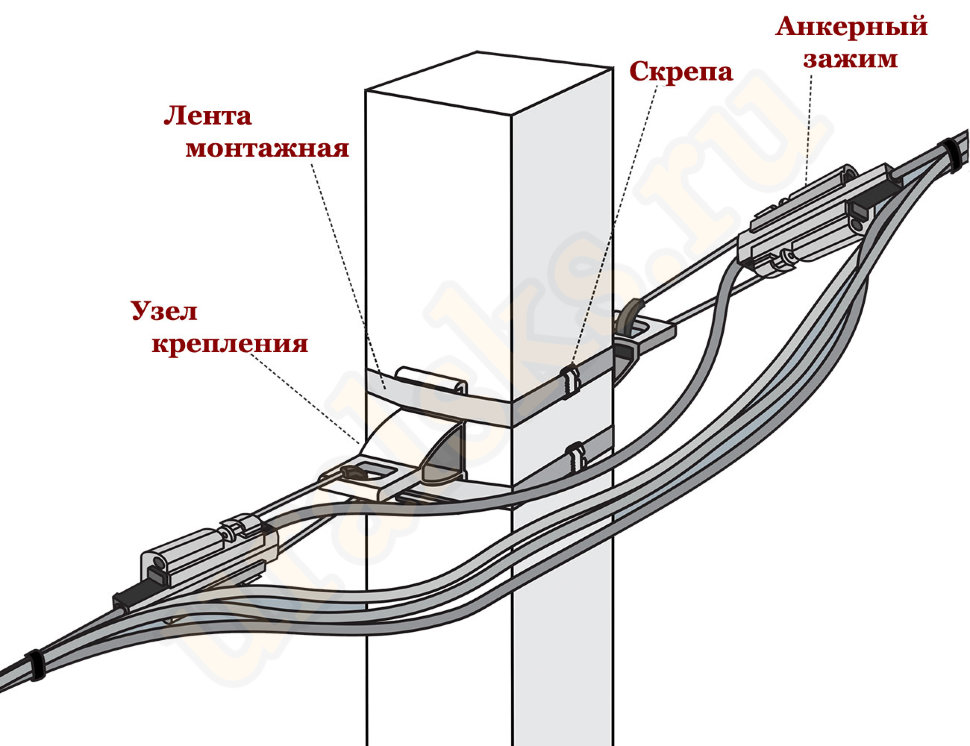

Монтаж СИП к анкерной опоре

После того как СИП прокладывается по трассе, достигает мест поворота и крайних точек, то можно делать анкерный крепеж. Проводится натяжка и задается необходимая стрела провеса, используя монтажный зажим, лебедку и динамометр. Далее ставятся кронштейны с использованием ленты из нержавейки. Затяжка делается натяжителем, который обеспечивает прочное крепление. Натянутая лента крепится за счет бугеля.

К узлам крепежа провода на анкерной опоре входят не только кронштейны, но и специальные зажимы, которые гарантируют прочное удержание СИП. Сначала монтируется зажим с той стороны, где находится лебедка, а второй зажим ставится со стороны поставленной катушки. На поворотной опоре в зависимости от угла нужно установить 1 или пару анкерных кронштейнов с дальнейшим монтажом зажимов с зафиксированным на них проводом.

Монтаж СИП на промежуточные опоры

На прямолинейных участках используется отдельный вид арматуры для крепежа – набор промежуточной подвески. В него входит поддерживающий зажим и кронштейн. Параметры, материалы производства и внешний вид арматуры зависит от типа используемого СИП и его сечения. Процесс крепежа провода к столбу идентичен, что и в прочем случае. После того как провод фиксируется, раскаточные ролики снимаются и провод подвешивается на кронштейн, используя поддерживающий зажим. Фиксация СИП-2 и СИП-4 происходит за счет винтовых зажимов. Они позволяют устранить вероятность смещения провода в ходе эксплуатации, не повреждая изоляционный слой. Также может потребоваться дополнительная фиксация хомутами. Они шире и толще простых стяжек для провода, а также более износоустойчивы.

Монтаж проводов СИП от магистрали к дому

Про монтаж проводов СИП от магистрали к дому

Монтаж проводов СИП от магистрали к дому иначе,  абонентское ответвление производится от анкерной, промежуточной или конечной опоры ВЛИ расположенной не далее 25 метров от дома. При более удаленном расположении опор от дома ставится промежуточная опора для поддержания проводов ответвления. Натяжение проводов производится между анкерной опоры магистрали и фасадом здания, при помощи анкерных зажимов типа PA.

Напомню, что ВЛИ это воздушные линии электропередач протянутые от трансформаторных подстанций изолированными самонесущими проводами СИП.

Абонентские ответвления от магистрали ВЛИ до дома делаются после окончания монтажа магистрали, согласно утвержденному проекту подключения, заранее согласованному в органах Энергонадзора (Электроснабжения). Если магистраль ВЛИ удалена от дома дальше 25 метров, собственник должен установить опору за свой  счет.

Обычно, абонентское ответвление делается проводом СИП 2×16. Этого достаточно, для удержания токовой нагрузки в 75 Ампер (СИП 1/СИП1А) и 105 Ампер (СИП 2/СИП2А). Очевидно, что 16,5 кВт, что соответствует 75 Амперам токовой нагрузки, вполне достаточно для электропитания дома.

Крепление СИП к опоре

Крепления СИП к опоре производится при помощи анкерного зажима типа PA 1500. На саму опору крепится анкерный кронштейн (СА1500/2000). Крепление производится при помощи металлической монтажной ленты (бандажа).

Провод СИП крепится к опоре (кронштейну) при помощи анкерного клинового зажима типа PA1500. Зажим разбирается, провод вкладывается в пластмассовую оснастку зажима, скрепа зажима цепляется за кронштейн, далее, зажим собирается и при тяжении провода его заклинивает в зажиме.

Крепление СИП к фасаду дома

Крепление СИП к фасаду дома аналогично. Правда кронштейн крепится к стене дома анкерными болтами.  Подробно о креплении СИП к фасаду читайте в статье: Крепление СИП к фасаду дома.

Ввод электропитания в дом

Ввести электропитание в дом можно двумя способами.

• Ввести в дом провода СИП;
• Ввести в дом кабель ВВГнг сечением 2×10мм², а соединить СИП и ВВГнг произвести на улице при помощи герметичных зажимов СТ 25 (аналоги SLIW 11.1, EP 95-13; ОP 6, TTD 051FJ).

Оба ввода правомерны, только при организации отверстия ввода нужно соблюсти два правила:

• Отверстия в стене дома должно быть наклонено к улице, чтобы в него не попадала влага и осадки;
• И для пожарной безопасности, проход в стене дома должен быть оформлен металлической (негорючей) гильзой.

Подключение ответвления к магистрали

К магистрали ВЛИ СИП ответвления подключается при помощи прокалывающихся ответвительных зажимов типа Р4; Р645; Р70. Подключение простое и не требует отключение электропитания магистрали.

Видео монтаж проводов СИП от магистрали к дому

Статьи по теме

Поделиться ссылкой:

Похожее

монтаж, технические характеристики, прокладка, нагрузка, подключение

Главная Статьи Кабель СИП: монтаж, технические характеристики

СИП или самонесущий изолированный кабель применяется для воздушного (надземного) монтажа линий электропередач. Это могут быть:

• силовые линии,
• осветительная проводка,
• обычный подвод электричества к дому.

Монтаж кабеля

Сам кабель закрепляется на линиях при помощи специальных анкеров. В свою очередь анкера устанавливаются непосредственно на опоре и удерживают жилу провода. Если речь идет о проведении такого кабеля по фасадной части здания, то применяют фасадные кронштейны. Для того чтобы на стене или опоре были хорошо зафиксированы зажимы, используют крюки.

Наибольшая часть времени уходит на приготовление трассы, раскрутку кабеля. Очень важно, чтобы в это время не была повреждена изоляция провода. Не рекомендуется менять сип на тех линиях, где опоры уже пришли в негодность или устарели.

Минимальная температура для монтажа -20 ºС, наилучшая температура для жилы провода +70 ºС — +90 ºС. В таком температурном режиме провод становится послушным и работа ладится быстро.

Технические характеристики

• период эксплуатации не более 40 лет.
• гарантия выдается на 3 года с момента его подключения.
• строительная длина уточняется при заказе.
• кабель выдерживает температурный диапазон -60 ºС — +50 ºС.
• монтаж должен происходить при t не менее -20 ºС.
• нагревание жилы не должен превышать барьер в 90 при нормальных условиях и 250 в случае короткого замыкания.
• пробивное напряжение после 1 ч в воде с температурой 20 ºС должно равняться: при номинальном 20 кВ — 24 кВ, при 35 кВ — 40 кВ для переменного тока в 50 Гц.
• тип климатического применения В, категории размещения:1, 2, 3, в соответствии с гостом 15150-69.
• кабель после пребывания 10 минут в воде при t 20±10 ºС должен выдерживать испытание в 50 Гц на протяжение 5 минут при использовании всей строительной длины.
• изолированный сип — 4 кВ.
• при защите на номинальном напряжении 20 кВ = -6 кВ, для 35 кВ = -10 кВ.

Прокладка кабеля сип

Прокладкой сип принято называть разновидность изолированных подвесок, которые находятся в жгуте с несущим кабелем или без него. Прикреплены к стенам зданий арматурой.

Нагрузка

Допустимая нагрузка электро током от 93 до 296 А.

Сопротивление жилы провода для постоянного тока — 1,91 — 0,254 Ом/км.

Подключение

На стене крепится специальный анкер для фиксации сипа. Последний натягивается благодаря анкерным зажимам. До щита прокладывают металлорукав. Переход с сипа на кабель получается с помощью прокалывающего зажима.

Монтаж спуска кабеля с опоры на устройство УПМК. Кабельные монтажные приспособления.

  Как правильно выполнить спуск кабеля с опоры. Инструменты и приспособления для спуска.

 Во-первых, разберемся , для чего необходимо выполнять спуск кабеля .
Для сращивания волокон между участками строительных длин в оптической муфте. Такие монтажные работы производятся на земле, в специально  оборудованных для этого палатках или машинах, которые оснащены всем необходимым монтажным инвентарём.
А также  спуск кабеля с опоры необходим для  снятия оптических характеристик кабеля на предмет соответствия их заданными  нормативами. Снятие кабеля с опоры необходимо также при  перемонтаже муфты или же в других случаях   контрольно-ремонтных работ на оптической сети.
 Длина  запаса кабеля  концевой опоры  должна быть правильно рассчитана для этого.  И закреплена на специальное устройство — Устройство для подвески муфты и запаса кабеля УПМК FOSB . На него наматывается свободная часть кабеля. Кабель при этом надёжно защищён от спутывания, от климатических условий. И при необходимости легко доступен для спуска с опоры. Само устройство FOSB крепится к столбу или опоре при помощи монтажной ленты или при помощи стальных хомутов.
Свободная длина спусков кабеля может быть также прикреплена непосредственно к опоре с образованием необходимого числа петель ( без использования устройства для подвеса муфты). При этом размеры петель должны быть таковы, чтобы исключались недопустимые изгибы кабеля (радиус изгиба кабеля не менее 20 его диаметров). Но этот способ является менее желательным.
Спуск кабеля крепится к телу опоры специальными кабельными монтажными приспособлениями – это кронштейны с одним или двумя ремешками , они предотвращают касание кабеля к телу опоры , тем самым увеличивают надёжность и срок эксплуатации кабельной сети в целом. Для крепления также широко используют кабельные стяжки , хомуты, кабельные ремешки  и др кабельные крепления.
Крепление для кабеля бывают различных модификаций, упрощённые и более универсальные, под шуруп или под гвоздь, желательно, чтобы материал изготовления  соответствовал погодным условиям эксплуатации – ультрафиолетостойкий и влагостойкий полимер.  Расстояние между крепежными зажимами определяется нормативными документами по монтажу кабеля и должно исключать возможность раскачивания участков кабеля между зажимами. А также следует учитывать ТТХ крепежных приспособлений .При отсутствии указаний в инструкциях кабельных поставщиков это расстояние не должно быть больше, чем  2 м.
Среди линейки кабельных стяжек  хочется особо отметить  универсальный Зажим BIS. Его универсальность состоит в использовании с любым диаметром кабеля круглого сечения и плоского кабеля, волс или сип. Он пригоден для использования в любых климатических зонах. Его можно крепить любым удобным вам способом.

Высота расположения муфт на опоре должна быть такой, чтоб затруднить несанкционированный доступ к муфте. В случае расположении муфт на опорах ВЛ не  на территории электросетевых или энергетических объектов не должна быть е менее 5,0 м от земли.
Если монтаж оптической муфты производится на территории сетевых , энергетических объектов, то допускается  использование высоты крепежа муфты  такой, чтобы было возможно производить работы без снятия муфты.

Крепеж для СИП и арматуры

Крепеж для самонесущего изолированного провода (СИП) и арматуры

 С помощью крепежных изделий осуществляется крепление арматуры СИП к фасадам и опорам линий электрических передач, крепится электрокабель по стенам здания. Также они находят применение для фиксации проводов при ответвлениях от магистральных линий. Чтобы электрическая проводка не раскручивались, они фиксируются с помощью хомутов.

К таким изделиям относят:

1. Защитный колпачок.

2. Ленту металлическую.

3. Скрепки и бугеля.

4. Хомут стяжной.

5. Фасадные крепления.

6. Дистанционные фиксаторы BIC.

7. Ленту герметизирующая SCT 20.

Защитный колпачок для провода СИП

 При прокладке магистральных линий систем СИП, неизбежно проявления концов проводов, которые необходимо изолировать и закрыть для доступа влаги. Эти функции возложены на защитные колпачки. Для изготовления колпачков используется эластомер диэлектрический. Для установки защищающего колпачка нет необходимости применять разогретый воздух или специальное оборудование.

Лента бандажная для крепления на опорах

 Применяют ленту при необходимости крепления различных кронштейнов одним оборотом вокруг опоры. Позволяет применение на воздушной линии с различным классом по напряжению, контактных сетях на железной дороге, на зданиях и сооружениях. Для ее изготовления используют сталь, стойкую к воздействию коррозии. Лента, ее кромка, подвергается обработке. Ее повышенная гибкость обеспечивает легкость монтажа и крепления на опорах с помощью скрепы. Для монтажных работ с металлической лентой необходимо наличие инструмента CVF. Производится шириной 10 и 20 мм.

Скрепы и бугели для крепления и фиксации бандажной ленты

 Скрепу модели NC 20 применяют при необходимости произвести фиксацию металлической ленты на промежуточной опоре. Бугели модели NB20 необходимы для крепления стальной ленты на анкерной опоре.

Хомут стяжной для кабеля СИП

 Находит применение при необходимости стягивания проводов СИП в пучки и для их крепления к арматуре. Для установки хомутов необходимо иметь инструмент RIL9. Хомуты устойчивы к воздействиям ультрафиолетовых лучей и различных атмосферных проявлений.

Фасадные крепления для СИП

 Прокладывая магистральные линии систем СИП—2 и СИП—4, приходится тянуть их по стенам различных зданий. В таких случаях находят свое применение фасадные крепления типа SF, SFW. При прокладке линий по бетонной, кирпичной или каменной стене, не обойтись без SF 50, а для деревянных стен применяют SFW 50. Для изготовления используется диэлектрический материал, поэтому выполняет еще и роль изолятора.

Дистанционные фиксаторы крепления СИП BIC

 Находят свое применение при необходимости закрепления СИП или кабеля на опоре или стене здания. Для крепления к стенам необходимо наличие шурупов, а при креплении к опоре металлической ленты. В комплекте поставляются стяжные хомуты для крепления проводов к фиксаторам.

Лента герметизирующая SCT 20

 Лента позволяет восстановить герметичность поврежденной изоляции. При необходимости установить термоусаживаемые изделия, с ее помощью производят выравнивание поверхности кабеля. На эластичную ленту наносят самосхватывающуюся мастику, которая затвердевает и перекрывает доступ влаги к проводу. Лента устойчивая к агрессивной среде и различным атмосферным явлениям.

виды, специфические особенности и назначение

Еще не так давно при прокладке линий электропередач использовались в основном только неизолированные провода. В последнее время ситуация начала в корне меняться. Очень часто при прокладке ЛЭП специалисты используют сегодня самонесущие изолированные кабели СИП.

Что собой представляют СИП

Называют самонесущими кабелями скрученные фазные жилы, для изоляции которых применяется полиэтилен особой разновидности с низкой плотностью. Особенностью этого материала являются, помимо всего прочего, то, что он отличается устойчивостью к воздействию ультрафиолета, а также перепадам температур. Заземляющие жилы в данном случае изготавливают из стальных сердечников, покрытых алюминиевой обкруткой.

Видов СИП-кабелей на данный момент выпускается несколько. Отличаться такие провода могут конструктивно или же по использованным для изготовления материалам.

Крепление самонесущих проводов

Современной промышленностью выпускаются самые разные крепежные элементы. Большинство из них предназначено для применения в строительстве. К примеру, для крепления СИП-панелей используются шурупы, а для установки каркасов стен к обвязкам — уголки и пр. Для прокладки же самонесущего кабеля применяются, конечно же, крепежи и арматура особой разновидности.

Монтаж линий электропередач с использованием в том числе и проводов СИП безусловно, должен осуществляться таким образом, чтобы в конечном итоге линия получилась максимально безопасной для людей. Поэтому выполнять крепления СИП правильно на самом деле очень важно.

Такие провода должны быть надежно зафиксированы как на самих опорах ЛЭП, так и на фасадах зданий при их электрификации. При выполнении крепления следует, конечно же, соблюдать все положенные технологии. Выбирать арматуру при монтаже СИП-кабелей также нужно максимально тщательно.

Виды креплений

Приспособления для крепления СИП при прокладке ЛЭП и при подключении к зданиям и сооружениям могут использоваться следующие:

• предназначенные для соединения самих кабелей — герметичные зажимы, гильзы, дополненные герметичными материалами;

• предназначенные для подвешивания проводов на опоры — кронштейны, зажимы, ролики, барабаны;

• используемые для натяжения проводов — лебедки с динамометрами, хомуты;

• предназначенные для подключения ответвлений — в основном ответвительные зажимы;

• предназначенные для прокладки провода по фасадам и опорам — чаще всего анкерные зажимы.

Назначение барабанов и роликов

Раскатку провода между опорами ЛЭП начинают производить с монтажа барабана с кабелем. Устанавливают этот элемент специалисты возле первой опоры линии (обычно в кузове грузовика). При этом располагают такое устройство от столба на расстоянии его длины. Далее посредством монтажного чулка к концу кабеля на барабане крепят канат-лидер.

На следующем этапе на каждой опоре линии монтируют протяжные ролики. Такие элементы при этом во время установки стараются располагать максимально точно. В последующем это станет гарантией легкой протяжки провода СИП.

Как прокладывается провод по роликам

После того как все такие элементы будут смонтированы, производят протяжку кабеля. При этом используют особый раскаточный механизм, за которым следит квалифицированный электрик. Несколько специалистов при этом также наблюдают за тем, чтобы кабель с барабана сматывался плавно. Часть монтажников следит и за корректностью прохождения по роликам места соединения провода СИП и каната.

После того как соединительный узел пройдет все опоры, а кабель СИП приблизится к катушке с уже намотанным на нее канатом-лидером, двигатель раскаточного механизма останавливают. Далее протянутую жилу с использованием специального зажима фиксируют на кронштейне последнего столба.

Какие могут быть ролики

Эти элементы при протяжке проводов наряду с барабаном и раскаточным механизмом являются основными. Ролики, предназначенные для прокладки СИП-кабелей по опорам, монтажные компании могут использовать двух основных видов:

1. RT 5 — устанавливаются на анкерных и сложных столбах.

2. RT 2 — монтируются на промежуточных опорах.

Первый тип роликов при этом крепится на опорах с использованием ремней. Вторая разновидность фиксируется за отверстие кронштейна промежуточной подвески.

Натяжка и крепление проводов

После фиксации кабеля к первому столбу к нему крепят особое устройство — лебедку с динамоментром. Натяжку провода по опорам производят в соответствии с показаниями последнего. Также ее качество определяют визуально. После корректной натяжки приступают собственно к креплению провода на опорах:

1. На первом столбе крепят кронштейн и фиксируют в нем нулевую жилу. При этом жгут проводов стягивают хомутами. Далее снимают лебедку и отрезают СИП-кабель от бухты.

2. Перекладывают на промежуточном столбе провод из ролика в зажим. Затем с использованием пластиковых клиньев несущую жилу отделяют от фазных проводов и крепят ее в зажиме фиксаторами. После того как раскаточный ролик будет снят со столба, все жилы стягивают хомутами с обеих сторон на расстоянии в 15 см от зажима. Далее с использованием промежуточного хомута стягивают фазные жилы под зажимом.

После того как будет произведено крепление СИП к столбам в первом пролете, приступают к его фиксации во всех последующих. При этом применяют ту же технологию.

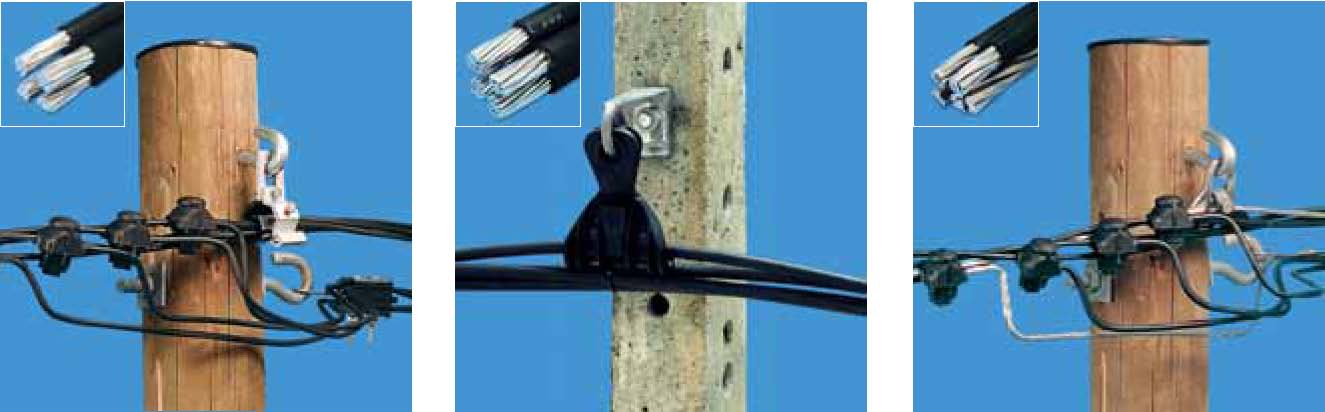

Какие используются крепления для проводов на опорах

При прокладке кабеля по столбам используются следующие виды арматуры:

1. Анкерные крепления для СИП с корпусом из термического пластика или алюминия. Такие зажимы закрепляют жилу к опоре с помощью кронштейна. При монтаже несущую жилу отрезают, проталкивают ее конец в цанговый зажим и фиксируют гайкой-барашком.

2. Промежуточные крепления для СИП. Такие элементы используются для фиксации изолированной несущей нейтрали самонесущего провода. Особенностью таких соединений является подвижность.

3. Промежуточную подвеску. Эти элементы используются для крепления СИП на угловых опорах.

4. Поддерживающие зажимы. Используются для фиксации СИП на промежуточных опорах.

5. Клиновые зажимы. Могут использоваться для промежуточных опор, угловых, концевых.

Способы крепления СИП-кабелей к опорам, таким образом, могут использоваться разные. В соответствии с особенностями фиксации подбирается и арматура для самонесущего провода.

Применение соединительных зажимов

После того как будет произведено крепление СИП на опорах, его подключают к основной линии электросети. При этом с конца провода предварительно снимают часть изоляции. Далее на оголенные жилы надевают герметичный зажим и охватывают прессом его край. Конец второго провода закрепляют в том же зажиме аналогичным образом.

Достаточно часто СИП-кабель при подключении к основной сети приходится соединять и с голыми проводами. В этом случае допускается пользоваться как герметичными зажимами, так и гильзами, предназначенными для неизолированных линий.

Ввод к постройке к магистрали с голых проводов осуществляют с применением ответвительных крепежей. В СИП без нулевого провода в данном случае жилы одинакового сечения той же фазы крепят всем жгутом в одном зажиме. На следующем этапе приступают собственно к электрификации домов.

Что собой представляют соединительные и ответвительные зажимы

Корпуса элементов соединительной арматуры изготавливаются из высокопрочных полимеров и дополнительно укрепляются слоем из стекловолокна. Видов таких крепежей существует несколько:

• анкерные зажимы, при установке которых не выделяется нулевая жила;

• зажимы «голый СИП», используемые для выведения на самонесущий кабель неизолированной проводки;

• зажимы с двумя болтами, применяемые для отвода неизолированного кабеля по направлению к основной магистрали СИП.

Крепежные элементы для стен и опор: применение

При воздушной прокладке внутренняя проводка дома подключается к ближайшему столбу, расстояние до которого не должно превышать 25 м. Провод СИП при этом сначала протягивают по фасаду здания. Для его фиксации на стене предварительно монтируют специальные анкерные зажимы. Располагают такие фасадные крепления для СИП при этом на высоте не менее 2.75 м от земли.

На следующем этапе кабель СИП подводят к щитку, если он расположен со стороны улицы, или вводят в дом. В последнем случае используют провод ВВГнг. Далее выполняют подключение СИП к магистрали на столбе. Для этого к опоре крепят анкерные кронштейны. Затем:

• закрепляют провод возле дома зажимом к кронштейну;

• с использованием роликового блока натягивают СИП между столбом и постройкой;

• фиксируют зажимом с петлей край кабеля на столбе.

На заключительном этапе присоединяют отводной кабель зажимами к общей магистрали.

Что представляют собой анкерные зажимы

Такая фасадная арматура чаще всего представляет собой кронштейн, дополненный приспособлением для крепления самого провода. На поверхности стены дома зажимы этой разновидности фиксируются с помощью анкерных болтов или дюбелей. После монтажа такого приспособления на стене провод вкладывается в узел крепления, в большинстве случаев представляющий собой стяжку из пластика. В некоторых случаях фасадные зажимы, предназначенные для крепления СИП к стене, могут дополняться и полноценными пластиковыми хомутами.

Что такое SIP-звонки? Как это работает? Тебе это нужно?

С помощью протокола инициации сеанса (SIP) вы можете перенести существующую телефонную систему АТС в облако. С SIP возможна передача голоса по интернет-протоколу.

Вот дикая догадка: успех вашей компании зависит от того, насколько хорошо вы умеете общаться. И не только с вашими клиентами, но и с потенциальными партнерами, поставщиками и коллегами.

Если системы, поддерживающие ваше деловое общение, ненадежны или не обновлены, у вас будут проблемы. Телефонные звонки — это большое дело. Если вы имеете дело с неэффективными телефонными системами или высокими расходами (или и тем, и другим), вам следует рассмотреть провайдера SIP-транков .

Вы можете осуществлять голосовые вызовы, видеовызовы и обмен мгновенными сообщениями через интернет-провайдера VoIP-телефонии.

Звонки по протоколу

SIP изменят качество вашей телефонной системы для бизнеса и снизят ее стоимость. В этом руководстве мы расскажем, как работает SIP и как вы можете извлечь из этого максимальную пользу.

Что такое SIP-звонки?

SIP-вызов или Session Initiation Protocol , процесс передачи голосовых вызовов по магистрали SIP или каналу SIP. Его часто заменяют вызовами VoIP. Однако SIP-вызов на самом деле использует VoIP для передачи трафика аналоговых вызовов через интернет-соединение.

Самый простой способ узнать, что это значит, — визуализировать это.

Как работает SIP-вызов?

Традиционная телефонная система состоит из следующих трех частей:

• АТС (Private Branch Exchange): ваша локальная система, которая управляет вашими вызовами
• Линии PRI (первичный интерфейс скорости): линии, соединяющие вызовы с телефонной сетью общего пользования

.

• PSTN (Коммутируемая телефонная сеть общего пользования): сеть, которая направляет вызовы к месту назначения

SIP-вызов устраняет необходимость в линиях PRI.Магистраль SIP, телефонная линия, использующая протокол SIP, виртуально устанавливается поверх вашего интернет-соединения. Затем он использует это подключение к Интернету для подключения вашей УАТС к ТСОП в обход линий PRI.

Результат? Вы можете использовать функции управления вызовами, такие как автосекретарь, переадресация вызовов, голосовая почта и многое другое, без аналоговых или нескольких телефонных линий.

Связано: что такое протокол инициации сеанса (SIP) и как он работает?

Преимущества SIP-звонков

К настоящему моменту вы знаете, что SIP-звонки могут помочь вам в развитии вашей компании.Давайте раскроем основные преимущества SIP-звонков и их влияние на ваш бизнес.

1) Экономичная связь

Подумайте о сумме на вашем текущем счете за служебный телефон . А теперь представьте, что вы платите до 70% меньше этой суммы. С SIP-транкингом это именно то, чего вы можете достичь.

Если вам интересно, почему такая разница в стоимости связи, вот что вам даст SIP-звонок:

• Неограниченные бесплатные звонки вместо поминутной оплаты
• Нет необходимости в новом дорогом оборудовании
• Избегайте высоких затрат на установку и обслуживание
• Никаких перебоев в обслуживании, поэтому вы не потеряете бизнес

С помощью SIP-вызовов вы можете не беспокоиться о стоимости настройки телефона и сосредоточиться на своих клиентах.

2) Простота масштабирования

«Хорошо, расходы снизились, но моя компания растет. Буду ли я в конечном итоге платить столько же, сколько до SIP, только из-за этого?»

Это законный вопрос. Вы не хотите менять всю свою телефонную систему только для того, чтобы вернуться к исходной точке, когда вы наймете больше людей или расширитесь до новых мест.

При использовании SIP-транкинга все, от телефонных звонков до видеоконференций , происходит через Интернет.Это означает, что вам не нужно покупать на дополнительных физических линий только потому, что вам нужно больше телефонных номеров или одновременных вызовов.

Ваш SIP-провайдер поможет вам добавить дополнительные линии, и часто вы даже можете сделать это самостоятельно. Легкий.

3) Унифицированные коммуникации = гибкость и производительность

Изучив различия между PSTN, VoIP и POTS, мы обнаружили, что компании, использующие унифицированные коммуникации, экономят до 115 минут в день для каждого пользователя. Это почти два часа!

Все просто: система SIP-телефонии поможет вам создать единое виртуальное присутствие. Вместо последовательного переключения каналов связи вы можете их централизовать и синхронизировать.

В результате вы увидите лучшую совместную работу, производительность и эффективность. Независимо от того, являетесь ли вы одним офисом с 10 сотрудниками или сотнями сотрудников по всему миру, каждый может быть доступен через уже имеющееся у него устройство — смартфон.

См. также: Что такое SIP-телефон и как он работает?

4) Надежные, качественные звонки

Физические стационарные телефоны могут подвести вас, когда они вам больше всего нужны. Перебои в подаче электроэнергии, системные сбои или плохая погода — это не то, на что вы можете рассчитывать.

Некачественные телефонные звонки или полное отсутствие телефонных звонков недопустимы.

К счастью, SIP-вызовы позволяют принимать звонки даже в таких непредсказуемых ситуациях. Это возможно благодаря резервированию, которое автоматически перенаправляет ваши звонки на другие места или мобильные телефоны сотрудников.

Связанный: раскрыто: 12 преимуществ SIP-транкинга, о которых вы, вероятно, не знали

5) Отличный пользовательский интерфейс

Наконец, если вы опасаетесь, что вам придется осваивать новые технологии и обучать им своих сотрудников, можете расслабиться.

Вы можете управлять всем, что касается вашей учетной записи SIP, с помощью простого интерфейса. Ваш SIP-провайдер гарантирует, что вы настроены и готовы к работе. Вы можете использовать его для управления всей телефонной системой вашего предприятия, например для маршрутизации вызовов, добавочных номеров, добавления телефонных линий и многого другого.

Это удобный способ получить полный контроль над всей системой связи вашей компании.

Кто использует SIP-вызовы?

Компании с существующей локальной АТС, также известной как IP-АТС , могут воспользоваться преимуществами переноса своей АТС в облако.

Крупные компании могут более сдержанно относиться к переходу на SIP-вызовы. Это может показаться особенно сложным, если у них тысячи сотрудников в разных странах или на разных континентах.Это делает невозможным переход на SIP без перебоев в обслуживании и больших счетов.

Но чем дольше вы откладываете переключение, тем дороже обходится деловая связь в долгосрочной перспективе.

SIP-звонки позволяют:

• Совместная работа в видеочате, обмен сообщениями, конференц-связь и многое другое
• Мгновенно связывайтесь с кем угодно внутри или за пределами вашей компании, независимо от их местоположения или технических настроек
• Используйте предпочитаемое устройство для совершения важных звонков, превратив свой ноутбук или планшет в софтфон
• Интегрируйте все ваши каналы связи

Независимо от того, ищете ли вы телефонную службу для малого бизнеса или корпоративный уровень, перенос ваших телефонных звонков в облако окупится.

Переместите свою АТС в облако с помощью гибкого и надежного провайдера SIP-транкинга
.

Могу ли я совершать SIP-звонки на iPhone и Android?

Да, вы можете совершать звонки, используя провайдера SIP-транкинга , но с небольшой дополнительной настройкой. Пользователи смартфонов могут совершать SIP-вызовы, используя настройки своего телефона или, что предпочтительнее, с помощью приложения для набора номера SIP.

Apple предоставляет разработчикам инструменты для интеграции своих функций вызова в телефон, чтобы пользователи iPhone выглядели плавно и последовательно.Это означает, что пользователям, желающим использовать своего SIP-провайдера, необходимо стороннее приложение для совершения звонков с телефона.

Для пользователей Android Google предоставляет пользователям встроенные настройки для регистрации вашего устройства у поставщика SIP. Они также предоставляют разработчикам возможность создавать знакомые интерфейсы вызовов, которые нравятся пользователям.

Преимущества SIP-звонков:

• Они могут принимать звонки на одно устройство на несколько номеров, например на личный и рабочий номер
• Отделение личных вызовов от деловых вызовов
• Повышенная доступность и производительность в зонах с ограниченным покрытием
• Звонки с качеством связи высокой четкости благодаря широкополосным аудиокодекам и более высокой пропускной способности

Связанный: Советы по устранению неполадок VoIP для 5 распространенных проблем с подключением

Чтобы включить SIP-вызовы на вашем iPhone:

• Рекомендуем: Загрузите приложение Nextiva из App Store.Если вы используете Nextiva, это все, что вам нужно.
• Загрузите приложение для SIP-вызовов из App Store. Введите имя пользователя и пароль от вашего SIP-провайдера. Возможно, вам придется обратиться к вашему провайдеру VoIP для получения этих учетных данных.

Чтобы включить SIP-вызовы на вашем телефоне Android:

• Рекомендуется: Загрузите приложение VoIP у своего провайдера VoIP, например Nextiva.
• Если у вас нет Nextiva, вам необходимо настроить SIP-вызов:
  • Откройте приложение «Телефон» и щелкните файл «Еще» (…) меню. Выберите «Настройки» > «Вызовы» > «Учетные записи для звонков» > «Учетные записи SIP». Введите имя пользователя, пароль и SIP-сервер.
  • Возможно, вам придется обратиться к вашему провайдеру VoIP для получения этих учетных данных.

После того, как ваша услуга VoIP настроена , вы можете совершать SIP-вызовы так же, как вы обычно это делаете с вашим оператором сотовой связи.

Этот подход к SIP-вызовам возможен только в небольших масштабах. Если вам нужна надежная, масштабируемая телефонная система, вы захотите перенести настройку физического телефона в облако.

Независимо от того, как вы настроили SIP-вызовы, он использует вызовов Wi-Fi . Подключившись к беспроводной сети, вы можете звонить со своего мобильного телефона, используя Wi-Fi вместо сотовой сети.

В чем разница между SIP и VoIP?

SIP и VoIP разные. Таким образом, их нельзя противопоставлять друг другу. Они не конкурируют за то, чтобы клиенты могли выбирать между ними. Вместо этого SIP является одним из стандартных методов достижения VoIP (передача голоса по интернет-протоколу).

Вот что вам нужно знать о SIP и VoIP и о том, как они связаны друг с другом.

Ключевые элементы SIP:

• Используется для установления, изменения и завершения мультимедийных сеансов, таких как вызовы VoIP
• SIP-запросы обрабатываются прокси-сервером SIP , который обеспечивает получение сообщений в их исходных форматах, таких как голосовые вызовы, мгновенные сообщения и видеовызовы
• Отправляет пакеты, которые могут включать голос, данные или видео
• SIP-телефоны могут работать самостоятельно без компьютера
• SIP-серверы управляют регистрацией SIP-устройств, таких как Настольные телефоны VoIP

Ключевые элементы VoIP:

• Использует Интернет или внутренние сети для совершения или приема вызовов
• Не одна технология, а использует семейство технологий
• Отправляет только голосовой контент через Интернет
• Телефоны VoIP должны быть подключены к компьютеру
• Провайдер VoIP организует и ретранслирует телефонные звонки и видеосеансы в своей сети

Если вы задаете вопрос о SIP и VoIP, это, вероятно, означает, что вы хотите вывести свои каналы связи в онлайн и объединить их, поэтому вы ищете лучшие варианты для вас.

Отличное направление!

Связанный: Должны ли вы получить облачную телефонную систему? (за и против)

Подготовьте свою компанию к вызову SIP

Как мы установили, вызовы SIP призваны заменить роль устаревшей технологии PRI, основанной на аналоговых линиях. Оставаться старой школой с вашей телефонной системой — дорогостоящее решение.

Если вы используете АТС сегодня, вы можете обеспечить голосовую связь всего здания с помощью SIP Trunking .Если обслуживание всего вашего оборудования обходится дорого или вы платите за избыточную пропускную способность, SIP — отличный вариант для рассмотрения.

Планируете расширить офисы или добавить несколько офисов? SIP масштабируется под ваши нужды!

И если все, что вам нужно, это надежность облачной телефонной системы , централизованной в простом интерфейсе, вы определенно готовы к SIP.

Расширьте возможности своей АТС с помощью провайдера SIP-транкинга №1.

Джули Бай — менеджер по продукту в Nextiva, евангелист UCaaS, бескомпромиссный коммуникатор и переводчик для людей, любительница собак и мать очаровательно активного мальчика.

Как работает SIP-транкинг?

Понимание различий между ISDN и SIP является важной частью вашей потенциальной миграции. Каналы ISDN физически установлены в вашем помещении и подключены к вашей УАТС. С SIP требование к физической инфраструктуре устраняется и заменяется виртуальной версией в виде магистралей, передающих данные.

SIP-протокол

Session Initiation Protocol (SIP) — это протокол связи VoIP, который позволяет пользователям совершать и принимать звонки через Интернет.SIP работает, отправляя сообщения с одного SIP-адреса на другой. Эти сообщения обычно являются голосовыми вызовами. Однако SIP также обеспечивает передачу сообщений в виде видеозвонков и обмена мгновенными сообщениями.

SIP — это обмен информацией через Интернет. Сеанс настроен для инициирования передачи этих голосовых, видео или мгновенных сообщений. После установления сеанса SIP, обычно называемого рукопожатием, данные отправляются, управляются и завершаются SIP. Эта последовательность событий происходит в течение миллисекунд.Вот как SIP-звонки могут обеспечить лучшее качество связи, чем традиционная телефонная линия.

Хостинг вызова

В параметры SIP входит только сам звонок. Оборудование или программное обеспечение (конечные точки) требуются с обеих сторон вызова (сеанс SIP). Это могут быть стандартные телефонные взаимодействия, сочетание настольного телефона с программным телефоном или с выделенных SIP-устройств, таких как телефоны для конференц-связи, во внешнюю сеть PSTN, где пользователи, не использующие SIP, могут принимать вызовы в качестве стандарта.

Если вы знакомы с сетями PSTN или ISDN, SIP работает аналогично для подключения УАТС к внешнему миру. Вместо маршрутизации вызовов по медным линиям SIP направляет вызовы по сети передачи данных. Это может быть ваша внутренняя локальная сеть, сеть MPLS, которая объединяет ваши сайты вместе, или даже общедоступный Интернет.

Используя серверы, которые управляют сигнализацией и голосовым доступом к центральному ресурсу, обычно к УАТС, SIP является посредником между вашей телефонной системой и любыми внешними сетями, такими как Интернет.

SIP-транки

Термин SIP соединительная линия происходит от линий, которые проводят электрические токи для переключения сигналов данных друг на друга. SIP делает это в виртуализированной среде без необходимости физического подключения. SIP действует как виртуальное соединение между бизнесом и платформой SIP, связывая магистрали SIP с другим IP-трафиком или через Интернет и с сетью PSTN.

SIP-устройства

Вам необходимо подключить SIP-транк к SIP-совместимому устройству.Без конечных точек нет данных для передачи. Самый распространенный вариант использования — телефонная система. Поскольку магистрали SIP передают только данные о вызовах, эти данные необходимо доставлять от одной конечной точки к другой. Примеры многочисленны, но включают в себя:

• Система облачного телефона к системе облачного телефона
• Система облачного телефона в систему без облачного телефона
• IP-АТС в сеть PSTN (внешний мир)
• IP-АТС к пользователю программного телефона

Поскольку компаниям требуется все больше и больше мобильности, предприятия используют сочетание настольных телефонов, программных телефонов и мобильных оконечных устройств. Все они поставляются с различными конфигурациями, чтобы ваш рабочий номер телефона отображался на любом таком устройстве, устраняя традиционную необходимость закрепления на столе.

То, что SIP является виртуализированной технологией, не означает, что она несовместима с другими телефонными службами. Распространенным заблуждением является то, что SIP ограничен вызовами SIP на SIP. SIP просто заменяет транспортное средство, используемое для передачи трафика вызовов. Ваши звонки по-прежнему могут быть доставлены, как и раньше, часто с лучшим качеством.

Когда SIP подключен к IP-АТС, он может маршрутизировать вызовы по сетям передачи данных, но также отличается от традиционных телефонных систем другими особенностями.IP-АТС должна поддерживать расширенный спектр коммуникационных услуг, предлагаемых провайдерами VoIP, и ее конфигурация должна быть простой в развертывании.

Именно здесь мы часто видим, как компании основывают свои стратегии непрерывности бизнеса и коммуникаций на данных и процессах, которые они контролируют с помощью своих SIP-транков. Внедрение SIP открывает двери для многих улучшений бизнеса, помимо дешевой аренды и звонков,

SIP-кодирование

Для передачи SIP-вызовов через Интернет он должен быть закодирован.Это означает, что речь должна передаваться в виде данных. Аудиосигналы, найденные в речи, преобразуются в кодеки и передаются от конечной точки SIP к желаемому месту назначения. Для аудиовызовов SIP чаще всего использует кодеки G.711 и G729. Другие кодеки доступны для трафика более низкого качества и специальных высококачественных передач.

G7.11 — стандартный кодек, используемый в SIP. Для лучшего качества речи этот кодек передает аудиосигналы без сжатия голосовых данных.Качество не теряется при использовании G7.11, поскольку он использует полосу пропускания, доступную для передачи речи, как если бы она находилась в одной комнате с вызывающим абонентом.

G.729 — кодек пониженного качества, в котором голосовые данные сжаты . G7.29 обычно используется в сценариях, где полоса пропускания ограничена или недоступна для выделенного голосового использования. Это часто имеет место во временных развертываниях, когда клиенты имеют подключения ADSL и FTTC, а не устанавливают выделенное подключение к Интернету.

Начало работы с SIP-транкингом

Работа ИТ-менеджера при внедрении SIP-транкинга меняет ваш бизнес.По мере того, как бизнес меняется в соответствии с цифровыми и современными технологиями, люди будут задавать вопросы о том, почему вы меняетесь и как это повлияет на них. Как ИТ-менеджер, вы должны быть наделены полномочиями, чтобы лучше всего отвечать на эти вопросы и следить за тем, чтобы ваш бизнес двигался в правильном направлении.

С SIP-транкингом можно многому научиться и доступно множество различных опций. Лучше всего начинать с SIP, как и с большинством других вещей, с самого начала.

• Зафиксировали ли вы свои требования, включая представительство всех заинтересованных сторон в вашем бизнесе?
• Знаете ли вы определенный бюджет, на который вы работаете, или какую экономию стремится достичь ваш бизнес?
• Вы провели аудит всего, что в данный момент подключено к вашим АТС, ТфОП и ISDN розеткам?

Вам, естественно, захочется узнать требования к установке SIP-транкинга и узнать, как выбирать из множества SIP-провайдеров. Не паникуйте. У вас еще есть много времени, прежде чем вы начнете планировать миграцию SIP. Мы продолжим эту серию блогов и ответим на эти вопросы для вас, и вы можете скачать полное руководство ниже.

Параметры протокола инициации сеанса (SIP)

g.3gpp.iut-focus	Этот индикатор функциональных возможностей при использовании в заголовке Feature-Caps поле запроса SIP или ответа SIP указывает, что функция, которая вставила поле заголовка Feature-Caps поддерживает привязку сеанса IUT.	[3GPP ТС 24.337 10.7.0]
g.3gpp.средний вызов	Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps запроса SIP или ответа SIP указывает, что: 1. функциональный объект, включающий в себя индикатор функциональных возможностей в сообщении SIP, поддерживает функцию промежуточного вызова, поддерживаемую сервером MSC; и 2. все объекты, о которых известно функциональному объекту, включая индикатор функциональных возможностей в сообщении SIP, запрашиваются Поддержите эту функцию Поддержите функцию MSC во время разговора, поддерживаемую сервером.	[3GPP ТС 24.237 10.10.0]
г.3gpp.atcf	Этот индикатор функциональных возможностей при включении в поле заголовка Feature-Caps, как указано в IETF [RFC6809] в SIP Запрос REGISTER или ответ SIP на запрос SIP REGISTER указывает на наличие и поддержку ресурса, который является доступом. Функция управления передачей (ATCF), а также номер передачи сеанса, выделенный для ATCF.	[3GPP ТС 24.237 10.10.0]
g.3gpp.srvcc-оповещение	Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps запроса SIP или ответа SIP указывает, что: 1. функциональный объект, включающий в себя индикатор функциональных возможностей в сообщении SIP, поддерживает передачу доступа для вызовов в фазе оповещения; и 2. все объекты, о которых известно функциональному объекту, включая индикатор функциональных возможностей в сообщении SIP, запрашиваются для поддержки эта функция поддерживает передачу доступа для вызовов в фазе оповещения.	[3GPP ТС 24.237 10.10.0]
g.3gpp.atcf-mgmt-uri	Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps, как указано в IETF [RFC6809] [60] в SIP REGISTER request указывает на наличие и поддержку работы в качестве UAS для SIP-запросов на управление ATCF, полученных по этому URI.	[3GPP ТС 24.237 10.10.0]
г.3gpp.srvcc	Этот индикатор функциональных возможностей при включении в поле заголовка Feature-Caps, как указано в IETF [RFC6809]: — запрос SIP INVITE; или — ответ SIP INVITE; указывает наличие и поддержку ресурса, способного выполнять процедуру передачи доступа SRVCC, как указано в 3GPP TS 24.237.	[3GPP ТС 24.237 10.10.0]
g.3gpp.atcf-путь	Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps, как указано в IETF [RFC6809] в SIP REGISTER request указывает на возможность идентификации пути регистрации и привязки к нему информации, связанной с SRVCC.	[3GPP ТС 24.237 10.10.0]
г.3gpp.cs2ps-srvcc	Этот индикатор функциональных возможностей при включении в Feature-Caps Поле заголовка, как указано в IETF [RFC6809] [60], указывает на поддержку Непрерывность одиночного голосового радиовызова от CS к PS, как указано в 3GPP TS 24.237.	[3GPP TS 24.237 11.10.0][Фредерик_Фирмин]
г.3gpp.ти	Этот индикатор функциональных возможностей при использовании в Feature-Caps поле заголовка, как указано в IETF [RFC6809] в запросе SIP INVITE или SIP ответ на запрос SIP INVITE указывает на возможность ассоциирования вызов CS с диалогом, созданным запросом SIP INVITE.	[3GPP TS 24.237 11.10.0][Фредерик_Фирмин]
г.3gpp.loopback	Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE. запрос, указывает на поддержку архитектуры роуминга для голоса через IMS с локальным прорывом.	[3GPP TS 24.229][Фредерик_Фирмин]
г.3gpp.trf	Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE. запрос, указывает, что в сценарии роуминга посещаемая сеть поддерживает функции транзита и роуминга, чтобы разрешить петлю сеансовых запросов к гостевой сети из домашней сети.Когда используется, он может указывать URI функций транзита и роуминга.	[3GPP TS 24.229 11.11.0][Фредерик_Фирмин]
г.3гпп.выездной	Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE. запрос, указывает, что домашняя сеть поддерживает петлю к идентифицированная посещаемая сеть для этого сеанса. Ожидается петля для применения в некотором последующем объекте к точке вставки.То Индикатор функциональных возможностей содержит значение параметра, которое указывает посещаемая сеть.	[3GPP TS 24.229][Фредерик_Фирмин]
г.3гпп.мрб	Этот индикатор функциональных возможностей, когда он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE. запрос указывает, что в сценарии роуминга посещаемая сеть поддерживает функциональность брокера медиаресурсов для распределения мультимедийные ресурсы в посещаемой сети.При использовании указывает URI посещаемой сети MRB.	[3GPP TS 24.229 11.11.0][Фредерик_Фирмин]
g.3gpp.icsi-ref	Каждое значение индикатора возможностей функции Service Reference указывает на программные приложения, поддерживаемые объектом. значения для этот индикатор функциональных возможностей равен коммуникационной службе IMS Значения идентификатора (ICSI), поддерживаемые объектом.В Службу можно включить несколько значений индикатора функциональных возможностей. Справочные индикаторы функциональных возможностей. При включении в поле заголовка Feature-Caps в соответствии с [RFC6809] значение этого индикатора функциональных возможностей содержит службу связи IMS идентификатор (ICSI) службы связи IMS, поддерживаемой для использования 1) в автономная транзакция (если включена в запрос на автономную транзакцию или связанный с ним ответ) или 2) в диалоговом окне (если оно включено в первоначальный запрос диалогового окна или ответ, связанный с ним) объектом, который включает поле заголовка Feature-Caps.	[3GPP TS 24.229 11.12.0][Фредерик_Фирмин]
g.3gpp.drvcc-оповещение	Этот индикатор функциональных возможностей, когда он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в SIP INVITE. запрос или ответ SIP на запрос SIP INVITE указывает на поддержку Передача двойного радиодоступа от PS к CS для вызовов в фазе оповещения.	[3GPP TS 24.237 12.8.0][Фредерик_Фирмин]
г.3gpp.dynamic-stn	Этот индикатор функциональных возможностей g.3gpp.dynamic-stn, когда включены в поле заголовка Feature-Caps, как указано в IETF [RFC6809]. в запросе SIP INVITE или в ответе SIP на запрос SIP INVITE, указывает на поддержку передачи сеанса на коммутацию каналов (CS) домена с помощью динамической цифровой строки STN (номер передачи сеанса).	[3GPP TS 24.237 12.8.0][Фредерик_Фирмин]
г.3gpp.ps2cs-drvcc-orig-предварительное оповещение	Этот индикатор функциональных возможностей g.3gpp.ps2cs-srvcc-orig-pre-alerting при использовании в заголовке Feature-Caps поле SIP-запроса или SIP-ответа указывает, что: 1. функциональный объект, включающий индикатор функциональных возможностей в SIP. сообщение поддерживает SRVCC от PS к CS для исходящих вызовов в фазе предварительного оповещения; и 2. все сущности, функциональная сущность которых, включая функцию-возможность индикатор в SIP-сообщении знает о запросе на поддержку функции действительно поддерживайте PS в CS SRVCC для исходящих вызовов в фазе предварительного оповещения.	[3GPP TS 24.237 12.8.0][Фредерик_Фирмин]
g.3gpp.ps2cs-srvcc-orig-предварительное оповещение	Этот индикатор функциональных возможностей g.3gpp.ps2cs-srvcc-orig-pre-alerting при использовании в заголовке Feature-Caps поле SIP-запроса или SIP-ответа указывает, что: 1. функциональный объект, включающий индикатор функциональных возможностей в SIP. сообщение поддерживает SRVCC от PS к CS для исходящих вызовов в фазе предварительного оповещения; и 2.все сущности, функциональная сущность которых, включая функциональные возможности индикатор в SIP-сообщении знает о запросе на поддержку функции действительно поддерживайте PS в CS SRVCC для исходящих вызовов в фазе предварительного оповещения.	[3GPP TS 24.237 12.8.0][Фредерик_Фирмин]
g.3gpp.cs2ps-drvcc-предупреждение	Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в SIP. запрос или ответ SIP на запрос SIP, указывает на поддержку Передача двойного радиодоступа от CS к PS для вызовов в фазе оповещения.	[3GPP TS 24.237 12.9.0][Фредерик_Фирмин]
g.3gpp.cs2ps-drvcc-orig-предварительное оповещение	Этот индикатор функциональных возможностей, когда он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в запросе SIP. или ответ SIP на запрос SIP указывает на поддержку двойного подключения CS к PS. передача радиодоступа для исходящих вызовов в фазе предварительного оповещения.	[3GPP ТС 24.237 12.9.0][Фредерик_Фирмин]
г. 3gpp.ics	Этот индикатор функциональных возможностей, когда он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в инициале SIP. запрос на диалог или ответ, связанный с первоначальным запросом SIP указывает на поддержку централизованных служб IMS (ICS).	[3GPP TS 24.292 12.8.0][Фредерик_Фирмин]
g.3gpp.registration-token	Этот индикатор функциональных возможностей, когда он включен в поле заголовка Feature-Caps как указанный в [RFC6809] [190] в запросе SIP REGISTER, указывает поддержка использования токена для идентификации регистрации, используемой для запроса.Этот индикатор функциональных возможностей может быть включен в исходный первоначальный запрос INVITE для определить, какая регистрация использовалась для этого запроса, установив индикатор на то же значение как в теге мультимедийной функции +g.3gpp.registration-token в поле заголовка Contact в REGISTER запрос. Этот индикатор функциональных возможностей может быть включен в любой ответ на завершающий запрос INVITE. чтобы определить, какая регистрация использовалась для ответа, установив индикатор на то же значение как в +g.Тег мультимедийной функции 3gpp.registration-token в поле заголовка Contact в REGISTER запрос.	[3GPP TS 24.229 12.16.0][Фредерик_Фирмин]
г.3gpp.verstat	Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps, как указано в [RFC6809] в ответе 200 (OK) на запрос REGISTER указывает, что домашняя сеть поддерживает проверку номера вызывающей стороны, как описано в [RFC8224].	[3GPP TS 24.229 v14.7.0][Фредерик_Фирмин]
g.3gpp.mcvideo.ambient-viewing-call-release	Этот индикатор функциональных возможностей при включении в поле заголовка Feature-Caps, как указано в IETF. [RFC6809] в запросе SIP INVITE или ответе SIP 200 (OK) на запрос SIP INVITE указывает что сервер MCVideo может принимать SIP BYE от клиента MCVideo, чтобы разъединить вызов с просмотром окружения.	[3GPP TS 24.281 Rel-15][Frederic_Firmin]
g.3gpp.mcptt.ambient-listening-call-release	Этот индикатор функциональных возможностей при включении в поле заголовка Feature-Caps, как указано в IETF. [RFC6809] в запросе SIP INVITE или ответе SIP 200 (OK) на запрос SIP INVITE указывает, что сервер MCPTT может получать SIP BYE от клиента MCPTT, чтобы разорвать вызов с прослушиванием окружения.	[3GPP TS 24.379 v14.5.0][Фредерик_Фирмин]
g.3gpp.dynamic-e-stn-drvcc	Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps, как указано в IETF. [RFC6809] в ответе SIP на запрос SIP INVITE указывает на поддержку передачи сеанса связи с доменом с коммутацией каналов (CS), используя номер экстренной передачи сеанса для строки цифр DRVCC.	[3GPP ТС 24.237][Фредерик_Фирмин]
g.3gpp.ps2cs-srvcc-term-предварительное оповещение	Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps запроса SIP или SIP ответ указывает, что: 1. функциональный объект, включающий индикатор функциональных возможностей в сообщении SIP. поддерживает SRVCC от PS к CS для завершения вызовов в фазе предварительного оповещения; и 2. все объекты, функционал которых объект, включающий индикатор функциональных возможностей в SIP-сообщении, знает о запросе на поддержку функции действительно поддерживайте PS в CS SRVCC для завершения вызовов в фазе предварительного оповещения.	[3GPP TS 24.237][Фредерик_Фирмин]
g.3gpp.priority-share	При включении в поле заголовка Feature-Caps в запросах SIP или SIP ответы, отправитель указывает, что приоритетное совместное использование поддерживается.	[3GPP TS 24.229 13.16.0][Фредерик_Фирмин]

SIP-транки и SIP-расширения: что выбрать?

Решения для телефонии

бывают всех форм и размеров и могут быть настроены в соответствии с конкретными потребностями каждого отдельного бизнеса.Но с таким большим выбором клиенты могут сбиваться с толку, различая различные доступные варианты. Это не менее важно, когда дело доходит до выбора услуги VoIP.

В этой статье мы сравниваем SIP-транки с SIP-расширениями и рассматриваем конкретные преимущества и требования каждого из них.

Понимание архитектуры VoIP

Чтобы понять разницу между SIP-транками и расширениями, будет полезно глубже понять архитектуру сети VoIP.Сеть VoIP обычно состоит из:

• Сервер управления вызовами — чаще известный пользователям как IP-АТС, SIP-сервер или сервер VoIP. Это сервер, на котором выполняются все телефонные функции сети VoIP. Это сервер, на котором регистрируются все остальные компоненты VoIP. Это то, что организует функции управления вызовами между всеми другими устройствами с поддержкой VoIP.
• Конечные точки IP-телефонии — это устройства, с которыми взаимодействуют конечные пользователи. К наиболее распространенным относятся IP-телефоны или SIP-клиент (программный телефон) на смартфоне или ноутбуке.

Эти компоненты расположены следующим образом:

На приведенной выше диаграмме мы видим два разных типа связи. Один — от конечного устройства к серверу управления вызовами (зеленый), а другой — от сервера управления вызовами к PSTN. По сравнению с традиционной телефонией сервер управления вызовами является VoIP-аналогом обычной УАТС, и эти соединения в общих чертах соответствуют соединениям УАТС на стороне магистрали и на стороне линии.

Но есть разница.В традиционной телефонии фактические голосовые пакеты, а также информация управления вызовами проходят через УАТС. В отличие от VoIP, на IP-АТС поступает только информация об управлении вызовами; голосовая связь проходит непосредственно между задействованными конечными устройствами, как показано на следующей диаграмме.

Расширения SIP

В контексте архитектуры VoIP расширение SIP — это служба, предоставляющая конечному устройству регистрацию на сервере управления вызовами.Это соответствует зеленой стрелке на следующей диаграмме:

Конечному устройству присваивается имя пользователя, пароль и адрес сервера управления вызовами. Он регистрируется на этом сервере, чтобы совершать звонки. Для этого процесса используется протокол SIP, поэтому эта услуга называется расширением SIP.

Другое название SIP-расширений — «услуга размещенной IP-АТС». Это означает, что сервер управления вызовами и подключения к ТСОП находятся в сети поставщика услуг интернет-телефонии (ITSP) или в облаке.Только конечная точка VoIP, например IP-телефон, находится на территории клиента.

В результате один телефонный номер назначается одному IP-телефону без необходимости в каком-либо дополнительном оборудовании или настройке на территории заказчика, помимо оконечной точки VoIP и подключения к Интернету.

SIP-транки

SIP-транки — это услуга, предоставляемая ITSP компании, у которой есть сервер управления вызовами в собственном помещении. Магистрали SIP обеспечивают подключение PSTN к IP-АТС.Магистрали SIP соответствуют соединениям, обозначенным красной стрелкой на приведенной ниже диаграмме.

SIP-транки предоставляются клиентам, у которых есть собственная IP-АТС. Это означает, что все локальные конечные точки VoIP регистрируются на локальной IP-АТС, находящейся под управлением самого предприятия, а эта IP-АТС, в свою очередь, подключается к SIP-транку для подключения к ТфОП. Обратите внимание на границы помещений заказчика на следующей схеме:

Магистраль SIP не является фактическим физическим каналом, который входит в помещение клиента, как традиционные телефонные каналы.Это логическое соединение через IP-сеть с серверами ITSP и, в свою очередь, с PSTN. Подключение SIP-транка может осуществляться либо через Интернет, либо через независимое подключение к сети ITSP с использованием различных технологий. Подобно расширениям SIP, это достигается с помощью имени пользователя и пароля, настроенных на локальном сервере управления вызовами, который регистрируется на серверах, найденных в сети ITSP.

В отличие от внутренних номеров SIP, соединительные линии SIP могут доставлять несколько голосовых каналов, известных как пути вызова, для нескольких телефонных номеров.При заказе SIP-транка вас, как правило, попросят указать количество телефонных номеров, которые будут использовать этот транк, и необходимое количество путей вызова.

В зависимости от производителя некоторые IP-АТС могут терминировать SIP-транки непосредственно на самом устройстве. Другие IP-АТС требуют использования внешнего голосового шлюза, на котором должны заканчиваться соединительные линии SIP. Голосовой шлюз, в свою очередь, взаимодействует с IP-АТС.

Расширения SIP и магистрали SIP: преимущества и требования

Когда приходит время выбирать, какой тип услуги лучше для вас, важно знать различия между ними. В следующей таблице указаны наиболее существенные различия между этими службами:

Заключение

Понимание различий между SIP-транками и добавочными номерами является важным шагом на пути к более ответственному выбору для вашей компании. В то время как расширения SIP доставляют голосовые услуги конечным точкам, магистрали SIP соединяют IP-АТС с ТСОП. Каждая модель обслуживания отличается своими преимуществами и требованиями.

Вам также может понравиться:

Соединения

WAN и SIP-транк: что такое соединение?

Секреты успешной миграции SIP-транка

Хостинг или локальная VoIP: что лучше?

Подключение деки к SIP

Тим Хили
С SIP лучшим вариантом является строительство террасы или крыльца, которые не зависят от дома для поддержки.

В: Я строю дом из SIP-панелей, и в планах сделать крыльцо спереди и террасу сзади. Как лучше всего пристроить крыльцо или террасу к дому из СИП?

A: Пол Малко, технический директор Foard Panel и спикер JLC Live, отвечает: Частично ответ зависит от детализации обода. Если структурно-изолированные панели (SIP) располагаются поверх настила с традиционным каркасом, вы можете использовать конструкционные ободные доски толщиной 1 1/8 дюйма и прикрепить гребенку настила в соответствии с нормами. Если используется обод SIP, панель сама по себе не будет достаточно прочной для крепления настила или крыльца. Пена не обладает достаточной прочностью на сжатие, чтобы ее можно было скрепить болтами.

Тем не менее, у нас есть два способа усилить внешнюю оболочку SIP или обода SIP. Первый заключается в добавлении двойных 7/16-дюймовых гвоздезабивателей OSB за наружной обшивкой для достижения общей толщины OSB 1 5/16 дюймов. Эта стратегия создает более тяжелую внешнюю обшивку, но я бы не рекомендовал идти по этому пути для крепления чего-либо, кроме самой маленькой террасы или крыльца.

Для второго метода мы встраиваем LVL шириной 9 1/2 дюйма и толщиной 1 7/8 дюйма за внешней обшивкой изолированного обода; а обработанный давлением ригель, который будет удерживать каркас настила, крепится снаружи с помощью винтов SDS или TimberLok, которые не требуют предварительного сверления. Даже со встроенным LVL я бы не стал продолжать без тщательного проектирования, учитывающего все особенности проекта.

Третий и лучший вариант — построить террасу или крыльцо, которое не зависит от дома и не имеет прямой связи с домом для поддержки.При планировании фундаменты для террасы или крыльца можно сделать заодно с фундаментом дома в монолитной заливке. Как вариант, опоры крыльца можно прикрепить к фундаменту стальными дюбелями.

Затем строится отдельно стоящая конструкция с небольшим зазором между домом и палубой. Я бы сделал размер зазора настолько большим, насколько это практически возможно (чтобы стимулировать высыхание). Я подозреваю, что размер — это баланс эстетики и безопасности. Зазор в дюйм или два, вероятно, в порядке.

Когда крыльцо или настил строится как независимая конструкция, важным фактором является боковая распорка для предотвращения вешалки, которую можно выполнить с помощью диагональной распорки между стойками. Еще один способ обеспечить устойчивость — прикрепить конструкцию к дому. Для террас первого этажа, где высота стоек минимальна, вы можете прикрепить их к бетонному фундаменту, что лучше, чем соединение с деревянной конструкцией дома. Для отдельно стоящих террас или веранд над первым этажом и с более высокими стойками единственным вариантом может быть опора на деревянные стены дома.В любом случае я предлагаю использовать такой продукт, как кронштейн для палубы Maine, который является разумным улучшением по сравнению с другими схемами распорок, которые я видел.

RFC 6050 — Расширение протокола инициации сеанса (SIP) для идентификации служб

 Инженерная группа Интернета (IETF) К. Драге
Запрос комментариев: 6050 Alcatel-Lucent
Рубрика: Информационная Ноябрь 2010 г.
ISSN: 2070-1721


             Расширение протокола инициации сеанса (SIP)
                   для идентификации услуг

Абстрактный

   Этот документ описывает частные расширения для инициации сеанса.
   Протокол (SIP), позволяющий сети доверенных SIP-серверов утверждать
   служба аутентифицированных пользователей.Использование этих расширений
   применимо только внутри административного домена с ранее
   согласованные политики для генерации, транспортировки и использования таких
   Информация.  Этот документ НЕ предлагает общую услугу
   модель идентификации, подходящая для использования между разными доменами доверия
   или для использования в Интернете в целом.

   В документе также определяется URN для идентификации как служб, так и Пользователя.
   Агентские (UA) приложения. Этот URN можно использовать в заголовке SIP.
   поля, определенные в этом документе для идентификации услуг, а также в пределах
   структура, определенная для предпочтений вызывающего абонента и возможностей вызываемого
   для идентификации использования как сервисов, так и приложений между конечными UA.Статус этого меморандума

   Этот документ не является спецификацией Internet Standards Track; это
   публикуется в ознакомительных целях.

   Этот документ является продуктом Инженерной группы Интернета.
   (IETF). Он представляет собой консенсус сообщества IETF. Она имеет
   получил общественное мнение и был одобрен для публикации
   Руководящая группа по разработке Интернет-технологий (IESG). Не все документы
   одобрены IESG, являются кандидатами для любого уровня Интернета
   стандарт; см.  раздел 2 RFC 5741.Информация о текущем статусе этого документа, любых опечатках,
   и как предоставить отзыв о нем можно получить на
   http://www.rfc-editor.org/info/rfc6050.










Drage Information [Страница 1]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


Уведомление об авторских правах

   Copyright (c) 2010 IETF Trust и лица, указанные в качестве
   авторы документа. Все права защищены.

   Этот документ регулируется BCP 78 и юридическими документами IETF Trust.
   Положения, касающиеся документов IETF
   (http://доверенное лицо.ietf.org/license-info) действует с даты
   публикации этого документа. Пожалуйста, ознакомьтесь с этими документами
   внимательно, так как они описывают ваши права и ограничения в отношении
   к этому документу. Компоненты кода, извлеченные из этого документа, должны
   включить текст упрощенной лицензии BSD, как описано в Разделе 4.e
   Доверительные юридические положения и предоставляются без гарантии, поскольку
   описан в Упрощенной лицензии BSD.

Оглавление

   1. Введение . . . . . . . . . . . .. . . . . . . . . . . . . 3
   2. Заявление о применимости. . . . . . . . . . . . . . . . . . . 5
   3. Соглашения. . . . . . . . . . . . . . . . . . . . . . . . . 6
   4. Синтаксис полей заголовка. . . . . . . . . . . . . . . . . 6
     4.1. Заголовок P-Asserted-Service. . . . . . . . . . . . . . 6
     4.2. Заголовок P-Preferred-Service. . . . . . . . . . . . . . 7
     4.3. Определение службы и приложения. . . . . . . . . . . . 8
     4.4. Шаблон регистрации.. . . . . . . . . . . . . . . . . 8
   5. Использование P-Preferred-Service и P-Asserted-Service
       Поля заголовка. . . . . . . . . . . . . . . . . . . . . . . . 10
     5.1. Использование P-Preferred-Service и
           Поля заголовка P-Asserted-Service в запросах . . . . . . . 10
       5.1.1. Процедуры на клиентах агента пользователя (UAC) . . . . . . . . 10
       5.1.2. Процедуры на промежуточных прокси. . . . . . . . . . 11
       5.1.3. Процедуры на серверах User Agent.  . . . . . .. . . . 12
     5.2. Использование P-Preferred-Service и
           Поля заголовка P-Asserted-Service в ответах . . . . . . 12
   6. Примеры использования. . . . . . . . . . . . . . . . . . . . . . 12
   7. Вопросы безопасности. . . . . . . . . . . . . . . . . . . 15
   8. Соображения IANA. . . . . . . . . . . . . . . . . . . . . 16
     8.1. Заголовки P-Asserted-Service и P-Preferred-Service
           Поля. . . . . . . . . . . . . . . . . . . . . . . . . . 16
     8.2. Определение значений Service-ID .. . . . . . . . . . . . 16
   9. Ссылки. . . . . . . . . . . . . . . . . . . . . . . . . . 17
     9.1. Нормативные ссылки . . . . . . . . . . . . . . . . . . . 17
     9.2. Информативные ссылки. . . . . . . . . . . . . . . . . . 18








Drage Informational [Страница 2]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


1. Введение

   Этот документ описывает частные расширения для инициации сеанса.
   Протокол (SIP), позволяющий сети доверенных SIP-серверов утверждать
   услугу, возможно, при условии, что пользователь имеет право на это
   услуга. Использование этих расширений применимо только внутри
   административный домен с ранее согласованными политиками для
   генерация, транспортировка и использование такой информации. Этот документ
   НЕ предлагает общую модель обслуживания, подходящую для использования между
   различных доменов доверия или для использования в Интернете в целом.

   Понятие «сервис» в рамках SIP не имеет жестких правил. RFC
   5897 [RFC5897] дает общее руководство о том, что представляет собой
   сервис внутри SIP, а что нет.В этом документе также используется термин «производная услуга».
   идентификация» и «декларативная идентификация службы», как определено
   в RFC 5897 [RFC5897].

   Следует отметить, что в RFC 5897 [RFC5897] четко указано, что
   декларативная идентификация службы — процесс, с помощью которого пользователь
   агент вставляет моникер в сообщение, которое определяет желаемый
   служба, отдельная от явных и четко определенных протокольных механизмов
   -- вредно.

   Во время настройки сеанса прокси-серверам может потребоваться понять, какой сервис
   к которому относится запрос, чтобы знать, какой сервер приложений
   контакт или другую служебную логику для вызова. Запрос SIP INVITE
   содержит всю информацию, необходимую для определения услуги.
   Однако расчет услуги может быть вычислительным и
   интенсивная база данных. Например, определение данного домена доверия
   службы может включать авторизацию запроса. Более того,
   анализ может потребовать изучения протокола описания сеанса
   (СДП).

   Например, запрос INVITE с видео SDP, направленный на
   запрос Request-URI может быть помечен как сеанс IPTV.ПРИГЛАШЕНИЕ
   запрос с нажимом и разговором по сотовым (PoC) маршрутам может быть помечен
   в качестве PoC-сессии. Запрос INVITE с полем заголовка Require
   содержащий тег опции «foogame», может быть помечен как foogame
   сессия.

   ПРИМЕЧАНИЕ. Если информация, содержащаяся в запросе SIP INVITE,
   недостаточно для уникальной идентификации услуги, средство защиты состоит в том, чтобы
   расширить сигнализацию SIP, чтобы захватить отсутствующий элемент. RFC 5897
   [RFC5897] предоставляет дополнительные пояснения.





Информационная информация о Драге [Страница 3]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   Предоставляя механизм для вычисления и хранения результатов
   расчет услуги для конкретного домена, т.е.е., производная служба
   идентификации, эта оптимизация позволяет одному доверенному прокси-серверу
   выполнить анализ запроса и авторизовать запрашивающего
   разрешение запрашивать такую ​​услугу. Затем прокси может включать в себя
   идентификатор службы, избавляющий от других доверенных прокси и доверенных
   UA от выполнения дальнейшего дублирующего анализа запроса на
   в целях идентификации их службы. Кроме того, это расширение
   позволяет клиентам пользовательского агента за пределами доверенного домена давать подсказку
   запрашиваемой услуги.Это расширение не обеспечивает диалог или транзакцию.
   отклоняется, если услуга не поддерживается end-to-end. SIP обеспечивает
   другие механизмы, такие как option-tag и использование Require и
   Поля заголовка Proxy-Require, где требуется такая функциональность.
   Явно сигнализируемой идентификации услуги не существует, и сеанс
   продолжается для каждого определения узла используемой службы, на
   на основе информации, содержащейся в SDP и других заголовках SIP
   поля. Этот механизм специально предназначен для управления информационными потребностями
   промежуточные устройства маршрутизации между вызывающим пользователем и пользователем
   представленный Request-URI. В поддержку этого механизма URN
   определяется для идентификации услуг. Этот URN имеет более широкий
   применимость для дополнительной идентификации услуг и оконечных
   Приложения. Между конечными пользователями, предпочтениями вызывающего абонента и вызываемым
   возможности, указанные в RFC 3840 [RFC3840] и RFC 3841.
   [RFC3841] предоставляет соответствующий механизм для указания таких
   идентификация сервисов и приложений.Эти механизмы были
   расширен RFC 5688 [RFC5688] для предоставления дополнительных возможностей в
   эта зона.

   Механизм, предложенный в этом документе, основан на новом поле заголовка.
   называется «P-Asserted-Service», который содержит URN. Это поддерживается
   еще одним новым полем заголовка под названием «P-Preferred-Service», которое также
   содержит URN и позволяет UA выражать предпочтения
   относительно решений, принятых по обслуживанию в пределах трастового домена.

   Пример поля заголовка P-Asserted-Service:

   P-Asserted-Service: urn:urn-7:3gpp-service.примертелефонии.версия1

   Прокси-сервер, обрабатывающий запрос, может после аутентификации
   исходный пользователь каким-либо образом (например, дайджест-аутентификация) для
   убедитесь, что пользователь имеет право на эту услугу, вставьте такой
   Поле заголовка P-Asserted-Service в запрос и перенаправьте его





Информационная информация о Драге [Страница 4]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   другие доверенные прокси.Прокси, который собирается перенаправить запрос на
   прокси-сервер или UA, которым он не доверяет, удаляет все
   Значения поля заголовка P-Asserted-Service.

   В этом документе службы помечаются с помощью неофициального URN. Этот
   обеспечивает иерархическую структуру для определения услуг и
   подсервисы и предоставляет адрес, который может быть разрешен для
   различные цели, выходящие за рамки этого документа, например, для получения
   информация об услуге, описанной таким образом.

2. Заявление о применимости

   В этом документе описываются частные расширения SIP (см. RFC 3261).
   [RFC3261]), которые позволяют сети доверенных SIP-серверов утверждать
   обслуживание конечных пользователей или конечных систем.Использование этих расширений
   применимо только внутри «доверенного домена», как определено в «Краткосрочном
   Требования для идентификации в сети» (см. RFC 3324 [RFC3324]).
   Узлы в таком доверенном домене явно доверяют своим пользователям и
   конечные системы, чтобы публично заявить об обслуживании каждой стороны, и что
   у них есть общие и согласованные определения услуг и
   однородные предложения услуг. Средства, с помощью которых сеть
   определяет, что услуга для утверждения выходит за рамки этого
   документ (хотя это обычно влечет за собой некоторую форму аутентификации).Механизм определения доверенного домена заключается в предоставлении определенного набора
   спецификаций, известных как «Spec(T)», а затем указать соответствие
   этот набор спецификаций.  Spec(T) ДОЛЖЕН указывать поведение как
   задокументировано в RFC 3324 [RFC3324].

   Этот документ НЕ предлагает общую модель обслуживания, подходящую для
   междоменное использование или использование в Интернете в целом. Его предположения
   о доверительных отношениях между пользователем и сетью не может
   применяются во многих приложениях. Например, эти расширения не
   использовать модель, в соответствии с которой конечные пользователи могут независимо отстаивать свои
   службы с использованием расширений, определенных здесь.Конечные пользователи утверждают
   их службы, включив параметры SIP и SDP, которые соответствуют
   на требуемую им услугу. Кроме того, поскольку утверждается
   услуги не сертифицированы криптографически, они подлежат
   подделка, воспроизведение и фальсификация в любой архитектуре, которая не
   соответствуют требованиям RFC 3324 [RFC3324].

   В заявленных службах также отсутствует указание на то, кто именно
   утверждая службу, и поэтому следует предположить, что член
   Домен доверия утверждает службу. Следовательно, информация является
   имеет смысл только при безопасном получении от узла, который, как известно, является
   член трастового домена.





Информационная информация о Драге [Страница 5]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   Несмотря на эти ограничения, существуют достаточно полезные специализированные
   развертывания, которые соответствуют описанным выше предположениям и могут принять
   вытекающие из этого ограничения, чтобы гарантировать информационную публикацию
   этот механизм.3. Соглашения

   Ключевые слова «ДОЛЖЕН», «НЕ ДОЛЖЕН», «ТРЕБУЕТСЯ», «ДОЛЖЕН», «НЕ ДОЛЖЕН»,
   "СЛЕДУЕТ", "НЕ СЛЕДУЕТ", "РЕКОМЕНДУЕТСЯ", "МОЖЕТ" и "ДОПОЛНИТЕЛЬНО" в этом
   документ следует интерпретировать, как описано в BCP 14, RFC 2119.
   [RFC2119].

   В этом документе требования или ссылки на прокси
   поведение серверов или прокси-серверов аналогично другим посредникам
   внутри доверенного домена (например, параллельные пользовательские агенты
   (B2BUA)).

   Термин «домен доверия» в этом документе имеет значение, определенное в
   RFC 3324 [RFC3324].4. Синтаксис полей заголовка

   В следующей спецификации синтаксиса используется расширенный метод Бэкуса-Наура.
   Форма (BNF), как описано в RFC 5234 [RFC5234].

4.1. Заголовок P-Asserted-Service

   Поле заголовка P-Asserted-Service используется среди доверенных SIP.
   юридические лица (обычно посредники) для передачи служебной информации
   пользователя, отправляющего SIP-сообщение.

   Поле заголовка P-Asserted-Service содержит информацию,
   идентификация производной услуги. В то время как декларативный сервис
   идентификация может помочь в получении ценности, переданной в этом
   поле заголовка, это должно быть в форме оптимизации правильного
   идентификация производной услуги.PAssertedService = "P-Утвержденная-Сервис"
                            HCOLON PAssertedService-значение

         PAssertedService-value = Service-ID *(COMMA Service-ID)

   См. Раздел 4.4 для определения Service-ID в ABNF.

   Прокси могут (и будут) добавлять и удалять это поле заголовка.






Информационная информация о Драге [Страница 6]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   Таблица 1 добавляет поля заголовка, определенные в этом документе, к таблице 2 в
   SIP [RFC3261], раздел 7.1 уведомления о событии, специфичном для SIP
   [RFC3265], таблицы 1 и 2 в методе SIP INFO [RFC2976], таблицы 1
   и 2 в надежности предварительных ответов в SIP [RFC3262],
   Таблицы 1 и 2 в методе SIP UPDATE [RFC3311], Таблицы 1 и 2 в
   расширение SIP для обмена мгновенными сообщениями [RFC3428], таблица 1 в SIP
   Метод REFER [RFC3515] и таблицы 2 и 3 в методе SIP PUBLISH
   [RFC3903]:

         Поле заголовка, где прокси ACK BYE CAN INV OPT REG SUB
         _______________________________________________________________
         P-Asserted-Service R admr - - - o o - o

         Поле заголовка NOT PRA INF UPD MSG REF PUB
         _______________________________________________________________
         P-Asserted-Service - - - - o o o

                              Таблица 1

   Синтаксически может быть несколько полей заголовка P-Asserted-Service.
   в запросе.Семантика нескольких заголовков P-Asserted-Service
   поля, появляющиеся в том же запросе, в настоящее время не определены.
   Реализации этой спецификации ДОЛЖНЫ предоставлять только один
   Значение поля заголовка P-Asserted-Service.

4.2. Заголовок P-Preferred-Service

   Поле заголовка P-Preferred-Service используется агентом пользователя, отправляющим
   запрос SIP, чтобы предоставить подсказку доверенному прокси предпочтительного
   сервис, который пользователь хочет использовать для P-Asserted-Service
   значение поля, которое доверенный элемент вставит.Поле заголовка P-Preferred-Service содержит информацию,
   декларативная идентификация службы. Такая информация должна быть только
   используется для помощи в получении производного идентификатора услуги на
   объект-получатель.

         PPreferredService = "P-Preferred-Service"
                             HCOLON PPreferredService-значение

         PPreferredService-value = Service-ID *(COMMA Service-ID)

   См. Раздел 4. 4 для определения Service-ID в ABNF.

   Таблица 2 добавляет поля заголовка, определенные в этом документе, к таблице 2 в
   SIP [RFC3261], раздел 7.1 уведомления о событии, специфичном для SIP
   [RFC3265], таблицы 1 и 2 в методе SIP INFO [RFC2976], таблицы 1
   и 2 в Надежности предварительных ответов в SIP [RFC3262],



Drage Informational [Страница 7]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   Таблицы 1 и 2 в методе SIP UPDATE [RFC3311], Таблицы 1 и 2 в
   расширение SIP для обмена мгновенными сообщениями [RFC3428], таблица 1 в SIP
   Метод REFER [RFC3515] и таблицы 2 и 3 в методе SIP PUBLISH
   [RFC3903]:

         Поле заголовка, где прокси ACK BYE CAN INV OPT REG SUB
         _______________________________________________________________
         P-Preferred-Service R dr - - - o o - o

         Поле заголовка NOT PRA INF UPD MSG REF PUB
         _______________________________________________________________
         P-Preferred-Service - - - - o o o

                              Таблица 2

   Синтаксически может быть несколько заголовков P-Preferred-Service.
   поля в запросе.Семантика нескольких P-Preferred-Service
   поля заголовка, появляющиеся в том же запросе, не определены в этом
   время. Реализации этой спецификации ДОЛЖНЫ предоставлять только один
   Значение поля заголовка P-Preferred-Service.

4.3. Определение службы и приложения

   Определения и характеристики услуг выходят за рамки этого
   документ. Другие организации по стандартизации, поставщики и операторы могут
   определить свои собственные службы и зарегистрировать их.

   Определена иерархическая структура, состоящая из идентификаторов услуг.
   или идентификаторы приложений и идентификаторы подслужб.Идентификаторы службы и подслужбы описаны в разделе 1.
   URN также может использоваться для идентификации службы или приложения.
   между конечными пользователями для использования в контексте RFC 3840 [RFC3840]
   и RFC 3841 [RFC3841].

   IANA ведет реестр значений идентификаторов услуг, которые были
   назначенный. Этот реестр был создан действиями раздела
   8.2 настоящего документа.

   Идентификаторы подуслуг не управляются IANA. Это
   ответственность организации, зарегистрировавшей услугу на
   управлять подсервисами.4.4. Шаблон регистрации

   Ниже мы включаем шаблон регистрации для схемы URN.
   согласно RFC 3406 [RFC3406]. Схема URN определяется как
   неофициальный идентификатор пространства имен (NID).



Информационная информация о Драге [Страница 8]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   Идентификатор пространства имен: urn-7

   Регистрационная информация:
      Версия регистрации: 1; Дата регистрации: 2009-03-22

   Объявленный регистрант пространства имен: Менеджер спецификаций 3GPP
      (3gppКонтакт@etsi.орг) (+33 (0)492944200)

   Объявление синтаксической структуры: URN состоит из
      иерархический идентификатор службы или идентификатор приложения с
      последовательность меток, разделенных точками. Крайняя левая метка
      самый значимый и называется «сервис высшего уровня».
      идентификатор», а имена справа называются «подсервисами» или
      «подприложения».  Набор допустимых символов тот же
      как для доменных имен (см. RFC 1123 [RFC1123]) и подмножество
      метки, разрешенные в RFC 3958 [RFC3958].Этикетки дело-
      нечувствителен и ДОЛЖЕН быть указан в нижнем регистре. Для любого заданного
      идентификатор сервиса, метки можно снимать справа налево и
      результирующий URN по-прежнему действителен, ссылаясь на более общий сервис,
      за исключением идентификатора службы верхнего уровня и
      возможно, первый идентификатор подслужбы или подприложения.
      Метки не могут быть удалены за пределами определенной базовой службы; за
      Например, метка w.x может определять услугу, а метка w может
      только определить полномочия назначения для назначения последующих
      значения и не определяют службу самостоятельно.Другими словами,
      если идентификатор услуги «w.x.y.z» существует, URN «w.x» и
      'w.x.y' также являются действительными идентификаторами службы, но w не может быть
      действительный идентификатор службы, если он просто определяет, кто несет ответственность
      для определения х.

        ID службы = "urn:urn-7:" urn-service-id
        urn-service-id = верхний уровень *("." sub-service-id)
        верхний уровень = дай-копать [ * 26let-копать ]
        идентификатор подслужбы = пусть копает [ * пусть копает ]
        let-dig = АЛЬФА / ЦИФРА / "-"

      Хотя в приведенном выше соглашении об именах используется термин «служба», все
      конструкции в равной степени применимы для идентификации приложений
      внутри УА.Соответствующая вспомогательная документация: нет

   Соображения уникальности идентификатора: идентификатор службы
      идентифицирует службу, а идентификатор приложения — приложение.
      указывается при регистрации услуги или приложения (см. IANA
      Соображения (раздел 8)). Уникальность гарантируется IANA
      Регистрация.




Drage Informational [Страница 9]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   Рекомендации по сохранению идентификатора: служба или приложение
      ожидается, что идентификатор той же службы или приложения будет
      стойким, хотя, естественно, не может быть гарантии, что
      конкретная услуга будет по-прежнему доступна во всем мире или в
      все время. Процесс присвоения идентификатора: Процесс присвоения идентификатора
      Назначение описано в разделе «Вопросы IANA» (раздел 8).

   Процесс разрешения идентификатора: единого глобального
      служба разрешения для идентификаторов службы или приложения
      идентификаторы.

   Правила лексической эквивалентности: сравниваются «служебные» идентификаторы
      в соответствии с нечувствительным к регистру строковым равенством.

   Соответствие синтаксису URN: BNF в «Декларации
      синтаксическая структура выше ограничивает синтаксис для этого URN
      схема.Механизм проверки: проверка определяет, является ли данная строка
      в настоящее время является правильно назначенным URN (см. RFC 3406 [RFC3406]). Должное
      к распределенному характеру использования и поскольку не все услуги
      доступны везде, валидация в этом смысле невозможна.

   Область: Область действия этого URN может быть локальной для одного домена или
      могут быть использованы более широко.

5. Использование заголовков P-Preferred-Service и P-Asserted-Service
    Поля

5. 1. Использование заголовков P-Preferred-Service и P-Asserted-Service
      Поля в запросах

5.1.1. Процедуры на клиентах агента пользователя (UAC)

   UAC МОЖЕТ вставить P-Preferred-Service в запрос, который создает
   диалог или запрос вне диалога. Эта информация может
   помочь прокси в определении соответствующих сервисных возможностей для
   подать заявку на вызов. Эта информация НЕ ДОЛЖНА конфликтовать с другими данными SIP.
   или информация SDP, включенная в запрос. Кроме того, SIP или
   Информация SDP, необходимая для сигнализации функциональности этой службы, ДОЛЖНА
   присутствовать. Таким образом, если сервису требуется видеокомпонент, то
   SDP должен включать строку мультимедиа, связанную с этим видео.
   компонент; это нельзя предположить из заголовка P-Preferred-Service
   значение поля.Точно так же, если для услуги требуется определенный SIP





Drage Informational [Страница 10]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   функциональность, для которой расширение SIP и поле заголовка Require
   значение определено, то запрос должен включать эту сигнализацию SIP
   а также значение поля заголовка P-Preferred-Service.

   UAC, который находится в том же доверенном домене, что и прокси-сервер, к которому он
   отправляет запрос (т.г., медиашлюз или сервер приложений) МОЖЕТ
   вставьте поле заголовка P-Asserted-Service в запрос, который создает
   диалог или запрос вне диалога. Эта информация НЕ ДОЛЖНА
   конфликт с другой информацией SIP или SDP, включенной в запрос.
   Кроме того, информация SIP или SDP, необходимая для
   функциональность этой службы ДОЛЖНА присутствовать.

5.1.2. Процедуры на промежуточных прокси

   Прокси в доверенном домене может получить запрос от узла, который он
   доверяет или узел, которому он не доверяет.Когда прокси получает
   запрос от узла, которому он не доверяет, и он хочет добавить
   Поле заголовка P-Asserted-Service, прокси-сервер ДОЛЖЕН идентифицировать службу
   соответствующие возможностям (например, SDP) в запросе, МОЖЕТ
   аутентифицировать отправителя запроса (чтобы определить
   подписан ли пользователь на эту услугу). Где
   отправитель запроса аутентифицирован, прокси-сервер ДОЛЖЕН использовать
   личность, полученная в результате этой проверки и аутентификации для вставки
   поле заголовка P-Asserted-Service в запросе. Когда прокси получает запрос, содержащий P-Preferred-Service
   поле заголовка, прокси-сервер МОЖЕТ использовать содержимое этого поля заголовка для
   помочь в определении услуги, которая будет включена в P-Asserted-
   Поле заголовка службы (например, для определения приоритета порядка
   сравнение критериев фильтрации потенциальных услуг, которые запрашиваются
   может совпадать). Прокси НЕ ДОЛЖЕН использовать содержимое
   Поле заголовка P-Preferred-Service для идентификации услуги без
   первая проверка возможностей (т.г., СДП), содержащиеся в
   запрос. Если прокси-сервер вставляет поле заголовка P-Asserted-Service в
   запроса, прокси-сервер ДОЛЖЕН удалить заголовок P-Preferred-Service
   поле перед пересылкой запроса; в противном случае прокси-сервер ДОЛЖЕН
   включить поле заголовка P-Preferred-Service при пересылке
   запрос.

   Если прокси получает запрос от узла, которому он доверяет, он может
   использовать информацию в поле заголовка P-Asserted-Service, если таковая имеется,
   как если бы он аутентифицировал самого пользователя. Если поле заголовка P-Asserted-Service отсутствует или
   можно сопоставить запрос с конкретной службой, как указано
   идентификатор службы, прокси-сервер МОЖЕТ добавить один, содержащий его, используя свой
   собственный анализ информации, содержащейся в SIP-запросе. Если
   прокси получил запрос от элемента, которому он не доверяет, и



Drage Informational [Страница 11]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   присутствует заголовок P-Asserted-Service, прокси-сервер ДОЛЖЕН заменить
   содержимое этого поля заголовка с новым анализом или удалите это
   поле заголовка.Анализ, выполняемый для идентификации таких идентификаторов услуг,
   выходит за рамки настоящего документа. Однако совершенно справедливо
   в результате анализа не включать какой-либо сервисный идентификатор в
   перенаправленный запрос и, таким образом, не включать P-Asserted-Service
   поле заголовка.

   Если прокси-сервер перенаправляет запрос узлу за пределами доверия прокси-сервера
   домене НЕ ДОЛЖНО быть поля заголовка P-Asserted-Service в
   перенаправленный запрос.

5.1.3. Процедуры на серверах User Agent

   Для сервера агента пользователя (UAS) вне доверенного домена
   Заголовок P-Asserted-Service удаляется до того, как он достигает этого объекта;
   следовательно, для такого устройства нет никаких процедур.Однако, если UAS получает запрос от предыдущего элемента,
   не доверяет, он НЕ ДОЛЖЕН использовать поле заголовка P-Asserted-Service
   в любом случае.

   Если UA является частью доверенного домена, от которого он получил запрос
   содержащий поле заголовка P-Asserted-Service, то он может использовать
   значение свободно, но он ДОЛЖЕН гарантировать, что он не пересылает
   информацию любому элементу, который не является частью доверенного домена.

5.2. Использование заголовков P-Preferred-Service и P-Asserted-Service
      Поля в ответах

   Эти поля заголовка в ответах не используются.6. Примеры использования

   В этом примере proxy.example.com создает P-Asserted-Service
   поле заголовка из идентификатора пользователя, обнаруженного в дайджесте SIP
   аутентификация, список услуг, соответствующих этому пользователю, и
   услуги, которые соответствуют информации SDP, включенной в
   запрос.  Обратите внимание, что F1 и F2 предназначены для идентификации пользователя и делают
   непосредственно не являются частью возможностей, предусмотренных в этом документе.
   Он пересылает эту информацию доверенному прокси-серверу, который перенаправляет ее на
   доверенный шлюз.Обратите внимание, что эти примеры состоят из частичного SIP
   сообщения, которые иллюстрируют только те поля заголовков, которые относятся к
   проблема с проверкой подлинности.





Drage Informational [Страница 12]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


      * F1 useragent.example.com -> proxy.example.com

      ПРИГЛАСИТЬ sip:[email protected] SIP/2.0
      Через: SIP/2.0/TCP useragent.example.com;branch=z9hG4bK-123
      Кому:
      От кого: "Аноним" ;tag=9802748
      Идентификатор вызова: 245780247857024504
      CSeq: 1 ПРИГЛАШЕНИЕ
      Максимальное количество нападающих: 70

      v=0
      о=- 2987933615 2987933615 В IP6 5555::aaa:bbb:ccc:ddd
      с=-
      c=В IP6 5555::aaa:bbb:ccc:ddd
      т=0 0
      m=аудио 3456 RTP/AVPF 97 96
      б=АС:25,4
      a=curr:qos local sendrecv
      a=curr:qos удаленный нет
      a=des:qos обязательный локальный sendrecv
      a=des:qos обязательный удаленный sendrecv
      a=отправить
      a=rtpmap:97 AMR
      a=fmtp:97 набор режимов=0,2,5,7; макскадры


      * Прокси F2. example.com -> useragent.example.com

      SIP/2.0 407 Прокси-авторизация
      Через: SIP/2.0/TCP useragent.example.com;branch=z9hG4bK-123
      Кому: ;tag=123456
      От кого: "Аноним" ;tag=9802748
      Идентификатор вызова: 245780247857024504
      CSeq: 1 ПРИГЛАШЕНИЕ
      Прокси-аутентификация: .... realm="sip.example.com"


      * F3 useragent.example.com -> proxy.example.com

      ПРИГЛАСИТЬ sip:[email protected] SIP/2.0
      Через: SIP/2.0/TCP useragent.example.com;branch=z9hG4bK-124
      Кому:
      От кого: "Аноним" ;tag=9802748
      Идентификатор вызова: 245780247857024504
      CSeq: 2 ПРИГЛАШАЕМ
      Максимальное количество нападающих: 70
      Прокси-авторизация: realm="sip.example.com" user="fluffy"




Drage Informational [Страница 13]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


      v=0
      о=- 2987933615 2987933615 В IP6 5555::aaa:bbb:ccc:ddd
      с=-
      c=В IP6 5555::aaa:bbb:ccc:ddd
      т=0 0
      m=аудио 3456 RTP/AVPF 97 96
      б=АС:25. 4
      a=curr:qos local sendrecv
      a=curr:qos удаленный нет
      a=des:qos обязательный локальный sendrecv
      a=des:qos обязательный удаленный sendrecv
      a=отправить
      a=rtpmap:97 AMR
      a=fmtp:97 набор режимов=0,2,5,7; макскадры


    * F4 proxy.example.com -> proxy.pstn.example (доверенный)

    ПРИГЛАШАЕМ sip:+14085551212@proxy. pstn.example SIP/2.0
    Через: SIP/2.0/TCP useragent.example.com;branch=z9hG4bK-124
    Через: SIP/2.0/TCP proxy.example.com;branch=z9hG4bK-abc
    Кому:
    От кого: "Аноним" ;tag=9802748
    Идентификатор вызова: 245780247857024504
    CSeq: 2 ПРИГЛАШАЕМ
    Максимальное количество нападающих: 69
    P-Asserted-Service: urn:urn-7:3gpp-service.exampletelephony.version1

    v=0
    о=- 2987933615 2987933615 В IP6 5555::aaa:bbb:ccc:ddd
    с=-
    c=В IP6 5555::aaa:bbb:ccc:ddd
    т=0 0
    m=аудио 3456 RTP/AVPF 97 96
    б=АС:25,4
    a=curr:qos local sendrecv
    a=curr:qos удаленный нет
    a=des:qos обязательный локальный sendrecv
    a=des:qos обязательный удаленный sendrecv
    a=отправить
    a=rtpmap:97 AMR
    a=fmtp:97 набор режимов=0,2,5,7; макскадры









Drage Informational [Страница 14]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


    * Прокси F5.pstn.example -> gw.pstn.example (доверенный)

    ПРИГЛАСИТЬ sip:[email protected] SIP/2.0
    Через: SIP/2.0/TCP useragent.example.com;branch=z9hG4bK-124
    Через: SIP/2.0/TCP proxy.example.com;branch=z9hG4bK-abc
    Через: SIP/2.0/TCP proxy.pstn.example;branch=z9hG4bK-a1b2
    Кому:
    От кого: "Аноним" ;tag=9802748
    Идентификатор вызова: 245780247857024504
    CSeq: 2 ПРИГЛАШАЕМ
    Максимальное количество нападающих: 68
    P-Asserted-Service: urn:urn-7:3gpp-service.примертелефонии.версия1

    v=0
    о=- 2987933615 2987933615 В IP6 5555::aaa:bbb:ccc:ddd
    с=-
    c=В IP6 5555::aaa:bbb:ccc:ddd
    т=0 0
    m=аудио 3456 RTP/AVPF 97 96
    б=АС:25,4
    a=curr:qos local sendrecv
    a=curr:qos удаленный нет
    a=des:qos обязательный локальный sendrecv
    a=des:qos обязательный удаленный sendrecv
    a=отправить
    a=rtpmap:97 AMR
    a=fmtp:97 набор режимов=0,2,5,7; макскадры

7. Вопросы безопасности

   Механизм, представленный в этом документе, является частичным рассмотрением
   проблема идентификации сервиса в SIP. Например, эти
   механизмы не предоставляют средства, с помощью которых конечные пользователи могут безопасно обмениваться
   служебной информации от начала до конца без доверенного поставщика услуг.
   Эта информация защищена транзитивным доверием, которое
   надежным как самое слабое звено в цепи доверия.

   Домен доверия предоставляет набор серверов, характеристики которых
   службы согласованы для этого значения идентификатора службы, и
   где вызывающий пользователь имеет право использовать эту услугу. RFC 5897
   [RFC5897] определяет влияние разрешения такого идентификатора службы
   значения для «утечки» за пределы доверенного домена, включая последствия
   о мошенничестве, функциональной совместимости и подавлении инноваций в сфере услуг.Drage Informational [Страница 15]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


8. Соображения IANA

8.1. Поля заголовка P-Asserted-Service и P-Preferred-Service

   В этом документе указаны два новых поля заголовка SIP: P-Asserted-Service.
   и P-Preferred-Service. Их синтаксис приведен в разделе 3. Эти
   поля заголовка определяются следующей информацией, которая
   был добавлен в подреестр заголовков по адресу http://www.iana.org.

        Заголовок Имя компактный Ссылка
        ------------------ ------- ---------
        P-подтвержденная служба RFC 6050
        P-предпочтительная служба RFC 6050

8.2. Определение значений Service-ID

   Идентификаторы верхнего уровня идентифицируются по меткам, которыми управляет IANA.
   в соответствии с процессами, описанными в RFC 5226 [RFC5226], в новом
   реестр под названием «Метки Service-ID/Application-ID». Таким образом, создавая
   новая услуга на верхнем уровне требует действий IANA.Политика для
   добавление сервисных меток является «требуемой спецификацией». Следующие два
   идентификаторы изначально определены:

      3gpp-сервис

      3gpp-приложение

   Идентификаторы подуслуг не управляются IANA. Это
   ответственность организации, зарегистрировавшей услугу на
   управлять подсервисами.

   Идентификаторы приложений не управляются IANA. Это
   ответственность организации, зарегистрировавшей услугу на
   управлять применимыми приложениями.Drage Informational [Страница 16]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   Записи в регистрационной таблице имеют следующий формат:

   Справочник по описанию службы/приложения
   -------------------------------------------------- ------------------
   3gpp-service Службы связи, определенные RFC 6050
                         3GPP для использования подсистемой IM CN
                         и прикрепленные к нему UA.Это значение
                         сам по себе не определяет услугу
                         и требует последующих меток для
                         определить услугу.

   3gpp-application Приложения, определенные 3GPP для RFC 6050
                         использование UA, присоединенными к IM CN
                         подсистема. Это значение само по себе
                         не определяет услугу и
                         требует последующих меток для определения
                         сервис. Здесь подсистема IM CN обозначает IP Multimedia Core Network.
   подсистема.

9. Ссылки

9.1. Нормативные ссылки

   [RFC1123] Брейден Р., «Требования к интернет-хостам — приложение
              и поддержка», STD 3, RFC 1123, октябрь 1989 г.

   [RFC2119] Брэднер, С., «Ключевые слова для использования в RFC для указания
              Уровни требований», BCP 14, RFC 2119, март 1997 г.

   [RFC3261] Розенберг Дж., Шульцринн Х., Камарильо Г., Джонстон
              А., Петерсон Дж., Спаркс Р., Хэндли, М., и Э.
              Скулер, "SIP: протокол инициации сеанса", RFC 3261,
              июнь 2002 г.

   [RFC3324] Уотсон, М., «Утверждены краткосрочные требования к сети».
              Идентификация», RFC 3324, ноябрь 2002 г.

   [RFC3406] Дайгл Л., ван Гулик Д., Яннелла Р. и П. Фальтстрем,
              Определение пространства имен унифицированных имен ресурсов (URN)
              Механизмы», BCP 66, RFC 3406, октябрь 2002 г.

   [RFC3958] Дайгл, Л. и А. Ньютон, «Приложение на основе домена
              Расположение службы с использованием SRV RR и динамического делегирования
              Служба обнаружения (DDDS)», RFC 3958, январь 2005 г. Drage Informational [Страница 17]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


   [RFC5226] Нартен, Т. и Х. Альвестранд, «Рекомендации по написанию
              Раздел рекомендаций IANA в RFC", BCP 26, RFC 5226,
              май 2008 г.

   [RFC5234] Крокер, Д. и П. Оверелл, «Расширенный BNF для синтаксиса».
              Спецификации: ABNF", STD 68, RFC 5234, январь 2008 г.

9.2. Информативные ссылки

   [RFC2976] Донован, С., "Метод SIP INFO", RFC 2976,
              Октябрь 2000 г.

   [RFC3262] Розенберг Дж. и Х. Шульцринн, "Надежность
              Предварительные ответы в протоколе инициации сеанса
              (SIP)", RFC 3262, июнь 2002 г.

   [RFC3265] Роуч, А., "Протокол инициации сеанса (SIP) для конкретного
              Уведомление о событии», RFC 3265, июнь 2002 г.

   [RFC3311] Розенберг, Дж., "Протокол инициации сеанса (SIP)".
              UPDATE Method», RFC 3311, октябрь 2002 г.

   [RFC3428] Кэмпбелл, Б., Розенберг Дж., Шульцринн Х., Хуйтема К. ,
              и Д. Гурле, "Расширение протокола инициации сеанса (SIP)".
              для обмена мгновенными сообщениями», RFC 3428, декабрь 2002 г.

   [RFC3515] Спаркс, Р., «Протокол инициации сеанса (SIP) см.
              Метод", RFC 3515, апрель 2003 г.

   [RFC3840] Розенберг Дж., Шульцринне Х. и П. Кызиват,
              «Указание возможностей пользовательского агента в сеансе
              Протокол инициации (SIP)», RFC 3840, август 2004 г.

   [RFC3841] Розенберг, Дж., Schulzrinne, H., and P. Kyzivat, "Caller
              Настройки протокола инициации сеанса (SIP)",
              RFC 3841, август 2004 г.

   [RFC3903] Ниеми, А., "Расширение протокола инициации сеанса (SIP)".
              для публикации состояния события», RFC 3903, октябрь 2004 г.

   [RFC5688] Розенберг, Дж., «Протокол инициации сеанса (SIP)
              Тег функции для подтипов приложений MIME", RFC 5688,
              январь 2010 г.

   [RFC5897] Розенберг, Дж., "Идентификация коммуникационных услуг
              в протоколе инициации сеанса (SIP)», RFC 5897,
              июнь 2010 г. Drage Informational [Страница 18]

RFC 6050 SIP Service Identification Ноябрь 2010 г.


Адрес автора

   Кейт Дрэдж
   Алкатель-Лусент
   Квадрант, Стоунхилл-Грин, Уэстли
   Суиндон, Уилтс
   Соединенное Королевство

   Электронная почта: [email protected]










































Информационная информация о перетаскивании [Страница 19]


Структурные изолированные панели (SIP) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждений зданий.Структурно-изолированные панели — это вариант сборки корпуса, который может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают возможность высыхания ограждения, уменьшая его способность восстанавливаться после непреднамеренного проникновения воды. Такая воздухонепроницаемая сборка с большим термическим сопротивлением может привести к получению высокопроизводительного и прочного ограждения, если оно детализировано и построено правильно, или может привести к быстрому гниению и разрушению основной конструкции здания, если оно детализировано или построено неправильно. Ссылка Building Science Corporation Building Science Insight BSI-028: поток энергии через корпуса.

История

Рис. 1: Пример SIP-панелей, используемых в качестве заполнения с каркасом из конструкционной стали, школа Сильвис, штат Иллинойс.
Фото: Steven Schaefer Associates, Inc. Consulting Structural Engineers

Лаборатория лесных товаров в Мэдисоне, штат Висконсин, в 1935 году представила идею того, что сейчас известно как структурно-изолированные панели (SIP). Прототип панелей состоял из элементов каркаса, обшивки из фанеры и ДВП, а также изоляции.Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и испытаны через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал форму конструкционных теплоизоляционных панелей в усонских домах, построенных в 1930-х и 1940-х годах. В 1952 году Олден Б. Доу создал первые SIP-панели с пенопластовым сердечником, которые были запущены в массовое производство к 1960-м годам. (Морли)

Сегодня SIP представляют собой сборные строительные компоненты для использования в качестве стен, полов, крыш и фундаментов.SIP обеспечивают непрерывный барьер для воздуха и пара, а также повышенное значение теплопроводности по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если учитывать экономию, связанную с трудозатратами, отходами материалов и энергоэффективностью. (Морли)

Описание

Структурные изолированные панели состоят из изолированного пенопластового сердечника между двумя жесткими плитами обшивки. Пенопласт обычно представляет собой один из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR).При использовании пенополистирола и пенополистирола сборка ламинируется под давлением. В случае PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Наиболее распространенными обшивочными плитами являются ориентированно-стружечные плиты (OSB). К другим материалам обшивки относятся: листовой металл, фанера, фиброцементный сайдинг, плиты из оксида магния, обшивка из стекловолокна, гипсовая обшивка и композитные конструкционные сайдинговые панели.

Рисунок 2: Типовой SIP с OSB и EPS.
Источник: www. жилье.com

Рис. 3: SIP из листового металла.
Источник: www. steelsipconstruction.com

У каждого материала оболочки и типа пены есть свои преимущества и недостатки. Тип выбранного SIP зависит от типа здания и условий участка. В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов обшивки и пены.

Таблица 1: Таблица типов оболочки

Таблица 2: Таблица типов сердечников

*ГБЦД: гексабромциклододекан – бромированный антипирен, классифицируемый Европейским союзом (программа REACH) как стойкий, способный к биоаккумуляции и токсичный (PBT).
**Не так опасны, как большинство бромированных антипиренов, но все же существуют опасения для здоровья и окружающей среды.
Источник: Отчет BuildingGreen Insulation Report

Таблица 3: Технические характеристики пенопласта

* Большинство производителей SIP используют 0. 95 минимальная плотность.

Основы

Конструктивное проектирование и строительство

SIP ведут себя аналогично стальной колонне с широкими полками в том смысле, что пенопластовый сердечник действует как стенка, а оболочка реагирует как полки. При осевых нагрузках обшивка реагирует аналогично тонкой колонне, а сердцевина из пенопласта действует как непрерывная распорка, предотвращающая коробление панелей. Точно так же, как широкие полки увеличивают прочность с увеличением глубины, более толстые заполнители приводят к более прочным панелям при сжатии и изгибе.(Морли)

СИП

рассчитаны на сопротивление не только осевым нагрузкам, но и сдвиговым нагрузкам, а также внеплоскостным изгибающим нагрузкам. Способность панелей сопротивляться двухосному изгибу и поперечному сдвигу позволяет использовать их в качестве крыш и полов. SIP-панели приемлемы для использования в качестве несущих стен во всех категориях сейсмостойкости. Инженер-строитель должен определить, требуется ли дополнительная конструктивная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое сооружение, построенное исключительно из SIP-панелей, имеет четыре этажа.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и поэтому на нижних этажах сложнее достичь открытых пространств. Часто большие конструкции SIP полагаются на вторичную систему каркаса из стали или дерева, чтобы удовлетворить требования к беспрепятственному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, тонколистовой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под СИП-панели обязательно должен быть ровным.Существует небольшая терпимость к дифференциальной осадке. Если есть смещение основания, это повредит герметик стыков панелей, что может привести к проникновению влаги. Допустимые допуски на прогиб, установленные производителем панелей и герметиков, следует учитывать при проектировании фундамента. Незначительные дефекты можно устранить с помощью тщательной и квалифицированной установки.

Рис. 4: Коньковая и фронтонная концевая лента/прокладка SIP. Фото: SIPschool

Конструкция соединения необходима для структурных и долговечных характеристик.Одним из особых недостатков SIP-панелей является проникновение воздуха изнутри в местах стыков или проходов. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя обшивки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, который особенно подвержен влиянию влаги.

Особое внимание следует уделить правильному дизайну стыка, и при правильном выполнении в полевых условиях проблемы с проникновением воздуха будут устранены. Первичная конструкция соединения обычно включает уплотнения по толщине панели, как правило, распыляемую пену или прокладки.На стыках должен быть перелив распыляемой пены, что указывает на полную герметизацию шва, как показано на рисунках ниже. На внутренней поверхности панели следует предусмотреть дополнительное вторичное уплотнение из ленты или прокладки, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика в стыке SIP, Брекенридж, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рисунок 6: Пример SIP, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в швах SIP, Winter Park, CO.
Фото: CW Associates, PLLC, (Архитектура CWA)

Двумя наиболее широко используемыми соединениями панелей являются плоскостные шлицы и блочные шлицы. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставляемых в прорези в пенопласте непосредственно внутри каждой обшивки SIP. Шлиц блока представляет собой тонкую и узкую СИП-сборку, которая вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение обеспечивают непрерывную пенопластовую сердцевину поперек панелей, что исключает проникновение воздуха в стыки.Если конструктивно требуется, стыки панелей могут быть усилены одним или несколькими 2-мя деревянными шпильками или брусом из ламинированного шпона (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Еще одно стыковое соединение, механические кулачковые замки, создают более плотное соединение между панелями, но составляют лишь небольшой процент рынка. Кроме того, кулачковые замки можно устанавливать только из полиуретана, поскольку для замков требуется более высокая прочность на растяжение, чем при использовании других пенопластов, а пена должна расширяться и схватываться вокруг фланцев замка.При любом типе соединения шов вдоль обшивки должен быть покрыт сплошным слоем пенного герметика и/или панельной ленты.

Отверстия могут быть в любом месте внутри панели, в том числе по краям и углам. Пена панели может быть утоплена, чтобы принять 2x заголовка пиломатериала. Тем не менее, панели могут быть усилены в перемычках, чтобы во время строительства не требовалась дополнительная конструкция. Внутренняя панель и пенопласт могут быть вычтены, чтобы обеспечить карманы балок для балок крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент ограждения, должно быть надлежащим образом загерметизировано.

Канавки для сантехники обычно располагаются в обрамленном каркасе, или для сантехнических стен следует использовать обычный каркас.

Электрические каналы диаметром от 1 дюйма до 1-1/2 дюйма могут быть встроены в SIP на этапе производства. Пена наносится в любые зазоры, образовавшиеся после монтажа электропроводки.

Рисунок 10: Пример SIP-панелей, используемых для стеновых и кровельных панелей, а также обшивки стены на внешней панели для вентиляции и водопровода, Табернаш, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

Другие непредвиденные проходы, сделанные в панелях во время строительства, должны быть сделаны на 1 дюйм больше в диаметре, чем проходная труба, чтобы можно было нанести пенный герметик.

Стандартная толщина стеновых панелей составляет 4-1/2 дюйма и 6-1/2 дюйма. Самый большой размер панели на сегодняшний день составляет 9′ x 24′. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркас из стоек для неортогональной геометрии.

Панели крыши обычно имеют толщину 10-1/4 дюйма и 12-1/4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут иметь толщину до 12-1/4 дюймов. Панели PUR и PIR могут иметь толщину до 8-1/4 дюймов. Панели торцевых стен для различных профилей крыши могут быть изготовлены из SIP-панелей.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют воздухонепроницаемой оболочки здания, а здание SIP с правильно герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с воздуходувкой в ​​помещении со стенами и потолками из SIP, одним окном, одной дверью и предварительно проложенными кабельными каналами и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой из OSB, изоляцией из стекловолокна и гипсокартоном показали, что SIP конструкция пропускает на 90% меньше протечек, чем конструкция со шпильками. (СИПА, ОРНЛ)

R-значение всей стены стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. R-значение всей стены 4-дюймовой SIP-стены составляет 14. R-значение всей стены стены 2×4 меньше 10. R-значение всей стены стены 2×6 составляет от 11 до 13,7 в зависимости от качества. по установке ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому значению R-ценности всей стены SIP-стен по сравнению с обычными стенами из металлических и деревянных стоек.(СИПА, ОРНЛ)

Таблица 4: Типичные R-значения SIP для цельной стены

Толщина	EPS	XPS	ПУР
Плотность в панели (фунт/фут 3 )	0,90	1,5	2,3-2,5
4-1/2 дюйма	13,1	17,7	22,7
6-1/2″	19,9	27,2	35,1
8-1/4″	26. 0	35,5	46,0
10-1/4″	32,9	45,0	нет данных
12-1/4″	39,8	54,6	нет данных

Таблица 4 Примечания:

1. Основан на 8-футовой стене с одинарной нижней плитой, двойной верхней плитой и одинарной полосой 2X вокруг грубых отверстий.
2. Основано на шлицевом, блочном или кулачковом соединении панелей.
3. Значения относятся только к панелям и не включают вклад отделочных материалов.
4. Значения будут варьироваться в зависимости от высоты стены и количества черновых отверстий.
5. При использовании на крыше использование деревянных шлицов снижает эти значения.

Влагозащита : Поскольку вспененный наполнитель SIP-панелей действует как пароизоляция, атмосферостойкий барьер должен быть проницаемым, чтобы панели обшивки SIP-панелей могли высохнуть наружу. Для обеспечения надлежащей сушки SIP рекомендуется непрерывное воздушное пространство между дренажной плоскостью и внешней облицовкой, а также вентиляционные отверстия в верхней и нижней части стен для обеспечения конвективного потока воздуха.Это также относится к SIP, используемым в качестве конструкции крыши. Воздух должен иметь возможность проходить под кровельным материалом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей, а также другие пазы должны быть должным образом герметизированы и/или зашпаклеваны для предотвращения проникновения влаги.

Необходимо уделять особое внимание деталям, которые гарантируют, что проникновение воздуха из салона никогда не достигнет внешнего слоя оболочки.

Для участков, подверженных затоплению, водонепроницаемые материалы для обшивки, такие как цементные или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP-панели с обшивкой из OSB вступают в контакт с водой, структурную целостность панелей можно сохранить, если быстро выставить OSB на просушку.

Пожарная безопасность : Поскольку большинство конструкций SIP относится к конструкции типа V, где стены SIP являются несущими, соответствие требованиям NFPA 285 не применяется. В настоящее время, по-видимому, не проводилось испытаний NFPA 285 для стеновых конструкций из SIP. Обратитесь к консультанту по оболочке здания, если вы планируете использовать конструкцию SIP, где может потребоваться испытание NFPA 285.

Акустика : SIP изолируют от высокочастотного шума лучше, чем от низкочастотного. СИП не рекомендуется использовать в качестве полов над открытым внутренним пространством без применения звукоизоляции.

Материал/отделка Долговечность : Требования к крепежным элементам для внешней и внутренней отделки зависят от производителя панели; обратитесь к спецификациям производителя для получения этой информации. Рекомендуется создать вентиляционное пространство с помощью полос обрешетки между внешней поверхностью панели и наружной обшивкой. Это позволяет панелям высыхать, когда водяной пар попадает в панель.

Ремонтопригодность : Качество СИП задается на стадии производства. Надлежащее ламинирование и гладкие поверхности и кромки гарантируют, что SIP-панели могут выдерживать долгосрочное использование, при условии, что структурные обшивки должным образом защищены от деградации. Важно отметить, что если влага вызывает ухудшение состояния обшивки, значит, существует структурная проблема, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем только изношенная часть.

Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.

Общие принципы работы с деталями

• Форма внешней оболочки здания SIP ограничена только дизайнерским воображением. (См. рис. 1, 12 и 13)

Рисунок 12: Пример SIP, используемых для панелей стен и крыши в сложной архитектурной форме, Nederland, CO.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

• SIP могут принимать любой тип правильно спроектированной внешней облицовки.
• Стыки, пустоты и проходы SIP-панелей должны быть герметизированы сплошным пенным герметиком, прокладками и SIP-лентами. Непрерывность внутреннего воздушного уплотнения необходима для долгосрочной работы.
• Проверьте требования к пролету SIP и ограничениям конструкции. (См. рис. 1, 14, 16 и 17)
• Проверка гвоздей, шурупов и кулачков SIP — схемы крепления, типы крепежа и требования к расстоянию.(См. рис. 14, 15, 16 и 17)

Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянном каркасе, Брекенридж, Колорадо.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом в виде шпунта и паза (T&G), озеро Алькова, штат Вайоминг.
Фото: CW Associates, PLLC, (Архитектура CWA)

Рисунок 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом окне с каркасом из ферменных балок, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

Рисунок 17: Пример SIP, используемых для стеновых и кровельных панелей, демонстрирующий соединения и обвязки подвесных балок из микролама и фермы, а также проводку, Glacier Park, CO.
Фото: CW Associates, PLLC, (CWA Architecture)

• Обеспечьте внешние системы вентиляции/дренажа на крыше и стенах.
• Не предусматривать сантехнику в наружных стенах SIP. (См. рис. 10)
• Координат любой в SIP электрике.
• Надлежащим образом герметизированные SIP обеспечивают барьеры для воздуха, пара и тепла.
• Деталь непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходах с использованием герметика, пены, лент и прокладок. (См. рис. 4, 5 и 6)
• Обеспечьте водонепроницаемость наружных стен и крыш (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и воздухонепроницаемость всех стыков.
• Обеспечьте соответствующие системы гидроизоляции на всех наружных проемах и проходах ограждающих конструкций.
• Надлежащим образом спроектированные системы HVAC необходимы для обеспечения воздухонепроницаемости и энергоэффективности, присущих зданиям, спроектированным SIP.

Принципы Генеральной Ассамблеи

• Фундамент и/или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
• Детальные рабочие чертежи должны быть предоставлены производителем для согласования и соблюдения Общих принципов работы с деталями, как указано выше.
• Обшивка SIP-панелей должна иметь сплошную несущую опору.Проверьте установку несущих плит SIP для этой опоры.
• Группа разработчиков проекта должна проверять любую резку SIP в полевых условиях.
• Герметизация пеной стыков SIP-панелей должна быть проверена на непрерывную полную глубокую герметизацию. Обычно правильный монтаж пенного герметика можно наблюдать по пене, просачивающейся в стыках, которые необходимо очистить от внешней поверхности панели. (см. рис. 5, 6)
• Внутреннее избыточное воздушное уплотнение обычно выполняется с помощью прокладок, размещенных над опорными точками, распыленной пеной и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для данного типа панелей, для долговременного сцепления с панелями. Обратите внимание, что ОСБ особенно проблематична для большинства распространенных строительных лент. (См. рис. 4, 5 и 6)

Извлеченные уроки

Опубликованные отчеты о крышах Джуно, Аляска (см. список публикаций ниже) описывают доказательства того, что проникновение воздуха внутрь помещения через стыки SIP-панелей крыши указывает на преждевременный износ верхней части OSB-обшивки стыков кровельных панелей. Общий вывод группы специалистов по строительству заключался в том, что повреждение влагой произошло из-за отсутствия надлежащей герметизации стыков панелей.

Вопросы управления логистикой и строительством

Срок службы : Ожидаемый срок службы компонентов, сопрягаемых с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. Компоненты включают в себя прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пену, ленту, прокладки, крепеж и т. д.

Полевой макет : Для всех SIP-стен требуется макет, представляющий проектную сборку. Это лучше всего завершить как небольшой выбранный участок конструкции до полного производства строительства, чтобы была возможность внести изменения в проект на основе наблюдения за макетом поля.

Полевой осмотр SIP-стен : Требуется полевое наблюдение за установкой SIP-стен и их компонентов для обеспечения качества изготовления и установки SIP-стен.

Координация рабочих чертежей : Требовать рабочих чертежей для установки стен SIP, показывающих все прилегающие строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, крепления, и указывать последовательность работ.

Стеновые системы

SIP требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт отсутствует в команде проекта.

Другие соображения

Хотя общее время изготовления и сборки конструкции из СИП меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-координация должны быть определены до изготовления SIP.

Установка окна

аналогична установке деревянной рамной конструкции. Чтобы обеспечить правильную установку, следует ознакомиться со спецификациями производителя.

В СИП-панелях

производства США больше не используются клеи с мочевино-формальдегидной смолой в OSB-панелях. Пенопластовые сердцевины на 98 процентов состоят из воздуха и изготавливаются с использованием вспенивающих агентов, не содержащих хлорфторуглеродов.

Правильно построенная конструкция SIP будет герметичной; поэтому от механической системы требуется вентиляция свежим воздухом, чтобы предотвратить проблемы с влажностью внутри и накопление загрязнителей воздуха в помещении.

Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они были зарегистрированы в SIPA и/или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить некачественную установку SIP бригадой, не знакомой с продукт.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за строительством SIP на предмет соответствия утвержденным проектным заявкам.

Детали

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графика и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Содержащаяся в нем информация не предназначена для фактического строительства и подлежит пересмотру в зависимости от изменений и/или уточнений местных, государственных и национальных строительных норм, новых технологий ограждающих конструкций, а также достижений в области исследований и понимания механизмов разрушения ограждений зданий.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных строительных норм и правил, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соответствие рекомендациям производителей и признанным отраслевым стандартам, что должно быть отражено в соответствующих разделах спецификаций проекта.

Следующие сведения можно просмотреть в Интернете в формате Adobe Acrobat PDF, щелкнув значок PDF справа от названия чертежа.Загрузите Adobe Reader.

Деталь конька SIP

Деталь SIP Eve

Деталь парапета SIP

Сведения о фундаменте SIP

Новые проблемы

SIPA недавно выпустила Технический бюллетень 008 «Соотношение сторон стены для SIP», в котором содержатся необходимые данные для соответствия требованиям IRC и IBC.

SIPA и APA (Ассоциация производителей инженерной древесины) недавно завершили испытания по измерению влияния воздействия влаги на структурную прочность панелей. Выводы опубликованы в Техническом бюллетене 009 Ассоциации производителей теплоизоляционных панелей.

• APA Структурные изолированные панели. Руководство по продукции , APA, The Engineered Wood Association

.

• ANSI/APA PRS 610.1 Стандарт SIP с рейтингом производительности для настенных приложений

Стандарт

• ASTM был предложен для решения вопросов проектирования в предельном состоянии.
  • Американское общество испытаний и материалов (ASTM) C393-06 «Стандартные методы испытаний свойств на изгиб многослойных конструкций.»
  • Американское общество испытаний и материалов (ASTM) E1803-06 «Стандартные методы испытаний для определения несущей способности изоляционных панелей».
  • Американское общество испытаний и материалов (ASTM) E455-11 «Стандартные методы испытаний для определения несущей способности изоляционных панелей».
  • Американское общество испытаний и материалов (ASTM) E72 «Стандартные методы проведения испытаний на прочность панелей для строительства зданий».
  • Американское общество испытаний и материалов (ASTM) E84-04 «Стандартный метод испытаний характеристик поверхностного горения строительных материалов».»
• Международный жилищный кодекс Раздел R610: Структурно-изолированная панельная конструкция стены
• NTA Inc., Отчет о листинге SIPA120908-10, Оценка соответствия нормам Международного строительного кодекса и Международного жилищного кодекса
• Ассоциация СИП, «СИП в ИРЦ»

Дополнительные ресурсы

Детали

Публикации

• Анализ сейсмических характеристик SIP   , Федерация американских ученых.
• BSI-028: Поток энергии через корпуса , Lstiburek, J. 2009.
• Руководство строителя по структурно-изолированным панелям (SIP) для всех климатических условий , Lstiburek, J. Somerville, MA: Building Science Press, 2008.
• Здание со структурно-изолированными панелями Морли, М. Ньютаун, Коннектикут: The Taunton Press, 2000.
• Журнал современной деревообработки , Vol. 22, номер 1, весна 2012 г.
• «Моделирование прогиба структурно-изолированной панели (SIP) при изгибе» Тейлор, С.Б., Манбек, Х.Б., Яновяк, Дж.Дж., Хилтунум, Д.Р. Journal of Structural Engineering , Vol. 123, № 12, декабрь 1997 г.
• «Технический отчет SIPA-Juneau, AK, Проблема с крышей» Джозефа Лстибурека, доктора философии, инженера. Ассоциация «Структурно-изоляционные панели».
• «SIP-решения для коммерческого строительства», Ассоциация «СИП-панели».
• «Термопластичные композитные структурно-изолированные панели (CSIPS) для строительства в целях смягчения последствий стихийных бедствий». Проблемы, связанные со многими опасностями в центральной части Соединенных Штатов: понимание опасностей и сокращение потерь , Уддин, Н., Вайдья, А., Вайдья, У. Под редакцией Джеймса Э. Биверса. Рестон, Вирджиния: Американское общество инженеров-строителей, 2009 г.
