Подключение амперметра в автомобиле — Информация

В отличие от вольтметра, который просто подсоединяется к клеммам АКБ, подключение амперметра в автомобиле имеет массу особенностей. Во-первых, не каждый предлагаемый на рынке прибор подойдет. Во-вторых, стоят амперметры с шунтами на большие токи довольно дорого. В-третьих, в бортовой сети автомобиля присутствуют пусковые токи, пускать которые через шунт амперметра нельзя.

Однако после успешной установки амперметр, в отличие от того же вольтметра, окажется намного более интересным и информативным прибором. В этой статье подробно рассказано, зачем нужен данный прибор в машине, как он вообще работает, какими способами его можно подключить, как с ним работать. Также предлагается информация, позволяющая «прощупать» токи в цепях автомобиля, не устанавливая амперметр с шунтом.

Зачем амперметр в машине

Кто постарше, тот помнит, что некое подобие амперметра устанавливалось на отечественных автомобилях. Тот прибор работал «в обе стороны», и примитивно показывал, куда идет ток относительно АКБ – из нее, или к ней. По сути, амперметр служил лишь для того, чтобы контролировать, заряжается аккумулятор или наоборот – разряжается.

Современные же амперметры позволяют узнать о токах в автомобильных цепях намного больше информации. Это возможно благодаря тому, что приборы теперь цифровые, и могут показывать не только направление тока. По их показаниям можно узнать нагрузку с точностью до десятых долей ампера. А это существенно расширяет возможности прибора.

В данной статье речь не идет о тех приборчиках, которые являются аналогом советских стрелочных «амперметров». Сегодня они продаются в виде пластиковой коробочки с несколькими светодиодами разных цветов. Такие приборчики не измеряют силу тока. Они годятся только для того, чтобы понять примерно, заряжается АКБ, или же разряжается.

С помощью же цифрового амперметра в машине можно постоянно контролировать следующие параметры бортовой сети:

1. Ток заряда АКБ. Дает ясную картину того, как аккумулятор заряжается при разной степени заряженности, в зависимости от температуры за бортом, на холостых оборотах и так далее.
2. Ток разряда АКБ. Когда мотор (и генератор, соответственно) не выключен, реальное потребление тока из АКБ дает возможность вычислить время автономной работы.
3. Работоспособность генератора. Заряжает ли он АКБ, питает ли бортовую сеть во время движения.
4. Достаточность мощности генератора. Хватает ли способностей генератора для питания мощной нагрузки, например, подогрева чего-либо, внештатной акустики, инвертора на 220 В и прочего.
5. Потребление тока электрооборудованием. По амперметру всегда видно, какой ток расходуется на работу потребителей.
6. Зависимость между потреблением тока и включенной нагрузкой. Например, можно узнать, как изменяется потребление тока при включении особо «прожорливого» оборудования, не «обделяется» ли при этом АКБ и так далее.
7. Реальная мощность того или иного оборудования. С помощью точного амперметра легко можно вычислить, сколько тока потребляет какой-либо отдельный мощный прибор. Затем, зная напряжение бортовой сети в текущий момент, можно вычислить реальную мощность в ваттах.

Это далеко не все список возможностей встроенного в бортовую сеть амперметра. Например, если установлен точный прибор, то можно оценить даже токи утечки, когда машина находится на стоянке.

Немного теории об амперметре

Если вы хорошо представляете себе, как работает амперметр, то этот подраздел можно перескочить. Для тех же, кто не очень ориентируется в этой теме, предлагается краткая информация, которая поможет понять изложенный дальше материал, и избежать некоторых опасных ошибок.

Амперметр для автомобиля состоит из двух основных компонентов, а именно – токового калиброванного шунта и собственно самого прибора с электронной начинкой и дисплеем. Токовый шунт представляет собой короткий проводник строго определенного сопротивления. Этого добиваются путем подбора материала, длины и сечения. Чтобы откалибровать шунт, на нем делаются пропилы, за счет которых постепенно уменьшается сечение, а значит, увеличивается сопротивление.

Сам амперметр для автомобиля – это ни что иное, как обычный вольтметр, который откалиброван под конкретный шунт. То есть, амперметр измеряет не амперы (ток), как многие полагают, а вольты (напряжение). Силу тока же прибор только отображает на дисплее, получая данные о нем путем нехитрых математических вычислений, которыми «занимается» электронная начинка.

Работает же это все следующим образом. Шунт устанавливается в разрыв провода, протекающий ток по которому мы хотим измерять. Поскольку шунт имеет какое-то сопротивление (хоть и очень маленькое – доли одного ома), на нем падает некое напряжение. Это означает, что на его концах при протекании тока присутствует разность потенциалов (напряжение). Амперметр измеряет это напряжение и, «зная» точное сопротивление шунта, по закону Ома в режиме реального времени вычисляет силу тока. Результат этих вычислений отображается на дисплее в амперах и его долях (десятых или сотых, в зависимости от точности амперметра).

Абсолютно так же работает и амперметр в популярных сегодня мультиметрах. Внутри него есть шунт (толстая проволока), на концах которого прибор измеряет напряжение, преобразуя полученные значения в амперы.

Чисто теоретически ток в любом интересующем нас проводе можно измерить и без амперметра. Для этого, пока провод обесточен, нам надо узнать его точное электрическое сопротивление в омах. Затем, когда через него течет ток, измеряется напряжение на концах. Зная сопротивление участка цепи и падение напряжения на нем, легко вычислить и ток. Для этого напряжение надо поделить на сопротивление.

Но проблема в том, что сопротивление провода очень мало, и измерить его точно обычными бытовыми мультиметрами почти невозможно. То же самое касается и напряжения. Оно там настолько маленькое, что точности недорогих вольтметров просто не хватит. Автомобильные же амперметры – это очень чувствительные мили- или даже микро-вольтметры, которые это падение напряжения способны определить с высокой точностью.

Выбор амперметра для автомобиля

Сразу же стоит отметить, что те амперметры, которые продаются тоннами у китайцев, и стоят не более 3-5 долларов, для автомобиля не подойдут. Они не рассчитаны на большие токи, и моментально выйдут из строя. Для подключения в автомобиль продаются рассчитанные на это приборы с соответствующими шунтами в виде толстой металлической пластины с клеммами.

Такие амперметры бывают нескольких видов, и в этом вопросе крайне важно ориентироваться. Иначе ничего не заработает, а весьма недешевый прибор просто перегорит.

При выборе амперметра для автомобиля смотреть надо на такие характеристики:

1. Предел измерений прибора. Указывается в амперах. Пусковые токи в несколько сотен ампер мы измерять не будем, но порядка 50-100 А в интересующих нас цепях периодически присутствует.
2. Максимальный ток шунта. Как правило, шунты продаются к определенным моделям амперметров, поскольку для каждого прибора важно точное сопротивление этой детали. Для автомобиля (легкового) шунт должен быть рассчитан на ток не менее 100 А.
3. Направление измерений. Здесь все зависит от того, каким способом вы будете подключать амперметр в автомобиль. Если в разрыв цепи АКБ-генератор, то подойдет «односторонний амперметр. Если же вы хотите контролировать не только заряд, но и разряд АКБ, то нужен прибор, умеющий измерять и отображать ток в двух направлениях.
4. Полярность амперметра. На рынке присутствуют приборы, рассчитанные на подключение либо на минусовом проводе, либо на плюсовом. Они не являются взаимозаменяемыми, поэтому покупать надо в соответствии с выбранным способом подключения.
5. Точность прибора. Для обычных повседневных измерений вполне достаточно амперметра, способного измерять ток с точностью до одного ампера. Дополнительная точность – это весомый плюс к цене, а к функционалу плюсов почти нет.

Стоит также отметить, что на рынке без особых проблем можно найти амперметр и шунт к нему, рассчитанные на токи в сотни ампер. Это, с одной стороны, упростит монтаж и позволит «заценить» пусковые токи. С другой стороны, такое повышение предела измерений существенно скажется на точности, и вы не сможете провести другие, более интересные измерения.

Способы подключения амперметра в автомобиле

Существует всего три основных способа, как подключить амперметр в автомобиле. У этих схем есть вариации, которые при желании можно изучить отдельно. Выбор же из трех описанных способов зависит от того, какие цели вы преследуете, и какой прибор удалось найти за приемлемые деньги.

Амперметр в цепи генератор-АКБ

Для такого подключения подойдет амперметр, который умеет измерять ток только в одну сторону, а также рассчитанный на подключение к плюсовому участку цепи. При таком подключении можно будет контролировать ток, который выдается генератором для зарядки АКБ и питания электрооборудования. Ток разряда (при заглушенном двигателе) определить нельзя будет, даже если амперметр двухсторонний.

Подключение выполняется по следующему алгоритму:

1. От генератора отсоединяется провод, идущий на плюсовую клемму АКБ.
2. В полученный разрыв устанавливается токовый шунт с соблюдением полярности (согласно инструкции и маркировке).
3. К слаботочным выводам шунта подключаются провода, идущие к самому амперметру.
4. К амперметру подводится питание 12 В из бортовой сети.
5. Желаемый разрыв для установки шунта можно также создать непосредственно возле АКБ.

Поскольку через шунт будет проходить плюс бортовой сети, во избежание короткого замыкания крайне рекомендуется тщательно заизолировать созданный узел.

Амперметр в цепи АКБ-потребители

Такой способ подключения ненамного сложнее предыдущего, а вот функционал существенно расширяется. Особенно, если приобрести амперметр, умеющий измерять ток в двух направлениях. Такой прибор позволит видеть не только ток от генератора, но также ток разряда и точный ток, потребляемый электрооборудованием автомобиля. Соответственно, шунт для амперметра для этого способа подключения должен быть предназначен для установки на плюсовую линию.

Алгоритм подключения амперметра в машину:

1. На плюсовой клемме АКБ отсоединяются все провода, кроме того, что идет на стартер (это крайне важно).
2. В полученный разрыв устанавливается токовый шунт с соблюдением полярности согласно схеме и маркировке.
3. К шунту подключаются слаботочные провода к амперметру согласно инструкции.
4. Для самого амперметра обеспечивается питание от бортовой сети.
5. Созданный узел тщательно изолируется.

Если при таком способе подключения использовать односторонний амперметр, то он будет отображать только тот ток, который потребляется электрооборудованием автомобиля. Двусторонние же приборы позволят видеть и ток заряда, и ток разряда.

Данный способ является наиболее распространенным, так как наиболее полно раскрывает возможности установленного амперметра.

Другие способы подключения амперметра (на «минус»)

Встречаются также ситуации, когда рассчитанный на подключение в плюсовую линию амперметр найти за приемлемые деньги не получается. В таких случаях можно приобрести «минусовый» прибор, но его подключение подразумевает сразу две сложности. Во-первых, минус от АКБ может быть подключен к массе автомобиля несколькими проводами, а нужен только один, через который идет весь ток. Во-вторых, через этот самый минусовый провод при запуске двигателя течет пусковой ток, который способен сжечь амперметр. В-третьих, для такого амперметра требуется отдельное питание.

Потому, для подключения подобных амперметров применяется следующий метод:

1. Отсоедините от АКБ минусовую клемму.
2. В полученный разрыв установите токовый шунт амперметра.
3. Параллельно шунту установите размыкатель, который позволит на время запуска двигателя разгрузить шунт.
4. Подключите к слаботочным клеммам шунта измерительные провода к амперметру согласно инструкции.
5. Для питания шунта используйте DC-DC преобразователь напряжения 12 В -12 В с гальванической развязкой.
6. Тщательно заизолируйте созданные узлы.

В качестве размыкателя в пункте №3 можно использовать классический выключатель массы с предусмотренной отдельной кнопкой, которая выводится в салон автомобиля. Преобразователь напряжения из пункта №5 в обилии продается у китайцев. При его выборе важно обратить внимание на характеристики по напряжению, а также на наличие гальванической развязки (если подать питание на такой амперметр напрямую, он моментально выйдет из строя).

Альтернатива подключению амперметра в автомобиле (клещи)

В качестве заключения кратко рассмотрим, как можно обойтись без встраивания амперметра (поскольку не так уж и просто это сделать), и измерить интересующие нас токи. Для измерения токов утечки достаточно обычного мультиметра. Для других измерений понадобятся токовые клещи. Конечно, их стоимость мало кого обрадует, но поверьте, хороший качественный амперметр с шунтом для автомобиля обойдется не дешевле.

Чтобы измерить токи утечки, необходимо мультиметр включить в режим амперметра с пределом до 10 А, не забыв переставить плюсовой щуп в соответствующий разъем на приборе. Амперметр включается в разрыв между АКБ и одной из отсоединенных от него клемм. Показания прибора – это и есть токи утечки. Внимание! Описанную процедуру проводить только при выключенном двигателе и электропотребителях. Запускать двигатель или включать мощную нагрузку (фары, внештатную акустику, печку), пока амперметр находится в цепи – категорически нельзя.

Ну а чтобы измерить ток холодной прокрутки (пусковой ток стартера), заряда и разряда АКБ, потребление энергии приборами, достаточно прикупить токовые клещи. Работать ими очень просто. Клещами нужно оцепить провод, по которому протекают интересующие нас токи. Например, чтобы измерить пусковой ток, клещи устанавливаются на плюсовой провод, идущий к стартеру. Остальные параметры можно измерить, установив прибор в местах, в которых устанавливается токовый шунт из описанных в статье способов.

Схожий материал

5 возможных причин почему аккумулятор быстро разряжается на авто

Плохо крутит стартер: диагностика и устранение причин

Простые способы проверки высоковольтных проводов зажигания

Зачем нужно менять тормозную жидкость

5 способов проверить амортизаторы автомобиля

Вибрация при торможении авто: диагностика своими силами

Правила эксплуатации и мойка машины после покраски кузова

Кипит аккумулятор: причины и мифы

Просадки напряжения ВАЗ и на других автомобилях

Подготовка автомобиля к продаже

Как лучше настроить магнитолу в автомобиле

10 возможных причин почему хрипят динамики в машине

Советы как снизить расход топлива на автомобиле

Как правильно подключить любую автомагнитолу к чему угодно

Как починить магнитолу своими руками

В АКБ одна «банка» не кипит при зарядке

Неравномерный износ шин

Можно ли не снимая клеммы заряжать аккумулятор – мифы и реальность

Как в машине сделать 220 вольт

Почему глохнет машина при снятии клеммы с аккумулятора и можно ли так делать

Нужно ли отключать аккумулятор? 10 случаев, когда реально не помешает.

Подключение амперметра в автомобиле

Как правильно отключать и подключать аккумулятор на машине

Плохо ловит радио в машине: возможные причины и способы улучшить прием

Можно ли доливать воду в антифриз: мифы и реальность

7 способов как подключить телефон к штатной магнитоле автомобиля

10 причин почему могут греться колеса автомобиля

Можно ли подкрашивать номера на автомобиле

Принцип работы датчиков давления в шинах и их основные разновидности

Срок службы автомобильной резины и как его продлить

Как правильно обкатать автомобиль: мифы и реальность

Разница между 92-м и 95-м бензином – какой лучше заправлять и почему

Как правильно устанавливать светодиоды на машину

Гудит ГУР: причины

Какая самая экономичная скорость на автомобиле и почему

Почему окисляются клеммы на аккумуляторе и как правильно с этим бороться

Почему плохо играет магнитола и как улучшить музыку в машине

Что выбрать – шипованную резину или липучки

Как заряжать кальциевый аккумулятор – мифы и реальность

10 причин почему машину уводит в сторону

Как и сколько можно хранить бензин в домашних условиях

Обкатка шин – мифы и реальность

Где установить видеорегистратор в машине

Какие диски лучше – литые или штампованные

Полировка кузова своими руками без машинки

Нужно ли заряжать новый автомобильный аккумулятор и как правильно это делать

Установка и подключение второго аккумулятора в машину

История шин Dunlop / Данлоп

Самые большие шины Michelin / Мишлен для карьерных самосвалов

Амперметр на ВАЗ

Амперметр – довольно полезный прибор. Он позволяет контролировать ток (что очень важно, а иногда важнее, чем вольтметр), то есть постоянно покажет при выключенном зажигании, используют ли другие потребители аккумулятор. Также амперметр стабильно указывает о том, идет ли зарядка аккумулятора или он отдает свою энергию, также амперметр просигнализирует, если загрязнен коллектор генератора,  зависает щетка генератора, пробуксовывает ремень. Об этих неполадках будет говорить стрелка, которая ведет себя неспокойно – покачивается от плюсового значения до 0, иногда ниже.

В общем, амперметр в автомобиле ВАЗ — впечатления только положительные. После установки обнаружилось, что амперметр стабильно показывает зарядку, которая достигала 8 – 10 ампер, причем она продолжалась постоянно. Поискав немного в Интернете, я нашел ответ на одном форуме. Оказалось, такие показания амперметра свидетельствуют о неполной заряженности аккумулятора, низкой плотности электролита. После того как электролит был доведен до нормы – зарядка нормализовалась.

Это был живой пример в пользу амперметра. В Интернете идут бурные обсуждения, есть ли смысл в установке амперметра в ВАЗ или нет. Каждый сможет для себя решить, тем более если подойти более глобально, то можно установить амперметр красиво, сделать корпус, прикрепить на стойку, панель и т.п. Но помните одну очень важную вещь – эти работы ведутся с электрикой,  тем более с проводом большого сечения, который напрямую без предохранителя соединен с АКБ. Если вас это не пугает, то переходим к теоретической установке амперметра на ВАЗ.

Установка амперметра на ВАЗ.

Как вы заметили, у меня на блоге, в небольшой афише справа сверху, значилась статья об установке амперметра на ВАЗ 2106 вместо часов. Эта установка была произведена в моем автомобиле, так как часы не работали, было принято решение об установки в это место амперметра. В пределах этой статьи я хочу рассмотреть лишь теоретическую сторону установки амперметра на ВАЗ, как это реализовать на практике – будет отдельная статья.

Как подключить амперметр на ВАЗ? Если вы решились его устанавливать, то это первый вопрос, который возникнет у вас. Вспоминаем школьные уроки физики… и о чудо! Вспомнили, что амперметр включается в РАЗРЫВ измеряемой цепи, то есть в разрыв провода, который соединяет клемму «30» генератора и аккумулятор. Как подключить видно на схеме:

(На фото показано место расположения клеммы «30» непосредственно на генераторе. Она имеет вид болта, к ней подключен самый толстый провод)

Подсветка прибора реализуется так же как и во всех приборах. Важным моментом, является установка предохранителя, непосредственно возле «+» клеммы аккумулятора, номинал – 30 А.

Вроде и все. Более подробно рассмотрим скоро, в посте о установке амперметра вместо часов. Подписывайтесь, чтобы быть в курсе новых статей!

Как подключить амперметр, что это за прибор?

Весьма часто в нашей жизнедеятельности возникает ситуация, при которой нам необходимо измерить силу тока. Для чего? Чтобы узнать предполагаемую мощность того или иного оборудования, например. Для определения потенциально уровня нагревания кабеля и так далее. Примерно для этих целей нам и понадобится амперметр переменного тока. Именно он служит для измерения силы тока. К слову, с помощью прибора можно измерить силу не только переменного, но и постоянного тока. Как пользоваться этим инструментом?

Подключение

Чтобы понять, как подключить амперметр, нужно уяснить принцип диапазона измерения. То есть, прибор работает в определенном диапазоне, измеряя от значений в мкА до значений в кА. Учитывая техническую схему подключения, следует опередить максимальный уровень тока шкалы. Само подключение происходит последовательно, а не параллельно существующей нагрузки. Иначе существует опасность перенапряжения прибора. Соответственно, он станет нефункционален, проще говоря, перегорит.

Важным моментом является то, что измеряемый ток сильно зависит от общего сопротивления цепи. Из этого следует, что внутреннее сопротивление прибора должно быть предельно небольшим. Иначе, класс точности результатов может быть под вопросом. Ведь само оборудование будет влиять на числительный показатель. Чтобы точнее уяснить, понадобится схема подключения амперметра.

Шунт

Как подключить амперметр, если величина тока, которая необходима для измерения, превосходит возможности прибора? Для этого как раз и используются разнообразные шунты. Они позволяют расширить измеримый диапазон тока. Нагрузка будет распределена в пользу шунта, он примет на себя большую часть. По сути, шунт просто покажет снижение тока, которое зафиксирует прибор. В данном случае он будет работать по принципу милливольтметра, однако, его показатели будут в амперах, а значит и конечная информации будет корректной.
Для более детального понимания необходима схема включения амперметра через шунт.

Где применяется амперметр?

Амперметр постоянного тока применяется повсеместно. Если мы исключим бытовые нужды, то первым вариантом будут крупные промышленные предприятия. Естественно лишь те, которые, так или иначе, занимаются созданием (генерацией) и дальнейшим потреблением электрической или тепловой энергии.
Помимо этого, широкое применение прибор нашел в строительстве. Ни один серьезный проект не проходит без этого маленького помощника.

Разнообразие оборудования

Устройство амперметра может довольно сильно отличаться в зависимости от модели. Если классифицировать их по типу отсчета, можно выделить стрелочные, световые и электронные варианты.
Амперметр постоянного тока может быть различным также как и способы его функционирования. Тут ряд шире, и остановиться на нем стоит подробнее.

Электромагнитные амперметры необходимы для измерения переменного тока с невысокой частотностью. Схема амперметра данного типа самая простая, соответственно – они наиболее дешевые на рынке.
Если вам интересно, как называется прибор для измерения силы тока с высокой частотностью, то это термоэлектрический измеритель. Принцип действия амперметра такого рода заключается в работе проводника и термопары. Проводник с помощью проходящего по нему тока нагревает термопару, что и служит способом вычисления силы тока.

Ферродинамические устройства необходимы для стрессовой среды с повышенным магнитным полем. Они более устойчивы к внешнему и внутреннему воздействию. Самым последним словом техники является амперметр цифровой. Это наиболее прогрессивные модели, которые не боятся сильного напряжения, механических повреждений. Они гораздо проще в освоении и применении. Как подключить цифровой амперметр? В большинстве случаев, если производитель не указал иное, точно так же как и обычный.

На этом основные виды амперметров можно считать исчерпанными. Некоторые пользователи, правда, посчитают, что один вид мы пропустили. А именно вольтметр.

Отличия вольтметра от амперметра

Для начала давайте просто разберем этимологию слов. Сразу понятно, что приборы произошли от слов «ампер» и «вольт». И хотя первый может подключаться к той же цепи, что и вольтметр, назначение у них совершенно разное. Ампер – единица измерения силы тока, тогда как вольт – единица измерения напряжения. Так чем же амперметр отличается от вольтметра? Правильно, первый измеряет силу, а второй напряжение.

Как подключить стрелочный амперметр | LAMPCORE

Написать комментарий

Произведем подключение аналогового стрелочного амперметра постоянного тока на примере модели М42301:

Амперметр нельзя подключать  параллельно, т.е. контакты амперметра нельзя подсоединять к «+» источника питания  и к «-» источника питания(независимо с шунтом или без) — это повредит прибор!

Амперметр подключается последовательно цепи питания, то есть  в разрыв какого либо провода, с соблюдением полярности амперметра(иначе стрелка отклонится в обратную сторону) — либо положительного, либо отрицательного:

Аналоговый стрелочный амперметр нельзя подключать без шунта!(только, если он не встроен в прибор или если только, измеряются очень маленькие токи), при этом нужно убедиться, что имеется хороший контакт шунта с амперметром, если его не будет, то головка амперметра может сгореть:

Шунт — это мощный резистор , имеющий очень маленькое сопротивление. Шунт 75ШСММ3-75-0,5 к амперметру М42301 на 75 Ампер имеет сопротивление в виде 0,001 Ом.

Амперметр, по сути, из себя представляет обычный вольтметр, который измеряет падение напряжение на шунте, так как, сопротивление шунта очень маленькое, а сопротивление головки амперметра намного больше, то ток пойдет по пути наименьшего сопротивления — через шунт, а на головку амперметра придет ничтожное количество тока(ток на головке амперметра при максимальных 75 Амперах составит — 0,075 Вольт/2,6 Ом(2,6 Ом — сопротивление головки амперметра М42301)=0,028 А).

Определить падение напряжения на шунте(резисторе) можно по формуле:

U=I*R

Где:

U-Напряжение, которое упадет на шунте

I — Сила тока, проходящая через цепь

R — Сопротивление шунта

Амперметр у нас М42301, на котором полное отклонение шкалы соответствует 0, 075 Вольт(75 миллиВольт),  шунт — 0,001 Ом(1 000 микроОм = 1 миллиОм).

=> При проходящем токе в 75 ампер через цепь, падение напряжение на шунте составит:

75 * 0,001 Ом = 0,075 Вольт — то есть, стрелка на амперметре отклонится на шкале до максимальных 75 Ампер, так как на шунте упало 75 миллиВольт.

А если пропустить ток,  в виде 5-ти Ампер, то тогда стрелка отклонится на:

5 * 0,001 Ом = 0,005 Вольт

Проверка:

75 Ампер = 0,075 Вольт, 1 Ампер = 0,075/75=0,001 Вольт

0,005 Вольт /0,001 Вольт = 5 Ампер (до такой отметки будет отклон)

Расчет на сколько процентов шкалы отклонится стрелка при 5 Амперах:

0,075 Вольт = 100%

1% = 0,075/100=0,00075 Вольт.

0,005 Вольт(отклонение стрелки при 5 Амперах)/0,00075 Вольт(1%)=6,66%

Исходя из всего, при 5-ти амперах стрелка отклонится на 0,005 Вольт или на 6,66% от всей шкалы.

Итак, соединяем М42301

Провода от амперметра к шунту 75ШСММ3-75-0,5  надо соединять ближе к зазубренной пластине, для меньших погрешностей(на фото провода от М42301 подходят к болтам с крестообразными шлицами ).

В качестве источника тока используется зарядка от планшета 5,2 вольт с выходом 2 Ампер.

В качестве нагрузки — резистор номиналом 2,2 Ом.

Сила тока по формуле I=U/R составит :

5,2/2,2=2,3 Ампера, но так как зарядка может выдать максимум 2 Ампера, то и максимально выданный ток будет 2 Ампера.

Соединили все и подключили, результат:

Амперметр показывает ровно 2 Ампера(цена деления шкалы амперметра М42301 — 2 А).

ОЦЕНИТЕ ДАННУЮ ПУБЛИКАЦИЮ:

Отправить рейтинг

Средний рейтинг / 5. Количество оценок:

Мы сожалеем, что эта публикация Вас не устроила.

Напишите, пожалуйста, что Вам конкретно не понравилось, как можно улучшить статью?(оценка будет засчитана только при наличии отзыва)

Отправить отзыв

Спасибо за ваш отзыв!

Цифровые амперметры и вольтметры

Цифровые электроизмерительные амперметры и вольтметры торговой марки EKF предназначены для измерения силы тока и напряжения в однофазных и трехфазных электрических цепях переменного тока.

Приборы применяются для работы в закрытых помещениях, в электрощитовом оборудовании, в электроустановках промышленных предприятий , жилых и общественных зданий и сооружений.

Амперметры и вольтметры могут быть как прямого, так и трансформаторного подключения. Диапазон измерений приборов трансформаторного подключения зависит только от номинала подключаемого измерительного трансформатора тока. Микропроцессорное устройство приборов позволяет получить класс точности 0.5, многократно превосходящий класс точности аналоговых амперметров и вольтметров.

Преимущества цифровых амперметров и вольтметров

1. Высокая точность и надежность.
2. Помехоустойчивость.
3. Длительная работа без калибровки.
4. Легкий монтаж.
5. Возможность настройки под любой трансформатор тока.
6. Корпус изготовлен из не поддерживающей горения пластмассы.

Изображение	Наименование	Класс точности	Размер передней	Артикул
	Амперметр AM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF	0. 5	72×72	am-d721
	Амперметр AM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF	0.5	96×96	am-d961

Изображение	Наименование	Класс точности	Способ подключения	Размер передней	Артикул
	Вольтметр VM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 600В прямое подключение EKF	0.5	прямое	72×72	vm-d721
	Вольтметр VM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 600В прямое подключение EKF	0.5	прямое	96×96	vm-d961
	Амперметр AM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF	0.5	трансформаторное	72×72	am-d723
	Амперметр AM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF	0. 5	трансформаторное	96×96	am-d963
	Вольтметр VM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 500В прямое подключение EKF	0.5	прямое	72×72	vm-d723
	Вольтметр VM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 500В прямое подключение EKF	0.5	прямое	96×96	vm-d963

1. Конструкция.

Приборы имеют в своем составе: вход, аналого-цифровой преобразователь (АЦП), микроконтроллер, обрабатывающий входной сигнал,один или три четырехразрядных светодиодных цифровых индикатора и источник питания.

Конструктивно выполнены в пластмассовом корпусе, предназначенном для щитового крепления.

2. Монтаж.

Монтаж, подключение и пуск в эксплуатацию должен осуществлять только квалифицированный электротехнический персонал.

Приборы устанавливаются в окно лицевой панели квадратной формы на специальных защелках без использования инструмента.

Амперметры подключаются в сеть последовательно, вольтметры параллельно.

Перед установкой необходимо подготовить окно необходимого сечения (WxH) в панели щита.

Программные функции:

AM-D721:

• Установка нулевого значения.
• Установка коэффициента трансформации для трансформаторов тока (ТТ).

VM-D961:

• Установка разрядности вывода значений (количество знаков после запятой).
• Установка верхнего предела диапазона измерения.

AM-D723:

• Установка коэффициента трансформации для трансформаторов тока (ТТ).
• Установка коэффициента фильтрации (времени отклика прибора).

VM-D963:

• Установка коэффициента трансформации для трансформаторов напряжения (ТН).
• Установка коэффициента фильтрации (времени отклика прибора).

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

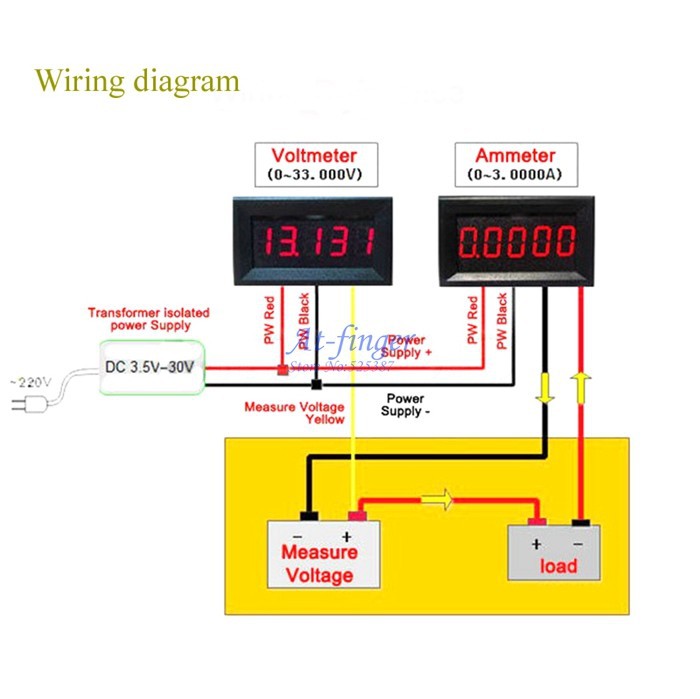

Ампервольтметр из Китая. Схема подключения устройства

Цифровой ампервольтметр из Китая используется для оснащения самодельных зарядных устройств или питающих блоков. При цене в несколько долларов, он отображает точные показания. Однако, народные умельцы часто сталкиваются с проблемой подключения техники.

Почему мы

Мы составили собственный рейтинг актуальности ходовых товаров — популярные товары из Китая 2019. Наша компания является партнером сети интернет-магазинов, в которых в режиме онлайн вы можете приобрести по выгодным ценам измерительную технику и многое другое. Решение всех организационных вопросов по сделке мы берем на себя.

Наша компания специализируется на транспортно-экспедиционных услугах, поэтому мы беспроблемно организуем доставку по всему миру. При необходимости мы окажем помощь в растамаживании приобретенной продукции на наш контракт или контракт клиента. В зависимости от обстоятельств, параметра груза и пожеланий заказчика, он может быть доставлен в срок от двух дней. Наши тарифы за доставку – от 0,9 долларов за килограмм веса товара.

Способы доставки

Доставка товара из страны Поднебесья осуществляется любым видом транспорта. Удобнее транспортировка морем, дешевле обойдется перевозка железнодорожным транспортом, немного быстрее доставка по автомагистрали и оперативно – самолетом. Через нашу компанию можно оформить доставку любого вида груза:

• цельного;
• сборного;
• негабаритного.

Какие приборы считаются надежными

Рынок электротехнического оборудования, произведенного в стране Поднебесья, предоставляет большой выбор различной аппаратуры, однако не каждой из них покупатели довольны, это не касается электронных наборов для самостоятельной сборки из Китая. К категории проверенных и надежных относятся недорогие экземпляры техники:

• ТК1382, оснащенный настроечными резисторами;
• YB27VA эксплуатируемый в стандартных диапазонах 0-100 В и 0-10А;
• BY42A, является более дорогой моделью за счет повышенной верхней границы измерений в 200 В;
• Dsn vc288, используемый в любом температурном режиме и имеющий погрешность менее процента.

Как подключить

Цифровой вольтметр из Китая состоит из двух составляющих элементов – непосредственно самого аппарата и проводов с разъемами. В современных моделях они идут с ключом, поэтому риски неправильного сбора конструкции сведены к нулю.

Схема подключения вольтметра амперметра из Китая зависит от планируемого его типа. Простой вид подключения актуален в случае, если целью мероприятия является измерение напряжения в электрической сети, часто используется в системе умный дом из Китая. В такой ситуации достаточно соединения основных проводов с источником питания и с элементом нагрузки. При использовании стороннего питающего источника, схема усложняется необходимостью к нему подключения дополнительных проводков.

Аппарат подключается к разным источникам питания, к параметрам которых применяется ограничение в 4,5-30В. Черный проводок всегда соединяется с минусом блока, а красный – с его плюсом.

Если подключение вольтамперметра из Китая к зарядному устройству было произведено правильно, то на экране должны засветиться показания. Следующим шагом станет подсоединение синего провода к нагрузке, второй конец от которого должен быть соединен с плюсом блока питания.

Подключение цифрового ампервольтметра из Китая dsn vc288 проводится по стандартной методике. Различия могут заключаться в цвете проводов. Толстые шнуры подключаются к источнику питания и к нагрузке, а тонкие – к сторонним источником.

Способы подключения электроизмерительных приборов к участку цепи

Способы подключения электроизмерительных приборов к участку цепи

2.9.  Способы подключения
электроизмерительных приборов (амперметр, вольтметр) к участку цепи

в
зависимости от его сопротивления

Для измерения активных сопротивлений с помощью
амперметра и вольтметра можно воспользоваться одной из схем (рис. 2.11 а,
2.11 б).

В обоих случаях сопротивление рассчитывается по формуле:
(2.15)

Если бы измерительные приборы были идеальными
(внутреннее сопротивление амперметра равно нулю, вольтметра — бесконечности), то
они не вносили бы искажений в электрическую цепь и полученное в результате
расчета значение сопротивления было бы верным. Наличие же конечных сопротивлений
у измерительных приборов приводит в обеих схемах к погрешности измерений.

Значение сопротивления R, измеренного по схеме
2.11а, будет меньше его действительного значения, поскольку амперметр
измеряет сумму токов, проходящих через вольтметр и через резистор:

U_V=U_R­,   I_A=I_R+I_V

С учетом внутреннего сопротивления вольтметра
значение сопротивления будет равно:
        (2.16)

Из схемы и формулы (2.16) видно, что чем больше
внутреннее сопротивление вольтметра по сравнению с сопротивлением резистора, тем
меньший ток проходит через вольтметр и тем меньше погрешность измерений.

Значение сопротивления R, измеренного по схеме
2.11б, будет больше его действительного значения, так как вольтметр
измеряет сумму напряжений на амперметре и резисторе:

U_V=U_R+U_A­,
I_A=I_R

С учетом внутреннего сопротивления амперметра
значение сопротивления будет равно:

          (2. 17)

 Погрешность измерений в этом случае будет тем
меньше, чем меньше сопротивление амперметра по сравнению с измеряемым
сопротивлением.

Таким образом, схемой
2.11а следует пользоваться для измерения малых сопротивлений, а схемой
2.11б — для измерения больших сопротивлений. Для
более точных расчетов
сопротивления  участка  цепи необходимо учитывать

внутренние сопротивления
измерительных
приборов и вместо формулы (2.15) использовать
формулы (2.16) и (2.17) в зависимости от выбранной схемы.

На рисунке 2.12 приведены графики
вольт-амперной характеристики резистора сопротивлением 50 кОм. График 1 построен
по показаниям амперметра и вольтметра. Приборы были собраны по схеме рисунка
2.11а, в качестве амперметра и вольтметра использованы авометры АВО-63. По
графику 1 хорошо видно как влияет переключение пределов измерения вольтметра
(2В, 10В, 50В) на режим работы электрической цепи. На графике 2 показана ВАХ
резистора, снятая по точкам по той же схеме, где в качестве амперметра
используется АВО-63, а в качестве вольтметра – прибор Щ4313. График 3
представляет собой совпадающие графики, построенные по экспериментальным данным
графиков 1 и 2 с учетом внутреннего сопротивления измерительных приборов.

В паспортах измерительных приборов не всегда
указываются точные значения внутренних сопротивлений. Так, например, для прибора
Щ4313 указано, падение напряжения на зажимах прибора при измерении постоянного
тока не превышает 600 мВ. Нами экспериментально определено, что при измерении
постоянного тока падение напряжения на зажимах прибора Щ4313  равно 199,9 мВ при
максимальном показании (без перегрузки) на любом из пределов измерения тока.
Значения внутреннего сопротивления амперметра прибора Щ4313 на разных пределах
измерения приведены на странице 34.

Вольтметры и амперметры | Безграничная физика

Вольтметры и амперметры

Вольтметры и амперметры используются для измерения напряжения и тока соответственно.

Цели обучения

Сравнить схемы подключения амперметра и вольтметра

Основные выводы

Ключевые моменты

• Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи.
• Амперметр — это измерительное устройство, используемое для измерения электрического тока в цепи.
• Вольтметр подключен параллельно к устройству для измерения его напряжения, а амперметр подключен последовательно к устройству для измерения его тока.
• В основе большинства аналоговых измерителей лежит гальванометр, прибор, который измеряет ток, используя движение или отклонение иглы. Отклонение иглы вызывается магнитной силой, действующей на провод с током.

Ключевые термины

• шунтирующее сопротивление : небольшое сопротивление R, помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должно быть R; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра
• гальванометр : аналоговое измерительное устройство, обозначенное G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на провод с током.

Вольтметры и амперметры измеряют напряжение и ток цепи соответственно. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.

Вольтметры и амперметры : Краткое введение в вольтметры и амперметры для начинающих студентов-физиков.

Вольтметры

Вольтметр — это прибор, который измеряет разность электрических потенциалов между двумя точками в электрической цепи.Аналоговый вольтметр перемещает указатель по шкале пропорционально напряжению в цепи; цифровой вольтметр обеспечивает числовой дисплей. Любое измерение, которое можно преобразовать в напряжение, можно отобразить на правильно откалиброванном измерителе; такие измерения включают давление, температуру и расход.

Вольтметр : Демонстрационный вольтметр из класса физики

Чтобы вольтметр мог измерять напряжение устройства, он должен быть подключен параллельно этому устройству.Это необходимо, потому что параллельные объекты испытывают одинаковую разность потенциалов.

Вольтметр, подключенный параллельно : (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (В) подключается параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления r. (b) Используемый цифровой вольтметр

Амперметры

Амперметр измеряет электрический ток в цепи.Название происходит от названия единицы СИ для электрического тока, ампер (A).

Чтобы амперметр мог измерять ток устройства, он должен быть последовательно подключен к этому устройству. Это необходимо, поскольку последовательно соединенные объекты испытывают одинаковый ток. Их нельзя подключать к источнику напряжения — амперметры предназначены для работы с минимальной нагрузкой (которая относится к падению напряжения на амперметре, обычно составляющему небольшую долю вольта).

Амперметр серии : Амперметр (A) подключается последовательно для измерения тока.Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Гальванометры (аналоговые измерители)

Аналоговые счетчики имеют стрелки, которые поворачиваются, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания.Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, с обозначением G . Ток через гальванометр I _G вызывает пропорциональное движение или отклонение стрелки.

Двумя важнейшими характеристиками любого гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, другими словами, максимальный ток, который может измерить прибор.Например, гальванометр с токовой чувствительностью 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА, находится на полпути шкалы, когда через него протекает 25 мкА, и так далее.

Если такой гальванометр имеет сопротивление 25 Ом, то только напряжение В = IR = (50 мкА) (25 Ом) = 1,25 мВ дает показания полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр для измерения широкого диапазона напряжений или токов.

Гальванометры как вольтметры

Гальванометр может работать как вольтметр, если он подключен последовательно с большим сопротивлением R . Значение R определяется максимальным измеряемым напряжением. Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего гальванометр с сопротивлением 25 Ом и чувствительностью 50 мкА. Тогда напряжение 10 В, приложенное к измерителю, должно давать ток 50 мкА. Общее сопротивление должно быть:

[латекс] \ text {R} _ {\ text {tot}} = \ text {R} + \ text {r} = \ frac {\ text {V}} {\ text {I}} = \ frac { 10 \ text {V}} {50 \ mu \ text {A}} = 200 \ text {k} \ Omega, [/ latex]

или:

[латекс] \ text {R} = \ text {R} _ {\ text {tot}} — \ text {r} = 200 \ text {k} \ Omega — 25 \ Omega \ приблизительно 200 \ text {k} \Омега.[/ латекс]

(R настолько велик, что сопротивление гальванометра, r, почти ничтожно.) Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение на половину шкалы, пропуская через измеритель ток 25 мкА, поэтому показания вольтметра пропорциональны к напряжению по желанию. Этот вольтметр не будет полезен для напряжений менее примерно половины вольта, потому что отклонение измерителя будет слишком маленьким для точного считывания. Для других диапазонов напряжения другие сопротивления устанавливаются последовательно с гальванометром.Многие измерители позволяют выбирать шкалы, которые включают последовательное включение соответствующего сопротивления с гальванометром.

Гальванометры как амперметры

Тот же гальванометр может также работать как амперметр, если он размещен параллельно с небольшим сопротивлением R , часто называемым шунтирующим сопротивлением. Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие те, которые вызывают полное отклонение гальванометра.

Предположим, например, что нам нужен амперметр, который дает полную шкалу отклонения для 1,0 А и который содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Поскольку R и R включены параллельно, напряжение на них одинаковое.

Эти ИК-капли: IR = I _G r

так, чтобы: [latex] \ text {IR} = \ frac {\ text {I} _ \ text {G}} {\ text {I}} = \ frac {\ text {R}} {\ text {r }}. [/ latex]

Решаем относительно R и отмечаем, что IG равно 50 мкА, а I равно 0.{-3} \ Omega. [/ Latex]

Нулевые измерения

Нулевые измерения уравновешивают напряжения, поэтому через измерительные устройства не протекает ток, который мог бы помешать измерению.

Цели обучения

Объясните, почему используются нулевые измерения

Основные выводы

Ключевые моменты

• Измерения напряжения и тока стандартными вольтметрами и амперметрами изменяют измеряемую цепь, внося погрешности.Вольтметры потребляют дополнительный ток, тогда как амперметры уменьшают ток.
• Нулевые измерения используются для уменьшения неопределенности измеренных напряжения и тока.
• Потенциометр и мост Уитстона — два метода измерения нуля.
• Потенциометр — это прибор, который измеряет неизвестное напряжение путем противодействия известному напряжению, не потребляя ток от измеряемого источника напряжения.
• Мост Уитстона — это электрическая цепь, используемая для измерения неизвестного электрического сопротивления путем уравновешивания двух ветвей мостовой схемы, одна из которых включает неизвестный компонент.

Ключевые термины

• нулевые измерения : методы более точного измерения тока и напряжения путем балансировки цепи таким образом, чтобы ток не протекал через измерительное устройство
• потенциометр : прибор, который измеряет напряжение путем противодействия ему точной долей известного напряжения и без потребления тока из неизвестного источника.
• Мост Уитстона : прибор, используемый для измерения неизвестного электрического сопротивления путем уравновешивания двух ножек мостовой схемы, одна ножка которой включает неизвестный компонент.

Нулевые измерения

Стандартные измерения цепей изменения напряжения и тока, вносящие числовые погрешности. Вольтметры потребляют дополнительный ток, тогда как амперметры уменьшают ток. Нулевые измерения уравновешивают напряжения, поэтому ток через измерительный прибор не протекает, а цепь остается неизменной. Нулевые измерения обычно более точны, но более сложны, чем стандартные вольтметры и амперметры. Их точность все еще ограничена.

Потенциометр

При измерении ЭДС аккумулятора и подключении аккумулятора напрямую к стандартному вольтметру, как показано на, фактическая измеряемая величина — это напряжение на клеммах В. Напряжение связано с ЭДС батареи соотношением В = ЭДС — Ir , где I — протекающий ток, а r — внутреннее сопротивление батареи.

Вольтметр, подключенный к батарее : Аналоговый вольтметр, подключенный к батарее, потребляет небольшой, но ненулевой ток, и измеряет напряжение на клеммах, которое отличается от ЭДС батареи. (Обратите внимание, что заглавная буква E символизирует электродвижущую силу или ЭДС.) Поскольку внутреннее сопротивление батареи точно не известно, невозможно точно рассчитать ЭДС.

ЭДС можно было бы точно рассчитать, если бы были известны r , что бывает редко. Если бы ток I можно было сделать нулевым, тогда В = ЭДС , и ЭДС можно было бы непосредственно измерить. Однако стандартным вольтметрам для работы необходим ток.

Потенциометр — это прибор для измерения нуля для измерения потенциалов (напряжений).Источник напряжения подключен к резистору R, , пропускающему через него постоянный ток. Вдоль провода наблюдается постоянное падение потенциала (падение ИК-излучения), поэтому переменный потенциал получается через контакт вдоль провода.

Неизвестная ЭДС _x (обозначенная надписью E _x ), подключенная последовательно с гальванометром, показана на. Обратите внимание, что ЭДС _x противостоит другому источнику напряжения. Расположение точки контакта регулируется до тех пор, пока гальванометр не покажет ноль.Когда гальванометр показывает ноль, ЭДС _x = IR _x , где R _x — это сопротивление участка провода до точки контакта. Поскольку через гальванометр не протекает ток, он не проходит через неизвестную ЭДС, и определяется ЭДС _x .

Потенциометр : Потенциометр является устройством измерения нуля. (a.) Источник напряжения, подключенный к резистору с длинным проводом, пропускает через него постоянный ток I.(b) Неизвестная ЭДС (обозначенная буквой Ex) подключается, как показано, и точка контакта по R регулируется до тех пор, пока гальванометр не покажет ноль. Отрезок провода имеет сопротивление Rx и сценарий Ex = IRx, где I не зависит от соединения, поскольку через гальванометр не протекает ток. Таким образом, неизвестная ЭДС пропорциональна сопротивлению сегмента провода.

Стандартная ЭДС заменяется на ЭДС _x , и точка контакта регулируется до тех пор, пока гальванометр не покажет ноль, так что ЭДС _с = IR _с .В обоих случаях через гальванометр не проходит ток. Ток I через длинный провод идентичен. Принимая соотношение ЭДС _x / ЭДС _с , I отменяет, а решение для ЭДС _x дает то, что видно в.

Поскольку для R используется длинный однородный провод, соотношение сопротивлений R _x / R _с такое же, как отношение длин провода, который обнуляет гальванометр для каждой ЭДС.Три величины в правой части уравнения теперь известны или измерены, и можно вычислить ЭДС _x . В этом расчете часто меньше неопределенности, чем при прямом использовании вольтметра, но он не равен нулю. Всегда есть некоторая неопределенность в соотношении сопротивлений R _x / R _s и в стандартных ЭДС. Кроме того, невозможно определить, когда гальванометр показывает ровно ноль, что вносит ошибку как в R _x , так и в R _s , а также может повлиять на текущий I .

Измерения сопротивления

Многие так называемые омметры измеряют сопротивление. Наиболее распространенные омметры подают напряжение на сопротивление, измеряют ток и вычисляют сопротивление по закону Ома. Их показания — это рассчитанное сопротивление. Простые конфигурации с использованием стандартных вольтметров и амперметров имеют ограниченную точность, поскольку измерители изменяют как напряжение, подаваемое на резистор, так и ток, протекающий через него. Мост Уитстона — это устройство для измерения нуля для расчета сопротивления путем уравновешивания падения потенциала в цепи.Устройство называется мостом, потому что гальванометр образует мост между двумя ветвями. Для измерения нуля в цепях используются различные мостовые устройства. Резисторы R ₁ и R ₂ точно известны, а стрелка через R ₃ указывает на то, что это переменное сопротивление. Значение R ₃ можно точно прочитать. При неизвестном сопротивлении Rx в цепи R ₃ регулируется до тех пор, пока гальванометр не покажет ноль.

Мост Уитстона : мост Уитстона используется для расчета неизвестных сопротивлений. Переменное сопротивление R3 регулируется до тех пор, пока гальванометр не покажет ноль при замкнутом переключателе. Это упрощает схему, позволяя рассчитывать Rx на основе падения ИК-излучения.

Тогда разность потенциалов между точками b и d равна нулю, что означает, что b и d имеют одинаковый потенциал. При отсутствии тока, протекающего через гальванометр, он не влияет на остальную цепь.Таким образом, ветви abc и adc параллельны, и каждая ветвь имеет полное напряжение источника. Поскольку b и d имеют одинаковый потенциал, падение IR вдоль и должно равняться падению IR вдоль ab . Опять же, поскольку b и d имеют одинаковый потенциал, падение ИК-излучения вдоль dc должно равняться падению ИК-излучения вдоль bc . Это уравнение используется для вычисления неизвестного сопротивления, когда ток через гальванометр равен нулю.Этот метод может быть очень точным, но он ограничен двумя факторами. Во-первых, ток через гальванометр не может быть точно равен нулю. Во-вторых, всегда есть неопределенности в R ₁ , R ₂ и R ₃ , которые вносят вклад в неопределенность в R _x .

Как соединить вместе амперметр и вольтметр

Вольтметр — это устройство, измеряющее электродвижущую силу, также известную как напряжение.Он позволяет измерять напряжение в цепи.

Амперметр, напротив, измеряет электрический ток в амперах. Вольтметры и амперметры подключаются по-разному. Вы не можете просто подключить амперметр в то же место, что и вольтметр, потому что это вызовет только сильный выброс тока, который может нанести большой ущерб автоматическому выключателю. Вы должны понимать, что у амперметра очень низкое сопротивление, а у вольтметров очень высокое сопротивление. Амперметр имеет катушку с большим проводом всего на несколько витков, а вольтметр имеет катушку, намотанную на тысячи витков.При этом амперметры подключаются последовательно, а вольтметры — параллельно. Итак, действительно нужны знания и навыки, чтобы объединить или соединить их вместе. Если вы хотите узнать, как соединить вместе амперметр и вольтметр, продолжайте читать ниже.

Шаг 1 — Выбор нагрузки

Какое устройство вы хотите протестировать? Это лампа, резистор, радио или телевизор? Лучше всего начать с небольшого и простого предмета, например, резистора. Всегда помните, что при измерении не держитесь за клеммы резистора, потому что сопротивление из рук в руки может прервать измерение.

Шаг 2 — Подключите амперметр и источник питания

Теперь возьмите источник питания, например аккумулятор, и подключите положительный полюс к одному концу клеммной колодки или нагрузки, например резистору. Теперь подключите отрицательную клемму аккумулятора к клемме заземления амперметра, обозначенной как «com». Затем подключите положительный вывод амперметра, который обычно является красным проводом, к другому концу клеммной колодки или другому концу нагрузки, в данном случае другому концу резистора. Теперь у вас есть амперметр, включенный последовательно в цепь.

Шаг 4 — Подключите вольтметр

Теперь пришло время подключить вольтметр к амперметру и остальным объектам в цепи. Возьмите черный провод или отрицательную клемму вольтметра и подключите ее к отрицательной клемме ленты или резистора. Возьмите красный провод или положительную клемму вольтметра и подключите его к положительной клемме клеммной колодки или положительному полюсу резистора, к которому также подключается положительный полюс батареи.

Теперь ваш вольтметр и амперметр подключены. При подключении убедитесь, что настройки амперметра и вольтметра совпадают. Это означает, что если вы используете источник постоянного тока (DC), такой как аккумулятор, настройки и в вашем вольтметре, и в амперметре должны быть в настройке DC. Если вы подключаете его к источнику питания в вилке, то есть к источнику переменного тока, настройки в измерителях также должны быть на переменном токе.

Как использовать амперметр для измерения тока | Основные концепции и испытательное оборудование

Детали и материалы

• Аккумулятор 6 В
• Лампа накаливания 6 В

Предполагается, что с этого момента будут доступны основные компоненты конструкции схемы, такие как макетная плата, клеммная колодка и перемычки, а в разделе «Детали и материалы» останутся только компоненты и материалы, уникальные для проекта.

Дополнительная литература

Уроки электрических цепей , том 1, глава 1: «Основные концепции электричества»

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»

Цели обучения использованию амперметра

• Как измерить ток мультиметром
• Как проверить внутренний предохранитель мультиметра
• Выбор подходящего диапазона расходомера

Схема амперметра

Амперметр Рисунок

Инструкции по эксперименту

Ток — это мера скорости электронного «потока» в цепи.Он измеряется в амперах, называемых просто «ампер» (А).

Самый распространенный способ измерения тока в цепи — это разомкнуть цепь и вставить «амперметр» в series (в линию) со схемой, чтобы все электроны, протекающие по цепи, также прошли через измеритель. .

Поскольку для измерения тока таким способом требуется, чтобы измеритель был частью цепи, это более сложный тип измерения, чем измерение напряжения или сопротивления.

Некоторые цифровые измерители, такие как устройство, показанное на рисунке, имеют отдельный разъем для вставки красного штекера измерительного провода при измерении тока.

В других измерителях, как и в большинстве недорогих аналоговых измерителей, используются те же гнезда для измерения напряжения, сопротивления и тока.

Подробную информацию об измерении тока см. В руководстве пользователя конкретной модели счетчика, которым вы владеете.

Когда амперметр включен последовательно с цепью, в идеале он не теряет напряжение, когда через него проходит ток.

Другими словами, он действует очень похоже на кусок провода, с очень небольшим сопротивлением от одного измерительного щупа к другому.

Следовательно, амперметр будет действовать как короткое замыкание, если он будет размещен параллельно (поперек клемм) значительного источника напряжения. Если это будет сделано, произойдет скачок тока, который может повредить счетчик:

Использование предохранителя в цепи

Амперметры

обычно защищены от чрезмерного тока с помощью небольшого предохранителя , расположенного внутри корпуса счетчика.

Если амперметр случайно подключен к значительному источнику напряжения, возникающий в результате скачок тока «перегорит» предохранитель и сделает измеритель неспособным измерять ток до тех пор, пока предохранитель не будет заменен.

Будьте очень осторожны, чтобы избежать этого сценария! Вы можете проверить состояние предохранителя мультиметра, переключив его в режим сопротивления и измерив непрерывность через измерительные провода (и через предохранитель).

На измерителе, в котором для измерения сопротивления и тока используются одни и те же гнезда измерительных проводов, просто оставьте разъемы измерительных проводов на месте и соедините два щупа вместе.

В мультиметр, где используются разные гнезда, вот как вы вставляете штекеры измерительных проводов для проверки предохранителя:

Создайте схему с одной батареей и одной лампой, используя перемычки, чтобы подключить батарею к лампе, и убедитесь, что лампа загорается, прежде чем подключать измеритель к ней последовательно.

Затем разомкните цепь в любой точке и подключите щупы измерителя к двум точкам разрыва для измерения тока.

Как обычно, если ваш измеритель измеряет диапазон вручную, начните с выбора самого высокого диапазона для тока, затем переместите селекторный переключатель в положение меньшего диапазона, пока на дисплее измерителя не будет получена самая сильная индикация без выхода за пределы диапазона.Если индикатор глюкометра показывает «назад» (движение влево на аналоговой стрелке или отрицательное значение на цифровом дисплее), поменяйте местами подключения тестового датчика и попробуйте снова.

Когда амперметр показывает нормальные показания (не «назад»), электроны входят в черный измерительный провод и выходят из красного.

Так вы определяете направление тока с помощью измерителя.

Для 6-вольтового аккумулятора и фонарика ток в цепи будет в пределах тысячных ампера, или миллиампер .

Цифровые измерители часто показывают маленькую букву «м» в правой части дисплея, чтобы указать этот метрический префикс.

Попробуйте отключить цепь в другом месте и вместо этого вставить туда измеритель. Что вы замечаете в измеряемой величине тока? Как вы думаете, почему это так?

Восстановите схему на макетной плате следующим образом:

Подключение амперметра к схеме макетной платы: советы и рекомендации

Студенты часто путаются при подключении амперметра к макетной плате.

Как можно подключить счетчик, чтобы перехватить весь ток цепи и не создать короткое замыкание? Вот один простой метод, который гарантирует успех:

• Определите, через какой провод или клемму компонента вы хотите измерить ток.
• Вытяните этот провод или клемму из отверстия в макете. Оставьте его висеть в воздухе.
• Вставьте запасной кусок провода в отверстие, из которого вы только что вытащили другой провод или клемму. Другой конец провода оставьте висеть в воздухе.
• Подключите амперметр между двумя неподключенными концами проводов (двумя, которые висели в воздухе). Теперь вы уверены, что измеряет ток через первоначально идентифицированный провод или клемму.

Опять же, измерьте ток через разные провода в этой цепи, следуя той же процедуре подключения, которая описана выше.

Что вы заметили в этих измерениях тока? Результаты в схеме макетной платы должны быть такими же, как результаты в схеме произвольной формы (без макета).

Результаты эксперимента

Построение той же цепи на клеммной колодке также должно дать аналогичные результаты:

Текущее значение 24,70 мА (24,70 мА), показанное на иллюстрациях, является произвольной величиной, приемлемой для небольшой лампы накаливания.

Если ток в вашей цепи имеет другое значение, это нормально, пока лампа работает при подключенном измерителе.

Если лампа не загорается, когда счетчик подключен к цепи, и счетчик регистрирует гораздо большее значение, возможно, у вас короткое замыкание в измерителе.

Если ваша лампа отказывается загораться, когда счетчик подключен к цепи, и счетчик регистрирует нулевой ток, вы, вероятно, перегорели предохранитель внутри счетчика.

Проверьте состояние предохранителя вашего измерителя, как описано ранее в этом разделе, и замените предохранитель при необходимости.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Подключение амперметра и вольтметра | Последовательное и параллельное соединение

Подключение амперметра и вольтметра

Амперметр подключается последовательно для измерения тока, а вольтметр подключается параллельно для измерения напряжения.

Сегодня мы узнаем о правильном подключении амперметра и вольтметра . Также мы обсудим Почему амперметр всегда подключается последовательно, а вольтметр — параллельно?

Вольтметр — это измерительное устройство, с помощью которого мы можем измерять электрическое давление, разность потенциалов или напряжение в электрической цепи.
Амперметр — это измерительное устройство, с помощью которого мы можем измерить величину протекания тока в электрической цепи.

Почему амперметр всегда подключается последовательно?

Мы всегда спрашиваем, почему амперметр подключается последовательно? но чья серия?
На самом деле, смысл этого вопроса в том, почему амперметр подключается последовательно с нагрузкой?
Мы знаем, что ток всегда течет от источника к нагрузке, поэтому, если мы хотим измерить значение тока, потребляемого нагрузкой с помощью амперметра, нам нужно пропустить этот ток через амперметр.Это возможно только при последовательном подключении амперметра между источником и нагрузкой.

нажмите на изображение для увеличения

Когда мы подключаем амперметр между источником и нагрузкой последовательно, ток течет от источника к нагрузке через амперметр. Таким образом, через амперметр будет протекать тот же ток, что и через нагрузку, и амперметр может измерять значение протекающего тока.

Что будет, если параллельно подключить амперметр?

Теперь у вас может возникнуть вопрос, что произойдет, если мы подключим амперметр параллельно? Если мы подключили амперметр параллельно нагрузке,

1. Ток, протекающий через нагрузку, не может протекать через амперметр, поэтому амперметр не может измерить значение тока, протекающего через нагрузку.
2. Подключение амперметра параллельно нагрузке означает, что амперметр также подключен к источнику напряжения. Теперь амперметр действует как нагрузка. Так как у амперметра очень низкое сопротивление, через амперметр будет протекать большой ток, поэтому амперметр будет поврежден. По этой причине амперметр не следует подключать параллельно без умножителя.

Как подключить параллельно амперметр?

Амперметр может быть подключен параллельно нагрузке для измерения напряжения на нагрузке.Внешнее высокое сопротивление, которое также называется умножителем, должно быть подключено последовательно с амперметром, а затем амперметр может быть подключен параллельно нагрузке для измерения напряжения.

Почему вольтметр всегда подключается параллельно?

Если мы подадим какое-либо напряжение на вольтметр, то вольтметр измеряет приложенное к нему напряжение и показывает нам значение. Поэтому, если мы хотим измерить напряжение на нагрузке в электрической цепи, то на вольтметр должно подаваться то же напряжение, что и на нагрузку.Это возможно только тогда, когда мы подключим вольтметр параллельно нагрузке.

Когда мы подключаем вольтметр параллельно нагрузке, то на вольтметре будет то же напряжение, что и на нагрузке. Поэтому вольтметр измеряет напряжение и показывает нам значение.

Что будет, если подключить вольтметр последовательно?

1. При последовательном подключении вольтметра к нагрузке напряжение на вольтметре не возникает, поэтому вольтметр не может измерить напряжение.
2. Вольтметр имеет очень высокое сопротивление, поэтому, когда мы подключаем вольтметр последовательно, внутреннее сопротивление вольтметра будет препятствовать прохождению тока, поэтому ток не будет течь от источника к нагрузке.

Как подключить вольтметр последовательно?

Вольтметр можно подключить последовательно с нагрузкой для измерения тока. Внешнее низкое сопротивление, которое также называется шунтом, должно быть подключено параллельно вольтметру, а затем вольтметр может быть подключен последовательно с нагрузкой для измерения тока.

Читайте также:

Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений.

4.4 Вольтметры и амперметры постоянного тока

Измерения изменяют схему

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему. В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но поучительно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда размещается параллельно с измеряемым устройством. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, поэтому это не оказывает заметного влияния на цепь (см. Рисунок 4.34 (a)). Большое сопротивление, параллельное малому, имеет суммарное сопротивление, практически равное малому. Если, однако, сопротивление вольтметра сопоставимо с сопротивлением измеряемого устройства, то два параллельно включенных устройства имеют меньшее сопротивление, что существенно влияет на схему (см. Рисунок 4.34 (б)). Напряжение на приборе не такое, как при отключенном вольтметре от цепи.

Рисунок 4.34 (a) Вольтметр, имеющий сопротивление намного больше, чем устройство (RVoltmeter >> RRVoltmeter >> R, размер 12 {V «>>» R} {}), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как устройство и не оказывает заметного влияния на измеряемую цепь. (b) Здесь вольтметр имеет то же сопротивление, что и устройство (RVoltmeter≅RRVoltmeter≅R size 12 {V simeq R} {}), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен.Это пример значительного изменения схемы, которого следует избегать.

Амперметр подключается последовательно к ветви измеряемой цепи, чтобы его сопротивление добавлялось к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому дополнительное сопротивление незначительно (см. Рисунок 4.35 (a)). Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, и ток в измеряемой ветви уменьшается (см. Рисунок 4.35 (б)).

Практическая проблема может возникнуть, если амперметр подключен неправильно. Если его подключить параллельно с резистором для измерения тока в нем, вы можете повредить измеритель; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.

Рис. 4.35 (a) Амперметр обычно имеет такое маленькое сопротивление, что общее последовательное сопротивление в измеряемой ветви существенно не увеличивается.Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как сопротивление ветви, так что общее сопротивление удваивается, а сила тока вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать.

Одним из решений проблемы вольтметров и амперметров, мешающих измерению цепей, является использование гальванометров с большей чувствительностью. Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность происходит из-за изменения схемы, а не из-за неисправности счетчика.

Связи: границы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что приводит к погрешности измерения. Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя.Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знание системы — даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует другой метод измерения, основанный на полном отсутствии тока и, следовательно, без изменения схемы. Они называются нулевыми измерениями и являются темой нулевых измерений. Цифровые измерители, которые используют твердотельную электронику и нулевые измерения, могут достигать точности одной доли 106.106. размер 12 {«10» rSup {размер 8 {6}}} {}

Проверьте свое понимание

Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Решение

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые, они изменяют схему меньше, чем аналоговые счетчики.Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. См. Рисунки 4.30 и 4.31 и их обсуждение в тексте.

Правильное подключение амперметра.

Если вы не знаете примерное значение тока в цепи, следует взять
чтение в максимальном диапазоне амперметра; тогда вы должны постепенно переключаться на более низкий
колеблется, пока не будет получено подходящее значение. Большинство шкал амперметра показывают текущий
измеряется в возрастающих значениях слева направо. Если подключить счетчик без
соблюдая полярность, указатель можно отклонить назад (справа налево).
Это действие часто нарушает движение счетчика. Убедитесь, что амперметр всегда
подключен так, чтобы ток проходил через отрицательный вывод и выводил положительный
Терминал. На рисунке 3-6 показаны различные схемы и правильное подключение амперметра.
методы измерения тока в различных частях цепи.

Рисунок 3-6. — Правильное подключение амперметра.

Q.12 Амперметр должен быть всегда подключен, чтобы ток протекал в какую клемму
а из какого терминала?

Чувствительность амперметра

Чувствительность амперметра определяется величиной тока, требуемого катушкой измерителя.
произвести полное отклонение указателя. Чем меньше сила тока
требуется для создания этого отклонения, тем больше чувствительность измерителя. Метр
движение, которое требует всего 100 микроампер для полного отклонения, имеет большую
чувствительность, чем у измерительного прибора, которому для такого же отклонения требуется 1 миллиампер.

Q.13 (Верно или неверно) Чем больше ток, необходимый для полного отклонения
катушки измерителя, тем лучше чувствительность измерителя.

Хорошая чувствительность особенно важна для амперметров, используемых в цепях, в которых
протекают небольшие токи.Поскольку счетчик включен последовательно с нагрузкой, ток течет
через метр. Если внутреннее сопротивление счетчика составляет большую часть нагрузки
сопротивления, произойдет эффект, известный как ЗАГРУЗКА СЧЕТЧИКА. Загрузка счетчика — это условие
который существует, когда включение измерителя в схему изменяет работу этого
цепь. Это условие нежелательно. Цель включения счетчика в схему
позволяет измерять ток в цепи в нормальном рабочем состоянии.Если
счетчик изменяет работу схемы и меняет величину протекающего тока, показания
вы получите по ошибке. Пример этого показан на рисунке 3-7.

Рисунок 3-7. — Эффект нагрузки амперметра.

Q.14 Какие условия возникают, когда включение счетчика в цепь изменяет
работа схемы?

В соответствии с рисунком А на рисунке 3-7, в проверяемой цепи приложено напряжение 100
милливольт и сопротивление 100 Ом.Ток, обычно протекающий в этой цепи, равен 1
миллиампер. С точки зрения B, амперметр, требующий 1 миллиампер для полного отклонения
и который имеет внутреннее сопротивление 100 Ом. Поскольку 1 миллиампер
текущий поток показан на виде A, естественно, можно предположить, что со вставленным счетчиком
в цепи произойдет полное отклонение. Вы также можете предположить, что 1
будет измерен ток цепи в миллиамперах. Однако ни одно из этих предположений неверно.
правильный.Когда в цепь вставлен амперметр, как показано на виде B, общая
сопротивление цепи 200 Ом. При приложенном напряжении 100 милливольт, применяя
Закон Ома показывает, что фактический ток (I _цепь ) составляет 0,5
миллиампер.

Поскольку счетчик показывает 0,5 миллиампер вместо нормального значения тока, счетчик
показывает, что имеет место определенный эффект нагрузки. В таких случаях использование
амперметры, которые имеют меньшее внутреннее сопротивление и лучшую чувствительность по току,
желательно.

ВОЛЬТМЕТР ПОСТОЯННОГО ТОКА

До этого момента мы обсуждали 100-микроамперный механизм Д’Арсонваля и
его использование в качестве амперметра. Однако его также можно использовать для измерения напряжения, если МНОЖИТЕЛЬ
(высокое сопротивление) помещен последовательно с подвижной катушкой измерителя. Для низкого напряжения
в приборах это сопротивление физически установлено внутри корпуса измерителя с
Д’Арсонваль движение. Последовательное сопротивление состоит из проволочного сопротивления, которое
имеет низкий температурный коэффициент, намотанный на катушку или каркас карты.Для высокого напряжения
диапазонов, последовательное сопротивление может быть подключено извне. Упрощенная схема
вольтметр показан на рисунке 3-8.

Рисунок 3-8. — Внутренняя конструкция и схема упрощенного вольтметра.

Q.15 Какие изменения были внесены в механизм измерителя D’Arsonval, чтобы он мог
измерить напряжение?

Измерение тока и разности потенциалов — Электрический ток и разность потенциалов — KS3 Physics Revision

Вы можете измерять ток и разность потенциалов в цепях.Это разные вещи, и поэтому они измеряются по-разному.

Ток

Ток — это мера того, сколько электрического заряда проходит через цепь. Чем больше заряда течет, тем больше ток.

Ток измеряется в амперах. Обозначение ампера — А. Например, 20 А — это больший ток, чем 5 А. Слово «ампер» часто сокращается до «ампер», поэтому люди говорят о том, сколько ампер протекает.

Измерение тока

Устройство, называемое амперметром, используется для измерения тока.У некоторых типов амперметров есть стрелка на циферблате, но у большинства есть цифровой дисплей. Чтобы измерить ток, протекающий через компонент в цепи, вы должны подключить амперметр последовательно с ним.

Цепь с амперметром, подключенным в двух разных местах, как последовательно с ячейкой, так и с лампой

Когда два компонента подключены последовательно, вы можете проследить путь через оба компонента, не отрывая пальца и не возвращаясь по пути, который вы уже прошли взят.

Разница потенциалов

Разница потенциалов — это мера разницы в энергии между двумя частями цепи.Чем больше разница в энергии, тем больше разность потенциалов.

0.1:0.1.0.$0.$4.$2″> Разность потенциалов измеряется в вольтах. Символ для вольт — V. Например, 230 В — это большая разность потенциалов, чем 12 В. Вместо того, чтобы говорить о разности потенциалов, люди часто говорят о напряжении, поэтому вы можете услышать или увидеть «напряжение» вместо «разности потенциалов».

Измерение разности потенциалов

Разность потенциалов измеряется с помощью устройства, называемого вольтметром. Как и амперметры, у некоторых типов есть указатель на циферблате, но у большинства есть цифровой дисплей.Однако, в отличие от амперметра, вы должны подключить вольтметр параллельно, чтобы измерить разность потенциалов на компоненте в цепи.

Принципиальная схема, показывающая вольтметр параллельно с лампой.

Когда два компонента соединены параллельно, вы не можете проследить цепь через оба компонента от одной стороны к другой, не поднимая пальца или не возвращаясь по уже пройденному пути.
