принцип работы саморегулирующегося провода для обогрева труб

В регионах с суровыми зимами нередко возникают проблемы с канализацией. Из-за продолжительных и сильных морозов система может замерзнуть. При этом трубы, как правило, деформируются или их даже разрывает. Рассмотрим, как подключить греющий кабель к коммуникациям, чтобы предотвратить аварийную ситуацию.

Саморегулирующийся кабельИсточник artteplo.ru

Строение нагревательного кабеля

Устройство представляет собой проводник, который перерабатывает электрическую энергию в тепловую. При этом нет необходимости в никаком дополнительном оборудовании. Для этого достаточно подключения греющего кабеля к обычной бытовой сети.

Нагревательный провод применяют для обогрева:

водопровода;
ввода трубы в дом от устья скважины;
канализационных коммуникаций;
ливневой системы;
газовых резервуаров;
грунта.

Выделяющие тепло провода изготавливают по специальной технологии. И в итоге получается герметичное устройство, устойчивое к различным внешним факторам, которые негативно на него влияют. А принцип работы греющего кабеля основан на сопротивлении материала при прохождении переменного электрического тока. И чем выше его параметры, тем больше тепла будет выделено.

Греющий кабель состоит из токопроводящего проводника и вилки, которая нужна, чтобы соединить устройство с электрической сетью. Покрывает провода нагревательный элемент. Он бывает двух видов: резистивный и саморегулирующийся.

Строение саморегулирующегося нагревательного кабеляИсточник uk-parkovaya.ru

Для защиты проводника от водной среды используется, как минимум двойной слой внутренней изоляции. А в качестве внешнего окружения устройства применяют пищевой пластик. Такая мера нужна, если оно соприкасается с питьевой водой.

Во всех без исключения видов кабеля присутствует экранирующая оплетка. И кроме защиты от помех, она выполняет дополнительную функцию заземления. Если экран будет подсоединен к нулевому проводу, то это позволит автомату отключить провод, когда произойдет его обрыв.

Любой нагревательный кабель должен иметь обратную связь. Поэтому все они снабжены термодатчиками. И в самых простых конструкциях последние автоматически изменяют силу тока в температурной зависимости от окружающей среды.

Виды обогревающих устройств

Нагревательные кабеля выпускаются двух видов. Резистивные проводники бывают одножильными и двужильными. Первые совершенно не подходят для обогрева трубопровода. Поэтому применяют двухжильную конструкцию.

Двужильный греющий кабельИсточник tvergrandelektro.ru

Подключение греющего кабеля к сети 220 В происходит через блок автоматической регулировки. А поскольку резистивный проводник выделяет лишь постоянную температуру, используют хромоникеливый сплав, который дает стабильное высокое сопротивление.

На смену вышеуказанным проводникам пришел саморегулирующийся греющий кабель, принцип работы которого построен на наличии внутри устройства эластичной матрицы. Она реагирует на изменение окружающей температуры и самостоятельно регулирует сопротивление проводника. Тем самым снижая потребление электричества при оттепелях.

Греющий кабель для водопровода: виды проводов, методы монтажа

Способы укладки

При обогреве любой магистрали саморегулирующийся кабель для обогрева труб можно расположить либо у них внутри, либо снаружи. Причем ни один из вариантов не отличается сложностью монтажа. А для наружного применения существует даже два способа.

Линейный

Самый простой и удобный метод, при котором кабель протягивается вдоль трубопровода, плотно прилегая к нему. Нужно только обезопасить провод от возможных механических повреждений. Для этого его располагают снизу трубы, а для надежности крепления применяют алюминиевый скотч.

Спирально уложенный греющий кабельИсточник gizbar.com

Спиральный

При таком способе провод наматывается на трубу по спирали. А плотность витков может повысить нагревательный эффект. Причем можно проводить наматывание, как полностью вплотную к коммуникации, так и с небольшим провисанием. А для закрепления проводника используется все тот же алюминиевый скотч.

Внутренний

Если к наружным сторонам коммуникаций нет доступа, то кабель саморегулирующийся для обогрева труб располагают внутри системы. Для этого в магистраль в нужном месте врезается специальный тройник. И через него прокладываются провода. По завершении операции соединение тщательно герметизируется.

Греющий кабель для водостока и крыши: разновидности, нюансы выбора и монтаж

Подключение к сети

Рассмотрим, как подключить саморегулирующийся греющий кабель к сети, не привлекая специалиста. Процесс не отличается особой сложностью, но при прокладке кабеля внутри трубы существуют определенные нюансы. Разберем все этапы более подробно.

При наружном расположении проводника монтажные работы сводятся к следующему:

Концы у кабеля обрезают лесенкой, на разном расстоянии. Каждый нужно освободить от изоляции на длину в 10 мм.
На кабель одевается термоусадочная муфта общего назначения. А каждый из проводников снабжается отдельной муфтой.

Соединение проводов с помощью термоусадочной муфтыИсточник kvt-pro.ru

Для соединения проводов используют специальную гильзу. Концы проводников вставляются в ее гнезда и обжимаются плоскогубцами.
Сначала на каждое из соединений натягивается своя муфта, затем место монтажа закрывается общей. Каждую муфту прогревают феном, чтобы она плотно сжала контакт.

Если используется саморегулирующийся кабель, то его конец герметизируют с помощью специальной торцевой термоусадочной муфты. Как правило, сначала нагревательный провод закрепляют на трубе, а затем его подключают к сети. Когда же проводники располагаются внутри трубы, то соединение греющего кабеля между собой, то есть с питающим проводом, выполняют в первую очередь.

Монтаж ничем не отличается от предыдущего. А для того, чтобы поместить подготовленный кабель внутрь трубы, необходимо использовать проходной комплект. Он содержит специальный сальник. А для правильного его подсоединения он всегда продается с подробной инструкцией.

Для того, чтобы управлять температурой, понадобится приобрести термостатический регулятор. Он устанавливается вблизи электрического щитка. А для повышения безопасности в цепь монтируется УЗО (автомат отключения). Он прервет питание нагревательного кабеля при коротком замыкании на линии.

Видео покажет, как подключить греющий кабель саморегулирующийся для обогрева труб:

Теплый пол на деревянный пол – как работает, требования, разновидности, подготовка основания, монтаж водяного и электрического теплого пола

Коротко о главном

При выборе обогревающего кабеля для инженерных коммуникаций изначально необходимо определиться со способом его подключения. Если он будет наружным, то понадобится алюминиевый скотч для надежного крепления. Когда провода прокладываются внутри трубы, то нужно дополнительно приобрести специальный тройник и проходной комплект для удобства размещения проводов.

Соединяя проводники между собой, лучше воспользоваться специальными гильзами и термоусадочными муфтами. Надежный герметичный контакт будет залогом общей безопасности устройства. Для дополнительной защиты необходимо озаботиться монтажом автоматов для отключения питания при обрыве электрической цепи.

Напишите в комментариях, как думаете – стоит ли использовать саморегулирующийся кабель? Ведь он намного дороже обычного резистентного. Не лучше ли просто включать обогрев при сильных морозах, а при оттепелях выключать?

Как подключить саморегулирующийся греющий кабель

Подключение греющего кабеля производится с помощью гильз и термоусадок. Гильза обжимается специальными клещами, а для усадки трубок нужен промышленный фен.

Для выполнения подключения Вам необходимо:

Саморегулирующийся кабель

Комплект для заделки

Инструменты (фен, нож, отвертка, клещи)

Руководство по монтажу

комплектующие (медный кабель+вилка)

Подключения саморегулирующегося кабеля выполняйте по указанной ниже схеме (или схеме в инструкции по монтажу)

В конце работы у вас получится вот такой готовый к использованию комплект

Соединение греющего кабеля | Полезные статьи

Греющий кабель — одно из самых технологичных нововведений. Его широко используют в быту, агротехнической и промышленной сфере. Популярность такого кабеля связана с тем, что он является лучшей альтернативой газовым и водяным отопительным системам. Греющий кабель экономичнее и безопаснее. Его можно включать в конкретном помещении лишь в тот момент, когда требуется отопление. Но можно ли соединять между собой греющий кабель? Да! Как это делать рассмотрим ниже.

Как соединить 2 куска саморегулирующего нагревательного кабеля?

Два греющих кабеля можно соединять между собой. Главное выполнять такое соединение правильно. Только в этом случае налаживаемая вами система будет работать долго и без перебоев.

Для соединения 2-х кусков саморегулирующего нагревательного кабеля нужно выполнить следующие действия:

1.   Разрежьте внешнюю, а затем и внутреннюю изоляцию кабеля и снимите ее.
2.   Нагрейте полупроводниковую сердцевину феном и уберите ее, чтобы оголить токопроводящие жилы.
3.   С другим греющим кабелем выполните такие же действия, которые описаны в 1-ом и 2-ом пунктах.
4.   Соедините жилы с помощью пайки, либо обжатия.
5.   Для изоляции скрутки используйте термоусадочную трубку.

Как соединить 2 куска резистивного нагревательного кабеля?

Чтобы соединить 2 куска резистивного нагревательного кабеля сделайте следующее:

1.   Очистите небольшой участок кабеля от защитной оболочки.
2.   Заверните оплетку назад поверх оболочки.
3.   Уберите на небольшое расстояние изоляцию.
4.   С другим кабелем проделайте все действия, которые описаны в 1-ом, 2-ом и 3-ем пункте.
5.   Соедините нагревательные жилы при помощи пайки или обжатия.
6.   Для изоляции скрутки используйте термоусадочную трубку.

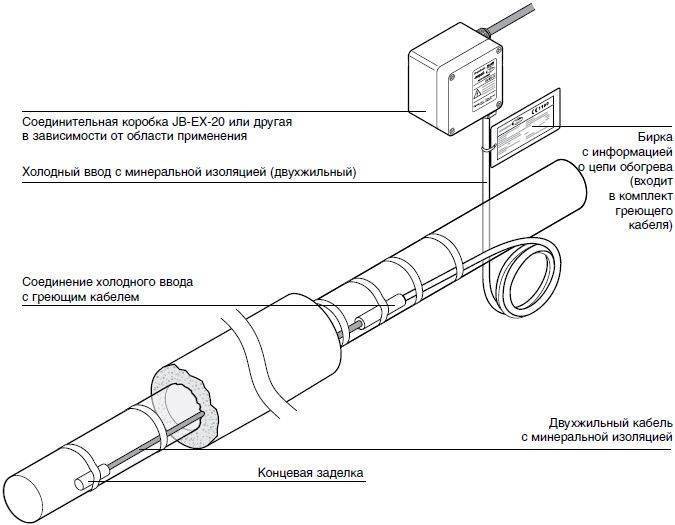

Как соединить греющий кабель и «холодный» конец?

Чтобы выполнить соединение греющего кабеля с «холодным» концом потребуются надежные соединительные муфты. Действуйте в такой последовательности:

1.   Разрежьте внешнюю изоляцию греющего кабеля и снимите ее. Важно не повредить оплетку.
2.    Расправьте оплетку кабеля и скрутите ее в «хвостик» (она понадобится для заземления нагревательного кабеля).
3.   Разрежьте внутреннюю изоляцию греющего кабеля и снимите ее. Должна быть полностью оголена черная полупроводниковая сердцевина.
4.   Нагрейте сердцевину феном и уберите ее с помощью плоскогубцев, чтобы оголить токопроводящие жилы.
5.   На концы жил наденьте соединительные гильзы и обожмите их особым обжимным кримпером.
6.   Наденьте на жилы термоусадочные трубки.
7.   Обсадите трубки феном и подождите пока они остынут.
8.   Наденьте соединительную муфту или на «холодный» конец, или на нагревательный кабель.
9.   Заземляющий конец у питающего кабеля делаем большей длины (в дальнейшем его удастся обрезать).
10.   На изолированные жилы питающего кабеля наденьте соответствующие термоусадки.
11.   Подключите токопроводящие жилы греющего кабеля и изолированные жилы «холодного» конца — обожмите гильзы кримперами.
12.   Подвиньте термоусадки и нагрейте их для обсадки.
13.   Обрежьте нужной вам длины заземляющий провод и обожмите на нем соединительную гильзу.
14.   Обрежьте оплетку до середины гильзы и наденьте термоусадку на заземляющий провод.
15.   «Хвостик» из оплетки греющего кабеля подсоедините к заземляющему проводу.
16.   Подвиньте термоусадочную трубку и обсадите ее феном.
17.   Надвиньте на соединение муфту и обсадите ее феном. Муфта должна заходить и на «холодный конец», и на греющий кабель.

Теперь вы знаете, как соединить греющий кабель, поэтому в этом деле у вас не должно возникнуть сложностей. Если же вдруг по каким-то причинам они появятся, обратитесь за помощью к компетентному специалисту.

Схема подключения греющего кабеля к терморегулятору и сети

Руководитель и главный редактор сайта, автор статей.

Опыт работы 5 лет.

Греющий кабель используется для укладки теплого пола под плитку, а также для электрического обогрева водопроводных труб. Несмотря на то, что сам процесс монтажа трудоемкий, подключение не представляет ничего сложного. Сейчас мы рассмотрим типовую схему подключения греющего кабеля к терморегулятору и сети.

Итак, для начала Вы должны подготовить индикаторную отвертку, которая позволит определить фазу и ноль (если не предусмотрена цветовая маркировка проводов от сети). Также не помешает приобрести цветные кембрики, которыми можно будет обозначить группы контактов (к датчику, к регулятору, к кабелю).

Далее терморегулятор устанавливается на стену, после чего к нему подводятся все элементы проводки.

Схема подключения греющего кабеля к терморегулятору и сети 220 Вольт выглядит следующим образом:

Пояснения:

Контакт под заземляющий провод в регуляторе температуре не предусмотрен, его нужно заводить отдельно от главного щитка. Соединяется вводная «земля» с землей нагревательного кабеля с помощью клеммных колодок wago.
Полярность контактов термодатчика не соблюдается производителем, ее нужно самому установить (с помощью тех же кембриков).
Вводную фазу и ноль необходимо подводить через защитный автоматический выключатель и УЗО.

Увидеть весь процесс подсоединения вы можете на видео ниже:

Как подключить греющий проводник к электросети

Вот и вся схема подсоединения электрического теплого пола к терморегулятору и сети. Как Вы видите, ничего сложного нет, главное не забудьте отключить электроэнергию перед монтажными работами!

Как подключить греющий проводник к электросети

Как правильно подключить саморегулируемый греющий кабель?

Прежде чем подключать саморегулируемый кабель, нужно определиться с его длиной. Если планируется обогревать трубу, то существует несколько способов его установки:

внутри трубы. Этот вариант применяется для труб диаметром более 40мм. Хорош тем, что кабель, при необходимости, можно легко заменить, не нужно будет, к примеру, откапывать трубопровод, или снимать теплоизоляцию с трубы, а после ремонта или замены кабеля собирать все обратно. Использовать такой способ можно, например, на участке трубы, которая выходит из грунта на улице и поднимается кверху до ввода в наружную стену. Для этого на изгибе трубы врезается тройник, через который вводится греющий кабель.

В этом случае длина саморегулируемого кабеля будет равна длине вертикальной трубы над поверхностью земли плюс глубина промерзания грунта.

на трубе снаружи. Кабель укрепляется хомутами линейно, т.е. вдоль трубы. Соответственно, длина участка, который необходимо прогреть, будет требуемым размером.

Другой способ, который можно применить при наружной установке подогрева – это наматывать (навивать) кабель по спирали. Такой вариант обеспечит более продолжительную длину контакта кабеля с трубой, а значит и лучший обогрев. Длина кабеля, соответственно увеличится. Ее можно определить двумя способами: намотать кабель непосредственно на трубу и измерить его длину или воспользоваться таблицами, которые есть на сайтах производителей греющего кабеля. По ним в зависимости от диаметра трубы и шага спирали можно вычислять длину греющего кабеля.

С длиной определились и отрезали нужный кусок, теперь подготавливаем кабель к монтажу.

К одному концу греющего кабеля (без разницы к какому) нужно подсоединить сетевой провод питания необходимой длины и электрическую вилку с заземлением.

Мне приходилось видеть, когда «умельцы» подключали розеточную вилку напрямую к кабелю. Производители рекомендуют соединение греющего кабеля с силовым делать только через соединительные гильзы или термостат, который срабатывает при 5-ти положительных градусах и отключает систему при +15 градусах.

Процесс подготовки кабеля и соединения через термостат и гильзы мало чем отличаются, но с гильзами сложнее. Давайте рассмотрим этот вариант.

Отмеряем 5-6см от конца греющего кабеля, надрезаем и убираем внешнюю изоляцию. Расплетаем экранирующую оплетку (можно использовать шило) и скручиваем ее в одну жилу. Под оплеткой находится теплоизоляция, оставляем ее около двух сантиметров, остальное убираем.

Между токопроводящими жилами кабеля находится саморегулирующаяся матрица, снижающая или повышающая сопротивление для прохождения тока между проводниками в зависимости от окружающей температуры. Именно благодаря ей, меняется температура нагрева кабеля. Аккуратно, чтобы не повредить проводники, отрезаем ее. Нагреваем матрицу строительным феном и стягиваем плоскогубцами.

На концы проводников одеваем соединительные гильзы и с помощью обжимного кримпера фиксируем их.

Если обжимного инструмента нет, можно аккуратно, чтобы не передавить, воспользоваться режущей частью плоскогубцев.

На жилы с гильзами одеваем клеевые термоусадочные трубки таким образом, чтобы они закрыли оголенные жилы и доходили до средины гильз. Обсаживаем трубки феном или, к примеру, зажигалкой. Сверху одеваем термоусадку большего диаметра, чтобы она закрыла разделанный кабель до экранирующей жилы и обсаживаем трубку.

Теперь подсоединяем силовой кабель.

Сантиметров на 5 снимаем с него внешнюю изоляцию, токопроводящие жилы остаются в своей изоляции, которую на концах удаляем на длину, достаточную для входа в гильзы. Заранее одеваем термоусадку на силовой провод (сантиметров 20 длиной), меньшего диаметра трубки одеваем на токоведущие жилы и заземляющий провод. Заводим силовые жилы в гильзы и обжимаем их. По месту подрезаем заземляющий провод подсоединяемого силового кабеля и экранирующую жилу на нужную длину и соединяем их через гильзу. Сдвигаем термоусадочные трубки на гильзы и обсаживаем их.

Заранее одетую на силовой кабель термоусадку (20см) сдвигаем на соединение. Обсадку трубки начинаем с центра к краям, во избежание воздушных пробок.

К силовому кабелю подсоединяем электрическую вилку.

Другой, свободный конец кабеля нужно надежно заизолировать и загерметизировать, чтобы туда не попала влага и проводники не коротнули. Обычно в комплектах с саморегулируемым кабелем поставляется оконечная заглушка (или концевая муфта), которую нужно одеть на кабель и оплавить строительным феном, после чего она плотно фиксируется на оболочке кабеля и герметизирует его.

Если концевой муфты нет, кабель нужно разделать, не снимая изоляции с проводников (как показано на фото выше), одеть термоусадочные кембрики на каждый провод и усадить их феном или зажигалкой. Отличие заключается в том, что экранирующую оплетку убираем вместе с внешней изоляцией. Термоусадку одеваем на кабель таким образом, чтобы она зашла на внешнюю изоляцию, и усаживаем ее феном или зажигалкой.

Как выбрать саморегулирующийся кабель

На Российском рынке кабельной продукции постоянно растёт количество марок саморегулирующегося греющего кабеля на основе полупроводниковой матрицы.

Наиболее известные бренды «Heat Systems», «Bartec», «CСТ» и др. При высокой внешней схожести данного вида продукции, характеристики кабеля различных марок могут значительно отличаться друг от друга, что хорошо прослеживается ценообразованием.

Особенности конструкции греющего кабеля на основе саморегулирующейся матрицы

Медные жилы

По медным жилам подается напряжение к саморегулирующейся матрице. От сечения жил зависит максимальная длина греющего кабеля.

Например, для кабеля мощностью 11 Вт/м площадь сечения жил – 0,5 мм², а для 17 Вт/м — 0,7 мм² при этом максимальная длина одного куска кабеля составляет не более 100 м. При мощности саморегулирующегося кабеля 25 Вт и сечении медных жил по 1,1 мм² максимальная длина саморегулирующегося кабеля может быть 80 метров.

Саморегулирующаяся полупроводниковая матрица

Полупроводниковая матрица — это «сердце» кабеля, его греющая часть. Свойства материала, составляющего матрицу таковы, что при изменении температуры окружающей среды изменяется электрическое сопротивление самого материала и соответственно его тепловыделение.

Например, саморегулирующийся кабель HS-FSR2-CT 31W при температуре воздуха 0 °С выделяет 36 Вт/м, при нагреве до +20 °С тепловыделение снижается до +25 Вт/м, а при нагревании до +60 °С выделение тепла практически прекращается.

Кроме температурных свойств матрицы есть еще одна важная характеристика, называемая «старение матрицы» — это когда по истечении определенного времени количество выделяемого тепла снижается. У различных марок кабеля данный эффект проявляется по-разному. У качественных кабелей снижение выделяемого тепла изменяется незначительно и за 8-10 лет работы греющего кабеля не превышает 10%. У кабелей низкого качества количество выделяемого тепла может снизится до нуля уже через год использования. Поэтому добросовестные производители, такие как «Heat Systems», «Bartec» постоянно следят за качеством выпускаемой продукции, регулярно проводят испытания греющих кабелей, в том числе и на «старение матрицы».

Внутренняя изоляция

Изоляция греющей матрицы также играет важную роль. Она должна иметь достаточную прочность, однородную структуру и хорошую теплопроводность, а сопротивление изоляции должно быть не менее 1 МОм (п. №4.5.3 «Методические указания по проведению приёмо-сдаточных испытаний специальных электроустановок с применением нагревательного кабеля», ГУ «ПЕТЕРБУРГГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2001 г.).

Экранирующая оплетка

Экран саморегулирующегося кабеля выполняется из луженой меди, он предотвращает возможность поражения людей электрическим током. На данном типе кабеля она должна иметься обязательно! Саморегулирующийся кабель должен быть подключен к питающей цепи через УЗО (п. №3 «Временные технические требования к специальным электроустановкам. Электроустановки распределенного обогрева. Кабельные системы обогрева», ФГУ «БАЛТГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2003 г. ).

Внешняя защитная оболочка

Защищает всю конструкцию от механических воздействий и от воздействия окружающей среды.

Самая распространенная оболочка – полиолефиновая, она подходит для большинства сфер применения саморегулирующегося греющего кабеля, применяющегося для подогрева труб и трубопроводов.

В случаях когда саморегулирующийся кабель применяется для систем антиобледенения (обогрев крови и водостоков) внешняя оболочка должна быть из термопластика стойкого к ультрафиолетовому излучению. Иначе через некоторое время под воздействием солнечных лучей она потрескается и кабель выйдет из строя.

В местах, где могут присутствовать коррозионные химические растворы и агрессивные пары применяется оболочка из фторполимера, которая обеспечивает защиту и является стойкой к агрессивным средам.

Некоторые «хитрости», применяемые при продажах саморегулирующихся кабелей

В данный момент на рынке присутствует саморегулирующийся кабель без экрана (медной оплетки) и внешнего защитного слоя. Это противоречит общепринятой безопасности конструкцию кабеля и приводит к снижению надежности и безопасности. Буквы СТ, CF или СR в маркировке кабеля указывают на наличие медного экрана и наружной изоляции (термопластик или фторполимер), а их отсутствие указывает на то, что перед Вами полуфабрикат кабеля.

Примеры полноценных саморегулирующихся кабелей

HS-FSR2-CT 31W – саморегулирующейся кабель «Heat Systems» марки FSR на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (T) мощностью 31 Вт/м.

10BTV2-CR – саморегулирующийся кабель «Raychem» марки BTV на напряжение 220-240 В c луженым медным экраном и оболочкой из модифицированного полиолефина мощностью 10 Вт/м.

SRL 30-2-CR – саморегулирующийся кабель «WUHU» марки SRL на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (R) мощностью 30 Вт/м.

Пример наименования полуфабриката (заготовки для изготовления кабеля)

SRL 30-2 – саморегулирующийся кабель марки SRL на напряжение 220 В (2) мощностью 30 Вт/м, без защитного экрана и без оболочки (отсутствуют буквы CR).

Такой кабельный полуфабрикат имеет класс защиты «0» от поражения человека электрическим током (ГОСТ 12.2.007.0-75 С. Электроприборы класса защиты «0» допускается применять только в огороженных зонах или помещениях, а также в помещения без повышенной электрической опасности (отсутствует сырость или токопроводящая пыль; токопроводящие полы; высокая температура; возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования с другой) (п.1.1.13 ПУЭ).

Кроме того, международная электротехническая комиссия рекомендует исключить электрооборудование класса защиты «0» из международной стандартизации (ГОСТ Р МЭК 61140-2000).

Будьте внимательны при заказе саморегулирующихся греющих кабелей, разберитесь в маркировке кабеля, удостоверьтесь, что конструкция кабеля подходит для решение вашей задачи.

Убедитесь, что производитель имеет сертификаты соответствия на греющий кабель (при применении греющего кабеля во взрывоопасных зонах производитель обязан иметь сертификат взрывобезопасности на этот кабель), так же поинтересуйтесь, проходил ли кабель испытания на старение, так как отсутствие этих данных может привести к напрасной трате ваших денег.

Саморегулирующиеся нагревательные кабели без экрана, например, HS-FSM2, SRL 30-2 и подобные должны применяться только в закрытых технологических процессах где ограничен доступ человека.

Применение саморегулирующегося кабеля без экрана для монтажа систем обогрева в быту категорически запрещено!!!

Смотрите также

Как установить нагревательную ленту — простые инструкции по установке

Как установить нагревательную ленту

Нагревательная лента проста в использовании, идеально подходит для широкого спектра применений при обогреве труб и недорога. В этой статье приведены простые советы по установке, которые помогут увеличить срок службы нагревательного кабеля, производительность его применения и, самое главное, вашу безопасность.

Преимущества нагревательной ленты :

Гибкость: легко устанавливается непосредственно на самые разные поверхности и геометрию (т.е. Трубопроводы, стеклянная посуда, клапаны, реакторы, камеры и т. д. диаметром 1/4” или больше)
Быстрый и равномерный нагрев благодаря высокой плотности мощности и возможности установки пользователем
Диапазоны высоких температур
Легко регулируется стандартными устройствами контроля температуры
Доступны различные размеры, мощности, температурные диапазоны и стили для точного удовлетворения ваших требований к отоплению

Этап 1: Подготовка поверхности трубы

Подготовка поверхности к нагреву : Протрите поверхность, убедившись, что на поверхности нет посторонних материалов, таких как жидкость.Посторонние материалы препятствуют передаче тепла, а жидкость может повредить некоторые модели нагревательных лент (например, высокотемпературные нагревательные ленты).

Осмотрите нагревательную ленту: Мы рекомендуем заменить нагревательную ленту, если она порвана или повреждена. Поврежденная нагревательная лента представляет угрозу безопасности и не будет работать должным образом.

Выбор подходящей нагревательной ленты
Выбор вашей ленты зависит от:

Длина, диаметр и конфигурация нагреваемой поверхности
Требуемая температура
Требуемая мощность
Условия окружающей среды (т.е. вероятность контакта нагревательной ленты с влагой или химическими веществами)

Этап 2: Установка нагревательной ленты (обертка)

Нагревательная лента благодаря своей гибкости может быть установлена практически на любой поверхности. Намотайте нагревательную ленту по спирали на нагреваемую поверхность так, чтобы вся длина одной стороны нагревательной ленты полностью соприкасалась с поверхностью (рис. B). Расстояние между витками спирали зависит от требований к однородности и количества имеющейся нагревательной ленты. Минимальное расстояние 1/8” требуется между витками спирали, чтобы избежать повреждения нагревательной ленты.

Прикрепите нагревательную ленту к поверхности с помощью встроенных стяжек [некоторые модели] (рис. C), высокотемпературной клейкой ленты (рис. D) или механических зажимных устройств, которые не повредят нагревательную ленту.

Не накладывайте нагревательную ленту на себя (рис. G). Это может привести к повреждению нагревательной ленты из-за перегрева.

Шаг 3. Подключение нагревательной ленты к устройству контроля температуры

Ваша нагревательная лента должна быть подключена к внешнему устройству контроля температуры (рис. H). Убедитесь, что ваш регулятор температуры защищен автоматическим выключателем или предохранителем соответствующего размера. Использование прерывателя цепи замыкания на землю настоятельно рекомендуется и может потребоваться для вашей установки.

Для надлежащего контроля температуры закрепите термопару, RTD или другое чувствительное устройство с помощью одной полоски липкой ленты так, чтобы они находились в непосредственной близости от нагревателя, чтобы предотвратить перегрев.

Загрузить руководство в формате PDF: Загрузить в формате PDF — Инструкции по установке нагревательной ленты

ДО

Убедитесь, что вы выбрали правильный нагревательный кабель для вашего применения. BriskHeat предлагает широкий диапазон размеров, напряжений и температурных диапазонов.
Визуально проверьте нагревательную ленту перед использованием.
Убедитесь, что нагревательная лента полностью соприкасается с нагреваемой поверхностью.
Всегда следуйте инструкциям производителя при установке или удалении нагревательной ленты.

ДОНЦ

Не накладывать нагревательную ленту на себя
Не используйте нагревательную ленту без управляющего устройства
Не прокладывайте нагревательную ленту поверх изоляции рядом с легковоспламеняющимися материалами, погруженными в жидкости или порезанными каким-либо образом.

Загрузить указания по применению PDF:

Противообледенительные системы для крыш, противообледенительные кабели и варианты предотвращения наледи для вашего дома

Ледяные наносы, сосульки и снеговые нагрузки могут выглядеть красиво, но они могут создать серьезные проблемы для остальной части вашего дома и имущества. Ледяные заторы образуются, когда талый снег не стекает с крыши в желоба, а замерзает при понижении температуры. Блокировка льдом замедляет дополнительное таяние, что позволяет воде проникать под черепицу крыши и проникать в верхний слой вашего дома.

Раньше с ледяными запрудами справлялись лопатой и лестницей, что довольно опасно и не рекомендуется. К счастью, теперь есть лучшие способы справиться с ними благодаря новаторским профессионалам и мастерам-любителям.Наиболее популярные варианты включают в себя кабели для защиты от обледенения крыш, продукты для предотвращения образования наледи и системы против обледенения крыш. Они помогают предотвратить проблемы на крышах и облегчить любые проблемы вокруг карнизов, ендов, водостоков и дорожек, вызванные льдом и снегом.

В Legacy Service мы предоставляем услуги по установке и замене кровли для домовладельцев на юго-востоке штата Пенсильвания, Нью-Джерси и Делавэр. Если ваша крыша повреждена и не подлежит ремонту или стареет, вам следует подумать о ее замене. Запланируйте бесплатную оценку с одним из членов нашей команды, связавшись с нами сегодня: https://legacyusa.ком/контакт/.

Что может сделать для вас антиобледенительная кровельная система?

В зависимости от того, где вы живете, антиобледенительная система крыши может быть очень полезной для вашего дома. Противообледенительные кабели для крыш являются эффективным и доступным решением, когда речь идет о предотвращении образования наледи. Их также легко установить. Кабели крепятся над карнизами, а также, как правило, внутри желобов, и они работают, отдавая тепло, чтобы предотвратить повторное замерзание растаявшего снега до того, как он стечет с крыши.Помните, что ледяные дамбы все еще могут образовываться, но они позволят растаять дополнительному количеству снега, который на самом деле защищает вашу крышу от чрезмерного льда и снега.

Системы защиты от обледенения, которые вы можете выбрать для своей крыши, включают:

Греющие кабели . Одна из популярных марок нагревательных кабелей включает GutterMelt. Это саморегулирующаяся нагревательная лента или трасса с минеральной изоляцией, предназначенная для предотвращения образования ледяных заторов. Это помогает воде течь по крышам, а также по водосточным желобам и трубам.
Защита от обледенения металлической кровли – Если у вас металлическая крыша, вам следует рассмотреть возможность установки системы защиты от обледенения металлической кровли. Этот продукт предназначен для решения проблем с наледью и снеговой нагрузкой для любой металлической кровли.
Защита от обледенения неметаллической кровли – Эта система защиты от обледенения устанавливается под новым или существующим асфальтом, черепицей и черепицей. Это делает его идеальным решением для реконструкции или нового строительства.
Противообледенительная мембранная крыша . Этот тип противообледенительной системы представляет собой скрытое решение, которое используется для контроля количества снега и дренажа на вашей мембранной крыше. Они также используются в качестве антиобледенителей крыш.
Системы защиты от обледенения палубы – Этот тип системы защиты от обледенения используется для различных целей защиты от обледенения палубы.
Вам решать, что лучше для вашего дома! Обратитесь в кровельную компанию за профессиональным руководством.

Стоимость кровельных систем с подогревом

Различные типы кровельных систем с подогревом имеют разную стоимость. Например, стоимость установки кабелей для защиты от обледенения крыши будет отличаться от стоимости установки нагревательной ленты или водосточных желобов с подогревом.Давайте посмотрим на стоимость установки для различных типов систем:

Противообледенительный кабель для крыши . Средняя стоимость установки нагревательного кабеля на вашей крыше или желобах обычно составляет от 447 до 1244 долларов США. Цена меняется в зависимости от доступности и размера крыши. Противообледенительный кровельный кабель, нагревательная проволока и нагревательная лента — это все типы длинных изолированных изделий, которые растапливают лед с вашей крыши.
Тепловая лента . Стоимость установки нагревательной ленты (также известной как нагревательная проволока) варьируется от 12 до 20 долларов за фут.Он имеет тенденцию различаться в зависимости от сложности проекта. Если у вас есть какие-либо труднодоступные области, стоимость вашего проекта, скорее всего, увеличится.
Водосточные желоба с подогревом . Стоимость установки водосточной системы с подогревом будет варьироваться от 430 до 4000 долларов США в зависимости от размера вашего дома. Установка кабеля с подогревом в водосточные желоба (кабели для борьбы с обледенением водосточных желобов) обойдется дешевле, чем установка новой системы обогрева.

В следующем разделе мы рассмотрим процесс монтажа кровельных систем с подогревом.

Установка противообледенительных кровельных тросов

Противообледенительные кровельные тросы достаточно просты в установке. Если вы хотите сделать это самостоятельно, рекомендуется заранее провести исследование и полностью подготовиться перед началом процесса. Также лучше иметь за плечами некоторый опыт установки. Возможно, вы даже захотите пригласить друга, который поможет вам!

Лента для защиты от обледенения крыш представляет собой особенно удобную в использовании разновидность троса для защиты от обледенения крыш. Самоклеящаяся катушка упрощает установку для тех, кто чувствует себя комфортно на лестнице.

Однако для того, чтобы продукт работал, он должен быть правильно установлен. Если у вас есть какие-либо сомнения относительно процесса установки, вы можете связаться с подрядчиком, который сделает это за вас.

Как использовать кабели для обогрева крыши

Вам может быть интересно, когда и как использовать кабели для обогрева крыши. Нужны ли вам нагревательные кабели, зависит от климата, в котором вы живете. Если вы живете в теплом климате, где в течение года не бывает снега или льда, они вам не понадобятся. Но вот еще один удивительный факт: если погода слишком холодная, вам не понадобятся и антиобледенительные кабели. Эти кабели лучше всего работают в «теплую» холодную погоду, при температуре до -9°F. Причина этого в том, что ледяные запруды вызваны таянием снега, поэтому они обычно образуются только тогда, когда температура близка к нулевой отметке (32°F).

Список материалов

Независимо от того, хотите ли вы установить противообледенительную систему самостоятельно или нанимаете профессионала, чтобы он сделал это за вас, полезно знать список материалов, используемых для проекта. Вот все, что вам может понадобиться на работе:

Клипы на крыше
Панели управления
Наборы подключения Power
Downspout Handers
Splice Cits
Fiberglass ленты
концевые уплотнения
термостаты
RTDS и другие датчики

Прежде чем приступить к проекту электрического нагревательного кабеля, убедитесь, что вы собрали все необходимые материалы.Если вы хотите заменить крышу и добавить к ней систему отопления, свяжитесь с нашей командой Legacy Service. Мы предоставим вам бесплатную смету.

Тросы антиобледенителя крыши: часто задаваемые вопросы

Ледяные тросы, также известные как тросы антиобледенителя крыши, являются идеальным решением для предотвращения проблем со снегом и льдом (особенно ледяных дамб), которые могут привести к дальнейшему повреждению вашей крыши. Если вы хотите установить их в своем доме, чтобы помочь в зимние сезоны, то у вас, вероятно, есть некоторые вопросы.

Варианты защиты от обледенения крыши. Часто задаваемые вопросы

В этом разделе мы ответили на некоторые из наиболее часто задаваемых нашей командой вопросов о нагревательных кабелях. Пожалуйста, прочтите их, чтобы узнать, отвечают ли они на ваши вопросы. Если вы хотите заменить кровлю или сайдинг, вы можете связаться с нами, чтобы назначить бесплатную консультацию с одним из наших технических специалистов.

Как долго следует оставлять кабели обогрева крыши?

Включать кабели обогрева крыши следует примерно за час или два до ожидаемого снега. Это поможет прогреть крышу, и снег сразу же начнет таять. Если тросы недостаточно прогреты, когда начинает падать снег, они могут перегрузиться и не успеть наверстать упущенное.

Тросы следует оставить включенными, пока на крыше еще много снега. Это будет варьироваться в зависимости от того, сколько солнечного света получает ваша крыша. Некоторые клиенты смогут отключить их раньше, чем другие. Рекомендуется наблюдать за тем, как работает ваша крыша в течение первого года, чтобы получить более полное представление о будущем.

Можно ли оставить нагревательную ленту подключенной?

Современная нагревательная лента может оставаться подключенной к сети, если она имеет встроенный термостат. Термостат автоматически включает питание (и, в свою очередь, обогрев), когда температура падает до точки замерзания, и выключает его, когда температура поднимается. Несмотря на то, что они остаются подключенными к сети, ленты не потребляют электричество все время.

Тем не менее, рекомендуется убедиться, что нагревательная лента правильно установлена и размещена в подходящем месте. Если его разместить в неправильном месте, он может оставаться влажным круглый год, что может привести к трещинам в изоляции провода и проникновению влаги.

Когда следует включать кровельные нагревательные кабели?

Кровельные нагревательные кабели предназначены для предотвращения образования наледи. Они работают лучше всего, если вы включаете их примерно за час или два до ожидаемого начала выпадения снега. Это помогает прогреть крышу, чтобы снег таял сразу же, как только падает на нее.

Не волнуйтесь, если вы забудете сделать это к тому времени. Включение нагревательных кабелей поможет предотвратить образование ледяных дамб. Также лучше оставить их включенными до тех пор, пока большая часть снега не растает с вашей крыши.

Сколько кабеля для защиты от обледенения крыши мне нужно?

Возможно, вам придется использовать калькулятор кабеля для защиты от обледенения крыши, чтобы определить, сколько вам потребуется. В некоторых из них вы можете указать длину вашей крыши, длину ендовы, ширину свеса, тип кровли и регион, в котором вы живете. Как только вы нажмете «Рассчитать», он покажет вам рекомендуемую длину кабеля, список материалов и даже потенциальную стоимость.

Вы также можете оценить это для себя. Вам нужно будет измерить карниз крыши (край, где крепятся желоба), чтобы найти значение длины крыши.

Как всегда, если вы не уверены в том, сколько вам потребуется или как его установить, вы всегда можете обратиться за советом к специалисту по кровле.

Потребляет ли нагревательная лента много электроэнергии?

Средняя тепловая лента потребляет от шести до девяти ватт на фут в час. Таким образом, если у вас есть 100 футов нагревательной ленты, которая работает круглосуточно и без выходных, вы можете рассчитывать на добавление от 41 до 62 долларов к вашему ежемесячному счету за электроэнергию.

Некоторые системы являются саморегулирующимися, то есть они будут включаться и выключаться, чтобы минимизировать расходы на электроэнергию.Это означает, что они также будут дороже покупать и устанавливать. Узнайте подробности у местного подрядчика во время консультации, если они устанавливают его для вас.

Может ли нагревательная лента вызвать пожар?

Зависит от выбранного типа нагревательной ленты. Многие из них могут представлять потенциальную опасность возгорания, если они не установлены должным образом и не используются в соответствии с инструкциями. Например, самые дешевые нагревательные ленты могут перегреваться и представлять реальную опасность возгорания, если они наложены друг на друга или изолированы.

Однако этого можно избежать, используя качественную нагревательную ленту, правильно установив ее и сохраняя бдительность в течение всего срока службы. Свяжитесь с вашими местными специалистами по кровле, если вы хотите установить нагревательную ленту. В Legacy Service мы предлагаем замену крыши с защитой от снега и льда. Чтобы начать, все, что вам нужно сделать, это позвонить нам.

Начните работу с системой защиты от обледенения крыш уже сегодня!

Наступила зима, так что пора приступить к работе с системой защиты от обледенения крыши, прежде чем начнется следующая сильная метель. Независимо от того, выберете ли вы нагревательные кабели, нагревательную ленту или полностью другой метод, вы можете быть уверены, что они прослужат долгие годы при правильной установке и надлежащем обслуживании.

В Legacy Service мы предоставляем все виды услуг по внешней отделке дома. Если вам нужна установка кровли для дома, который вы строите, замена сайдинга для более красивого и прочного дома или замена окон для повышения энергоэффективности вашего дома, вы можете обратиться к нашей команде. Если мы установим или заменим вашу крышу, не забудьте спросить нас о защите от снега и льда.

Убедитесь, что работа сделана правильно с первого раза с местными профессионалами по наружным работам. Мы предоставляем услуги домовладельцам по всей Пенсильвании, Нью-Джерси и Делавэр. Запланируйте бесплатную оценку, позвонив нам по телефону 215-798-9790 или связавшись с нами здесь: https://legacyusa.com/contact/.

Опубликовано 3 марта 2021 г. в Крыша

Установка нагревательного кабеля

КАТАЛОГ СПЕЦПРЕДЛОЖЕНИЯ
ДОМАШНЯЯ СТРАНИЦА ШТУМПФ
ПРОДУКТЫ, ПЕРЕЧИСЛЕННЫЕ В АЛФАВИТНОМ
Б/У ОБОРУДОВАНИЕ

Звоните или пишите по электронной почте Stumpf’s ДЛЯ ЗАКАЗА: 1 -800 -942 -9411 / Минимальный заказ $25. 00

РЕКОМЕНДУЕМАЯ ПРОЦЕДУРА УСТАНОВКИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ РЕЗЕРВУАРА.

НИКОГДА НЕ НАГРЕВАЙТЕ И НЕ ХРАНИТЕ БАЛЛОНЫ С ПРОПАНОМ В ПОМЕЩЕНИИ ИЛИ В ЛЮБОМ ЗАКРЫТОМ ПОМЕЩЕНИИ!

1. Создайте «разгрузку от натяжения», прикрепив 2 к 4
слоев клейкой ленты к греющему кабелю, рядом с узлом вилки с предохранителем (литой
оранжевый пластиковый корпус со световым индикатором).

2. Прикрепите к баку клейкую ленту для снятия натяжения.
тело. Расположите узел вилки с предохранителем там, где это будет удобно.
доступным для вашего электрического соединения. Поместите узел плавкой вилки с предохранителем
чтобы индикатор был виден.

3. Прикрепите нагревательный кабель к баку с помощью нескольких
небольшие кусочки клейкой ленты, чтобы удерживать его в нужном положении.

4. Оберните нагревательный кабель вокруг корпуса резервуара.
Расположите большую часть нагревательного кабеля в нижних 2/3 корпуса резервуара, где
уровень жидкого пропана сконцентрирован. НЕ ПРИСОЕДИНЯЙТЕ КАБЕЛЬ ПОД
КОРПУС БАКА, ГДЕ ОН БУДЕТ РАЗМЯГЧЕН ВЕСОМ БАКА!

5. Завершите крепление нагревателя.
кабель, обернув корпус бака прозрачной пластиковой стретч-пленкой.Используйте от 2 до 4
несколько слоев стретч-пленки и натягивайте ее как можно туже при обертывании.
Пластиковая стретч-пленка используется для упаковки и транспортировки и доступна в большинстве случаев.
центры оборудования и товаров для дома.

6. На горизонтальных резервуарах необходимо
стретч-пленка как в вертикальном, так и в горизонтальном направлениях.

7. Готовая упаковка должна быть плотной.
достаточно, чтобы нагревательный кабель не смещался и не соскальзывал. После растяжения
упаковка завершена, установите защитный
мягкая крышка бака. Не пользуйтесь подогревом
кабель, если не установлена защитная крышка бака!

НИКОГДА НЕ НАГРЕВАЙТЕ И НЕ ХРАНИТЕ
БАКИ С ПРОПАНОМ В ПОМЕЩЕНИИ ИЛИ В ЛЮБОМ ЗАКРЫТОМ ПОМЕЩЕНИИ!

НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ РЕЗЕРВУАРА

НАШИ ТЕПЛОВЫЕ КАБЕЛИ САМЫЕ БЕЗОПАСНЫЕ.

Эти саморегулирующиеся кабели
универсальный продукт на все случаи жизни.Они НЕ являются «тепловыми лентами» и не содержат
термостат. Вместо этого мощность регулируется электрическим сопротивлением внутри кабеля.
сам. Это устраняет потенциальную опасность «горячих точек», которые
произошло, когда нагревательные ленты старого образца соприкасались или находились в непосредственной близости. Наши кабели приходят
оснащен сменной вилкой с предохранителем для дополнительной безопасности. Удобный индикатор на вилке показывает, когда кабель активен.

Достижимое давление пропана в баллоне находится в
Диапазон от 120 до 180 фунтов на квадратный дюйм, в зависимости от нескольких переменных.Правильно заземленное электропитание
необходимо использовать розетку. Полные инструкции включены.

НАИМЕНОВАНИЕ ПУНКТА	КАТ. №	СУДОВАЯ ВЕС.	ЦЕНА
ТЕПЛОВОЙ КАБЕЛЬ для баки всех размеров	#HC	2 фунта	119 долларов.
