Нормальное напряжение в сети дома: Какое напряжение в розетке 220В или 230В: норма по ГОСТ

Содержание

Как предотвратить скачки напряжения в сети

Время прочтения: 5 мин

Дата публикации: 11-08-2020

Скачки напряжения в сети ??? — необходим стабилизатор напряжения

Функционально любой тип стабилизатора напряжения может обеспечить безопасность Вашим электрическим приборам (при условии соответствия параметров мощности стабилизатора и подключаемого прибора), но все-таки главным вопросом остается качественная стабилизация напряжения в электрической сети.

В Украине стандартом допустимого отклонения напряжения в электрической сети считается показатель — 220В ±10%. При нормах отклонения качества напряжения в питающей электрической сети, самый обычный (имеется ввиду с минимальным набором функций) стабилизатор напряжения, реагирует на сбои и перепады в диапазоне 150В-260В.

Пару десятков лет назад, применение стабилизаторов напряжения такой точности было приемлемым, но в наше время, когда функциональность и уязвимость наших бытовых приборов довольно высока, требования к стабилизации напряжения в электрической сети также пересмотрены.

Почему же приборы стали такими «чувствительными»? Данный факт имеет логическое объяснение — Украинский рынок бытовых приборов просто наводнен продукцией импортного производства, которые «не адаптированы» к нашим электрическим сетям. Зарубежным производителям бытовых приборов (в условиях жесткой конкуренции на рынке) не выгодно обеспечивать свою продукцию индивидуальной защитой от перегрузок и скачков напряжения в электрический сети, так как это значительно повысит себестоимость выпускаемой продукции и уменьшит спрос на неё. И дело не в том, что зарубежные производители бытовой техники не заботятся о безопасной работе своих приборов, просто во многих странах мира установка квартирного стабилизатора напряжения или стабилизатора напряжения для промышленного оборудования является непременным условием для подключения электрических приборов к питающей сети. К примеру: если сдается жилье в эксплуатацию, то установку стабилизатора напряжения производят в обязательном порядке или если подключается сложное технологическое оборудование, чувствительное даже к самым минимальным скачкам напряжения в сети, то без стабилизатора напряжения не допускается даже пробный пуск в работу.

Как бы ни старались украинские поставщики электрической энергии решить вопрос качества напряжения в электрической сети Украины в глобальном масштабе, и обеспечить необходимый диапазон 220-230В — на данный момент это технически не разрешимо. То средств не хватает, то оборудование устарело, то слишком много потребителей включили свои мощные обогреватели зимой — это лишь некоторые факторы, которые приводят к нестабильности напряжения в электрической сети.

И если пока не получается решить вопрос стабилизации напряжения в сети, то наверное нам следует перенять опыт у зарубежных соседей, установив стабилизаторы напряжения на всю квартиру или на отдельно взятые («особо нуждающиеся») электрические приборы: газовый котел, компьютер, кондиционер, холодильник…

Многие сомневаются, нужен ли им стабилизатор напряжения, так как ещё не сталкивались лично с данной проблемой, а знакомы с ней только понаслышке. Что бы развеять все сомнения, предлагаем провести Вам опыт, который даст исчерпывающий ответ. Для проведения его понадобится обычный портативный тестер с дисплеем. Подключив его к питающей сети в Вашей квартире, понаблюдайте за цифрами на дисплее. Если данные прибора колеблются в пределах:

220-230В — у Вас идеальное напряжение питающей сети;

205-235В — такой диапазон подойдет для работы небольших простых электроприборов: электрический чайник, утюг, обогреватель или любой бытовой прибор, в конструкцию которого не входит электродвигатель;

195-245В — при таком напряжении в электрической сети, вы подвергаете риску любые бытовые приборы.

Следует помнить, что производителем электрических приборов гарантируется исправная работа бытовых приборов и электрического оборудования в течение гарантийного срока службы при условии подключения к электрической сети 220-230В. Всяческие отклонения от данного диапазона значительно сокращают срок эксплуатации данного прибора. Довольно часто такая ситуация случается с холодильниками, кондиционерами, газовыми котлами. И если остановка холодильника и кондиционера создаст только неудобства для потребителей, то остановка газового котла может быть приравнена к стихийному бедствию. Ведь в результате выхода из строя газового котла Вы потратитесь не только на замену дорогостоящей электрической платы, но и (что значительно дороже) будете вынуждены ремонтировать пришедшие в негодность в результате размораживания трубы и радиаторы.

Украинский рынок электротехнической продукции представлен качественными моделями стабилизаторов напряжения от лидеров этой отрасли: ТМ «RUCELF», «ЭЛИМ Украина», «СигмаВольт», «VOLTER», «PHANTOM», «BALANCE», «ЧП ПРОЧАН», «ЭЛЕКТРОСТИЛЬ», «АЛЬТЕРНАТИВА», «УКРТЕХНОЛОГИЯ», «АРИАНА», «LVT».

Приобретайте стабилизатор напряжения только заводского производства, при наличии сертификатов качества и гарантийных обязательств.

В каталоге магазина ВольтМаркет Вы найдете необходимую информацию о видах стабилизаторов, о принципе стабилизации, о производителях и о моделях стабилизаторов.

Если же Вы, на данный момент, не готовы на покупку стабилизатора напряжения, обратите Ваш взор на менее затратную покупку — РЕЛЕ НАПРЯЖЕНИЯ. Реле контроля напряжения, хоть и не стабилизируют напряжение, подаваемое на ваши электроприборы, но хотябы отключает его, при резких скачках напряжения, что тоже позволит обеспечить защиту ваших электроприборов.

Если у Вас после прочтения данной статьи, возникнут вопросы, то наши менеджеры с удовольствием на них ответят, помогут подобрать параметры стабилизатора напряжения, дадут необходимые рекомендации. Так же, в разделе имеется множество фильтров, которые помогут Вам подобрать стабилизатор напряжения собственноручно, для этого кликните на кнопку ниже:

Ждем Вас в магазине ВольтМаркет!

Защита оборудования от скачков напряжения, в ваших руках

5
из

на основе
1
оценок.

Допустимое отклонение напряжения по ГОСТу | Энергофиксик

Здравствуйте уважаемые гости и подписчики моего канала. Если вам зададут вопрос: Какое напряжение должно быть в сети? То, безусловно, большинство из вас ответит 220 или же 230 Вольт.

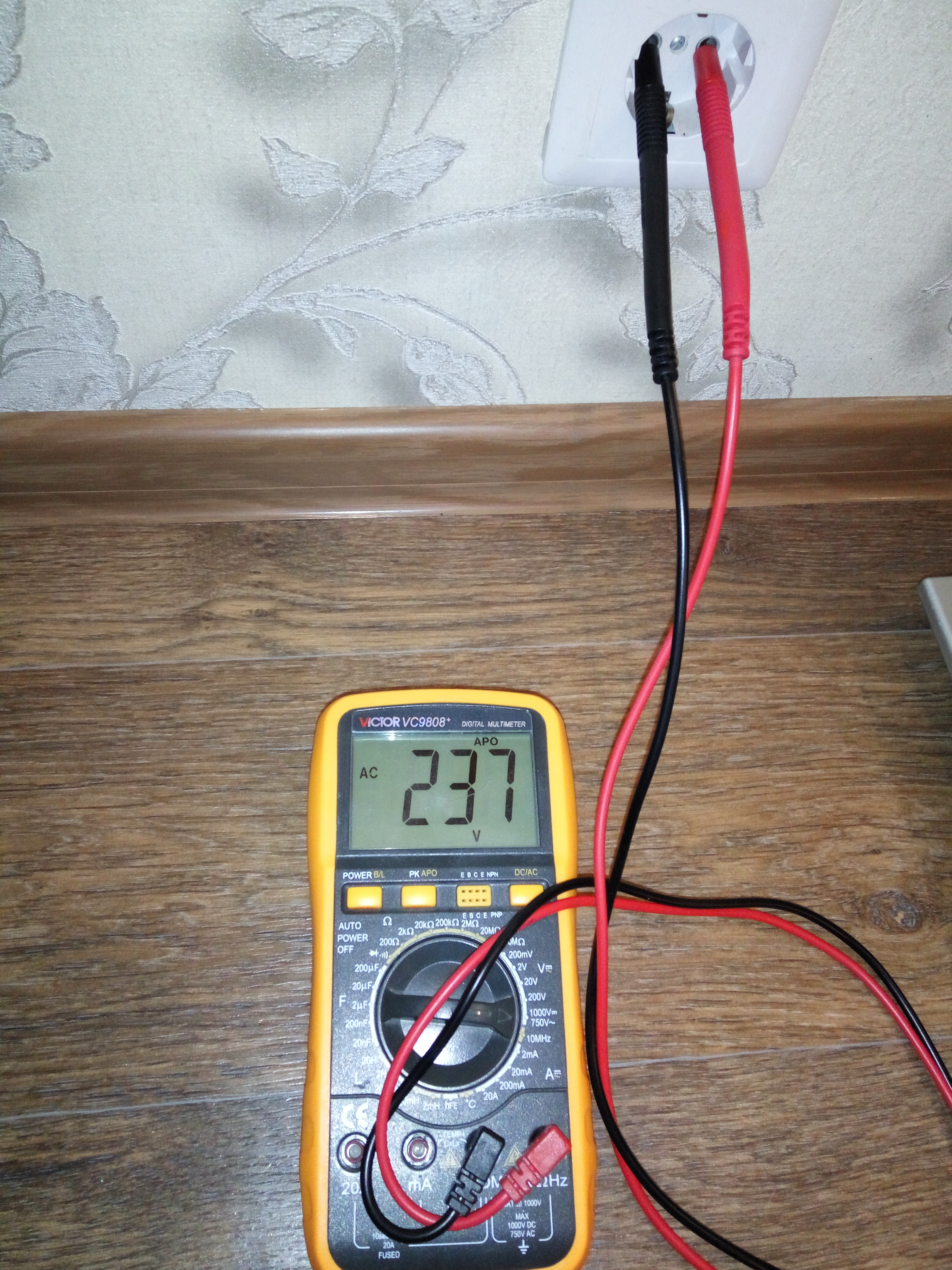

Но если взять в руки мультиметр и произвести замер напряжения в ближайшей розетке, то наверняка напряжение будет отличаться от 230 Вольт в большую и или меньшую сторону.

В этом материале я расскажу, почему сильное отклонение от нормы в большую или меньшую сторону вредно, к чему оно приводит и какое отклонение допустимо по ГОСТу.

Нормальное напряжение в домашней сети

Чем вредно отклонение напряжения

Так вот, любое значительное отклонение напряжения неважно в большую или меньшую сторону может негативно отразиться на работе электроприборов.

Так на любом предприятии, где протекает какой-либо технологический процесс, сильное снижение напряжения может привести к тому, что произойдет нарушение технологии (недопустимо вырастит время). А значит будет произведен брак или конечный товар сильно прибавит в стоимости.

Недопустимо низкое напряжение по новому ГОСТу

Так же если напряжение будет «задрато» выше, то подключенное оборудование может не выдержать высокого напряжения и выйдет из строя или также будет работать с сильной перегрузкой.

Хорошим примером для понимания важности стабильного напряжения является обычная лампа накаливания.

В случае нормального напряжения она (лампа) легко прослужит весь заявленный срок службы. Но если мы с вами занизим напряжение на 10%, то лампочка будет гореть на 40% тускнее.

И наоборот, если мы завысим напряжение на 10% от нормы вверх, то лампочка загорится сильно ярче и при этом ее ресурс работы в таком режиме будет в четыре раза короче обычного.

Если же рассмотреть самый обычный асинхронный двигатель, то если напряжение на обмотке статора будет ниже номинала на 15%, это станет следствием снижения вращающего момента на валу на немаленькие 25%. И, вероятнее всего, при таком низком напряжении данный двигатель банально не запустится.

Так же при пониженном напряжении возрастет ток. Это приведет к причине быстрого разогрева обмоток статора, а значит время безаварийной работы будет стремительно сокращаться.

Было подсчитано, что если двигатель будет работать на напряжении, которое ниже номинала на 10%, то его реальный срок службы будет практически в два раза меньше заявленного.

Какое напряжение считается нормальным по ГОСТу

Безусловно, если напряжение составляет не 230 Вольт, а скажем 215 Вольт — это не повод бежать и жаловаться в сбытовую компанию. Ведь существует как длительно допустимые отклонения от нормы, так и краткосрочные отклонения.

Все эти допущения записаны в ГОСТ 29322-2014. Итак, согласно данному ГОСТу, краткосрочно допустимы отклонения на 10% как вверх, так и вниз. То есть если вы измерили напряжение в розетке, и оно находится в интервале от 207 до 253 Вольт на короткое время — это вполне допустимое напряжение.

Длительно допустимое отклонение составляет 5%. То есть если у вас постоянно напряжение колеблется в интервале от 218 до 242 Вольт, то это нормальное напряжение в сети.

Но что делать, если вы измерили и у вас напряжение ниже или выше допустимых пределов.

Как энергетики убирают такие отклонения

Итак, если ваше напряжение ниже или выше установленных границ, то первое что нужно сделать, это обратиться либо в сбытовую организацию, либо в управляющую компанию.

Они будут обязаны отреагировать на ваше заявление и первым делом выполнить контрольные замеры в часы пик. Если подтвердится отклонение, то у энергетиков есть несколько путей решения этой проблемы.

Самый простой — это поднятие или понижение напряжение непосредственно на подстанции. Так если установленные трансформаторы укомплектованы РПН (регулировкой под напряжением), то дежурный после согласования просто изменит напряжение в диапазоне от -/+ 16% с регулировочным шагом 1,78%.

Современная ТП

В случае невозможности регулировки, а отклонения от нормы у вас наблюдаются, то тут все гораздо сложнее. В таком случае возможно у вас просто устаревшая линия, которая не соответствует возросшим мощностям и ее нужно заменить. Или еще более «тяжелый» вариант: линия у вас новая, а вот на ТП стоит маломощный трансформатор, который так же заменить придется.

На последние два варианта вы никак не сможете повлиять, ну а самостоятельно решить проблему можно только установкой на важные узлы бесперебойников.

Понравилась статья, тогда ставим палец вверх и подписываемся. Спасибо за ваше внимание!

Напряжение электрических сетей в России

Вопрос:
Какое напряжение в сети считается нормальным? В различных странах напряжение в розетке может быть разным, также и частота в ГЦ может отличаться.
В России же общепринятое напряжение в 220 вольт, но не так давно по ГОСТу заменили на 230 Вольт. Когда это произошло, какие теперь параметры по ГОСТу в этой статье.

Ответ:

В настоящее время в мире используют разное напряжение в используемых электрических сетях.

В Европе 230 вольт и большинстве стран мира (в 175 государствах) напряжение в сети лежит в пределах 220-240 вольт (частотой 50-60 Гц) в список этих государств входит и наша Россия с напряжением по старому
ГОСТ 13109-97 определяющим 220 В с 10% отклонением от 198 до 242 В, с частотой от 49.6 до 50.4 Гц, и отклонением коэффициента не синусоидальности не более чем 10 %.

ГОСТ принятый в 2010 году
ГОСТ Р 54149-2010 давал более жесткие рамки для поставщиков электроэнергии, например :

Отклонение частоты. Согласно новому ГОСТ Р 54149-2010 в синхронизированных системах они не должны превышать ± 0,2 Гц в течение 95 % времени интервала измерения частоты в одну неделю и ± 0,4 Гц в течение 100 % времени измерения в одну неделю, а в изолированных системах отклонения должны быть не более ± 1 Гц в течение 95 % времени интервала в одну неделю и ± 5 Гц в течение 100 % времени.

В стандарте же EN50160 установлено, что в синхронизированных системах отклонения частоты не должны превышать ± 0,5 Гц в течение 95 % времени и должны находиться в диапазоне от + 2 Гц до — 3 Гц в течение 100% времени, а в изолированных системах должны быть не более ± 1 Гц в течение 95 % времени и ± 7,5 Гц в течение 100 % времени.

На сегодняшний день действует
ГОСТ 29322-2014 скачать, с 2014 года.

Зато в Японии и на американском континенте не много ни мало, а (в 39 странах) стандартное напряжение составляет от 100 до 127 вольт.

Особо выделяется Бразилия, в северных районах которой стандартным напряжением является 127 вольт, а в остальных — 220. В Японии же, при стандартном напряжении в 110 вольт, частота сети может меняться от 50 до 60 Гц.

Основным решением по качественному электропитанию, являются стабилизаторы напряжения.

К сожалению, аварийные ситуации в электрических сетях нашей родины достаточно часты, и последствия изменений напряжения в наших домах приводят к выходу из строя дорогостоящих электроприборов, стоимость которых намного превосходит цены стабилизаторов напряжения и цены устройств защиты от импульсных перенапряжений.

Современные технологии позволяют обеспечить бесперебойное электроснабжение с заданными параметрами, одними из таких приборов которые могут помочь, являются ИБП HIDEN, еще более прогрессивным ИБП ECOVOLT.

Какое напряжение в бытовой сети оптимальное для работы электроприборов » сайт для электриков

Параметры напряжения

Перед тем, как вы скажите, что напряжение в вашей сети не соответствует норме и заявите свою претензию в энергоснабжающую организацию, необходимо знать эту норму. Диапазон отклонения напряжения устанавливается в нормальном режиме: δUyнор= ± 5 %, в предельно допустимом: δUyпред= ± 10 % от номинального значения.

В России номинальное напряжение бытовой сети Uном = 230 Вольт (В), верхний диапазон составляет 242 В. Для Uном = 380 В, верхний диапазон равен 418 В. Если напряжение выше этих диапазонов и по этой причине вышли из строя электробытовые приборы, вы вправе пожаловаться в энергоснабжающую организацию.

Перенапряжение в многоквартирных домах

В последнее время перенапряжение в многоквартирных домах, построенных до начала 90-х годов, стало настоящим бедствием. Когда эти дома строились, в проектную нагрузку не вносились микроволновые печи, холодильники (два), компьютеры, домашние солярии и т.д.

Но, тем не менее, потребители пользуются этими благами цивилизации. Что в итоге происходит? В электроэнергетике есть понятие, вечерние и утренние максимумы нагрузки. Именно в это время люди идут на работу, готовят, включают много электроприборов в общем.

отгорание нулевого проводника

Если в нормальном режиме напряжение между фазным и нулевым проводником 230 В, то в данном случае нулевой проводник отсутствует и напряжение будет между фазами, т.е. 380 В. В итоге напряжение «гуляет» по стояку. Его величина зависит от включенной в сеть нагрузки и может быть в диапазоне 140 – 380 В от места отгорания нулевого проводника.

Максимальное отклонение напряжения в электросети

Ток в сети по естественным причинам непостоянен и изменяется в определенных показателях. В рамках нового стандарта 230 В/400 В номинальное отклонение допустимо в пределах 5% и максимально должны отмечаться в кратковременных промежутках не более 10%. Таким образом, такое теоретические отклонение допускается в пределах 198 В и до 242 В. Такой размах может считаться актуальным для большинства нынешних квартир.

Что влияет на сетевое колебание поставки энергии и потери напряжения:

Одним из самых распространенных причин является устаревание оборудования, в том числе счетчиков, электрощитов, кабелей проводки и так далее;
Значительные погрешности отмечаются и в плохо обслуживаемой сети;
Ошибки при планировке и выполнении прокладочных работ в доме;
Значительный рост показателей энергопотребления, превышающих установленный стандарт.

Как уже отмечалось, приемлемы перепады в сети на +-5%. Так, например, по поставляемому показателю в 220 вольт, допустимо отклонение в сети, равное 209 В и наибольшее превышение, равное 231 В.

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

Полные нормы напряжение в электросети: ГОСТ

Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.

Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

К чему привело изменение стандарта:

Изменилось рабочее напряжение на кабеле электросети;
Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
Частота подачи напряжения – 50 Гц.

Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.

ГОСТ 29322-92. Стандартные напряжения

Из всех бывших республик СССР к стандарту «230В» перешли Россия, Украина, страны Балтии.

При этом следует понимать, что электрическое оборудование, выпускаемое в России и для России должно нормально работать и при напряжении 220В, и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.

География стран со стандартными напряжениями: 100В, 110В, 115В, 120В, 127В, 220В, 230В, 240В

В разных странах мира приняты различные стандарты сетевого напряжения. Можно встретить следующие стандарты: — 100В в Японии, — 110В в Ямайке, Гаити, Гондурасе, Кубе,— 115В в Барбадосе, Сальвадоре,Тринидаде,— 120В в США, Канаде, Венесуэле, Эквадоре— 127В в Бонайре, Мексике, — 220В во многих странах Азии и Африки,— 230В во многих странах Европы и части стран Азии,— 240В в Афганистане, Гайане, Гибралтаре, Катаре, Кении, Кувейте, Ливане, Нигерии, Фиджи

География стран, в которых приняты напряжения 220В и 230В

Наибольшее распространение получили стандарты 220В и 230В, эти стандарты приняты более чем в 150 странах мира.

На практике конечно напряжение в сети постоянно изменяется и зависит от многих факторов. Часто допустимый диапазон напряжений указывается на тыльной стороне изделия или на электрической вилке прибора. Наиболее требовательны к качеству электропитания приборы, имеющие электродвигатели (холодильники, кондиционеры, стиральные машины, котлы отопления, насосы).Ясно, что для любых приборов, используемых в России и напряжение 220В и напряжение 230В является хорошим.

Какие бывают отклонения в качестве электроэнергииХорошо известно, что в наших сетях часто бывают значительные отклонения от стандартов качества электроэнергии. И напряжение может быть значительно ниже 220В или значительно выше 230В. Причины этого явления тоже известны: старение действующих электрических сетей, плохое обслуживание сетей, высокий износ сетевого оборудования, ошибки в планирование сетей, большой рост потребления электроэнергии. К проблемам в сетях можно отнести: низкое и пониженное напряжение, высокое и повышенное напряжение, скачки напряжения. провалы напряжения, перенапряжение, изменение частоты тока.

Решение вопроса – есть! И каждый любитель загородной жизни вправе обеспечить себя стабильным напряжением при помощи нашего оборудования. Ждем Ваши вопросы и комментарии на эл. почту [email protected]

5 причин купить стабилизатор у нас

городской комфорт у вас за городом, благодаря стабильной работе всей электротехники
консультацию наших профессиональных инженеров по решению конкретно ваших проблем
гарантия на наше оборудование 3 (три!) года
бесплатно привезти прямо к вам в черте города
монтаж оборудования профессиональным инженером-электриком

Какое напряжение в сети

С 2003 года в розетках наших квартир и частных домов должно было появиться стандартное напряжение 230В. Но на протяжении уже 17 лет этот переход никак не может завершиться.

С 30.09.2014 г. вместо ГОСТа 29322-92 был принят ГОСТ 29322-2014 (IEC 60038:2009), устанавливающий, каким должно быть стандартное напряжение в России. Теперь его величина составляет 230 В (±10 %) при частоте 50Гц (±0,2). Но всё еще довольно часто в электросети присутствует 220 В вместо ожидаемых 230 В.

Номинальные параметры электросетей переменного тока до 1000 В указаны в таблице, приведенной в ГОСТ 29322-2014.

В первой и второй колонке меньшие величины – это напряжение между фазой и нейтралью (фазные), большие – между фазами (линейные). Если указана одна величина, то это напряжение между фазами трехфазной трехпроводной системы.

Стандартное напряжение 230/400 В появилось в результате эволюции системы 220/360 В и 240/415 В. В настоящее время система 220/360 уже не используется в Европе и других странах, но 220/380 В и 240/415 В до сих пор активно применяется.

Изменение стандартов было вызвано необходимостью приведения электроэнергии в полное соответствие с европейскими параметрами, для облегчения экспорта и импорта электроэнергии и электротехнических устройств.

Посадка напряжения в домашней сети

Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

Быстрее перегорают лампочки;
Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

Сколько нужно для электроприборов

Оборудование, выпускаемое в России для внутренних потребителей, работает и при 220 В, и при 230 В, потому что производители закладывают необходимый запас от -15 % до +10 %. от номинала. Но в каждом конкретном случае допустимый диапазон характеристик питающей сети для прибора указывается в паспорте изделия или на его этикетке. Например, компьютеры могут работать при 140 — 240 В, а зарядное устройство телефона при 110 — 250 В. Данные маркировки часто наносятся на само изделие.

Наиболее чувствительны к качеству электроэнергии устройства, имеющие электродвигатели. Здесь пониженное напряжение может привести к сложностям в запуске и к сокращению срока службы оборудования, а повышенное приведёт к перегрузкам, также сокращающим период эксплуатации. Если взять обычную лампу накаливания и понизить напряжение питания на 10%, то интенсивность свечения заметно уменьшится, а если его увеличить — её срок службы сократится в 4 раза.

Допустимая максимальная норма в сети — 253 В. Эта величина может оказаться слишком высокой для электрооборудования, рассчитанного на 220 вольт. Разница в напряжении приведет к перегреву блоков питания, сетевых адаптеров, к преждевременному выходу приборов из строя.

Если вы заметили, что ваша техника стала перегреваться, выходить из строя, проверьте напряжение в сети. При обнаружении отклонения более чем на 10%, срочно обратитесь в вашу сетевую компанию. Там обязаны принять меры по ликвидации факторов, вызвавших нарушения.

Теперь вы знаете, какая все же норма напряжения в сети РФ по ГОСТ. Если возникли вопросы, задавайте комментарии под статьей. Надеемся, информация была для Вас полезной и интересной!

Материалы по теме:

Что делать, если низкое напряжение в сети
Как пользоваться мультиметром
Что делать, если из-за скачка напряжения сгорела техника

Опубликовано:
25.02.2020
Обновлено: 25.02.2020

Величина допустимого падения напряжения: ПУЭ

Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

Нормальное падение работы напряжения в сети:

В так называемых воздушных линиях – до 8%;
В кабельных линиях электроснабжения – до 6%;
В сетях на 220 В – 380 В – в районе 4-6%.

При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

Причины повышения и понижения напряжения в сети

Во многих российских регионах электрические сети находятся в очень плохом состоянии. Нередко там возникает повышение или понижение, скачки напряжения, из-за чего случаются сбои в функционировании всех видов электронной аппаратуры, бытовой техники, а иногда и их возгорание.

Каковы показатели аномального напряжения?

В ГОСТе строго прописано, что нормальным отклонением напряжения от показателя в 220 В можно считать 10%, то есть, пределы 200-240 В считаются приемлемыми. На данный момент чаще встречается проблема пониженного напряжения, связанного с износом линий электропередач, а также увеличением нагрузки на них. Повышенное напряжение встречается реже, но это явление считается более опасным, так как из-за него техника выходит из строя намного быстрее.

В некоторых случаях при внезапном отключении подачи напряжения возникают импульсные помехи, при которых происходит бросок напряжения и тока. В редких случаях в квартирные электросети попадает напряжение в 380 В, а не 220 В, как это должно быть. Это становится причиной поломки электрических устройств и бытовой техники, а также возникновения очагов возгорания.

Повышенное напряжение

Повышение напряжения может наблюдаться в жилых домах, где проводка находится в аварийном состоянии. При этом из-за отсоединения общего нулевого провода случается «обгорание нуля», а соседние фазы получают опасное напряжение в 360 вольт. Однофазное напряжение в квартирах берется из трехфазного. Обрыв нуля делает так, что напряжение становится зависимым от нагрузки, влияющей на соседние фазы. При разном значении нагрузки отмечается и различное напряжение на бытовой электронике, иногда достигающее 380 В. С этим связано отсутствие предохранителей на нулевом проводе. При повышении напряжения даже до 250 вольт бытовая техника будет служить вдвое меньше, а при сильном превышении нормального уровня напряжения на входе можно говорить о возможности выхода техники из строя и ее возгорании. Чаще всего, напряжение в бытовой электросети ниже нормального уровня.

Пониженное напряжение

Напряжение может понизиться по разным причинам, к примеру, при одновременном подключении ряда мощных электрических приборов, включении отопительных приборов в большом количестве (свойственно для зимы), сбои в функционировании подстанции и прочих. При продолжительной работе электротехники в условиях пониженного напряжения можно говорить о вероятности ускорения износа компонентов, перегрева деталей, а также возгорания. Статистика такова, что количество пожаров заметно увеличивается именно во время холодного сезона. Первая причина состоит в халатном отношении со стороны самих жильцов, а вторая связана со скачками напряжения и неисправностями электрической сети.

Как же поступить рядовому потребителю, если в доме наблюдаются скачки напряжения? Самым очевидным вариантом выхода из ситуации и защиты от повышения или понижения напряжения является монтаж бытового стабилизатора подходящей мощности. Ее требуется рассчитать в зависимости от электроприборов, которые будут подключены к стабилизатору. Наиболее востребованными показателями мощности стабилизаторов является 8-10 кВт.

Симисторные стабилизаторы российского и украинского производства считаются более надежными. Их особенностями является более продолжительный срок эксплуатации, отсутствие шума при работе и лучшие эксплуатационные качества, а также безопасность в эксплуатации. Их установка освободит вас от беспокойства за правильность работы техники, подключенной к ним.

Подключение стабилизатора напряжения выполняется между энергосетью и электронным устройством. Этот прибор берет из сети имеющееся напряжение, которое он преобразует в «правильное», подавая его к конечному электроустройству. При возникновении критической ситуации, когда происходит чрезмерное падение или повышение сетевого напряжения, устройство просто отключает его от потребителя, переходя в состояние ожидания до того момента, пока не произойдет восстановление напряжения до разумных пределов. Это позволяет стабилизатору не только выполнять функцию по стабилизации напряжения, но и защищать электроприборы, с чем не способны справиться предохранители или автоматические выключатели.

Принцип работы стабилизатора

В стандартном варианте контролером сравнивается напряжение на выходе с опорным, после чего происходит изменение воздействия на регулирующий элемент. В качестве последнего может выступать проходной транзистор или ключевая схема в зависимости от типа устройства. Изменение направлено на компенсацию возникающего расхождения. Воздействие может быть таким, что на регулирующем элементе меняется напряжение, либо производится изменение частоты или скважности управляющих импульсов.

Cтабилизатор переменного напряжения — как выбрать?

Перейти на страницу «Модели | Описание | Цены»

1. Нужен ли Вам стабилизатор напряжения

Функция любого стабилизатора — защита оборудования от плохого переменного напряжения. По украинским стандартам
(ГОСТ 13109-87) максимальное отклонения напряжения в электросетях допускается в пределах ±10% от 220В. Но
даже эти, явно завышенные нормы, наши энергетики постоянно нарушают. Поэтому наиболее типичный отечественный
стабилизатор регулирует входное напряжение в диапазоне 150В-260В.

Если у Вас из-за низкого напряжения останавливается (не запускается) стиральная машина, выключается холодильник,»рябит»
телевизор и т.п. — то без стабилизатора переменного напряжения не обойтись. В принципе, любой бытовой прибор,
содержащий в себе электронику, нуждается в стабильном напряжении: и чем больше в приборе электроники — тем капризней устройство
к перепадам напряжения. Например, мало кто знает, что так называемые экономные лампы напичканы электроникой.

На заметку.Украина нормативно уже перешла к европейским стандартам в части электроэнергетики. В частности, для рядового
потребителя это касается напряжения в бытовой сети, которую должен предоставлять поставщик, а именно: начиная с 2014г. папряжение в бытовой сети
должно быть 230В плюс/минус 10%. Вам как потребителю вероятно будет интересно, знает ли об этом торговец или производитель стабилизатора.

Электропитание газовых котлов без стабилизаторов вообще не возможно (эта тема освещена в статье
«ИБП котла»).

Если приведенных выше случаев у Вас нет, но Вы все равно сомневаетесь в наличии нормального напряжения — тогда вооружитесь
самым простым тестером, за $3-$5, и сделайте контрольные замеры. Не переживайте, если ранее никогда в руках не держали тестер.
Пользоваться им так же просто, как и утюгом — любой торговец Вам расскажет и покажет. Замеры желательно делать на протяжении
нескольких дней (рабочие и выходные) и в разное время суток (утром, днем и вечером). Ниже приведена таблица, которая поможет
Вам определиться в необходимости приобретения стабилизатора по показаниям тестера.

Результаты замеров	Решение
Если за время измерений напряжение в фазах не выходило за пределы 205 . . 235 вольт	Установка стабилизаторов напряжения оправдана только для питания особо ответственных и дорогостоящих электроприборов.
Напряжение выходит за пределы 205 … 235 вольт, происходят его резкие изменения, заметны мигания источников света, но его значения в фазах остается в диапазоне 195 … 245 вольт	Установка стабилизаторов напряжения крайне желательна для всех электроприемников, а для источников света обязательна.
Напряжение ниже 195 или выше 245 вольт; в течение суток уровень напряжения может меняться от минимального значения до максимального	Без стабилизаторов напряжения пользоваться электроприборами нельзя!!!

На заметку. Также полезно знать, что даже «нормальное» по нашим меркам напряжение в 198В или 242В реально
сокращает срок службы бытовых приборов примерно на 5-10% (чем больше электроники в устройстве — тем больше износ).
А вот напряжение, которое выходит за указанные пределы — приводит к повышенному износу оборудования уже в разы.
По причине пониженного напряжения наш потребитель наиболее часто сталкивается с поломкой холодильника, т.к. он
задействован круглосуточно. К сожалению, не редкий случай, когда при постоянно низком напряжении в 160В-190В
холодильник выходит из строя уже через год эксплуатации. Таким образом, если Вы сторонник эксплуатации бытовой
техники до ее полного износа, то с помощью стабилизатора Вы существенно продлите жизнь Ваших устройств.

2. Цена стабилизатора

Если Вы решились на покупку, то наверняка вторым по важности вопросом будет цена. Здесь немного проще:
либо покупаем дорогой стабилизатор украинского, а возможно и европейского производителя, либо «китайца».
Не будем категорично утверждать об отсутствии на украинском рынке изделий из средней ценовой категории.
Нам, во всяком случае, о таковых ничего не известно. А широко рекламируемые прибалтийские или российские
торговые марки типа Ресанта, Luxeon, Щит и т.д. — это 100% Китай. Не верите — попросите сертификат. Да и
цена на них не отличается от цен на другие марки, собранные в Китае. Все «китайцы» стоят приблизительно
одинаково: за стабилизатор на 1кВа просят обычно от 30 до 60 долларов. Украинские аналоги в 2-2,5 дороже.

Так чем же отличаются китайские стабилизаторы от более дорогих. И можно ли вообще покупать «китайца». Сразу
успокоим — покупать китайские стабилизаторы можно. Техника вполне работоспособная, главное — не перепутать кВА
(киловольт-ампер) с кВт (киловатт), о чем будет ниже. Если говорить о принципиальных отличиях «китайца» и
«нормального» стабилизатора, то, образно говоря, это как «запорожец» и «мерседес». И тот и другой автомобиль в
принципе ездят, но комфорт и надежность разные. Большинство стабилизаторов из Китая изготовлены по устаревшим
технологиям и из недолговечных комплектующих. Конечный результат всех технических различий между «дешевым»
китайским и дорогим стабилизатором — это срок службы самого стабилизатора и Вашей бытовой техники. Применительно
к холодильнику это выглядит так: при напряжении в сети 190В и ниже Ваш холодильник прослужит год — полтора, с
дешевым стабилизатором — лет 5-7, а с дорогим стабилизатором проработает столько — сколько ему положено.
Приведенные цифры, конечно, весьма приблизительны, и зависят от многих факторов, но их соотношение в целом такое.

Если кому-то интересно описание различий с сугубо технической точки зрения, то кратко они следующие:

китайские стабилизаторы, как правило, сервоприводные или релейные. Время реакции на изменение входного напряжения
— до 1 секунды. В принципе, для большинства бытовых приборов 1 секунда — это вполне допустимая безопасная величина.
У отечественных стабилизаторов электронное управление и скорость реакции на порядок выше — 0,02 сек. Это особо важно
для медицинского оборудования, аудиотехники Hi-Fi и некоторых др.;

технология измерения и управления напряжением в китайских стабилизаторах значительно уступает нашей технике. В некоторых
случаях расхождения в показаниях между дешевым и электронным стабилизатором могут достигать 10-20В, что уже многовато.
Кстати, это один из факторов, по причине которого срок службы бытовой техники на китайском стабилизаторе меньше, чем
на хорошем электронном;

размеры дешевых стабилизаторов примерно в 1,5-3 раза больше своих электронных аналогов, что никак не порадует хозяина
малогабаритной квартиры. А шум клацающих реле или «елозящего» бегунка-токоприемника может напрягать чувствительный слух.
Дорогие же стабилизаторы значительно тише, а в случае применения тороидальных трансформаторов и ступенчатого управления -
почти бесшумны.

в целом надежность китайской техники безусловно на порядок ниже нашей. Хотя справедливости ради скажем, что случаев
гарантийного ремонта даже у китайцев не очень много: по нашей оценке — не более 1%, а по оценкам отечественных
производителей — 10-15%. У некоторых наших клиентов китайские стабилизаторы работают уже 5 лет и без поломок.
Но тут, конечно, как повезет.

пожалуй, единственный случай, когда дешевый китайский стабилизатор будет технически непригоден — это когда у Вас
в жилище за вечер до десятка видимых бросков напряжения. Скачки Вы можете увидеть по тому, как часто мигают Ваши
лампочки. Дело в том, что для любого электрооборудования плохо не только стабильно низкое или стабильно высокое
напряжение, но и скачки напряжения. В данном случае Вам придется подыскивать более дорогую модель с многоступенчатым
переключением (количество ступеней не менее 36 и шагом регулирования не более 2,5 В), или тиристорные с плавной
регулировкой (к сожалению, немного шумные как для квартиры и мало подходят для оборудования с двигателями).

Немного коснемся основных характеристик стабилизаторов, чтобы «особо знающие» продавцы не забили Вашу голову терминами
типа симисторный или тиристорный, шаг переключения, ступенчатый и т.п. Главное, что Вы должны знать при выборе стабилизатора
— это требуемая мощность. Если посчитаете меньше — стабилизатор будет часто отключаться, а китайский может и сгореть,
посчитаете больше — переплатите. Просуммировать мощность всей Вашей домашней техники в принципе не составит труда. Понятно,
что брать стабилизатор на всю суммарную мощность не целесообразно: практически не бывает ситуаций, при которых вся бытовая
техника работает одновременно. И вот здесь Вас ждут подводные камни. По стандартам мощность стабилизатора указывается полная
— в кВА (киловольт — ампер), а не в привычных нам кВт (киловатах). Не будем вдаваться в теорию, лучше скажем, что на практике
один кВА примерно равен 0,7 кВт. Так что подбирайте требуемую мощность стабилизатора с учетом вышесказанного. Кстати, мощность
большинства электрооборудования, а не только стабилизаторов, указывается в кВА. Хорошо запомните 1кВА — это примерно 0,7кВт.

Все остальное: сервоприводный стабилизатор или электронный, какой шаг погрешности или какая скорость сработки и т.п.,- для
нормальной работы оборудования не существенно. Если Вы не собираетесь эксплуатировать навороченную звукозаписывающую
аппаратуру или очень чувствительное медицинское оборудование — то можно не «заморачиваться» с видами стабилизаторов и значениями
различных показателей.

3. Почему стабилизатор не помогает ?

Для владельцев домов так называемого «частного сектора». К сожалению, установка стабилизатора в частном секторе не
всегда дает желаемый результат. Все дело в старых изношенных кабельных линиях и трансформаторных подстанциях. Если в городах
трансформаторные подстанции ставились с хорошим запасом и на очень большое количество семей, то в частном секторе мощность трансформатора
выбиралась, как правило, впритык к планируемой нагрузке. В настоящее время большинство владельцев частных домов серьезно
расширяют свои площади и в разы увеличивают потребление электроэнергии. При этом о трансформаторе и подводящих кабельных
линиях зачастую «забывают». Трансформатор — это, конечно, главное условие хорошего электропитания. Но не забывайте и о кабельных
линиях. Тем, кто сталкивался, хорошо известно, что на протяжении 2000-х годов каждый хозяин «лепил» то, что считал нужным. Достаточно
часто можно встретить на кабельных линиях соединение из проводов с разным сечением, скрутки не обслуживаются годами (а иногда
имеются скрутки из меди с алюминием!), вместо кабеля из цветного металла может быть вставлен кусок стального каната или катанки
и т.д. и т.п. В результате — напряжение в старых обжитых местах частного сектора почти везде стабильно низкое. И в такой ситуации
ничего, кроме установки новых распределительных сетей не поможет: нужен новый вводной кабель и более мощный трансформатор. В нашей
практике был случай, когда владелец небольшой гостиницы в г. Киеве (в частном секторе) приобрел три стабилизатора по 15кВт каждый.
В результате, он серьезно «подсадил» свою трансформаторную подстанцию. Его соседи остались практически без света (при 120-140В даже
лампы накала почти не светят), а у хозяина гостиницы еле-еле удалось достичь 190В. Ситуация очень похожа на колодец: когда кто-то
качает мощным насосом, а другие имеют воду на донышке. Если бы речь шла о маленьком стабилизаторе в 2 кВт, то такой проблемы не
возникло бы.

Конечно, рядовому потребителю практически невозможно узнать, как повлияет его стабилизатор на общую сеть. Но
можно с уверенностью сказать, что если один трансформатор обслуживает порядка ста домов (имеется в виду
частный сектор), а напряжение в сети стабильно не превышает 190В — то стабилизатор на 15-20 кВт будет
серьезно ухудшать электропитание соседей. А если все жильцы этих 100 домов поставят стабилизаторы — то сгорит
подстанция. В данном случае вопрос нужно решать радикально с поставщиком электроэнергии. В конце концов, мы все
платим за электроэнергию — так пусть получатель наших денег и занимается такими проблемами. Тем более, что
Украина производит электроэнергии больше, чем сама потребляет. Если говорить о родном для нас г. Киеве,
то наши Покупатели рассказывают, что после жалоб в Киевэнерго проблема зачастую решается. К сожалению, не радикально,
а только на какое-то время — путем переброски фаз. Но все-таки.

Все. Вот, пожалуй, тот минимум знаний, который Вам пригодится при покупке стабилизатора. Остальное можно не читать,
поскольку далее речь пойдет о технической стороне. Но если Вы предпочитаете разобраться в нужном вопросе максимально
глубоко,

то здесь кратко описаны типы и основные характеристики стабилизаторов

4. Типы стабилизаторов

Феррорезонансные стабилизаторы напряжения. Известные многим советские стабилизаторы переменного напряжения для телевизора
собирались именно по этой схеме. Построены на основе использования эффекта феррорезонанса напряжения в контуре трансформатор —
конденсатор, обеспечивающего непрерывное регулирование выходного напряжения в определенных пределах изменения нагрузки. В настоящее
время находят ограниченное применение из-за ряда недостатков, среди которых — появление в сети дополнительных гармоник, громоздкости
и высокой цены. Хорошо подходят для промышленного оборудования без точной электроники. Справочно: старые советские стабилизаторы
для телевизора конечно надежные, но маломощные и не годятся для стиральных машин, кондиционеров и дугой энергоемкой техники (их
можно использовать на телевизоры, современные бытовые холодильники и т.п.- не забывайте смотреть на мощность подключаемого оборудования).

Электромеханические (сервоприводные). Переключение осуществляется «бегунком» (токосъемником),
который крутится на вторичной катушке с помощью электродвигателя. Принцип — аналогичный широко известному
автолатеру. Из практики — несколько надежней релейных стабилизаторов (хотя по теории должно быть наоборот).
Позволяет непрерывно и плавно регулировать выходное напряжение без искажения синусоидальной формы.
Недостаток — наличие трущихся деталей и медленная реакция на изменение напряжения (до 1 секунды).
Достоинства — плавная регулировка и относительно низкая стоимость.

Cо ступенчатым регулированием — наиболее широкий класс устройств, обеспечивающих поддержание
выходного напряжения с определенной точностью. Принцип стабилизации основан на автоматическом переключении
обмоток трансформатора с помощью силовых ключей, а именно: реле, тиристор, симистор:
- Стабилизаторы напряжения с релейным переключением. Из практики — это наименее долговечный (за счет
  применения самых дешевых реле) и самый дешевый тип стабилизатора. Для достижения наименьшего габарита
  количество реле обычно рассчитывается таким образом, чтобы точность стабилизации была в пределах
  10В-20В (т.е. предельно возможные по нашим стандартам). Скорость переключения несколько выше, чем у электромеханических.
  Наименее удачный тип стабилизатора, который рекомендуем применять только в случаях, когда «все равно украдут так чтоб
  не жалко». Именно этот тип стабилизаторов массово попадает в ремонт и на свалки.
- Электронные стабилизаторы переменного напряжения. Переключение осуществляется полупроводниками: тиристорами или
  симисторами. Достаточно спорный вопрос, что надежней и лучше: тиристор или симистор. Сильно много факторов (технология,
  производитель запчастей, качество сборки и т.п.) влияют на работу стабилизатора, помимо названых полупроводников. Не вдаваясь
  в теорию, можно сказать, что тиристорная схема, в отличие от симисторной, обеспечивает плавную регулировку выходного напряжения,
  что, конечно же, лучше для потребителя. Электронные стабилизаторы имеют меньшие габариты и у них самая высокая скорость
  переключения — до 0,2сек. Стабилизаторы на полупроводниках (и китайского производства в том числе) стоят в 2-3 раза дороже своих
  релейных и электромеханических аналогов. Но и надежность в работе, и качество выходного напряжения на порядок выше. Так что в
  данном случае более высокая цена справедлива.

Стабилизаторы инверторного типа или он-лайновые системы двойного преобразования. В этих приборах
переменный ток преобразуется в постоянный с помощью выпрямителя. Затем постоянный ток снова преобразуется
в переменный, как в бытовой электросети: т.е. 220В с частотой 50Гц. За счет такого двойного преобразования
стабилизатор исправляет не только плохое напряжение, но и плохую синусоиду и частоту входного тока (чего не
делают другие типы стабилизаторов). Фактически, иверторный стабилизатор выдает идеальные параметры исходящего напряжения при
любом качестве тока в электросети. Рекомендуются для питания точных приборов: медицинское оборудование, звукозаписывающая
аппаратура и т.п. Недостаток устройств — малые мощности (из украинского производства — максимум 2кВА, а китайские — до
10кВА) и относительно высокая стоимость: по сравнению с аналогичными по мощности стабилизаторами дороже в 2-3 раза.

5. Основные характеристики стабилизаторов переменного напряжения

Мощность. Самый главный показатель стабилизатора и, к сожалению, наименее доступный в понимании для
рядового потребителя. На сегодня большинство производителей (а зарубежные так все) указывают мощность
стабилизатора в кВА (киловольт-ампер), а не в кВт (киловатт). Рядовой потребитель не знает разницы между
этими двумя единицами измерения и часто кВА принимает за привычный кВт. Кстати, это касается не только
стабилизаторов — практически на всем импортном оборудовании мощность указывается в кВА. Недобросовестный
продавец может промолчать или, что еще хуже, не знать сам. А разница существенная. В теории, перевод кВА в
кВт надо делать по формуле в зависимости от типа нагрузки. А для практики, Вам достаточно знать, что 1кВА
— это примерно 0,7кВт. При таком расчете у Вас будет либо соответствие, либо небольшой запас по мощности.
Второй момент: некоторые производители указывают номинальную мощность стабилизатора для напряжения в 220В,
а не для всего диапазона входного напряжения (например: 160В-250В). Т.е., если у вас входное напряжение,
предположим, стабильно 170В, то стабилизатор с номиналом в 2кВт будет реально давать на выходе только около
1,5кВт. См. таблицу ниже.

Напряжение в сети, В	115	130	145	160	175	190	205	220	235	250
К	1,92	1,69	1,52	1,38	1,26	1,16	1,07	1,00	1,07	1,16
К — поправочный коэффициент. Например, если Ваша совокупная нагрузка 5кВт, а входное напряжение 175В, то номинал стабилизатора должен быть не менее 6,3 кВт ( 5кВт х 1,26)

Третье. Украинские производители собирают стабилизаторы, как правило, с 2-3 кратным запасом на кратковременные
нагрузки. У стабилизаторов же китайской сборки такого запаса нет. Вместе с тем, даже привычная нам лампа
накала при запуске потребляет тока в 3 раз больше своего номинала. А двигатели (например, в стиральной
машине мощность двигателя около 300Вт) при запуске потребляют 8-12 своих номиналов. Таким образом,
если китайские и украинские стабилизаторы привести к одинаковой мощности, то разница в цене будет не такой
существенной, как покажется на первый взгляд. Уважаемый читатель, возможно, уже начал путаться. Но, к
сожалению, какого-то единого стандарта по указанию параметров стабилизатора пока нет. Так что хотите
— разбирайтесь, не хотите — берите стабилизатор с большим запасом.

Погрешность стабилизации. Означает — насколько выходное напряжение отличается от нормы в 220В.
Максимально возможная погрешность по нашим стандартам не должна быть более 10%, т.е. напряжение на выходе
может быть от 198В до 242В. Большинство стабилизаторов имеет погрешность в пределах 5-7%. Безусловно, чем
меньше погрешность, тем лучше для бытовых приборов. Минимально возможная погрешность из известных нам
стабилизаторов — это ±2В.

Шаг переключения Практически не имеет значения для нормальной работы оборудования. Но важно знать, что
при шаге переключения менее 2,5В (что эквивалентно 36 ступеням) человеческий глаз не видит колебаний сети,
как пример: «моргание» лампочек накала. Если шаг будет больше, то к сожалению, броски напряжения у ламп накала
Вы заметите. Для люминесцентного освещения вполне достаточно стабилизатора с 12 ступенями.

Ступенчатая или плавная регулировки. Ступенчатая регулировка означает, что выходное напряжение
изменяется «рывками». Так, если шаг стабилизации 10В — то это означает, что напряжение на выходе может резко
меняться в размере до 10В. В случае плавной регулировки изменение напряжения на выходе происходит постепенно
в течение какого-то времени: у сервоприводных — в течение 1секунды, а у тиристорных — в течение 0,02секунд.
Безусловно, плавное изменение напряжения более приемлемо для бытовых приборов чем скачкообразное;

Пределы стабилизации напряжения. Означает пределы входного напряжения, при которых стабилизатор выдаст
необходимое напряжение. Верхний порог, при котором стабилизатор будет работать согласно паспортным данным,
обычно устанавливают в пределах 245-270В. Нижний порог обычно находится на уровне 130-160В. Если напряжение
в вашей сети меньше, чем нижний предел, то стабилизатор все равно будет работать, но выдавать напряжение
будет ниже, чем записано в паспорте. Если входное напряжение выше предельного паспортного значения -
стабилизатор должен отключится. Большинство украинских производителей под заказ изготовят для Вас
стабилизатор с практически любыми параметрами: от нижнего напряжения в 90В до верхнего в 400В.

Скорость сработки. Любому стабилизатору необходимо время для определения текущего напряжения,
формирование команды на переключение и непосредственно на само переключение. Самый медленный тип
стабилизатора — это электромеханический: скорость сработки до 1 секунды. Релейные чуть быстрее — обычно в
пределах 0,5секунд. Самые быстрые — электронные — до 0,02сек. У стабилизаторов с инверторным преобразованием типа on-line
вообще нет понятия скорость сработки — они выдают нормальное напряжение постоянно. Для любого бытового прибора скорость
сработки стабилизатора даже до 1 секунды вполне безопасно. Но если Ваши сети настолько плохи, что стабилизатор осуществляет
свыше 10 переключений в час, то желательно устанавливать стабилизаторы с плавной регулировкой: сервомеханические
или тиристорные.

Встроенная защита. Практически у всех стабилизаторов есть защита от перегрузки. Это обычные автоматические
выключатели. Очевидно, что если автомат отключит питание при перегрузке, то включить питание можно будет только
вручную. Кроме этого, производители могут устанавливать защиту на минимальное входное напряжение (обычно 110В)
и на максимальное значение (обычно 270В). При указанных напряжениях стабилизатор будет автоматически выключаться,
что обеспечивает дополнительную защиту от перегрузок. Также полезна функция «by pass» — это когда при
нормальном напряжении в сети ток идет напрямую, минуя стабилизатор. Тем самым продлевается срок службы
стабилизатора и уменьшаются расходы на электроэнергию. В настоящее время большинство стабилизаторов имеют
такую функцию. Для тиристорных/симисторных стабилизаторов наличие принудительного охлаждения силовых ключей
обязательно, поскольку небольшие габариты электронных стабилизаторов не позволяют разместить там охлаждающий радиатор
достаточных размеров.

Температура эксплуатации Добиться возможности эксплуатации стабилизаторов при температурах ниже
0ºС совсем не дешево. Во-первых, вся комплектация: транзисторы, симисторы и т.п. электроника, — должна
быть морозостойкой. Во-вторых, большие перепады температуры вызывают, как известно, конденсат. Поэтому все
платы и контакты должны быть должным образом изолированы от попадания влаги, что также не дешево.
Стандартно электронные компонетны работают при температурах до -15ºС, но, учитывая морозы наших широт,
для возможности наружной эксплуатации всего изделия нужны более дорогие комплектующие. И хотя отечественные
стабилизаторы вполне нормально работают при температурах до -10ºС -15ºС, большинство производителей
на всякий случай указывают температуру эксплуатации своих изделия выше 0ºС.

Что делать, если в сети дома или квартиры наблюдается высокое напряжение?

Причин появления высокого напряжения в сети электропередачи в квартирах несколько.

1 — Уменьшение нагрузки всех потребителей подключенных к одной линии электропередач в основном это повышение происходит ближе к полуночи, когда в квартирах уменьшается потребление электричества, а также на ближайших предприятиях выключают, подключеное к этой линии электропередач оборудование и освещение.

Это также происходит во многих районах города в летний период, то есть зимой напряжение нормальное или даже пониженное, а летом повышается у всех, так как люди перестают пользоваться обогревателями приборами. Тут объясняется все просто, кто ближе к источнику, у того повышенное, а кто дальше, у того пониженное, а также чем меньше приборов работает на одной линии, тем выше напряжение.

Регулируется напряжение в основном специальными трансформаторами или существуют другие технические решения. Индивидуально решать эту проблему будет дорого, лучше всего обращаться к поставщику электроэнергии, пускай он решает эту проблему. Хотя по отзывам они не очень то торопятся врезать в линию электропередач дорогостоящее оборудование, они то знают в чём проблема. Приходится коллективные жалобы писать.

2 — Также высокое напряжение появляются из-за проблем с нулевым проводом, когда он подгорел либо просто плохой контакт это может быть как в квартире, так и в любой точки линии электропередач, которая питает вашу квартиру и дом. Это явление еще называют «перекос фаз».

На самом деле эта проблема может вывести из строя много электроприборов, поэтому желательно обесточить свою квартиру и сообщить об этом соседям и срочно звонить в аварийную электросетей или в МЧС.

Ремонтируется путём налаживания хорошего контакта в нулевом проводнике.

________________________

Если для второго случая индивидуально защититься не получится, по крайней мере в самом плохом случае, то в первом случае можно поставить в квартире стабилизатор напряжения, какой лучше выбрать смотрите в вопросе, на всю квартиру или на отдельный один или несколько приборов. Чем мощнее стабилизатор, тем дороже он стоит.

Один из дешёвых вариантов — релейный стабилизатор.

Низковольтная проводка – что вам нужно знать

Низковольтная проводка

Многие из сегодняшних домовладельцев не могут представить себе дом без высокоскоростного Интернета и Wi-Fi, средств домашней автоматизации для таких удобств, как как освещение и музыка, так и современные системы безопасности с камерами.

Вот почему многие застройщики делают установку структурированной кабельной системы стандартом нового строительства или предлагают ее в качестве опции. И хотя некоторые из основ остаются теми же, установка низковольтной проводки — это совсем другое дело.Независимо от того, управляете ли вы электротехническим проектом или являетесь домовладельцем, это руководство поможет вам лучше понять, как работает низковольтная проводка и как может помочь подрядчик-электрик.

Кратко о низковольтной проводке

Итак, чем монтаж структурированной кабельной системы отличается от монтажа стандартной электрической кабельной системы? Большинство настенных кабельных розеток работают от электричества 120 В или 240 В. Но низковольтная проводка не проводит такой же ток, как розетки, светильники и выключатели, обычно устанавливаемые в домах.Проводка низкого напряжения рассчитана на напряжение 50 вольт или менее. Обычными низкими напряжениями являются 12 В, 24 В и 48 В.

Низковольтная проводка часто используется для интеллектуальных дверных звонков, телефонов, устройств управления открыванием гаражных ворот, термостатов отопления и охлаждения, ландшафтного освещения, датчиков и элементов управления системой сигнализации (камеры системы безопасности, датчики движения), аудиовизуальной проводки (объемного звука). аудиосистемы, кабельное телевидение, домофоны), интернет-сеть и Wi-Fi, а также светодиодное или низковольтное освещение.

Инфраструктура, в которой работает низковольтная проводка, называется структурированной кабельной системой. Структурированная система электропроводки строится на отдельной сети от большей части проводки дома. В большинстве случаев сначала монтируется основная электрическая система дома, а затем низковольтная проводка.

Оптимальная производительность структурированной кабельной системы зависит от хорошего проектирования. Хороший проект учитывает вопросы воздушного потока и охлаждения, допускает избыточность, выбирает правильные кабели для работы и планирует прокладки кабелей.Некоторые из наиболее распространенных типов кабелей, используемых в низковольтной проводке, включают:

Кабель с неэкранированной витой парой (UTP) — сегодня в домах чаще всего используются кабели категории 6 или 6a.
Волоконно-оптический кабель — Используется для длинных дистанций. С ним сложно работать, для этого требуются специальные обжимные инструменты и разъемы.
Провод динамика — используется для аудиосистем во всем доме и домашнего кинотеатра.
Провод термостата
Коаксиальный кабель (коаксиальный) — наиболее распространенными типами, используемыми в домашних условиях, являются RG-59/U (.64-мм жила и один экран), RG-6/U (1,024-мм жила с двойным экраном) и /RG-6/UQ (1,024-мм жила с четырехслойным экраном.
Провод системы безопасности — обычно 18 и 24AWG, с двумя или четырьмя проводниками.

Структурированная кабельная система проста, эффективна, легко адаптируется и организована. Можно быстро определить конкретные провода. Она также гибкая, ее легко изменить или дополнить. Она может передавать данные с высокой скоростью при снижении затрат на электроэнергию и техническое обслуживание.

Вот некоторые из наиболее важных деталей, которые подрядчики по электротехнике должны изучить перед установкой структурированных кабельных систем.

Низковольтный провод нельзя тянуть так же, как электрический провод. Низковольтный провод очень хрупкий. Неосторожное обращение может привести к его повреждению, вытягиванию витка и ухудшению характеристик кабеля. Рекомендуется максимальное усилие натяжения 25 фунтов, хотя у каждого производителя есть собственный стандарт, которому вы должны следовать.

Еще один важный момент: низковольтный провод, такой как оптоволоконный кабель, не может изгибаться под углом 90 градусов. Если вам нужно повернуть его в другом направлении, вам придется сформировать петлю. Опять же, посмотрите на стандарты производителя, чтобы определить максимальный радиус петли. Волокна кабеля склонны к перекручиванию или разрыву, что может ухудшить качество сигнала.

Провода низкого напряжения должны быть проложены как минимум на расстоянии одного фута от основных электрических проводов дома, параллельно всем кабелям.Более высокое напряжение на электрических кабелях может создавать помехи сигналам, которые могут повлиять на кабели передачи данных. Если вы не можете избежать прокладки низковольтных проводов поперек электрических проводов, их следует устанавливать под углом 90 градусов. И, как правило, длина медных кабелей не должна превышать 100 метров, хотя есть и исключения.

Большие возможности для роста

Ожидается, что к 2022 году мировой рынок структурированных кабельных систем достигнет 17 181,2 млн долларов США. Рынок особенно устойчив в США из-за высокого спроса на подключение к Интернету, а также из-за того, что здесь расположены штаб-квартиры многих технологических гигантов.

Это создает большие финансовые возможности для подрядчиков по электроснабжению. Несмотря на жесткую конкуренцию со стороны других установщиков кабелей, таких как подрядчики по установке электронных систем, установщиков систем сигнализации и установщиков домашних развлечений, подрядчики по электроснабжению во многих отношениях находятся в лучшем положении, чтобы воспользоваться этой прибыльной возможностью.

Почему? Генеральные подрядчики любят работать с компаниями, с которыми они знакомы, и с компаниями, с которыми у них был хороший опыт работы на предыдущих местах работы. Генеральные подрядчики знают о важности отношений, построенных на доверии. Кроме того, подрядчики по электроснабжению являются основной частью проекта и уже находятся на строительной площадке, устанавливая основные электрические компоненты. Например, их не заменит установщик сигнализации.

Еще одна причина, по которой генеральные подрядчики предпочитают отдавать все кабельные установки подрядчикам по электроснабжению, заключается в практической деятельности.Наличие подрядчика по электроснабжению в качестве единой точки контакта вместо работы с несколькими установщиками может сэкономить генеральному подрядчику до 20 процентов стоимости электромонтажных работ.

Должны ли вы прыгать на подножку?

Тот факт, что это было бы выгодно генеральным подрядчикам, не обязательно означает, что подрядчики-электрики должны присоединиться к нам. Как мы видели, установка основной электрической системы сильно отличается от установки системы низкого напряжения.Без надлежащей подготовки и опыта использование этой новой возможности может привести к провалу сети. И это может поставить черную метку на профессиональной репутации вашей компании. Это также требует смещения фокуса: ваша компания должна будет стать более ориентированной на обслуживание клиентов при работе с клиентами.

Низковольтная проводка работает в соответствии с другим набором правил и руководящих органов (IEEE, ANSI, EIA, TIA и BICSI), чем электрическая проводка, которая соответствует стандартам, установленным NEC.Лицензирование низковольтных сетей варьируется от штата к штату и даже от города к городу в некоторых штатах.

Индустрия структурированных кабельных систем также сталкивается с конкуренцией со стороны других технологий домашних сетей, таких как связь по линиям электропередач и беспроводные системы. Оба менее дороги в установке и требуют минимального профессионального опыта установки.

Тем не менее, структурированная кабельная система — это бизнес-возможность, которую подрядчики-электрики не должны упускать из виду. Для этого потребуется лицензирование, страховка, профессиональные сертификаты и возможность протестировать и сертифицировать установку системы.

Но при наличии соответствующей подготовки и аккредитации подрядчики по электромонтажу могут успешно конкурировать с другими установщиками кабелей.

Если вы предпочитаете окунуть пальцы ног в воду, а не нырнуть сразу, рассмотрите возможность сотрудничества с подрядчиком по низковольтному оборудованию в качестве субподрядчика. Таким образом, вы можете изучить веревки, прежде чем принимать решение. Роль и обязанности подрядчиков по низковольтному оборудованию расширились и теперь включают в себя проектировщика системы, интегратора и специалиста по устранению неполадок приложений, а также установщика.Подрядчики, работающие с низким напряжением, могут очень охотно передать часть работы по установке подрядчикам-электрикам. Это может быть беспроигрышным для всех.

Каждая компания должна принять решение сама. Но в будущем подрядчики-электрики с опытом и образованием в области структурированных кабельных систем будут иметь сильное конкурентное преимущество по сравнению с подрядчиками-электриками, у которых нет этого инструмента в своем наборе инструментов.

Калифорнийский стандарт ISO — Понимание электричества

Руководство по отраслевой терминологии

Что такое ватт?

Ватт является единицей измерения электричества. Если у вас одновременно горят десять 100-ваттных лампочек, «потребность» или мгновенная мера мощности, необходимой для работы, составляет 1000 ватт, также называемых одним киловаттом или кВт. Если вы держите их включенными в течение одного полного часа, вы использовали 1000 ватт-часов электроэнергии, также называемых киловатт-часами или кВтч. Типичный американский дом потребляет около 840 кВтч в месяц.

Мегаватт

Один мегаватт равен одному миллиону ватт или 1000 киловатт, что примерно достаточно для мгновенного потребления 750 домов одновременно.Это число колеблется, поскольку спрос на электроэнергию меняется в зависимости от сезона, времени суток и других факторов.

Напряжение

Так же, как для движения воды по трубе требуется давление, для перемещения электричества по проводу требуется напряжение. Высоковольтные линии электропередачи, эксплуатируемые ИСО, имеют мощность 500, 230, 115 и 70 кВ. Он «понижается» до более низкого напряжения трансформаторами на коммунальных подстанциях, а затем до 12 или 21 кВ для доставки в дома и на предприятия. Окончательная поставка коммунальными службами на 220 вольт; большинство бытовых вилок выдают напряжение 110 вольт.

Мощность

Количество электроэнергии, которое электроустановка может передавать или генерировать; обычно применяется к генераторам, линиям электропередачи, оборудованию подстанции и распределительным линиям.

Энергия и производительность

Если вы наполняете ведро водой из садового шланга, количество воды, протекающей по шлангу, представляет собой «энергию» или мощность, а давление воды внутри шланга — это напряжение.Размер шланга соответствует емкости.

Электрическая сеть

Продолжая аналогию с водой, представьте себе электрическую сеть как большую систему водоснабжения под давлением с сотнями устройств (генераторов), закачивающих воду в систему через длинные трубы (линии электропередач), и буквально миллионами потребителей, высасывающих воду. через более мелкие соломинки (системы распределения коммунальных услуг). Существуют сотни мест (подстанций), где клапаны и адаптеры (выключатели и трансформаторы) используются для разделения больших объемов воды на более мелкие части под меньшим давлением для подачи через соломинки. Задача ISO состоит в том, чтобы убедиться, что система высокого давления, давление воды (напряжение) и производительность насоса (частота) остаются постоянными, даже если приток и отток (измеряемый в ваттах) меняются каждую минуту.

Частота

Подобно радиосигналам, электрические генераторы можно «настроить» на выработку энергии, вибрирующей на разных частотах. В Соединенных Штатах практически вся электроэнергия вырабатывается и передается с частотой 60 герц или 60 циклов в секунду (cps). Если частота колеблется, это может привести к повреждению любого электрооборудования.На частоту может влиять множество факторов, и ISO должна тщательно контролировать ее, чтобы убедиться, что она остается очень близкой к целевому показателю 60 Гц.

Нагрузка

Нагрузка – потребление энергии; ISO называет утилиты объектами обслуживания нагрузки (LSE), потому что это то, что они делают, обслуживают нагрузку. Нагрузку часто путают со спросом, который на самом деле показывает, сколько энергии требуется нагрузке.

Спрос

Количество киловатт или мегаватт, подаваемых на нагрузку в данный момент.

Участник рынка

Любая организация, которая покупает, продает, торгует, передает или распределяет электроэнергию в зоне контроля ISO в Калифорнии. К ним относятся коммунальные предприятия, генерирующие компании, владельцы линий электропередач, энерготорговые компании и координаторы планирования (SC).

Координатор по планированию

Организации, которые покупают или продают электроэнергию через Калифорнийский ISO, должны делать это через SC, который специально уполномочен ISO для обработки такого типа транзакций. Координаторы могут быть дочерними компаниями компании, которую они представляют, или нанятыми в качестве агентов компании.

Коммунальное предприятие, принадлежащее инвестору (IOU)

Термин «Коммунальное предприятие, принадлежащее инвестору» или IOU относится к тому факту, что это частные компании, принадлежащие акционерам, в отличие от муниципальных коммунальных предприятий, которые принадлежат клиентам, которых они обслуживают. Тремя крупнейшими коммунальными предприятиями в Калифорнии являются: Pacific Gas and Electric (PG&E), Southern California Edison (SCE) и San Diego Gas and Electric (SDG&E).

Изменения напряжения — SP Energy Networks

Компания SP Energy Networks делает все возможное, чтобы обеспечить вас надежным электроснабжением.Очень редко качество этого источника питания может меняться, и вы можете столкнуться со следующими проблемами:

Очень тусклый или очень яркий свет
Мерцающий свет
Уровни освещения, которые значительно меняются в течение коротких периодов времени
Электрическое отопление или кухонные приборы, которым требуется больше времени, чем обычно, для достижения необходимой температуры

Эти симптомы могут быть периодическими или иметь более постоянный характер. Скорее всего, это связано с тем, что в нашем оборудовании развивается неисправность, или мы поддерживаем ваше питание от альтернативного источника питания, пока мы устраняем неисправность в другом месте нашей сети.

Иногда причиной может быть повышенный спрос на электроэнергию из-за естественного роста нагрузки или неправильного использования электрооборудования кем-то другим.

Если вас беспокоят изменения напряжения , свяжитесь с нами, и мы сообщим вам, есть ли неисправности или проблемы в сети. Возможно, мы сможем дать вам некоторое представление о том, сколько времени может занять ремонт.

Если нашей аварийной команде не известно о каких-либо проблемах с сетью, они организуют приезд одного из наших технических специалистов к вам, обычно в течение 7 рабочих дней, для осмотра и проверки нашего оборудования.Мы можем сразу обнаружить что-то не так, или нам может понадобиться снова позвонить, чтобы установить записывающее устройство для измерения запаса в течение одной недели. Мы перезвоним вам, чтобы согласовать удобную дату. После того, как мы проанализируем результаты, мы сообщим вам, что мы обнаружили, и если нам нужно провести дополнительные тесты или работу.

Использование устройства регистрации напряжения

Если мы установим устройство записи для контроля напряжения питания, наш технический специалист вернет и заберет устройство записи и передаст запись одному из наших инженеров для оценки.Когда мы изучим информацию, мы сообщим вам, что мы обнаружили, и нужно ли нам проводить какое-либо дальнейшее расследование или работу по исправлению положения.

Хотя нормальное напряжение в Великобритании составляет 230 вольт, оно непостоянно. Напряжение в вашей собственности будет меняться из-за использования электроэнергии и нормальной работы сети электроснабжения. Наша сеть разработана таким образом, чтобы напряжение оставалось в допустимых пределах или в установленных законом пределах.

Мы можем подавать напряжение, выходящее за эти пределы, в исключительных случаях, например, когда где-то в сети есть неисправность, и мы обеспечиваем поставку другим клиентам от альтернативного источника питания.

Если запись показывает, что напряжение выходит за установленные пределы, мы стремимся завершить ремонтные работы в течение 6 месяцев с момента получения письма-подтверждения. Однако, если нам необходимо проложить кабели или оборудование на частной земле, нам потребуется получить разрешение на проезд или другие юридические разрешения, прежде чем мы сможем выполнять строительные работы. Нам также необходимо разрешение местного совета для новых подстанций и определенного другого оборудования, установленного на шоссе. Выполнение этих юридических формальностей может занять много времени, и, поскольку это находится вне нашего контроля, в этих конкретных случаях нам может потребоваться более 6 месяцев.

Даже если мы обнаружим, что напряжение выходит за установленные пределы, будьте уверены, что счетчик электроэнергии точно измерит потребление ваших электроприборов. Например, хотя вашей электрической плите может потребоваться больше времени при низком напряжении для нагрева элементов духовки, общее потребление электроэнергии будет почти таким же, поскольку энергия используется с меньшей скоростью, но в течение более длительного периода времени.

Приборы, изготовленные в соответствии с европейскими стандартами, рассчитаны на кратковременное повышение напряжения до 2000 вольт. Подобные подъемы являются нормальной частью работы распределительной сети и могут быть вызваны электрическим оборудованием потребителей, а также в результате ударов молнии или коммутационных операций. Современные бытовые приборы обычно оснащены внутренними защитными устройствами, ограничивающими повреждение электронных компонентов. Все электроприборы, продаваемые в Европе, предназначены для безопасной и эффективной работы в установленных законом пределах напряжения.

Производители обычно допускают дополнительный запас прочности, и, если напряжение время от времени выходит за эти пределы, это не должно оказывать неблагоприятного воздействия на ваши приборы.В Великобритании заявленное напряжение и допуск для электроснабжения составляют 230 вольт -6%, +10%. Это дает допустимый диапазон напряжения от 216,2 до 253,0 вольт.

SA.GOV.AU — Идентификация линий электропередач

В Южной Австралии есть несколько типов линий электропередач. Чтобы поддерживать безопасное расстояние между линиями электропередач и растительностью на вашей территории, или если вы работаете или строите рядом с линиями электропередач, важно знать правильное напряжение.

На этой странице представлено общее руководство по определению напряжения обычных воздушных линий электропередач только в Южной Австралии.

Чтобы узнать точное напряжение, обратитесь в SA Power Networks или в Управление Технического Регулятора.

Воздушные и подземные линии электропередач

Линии электропередач в Южной Австралии могут быть надземными (воздушными) или подземными.

Воздушные линии электропередачи

Воздушные линии электропередач являются наиболее распространенным типом линий электропередач. Конструкция, размер, высота и конструкция этих линий различаются в зависимости от их напряжения. Вы можете найти общее руководство по определению этих линий на этой странице.

Подземные линии электропередач

Подземные линии электропередач используются с середины 1970-х годов и широко распространены в новостройках и районах с высокой плотностью населения. Подземные линии электропередач снижают риск случайного контакта, но могут быть опасны, если копать рядом с ними.

Прежде чем приступить к раскопкам, узнайте точное расположение линий метрополитена, позвонив по номеру 1100 или посетив веб-сайт Dial before you dig.

Линии передачи и распределения

Линии передачи

Линии передачи используются для передачи электроэнергии (в киловольтах или кВ) от электростанций к крупным подстанциям. В Южной Австралии по линиям электропередач передается электричество напряжением 132 кВ (132 000 вольт) или 275 кВ (275 000 вольт).

Распределительные линии

Распределительные линии используются для доставки электроэнергии от подстанций к домам и предприятиям.Напряжение электричества, проводимого по распределительным линиям электропередач, может варьироваться от 415 вольт (В) при низком напряжении до 66 кВ (66 000 вольт) при высоком напряжении.

Опоры Стоби и опоры ЛЭП

Опоры Стоби

Опоры Стоби представляют собой одиночные железобетонные опорные конструкции, на которых монтируются или натягиваются проводники (провода) ЛЭП. Конструкция опор, тип и количество изоляторов обычно указывают на напряжение линии электропередач.

Опоры ЛЭП

Опоры ЛЭП представляют собой большие стальные конструкции, которые используются для прокладки линий электропередач высокого напряжения.Передающие опоры обычно находятся на окраине мегаполисов или за их пределами.

Изоляторы линий электропередач

Изоляторы используются для отделения неизолированных проводов (проводов и кабелей) от стоечной опоры или опорной конструкции. Чем выше напряжение, которое несет проводник, тем больше изоляторы, которые используются для его отделения от столба или башни.

Изоляторы могут быть штыревого типа (один или несколько небольших дисков, закрепленных на жестком штыре) или дискового типа (большие диски, прикрепленные к проводу).Количество дисковых изоляторов обычно указывает на напряжение линии электропередачи, например, проводники на 11 кВ обычно изолируются одним диском (по одному диску на каждый провод).

Общие типы PowerLines в Южном Австралии

415 V Линии распределения


напряжение	415 V
4

Тип и Количество инсуляторных изоляторов
Высота линии электропередач	Обычно от 6 до 7 метров (может быть до 4.5 метров)

Токопроводящие жилы могут быть изолированы и связаны вместе, что называется воздушным кабелем. Линия электропередачи может иметь от двух до пяти проводников.

415 В PowerLine с четырьмя проводниками и двумя изолированными линиями обслуживания

Усилитель на 415 В PowerLines

415 V PowerLines

415 Volt Изолированные воздушные соединительные кабели (ABC)

11 кВ линии

4
Напряжение	11 000 V ( 11 кВ)
Количество проводников	3 голых проводника
Тип и Количество изоляторов	Один дисковый изолятор или изолятор для булавки из 3 меньших дисков
Высота Powerline	8 до 9 метров над землей (линии 11 кВ обычно монтируются на 2 метра выше линий 415 В)

Провода могут быть изолированы и связаны вместе (воздушные пучки).

11 кВ Одиночный дисковый изолятор

11 кВ Powerline (верхние три проводника) с 415 В Powerline (нижний четырехпроводные проводники)

11 кВ PIN-кода

19 кВ Скауля (однопроводное возвращение на землю) линии

	19 000 В (19 кВ)
Количество проводников	Одиночный неизолированный проводник

Этот тип линий электропередач обычно используется в сельской местности.

Линейные столбы SWER с трансформаторами обычно маркируются знаком, указывающим на запретную зону.

19 KV SWER Powerline

33 кВ линии

напряжение	33 000 V (33 кВ)
Количество проводников	3 Голые провода	3 Голые провода
Тип и Количество изоляторов	3 Дисковые изоляторы Или булавки из 3 меньших дисков
Высота PowerLine	от 10 до 20 метров	от 10 до 20 метров

33 кВ Powerline с двумя наборами проводников

Стеклянный дисковый изолятор, используемый на 33 кВ Powerlines

66 кВ линии

напряжение	66 000 V (66 кВ)
Количество проводников	3 голые активные провода
Тип и количество изоляторов	5 или 6 дисковых изоляторов или пост-изолятор из 12 дисков меньшего размера
Высота линии электропередач	от 10 до 20 метров

66 кВ Eowerline

66 кВ треугольный PowerLine

66 кВ вертикальный Powerline

дисковые изоляторы, используемые на 66 кВ PowerLines

стека дисковых изоляторов, используемых на 66 кВ PowerLines

132 кВ и 275 кВ линии

напряжение	132000 В (132 кВ) и 275 000 В (275 кВ)

Линии электропередачи обычно монтируются на стальных опорах.

Линии электропередач 132 кВ могут монтироваться на больших одностоечных опорах.

Линии электропередач 275 кВ обычно монтируются на высоких стальных опорах, однако иногда они монтируются на двухполюсных конструкциях, которые обычно короче стальных опор.

Сопутствующая информация

Документы

Последнее обновление страницы: 24 октября 2017 г.

Напряжение и частота в Японии отличаются. [КЕПКО]

Путеводитель по электричеству

Напряжение и частота в Японии разные.

Электричество в Японии работает на другом напряжении и частоте по сравнению с другими странами.
Чтобы обеспечить правильное и безопасное использование электроприборов, мы расскажем о системе электроснабжения в Японии.

: Карта региональных частотных различий
: Форма штепсельных розеток для 100 В и 200 В

Электроэнергетическая компания Кансай поставляет электроэнергию напряжением 100 В/60 Гц.

Хотя для некоторых электроприборов используется напряжение 200 В, в основном в Японии используется 100 В.
Бытовая техника, привезенная из-за границы, не может быть использована под напряжением в Японии. Обратите внимание, что розетки на 100 В и 200 В имеют разную форму.
Электрическая частота различна по обе стороны реки Фудзигава в префектуре Сидзуока и городе Итоигава в префектуре Ниигата: 50 Гц на востоке и 60 Гц на западе. Частота в зоне обслуживания Kansai Electric составляет 60 Гц.

: Можно использовать телевизоры и радиоприемники.
: Холодильники и кондиционеры будут работать, но менее эффективно.
: Стиральные машины и микроволновые печи использовать нельзя.

Некоторые приборы нельзя использовать на разных частотах.

Будьте осторожны при использовании электроприборов, которые нельзя использовать в других частотных диапазонах.

• Приборы, которые можно использовать в любой области

Телевизоры, радиоприемники и т. д.

• Приборы, которые можно использовать в любой области, но с меньшей эффективностью

Холодильники, электрические вентиляторы, кондиционеры и т. д.

• Приборы, которые нельзя использовать в другой зоне частот

Стиральные машины, микроволновые печи, люминесцентные лампы (кроме инверторных), сушилки для белья и т. д.

※ Эти устройства показаны в качестве общих примеров. Есть
исключения, поэтому лучше проверить руководство по эксплуатации или
проконсультируйтесь с производителем напрямую.

Является ли низковольтная проводка лучшей для нового строительства?

По мере того, как дома строятся, чтобы быть более эффективными, низковольтная проводка в новом строительстве становится все более распространенной в жилищном строительстве. Чтобы помочь вам узнать, что такое низковольтная проводка (и чем она не является), и стоит ли вам работать с подрядчиком по электромонтажу, который предлагает ее, мы подробно рассмотрим низковольтную проводку.

Что такое проводка низкого напряжения?

Все, что имеет напряжение 50 вольт или меньше, считается низковольтным, поэтому проводка, рассчитанная на напряжение менее 50 вольт, считается проводкой низкого напряжения.Он несет меньше энергии, чем то, что обычно можно найти в доме — например, большинство стандартных настенных розеток рассчитаны на 120 В или 240 В. В то время как для стабильной и надежной работы ламп и приборов требуется это стандартное напряжение, большая часть домашней сети и коммуникационной проводки имеет низкое напряжение, а инфраструктура низковольтной проводки также известна как структурированная кабельная система .

Структурированная кабельная система построена в сети, которая отделена от стандартной проводки вашего дома. Поскольку это отдельно, опытный подрядчик по электромонтажу, который специализируется на проводке низкого напряжения, необходим при строительстве нового дома.Они смогут эффективно построить инфраструктуру, отвечающую стандартным потребностям большинства современных домовладельцев, а также гарантировать, что ее можно будет масштабировать, чтобы справиться с любыми дополнительными электрическими модернизациями в будущем.

Общие типы кабелей, используемых в низковольтной проводке, включают:

Категория 5 (Cat 5) и Категория 6 (Cat 6), используемые для высокоскоростных компьютерных сетей и для передачи аудио- и видеосигналов.
Оптоволокно может передавать большие объемы данных на высоких скоростях и широко используется в интернет-сетях.
RG-6 — это коаксиальный кабель, обычно используемый в au

Использование проводки низкого напряжения

Почти все, что подключено к домашней сети, может использовать низковольтную проводку, включая светодиодное освещение, хотя чаще всего оно используется для:

Интернет и Wi-Fi

Структурированная кабельная система используется для создания как больших, так и малых сетей. Структурированная кабельная система, соединяющая устройства с центральным концентратором, обеспечивает выделенную полосу пропускания и минимальные помехи. Даже если большая часть дома использует Wi-Fi, сама сеть построена на низковольтной проводке.

Телефоны

Хотя большинство людей не используют стационарные телефоны в личных целях, они часто необходимы для домашних офисов. Поскольку все больше людей работают удаленно, наличие телефонных линий по-прежнему необходимо.

Системы сигнализации и безопасности

Эффективное планирование системы низковольтной проводки необходимо для добавления систем безопасности и систем сигнализации, особенно там, где необходимы камеры и датчики движения. Кроме того, часто используемые умные дверные звонки с камерами также будут частью этой кабельной системы.

Аудио-видео проводка

Низковольтная проводка в домах также используется для поддержки аудиовизуальной проводки , включая системы объемного звука аудио , кабельного телевидения и даже для установки систем внутренней связи.

Низковольтная проводка в жилищном строительстве

В 2004 году почти 70 процентов новых домов были построены с использованием низковольтной структурированной кабельной инфраструктуры . Естественно, с ростом зависимости от домашних сетей почти все дома имеют возможность включить их в строительство.

Однако проводка низкого напряжения и структурированная кабельная система не подходят для проводки стандартного напряжения. Как правило, сначала монтируется основная проводка, затем отдельный подрядчик по проводке , специализирующийся на структурированных кабельных системах, спроектирует и построит инфраструктуру для низковольтной проводки. Для этого необходимы большая осторожность и опыт, поскольку низковольтные кабели должны прокладываться на расстоянии не менее одного фута от стандартных электрических проводов, параллельно всем кабелям, начиная с установленного распределительного щита.

Распределительный щит — это место, где сигналы поступают в дом, а затем подключаются к определенным пучкам структурированных кабелей. Каждая связка проходит в определенное место в доме. В дополнение к возможности работы со стандартным электрооборудованием, подрядчик по электромонтажным работам должен построить систему с возможностью увеличения масштаба для выполнения дополнительных обновлений, сохраняя при этом систему организованной и безопасной.

Обратитесь к нам за низковольтной проводкой

Если вы строите дом или хотите переоборудовать его для низковольтной проводки, которая обеспечит вам безопасную, масштабируемую сеть для вашего Интернета, связи и безопасности, мы можем помочь.Strategic Connections предоставляет опыт и навыки, необходимые для организации эффективной кабельной инфраструктуры в домах и на предприятиях в Роли, Шарлотте и по всей Северной Каролине.

Чтобы узнать больше о наших услугах, свяжитесь с нами сегодня, заполнив контактную форму или позвонив нам сегодня по телефону (800) 255-5664.

Воздействие плавающей нейтрали в распределительной сети

Обрыв (ослабление) нейтрали

нейтральный проводник системы будет “ плавать ” или потеряет опорную точку заземления.

Воздействие плавающей нейтрали в системе распределения электроэнергии (фото Mardix Limited; Fickr)

Состояние плавающей нейтрали может привести к плаванию напряжения до максимального среднеквадратичного значения фазного напряжения относительно земли, подвергая его несимметричной нагрузке Состояние. Состояние плавающей нейтрали в сети электропитания оказывает различное влияние в зависимости от типа источника питания, типа установки и балансировки нагрузки в распределительной сети.

Обрыв нейтрали или Ослабление нейтрали может повредить подключенную нагрузку или создать опасное напряжение прикосновения на корпусе оборудования.

Здесь мы пытаемся понять плавающее нейтральное состояние в системе распределения T-T.

Что такое плавающая нейтраль?

Если точка звезды несбалансированной нагрузки не соединена с точкой звезды ее источника питания (распределительного трансформатора или генератора), то фазное напряжение не остается одинаковым на каждой фазе, а изменяется в зависимости от несбалансированности нагрузки.

Поскольку Потенциал такой изолированной Звездной Точки или Нейтральной Точки всегда меняется и не фиксируется, она называется Плавающая Нейтральная .

Нормальное состояние питания и состояние плавающей нейтрали

Нормальное состояние питания

В 3-фазных системах существует тенденция к тому, чтобы точка звезды и фазы стремились « сбалансировать » на основе коэффициента утечки на каждом из них. Фаза к Земле. Точка звезды будет оставаться близкой к 0 В в зависимости от распределения нагрузки и последующей утечки (более высокая нагрузка на фазу обычно означает более высокую утечку).

Трехфазные системы могут иметь или не иметь нейтральный провод.Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Схема здоровой энергосистемы

3-фазная 3-проводная система

Три фазы обладают свойствами, которые делают их очень желательными в системах электроснабжения.

Во-первых, фазные токи имеют тенденцию компенсировать друг друга (сумма равна нулю в случае линейной сбалансированной нагрузки).Это позволяет исключить нулевой провод на некоторых линиях. Во-вторых, передача мощности в линейную сбалансированную нагрузку постоянна.

3-фазная 4-проводная система для смешанной нагрузки

Большинство бытовых нагрузок являются однофазными. Как правило, трехфазное питание либо не поступает в жилые дома, либо распределяется на главном распределительном щите.

Закон Кирхгофа о токах утверждает, что сумма токов, поступающих в узел, равна нулю . Если нейтральная точка является узлом, то в сбалансированной системе одна фаза соответствует двум другим фазам, что приводит к отсутствию тока через нейтраль.Любой дисбаланс нагрузки приведет к протеканию тока по нейтрали, так что сумма нулей сохраняется.

Например, в сбалансированной системе ток, входящий в нейтральный узел с одной стороны фазы, считается положительным, а ток, входящий (фактически выходящий) в нейтральный узел с другой стороны, считается отрицательным.

Это становится более сложным для трехфазного питания, потому что теперь мы должны учитывать фазовый угол, но концепция точно такая же. Если мы соединены в звезду с нейтралью, то на нейтральном проводнике будет нулевой ток только в том случае, если три фазы имеют одинаковый ток на каждой. Если мы проведем векторный анализ, сложив sin(x) , sin(x+120) и sin(x+240) , мы получим ноль .

То же самое происходит, когда мы подключены треугольником, без нейтрали, но тогда дисбаланс возникает в системе распределения, за пределами сервисных трансформаторов, потому что система распределения, как правило, соединена звездой.

Нейтраль никогда не должна быть заземлена, кроме как в точке обслуживания, где нейтраль изначально заземлена (на распределительном трансформаторе).Это может настроить землю как путь для тока, чтобы вернуться к сервису. Любой разрыв на пути заземления будет подвергать потенциалу напряжения.

Заземление нейтрали в трехфазной системе помогает стабилизировать фазные напряжения. Незаземленная нейтраль иногда называется «плавающей нейтралью » и имеет несколько ограниченных применений.

Состояние плавающей нейтрали

Энергия поступает и выходит из помещения потребителей из распределительной сети, поступает через фазу и выходит через нейтраль. Если есть разрыв в нейтральном обратном пути, электричество может двигаться по другому пути. Поток мощности, поступающий в одну фазу, возвращается через оставшиеся две фазы. Нейтральная точка не находится на уровне земли, но плавает до сетевого напряжения.

Эта ситуация может быть очень опасной, и клиенты могут получить серьезный удар электрическим током, если коснутся чего-либо, находящегося под напряжением.

Состояние плавающей нейтрали

Неисправность нейтрали может быть трудно обнаружить, а в некоторых случаях ее трудно идентифицировать.Иногда неисправность нейтрали может быть обозначена мигающими огнями или покалыванием.

Если в вашем доме мерцает свет или звенит кран, вам может грозить серьезная травма или даже смерть.

Измерение напряжения между нейтралью и землей

Эмпирическое правило , используемое многими в отрасли, заключается в том, что напряжение между нейтралью и землей 2 В или меньше в розетке допустимо, в то время как несколько вольт или более указывают на перегрузку; 5В рассматривается как верхний предел.

Низкое значение

Если напряжение нейтрали относительно земли в розетке низкое, значит, система исправна. Если оно высокое, вам все равно необходимо определить, связана ли проблема в основном на уровне ответвленной цепи или в основном на уровне панели. .

Напряжение между нейтралью и землей существует из-за падения IR тока, проходящего через нейтраль обратно к соединению нейтрали с землей. Если система правильно подключена, не должно быть никакой связи между нейтралью и землей, кроме как на трансформаторе источника (на том, что NEC называет источником отдельно производной системы или SDS, который обычно является трансформатором).

В этой ситуации на заземляющем проводнике практически не должно быть тока и, следовательно, на нем не должно быть падения ИК-излучения.По сути, заземляющий провод можно использовать в качестве длинного тестового провода, ведущего обратно к соединению нейтрали с землей.

Высокое значение

Высокое значение может указывать на общую нейтраль ответвления , т. е. нейтраль, совместно используемую более чем одним ответвлением цепи. Эта общая нейтраль просто увеличивает вероятность перегрузки, а также влияния одной цепи на другую.

Нулевое показание

Некоторое значение напряжения нейтрали относительно земли является нормальным в нагруженной цепи.Если показания стабильны вблизи 0В. Существует подозрение на недопустимое соединение нейтрали с землей в розетке (часто из-за потери жил нейтрали, касающейся какой-либо точки заземления) или на вспомогательной панели.

Любые соединения нейтрали с землей, кроме тех, которые находятся на источнике трансформатора (и/или главной панели), должны быть удалены, чтобы предотвратить протекание обратных токов через заземляющие проводники.

Различные факторы, вызывающие нейтральное плавание

Существует несколько факторов, определяющих причину нейтрального плавания.Воздействие плавающей нейтрали зависит от положения, в котором нейтраль разорвана:

1) На трехфазном распределительном трансформаторе

Неисправность нейтрали на трансформаторе в основном связана с выходом из строя втулки нейтрали.

Использование ответвителя линии на вводе трансформатора определяется как основная причина выхода из строя нейтрального проводника на вводе трансформатора. Гайка на отводе со временем ослабевает из-за вибрации и разницы температур, что приводит к горячему соединению. Проводник начал плавиться, и в результате нейтраль оборвалась.

Плохое мастерство монтажного и технического персонала также является одной из причин отказа нейтрали.

Обрыв нейтрали трехфазного трансформатора приведет к тому, что напряжение поднимется до линейного напряжения в зависимости от балансировки нагрузки в системе. Этот тип нейтрального плавания может повредить оборудование клиента, подключенное к источнику питания.

В нормальных условиях ток течет от фазы к нагрузке, к нагрузке и обратно к источнику (распределительному трансформатору). Когда нейтраль разорвана, ток от красной фазы возвращается к синей или желтой фазе, что приводит к линейному напряжению между нагрузками.

У некоторых клиентов возникнет перенапряжение, а у некоторых — низкое.

2) Обрыв нейтрального провода воздушной линии в линии НН

Воздействие обрыва нейтрального провода воздушной линии на воздушное распределение низкого напряжения будет аналогично обрыву на трансформаторе . Плавающее напряжение питания до напряжения сети вместо фазного напряжения. Этот тип неисправности может привести к повреждению клиентского оборудования, подключенного к источнику питания.

3) Обрыв служебной нейтрали

Обрыв нейтрали служебного проводника приведет только к потере питания в точке потребителя.Отсутствие каких-либо повреждений клиентского оборудования.

4) Высокое сопротивление заземления нейтрали распределительного трансформатора:

Хорошее сопротивление заземления нейтрали Ямка заземления обеспечивает низкоомный путь для тока нейтрали для стока в землю. Высокое сопротивление заземления может обеспечить высокоомный путь для заземления нейтрали распределительного трансформатора.

Предельное сопротивление заземления должно быть достаточно низким, чтобы обеспечить достаточный ток короткого замыкания для своевременного срабатывания защитных устройств и уменьшения смещения нейтрали.

5) Перегрузка и дисбаланс нагрузки

Распределительная сеть Перегрузка в сочетании с плохим распределением нагрузки является одной из основных причин отказа нейтрали. Нейтраль должна быть спроектирована таким образом, чтобы в нейтральный проводник протекал минимальный ток. Теоретически предполагается, что ток в нейтрали равен нулю из-за компенсации из-за смещения фаз фазного тока на 120 градусов.

IN= IR<0 + IY<120 + IB<-120

В перегруженной разбалансированной сети большой ток будет течь в нейтрали, что приведет к разрыву нейтрали в самой слабой точке.

6) Общая нейтраль

В некоторых зданиях две или три фазы имеют общую нейтраль. Первоначальная идея состояла в том, чтобы дублировать на уровне ответвления четырехпроводную (три фазы и нейтраль) разводку щитов. Теоретически на нейтраль будет возвращаться только неуравновешенный ток. Это позволяет одной нейтрали выполнять работу для трех фаз. Это сокращение проводки быстро стало тупиковым с ростом однофазных нелинейных нагрузок. Проблема в том, что ток нулевой последовательности

От нелинейных нагрузок, в первую очередь третьей гармоники, будет арифметически складываться и возвращаться на нейтраль.В дополнение к потенциальной проблеме безопасности из-за перегрева малогабаритной нейтрали дополнительный ток нейтрали создает более высокое напряжение между нейтралью и землей.

Это напряжение между нейтралью и землей вычитается из напряжения между фазой и нейтралью, доступного для нагрузки. Если вы начинаете чувствовать, что общие нейтрали — одна из худших идей, которые когда-либо были воплощены в медь.

7) Плохое качество изготовления и технического обслуживания

Обычно обслуживающий персонал не уделяет внимания сети низкого напряжения. Ослабление или недостаточное затягивание нейтрального проводника повлияет на непрерывность нейтрали, что может привести к плаванию нейтрали.

Как определить состояние плавающей нейтрали на панели?

Давайте рассмотрим один пример, чтобы понять Нейтральное плавающее состояние . У нас есть трансформатор, вторичная обмотка которого соединена звездой, Фаза к нейтрали = 240 В и Фаза к фазе = 440 В .

Условие (1) — нейтраль не плавающая

Независимо от того, заземлена ли нейтраль, напряжения остаются одинаковыми: 240 В между фазой и нейтралью и 440 В между фазами.Нейтраль не плавает.

Условие (2) — Нейтраль плавает в цепи есть приборы, подключенные к розеткам. В этой ситуации, если вы поместите тестер напряжения с неоновой лампой на нейтральный провод, он будет светиться так же, как если бы он был под напряжением, потому что на него подается очень небольшой ток, поступающий от фазного питания через подключенное устройство ( s) к нейтральному проводу.

Все приборы отключены: Если вы отключите все приборы, освещение и все остальное, что может быть подключено к цепи, нейтраль больше не будет казаться активной, потому что больше нет пути от нее к фазе питания.

Межфазное напряжение: Счетчик показывает 440 В переменного тока. (Никакого влияния на 3-х фазную нагрузку)
Напряжение между фазой и нейтралью: Счетчик показывает от 110 В до 330 В переменного тока.
Напряжение нейтрали относительно земли: Счетчик показывает 110 В.
Напряжение фаза-земля: Счетчик показывает 120В.

Это связано с тем, что нейтраль «плавает» над потенциалом земли (110 В + 120 В = 230 В переменного тока) . В результате выход изолирован от заземления системы, а полное выходное напряжение 230 В находится между линией и нейтралью без заземления.

Если внезапно отключить нейтраль от нейтрали трансформатора, но оставить цепи нагрузки такими, какие они есть, тогда нейтраль со стороны нагрузки станет плавающей, поскольку оборудование, подключенное между фазой и нейтралью, станет между фазой и фазой (R к Y, Y к B ), и поскольку они имеют разные номиналы, искусственная результирующая нейтраль будет плавающей, так что напряжения, присутствующие на различном оборудовании, будут больше не 240 В, а где-то между 0 (не совсем) и 440 В (тоже не совсем). ).

Это означает, что на одной линии фаза к фазе у некоторых будет меньше 240 В, а у некоторых будет выше, почти до 415 В. Все зависит от импеданса каждого подключенного элемента.

В несимметричной системе, если нейтраль отключена от источника, нейтраль становится плавающей нейтралью и смещается в положение, которое ближе к фазе с большей нагрузкой и дальше от фазы с меньшей нагрузкой. Предположим, что несимметричная трехфазная система имеет нагрузку 3 кВт в фазе R, нагрузку 2 кВт в фазе Y и нагрузку 1 кВт в фазе B.Если нейтраль этой системы отключена от сети, плавающая нейтраль будет ближе к фазе R и дальше от фазы B.

Таким образом, нагрузки с фазой B будут испытывать большее напряжение, чем обычно, а нагрузки с фазой R будут испытывать меньшее напряжение. Нагрузки в фазе Y будут испытывать почти одинаковое напряжение. Отключение нейтрали для несбалансированной системы опасно для нагрузок. Из-за более высокого или более низкого напряжения оборудование, скорее всего, будет повреждено.

Здесь мы видим, что состояние плавающей нейтрали не влияет на 3-фазную нагрузку, но влияет только на 1-фазную нагрузку

Как устранить плавающую нейтраль?

Необходимо учитывать некоторые моменты, чтобы предотвратить нейтральное плавание.

a) Используйте 4-полюсный автоматический выключатель/автоматический выключатель/автоматический выключатель в распределительной панели

Плавающая нейтраль может стать серьезной проблемой. Предположим, у нас есть панель выключателя с 3-полюсным выключателем для трех фаз и шиной для нейтрали для 3-фазных входов и нейтралью (здесь мы не использовали 4-полюсный выключатель). Напряжение между каждой фазой составляет 440 В, а напряжение между каждой фазой и нейтралью составляет 230 В. У нас есть одиночные выключатели, питающие нагрузки, которым требуется 230 Вольт. Эти нагрузки на 230 В имеют одну линию, питаемую от выключателя, и нейтраль.

Теперь предположим, что нейтраль ослабла, или окислилась, или каким-то образом отсоединилась в панели или, может быть, даже там, откуда поступает питание. Нагрузки 440 В не будут затронуты, однако нагрузки 230 В могут иметь серьезные проблемы. С этим условием плавающей нейтрали вы обнаружите, что одна из двух линий повысится с 230 вольт до 340 или 350, а другая линия понизится до 110 или 120 вольт. Половина вашего 230-вольтового оборудования перейдет в состояние высокого напряжения из-за перенапряжения, а другая половина не будет работать из-за низкого напряжения.Так что будьте осторожны с плавающими нейтралями.

Просто используйте ELCB, RCBO или 4-полюсный автоматический выключатель в качестве источника питания в 3-фазной системе питания, поскольку при размыкании нейтрали отключается вся подача без повреждения системы.

b) Использование стабилизатора напряжения

При отказе нейтрали в трехфазной системе подключенные нагрузки подключаются между фазами благодаря плавающей нейтрали. Следовательно, в зависимости от сопротивления нагрузки на этих фазах напряжение постоянно колеблется от 230 до 400 В.

Подходящий сервостабилизатор с широким диапазоном входного напряжения с отсечкой высокого и низкого уровня может помочь в защите оборудования.

c) Хорошее качество изготовления и техническое обслуживание

Укажите более высокий приоритет на техническое обслуживание сети низкого напряжения. Затяните или примените достаточный крутящий момент для затягивания нейтрального проводника в системе низкого напряжения

Заключение

Состояние неисправности плавающей нейтрали (отключенной нейтрали) ОЧЕНЬ НЕБЕЗОПАСНО , потому что если устройство не работает и кто-то, кто не знает о плавающей нейтрали, может легко прикоснитесь к нейтральному проводу, чтобы узнать, почему приборы не работают, когда они подключены к цепи и получают сильный удар током.Однофазные приборы предназначены для работы с нормальным фазным напряжением, когда они получают устройства линейного напряжения, которые могут повредиться.

Disconnected Неисправность нейтрали является очень небезопасным состоянием и должна быть устранена как можно скорее путем устранения неполадок конкретных проводов, чтобы проверить, а затем правильно подключить.
