Как правильно подключить точечные светильники: Схема подключения точечных светильников 220В и 12В своими руками

Содержание

Схема подключения точечных светильников 220В и 12В своими руками

Как Вы уже знаете, в зависимости от условий применения светодиодные светильники должны работать от безопасного либо стандартного напряжения в сети. Безопасное напряжение составляет 12 Вольт, обычно его используют для подсветки смотровой ямы в гараже, а также при монтаже освещения в ванной комнате и бане. При стандартных 220 Вольтах работают практически все люстры и бра в жилых помещениях. Сейчас мы рассмотрим схемы подключения точечных светильников на 220В и 12В.

Если Вы решили подключить свет в гостиной, спальне либо на кухне, то применять 12-Вольтные лампочки нет смысла, т.к. для этого потребуется покупать специальные понижающий трансформатор (220В он преобразовывает в 12В).

В этом случае схема подключения точечных светильников с заземлением выглядит следующим образом:

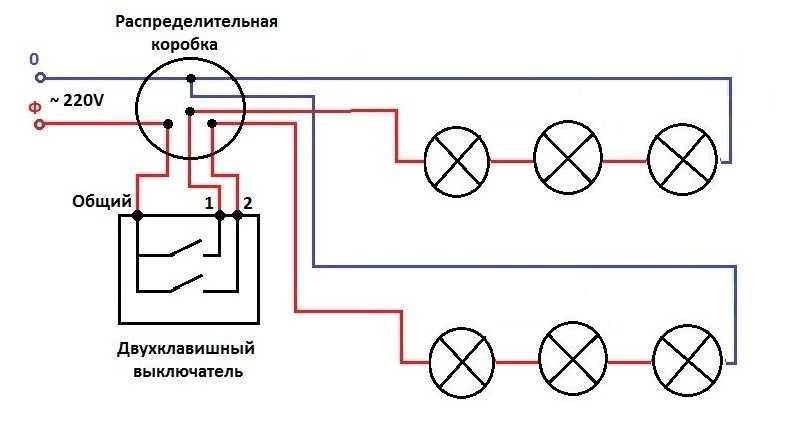

Если будут применяться несколько групп светодиодных светильников (к примеру, для подсветки многоуровневого гкл потолка), то каждой рекомендуется управлять отдельно, с помощью двойного выключателя.

В этом случае светодиоды будут подключены на один выключатель согласно следующей схеме:

Что касается использования 12-Вольтных точечных светильников, то в этом случае необходимо обязательно преобразовывать переменные 220В в постоянные 12В. Для этого необходимо приобрести блок питания, который устанавливается непосредственно перед самими лампами.

Обращаем Ваше внимание на то, что трансформатор должен быть установлен после выключателя света, а не перед ним. Также очень важный нюанс заключается в том, что мощность данного изделия должна быть выше, чем суммарная мощность потолочных диодов. К примеру, если суммарная мощность ламп составляет 50 Вт, блок питания должен быть 70-Ваттным.

К Вашему вниманию схема параллельного подключения трех точечных светильников через трансформатор:

Тут же следует отметить еще один нюанс. Чем больше мощность трансформатора, тем соответственно и больше его габариты. Как правило, данное устройство размещается рядом со светодиодами (в карнизе подвесного либо натяжного потолка). Понятное дело, что при обслуживании группы ламп с суммарной мощностью около 300 Вт придется купить довольно крупное устройство, с размещением которого могут возникнуть трудности. В этом случае рекомендуется «разбить» источники света на несколько групп и для каждой установить свой блок питания.

Электрическая схема будет иметь вид:

Как Вы видите, ничего сложного в схеме подключения нет. Главное правильно скрепить провода между собой. Подробную фото и видео инструкцию по монтажу мы предоставили в виде 9 советов по установке точечных светильников своими руками.

советы по выбору и установке

Точечные светильники уверенно вошли в нашу жизнь, и уже трудно себе представить современный интерьер без этих источников света, особенно, если в квартире есть натяжной или подвесной потолок. О назначении, достоинствах и недостатках этих светильниках и некоторых нюансах установки мы и поговорим.

Где применяются точечные светильники

Сфера применения точечного освещения достаточно обширна. Может давать общий рассеянный свет, заменив люстру, а могут высвечивать только необходимую зону. Сила светильников в их многочисленности и узконаправленном свете.

Один светильник, даже очень яркий, не может осветить всю комнату целиком, обязательно останутся затененные углы. Точечные светильники прекрасно подсветят рабочую зону на кухне, при этом все остальное пространство будет в тени. Они сделают яркий световой акцент именно там, где нужно. Чем еще можно подсветить внутренность шкафа или ящиков? А ведь там всегда не хватает света. Наконец, они помогают зонировать пространство.

Плюсы и минусы точечных светильников

Точечным светильникам всегда найдется применение, и стоит подробнее остановиться на достоинствах и недостатках этих источников света. Преимущества:

Помогают разбивать пространство на зоны. Эта проблема актуальна как для больших, так и для маленьких квартир.
Излучают направленный свет. Это свойство особенно необходимо при освещении письменного стола, рабочей зоны на кухне, в кабинете.
Компактность экономит пространство.
Сгруппировав по Делаем расчетысмысловому освещению, вы можете подключать каждую группу отдельно и независимо от основного освещения. Допустим, подключив группу светильников над обеденным столом, вы обеспечите яркий свет во время трапезы, а все остальное помещение столовой будет в приятном полумраке.
Если вы живете в загородном доме, то можно использовать в уличном освещении, подсветив ими ступеньки крыльца или дорожки.
Наконец, широкий ассортимент форм, видов и расцветок позволит воплотить самые невероятные дизайнерские фантазии

Ну а теперь о недостатках:

Светят не равномерно. Если их использовать как единственный источник света, то пятен и разводов не избежать.
Узко направленный свет не везде хорош. Вы убедитесь в этом, если расположите их над диваном, а потом вам захочется прилечь на него отдохнуть. Точечный светильник будет пристально смотреть вам прямо в глаза.
Высокая стоимость. Чтобы осветить все помещение, придется закупать много лампочек, и еще с запасом, потому что они точно так же перегорают, как любые другие. А поскольку их много, то перманентная забота о замене лампочек вам обеспечена. Приходится потратиться не только на лампочки, но и на блок питания. Да и сам монтаж таких светильников – не дешевое удовольствие.

Это означает, что точечные светильники надо использовать грамотно и правильно располагать их в интерьере, тогда они будут прекрасным дополнением к световому фону.

Какими бывают точечные светильники

Если говорить о разновидностях точечных светильников, то их различают по внешнему виду и по способу монтажа. По внешнему виду бывают:

Подвесные – напоминают люстру, но излучают направленный свет.
Наружные – больше всего похожи на небольшой прожектор. Они применяются и на улице, и в помещениях, если нужно подсветить витрину или выделить экспонат в галерее, дома могут заменить настольную лампу.

А вот как они различаются по способу монтажа.

Встраиваемые в потолок, монтируются один за другим шлейфом или звездой, о чем еще будет сказано ниже. Они обычно имеют малый угол наклона.
Накладные крепятся на специальный кронштейн.
Сложнокомбинированные – представляют из себя группу светильников, соединенных вместе, пучок, напоминающий люстру. Они включаются одновременно.
Натяжные – это та самая трековая система – шина, на которой светильники буквально танцуют – свободно передвигаются и крутятся вокруг своей оси.

Лампочки тоже используются разные, и это надо учесть, прежде чем приобрести точечный светильник. Это третий параметр, по которому их различают, и мы поговорим об этом более подробно.

Ламы в точечных светильниках

Лампы накаливания – такие еще встречаются в спотах. Привлекает их низкая цена и легкость замены, лишь бы патрон подошел. Но для натяжного и подвесного потолка ни лампы накаливания, ни схожие с ними галогенные лампы не подойдут: они сильно нагреваются при эксплуатации и могут повредить полотно, а подвесной потолок может даже загореться.
Люминесцентые энергосберегающие лампы не нагреваются, потребляют мало энергии, долго служат. Были в тренде до тех пор, пока их не вытеснили светодиодные лампы.
Светодиодные лампы лидируют на рынке. По многим показателям: экономия электроэнергии, высокий КПД, безопасность и долгий срок службы оставляют далеко позади своих предшественников и конкурентов. При этом имейте ввиду, что лампочку в светодиодном светильнике поменять нельзя, придется перепаивать светодиод.

Вот мы и подошли вплотную к практическим вопросам установки точечных светильников.

Самостоятельная установка точечных светильников

Монтаж точечных светильников – задача более сложная и кропотливая, чем монтаж люстры. Требуются довольно серьезные предварительные расчеты. Прежде всего обращаем внимание на показатель напряжения. Самые распространенные величины – 220 В и 12 В. Во влажных помещениях (в ванной, на кухне, где тоже много испарений) самые безопасные лампочки – двенадцативольтные, поэтому именно их рекомендуется там использовать. Однако, низковольтные лампочки потребляют больше энергии, значит, им нужен кабель большего сечения, а это еще удорожает монтажные работы. К таким лампочкам обязательно понадобится преобразователь напряжения – сетевой или электронный трансформатор. При этом сетевой трансформатор – вчерашний день, сейчас в основном используются электронные. Его мощность подбирается в соответствии с количеством и мощностью светильников.

Что еще важно знать перед тем, как приступить к работе по установке светильников? Что существуют два типа подключения – шлейф и звезда. Примерно, как два типа соединений лампочек на елочной гирлянде – параллельное и последовательное. И признаки те же: если при соединении шлейфом перегорит один из светильников, то все остальные тоже перестанут гореть, как в параллельной гирлянде, поскольку питающие провода подключаются к первому светильнику, а от него ко второму и так далее. При этом экономится кабель. При подключении звездой каждый светильник соединяется отдельными проводами. Это более трудоемкий и дорогостоящий процесс, зато звезда гораздо надежнее.

Предварительные расчеты перед монтажем

Ну а теперь пришла пора делать необходимые расчеты. При монтаже точечных светильников надо учесть:

какого типа лампочки вы собираетесь применять;
какой мощности будут эти лампочки;
какую функцию будут выполнять светильники – общее, декоративное или локальное освещение;
какова площадь освещаемой поверхности.

Исходя из этого вы рассчитываете необходимое количество светильников. Теперь составляем план расположения приборов освещения. А это целиком зависит от вашей фантазии. Светильники можно расположить параллельными рядами, в шахматном порядке, змейкой, кругами, хаотично – как душа пожелает.

Теперь пора эту схему нанести на потолок. Размечаем с помощью маркера, карандаша или кусков изоленты. По этим меткам вы будете потом сверлить отверстия. Диаметр отверстия будет зависеть от размера точечных светильников, поэтому с этим тоже надо определиться, и он должен быть чуть меньше диаметра светильника. Эти отверстия проделываются в материале потолка, к каждому подводится кабель и, наконец, монтируется осветительный прибор.

Монтаж на натяжной потолок имеет свою специфику. А именно: сначала устанавливаются маячки, показывающие уровень полотна натяжного потолка. На основной потолок наносится разметка, точки разметки помечаются нанесенными крест-накрест кусками изоляционной ленты, и затем на них монтируют опорные платформы. Это концентрические окружности разных диаметров. Вы можете вырезать ту, что подходит для ваших светильников. К монтажной платформе подтягивается кабель. После того, как натянуто полотно, к местам, где прощупываются монтажные платформы, клеят кольца по внутреннему диаметру платформ. Это необходимо сделать, чтобы полотно не порвалось при проделывании отверстия для светильника.

Систематизируем все этапы установки

Проводка в подвесных и натяжных потолках скрыта за ними. Это избавляет от необходимости штробирования. Штробы понадобятся только возле выключателей. Кабель защищен от повреждений гофрированными трубками. Гофру можно крепить клипсами или алюминиевыми полосками. Проделав отверстие нужного диаметра, вытаскиваем в него кабель петлей, чтобы впоследствии установить светильник.

Давайте попробуем теперь систематизировать все, что было изложено выше. Итак, первый этап подготовки к монтажу включает в себя:

Составление схемы расположения осветительных приборов.
Разводка проводки.
Высверливание отверстий.

При составлении схемы размещайте светильники на расстоянии, не превышающем одного метра друг от друга и не далее 60 сантиметров от стены. Тогда свет будет более равномерным. Если точечные светильники будут дополнять основной свет, то учтите, как будут расположены другие источники света: бра, торшеры, люстры.

Второй этап – подготовка инструментов и инвентаря. Вам потребуется:

высокая надежная стремянка с фиксатором ширины;
дрель или шуруповерт;
коронка по дереву для сверления отверстий;
тонкое сверло и острый нож, если коронки нет.

Все приготовили, место расположения светильников разметили, их количество рассчитали, проводку подвели, потолок натянули, осталось только подключить лампочки.

Для этого в потолке проделываем отверстие меньшего диаметра, чем лампа, края отверстия обрабатываем напильником. Вытаскиваем провод петлей, разрезаем его в месте сгиба и оголяем концы. Один конец провода подсоединяется к светильнику, второй – к питающему кабелю. Скромные познания в электротехнике и физике, хотя бы на уровне школьной программы, здесь необходимы, чтобы разобраться в маркировке проводов. Так, L означает фазу, N – это ноль, а PE значит заземление. Кстати, для пущей безопасности не пренебрегайте заземлением. Ну а теперь закрепляем светильники? Речь сейчас идет о встраиваемых светильниках в натяжной потолок. Он имеет пружинные скобы, которые надо отогнуть и вставить лампочку в приготовленное для нее отверстие. После этого подвести провод к лампе и выключателю и – да будет свет! Мы надеемся, что вы не забыли, прежде чем приступить к работе, обесточить квартиру?

Целью этой статьи было не только изложить вам информацию о точечных светильниках, но и заодно помочь сэкономить на дорогостоящем монтаже, рассказав, как можно сделать его своими руками. Надеемся, что мы достигли этой цели.

Как подключить точечные светильники?

Для обеспечения равномерного распределения света по потолку необходимо установить точечные светильники. Они появились относительно недавно. Это новый вид освещения используется во всех видах дизайнов помещений новостроек и при ремонте старых квартир.

Точечные светильники предназначены для монтажа только в подвесные потолки, независимо от конструкции. Монтаж светильников осуществляется не сложно, может каждый человек, при желании, осуществить установку точечных светильников у себя дома.

Как выбрать точечные светильники.

Интерьер современных квартир нельзя представить без применения точечных светильников. Чаще всего они комбинируются с центральным освещением или центральной люстрой.

Основой для установки точечных светильников является подвесной гипсокартонный потолок. Он может быть исполнен в несколько ярусов, наборный или модульный, что предоставляет место под дизайнерские решения в размещении точечных светильников.

При выборе точечных светильников для дома, нужно определить их тип или сделать комбинацию разнотипного освещения.

Типы точечных светильников:

— накладные;
— встраиваемые;
— маркированные.

Настенно-потолочные, накладные точечные светильники могут устанавливаться на гипсокартонные или оштукатуренные поверхности. Они крепятся к стенке или к потолку при помощи шурупов и дюбелей.

Точечные светильники с вариантом внутреннего монтажа встраиваются непосредственно в подвесной потолок. Разводка кабелей и установка встраиваемых светильников осуществляется вместе с монтажом потолка.

Маркированные точечные светильники предназначены для влажных помещений (ванная комната или кухня) и помещений с иными сложностями эксплуатации. Такие светильники имеют соответственную маркировку на упаковке.

Как рассчитать количество точечных светильников.

Точечные светильники часто выступают как источник дополнительного освещения. В одном помещении рекомендуется использовать необходимое их количество.

Идеальным вариантом обустройства освещения комнаты, будет сочетания точечных светильников с иными источниками света (бра, люстры, накладные светильники).

Чтобы рассчитать необходимое количество светильников необходимо следовать некоторым рекомендациям:

· Необходимо продумать какое освещение предпочтительнее: яркое, приглушенное, или комбинированное;
· Выбор светильников для помещения осуществляется, исходя из расчета 20Вт/1м²;
· В точечных светильниках используются лампы, которые потребляют 12В, а светят аналогично 50Вт. Именно этот показатель нужно использовать со светодиодными лампами, по отношению к обычным лампам;
· Если в помещении не стандартные потолки высотой более 2,5 метра, необходимо конечное значение количества света увеличить в 1,5 раза;
· Декоративное освещение не стоит учитывать к показателям основного освещения комнаты;
· Размещать светильники на потолке необходимо, придерживаясь стандартным расстояниям: отступ от стены не менее 20 см, а расстояние между светильниками не менее 30 см.

Существует формула для расчетов необходимого количества точечных светильников: N = (S * W) / P.

Например, если есть 30 ватные лампы v (в формуле обозначается P) и комната в 20 м² (W), при нормативном освещении 20Вт/1 м² (S), можно рассчитать количество светильников:

20Вт*20м² = 400 Вт., затем 400Вт / 30Вт = 13 шт.

Как расположить точечные светильники.

Точечные светильники размещают на потолке путем монтажа их в подвесной потолок. Для этого используются, преимущественно, встроенные светильники с готовым крепежом.

Расположение светильников нужно определить к зашивке потолка для разводки электропроводки и их запитки. Особенно важно знать места расположения светильников в результате монтажа многоуровневых потолков, когда каждый уровень имеет свою отдельную линию и подключается к своему включателю.

Размещать светильники нужно так, чтоб расстояние между ними было в пределах одного метра, а отступ от стен к светильнику был около 60 см.

Места установки светильников не должны пересекаться с каркасом подвесного потолка, поскольку нужно будет смещаться в сторону и заделывать ошибочно сделанный проем, или высверливать отверстие в каркасе, что не желательно делать для сохранения прочности конструкции. Расстояние от ближайшего элемента каркаса до светильника не должно быть менее 3-х см.

Смотрите также:

Как подсоединить люстру? http://euroelectrica.ru/kak-podsoedinit-lyustru/.

Интересное по теме: Как сделать освещение на улице?

Советы в статье «Как правильно подключить люстру?» здесь.

На этапе планирования размещения точечных светильников необходимо учесть расположения на потолку иных элементов освещения (люстры, бра, накладные светильники).

При комбинированном типе освещения, точечными светильниками можно отделять зоны комнаты, или же подчеркивать тот или иной элемент дизайна.

Как правильно подключать светодиоды и светодиодные светильники.

Как правильно подключить светодиоды или светодиодные светильники без драйверов, в одну цепь? Итак, вы подобрали точечные светодиодные светильники по дизайну и желаете их купить. Для начала нужно понимать, как вы их будете подключать (как они будут включаться).

Для правильного подключения светодиодов к сети AC220V вам потребуется специальные блоки питания – драйвер тока. Драйвера тока подбираются по току, напряжению и мощности, из расчета либо один светильник или светодиод на один драйвер, либо на группу светильников устанавливается один мощный драйвер тока.

В первом случае нет проблем с подключением, так как зная ток и напряжение потребления источника света можно легко подобрать нужный драйвер. Во втором случае, нужно учитывать две особенности. Во первых нужно выбрать тип подключения последовательно или параллельное. Затем зная сколько потребляет каждый источник света мощности, напряжения и на каком токе работает, можно подобрать нужный драйвер для всей группы. При этом всегда нужно понимать, если в цепочке светодиодов или светильников выходит из строя хотя бы один или перестает работать общий драйвер тока – то не будет работать вся группа светильников.

Рекомендуем устанавливать светодиодные светильники из расчета один к одному (светильник + драйвер тока). Если кто решит подключать группу светильников к одному драйверу тока – это не трудно. Главное правильно подобрать драйвер тока.

Особенность драйверов в том, что при слишком малой нагрузке драйвер не сможет запуститься, а ваши светильники будут постоянно мигать. При слишком большой нагрузке драйвер просто выйдет из строя. Например: есть два точечных светодиодных светильника мощностью по 3W и напряжением 3,4VDC, с рабочим током 700mA.

В начале соберем последовательную цепочку из светодиодных светильников. В сумме они дают нам нагрузку в 6W и потребуют рабочее напряжение в 6,8VDC. У каждого драйвера набор микросхем позволяет подключать нагрузку в некотором диапазоне напряжения min-max.

Подберем драйвер тока так, чтобы наша нагрузка по напряжению была больше min, но не более max нагрузки драйвера. Например, возьмем

Драйвер для светодиодных светильников 700mA 6W TR-020174, с параметрами: мощность 6W, напряжение на выходе: DC 3-8V, рабочий ток: DC700mA. Затем подключаем нашу цепочку светильников к драйверу и только тогда можно включить всю цепочку в сеть, а не наоборот.

Если у вас остались вопросы, вы можете задать их написав на почту
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
или позвонив по нашему телефону +7 (495) 540-5158, и наши менеджеры вам помогут.

монтаж встраиваемых потолочных светильников своими руками

Современный дизайн использует не только зонирование жилых помещений всевозможными перегородками, разноуровневыми потолками, но и активно применяет особое освещение. Именно оно подчеркивает многогранность и функциональность воплощенных идей в отделку комнат. Грамотно подобранные и правильно установленные точечные светильники для подвесных потолков тема этой статьи.

Точечные потолочные светильники

Какие бывают точечные светильники

Встраиваемые точечные светильники для подвесного потолка можно разделить на следующие категории:

Для натяжных потолков (имеют регулируемое или нерегулируемое крепление в виде металлического кронштейна)
Для подвесных потолков с жесткой облицовкой каркаса и пружинным креплением (гипсокартон, панели ПВХ, алюминиевые рейки, алюминиевые кассеты, кассеты из минеральных материалов для потолков типа Armstrong)

LED точечный светильник

В зависимости от используемого источника света (ламп) встраиваемые светильники для подвесных потолков делятся на следующие категории использующие:

Лампы накаливания
Галогеновые лампы
Энергосберегающие или ртуть содержащие лампы
Диодные или LED лампы

По функциональность корпуса их так же можно разделить:

С поворотным источником света
Жестко расположенным источником света

Светильник украшенный стразами

Стандартный диаметр светильников: 60, 65, 70, 75, 80, 85 мм. Потолочные светильники для подвесных потолков могут содержать светорассеивающие элементы. Именитые фирмы, специализирующиеся на выпуске приборов освещения предлагают изделия со светорассеивающими элементами от Сваровски и рассеивателями из хрусталя. Разумеется, такие световые приборы стоят не дешево.

Конструкция точечного светильника и его установка

Схема устройства светильника

Для натяжных потолков применяют специальные точечные приборы освещения, которые имеют кронштейны для крепления к существующему потолочному перекрытию. Кронштейны могут быть выполнены неподвижными или иметь регулируемые по высоте штанги.

Монтаж на потолочное перекрытие осуществляется дюбелями и саморезами в предусмотренные на кронштейне проушины. Чтобы правильно подобрать точечный светильник для натяжного потолка необходимо придерживаться главного правила: для натяжных потолков мощность применяемого светильника не должна превышать 50 Вт. Если мощность будет больше, это вызовет перегрев корпуса светильника и приведет к нагреву потолочного полотна.

Частые перепады температур приведут к потере эластичности пленки, и она может лопнуть. Так же при длительном нагреве пленка или синтетическая ткань просто расплавиться. Корпус точечного светильника может иметь поворотный патрон, защищенный декоративным корпусом. Это позволяет направить освещение в требуемое место. Не поворотные корпуса, как правило, имеют стеклянные или пластиковые световые рассеиватели.

Важно знать! Поворот источника света в таких светильниках осуществляется только по одной горизонтальной оси. При установке ориентируйте эту ось в требуемом Вам положении.

Трансформатор

Если в светильнике применяется низковольтная галогеновая лампа, то к нему необходимо ставить понижающий трансформатор. Он снизит 220 V до 12 V и позволит максимально долго эксплуатировать источник освещения. Такие трансформаторы защитят лампу от перепадов напряжения, а в случае короткого замыкания он просто отключится.

Для подключения трансформатора к светильнику, необходимо зачистить два провода (по 5 мм с каждого конца), вставить их в клеммы светильника и трансформатора с обозначением 12 В. После этого надо затянуть крепежные винты. Концы провода освещения так же защищают и подключают к клеммам 220 В.

Установка

Установка светильников в подвесной потолок (точечных) производится по периметру помещения. Как правило, они используются в качестве дополнительного источника света. Применяя такой свет можно разделить комнату на релакс зону и рабочую зону.

Установка производится в три этапа: крепление кронштейна корпуса прибора освещения, к существующему потолку дюбелями и подключение (трансформатора при необходимости) электрической проводки.

Приклеивание кольца из термостойкого пластика на потолочное полотно под корпусом светильника. Вырезание внутри кольца полотна и установка лампы и декоративного кольца

Точечные светильники в натяжном потолке

Схема подключения

Самая распространенная схема подключения потолочных точечных светильников это – шлейф. Принцип ее настолько прост, что с ней справиться даже не усвоивший курс физики начальной школы мастер (если конечно он прочтет эту статью).

Рассмотрим это на простом примере. У нас есть четыре светильника и их надо подключить к выключателю, чтобы при включении клавиши они все светились. Главное условие, что если сгорит одна лампа, то другие должны работать.

Важно знать! Для освещения рекомендуется применять многожильные медный провод 1,5 мм х 2. Так же можно применить алюминиевый провод 2,5 мм х 2 (2 – это два изолированных провода в общей оплетке).

Параллельное подключение светильников

По-другому этот вид соединения называется параллельным подключением. Смысл его заключается в следующем:светильники крепят на потолочное перекрытие в требуемом порядке (месте). Провод рассчитывают в таком количестве, чтобы на крепление одного светильника оставалось не менее 10-15 см с каждой его стороны. Остальное количество провода равно длине проходящей через светильники линии, и подходящей к выключателю (для выключателя еще +10-15 см).

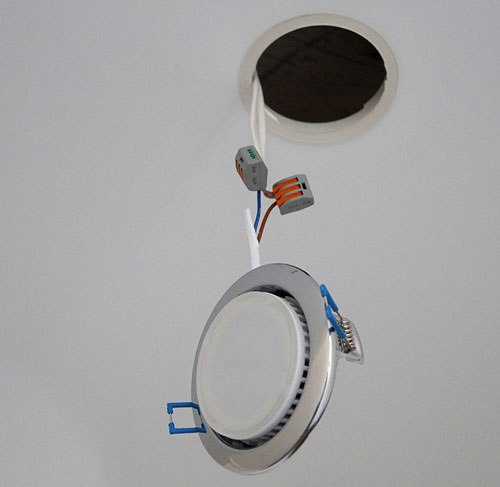

Кабель у светильника собирают петлей длиной 20-30 см. Петлю разрезают пополам и с одной стороны зачищают два провода на 5 мм (обычно они разных цветов). Со второй стороны петли делают тоже самое. Для примера пусть в кабеле провода имеют синий и красный цвет.

Точечный светильник имеет две клеммы. В одну из них (любую) вставляют два красных провода и затягивают крепежный винт. Во вторую вставляют два синих провода и также крепят винтом.

Так производят подключение всех четырех приборов освещения. Остается подключить провод к выключателю и проверить работоспособность освещения. После того, как светильники подключены и проверены, производится установка натяжного потолка.

Монтаж точечных приборов освещения на гипсокартонный потолок

Монтаж светильников в подвесной потолок из гипсокартона и других твердых облицовочных покрытий производится следующим образом:

Важно знать! Перед установкой гипсокартона на подвесной каркас, проводка освещения должна быть уложена в гофрированный пластиковый рукав и закреплена хомутами на потолке хомутами.

Провод освещения в точке подключения светильника собирают петлей 35-40 см. В гипсокартоне специальной коронкой по дереву, высверливают отверстие. В него выводят петлю провода освещения.

Подключают светильник для подвесного потолка из гипсокартона таким же способом, как описано выше (шлейфом). После этого на корпусе светильника отгибают пружины и заводят его в отверстие. Пружины сами разожмутся и надежно зафиксируют прибор.

Как подключить точечные светильники | Новости в ‘Час Пик’

Точечные светильники являются отличной альтернативой стандартным люстрам. Они создают достаточное количество освещения для самых укромных уголков комнаты. Однако, точечные светильники на потолок требуют правильной установки и подключения. Существует несколько способов подключения точечного освещения, которые можно осуществить своими руками. При этом не стоит забывать о разделении ламп на группы – большое количество лампочек требует наличия нескольких клавиш на выключателе.

Способы соединения светильников

Точечные светильники можно подключить последовательно либо параллельно. У каждого из способов есть свои преимущества и недостатки. Главным недостатком последовательного соединения становится то, что при перегорании одной из лампочек перестает работать вся цепь. Но этот способ тоже имеет право на существование, поэтому рассмотрим, как подключить точечные светильники.

Последовательная схема

Для последовательного подсоединения осветительных приборов необходимо ноль подавать на второй контакт последней лампочки в цепи, при этом фаза будет обходить все приборы последовательно. Фаза подается на выключатель от распределительной коробки, далее на приборы по очереди. Второй контакт последовательного светильника должен быть соединен с нулевым проводом.

Параллельное соединение

Параллельная схема соединения приборов более распространена, однако, в таком случае требуется гораздо большее количество проводов. Все лампы получают одинаковое количество напряжения. Параллельное соединение возможно несколькими способами:

Лучевой – при этом каждый осветительный прибор имеет отдельный кабель.
Шлейфный – фаза и нейтраль от выключателя, полученная со щитка, приходит на первый светодиодный светильник. Далее от лампы следует участок кабеля на второй прибор и так на все точечные светильники. В конце на каждую лампу должно быть подключено по 4 участка кабеля.

Выбор правильной схемы монтажа осветительных приборов может подсказать электрик — если вы планируете сами заниматься прокладкой кабеля, лучше предварительно проконсультироваться со специалистом.

Куда устанавливаются точечные светильники

Установка точечных светильников возможна в потолки, натяжные либо подвесные. В некоторых случаях люстры устанавливаются для подсветки шкафов. Прокладка проводов (для эстетического восприятия и общей безопасности) должна быть скрытой, рекомендуемый тип проводов – в негорючей оболочке. Нагревание кабеля во время работы точечных осветительных приборов может привести к возгоранию, поэтому необходимо выбирать безопасный кабель.

Установка в подвесной потолок. При этом кабель укладывается в профили, не участвующие в креплении гипсокартона. Либо с помощью пластиковых стяжек провода можно прикрепить к профилям сбоку.
Монтаж в натяжной потолок. В таком случае сначала нужно прикрепить провода к потолку – для этого используют крепеж для проводов (стяжки, клипсы и так далее). Для повышения пожарной безопасности рекомендуется использовать гофрошланг, в который помещается провод.

Потолочная подсветка станет прекрасным дополнением к интерьеру помещения. Встраивать точечные светильники нужно с учетом того, сколько требуется света в каждый угол комнаты. Правильно составленная схема позволит подключить каждый прибор и наслаждаться приятным светом ламп в любое время суток.

Схемы подключения и правила монтажа точечных светильников

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Блок: 1/6 | Кол-во символов: 281
Источник: https://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности, которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

Люстра должна гармонировать с интерьером и размерами, и декоративным исполнением

Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала. Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (L + S) × 10

D – диаметр люстры в сантиметрах

LиS – длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.

От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м, то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м. Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п. Часто приходится самостоятельно проводить перекоммутацию проводов, их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п. Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.

Видео: несколько советов по выбору люстры

Блок: 2/4 | Кол-во символов: 3732
Источник: https://stroyday. ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-lyustru-svoimi-rukami.html

Подготовка к установке и подключению светильника

Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:

Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.

Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.

Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.

Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.

Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.

Блок: 3/9 | Кол-во символов: 1673
Источник: https://2proraba.com/elektrika/ustanovka-i-podklyuchenie-svetilnika-svoimi-rukami.html

Выбираем провод

Существует огромное множество негорючих или малоподверженных горению марок проводов, но нам нужно найти соответсвующий конкретно нашим критериям:

не гореть
выдерживать длительное воздействие высоких температур

Данными характеристиками в полной мере обладает провод марки РКГМ.

Провод РКГМ — мягкий многожильный, медный провод, термостойкий, жаростойкий, негорючий.

Имеет два изоляционных слоя:

наружный, состоит из стекловолоконной лакированной обмотки
внутренний, изготовлен из кремнийорганической резины особой прочности

Температурные характеристики от -60 до +180 градусов Цельсия. В обширную область применения данного провода входят бани и сауны, где нагрев воздуха и перепад температур достигают критических значений.

Блок: 3/9 | Кол-во символов: 743
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Блок: 4/6 | Кол-во символов: 1726
Источник: https://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Нужные материалы и инструменты

Независимо от основных видов способов установки нужно подготовить следующие материалы:

дюбеля или моли;
шурупы;
изолирующую ленту;
клеммы;

Что касается инструментов, то их список должен состоять из:

Дрели или перфоратора.
Отвертки.
Гаечных ключей.
Ножика.
Карандаша.

Блок: 4/5 | Кол-во символов: 286
Источник: http://electricadom.com/kak-pravilno-ustanovit-i-podklyuchit-lyubojj-nastennyjj-svetilnik-svoimi-rukami.html

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Блок: 5/6 | Кол-во символов: 865
Источник: https://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

На каком расстоянии следует располагать точечные светильники на потолке

Так как точечные светильники конструктивно устанавливаются во внутрь потолка, они имеют ограниченный угол освещения, непосредственно возле светильника он составляет 30 градусов, а далее начинает рассеиваться.

Для оптимального освещения, светильники нужно расположить таким образом, чтобы световые потоки, излучаемые ими, обязательно пересекались. Таким образом, достигается равномерное распределение светового потока.

Например; при высоте потолка 2,5 метра светильники желательно разносить друг от друга не более 1 метра и не более 60 сантиметров от края стены .

Для наглядности и визуального представления того, как светильники будут располагаться на потолке, нужно сделать предварительную разметку. Выполним ее с помощью изоляционной ленты.

Отрезаем от изоленты две небольшие полоски и наклеиваем друг на друга, так чтоб получился крест, который в нашем случае будет имитировать точечный светильник на потолке. Изготавливаем кресты по количеству светильников и наклеиваем их на потолок.

Теперь мы имеем возможность взглянуть на всю картину целиком и посмотреть, как точечные светильники будут выглядеть и при необходимости подкорректировать места их расположения. После того, как крестики имитирующее точечные светильники равномерно распределены по потолку, необходимо выполнить точную разметку с применением рулетки.

Блок: 5/9 | Кол-во символов: 1400
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Подключение точечных светильников

Теперь, приступаем к подготовке светильников к монтажу. Отрезаем два одинаковых куска провода длинной 20 см, снимаем с двух концов изоляцию. С одной стороны 7 мм, с другой 5 см.

Зачистка провода РКГМ имеет свои особенности, все дело в стекловолоконной лакированной обмотке, она очень плохо чиститься, лохматится и оставляет волоски стекловолокна, которые потом очень мешаются при соединении проводов между собой.

Что нужно сделать, чтобы избежать этих трудностей.

Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

Отмеряем с двух сторон нужное расстояние, которое необходимо зачистить и наматываем изоленту вокруг провода. У нас эти размеры составляют 7 мм и 5 см.

Далее, делаем надрез по краю изоляционной ленты вокруг провода, и снимаем изоляцию с провода. Ненужно слишком сильно надрезать изоляцию, так как повредятся тоненькие жилки и наш провод из сечения 1,5 мм, превратиться уже в 1 мм. Наша задача аккуратно обрезать стекловолоконную обмотку, вторая изоляция жилы, состоящая из кремнийорганической резины, снимается хорошо.

После снятия изоляции с жилы провода изоляционную ленту, с той стороны, где мы зачистили 7 мм нужно снять, так как эта часть провода будет подключаться к светильнику. В эксплуатационном режиме, контакты точечного светильника подвержены длительному тепловому воздействию, особенно при использовании в светильниках ламп накаливания и галогеновых ламп. Некоторые виды изоляционной ленты , при воздействии на них тепла издают неприятный специфический запах.

Другая сторона провода будет соединяться с проводами, которые мы протягивали между отверстиями для светильников, здесь, изоляционную ленту можно не снимать.

Подключаем провода к контактам светильника. Как правило, точечные светильники бывают двух вариантов исполнения:

Первые, с контактными клеммами, как в нашем примере.
Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

Теперь, уплотняем многожильную жилу провода, состоящую из маленьких тонких волосинок меди, для этого скручиваем их пальцами рук в плотную косу, а затем подтягиваем плоскогубцами. Это делается для того, чтобы винт контактной клеммы зажал максимальное количество жилок. Вставляем провод в клеммы и закручиваем винты, после чего убеждаемся, что жила хорошо зафиксирована в контактом зажиме, для этого тянем ее в противоположную от контакта сторону.

В итоге всех проведенных манипуляций получается подготовленный к установке, заряженный проводами точечный светильник.

Наш светильник имеет стандартный патрон с винтовой резьбой, который имеет два контакта, один идет на резьбу, второй соединен с центральным лепестком контактом, находящимся внутри патрона. При правильном подключении ноль должен находиться на резьбе, а фаза на лепестковом контакте внутри патрона. Это нужно для того, что бы при замене лам не попасть под напряжение, случайно коснувшись резьбы.

Соединяем его с проводами питания.

Соединение жил будем выполнять методом опрессовки гильзами. Первым делом соединим нулевые жилы. Для этого берем по одной жиле с каждого направления, которые мы определили как ноль, одну с питающего провода, одну с перемычки, идущей на следующий светильник и одну со светильника. Соединяем их вместе скручивая между собой по часовой стрелке, сначала руками, затем плоскогубцам.

По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

Выполняя соединения проводов. Будьте внимательны! Не скрутите вместе фазу и ноль, иначе при включении выключателя возникнет короткое замыкание. У нас имеется два приходящих провода, два отходящих и два на светильник, на каждом из направлений, одна жила фаза, другая ноль.

Для удобства дальнейшей опрессовки можно зафиксировать провода перед скруткой изолентой. После чего одеваем на скрутки гильзы. Они могут быть как медными, так и медно-лужеными.

Сечение гильз определяется по суммарному сечению проводов. В нашем примере, для освещения, мы применяем провод РКГМ сечением 1,5 мм квадратных. Считаем: 1,5+1,5+1,5=4,5 мм, берем размер гильзы в сторону увеличения, что бы ее можно было свободно одеть на скрутку, ближайший размер 6 мм квадратных.

Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

Откусываем, с помощью кусачек торчащие из гильзы жилки проводов и изолируем готовые соединения изоляционной лентой.

Аналогично соединяем все остальные провода со светильниками.

Светильники подключены, теперь, необходимо выполнить установку точечных светильников в отверстия на потолке. Прижимаем подпружиненные лапки к внутренней части светильника и аккуратно вставляем его в отверстие.

Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

При покупке ламп для точечных светильников обязательно обратите внимание на наличие зеркального отражателя.

Для ламп накаливания и галогеновых ламп, применяемых на горючих материалах потолка (пластик, натяжные потолки), не следует использовать лампочки мощностью больше 40 Вт. Так как при использовании более мощных ламп возникает риск, под воздействием ее теплового потока, разрушить материал потолка. В качестве альтернативы лампам накаливания и галогеновых ламп можно использовать светодиодные лампы.

Вкручиваем лампочки в светильники и включаем свет.

Установка завершена. Все работает, включается и выключается. В данной статье мы подробно рассмотрели вопрос как подключить точечные светильники своими руками.

Более подробно и наглядно про подключение и установку отдельных элементов электропроводки (розеток, выключателей, в том числе и выключателей с подсветкой, люстры, подвесного светильника и вытяжного вентилятора ванной комнаты) здесь.

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение двух светильников мы разобрали в статье, для большей наглядности и понятности ниже приведена схема подключения трех точечных светильников на напряжение 220 Вольт (без понижающего трансформатора тока).

Блок: 9/9 | Кол-во символов: 6351
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Подключение точечных светильников

Что нужно сделать, чтобы избежать этих трудностей.

Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

Первые, с контактными клеммами, как в нашем примере.
Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

Соединяем его с проводами питания.

По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

Аналогично соединяем все остальные провода со светильниками.

Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

Вкручиваем лампочки в светильники и включаем свет.

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Блок: 9/9 | Кол-во символов: 6351
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Блок: 6/6 | Кол-во символов: 863
Источник: https://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Делаем точную разметку светильников на потолке

Сначала отмеряем расстояние от стены до крайнего светильника. Далее равномерно делим расстояние между остальными светильниками. При высоте потолка 2,5 м крайние точечные светильники, возле стен рекомендуется устанавливать на расстоянии не более 60 см, стена не должна остаться темной и не освещенной, между остальными не более 1 метра, для равномерного освещения световые потоки светильников должны пересекаться.

Если потолок состоит из состыкованных панелей, как в нашем случае и место расположения светильника попадает на стык, сместите его немного в сторону. Если этого не сделать, то изготовлении отверстия под светильник с очень большой вероятностью могут повредиться две панели.

Блок: 6/9 | Кол-во символов: 737
Источник: https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov

Этапы монтажа

Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.

Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.

Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.

Прокладка провода

Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.

Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.

Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.

Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для коммутации проводов нужны гильзы. В идеале они должны быть медными, еще лучше — лужеными. Чтобы выполнить надежные соединения, воспользуйтесь обжимным прессом. По надежности с данным способом может сравниться пайка с оловом. Согласитесь, первый вариант проще. При отсутствии пресса можно взять электромонтажные плоскогубцы, а если нет таковых, подойдут кусачки.

Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

Подготовка отверстий

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.

Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.

Закрепление

Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.

Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.

Блок: 6/7 | Кол-во символов: 3812
Источник: https://220.guru/osveshhenie/svetilniki/ustanovka-tochechnyx-spotov.html

Особенности установки и подключения встроенных светильников

Мода на использование встроенных моделей светильников пришла одновременно с появлением и распространением технологии отделки стен и потолков гипсокартонными, пластиковыми и МФ плитами. Небольшое пространство между стеной и декоративной плитой позволяет спрятать корпус светильника и проводку, оставив на поверхности лишь отражатель и источник света.

Схема подключения встроенных осветительных приборов отличается от обычных настенных бра или плафонов только наличием дополнительного блока питания, одновременно играющего роль защитного устройства. Основное отличие состоит в способе крепления корпусов к декоративной плите.

Блок: 7/9 | Кол-во символов: 685
Источник: https://2proraba.com/elektrika/ustanovka-i-podklyuchenie-svetilnika-svoimi-rukami.html

Заключение

Что касается светильников на 12 В, процесс установки практически ничем не отличается от того, что было описано выше. Единственное изменение связано с тем, что питающие провода подключаются не к светильникам, а к трансформаторам, устанавливаемым перед ними.

Обратите внимание, что каждый понижающий драйвер имеет свою мощность. Нельзя подключать к одному трансформатору много светильников, суммарная мощность которых превышает мощность драйвера. Если она больше, разделите светильники на группы и приобретите дополнительный трансформатор.

Напоследок несколько важных советов и рекомендаций:

Избегайте применения источников света, мощность которых превышает 50 Вт. В противном случае рискуете повредить проводку и поверхность потолка.
Старайтесь не делать отверстия для монтажа спотов на стыке двух потолочных панелей. Это может привести к их расхождению, появлению трещины, портящей внешний вид. Места под отверстия выбирайте так, чтобы они были расположены как можно ближе к центру накладной панели.
Убедитесь в том, что в местах расположения светильников не проходит профиль.
Если решили собрать потолок без учета расположения светильников, рискуете при сверлении отверстия задеть металлический каркас. Чтобы этого избежать, воспользуйтесь мощным магнитом. Проведите его там, где собираетесь проделывать отверстие. Почувствуете, если за накладной панелью находится металлическая конструкция. В таком случае придется выбрать иное место.

Используя инструкции, описанные выше, вы с легкостью установите точечные светильники на потолок, стену или в мебель своими руками. Не забывайте о главном правиле, связанном с обесточиванием помещения, в котором проводятся работы.

Блок: 7/7 | Кол-во символов: 1707
Источник: https://220.guru/osveshhenie/svetilniki/ustanovka-tochechnyx-spotov.html

Кол-во блоков: 20 | Общее кол-во символов: 36598
Количество использованных доноров: 6
Информация по каждому донору:

https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-lyustru-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 3732 (10%)
https://elektrika-svoimi-rykami.com/tohcehcnie-svetilniki/ystanovka-tochechnih-svetilnikov: использовано 5 блоков из 9, кол-во символов 15582 (43%)
https://2proraba.com/elektrika/ustanovka-i-podklyuchenie-svetilnika-svoimi-rukami.html: использовано 2 блоков из 9, кол-во символов 2358 (6%)
https://220.guru/osveshhenie/svetilniki/ustanovka-tochechnyx-spotov.html: использовано 2 блоков из 7, кол-во символов 5519 (15%)
https://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami: использовано 4 блоков из 6, кол-во символов 3735 (10%)
http://electricadom. com/kak-pravilno-ustanovit-i-podklyuchit-lyubojj-nastennyjj-svetilnik-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 5672 (15%)

Источник: m-strana.ru

Как установить собственные фары

Фары дальнего света делают вождение в ночное время более безопасным, улучшая передний и периферийный обзор, и повышают ценность вашего автомобиля. Добавление дополнительного комплекта более мощных фонарей в передней части автомобиля, которые загораются, когда активируется переключатель дальнего света, обеспечивает дополнительное освещение и улучшает обзор при вождении в ночное время.

Фары дальнего света для бездорожья обычно активируются отдельным переключателем и не связаны с дальним светом.Они строго для внедорожника ночной вождения и нельзя использовать на улице, так как они слепыт любые входящие водители. Их можно установить на стандартный бампер, внедорожный бампер или на багажник на крыше.

Качественные фары для вождения могут стоить тысячи, а нанимать профессионала, чтобы установить их, ударил за счет расходов. К счастью, сделать это своими руками не так сложно, как кажется. С помощью основных инструментов это можно сделать в кратчайшие сроки.

Какой свет?

Идеально подойдет набор светильников как с широким (заливным), так и с длинным узким (точечным) лучом.Определите свое использование, чтобы выбрать правильный свет. Есть много разных брендов, поэтому ищите известного производителя. Изучите, что используют международные команды по ралли и гонкам по бездорожью. Вы можете быть уверены, что эти фонари прошли испытания в самых тяжелых условиях. Популярные бренды включают Rigid Industries, Hella, Nilight и Lightforce.

Фары дальнего света обычно оцениваются в ваттах или потребляемой мощности, и чем выше мощность, тем ярче свет. Существует три основных типа фар дальнего света: галогенные, светодиодные (светодиодные) и газоразрядные (разрядные высокой интенсивности).Каждый излучает разный тип света. Галогены дешевле, чем, скажем, газоразрядные лампы, но последние дают самый яркий луч на ватт мощности. (Примечание. Прежде чем приступать к установке, ознакомьтесь с местными законами об освещении, чтобы убедиться, что эти лампы разрешены для использования на улицах страны, в которой вы живете.)

Что вам понадобится

Выберите подходящее место на автомобиле для фар. В некоторых штатах есть ограничения на установку фонарей, поэтому перед тем, как заняться этим проектом, свяжитесь с местными дорожными властями.Возможно, вам придется купить планку для крепления фонарей, которую можно приобрести в автомагазинах по цене около 40 долларов, которую можно прикрепить к существующему переднему крылу.

Большинство фар дальнего света поставляются в комплекте из двух фар, крепежных деталей и жгута проводов. Галогенные лампы самые дешевые и могут стоить от 50 до 500 долларов за комплект. Светодиоды будут дороже и обычно поставляются в виде одной световой полосы или набора из двух меньших ламп от 100 до более 1500 долларов за большую световую полосу. HID — самые дорогие, от 500 до 2000 долларов за комплект.

Если ваши новые фары дальнего света не поставляются с комплектом жгута проводов, вы можете приобрести его отдельно в автомобильном магазине всего за 25 долларов. В качестве альтернативы комплекту жгута проводов вы можете по отдельности собрать реле, переключатель на приборной панели, предохранитель (используя рекомендуемый размер для вашего фонаря), тройник и достаточное количество проводов, чтобы добраться от переключателя на приборной панели до панели управления вашего автомобиля. аккумулятор, а затем к дальнему свету. Схема подключения поможет вам.

Установка

Чтобы установить новые фары, выполните следующие действия:

• Найдите подходящее место на приборной панели для переключателя.Переключатель активирует фары дальнего света, когда вы включаете дальний свет вашего автомобиля. Большинство автомобилей имеют выдвижной отсек для установки вспомогательных переключателей, но вам может потребоваться просверлить отверстие в приборной панели.

• Установите реле в моторном отсеке, расположив его как можно ближе к аккумуляторной батарее, избегая при этом зон чрезмерного выхлопа и горячих точек двигателя. Просверлите отверстие или используйте любые уже существующие отверстия для установки реле.

• Проложите заземляющий провод от реле к шасси или точке заземления.Обеспечьте надежное соединение, удалив краску, ржавчину или песок с точки заземления.

• Проложите провод от одной клеммы на переключателе приборной панели через брандмауэр (следуя ранее существовавшему жгуту или другому соответствующему отверстию) к проводу дальнего света на фаре вашего автомобиля (его можно найти с помощью простого измерительного прибора, когда дальний свет включен). активирована или сверившись со схемой подключения, приведенной в руководстве по эксплуатации вашего автомобиля). Используйте тройник для соединения с этим проводом.

• Протяните провод соответствующего цвета от реле через брандмауэр и подключите его к другой клемме переключателя на приборной панели.

• Протяните провод от реле к фарам дальнего света. Каждый светильник также должен иметь заземляющий провод, подключенный к точке заземления или шасси.

• Протяните провод аккумулятора от реле к аккумулятору с предохранителем между ними.

• Проверьте, работают ли фары дальнего света, а также проверьте работу переключателя на приборной панели.

• Наконец, отрегулируйте световые лучи. Лучше всего это делать ночью, чтобы вы могли оценить правильное положение огней для максимальной видимости.Бери гаечные ключи и катайся. Найдите длинный тихий участок дороги и отрегулируйте высоту лучей именно там, где вам нужно. Затяните регулировочные болты и готово.

Эта простая работа сэкономит вам деньги, сделает вашу машину безопаснее и доставит вам немного удовольствия от работы своими руками.

Тимоти Даль
Сделай сам редактор
Тимоти — пожизненный энтузиаст «сделай сам», который зациклен на умных домашних технологиях, красивых инструментах и мучении на своем Land Cruiser FJ62.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Подключение светодиодной световой панели

Вторичные фары дальнего света, такие как прожекторы и светодиодные световые полосы, предлагают идеальное решение для дальнего света для каждого автомобиля. От грузовиков и полноприводных автомобилей до спортивных автомобилей и семейных седанов.Владелец транспортного средства несет ответственность за соблюдение соответствующих правил и норм штата и территории. Фары дальнего света рекомендуются только для бездорожья.

Подключить их не составит труда, если у вас есть необходимые инструменты и аксессуары. Мы рекомендуем использовать жгут фар дальнего света, который использует простую конструкцию plug-n-play, что означает, что вся тяжелая работа уже сделана, и вам не нужно тратить часы на подключение. Комплект работает, подключаясь к цепи фар вашего автомобиля и подавая мощность от дальнего света прямо на фары дальнего света.У вас также будет возможность полностью выключить свет с помощью прилагаемого главного выключателя.

Где я могу установить светодиодную панель?

Во всех штатах Австралии и Новой Зеландии дополнительные фары дальнего света, противотуманные фары или рабочие фары должны быть установлены таким образом, чтобы они не:

Блокировать обзор дороги водителю
Выступать так, чтобы можно было травмировать человека, находящегося рядом с автомобилем.

В дополнение к этим основным требованиям, каждый штат или территория имеет собственное законодательство, регулирующее использование и размещение дополнительного освещения, включая некоторые особенности светодиодных полос. Убедитесь, что вы согласовали требования с вашим местным правительством, прежде чем выбрать место для вашей светодиодной панели.

Сколько светодиодных полос я могу легально иметь?

Транспортные средства в Австралии должны соответствовать Австралийским правилам проектирования (ADR), которые представляют собой «национальные стандарты безопасности транспортных средств, защиты от угона и выбросов», продиктованные федеральным правительством.В разных штатах действуют разные требования в отношении разрешенного законом размещения фар дальнего света, и федеральный максимум составляет четыре дополнительных фары дальнего света (сверх заводского освещения). В соответствующих ADR световые полосы описываются как «одна лампа, если все светодиоды работают вместе. Если светодиод состоит из разных частей или секций, которые могут включаться или выключаться независимо от других частей (иногда это называется переключаемым), то каждый секция с независимым управлением считается лампой.»

В Новой Зеландии светодиодные полосы могут быть установлены в качестве рабочих фонарей в широком диапазоне комбинаций и без каких-либо законодательных ограничений по количеству. Однако их нельзя подключить к фарам. Если они используются в качестве фар, они должны использоваться парами (с обеих сторон передней части автомобиля), и существуют ограничения на количество фар, которые могут работать в любой момент времени — см. информационный бюллетень NZTA для получения дополнительной информации.

Законы о фарах дальнего света по штатам и территориям

Пожалуйста, следуйте диаграмме выше и информации ниже, чтобы получить представление о том, что является законным в вашем штате.Кроме того, не забудьте проверить государственный веб-сайт, поскольку они могут быть изменены.

Навесные фонари к спортивным рулям на Ute
Крепление фонарей к крыше или багажнику на крыше
Навесные фонари, выступающие из верхней части балки
Направленные вперед огни, которые не выступают вверх или наружу от ригеля

Можно ли ездить с включенной светодиодной панелью?

В зависимости от штата или территории, в которой вы живете, вы можете управлять автомобилем с включенной светодиодной панелью, когда она подключена только к дальнему свету. нарушение закона.Будьте умны и не ослепляйте других водителей и используйте ближний свет в соответствии с законом, приближаясь к другим транспортным средствам.

Можно ли использовать световую панель в качестве фар?

На некоторых территориях световые полосы могут использоваться в качестве дополнительных фар дальнего света; однако в настоящее время их нельзя использовать вместо фар OEM ни в одном штате Австралии. Вы можете использовать светодиодные фонари в качестве дополнительных фар дальнего света в Новой Зеландии. Тем не менее, они должны соответствовать определенным юридическим требованиям — обратитесь к веб-сайту NZTA за информацией о том, какие светодиодные фары подходят для использования на дорогах Новой Зеландии.

Как установить прожекторы | Оснащен светодиодом

Хотите научиться устанавливать светодиодные прожекторы? Если это так, вы пришли в нужное место. У нас есть вся необходимая информация для работы! Более того, мы составили руководство, в котором также подробно описаны интересные факты о светодиодных прожекторах. Здесь вы найдете все, что вам нужно знать об установке прожекторов и многое другое!

Как установить прожекторы: полезное руководство

Прежде чем вы сможете узнать об установке светодиодных прожекторов, мы считаем важным поделиться некоторой базовой информацией о прожекторах в целом.

Например, знаете ли вы, что LED расшифровывается как «светоизлучающий диод» и успешно превращает электричество в свет? Хотя светодиодные фонари можно найти практически где угодно и использовать практически для чего угодно, их часто можно найти в (или на) транспортных средствах. Кроме того, все больше автопроизводителей заменяют лампы накаливания на светодиодные как для наружных, так и для внутренних целей.

Эти светодиодные прожекторы имеют множество преимуществ по сравнению с лампами накаливания, некоторые из которых включают в себя: устойчивость к вибрациям, длительный срок службы автомобиля, более быстрое включение по сравнению с лампами накаливания и чрезвычайно компактные размеры.

Светодиоды

обычно работают с эффективностью 80 процентов, в то время как обычные лампы или лампы накаливания работают с эффективностью около 20 процентов. Кроме того, срок службы светодиодов составляет около 50 000 часов, а срок службы галогенных ламп составляет в среднем 5 000 часов. Светодиодные фонари имеют множество функций и идеально подходят для задних фонарей, сигналов поворота и потолочных фонарей. Внедорожные фонари и световые полосы также чрезвычайно популярны.

Еще одним замечательным качеством светодиодных светильников является их исключительная долговечность.В частности, у этих ламп нет нити накала, которая могла бы перегореть, или частей, которые могли бы сломаться. Поэтому их не нужно будет заменять так часто, как традиционные светильники. Это означает, что вы можете в конечном итоге сэкономить время и деньги, приняв решение перейти на светодиодные фонари.

В связи с тем, что светодиодные прожекторы можно устанавливать различными способами и в различных местах, для помощи создаются уникальные приложения. Помните, что эти фары идеально подходят для улучшения вашей видимости на дороге и за ее пределами, особенно в темных местах и в условиях низкой освещенности.

Перво-наперво, вам нужно подумать о местах установки. Тем не менее, начальным этапом установки всех светодиодных фонарей будет вопрос безопасности: всегда обязательно отсоединяйте автомобильный аккумулятор, в противном случае существует высокий риск получения травмы или несчастного случая. Для этого откройте капот автомобиля и с помощью гаечного ключа найдите гайку и черный провод массы на минусовой клемме аккумуляторной батареи. Обязательно отсоедините черный заземляющий кабель, чтобы он не касался клеммы, и подверните его сбоку от аккумулятора.

После этого вы будете готовы к следующему шагу: место установки. Выберите место, которое лучше всего подходит для вас. Вообще говоря, некоторые распространенные места, которые люди обычно делают, — это крыша автомобиля или боковое зеркало. Выбор этого места важен, так как вам нужно будет выбрать место, чтобы отрезать провод нужной длины, необходимый для проекта. Также следует отметить одну важную вещь: если вы решите разместить фонарь на крыше вашего автомобиля, вам придется просверлить его.Это может привести к утечке.

Далее вам нужно найти место для выключателя. В частности, вы можете установить переключатель в своем автомобиле, чтобы включать и выключать прожектор. Это определенно будет удобно для вас. В зависимости от прожектора, выключатель может быть включен, что не требует проводки. Тем не менее, выбор подключения света к выключателю на приборной панели может потребовать дополнительной установки.

Если у вас есть прожектор без электрического реле, вам необходимо его установить.Причина в том, что большинство прожекторов должны проходить через реле перед подключением к источнику питания. В большинстве случаев реле можно найти в местном автомобильном магазине. После покупки установите реле внутри двигателя, лучше всего где-нибудь вдоль кузова автомобиля.

Несколько советов, которые следует учитывать при монтаже реле: Нагрев может повредить его, поэтому не устанавливайте деталь слишком близко к выпускному коллектору. По сути, вы можете использовать все, что поможет вам установить, что угодно безопасное и надежное, включая двусторонний скотч, клей или сверло.

Теперь подсоедините короткий черный провод от реле к болту на кузове автомобиля. Конечно, провод не обязательно должен быть черным, но это рекомендуется из эстетических соображений. Сверните проволоку, ослабляя болт, и закрепите проволоку прямо под головой. Чтобы закончить, скрутите проволоку, обернув ее вокруг себя, чтобы болт оставался хорошо и плотно на месте. Наконец, снова затяните болт.

Теперь вам понадобится линейный держатель предохранителя. Когда у вас есть этот кусок, подключите его к реле.Убедитесь, что в держателе предохранителя есть предохранитель, достаточно сильный, чтобы выдержать прожектор. К плюсовой клемме аккумулятора подведите провод от держателя предохранителя. Протяните провод от реле и подключите его к положительному выводу. Опять же, способов соединения проводки много, но пайка провода — самый эффективный.

Теперь, если вы решите установить переключатель, убедитесь, что вы прокладываете провод от последнего открытого контакта на реле. Это позволит выключателю отключить питание прожектора.Не пропускайте провод через предметы, которые могут расплавить или сломать его.

Теперь вы готовы просверлить монтажные отверстия для прожектора. Вы должны использовать инструменты, которые, вероятно, поставлялись с монтажным комплектом прожектора. Решив разместить свет на зеркале заднего вида, вам не нужно будет защищать его от атмосферных воздействий. Тем не менее, если вы собираетесь разместить фонарь на крыше вашего автомобиля, из-за того, что может произойти утечка, вам нужно будет поместить силикон вокруг отверстий и закрепить фонарь болтами, что создаст водонепроницаемое уплотнение.Или, возможно, в комплекте шла полоска атмосферостойкого материала.

Наконец, закрепите переключатель на приборной панели, просверлив отверстие в обивке и продвинув переключатель через него сзади. После завершения будет виден только переключатель. Убедитесь, что переключатель находится в легкодоступном месте. Кнопка монтируется так же, как и переключатель. Коммутатору потребуется собственное заземление и источник питания для правильной работы.

Как только вы найдете блок предохранителей со стороны водителя, найдите предохранитель, который включает электронное устройство (т.е. радио или фары). Извлеките предохранитель и вставьте «дополнительный» или стандартный ножевой держатель предохранителя, к которому можно подключить провод от переключателя. Это гарантирует, что прожектор не будет работать, когда автомобиль не работает, что сэкономит вам энергию.

Наконец, очистите все и закрепите проводку. Затем протестируйте новый прожектор и убедитесь, что он работает правильно.

Выбор правильного освещения

Теперь, когда дело доходит до выбора правильного освещения, необходимо учитывать множество различных факторов, в том числе следующие:

Размер
Форма
Лучевая диаграмма
Цвет светодиода
Безопасность

Размер

— одна из самых важных характеристик, которую следует учитывать, если вы думаете о том, чтобы добавить светодиодную фару в свой автомобиль. Чем больше светодиодный светильник, тем больше у вас будет лампочек, а это означает, что больше света будет излучать этот новый элемент. Размер светодиодных прожекторов варьируется от 4 до 50 дюймов. Чем больше свет, тем больше вы можете ожидать платить.

Форма

Когда дело доходит до выбора формы вашего светодиодного прожектора, вам нужно решить, какая форма больше всего вам нравится и соответствует вашим потребностям. Нет никаких реальных преимуществ для различных доступных форм. Это больше вопрос эстетики и ваших личных предпочтений.

Лучевая диаграмма

Диаграмма луча светодиодного светильника относится к тому, насколько широкий луч будет производить свет. Диаграммы точечного луча узкие, но достигают большого расстояния. Шаблоны луча заливающего света предлагают широкий луч. Комбинированная диаграмма направленности сочетает в себе и то, и другое, предлагая направленную и направленную диаграмму направленности. Прежде чем выбрать диаграмму направленности, лучше всего точно определить, зачем вам нужен светодиодный светильник и для чего вы планируете его использовать.

Цветной светодиод

Возможно, это одна из самых забавных особенностей: разные цвета светодиодов могут иметь определенные преимущества перед другими.Опять же, цвет света в конечном итоге будет фактором того, как и где вы планируете использовать свет. Например, белый свет является самым ярким и лучше всего подходит для любого типа вождения. Тем не менее, желтый свет лучше всего подходит для вождения в условиях плохой видимости, например, в тумане. Синий, красный и зеленый цвета часто выбираются для автомобилей экстренных служб и, следовательно, привлекают больше внимания. Эти последние огни обычно используются только для автомобилей скорой помощи, а не для повседневной езды.

Безопасность

Выбирая светодиодный прожектор для своего автомобиля, грузовика или транспортного средства, вы всегда должны выбирать безопасный и законный вариант. В каждом штате действуют разные законы в отношении того, что «разрешено» на дороге в отношении светодиодных фонарей. Рекомендуется зайти в местный Департамент транспортных средств, чтобы лучше понять, какой тип света вам разрешено использовать и как вам разрешено его использовать.

Несмотря на то, что светодиодные фонари предлагают множество стимулов, они могут мешать другим водителям на дороге. Поэтому всегда убедитесь, что вы сознательны и внимательны к своему окружению и другим.

Производители светодиодных светильников

Существуют буквально сотни производителей светодиодных светильников.Лучшее, что вы можете сделать для себя, — это увидеть продукт лично, а также прочитать отзывы покупателей о продукте. У каждого человека, который рассматривает возможность покупки светодиодных фонарей, есть своя повестка дня или потребность в них. Поэтому нужно подумать о том, чего вы хотите, а затем идти к этому.

Поиск подходящего освещения для вас

Прежде чем вы сможете рассмотреть вопрос об установке нового светодиодного светильника, вам необходимо убедиться, что вы получаете продукт, соответствующий вашим желаниям и потребностям. Только после этого следует изучить варианты установки.

Если вы чувствуете себя комфортно в автомобиле, пользуетесь инструментами и т. п., тогда у вас не должно возникнуть проблем с выполнением работы самостоятельно.

Если вам неудобно выполнять процесс установки самостоятельно, рекомендуется доверить автомобиль и светодиодный фонарь профессионалу. Проверьте свой местный город на наличие автомобильных магазинов, которые могут позаботиться об этой работе. Вы должны быть в состоянии найти вариант по разумной цене, который удобен для ваших нужд.Тем не менее, из соображений безопасности, а также для того, чтобы убедиться, что ничего не повреждено, не работайте с автомобилем, если вы не можете этого сделать.

Самое главное, наслаждайтесь новыми светодиодными прожекторами! И поздравляю с покупкой и новым продуктом.

Источники:

https://www.ledequipped.com/прожекторы/

https://www.popularmechanics.com/cars/how-to/a10124/how-to-install-your-own-driving-lights-16543999/

https://betterautomotivelighting. com/2017/05/03/15-бренды-светодиодные-фары-стрелять-лучшие-лучшие/

http://www.electroniclights.co.za/feature.php

Как подключить фары на 4/4 Sport 2014 г.? — Ток Морган

17 зарегистрированных пользователей (Brian G, +8Rich, MR11MOG, Doug J, Gordon D, PaulV, boxboxbox, Steve +8, TBM, John Winn, Cuna2016, Perry_P_M3W, Craig Jezz, Rog G, DaveW, RichJames, sprinty),

223
гости и 25
пауки.

Ключ:
Админ,
глобальный мод,
мод

Форумы34

Темы42 733

сообщения717,839

члена7 811

Самый онлайн1,033
28 декабря 2019

Как подключить фары на 4/4 Sport 2014 года?

№566437

03. 15.19 15:46

03.15.19 15:46

Присоединился: июнь 2012 г.

Сообщений: 16
Нидерланды

Нагром
ОП
Новичок в разговоре с Морганом

ОП
Новичок в разговоре с Морганом

Присоединился: Июн 2012
Сообщений: 16
Нидерланды

Подскажите, пожалуйста, у кого есть электрическая схема 4/4 Sport (2014)? Я хочу использовать один из существующих переключателей на приборной панели для прожекторов.Один переключатель (вверху справа) не используется и (по словам дилера в Голландии) предназначен для кондиционера (или ???). Я знаю, что маленький черный ящик в коробке под капотом регулирует функции/переключатели приборной панели, но без электрической схемы я не могу найти, как работают переключатели.

Волк тюнингованный (выхлоп+кот+ремап) 4/4 2014

Re: Как подключить фары на 4/4 Sport 2014 года?

[Re: Нагром]

№566474

03. 15.19 17:18

03.15.19 17:18

Присоединился: ноябрь 2013 г.

Сообщений: 464
Хантингдон

Зашифрованные сигналы

Тарелки ученика прочь!

Тарелки ученика прочь!

Присоединился: ноябрь 2013 г.
Сообщений: 464
Хантингдон

Большая часть проводки, которая вам нужна, уже на месте, вам просто потребуются круглые разъемы для их установки.

Можно подключиться к запасному выключателю на приборной панели, но потребуется дополнительное реле. Когда я сделал свой, я подключил провод к существующему переключателю ближнего и дальнего света фар, чтобы прожекторы выключались при включении ближнего света.

Re: Как подключить фары на 4/4 Sport 2014 года?

[Re: Нагром]

№566480

03.15.19 17:27

Присоединился: июль 2011 г.

Сообщений: 806

Пузырь со льдом

Talk Morgan Обычный

Обсуждение Морган Обычный

Присоединился: июль 2011 г.
Сообщений: 806

Этот запасной выключатель также подключен к вентилятору отопителя.Если у вас есть запасной переключатель, а затем включите вентилятор отопителя, загорится символ кондиционера.

Ось 4/4 Ivory 4.1:1, Jaguar XE R-Sport.

Re: Как подключить фары на 4/4 Sport 2014 года?

[Re: Нагром]

№566481

03.15.19 17:28

Присоединился: июнь 2012 г.

Сообщений: 16
Нидерланды

Нагром
ОП
Новичок в разговоре с Морганом

ОП
Новичок в разговоре с Морганом

Присоединился: Июн 2012
Сообщений: 16
Нидерланды

Большое спасибо, но еще несколько вопросов: где найти проводку/разъем? а может быть вы знаете какой тип реле мне нужен?

Волк тюнингованный (выхлоп+кот+ремап) 4/4 2014

Re: Как подключить фары на 4/4 Sport 2014 года?

[Re: Нагром]

№566496

03. 15.19 18:00

03.15.19 18:00

Присоединился: февр. 2016 г.

Сообщения: 4,398
Ист-Харлинг, Норфолк, Великобритания

РичардV6

Часть мебели

Часть мебели

Присоединился: фев. 2016
Сообщений: 4,398
East Harling, Norfolk UK

Привет, Нагром,

К сожалению, последний каталог запчастей, который у меня есть, показывает только 2014 на жгуте шасси +4, как показано ниже.Вам нужно будет увеличить масштаб, чтобы отследить провода.

Вполне может быть, что 4/4 того года могли быть такими же, по крайней мере, в отношении освещения.

Если это так, то выделенная проводка для прожекторов уже установлена. Реле для них (A7 выше) может отсутствовать, хотя с пустым гнездом для того же, если прожекторы не были указаны на заводе. Хотя это всего лишь предположение с моей стороны.

При необходимости необходимо подключить подходящее диодное реле с номинальным током для удобного покрытия потребляемого тока прожектора — обычно подключаемый диод на 25 или 30 А, чтобы соответствовать существующим. Кабель подачи питания от реле к прожекторам уже должен быть в ткацком станке и будет обмотан лентой в стороне, вероятно, возле переднего края внутренней внутренней части крыла. Местное заземление шасси может быть добавлено к полной цепи прожектора.

Реле прожектора запитывается переключателем на приборной панели. На приведенной ниже диаграмме это показано (положение G4), но снова как +4.

Если ваш автомобиль соответствует приведенным выше схемам, я не удивлюсь, если резервный переключатель, о котором вы говорите, на самом деле предназначен для прожекторов и уже подключен к реле питания.

Только что замеченные посты выше подтверждают мою догадку.

ETA: вы можете купить стандартное 5-контактное диодное реле здесь, если это необходимо, хотя у вас может быть местный источник. Заказывайте без кронштейна, если он подходит к свободному гнезду, в противном случае с ним можно выполнить индивидуальную установку.

Последний раз редактировалось Ричардом Вудом; 03. 15.19 19:47.

Ричард

2018 Родстер — Красный/Магнолия — «Мортон»
1966 Land Rover серии 2a SWB
1960 Velocette Venom

Re: Как подключить фары на 4/4 Sport 2014 года?

[Re: Нагром]

№566537

03.15.19 20:19

Присоединился: июнь 2012 г.

Сообщений: 16
Нидерланды

Нагром
ОП
Новичок в разговоре с Морганом

ОП
Новичок в разговоре с Морганом

Присоединился: Июн 2012
Сообщений: 16
Нидерланды

Какой замечательный форум Talk Morgan.Большое спасибо, Ричард, это именно то, что мне нужно. Icepack Я не знал, что переключатель подключен к вентилятору в обогревателе, спасибо. Спасибо Scramblesignals за подсказку, что нужные провода должны быть на месте.

Волк тюнингованный (выхлоп+кот+ремап) 4/4 2014

Re: Как подключить фары на 4/4 Sport 2014 года?

[Re: Нагром]

№566574

03. 15.19 21:56

03.15.19 21:56

Присоединился: окт. 2016 г.

Сообщений: 462

Никплюс4

Тарелки ученика прочь!

Тарелки ученика прочь!

Присоединился: окт. 2016
Сообщений: 462

Если он такой же, как мой 2012 plus4… и я думаю, что это вполне может быть, запасной выключатель кондиционера установлен непосредственно на печатной плате, которая является общей для обогрева ветрового стекла, заднего противотуманного фар и аварийного выключателя. Выключатель вентилятора отопителя также подключается к этой плате. Как уже говорилось, переключатель кондиционера работает только при включенном вентиляторе отопителя. Вы также найдете микроконтроллер и другие активные компоненты, связанные с выключателем кондиционера. Я уверен, что вы могли бы перенастроить его, чтобы он работал, но вы будете пытаться взломать печатную плату. Я разместил несколько фотографий здесь, когда я модифицировал свой после проблем с вентилятором. Я дал запасную доску, если вам нужно больше фотографий…

Ура
Ник

Как подключить фары honda crv

ИСТОЧНИК

: мне нужна схема дальнего света для подключения прожекторов к

Привет, Маккинли.

Добро пожаловать в мир мультиплексирования проводов.
Диммер напрямую не подает питание на фары, а только управляет интеллектуальной распределительной коробкой (SJB).

SJB получает напряжение от цепи 54 (LG/YE).
SJB посылает опорный сигнал на многофункциональный переключатель через
контур 12 (ЛГ/ЧК). При переводе многофункционального переключателя в положение
положение дальнего света, сигнал напряжения направляется на массу через
схема 570 (Ч/Б). Когда SJB обнаруживает многофункциональный переключатель в
при включенных фарах и в положении дальнего света SJB подает напряжение на
фары дальнего света от контакта 25 DB/LG к правой лампе и контакта 21 WH/LG к левой.
Оба они должны иметь 12 В постоянного тока + на них, когда включен дальний свет.

Я бы предложил использовать питание только для управления реле, так как модуль предназначен только для включения одной фары на каждый провод. Что-либо еще может нанести вред SJB.

Опубликовано 28 декабря 2010 г.

Как установить фары дальнего света для полноприводных автомобилей: руководство «Сделай сам»

ДЛЯ БОЛЬШИНСТВА владельцев полноприводных автомобилей добавление дополнительного освещения для улучшения ночного видения является огромным преимуществом для комфорта, уверенности и безопасности. В последнее время были достигнуты значительные успехи в фарах и фарах дальнего света, особенно в технологиях HID (разряд высокой интенсивности) и LED (светоизлучающие диоды). Эти два типа технологий взяли на себя управление лампами QH (кварцево-галогенные), которые у нас были с 1970-х годов.

Благодаря корпусу из армированного стекла, поликарбонатным линзам (и крышкам) и стабильной системе крепления светодиодные фонари дальнего света Ultima от Narva идеально подходят для использования в туристических целях. Здесь мы рассматриваем комбинированный блок Ultima LED 175, который, как следует из названия, имеет диаметр примерно 175 мм и включает в себя один карандаш и одну лампу с широким лучом.Они идеально подходят для многих туристических универсалов и двойных кабин, а модели 225 подходят для более крупных автомобилей.

Самостоятельная установка довольно проста, особенно с помощью соответствующего жгута проводов Ultima LED (входит в комплект Narva), обеспечивающего надежную установку plug-and-play для различных напряжений и типов цепей современных автомобилей, полноприводных автомобилей и грузовиков.

Если вы не любите делать что-то своими руками, профессиональная установка займет около двух часов и будет стоить несколько сотен долларов, не считая стоимости освещения и проводки.Многие люди доверяют это профессионалам, особенно если передняя защитная дуга устанавливается на новый или только что купленный автомобиль.

Вот что нужно для установки комплекта Narva Ultimas на типичный туринг 4×4 — в данном случае на Toyota Hilux 2005 года.

Пакет

Светодиодные фары дальнего света Ultima LED

Narva доступны по отдельности или в комбинации из двух ламп и соответствующего жгута проводов. Переменное напряжение фонаря (9-33 В), а также жгут проводов plug-and-play, который обнаруживает системы переключения различных транспортных средств, упрощают установку.

Шаг 1: Жгут проводов

Начните с укладки жгута проводов на пол или скамейку, чтобы спланировать прокладку и установку в моторном отсеке. Снятие решетки часто значительно облегчает доступ для прокладки жгута проводов от фонарей обратно в моторный отсек.

Шаг 2: Размещение

Мой 4,0-литровый бензиновый двигатель V6 Hilux оснащен системой EFI LPG и двухаккумуляторной системой, установленной со стороны пассажира/аккумулятора моторного отсека.В связи с этим он занят проводкой и реле, поэтому я решил установить нарвский жгут с другой стороны моторного отсека.

Шаг 3: Спрятать

Чтобы максимально упростить установку, для установки реле и предохранителей были использованы дополнительные монтажные отверстия в моторном отсеке Toyota. Всегда выбирайте место на высоте, сухое и вдали от любых движущихся частей, а также место, где в будущем не возникнет проблем с обслуживанием и заменой деталей.

Этап 4: Станки

Для питания фонарей нарвская упряжь имеет две хорошо защищенные секции ткацкого станка, которые выведены на переднюю защитную планку. Хорошей практикой является по возможности следовать стандартным маршрутам проводки автомобиля и следить за тем, чтобы ткацкий станок не пересекал острые края или не находился рядом с горячими выхлопными газами.

Этап 5. Кабельная втулка

Выключатель должен находиться в кабине, поэтому линия питания выключателя должна проходить через брандмауэр. У этого Hilux есть запасные порты во втулке основного жгута автомобиля. В некоторых автомобилях требуется просверлить отверстие и установить втулку.

Шаг 6: Переключатель

Чтобы ткацкий станок можно было подавать через существующую втулку ткацкого станка Toyota, вилка переключателя была временно разобрана (провод цветочника может помочь при удалении латунных штифтов вилки).Отдельные провода были склеены вместе и протянуты через втулку за приборной панелью.

Шаг 7. Переключение

В большинстве автомобилей есть несколько запасных заглушек приборной панели, идеально подходящих для установки дополнительных переключателей. Переключатель Narva с клеевым покрытием был легко установлен после расчистки нижнего края пластины-заглушки для ткацкого станка; за приборной панелью ткацкий станок был проложен и привязан высоко над педалями стоп-энд-гоу.

Установить потолочные светильники | Светильник

Потолочные и встраиваемые прожекторы становятся все более популярными.Установить эти лампы не так уж сложно, и они часто могут сделать комнату очень элегантной. Эти типы ламп доступны с сетевым напряжением 240 В или низким напряжением (обычно 12 В). Для низковольтных ламп потребуется трансформатор, и вам может понадобиться несколько трансформаторов в зависимости от общего количества ламп в цепи. Пожалуйста, имейте в виду, что низковольтные светильники не являются энергосберегающими лампами, вам нужны лампы низкой мощности для экономии энергии.

Перед работой с любой электрической цепью необходимо убедиться, что она правильно изолирована и не может быть случайно включена.

Пожалуйста, прочтите статью о процедурах безопасной изоляции, прежде чем выполнять какие-либо работы с электричеством. Если вы не уверены на 100% в том, что делаете, обратитесь к квалифицированному электрику. Строительные нормы постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если вы сомневаетесь, сначала проверьте!

Перед установкой потолочных светильников необходимо обеспечить достаточную свободную вентиляцию вокруг светильника и убедиться, что их использование не нарушает противопожарных норм.Инструкции с индикаторами вниз должны давать необходимую информацию.

Потолочные светильники могут сделать скучную комнату светлее!

Это тип зажигалки, которую мы собираемся установить. Это стандартная версия 240v. Если бы вы использовали лампы низкого напряжения, вам пришлось бы протолкнуть трансформатор через монтажные отверстия.

Перед разметкой расположения светильников рекомендуется проверить над потолком, чтобы убедиться, что на пути нет балок/проводов/труб.Размер зажигалки составляет 80 мм в поперечнике, и она предназначена для установки в отверстие диаметром 70 мм, поэтому я обвел зажигалку вокруг, а затем нарисовал меньший круг внутри. Этот потолок должен быть оштукатурен, поэтому я делаю все отверстия и прокладываю провода до того, как потолок будет оштукатурен.

Здесь я использую пилу для гипсокартона, чтобы вырезать нужный кусок. Я делаю это только для того, чтобы показать, что для этого вам не нужны никакие причудливые инструменты.

Аккуратно вырежьте отверстия в потолке, прежде чем делать это, убедитесь, что вы ничего не вырезаете над потолком.

Если вам нужно вырезать много отверстий, то стоит купить дешевый набор кольцевых пил. Не покупайте дорогой набор для сверления гипса, иначе он их испортит.

Теперь у нас вырезано необходимое отверстие в гипсокартоне. Теперь нам нужно пропустить провода в эти отверстия, чтобы мы могли подключить их к светильникам.

Потолочные светильники подключаются по радиальной схеме, поэтому провод питания идет к первому светильнику в цепи, затем от первого ко второму, а затем от второго к третьему и т. д.Когда вы доберетесь до последней лампочки в цепи, провод подключается к последней лампочке, поэтому на последнем светильнике будет только один провод, а не два на всех остальных.

Здесь у нас есть два провода для первой лампочки в цепи. Эти два провода необходимо подключить к подходящему разъему, а затем к нему также необходимо подключить потолочный светильник. Вы заметите, что эти провода старого цвета. Красный — Живой Черный — Нейтральный Новые цвета: Коричневый — Живой Синий — Нейтральный

Это последний индикатор в цепи, и, как вы можете видеть, здесь только один провод.Он будет подключен к подходящему разъему, и к нему будет подключена последняя лампа в цепи.

Некоторые люди называют их Chocbox, а другие называют их крышками разъемов. Они идеально подходят для этого типа установки, поскольку они обеспечивают хорошее средство для успешного подключения кабелей.

Схема подключения точечных светильников 220В и 12В своими руками

советы по выбору и установке

Где применяются точечные светильники

Плюсы и минусы точечных светильников

Какими бывают точечные светильники

Ламы в точечных светильниках

Самостоятельная установка точечных светильников

Предварительные расчеты перед монтажем

Систематизируем все этапы установки

Как подключить точечные светильники?

Как выбрать точечные светильники.

Типы точечных светильников:

Как рассчитать количество точечных светильников.

Как расположить точечные светильники.

Как правильно подключать светодиоды и светодиодные светильники.

монтаж встраиваемых потолочных светильников своими руками

Какие бывают точечные светильники

Конструкция точечного светильника и его установка

Установка

Схема подключения

Монтаж точечных приборов освещения на гипсокартонный потолок

Как подключить точечные светильники | Новости в ‘Час Пик’

Способы соединения светильников

Параллельное соединение

Куда устанавливаются точечные светильники

Схемы подключения и правила монтажа точечных светильников

Подготовка к установке и подключению светильника

Выбираем провод

Правила соединения проводов

Нужные материалы и инструменты

Подсоединение китайской люстры

На каком расстоянии следует располагать точечные светильники на потолке

Подключение точечных светильников

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение точечных светильников

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение галогенной люстры (с пультом и без)

Делаем точную разметку светильников на потолке

Этапы монтажа

Прокладка провода

Подготовка отверстий

Закрепление

Особенности установки и подключения встроенных светильников

Заключение

Как установить собственные фары

Подключение светодиодной световой панели

Где я могу установить светодиодную панель?

Сколько светодиодных полос я могу легально иметь?

Законы о фарах дальнего света по штатам и территориям

Можно ли ездить с включенной светодиодной панелью?

Можно ли использовать световую панель в качестве фар?

Как установить прожекторы | Оснащен светодиодом

Как подключить фары на 4/4 Sport 2014 г.? — Ток Морган

Как подключить фары honda crv

Как установить фары дальнего света для полноприводных автомобилей: руководство «Сделай сам»

Пакет

Шаг 1: Жгут проводов

Шаг 2: Размещение

Шаг 3: Спрятать

Этап 4: Станки

Этап 5. Кабельная втулка

Шаг 6: Переключатель

Шаг 7. Переключение

Установить потолочные светильники | Светильник

alexxlab

Вам также может понравиться

Не берет зарядку автомобильный аккумулятор: Пропала зарядка АКБ. Что делать?

Характеристика автоматов c и b: Автоматические выключатели и их характеристики B, C, D

Smart розетка: Умная розетка Xiaomi Mi Smart Power Plug

Добавить комментарий Отменить ответ
