Как правильно заряжать кислотные аккумуляторы: Как правильно зарядить кислотный аккумулятор

Как правильно заряжать аккумулятор

Данная заметка посвящена вопросу заряда аккумуляторов. И правильному подбору зарядного устройства для стационарных необслуживаемых свинцово-кислотных аккумуляторов.

Сразу должно оговориться, что есть соответствующие ГОСТы, такие, как МЭК 60896, ГОСТ 26881-86, которыми руководствуются специалисты на предприятиях в телекоммуникационных, инженерных компаниях и где все подробно описано: как проводить заряд, какие правила эксплуатации и плановой замены аккумуляторов.

Я же расскажу самые основы для частных покупателей аккумуляторных батарей как правильно их заряжать.

1. Определение режима использования аккумуляторной батареи

Параметры заряда определяются режимом использования аккумуляторной батареи. Вы, наверное, замечали, что в документации на аккумулятор и на самом корпусе аккумулятора всегда указываются константы для двух разных режимов работы.

Буферный режим

Буферный режим (STANDBY USE) – аккумулятор находится в режиме постоянного подзаряда в составе оборудования. Примеры систем с буферным режимом работы АКБ:

• источники бесперебойного питания (ИБП)
• пожарные и охранные системы
• системы аварийного освещения
• лифты

В такое оборудование уже встроена система автоматического подзаряда с оптимально настроенными параметрами. Обычно, ток заряда составляет ~ 10 % от емкости аккумулятора. Например, для аккумулятора ETALON FORS 1207 (12 В 7 Ач) оптимальный ток заряда 0,7 А. Аккумулятор при таком режиме никогда не доводится до состояния глубокого разряда и прослужит максимально долго — при разряде аккумулятора до разумного низкого уровня, устройство отключиться и завершит аварийное питание нагрузки. АКБ ETALON FORS 1207 в таком режиме будет работать до 5 лет.

Циклический режим

Второй режим — циклический (CYCLE USE), наиболее стрессовый для аккумуляторной батареи. Это режим работы аккумуляторов в электромобилях, электролодках, электропогрузчиках и т. д. В этом режиме аккумуляторы используются и в детских электромобилях, электромотоциклах, квадроциклах, самокатах и т.д. При работе в циклическом режиме аккумулятор разряжается, потом ставится на заряд и снова разряжается. Срок службы в таком случае будет определяться не рекомендованным сроком использования, а допустимым количеством циклов заряда-разряда аккумулятора.

Свинцово-кислотные AGM аккумуляторы ETALON FORS имеют циклический ресурс до 250 циклов при разряде 100 %, и до 1200 циклов при разряде 30 %.

Именно в этом режиме актуален вопрос своевременного заряда и правильного хранения.

2. Выбор зарядного устройства для АКБ

Существует много правил и методов заряда аккумулятора, те же ГОСТы в помощь, в том числе одноступенчатые постоянным током, двухступенчатые (сначала постоянное напряжение и затем постоянный ток), комбинированные, с дозарядом и т.д. Но если вы не увлеченный инженер и речь идет о циклическом режиме использования АКБ, лучше всего заряжать аккумуляторы современными зарядными устройствами для AGM аккумуляторов, со встроенным «умным» процессором. Такие ЗУ способны самомтоятельно подбирать опримальные токи заряда и контролируют процесс заряда.

Зарядное устройство подбираем по следующим параметрам:

• подходит для стационарных аккумуляторов
• диапазон заряжаемых емкостей соответствует емкости аккумулятора (оптимальный зарядный ток 10–20 % от емкости аккумулятора. Технический максимум 30 % емкости, но не больше)
• соответствует напряжению аккумулятора (12 В или 6 В)
• наличие в комплекте поставки коннекторов для подключения к АКБ
• наличие встроенных индикаторов состояния заряда
• наличие защиты от короткого замыкания, переполюсовки, перезаряда аккумулятора
• наличие инструкции на русском языке

Примечание 1000 ВА: Подробно мы рассматривали зарядные устройства в нашей статье Как мы выбирали зарядное устройство для продаж через интернет-магазин.

3. Проверка параметров зарядного устройства

Общее правило – ток заряда и напряжение должны соответствовать указанным на корпусе аккумулятора и в техническом описании конкретной модели.

Интервал напряжений заряда в циклическом режиме всегда приводится на лицевой стороне АКБ. Для приведенного на иллюстрации аккумулятора, оно составляет 14,5–15 В. В аккумуляторах 6 В интервал напряжений этого производителя будет 7,25–7,5 В.

При выборе зарядного устройства обязательно обращайте на это внимание!

4. Периодичность заряда АКБ

Когда может возникнуть необходимость в заряде аккумулятора?

1) Перед началом использования. Введение аккумуляторов в работу должно производиться при достижении ими номинальной емкости. Приборов для определения заряда аккумулятора много, в том числе они встроены в зарядные устройства. Если аккумулятор перед началом использования разряжен, его нужно подзарядить.

Важно! Чтобы аккумулятор служил долго, его не рекомендуется разряжать более чем на 80 % номинальной емкости. Глубокий разряд, ниже 1,6 В на элемент, приводит к сульфатации и деградации пластин. Рекомендую не допускать в разряженных 12-вольтных аккумуляторах напряжения ниже 10,5 В.

2) После использования и перед хранением разряженный аккумулятор также нужно зарядить. Нельзя оставлять разряженный аккумулятор надолго, он должен храниться полностью заряженным.

3) Регулярно производить полный заряд аккумулятора в течение срока хранения, не реже 1 раза в 6 месяцев. Не забываем о естественном саморазряде 3 % в месяц! При низких или слишком высоких температурах хранения аккумулятор «садится» еще быстрее. При этом крайне желательно, чтобы за весь период хранения проводилось не более двух таких обслуживающих подзарядов.

5. Не забывайте про температурные условия заряда аккумулятора

• Параметры напряжения в технических условиях указаны для температуры в 20–25 °C.

Если заряжать аккумулятор приходится при другой температуры, то желательно вводить поправку в зарядное напряжение: учет термокомпенсации напряжения повышает срок службы аккумулятора. В бытовых условиях учесть это правило трудно, поэтому, при вожножности, заряд АКБ переносится в помещение с комнатной температурой.

Кроме того:

• Не заряжайте принесенные с мороза аккумуляторы, дайте им отогреться в помещении несколько часов. Также нельзя заряжать и слишком нагретые АКБ.
• Практически бесполезно заряжать сильно разряженный аккумулятор — меньше 5 В для 12-тивольтового аккумулятора. При напряжении в 7 В аккуулятор иногда удается «вытянуть», но, в таком случае, не стоит рассчитывать на гарантированное восстановление емкости аккумулятора. Для 6-тивольтовых аккумуляторов приведенные значения, соответственно, делим на два.

Сколько времени нужно заряжать аккумулятор

Время заряда зависит от степени разряженности аккумулятора, напряжения и тока заряда.

Если погрузиться в теорию и расписать, какие параметры нужно учесть, чтобы правильно определить время заряда, то получится вполне качественная диссертация. Которая еще и вызовет ожесточенные споры среди профессионалов.

Поэтому, как было рекомендовано выше, выбирайте зарядное устройство по следующим правилам:

1. Напряжение зарядного устройства должно попадать в интервал напряжения циклического режима, приведенного на лицевой стороне аккумулятора.
2. Ток заряда ЗУ должен попадать в интервал от 10 до 20 % от емкости аккумулятора.
3. Зарядное устройство должно быть автоматическим.

и можете считать, что вне зависимости от разряженности аккумулятора, за ночь он зарядится полностью. При этом, если аккумулятор разряжен не полностью, то автоматическое зарядное устройство дозарядит его и перейдет в режим компенсации саморазряда без вреда для аккумулятора.

Подведем итоги:

• При использовании аккумулятора в буферном режиме, аккумулятор подзаряжается зарядным устройством входящим в состав оборудования.
• При использовании аккумулятора в циклическом режиме, понадобится зарядное устройство, подходящее по параметрам, приведенным в параграфе «Сколько времени нужно заряжать аккумулятор».
• При использовании аккумулятора в циклическом режиме, разумно не разряжать аккумулятор полностью и заряжать его как можно чаще. Это позволит увеличить срок службы аккумулятора.
• При длительном хранении, с интервалом в 6 месяцев. И не более двух раз за время хранения без использования.

Соблюдайте эти условия, и ваш аккумулятор прослужит максимально долго!

С Вами поделился знаниями

Е. Фурсенко, директор компании ETALON.

Как правильно заряжать аккумулятор зимой

Зарядка свинцово-кислотных аккумуляторов в холодную погоду

Эта статья посвящена особенностям зарядки свинцово-кислотных аккумуляторов при низких температурах.

Зарядка свинцово-кислотных аккумуляторов в холодную (или действительно жаркую) погоду требует особого внимания, в первую очередь из-за того, что при низких температурах требуется более высокое зарядное напряжение, а при высоких температурах — наоборот, более низкое.

Следовательно, для улучшения работы батареи зарядка должна производиться «с температурной компенсацией», и это требование настоятельно необходимо к применению — особенно, когда ожидается, что температура батареи будет ниже +0 °C или выше +30 °C. Центральная точка для температурной компенсации составляет 25 °C. От этой температуры вводятся все коррекции  — в большую или меньшую стороны.

Надо помнить, что холодная погода снижает емкость аккумулятора. Это еще один фактор, который необходимо учитывать, наряду с нагрузкой и скоростью зарядки по сравнению с емкостью батареи  (Ач), измеряемой в стандартных условиях.

Оба этих фактора влияют на правильный выбор и последующую емкость батареи — для вашего конкретного применения.

Емкость батареи в Ач обычно указывается как 20-часовая емкость при 25 °C. Скорость разряда или нагрузку можно записать так же как 0,05C, где, например, C — это коэффициент нагрузки для 20-часовой номинальной емкости аккумулятора при 25 °C, а коэффициент 0,05 — ток разряда (в единицах от номинальной емкости).

Пример: если батарея номиналом 100 Ач, то нагрузка 1/20 или  0,05 будет составлять 100 x 0,05 = 5 А или 100/20, что также составляет 5 А при разряде в течение этого 20-часового периода. Следовательно, нагрузка 10А на батарею с номиналом 20 Ач, рассчитанную на 20 часов, будет равна скорости разряда 0,1С, скорость разряда 0,2С на 200 Ач будет равна 40 А и так далее…

При заказе аккумулятора вы можете увидеть его значение в Ач, равное 20 часам разряда (стандартное значение), а 10-ти и 5-ти часовое значение — в инструкции по эксплуатации, чтобы вы могли видеть, как емкость «уменьшается» при увеличении тока нагрузки.  Некоторые даже указывают 25-часовую, что часто вводит людей в заблуждение- якобы,  они получают батарею большей емкости, чем стандартная.

Напомним, что емкость снижается при низких температурах, как и при более высоких скоростях разряда C, превышающих 20 часов при 0,05C. Это снижение емкости из-за более высоких скоростей разряда обусловлено законом Пойкерта .

График, показывающий влияние на емкость аккумулятора в зависимости от температуры и нагрузки:

Типы свинцово-кислотных аккумуляторов

Свинцово-кислотные батареи бывают разных типов:

• Заливные свинцовые аккумуляторы с возможностью долива каждой из шести ячеек дистиллированной  водой Речь идет о 12В АКБ).
• Так называемый «герметичный» свинцовый аккумулятор или, скорее, необслуживаемый аккумулятор. Они не могут быть долиты и часто имеют зеленый или красный индикатор проверки.
• AGM клапанно-регулируемая свинцово-кислотная технология (VRLA), где электролит абсорбируется в стекловолоконной мембране.
• GEL, где аналогично AGM, но электролит — не  жидкий, а находится в состоянии геля.

Все вышеперечисленное модели относятся  к свинцовым батареям. Victron Energy продает батареи VRLA AGM и Gel (ячейки 6 штук по  2 В), а так же Литиевые…

На сегодня ассортимент Victron состоит из свинцовых АКБ следующих типов:

• тип GEL (лучший жизненный цикл, чем у AGM).
• тип AGM (лучше, чем гель, подходит  для более высоких  токовых нагрузок и хорош для использования с инверторами).
• AGM Telecom. Разработанный в первую очередь для телекоммуникационных применений, но также является отличным «экономным вариантом» для морских и автомобильных применений.
• AGM Super Cycle (лучше всего применять в системах, где ожидается частая разрядка до 60-80% DOD).
• Свинцово-углеродная батарея (Carbon — за счет  добавления  угле волокна имеет лучшие характеристики и строк жизни — улучшенная мощность при частичном заряде, больше циклов и более высокая эффективность).

Кроме того, Victron также продает специальные свинцово-кислотные аккумуляторы — 2В модули, в основном используются  для солнечных систем.

• OPzV 2V отдельные элементы батареи. Большой срок службы, гель высокой емкости.
• OPzS 2V отдельные элементы батареи. Долговечные трубчатые пластинчатые батареи большой емкости для специальных солнечных систем, жидкий  электролит.

Температурная компенсация и зарядка

Теперь, когда мы познакомились с типами батарей, их емкостями при разных нагрузках  — нам нужно уточнить некоторые цифры для температурной компенсации и зарядки.

Рекомендуемая температурная компенсация для батарей Victron VRLA составляет — 4 мВ/элемент (что составляет -24 мВ / °C для батареи из 6-ти элементов — т. е. 12 В).

Помимо зарядки в холодную погоду, зарядный ток предпочтительно не должен превышать 0,2С (20 А для батареи емкостью 100 Ач), поскольку температура батареи будет иметь тенденцию к увеличению более чем на 10 °С, если ток зарядки превышает 0,2С. Поэтому температурная компенсация также требуется, если ток зарядки превышает 0,2C.

Как добиться зарядки с компенсацией температуры и напряжения?

Для  этого существует целый  ряд продуктов от Victron — это инверторы c ЗУ,  отдельные ЗУ и солнечные контроллеры.

С нашим ассортиментом инверторов/зарядных устройств и с момента выхода версии прошивки VE.Bus 415 некоторое время назад удалось добиться следующих показателей:

• Температурная компенсация теперь работает до -20 град С
• Применима  для всех заданных значений напряжения
• Как только температура опускается ниже -30 °C, механизм компенсации отключается (при этом применяются нормальные напряжения зарядки) и отображается предупреждение оператору.

Для систем, которые не используют инвертор с зарядным устройством (т.е. не используется датчик температуры), то мы можем предложить  к использованию специальный беспроводной датчик — Smart Battery Sense, чтобы гарантировать, что зарядное устройство обеспечивают оптимальную зарядку с компенсацией напряжения и температурой для ваших батарей, посредством беспроводной передачи точных значений напряжения и температуры батареи на ваш Solar Charge Controller или Smart зарядное устройство.

Эта информация затем используется для установки идеальных параметров заряда, что приводит к более полной и быстрой зарядке, улучшая срок службы аккумулятора и, следовательно, продлевая срок его службы.

Приложение Victron Toolkit позволяет рассчитать сечение кабеля и падение напряжения на нем для различных токов заряда АКБ. Нужно учитывать, что  длина кабеля — это полный путь от положительного и отрицательного зарядных кабелей батареи и может составлять несколько метров в обычных системах. И именно эту длину учитывает Smart Battery Sense (автоматически), чтобы обеспечить правильное зарядное напряжение, поступающее на батарею, благодаря тому, что зарядное напряжение компенсируется и корректируется — при любых  потерях в кабеле.

Все контроллеры заряда SmartSolar MPPT от Victron работают с технологией Smart Battery Sense.

Другие продукты также можно подключить к системе с датчиком Smart Battery Sense , используя при этом сетевое подключение — «VE.Smart Networking support». \\\

Кислотные аккумуляторы; чтобы больше не было отвратительно читать то что люди о них пишут

Случайно узрел статью с комментариями к ней, и так злость во мне закипела по поводу безграмотности людей в области кислотных (свинцовых в простонародье) аккумуляторов, что не выдержал и решил написать «гикам» (чтобы быть гиком, как оказывается, мало купить дорогой телефон) краткую статью об аккумуляторах. С рассмотрением тех ошибок, которые мне постоянно мусолят глаза и вызывают праведное желание их исправить.

Начнем с названия. Я очень часто вижу что тремя буквами А-К-Б называют все что можно зарядить, абсолютно любой аккумулятор. Особенно тремя буквами люди любят называть аккумуляторы типа Li-ion. На самом-же деле АКБ аббревиатура от Аккумуляторная Кислотная Батарея. Под ними подразумевается лишь один тип аккумулятора — свинцовый кислотный. С современной точки зрения это название вызывает некоторый когнитивный диссонанс т.к. на данный момент значение слова «батарейка» т.е. гальванического элемента который зарядить нельзя перешло на слово «батарея». И получается как будто бы из-за слова «аккумуляторная» это аккумулятор который зарядить можно, а из-за слова «батарея» это как будто батарейка которую зарядить нельзя. В реальности-же батарея — просто цепь гальванических элементов и со словом «батарейка» имеет общий лишь корень.

Далее перейдем к некоторым мифам, а именно главный миф — АКБ для автомобиля имеет некие существенные отличия от АКБ для ИБП. И вот нельзя их применять и там и там.

С химической точки зрения любые АКБ абсолютно одинаковы. Как-же они устроены? Очень кратко — если аккумулятор заряжен, то один электрод представляет собой свинцовую решетку с нанесенной на нее пастой из PbO₂, второй -такую-же решетку с пастой губчатого свинца. Электролитом служит раствор серной кислоты. В процессе разряда PbO₂ восстанавливается и взаимодействуя с серной кислотой образует PbSO₄. Свинец на другом электроде окисляется и опять-же образует PbSO₄. В конце разрядки мы имеем обе решетчатые пластины заполненные (более или менее) сульфатом свинца. При зарядке аккумулятора происходит электролиз и из сульфата свинца вновь образуется диоксид и металлический свинец. Конечно-же, тут нужно подчеркнуть, что электроды при этом не равны и путать их полярность не стоит т.к. еще на стадии производства в намазку электродов вводятся соответствующие добавки, улучшающие их эксплуатационные свойства. При этом добавки полезные для одного электрода вредны для другого. В очень старые времена, где-то в начале прошлого века, в условиях простых аккумуляторов, вероятно, была допустима переполюсовка аккумулятора по ошибке или с какими-то целями и он какое-то время после этого работал. В том что она допустима сейчас я сомневаюсь.

Таких ячеек в 12В аккумуляторе 6 шт, в 6В — 3 шт. и т.д. Многих вводит в заблуждение значение напряжения на аккумуляторах. Причем значений напряжения номинального, заряда, разряда. С одной стороны, аккумуляторы называются 12В (и 6В, 24В тоже есть, по-моему, даже 4В изредка встречаются) но на корпусе тех-же аккумуляторов для ИБП производитель указывает напряжение выше 13.5В.

Например:

Тут мы видим, что в форсированном режиме напряжение заряда может быть аж 15В.

Все разъяснит кривая напряжения на АКБ:

Слева мы видим напряжение для аккумулятора из 12 ячеек (24В номинальных), 6 (12В номинальных) и, самое полезное, для одной ячейки. Там-же отмечены области нежелательных напряжений при разряде/ заряде. Из кривой можно сделать выводы:

1 Напряжение 12В, 24В и т.д. являются номинальными и показывают лишь число гальванических ячеек (путем деления на два) в батарее. Это просто название для удобства.

2 Напряжение при заряде могут достигать 2.5 В/ ячейку что для 12В аккумулятора соответствует 15В.

3 Напряжение заряженной батареи считается допустимым при значении 2.1-2.2 В/ячейку, что для 12В аккумулятора соответствует 12.6-13.2В.

Теоретически, батарею можно зарядить и до значений 2.4 В/ячейку или даже немного выше, однако, такая зарядка будет негативно сказываться как на состоянии электродов, так и на концентрации электролита. Однажды, перед сдачей в утиль, я легко зарядил 12В батарею до напряжения ок. 14.5В (уже не помню точное значение).

Итак, автор статьи с которой я начал, решил, что напряжение заряда автомобильной АКБ и АКБ от ИБП отличаются. Это неверно, у них одинаковый тип электродов и одинаковая концентрация серной кислоты в электролите (подобранная давным-давно экспериментальным путем, чтобы предоставлять максимальное напряжение и минимальном саморазряде). Однако, что-же происходит в батарее, почему ее нельзя заряжать при слишком высоком значении напряжения?

Почему в автомобильную АКБ нужно подливать воду, а в АКБ от ИБП не нужно? Эти вопросы позволяют нам плавно перейти в область напряжения разложения воды. Как я написал выше, при зарядке аккумулятора происходит электролиз. Однако, не весь ток расходуется на превращение PbSO₄ в PbO₂ и Pb. Часть тока будет неизбежно расходоваться и на разложение воды, составляющей значительную часть электролита:

2H₂O = 2H₂ + O₂

Теоретический расчет дает значение напряжения для этой реакции ок. 1.2В. Напоминаю, что напряжение на ячейке при заряде заведомо более 2В. К счастью, активно вода начинает разлагаться только выше 2В, а в промышленности для получения водорода и кислорода из нее процесс ведут и вовсе при 2.1-2.6В (при повышенной температуре). Как бы то ни было, тут мы приходим к выводу, что в конце процесса заряда АКБ будет неизбежно происходить процесс разложения воды в электролите на элементы. Образующиеся кислород и водород попросту улетучиваются из сферы реакции. Про них бытуют следующие мифы:

1. Водород крайне взрывоопасен! Перезарядишь аккумулятор и как минимум лишишься комнаты где тот был!

На самом деле, водорода в процессе электролиза выделяется ничтожно мало по сравнению с объемом комнаты. Водород взрывается при концентрации от 4% в воздухе. Если мы допустим, что электролиз ведется в комнате размером 3*3*3 метра или 27 метров куб., то нам понадобится наполнить помещение 27*0.04=1.1 метров куб. водорода. Для получения такого количества h3 нужно было бы полностью разложить ок. 49 моль воды или 884 грамма ее. Если кто-то наблюдал электролиз, то поймет насколько это много. Или попробуем перейти ко времени. При силе тока в стандартной зарядке для крупногабаритных АКБ в 6А, уравнение Фарадея дает время, необходимое для получения этого количества водорода, аж 437 часов или 18.2 дня. Чтобы наполнить комнату водородом до взрывоопасной концентрации нужно забыть про зарядку на 2 с половиной недели! Но даже если это случится, концентрация серной кислоты просто будет расти пока ее раствор не приобретет слишком высокое сопротивление для жалких 12В зарядки и сила тока не станет ничтожной. Да и водород попросту улетучится.

Очень редко случаются взрывы непосредственно в корпусах крупногабаритных АКБ из-за того, что выделяющийся водород по какой-то причине не может покинуть замкнутого пространства. Но и в этом случае нечего страшного не бывает — чаще всего взрыва хватает только на небольшую деформацию верхней части корпуса, но не на разрыв свинцовых соединений. И АКБ еще может работать дальше даже после таких повреждений.

2. При электролизе может образоваться смертельно ядовитый и, не менее взрывоопасный чем водород, сероводород!

Не наш, периодически попадался миф в англоязычных постах. Теоретически конечно возможно подать такое большое напряжение и создать т.о. такую большую силу тока, что на катоде начнется процесс восстановления сульфат-иона. Напряжение для этого будет достаточным, а продукты восстановления не будут успевать диффундировать подальше от электрода и восстановление будет идти дальше. Но зарядка в пределах десятка-трех вольт и с ограничением силы тока в 6А на такое едва ли способна. Однажды, я наблюдал процесс восстановления сульфата до SO₂, да, это возможно; однокурсницы по ошибке что-то сделали не то во время опыта. Но это большая редкость т.к. там концентрация серной кислоты была заметно выше той, что используется в АКБ, была иная конструкция электрода и иной его материал и, естественно, напряжения и сила тока были были непомерными. И SO₂ не H₂S.

3. При электролизе мышьяк и сурьма из материала решеток будут восстанавливаться до ядовитых арсина и стибина!

Действительно, решетки содержат относительно много сурьмы, мышьяка в современных решетках, вероятно, нет вообще. При работе АКБ та решетка на которой происходит восстановление, т.е. катод, разрушению не может подвергаться. Выделяйся даже каким-то образом стибин, он бы тут-же взаимодействовал с PbSO4, восстанавливая его до металла.

Однако, некоторая практическая неприятность тут есть. Газообразные водород и кислород могут увлекать за собой капельки электролита, создавая аэрозоль серной кислоты. Аэрозоль серной кислоты, даже концентрированной, для человека не опасен и просто вызывает кашель. Однако, серная кислота — кошмар для тканей и бумаги. Стоит даже небольшому количеству серной кислоты попасть на одежду и там обязательно появятся дырки или ткань разорвется по этому месту. Через недели, если кислоты много, через месяц, но одежда истлеет.

Так что газовыделения опасаться не стоит с бытовой точки зрения или стоит, но нужно ориентироваться именно на аэрозоль серной кислоты.

Итак, вода начала разлагаться на водород кислород, ее в электролите становится все меньше, что-же дальше? Если это АКБ в котором электролит просто налит в виде слоя жидкости, то начнется повышение саморазряда из-за повышения концентрации серной кислоты. Занятно, что это будет сопровождаться небольшим повышением напряжения (концентрация кислоты растет) на ячейке. Именно поэтому автовладельцы должны постоянно контролировать концентрацию серной кислоты в своих АКБ (при помощи ареометра) и доливать туда воду. Процедура доливания воды — необходимая часть процесса обслуживания любой АКБ. Кроме одного их типа, и мы сейчас об этом поговорим.

Иметь аккумулятор в котором болтается слой едкой, по отношению к металлам, жидкости конечно-же неудобно, а потому попытки избавиться непосредственно от жидкости предпринимались давно, начались чуть ли не в первой половине 20-го века. К слову сказать, не то чтобы слой серной кислоты прямо плескался вокруг электродов. В реальности она неплохо распределена между электродами и окружающими их сепараторами даже в дешевых моделях. Итак, первым вариантом было использование стекловолокна. Достаточно просто окружить электроды стекловолокном которое пропитано серной кислотой и большинство проблем решится. Этот тип АКБ носит название AGM (absorbent glass mat) и таких АКБ для ИБП подавляющее большинство. Хотя такие АКБ малого форм-фактора и зачастую позиционируются как те, которые можно эксплуатировать в любом положении, с этим нельзя вполне согласиться. Вскрытие крышки стандартного дешевого AGM аккумулятора показывает, что никаких особых крышек там нет, а следовательно, электролит от вытекания удерживают лишь капиллярные силы. Я почти уверен, что если погонять AGM аккумулятор перевернутым вверх дном, то уже после одной зарядки из него польется серная кислота под давление газов.

Второй распространенный тип интереснее, это т.н. гелевые АКБ. А получаются они благодаря следующему. Если подкислять растворимые силикаты, то будет происходить выделение кремневой кислоты:

Na₂SiO₃ + H₂SO₄ = Na₂SO₄ + SiO₂ + H₂O

Если исходный раствор силиката не отличается качеством, то кремневая кислота будет выделяться в виде стекловидной массы, но если он достаточно чист, то кремневая кислота осадится в виде красивого куска однородного полупрозрачного геля. На этом и основан способ получения гелевых АКБ — простое добавление силикатов к электролиту вызывает его затвердение в гелеобразную массу. Соответственно, вытекать оттуда уже нечему и АКБ действительно можно эксплуатировать в любом положении. Сам по себе процесс образования геля не повышает емкости АКБ и не улучшает его качеств, однако, производители его используют при производстве наиболее качественных моделей, а потому эти АКБ отличаются высоким качеством и большей емкостью. Занятно, что в обоих случаях носителем электролита является SiO2 в той или иной форме.

Оба типа АКБ объединяются в славный тип VRLA — valve-regulated lead-acid battery который и применяется в ИБП. Формально они считаются необслуживаемыми и терпящими эксплуатацию в любом положении, но это не совсем так. Более того, многие уже встречались с эффектом, когда буквально несколько мл воды возвращают к жизни, казалось бы, дохлую АКБ от ИБП. Так получается, потому что и эти аккумуляторы не капли не застрахованы от электролиза воды в электролите, а следовательно, и пересыхания. Все происходит точно так-же, как в крупногабаритных АКБ. А вот самые дорогие и крутые необслуживаемые АКБ содержат катализатор для рекомбинации выделяющихся газов обратно в воду и вот уже у них корпус действительно выполнен абсолютно герметичным. Обращаю внимание, что по-настоящему герметичным и необслуживаемым может быть и аккумулятор типа AGM и GEL, но они-же могут ими и не быть и не содержать катализатора рекомбинации кислорода и водорода. Тогда, несмотря на казалось бы продвинутую конструкцию, пользователю придется либо чаще покупать новые аккумуляторы, либо доливать воду при помощи шприца.

Хотелось бы добавить несколько слов о режимах разряда. Производители АКБ указывают какой ток максимально допустим для той или иной модели, но нужно понимать, что аккумулятор — просто смесь химических веществ и ЭДС генерируется исключительно химическим путем. Это не конденсатор который, по электрогидравлической аналогии, можно сравнить с неким механическим сосудом (с гибкой мембраной). Хотя АКБ могут выдавать очень большие значения силы тока, в реальности они лучше всего эксплуатируются как раз при небольших токах, что в разряде, что в заряде. Поэтому ИБП, рассчитанные на заряды небольших АКБ, при работе с крупногабаритными будут заряжать их в наиболее щадящем режиме. Впрочем, в течении далеко не одних суток. Интересно обратить внимание на то, что чем выше мощность ИБП, тем больше аккумуляторов последовательно предпочитает собирать производитель. Тут все логично — большие токи разряда маленькие АКБ выдерживают очень плохо.

Подводя итоги:

1. Малогабаритные и крупногабаритные АКБ идентичны по устройству.

2. Для подавляющего большинства АКБ любого размера доливание воды является необходимой частью текущего обслуживания.

3. Лишь немногие из дорогих моделей АКБ содержат механизм рекомбинации газов и могут быть названы действительно необслуживаемыми.

4. Сам по себе водород, который выделяется при заряде (а это равно постоянной работе в ИБП) АКБ, не является существенной угрозой или проблемой.

5. Нужно очень внимательно работать с АКБ, тщательно избегая пролива даже малейших капель электролита, или лишитесь одежды.

6. Разряд и заряд малыми токами являются наиболее предпочтительными режимами эксплуатации АКБ.

Как правильно заряжать кислотный аккумулятор. Как заряжать герметичные свинцово-кислотные аккумуляторы. Влияние концентрации электролита

Любой автомобильный аккумулятор имеет свойство терять свой заряд со временем. Происходит это по многим причинам, и не важно, пользуетесь ли Вы аккумулятором или нет, а заряд будет уходить.

Таким образом, зарядка свинцово кислотных аккумуляторов – это совершенно необходимое действие в процессе их эксплуатации
.

Конечно, в автомобиле есть бортовой генератор, который и восполняет затраченный батарее заряд. Однако автомобильный генератор не зарядит Вашу батарею полностью, обычно батарея работает в промежуточном, средней заряженности режиме. Это скорее плохо, чем хорошо. Все дело в том, что такой режим может быть хорош летом, а вот с наступлением холодов заряд батареи резко падает. И если летом при заряженности батареи 60% Вы могли без каких-либо проблем завести машину, то зимой Вы после одной-двух неудачных попыток прокрутить стартер разрядите батарею полностью.

Таким образом, автомобильную аккумуляторную батарею время от времени нужно подзаряжать стационарным зарядным устройством. Тем самым Вы доведете заряд батареи практически до 100%, и Ваша батарея будет чувствовать себя явно лучше. При желании Вы также можете прогнать аккумуляторную батарею циклами заряд-разряд несколько раз, тем самым восстановив её полную емкость – со временем при использовании батарею в этом самом промежуточном состоянии заряда её емкость падает. И если у Вас батарея на 60 Ач, то после полугода такого использования в автомобиле, без стационарной подзарядки, Вы можете уже в процессе заряда обнаружить, что емкость снизилась, скажем, до 45 Ач. В таком случае батарею нужно восстанавливать, «раскачивать» циклами заряд-разряд.

Как заряжать свинцово кислотные аккумуляторы? Для этого понадобится зарядное устройство и базовые знания по самому процессу зарядки.

Зарядные устройства бывают импульсные и трансформаторные. Первые более современные, они компактны и дешевы – хотя технически они более сложны. Трансформаторные же устройства потихоньку уходят с массового рынка из-за своего большого веса, габаритов и цены. Но, тем не менее, если у Вас есть трансформаторное зарядное устройство, то не спешите менять его на импульсное – они, как правило, надежнее, да и само их изготовление более качественно.

Зарядные устройства делятся также на автоматические и не автоматические. Первые делают все сами, Ваши участие минимально, вторые же, соответственно, требуют

Вашей серьезной вовлеченности. Перед тем, как начать процесс зарядки, Вам необходимо решить, будете ли Вы снимать батарею или зарядка будет происходить прямо в автомобиле. Сняв батарею, Вы получаете к ней больший доступ, её удобнее почистить, удобнее выкрутить пробки и так далее. Но отсоединив батарею от машины, у Вашего бортового компьютера, скорее всего, собьются все настройки.

Так или иначе, зарядка свинцово кислотных аккумуляторов должна происходить в максимальной безопасности. Такие батареи имеют свойство выделять при зарядке газ, и он взрывоопасен. Вполне может случится ситуация, когда Вы слышите, что электролит начинает закипать – процесс срочно нужно прекратить. Таким образом, к батарее нужно иметь свободный доступ, будете Вы её вынимать или нет. А теперь рассмотрим сам процесс, как заряжать свинцово кислотные аккумуляторы.

Поверхность батареи нужно очистить, клеммы затереть до блеска. Откручиваем пробки, если таковые имеются, и замеряем уровень электролита. Если уровень ниже меток – восполняем электролит. Проверить нужно каждую банку. Если уровень будет ниже – будет осыпаться оголенная батарея, а это ускоренная смерть аккумулятора. К тому же, на зиму электролит нужно делать более плотным – так он лучше будет держать заряд на холоде. Если же у Вас батарея необслуживаемая, понятно, ничего Вы сделать не сможете.

Далее нужно подсоединить зарядное устройство. И выставить зарядный ток. Сила тока вычисляется из расчёта, что в амперах численно она должна быть равна одной десятой емкости батареи в Ач. Например, батарея на 60 Ач должна заряжаться током 6 А.

Процесс зарядки будет длится примерно 20 часов. Если у Вас автоматическое зарядное устройство, то оно само будет следить за процессом заряда и само его прекратит – а Вы будете проинформированы лампочкой, индикатором и тд.

Если же у Вас зарядное устройство не автоматическое, то Вам придется больше контролировать процесс. После выставления зарядного тока через 20 часов его значение нужно уменьшить вдвое и так заряжать еще 2 часа. В последние часы нужно особенно внимательно следить за батареей, чтобы в ней не закипел электролит. Собственно, для этого и понижается сила тока в конце процесса – чтобы смягчить зарядку.

Герметичные необслуживаемые батареи обычно заряжают постоянным напряжением. В таком случае выставляется напряжение 14,4-14,5 В. А ток заряда в процессе будет падать – так как внутреннее сопротивление батареи будет расти.

Стоит также сказать, что очень важно соблюдать температурный режим. Батарею нужно заряжать, когда её температура около 20 градусов. Нельзя заряжать батарею на морозе. В то же время если Вы видите, что температура батареи при зарядке начинает доходить до 50 градусов, то это уже должно настораживать – может закипеть электролит.

Стационарную зарядку батареи рекомендуется делать хотя бы раз в сезон. Регулярная подзарядка продлевает срок службы аккумулятора, раскачивает его емкость. Проделав стационарную зарядку, Вы будете уверены, что сможете без проблем завестись, а Ваша батарея прослужит Вам дольше. При правильном уходе даже обычные кислотно-свинцовые батареи служат 5 лет и более.

Читайте так-же, другие обзоры

Зарядные устройства. Отзыв. Режимы зарядки аккумулятора. (10+)

Автомобильный кислотный аккумулятор. Устройство. Обслуживание. Ремонт — Зарядка. Зарядное устройство

Зарядка кислотного аккумулятора

КПД аккумулятора на удивление высок. Он может достигать 80% (без учета саморазряда). При зарядке теряется около 10% и при разрядке столько же. Так что считается оптимальным заряжать аккумулятор током 10% от его емкости 11 часов. Для конкретных аккумуляторов время полной зарядки таким током может немного различаться. Основным критерием полной зарядки аккумулятора является достижение номинальной плотности электролита. Это верно, если аккумулятор изначально был правильно заправлен электролитом, электролит не доливался и не выливался, дистиллированная вода добавлялась регулярно до необходимого уровня. Значение номинальной плотности помнить не стоит. На большинстве приборов для измерения плотности электролита аккумулятора имеются две красные метки. Нижняя — полный заряд, верхняя — полный разряд.

В практических приложениях контролировать плотность электролита бывает неудобно. Хотя я до сих пор не понял, почему. Установить в каждой банке малогабаритный вибростойкий датчик плотности в промышленных условиях не составляет проблему. Но так уж сложилось, степень зарядки определяется другими способами. Обычно по напряжению на аккумуляторе. Зарядка аккумулятора прекращается при достижении на нем определенного напряжения. Действительно, напряжение несколько зависит от степени зарядки. Однако оно зависит еще от температуры, износа батареи, нагрузки, к ней приложенной, и ряда других факторов. Так что этот метод в целом не надежен. Именно поэтому необходимо регулярно контролировать плотность электролита вручную.

Например, если аккумулятор сильно разряжен, его внутреннее сопротивление высокое. Подача зарядного тока приводит к почти моментальному повышению напряжения до нужного значения. Зарядка прекращается. Так что автоматически (на основе контроля) напряжения зарядить сильно разряженные аккумуляторы невозможно. Хотя аккумулятор может быть вполне исправен, и принудительная зарядка малым током заданное время или фиксированным напряжением вернет его к жизни.

В автомобилях применяется именно зарядка с контролем напряжения на аккумуляторе. Аккумулятор подключен к выпрямителю напряжения от электрогенератора. У генератора есть обмотка возбуждения, только при подаче на нее напряжения, генератор вырабатывает электрический ток. Как только напряжение на аккумуляторе достигает заданного значения, подача напряжения возбуждения, а значит зарядка, прекращается.

Более совершенным и надежным методом автоматической зарядки аккумулятора является зарядка фиксированным напряжением с ограничением тока. К аккумулятору прикладывается напряжение строго 14.4 вольта (это для 12 вольтового аккумулятора). Если ток слишком велик, то напряжение временно понижается до такого значения, чтобы ток пришел в норму. По мере зарядки напряжение повышается до указанного значения. Под таким напряжением аккумулятор может находиться время, ограниченное только сроком его службы. После полной зарядки аккумулятор будет получать ток, компенсирующий его саморазряд. Это довольно долгий способ зарядки. Основную часть энергии аккумулятор набирает быстро, но последний этап зарядки происходит малым током. Так что номинальную плотность аккумулятор набирает за несколько дней. Кстати, распространенные претензии к этому способу зарядки состоят в том, что аккумулятор не заряжается полностью. На самом деле, если у Вас правильное зарядное устройство, то заряжается, только довольно долго. В тот момент, когда ток зарядки упал, и кажется, что зарядка завершена, на самом деле начинается последний этап зарядки, который может длиться несколько дней.

Второй проблемой такого способа зарядки является в целом низкое качество зарядных устройств, предназначенных для зарядки аккумулятора фиксированным напряжением с ограничением тока. Это импульсные зарядные устройства. Через мои руки прошли десятки таких блоков. Их выходное напряжение варьируется от 13.5 до 15.5 вольт. Это совершенно непригодно. Для зарядки необходимо ровно 14.4. Если напряжение больше, то аккумулятор после зарядки будет кипеть, если меньше, то вообще не зарядится. Ровно на нужное напряжение мне попалось только одно устройство. Ситуация осложняется тем, что производители экономят на фильтрации выходного напряжения. Оно содержит высокочастотные помехи, которые аккумулятору безразличны, но сильно затрудняют измерение выходного напряжения. Его измерить можно только осциллографом. Тестер работать не будет.

Наладить такое магазинное изделие очень легко. Надо его разобрать, найти делитель напряжения в цепи обратной связи по напряжению. Выпаять резистор, соединенный с выходным положительным проводом, заменить его на подстроечный, сопротивлением на 30%-40% большим, чем тот, который стоял. Подсоединить выход зарядного устройства к осциллографу и настроить выходное напряжение равным 14. 4 вольта. Подстроечный резистор лучше после этого зафиксировать лаком или клеем.

Можно также сделать устройство для зарядки небольших аккумуляторов (до 75 А/ч) из компьютерного блока питания. Схему перепайки собираюсь скоро опубликовать. Подпишитесь, чтобы не пропустить .

Зарядка фиксированным напряжением с ограничением тока — чудный способ, который позволил мне восстановить, казалось бы, совсем загубленные аккумуляторы.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости , чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задать вопрос. Обсуждение статьи. сообщений.

В моем аккумуляторе пять банок нормально заряжены, а одна банка, в центре, не з аряжается вообще. Я подзарядил аккумулятор током в 2.5 ампера сначала 24 часа, положительного результата не оказалось, затем еще, тоже самое, но банка не зарядилась. Машина при этом заводится хорошо. К чему может привести такая ситуация?
Причины сульфатации, потери емкости автомобильного аккумулятора….

Машинное, моторное масло. Автомасло. Синтетика, полусинтетика, минерал…
Моторное масло. Тонкости выбора и применения…

Выбор марки автомобиля. Какую машину купить, новую или подержанную….
Как выбрать автомобиль, марку, брэнд? Подержанную или новую машину покупать? В с…

Самостоятельно строим и утепляем фундамент. Отвод воды, влаги….
Советы по заливке фундамента коротко. Планирование. Разметка. Заливка. Утепление…

Почему детонирует двигатель внутреннего сгорания?…
Что такое детонация? Как она возникает, проявляется в двигателе внутреннего сгор…

Датчики инжекторного двигателя. Датчики объемного расхода воздуха, дет…
Обзор узлов инжекторного двигателя и их неисправностей. Датчики положения дроссе…

Шины, покрышки, автошины. Резина. Летние, зимние, шипованные, всесезон…
Какие шины выбрать. На что обратить внимание. …

Принцип действия инжектора. Датчик положения коленвала…
Устройство инжекторного двигателя. Общий принцип работы. Обзор узлов и неисправн…

Свинцово-кислотный аккумулятор — это наиболее распространённый на данный момент тип источника энергии в автомобиле. Он был изобретён в далёком 1859 году и до сих пор устанавливается на большинстве машин, конечно же, есть и альтернативы, но они пользуются меньшей популярностью у автопроизводителей.

Немного истории

Авторство данного устройства принадлежит французу Гастону Планте. Именно он в 1859 году создал первый рабочий прототип. Конструкция устройства не представляла собой что-то слишком сложное. Электроды делались из листового свинца. В качестве разделителя использовался сепаратор из простого полотна. Он сворачивался в спираль, после чего помещался в колбу, в которой был раствор серной кислоты.

Внимание!
Учёный использовал десятипроцентный раствор серной кислоты.

К сожалению, устройство обладало слишком малой ёмкостью, которая легко объясняется излишним примитивизмом конструкции. Чтобы её немного увеличить ученый множество раз заряжал и разряжал свинцово-кислотный аккумулятор.

Чтобы достичь хоть какого-нибудь результата Планте понадобилось два года. Естественно, что подобный недостаток был слишком существенным. Неудивительно, что свинцово-кислотные аккумуляторы тогда не получили большого распространения. Главный дефект крылся в конструкции пластин.

Конечно же, учёный свет не остановился на достигнутом. Совершенствование конструкции свинцово-кислотного аккумулятора только начиналось. Большой прорыв в этом деле совершил К. Фор. Он предложил инновационную технологию изготовления электродов.

В 1880 год К. Фор на электроды наносит окись свинца. Результат превосходит все ожидания. Учёному в значительной степени удалось увеличить ёмкость аккумулятора. Идея получила широкое распространение. А уже в 1881 Э. Фолькмар начал использовать вместо обычных электродов специальную решетку. Селлоун пошёл дальше и получил патент на производство решеток, в сплаве которых была сурьма.

Сразу же учёным пришлось столкнуться со следующей проблемой. Не было нормальных зарядных устройств. Чтобы хоть как-то возобновить начальный заряд свинцово-кислотного аккумулятора применялась разработка Бунзена. К сожалению, результат был не очень хорошим.

Внимание!
Суть подобной методики заряда сводилась к источнику в виде гальванической батареи. Именно от неё в то время можно было осуществить подзарядку.

Данное положение дел изменили генераторы постоянного тока, которые были дёшевы в производстве. Результат поразил весь мир. В 1890 году свинцово-кислотные аккумуляторы начинают массово выпускаться во всех цивилизованных странах мира.
Мало того, все они нашли себе коммерческое применение.

Важно!
Настоящим прорывом стал выпуск в 1900 году немецкой компанией Varta свинцово-кислотных аккумуляторов.

Следующая весомая дата в развитии технологии по созданию свинцово-кислотных аккумуляторов приходится уже на 70-е годы XX века. Именно в этот период разрабатываются необслуживаемые аналоги. Их главным отличием от всех предыдущих является то, что они способны работать в любом положении.

На смену жидкому электролиту пришёл гель.
Батареи стали полностью герметичными. Для выведения отработанных газов установили специальные клапаны. Кардинально изменилась конструкция пластин. Их основой стал медно-кальциевый сплав. Чтобы добиться ещё большего результата он дополнительно покрывался оксидом свинца. Решётки делались из титана, алюминия и меди.

Все активные вещества нового свинцово-кислотного аккумулятора были расположены в электролите вместе с положительными и отрицательными электродами. Все эти элементы образуют сложную электрохимическую систему.

Всё о свинцово-кислотных аккумуляторах

Подробно о принципе работы

Для начала суммируем всё вышесказанное. Свинцово-кислотные аккумуляторы выступают в роли вторичных источников питания. Они обеспечивают работу электрических устройств за счёт химической реакции, которая происходит в электролите.

Важно!
Свинцово-кислотные аккумуляторы имеют множество циклов зарядки и разрядки.

Свинцовые аккумуляторы могу использоваться многократно. Они являются вторичными источниками тока, работающими за счёт создания химических реакций. При их работе в большом количестве расходуются химические элементы. Но следующая зарядка их восстанавливает.

Химическое вещество, в котором и происходят все реакции состоит из окислителя, электролита и специального восстанавливающего вещества. Роль восстановителя играет отрицательный электрод. Он в процессе токообразующей реакции отдаёт электроны. Как результат проходит процесс окисления. При этом положительный электрод восстанавливается. Он по умолчанию является и окислителем.

Важно!
Роль электролита в свинцово-кислотном аккумуляторе играет химическое соединение. Главное к нему требование — хорошая ионная проводимость.

Активные вещества — это жёсткая пористая масса, которая хорошо проводит электричество. Диаметр пор в свинцово-кислотном аккумуляторе составляет 1,5 мкм. Если же речь идёт про PbO2, то у этого вещества аналогичный показатель будет побольше, в районе 5—10 мкм.

Серная кислота в электролите имеет положительные ионы водорода и отрицательные. Когда кислотно-свинцовый аккумулятор лишается накопленного заряда выделяются положительные ионы.

Отрицательные ионы сближаются с положительным электродом. Подобное становится возможным благодаря внешнему замкнутому участку цепи. Здесь же восстанавливаются четырёх- и двухвалентные ионы свинца.

Важно!
Положительные ионы соединяются с отрицательными. В результате образуется сернокислый свинец.

Как только свинцово-кислотный аккумулятор подключается к зарядному устройству. Электроны начинают двигаться к отрицательному электроду. В результате нейтрализуются двухвалентные ионы свинца.

В данном процессе выделяется губчатый свинец. Он отдаёт по два электрона, при этом происходит процесс окисления. Апогеем является соединение ионами кислорода. Только после этого образуется PbO2.

Упрощённый принцип работы свинцово-кислотного аккумулятора

В данном устройстве происходит множество химических реакций. Если же опустить химические формулы, то сам процесс будет выглядеть следующим образом: плотность серной кислоты и электролита будет уменьшаться при разряде; во время подзарядки данный показатель будет увеличиваться.

Важно!
Положительные электроды расходуют кислоты больше чем отрицательные.

При разрядке электролит увеличивается незначительно. Уменьшение составляет один сантиметр кубический на 1 А·ч. Расход свинца, когда аккумулятор разряжается составляет 3,86 г. Количество других химических элементов также значительно уменьшается. Больше всего уходит сульфата свинца, порядка 12 грамм.

Варианты устройства конструкции

С вышеизложенного материала вам должно быть понятно, что учёные приложили множество усилий, чтобы создать по-настоящему надёжную свинцово-кислотную батарею с большой ёмкостью.

На данный момент в производстве чаще всего используются два варианта конструкции свинцово-кислотной батареи. В первом случае это обычны моноблок. В нём размещены ячейки банок и специальные перемычки между ними.

Электроды погружены в электролит. Данные устройства представляют собой свинцовые решётки. Их полости заполняются пастой. Повышенной плотности удаётся добиться за счёт волокон полипропилена. В качестве альтернативы некоторые производители используются сажу на основе сернокислого бария.

При накладывании на решётки паста прессуется и сушится. Дополнительно она обрабатывается электрохимическими процессами. Подобная конструкция свинцово-кислотной батареи помогает добиться эффективного использования всех активных химических соединений.

Важно!
Решётки способствуют равномерного распределению тока.

Второй вариант отличается от первого тем, что батарея помещается в один моноблок. Межэлементные перемычки присутствуют.

Режимы работы

В свинцово-кислотных аккумуляторах в качестве электролита выступает раствор серной кислоты. Положительные пластины также имеют активное вещество — это двуокись свинца, отрицательные содержат свинец РЬ. В зависимости от режима эксплуатации все свинцово-кислотные аккумуляторы можно поделить на такие группы:

1. Буферный режим. В качестве основного источника питания выступает сетевой блок. Основное назначение такого аккумулятора — резервный источник.
2. Циклический режим. Такие аккумуляторы разряжаются после чего происходит зарядка.
3. Смешанный режим — соединение предыдущих двух режимов.

При создании определённого агрегата или для выполнения какой-либо работы выбирается аккумулятор с подходящим для конкретной цели режимом работы.

Как заряжать свинцово-кислотный аккумулятор

Существует множество методов зарядки свинцово-кислотного аккумулятора. Эффективнее всего использовать так называемый I-U. Его суть сводится приблизительно к следующему: вначале вы пускаете постоянные ток, как только необходимое напряжение достигнуто, вашей задачей является его поддержание на заданном уровне.

Очень важно правильно определить величину тока на начальном этапе зарядки. Обычно она указывается на корпусе батареи. Обычно она лежит в диапазоне от 20 до 30 процентов
от ёмкости элемента питания. Возьмём конкретный пример. Ёмкость аккумулятора составляет 100 А*ч. В таком случае ток должен быть 25 А.

Важно!
Автомобильные производители рекомендуют начинать зарядку с 10 % от ёмкости батареи. Это позволит уберечь свинцово-кислотный аккумулятор от повреждения.

Итоги

Несмотря на год создания, свинцово-кислотные аккумуляторы до сих пор пользуются большой популярностью среди автомобилестроителей.
Свойства этих устройств позволяют хранить приличный запас энергии, обеспечивая стабильную работу машины.

Привет муськовчане!
Очередной обзорчик практичного приборчика с несравненного Али. Как известно многие электронные устройства нуждаются во внешнем питании и не является таким исключением рыболовный эхолот, который сейчас есть почти у каждого рыболова, в арсенале которого есть лодка. Ну а неоспоримым и самым практичным выбором питания подобных приборов безусловно приняты свинцовые аккумуляторы. Их достоинства очевидны — они дешевы, доступны, не требуют специального ухода, легко обслуживаются, имеют большой номинал емкостей и позволяют не только питать собственно эхолот, но и рации, телефоны, радио и даже надувать лодку электронасосами.
Есть эхолот и у меня, питается от 12v, 9А/ч «батарейки», и если заряжать ее в домашних условиях проблем нет никаких, то на выезды с собой хочется брать небольшое ЗУ, которое позволяло бы при минимальных размере и весе просто выполнять одну функцию — заряжать аккумулятор. И все. Без каких либо «наворотов». Отечественное ЗУ типа «Сонар» — крайне ненадежно и стоит аж в 4 раза дороже описываемого сабжа.
А вот собственно и он

Приехал в такой невзрачной коробочке, без опознавательных знаков, инструкций и прочей мишуры за 22 дня. Заказан 5 октября, получен 27 октября. Трек отслеживался, ибо было отправлено Posti Finland.
ЗУ имеет амеровилку и крокодилы с другого конца, то есть будет переделываться однозначно.
Продавец обещает:
100% brand new и высокое качество
входное напряжение: 100 В-240 В AC 50/60 ГЦ
выходное напряжение: 14. 2-14.8 В
выходной ток: 1300mA
автоматическая зарядка без перезарядки
короткое Замыкание Защиты
по сравнению с Нынешним Защиты
батареи Полярности
Разноцветные СВЕТОДИОДНЫЙ дисплей для индикации состояния
красный Светодиод на время зарядки
зеленый Светодиод Горит, когда полностью заряжен
для Внутренних и 12 В только
тип разъема: США Штекер
костюм для 12 В автомобилей и Мотоциклов батареи
Время зарядки:
12 В 5-7 ач, время зарядки составляет более 6 часов
12 В 9Ah батареи, время зарядки составляет более 10 часов
12 В 15-25Ah батареи, время зарядки составляет более 13-25 часов

Пока это совпадает с теми цифрами что указаны на оборотной стороне копруса.

Будем посмотреть как оно на само деле, а пока

Разборка

Открывается корпус на удивление легко — 4 защелки в верхней части, ни о какой герметичности речи не идет — никаких резиновых прокладок нет, кабельные вводы сделаны хорошо и имеют разное сечение, что позволяет однозначно устанавливать в корпус плату.

в крышке есть «световод» для индикаторного светодиода

Плата поближе и со всех сторон

Выполнена аккуратно, явных косяков нет, в особенности схемотехники не вдавался, но наличие мощного мосфета P40NF03L на выходе говорит о том, что с защитой от КЗ и переплюсовки продавец не наврал.
Напряжение на ХХ 15,23v

Переделка была минимальна — берем и меняем сетевую вилку вместе с проводом на евро, а крокодилы заменяем на ножевые разъемы с термоусадкой соответствующего цвета.

На вопрос «а почему вилка такая»? могу ответить, что далеко не на всех рыболовных базах есть современные розетки с заземлением, поэтому и был выбран такой демократичный вариант.

Далее ЗУ было принесено в офис и подключено к собственно потребителю. Аккумулятор был разряжен примерно на 2/3, ЗУ стартануло с тока в 0,5 А, который начал снижаться после увеличения напряжения на батарее в 13v и по мере зарядки достиг 0,1 А, после чего зеленый светодиод сообщил о том, что зарядка закончилась. Фоток много сделать не мог — работал, посему пара всего.

(ежели кому интересно что это за ящик — это кейс под эхолот, могу сделать обзор в самоделках)
Заряжался аккумулятор 7 часов, тут тоже продавец не соврал. В процессе зарядки ЗУ ощутимо, но не критично грелось поэтому и было принято решение дать ему «чутка воздуха». Что вылилось в ряды отверстий в корпусе ЗУ.

По итогу получилось вот такое компактное миниатюрное, но узкоспециализированное ЗУ для «походов» за очень небольшие деньги

Сорри, что мало измерений, токов, расчетов и пр…

Вот нарыл схемку в инете, какие версии?

Планирую купить

+12

Добавить в избранное

Обзор понравился

+32

+47

Использованы материалы с сайтов www.jaycar.com, www.at-systems.ru, www.slt.ru. Графики и цитаты курсивом
— www.at-systems.ru. Все остальное (c) klausmobile 2002. Повторение всех конструкций на страх и риск повторяющего…

1. Сначала пряники, кнуты потом…

Герметичные свинцово-кислотные аккумуляторы (SLA) – наиболее доступные по цене вторичные (перезаряжаемые) источники тока. Доступные, в нынешней экономике, означает, во-первых, наличие в продаже типовых батарей напряжением 6В и 12В, емкостью от одного до тысячи А*ч, во-вторых, то, что за 1 вечнозеленый у.е. можно купить от 1.5 до 6 Вт*ч номинальной емкости. Меньшая цифра соответствует малым батареям, большая – большим.

Что еще в плюсе? Относительно медленный саморазряд (не более 5% емкости в месяц при комнатной температуре), относительная долговечность при условии неглубоких циклов разряда. Отсутствие «памяти» (свойственной никель-кадмиевым аккумуляторам). Допускается постоянный «плавающий» подзаряд в дежурном режиме (именно так работают автомобильные аккумуляторы).

По сравнению со свинцово-кислотными аккумуляторами с жидким электролитом, герметичные аккумуляторы, естественно, выигрывают в эксплуатационной безопасности (нет вредных испарений, допустима работа в любом положении). А еще – герметичная батарея менее критична к условиям заряда, ее сложнее убить неграмотным зарядом. Дело в том, что гелевый электролит подобран так, что батарея никогда не заряжается полностью (с точки зрения химика). Стало быть, выделение газа при перезаряде не происходит, так как перезаряда просто нет. Это не значит, что о контроле режима заряда можно забыть. Нельзя. Об этом далее.

Что в минусе? Во-первых, низкая удельная емкость – 25..35 Вт*ч на килограмм массы, или 60..100 Вт*ч на литр объема. Во-вторых, существенное сокращение жизни батарей при глубоких циклах разряда, а также при систематическом разряде большими токами. В-третьих, существенная зависимость напряжения и внутреннего сопротивления от глубины цикла.

2. О преждевременной старости
.

Терминология: в практике принято обозначать интенсивность разряда
в виде безразмерных «единиц С». 1С (один-це) численно равен емкости батареи при разряде постоянным током в течении 20 часов. Полный разряд определяется как разряд до 1.8В на банку при комнатной температуре (т.е. до 5.4 и 10.8В для 6В и 12В батарей). Величина 1.8В установилась опытным путем как нижняя граница, при разряде ниже которой током 0.05С начинается необратимое преждевременное старение батареи.

Таким образом, если опытным путем для батареи определено, что для того, чтобы за 20 часов разрядить ее от полностью заряженного состояния (2.1-2.3В на банку) до 1.8В на банку, требуется разрядный ток 150мА, то номинальная емкость батареи устанавливается равной 3.0 А*ч (=0.15А * 20ч).

Интенсивность тока 1С для данной батареи соответствует току разряда 3А, 2С – току разряда 6А и т.п. Если ограничить разряд достижением заданного минимума напряжения, тех же 10.8В – окажется, что реальная емкость на токе 1С сократится примерно вдвое по сравнению с номинальной (cм.график). А вот порог необратимого старения при большой интенсивности разряда (1C и выше), наоборот, существенно снижается – до 8В.

Многократный разряд батареи до напряжений, находящихся ниже штриховой линии приводит к выходу батареи из строя.

На практике, SLA работают в двух режимах – буферном и циклическом. При буферном режиме работы батарея постоянно подключена к зарядному устройству. Если в электрической сети есть напряжение, то после заряда батарея в течение длительного времени находится под действием конечного напряжения заряда. Слабый ток, протекающий через батареи, компенсирует саморазряд батареи и постоянно поддерживает батарею в полностью заряженном состоянии. В случае отключения напряжения в электрической сети, батарея разряжается на подключенную к ней нагрузку. Буферный режим работы характерен для систем бесперебойного питания постоянного и переменного тока, которые широко применяются для компьютеров, коммуникаций и непрерывных производств. А также — автомобильных аккумуляторов при регулярной эксплуатации машины.

При циклическом режиме работы батарею заряжают, а затем отключают от зарядного устройства. Разряд батареи производится по мере необходимости. Циклический режим работы используется при работе различных переносных или перевозимых устройств: электрических фонарей, средств коммуникаций, измерительных приборов. Производители аккумуляторов обычно указывают в перечне технических характеристик, для какого режима работы предназначен тот или иной аккумулятор.

Стало быть, если Вы решили запитать от батарей накалы в ламповом усилителе, то это циклический режим (как приятно узнать, что всю жизнь говорил прозой…). Но значит ли это, что можно просто разряжать батарею до предельно допустимых лампами
5.7 или 11.4В? На деле, пусть этот режим заведомо безопаснее разряда до «аварийных» 5.4 или 10.8В, он при неверном выборе батареи приведет к достаточно глубоким циклам разряда, и тем самым сократит срок ее службы.

Глубина цикла
разряда определяется как отношение реально отданных в нагрузку ампер-часов к ампер-часам, соответствующим разряду до порога необратимого старения. Ампер-часы в знаменателе будут совпадать с номинальной емкостью только для интенсивности разряда 0.05С. На практике, в качестве знаменателя используется именно номинальная емкость (тем более, что и постоянный ток разряда – не более, чем идеальное приближение).

Глубина цикла (если она повторяется от цикла к циклу) определяет срок службы батарей. При 100% глубине циклов срок службы SLA не превысит 200-300 циклов. Справочно, автомобильные аккумуляторы с жидким электролитом редко выдерживают более 20 глубоких циклов. При 30% глубине циклов количество их утраивается. Знаменитая Оптима гарантирует выживание при 100 циклах «в ноль» (у автора такая батарея служит четвертый год, но ни одного глубокого цикла «в ноль» так и не было…).

3. Пример из жизни

Теперь давайте считать. В каждом канале усилителя –пара ламп 6С4С (6В, 2А). Необходимо обеспечить минимальное время работы между зарядами 8 часов. При этом напряжение не должно опускаться ниже 5.7В (по ТУ лампы), глубина цикла не более 50%. Из последнего требования следует, что емкость батареи – не менее 32А*ч на канал (= 2А * 8ч / 50%) . Интенсивность разряда такой батареи 0.06С (= 32А*ч / 2). Из графика следует, что за 8 часов ее напряжение упадет всего-навсего до 12.0-12.2В. Есть запас! Но только у свежей батареи. Если Вы не забудете ее вовремя заряжать, то примерно через 500 циклов (полтора года ежедневного удовольствия) напряжение за 8 часов будет падать до тех самых 5.7В, если не хуже… Ставьте автоматику на отключение при недостаточном напряжении, обязательно ставьте! Кстати, 32А*ч подозрительно близко к значению емкости автомобильного аккумулятора (50-65 А*ч). Так что для токов 2А и выше необслуживаемый автомобильный аккумулятор – вполне обоснованная (по цене) альтернатива. Вот с экологией и безопасностью у них проблемы. С другой стороны, если большая АКБ не вписывается в конструктив, то можно совершенно без опаски запараллелить несколько меньших батарей (желательно, но не обязательно – одной серии, одного производителя, одного «возраста» с начала эксплуатации).

А может, попробовать буферный (дежурный) режим, чтоб заряжать постоянно, без какой-либо автоматики? Тумблер вверх – батарея разряжается, лампы играют, тумблер вниз – идет заряд, лампы… отключены от батарей! Нормальный режим заряда – заряд постоянным напряжением 2.4-2.5В на банку, на зажимах 6В батареи будет до 7.5В – лампы так недолго протянут (особенно если анодное питание выключено).

При буферном режиме эксплуатации ресурс батареи сильно зависит от температуры. Наиболее благоприятной температурой для батареи считается температура 15-20 градусов Цельсия. Увеличение температуры на 10 градусов уменьшает ресурс батареи вдвое. На рисунке представлена типичная зависимость ресурса от температуры для аккумуляторов с расчетным ресурсом 5 -7 лет. Резюме – не ставьте батареи в одном корпусе вместе с лампами, пентиумами и т.п. горячими объектами. Вы спросите — а как же под капотом в машине… ну, во-первых, автомобильный аккумулятор специально рассчитан на широкий диапазон температур, во-вторых, теплоемкость АКБ настолько велика, что существенно прогреть ее, даже под капотом, непросто.

В упомянутом примере, срок службы накальной батареи при ежедневных 50% циклах – полтора года. А больше можно? В реальных условиях эксплуатации стационарных аккумуляторов нужно учитывать уменьшение ресурса батареи в случае большого числа испытанных ее разрядов. Для 5-летних батарей, реальный ресурс будет не более 3-х лет, если батарея будет испытывать в среднем один 30-процентный разряд в день или один полный разряд в неделю.

4. Поподробнее о заряде

Наилучший режим заряда батареи при небольшой (не выше 75%) глубине разряда – заряд постоянным напряжением.
Разные производители дают незначительно различающиеся значения, общеприемлемым является напряжение 2.4В на банку при циклическом заряде (14.4В для 12В батареи). В буферном режиме напряжение может быть меньшим, 2.3В на банку.

При заряде полностью разряженной батареи этот режим приводит к перегрузке по начальному току, поэтому используется комбинированный режим ограничения по току и напряжению. Обычно он называется режимом заряда I-U. Разряженную батарею сначала заряжают постоянным током, численно (в амперах) не превышающим 0.1-0.3 номинальной емкости батареи (в ампер-часах). Например, для батареи емкостью 100 А*час ток заряда не должен превышать 10-30 ампер. По мере заряда батареи напряжение на батарее увеличивается (при постоянном токе). После того, как напряжение на батарее достигнет конечного напряжения заряда, ток заряда начинают уменьшать, сохраняя напряжение неизменным.

Конечное напряжение заряда при температуре 20 градусов Цельсия равно 2.25-2.3 вольта на элемент батареи. Для батареи с номинальным напряжением 12 В (6 элементов) конечное напряжение заряда равно 13.5-13.8 В. Если батарея эксплуатируется при других температурах, то для увеличения ресурса батарей рекомендуется уменьшать конечное напряжение заряда до 2.2-2.25 В/эл при температуре 40 градусов и увеличивать напряжение до 2.35-2.4 В при температуре 0 градусов. Применение такой температурной компенсации зарядного напряжения позволяет увеличить ресурс батареи при 40 градусах Цельсия на 15 %.

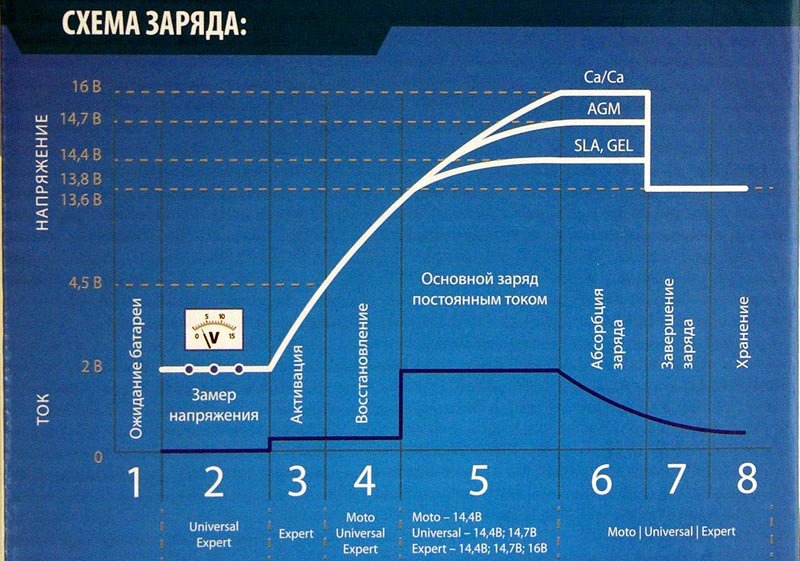

Для полного заряда разряженной батареи рекомендуется проводить заряд в течение 24 часов. Если необходим более быстрый (в течение 8-10 часов) заряд батареи в случае циклического режима эксплуатации, конечное напряжение заряда увеличивают до 2.4-2.48 В/эл (при 20 градусах Цельсия) и обязательно ограничивают время заряда в соответствии с остаточным зарядом батареи перед зарядкой.

Зарядное устройство с постоянным напряжением тока заряда
Относительно большой ток применяется на начальной стадии заряда батареи. Когда напряжение батареи достигнет установленного уровня, зарядное устройство переключается с режима постоянного тока на режим постоянного напряжения. В течение этой фазы величина зарядного тока начинает уменьшаться до уровня минимального зарядного тока, известного как поддерживающий ток.Значения, приведенные в таблице, приняты как стандартные.

Нормативные значения электрических величин для зарядного устройства с постоянным зарядным напряжением

Примечания:
Для батарей, используемых в цикличном режиме, рекомендуется использовать датчик, позволяющий прервать процесс заряда по достижении предварительно заданной величины напряжения, или таймер.Температурный коэффициент необходимо принимать в расчет, если заряд батареи происходит при температурах ниже +10 0
С или выше +30 0
С

Система ускоренного заряда (только для батарей, работающих в цикличном режиме)
При ускоренном заряде батареи необходимо использовать устройства, укомплектованные блоком температурной компенсации и термическим предохранителем, позволяющие предотвратить недостаточный заряд батареи при низкой температуре или ее перегрев при высокой температуре окружающей среды

Нормативные значения электрических величин для режима ускоренного заряда батареи приведены в таблице:

Примечания:
На батарее должен быть установлен термостат или термический предохранитель, или необходимо использовать таймер, позволяющий вовремя прекратить процесс заряда. Максимальная величина начального зарядного тока для батарей, емкостью более 10 Ач, должна соответствовать следующему соотношению: I = C максимум

Обратите внимание на последний абзац. Он того стоит. Особенно если много батарей замурованы в плохо вентилируемом ящике – перегрев возможен даже при обычном (не ускоренном) заряде, пусть не катастрофический, но все равно сокращающий жизнь батарей.

5. Простое зарядное устройство (медленный заряд I-U)

Для заряда небольших батарей наиболее удобна типовая схема на ИС семейства LM117, LM 196, LM317 (142ЕН12, 1151ЕН1, 1157ЕН1). Источник — «Микросхемы для линейных источников питания», М, Додэка, 1998, стр.97, 122 и др.).

Порог ограничения тока задается R4 (с учетом допустимого тока и мощности рассеяния микросхемы). На практике, когда источник питания для конкретного типа батарей встраивается непосредственно в аппаратуру — регулировка предельного тока не нужна, можно вообще исключить цепь ограничения тока (Т2), передав эту функцию выходному сопротивлению фильтра источника питания.

При больших токах удобнее использовать дискретные стабилизаторы с проходными N-МДП или составными NPN транзисторами, управляемые интегральным стабилизатором. Неудобство МДП — относительно высокое пороговое напряжение — в маломощных ЗУ решается повышением напряжения основного (единственного) источника питания, в мощных (см. рисунок) — удвоителем напряжения.

Номиналы делителей стабилизатора напряжения (IC1) указаны для 6В батарей, номиналы емкостей фильтра и резисторов стабилизатора тока (Т2) — для зарядных токов не более 2.5А, что достаточно для батарей емкостью до 10-15 А*ч. Трансформатор на выходное напряжение 9В хх, ток 5А. Переключаемые шунты в цепи база-эмиттер Т2 задают предельный ток заряда. Диод D11 — диод Шоттки на ток не менее 10А — защищает от переполюсовки батарей. Настройка сводится к заданию напряжения стабилизации на эквиваленте нагрузки 10 Ом (R6) и подбору шунтов R5.

6. Источник отрицательного напряжения в автомобиле

Для питания кроссоверов и т. п. устройств на ОУ с непосредственной связью можно поставить простой импульсный источник отрицательного напряжения. А лучше — батарею. Намного лучше! Вот только батарея эта должна быть не на 12, а на 6 Вольт. Поясню. Скорее всего, батарея эта будет отдавать ток практически всегда, когда работает двигатель. А заряжаться сможет только на стоянке. Но зарядить 12В свинцовую батарею от другой 12В батареи — невозможно. Это даже не буферный режим, а голодовка. Нужен генератор, выдающий 14В, но где же его взять, на стоянке…

Для питания кроссовера с током потребления 20мА достаточно батарейки на 6В, 1.2Ач (размером чуть более пачки сигарет). Режим заряда I-U (200мА, 7.2 В). При выключенном сигнале REMOTE батарея постоянно заряжается от бортсети (минус на землю, плюс на выход стабилизатора — состояние оптронов как показано на схеме). При включении сигнала REMOTE батарея коммутируется плюсом на землю, минусом на нагрузку (шину питания ОУ). Ток заряда ограничен резистором R3 на уровне 75 мА. Полностью заряженная батарея Fiamm 10121 в таком режиме отнимает у бортсети примерно 15мА при комнатной температуре. Цепочка R7-T1 блокирует разряд батареи на делитель R5-R6 при отключении от бортсети (предполагается, конечно, что REM IN при этом снят и нагрузка от батареи отключена). Потребляемый ток по шине REMOTE 20mA. Таймер D1-C1-R1-IC1-IC2-FU1 задерживает на 2 секунды передачу сигнала REM IN на выход. Резистор R0 нужен только для разряда емкости таймера, в практических схемах его можно исключить или заменить на индикаторную цепь со светодиодом. Диоды D1-3 — любые на постоянный ток 1А.

Оптроны КР293КП9А, КР293КП3А можно заменить любыми МДП оптронами на ток не менее 200мА (293КП с литерой А). При коммутации батареи оптроном КР293КП9А с «противофазными» ключами в одном корпусе сквозного тока при коммутации я не наблюдал, при замене на другие оптроны — следует убедиться, что его нет. Предохранители FU1, FU2 — самовосстанавливающиеся на ток срабатывания 200мА. В фильтре питания на выходе источника -6В следует ограничиться минимальной емкостью, чтобы не перегрузить оптроны при коммутации они, кстати, добавляют 10 Ом к выходному сопротивлению батареи). 293 серия не для амперных токов! Это для «взрослых» реле. Это тема следующего проекта — ЦАП с полностью батарейным питанием… но об этом еще рано…

Список радиоэлементов

Виды и как правильно заряжать

Одним из самых востребованных аккумуляторов в мире до сих пор остается свинцово-кислотный. Несмотря на то, что этот тип батарей был изобретен еще в 19 веке, когда и началось его производство, благодаря высокой эффективности он остается популярным до сих пор. Сейчас можно встретить несколько разновидностей таких батарей.

Что такое свинцово кислотный аккумулятор

В классическом исполнении АКБ состоит из свинцовых пластин-электродов, которые перемежаются пористым диэлектриком. Такая компоновка позволяет избежать замыкания. Пористое вещество называют сепаратором. Вся конструкция помещена в электролит.

В современном исполнении электроды делаются в виде плоских решеток из свинца. Причем в эти решетки запрессовывают порошок, сделанный из диоксида свинца. Подобный подход значительно увеличивает полезную площадь взаимодействия электродов с электролитом, так удается увеличивать емкость АКБ.

Электролит представляет собой водный раствор серной кислоты. В растворе используют только дистиллированную воду, в ней отсутствуют соли и механические частицы, которые могут оказать влияние на работу батареи.

Важным параметром является электрическая проводимость электролита. Этот параметр зависит от процентного содержания кислоты в растворе, а также от температуры. Проводимость соответствует плотности, поэтому на практике обычно используют измерение плотности. При комнатной температуре оптимальной плотность электролита считается 1,26 г/см³, для этого достаточно получить раствор кислоты в 35%.

Сейчас можно встретить аккумуляторы, которые имеют вместо пластин сеть из переплетенных углеродных нитей, покрытых свинцовым напылением. Это позволяет снизить массу батареи, но при этом увеличить емкость. Эта технология недешевая, что снижает ее распространенность.

Иногда вместо жидкого электролита используют гель. Для этого электролит загущают щелочным раствором силикатов натрия. Такая технология значительно продлевает срок эксплуатации батареи.

Вместо обычного сепаратора, могут использоваться пористые варианты, сделанные из стеклоткани. Они маркируются – AGM. Допускают жесткие режимы заряда/разряда.

Разновидности и особенности свинцово кислотных АКБ

На практике сейчас можно встретить самые разные батареи. Это позволяет решать самые разные задачи по энергообеспечению самых разных устройств. Разберем наиболее популярные виды аккумуляторов.

• Lead-Acid. Требуют обслуживания. Считаются классическими автомобильными стартерными батареями. Сюда входят сурьмянистые, малосурьмянистые, и аккумуляторы. Обычно используют для двигателей внутреннего сгорания, но это не единственный вариант использования. Бывают варианты на 6v и 12v. Основной недостаток – высокий уровень саморазряда.
• AGM VRLA. Современные необслуживаемые батареи. Могут иметь вольтаж – 2v, 4v, 6v и 12v. Основная отличительная особенность – сепараторы выполнены из стекловолокна. Также обычно используется абсорбированный электролит. Это позволяет увеличить срок эксплуатации АКБ в полтора раза. Использование технологии сепараторов из стекловолокна сделало возможным увеличивать зарядный ток, что ускоряет зарядку. Обычно допускается заряжать током в 25-30% от емкости. Разработано несколько разновидностей, подходящих для разных буферных и циклических режимов.
• VRLA. Необслуживаемые АКБ с герметичным корпусом (необслуживаемые кальциевые и ). Могут иметь вольтаж – 2V, 4V, 6V и 12V. Предназначены для эксплуатации в буферном режиме. Не требуют дополнительной вентиляции при использовании в помещениях.
• GEL VLRA. Одна из самых современных модификаций. Тут применяется гелеобразный электролит. Однообразная консистенция, позволяет добиваться наиболее эффективного контакта электролита с электродом, что увеличивает емкость. Также гель позволяет продлить срок службы батареи. Является необслуживаемой батареей. Требует периодической зарядки, для продления срока эксплуатации нужно использовать только высокоточное зарядное устройство, оно должно обеспечивать точный уровень силы тока. Существует несколько разновидностей, отличающихся особенностями электродов. Обозначение каждого из них позволяет определить возможность использования АКБ в определенных условиях. Есть батареи 2v, 4v, 6v, 12v, 24v, 36v и 48v.
• OPzV. Это необслуживаемые АКБ 2V. Имеют трубчатые пластины электродов. Отличаются устойчивостью к глубокому разряду и продолжительностью службы до 22 лет.

Даже базовых разновидностей свинцово-кислотных АКБ достаточно много, также существуют и подвиды. Это позволяет подобрать батарею, идеально подходящую под ваши потребности.

Где применяются свинцово кислотные аккумуляторы

Используются такие АКБ достаточно широко. В первую очередь речь идет об автомобильной промышленности, где все стартерные батареи являются свинцово-кислотными. Такое использование обусловлено мощным током, который они могут воспроизводить, а также устойчивостью к большому уровню разряда.

Также часто именно такие батареи обеспечивают стационарные аварийные источники. Емкости бывает достаточно, чтобы закончить работу и перевести оборудование в отключенный режим. Примером такого являются бесперебойный источники питания для компьютерной техники.

Могут применяться в ИБП в этом случае, используют батареи с возможностью отдавать энергию небольшими порциями, но продолжительное время. Такие же требования к аккумуляторам предъявляют резервные источники питания. Оптимальным вариантом для решения подобной задачи станут AGM VRLA.

Такими АКБ могут комплектоваться электровелосипеды, гироскутеры, лодочные электромоторы и другая техника. Тут применяются тяговые аккумуляторы, позволяющие оптимально и экономно расходовать энергию и легко выдерживая частые глубокие разряды.

Общие правила зарядки свинцово кислотных АКБ

Даже герметичные батареи требуют периодической подзарядки. В зависимости от особенностей эксплуатации — это действие может требоваться, как после каждого рабочего цикла, или раз в полгода-год (автомобильные АКБ).

Важно! Ток нужно выставлять до 10% от номинальной емкости батареи. То есть если емкость 55 Ач, то ток должен быть не более 5,5 ампер.

Информация о емкости указывается непосредственно на корпусе аккумулятора.

Также часто можно услышать рекомендации, что обязательно требуется открывать крышки. Современные герметичные АКБ не требуют этого. В крышках имеется специальная система вентиляции, поэтому проблем не возникает.

Обязательно зарядка должна производиться при комнатной температуре.

Батареи с электролитом-гелем можно сразу заряжать зарядом до 20-30% от емкости. Это не принесет им вреда. Оптимально для таких АКБ использовать автоматические зарядные устройства, которые без вашего участия отрегулируют необходимую силу тока.

Нельзя хранить свинцово-кислотные батареи в разряженном состоянии. Поэтому, обязательно после разряда сразу заряжайте аккумулятор, это продлит срок его эксплуатации.

Как правильно заряжать аккумулятор автомобиля: виды аккумуляторов и особенности заряда | АКБ-сервис

Аккумуляторная батарея — электронное сердце автомобиля, без которого ваша машина не сможет даже завестись. Грамотный выбор, зарядка и обслуживание аккумулятора — один из факторов комфортной езды.

Виды аккумуляторов для автомобилей

В последние годы на прилавках российских автомагазинов представлено два основных типа автомобильных аккумуляторов: обслуживаемые и необслуживаемые. Аккумуляторы, которые можно и требуется обслуживать представляют собой моноблок с одной или несколькими крышечками. Весомый недостаток этого типа аккумуляторов – содержащаяся в сплаве на положительном полюсе, сурьма из-за воздействия раствора постепенно переходит на отрицательный полюс. Такие реакции приводят к постепенному понижению на электродах, а это ведет к разложению молекул воды на составные части – водород и кислород. Владельцы таких аккумуляторов замечают это при перезарядке аккумуляторов по обширному выделению газообразований. Еще одним весомым недостатком обслуживаемых батарей остается протекание электролита на корпус батареи при движении по неровной дороге. В большинстве случаев это обстоятельство вызывает сильный саморазряд аккумулятора.

Необслуживаемые аккумуляторы, в свою очередь, делятся на гелевые и AGM. В гелевых АКБ кислоту электролита заменяет специальный гель, который почти не испаряется и не требует доливки. Кроме того, в гелевых АКБ существенно низкий уровень саморазряда и количество циклов заряд-разряд увеличивается по сравнению с обслуживаемыми АКБ. Еще один тип необслуживаемых аккумуляторов – AGM, представляет собой батарею в которой кислотой пропитывается специальное стекловолокно. Но такие аккумуляторы зависимы от исправности электросистем автомобиля. Неполадки электрооборудования в иных случаях влияют на состояние аккумулятора.

На следующие виды АКБ разделяются и по типу содержимого:

• Малосурьмянистые. В АКБ такого типа свинцовые пластины содержат малое количество сурьмы для увеличения прочности. Такой состав приводит к «выкипанию» воды содержащейся в электролите, что требует постоянного контроля и долива дистиллированной воды при необходимости.
• Кальциевые. Пластины таких АКБ содержат кальций, что уменьшает «выкипание» воды в составе электролита. Но такие батареи заметно чувствительны к сильным разрядам. Хватит 3-4 раз критического разряда аккумулятора, чтобы энергоемкость батареи сильно снизилась.
• Гибридные. В этих аккумуляторах удачно сочетаются характеристики кальциевых и малосурьмянистых батарей, так как используются пластины электродов сделанные по обеим технологиям. Отрицательные – малосурьмянистые, а положительные соответственно кальциевые.

Не все ли равно чем заряжать АКБ?

Как и прочие другие батареи автомобильные аккумуляторы подвергаются разряжению в силу времени, условий использования, погодных условий и иных обстоятельств. Время от времени перед каждым автолюбителем встает вопрос о зарядке АКБ и тут важно правильно определить как заряжать батарею. Исходя из типа батареи по химическому составу электролита и пластин, аккумуляторы делятся следующим образом.  Разберемся, как заряжать аккумулятор автомобиля в домашних условиях.

 Как заряжать малосурьмянистые свинцово-кислотные аккумуляторы.   Этот тип АКБ неприхотлив в обслуживании и устойчив к процессу разряда. Но и заряжаются эти аккумуляторы долго – не менее суток. Процесс зарядки осуществляется постоянным напряжением 14,5 Вольт (для АКБ 12 Вольт) или постоянным током, который составит 0,1-0,2 от емкости (как правило, указывается на корпусе АКБ. Важно учитывать, что при зарядке свинцовых аккумуляторов возможно выделение взрывоопасного газа. Поэтому процесс заряда рекомендуется производить в хорошо проветриваемом помещении и желательно при температуре около 20 °С.

Как заряжать кальциевые свинцово-кислотные аккумуляторы. Аккумуляторы по технологии Ca-Ca, это все современные батареи (Varta, Bosch, Mutlu, Topla, Аком и др.). Пластины данных аккумуляторов произведены из сложного , устойчивого к корозии сплава, в котором основным элементом является кальций. Такие аккумуляторы устойчивы к саморазряду, выкипание воды сведено к минимуму, но есть один минус – в силу значительной плотности пластин, сульфат при разряде выгнать из них сложнее, поэтому их требуется заряжать до напряжения вплоть до 16. 2 вольт. Им подойдут трансформаторные зарядные устройства, или импульсные с ручным режимом.

Зарядка автомобильного аккумулятора требует некоторой подготовки. Желательно производить зарядку в хорошо проветриваемом помещении, с нормальной температурой и пониженной влажностью. Так же при подготовке потребуется ареометр и дистиллированная вода для обслуживаемых АКБ. Установив АКБ на ровной поверхности, при помощи ареометра проверяется плотность электролита. Если потребуется – долить воды. Затем необходимо выкрутить все пробки банок АКБ, чтобы улучшить газоотвод. Сами отверстия накрыть во избежание расплескивания электролита во время зарядки.

Как заряжать аккумулятор автомобиля зарядным устройством

Правильно подготовив АКБ к зарядке, приступайте к самому процессу. Зарядное устройство подключаем к электросети, а зарядные клеммы к батарее, обязательно соблюдая полярность. Далее выставляем высшее возможное напряжение заряда. Но не стоит превышать напряжение более, чем на 10 % от емкости АКБ. Для сохранения качеств батареи, а так же наиболее глубокого заряда, максимальное напряжение не стоит превышать даже на 5%.

Заряд на скорость

Возможность правильно зарядить АКБ предоставляется в свободное время. Но если аккумулятор сел, а вам требуется срочно ехать, воспользуйтесь способами «быстрой зарядки». В таких случаях часть автомобилистов либо «прикуривают» от другого автомобиля, либо заводятся «на буксире». Это конечно экстренные меры зарядки АКБ генератором автомобиля в движении. Помните, что при таком процессе заряда АКБ пластины электродов подвергаются разрушению, что приведет батарею в негодность.

При наличии некоторого времени рекомендуем использовать ускоренный способ зарядки при помощи зарядного устройства. Не снимая АКБ с машины, на АКБ одеваются клеммы зарядного устройства и только затем з/у включается в электросеть. Регулятор мощности заряда в таких случаях выставляется на максимум, а время заряда не превышает 15-20 минут. Далее АКБ подзарядится генератором автомобиля в процессе поездки.

Меры предосторожности

При любом способе зарядки АКБ важно помнить о том что в первую очередь аккумулятор это емкость с кислотой и химическими реакциями. А значит и осторожность не будет лишней.

• Проверьте зарядное устройство — неисправности и повреждения недопустимы.
• При проверке плотности электролита обязательно используйте перчатки чтобы избежать химических ожогов.
• АКБ заряжайте только проветриваемом помещении или на открытом воздухе.
• АКБ нельзя заряжать вблизи источников открытого огня.

Итог

Какой тип аккумулятора выбрать для автомобиля решать только вам. Обслуживаемые аккумуляторы подкупают сравнительно невысокой стоимостью, гелевые надежностью и простотой использования. Сколько времени та или иная батарея прослужит автомобилю зависит только от того насколько грамотно и как вовремя вы уделите внимание зарядке АКБ

Свинцово-кислотные аккумуляторы. Как правильно зарядить свинцово-кислотный аккумулятор Свинцово кислотный аккумулятор как правильно заряжать

У всех аккумуляторов есть срок годности, с многочисленными циклами заряда-разряда и множеством проработанных часов аккумулятор теряет свою емкость и держит заряд все меньше и меньше.
Со временем емкость аккумулятора настолько падает что дальнейшая его эксплуатация стает невозможна.
Вероятно у многих уже накопились аккумуляторы от бесперебойников (UPS), систем сигнализаций и аварийного освещения.

В множестве бытовой и офисной техники находятся свинцово-кислотные аккумуляторы, и в независимости от марки аккумулятора и технологии производства, будь то обычный обслуживаемый автомобильный аккумулятор, AGM, гелевий (GEL) или маленький аккумулятор от фонарика, все они имеют свинцовые пластины и кислотный электролит.
По окончание эксплуатации такие аккумуляторы выбрасывать нельзя потому как они содержат свинец, в основном их ждет судьба утилизации где свинец извлекают и перерабатывают.
Но все же, не смотря на то что такие аккумуляторы в основном «необслужываемые», можно попытаться их восстановить вернув им прежнюю емкость и использовать еще некоторое время.

В этой статье я расскажу о том как восстановить 12вольтовый аккумулятор от UPSa на 7ah
, но способ подойдет для любого кислотного аккумулятора. Но хочу предупредить что данные меры не следует производить на полностью рабочем аккумуляторе, так как на исправном аккумуляторе добиться восстановления емкости можно всего лишь правильным способом зарядки.

Итак берем аккумулятор, в данном случае старый и разряженный, поддеваем отверткой пластмассовою крышку. Скорее всего она точечно приклеена к корпусу.

Подняв крышку видим шесть резиновых колпачков, их задача не обслуживание аккумулятора, а стравливания образующихся при зарядке и работе газов, но мы воспользуемся ними в наших целях.

Снимаем колпачки и в каждое отверстие, с помощью шприца, наливаем 3мл дистиллированной воды, следует заметить что другая вода не годится для этого. А дистиллированную воду можно легко найти в аптеке или на авторынке, в самом крайнем случае может подойти талая вода от снега или чистая дождевая.

После того как мы долили воду, ставим аккумулятор на зарядку и заряжать его будем с помощью лабораторного (регулируемого) блока питания.
Подбираем напряжения пока не появляются какие то значения зарядного тока. Если аккумулятор в плохом состояние то зарядного тока может не наблюдаться, поначалу, вообще.
Напряжения надо повышать, пока не появится зарядный ток хотя бы в 10-20мА. Добившись таких значений зарядного тока нужно быть внимательным, так как ток будет со временем расти и придется постоянно уменьшать напряжение.
Когда ток дойдет до 100мА дальше напряжения уменьшать не надо. А когда ток заряда дойдет до 200мА нужно отключить аккумулятор на 12 часов.

Дальше снова подключаем аккумулятор на зарядку, напряжение должно быть таким чтоб ток зарядки для нашего 7ah аккумулятора был в 600мА. Также, постоянно наблюдая, поддерживаем заданный ток на протяжении 4 часов. Но смотрим за тем чтоб напряжение зарядки, для 12вольтового аккумулятора, было не больше 15-16 вольт.
После зарядки, спустя примерно час, аккумулятор нужно разрядить до 11 вольт, сделать это можно с помощью любой 12вольтовой лампочки (например на 15ват).

После разрядки аккумулятор нужно снова зарядить с током в 600мА. Лучше всего проделать такую процедуру несколько раз, то есть несколько циклов заряд-разряд.

Скорее всего вернуть номинальную емкость аккумулятору не получится, так как сульфатация пластин уже понизила его ресурс, а к тому же имеют место быть и другие пагубные процессы. Но аккумулятор можно будет дальше использовать в штатном режиме и емкости для этого будет достаточно.

По поводу быстрого износа аккумуляторов в бесперебойниках, было замечено следующие причины. Находясь в одном корпусе с бесперебойником, аккумулятор постоянно поддается пассивному нагреву от активных элементов (силовых транзисторов) которые кстати говоря нагреваются до 60-70 градусов! Постоянный прогрев аккумулятора ведет к быстрому испарению электролита.
В дешевых, а порой и даже некоторых дорогих моделях UPSов отсутствует термокомпенсация заряда, то есть напряжение заряда выставлено на 13,8 вольта, но это допустимо для 10-15градусов, а для 25 градусов, а в корпусе порой и намного больше, напряжение заряда должно быть максимум 13,2-13,5 вольта!
Хорошим решением будет вынести аккумулятор за пределы корпуса, если хотите продлить его срок службы.

Также сказывается «постоянный маленький под заряд» бесперебойником, 13.5 вольтами и токе в 300мА. Такая подзарядка призводит к тому что когда кончается активная губчатая масса внутри аккумулятора то начинается реакция в его электродах что призводит к тому что свинец токоотводов на (+) становится коричневым (PbO2) а на (-) стает «губчатым».
Таким образом, при постоянном пере заряде, мы получаем разрушение токоотводов и «кипение» электролита с выделением водорода и кислорода, что приводит к увеличению концентрации электролита, что опять способствует разрушению электродов. Получается такой замкнутый процесс что призводит быстрому расходу ресурса аккумулятора.
Кроме того такой заряд (пере заряд) большим напряжением и током от которого электролит «кипит» — переводит свинец токоотводов в порошковый оксид свинца который со временем осыпается и может даже замыкать пластины.

При активном использование (частом заряде), рекомендуется раз в год доливать в аккумулятор дистиллированную воду.

Доливать только на полностью заряженный аккумулятор
с контролем как уровня электролита так и напряжения. Некоем случае не переливать, лучше ее не долить
потому как назад отбирать ее нельзя, потому что отсасывая электролит вы лишаете аккумулятор серной кислоты и в последствие концентрация меняется. Думаю понятно что серная кислота нелетучая поэтому в процессе «кипения» во время зарядки, она вся остается внутри аккумулятора — выходит только водород и кислород.

На клеммы подключаем цифровой вольтметр и шприцем на 5мл с иглой заливаем в каждую банку по 2-3мл дистиллированной воды, одновременно светя внутрь фонариком чтобы остановиться если вода перестала впитываться — после заливки 2-3мл смотрите в банку — увидите как вода быстро впитывается, а напряжение на вольтметре падает (на доли вольта). Повторяем доливку для каждой банки с паузами на впитывание по 10-20сек(примерно) до тех пор пока не увидите что «стекломаты» уже влажные — то есть вода уже не впитывается.

После доливки осматриваем нет ли перелива в каждой банке аккумулятора, вытираем весь корпус, устанавливаем на место резиновые колпачки и приклеиваем на место крышку.
Так как аккумулятор после доливки показывают примерно 50-70% зарядки, вам надо его зарядить. Но зарядку нужно осуществлять или регулируемым блоком питания или же бесперебойником или штатным устройством, но под присмотром, то есть во время зарядки необходимо пронаблюдать за состоянием аккумулятора (нужно видеть верх аккумулятора). В случае с бесперебойником, для этого придется сделать удлинители и вывести аккумулятор за пределы корпуса UPSa.

Под аккумулятор подстелем салфетки или целлофановые мешочки, заряжаем до 100% и смотрим, не протекает из какой либо банки электролит. Если вдруг такое произошло, прекращаем зарядку и убираем салфеткой подтеки. С помощью салфетки смоченной в растворе соды — очищаем корпус, все впадины и клеммы куда попал электролит, для того чтоб нейтрализовать кислоту.
Находим банку откуда произошло «выкипание» и смотрим, если в окошке видно электролит, отсасываем излишки шприцем, а потом аккуратно и плавно заправляем этот электролит обратно внутрь волокна. Часто случается что электролит после доливки не равномерно впитался и вскипел вверх.
При повторной зарядке наблюдаем за аккумулятором как описано выше и если «проблемная» банка аккумулятора снова начнет «изливаться» при зарядке, излишки электролита придется удалить из банки.
Также под осмотром следует проделать хотя бы 2-3 полных цикла разряда-заряда, если все прошло отлично и нет никаких подтеков, аккумулятор не греется (легкий нагрев при заряде не в счет), то аккумулятор можно собирать в корпус.

Ну а теперь рассмотрим особо кардинальные способы реанимации свинцово-кислотных аккумуляторов

Из аккумулятора сливается весь электролит, а внутренности промываются сначала пару раз горячей водой, а потом уже горячим раствором соды (3ч.л соды на 100мл воды) оставив в аккумуляторе раствор на 20 минут. Процесс можно повторить несколько раз, а вконце хорошенько промыв от остатков раствора соды — заливают новый электролит.
Дальше аккумулятор сутку заряжают, а спустя, в течение 10 дней, по 6 часов вдень.
Для автомобильных аккумуляторов током до 10 ампер и напряжением 14-16 вольт.

Второй способ это обратная зарядка, для этой процедуры понадобится мощный источник напряжения, для автомобильных аккумуляторов например сварочный аппарат, рекомендуемый ток — 80ампер напряжением 20 вольт.
Делают переполюсовку, то есть плюс к минусу а минус к плюсу и на протяжение пол часа «кипятят» аккумулятор с его родным электролитом, после чего электролит сливают и промывают аккумулятор горячей водой.
Дальше заливают новый электролит и соблюдая новую полярность, на протяжение сутки заряжают током 10-15 ампер.

Но самый эффективный способ делается с помощью хим. веществ.
Из полностью заряженного аккумулятора сливают электролит и после неоднократной промывки водой, заливают аммиачный раствор трилона Б (ЭТИЛЕНДИАМИНТЕТРАУКСУСНОКИСЛОГО натрия), содержащий 2 весовых процента трилона Б и 5 процентов аммиака. Происходит процесс десульфатации на протяжение 40 — 60 минут, на протяжение которого с небольшими брызгами выделяется газ. По прекращению такого газообразования можно судить о завершение процесса. При особо сильной сульфатации аммиачный раствор трилона Б следует залить снова, убрав перед этим отработавший.
Вконце процедуры внутренности аккумулятора тщательно промывают несколько раз дистиллированной водой и заливают новый электролит нужной плотности. Аккумулятор заряжают стандартным способом до номинальной емкости.
По поводу аммиачного раствора трилона Б, его можно разыскать в химических лабораториях и хранить в герметичных емкостях в темном месте.

А вообще если интересно то состав электролита которые выпускают фирмы Lighting, Electrol, Blitz, akkumulad, Phonix, Toniolyt и некоторые другие, это водный раствор серной кислоты (350-450гр. на литр) с прибавлением сернокислых солей магния, алюминия, натрия, аммония. В составе электролита фирмы Gruconnin кроме того содержатся калиевые квасцы и медный купорос.

После восстановления аккумулятор можно заряжать обычным для данного типа способом (например в UPSe) и не допускать разряда ниже 11вольт.
В многих бесперебойниках присутствует функция «калибровка АКБ» с помощью которой можно осуществлять циклы разряд-заряда. Подключив на выходе бесперебойника нагрузку в 50% от максимума ИБП, запускаем эту функцию и бесперебойник разряжает АКБ до 25% а потом заряжает до 100%

Ну а на совсем примитивном примере зарядка такого аккумулятора выглядит так:
На аккумулятор подается стабилизированное напряжение 14.5 вольта, через проволочный переменный резистор большой мощности или через стабилизатор тока.
Ток заряда расчсчитывается по простой формуле: емкость аккумулятора разделяем на 10, например для аккумулятора в 7ah будет — 700мА. И на стабилизаторе тока или с помощью переменного проволочного резистора необходимо выставить ток в 700мА. Ну а в процессе зарядки ток начнет падать и нужно будет уменьшать сопротивления резистора, со временем ручка резистора придет до упора в начальное положение и сопротивление резистора будет равно нулю. Ток будет дальше постепенно уменьшатся до нуля пока напряжение на аккумуляторе не станет постоянным — 14. 5 вольта. Аккумулятор заряжен.
Дополнительную информацию по «правильной» зарядке аккумуляторов можно найти

светлые кристаллы на пластинах — это сульфатация

Отдельная «банка» батарея аккумулятора подвергалась постоянному недозаряду и в результате покрыта сульфатами, ее внутреннее сопротивление росло с каждым глубоким циклом, чтоб привело к тому что, во время заряда она стала «закипать» раньше всех, из-за потери емкости и выведения электролита в нерастворимые сульфаты.
Плюсовые пластины и их решетки превратились по консистенции в порошок, в следствие постоянного подзаряда бесперебойником в режиме «стенд-бай».

Свинцово кислотные аккумуляторы кроме автомобилей, мотоциклов и разнообразной бытовой техники, где только не встречаются и в фонариках и в часах и даже в самой мелкой электронике. И если вам попал в руки такой «нерабочий» свинцово-кислотный аккумулятор без опознавательных знаков и вы не знаете какое напряжение он должен выдавать в рабочем состояние. Это легко можно узнать по количеству банок в аккумуляторе. Отыщите защитную крышку на корпусе аккумулятора и снимите ее. Вы увидите колпачки для стравливание газа. по их количеству станет понятно на сколько «банок» данный аккумулятор.
1 банка — 2вольта (полностью заряженная — 2.17 вольта), то есть если колпачка 2 значит аккумулятор на 4 вольта.
Полностью разряженная банка аккумулятора должна быть не ниже 1.8 вольта, ниже разряжать нельзя!

Ну а вконце дам небольшую идею, для тех кому не хватает средств на покупку новых аккумуляторов. Найдите в вашем городе фирмы которые занимаются компьютерной техникой и УПСами (бесперебойниками для котлов, аккумуляторами для систем сигнализаций), договоритесь с ними чтоб они не выбрасывали старые аккумуляторы от бесперебойников а отдавали вам возможно по символической цене.
Практика показывает что половина AGM (гелевых) аккумуляторов можно восстановить если не до 100% то до 80-90% точно! А это еще пару лет отличной работы аккумулятора в вашем устройстве.

Одним из самых востребованных аккумуляторов в мире до сих пор остается свинцово-кислотный. Несмотря на то, что этот тип батарей был изобретен еще в 19 веке, когда и началось его производство, благодаря высокой эффективности он остается популярным до сих пор. Сейчас можно встретить несколько разновидностей таких батарей.

Содрежание

Что такое свинцово кислотный аккумулятор

В классическом исполнении АКБ состоит из свинцовых пластин-электродов, которые перемежаются пористым диэлектриком. Такая компоновка позволяет избежать замыкания. Пористое вещество называют сепаратором. Вся конструкция помещена в электролит.

В современном исполнении электроды делаются в виде плоских решеток из свинца. Причем в эти решетки запрессовывают порошок, сделанный из диоксида свинца. Подобный подход значительно увеличивает полезную площадь взаимодействия электродов с электролитом, так удается увеличивать емкость АКБ.

Электролит представляет собой водный раствор серной кислоты. В растворе используют только дистиллированную воду, в ней отсутствуют соли и механические частицы, которые могут оказать влияние на работу батареи.

Важным параметром является электрическая проводимость электролита. Этот параметр зависит от процентного содержания кислоты в растворе, а также от температуры. Проводимость соответствует плотности, поэтому на практике обычно используют измерение плотности. При комнатной температуре оптимальной плотность электролита считается 1,26 г/см 3 , для этого достаточно получить раствор кислоты в 35%.

Сейчас можно встретить аккумуляторы, которые имеют вместо пластин сеть из переплетенных углеродных нитей, покрытых свинцовым напылением. Это позволяет снизить массу батареи, но при этом увеличить емкость. Эта технология недешевая, что снижает ее распространенность.

Иногда вместо жидкого электролита используют гель. Для этого электролит загущают щелочным раствором силикатов натрия. Такая технология значительно продлевает срок эксплуатации батареи.

Вместо обычного сепаратора, могут использоваться пористые варианты, сделанные из стеклоткани. Они маркируются – AGM. Допускают жесткие режимы заряда/разряда.

Разновидности и особенности свинцово кислотных АКБ

На практике сейчас можно встретить самые разные батареи. Это позволяет решать самые разные задачи по энергообеспечению самых разных устройств. Разберем наиболее популярные виды аккумуляторов.

• Lead-Acid.
  Требуют обслуживания. Считаются классическими автомобильными стартерными батареями. Сюда входят сурьмянистые, малосурьмянистые, и аккумуляторы. Обычно используют для двигателей внутреннего сгорания, но это не единственный вариант использования. Бывают варианты на 6v и 12v. Основной недостаток – высокий уровень саморазряда.
• AGM VRLA.
  Современные необслуживаемые батареи. Могут иметь вольтаж – 2v, 4v, 6v и 12v. Основная отличительная особенность – сепараторы выполнены из стекловолокна. Также обычно используется абсорбированный электролит. Это позволяет увеличить срок эксплуатации АКБ в полтора раза. Использование технологии сепараторов из стекловолокна сделало возможным увеличивать зарядный ток, что ускоряет зарядку. Обычно допускается заряжать током в 25-30% от емкости. Разработано несколько разновидностей, подходящих для разных буферных и циклических режимов.
• VRLA.
  Необслуживаемые АКБ с герметичным корпусом (необслуживаемые кальциевые и ). Могут иметь вольтаж – 2V, 4V, 6V и 12V. Предназначены для эксплуатации в буферном режиме. Не требуют дополнительной вентиляции при использовании в помещениях.
• GEL VLRA.
  Одна из самых современных модификаций. Тут применяется гелеобразный электролит. Однообразная консистенция, позволяет добиваться наиболее эффективного контакта электролита с электродом, что увеличивает емкость. Также гель позволяет продлить срок службы батареи. Является необслуживаемой батареей. Требует периодической зарядки, для продления срока эксплуатации нужно использовать только высокоточное зарядное устройство, оно должно обеспечивать точный уровень силы тока. Существует несколько разновидностей, отличающихся особенностями электродов. Обозначение каждого из них позволяет определить возможность использования АКБ в определенных условиях. Есть батареи 2v, 4v, 6v, 12v, 24v, 36v и 48v.
• OPzV.
  Это необслуживаемые АКБ 2V. Имеют трубчатые пластины электродов. Отличаются устойчивостью к глубокому разряду и продолжительностью службы до 22 лет.

Даже базовых разновидностей свинцово-кислотных АКБ достаточно много, также существуют и подвиды. Это позволяет подобрать батарею, идеально подходящую под ваши потребности.

Где применяются свинцово кислотные аккумуляторы

Используются такие АКБ достаточно широко. В первую очередь речь идет об автомобильной промышленности, где все стартерные батареи являются свинцово-кислотными. Такое использование обусловлено мощным током, который они могут воспроизводить, а также устойчивостью к большому уровню разряда.

Также часто именно такие батареи обеспечивают стационарные аварийные источники. Емкости бывает достаточно, чтобы закончить работу и перевести оборудование в отключенный режим. Примером такого являются бесперебойный источники питания для компьютерной техники.

Могут применяться в ИБП в этом случае, используют батареи с возможностью отдавать энергию небольшими порциями, но продолжительное время. Такие же требования к аккумуляторам предъявляют резервные источники питания. Оптимальным вариантом для решения подобной задачи станут AGM VRLA.

Такими АКБ могут комплектоваться электровелосипеды, гироскутеры, лодочные электромоторы и другая техника. Тут применяются тяговые аккумуляторы, позволяющие оптимально и экономно расходовать энергию и легко выдерживая частые глубокие разряды.

Автономные источники питания – аккумуляторные батареи, видятся в современных технологиях неотъемлемым элементом практически любых проектов. Для автомобильной техники аккумулятор тоже конструктивная часть, без которой немыслима полноценная эксплуатация транспорта. Всеобщая полезность аккумуляторов очевидна. Но технологически эти приборы всё-таки до конца не совершенны. Например, явное несовершенство отмечается частым зарядом аккумуляторов. Конечно же, здесь актуален вопрос, каким напряжением заряжать аккумулятор, чтобы сократить частоту подзарядки и сохранить все его рабочие свойства на длительный срок эксплуатации?

Досконально вникнуть в тонкости процессов заряда / разряда свинцово-кислотных аккумуляторных батарей (автомобильных ) помогут определения базовых параметров аккумуляторов:

• ёмкость,
• концентрация электролита,
• сила тока разряда,
• температура электролита,
• эффект саморазряда.

Под ёмкостью батареи аккумуляторов принимается электричество, отдаваемое каждой отдельной аккумуляторной банкой в процессе её разряда. Как правило, значение ёмкости выражается ампер-часами (А/ч).

На корпусе аккумуляторной батареи для автомобиля указывается не только номинальная ёмкость, но также стартерный ток при пуске автомобиля на холодную. Пример маркировки — аккумулятор производства Тюменского завода

Ёмкость разряда аккумулятора, обозначенная на технической бирке производителем, считается номинальным параметром. Помимо этой цифры, значимым для эксплуатации является также параметр ёмкости заряда. Необходимое значение заряда вычисляется формулой:

Сз = Iз * Тз

где: Iз – зарядный ток; Тз – время заряда.

Цифра, указывающая разрядную ёмкость батареи аккумуляторов, напрямую связана с другими технологическими и конструктивными параметрами и зависима от условий эксплуатации. Из конструктивно-технологичных свойств аккумулятора влияние на ёмкость разряда оказывают:

• активная масса,
• применяемый электролит,
• толщина электродов,
• геометрические размеры электродов.

Среди технологических параметров значимой для ёмкости батареи аккумуляторов также является степень пористости активных материалов и рецептура их приготовления.

Внутренняя структура свинцово-кислого автомобильного аккумулятора, куда входят так называемые активные материалы — пластины минусового и плюсового полей, а также иные компоненты

Не остаются в стороне и эксплуатационные факторы. Как показывает практика, сила разрядного тока в паре с электролита также способны оказывать влияние на параметр ёмкости аккумулятора.

Влияние концентрации электролита

Завышенный уровень концентрации электролита способствует сокращению срока службы аккумулятора. Условия работы батареи с высокой концентрацией электролита приводят к активизации реакции, результатом которой становится образование коррозии на плюсовом электроде аккумуляторной батареи.

Поэтому важно оптимизировать значение , учитывая те условия, в которых эксплуатируется аккумулятор и требования, предъявляемые производителем по отношению к таким условиям.

Оптимизация концентрации электролита аккумуляторной батареи видится одним из важных моментов эксплуатации прибора. Контроль уровня концентрации необходим обязательно

К примеру, для условий с умеренным климатом, рекомендованный уровень концентрации электролита для большей части автомобильных аккумуляторов доводят под плотность 1,25 – 1,28 г/см 2 .

А когда актуальна эксплуатация приборов применительно к жаркому климату, концентрация электролита должна соответствовать плотности 1,22 – 1,24 г/см 2 .

Аккумуляторы — сила тока разряда

Процесс разряда АКБ логично разделить условно на два режима:

1. Длительный.
2. Короткий.

Для первого события характерным видится разряд при малых токах на протяжении относительно длительного временного периода (от 5 до 24 часов).

Для второго события (короткий разряд, стартерный разряд), напротив, характерными являются большие токи в коротком промежутке времени (секунды, минуты).

Увеличение разрядного тока провоцирует снижение ёмкости батареи аккумуляторов.

Зарядное устройство Телетрон, которое успешно применяется для работы с кислотно-свинцовыми автомобильными батареями. Несложная электронная схема, но высокая эффективность действия

Пример:

Есть АКБ с ёмкостью 55 А/ч с рабочим током на клеммах 2,75А. При нормальных условиях окружающей среды (плюс 25-26ºС) ёмкость АКБ находится в пределах 55-60 А/ч.

Если разрядить батарею кратковременным током величиной 255 А, что эквивалентно увеличению номинальной ёмкости в 4,6 раза, номинальная ёмкость снизится до 22 А/ч. То есть, практически вдвое.

Температура электролита и саморазряд аккумулятора

Разрядная ёмкость аккумуляторных батарей естественным образом снижается, если падает температура электролита. Падение температуры электролита влечёт за собой увеличение степени вязкости жидкой составляющей. Как следствие, увеличивается электрическое сопротивление активного вещества.

Отключенная от потребителя, полностью бездействующая , имеет свойства терять ёмкость. Объясняется такое явление химическими реакциями внутри прибора, проходящими даже в условиях полного отключения от нагрузки.

Под влияние окислительно-восстановительных реакций попадают оба электрода – минусовой и плюсовой. Но в большей степени процессом саморазряда охвачен электрод отрицательной полярности.

Реакция сопровождается образованием водорода в газообразном виде. При увеличении концентрации в растворе электролита серной кислоты, отмечается увеличение плотности электролита от значения 1,27 г/см 3 до 1,32 г/см 3 .

Это соразмерно с 40%-ым увеличением скорости эффекта саморазряда на минусовом электроде. Прирост скорости саморазряда дают также и примеси металлов, входящие в структуру электрода отрицательной полярности.

Саморазряд автомобильного аккумулятора после продолжительного хранения. При полном бездействии, при отсутствии нагрузки батарея утратила значительную часть ёмкости

Нужно отметить: любые металлы, присутствующие в составе электролита и других компонентов аккумуляторов, способствуют усилению эффекта саморазряда.

Соприкасаясь с поверхностью отрицательного электрода, эти металлы вызывают реакцию, в результате которой начинается выделение водорода.

Некоторая часть существующих примесей исполняет роль переносчика зарядов от плюсового электрода к минусовому. При этом имеют место реакции восстановления и окисления ионов металлов (то есть опять же процесс саморазряда).

Бывают и такие случаи, когда АКБ утрачивает заряд от загрязнений на корпусе. За счёт загрязнений создаётся проводящий слой, замыкающий плюсовой и минусовой электроды

Помимо внутреннего саморазряда, не исключается внешний саморазряд аккумулятора автомобиля. Причиной такого явления может стать высокая степень загрязнённости поверхности корпуса АКБ.

Например, пролитый на корпус электролит, вода или иные технические жидкости. Но в этом случае эффект саморазряда легко устраняется. Достаточно лишь очистить корпус батареи и содержать его всегда в чистоте.

Заряд автомобильных аккумуляторов

Начнём от ситуации бездействия прибора (в отключенном состоянии). Каким напряжением или током заряжать аккумулятор автомобиля, когда прибор находится на хранении?

В условиях хранения АКБ основная цель зарядки направлена на компенсацию саморазряда. В этом случае зарядка обычно выполняется малыми токами.

Диапазон значений заряда, как правило, от 25 до 100 мА. При этом напряжение заряда необходимо поддерживать в границах 2,18 – 2,25 вольт по отношению к единичной аккумуляторной банке.

Выбор условий заряда аккумулятора

Зарядный ток аккумулятора обычно настраивается на определённую величину в зависимости от заданного времени подзаряда.

Подготовка автомобильной батареи аккумуляторов для подзарядки в режиме, который требуется определить с учётом технологических свойств и технических параметров при эксплуатации АКБ

Так, если предполагается заряжать аккумулятор в течение 20 часов, оптимальным параметром тока заряда считается величина, равная 0,05С (то есть 5% от номинальной ёмкости аккумулятора).

Соответственно, значения будут пропорционально увеличиваться, если менять один из параметров. К примеру, при 10-и часовой зарядке, сила тока уже составит 0,1С.

Заряд двухступенчатым циклом

При таком режиме изначально (первая ступень) осуществляется заряд током 1,5С до состояния, когда напряжение на отдельной банке достигнет значения 2,4 вольта.

После этого переводят зарядное устройство на режим по току заряда величиной 0,1С и продолжают заряжать до полного набора ёмкости 2 – 2,5 часа (вторая ступень).

Напряжение заряда в режиме второй ступени варьируется в пределах 2,5 – 2,7 вольта для одной банки.

Форсированный режим заряда

Принцип форсированного заряда предполагает установку значения зарядного тока на уровне 95% от номинальной ёмкости батареи – 0,95С.

Способ достаточно агрессивный, но позволяет всего за 2,5-3 часа зарядить аккумулятор практически полностью (на практике 90%). До 100% ёмкости зарядка форсированным режимом отнимет 4 – 5 часов времени.

Контрольно-тренировочный цикл

Практика эксплуатации автомобильных АКБ отмечает положительный результат, когда контрольно-тренировочный цикл применяется к новым аккумуляторным батареям, ещё не побывавшим в работе

Для этого варианта оптимальным является зарядка с параметрами, вычисленными простой формулой:

I = 0. 1 * С20;

Заряжают до момента, когда напряжение на отдельно взятой банке составит 2,4 вольта, после чего уменьшают величину зарядного тока до значения:

I = 0.05 * C20;

При таких параметрах продолжают процесс до полного заряда.

Контрольно-тренировочный цикл охватывает также практику разряда, когда АКБ разряжается небольшим током 0,1С до уровня общего напряжения 10,4 вольта.

При этом степень плотности электролита поддерживается на уровне 1,24 г/см 3 . После разряда прибор заряжают по стандартной методике.

Общие принципы зарядки свинцово-кислотных АКБ

На практике применяют несколько способов, каждый из которых имеет свои сложности и сопровождается разным объёмом финансовых издержек.

Определиться, каким способом заряжать аккумуляторную батарею, несложно. Другой вопрос — какой результат будет получен от применения того или иного способа

Самым доступным и простым методом считается заряд постоянным током при напряжении 2,4 – 2,45 вольт/банка.

Процесс заряда продолжается до тех пор, когда величина тока будет оставаться постоянной в течение 2,5-3 часов. При таких условиях аккумулятор считается полностью заряженным.

Между тем большее признание среди автомобилистов получила методика комбинированного заряда. В этом варианте действует принцип ограничения начального тока (0,1С) до момента достижения заданного напряжения.

Затем процесс продолжается при постоянном напряжении (2,4В). Для этой схемы допустимо повышение первоначального тока заряда до 0,3С, но не более того.

Аккумуляторы, работающие в буферном режиме, рекомендуется заряжать при низких напряжениях. Оптимальные значения заряда: 2,23 – 2,27 вольта.

Глубокий разряд — устранение последствий

Прежде всего, следует подчеркнуть: восстановление АКБ до номинальной ёмкости возможно, но при условии, когда имели место не более 2-3 глубоких разрядов.

Заряд в таких случаях выполняется постоянным напряжением величиной равной 2,45 вольта на банку. Также допускается заряжать током (постоянным) величиной 0,05С.

Процесс восстановления АКБ может потребовать двух-трёх отдельных циклов заряда. Чаще всего для достижения полной ёмкости зарядку проводят именно в 2-3 цикла

Если заряд проводится напряжением 2,25 – 2,27 вольта, рекомендуется выполнить процесс дважды или трижды. Так как при малых напряжениях достичь номинала ёмкости в большинстве случаев не удаётся.

Конечно же, следует учитывать влияние окружающей температуры в процессе выполнения восстановления. Если температура окружающей среды находится в границах 5 – 35ºС, напряжения заряда изменять не требуется. В иных условиях потребуется корректировка заряда.

Видео по контрольно-тренировочному циклу АКБ

Метки:

Эта история началась когда мы решили отправиться в лес в ночь с субботы на воскресение — у брата был день варенья, и мы его решили отметить на свежем воздухе под шашлычек и водочку. Стали собираться. Для освещения взяли пару фонарей, для наведения музыкального фона небольшую магнитолку-бумбокс. Разумеется, для всего этого купили батарейки, что обошлось нам в кругленькую сумму. С рожами счастливых идиотов мы вломились в лес и бойко приступили к сборке дров, трезво (пока еще) рассудив, что было бы неплохо наломать этих самых дров пока не стемнело. А дров надо было на два костра — для шашлыков и для обогрева — освещения места празднования. Ну что я вам хочу сказать… на следующий день мне с трудом удавалось разогнуться, поскольку для того, чтобы от костра света было достаточно туда надо постоянно подбрасывать дрова, которые надо рубить в лесу, в котором после захода солнца стало темно, как сами знаете где и батареи в фонарях приходилось экономить и освещать место пьянства костром, для которого надо рубить дрова. Я повторяюсь, да? Ну вот той ночью у меня таких повторений было очень много. В связи с чем на следующий день возникло два вопроса — «я отдыхал?» Или «где и как сделать, чтобы такого больше не случалось?»

Прежде всего батареи — ясно, что нужны аккумуляторы, но посмотрев на цены современных никель-кадмиевых аккумуляторов моя жаба категорически отказалась их покупать. Тут я вспомнил про УПС-ы — ну знаете, такие бандуры для того, чтобы ваш комп не вырубился в самый неподходящий момент, когда вы заканчиваете проходить сапера 100х100, а добрый сосед уже подключил самопальный сварочный агрегат в розетку и радостно ухмыльнувшись включил его, обесточивая, таким образом пол-дома.

Так вот, в этих бандурах применяются герметичные свинцовые аккумуляторы — их еще называют гелевыми. По стоимости они не сравнимы с Ni-Cd аккумуляторами — первые стоят значительно меньше последних. Поехал я в магазинчик и прикупил себе вполне даже средненький аккумулятор с напряжением 12 вольт и ёмкостью 7,2 ампер-часа.

Рис.1 Фото аккумулятора.

Далее все было просто — берем 10-ти ваттную автомобильную лампочку, вешаем её на длинном проводе на дерево и подключаем к сабжу — свет готов. А для подключение магнитолы ваяем простенький стабилизатор на КРЕН8А или её буржуйском аналоге LM7809, прикручиваем провода к клемам в батарейном отсеке — e voila — имеем свет и музыку. Должен вам сказать, что подобная схема уже испытывалась — хватает на всю ночь непрерывной работы и аккумулятор до конца не разряжается.

Но вы же понимаете, что все хорошо до конца не бывает — должна быть где то капелька отходов чловеческого метаболизма, которая должна отравить всю идиллию. В данном случае засада в том, что эти аккумуляторы нельзя заряжать обычными зарядными устройствами для автомобильных аккумуляторов. Обычные кислотно-свинцовые аккумуляторы заряжаются постоянным по величине током, при этом напряжение на клеммах все время растет и когда оно достигает определенной величины — электролит в аккумуляторе закипает, что свидетельствуе об окончании заряда. Давайте себе представим, что будет, когда закипит герметичный аккумулятор. Я так полагаю, что жертв и разрушений вряд ли удасться избежать. Посему эти ящики заряжают по-другому: ток заряда устанавливают равным 0,1С, где С — это ёмкость аккумулятора, причем, зарядный ток ограничивают, поскольку этот товарищ «неудовлетворенный желудочно» и готов сожрать все, что ему дают, напряжение стабилизируют и устанавливают в пределах 14-15 вольт. В процессе заряда напряжение остается практически неизменным, а ток будет уменьшаться от установленного, до 20-30мА в самом конце заряда. То есть, нужно было собрать зарядное устройство.

Возиться ужасно не хотелось, но тут выручили буржуи — ST Microelectronics — у них, оказывается есть почти готовое решение — микросхема L200C. Эта микросхема представляет собой стабилизатор напряжения с программируемым ограничителем выходного тока. Документация на эту микросхему лежит тут: www.st.com/stonline/products/literature/ds/1318.pdf Схема зарядного устроства на рисунке 2 — это практически типовая схема включения

Рис.2

Особо описывать в общем то и нечего, остановлюсь только на паре моментов. Прежде всего — токозадающие резисторы R2-R6. Их мощность должна быть не меньше указанной на схеме, а лучше больше. Ну если вы, конечно, не фанат дымовых спецэффектов и не тащитесь от вида почерневших резисторов.

Рис 3.1 Устройство на макетной плате

Микросхему, разумеется, надо установить на радиатор, причем, тоже не жадничать — все это хозяйство расчитано на долговременную работу, поэтому, чем легче будет тепловой режим элементов, тем лучше для них, а значит и для вас. Резистором R7 подстраивается выходное напряжение в пределах 14-15 вольт. Диоды лучше брать наши, отечественные в металлических корпусах, тогда их не надо устанавливать на радиаторы. Напряжение на вторичной обмотке трансформатора 15-16 вольт. Лично я никакой платы не делал, не так уж много тут деталей — собрал все на макетке. Что получилось видно на фотке.

Рис 3.2 Все в сборе, только без корпуса

Работает все, как и предсказано в теории — ток, по началу, большой, к концу заряда опустился до незначительного и в таком состоянии живет уже несколько дней. Кстати, фирма производитель рекомендует как раз такой, незначительный ток в течении длительного времени для сохранения ёмкости батареи.

Рис 4.2 Собранное устройство на плате

Скачать печатную плату в форматах LAY и Corel для плоттерной резки на пленке вы можете ниже

Список радиоэлементов

Зарядка свинцовых аккумов либо как зарядить свинцовый аккумулятор?

1. Как и чем правильно зарядить свинцово кислотный. Что такое зарядка аккумулятора?

П о определению, зарядка аккума — процесс, оборотный разрядке аккума (уровню аккума) — во время зарядки, аккумулятор припасает энергию, питаясь от наружного источника тока.

П ишаке полной зарядки, аккумулятор копит заряд, равный емкости аккума. От наружного источника тока, за время зарядки, аккумулятор отбирает несколько больший заряд.

2. Любой свинцовый кислотный аккумулятор можно заряжать, правильно ли проведена. Как зарядить свинцовый аккумулятор проще и безопаснее всего?

С амый обычной и неопасный способ зарядки свинцового аккума — это способ I-U (ток — напряжение). Поначалу аккумулятор заряжают неизменным током, а после заслуги данного напряжения, заряжают аккумулятор, поддерживая на нем, неизменное напряжение.

К акой величины должен быть исходный ток зарядки аккума? Для большинства стационарных свинцовых аккумов этот ток написан на корпусе. Наибольшая величина зарядного тока составляет от 0.2 до 0.3 емкости аккума. К примеру, если емкость аккума равна 100 Ачас, то ток заряда такового свинцового аккума не может превосходить 20 А либо 30 А (это решает производитель). Самая древняя и часто встречающаяся рекомендация относительно зарядного тока свинцового аккума: «10 процентов от емкости», верна и сейчас. Хоть какой свинцовый кислотный
аккумулятор можно заряжать, начиная зарядку с таким током, без боязни как-то разрушить аккумулятор.

К аким должно быть конечное напряжение при зарядке свинцового аккума способом I-U ? Наибольшее напряжение не должно превосходить 2.3 &plusmn 0.023 В на каждый элемент аккума. Т.е. для свинцового аккума с номинальным напряжением 12В, конечное напряжение зарядки не должно превосходить 13.8 &plusmn 0.15 В. Способ I-U почаще используется при работе аккумов в буферном режиме, так как под напряжением 13.8 &plusmn 0.15 В современные герметичные свинцовые кислотные батареи могут находится в протяжении всего собственного ресурса.

С колько времени занимает зарядка свинцового аккума — способом I-U ? Зависимо от исходного тока. Если исходный ток равен 20% емкости аккума, то за 5-6 часов аккумулятор заряжается приблизительно до 90% собственной емкости. После перехода к режиму неизменного напряжения, ток зарядки аккума стремительно падает и полная зарядка аккумулятора
занимает приблизительно день. Есть ли более резвые методы зарядки свинцовых аккумов? Да, есть, и на данный момент мы разглядим какой-то из них.

3. Быстрая зарядка свинцового аккумулятора

Д ля резвой зарядки свинцового аккума необходимо заряжать аккумулятор неизменным током (наибольший ток — тот же) до заслуги напряжения 14.5 &plusmn 0.2 В (для аккумов с номинальным напряжением 12В), а позже отключить зарядное устройство либо перевести его в режим поддержания напряжения 13.8 &plusmn 0.15 В.

Свиноцово-кислотные аккумуляторы — чем они хороши и как их заряжать?

Видос в лайв-формате о том, чем неплохи свинцовые аккумуляторы
в отношении гауссостроения и как собрать.

Как заряжать герметичные

свинцово
-кислотные аккумуляторы. [теория]

Часть 1: Как заряжать
герметичные свинцово
—кислотные аккумуляторы
. Купить товар можно на aliexpress Step Down Buck.

М етод быстрой зарядки аккумулятора позволяет полностью зарядить свинцовый аккумулятор примерно за 6 часов (при начальном токе 20% от емкости). Быстрый заряд чаще применяется при эксплуатации аккумуляторов в циклическом режиме.

4. Как влияет температура на зарядку свинцового аккумулятора?

В се, что написано выше, относится к зарядке свинцового аккумулятора при температуре 20 градусов Цельсия, а при других температурах нужно вводить температурную компенсацию зарядного напряжения. Зарядка свинцового аккумулятора возможна в диапазоне температур от -15 &deg C до 40 &deg C. При увеличении температуры, напряжение заряда должно быть меньше обычного, чтобы избежать перезарядки. А если зарядка аккумулятора
производится при пониженной температуре, напряжение зарядки нужно увеличить, чтобы избежать недозарядки. Обычно рекомендуется использовать температурную компенсацию –3 мВ/&deg С.

4. Как правильно заряжать аккумулятор. Что будет, если не соблюдать правила зарядки свинцового аккумулятора?

О писанные выше способы зарядки свинцового аккумулятора позволяют зарядить аккумулятор
быстро и безопасно. Как правильно заряжать аккумулятор? Зарядка. Они ориентированы на максимальное сохранение ресурса свинцового аккумулятора
и замедление старения аккумулятора.

В озможна ли зарядка аккумулятора током, большим, чем максимально допустимый? Да, аккумулятор зарядится, даже если ток зарядки будет превышать установленный производителем максимум. Но, во-первых, если не уменьшить ток хотя бы в конце зарядки, то аккумулятор зарядится не полностью. А во-вторых, во время зарядки большим током перестанет быть эффективным механизм рекомбинации газов внутри герметичного свинцового аккумулятора, и электролит аккумулятора потеряет воду, даже, если потом, в конце зарядки, зарядный ток будет уменьшен. Как правильно заряжать аккумулятор, сколько времени заряжать аккумулятор, свинцово. В результате превышения тока даже во время одной зарядки, аккумулятор не проработает весь расчетный ресурс и выйдет из строя раньше.

В озможна ли зарядка аккумулятора очень маленьким током, намного меньшим, чем максимально допустимый, скажем, током в 0.2% от емкости? Да, аккумулятор полностью зарядится даже таким током. Но зарядка аккумулятора будет продолжаться неоправданно долго — несколько недель. Кроме того, значительную часть этого времени аккумулятор будет находиться в разряженном состоянии, что почти эквивалентно хранению свинцового аккумулятора
в разряженном состоянии. как и чем правильно зарядить свинцово кислотный аккумулятор + несложное зарядное устройство для необслуживаемых свинцово кислотных. А это ведет к сульфатации и ускоренному старению аккумулятора. Однократная зарядка очень малым током не выведет аккумулятор
из строя, но такие зарядки не следует повторять часто.

Н еправильный выбор конечного напряжения зарядки также опасен для аккумулятора. Недостаточное конечное напряжение приведет к недозарядке аккумулятора, и он сделает шаг в сторону сульфатации. А избыточное напряжение зарядки чревато выделением газов из аккумулятора и потерей воды электролитом. Это еще сильнее уменьшает ресурс аккумулятора, чем зарядка аккумулятора пониженным напряжением.

П ри температуре ниже -15&deg C зарядка аккумулятора не рекомендуется, поскольку при низкой температуре перестает работать механизм рекомбинации газов внутри герметичного свинцового аккумулятора, и электролит теряет воду.

5. Как определить,

правильно
ли проведена зарядка аккумулятора.

В полне достаточно соблюдать необходимые параметры зарядки аккумулятора: ток и напряжение (с учетом температуры), и зарядка аккумулятора будет успешной. гелевый или кислотный аккумулятор аккумулятор как правильно заряжать. В конце зарядки современного герметичного свинцового кислотного аккумулятора не должно быть никаких пузырьков, не допустимо даже небольшое выделение газа. Если вокруг предохранительных клапанов аккумулятора обнаружены следы электролита или белый налет, то аккумулятор заряжался неправильно.

П осле зарядки можно проверить аккумулятор тестером аккумуляторов — емкость аккумулятора после зарядки должна полностью восстановиться.

Батарея 101: Распространенные ошибки свинцово-кислотных батарей

Каждый раз, когда вы совершаете покупку, лучше всего разбираться в тонкостях вашего нового продукта . Но давайте будем честными — сидеть и читать руководство или проводить исследования — не всегда главное в вашем списке дел. Итак, мы сузили круг того, что вам нужно знать здесь. Если вы новичок в использовании свинцово-кислотных аккумуляторов или просто ищете более эффективные способы поддержания их рабочих характеристик, помните об этих четырех простых вещах.

1.

Недозаряд

Недозаряд происходит, когда аккумулятор не может полностью зарядиться после того, как он был использован. Достаточно просто, правда? Но если вы будете делать это постоянно или даже просто храните аккумулятор с частичным зарядом, это может вызвать сульфатирование. (Спойлер: сульфатирование — это плохо.)

Сульфатирование — это образование сульфата свинца на пластинах батареи, которое снижает производительность батареи. Сульфатирование также может привести к преждевременному выходу из строя батареи.

Советы профессионалов:

• Лучший способ предотвратить это — полностью зарядить аккумулятор после использования и перед хранением.
• Также следует подзаряжать каждые несколько недель, если аккумулятор будет храниться в течение длительного периода времени.

2. Переплата

Хотя вы, конечно, не хотите держать аккумулятор в недостаточно заряженном состоянии, перезарядка так же плохо. Емкость для непрерывной зарядки:

• вызывает коррозию положительных пластин аккумулятора
• вызывает повышенное потребление воды
• даже допускает перегрев внутри батареи.

Этот непрерывный нагрев от перезарядки может вывести аккумулятор из строя всего за несколько часов .

Совет от профессионалов: Хорошее практическое правило, которое поможет избежать ловушки перезарядки, — заряжать аккумулятор после каждой разрядки на 50% от его общей емкости.

Если аккумулятор будет храниться в течение месяца или более, перед хранением следует зарядить его до полной емкости, а затем заряжать в течение всего времени хранения. Каждые несколько недель должно быть хорошо.Вы также можете рассмотреть возможность использования постоянного зарядного устройства.

Непрерывное зарядное устройство предназначено для медленной зарядки аккумулятора в течение определенного периода времени, а не для его перезарядки. . Некоторые зарядные устройства можно безопасно подключить к батарее на несколько дней, в то время как другие рассчитаны на то, чтобы оставаться подключенными в течение нескольких месяцев.

3. Подводный

Поскольку вода теряется во время процесса зарядки, может произойти повреждение, если эта вода не пополнится.

Если уровень электролита упадет ниже верха пластин, повреждение может быть непоправимым.Вам следует часто проверять уровень воды в батареях и при необходимости доливать в батареи дистиллированную воду. При поливе аккумулятор может вызвать необратимую сульфатацию.

Совет для профессионалов: лучший способ избежать этого — воздерживаться от перезарядки и проверять уровень воды. Чем больше используется и заряжается аккумулятор, тем чаще вам нужно будет проверять уровень электролита.

Имейте в виду, что более жаркий климат также увеличивает истощение запасов воды. Перед добавлением воды в элементы убедитесь, что аккумулятор полностью заряжен.

4. Перелив

В вашей батарее может быть не только слишком мало воды для правильной работы, но и ее может быть слишком много. Избыточный полив может привести к разбавлению электролитов, что приведет к снижению производительности аккумулятора.

Наконечник Pro: нормальный уровень жидкости примерно на ½ дюйма выше верха пластин или чуть ниже низа вентиляционного отверстия. Если вы проверяете уровень жидкости, и уровень воды достаточен, не доливайте.

Давайте быстро развенчаем мифы: есть распространенное мнение, что снижение напряжения заряда до 13 вольт или ниже уменьшит потребность в более частой проверке уровня воды.

Хотя это правда, это также может привести к расслоению батареи, в результате чего кислота батареи отделяется от электролитов и собирается на дне батареи. Это приводит к сульфатированию, которое, как упоминалось ранее, приводит к снижению производительности батареи и сокращению срока службы.

Итак, что все это значит?

Проблемы, связанные с чрезмерным и недостаточным поливом, а также чрезмерным и недостаточным поливом, могут стать отличным поводом для прогулки. На самом деле нужно просто найти золотую середину.

Большинство производителей аккумуляторов предоставляют список рекомендаций, которые упростят уход за свинцово-кислотными аккумуляторами и их техническое обслуживание. Мы лучше, чем кто-либо, знаем, что на поддержание надлежащего заряда и надлежащего уровня электролита может влиять масса факторов. Если вы можете запомнить только одно, помните температуру — это один из важнейших факторов.

• Чем теплее окружающей среды, тем чаще хранимому аккумулятору требуется дозаправка, а также проверка уровня воды.
• Чем охладитель окружающей среды, тем больше времени вы можете позволить пройти между заправками и доливками воды.

Ознакомление с рекомендациями производителя существенно поможет вам продлить срок службы батареи. Если вам нужны разъяснения или есть вопросы, позвоните специалистам NEB; в конце концов, мы здесь, чтобы помочь.

Полное руководство по зарядке свинцово-кислотной батареи

Надежная работа и длительный срок службы герметичного свинцово-кислотного аккумулятора будет зависеть от правильной зарядки аккумулятора. Следование неправильным процедурам зарядки или использование неподходящего зарядного оборудования может привести к сокращению срока службы аккумулятора и / или снижению его производительности. Выбор подходящего зарядного устройства SLA и методов, используемых для его зарядки, так же важен, как и выбор правильного аккумулятора для конкретного применения.

Power Sonic рекомендует выбирать зарядное устройство, разработанное с учетом химического состава вашей батареи. Это означает, что мы рекомендуем использовать герметичные зарядные устройства для свинцово-кислотных аккумуляторов, такие как зарядные устройства SLA серии A-C от Power Sonic, для зарядки герметичных свинцово-кислотных аккумуляторов.

МЕТОДЫ ЗАРЯДКИ АККУМУЛЯТОРОВ

Герметичные свинцово-кислотные аккумуляторы можно заряжать с помощью любого из следующих способов зарядки:

• Постоянное напряжение
• Постоянный ток
• Конусный ток
• Двухступенчатое постоянное напряжение

Для достижения максимального срока службы и емкости аккумулятора, наряду с приемлемым временем перезарядки и экономией, лучше всего подходит зарядка с ограничением постоянного напряжения и тока.

Для зарядки герметичных свинцово-кислотных аккумуляторов на клеммы аккумулятора подается напряжение постоянного тока от 2,30 В на элемент (плавающий) до 2,45 В на элемент (быстрый). В зависимости от уровня заряда (SoC), после разряда элемент может временно быть ниже, чем приложенное напряжение. Однако через некоторое время он должен выровняться.

Во время зарядки сульфат свинца положительной пластины становится диоксидом свинца. Когда аккумулятор полностью заряжен, положительная пластина начинает вырабатывать диоксид, вызывая внезапное повышение напряжения из-за уменьшения внутреннего сопротивления.Таким образом, заряд с постоянным напряжением позволяет обнаруживать это увеличение напряжения и, таким образом, контролировать текущую величину заряда.

ХАРАКТЕРИСТИКИ ЗАРЯДКИ АККУМУЛЯТОРА

При постоянном напряжении или постепенной зарядке ток, принимаемый аккумулятором, уменьшается по мере увеличения напряжения и степени заряда. Батарея полностью заряжена, если ток стабилизируется на низком уровне в течение нескольких часов. Есть два критерия для определения того, когда батарея полностью заряжена: (1) конечный уровень тока и (2) пиковое напряжение зарядки при протекании этого тока.

Типичные характеристики заряда герметичных свинцово-кислотных аккумуляторов для работы в цикле, когда зарядка не постоянна, а пиковое напряжение может быть выше.

Типичные характеристики для заряда аккумуляторных батарей резервного типа. Здесь зарядка непрерывная, и пиковое напряжение заряда должно быть ниже.

СПОСОБЫ ЗАРЯДКИ АККУМУЛЯТОРОВ

Выбор подходящего метода зарядки для герметичного свинцово-кислотного аккумулятора зависит от предполагаемого использования (циклический или плавающий режим), экономических соображений, времени перезарядки, ожидаемой частоты и глубины разряда (DoD) и ожидаемого срока службы.Цель любого метода зарядки — контролировать ток заряда в конце заряда.

ЗАРЯДКА ПОСТОЯННОГО НАПРЯЖЕНИЯ

Зарядка постоянным напряжением — лучший метод зарядки герметичных свинцово-кислотных аккумуляторов. В зависимости от области применения аккумуляторы могут заряжаться непрерывно или прерывисто. В приложениях, где для работы требуется резервное питание, например, система безопасности или источник бесперебойного питания (ИБП), когда питание переменного тока было прервано, рекомендуется непрерывная подзарядка.Непрерывная циклическая зарядка используется в основном с портативным оборудованием, где уместна периодическая зарядка, например с электрическими инвалидными колясками и передвижными медицинскими тележками.

Метод заряда с постоянным напряжением обеспечивает подачу постоянного напряжения на аккумулятор и ограничивает начальный ток заряда. Необходимо установить напряжение заряда в соответствии с заданными характеристиками заряда и температуры. Неточные настройки напряжения могут вызвать перезаряд или недозаряд. Этот метод зарядки можно использовать как для циклических, так и для резервных приложений.

Цепь зарядки постоянного напряжения

Зарядные характеристики при постоянном напряжении

ПОСТОЯННЫЙ ТОК ЗАРЯДА

Зарядка постоянным током подходит для приложений, в которых известны разрядные ампер-часы предыдущего цикла разрядки. Время заряда и количество заряда можно легко рассчитать, однако для получения постоянного тока с высокой точностью необходима дорогостоящая схема. Контроль напряжения заряда или ограничение времени заряда необходимы, чтобы избежать чрезмерного перезарядки аккумулятора.

Хотя этот метод зарядки очень эффективен для восстановления емкости батареи SLA, которая хранилась в течение длительного периода времени, или для периодической перезарядки для выравнивания емкости элементов, ему не хватает определенных свойств, необходимых в современной электронной среде.

КОНУСНЫЙ ТОК ЗАРЯДКИ

Метод зарядки конусным током не рекомендуется, поскольку он не подходит для герметичных свинцово-кислотных аккумуляторов и может сократить срок их службы. Однако из-за простоты схемы и низкой стоимости зарядка конусным током широко используется для зарядки нескольких номеров и / или для циклической зарядки.

При использовании зарядного устройства для аккумуляторов с конусным током время зарядки должно быть ограничено или должна быть включена цепь отключения зарядки для предотвращения перезарядки.

В схеме зарядки с конусным током ток уменьшается пропорционально увеличению напряжения. При разработке конического зарядного устройства всегда учитывайте колебания напряжения питания. В этом случае падение внутреннего сопротивления преобразуется в тепло. Следует измерить тепло, выделяемое контуром, и, если требуется, в конструкцию следует включить радиатор.

Схема зарядки конусным током

Характеристики заряда с пониженным током для этого типа практически нерегулируемого зарядного устройства

ПЕРЕЗАРЯДКА СВИНЦОВОЙ БАТАРЕИ

В результате слишком высокого напряжения заряда в батарею будет протекать чрезмерный ток после достижения полной зарядки, вызывая разложение воды в электролите и преждевременное старение.

При высоком уровне перезарядки аккумулятор постепенно нагревается. По мере того, как он становится более горячим, он будет принимать больше тока, нагреваясь еще больше.Это называется тепловым разгоном и может вывести аккумулятор из строя всего за несколько часов.

ЗАРЯДКА СВИНЦОВО-КИСЛОТНОЙ БАТАРЕИ

Если приложено слишком низкое напряжение заряда, ток практически прекратится до того, как батарея полностью зарядится. Это позволяет части сульфата свинца оставаться на электродах, что в конечном итоге снижает емкость аккумулятора.

Батареи, которые хранятся в разряженном состоянии или слишком долго остаются на полке, могут поначалу казаться «разомкнутыми» или могут принимать гораздо меньший ток, чем обычно.Это вызвано явлением, называемым «сульфатированием». В этом случае оставьте зарядное устройство подключенным к аккумулятору. Обычно батарея начинает принимать увеличивающийся ток, пока не будет достигнут нормальный уровень тока. Если нет реакции, даже если напряжение заряда превышает рекомендуемые уровни, возможно, аккумулятор слишком долго находился в разряженном состоянии для восстановления, и в этом случае потребуется замена аккумулятора SLA.

ЦИКЛ ЗАРЯДКИ СВИНЦОВОЙ БАТАРЕИ

Циклические (или циклические) приложения обычно требуют, чтобы подзарядка выполнялась за относительно короткое время.Однако начальный зарядный ток не должен превышать 0,30 x C ампер. Так же, как напряжение аккумулятора падает во время разряда, оно медленно увеличивается во время зарядки. Полный заряд определяется напряжением и протекающим током. Когда при зарядном напряжении 2,45 ± 0,05 В / элемент ток, принимаемый аккумулятором, падает до менее 0,01 x C ампера (1% от номинальной емкости), аккумулятор полностью заряжен и зарядное устройство следует отключить или переключить на напряжение холостого хода от 2,25 до 2,30 вольт / элемент. Напряжение не должно подниматься выше 2.45 ± 0,05 В / элемент.

ЗАРЯДКА СВИНЦОВОГО АККУМУЛЯТОРА В РЕЖИМЕ ОЖИДАНИЯ

Резервные приложения обычно не требуют, чтобы аккумулятор заряжался так же быстро или так часто, как в циклическом режиме. Однако батарею необходимо держать постоянно заряженной, чтобы восполнить энергию, которая расходуется из-за внутренних потерь и износа самой батареи. Хотя эти потери в свинцово-кислотных батареях Power Sonic очень низкие, их необходимо заменять по мере саморазряда батареи; в то же время на батарею нельзя давать больше этих потерь, иначе она будет перезаряжена.Для этого используется метод зарядки с постоянным напряжением, который называется резервной или плавающей зарядкой.

Рекомендуемое постоянное напряжение холостого хода составляет 2,25 — 2,30 В на элемент. Поддержание этого плавающего напряжения позволит аккумулятору определять собственный уровень тока и оставаться полностью заряженным без необходимости отсоединять зарядное устройство от аккумулятора. Постоянный ток для полностью заряженной батареи, плавающей при рекомендуемом зарядном напряжении, обычно колеблется около 0,001C (например, 7 мА для батареи 7 Ач.)

Поплавковое зарядное устройство в основном представляет собой источник постоянного напряжения. Как и в случае с циклическими зарядными устройствами, необходимо следить за тем, чтобы начальный зарядный ток не превышал 0,30 x C ампера.

ДВУХЭТАПНАЯ ЗАРЯДКА ПОСТОЯННОГО НАПРЯЖЕНИЯ

В этом методе используются два устройства постоянного напряжения. На начальной фазе заряда используется установка высокого напряжения. Когда зарядка почти завершена и напряжение заряда поднялось до заданного значения (при уменьшении тока заряда), зарядное устройство переключает напряжение на более низкое значение.Этот метод позволяет производить быструю зарядку в циклическом или плавающем режиме без возможности перезарядки даже после продолжительных периодов зарядки.

Двухступенчатое зарядное устройство SLA с ограничением тока

Двухступенчатая зарядная характеристика при постоянном напряжении.

ЗАРЯДКА 2 ИЛИ БОЛЕЕ БАТАРЕЙ СЕРИИ

Свинцово-кислотные батареи — это группы элементов по 2 В, соединенных последовательно, обычно по 2, 3, 4 или 6 элементов на батарею. Свинцово-кислотные батареи напряжением до 48 В и выше можно заряжать последовательно и безопасно и эффективно.Однако по мере увеличения количества батарей в серии увеличивается вероятность небольших различий в емкости. Эти различия могут быть результатом возраста, истории хранения, колебаний температуры или неправильного обращения.

Никогда не смешивайте полностью заряженные батареи с разряженными при последовательной зарядке батарей. Разряженные аккумуляторы перед подключением необходимо зарядить.

Когда одно зарядное устройство постоянного напряжения подключено ко всей цепочке высокого напряжения, один и тот же ток течет через все ячейки в цепочке.В зависимости от характеристик отдельных батарей, некоторые из них могут перезаряжаться, в то время как другие остаются в слегка недозаряженном состоянии.

Чтобы свести к минимуму влияние индивидуальных различий в батареях, используйте батареи одного возраста, производителя, ампер-часов и истории и, если возможно, заряжайте цепочками не более 24 или 48 вольт.

ПАРАЛЛЕЛЬНАЯ ЗАРЯДКА АККУМУЛЯТОРОВ

Свинцово-кислотные батареи можно использовать параллельно с одной или несколькими батареями равного напряжения.При параллельном подключении аккумуляторов ток зарядного устройства будет делиться между аккумуляторами почти поровну. Специального подбора батарей не требуется. Если батареи разной емкости соединены параллельно, ток будет делиться между батареями пропорционально емкостям (фактически, внутренним сопротивлениям).

При параллельной зарядке аккумуляторов, когда ожидается различное соотношение зарядов, лучше всего предусмотреть, чтобы токи между аккумуляторами не сильно различались.

ТЕМПЕРАТУРНАЯ КОМПЕНСАЦИЯ АККУМУЛЯТОРА

Герметичные свинцово-кислотные батареи

Power Sonic хорошо работают как при низких, так и при высоких температурах. Однако при низких температурах эффективность заряда снижается; при температурах выше 45 ° C (113 ° F) эффективность заряда возрастает настолько быстро, что возникает опасность теплового разгона, если температурная компенсация не точна.

Влияние температуры на напряжение заряда менее критично в приложениях с плавающей запятой, чем в циклическом режиме, когда используются относительно высокие токи заряда для короткого времени перезарядки.

Влияние температуры обязательно следует учитывать при проектировании или выборе системы зарядки. Температурная компенсация желательна в цепи зарядки, особенно при работе за пределами диапазона от 5 ° C до 35 ° C
(от 41 ° F до 95 ° F). Температурный коэффициент составляет -2 мВ / элемент / ºC ниже 20 ° C (68 ° F) при использовании поплавка и -6 мВ / элемент / ºC при циклическом использовании. Для более высоких температур следует соответственно уменьшить напряжение заряда.

В приведенной ниже таблице температурной компенсации батареи показаны рекомендуемые напряжения заряда для различных температур в зависимости от окружающего напряжения заряда на элемент.

— 2,43

25231

° C (77 ° F)

ДОПОЛНИТЕЛЬНАЯ ЗАРЯДКА SLA АККУМУЛЯТОРОВ

Все батареи теряют емкость из-за саморазряда, рекомендуется подзарядить любую батарею, которая хранилась в течение длительного периода времени, перед вводом в эксплуатацию.

Для успешного пополнения заряда батареи, хранившейся более 12 месяцев, напряжение холостого хода должно быть выше 2,0 В на элемент. В этом случае всегда проверяйте напряжение холостого хода перед попыткой дополнительной зарядки.

ЭФФЕКТИВНОСТЬ ЗАРЯДКИ АККУМУЛЯТОРА

Эффективность зарядки (η) аккумулятора выражается следующей формулой:

Эффективность зарядки зависит от уровня заряда аккумулятора, температуры и скорости зарядки. График ниже иллюстрирует концепцию состояния заряда и эффективности зарядки.

На приведенном ниже графике показано, что герметичные свинцово-кислотные аккумуляторы Power Sonic демонстрируют очень высокую эффективность зарядки даже при низкой скорости зарядки.

Всегда важно подбирать зарядное устройство, чтобы обеспечить правильный ток и напряжение для заряжаемой батареи. Например, вы не будете использовать зарядное устройство на 24 В для зарядки аккумулятора 12 В.

Если у вас есть какие-либо вопросы о возможностях существующего зарядного устройства с одним из наших продуктов, позвоните нам или отправьте нам электронное письмо. Мы будем рады помочь вам с зарядкой.

Основные сведения об аккумуляторах — Progressive Dynamics

Правильный способ зарядки свинцово-кислотных аккумуляторов

Свинцово-кислотные батареи должны быть полностью заряжены перед хранением, и мы должны заряжать их каждые шесть месяцев, когда они не используются.Это требует определенной степени самодисциплины, потому что они заряжаются медленнее, чем другие типы батарей. Зарядное устройство для домашнего использования относительно дорогое. Вам просто нужно знать, как правильно заряжать свинцово-кислотные аккумуляторы, прежде чем начать. Не забывайте использовать хорошо проветриваемое пространство и избегать огня и искр.

Процесс зарядки и сколько времени он занимает

Свинцово-кислотный аккумулятор: Стив Рейнуотер: CC 2.0

Мы используем метод постоянного тока с электричеством из сети, пониженным зарядным устройством.После достижения верхнего предела входной ток автоматически падает из-за того, что батарея полностью заряжена. Ожидайте, что это займет от 12 до 16 часов для небольших батарей. Большие канцелярские товары могут занять вдвое больше времени.

Правильный способ зарядки свинцово-кислотных аккумуляторов — это завершить три этапа. При начальном приложении постоянного тока свинцово-кислотный аккумулятор достигает 70% своей емкости за 5-8 часов.

Правильный способ зарядки свинцово-кислотных аккумуляторов в дальнейшем

Skoda Roomster Аккумулятор: Кейт Уильямсон: CC 2.0

После этого начинается более медленный процесс доливки, который занимает от 7 до 10 часов больше. Этот второй шаг важен для поддержания работоспособности аккумулятора. Если мы прервем процесс, батарея может «забыть» о дополнительных 30% емкости.

Все свинцово-кислотные аккумуляторы медленно «истощают» емкость, даже когда они простаивают. Если у нас есть ИБП, сигнализация или другое устройство, подключенное к источнику электроэнергии, резервная батарея будет время от времени принимать небольшой «плавающий заряд», чтобы поддерживать свой полный потенциал.Конечно, если он находится в хранилище, ему нужна наша помощь.

Таким образом, правильным способом зарядки свинцовых аккумуляторов является своевременная зарядка и, при необходимости, регулярная зарядка. Таким образом, они сохранят свою полную работоспособность, и мы сможем обратиться к ним в любое время.

Связанные

Как ухаживать за свинцово-кислотной батареей

Увеличьте уровень заряда аккумулятора лодки для большей мощности

Изображение для предварительного просмотра: Зарядное устройство для топливных элементов

Зарядка батарей SLA — BatteryClerk.com

Зарядка батарей SLA

Герметичный свинцово-кислотный аккумулятор — это аккумулятор вторичной батареи, то есть его можно перезаряжать. Зарядка батареи SLA осуществляется путем отправки электронов через батарею, чтобы обратить вспять химическую реакцию, которая создает выходную энергию батареи. Электроны в батарее SLA хранятся на положительной пластине, которая сделана из диоксида свинца (PbO2). Отрицательная пластина — это чистый свинец, часто в форме губки. Электролит представляет собой разбавленный раствор серной кислоты (h3SO4).Когда аккумулятор разряжен, обе пластины превращаются в сульфат свинца (PbSO4), а серная кислота превращается в воду. Отправка электронов обратно через батарею или ее зарядка вызывает реакцию, которая переводит компоненты батареи обратно в их заряженное состояние.

State of Charge (SOC) используется для описания степени заряда аккумулятора. Когда аккумулятор полностью заряжен, SOC составляет 100%.

Постоянный ток

Наиболее распространенное зарядное устройство для аккумуляторов SLA использует заряд постоянного тока (CC).Это позволяет поддерживать небольшой постоянный ток через батарею в течение длительного времени. Обычно они рассчитаны на зарядку от 12 до 16 часов.

Постоянное напряжение

Другое распространенное зарядное устройство использует постоянное напряжение (CV). Это поддерживает постоянное напряжение на батарее. Когда разряженный аккумулятор подключается к зарядному устройству, в аккумулятор течет высокий начальный зарядный ток. По мере того как он продолжает заряжаться, ток спадает. Зарядное устройство этого типа обычно полностью заряжается за 2–4 часа и останавливается по таймеру, чтобы предотвратить перезарядку.

Постоянный ток / постоянное напряжение

Третий, более совершенный тип зарядного устройства использует как постоянный ток, так и постоянное напряжение (CCCV). Он также имеет схему температурной компенсации, чтобы определять температуру окружающей среды, в которой вы заряжаете аккумулятор. При повышении температуры окружающей среды для зарядки это зарядное устройство будет изменять ток и напряжение для оптимальной зарядки. В начале сеанса зарядки в батарею идет умеренно большой ток.По мере роста напряжения ток снижается, пока не достигнет заданного значения, что завершает эту часть процесса зарядки. Затем напряжение и ток снижаются, чтобы обеспечить поддерживающий заряд, или плавать, и этот этап будет продолжаться до тех пор, пока аккумулятор не будет извлечен из зарядного устройства.

В аккумуляторах SLA свинцово-кислотный химический состав будет увеличивать емкость выше 75 градусов по Фаренгейту и терять емкость ниже 60 градусов, поэтому хранить и заряжать их между 60? и 70 градусов по Фаренгейту рекомендуется для оптимальной производительности.

Перезарядка

Избыточная зарядка батарей SLA сокращает срок их службы и может быть опасной. Если вы не используете зарядное устройство CC / CV, и аккумулятор остается в зарядном устройстве после полной зарядки, аккумулятор может выделять избыточный газ и уменьшать емкость аккумулятора. Серная кислота разлагается и образует газообразный водород и кислород. В герметичных свинцово-кислотных аккумуляторах это может привести к повышению давления и температуры. Есть предохранительный клапан, который выпускает газ, но часто также выбрасывается часть раствора электролита, что снижает емкость аккумулятора.Потерянная мощность из-за завышенного SLA не может быть восстановлена.

Поскольку все батареи SLA могут выделять этот газ, всегда заряжайте их в хорошо вентилируемом месте. Также имейте в виду, что разряженная батарея замерзнет быстрее, чем заряженная, из-за более высокого содержания воды, поэтому убедитесь, что батарея не хранится и не заряжается в холодных условиях, и всегда храните батареи полностью заряженными.

Сульфатион

По мере разряда батареи образуется сульфат свинца, который снова превращается в свинец и диоксид свинца по мере зарядки батареи.Но если аккумулятор хранится без полного заряда или если аккумулятор никогда полностью не перезаряжается, этот сульфат свинца может затвердеть, а затем сопротивляться обратному превращению в диоксид свинца и чистый свинец. В результате батарея теряет емкость, и потерянную емкость нельзя восстановить. Чтобы избежать сульфатирования, убедитесь, что аккумулятор полностью заряжен на большинстве циклов.

Глубокий разряд

Аккумуляторы

SLA плохо переносят повторные глубокие разряды. Если аккумулятор полностью разряжен, все материалы внутри преобразуются в воду и сульфат свинца, и может быть трудно обратить вспять химическую реакцию для получения заряда.Некоторые батареи, предназначенные для работы с глубокими разрядами, имеют пластину увеличенного размера, которая позволяет заряжать их даже в полностью разряженном состоянии. По возможности следует заряжать аккумулятор после каждого использования, чтобы избежать его глубокой разрядки.

Оптимизация срока службы батареи

Вы можете продлить срок службы герметичного свинцово-кислотного аккумулятора, если будете осторожно заряжать его. Плохая зарядка повреждает больше аккумуляторов, чем по другим причинам. Ознакомьтесь с рекомендациями производителя по зарядке и используйте подходящее зарядное устройство для аккумулятора.Большинство зарядных устройств могут правильно заряжать только один тип батарей SLA и не должны использоваться для батарей с другим химическим составом.

Использование зарядного устройства CCCV, в котором используется микропроцессор для определения SOC температуры, напряжения и тока, снизит риск перезарядки или недостаточной зарядки, а также продлит срок службы батареи.

Учебное пособие по зарядке аккумулятора | ChargingChargers.com

Текущая технология зарядки аккумуляторов основана на использовании микропроцессоров (компьютерных чипов) для
подзарядка с использованием 3-ступенчатой ​​(или 2-х или 4-х ступенчатой) регулируемой зарядки.Это «умные»
зарядные устройства », а качественные устройства обычно не продаются в дисконтных магазинах.
Стадиями или этапами зарядки свинцово-кислотных аккумуляторов являются объемный, абсорбционный и плавающий.
Квалификация или уравнивание иногда считаются еще одним этапом. 2 этап
блок будет иметь объемную и плавающую ступени. Важно использовать батареи производителя.
рекомендации по зарядке и напряжениям, или качественный микропроцессор
управляемое зарядное устройство для поддержания емкости аккумулятора и срока его службы.

«Умные зарядные устройства» созданы с учетом современной философии зарядки.
а также получать информацию от аккумулятора, чтобы обеспечить максимальный заряд с
минимальное наблюдение. Для некоторых гелевых батарей и аккумуляторов AGM могут потребоваться специальные настройки.
или зарядные устройства. Наши устройства выбраны по их совместимости с типами батарей, которые они
уточнить. Гелевые батареи обычно требуют определенного профиля заряда, а гелевые батареи
требуется специальное или выбираемое гелем или подходящее гелеобразное зарядное устройство.Пиковая зарядка
напряжение для гелевых аккумуляторов составляет 14,1 или 14,4 вольт, что ниже, чем у влажных или AGM.
Тип аккумулятора необходим для полной зарядки. Превышение этого напряжения в гелевой батарее может
вызвать пузыри в геле электролита и необратимое повреждение.

Большинство производителей аккумуляторов рекомендуют устанавливать зарядное устройство примерно на 25% емкости аккумулятора.
емкость (ah = емкость в ампер-часах). Таким образом, 100-амперная батарея потребует около 25 ампер.
зарядное устройство (или меньше).Для уменьшения времени зарядки можно использовать зарядные устройства большего размера, но
уменьшить срок службы батареи. Меньшие зарядные устройства подходят для длительного плавания, например а 1
или «умное зарядное устройство» на 2 А можно использовать для обслуживания батареи между циклами более высокого тока
использовать. Некоторые батареи указывают скорость заряда 10% емкости (0,1 X C), а
это ничего не повредит, хорошее микропроцессорное зарядное устройство соответствующей зарядки
профиль должен быть в порядке до 25% ставки. Вы разговариваете с разными инженерами, даже в
одна и та же компания, вы получите разные ответы.

Трехступенчатая зарядка аккумулятора

Этап BULK включает около 80% перезарядки, при этом ток зарядки
остается постоянным (в зарядном устройстве постоянного тока), и напряжение увеличивается. Правильно
размер зарядного устройства даст батарее столько тока, сколько она может принять до зарядного устройства
емкость (25% емкости аккумулятора в ампер-часах), и не поднимать мокрый аккумулятор
125 F, или аккумулятор AGM или GEL (регулируемый клапаном) более 100 F.

ПОГЛОЩЕНИЕ (примерно оставшиеся 20%) имеет зарядное устройство.
удерживая напряжение на уровне напряжения поглощения зарядного устройства (от 14,1 до 14,8 В постоянного тока).
VDC, в зависимости от уставок зарядного устройства) и уменьшая ток, пока аккумулятор не
полностью заряжен. Некоторые производители зарядных устройств называют эту стадию поглощения
стадия уравнивания. Мы не согласны с таким использованием термина. Если аккумулятор не
удерживают заряд или ток не падает после ожидаемого времени перезарядки,
батарея может иметь постоянную сульфатацию.

На стадии FLOAT напряжение заряда снижается до 13,0 В постоянного тока и
13,8 В постоянного тока и поддерживается постоянным, в то время как ток снижается до менее 1% заряда батареи
емкость. Этот режим можно использовать для поддержания полностью заряженного аккумулятора на неопределенный срок.

Время перезарядки можно приблизительно определить, разделив заменяемые ампер-часы на 90%.
номинальной мощности зарядного устройства. Например, аккумулятор на 100 ампер-час с
Разряд 10% потребует замены 10 ампер.Используя зарядное устройство на 5 ампер, у нас есть 10 ампер.
часов, разделенных на 90% от 5 ампер (0,9×5) ампер = расчетное время зарядки 2,22 часа. А
глубоко разряженный аккумулятор отклоняется от этой формулы, требуя больше времени на каждый ампер
подлежит замене.

Рекомендации по частоте подзарядки варьируются от эксперта к эксперту. Оказалось, что
глубина разряда влияет на срок службы батареи больше, чем частота подзарядки. За
например, подзарядка, когда оборудование не будет использоваться некоторое время (питание
перерыв или что-то еще), может поддерживать среднюю глубину разряда выше 50% для услуги
день.В основном это относится к аккумуляторным батареям, где средняя глубина
разряд падает ниже 50% за день, а аккумулятор можно полностью зарядить один раз
в течение 24 часов.

Выравнивание

Выравнивание по сути является контролируемым перезарядом. Некоторые производители зарядных устройств
назовите пиковое напряжение, которое зарядное устройство достигает в конце НАСОСНОГО режима (поглощение
напряжение) выравнивающее напряжение, но технически это не так.Большая влажность
(залитые) батареи иногда выигрывают от этой процедуры, особенно
физически высокие батареи. Электролит в мокрой батарее со временем может расслаиваться,
если не ездить на велосипеде изредка. При выравнивании напряжение поднимается выше типичного.
пиковое напряжение зарядки (от 15 до 16 вольт в 12-вольтовой системе) хорошо в газе
стадии и удерживаются в течение фиксированного (но ограниченного) периода. Это разжигает химию в
аккумулятор целиком, «уравняв» силу электролита и сбив любой
рыхлый сульфат, который может находиться на пластинах аккумулятора.

Конструкция аккумуляторов AGM и гелевых практически исключает расслоение,
и почти все производители этого типа не рекомендуют его (не советуют).
Некоторые производители (особенно Concorde) указывают процедуру, но напряжение и время
важно, чтобы избежать повреждения аккумулятора.

Тестирование батарей

Тестирование батареи можно провести несколькими способами. Самый популярный включает в себя измерение
удельного веса и напряжения аккумулятора.Удельный вес относится к влажным ячейкам с
съемные колпачки, дающие доступ к электролиту. Для измерения удельного веса купите
ареометр с температурной компенсацией в магазине автозапчастей или в магазине инструментов. К
Измерьте напряжение, используйте цифровой вольтметр в настройке постоянного напряжения. Поверхность
Перед испытанием необходимо снять заряд со свежезаряженной батареи. 12 часов
истечение срока после зарядки квалифицируется, или вы можете удалить поверхностный заряд с помощью нагрузки
(20 ампер в течение 3 с лишним минут).

Состояние зарядного напряжения Удельный вес
12 В 6 В
100% 12,7 6,3 1,265
75% 12,4 6,2 1,225
50% 12,2 6,1 1,190
25% 12,0 6,0 1,155
Выписан 11.9 6,0 1,120

Нагрузочное тестирование — еще один метод тестирования батареи. Нагрузочное тестирование удаляет усилители из
аккумулятор (аналогично запуску двигателя). Некоторые производители аккумуляторов маркируют свои
аккумулятор с амперной нагрузкой для тестирования. Это число обычно составляет 1/2 рейтинга CCA.
Например, батарея на 500 CCA будет тестировать под нагрузкой 250 ампер в течение 15 секунд. Нагрузка
Тест может быть выполнен только в том случае, если аккумулятор почти полностью заряжен.Некоторые электронные
Тестеры нагрузки применяют нагрузку 100 А в течение 10 секунд, а затем отображают напряжение батареи.
Это число сравнивается с таблицей на тестере на основе рейтинга CCA для определения
состояние батареи.

Сульфатация батарей начинается, когда удельный вес падает ниже 1,225 или напряжение
измеряет менее 12,4 (батарея 12 В) или 6,2 (батарея 6 В). Сульфатирование может
затвердеет на пластинах батареи, если оставить их достаточно долго, уменьшая и в конечном итоге разрушая
способность батареи генерировать номинальные вольты и амперы.Есть устройства для
удаление жесткого сульфатирования, но лучший способ — предотвратить образование путем
уход за аккумулятором и подзарядка после цикла разрядки. Сульфатирование — основная причина
значительная часть свинцово-кислотных аккумуляторов не достигает своего химического срока службы.

Зарядка параллельно соединенных аккумуляторов

Батареи, подключенные параллельно (положительный к положительному, отрицательный к отрицательному), видны
зарядное устройство как одна большая батарея
суммарная емкость всех батарей в ампер-часах.Таким образом, три батареи на 12 В по 100 А · ч (ач) в
параллельно видны как одна батарея на 12 вольт 300 ач. Их можно зарядить одним плюсом и
отрицательное соединение от одного зарядного устройства с рекомендованной выходной мощностью. Они также могут быть заряжены
с зарядным устройством с несколькими выходами, как в данном случае трехъядерный блок, с каждой батареей
получение собственного подключения при напряжении аккумуляторной батареи. Зарядная сила тока будет суммой
отдельных выходных усилителей.

Зарядная серия подключенных аккумуляторов

Батареи, соединенные последовательно, — это отдельная история.Три 12-вольтовых батареи по 100 ампер-часов
соединены последовательно (положительный к отрицательному, положительный к отрицательному, положительный к отрицательному)
сделал бы батарею 36 вольт 100 ач. Его можно заряжать через батарею с помощью 36 вольт.
выходное зарядное устройство соответствующего выхода усилителя. Их также можно заряжать с несколькими выходами
зарядное устройство, как в данном случае блок из трех банков, при этом каждая батарея подключается к
напряжение аккумулятора (в данном случае 12 вольт).Подойдет любой метод, БЕЗ одного или нескольких
батареи отводятся при напряжении ниже, чем в системе. Например, постучать по одной из батарей
в этой 36-вольтной цепочке на 12 вольт для радио или некоторых ламп и т.д.
и зарядка при системном напряжении (36 В) не исправляет дисбаланс. Зарядное устройство для нескольких банков
подключение к каждой батарее — правильный способ справиться с этой серией батарей, так как она
исправляет дисбаланс при каждом цикле зарядки.

Домой | Учебники | Зарядка батареи

3 самых безопасных совета по подзарядке
Аварийное освещение

Как вы знаете, все продукты аварийного освещения требуют внутреннего источника питания для работы во время сбоя в электросети. Однако в случае герметичного свинцово-кислотного блока, как лучше всего подзарядиться после восстановления нормального питания.

При зарядке (или перезарядке) герметичного свинцово-кислотного аккумулятора вы должны знать, что это не так сложно, как вы думаете.Однако очень важно, чтобы вы прислушались к некоторым важным советам, чтобы добиться успеха.

1. ПРАВИЛЬНАЯ ЗАРЯДКА

Зарядное устройство должно обеспечивать подходящее напряжение (6 В, 12 В или 24 В) для герметичной свинцово-кислотной батареи. Самый распространенный метод называется зарядкой при постоянном напряжении. Этот метод позволяет отдельным элементам батареи распределять напряжение между ними.

ПРОСМОТРЕТЬ НАШИ САМЫЕ ПОПУЛЯРНЫЕ АВАРИЙНЫЕ ФОНАРИ

2.Не торопитесь с зарядкой, пусть она идет своим курсом!

Худшее, что вы можете сделать, — это ускорить зарядку, увеличив напряжение. Это приведет к перезарядке устройства, что приведет к перегреву. Чрезмерно перезаряженный аккумулятор только убьет беднягу.

Например, использование зарядного устройства 24 В для аккумулятора, который работает с максимальным напряжением 6 В или 12 В, в конечном итоге приведет к перегреву.

ПОСМОТРЕТЬ НАШ ВЫБОР АККУМУЛЯТОРОВ АВАРИЙНОГО СВЕТА

3.НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЗАРЯДНОЕ УСТРОЙСТВО С НИЗКИМ НАПРЯЖЕНИЕМ

Это приведет только к тому, что аккумулятор никогда не достигнет максимального заряда. В отличие от перезарядки, недозаряд по существу приведет к снижению емкости по напряжению, создавая батарею, которая должна работать больше. В конечном итоге это приведет к разрядке аккумулятора.

Обычно, если ваша батарея работает на 12 В, использование зарядного устройства с напряжением всего 6 В в конечном итоге сделает ее бесполезной.

Теперь у вас есть основная информация по подзарядке герметичного свинцово-кислотного аккумулятора.Если вам нужна более подробная информация, свяжитесь с одним из наших специалистов по освещению сегодня! Если вы хотите приобрести приспособление для аварийного освещения и / или аккумулятор, свяжитесь с нами в любое время по телефону (800) 928-2848 или напишите нам прямо сейчас!

.
