Как разделить входящий PEN проводник на N и PE

Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!

Как разделить входящий PEN проводник на N и PE

PEN проводник представляет собой совмещенные в одну жилу нулевой рабочий и нулевой защитный проводники. Если говорить простыми словами, то PEN это объединенные «ноль» и «земля». PEN проводник применяется в старых системах заземления TN-C. По современным требованиям нормативных документов этот проводник нужно разделять на два самостоятельных проводника N (нулевой рабочий) и PE (нулевой защитный) и сделать переход на систему заземления TN-C-S.

Об этом гласит ПУЭ п.7.1.13:

Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.

Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.

Где нужно разделять PEN проводник?

На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:

В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки

Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.

Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного -проводника.

Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.

Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.

Теперь смотрим ПУЭ п 1.7.61:

При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

В данном пункте мы видим, что приходящий PEN проводник рекомендуется повторно заземлять. То есть возле ВРУ или щита учета необходимо делать контур заземления или можно использовать естественные заземлители. Затем этот контур заземления нужно соединять с шиной PE, к которой уже подключен PEN проводник. В качестве реализации главной заземляющей шины в щитах для частных домов очень хорошо подходят распределительные блоки.

Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.

Это была небольшая теория по разделению PEN проводника на N и PE с ссылками на пункты нормативных документов.

Теперь давайте рассмотрим несколько наглядных схем, на которых показано это разделение. Данные схемы помогут вам лучше понять как это делается.

Ниже представлена схема разделения PEN проводника для однофазной сети. В принципе, если вы прочитали вышеприведенные пункты, то вам должно быть в ней все понятно. Тут PEN проводник подключается к шине PE, затем эта шина повторно заземляется и от нее идет перемычка к шине N.

Если после вводного коммутационного аппарата (автоматического выключателя) у вас сразу идет прибор учета электроэнергии, то использование перемычки и шины N на вводе теряет смысл. Они становятся лишними болтовыми соединениями, где может ослабнуть контакт и ухудшиться качество соединения. Поэтому в таких схемах шину N можно и не ставить.

Посмотрите следующую схему. В ней нет перемычки и шины N.

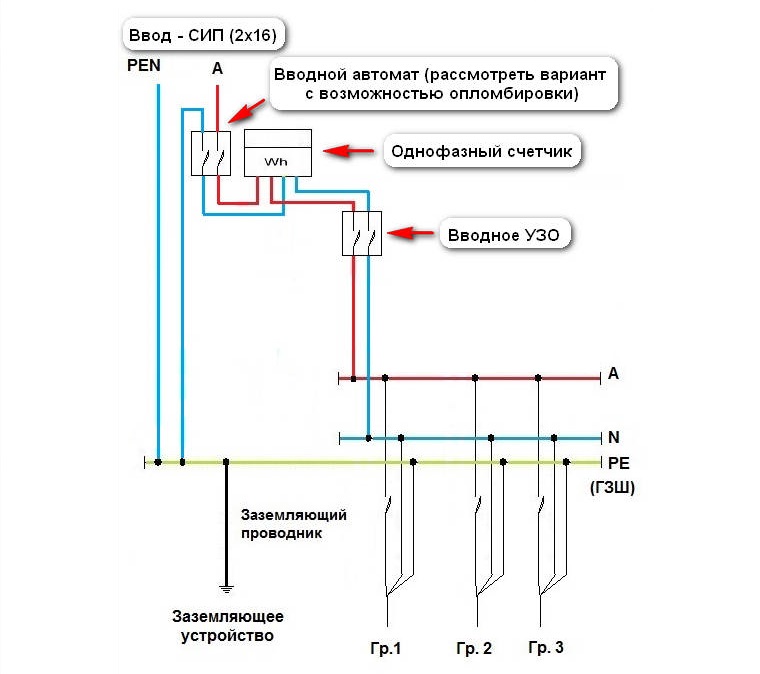

В следующей схеме после счетчика установлено вводное УЗО. Может кому-нибудь эта схема пригодится. На номиналы автоматических выключателей и параметры УЗО сильно не смотрите, так как у вас они могут быть совершенно другими.

Если ваш дом подключен к 3-х фазной сети, то в ней суть разделения PEN проводника не меняется. Тут у вас только будет на две жилы (фазы) больше и все. Ниже приведен простой пример разделения PEN проводника для 3-х фазной сети.

Но большинство сетевых компаний не разрешают так делать при подключении частных домов и заставляют идти на нарушение некоторых пунктов нормативных документов. Так они борятся с воровством электроэнергии. Поэтому заставляют приходящий PEN проводник заводить сразу на счетчик, чтобы его можно было опломбировать. Ниже представлена типичная трехфазная схема щита учета, которую без проблем принимают инспектора сетевых организаций. Это не правильно и поэтому нужно доказывать свою правоту ссылаясь, на приведенные выше, пункты нормативных документов.

Еще ниже выкладываю небольшой бонус ))) Это 3-х фазная схема вводного щита учета для частного дома. Здесь стоит УЗИП 2-го класса, который защищен с помощью предохранителей. На самой схеме написаны параметры и типы защитных устройств. Данная схема возможно кому-то может пригодиться.

Разделение PEN проводника на pe и n: согласно ПУЭ, схема и описание работ

На форумах можно встретить различные мнения, споры и дискуссии о том, как правильно разделить PEN-провод на PE и N. В связи с этим я решил немного осветить эту тему.

Описание и особенности систем заземления

Наиболее распространенный вид заземления – это TN или глухозаземленная нейтраль. Особенность этой системы заключается в том, что по всей длине ноль совмещен с землей. Иногда нейтральный элемент может быть соединен с устройством заземления PE.

Существует несколько основных типов системы TN:

1. TN-C. Обычно используется в старых постройках. Основная особенность заключается в том, что ноль в данной системе играет роль защитного провода PE. Tn-c считается самым бюджетным вариантом для заземления электроустановок до 1000В.
2. TN-C-S. Сравнительно простая в установке защитная система. Часто используется при реконструкции старых жилых домов. Схема TN-C-S выглядит примерно так: до ГРЩ устанавливается TN-C, в которой нейтральный провод разделяется на два других (N и PE), после чего идет TN-S.
3. TN-S. Используется в новых зданиях. В схеме есть фаза, ноль и защитный провод PE. Элементы N и PE не соединены вместе и являются самостоятельными компонентами.

Первый вид заземления является устаревшим и опасным: в случае обрыва нулевого провода возникает риск пожара и удара током. Система TN-C-S также имеет этот существенный недостаток.

Наиболее надежным типом защиты считается TN-S. Единственный его минус – это достаточно высокая стоимость.

Зачем может понадобиться такое разделение

С необходимостью разделения проводов электрики сталкиваются при реконструкции старых построек. Обычно в них установлена устаревшая система TN-C, которую, в согласии с последними требованиями ПУЭ, необходимо заменить на TN-C-S.

Чаще всего заземление заменяется во время реконструкции проводки. Но многие люди, которых волнует вопрос безопасности своих домашних, предпочитают осуществить замену раньше, не дожидаясь реконструкции.

Чтобы перейти на более современный тип заземления, необходимо выполнить разделение PEN проводника на N и РЕ. При этом сделать это нужно правильно.

Схема и способ разделения проводника на pe и n

Разделение проводника в частном доме и в квартире должно осуществляться по разным схемам. Владельцам частных домов повезло больше, так как замена защитной установки не требует каких-либо дополнительных затрат и усилий.

В квартире же дела обстоят иначе: в случае каких-либо неполадок, система заземления перестанет работать и станет опасной.

В квартире

В новостройках с системой заземления TN-C-S разделять провод необходимо по схеме, изображенной на рисунке.

Как видно разделение осуществляется в ГРЩ, от которого идут два отдельных провода: один – на этажный щит, а второй – в квартиры.

Многоэтажные дома старой постройки имеют определенную особенность: PEN-проводник в таких зданиях подключается поочередно – с этажа на этаж. Если в этажном щитке перегорит ноль, в квартире возникнет эффект второй фазы и многие элетроприборы окажутся под напряжением. Таким образом, помещение может стать крайне опасным местом.

В связи с этих в таких зданиях не рекомендуется самостоятельное разделение PEN провода на PE и N. Реконструкция проводки должна производиться во всем доме одновременно, и осуществлять ее должны опытные специалисты.

В частном доме

В своем доме можно самостоятельно реконструировать систему заземления. Для этого не требуется каких-либо профессиональных навыков и денежных затрат.

Правила разделения проводника описываются в главе 1.7 и 7.1 ПУЭ. Следует выделить несколько основных моментов:

1. Разделять проводник необходимо до вводного щитка.
2. У проводов PE и N должно быть одинаковое сечение.
3. Нельзя объединять нейтральный и защитный провода после точки расщепления.
4. Использование общей шины для разъединения N и PE проводников запрещено (на фото пример того, как должно быть).

5. На вводе необходимо сделать повторное заземление PEN проводника.

6. В цепи PEN и PE проводников нельзя устанавливать коммутационные аппараты.

Зная эти правила, можно с легкостью и без последствий осуществить расщепление и модернизировать систему защиты частного дома. На приведенной ниже схеме изображен пример правильного подключения.

Перед началом реконструкции рекомендуется полностью ознакомиться с текстом 1 и 7 глав ПУЭ, чтобы избежать различных проблем.

Основные ошибки

Многие люди допускают одни и те же ошибки при разделении проводов. Среди них особенно часто встречаются следующие:

1. Объединение проводников PE и N за точкой разделения.
2. Совмещение отдельных контуров заземления в одной постройке.
3. Использование арматуры, водопроводных или газовых труб вместо заземлителя РЕ.

Допуская такие ошибки, человек подвергает опасности себя и свою семью. При неправильном подключении системы могут возникнуть сбои в работе устройства защитного отключения или электроприборов, поражение током.

Во многих старых постройках установлена небезопасная система заземления, нарушающая современные стандарты. В связи с этим может возникнуть необходимость реконструкции проводки и расщепления нулевого и защитного проводников. Перед тем как осуществлять разделение, необходимо внимательно ознакомиться с основными правилами, прописанными в ПУЭ.

описание, порядок разделения и типичные ошибки при установке

Содержание статьи:

Современные системы энергоснабжения строятся на основе типовых схем, учитывающих способы заземления подключенного к ним оборудования. Делается это с целью защиты конечного потребителя, а также работающего на электроустановках персонала. При организации современных сетей традиционно используются кабели, включающие в свой состав не только фазную жилу, но и рабочий нулевой N, а также защитный PE проводник. В ряде случаев эти два вида шин объединены в одну общую PEN-жилу. Для понимания их функционального назначения сначала придется выяснить, что такое шина PE и как осуществляется цветовая маркировка остальных проводников.

Виды систем заземления

Известные системы защиты электрооборудования различаются по ряду признаков, согласно которым они делятся на следующие виды: TN-S, TN-C, TN-C-S, TT, а также IT. Входящие в эти обозначения значки расшифровываются следующим образом:

• T означает заземление (от французского «Terre» или земля).
• N – это подсоединение к трансформаторной нейтрали.
• I значит изолированное.
• C – объединение функций рабочего и защитного нулевых проводников («common»).
• S – раздельное применение этих жил («select»).

Согласно ПУЭ, TN-C означает заземленную на нейтраль систему с объединенными защитным и рабочим проводниками.

Обозначение TN-C-S значит, что на каком-то участке силовой цепи два проводника проложены совместно, а затем они разделены по функциональному признаку.

Классификация нулевых шин

По выполняемым функциям входящие в состав системы энергоснабжения нулевые шины делятся на следующие виды:

• N – функциональный или рабочий «нуль», являющийся проводником для токов нагрузки.
• PE – специально прокладываемый защитный «нуль», обеспечивающий возможность организации заземления на приемном конце в удобном месте.
• PEN – проводник, совмещающий функции обеих этих шин.

Каждый из проводников на схемах выделяется определенным цветом (N – синим, PE – желто-зеленым, а PEN – их комбинацией). Они обязательно подбираются по своему сечению, которое не должно быть меньше этого же показателя для фазных шин.

Указанная расшифровка также позволяет понять, зачем нужно разделять PEN проводник, для чего он служит, как можно обустроить заземление на стороне потребителя.

Для чего разделять PEN на две части

Правильное разделение

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

• в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
• в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
• медный спуск ведется от провода PE к самодельному заземляющему контуру.

Для реализации заземления с самодельным контуром потребуется разрешение от соответствующих энергетических служб и согласование с ЖКХ.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Варианты расщепления проводников

Вводное распределительное устройство

В распределительном щите, где производится разделение PEN проводника, заземление организуется методом расщепления, но между N и PE обязательно устанавливается перемычка. При этом важно, что земляная шина подключается первой, а только после этого оформляется присоединение рабочей жилы. В этой ситуации возможны четыре варианта включения PE провода:

• Перемычка между ней и проводником N отсутствует – рабочий нулевой контакт и заземляющая шина не связаны электрически. УЗО в защитной цепи также не ставится.
• Перемычка между этими клеммами есть, а УЗО не установлено.
• PE для заземления и N закорочены и установлено УЗО.
• Перемычки нет, но есть УЗО.

В первом случае «физика» срабатывания защитных цепей выглядит так:

1. Аварийная фаза попадает на корпус прибора.
2. Затем она поступает на шину заземления.
3. Далее по ней идет на контур трансформаторной подстанции.

При рассмотрении проблемы важно учитывать сопротивление заземляющей цепочки, обычно не превышающей 20 Ом с учетом сечения PE проводника в мм. квадратных. В случае аварии тока КЗ будет недостаточно для отключения вводного автомата. Защитная цепь будет функционировать до тех пор, пока поврежденный участок на приемной стороне не сгорит полностью. Человеку эта ситуация ощутимого вреда принести не сможет, а вот оборудование получит серьезные повреждения (худший вариант – его возгорание и пожар).

Перемычка есть, автомат УЗО отсутствует

Схема разделения PEN проводника для однофазной сети

В этом случае важную роль играет длина питающей линии (удаление места ее повреждения от вводно-распределительного электрощита), определяющая сопротивление провода для стекания заряда. При аварийном замыкании фазы на корпус поврежденного оборудования ток утечки сначала попадает на заземляющую шину. Далее у него имеется только два пути: часть аварийного электричества уходит в грунт, а другая по нулевой шине вызовет срабатывание автомата на вводе. В рассмотренной ситуации перемычка используется на случай, если по какой-то причине не сработал АВ. Но поскольку последнее практически невозможно, нет разницы, есть ли она или отсутствует.

Перемычка есть и установлено УЗО

Поскольку все защитные и рабочие проводники обладают определенным сопротивлением, в этом случае УЗО должно срабатывать в штатном режиме. При образовании замыкания на корпус ток утечки сначала поступает на само УЗО и лишь после этого уходит на ввод жилого дома. Здесь он, как и в предыдущем случае, разделяется на две части: какая-то доля целого уходит в землю, а часть через перемычку возвращаются в щиток, выключая вводный автомат. Однако до этого дело, как правило, не доходит, поскольку УЗО срабатывает значительно быстрее.

В этой ситуации перемычка не имеет особого значения и является только подстраховкой на всякий случай: если вдруг по странному стечению обстоятельств не сработает УЗО.

Перемычки нет и установлено УЗО

Такая схема будет срабатывать так же, как при наличии перемычки. Единственное отличие от предыдущего случая – отсутствие страховки при выходе из строя УЗО, что маловероятно. Если это все-таки произошло, схема начнет отрабатывать по первому из рассмотренных вариантов. При этом вводный прибор не срабатывает до тех пор, пока КЗ на корпус не трансформируется в фазное короткое замыкание.

Характерные ошибки расщепления фазы связаны с нарушениями порядка коммутаций. Нельзя подключать сначала рабочую жилу и только после нее подсоединять заземление. Другой характерной ошибкой является нежелание устанавливать УЗО. В цепях с искусственным расщеплением PEN проводника наличие устройства защитного отключения обязательно.

Особенности разделения PEN проводника

В частных домах и в городских квартирах в целях исключения воровства электроэнергии представители контролирующей организации вправе требовать, чтобы провод PEN был протянут до счетчика. И лишь после учетного прибора они разрешают разделять его на защитную шину PE и рабочую N. Такое подключение не противоречит требования ПУЭ, но гораздо естественней смотрится разделение, выполненное до счетчика.

Схема для однофазного питания одноквартирных и сельских жилых домов

Если сначала сделать разделение, а потом опломбировать вводной автомат, никаких возражений со стороны представителей «Энергосбыта» и инспекторов быть не может.

Как разделить PEN проводник согласно ПУЭ?

Очень часто горе-электрики не в том месте разделяют PEN проводник в результате чего возникает аварийная ситуация. О том, как правильно выполнить разделение, читайте в нашей статье!

В нашей прошлой статье про виды заземления, были описаны системы электроснабжения и их достоинства. Также описывалась современная система снабжения TN-C-S, в которой нейтраль PEN разделяется на два отдельных проводника: защитный PE и силовой ноль N. В разводке эти два провода раздельны, выполняют разную функцию. PE провод не участвует в транзите электротока к потребителю, а выполняет функцию защиты, подключая корпус устройства к нулевому потенциалу и оберегая пользователя от возможного поражения электричеством. В этой статье мы хотели бы рассказать вам, где должно быть выполнено разделение PEN проводника на PE и N согласно ПУЭ. Содержание:

Частный дом или коттедж

Владельцам частных домов в этом плане повезло больше, без особых затрат хозяин коттеджа может сделать заземление дома, о чем мы рассказывали в нашей статье. И выполнить современную систему безопасного электроснабжения в своем доме.

Без разницы трехфазный (четыре жилы) ввод или однофазный (две жилы), к вам зашел PEN, его можно определить индикаторной отверткой фазоуказателем. Далее в вводном щите, нулевая жила подключается к распределительной клемме. С нее уходят на нулевую шину и отдельную клемму земли перемычки, также с наружного заземляющего контура к ней подключают провод. Место разделения PEN проводника видно на рисунке:

Чтобы вы знали, как правильно разделить проводник, представляем правила ПУЭ главы 1.7 (заземление и защитные меры безопасности) и 7.1 (защитные меры безопасности):

1. Разделение PEN проводника производится до вводного коммутационного аппарата (провод заводится сразу на шину разделения PE и N, с которой отходят на отдельные клеммы). Другими словами, совмещенный проводник нужно разделить до счетчика, а не после, т.к. вводной автомат по правилам ставят перед прибором учета электроэнергии.
2. Сечение провода PE должно быть такое же, как и у N.
3. Запрещается объединять защитный и нулевой провод далее в схеме, за точкой расщепления.
4. Не допускается использовать общую шину для расключения N и PE проводников. Нужно так, как показано на фото:
5. Рекомендуется сделать повторное заземление PEN проводника на вводе.
6. Запрещается использование коммутационных аппаратов в цепи PEN и PE проводников.

Квартира

Владельцам квартир не повезло в этом плане, как организация системы TN-C-S. В специфике снабжения многоквартирных домов старого фонда, подключение PEN провода происходит поочередно, с этажа на этаж. И в случае аварии, такой как перегорание нулевого провода в этажном щитке, в квартиру приходит две фазы. В этом случае наша система перестает работать и становится опасной.

По этой причине запрещается разделение PEN провода на PE и N, поскольку в случае аварии защитный проводник окажется под напряжением.

Чтобы организовать безопасное электроснабжение в квартире, нужно установить в щитке учета:

• реле напряжения;
• УЗО либо дифференциальные автоматы;
• организовать полноценное заземляющее устройство в придомовом палисаднике или же проложить дополнительный провод PE к общедомовому ВРУ;
• сделать систему уравнивания потенциалов.

Обращаем ваше внимание на то, что запрещается в качестве защитного заземления использовать водопроводные трубы, отопления и трубы газа!

В том случае если вы все-таки успели сделать в квартире проводку с защитным проводником, до прочтения нашей статьи, мы настоятельно рекомендуем не коммутировать ее с нулевым проводом и подъездным щитом, а оставить не подключенной, до тех пор, когда в вашем подъезде будут делать реконструкцию электропроводки и произведут замену старой проводки от ТП согласно новым нормам. Пока что можете использовать дополнительные аппараты защиты, описанные выше.

В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:

Напоследок рекомендуем просмотреть полезные видео по теме:

Ответ специалиста

Требования к защитным проводникам

Вот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.

Будет полезно прочитать:

• Какого цвета фаза и ноль в электрике
• Как заменить электропроводку в квартире
• Как подключить УЗО к сети

Ответ специалиста

Требования к защитным проводникам

Нравится0)Не нравится0)

Как правильно разделить PEN проводник

Система заземления TN-C-S

Как правильно разделить PEN проводник.

Система заземления TN-C является устаревшей и запрещена к использованию. К применению рекомендуются такие системы как TN-C-S или TN-S. Система TN-S крайне плохо приживается на постсоветском пространстве в силу своей дороговизны, а вот TN-C-S вполне неплохо используется. Но главным условием работоспособности такого вида заземления является расщепление PEN проводника на PE и N.

Зачем нужно разделение проводника

В первую очередь это безопасность, обеспечение которой требует не только здравый смысл, но и техническая документация, а именно ПУЭ 7 издание:

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

В правилах четко прописано, что все электрические установки напряжением от 220 В до 380 В обязаны обладать системой заземления TN-S либо TN-C-S, а так как TN-S практически не используется в России, то остается TN-C-S. И именно в этом варианте требуется расщепление PEN проводника.

Правила разделения PEN проводника согласно ПУЭ

Правила прописаны в ПУЭ, разделы 1.7 и 7.1

Правила разделения PEN проводника

Правила разделения PEN проводника согласно ПУЭ.

1. Расщепление PEN провода должно осуществляться до любого коммутационного аппарата (в частности вводного автомата). При этом провод непосредственно сажается на разделительную планку, которая также соединяется с нулевой и заземляющей планкой.

Получается, что данное действие необходимо выполнить до прибора учета, а никак не после.

2. При этом сечение всех проводников ответвления должно быть идентичным.

3. В дальнейшем запрещено вновь соединять в одну точку разделенные проводники.

4. Запрещено применять одну шину для N и PE проводников, правильно делать так, как показано на фото.

Разделения PEN проводника

Запрещено применять одну шину для N и PE проводников.

5. Желательно выполнить повторное заземление уже непосредственно на вводе.

6. Категорически запрещено использовать какие-либо коммутирующие аппараты в цепях PEN и PE проводниках.

Заземление TN-C-S в частном доме

Реализовать подобную систему в частном доме довольно легко как для однофазного, так и для трехфазного ввода. Для этого достаточно сделать качественное заземление дома. И уже во вводном щитке произвести данное расщепление.

Заземление TN-C-S в квартире

Для того, чтобы выполнить такую систему в собственной квартире, необходимо чтобы управляющая компания выполнила реконструкцию ГЩУ (главного щита управления), где специалистами будет произведено расщепление PEN проводника и уже заземление и рабочий ноль (отдельными проводами) не будут заведены в ваши этажные распределительные боксы.

Если Вы выполните реконструкцию своей собственной проводки и выведете в щиток заземляющий провод, то все равно нужно будет ждать пока компания не сделать расщепление в ГЩУ.

Презентация к уроку на тему: Как разделить PEN проводник на PE и N

Слайд 1

Как разделить PEN проводник на P E и N Мастер производственного обучения:Индык Л.Н

Слайд 2

Зачем нужно разделять PEN проводник? Для этого обратимся к последнему 7 изданию ПУЭ , п.7.1.13, где сказано, что:

Слайд 3

Это значит, что все электроустановки напряжением 380/220 (В) должны иметь систему заземления ТN-S, ну или в крайнем случае ТN-С-S. А что делать, когда у нас в России еще до сих пор электропроводка в старом жилищном фонде выполнена по устаревшим нормам с системой заземления TN-C.

Слайд 4

Система TN-C питание многоквартирного жилого дома 50-80 годов.

Слайд 5

Как разделить PEN проводник на PE и N? С места разделения PEN проводника на нулевой рабочий N и нулевой защитный РЕ, дальнейшее их соединение (объединение) запрещено .

Слайд 6

В качестве перемычки может служить любой провод или шинка такого же сечения и материала . Шины или зажимы должны иметь отдельные точки подключения для соответствующих проводников РЕ и N, а не подключаться в одном месте под один болт или зажим

Слайд 7

Шина N устанавливается на специальных изоляторах, а шина РЕ (ГЗШ) — закреплена прямо на корпус ВРУ-0,4 (кВ).

Слайд 8

В качестве повторного заземления можно использовать естественные заземлители . После монтажа заземляющего устройства (З.У.) необходимо проверить его сопротивление (электротехнической лабораторией) . Если сопротивление смонтированного заземляющего устройства удовлетворяет требованиям ПТЭЭП и ПУЭ, то соединяем шину РЕ (ГЗШ) с нашим заземляющим устройством с помощью заземляющего проводника.

Слайд 9

Схемы разделения PEN проводника Схемы трехфазного ввода с счетчиком непосредственного (прямого) включения в сеть:

Слайд 10

Рассмотрим пример: жилой многоквартирный 4-этажный дом питается от трансформаторной подстанции (ТП), расположенной во дворе, кабелем АВБбШв (4х70). В таком случае фазные жилы ( А,В,С ) вводного кабеля мы подключаем на коммутационный аппарат — трехполюсный рубильник, а совмещенный PEN проводник вводного кабеля — на шину РЕ (ГЗШ). Смотрим схему:

Слайд 11

В Р У

Слайд 13

Пример 2- это схема трехфазного ввода с счетчиком, подключенного через трансформатор тока : Вводной кабель марки АВБбШв 2(3х70) проложен до ВРУ двумя нитками фидерами

Слайд 14

Три жилы кабеля — это фазные проводники (А, В, С) подключены на вводной трехполюсный рубильник. В качестве PEN проводника используется металлическая оболочка вводного кабеля, которая подключается непосредственно на шину РЕ (ГЗШ).

Слайд 15

После вводного рубильника установлены вводные предохранители ППН-35 с номиналом 250 (А) и трансформаторы тока с коэффициентом трансформации 200/5. Для защиты от коротких замыканий и перегрузок групповых нагрузок, в нашем примере это магистральная электропроводка (стояки) подъездов, применяются предохранители ППН-33 с номиналом 50 (А).

Слайд 16

Пример 3 — схема однофазного ввода для частного дома или коттеджа, получающего питание от двухпроводной воздушной линии СИП с дальнейшем разделением PEN проводника в вводном щитке: Вводной автомат должен быть установлен в пластиковом боксе для возможности его опломбировки, иначе могут возникнуть проблемы с энергоснабжающей организацией при вводе электроустановки и прибора учета в эксплуатацию , нулевые шины N1 и N2 НЕ соединены между собой.

Слайд 17

По ГОСТ Р 51628-2000, рекомендуется применять вот такую схему для однофазного питания одноквартирных и сельских жилых домов.

Слайд 18

После рассмотренных вариантов схем хотелось бы напомнить ПУЭ, п.1.7.45:

Слайд 19

Согласно ПУЭ п.7.1.87 и п.7.1.88 7-ого издания, в котором говорится следующее: Как видно из пункта 7.1.87, систему уравнивания потенциала необходимо выполнять на вводе в здание, т.е. это еще один аргумент в пользу разделения PEN на нулевой рабочий N и нулевой защитный РЕ на вводе в здание, т.е. в ВРУ.

Слайд 20

Место разделения PEN проводника на PE и N Самый распространенный (наверное) вопрос, который постоянно заставляет активно общаться на тематических форумах — это место разделения PEN проводника. Есть два варианта ответа — один правильный, а другой — не совсем. Вводное распределительное устройство (ВРУ) Самым правильным местом для разделения PEN проводника на PE и N является вводное распределительное устройство ВРУ-0,4 ( кВ ) или ВРУ-0,23 ( кВ ) отдельно стоящего здания. Отдельно стоящее здание в нашем понимании — это жилой многоквартирный дом, коттедж, садовый или дачный деревянный домик и т.п.

Слайд 21

Питание отдельного стоящего здания должно осуществляться кабелем сечение которого должно быть не меньше, чем 10 кв.мм по меди или 16 кв.мм по алюминию. Об этом отчетливо говорится в ПУЭ, п.1.7.131: Как это понять: если Ваш коттедж, дом или другое отдельное строение питается кабелем сечение которого меньше, чем указано в п.1.7.131, то его питание должно осуществляться уже по системе TN-C-S, т.е. с отдельными проводниками РЕ и N. Бывают случаи, когда отдельное строение (например, баня) питается по системе TN-C кабелем меньшим сечением, чем допускает п.1.7.131 — в таком случае PEN проводник необходимо разделить в другом месте — ближе к источнику питания, например, в распределительном щите, откуда это строение (баня) питается.

Слайд 22

Вот еще один весомый аргумент в пользу норм и требований ПУЭ по разделению PEN проводника — это ГОСТ Р 50571.1-2009. В п.312.2.1 отчетливо сказано где и как именно должен разделяться PEN проводник. Вводом электроустановки для жилого многоквартирного дома или частного дома является вводное распределительное устройство (ВРУ).

Слайд 23

А сейчас — не очень правильный вариант… Этажный щит Разделение PEN проводника на этажном щитке является грубым нарушением существующего проекта электропроводки жилого дома. Поэтому у Вас нет никакого права вмешиваться в существующую схему со своим монтажом. Не дай Бог, если что то случится после вмешательств, то в первую очередь Вы понесете за это полную ответственность: штраф, административную или уголовную ответственность .

Слайд 24

Поэтому настоятельно рекомендую разделение PEN проводника на PE и N выполнять только на вводе в здание и точка!!! Ладно, с этим определились (я надеюсь), но что же делать и как перейти с системы TN-C на систему TN-C-S? Пути решения для перехода с системы TN-C на систему TN-C-S Что я могу Вам здесь посоветовать? 1. Ждать возможности включения Вашего жилого многоквартирного дома в список на проведение капитального ремонта, согласно действующей федеральной программы. В таком случае Вам обойдется все бесплатно. Вопрос остается в том, а внесут ли вообще Ваш дом в эту программу. Узнать это можно в офисе Вашей управляющей компании. 2. Оплатить услуги специалистов, которые составят проект, согласуют его во всех инстанциях и выполнят капитальный ремонт электропроводки всего жилого дома, ну или в крайнем случае, переведут Ваш дом на систему TN-C-S, установят новое ВРУ, проложат новые провода магистралей (стояков) и заведут Вам в квартиру полноценную «трехпроводку»: фазу, ноль и «землю». Данный вариант по финансам получится достаточно затратный, поэтому читаем третий вариант, который тоже имеет право на жизнь .

Слайд 25

3. Обратиться всеми жильцами дома (хотя бы большинством) в управляющую компанию (УК) с предложением плодотворного и плотного сотрудничества. Например, Вы можете выполнить монтаж заземляющего устройства (контура заземления), про это я подробно рассказывал, или посодействовать в помощи при прокладке магистралей (стояков) электропроводки по этажам. Так сказать действовать «сообща»…Ну а проект на все изменения, естественно, ляжет на плечи УК. Возможно такой вариант больше подойдет для участников ТСЖ, но тем не менее попробовать можно. В итоге, совместными усилиями Ваш дом возможно переведут на систему TN-C-S, по этажам или шахтам проложат пятипроводную магистраль (стояк), а Вам лишь останется при удобном случае завести к себе в квартиру трехпроводный ввод. Что делать, когда проводка в квартире выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная? Отвечаю: в таком случае все очень просто. В квартирном щитке все защитные проводники РЕ подключаете на свою шину РЕ, но саму шину РЕ никуда не подключаете и оставляете «в воздухе», до тех пор пока Ваш дом не переведут на систему TN-C-S.

Слайд 26

Спасибо за внимание

Разделение PEN проводника: варианты разделения

На сегодняшний день заземление необходимо выполнять в каждом доме. Разделение pen проводника должно выполняться только профессионалом. На тематических форумах есть множество дискуссий на эту тему. Именно поэтому мы решили предоставить вашему вниманию эту статью, которая ответит на ваши вопросы.

В этой статье вы найдете подробную информацию о том, как правильно выполнить разделение PEN проводника на PE и N. В этой статье мы постарались дать исчерпывающий ответ на этот вопрос.

Зачем нужно разделять PEN проводник?

Сначала необходимо разобраться, зачем нужно выполнять разделение pen проводника. Для этого сначала необходимо обратиться к ПУЭ.

Исходя из этого, можно сделать вывод, что все электроустановки, которые имеют напряжение 380 Вольт, должны иметь систему заземления TN-S. В крайнем случае вы можете сделать заземление TN-C-S. Многие могут задуматься, а что же делать, если проводка в старых домах выполнена с системой заземления TN-C. Если у вас нет заземления, тогда вода в ванной может бить током.

Если у вас такое заземление, и вы желаете обезопасить свою семью, тогда следует переходить на современные системы заземления TN-S и TN-C-S. При этом вам также необходимо выполнить разделение PEN проводника на нулевой рабочий N и нулевой защитный PE. Сейчас мы вашему вниманию предоставим пример подъездного щитка, в котором установлено старое заземление.

Разделение PEN проводника на PE и N?

Мы решили упростить информацию про разделение pen проводника и поэтому вся информация будет предоставляться с картинками. В качестве своего примера мы будем рассматривать питание жилого дома.

С места разделения PEN проводника на нулевой рабочий N и нулевой защитный PE дальнейшее их объединение запрещается. В месте их разделения должно устанавливаться два зажима, которые необходимо промаркировать:

• Шина PE может иметь и второе название ГЗШ.
• Шина N.

Для перемычки вы можете использовать любой провод, который имеет такое же сечение. Иногда можно установить и две перемычки. Шина или зажим обязательно должны иметь отдельные точки подключения. Подключать их в одном месте запрещено.

Шину N необходимо установить на специальных изоляторах, а шину PE можно закрепить прямо на корпус.

В этом пункте указано, что в качестве повторного заземления можно использовать естественные заземлители. Если сопротивление заземляющих устройств будет удовлетворять требованиям ПУЭ, тогда шину PE можно соединять с помощью проводника. С этой точки электроустановки вводный PEN проводник разделен на нулевой рабочий N и нулевой защитный PE проводники.

Схемы разделения PEN проводника

Чтобы правильно выполнить разделение pen проводника вам необходимо использовать схемы. Вот схема трехфазного счетчика с PEN проводником.

Эта схема может отличаться и все зависит от устройств питания. Например, есть 4-х этажный жилой дом. Он питается от трансформаторной подстанции с помощью кабеля АВБбШв. В этом случае все фазные жилы (A, B, C) будут подключены к коммутационному аппарату. Совмещенный PEN проводник будет подключаться на шину ГЗШ.

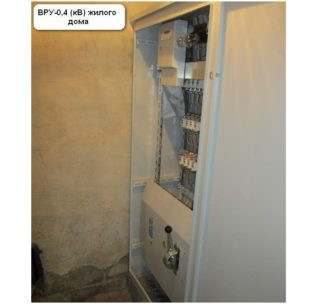

Для того чтобы вы могли более детально разобраться с предоставленным примером вот фото ВРУ.

Место разделения PEN проводника на PE и N

На сегодняшний день многих людей волнует вопрос о том где находится место разделения PEN проводника.

ВРУ

Наиболее правильным местом для разъединения PEN проводника является вводное распределительное устройство.

Есть еще одно важное условие, о котором сложно не сказать. Питание для отдельно стоящих зданий должно осуществляться кабелем, который имеет сечение не менее 10 кв.мм.

Этажный щит

На сегодняшний день многие люди на форумах интересуются про разделение pen проводника в этажном щитке.

Разделение PEN проводника на этажном щитке является грубым нарушением. Вы не имеете никакого права вмешиваться в работу этого щитка. Если вы вмешаетесь в его работу, то вам может быть предоставлен штраф. Теперь необходимо определиться, что делать и как перейти с системы TN-C на систему TN-C-S.

Переход с системы TN-C на систему TN-C-S

Для того чтобы перейти на использование системы TN-C-S вам необходимо:

1. Ждать пока ваш многоквартирный дом включат в список домов, в которых требуется капитальный ремонт.
2. Оплатить все затраты на составление проекта. Специалисты самостоятельно составят план перевода вашего дома на систему TN-C-S. В этом случае в доме будет установлен, ВРУ, и в вашу квартиру заведут заземление.
3. Всем жильцам обратится в управляющую компанию для дальнейшего сотрудничества. Этот вариант больше всего подходит для участников ТСЖ.

Что делать, если современная проводка выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная?

Чтобы решить этот вопрос вам необходимо добраться в квартирный щиток. В нем необходимо все защитные проводники PE подключить на свою защитную шину PE, но саму шину PE подключать не нужно. Ее следует оставить в «воздухе» до тех пор, пока ваш дом не переведут на систему TN-C-S.

Читайте также: система заземления TN-S.

Разделение отрезка прямой на N равных частей с помощью циркуля и линейки или линейки

и в два раза больше

JK

.

Перо мощнее клавиатуры

.
Дни потертых тетрадей и пережеванных ручек подходят к концу.

Зайдите сегодня в лекционный зал, и вы услышите оркестровый лязг клавиш ноутбука, пока студенты записывают мудрость своего лектора. Но прежде чем простая ручка попрощается, важно подумать о той роли, которую она все еще может выполнять во все более цифровой среде обучения.

Понимание того, как пересекаются технологии и обучение, является увлекательной областью для многих, в том числе когнитивных нейропсихологов Одри ван дер Меер и Рууда ван дер Велла из известного Норвежского университета науки и технологий (NTNU).

Эксперты в своей области, исследователи потратили годы на изучение различий между использованием пера и клавиатуры, чтобы увидеть, как оба инструмента влияют на обучение.

Вдохновленные предыдущими исследованиями, в которых предполагалось, что ведение длинных записей с помощью пера углубляет способность разума сохранять и обрабатывать информацию, ван дер Меер и ван дер Виль провели двухмесячный исследовательский проект со студентами, который с тех пор прошел рецензирование .

Их проект был направлен на то, чтобы выяснить, приведет ли ведение заметок с помощью набора текста к заметкам ручкой к различиям в мозговой деятельности, тем самым влияя на способность ученика учиться.

Напоминая что-то из научно-фантастического фильма, исследователи подключили студентов к более чем 250 датчикам, которые отслеживали сигналы их мозга, когда они выполняли задания, связанные с набором текста и заметками от руки.

.
При использовании пера и клавиатуры мы учимся по-разному

Результаты показали, что при письме или рисовании от руки разные части мозга были активны и по-разному:

«… мы нашли прямые электрофизиологические доказательства того, что рисование от руки активирует более крупные сети в мозгу, чем набор текста на клавиатуре.При рисовании целевых слов с помощью стилуса планшета ноутбука соответствующие области мозга (теменные / затылочные) демонстрировали десинхронизированную активность (ERD) в тета / альфа-диапазоне. Существующая литература предполагает, что такая колебательная активность обеспечивает оптимальные условия для обучения в мозгу ».

Это новаторское исследование предоставило первое электрофизиологическое доказательство того, что мозг ведет себя по-другому при письме или рисовании ручкой по сравнению с набором текста на клавиатуре.

Исследователи пришли к выводу, что богатый сенсорно-моторный опыт, похоже, способствует обучению, или, проще говоря, все дело в физическом движении ручки.Движение улавливается чувствами и, благодаря их участию, приводит к различной нейронной активности, которая управляет всеми более высокими уровнями когнитивной обработки и обучения.

Объясняя важность результатов, ван дер Меер говорит, что

«Эта разница в активности действительно значительна, она говорит нам о том, что использование ручки для заметок означает, что мозг может обрабатывать обучение гораздо более эффективно».

Традиционные записи с использованием технологий 21 ^st века

В то время, когда так много студентов используют ноутбуки исключительно для работы, исследование подчеркивает мощь пера в обучении.

Это имеет значение для студентов, которые хотят получить от своего образования максимальную отдачу, и ван дер Меер добавил: «Я действительно надеюсь, что это исследование поможет вернуть ведение заметок с ручкой в ​​классные комнаты».

Как показывают результаты исследования, ручка обладает значительным потенциалом для обогащения нашего обучения и, следовательно, сегодня имеет место в образовании, но не обязательно за счет наших цифровых устройств.

Ван дер Меер предполагает, что в настоящее время доступно множество планшетов и гибридных устройств, которые позволяют использовать ручку или стилус, помогая учащимся максимально использовать древние и современные технологии.

.
«Технология стилуса, такая как Surface Pen , — предоставляет средства для электронной записи своих заметок в одном месте, а также имеет преимущество интеграции сенсомоторной информации по мере того, как она поступает через органы чувств и впоследствии обрабатывается в различные части мозга посредством движения руки », — отметил ван дер Меер.

Хотя нас, возможно, простили за то, что мы верили, что ручка скоро исчезнет в нашем все более цифровом мире, на самом деле она так же важна и актуальна сейчас, как и на протяжении веков.Вместо того, чтобы рассматривать ручку как часть аналогового мира, ее можно принять как компонент нашего цифрового обучения.

Исследование, проведенное Audrey van der Meer & F.R. (Рууд) ван дер Вел, Департамент психологии, Лаборатория нейробиологии развития, Норвежский университет науки и технологий (NTNU), Тронхейм, Норвегия

Как это работало?

Этот метод исследования использовался в ряде ранее опубликованных научных журналов, в частности ван дер Меером и ван дер Веелем.

В период с марта по май 2016 года для участия в исследовании Норвежский университет науки и технологий (NTNU) набрал в общей сложности 20 студентов магистратуры и бакалавриата в возрасте от 21 до 25 лет.

Участники использовали устройства 2-в-1 Surface Pro 4 в рамках эксперимента, основанного на популярной семейной игре Pictionary ™ (Hasbro, 1985). Двадцать слов были представлены трижды в случайном порядке. Для каждого испытания участникам было поручено:

• Напечатайте слово, последовательно разделяя его одним пробелом, используя указательный палец правой руки на клавиатуре планшета ноутбука,
• Опишите слово указательным пальцем правой руки на клавиатуре планшета ноутбука,
• Скопируйте слово правой рукой с помощью стилуса на второй идентичный планшет ноутбука.Были использованы два идентичных портативных планшета Microsoft Surface Pro 4 с Type Cover и Surface-pen. Данные о портативных компьютерах, предоставленные участниками, были сохранены в Microsoft OneNote для автономного анализа.

Ученые использовали Geodesic Sensor Net (GSN) 200 — по сути, высокотехнологичную «сетку для волос», состоящую из 256 датчиков, равномерно распределенных на голове участников, для измерения активности мозга на протяжении всего эксперимента. Данные, полученные с датчиков, были проанализированы, чтобы сделать выводы исследователей.

.

Разделите бумагу на несколько частей

По большей части достаточно знать, как разделить лист бумаги на равные трети, четверти или пятые части. В редких случаях может потребоваться разделить лист на равные седьмые или девятые части. Разделы меньшего размера довольно специализированы, и немногие «повседневные» бумажные папки потребуют такого рода навыков.

Однако, если вы один из тех, кто любит оригами и математику, или если вы разрабатываете свое собственное оригами, вы можете узнать, как разделить квадратный лист бумаги на любое количество частей.Это на удивление легко — вам нужно знать всего 3 вещи:
• Общая идея,
• Силы двойки и
• Методология

Разделите бумагу на несколько разделов: общая идея

Общая идея такова: вы сделаете две диагональные складки, и их пересечение будет вашим целевым делением.

Первый диагональный сгиб легко: сложите пополам от угла к углу, а затем разверните. Вторая складка требует небольшого расчета и понимания «силы двойки».

Полномочия двух

Методология

Чтобы определить положение второй диагональной складки, вам нужно найти наибольшую «степень двойки», которая меньше требуемого количества делений ( n ).

Сложите вторую диагональ из нижнего левого угла до отметки 1/4; пересечение (точка) — это место деления 1/5.

Здесь показана последовательность складок для получения деления 1/5. Обратите внимание, что найти отметку 1/4 вдоль правого края бумаги легко (сложите пополам, затем снова сложите пополам).В самом деле, все «степени двойки» легко получить, потому что многократное складывание листа бумаги пополам даст вам 2, 4, 8, 16, 32, … деления.

Этот метод поиска пересекающихся диагоналей может быть выполнен с любым количеством делений.

Попробуем другой пример. Вы хотите разделить квадратный лист бумаги на 7 сегментов.

Затем вы можете разделить часть 4/7 на 1/7 (сложить часть пополам, а затем снова пополам).Используйте 1/7, чтобы разделить 3/7 часть на седьмые. Этот метод также можно увидеть здесь.

Еще один пример: разделите квадратный лист бумаги на 11 равных сегментов.

Это видео Тадаши Мори дает прекрасное объяснение того, почему это работает.

.

правил для слогов: разделение на слоги

правил для слогов >> слогов примеров

1. отделяйте префиксы и суффиксы от корневых слов.

• примеров : предварительный просмотр, работа, переделка, без конца и выход

• Разделите согласные между 1 ^st и 2 ^nd .
• примеры : buf-fet, des-sert, ob-ject, ber-ry, & pil-grim
• Никогда не разделяет 2 согласных, которые издают только 1 звук, когда произносятся вместе и aren ‘ t та же буква (, т. е. «ff» ).
• примеры : th, sh, ph, th, ch, & wh

• Имеет ли гласный долгий звук? (как «i» в строке)
• Разделить перед согласной.
• примеров : ba-by, re-sult, i-vy, fro-zen, & Cu-pid
• Есть ли у гласного короткий звук? (как «i» в мельнице)
• Разделить после согласной.
• примеров : металл, ривер, модель, значение и rav-age

• Разделите прямо перед ‘le.’
• примеры : tack-le, freck-le, tick-le, & buck-le

• Является ли буква перед ‘le’ согласной?
• Разделите 1 букву перед файлом .’
• примеры : ap-ple, ro-ble, fa-ble, & tab
• Является ли буква перед ‘ le ‘ гласной?
• Ничего не делать.
• примеров : эль, масштаб, продажа, файл и плитка

Интересный факт

Очередь — это всего лишь слово , в котором
содержит 5 последовательных гласных!

Правила слогов >> Подсчет слогов Примеры

Примеры

• little: lit — tle
• petal: pet — al
• turtle: tur — tle
• lkle: an — kle
• riddle: riddle — dle
• стрелка: стрелка
• никель: никель
• хлопок: детская кроватка
• ученик: ученик
• учитель: учитель
• дети: дети
• керамика: горшок — тер — y
• обучение: обучение
• учебник: учебник
• наблюдение: наблюдение
• крик: крик
• неправильное поведение: неправильное поведение

.
