Как установить подрозетник в бетонную стену видео: Монтаж подрозетников в бетонной стене

Как установить подрозетник в кирпичную стену, советы

Как установить подрозетник в кирпичную стену, пошаговая инструкция.

После возведения стен кирпичного строения, наступает пора позаботиться о правильном энергоснабжении здания, главная цель которого – обеспечить безопасное подключение бытовой техники и электрооборудования.

Для быстрого подключения используются розетки, прочно и надёжно закреплённые в стене. Однако, в соответствии с правилами по устройству электроустановок, каждая розетка должна быть оснащена специальным корпусом.

Это обеспечит защиту окружающих от удара электрическим током. Данный защитный корпус, в который вставляется розетка, называется подрозетником.

Однако, не все знают, как установить подрозетник в кирпичную стену и какие материалы применяются для монтажа.

Данная статья является пошаговой инструкцией по установке, а также подробно описывает как закрепить подрозетник в стене из кирпича.

Выбор электрооборудования

Прежде всего следует правильно выбрать коробку под розетку. Каких-либо особых правил, предъявляемых к коробкам для скрытых установок, нет. Поэтому, следует опираться на здравый смысл и технику пожарной безопасности.

В прежние времена подрозетники изготавливались исключительно из железа. Это было не совсем удобно, так как они пропускали электрический ток, плохо крепились в стене.

Сейчас металлические подрозетники используют лишь при монтаже розеток в деревянных домах. Во всех других случаях используют пластиковые коробки.

Технические параметры подрозетника должны соответствовать следующим требованиям:

• Особое внимание уделяйте прочности изделия. Не стоит приобретать дешёвый, тонкий или хрупкий подрозетник, который рассыпается от небольшого усилия.
• Не менее важен такой показатель как устойчивость к горению. Негорючий материал – идеален для монтажа электрооборудования. Конечно, кирпичная стена не загорится, в случае замыкания. Но, если пластик начнёт гореть, то огонь может перекинуться на обои, занавески, мебель или ковровое покрытие пола.
• Следующее, на что стоит обратить внимание – это наличие на внешней стороне подразетника отлитых рёбер, пазов и зацепов, которые будут прочно фиксировать коробочку в застывшем растворе. Если внешняя поверхность коробки ровная и гладкая, то она может выскользнуть со стены при небольшом усилии.
• То есть, потянув за шнур, вытягивая вилку из розетки, можно выдернуть всё устройство из стены. Не лишним элементом являются посадочные отверстия для винтового крепления подрозетника, которые расположены внутри коробок, в специально отформованных рёбрах.
• Если вы собираетесь устанавливать несколько розеток в ряд, то не лишним будет заранее приобрести изделия, оснащённых стандартными фиксаторами. Они надёжно скрепляют коробки друг с другом, соединяя их в единую конструкцию.

То есть, выбирайте качественные изделия, которые прослужат долгие годы.

Необходимые материалы для монтажа

Для того, чтобы установить подрозетник в кирпичную стену, понадобятся следующие материалы:

1. Для сверления кирпичной стены нужен подходящий инструмент. Это может быть электродрель, перфоратор и так далее;
2. Насадка на инструмент – коронка по кирпичу или победитовое сверло;
3. Сделать разметку можно при помощи строительного уровня и маркера;
4. Гипсовой шпаклёвкой, алебастром или другой строительной смесью, и шпателем подрозетник надёжно фиксируется и закрепляется в кирпичной стене;
5. При помощи молотка и зубила или шлямбура можно выбить сердцевину, убрать сколы, выступы, неровности при создании отверстий для установки подрозетника.

Это набор самых необходимых инструментов, необходимых для реализации такой задачи, как установка подрозетника в кирпичную стену.

Как установить подрозетник в кирпичную стену, разметка

Установка подрозетника в кирпичную стену начинается с нанесения разметки. Наносится разметка при помощи строительного уровня и отмечается маркером.

Следует заранее продумать и определить места расположения розеток в кирпичной стене. Ещё до того, как будет составлена схема электропроводки.

Конечно, всё рассчитать и предусмотреть нереально, поэтому следует придерживаться следующих правил:

1. Для жилых комнат, в которых используются различные электроприборы, розетки располагают на высоте тридцати сантиметров от пола;
2. На кухне или ванне, где будут использоваться холодильник, стиральная машинка и другое электрооборудование, розетки располагают на высоте одного метра от пола;
3. В спальне монтируют розетки под тумбочками, для включения настольных ламп или торшеров. Есть строгое ограничение – они не должны располагаться ниже десяти сантиметров от пола.

Конечно при перестановке мебели розетки понадобятся уже в других местах, но, в принципе, в таких случаях могут выручить удлинители.

При составлении схемы электропроводки следует учесть следующие нюансы:

1. Расстояние от углов, потолка и дверных проёмов до розеток и электрических кабелей, должно быть не менее пятнадцати сантиметров;
2. До отопительных устройств – не менее пятидесяти сантиметров;
3. Запрещено размещать розетки над кухонными плитами, печками или вблизи огня;
4. Запрещена прокладка проводов и установка розеток на несущих стенах, выходящих на улицу.

Монтаж подрозетников в кирпичной стене

После разметки наступает этап высверливания отверстий в стене, для монтажа подрозетников. Небольшой совет: при нанесении разметки, постарайтесь попасть точно на кирпич.

Сделать отверстие в кирпиче легче, чем в местах стыков, в междурядье. Таким образом будет меньше разрушений в месте сверления.

Получить отверстия можно несколькими способами:

1. Самый удобный и практичный способ получить аккуратное, круглое отверстие заданного размера – вырезать его при помощи коронки по кирпичу и бетону;
2. Если нет нужного инструмента, то можно вырезать углубление в стене с помощью болгарки;
3. Самый не практичный способ получить дыру в кирпичной стене – воспользоваться перфоратором, как отбойным молотком.

Ваша конечная цель получить углубление в стене, нужного размера, куда без труда поместится коробка для установки розетки.

При этом подрозетник не должен выпирать наружу. Самый идеальный вариант, чтобы он утопал в стене на несколько миллиметров вглубь.

Высверленное отверстие следует выровнять от лишнего при помощи молотка и зубила, зачистить щёткой и загрунтовать.

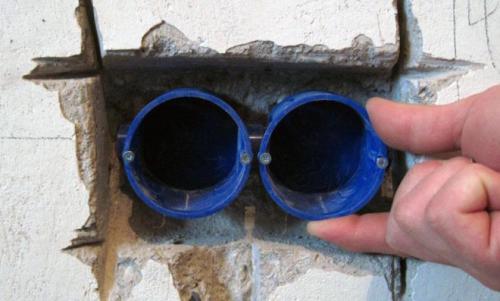

Как закрепить подрозетник в кирпичной стене

В подготовленную нишу вставляется подрозетник, выводится провод. Оставляется конец провода длиной до пятнадцати сантиметров, остальное обрезается.

Подрозетник крепится к направляющей, для того, чтобы он не смог сдвинуться со своего места. Пространство вокруг коробочки заполняется любой строительной смесью.

Вся закреплённая конструкция оставляется до полного застывания раствора. Снять крепление и приступать к монтажу розетки можно только после того, как раствор схватился и зафиксировал подрозетник.

Как установить подрозетник в кирпичную стену, видео

Установка блока подрозетников в кирпичную стену (от и до)

Как установить розетку: подробная инструкция с фото и видео

1.

Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

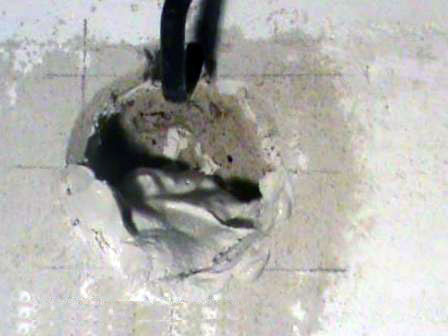

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Установка подрозетников — как установить правильно

Одной из задач, которые необходимо решать при прокладке или замене электропроводки, является установка подрозетников. В этом, казалось бы, простом процессе на самом деле существует немало нюансов, на которые следует обратить внимание, поэтому стоит подробно рассмотреть, как установить подрозетник.

Зачем нужен подрозетник

Прежде всего, необходимо определиться с тем, что называется подрозетником и какие виды этого элемента электропроводки могут встретиться на рынке. Дело в том, что от понимания этих вопросов в некоторой степени зависит успешность проведения работ по установке.

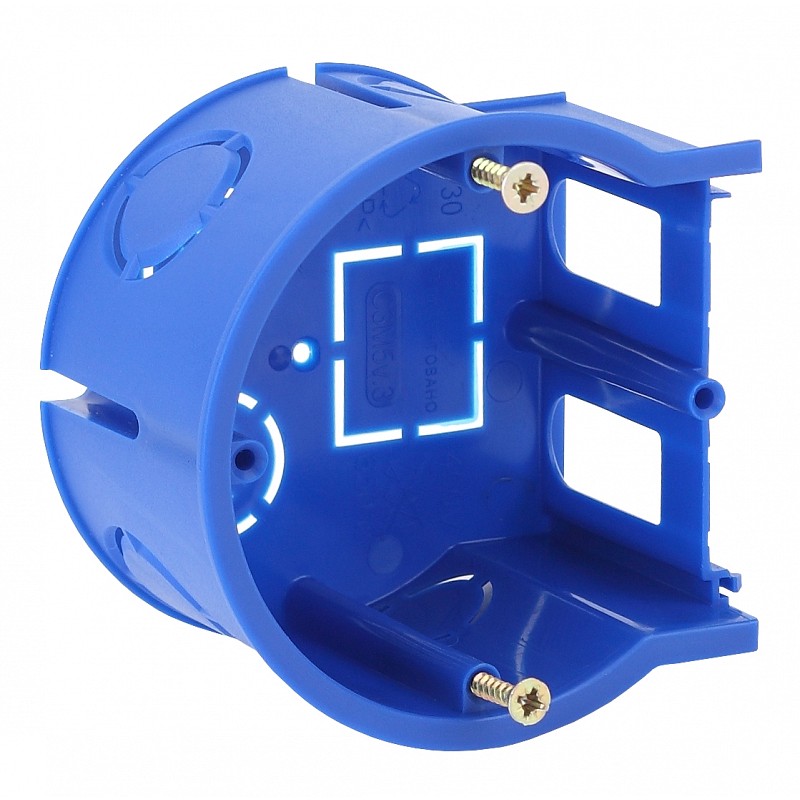

Подрозетник с прижимными лапками

Итак, подрозетником принято называть элемент проводки, монтируемый в стену и предназначенный для установки «тела» розетки. Он чаще всего представляет собой пластиковый короб сравнительно небольших размеров, по форме отдаленно напоминающий укороченный стакан. Для того чтобы была возможность закрепления элемента внутри стены его оборудуют специальными крепежами. Здесь необходимо отдельно отметить, что в зависимости от того, в какую поверхность планируется производить установку (стена может быть как полнотелой, так и пустотелой) подрозетник может иметь разную форму, также отличаются способы его закрепления. В полнотелой стене он крепится с помошью алебастра, а в пустотелой стене из гипсокартона фиксируется с помощью специальных лапок-распоров. Кроме того многие подрозетники оснащаются ушками под саморезы и специальными распорами, при помощи которых в нем фиксируется розетка или выключатель. Кроме того, подрозетники могут иметь несколько вариантов форм исполнения. Чаще всего они круглые, но в некоторых случаях речь идет о квадратных и прямоугольных коробках.

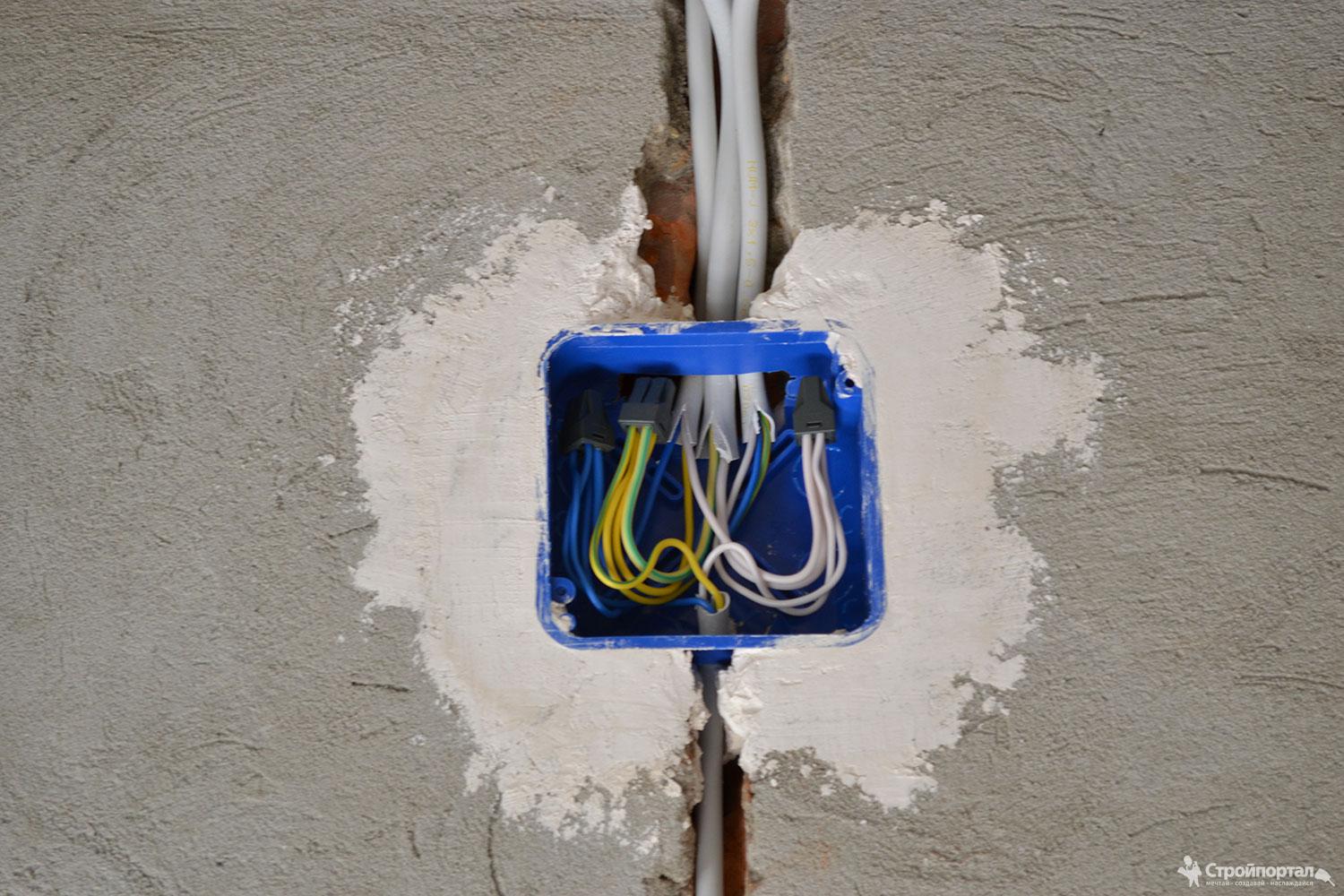

Квадратный

Обратите внимание!
При выборе подрозетника необходимо принимать во внимание и то, какое сечение имеют используемые при монтаже силовой точки провода. Элемент должен быть достаточно просторным для установки не только самой розетки, но и проводов, которых в иногда может быть достаточно много.

Установка в бетонную стену

Как было сказано выше, в зависимости от варианта изготовления стен помещения будут отличаться и нюансы установки подрозетников. Ниже будет рассмотрен вариант установки этого элемента в бетонную стену. Как и в большинстве прочих случаев, работы лучше всего разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

Разметка

Первой стадией работ является подготовка. В это время нужно провести ряд мероприятий, от которых в немалой степени будет зависеть успешность всех работ.

• Необходимо приготовить все необходимые для работ инструменты.
• Определиться с местом установки подрозетника и провести предварительную разметку поверхности. Здесь нелишним будет упомянуть, что розетки рекомендуется располагать не ближе 50 см от дверного проема, при этом высота расположения силовой точки должна определяться предполагаемыми задачами, но в большинстве случаев бывает достаточно 70 см от уровня пола. Многие люди предпочитают ставить розетки возле пола, а выключатели выше.
• Кроме прочего, нужно определиться с вариантом заведения провода в полость подрозетника. Суть в том, что провод может подходить к розетке несколькими способами, а именно вертикально, горизонтально, по диагонали или через стену. Однозначно сказать какой вариант будет наиболее правильным нельзя, необходимо руководствоваться конкретными обстоятельствами, но в любом случае этот нюанс должен быть учтен. Конструкция подрозетника предусматривает специальные отверстия для того, чтобы ввести в них провод, а потому и расположить элемент необходимо соответствующим образом.

Подготовка отверстия

Отверстие болгаркой

Если подготовка завершена, то можно приступать к работам по изготовлению отверстий для установки элементов. Здесь можно поступить несколькими способами:

• Если предстоит установка одинарного подрозетника круглой формы, то нужно с помощью дрели (с ударным механизмом) или перфоратора с установленной коронкой, равной по диаметру устанавливаемому элементу, произвести сверление на глубину, соответствующую его размерам. Затем с помощью зубила или перфоратора нужно аккуратно выбрать пространство внутри получившегося круглого пропила. Особенное внимание стоит уделить ровности поверхности задней стенки отверстия.
• Когда подходящего инструмента нет или устанавливать предстоит подрозетник под несколько розеток, а такие элементы чаще всего прямоугольные, можно поступить иначе. С помощью болгарки с диском по камню нужно по размеченным ранее линиям сделать ряд пропилов необходимой глубины. После этого нужно аналогично вышеприведенному варианту выбрать пространство необходимое для установки элемента.

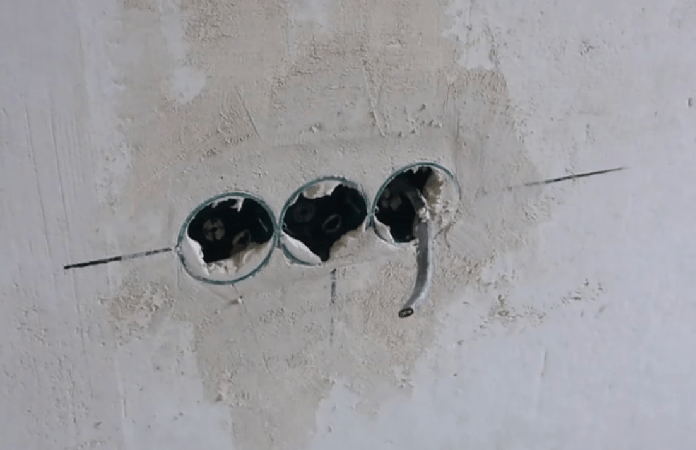

Отверстие, сделанное коронкой

Установка

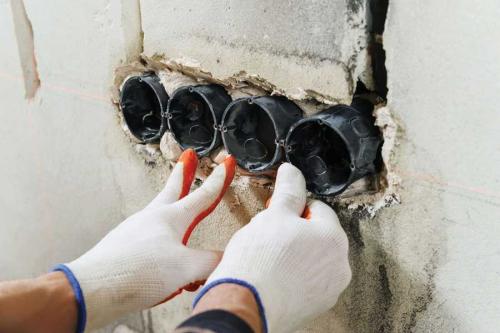

Установка подрозетника в подготовленное отверстие

И завершающим этапом работ является непосредственная установка подрозетника. Суть работ состоит в том, что элемент помещается в подготовленное для него отверстие и фиксируется там с помощью некоторого количества алебастра. Приготовленный раствор наносится на стенки отверстия, и подрозетник с некоторым нажимом вставляется внутрь. При этом необходимо следить за тем, чтобы отверстие в корпусе элемента, предусмотренное для прокладки проводов, располагалось напротив штробы для провода. Нужно помнить, что заведение провода внутрь подрозетника производится на этом же этапе. Через некоторое время алебастр застынет и можно будет удалить наплывы раствора с внешней стороны.

Стена выравнивается

Не лишним будет отметить, что установка подрозетников в кирпичную стену производится аналогичным образом.

Установка в полую стену

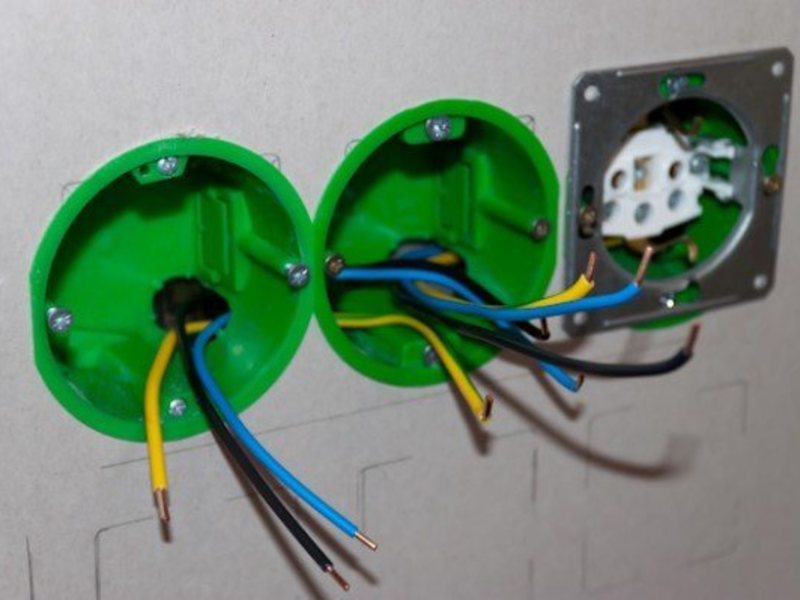

Подрозетники, установленные в полую стену

При установке подрозетников нередко можно столкнуться с ситуацией, когда стены полые. Так, например, можно упомянуть гипсокартоновые варианты изготовления межкомнатных перегородок. Работы, в общем, будут аналогичными вышеописанным, но при этом присутствуют некоторые особенности их выполнения. Установка подрозетников в гипсокартон производится следующим образом:

• Сначала, как и в предыдущем случае, нужно определиться с расположением розеток и разметить стену. В отличие от бетонной стены, изготовление штробы под электрический кабель не требуется, так как он может быть с успехом уложен в пространство обрешетки, поверх которой монтируется гипсокартон.
• Далее нужно изготовить отверстия под элементы. Для этих целей следует использовать специальные сверлильные коронки по гипсокартону. Их диаметр должен быть равен устанавливаемым элементам.
• Затем производится установка подрозетников. Элементы вставляются внутрь отверстий и закрепляются. Конструкция устанавливаемых элементов для полых стен предусматривает наличие специальных лапок-распоров. После вставки подрозетника нужно зафиксировать его внутри посадочного места, проворачивая специальные винты, которые и будут действовать на распоры. Необходимо добавить, что для равномерного затягивания винты следует вращать поочередно и понемногу. Так механизм распора сработает должным образом, и не возникнет перекосов.

Кроме прочего, важно не забывать, что во время установки подрозетника производится и заведение электрического провода внутрь него. При этом стоит непременно учитывать и направление вхождения провода в коробку. Примерно таким же образом производится и установка прямоугольных подрозетников для групп розеток. Разница будет заключаться в том, что для изготовления отверстия, необходимого для монтажа стоит использовать электролобзик, выпиливать отверстия которым достаточно просто и удобно. Если же при выпиливании были допущены некоторые ошибки, то их можно с успехом нивелировать с помощью гипсового раствора.

Отверстие в гипсокартоне

Обратите внимание!
Если отверстие получилось немного больше нужного, то, чтобы устанавливаемый элемент держался прочно, можно помимо распоров зафиксировать его упомянутым раствором.

Как видно из изложенного выше материала, установка подрозетников задача в принципе не такая уж сложная, но требующая определенного опыта обращения с инструментом и аккуратности при выполнении работ. Не следует забывать и о мерах предосторожности и соблюдении правил техники безопасности, так как во время работ придется иметь дело с электрическими проводами, а потому, при их заведении внутрь коробки помещение должно быть обесточено.

Видео

Как установить блок подрозетников, смотрите в следующем видеоматериале:

монтаж и установка Монтаж подрозетников в бетонной стене своими руками

Дождитесь, когда смесь присохнет и схватится, затем приступайте к отделке, ибо, поспешив с отделочными работами, Вы рискуете нарушить фиксацию подрозетников.

Сначала нужно будет загрунтовать розетки, а после замазать штукатуркой все трещины, сколы, ямки и более тщательно обмазать подрозетники. Дожидаемся полного высыхания и зашпаклевываем-заштукатуриваем стены до образования ровной поверхности
.

Сверху клеем обои или красим стену. Можно приступать к последнему этапу монтажа.

Внимание: обязательно обесточьте напряжение в квартире. Лучше всего выключить нужный автомат защиты на электрощите.

Устанавливаются розетки по-разному, в зависимости от типа (пружинные/винтовые клеммы)
. Мы же рассмотрим процесс установки розетки с пружинными клеммами.

1. Подготовка, зачистка проводов (на 1-1,2 см). После оголения жил, выставьте провода в форме растопыренных кошачьих когтей.
2. Вставка проводов в клеммы. Голубой нулевой – в левую клемму, фазный белый – в правую, желто-зеленый – в центральную.
3. Установка механизма в подрозетник. Выравнивая по горизонтали и вертикали, используйте строительный уровень.
4. Монтаж рамки и лицевых панелей. Отвертка, ловкость рук и никакого мошенничества.

Предлагаем вашему вниманию видео, как правильно перенести и установить внутреннюю розетку в бетонной стене:

Надеемся, наша инструкция полностью решила Ваши вопросы по установке и переносу розеток в бетонных стенах.

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Но сперва, нужно не ошибиться с их выбором.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

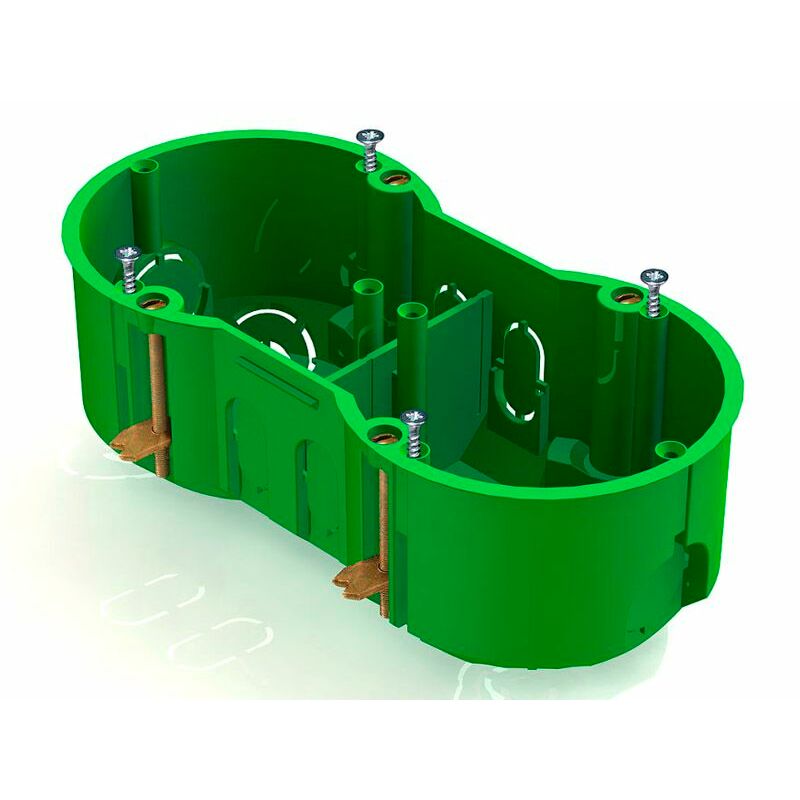

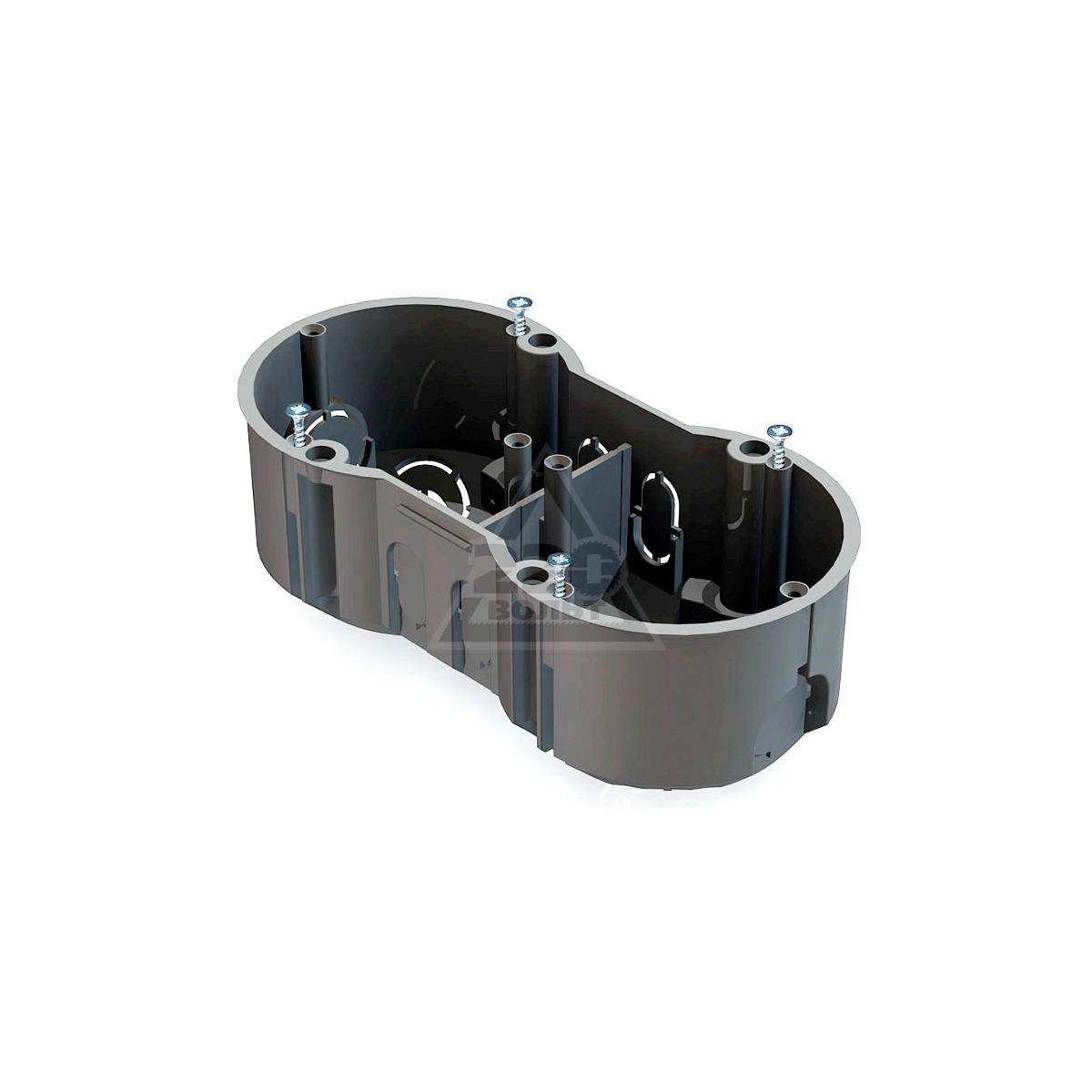

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Правила монтажа подрозетника

Порядок работы следующий:

Глубина сверления — 5см.

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

•
  заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

•
  переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Частые ошибки

•
  монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

•
  установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

•
  неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

•
  выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Установочные коробки служат основой для розеток, поэтому должны устанавливаться с соблюдением всех пропорций. После выбора подходящего по форме и размеру подрозетника нужно приступать к разметке территории, подготовке крепежных элементов или смеси и осуществить установку конструкции.

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

1. Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
2. Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
3. От водных объектов розетку нужно удалить минимум на 60 см.
4. Желательно устанавливать питание проводки в гостиной или зале.
5. Щиток должен быть защищен дифавтоматом или аналогичным устройством.

Вырезаем отверстия в гипсокартоне под установку подрозетников

Совет! Желательно подвести кабель к розетке с нижнего положения. Этот способ гарантирует безопасность для электросети, так как при образовании конденсата капли не смогут затекать в прибор, работающий от электрической энергии. Неукоснительно соблюдать это правило нужно в том случае, если подрозетник установлен неправильно, вследствие чего между стеной и защитной рамой образовался просвет.

Цены на подрозетники

подрозетник

Правила установки подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

1. На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
2. Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
3. От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
4. Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
5. Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Коронку следует выбирать заранее, ориентируясь на параметры подрозетника. Данный элемент должен обладать небольшим диаметром по сравнению с подрозетником. Следует учитывать, что в готовую конструкцию обязаны поместиться розетки.

Видео – детальная информация информация по установке подрозетников

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1.
Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Шаг 2.
В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3.
Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

Шаг 4.
Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

Совет! Перед монтажом подрозетника нужно обратить внимание на параметры розетки. Существуют варианты, не помещающиеся в подрозетник Ø 5 см. При возникновении такой ситуации потребуется универсальный подрозетник. Он имеет диаметр, который подходит для вставки любых розеток.

Шаг 5.
Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Совет! Алебастр нужно использовать в маленьком количестве, так как большие объемы материала быстро застынут и станут бесполезными. Образованная смесь должна быть как густая сметана, однако слишком жидким раствор делать не стоит, чтобы он не стекал со стены.

Цены на алебастр

алебастр

Шаг 6.
Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

Использование алебастра для установки подрозетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Совет! Под действием времени подрозетники могут постепенно выходить из углублений. Для избежания этого неудобства конструкция закрепляется шурупами в специально разработанных для этого отверстиях. Произвести дополнительные крепления можно только при условии точного вертикального или горизонтального расположения отверстий для крепления, что нужно регулировать при монтаже конструкции.

Установка подрозетников в дерево и гипсокартон

Шаг 1.
Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Процесс установки подрозетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2.
Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

Шаг 3.
Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4.
К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Нюансы при работе

• Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
• При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
• Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
• Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

1. Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
2. Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео – установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.

Как установить подрозетник | Ремонт квартиры своими руками

Ремонт квартиры

Все ремонтные процессы по установке или перемещению выключателей и розеток предполагают выполнения работы по установке подрозетников, естественно, если Вы не применяете приборы внешнего форм-фактора.

Что представляет собой подрозетник?

Подрозетник – это коробочка из пластика цилиндрической формы, которая устанавливается в стенную конструкцию комнаты. Затем в них помещается и закрепляется непосредственно розетка.

Естественно, от качества монтажа подобного элемента непосредственно зависит комфортное использование электроприбора, поскольку нет ничего хорошего в том, что, когда вынимая из розетки штепсель, вместе с ним вываливается из стенной конструкции сама розетка.

Как грамотно выбрать подрозетник?

Прежде чем смонтировать любые подрозетники, придется их выбрать и купить. Смысл подбора заключен в том, что нужно купить подрозетники таких габаритов, которые подойдут к вашим уже запланированным выключателям и розеткам.

Так, на данный момент, огромное количество розеток соответствуют подрозетникам размером семьдесят миллиметров, но порой нужны подрозетники и больших диаметров, в частности это относится к изделиям, производимым заводами бывшего СССР согласно старым нормам.

Кроме внешних параметров подрозетников, также важен такой фактор, как стройматериал с чьей помощью изготовлена стенная конструкция, в которую будет производиться установка. Поскольку ваша квартира или дом способны обладать как железобетонными, панельными стенами, так и конструкциями из гипсокартона или фанеры. И, например, в железобетонные стены вполне можно установить разные подрозетники, а для конструкций из гипсокартона понадобятся специальные модели, которые смогут крепко расположиться в довольно «хлипких» перегородках.

Узнать такие модели можно по присутствию на их боках вспомогательных лапок-крепежей, которые зажимаются с помощью шурупов. Следовательно, в целом число винтов на подобном подрозетнике составит 4 шт.: два для фиксации к стенной конструкции и два для закрепления электрической розетки. Тогда как подрозетники для железобетонных стен обладают двумя винтами для монтажа розетки.

Установка подрозетников своими руками

В первую очередь, при монтаже подрозетников всех типов нужно обозначить участок на стене для его последующего размещения. После этого работы по установке будут диктоваться стройматериалом, из которого изготовлена стена.

Установка подрозетников в бетонную стену

Если требуется установить подрозетник в бетонную стену, то вам обязательно потребуется создать углубление в стене, размерами слегка больше приобретенного подрозетника. Для этого Вам могут потребоваться:

Специальная цилиндрическая коронка по бетону

Подобная насадка обладает по центру направляющим победитовым сверлом. Кроме этого сама насадка может иметь алмазное напыление или победитовые напайки.

Дополнительная информация: насадка обработанная алмазным напылением дает возможность создавать наиболее качественное отверстие, однако цена у нее существенно выше победитового аналога. Но второй вариант позволяет применять перфоратор с ударом, а в первом варианте такая опция отсутствует, поскольку подобная работа быстро выведет коронку из строя.

Полость для подрозетника, делается перфоратором в глубину несколько больше (на четыре-пять сантиметров) чем изделие.

Болгарка

Этим инструментом нарезаются квадратные пазы по диаметру отверстия, затем из его центра выдалбливается бетон.

Как только полость в железобетонной стене сделана, подрозетник закрепляется в этом отверстии с помощью «алебастра» главное, чтобы винтовые зажимы для фиксации выключателя или розетки располагались строго горизонтально или вертикально.

Однако помните, что перед установкой подрозетника обязана быть проведена проводка. Паз для входа кабелей проделывается в стенке подрозетника. Обычно области для проводов в подрозетнике, уже подготавливает сам изготовитель.

Монтаж подрозетников в кирпичную стену

Данные работы производятся аналогичным способом, что и установка в бетонную стену.

Установка подрозетников в гипсокартоновую перегородку

Как и где применять влагостойкий гипсокартон? >>>


Главное отличие при установке порозетника в гисокартон или иной аналогичный стройматериал заключено в том, что изготовление отверстия в перегородке и тип фиксации изделия осуществляется другим методом. Остальной процесс проходит аналогично первому варианту.

Для будущего подрозетника проделывается отверстие в гипсокартоне с помощью специальной коронки по древесине нужного размера. Потом в него вставляется подрозетник и фиксируется зажимными лапками, установленными на корпусе изделия.

По завершению установки подрозетника делается подключение розетки с соблюдением ПУЭ.

Если Вы намерены проводить подобные работы своими руками, непременно отыщите и внимательно прочитайте эти правила, поскольку, как видно из статистики, короткое замыкание электрооборудования — одна из главных причин возгорания, а, следовательно, – лишь неукоснительное следование ПУЭ сможет обезопасить ваше здоровье и жилье!

Установка подрозетников в бетонную стену видео

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Монтаж подрозетника в стену своими руками

Подрозетник — пластиковый стакан, вовнутрь которого монтируется розетка или выключатель. Установка подрозетника — довольно легкий процесс, технология проведения которого зависит от материала, из которого изготовлены стены. Узнайте о методах монтажа подрозетника своими руками и получите ценные советы от специалистов по краткому описанию каждого из них.

Оглавление:

1. Монтаж подрозетников в кирпичной стене своими руками
2. Технология монтажа подрозетников на бетон
3. Устанавливаем подрозетник на гипсокартон — стоимость монтажа подрозетника в блок
4. Особенности монтажа розеток в подрозетники
5. Монтаж подрозетников до штукатурки

Монтаж подрозетников в кирпичной стене своими руками

Главное правило качественного монтажа подрозетника в кирпичную стену — ответственный и аккуратный подход к этому процессу. Установка подрозетников выполняется на нескольких этапах:

• до монтажа проводов — в таком случае, сначала изготавливают коронки, устанавливают подрозетник, а затем к ним подключают кабель;
• чаще всего, подрозетники устанавливают после прокладки проводов и определения мест расположения выключателей и розеток;
• установка подрозетника после выполнения черновой работы — сначала кабеля разводят в помещении, далее наносится выравнивающая штукатурка, и только после ее высыхания устанавливают подрозетники.

Для стен из кирпича или из пеноблока, рекомендуем остановиться именно на последнем варианте. Среди преимуществ данного метода отметим:

• наличие ровной плоскости, которая нуждается лишь в чистовой отделке, таким образом, подрозетник не будет утоплен в стене, при монтаже подрозетника до отделки штукатуркой, возникнут сложности с его поиском;
• улучшается внешний вид подрозетника, он не пачкается раствором.

Начинать работы по монтажу подрозетников следует с подготовки материалов и инструментов, таких как:

• коронка для подрозеткика для кирпичных стен, диаметром от 65 до 85 мм, для простоты монтажа розетки, выбирайте подрозетник немного большего диаметра, ведь внутри также устанавливают кабеля и дополнительные детали;
• строительный или лазерный уровень — позволяют устанавливать несколько подрозетников строго в горизонтальном положении;
• в качестве измерительного инструмента воспользуйтесь рулеткой или линейкой, также потребуется карандаш, для разметки мест монтажа подрозетников;
• запаситесь подрозетниками, ранее определенных размеров;
• зафиксировать подрозетники поможет гипсовый состав, для нанесения которого подготовьте шпатель, а для замешивания состава — емкость и воду.

Инструкция по монтажу подрозетников в кирпичную стену своими руками:

1. Сделайте чертеж предварительного расположения подрозетников в помещении. Согласно полученным данным сделайте разметку на стене.

2. Подготовьте перфоратор со специальной насадкой, диаметром 0,6 см. Наметьте место сверления и начните этот процесс. Коронка должна центрироваться по кирпиче, таким образом, упрощается рабочий процесс.

3. Не надавливайте на перфоратор, Работайте на режиме удара в комбинации со сверлением. Из подготовленного отверстия удалите центральную часть, При наличии нескольких подрозетников в одной плоскости, удалите перемычки между ними.

4. Для удаления пыли используйте обычный или строительный пылесос. После этого, обработайте отверстие с помощью грунта. После полного высыхания грунтовки продолжайте работы.

5. Подрозетники устанавливаются во внутрь отверстия свободно. После этого, заполните отверстие ранее подготовленным составом на основе гипса, равномерно намазав им стену. Установите подрозетник, вдавите в отверстие, излишки смеси удалите шпателем. Выровняйте прибор в соотношении с уровнем, через час проверьте качество монтажа.

Монтаж подрозетников в кирпичной стене цена определяется количеством работы, типом подрозетником и сложностью выполнения работ.

Технология монтажа подрозетников на бетон

Выделяют два вида подрозетников:

• старого;
• нового поколения.

Первые выполнены из металла, отличаются наличием стальных упоров, не надежно фиксируются на стене и легко из нее выпадают. Рекомендуется использовать для установки розеток в деревянных строениях. В других случаях, устанавливайте новые подрозетники из пластика — они хорошо удерживаются в стене, за счет раствора, которым фиксируются.

В процессе монтажа подрозетником стену потребуется перфоратор, на котором присутствует специальная коронка, а также победитовые сверла и зубья. Диаметр стандартного пластикового подрозетника составляет 6,8 см. Соорудите отверстие немного большего диаметра, чтобы подрозетник с легкостью в него помещался.

Учтите, что пластиковые подрозетники используют для монтажа только в бетонных или кирпичных стенах. При необходимости замены старой розетки на новую, сначала обесточьте помещение и демонтируйте старую розетку.

Для этих целей используется отвертка. Снимите крышку и отсоедините винты на проводах. Снимите старую розетку, снимите старую основу, которая удерживается на дюбелях.

Это в том случае, если старая розетка была наружной. Установите коронку в перфоратор и просверлите отверстие под подрозетник. Его глубина не должна превышать пяти сантиметров. Уделите бетон и мусор пылесосом, а с помощью молотка и зубила подкорректируйте форму отверстия. Соорудите вход под питающие провода, подключите их к подрозетнику. Соорудите заглушку со стороны установки провода.

Наберите в пульверизатор горячей воды и смочите отверстие. Соедините гипс и шпаклевку, замесите раствор, нанесите его во внутрь отверстия. Выровняйте и зафиксируйте подрозетник в соотношении с уровнем, дополнительно зафиксируйте его раствором. Дождитесь полного его высыхания и только после этого устанавливайте розетку. Монтаж подрозетников в бетонной стене — довольно легкий процесс, для выполнения которого достаточно изучить все технологические моменты, связанные с правильным сверлением отверстия в стене.

Устанавливаем подрозетник на гипсокартон — стоимость монтажа подрозетника в блок

На гипсокартонных стенах устанавливают специальные подрозетники. Принцип фиксации данного устройства основан на специальных лапах, установленных сбоку или сзади. Лицевая часть детали отличается наличием четырех винтов, в два раза больше, по сравнению с бетонными.

Два наружных винта фиксируют прибор и розетку или выключатель. Остальные винты немного утоплены в механизме, они выполняют функцию фиксации рамы. Винты отвечают за лапки на подрозетнике, при их вращении они фиксируют прибор в нужном положении.

Поворачивая винт отверткой, лапка начинает двигаться и закреплять подрозетник на стене. Задняя часть прибора отличается наличием специальных отверстий, заготовок под провода. Вырезайте одно из них и установите кабель. Старайтесь сделать так, чтобы провод зашел в подрозетник сзади. Таким образом, значительно облегчается процесс установки розеток или выключателей. Для вырезания отверстия используйте канцелярский нож.

Инструкция по монтажу подрозетника на стену из гипсокартона:

1. Подготовьте рулетку и сделайте замеры по месту расположения розетки.

2. В процессе выполнения этих действий, руководствуйтесь такими стандартами:

• розетка должна находиться минимум на 300 мм от пола;
• при наличии стиральной машинки в ванной, устанавливайте розетку на 100 см от нее;
• расстояние между полом и розеткой в кухне должно составлять минимум 120 см.

3. Соорудите отверстие в гипсокартоне. Для этих целей существуют разные способы:

• используйте канцелярский нож, с его помощью отверстие прорезается по заранее начерченному диаметру;
• просверлите отверстие с помощью дрели, а затем прорежьте ножом;
• коронка под точечные светильники — идеальный вариант, с помощью которого получается качественное отверстие с ровными краями.

Коронка монтируется на шуруповерте или на электродрели.

Бывают ситуации, когда отверстие в стене уже готово и из него торчит ранее выведенный провод. В таком случае, сначала в подрозетнике вырезают отверстие под провод, а затем фиксируют на стене.

Одна пара винтов фиксируется подрозетник на стене, а вторая — регулирует лапки, которые также удерживают этот прибор. Когда подрозетник немного втянется в отверстие, немного ослабьте винты и проверьте качество фиксации. Далее следует процесс установки выключателей и розеток.

Особенности монтажа розеток в подрозетники

Алюминиевый провод, который выходит из подрозетника подключается к розетке. Однако, при недостаточной его длине, устанавливают промежуточный клеммник, выполняющий функцию проводника. выбирайте провода черного цвета, которые имеют контактную пасту. Они отлично соединяются с алюминиевыми и медными элементами.

Одножильный жесткий провод из меди должен иметь запас тока и высокую прочность. Клеммы укладывают на дно подрозетника.  Длина медных проводов не должна превышать 1,5 см.

Соедините клеммы с проводами, зафиксируйте розетку. Ровность фиксации розетки проверьте с помощью уровня. Для установки саморезов потребуется шуруповерт. Обязательно обесточьте помещение, перед выполнением работ.

Учтите, что розетки устанавливают после выполнения чистовой отделки.

Монтаж подрозетников до штукатурки

Монтаж любого подрозетника начинается с сооружения отверстия. Для фиксации устройства в стене используют раствор на основе алебастра или гипса. Выделяют три способа создания отверстий под подрозетник:

1. Использование коронки, диаметром в 7 см. Данная деталь отличается наличием зубьев, которые легко проходят через стену. Коронку монтируют на дрель или перфоратор. Во избежание повреждения розетки, провод от нее отведите в сторону и обесточьте помещение, в котором проводят работу. Полностью утопите коронку в стену. Для сверления центрального отверстия, воспользуйтесь сверлами на основе победита. Для того, чтобы подкорректировать размер отверстия и сделать его более аккуратным используйте зубило.

2. Второй метод подразумевает использование ударной дрели или перфоратора. В таком случае, подрозетник устанавливается на стену и обрисовывают его контуры. С помощью победитового сверла, по контуру подрозетника выполняют сверление. С помощью зубила с молотком удалите внутреннее наполнение отверстия.

3. Создание отверстия болгаркой — данный способ актуален, если у вас в доме нет ни дрели, ни перфоратора. С помощью болгарки вырезается отверстие в бетоне, по ранее намеченному контуру. Особую аккуратность уделите участкам, на котором расположен провод. Глубина круга должна быть меньше диаметра подрозетника, доведите его до нужного размера зубилом.

Следующий этап как раз подразумевает подгонку отверстия под подрозетник. Подрозетник должен свободно входить в отверстие. Во внутреннюю часть подрозетника будет установлен гипсовый раствор, выполняющий фиксационную функцию.

Подготовьте раствор на основе гипса, для этого потребуется:

• гипс двух вариантов — строительного и медицинского;
• алебастр с водой.

Поместите гипс в емкость, постепенно помешивая его добавьте воду. Готовьте раствор небольшими порциями, так как срок его годности не превышает 7 минут. Зафиксируйте подрозетник данным раствором. Наложите раствор в отверстие, установите подрозетник и проверьте его ровность уровнем. Учтите, что винты должны располагаться в горизонтальном по отношении к полу отношении.

После схватывания раствора продолжайте работу. Уложите гипс в боковые части, которые не заполнились раствором. Обмажьте вокруг подрозетника. после высыхания раствора удалите излишки.

Для соединения между собой двух подрозетников используйте бабочку. Это дополнительный элемент соединения. С его помощью фиксируют несколько подрозетников. Двойные и тройные подрозетники устанавливают таким же образом, как и одинарные. Главное требование — ровность и горизонтальность расположения винтов.

Монтаж подрозетника видео:

Установка подрозетника в кирпичную стену

Чаще всего в наших квартирах и домах встречаются стены из кирпича или бетона, а в новостройках не редкость стены из пеноблоков. Как устанавливать подрозетники в такие стены. Правильная разметка стены для подрозетников.

Квартира во вторичном фонде, частный дом или новостройка, в которую мы только что въехали — перед нами кирпичные стены и раз уж мы задумались обновить электрику, или сделать ее заново, нам предстоит рано или поздно установить в них подрозетники.

Сложностей в установке подрозетников в кирпичные стены нет никаких. Главное правильно соблюдать правила технологического процесса и каждый этап работ выполнять ответственно и аккуратно. При соблюдении всех условий все получится красиво и качественно, даже если вы делаете это в первые. Такие работы конечно же лучше поручить профессионалам, но не всегда это имеет смысл когда нужно сделать пару подрозетников. А кто — то просто любит все делать сам.

Давайте для начала разберемся, в какой момент начать устанавливать подрозетники и в какой момент можно начать это делать? Многие делают по разному и мотивируют это по своему.

1. Установка подрозетников до прокладки кабеля — сначала мы делаем коронки для подрозетников и только потом к ним прокладываем кабель
2. Установка подрозетников после укладки кабеля — чаще всего делают именно таким образом
3. Установка подрозетников после черновых отделочных работ — для начала делается разводка кабеля, потом отделочники наносят выравнивающий слой штукатурки и только после этого устанавливаются подрозетники.

Мы со временем пришли к последнему варианту. Особенно это касается кирпичных стен и стен из пеноблоков. Почему именно в такой последовательности? Все очень просто. По возможности, в процессе общения с отделочной бригадой мы договариваемся о том, что ребята устанавливают маяки, что бы мы могли увидеть, где понадобится штроба, а где можно обойтись без нее. Зачем заказчиками платить лишние деньги, а нам проделывать абсолютно не нужную работу? Сразу после установки маяков мы разводим электропроводку и закрепляем выводы кабеля там, где в последствии должны будут быть подрозетники. Отделочники выполняют черновые отделочные работы, после чего приходим мы и устанавливаем подрозетники.

Чем же такой вариант лучше всего?

• У нас уже имеется конечная плоскость стены и подрозетник в нее больше не утопится. Ведь часто бывает так, что слой штукатурки, особенно в старом фонде, бывает по 3-10 см. Если мы установим подрозетник до штукатурки — у нас все шансы его потом просто не найти, да и функции свои он выполнять уже не будет. А в нашем случае все подрозетники будут установлены правильно.
• Если устанавливать подрозетники до штукатурки, то потом придется выгребать из подрозетников кучу этой самой застывшей штукатурки, а зачем это делать, если это можно не делать.
• Просто нам так удобнее и выглядит все намного красивее. А созерцание собственной работы должно приносить удовольствие.

Так вот представим себе, что штукатурные работы завершены и перед нами стена с торчащими выводами кабелей. С чего начать и каковы наши дальнейшие действия?

Начнем с подготовки инструментов и всего что нам понадобится в процессе.

1. Коронка для подрозетников по кирпичу. Диаметр коронки может быть 68 мм и 80 мм. Почему можно использовать коронки с диаметром 80 мм, ведь диаметр большинства коронок 68 мм. Все просто — для простоты установки подрозетника мы делаем отверстие немного больше необходимого. Группа подрозетников в такие отверстия устанавливаются просто замечательно, есть достаточно места для маневров, ввода кабеля, корректировок. С 68 мм коронками несколько сложнее. Стены у нас кирпичные и изготавливать в них отверстия для подрозетников достаточно просто, поэтому коронка в 80 мм не усложнит нам задачу нисколько.
2. Уровень — обычный или лазерный для того, чтобы выставить группы подрозетников горизонтально.
3. Измерительный инструмент — линейка или рулетка для разметки
4. Подрозетники для кирпича — заранее подготовить необходимое количество подрозетников, а как их выбрать читайте в статье про подрозетники.
5. Строительный пылесос — изготовление отверстий для подрозетников достаточно пыльный процесс. Можно сделать 2 — 4 коронки и как ежик в тумане. Строительный пылесос сделает работу более чистой и легкие сбережет.
6. Шпатели — необходимы для фиксации подрозетников, так же следует заранее подготовить емкость, в которой вы будете замешивать гипсовую смесь. Очень удобны небольшие емкости, в которых замешивается смеси на 2 — 4 подрозетника.

Мы все приготовили и можем начинать процесс установки подрозетников в кирпичные стены. Я покажу вам все на примере стены из пеноблока.

Этапы работ по установке подрозетников в кирпичной стене

1. Взяв руки проект, отмеряем необходимые размеры и производим разметку стены под группу подрозетников, подробно о разметке вы можете прочитать в статье про установку подрозетников в гипсокартонную стену. Нет смысла повторяться, процесс полностью идентичен.
2. После разметки стены вставляем в перфоратор бур по кирпичу диаметром 6 мм и намечаем отверстия в стене в центрах будущих подрозетников. Делаем мы это для того, чтобы дополнительно центровать коронку по кирпичу и облегчить работу.
3. Далее меняем бур на коронку и начинаем бурить отверстия, не следует торопиться и слишком сильно давить на коронку. Если вы приобрели ударную коронку, как на наших фотографиях, то можно включить режим сверление + удар, но обычно хватает просто режима сверления.
4. Выбиваем серединки из подготовленных отверстий и ломаем перемычки между ними, это нужно для того, что бы группа подрозетников разместилась в полученное отверстие. Подрозетники лучше всего приобретать такие, как у нас на фотографиях, устанавливать их очень удобно.
5. Пылесосом тщательно убираем всю пыль из отверстия и обрабатываем его грунтовкой. Ждем немножко, чтобы грунтовка впиталась в поверхность. В это время можем очистить провода от штукатурки, выровнять их и приготовить для ввода в подрозетник.
6. Собираем необходимое количество подрозетников в группу, выламываем отверстия для ввода кабеля, примеряем в подготовленное отверстие. Ничего не должно мешать. Подрозетники должны входить очень свободно и не деформироваться внутри отверстия.
7. Как только все готово, берем подготовленную смесь (например ротбанд) и заполняем каждое отверстие смесью примерно на половину, размазываем по стенкам и более — менее равномерно. Берем наши подрозетники, заводим в них кабель и вдавливаем в отверстия. Лишняя смесь будет выдавливаться через отверстия, ничего страшного, так и должно быть — пустот оставлять нельзя.
8. С помощью уровня выравниваем подрозетники по горизонтали и убираем шпателем лишнюю смесь.
9. Оставляем подрозетники на 30 — 40 минут и проверяем качество выполненной работы. Если все делалось правильно — подрозетники никуда не уползут и будут в уровень с плоскостью стены. Смесь, которая выступила внутри подрозетника пусть сначала подсохнет, так ее удалять будет проще. То что внутри подрозетников выдавилась смесь говорит о том что мы установили подрозетник очень качественно и держаться он в стене будет очень хорошо.

Теперь мы можем полюбоваться на нашу работу. Теперь мы можем дождаться окончания отделочных работ — шпаклевки и оклейки обоев и продолжить устанавливать фурнитуру. В случае, если мы используем подрозетник как распределительную коробку, производим необходимые расключения, о том как это выполнить грамотно вы можете прочитать в статье про способы распайки распределительных коробок.  Далее устанавливаем фурнитуру и наслаждаемся тем, что получилось.

Какие же важные моменты могут быть в процессе установки подрозетников в кирпичной стене?

1. Необходимо точно разметить стену
2. Аккуратно и без спешки изготовить отверстие для подрозетника
3. Обязательно удалить пыль, обработать грунтовкой.
4. Не жалейте смеси — лишняя выдавится и подрозетник будет надежно закреплен.

На это все. Подрозетник в кирпичную стену устанавливать мы научились. Если вы не нашли чего — то в этой статье, то задавайте вопросы, обязательно ответим и дополним.

Советы и рекомендации Tapcon

Установка шурупов Tapcon для каменной кладки: пошаговые инструкции

Купить Tapcons

Для многих домовладельцев, ландшафтных дизайнеров и предприятий сохранение здоровья, зелени и подстриженных газонов является основной целью их озеленения. Другие домовладельцы выращивают овощи, фрукты и травы, выращенные в домашних условиях. А другие выращивают всевозможные растения, кустарники и цветы.

Независимо от того, какова ваша цель для вашего двора, одно можно сказать наверняка.Вам понадобится вода — и вам понадобится шланг.

Катушки для шлангов бывают разных стилей, от утилитарных до декоративных. Крепление катушки для шланга к внешнему кирпичу или бетонной плите означает, что шланг всегда будет там, где вам нужно, и вы не рискуете попасть под машину или загромождать двор.

Для крепления шланговой катушки к кирпичу, как и во многих других проектах, предпочтительным крепежным элементом может быть строительный шуруп Tapcon.

Шурупы для каменной кладки Tapcon

Кладочные шурупы Tapcon

предназначены для легкого крепления.Они изготавливаются со специальной резьбой, которая ввинчивается в предварительно просверленное отверстие в кладочном материале, таком как бетон, бетонный блок и кирпич.

Эти винты ввинчиваются в материал путем «нарезания резьбы» в материале, окружающем отверстие. Врезка резьбы в монтажные материалы требует правильной нарезки резьбы. Удаление пыли и мусора из отверстия имеет важное значение для правильной установки.

1. Подготовка к установке

• Перед установкой шурупа Tapcon для кладки необходимо просверлить отверстие в кладке.
• Используйте перфоратор, чтобы убедиться, что отверстие имеет надлежащий допуск.
• Перед началом сверления переключатель ударной дрели должен находиться в режиме удара и вращения. Движение молотка разрушает материал кладки, а вращение удаляет пыль из отверстия.
• Используйте сверло с твердосплавной напайкой соответствующего размера.
• Убедитесь, что бит соответствует стандартам ANSI. Это обеспечит соответствие отверстия соответствующему допуску.
• Диаметр твердосплавной насадки для винта 3/16” составляет 5/32”.Для винта 1/4” необходимо использовать биту с твердосплавным наконечником 3/16”.
• Допуск отверстия имеет решающее значение; использование стандартного сверла ANSI правильного диаметра с ударной дрелью обеспечит надлежащий размер отверстия, что позволит винту Tapcon достичь желаемой удерживающей силы.
• Перед установкой определите правильную длину винта. Минимальная длина винта для любого конкретного применения определяется путем прибавления толщины закрепляемого материала к минимальному заглублению в 1 дюйм. Максимальная длина используемого винта определяется добавлением толщины скрепляемого материала к 1-3/4 дюйма.

2. Просверлите отверстие нужной глубины

• Очень важно просверлить отверстие нужной глубины.
• Установите ограничитель глубины, прилагаемый к перфоратору, на требуемую глубину. Если глубиномер недоступен, оберните биту лентой на нужной глубине анкеровки.
• При установке ограничителя глубины или использовании ленты убедитесь, что сверло находится в наиболее выдвинутом положении в патроне.
• Минимальная глубина посадки для винта Tapcon составляет 1 дюйм, а максимальная — 1-3/4 дюйма.
• Глубина отверстия должна быть просверлена так, чтобы минимальное пространство на дне отверстия составляло 1/2 дюйма.
• Минимальная глубина отверстия равна 1 дюйм плюс 1/2 дюйма или 1-1/2 дюйма.
• Максимальная глубина отверстия равна 1-3/4 дюйма плюс 1/2 дюйма или 2-1/4 дюйма.

3. Подготовьте отверстие для установки

• Перед тем, как вставить винт, очистите отверстие от пыли и мусора, образовавшихся в процессе сверления.
• Используйте проволочную щетку того же диаметра, что и отверстие.
• Вращайте, поворачивайте и двигайте кистью вверх и вниз. Пропылесосьте отверстие и повторите.
• Для очистки отверстия от пыли можно использовать сжатый воздух, но он создает много пыли в воздухе и может не подходить для всех ситуаций.

5. Установите Tapcon

• Вставьте шуруп через приспособление в предварительно просверленное отверстие в бетоне.
• Медленно ввинтите винт в отверстие вращающейся дрелью. Требуется очень небольшое давление.
• Для плоской головки Phillips требуется отвертка №2 для винта 3/16 дюйма и отвертка №3 для винта 1/4 дюйма.
• Шестигранная головка 3/16 дюйма устанавливается с шестигранной отверткой 1/4 дюйма, а для 1/4 дюйма используется отвертка 5/16 дюйма.

Полезные советы

• Не перетягивайте Tapcon, так как это может привести к его вращению в отверстии, что приведет к потере значения удержания.Поворот винта вручную на последние пару оборотов может помочь предотвратить эту ситуацию.
• Во время установки следите за тем, чтобы анкер плотно прилегал к поверхности закрепляемого материала. Это можно сделать, повернув винт вручную на последние пару оборотов.
• Остерегайтесь стрижки головы. Стрижка головы вызывается любой комбинацией следующих факторов:
• Отверстие просверлено недостаточно глубоко; каменный шуруп доходит до дна в отверстии.Просверлите отверстие глубже.
• Отверстие не очищено, мусор забивает отверстие, анкер до упора находится в отверстии. Очистите отверстие.
• Прилагается слишком большой крутящий момент. Поверните винт рукой последние пару оборотов.
• Основной материал настолько твердый, что сверло изнашивается, а отверстие становится меньше. Попробуйте использовать более мелкую анкеровку или используйте другой тип крепежа, например, анкер с молотковым приводом или анкер с разъемным приводом.
• Глубина анкеровки слишком велика для основного материала. Попробуйте использовать более короткий якорь.

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мике Гарретту, который покажет вам несколько быстрых и простых способов прокладки электропроводки в стенах ICF.

Стенограмма видео:

Привет, я Мика Гаррет из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки.Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые сделают установку быстрой и легкой.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые коробки, один из лучших стилей — с фланцем сбоку. Или вы можете использовать металлические ящики. Это стиль, который вы можете установить непосредственно на бетон. Оба хороши и эффективны, вопрос лишь в том, как их установить.

Одним из инструментов, которые можно использовать для быстрой и эффективной работы, является горячий нож, который позволяет очень быстро и эффективно вырезать пенопласт.Вы также можете просто захотеть использовать простую ручную пилу. Это может сделать все, что может сделать горячий нож, просто требуется немного больше грубой работы. Вы также можете подумать о покупке электрической бензопилы. Вы можете найти их в своем крупном магазине, в магазине Do It Best, в LBM. Это покупка на сумму около 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы будем монтировать пластиковую коробку. Я собираюсь поставить это прямо рядом с настоящей паутиной. И вот я как бы нарисовал, куда пойдет эта коробка. Я измерил это так, чтобы основание этой коробки находилось примерно между 12 и 13 дюймами, а затем мы прорежем. В этом разделе мы нарисовали это немного слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Это довольно недорогой инструмент, позволяющий делать простые вырезы на самой стене. Что я собираюсь сделать прямо здесь, так это то, что я собираюсь разрезать прямо рядом с этой перемычкой, чтобы фланец можно было установить прямо на эту перемычку.Нагрев занимает всего секунду, и вы видите, что здесь начинает нагреваться. Это делает очень простым просто вставить этот нож и вырезать именно там, где я уже отметил, и это очень быстро и просто вырезать эти коробки. Я просто хочу убедиться, что обойду все углы здесь.

Итак, теперь у нас есть этот вырез, теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межблочном соединении, торчит немного бетона.Я могу взять простой инструмент, подобный этому, и выбить его молотком, и это позволит мне установить коробку чуть более заподлицо здесь, сзади, если мне нужно.

Теперь этот ящик готов к установке. Итак, в этом случае мы собираемся установить металлическую коробку, и я собираюсь вырезать ее горячим ножом. Видите, это просто идет прямо туда, очень легко вырезать это. Теперь, если у вас нет горячего ножа, вы также можете использовать обычную ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы дошли до задней части стены, там вы можете видеть, что это не займет слишком много времени, чтобы отрезать один из них.Я возьму здесь рычаг, ослаблю его и потяну прямо вперед.

И мы немного тугие, так что мы просто вытащим немного этой пены здесь, сверху. Итак, теперь, когда у меня есть моя коробка, я собираюсь прорваться к этой коробке с обеих сторон, поэтому я хочу выбить пару этих маленьких кусочков, чтобы убедиться, что я могу провести свой провод прямо в нее. Это немного облегчит работу электрика в дальнейшем.

Я установил свою коробку на место, а затем, что я собираюсь сделать, используя дрель и сверло по камню, я собираюсь просверлить отверстие в задней части. Я хочу убедиться, что я хороший и на уровне здесь. Я получил коробку именно там, где я хотел, и теперь моя коробка красивая и надежная.

Итак, я возьму электрическую цепную пилу, чтобы перерезать свои электрические втулки с коробки на коробку. Я буду резать прямо здесь, на межсоединении, потому что это место, где нет паутины. Бензопила делает это быстро и легко, позволяя мне разрезать это и пройти весь путь от коробки к коробке.

Итак, теперь у нас есть погоня, перерезанная от одной электрической коробки к другой.Это то место, куда я теперь могу вставить электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм и правил. Так что я могу взять свой провод и вставить его прямо сюда. Поместите его обратно здесь, а затем, чтобы закрепить его на месте, я могу время от времени капать немного пены, чтобы убедиться, что этот провод не выйдет из строя, и вы можете видеть, что он соединяется на всем протяжении от коробка к коробке и крепится к стене здесь, где теперь может спуститься провод.

Исайя Вернер 6 июня 2019 г.
/   FieldNotes, обучение, видео

Должны ли электрические коробки быть заподлицо с гипсокартоном? – Руководство по домашней эффективности

Если вы много работаете по дому или считаете себя любителем делать все своими руками, в какой-то момент вам может понадобиться установить или переместить электрическую коробку в стене.

Независимо от того, ремонтируете ли вы комнату или делаете полную реконструкцию дома, электрические коробки должны быть установлены должным образом, чтобы ваши огни светили и ваши электрические устройства работали после завершения работ.

Электрические коробки следует монтировать так, чтобы внешние края были заглублены не более чем на одну четверть дюйма (6 мм) от поверхности гипсокартона. Причина не в эстетике, а в минимизации риска дугового разряда и электрического возгорания в целях безопасности.

Хотя стандартный гипсокартон из гипса (наиболее распространенный материал для гипсокартона) является достаточно огнестойким, на самом деле он не является огнеупорным.(Источник: Angie’s List – Центр решений)

Таким образом, при установке электрических коробок в стены необходимо соблюдать определенные меры предосторожности, в том числе устанавливать их так, чтобы они были заподлицо с поверхностью гипсокартона. Это не только хорошая практика, но и национальный электрический стандарт США.

Должны ли электрические коробки устанавливаться заподлицо с гипсокартоном?

Электрические коробки предназначены для безопасного размещения электропроводки для таких вещей, как электрические розетки и выключатели света.Они могут различаться по размеру и форме, но чаще всего конфигурируются для одного (одинарный) или двух (двойной) электрических соединений.

Таким образом, электрические коробки выполняют жизненно важную функцию, а также обеспечивают электрическую и пожарную безопасность в доме или строении.  (Источник: Этот старый дом)

В соответствии со статьей 314.20 Национального электротехнического кодекса электрические коробки, устанавливаемые в стены или потолки с поверхностными материалами, состоящими из «бетона, плитки, гипса, гипса или другого негорючего материала», должны располагаться таким образом, чтобы передняя (внешняя ) край коробки утоплен не более чем на четверть дюйма.

В случае использования горючих материалов, таких как деревянные панели, края электрической коробки должны быть полностью заподлицо с поверхностью стены или потолка. (Источник: Национальная ассоциация подрядчиков по электротехнике — NECA)

Что такое Национальный электротехнический кодекс?

Национальный электротехнический кодекс (NEC) является «официальным» сводом правил для США (и большей части мира) в отношении установления и соблюдения стандартов электробезопасности. NEC охватывает практически все, что касается жилых, коммерческих и промышленных электрических приложений.

Также известный как NFPA 70, NEC публикуется Национальной ассоциацией противопожарной защиты, а обновления выпускаются каждые три года. Последней версией является NEC 2020 года, и четыре штата в США соответствующим образом обновили свои правила.

Тем не менее, подавляющее большинство штатов (31 из 50) имеют электрические коды, основанные на версии NEC 2017 года, а остальные штаты полагаются на еще более старые версии. (Источник: Национальная ассоциация противопожарной защиты — NFPA)

Как установить электрические коробки заподлицо с гипсокартоном

При установке электрических коробок они обычно крепятся к шпилькам или балкам для большей устойчивости.Этот этап работы выполняется перед установкой гипсокартона, поэтому важно правильное расположение, чтобы при установке гипсокартона края электрической коробки оказались на одном уровне с поверхностью гипсокартона.

К счастью, есть несколько простых советов и шагов, которые избавят вас от догадок при установке электрических коробок на нужной глубине стены:

• Стандартная толщина гипсокартона составляет 3/8 дюйма или 1/2 дюйма (также доступны гипсокартон толщиной 1/4 дюйма и 5/8 дюйма, но это нестандартная толщина).
• С установленной электрической коробкой, но еще не прикрепленной к стойке или балке, возьмите кусок гипсокартона той же толщины, что и устанавливаемый, и приложите его к боковой стороне электрической коробки.
• Отрегулируйте глубину электрической коробки относительно стойки или балки так, чтобы внешние края были заподлицо с куском гипсокартона, когда он прижат к боковой части коробки.
• После того, как будет проверено правильное положение, вы можете приступить к постоянному креплению электрической коробки к стойке или балке.

Многие электрические коробки, доступные сегодня, поставляются со встроенными глубиномерами , поэтому вы можете быстро определить правильное положение коробки и быстро закрепить их, не выполняя дополнительный шаг измерения глубины с помощью куска гипсокартона. (Источник: Better Homes & Gardens)

Измерители глубины выпускной коробки, используемые для обеспечения правильной посадки гипсокартона.

Одна вещь, которую следует учитывать при определении надлежащей глубины электрических коробок, заключается в том, будет ли дополнительный материал наноситься поверх гипсокартона. Например, декоративная плитка, клейкие панели из искусственной плитки и подобные настенные покрытия добавят дополнительную толщину нижележащему гипсокартону.

Поэтому, если вы планируете добавить к стене дополнительный материал, края электрической коробки должны выступать дальше, чем толщина гипсокартона, чтобы учесть дополнительный материал стены.

Почему установка электрических коробок заподлицо с гипсокартоном имеет значение?

Если вам интересно, почему правильная установка электрических коробок имеет такое большое значение, то причина в том, что неправильная работа с электропроводкой является фактором, способствующим тысячам пожаров в домах каждый год, что приводит к ущербу и убыткам на миллиарды долларов и, к сожалению, к сотням смертей. .

Данные отрезвляют и подчеркивают постоянную потребность в жестких электрических стандартах и ​​строгом соблюдении электрических норм.

Вот несколько цифр для рассмотрения:

• Каждый год более 50 000 пожаров вызваны проблемами с электричеством, что приводит к гибели почти 500 человек, более 1400 травмам и материальному ущербу на сумму более 1,3 миллиарда долларов.
• Третьей ведущей причиной домашних пожаров являются электрические распределительные сети.
• Ежегодно более 28 000 пожаров в домах происходят из-за электрической дуги.
• Неисправные электрические розетки ежегодно вызывают более 5300 пожаров.

(Источник: Международный фонд электробезопасности)

Ключевым выводом при установке электрических коробок является то, что, установив их заподлицо с поверхностью гипсокартона, можно свести к минимуму возможность возникновения дуги от проводов к основанию стены, что снижает риск возгорания электрического тока.

Это особенно важно, когда на стеновых поверхностях используются легковоспламеняющиеся материалы, такие как деревянные панели или синтетические материалы, такие как наклейки из искусственной плитки, которые наносятся поверх гипсокартона.

Ваша электрическая коробка не заподлицо с гипсокартоном?

Иногда, даже если вы все делаете по инструкции, не всегда получается так, как задумано. А когда дело доходит до ремонта дома своими руками, это делают редко.

В случае с электрическими коробками, если гипсокартон поднялся и вы обнаружите, что электрическая коробка утоплена более чем на четверть дюйма, что разрешено Национальным электротехническим кодексом, нет необходимости паниковать.

Это случается чаще, чем вы думаете.

Это случается так часто, что для таких случаев существует легкодоступное средство, известное как удлинитель электрической коробки .

Купите удлинитель электрической коробки онлайн (ссылка на Amazon)

Этот недорогой гаджет действует как электрическая коробка, которая скользит внутри настоящей (и неправильно установленной) электрической коробки, позволяя установить ее край заподлицо с поверхностью гипсокартона, сохраняя при этом электрическую проводку.

В этом видео на YouTube рассказывается, как использовать удлинители электрических коробок:

Имея под рукой несколько удлинителей электрических коробок, , безусловно, можно считать профессиональным ходом, особенно в крупном проекте. (Источник: Майк Холт – General Electrical Forum)

Заключение

Выполнение электромонтажных работ в вашем доме самостоятельно может быть выполнено безопасно и с удовлетворительными результатами, если вы привержены изучению надлежащих методов.

При планировании электрических коробок края должны быть заподлицо или заглублены не более чем на четверть дюйма от поверхности стены, чтобы ваша работа соответствовала нормам. Это также приведет к завершению работы, выполненной с учетом требований электробезопасности.

Связанные чтения:

Как установить проводку камеры видеонаблюдения (наружная и внутренняя)

Существует два различных способа подключения проводки камеры видеонаблюдения: проводка камеры видеонаблюдения POE и проводка беспроводной камеры наблюдения. Этот пост представляет собой пошаговое подробное руководство по установке, которое поможет вам установить проводку камеры видеонаблюдения как в помещении, так и на улице. Вы можете быстро и легко установить камеру видеонаблюдения на переднюю/заднюю дверь, приемную, передний/задний двор, цех, спальню, гараж, склад, подвал, парковку, ферму, вход, даже наверх и т. д.

Содержание

Ниже приведена общая информация обо всех материалах, которые вам понадобятся при прокладке проводов для вашей камеры видеонаблюдения.

Основные элементы, необходимые для подключения камер видеонаблюдения

Когда вы собираетесь прокладывать провода камеры безопасности снаружи или внутри, вам следует подготовить следующие необходимые предметы.

Для камер безопасности PoE:

• Провода камеры безопасности категории 5/6
• Дрель
• Рыбная лента
• Инжекторы PoE

Для беспроводных камер наблюдения (без батареи):

• Электрические провода
• Дрель
• Рыбная лента
• Удлинитель провода для камеры видеонаблюдения

Для аналоговых камер видеонаблюдения:

• Разъемы RG-59 BNC
• Обжимной инструмент RG-59
• Инструмент для снятия изоляции RG-59
• Коаксиальные провода РГ-59/сив-75-5
• Ствол BNC
• Кусачки
• Стандартный инструмент для обжима проводов
• Изолента

Прежде чем прокладывать кабели, вы можете взглянуть на схему проводки камеры безопасности ниже.

Схема подключения IP-камеры безопасности Wi-Fi и PoE

Примечание : некоторые подробные инструменты здесь не упоминаются. Если вам нужно проложить подземные провода для камер видеонаблюдения, чтобы контролировать ваш сад, подъездную дорожку и т. д., необходимы трубы из ПВХ/металла.

Часть 1. Как проложить провода камеры видеонаблюдения в доме: с подробными инструкциями и видео по установке

Установка проводов камеры видеонаблюдения внутри вашего дома, например, на чердаке, потолке, сайдинге и т. д.гораздо проще, чем работа на стороне.

Вы можете следовать этому руководству по установке проводов камеры видеонаблюдения, чтобы спрятать или проложить провода в своем доме.

Шаг 1. Спроектируйте центральный узел наблюдения, прежде чем прокладывать кабели камеры видеонаблюдения. Место, где вы размещаете свой NVR/DVR — центральный узел наблюдения — в вашем доме, определяет маршрут проводки. Грамотное размещение NVR/DVR в вашем доме может помочь вам избавиться от грязной проводки.

Место должно быть легкодоступным, чтобы вы могли удобно подключить камеру видеонаблюдения из любой точки вашего дома.Чердаки и ваш интернет-роутер — идеальные места для NVR/DVR.

Примечание : здесь вы можете получить полезные советы по размещению камер (систем) безопасности.

Шаг 2 . Отключите питание при подключении проводов камеры безопасности, что может защитить вашу личную безопасность и избежать повреждения ваших устройств.

Шаг 3 . Просверлите отверстие в том месте, где будет розетка (для беспроводной камеры наблюдения и аналоговых камер наблюдения), и используйте выпрямленную металлическую вешалку, чтобы нащупать внутри стены любые непредвиденные препятствия.

Сверление, несомненно, является одним из лучших и самых простых способов провести провода камеры видеонаблюдения через стены, потолки, виниловый сайдинг и т. д.

Если вы используете Ethernet-кабель категории 5/6 для вашей камеры видеонаблюдения, вы можете просто просверлить отверстие для прокладки Ethernet-кабеля от камеры к домашнему маршрутизатору или NVR. Если расстояние между вашей камерой и маршрутизатором/NVR слишком большое, вы можете добавить инжектор PoE.

Шаг 4 . Зазор/отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить. Оставьте несколько футов дополнительного провода внутри как для заделки, так и для будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам понять, какая камера слежения работает с каким кабелем.

Шаг 5 . Перейдите туда, где вы хотите установить камеры безопасности, например, на чердаке, потолке, подвале или в подполье, и просверлите отверстие в верхней или нижней стеновой пластине в той же полости стены.

Шаг 6 . Прикрепите провода с помощью рыболовной ленты, чтобы ловить провода вашей камеры безопасности.

Шаг 7 . Протяните провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться партнер, который протянет провода за вас). Не забудьте использовать защитную крышку или кабелепровод камеры безопасности для защиты кабелей.

Надеюсь, приведенное выше пошаговое руководство ответило на такие вопросы, как Как провести провода домашней камеры безопасности через чердак/стену? Как запустить камеры видеонаблюдения для моего двухэтажного дома?

Как спрятать провода камеры видеонаблюдения внутри дома

Если вы не хотите, чтобы провода камеры слежения испортили декор вашего дома, воспользуйтесь приведенными ниже советами, чтобы спрятать провода камеры слежения внутри.

Решение 1. Когда вы просверливаете отверстие для проводки IP-камеры, например, для проводки камер через потолок, вы можете скрыть кабель камеры безопасности с помощью ограждений проводов.

Вставьте кабель в ограждение и прикрепите ограждение к стене внутри вашего дома или прикрепите их к задней части вашей мебели. Так что никаких проводов не видно.

Решение 2. Покрасьте провода. Вы можете прикрепить провода к углу и покрасить их в тот же цвет, что и стены.

Решение 3. Проложите провода камеры безопасности за плинтусом в вашей комнате.

Решение 4. Еще один возможный способ спрятать кабели видеонаблюдения — использовать пластиковую трубку, которая позволяет скрыть провода камеры слежения от посторонних глаз и защитить их от пыли и внешних повреждений.

Любитель рукоделия разместил на YouTube видео, в котором демонстрирует руководство по установке камеры видеонаблюдения в своем доме. (Он прячет провода камеры слежения под столом. Какая умная идея!) Вы можете посмотреть видео ниже.

Когда вам нужно установить проводку наружной камеры видеонаблюдения, вы можете получить подробное руководство ниже, чтобы проложить провод камеры наружного наблюдения.

Bump: Если вы хотите узнать, как спрятать провода камеры видеонаблюдения снаружи, перейдите к части 2.

Часть 2. Как проложить провода камеры безопасности снаружи

Когда вам нужно установить IP-камеры на открытом воздухе, ключевым процессом является прокладка кабеля для наружной камеры видеонаблюдения.

Вы можете проверить руководство по подключению камер видеонаблюдения от вашего дома к удаленной собственности, например, к подъездной дорожке, изолированному гаражу, палисаднику и т. д.и шаги по прокладке кабелей камеры видеонаблюдения изнутри вашего дома снаружи, например, на крыльце.

1. Как запустить камеры видеонаблюдения из вашего дома в отдаленный пункт назначения

2. Как проложить кабель камеры видеонаблюдения от вашего дома до близкой точки

3. Как спрятать провода камеры видеонаблюдения снаружи

1. Как проложить и спрятать провода камеры видеонаблюдения снаружи: проект на большие расстояния

При прокладке проводов камеры безопасности снаружи (особенно при работе на большом расстоянии) вы можете закопать кабели, чтобы защитить провода от закалки.

Шаг 1 . Спланируйте маршрут проводов камеры видеонаблюдения. Найдите довольно короткий и простой маршрут, чтобы закопать ваши трубопроводы, чтобы работа по захоронению могла быть проще.

Шаг 2 . Вам необходимо использовать проволочную защиту, ПВХ или металлические трубы для защиты проводов домашней камеры видеонаблюдения от вмешательства как людей, так и животных — белок (прочитайте этот пост, чтобы узнать, как избавиться от них), птиц и т. д.

Совет редактора: Если вы не используете кабелепроводы снаружи или не закапываете провода камер видеонаблюдения, не забудьте оставить капельные петли, чтобы вода не попадала в розетки через отверстия.

Шаг 3 . Если вам нужно подключить камеру безопасности PoE снаружи, вы можете просто поймать кабель CAT5/6, поскольку кабели PoE могут обеспечивать как передачу данных, так и электропитание для ваших камер безопасности PoE. Что касается беспроводных камер видеонаблюдения, вам просто нужно проложить провода к розетке, обеспечивающей питание для беспроводных камер видеонаблюдения. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)

Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.

Шаг 5 .Просверлите отверстие, чтобы вывести провода камеры видеонаблюдения из вашего дома. После того, как отверстие в стене будет вырезано, вставьте сверло, чтобы просверлить отверстие, чтобы через него можно было провести провода. Не забудьте использовать угловую дрель с коронками для сверления больших отверстий.

Держите отверстия по центру шпилек. Просверлить отверстие в стене гораздо проще, чем в полу. Все, что вам нужно сделать, это медленно сверлить и не нажимать слишком сильно. Остановитесь, когда почувствуете, что сверло проникает в стену.

Шаг 6 .Закопайте электрические провода/сетевые кабели. Прежде чем вам нужно будет проложить провода для ваших камер видеонаблюдения, вам необходимо закопать кабелепровод из ПВХ как минимум на 18 дюймов, а для металлического кабелепровода — на 6 дюймов в соответствии с Национальным электрическим кодексом (NEC).

Шаг 7 . Теперь отверстия уже сделаны. Следующим идет прокладка проводов. Ловить провода довольно легко, если вы прикрепите их с помощью рыболовной ленты или троса. Оберните оголенный провод через ушко для рыбьей ленты и закрутите конец провода вокруг себя.Наденьте изоляционную ленту на конец ушка и проволоку. Теперь вы готовы тянуть провода.

Шаг 8 . Потяните провода камеры безопасности. Когда один человек будет кормить провода, равномерно потяните за все провода. Держите провода распутанными. Что касается человека, тянущего провода на другом конце, тяните провода медленно, например, с интервалом в 2–3 фута. Если тянуть слишком быстро, можно порезать провода и защемить пальцы вашего партнера.

Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, которая действительно увлекается проектами DIY).

Некоторые операторы задавали вопросы на форумах, например, «Как проложить кабели для уличных камер безопасности PoE или как установить провода питания для уличных беспроводных камер безопасности?» . Надеюсь, приведенное выше подробное руководство будет полезным.

2. Как проложить провода камеры видеонаблюдения изнутри наружу

Если вы просто прикрепите камеру слежения к кирпичу за пределами вашего дома, например, проложите провода камеры слежения к жесткому диску, процесс установки будет довольно простым.

Шаг 1 . Решите, где разместить камеру.

Шаг 2 . Просверлите отверстие от камеры до маршрутизатора или сетевого видеорегистратора (для подключения камеры PoE).

Для уличных беспроводных камер видеонаблюдения вам просто нужно просверлить отверстие для прокладки силовых кабелей.

Шаг 3 . Как упоминалось выше, вы можете скрыть провода камеры безопасности с помощью защитных ограждений.

Совет редактора: После прокладки проводов для камер наблюдения снаружи не забудьте скрыть отверстия.Или же влага может стекать по поверхности кабеля видеонаблюдения и попадать прямо в места электрических соединений, что приводит к большим неприятностям, требующим дорогостоящего ремонта.

Вот несколько полезных советов, как закрыть отверстия для проводов камеры видеонаблюдения в стене:

• Заполните отверстие водонепроницаемыми материалами, такими как силикон, и герметиком.

• Используйте водонепроницаемые наружные крышки или проходные втулки, чтобы скрыть отверстия.

3. Как спрятать провода камеры видеонаблюдения снаружи

Один из лучших способов скрыть камеры наблюдения снаружи — это проложить погребальную проволоку.

Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер наблюдения.

Шаг 1. Спланируйте маршрут прокладки проводов для вашей IP-камеры на открытом воздухе. Сделайте маршрут как можно короче, что облегчит работу по захоронению.

Шаг 2. Подготовьте трубы для электропроводки, такие как металлические трубы, ПВХ и т. д.

Шаг 3. Отметьте точки, в которых вам нужно будет просверлить отверстия.

Шаг 4. Закопайте трубы.Согласно Национальному электрическому кодексу, трубопровод из ПВХ должен быть заглублен не менее чем на 18 дюймов, а для металлических труб — на 6 дюймов.

Шаг 5. Пришло время проложить кабели камеры наблюдения. Используйте рыбную ленту, чтобы стянуть провода.

Теперь вы можете спрятать провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от неблагоприятных погодных условий и внешних повреждений, таких как вандализм.

Обновление: Пользователь Reolink рассказывает, как он устанавливает купольную камеру безопасности и прячет провода камеры безопасности снаружи в распределительной коробке.И это выглядит красиво!

Обновление , 11 июня: Если вы хотите узнать, как спрятать кабели камеры видеонаблюдения на открытом воздухе в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!

«Прокладывайте провода камеры безопасности» Осторожно

Национальный электротехнический кодекс требует, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий кабель с металлической оболочкой, располагались на расстоянии 1–1/4 дюйма или более от края стойки (рис. A) для защиты проводов. из гвоздей и шурупов.(Винты и гвозди 1-1/4 дюйма, используемые для крепления гипсокартона толщиной 1/2 дюйма, проникают в шпильки примерно на 3/4 дюйма.)

Если вам нужно закопать провода камеры видеонаблюдения, сначала прочитайте примечания по установке подземных проводов, чтобы избежать возможных проблем в будущем.

Часть 3. Руководство по установке камеры видеонаблюдения: включены все типы

Работа по подключению камеры видеонаблюдения является ключевым процессом установки камер видеонаблюдения. Есть еще несколько мелких шагов, чтобы завершить всю работу по установке.

Вы можете проверить следующие шаги, чтобы настроить беспроводные, PoE, беспроводные и аналоговые камеры безопасности.

1. Беспроводные камеры безопасности

2. Камеры безопасности PoE

3. Беспроводные камеры наблюдения

4. Аналоговые камеры видеонаблюдения

1. Как установить беспроводные камеры слежения с питанием от батарей

Беспроводные камеры безопасности питаются от батарей и передают данные через Wi-Fi, что делает этот тип камеры безопасности полностью беспроводной сверху донизу.

В качестве типичного примера мы возьмем камеру видеонаблюдения Reolink Argus 2 с питанием от батареи.

Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).

Шаг 2 . Установите аккумулятор в камеру, после чего вы услышите устную инструкцию, которая поможет вам настроить камеру.

Шаг 3 . Выберите имя и установите пароль для камеры.

Если вы хотите получить камеру слежения без сверления или установки, попробуйте этот.

2. Как установить камеры безопасности PoE

Камеры безопасности

PoE используют только кабель Ethernet Cat 5/6 для передачи данных и питания, что упрощает настройку камеры этого типа.

Здесь мы берем IP-камеру безопасности RLC-410 PoE, чтобы показать вам общий процесс настройки.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Проложите кабель Ethernet от камеры к маршрутизатору или Reolink NVR.

Шаг 3 . Загрузите и запустите приложение Reolink на своих мобильных телефонах.

Когда ваш смартфон и камера находятся в одной сети, просто скажем, в локальной сети, камера будет автоматически добавлена ​​в ваш телефон.

Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.

3. Как установить беспроводные камеры видеонаблюдения

Беспроводные камеры видеонаблюдения используют сигнал Wi-Fi для передачи данных, а для подачи питания требуется кабель.

Вы можете ознакомиться с приведенным ниже руководством по установке, чтобы получить полную информацию о процедуре установки беспроводных камер наблюдения.

Шаг 1.  Установите камеру рядом с розеткой.

Если розетка находится немного далеко, вы можете проложить кабель питания для своих беспроводных камер видеонаблюдения.

Шаг 2 . Включите камеру в розетку.

Вам также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для первоначальной настройки. После этого сетевой провод можно удалить.

Шаг 3 . Загрузите и запустите приложение Reolink на своем мобильном телефоне iPhone или Android.

Камера будет автоматически добавлена ​​на ваш смартфон при подключении к локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции из глобальной сети.

4. Как установить аналоговые системы видеонаблюдения

Аналоговые камеры видеонаблюдения должны подключаться к цифровому видеорегистратору для работы. Другими словами, этот тип камеры безопасности не может работать автономно.

Аналоговые камеры видеонаблюдения более сложны в установке по сравнению с IP-камерами, поскольку камерам нужны кабели для подачи питания, а также необходимо подключиться к цифровому видеорегистратору с помощью коаксиальных проводов.

Вы можете ознакомиться с руководством по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.

Шаг 1 . Определите положение цифрового видеорегистратора и монтажное положение ваших аналоговых камер видеонаблюдения.

Место для цифрового видеорегистратора должно находиться недалеко от маршрутизатора и розетки.

Шаг 2 . Подключите камеру к видеорегистратору коаксиальным кабелем. А также подключите камеру к розетке, чтобы получить питание.

Шаг 3 . Подключите камеру к маршрутизатору, чтобы вы могли получать удаленную прямую трансляцию.

Вы также можете подключить цифровой видеорегистратор к монитору с помощью кабеля HDMI для локального просмотра в реальном времени.

Вы можете установить камеры видеонаблюдения на софит, одно- или двухэтажный дом, оштукатуренную стену, виниловый сайдинг и т. д. с помощью приведенных выше пошаговых руководств.

Помимо приведенного выше подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать более подробную информацию о настройке проводов камеры видеонаблюдения в приведенной ниже части.

Часть 4. Подробные ответы на часто задаваемые вопросы «Прокладка кабелей камеры видеонаблюдения»

Некоторые читатели отправили нам электронные письма с просьбой предоставить более подробную информацию о прокладке проводов для камер видеонаблюдения, например, схему проводки камеры видеонаблюдения, сращивание, типы и т. д.

Мы решили добавить часть, которая призвана решить проблемы наших читателей с камерами видеонаблюдения и системными проводами. Вам предлагается добавить свои собственные идеи в комментарии ниже! Мы опубликуем ваше мнение в этой статье!

В 1. Как долго

и как далеко можно прокладывать провода камеры видеонаблюдения

A 1 : Ну, это зависит от источника питания камеры безопасности и диапазона сетевого подключения.

Вообще говоря, вы можете проложить провода для камер видеонаблюдения в пределах 330 футов, не беспокоясь о падении напряжения.Чтобы убедиться, что беспроводные камеры безопасности работают со стабильным сетевым подключением, прокладывайте кабели видеонаблюдения в пределах рекомендуемого диапазона 250 футов.

После прокладки проводов камер видеонаблюдения снаружи вы можете добавить каркас для проводов камер видеонаблюдения, чтобы защитить наружные камеры от взлома или кражи ворами.

Совет редактора: Если вы планируете прокладывать провода камеры безопасности за пределами рекомендуемого диапазона, примите во внимание следующие советы:

• Добавьте удлинитель WiFi для усиления сигнала WiFi.

• Используйте удлинительные кабели питания.

• Установите беспроводные аккумуляторные камеры слежения для наблюдения за удаленными от сети местами.

Q 2. Как соединить провода питания камеры видеонаблюдения

Можно ли сращивать провод камеры слежения?

A 2 : Да, сращивание проводов камеры видеонаблюдения будет простым с помощью приведенного ниже подробного руководства по установке.

Шаг 1 . Используйте нож или кусачки для кабеля, чтобы разделить 2 изолированных провода и снять изоляцию на полдюйма с концов проводов.Будьте осторожны, чтобы не поранить пальцы при разрезании проводов.

Шаг 2 . Соедините кабели вместе (с помощью проволочных гаек), скрутив открытые медные концы. Убедитесь, что вы скрутили положительный провод с одного провода на другой (так же, как отрицательный кабель).

Шаг 3 . Соедините 2 силовых кабеля вместе, используя разъемы для проводов камеры видеонаблюдения, а затем вставьте оголенный медный провод от положительного проводника в один конец разъема. Сделайте то же самое для другого положительного провода и двух отрицательных проводов.

Не забудьте использовать датчик камеры видеонаблюдения, чтобы проверить количество электрического тока, которое может пройти по проводу, чтобы избежать возможного перегорания схемы.

Обратите внимание, что неправильное сращивание проводов камеры видеонаблюдения может привести к ее неисправности. Прочтите этот пост, чтобы найти возможные решения, когда ваши камеры видеонаблюдения не будут работать.

В 3. Типы проводов для камер слежения

A 3: При прокладке проводов для ваших камер видеонаблюдения использование подходящего типа кабеля избавит вас от головной боли и вызовов в службу технической поддержки для решения проблем, которые не должны были произойти.

Типы проводов

камеры безопасности обычно включают 3 основных типа: Ethernet-кабели Cat 5/6, сиамские кабели и кабели plug-and-play.

Ethernet-кабели Cat 5/6 — этот тип проводов для камер безопасности передает данные видео/изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, что предлагает вам более простое решение для прокладки проводов по сравнению с традиционными проводными камерами видеонаблюдения.

Дополнительная литература: Проверьте этот пост, чтобы узнать больше об IP-камерах безопасности Cat 5/6.

Сиамские кабели — этот вид проводов для камер видеонаблюдения обычно включает в себя 2 типа: провода RG59 и 18/2. Кабели RG59 представляют собой специальный коаксиальный провод, используемый для подключения камер к цифровому видеорегистратору. Провода 18/2 — это 2 отдельных провода 18-го калибра, которые используются для передачи питания от источника питания к камерам.

Провода Plug-and-play — этот тип кабелей для камер безопасности имеет разъемы как для видео, так и для питания.Длина передачи данных по проводу камеры безопасности доступна в 25, 50, 100 и 150 футах.

Недостатком проводов камеры безопасности PnP является то, что они не могут обеспечить высокое качество передачи видео и питания по сравнению с двумя вышеуказанными типами. И кабели не могут передавать данные сигнала дальше, чем на 150 футов.

Q 4. Как установить проволочные ограждения для камер видеонаблюдения (запрошено читателем в комментарии)

A 4 : Существует 2 основных типа проволочных ограждений для камер безопасности.

Один из типов выглядит как клетка, которая обычно используется для защиты камеры слежения от закалки.

Другой, как правило, имеет форму длинной полосы и используется для защиты проводки камеры видеонаблюдения от дождя, яркого света и т. д.

Пожалуйста, выполните следующие действия, чтобы установить защитные ограждения для защиты проводки вашей камеры видеонаблюдения.

Шаг 1 . Свяжите провода камеры видеонаблюдения резиновым кольцом.

Шаг 2 .Используйте защитный кожух, чтобы зафиксировать жгут проводов.

Шаг 3 . Закрепите защитный кожух несколькими винтами.

Готово!

Если у вас есть какие-либо вопросы или идеи о том, как установить провода камеры видеонаблюдения, оставьте их в комментариях ниже! Мы опубликуем ваши вопросы и идеи в этой статье !

Как легко установить столб забора без цемента с помощью анкеров для деревянных столбов, гравия или гидравлического привода

На прошлой неделе я встретил прекрасную пару, которая хотела установить забор. Их дом был частью нового района недалеко от города, который мог похвастаться красивыми домами с безупречными дворами. Их основная просьба заключалась в том, чтобы я не использовал цементные заглушки для столбов, потому что они хотели иметь возможность легко снять забор, если в будущем решат использовать другой стиль. К счастью, есть много способов установить столб забора без цемента.

Меня часто просят отказаться от использования цемента для установки столбов забора; это грязно, требуется много труда, чтобы удалить цементные пробки, и некоторые люди считают, что это ускоряет постгниение.Какой бы ни была причина, по которой вы хотите избежать этого, всегда полезно знать, какие есть альтернативы, когда цемент не подходит. Ваш метод установки столбов забора будет зависеть от местности и типа почвы в вашем дворе, но есть множество способов сделать это. Мы собираемся взглянуть на некоторые из методов, с которыми я добился наибольшего успеха.

Деревянные анкеры для стоек легко устанавливаются и снимаются

Анкеры для деревянных столбов

предназначены для облегчения установки столба в землю и, при необходимости, для его повторного извлечения. Они также защищают ваш деревянный столб от влаги, продлевая срок его службы, и их можно установить, не создавая беспорядка в виде кучи грязи, которую нужно убрать. Острый конец анкерного столба вбивается в землю, а втулка остается над землей. Затем столб вставляется и закрепляется винтами. Это устройство обычно изготавливается из оцинкованной стали, чтобы его можно было использовать с пиломатериалами, обработанными ACQ, а иногда оно также имеет порошковое покрытие. Некоторые фирмы также предлагают декоративный вариант с фестончатым рукавом.

Вы можете забить анкер в землю с помощью любого из этих инструментов:

• Кувалда: Вы можете вручную забить анкер в землю, используя кусок дерева размером с ваш столб. Вставьте древесный лом в якорь и используйте кувалду, чтобы забить его.
• Скользящий молоток: Специально разработанный комплект с кувалдой быстрее и проще, чем кувалда, но это все равно требует много работы и может быть утомительным, если вы устанавливаете более нескольких стоек.
• Электрический отбойный молоток: Использование специальной насадки, вставленной в электрический отбойный молоток, является самым простым и быстрым методом забивания анкера в землю. Вы должны иметь возможность купить биту у производителя анкерного крепления, а электрический отбойный молоток можно взять напрокат во многих магазинах оборудования и оборудования.

При установке анкерного столба обязательно используйте уровень, чтобы через каждые несколько дюймов проверять, что анкер остается отвесным. Одним из самых больших преимуществ использования анкеров для столбов является простота их удаления.Если вы забьете анкер криво или его по какой-либо причине нужно снять, его можно вытащить с помощью шестифутового монтировки и блока для рычага. Имейте в виду, что, хотя этот метод подходит для большинства проектов жилых ограждений, он не будет работать с высокопрочными заборами.

Установка столба ограждения с использованием гравия

Обратная засыпка отверстия для столба забора гравием — еще одна распространенная альтернатива использованию цемента. Начните с ямы размером примерно с ту, которую вы бы выкопали, если бы использовали цемент, вставьте в нее треть длины столба, а затем засыпьте гравием, утрамбовывая каждые пять дюймов до уровня.Также принято наносить на древесину раствор нафтената меди, чтобы дополнительно защитить пиломатериалы от влаги в земле и замедлить гниение.

Некоторые люди предпочитают этот метод цементу, так как он позволяет воде стекать со штифта, предотвращая длительный контакт с влагой, вызывающий гниение. Хотя гравий не является моим предпочтительным методом, любой метод, который защищает ваши столбы забора от длительного воздействия воды, определенно заслуживает внимания. Еще один плюс заключается в том, что, поскольку гравий не такой жесткий, как цемент, он допускает небольшое смещение столба и забора, что может предотвратить поломку столбов при сильном ветре.

Одним из недостатков, который следует учитывать, является то, что из-за более низкой жесткости гравия по сравнению с другими методами анкеровки также труднее отвесить столбы во время установки, и гораздо более вероятно, что вам потребуется повторно закрепить столбы в будущем.

Установка столба ограждения с помощью гидравлического привода

Использование гидравлического привода стоек, устанавливаемого на тракторе, — это прочный и надежный метод установки стоек, хотя он может быть более сложным, чем большинство домовладельцев готовы иметь дело с ним.Гидравлический привод забивает столб прямо в землю с помощью специально разработанного оборудования, установленного на тракторе. В зависимости от применения может потребоваться два человека: один для управления шпинделем, другой для проверки вертикальности или бурения направляющей скважины.

Этот метод идеально подходит для установки большого количества столбов в быстрой последовательности на широкой открытой площадке, так как установка каждого столба может занять всего 20 секунд. Этот процесс лучше всего подходит для очень тяжелых конструкций, таких как столбы большого диаметра или высокопрочные ограждения, но он также подходит для установки столбов меньшего размера.Гидравлические приводы для трактора можно взять напрокат в специализированном магазине техники или купить, хотя они стоят дорого. Существуют также службы почтовых водителей, которые будут управлять почтовыми отправлениями для вас.

Несмотря на то, что этот метод надежен, он имеет следующие недостатки:

• Размер трактора не подходит для тесных городских и пригородных условий
• При использовании этих инструментов требуется определенный уровень навыков, иначе вы можете получить кривые стойки
• Серьезные травмы могут быть получены из-за огромных размеров машины
• Снятие ведомой стойки может быть чрезвычайно трудоемким, требующим большого объема копания или даже использования гидравлического подъемника и специальных съемников стоек

Учитывая, что двор моих клиентов был не таким уж большим и они не хотели, чтобы их безупречный газон был испорчен установкой, я, очевидно, не решил использовать гидравлические приводы.Вместо этого я решил установить деревянные анкерные стойки OZ-post — мой предпочтительный метод установки. Это была легкая работа, на самом деле. Я просто подключил свой отбойный молоток, и это было сделано, даже не вспотев.

Я приверженец качества, поэтому всегда покупаю анкеры марки OZCO. Их анкеры для стоек оцинкованы методом горячего погружения, поэтому коррозионно-стойкое покрытие толще, чем у продуктов других компаний, и они проходят проверку качества. Именно такой продукт я с удовольствием предлагаю покупателям, потому что знаю, что они будут радовать их долгие годы.

Лучшие удлинители беспроводного сигнала на 2022 год

Из-за того, что многие из нас работают из дома из-за коронавируса, во многих домах в США установлено больше приложений, чем когда-либо, в сетях Wi-Fi. И некоторые из них требуют не только хорошей пропускной способности, но и стабильной пропускной способности 90 255 90 256. Когда они этого не понимают, ваш разговор с вашим начальником по телефонной системе вашей компании с передачей голоса по IP (VoIP) внезапно звучит так, как будто один из вас находится под водой. То же самое касается многих потребительских приложений, особенно сервисов потокового видео, таких как Netflix, и, конечно же, новейших игр.

Большинство людей считают, что в такой ситуации им необходимо обновить свой Wi-Fi, поэтому они либо покупают новый беспроводной маршрутизатор, либо обновляют свой интернет-сервис (или и то, и другое). Что ж, подождите, прежде чем делать это, потому что в большинстве случаев менее чем за 100 долларов у вас есть другой вариант. Скорее всего, расширитель диапазона выполнит свою работу. Расширители диапазона, названные удачно, улавливают сигнал Wi-Fi вашего маршрутизатора, усиливают его и ретранслируют усиленный сигнал.

Вы можете доверять нашим обзорам

С 1982 года PCMag протестировала и оценила тысячи продуктов, чтобы помочь вам принимать более обоснованные решения о покупке.(Читайте нашу редакционную миссию.)

Что делает их привлекательными, так это то, что они просты в установке и недороги. В сочетании с недорогим маршрутизатором вы можете создать тандемную систему, которая обеспечивает такое же хорошее покрытие, а возможно, и лучшее, чем то, что вы получили бы от одного дорогого маршрутизатора. Расширители диапазона бывают разных форм, размеров и скоростей, но у них есть свои ограничения; обычно они в два раза медленнее вашего основного маршрутизатора и создают отдельную расширенную сеть, что затрудняет бесшовный роуминг.

В зависимости от размера и планировки вашего дома маршрутизатор среднего и высокого класса может обеспечить все необходимое покрытие Wi-Fi. Но для домов, построенных из плотных материалов, таких как кирпич, бетон, штукатурка и металл, некоторое ухудшение сигнала почти неизбежно. Аналогично, дома с несколькими этажами и множеством стен более подвержены потере сигнала, чем одноэтажные дома с открытой планировкой. В некоторых случаях вы можете переместить маршрутизатор в центральное место, чтобы обеспечить более сильный сигнал в тех мертвых зонах, которые ранее были вне досягаемости.Однако в большинстве домов местоположение маршрутизатора привязано к комнате, в которой Интернет входит в дом, а это означает, что для перемещения маршрутизатора, вероятно, потребуется проложить кабель Ethernet в нужное место. Расширители диапазона обеспечивают относительно простой способ доставки Wi-Fi без необходимости прокладывать кабели.

Лучшие предложения усилителей беспроводной связи на этой неделе*

*Предложения выбираются нашим партнером TechBargains

Как подобрать расширитель, подходящий для вашего маршрутизатора

При покупке расширителя диапазона важно найти тот, который соответствует характеристикам вашего маршрутизатора.Например, если у вас есть двухдиапазонный маршрутизатор AC1900, приобретите двухдиапазонный удлинитель AC1900 (или лучше). Если ваш маршрутизатор поддерживает многопользовательскую потоковую передачу данных с несколькими входами и несколькими выходами (MU-MIMO), которая обеспечивает повышенную производительность за счет отправки данных совместимым клиентам одновременно, а не последовательно, ищите расширитель, поддерживающий эту технологию, если вы хотите расширить свой MU-MIMO. сеть MIMO.

То же самое касается новейшей технологии Wi-Fi 6. Если вы недавно купили новый маршрутизатор, поддерживающий этот стандарт, вы, безусловно, захотите убедиться, что любые расширители диапазона поддерживают его.

Вам нужен удлинитель рабочего стола или подключаемый модуль?

Существует два типа расширителей диапазона: настольные и подключаемые. Большинство удлинителей для настольных компьютеров выглядят как беспроводные маршрутизаторы и обычно оснащены внешними регулируемыми антеннами, несколькими портами LAN для подключения к таким устройствам, как телевизоры и игровые приставки, и портами USB для подключения к периферийным устройствам, таким как накопители и принтеры.

Съемные удлинители намного меньше своих настольных аналогов и вставляются прямо в настенную розетку.Некоторые модели имеют внешние антенны, в то время как другие используют внутренние антенны, чтобы создать ненавязчивый профиль. Из-за своего размера подключаемые удлинители обычно имеют только один порт LAN и не имеют возможности подключения USB, что делает их менее универсальными, но более доступными, чем удлинители для настольных ПК. Если вы не можете обойтись без настенной розетки, поищите подключаемую модель со сквозной розеткой.

Также стоит отметить, что если у вас есть довольно специфическая проблема с подключением компьютера к Wi-Fi в определенной части вашего дома, вам лучше подойдет USB-адаптер Wi-Fi.Всего за 15 долларов эти адаптеры по сути представляют собой антенны, которые подключаются непосредственно к вашему компьютеру, чтобы улучшить качество сигнала Wi-Fi.

Как настроить повторитель беспроводной сети

Не так давно для настройки повторителя диапазона требовалось немного технических знаний и много терпения, чтобы найти лучшее место (в идеале на полпути между маршрутизатором и мертвой зоной). . Но большинство современных маршрутизаторов и расширителей диапазона поддерживают Wi-Fi Protected Setup (WPS), что позволяет связать их так же просто, как нажать пару кнопок, назвать новую расширенную сеть и создать сетевой пароль.

Кроме того, почти все производители предлагают веб-мастеры настройки и иллюстрированные инструкции, которые помогут вам настроить основные параметры беспроводной сети. Некоторые (но не все) расширители оснащены светодиодными индикаторами состояния, которые сообщают вам, находится ли повторитель слишком далеко от маршрутизатора. Расширители также могут предлагать расширенные функции, подобные маршрутизаторам, такие как гостевая сеть, планирование доступа и возможности медиасервера.

Чего не могут удлинители беспроводной сети?

Несмотря на простоту настройки, расширители диапазона имеют свои ограничения.Они часто используют отдельный сетевой SSID, в который вам нужно входить, когда вы перемещаетесь по дому, а скорость Wi-Fi обычно составляет половину скорости, которую вы получаете от своего основного маршрутизатора. Большинство двухдиапазонных расширителей используют оба радиодиапазона для передачи данных на маршрутизатор и от него, что означает, что устройства, подключающиеся к повторителю, конкурируют за полосу пропускания с маршрутизатором. Чтобы уменьшить перегрузку сети, некоторые производители позволяют выделить полосу для связи между маршрутизатором и расширителем. Хорошими примерами являются технология Fastlane от Netgear и технология BoostBand от Amped Wireless.

Рекомендовано нашими редакторами

Тем не менее, возможно, вам нужна максимально возможная пропускная способность. Это может быть связано с тем, что вы запускаете бизнес-приложения в своей сети, или потому, что вы ищете игровой маршрутизатор или особенно маршрутизатор Wi-Fi 6. Если это так, обязательно проверьте соединение между вашими конечными точками, чтобы убедиться, что вы получаете максимально возможную скорость трафика. PCMag тщательно тестирует все маршрутизаторы и расширители диапазона, которые проходят через его двери, поэтому вы будете иметь хорошее представление о том, чего ожидать, прежде чем покупать.

Беспроводные удлинители и ячеистые системы Wi-Fi

Если вы планируете модернизировать свою сеть с помощью всего нового оборудования, стоит изучить систему Wi-Fi на основе ячеистой сети, прежде чем тратить деньги на традиционный маршрутизатор. Системы Wi-Fi предназначены для покрытия вашего дома беспроводным покрытием и состоят из нескольких сетевых компонентов, включая основной маршрутизатор и ряд спутниковых модулей или узлов, которые вы размещаете по всему дому. Все они являются частью единой беспроводной сети и используют один и тот же SSID и пароль, что означает, что вы можете перемещаться по всему дому без необходимости входа в расширенную сеть.

В то время как расширители диапазона взаимодействуют с маршрутизатором через радиодиапазоны 2,4 ГГц или 5 ГГц, большинство спутников системы Wi-Fi используют ячеистую технологию для связи с маршрутизатором и друг с другом. Каждый узел служит точкой перехода для других узлов в системе, что помогает узлам, наиболее удаленным от маршрутизатора, доставлять сильный сигнал Wi-Fi, когда они разговаривают с другими узлами и не полагаются на связь один на один с маршрутизатором. маршрутизатор.

Сетчатые системы Wi-Fi идеально подходят для пользователей с небольшими техническими знаниями или без них. Их можно установить за считанные минуты, и обычно они поставляются с удобным мобильным приложением, которое проведет вас через процесс установки с помощью простых иллюстрированных инструкций. И цены на них тоже снижаются.

Итак, какой удлинитель беспроводной сети мне купить?

Ознакомьтесь с нашим выбором лучших удлинителей, которые мы тестировали ниже. Чтобы получить еще больше от домашней сети Wi-Fi, ознакомьтесь с нашими руководствами по настройке маршрутизатора, усилению сигнала и защите сети Wi-Fi.

Справочное руководство по установке центрального пылесоса

Первым шагом является выбор центрального пылесоса. Есть три основных типа на выбор; Системы с бумажными мешками, системы циклонного действия (с выпадающими фильтрами, картриджами или моющимися фильтрами) или системы настоящей циклонной сепарации. Устройство обычно монтируют в гараже, подвале, подсобном помещении, кладовой или грязной комнате для удаления пыли и аллергенов из жилых помещений. Прочтите статьи в этом Учебном центре, чтобы узнать больше о блоках питания центрального пылесоса, доступных для вашей установки, или позвоните нам по телефону 1-800-221-8227, и мы будем рады обсудить ваши варианты.
Примечание. В агрегатах True Cyclonic требуется вентиляция наружу. Другие блоки также могут вентилироваться наружу.

Чтобы убедиться, что ваша центральная вакуумная система достигает каждой комнаты в доме, вы должны сначала определить количество необходимых воздухозаборников и их расположение. Один впускной клапан может обслуживать 700–800 квадратных футов (63–72 кв. м). Если возможно, используйте только внутренние стены, чтобы вам не пришлось иметь дело с изоляцией, обычно используемой для наружных стен.

Хорошие места расположены в центре коридоров или у стен шкафов и/или в дверных проемах.Не размещайте воздухозаборники за дверями или мебелью. Используйте искатель стержней или прослушайте стену, чтобы убедиться, что место для впускного клапана находится между стержнями и что пространство за стеновой панелью открыто. Также проверьте другую сторону стены, чтобы убедиться, что она свободна от препятствий, таких как коммуникации и розетки.

 Не устанавливайте воздухозаборник за дверью или в стене с дверью-гармошкой. Затем попросите помощника держать конец шланга в предполагаемом месте впускного клапана, взять другой конец и пройтись по комнате (комнатам).Если у вас нет помощника, используйте кусок шнура или веревки длиной 30 футов (9,15 м) — длина шланга. Вы хотите иметь возможность добраться до любого места от пола до потолка, даже если на пути будет стоять мебель. Возможно, вам придется выбрать другое место или добавить еще один вход, чтобы покрыть весь пол. Помните, что один вход обычно покрывает около 700–800 квадратных футов (63–72 квадратных метра). Повторите этот шаг на каждом этаже вашего дома.

Поскольку над и под подошвой второго этажа есть готовые стены, установка впускных клапанов наверху может потребовать немного больше изобретательности.Есть несколько вариантов. Поместите впускное отверстие за пределами стены шкафа, а затем пропустите трубку через стену и внутреннюю часть шкафа и вниз. Другой вариант — провести трубу вверх на чердак, а затем поперек и вниз к входному отверстию. Еще одним решением является установка впускного клапана наверху прямо в пол.

Существующий дом: при выборе электрической головки впускной клапан должен находиться в пределах 6 футов (1,83 м) от электрической розетки. Переключатель на ручке посылает сигнал по «низковольтной» (24 вольт) проводке для включения и выключения силового агрегата.

Новое строительство: Если ваш дом находится в стадии строительства, вам следует подумать об использовании электрических розеток. Электрические клапаны имеют встроенные соединения для низковольтной и бытовой электропроводки, поэтому нет необходимости в электрической розетке поблизости. Впускные клапаны должны быть установлены до навешивания гипсокартона. Установка должна быть согласована с электриком для установки электрического провода после установки труб.

Чтобы убедиться, что пыль и грязь эффективно удаляются из жилых помещений в вашем доме, установите блок питания в пристроенном гараже. Если у вас нет пристроенного гаража, лучшим альтернативным местом будет подвал, подсобное помещение, кладовая или подсобное помещение. Найдите место рядом с источником электричества с достаточным пространством для циркуляции воздуха со всех сторон устройства. Вам понадобится специальная схема на 15 или 20 ампер. Обратитесь к руководству пользователя, чтобы узнать технические характеристики вашего устройства.

Шаг 5. Планирование трубопровода

Прежде чем устанавливать трубы для отвода пыли и грязи к блоку питания, спланируйте маршрут. Если возможно, прокладка труб под полом упрощает работу с трубами и создает кратчайший путь между впускными клапанами и блоком питания.Если трубопровод должен проходить рядом с водонагревателем или дымоходом, в целях безопасности и в соответствии со строительными нормами и правилами используйте для этой секции металлические трубы центральной вакуумной системы. Если трубка проходит через неотапливаемую, холодную или другую незащищенную среду, оберните ее изоляцией, чтобы предотвратить конденсацию и возможность засорения.

Шаг 6. Установка впускных клапанов центрального вакуума

Установка впускного клапана в существующем доме

Сначала подготовьте стену, на которой будет установлен клапан.

Непосредственно под предполагаемым входным отверстием используйте плоскую отвертку, чтобы отодвинуть молдинг в сторону. Затем возьмите проволочную вешалку и отрежьте от нее длинный прямой кусок. Вставьте проволоку в патрон дрели, а затем, удерживая дрель вертикально под предполагаемым входным отверстием, медленно просверлите пол вдоль плинтуса или в месте пересечения стены и пола. Высвободите проволоку из сверлильного патрона и оставьте ее в направляющем отверстии, чтобы она служила локатором. Затем идите в подвал и ищите провод, торчащий из потолка.

Теперь вы можете видеть, где над вами будет впускной клапан. Измерьте от провода, чтобы найти центр подошвы и полости стены.

Примечание: Вы можете просверлить смотровое отверстие диаметром 3/4 дюйма (1,9 см), чтобы не врезаться в нижнюю часть стойки или другие препятствия внутри стены. Затем с помощью фонарика и/или щупа осмотрите внутреннюю часть стены, чтобы убедиться в отсутствии препятствий.Если есть препятствия, возможно, вам придется переместить входное отверстие. Если препятствий нет, просверлите отверстие диаметром 2–3/8 дюйма в нижней части полой стенки через подошву. Не забудьте прорезать между стенками. Вакуумная трубка имеет диаметр 2 дюйма, поэтому отверстие даст вам место для манипулирования трубкой и проводом низкого напряжения. Если вы используете трубу из ПВХ сортамента 40, просверлите отверстие диаметром 2-5/8 дюйма. Опять же, проверьте наличие препятствий, используя фонарик и отрезок трубки. Если препятствий нет, вернитесь наверх и отметьте место входа на стене.Для этого на электрической розетке, примыкающей к месту ввода, измерьте расстояние от пола до центра розетки. На предполагаемом месте входа отмерьте от пола такое же расстояние. Это будет центр впускного клапана. При желании вы можете расположить входное отверстие на более удобной высоте. Некоторые домовладельцы предпочитают, чтобы воздухозаборник находился на высоте кончиков пальцев, примерно в 30 дюймах от пола.

Далее установите собственно впуск

Возьмите кронштейн для настенного монтажа, отрежьте или отломите фланец новой конструкции и утилизируйте его.(В новостройках прибейте язычок к шпильке. См. раздел Установка впускного клапана в новостройке.) Используйте уровень, чтобы убедиться, что монтажный кронштейн выровнен. Затем обведите контур монтажного кронштейна на стене. Верхний и нижний разрезы имеют решающее значение, так как фланец будет опираться на эти области. Возьмите канцелярский нож и сделайте надрезы. Затем используйте универсальный нож или пилу для гипсокартона, чтобы вырезать отверстие в гипсокартоне. ПИЛА ДЛЯ ГИПСОКАРТОНА ОБЛЕГЧАЕТ РАБОТУ.

Прикрепите короткое колено под углом 90 градусов к фланцу на задней стороне монтажного кронштейна. Примечание: Концы короткого 90-градусного колена помечены для размещения на стенах разной ширины. Нанесите клей вокруг внешней стороны фланца монтажного кронштейна и поверните короткое колено на 90 градусов на место. Убедитесь, что открытый конец обращен к трубке, обычно прямо вниз. (Если трубопровод должен проходить с чердака, отверстие короткого 90-градусного колена должно быть обращено вверх.)

 Никогда не наносите клей на внутреннюю часть фитингов или трубок. Наносите клей только на внешнюю сторону трубы.Это предотвратит создание клеем препятствий, которые могут засорить вашу систему.

Пропустите около 6 дюймов (15,24 см) низковольтного провода через направляющее отверстие в монтажном кронштейне. Разделите провод на две жилы и зачистите 1 дюйм изоляции с каждой жилы. Оберните нити по часовой стрелке вокруг винтов на задней стороне впускного клапана. Затяните винты. Теперь прикрепите груз к концу низковольтного провода и опустите его в подвал или подполье.

Приготовьте проволочную вешалку с одним концом, согнутым в крючок.Вставьте монтажный кронштейн в отверстие в стене… сначала вниз… затем вверх… по центру. Возьмите вешалку и вставьте загнутый конец вешалки в короткое 90-градусное колено, чтобы удерживать скобу на месте. Затем вставьте лицевую панель впускного клапана вдоль проволочного подвеса в монтажный кронштейн. Закрутите клапан на место. Снимите проволочный крюк.

 Комплекты входных отверстий поставляются с длинным и коротким винтом, поэтому обязательно используйте короткий винт в отверстии, обращенном к колену, поскольку длинный винт может его проткнуть.Убедитесь, что лицевая панель впускного клапана установлена ​​таким образом, чтобы крышка открывалась вниз. Затем нанесите клей на трубку достаточной длины и направьте ее вверх через отверстие в подошве в короткое колено под углом 90 градусов на задней части монтажного кронштейна. (Информацию об установке трубок см. в шаге 6 установки.)

НУЖНО БОЛЬШЕ ПРОСТРАНСТВА?

Если вы не можете найти полую стену или пространство между вашими стенами недостаточно широкое, есть два варианта: первый — проложить трубку через скрытое место, например, внутри шкафа, а затем спустить трубку вниз. .(Другим вариантом является установка воздухозаборника на полу.)

Крепление к стене шкафа

Часто единственным практическим решением является установка вашей системы с трубкой, проходящей через стену в шкаф, а затем вниз через пол шкафа.Чтобы использовать этот метод, выберите подходящее место для впускного клапана вне стенного шкафа, соблюдая те же меры предосторожности, что и при обычной установке на стене. Затем, используя отрезок вешалки, просверлите отверстие в обеих стенках (рис. 01, показанный ниже). Держите провод строго горизонтально, чтобы внутренние и внешние отверстия совпадали друг с другом. Проверьте наличие препятствий на внутренней стороне стены, согнув короткий отрезок проволоки для вешалок под прямым углом и закрутив этот угол внутри стены. Если препятствий нет, просверлите горизонтальное отверстие диаметром 2–3/8 дюйма в обеих стенках.

Рис. 01

Увеличьте отверстие во внешней стене, чтобы разместить узел впускного клапана (лицевая пластина клапана и монтажный кронштейн), как описано в разделе «Установка впускного клапана». Внутри шкафа просверлите пилотное отверстие в полу под отверстием в стене или в удобном месте поблизости, чтобы проверить наличие препятствий. Если препятствий нет, прорежьте в полу отверстие диаметром 2–3/8 дюйма. Пропустите низковольтный провод через отверстие в полу и через стену наружу шкафа.Пропустите низковольтный провод через направляющее отверстие во внутреннем узле стенного шкафа (рис. 02, показанный ниже) и привяжите низковольтный провод лентой или кабельной стяжкой к этому узлу сразу за кронштейном.

Рис. 02

Сборка встроенного шкафа

Поместите узел внутренней стены вдоль проема в стене и расположите узел таким образом, чтобы кронштейн был заподлицо с внутренней поверхностью стены. Подсоедините провода к низковольтным клеммам на задней стороне лицевой панели впускного клапана, как описано выше.Прикрутите лицевую панель впускного клапана к настенному кронштейну (рис. 03, показанный ниже).

Рис. 03

Установка напольного клапана

Чтобы установить напольный впускной клапан, просверлите направляющее отверстие проволочной вешалкой и проверьте расположение, как описано выше. Когда вы уверены, что предлагаемое место не будет заблокировано балкой или другим препятствием, вырежьте в ковре отверстие немного больше, чем ваше сверло 2-3/8 дюйма. Просверлите в полу отверстие диаметром 2-3/8 дюйма.Увеличьте отверстие для размещения низковольтных соединений. Соберите адаптер для напольного монтажа и подсоедините низковольтный провод к впускному клапану. Опустите низковольтный провод в подвал. Прикрутите вентиль к полу. Повторяйте до тех пор, пока не будут установлены все впускные отверстия.

Примечание: Хотя пластмассовые впускные клапаны допустимы, если они установлены рядом со стеной, где на них никто не наступит, металлические напольные впускные клапаны обеспечивают дополнительную долговечность.

Не устанавливайте воздухозаборники в полу там, где будет стоять мебель.

Рис. 04

Установка многоэтажного дома

В многоэтажных домах обычно требуется один или несколько воздуховодов на каждом уровне. Вместо того, чтобы пытаться выровнять впускные клапаны от одного уровня к другому, проложите отдельную линию трубопровода от впускного клапана наверху до ответвления или основной магистральной линии (рис. 05, показанный ниже).

В двухэтажном доме, наверху под местом, которое вы выбрали для впускного клапана, вырежьте отверстие, достаточно большое, чтобы вы могли добраться до подошвы второго этажа.

Вырежьте отверстие в стене внизу для облегчения сверления подошвы.

Вырежьте отверстие диаметром 2–3/8 дюйма в подошве. Установите впускной клапан, как указано выше. Затем из подвала вставьте трубку достаточной длины, чтобы пройти через отверстие в подошве второго этажа к месту установки впускного клапана. Возможно, вам придется соединить несколько отрезков труб. Измерьте и предварительно вырежьте эти детали и примерьте их перед склеиванием. При нанесении клея действуйте быстро, чтобы предотвратить высыхание клея на верхнем конце трубки до того, как он достигнет фитинга на впускном клапане.

Никогда не наносите клей только на внутреннюю часть трубки.

Поднявшись наверх, не забудьте направить локоть вниз.

Другими способами подняться наверх в вашем доме являются внутренние помещения шкафов или кладовых, под лестницей или через отверстия в полу. Если впускной клапан будет обслуживаться с чердака, могут потребоваться более короткие отрезки труб, соединенные муфтами, из-за ограниченного пространства над головой. Опять же, измерьте, проверьте посадку и при склеивании работайте быстро, чтобы предотвратить высыхание клея до того, как трубка достигнет впускного клапана.

Установка VacPan

VacPan — очень популярный вариант для кухни, прихожей и ванной. Вот несколько советов по установке. Во-первых, определите лучшее место для установки совка: под шкафом (рис. 06, показанный ниже) или на стене. Имейте в виду, что передний край VacPan должен располагаться на одном уровне с чистым полом.

Установка впускного клапана новой конструкции

Выберите место для впускного клапана и просверлите направляющее отверстие в полу.Спуститесь ниже, чтобы убедиться, что путь трубопровода свободен от настоящих или будущих препятствий, таких как балки пола, каналы отопления, водопровод, провода и т. д. В месте расположения впускного клапана просверлите отверстие диаметром 2-3/8 дюйма в подошве. тарелка. Отверстие должно находиться на расстоянии 2 дюймов от стороны стойки и располагаться по центру между передним и задним краями подошвы (рис. 07, показанный ниже).

Рис. 07

Вклейте отрезок трубки в узел монтажного кронштейна на шпильке. Отрежьте отрезок низковольтной проводки, проденьте примерно 6 дюймов через верхнее направляющее отверстие для провода в узле кронштейна шпильки и сложите его вдвое обратно в коленчатое отверстие.Прикрепите провод лентой к трубке в сборочном колене и снова близко к концу, а оставшийся провод заправьте в нижнюю часть трубки. Прикрутите гипсовый защитный кожух к лицевой стороне узла (рис. 08, показанный ниже).

Рис. 08

Опустите нижнюю часть трубки через отверстие 2-3/8 дюйма и прибейте узел монтажного кронштейна к шпильке. Убедитесь, что центр входного отверстия находится на нужной высоте над уровнем пола, а трубка проходит ниже основания пола. Чтобы предотвратить проникновение гвоздя или винта в вакуумную трубку, установите защиту для гвоздей на подошву или верхние пластины рядом с трубкой.См. Шаг 6 установки: Установите трубку и завершите установку трубки, насколько это возможно. После отделки и покраски стен можно снять штукатурные ограждения и установить приточные клапаны. К этому времени может быть завершена система трубопроводов и установлен энергоблок.

Новое строительство

1. Установите ПРОВОДНИКИ СТРОИТЕЛЬНЫХ ПРОВОДОВ (1) через электрический СОЕДИНИТЕЛЬ утвержденного типа (2) (прилагается) так, чтобы они выступали примерно на шесть дюймов из разъема. Плотно вставьте разъем в отверстие наверху ЭЛЕКТРОМОНТАЖНОГО ОТДЕЛЕНИЯ (4).Вставьте и зафиксируйте ЗАМОК (3).
2. Соедините провода от РОЗЕТКИ ВПУСКНОГО КЛАПАНА (7) с выступающими жилами проводов здания с помощью СОЕДИНИТЕЛЕЙ ДЛЯ ПРОВОДОВ #31 (8) (не входят в комплект).

ПРИМЕЧАНИЕ : Всегда помните, что белый провод к белому проводу, а черный провод к черному проводу.

1. Пропустите ПРОВОДА РЕЛЕ НИЗКОГО НАПРЯЖЕНИЯ (5) через отверстие в КРЫШКЕ LVT (6) и подсоедините к двум контактным винтам ЛИЦЕВОЙ ПЛАСТИНЫ ВПУСКНОГО КЛАПАНА (9).
2. Вставьте лицевую панель впускного клапана (10) в МОНТАЖНУЮ ПЛАСТИНУ (11).Одновременно вставьте ЭЛЕКТРИЧЕСКИЕ ПРОВОДА (12) и разъемы (8) в ЭЛЕКТРОМОНТАЖНЫЙ ОТСЕК (4). Выкрутите два винта, которые удерживают отсек проводки на месте. Вставьте верхний НАСТЕННЫЙ ЗАЖИМ (13) под головки винтов и плотно закрепите отсек проводки и верхний настенный зажим (13) МОНТАЖНЫМИ ВИНТАМИ (входят в комплект).
3. Установите нижний ЗАЖИМ ДЛЯ ГОТОВОЙ СТЕНЫ (14) с помощью винтов (прилагаются).
4. Прикрепите лицевую панель впускного клапана (10) к монтажной пластине (11) с помощью двух прилагаемых ВИНТОВ (15) соответствующего цвета.

Завершенная конструкция

После перерезания трубы, провода управления реле низкого напряжения, электрических проводов здания и проема в стене:

1. Снимите монтажную пластину ГВОЗДЬ ФЛАНЕЦ (16). Используйте ножовку или бритвенный нож по пунктирной линии и отломайте.
2. Повторите первый шаг (из НОВОГО СТРОИТЕЛЬСТВА).
3. Установите модифицированную монтажную пластину с коротким 90° ELL, приклеенным на месте, в отверстие в стене.
4. Повторите шаги 2-6 (из НОВОГО СТРОИТЕЛЬСТВА).

Вернуться к началу

Шаг 7. Установка трубки

Установка центральной вакуумной трубки в существующих домах или новостройках

Начиная с самого дальнего от силового агрегата входа, временно закрепите на месте трубопровод главной магистрали. Сделайте петлю из веревки или низковольтного провода, чтобы создать подвесной ремень из гвоздя или подвесной трубы, чтобы зафиксировать трубку и удерживать ее на месте во время работы.

Вставьте отрезок трубки в нижнюю часть колена узла впускного клапана.Сначала соедините части трубок без клея, чтобы убедиться, что все подходит правильно. Отметьте соединения, чтобы вы могли собрать их таким же образом. Помните, что трубка входит в фитинг примерно на 3/4 дюйма. Измерьте, отрежьте и удалите заусенцы на трубке, а затем с помощью 90-градусного поворотного колена прикрепите вертикальную линию трубки к основной горизонтальной линии. Во избежание потенциальных проблем с засорением при установке трубок и фитингов:

• Сделайте прямые пропилы на трубах (хорошо подойдет труборез или торцовочная пила).
• Удалите заусенцы с концов трубок.
• Убедитесь, что трубка плотно прилегает к заплечику фитинга без зазоров.
• Приклейте только внешний край трубки перед сборкой в ​​фитинги.
• Сожмите и скрутите трубу и фитинги вместе

Подсоедините трубки от дополнительных впускных клапанов к основному магистральному трубопроводу с помощью тройника (рис. 09, показанного ниже) и используйте зажимы для удержания секций на месте. Убедитесь, что тройник зачистки установлен таким образом, чтобы зачистка была направлена ​​к блоку питания (рис. 10, показанный ниже)

Натягивайте низковольтный провод по мере сборки трубки. Соедините или соедините низковольтные провода с проводными соединителями на каждом стыке или ответвлении трубки. Используйте кабельные стяжки для закрепления соединений. Чтобы убедиться, что полярность правильная; всегда присоединяйте провода одного цвета друг к другу — обычно медь к меди и серебро к серебру.Продолжайте до тех пор, пока система трубок не будет завершена.

Каменные или бетонные стены

Если вам необходимо провести трубу через каменную или бетонную стену, возьмите напрокат перфоратор и/или кольцевую пилу по камню. Пропустите трубку и заделайте отверстие, когда установка будет завершена и система будет работать правильно.Прежде чем сверлить, проверьте местные строительные нормы и правила на наличие специальных правил проникновения брандмауэра. В коде должно быть указано, требуются ли для проникновения брандмауэра стальные трубы или противопожарные муфты.

Вернуться к началу

Шаг 8. Установка блока питания

Прикрепите блок питания к стене в пределах шести футов от заземленной электрической розетки, обеспечив легкий доступ к нему для опорожнения емкости для мусора, на высоте не менее 18 дюймов от пола. Для надлежащего охлаждения двигателя расстояние между устройством и потолком должно быть не менее 12 дюймов.(Рис. 12 показан ниже) Не устанавливайте блок питания в местах, где температура окружающей среды регулярно превышает 120 градусов по Фаренгейту (48,9 градусов по Цельсию).

При монтаже на штукатурку, стеновые панели или панельные стены убедитесь, что монтажные болты входят в шпильки. При установке на блочную или бетонную стену просверлите отверстия сверлом по каменной кладке и вставьте пластиковые или свинцовые анкеры. В качестве альтернативы монтажу на бетонные стены подвесьте 2 x 4 дюйма (5,1 см x 10,16 см) шпильки или фанеру сверху.

Чтобы присоединить низковольтные провода, зачистите провод и обожмите жилы в двух предусмотренных «накладных» (лепестковых) клеммах.Подсоедините клеммы и подключите блок питания к специальной электрической розетке. Должен загореться сторожевой свет. Включите переключатель, если он есть, и блок питания должен включиться. Подсоедините оставшуюся часть трубки к блоку питания с помощью прилагаемых соединителей и зажимов.

Не склеивайте соединение, так как в будущем вам может понадобиться отключить систему.

Для дополнительного удобства установки некоторые блоки питания могут иметь впускные патрубки с обеих сторон. Если ваша система поставлялась с глушителем, закрепите его на выпускном отверстии.

ПРИМЕЧАНИЕ. Установки True Cyclonic должны вентилироваться наружу. Другие блоки также могут вентилироваться наружу. Используйте те же трубки и фитинги. В случае вентиляции отработанный воздух не должен попадать в стену, потолок или скрытое пространство здания. Вентиляция на расстоянии более 10 футов (3 м) не рекомендуется.

Электрическая проводка блока питания

Проверьте местные коды, но используйте провод не менее #14-3. Вставьте шнур блока питания в соответствующую электрическую розетку 120/220/230/240 В – 50/60 циклов.Убедитесь, что линейного напряжения достаточно для работы с нагрузкой 15 или 20 ампер. См. руководство пользователя.

Рис. 12

Установка с двумя канистрами

При использовании электроприборов всегда следует соблюдать основные меры предосторожности, включая следующие:

ОПАСНОСТЬ: Всегда отключайте блок питания от электрической розетки перед обслуживанием и очисткой.
ПРЕДУПРЕЖДЕНИЕ. Во избежание ожогов, возгорания, поражения электрическим током или травм:

Этот прибор должен быть заземлен.В случае неисправности или поломки заземление обеспечивает путь наименьшего сопротивления для электрического тока, чтобы снизить риск поражения электрическим током. Этот прибор оснащен шнуром с заземляющим проводником и заземляющей вилкой. Вилка должна быть подключена к соответствующей розетке, которая правильно установлена ​​и заземлена в соответствии со всеми местными нормами и постановлениями.

Неправильное подключение заземляющего проводника оборудования может привести к поражению электрическим током.Если вы сомневаетесь в правильности заземления розетки, обратитесь к квалифицированному электрику или специалисту по обслуживанию. Не модифицируйте вилку, поставляемую с прибором, если она не подходит к розетке; квалифицированный электрик должен установить надлежащую розетку. Этот прибор предназначен для использования в сети с номинальным напряжением 120 вольт и имеет заземляющую вилку для североамериканских устройств. Для блоков на 220/230/240 вольт проконсультируйтесь с местными строительными нормами/электриком. Убедитесь, что прибор подключен к розетке, имеющей ту же конфигурацию, что и вилка.С этим прибором нельзя использовать адаптер. Проверьте выключатель блока питания и все впускные клапаны на работоспособность.
