Как установить выключатель двойной: Как подключить двухклавишный выключатель: схема подключения, инструкция

Установка выключателей.

Выключатель стал неотъемлемой частью любого помещения, где присутствует искусственный источник света, и его замена может быть вызвана различными факторами. И сходив в магазин и прикупив там новый выключатель, большинство впадает в ступор, потому что не знают как его правильно установить. А на самом деле, установить выключатель совсем не сложно.

Для начала необходимо найти фазный провод. Это не сложно сделать с помощью пробника-отвертки. Лучше всего использовать активный пробник, который показывает фазу через изоляцию, на картинке он прозрачный, но если у Вас его нет, то подойдет и желтый пробник, он показывает фазу, если дотронуться им до оголенного провода.

Берем его в руки и приставляем к каждому проводу. Если в подрозетнике 2 провода, то один ноль, а другой фаза. Если в подрозетнике 3 провода, то один фаза и 2 других нули соответсвенно. Провод, на котором засветиться пробник, помечаем маркером или кусочком изоленты. Если в подрозетнике цветные провода, то просто запоминаем цвет фазы.

Прежде чем приступить к следующему шагу, необходимо полностью обесточить проводку.

Снимаем клавиши на выключателе.

Затем снимаем рамку. У каждой модели выключателя она снимается по-разному, поэтому четких рекомендаций дать не могу. Главное, не нужно прилагать слишком много силы, чтобы не поломать выключатель. В примере двухклавишный выключатель фирмы EL-BI.

Определяемся, к каким клеммам прикручивать фазу и нули. Как правило, на выключателях с обратной стороны возле каждой клеммы стрелочками показывается направление движения тока (ток всегда идет от фазы к нулю). Но если их нет, то найти нужную клемму не составит труда. Если выключатель одноклавишный, то у него всего 2 клеммы, к одной из них подключаем фазу, а к другой ноль. Если двухклавишный, как в примере, то у него должно быть на одной стороне 1 клемма, на другой 2 клеммы. Вот к той клемме, которая одна, и подключается фаза, а к двум другим нули.

Засовываем выключатель в подрозетник и зажимаем выключатель. Зажать его можно закручивая монтажные лапки, или просто вкрутить 2 самореза в специальные места в подрозетнике.

Если у Вас не один выключатель, то устанавливаете их так же в соседних подрозетниках.

После установки нужно проверить работоспособность, и если все нормально, то надеваем рамку и защелкиваем клавиши. Если же свет не загорается, то повторите все шаги по установке еще раз.

Еще несколько слов по установке выключателей с подсветкой (индикатором).

Существуют выключатели со светодиодной подсветкой и с лампочкой индикатором. Светодиодная подсветка встроена в сам монтажный корпус выключателя и не требует дополнительного подключения. Другими словами, для того чтобы индикатор светился, достаточно правильно подключить фазу и ноль. А вот если к Вам в руки попал выключатель с индикаторной лампочкой, то индикатор необходимо дополнительно подключить. Для этого достаточно один проводок индикатора засунуть в клемму с фазой, а другой проводок в клемму с нулем.

​

Как подключить двухклавишный выключатель света. Видео

Материалы и инструменты

1. Отвертка (крестовая и плоская)

2. Бокорез

3. Монтажный нож

4. Пассатижи

5. Уровень

6. Клеммники

7. Электропровода

8. Монтажная коробка

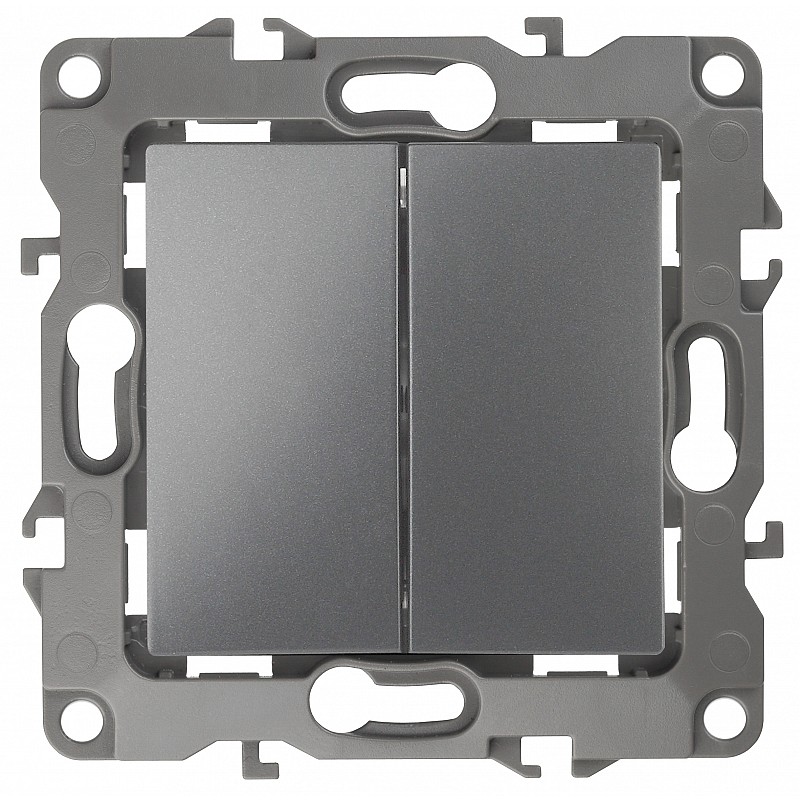

9. Двойной выключатель

10. Изолента

Схема подключения двойного выключателя

Заземляющий и нулевой провод напрямую проходят через распределительную коробку. В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.

К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.

Установка электропроводов

Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.

Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах. Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.

При подключении проводов к сети обязательно нужно выключить электричество на щитке.

Как подключить двухлавишный выключатель

1. Снимем изоляцию на концах проводов на отрезке 10 см.

2. На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.

3. Провода присоединяются к клеммам или зажимам.

4. Устанавливаем устройство выключателя в монтажную коробку.

5. Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.

6. Устанавливаем основу двухлавишного выключателя.

7. Прикрепляем рамку и клавиши выключателя.

На этом подсоединение двойного выключателя окончено.

Как подключить двойной выключатель: видео

Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:

Больше информации

Задать вопрос

Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.

1. Виды выключателей света
2. Подключение выключателя света

Виды выключателей света

На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.

Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.

Подключение выключателя света

Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 — 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.

Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.

Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

• разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
• снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
• прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
• при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
• ставим на место подрозетник и прикручиваем его к стене;
• осталось поставить на место механизм и закрепить его.

Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

• закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.

Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.

• закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.

Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.

Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.

Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

• в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;

Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.

• провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
• теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;

Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

• закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
• теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
• подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;

Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

• зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.

Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

Вопрос: Как подключить двойной выключатель? — Дом и сад

Помощь Каналу. PrivatBank: 4731 1856 1275 3977. Donation Alers: https://www. donationalerts.ru/r/tarasalexandrovich.
Как подключить и установить двухклавишный выключатель в подрозетник? Это очень просто! Об это я подробно расскажу в этом видео..
Схема подключения двухклавишного выключателя..
С распределительной коробкой..
http://tokzamer.ru/sites/default/files/img/shema_2_klav_vykl_anim.gif.
Какие выключатели, розетки лучше. Как выбрать?Какой подрозетник?
https://youtu.be/fFiPwmX8xhI.
Ссылка на видео про лампочки LED..
https://youtu.be/bSPenZibRko.
Ссылка на канал YouTube..
Подписывайтесь..
https://www.youtube.com/channel/UC6bjsSi3l9e7pSMZc24ffTw.
Ссылка на страницу Вконтакте..
https://vk.com/id376467371.
Ссылка на страницу Facebook..
https://www.facebook.com/profile.php?id=100004722334302.
Материал из Википедии — свободной энциклопедии..
Выключатель бытовой.
Бытово́й выключа́тель — это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами, предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания, без специальных устройств дугогашения, местного управления, с ручным приводом. .
Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пылеи взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели..
Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки)..
В основном применяются для включения и выключения освещения (люстр, плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы, диммеры, триммеры..
Виды.
Выключатели бывают самыми разнообразными по конструкции, их виды зависят от назначения, числа замкнутых электрических цепей и величины тока, которую они способны пропустить. В быту, как правило, используются выключатели на напряжение до 250 В, и максимальный ток 4, 6 либо 10 А (реже встречаются и другие значения). Основные виды (для бытовых целей)..
Клавишные.
Это привычные нам выключатели с клавишей. В России верхнее положение клавиши соответствует включенному свету, а нижнее — выключенному (хотя иногда выключатели случайно устанавливают перевёрнутыми). Так повелось со времени изобретения рубильников из-за их конструктивных особенностей. Аналогичная ориентация выключателя также принята в США и Канаде. Во Франции, Германии, Китае, Англии, Австралии, Новой Зеландии и Ирландии общепринятой является обратная ориентация выключателя, когда цепь замыкается в нижнем положении клавиши..
Некоторые выключатели такого типа могут также иметь световые индикаторы, позволяющие быстро отыскать их в темноте.

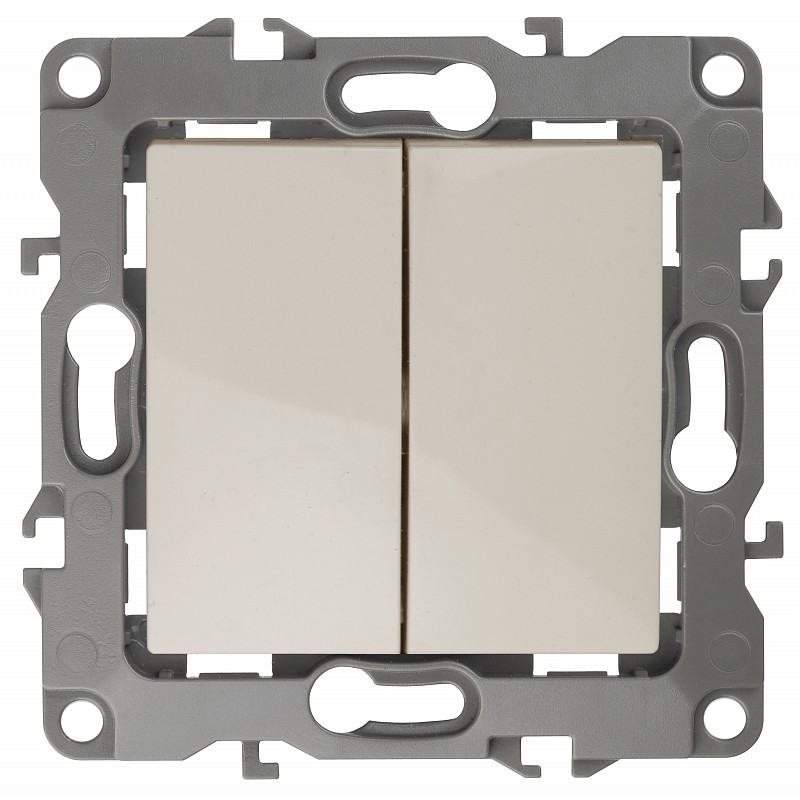

Как установить двойной выключатель света

В доме есть определенные помещения, которые подключены к двойному выключателю света. Если это еще не сделано, это может быть задача, которую вы хотите рассмотреть. Например, может быть удобнее, если в большой гостиной открытой планировки возле двери будет установлен двойной выключатель. Или, если в гараже с двойным отсеком был установлен двойной выключатель света на въезде в гараж. Вы можете либо заменить одинарный выключатель на двойной, либо вообще установить новый выключатель.В любом случае, установка двойного выключателя не так уж сложна, если вы выполните следующие несколько шагов.

Шаг 1 — Отключите электричество

Прежде чем приступить к работе с электричеством, необходимо отключить электричество в сети. Кроме того, если у вас нет опыта работы с электричеством, разумно обратиться за помощью к квалифицированному электрику.

Шаг 2. Снимите одиночный выключатель света

Если вы заменяете выключатель света, ослабьте винты с помощью отвертки на старом выключателе и снимите крышку.Аккуратно удалите каждый отдельный провод, убедившись, что вы пометили провод, по которому идет горячая подача, черной изолентой. Теперь вы можете отказаться от старого выключателя света.

Шаг 3. Крепление двойного выключателя к стене

Если вы не заменяете старый выключатель, а просто устанавливаете новый двойной выключатель, решите, где вы хотите его закрепить на стене. Размещение двойного выключателя рядом со входом в комнату или гараж или внизу лестницы рекомендуется, чтобы он был легко доступен.Снимите переднюю крышку коммутатора и удерживайте ее в том положении, в котором вы хотите ее установить. Используйте ручку с тонким наконечником и отметьте место через каждое из отверстий на стене позади, чтобы вы знали, где сверлить. Просверлите отверстия в местах, где пятна находятся на стене. Поместите двойной выключатель на стену и закрепите его на месте, убедившись, что он надежно закреплен.

Шаг 4. Провода в двойном выключателе

Подключение двойного выключателя практически не отличается от подключения одинарного выключателя. Поднимите провод горячей подачи с помощью плоскогубцев и с помощью отвертки соедините его с горячим соединением на двойном выключателе. После того, как вы подключили горячую подачу, черный и красный провода, которые подключены к свету, необходимо подключить к другой стороне двойного переключателя.

Шаг 5. Подключите переключатель

Теперь вам нужно прикрепить зеленый винт внутри двойного переключателя к свободному оголенному проводу, который использовался в старом одиночном переключателе. Осмотрите разъемы, чтобы убедиться, что они надежно закреплены.Наконец, прикрепите переключатель к коробке.

Шаг 6. Проверка выключателя

Снова включите электричество в сеть и переведите двойной выключатель в положение «включено». Если свет не загорается, выключите электричество, демонтируйте выключатель. переключатель и осмотрите его, чтобы увидеть, есть ли у вас плохое соединение или вы неправильно подключили его.Повторите шаги и продолжайте тестировать новый выключатель света, пока у вас не будет полностью работающего света.

Электрический выключатель | 3 пути | Однополюсные, двухполюсные

Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

Однополюсный или трехполюсный

Однополюсный выключатель используется для управления освещением в небольшой кладовой или ванной комнате. Он называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключателя.Также имеется заземляющий провод для защиты от электрических неисправностей.

Однако в некоторых случаях, например в коридорах и больших помещениях, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и в этом заключается роль трехпозиционного выключателя.

Они используются парами, по одному в каждом месте переключения. Они подключены так, что любой переключатель может включать свет независимо от настройки другого.

3-позиционный переключатель больше, чем однополюсный переключатель, и имеет три винтовых клеммы для подключения проводов, а также заземление.Два из них принимают дорожные провода, идущие от одного переключателя к другому. Для третьего терминала один выключатель подключен к проводу горячего питания, а другой выключатель подключен к свету.

Двухполюсные выключатели

Однополюсные и трехпозиционные переключатели используются для слаботочных приложений 120 В переменного тока (Вольт переменного тока). Иногда цепь может быть на двухполюсном выключателе, что делает цепь 240 В переменного тока. Эта схема обычно используется для большей нагрузки, такой как двигатель или устройство, требующее 240 В переменного тока.

 Двухполюсный переключатель используется с электропитанием 240 В переменного тока. В бытовых условиях эти цепи питают сушилки для белья, электрические плиты, электрические водонагреватели или оконные кондиционеры, которые подключены к специальному двухполюсному выключателю в вашем центре нагрузки. Для двухполюсных переключателей 240 В переменного тока требуется оба провода на 120 В переменного тока, которые обычно представляют собой черный и красный провода, подключенные к переключателю. Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно размыкает оба провода 240 В переменного тока, чтобы разомкнуть цепь, и одновременно замыкает, чтобы установить контакт и замкнуть цепь.

Как установить плиточный фартук

Уровень навыка: Средний | Руководства по проектам STANLEY Pro

Замена коммутатора может потребоваться по ряду причин. Переключатель может быть сломан, свет может включаться ненадежно, потому что переключатель неисправен или имеет ненадежное соединение.

Посмотрите на коммутатор, который вы заменяете. Если у него есть два латунных винта и зеленый винт, это простой переключатель, также называемый однополюсным переключателем на одно направление (на рисунке выше показана конфигурация проводки для однополюсного переключателя). Если у него есть один черный и два латунных винта и заземление, это трехпозиционный переключатель (однополюсный двухпозиционный переключатель). Если у него четыре латунных винта и зеленый винт, это четырехпозиционный переключатель. Для трехпозиционного переключателя отметьте провод, прикрепленный к черному винту, с помощью кусочка ленты, чтобы вы могли быть уверены, что подключили этот провод к черному винту на новом переключателе. Из-за сложности четырехпозиционных переключателей я предлагаю вам позвонить по номеру

.

электрика по замене четырехпозиционного переключателя.

Отсоедините провода от существующего переключателя по одному и подключите их к соответствующей клемме нового переключателя.Два черных провода идут к клеммным винтам латунного цвета, а неизолированный медный (или с зеленой изоляцией) заземляющий провод идет к зеленому винту заземления на коммутаторе. Сложите провода в коробку, как описано ранее, прикрутите переключатель к коробке и установите крышку. Включите цепь и проверьте.

Чтобы заменить выключатель, сначала отключите питание от выключателя и убедитесь, что питание отключено, наблюдая, как гаснет свет, когда выключатель отключен. Снимите крышку, проверьте с помощью вольтметра, чтобы убедиться в отсутствии напряжения, выверните крепежные винты переключателя и вытащите переключатель.Проверьте еще раз, чтобы убедиться, что питание отключено на клеммах переключателя и на всех проводах в коробке. Иногда в коробке есть две разные схемы.

1. Проверка напряжения

Перед снятием переключателя вставьте наконечник тестера по бокам переключателя; это проверяет наличие ослабленного провода, который все еще может быть подключен к источнику питания. Вытащив выключатель, снова проверьте напряжение.

2. Простой переключатель с выполненными соединениями

Два черных провода идут к латунным клеммам, а оголенный медный провод подключается к винту заземления.

3. Трехпозиционный переключатель с проводным подключением

Как отмечено ранее, от оригинального выключателя один провод (либо питание, либо провод к светильнику) идет к черной клемме, два провода идут к латунным винтам, а оголенный медный провод (здесь не виден) идет к заземляющий винт.

Как установить интеллектуальный коммутатор

Процесс установки интеллектуального выключателя ничем не отличается от замены любого другого типа электрического выключателя в вашем доме.Вы захотите принять надлежащие меры предосторожности (мы поможем вам и в этом), но вам не нужно нанимать электрика, и вам не понадобятся какие-либо специальные инструменты. Вы можете выполнить эту работу с помощью отвертки и плоскогубцев или кусачек. Бесконтактный тестер напряжения удобен, если вы хотите быть в большей безопасности, но вы можете купить его менее чем за 15 долларов на Amazon.

Существует много типов интеллектуальных коммутаторов, и хотя эта статья не предназначена для того, чтобы помочь вам решить, какой интеллектуальный коммутатор лучше всего подходит для ваших нужд, она проведет вас через процесс установки любого из них. Это потому, что все они практически одинаковы с точки зрения их проводки.

Есть несколько важных отличий, о которых следует помнить. Прежде всего, выключатель делает именно это: в одном положении он посылает электричество в розетку, в которую вкручена лампочка, включая ее. В другом положении он остановит подачу электричества в эту розетку, выключив лампочку. Диммерный выключатель также может изменять количество электричества, поступающего в розетку, так что вы можете увеличивать или уменьшать яркость лампочки, а также включать или выключать ее.

Если вы хотите изменить цвет вашего освещения, вам понадобится умная лампочка, а не умный выключатель. К сожалению, умные диммеры и умные лампочки обычно не работают вместе. Это связано с тем, что умные лампочки оснащены радиоприемниками, работа которых зависит от стабильной подачи электроэнергии, а диммер изменяет количество электричества, подаваемого на лампочку.

Вам нужен однополюсный выключатель или трехпозиционный?

Даниэль Масаока / IDG

Однополюсные выключатели заменить проще всего, так как только один переключатель управляет цепью. В трех- или четырехходовой цепи более одного переключателя могут включать и выключать лампочку.

Далее вам нужно определить, нужен ли вам однополюсный или трехпозиционный переключатель. Если только один переключатель управляет потоком электричества к той лампочке, которой вы хотите управлять, у вас есть однополюсный переключатель. Если два переключателя могут управлять им — например, переключатели на противоположных сторонах комнаты — у вас есть трехпозиционный переключатель (если более двух переключателей управляют одним и тем же светом, это называется четырехпозиционной схемой.)

Если вы заменяете простой переключатель в трех- или четырехсторонней цепи, вам, как правило, потребуется заменить другим переключателем или переключателями в этой цепи на сопутствующие переключатели той же компании, которая произвела интеллектуальный переключатель. вы устанавливаете. (Новейший 3-ходовой выключатель Wemo WiFi Smart Light Switch является исключением из этого правила, и его также можно использовать в однополюсной установке. Однако он не может регулировать яркость света.)

В этом руководстве мы заменит однополюсный переключатель на C с помощью GE Start Smart Switch Motion Sensing+Dimmer, но процесс не будет радикально отличаться для многоходовой цепи.(А если вам не нужны все функции, предлагаемые этим диммером, GE Lighting предлагает четыре более простых и менее дорогих альтернативы.) Первый и самый важный шаг — определить, какой автоматический выключатель управляет электричеством, подаваемым на этот выключатель, и чтобы выключить его.

Даниэль Масаока / IDG

Инструкции по установке интеллектуального переключателя C by GE C-Start Smart Switch Motion Sensing+Dimmer в многоканальной цепи можно найти здесь, но в результате вам потребуется интеллектуальный переключатель C by GE на всех остальных участках цепи. схема.

Следующим шагом будет снятие крышки, чтобы получить доступ к самому переключателю. Размахивание бесконтактным тестером напряжения внутри распределительной коробки — лучший способ убедиться, что электричество не поступает к выключателю. Инструмент с батарейным питанием должен подавать звуковой сигнал и загораться при обнаружении тока. Если в коробке более одного выключателя, убедитесь, что к ним также не подключено электричество.

Упоминается в этой статье

Убедившись, что питание отключено, открутите винты, которыми переключатель крепится к распределительной коробке, и вытащите его, чтобы получить доступ к электрическим проводам.Для работы большинства интеллектуальных переключателей требуется четыре провода, включая «нейтральный» провод, который должен быть окрашен в белый или серый цвет. Нейтральный провод передает питание обратно на панель автоматического выключателя, чтобы замкнуть цепь, поэтому, несмотря на свое безобидное название, электрифицированная нейтраль может вас шокировать. Если ваша проводка не включает нейтральный провод, ваш выбор интеллектуального переключателя будет ограничен (подробнее об этом чуть позже).

«Линейный» провод, по которому проходит питание от панели выключателя к выключателю, обычно окрашен в черный, красный или синий цвет. Провод «нагрузки» несет электричество к розетке (и соответственно к лампочке) и обычно окрашен в белый или серый цвет, как и нейтральный провод. Последний провод, защитное заземление, будет либо оголенным проводом, либо проводом в зеленой оболочке. Провод заземления защитит вас от удара током в случае короткого замыкания.

Если в вашем доме отсутствует заземляющий провод, возможно, вы не сможете установить интеллектуальный выключатель, хотя существуют различные обходные пути, которые мы здесь не будем рассматривать. Если в вашем доме нет нейтрального провода , вы можете рассмотреть возможность установки интеллектуального диммера Lutron Caséta, поскольку для его работы не требуется нейтральный провод.Есть несколько других альтернатив, которые не зависят от наличия нейтрального провода.

Установка интеллектуального выключателя

Теперь, когда вы определились с электропроводкой в ​​вашем доме и приобрели интеллектуальный выключатель или диммер, вы готовы к его установке. Еще раз убедитесь, что вы выключили питание коммутатора. Всегда полезно перепроверить, что питание коммутатора все еще отключено, с помощью тестера напряжения.

Даниэль Масаока / IDG

Отключите старый выключатель от домашней электропроводки.Интеллектуальный коммутатор C by GE, который мы устанавливаем, использует провода с косичками; другие переключатели имеют винтовые клеммы, а третьи полагаются на удары в спину.

Отключите старый выключатель от домашней электропроводки. Возможно, вам придется отрезать и снять примерно полдюйма оболочки провода, чтобы обнажить медный провод под ним. Вы можете использовать ножницы для проволоки или любой подобный инструмент для этого шага.

Производители интеллектуальных переключателей используют различные методы подключения. У некоторых есть винтовые клеммы, вокруг которых вы сгибаете провод, выходящий из вашей стены, у других есть провода с косичками, которые вы привязываете к проводке вашего дома с помощью проволочных гаек, а у третьих есть удары в спину, в которые вы вставляете (твердые) провода вашего дома.

Коммутатор C by GE, который мы устанавливаем в этом примере, использует косички, поэтому скрутите каждый из линейных, нагрузочных, нейтральных и заземляющих проводов с соответствующими проводами, выходящим из распределительной коробки, используя проволочную гайку для удержания каждого из них. вместе. Если вы установили выключатель, которому не требуется нейтральный провод (например, Lutron Caséta, упомянутый ранее), наденьте гайку на конец этого нейтрального провода, выходящий из стены, убедившись, что ни один из оголенных медных проводов провод остается оголенным (излишки можно отрезать или обмотать провод и гайку изолентой).

Даниэль Масаока / IDG

Если ваш интеллектуальный коммутатор имеет пигтейлы, как в нашем примере, скрутите одинаковые провода вместе (нейтраль с нейтралью, нагрузка с нагрузкой и т. д.) и закрепите каждый из них гайкой.

Вставьте лишние провода обратно в распределительную коробку, а затем проделайте то же самое с переключателем и прикрепите его к коробке с помощью прилагаемых винтов или винтов, которые вы сняли с существующего переключателя. Теперь замените накладку. Примечание. Лучше всего использовать пластиковые накладки с интеллектуальными переключателями.Металлические пластины красивы, но они могут блокировать сигналы, от которых зависит работа умного переключателя.

Наконец, подойдите к панели выключателя и восстановите питание переключателя.

Даниэль Масаока / IDG
Интеллектуальный диммер

A C by GE установлен и готов к следующему этапу установки.

Переверните переключатель, чтобы убедиться, что он правильно управляет прибором. Не паникуйте, если лампочка не загорается, всегда есть вероятность, что лампочка перегорела, даже если она работала до того, как вы поменяли выключатели.Чтобы убедиться, что он все еще работает, вкрутите его в заведомо работающее приспособление и проверьте его, прежде чем делать что-либо еще.

Наконец, когда переключатель работает правильно, установите мобильное приложение, необходимое для управления им со смартфона или планшета. Поздравляю! Вы только что заменили тупой переключатель умным.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Как установить потолочный вентилятор с двойным диммерным выключателем | Домашние руководства

Один выключатель часто обеспечивает только электричество для вашего потолочного вентилятора, что требует от вас использования цепей для включения и выключения света и выбора скорости вращения вентилятора. Вы можете установить двойной диммерный выключатель потолочного вентилятора, чтобы управлять скоростью вентилятора и интенсивностью света из исходного положения настенного выключателя. Новый переключатель требует дополнительного электрического провода, чтобы отделить свет от вентилятора для правильной работы.

Включите потолочный вентилятор на выключателе. Убедитесь, что лопасти вращаются и свет горит.

Найдите в коробке выключателя 15- или 20-амперный выключатель, который питает потолочный вентилятор. Выключите выключатель, чтобы отключить электричество. Освещение потолочного вентилятора будет выключено, а лопасти вентилятора перестанут вращаться, когда вы отключите правильный выключатель.

Приложите бесконтактный тестер напряжения к крышке настенного выключателя потолочного вентилятора. Индикаторная лампочка на тестере не загорится, если на выключатель не подается питание.

Снимите винты, удерживающие накладку на выключателе потолочного вентилятора. Прикоснитесь тестером к двум черным электрическим проводам, прикрепленным сбоку к выключателю потолочного вентилятора, чтобы убедиться, что питание отключено.

Освободите кожух потолочного вентилятора от подвесного кронштейна на потолке, удалив два-четыре удерживающих его винта. Пусть навес прислоняется к двигателю потолочного вентилятора, чтобы вы могли проверить провода, соединяющие потолочный вентилятор с электрическими проводами внутри электрической коробки вентилятора.

Держите тестер напротив черных электрических проводов, соединенных вместе проводным разъемом. Несмотря на то, что вы отключили правильный выключатель, дважды проверьте наличие питания, прежде чем отсоединять провода.

Раскрутите разъемы, соединяющие провода от электрической коробки с электрическими проводами потолочного вентилятора. Поднимите потолочный вентилятор с подвесного кронштейна и установите его на устойчивую рабочую поверхность.

Отсоедините настенный выключатель потолочного вентилятора от стены, удалив два винта, удерживающие его в распределительной коробке.Ослабьте два клеммных винта сбоку переключателя, чтобы освободить черные электрические провода. Утилизируйте оригинальный настенный выключатель потолочного вентилятора.

Согните концы черного, белого и оголенного медного электрического провода внутри электрической коробки на потолке в крюк. Создайте крюк на конце отрезка неметаллического электрического кабеля длиной 12-3 см. Соедините вместе провода от потолочной коробки с кабелем 12-3 Нм. Обматывайте провода изолентой до тех пор, пока 12-3 НМ не будут надежно прикреплены к проводам в потолке.

Загляните внутрь электрической коробки, в которой находился выключатель потолочного вентилятора. Найдите разъемы проводов, соединяющие вместе белые провода и оголенные медные провода. Раскрутите эти разъемы и разделите два набора проводов.

Возьмитесь за белые, черные и оголенные медные электрические провода, идущие от электрической коробки в стене к электрической коробке в потолке. Вытяните провода из коробки в стене. Протягивая провода, протяните новый кабель 12–3 Нм, прикрепленный к проводам в потолке, через стену и наружу через коробку в стене.Это заменяет оригинальный кабель 12-2 NM новым кабелем 12-3 NM.

Тяните за кабель, пока не оголите не менее 8 дюймов кабеля 12-3 Нм в распределительной коробке в стене. Отрежьте ленту от электрического кабеля, чтобы освободить старый 12-2 НМ и выбросить его. Оставьте не менее 8 дюймов нового кабеля на потолочной коробке.

Вставьте концы нового кабеля 12-2 Нм в центральное отверстие кабельного рыхлителя. Сожмите рукоятки рыхлителя вместе, чтобы разорвать не менее 6 дюймов внешней оболочки на концах кабеля.Используйте кусачки, чтобы срезать свободную оболочку с концов кабеля и оголить четыре электрических провода внутри кабеля. Снимите около 3/4 дюйма изоляции с каждого из оголенных проводов с помощью инструментов для зачистки проводов.

Поместите потолочный вентилятор в подвесной кронштейн на потолке. Подсоедините черный провод электрического двигателя от потолочного вентилятора к черному электрическому проводу электрической коробки. Накрутите соединитель на черные электрические провода, чтобы скрепить их вместе. Повторите это соединение еще раз для двух белых электрических проводов.

Накрутите соединитель на зеленый электрический провод от потолочного вентилятора к оголенному медному проводу заземления от электрической коробки, чтобы соединить два провода вместе. Подсоедините оставшийся красный электрический провод от потолка к оставшемуся проводу электрического светильника от потолочного вентилятора. В зависимости от производителя этот электрический провод может быть синим, черным с белой полосой или черным с желтой полосой.

Наденьте навес на подвесной кронштейн. Закрепите его винтами, которые вы удалили ранее.

Подсоедините белый электрический провод внутри коробки в стене к новому белому электрическому проводу с помощью разъема. Сделайте то же самое с двумя оголенными медными электрическими проводами внутри коробки. Осторожно вставьте два комплекта электрических проводов в заднюю часть коробки.

Найдите черный электрический провод, помеченный как «линия», прикрепленный к двойному диммеру потолочного вентилятора. Подключите его к оригинальному черному проводу от настенной коробки с оранжевым разъемом. Подключите черный электрический провод от диммера, помеченный как «нагрузка», к новому черному электрическому проводу, который вы протянули в настенную коробку с другим разъемом.

Подключите красный электрический провод от настенной коробки к оставшемуся электрическому проводу на выключателе, помеченном как «свет», с последним оранжевым разъемом провода.

Поместите двойной диммер в настенную коробку. Прикрепите верхнюю и нижнюю часть диммера к настенной коробке с помощью прилагаемых к ней винтов. Установите накладку, поставляемую с диммерным выключателем.

Включите выключатель, чтобы снова подключить электричество к потолочному вентилятору.

Ссылки

Ресурсы

Биография писателя

Сесилия Харш профессионально пишет с 2009 года.В основном она пишет статьи о благоустройстве дома, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, а также опыт групповых тренировок. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала композицию на английском языке.

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или гостиницы

Быстрый поиск — популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…

Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>

Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.

Сделайте электричество в вашем доме умным

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах «Умного дома» Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь — великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия

Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть ассортимент напольных розеток>

Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть промышленные серии Retro>

RetroTouch, определяемый дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >

Приходи в форму!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.

Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?

• Выбирайте из более чем 80 000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов тарелок на выбор
• Изготовлено в соответствии с высочайшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для долговременной защиты
• Каждое изделие собрано вручную и упаковано в индивидуальную коробку
• Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку: от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящийся к этому видео.

Перед тем, как начинать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы к этому, давайте приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей.Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно иметь помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, еще раз проверьте, отключено ли электричество, проверив выключатель света, который вы заменяете.Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения. Если подержать его возле выключателя света и нажать кнопку, мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с батарейным питанием или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, такой как галогенная рабочая лампа. В зависимости от того, подключены ли розетки в комнате к той же цепи, что и свет, вам может потребоваться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Это называется настройкой проводки, и вы хотите точно продублировать ее с новым переключателем. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован.Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади. Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подсоединить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой. На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту. Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем установите пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео. И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для ремонта дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта.
