Как выбрать УЗО по току автомата – таблица

Среди большого разнообразия устройств защиты, устанавливаемых в электрощите, важное место занимает УЗО. Если другие аппараты предохраняют проводку или электроприборы от повреждения, то дифференциальные реле защищают людей от поражения электрическим током.

Перед тем, как выбрать УЗО, необходимо составить схему подключения электроприборов. Это связано с тем, что выбор параметров дифзащиты и количества этих приборов производится после проектирования электропроводки и разделения потребителей на группы.

Для чего нужно УЗО и кого оно защищает

Электрическое напряжение является источником опасности и прикосновение к элементам, находящимся под напряжением может привести к серьёзным травмам, поэтому при попадании человека под напряжение линию необходимо немедленно отключить. Для этого используются УЗО, или устройство защитного отключения.

От поражения электрическим током используется так же защитное заземление. Для этого металлические корпуса электроприборов соединяются с контуром заземления или с глухозаземлённой нейтралью трансформатора. В случае нарушения изоляции электрический ток начинает протекать по пути электросхема-повреждённая изоляция-корпус-заземление.

Если сила тока утечки выше уставки автоматического выключателя, то происходит его отключение, но при незначительных повреждениях ток протекает до полного разрушения изоляции или её возгорания. Для предотвращения таких ситуаций используется вторая функция УЗО — отключение питания аппарата с неисправной изоляцией.

Принцип работы УЗО

В основе работы УЗО находится первый закон Кирхгофа — равенство токов в подходящем и отходящем проводах. Оно может быть нарушено только в одном случае — появление тока утечки из-за прикосновения человека к элементам, находящимся под напряжением или повреждения изоляции.

Внутри аппарата находится трансформатор тока, через первичные обмотки которого проходит ток присоединённых электроприборов, а вторичная подключена к расцепителю, непосредственно или через промежуточный усилитель.

При нормальной работе оборудования ток в первичных обмотках одинаковый и создаваемое им электромагнитное поле компенсирует друг друга, в результате напряжение во вторичной обмотке отсутствует.

При появлении тока утечки равенство нарушается, что приводит к появлению тока во вторичной обмотке и срабатыванию защиты.

По каким параметрам выбирается ВДТ (УЗО)

В зависимости от особенностей электропроводки выбор УЗО производится по нескольким параметрам. Их необходимо учитывать для обеспечения надёжной работы защиты.

Количество фаз

Перед тем, как выбрать УЗО для квартиры или частного дома необходимо определить количество фаз устройства. Монтаж вместо однофазного трёхфазного устройства приведёт к увеличению размеров электрощитка и перерасходу денег.

Если в однофазной сети устанавливается только однофазное дифреле, то в трехфазной схеме электроснабжения возможны варианты:

• прибор подключается сразу после вводного автомата — трёхфазное УЗО;
• аппарат устанавливается для трехфазной нагрузки — необходимо трёхфазное устройство;
• после ввода в дом трёхфазная сеть разделяется на три однофазных — для каждой из однофазный линий монтируется однофазный защитный прибор.

Как правильно выбрать УЗО по номинальному току

Номинальный ток УЗО определяется вышестоящим автоматическим выключателем. Он должен быть равен, а желательно больше уставки этого защитного прибора.

Устройство защитного отключения, в отличие от дифавтомата, не имеет встроенной защиты от перегрузки, поэтому при превышении номинального тока оно начинает перегреваться и быстро выйдет из строя. Сумма уставок автоматов, которые подключаются ПОСЛЕ дифзащиты, может многократно превышать номинальный ток установленного УЗО.

Выбор УЗО по току утечки

Ток утечки УЗО зависит от типа подключаемых к нему электроприборов и помещений и определяется ПУЭ п.7.1.79 и СП31-110-2003 п.А.4.15:

• только электроприборы, установленные в сырых помещениях и ванная комната(подключенные отдельной линией) — 10 мА;
• жилые и служебные помещения (вместе с ванной) — 30 мА;
• линии с установленной дифзащитой (противопожарные УЗО) — 100-500 мА, в зависимости от места установки.

Конструктивное исполнение (электронное или электромеханическое)

Несмотря на то, что принцип действия всех устройств дифзащиты одинаковый, конструкция аппаратов может отличаться друг от друга механизмом отключения:

1. Электромеханическое. В этих приборах расцепитель подключается непосредственно к вторичной обмотке трансформатора тока. Электромеханические УЗО являются более надёжными, но в них отсутствует возможность настройки тока утечки и задержки перед отключением.
2. Электронные. В таких устройствах сигнал от трансформатора тока подаётся на встроенный усилитель, поэтому электронные УЗО для работы требуют наличия напряжения на подходящих проводах. На наличие усилителя указывает треугольник в схеме аппарата, находящейся на передней части корпуса. При обрыве нейтрали питание отсутствует и, при прикосновении человека к фазному проводнику, аварийное отключение не происходит. Поэтому такие приборы являются менее надёжными и желательно их использовать только при наличии в схеме электропроводки реле напряжения РН.

Тип УЗО: A или AC

Кроме выбора УЗО по мощности необходимо определить вид тока утечки, от которого происходит срабатывание защиты. По этому параметру устройства защитного отключения разделяются на три группы:

• Тип AC. Отключаются только при появлении переменного тока утечки. Самые простые и дешёвые аппараты, предназначенные для большинства бытовых электроприборов. Обозначаются буквами «AC» на передней крышке корпуса и значком в виде отрезка синусоиды.
• Тип A. Срабатывание защиты этих приборов происходит не только при переменном, но и при пульсирующем (однополупериодном) токе утечки. Эти устройства используются не только в сети с обычными электроприборами, но и с аппаратами, внутри которых имеются электронная плата и выпрямитель. На передней панели таких УЗО имеются буква «A» и значок, состоящий из параллельно расположенных изображений переменного (синусоидального) и пульсирующего напряжения. Эти приборы дороже, но при этом обеспечивают более надёжную защиту, чем тип AC.
• Тип B. Предназначены для сетей постоянного тока и используются только в промышленности.

Согласно ПУЭ 7.1.78 в жилых зданиях допускается использование УЗО типов A и AC, однако по европейским стандартам применение УЗО типа AC запрещено, как не обеспечивающих достаточно надёжную защиту от поражения электрическим током.

Селективность УЗО (задержка в отключении)

При установке последовательно, на нескольких уровнях, устройств защиты необходимо соблюдать правила селективности. Это необходимо для того, чтобы в аварийной ситуации отключался защитный прибор, ближайший к месту повреждения.

Для обеспечения селективности УЗО разделяются на несколько категорий:

• Мгновенного срабатывания. Эти аппараты имеют уставку тока утечки не более 30мА и время срабатывания 25-40мс. Они используются для защиты от поражения электрическим током и устанавливаются непосредственно на линиях, к которым подключены электроприборы.
• С выдержкой времени 0,2-0,5 с. Такие УЗО маркируются буквой «S» и называются «селективные». Они подключаются после вводного автомата и после них должно быть устройство мгновенного срабатывания. Для этого, согласно ПУЭ п.7.1.73 и СП31-110-2003 п.А.4.2 вышестоящий прибор должен иметь выдержку времени и уставку не менее чем в три раза выше, чем нижестоящий. Кроме того, селективные дифреле выполняют дополнительную функцию — защита кабеля от возгорания из-за утечки сразу в нескольких линиях. Поэтому другое название этих приборов противопожарное УЗО.
• Тип «G». Так же селективное УЗО, но с меньшей задержкой — 6-8 мс. Применяется редко и в продаже практически не встречается.

Проверка исправности (кнопка ТЕСТ)

Для повышения надёжности защиты необходимо каждый месяц проверять исправность УЗО. Самый простой способ для этого — нажать кнопку ТЕСТ, находящуюся на передней стороне корпуса. Как правило, она красного или оранжевого цвета с изображением буквы «Т».

При её нажатии к схеме аппарата подключается резистор, имитирующий появление тока утечки. Если в результате нажатия произошло срабатывание защиты, значит прибор исправен. В противном случае его необходимо заменить. Такая проверка может производиться любым жильцом квартиры или дома.

Сколько нужно УЗО: одно, два, три?

При проектировании электропроводки необходимо определить количество приборов дифференциальной защиты. В данном случае возможны различные варианты, каждый из которых имеет свои достоинства и недостатки:

• Одно защитное устройство. В данном случае УЗО устанавливается сразу после вводного автомата, перед автоматическими выключателями отдельных линий. Установка только одного прибора позволяет сэкономить деньги и место в щитке, но затрудняет поиск неисправности при появлении тока утечки.
• Установка нескольких УЗО, по одному на каждую линию. Это позволяет выбрать уставку прибора в зависимости от назначения УЗО. Для ванной необходима уставка 10 мА, все остальные аппараты монтируются с уставкой 30 мА. При большом количестве дифреле допускается к каждому защитному прибору подключать несколько линий с отдельными автоматическими выключателями.
• Монтаж противопожарного УЗО с уставкой 100 мА после вводного автомата и нескольких УЗО с током утечки 30 мА для отдельных линий или групп электроприборов. Такая схема обеспечивает максимальную безопасность людей и здания.

Согласно ПУЭ п.7.1.83 допустимым током утечки для электроприборов является 0.4 мА на 1 А потребляемого тока и он не должен превышать 1/3 уставки УЗО.

Следовательно, для одного устройства дифзащиты (УЗО или дифавтомата) с уставкой 30 мА максимальный ток электроприборов может быть не более 25 А или 16,5 кВт для однофазной сети. При бОльшей общей мощности потребители следует разделить на группы с установкой отдельного УЗО для каждой линии.

Схема подключения УЗО

Существуют различные способы подключения устройств дифференциальной защиты. Конкретная схема зависит от сложности электропроводки и количества фаз в сети. Поэтому, перед тем, как выбрать УЗО, необходимо изучить схему электропроводки и место установки защитных приборов.

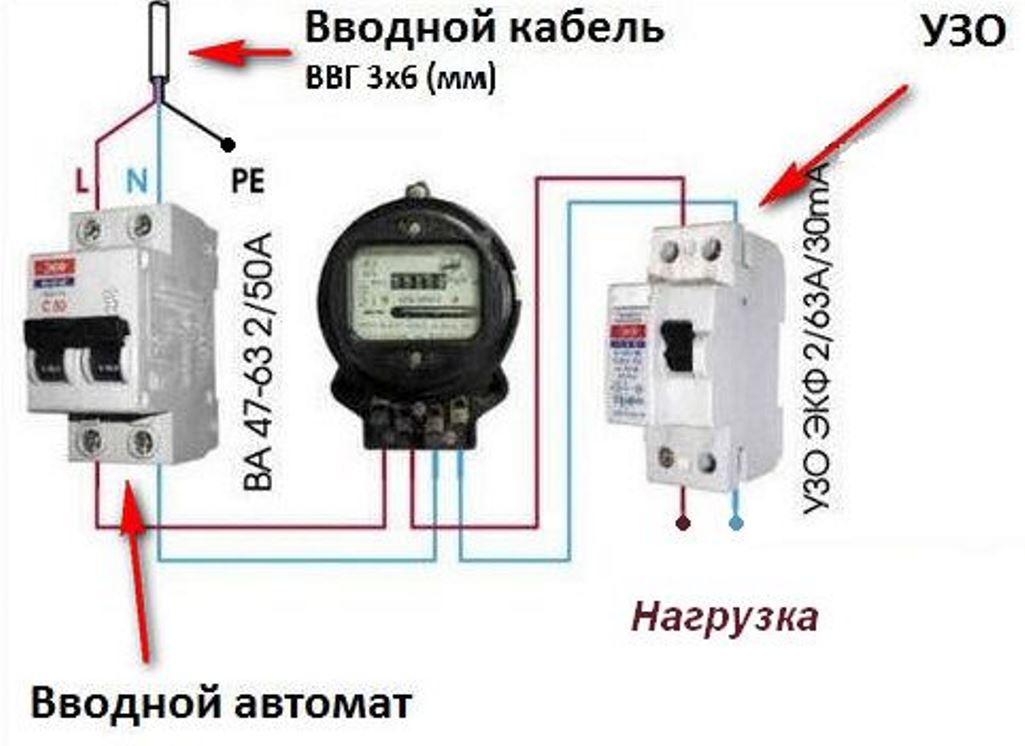

В однофазной сети

В однофазной сети используются двухполюсные УЗО. Эти приборы устанавливаются на DIN-рейку и имеют ширину двух стандартных модулей.

Подключение производится согласно маркировке клемм на корпусе L, N — фаза и нейтраль, IN, OUT — вход и выход.

Есть несколько схем подключения устройств дифференциальной защиты:

1. Общий аппарат для всех линий. Этот прибор устанавливается непосредственно после вводного автомата. Если в электропроводке используется реле напряжения РН, то оно может подключаться как перед УЗО, так и после него. Монтаж прибора перед электросчётчиком не рекомендуется из-за возможных проблем с электрокомпанией.
2. Отдельные УЗО для каждой линии. Недостаток предыдущей схемы в том, что при появлении тока утечки в одной из линий отключается электропитание всей сети. Поэтому при значительном количестве линий рекомендуется установка приборов дифзащиты для каждого кабеля. УЗО в данной схеме подключается после соответствующих автоматических выключателей.
3. Если электропроводка разделена на большое количество линий, то для уменьшения числа установленных УЗО допускается подключить к одному аппарату несколько сетей. При этом сами аппараты дифзащиты подключаются к вводному автомату, а к выходным клеммам каждого прибора присоединяется несколько автоматических выключателей.
4. Установка противопожарного УЗО. При монтаже такого устройства оно устанавливаются после вводного автомата, а к нему присоединяются обычные дифреле по одной из вышеперечисленных схем.

В трехфазной сети

Если к дому подходит трёхфазное напряжение 380 В, то для защиты от электричества необходимо кроме однофазных использовать трёхфазные УЗО, которые занимают в щитке 4 стандартных модуля. Подключение производится согласно маркировке L1, L2, L3 — фазные провода, N — нейтраль.

Подключить УЗО в трёхфазной сети можно разными способами:

1. Один аппарат. Это трёхфазный прибор, который подключается после вводного автомата и должен иметь уставку 30 мА.
2. Однофазные УЗО для каждой линии или группы потребителей. Часто трёхфазное электроснабжение производится для увеличения общей мощности и после вводного автомата трёхфазная сеть разделяется на три однофазных. При этом для каждой фазы устанавливается отдельное однофазное УЗО. Оно может быть единственным, с уставкой 30 мА и мгновенным срабатыванием, или противопожарным, с уставкой 100 мА и задержкой срабатывания. В этом случае после него устанавливаются обычные дифреле и все линии подключаются к ним.
3. Сочетание трёхфазных и однофазных УЗО. При наличии в дома трёхфазных электроприборов к ним подводится соответствующее питание и для защиты от поражения электрическим током устанавливается трёхфазный прибор. К имеющимся однофазным электроприборам подключаются однофазные УЗО по одной из схем, описанных выше.

Какое УЗО ставить на вводе в квартиру

Перед тем, как выбрать УЗО для установки после вводного автомата, необходимо решить, это будет единственный защитный прибор, или предусмотрено подключение отдельных приборов после автоматов линий. От этого зависит тип и уставка дифреле:

• Единственный прибор. В этой схеме устанавливается УЗО с током утечки 30 мА. Номинальный ток выбирается исходя из тока вводного автомата. Как правило номинальный ток УЗО в этом случае составляет 16-25 Ампер.
• Вводное УЗО с дифзащитой отдельных линий. Данное устройство является противопожарным УЗО и выбирается прибор типа «S» с уставкой 100 мА и задержкой 0,2 с.

Таблица выбора УЗО по мощности

Друзья подготовил для вас таблицу как выбрать УЗО по мощности автомата и сечению кабеля. Думаю, данная информация будет полезной. Небольшая просьба сделать репост статьи в социальные сети.

Вывод

Устройства дифференциального тока защищают людей от поражения электрическим током. Поэтому знание того, как правильно выбрать УЗО, повышает безопасность жителей дома. Выбор модели защитного аппарата и схема подключения зависит от конкретной ситуации, места в щитке и бюджета монтажно-ремонтных работ.

Для УЗО есть два основных параметра, по которому его выбирают номинальный ток и ток утечки:

1. Первый выбирается исходя из тока автомата и сечения кабеля.
2. Второй исходя и конкретно подключаемого потребителя или группы потребителей.

УЗО на розетки и свет выбирают с номинальным током утечки 30 мА. Для мокрых комнат (ванна, санузел) с подключением одного потребителя по выделенной линии ток утечки выбирают 10 мА.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как правильно выбрать УЗО Черкассы

Основная задача УЗО — защита Человек от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Устройство защитного отключения (УЗО) — коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определенных условиях эксплуатации должны вызвать размыкание контактов. Существует большое количество различных УЗО отличающихся по своим техническим характеристикам, назначению, функциональности. В этой статье мы рассмотрим основные правила, которые следует соблюдать при выборе УЗО.

1. Суммарная величина тока утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должна превосходить 1/3 номинального тока УЗО. При отсутствии данных о токах утечки электроприемников ее следует принимать из расчета 0,3 мА на 1А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 метр длины разного проводника.

2. Рекомендуется использовать УЗО, при срабатывании которых происходит отключение всех рабочих проводников, в том числе и нулевого, при этом наличие защиты от сверхтока в нулевом полюсе не требуется.

3. В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником.

4. УЗО должно сохранять работоспособность и характеристики при кратковременных (до пяти секунд) провалах напряжения до 50% от номинального. Режим возникает при коротких замыканиях на время срабатывания АВР.

5. Во всех случаях применения УЗО должно обеспечивать надежную коммутацию цепей нагрузки с учетом возможных перегрузок.

6. По наличию расцепителей УЗО выпускаются как имеющими, так и не имеющими защиту от сверхтока. Преимущественно должны использоваться УЗО, представляющие единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

7. В жилых зданиях, как правило, должны применяться УЗО типа «А», реагирующие не только на переменные, но и на пульсирующие токи повреждений. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

8. УЗО, как правило, следует устанавливать в групповых сетях, питающих штепсельные розетки, установка УЗО в линиях, питающих стационарно установленное оборудование и светильники, а также в общедомовых осветительных сетях, как правило, не требуется.

9. Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с величиной тока срабатывания до 10 мА, если на них выделена отдельная линия; в остальных случаях (например, при использовании одной линии для сантехкабины, кухни и коридора) допускается использовать УЗО с номинальным током до 30 мА.

10. УЗО должно соответствовать требованиям подключения. Особое внимание следует обращать при использовании проводов и кабелей с алюминиевыми жилами (многие импортные УЗО допускают подключение только медных проводов).

Прежде всего сле­дует определиться с требованиями по защите: существует ли необходи­мость защиты от прямых и непрямых контактов, необходимость защиты от перегрузки или короткого замыкания. Для защиты от непрямых контак­тов возможно использование диффе­ренциальных устройств с чувстви­тельностью: 30 тА, 100 тА, 300 тА, 500 тА, 1 А (чувствительность опре­деляется сопротивлением заземле­ния). Номинальный ток (40, 63 А) выбирают в зависимости от величи­ны нагрузки. (Примечание. При до­полнительной защите от прямых кон­тактов используются дифференциаль­ные устройства чувствительностью 30 мА или 10 мА).

При выборе УЗО следует учитывать как рабочие эксплуатационные параметры устройств, так и характеристики, определяющие их качество и надежность.

Рабочие параметры — номинальное напряжение, номинальный ток, номинальный отключающий дифференциальный ток (уставка по току утечки) выбираются на основе технических данных проектируемой электроустановки. Их выбор обычно не представляет большой сложности.
Номинальный условный ток короткого замыкания Inc — характеристика, определяющая надежность и прочность устройства, качество исполнения его механизма и электрических соединений. Иногда этот параметр называют «стойкость к токам короткого замыкания».

Стандартом ГОСТ Р 51326.1?99 для УЗО установлено минимально допустимое значение Inc, равное 3 кА.

Следует заметить, что в европейских странах не допускаются к эксплуатации УЗО с Inc, меньшим, чем 6 кА. У качественных УЗО этот показатель равен 10 кА и даже 15 кА.

На лицевой панели устройств данный показатель указывается либо символом: например, Inc = 10 000 А либо соответствующими цифрами в прямоугольнике.

Коммутационная способность УЗО — Im, согласно требованиям норм, должна быть не менее десятикратного значения номинального тока, или 500 А (берется большее значение).
Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность — 1000, 1500 А. Это значит, что такие устройства надежнее, и в аварийных режимах, например при коротком замыкании на землю, УЗО, опережая автоматический выключатель, гарантированно произведет отключение.

Как правильно подключить УЗО и автоматы.

Схема подключения.

Устройство защитного отключения работает довольно просто: сравнивает значение тока на нуле и фазе. При отклонении до значения рассчитанной чувствительности аппарата, что сигнализирует о токе утечки, он отключает цепь за десятую долю секунды. Это вкратце.

УЗО, в отличие от дифференциального автомата, не среагирует на токи короткого замыкания или перегрузки. Поэтому его нельзя ставить как самостоятельный элемент в щиток. Лучше всего размещать после вводного автомата и счетчика. И до групповых автоматов, обеспечив полную защиту электропроводки и своего здоровья.

Разберем как правильно подключить УЗО , а также какие характеристики тока и селективности соблюсти. А если вы не знаете для чего нужно данное устройство и чем оно лучше диф автомата, то рекомендую прочитать следующую статью — отличие УЗО от дифференциального автомата.

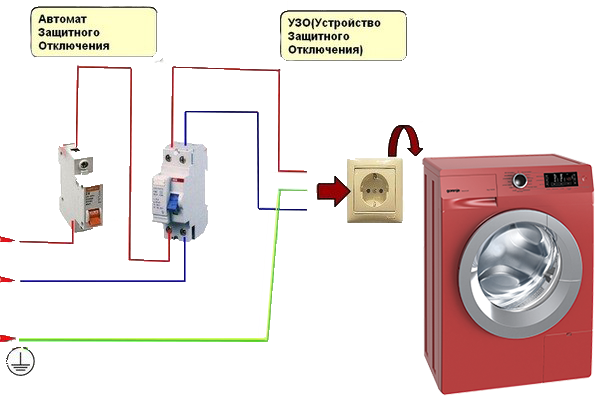

Схема подключения узо

Разберем схему для однофазной и трехфазной сети, они практически идентичны. В многоквартирных домах ещё часто ставят двухполюсный вводной автомат, ибо нагрузка не равномерная, перекосы фаз. Поэтому ноль разрывается через автомат. Как подключить УЗО? Схема:

Также рекомендуется ставить обязательно на ванную повышенной чувствительности и на каждую линию группового автомата, если позволяет бюджет и место в электрощите. Про характеристики читайте ниже.

Для трёхфазной сети всё аналогично. Самый правый контакт под ноль, и практически всегда производитель заботливо всё подписывает. Для исключения ошибок в монтаже. Вот так вот просто подключить узо. Поздравляю!

Какую чувствительность мА выбрать.

Следует выбор сосредоточить на следующих характеристиках:

• 30 мА или 0,03 на ванную комнату и другие сырые помещения повышенной опасности.
• 300 мА или 0,3 на общий после вводного автомата и счетчика и групповые автоматы.

Пропускной ток должен соответствовать автоматическому выключателю перед которым ставится. Если вводной на 32, то и УЗО на 32. Если группы по 16А, соответственно устройство тоже должно быть подобрано под этот параметр. Также не стоит забывать ещё об одном не маловажном моменте.

Не ставить УЗО более высокой чувствительности над над менее чувствительными.

В таком случае у вас будет выбивать самый первый (после вводного) и вся эта крутецкая многоуровневая защита не будет работать. Просто будет постоянно вырубать не одну линию, а всю сеть сразу. В исключительных случаях можно использовать 100 или 500 милиамперные для обеспечения селективности.

Также возможно вы столкнетесь с проблемой постоянных срабатываний устройства. Советую ознакомится со следующим материалом, чтобы знать порядок действий — Сработало УЗО при включении. Как найти утечку.

Нужно ли УЗО на теплый пол?

Оглавление статьи:

Выбор кабеля, номинала автомата и УЗО для тёплого пола: распишем по порядку

Рост количества бытовой техники повышает риски получения электротравмы при ее эксплуатации. Поэтому в помещениях рекомендуется устанавливать защитные системы, предупреждающие утечки тока.

Чтобы обеспечить стабильность работы и безопасность пользования приборами, необходимо грамотно подобрать и установить УЗО. Перед покупкой следует оценить эксплуатационные особенности помещения, тип электрической разводки и определиться со схемой подключения защитного устройства.

Сомневаетесь, что справитесь с задачей? Мы подскажем вам, как выбрать УЗО, какие параметры важно учесть для обеспечения нормального функционирования техники, и каким производителям можно доверять.

Необходимость УЗО

Нередко, особенно на интернет форумах, возникают споры по поводу необходимости установки УЗО при эксплуатации теплых полов в квартире. Одним из наиболее веских аргументов противники монтажа приводят частые напрасные «сработки» устройства. Подобное явление наблюдается при нарушении условий установки оборудования. Если ставить УЗО по инструкции с соблюдением технологии, то о его существовании вы вообще в скором времени забудете. Если, конечно, не возникнет никаких проблем в схеме электроснабжения вашего жилья.

Аргумент за установку защитного отключения всего один, но зато какой. Безопасность ваша и вашей семьи. Наличие защитного оборудования в электрической цепи поможет избежать удара током, выгорания терморегулятора, теплого мата или нагревательного кабеля, применяемых в системе отопления, возникновения пожара.

Схема подключения теплого пола к электрике

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.

Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.

Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Виды устройства защитного отключения

Устройство, которое предназначено для автоматической защиты от поражений электрическим током, называется УЗО. Автомат выпускают на разные токи утечек:

• 10 мА – защита людей от небезопасного воздействия тока на 100%;

Устройство 30мА

• 30 мА – защита людей от неотпускающего напряжения, когда человек самостоятельно не способен разжать и отпустить проводник тока;
• 300 мА – защита электрического оборудования от замыканий, пожаров.

В новостройках устанавливают защитное устройство отключения 300 мА, не защищающие человека, реже встречаются автоматы 30 мА. Поэтому понадобится установить оборудование самостоятельно.

Какой автомат ставить на теплый пол электрический?

Выбор автоматического выключателя для теплого пола, серьезный и ответственный момент для безопасной работы системы.

Автоматический выключатель предназначен для защиты электропроводки при коротком замыкании, а так же при перегрузке электрической сети.

Подбор модели с нужными характеристиками производят исходя от мощности теплого пола и сечения кабеля электропроводки.

Самым правильным решением будет установка автоматического выключателя для каждого теплого пола в отдельности, а соответственно и прокладка проводов питания. Это самый дорогостоящий и трудоемкий вариант, но он и самый безопасный.

Выбор номинального тока для автоматического выключателя для электрического теплого пола (Все электроприборы рассчитаны на номинальный ток)

• Автоматический выключатель на 10А. При использовании нагревательной секции до 2200 Вт применяют медные многожильные, провода сечением не менее 1,5мм. Автомат в таком случае ставят на 10 А.
• Автоматический выключатель 16А. Если мощность теплого пола находиться в диапазоне 2200 – 3500 Вт., применяют медный кабель сечением 2,5 мм., а автомат должен быть на 16 А.

Выбор класса срабатывания для АВ

Помимо мощности, на которую рассчитан автомат для теплого пола, они еще имеют одну характеристику – класс срабатывания. Для частных домов и квартир, актуально использовать модели класса В и С.

• В — рассчитан на кратковременные перегрузки в 3-5 номинальных показателей тока.
• С — имеет более высокий порог срабатывания 5-10 номиналов.

Что выбрать для электрического теплого пола: УЗО, автоматический выключатели или Диф автомат?

Чтобы исключить возможность поражения при утечке тока, помимо автоматов устанавливают устройство защитного отключения (УЗО). УЗО, разъединит электрическую цепь при повреждении нагревательного элемента. Установку следует производить, в первую очередь помещениям с высокой влажностью (ванные, санузлы, сауны, балконы и лоджии, а также открытее площадки).

Однако в данный момент наибольшим спросом пользуются дифференциальные автоматы, которые совмещают в себе оба вышеперечисленных устройства. Во-первых, они занимают меньше места, а во вторых, их проще и легче подключить к электрической системе, и конечная стоимость в результате получается более выгодной для покупателя.

Монтаж таких устройств целесообразно доверить лицензированным и опытным электромонтерам, так как они обеспечивают свою работу гарантией и осуществляют подключение в короткие сроки.

Подбор требуемых нагревательных элементов для теплого пола, также требует пристального анализа и внимания.

В зависимости от поставленных целей и условий применения, приходится произвести тщательный расчет. В этом вам помогут специалисты сайта Polcity.com.ua , связаться с которыми можно по телефонам указанными на сайте. На страницах сайта представлены наиболее часто задаваемые вопросы покупателей с ответами и отзывами. Так же менеджеры предложат каждому клиенту максимально выгодные позиции и озвучат системы лояльности, чтоб покупка радовала не только качеством, но и ценой. Строительным и торговым организациям, прорабам, обеспечивается максимально выгодное сотрудничество с возможностью оплаты заказов как по наличному так и по безналичному расчету с НДС.

Подключение УЗО, автомата

Подключение обогреваемых полов к электропроводке выполняют через автоматический выключатель, устройство отключения. Причем номинальный отключающий дифференциальный ток составляет не больше 30 мА, а для ванных комнат – 10 мА.

Внимание! Если при монтаже поврежден нагревательный кабель, то его следует заменить, иначе теряется гарантия, нарушается нормальное функционирование системы.

В конструкциях, где используется большое количество нагревательных кабелей с большой силой тока и мощностью, параметры УЗО отличаются от указанных. Какие именно, указано в ПУЭ.

При подключении устройства и автомата иногда делают ошибки, вот часто совершаемые:

• соединение заземления и нейтрали после УЗО;
• неполнофазное подключение;
• соединение заземляющего и нулевого проводника в розетке;
• подключение второго устройства с объединением нулей;
• неправильное подключение нулевого провода;
• несоблюдение полярности и другие.

Практика показывает, что многие марки теплых полов дают большие потери тока, и монтажники не рекомендуют установку устройства, так как после этого система будет постоянно отключаться. Но это в корне неправильно, ведь речь идет о безопасности людей.

Общие советы по выбору и монтажу

Помимо критериев выбора УЗО, существуют общие полезные рекомендации при покупке и установке этого оборудования.

Они помогут не ошибиться и сразу приобрести подходящую для конкретной квартиры или дома модель.

Игнорирование правил монтажа проводки и отсутствие УЗО в схеме электроснабжения может привести к пожару во всем доме

Советы по выбору следующие:

• рекомендуется брать УЗО, которые при срабатывании отключают не только фазу, но и «ноль»;
• в рамках контролируемого аппаратом контура не должно быть заземленных электроприборов;
• прибор должен срабатывать при краткосрочных падениях напряжения на 50% от номинального, которые могут произойти в первые мгновения короткого замыкания;
• клеммы УЗО должны быть выполнены из слабо окисляемого материала и снабжены надежной системой фиксации проводов;
• преимущество при покупке следует отдавать аппаратам с функцией защиты от короткого замыкания и перегрузки;
• УЗО второго уровня можно не устанавливать на безопасные группы оборудования, например, на потолочные источники освещения;
• на душевые кабинки и джакузи рекомендуется устанавливать приборы с пороговым дифтоком 10 мА;
• следует обращать внимание на возможность подключения к аппарату алюминиевых проводов – некоторые устройства работают с ними некорректно.

Установить правильно выбранное УЗО можно и самостоятельно. Этот процесс мало отличается от монтажа розетки или выключателя.

Важно внимательно рассмотреть схему подключения проводов и сделать так, как на ней указано.

Выводы и полезное видео по теме

Выбор УЗО с рассмотрением вариантов, а также пояснения особенностей различных схем их подключения:

Правила выбора УЗО, часть 1:

Правила выбора УЗО, часть 2:

Выбор подходящего УЗО, особенно при монтаже двухуровневых систем, лучше доверить профессионалам.

Проще один раз пригласить в дом опытного электрика и проконсультироваться у него, чем менять неподошедший товар в магазине. Ведь на кону стоит здоровье и жизни близких людей, которые будут пользоваться домашними электроприборами.

Есть, что дополнить, или возникли вопросы по выбору защитного устройства? Можете оставлять к публикации, участвовать в обсуждениях и делиться собственным опытом подбора УЗО для дома или квартиры. Форма для связи находится в нижнем блоке.

Узо на теплый пол надо или нет

Узо на теплый пол надо или нет

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме» . Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО .

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат .

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Необходимость применения узо, автомата для электрических теплых полов в помещениях с повышенной влажности

Очень часто отопительную систему «пол с подогревом» устанавливают в ванной комнате, сантехнических узлах, кухнях. Связано это прежде, всего с покрытиями для пола (кафельная плитка, природный камень), которые считают гигиеничными, примитивными в уходе, прочными, но холодными материалами. Благодаря этому для увеличения комфорта в помещении устраивают напольный подогрев. Во время монтажа оборудования главное исполнять технологии и помнить о компонентах безопасности, благодаря этому автомат на пол с подогревом (Устройство защитного отключения) ставится в первую очередь.

Пол с подогревом в помещении ванной

Надобность Устройство защитного отключения для

полов с подогревом

Комната где установлена ванна, туалет, кухня – комнаты с очень высоким показателем влаги: в кухонной комнате на пол проливаются жидкости, в ванной брызгает вода из душа, висят мокрые полотенца. Пол с подогревом решает эту проблему очень легко.

Система подогревания пола делает лучше климат в помещениях, выполняет плитку из керамики приятной на ощупь. Ведь пол нагревается до 26 градусов, а типовая температура окружающей среды находится на отметке в 24 градуса.

Кроме данных положительных качеств, есть еще одно – пол с подогревом сушит стеновой поверхности, пола, благодаря этому грибок и плесень не появляется на поверхности. Пол с подогревом устанавливают и в высотных домах, и в загородных приватных владениях.

Основное требование к процессу установки, как мы говорили, – установка автомата, Устройство защитного отключения на пол с подогревом. Плюс к этому, систему необходимо заземлить (присоединить к защитному проводнику), сделать зануление (присоединить экран до нуля перед Устройство защитного отключения). В данном варианте электро оборудование будет хорошо работать.

Чтобы обезопасить цепь нагрузки от короткого замыкания, не считая Устройство защитного отключения, понадобится присоединить автоматизированный выключатель. Устройство защитного отключения оберегает жильцов на случай нарушений цельности концевой или соединительной муфты.

Если вы эт ого еще не выполнили, в первую очередь установите Устройство защитного отключения для пола с подогревом электрического образца – не нужно пренебрегать здоровьем, собственным и близких. А вот какой автомат поставить для системы пола с подогревом, призвана помочь разобраться принцип деления на виды.

Виды устройства защитного выключения

Приспособление, которое предназначается для автоматической защиты от поражений электротоком, зовется Устройство защитного отключения. Автомат выпускают на неодинаковые токи утечек:

• 10 мА – защита людей от небезопасного влияния тока на 100%;

• 30 мА – защита людей от неотпускающего напряжения, когда человек собственноручно не способен разжать и выпустить проводник тока;
• 300 мА – защита электрооборудования от замыканий, пожаров.

В новых домах устанавливают защитное приспособление выключения 300 мА, не защищающие человека, реже встречаются автоматы 30 мА. Благодаря этому потребуется поставить оборудование собственноручно.

Подключение Устройство защитного отключения, автомата

Подключение обогреваемых полов к электрической проводке исполняют через автоматизированный выключатель, приспособление выключения. Причем номинальный отключающий дифференциальный ток составляет не более 30 мА, а для помещений ванной комнаты – 10 мА.

Внимание! Если во время монтажа повреждён кабель нагреватель, то его необходимо поменять, иначе теряется гарантия, нарушается хорошую работу системы.

В конструкциях, где применяется немалое количество кабелей нагревателей с большой силой тока и мощностью, параметры Устройство защитного отключения выделяются от перечисленных. Какие собственно, отмечено в ПУЭ.

При подсоединении устройства и автомата порой выполняют ошибки, вот нередко совершаемые:

• соединение заземления и нейтрали после Устройство защитного отключения;
• неполнофазное подключение;
• соединение заземляющего и нулевого проводника в розетке;
• подключение второго устройства с объединением нулей;
• ошибочное подключение нулевого провода;
• несоблюдение полярности и иные.

Практика демонстрирует, что многие марки полов с подогревом дают громадные потери тока, и установщики не советуют установку устройства, так как потом система будет регулярно отключаться. Однако это в корне неверно, ведь речь идет про безопасность людей.

Подогреваемый пол

#1 ОМГэлектрик

• Пол: Мужчина
• Город: Сургут

Здравствуйте! У меня вопрос по теплым полам.

Разговаривал Я со многими электриками о теплых полах, и они говорят, что если пол превышает более 2 кВт, то надо вести отдельную линию со щита и ставить отдельный автомат. Говорят что это правило, а какое правило не помнят (или не знают).

Скажите, пожалуйста, есть ли такое правило или это фантастика? Если оно есть, то огласите его, пожалуйста.

P.s Если все таки окажется что есть правило или стандарт то тут появляется второй вопрос: до 2 кВт теплый пол можно просто запитать от розетки?

За ранее спасибо!

#2 Korolev Mihail

SONEL Ltd.

#3 ОМГэлектрик

• Пол: Мужчина
• Город: Сургут

«согласно п.8.3. данного ГОСТа :питание установок распределенного электрообогрева от электрической сети должно осуществляться через устройство защитного отключения и автоматический выключатель.»

Извините за серость, а как понять «распределенного электрообогрева»

Согласно этого ГОСТа нужно ставить автомат с УЗО на любой электрообогреватель. Я в ГОСТе что то не нашел пункта где сказано что надо ставить отдельный автомат от розеток. Это получается, что можно подключить подогреваемый пол от розетки, если группа розеток защищена устройством защитного отключения и автоматическим выключателем? Я прав или я что-то путаю?

#4 Korolev Mihail

Извините за серость, а как понять » распределенного обогрева»

Согласно этого ГОСТа нужно ставить автомат с УЗО на любой электрообогреватель

Это получается, что можно подключить подогреваемый пол от розетки, если группа розеток защищена устройством защитного отключения и автоматическим выключателем?

Я в ГОСТе что то не нашел пункта где сказано что надо ставить отдельный автомат от розеток.

#5 ОМГэлектрик

• Пол: Мужчина
• Город: Сургут

Приношу свои извинения, не внимательно прочитал ГОСТ.

Спасибо за качественные ответы на поставленные вопросы!

Форум / Электрика / Тёплый пол

AL
специалист

Тёплый пол

29 ноября 2006 г., 09:19

Сергей Музыка1
профи

Re: Тёплый пол

29 ноября 2006 г., 09:38

AL
специалист

Re: Тёплый пол

29 ноября 2006 г., 11:13

5.3 Основной защитой от поражения электрическим током в электроустановках распределенного электрообогрева является двойная или усиленная изоляция токоведущих частей распределенных электронагревательных элементов (нагревательных и вспомогательных жил электронагревательного кабеля, токоведущих частей монтажных концов, нагревательных пленок, токоведущих элементов электронагревательных пластин). Дополнительной защитой является применение автоматических выключателей дифференциального тока (АВДТ) .

8.3 ВДТ и АВДТ являются обязательными для установок распределенного электрообогрева во влажных помещениях, где человек может находиться без обуви на мокром полу, например в душевых.

Сергей Музыка1
профи

Re: Тёплый пол

29 ноября 2006 г., 11:57

AL
специалист

Re: Тёплый пол

29 ноября 2006 г., 12:28

Уложенная мощность 48кВт (основное отопление коттеджа),
разбито на 15 групп, раскидано по фазам.

AL
специалист

Re: Тёплый пол

29 ноября 2006 г., 12:28

Сергей Музыка1
профи

Re: Тёплый пол

29 ноября 2006 г., 14:49

andrey kot
профи

Re: Тёплый пол

29 ноября 2006 г., 16:26

Страшной приметой считается, если чёрный кот разобьёт зеркало пустым ведром в пятницу тринадцатого.

Сергей Музыка1
профи

Re: Тёплый пол

29 ноября 2006 г., 17:51

Re: Тёплый пол

29 ноября 2006 г., 18:14

А ставить три однофазных автомата перед 3-ф УЗО тоже по их мнению незя.

AL
специалист

Re: Тёплый пол

30 ноября 2006 г., 04:09

Но надо ведь, чтобы экран снаружи был!?

6.2. Кабель должен иметь двойную или усиленную изоляцию из теплостойкого негорючего и неплавящегося полимерного материала (специально обработанный полиэтилен, поливинилхлоридный пластикат и т. п.), поверх которой должна быть металлическая экранирующая оплетка (или повив брони), обеспечивающая механическую и электрическую защиту, а также предотвращающая распространение электромагнитных полей.
Поверх оплетки кабеля, с целью защиты ее от коррозии, должна быть наложена оболочка из полимера, не распространяющего горение.

Значит экран ДОЛЖЕН БЫТЬ внутри.

6. 2.В случае, если конструкция обогреваемого устройства предусматривает защиту оплетки кабеля от коррозии, например с помощью тепловой изоляции, наличие оболочки поверх оплетки не является обязательным.

Но МОЖЕТ БЫТЬ и снаружи.

Допускается использовать электронагревательный кабель без экранирующей оплетки или повива брони при условии применения УВЭП, защитные функции которого подтверждены расчетом.

5.3. . с металлической оплеткой или с повивом брони электронагревательного кабеля, экранным слоем электронагревательной пленки (пластины) или УВЭП как это показано на рисунке В.6.

AL
специалист

0
0
голоса

Рейтинг статьи

УЗО, или дифференциальный автомат? Что выбрать?

03. 06.2021

Электроприборы давно вошли в наш повседневный обиход, и далеко не всегда мы воспринимаем их, как источник повышенной опасности. Самое известное устройство защиты электросетей, как бытовых, так и промышленных, это, конечно, автоматический выключатель. Его назначение – отключать питание электроцепи при возникновении короткого замыкания, или перегрузки в сети. Но опасности не ограничиваются лишь перегрузками и коротким замыканием. Существует еще масса причин, которые могут привести к пожарам, или даже к поражению человека электрическим током. К ним можно отнести дисбаланс токов в фазном и нулевом проводах, снижение сопротивления изоляции провода, нарушение изоляции провода в месте соединения проводов, прикосновение к токоведущим частям приборов и т.п. Во всех этих случаях автоматический выключатель просто не сработает.

Для обеспечения электробезопасности при возникновении подобных ситуаций служат устройства защитного отключения (УЗО), и автоматические выключатели дифференциального тока (АВДТ), или «дифавтоматы».

Прежде чем определить, чем же мы должны руководствоваться при выборе того, или иного прибора, давайте разберемся – в чем отличие УЗО от автоматического выключателя? В отличие от обычного автоматического выключателя, устанавливаемого только на фазный провод, УЗО подключается к обоим проводникам – и к фазному, и к нулевому. В конструкцию УЗО входит схема, сравнивающая ток в фазном и нулевом проводниках. Если эти токи равны — утечка тока отсутствует. Как только появляется разница между токами фазного и нулевого проводов – срабатывает устройство и разрывает обе линии – и фазную, и нулевую.

Основным параметром устройства защитного отключения является «Номинальный отключающий дифференциальный ток» (IDn). Для человеческой жизни опасность представляют токи свыше 30мА. Поэтому УЗО с номинальным током утечки 30мА возможно считать универсальными, т.к. они защищают от поражения электрическим током, возгорания, и позволяют подключать достаточно большие нагрузки без ложных срабатываний. УЗО с номинальным значением менее 30мА отлично обеспечивают защиту людей от поражения электрическим током, но не обеспечивают пожаробезопасность, и могут отключаться при больших нагрузках. В отдельную группу можно вывести т.н. «противопожарные» УЗО, имеющие значения тока утечки от 100 до 300мА, которые устанавливаются на вводе в квартиру, или дом. Его основная функция – защита от пожаров, вызванных током утечки, но не защита от поражения электрическим током. Для этой группы существует два главных критерия выбора – селективность устройства (возможность установки задержки отключения) и большое значение номинального тока утечки.

После того, как мы разобрались, что такое УЗО и для чего оно нужно, можно перейти к автоматам дифференциального тока. Тут все гораздо проще. По сути, такое устройство представляет собой решение «два в одном» — автоматический выключатель и УЗО в общем корпусе. Подбор дифавтомата по номинальному току и время-токовой характеристики, практически, полностью соответствует подбору обычного автоматического выключателя. Единственное отличие – добавляется  необходимость подбора автомата по току утечки и классу дифференциальной защиты. Что касается тока утечки, то в быту используются, как правило, только два номинала:

• 10мА для установки на линии, в которых установлено только одно мощное устройство, или потребитель, в котором сочетаются два опасных фактора: электричество и вода (посудомоечная машина, электрический водонагреватель и т.п.).
• 30мА для линий с группой розеток и наружного освещения.

Класс дифференциальной защиты показывает от утечек токов какого типа защищает это устройство. Выбор класса защиты определяется от типа нагрузки.  Так, если это техника с микропроцессорами, то используется класс А. Для линий освещения, или включения простых устройств подойдет класс АС. Подключение автоматов класса S и G имеет смысл для многоуровневых систем защиты. Обозначения и расшифровка классов защиты находятся в таблице:

Буквенное обозначение	Графическое обозначение	Расшифровка	Область применения
АС		Реагирует на переменный синусоидальный ток	Ставят на линии, к которым подключена простая техника без электронного управления
А		Реагирует на синусоидальный переменный ток и пульсирующий постоянный	Применяется на линиях, от которых запитывается техника с электронным управлением
В		Улавливает переменный, импульсный, постоянный и сглаженный постоянный.	В основном применяется на производстве с большим количеством разнообразной техники
S		С выдержкой времени отключения 200-300 мс	В сложных схемах
G		С выдержкой времени отключения 60-80 мс	В сложных схемах

Теперь можно вернуться к главному вопросу – что же выбрать? Как такового прямого ответа на этот вопрос нет… Основное отличие УЗО от АВДТ состоит в их функциях, стоимости, способе подключения и занимаемого места в щитке.  Однако есть один момент – надежность устройства.  Чем устройство проще, тем выше его надежность. И в этом смысле дифавтомат проигрывает УЗО. А что использовать – каждый потребитель решает самостоятельно.

Как пить узо, греческий аперитив

Иногда мне кажется, что наш национальный аперитив, полный воспоминаний, в последние годы отодвинули в сторону, оставив поле для других напитков. Это связано с тем, что узо, похоже, утратил свою доминирующую, главную роль в качестве аперитива .

«Узо — это флирт», как говаривал покойный сокрушенный мастер Анестис Папазимопулос, флирт перед тем, как сесть за стол и отдаться любви к вину.Узо – это аперитив. Он не заменяет вино или пиво, не сопровождает прием пищи и никогда не пьется за столом. Здесь я могу лишь с уважением процитировать соответствующий отрывок из «Деипнософиста» Христоса Зурариса (первый из трех томов Ikaros Press), который является настоящей элегией узо:

«Мы сидим боком или под углом, никогда не лицом к столу, именно для того, чтобы торжественно заявить, что мы не едим. Само собой разумеется, что любая мысль о размещении индивидуальных настроек перед каждым участником должна быть отвергнута категорически: стол узо — это место обмена и присоединения, место крайнего товарищества».

Менее подходящий для сопровождения основного приема пищи, узо следует употреблять с мезе перед едой.

© Shutterstock

Менее подходящий для сопровождения основного приема пищи, узо следует употреблять с мезе перед едой.

© Shutterstock

Неповторимый, почти агрессивный вкус узо , требует эквивалентных повседневных продуктов : соленых сардин, анчоусов, консервированного тунца (известного как лакерда) и любой соленой или копченой рыбы или морепродуктов; также жареные полоски цуккини и баклажана и классические цацики с чесноком.Все соленья и настоящие тарамосалата и мелицаносалата (соус из баклажанов) — нетронутые майонезом! Перечные и пикантные сыры. И оливки! Помидор разрезать на четвертинки и посыпать солью.

Бокалы должны быть высокими и немного широкими, с короткой ножкой, чтобы не допустить согревания замороженного узо рукой. Всегда пейте маленькими глотками, никогда быстро. Одного бокала может хватить на несколько часов, чтобы было время для обсуждения перед тем, как сесть за обеденный стол.

Узо пьют в компании, перед обедом, вместе с небольшими тарелками мезе.

© Вангелис Завос

Узо пьют в компании, перед обедом, вместе с небольшими тарелками мезе.

© Вангелис Завос

Наши любимые этикетки

Cava Anthidi (ссылка на греческом языке) : Avantes 100% дистиллированный, идеальный вкус, который очарует вас, в элегантной бутылке (16,50 €) и Idoniko от Kostas Lazaridis Estate, 100% дистиллированный, полный мастерства и ароматов (11 €).

Из винного дома: Mini Mytilinis, первый узо, в который мы влюбились, с этикеткой, напоминающей нам о Мэри Куант и «сумасшедшей девушке в мини-юбке» из греческого поп-хита 1960-х (10,50 €), Ouzo Plomariou от Isidoros Arvanitis, потому что эта пробка произвела фурор (12,10 €), Adolo, первое узо премиум-класса (18,90 €), и от семьи Katsarou, одного из ведущих производителей узо, Syllektiko с его характерной бутылкой (3,5 € / 200 €). мл) и ароматный Jivaeri (16 €).

Эта статья была ранее опубликована на греческом языке в журнале «К».

Open & Shut: Пляж Узо; Мексиканец в бегах; Месяц супа Этуотера

ИЗМЕНЕНИЕ КАНАЛА

Ouzo Beach: Когда этой весной потеплеет, в Ouzo Bay в восточной гавани откроется собственный 120-местный зал на набережной через Ланкастер-стрит. Удачно названный Ouzo Beach, расширение будет способствовать развитию средиземноморской миссии ресторана с такими штрихами, как гостиная в стиле виллы, пальмы, голубой камень и деревянная решетка длиной 23 метра.В тусовке на открытом воздухе также будет собственный бар, и в нем будет предлагаться то же меню, что и в ресторане, в котором представлены блюда из рыбы на гриле, блюда из баранины и другие аутентичные греческие блюда.

Планирование продолжается, и в этом месяце будет обновлен интерьер залива Узо. Ресторан будет закрыт до 9 января из-за модернизации, включая новый пол, диджейскую будку и светильники из плетеных корзин, сделанные в Греции. Все изменения совпадают с наймом нового генерального директора Риты Лимперопулос, местного ветерана индустрии гостеприимства, бывшего операционного партнера ныне закрытой Della Notte в Маленькой Италии.«Мы рады приветствовать Риту в семье Atlas Restaurant Group», — заявил генеральный директор Алекс Смит. «Помимо того, что она является экспертом по греческой кухне и культуре, она также имеет прекрасную репутацию первоклассного ресторанного оператора и знакома с местным сообществом». 1000 Lancaster St. 443-708-5818

НОВОСТИ

Мексиканцы в бегах: В 2019 году с этим любимым грузовиком с тако уже происходят большие дела. Владелец Джимми Лонгория недавно купил Chevy 2008 года, который станет родным грузовиком для его нынешней кухни на колесах, которая восходит к прошлому. до 1985 года.«По сути, сейчас у нас в руках OG и миллениал», — пошутила Лонгория в Instagram. Планируется, что новый грузовик сосредоточится на мексиканских блюдах из морепродуктов, вдохновленных воспитанием Лонгории в Лос-Анджелесе. «Я вырос, ел морепродукты не меньше, чем тако», — говорит он нам. Предлагая такие блюда, как севиче, коктейль из креветок и тостадас из осьминога, Лонгория надеется подчеркнуть сходство между балтиморскими основными блюдами из морепродуктов и мексиканскими вариантами.

В дополнение к посадке нового грузовика, «Мексиканец в бегах» также планирует переехать в свою собственную кухню в Таусоне в конце этого месяца.Пространство для подготовки позволит команде не только расширить меню, но и принять больше предложений общественного питания и фермерских рынков в следующем году. «В конце этого месяца я собираюсь в одиночку вернуться домой в Лос-Анджелес, — говорит Лонгория. Он планирует посетить 12 лучших мексиканских поп-апов, фуд-траков и киосков города, оцененных журналом Лос-Анджелеса , чтобы вдохновить его на новое меню. 443-800-3275

Imbibe Имена Hollie Stephenson Beer Человек года: Возглавлять пивоварение на новом заводе Guinness площадью 62 акра в Хейлторпе — первом на американской земле за более чем 60 лет — непростая задача. Но главный пивовар Холли Стефенсон взялась за дело, варя партии пива Guinness Blonde Ale, а также нестандартные стили, такие как абрикосовый светлый эль и стаут ​​Bulleit, выдержанный в бочках из-под бурбона. Стивенсон получила заслуженную похвалу на этой неделе, когда журнал Imbibe назвал ее «Пивным человеком года», в котором сообщается, что она «заставляет почтенный бренд Guinness чувствовать себя как дома в своих новых раскопках в США».

Нам повезло, что у нас есть бывший житель округа Колумбия, который работал на Highland Brewery в Эшвилле и Stone Brewing в Сан-Диего, прежде чем вернуться в этот район для работы в Guinness.«Вернуться и увидеть это оживленное пивоваренное сообщество было очень интересно, — сказал Стивенсон в 2017 году. — Все были очень приветливы».

The Charmery сотрудничает с Baltimore in a Box: В рамках, пожалуй, самого масштабного сотрудничества в Балтиморе компания по производству мороженого The Charmery объединилась со своим соседом из Хэмпдена, Baltimore in a Box, чтобы создать вкус, вдохновленный всем, что связано с Charm City. Новый шарик сочетает в себе сладкую сливочную основу с шоколадным печеньем Otterbein, картофельными чипсами Utz и коровьей сказкой Goetze.Попробуйте совок во флагманском магазине The Charmery на Авеню, а также в других его магазинах в Таусоне и Union Collective. Несколько офисов, включая 801 W. 36th St. 410-814-0493

ЭПИКУРЕЙСКИЕ СОБЫТИЯ

Суп Atwater’s Месяц: Atwater’s торжественно отмечает свой 20-летний юбилей этим ежегодным зрелищным супом. В течение января посетители, размещающие фотографии своего супа (чашки варьируются от горохового и жареного овоща до белого куриного чили и супа из сладкого картофеля) с использованием хэштега #AtwatersSoup, смогут обменивать баллы на бесплатные блюда через мобильное приложение кафе.Команда также жертвует 10 процентов от каждой кварты, проданной местным благотворительным организациям, 23 января раздает бесплатные тарелки для посетителей, пришедших поужинать, и проводит «Любимые пятницы клиентов», которые позволяют посетителям выбирать сорта, которые они хотели бы видеть в меню. конец рабочей недели. Несколько офисов, включая 3601 Boston St. 667-309-7146

1/10: Origins: A Speaker Series
Эта серия динамиков, ориентированных на устойчивое развитие, начинается в 2019 году с обсуждения развивающейся индустрии медицинской марихуаны в Мэриленде.Шеф-повар Спайк Гьерде будет модерировать беседу с участниками дискуссии из Evermore Cannabis Company — единственного лицензированного культиватора и переработчика медицинского каннабиса в Балтиморе. Как и на каждом мероприятии Origins, также будут напитки, закуски и ужин после обсуждения, который побуждает гостей пообщаться со спикерами. Артефактный кофе. Юнион-авеню, 1500, 18:30. 60 долларов

Узо: самый популярный напиток в Греции

Распитие узо – это искусство. Или, может быть, это образ жизни. Или порок. Как бы то ни было, Греция, и в частности остров Лесбос, известна своим узо. Большинство владельцев кафе в Греции признают, что лучший узо производится на острове Лесбос, также известном как Митилини, и они, вероятно, продают один из лучших сортов узо. более популярные коммерческие бренды, такие как Mini или Plomari. Но не только узо, но и то, с кем вы его пьете, действительно создает впечатление. Когда я на Лесбосе, я провожу много времени, попивая узо, разговаривая и обедая с друзьями. Настолько, что когда это пора вернуться в Америку, я должен серьезно подумать о том, чтобы стать членом Анонимных Алкоголиков.Но обычно мое желание узо заканчивается, когда я сажусь в самолет обратно в Америку, и две или три бутылки, которые я привожу с собой в каждую поездку, начинают складываться, так что в моем шкафчике с алкоголем нет места ни для чего другого, и тогда мне приходится снова начинать пить узо или давать их в качестве рождественских подарков и подарков на день рождения. Это бесконечный цикл, который сделал меня фаворитом среди друзей и членов семьи, не говоря уже о владельцах кафе и магазинов узо. Ключом к употреблению узо является закуска, известная как мезедес или мезе.Они сохраняют действие алкоголя от подавления вас и позволяет часами сидеть и медленно пить в глубоко спокойном состоянии ума, где все прекрасно и жизнь прекрасна. В деревнях на греческих островах и на материке, где жизнь протекает медленно, узо пьют днем ​​и ночью. По воскресеньям после церкви кафе наполняются живыми голосами и пением, в том числе иногда и деревенский священник. Во многих кафенеоны готовят мужчины, но в некоторых женщина готовит и обслуживает, а также выступает в качестве логова. мать старикам, которые приходят каждый день.Она знает их симпатии и антипатии, любимые места и личные история. Но узо можно найти не только в сельской местности Греции. Это по-прежнему один из самых популярных способов употребления алкоголя в городах, и есть рестораны, известные как узери и мезедопулионы, которые специализируются на узо и продуктах, которые к ним подают. Любимое узо Мэтта Узо со вкусом аниса.Анис по вкусу напоминает лакрицу. Поэтому, если вы не любите лакрицу, вам не понравится и узо. Или, может быть, вы будете. Я не знаю. Barbayannis: Самый известный из Пломари Узо. Некоторые говорят, что это лучшее. Синий – один из самых ярких – 46 %. но есть зеленая бутылка, которая составляет всего 42%, и оба превосходны, и вы можете найти их даже за пределами Греции. Barbayannis проходят тройную дистилляцию. Афродита: Также от Barbayannis и мой нынешний фаворит.Я думаю, что это 48%, но очень гладко. Evzone: Снова Barbayannis Ouzo, но это больше для местного потребления на Лесбосе Ouzo Giannatsi из Пломари: перегоняется в старинной дровяной печи касани (тихий). Два сорта, один из 42% и другой 45% спирта. Узо Питсилади : Некоторые люди находят его слишком крепким, но если пить его, как положено, с водой, какая разница, 40% узо или 46%? Я часто заказываю это узо. Dimino выпускается в бутылках забавной формы, которые выглядят как казани , из которых перегоняют узо. Узо Вето : 42%. Сильнее. Андреа нравится такой. Узо Лино: Любимое узо в моем местном кафе. Раньше это был Kefi, но эта компания закрылась, и один из братьев взял оригинальный рецепт и сделал это. Пломари от Арванитис. Это единственный узо с пробкой, и сейчас он самый популярный в Греции. Узо Бабацим от Serres рядом с Салониками чистый и дистиллированный, и я пью его почти каждую ночь в Афинах в кафе Evi в Псири. Brettos Gold — элитный узо, продаваемый в Brettos Cava на Плаке, известном месте со всеми бутылками на стене Магазин узо в Греции и винограде Точно так же, как лучшая текила — это 100% чистая агава, лучший узо, на мой взгляд, — это 100% apostegmeno , что означает дистиллированная. Просто посмотрите на бутылку на 100%, это то, что вы хотите. На Лесбосе есть много других небольших компаний, таких как Kronos, Mattis, Samara, Thymi, Smyrna , все из которых отлично. По соседству на острове Хиос, где они более известны благодаря мастике, спирту, приготовленному из сока дерева мастиха, они также делают несколько хороших узо, таких как Казанисто , Какитси и Апаларина . На Самосе делают хороший узо под названием Giokarinis .Тогда есть коммерческие узо, сделанные для туристов и американцев греческого происхождения, которые не знают хороший узо из самбукка и, как правило, слишком сладкий, а в некоторых случаях просто непригодный для питья. я не хочу Назовите их, потому что это крупные корпорации, которые должны сохранить имидж и нанять множество юристов, чтобы помочь они сохраняют его, но если вы придерживаетесь узо, о котором я упоминал выше, все будет в порядке. Если вам нужна помощь, вы можете обратиться к Анджело, королю узо, по адресу: улица Адриану, 120, Плака в Афинах. ВНИМАНИЕ! Если вам не нравится лакрица, вам, вероятно, не понравится Узо. Но для вас есть Ципуро. (подробнее об этом позже) Некоторые из наиболее популярных марок узо на Лесбосе не являются на 100% apostegmeno (дистиллированным). Другими словами, они просто покупают ингредиенты и собирают их в магазинах, а затем разливают по бутылкам и продают.Но в последнее время эти компании выпускают два вида узо, один дистиллированный, а другой нет. как люди начинают понимать, что дистиллированный узо лучше. В Пломари Ouzo Giannatsi , который была основана австралийцем греческого происхождения Джорджем Кабарносом и его сыном, перегоняется по старинке и является одним из самые вкусные узо, которые я пробовал. Потому что они были небольшой компанией и не могли заплатить требуемые большие суммы денег. Чтобы получить продукт, размещенный в супермаркетах, их узо можно было найти только в его магазине в Пломари и в некоторых небольших кафе и рестораны в этом районе. Однако компания была продана, и теперь Джанатси можно найти даже в Афинах и на некоторых других островах. По словам г-на Кабарноса, настоящий традиционный дистиллированный узо не имеет побочных эффектов. (помимо опьянения) и не вызовет похмелья, так как не добавляется сахар и другие ингредиенты, которые придать каждому узо особый вкус, его готовят, а не просто добавляют в смесь. Чтобы проверить это утверждение, я привел бутылку Giannatsi моему другу Михалису, владельцу кафе в верхней деревне Ватуса, и спросил ему попробовать.Он был весьма впечатлен и затем указал на бутылку, где было написано слово Apostegmena . «Видишь этого Матиоса? узо очень хорош. Он дистиллированный.» В кафе в традиционных деревнях Лесбоса узо подают с мезе по цене около евро за стакан. Или вы можете избавить официанта от беготни туда-сюда и заказать маленькие бутылки по 200 мл.Мезедес может быть чем угодно от салата, тушеного мясо и овощи, сардины пасты, koukia (бобы), сладкие хлебцы, фрикадельки, сыр, колбаса, жареная рыба или что-то еще специальность этого cafeneon в тот день. Ешьте и пейте медленно и наслаждайтесь путешествием. Владельцы кафе, как правило, хорошие повара, и во многих местах это похоже на соревнование, у кого лучше мезедес. Просто закажите узо мех мезе и посмотрите, что вам принесут. Если вы видите, что у кого-то за другим столом есть что-то интересное, закажите и это.В узери или мезедопулионе вы заказываете блюда по отдельности или можете получить пикилию, то есть разнообразие блюд. Я рекомендую вам сделать это если это ваш первый раз. Лучшие мезедес с узо — это осьминог, паштет из сарделес , лакерда , копченый или маринованный скумбри и большинство продуктов из моря. См. мою страницу Mezedes Не будь мачо.Запивать узо водой. Когда вы нальете его в узо, он станет молочно-белым. Сколько лить — дело вкуса. Хороший трюк — разбавлять его водой во время питья. Другими словами, вы продолжаете добавлять воду. Так ты не напьешься, потому что вы будете пить столько же воды, сколько узо (или больше), у вас не будет обезвоживания или похмелья (возможно). Если вам повезет (или не повезет) и вы встретите человека, который сам делает узо, будьте осторожны. Хотя они называют это узо, это на самом деле раки или ципуро и не имеет того вкуса лакрицы, который ассоциируется с узо.Это сделано в домашних перегонных кубах и спускается плавно, но его эффекты быстрые и мощные. Но один стакан не повредит, а два еще лучше. Пока они очень маленькие очки. Костас в Blue Sardine в Скала-Эрессос, Лесбос, известен своей рыбой мезедес , выбором узо и своим домашним ципуро с рейтингом XX, который он может принести в конце еды, если считает, что вы справитесь. Приморский город Пломари на Лесбосе наиболее известен своим узо.Это где Ouzo Barbagiannis , Ouzo Giannatsi и теперь, пожалуй, самое известное: Ouzo Plomari Isidorou Arvanitou, первое узо с пробкой и одним из самых вкусных и самых продаваемых узо в Греции. Как ни странно, я мог не найти его в cafeneons в первый раз я пошел в Plomari. Мне рассказали историю о том, что владелец Ouzo 12 , одной из самых популярных греческих компаний по производству узо, был выкуплен гигантской компанией Seagrams.Он взял свои деньги и купил небольшую винокурню Arvanitis в Пломари, изменил рецепт и сделал ее более нежной. узо, так что людям вроде меня он понравится, и они, надеюсь, смогут продавать его по всей Греции и, возможно, в Америке тоже. Но в Пломари по-прежнему любят оригинальный рецепт, так что на самом деле есть две версии. Бутылка в Пломари есть совсем другой и у него нет пробки и он крепче. Я пошел на завод, чтобы проверить подлинность этой истории и, к сожалению, она была закрыта.С тех пор они использовали свой маркетинговый опыт, чтобы сделать узо с пробкой один из самых популярных в Греции. Его можно приобрести в дьюти-фри в аэропорту и, возможно, даже в любимом винном магазине у себя дома. Привлекательность бутылок сделало их очень популярными в ресторанах, которые используют их для масла и уксуса на столах. Чтобы сделать историю еще более интересной, продажи Ouzo 12 резко упали после покупки, и он смог выкупить компанию на все деньги, которые он заработал на Ouzo Plomari.Затем он сменил бутылку, добавил пробку и провел аналогичную маркетинговую кампанию, и теперь у него есть два из трех самых популярных узо в Греции. (Третий Мини). Магазин узо в Греции и винограде Воспоминания о Узо Я почти помню свой первый «опыт» с узо.Я был второкурсником в средней школе, посещавшей Американскую общественную школу в Афинах. Мы с друзьями были в соседнем кафе в Халандри, готовясь к большому танцу. выпив Узо 12, популярного афинского бренда. Хотя мы все пробовали узо до того, как впервые пришли в кафе с намерением использовать его в качестве основного источника развлечений (не считая танцевальных себя. ) Будучи молодыми и не имея опыта или статей, подобных этой, мы пили прямо.В 7:30 я понял, что с меня достаточно, и начал идти четверть мили до школьного спортзала. я прибыл туда как раз когда автобусы увозили детей домой в 11:30. Что случилось с этими четырьмя часами, я, наверное, никогда не узнаю хотя я всегда подозревал, что меня подобрали инопланетяне и экспериментировали, прежде чем вживленный в меня чип, из-за которого я не мог серьезно относиться к учебе и делал меня бесполезным для любого вида деятельности. кроме того, что он музыкант и дает непрошенные советы о Греции.Цель этого и то, что инопланетяне есть в магазине для меня я могу только догадываться. Одним летом у меня был большой план: наполнить картонную коробку как можно большим количеством разных бутылочек по 200 мл. найти на острове. Что я обнаружил, так это то, что есть много марок узо, которые я никогда не видел и не слышал. раньше. Даже в небольшом городке Скалахори с населением около 500 человек есть свой завод по производству узо. Один из лучший из этих маленьких брендов я открыл для себя во время визита в деревню Агиа Параскевис.Узо там называется Kronos , и хотя владелец компании (точнее, магазина) с подозрением отнесся к моему интересу к узо, он достаточно согрелся, чтобы дать мне бутылку, которую я взял домой в свою деревню. Это оказалось любимым Андреа узо и мне тоже понравилось. Насколько далеко как я мог сказать, единственными людьми, которые вообще работали в компании, были мистер Кронос и очень приятный молодой парень, который был счастлив максимально использовать возможность для продвижения компании, устроив мне экскурсию по фабрике, которая на самом деле была просто одна большая комната.Через несколько недель он сгорел. Но они восстановили его, и теперь вы можете найти Кроноса повсюду. Сложно описать вкус узо или сказать, почему я предпочитаю одно другому. Нет что у каждого узо нет своего вкуса и тонких отличий. Просто не хватает ценителей узо общаясь друг с другом, чтобы составить лексикон описательных слов для узо. Я мог бы позаимствовать у винные эксперты называют фруктовый и вкусный, но они не работают для узо.Я мог перейти к используемым словам чтобы описать лучшие виски и скотч, но узо не имеет такой же мистики или родословной. Это не было выдержанный в течение 12 лет в дубовых бочках или заставивший людей ждать в ожидании партии этого года. Его в значительной степени готовят или смешивают, разливают по бутылкам и отправляют. Если у кого-то есть любимый узо, то, вероятно, не потому, что он предпочитает один сорт другому (кто говорит, что они все равно используют виноград?). Обычно им нравится вкус ингредиентов, добавленных в алкоголь, им нравится более высокий или более низкий процент алкоголя, или им нравится цвет бутылки или реклама для него.Как говорит наша тетя Аглая о стариках, посещающих ее кафе в Хидире, каждый из которых является знатоком узо со своими личными предпочтениями: «Я покупаю оптом все, что дешевле, и заливаю в любую бутылку, которая у меня есть. Если я куплю Вето, и все, что у меня будет, это пустая бутылка Кефи Я положил его в бутылку Кефи, и никто никогда не сказал мне: «Эй, это не Кефи!» во всех лет я работаю. » Мне приходится признать, что на Лесбосе узо — это моя жизнь.мне не стыдно и не Я считаю себя алкоголиком (кто так считает?). Я провожу день, занимаясь различными видами деятельности, такими как письмо, чтение, плавание, посещая места, пока солнце не сядет, я иду в кафе в деревне Ватуса и заказываю свой первый узо и мезе. я знаю, что я могу выпить две рюмки или десять, но в течение этих десяти рюмок я выпью интересные разговоры, познакомиться с парой незнакомцев, купить узо, попрактиковаться в греческом, понаблюдать за женой и ребенком отправляйтесь домой спать и в конце концов поговорите с владельцем кафе о чем-то, что я знаю по жизни в Америке, что он Любопытно.У меня может быть возможность объяснить кому-то, кто зарабатывает на жизнь пасущимся овцами, что такое интернет или почему бейсбольному питчеру не обязательно наносить удар на счете 0 и два. Иногда в воскресенье я заезжаю в Хидеру, самую отдаленную деревню на Лесбосе. откуда родом семья моей жены, и навестить моих друзей, которые там живут. Большинство из них старики, хотя есть несколько моего возраста, как Танасис, австралиец, владеющий кафенионом прямо через улочку от тети Андреа Аглаи. кто лучший повар на всем Лесбосе.Когда мы приезжаем, она устраивает грандиозные пиршества, чтобы мы запивали узо. Ей муж Панайотис был деревенским мясником и передал торговлю своему сыну Ставросу, так что мезе — это жареные органы того, что он недавно убил, обычно овцы или козы. Он называется sikotaria , и я думаю, что это основной продукт, иначе она подает их мне только для того, чтобы избавиться от них. В любом случае, когда я сажусь с дядей Панайотисом, и он предлагает мне узо, я знаю, что Селезенка не отстает.Но за ней обычно следуют жареные колокития (цуккини), мелецанес (баклажаны) и долмадес, а за ней арни кефтедес (фрикадельки из баранины), помидор, кусочек сыра, и все приходит из деревни (кроме узо). ). Дядя Андреа, Митцо, прославился своим xima . Он назвал это узо, но вкус узо был совсем не похож на самогон, раки и ципуро.Это поделился элементом со всеми тремя. Это может ударить вас по заднице в мгновение ока. В его сад, где он делал узо. Он пел бы нам: Otan kapnizi oh loulas esi then prepi na milas kitaxe trigiro i mages канун олои тумпеки или Когда вы зажигаете лоулы вы не должны говорить оглянитесь на «манже» все они делают «тумпки» (режут табак кусочками) Это слова из старой песни Rembetika Мицакиса, которые на самом деле о курить гашиш, но дядя Митсо имел свое собственное значение, ключевое значение которого, очевидно, основывалось на переводе слова лоула .В отличие от коммерческого узо, его делали из собственного винограда. Даже после того, как он больше не мог пить, он продолжал делать свой узо, чтобы поделиться с друзьями, семьей и ничего не подозревающими людьми. посетители. Так почему узо так популярен на Лесбосе? Немногие люди за пределами Лесбоса осознают, что их виноград был уничтожен эпидемией несколько сотен лет назад и до последних нескольких лет выращивался только в частных садах.Большая часть вина, подаваемого на Лесбосе, была либо коммерческой, разнообразие с материка или отличное местное xima вино с близлежащего острова Лемнос. Вот только недавно вино с Лесбоса было вновь представлено благодаря технике прививки, которая сделала различные сорта устойчивыми к фитофторозу. виноград. В прошлом остров славился своим вином, потому что почва и климат идеально подходят для него, особенно в районе Ватуса, Хидиры и Антиссы, которые на самом деле находятся в кальдере огромного потухшего вулкана.Хидира, деревня, известная тем, что в ней больше кафе на душу населения, чем где-либо в Греции, теперь является домом для винодельни Methymnaos Winery, которая производит отмеченные наградами вина. Возможно теперь мы являемся свидетелями рассвета новой эры лесбосских вин. Так вытеснит ли вино узо в качестве любимого напитка в кафе на Лесбосе? Я полагаю, это возможно. Я встречал много людей моего возраста, которые говорили, что больше не могут пить узо. Вино на шаг ближе к трезвости. Узо=Кефи Узо может быть кефи-катализатором, вливанием жизненной силы, который может заставить бесцветный мир казаться ярким, и ничто не кажется важным за пределами настоящего.Мой первый день на Лесбосе пару лет назад был в воскресенье, популярный день в кафе, когда нередки спонтанные взрывы кефи. Что Я имею в виду, что под кефи понимается чувство, которое может быть выражено только танцем, пением или излучением (сижу и сияю от счастья, что я и делаю). Мы сидели в углу кафе Трифона, а в другом углу сидела группа молодых и старых людей, которые начинали петь, когда одна из играемых мелодий задевала их за живое. Лучшим певцом из всех был молодой плотник и каменщик по имени Панайотис, который время от времени, когда он был действительно наполнен кефи вскочил бы на ноги, чтобы танцевать. Не для нас, не для его друзей или кого-то еще в кафенеоне (который был пуст, кроме нас), а для себя. Он растворился в музыке, момент и движение. Он выражал себя самому себе, и мы были благословлены быть свидетелями. Это было действительно очень духовно, как наблюдение за влюбленными или святой человек, разговаривающий с Богом и понимающий, что Бог действительно слушает. Ципуро Также к узо относится ципуро . Это еще один дистиллированный крепкий спиртной напиток с несколькими разными названиями для напитка, который в основном похож на вкус, очень похожий на то, что мы называем в Америке «самогоном». Как и самогон, существуют различные степени вкуса и качества. Вы можете найти хорошие и плохие ципуро в бутылках и домашнего приготовления.мне дали немного в подарок и сказали не пить его слишком много, потому что он слишком крепкий, но его можно использовать для очистки. Это было ужасно на вкус. Мой друг все равно выпил всю бутылку, но на это у него ушло пару недель. Волос — большой город в Фессалии, известный своим ципуро и мезедес, которые они подают вместе с ним, сильно отличающимися от того, что вы получите на Лесбосе. Там вы заказываете ципуро «с» или «без», что означает с ароматом аниса или без него. Вы получаете стакан ципуро, и еда идет с ним, просто блюда сначала но каждый раз, когда вы заказываете еще один стакан, еда становится интереснее.Да, я знаю, что вы теперь заинтересованы в том, чтобы поехать туда, так что посмотрите мою страницу Волоса. Но ципуро можно найти где угодно и его еще называют раки , цикудия и в некоторых местах сума . В последнее время стала популярной выдержка в бочках из-под бурбона, и такие бренды, как Dark Cave, экспортируются в Великобританию и США. может составить конкуренцию лучшим выдержанным виски за свои деньги. Вы можете найти их в Афинах у Анджело, короля узо в Плаке. Ракомило Между прочим, напиток под названием Ракомило , который в основном представляет собой горячую ракию и мед, используется как лекарство от многих болезней, в первую очередь от боли в горле, симптомов гриппа, простуды и в качестве общего тонизирующего средства.Это также очень приятный напиток, когда на улице мороз или вы находитесь на острове в межсезонье, и вам скучно, и все кажется сырым. Нет, это не высушит все, но это заставит вас не беспокоиться. Вы можете сделать это самостоятельно, но они также продаются сейчас в бутылках. Полезная информация об узо Если вы находитесь на острове Лесбос, есть много мест, где можно купить хороший узо с отличной едой и очень приятной атмосферой. Мои любимые – Cavo d Oro или Remezzo’s in Sigri , Blue Sardine , Soulatso или Adonis в Skala Eressos , 2 Table Captain’s Table Таверна в Моливосе, Таверна Акротири или Таверна Афродита в Ватере, Григорис в Нифиди и любой из ресторанов в старой гавани в Митилини. Во всех этих местах будут s ardeles pastes и другие мезедес из морепродуктов, и все они прямо на море. Cafeneon Ermis в Митилини, вероятно, является самым известным кафе-узери на острове, и вам обязательно нужно сходить туда или перейти через улицу к Kastro , который также является узери. Но вы можете есть пищу, которая просто так же хорошо или даже лучше практически в любом традиционном кафе почти в любой деревне на Лесбосе, будь то на море или в горах или где-то посередине. Чтобы узнать больше о ресторанах Лесбоса, смотрите мой Путеводитель по ресторанам Лесбоса. В Афинах я рекомендую Ouzeri Lesvos на улице Эмануал Бенаки между площадью Омония и районом Экзархия, что заставит вас почувствовать себя на Лесбосе. В Плаке я рекомендую В Кафенеон , который находится на улице Эпихармноу между улицей Аполлонос и Акрополем. В Псири рекомендую Кафе Evi и Atlantiko , которые находятся буквально за углом друг от друга, и в обоих есть большой выбор узо и много мезеде. Atlantiko специализируется на рыбе. Также Mavros Gatos прямо на улице действительно хороши. В Kypseli O Bakalogatos есть мезедес со всей Греции и хороший выбор узо и ципуро.Но в Афинах есть сотни мезедопулеонов и узери , в частности в районах Гази, Монастираки (рядом с железнодорожными путями), Тиссион, Кукаки, Экзархия и Петралона. Если вы отправитесь на побережье вокруг Афин, вы найдете множество мест, где можно выпить узо и поесть морепродуктов, особенно в Анависсосе, Глифаде, Рафине и Лаврионе. Смотрите мою страницу путеводителя по Афинам, чтобы узнать больше. Если вы заинтересованы в том, чтобы попробовать или купить Ouzo Giannatsi , вы можете прийти на их новую современную фабрику на холмах над городом Пломари по дороге в Мелинду. Они будут рады объяснить, что делает их узо таким хорошим. если ты люблю узо, это стоит поездки. Или попросите его в местном кафе или узери. Или посетите музей Barbagiannis Ouzo , расположенный в нескольких кварталах от центра Пломари по дороге в Митилини и в нескольких минутах езды от завода Ouzo Plomari . Существует также Mattis Ouzo Factory и магазин прямо на рынке в Митилини. Но вам не обязательно ехать на Лесбос, чтобы купить хорошее узо. Вы можете найти все лесбосские узо в магазине Lesvos Shop на улице Афинас в Афинах, рядом с отелем Attalos.Вы также можете найти большинство марок Lesvos Ouzo. а также узо из остальной Греции по адресу Angelo the Ouzo King’s Магазин узо и традиционных подарков в Плака на улице Адриану. Не ждите, чтобы добраться до аэропорта, чтобы купить узо, потому что ваш выбор будет ограничен. Покупка узо (и раки) за пределами Греции Большинство узо, которые я рекомендую, не достать в США. Даже в Астории, штат Нью-Йорк, районе, полном греков, мы могли найти только Barbagiannis Blue, Arvanitis и обычные коммерческие вещи, которые проворачивают крупные экспортеры узо для клиентов, которые, по их мнению, не видят разницы между медицинский спирт со вкусом узо и солодки. Однако вы можете купить узо онлайн в Греции и винограде, включая их дегустационный набор узо, в котором представлены несколько моих любимых узо, о которых я писал… Так что, если вам нравится информация на моем веб-сайте, и вы хотите отправить мне подарок купить бутылку Бабацима, Dimino, Pitsalidi, Barbayiannis (зеленый) или Gianatsi и пришлите мне по адресу 102 Old Pittsboro Rd, Carrboro, NC 27510 USA.Если я наберусь достаточно, может быть, я открою узери, и вы сможете прийти и выпить там бесплатно. Читайте также о Мезедесе

Дебют Ouzo Bay и Loch Bar, Original Ninfa’s Gos Uptown

Ouzo Bay , 4444 Westheimer, открывается 17 июня вместе с родственной концепцией Loch Bar. Братья и владельцы Алекс и Эрик Смит из Atlas Restaurant Group управляют 18 ресторанами от Балтимора до Вашингтона, округ Колумбия, и до Южной Флориды. Ouzo Bay и Loch Bar были открыты в Балтиморе в 2012 году, а в 2017 году было открыто второе заведение в Бока-Ратон. Теперь братья переносят высококлассный средиземноморский Ouzo Bay и таверну с морепродуктами Loch Bar в район Ривер-Оукс. удобный для пешеходов и высококлассный район, созданный для этих двух концепций.

Ouzo Bay — это «приподнятое Средиземноморье», где большая часть средиземноморской кухни вдохновлена ​​Грецией, особенно Санторини.Для тех, кто еще не испытал бело-голубую безмятежность этого греческого острова, братья Смит хотят доставить посетителей туда с декором, свежими морепродуктами и традиционными греческими блюдами с современным оттенком.

нажмите, чтобы увеличить

Бухта Узо имеет прекрасные цвета моря.

Фото Джо Свини

Есть такие закуски, как хумус, цацики и соус из козьего сыра с питой. Улов дня — красочная и роскошная выставка на льду, а на его рыбном рынке можно отведать такие деликатесы, как эгейское бронзино и гавайское кона кампачи.

Эван Тернер составил авантюрную карту вин, а в стеклянной винной комнате от пола до потолка представлены бутылки. Увитая плющом решетка ведет во внутренний дворик, а массивный внутренний и наружный камин создает драматическое впечатление.

Ресторан вмещает 275 гостей, а по четвергам, пятницам и субботам в баре и лаундже будет выступать ди-джей. Устройтесь поудобнее с настоянным виски и представьте, что вы наслаждаетесь греческой ночной жизнью. В Ривер Оукс.

нажмите, чтобы увеличить

Устрицы на льду и все такое красивое.Вот из чего сделан Лох-Бар.

Фото Джо Свини

Loch Bar , 4444 Westheimer, таверна морепродуктов, где каждый вечер играет живая музыка. В одном из самых больших сырых баров в Хьюстоне вам предложат ледяные башни из устриц и икры, а также роллы с лобстерами в Новой Англии и крабовые пироги в стиле Мэриленда. И в соответствии с его выходом на ресторанную сцену Хьюстона, будет также отваривание раков по-вьет-каджунски.

Дизайнер Патрик Саттон (Patrick Sutton) привнес в город Байу атмосферу The Cape с акцентами из выбеленного дерева, контрастирующими с латунными светильниками.Старинные зеркала и сделанные на заказ часы украшают стены, а банкетки из красной кожи с глубоким стеганым ворсом предлагают удобную роскошь для отдыха с коктейлем или бокалом игристого вина. Барная программа предлагает более 400 наименований виски из Европы, Японии, Канады и, конечно же, старого доброго американского виски. центральная обеденная зона и просторный внутренний дворик с балдахинами в черно-белую полоску, защищающими от техасского солнца.

щелкните, чтобы увеличить

The Original Ninfa’s переезжает в центр города.

Фото Кирстен Гиллиам

The Original Ninfa’s Uptown Houston , 1700 Post Oak Boulevard, открытие 10 июня. быть представленным. Завтрак по будням будет запущен позже в этом году.

Помещение на BLVD Place изначально занимала Peska, которая закрылась в ноябре 2017 года.Здесь есть места для 280 гостей, а три крытых патио вмещают 100 из них. Дизайн интерьера разработан Майклом Хсу из студии Red Architects в Остине и Хьюстоне. Ремонт делала компания Construction Concepts. Стены украшают фотографии «Мамы» Нинфа Лаурензо, в том числе черно-белые фотографии юной красавицы. На кухне есть дровяная печь и гриль, фирменные знаки Original Ninfa.

нажмите, чтобы увеличить

Джейсон Гулд и Алекс Падилья разогревают дровяные грили в ресторанах The Original Ninfa.

Фото Кирстен Гиллиам

Джейсон Гулд будет шеф-поваром. Уроженец Австралии имеет большой опыт работы в ресторанах по всему миру, включая Cyclone Anaya’s и Gravitas, которые являются частью его хьюстонского портфолио. Он будет курировать операции вместе с корпоративным шеф-поваром Legacy Restaurants Алексом Падиллой и генеральным директором Эшли Кларк. Консультант по напиткам Линда Салинас поможет запустить барную программу с новыми коктейлями. Счастливый час в баре начинается с 15:00.м. до 18:00 с понедельника по пятницу.

Indika , 516 Westheimer, закроется 30 июня, как сообщает t Houston Chronicle . Современный индийский ресторан возглавляет шеф-повар Анита Джайсингхани более 15 лет. Шеф-повар, номинированный на премию Джеймса Берда, продал свою долю в 2017 году, чтобы сконцентрироваться на своем новом предприятии Pondicheri, имеющем офисы в Хьюстоне и Нью-Йорке. Его купил Микки Капур, владелец ресторана Khyber North Indian Grill. Пока ничего не известно о планах Капура, но ресторатор десятилетиями был персонажем ресторанной сцены Хьюстона, так что это должно быть интересно.

Candente , 4306 Yoakum, как ожидается, откроется в середине июля. Новая концепция Tex-Mex от Sambrooks Management появилась вслед за недавним открытием другой концепции от Michael Sambrooks, 1751 Sea and Bar. В новом ресторане будет изготовленный на заказ дровяной гриль, который напомнит посетителям о дымном аромате The Pit Room.

Mex Taco House , 14030 Telge, открытие 19 мая. В мексиканском ресторане с непринужденной атмосферой подают завтрак и обед с тако с 6:00.м. до 14:00 ежедневно. Есть также угощения, такие как чурро блины, торты и по выходным менюдо .

Bonjour Cafe , 20829 Kingsland Boulevard, открылось 3 июня в Кэти. Шеф-повар Арно Акариес, бывший шеф-кондитер La Villa Saint-Tropez, открыл собственную кондитерскую и кафе в Кэти. Уроженец Франции Акариас приехал в Хьюстон в 2015 году. По совету своей семьи он поступил в Le Notre, получив степень в области выпечки и кондитерских изделий.Кафе открыто на завтрак и обед с понедельника по пятницу с 7:00 до 17:00. и суббота с 9:00 до 17:00. Он закрыт в воскресенье.

Меню сильно французское с крокетами мадам или месье , пирогом с заварным кремом, сладкими и солеными блинчиками и салатом винегретом . Есть заманчивая домашняя выпечка, в том числе эклеры и макарон , а также кофейные напитки, органические чаи, газированные напитки, газированная вода и бутилированный сок. Шеф-повар также создает специальные десерты и торты для особых случаев.

нажмите, чтобы увеличить

Стол черного рынка закрывается в Cypress.

Фото Лоретты Руджеро

Столик Black’s Market, 11550 Луэтта, последний обед будет подан 13 июля, согласно Houston Food Finder . Ресторан с фермы на стол, высококлассная кухня впечатлили критиков и местных жителей, но владельцы ссылаются на ураган Харви, переезд Hewlett Packard Enterprise из близлежащего кампуса Сайпресс-Крик и преобладание близлежащих сетевых ресторанов (особенно в районе Винтаж-Парк) как способствующие этому. факторы, повлиявшие на решение закрыть свои двери.Шеф-повар Барт Блэк и его жена Рэйчел открыли ресторан пять лет назад, где подают домашние блюда, такие как жареный цыпленок, фаршированные яйца, креветки, овсяные хлопья и стейки, с современным стилем от шеф-повара.

В сообщении на своей странице в Facebook владельцы указали:

«На этом пути у нас были хорошие и плохие дни, но что выделяется, так это новые дружеские отношения и воспоминания, которые были созданы внутри наших дверей. Это действительно было честью и удовольствием служить нашему сообществу, а не только хороший обед или выделиться ужином, но быть частью вашего торжества.Создание чувства связи через еду — это одна из вещей, которая движет нами… видеть, как это происходит снова и снова, дает нам ощущение цели и ценности».

К сожалению, посетителей, выбиравших Black’s для особых случаев и торжеств, было недостаточно, чтобы поддерживать его. Падение продаж, когда многие жители окрестностей вкладывают свои финансовые ресурсы в восстановление после Харви, и потеря тысяч сотрудников HP означают, что Cypress теряет еще один семейный ресторан.

Однако у лояльных покровителей есть еще месяц, чтобы оказать поддержку. Проверьте его страницу в Facebook, чтобы узнать о специальных предложениях и возвращении некоторых любимых пунктов меню.

База , 801 Конгресс, открытие 31 мая. Ночной клуб в стиле спикизи расположен в подвале здания Генри Хенке на Рыночной площади. Чтобы попасть в клуб, хорошо одетым инфлюенсерам нужно пройти через вестибюль и спуститься на лифте в подвал, где зоркие глаза заметят розовое неоновое «Ssshhh». Толкай стену, и ты внутри, как Флинн. По данным CultureMap Houston, место для вечеринок только на выходных происходит от Concepts to Fruition (C2F) и открыто в пятницу и субботу только с 10:00 до 14:00.

Есть бутылочный сервис для хайроллеров и их окружения. Залитый неоновым светом танцпол предлагает достаточно места для танцев и создания атмосферы для потенциальных партнеров. Есть столы и диваны, где можно отдохнуть на высоких каблуках и освежиться бокалом шампанского.

нажмите, чтобы увеличить Пивоварня Local Group , 1504 Chapman, откроется в конце 2019 года.в Hardy Yards в Ближнем Нортсайде. В пабе-пивоварне площадью 7500 квадратных футов будет оборудована кондиционируемая комната с более чем 20 кранами, 8 из которых будут подключены непосредственно к емкостям с десятью бочонками. В пабе с пивоварней, в котором разрешено размещение с домашними животными и детьми, также есть вид на центр Хьюстона и открытый внутренний дворик.

Команда и соучредители: Тодд Доневар, уроженец Нового Орлеана, канадец Майкл Стивз и Джеймс «Хагги Медведь» Вулф, ранее работавшие в No Label Brewing Company и Southern Star Brewing. О, и НАСА. В настоящее время команда ищет шеф-повара, который возглавит кухню.

Район Near Northside является частью инициативы мэра Сильвестра Тернера «Полные сообщества», и команда Local Group рада быть частью этого района. Здание, в котором находится паб с пивоварней, было построено в 1948 году, и местные фирмы, такие как Method Architecture, GSD Construction и Field of Study Design, будут создавать и проектировать пространство.

Chef Holley по адресу Davis Street , 5925 Almeda Road, как ожидается, откроется в августе 2019 года, согласно The Houston Chronicle .Шеф-повар Марк Холли привнес свой опыт работы в Brennan’s, Commander’s Palace в Новом Орлеане и свой 12-летний опыт работы шеф-поваром в Pesce в собственном ресторане Holley’s Seafood Restaurant and Oyster Bar, который открылся в 2014 году. Ресторан закрылся в октябре 2017 года после урагана Харви. а Холли продолжила работать в индустрии гостеприимства в качестве ресторанного консультанта. Теперь он занимает место Davis St. в Hermann Park , которое было закрыто в феврале 2017 года на ремонт и больше никогда не открывалось.

Холли молчит о том, будет ли в меню его знаменитый жареный цыпленок, но ожидайте увидеть некоторые из его фирменных блюд, морепродукты и лучшие стейки. Холли также планирует добавить несколько блюд в меню Davis St. в знак уважения к бывшему ресторану.

La Torretta , 600 La Torretta Boulevard, ликвидирует все свое имущество путем «открытой продажи», которая началась 6 июня и продолжается с понедельника по субботу с 10:00 до 17:00. и в воскресенье с полудня до 17:00. пока все не продано.Эта распродажа перед ремонтом должна освободить место для преобразования отеля, спа-салона и ресторанов на озере Конроу в курортный отель Jimmy Buffet’s Margaritaville Resort, который будет включать в себя два ресторана: Landshark Bar and Grill и 5 o’clock Somewhere Bar and Grill.

Для охотников за скидками распродажа будет включать в себя все содержимое 307 гостевых апартаментов, постельное и банное белье, ковер, портьеры, предметы из сувенирного магазина и многое другое.

щелкните, чтобы увеличить

Tejas Chocolate & Barbecue снова расширяет свою деятельность.

Фото Карлоса Брэндона

Tejas Burger Joint , 214 Main, откроется в Tomball этим летом, согласно Houston Business Journal .
Владельцы Tejas Chocolate & Barbecue увидели огромный рост продаж после того, как Texas Monthly занял 6-е место в списке «Лучшее барбекю в Техасе». Однако среды были вялыми, и для увеличения продаж был введен гамбургер. Она оказалась настолько популярной, что владельцы решили открыть бургерную недалеко от барбекю-ресторана на 200 N.Вяз. Вы можете прочитать недавний обзор Tejas Chocolate & Barbecue Карлоса Брэндона здесь, в Press .

В закусочной будут продаваться гамбургеры, коктейли и картофель фри, а после получения лицензии на продажу спиртных напитков — молочные коктейли для взрослых.

нажмите, чтобы увеличить

Fajita Pete’s накормит вас мясом.

Фото Педро Мора

Ресторан Fajita Pete’s , 1214 W. 43rd, откроется в районе Garden Oaks/Oak Forest 10 июня. есть возможность поужинать.Фахитас с говядиной или курицей можно заказать по 1/2 фунта и включает в себя все начинки, такие как тертый сыр, пико де галло и гуакамоле. Есть и другие пункты меню, в том числе энчиладас верде, кесадилья и флаута. Tres leches и sopapillas входят в меню десертов, а Pete’s Ritas доступны от 12 унций до галлона на вынос. Если вы принесете галлон ритас и пару фунтов фахитас в свой отряд, вы станете всеобщим любимцем.

Вайнершницель , 20130 У.S. Highway 59, открытый 26 мая, по данным click2houston.com. Франшиза хот-догов началась в 1961 году и особенно известна своим соусом чили, который подается к собакам, гамбургерам или картофелю фри. Супер фанаты могут даже купить перец чили в банке, чтобы забрать домой и без осуждения залить все, что есть в кладовой.

Компания, которая является крупнейшей в мире сетью хот-догов в мире, имела офисы в Хьюстоне в 1970-х и 80-х годах, но уехала из города. Теперь он вернулся как «самый разыскиваемый винер в мире».Я думал, что этот титул принадлежит Брэду Питту, но в любом случае. Собак можно заказать с различными начинками, такими как квашеная капуста, зеленый перец чили и приправы. Если вам не нравятся винеры (извините, Брэд), есть гамбургеры и сэндвичи с курицей. И картофель фри с чили.

нажмите, чтобы увеличить

Уиллет Фенг — человек, у которого есть план относительно нового бургер-чана.

Photo by Diane Wu Feng

Burger-Chan , 5353 W. Alabama, станет вторым местом для милого бургерного ресторана Diane and Willet Feng, открытие которого запланировано на первый квартал 2020 года, согласно CultureMap Houston .Опыт Виллет Фенг в качестве су-шефа в Oxheart означает, что домашние соусы и качественные ингредиенты, такие как говядина с 44 ферм, делают гамбургеры на ступеньку выше. Любители бургеров могут взять блокнот и создать свои гамбургеры на свой вкус, отметив список сыров, соусов, овощей и добавленного белка, чтобы создать персонализированный шедевр на 2 унции или 5 унций. Вы даже можете выбрать свой любимый вид булочек. Помимо говядины, здесь также есть сэндвичи с курицей и рыбой, а также уникальная вегетарианская котлета, приготовленная из панированных и жареных баклажанов.Хот-доги и разнообразие гарниров означают, что все в семье довольны. Сэндвич на завтрак, как сообщается, просто бомба.

Первое заведение в 5 Greenway Plaza, которое первоначально открылось в 2016 году как Kuma Burgers, изменило свое название на burger-chan в 2017 году из-за торгового спора, как сообщалось здесь в Houston Press . Нынешнее заведение открыто только на завтрак и обед с понедельника по пятницу, и парковка может быть подтверждена. Новое заведение будет работать дольше, а также будет расширено меню, чтобы продемонстрировать кулинарные отбивные Уиллета Фэна.Это могут быть стейки, целые цыплята и многое другое. Кроме того, в новом ресторане планируется подавать пиво. Это всегда тяжелое решение. Пиво против молочного коктейля. Они оба так хорошо дополняют миловидность бургеров (тян).

нажмите, чтобы увеличить

1977 — это имя этого плохого мальчика и, возможно, его калорийность.

Фото Эллисон Мурман

Goode Co. BBQ , 5109 Кирби запустил «1977», сэндвич-барбекю с грудкой, копченой на мескитовом сыре, ветчиной, макаронами с сыром, беконом и специальным соусом на луковой булочке для 10 долларов.96. Сэндвич — дань уважения тому году, когда Goode Co. впервые открыла продажу своего мескитового барбекю голодным хьюстонцам в деревенском декоре в техасском стиле. Сытное барбекю доступно во всех ресторанах Goode Co. BBQ в Кэти, Вудлендс и на Северо-Западном шоссе. Это ограниченное по времени специальное предложение уже опробовано нашим собственным Карлосом Брэндоном здесь, в Press . Он занятая машина на сцене барбекю.

Нет ничего постоянного, кроме Узо: руководство для начинающих по греческим спиртным напиткам

Лавочник манит меня с улиц Ретимно.

«Бутылку в дорогу, да?»

Я устал и проголодался после бессонной ночи без завтрака на пароме из Афин и пересадки на автобусе через Крит, который был слишком поспешным для меня, чтобы пообедать. Сейчас я ничего не хочу больше, чем еды, и мысль о том, что какой-нибудь алкоголь ударит по моему пустому желудку, вызывает у меня холодный пот.

Улицы старого города в Ретимно, остров Крит, Греция

И вот я здесь, собираюсь выпить неизвестную янтарную жидкость из переделанной бутылки из-под лимонада в глухом переулке маленького критского городка.Что возможно могло пойти не так?

Весь магазин такой — если это можно назвать магазином. Это скорее палатка с подобием витрины, включая навес. Каждая отдельная бутылка имеет разную форму, от пластиковых бутылок из-под колы до дешевых стеклянных графинов, и каждая из них наполнена одним и тем же оранжево-желтым спиртом.

Там тоже все занято — заманивая меня, лавочник помог мне миновать очередь терпеливых посетителей. Он указывает на щедрый дегустатор, который налил мне.

Да, да. О, Боже. Надеюсь, я не пожалею об этом.

Это греческий спиртной напиток под названием tsikoudia , который на Крите обычно носит более удобное для иностранцев название raki (они также немного различаются по способу приготовления).

Этот конкретный сорт называется ракомело, , получивший золотистый цвет путем смешивания сырой жидкости с медом и небольшим количеством корицы.

У меня слезятся глаза, когда я подношу стакан к губам — нехороший знак — но вкус изысканный, сладкий и слегка пряный, с глубоко согревающим послевкусием, которое распространяется по всему телу и заканчивается на кончиках ушей.Нет той дикости, которую вы обычно ассоциируете с сырыми, сильными духами.

Ракомело готовят путем смешивания раки (цикудия) или ципуро с медом и различными специями, такими как корица

Улыбаюсь хозяину и допиваю стакан — а на следующее утро, несмотря на то, что я направился вперед на обильный ужин и хороший ночной сон, виски говорят мне, что это была ошибка, и добавляют, что 1,5-литровая бутылка вещи, которые сейчас лежат в моем рюкзаке, вероятно, тоже не были такой уж хорошей идеей.

Раки входит в триаду алкогольных напитков, которые каждый уважающий себя грек поставил бы на стол за зваными обедами. Раки считается классическим напитком Греции, в то время как на материке вы найдете узо , занимающее первое место, но на самом деле вы обычно найдете оба в продаже, куда бы вы ни пошли, наряду с ликером под названием мастиха .

Если вы когда-нибудь их подавали, относитесь к ним как к хорошему виски — да, это то, что нужно смаковать, но также и то, к чему нужно относиться с уважением и, возможно, с небольшим страхом.Это хорошо резюмируется в «Декалоге Раки», поучительной песенке, автором которой якобы является кто-то с Крита:

.

Первый стакан Раки вызывает аппетит,

Второе здоровье,

Третий приносит радость,

Четвертое счастье,

Пятый приносит волнение,

Шестое, болтовня,

Седьмой приносит бой,

Восьмой приносит полицию,

Девятый приносит судья,

И десятое, похороны.

Раки с видом на Ираклион, Крит

Раки производится из перегнанной кожуры винограда, смешанной с косточками и мякотью, и в чистом виде представляет собой прозрачную жидкость крепостью 45%, что-то вроде итальянской граппы .

Греки, вероятно, не поблагодарят вас за это, но это название, вероятно, произошло от похожего напитка в Турции (который, как и цикудия , обычно приправлен анисом, а раки обычно нет), и сам по себе происходит от арабское слово арак («дистиллированный»).

Более популярен на севере Греции узо , который сохраняет все анисовые ароматы своего турецкого аналога. Это относительно новый напиток, появившийся в 19 веке, но гордо провозглашенный «напитком Греции» из-за его ранних связей с греческим движением за независимость.

Есть много способов пить узо , но вот мой любимый: попросите отдельный стакан воды и капайте в него узо , пока жидкость не станет мутно-белой с легким голубым оттенком.

Сделайте несколько глотков и подождите десять секунд. Если с вашим ртом происходят совершенно приятные вещи, и у вас не возникает внезапного желания, скажем, вцепиться в горло или лизнуть ковер, на котором вы стоите, значит, у вас есть силы. Пожалуйста, продолжайте, хотя и осторожно.

Лучшее время для питья узо — во время еды, и когда определенное количество этой еды уже находится в вашем желудке. Если вы в греческом ресторане, его принесут с вашим меззе, и будет очень холодно.

Ледяной узо

(Моя первая порция узо в Греции была настолько похожа на стакан холодной воды, что я выпил половину из него, прежде чем осознал свою ужасную ошибку.Когда я перестал кашлять и рыдать, весь ресторан смотрел на меня. Пожалуйста, не делайте так же.)

Если у вас правильная крепость, вы почувствуете мягкие ноты лакрицы и любых трав и специй, на которых специализируется конкретный бренд. Если вы ошиблись с крепостью, вы ничего не почувствуете, так как большинство ваших вкусовых впадет в шок и будет лежать ошеломленным и бесполезным у вас во рту в течение следующего часа или около того. Это чрезвычайно мощная штука.

Чтобы освежиться, попросите стакан мастики (также называемой мастика ), прозрачного напитка с хвойным вкусом. Он используется взаимозаменяемо с узо в качестве аперитива или сопровождения, а иногда его смешивают с мятным ликером, чтобы получился мутный коктейль.

Вероятно, лучше всего просто выпить мастику и не вникать слишком глубоко в то, как она сделана, поскольку она получила свое название и интенсивный вкус от формы древесной камеди, которая традиционно используется для улучшения гигиены полости рта и ценится за ее антибактериальные и противогрибковые свойства.

На этом лучше не указывать этикетку и наслаждаться его очищающей свежестью.Вы также найдете его за пределами Греции из-за его популярности в Болгарии, Румынии и Республике Македонии.

Мастичная слеза на мастичном дереве, из которого производится Мастика

Я вернулся в Афины раньше, чем у меня хватило смелости отвинтить пробку на моем полуторалитровом ракомело Rethymnon . Но ничего, теперь я знаю секрет греческого ликера.

Много воды, что-нибудь поесть и время, чтобы насладиться этим распространяющимся теплом — идеальный напиток для нескольких часов, сидя на стуле на балконе, пробираясь через огромную миску с оливками и просматривая свой путеводитель Lonely Planet по Греции. чтобы спланировать свой следующий шаг.

Действительно бутылка в дорогу.

Нет лучшего времени, чтобы попробовать узо, чем сидеть на террасе с видом на красивый закат на Санторини… хотите присоединиться к нам весной 2022 года? Получите всю информацию о нашем приключении по островам здесь!

Майк Соуден

Майк Соуден — английский писатель-путешественник и консультант по рассказам, довольно свободно проживающий на севере Англии.Он пишет для таких изданий, как CNN Travel и San Francisco Chronicle, ведет блоги Fevered Mutterings и любит спать на дождливых склонах холмов в ярком мешке (что намного веселее, чем звучит).

Узо принцип действия. Как выбрать и подключить узо для безопасной эксплуатации электроприборов. УЗО. Видео объяснение

Устройство защитного отключения (УЗО) — устройство, предназначенное для защиты человека от поражения электрическим током.Он отключает ток в случае утечки, которая может возникнуть из-за пробоя изоляции или контакта человека с токоведущими элементами. УЗО работает путем сравнения токов, протекающих по фазному и нулевому проводам. При отсутствии дефектов сети или неисправностей устройств токи будут равны. Если человек коснется оголенного провода, произойдет утечка тока. Заметив, что он выше номинального, УЗО разомкнет сеть. Это произойдет так быстро, что человек не успеет пострадать.То же самое произойдет в случае повреждения изоляции проводки или ее перегрева. Более того, благодаря оперативной работе УЗО электричество будет быстро отключаться, тем самым предотвращая возгорание.
Номинальный отключающий ток утечки — значение, от которого зависит работа устройства защитного отключения. Он определяет, какая сила тока при повреждении или контакте с человеком, при которой УЗО начинает срабатывать. Как правило, производители используют несколько значений: 6, 10, 30, 100, 300, 500 мА.

Типы УЗО: основные преимущества и недостатки

Устройства защитного отключения бывают двух типов. Они различаются по типу тока, на который способны реагировать.

• А — усовершенствованный тип УЗО, отличающийся надежной защитой человека от возможных отключений электроэнергии. Благодаря быстрой реакции на дифференциальный ток переменного и постоянного тока устройство идеально подходит для бытового применения. Ведь в жилых домах или квартирах часто применяются устройства, сочетающие в себе несколько видов тока.Например, аудио- и видеотехника, компьютеры. УЗО типа А отличается относительно высокой стоимостью.
• AC — тип УЗО, реагирующий только на переменный ток утечки. Это ограничивает возможности его защиты, но и значительно удешевляет. УЗО АС является устаревшей моделью. В некоторых случаях его использование противоречит правилам техники безопасности.

Где используются устройства защитного отключения?

Область применения УЗО разнообразна, ведь безопасность при работе с электричеством важна как в быту, так и на промышленных предприятиях.При этом различные типы устройств подходят под характеристики и особенности конкретных помещений и потребности владельцев. Например, для квартир оптимально подходят УЗО с возможностью защиты отдельных потребителей электрической энергии (стиральные машины, компьютеры и т. д.). Удобство раздельного подключения в том, что при возникновении опасной ситуации электричество отключается только на том участке цепи, где произошла утечка. Электроснабжение по всей квартире сохранено.Конечно, этот вариант более современный и продуманный. Стоит только учесть, что его цена будет несколько превышать стоимость УЗО, установленного во всей комнате.

Второй способ установки УЗО – это комплектация щитков в квартирах, фабриках и других помещениях. Это позволяет надежно и по доступной цене защитить людей и объекты от пожара или других опасностей, связанных с током. Важно помнить, что этот вариант устройства срабатывает при отключении электроэнергии во всем помещении.Поэтому, если произойдет утечка тока, будет сложно узнать, на какой ветке она произошла, так как отключится электричество во всем помещении.
Независимо от типа установки УЗО монтируются в электрошкафу. Вы можете приобрести его специально для устройства или оставить существующий.

Как выбрать надежное УЗО

Выбор устройства защитного отключения во многом зависит от нагрузки на электрическую цепь в помещении, где оно будет установлено.Как правило, они предназначены для работы в одно- или трехфазной сети. Если в квартире нагрузка на электрическую сеть небольшая и номинальной мощности в 32 А будет достаточно, оптимальным вариантом становится двухполюсное УЗО. Если в помещении предполагается работа большого количества электроприборов, мощной техники, оборудования, то лучше будет установить щиток с четырехполюсным УЗО.

Перед покупкой также важно проверить устройство защитного отключения. Каждый вариант включает в себя кнопку «Тест».При нажатии имитируется ток утечки. Если УЗО соответствует всем заявленным характеристикам, оно сработает.

Как расшифровывается УЗО?

УЗО в электрических стойках для устройств защитного отключения . Также иногда можно встретить аббревиатуру УДТ — У прибор Д дифференциал Т глаз или ВДТ — В переключатель Д дифференциал Т Т в данном случае все синонимы.

Что такое УЗО?

УЗО — это устройство, которое является одним из основных компонентов защитной автоматики в современной электрической сети, оно коммутирует электрические цепи, при этом контролируя проходящие токи и разрывает цепь в случае утечки.

Для чего нужно УЗО?

В первую очередь устройство защитного отключения (УЗО) защищает человека от поражения электрическим током , при случайном прикосновении к оголенному проводу, корпусу неисправного электрооборудования или другой токопроводящей поверхности, находящейся под напряжением.

Еще одним важным назначением УЗО является защита жилья от возможного возникновения пожара и пожара, в случаях нарушения защитной изоляции электропроводки.

Чтобы лучше понять, почему и главное как УЗО выполняет свои защитные функции, необходимо понять принцип его работы.

Очень наглядно принцип работы УЗО в однофазной сети отражает следующая схема:

На нем изображено двухполюсное устройство защитного отключения (1), к верхним зажимам которого присоединяются фазная (2) и нулевая (3) жилы вводного электрического кабеля, а к нижним фазная (4) и нулевая ( 5) проводники, идущие к нагрузке, например, к электрической розетке, к которой подключен электроприбор — в данном случае водонагреватель (6). К корпусу которого непосредственно, минуя УЗО, подключается защитный проводник — заземление (7).

В штатном, штатном режиме работы электроны, двигаясь по фазному проводу, проходят через УЗО в нагрузку — нагреватель водонагревателя затем выходит через нулевой провод, также проходя через УЗО и направляясь на землю. И1=И2

При этом токи, входящие в узо по фазному проводу (2) и выходящие из него по нулевому (3), будут одинаковыми по величине, но противоположными по направлению.
Теперь представим, что изоляция ТЭНа нарушилась, и часть электрического тока, через теплоноситель — воду, стала поступать в корпус водонагревателя, а затем через заземляющий проводник (7), уходить в земля.

Теперь ток, поступающий по фазному проводу (2), количественно равен сумме тока по нулевому проводу (3), еще приходящего от нагревательного элемента через УЗО, и тока утечки, уходящего через корпус в УЗО заземление (7) I1=I2+I3 .Соответственно, входящий ток в устройство больше исходящего на величину тока утечки I1>I2 .

На этом эффекте основан принцип работы УЗО — он определяет разницу между величиной входящего тока по фазному проводнику и выходящего тока по нулевому, и если она выше порога срабатывания, УЗО сразу разрывает электрическую цепь.

Аналогичен принципу работы устройства защитного отключения и при прикосновении человека к оголенному проводу находится под напряжением, в этом случае часть тока уходит в тело человека, возникающая утечка моментально обнаруживается УЗО и отключает подача электрического тока.Все это, как правило, происходит за доли секунды и человек не успевает получить серьезные травмы.

Чтобы понять, как устройство защитного отключения определяет ток утечки, давайте рассмотрим стандартное устройство УЗО.

Ниже представлена ​​графическая схема устройства УЗО, к основным узлам которого относятся:

1. Трансформатор дифференциального тока

2. Электромагнитное реле

3. Электрическая цепь механизма разблокировки

4. Механизм проверки

Цифра «5» указывает на нагрузку, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный в них принцип действия.

Фазный и нулевой проводники — встречно соединенные обмотки дифференциального трансформатора (1), в нормальном режиме работы при отсутствии утечек индуцируют в сердечнике трансформатора равные, противоположно направленные магнитные потоки.

Соответственно их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае утечки электрического тока по фазному и нулевому проводникам будут протекать разные токи, что вызовет неравенство встречных магнитных потоков на магнитопровод дифференциального трансформатора (1) и образование тока во вторичной обмотке .

При достаточной величине генерируемого тока срабатывает электромагнитное реле (2) и воздействует на расцепляющий механизм (3), который разрывает электрическую цепь.

Механизм проверки (4) в конструкции УЗО имитирует утечку, тем самым помогая проверить работоспособность устройства. Устроен он достаточно просто, как видно из схемы, это обычное сопротивление — нагрузка, подключенная в обход дифференциального трансформатора.

При нажатии кнопки ТЕСТ электрический ток с фазного провода, пройдя сопротивление, поступает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате ток на входящем фазном проводе и на выходящем нулевом окажется разным, на вторичной обмотке образуется ток небаланса, который запускает механизм отключения электрической цепи.

Данная схема достаточно точно описывает устройство УЗО и, хотя внутреннее устройство узлов в зависимости от модели и производителя может различаться, общий принцип работы остается неизменным.

Теперь, зная внутреннее устройство, можно легко определить УЗО на однолинейных схемах электрощитов, ведь его условное обозначение содержит все элементы, описанные выше.

В настоящее время для каждого из видов узо, применяемых в электрике, а именно двухполюсных в однофазной сети и четырехполюсных в трехфазной сети, существует два наиболее распространенных обозначения, встречающихся в однофазных схемы.Все они показаны на изображении ниже:

Для однолинейных цепей обозначение УЗО сделано максимально простым , из него убрано все лишнее, показаны только дифференциальный трансформатор в виде кольца, выключатель, размыкающий контакты и количество полюсов.

При этом, чтобы сделать обозначение максимально компактным, полюсы могут отражаться в виде косых черт, количество которых равно количеству полюсов.Отсюда на схемах появилось два варианта обозначений УЗО.

Схема также довольно часто наносится на корпус УЗО, наряду с другими характеристиками, рассмотрим их подробнее.

Маркировка УЗО

Рассмотрим, как выглядит стандартное двухполюсное УЗО, устанавливаемое в однофазную сеть.

Каждое устройство защитного отключения имеет маркировку, отражающую все его основные характеристики, кроме того, довольно часто наносится и схема. Рассмотрим подробнее все основные характеристики УЗО.

ХАРАКТЕРИСТИКИ УЗО

1. Производитель

2. Название модели. В этом случае буквы «VD» в названии модели означают переключатель дифференциала

3. Рабочий ток. Максимальное значение тока, которое может коммутировать это УЗО. Другими словами, при наличии на линии нагрузки 30А, защищающей УЗО с рабочим током 25А, устройство выйдет из строя.

4. Параметры электрической сети. Здесь указаны два основных параметра, на которые рассчитано данное устройство: напряжение — 230В и частота — 50Гц. Это стандартные характеристики бытовой электросети в России.

5. Ток утечки. Величина тока утечки, при которой сработает УЗО.

6. Тип УЗО. В данном случае это устройство «AC», для переменного тока. Подробнее о каждом типе мы поговорим ниже.

7. Диапазон рабочих температур. От -25 до +40 градусов Цельсия.8. Номинальный условный ток короткого замыкания. Это значение возможного тока короткого замыкания, которое УЗО может выдержать без потери работоспособности, если оно защищено автоматическим выключателем соответствующего номинала.

9. Схема устройства УЗО

В зависимости от производителя маркировка на устройствах может незначительно отличаться, некоторые характеристики могут быть добавлены или удалены.Но основа везде одна и такие важные показатели как рабочий ток и ток утечки указывают все и всегда.

Как вы уже поняли, обилие указанных характеристик говорит о том, что УЗО разные. В следующей части статьи мы подробно рассмотрим все основные типы современных УЗО и области их применения. Эта информация поможет вам выбрать правильный дифференциальный выключатель тока для каждого конкретного приложения.

СКОЛЬКО АВТОМАТОВ МОЖНО ПОДКЛЮЧИТЬ К ОДНОМУ УЗО

Мы подробно писали о том, сколько автоматических выключателей можно одновременно подключать через один УЗО.

Если у вас остались вопросы по устройству УЗО или принципу его работы, оставляйте их в комментариях к статье. Кроме того, обязательно пишите, если будут дополнения или замечания, буду благодарен!

Понравилось видео? Подписывайтесь на наш канал!

Одним из основных устройств, которое должно быть в электрощите каждого потребителя, является устройство защитного отключения (УЗО).В зависимости от номинального рабочего тока УЗО может защитить потребителя как от поражения электрическим током, так и от возгорания. Для защиты от поражения электрическим током ПУЭ рекомендует использовать устройство с номинальным током утечки не более 30 мА, для защиты от пожара — до 300 мА. Но в обоих случаях устройство и принцип работы УЗО одинаковы.

Также следует отметить, что УЗО бывают двух типов: электромеханические и электронные. Сегодня в нашей статье мы поговорим о том, как работает и как работает электромеханический УЗО .

УЗО

УЗО электромеханическое состоит из следующих элементов:

1. Корпус УЗО;
2. верхняя и нижняя клеммы для подключения провода или кабеля;

дугогасительные камеры

3. , обеспечивающие быстрое гашение дугового разряда, который может образовываться при размыкании контактов;
4. подвижные контакты;
5. выпрямитель, предназначенный для преобразования переменного тока в постоянный;
6. дифференциальный трансформатор, состоящий из первичной обмотки, выполненной в несколько витков силовыми проводами и соединенной с подвижными и неподвижными контактами, и вторичной обмотки из тонкого медного провода, концы которой присоединены к выпрямителю;
7. поляризованное реле, которое в случае утечки тока воздействует на расцепляющий механизм;
8. спусковой рычаг;
9. индикатор дифференциального тока, который появляется в случае срабатывания УЗО;
10. Кнопка «Тест»;
11. подвижный (в виде пружины) и неподвижный контакты кнопки «Тест»;

Токоограничивающий резистор

12. , имитирующий ток утечки.

Принцип работы электромеханического УЗО

Рассмотрим принцип работы функции «Тест»: при нажатии кнопки пружина, соединенная с фазным полюсом, касается контактной пластины, которая соединена с полюсным выводом «N» УЗО. При этом ток начинает протекать через токоограничивающий резистор, что имитирует ток утечки и приводит к срабатыванию устройства. Если УЗО не выключается при нажатии кнопки «Тест», это означает, что оно неисправно или вышло из строя.

Далее рассмотрим принцип работы УЗО . В штатном режиме при подаче питания на электроприбор через УЗО магнитные поля, создаваемые проводами первичной обмотки, нейтрализуют друг друга. Поэтому на вторичной обмотке напряжения не возникает и ток протекает в нормальном режиме.

При возникновении тока утечки, например, из-за пробоя изоляции кабеля, в трансформаторе создается магнитный поток, вызывающий появление напряжения на вторичной обмотке.В свою очередь, напряжение через выпрямитель поступает на поляризованное реле, что при превышении предельного значения тока утечки приводит к срабатыванию УЗО.

При отсутствии заземления аппарат не будет реагировать, а срабатывание УЗО будет протекать нормально до тех пор, пока в цепи не произойдет утечка на землю (например, если потребитель коснется металлического корпуса электроприбора). При таком касании произойдет разность токов, что приведет к мгновенному срабатыванию УЗО.

Итак, мы рассказали, как устроено электромеханическое УЗО и как оно работает. Вы также можете посмотреть наше видео, в котором подробно показан принцип работы УЗО в однофазной сети .

Устройство защитного отключения (УЗО) — электрическое низковольтное устройство, служащее для автоматического отключения защищаемого участка электрической цепи в случае возникновения дифференциального тока, величина которого превышает допустимое значение для данного устройства.Также можно встретить такую ​​аббревиатуру, как ВДТ — это дифференциальный выключатель тока, то есть, по сути, одно и то же. В этой статье мы с читателями рассмотрим, какое устройство, назначение и принцип действия УЗО применяют в электрике.

Назначение

Для начала рассмотрим, для чего предназначено устройство защитного отключения (на фото ниже вы можете увидеть его внешний вид). возникает при нарушении целостности изоляции кабеля одной из линий электропроводки или при повреждении конструктивных элементов в бытовом электроприборе.Утечка может привести к повреждению или эксплуатации бытового электроприбора, а также к поражению электрическим током при эксплуатации поврежденного электроприбора или неисправности электропроводки.

В случае нежелательной утечки УЗО за доли секунды отключает поврежденный участок проводки или поврежденный электроприбор, что защищает людей от поражения электрическим током и предотвращает возникновение пожара.

Очень часто задают вопрос о. Отличие первого в том, что это защитное устройство, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от коротких замыканий, то есть выполняет функции автоматического выключателя.УЗО не имеет максимальной токовой защиты, поэтому дополнительно к нему устанавливают автоматические выключатели для реализации защиты в электрических сетях.

Устройство и принцип действия

Рассмотрим конструкцию устройства защитного отключения и принцип его работы. Основными конструктивными элементами УЗО являются дифференциальный трансформатор, измеряющий ток утечки, пусковой элемент, воздействующий на механизм отключения и непосредственно на механизм отключения силовых контактов.

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного защитного устройства имеет три обмотки, одна из которых подключена к нулевому проводнику, вторая к фазе, а третья служит для фиксации дифференциального тока. Первая и вторая обмотки соединены так, что токи в них противоположны по направлению. В нормальном режиме работы электрической сети они равны и индуцируют в магнитопроводе трансформатора магнитные потоки, которые направлены навстречу друг другу в противоположном направлении.Полный магнитный поток в этом случае равен нулю и, соответственно, ток в третьей обмотке отсутствует.

В случае повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования человек попадет под действие утечки электричества, которая потечет через его тело на землю или к другим токопроводящим элементам с другим потенциалом. При этом токи в двух обмотках дифференциального трансформатора УЗО будут различаться, и, соответственно, в магнитопроводе будут индуцироваться магнитные потоки разной величины.В свою очередь, результирующий магнитный поток будет отличен от нуля и будет индуцировать определенное значение тока в третьем — так называемом дифференциале. Если он достигает порога срабатывания, устройство срабатывает. Основные из них мы описали в отдельной статье.

Подробнее о том, как работает УЗО и из чего оно состоит, рассказано в видеоуроках:

Хотите знать, как работает устройство защитного отключения в трехфазной сети? Принцип работы аналогичен однофазному устройству.Тот же дифференциальный трансформатор, но он уже сравнивает не одну, а три фазы и нулевой провод. То есть в трехфазном защитном устройстве (3Р+Н) имеется пять обмоток — три обмотки фазных проводов, обмотка нулевого проводника и вторичная обмотка, по которой фиксируется наличие утечки.

Помимо вышеперечисленных конструктивных элементов обязательным элементом устройства защитного отключения является механизм проверки, представляющий собой резистор, подключаемый через кнопку «ТЕСТ» к одной из обмоток дифференциального трансформатора. При нажатии этой кнопки к обмотке подключается резистор, который создает дифференциальный ток и, соответственно, появляется на выходе вторичной третьей обмотки и, по сути, имитирует наличие утечки. Работа устройства защитного отключения свидетельствует о его исправном состоянии.

Ниже на схеме приводим условное обозначение УЗО:

Область применения

Устройство защитного отключения применяется для защиты от утечки тока в однофазных и трехфазных электропроводках различного назначения.В домашнем УЗО его необходимо установить в обязательном порядке для защиты наиболее опасных с точки зрения электробезопасности бытовых электроприборов. Те электроприборы, при работе которых происходит контакт с металлическими частями тела непосредственно или через воду или другие предметы. Прежде всего, это электрическая духовка, стиральная машина, водонагреватель, посудомоечная машина и т. д.

Как и любой электроприбор, УЗО может выйти из строя в любой момент, поэтому, помимо защиты отходящих линий, необходимо установить это устройство на вводе домашней электропроводки. В этом случае АВДТ будет не только дублировать защитные устройства отдельных линий электропроводки, но и выполнять противопожарную функцию, предохраняя от пожаров всю домашнюю электропроводку.

Вот и все, что я хотел вам рассказать о конструкции, назначении и принципе работы УЗО. Мы надеемся, что предоставленная информация помогла вам понять, как выглядит и работает это модульное устройство, а также для чего оно используется.

Вы, наверное, не знаете:

УЗО (устройство защитного отключения) — это установочное электротехническое изделие, предназначенное для отключения подачи электроэнергии на проводку в случае утечки тока из-за нарушения изоляции в проводах или электроприборах.

УЗО

, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и непосредственного участия в работе электроприборов не принимает. УЗО не защищает от короткого замыкания в электропроводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока напряжением 220 В и рассчитанное на ток защиты 30 мА.УЗО с такими характеристиками подходит для установки в ввод практически любой жилой электропроводки.

В ассортимент установочных изделий входят комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель. Такое устройство называется устройством защитного отключения со встроенной защитой от перегрузки по току. На фото внешний вид модели АВДТ32, рассчитанной на ток защиты электропроводки 16 А и защиту человека 30 мА.Но такие устройства защиты не получили широкого распространения из-за высокой стоимости.

Кроме того, в случае отключения сложно выяснить, в чем неисправность – произошло короткое замыкание или утечка тока.

Как выбрать УЗО

Выбрать УЗО для жилой проводки или дома для домашнего электрика не составит труда. Подходит любое однофазное УЗО, рассчитанное на рабочий ток, равный току защиты автоматического выключателя, и ток утечки 30 мА . Фотография такого УЗО приведена в начале статьи.

Какое УЗО лучше для квартиры

электромеханическое или электронное

УЗО

выпускаются в двух исполнениях – электромеханическом и электронном. Чтобы сделать правильный выбор, нужно сравнить их технические характеристики.

Как видно из таблицы, если нет ограничений по габаритным размерам, следует выбирать электромеханическое УЗО. Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для тех, кто хочет сделать более осознанный выбор, я свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика	Обозначение	Значение	Примечание
Рабочее напряжение	В	220, 380	Для однофазной бытовой сети устанавливается УЗО на напряжение 220 В, для трехфазной сети — на 380 В
Количество фаз		1, 3	Указывается в паспорте
Ток утечки срабатывания, IΔn	мА	5	Инструкции по установке в ПУЭ нет, но можно найти в рекомендациях по использованию электроприборов, например, теплый пол
		10	Предназначены для подключения розеток, устанавливаемых в ванной, кухне, детских комнатах и ​​для приборов, устанавливаемых на земле
		30	Универсальный, подходит для любого применения в доме или квартире
		100, 300	Используется в промышленности, иногда устанавливается на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In	А	6-125	Должен быть равен или больше тока автоматического выключателя, установленного после УЗО
Максимальный ток переключения, Im	А	500	Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc.	кА	3-10	Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в проводке
Время выключения	мс		Время, по истечении которого после превышения допустимого тока утечки УЗО должно отключить нагрузку
Частота проверки	месяц	1	Для простой проверки просто нажмите кнопку проверки УЗО.Для диагностики времени срабатывания требуется специальное устройство.
Рабочая температура	°С	минус 25 — +40	Рабочая температура, при которой допускается эксплуатация УЗО
Дизайн	Электромеханический		Надежнее, дешевле, но крупнее электронных УЗО
	Электронные		УЗО современные, дорогие, малогабаритные
Тип в зависимости от рабочего тока	Переменный ток		Срабатывает при медленном или резком увеличении синусоидального тока утечки
	A		Срабатывает при синусоидальном или пульсирующем D. C. утечка увеличивается медленно или резко
	В		Отключение при медленном или резком нарастании синусоидального, пульсирующего постоянного тока или постоянного тока утечки
Способ установки	Предназначен для монтажа на DIN-рейку в щитке		Предназначен для установки в электрощитах квартир и домов
	Встроенная в розетку		Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для предотвращения ложных срабатываний от естественных токов утечки
	В виде адаптера, включаемого в розетку
	Устанавливается на удлинитель
	Устанавливается на шнур питания электроприбора

На лицевой стороне устройства защитного отключения всегда указаны основные технические характеристики.Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, ток срабатывания и ток утечки. Остальные параметры имеют второстепенное значение.

Электрическая схема подключения УЗО в щитке

УЗО в щитке квартальной электропроводки подключается сразу после счетчика на разрыв нулевого и фазного проводов, идущих к автоматическим выключателям.

Провода, идущие от счетчика, подключаются поверх УЗО. К левому контакту фазный провод L, а к правому — нулевой N. Провода, идущие к автоматам, подключаются к нижним клеммам в той же последовательности. Заземлитель желто-зеленого цвета проложен в обход УЗО.

Устройство и принцип действия УЗО

При включенном состоянии УЗО (рычаг поднят вверх) через него подается питание на автоматические выключатели в проводке.Если потребитель электроэнергии включен, то по нулевому и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и при протекании по ним тока в его магнитопроводе возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и протекают в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и компенсируют друг друга. В этом случае по закону Кирхгофа в добавочной обмотке трансформатора не возникает ЭДС независимо от тока, протекающего через нее в нагрузку.

Принцип работы электромеханического УЗО

В том случае, если из-за нарушения изоляции бытового электроприбора по фазному проводу потечет ток больше, чем через ноль, в магнитопроводе трансформатора возникнет магнитное поле. Если разность токов превышает IΔn, то в дополнительной обмотке индуцируется ЭДС достаточной величины для срабатывания УЗО и отключения подачи питания на проводку.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключается электромагнит, соленоид которого механически связан с расцепляющим механизмом.Когда в обмотке возникает ЭДС заданного значения, соленоид втягивается и тем самым воздействуя на расцепляющий механизм, размыкает контакты. Подача питания на проводку прекращена.

Принцип работы электронного УЗО

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и отличить можно только по маркировке или схеме, нанесенной на корпус. Принцип работы обоих типов УЗО одинаков, а разница заключается в измерительном устройстве.В электронном вместо электромагнита электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разности токов IΔn, протекающих по фазному и нулевому проводам, реле запитывается от усилителя. Срабатывает и УЗО прекращает подачу напряжения на проводку.

Монтаж УЗО в щитке на DIN-рейку

В настенном щите или коробках УЗО, как и другие установочные электроприборы, крепятся на DIN-рейку, ее также часто называют монтажной рейкой.Она представляет собой металлическую пластину шириной 35 мм, изогнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Оборудование низковольтное распределительное и регулирующее. Установка и крепление на рельсах электрических устройств в низковольтных распределительных устройствах и устройствах управления , обозначенных Т35 .

Данный способ крепления не требует дополнительных креплений и позволяет быстро устанавливать УЗО и снимать его для профилактики, проверки или замены.На фото показана DIN-рейка старого образца, когда они были профилем из алюминиевого сплава.

DIN-рейки устанавливаются горизонтально в щитке. На тыльной стороне УЗО есть две защелки — стационарная (левая на фото) и подпружиненная подвижная (правая). Таким образом, чтобы установить УЗО на рейку, нужно верхнюю неподвижную защелку вывести за край дин-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка будет утапливаться в корпус УЗО и выходить из него при прижатии УЗО всей плоскостью к DIN-рейке.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенное ниже отходящего проводника, в ушко подвижной защелки и сдвинуть его вниз. Защелка освободится, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и должно быть обесточено перед демонтажем.

Как подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения друг с другом.Несмотря на простоту этой операции, часто допускают ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Узо 12

Введение

Чтобы обеспечить правильную работу этого веб-сайта и предоставить посетителям и участникам нашего сайта наиболее подходящие продукты и услуги,
мы размещаем на вашем устройстве небольшие файлы данных, называемые файлами cookie.
Эта политика предоставляет вам информацию о файлах cookie и способах управления ими для этого веб-сайта.

Что такое файл cookie?

Файл cookie — это небольшой текстовый файл, который веб-сайт сохраняет на вашем компьютере или мобильном устройстве, когда вы посещаете веб-сайт.
Файлы cookie затем отправляются обратно на исходный веб-сайт при каждом последующем посещении или на другой веб-сайт, который распознает этот файл cookie,
для создания записи об онлайн-активности пользователя. Файлы cookie на этом сайте могут быть доставлены в контексте первой стороны (установленной нашим веб-сайтом)
или третьей стороны (установленной другим веб-сайтом), а также могут быть установлены в связи с электронными письмами, которые вы получаете от нас.

Аналитические файлы cookie

Мы используем аналитические файлы cookie для составления сводных отчетов о взаимодействии посетителей с нашим веб-сайтом. Отчеты включают информацию о времени, проведенном
на веб-сайтах, и географической области, из которой подключен пользователь. Мы используем такую ​​информацию для оптимизации нашего веб-сайта и обеспечения наилучшего взаимодействия с пользователем
.
Мы устанавливаем такие функции аналитики для анонимизации вашего IP-адреса. В этом случае мы не обрабатываем личную информацию. Фактически, полный адрес IP
никогда не записывается и не запоминается системой.Например, если ваш IP-адрес 12.428.58.394, технология быстро удалит последние три цифры.
Таким образом, мы не можем связать IP-адрес типа 12.428.58.0 с физическим лицом.
Если такие аналитические технологии основаны на обработке всего вашего адреса интернет-протокола (IP), мы просим вашего согласия на
обработку такой информации.

Как контролировать и удалять файлы cookie

Инструмент согласия

Если веб-сайт использует аналитические и/или маркетинговые файлы cookie, на главной странице может отображаться баннер управления файлами cookie.Такой инструмент, если он присутствует, можно использовать для настройки ваших предпочтений в отношении файлов cookie. Инструмент будет записывать, когда вы согласились с нашей политикой использования файлов cookie.

Использование вашего браузера

Многие из файлов cookie, используемых на нашем веб-сайте и в электронных письмах, можно включить или отключить с помощью нашего инструмента согласия или путем отключения файлов cookie в вашем браузере. Чтобы отключить файлы cookie в вашем браузере, следуйте инструкциям, которые обычно находятся в меню «Справка», «Инструменты» или «Редактировать» вашего браузера.Обратите внимание, что отключение файла cookie или категории файлов cookie не приводит к удалению файла cookie из вашего браузера, если только это не выполняется вручную с помощью функции вашего браузера.
Несмотря на вышеизложенное, пользователь может воспользоваться преимуществами Your Online Choices. Этот сервис позволяет пользователям выбирать настройки отслеживания для большинства рекламных инструментов. Таким образом, пользователям рекомендуется использовать этот ресурс в дополнение к информации, представленной в этом документе.

Файлы cookie, установленные в прошлом

Сбор ваших данных из наших аналитических файлов cookie может быть удален.Если файлы cookie удалены, информация, собранная до изменения предпочтений, по-прежнему может использоваться, однако мы прекратим использование отключенных файлов cookie для сбора любой дополнительной информации о вашем пользовательском опыте. Для нашего маркетингового файла cookie, когда пользователь отказывается от отслеживания, размещается новый файл cookie, чтобы предотвратить отслеживание пользователей.

Вопросы?

Для получения дополнительной информации обращайтесь к нашему специалисту по защите данных по адресу [email protected]

.

*База данных IWSR 2016 г.

.
