Штангенциркули. Виды и устройство. Измерения и применение

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

• Для измерения внутренних размеров.
• Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

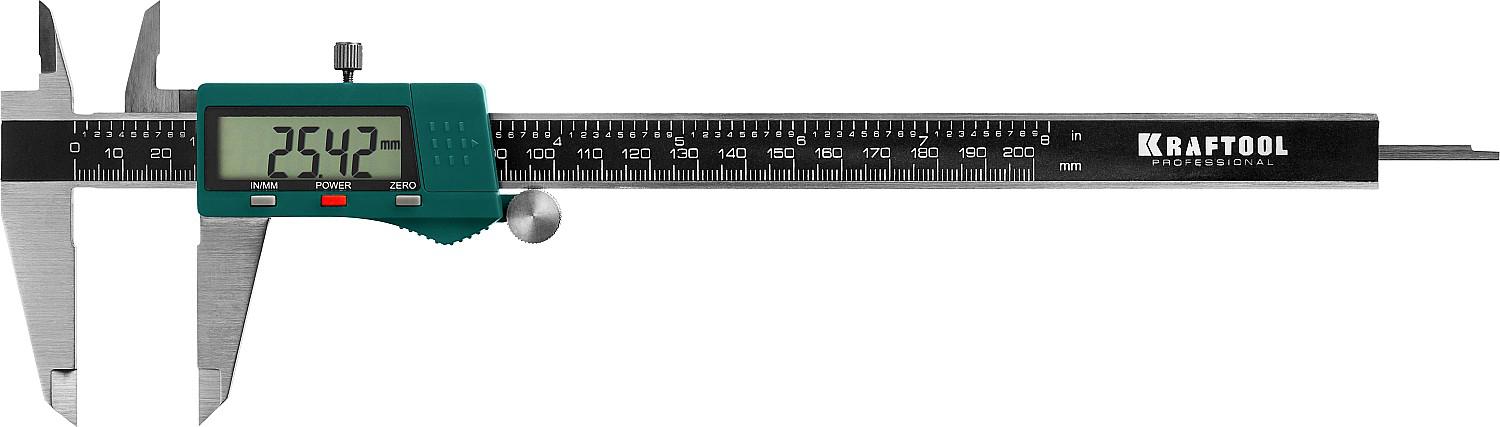

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности

Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия.

ШЦ-I

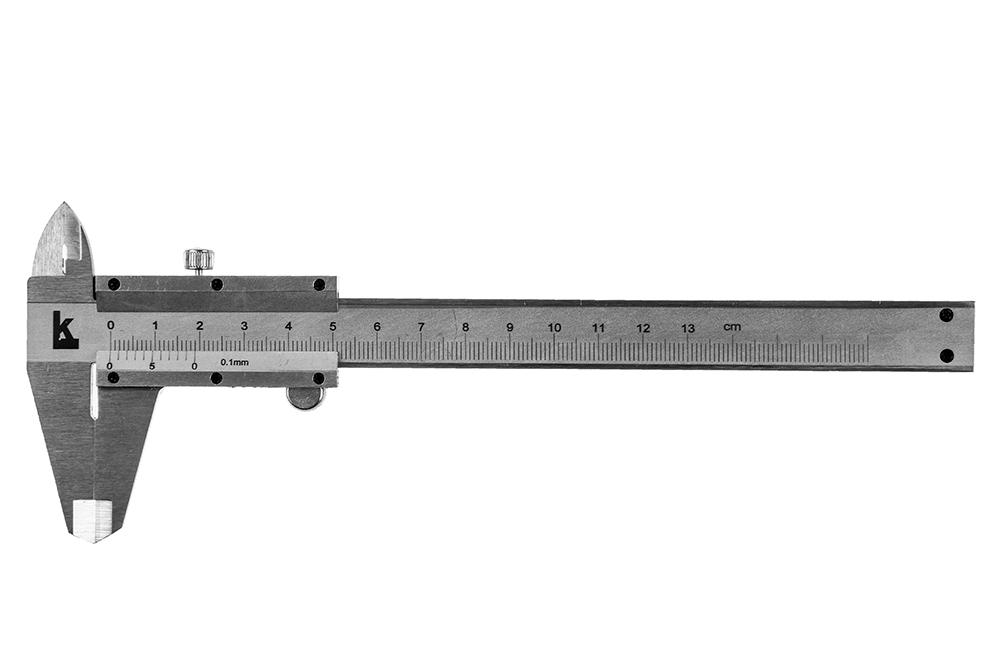

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I

Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

• ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
• ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
• ШЦЦН – аналогичная предыдущему прибору, служит для измерения наружных размеров.
• ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
• ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
• ШЦЦП — штангенциркули применяются для измерения глубины протектора шин автомобилей.
• ШЦЦМ – штангенциркули, предназначенны специально для замеров межцентровых расстояний.

Правила пользования штангенциркулем

• Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
• Инструмент взять в правую руку, а измеряемую деталь в левую руку.
• Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
• Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
• Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
• Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
• Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
• Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.

Штангенциркуль расположить прямо перед глазами.

1 — Шкала штанги
2 — 21 деление
3 — Шкала нониуса

— На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
— Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.
— Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
— Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
— Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.
— Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

• По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.

Похожие темы:

Штангенциркуль — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Штангенциркулі

Штангенци́ркуль (від нім. Stangenzirkel у сучасній німецькій — нім. Messschieber) — універсальний штангенінструмент, призначений для вимірювань з високою точністю зовнішніх і внутрішніх розмірів предметів, а також глибин отворів. Штангенциркуль — найпопулярніший інструмент вимірювання у всьому світі. Завдяки простоті конструкції та зручності в роботі, він — найулюбленіший в прецизійному вимірюванні.

Дерев’яні штангенциркулі використовувалися вже на початку XVII століття. Перші справжні штангенциркулі з ноніусом з’явилися тільки в кінці XVIII століття в Лондоні.

Складові інструмента та порядок вимірювання[ред. | ред. код]

Штангенциркуль ШЦ-I

На прикладі штангенциркуля ШЦ-I:

1. штанга рухома
2. рамка
3. шкала штанги
4. губки для внутрішніх вимірювань
5. губки для зовнішніх вимірювань
6. лінійка глибиноміра
7. ноніус
8. гвинт для фіксації рамки

Порядок відліку вимірів штангенциркуля зі шкал штанги і ноніуса:

• зчитують число цілих міліметрів, для цього знаходять на шкалі штанги штрих, найближчий зліва до нульового штриха ноніуса, і запам’ятовують його числове значення;
• зчитують долі міліметра, для цього на шкалі ноніуса знаходять штрих, що найближчий до нульової поділки і збігається з штрихом шкали штанги, і помножують його порядковий номер на ціну поділки(0,1 мм) ноніуса;
• вираховують повну величину показів штангенциркуля, для чого до числа цілих міліметрів додають відчитані долі міліметра.

Види штангенциркулів[ред. | ред. код]

Штангенциркулі згідно з ДСТУ ГОСТ 166:2009

• ШЦ-1 — штангенциркуль з двостороннім розташуванням губок для вимірювання зовнішніх і внутрішніх розмірів і з лінійкою для вимірювання глибин.
• ШЦ-IC — (штангенциркуль із стрілочним відліком) для відліку вимірів замість ноніуса має відлікову стрілочну головку. У виїмці штанги розміщена рейка, з якою зчеплена шестерня головки, тому результати вимірювання штангенциркулем, що відповідають положенню губок, зчитують на круговій шкалі головки за розташуванням стрілки. Це значно простіше, швидше і менш обтяжливо для виконавця, ніж зчитування відліку по ноніусу.
• ШЦТ-I — з одностороннім розташуванням губок, виготовлених з твердого сплаву для вимірювання зовнішніх розмірів і глибин в умовах підвищеного абразивного зношування.
• ШЦ-II — з двостороннім розташуванням губок для вимірювання зовнішніх і внутрішніх розмірів і для розмітки. Для полегшення останньої оснащений рамкою мікрометричної подачі.
• ШЦ-III — з одностороннім розташуванням губок для вимірювання зовнішніх і внутрішніх розмірів.
• Штангенциркулі комп’ютеризовані — головна перевага мікронного комп’ютеризованого штангенциркуля полягає в використанні комп’ютеризованої вимірювальної системи з внутрішньою пам’яттю, функціями ПР/НЕ з кольоровою індикацією, МАКС/МІН, функціями Формули, ручною компенсацією температури та математичною компенсацією похибки, таймером, вибором дискретності штангенциркуля, передачею даних через бездротову мережу та USB  на зовнішні пристрої. Комп’ютеризовані штангенциркулі мають дискретність 1 мікрон та більш високу точність, ніж цифрова та аналогові штангенциркулі. Можуть бути оснащені модулем контролю вимірювального зусилля. Кольоровий дисплей і сенсорний екран забезпечують покращену ергономіку комп’ютерного штангенциркуля. Комп’ютеризований штангенциркуль, розроблений і запатентований харківським МІКРОТЕХ (Пат. US10184772) Комп’ютеризований штангенциркуль

Вимірювання штангенциркулем

За способом зняття показів вимірювання, штангенциркулі поділяються на:

• ноніусні,
• циферблатні — обладнані циферблатом для зручності і швидкості зняття показів,
• цифрові — з цифровою індикацією для безпомилкового прочитування.

В процесі роботи і після її закінчення необхідно протирати штангенциркуль ганчіркою, змоченою у водно-лужному розчині змащувально-охолоджуючої рідини, потім досуха — чистою серветкою. Після закінчення роботи покрити поверхні штангенциркуля тонким шаром будь-якого технічного мастила типу ГОСТ 20799-88 і покласти у чохол. Не допускати в процесі експлуатації грубих ударів або падіння, щоб уникнути деформації штанги і інших пошкоджень, подряпин на вимірювальних поверхнях, тертя вимірювальних поверхонь об контрольовану деталь.

В сучасній німецькій мові слово «штангенциркуль» використовується для позначення креслярського інструмента штанговий циркуль. Німецькою штангенциркуль називається Messschieber («розсувний вимірник») або Schieb(e)lehre, Schublehre («розсувний шаблон» або «розсувний калібр»).

• Клименко Л. П. «Метрологія, стандартизація та управління якістю/Штангенінструменти» М.: Вид-во ЧДУ імені Петра Могили, 2011

модели по металлу с твердосплавными губками 250 мм и 300 мм, ГОСТ и выбор

Самый известный инструмент для точных измерений – штангенциркуль, он прост и в то же время позволяет делать замеры, предел погрешности которых не превышает сотых долей миллиметра. Одна из разновидностей – разметочный штангенциркуль (ШЦР), предназначенный как для определения линейных размеров, так и для разметки поверхностей с большой точностью.

Принцип работы

Этот прибор устроен так же, как и обычный штангенциркуль. У него есть штанга – рейка из твёрдого сплава с нанесённой на ней шкалой делений. К рейке крепится скользящая рамка, которую можно передвигать вдоль штанги. У разметочного штангенциркуля есть 2 губки с напайками из твердосплавных пластин – одна из них неподвижна, представляет собой один из торцов штанги. Другая находится на рамке и двигается вместе с ней.

Между губок можно зажать измеряемую деталь, при этом рамка закрепляется специальным винтом. Обычно штангенциркуль имеет ещё одну пару губок, предназначенную для снятия внутренних размеров.

Некоторые модели оснащены глубиномером, позволяющим измерять глубину отверстий, пазов и канавок. Самый важный элемент прибора, за счёт которого достигается точность измерений, это отсчётное устройство.

Наиболее простой вариант – нониус, который представляет собой обычную шкалу делений, нанесённую на один из краёв прорези рамки. Вместо нониуса, отсчётным устройством может быть циферблат часового типа или специальный компьютер. Разметочный вариант прибора имеет конструкцию, идентичную описанной, и ещё несколько особенностей.

• Циркульную систему разводки. Это приспособление нужно для удобства при проведении разметочных работ.
• Материал губок повышенной твёрдости и их заострённая форма, что позволяет делать разметку по металлу и повышает точность, сводя к минимуму деформацию губок.

Основные технические условия определяет ГОСТ 166-89. Самые важные характеристики, которые стоит учитывать при выборе, такие.

• Диапазон измерения. Штангенциркули с твердосплавными губками 250 мм, 300 мм и 400 мм относятся к инструментам с наиболее широким диапазоном в этой категории.
• Допустимый предел погрешности. В зависимости от диапазона и класса точности принимает значения от 0.05 мм до 0.1 мм. Для моделей с большим диапазоном (1000 мм и более) погрешность может достигать 0.2 мм.

Штангенциркули с цифровым отсчётным устройством точнее механических.

При этом инструменты обоих типов требуют калибровки (установки нулевой отметки), предохранения от загрязнений, перекоса рамки во избежание потери точности.

Разновидности

При выборе конкретного типа измерительного устройства логично учесть его стоимость и собственные потребности. В продаже есть три основных типа штангенциркулей.

Наиболее простые и дешёвые модели – нониусные. Имеют 2 шкалы, одна из них нанесена на рамку, как в описанной выше конструкции. Чтобы определить линейный размер, нужно зафиксировать губки в нужном положении (они должны сжимать измеряемую деталь или плотно прилегать ко внутренним краям отверстия, канавки, паза), после чего снять измерения. Деление на штанге, которое оказалось левее нулевой позиции нониуса, показывает, сколько миллиметров составляет измеряемая длина. Чтобы определить дробную часть, нужно умножить порядковый номер первой совпавшей с главной шкалой риски на нониусе на цену его деления. Затем первое и второе значения сложить.

Чтобы не выполнять такую операцию при каждом замере, вы можете купить штангенциркуль с циферблатом. Он позволит вам увидеть значение сразу, по положению стрелки на часовой шкале. Две описанных модификации относятся к механическим. Обе отличаются долговечностью и достаточно высокой точностью. Время от времени нужно проверять, совпадает ли ноль нониуса (или стрелка циферблата) с нулём штанги при закрытых губках. Если нет – прибор не откалиброван.

Кроме этих разновидностей есть третий тип – электронные штангенциркули. За отсчет расстояния между губками отвечает специальный компьютер с датчиком, имеющим фиксированный дискретный шаг (обычно 0.01). Эти модели точнее, их калибровка выполняется одним нажатием кнопки сброса электронной шкалы на ноль. Но они стоят дороже, а срок их службы меньше. Они требуют периодической замены аккумулятора.

Для бытовых целей вам может подойти механический штангенциркуль, а цифровой инструмент хорош для более профессиональных измерений.

Есть несколько более частных случаев конструкции прибора, которые вы можете рассмотреть, если у вас есть специализированные задачи по замерам и разметке. Например, модели с удлинёнными губками для измерения внутренних труднодоступных участков или для определения межосевых расстояний.

Как выбрать?

Если вы хотите выбрать штангенциркуль для разметки, который подойдёт вам наилучшим образом, прежде всего обратите внимание на качество. Среди лучших производителей этих инструментов – швейцарский бренд Tesa, японский Mitutoyo, немецкая фирма Mahr. На отечественном рынке доверием пользуются Челябинский инструментальный завод (ЧИЗ) и Кировский инструментальный завод (КРИН).

Стоит принять во внимание функциональные особенности каждой из моделей. Есть стандартная конфигурация прибора, она отмечается производителем специальным обозначением ШЦ-I. Это простой вариант с двумя измерительными губками. Если вам нужно делать замеры, например, диаметров отверстий, труб, какие-либо внутренние размеры, лучше остановить свой выбор на ШЦ-II с дополнительной парой губок, предназначенных как раз для этого.

Модели с циферблатом (круговой шкалой) отличаются маркировкой ШЦК. Если вы не стремитесь купить наиболее дешёвый вариант штангенциркуля, то имеет смысл выбрать из них, ведь работать с циферблатом проще, чем с делениями нониуса. Если ваша цель – купить дорогой инструмент с высшими показателями точности, то вам подойдёт цифровой прибор ШЦЦ, с помощью которого вы сможете выполнять измерения и разметку с точностью до 0.02 мм.

В зависимости от того, в каком диапазоне вы собираетесь производить измерения, выбирайте инструмент с оптимальной длиной штанги.

Существуют компактные модели для размеров не больше 20 см, но если вы хотите снимать точные размеры, скажем, при строительстве, то можете купить специализированный штангенциркуль с длиной штанги до 1 м и более. Только имейте в виду, что у него может быть больше погрешность измерений.

Наконец, не забывайте о специфике поверхности, для разметки которой будет использоваться штангенциркуль. Сталь, используемая в машиностроении, титан и различные твёрдые сплавы трудно размечать обычным инструментом. Вы можете выбрать модель с маркировкой ШЦТ – с губками из сплава повышенной твёрдости. Их можно подвергать более высоким нагрузкам без риска повреждений.

Многих беспокоит вопрос, есть ли опасность получить брак или подделку. Шанс того, что это произойдёт, сводится к нулю, если вы покупаете или заказываете инструмент в официальном магазине бренда. Совсем другое дело, если вы покупаете у поставщика без лицензии дилера. Может быть, они продают дешевле, но в этом случае продукция действительно может быть контрафактной. То же самое относится ко многим дешёвым китайским моделям штангенциркулей. При покупке обязательно проверьте, легко ли двигается рамка, не попадает ли она в перекос, соответствует ли ноль на нониусе (или стрелка на циферблате) началу главной шкалы при закрытых губках.

Как переделать обычный штангенциркуль в разметочный, смотрите далее.

Циркуль: устройство, виды, применение, история

Что такое циркуль узнают на уроках математики в начальной школе, продолжается знакомство с этим инструментом на черчении и геометрии. В жизни студентов технических специальностей и у промышленных дизайнеров появляются более сложные варианты: циркуль с двумя иголками и кронциркуль. Кроме этих существует много разновидностей приспособления под названием «циркуль», в статье описаны наиболее часто используемые.

Описание

Когда появился прообраз циркуля у древних архитекторов, не известно. Доказательства его использования можно видеть в вавилонских и ассирийских документах, датируемых вторым тысячелетием до нашей эры. Уже тогда древние ученые чертили окружности с помощью прототипов современных циркулей. Нужно отметить, что в раскопках находят не только инструменты для черчения окружностей, сильно схожие с современными чертежными инструментами, но и приспособления с загнутыми концами для измерения длин, называемые сейчас кронциркуль. В те далекие времена приспособления для начертания окружностей и дуг выполнялись из железа или бронзы.

В древней Руси циркулем пользовались, в том числе и для разметки резных деревянных орнаментов. Такие приспособления были железными и процарапывали окружности на древесине.

С развитием архитектуры, кораблестроения циркули начинают применяться все чаще. Кто бы ни изобрел этот инструмент, он может гордиться тем, что его гениальное изобретение сохранилось в веках и, практически без изменений, используется в современном мире.

Устройство

Чертежный инструмент, к которому мы все привыкли, состоит из пяти основных частей:

1. Держатель. У простых моделей — пластиковый, у профессиональных – из рифленой стали. За него держат циркуль во время работы, насечки или нескользящий материал позволяют прочно удерживать инструмент в руке. У современных моделей держатель эргономичен и удобен для пользователя.
2. Штанги – основа инструмента. Для того, чтобы минимизировать погрешности при вычерчивании дуг и окружностей, их выполняют из сплавов повышенной жесткости. В циркулях, предназначенных для школьников, используют оцинкованные или пластиковые штанги, ведь задача такого инструмента не точный чертеж, а обучение работе с ним.

Существуют модели, у которых имеется дополнительная фиксация штанг в определенном положении с помощью рычага с шарниром или винтового крепления.

3. Крепление штанг. В изделиях для профессионалов, в каждой штанге выполнены пазы для установки крепления. Обычно крепление закрыто декоративной накладкой из пластмассы. Новый качественный инструмент можно отличить по тугому ходу штанг, так как у него жесткое, а значит, надежное крепление. Пластиковое крепление ненадежно и не позволит выполнить точный чертеж.
4. Игла. Основа точного чертежа. В моделях для детей иголка затуплена, такое приспособление менее точно, но безопасность – прежде всего! В серьезных инструментах игла острая. Длина её может различаться. Иглы бывают длинные и короткие, от 3 до 9 мм, в зависимости от модели. Чем профессиональнее изделие, тем длиннее игла и есть возможность её замены. Существуют двусторонние иглы.

К штанге игла либо приваривается (простой учебный), либо крепится в специальном удерживающем устройстве (профессиональный).

5. Насадки. Очень важная деталь. Бывает три вида насадок:
   1. Насадка с грифелем диаметром 2 мм. Используют профессионалы.
   2. Насадка с универсальным держателем. В ней чертежным инструментом может быть простой карандаш. Эта насадка получила прозвище «козья ножка».
   3. Насадка с механическим карандашом. Толщина грифеля здесь 0,5 мм.

Устройство циркуля не меняется веками, основные его части постоянны, изменчивы лишь материалы, из которых они выполняются.

Разновидности циркулей

Существует множество разновидностей циркулей. В зависимости от выполняемых функций меняется рабочая часть инструмента. Ниже рассмотрим основные виды:

1. Разметочный. Или делительный, или измерительный. Простой инструмент, с помощью которого можно измерить длину и перенести её с чертежа на деталь. Обе штанги соединены шарниром и заканчиваются иглами. С помощью игл можно наносить разметку на многих материалах.
2. Чертежный. Тот инструмент, которым начинают пользоваться еще в школе. На одной штанге игла, на другой – грифель. Игла фиксирует штангу на листе бумаги, позволяя вычерчивать дуги и окружности, выполнять построения.
3. Кронциркуль для наружных измерений. Его заостренные штанги загнуты внутрь, между ними зажимается деталь для измерения. Для повышения точности используется фиксирующий винт.
4. Кронциркуль для внутренних измерений. Штанги на концах загнуты наружу. Позволяя измерять ширину отверстий, углублений, пазов.
5. Штангенциркуль. Имеет строение, отличающееся от обычного. Представляет собой линейку (штангу) со шкалой. На одном конце линейки неподвижно прикреплена одна губка, вдоль линейки перемещается вторая. Также есть дополнительные маленькие губки для внутренних измерений. Инструмент используется и как нутромер и как кронциркуль.
6. Штангенглубиномер. Похож на штангенциркуль. Отличие в том, что предназначается он для определения глубин отверстий, пазов, канавок. Для проведения замера, рабочая часть помещается внутрь отверстия до упора.

Существуют типы инструментов, измененные в зависимости от направлений деятельности, в которых они используются, например:

• Столярный. Может быть разметочным, то есть с иглами на концах штанг, может быть чертежным, с грифелем на одной штанге и иглой на другой. Отличается от чертежных прежде всего размерами. Это достаточно большие инструменты.
• Слесарный. Применяется в слесарном деле. Так же могут быть разметочными или с пишущим наконечником.

Применение

Циркули применяют во многих областях человеческой деятельности.

• Для черчения. Способ, которому учат еще в школе. Выполнение чертежа «руками» без использования компьютерных программ, подразумевает обязательное использование циркуля. Кроме окружностей, с помощью этого инструмента вычерчивают различные дуги, сопряжения, выполняют дополнительные построения и разметки.
• Для измерения. Кронциркуль измеряет размеры деталей, внутренние диаметры, глубину отверстий. Измерительный циркуль используется в навигации, картографии. Этот инструмент нашел свое применение не только в инженерии, проектировании, геодезии. Толстотные циркули используют в медицине, измеряя ими поперечные размеры тела человека.

Циркуль, как и карандаш, нужен каждому уважающему себя геологу, картографу, капитану дальнего плавания, геодезисту, математику, архитектору, строителю.

В духовных практиках и философии циркуль стал символизировать неуклонную и беспристрастную справедливость. Множество профессий и направлений деятельности людей связано с чертежами, их построением, чтением, воспроизведением и во всех этих профессиях бывает необходимо приспособление с четырехтысячелетней историей.

Интересные и малоизвестные факты про штангенциркуль

История создания штангенциркуля и интересные факты про него

Штангенциркуль представляет собой измерительный прибор универсального типа, который нужен для точных измерений внутренних и наружных размеров, а еще измерения для глубины отверстий.

Самыми популярными областями применения этого прибора является ремонт автомобилей, строительство и починка оборудования, а также обработка изделий из металла и древесины.

Область применения практически не имеет ограничений – прибор можно применять для определения размеров с невероятной точностью и в быту, и даже в аэрокосмический отрасли.

Возможности использования

Они ограничиваются только размером шкалы и требованиями точности.

Устройство достаточно просто, причем основным элементом является неподвижная штанга с губками и шкалой для внутренних и наружных размеров, к которой прикреплены фиксирующие и подвижные элементы.

Устройство:

• Передвижения рамка.
• Подвижные губы для того, чтобы определять внутренний размер.
• Подвижные губы, чтобы определят наружный размер.
• Шкала глубиномера.
• Шкала нониуса.
• Винт, чтобы крепить рамку.

В некоторых моделях есть подвижная шкала в верхней части с дюймовой измерительной системой.

История создания

История штангенциркуля довольно интересная. Первые такие приборы были сделаны из древесины и использовались уже в начале 17 века. А вот штангенциркули из металла появились в 18 веке с большой шкалой делений.

Первые настоящие устройства с нониусом (вспомогательной шкалой, которая нужна для более точного определения числа долей делений на основной шкале) появилась в Лондоне лишь в конце 18 века. Примерно с середины 19 века стали выпускать штангенциркули в промышленных объемах и устанавливать на них дополнительную шкалу, чтобы повышать точность измерений. Штангенциркули почти не изменились, а вот отличаются они друг от друга методом и временем изготовления.

Такой древний измерительный прибор, в котором конструкция за все время не потерпела практически никаких измерений за все это время, стала эталоном технического совершенства и заслуживает максимального почтения перед тем, кто его придумал. Вряд ли вы сможете даже примерно подсчитать, какое количество таких инструментов сейчас кем-то используется.

В немецком языке слово «штангенциркуль» обозначает циркуль, который применяется для начертания окружностей и дух, у которых большой радиус. В переводе с немецкого языка это раздвижная линейка или измеритель раздвижного типа.

Разновидность устройства, которая оснащена дополнительно глубиномером называется на профессиональном сленге «колумбус», или ласково «колумбик». Название произошло от производителя измерительного инструмента, который поставлялся массово под этой маркой в бывший СССР.

Его говорить про авиационную промышленность, то такие приборы называли «маузерами», и лишь по причине того, что штангенциркули высокого качества поставляла в СССР фирма «Маузер». Отметим тот факт, что современные штангенциркули является лишь усовершенствованными аналогами самого первого инструмента по новым технологиям.

Интересно, что нониус изобрел португальский математик Педро Нуниш.

В тот момент математик работал над тем, чтобы создать навигационный прибор, но принцип, который был при этом выбран, был основан на то, что глаз человека куда более точно способен определить совпадение делений на шкалах, чем относительное положение одного деления на два других. Это и легло в основу нониуса, который был назван в его честь.

Современную конструкцию шкалы придумал другой математик, на этот раз из Франции, и его звали Пьер Вернье (все происходило в 1631 год), благодаря чему в честь него нониус еще называют «верньером».

Малоизвестные факты

Интересные факты о штангенциркуле уже описаны ранее, но мы рассмотрим еще несколько:

• Если говорить проще, что это устройство нужно не только для измерения миллиметров, но даже десятых миллиметров, а иногда и сотых. Как минимум, для большинства людей это открытие, что для измерений до миллиметров применяется линейка, а штангенциркуль куда точнее.
• По типу снятие показаний с приборы штангенциркули разделяют на три группы. В первой нониусные, это те, что привычны для нашего глаза. Циферблатные – на таких приборах показания выдает механический циферблат, прям как на часах, а цифровые являются самыми удобными, имеют индикацию, и с таким прибором вы точно не ошибетесь.

• По ГОСТу распределены все штангенциркули на шесть типов – ШЦ-I имеет двустороннее расположение губок с линейкой для измерения глубины, ШЦК имеет круговую шкалу, т.е. циферблатный. ШЦТ- I имеет одностороннее размещение губок, оснащен твердыми сплавами для измерения наружного размера и глубины в условиях с повышенным уровнем абразивного изнашивания. ШЦ- II имеет двухстороннее размещение губок для того, чтобы вымерять внутренние и наружные размеры для разметки, ШЦ- III имеет одностороннее размещение губок для того, чтобы вымерять внутренние + наружные размеры, а ШЦЦ имеет цифровой циферблат.

• Есть даже большое семейство «штангенинструмент», и в него помимо привычного нам штангенциркуля входит штангенреймас (имеет основание, причем нижняя поверхность рабочая, и соответствует нулевому отсчету по шкале, применяется для того, чтобы измерять высоту и разметку изделий, которые стоят на плите. Также есть штангенглубиномер, который нужен для измерения глубины пазов и отверстий, и штангензубомер, который нужен для измерения толщины зубчиков.

Если вы знаете другие интересные факты про этот инструмент, поделитесь ими в комментариях!

обзор и описание основных видов (90 фото )

Штангенциркулем называют инструмент для измерения внутренних и наружных габаритов до 4 метров с практически идеальной точностью. Перед приобретением данного устройства необходимо понять, для чего чаще всего он будет использован и какая погрешность будет критичной.

Любой штангенциркуль имеет стандартную общую форму, его основной элемент – штанга, заканчивающаяся статичной губкой, на которую нанесена шкала в соответствии с принятой мерой измерения. На штангу надета подвижная губка.

Остальные элементы могут разниться в зависимости от разновидности измерителя. Рассмотрим, какие бывают виды штангенциркуля:

• Аналоговый;
• Цифровой;
• Стрелочный.

Этот список составлен по типу снятия показаний, далее более подробно о каждом из них.

Краткое содержимое статьи:

Аналоговый (нониусный) измеритель

Самый стандартный тип конструкции с обычной цифровой шкалой насеченной прямо на штанге прибора. Эта планка называется «Нониус», отсюда его второе название.

Измерение штангенциркулем такого вида имеет наибольший риск погрешности, т.к. полностью зависит от зрения и угла взгляда измеряющего.  Считается, что их точность варьируется от 0,1 до 0,05 мм.

Цифровой

Штангенциркуль электронный или цифровой отличается наличием электронного табло на подвижной губке, которое показывает результат измерения с точностью до 0,01 мм.

Очень удобна функция, с которой можно установить начало отсчета с любой точки, а также менять единицы измерения и количество символов после запятой. Данные можно синхронизировать с компьютером, передавая показатели туда.

Обычно прибор дополняют клавишей выключения и обнуления результатов. Основной модуль конструкции выполняется из нержавеющего металла, корпус же из пластика.

В конструкции предусмотрена замена аккумулятора. На штангу, как и в стандартном инструменте, наносят шкалу, для продолжения использования штангенциркуля при отсутствии заряда.

В целом устройство считается качественным оборудованием, за исключением низкосортных продуктов из Китая. Важно чтобы аппарат имел износостойкость и отсутствовали скачки значений на табло.

Качественный точный прибор существенно облегчит строительные работы, замер глубин отверстий, подбора диаметра сверла и т.д.

Стрелочные штангенциркули

Такие приборы являются промежуточным по степени точности и удобства вариантом. Принцип работы основан на движении стрелки по круговому индикатору в зависимости от перемещения подвижной рамки.

Осуществляется измерение путем реечно-зубчатой передачи, дающей достаточно хорошую точность, плюс дополнительно усиливающей жесткость конструкции.

Поскольку все различия видны невооруженным взглядом, достаточно увидеть фото штангенциркуля для определения его разновидности.

Прочие виды

Чтобы не возникало вопроса, как пользоваться штангенциркулем при измерении нестандартных деталей, нужно еще рассмотреть остальные типы приборов для узко специфичных задач, для которых стандартный инструмент не подойдет:

Разметочный штангенциркуль создан для точной разметки поверхностей, чему служат особенно тонко заточенные нижние губки. Диапазон длин совершенно разнообразен, следует подбирать по максимально необходимым обычно габаритам.

Для измерения внешних и внутренних углублений. Конструкция предусматривает измененную форму нижних губок для того, чтобы можно было помещать их в пазы углублений. Размеры также выпускаются различные, в зависимости от необходимости мастера.

Штангенциркули для замера стенок цилиндрических объектов. Такая конструкция имеет статичную губку стержневой формы, остальная конфигурация аналогична стандартному прибору. Такое изменение позволяет выполнять замер стенок труб и других цилиндрических форм.

Штангенциркули для замера габаритов форм с перепадами высот. Конструкция несколько видоизменена, в этом случае статичная нижняя губка путем нажатия регулируется по высоте. Можно установить ее выше или ниже уровня подвижной губки и спокойно измерять ступенчатые детали.

Помимо этих видов, существуют другие, не так часто применяемые штангенциркули, например для замера расстояний между серединами отверстий, измерения автомобильных барабанов, регулирующиеся конструкции.

Сейчас производители выпускают, можно сказать, все необходимые инструменты, важно только разобраться, какой конкретно необходим именно для вас.

Фото штангенциркуля

Также рекомендуем посетить:

Что такое суппорты?

Штангенциркуль — это инструмент, который используется для измерения предметов. Они состоят из двух ножек, прикрепленных к центральной петле; ноги можно сдвинуть ближе друг к другу или дальше друг от друга для измерения. Различные штангенциркули предназначены для определенных целей, например, для измерения внутренних и внешних поверхностей объектов. Многие сделки требуют использования этих инструментов, и они обычно легко доступны в магазинах, которые обслуживают эти сделки.

Человек с дрелью

Самый простой набор суппортов больше похож на набор клещей. Когда клешни загибаются внутрь, как будто они собираются что-то схватить, инструмент используется для измерения внешних сторон объектов, таких как винты, гайки, деревянные доски и т. Д. Когда клещи изгибаются наружу, они предназначены для измерения внутренних предметов, например трубок. Обычно центральный шарнир имеет набор меток, которые можно прочитать для измерения расстояния.

Также можно найти штангенциркуль, установленный на логарифмической линейке, и в этом случае они перемещаются по линейке для получения желаемого измерения.Одним из известных примеров такой конструкции является штангенциркуль Vernier, который имеет два набора направляющих, которые позволяют пользователю измерять внутренние и внешние поверхности. Штангенциркули с нониусом часто имеют несколько систем измерения в своей маркировке, что позволяет, например, определять расстояния как в британских, так и в стандартных единицах измерения. Также можно найти некоторые с цифровыми показаниями, которые исключают потенциальную ошибку оператора.

Некоторые версии этих инструментов имеют фиксированную открытую ширину.Они используются при оценке качества и поддержании стандартов; например, компания может использовать фиксированные суппорты, чтобы гарантировать, что она производит болты одинакового размера. Напротив, подвижные штангенциркули полностью регулируются, что позволяет людям измерять диапазон объектов, хотя иногда их можно зафиксировать на месте для стандартизированных измерений.

Штангенциркуль

— чрезвычайно полезный измерительный инструмент, и им очень легко пользоваться. Некоторые люди находят эти инструменты довольно захватывающими, когда их впервые знакомят с ними, поскольку эти устройства можно использовать для измерения самых разных вещей. В конкретных отраслях, где они используются, опытные люди часто предпочитают тот или иной вид.

Что такое тормозные суппорты? (с фотографиями)

Тормозные суппорты являются одним из важнейших компонентов дисковой тормозной системы, которая является наиболее распространенным типом тормозной системы, используемой сегодня в автомобилях.Являясь частью дискового тормоза, суппорт представляет собой блок, который содержит поршни и тормозные колодки. Этот узел замедляет колеса автомобиля, создавая трение с роторами. Тормозные суппорты бывают двух основных типов — плавающие или фиксированные — и могут быть усилены для увеличения тормозной мощности.

Тормозные суппорты являются частью тормозной системы автомобиля.

Дисковая тормозная система состоит из главного цилиндра, ряда трубок и шлангов и собственно дискового тормоза, который включает в себя ротор, тормозные суппорты с прикрепленными поршнями, суппорт суппорта и тормозные колодки. Ротор прикреплен к колесу автомобиля, а тормозные суппорты надеваются на роторы как зажимы. Внутри каждого суппорта находится пара тормозных колодок, которые похожи на металлические колодки, покрытые каким-то фрикционным материалом. Когда педаль тормоза нажата, главный цилиндр нагнетает тормозную жидкость в суппорт, который прижимается к поршням.Поршни прижимают тормозные колодки к ротору, создавая трение, которое заставляет колесо замедляться или останавливаться.

Тормозные суппорты автомобиля можно заменить с помощью простого автомобильного домкрата.

Существует два распространенных типа тормозных суппортов.Плавающий суппорт, также называемый скользящим суппортом, движется по гусенице в пределах своей опоры и имеет поршни только на внутренней стороне ротора. Гидравлическое давление прижимает поршни к внутренней колодке, которая, в свою очередь, прижимает суппорт к внешней колодке, создавая трение с обеих сторон ротора. Неподвижный суппорт прикреплен к опоре суппорта и не перемещается, с помощью поршней с каждой стороны, прижимающих тормозные колодки к ротору. Плавающие суппорты более распространены, потому что они менее дороги в производстве и обслуживании, но фиксированные суппорты ценятся за их плавность и эффективность и часто встречаются на роскошных автомобилях.

В некоторых случаях тормозные суппорты можно настроить в соответствии с конкретными потребностями. Мотоциклы с дисковыми тормозными системами требуют небольших и легких суппортов, которые часто изготавливаются из алюминия и включают несколько поршней для дополнительной силы зажима.Большие грузовики и внедорожники, используемые для буксировки или перевозки грузов, могут быть оснащены послепродажными суппортами, которые обеспечивают дополнительную тормозную мощность и индивидуальный внешний вид. Дополнительные опции включают высокопроизводительные тормозные суппорты, которые могут иметь поршни большего размера или удерживать меньше тепла, и суппорты с дифференциалом, в которых используется комбинация маленьких и больших поршней для более сбалансированного и эффективного тормозного эффекта.

Когда педаль тормоза нажата, главный цилиндр нагнетает тормозную жидкость в суппорт, который прижимается к поршням.

Что такое внешние суппорты? (с рисунком)

Наружный штангенциркуль — это устройство, которое используется для измерения внешнего диаметра объекта или толщины объекта. Эти инструменты могут быть чрезвычайно полезны в самых разных условиях, от археологии до зоологии. Их можно приобрести у поставщиков научных товаров, в некоторых хозяйственных магазинах, а также в других магазинах и компаниях, которые имеют на складе устройства, которые можно использовать для измерений. Специальные конструкции и конструкции с индивидуальными системами измерения доступны от некоторых производителей по запросу.

Внешний суппорт.

Конструкция наружных суппортов состоит из пары рычагов или губок, изогнутых внутрь. Люди могут вытянуть руки, а затем сжать их вокруг объекта измерения. Точки изгиба внутрь захватывают объект, и измерители могут снимать показания, когда становится ясно, что они на месте. Напротив, внутренние суппорты, предназначенные для измерения внутреннего диаметра, имеют изогнутые наружу рычаги. Для этого измерительного прибора доступно множество различных единиц измерения.

Одним из преимуществ использования штангенциркуля для измерения является то, что прибор очень точный.Острия штангенциркуля позволяют пользователю точно видеть, когда штангенциркуль находится в нужном положении, и устраняют необходимость в наблюдении и догадках — двух общих проблемах, которые возникают при измерении трехмерных объектов. Эти устройства также являются неразрушающими, что позволяет людям выполнять измерения, не разрушая и не нарушая измеряемый объект, что может быть важно при работе с редкими или ценными объектами. Штангенциркулем снаружи можно измерить все, что угодно, от нежного яйца до трубы, используемой в водопроводе.

Механизм, используемый для регулировки и управления штангенциркулем, зависит от конструкции и имеет несколько вариантов. Пружина и механизмы циферблата — это два распространенных варианта, которые обычно легко доступны. Также можно найти запорные устройства, которые можно использовать для снятия и удержания измерения, которые могут быть полезны в различных условиях.

Как и другие измерительные устройства, внешние штангенциркули лучше всего работают при соответствующем уходе. Важно убедиться, что прибор не согнут и не перекручен, так как это может привести к неправильным измерениям. Также важно, чтобы внешние суппорты были чистыми и хорошо смазанными, чтобы они могли плавно перемещаться и предотвратить перенос грязи или примесей между объектами измерения.Наружные суппорты могут иногда поставляться с защитным футляром, который предназначен для поддержания их в хорошем состоянии, и неплохо было бы иметь привычку использовать футляр, когда устройство не используется.

Штангенциркуль

: эффективны ли они для измерения жира в организме?

Если принять во внимание то внимание, которое многие уделяют достижению наилучшей физической формы, неудивительно, что индустрия пищевых добавок и тренингов процветает.Существует множество подходов к достижению и поддержанию формы, большинство из которых связаны с диетами и планами тренировок.

Однако для достижения превосходной физической формы многие обращаются к новым и инновационным способам измерения своего прогресса. В течение некоторого времени измерение жировой прослойки считалось идеальным способом составить график улучшения физического состояния, при этом различные методы измерения кожных складок обычно считались наиболее удобным, доступным и экономичным способом.

В самом деле, измерения, проведенные в ходе теста на жировую прослойку кожной складки, очень хорошо показывают уровень жира в организме.Измерения кожных складок можно преобразовать в проценты, которые можно сравнить с различными нормами, и впоследствии можно будет улучшить диету и / или интенсивность тренировок для дальнейшего удаления жира с тела для достижения физических целей.

Хотя это хороший способ для определения прогресса, следует сказать, что измерители не могут быть полностью точными. Фактически, в некоторых кругах считается, что измерения кожных складок, а не процентного содержания жира в организме, обеспечат большую точность при отслеживании изменений. Роб Тоберн, научный консультант по питанию BSN, вспоминает об использовании штангенциркуля именно таким образом.

«Несколько лет назад я работал в компании по производству пищевых добавок, и группа из нас, ребят из отдела исследований и разработок, устраивала эти внутренние соревнования по жировым отложениям.

«Мы бы измерили себя штангенциркулем. Мы не использовали бы какие-либо сложные формулы для вычисления процента жира в организме. Мы просто сложили измерения, полученные с помощью штангенциркуля в разных частях тела.

«И все работало нормально.Если один и тот же человек (возможно, вы сами) будет каждый раз проводить измерения одним и тем же способом, вы будете получать относительно полезные данные ».

В современном мире многие хотят либо избавиться от лишнего жира, чтобы улучшить свое здоровье, либо улучшить свое физическое присутствие, либо и то, и другое. Как бодибилдеры, мы, как правило, хотим избавиться от видимых жировых отложений, чтобы подчеркнуть основные мускулы и подчеркнуть упорные трудности.

Чтобы спланировать эту потерю веса, важно точно знать, где вы находитесь, и регулярно составлять график прогресса для достижения текущих результатов.Процентное содержание жира в организме можно определить и контролировать с помощью штангенциркуля. Штангенциркуль — это прибор, используемый для измерения различной толщины кожных складок в определенных местах с целью получения процентного значения. Вообще говоря, успешный результат — это тот, который помещает человека в желаемый диапазон для его пола и возраста.

Бодибилдеры и другие энтузиасты фитнеса, с другой стороны, часто имеют совершенно разные ожидания в отношении избавления от жира. В то время как 9–12 процентов считается низким для среднего мужчины 20–30 лет, средний бодибилдер в этой группе, вероятно, посчитал бы это неприемлемо высоким, даже в межсезонье.

Многие бодибилдеры и специалисты по фитнесу поддерживают уровень жира в организме на уровне 8-10 процентов (в пределах досягаемости соревнований или просто для того, чтобы хорошо выглядеть круглый год).

Несмотря на то, что он десятилетиями использовался для измерения жира в организме (среди населения в целом и среди профессиональных спортсменов), до сих пор нет единого мнения об эффективности и действенности штангенциркуля. Действительно, другие методы, такие как гидростатическое взвешивание, считаются более эффективными. Однако в большинстве клинических или прикладных ситуаций подводное (гидростатическое) взвешивание нецелесообразно.

Таким образом, в этой статье будут проанализированы различные методы и рассмотрены различные типы тестирования каверномеров, чтобы получить более широкое представление о том, как они могут помочь тем, кто хочет улучшить свое здоровье и форму тела.

Зачем измерять жир?

Количество жира в организме человека может иметь огромное значение для его формы тела и здоровья. Поскольку мышечная ткань более компактна, чем жир, любое отложение жира из-за его тенденции к раздуванию будет охватывать большую площадь, чем площадь мышц. Жир также имеет тенденцию скапливаться в определенных местах (в основном на животе у мужчин и вокруг бедер и ягодиц у женщин). Эти факторы негативно влияют на общую форму тела, тем самым способствуя непропорциональному телосложению и нездоровому виду.

Что касается здоровья, избыток жира может усилить нагрузку на суставы и вызвать проблемы с осанкой. Это также связано с сердечными заболеваниями, инсультом, диабетом и раком.

Измерение жира в организме важно по нескольким причинам. Чтобы получить представление о том, сколько жира состоит из тела, можно использовать в качестве отправной точки для программы похудания.Ощутимый результат в виде измерения кожных складок и / или процентных значений может помочь вам отследить свой прогресс на протяжении всей программы похудания. Фактически, регулярное измерение жира в организме может мотивировать человека и помочь ему внести любые необходимые изменения в свою программу.

Что такое жир и зачем он нам?

Триглицериды — это самые распространенные жиры в нашем организме. Они поступают из масел, сливочного масла и других природных источников. Липиды также являются наиболее концентрированным источником энергии для организма, давая около девяти калорий на грамм, в отличие от белков и углеводов, которые содержат около четырех.Липиды хранятся в виде капель в жировых клетках.

1. Насыщенные жиры содержатся в таких продуктах, как мясо, сало, масло, сливки, цельное молоко, кокосовое и пальмовое масла. По возможности их следует избегать, хотя есть некоторые доказательства, подтверждающие их роль в развитии мышц. Кроме того, пища, содержащая эти жиры, также содержит жизненно важные питательные вещества, от которых не следует отказываться в пользу полного воздержания от насыщенных жиров.
2. Мононенасыщенные жиры содержатся в оливковом масле, арахисовом масле и масле канолы.Эти жиры более полезны, чем насыщенные, для поддержания здоровья и хорошего самочувствия.
3. Полиненасыщенные жиры Содержатся в кукурузном, подсолнечном, сафлоровом и соевом масле. Они содержат полезные жирные кислоты омега-3, которые жизненно важны для здоровья и благополучия.

Штангенциркуль оттягивает подкожный жир (жир непосредственно под кожей) от мышцы с помощью щипцов на концах. Несколько заранее определенных участков измеряются прибором, который регистрирует толщину защемления, создаваемого клещами.Уравнение можно использовать для определения процентного содержания жира в организме или толщину кожных складок самостоятельно, чтобы оценить прогресс. Метод измерения жира в теле с помощью штангенциркуля основан на предположении, что 50 процентов общего жира в организме находится под кожей.

Сундук:

Брюшная полость: направление складки вертикальное и проводится на расстоянии двух сантиметров от пупка.

Бедро: направление складки вертикальное и берется на передней поверхности бедра, на полпути между паховой складкой и проксимальным краем надколенника.Вес тела следует полностью перенести на левую ногу.

Трицепс:

Талия: направление сгиба диагональное и снимается над гребнем подвздошной кости по передней подмышечной линии.

Бедро: направление складки вертикальное и берется на передней поверхности бедра, на полпути между паховой складкой и проксимальным краем надколенника. Вес тела следует полностью перенести на левую ногу.

Чтобы правильно измерить

1. Найдите соответствующие участки на правой стороне тела перед измерением.Отметьте их ручкой и используйте линейку, чтобы точно определить, где эти места находятся (например, измерьте трицепс от локтя до обозначенного места) для дальнейшего использования.
2. Сильно приподнимите кожную складку большим и указательным пальцами левой руки.
3. Поднимите складку на один сантиметр выше предполагаемого места измерения.
4. Поместите губки штангенциркуля перпендикулярно складке на один метр в центре ниже большого и указательного пальцев.
5. Считайте показания шкалы измерителя до ближайшего 0.5 миллиметров, примерно через одну или две секунды после того, как спусковой крючок был отпущен.
6. Запись измерения.
7. Возьмите три показания для каждого сайта и усредните их, чтобы получить правильное процентное значение. Помните, что результат будет лишь показателем уровня жира в организме. Идея состоит в том, чтобы обеспечить как можно более точную индикацию.
8. Если первые два измерения различаются более чем на один миллиметр, следует проводить больше, пока два измерения не изменятся менее чем на один миллиметр.

После обобщения измерений, проведенных на перечисленных выше сайтах, можно обратиться к диаграмме (разработанной Джексоном и Поллоком) и отметить процентное содержание жира в организме.

Как упоминалось ранее, показания также могут использоваться для измерения прогресса, если необходимо рассчитать процентное содержание жира по вышеупомянутому уравнению или любому из примерно 100 доступных уравнений.

Советы по использованию штангенциркуля

1. Поручите практикующему специалисту провести проверку на точность
2. Не занимайтесь спортом заранее, так как при этом кровь попадает на кожу, что увеличивает ее толщину.
3. Отметьте точно измеренные участки. При выполнении последующих тестов точность зависит от способности вспомнить точное место. Измерьте линейкой или рулеткой. Не угадай.
4. Убедитесь, что кожа сухая, без лосьона и пота.
5. Измеряйте жировые отложения в одно и то же время дня и каждый раз в одних и тех же условиях. Ошибка тестера является наиболее частым источником отклонений в измерениях, поэтому очень важно обеспечить соблюдение всех правильных процедур.
6. Используйте суппорты хорошего качества.Самые дорогие суппорты, как правило, самые надежные.
7. Мониторинг изменений в измерениях кожных складок, а не в процентах (который определяется с помощью множества уравнений) может оказаться лучшим вариантом.
8. Постарайтесь снять показания в течение двух-четырех секунд после применения измерителя, так как задержка может привести к недооценке значения скин-складки.
9. Полностью отпустите пружинные ручки штангенциркуля во время измерения, чтобы к измеряемым мягким тканям (подкожно-жировой клетчатке) прилагалось полное стандартное давление губок.
10. Лучшее время для тестирования — утром, перед любой формой тренировки или активности.
11. Время от времени проводите более сложные испытания (например, гидростатическое взвешивание) и сравнивайте их с результатами испытаний штангенциркулем, чтобы убедиться в точности этих испытаний.
12. Смотрите прямо на штангенциркуль (не под углом), чтобы получить возможный результат ставки и избежать ошибки измерения.

Насколько низко слишком низко?

Обычно невозможно достичь показателя жира ниже трех процентов.Даже в условиях голода в организме сохраняется определенная доля жира для поддержки жизненно важных органов (незаменимый жир). Считается, что около трех процентов жира в организме мужчины необходимы.

Женщины нуждаются в большем количестве необходимого жира для деторождения и других функций, связанных с гормонами (в среднем основной жир в организме женщины составляет около 12 процентов). Незаменимый жир хранится в костном мозге, вокруг внутренних органов, а также в головном и спинном мозге.

Средний мужчина (в возрасте 20-30 лет), согласно статистическим нормам, имеет от 13 до 16 процентов жира.С другой стороны, бодибилдеры и другие приверженцы фитнеса склонны опускаться намного ниже, но все же обычно не опускаются ниже четырех-шести процентов для достижения наилучшей физической формы.

Опции суппорта

Рассмотренные ниже варианты измерения каверномером обычно считаются лучшими из имеющихся, поскольку они просты в использовании и прошли научную проверку. По мере развития технологии измерения жира в организме, штангенциркули также улучшались во многих отношениях.

Персональный тестер жира Accu-Measure

Для штангенциркуля других типов обычно требуются услуги квалифицированного специалиста, поскольку они более сложны в использовании, и, как следствие, существует большая вероятность ошибки при самотестировании.

Преимущества:

1. Измерение результатов подводного взвешивания с точностью до одного процента от золотого стандарта.

2. Измерения легко читаются.

3. Клинически подтвержденная точность.

4. Нет опасного электронного тока или ложных показаний.

5. Простота использования.

6. Потерю жира можно отслеживать за секунды.

Fat-Track Gold, Тестер жира в организме

Рекомендовано публикациями, Oxygen, Physical, Shape, Ironman, Muscle & Fitness Hers, Max Sports & Fitness, American Health and Fitness, IDEA Personal Trainer и Natural Muscle, Fat-track Gold может быть самым эффективным методом тестирования штангенциркуля.

Преимущества

1. Использует вышеупомянутые уравнения плотности тела Джексона-Поллака для определения телесного жира.

2. Звуковой сигнал указывает на правильное давление и измерение, обеспечивая точность.

3. Самокалибровка для точных измерений в течение всего срока службы.

4. Индикатор фитнес-рейтинга на основе пола, возраста и% жира в организме.

5. Хранит 3 личных профиля.

6. Статистические отчеты отображают максимальные и минимальные показания в каждой точке измерения.

Суппорт Harpenden Skin-Fold

Harpenden, оцениваемый более чем в 400 долларов, позиционируется как самый точный из существующих измерителей складки кожи, поскольку он может считывать показания с точностью до 0,1 мм и может измерять до 55 мм.

Преимущества

1. Высочайшее качество.
2. Стандартный исследовательский инструмент.

Суппорт Lafayette Skin-Fold

Диапазон измерения этих штангенциркулей составляет 0–100 мм, что вдвое больше, чем у модели Harpenden.Уникальная складчатая конструкция Лафайета также имеет регулируемую нулевую точку, которая позволяет сбросить указатель на ноль.

Преимущества

1. Имеет плавающие наконечники для параллельных измерений и большой, легко читаемый циферблат.
2. Обеспечивает постоянное давление 10 г / мм2, необходимое для уравнений кожной складки Джексона-Поллока.

Суппорт Lange

Преимущества

1. С точностью до + или — 1 мм.
2. Наконечники автоматически поворачиваются для параллельного измерения.
3. Легко читаемая шкала до 60 мм.
4. Во всех критических точках поворота используются подшипники с низким коэффициентом трения.
5. Пружинные рычаги обеспечивают практически постоянное стандартное давление.

Пример работы суппортов Fat-Track Gold

Тема: Натали Робсон. Пол: Женский. Возраст: 29. Рост: 171 см. Вес: 50кг.

Результаты показали очень низкий процент жира в организме, согласно широко используемой таблице Джексона и Поллока.

Суппорты, по словам знакомых

Чтобы оценить полезность штангенциркуля в качестве инструмента для фитнес-тестирования, мы связались с несколькими экспертами в соответствующих областях и спросили их мнения.

Роб Тоберн: Исследователь и научный консультант по бодибилдингу

С учетом вышесказанного, любая пара суппортов будет работать нормально.Самый большой источник изменчивости — это то, как вы используете штангенциркуль, кто снимает ваши измерения, какие места измерения вы используете (вы должны постоянно проводить измерения в одном и том же месте (ах) тела) и т. Д.

Чем больше эти переменные остаются постоянными, тем больше вероятность того, что вы увидите изменение интересующей переменной, уровня жира в организме. Я надеюсь, что это даст нам полезную информацию, Дэвид. Спасибо, что прислушались к моему мнению! »

Определение индекса массы тела

Например, человек весом 220 фунтов и ростом 6 футов 3 дюйма имеет ИМТ 27.5.

ИМТ является лишь коррелятом, а не прямым показателем, поскольку он не влияет на пол, возраст и уровень мускулатуры. Бодибилдер, такой как Ли Прист, например, будет регистрироваться как страдающий ожирением, несмотря на то, что у него 6% жира, так как он классифицируется как низкорослый и у него есть большой мышечный вес (вес — это вес, что касается ИМТ ; он не делает различий между жиром и мышцами).

ИМТ

Ли будет далеко за пределами графика, несмотря на низкий уровень жира в организме и нагрузку на мышцы.Штангенциркуль широко признан лучшим методом измерения жира в организме по сравнению с измерением ИМТ.

Гидростатическое взвешивание

Перед погружением в резервуар с водой взвешивают. Затем происходит погружение в воду, в котором объект снова взвешивается. Эта процедура работает при условии, что кости и мышцы имеют большую плотность, чем вода, а жир имеет меньшую плотность, чем вода.

Все это означает, что человек с большей мышечной массой будет весить в воде больше, чем человек с меньшей мышечной массой.Таким образом, у этого человека будет более высокая плотность тела и более низкий процент жира в организме. После определения массы тела человека процент жира в организме рассчитывается по формуле Siri:

BF% = (4,57 / DB) — 4,142) x 100

Мелисса Коутс: Профессиональный культурист

Зеркало

Шон Рэй: профессиональный культурист

Просто потому, что мой жир не был тем, чем я был озабочен, как измерения тела.Ни один из них не учитывался в критериях судейства на сцене, поэтому я просто не хотел тратить свою энергию на измерение того, что действительно сыграло роль в том, что судил. Я сосредоточился на «Зеркале» всю свою карьеру.

Судьи оценивали мою внешность, а не жировые отложения, поэтому не зависели от процентов или измерений ».

Заключение

Определение приблизительного процентного содержания жира в организме — очень полезный способ измерения физического прогресса. Штангенциркули с кожной складкой уже много лет используются для определения уровня жира в организме, и многие тренеры и спортсмены считают, что они являются отличным средством для самооценки и контроля.

Избавление от лишнего жира (для здоровья и по косметическим причинам) во многих отношениях является отличной идеей. Наблюдение за продолжающейся потерей жира имеет решающее значение для достижения целей по снижению веса, и использование штангенциркуля может быть лучшим способом для этого.

Список литературы

1. Американский совет по упражнениям (1991). Персональное руководство для тренера. ACE: США. * Джексон А. С. и Поллак М.Л. (1985).
2. Практическая оценка телосложения. Врач и спортивная медицина. 76-90 мая.* Советник по спортивному фитнесу (2005).
3. Как использовать суппорты для жира и сделать их более надежными. [Онлайн] *
4. Ресурсы для похудания. (2005). Процент телесного жира. [Онлайн]

Полное руководство по цифровому штангенциркулям [Нониус, циферблат, лучшие и другие]

Цифровые штангенциркуль

, вероятно, являются наиболее распространенными инструментами машиниста для измерения длины или толщины. Есть и другие типы, помимо цифровых:

Цифровой штангенциркуль Mitutoyo…

Штангенциркуль Mitutoyo…

Штангенциркуль Mitutoyo Vernier…

Цифровые штангенциркули

наиболее просты в использовании и считываются, поэтому они и являются наиболее распространенными.Они доступны в виде действительно дешевой импортной продукции вплоть до более премиальных брендов, таких как Mitutoyo или Starrett. Цифровые штангенциркули премиум-класса могут иметь такие функции, как защита от охлаждающей жидкости, или они могут лучше сохранять срок службы батареи в течение длительного времени.

Существуют также измерители, не считывающие измерения напрямую. Они используются строго для сравнения или передачи результатов измерения на другое устройство:

Наружные суппорты используются для наружных диаметров (OD)…

Внутренние суппорты используются для внутренних диаметров (ID)…

Точность штангенциркуля

Обычные 6-дюймовые цифровые штангенциркули имеют номинальную точность 0.001 ″ (с точностью до одной тысячной дюйма) и разрешением 0,0005 ″. Предположим, вы можете измерить точность в 2 раза выше номинальной. Это означает, что суппорты хороши с допуском 0,002 дюйма и не лучше. Фактически, некоторые магазины ограничивают их использование допусками не более 0,010 дюйма. Несмотря на то, что штангенциркуль может работать немного лучше, это оставляет предел для ошибки и создает хорошие привычки с точки зрения отказа от мошенничества где-либо близко к пределам измерительного устройства.

Хотя вы увидите, что некоторые машинисты пытаются использовать их для более точных измерений, они не заслуживают доверия.Микрометр следует использовать, когда требуется более высокая точность, чем может обеспечить штангенциркуль.

Как использовать суппорты

Для обеспечения максимальной точности штангенциркулей важно правильно ими пользоваться. Начнем с общего обзора анатомии пары штангенциркулей:

Давайте начнем с трех ключевых характеристик измерения:

• Наружные губки предназначены для измерения внешнего диаметра, длины и толщины.
• Внутренние губки предназначены для измерения внутреннего диаметра и длины полости.
• Глубиномер идеально подходит для определения глубины отверстия или полости.

Дисковое колесо обеспечивает точное управление движением губок. Стопорный винт позволяет заблокировать челюсти, чтобы они не могли двигаться.

На штангенциркуле также есть различные кнопки, которые выполняют следующие функции:

• On / Zero: Включите измерители и ноль. Закройте губки и снова обнулите, чтобы начать измерение с нуля.
• Дюймы / Миллиметры: изменение единиц измерения.
• Кнопка ABS: Временно устанавливает нулевое текущее положение.

Чтобы выполнить измерение с помощью цифровых измерителей, выполните следующие действия:

1. Закройте губки так, чтобы они соприкасались, и обнулите суппорты.
2. Выберите желаемые единицы измерения.
3. Откройте и закройте губки пару раз, чтобы убедиться, что ноль стабилен. При необходимости измените значение нуля.
4. Выберите, какие губки вы будете использовать (или глубиномер).
5. Высушите и очистите измеряемый объект.
6. Уловка состоит в том, чтобы убедиться, что измеряемая длина параллельна отверстию челюсти. Убедитесь, что он не взведен и не наклонен относительно челюстей.
7. Никогда не выполняйте измерения принудительно. Это так заманчиво, если цифровой индикатор близок к тому, чтобы просто нажать сильнее, например, от 0,199 ″ до 0,200 ″. Но штангенциркуль, как и все остальное, прогибается, и принудительное измерение не даст точного измерения. Используйте винт с накатанной головкой, чтобы закрыть губки на измерении, слегка надавливая на винт.
8. После измерения рекомендуется еще раз проверить ноль. Если челюсти не возвращаются к нулю, измерение ненадежно и его следует повторить.
9. Следите за тем, чтобы ваши суппорты были чистыми и свободными от сколов, пыли и любых других загрязнений.

Лучшие цифровые суппорты

Я так часто пользуюсь суппортами, что у меня должно быть 6 или 8 разных пар. Некоторые из них дешевы, но у меня есть и действительно хорошие. Я беру дешевые, если измерение некритично и они удобны.Я одалживаю дешевые, когда членам семьи и друзьям нужно одолжить пару суппортов. Но когда это важно, я всегда выбираю свои хорошие суппорты.

Почему?

Они лучше на ощупь, они более долговечны и с меньшей вероятностью разрядятся, поскольку они лучше управляют питанием, когда они не используются.

1-й выбор: цифровой штангенциркуль Mitutoyo Advanced Onsite Sensor, от 0 до 6 ″

У меня есть пара превосходных цифровых штангенциркулей Mitutoyo AOS (Advanced Onsite Sensor), и они мне хорошо послужили.

6-дюймовая модель стоит 124,63 доллара, поскольку я пишу это на Amazon. У меня также есть 8-дюймовая модель, которая стоит 212,08 доллара. Приятно иметь чуть больший диапазон, если вам это нужно.

Второй вариант: штангенциркуль Starrett Digital, от 0 до 6 ″

Трудно найти суппорты так же хорошо, как Mitutoyos, они лучшие. Но Starrett также производит качественные измерительные приборы, и их штангенциркули довольно хороши. У меня есть одна пара размером от 0 до 6 дюймов. Их можно купить за 138 долларов.55 на Amazon. Прямо сейчас Mitutoyo — лучшее предложение, поэтому я буду придерживаться его.

Более точные суппорты? Приборы давления суппорта

Всегда найдется кто-нибудь, кто построит лучшую мышеловку, верно? Особенно с таким популярным измерительным инструментом, как штангенциркуль.

Введите устройство давления суппорта.

Я буду называть это «CPD», а не объяснять это каждый раз, но основная предпосылка CPD заключается в том, что проблемы с точностью цифровых штангенциркулей связаны с изгибом, связанным с неравномерным приложением давления.Все мы знаем, что, если мы ожидаем измерения, которое нам слишком нравится, у нас больше шансов получить это измерение, даже если оно не является реальным или повторяемым. Таким образом, CPD представляет собой подпружиненное устройство, которое каждый раз прикладывает одно и то же относительно небольшое давление:

CPD может давить на суппорт с любого направления движения…

Внутри ствола находится пружина постоянного давления

Доступны версии Fancier…

CPD можно приобрести у датской компании Flexible Measuring Systems (FMK).Никаких признаков того, сколько они стоят, но мне искренне любопытно, насколько хорошо они работают, поскольку я помешан на новых измерительных приборах. Компания утверждает, что их гаджет повысит точность цифровых штангенциркулей с 0,02 мм до 0,01 мм, что должно быть достаточно для надежного измерения до 0,001 дюйма.

Так почему же некоторые производители суппортов не создают суппорт с подпружиненной губкой, встроенной прямо в корпус, чтобы вам не приходилось делать это как надстройку?

Ну конечно кто-то сделал. В любом случае, по крайней мере, один, и это будет Старрет.

Кеннет Максон, владелец очаровательного магазина Max’s Little Robot Shop, написал мне о некоторых штангенциркулях Starrett, которые содержат прецизионное подпружиненное устройство для точного позиционирования. Он описывает это так:

Мне повезло, что у меня есть несколько более старых суппортов Старретта, которые работают феноменально и используют аналогичный механизм. Внутри головки под циферблатом находится скользящий подпружиненный кулачковый механизм, который перемещает головку за счет точного сжатия.

Большинство людей смотрят на отметки на циферблате и предполагают, что каждая отметка равна 0,0001, однако фактические пронумерованные отметки равны 0,0001, а каждая отдельная отметка находится на расстоянии 0,00001. Челюсти имеют твердосплавные пластины из закаленного / шлифованного сплава.

Сверхточные суппорты Starrett…

Новомодная электронная челка — это круто и все такое, но чисто механический подход старой школы тоже очарователен. Подобно аудиофильским стереосистемам прошлого по сравнению с современными цифровыми установками, я не уверен, что мы так ужасно далеко впереди с точки зрения абсолютной производительности, но мы сделали высший уровень производительности доступным более равномерно и дешево.

Эта статья является частью нашего полного руководства по метрологии

Присоединяйтесь к 100 000+ ЧПУ! Получайте наши последние сообщения в блоге, которые доставляются прямо на вашу электронную почту один раз в неделю бесплатно. Кроме того, мы предоставим вам доступ к некоторым отличным справочным материалам ЧПУ, в том числе:

Заедание тормозного суппорта (симптомы и причины)

Последнее обновление 30 апреля 2020 г.

Очевидно, тормоза вашего автомобиля являются одной из самых важных систем в автомобиль и играет решающую роль в безопасности водителя, пассажиров и всех остальных на дороге.Автомобиль или грузовик не смогли бы замедлить или остановиться, если бы тормозные суппорты не работали.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Если у вас возникли проблемы с заеданием или заклиниванием тормозного суппорта, вам необходимо знать общие симптомы, которые нужно искать, а также наиболее вероятные причины, чтобы вы могли устранить проблему.

Четыре основных симптома заедания или замерзания тормозного суппорта

№ 1 — Автомобиль тянет в одну сторону

При заедании или заклинивании тормозного суппорта ваш автомобиль будет иметь тенденцию тянуть в сторону с липким суппортом .Это будет похоже на то, как если бы у вас был плохой настрой, но обычно более серьезный. Это произойдет не только при торможении, но и когда вы просто едете.

Продолжать движение, когда автомобиль не будет оставаться прямо, невероятно опасно. Вам или профессиональному механику следует сразу же проверить тормозные суппорты, чтобы исключить, что неисправный суппорт не виноват. В противном случае вашему автомобилю, вероятно, потребуется регулировка углов установки колес.

# 2 — Автомобиль замедляется сам себя

Когда у вас липкий тормозной суппорт или суппорты, они часто оказываются в той точке, где они заставляют ваши тормозные колодки постоянно контактировать с тормозными роторами.Это, в свою очередь, создает ощущение, что вы тормозите, даже если ваша нога не на педали тормоза.

Кроме того, материал тормозных колодок быстро изнашивается, что может привести к появлению высоких звуков или скрежета после использования достаточного количества материала тормозных колодок. Убедитесь, что ваши тормозные суппорты не застряли; в противном случае при необходимости замените суппорт или любые связанные детали.

# 3 — Плохой газ, пробег

Плохая экономия топлива может быть результатом множества различных проблем, включая ваши суппорты. Как упоминалось выше, заедание суппорта приведет к непреднамеренному торможению, заставляя двигатель работать тяжелее, чтобы поддерживать свою скорость, что приводит к расходу большего количества топлива.

Симптомы заедания тормозного суппорта: Ваш автомобиль часто будет больше тянуть в одну сторону, когда вы нажимаете на тормоз. Вы также можете заметить, что педаль тормоза не возвращается в исходное положение после того, как вы уберете с нее ногу. Если вы испытали какие-либо из этих симптомов, то у вас определенно есть проблемы с заеданием тормозного суппорта.

# 4 — Избыточное тепло от колеса

Поскольку замерзший тормозной суппорт будет оказывать постоянное давление на заднюю часть тормозной колодки, которая, в свою очередь, вызывает постоянное трение с тормозным ротором, в результате этого трения возникает тепло. Чем дольше вы едете с застрявшим тормозным суппортом, тем горячее будет в этой области.

Если вы медленно обойдете автомобиль после остановки, вы должны заметить дополнительное тепло, исходящее от определенного колеса, если поднесете к нему руку. Это часто явный признак того, что вы ехали с заклинившим суппортом.

Три основных причины заклинивания тормозного суппорта

Заедание тормозного суппорта не является обычным явлением, но когда оно есть, существует лишь несколько причин, которые могут быть причиной этого. Вот три самых распространенных.

№ 1 — Поршень тормозного суппорта и тормозной шланг

Распространенной причиной заедания тормозного суппорта является поршень суппорта и тормозной шланг. Поршень имеет резиновый чехол, который смазывает и защищает его.Но если эта резина порвется, это вызовет образование мусора и ржавчины внутри суппорта, что означает, что скользящие способности поршня уменьшатся.

Резиновый чехол поршня суппорта часто рвется из-за неосторожных механиков, устанавливающих новые тормозные колодки, но он также может изнашиваться из-за возраста.

Что касается тормозного шланга, то со временем он просто изнашивается. Как только шланг треснет или сломается, тормозная жидкость потечет на поршни и замедлит автомобиль. Хуже всего то, что жидкость не сможет вернуться в главный цилиндр, что приведет к заеданию суппорта.

# 2 — Слайды тормозного суппорта

И еще одна распространенная причина — салазки тормозного суппорта. Видите ли, у каждого суппорта есть канавки, в которые вставляются тормозные колодки, когда вы нажимаете на педаль тормоза. Когда вы снимаете ногу с педали тормоза, тормозные колодки выскальзывают из канавок.

Но если в канавках или на тормозных колодках образовался мусор или коррозия, колодки в конечном итоге застрянут в этих канавках.Это означает, что тормозные колодки не выскользнут из канавок после того, как вы уберете ногу с педали тормоза, в результате чего тормозные суппорты станут липкими при нажатии на тормоз.

Читайте также: Керамические тормозные колодки VS Organic

№ 3 — Болты тормозного суппорта

Еще одна возможная причина замерзания тормозного суппорта связана с его болтами. Эти болты также предназначены для скольжения, и они могут легко стать липкими, если они слишком сухие и не смазываются периодически.

Болты сделаны с защитным слоем резины, чтобы удерживать смазку внутри болта, но эта резина может легко порваться и вызвать вытекание смазки. Чаще всего это происходит случайно, когда механики устанавливают в автомобиль новые тормозные колодки.

Как только болт высохнет, он вызовет образование ржавчины и мусора, что еще больше ухудшит имеющийся у него скользящий механизм.

Пример: все тормозные суппорты полностью застряли

Если вы столкнулись с проблемой, при которой ваш автомобиль не может двигаться вообще из-за того, что тормоза полностью застряли, вы можете прочитать мой личный опыт ниже.Может, у вас такая же проблема, как и у меня.

Я лично столкнулся с этой проблемой, когда симптом заключается в том, что автомобиль не может двигаться из-за того, что все тормозные колодки очень плотно удерживают диски ротора. Поэтому я начал сужать проблему одна за другой. Вот диагностический процесс, который я прошел, прежде чем окончательно выяснил причину.
