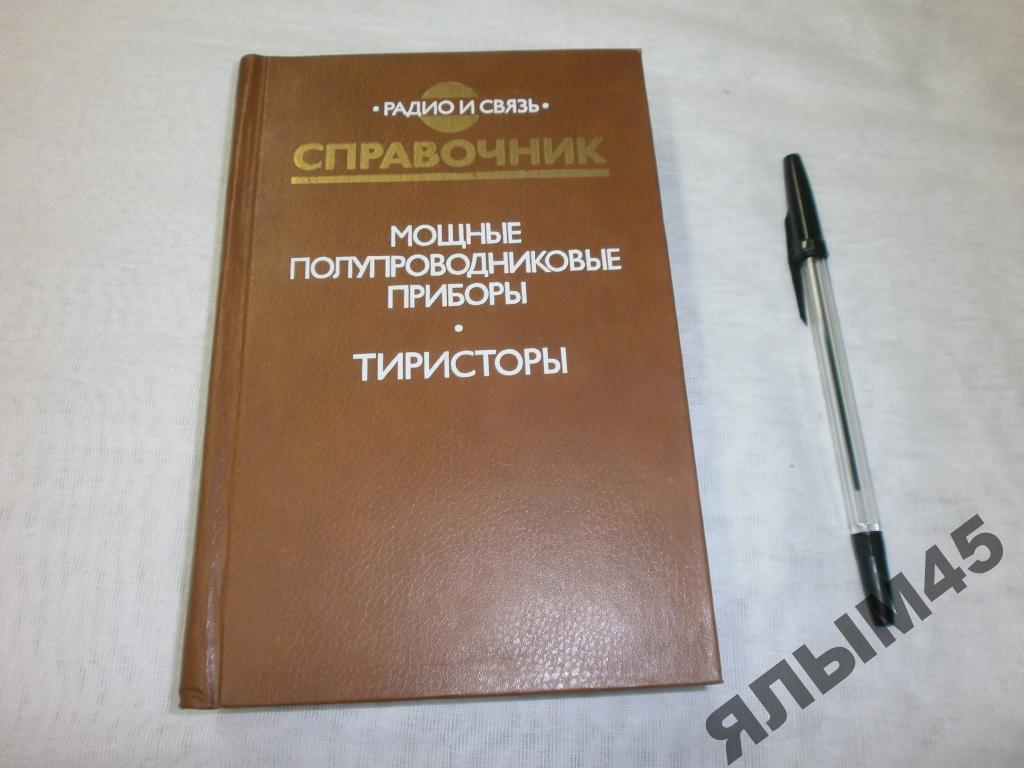

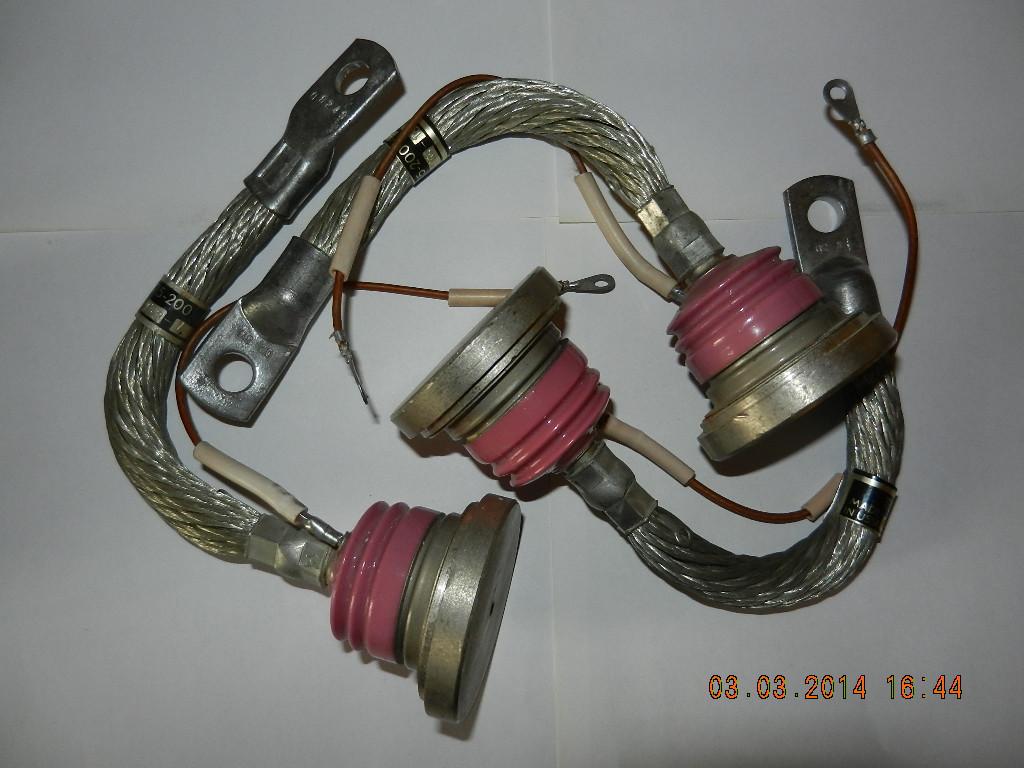

Справочник — Мощные полупроводниковые приборы — Тиристоры
: Справочник — Мощные полупроводниковые приборы — Тиристоры.
Автор: Замятин В.Я., Кондратьев Б.В., Петухов В.М.
1987.
Содержит данные по электрическим параметрам, габаритным размерам, предельным эксплуатационным характеристикам, сведения по основному функциональному назначению отечественных тиристоров. Приводятся динамические, импульсные, частотные, температурные зависимости параметров, а также описываются особенности применения тиристоров в радиоэлектронной аппаратуре.
Для инженерно-технических работников, занимающихся разработкой, эксплуатацией и ремонтом радиоэлектронной аппаратуры.
Предисловие. 7
ЧАСТЬ ПЕРВАЯ. ОБЩИЕ СВЕДЕНИЯ О ТИРИСТОРАХ
Раздел первый. Классификация тиристоров. 8
1.1. Классификация и системы условных обозначений. 8
1.2. Условные графические обозначения. 15
1.3. Термины и буквенные обозначения электрических параметров тиристоров в соответствии с различными стандартами.
16
1.4. Основные стандарты по мощным полупроводниковым приборам (тиристорам). 26
Раздел второй. Особенности использования тиристоров. 27
2.1. Общие положения. 27
2.2. Предельные режимы по току в открытом состоянии тиристора. 28
2.3. Групповое соединение тиристоров. 30
2.4. Обеспечение надежности работы тиристоров. 33
ЧАСТЬ ВТОРАЯ. СПРАВОЧНЫЕ ДАННЫЕ ТИРИСТОРОВ
Раздел третий. Тиристоры импульсные. 37
Раздел четвертый. Тиристоры запираемые. 68
Раздел пятый. Тиристоры силовые неунифицированные. 76
5.1. Низкочастотные. 76
5.2. Высокочастотные. 208
5.3. Быстродействующие. 243
5.4. Лавинные. 280
5.5. Симметричные. 297
5.6. Оптронные. 326
Раздел шестой. Тиристоры силовые унифицированные. 336
6.1. Низкочастотные. 336
6.2. Быстродействующие. 434
6.3. Лавинные. 522
6.4. Симметричные. 527
6.5. Оптронные. 546
6.
6. Тиристоры бескорпусные. 551
6.7. Фототиристоры бескорпусные. 554
Раздел седьмой. Силовые полупроводниковые модули. 557
Раздел восьмой. Охладители воздушных систем охлаждения для унифицированных силовых тиристоров.

Классификация и системы условных обозначений.
Классификация современных тиристоров по их принципам действия, назначению, основным электрическим параметрам, конструктивно технологическим признакам, роду исходного полупроводникового материала находит отражение в системе условных обозначений их видов, типов и типономиналов.
По мере возникновения новых видов и классификационных групп приборов развивалась и совершенствовалась система их условных обозначений, которая с 1968 года трижды претерпевала изменения.
В настоящее время в эксплуатации находится большое число тиристоров, имеющих различные обозначения и маркировки. Поэтому дли эквивалентной замены вышедших из строя устаревших или ранее разработанных приборов представляется целесообразным проследить процесс изменения системы обозначений и маркировки с начала их выпуска.
Необходимо отметить, что с самого начала разработок и производства тиристоров сложились две системы их условных обозначений, которые с определенными изменениями действуют и в настоящее время. Одна система распространяется на силовые тиристоры на средний ток 10 А и более, предназначенные (в основном) для применения в цепях постоянного и переменного тока преобразователей электроэнергии различного назначения, другая — на импульсные тиристоры, средний ток которых не превышает 20 А.
