Какие выбирать электроды для сварки инвертором?

Если Вы решили попробовать себя в роли сварщика и уже купили сварочный инвертор, следующим этапом будет поиск электродов, с помощью которых и будет проходить сварка.

Но какие электроды лучше выбрать для сварки Вашим инвертором?

В данной статье мы расскажем, от чего зависит диаметр электрода и как подобрать сварочный ток, а также расскажем, что такое прямая и обратная полярность и какая полярность нужна для ваших электродов.

Сейчас на рынке можно встретить большое разнообразие электродов. Их можно разделять по видам покрытия, по назначению, по толщине покрытия или химическому составу. Маркетинговые службы производителей электродов разработали десятки таблиц по подбору и начинающие сварщики теряются в таком ассортименте.

Конечно, можно пойти самым простым путем и попробовать все подходящие. Это вариант, но вам придется потратить и время и деньги.

Как свести к минимуму эти затраты и правильно выбрать нужный сварочный электрод? Ведь именно от выбора электрода зависит формирование правильного и надежного шва, а также комфорт Вашей работы.

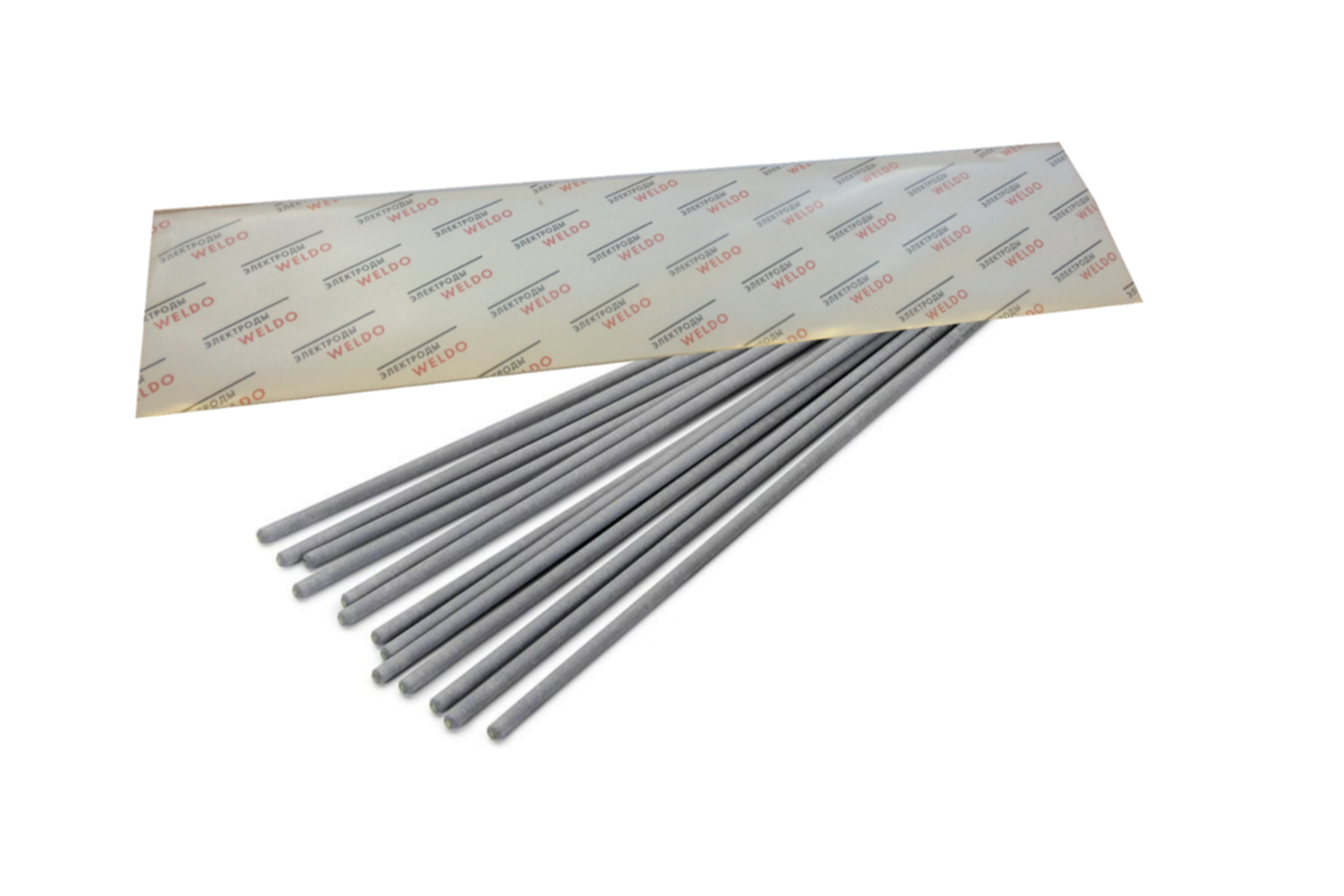

Рис. 1 — Электроды

ЧТО ТАКОЕ СВАРОЧНЫЙ ЭЛЕКТРОД

Сварочный электрод – расходный материал, без которого ручная дуговая сварка невозможна. Это металлический стержень (сердечник) с особым покрытием – обмазкой. В процессе сварки стержень плавится, а обмазка защищает шов от воздействия кислорода. Состав стержня должен быть похож на состав металла, который Вы собираетесь варить. Поэтому существуют электроды для сварки углеродистых, легированных, высоколегированных сталей, для нержавейки алюминия, чугуна.

Мы не будем рассматривать множество специальных сплавов, для каждого из которых можно порекомендовать специальный электрод. Скорее всего Вы будете иметь дело со сваркой конструкционной стали небольшой толщины и отличительным моментом здесь будет только содержание углерода в металле.

Выбор электродов для ручной сварки зависит не только от металла, с которым предстоит работать и его толщины, но и от того, в каком положении будет проходить сварка, какие требования будут предъявляться к прочности шва.

Например, для сварки несущих конструкций, которые эксплуатируются при особо низких температурах, не подойдут электроды с рутиловым покрытием, но они дают очень эластичную и устойчивую дугу, что позволяет легко работать с ними даже новичкам.

ВИДЫ ЭЛЕКТРОДОВ

Какие виды покрытия электродов для ручной дуговой сварки существуют?

Обычно выделяют 4 вида прикрытия:

Рис. 2 — Виды покрытия электродов

Каждое из них предназначено для решения вполне определенных задач.

Рутиловые электроды идеально подходят для работы на постоянном или переменном токе. Они легко поджигаются и не разбрызгивают металл. Шлак отделяется легко. Пример электродов данного типа FUBAG FB 46.

Рис. 3 – Рутиловые электроды

Рис. 4 – Рутиловое покрытие

Электроды с рутиловым покрытием отлично работают с аппаратами с низким значением напряжения холостого хода, например, с инверторами серии IR, оснащенными функцией VRD.

Основные и целлюлозные электроды походят только для сварки на постоянном токе. Их выбирают, если нужен максимально прочный шов, например при монтаже несущих конструкций. Целлюлозными электродами можно варить во всех пространственных положениях.

Рис.5 – Основные и целлюлозные электроды

Электроды с кислым покрытием варят на постоянном и переменном токах и гарантируют легкое отделение шлака. Но испарения их вредны для сварщика, поэтому пользоваться можно только на открытом воздухе.

Рис.6 – Кислые электроды

Также на рынке есть смешанные электроды, которые объединяют в себе свойства разных видов. Например, в ассортименте FUBAG есть рутилово-целлюлозные электроды, которые отлично подходят для сварки конструкций и трубопроводов. Они идеальны для потолочного положения, поскольку обмазка основана на коротких шлаках и обеспечивает удержание сварочной ванны в потолке.

Рис.7 – Смешанные (рутилово-целлюлозные)электроды

Рис. 8 — Рутилово-целлюлозные электроды FUBAG

ДИАМЕТР ЭЛЕКТРОДА ДЛЯ РУЧНОЙ СВАРКИ

Следующий параметр, с которым Вы столкнетесь при выборе электрода – это его диаметр.

Вообще, чтобы подобрать электрод при сварке инвертором, мы должны знать тип металла и его толщину т. к. для каждого типа металла и толщины подбирается свой электрод.

Опытные сварщики учитывают еще и положение для сваривания, глубину провара и другие нюансы, но для начала нам будет достаточно толщины металла.

Рис. 9 – Подбор электрода

ПОЛЯРНОСТЬ ЭЛЕКТРОДОВ

По типу электродов их можно разделить электроды, которые работают только при прямой или обратной полярности, а также универсальные электроды, которые работают при обеих полярностях. Правильный выбор полярности подключения электродов упрощает процесс сварки и повышает качество шва. Полярность сварочных электродов указывается на упаковке.

Для выполнения подавляющего большинства бытовых задач Вы будете пользоваться универсальными электродами.

На сварочном инверторе имеется выбор полярности. Т. е. вы можете подключить электрододержатель как к плюсу, так и к минусу.

Возможны два варианта подключения массы и электрододержателя:

— прямая полярность – когда заготовка подключается к плюсу, а электрод к минусу.

— обратная полярность – электрод к плюсу, заготовка к минусу.

На пачке с электродами указывается полярность, на которой и рекомендовано ими работать.

ПАРАМЕТРЫ СВАРОЧНОГО ТОКА

Теперь, когда с электродами и полярностью определились, остается только выбрать нужную силу тока.

Сварочный ток выбирается в зависимости от диаметра электрода. А выбор электрода, как мы уже писали, зависит от толщины металла. На корпусах аппаратов FUBAG есть таблицы-подсказки, которые помогут мгновенно выбрать нужную силу тока. Когда вы приобретёте достаточный опыт, то сможете подбирать силу тока под свой стиль.

Рис.10 – Подбор сварочного тока в зависимости от диаметра электрода

Например: Вы планируете варить небольшие металлоконструкции – забор, каркас теплицы или бокс. Материалом для них служит мелкий фасонный прокат (уголок, профильные трубы) и листовой прокат из низкоуглеродистой стали с толщинами от 2- 3 мм.

Из таблицы видно, что электроды – тройка и аппарат с силой тока до 130 А (показываем IR 160) эту задачу полностью закрывают.

Также можно использовать упрощенную формулу:

на 1 мм электрода нужно 35-40 А сварочного тока.

Покупая сварочные электроды, необходимо быть уверенным в том, что они сохранили все свои качества. Электроды – очень специфический товар и сохранность их первоначальных свойств зависят от условий хранения и целостности упаковки. А от качества электрода напрямую будет зависеть и качество шва.

Перед сваркой проверьте поверхность электродов – они должны быть без вздутий, царапин и сколов, хорошо покрыты обмазкой и без ржавчины на торцах.

Если сварочные электроды хранились не правильно и отсырели, то при работе с ними пострадает качество шва, появляются трещины и поры.

Начинающие сварщики часто спрашивают: как и каким образом прокаливать электроды.

В домашних условиях, или условиях дачи, прокаливать электроды можно по-разному. К примеру, некоторые опытные сварщики делают это в духовке. Выставив температуру порядка 190-210°С выдержать электроды в духовке около 20-30 минут.

На самом деле, тут тоже зависит от покрытия.

Электроды с рутиловым покрытием обычно прокаливать не нужно, но если они все же сильно отсырели, то лучше их прокалить 1-2 часа при температуре 100-150°С. При более низких температурах прокаливания время прокаливания необходимо увеличить.

Электроды с целлюлозным покрытием, как правило, мало впитывают влагу. Поэтому их можно не прокаливать. В крайнем случае, их можно прогреть на температуре не больше 70°С , иначе они могут потрескаться.

Если электроды с основным покрытием хранятся в нормальных условиях (15°С / относительная влажность 40%) и в оригинальной упаковке, то их также можно не прокаливать. После распаковки их можно прогреть при температуре 50 градусов в течение 2-3-х часов.

Одни и те же электроды более 3-х раз прокаливать не рекомендуется. Хранить электроды нужно в сухом помещении при температуре не ниже 10-15 градусов.

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Какие электроды лучше для инвертора

Какие электроды лучше для инвертора

Многие начинающие сварщики, кто только приобрёл инвертор, задаются вопросом о том, какие электроды для него лучше. На сегодняшний день существует достаточно большое разнообразие сварочных инверторов, в самых различных ценовых категориях.

Промышленные аппараты имеют большую мощность и высокий «ПВ». Аппараты для бытовой сварки  отличаются небольшими габаритами и легким весом. Одним из важнейших критерием инвертора для сварки является максимальное значение сварочного тока.

Сегодня сварочные инверторы самый распространённый тип источника дуги. Сварка на постоянном токе характеризуется повышенным качеством сварного шва и меньшим разбрызгиванием металла. Вкупе с правильным выбором электродов для сварки, таким образом можно получить высочайшее сварное соединение.

Какие электроды бывают и чем они отличаются

Инвертором можно варить любыми электродами, главное чтобы они были правильно подобраны согласно толщине свариваемого металла, а также, некоторым другим нюансам. Существуют электроды с основным типом покрытия и с рутиловым. Варить рутиловыми электродами намного проще.

Связано это, прежде всего с тем, что рутиловые электроды лучше горят и не так требовательны к подготовке металла. Сварочная дуга при использовании рутиловых электродов стабильная, а металл разбрызгивается меньше всего.

Главное правило при выборе электродов для инвертора связано с тем, чтобы они максимально по своим свойствам подходили к свариваемому металлу. То есть, обмазка электродов может быть рутиловой или основной, а вот материал изготовления стержня совершенно разный.

Сердечник электрода, который плавится, может быть изготовлен из углеродистой или низколегированной стали. Бывают электроды по нержавейке и чугуну, а также для наплавки меди. Следовательно, электроды нужно выбирать в зависимости от того, какой именно металл будет использоваться для сварки.

Какие электроды лучше для инвертора

Существуют электроды, которые наиболее всего подходят для инверторной сварки:

Рутиловые электроды — в этой многочисленной группе особенно выделяются электроды марок МР-3, ОК46, АНО-21 и ОЗС-12. Однако, несмотря на то, что все это электроды с рутиловой обмазкой, они имеют ряд своих особенностей.

Так, например, электрод МР-3 хорошо справляются со сваркой ржавого металла. Такие электроды, как АНО-21, отлично подходят для сварки потолочных и вертикальных швов. А в целом, рутиловыми электродами проще всего варить начинающим сварщикам, тем, кто только осваивает инвертор.

Из популярных электродов, которые имеют основное покрытие, следует выделить электроды УОНИ-13/15, ОК48 и LB-52. Также, не менее популярной маркой электродов являются электроды с основным покрытием L-52U, которые относятся к профессиональным электродам для сварки трубопроводов.

Для сварки инвертором нержавейки применяются электроды: ОЗЛ-8, НЖ-13, ОЗЛ-6, ЦТ-15 и ЦЛ-11. При этом выбор всё-таки стоит основывать на свойствах и характеристиках свариваемого металла.

Поделиться в соцсетях

рейтинг лучших марок для нержавейки, алюминия и др.

В ходе выполнения ручной сварки с помощью инвертора используются специально изготовленные из металла или других материалов стержни, называемые сварочными электродами. По ним протекает постоянный или переменный ток, достаточный для доведения кромок свариваемых деталей до жидкого состояния. Они могут изготавливаться из тугоплавких материалов, вроде вольфрама, но абсолютное большинство рекомендуемых для инверторной сварки электродов имеют плавящийся сердечник. При необходимости их применяют для резки металла, но качество отверстий тогда остается невысоким.

Классификация сварочных электродов плавящегося типа

Перед началом работы электроды для сварки инвертором подбираются в соответствии с материалом свариваемых элементов. Поскольку металл, составляющий их основу, в процессе формирования шва заполняет пространство между деталями, для лучшего контакта с ними он должен иметь схожий компонентный состав и внутреннюю структуру. Поэтому существуют расходные материалы для сварки алюминия, меди, чугуна и прочих черных и цветных металлов.

Самое большое распространение в строительстве и промышленном производстве получили стальные электроды, разделяемые ГОСТ на несколько групп:

• для углеродистых и низколегированных сталей;
• для легированных сплавов;
• для термостойких легированных сталей;
• для высоколегированных сплавов;
• для наплавления добавочных наружных слоев со специальными свойствами.

Каждое изделие имеет в своей основе длинный цилиндрический сердечник, окруженный с боков наружной обмазкой. Она нужна для защиты зоны сварки от вредного контакта с кислородом воздуха. По соотношению диаметров наружной оболочки и металлической сердцевины различают изделия с тонким, средним, толстым и особо толстым покрытием.  Выделяют покрытия четырех главных типов:

• основное;
• целлюлозное;
• рутиловое;
• кислое.

Иногда применяются обмазки смешанного состава. Рассмотрим подробнее каждый тип.

Особенности изделий с различным покрытием

Электроды с кислой оболочкой АНО-2, СМ-5 технологичны, удобны в применении и подойдут даже для начинающих сварщиков.

Важно! Входящие в их состав окислы железа и марганца неблагоприятно сказываются на здоровье человека, поэтому применять их следует на открытых площадках или в условиях эффективной принудительной вентиляции.

Стержни с основной обмазкой УОНИ-13/45, ОЗС-2, ДСК-50 имеют в своем составе мелкую крошку натуральных пород: мрамора, кварцевого песка, плавикового шпата. Смесь закрепляется с помощью жидкого стекла, поэтому она не оказывает вредного воздействия на персонал. Шов, полученный с использованием таких расходных материалов, обладает высокой пластичностью. Они широко применяются при монтаже самых серьезных конструкций и прокладке трубопроводов, работающих под повышенным давлением.

Рутиловые сварочные электроды для инвертора АНО-3, ОЗС-4, МР-4 в составе своей обмазки содержат безопасный рутил. Он дает небольшое количество шлака, который почти мгновенно застывает в виде тонкой пленки. Эти качества позволяют сваривать детали при любом положении стержня.

Изделия с целлюлозным покрытием ВСЦ-1, ОЗЦ-1 содержат органические соединения, ферросплавы и тальк. Они также дают качественный шов при самых разных направлениях сварки с любой стороны детали и дают хорошие результаты при соединении тонких листов. Единственный их недостаток – хрупкость шва.

Выбор электрода по диаметру сердечника

Важнейшей характеристикой электрода является диаметр — его следует подобрать в зависимости от толщины свариваемых листов. Он напрямую связан с требуемой величиной расходуемого инвертором тока. Чем толще глубина провара, тем более массивный нужен сердечник и выше устанавливается сила тока. В таблице ниже приведена взаимосвязь между диаметром электрода, толщиной металла и рекомендуемой силой тока для сваривания.

Самые ходовые размеры – это 3 и 4 мм. При прокладке толстостенных трубопроводов и монтаже крупных металлических сооружений применяют расходный материал 5 и более миллиметров. Для сварки тонкого металла лучше выбрать миниатюрную проволоку.

Самые распространенные марки электродов и сфера их применения

Составить объективный рейтинг электродов для сварки инвертором невозможно, поскольку все они разрабатываются для различных металлов и условий применения. При этом принимается во внимание рекомендуемое рабочее положение стержня, характер покрытия, какой полярности постоянка или переменка нужна при выставлении настроек сварочного аппарата. Сильно влияют на выбор и индивидуальные предпочтения сварщика, складывающиеся в процессе многолетней работы. Мы представим наиболее распространенные в среде сварщиков марки, пользующиеся заслуженной популярностью не один год.

МП-3

Рутиловые электроды этой марки являются одними из самых распространенных и востребованных. Они разработаны для сварки углеродистых и низколегированных сталей с предельным усилием разрыва до 490 МПа. С их помощью можно варить инвертором детали размером до 2 см. Для этого используется источник переменного или постоянного тока обратной полярности с напряжением холостого хода не менее 50В.

• легкость розжига и исключительная устойчивость дуги;
• незначительное разбрызгивание стали;
• легкость создания сплошного и ровного шва, доступная даже новичку;
• простое отделение шлаковой корки;
• высокая производительность работы;
• минимальные требования к качеству подготовки кромок;
• возможность сварки при любом положении электрода.

• большое количество производителей изделий данной марки, среди которых встречаются и недобросовестные;
• строгий подход к условиям хранения, объясняемый резким ухудшением эксплуатационных параметров шва при намокании обмазки стержней.

ОЗС-12

Еще один представитель семейства рутиловых электродов, который хорошо подходит для сварки сталей с низким содержанием углерода. Отменная прочность шва с отсутствием посторонних включений и склонности к растрескиванию в широком диапазоне термических условий и внешних нагрузок востребована при изготовлении сложных конструкций на потенциально опасных объектах. Варить ими можно постоянным и переменным током, при этом потребляется минимально возможная мощность.

• превосходное качество шва;
• любое направление стержня в процессе сварки;
• моментальный розжиг и устойчивая дуга;
• возможность сварки минимальными токами;
• легкость очистки шва от шлаков;
• низкая стоимость.

• повышенная восприимчивость к влаге, что требует обязательной прокалки электродов перед работой при 150^оС в течение часа;
• необходимость тщательной зачистки области сварного соединения перед началом работы.

ОЗЧ-2

Электроды с кислой обмазкой, рассчитанные на сварку заготовок из серого и ковкого чугуна и устранения дефектов литья. На сварочном аппарате устанавливается постоянный ток обратной полярности. Шов выполняется в нижней горизонтальной плоскости или в вертикальном направлении при движении снизу вверх короткими валиками с периодической проковкой и охлаждением.

• возможность сварки чугуна – одного из самых капризных в обработке материалов.

• сложная технология производства работ;
• приходится выдерживать расходную партию в муфельной печи течение часа при температуре 190-210^оС.

УОНИ 13/55

Лучшие электроды для сварки инвертором самых сложных и качественных изделий из углеродистой и низколегированной стали имеют основной тип покрытия.

Они высоко ценятся профессионалами за отличное качество шва, но требуют определенного времени на привыкание к работе ими. Провар ведут постоянным током обратной полярности почти во всех положениях. Исключением является лишь вертикальный шов в направлении сверху вниз.

Неразъемное соединение превосходно выдерживает значительные нагрузки и может использоваться в широком интервале температур.

• однородность шва, обеспечивающая применение изделий этой марки при изготовлении ответственных трубопроводов и нагружаемых строительных конструкций;
• простое удаление шлака;
• высокая производительность работы;
• экономичный расход электродов;
• широкий диапазон возможных пространственных положений стержня;
• приемлемая стоимость.

• сложность повторного розжига;
• необходимость привыкания к достаточно сложному режиму поддержания дуги.

ОЗЛ-8

Эти электроды с обмазкой основного типа применяются для работы по нержавейке. При этом материал шва превосходно переносит влияние химически активных сред и не боится высоких механических нагрузок. Сварку ведут в произвольном положении постоянным током обратной полярности.

Совет! Для исключения растрескивания материала его охлаждение должно производиться в плавном режиме.

Такие электроды используются при изготовлении, монтаже и ремонте аппаратов и трубопроводов в пищевой, химической и нефтехимической промышленности. Полученные с их помощью швы выдерживают экстремальные температуры и повышенное давление.

• высокое качество шва;
• широкий диапазон применения;
• устойчивая дуга;
• простой режим сварки в любых положениях;
• минимальное количество шлака и легкость его удаления;
• доступная цена для изделий своего класса.

• необходимость предварительной прокалки электродов при 300^оС;
• повышенный расход материала.

Заключение

Собираясь купить электроды для выполнения определенного вида работ, желательно внимательно ознакомиться с их техническими характеристиками и областью применения. Опытные сварщики стараются использовать минимальный набор марок, отдавая предпочтение тем или иным производителям, что снижает риск приобретения бракованной партии.

Сварочные электроды: какие лучше для инвертора?

Многие начинающие сварщики задаются вопросом о том, какие электроды для инвертора лучше выбрать. Ведь именно это оборудование наиболее часто используется домашними умельцами. Вообще, сварочные инверторы довольно давно вытеснили трансформаторные агрегаты, которые применялись раньше. Это обусловлено тем, что инвертор прост в эксплуатации, недорого стоит, кроме того, с его помощью можно довольно оперативно сварить металлические детали и конструкции.

Такое оборудование обычно используется при дуговой сварке методом плавления. Инверторы отличаются неизменной стабильностью и показателями сварочного тока, что обеспечивает сверхпрочное соединение за счёт высокого качества шва. В роли одного из главных составляющих описываемой сварки выступает электрод. Это металлические стержни, которые необходимы для подвода тока к сварочной зоне. В данном случае следует учитывать, что сварочные агрегаты представлены разными видами. Поэтому для них требуются разные электроды.

Какие электроды выбрать

Если вы тоже оказались в числе тех, кто задался над вопросом о том, какие электроды лучше для инвертора, то вам следует ознакомиться с информацией, представленной ниже. Используемые при инверторной и в общем при дуговой сварке электроды плавящегося типа изготавливаются из сварочной проволоки, в процессе чего используются государственные стандарты 1970 года.

Согласно ГОСТ 2246, электроды для инверторной сварки классифицируются на:

• легированные;
• углеродистые;
• высоколегированные.

Первые выполняются из проволоки следующих типов:

• Св-08Х3Г2СМ.
• Св-08ХН2ГМТА.
• СВ-08ХГСМФА.

Решая вопрос о том, какие электроды лучше для инверторной сварки, вы должны ближе ознакомиться с углеродистыми стержнями, которые выполняются из проволоки Св-08 и Св-08АА и др. В основу высоколегированных электродов ложится проволока Св-30Х25Н16Г7 и Св-01Х23Н28М3Д3Т. Однако ни один из этих списков нельзя назвать полным. На стержень наносится покрытие способом прессовки. Оно предохраняет сварочную ванну от атмосферных влияний и позволяет дуге более устойчиво гореть.

Новичкам следует знать, что электроды можно классифицировать на две подгруппы. Первая предусматривает изделия, предназначенные для выполнения шва при соединении ответственных металлоконструкций. Вторая подгруппа предназначается для работ с обычными соединениями.

Для ответственных изделий лучше всего предпочесть электроды УОНИ или АНО. Если перед вами стоит вопрос о том, какие электроды лучше для инвертора, то следует обратить внимание еще и на изделия с маркировкой МР–3, которые предназначены для обычных сварных соединений. Марка электродов УОНИ является довольно капризной. Это обусловлено тем, что с такими стержнями работать получится не у каждого начинающего мастера. Если вы не имеете опыта в таких мероприятиях, то от подобных электродов лучше отказаться.

Популярные виды электродов

Если вы не можете определиться с выбором, то следует обратить внимание на наиболее востребованные марки, они выглядят следующим образом:

• УОНИ–13/55.
• МР–3С; МР–3.
• АНО.

Первые популярны среди опытных мастеров. Эти стержни позволяют добиться качественного шва, что верно при низких температурах внешнего воздуха. При этом показатели плотности остаются оптимальными.

Решая вопрос о том, какие электроды лучше для инвертора, стоит обратить особое внимание на стержни МР–3С, которые применяются при необходимости выполнения шва с высокими требованиями по качеству. Эти электроды применяются для соединения элементов постоянным и переменным током обратной полярности.

Наиболее универсальной маркой является МР–3, с ее помощью можно соединить металлические заготовки с загрязнённой поверхностью, ржавые и влажные конструкции. Наиболее покупаемыми среди россиян являются АНО. Они не требуют предварительной прокалки, а зажечь их можно без особых усилий. В конечном итоге вы гарантированно получите отличный результат, даже тогда, когда сварка выполняется неопытным мастером.

Выбор электродов для разных материалов

Перед тем как начинать работы, необходимо вспомнить о том, что изделия из разных материалов требуют определенных электродов. Если вы планируете работать с высоколегированной или нержавеющей сталью, то лучше всего воспользоваться стержнями ЦЛ–11, которые изготовлены по государственным стандартам 9466–75. А вот если вы планируете сваривать заготовки из углеродистых сталей, то лучше всего подойдут электроды ОЗС–4.

Если вы всё ещё решаете вопрос о том, какие сварочные электроды лучше для инвертора выбрать, то следует обратить внимание на АНО–6. Они предназначены для изделий из малоуглеродистых сталей. В данном случае речь идет о стержнях с ильменитовым покрытием.

Малоуглеродистые стали свариваются ещё и АНО–4, которые имеют рутиловое покрытие. Разные марки чугуна можно соединить с помощью ОЗЧ–2. Приобретая электроды, вы должны поинтересоваться, имеют ли они эпидемиологические сертификаты, которые гарантируют качественную сварку. Использование материала, изготовленного по государственным стандартам, говорит ещё и о безопасности работ.

Для справки

Инвертор – это современное оборудование, с помощью которого можно сваривать разные поверхности с помощью почти всех существующих видов электродов. В этом и состоит популярность устройства. Однако выбирая лучшие сварочные электроды, вы должны помнить о том, что далеко не все стержни обеспечивают качественный результат и отличный товарный вид шва.

Кроме того, вопросы безопасности при использовании стержней, которые не рекомендованы для такого типа сварки, будут «хромать». Это говорит о том, что при выборе стержней необходимо руководствоваться рекомендациями специалистов.

Выбор электродов для аппарата «Ресанта»

Независимо от того, какая марка аппарата будет использоваться для сварки, электроды выбираются по вышеописанной схеме. Если перед вами встал вопрос о том, какие электроды лучше для инвертора «Ресанта 190» выбрать, то вы должны руководствоваться настройками силы тока и диаметром стержней. Последний параметр выбирается в зависимости от толщины заготовки. Если она составляет 1,5 мм и меньше, то лучше применять аргонодуговую или полуавтоматическую сварку.

Какие электроды лучше для инвертора «Ресанта», интересует многих. Отвечая на этот вопрос, можно утверждать, что диаметр электрода подбирается, как было упомянуто выше, по толщине стали. Если она составляет 2 мм, то диаметр стержня может изменяться в пределах от 2 до 2,5 мм. При толщине стали в 12 мм лучше всего предпочесть электрод, диаметр которого составляет 5 мм.

Дополнительные рекомендации

Выбирая самые лучшие электроды для сварки, вы можете столкнуться с необходимостью приобретения стержня для 13-миллиметровой заготовки. В данном случае диаметр электрода составит 5 мм. Именно такой параметр будет актуален и для заготовок более внушительной толщины. А вот что касается тока, то его выставляют в зависимости от диаметра электрода. Таким образом, из расчёта на 1 мм диаметра необходимо выставить 30 А. Для 3-миллиметрового стержня ток может составить предел 80-110 А. Конечное значение будет зависеть от пространственного положения, количества проходов и толщины металла.

В заключение

Если вы уже решили для себя, какие электроды лучше для инвертора «Ресанта 220ПН», учитывая вышеприведенные рекомендации, то должны помнить, что одинаковых и точных настроек на сегодняшний день не существует. Мастер методом ошибок и проб выставляет параметры тока самостоятельно. При больших токах вы должны быть готовы к тому, что сварочная ванна получается менее управляемой и более жидкой.

Сварочные электроды | Электроды от Электродгруп | Производство электродов МР, УОНИ, ОЗС, АНО,

 Каждый сварочный аппарат требует своего вида сварочных электродов. Даже в пределах одного типа – газовая сварка или сварка при помощи инвертора – разные модели аппаратов могут требовать использования разных расходных материалов. На этой странице речь пойдет об инверторах.

 Какие лучше электроды для инвертора выбрать?

Сварочный инвертор является электронным сварочным аппаратом, оснащенным системой двойного преобразования переменного тока. На сегодняшний день сварочные инвертора считаются наиболее перспективными и функциональными аппаратами для сварки любых материалов. Осуществлять сваривание металла с их помощью могут даже женщины и новички. Но для того чтобы работа шла гладко и комфортно, а сам аппарат служил Вам долго, необходимо правильно подбирать расходные материалы.

В основном, профессиональные сварщики предпочитают использовать для своих инверторов электроды МР, УОНИ, ОЗС и АНО соответствующих марок. При этом МР, ОЗС и АНО – более предпочтительны с точки зрения комфортности работы, а УОНИ в полной мере раскрывают свои достоинства при правильном обращении. В ассортименте нашей продукции Вы найдете сварочные электроды всех этих типов по цене от производителя. Выбрать хорошие электроды высокого качества на нашем сайте не составит труда.

Лучшие электроды для инвертора – МР, УОНИ, ОЗС, АНО, ЦЛ, ОЗЛ, ОЗЧ, LB

 Какие нужны электроды для инвертора

Если же вы хотите не просто приобрести подходящие для вашего сварочного аппарата расходные материалы, а найти самый лучший в вашем случае вариант, то обратитесь к инструкции по эксплуатации вашего инструмента. Как правило, там указываются виды и марки сварочных электродов, которые наиболее соответствуют вашему инструменту в работе с разными материалами.

Однако знание марки необходимых сварочных электродов – это далеко не все условия, которые нужно соблюдать любому сварщику. Приобретая сварочные электроды, необходимо быть уверенным в том, что они сохранили все свои качества. А это может быть только в том случае, если расходные материалы хранились и транспортировались соответствующим образом, а сам товар был тщательно упакован в соответствии с ГОСТом. Наша компания предлагает вам приобрести именно такие электроды высокого качества, которые сохранили отличное состояние. Наш немалый опыт работы в производстве сварочных электродов и заслуженная репутация на отечественном рынке станут для вас гарантом удачной покупки.

Какие электроды для инвертора лучше?

Качество сварного шва, а также прочность, надежность и долговечность эксплуатации металлоконструкции во многом зависит от применяемых электродов. Их выбор осуществляется исходя из марки используемой стали и ее толщины.

Влияет ли тип оборудования на качество сварного соединения?

Тип сварочного аппарата – инверторный или трансформаторный – может влиять только на стабильность процесса. И только в тех случаях, если сварку выполняет сварщик с низкой квалификацией.

Инвертор является современным оборудованием, которое в отличие от трансформатора характеризуется:

• низким энергопотреблением;
• высокой точностью регулирования рабочего тока;
• наличием дополнительных опций – предупреждает залипание электрода в момент его поджига и в ходе процесса при резком увеличении или уменьшении длины дуги.

Этими особенностями обусловлено еще одно весомое преимущество аппаратов этого типа – на нем может работать как профессиональный сварщик, так и новичок в этом деле.

Критерии выбора покрытых электродов для ручной сварки

Стальной сердечник выбираемой марки электрода по химическому составу должен быть максимально приближенным к свариваемому металлу. В быту применяются преимущественно конструкционные стали, и на конкретную маркировку редко кто обращает внимание.

Поэтому рекомендуется использовать универсальные марки электродов относительно подгрупп металлов по содержанию углерода и легирующих элементов:

1. Углеродистые стали с малым содержанием легирующих элементов – АНО-4, УОНИ-13/55, МР-3, АНО-21;
2. Легированные – здесь выбор осуществляется исходя из механических свойств и химсостава основного металла. Так, для марок типа 14Х2ГМР, 14ХГНМД подходят электроды АНП-2, для 30ХГСА, 12Х2НВФА и подобных – НИАТ-3М, 25Г2С – УОНИ-13/85, для 12Х1МФ, 15Х1М1ФЛ – ТМЛ-ЗУ, для 15Х5М – ЦЛ-17, для 16ГНМА – ЦЛ-21 и т. д.
3. Нержавейка – наиболее подходящие марки электродов OK 63.34 бренда ESAB, ОЗЛ-6 либо ЦЛ-11.

Большое значение для продуктивного сварочного процесса и получения надежного и качественного соединения имеет диаметр электрода.

Тонколистовой прокат (толщиной до 1,5 мм) лучше всего варить механизированным способом в защитных газах (MIG/MAG) или аргонодуговым (TIG). Но если это невозможно, то необходимо выбирать электроды самого малого диаметра, установить минимальный для них ток, а сварку выполнять на прямой полярности («-» – на электроде, «+» – на металле).

Как выбрать электроды для сварки

Все больше людей предпочитают загородную жизнь городским квартирам. Своей хозяйство требует много работы и обслуживания. Очень часто возникают моменты, когда надо сварить металл, например, починить забор. И здесь, чтобы сэкономить на вызове сварщиков, многие стараются самостоятельно освоить дуговую сварку. В статье речь пойдет о выборе сварочных электродов для различных металлов и сплавов.

Содержание:

1. Виды сварочных аппаратов
2. Как выбрать электроды для сварки
3. Как выбрать сварочные электроды с учетом режима работы и особенности металла
4. Марки импортных сварочных электродов
5. Общие советы, как правильно выбрать электроды

Виды сварочных аппаратов

Чтобы понять, какие именно электроды понадобятся для сварочного аппарата при тех или иных работах, вначале надо разобраться с основными видами сварки.

Все сварочные аппараты разделяют на две группы:

• бытовые сварочники  могут работать без перерыва непродолжительное время. Они предназначены для использования от обычной сети в 220 В с частотой 50 Гц, а показатель силы тока находится в пределах 200 Ампер. Таких характеристик сполна хватит, чтобы сварить забор, ворота, армированные каркасы или трубы. А это значит, что они оптимальны для домашнего хозяйства;

• профессиональные сварочники более универсальны и могут работать не только от 220 В, но и от 380 В. Они уже могут при работе выдавать силу тока свыше 200 Ампер. Внешне их нетрудно отличить от бытовых аналогов более крупными габаритами. В связи с чем, для удобства работы и передвижения, их оборудуют колесиками. Их применяют на стройках, на монтаже нефтяных и газопроводов и в других профессиональных отраслях, где требуется надежная сварка.

Принцип работы всех сварочных аппаратов, независимо от стоимости, основывается на применение постоянного или переменного тока. Этот параметр зависит от того, какого качества нужен получаемый шов, разновидность металла и пр.

На сегодняшний день первенство по популярности удерживают сварочники, работа с которыми осуществляется обычным электродом. Это надежные проверенные годами приборы, благодаря простой конструкции обладают высокой ремонтопригодностью.

Трансформатор

• Один из первых примитивных по конструкции моделей сварочного аппарата. Смысл его работы состоит в преобразовании переменного тока большого напряжения в меньшее, в итоге получается сваривание.
• По способу регулировки их делят на несколько основных видов: со стандартным магнитным рассеиванием, с увеличенным и тиристорные, оборудованные фазой регулировки. Основным их недостатком считается невозможность поддерживать постоянность дуги при сварке. К тому же, на качество шва в худшую сторону сказывается присутствие шлаковых образований и газовых выделений.
• Еще их недостатки – большие габариты и вес. Чувствительны к скачкам напряжения при большом ее расходе. Для работы с ним требуется опыт и сноровка, тогда получится сварить качественный шов. Их используют и по сей день, но только для черновой работы с дешевыми металлами.

Выпрямители

• Они уже совершеннее трансформаторов, с их появлением получилось исключить недостатки использования переменного тока. Их конструкция оборудована блоком полупроводников-диодов, который и позволяет преобразовывать переменный скачущий ток от сети в постоянный линейный. Данный аппарат удобен и понятен в использовании даже новичку, что делают его популярным.
• Все это позволило получать швы высокого качества и равномерной глубины на всем их продолжении. При сварке образовывается стабильная дуга высокой защищенности, которая защищает металл от разбрызгивания расплава.

Важно: для данного сварочного аппарата подойдут все виды электродов.

• Еще одно отличие от трансформатора – возможность варить алюминий, низколегированную и нержавеющую сталь.

Получается, что выпрямители удобны для использования в домашних условиях и подходят для работы с широким спектром материалов.

Инвертор

• На рынке они появились сравнительно недавно и сразу завоевали широкую популярность. На сегодня – это самый часто используемый сварочный аппарат. Имея небольшой вес и компактные размеры, инверторы обладают высокой мощностью и функциональностью. Новички выбирают их в первую очередь потому, что система настройки режимов работы полностью автоматизирована. Профессионалам такой инструмент позволяет существенно увеличить производительность труда.

• Первые модели инверторов способны работать только при стабильном напряжении, который может гарантировать электрогенератор. Современные аналоги уже имеют более модернизированную систему. Так, в нем присутствует специальный выпрямитель, который сглаживает синусоидный ток из сети в постоянный. Далее, он направляется в инверторный блок, где образовываясь обратно в переменный, получает большую частоту. После чего в трансформаторном блоке происходит понижение напряжения и, пройдя через силовой выпрямитель, получается мощный постоянный ток, создающий стабильную сварочную дугу.

К основным преимуществам инвертора относят:

• точные настройки для разных видов работ;
• независят от скачков напряжения в сети;
• создают высококачественные сварные швы;
• допускается работать даже с тонкостенными металлами;
• целый ряд дополнительных функций, которые удобны в работе: горячий старт, импульсная сварка, стабилизатор мощности, который предотвращает перегрев аппарата и опция предотвращение залипания электрода.

Важно: работать с инвертором можно электродами всех видов.

Полуавтоматы

• Для работы с ним электроды не потребуются, он работает газом. Это позволяет существенно ускорить работу, сделать шов сплошным и с глубоким проваром.
• Вместо электродов в полуавтомате используется проволока и разные виды газа, которые подбираются в соответствии с металлом.

Как выбрать электроды для сварки

На качество шва влияет не только сварочный аппарат, но и правильно выбранные электроды. На сегодняшний день рынок представляет широкий ассортимент электродов для сварки инвертором. Друг от друга их отличает не только материал покрытия, но и диаметр и ряд других характеристик, которые будут рассмотрены в данной статье.

Классификация сварочных электродов

Электроды, как правило, делят на две основные группы: плавящиеся и неплавящиеся. Первые изготавливаются из проволоки со специальным наружным покрытием, обеспечивающим стабильную сварочную дугу. Также способствуют защите обрабатываемого металла от газовых выделений и шлаковых брызг. Для работы с нержавейкой или медью их производят из специальных сплавов. А вот для аргоновой сварки рекомендуется использовать неплавящиеся электроды.

Более подробная классификация электродов выглядит следующим образом:

• проведение ремонта или наплавки;
• сварка углеродистой или низколегированной стали;
• сварка меди или любых медных сплавов;
• сварка чугуна и чугунных сплавов;
• сварка алюминия и алюминиевых сплавов;
• работа с металлами трудноподдающихся сварке;
• сварка высоколегированной стали;
• сварка сплавов с теплоустойчивыми свойствами.

Как выбрать электроды по типу покрытия стержневой проволоки электрода:

• основные электроды. Этот вид представлен наиболее популярной моделью УОНИ 13/155.  С его помощью добиваются высококачественных сварных швов, отличающихся механической прочностью и устойчивостью к образованию кристаллизационных трещин.  Основные электроды подходят для создания ответственных швов на конструкциях, которым предназначена эксплуатация в суровых условиях. Но они имеют и свои недостатки: неправильно выставленная дуга при работе, либо влажное покрытие могут привести к образованию пористой структуры. К тому же, работать с ними можно только на постоянном обратном токе;
• электроды с рутиловым покрытием. Наиболее популярный вид электрода этой группы МР-3. Они предназначены для сварки малоуглеродистого метала. Их достоинство заключается в устойчивой сварочной дуге не только на постоянном, но и на переменном токе. Независимо от пространственного месторасположения работы шов получается качественный с практически полным отсутствием брызг. Допускается варить ржавый или испачканный металл.

Диаметры сварочных электродов

Как уже писалось выше, электроды имеют различные диаметры. Этот параметр важен и оказывает наибольшее влияние на процесс сварки.

• Смысл заключается в том, при большем диаметре электрода, удастся сварить большую толщину металла, но при этом и потребуется добавить больше тока.
• Самый часто используемый размер – это 2,5 мм, этого вполне хватит для домашних работ, так как позволяет варить металл толщиной до 4 мм.
• На самом деле существует огромный выбор диаметров, но в широкой продаже, как правило, представлены только самые востребованные — от 1,5 мм до 6,0 мм. Шаг между размерами 0,5 или 1 мм. При необходимости приобретения электрода большего диаметра, не составит труда заказать его в магазине.

Совет: не всегда толщина металла служит единственным критерием при выборе электрода. Опытные сварщики знают, что важны еще и его свойства. К сожалению, узнать это можно только опытным путем, так как четких инструкций на это счет нет. Или попытаться узнать эту информацию на специализированных форумах или блогах.

Определившись с выбором толщины электрода надо понять, как к нему правильно подобрать ток, ведь эти два параметра напрямую взаимосвязаны. Так, при слишком сильном сварочном токе метал просто прожжется насквозь, а при слишком низком – не получится образовать дугу. Эти рекомендации даются производителем на коробке с электродами.

Как выбрать сварочные электроды с учетом режима работы и особенности металла

• В первую очередь выбор зависит от вида тока, которым будет производиться работа. В большинстве случаев инверторы создают постоянный ток, а при варке им электрод получится подключить двумя способами: при прямой полярности электрод присоединяют к «минусу», а свариваемый металл к «плюсу», при обратной полярности подключение меняют на противоположное.

• В первом случае выработка тепла будет выше, что особенно хорошо для толстостенной стали или крупных деталей, но это не всегда целесообразно. Например, обратная полярность выбирается при варке тонколистового металла, что позволяет снизить риск прожога. А при работе с высоколегированной сталью уменьшает перегрев.

Три кита, на которых держится принцип варки электродами – это диаметр изделия, толщина свариваемого металла и сила тока. Как уже писалось выше, чем толще металл, тем больший диаметр электрода потребуется. Но здесь существует один нюанс. При работе инвертором, толщина электрода будет влиять на рабочую плотность тока, снижая ее. Это приводит к нестабильности и колебанию дуги, что в свою очередь скажется на качестве шва – он станет более широким, а провар менее глубоким. Хорошо, если производитель сварочного аппарата указал все необходимые параметры сварочного тока, если таковых данных нет, то можно опираться на усредненные показатели:

• электрод диаметром 2 мм потребует силу тока 50-60 А;
• для электрода размером 2,5 мм этот показатель составит 60-90 А;
• изделие размером 3 мм варят током 80 -140 А;
• если диаметр электрода 4 мм , то ток должен находиться в пределах 130-160 А;
• при диаметре 5 мм потребуется уже профессиональный сварочник, который выдает ток 200 А;
• электрод 6 мм варят током не менее 220-240 А.

Марки импортных сварочных электродов

Зарубежные электроды довольно широко представлены на российском рынке. Они имеют свою маркировку, разобраться с которой несложно. Самый популярный бренд, который у нас представлен, называется ESAB. Он маркирует свои электроды буквенно-численными значениями. Вначале всегда идет OK, после которых прописываются 4 цифры.

Ниже расшифруем, какие электроды выбрать:

• ОК 46.00. Это электрод с рутиловым покрытием, аналог российского МР-3. Создаст шов с высокими характеристиками на переменном или постоянном токе. Подходит сварки углеродистых и низколегированных металлов.
• ОК 48.00. Способен работать исключительно на постоянном токе, при этом создает надежные швы. Что делает его популярным при работе с ответственными конструкциями.
• ОК 53.70. Идеален для варки труб, данные электроды относят к разновидностям специализированных.
• ОК 61.30 и ОК 63.20. Ими варят нержавейку.
• ОК 68.81. Рекомендуются для варки трудносвариваемых металлов;
• ОК 92.60. Предназначены для чугунных сплавов или при соединении чугуна с другим металлом;
• ОК 96. 20. Потребуются для работы с алюминием.

Общие советы, как правильно выбрать электроды

Подведя итоги вышесказанного, для себя можно четко сформулировать основные критерии выбора электродов для работы инвертором.

• Выбор зависит от вида металла, его толщины и свойств. Если требуется сделать ответственный шов, лучше остановиться на продукции известных производителей, которые годами подтверждают качество своих электродов.
• При работе с углеродистой сталью ее поверхность должна быть абсолютно чистой. Если присутствуют следы ржавчины или загрязнений, которые нет возможности очистить, то выбрать нужно изделия с рутиловой обмазкой.

• При сварочных работах на ответственных объектах лучшим выбором станут основные электроды.

Сравнение

TIG с инверторами и трансформаторами

Часто задают вопрос: «У меня есть инвертор (или трансформатор), какой вольфрам мне использовать?»

Обновленная таблица выбора электродов, приведенная ниже, должна сразу ответить на этот вопрос. Выбор источника питания определяется в первую очередь типом металла и его толщиной. Другими соображениями должны быть размер и портативность машины (инверторы меньше / легче) и энергоэффективность (инверторы потребляют меньше энергии).Отправьте нам письмо по электронной почте, если у вас есть вопросы.

Таблица выбора вольфрамовых электродов для сварки TIG
Тип	переменного / постоянного тока	Инвертор и / или трансформатор	Рекомендуемое использование
2% торированный (красный)	DC	Инвертор И трансформатор	Медь сплавы, никелевые сплавы, титановые сплавы и нержавеющие стали КУПИТЬ
2% лантанат (синий)	переменного и постоянного тока	Инвертор И трансформатор	Алюминий сплавы, магниевые сплавы, никелевые сплавы, медные сплавы, титановые сплавы, низколегированные и неагрессивные стали КУПИТЬ
Чистый вольфрам (зеленый)	AC	Трансформатор	Магний сплавы и алюминиевые сплавы КУПИТЬ
2% Ceriated (серый)	AC & DC	Инвертор и трансформатор	Титан сплавы, медные сплавы, магниевые сплавы, алюминиевые сплавы, никелевые сплавы, нержавеющие стали и низколегированные стали КУПИТЬ
1. 5% лантанат (золото)	переменного и постоянного тока	Инвертор И трансформатор	Титан сплавы, медные сплавы, никелевые сплавы и нержавеющие стали КУПИТЬ
Смесь редкоземельных элементов (фиолетовый)	AC и DC	Инвертор И трансформатор	Алюминий сплавы, магниевые сплавы, титановые сплавы, никелевые сплавы, медные сплавы, низколегированные и неагрессивные стали КУПИТЬ
0.8% цирконий (белый)	AC	Инвертор и трансформатор	Обрабатывает более высокие уровни усилителя для магниевых сплавов и алюминиевые сплавы КУПИТЬ

Как выбрать лучший вольфрам для сварки TIG на переменном токеPerformance Racing Industry

Максимальное использование преимуществ инверторной технологии при сварке TIG на переменном токе зависит от многих факторов. Особенно важным является выбор правильного вольфрама для оборудования и области применения.

В прошлом чистый вольфрам считался единственным выбором для сварочных материалов TIG, таких как алюминий, магний или другие сплавы, для которых требуется дуга переменного тока.

Но инверторная технология в современных сварочных аппаратах TIG на переменном токе дала больше возможностей. Чистый вольфрам больше не рекомендуется. Современные электроды из легированного вольфрама, часто называемые редкоземельными вольфрамами, содержат такие элементы, как церий или лантан, и превосходят традиционный чистый вольфрам, помогая оптимизировать качество и производительность.

ПРЕИМУЩЕСТВА ИНВЕРТОРОВ TIG

Отрасль перешла на инверторные сварочные аппараты TIG на переменном токе, в которых используется передовая технология прямоугольной волны для улучшения качества сварки, увеличения скорости перемещения и снижения эксплуатационных расходов.

Miller Electric Mfg. LLC запатентовала прямоугольный выход переменного тока и функцию регулировки баланса в 1970-х годах. Эта технология позволила осуществить переход через диапазон нулевой силы тока быстрее, чем обычная синусоида, улучшив зажигание дуги и создав более стабильную дугу.

Сегодня новое поколение инверторной технологии AC TIG обеспечивает больше преимуществ в дополнение к синусоидальной форме волны.

ТРИ (3) РАСШИРЕННЫЕ ВОЗМОЖНОСТИ КВАДРАТНОЙ ВОЛНЫ:

1. Инвертор TIG на переменном токе в сварочном аппарате Miller® Dynasty® создает гладкую, стабильную дугу, поскольку прямоугольная волна проходит через нулевую точку в тысячи раз быстрее, чем сварочный аппарат на основе выпрямителя. Эти сварочные аппараты имеют настолько быстрые инверторы, что встроенные высокочастотные функции используются только для зажигания дуги — больше не требуется непрерывная работа при сварке алюминия.Эти инверторные машины также предлагают возможности запуска Lift-Arc ™, исключающие использование высокой частоты как в постоянном, так и в переменном токе.

2. Инверторные сварочные аппараты расширяют контроль отрицательного баланса электрода (EN). Сварщики Dynasty позволяют операторам точно настраивать продолжительность от 50 до 99 процентов. Увеличение длины EN-части цикла может помочь достичь большего проникновения. Это также способствует более узкому сварному шву и увеличению скорости движения до 20 процентов. Кроме того, он снижает нагрев вольфрама, позволяя использовать вольфрам меньшего диаметра для сварки меньших или более тонких деталей.

3. Инверторные сварочные аппараты позволяют операторам регулировать выходную частоту сварки (не путать с высокой частотой для зажигания дуги) от 20 до 400 Гц в случае продвинутых моделей Dynasty. Выходная частота обычных сварочных аппаратов составляет 60 Гц. Более низкий частотный диапазон дает более широкий конус дуги, расширяя профиль валика, что отлично подходит для наращивания. Повышение частоты, особенно выше 100 Гц, дает более плотный и сфокусированный конус дуги. Этот точечный контроль направляет больше тепла в сварную деталь для лучшего проплавления и получения более узкого валика, что помогает при сварке в углах, на корневых проходах и угловых сварных швах или в любом другом месте, где требуется прецизионная сварка.

Инвертор TIG на переменном токе идеально подходит для сварки алюминия, поскольку он позволяет сварщикам точно настраивать профиль сварного шва, контролируя форму конуса дуги и силу дуги за счет улучшенного баланса и контроля частоты. Это позволяет операторам изменять форму и силу сварочного тока с широкого вентилятора на более сфокусированный поток. Чтобы получить более мягкую и широкую дугу, сварщики могут уменьшить частоту переменного тока. Для получения более мощной дуги сварщики могут уменьшить частоту. В результате передовая технология прямоугольной волны обеспечивает лучший контроль профиля валика.Обратите внимание, что частота переменного тока в основном влияет на ширину дуги и проникновение, в то время как контроль баланса влияет на очищающее действие и срок службы / геометрию вольфрама.

Хотя чистый вольфрам традиционно лучше выдерживает нагрев, потому что он округляется, а не образует небольшие узелки, он больше не является идеальным решением для сварки TIG на переменном токе. Характеристики чистого вольфрама в сочетании со сваркой в ​​режиме переменного тока приводят к слипанию вольфрама, образованию более широкого конуса дуги и возможному блужданию дуги. Когда шарик из чистого вольфрама становится больше, чем внешний диаметр вольфрама, он может стать настолько горячим, что вольфрам расколется или упадет и загрязнит сварочную ванну.

Редкоземельный вольфрам сохраняет острие и не скручивается, как чистый вольфрам. Кроме того, такие технологии, как усиленный контроль баланса и выходная частота, отводят больше тепла от вольфрама, чтобы минимизировать образование конкреций, что делает редкоземельный вольфрам лучшим вариантом для сварки TIG на переменном токе.

ВЫБОР РЕДКОЗЕМЕЛЬНОГО Вольфрама

При выборе редкоземельного вольфрама для сварки TIG рекомендуются следующие варианты: 2% церия, 2% лантана или 1,5% лантана.Церированный и лантановый вольфрам лучше подходит для сварки TIG на переменном токе, чем 2% -ный торированный вольфрам.

Хотя торированный вольфрам остается наиболее распространенным в TIG на постоянном токе, из-за опасений по поводу излучения большинство экспертов настоятельно рекомендуют церированные или лантановые электроды для сварки TIG на переменном и постоянном токе. Испытания показали, что церированные и лантановые электроды равны или даже превосходят торированные электроды с точки зрения сварочных свойств.

Еще одно преимущество выбора редкоземельного вольфрама в сочетании с передовой технологией прямоугольной волны — это возможность использовать вольфрам меньшего размера, что обеспечивает больший контроль за счет более сфокусированной дуги.

Не все электроды одинаковы. Обязательно выбирайте качественный электрод с равномерным распределением оксида в вольфрамовой матрице. Это помогает улучшить такие сварочные свойства, как стабильность дуги, характеристики зажигания, уровень потребления и срок службы.

ОБЩИЕ ВОПРОСЫ ПРИ ВЫБОРЕ ВОЛЬФРАМА

1. Какой металл сваривается?
2. Требуется сварочная мощность постоянного или переменного тока?
3. Является ли источник сварочного тока традиционным или инверторным с расширенным контролем баланса и регулируемой выходной частотой?
4. Какой диапазон силы тока необходим?
5. Электрод какого диаметра требуется и как его затачивают?

Также рекомендуется ознакомиться с таблицей выбора вольфрама.

МАКСИМУМ ПРЕИМУЩЕСТВА ИНВЕРТОРНОЙ ТЕХНОЛОГИИ

При сварке алюминия или магния с помощью инверторного сварочного аппарата TIG на переменном токе неправильный вольфрам может ограничить преимущества передовой технологии прямоугольной волны. Выбор правильного вольфрама с помощью инверторного сварочного аппарата TIG может значительно повысить производительность и, в конечном итоге, прибыль за счет увеличения скорости движения, снижения расхода газа и вольфрама, более быстрого запуска сварочной ванны, сокращения времени после сварки и устранения блуждания дуги.

Почему мой сварочный аппарат не работает со стержнями 6010?

Если вы попытаетесь использовать стержневые электроды из целлюлозы, такие как E6010, с обычным сварочным аппаратом, вы, вероятно, будете разочарованы. Электрод не хочет поддерживать стабильную дугу или вообще не зажигается.

Можно подумать, что что-то не так и проверить рабочий зажим, полярность и тд. Однако, если вы переключитесь на рутиловые или основные (с низким содержанием водорода) электроды, они будут работать нормально. Так почему же ваш сварщик не использует прутки E6010?

Современные сварочные аппараты не используют электроды E6010, потому что у них нет необходимых компонентов для стабилизации агрессивной дуги, создаваемой этими электродами.Все сварщики должны иметь большие индукторы, обеспечивать достаточное сварочное напряжение, а инверторные сварочные аппараты должны иметь подходящее программное обеспечение для выполнения всей процедуры.

Целлюлозные электроды (или стержни) полезны, если вы хотите:

• Сваривать с помощью хороших соединений с ручным управлением, имеющих открытые корни.
• Вы хотите выполнять сварку в нестандартном положении, особенно вертикально вниз. Металл сварного шва целлюлозных стержней быстро застывает и остается на месте.
• Соединения сварные с плотной посадкой. Стержни из целлюлозы обеспечивают самое глубокое проникновение и лучше всего подходят для этих соединений.
• Поддерживайте оборудование без тщательной очистки, потому что у вас может не хватить времени или соединение не понадобится. Эти стержни проникают и свариваются через значительное количество прокатной окалины, грязи, ржавчины, краски и т. Д.

Целлюлозные стержни бывают двух типов: EXX10 и E6011.

Стержни E6011 могут работать с большинством сварочных аппаратов, которые также работают со стержнями базового типа, такими как E7018 или E7016. Стержни E6011 — отличная альтернатива для домашней или сельскохозяйственной сварки, но не для профессиональных строительных работ.

Проблемы несовместимости возникают со стержнями EXX10, такими как E6010s, E7010s и так далее. Эти стержни не содержат калий во флюсовом покрытии, как E6011. Калий помогает стабилизировать дугу.

Кроме того, для большинства сварочных работ, требующих стержней E6010, вы используете методы взбивания и паузы, которые создают дополнительную нагрузку на сварщика. В результате стержни E6010 создают дугу, которую очень трудно стабилизировать.

Эта проблема более заметна для современных инверторных сварщиков, и статья будет посвящена именно им.

Причины, по которым сварщики не могут стабилизировать дугу стержней E6010

Вот причины, по которым современные инверторные сварщики испытывают трудности при работе со стержнями E6010.

1. Малые индукторы

Инверторная технология позволила значительно уменьшить размеры всех компонентов машины. Небольшие компоненты обладают преимуществом небольшого веса и портативности, но также имеют недостатки.

Индуктор — это компонент сварочного аппарата, который сопротивляется изменениям тока (силы тока), проходящего через него.

• Если ток, проходящий через катушку индуктивности, увеличивается, она «крадет» дополнительную энергию тока. Индуктор преобразует эту энергию в магнитные поля вокруг себя. В результате через катушку индуктивности выходит меньше тока.
• Если ток, проходящий через катушку индуктивности, уменьшается, она сбрасывает накопленные магнитные поля вокруг себя и возвращает их в виде тока. В результате через катушку индуктивности выходит больше тока.

Этот процесс стабилизирует сварочный ток путем автокоррекции любых колебаний.В результате целлюлозные электроды могут поддерживать стабильную дугу.

Большинство инверторных сварочных аппаратов имеют небольшие индукторы по своей природе и не могут накапливать или выделять достаточно энергии для поддержания стабильного сварочного тока.

2. Низкое напряжение холостого хода (OCV)

Напряжение холостого хода (OCV) (Википедия) — это напряжение между кончиком электрода и основным металлом до возникновения дуги. Если OCV недостаточно высок, ток не может проскочить через воздушный зазор и создать дугу.

По соображениям безопасности многие производители выпускают аппараты для дуговой сварки с низким OCV.Чем ниже напряжение, тем труднее току пройти через сопротивление вашей кожи и поразить вас. Кроме того, они дешевле в сборке.

Но OCV должен быть достаточно высоким для запуска любого типа удилища, с которым вы хотите работать. Это зависит от материалов во флюсовом покрытии. Для целлюлозных стержней требуется более 70 В. С другой стороны, рутиловые стержни, такие как E6013, могут запускаться с гораздо более низким напряжением, например, 50 В или даже меньше.

Имейте в виду, что OCV также зависит от напряжения сети.Если вы подключите сварочный аппарат с двойным напряжением к розетке на 120 В, он подаст более низкий OCV на рабочие кабели.

Если ваш сварочный аппарат оснащен устройством понижения напряжения (VRD), это может способствовать возникновению проблем с зажиганием дуги с E6010s.

3. Низкое напряжение дуги

Напряжение дуги — это напряжение дуги при сварке. Это намного ниже, чем OCV, около 17-30 В.

Инверторные сварочные аппараты обеспечивают достаточное напряжение дуги для основных и рутиловых стержней, если OCV сварщика может запускать эти стержни.

Однако стержням E6010 требуется более высокое напряжение дуги. Если сварщик не может обеспечить достаточно высокое напряжение дуги, дуга будет нестабильной, что приведет к плохому сварному шву.

4. Отсутствие специального программного обеспечения

Хотя катушки индуктивности и напряжение являются очень важными факторами, другие компоненты также имеют значение. Это включает в себя программное обеспечение, встроенное в машину. Он должен быть специально разработан для обработки всех параметров сварки для обжига целлюлозных стержней.

Вот почему сварочные аппараты, которые могут прожигать стержни E6010, имеют на экране специальные кнопки или параметры для выбора.После этого они переходят в «специальный» режим для работы с этими стержнями.

Панель для сварочного аппарата с опорой E6010

Инверторный или трансформаторный сварочный аппарат для стержней E6010?

Если вы хотите купить современный инверторный сварочный аппарат и использовать с ним стержни E6010, вам лучше еще раз его проверить. Следует особо отметить, что он может сжигать целлюлозные стержни, такие как E6010s.

Имейте в виду, что многие производители специально упоминают, что их сварочные аппараты могут работать с E6010, но они все равно будут вызывать проблемы, если вы попытаетесь сварить ими открытый корневой шов. Более того, дешевые сварочные аппараты будут использовать неизвестные модели «E6010» с eBay, но не оригинальные модели E6010 от известных производителей прутков.

Плохая новость в том, что инверторные сварочные аппараты, которые могут работать с E6010, не доступны по цене. А если у них нет гарантии, то их ремонт будет слишком дорогим.

Сварочным аппаратам трансформатор легче прожигать стержни E6010. Они по своей природе имеют большие индукторы и обеспечивают высокое напряжение переменного тока и дуговое напряжение. Производителю не нужно делать ничего лишнего, чтобы он мог сжечь E6010.Кроме того, вы можете найти подержанный в хорошем состоянии, не нарушая при этом денег.

Но с трансформаторным сварочным аппаратом у вас не может быть интеллектуальных функций, которые есть у инверторных сварочных аппаратов. Во-первых, нет никаких схем безопасности, чтобы избежать риска поражения электрическим током из-за высокого OCV. После этого у них не будет таких полезных функций, как горячий старт, сила дуги и защита от прилипания.

Кроме того, вы теряете электрическую эффективность и портативность легких инверторных сварочных аппаратов.

Несколько советов по сжиганию стержней E6010

Если у вас возникли проблемы с сжиганием стержней E6010, эти советы могут помочь.

• Если у вас есть сварочный аппарат, который указывает, что он может сжигать E6010, но они не работают должным образом, они могут быть слишком сухими. Если вы храните E6010 рядом с источниками тепла или оставляли их на солнце в течение длительного времени, влага в их флюсе падает. Для правильного горения им требуется определенное количество влаги. Ни больше ни меньше. Попробуйте новые.
• Если ваш инверторный сварочный аппарат имеет функцию дуги (или копания), поэкспериментируйте с ней, попробуйте установить ее полностью вниз. Это заставит стержни гореть менее агрессивной дугой, что может помочь сжечь E6010.У вас не будет такого же глубокого проникновения, но у вас будут характеристики быстрой заморозки. Но это еще не все.

Заключение

Инверторный сварочный аппарат должен иметь соответствующее аппаратное и программное обеспечение для работы с электродами E6010.

Если вы хотите сваривать стержнями E6010, а имеющийся у вас сварочный аппарат не может их обжечь, вам нужно найти такой, который может или, если возможно, использовать другие стержни, такие как E6011.

Другие статьи Weldpundit

Выбор электродов для сварки штангой для начинающих: тип, размер и сила тока.

Как выбрать сварочный аппарат: лучшие характеристики для начинающих.

Как хранить стержневые электроды: с советами для домашних сварщиков.

Большой перечень инструментов и оборудования для сварки.

Можно ли сварить дома? Основные соображения.

Что такое сварочное одеяло? Полезное руководство.

Сварочная маска Запотевает? 10 способов предотвратить это.

Инверторные источники питания

Мир меняется. Это не удивительно для тех, кто хоть отдаленно осознает свое окружение.Тем не менее, есть соблазн взглянуть на давно устоявшиеся технологии, такие как сварка, и поверить в то, что в последнее время технологические разработки практически не развиваются. Однако человек, придерживавшийся этой точки зрения, ошибался. Фактически, конструкция и возможности источников питания для сварки изменились и продолжают быстро меняться. Одна из технологий, способствующих этому изменению, — разработка и популяризация источников питания на основе инверторной технологии. Эта технология особенно хорошо подходит для сварки алюминиевых сплавов, особенно тонких алюминиевых сплавов.

Что нового?
В прошлом источники питания для сварки основывались на трансформаторах. Блок питания потреблял 60 Гц, 230, 460 или 575 вольт. Металлический трансформатор изменил его с относительно высокого входного напряжения на ток 60 Гц при более низком напряжении. Этот низковольтный ток затем выпрямлялся каким-то выпрямительным мостом, чтобы получить сварочный выход на постоянном токе (DC). Управление этим выходом обычно осуществлялось какими-нибудь относительно медленными магнитными усилителями.

Сварочные аппараты TIG на трансформаторе обычно тяжелые и большие. Трансформаторы относительно неэффективны, работая на частоте 50 или 60 Гц. В трансформаторе выделяется много тепла, и трансформатор должен быть относительно большим и тяжелым. Значительная часть затрат на электроэнергию идет на нагрев трансформатора и окружающего воздуха. Большинство таких источников питания для сварки весят около 400 фунтов и имеют форму 32-дюймового куба. Кроме того, при использовании 60 Гц управляющие сигналы ограничиваются выдачей не более 120 в секунду, поэтому невозможно подавать импульс сварочного тока быстрее, чем это.

В источниках питания с инверторным управлением используется такая же входящая мощность 60 Гц. Однако вместо того, чтобы напрямую подаваться на трансформатор, он сначала выпрямляется до 60 Гц постоянного тока. Затем он подается в инверторную секцию источника питания, где он включается и выключается твердотельными переключателями на частотах до 20000 Гц. Этот импульсный постоянный ток высокого напряжения и высокой частоты затем подается на главный силовой трансформатор, где он преобразуется в постоянный ток низкого напряжения 20000 Гц, пригодный для сварки.Наконец, он проходит через схему фильтрации и выпрямления. Управление выходом осуществляется полупроводниковыми элементами управления, которые модулируют скорость переключения переключающих транзисторов.

Какие преимущества предлагает эта новая конструкция с инверторным управлением? Во-первых, главный силовой трансформатор, который работает на 20 000 Гц, намного более эффективен, чем трансформаторы 60 Гц, а это значит, что он может быть намного меньше. Помните, что машины на базе трансформатора обычно весят более 400 фунтов и имеют размер 32 дюйма.На прилагаемой фотографии показана линейка источников питания Lincoln для инверторной газовой сварки вольфрамовым электродом (GTAW). Машина в центре, V205, весит 33 фунта, имеет ширину 9 дюймов, глубину 19 дюймов и высоту 15 дюймов. Две другие машины представляют собой инверторы только постоянного тока, они еще легче и меньше. Таким образом, машины на базе инвертора имеют огромное преимущество в весе и портативности.

Еще одно преимущество инверторных блоков питания — это стоимость электроэнергии.Инверторное оборудование намного эффективнее трансформаторного. Например, потребляемый ток при 205 ампер для Lincoln V205 составляет 29 ампер при однофазном питании 230 вольт. Ток, потребляемый старым трансформаторным сварочным аппаратом, обычно составляет от 50 до 60 ампер при однофазной сети 230 В при сварке на аналогичных токах. Хотя экономия затрат при переходе на инверторы часто преувеличивается, при нормальных обстоятельствах можно с уверенностью сказать, что годовая экономия электроэнергии составляет примерно 10% от закупочной цены источника питания.

Другим важным преимуществом инверторных источников питания является то, что за счет столь тонкого «измельчения» входящего переменного тока мы получаем очень стабильный постоянный ток без типичных пульсаций 60 Гц. Это приводит к более гладкой и стабильной сварочной дуге на постоянном токе.

До сих пор мы обсуждали только инверторы постоянного тока. В течение нескольких лет это было все, что было доступно. Инверторов, которые питали выход переменного тока, просто не существовало. Тогда кому-то пришла в голову идея упаковать два инвертора в один корпус.Путем их работы с разной полярностью и попеременного включения и выключения на выходе генерировался псевдо-переменный ток. Некоторые инверторы все еще генерируют переменный ток таким образом. Сегодня существуют и более изощренные методы генерации переменного тока, но для целей этой статьи проще представить себе создание переменного тока двумя инверторами с противоположными полярностями.

Способность генерировать переменный ток — вот что действительно делает инвертор блестящим для сварки алюминия с использованием GTAW. Тот факт, что напряжение дуги никогда не достигает нуля, означает, что дуга переменного тока намного более стабильна, чем раньше. Большинству инверторных источников питания GTAW не требуется, чтобы высокая частота была постоянно включена для стабильности. Фактически, Lincoln V205 не имеет возможности использовать постоянную высокую частоту. Он автоматически погаснет, как только возникнет дуга. Устранение непрерывных высоких частот резко снижает количество радиочастотных помех, генерируемых источником питания.

Во-вторых, тот факт, что мы можем посылать управляющие сигналы на частоте 20 килогерц, означает, что мы можем изменять частоту выходного сигнала при сварке переменным током.Старые машины имели выход переменного тока только 60 Гц. V205 может выдавать переменный ток с частотой 20 и 150 Гц. Более высокие частоты могут быть полезны при сварке тонких материалов. По мере увеличения частоты конус дуги и сварной шов сужаются, что приводит к более глубокому проплавлению.

Много лет назад было понято, что при GTAW проплавление сварного шва происходит за счет отрицательной части цикла переменного тока электрода. Во время той части цикла, когда электрод положительный, проплавление уменьшается, и в вольфрамовый электрод уходит больше тепла.Однако во время положительной части цикла электрода дуга фактически удаляет оксиды с поверхности алюминия, облегчая сварку. По этой причине, хотя большинство других материалов сваривают GTA на постоянном токе, алюминий обычно сваривают на переменном токе. Очень первые источники питания GTAW обеспечивали простой выход синусоидальной волны, в котором генерировались равные количества положительного и отрицательного электрода. Однако это было неэффективно. Нам не нужно было столько положительного электрода, чтобы получить адекватную очистку.Более поздние источники питания позволили нам изменять соотношение отрицательного и положительного электрода. Было обнаружено, что приблизительно 65% отрицательного электрода и 35% положительного электрода обеспечивают адекватную очистку дуги и хорошее проплавление. Однако большая часть энергии дуги все еще шла на нагрев вольфрамового электрода, поэтому требовались вольфрамовые электроды большого диаметра.

Источники питания инвертора обеспечивают адекватную очистку дуги с 15% положительного электрода. Уменьшение количества положительного электрода делает процесс более эффективным, увеличивает проплавление сварного шва и снижает количество тепла, попадающего в вольфрамовый электрод, что означает, что можно использовать заостренные электроды меньшего диаметра.Это дополнительно концентрирует и сужает сварной шов.

Наконец, новые инверторные блоки питания программируются программно. Это значительно упрощает изменение характеристик источника питания. На прилагаемой фотографии показан еще один блок питания Lincoln — Invertec® V350 Pro. Этот источник питания в первую очередь разработан как инверторный аппарат для газовой дуговой сварки (GMAW). Он содержит большое количество различных программ для установившегося режима, импульсного GMAW и нетрадиционных алгоритмов управления для GMAW.Большое количество импульсных программ GMAW, в которых параметры импульса оптимизированы для конкретных присадочных материалов и размеров проволоки. Однако благодаря программному обеспечению он также готов к использованию в качестве источника питания для дуговой сварки в защитном металлическом корпусе или дуговой сварки вольфрамовым электродом в среде защитного газа. Его также можно перепрограммировать в полевых условиях за короткое время. Вместе со всем этим, блок питания весит 79 фунтов и может выдавать до 425 ампер.

Будущее уже здесь.

Руководство по процессу ручной дуговой сварки

Что такое процесс ручной дуговой сварки?

Используемые термины

MMA — ручная дуговая сварка металлическим электродом SMAW — дуговая сварка металлическим электродом Ручная сварка

MMA (процесс ручной дуговой сварки металла был впервые разработан в России в 1888 году и включал в себя сварочный стержень без покрытия.Электрод с покрытием был представлен в начале 1900-х годов, когда в Швеции был изобретен процесс Кьельберга. В Великобритании был введен квазидуговой метод. Использование электрода с покрытием шло медленно из-за высоких производственных затрат, но потребность в сварных швах с более высокой степенью целостности привела к тому, что этот процесс стал использоваться все чаще.

Материал соединяется, когда между электродом и заготовкой возникает дуга, плавящая заготовку и электрод с образованием сварочной ванны. В то же время электрод имеет внешнее покрытие, которое иногда называют электродным флюсом, которое также плавится и создает экран над сварочной ванной, чтобы предотвратить загрязнение расплавленной ванны и способствовать возникновению дуги.

Он охлаждается и образует твердый шлак на сварном шве, который затем необходимо отколоть от сварного шва по завершении или перед добавлением другого сварного шва. Процесс позволяет из-за длины электрода производить только короткие отрезки сварного шва, прежде чем новый электрод необходимо будет вставить
в держатель. Качество наплавленного металла во многом зависит от квалификации сварщика.
Источник питания обеспечивает выход постоянного тока (CC) и может быть AC (переменный ток) или DC (постоянный ток).

Конструкция инвертора для ручной дуговой сварки такова, что оператор, увеличивающий длину дуги, снижает сварочный ток, а сокращение длины дуги (уменьшение напряжения дуги) делает обратное, т.е. увеличивает ток. В качестве ориентира напряжение контролирует высоту и ширину сварного шва, в то время как ток контролирует проплавление, поэтому сварщик манипулирует электродом для достижения удовлетворительного сварного шва.

Мощность, потребляемая в сварочной цепи, определяется напряжением и током дуги.
Напряжение (В) определяется диаметром электрода и расстоянием между электродом и заготовкой. Ток в цепи зависит от диаметра электрода, толщины свариваемых материалов и положения сварного шва. Большая часть информации об электродах будет содержать подробную информацию об используемых типах тока и оптимальном диапазоне тока.

Источники питания для сварки MMA, которые могут использоваться для сварки TIG, часто называют источниками питания с падающими характеристиками. Как правило, это блоки базового селекторного типа, устройства управления магнитным усилителем или устройства с приводом от двигателя с прочной конструкцией, поскольку они часто требуются для работы в экстремальных условиях.
Характеристика выходной формы породила термин «капля».

Современные сварочные инверторные источники питания могут преодолеть эти проблемы и обеспечить отличные характеристики и производительность, поскольку кривую можно контролировать электронным способом для каждого процесса.

Небольшие относительно дешевые комплекты переменного тока обычно используются для самостоятельного ремонта или выполнения небольших операций по техническому обслуживанию, а некоторые более крупные комплекты переменного тока, часто охлаждаемые маслом, могут использоваться в более тяжелой промышленности, но выходы постоянного тока в настоящее время являются наиболее распространенными.

Производство электродов означает, что не все электроды постоянного тока могут работать от источников переменного тока, но электроды переменного тока могут работать как с переменным, так и с постоянным током. Постоянный ток (DC) — наиболее часто используемый режим. Блоки переменного тока обычно управляются с помощью подвижного стального сердечника или переключаемых трансформаторов.

Источники выходной мощности

постоянного тока могут использоваться на многих типах материалов и могут быть получены в широком диапазоне токов. Элементы управления этих устройств варьируются от управления с подвижным железным сердечником до новейших конструкций инверторов.Конструкция инвертора принесла много преимуществ:

• Очень легкий и портативный по сравнению со своими предшественниками
• Очень энергоэффективный блок питания и экономия затрат на электроэнергию

• Обеспечивает более высокие выходы для более низких входов
• Высокие уровни контроля и производительности

Обычно предпочтительнее выполнять сварку в плоском или горизонтальном положении. Когда требуется сварка в таком положении, как вертикальное или потолочное, полезно уменьшить сварочный ток по сравнению с горизонтальным положением. Для достижения наилучших результатов во всех положениях с поддержанием короткой дуги требуется равномерное движение и скорость перемещения в дополнение к постоянной подаче электрода.

Что составляет систему MMA (Stick)?

Сварочный инверторный источник питания

Выбранный сварочный инверторный источник питания должен иметь мощность, достаточную для плавления электрода и свариваемого материала, с достаточной мощностью для поддержания дугового напряжения.

Для процесса ручной дуговой сварки обычно требуется большой ток (50–350 А) при относительно низком напряжении (10–50 В).Сварочные электроды для MMA предназначены для работы с различными типами выходной мощности и напряжения, и вы всегда должны читать данные производителя.

Все сварочные электроды можно использовать на постоянном токе (DC), но не все на переменном токе (AC). Некоторые электроды переменного тока также имеют определенные требования к напряжению. При использовании в режиме постоянного тока провод электрода должен быть подключен с полярностью, рекомендованной производителем электродов, в большинстве случаев это будет положительная полярность электрода, но есть электроды, которые используют отрицательную полярность электрода. Источник питания работает в режиме «холостого хода» или «напряжения холостого хода», когда не зажигается сварочная дуга. Это номинальное напряжение без нагрузки определено в стандарте EN 60974-12012 (EN 60974) в соответствии со сварочной средой или риском поражения электрическим током. Источник питания может иметь устройство понижения напряжения (VRD), установленное внутри или снаружи.

Держатель электрода и сварочные кабели

Держатель электрода и сварочные кабели

Электрододержатель зажимает конец электрода токопроводящими зажимами, встроенными в его головку.Эти зажимы работают либо за счет крутящего момента, либо за счет подпружиненного зажима (типа «крокодил»).

Зажимной механизм позволяет быстро отсоединить оставшийся неиспользованный конец электрода (заглушку).

Для обеспечения максимальной эффективности сварки электрод должен быть надежно зажат в держателе, в противном случае плохой электрический контакт может вызвать нестабильность дуги из-за колебаний напряжения и перегрева держателя.

Сварочный кабель присоединяется к держателю механически, гофрированным или припаянным.

Держатели электродов должны соответствовать IEC 60974-11.

Диаметр сварочного кабеля обычно выбирается в зависимости от уровня сварочного тока. Чем выше ток и рабочий цикл,
, тем больше диаметр кабеля, чтобы он не перегревался (см. Соответствующий стандарт). Если сварка проводится на некотором расстоянии от источника питания, может потребоваться увеличить диаметр кабеля, чтобы уменьшить падение напряжения.

Сварочный электрод состоит из основного материала типа материала i.е. сталь или нержавеющая сталь и т. д., которые служат присадочным металлом сварного шва. Он покрыт внешним покрытием, называемым флюсом, который помогает в создании дуги и защищает дугу от загрязнения так называемым шлаком.

На стабильность дуги, глубину проплавления, скорость осаждения металла и особенности положения существенно влияет химический состав флюсового покрытия на электроде. Электроды можно разделить на три основных типа:

• Базовый
• Целлюлозный

• Рутил

Основные сварочные электроды содержат большое количество карбоната кальция (известняк) и фторида кальция (плавиковый шпат) в покрытии.Это делает их шлаковое покрытие более жидким, чем рутиловое покрытие — оно также быстро замерзает, что способствует сварке в вертикальном и верхнем положении. Эти электроды используются для сварки изделий среднего и тяжелого сечения, где требуется более высокое качество сварного шва, хорошие механические свойства и устойчивость к растрескиванию (из-за высокой прочности).

Характеристики:

Когда эти электроды подвергаются воздействию влаги из воздуха, происходит быстрое накопление влаги. Из-за необходимости контроля содержания водорода эти электроды следует тщательно высушить в сушильном шкафу с регулируемой температурой.
Типичное время высыхания составляет один час при температуре приблизительно от 150 ° C до 300 ° C, но перед использованием вы всегда должны консультироваться с данными производителя.

После контролируемой сушки основной и основной / рутиловый электроды необходимо выдерживать при температуре от 100 ° C до 150 ° C, чтобы защитить их от повторного впитывания влаги в покрытие. Эти условия могут быть достигнуты путем переноса электродов из основной сушильной печи в раздаточную печь или нагретый колчан на рабочем месте.

Электроды из металлического порошка содержат добавку металлического порошка к флюсовому покрытию для увеличения максимально допустимого уровня сварочного тока. Таким образом, для данного размера электрода скорость осаждения металла и эффективность (процент нанесенного металла) увеличиваются по сравнению с электродом, не содержащим порошка железа в покрытии.

Шлак обычно легко удаляется. Электроды из железного порошка в основном используются в плоском и горизонтальном / вертикальном положениях, чтобы использовать преимущества более высоких скоростей наплавки.Эффективность 130-140% может быть достигнута для рутиловых и основных электродов без заметного ухудшения характеристик искрения, но дуга имеет тенденцию быть менее сильной, что снижает проникновение валика.

ПРИМЕЧАНИЕ. Качество сварного шва зависит от стабильной работы электрода. Покрытие из флюса не должно иметь сколов, трещин или, что более важно, отсыревать. Электроды изготавливаются с разными типами покрытия и требуют разного обращения.

Целлюлозные сварочные электроды

Целлюлозные сварочные электроды содержат большое количество целлюлозы в покрытии и характеризуются глубоко проникающей дугой и быстрым выгоранием, что обеспечивает высокую скорость сварки.Наплавленный наплавленный металл может быть крупным, а удаление шлака жидким шлаком может быть затруднено. Эти электроды просты в использовании в любом положении и известны своим применением в технике сварки «дымоход».

Характеристики:

• Глубокий провар во всех положениях
• Пригодность для сварки снизу вверх
• Достаточно хорошие механические свойства
• Высокий уровень образования водорода — риск растрескивания в зоне термического влияния (HAZ)

Эти электродные покрытия предназначены для работы с определенным количеством влаги в покрытии. Покрытие менее чувствительно к впитыванию влаги и обычно не требует операции сушки. Однако сушка может потребоваться в тех случаях, когда относительная влажность окружающей среды, в которой хранились электроды, была очень высокой.

Рутиловые сварочные электроды

Рутиловые сварочные электроды содержат большое количество оксида титана (рутила) в покрытии. Оксид титана способствует легкому зажиганию дуги, плавному срабатыванию дуги и малому разбрызгиванию. Эти электроды представляют собой электроды общего назначения с хорошими сварочными свойствами.Их можно использовать с источниками питания переменного и постоянного тока и во всех положениях. Электроды особенно подходят для сварки угловых швов в горизонтальном / вертикальном (H / V) положении.

Характеристики:

• Умеренные механические свойства металла шва
• Хороший профиль валика за счет вязкого шлака
• Возможна позиционная сварка жидким шлаком (содержащим фторид)

• Легко удаляемый шлак

Покрытия из рутила могут выдерживать ограниченное количество влаги, и покрытия могут испортиться, если они пересушены. Перед использованием всегда сверяйтесь с данными производителя.

Электроды для твердоизнашивающейся / наплавочной сварки

Электроды для твердосплавной наплавки или износостойкие электроды используются в основном для нанесения твердой поверхности на более мягкий основной материал. Существует широкий спектр этих типов продуктов, и общая область их применения — ремонт изнашиваемых поверхностей, таких как зубы, на землеройном и горнодобывающем оборудовании.

Сварочные электроды постоянного тока с медным покрытием

Это наиболее распространенный тип из-за сравнительно длительного срока службы электродов.Эти электроды изготавливаются путем смешивания и обжига углерода, графита и связующего вещества и покрытия их медью. Они обеспечивают стабильные характеристики дуги и однородные канавки.

Они сконструированы так же, как и электроды постоянного тока с медным покрытием, но без медного покрытия. При использовании они расходуются быстрее, чем покрытые медью.

Эти электроды сконструированы путем смешивания и обжига углерода, графита и специального связующего с добавленными редкоземельными материалами для стабилизации дуги.
Они покрыты медью.
В этом процессе используется сжатый воздух под давлением 80–100 фунтов на квадратный дюйм на держателе электрода.

Повышение давления воздуха не приводит к более эффективному удалению металла.

Хранение сварочных электродов

Электроды всегда следует хранить в сухом и хорошо вентилируемом помещении. Рекомендуется укладывать пакеты электродов на деревянные поддоны или стеллажи на достаточном расстоянии от пола. Кроме того, все неиспользованные электроды, подлежащие возврату, следует хранить так, чтобы они не подвергались воздействию влаги, чтобы восстановить влагу.

Хорошие условия хранения: на 10 ° C выше температуры наружного воздуха. Поскольку условия хранения должны предотвращать конденсацию влаги на электродах, запасы электродов должны быть сухими.

В этих условиях и в оригинальной упаковке срок хранения электродов практически неограничен. Современные электроды теперь доступны в герметичных упаковках, что исключает необходимость сушки. Однако при необходимости неиспользованные электроды необходимо повторно высушить в соответствии с инструкциями производителя.

Сушка обычно выполняется в соответствии с рекомендациями производителя, а требования будут зависеть от типа электрода.
Многие электроды теперь доступны в герметичных контейнерах. Эти вакуумные упаковки избавляют от необходимости сушить электроды непосредственно перед использованием. Однако, если контейнер был открыт или поврежден, необходимо повторно высушить электроды в соответствии с инструкциями производителя.

Выбор диаметра электрода зависит от толщины заготовки, положения сварки, формы стыка, сварочного слоя и т. Д.

Уровень сварочного тока определяется размером электрода — нормальный рабочий диапазон и ток рекомендуются производителями. Типичные рабочие диапазоны для выбора размеров сварочных электродов показаны в таблице.

• В процессе сварки дуга не должна быть слишком длинной; в противном случае это вызовет нестабильное горение дуги, большое количество брызг, проникновение света, поднутрение, образование пузырей и т. д. Если дуга слишком короткая, это приведет к прилипанию электрода к заготовке.

Регуляторы инвертора, используемые при сварке стержневыми электродами

Регулятор сварочного тока (A)

Регулятор тока регулирует величину выходного тока сварочного инвертора и, следовательно, скорость наплавки в зависимости от диаметра электрода.

На более современных электронных сварочных инверторах часто можно управлять током с помощью пульта дистанционного управления.

В начале сварки горячий старт обеспечивает повышенный ток, позволяющий электроду зажигать дугу, не прилипая к заготовке. Некоторые машины имеют автоматический ток горячего старта с заданным временем и уровнем, другие имеют регулируемое управление горячим пуском, которое может выбрать оператор.

Во время сварки напряжение дуги обычно составляет около 20 В.Часто ситуация может потребовать более короткой дуги, что приводит к более низкому напряжению, и электрод склонен «прилипать к заготовке», поскольку дуга фактически погасла. Регулировка силы дуги решает эту проблему за счет увеличения тока при падении напряжения дуги, чтобы обеспечить перенос металла электрода и предотвратить прилипание электрода. В некоторых машинах есть автоматическая регулировка силы дуги, в других — регулируемое управление силой дуги, чтобы оператор мог выбрать требуемый уровень.

Проблемы при сварке стержневыми электродами

Сварочные аппараты с инвертором стержневыми электродами (электрод)

РУЧНАЯ СВАРКА MMA

Дуговая сварка электродами с покрытием или сварка электродом ммa — это ручная процедура, в которой источником тепла является электрическая дуга, который за счет обжига между покрытым электродом (с зажимом держателя электрода) и свариваемой деталью (основной материал) создает тепло, которое быстро плавит как основной материал, так и электрод (присадочный материал).

Перенос присадочного металла происходит благодаря электрической дуге, возникающей между сердечником электрода с покрытием и заготовкой. Тепло, генерируемое электрической дугой, немедленно плавит основной металл, сердечник и покрытие электрода и, таким образом, создает плавильную ванну, непрерывно питаемую переносимыми каплями расплавленного материала. Некоторые компоненты электрода рассеиваются в воздухе, создавая идеальную среду для дуги. Расплавленное покрытие покрывает расплав, образуя остатки, защищающие металл шва во время и после затвердевания.

Сварочная цепь аппарата для сварки электродов MMA по существу состоит из следующих элементов:

1. Генератор тока

2. Клещи для электродов

3. Электрод с покрытием

4. Зажим заземления

5. Зажим заземления и кабели

Инверторный сварочный аппарат MMA: генератор тока

Генератор тока предназначен для питания электрической дуги, возникающей между основным материалом и электродом. Внутри него находится устройство для регулирования сварочного тока, механическое (магнитный шунт или насыщаемый реактор) или электронное (SCR или инверторные системы). Это различие позволяет разделить аппараты для электродной сварки на три группы в зависимости от технологии их изготовления: электромеханический сварочный аппарат, электронный сварочный аппарат (SCR), инверторный сварочный аппарат .

Плюсы инверторного сварочного аппарата

Большая разница между традиционным сварочным аппаратом и инверторным сварочным аппаратом заключается в выходном токе на клеммах зажима и электрододержателя: традиционные сварочные аппараты имеют переменный ток, который позволяет для сваривания рутиловых электродов или, в исключительных случаях, основных электродов.С другой стороны, инверторный сварочный аппарат mma , благодаря выходу постоянного тока, может использоваться для сварки рутиловых, основных, нержавеющих, чугунных электродов, а в некоторых конкретных моделях даже целлюлозных и алюминиевых электродов.

Кроме того, инверторный сварочный аппарат имеет электронные устройства, которые помогают оператору, даже самому неопытному: HOT START, который вмешивается во время запуска электрода и помогает сварщику избежать прилипания электрода; ARC FORCE, который действует во время сварки, чтобы поддерживать электрическую дугу даже при удалении от заготовки или при сварке в определенных положениях; ANTI-STICK, который срабатывает, если электрод прилипает к заготовке; в этом случае генератор отключается, оператор может снять электрод и снова запустить его, не повреждая покрытие.

Зажим держателя электрода

Зажим держателя электрода выполняет основную функцию поддержки электрода, обеспечивая хороший электрический контакт для электрического потока; он также должен обеспечивать достаточную электрическую изоляцию сварщика.

Зажим заземления

Зажим заземления — это устройство, которое через кабель заземления обеспечивает повторное замыкание электрического соединения между источником сварки и заготовкой. Кабель зажима обеспечивает соединение между зажимом держателя электрода и генератором.

Электрод с покрытием

Электрод с покрытием состоит из сердечника и покрытия, которые имеют разные, но дополняющие друг друга задачи: сердечник действует в основном как проводник тока для подачи дуги и как наполнитель для соединения, в то время как покрытие имеет основная функция защиты ванны расплава и стабилизации дуги.

Электрод с покрытием состоит из сердечника и покрытия:

Сердечник состоит из проводящего металлического стержня, единственная функция которого — подача материала к заготовке.Материал, из которого изготавливается, зависит от основного свариваемого материала: для углеродистых сталей, для которых электродная сварка более распространена, сердечник изготавливается из низкоуглеродистой стали.

Покрытие является наиболее важной частью электрода и выполняет множество функций. Прежде всего, он служит для защиты сварного шва от загрязнения воздуха, и он делает это либо за счет улетучивания и, таким образом, изменения атмосферы вокруг бассейна, либо за счет позднего плавления и, таким образом, защиты сердцевины с кратером, который образуется естественным образом, либо за счет разжижения и плавает над бассейном. Он также содержит материалы, способные очищать основной материал, и элементы, которые могут способствовать созданию сплавов при плавлении. Поэтому выбор покрытия очень важен и зависит от характеристик, которые вы хотите придать сварке. Кроме того, покрытие может также содержать порошковый присадочный металл для увеличения количества наплавленного материала и, следовательно, скорости сварки.

Инверторный сварочный аппарат: сварочные электроды

— Рутил: низкая стоимость, стабильная дуга, переменный и постоянный ток, ванна с жидкостью, эстетически хорошие сварные швы, но достаточные механические характеристики

— Базовый: холодная ванна, отличная очистка материала, нестабильная дуга, затрудненное зажигание, генераторы постоянного тока, сварка во всех положениях, отличные механические свойства.

— Целлюлозный: высокое проплавление и простота обращения, постоянный ток, сварка во всех положениях, в трубопроводах или в любом месте, где реверсирование невозможно.

Выбор тока в зависимости от электрода:

Сварочный аппарат mma: электроды

Сварочные электроды для сварки электродом mma автомат имеет аббревиатуру или код, указанный на коробке; оператор также может найти очень важную информацию об идеальной полярности для этого типа электрода. Фактически, в скобках всегда указывается знак + или -, чтобы указать, где должен быть подключен зажим держателя электрода. Диаметр электрода также важен, потому что диаметры, поддерживаемые самодельными или полупрофессиональными сварщиками, составляют от 1,6 до 4 мм. По этой причине важно проверить поглощающую способность сварщика, если вы хотите сваривать электрод большей толщины, так как это может вызвать проблемы в электросети, так как им требуется большая сила тока. Однако помните, что существуют сварочные аппараты с внутренним электронным устройством, называемым PFC, которое позволяет вам выполнять сварку с высоким током на полной мощности даже в домашних условиях с мощностью 3 кВт; этот тип профессионального инверторного сварочного аппарата имеет немного более высокую стоимость, но позволяет максимально использовать более высокие значения силы тока; Кроме того, это устройство позволяет использовать очень длинные удлинители, даже более 100 метров, и полностью безопасно использовать с генераторными установками.

Сварка TIG

Очень важным аспектом инверторного сварочного аппарата mma является то, что большинство этих продуктов можно подсоединять к горелке TIG для сварки чугуна и нержавеющей стали. Благодаря выходу постоянного тока достаточно подключить горелку Tig с отверстием для газового клапана на ручке. Полярность очень важна; Фактически, горелка Tig всегда должна быть подключена к отрицательному полюсу. Чтобы сработать с помощью этой горелки, вы должны перетащить вольфрамовый электрод за деталь и немедленно поднять горелку.Электрическая дуга загорится быстро; оператор должен создать каплю расплавленного материала, а затем продолжить создание сварного валика. В качестве газа всегда используется чистый аргон для защиты плавильной ванны от кислорода, находящегося в воздухе. Большим преимуществом Tig является высокая эстетика, отсутствие выступов и необходимость чистки сварной детали.

КАК ВЫБРАТЬ МАШИНУ ДЛЯ СВАРОЧНОЙ МАШИНЫ MMA

Сварочный аппарат с покрытием электродом является одним из самых продаваемых продуктов для сварки, но часто люди не знают характеристик, которые позволяют им выбрать наиболее подходящую модель, и выбор падает только на максимальный ток или просто на цену

Во-первых, для DIY или полупрофессионалов есть две основные технологии:

— Традиционная электромеханическая технология с регулирующим маховиком и выходом переменного тока

— Инверторная технология с выход постоянного тока

Первый позволяет сваривать только рутиловые электроды, второй также основной, нержавеющую сталь, чугун. ..

Кроме того, в инверторной технологии есть электронные устройства, которые помогают менее опытному оператору в сварке, такие как сила дуги, защита от прилипания электродов и горячий запуск.

В тех случаях, когда это указано в технических данных, некоторые профессиональные инверторные сварочные аппараты также могут сваривать целлюлозные и алюминиевые электроды.

Еще одна важная особенность, которую следует учитывать, — это поглощающая способность сварочного аппарата; новые инверторы поглощают все меньше и меньше, но важно знать, что они предназначены для домашнего использования с 1.6 — электроды 2 и 2,5мм и поэтому с отечественными 3квт проблем вообще нет. Однако, когда мы хотим припаять электрод диаметром 3,25 или 4 мм, ток, установленный на потенциометре, безусловно, высокий, от 120 до 140 ° и выше, с поглощением, определенно на пределе домашних электросетей. Однако в последние годы были выпущены новые модели инверторов с устройством PFC, которое стабилизирует пики поглощения и, следовательно, позволяет сваривать при токе 170-180 А с мощностью 3 кВт.

Еще одна особенность, которую необходимо проверить при покупке инверторного сварочного аппарата , и, безусловно, самая важная, — это рабочий цикл.Сварочные аппараты заявлены в соответствии с правилами при температуре 40 ° C, и важно проверить, при каком токе и процентном соотношении заявлено, что сварочный аппарат работает на 60% (что считается временем непрерывной работы для ручного использования). Поэтому, когда мы видим дешевый сварочный аппарат, заявленный на 55 А при 60%, мы должны понимать, что это аппарат, подходящий для сварки электродов от 1,6 до 2 мм, максимум 2,5; если это 110А при 60%, мы можем подумать, что он также подходит для 3,25 в более продолжительном режиме; если это 140-150A при 60%, мы обязательно войдем в профессиональную среду и 3.Диаметр 25 и 4 мм не будет проблемой.

Вольфрамовые электроды — CK Worldwide

2% THORIATED (КРАСНЫЙ) EWTh-2 / WT20

Основной оксид: 1,7–2,2% оксид тория

Радиоактивный. Лучше всего подходит для использования в приложениях постоянного тока (D / C) с использованием трансформаторных источников питания постоянного тока. Лучше всего подходит для обработки нержавеющих сталей, титановых сплавов, никелевых сплавов, медных сплавов.Хорошее зажигание и стабильность дуги постоянного / переменного тока, средняя скорость эрозии, средний диапазон силы тока, средняя склонность к слюноотделению.

0,8% ЦИРКОНИРОВАННОЕ (БЕЛЫЙ) EWZr-8 / WZ8

Основной оксид: 0,7–0,9% оксид циркония

нерадиоактивный. Лучше всего подходит для использования с переменным током (A / C) для алюминиевых и магниевых сплавов с использованием инверторных или трансформаторных источников питания постоянного тока. Шарики хорошо справляются с большей силой тока, чем чистый вольфрам, с меньшим количеством точечной коррозии, лучшим зажиганием дуги и стабильностью дуги, чем чистый вольфрам.

1,5% ЛАНТАНАТА (ЗОЛОТО) EWLa-1,5 / WL15

Основной оксид: 1,3–1,7% оксид лантана

нерадиоактивный. Лучше всего использовать в источниках постоянного тока (D / C) в качестве альтернативы 2% торированию с использованием инверторных или трансформаторных источников питания постоянного тока. Лучше всего подходит для нержавеющих сталей, титановых сплавов, никелевых сплавов, медных сплавов. Лучшее зажигание и стабильность дуги постоянного / переменного тока, низкая скорость эрозии, широкий диапазон силы тока, отсутствие разбрызгивания.

2% CERIATED (СЕРЫЙ) БЫВШИЙ ОРАНЖЕВЫЙ EWCe-2 / WC20

Основной оксид: 1,8–2,2% оксид церия

нерадиоактивный. Лучше всего подходит для использования в приложениях переменного тока (A / C) или постоянного тока (D / C) с использованием инверторных или трансформаторных источников питания постоянного тока. Подходит для низколегированных сталей, нержавеющих сталей, алюминиевых сплавов, магниевых сплавов, титановых сплавов, никелевых сплавов, медных сплавов.Хорошие характеристики зажигания и повторного зажигания, длительный срок службы, отличная стабильность дуги. Низкая скорость эрозии, лучшая в диапазоне низких значений тока, отсутствие раскалывания, хорошее зажигание дуги постоянного тока и стабильность.

PURE (ЗЕЛЕНЫЙ) EWP / WP

Основной оксид: Нет

НЕРАДИОАКТИВНЫЙ. Подходит для использования при переменном токе (A / C) для алюминиевых сплавов и магниевых сплавов при малой и средней силе тока с использованием только трансформаторных источников постоянного тока.Шарики легкие, плюется при большей силе тока. Используется только для некритических сварных швов.

2% ЛАНТАНАТ (СИНИЙ) EWLa-2 / WL20

Основной оксид: 1,8–2,2% оксид лантана

нерадиоактивный. Лучший электрод общего назначения как для переменного (A / C), так и для постоянного (D / C) тока с использованием инверторных или трансформаторных источников постоянного тока. Подходит для низколегированных сталей, нержавеющих сталей, алюминиевых сплавов, магниевых сплавов, титановых сплавов, никелевых сплавов, медных сплавов.Хорошее зажигание дуги и стабильность, диапазон силы тока от среднего до высокого, низкая скорость эрозии.

LaYZr ™ (CHARTREUSE) EWG

Основные оксиды: 1,5% лантана, 0,8% оксидов иттрия, 0,8% циркония

нерадиоактивный. Лучше всего подходит для автоматизированных или роботизированных приложений переменного тока (A / C) или постоянного тока (D / C) из-за низкого допуска напряжения (изменение расстояния от наконечника до заготовки) с использованием источников постоянного тока на основе инвертора или трансформатора.Подходит для низколегированных сталей, нержавеющих сталей, алюминиевых сплавов, магниевых сплавов, титановых сплавов, никелевых сплавов, медных сплавов.
