Сравнительный анализ двух Ваттметров

www.eachbuyer.com/energy-cost-meter-electric-meter-energy-cost-meter-16a-with-lcd-screen-eu-p31364.html
www.eachbuyer.com/energy-power-watt-voltage-volt-meter-monitor-analyzer-p5863.html
Обзоры про подобные девайсы уже были.
mysku.ru/blog/china-stores/28924.html
mysku.ru/blog/ebay/10136.html
mysku.ru/blog/ebay/26326.html
mysku.ru/blog/aliexpress/11717.html
Я не первый. В своём обзоре сравню два Ваттметра. Посмотрим все их плюсы и минусы. Как точно показывают, тоже сравним.

Вот такими они выглядят на странице магазина.

А вот так выглядят в жизни. Размеры отличаются.

Оба девайса прибыли хорошо упакованными.

Здесь претензий нет. Всё пришло в цельности и сохранности. Всё работает. У каждого внутри инструкция на английском.

Все характеристики написаны на корпусе. На странице магазина написано гораздо меньше.

Для лучшего понимания буду называть маленький девайс первым (он слева). А тот, что справа — вторым (он побольше). Все фотки тоже буду располагать по порядку: слева направо сверху вниз (сначала первый, затем второй). Иначе запутаемся.

Вот, что написано на странице магазина. Про второй девайс вообще ничего. Поэтому изучим, что написано на самих приборах (снимок чуть выше). Пишу только то, что реально нужно (лично мне).

1 Прибор

-Входное напряжение: 90V — 280V 50/60Гц

-Измеряемая мощность: 1 — 3000W

-Пиковый ток: 15А

-Точность измерений: 1%

-Кол-во потреблённой эл. энергии: 0,0001-999,9кВт*ч

2 Прибор

— Рабочее напряжение: 230 В 50 Гц

-Максимальный ток: 16А

-Диапазон напряжений: 230V-250V

-Отображаемая мощность: 0-3600Вт

-Кол-во потреблённой эл. энергии: 0-9999кВт*ч

Как видно из характеристик по рабочему напряжению первый прибор выигрывает за явным преимуществом. На самом деле всё с точностью до наоборот. Вы это увидите чуть ниже. В действительности второй (тот, что побольше) прибор суперточно измеряет напряжение в пределах 180-260В. Другое напряжение мне и не нужно. Рабочие токи до 15А и 16А. Розетки и вилки собраны по одному и тому же принципу. Выдержат и 20А если сравнивать с теми вилками и розетками, что продаются в наших магазинах с пометкой 16А.

А теперь посмотрим, что внутри. Бывает очень важно. Начнём с первого (маленького).

Узел питания на основе балласта на конденсаторе (жёлтый). Как я понял, здесь схемотехника стандартная для подобных Ваттметров. Замеры тока снимаются с токового трансформатора. Выдержит любые токи, которые могут быть ограничены только конструкцией вилки и розетки девайса. А вот точность должна быть похуже, чем у шунта. Хотя, если приглядеться, токовый трансформатор довольно плотно находит на сетевой проводник. Головная микросхема не клякса, как часто бывает. Она подороже будет. Но и надёжность у неё повыше. Все кляксы очень боятся падений. Здесь могу поставить плюс.

Второй девайс разделён на две платы. В качестве измерителя тока шунт. Но шунт достаточно мощный. Подобный стоит в известных мультиметрах М890.

На второй плате клякса. Обратите внимание, что у этой модификации Ваттметра МС памяти расположена на другой плате. Чтобы до неё добраться не требуется откручивать дисплейную плату. У предыдущих модификаций МС памяти располагалась рядом с кляксой.

Дисплей у второго девайса присоединён к плате при помощи небезызвестных резиночек. Не есть хорошо. При низких температурах использовать не рекомендую. Разбирать часто тоже. Есть у них нехорошее свойство. Все его хорошо знают.

У первого прибора дела в этом плане обстоят ещё хуже. Индикатор подсоединён к плате при помощи полиэтиленового шлейфа. Он вообще не ремонтопригоден (в случай чего). Когда всё собирал обратно, не единожды выругался в адрес китайских товарищей. Запишу первый большой минус этому девайсу. Лучше не разбирайте (честное слово).

Корпуса обоих приборов изготовлены из пластмассы. Выполнены аккуратно, все прилегает достаточно плотно. От первого (маленького) исходит запах синтетики. Пришёл в полиэтиленовом пакетике с замком. Может не успел выветриться, не знаю.

Диапазон рабочих напряжений заявлен производителем: 90-280В у первого и 230-250В у второго. Схемотехника узла питания у них похожая. Поэтому оба смогут работать в нужном для нас диапазоне. Особо не переживайте. Хотя у самогО были большие сомнения по этому поводу. Определение правильности измерения этими приборами электрических параметров начну как раз с напряжения.

Вот так постепенно дошли до определения точностных характеристик приборов.

Для этого использую всё те же две переносные установки:

-Энергоформа 3.3 позволяет задавать переменное напряжение и ток с различными углами между ними (любой угол от -179 до 180 градусов/любая ёмкостная или индуктивная нагрузка). Энергоформа 3.3 не является образцовым прибором. Для контроля за выдаваемыми электрическими параметрами служит другой прибор.

-Энергомонитор 3.3 в качестве образцового счётчика. Позволяет измерять Мощность как Активную так и Реактивную, Ток, Напряжение, Коэффициент мощности, углы непосредственно в градусах…

Точность показаний подобных Ваттметров складывается из трёх составляющих:

1. Точность измерений Напряжения.

2. Точность измерений силы Тока.

3. Точность определения Коэффициента мощности.

Попробуйте мне возразить. Вот их и сравним.

Что такое ток и напряжение все знают ещё со школы. А вот то, что мощность бывает Полная, Активная и Реактивная не все знают. Сам не знал, пока не пришлось столкнуться по работе. В школе этому уделяется мало внимания.

S=I*U -Полная мощность.

Для подсчёта Активной мощности, необходимо учитывать ещё одну величину:

P= I*U*cosφ –Активная мощность,

где cosφ – коэффициент мощности, а φ – угол между током и напряжением.

Реактивная мощность нас не интересует в принципе. Ни один из девайсов её не отражает.

Смотрим, как измеряют напряжение. На оба девайса подавал образцовые напряжения с дискретностью 10В.

180В-190В-200В-210В-220В-230В-240В-260В

Последняя цифра «перебегает». На фото присутствуют усреднённые значения. Первый прибор завышает показания в среднем на один Вольт. С учётом заявленной точности в погрешность вкладывается, показывает точнее допустимого минимум в два раза. Но один вольт для многих кажется слишком большой погрешностью. Если сравнивать с распространёнными приборами типа М890, М830 (эти могут врать на 4В и будут в классе) и похожих серий, прибор показывает очень неплохо. Смотрим следующий девайс.

180В-190В-200В-210В-220В-230В-240В-250В

Здесь показания просто идеальные. По-другому просто назвать не могу. Я удивлён.

Девайс неплохо настроен на заводе. Погрешность в пределах последнего знака (0,1В!).

Переходим к измерения силы тока. Первый прибор её не измеряет. Точнее, на дисплей показания не выводит. Появился второй большой минус у тестируемого прибора. Второй измеряет. Смотрим показания. Как и в первом случае подавал дискретные образцовые величины, но теперь Тока.

Погрешность около 3% от измеряемой величины (завышает). Но производителем точность измерения не заявлена. Формально претензий предъявлять нет повода.

Пришло время смотреть, как измеряет мощность. Это именно то, ради чего их покупают. Информация очень нудная и требует очень внимательного прочтения. Для тех, кто не отличается скурпулёзностью в мыслях и действиях, можете пропустить вплоть до Вывода.

Для удобства восприятия все фотки объединил в один файл.

Посмотрим как эти приборы измеряют полностью активную нагрузку.

Напряжение 221,00В. Мощность 219,85Вт. Это на образцовом.

А вот что показывает маленький приборчик.

Напряжение 222,2В. Мощность 221,5Вт.

Погрешность измерения мощности меньше процента от измеряемой величины.

А это второй девайс. Погрешность определения мощности около 3% от измеряемой величины (завышает).

225,6Вт против 218,95Вт на образцовке.

Изменим условия. Создадим индуктивную нагрузку с углом между напряжением и током около 45 градусов.

Погрешность определения мощности менее 2% от измеряемой величины(завышает).

166,4Вт против 163,14Вт на образцовке. Поверьте, это очень неплохой результат с такими углами. Коэффициент мощности прибор не показывает. Но, судя по результату, определяет его правильно. Измерения с Ёмкостной нагрузкой на токе 1А я банально забыл сделать. Слишком много было измерений. Уж извините.

Смотрим, что показывает другой девайс. Для начала создадим индуктивную нагрузку с углом между напряжением и током около 45 градусов.

Погрешность определения мощности всё те же 3 % от измеряемой величины.

163,6Вт против 158,5Вт на образцовке.

Коэффициент мощности прибор показывает правильно.

Проведём измерения с Ёмкостной нагрузкой. Угол около 45 градусов.

Погрешность определения мощности всё те же 3 % от измеряемой величины.

155,4Вт против 151,01Вт на образцовке.

Коэффициент мощности прибор показывает правильно. Что на ёмкостной, что на индуктивной, что на полностью активной нагрузке.

Увеличиваю ток до 5А. Для начала опять чисто активная нагрузка.

Погрешность определения мощности менее 1% от измеряемой величины. Это на полностью активной нагрузке.

1112Вт против 1104,1Вт на образцовке.

Никаких изменений и в измерениях другим прибором. Погрешность определения мощности всё те же 3% от измеряемой величины.

1135Вт против 1100,2Вт на образцовке. Это при полностью активном потреблении.

Изменяю углы. Даю около 45 градусов индуктивной нагрузки (соотношение активной и реактивной мощностей приблизительно один к одному).

Погрешность определения мощности 1% от измеряемой величины.

823,4Вт против 815,86Вт на образцовке. Это очень неплохой результат с такими углами. Коэффициент мощности прибор не показывает. Но, судя по результату, и здесь определяет его правильно. Задал ёмкостную нагрузку (соотношение активной и реактивной мощностей приблизительно один к одному). На этот раз не забыл.

Погрешность определения мощности 0,3% от измеряемой величины.

747,9Вт против 745,88Вт на образцовке.

Посмотрим, что показывает второй (большой) прибор на этой нагрузке.

Погрешность определения мощности всё те же 3 % от измеряемой величины.

821,4Вт против 794,211Вт на образцовке. Коэффициент мощности измерил правильно 0,7.Это индуктивная нагрузка (соотношение активной и реактивной мощностей приблизительно один к одному).

Погрешность определения мощности всё те же 3 % от измеряемой величины.

785,3Вт против 762,31Вт на образцовке. Коэффициент мощности измерил правильно 0,68.Это уже ёмкостная нагрузка (соотношение активной и реактивной мощностей приблизительно один к одному).

В принципе по результатам эксперимента можно уже делать вывод. Но, всё же, проведу ещё один. Проверю их адекватность на практически Реактивной нагрузке. Полностью Реактивная не получится. Активка всё равно с установки просачивается. Тем не менее смотрите.

Полная мощность больше 1кВА. Просочившаяся Активная составляет 49,61Вт. Измеренная девайсом 69,8Вт. Вы думаете это плохой результат? Это отличный результат! Большинство приборов на углах, близких к 90 градусам просто клинит. А этот даже ухитрился что-то показать. При чём более менее правда.

Смотрим другой прибор.

Этот показал ещё точнее. 25,7Вт против 22,1Вт на образцовке. Обратите внимание и Коэффициент мощности измерил правильно. 0.

На этом думаю эксперименты закончить. А то многие посинеют (вместе со мной) не дождавшись вывода.

Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Девайс №1 (маленький)

Минусы:

-Малый угол чтения по вертикали (хотя с боков и прямо все цифры видны хорошо).

-Не отображает измеренный ток и коэффициент мощности.

-Не отображает полную мощность.

-При измерениях последняя цифра «перебегает».

-Цифры мельче по сравнению с другим девайсом.

-Ненадёжное соединение дисплея с платой.

-Удовлетворительная точность измерения напряжения. Хотелось бОльшего.
Плюсы:

— Есть подсветка дисплея.

— Широкий заявленный диапазон рабочих напряжений (90-280В).

-Коэффициент мощности определяет правильно (хоть и не показывает). Очень важный показатель при подсчёте мощности. Но определяет чуть хуже другого девайса.

— Сделан аккуратно и добротно.
Девайс №2 (большой)

Минусы:

-Подсветки нет, и не планировалось.

-Удовлетворительная точность измерения силы тока. Хотелось бОльшего.
Плюсы:

— Высокая точность измерения напряжения (намного выше заявленной). Можно сказать идеальная.

-Коэффициент мощности определяет правильно. Очень важный показатель при подсчёте мощности. Так как этот показатель калибровке (коррекции) не поддаётся.

-Измеряет и отображает измеренные Ток, Напряжение, Коэффициент мощности и Частоту.

-Цифры крупные, читаемы практически под любым углом.

— Сделан аккуратно и добротно.

-Встроенный 3.6 В NI-MH аккумулятор позволяет хранить настраиваемые параметры (функция скорей никчёмная, чем полезная).

-Имеет возможность изменения калибровочных коэффициентов при помощи программатора. Это перекрывает ВСЕ минусы, относящиеся к этому девайсу.

Как калибровать, очень подробно рассмотрено вот в этом обзоре, комментарии тоже читайте.
mysku.ru/blog/china-stores/28924.html

Кто не имеет программатора можно подогнать показания Тока, подпаивая параллельно шунту сопротивления (в случае если завышает показания, как у моего). Я же буду мучить программатор.

Кажись всё. Если что забыл, поправьте. Оба девайса умеют неплохо измерять мощность. На поверку первый прибор оказался чуть точнее. Точность 1% от измеряемой величины при активной нагрузке и около 2% при смЕшанной на токах менее 1А. У второго и там и там около 3%. И эти 3% выплыли из-за погрешности определения силы тока. Зато у него есть несомненное преимущество. Он обучаем. Его можно подогнать. При чём, можно подогнать до такой точности, которая многим приборам и не снилась. Но это уже другая история. Лично моё мнение, я бы выбрал второй приборчик.

И ещё кое-что в конце.

Я рассказал про те приборы, которые держу в руках. Приборы имеет насыщенный функционал. Я изучил только те функции приборов, которые интересны мне. Приборы могут отображать ещё кучу бестолковости, которая в жизни мало пригодится. Про никчёмные функции писать ничего не буду. Уж извините. Ну а если где ошибся, поправьте.

Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.

Эти приборы для тестирования предоставлены магазином EachBuyer.

Теперь всё.

Удачи всем!

Измерение мощности Ваттметром

На чтение 4 мин. Опубликовано 03.04.2020 Обновлено 03.04.2020

Сегодня хочу немного поговорить о таком приборе как Ваттметр, а так же для чего такой прибор нужно предварительно использовать перед подключением бытовой техники через умные гаджеты. Ваттметр – это прибор который измеряет величину потребляемой мощности любого электроприбора, подключенного через него к сети 220В. Он представляет собой бытовой прибор внешне схожий с умной розеткой.

Для чего нужен ваттметр?

При покупке умных розеток или беспроводных wifi реле мы подразумеваем подключение потребителя или нескольких потребителей к сети 220В через эти умные гаджеты. Любой компонент умного дома, коммутирующий нагрузку, рассчитан на определенную мощность, которую можно через него «пропустить». Максимально допустимые значения указаны в инструкции по эксплуатации умного устройства или на его коробке. Эти значения отличаются в меньшую сторону в сравнении с обычными розетками, которые выдерживают до 3500W.

Если максимально допустимая мощность электроприбора превышает рекомендуемые для умного гаджета значения, то их подключение через умные устройства запрещено.

Превышение максимально допустимой нагрузки на умное устройство повлечет за собой перегрев, не стабильную работу электронных компонентов. При отсутствии в нем узлов защиты (защитного предохранителя) умный гаджет начнет выпускать неприятный запах, а затем и вовсе выйдет из строя.

Чтобы не допустить выход из строя своих умных гаджетов предварительно перед подключением в них бытовых приборов проверяйте фактическую потребляемую мощность Ваттметром.

На каждом бытовом приборе потребляемая мощность указывается на упаковке, в инструкции по эксплуатации, на бирке самого изделия или в одном из названных мест. Для чего тогда использовать Ваттметр если мощность указывается на самом приборе?

Почему не стоит ориентироваться на мощность, указываемую производителем?

Очень часто производители бытовой техники искусственно завышают мощность своих приборов для того чтобы продать их дороже. Чаще это относится к «ноунэйм» брендам, но и известные компании иногда тоже этим грешат. Как правило, для электроприборов указывают пиковую потребляемую мощность. В магазине продавцы-консультанты оперируют эти показателем как одним из существенных критериев к покупке того или иного устройства. Наш менталитет устроен таким же образом. Из двух изделий в одной и той же ценовой категории, скорее всего, будет выбран прибор мощнее.

Завышенная мощность

Рассмотрим на примере работы утюга Rowenta, на котором заявлена мощность 2400W.  Выставим на утюге максимально возможную для нагрева температуру и подключим к сети. При подключении утюга в сеть идет нагрев подошвы и резервуара с водой. Фактически он работает как чайник. Когда нагрев до требуемой температуры произошел нагревательный элемент отключается и энергопотребление падает до нуля. В процессе нагрева значение по мощности варьировалось в пределах 1860W — 1880W.

Таким образом мы измерили реально потребляемую мощность электроприбора и убедились что на 2400W этот утюг не греет.

Пиковая мощность

Подключаю через Ваттметр кварцевый обогреватель. На этикетке указанно значение в 800W. Обогреватель имеет две спирали. На первом положении потребляет 347W, на работе двух спиралей — 686W. Таким образом мы выяснили что его пиковая мощность составляет 686W, так же она завышена.

Запас мощности, что это и зачем он нужен?

Имея Высшее образование радиоинженера, хочу дать один дельный совет — никогда не стоит эксплуатировать любую электронику на пределе ее возможностей.

Например: Если производителем заявлена предельно допустимая нагрузка через умную розетку в 2200W, то не стоит понимать что это действительно так. Указанные значения мощности могут быть завышены, как и на бытовой технике. Тем более, если это сомнительный производитель.

При эксплуатации всегда делайте запас по мощности. Для умного гаджета отнимайте 10-20% от указанного производителем максимально возможно значения мощности. Это обеспечит исправную многолетнюю работу ваших умных устройств.

Выводы:

• При использовании умных гаджетов не стоит их эксплуатировать на пределе своих возможностей.
• Во избежании преждевременного выхода из строя умных розеток и беспроводных реле не превышайте максимально допустимую на них нагрузку.
• Необходимо всегда оставлять запас по мощности.
• Используйте ваттметр, чтобы проверить фактическую, а не завышенную производителем мощность подключаемого устройства.

использование с выгодой для себя

В наших домах становится больше новых электроприборов. Растёт потребляемая мощность, растут счета за электричество. Появились приборы нового поколения, помогающие экономить, избегать силовых перегрузок, приводящих к выключению автомата.

Бытовой ваттметр становится необходимым атрибутом повседневной жизни, для тех, кто хочет сэкономить на оплате электроэнергии.

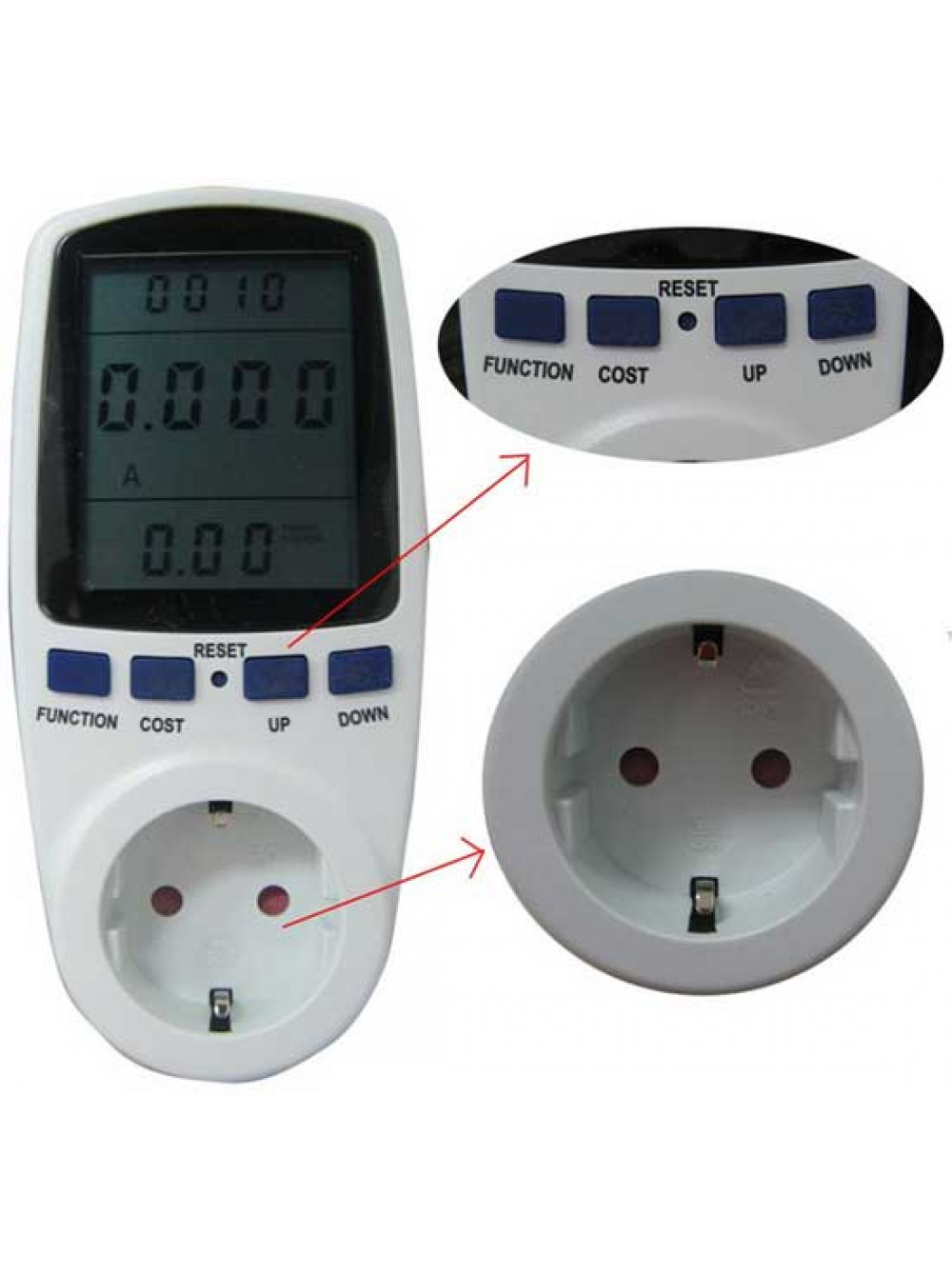

Ваттметр для домашнего пользования выглядит довольно просто. Небольшой прибор в пластиковом корпусе внешне похож на переходник для розеток с встроенным дисплеем, как на небольшом мобильном телефоне. С тыльной стороны находится вилка для входа стандартную розетку, с внешней − вход для измеряемого электроприбора, кнопки управления и дисплей для вывода информации.

Какие операции способен производить ваттметр

Прибор хоть и назван ваттметром измеряет не только мощность. Он многофункционален и способен рассказать об электроэнергии в вашем доме всё.

Что измеряет ваттметр:

• напряжение в сети;
• мощность;
• коэффициент мощности;
• силу тока;
• частоту тока;
• вычисляет число киловатт часов, израсходованных за определенный промежуток времени;
• считает расход электроэнергии, если задать тариф;
• на некоторых есть дисплей с часами.

Фиксируются в некоторых моделях и пиковые показатели силы тока и мощности.

Ваттметр заменяет сразу несколько приборов: амперметр, вольтметр, осциллограф, фазометр. Получается огромная экономия на покупке измерительной техники для бытового использования.

Принцип работы ваттметра

Не надо изучать схему подключения, производить лишних действий. Просто воткнуть вилку прибора в розетку, затем ко входу на внешней панели подключить бытовую технику, которую проверяем. Есть возможность через тройник подвести несколько приборов одновременно, чтобы посмотреть сколько энергии тратят, к примеру, холодильник, телевизор и стиральная машина. Полученная информация сразу выводится на дисплей, и меняется ежесекундно. Переключая кнопку выбора режима на внешней панели, на дисплей выводим все показатели, которые прибор способен определять.

Ваттметр бытовой помогает рассчитать количество используемой энергии в каждой части дома и у каждого бытового прибора в отдельности.

Иногда производители как дополнительную опцию добавляют аккумуляторы или батарейки для сохранения данных с дисплея в автономном режиме.

Интересно будет узнать, сколько ваш компьютер потребляет энергии в момент загрузки, в автономном режиме и при выключении. Или сравнить сколько тратится электроэнергии при нагреве бойлером воды до температуры 60°С или 80°С. И умножив на тариф понять, какая экономия денег произойдет при правильном использовании приборов.

Введя показатель тарифа, можно подсчитать сколько тратит один прибор за месяц или за день, или несколько приборов.

Установив тариф двойной ночной и дневной можно увидеть разницу расхода энергии например, холодильника в разный период суток.

Технические характеристики ваттметра

Ваттметр может иметь при 3-4 кнопках 7-8 режимов обзора. Нажимом одной кнопки меняется величина измерения− напряжение, сила тока, мощность. Есть ограничения по мощности не более 3,6 кВатт, выдерживает до 16 А, напряжение 190 -270 Вольт. Есть погрешность в измерениях− 1%. Прибор работает при температуре до нуля по Цельсию.

На дачном участке, в гараже, на площадях, где установлен токарный станок или другое оборудование, мощность может скакать по разным причинам. Для измерения показателей мощности в этих условиях простого ваттметра не хватит. Существует трёхфазный прибор с креплением на дин-рейку. Ограничения у такого ваттметра выше: по мощности до 30 000 Вт, силе тока до 100 Ампер.

Крепление к дин- рейке, даёт возможность установить прибор в любом месте.

Дин рейка используется для крепления электрического оборудования в специальных коробах и местах для этого предназначенных.

Выглядит прибор внушительнее по габаритам, провода подсоединяются к клеммам, тот же цифровой дисплей. Установка и пользование требуют определённых навыков работы с электричеством и немного начальных знаний по технике безопасности. Некоторые модели с креплением к дин-рейке работают и при минусовой температуре.

Недостатки прибора

Из недостатков бытового ваттметра можно выделить

• ограничения по силе тока и мощности приборов;
• неточность показателей при минусовой температуре.

Достоинства

Достоинств много.

• Возможность измерить параметры всех приборов в доме по отдельности и несколько сразу;
• Возможности подсчитать количество потребляемой энергии каждого конкретного бытового прибора или нескольких приборов в помещении;
• Простота подключения без дополнительных средств и специальных навыков и схем;
• Удобство пользования, доступность по цене.

Ваттметр бытовой поможет вам сэкономить бюджет.

definition of Ваттметр and synonyms of Ваттметр (Russian)

Материал из Википедии — свободной энциклопедии

Ваттме́тр (ватт + др. -греч. μετρεω «измеряю») — измерительный прибор, предназначенный для определения мощности электрического тока или электромагнитного сигнала.

Классификация

По назначению и диапазону частот ваттметры можно разделить на три категории — низкочастотные (и постоянного тока), радиочастотные и оптические. Ваттметры радиодиапазона по назначению делятся на два вида: проходящей мощности, включаемые в разрыв линии передачи, и поглощаемой мощности, подключаемые к концу линии в качестве согласованной нагрузки. В зависимости от способа функционального преобразования измерительной информации и её вывода оператору ваттметры бывают аналоговые (показывающие и самопишущие) и цифровые.

Ваттметры низкой частоты и постоянного тока

НЧ-ваттметры используются преимущественно в сетях электропитания промышленной частоты для измерения потребляемой мощности, могут быть однофазные и трехфазные. Отдельную подгруппу составляют варметры — измерители реактивной мощности. Цифровые приборы обычно совмещают возможность измерения активной и реактивной мощности.

• Аналоговые НЧ-ваттметры электродинамческой или ферродинамической системы имеют в измерительном механизме две катушки, одна из которых подключается последовательно нагрузке, другая параллельно. Взаимодействие магнитных полей катушек создает вращающий момент, отклоняющий стрелку прибора, пропорциональный произведению силы тока, напряжения и косинуса или синуса разности фаз (для измерения соответственно активной или реактивной мощности).
  • ПРИМЕРЫ: Ц301, Д8002, Д5071
• Цифровые НЧ-ваттметры имеют в качестве входных цепей два датчика — по току и по напряжению, подключаемые соответственно последовательно и параллельно нагрузке, датчики могут быть на основе измерительных трансформаторов, термисторов, термопар и другие. Информация с датчиков через АЦП передается на вычислительное устройство, в котором рассчитываются активная и реактивная мощность, далее итоговая информация выводится на цифровое табло и, при необходимости, на внешние устройства (для хранения, печати данных и т.  д.).
  • ПРИМЕРЫ: MI 2010А, СР3010, ЩВ02

Ваттметры поглощаемой мощности радиодиапазона

Ваттметры поглощаемой мощности образуют весьма большую и широко используемую подгруппу ваттметров радиодиапазона. Видовое деление этой подгруппы связано в основном с применением различных типов первичных преобразователей (приемных головок). В серийно выпускаемых ваттметрах используются преобразователи на базе термистора, термопары и пикового детектора; значительно реже, в экспериментальных работах, применяются датчики, основанные на других принципах — пондеромоторном, гальваномагнитном и т. д. При работе с ваттметрами поглощаемой мощности следует помнить, что из-за неидеального согласования входного сопротивления приемных головок с волновым сопротивлением линии, часть энергии отражается и реально ваттметр измеряет не падающую мощность, а поглощаемую, которая отличается от падающей на величину, равную K_P×P_пад, где K_P — коэффициент отражения по мощности.

• Термисторные (болометрические) ваттметры состоят из приемного преобразователя на базе термистора (или болометра) и измерительного моста с источником низкочастотного переменного тока для подогрева термистора. Принцип действия термисторного преобразователя состоит в зависимости сопротивления термистора от температуры его нагрева, которая, в свою очередь зависит от рассеиваемой мощности сигнала, подаваемого на него. Измерение осуществляется методом сравнения мощности измеряемого сигнала, рассеиваемой в термисторе и разогревающей его, с мощностью тока низкой частоты, вызывающей такой же нагрев термистора. В процессе измерения полная мощность, рассеиваемая на термисторе (при подаче на него одновременно измеряемого сигнала и тока подогрева) и, соответственно, сопротивление термистора поддерживается одинаковым с помощью измерительного моста, который уравновешивается изменением тока подогрева. В первых моделях термисторных ваттметров уравновешивание осуществлялось вручную, в современных ваттметрах уравновешивание автоматическое, показания выводятся в цифровом виде. К недостаткам термисторных ваттметров относится их малый динамический диапазон — максимальная мощность рассеивания — несколько милливатт, это ограничение преодолевается использованием аттенюаторов, делящих мощность, но вносящих при этом дополнительную погрешность.
  • ПРИМЕРЫ: М3-22А, М3-28

• Калориметрические ваттметры отличаются от термисторных тем, что для поглощения измеряемой мощности используется отдельная нагрузка, от которой тепло передается на термисторный преобразователь через рабочую среду — дистиллированную воду или специальную жидкость. Жидкая среда циркулирует со строго заданной скоростью потока, омывая по очереди входную нагрузку, преобразователь и охлаждающий теплообменник.
  • ПРИМЕРЫ: М3-13, МК3-68, МК3-70

• Термоэлектрические ваттметры в качестве первичного преобразователя используют термопару (или блок термопар) прямого или косвенного нагрева. При измерении горячий спай термопары нагревается под воздействием подводимой мощности измеряемого сигнала, при этом вырабатывается термо-э. д.с. Измерительная информация в виде сигнала постоянного тока поступает на электронный блок (аналоговый или цифровой), где обрабатывается и поступает на показывающее устройство.
  • ПРИМЕРЫ: М3-51, М3-56, М3-93

• Ваттметры с пиковым детектором просты в устройстве, в отличие от других видов ваттметров способны измерять не только мощность непрерывного сигнала, но и пиковую мощность радиоимпульсов, однако, из-за низкой точности измерения в настоящее время применяются редко. По принципу действия такой ваттметр представляет собой выпрямительный вольтметр переменного тока, имеющий на входе нагрузку с сопротивлением, равным волновому сопротивлению кабеля, и с отчетным устройством, проградуированным в значениях мощности.
  • ПРИМЕРЫ: М3-3А, М3-5А

Ваттметры проходящей мощности радиодиапазона

В ваттметрах проходящей мощности в качестве первичного преобразователя, обычно используется направленный ответвитель — устройство, позволяющее ответвлять от основного тракта передачи очень небольшую долю энергии. Отведенная часть энергии подается на вторичный преобразователь, например, детекторную или термисторную головку, откуда сигнал измерительной информации подается на функциональный преобразователь и, далее, на показывающее устройство.На относительно низких частотах (в ДВ и СВ диапазонах), использование направленных ответвителей затруднительно, в этом случае в качестве первичных преобразователей можно использовать датчики силы тока и напряжения в линии, измерительная информация с которых далее обрабатывается в функциональном преобразователе (перемножение значений с учетом разности фаз). Датчиками могут служить, например, трансформатор напряжения и трансформатор тока. Такой способ измерения используется обычно в специализированных приборах для контроля мощности, выдаваемой в антенну радиопередатчиком. На сверхвысоких частотах, в волноводных трактах, для измерения проходящей мощности может использоваться пондеромоторный метод или датчики, встраиваемые в стенку волновода — термисторные, термоэлектрические, гальваномагнитные.

• ПРИМЕРЫ: М2-23, М2-32, NAS

Оптические ваттметры

• ПРИМЕРЫ: ОМК3-69, ОМ3-65

Наименования и обозначения

• Видовые наименования
  • Измеритель мощности — другое название ваттметров радио- и оптического диапазонов
  • Киловаттметр — прибор для измерения мощности больших значений (единицы сотни киловатт)
  • Милливаттметр — прибор для измерения мощности малых значений (меньше 1 ватта)
  • Варметр — прибор для измерения реактивной мощности
  • Ваттварметр— прибор, позволяющий измерять активную и реактивную мощность
• Для обозначения типов электроизмерительных (низкочастотных) ваттметров традиционно используется отраслевая система обозначений, в которой приборы маркируются в зависимости от системы (основного принципа действия)
  • Дхх — приборы электродинамической системы
  • Цхх — приборы выпрямительной системы
  • Фхх, Щхх — приборы электронной системы
  • Нхх — самопишущие приборы
• Ваттметры радио- и оптического диапазонов маркируются по ГОСТ 15094
  • М1-хх — эталонные ваттметры высокой точности
  • М2-хх, РМ2-хх — ваттметры проходящей мощности (радиодиапазона)
  • М3-хх, РМ3-хх — ваттметры поглощаемой мощности (радиодиапазона)
  • М5-хх — преобразователи приемные (головки) ваттметров
  • ОМ3-хх — оптические ваттметры поглощаемой мощности

Основные нормируемые характеристики

Литература и документация

Литература

Нормативно-техническая документация

• ГОСТ 8476-78 Ваттметры и варметры. Общие технические условия
• ГОСТ 8476-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам
• ГОСТ 8.392-80 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности и их первичные измерительные преобразователи диапазона частот 0,03-78, 33 ГГц. Методы и средства поверки
• ГОСТ 8.397-80 Государственная система обеспечения единства измерений. Ваттметры волноводные импульсные малой мощности в диапазоне частот 5,64-37,5 ГГц. Методы и средства поверки
• ГОСТ 8.497-83 Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
• ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
• IEC 61315(1995) Калибрование измерителей мощности (ваттметров) волоконно-оптических источников излучения

Ссылки

См. также

Поверметр: как измерить мощность и силу велосипедиста

Измерение мощности велосипедиста в последние годы становится всё более актуальным, так как помогает эффективнее тренироваться и добиваться высоких результатов без перенапряжений.
Технологии позволяют — велосипедисты используют.
Если кому интересно, то можете узнать, как происходили тренировки лет 50 назад. Тогда ведь не было великого множества компьютеров, датчиков и измерителей мощности.
Первые паверметры появились уже 1984 году (компания SRM) и были доступны только профессиональным спортсменам самого высокого уровня. Ситуация со временем изменилась и теперь технологией могут пользоваться даже любители.

Учитывая простоту конструкции, фактор ценообразования оставляет много загадок.
Впрочем, паверметры еще не являются таким-же распространенным товаром, как покрышки или цепи, посему стоимость их взвинчена до невероятных высот (в среднем около 1000$), да и потребности рынка не так уже велики, а значит мы упираемся в небольшие объемы производства, что тоже весьма заметно влияет на формирование стоимости продукта. Не будем о грустном.

Конструкции измерителей и их функционал могут быть самыми разными. Давайте разбираться со всем по порядку.

Между прочим, мы написали похожие статьи по поводу тормозов, амортизационных вилок, МТБ трансмиссий, шоссейных трансмиссий, контактных педалей и велокомпьютеров.

Что такое измеритель мощности?

Сначала давайте разберемся с понятием мощности.
Мощность — это энергия необходимая для перемещения массы на определенное расстояние за единицу времени, измеряется в Ваттах.
Для анализа мощности некоторые программы и приложения используют пройденное расстояние, скорость и некоторые другие параметры. Однако такие вычисления имеют очень большую погрешность, поэтому предпочтительным становится использование отдельного устройства.
Измерители мощности или паверметры позволяют снимать показатели мощности в режиме реального времени и сохранять данные для последующего анализа.

Продаются измерители мощности как с головным устройством, так и без него. Некоторые велокомпьютеры предполагают их подключение к себе через протоколы связи ANT+ или Bluetooth.

Если немного углубиться в технические особенности паверметров, то они просто-напросто измеряют величину, на которую искривляется шатун или любой другой компонент, куда он встроен. Да, глазу искривление шатуна не видно, но точные приборы могут фиксировать эти величины.
По своей сути это точные весы, данные которых совмещаются с каденсом, углом наклона шатуна и другими параметрами, чтобы на выходе получить уже заветное значение мощности. Пример весов приведен не случайно, так как похожий принцип они и используют. Этот принцип заложен даже в системы взвешивания на больших подъемных кранах.

Общим и самым существенным недостатком любых конструкций является подверженность температурным колебаниям среды. Если велосипед и, к примеру, шатун, находился в квартире при температуре +25, а тренировка происходит на улице при температуре всего 5 градусов, то шатун изменит свою длину, тем самым внесет погрешность в измерения.
Производители стараются разрабатывать программное обеспечение для своих продуктов с учетом воздействия температуры, однако дополнительная калибровка, вер

Как измерить КСВН »Электроника

VSWR, коэффициент стоячей волны по напряжению является ключевым параметром для измерения при использовании радиопередатчика, и существует несколько методов и контрольных приборов, которые можно использовать.

Учебное пособие по теории КСВН и усилителя линии передачи включает:
Что такое КСВН?
Коэффициент отражения
Формулы и расчеты КСВН
Как измерить КСВН
Как использовать измеритель КСВН
Простая мостовая схема КСВ
Что такое возвратный убыток
Таблица КСВ / возвратных потерь

Поскольку КСВН является ключевым параметром, который особенно важен для приложений, в которых используются передатчики.

Существует несколько измерительных приборов и подходов к тестированию, которые можно использовать для измерения КСВН, каждый из которых имеет свои преимущества и недостатки.

Для измерения КСВН с помощью испытательных приборов можно использовать различные подходы, от измерителей КСВН до направленных измерителей мощности и антенных анализаторов до векторных анализаторов цепей.

Типы измерения КСВН

В некотором смысле можно считать, что существует две формы измерения КСВН, зависящие от того, как они реализованы, от измерительного прибора и способа проведения измерений.

• Измерения КСВН с использованием мощности передатчика: Эти измерения выполняются с использованием энергии, подаваемой передатчиком. Обычно они сделаны с передатчиком, работающим с разумным уровнем мощности. Используемые измерители КСВН часто оставляют на линии во время нормальной работы в качестве монитора текущих показаний. Таким образом, они могут предоставить очень полезную индикацию возникновения неисправности или повышения КСВ из-за другой проблемы во время работы.
• Тестовый прибор для измерения КСВ стимула: Другие тесты выполняются с использованием тестовых инструментов, которые подают (обычно) маломощный стимул на нагрузку или систему. Эти измерения и испытания КСВН обычно выполняются во время установки или разработки, а затем только по мере необходимости. Их нельзя оставлять в цепи во время нормальной работы, поскольку они не могут работать с передатчиком на месте и обеспечивать его питание.

Прямые прямые измерения КСВН

• Как измерить КСВН с помощью измерителя КСВ Получить измерители КСВ или КСВ можно из различных источников. Их часто можно приобрести у поставщиков радиолюбителей и CB, а также из ряда других источников.
  Типичный измеритель КСВ, используемый с передатчиком

  Эти измерители КСВН идеально подходят для измерения и контроля КСВН на передатчике, чтобы гарантировать, что он не испытывает высокого уровня КСВН.

  Хотя эти измерители КСВН не всегда особенно точны, они могут обеспечить отличный способ измерения КСВН легко и с минимальными затратами.

  Доступен широкий выбор измерителей КСВН. Они варьируются от очень дешевых небольших устройств, предназначенных для использования CB, до моделей более высокого качества, часто предназначенных для радиолюбителей, и не только.

  Основа измерителя КСВН — направленный ответвитель. Он измеряет небольшую мощность в одном направлении, а затем использует диод для ее исправления, после чего подается на измеритель. Можно использовать два ответвителя: по одному для каждого направления, или можно использовать один, и его можно переключать.

  Поскольку направленные ответвители чувствительны к частоте, убедитесь, что измеритель КСВН может работать на необходимых частотах.

• Использование направленного измерителя мощности для измерения КСВН Также может использоваться форма измерителя мощности, называемая направленным измерителем мощности.По сути, здесь используется та же базовая концепция, что и в измерителе КСВН, при измерении прямой и отраженной мощности с помощью направленного ответвителя. Однако он нацелен на обеспечение точных радиочастотных измерений и будет откалиброван в ваттах, и он будет переключаться между прямым и обратным направлениями.
  Ваттметр Bird 43 Thuline®, обеспечивающий прямую и обратную мощность

  Направленные измерители мощности снова используют направленный ответвитель. Часто ответвитель калибруется для диапазона частот.Знаменитый Bird 43 Thruline имеет разные вставные элементы, которые используются для разных частот. Таким образом, он может охватывать широкий диапазон частот, сохраняя при этом свою точность. Другие линейные измерители будут использовать другие методы для обеспечения точности на используемых частотах.

Установка и разработка Измерение КСВ

Второй тип измерения КСВН выполняется тестовыми приборами, которые подают небольшой стимул на антенну или нагрузку. Они обнаруживают отклик и могут предоставить информацию о характеристиках антенны, включая ее КСВН.

• Векторный анализатор цепей: Векторный анализатор цепей может обеспечить одну из наиболее всеобъемлющих форм тестирования сети, рассматривая передачу по сети, входное сопротивление и многие другие аспекты. Таким образом, он может выполнять очень всесторонние измерения КСВН. Векторные анализаторы цепей

  , как правило, являются довольно сложными измерительными приборами, и те, которые работают на частотах до многих ГГц, также относительно дороги, но они могут выполнять измерения, которые дают очень хорошее представление о свойствах антенны и т. Д.

• Антенный анализатор: На рынке существует множество различных типов антенных анализаторов. Некоторые из более дорогих имеют встроенные измерители КСВН, которые могут давать линейную форму измерения КСВН, а также анализировать антенну с использованием других методов.

Другие темы об антеннах и распространении:
ЭМ-волны
Распространение радио
Ионосферное распространение
Земная волна
Рассеивание метеоров
Тропосферное распространение
Кубический четырехугольник
Диполь
Дискон
Ферритовый стержень
Логопериодическая антенна
Параболическая рефлекторная антенна
Вертикальные антенны
Яги
Заземление антенны
Коаксиальный кабель
Волновод
КСВН
Балуны для антенн
MIMO

Вернуться в меню «Антенны и распространение».. .

Старый ваттметр использует магниты для вычисления

Измерение передачи мощности по цепи кажется простой задачей. Измерьте ток и напряжение, сделайте небольшую математику благодаря [Джоуль] и [Ом], и вы получите свой ответ. Но что, если вы хотите разработать инструмент, который выполняет математические вычисления автоматически? А что, если бы вам пришлось делать это строго электромеханически?

Этим вопросом [Шахриар] занимается, разбирая старый лабораторный ваттметр.Честно говоря, это видео для него в некотором роде отход. мы привыкли видеть инструменты, попадающие на его скамейку, которые пробили бы дыру в семизначном кошельке, если бы купили новые. Эти ваттметры от Weston Instruments являются прекрасными образцами прочного промышленного дизайна середины века и, кажется, находились в эксплуатации по крайней мере до 2013 года. Тяжелые бакелитовые корпуса и прочные клеммы для входов тока и напряжения делают их похожими на счетчики мог смеяться над падением на пол.

Но, как [Шахриар] обнаруживает после разборки жертвенного измерителя, электромеханическое движение за инструментом довольно хрупкое.В ваттметре используется измеритель с подвижной катушкой, как и в любом другом панельном измерителе, но вместо статора постоянного магнита используется пара катушек. Штыри привязки напряжения подключены к тонкому проводу подвижной катушки через последовательное сопротивление, в то время как ток проходит через более тяжелые обмотки катушек статора. Два магнитных поля действуют вместе, умножая напряжение на ток и отклоняя иглу против предварительного натяга пружины, чтобы указать мощность. Это довольно умно, и приятно наблюдать за его внутренними механизмами.

Нам просто нравится заглядывать внутрь старой электроники, особенно с подвижными измерителями катушек. Это отличные гаджеты, и их тоже интересно перепрофилировать.

Что такое ваттметр? — Блог Solid Signal

[size = 30] Ваттметр — это метр, который измеряет ватт. [/ size] На этом история должна быть закончена. Но это не так. Вы, ребята, знаете, что я расскажу вам гораздо больше подробностей, верно?

Ваттметр — это профессиональный прибор, предназначенный для измерения тока, протекающего через линии большой емкости.На самом деле это , обычно . Вы могли бы использовать термин «ваттметр» для чего-нибудь вроде этого киловатт. Он измеряет поток электричества в розетке, но обычно относится к прибору профессионального качества. И поэтому мне нужно вернуться немного дальше.

Ватт — это мера мощности, которая дает электрику довольно полную картину того, сколько энергии используется. Я мог бы подробно рассказать, как все это происходит, но вместо этого отправлю вас на это действительно хорошее видео:

, который вы можете посмотреть в свободное время.Или вы можете просто поверить мне, что ватты — довольно хороший способ узнать, сколько у вас мощности. Для тех, у кого нет 7 минут для просмотра, ватт — это мера того, сколько вольт и сколько ампер идет. Один ватт = один вольт x один ампер.

Итак, если вы сотрудник коммерческой энергетической компании или даже кто-то, кто работает на радиовещательной вышке, вам нужно знать, что происходит на ваших линиях большой емкости. Вам нужно знать, течет ли он так, как нужно. И, что, возможно, более важно, вам нужно сделать это, не убивая себя.

Введите ваттметр

Вот тут-то и пригодится один из этих коммерческих ваттметров. Они имеют сверхкомпактную конструкцию, поэтому могут выдерживать действительно высокое напряжение и высокую нагрузку. Это важно, если вы работаете с проводами до того, как они войдут в ваш дом. Это та мощность, которая взорвет простой старый тестер розеток и, вероятно, вас с ней.

Итак, даже если вы настоящий фанат измерительных приборов (как и я), вам, вероятно, не понадобится ваттметр. Если, конечно, вы не собираетесь возиться с большим количеством электричества.Вместо этого вам действительно понадобится мультиметр , который может делать множество вещей, включая считывание значений напряжения и силы тока от батарей или даже розеток, если вы очень осторожны.

Но, допустим на минуту, что вы тот человек, который пользуется ваттметром. Solid Signal предлагает удивительно большой выбор из ваттметров и элементов . Большинство этих коммерческих ваттметров имеют взаимозаменяемые элементы, поэтому их можно безопасно использовать в различных сценариях, и вы можете настроить свой ваттметр так, чтобы он работал правильно для ваших конкретных нужд.

И да, я знаю, что говорил, что обычным людям ваттметр не нужен, но теперь я действительно хочу его. Не знаю почему, просто знаю.

Измерения и приборы MCQ серии

Цели измерения и контрольно-измерительные приборы

1. Использование _____ инструментов ограничено лабораториями в качестве инструментов для стандартизации.

(a) абсолютное значение
(b) указание
(c) запись
(d) интеграция
(e) ничего из вышеперечисленного

Ответ:

2.Какой из следующих инструментов показывает мгновенное значение измеряемой электрической величины в момент ее измерения?

(a) Абсолютные инструменты
(b) Индикаторы
(c) Регистрирующие инструменты
(d) Интегрирующие инструменты

Ответ: b

3. _____ приборы — это приборы, которые измеряют общее количество электроэнергии, поставленной в конкретное время.

(a) Абсолютное
(b) Показывает
(c) Запись
(d) Интегрирование

Ответ: d

4.Что из перечисленного является интегрирующими инструментами?

(a) Амперметры
(b) Вольтметры
(c) Ваттметры
(d) Счетчики ампер-часов и ватт-часов

Ответ: d

5. Сопротивления можно измерить с помощью

(а) ваттметры
(б) вольтметры
(в) амперметры
(г) омметры и мосты сопротивления
(д) все вышеперечисленное

Ответ: d

6 В зависимости от применения инструменты классифицируются как

(a) коммутатор
(b) переносной
(c) оба (a) и (b)
(d) подвижная катушка
(e) подвижное железо
(f) оба (d) и (e)

Ответ: c

7.Какими из следующих основных характеристик обладает индикаторный прибор?

(a) Отклоняющее устройство
(b) Регулирующее устройство
(c) Демпфирующее устройство
(d) Все вышеперечисленное

Ответ: d

8. Устройство _____ предотвращает колебания подвижной системы и позволяет последней быстро достичь конечного положения

(а) отклонение
(б) управление
(в) демпфирование
(г) любое из вышеуказанных

Ответ: c

9.Материал пружины, используемый в устройстве управления пружиной, должен иметь следующие свойства.

(a) Должен быть немагнитным
(b) В большинстве случаев иметь низкотемпературный коэффициент
(c) Должен иметь низкое удельное сопротивление
(d) Не должен подвергаться усталости
(e) Все вышеперечисленное

Ответ: e

10. Какими из следующих свойств должно обладать демпфирующее масло?

(a) Должен быть хорошим изолятором
(b) Не должен испаряться
(c) Не должен вызывать коррозию металла лопасти
(d) Вязкость масла не должна изменяться при изменении температуры
( д) Все вышеперечисленное

Ответ: e

11.Прибор с подвижной катушкой на постоянных магнитах может использоваться как _____ при использовании шунта с низким сопротивлением.

(а) амперметр
(б) вольтметр
(в) измеритель потока
(г) баллистический гальванометр

Ответ:

12. В качестве измерителя потока может использоваться прибор с подвижной катушкой и постоянным магнитом.

(a) с использованием шунта с низким сопротивлением
(b) с использованием высокого последовательного сопротивления
(c) путем устранения управляющих пружин
(d) путем создания управляющих пружин с большим моментом инерции

Ответ: c

13.Какие из следующих устройств можно использовать для расширения диапазона инструментов?

(a) Шунты
(b) Умножители
(c) Трансформаторы тока
(d) Трансформаторы потенциала
(e) Все вышеперечисленное

Ответ: e

14. Индукционный счетчик может выдерживать ток до

(а) 10 А
(б) 30 А
(в) 60 А
(г) 100 А

Ответ: d

15. Для работы с большими токами используются индукционные ваттметры вместе с

.

(a) трансформаторы напряжения
(b) трансформаторы тока
(c) силовые трансформаторы
(d) любой из вышеперечисленных
(e) ни один из вышеперечисленных

Ответ: b

16.Однофазные счетчики электроэнергии индукционного типа для измерения электроэнергии в

(a) кВт
(b) Wh
(c) кВтч
(d) VAR
(e) Ничего из вышеперечисленного

Ответ: c

17. Наиболее распространенная форма счетчиков переменного тока, встречающаяся в повседневных бытовых и промышленных установках:

(a) счетчики ртутных двигателей
(b) счетчики коллекторных двигателей
(c) однофазные счетчики энергии индукционного типа
(d) все вышеперечисленное

Ответ: c

18.Какие из следующих счетчиков не используются в цепях постоянного тока?

(a) Счетчики двигателей Mercury
(b) Счетчики коллекторных двигателей
(c) Индукционные счетчики
(d) Ни один из вышеперечисленных

Ответ: c

19. Что из перечисленного является важной частью моторного счетчика?

(a) Система рабочего крутящего момента
(b) Тормозное устройство
(c) Устройство регистрации оборотов
(d) Все вышеперечисленное

Ответ: d

20.Для

можно использовать потенциометр.

(а) измерение сопротивления
(б) измерение тока
(в) калибровка амперметра
(г) калибровка вольтметра
(д) все вышеперечисленное

Ответ: e

21 ___ — это прибор, который измеряет сопротивление изоляции электрической цепи относительно земли и друг друга.

(a) Гальванометр касательного
(b) Meggar
(c) Трансформатор тока
(d) Ничего из вышеперечисленного

Ответ: b

22.Счетчик электроэнергии бытовой

(a) индикаторный прибор
(b) регистрирующий прибор
(c) интегрирующий прибор
(d) ничего из вышеперечисленного

Ответ: c

23. Стрелка показывающего прибора должна быть

(a) очень легкий
(b) очень тяжелый
(c) либо (a), либо (b)
(d) ни (a), ни (b)

Ответ:

24. Химическое действие тока используется в

(а) Д.C. амперметр счетчик часов
(b) амперметр постоянного тока
(c) счетчик энергии постоянного тока
(d) ничего из вышеперечисленного

Ответ:

25. В большинстве приборов демпфирование обеспечивает

(a) жидкостное трение
(b) пружина
(c) вихревые токи
(d) все вышеперечисленное

Ответ: c

26. Амперметр

(a) вторичный прибор
(b) абсолютный прибор
(c) регистрирующий прибор
(d) интегрирующий прибор

Ответ:

27.В портативном приборе управляющий крутящий момент обеспечивается

(а) пружина
(б) сила тяжести
(в) вихревые токи
(г) все вышеперечисленное

Ответ:

28. Диск прибора с гашением вихревых токов должен быть

.

(a) проводящий и магнитный материал
(b) непроводящий и магнитный материал
(c) проводящий и немагнитный материал
(d) ничего из вышеперечисленного

Ответ: c

29.Щит управления прибором

(a) должен быть установлен в вертикальном положении
(6) должен быть установлен в горизонтальном положении
(c) либо (a), либо (b)
(d) ни (a), ни (b)

Ответ:

30. Функция шунта в амперметре — к

(а) пропустить ток
(б) увеличить чувствительность амперметра
(в) увеличить сопротивление амперметра
(г) ничего из вышеперечисленного

Ответ:

31.Умножитель и катушка счетчика в вольтметре —

.

(а) серия
(б) параллельная
(в) последовательно-параллельная
(г) ничего из вышеперечисленного

Ответ:

32. Для

можно использовать подвижный металлический инструмент.

(a) Только постоянный ток
(b) Только переменный ток
(c) как постоянный ток, так и

переменного тока

Ответ: c

33. Масштаб выпрямительного прибора

(a) линейный
(b) нелинейный
(c) либо (a), либо (b)
(d) ни (a), ни (b)

Ответ:

34.Для измерения тока высокой частоты следует использовать

(a) прибор с подвижным железом
(b) прибор электростатический
(c) прибор с термопарой
(d) ничего из вышеперечисленного

Ответ: c

35. Сопротивление в цепи подвижной катушки динамометрического ваттметра должно быть

(а) почти ноль
(б) низкий
(в) высокий
(г) ни один из вышеперечисленных

Ответ: c

36. Для

можно использовать динамометрический ваттметр.

(а) и Д.C. и A.C.
(b) только округ Колумбия
(c) только переменного тока
(d) любой из вышеуказанных

Ответ:

37. Индукционный ваттметр можно использовать для

.

(a) как округ Колумбия, так и переменного тока
(6) только округ Колумбия
(c) только постоянный ток
(d) любой из вышеуказанных

Ответ: C

38. Катушка давления ваттметра должна быть подключена на стороне питания катушки тока, когда

(a) высокое сопротивление нагрузки
(b) низкое сопротивление нагрузки
(c) низкое напряжение питания
(d) ничего из вышеперечисленного

Ответ:

39.В ваттметре с низким коэффициентом мощности подключается катушка давления

(a) к стороне питания токовой катушки
(b) к стороне нагрузки токовой катушки
(c) в любом из двух счетчиков на соединении
(d) ни один из вышеперечисленных

Ответ: b

40. В ваттметре с низким коэффициентом мощности подключается компенсирующая катушка

(a) последовательно с катушкой тока
(b) параллельно катушке тока
(c) последовательно с катушкой давления
(d) параллельно катушке давления

Ответ: c

41.При измерении трехфазной мощности методом двух ваттметров оба ваттметра показали одинаковые показания. Коэффициент мощности нагрузки составил

.

(а) единица
(6) 0,8 с запаздыванием
(в) 0,8 с опережением
(г) ноль

Ответ:

42. При измерении трехфазной мощности методом двух ваттметров показание одного из ваттметров было равно нулю. Коэффициент мощности нагрузки должен быть

.

(а) единица
(б) 0,5
(в) 0,3
(г) ноль

Ответ: b

43.Регулировка положения затемняющих полос в счетчике энергии производится для обеспечения

(a) компенсация трения
(b) компенсация проскальзывания
(c) тормозной момент
(d) ничего из вышеперечисленного

Ответ:

44. Омметр —

(a) инструмент с подвижным железом
(b) инструмент с подвижной катушкой
(c) динамометрический инструмент
(d) ничего из вышеперечисленного

Ответ: b

45. Когда конденсатор был подключен к выводу омметра, стрелка сначала показывала низкое сопротивление, а затем медленно уходила в положение бесконечности.Это показывает, что конденсатор

(а) закорочено
(б) все в порядке
(в) неисправно

Ответ: b

46. Для измерения очень высокого сопротивления следует использовать

(a) Двойной мост Кельвина
(b) Мост из пшеничного камня
(c) Меггар
(d) Ничего из вышеперечисленного

Ответ: c

47. Электроснабжение мегагара обеспечивает

.

(а) аккумулятор
(б) постоянный магнит D.C. генератор
(c) AC. генератор
(d) любой из вышеуказанных

Ответ: b

48. В мегагаре управление крутящим моментом обеспечивается посредством

(а) пружина
(б) гравитационная
(в) катушка
(г) вихретоковая

Ответ: c

49. Рабочее напряжение мегагара около

(а) 6 В
(б) 12 В
(в) 40 В
(г) 100 В

Ответ: d

50. Тест петли Мюррея можно использовать для определения местоположения

(a) замыкание на землю в кабеле
(b) короткое замыкание на кабеле
(c) как замыкание на землю, так и короткое замыкание
(d) ничего из вышеперечисленного

Ответ: c

Чем занимаются химики и где они работают

2. Образование
3. Наука
4. Химия
5. Чем занимаются химики и где они работают

Большинство химиков работают в двух сферах деятельности.Первый — это макроскопический мир, который вы видите, чувствуете и трогаете. Химики также работают в микроскопическом мире, который вы не можете напрямую увидеть, почувствовать или потрогать.

• Макроскопический мир включает в себя лабораторные халаты — взвешивание таких вещей, как хлорид натрия, для создания таких вещей, как водород. Это мир экспериментов.

• В микроскопическом мире химики работают с теориями и моделями. Они могут измерять объем и давление газа в макроскопическом мире, но они должны мысленно переводить измерения в то, насколько близко частицы газа находятся в микроскопическом мире.

Чистая и прикладная химия

В чистой химии химики могут проводить любые исследования, которые их интересуют, или любые исследования, на которые они могут получить финансирование. На данный момент нет никаких реальных надежд на практическое применение. Исследователь просто хочет знать ради знания.

В прикладная химия , химики обычно работают в частных корпорациях. Их исследования направлены на достижение очень конкретной краткосрочной цели, поставленной компанией, — например, улучшение продукта или создание устойчивого к болезням штамма кукурузы.

Обычно больше денег выделяется на оборудование и приборы с прикладной химией, но есть также давление, связанное с достижением целей компании.

Чем занимается химик весь день?

Вы можете сгруппировать деятельность химиков по следующим основным категориям:

• Химики анализируют вещества. Они определяют, что находится в веществе, сколько чего-то в веществе, или и то, и другое. Они анализируют твердые тела, жидкости и газы. Они могут попытаться найти активное соединение в веществе, встречающемся в природе, или проанализировать воду, чтобы увидеть, сколько свинца присутствует.

• Химики создают или синтезируют новые вещества. Они могут попытаться создать синтетическую версию вещества, встречающегося в природе, или они могут создать совершенно новое и уникальное соединение. Они могут попытаться найти способ синтезировать инсулин. Они могут создать новый пластик, таблетку или краску. Или они могут попытаться найти новый, более эффективный процесс для производства уже существующего продукта.

• Химики создают модели и проверяют предсказательную силу теорий. Эта область химии называется теоретической химией. Химики, работающие в этой области химии, используют компьютеры для моделирования химических систем. Их мир математики и компьютеров.

• Химики измеряют физические свойства веществ. Они могут брать новые соединения и измерять точки плавления и кипения. Они могут измерить прочность новой полимерной нити или определить октановое число нового бензина.

Где на самом деле работают химики?

Вы можете подумать, что всех химиков можно найти глубоко в затхлой лаборатории, работая на какую-то крупную химическую компанию, но химики занимаются разными должностями в разных местах:

• Химик по контролю качества: Эти химики анализируют сырье, промежуточные и конечные продукты на предмет чистоты, чтобы убедиться, что они соответствуют спецификациям.Они также могут предложить клиенту техническую поддержку или проанализировать возвращенные продукты. Многие из этих химиков часто решают проблемы, возникающие в процессе производства.

• Промышленный химик-исследователь: Химики этой профессии проводят большое количество физических и химических испытаний материалов. Они могут разрабатывать новые продукты и работать над улучшением существующих. Они могут работать с конкретными клиентами для разработки продуктов, отвечающих конкретным потребностям.Они также могут оказывать клиентам техническую поддержку.

• Торговый представитель: Химики могут работать торговыми представителями для компаний, которые продают химические или фармацевтические препараты. Они могут обращаться к своим клиентам и сообщать им о разрабатываемых новых продуктах. Они также могут помочь своим клиентам решать проблемы.

• Судебный химик: Эти химики могут анализировать пробы, взятые с места преступления, или анализировать пробы на наличие наркотиков.Их также могут вызвать для дачи показаний в суде в качестве свидетелей-экспертов.

• Химик-эколог: Эти химики могут работать на водоочистных предприятиях, в Агентстве по охране окружающей среды, Министерстве энергетики или подобных агентствах. Этот вид работы нравится людям, которые любят химию, но также любят гулять на природе. Они часто выходят на места, чтобы собрать собственные образцы.

• Хранитель произведений искусства и истории: Химики могут работать над реставрацией картин или статуй, или они могут работать над обнаружением подделок.Поскольку загрязнение воздуха и воды ежедневно уничтожает произведения искусства, эти химики работают над сохранением нашего наследия.

• Преподаватель-химик: Химики, работающие преподавателями, могут преподавать физику и химию в государственных школах. Они также могут преподавать в колледже или университете. Преподаватели химии в университетах часто проводят исследования и работают с аспирантами.

Это лишь некоторые из профессий, в которых могут оказаться химики.Химики задействованы почти во всех сферах жизни общества, включая право, медицину, техническое письмо, отношения с государственными органами и консалтинг.
