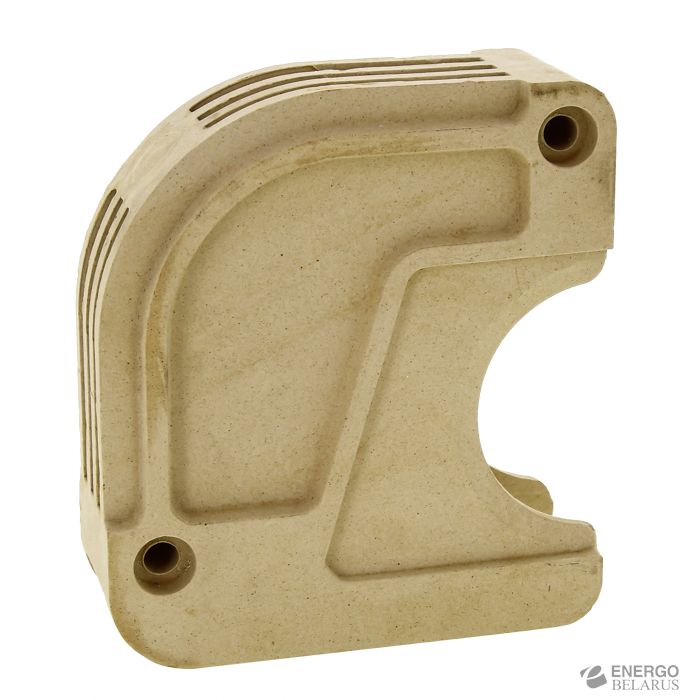

Дугогасительная камера — это… Что такое Дугогасительная камера?

Дугогасительные камеры — это специальные устройства, применяющиеся в системах дугогашения в различных электрических коммутационных аппаратах для предотвращения горения и быстрого гашения электрической дуги.

Устройство

Дугогасительная камера автоматического воздушного выключателя. На пластинках камеры виден след, оставленный дугой.

Дугогасительная камера представляет собой набор металлических (обычно железных) пластин определенной формы, покрытых медью или хромом (для улучшения проводимости и предотвращения окисления), закрепленных на определённом расстоянии друг от друга, между двумя пластинами выполненными из диэлектрика (электрокартона), или при большой предполагаемой мощности гасимой дуги, в камере из асбоцемента. В дугогасительных камерах повышенной мощности, применяются постоянные магниты или электромагниты, которые улучшают втягивание электрической дуги (магнитное дутьё).

Принцип действия

Дугогасительная камера сконструирована таким образом, что электрическая дуга, образующаяся при размыкании контактов коммутационных аппаратов, разгораясь, начинает следовать по пути наименьшего сопротивления, втягиваться в прорези металлических пластин дугогасительной камеры и гореть между пластинами по всей длине камеры. Втянувшись в камеру, электрическая дуга удлиняется, режется пластинами камеры на несколько более маленьких по длине дуг, за счёт этого быстрее деионизируется, охлаждается и гаснет. В дугогасительных камерах с магнитным дутьём, выполненным на постоянных магнитах или электромагнитах, дуга быстрее и лучше втягивается в камеру за счёт воздействия на неё магнитного поля, образованного этими магнитами.

Применение

Дугогасительные камеры применяются в автоматических воздушных выключателях, магнитных пускателях (начиная со второй величины), контакторах, секционных изоляторах контактной сети, выключателях нагрузки и рубильниках, конструкция которых предусматривает наличие дугогасящих устройств.

Дугогасительные камеры — это… Что такое Дугогасительные камеры?



Дугогасительные камеры

Дугогасительные камеры — это специальные устройства, применяющиеся в системах дугогашения в различных электрических коммутационных аппаратах для предотвращения горения и быстрого гашения электрической дуги.

Устройство

Дугогасительная камера автоматического воздушного выключателя. На пластинках камеры виден след, оставленный дугой.

Дугогасительная камера представляет собой набор металлических (обычно железных) пластин определенной формы, покрытых медью или хромом (для улучшения проводимости и предотвращения окисления), закрепленных на определенном расстоянии друг от друга, между двумя пластинами выполненными из диэлектрика (электрокартона), или при большой предполагаемой мощности гасимой дуги, в камере из асбоцемента. В дугогасительных камерах повышенной мощности, применяются постоянные магниты или электромагниты, которые улучшают втягивание электрической дуги (магнитное дутьё).

Принцип действия

Дугогасительная камера сконструирована таким образом, что электрическая дуга, образующаяся при размыкании контактов коммутационных аппаратов, разгораясь, начинает следовать по пути наименьшего сопротивления, втягиваться в прорези металлических пластин дугогасительной камеры и гореть между пластинами по всей длине камеры. Втянувшись в камеру электрическая дуга удлиняется, режется пластинами камеры на несколько более маленьких по длине дуг, за счет этого быстрее деионизируется, охлаждается и гаснет. В дугогасительных камерах с магнитным дутьём, выполненным на постоянных магнитах или электромагнитах, дуга быстрее и лучше втягивается в камеру за счет воздействия на неё магнитного поля, образованного этими магнитами.

Применение

Дугогасительные камеры применяются в автоматических воздушных выключателях, магнитных пускателях (начиная со второй величины), контакторах, выключателях нагрузки и рубильниках, конструкция которых предусматривает наличие дугогасящих устройств.

Wikimedia Foundation.
2010.

• Дуговая координата
• Дудаков

Дугогасительная камера — Карта знаний

• Дугогаси́тельная ка́мера (дугогаси́тельная решётка) — специальное устройство, применяющееся в приспособлениях дугогашения в различных электрических коммутационных аппаратах для предотвращения горения и быстрого гашения электрической дуги.

Источник: Википедия

Связанные понятия

Электромагни́тный выключа́тель — высоковольтный коммутационный аппарат, в котором гашение электрической дуги производится взаимодействием плазмы дуги с магнитным полем (т. н. магнитным дутьём) в дугогасительных камерах с узкими щелями (прямыми или извилистыми) или с камерами с дугогасительными решётками.

Электри́ческая дуга́ (во́льтова дуга́, дугово́й разря́д) — один из видов электрического разряда в газе.

Электромагнитный громкоговоритель (по отношению к устройствам, не излучающим звук в окружающее пространство, а предназначенным для телефонов и наушников, применяются термины электромагнитный капсюль и электромагнитный телефон) — громкоговоритель, в котором звуковые колебания создаются за счёт движения мембраны из магнитного материала либо металлического якоря в поле неподвижного электромагнита. Исторически — самый первый громкоговоритель. С появлением динамических громкоговорителей электромагнитный…

Пеллетро́н (от англ. pellet — шарик, катышек) — электростатический ускоритель, аналогичный по принципу действия ускорителю Ван де Граафа. Принципиальное различие в том, что электрический заряд переносится не диэлектрической лентой-транспортёром, а цепью, состоящей из электропроводящих звеньев (пеллетов), соединённых изолятором, благодаря чему генератор обладает бо́льшей устойчивостью прироста напряжения и бо́льшим током (от 0,1 до 0,5 мА). Для увеличения тока возможно параллельное включение машин…

Тригатро́н (от англ. trigger — пусковое устройство, пусковой сигнал и электрон) — обычно газонаполненный или, реже, заполненный жидким диэлектриком трёхэлектродный электронный прибор — разновидность управляемого искрового разрядника с холодным катодом для коммутации больших токов с высокими напряжениями (обычно 10—100 кВ, 20—100 кА, коммутируемые токи достигают миллионов ампер).

Индукционная плита — кухонная электрическая плита, разогревающая металлическую посуду индуцированными вихревыми токами, создаваемыми высокочастотным магнитным полем частотой 20–100 кГц.

Электродинамический громкоговоритель — это громкоговоритель, в котором преобразование электрического сигнала в звуковой происходит благодаря перемещению катушки с током в магнитном поле постоянного магнита (реже — электромагнита) с последующим преобразованием полученных механических колебаний в колебания окружающего воздуха при помощи диффузора.

Вакуумный выключатель — высоковольтный выключатель, в котором вакуум служит средой для гашения электрической дуги. Вакуумный выключатель предназначен для коммутаций (операций включения-отключения) электрического тока — номинального и токов короткого замыкания (КЗ) в электроустановках.

Магнитостри́кция (от лат. strictio — сжатие, натягивание) — явление, заключающееся в том, что при изменении состояния намагниченности тела его объём и линейные размеры изменяются.

Токоограни́чивающий реа́ктор — электрический аппарат, предназначенный для ограничения ударного тока короткого замыкания. Включается последовательно в цепь, ток которой нужно ограничивать, и работает как индуктивное (реактивное) дополнительное сопротивление, уменьшающее ток и поддерживающее напряжение в сети при коротком замыкании, что увеличивает устойчивость генераторов и системы в целом.

Биметалли́ческая пласти́на — пластина, изготовленная из биметалла или из механически соединённых кусков двух различных металлов. Как правило, используется как основная часть термомеханического датчика.

Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока через него. Обычно электромагнит состоит из обмотки и ферромагнитного сердечника, который приобретает свойства магнита при прохождении по обмотке электрического тока. В электромагнитах, предназначенных, прежде всего, для создания механического усилия также присутствует якорь (подвижная часть магнитопровода), передающий усилие.

Магнетронное распыление — технология нанесения тонких плёнок на подложку с помощью катодного распыления мишени в плазме магнетронного разряда — диодного разряда в скрещенных полях. Технологические устройства, предназначенные для реализации этой технологии, называются магнетронными распылительными системами или, сокращённо, магнетронами (не путать с вакуумными магнетронами — устройствами, предназначенными для генерации СВЧ колебаний).

Вихревые токи, или токи Фуко́ (в честь Ж. Б. Л. Фуко) — вихревой индукционный объёмный электрический ток, возникающий в электрических проводниках при изменении во времени потока действующего на них магнитного поля.

Механическое реле (англ. mechanical relay) — реле, реагирующее на изменение механических величин (перемещения, скорости, ускорения, расхода, давления, силы, момента, мощности) или механических параметров веществ (упругости, вязкости, плотности и т. п.). В большинстве случаев оно представляет собой датчики различных механических величин, имеющие релейный выход или воздействующие на релейные элементы.

Магнитное дутьё — явление отклонения электрической дуги от оси электрода, блуждание конца дуги по изделию при ручной дуговой сварке.

Магнит Биттера (соленоид или катушка Биттера) — тип электромагнитов, используемых для создания стационарных (не импульсных) очень сильных магнитных полей. Изобретены Фрэнсисом Биттером в 1933 году. При помощи таких магнитов получено поле с магнитной индукцией превышающей 35 Тл (2008 год).

Токи высокой частоты — переменный ток (начиная с частоты приблизительно в десятки кГц), для которого становятся значимыми такие явления, как излучение электромагнитных волн, и скин-эффект. Кроме того, если размеры элементов электрической цепи становятся сравнимыми с длиной волны переменного тока, то нарушается принцип квазистационарности, что требует особых подходов к расчёту и проектированию таких цепей.

Гетероэлектреты (гетероэлектретные материалы) получают при нагреве диэлектрика, как правило, полимера из полярных молекул, выше точки стеклования в сильном электрическом поле. При этом полярные молекулы поворачиваются (выстраиваются) вдоль электрического поля, а при охлаждении повернутые молекулы «застывают» и их ориентация вдоль поля сохраняется. После охлаждения (ниже точки стеклования) внешнее электрическое поле можно отключить. Чем выше напряженность электрического поля, тем большее число полярных…

Ударно-волновой излучатель, УВИ — наиболее эффективный в настоящее время тип взрывного источника радиочастотного электромагнитного излучения с «виртуальным» лайнером.

Электронная пушка, электронный прожектор — устройство, с помощью которого получают пучок электронов с заданной кинетической энергией и заданной конфигурации. Чаще всего используется в кинескопах и других электронно-лучевых трубках, СВЧ-приборах (например в лампах бегущей волны), а также в различных приборах таких как электронные микроскопы и ускорители заряженных частиц.

Электролити́ческий дете́ктор — разновидность электролитического демодулятора, использовавшегося в первых радиоприёмниках для приёма радиосигналов, модулированных звуковыми колебаниями и был одним из первых типов детекторов, пригодных для этой цели, в отличие от когерера или магнитного детектора.

Поляризо́ванное реле́ — электромагнитное реле, в котором состояние коммутируемых контактов зависит от направления протекания тока в обмотке его электромагнита, то есть от полярности его подключения. Эта зависимость обеспечивается дополнительным магнитным потоком, который создаётся встроенным в магнитопровод постоянным магнитом.

Кинеско́п (от др. -греч. κινέω «двигаю» + σκοπέω «смотрю»), также электро́нно-лучева́я тру́бка (ЭЛТ) — электронно-лучевой прибор, преобразующий электрические сигналы в световые.

Лифтер или ионолёт — лёгкая летающая модель, использующая эффект Бифельда — Брауна для создания подъёмной силы. Обычно конструкция состоит из лёгкого каркаса из бальзы или пенопласта, тонкого металлического провода, ионизирующего молекулы окружающего воздуха, и широкого второго электрода, представляющего собой эквипотенциальную поверхность, например, тонкой металлической фольги. Возможны различные варианты конструкций, наибольшее распространение получили варианты в виде равностороннего треугольника…

Ловушка Пеннинга — устройство, использующее однородное статическое магнитное поле и пространственно неоднородное электрическое поле для хранения заряженных частиц. Этот тип ловушек часто используется при точных измерениях свойств ионов и стабильных субатомных частиц, обладающих электрическим зарядом. В недавнем прошлом подобная ловушка успешно использовалась при физической реализации квантового компьютера и квантовых вычислений. Ловушки Пеннинга также применялись при создании так называемого «квазиатома…

Измерительный механизм — совокупность элементов средства измерений, которые обеспечивают необходимое перемещение указателя (стрелки, светового пятна и т. д.)

Электростати́ческий фильтр предназначен для очистки воздуха от содержащихся в нём посторонних частиц, в основном мелких (пыли и аэрозолей). Электростатические фильтры способны эффективно очищать воздух от самой мелкой пыли (размером от 0,01 мкм), в том числе копоти и табачного дыма. Широко используются в промышленности; малогабаритные и несколько упрощённые конструкции находят применение и в быту. Иногда этот тип фильтра называют плазменным ионизатором.

Гальвано́метр (от фамилии учёного Луиджи Гальвани и слова др. -греч. μετρέω — «измеряю») — высокочувствительный прибор для измерения силы малых постоянных электрических токов. В отличие от обычных микроамперметров шкала гальванометра может быть проградуирована не только в единицах силы тока, но и в единицах напряжения, единицах других физических величин. Шкала может иметь условную, безразмерную градуировку, например, при использовании в качестве нуль-индикаторов.

Разря́дник — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка. Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин «разрядник».

Высоковольтный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме в нормальных или аварийных режимах при ручном, дистанционном или автоматическом управлении.

Индукцио́нный нагре́в — метод бесконтактного нагрева электропроводящих материалов токами высокой частоты и большой величины.

Пьезоэле́ктрики — диэлектрики, в которых наблюдается пьезоэффект, то есть те, которые могут либо под действием деформации индуцировать электрический заряд на своей поверхности (прямой пьезоэффект), либо под влиянием внешнего электрического поля деформироваться (обратный пьезоэффект). Оба эффекта открыты братьями Жаком и Пьером Кюри в 1880—1881 гг.Пьезоэлектрики широко используются в современной технике в качестве элемента датчика давления. Существуют пьезоэлектрические детонаторы, источники звука…

Электролюминесцентный провод (частое сокращение светопровод, также иногда называется холодным или гибким неоном, EL-проводом) — тонкий ПВХ шнур в центре которого медная жила, покрытая электролюминофором. Светопровод светится под действием переменного электрического поля, используя явление электролюминесценции. Применяется очень широко для декорации автомобилей, зданий, в аварийных огнях, игрушках, одежде, рекламе и т. д. В отличие от гирлянд, представляющих собой линию светящихся точек, электролюминесцентный…

Тензометрия (от лат. tensus — напряжённый и греч. μετρέω — измеряю) — совокупность экспериментальных методов определения механического напряжения детали, конструкции. Основана на определении деформаций или других параметров материала, вызванных механическим напряжением (например, двойного лучепреломления или вращения плоскости поляризации света в нагруженных прозрачных деталях).

Катушка Румкорфа, индукционная катушка — устройство для получения импульсов высокого напряжения. Представляет собой электромеханический преобразователь низкого постоянного напряжения в высокое переменное напряжение. Катушка получила название по имени немецкого изобретателя Генриха Румкорфа, который запатентовал свою первую конструкцию катушки в 1851 году и организовал её успешное производство в своей мастерской в Париже. Более ранние разработки подобного устройства другими изобретателями относятся…

Предохранитель — коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи размыканием или разрушением специально предусмотренных для этого токоведущих частей под действием тока, превышающего определённое значение.

Электро́нная ла́мпа, радиола́мпа — электровакуумный прибор (точнее, вакуумный электронный прибор), работающий за счёт управления интенсивностью потока электронов, движущихся в вакууме или разрежённом газе между электродами.

Масляный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле.

Тетро́д — электронная лампа, имеющая четыре электрода: термоэлектронный катод (прямого или косвенного накала), две сетки (управляющую и экранирующую) и анод. Изобретён Вальтером Шоттки в 1919 году. Приёмо-усилительные тетроды применялись в радиоприёмных трактах до массового распространения пентодов. Генераторные и модуляторные тетроды применяются по сей день в силовых каскадах радиопередатчиков. Лучевые тетроды нашли применение в выходных каскадах усилителей низкой частоты (УНЧ) и до сих пор широко…

Микрокана́льные пласти́ны (МКП) — вид изделий вакуумной микроэлектроники. Предназначены для работы в вакууме в качестве многоканальных детекторов, преобразователей и вторично-электронных усилителей пространственно-организованных потоков заряженных частиц и излучений. Основное применение — преобразователь и усилитель яркости изображения индивидуальных приборов ночного видения.

Подробнее: Микроканальная пластина

Вакуумно-дуговое нанесение покрытий (катодно-дуговое осаждение) — это физический метод нанесения покрытий (тонких плёнок) в вакууме, путём конденсации на подложку (изделие, деталь) материала из плазменных потоков, генерируемых на катоде-мишени в катодном пятне вакуумной дуги сильноточного низковольтного разряда, развивающегося исключительно в парах материала электрода.

Эффект Бифельда — Брауна — электрическое явление возникновения ионного ветра, который передаёт свой импульс окружающим нейтральным частицам. Впервые был открыт Паулем Альфредом Бифельдом (Германия) и Томасом Таусендом Брауном (США). Явление также известно под названием электрогидродинамики по аналогии с магнитогидродинамикой.

Пьезоэлектричество — эффект продуцирования веществом (кристаллом) электрической силы при изменении формы.

Лампа бегущей волны (ЛБВ) — электровакуумный прибор, в котором для генерирования и/или усиления электромагнитных колебаний СВЧ используется взаимодействие бегущей электромагнитной волны и электронного потока, движущихся в одном направлении (в отличие от лампы обратной волны (ЛОВ)).

Моноскоп (устар. — монотрубка, титоскоп, последнее происходит от аббревиатуры ТИТ — телевизионная испытательная таблица) — передающий электронно-лучевой прибор, преобразующий в электрический сигнал единственное изображение (отсюда название), выполненное на мишени за счет неоднородности её физических свойств. Моноскопы применяются, как правило, для получения изображения телевизионной испытательной таблицы. Моноскоп является разновидностью постоянного запоминающего устройства…

Магнитная головка — устройство для записи, стирания и считывания информации с магнитного носителя: ленты, или диска (жесткого или гибкого).

Датчики для дуговой сварки — общий термин для устройств, которые, как часть полностью механизированного сварочного оборудования, получают информацию о положении и о геометрии предполагаемого сварного шва на заготовке и выдают данные в соответствующей форме на управление сварочной установке.

Лого́метр — магнитоэлектрический электроизмерительный прибор для измерения отношения сил двух электрических токов.

Вакуумные дугогасительные камеры

Вакуумные дугогасительные камеры

☰

Вакуумные дугогасительные камеры являются определяющим комплектующим компонентом конструкции вакуумных выключателей, работа которых основана на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Использование запатентованной оригинальной контактной системы дает меньшее сопротивление постоянному току по сравнению с другими российскими производителями аналогичного типа камер, на одном и том же контактном материале. Это решение позволяет повысить номинальный ток камеры. Размыкание контактов в вакууме исключает их электрохимическое разрушение, в результате чего достигается высшая эрозионная стойкость контактной пары и соответственно максимальный коммутационный ресурс вакуумных дугогасительных камер и выключателей на их основе в сравнении с выключателями других типов, в которых в качестве рабочей среды применяется масло или газ.

Отпадает необходимость в уходе за контактами в течение всего срока эксплуатации камеры. Работа контактов в вакууме делает невозможным какое-либо загрязнение окружающей среды, процесс становится бесшумным и пожаробезопасным. Высокие изоляционные свойства вакуумного межконтактного промежутка дают возможность уменьшить ход подвижного контакта и его скорость при размыкании, что облегчает работу привода. Вакуумные дугогасительные камеры изготавливаются по наиболее эффективной технологии – бесштенгельной технологии откачки и герметизации, с применением керамических изоляторов собственного производства.

Технические характеристики и габаритные размеры КДВ

* — при дополнительной изоляции корпуса выключателя.

Задать вопрос

Заполните форму ниже и наши специалисты свяжутся с Вами в ближайшее время

© Copyright 2018 Новосибирский Электровакуумный Завод. All rights reserved.

Информация во всплывающем окне

текст

Гашение дуги в масле. Конструкция дугогасительных камер масляных выключателей

1 – бак

2 – крышка бака

3 – изоляционные входы

4 – привод выключателя

5 – трансформаторное масло

6 — буфферное прост-во

7 – подвижные контакты

8 – неподвижные контакты

9 – траверса привода

10 — электрическая дуга

При отключении эл . цепи траверса с подвижными контактами с помощью привода перемещается вниз . При размыкании контактов между ними возникает эл .дуга .

Гашение дуги происходит следующим образом. Под действием высокой температуры масло в дуговом промежутке разлагается и превращается в газ. Этот газ состоит примерно из 70% водорода, 20% этилена и 10% метана. Газ образует газовый пузырь окружающий газовую дугу.

Интенсивная деионизация происходит благодаря водородной среде, выс. давлению в газ. пузыре и вихревому движению масла вокруг газ. пузыря , что способствует его интенсивному охлаждению.

Давление масла передается на стенки бака, вызывая повышение уровня масла. С увеличением расстояния между подвижными и неподвижными контактами увеличивается длина дуги и соответственно площадь её сопротивления с газ. пузырём.

Все эти факторы способствуют быстрому восстановлению эл . прочности между контактами. Если при 1-ом переходе кривой тока через 0 и при следующем нарастании напряжения между контактами эл . прочность между контактами будет недостаточна , то дуга загорится вновь, однако при следующем прохождении через 0 расстояние между контактами будет весьма значительным и дуга погаснет.

Буферное пространство в масленых выключателях играет, существенную большую, роль. При слишком большом уровне масла внутри баковое давление при разрыве дуги может оказаться слишком большим и разорвет бак, а при слишком малом уровне масла теплоёмкости масла может быть недостаточно, охлаждение дуги будет недостаточным и ее не удастся погасить.

Дугогасительная камера выключателя МКП-100

1 – бакелитовый корпус;

2 – неподвижные контакты ;

3 –подвижные контакты;

4 – диффузоры;

5 – шток;

6 – траверса привода;

7 – пружины;

8 – шина.

Выкл МКП-110 –масляный камерный подстанционный на напряжение 110 кВ. Он представляет конструкцию из 3 баков, заполненных маслом, для каждой фазы. В каждом баке установлены 2 дугогасительные камеры. ДК представляет из себя корпус из изоляционного материала (бакалит).В корпусе дугогасительной камеры размещены неподвижные и подвижные контакты . Все контакты включены последовательно. Пружина обеспечивает  необходимое контактное нажатие. В каждой паре контактов находятся выхлопные отверстия, обрамленные втулками из термостойкого материала.

Гашение дуги происходит следующим образом: При перемещении привода вниз подвижные контакты опускаются и между ними возникает эл. дуга. В камере возникает 4 дуги . Назначение этих дуг различно. Дуги возникающие возле выхлопных отверстий называются гасимыми. 2 другие — генерирующие. Контактные группы отрегулированы таким образом, что сначала возникают гасимые дуги, а примерно через полпериода генерирующие дуги. Между контактами образуются газовые пузыри, что приводит к повышению давления в нутрии стакана дугогасительной камеры. При этом масло из стакана через выхлопные отверстия устремляется наружу, увлекая за собой гасимую дугу. Дуга растягивается и охлаждается в большом объеме масла вне дугогасительной камеры. Генерирующая дуга , создаёт  это избыточное давление и обеспечивает поперечное масленое дутье

 Дугогасительная камера выключателя МКП-35

1)Бак.

2) Неподвижный контакт

3) Подвижный контакт

4) Тр-ое масло

5) Выхлопные диффузоры

6) Буферное пространство

I и II-камеры

III- масляные каналы

ДК  размещается в баке выключателя (в фазе), каждую фазу приходится 2 последовательно включенных дугогасящих камеры, аналогично МКП- 110 кВ.

При размыкании контактов между ними возникает эл. дуга и образуется газовый пузырь и в камерах I и II создается избыточное давление . Если коммутационный ток не превышает несколько десятков ампер, то дуга гаснет вследствие деионизации в газовом пузыре .

Если токи коммутации значительны, то дуга не может погаснуть, но при дальнейшем движении контакта вниз, открываются дугогасительные каналы, по которым дуга впоследствии избыточного давления масла в камере II выдувается через диффузоры во внешние слои масла где она охлаждается, деонизируется и гаснет. В МКП — 35 используется поперечное масленое дутье.

Дугогасительные камеры и безопасность — Кореневский завод низковольтной аппаратуры

Вопрос: Выключатели-разъединители ВР32 различные производители предлагают как с дугогасительными камерами, так и без камер. В чем отличие таких аппаратов?

Ответ: Коммутационные аппараты без дугокамер предназначены для соединения и разъединения электрических цепей без нагрузки, то есть эксплуатации только в качестве разъединителей (категория применения АС-20, DC-20). Разъединители должны иметь надпись: «Не отключать под нагрузкой».

    Выключатели-разъединители ВР32 с боковой рукояткой, расположенной непосредственно на валу аппарата, предназначены для работы только в качестве разъединителя, они поставляются без дугокамер. ВР32 с боковой смещенной рукояткой, передней рукояткой и передней смещенной рукояткой, а также без рукоятки, как правило, устанавливаются в НКУ. Снабженные дугокамерами, они могут коммутировать активные нагрузки, смешанные активные и индуктивные нагрузки, включая умеренные перегрузки, и цепи с высокоиндуктивными нагрузками. Вкратце о физических процессах, происходящих в коммутационном аппарате при отключении нагрузки.

    Размыкание электрической цепи при сколько-нибудь значительных токах и напряжениях сопровождается электрическим разрядом между расходящимися контактами, возникает электрическая дуга, для гашения которой и применяются дугогасительные системы. Открытая электрическая дуга сопровождается выделением большого количества светящихся газов, представляющих собой пламя дуги. Причина возникновения пламени заключается в высокой температуре газов, окружающих дугу или проходящих через нее.

    Эта температура вызывает тепловую ионизацию и свечение всего объема, занятого ионизированным газом. Большая концентрация заряженных частиц приводит к большой проводимости пламени, приближающей его по свойствам к проводнику. Присутствие паров меди в пламени сильно способствует его поддержанию. Главная опасность пламени заключается в том, что из-за высокой его проводимости при напряжении всего в несколько десятков вольт пламя может вызвать перекрытие тех участков, которые не перекрываются при нормальных условиях даже при десятках тысяч вольт. Вторая опасность – высокая температура, достаточная для воспламенения легкогорючих материалов. В пламени дуги происходят также опасные для аппаратов химические процессы, приводящие к образованию проводящих перешейков и опасным перекрытиям между токоведущими частями.

    На практике нередко возникает ситуация, когда разъединителями отключается нагрузка, что происходит по неосторожности или преднамеренно. Это может привести к аварии, пожару и человеческим жертвам. При выборе аппаратуры необходимо учитывать условия ее эксплуатации, а при встраивании в НКУ, когда предупреждающая надпись «Не отключать под нагрузкой» не видна за закрытой дверкой, применение коммутационных аппаратов с дугокамерами обязательно.

Что такое гашение дуги в автоматическом выключателе? Объяснение и методы гашения дуги

Когда токоведущие контакты выключателя раздвигаются, образуется дуга, которая сохраняется в течение короткого периода после разъединения контактов. Эта дуга опасна тем, что в ней генерируется энергия в виде тепла, которое может привести к взрывной силе.

Автоматический выключатель должен быть способен гасить дугу, не вызывая нарушений в работе оборудования или опасности для персонала.Дуга играет жизненно важную роль в работе автоматического выключателя. Прерывание дуги постоянного тока относительно сложнее, чем дуги переменного тока. В дуге переменного тока, когда ток становится равным нулю во время регулярной волны, дуга исчезает, и повторное зажигание прекращается.

Проводимость дуги пропорциональна количеству электронов на кубический сантиметр, произведенному ионизацией, квадрату диаметра дуги и обратной величине длины. Следовательно, для гашения дуги необходимо уменьшить плотность свободных электронов, т.е.е., уменьшает ионизацию и уменьшает диаметр дуги.

Методы тушения дуги

Существует два метода гашения дуги в автоматических выключателях:

Метод высокого сопротивления

В этом методе дуга регулируется таким образом, что ее эффективное сопротивление увеличивается со временем, так что ток снижается до такого значения, что выделяемого им тепла недостаточно для поддержания дуги или, таким образом, дуга гаснет.

Из-за резистивного характера дугового разряда большая часть энергии в системе будет рассеиваться внутри автоматического выключателя. Это главный недостаток этого метода гашения дуги. Ниже приведены причины, которые могут увеличить сопротивление дуги.

• Охлаждение дуги
• Увеличение длины дуги
• Уменьшение сечения дуги
• Расщепление дуги

Низкое сопротивление или метод отключения при нулевом токе

Этот метод применим только при прерывании цепи переменного тока, поскольку существует естественный ноль тока, 100 раз в секунду для трехфазной системы питания 50 Гц.Это одно из наиболее значительных преимуществ цепи переменного тока для прерывания дуги, поскольку ток не может снова возрасти.

В этом методе сопротивление дуги поддерживается на низком уровне до тех пор, пока ток не станет равным нулю, когда дуга гаснет естественным образом, и предотвращается повторное зажигание после того, как она погаснет при определенном значении

.

Engineering Tutorials: Arc Extinguishers

В Модуле 5 обсуждалось несколько способов или комбинаций способов гашения дуги. В силовых выключателях низкого напряжения используются некоторые типы дугогасителей (дугогасительные камеры или дугогасительные камеры), устанавливаемые над и вокруг главных контактов для гашения дуги в воздухе (рисунки 21 и 22). Это привело к названию силовых воздушных выключателей низкого напряжения.

Дугогасительные желоба в той или иной форме использовались для гашения дуг более полувека. Основное назначение дугогасительной камеры — гасить дугу каждый раз, когда автоматический выключатель прерывает ток. Это достигается за счет ограничения, разделения и охлаждения дуги.После этого дуга не может поддерживать себя через нулевой ток.

Не все дуговые гасители одинаковы, поэтому некоторые из них более эффективны, чем другие. Эффективность очень важна, потому что количество контактных повреждений, вызванных дугой, напрямую зависит от того, насколько быстро или эффективно гаснет дуга. Повышение эффективности приводит к увеличению срока службы контактов.

Во время процесса искрения ионизированные газы генерируются и обычно отводятся каким-то образом безвредно вдали от автоматического выключателя, отсека выключателя и любого оператора, который может находиться в непосредственной близости от оборудования. Также известно, что высокое давление, создаваемое этими газами, при правильном регулировании может быть эффективно использовано во время прерывания.
С этой целью, например, конструкция силового выключателя низкого напряжения в литом корпусе использует это давление газа, чтобы помочь в процессе прерывания, минимизируя утечку газа обратно в сам выключатель. Это улучшение достигается за счет использования уплотнений в дуговой камере и плотной подгонки деталей и деталей. Этого можно добиться только с помощью литых рам.Очевидно, что дизайн и процесс немного сложнее, чем только что описано. На данный момент самое важное, что нужно помнить, это то, что первоначальная концепция гасителя дуги все еще используется сегодня, но были предприняты большие шаги для улучшения первоначальной концепции со значительным повышением общей эффективности.
Рабочий механизм
В модуле 5 вы узнали, что какой-то тип механизма снабжен всеми автоматическими выключателями для размыкания и замыкания. Силовые выключатели низкого напряжения — не исключение. Привод низковольтного силового выключателя состоит из ряда различных деталей, узлов и принадлежностей, предназначенных для обеспечения того, чтобы выключатель постоянно размыкался и замыкался.
Механизм представляет собой двухступенчатый пружинный тип с накопленной энергией, обеспечивающий три основные функции:

• Средство для взведения замыкающих пружин
• Средство включения / выключения автоматического выключателя с использованием накопленной энергии замыкающих и размыкающих пружин
• Средство для выполнения рабочего цикла «Открытие-Закрытие-Открытие».
Существуют две разновидности механизма:
• Ручной
• Электрический (с приводом от двигателя)

Пружины включения выключателя с ручным управлением заряжаются вручную с помощью некоторого типа рукоятки зарядки.Автоматический выключатель включается с помощью кнопки включения вручную, что является механическим процессом. Когда автоматический выключатель замыкается, заряжается набор меньших размыкающих пружин. Автоматический выключатель размыкается с помощью кнопки ручного отключения (размыкания), что является механическим процессом.

Защитные блокировки, вспомогательные элементы и расцепители также могут вызвать срабатывание автоматического выключателя посредством механических средств. Большинство силовых выключателей с ручным приводом могут быть оснащены дополнительным устройством для электрического высвобождения накопленной энергии пружины, таким образом замыкая выключатель.

Ранее было непрактично или даже невозможно было преобразовать силовые выключатели низкого напряжения с ручным управлением в электрические выключатели в полевых условиях. Это больше невозможно с новыми конструкциями силовых выключателей низкого напряжения. Такие конструкции позволяют преобразовывать автоматические выключатели с ручным управлением в автоматические выключатели с электрическим управлением путем установки на месте электрических приводов, включенных в список UL.

Автоматический выключатель с электрическим приводом может работать так же, как и автоматический выключатель с ручным управлением. Кроме того, для автоматического взвода замыкающих пружин обычно используется небольшой электродвигатель, и предусмотрено электрическое средство для включения или отключения (размыкания) автоматического выключателя.

Встроенный расцепитель
Чтобы автоматический выключатель выполнял свою работу, должны быть предусмотрены средства, позволяющие автоматическому выключателю срабатывать автоматически или в ответ на другие команды. Словом, выключатель — довольно тупой прибор без мозга (источник разведки). Этот источник информации — расцепитель.
В соответствии со стандартами ANSI, силовые выключатели низкого напряжения должны оснащаться встроенным расцепителем. Это означает, что расцепитель должен быть внутри или частью автоматического выключателя. До появления первого твердотельного расцепителя расцепители электромагнитного типа, обычно называемые магнитными расцепителями с двойным максимальным током, использовались со всеми силовыми выключателями низкого напряжения. В последнее время этот тип отключающих устройств на силовых выключателях низкого напряжения исчез со сцены.По этой причине в этом модуле будут обсуждаться только расцепители на базе микропроцессоров.

Типичный расцепитель на базе микропроцессора, используемый с силовыми выключателями низкого напряжения, предлагает следующие возможности:
• Программирование
• Мониторинг
• Диагностика
• Связь
• Тестирование

Возможности конкретного расцепителя зависят от отключения Сам дизайн агрегата и системные требования. Некоторые расцепители могут предлагать только базовые функции, в то время как другие могут предлагать базовые функции или, если этого требует система, дополнительные сложные и расширенные функции.
Срабатывание расцепителя защиты графически представлено кривыми время-токовой характеристики. Эти кривые показывают, как и когда конкретный расцепитель будет действовать при заданных значениях времени и тока. Характеристическая кривая представлена ​​полосой, созданной минимальным и максимальным значением времени или тока.

Программируемые или регулируемые функции расцепителя позволяют перемещать его характеристическую кривую или части кривой. Это движение можно делать как в горизонтальном, так и в вертикальном направлении.Некоторые расцепители позволяют даже изменять форму кривой.

Большинство расцепителей предлагают следующие комбинации защиты:

• (L) Защита с длительной задержкой — защита от перегрузок и коротких замыканий
• (S) Защита от короткого замыкания — защита от коротких замыканий
• (I) Мгновенная защита — защита от короткого замыкания цепи
• (G) Защита от замыканий на землю — защита от замыканий на землю

Расцепитель, обеспечивающий все четыре защиты одновременно, обычно называется расцепителем LSIG.Также доступны другие комбинации, такие как LI, LS, LSI, LIG ​​и LSG.
Функции длинного, короткого замыкания и заземления должны иметь программируемые значения тока и времени. Очевидно, что мгновенное отключение не связано с временем, потому что отключение происходит мгновенно (рисунок 26). Расцепители имеют эти различные программируемые функции, запрограммированные таким образом, чтобы они согласовывались друг с другом и с требованиями защищаемой системы, чтобы обеспечить максимально возможную координацию системы и защиту от всех непредвиденных обстоятельств.В этой дисциплине координации вы начинаете слышать такие фразы, как формирование кривой и тесная координация. В этом модуле не будет предпринято никаких попыток вдаваться в подробности этой дисциплины. Это довольно специализированный метод, и его лучше всего оставить людям, прошедшим соответствующую подготовку.

Более совершенные расцепители могут отслеживать и отображать токи, энергию, мощность, качество электроэнергии и коэффициент мощности. Они также могут диагностировать проблемы и заранее предупреждать о потенциальных проблемах, например о гармониках.Также доступна двусторонняя связь для удаленного мониторинга и управления. Это дает пользователю рентабельный способ контролировать и контролировать обширные объекты, расположенные в нескольких местах, с широким спектром защитного оборудования и рабочего оборудования.

Тесты срабатывания и отсутствия срабатывания обычно могут быть выполнены на расцепителе и автоматическом выключателе с использованием встроенных возможностей тестирования или отдельных тестовых комплектов. Обычно испытания могут проводиться при работающем автоматическом выключателе и полной защите, обеспечиваемой во время испытания.Этот тип тестирования является вторичным. Первичное тестирование включает в себя специальное оборудование для тестирования и опыт тестирования и не обсуждается в этом модуле.

Принадлежности
Принадлежности, используемые с силовыми выключателями низкого напряжения, обычно добавляются к автоматическому выключателю для обеспечения дополнительных функций, таких как индикация состояния и дистанционное управление. Однако возможно, что некоторые аксессуары для некоторых конструкций автоматического выключателя могут быть установлены удаленно от автоматического выключателя.Эти устройства могут быть полностью механическими, полностью электрическими или комбинированными. Цель здесь состоит в том, чтобы кратко обсудить функции обычно используемых аксессуаров, хотя все силовые выключатели низкого напряжения не обязательно включают все обсуждаемые устройства, и этот список не является исчерпывающим.
• Электропривод — это набор устройств, включающий небольшой двигатель взвода пружины, который при добавлении к ручному выключателю преобразует его в автоматический выключатель с электрическим приводом.Это позволяет дистанционно управлять выключателем (размыкать / замыкать). Возможность установки этого устройства на месте более характерна для новых силовых выключателей низкого напряжения. Силовые автоматические выключатели обычно бывают ручными или электрическими по конструкции, и их нелегко переоборудовать.
• Счетчик операций — Счетчик операций — это счетное устройство, обычно каким-либо образом связанное с операционным механизмом. Он используется для подсчета операций включения и выключения автоматического выключателя и служит вспомогательным средством при техническом обслуживании.
• Вспомогательный переключатель — Вспомогательный переключатель состоит из «нормально разомкнутого» (NO) и «нормально замкнутого» (NC) контактов (Рисунок 27). Контакты на некоторых переключателях можно преобразовать из НО в НЗ и наоборот. Контакты часто называют контактами «а» или «б». «A» разомкнут, когда автоматический выключатель разомкнут, а «b» замкнут, когда прерыватель цепи разомкнут. Короче говоря, эти вспомогательные контакты меняют «состояние», когда главные контакты автоматического выключателя меняют «состояние». Вспомогательный выключатель обычно устанавливается на автоматический выключатель.Контакты этих переключателей часто используются для электрического управления выключателем, дистанционной сигнализации и электрической блокировки.

• Расцепитель минимального напряжения (UVR) — Расцепитель минимального напряжения, обычно электромеханическое устройство, установленное на автоматический выключатель, отключает автоматический выключатель, когда напряжение падает ниже заданного уровня.
• Независимый расцепитель (ST) — Независимый расцепитель — это электромеханическое устройство, которое является стандартным для большинства силовых выключателей с электрическим приводом. При добавлении к автоматическому выключателю с ручным управлением он обеспечивает дистанционное электрическое отключение.
• Пружинный выключатель (SR) — Пружинный выключатель входит в стандартную комплектацию большинства силовых выключателей с электрическим приводом. При добавлении к автоматическому выключателю с ручным управлением, он позволяет выключателю электрически включаться из удаленного места.
• Сигнализация звонка (OTS) — Сигнализация звонка, часто называемая выключателем максимального тока (OTS) на силовом автоматическом выключателе, обычно устанавливается на автоматический выключатель. Его функция — подать сигнал, указывающий на то, что автоматический выключатель отключился автоматически (команда расцепителя).Он не сработает, если автоматический выключатель отключен другими способами, такими как использование кнопки ручного отключения, электрического управляющего переключателя или срабатывания устройства расцепителя минимального напряжения.
• Запорные устройства — силовые выключатели низкого напряжения обычно имеют широкий набор механических запорных устройств для предотвращения несанкционированного срабатывания выключателя.

• Механические блокировки — эти устройства обеспечивают способ механической блокировки двух автоматических выключателей. Обычно такое устройство используется для предотвращения включения одного автоматического выключателя, когда другой выключатель уже включен.
• Конденсаторный расцепитель — конденсаторный расцепитель обычно устанавливается снаружи от автоматического выключателя. В нем используется небольшой накопительный конденсатор для управления выключателем по переменному току, чтобы обеспечить надежное отключение при возникновении неисправности.
• Подъемное устройство — поскольку некоторые силовые выключатели низкого напряжения могут быть значительными и тяжелыми, обычно доступны различные устройства для подъема и перемещения автоматического выключателя, когда он выходит из своего отсека (Рисунок 29).
Подъемное устройство на рейке, используемое для подъема силового выключателя Magnum DS

• Выключатель аккумуляторной батареи (TOC), управляемый грузовиком. Выключатель TOC обычно устанавливается в отсеке выключателя и активируется перемещением выкатного выключателя внутрь и из положения «Подключено».Когда выключатель перемещается, контакты активируются, обеспечивая дистанционную индикацию положения выключателя.

Цифровое тушение дуги Аккумуляторное цифровое дуговое тушение Музыка DRSSTC SSTC Общего назначения |

Дорогой друг, это наши новые продукты, Цена не включает аккумулятор, это аккумулятор 18650, вы можете легко получить из своей страны, мы не можем отправить товар с аккумулятором, очень жаль

Зарядка цифрового гашения дуги, можно увидеть ширину импульса гашения дуги, все параметры ясны, использование микроконтроллера STM32! Перезаряжаемый, позволяет вам больше не беспокоиться о расстоянии и о том, как долго вы можете получить волокно.

Двойной импульсный энкодер, правый щелчок правой кнопкой мыши на увеличении ширины импульса, вы можете установить максимальную ширину, позволяя вам больше не беспокоиться о симуляции дуги, ширина импульса не знаю,

кодировщик частотный кодировщик, щелкните правой кнопкой мыши увеличение частоты, та же частота может установить максимальный предел.

Середина для выключателя питания и кнопок переключения режимов, музыки и двух режимов фиксированной частоты.

Правая сторона жидкого кристалла с фиксированной частотой — ширина импульса, левая сторона — частота, середина — точка.

Параметры жидкого кристалла музыкального режима, левая электрическая мощность, правая ширина импульса в реальном времени справа.

Рабочий процесс аккумулятора, нажмите выключатель питания, верхний светильник красный, длинный в соответствии с частотой кодировщика, загрузка, загрузка немедленно — это режим постоянной частоты, выключение такой же длины в соответствии с частотой кодировщика , долгое время не выключайте выключатель питания, потому что SCM — это потеря тока в режиме ожидания! Снова откройте машину после выключения, чтобы сохранить параметры последней мелодии, но у вас нет энергии для сохранения!

В заряженном состоянии дуга не может быть использована.

С модулем карты чтения SD-карты, поддерживает неразрушающий, не поддерживает формат MID.

‘

arc-extinguishing — Перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

из изоляционного материала, образующего дугогасящую камеру и корпус для контактов

en matériau изолятор formant une chambre d’extinction d’arc et un logement prévu pour des contacts

Настоящее изобретение может эффективно снизить вероятность повторного зажигания при отключении емкостного тока в вакуумной камере для гашения дуги .

Предварительное изобретение может повысить эффективность восстановления возможности восстановления купированного состояния камеры d’extinction d’arc sous vide.

08 … используя поток дугогасящей жидкости

Переключатели с отдельными средствами для направления, получения или увеличения потока дугогасящей жидкости

Interrupteurs comportant des moyens séparés pour diriger, obtenir or augmenter l’écoulement du fluide extincteur d’arc

По меньшей мере, одна дугогасящая камера (24) выходит в открытое пространство контактной перемычки (22).

Au moins une chambre d’extinction d’arc (24) s’ouvre sur un volume d’ouverture du pont de contacts (22).

В качестве альтернативы изолирующее пространство (18), образованное между внешней трубкой (12) и разрядным контейнером (11), заполнено дугогасящим газом .

En variante, un espace d’isolement (18) defini entre le tube extérieur (12) et le recipient de décharge (11) est rempli d’un gaz d’extinction d’arc .

Деталь содержит дугогасящую камеру (24), магнитное расцепляющее устройство (28), биметаллическую полосу (27) и спусковой механизм (25).

La partie de composant comprend une chambre d’extinction d’arc (24), un dispositif de declenchement magnétique (28), une bande bimétallique (27) et un mécanisme de libération (25).

Вакуумная дугогасящая камера с неподвижным изломом содержит замкнутое пространство, внутреннее пространство которого находится в состоянии вакуума.

La chambre d’extinction d’arc sous vide à fixe fixe comprend un espace fermé dont l’intérieur est dans un état de vide.

Дугогасящая трубка спроектирована таким образом, чтобы обеспечить отключение разного тока в одном предохранителе.

Трубка d’extinction d’arc создана для того, чтобы реагировать на другие потребности в разрывных соединениях в плавких материалах.

Этот вид предохранителя можно разделить на 2 части: Основание предохранителя, нагрузочное устройство дугогасящее .

Ce type de fusible peut être divisé en 2: base de fusible, dispositif d’extinction d’arc de chargement.

88 … поток жидкости для гашения дуги , производимый или увеличивающийся движением поршней или других деталей, создающих давление

88… l’écoulement du fluide extincteur d’arc étant produit ou augmenté par le mouvement de поршней или органов, производящих давление

80 … поток дугогасящей жидкости из источника давления, регулируемого с помощью клапана

80 … l’écoulement du fluide extincteur d’arc à partir d’une source sous pression est contrôlé par une soupape

Вакуумная дугогасящая камера с фиксированным изломом и приводным механизмом может образовывать вакуумный переключатель нагрузки, вакуумный контактор или вакуумный выключатель.

Chambre d’extinction d’arc sous vide à fraction fixe et mécanisme d’actionnement pouvant бывшего коммутирующего агента по обвинению в надзоре за видео, контактирующего с видео или по отдельности.

обычно замкнутое пространство, образующее дугогасящее пространство , образовано закрывающим элементом и первым ярмом

un espace généralement fermé formant un espace d’extinction d’arc est constitué par l’élément d’enveloppe et une première culasse

40… с использованием дугогасящей жидкости (характеризуется составом жидкости Н01х43 / 22)

40 … utilisant un Liquide extincteur d’arc (caractérisés par la жидкий состав H01h43 / 22)

86 … поток дугогасящей жидкости под давлением из контактного пространства регулируется клапаном

86… l’écoulement sous pression du fluide extincteur d’arc de l’espace des contacts étant commandé par une soupape

Подвижная трещина состоит из пары подвижных и неподвижных контактов, используется для выдерживания номинального тока и используется для отключения емкостной нагрузки для завершения отключающей способности вакуумной камеры для гашения дуги .

Мобильный разлом состоит из одной пары контактов мобильного и фиксированного, используется для поддержки номинального заряда и используется для купирования емкостного заряда в собственном купюре камеры d’extinction d’arc sous смотреть.

Выключатели, в которых средства для гашения или предотвращения дуги не включают отдельные средства для получения или увеличения потока жидкости для гашения дуги

Interrupteurs dans lesquels les moyens de prevention ou d’extinction des arcs ne comportent pas de moyen séparé destiné à obtenir or accroître l’écoulement du fluide extincteur d’arc

Эта схема гашения дуги имеет схему обнаружения напряжения, вторичную обмотку, переключающий элемент, выходную клемму положительной полярности и выходную клемму отрицательной полярности.

цепь дуговой разрядки возможна цепь детекции напряжения, вторичное присоединение, исключение коммутации, выход на полярный положительный и оконечный выход на полярный отрицательный

дугогасящая схема для тлеющего разряда, используемая в пленкообразующем устройстве, таком как распылительное устройство, и способная гасить дугу, генерируемую тлеющим разрядом, за очень короткий период времени

Схема d’extinction d’arc de décharge luminescente utilisé dans un dispositif de film, tel qu’un dispositif de pulvérisation cathodique, и способна déteindre l’arc généré dans une décharge luminescente dans un laps de temps tr суд

Основы огнетушителей — Инструменты

Огнетушители более популярны, чем остальные системы противопожарной защиты.Вы можете идентифицировать их как цилиндры красного цвета, которые обычно можно увидеть у дверей. Огнетушители бывают разных типов, размеров и для разных применений.

Есть множество пожаров. К каждому типу пожара нельзя относиться одинаково, поэтому мы должны использовать разные огнетушители для разных пожаров. Например, огнетушитель водяного типа нельзя использовать для электрического пожара. Огнетушители работают по принципу: изолируя кислород от топлива и воспламенения; Огненный Треугольник фактически разрушен.Следовательно, огонь немедленно прекращается.

Однако предполагается, что огнетушители используются при небольшом пожаре или пожаре на младенческой стадии. Для больших пожаров огнетушители могут не пригодиться. Так что в некотором смысле вы можете назвать огнетушители автоматическими системами пожаротушения, полезными для пожаров на начальной стадии. Но обнаружение останется ручным или визуальным; глазами человека возле огня.

Какие бывают пожары?

Пожары классифицируются в зависимости от их происхождения или материалов, которые вызывают возгорание.

Как работать с огнетушителями?

Можно лучше всего управлять огнетушителями, используя принцип PASS:
1) P: ВЫТЯНИТЕ штифта из ручки.
2) A: AIM сопло у основания пожара.
3) S: СЖАТЬ ручку и не отпускать.
4) S: ПРОМЕСТИТЕ сопло из стороны в сторону.

В Индии существует большое разнообразие огнетушителей.Давайте разберемся с некоторыми из них:

Огнетушитель: водяной

Вода естественным путем, тушит огонь. Такой огнетушитель содержит воду под давлением. Воду можно использовать только против пожаров типа А.

Огнетушитель: Сухой Химический Тип

Сухие химические огнетушители могут использоваться при различных типах пожаров. Поэтому они широко известны как «многоцелевые огнетушители». Их можно использовать при пожарах типа A, типа B и типа C.Это самый популярный огнетушитель, который обычно используется в офисах, больницах, домах и т. Д.

Огнетушитель: тип Co2 или система пожаротушения Co2

Такой огнетушитель используется при пожарах типа A и типа B. Это чистый тип огнетушителя.

Система пожаротушения двигателя

Пригородные воздушные суда, сертифицированные согласно 14 CFR часть 23, должны иметь, как минимум, систему однократного пожаротушения. Все воздушные суда транспортной категории, сертифицированные согласно 14 CFR, часть 25, должны иметь два выпуска, каждый из которых обеспечивает адекватную концентрацию агента.Индивидуальная однократная система может использоваться для ВСУ, подогревателей сжигания топлива и другого оборудования для сжигания. Для каждой «другой» обозначенной пожарной зоны должны быть предусмотрены два выброса (двухзарядная система), каждый из которых обеспечивает адекватную концентрацию агента. [Рисунок 9-8] Рисунок 9-8. Типовая система пожаротушения. [щелкните изображение, чтобы увеличить]

Огнетушащие вещества

Стационарные системы пожаротушения, используемые в большинстве систем противопожарной защиты двигателей, предназначены для разбавления атмосферы инертным агентом, не поддерживающим горение.Во многих системах используются перфорированные трубки или выпускные сопла для распределения огнетушащего вещества. В системах с высокой скоростью разряда (HRD) используются трубки с открытым концом для подачи огнетушащего вещества за 1-2 секунды. Наиболее распространенным средством пожаротушения, которое все еще используется сегодня, является галон 1301 из-за его эффективных противопожарных свойств и относительно низкой токсичности (классификация U.L. Группа 61). Не вызывает коррозии, галон 1301 не влияет на материал, с которым контактирует, и не требует очистки при выгрузке. Галон 1301 является нынешним огнегасящим веществом для коммерческих самолетов, но его замена находится в стадии разработки.Поскольку галон 1301 разрушает озоновый слой, в настоящее время доступен только переработанный галон 1301. Галон 1301 используется до тех пор, пока не будет разработана подходящая замена. Некоторые военные самолеты используют HCL-125, который Федеральное управление гражданской авиации (FAA) испытывает для использования в коммерческих самолетах.

Противопожарная защита на земле турбинного двигателя

На многих самолетах обычно предусмотрены средства для быстрого доступа к отсекам компрессора, выхлопной трубы или горелки. Многие авиационные системы оснащены подпружиненными или выдвижными дверцами доступа в обшивке различных отсеков.Внутреннее возгорание выхлопной трубы двигателя, возникающее при остановке двигателя или ложных запусках, можно устранить, запустив двигатель с помощью стартера. Работающий двигатель можно разогнать до номинальной скорости для достижения того же результата. Если такой пожар не исчезнет, ​​в выхлопную трубу можно направить средство пожаротушения. Следует помнить, что чрезмерное использование CO ₂ или других агентов, обладающих охлаждающим эффектом, может вызвать сжатие корпуса турбины на турбине и вызвать разрушение двигателя.

Контейнеры

Контейнеры для огнетушителей (баллоны HRD) хранят жидкое галогенированное огнетушащее вещество и сжатый газ (обычно азот), обычно изготавливаемые из нержавеющей стали. В зависимости от конструктивных соображений доступны альтернативные материалы, включая титан. Контейнеры также доступны в широком диапазоне мощностей и производятся в соответствии со спецификациями или исключениями Министерства транспорта (DOT). Большинство авиационных контейнеров имеют сферическую форму, что обеспечивает минимально возможный вес.Однако цилиндрические формы доступны там, где ограниченное пространство является фактором. Каждый контейнер включает в себя чувствительную к температуре / давлению предохранительную диафрагму, которая предотвращает превышение давления в контейнере испытательного давления в случае воздействия чрезмерных температур. [Рисунок 9-9] Рисунок 9-9. Контейнеры для огнетушителей (баллоны HRD). [щелкните изображение для увеличения]

Нагнетательные клапаны

Нагнетательные клапаны установлены на контейнерах.Патрон (пиропатрон) и хрупкий дисковый клапан устанавливаются на выходе узла нагнетательного клапана. Также доступны специальные узлы, содержащие клапаны седельного типа с соленоидным или ручным управлением. Используются два типа технологии выпуска картриджного диска. Стандартный тип выпуска использует пулю, приводимую в движение взрывной энергией, чтобы разорвать сегментированный запорный диск. Для высокотемпературных или герметичных устройств используется патрон типа прямого взрывного удара, который применяет осколочный удар для разрушения предварительно напряженной коррозионно-стойкой стальной диафрагмы.В большинстве контейнеров используются обычные металлические прокладки, облегчающие ремонт после разгрузки. [Рисунок 9-10] Рисунок 9-10. Нагнетательный клапан и патрон (пиропатрон). [щелкните изображение для увеличения] Индикация давления

Для проверки состояния заряда огнетушителя используется широкий спектр диагностических средств. Доступен простой индикатор с визуальной индикацией, обычно устойчивый к вибрации спиральный индикатор типа Бурдона. [см. Рисунок 9-9]

Комбинированный переключатель манометра визуально показывает фактическое давление в контейнере, а также подает электрический сигнал, если давление в контейнере потеряно, исключая необходимость в индикаторах разгрузки.Реле низкого давления мембранного типа с наземной проверкой обычно используется на герметично закрытых емкостях. Система Kidde также имеет реле давления с температурной компенсацией, которое отслеживает изменения давления в контейнере в зависимости от температуры с помощью герметичной контрольной камеры.

Двухходовой обратный клапан

Доступна полная линейка двухходовых обратных клапанов, изготовленных из легкого алюминия или стали. Эти клапаны необходимы в системе с двумя выстрелами, чтобы предотвратить попадание агента из резервного контейнера в предыдущий опустошенный основной контейнер.Клапаны поставляются с конфигурациями фитингов MS-33514 или MS-33656.

Индикаторы разряда

Индикаторы разряда обеспечивают немедленное визуальное свидетельство разряда контейнера в системах пожаротушения. Могут быть поставлены два типа индикаторов: тепловой и разрядный. Оба типа предназначены для авиационного и обшивного монтажа. [Рисунок 9-11] Рисунок 9-11. Индикаторы разряда.

Индикатор теплового разряда (красный диск)

Индикатор теплового разряда соединен с предохранительным фитингом пожарного контейнера и выбрасывает красный диск, чтобы показать, когда содержимое контейнера вывалилось за борт из-за чрезмерного нагрева.Средство выходит через отверстие, образовавшееся при взрыве диска. Это дает летному экипажу и бригаде по техническому обслуживанию сигнал о том, что контейнер с огнетушителем необходимо заменить перед следующим полетом.

Индикатор разряда желтого диска

Если летный экипаж активирует систему пожаротушения, желтый диск вылетает из обшивки фюзеляжа самолета. Это указывает для обслуживающего персонала, что система пожаротушения была активирована летным экипажем, и что контейнер для пожаротушения необходимо заменить перед следующим полетом.

Рисунок 9-12. Пожарные выключатели двигателя.

Пожарный выключатель

Пожарный выключатель обычно устанавливается на центральной потолочной панели или центральной консоли в кабине экипажа. [Рисунок 9-12] Когда срабатывает пожарный выключатель, происходит следующее: двигатель останавливается, потому что отключается контроль подачи топлива, двигатель изолирован от систем самолета и активируется система пожаротушения. В некоторых самолетах используются переключатели огня, которые необходимо нажимать и поворачивать для активации системы, в то время как другие используют переключатель нажимного типа с защитой.Чтобы предотвратить случайное включение пожарного выключателя, установлен замок, который срабатывает пожарный выключатель только при обнаружении пожара. Этот замок может быть разблокирован вручную летным экипажем в случае неисправности системы обнаружения пожара. [Рисунок 9-13] Рисунок 9-13. Работа пожарного выключателя двигателя. [щелкните изображение, чтобы увеличить] Системы предупреждения

Системы визуального и звукового предупреждения установлены в кабине экипажа для предупреждения летного экипажа. Раздается звуковой сигнал, и загорается один или несколько сигнальных огней, чтобы предупредить экипаж об обнаружении возгорания двигателя.
