Электрический ящик для счетчика и автоматов: Ящики под счетчик и автоматы в Санкт-Петербурге купить недорого в интернет магазине с доставкой

Щиток для электросчетчика и автоматов

Для монтажа электросчетчика, а также автоматических выключателей, устройств защитного отключения и прочих элементов релейной защиты используются электрические щитки.

В большинстве квартир старой постройки распределительные боксы установлены на лестничных площадках. Зачастую каждое такое устройство содержит в себе несколько счетчиков и выключателей, которые относятся к системам электроснабжения квартир, расположенных на этаже.

Капитальный ремонт квартиры в обязательном порядке требует частичной или полной замены электрической проводки. Поскольку совокупная мощность современных потребителей электроэнергии часто превышает мощность выключателей, установленных в стандартном электрическом коробе, а некоторые устройства требуют подключения по выделенной линии, то целесообразным решением становится монтаж собственного электрического щитка для счетчика. При этом достигается возможность подобрать размер короба, который полностью соответствует всем требованиям.

В настоящее время все еще используются щитки, в которых для защиты электропроводки используются предохранители, так называемые пробки. С появлением на рынке автоматических выключателей, а также прочих устройств защиты электрической сети, монтируемых на DIN-рейку, использование предохранителей полностью потеряло свою актуальность. Поэтому при выполнении ремонта в квартирах, электропроводка которых включает в себя подобные устройства, необходимо проводить их замену на более современное, надежное и безопасное оборудование, размещаемое в пластиковом или металлическом боксе.

Современный рынок электротехнического оборудования предлагает большой выбор различных моделей распределительных щитков, которые значительно отличаются по размерам, качеству, материалу изготовления, дизайну и цене.

Классификация электрических щитков

По способу установки:

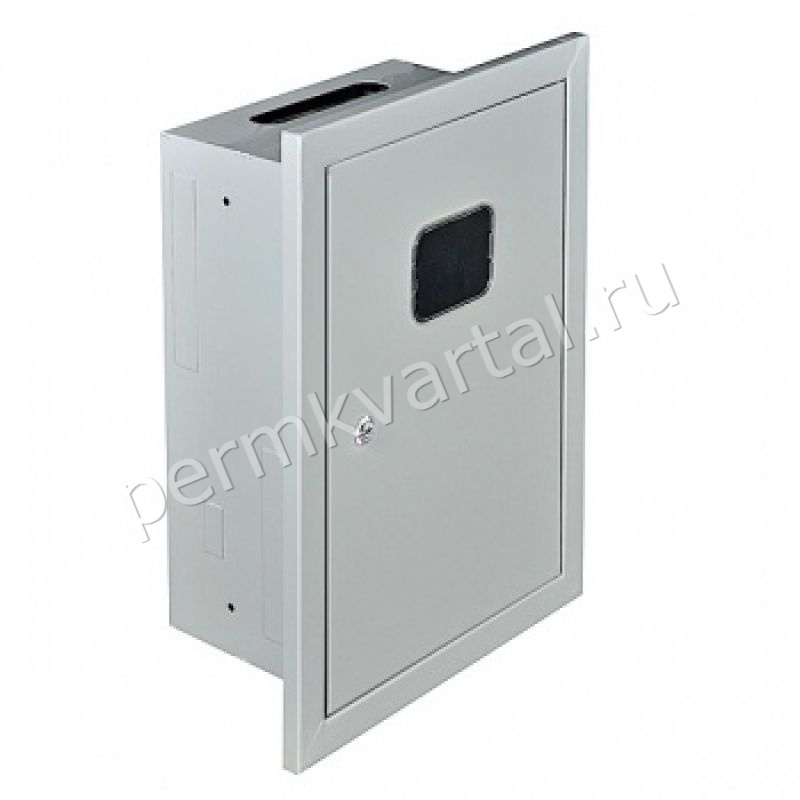

• Встраиваемые боксы для электросчетчиков. Такие щитки в большинстве случаев используются при монтаже проводки закрытого типа. Главными преимуществами этих боксов являются их малозаметность, а также небольшое пространство, необходимое для их установки. К недостаткам встраиваемого короба можно отнести относительную сложность его монтажа, которая объясняется необходимостью изготовления ниши в стене. Для закрепления электрического бокса в стене может быть использован цементный раствор, гипс, алебастр и т. д. При выборе такого короба следует предварительно убедиться, что его размер и толщина стены позволяют выполнить монтаж.

• Накладные щитки. Модели такого типа отличаются максимальной простотой установки. Для их закрепления на стене достаточно использовать несколько саморезов. Основной сферой применения таких боксов является размещение элементов проводки открытого и закрытого типа.

Для изготовления электрических щитков может быть использован металл или пластик. Каждый из них имеет свои достоинства. Металлический щиток отличается высокой прочностью в сравнении с пластиковым. Однако изделия из металла имеют больший вес и подвержены воздействию коррозии.

Конструкция электрического щитка

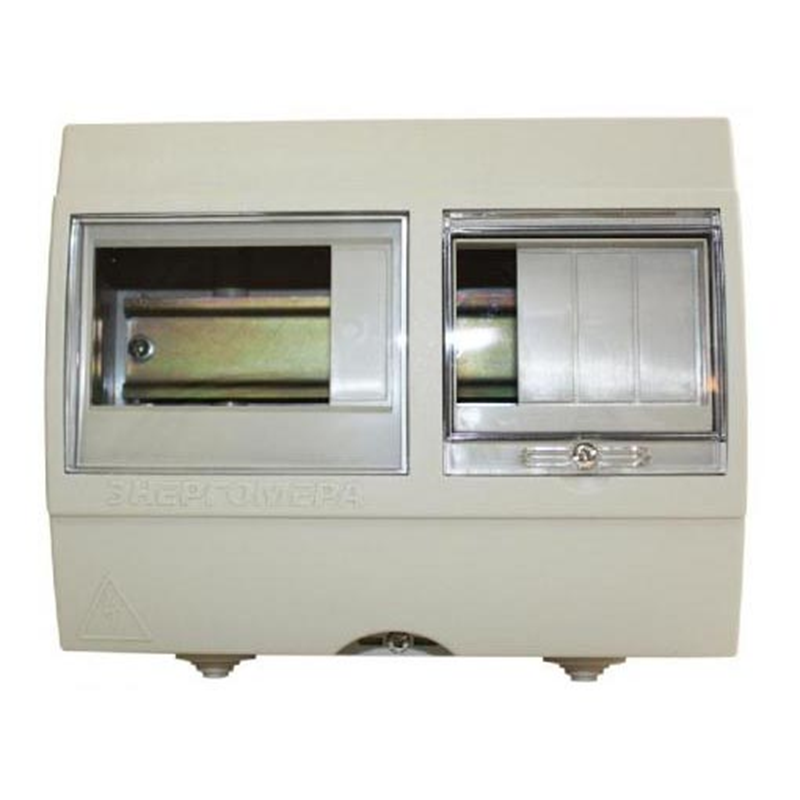

Основными элементами конструкции бокса для электросчетчика и автоматических выключателей являются:

1. Корпус, который оборудован дверцей с прозрачной крышкой. Такая конструкция позволяет обеспечить беспрепятственное снятие показаний счетчиков. Большинство моделей электрических щитков имеют корпус, в котором сделаны специальные отверстия, позволяющие расположить автоматические выключатели таким образом, чтобы при открытой дверце к ним обеспечивался беспрепятственный доступ.
2. DIN-рейка. Это изделие крепится к задней стенке пластикового или металлического бокса при помощи саморезов. Она служит для размещения автоматических выключателей, счетчика и прочих устройств автоматики.
3. Монтажные отверстия в задней стенке щитка, предназначенные для подключения проводов к соединительным клеммам счетчика, а также прочих расположенных внутри короба устройств.
4. Клеммные колодки для подсоединения нулевых и заземляющих проводников.

Количество и тип устройств автоматики, которые размещаются в электрическом щитке, определяется схемой электрической проводки, а также мощностью подключаемых к ней потребителей.

Установка электрического щитка

После приобретения электрического щитка, а также всех размещаемых в нем элементов можно приступать непосредственно к монтажу этого распределительного устройства.

Важно! Покупка электрического счетчика должна быть согласована с организацией, осуществляющей энергосбыт. Прибор контроля потребления электроэнергии должен соответствовать необходимому классу точности.

При монтаже электрощитка следует учесть следующие требования:

1. Установка короба, в котором размещено электрооборудование, не допускается в непосредственной близости к водяным или газовым трубопроводам.
2. Щиток может быть закреплен только на вертикальной поверхности с углом наклона не более 1,5 0.
3. При установке электросчетчика в пластиковом или металлическом коробе необходимо обеспечить возможность быстрого снятия показаний. Для этого щиток оснащается смотровым окном и закрепляется на стене на уровне приблизительно 1,5 м.

Монтаж электрического щитка и подключение всех его элементов можно условно разделить на несколько этапов:

• Установка DIN-рейки внутри короба. Выполняется при помощи саморезов, которые вкручиваются в специально предназначенные для этого отверстия. Если монтажная рейка не входит в комплект поставки щитка, то ее можно приобрести отдельно. Также на этом этапе выполняется установка клеммников для крепления нулевого и защитного заземляющего проводника.
• Распределение всех устройств автоматики, входящих в состав электрического бокса, таким образом, чтобы их подключение и эксплуатация не была затруднена.

• Подключение проводов в соответствии со схемой электропроводки. При этом следует помнить, что единственно возможным способом размещения провода в электрическом щитке является его горизонтальная или вертикальная укладка. Прокладка провода под другими углами как внутри, так и снаружи короба не допускается.
• Подключение счетчика выполняется специалистом. Можно самостоятельно подключить соединительные провода, однако устройство не может быть введено в эксплуатацию без составления соответствующего акта и опломбирования его представителем энергосбыта.

• При подключении автоматических выключателей, УЗО, а также электросчетчика следует использовать нумерацию проводов и клемм. Для обеспечения более легкой эксплуатации и ремонта элементов электрического щитка нужно составить схему электрических подключений.

Важно! Автоматические выключатели необходимо подписывать. Многие производители для этих целей выпускают специальные наклейки, идущие в комплекте с устройством. По прошествии некоторого времени даже человек, который сам монтировал щиток, не может вспомнить, какой участок сети отключает тот или иной выключатель.



• Разметка поверхности стены, на которую будет смонтирован электросчетчик для определения мест его крепления.
• Сверление отверстий под дюбели.
• Закрепление бокса для счетчика. Подключение проводов, питающих нагрузку.
• Через несколько месяцев после установки всех элементов щитка следует подтянуть их болтовые соединения.

Как уже было сказано, подключение электросчетчика не может быть выполнено самостоятельно. Это прерогатива контролирующей организации. Поэтому для подсоединения входящих проводов необходимо вызвать ее представителя, который подключит и опломбирует устройство учета электроэнергии.

Выбор электрического щитка

При покупке этого изделия следует обращать внимание на такие его характеристики:

1. Материал корпуса. Независимо от типа и назначения щитка материал его корпуса должен отличаться высоким качеством. Слишком дешевые изделия часто оказываются недолговечными, кроме того, они не способны обеспечить достаточный уровень электрической и пожарной безопасности.
2. Размер щитка. Рекомендуется приобретать изделие такого размера, чтобы при установке в него всех необходимых элементов обеспечивался запас в несколько модулей. Это дает возможность со временем внести некоторые изменения в электрическую проводку без замены щитка.
3. При выборе щитка, а также устанавливаемого в нем оборудования лучше обратить внимание на продукцию известных производителей, например АВВ или Legrand.
4. Если распределительный щиток располагается в месте, доступном для детей, то предпочтение следует отдать моделям, которые оснащаются замками.

Для обеспечения возможности проведения ремонтных работ на любых элементах электрической проводки квартиры необходимо перед счетчиком установить дополнительный автоматический выключатель, который может быть размещен в отдельном боксе и также опломбирован.

В некоторых электрических щитках предусмотрено отдельное место для размещения вводного автомата.

В качестве вводного автомата должно быть выбрано мощное устройство, номинальный ток которого, как правило, равен 25, 32 или даже 40 А в зависимости от мощности потребителей квартиры. Кроме того, для этой цели лучше использовать двухполюсный выключатель, который способен одновременно размыкать цепь нулевого и фазного проводов.

Таким образом, установка щитка для электрического счетчика и устройств автоматики не представляет особенной сложности, однако для выполнения подобных работ необходимо четко представлять себе схему электроснабжения потребителей квартиры.

конструкция и виды электросчётчика, сборка наружного и внутреннего щитка

Бокс для электрических автоматов используется в бытовых и промышленных целях, ведь в нём размещается электросчётчик, автоматические выключатели и другие устройства. Распределительный щит бережёт людей от поражения током и позволяет защитить установленные приборы от разнообразных повреждений как в помещениях, так и на улице.

Общие сведения и конструкция электрощита

Любой ящик для электрических автоматов имеет свою необходимую защиту, которая предотвращает от физических воздействий с токоведущими элементами и не допускает попадания на них посторонних предметов, способных вызвать короткое замыкание. А также электрический щиток имеет довольно простую конструкцию, внешне он напоминает коробку в которую устанавливаются:

• прибор учёта электроэнергии;
• внутренняя защита от перегрузки и короткого замыкания;
• ручной выключатель для любой из линий.

Конструкция изготавливается из металла или пластика. Каждое изделие имеет свои особенности, так пластиковый щиток имеет повышенную устойчивость к внешним воздействиям и не проводит электричество. Металлический шкаф имеет множество модификаций, что позволяет подобрать необходимую конструкцию.

В зависимости от того, какой тип проводки установлен, щитки для электросчётчиков и автоматов подразделяют на два вида:

1. Наружный. Используется для открытой проводки.
2. Внутренний ящик для электросчётчика. Необходим для скрытой проводки.

Размер щита зависит от количества модулей, которые будут туда устанавливаться. Кроме стандартной комплектации в распределительный шкаф, входит:

1. Электросчётчик. Необходим для учёта потребления электроэнергии.
2. Автоматический выключатель. Защищает электропроводку.
3. Устройство защитного отключения.
4. Электропровода.

После покупки и проверки всех комплектующих можно устанавливать электрический щит. Во время установки следует помнить, что если сеть однофазная— ставится двухполюсный автомат, а для трёхфазной — трёхполюсный.

Выбор места установки

Электрический ящик для наружной установки монтируется под основание из негорючего материала. Нижний край шкафа коробки должен быть на высоте не менее 100 см от уровня пола, а верхняя часть не превышать 180 см. Снижение уровня допускается, если в жилом помещении проживают инвалиды или люди пожилого возраста.

Места, запрещённые для установки электрического щита:

• возле отопительных систем;
• в душевых;
• за территорией жилого помещения за исключением щитов учёта;
• в помещении санузла;
• в вентиляционной шахте;
• лестничный пролёт;
• лоджии и балконы.

Как правило, уличный ящик для электросчётчика устанавливается рядом со входом в помещение. В квартире монтируется конструкция возле входной двери. В панельных домах для установки изделия предусмотрены тамбурные помещения.

Правила сборки

К распределительной коробке необходимо подключить определённое количество электрического кабеля. Для экономии времени их лучше подписать. Каждый провод нужно освободить от изоляции и пометить жилу фазы. Затем при помощи саморезов закрепить дин-рейку и сверху установить автомат защиты. Когда все изделия будут внутри щитка, необходимо выполнить поэтапно следующие действия:

1. К дин-рейке нужно подключить нулевые жилы, заранее подогнав их по длине. Исключение составляют изделия с установкой через УЗО.
2. Установить автомат. К верхним клеммам подводится ввод, а к нижним — выход.
3. Подключить дифференциальный автомат.

Необходимо знать, что прежде чем подключить прибор, нужно взять разрешение на самостоятельное подключение у контролёров энергетической компании. Если же разрешение не удалось получить, то подключение они выполняют самостоятельно. Следует помнить, что установив счётчик, к нему нужно монтировать защитное отключающее устройство. Ведь оно защищает электрическую коробку от короткого замыкания и ограничивает разрешённую мощность.

Важные рекомендации

Для сборки необходимо использовать многожильный кабель ПуВ, но допускается и применение его аналога — ПуГВ, если скрученные провода на конце покрыты специальными наконечниками. Изоляция кабеля этих марок произведена из негорючего материала, и способна сохранить свои свойства при температуре от минус 40 до 75 градусов. Срок эксплуатации изделий достигает 20 лет.

Чтобы провести фазу на вход автомата, нужно использовать «гребёнку» в качестве распределительной шины.

Советы по сборке электросчётчика:

1. Если бокс металлический, его необходимо заземлять.
2. Провод или кабель нельзя проводить под креплением АВ.
3. Длина запаса кабеля должна быть больше высоты электрического щитка в два раза, но не превышать 400 мм.
4. Во время затягивания зажимов прилагаемая сила должна быть в диапазоне 2.5 — 3.5 Нм.

Кроме того, все провода нужно маркировать, это требование распространяется и на установленные изделия. А на дверце должна располагаться таблица с указанием назначения каждого элемента.

Щиток для электросчетчика и автоматов

Щиток для автоматов: назначение

Электротехнический шкаф защищает электрооборудование от внешних воздействий, от пыли, влаги, ветра.

В щитке легко и компактно размещаются элементы проводки, счётчик и предохранители.

Важно и то, что щиток выполняет эстетическую функцию — он выполняется в виде аккуратного ящика с открывающейся крышкой, или стеклянной дверцей, «утопленной» в стену. Оборудование не портит вид помещения и недоступно для детей.

Чтобы сэкономить на услугах электрика, можно собрать и установить щиток электрический под счётчик и автоматы своими руками. Как это сделать, будет подробно рассказано в следующей статье.

Электрический ящик для автоматов: выбор

Есть много характеристик, по которым выбирают подходящий электротехнический шкаф или коробку для электрических автоматов. Для дома и квартиры — это чаще всего небольшой компактный бокс для электросчетчика, размер которого зависит от того, какие элементы планируется в него помещать.

По способу монтажа щиток может быть:

Внешний ящик проще крепить, его навешивают на саморезы. Чаще такой шкаф используется при открытой проводке. Но можно подвести и скрытую, с задней стороны щитка.

Преимущество встроенных моделей в том, что они смотрятся эстетично, не выпирают, скрывают содержимое. Трудность в том, что придётся подготовить нишу в стене и проштробить каналы для прокладки кабеля. По количеству автоматов, которые можно в нём разместить (от 2 штук до 12, 36, 54 и больше модулей). В компании ООО «МЭР» можно приобрести щиток на 24 или 36 модулей.

Большинство счётчиков сегодня подключают через несколько автоматов.

• Во-первых, удобство. Так как, если отдельно запитать свет, можно будет работать с ним, не обесточивая розетки).
• Во-вторых, безопасность. Большинство сегодняшней энергоёмкой техники требует отдельного автомата по правилам эксплуатации.
• В-третьих, экономия. Так, например, на маломощное оборудование можно выводить проводку меньшего сечения (которая стоит гораздо дешевле), а не использовать толстый кабель по всему дому.

Защитный ящик для счетчика

Привычные металлические ящики для электросчетчика чаще всего громоздкие и уступают лёгким полиэстеровым, у которых высокая пожарная защита и зачастую делаются с прозрачной дверцей.

Класс защиты IP показывает степень изоляции приборов от влаги и пыли. Чем больше цифра после литер IP,- тем выше класс защиты. Например:

• ♦ IP20 подойдёт для установки в квартире: крупные частицы пыли проникать не будут, а вот влагозащиты нет.
• ♦ IP21 – 31 можно ставить в неотапливаемом закрытом помещении, под навесом.
• ♦ P41 уже можно размещать на улице, но с дополнительной защитой, козырьком.
• ♦ IP54 и IP66 — самые защищённые электротехнические шкафы. Их можно устанавливать на открытом воздухе, не боясь дождя и ветра

Для уличных шкафов, которые будут установлены в подъездах, удобно, если есть окошко для снятия показаний. В такой щиток не придётся каждый раз открывать дверцу.

Конструкция щитка и элементы щитка

Боксы под автоматические выключатели и счетчики контроля электроэнергии имеют достаточно простую конструкцию в виде ящика. В нее входят:

• ○ Корпус.
• ○ DIN-рейка, на которую сажаются автоматические выключатели и счетчик.
• ○ Отверстия в задней панели или сбоку для электрических проводов.
• ○ Монтажные отверстия.
• ○ Сверху прозрачная крышка-дверца.

Внимание! Конструкция щитка может быть различной, все будет зависеть от того, какие дополнительные приборы требует установка электрическая сеть дома. К примеру, монтаж реле напряжения или установка УЗО. Отсюда и разные размеры бокса. В пластиковых корпусах по боковым частям есть «намётки» для отверстий, которые можно просверлить в тех местах, которые будут наиболее удобны владельцу. Либо это могут быть выламывающиеся лючки.

Как правильно выбрать щиток для автоматов

Начать выбор надо с типа, который определяется двумя моделями:

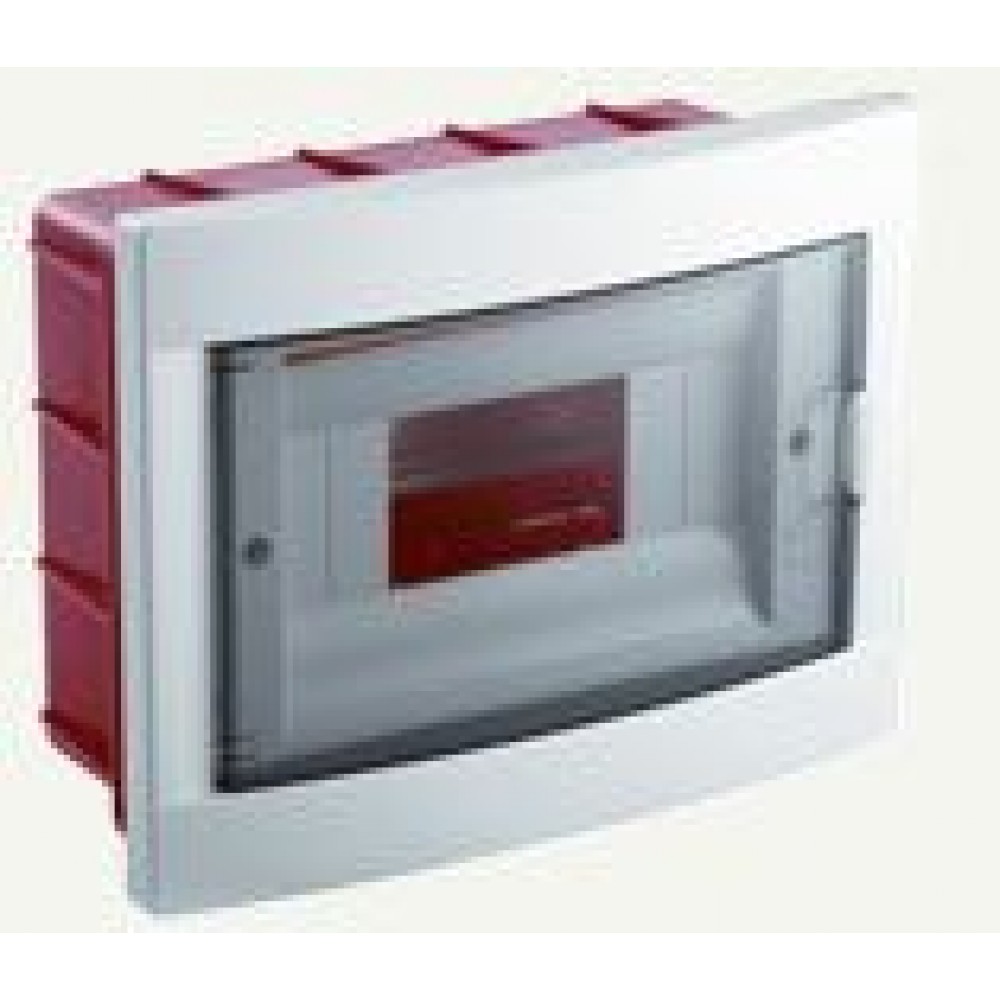

Встраиваемые щитки обычно используются для системы с закрытой проводкой. Он занимает мало места, не мешает и выглядит аккуратно. Если установка проведена на стену, то из нее будет торчать только крышка. Единственное неудобство – это необходимость перед установкой сделать нишу, куда будет вставляться коробка. Крепить такие электрические боксы можно на гипс, цементный раствор, или на саморезы.

Накладные модели устанавливаются на любую поверхность и закрепляются только саморезами. Чаще всего их используют в открытой электрической разводке проводов. Хотя это универсальный распределительный ящик, к которому можно подвести скрытую проводку с задней панели.

Что касается материала, из которого изготавливаются электрические боксы под автоматы и счетчик, то наш партёр — российский производитель Рувинил —предлагает два вида:

• ◘ из металла;
• ◘ из пластика.

Рассуждать о том, какой лучше, нельзя. Пластиковые щитки тоже достаточно прочные и выдерживают большие механические нагрузки, потому что изготавливаются из термопластика.

Оба варианта обладают прекрасными внешними данными, к тому же выбор на современном рынке по дизайну настолько огромен, что каждый потребитель может найти то, что ему нужно.

О щитках для электросчетчиков и автоматов: щит электрический

Электросчётчики и автоматические выключатели являются необходимыми атрибутами электросети. Данные приборы монтируются в специальные распределительные щитки, которые уже установлены в подъездах домов. В частных домах такое не предусмотрено, однако, современный рынок позволяет подобрать любой щиток для электросчетчика и автоматов подходящего размера и дизайна. Внешний вид такого бокса сейчас немаловажен, так как устанавливают его все чаще внутри дома. В данной статье ознакомимся с особенностью подобных коробов, каких видов они бывают, и на что обратить внимание при покупке.

Вид изнутри

Что собой представляет

Стандартная комплектация электрощитка следующая:

• Электрический счетчик;
• Дифференциальные автоматы;
• Вводный автомат;
• Автоматические выключатели;
• 2 шины.

Теперь ознакомимся со встроенными элементами, и для чего они используются:

• DIN-рейка. Является специальным устройством, изготавливаемым из металлических пластин. Бывает, что рейка слишком длинная, в этом случае ее обрезают при помощи ножовки по металлу;
• Электросчетчик. Необходим, чтобы учитывать потребление электроэнергии;
• Автоматические выключатели. Данное оборудование защищает электропроводку. Прежде чем их устанавливать, необходимо знать, какова мощность приборов, которые будут подключаться в сеть;
• Распределительная шина. С ее помощью подключаются нулевые провода. Бывают закрытыми и открытыми;
• УЗО. Устройство защитного отключения, обеспечивающее безопасность от поражения током;
• Электрическая проводка.

В каком месте устанавливается щиток

Прежде чем монтировать короб в квартире, в первую очередь, необходимо составить подробный план, учесть, как будут обставляться комнаты, где будут стоять светильники и выключатели к ним, различная бытовая техника и прочее. Вместе с электрическими проводами прокладываются и другие инженерные коммуникации, отопительные трубы, трубопроводы, сигнализация, интернет и так далее. Разрабатывать проект следует таким образом, чтобы оптимизировать маршруты описываемых систем.

Важная информация! Электрическим щитком называется место, где кабель от энергоснабжающей компании подсоединяется к счётчику, чтобы в дальнейшем распределять электричество по потребителям.

«Встроенный» в стену прибор

Занимаясь проектом, следует определить наиболее подходящее место, где будет установлен электрический щиток. В прошлом веке его монтировали прямо на лестничных площадках, сейчас же популяризируется способ установки прямиком в квартире. Это не только удобно, но и гарантирует, что к боксу не будут иметь доступ посторонние лица.

Как показывает практика, наиболее подходящее место – коридор, поблизости со входной дверью и на уровне лица, чтобы удобнее отслеживать показания счётчика. Монтируя короб, таким образом, не требуется большая длина питающего кабеля.

Тем, кто живет в загородном доме, потребуется учесть больше тонкостей: как безопасно организовать вводное устройство в здание, как сконструировано ответвление от воздушной линии электропередач. Кроме того, потребуется обратиться в энергоснабжающую организацию для выяснения подробностей касаемо их устройства.

Особенности выбора щитка

При выборе бокса необходимо понимать, что они делятся по следующим параметрам:

• Из какого материала изготовлены;
• В какой сфере используются;
• Метод монтажа;
• Количество оборудования, размещаемого внутри.

Обратите внимание! Выбирая щиток, следует обратить внимание на такой параметр, как класс защиты IP. Для устанавливаемых в помещениях класс должен быть 30 или 40, для уличных – 65 или 67.

Степень защиты IP – это насколько качественно изолированы приборы от пыли и влаги. Чем больше цифры, тем выше защита. К примеру:

• IP20 – устанавливаются в квартирах. 0 – защиты от влаги нет. 2 – обеспечивает защиту от крупных частиц пыли;
• IP21-23 – устанавливаются в неотапливаемых закрытых помещениях или под навесами;
• IP44 – устанавливаются на улице, под козырьками или с дополнительной защитой;
• Наиболее защищенными щитками считаются те, класс защиты которых IP54 и IP66 – они устанавливаются на открытом воздухе и не боятся воздействия дождя или ветра.

Обратите внимание! Удобно, если шкафы, устанавливаемые в подъездах или на улице, имеют смотровое окошко, позволяющее снимать показания. Работая с такими щитками, не приходится каждый раз открывать дверцу.

Изготавливается современный щиток для электрического счетчика из разнообразных материалов, таких как:

• Пластик. Такие короба устанавливаются внутри квартир и офисных помещений. Сами изделия могут отличаться внутренней конфигурацией, расцветкой и внешним оформлением. На дверцу может быть предусмотрен замок. Выбирая щиток из пластика, необходимо быть внимательным с данными изготовителя. Не следует выбирать изделия от малоизвестных поставщиков по низкой стоимости – такие боксы изготавливаются из низкокачественного пластика, со временем желтеющего под солнечным светом. Такие изделия имеют как плюсы, так и минусы. Главное достоинство – простота установки. Щиток легко монтируется в гипсокартоновые или аналогичные стены. Для изготовления электрических щитков применяется диэлектрический материал, поэтому им не требуется дополнительное заземление. Пластиковые корпуса характеризуются долговечностью и внешней привлекательностью, поэтому они гармонируют в любых интерьерах. Минус материала – он горюч и достаточно хрупок. Если щит, установленный в стене, получит повреждения, заменить его будет сложно;
• Металл. Боксы, имеющие металлический корпус, устанавливаются в гаражах и на открытых пространствах. Они прочные, долговечные и стойкие к внешним воздействиям. Кроме того, они не горючи и не боятся высокой температуры. Однако, недостаток значителен: требуется обязательное заземление, а сам металл, находясь в агрессивной среде, коррозирует. Как правило, металлические короба устанавливаются в подъездах многоквартирных домов или на предприятиях.

Металлическое оборудование

Если предполагается установка на улице, то лучше обратить внимание на антивандальную конструкцию, для изготовления которой применяется листовая сталь толщиной от 1. 2 мм. Данные боксы оборудуются двумя дверцами: одна – глухая, вторая – смотровое окно для счетчика.

Достоинства установки щитка на улице:

• Быстрый доступ к электросчетчику со стороны инспектора;
• В некоторых загородных резиденциях щитки достигают внушительных размеров, поэтому с целью экономии свободного пространства их выносят на улицу;
• Если щиток не вписывается в интерьер внутреннего помещения, его монтируют на улице.

Минусы уличного размещения:

• Отталкиваясь от правил ПУЭ, уличные шкафы должны предусматривать местный обогрев, что обеспечивает счетчику положительную температуру. Соблюсти данное условие не всегда получается, да и индукционные приборы при минусовых температурах попросту «врут»;
• Для того чтобы снять показания со счетчика, необходимо выйти на улицу, где не всегда могут быть хорошие условия;
• Необходимость перетяжки групповых линий.

Тип монтажа щитка также различается, поэтому они бывают:

• Накладными. Их устанавливают на поверхность стен. Позволяют распределять открытую и скрытую проводку;
• Встраиваемыми. Монтируются в нишах, расположенных в стенах. Используются лишь для проводки скрытого типа.

В зависимости от того, сколько дополнительного оборудования будет устанавливаться, следует определиться с вместимостью щитка. Электроящики обладают различной конфигурацией, в зависимости от количества мест: 12, 24, 32, 64 и больше. Одно место имеет стандартное расстояние – от 17 до 18 мм. Нужно быть внимательным, так как каждое устройство занимает определенное число мест. Специалисты рекомендуют использовать ящики с запасом мест (в особенности это касается встраиваемых щитков), что может потребоваться при модернизации электросхемы. Минимальным размером подобных устройств является 16-24 мест.

Выбирая оборудование для бокса, рекомендуется обратить внимание на следующие критерии:

• Технические параметры;
• Надежность изготовителя.

Чтобы определить технические параметры, потребуются несложные расчеты, а вот убедиться, что производитель надежен, не так то просто. На современном рынке встречается недорогая контрафактная продукция. Кроме того, наткнуться можно на откровенную подделку известного бренда. Поэтому при выборе оборудования следует проверить наличие соответствующего сертификата, в особенности, если речь идет о приборе учета. Ни одна компания-поставщик электроэнергии не будет подключать несертифицированное оборудование, не прошедшее проверки.

На данный момент производством боксов занимаются многие компании. Исходя из практики, предпочтение стоит отдать следующим фирмам: ABB, IEK, Makel. Если требуется проведение электромонтажных работ, данные бренды фигурируют чаще всего. Наиболее качественной считается продукция от ABB, а последние 2, хоть и уступают в качестве, но популярны за счет доступной стоимости. Если же главное предпочтение – визуальная составляющая и при этом надежность, выбирать нужно оборудование от греческого производителя FOTKA.

Как установить счетчик в щиток

Прежде чем монтировать счетчик, необходимо разобраться, в каком порядке прибор будет подключаться в электрическую линию. В некоторых случаях контроллеры одобряют самостоятельное подключение оборудования. Перед счетчиком лучше предусмотреть защитное отключающее устройство. Как правило, в случае с однофазной сетью устанавливается двухполюсный защитный автомат. Функции данного прибора следующие:

• Обеспечивает защиту счетчика от короткого замыкания. Позволяет проводить профилактические работы;
• Способен ограничивать разрешенную мощность.

Устанавливая счетчик, выполняются и другие действия:

• Крепится счетчик к щитку при помощи специальной защелки;
• Необходимо монтировать отходящие однополюсные автоматы.

Нормативные акты гласят, что электросчетчик должен быть установлен на высоте от 80 до 170 см.

Человек постоянно окружен различными электроприборами. Современные устройства могут проводить ток, что случается чаще всего из-за испорченной изоляции. Если прибор не заземлен, то прикасаться к нему очень опасно. Для избегания несчастных случаев к установке рекомендуется УЗО. Задача устройства – защита от поражения током (короткое замыкание или поврежденная изоляция).

Установка щитка

Необходимо определиться, в каком месте будет закреплен бокс. Как правило, это прихожая, недалеко от ввода питающего кабеля. Устанавливается на высоте от 1.5 до 1.7 метров. В стене проделываются отверстия, а сам короб крепится при помощи дюбелей или саморезов.

Процесс установки короба

После того, как щит будет установлен на стене, его сборка выглядит следующим образом:

• Заранее к щитку необходимо подвести все группы проводов. Они должны иметь маркировку, что позволит облегчить сборку по схеме;
• При помощи саморезов к щитку крепится DIN-рейка, на которую будут устанавливаться аппараты;
• Верхняя часть оборудуется шиной для нейтрали, нижняя – для заземления;
• В верхней части устанавливают автомат ввода;
• Вводный автомат может быть расположен в отдельном боксе, как и счетчик;
• Что касается групп автоматов, их располагают сверху вниз, по мере снижения мощности. Перемычной между ними служит специальная шина, или же используется медный провод с сечением 4 мм;
• Кабели и провода вводятся в короб через предусмотренное отверстие. С них необходимо срезать внешнюю оплетку, а прокладка осуществляется по цвету. Необходимо оставить запас, что может понадобиться при дальнейшем ремонте. Нулевые жилы подключаются к верхней шине. К верхним клеммам подается питание, к нижним – подключается нагрузка;
• Подсоединяя каждую группу, рекомендуется проверять ее работоспособность методом подачи напряжения через схему временного подключения.

Важно! Изначально щиток собирается без коммутаций, что позволяет отметить места монтажа устройств. При необходимости питание должно быть быстро отключено, как снаружи, так и изнутри, что нужно предусмотреть.

В закрытом состоянии щитка важно, чтобы была возможность проверки напряжения при помощи индикаторной отвертки.

При выборе щитка необходимо отталкиваться от размеров электросчетчика и количества устанавливаемых пакетников. В любом случае придется прибегать к помощи электрика: для подключения общей цепи и для опломбирования счетчика. Подобрать бокс несложно, но сперва следует грамотно составить проект, чтобы не ошибиться.

Видео

как выбрать и установить бокс для электросчетчика и автоматов

За распределение электролиний в квартире отвечает электрический бокс – своеобразный «пункт управления», в котором установлены защитные автоматические устройств и прибор учета энергии.

Если правильно подобрать и установить ящик для счетчика электроэнергии в квартире, а затем подключить приборы согласно установленным требованиям, пользование бытовой техникой, осветительным оборудованием и электроустановками будет не только бесперебойным, но и безопасным.

В этой статье мы как раз и будем говорить о тонкостях выбора бокса для электросчетчика, и об основных этапах его монтажа. Также приведем полезные рекомендации по подключению электроприборов.

Содержание статьи:

Как выбрать квартирный электрощит?

Если – не новинка, то боксы для квартир появились недавно. Раньше хватало распределительного ящика, который устанавливали на площадке.

Он обслуживал от 2 до 6 квартир, а наполнение его состояло из электросчетчиков по количеству жилых помещений и защитных групп.

Сейчас увеличилось количество электроприборов, которые гораздо мощнее устаревших устройств. Если раньше энергопотребление для одной квартиры равнялось 750-800 Вт, то сегодня только один фен или пылесос потребляют более 1,5 кВт.

Пример «щита», который раньше монтировали в квартире или частном доме: прибор учета киловатт энергии и пара «пробок» с предохранителями

Соответственно, изменились требования к оборудованию, появились новые приборы, гарантирующие полную безопасность жильцам квартир.

Однако выбором щита для счетчика потребляемой электроэнергии, его наполнением и подключением должен заниматься только квалифицированный электромонтажник – любителям без допуска заниматься сборкой бокса запрещено.

Назначение бокса для электросчетчика

Электромонтажные устройства располагают в специальном, подобранном по размерам ящике, который выполняет сразу несколько функций:

• служит основой для крепления защитных приборов и другого оборудования;
• группирует оборудование в одном месте, чем облегчают эксплуатацию и обслуживание;
• защищает устройства от случайного нажатия;
• защищает внутреннее наполнение от воздействий внешней среды.

Квартирные электрощиты отличаются как по габаритам, так и по материалу изготовления. Их производят из пластика или металла. Некоторые напоминают шкафы, другие – небольшие боксы.

Наиболее востребованными считаются пластиковые модели с возможностью установки электросчетчика и 6-24 автоматов.

Образец компактного квартирного электробокса. Снаружи встроенный в стену ящик защищен прозрачной дверцей. Преимущество в том, что можно быстро снимать показания электросчетчика

Существует два вида электрощитов: встроенные и наружные. Выбор зависит от условий монтажа и подключения, а также подстилающей поверхности.

Чтобы установить внутренний ящик, необходимо в стене обустроить нишу, то есть произвести дополнительные строительные работы.

Для фиксации наружной модели стену долбить не нужно. Ящик подвешивают на крепления, воспользовавшись шурупами или дюбелями. Необходимые условия – стабильность и надежность

Наиболее удачное место установки – коридор или прихожая. С одной стороны, щит установлен около ввода электромагистрали в квартиру, с другой, легче по всем помещениям. Монтировать бокс в санузле или кухне не рекомендуется из-за повышенной влажности.

На что обратить внимание при выборе?

В первую очередь бокс выбирают, ориентируясь на его планируемое наполнение – количество электромонтажных устройств. Но важно учесть и остальные нюансы, вплоть до дизайна и возможности увеличения количества автоматов со временем.

Проектирование квартирной электросистемы включает в себя обязательное составление схемы, на которой указаны в том числе и защитные устройства с электросчетчиком. На нее можно ориентироваться при выборе электрощитка

Существует множество производителей, выпускающих всевозможные модели боксов. Лучше остановиться на тех, которые предназначены для квартиры, то есть исключить, например, большие металлические производственные шкафы или щиты со специальными креплениями для дополнительной техники.

У бытовых боксов следует обратить внимание на следующие характеристики и особенности конструкции:

Галерея изображений

Фото из

Современные модели для квартир оснащают прозрачными или тонированными полимерными дверцами – для удобства использования. Чтобы снять показания с электросчетчика, не нужно каждый раз открывать дверцу, так как подсвеченные цифры прибора и так хорошо видны

Размеры бокса напрямую связаны с количеством монтируемого оборудования: чем больше дин-реек, тем больше автоматов, УЗО или других устройств поместится в ящике. Иногда имеет смысл приобрести ящик объемнее, чтобы было место «про запас»

Для общественных зданий, производственных цехов обычно используют металлические щиты и шкафы, но для бытового применения лучше установить пластиковый бокс. Чаще всего такие модели изготавливают из ударопрочного и самозатухающего АВС пластика

Сразу необходимо исключить два вида моделей – для наружной установки на фасад здания и напольные шкафы. Бытовые модели встраиваются в нишу или навешиваются на дюбеля/саморезы на высоте примерно 150 см от пола

Для крепления автоматов и приборов учета используют оцинкованный (реже алюминиевый) металлический профиль, который называют DIN-рейками. Они могут быть литыми и перфорированными, отличатся по размеру и форме. Стандарты крепежей указаны в нормах ГОСТ

Типовые модели оборудованы или защелкой, не дающей дверце произвольно распахиваться, или замком с ключом. Целесообразно закрывать бокс на ключ, когда в квартире проживают маленькие дети – для общей безопасности и защиты электрооборудования

Такой показатель, как степень защиты, указан в характеристиках всех электрощитов. Наиболее часто встречаются боксы IP31, защищающее свое содержимое от мусора и вертикальных капель, и IP54, более герметичные, максимально закрытые от влаги и пыли

Некоторые производители выпускают модели с предустановленной шиной, которая служит для присоединения заземляющего или нулевого проводника. Крепление шины производится в определенном, предусмотренном для этого, месте

Прозрачная дверца электробокса

Бокс небольшой по длине высоте и ширине

Пластик в качестве материала для изготовления корпуса

Врезной способ крепления на стену

Дин-рейки и крепежные элементы

Замок с ключом или защелка

Герметично закрывающийся электробокс

Заземляющая шина в комплекте

Рекомендуем работать с компаниями, реализующими только сертифицированное оборудование. Ответственные продавцы обычно предлагают не «голые» боксы, а ящики с комплектом крепежей.

Лучше, если рамка под дин-рейки будет съемной, чтобы удобнее производить сборку.

Если в комплекте не хватает рамки с дин-рейками, органайзеров для проводов, заземляющей шины, набора креплений на стену – все элементы можно приобрести отдельно. Лучше совмещать оборудование одного производителя

Надеяться на хорошее качество дешевых изделий не стоит. Электрический бокс обычно служит годами, поэтому лучше приобрести пусть дорогую, но надежную модель одной из марок: ABB, Legrand, Schneider, Makel, Electric, Hager.

Из российских производителей популярны RUCELF, IEK, Эра, Мастер.

Особенности составления схемы

Сборка электрощита – ответственный момент, поэтому важно учесть все нюансы, в особенности составленную , способ монтажа и правильно подобранное оборудование.

Кроме того,  обязательно следует иметь в виду ряд факторов, среди которых:

• тип расключения;
• суммарную мощность электроприборов;
• максимальную мощность;
• тип электроприборов.

От перечисленных пунктов зависит выбор оборудования, следовательно, и бокса.

Под типом расключения подразумевается разводка проводников , с помощью распределительных коробок или комбинацией различных типов. От выбора зависит количество подходящих к ящику проводов – 3, 10 или более 20-ти.

Пример разводки по типу «звезда». Провода объединены в несколько групп, обслуживающих отдельные зоны. Например, к зоне «Кухня» относятся два розеточных контура и один осветительный

Определить суммарную мощность необходимо, чтобы номинальные параметры автоматических устройств защиты, а также  – эти значения взаимозависимы.

Предположим, сечение кабеля 2,5 мм. Это значит, что он предназначен для тока 25 А, а номинал автомата, устанавливаемого на линию – 16 А.

Для самых мощных приборов, таких как кондиционер, духовка, стиральная машина, предназначены отдельные электролинии и отдельные автоматы.

Инструкция по установке бокса для квартиры

Последовательность работ по монтажу электропроводки может быть различной. Если выбран скрытый способ разводки, то первый шаг – строительные работы по вырезке штроб под провода. На этом же этапе можно подготовить нишу в стене под установку электрощита.

Если выбран навесной бокс, то этот пункт следует пропустить.

Этап #1 — подготовка ниши и монтаж ящика

Встроенный бокс подходит для стен из материала, легко поддающегося обработке. Например, в гипсокартонной перегородке достаточно просто вырезать нишу точно по размерам ящика.

Но железобетонная стена требует немало усилий, чтобы выдолбить даже небольшую по площади выемку, поэтому рациональнее взять навесную модель и подвесить ее на дюбеля.

Наружные (навесные) модели целесообразно монтировать, если квартира расположена в деревянном доме. Для установки встроенного бокса придется оборудовать герметичную нишу, препятствующую контакту электроприборов с древесиной

Вырезка ниши производится в следующем порядке:

• Разметка. Расстояние от пола – 1,4-1,7 м, для точности реза обводим контур ящика.
• Перфоратором, циркулярной пилой или электролобзиком (в зависимости от материала) вырезаем контур ниши.
• Достаем вырезанные куски гипсокартона. Если стена кирпичная или бетонная – выдалбливаем середину перфоратором, дрелью.
• Зачищаем края, убираем мусор.
• Монтируем ящик согласно инструкции так, чтобы снаружи выступала только передняя панель с дверкой. Если в комплекте есть специальные крепежи, используем их.

Вариантов крепления несколько, чаще всего ящик фиксируется в углублении за заднюю стенку. Если по краям остались небольшие зазоры, их замазываем штукатуркой или алебастром. Когда зазоров нет, производим дополнительное укрепление клеем.

Важно помнить, что нарушение конструкции стен квартиры может быть чревато проблемами. Так, если бетонная стена является несущей, то разрезать арматуру без согласованного проекта запрещено!

В таких ситуациях проще установить навесную модель – зафиксировать корпус на предназначенных для этого креплениях. Саморезы или дюбеля обычно идут в комплекте с боксом.

Вместе с установкой электрощита обустраивают ввод проводов: для внутренних боксов выдалбливают штробы, которые затем прячут под слой штукатурки, для внешних – зашивают провода в пластиковые короба

Сборку обычно производят после окончания строительных работ, когда все отверстия и штробы заделаны, а корпус установлен на место.

Этап #2 — сборка и наполнение бокса

Предлагаем пошаговую инструкцию по сборке электрощита для стандартной 2-комнатной квартиры.

Для примера, начальный комплект для сборки включает:

• 2 защитных автомата 40 А – на входе и после счетчика;
• прибор учета электроэнергии «Меркурий 50 А»;
• Zubr D340t;
• 3 на 40 А;
• 7 автоматов 16 А – на розеточные группы, отдельные – для духовки и для ванной, где расположены водонагреватель и стиральная машина;
• 2 автомата 10 А для осветительных контуров.

Если какие-то из перечисленных приборов отсутствуют или, напротив, их количество больше, то число автоматов можно уменьшить или увеличить.

Для перечисленных устройств подходит бокс для установки электросчетчика и автоматов с 3-мя DIN-рейками.

Каждая рейка рассчитана на 12 мест, в общей сложности помещается 36 модулей. Электросчетчик обычно занимает место на 6-8 стандартных модулей

Сначала заполняем верхнюю DIN-рейку:

• Установка входного автомата в левом верхнем углу, то есть на первой позиции. Целесообразно применить двухполюсное устройство на 40 А. К одному полюсу, согласно маркировке, подключаем фазу, к другому – ноль.
• Монтаж электросчетчика. Его фиксируем справа от входного автомата. Выбор прибора учета лучше доверить специалисту из управляющей компании, который информирован о максимальном энергопотреблении.
• Установка второго автомата на 40 А. Он дублирует функции входного устройства и служит для дополнительной страховки.

Следующие приборы закрепляем на второй DIN-рейке – сначала реле напряжения, а затем .

Реле напряжения выполняет три функции: следит за скачками напряжения, фиксирует критические значения и отключает линию при перегрузке. Его наличие необязательно, но для защиты дорогой электроники лучше поставить

Установка УЗО предполагает монтаж трех приборов номиналом по 40 А и порогом отключения 30 мА, которые обслуживают три отдельные зоны. Однако для ванной комнаты рекомендуют использовать УЗО с порогом отключения 10 мА.

Переходим к третьей DIN-рейке:

• Монтаж однополюсных автоматов. Розеточные линии для кухни обычно перегружены, поэтому советуем разделить их на 2 группы и установить для каждой группы отдельное устройство защиты.
• Соединение приборов в электрощите между собой.

На свободном месте устанавливаем две шины: одна для соединения нулевых проводников, другая – заземляющих. Место вокруг шин должно быть свободным для распределения подключаемых проводов.

Производить соединение приборов рекомендуем одножильными проводами. Процесс монтажа происходит быстрее, так как они не требуют обжима и установки наконечников и крепко фиксируются в гнездах

Важно побеспокоиться о собственной безопасности – перед началом работ обязательно снимите напряжение в сети, то есть отключите подачу тока в квартиру!

Контуры освещения могут не иметь заземляющих проводников, если в осветительном процессе не участвуют люминесцентные лампы, оснащенные заземляющими контактами.

Далее выполняем последние работы по подключению:

• Подключение входного кабеля и всех рабочих линий, отходящих к зонам питания в квартире. Тестирование защитного оборудования, индикация проводников.
• Маркировка автоматов. Обозначение, к какой группе относится каждое устройство, в дальнейшем облегчит обслуживание сети и позволит быстро отключать контуры в аварийной ситуации.

На этом установку квартирного бокса можно считать законченной.

Советы по подключению приборов

Сборкой электробокса должен заниматься квалифицированный монтажник, но иногда просто нет возможности или времени для вызова специалиста.

В связи с этим каждый, кто самостоятельно занимается установкой защитных приборов, обязан знать следующие правила:

1. Электрический ящик должен быть «с запасом» – немного больше по размеру, чем требуется сейчас. Возможно, в дальнейшем увеличится количество устройств, и лишние модули окажутся полезными.
2. Рекомендуется разделять подключение УЗО по зонам обслуживания: ванная + туалет, кухня, спальни. Не нужно объединять в одном УЗО группы из санузла и гостиной, детской и кухни.
3. УЗО не защищает от короткого замыкания, его ставят после автомата, при этом номинал УЗО должен быть на шаг выше или хотя бы равен. Например, если автомат на 16 А, то лучше поставить УЗО на 25 А.
4. Правильный порядок подключения: входной автомат – электросчетчик – УЗО. Ставить УЗО на входе вместо автомата считается ошибкой, заменить автоматическое устройство защиты может только .

Обычно группы автоматов подключаются к одному УЗО по двум причинам: или из-за экономии модулей, или из-за высокой стоимости оборудования. В идеале после каждого автомата следует устанавливать УЗО.

Специалисты рекомендуют не устанавливать УЗО или дифавтоматы на розеточные линии, к которым в дальнейшем планируется подключать ПК. Если неправильно рассчитать порог срабатывания, то приборы будут ошибочно реагировать на компьютер и отключать линию.

При выборе УЗО лучше остановиться на электромеханических приборах, чем на электронных. Они считаются более надежными и не требуют для работы электропитания

Выводы и полезное видео по теме

Вариант сборки электрощита:

Важность проектирования и предварительных расчетов:

Электробокс для «однушки» – советы профессионала:

Как происходит перенос оборудования с общей площадки в квартиру:

Производить сборку и подключение электрощита со счетчиком самостоятельно не получится – выбирать и устанавливать прибор учета электроэнергии должен квалифицированный специалист, представитель управляющей компании.

Существует допуск установки некоторых моделей и владельцем квартиры, однако для проверки правильности подключения, пломбировки и запуска счетчика все же придется приглашать электромонтажника из УК или ЖЭКа.

Профессионально занимаетесь электромонтажными работами и хотите дополнить изложенный нами материал полезными рекомендациями? Пишите, пожалуйста, свои комментарии под этой статьей.

Если вы не нашли ответ на свой вопрос в нашей статье, задайте его нашим экспертам в блоке комментариев – мы и другие посетители нашего сайта, разбирающиеся в теме электромонтажа, постараемся максимально прояснить спорные или сложные моменты.

для автоматов и счетчика, в квартиру и уличный

На чтение 6 мин Просмотров 40 Опубликовано 12.06.2019 Обновлено 31.05.2019

Распределительные щитки устанавливают в зданиях, снабжаемых электроэнергией. Ящик электрический организовывает, изолирует распределительную и защитную аппаратуру: автоматические выключатели, УЗО, дифавтоматы, ограничители напряжения, счётчики, а также примыкающие кабеля от влияния среды, механических повреждений, постороннего вмешательства в распределительную систему.

Виды оборудования по ГОСТ

ГОСТ классифицирует электроящики по месту установки и степени защиты

Щитки относятся к НКУ (низковольтным комплектным устройствами), поэтому общие правила их устройства, установки расписаны в ГОСТ Р 51321.1-2007. Требования к оснащению производственных, публичных и жилых зданий отличаются. ГОСТ 32395-2013 нормирует бытовое использование, а ГОСТ Р 51778-2001 — промышленное и общественное. Щитки должны соответствовать электроустановкам строящихся зданий и уже эксплуатируемых с системами заземления TN-S, TN-C, TN-C-S.

Стандарт ГОСТ 32395-2013 распространяется на многоквартирные здания массовой застройки и индивидуального плана, коттеджи, сельские и садовые одноквартирные дома. Номинальные параметры подключения: напряжение 230 В или 230/400 В, частота трёхфазного переменного тока 50–60 Гц. Доступы к щитовым панелям имеют неквалифицированные пользователи для включения и выключения подачи электроэнергии во внутреннюю электросистему, но существуют закрывающиеся на замок боксы, с возможностью пломбирования. Чтобы обезопасить человека, в электрощитах применяют элементы заземления, рабочую или двойную, усиленную изоляцию.

Конструкция щитового бокса

Пластиковый щит для автоматов

Ящик для автоматов электрический представлен линейками товаров отечественных и импортных брендов. Простую модель можно собрать самостоятельно при наличии умения обращаться с металлом. Основных элементов конструкции несколько.

Корпус выполняют из металла или огнеупорного (изоляционного) пластика.

Металлический корпус сделан из листов стали толщиной 0,5–1,5 мм, покрытой порошковой краской для предупреждения коррозии, влияния окружающей среды. Такое исполнение дороже. Пластиковый — из полимеров, которые выдерживают высокие температуры, перегревы. Более эстетичны, если вписывать в интерьер. Существуют миниатюрные варианты на 2–6 модулей.

Степень стойкости к электрическим, тепловым и механическим воздействиям определяется по маркировке IP**, где первая * выражена цифрой из ряда 0–6 и показывает уровень защиты человека от контакта с электричеством и оборудования от попадания твёрдых частиц и пыли, вторая * — защита от влаги (0–8).

При наружной установке оболочки НКУ должны быть защищены от воды как минимум на 3. Для этого используют герметичные модели с прорезиненным периметром крышки. Степень защиты оболочки и оперативной часто расходятся, поэтому указывается два значения.

Электромагнитные процессы влияют на качество пластиковых и резиновых деталей — они теряют свои свойства под воздействием тепловых нагрузок. Изоляционный материал, который касается токопроводящих частей, выдерживает испытание раскалённой до 960° C проволокой. Для других сборных элементов достаточно 650° C.

Монтажная коробка для счётчика и учётно-распределительных узлов имеет изолированное или неизолированное окошко, через которое визуально контролируются показания. Пластиковые модели выпускают с прозрачной крышкой. Ввод/вывод проводки в/из корпуса осуществляется через технические отверстия. После завершения установки их закрывают специальными заглушками.

Содержимое электрического ящика

Другие элементы электрического ящика:

• Внутренняя заслонка для изоляции проводки. Требуется, если доступ к щитовой панели имеет не только квалифицированный персонал. Распространен экран с прорезью для доступа к показаниям учётного оборудования, рубильникам и выключателям. При необходимости перегородку оснащают специальным замком, пломбируют, чтобы доступ к проводам имели только сотрудники организации электрообслуживания.
• Монтажная панель, рейка для модульных элементов или комбинированный вариант. Классический вариант закрепления приборов — пластина с монтажными отверстиями. Большинство современных боксов оснащено металлическим профилем шириной 35 мм (din-рейкой) для фиксации модульной аппаратуры. Оболочки вмещают одну или несколько полос закрепления в зависимости от предполагаемого или действительного количества автоматов внутри. Под один модуль на рейке отводится 17,5 мм, расстояние между центрами двух соседних элементов — 18 мм. Разница обусловлена необходимостью оставлять воздушные зазоры между единицами оборудования. Нужно понимать, что размер одного модуля равен однополюсному выключателю. Для двухполюсного — 2 модуля, однофазного УЗО — 3, трёхфазное УЗО — 5, электросчётчик — 6–8. Нормативный отступ жду рядами профилей по вертикали — 125 мм.
• Сборные шины для отвода нуля (N), заземления (PE), общего проводника (PEN). Закрепляются с помощью винтов к корпусу, некоторые модели — на din-рейку.
• Саморезы для закрепления встраиваемых и навесных ящиков.
• Внутри оболочек иногда присутствуют перегородки и отсеки.
• Комплектация дорогих моделей может быть дополнена клиентками, перемычками, иметь съемные борта короба.

Размер боксов напрямую связан со схемой электропроводки. Чем больше линий, защитного оборудования, тем габаритнее корпус. Для квартирного щитка без счётчика обычно достаточно ящика на 12-24 модуля.

Виды НКУ

В зависимости от расположения корпуса ящики могут быть для наружного применения и для эксплуатации внутри помещений. Защита наружных должна быть не ниже IP44. Распространены металлические герметические антивандальные короба с 2 дверками: внутренняя имеет почтовый замок, а внешняя — сложный винтовой. Толщина стали 1,5 мм. Встречаются оболочки из ударопрочного пластика. Наружный ящик для электросчетчика характерен для частных домов.

Подбирать модель стоит по климатическому исполнению: У1, УЗ, УХЛ3, УХЛ4. Расшифровка маркировок:

• У — умеренный климат;
• УХЛ — умеренный и холодный климат;
• 1 — улица,
• 3 — закрытые помещения с естественной вентиляцией,
• 4 — пространства с искусственной вентиляцией, полным или частичным кондиционированием, лаборатории.

Содержимое и расположение щитов:

• квартирные групповые и учётно-групповые устанавливаются в индивидуальных жилищах, организовывают соединение групповых цепей, отличаются наличием счётчика во втором варианте;
• этажные распределительные, учётно-распределительные и учётной-распределительно-групповые — располагаются на стенах этажных коридоров и лестничных клеток, разводят линию по квартирно-групповым узлам, содержат поквартирную учётную аппаратуру и присоединение цепей.

По способу установки электроящик бывает навесной, монтируемый в нишу или напольный шкаф. Врезной ящик меньше выбивается из обстановки, но для него нужно штробить стену, что не всегда допустимо. При открытой проводке данный способ установки не актуален. Навесные закрепляют к вертикальной поверхности при помощи самореза. Шкафные привинчивают к полу. Сбор электронной «начинки» может осуществляться как до, так и после закрепления корпуса.

По наличию защиты от поражения током — I или II класс. I — наличие заземление не токоведущих частей, II — двойная или усиленная изоляция.

По количеству фаз — одно- или трёхфазные. Это влияет на размеры и количество технических отверстий.

Щитки оснащают слаботочным отсеком для укладки телефонной, кабельной, локальной сети, охранной и пожарной сигнализации или видеонаблюдения, а также вводным аппаратом, отсекателем стояка (питающей цепи), дистанционным управлением.

Основные правила и порядок сборки щита

Располагают боксы обычно рядом с входной дверью на высоте 1,5 метра. Перед установкой обеспечивают хорошее освещение, отключают сеть на щитке выше уровнем, подводят кабели: силовой — сверху, расходящиеся — снизу. Число устройств, их номинальный ток прописан в паспорте оборудования. Номинальное напряжение указывается на корпусе. Металлическая оболочка подключается к заземлению. Шины нуля и земли содержат свободные клеммы. Провода и автоматы маркируют ярлыками с указанием группы потребителей. На корпусе размещается схема для упрощения ремонта и модернизации.

Этапы установки:

1. Удаляются заглушки входных отверстий.
2. Демонстрируется дверь или наружный экран.
3. Монтируются рейки и шины заземления, нейтрали.
4. Примеряется ящик на оборудованном месте.
5. Закрепление электрооборудования легче осуществляется на рабочем столе.
6. В последнюю очередь на место возвращается дверь.

Перед приобретением и установкой щитка стоит тщательно спроектировать схему, определить условия среды и бюджет.

как выбрать и где установить?

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии и устройства защиты сети. Что следует знать при его установке?

На фото:

Существует ряд требований и рекомендаций, касающихся места установки электрического шкафа и его обустройства.

Автоматический выключатель может не справиться со своей задачей. Чаще всего это происходит тогда, когда сломавшийся электроприбор находится на большом расстоянии, порядка 100&nbspм, от устройства защиты сети. Либо, когда неисправно само УЗО. Изоляция проводов может вспыхнуть в любую секунду, потому вы не должны тратить драгоценное время на то, чтобы расчистить себе путь к распределительному щитку.

На фото: дом может сгореть, пока вы «разбираете» себе путь к щитку.

Где установить распределительный щиток?

• Подальше от горючего. Разумеется, распределительный щиток запрещено устанавливать в пожароопасных помещениях (например, котельных) или в непосредственной близости от резервуаров с газом и прочими легковоспламеняющимися веществами.
• На «свежем» воздухе. Щиток должен располагаться в хорошо проветриваемом помещении. Естественная вентиляция предпочтительнее, чем принудительная (последняя в случае отключения электроэнергии в доме перестает функционировать).
• На свету По возможности обеспечьте доступ естественного света в то место, где находится щиток. Чтобы мастер-электрик мог устранить неисправность внутри распределительного устройства, не прибегая к использованию автономных осветительных приборов.
• В легком доступе! Не превращайте помещение щитовой в склад ненужных вещей — обеспечьте свободный доступ к щитку. Иначе вы попросту не сможете быстро обесточить сеть в доме при аварийной ситуации.

Количество распределительных щитков

В доме количество щитков зависит от его площади, а также от сложности разводки электропитания по зданию.

На даче — один. Для дачных домиков и небольших коттеджей площадью 150–200 кв.  м; хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения коттеджа, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

На фото:

Распределительный щиток&nbsp- это, на самом деле, собирательное название для группы устройств.

Здесь же размещается и группа устройств защитного отключения (УЗО): одно общее, работающее в паре с автоматом на вводе, и несколько дополнительных, применяемых для розеточной сети и цепей питания отдельных приборов. К слову, специалисты считают, что нет необходимости в защите сети освещения при помощи отдельного УЗО. Утечка тока на данном участке маловероятна, и поэтому для обеспечения его безопасности вполне достаточно одного устройства, смонтированного на вводе электроэнергии и контролирующего всю сеть в доме.

В доме — несколько. Для крупных коттеджей одного щитка на вводе будет мало. Из-за большой протяженности электропроводки автоматический выключатель на вводе электроэнергии в случае аварии может срабатывать со значительной задержкой либо не срабатывать вовсе.

На фото:

Распределительный щиток не обязательно устанавливать «в мрачном подземелье». Современные материалы позволяют вписать электрический шкаф даже в дизайн жилого помещения.

Применяется следующая схема: один общий распределительный щиток на вводе электроэнергии в дом плюс одно или несколько аналогичных устройств на каждом этаже.

Внутри первого электрического шкафа монтируются счетчик, вводный автомат и общее УЗО. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа, а также группа УЗО, контролирующих те же участки.

Такая схема позволяет уменьшить расстояние от защитных устройств до электроприборов, а кроме того, в случае возникновения неисправности обесточивается не весь дом, а только один этаж или даже конкретная комната. Также упрощается и поиск причины срабатывания устройства защиты.

В статье использованы изображения abb.com, eaton.com, schneider-electric.com

Торговые автоматы для покупок — закуски, комбо, мини и многое другое — Sam’s Club

Торговые автоматы

Если вам нужны торговые автоматы, вы обратились по адресу. Благодаря широкому выбору торговых автоматов в Sam’s Club вы найдете доступные варианты самых разных размеров.

Автоматы по продаже напитков и закусок

Торговые автоматы по продаже газированных напитков и закусочные позволяют легко предлагать разнообразные напитки и закуски. Некоторые модели содержат чипсы, шоколадные батончики и жевательную резинку, поэтому у пользователей есть большой выбор.Домашние торговые автоматы, предлагающие порционные кофе и чай, являются популярными вариантами торговых автоматов. Рассмотрите большие модели с диспенсерами в стиле торнадо для дополнительного интереса и удовольствия. Подумайте о том, чтобы добавить полноразмерный торговый автомат для напитков и еще один для закусок в столовых и других больших помещениях.

Монетные автоматы

В монетных автоматах можно хранить конфеты, жевательную резинку и игрушки. Это машины меньшего размера, которые идеально подходят для размещения возле кассовых зон и дверей.Рассмотрите большие модели с дозатором торнадо для дополнительного интереса и удовольствия. Мультивендинговые автоматы позволяют предлагать до трех различных видов жевательной резинки, чтобы привлечь больше посетителей.

Валютные автоматы

Вне зависимости от того, работает ли монетная прачечная, торговый автомат или даже небольшая зона торговых автоматов внутри другого предприятия, валютные автоматы необходимы. Размены монет гарантируют, что гости могут наслаждаться доступными играми, даже если на них нет серебра, когда они входят в дверь.Сменщики купюр разбивают единицы и пятерки на четвертинки, обеспечивая быстрый вариант для тех, кто не хочет посещать банк или другое учреждение. Некоторые варианты позволяют разбить большие счета в зависимости от потребностей вашего бизнеса и клиентов.

Недавнее дополнение к торговому бизнесу — это автоматы, которые также принимают кредитные карты. Это небольшие торговые автоматы с закусками, которые идеально подходят для размещения возле касс и дверей. В общем, вендинговая индустрия предлагает множество вариантов для больших и малых предприятий.В некоторых моделях есть чипсы, шоколадные батончики и жевательные конфеты, поэтому у пользователей есть большой выбор. Если вы хотите начать или расширить бизнес по продаже торговых автоматов, вы попали в нужное место.

Электронный торговый автомат с 14 закусками и валидатором

Сохраняйте чувство голода и восхищайте вкусовые рецепторы с забавным и функциональным электронным торговым автоматом на 14 закусок с валидатором. Этот торговый автомат с закусками проверяет и принимает доллары США и монеты и может хранить множество различных закусок, несмотря на свои компактные размеры.

Электронный торговый автомат на 14 закусок с валидатором

Эта прочная, полностью стальная машина для снэков оснащена надежным резьбовым замком для предотвращения вандализма и окном из закаленного устойчивого к царапинам стекла, позволяющего легко просматривать выбранные закуски. Есть два ряда по семь предметов в каждом, включая четыре больших, четыре средних и шесть рядов выбора конфет, в которых в общей сложности содержится 150 закусок. Это идеальный автомат по продаже снеков для небольших помещений и более современный вариант в отличие от известных нам более громоздких автоматов по продаже снеков.

Какие среды лучше всего подходят для этого мини-автомата по продаже закусок?

Этот мини-автомат по продаже закусок идеально подходит для офисных комнат отдыха, жилых игровых комнат, баров, мест общего пользования в общежитиях и малых предприятий. Вы можете легко наполнить его разнообразными вкусными закусками, такими как картофельные чипсы, шоколадные конфеты, крендели, крекеры и многое другое. Не забудьте купить оптом конфеты, чипсы и другие закуски прямо здесь, в Sam’s Club, по самой выгодной цене!

Электронный торговый автомат с 14 закусками и валидатором — хороший подарок?

Да! Этот небольшой автомат по продаже закусок станет продуманным и уникальным подарком для близких.Будь то праздник, день рождения или День святого Валентина, почему бы не потратиться на своего мужа и не купить ему этот мини-автомат по продаже закусок, чтобы дополнить его мужскую пещеру? Вы будете в значительной степени считаться самой крутой женой на свете! Родители, впервые отправляющие своих детей из колледжа, скорее всего, будут беспокоиться о том, что у них под рукой достаточно еды. Автомат по раздаче закусок может быть отправлен в общежитие вашей дочери и установлен нашей командой белых перчаток, чтобы у нее и ее друзей было достаточно закусок, чтобы помочь им пройти изнурительные учебные занятия.Вы также можете убедиться, что у нее достаточно места для перекусов, и, возможно, даже отправить более здоровые закуски, чтобы запастись ее новым любимым устройством.

Глоссарий по торговым автоматам: — Мэриленд, округ Колумбия, Северная Вирджиния

Список терминов и определений, относящихся к бизнесу по продаже торговых автоматов.

А:

Удержание учетной записи : Ведение учетной записи клиента. Чистый торговый автомат, который работает постоянно и хорошо снабжен свежими качественными продуктами, увеличит удержание вашего счета.

Отчетный период : Период времени, на котором вы основываете свои регулярные отчеты. Это может быть ежемесячно, ежеквартально или даже еженедельно.

Счета к оплате : Деньги, причитающиеся поставщику.

Дебиторская задолженность : Деньги, которые поставщик должен за доставку продукта.

Административный сбор : Плата, уплачиваемая для покрытия общих и накладных расходов.

Шнек : спираль, которая продвигает продукт вперед в автомате по продаже снеков.

Automatic Merchandiser : модный способ сказать торговый автомат.

В:

Банк : 1) Ряд из двух или более торговых автоматов. 2) Монеты всегда оставляются в автомате для сдачи.

Штрих-код : параллельные линии, используемые для электронного отслеживания продукта. Также называется кодом UPC.

От зерна к чашке : термин для кофейного автомата, который фактически перемалывает зерна для совершения отдельной покупки.

Bag-in-Box или BIB : метод доставки холодных напитков с использованием пакетов с сиропом в коробке.

Купюроприемник или валидатор купюр : устройство в торговом автомате, которое принимает и считывает бумажные деньги. Также просто называется валидатором.

Корзина или слот : Отдельная зона в торговом автомате для определенного продукта. Может называться колонной в автомате по продаже напитков или спиралью в автомате по продаже закусок с использованием шнека.

Обслуживаемые автоматы по розливу напитков : Автоматы по продаже напитков, обслуживаемые компанией по розливу напитков.

Оператор оптовых продаж : Компания или физическое лицо, специализирующееся на оптовых продажах.

Оптовая торговля : Торговля шариками из жевательной резинки, наклейками, маленькими игрушками или безделушками, которые распаковываются и раздаются в отмеренном количестве.

К:

Вместимость : максимальное количество продукта, которое может вместить любой данный слот (спираль или столбец).

Обменный фонд : 1) Монеты, которые несет маршрутный инспектор для пополнения банка в автомате. 2) Иногда используется как другой термин для обозначения банка, что означает монеты, оставленные в машине, чтобы она могла внести сдачу.

Changer : Автономная машина, которая только вносит изменения.

Канал сбыта : Срок для типов предприятий, в которых установлены торговые автоматы. Например; продуктовые магазины, круглосуточные магазины, гостиницы, офисные здания.

Спонсорство с благотворительной организацией : Соглашение с благотворительной организацией о выплате определенного процента прибыли благотворительной организации в обмен на использование логотипа организации на торговом автомате. Благотворительное спонсорство может стать сильным аргументом в пользу продажи и сохранения местоположения.

Клиент : местонахождение торгового автомата или владелец этого места.

Чашка для монет : отверстие, через которое покупатель получает сдачу в торговом автомате.

Механизм для монет : Деталь торгового автомата, которая считает вставленные монеты и выдает сдачу. Механизмы монет могут быть механическими или электрическими.

Возврат монет : кнопка, которую вы нажимаете на торговом автомате, чтобы вернуть уже вложенные деньги.

Слот для монет : отверстие, куда вы кладете монеты в торговый автомат.

Автомат для холодных напитков : Торговый автомат по продаже холодных напитков в банках или бутылках.

Комбинированный или комбинированный торговый автомат : Автомат, который доставляет не только тип продукта, например, закуски и напитки.

Комиссия : процент от продаж, выплачиваемый владельцу помещения за право разместить торговый автомат.

Конфеты : термин для сладостей или конфет.

Аванс концессии : Комиссия выплачивается авансом в качестве стимула при приобретении новых участков. Также называется продвижением по местоположению.

Цикл : сколько времени занимает машина, чтобы продать одну единицу.

D:

Декор : Нефункциональные украшения на торговых автоматах или вокруг них.

Исключение из листинга : Товар больше не продается.

Доставочная коробка / лоток : Коробка, в которую товар доставляется в торговый автомат.

DEX : Обмен данными. Используется для передачи данных, собранных на маршруте.

Время простоя : Время, когда торговый автомат не работает.

Dual Zone : Один торговый автомат, который предлагает товары с двумя разными температурами, например, закуски и холодные напитки.

E:

Условное депонирование : термин, относящийся к моменту времени, который начинается после того, как деньги были изъяты из торгового автомата и по-прежнему могут быть возвращены клиенту. После того, как был сделан выбор продукта, условное депонирование закончилось.

Факс:

Код модели FDA 1978 : Постановление и кодекс, специально предназначенный для торговли.

FIFO : первым пришел — первым ушел. Это означает, что самый старый товар в торговом автомате должен быть первым товаром, доставленным покупателю. Если вы пополните запас машины новым продуктом, который будет доставлен первым, старый продукт может устареть.

Отдельно стоящий : Отдельный торговый автомат, а не банк.

Бесплатная продажа : Настройка торгового автомата для бесплатной доставки товара. Обычно делается в качестве бонуса для хорошего места на вечеринке или встрече компании.Бесплатная продажа может быть подарком в знак благодарности или вы можете согласиться взимать с компании льготную ставку за продукт, бесплатно доставленный ее сотрудникам позднее.

Full Line Vending : Группа торговых автоматов, которые предлагают прохладительные напитки, кофе, закуски и продукты питания.

Г:

Закусочная со стеклянной передней панелью : Торговый автомат со стеклянной передней панелью, которая позволяет покупателю визуально выбирать товар. Обычно используется с закусочными машинами, в которых для доставки используется спираль или шнек.

H:

Здоровье и безопасность : Имеется в виду торговые автоматы со скоропортящимися товарами, в которых должна поддерживаться температура в соответствии с требованиями охраны здоровья и безопасности.

High Capacity : Торговый автомат с увеличенной емкостью для хранения продуктов.

Honor Box Vending : Торговля закусками и напитками без какой-либо специальной платы, но при условии, что люди будут платить за продукт, кладя деньги в кассу.

I:

Установка : доставка торгового автомата на место и выполнение всего необходимого для его работы.

Установщик : Лицо, устанавливающее торговое оборудование.

Инвентарь : 1) Весь ваш товар и оборудование в наличии. 2) Акт физического пересчета всего вашего продукта и оборудования.

Приглашение к участию в торгах : Когда компания или место предлагает несколько торговых услуг, возможность подать торговые предложения.

Дж:

Джекпот : Когда машина выходит из строя и по ошибке выдает продукт и / или разменяет деньги без внесения денег покупателем.

К:

Л:

Подъемные ворота : Устройство на задней части грузовика, используемое для перемещения тяжелого оборудования с платформы грузовика на землю.

Местонахождение компании : Бизнес, основной задачей которого является продажа местоположений продавцов владельцам торговых предприятий.

Местоположение : Точное место, где находится торговый автомат.

Затраты на приобретение местоположения : Затраты, превышающие обычные операционные расходы, которые считаются необходимыми для приобретения или сохранения местоположения.

Location Manager : 1) Представитель торговой компании, ответственный за установку одного конкретного клиента. 2) Лицо, назначенное, но место, ответственное за решения, связанные с торговлей.

Торговые операции, осуществляемые по месту нахождения : Когда большая компания, офисный комплекс или школа, например, запускают свои собственные торговые операции.

Locater : человек, который находит места для торговых автоматов.

М:

Техническое обслуживание : Плановые работы по техническому обслуживанию машины, а не ремонту сломанной машины.Техническое обслуживание лучше ремонта.

Ручной торговый автомат : Торговый автомат с механическим управлением.

Производитель или O.E.M. : Компания, производящая торговые автоматы для вендинга.

Маргинальное местоположение : Торговые автоматы, которые вряд ли приносят прибыль, если вообще не приносят прибыли.

Мерчандайзинг : Выбор наилучшего сочетания продуктов для предложения в конкретном торговом месте.

Счетчик : устройство, которое считает и записывает количество торговых циклов.

Multi-Drop-Bus или MDB : протокол, объединяющий купюроприемники, считыватели карт и монетоприемники в одно целое.

№:

N.A.M.A. или Национальная ассоциация автоматического мерчандайзинга : крупнейшая вендинговая торговая организация.

Non-Par : термин для пополнения запасов машины большим или меньшим количеством продукта, чем обычно. Пополнение запасов машины с ценой ниже номинальной, поскольку предприятие будет закрыто на праздники в течение большей части времени до следующего пополнения запасов, будет неактуальным.

О:

O.C.S. или Office Coffee System : кофейная система, обычно используемая в качестве дополнительной привилегии для защиты и сохранения прибыльных мест. Это может быть простой пивоварня и горелка или сложная система с множеством вариантов горячих напитков без кофе и кофе.

O.E.M. или Производитель оригинального оборудования : Компания, которая производит торговые автоматы для вендинга.

O.O.O. или Out of Order : Когда машина не работает.

Оператор : физическое или юридическое лицо, владеющее торговым бизнесом.

Нет на складе : когда товар временно недоступен.

П:

Пар. : нормальный объем инвентаря, который вы хотите держать в машине. При пополнении запасов вы пополняете их до номинальной, которая заменяет весь инвентарь, проданный с момента последнего пополнения запасов.

Par Out : термин, обозначающий нормальную остановку обслуживания на машине. Это включало сбор денег, наполнение монетного механизма сдачей и пополнение запасов продукта до номинала.

Планограмма : Схема определенных мест для определенных продуктов в торговом автомате, используемая для увеличения продаж.

Продукт : все, что продается в торговом автомате.

Наценка на товар : разница между стоимостью товара и продажной ценой.

Вопрос:

R:

Возврат : возврат денег клиента, утерянных в неисправном оборудовании, без доставки товара.

R.O.I. или Рентабельность инвестиций : сумма денег, заработанная после всех расходов, включая налоги, физическим или юридическим лицом по отношению к общей сумме вложенных денег.Обычно ROI выражается в процентах.

Маршрут : серия торговых точек на заданном пути, которые регулярно обслуживаются одним специалистом по маршруту.

Лицо маршрута : Лицо, ответственное за конкретный маршрут продажи.

Структурирование маршрута : проектирование маршрутов для максимальной эффективности.

S:

Спутниковый торговый автомат или ведомый автомат : — Торговый автомат, который использует другой главный торговый автомат для управления системами чеканки и контроля.

Сервисный звонок : Идем к сломанному торговому автомату, чтобы, надеюсь, привести его в порядок.

Срок годности : Сколько времени есть у продукта до того, как он станет непригодным для использования.

Усадка : потеря продукта из-за кражи.

Single Zone : Торговый автомат с одним диапазоном температур охлаждения.

S.K.U. или Подразделение хранения запасов : уникальный кодовый номер, используемый для идентификации каждого конкретного типа продукта.

Слоты : Комиссия, взимаемая торговыми операторами с поставщиков продукта, чтобы гарантировать размещение их продукта в автоматах.

Слизни : Любой предмет в форме монеты, не являющийся монетой США, используемый для попытки обмануть монетный механизм.

Закуски : Общий термин для чипсов, шоколадных батончиков, арахиса и других полуфабрикатов, употребляемых между приемами пищи.

Закусочная : Торговый автомат по продаже чипсов, орехов и других закусок.

Спираль : самая популярная в автоматах по продаже закусок со стеклянной передней панелью. Спираль поворачивается для выдачи продукта и подталкивает вперед другой продукт. Также называется шнеком.

Порча : Как часто продукт портится (больше не является расходным материалом) в зависимости от того, как часто он продается. Если вы продаете 95 единиц товара за каждые 5 выбрасываемых товаров, то порча этого товара составляет 5%.

Остановки : каждое место на маршруте является остановкой.

Т:

T-Handle : Запирающаяся дверная ручка торгового автомата.

Телеметрия : Беспроводная передача данных с торговых автоматов в базу данных.

U:

U.L. или Underwriters Laboratory : независимая организация по проверке безопасности продукции, которая удостоверяет, что ваши машины соответствуют федеральным стандартам.

UPC или универсальный код продукта : параллельные линии, используемые для электронного отслеживания продукта. Также называется штрих-кодом.

В:

Валидатор : устройство в торговом автомате, которое принимает и считывает бумажные деньги.Также называется валидатором купюр или купюроприемником.

Продажа : разовая продажа предмета.

Продажи : Срок, определяющий количество продаж продукта в машине.

Товарная упаковка : Упаковка продукта, позволяющая использовать его в торговом автомате.

Торговля : Продажа с использованием механического устройства.

Торговый автомат : Автомат с монетоприемником или купюрой, который раздает товар.

Торговый оператор : Компания или лицо, специализирующееся на хранении и обслуживании торговых автоматов.

Вт:

Х:

Y:

Z:

Руководство по ценам на торговые автоматы

Торговые услуги — отличный способ расширить ваш бизнес. Предоставление напитков и закусок может иметь большое значение для клиентов и сотрудников, особенно если нет доступа к ближайшим магазинам или фуд-кортам. Если вы думаете о приобретении торговых автоматов для своего офиса, вы, вероятно, задаетесь вопросом, сколько стоит их аренда или покупка.

Сколько стоят торговые автоматы?

Если коротко, то от 3000 до 5000 долларов за автомат с газировкой и около 3000 долларов за автомат для снэков.

Но большинство людей не осознают, что услуги по венду можно получить бесплатно. Совершенно верно — если вам нужны торговые автоматы, но вы не хотите иметь дело с хлопотами, связанными с хранением и ремонтом оборудования, торговые компании установят и обслужат оборудование для вас. Это считается вендингом с полным спектром услуг.

Если вы по-прежнему предпочитаете приобретать оборудование и самостоятельно заниматься торговлей, вот несколько общих рекомендаций относительно того, сколько стоят автоматы.

Стоимость автоматов по продаже газировки

На рынке представлено много разных моделей, но двумя наиболее популярными автоматами для производства газированных напитков являются стеклянная передняя панель и традиционный поставщик стеков.

1. Торговый автомат со стеклянным фасадом

Стеклянное переднее оборудование, такое как машина Pepsi, указанная выше, может стоить около 5000 долларов или больше, но отремонтированное будет стоить от 3000 до 4000 долларов.

2. Традиционный торговый автомат для стеков

Типичный торговый автомат, подобный этому автомату 660 8-Select Coke, стоит от 3000 до 4000 долларов в новом экземпляре. Вы можете найти отремонтированный на ebay всего за 500–3000 долларов. Но, как говорится, получаешь то, за что платишь.

Стоимость закусочных

Автоматы по продаже закусок

также бывают разных размеров и моделей. Некоторые из них даже могут поместиться прямо на стойке в вашей комнате отдыха.

1. Торговый автомат с прилавком

Такой небольшой торговый автомат может стоить от нескольких сотен до 2000 долларов, в зависимости от того, покупаете вы его новым или подержанным.

2. Типичный автомат по продаже закусок

Самым распространенным автоматом для снеков, подобным показанному выше, является автомат выбора 20-40.Диапазон цен на эти машины составляет от 2000 до 3000 долларов за новое.

Машины для смешивания газированных напитков и закусок

Если пространство, на котором вы планируете установить свои торговые автоматы, ограничено, комбинированный автомат (часто называемый «комбинированными» автоматами) — хороший выбор. Новое оборудование будет стоить от 2000 до 3000 долларов.

Приведенный выше список является общим указанием стоимости торговых автоматов. Они сильно различаются в зависимости от модели, а также от того, новая машина или отремонтированная.

Хотите торговые автоматы для вашего бизнеса?

Детали торгового автомата

Купить торговые автоматы для продажи, кредитные карты и комбинированные торговые автоматы для продажи

Более чем 40-летний опыт работы в отрасли — ключевые ресурсы AVANTI, которые позволили нам доминировать над мировой отраслью.Наши универсальные революционные торговые автоматы идеально подходят для многообещающих людей, желающих начать свой торговый бизнес . Помимо помощи в поиске наиболее потенциального местоположения, с AVANTI вы Купите торговые автоматы при 100% поддержке от финансовой поддержки до обучения и установки до консультирования.

За последние несколько лет мы представили серию потрясающих торговых автоматов для продажи пищевых продуктов , чтобы оптимизировать ваш опыт вендинга.Все наши торговые устройства являются блестящим результатом непрерывных исследований и разработок в наших современных производственных центрах. Опираясь на высококачественные материалы, электронику и электрические компоненты, а также на высочайший уровень мастерства, наши инструменты pop machine помогут вам начать свой торговый бизнес с множеством продуктов и услуг, начиная от шоколадных батончиков и заканчивая вкусными закусками и готовыми к употреблению упакованными продуктами. в автомойку или вендинг по кредитной карте .

Мечтаете, строим

Наш обширный ассортимент из торговых автоматов на продажу пользуется большим спросом, поскольку мы поддерживаем наше качество, высокие стандарты гигиены и свежесть наших продуктов.Мы прилагаем все усилия, чтобы использовать инновационные технологии в наших торговых автоматах, чтобы идти в ногу с бесконечным развитием корпоративных потребностей.

Выбор исключительного оборудования

В AVANTI мы предлагаем нашим клиентам лучший опыт вендинга, предлагая удивительные предложения по продаже торговых автоматов. От видеоэкранов на пороге с производством, поиском мест до финансирования и лизинга — мы возвращаем азарт торговому автомату. Сэкономьте больше на выборе наших combo торговых автоматов, доступных для продажи .Кроме того, мы стремимся предоставлять торговые услуги премиум-класса на вашем рабочем месте с комфортом и удобством.

Driven Advantage

Мы предоставляем лучшие торговые системы по всей стране, адаптированные к вашим потребностям в закусках и напитках. Наши технические специалисты и представители сервисной службы всегда готовы держать оборудование на складе и обслуживать, что придает новаторский смысл вендинге с полным спектром услуг. купить торговые автоматы по вашему выбору — действительно отличное решение.

Гарантированное удовлетворение

Наше интеллектуальное решение по поставкам обеспечивает максимальную отдачу при минимальных усилиях. Мы работаем с умом, чтобы беспрепятственно приносить пользу вашему бизнесу. Имея обученных и финансируемых торговых операторов, мы способны удовлетворить ваши потребности в вендинге.

Чего вы ждете? Пусть ваша мечта станет реальностью, купив комбинированные торговые автоматы в вашем районе. Позвоните или напишите нам, и наш представитель свяжется с вами по поводу всех ваших потребностей в торговых услугах.

торговых автоматов — журнал IAEI

Время чтения: 11 минут

Многие люди умирают каждый год из-за случайно падающих торговых автоматов. Обычно это происходит, когда продукт не разливается должным образом, и машину «встряхивают», чтобы вытеснить продукт. У вас больше шансов получить удар током от торгового автомата, чем выиграть в лотерею. Ваши шансы на выигрыш в лотерею различаются, но могут составлять 1 к 175 миллионам. Вероятность быть убитым торговым автоматом — 1 к 112 миллионам.

Представьте себе этот сценарий. Однажды поздно, и вы решили пойти на рыбалку. Проблема в том, что магазин приманок закрылся несколько часов назад, но луна полная, а белый окунь бежит. Рыбалка не может быть лучше. что делать, что делать?

Или этот сценарий…. Вы находитесь за городом и хотите посетить спортивное мероприятие. Вы хотите соответствовать кричащим фанатам. Проблема в том, что вы оставили дома футболку и шляпу; вы живете более чем в пяти часах езды от вас, и это единственная возможность посетить игру.Магазины закрыты, и вы должны получить его сейчас же! что делать, что делать?

Что ж, все в жизни дает возможность. Некоторые предприниматели «чувствуют вашу боль» и в то же время хотят быстро заработать. Вышеуказанные продукты доступны 24 часа в сутки 7 дней в неделю. Войдите в торговый автомат.

Большинство людей знакомы с торговыми автоматами. Кому не хотелось выпить прохладительных напитков или вкусных соленых чипсов? Пожилые, более опытные граждане помнят времена, когда вы могли получить свою любимую пачку сигарет в одном из этих автоматов.Каким требованиям отвечал такой автомат для достижения статуса «торговый автомат»?

Только Кодовая книга знает!

Положения, требующие защиты с помощью прерывателя цепи при замыкании на землю (GFCI) для торговых автоматов, были добавлены в статью 422 «Приборы» в цикле Кодекса 2005 года. Комиссия по безопасности продукции США расследовала четыре отдельных случая поражения электрическим током, приведших к смертельному исходу с 1995 года, и трех несмертельных случаев поражения электрическим током. Эти исследования стимулировали новые требования GFCI.Как и большинство изменений кода, эти требования были вызваны серьезной травмой или смертью. Некоторые из печальных событий произошли вокруг бассейнов в отелях. Некоторые произошли в других помещениях и на открытом воздухе.

Этот автор исследовал одну проблему за пределами пожарной части несколько лет назад. Однажды поздно вечером, после того, как разгорелся пожар, пожарный захотел безалкогольного напитка. Босоногий пожарный почувствовал покалывание в машине, когда попытался вложить в нее деньги. На следующее утро со мной связались как местный инспектор по электрике.Использовался тестер, и было определено, что на металлическом корпусе машины имеется циркулирующий ток примерно 70 вольт. Автомат отключили от сети, и поставщик торгового автомата позвонил, чтобы его убрать. По чистой случайности в этой ситуации было объявлено о смертельном поражении электрическим током. Если бы этот торговый автомат был защищен GFCI, неисправное состояние было бы обнаружено намного раньше, и потенциальная опасность была бы полностью устранена.

С торговыми автоматами идет защита GFCI

Торговые автоматы требуют защиты GFCI.Но что такое GFCI? Опять же, давайте обратимся к определениям, чтобы увидеть, сможем ли мы найти ответ. На этот раз помощь находится в статье 100. Давайте посмотрим, что там написано:

Прерыватель цепи замыкания на землю (GFCI). Устройство, предназначенное для защиты персонала, которое функционирует для обесточивания цепи или ее части в течение установленного периода времени, когда ток на землю превышает значения, установленные для устройства класса А.
Информационное примечание: Прерыватели цепи защиты от замыканий на землю класса A срабатывают, когда ток на землю составляет 6 мА или выше, и не срабатывают, когда ток на землю меньше 4 мА.Для получения дополнительной информации см. UL 943, Стандарт для прерывателей цепи при замыкании на землю.

(2011 NEC)

Теперь, когда мы поняли, что такое GFCI, давайте посмотрим, где мы должны обеспечивать эту защиту торговых автоматов. Это требование содержится в разделе 422.51.

422.51 Торговые автоматы с подключением к сети и штепсельной вилке.

Торговые автоматы, подключаемые через шнур и вилку, изготовленные или восстановленные 1 января 2005 г. или после этой даты, должны включать прерыватель цепи замыкания на землю в качестве неотъемлемой части штепсельной вилки или располагаться в пределах 300 мм (12 дюймов.) соединительной заглушки. Старые торговые автоматы, изготовленные или модернизированные до 1 января 2005 г., должны быть подключены к розетке, защищенной GFCI.

Информационное примечание: Для получения дополнительной информации см. Стандарт ANSI / UL 541-2005 для торговых автоматов с охлаждением или Стандарт ANSI / UL 751-2005 для торговых автоматов. (2011 NEC)

Было бы упущением не упомянуть о новом требовании для NEC 2014 года, которое касается требований GFCI, распространяемых на торговые автоматы, которые не подключаются к сети через шнур и вилку.

422,51 Торговые автоматы.

(B) Без подключения шнура и вилки. Торговые автоматы, в которых не используется шнур и вилка, должны быть подключены к цепи, защищенной прерывателем цепи от замыкания на землю. (2014 NEC)

Это важно, потому что некоторые из торговых автоматов, с которыми вы столкнетесь, не будут подключены с помощью шнура и разъема. Важно знать, какая редакция Кодекса применяется в юрисдикции, в которой вы работаете.Консультации с местными властями, имеющими юрисдикцию (AHJ), всегда являются хорошим шагом с вашей стороны. Но что, если я местный AHJ? Что тогда? Доступна помощь с интерпретациями от NFPA и других экспертов по кодам в электротехнической промышленности.

Где можно установить устройство GFCI?

Новое требование было размещено на уровне 422,5 для цикла Кодекса NEC 2014 года. Он гласит:

422.5 Защита прерывателя цепи от замыкания на землю (GFCI). Устройство, обеспечивающее защиту GFCI, требуемую в этой статье, должно быть легко доступно.(2014 NEC)

Это было важным дополнением к Кодексу. В комиссию по разработке кодов 17 было представлено предложение, которое включало обоснование того, что во многих случаях производители устройств GFCI требуют регулярных испытаний этих устройств, как правило, ежемесячно. Это требование помогает гарантировать, что устройство обеспечивает необходимую защиту. Комиссия согласилась и поместила это новое требование в NEC 2014 года.

Защита

GFCI может обеспечиваться другими предметами, кроме розетки.Многие знакомы с автоматическим выключателем, используемым для этой функции. Другие устройства могут быть расположены на шнуре крепления прибора, и при этом они должны быть легко доступны для наблюдения и тестирования.

Если мы посмотрим на определения, мы найдем одно для легкодоступных, содержащееся в статье 100. Давайте посмотрим на определение:

Доступно, легко (легко доступно). Возможность быстрого доступа для эксплуатации, обновления или осмотра без необходимости того, чтобы те, кому необходим свободный доступ, перелезали через препятствия или устраняли их, прибегали к переносным лестницам и т. Д.(2011 NEC)

Полностью загруженный торговый автомат может быть очень тяжелым. Переместить его для сброса или проверки GFCI может быть чрезвычайно сложно. С новыми требованиями, которые были добавлены в 422.5 для цикла Кодекса 2014 года, стало ясно, что устройства GFCI должны быть доступны для этих устройств.

Что такое торговый автомат?

Чтобы начать поиск понимания, нам нужно знать, что представляет собой торговый автомат. Для этого нам нужно найти определение.Разработчики Кодекса помогли нам, включив такое определение в Национальный электрический кодекс. Это определение находится в 422.2 NEC 2011 года. Давайте рассмотрим:

Торговый автомат. Любое устройство самообслуживания, которое распределяет продукты или товары без необходимости пополнять устройство между каждой торговой операцией и предназначено для вставки монеты, бумажной валюты, жетона, карты, ключа или получения платежа другими способами. (2011NEC)

Теперь внимательно посмотрите, какие требования должны быть выполнены, чтобы получить статус торгового автомата.Это определение можно разбить на три требования; все это должно быть выполнено. Давайте разберемся с определением:

1. Это должно быть устройство самообслуживания.

2. Он должен выдавать продукт или товары без необходимости пополнять устройство между каждой торговой операцией.

3. Он должен быть спроектирован так, чтобы требовать вставки монеты, бумажной валюты, жетона, карты, ключа или квитанции об оплате другими способами.

Теперь, когда мы разобрались с требованиями, я вижу несколько повседневных единиц оборудования, которые удовлетворяют этим требованиям.Это оборудование предназначено для выдачи многих других продуктов, кроме холодных напитков и шоколадных батончиков. Несколько примеров — горячий кофе, бутерброды и фотопродукция.

Применение требований

Теперь мы можем применить эти требования к товарам, которые мы можем рассматривать как торговый автомат [см. Определение торгового автомата выше]. Я включил несколько для вашего рассмотрения и развлечения:

Фото 1. Питьевой шкаф самообслуживания

1. Это должно быть устройство самообслуживания.

Хорошо, мы должны сами взять напиток из автомата. Соответствует пункту 1.

2. Он должен выдавать продукт или товары без необходимости пополнять устройство между каждой торговой операцией.

Судя по всему, эта машина соответствует требованиям пункта 2.

3. Он должен быть спроектирован так, чтобы требовать вставки монеты, бумажной валюты, жетона, карты, ключа или квитанции об оплате другими способами.

Этот автомат не предназначен для приема денег или каких-либо других форм оплаты, указанных в позиции № 3.Следовательно, это нельзя считать торговым автоматом.

Фото 2. Видеомашина Red Box

1. Это должно быть устройство самообслуживания.

Хорошо, мы можем выбрать наш любимый фильм, и это самообслуживание. Соответствует пункту 1.

2. Он должен выдавать продукт или товары без необходимости пополнять устройство между каждой торговой операцией.

Этот автомат подает продукт до тех пор, пока он не закончится (аналогично автомату для напитков).Соответствует пункту 2.

3. Он должен быть спроектирован так, чтобы требовать вставки монеты, бумажной валюты, жетона, карты, ключа или квитанции об оплате другими способами.

Данный товар предназначен для приема оплаты за выдачу желаемого продукта. Поэтому его можно считать торговым автоматом. Помните 422,51 (B) для торговых автоматов, не подключенных к электросети и розеткам.

Фото 3. Фонтанный диспенсер для напитков

1. Это должно быть
устройство самообслуживания.

Хорошо, мы можем выбрать напиток по своему вкусу, и это самообслуживание.Соответствует пункту 1.

2. Он должен выдавать продукт или товары без необходимости пополнять устройство между каждой торговой операцией.

Эта машина выдает товар до тех пор, пока он не закончится. Соответствует пункту 2.

3. Он должен быть спроектирован так, чтобы требовать вставки монеты, бумажной валюты, жетона, карты, ключа или квитанции об оплате другими способами.

Этот автомат
не предназначен для приема денег или каких-либо других форм оплаты, указанных в позиции № 3.Обычно напиток оплачивается на прилавке в магазине; следовательно, это нельзя считать торговым автоматом.

Фото 4. Банкомат

1. Это должно быть
устройство самообслуживания.

Хорошо, мы можем выбрать сумму валюты для вывода, и это самообслуживание. Соответствует пункту 1.

2. Он должен выдавать продукт или товары без необходимости пополнять устройство между каждой торговой операцией.

Этот автомат выдает деньги до тех пор, пока они не закончатся.Соответствует товару № 2

3. Он должен быть спроектирован так, чтобы требовать вставки монеты, бумажной валюты, жетона, карты, ключа или квитанции об оплате другими способами.

Чтобы использовать этот предмет
, необходимо иметь банковскую карту банкомата, которая вставлена, чтобы начать процесс получения продукта. Этот товар предназначен для приема оплаты за отпуск желаемого продукта. Обычно за финансовую транзакцию взимается комиссия. Поэтому его можно считать торговым автоматом. Или может? Какие еще факторы нам необходимо учесть, прежде чем принимать такое решение?

Фото 5.

1. Это должно быть устройство самообслуживания.

Хорошо, мы можем выбрать нашу наживку по своему усмотрению, и это самообслуживание. Соответствует пункту 1.

2. Он должен выдавать продукт или товары без необходимости пополнять устройство между каждой торговой операцией.

Эта машина выдает товар до тех пор, пока он не закончится. Соответствует пункту 2.

3. Он должен быть спроектирован так, чтобы требовать вставки монеты, бумажной валюты, жетона, карты, ключа или квитанции об оплате другими способами.

Данный товар предназначен для приема оплаты за отпуск желаемого товара; следовательно, это можно считать торговым автоматом.

Но как насчет UL и других списков NRTL?

Мы видели несколько примеров применения определения торгового автомата от NEC к предметам, которые инспекторы должны проверять ежедневно. Определение торгового автомата гласит, что он должен выдавать продукт или товары и требовать средства платежа.Я слышал, как группа инспекторов лихорадочно обсуждает эту тему. Было отмечено, что банкомат выдал товар (деньги и квитанцию), а также потребовал оплаты (например, банковского сбора, связанного с каждой транзакцией). Очевидно, что есть AHJ, которые сталкиваются с такими предметами и должны принять решение. Некоторые склоняются к соображениям безопасности и требуют, чтобы они имели защиту от GFCI, используя требование, установленное для торговых автоматов в Статье 422.

Фото 6.Льдогенератор большой

Давайте посмотрим, есть ли что сказать у стандартов Underwriters Laboratory или других NRTL (национальных признанных испытательных лабораторий).

Банкоматы

(банкоматы) перечислены в разделе «Банковское оборудование» (BALT) и оценены в соответствии с UL 60950. При рассмотрении категории продукта (BALT) он не предлагает никакой информации относительно требований по защите этого оборудования от GFCI. Приведенная здесь информация указывает нам на дополнительную информацию в категории «Электрооборудование для использования в обычных условиях» (AALZ).Информационные примечания, следующие за требованиями 422.51, говорят нам, что торговые автоматы внесены в список UL 541 или UL 751. Это может быть область, которую установщик и AHJ обсуждают перед началом проекта.

Как AHJ, важным документом, с которым необходимо иметь дело, является самая последняя версия Руководства UL по электрическому оборудованию (Белая книга). Этот документ чрезвычайно полезен для инспектора и установщика в плане «заполнения пробелов» в том, чего нет в NEC. Найдите маркировку на оборудовании, которое вы проверяете или устанавливаете.Это даст вам информацию о том, как найти соответствующую информацию из стандартов на это оборудование. Используйте информацию на этикетке UL и ссылайтесь на «Указатель категорий продуктов и отраслевых терминов» в Приложении C Белой книги UL. Это приведет вас к справочной информации для данной категории. В справочной информации вы узнаете, какой стандарт был использован для листинга.

Вот несколько позиций, которые UL 751 включает в себя как типы торговых автоматов:

• Торговые автоматы с воздушными шарами
• Наборы диспенсеров для чаш
• Торговые автоматы по продаже конфет
• Автоматы по продаже кофе и шоколада
• Торговые автоматы для кофе
• Автоматы по продаже стаканчиков
• Автоматы по продаже горячих консервов
• Торговые автоматы с горячими напитками
• Автоматы по продаже горячих продуктов
• Торговые автоматы для розлива льда
• Автоматы по продаже канистр
• Автоматы по продаже кондитерских изделий
• Торговые автоматы с фотографиями
• Автоматы по продаже воды

Стандарты могут предоставлять или не предоставлять необходимую информацию для AHJ или установщика, чтобы сделать определение обо всем обнаруженном оборудовании.Не забудьте ознакомиться с инструкциями производителя по установке, прилагаемыми к этому оборудованию. Безопасность конечного пользователя должна быть главной заботой. Работая вместе, AHJ и установщик могут обеспечить электрически безопасную среду для населения.

Заключение

Надеюсь, мы узнали больше о торговых автоматах. Сегодняшнее общество больше не ваша мама и поп-общество. Общество находится в движении, и кажется, что оно никогда не останавливается. Можете ли вы вспомнить, как отправились в мирное путешествие в горы или на пляж и искренне сказали, что сбежали?Сегодня мы берем с собой мобильный телефон, ноутбук, цифровую камеру и добираемся туда с помощью GPS-навигатора. Наши сотовые телефоны всегда доступны и не дают нам заблудиться во время поездок в любимый ресторан и обратно. Во время этого путешествия есть торговые автоматы. С помощью этих автоматов вы можете оплачивать и получать услуги по зарядке вашего мобильного телефона или других электронных устройств.

Попутно есть торговые автоматы, которые позволяют нам покупать фильмы и видеоигры, чтобы играть в них в автомобиле, чтобы дети успокоились, а родители были в здравом уме в этих долгих поездках.
