Высота установки электросчетчика пуэ: Установка счетчиков и электропроводка к ним

Содержание

Требования к приборам учета и их установке

Требования к приборам учета и их установке

1. Требования к классу точности и функционалу электросчётчиков:

-Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше. (ОПФРРЭЭ п.138).

-В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется вновь, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше (ОПФРРЭЭ п.138).

-Для учета электрической энергии, потребляемой потребителями (кроме граждан-потребителей), а также в точках присоединения объектов электросетевого хозяйства одной сетевой организации к объектам электросетевого хозяйства другой сетевой организации с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности (ОПФРРЭЭ п. 139).:

-для точек присоединения к объектам электросетевого хозяйства напряжением от 0,4кВ до 35 кВ – 1,0 и выше;

-для точек присоединения к объектам электросетевого хозяйства напряжением от 110 кВ и выше – 0,5S и выше.

-Для учета электрической энергии, потребляемой потребителями, а так же в точках присоединения объектов электросетевого хозяйства одной сетевой организации к объектам электросетевого хозяйства другой сетевой организации с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более. (ОПФРРЭЭ п.139).

-Для учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках подлежат использованию приборы учета, позволяющие измерять почасовые объемы производства электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах производства электрической энергии (мощности) за последние 90 дней и более. (ОПФРРЭЭ п.141).

2. Требования к местам установки электросчётчиков

-Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. (ОПФРРЭЭ п.144).

-Счётчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте. Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. В случае, если приборы не предназначены для использования в условиях отрицательных температур, должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С (ПУЭ п.1.5.27).

-Счётчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м (ПУЭ п.1.5.29) (за исключением вариантов технического решения установки ПУ в точке присоединения на опоре ВЛ-0,4 кВ).

-Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика. Конструкция его крепления должна обеспечивать возможность установки и съёма счетчика с лицевой стороны (ПУЭ п.1.5.31).

-При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений (ПУЭ п.1.5.38).

3 Способ и схема подключения электросчётчиков

-На присоединениях 0,4 кВ при нагрузке до 100А включительно применять ПУ прямого включения.

-При трёхфазном вводе использовать трёхэлементные ПУ (ПУЭ п. 1.5.13).

4. Требования к поверке электросчётчиков

-На вновь устанавливаемых трёхфазных счётчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счётчиках – с давностью не более 2 лет (ПУЭ п.1.5.13). Наличие действующей поверки ПУ подтверждается предоставлением подтверждающего документа – паспорта-формуляра на ПУ или свидетельства о поверке. В документах на ПУ должны быть отметки о настройках тарифного расписания и местного времени.

5. Требования к измерительным трансформаторам тока

-Класс точности – не ниже 0,5 (ОПФРРЭЭ п.139).

-При полукосвенном подключении счётчика необходимо устанавливать трансформаторы тока во всех фазах.

-Значения номинального вторичного тока должны быть увязаны с номинальными токами приборов учёта. 25- 40 % загрузки.

-Трансформаторы тока, используемые для присоединения счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных аппаратов по направлению потока мощности (ПУЭ п.1.5.36).

-Выводы вторичных измерительных обмоток трансформаторов тока должны быть изолированы от без контрольного закорачивания клемм или разрыва цепи, при помощи крышек и экранов под опломбировку (ПТЭЭП п.2.11.18).

-Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока должны иметь постоянные заземления. (ПОТ РМ п.8.1)

-Заземление во вторичных цепях трансформаторов тока следует предусматривать на зажимах трансформаторов тока (ПУЭ п.3.4.23).

-Выбор места и способа установки должен обеспечивать возможность визуального считывания с таблички (табличек) ТТ всех данных, указанных в соответствии с ГОСТ 7746–2001, без проведения работ по демонтажу или отключению оборудования (ГОСТ 18620-86 п.3.2).

-Трансформатор тока должен иметь действующую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается предоставлением оригиналов паспортов или свидетельств о поверке ТТ с протоколами поверки (ПТЭЭП 2.11.11).

6. Требования к измерительным трансформаторам напряжения

-Класс точности – не ниже 0,5 (ОПФРРЭЭ п.139).

-При трёхфазном вводе применять трёхфазные ТН или группы из однофазных ТН.

-Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки решеток и дверец камер, где установлены предохранители (устанавливаются предохранители с сигнализацией их срабатывания (ПУЭ п. 3.4.28) на стороне высокого и низкого напряжения ТН, а также рукояток приводов разъединителей ТН). При невозможности опломбировки камер, пломбируются выводы ТН. (ПТЭЭП п.2.11.18).

-Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов напряжения должны иметь постоянные заземления (ПОТ РМ п.8.1).

-Вторичные обмотки трансформатора напряжения должны быть заземлены соединением нейтральной точки или одного из концов обмотки с заземляющим устройством. Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения (ПУЭ п.3.4.24).

-Выбор места и способа установки должен обеспечивать возможность визуального считывания с таблички (табличек) ТН всех данных, указанных в соответствии с ГОСТ 1983–2001, без проведения работ по демонтажу или отключению оборудования.

-ТН должен иметь действующую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается предоставлением оригиналов паспортов или свидетельств о поверке ТН с протоколами поверки (ПТЭЭП 2.11.11).

7. Требования к измерительным цепям

-В электропроводке к расчетным счетчикам наличие паек не допускается (ПУЭ п.1.5.33).

-Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

голубого цвета – для обозначения нулевого рабочего или среднего проводника электрической сети;

двухцветной комбинации зелено-желтого цвета – для обозначения защитного или нулевого защитного проводника;

двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже – для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;

черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника (ПУЭ п. 2.1.31).

-Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами. Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается (ПУЭ п.3.4.12).

-Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки промежуточных клеммников, испытательных блоков, коробок и других приборов, включаемых в измерительные цепи ПУ, при этом необходимо минимизировать применение таких устройств (ПТЭЭП п.2.11.18).

-При полукосвенном включении счётчика проводники цепей напряжения подсоединять к шинам посредством отдельного технологического болтового присоединения, в непосредственной близости от трансформатора тока данного измерительного комплекса. Места присоединения цепей напряжения счётчика к токоведущим частям сети должны быть изолированы от без контрольного отсоединения. (ПТЭЭП п.2.11.18).

-Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

-Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального напряжения. (ПУЭ п.1.5.19).

-Для косвенной схемы подключения прибора учета вторичные цепи следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей. Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования. (ПУЭ п.1.5.23).

-При полукосвенном включении счетчика, в качестве проводника вторичных цепей к трансформаторам тока следует применять кабель ВВГ 3 * 2,5 мм 2 с изоляцией жил разного цвета.

8. Требования к вводным устройствам и к коммутационным аппаратам на вводе

-Должна обеспечиваться возможность полного визуального осмотра со стационарных площадок вводных устройств, ВЛ, КЛ, а также вводных до учётных электропроводок оборудования для выявления до учётного подключения электроприёмников. Конструкция вводных устройств согласовывается отделом оптимизации балансов АО «РСК», отвечающей за организацию учёта, на проектной стадии работ по предоставленным потребителем проектным документам (с чертежами, планами расположения оборудования). Места возможного до учётного подключения должны быть изолированы путём пломбировки камер, ячеек, шкафов и др. (ПТЭЭП п.2.11.18).

-При нагрузке до 100А включительно, исключать установку рубильников до места установки узла учета (ПУЭ п.1.5.36).

-Для безопасной установки и замены счётчиков в сетях напряжением до 0,4 кВ, должна предусматриваться установка коммутационных аппаратов на расстоянии не более 10 м от ПУ (ПУЭ п. 1.5.36), с возможностью опломбировки (ПТЭЭП п.2.11.18).

-Установку аппаратуры АВР, ОПС и другой автоматики предусматривать после места установки узла учета.

9. Допуск в эксплуатацию ПКУ. Ответственность за сохранность

Каждый измерительный комплекс для использования в расчётах за электроэнергию должен пройти процедуру допуска в эксплуатацию, согласно (ОПФРРЭЭ п.152-154). По результатам допуска в эксплуатацию ИК, персоналом АО «РСК» оформляется соответствующий акт. При положительном решении о допуске ИК, персонал АО «РСК» устанавливает знаки визуального контроля (пломбы, наклейки, и т. п.) на места указанные в выше перечисленных требованиях к ПУ, для исключения возможности искажения данных о прохождении фактических объёмов электроэнергии. Информация об установленных знаков визуального контроля заносится в акт допуска в эксплуатацию ПКУ.

Собственник ИК установленного в зоне своей балансовой принадлежности сети, несёт ответственность за сохранность приборов коммерческого учёта, пломб Госстандарта России и знаков визуального контроля АО «РСК». В случае любых их повреждений, или утраты, ИК теряет статус коммерческого (расчётного), а в отношении данного собственника ИК производится перерасчёт за электроэнергию предусмотренный (ОПФРРЭЭ п.195).

Расшифровка аббревиатуры ссылок нормативных актов

ОПФРРЭЭ — Основные положения функционирования розничных рынков электрической энергии

ПУЭ — Правила устройства электроустановок

ПТЭЭП — Правила эксплуатации электроустановок потребителей

ПОТРМ — Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

Переставили электросчетчик в квартире (на высоту больше 1,7 метра). Пришел электрик и отказался пломбировать счетчик. Это правомерно? — Счетчики и учет электроэнергии — Свет — Вопрос-ответ

17.03.2015

Свет / Счетчики и учет электроэнергии

Добрый день. Живу в хрущевке, переустановили электросчетчик. Поставили на то же место, где изначально был установлен старый, естественно выше отметки 1,7. Пришел специалист из энергосбыта и не опломбировал прибор учета, сославшись на данную норму (высота установки не более 1,7).

Я сознательно нарушила данную норму по следующим причинам:

1. Не штробить стену и не перекладывать новые провода, старых просто не хватит.

2. Счетчик находится рядом с входной дверью, при вносе и выносе крупногабаритной мебели, та самая мебель будет за него цеплятся.

3. Ребенок ставит табуретку и смело лезет в счетчик.

Наши «законотворцы» видимо ждут летальных исходов, для того что бы пересмотреть данную норму, принятую исключительно для удобства проверки соответствующими органами, информацию которым мы теперь обязаны передавать по телефону либо на сайте. Других показаний, характеристик, рекомендаций, нормативных актов (я не знаю чего еще, может здравого смысла) для установки данной нормы я нигде не нашла. То есть на 0,80 метра (а в некоторых случаях допускается не ниже 0,40) можно устанавливать, а на 40 см поднять НЕВОЗМОЖНО.

Представьте себе электрический счетчик на уровне 0,80 (или же 0,40) — ребенку и табуретки подставлять не нужно, я уже не говорю о домашних животных, которые могут погрызть или не дай бог помочиться на данный прибор. Ну где логика то? И вопрос по сути: как доказать, что я в своей собственной квартире могу установить прибор учета в то место, которое изначально, при планировке и постройке данного дома, предназначалось для установки данного прибора учета, хотя оно находится выше отметки 1,7м?

Оценить вопрос

Ответы и комментарии

Главная страница — 404 Страница не найдена

Выберите интересующий Вас вопрос,
чтобы увидеть полную схему системы голосового самообслуживания ПАО «Россети Московский регион»

кнопка 1

Вопросы по отключениям электроэнергии

Переключение на оператора КЦ
ПАО «Россети Московский регион»

кнопка 2

Вопросы по технологическому присоединению

Кнопка 0

Переключение на оператора КЦ
ПАО «Россети Московский регион»

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

Кнопка 1

Получение статуса в автоматическом режиме
(ввод штрихкода)

Кнопка 2

Уведомление о выполнении Технических условий
(ввод штрихкода)

кнопка 3

Вопросы по подаче электронной заявки и работе в личном кабинете

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 4

Вопросы по дополнительным услугам

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 5

Сообщение о противоправных действиях в отношении объектов ПАО «Россети Московский регион»

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 6

Справочная информация

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

Виртуальный помощник

Высота установки электросчётчиков

О процессе монтажа счётчиков электричества можно рассказывать очень много и долго. Но в тот момент, когда вопрос касается индивидуальных строений представители энергоснабжающей организации просят размещать приборы учёта на улице. Об этом мы уже рассуждали с вами в «Блоге экспертов». В вопросе выносить ли счётчик или не выносить его за пределы дома, как правило, у собственника жилья возникает непонимание. Хозяин дома боится за сохранность счётчика, и это вполне разумно. Как установить счётчик правильно?

Прибор должен размещаться на границе сети (определяется так называемой «балансовой принадлежностью»). Об этом говорится в Правилах учёта. О том же свидетельствуют и ПУЭ – счетчик устанавливается соответственно границе раздела. Но в Постановлении Правительства № 530 сказано, что обязанность Потребителя – обеспечить свободный (беспрепятственный) доступ к прибору сотрудников ресурсоснабжающей организации, но не оговаривается конкретное место расположения счётчика. Такое требование обусловлено необходимостью как регулярной проверки его техсостояния (в первую очередь, целостности пломбы), так и контрольного считывания показаний. Поэтому поставить прибор в частном доме, конечно, не получится, хотя это и предпочтительнее. Если же речь идет о каком-то промышленном, хозяйственном или ином объекте, принадлежащем частному лицу, то при наличии круглосуточной охраны, которая проводит к месту установки счетчика, данный вопрос может решаться и по-другому.

Но есть и еще одно положение того же документа – ПУЭ. Согласно п. №1.5.27, прибор учета эл/энергии должен размещаться в сухих помещениях, где температура не опускается ниже 0 ℃. Кроме того, энергетики, требуя установки именно вне строения (на столбе, фасаде здания и тому подобное), вступают в противоречие с Гражданским Кодексом. А именно – в его ст. 210 сказано, что собственник несет всю полноту ответственности за сохранность своего имущества. А как ее обеспечить, если оно – на улице? Нужно учесть и то, что приборы учета бывают разных конструктивных исполнений. Например, индуктивные отличаются тем, что при понижении температуры воздуха начинают считать «быстрее». По оценке специалистов, такой «довесок» к показаниям может достигать 0,1 от реально потребленной энергии. Другими словами, придется оплачивать ее в размере 110%.

На какой высоте устанавливать счётчик

Когда разговор заходит именно о сохранности, нередко от представителя ЭСО можно услышать рекомендацию – ставьте повыше, чтобы никто не дотянулся. Не будем упоминать о неудобстве ежемесячного съема показаний с такого прибора. Есть п.1.5.29 (опять ПУЭ), в котором указано, что допустимое расстояние от пола до изделия – в пределах от 80 см до 1 м 70 см. В отдельных случаях – от 40 см.

Соответствие характеристик прибора условиям его дальнейшей эксплуатации. Главным образом, температура окружающей среды и возможность использования счетчика при ее отрицательных значениях. Это касается случаев, когда прибор будет размещен вне строения (фасад, столб и так далее). В продаже имеются изделия, которые позволяют производить дистанционное считывание показаний. Это гораздо удобнее во многих отношениях. Но возникает вполне резонный вопрос – не будет ли меняться со временем протокол передачи информации? Есть такое понятие – «моральное старение» технического средства, поэтому при покупке такого устройства целесообразно учитывать и перспективу его эксплуатации (например, возможности по перенастройке), так как стоит оно значительно дороже более «простых» аналогов.

Все поставщики энергоносителей (энергетики, газовики и так далее) – организации коммерческого типа. Одно из направлений их деятельности – продажа приборов учета. Зачастую они просто навязывают нам определенный тип устройства, причем, как правило, не самый дешевый. Нужно знать, что у нас есть право выбора. Если посмотреть в специализированных магазинах, то можно найти и более дешевый прибор. Поэтому необходимо при подаче документов сразу же уточнить, какой счетчик подходит для установки на данном объекте (подразумеваются его параметры). А уж какую конкретно его модель приобрести, мы можем решить и сами. Главное – соответствие характеристик (в первую очередь, класс точности).

Для частных строений лучше приобретать счетчик двухрежимный. Дело в том, что прилегающая территория освещается и в темное время суток, а тарифы «дневной» и «ночной» – разные, причем последний значительно меньше. Даже если речь идет только об одной лампочке перед входной дверью (а часто их на участке значительно больше), то за месяц экономия получится вполне приличная. При первичной установке любого счетчика его опломбировка производится абсолютно бесплатно. Это нужно иметь в виду, так как нередко и за это пытаются взять с нас деньги.

Всё необходимое оборудование для установки приборов учёта вы можете приобрести по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru, чтобы сделать заказ сразу на сайте!

Что нужно знать, чтобы правильно установить электросчетчик

Теперь вы будете точно знать, как произвести установку и монтаж электросчетчика!

Неутомимо продолжая, дорогие гости и постоянные читатели сайта «ЭлМисто предприятие», постепенно погружаться в электротехнические дебри, сегодня мы осветим тему как правильно произвести установку и монтаж электросчетчика.

Перед тем, как приступить к этому увлекательному занятию, рекомендуем прочитать наши следующие статьи: Подключение электросчетчика умелыми руками, Как самому выбрать счетчик электроэнергии, Как правильно купить электросчетчик.

Установку счетчика электроэнергии необходимо производить по требованиям нормативного документа ПУЭ 7 издания, согласно раздела об учете электроэнергии.

1. Помещение

Электросчетчики необходимо устанавливать в сухих проветриваемых помещениях и они должны быть размещены в удобных и доступных местах для их обслуживания. Температура в таких помещениях не должны быть ниже 0°С и выше 40°С .

Если температурный режим организовать не просто, то необходимо предусмотреть утепление в зимний период, к примеру, установить его в утепленный шкаф с возможностью подогрева.

2. Место установки

Счетчики электроэнергии разрешено устанавливать в следующих местах:

на стене;
на панелях и щитах учета;
в шкафах;
в релейных отсеках КРУ (комплектное распределительное устройство)

3. Крепление

Электросчетчики допускается крепить:

в металлических щитах и шкафах;
в пластиковых ящиках и боксах;
на деревянных щитках.

4. Высота

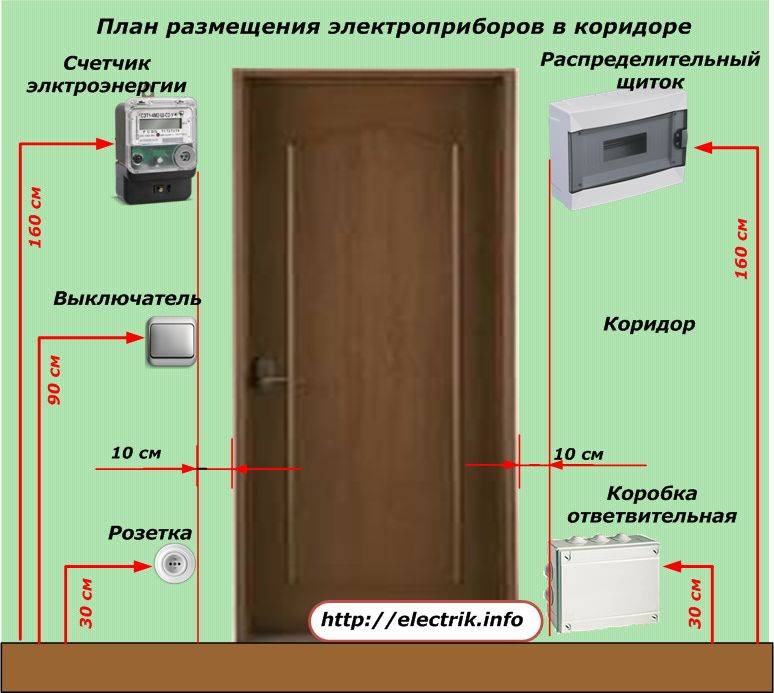

Монтаж и установка электросчетчиков производится на высоте от 800-1700 мм от уровня пола, а также желательно на уровне глаз человека — для комфортного обслуживания и снятия его показаний. Это весомое доказательство тому, что счетчики ЗАПРЕЩЕНО устанавливать на уличных столбах (опорах) на недосягаемой высоте.

5. Угол наклона

Индукционные счетчики электроэнергии необходимо устанавливать с углом наклона не более 1°С. Если это условие не соблюдать, то возникнет дополнительная погрешность учета электроэнергии.

6. Габаритные размеры шкафов, ниш и щитков

Самое главное условие по габаритным размерам шкафов, ниш и щитов для установки счетчиков электрической энергии:

легкий и удобный доступ к выводам электросчетчика и трансформаторов тока (если таковы имеются)
удобная возможность для замены электросчетчика

7. Подключение проводов к электросчетчику

При подключении проводов к счетчику электроэнергии следует внимательно исполнять следующие условия:

соответствие цветовой маркировки проводов;
зачищать провода от изоляции на длину не менее 12 мм.

8. Коммутационные аппараты

Для оперативной и безопасной замены электросчетчиков напряжением до 0,4 (кВ) необходимо установить перед ними коммутационный аппарат (автоматический выключатель, предохранители) на расстоянии не более 10 метров.

Как правило, энергоснабжающая организация видит способ хищения или обмана в установке автоматического выключателя перед счетчиком. Поэтому рекомендуем заранее поместить автоматический выключатель в дополнительный пластиковый бокс, который имеет специальное «ушко» для его пломбирования.

В следующих наших материалах вы узнаете какие навыки и инструменты вам потребуются для замены электросчетчика и как провести проверку прибора учета в домашних условиях.
P.S. Обязательно прочитайте нашу статью Что вы хотели знать об электросчетчиках.

законно ли это, могут ли обязать

Последнее обновление: 18.02.2021

Требование по выводу счетчика из частного дома или дачного объекта в место удобное для проверки контролерами звучит очень часто. Специалисты организации могут высказывать его настойчиво. Но граждане задаются вопросом – установка электросчетчиков на столбах законно ли это требование, и какими нормативными документами оно регулируется.

Могут ли потребовать вынесения электросчетчика на уличный столб?

Сослаться в своих требованиях по установке электросчетчика на столбе на закон работники компании не могут. Нет в нормативных документах такого регламента. Между тем нормативные документы указывают на следующие правила установки в домах счетчика электроэнергии:

в защищенном от температурных перепадов (до 0 градусов) и осадков месте;
высота фиксирования 0,4 – 1,7 м;
полную ответственность за сохранность оборудования несет собственник объекта.

Рис. 1 Установка электросчетчика на улице – удобное решение для работников компании-поставщика, но закон этого не требует

Требования работников компании-поставщика полностью идут в разрез с нормами:

осадки и зимняя температура снижают период эксплуатации и точность показания счетчика;
установка на большую высоту препятствует его нормальному использованию для человека;
несет убытки собственник объекта, так как он отвечает за исправность оборудования, которое на улице выходит быстрее из строя.

Важно: счетчик на улице показывает с погрешностью на 10% и более в сторону поставщика.

Установка счетчика на улице в дачных кооперативах и садовых товариществах

Рис. 2 Установка электросчетчика на столбе дачи или в жилом частном секторе проводится только по решению собственников

В таких обществах все решения относительно порядка действий или распоряжения общим имуществом принимаются на общем собрании.

Важно: если собрания и соответственно протокола нет, никто единолично не вправе принимать решение относительно организационных вопросов, а тем более требовать их исполнения.

Поэтому, если председатель общества необоснованно требует установки электросчетчика на столбе дачи, такие претензии можно игнорировать.

Установка счетчиков на улице в частных домах

Требования по установлению электросчетчика на столбах в частном секторе вообще можно полностью игнорировать. Такие требования управляющего энергетической компании нарушают правила эксплуатации оборудования, а также нормы ГК РФ относительно полноценного содержания оборудования.

На какие законодательные акты можно ссылаться при отказе от переноса счетчика?

Рис. 3 На что указывают нормы закона

При отказе от установки электросчетчика на улице в 2021 году можно сослаться на следующие законодательные акты:

П. 1.5.27 ПУЭ – установка электрооборудования, выбор для него места с оптимальными условиями;
П. 1.5.29 ПУЭ – допустимая высота монтажа и правила хранения счетчиков, например, в специальных шкафах;
ст. 210 ГК РФ – ответственность за сохранность и бесперебойную деятельность оборудования.

Постановление Правительства № 354 от 2011 года также подтверждает перечисленные нормы и не указывает на иные параметры.

Пакет документов, необходимый при переносе электросчетчика на улицу

Согласно порядку установки электросчетчика в частном доме, для его демонтажа и выноса на улицу следует тщательно подготовиться. Прежде всего собрать соответствующий пакет документов:

Перед выносом оборудования на улицу следует запросить типовой договор у компании-поставщика и акт о разделении балансовой принадлежности. В данном документе будут четко обозначены права и ответственность каждой стороны. В документе будут указаны серия и номер счетчика, его тип, расчетный счет владельца.
После важно составить заявление на допуск к эксплуатации оборудования. Оно составляется в офисе компании, при его получении по указанному адресу выедет контрольная бригада, проверит правильность проведенных самостоятельных работ. Счетчик будет опломбирован и сформирован акт о его допуске.

Важно: в акте будет указана степень готовности оборудования к эксплуатации и стоимость услуг компании. Если же опломбировка первичная, тогда она бесплатная.

Общий порядок действий при установке электросчетчика на улице

Рис. 4 Требования к выносу приборов учета электричества на улицу

Если собственник дачного участка или частного дома решил пойти навстречу требованиям, следует соблюсти правила установки на улице приборов учета электроэнергии.

Выбрать место расположения оборудования – первый попавшийся столб не подойдет. Опора для счетчика должна быть жесткой и прочной.
Владелец должен защитить устройство от погодных явлений, для этого поместить его в специальный шкаф с окошком, через которое можно снимать показания.

Важно: устройство можно эксплуатировать при режиме температуры от 0 до +40 градусов.

Кабель должен быть надежно защищен от изломов, сгибов и различных повреждений. Он оборудуется надежной опорой.

Работы по установке счетчика проводятся в следующей последовательности:

обесточивается перед работой линия подачи электричества;
перед прибором устанавливается автомат, а далее за ним подключается электросчетчик;
обязательно для безопасности эксплуатации монтируется заземление;
к выходным контактам оборудования подключается домашняя проводка.

Важно: обязательно должно быть выполнено первое пробное включение на момент контроля верности работы устройства.

Шкаф для электросчетчика на улице частично защитит прибор от повреждений

Шкаф – отдельная тема обсуждения. Он создается и монтируется до установки электросчетчика и с соблюдением правил:

наличие защиты от взлома – надежное установление, крепление и монтирование защиты от взлома;
обеспечение герметичности для защиты от проникновения во внутрь влаги;
надежная защита от низких температур посредством утеплителя, без него прибор будет работать с погрешностями в пользу компании.

Важно: чтобы был защищен надежно провод, монтируют к коробу железную трубу.

Выводы

Если заставляют ставить счетчики на столбах законно ли это требование? Нет таких норм, согласно которым можно бы было заставить собственника частного дома устанавливать счетчик на улице себе во вред. Он является собственником оборудования и ответственен за качество его работы. В результате низких температур прибор может вообще отказаться работать, а может показывать завышенные данные. Кроме этого такое оборудования могут украсть вандалы.

У энергетической компании нет законных рычагов воздействия на граждан при отказе, они не могут прекратить подачу электроэнергии или подать на хозяина дома в суд. Если же притязания происходят от председателя кооператива, тогда он должен действовать на основании протокола общего собрания. Документ дает ему полномочия требовать от собственников участка исполнять принятые ими же правила.

Если же собственник участка решился на вынос счетчика на улицу, он должен соблюсти все требования его оборудования, подключения и запуска.

Заказать бесплатную консультацию юриста

Установка и обслуживание приборов учета электроэнергии

Офисы обслуживания и терминалыОфисы и терминалы

‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.040389,30.393572],
city: «Санкт-Петербург»,
adress: «Просвещения пр., д. 67»,
region: ‘Калининский’,
subway: ‘Гражданский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09. 30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.042447,30.389575],
city: «Санкт-Петербург»,
adress: «Просвещения пр., д. 74, к. 2 («Перекресток»)»,
region: ‘Калининский’,
subway: ‘Гражданский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Центр приема платежей’,
hours: ‘09.30 — 20.30, без выходных
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60. 031445,30.43494],
city: «Санкт-Петербург»,
adress: «Руставели ул., д. 61А («Лента»)»,
region: ‘Калининский’,
subway: ‘Гражданский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.840709,30.243051],
city: «Санкт-Петербург»,
adress: «Ветеранов пр., д. 50, к. 2»,
region: ‘Кировский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.00 — 20.00, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.830594,30.211268],
city: «Санкт-Петербург»,
adress: «Ветеранов пр., д. 92»,
region: ‘Кировский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.854242,30.214817],
city: «Санкт-Петербург»,
adress: «Ленинский пр. , д. 94, к. 1, лит. А («Перекресток»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.00 — 20.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.852393,30.25357],
city: «Санкт-Петербург»,
adress: «Ленинский пр., д. 118»,
region: ‘Кировский’,
subway: ‘Ленинский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — сб: 09.15 — 20.15, перерыв: 13.30 — 14.00, вс: выходной

‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09. 15 — 20.15, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.856903,30.230861],
city: «Санкт-Петербург»,
adress: «М. Жукова пр., д. 30А («Сезон»)»,
region: ‘Кировский’,
subway: ‘Автово’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 23.00, без выходных
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.858426,30. 228498],
city: «Санкт-Петербург»,
adress: «М. Жукова пр., д. 31, к. 1 («О’КЕЙ»)»,
region: ‘Красносельский’,
subway: ‘Автово’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 24.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.871685,30.258708],
city: «Санкт-Петербург»,
adress: «Стачек пр., д. 67, к. 2»,
region: ‘Кировский’,
subway: ‘Автово’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.736911,30.571792],
city: «Санкт-Петербург»,
adress: «Колпино, Трудящихся б-р, д. 12 (ТК «ОКА»)»,
region: ‘Колпинский’,
subway: ‘Звёздная’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘09.00 — 23.00, без выходных
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.752643,30.575212],
city: «Санкт-Петербург»,
adress: «Колпино, ул. Финляндская, д. 16-1, лит. А»,
region: ‘Колпинский’,
subway: ‘Звёздная’,
line: ‘blue-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.929849,30.433853],
city: «Санкт-Петербург»,
adress: «Заневский пр., д. 65/1 («О’КЕЙ»)»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08. 00 — 24.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.945779,30.489243],
city: «Санкт-Петербург»,
adress: «Наставников пр., д. 24, к. 1 («Пятерочка»)»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 23.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 — 20.30, без выходных
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59. 95689,30.47752],
city: «Санкт-Петербург»,
adress: «Наставников пр., д. 46, к. 2»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.931017,30.409652],
city: «Санкт-Петербург»,
adress: «Новочеркасский пр., д. 37, к.1»,
region: ‘Красногвардейский’,
subway: ‘Новочеркасская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 08. 45 — 19.45, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.989811,30.438508],
city: «Санкт-Петербург»,
adress: «Пискаревский пр., д. 59 («Лента»)»,
region: ‘Красногвардейский’,
subway: ‘Площадь Мужества’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно.’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.949334,30. 465707],
city: «Санкт-Петербург»,
adress: «Ударников пр., д. 19, к. 1»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
center: [59.93481,30.496894],
city: «Санкт-Петербург»,
adress: «Хасанская ул., д. 17, к. 1 («Лента»)»,
region: ‘Красногвардейский’,
subway: ‘Проспект Большевиков’,
line: ‘orange-line’,
items: [

{
center: [59. 844082,30.178675],
city: «Санкт-Петербург»,
adress: «П. Германа ул., д. 2 («О’КЕЙ»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 23.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.851666,30.093589],
city: «Санкт-Петербург»,
adress: «Петергофское ш., д. 98А («Лента»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 806374,30.162314],
city: «Санкт-Петербург»,
adress: «Таллинское ш., д. 159А («Лента»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.997570948218,29.765941101852],
city: «Санкт-Петербург»,
adress: «Кронштадт, пр. Ленина, д. 13, лит. А»,
region: ‘Кронштадтcкий’,
subway: ‘Чёрная речка’,
line: ‘blue-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.30 — 19.00, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09. 00 — 21.00, вс: 10.00 — 21.00
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.19725,29.705337],
city: «Санкт-Петербург»,
adress: «Зеленогорск, пр. Ленина, д. 20а, лит. А»,
region: ‘Курортный’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59. 864548,30.315554],
city: «Санкт-Петербург»,
adress: «Бассейная ул., д. 27»,
region: ‘Московский’,
subway: ‘Парк Победы’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.45 — 20.45, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.45 — 20.45, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.851304,30.350139],
city: «Санкт-Петербург»,
adress: «Космонавтов пр., д. 45, лит. А («О’КЕЙ»)»,
region: ‘Московский’,
subway: ‘Московская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08. 00 — 24.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.832579,30.350741],
city: «Санкт-Петербург»,
adress: «Ленсовета ул., д. 88»,
region: ‘Московский’,
subway: ‘Звёздная’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 9302769656,30.3544434305],
city: «Санкт-Петербург»,
adress: «Стремянная ул., д. 21/5, лит. А (вход с ул. Марата)»,
region: ‘Центральный’,
subway: ‘Маяковская’,
line: ‘green-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн -сб: 10.00 до 20.45, вс: выходной’,
},
{
name: ‘Платежный терминал’,
hours: ‘10.00 — 21.00, без выходных’
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.833027,30.414054],
city: «Санкт-Петербург»,
adress: «Бухарестская ул., д. 89, лит. А («Перекресток»)»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09. 30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.985135166804,30.328152812978],
city: «Санкт-Петербург»,
adress: «Белоостровская ул., д. 6, лит. А («ГУП ТЭК СПб»)»,
region: ‘Приморский’,
subway: ‘Лесная’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — пт: 09.00 -18.00, сб, вс: выходной’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.808061,30.320692],
city: «Санкт-Петербург»,
adress: «Шереметьевская ул., д. 11, лит. А»,
region: ‘Московский’,
subway: ‘Московская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: true,
disable: true },

{
center: [59. 853989,30.305996],
city: «Санкт-Петербург»,
adress: «Новоизмайловский пр., д. 46, к. 1»,
region: ‘Московский’,
subway: ‘Московская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной

‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.859817,30.467715],
city: «Санкт-Петербург»,
adress: «Бабушкина ул., д. 125 («Лента»)»,
region: ‘Невский (левый берег)’,
subway: ‘Пролетарская’,
line: ‘green-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09. 30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.895502,30.426738],
city: «Санкт-Петербург»,
adress: «О. Берггольц ул., д. 11»,
region: ‘Невский (левый берег)’,
subway: ‘Елизаровская’,
line: ‘green-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.834564,30. 50482],
city: «Санкт-Петербург»,
adress: «Прибрежная ул., д. 11»,
region: ‘Невский (левый берег)’,
subway: ‘Рыбацкое’,
line: ‘green-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.909832,30.449535],
city: «Санкт-Петербург»,
adress: «Дальневосточный пр., д. 16 («Лента»)»,
region: ‘Невский (правый берег)’,
subway: ‘Улица Дыбенко’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 901008,30.46418],
city: «Санкт-Петербург»,
adress: «Дыбенко ул., д. 13, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Улица Дыбенко’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.904207,30.476792],
city: «Санкт-Петербург»,
adress: «Дыбенко ул., д. 25, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Улица Дыбенко’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09. 15 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.922995,30.481266],
city: «Санкт-Петербург»,
adress: «Коллонтай ул., д. 28, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Проспект Большевиков’,
line: ‘orange-line’,
items: [

{
center: [59. 911823,30.469471],
city: «Санкт-Петербург»,
adress: «Подвойского ул., д. 16, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Проспект Большевиков’,
line: ‘orange-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — сб: 09.30 — 20.15, перерыв: 14.00 — 14.30, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.30 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.15, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.962633,30.291137],
city: «Санкт-Петербург»,
adress: «Б. Зеленина ул., д. 17, лит. А»,
region: ‘Петроградский’,
subway: ‘Чкаловская’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.00 — 20.00, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.956665,30.301055],
city: «Санкт-Петербург»,
adress: «Введенская ул., д. 5/13»,
region: ‘Петроградский’,
subway: ‘Горьковская’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 08. 45 — 19.45, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.967579,30.305385],
city: «Санкт-Петербург»,
adress: «Ординарная ул., д. 19»,
region: ‘Петроградский’,
subway: ‘Петроградская’,
line: ‘blue-line’,
items: [

{
center: [59.869463,29. 828146],
city: «Санкт-Петербург»,
adress: «Петергоф, Гостилицкое ш., д. 58, лит. А»,
region: ‘Петродворцовый’,
subway: ‘Ленинский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.876436,29.918516],
city: «Санкт-Петербург»,
adress: «Петергоф, ул. Константиновская, д. 8, лит. А»,
region: ‘Петродворцовый’,
subway: ‘Ленинский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 08. 00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.86922,29.866632],
city: «Санкт-Петербург»,
adress: «Петергоф, ул. Шахматова, д. 14, к. 1 («Дикси»)»,
region: ‘Петродворцовый’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
center: [60. 000025,30.270485],
city: «Санкт-Петербург»,
adress: «Богатырский пр., д. 13А («О’КЕЙ»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: true,
disable: true },

{
center: [60.003147,30.228246],
city: «Санкт-Петербург»,
adress: «Богатырский пр., д. 42 («О’КЕЙ»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 24. 00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.022386,30.293428],
city: «Санкт-Петербург»,
adress: «Вербная ул., д. 21, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Удельная’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 – 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60. 005392,30.282702],
city: «Санкт-Петербург»,
adress: «Испытателей пр., д. 19, к. 2»,
region: ‘Приморский’,
subway: ‘Пионерская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.006587110358,30.262165912688],
city: «Санкт-Петербург»,
adress: «Комендантский пр., д. 11»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘ пн — сб: 09. 30 — 20.30, перерыв: 13.30 — 14.00, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн- сб: 09.30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн- сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.03922,30.239538],
city: «Санкт-Петербург»,
adress: «Парашютная ул., д. 60, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09. 30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.998661,30.237355],
city: «Санкт-Петербург»,
adress: «Планерная ул., д. 17, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.984629,30.226046],
city: «Санкт-Петербург»,
adress: «Савушкина ул. , д. 112, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.987048403196,30.226258296325],
city: «Санкт-Петербург»,
adress: «Савушкина ул., д. 123, к. 1»,
region: ‘Приморский’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 724138,30.411898],
city: «Санкт-Петербург»,
adress: «Пушкин, Октябрьский б-р, д. 16, лит. А»,
region: ‘Пушкинский’,
subway: ‘Купчино’,
line: ‘blue-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.798656,30.399223],
city: «Санкт-Петербург»,
adress: «Шушары, Московское ш., д. 16А («Лента»)»,
region: ‘Пушкинский’,
subway: ‘Купчино’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 829023979965,30.377969354491],
city: «Санкт-Петербург»,
adress: «Балканская пл., д. 5, лит. Я (ТК «Астра»)»,
region: ‘Фрунзенский’,
subway: ‘Купчино’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.869065,30.368563],
city: «Санкт-Петербург»,
adress: «Будапештская ул., д. 11»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.849754,30.397974],
city: «Санкт-Петербург»,
adress: «Бухарестская ул., д. 69, лит. А («Лента»)»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59. 857861,30.38979],
city: «Санкт-Петербург»,
adress: «Славы пр., д. 43/49»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘violet-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — сб: 09.15 — 20.15, обед: 14.00 — 14.30, вс: выходной

‘,
},
{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.944143,30.361988],
city: «Санкт-Петербург»,
adress: «Кирочная ул., д. 30»,
region: ‘Центральный’,
subway: ‘Чернышевская’,
line: ‘red-line’,
items: [

{
center: [59.475839,33.85647],
city: «Бокситогорск»,
adress: «Бокситогорск, ул. Красных Cледопытов, д. 4, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 474125,33.844325],
city: «Бокситогорск»,
adress: «Бокситогорск, ул. Советская, д. 12″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.962709,34.027392],
city: «Важины»,
adress: «Важины, ул. Школьная, д. 6″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59. 443304,29.479788],
city: «Волосово»,
adress: «Волосово, пр. Вингиссара, д.17А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.450326,29.486669],
city: «Волосово»,
adress: «Волосово, пр. Вингиссара, д. 89″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc. ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.898887,32.349322],
city: «Волхов»,
adress: «Волхов, ул. Александра Лукьянова, д. 4, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.903828,32.355807],
city: «Волхов»,
adress: «Волхов, ул. Волгоградская, д. 1, к. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.019666,30.649502],
city: «Всеволожск»,
adress: «Всеволожск, Октябрьский пр., д. 89 «,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60. 027782,30.619912],
city: «Всеволожск»,
adress: «Всеволожск, ш. Дорога жизни, д. 12 («Лента»)»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.020876,30.644364],
city: «Всеволожск»,
adress: «Всеволожск, ул. Заводская, д. 8″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60. 019666,30.649502],
city: «Всеволожск»,
adress: «Всеволожск, Октябрьский пр., д. 89″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.711266,28.747248],
city: «Выборг»,
adress: «Выборг, ул. Димитрова, д. 4″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo. ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.715703,28.74873],
city: «Выборг»,
adress: «Выборг, ул. Железнодорожная, д. 2 «,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60.714475,28.730521],
city: «Выборг»,
adress: «Выборг, ул. Северный Вал, д. 3″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.408714,30.349375],
city: «Вырица»,
adress: «Вырица, ул. Жертв Революции, д. 25″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.559398,30.127177],
city: «Гатчина»,
adress: «Гатчина, ул. Карла Маркса, д. 18А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.548281,30.096778],
city: «Гатчина»,
adress: «Гатчина, ул. Старая дорога, д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 558349,30.127887],
city: «Гатчина»,
adress: «Гатчина, ул. Чкалова, д. 23″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.500474,34.657767],
city: «Ефимовский»,
adress: «Ефимовский, 1 микрорайон, д. 11а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 375702,28.221895],
city: «Ивангород»,
adress: «Ивангород, Кингисеппское ш., д. 7А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.371805,28.607829],
city: «Кингисепп»,
adress: «Кингисепп, ул. Воровского, д. 3″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47. ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.366569,28.618968],
city: «Кингисепп»,
adress: «Кингисепп, ул. М. Гражданская, д. 4″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.44464,32.024985],
city: «Кириши»,
adress: «Кириши, пр. Героев, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.454337,32.023574],
city: «Кириши»,
adress: «Кириши, ул. Комсомольская, д. 3 «,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.448739,32.016747],
city: «Кириши»,
adress: «Кириши, пр. Ленина 26, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.884451,30.992776],
city: «Кировск»,
adress: «Кировск, б-р Партизанской Славы, д. 5″,
region: »,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 888749,30.999836],
city: «Кировск»,
adress: «Кировск, ул Северная, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.884266,30.989353],
city: «Кировск»,
adress: «Кировск, ул. Энергетиков, д. 6″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 619989,30.390258],
city: «Коммунар»,
adress: «Коммунар, ул. Гатчинская, д. 12″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.628316,30.400283],
city: «Коммунар»,
adress: «Коммунар, ул. Ижорская, д. 24″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [61.125216,29.876888],
city: «Кузнечное»,
adress: «Кузнечное, ул. Молодежная, д. 10, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 20.00, без выходных
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.735554,33.554744],
city: «Лодейное Поле»,
adress: «Лодейное Поле, ул. Карла Маркса, д. 27″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.738554,33.538853],
city: «Лодейное Поле»,
adress: «Лодейное Поле, ул. Ульяновская, д. 15, к. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.915089,29.771327],
city: «Ломоносов»,
adress: «Ломоносов, Дворцовый пр. , д. 22а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [58.738229,29.845187],
city: «Луга»,
adress: «Луга, Железнодорожная ул., д. 2/6″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [58. 736183,29.861689],
city: «Луга»,
adress: «Луга, пр. Комсомольский, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [58.738696,29.851942],
city: «Луга»,
adress: «Луга, ул. Тоси Петровой, д. 12″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60. 064358,30.457973],
city: «Мурино»,
adress: «Мурино, ул. Шоссе Лаврики, д. 85″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.914625,34.067251],
city: «Никольский»,
adress: «Никольский, пр. Речного Флота, д. 19а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47. ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.114531,32.322147],
city: «Новая Ладога»,
adress: «Новая Ладога, ул. Луначарского, д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.774593,30.794338],
city: «Отрадное»,
adress: «Отрадное, ул. Заводская, д. 11″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.769868,30.796341],
city: «Отрадное»,
adress: «Отрадное, ул. Лесная, д. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.515592,34.178085],
city: «Пикалево»,
adress: «Пикалево, ул. Заводская, д. 11 А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.916772,34.158259],
city: «Подпорожье»,
adress: «Подпорожье, ул. Комсомольская, д. 1а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [61. 038907,30.147003],
city: «Приозерск»,
adress: «Приозерск, ул. Калинина, д. 51″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.255908,29.61078],
city: «Рощино»,
adress: «Рощино, ул. Советская, д. 57″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [61. 106737,28.863382],
city: «Светогорск»,
adress: «Светогорск, ул. Победы, д. 28″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.147804,30.215571],
city: «Сертолово»,
adress: «Сертолово, Парковый проезд, д. 2, к. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60.146048,30.207962],
city: «Сертолово»,
adress: «Сертолово, ул. Школьная, д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.086057,29.955841],
city: «Санкт-Петербург»,
adress: «Сестрорецк, ул. Токарева, д. 1»,
region: ‘Курортный’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.121786,28.08342],
city: «Сланцы»,
adress: «Сланцы, ул. Грибоедова, д. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.116617,28.087705],
city: «Сланцы»,
adress: «Сланцы, ул. Кирова, д. 39″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.117592,28.086555],
city: «Сланцы»,
adress: «Сланцы, ул. Ленина, д. 10″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60. 531042,28.669687],
city: «Советский»,
adress: «Советский, ул. Школьная, д. 27″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60.558316,30.221985],
city: «Сосново»,
adress: «Сосново, ул. Механизаторов, д. 11″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 902758,29.101876],
city: «Сосновый Бор»,
adress: «Сосновый Бор, ул. Петра Великого, д. 9″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.730116,30.615187],
city: «п. Тельмана»,
adress: «п. Тельмана, д. 2Б («Лента»)»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 645078,33.563233],
city: «Тихвин»,
adress: «Тихвин, 1а микрорайон, д. 37″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.644541,33.508274],
city: «Тихвин»,
adress: «Тихвин, ул. Советская, д. 41″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59. 644859,33.545347],
city: «Тихвин»,
adress: «Тихвин, 1 микрорайон., д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.540299,30.863813],
city: «Тосно»,
adress: «Тосно, ш. Барыбина, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59. 547013,30.864595],
city: «Тосно»,
adress: «Тосно, пр. Ленина, д. 19″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.537885,30.851758],
city: «Тосно»,
adress: «Тосно, ул. Энергетиков, д. 7″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 945752,31.034215],
city: «Шлиссельбург»,
adress: «Шлиссельбург, ул. Жука, д. 3″,
region: »,
subway: »,
line: ‘orange-line’,
items: [

Фильтр

РайонВсе районыАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинскийКрасногвардейскийКрасносельскийКронштадтcкийКурортныйМосковскийНевский (левый берег)Невский (правый берег)ПетроградскийПетродворцовыйПриморскийПушкинскийФрунзенскийЦентральныйСтанция метроВсе станцииАвтовоАкадемическаяБалтийскаяВасилеостровскаяГорьковскаяГражданский проспектЕлизаровскаяЗвёзднаяКомендантский проспектКупчиноЛадожскаяЛенинский проспектЛеснаяМаяковскаяМеждународнаяМосковскаяНарвскаяНовочеркасскаяПарк ПобедыПетроградскаяПионерскаяПлощадь ЛенинаПлощадь МужестваПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияРыбацкоеСенная площадьСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоЧёрная речкаЧернышевскаяЧкаловскаяНаселенный пунктВсе населенные пунктыСанкт-ПетербургБокситогорскВажиныВолосовоВолховВсеволожскВыборгВырицаГатчинаЕфимовскийИвангородКингисеппКиришиКировскКоммунарКузнечноеЛодейное ПолеЛомоносовЛугаМуриноНикольскийНовая ЛадогаОтрадноеПикалевоПодпорожьеПриозерскРощиноСветогорскСертоловоСланцыСоветскийСосновоСосновый Борп. ТельманаТихвинТосноШлиссельбург

На карте

Списком

Калькулятор PUE

— Что такое PUE и как рассчитать

Сравнительный анализ энергоэффективности вашего центра обработки данных — первый ключевой шаг на пути к снижению энергопотребления и связанных с этим затрат на электроэнергию. Бенчмаркинг позволяет вам понять текущий уровень эффективности в центре обработки данных, а по мере того, как вы внедряете дополнительные передовые методы повышения эффективности, он помогает вам измерить эффективность этих усилий по повышению эффективности.

Power Usage Effectiveness (PUE) и соответствующая ему эффективность инфраструктуры центра обработки данных (DCiE) — это широко признанные стандарты сравнительного анализа, предложенные Green Grid, чтобы помочь ИТ-специалистам определить, насколько энергоэффективны центры обработки данных, и контролировать влияние их усилий по повышению эффективности.Uptime Institute также предлагает комплексный эталонный тест, который он рекомендует под названием «Средняя корпоративная эффективность центра обработки данных» (CADE). На своем техническом форуме в феврале 2009 года компания Green Grid представила новые тесты производительности под названием Data Center Productivity (DCP) и Data Center Energy Productivity (DCeP), которые исследуют полезную работу, выполняемую вашим центром обработки данных. Все тесты имеют свою ценность, и при правильном использовании они могут быть полезным и важным инструментом для повышения энергоэффективности вашего центра обработки данных.

Калькулятор PUE и DCiE

Рассчитайте PUE (эффективность использования энергии) и DCiE и начните тестировать эффективность в своем центре обработки данных.

Введите общую нагрузку на ИТ

Введите общую загрузку оборудования

Текущий PUE:

–

Текущий DCiE:

–

Теперь, когда у нас есть контрольный показатель вашего текущего уровня эффективности, давайте продолжим и посчитаем потенциальную экономию, если вы захотите улучшить этот показатель.

Что такое PUE? Что такое DCiE?

PUE / DCiE — это критерии эффективности, позволяющие сравнивать инфраструктуру вашего центра обработки данных с существующей ИТ-нагрузкой.Первоначальное тестирование PUE / DCiE дает оценку эффективности и устанавливает структуру тестирования для повторения объекта. Сравнивая начальные и последующие баллы, менеджеры центров обработки данных могут оценить влияние текущих усилий по повышению эффективности. В любой момент времени они сравнивают мощность, используемую в настоящее время для ИТ-оборудования, в котором нуждается компания, с мощностью, используемой инфраструктурой, которая обеспечивает охлаждение, питание, резервное копирование и защиту ИТ-оборудования.

PUE Пример:
При наличии объекта, который использует 100 000 кВт общей мощности, из которых 80 000 кВт используется для питания вашего ИТ-оборудования, будет генерировать PUE равный 1.25. 100 000 кВт общей мощности объекта, разделенные на 80 000 кВт мощности ИТ.
DCiE Пример:
При наличии того же объекта, который использует 100 000 кВт общей мощности, из которых 80 000 кВт используется для питания вашего ИТ-оборудования, будет генерировать DCiE 0,8. 80 000 кВт мощности ИТ, разделенные на 100 000 кВт общей мощности объекта.

Генерация PUE / DCiE — это только начало на пути к эффективности. Чтобы этот эталонный тест был значимым, он должен генерироваться на регулярной основе, а также, желательно, в разные дни недели и в разное время дня.Цель состоит в том, чтобы принять действенные меры по повышению эффективности на основе ваших фактических данных. Сравнивая свой начальный тест с тестами, взятыми после внедрения изменений, вы сможете увидеть заметные улучшения в вашем PUE / DCiE.

Сократите эксплуатационные расходы, используя измерения, сравнительный анализ, моделирование и анализ для повышения энергоэффективности вашего центра обработки данных.

PUE = Общая мощность объекта / Мощность ИТ-оборудования
DCiE = Мощность ИТ-оборудования / Общая мощность объекта

ПУЭ	DCiE	Уровень эффективности
3. 0	33%	Очень неэффективно
2,5	40%	Неэффективный
2,0	50%	Среднее значение
1,5	67%	Эффективный
1,2	83%	Очень эффективный

DCiE и PUE Wars и Green Wash… чем не является PUE!

Возможно, вы слышали термины «PUE Wars» или «PUE Marketing.«Green Grid», автор как PUE, так и DCiE, не планировала использовать какую-либо метрику для сравнения одного объекта с другим. К сожалению, это не помешало некоторым людям публиковать свои показатели PUE в попытке продать свои объекты или стратегии проектирования. Хотя их усилия по повышению эффективности центра обработки данных заслуживают одобрения, самих по себе этих показателей недостаточно для определения эффективности центра обработки данных. Беседа должна включать продуктивность. Получаете ли вы максимальную отдачу от своих серверов и хранилища? Вы максимизируете вычислительную мощность? Удаление простаивающих серверов? Консолидация и виртуализация?

Многие представители отрасли хотели бы иметь контрольный показатель для центров обработки данных, аналогичный принятому Конгрессом в 1970-х годах корпоративному среднему уровню экономии топлива (CAFE), который сравнивает количество миль на галлон (MPG) от одного транспортного средства к другому. PUE в настоящее время не является этой метрикой. Краткая иллюстрация продемонстрирует суть:

В более ранних расчетах PUE и DCiE объект с общей мощностью 100 000 кВт и 80000 кВт, выделенный для ИТ-оборудования, имел PUE 1,25 и DCiE 0,8. Обычно это считается очень респектабельным эталоном. Но насколько значимым является это измерение, если основная часть серверов просто бездействует или работает не очень продуктивно?

Сравнение PUE и DCiE с точки зрения непрофессионалов:

Компаниям и организациям требуется ИТ-оборудование для предоставления своих продуктов и услуг, обработки транзакций, обеспечения безопасности, а также для ведения и развития своего бизнеса.Чем крупнее растет компания / организация, тем больше необходимость размещать их компьютерное оборудование в безопасной среде. ИТ-оборудование включает компьютерные серверы, концентраторы, маршрутизаторы, коммутационные панели и другое сетевое оборудование. В зависимости от размера эта безопасная среда называется коммутационным шкафом, компьютерным залом, серверной комнатой или центром обработки данных. В дополнение к энергии, необходимой для работы этого ИТ-оборудования, электроэнергия используется для освещения, безопасности, резервного питания и климат-контроля, чтобы поддерживать уровни температуры и влажности, которые минимизируют время простоя из-за проблем с перегревом.Выполняя сравнительный анализ PUE или DCiE, вы сравниваете мощность, необходимую для критически важных для бизнеса ИТ, с мощностью, обеспечивающей работоспособность и защиту ИТ-оборудования.

Все ИТ-оборудование (и все, что работает на электричестве) вырабатывает тепло. В помещении, заполненном стойками с компьютерами и другим ИТ-оборудованием, значительная часть ваших затрат на электроэнергию приходится на специализированное охлаждающее и силовое оборудование центра обработки данных, которое используется для поддержки ваших серверов и другого ИТ-оборудования в рабочем состоянии. Проблемы с перегревом в центрах обработки данных являются основной причиной простоев.

Центры обработки данных

представляют собой большие сложные среды и часто имеют разные стратегические группы, управляющие ключевыми компонентами: одна группа занимается управлением объектами, а другая — ИТ-оборудованием, развернутым на объекте. В таких средах менеджеры предприятий обычно определяют проблемы окружающей среды инфраструктуры, включая питание, охлаждение и воздушный поток, а ИТ-менеджеры определяют критически важные ИТ-системы, такие как серверы и сетевое оборудование.

Частота эталонного тестирования PUE / DCiE:
Чтобы иметь какое-то истинное значение, PUE и DCiE также не являются эталонными тестами, которые можно проводить один раз или нечасто.Их следует измерять регулярно, если не в режиме реального времени, в разное время дня и недели. Чтобы подчеркнуть это значение, Green Grid вводит некоторые дополнительные идентификаторы, которые в сочетании с оценкой теста PUE дадут вам гораздо лучшую картину частоты и общей значимости результирующей оценки PUE или DCiE.

Вы не можете контролировать или управлять тем, что не измеряете.
Целостное понимание энергопотребления вашего компьютерного зала или центра обработки данных является первым ключевым шагом на пути к определению соответствующих шагов, необходимых для повышения энергоэффективности. Измерение следует использовать как постоянный инструмент в вашей общей стратегии центра обработки данных. Измерение CFD на нескольких высотах в ряду стоек вместе с измерением давления воздуха под плиткой пола может не только помочь вам убедиться в том, что вы получаете достаточно холодного воздуха на входе ваших серверов, но и может помочь вам поддерживать воздушный поток на рекомендуемом уровне ASHRAE для все ИТ-оборудование (текущие рекомендации ASHRAE для приточного воздуха относятся к диапазону окружающей среды от 18 ° C до 27 ° C (от 64,4 ° F до 80,6 ° F) и точке росы по влажности 5.От 5C до 15C. Эти данные также могут помочь вам устранить проблемы с ограничением горячих / холодных коридоров (утечка горячего воздуха в холодные и наоборот). Правильно измерив мощность всего ИТ-оборудования и инфраструктуры вашего центра обработки данных, вы сможете определить свои PUE и DCiE. Поскольку PUE / DCiE являются отраслевыми стандартами, определение рейтинга энергоэффективности вашего центра обработки данных позволит вам сравнить эффективность вашего объекта по сравнению с другими центрами обработки данных по всему миру. Это также помогает вам установить ориентир, который вы можете отслеживать, составлять отчеты и постоянно улучшать.Обеспечение энергоэффективности вашего центра обработки данных должно быть постоянным процессом. После определения рейтинга эффективности вашего предприятия вы внедряете передовые методы питания и охлаждения для повышения эффективности, а затем отслеживаете, как эти изменения улучшили ваш PUE / DCIE. А по мере добавления дополнительных энергоэффективных ИТ-активов процесс продолжает показывать, насколько меньше энергии потребляет ваше предприятие. Улучшения в DCiE и PUE коррелируют с повышением эффективности, что, в свою очередь, демонстрирует измеримое сокращение счетов за электроэнергию вашей компании или организации.

Как рассчитать PUE и DCiE:

PUE и DCiE: что измерять

Концепции PUE и DCiE кажутся простыми. Тем не менее, запутанный лабиринт трансформаторов, PDU и чиллеров делает измерения больше, чем простая арифметика.

Расчет PUE или DCiE имеет большее значение, когда он становится повторяемым процессом, отслеживаемым во времени. Содержимое данного документа призвано помочь профессионалам центров обработки данных в первом чтении и разработке протокола, который будет повторяться по мере продолжения усилий по повышению эффективности.

Шаг 1. Составьте график тестирования

Частота измерения PUE / DCiE зависит от общей программы эффективности. Если сбор данных автоматизирован с помощью программного обеспечения, возможно непрерывное измерение (от часа к часу, от минуты к минуте). Нагрузки могут колебаться в течение рабочего дня, и профессионалы могут найти ценность в сравнении PUE при пиковых нагрузках с измерениями в более медленные или простые моменты дня.

Автор как PUE, так и DCiE, The Green Grid дает следующие рекомендации по интервалам измерения:

Базовая программа повышения эффективности: ежемесячно / еженедельно
Программа средней эффективности: ежедневно
Программа повышения эффективности: непрерывно (по часам)

Выполняются ли вычисления раз в месяц или раз в час, любое регулярное измерение — это шаг в правильном направлении.

Шаг 2. Планируйте цели по повышению эффективности

Ваш план эффективности может быть как базовым, так и подробным, как вы хотите. Например, выделенный центр обработки данных может фиксировать входящую электроэнергию прямо на счетчике, а ИТ-нагрузку — прямо от ИБП. Отсюда простое деление дает оценку эффективности.

Базовый расчет
Общая нагрузка на ИТ	94 кВт
Общая загрузка объекта	200 кВт
ПУЭ	2.13
DCiE	47%

Но на общую загрузку объекта влияет ряд компонентов. Инфраструктура охлаждения может потреблять 40% входящей электроэнергии, как в примере ниже. По этой причине пользователь может захотеть конкретно измерить потребление на центральном предприятии и определить его тенденции.

Детальный расчет
Общая нагрузка на ИТ	94 кВт
Инфраструктура охлаждения	80 кВт
Нагрузка энергосистемы	24 кВт
Освещение нагрузки	2 кВт
Общая загрузка объекта	200 кВт
ПУЭ	2. 13
DCiE	47%

Современные технологии позволяют выполнять очень точные измерения. Система управления зданием может контролировать общую входящую электроэнергию, нагрузки чиллера и освещения. Технология Cisco EnergyWise, новейшие продукты питания для стоек и мониторинг ответвлений — все это позволяет отслеживать энергопотребление на уровне устройства. Дистанционные датчики и программные продукты могут контролировать кВт и кВтч отдельных CRAC и CRAH.В результате пользователи могут нацеливать и улучшать проблемные области центра обработки данных.

Этот уровень детализации в конечном итоге зависит от ваших целей, объекта и бюджета. Независимо от того, насколько проста или сложна программа, самая важная цель — последовательность. Вы не можете улучшить или контролировать то, что не измеряете.

Шаг 3. Изучите компоненты распределения питания

Электрическое распределение играет центральную роль в этих измерениях. Электроэнергия проходит через различные компоненты, и потери происходят по мере ее прохождения от служебного входа к ИТ-оборудованию.Вот некоторые из основных компонентов питания:

Трансформатор
Электроэнергия проходит через служебный вход и попадает в трансформатор, который питает все ниже по потоку: распределительное устройство, ИБП, освещение, CRAC / CRAH и, в конечном итоге, ИТ-оборудование. Верхняя сторона этого трансформатора представляет собой потенциальную точку для измерения общей мощности объекта.

Источник бесперебойного питания (ИБП)
После трансформатора, переключателей, распределительного устройства. Это потенциальное место для измерения общей ИТ-нагрузки.

Блок распределения питания (PDU)
В отличие от стоечных блоков питания (где фактически запитывается IT-оборудование), эти напольные блоки распределяют питание через автоматические выключатели в шкафы и стойки, в которых размещается IT-оборудование. Это место, если таковое имеется, представляет собой более полное место для измерения нагрузки ИТ, поскольку оно включает в себя электрические потери ИБП и PDU.

Шаг 4. Определите общую мощность предприятия

Трансформаторы
Трансформаторы изначально не обладают интеллектом, поэтому измерения будут необходимы.Сложные портативные устройства могут обеспечивать считывание поступающей электроэнергии на определенный момент времени.

Однако цель состоит в том, чтобы отслеживать результаты и улучшения с течением времени. Накладные измерители, установленные на верхней стороне трансформатора, могут количественно оценить повышение эффективности посредством непрерывных измерений. Устройства, размещенные в электрических коробках рядом с трансформатором, имеют выводы, которые устанавливаются вокруг каждого проводника и обеспечивают подробные показания каждой электрической фазы.

Трансформаторы

чрезвычайно важны для работы центра обработки данных, и некоторые пользователи, обеспокоенные сложностью установки или ощущением простоя, могут не решаться установить такие счетчики. Тем не менее, надежные и опытные инженеры могут развеять эти опасения и помочь пользователю сэкономить на расходах на электроэнергию в течение всего срока службы его объекта.

Автоматический / статический переключатель (ATS / STS)
Хотя специализированные измерения трансформатора обеспечивают наиболее точную нагрузку на объект, существуют ситуации, которые не позволяют проводить измерения на этом этапе цепочки поставок. Выход ATS / STS обеспечивает оптимальную точку измерения мощности оборудования. В среде, которая включает резервный генератор, измерение мощности объекта на выходе ATS / STS является предпочтительной точкой для сбора всей нагрузки объекта, поскольку все системы, необходимые для критических операций, получают питание от этой точки.

Программное обеспечение для управления зданием
Пользователи могут уже использовать систему управления зданием, которая непрерывно контролирует энергопотребление. В этом случае общая мощность объекта может быть немногим больше, чем несколько щелчков мышью, при отображении значений через веб-интерфейс.

Шаг 5. Определите свою общую ИТ-нагрузку

Измерение IT-нагрузки через PDU
Выход PDU — еще одна точка измерения. Новые блоки распределения питания с читаемыми панелями или автоматическим мониторингом параллельных цепей делают IT-нагрузку очень доступной.Как упоминалось ранее, PDU могут содержать несколько 42-полюсных панелей, и без автоматизации установка счетчиков на каждом полюсе и управление полученными данными может оказаться затруднительным.

Имейте в виду, что каждое показание подвержено потерям электроэнергии из-за неэффективности ИБП и блоков распределения питания. Если вы выберете, вы можете рассчитать потери, сравнив входные и выходные значения каждого устройства.

Входная мощность ИБП (кВт) — Выходная мощность ИБП (кВт) = Потери мощности ИБП (кВт)
Входная мощность PDU (кВт) — Выходная мощность PDU (кВт) = Потери мощности PDU (кВт)

Измерение ИТ-нагрузки с помощью ИБП
Выход ИБП — это первое логическое место для сбора ИТ-нагрузки. Более новые системы ИБП могут включать в себя читаемые передние панели или использовать веб-интерфейсы, которые упрощают любую детективную работу и предоставляют средство для отслеживания данных с течением времени. В старых системах ИБП без лицевых панелей или возможностей SNMP можно использовать те же клещи, которые обсуждались в разделе, посвященном трансформаторам.

Шаг 6. Действуйте осмысленно

После завершения первоначального чтения определите план действий. Рассмотрите возможность использования инструментов моделирования или измерения для анализа воздушного потока на полу центра обработки данных.Просмотрите взаимосвязанные настройки инфраструктуры охлаждения от температуры охлажденной воды до температуры на входе в сервер. Исключите простаивающие серверы и по возможности используйте технологию виртуализации. Затем запустите тест еще раз.

Если ИТ поддерживают бизнес, то, прежде всего, улучшение PUE / DCiE является веским аргументом для бизнеса. Меньше потребляемой энергии, меньшие счета за электричество. Благоприятно для окружающей среды. Хорошо для чистой прибыли.

Как PUE или DCiE могут помочь вам снизить эксплуатационные расходы в вашем центре обработки данных?

Значительная экономия энергии для эффективного центра обработки данных! После расчета текущего показателя PUE / DCiE нажмите здесь, чтобы попробовать наш интерактивный калькулятор экономии в центре обработки данных, чтобы выбрать различные цели эффективности и посмотреть, сколько ваша организация может сэкономить на затратах на электроэнергию за счет повышения эффективности.

Сколько может сэкономить ваша организация, располагая более энергоэффективным центром обработки данных?
До 50% счетов за электроэнергию центра обработки данных приходится на инфраструктуру (оборудование для электропитания и охлаждения). Попробуйте наш интерактивный калькулятор эффективности центра обработки данных и узнайте, как снижение PUE приведет к значительной экономии энергии и затрат! Калькулятор экономичности центра обработки данных 42U помогает ИТ-специалистам и руководству высшего звена понять краткосрочную и долгосрочную экономию, которую можно получить за счет повышения энергоэффективности инфраструктуры их центров обработки данных. Снижение эффективности связано как с финансовыми (капитальные (CAPEX), так и с эксплуатационными расходами (OPEX)), а также с экологической экономией на выбросах углерода (углерод, выделяемый электричеством, используемым для питания оборудования в их центрах обработки данных). Также важно учитывать, но Этот калькулятор выходит за рамки существенной экономии капитальных затрат на сокращение активов и отложенного строительства центра обработки данных, а также на сокращение выбросов других парниковых газов, кроме CO2. комната, серверная или коммутационный шкаф.

Сравнение годовых и пиковых PUE

Jessica Ciesla
7 августа 2019 г.

В 2007 году Green Grid® представила метрику эффективности использования энергии (PUE), и в настоящее время она является стандартом де-факто для измерения эффективности центра обработки данных. Традиционный метод расчета PUE центра обработки данных состоит в том, чтобы вручную собрать необходимые данные и добавить их в рабочий лист через заданные интервалы, после чего приложение вычисляет PUE. Более продвинутый метод получения PUE — это использование интеллектуальных стоечных PDU, которые выполняют измерения и передают их в решение для контроля мощности DCIM, которое автоматически рассчитывает PUE.Многие менеджеры центров обработки данных до сих пор не понимают, что такое PUE, как он рассчитывается и для чего используется. Большинство менеджеров понимают, что их PUE должен быть как можно ближе к 1, но они могут не знать, почему это измерение желательно.

Что такое PUE?

PUE (Эффективность использования энергии) — это отношение общей энергии, потребляемой центром обработки данных, к энергии, потребляемой ИТ-оборудованием центра обработки данных. Это соотношение говорит вам, что большая часть энергии вашего центра обработки данных используется его ИТ-оборудованием, а какая — накладными расходами.Существуют два различных типа PUE, в том числе PUE в годовом исчислении и пиковый PUE.

Годовой PUE — это отношение годового потребления энергии центром обработки данных к годовому потреблению энергии его ИТ-оборудования, как показано в следующем уравнении:

Годовое PUE = (годовое потребление энергии на охлаждение + освещение + ИТ + другая электроэнергия. ) / (годовое потребление энергии ИТ).

Этот показатель учитывает изменения в суточном потреблении энергии, которые в первую очередь связаны с различиями в температуре наружного воздуха.

Пиковое значение PUE — это отношение годового энергопотребления центра обработки данных при максимальной нагрузке к энергопотреблению его ИТ-оборудования при максимальной нагрузке, как показано в следующем уравнении:

Пиковое значение PUE = (потребление энергии при пиковой нагрузке за счет охлаждения + освещение + IT + другая электроэнергия) / (потребление энергии IT при пиковой нагрузке).

Этот показатель равен PUE центра обработки данных в самый жаркий день года для большинства местоположений.

Приложения

Годовой PUE обычно используется для измерения операционной эффективности центра обработки данных и помогает понять, что является движущей силой энергопотребления.Некоторые поставщики центров обработки данных изменяют этот показатель в зависимости от общей электрической мощности центра обработки данных, а не от фактического использования. Пиковое значение PUE обычно используется для измерения эффективности работы центра обработки данных в наихудшем сценарии. Он также описывает масштаб инфраструктуры охлаждения и электроснабжения центра обработки данных. В любом случае более низкий PUE указывает на большую эффективность.

Удар

Предположим для этого примера, что выровненный центр обработки данных использует 115 000 мегаватт-часов электроэнергии каждый год.Стоимость электроэнергии составляет 0,06 доллара за киловатт-час или 60 долларов за мегаватт-час. Таким образом, стоимость обслуживания этого центра обработки данных в течение года составляет 115 000 x 60 долларов США = 6,9 миллиона долларов США в год.

Предположим далее, что этот согласованный центр обработки данных имеет годовой PUE, равный 1,15. Согласно отчету об энергопотреблении центра обработки данных в США, опубликованному Национальной лабораторией им. Лоуренса в Беркли за июнь 2016 года, показатель PUE того же центра обработки данных в годовом исчислении составит 1,2 при оснащении гипермасштабируемым оборудованием. Это изменение приведет к увеличению затрат на электроэнергию центра обработки данных примерно на четыре процента, или примерно на 300 000 долларов в год.

Чтобы узнать больше, посетите нас здесь.

Дата-центры: где и как улучшить PUE?

Об авторе
Ник Казале, П.Е., руководитель компании kW Mission Critical Engineering, Трой, штат Нью-Йорк,

Эффективность использования энергии (PUE) — это общая мощность (или энергия) здания, деленная на мощность ИТ внутри здания.Этот показатель для оценки эффективности регулярно используется в индустрии центров обработки данных. Однако остаются вопросы относительно того, как он рассчитывается, измеряется и передается коллегам, владельцам, непрофессионалам и конечным пользователям. Итак, где и как его улучшить? В этой статье предлагается стандартизированная методология использования PUE для сравнения систем и компонентов, а также для проектирования инфраструктуры.

Фон

В 2012 году Технический комитет ASHRAE 9.9, Критически важные объекты, центры обработки данных, технологические пространства и электронное оборудование, учредил специальный проектный комитет 90.4 для разработки стандарта ANSI / ASHRAE 90.4, энергетического стандарта для центров обработки данных. Первоначально опубликованный в 2016 году и обновленный в 2019 году стандарт дополняет существующие энергетические нормы инструментами и требованиями, которые лучше подходят для центров обработки данных.

В 2013 году Технический комитет ASHRAE 9.9 совместно с Green Grid Association опубликовал PUE: A Complete Examination of the Metric, , который является частью ASHRAE Datacom Series . Хотя в этой книге содержится много информации об основах и теории, лежащей в основе PUE, а также о том, как ее применять, остаются проблемы с последовательным применением этой метрики во многих секторах индустрии центров обработки данных.

Книга PUE служит в первую очередь для тестирования новых и существующих объектов, в то время как Стандарт 90. 4 используется для подтверждения того, что инженерные проекты соответствуют базовой эффективности. В книге основное внимание уделяется существующим объектам и измерению PUE. Хотя это одно приложение, в котором используется PUE, существующие объекты — не единственное средство, с помощью которого метрика применяется в обычной практике:

Специалисты отрасли используют PUE как средство проверки существующих объектов, а также как средство прогнозирования теоретической эффективности проектов новых объектов.

Производители оборудования часто иллюстрируют эффективность своего оборудования, используя термин, обозначенный в книге как частичная эффективность использования энергии (pPUE). Согласно определению частичного PUE, приведенному в книге, производители часто неправильно применяют это приложение.

Поставщики услуг совместного размещения используют PUE для сравнения друг с другом в маркетинговых целях, а также в качестве основы для контрактов, которые они подписывают со своими клиентами.

Центры обработки данных

Enterprise используют PUE для повышения энергоэффективности своего бизнеса, для скидок на электроэнергию и программ стимулирования, а также для целей связей с общественностью.

Независимо от того, как используется метрика, для того, чтобы отрасль могла по-настоящему измерить и сравнить объекты, необходимо обеспечить единообразие расчетов и методов, с помощью которых они выполняются.

ПУЭ: Комплексная проверка метрики

Во введении к книге говорится: «Поскольку существуют различные способы расчета PUE, заинтересованные стороны в отрасли выразили озабоченность по поводу согласованности и повторяемости публично публикуемых измерений.Это указывает на то, что вычисление PUE — это одна проблема, а его измерение — другая. В теории (расчет) и на практике (измерение) к этим двум усилиям следует подходить как можно одинаково. Несмотря на то, что книга сосредоточена вокруг аспекта измерения, большая часть ее информации может быть непосредственно применена к соответствующему расчету пиковой или годовой PUE (показано в следующем разделе).

Глава 3 гласит: «Чтобы в дальнейшем обеспечить возможность справедливого сравнения результатов PUE между центрами обработки данных, необходимо учитывать дополнительные атрибуты, такие как возраст, географическое положение, загрузка емкости, размер объекта, отказоустойчивость инфраструктуры и тому подобное.Интерпретация этого может заключаться в том, что необходимо учитывать возраст учреждения для сопоставления установленных уровней между учреждениями значительного возраста и более новыми учреждениями.

Читать статью полностью

Члены ASHRAE имеют свободный доступ к полному тексту этой статьи в формате PDF, а также ко всем архивам журнала ASHRAE с 1997 года в зоне бесплатного доступа для членов.

Не-члены могут приобретать функции в книжном магазине ASHRAE. Или присоединяйтесь к ASHRAE!

Вернуться к выдержкам из избранных статей

Вернуться в ASHRAE Journal Выдержки из избранных статей

Колориметр

— обзор | Темы ScienceDirect

6.2.1 Колориметры

Колориметр может измерять поглощающую способность световых волн. Во время измерения цвета измеряется изменение интенсивности электромагнитного излучения в видимой области спектра после передачи или отражения от объекта или раствора. Такое измерение может помочь найти концентрацию веществ, поскольку количество и цвет поглощенного или пропускаемого света зависит от свойств раствора, включая концентрацию в нем частиц.Колориметр — это инструмент, который сравнивает количество света, проходящего через раствор, с количеством света, которое может пройти через образец чистого растворителя. Колориметр содержит фотоэлемент, который может определять количество света, проходящего через исследуемый раствор. Ток, производимый фотоэлементом, зависит от количества света, падающего на него после прохождения через окрашенный раствор. Чем выше концентрация красителя в растворе, тем выше поглощение света; меньше света, проходящего через раствор, означает меньший ток, создаваемый фотоэлементом.Колориметр снимает три широкополосных показания в видимом спектре, чтобы получить приблизительную оценку образца цвета. Традиционно слово «колориметр» используется для обозначения устройства с тремя фильтрами, имитирующего человеческое зрение. Колориметры можно разделить на два типа:

•: Visual
•: Фотоэлектрические.

Визуальные колориметры бывают двух типов:

•: Измерители визуального поглощения / компараторы цвета
•: Истинный визуальный колориметр или трехцветный колориметр.

Первый тип сравнивает цвет испытуемого образца, обычно жидкого, с цветом стандарта и находит соответствие между ними. Такие инструменты используются для химического анализа, определения концентрации и классификации по цвету.

Трехцветный колориметр подчеркивает визуальную эквивалентность или психофизическую оценку (см. Раздел 7.2). В этом приборе лучистая энергия от источника света падает на объект. Отраженная мощность излучения проходит через один из трех трехцветных фильтров и попадает на фотодетектор, заставляя его давать отклик, пропорциональный соответствующему трехцветному значению комбинации объект-источник.Эти необработанные данные затем передаются в микропроцессор для вычисления абсолютных трехцветных значений CIE. Это полезный инструмент для наблюдения за производством цветного объекта. Большинство коммерческих трехцветных колориметров имеют удовлетворительную точность, но их измерения могут не совпадать со значениями цветового стимула, полученными спектрофотометрией.

Самым старым и простым компаратором цветов является трубка Несслера, которая была разработана в колориметр Duboscq. Колориметр этого типа может сравнивать только оптические свойства растворов определенного красящего вещества, но это все, что требуется во многих тестах для оценки цвета.На рисунке 6.2 показана конструкция прибора. Имеются две вертикальные ячейки, в которых находятся эталонный и тестовый растворы с одинаковым красителем, но с разными концентрациями. Два подвижных стеклянных поршня могут использоваться для изменения длины пути L ₁ и L ₂ поглощающих растворов до тех пор, пока цвета в обоих полях окуляра не станут одинаковыми. Применяя закон Бера – Ламберта, концентрацию неизвестного раствора можно определить, умножив концентрацию известного раствора на отношение длин пути.Согласно приведенному выше закону, когда цвет обоих растворов кажется одинаковым, каждый из световых лучей должен пройти через одинаковое количество молекул, и это число напрямую связано с концентрацией раствора, умноженной на длину пути (Уравнение [ 6.1]), т.е.

6.2. Колориметр Duboscq.

[6.1] C1 × L1 = C2 × L2orC1 = C2 × L2L1

Если известна концентрация C ₂, мы можем легко вычислить другую концентрацию. Точность измерения зависит от визуального восприятия наблюдателя.Поэтому в абсорбционном измерителе Хильгера – Спеккера визуальная оценка была заменена измерением с помощью фотоэлементов. Калиброванный световой затвор настраивали до тех пор, пока электрический выход не совпадал с выходным сигналом тестового света. Равенство обеспечивалось при отсутствии прогиба гальванометра.

Истинные колориметры определяют цвета на основе их собственных основных цветов. Ряд колориметров был специально разработан для исследования цветового зрения. Они были очень сложными, дорогостоящими и узкоспециализированными, чтобы служить одной или ограниченному количеству целей.Самым ранним истинным колориметром был цветной ящик Клерка Максвелла (1860 г.), состоящий из призматического блока с регулируемыми прорезями в соответствующих частях светового пути для независимого контроля количества красных, зеленых и синих световых лучей, рассматриваемых как однородный цвет в оптическом диапазоне. блок просмотра, чтобы он соответствовал цвету образца, показанного на другой половине оптического блока. Относительные площади апертуры x, y и z записывались как сумма трех основных цветов.

Три известных визуальных трехцветных колориметра, которые использовались в Великобритании для исследования различных аспектов нормального цветового зрения, принадлежали Гильдии (1925), Райту (1927) и Дональдсону (1935).Гильдия использовала лампу накаливания и три цветных светофильтра. Дональдсон использовал похожие цветные фильтры. Райт использовал сложную оптическую систему для отделения трех длин волн, а именно 460, 530 и 650 нм, от белого света для использования в качестве основных цветов. Однако они производят метамерное совпадение, и результаты варьируются от наблюдателя к наблюдателю. Дональдсон (1947) модифицировал инструмент, используя шесть основных цветов, чтобы преодолеть проблему метамерии. Этот прибор использовался для полевых испытаний функций согласования цвета 2 ° и 10 ° (Wyszecki, 1964).Он потерял свою популярность из-за сложности калибровки и плохой освещенности поля. Однако некоторые из его основных характеристик были сохранены в конструкциях других инструментов.

Бинокулярный колориметр MacAdam (MacAdam, 1950) обеспечивал большое двудольное поле для одновременного просмотра обоими глазами. Инструмент состоял из двух симметричных частей, каждая из которых могла использоваться для спектрального согласования с цветовым стимулом другой частью. Колориметр с семью полями Вышецкого (Wyszecki, 1965) был разработан с набором из семи полей зрения для просмотра обоими глазами.Инструмент был разработан в основном для исследований, где требовалось более двух полей зрения, таких как изучение соответствия цветовых различий, эллипсов согласования цветов, согласования оттенков и т.д. с точки зрения затрат, времени и необходимых навыков. Колориметр Бернхема (Burnham, 1952) относительно прост по конструкции и использует аддитивное смешение первичных стимулов, состоящее из цветных фильтров и источника света.Прозрачный диск (рис. 6.3) разделен на три сектора с цветными фильтрами: красный (R), зеленый (G) или синий (B). Диск может свободно вращаться вокруг центральной оси, а ось может перемещаться по горизонтали, изменяя свое положение относительно неподвижного кругового луча белого света, показываемого небольшой круглой пластиной с отверстиями, центр которой находится в том же вертикальном положении, что и центр диска. После прохождения диска свет от луча смешивается за счет многократных отражений:

6.3. Колориметр Бернама с красным, зеленым, синим фильтрами и диафрагмой. (Различные количества R, G и B в смеси дают белый, желтый, оранжевый и другие цвета.)

1.: Когда луч и диск концентричны, вращение диска не влияет. Пропускание фильтров и их относительный угловой размер можно отрегулировать так, чтобы смесь имела координаты подходящего эталонного белого цвета (рис. 6.3a).
2.: По мере того, как диск перемещается горизонтально внутри луча, относительные части трех основных цветов изменяются (рис.6.3b).
3.: Вращение диска меняет цвет (рис. 6.3c).
4.: Насыщенность цвета монотонно изменяется в зависимости от эксцентриситета диска.

Компаратор Lovibond — это тип колориметра, произведенный в Великобритании компанией Tintometer Ltd. Он был изобретен в девятнадцатом веке Джозефом Уильямсом Ловибондом, и его обновленные версии все еще доступны. Колориметр Lovibond (1870–1880) по-прежнему остается популярным коммерческим визуальным колориметром даже после 100 лет использования и развития (Lovibond, 1887; Chamberlin and Chamberlin, 1980).Колориметры Lovibond используются для анализа таких продуктов, как пищевые и промышленные масла, производные масел, жидкие химикаты, краски для транспортных средств и покрытий. Они основаны на субтрактивном смешивании цветов цветных стеклянных фильтров. Есть 250 стеклянных фильтров Lovibond для каждого из трех основных цветов, а именно пурпурного, желтого и голубого, которые имеют очень постоянный характер. Фильтры градуированы таким образом, что два стакана «1,0» соответствуют стакану «2,0» и бесцветному стеклу. Равные значения всех трех вместе дают серию от серого до черного.

Поместив подходящие фильтры Ловибонда в светофильтры на пути света, можно сопоставить почти девять миллионов цветов различной яркости. Фактически, может быть покрыта вся видимая цветовая гамма, за исключением очень насыщенной зеленой области. Эта область теперь может быть покрыта голубым источником света в соответствующем поле вместо обычного северного дневного источника света. Цвет оценивается путем визуального сопоставления образцов, таких как цвета поверхности или прозрачные образцы, включая жидкости, хранящиеся в поле образца, и цветные фильтры на пути освещающего света в контрольном поле.Теперь доступны автоматические инструменты Lovibond, которые преодолевают субъективность визуальных методов. Система меню помогает оператору выбрать рабочие параметры. После этого измерения запускаются одним нажатием кнопки и занимают менее 25 с. Использование ячеек для образцов с длиной пути до 6 дюймов обеспечивает точное измерение цвета без увеличения ошибок даже для ненасыщенных образцов. В некоторых автоматических машинах для измерений используются шестнадцать интерференционных фильтров.

Визуальные колориметры просты, но медленны и утомительны в эксплуатации. Для увеличения скорости и воспроизводимости измерений были разработаны фотоэлектрические колориметры, которые измеряют цвета непосредственно в колориметрических величинах для одного источника света и наблюдателя (обычно источника света C и стандартного наблюдателя 2 °) с помощью широкополосных фильтров и фотоэлементов. Фотоэлектрический колориметр использует фототрубку или фотоэлемент, набор цветных фильтров, усилитель и индикаторный измеритель для количественного определения цвета.Принцип построения трехфильтрового фотоэлектрического колориметра показан на рис. 6.4. Свет, отраженный (или прошедший) от объекта, проходит через фильтры R, G, B последовательно из-за вращения диска, содержащего фильтр, и отдельно измеряется фотоэлектрическими детекторами фотонов. Результаты будут вводить в заблуждение, если только три фильтра не обеспечивают прямое считывание значений трехцветных стимулов CIE (см. Раздел 7.2) или аналогичную стандартную спецификацию и представляют три кривые отклика стандартного наблюдателя CIE.Этот тип колориметра также известен как трехцветный колориметр. Точно получить такой фильтр практически невозможно, но имеющихся фильтров может хватить для рутинной работы. Этот метод может быть бесполезным для метамерных пар, то есть идентичных по цвету при определенном освещении, но различающихся при рассмотрении под вторым источником света. Автоматический колориметр Lovibond сочетает в себе простоту визуальной системы номенклатуры и скорость и точность фотоэлектрического колориметра.

6.4.Фотоэлектрический трехцветный колориметр.

% PDF-1.3
%
492 0 объект
>
эндобдж

xref
492 93
0000000016 00000 н.
0000005172 00000 н.
0000005489 00000 н.
0000007041 00000 н.
0000007205 00000 н.
0000007319 00000 н.
0000007369 00000 н.
0000007420 00000 н.
0000007497 00000 н.
0000007546 00000 н.
0000007595 00000 н.
0000007658 00000 н.
0000007708 00000 н.
0000014095 00000 п.
0000019943 00000 п.
0000020301 00000 п.
0000026465 00000 п.
0000027162 00000 н.
0000027524 00000 п.
0000028111 00000 п.
0000028223 00000 п.
0000028319 00000 п.
0000028465 00000 п.
0000029174 00000 п.
0000029897 00000 п.
0000029982 00000 п.
0000030079 00000 п.
0000030617 00000 п.
0000036873 00000 п.
0000042401 00000 п.
0000048335 00000 п.
0000053899 00000 п.
0000059216 00000 п.
0000059446 00000 п.
0000059484 00000 п.
0000059559 00000 п.
0000064136 00000 п.
0000070214 00000 п.
0000070470 00000 п.
0000070508 00000 п.
0000070607 00000 п.
0000070853 00000 п.
0000070906 00000 п.
0000071222 00000 п.
0000071351 00000 п.
0000072726 00000 п.
0000073044 00000 п.
0000073153 00000 п.
0000073284 00000 п.
0000073405 00000 п.
0000073551 00000 п.
0000073794 00000 п.
0000073932 00000 п.
0000074081 00000 п.
0000074227 00000 п.
0000074538 00000 п.
0000074785 00000 п.
0000074906 00000 п.
0000075055 00000 п.
0000106888 00000 н.
0000143023 00000 н.
0000153862 00000 н.
0000177198 00000 н.
0000204486 00000 н.
0000211983 00000 п.
0000237373 00000 п.
0000252962 00000 н.
0000258726 00000 н.
0000264902 00000 н.
0000284398 00000 н.
0000296981 00000 н.
0000339610 00000 п.
0000361294 00000 н.
0000361502 00000 н.
0000363840 00000 п.
0000379036 00000 н.
0000386654 00000 п.
0000387071 00000 н.
0000395409 00000 н.
0000401934 00000 п.
0000415631 00000 н.
0000423107 00000 п.
0000442585 00000 н.
0000483098 00000 н.
0000494400 00000 н.
0000503656 00000 н.
0000507549 00000 н.
0000524348 00000 н.
0000524647 00000 н.
0000594799 00000 н.
0000598489 00000 н.
0000719331 00000 н.
0000002156 00000 н.
трейлер
] / Назад 7042433 >>
startxref
0
%% EOF

584 0 объект
> поток
hX} l} IvuHt4XB) 4kZ`6; ߝ | _ kv & i6ɀ6 | m.ky {7 $ 5o ~ 6vp =] O ~.
u & ț1t0U3d3 # BfRd $ + kh & * — vE =! ȁ | GH6UG% Q`pMYy3FMBjbXYsd9m
+ ‘FI ؑ rB: QE5 ܌ E>
T’Ot, 5ʬ & OƏ ނ / &, T0XZ0tx᱃RYq2cc3oW

Принудительная установка электросчетчика на фасаде дома. Требования к установке электросчетчиков в частном доме. Законно ли устанавливать счетчик электроэнергии на улице

Здравствуйте

Данное требование энергетиков является незаконным. Счетчик необходимо установить, но не обязательно на фасаде здания.

В соответствии с Основными положениями функционирования розничных рынков электроэнергии, утвержденными Постановлением Правительства Российской Федерации от 04.05.2012 N 442:

144. Приборы учета устанавливаются на границах баланса. ведомость энергообъектов (энергопринимателей) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общий баланс (далее — смежные субъекты розничного рынка), а также в иных места, определяемые в соответствии с настоящим разделом с соблюдением требований, установленных законодательством Российской Федерации к местам установки приборов учета.

При этом случаи, в которых сетевая организация может отказать в согласовании мест установки счетчиков, строго ограничены:

148. … Сетевая организация вправе отказать в согласовании мест установки, схемы подключения и метрологические характеристики приборов учета или иных элементов измерительных комплексов и систем учета только в следующих случаях:
— отсутствие технической возможности установки системы учета или прибора учета в отношении устройств приема электроэнергии, указанных в заявке ( объекты по производству электрической энергии (мощности), электросетевые объекты) на электросетевых объектах сетевой организации;
— несоответствие мест установки, схем подключения и (или) метрологических характеристик приборов учета, предложенных собственником в запросе, требованиям законодательства Российской Федерации.Установка счетчика в доме не касается ни одного из вышеперечисленных случаев.
При этом согласно «Правилам устройства электроустановок (ПУЭ). Издание шестое» (утверждены ГТУ Госэнергонадзора Минэнерго СССР от 05.10.1979):

1,5 .27. Счетчики следует размещать в сухих, легко доступных для обслуживания помещениях, в свободном и не ограниченном для работы месте с температурой не ниже 0 градусов зимой.C. Таким образом, законодательных требований об установке счетчиков электроэнергии на фасаде здания не существует. Это, несомненно, незаконное требование энергетиков. Просто энергетикам удобнее контролировать показания, когда счетчик находится на улице, из-за чего их пытаются заставить вынести счетчик из здания. Но у вас нет таких обязательств.

Замена осуществляется за счет собственника. Но замена требуется только в том случае, если истек срок поверки старого счетчика и его класс точности не соответствует требуемому.

Отправляя заявку на подключение электроэнергии, потребитель получает техническое состояние, после чего энергоснабжающая организация подключит электричество, то есть осуществит технологическое присоединение устройств приема электроэнергии. Ознакомившись с техническими условиями подключения, можно обнаружить, что ЭЦН требует установки электросчетчика на фасаде здания или на ближайшей опоре воздушной линии электропередачи. ESO аргументирует это требование возможностью беспрепятственного доступа своих сотрудников к счетчику электроэнергии для осмотра, проверки и снятия показаний.Посмотрим, насколько правомерно это требование.

При установке вне щита со счетчиком и автоматическим выключателем он будет постоянно подвергаться воздействию атмосферных условий. Понятно, что это негативно сказывается на сроке эксплуатации, значительно сокращая его. Кто-то может возразить, что все можно установить в герметичный силовой щит, но он не сможет защитить размещенное в нем электрооборудование от жары, конденсации и мороза. Также следует знать, что при отрицательных температурах индукционный электросчетчик показывает неточно, и не в пользу потребителя.Погрешность может достигать 10% и более, что является ощутимой дополнительной нагрузкой на кошелек потребителя. Данные «Списка пожеланий» энергоснабжающих организаций являются незаконными, т.к. грубо нарушают требование п. 1.5.27 ПУЭ, где указано, что электросчетчик следует устанавливать в сухих помещениях с температурой не ниже 0 ° С.

При размещении электросчетчика на фасаде здания или на опоре потребитель лишается возможности нести бремя содержания своего имущества в соответствии со статьей 322 Гражданского кодекса Украины, в результате чего Беспрепятственный доступ к электросчетчику для снятия показаний будет иметь не только сотрудники энергоснабжающей организации, но и абсолютно все, кто хочет заработать за чужой счет.

Некоторые хитрые специалисты ЭЦН принуждают устанавливать прибор учета электроэнергии на опоре на высоте не менее 3,5 метров, мотивируя это заботой о сохранении его от воров, тем самым лишая потребителя возможности контролировать показания электроэнергии. метр.

Хочу отметить, что электросчетчик вы не увидите ни на одном фасаде здания городской администрации, суда, прокуратуры или полиции. В чем причина, ведь закон для всех один: для власти и для частных лиц?

Теперь, когда вы уже знаете, что требования энергоснабжающих организаций незаконны, давайте разберемся, что делать в этой ситуации.Потребителю не нужно платить за ESP «Список желаний» и следовать его примеру. Если вы не загораживаете доступ для осмотра и проверки счетчика электроэнергии, а также снятия показаний, у энергоснабжающей организации нет оснований обязать устанавливать счетчик на улице.

При заключении договора с энергоснабжающей организацией устанавливается «Граница баланса», которая определяется «Актом разграничения баланса», то есть определяется место установки счетчика электроэнергии.И эта точка может быть на улице только с вашего согласия! Поэтому при составлении акта требуйте разметить баланс внутри помещения в ВРУ. Обязательно внимательно ознакомьтесь с документами, подготовленными энергоснабжающей организацией (СО), так как там они фиксируют все свои незаконные пожелания.

Помните, что энергоснабжающая организация — это коммерческая структура, основной задачей которой является продажа электроэнергии, и она не имеет права принуждать потребителя к нарушению действующих требований, законов и нормативных актов.Бороться с «списком желаний» энергоснабжающих компаний можно и нужно, поскольку в условиях отсутствия конкуренции они нагло диктуют свои условия и решают собственные проблемы за счет потребителей. Не забывайте, что ваше главное оружие — знание действующих законов и постановлений!

Счетчики следует размещать в сухих, легко доступных для обслуживания помещениях, в свободном и не ограниченном для работы месте с температурой не ниже 0 ° C зимой.

Счетчики общепромышленные не допускаются к установке в помещениях, где по производственным условиям температура часто может превышать +40 ° С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в наружных шкафах. При этом должна быть предусмотрена их стационарная изоляция на зимнее время с помощью теплоизоляционных шкафов, вытяжек с подогревом воздуха внутри них электрической лампой или ТЭНом для обеспечения положительной температуры внутри вытяжки, но не выше +20 ° С.

Счетчики должны устанавливаться в шкафах, камерах КРУ (КРУ, КРУН), на панелях, щитах, в нишах, на стенах с жесткой конструкцией.

Допускается установка счетчиков на деревянные, пластиковые или металлические щиты.

Высота от пола до клеммной коробки счетчиков должна быть в пределах 0,8 — 1,7 м.

Допускается высота менее 0,8 м, но не менее 0,4 м.

Законно ли требовать от облэнерго установки счетчика на улице? — Мой блог — Блоги, фото новости, фотоотчеты

Законно ли требовать от облэнерго установки счетчика на улице? Адаптирован к украинскому законодательству.Законно ли требовать от коммунальных предприятий установки счетчика на улице?

Правила установки электросчетчика в частном доме по улице

Установка счетчика электроэнергии в частном доме — очень важный вопрос. В наши дни ни один жилой или производственный объект не может существовать без электричества, а при отсутствии электричества все работы прекращаются. Приборы и оборудование зависят от источника энергии. Использование электроэнергии также подразумевает учет, потому что цена рассчитывается исходя из объема потребления.

Существует определенная процедура установки, гарантирующая законность всего процесса. Установка электросчетчика в частном доме имеет свои особенности, и хозяева должны их учитывать. Это важно для правильного функционирования техники и душевного спокойствия жителей.

Порядок установки

Электричество в частном доме, как и в любом другом доме, стало неотъемлемой частью жизни людей. Вы можете использовать его в профессиональных или личных целях.Нужно знать, как правильно его провести, чтобы в будущем не было разногласий с энергоснабжающими организациями. Счетчик устанавливается при вводе здания в эксплуатацию или при необходимости замены оборудования по каким-либо причинам.

Правила установки электросчетчика в частном доме гласят, что для этого счетчика нет определенного места. Есть одно важное условие — для служб контроля и обслуживания должен быть предоставлен свободный доступ к устройству.Устанавливать его в помещении нежелательно, несмотря на то, что это более практично — в этом случае риск повреждения будет минимальным. Размещение устройства снаружи обусловлено несколькими причинами:

необходимость регулярного сбора доказательств;
необходимость периодического обслуживания;
необходимость проверки пломбы.

Выбор модели счетчиков электроэнергии зависит от решения собственников. При подаче документов на подключение необходимо уточнить требуемые параметры устройства.Зная их, жители могут обратиться в любой магазин, где помогут подобрать модель, подходящую по цене и требованиям.

К высоте устройства выдвигаются отдельные требования. Прежде всего, при установке нужно помнить, что снимать показания с прибора придется регулярно. Он должен быть размещен на такой высоте, чтобы можно было легко получить доступ к информации. Минимальная высота 40 см. Стандартное положение размещения от 80 до 170 см.

Несмотря на то, что согласно рекомендациям, вставной электросчетчик лучше всего устанавливать на улице, нужно хорошо продумать его расположение. Это должно быть место без влаги. Пример правильной установки — расположение на веранде или под навесом.

Установка электросчетчика в частном доме на улице регулируется рядом правил. Подключенное устройство устанавливается после обесточивания входной линии. Заземление очень важно.Благодаря ему электронное оборудование в доме будет защищено от перебоев в подаче электроэнергии. Установленный счетчик должен быть опломбирован. Этот процесс осуществляется бесплатно.

Процесс подключения прибора учета

Счетчик необходим, потому что он измеряет количество потребляемой энергии. На основании его данных рассчитывается плата за услугу. Типичный вопрос, который возникает у жителей, — как подключить электричество к частному дому, какое устройство лучше выбрать для установки.Чтобы подвести электричество в дом и установить электросчетчик, необходимо иметь утвержденный проект подключения. Это означает, что все работы необходимо согласовывать с соответствующими органами, занимающимися электроснабжением.

Проект подключения электричества к частному дому должен включать такие пункты, как уточнение места установки счетчика и схемы его подключения. Кроме того, нужно исправить способ крепления счетчика. На схеме подключения устройства также указано место его установки, способ крепления и порядок установки устройства ввода.В документ также входят:

перечень работ, необходимых для подключения счетчика;
проводов заложено в проекте;
инструкция с правилами пользования устройством.

Процесс подключения электричества в доме и установки устройства, а также его дальнейшая эксплуатация зависят от правильной модели. Существуют разные классификации счетчиков, которые зависят от характеристик учета электроэнергии для каждого из них.

Механические счетчики часто привлекательны своей доступной ценой.Они не имеют репутации надежных приборов, их владельцы часто жалуются на ошибки в учете электроэнергии в доме. Электрические устройства более точны в расчетах, но и стоят дороже. Считается, что линейки работы таких счетчиков намного шире, чем у механических. Однофазные — устанавливаются в доме, в квартире или в офисах, в относительно небольших помещениях. Трехфазные предназначены для больших помещений, например, для крупных промышленных предприятий.

Если нужно поменять устройство

Замена электросчетчика в частном доме — стандартный процесс. Несмотря на это, вам необходимо знать порядок действий, чтобы вам не приходилось расследовать причины того, что произошло в случае ошибок и сбоев. Прежде всего, владелец должен знать, кто несет ответственность за процедуру и кто за нее платит.

Если вам необходимо поменять счетчик электроэнергии в доме, то процессу непосредственной установки нового прибора предшествует ряд процедур.Порядок замены электросчетчика будет зависеть от причины, которая привела к необходимости замены прибора. Если это поломки и повреждения по вине владельца, либо счетчик был украден, то за установку оплачивает владелец. В остальных случаях финансовую сторону вопроса решает компетентная организация. Наиболее частые причины замены электросчетчика в частном доме:

Перед заменой счетчика в доме нужно получить разрешение на работу.Коммунальная компания должна согласиться на все изменения. В противном случае подделка устройства будет считаться нарушением закона. Владелец, заменивший устройство без разрешения, может быть привлечен к ответственности. Порядок переустановки следующий:

применить;
получить официальное разрешение на замену;
поменять прибор самостоятельно или с помощью обслуживающего персонала;
составляют акт работы;
запломбировать устройство.

К заполненной анкете прилагается паспорт счетчика, требования к новому аппарату, документ, подтверждающий заключение договора с энергоснабжающей организацией.Если арендодатель обращается напрямую, необходимо приложить пакет документов, подтверждающих его право собственности на объект недвижимости; во всех остальных случаях требуется доверенность собственника.

Очень важный документ — акт замены счетчика в доме. В нем указываются параметры нового прибора, его показания, даты установки и последняя проверка старого счетчика. Важно не забыть указать причины замены. Документ заверяется подписями представителей поставщика, сетевой организации и собственника.

Установка электросчетчика в частном доме на улице, правила подключения электричества

Как проходит установка электросчетчика в частном доме на улице: порядок установки, правовая сторона вопроса. Проект подключения и типы счетчиков. Как легально заменить устройство.

Правила установки электросчетчика в доме, на даче

Нормальная эксплуатация жилого объекта невозможна без наличия электричества.Подключение счетчика, регистрирующего потребление электроэнергии, необходимо проводить грамотно и очень аккуратно.

Провести такое мероприятие, когда работа ведется на даче или в загородном доме, непросто.

Трудностей с подключением электросчетчика довольно много. Меры предосторожности требуют, чтобы к устройству был свободный и открытый доступ. Но часто из-за определенных технических проблем такая возможность не может быть предоставлена.Поэтому домовладельцам в первую очередь необходимо продумать, где установить электросчетчик. Тогда энергосбытовая компания потом никаких претензий предъявлять не будет.

Что необходимо знать перед установкой прибора

В зависимости от принципа работы счетчика он может быть электронным или индуктивным. Специалисты считают, что индукционные счетчики не так точны, как электронные, поэтому первые постепенно теряют популярность. Перед покупкой устройства нужно посмотреть на целостность пломбы, которая на нем присутствует, а также в момент ее установки.Для трехфазных счетчиков допускается установка пломб не более года назад. В случае однофазных приборов срок увеличивается до двух лет.

Для установки счетчика электроэнергии можно пригласить любого электрика. Но вам понадобится стандартный договор, который предоставляет энергосбытовая компания. К нему прилагается акт о разделении баланса. В таком документе указано, как распределяется ответственность между собственником жилища и поставщиком электроэнергии.

Где установить счетчик электроэнергии в частном доме

Для установки электросчетчика необходимо выбрать теплое помещение. Лучше разместить прибор в распределительном щите. Если речь идет о загородном доме, то отличным местом для установки электросчетчика становится коридор или отапливаемая гардеробная. Тогда можно будет защитить прибор от влаги и атмосферных осадков. К тому же он всегда будет в свободном доступе и при необходимости легко отремонтируем.

Счетчик должен располагаться на высоте 80-170 см от пола. Прежде всего, входная цепь подключается к входной машине. В дальнейшем его можно отнести к прилавку. Для большей безопасности оборудования, имеющегося в доме, к экрану необходимо подключать заземление. Электропроводка с автоматами в свою очередь подключается к выходу устройства.

Некоторые энергосбытовые компании заставляют владельцев устанавливать электросчетчики на фасадах домов. Обычно они ссылаются на свои собственные приказы или постановления.Фактически, у энергосбытовой компании нет никаких юридических оснований для этого. Но дальше этому будет посвящен отдельный абзац.

Где установить счетчик электроэнергии в квартире

Если вам необходимо установить электросчетчик в квартире, лучше обратиться к сотрудникам сетевой компании. Когда есть необходимость поставить счетчик в старой многоэтажке, обычно для этого выбирают место на участке. Там установлены распределительные щиты. Что касается новостроек, то в них счетчик размещают в коридоре, используя для этого закрытую створку.Также есть группа машин, которые перераспределяют электричество по квартире.

Иногда хозяевам необходимо перенести счетчик от подъезда в интерьер квартиры. Для этого необходимо будет подготовить подходящий участок. Как указывалось ранее, высота метров должна быть 80-170 см. А вот в квартире счетчик можно разместить внизу. Самое главное, чтобы он находился на высоте не менее 40 см от пола.

При установке счетчика необходимо соблюдать Правила устройства электроустановок (ПУЭ).В первую очередь обесточьте входную цепь, затем подключите ее к автомату. Следующим действием от автомата, цепь передается на электросчетчик, а затем на проводку. Экран необходимо заземлить, так как заземление позволяет избежать коротких замыканий.

Где установить счетчик электроэнергии на даче

При работе на даче счетчик лучше разместить на фасаде. Тогда сотрудники сетевых компаний смогут получить доступ к устройству. Проблема в том, что при понижении температуры до 0 ° C счетчик может работать некорректно.Именно поэтому необходимо его дополнительно утеплить. Как вариант, вы можете рассмотреть вариант установки прибора в отапливаемом садовом домике.

Также следует учитывать, что если счетчик расположен на поверхности фасада дома, собственник подвергает опасности свое имущество. Помимо представителей сетевой компании доступ к нему будет иметь абсолютно любой человек. Из этого следует, что владелец дачи может установить в садовом домике счетчик.Но при этом сам он не должен мешать проверке показателей и состояния прибора.

Законно ли устанавливать уличный счетчик электроэнергии?

Как было сказано ранее, установка счетчика осуществляется на основании ПУЭ. Размещать устройство на улице может сам хозяин. Конечно, энергоснабжающей компании намного удобнее, когда счетчик находится на улице. Но при таком способе размещения оборудования существует опасность выхода счетчика из строя в результате воздействия атмосферных явлений, холода и повышенной влажности.

Кроме того, что срок эксплуатации электросчетчика сокращается, существует еще опасность, что зимой он не сможет правильно рассчитать электричество. Поэтому требования энергосбытовой компании нельзя назвать правильными. Более того, их даже можно назвать незаконными.

ПУЭ гласит, что счетчик для расчета электроэнергии следует устанавливать в помещениях с нормальной влажностью воздуха и температурой выше 0 ° С. Если от хозяина все-таки требуется установить электросчетчик на фасаде, он может прибегнуть к небольшой хитрости.Он заключается в том, что счетчик ставится в том месте, где впоследствии будет возведен теплый чердак.

Правила устройства электроустановок

И в заключение стоит перечислить несколько важных правил, касающихся размещения электроприборов. Особое внимание следует обратить на пункты 1.5.27 и 1.5.29.

Согласно этим пунктам ПУЭ, счетчик следует размещать в помещениях, где нет повышенной влажности, а температура постоянно находится на уровне 0 ° С.В этом случае должен присутствовать свободный доступ к устройству. В случае, если нет возможности разместить счетчик в указанных местах, его можно установить в специальных шкафах и на подстанциях, но только при наличии стационарной изоляции.

Шкафы изоляционные, специальные вытяжки с дополнительными нагревательными или нагревательными элементами используются для защиты счетчика от холода. Чаще всего обогрев воздуха в уличных шкафах осуществляется с помощью электрических ламп накаливания. При этом температура воздуха в панели или шкафу не должна превышать + 20 ° C.

Во втором из названных параграфов правил ПУЭ сказано, что электросчетчик может быть размещен на специальных счетах, в панелях, камерах распределительных устройств и так далее. В этом случае допускается установка непосредственно на стенах или в нишах. Главное, чтобы основание для электросчетчика имело жесткую конструкцию. Высота стойки 80-70 см от пола. Если нет возможности разместить счетчик на этой высоте, можно установить его ниже, но расстояние до пола должно быть не менее 40 см.

Правила установки электросчетчика в доме, на даче

Правила установки электросчетчика в доме, на даче Нормальная эксплуатация жилой недвижимости невозможна без наличия электричества. Подключение счетчика потребления электроэнергии,

Верховный Суд Российской Федерации поддержал позицию УФАС по Саратовской области в отношении энергоснабжающей организации ОАО «Облкоммунэнерго». ОАО «Облкоммунэнерго» признано виновным в злоупотреблении доминирующим положением (ч. 1 ст. 10 Закона «О защите конкуренции»)

Производство по делу возбуждено по жалобе, поступившей в Саратовское УФАС от жителя города Петровска.Он посчитал незаконными требования энергоснабжающей организации о замене электросчетчика в частном жилом доме. Организация согласилась заменить счетчик, но только при условии его установки на фасаде дома.

Поскольку для замены ранее установленного прибора учета не требуется согласования места его установки с сетевой организацией, Саратовское УФАС России признало требования Облкоммунэнерго о снятии счетчика на фасаде незаконными, а само предприятие нарушило Закон об охране конкурса.

Коммунальные предприятия обжаловали решение регулятора в суде. Суды первой и апелляционной инстанций поддержали позицию Саратовского УФАС России, но кассационная инстанция отменила их решения. После рассмотрения дела в Верховном Суде РФ позиция Саратовского УФАС России была признана законной.

Позиция Верховного Суда подтверждается неоднократными судебными решениями судов различных инстанций. К сожалению, очень распространена ситуация, когда энергоснабжающая организация требует установки электросчетчика на фасаде здания или на ближайшей воздушной опоре ЛЭП.Коммунальные предприятия аргументируют свои требования возможностью беспрепятственного доступа своих сотрудников к счетчику электроэнергии для осмотра, проверки и снятия показаний.

Однако, если распределительный щит установлен на открытом воздухе со счетчиком и автоматическим выключателем, он будет постоянно подвергаться атмосферным воздействиям, что, безусловно, отрицательно скажется на его сроке эксплуатации. Даже герметичный силовой щит не может защитить размещенное в нем электрооборудование от жары, конденсации и мороза.Кроме того, при отрицательных температурах индукционный электросчетчик считывает ложные показания — его погрешность может достигать 10% и более. В ПУЭ-6 п. 1.5.27., Определяющем требования к размещению счетчиков, указано, что электросчетчик следует устанавливать в сухих помещениях с температурой не ниже 0 ° С. Допускается размещение счетчиков. в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в открытых шкафах. При этом должна быть предусмотрена их стационарная изоляция на зимнее время с помощью теплоизоляционных шкафов, вытяжек с подогревом воздуха внутри них электрической лампой или ТЭНом для обеспечения положительной температуры внутри вытяжки, но не выше +20 ° С.П 1.5.29 устанавливает, что высота от пола до клеммной коробки счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Требование о снятии счетчика на фасаде здания или на опоре в нарушение ГК РФ лишает потребителя права и возможности нести бремя содержания своего имущества, поскольку не только работники энергоснабжающая организация, а также третьи лица будут иметь беспрепятственный доступ к счетчику электроэнергии.

В случае, если вы столкнулись с аналогичными требованиями энергоснабжающей организации, рекомендуем написать жалобу на ее действия в УФАС.

Источник — «Саратовская служба новостей»

Производство по делу возбуждено по жалобе в УФАС от местного жителя. Он посчитал незаконными требования энергоснабжающей организации о замене счетчика электроэнергии в частном жилом доме.Сама организация согласилась заменить счетчик, но только при условии, что он будет установлен на фасаде дома.

Поскольку замена ранее установленного прибора учета не требует согласования места его установки с сетевой организацией, OFAS признало требования энергоснабжающей организации по выносу счетчика на фасад незаконными, а сама компания нарушила закон « О защите конкуренции ».

Коммунальные предприятия обжаловали решение регулятора в суде.Суды первой и апелляционной инстанций поддержали позицию УФАС, но кассационная инстанция отменила их решения. После рассмотрения дела в Верховном Суде РФ позиция УФАС была признана законной.

Позиция Верховного Суда подтверждена неоднократными судебными решениями судов различных инстанций. К сожалению, очень распространена ситуация, когда энергоснабжающая организация требует установки электросчетчика на фасаде здания или на ближайшей воздушной опоре ЛЭП.Коммунальные предприятия аргументируют свои требования возможностью беспрепятственного доступа своих сотрудников к счетчику электроэнергии для осмотра, проверки и снятия показаний.

Однако, если распределительный щит установлен на открытом воздухе со счетчиком и автоматическим выключателем, он будет подвергаться постоянным атмосферным воздействиям, что, безусловно, отрицательно скажется на его сроке службы. Даже герметичный силовой щит не может защитить размещенное в нем электрооборудование от жары, конденсации и мороза.Кроме того, при отрицательных температурах индукционный электросчетчик считывает ложные показания — его погрешность может достигать 10% и более. В ПУЭ-6 п. 1.5.27., Определяющем требования к размещению счетчиков, указано, что электросчетчик следует устанавливать в сухих помещениях с температурой не ниже 0 ° С. Допускается размещение счетчиков. в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в открытых шкафах. При этом должна быть предусмотрена их стационарная изоляция на зимнее время с помощью теплоизоляционных шкафов, вытяжек с подогревом воздуха внутри них электрической лампой или ТЭНом для обеспечения положительной температуры внутри вытяжки, но не выше +20 ° С.П 1.5.29 устанавливает, что высота от пола до клеммной коробки счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Требование снятия счетчика на фасаде здания или на опоре в нарушение ГК РФ лишает потребителя права и возможности нести бремя содержания своего имущества, поскольку не только работники энергоснабжающей организации, но и третьи лица будут иметь беспрепятственный доступ к счетчику электроэнергии.

Верховный Суд Российской Федерации поддержал позицию УФАС в отношении энергоснабжающей организации. Энергоснабжающая организация признана виновной в злоупотреблении доминирующим положением (ч. 1 ст. 10 Закона «О защите конкуренции»)

___
При заключении договора с энергоснабжающей организацией устанавливается «Граница баланса», которая определяется «Актом разграничения баланса», то есть определяется точка, в которой установлен счетчик электроэнергии. А эта точка может быть на улице только с вашего согласия! Поэтому при составлении акта требовать разграничить баланс внутри помещения в ВРУ. Обязательно внимательно ознакомьтесь с документами, подготовленными энергоснабжающей организацией, ведь после их подписания в соответствии с п.2 ст. 421 ГК РФ все требования ЭСО станут законными. Если вы сами не разбираетесь в вопросах энергоснабжения, вы имеете полное право пригласить независимого эксперта для ознакомления с документацией!

Помните, что энергоснабжающая организация — это коммерческая структура, основной задачей которой является продажа электроэнергии, и она не имеет права принуждать потребителя к нарушению действующих требований, законов и нормативных актов.Бороться с требованиями энергосбытовых компаний можно и нужно, поскольку при отсутствии конкуренции они нагло диктуют свои условия и решают собственные проблемы за счет потребителей. Не забывайте, что ваше главное оружие — знание действующих законов и постановлений!

___
ПУЭ-6
1.5.27
Счетчики должны располагаться в сухих, легко доступных для обслуживания помещениях, в свободном и не ограниченном для работы месте с температурой не ниже 0 ° С зимой. .
Счетчики общепромышленные не допускаются к установке в помещениях, где по производственным условиям температура часто может превышать +40 ° С, а также в помещениях с агрессивными средами.

1.5.29
Счетчики должны устанавливаться в шкафах, камерах КРУ (КРУ, КРУН), на панелях, щитах, в нишах, на стенах с жесткой конструкцией.
Допускается установка счетчиков на деревянные, пластиковые или металлические щиты.
Высота от пола до клеммной коробки счетчиков должна быть в пределах 0,8 — 1,7 м.
Допускается высота менее 0,8 м, но не менее 0,4 м.

Гражданский кодекс Российской Федерации

Статья 210.Бремя содержания имущества
Собственник несет бремя содержания принадлежащего ему имущества, если иное не предусмотрено законом или договором.

Статья 421. Свобода договора
1. Граждане и юридические лица вправе заключать договор.
Принуждение к заключению договора не допускается, за исключением случаев, когда обязанность заключить договор предусмотрена настоящим Кодексом, законом или добровольно принятым обязательством.
2. Стороны могут заключить договор, как предусмотренный, так и не предусмотренный законом или иными правовыми актами.
3. Стороны могут заключить договор, содержащий элементы различных соглашений, предусмотренных законом или иными правовыми актами (смешанный договор). Правила о договорах, элементы которых содержатся в смешанном договоре, применяются к отношениям сторон смешанного договора в соответствующих частях, если иное не следует из соглашения сторон или сути смешанного договора.
4. Условия договора определяются по усмотрению сторон, если содержание соответствующего условия не предусмотрено законом или иными правовыми актами (статья 422).
В случаях, когда условие договора предусмотрено нормой, которая применяется, поскольку соглашением сторон не установлено иное (диспозитивная норма), стороны могут своим соглашением исключить ее применение или установить условие, отличное от то, что в нем предусмотрено. При отсутствии такого соглашения срок договора определяется диспозитивным правилом.
5. Если срок договора не определяется сторонами или дискреционным правилом, соответствующие условия определяются обычаями ведения бизнеса, применимыми к отношениям сторон.

Световые приборы и счетчики электроэнергии

Ситуация: у давно отработанного и успешно работающего счетчика заканчивается срок службы. Или, альтернативно, истечет интервал калибровки. Владелец обращается с заявлением о замене (поверке) блока питания. И в ответ ему — счетчик, конечно, поменяем (поверьте), но место его установки должно измениться. Счетчик следует разместить на фасаде дома. Или на ближайшей к площадке столбе.

При этом новый (поверенный) счетчик электроэнергии отказывается от ввода в эксплуатацию до тех пор, пока он не будет установлен на месте, указанном энергетикам. Хозяину дома переводят на оплату по норме, он начинает получать заметно большие счета за свет. А если «старый» счетчик сняли самостоятельно, без уведомления источника питания (что трактуется как несанкционированное вмешательство в работу счетчика), то счета полностью астрономические.

Что делать в такой ситуации? Согласитесь с требованиями энергетиков и вынесете счетчик на улицу? Или драться, вплоть до тяжбы?

Требование вынести счетчик на опору: на чем основано требование энергокомпаний

Итак, почему энергетики требуют ставить счетчики на фасаде дома или на опоре? Если говорить о реальных проблемах, которые энергокомпании пытаются решить, устанавливая счетчик вне дома, то их два:

— борьба с воровством.Если счетчик находится внутри жилого дома, то хозяин может подключиться к электричеству еще до него (например, сделать «кран» в толще стены)

— Удобство проверки показаний. Если счетчик стоит на столбе, то инспекторы по сбыту энергии могут легко добраться до него и проверить показания. И, в то же время, убедитесь, что счетчик находится в исправном состоянии и нет признаков несанкционированного вмешательства в работу счетчика.

Если говорить с формальной точки зрения, то в своих претензиях энергокомпании исходят из требований «Основных положений функционирования розничных рынков электроэнергии» (утвержденных Постановлением Правительства Российской Федерации от 25 декабря 2004 г.442 от 4 мая 2012 г.).

Согласно «Положению» счетчик должен располагаться на границе баланса электрических сетей и электроустановок потребителей. Если это технически невозможно, то следует установить счетчик как можно ближе к этой границе.

Дословно это положение сформулировано так:

… Приборы учета должны быть установлены на границах баланса (энергообъекты (энергопринимающие устройства) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих на общем балансе (далее — смежные субъекты розничного рынка), а также в иных местах, определенных в соответствии с настоящим разделом, с соблюдением требований, установленных законодательством Российской Федерации к местам установки приборов учета.

При отсутствии технической возможности установки прибора учета на границе баланса объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, прибор учета необходимо устанавливать в максимально близком к нему месте. к границе баланса, в которой есть техническая возможность его установки. …

Здесь, однако, возникает вопрос: а где же эта граница? Варианты могут быть следующие: либо по стене дома, либо по границе участка.

В том случае, если речь идет об установке счетчика при первоначальном подключении к электрическим сетям частного дома или земельного участка, на котором жилые дома еще не зарегистрированы, энергетики обычно исходят из того, что граница зона ответственности проходит по границе земельного участка.

Если речь идет о замене существующего счетчика, то внешнюю стену дома также можно считать границей электроустановки потребителя.

Это то, что касается позиции энергетиков. Но есть и обратная сторона медали.

Оставьте счетчик в доме. Обоснование

Одним из основных нормативных актов, регулирующих электроэнергетику в Российской Федерации, являются Правила устройства электроустановок (ПУЭ). Это свод стандартов, регулирующих строительство и эксплуатацию объектов в отрасли.

Суд удовлетворил иск о постановке счетчика электроэнергии на фасаде дома

А вот и история с обратным концом.Суть дела такова: житель города Соликамска (Пермский край) заменил счетчик электроэнергии и обратился в местную электросетевую компанию «Пермэнерго» с просьбой ввести счетчик в эксплуатацию. Энергетики отказались и потребовали вынести счетчик из дома.

Женщине предложили три варианта размещения счетчика: на ближайшем столбике, на границе земельного участка или на фасаде своего дома. Свою позицию энергетики обосновали тем, что при установке счетчика в одном месте (то есть в доме) энергокомпания лишается возможности проверить состояние электропроводки, ведущей к электросчетчику.

Житель Соликамска не согласился с этими требованиями и обратился в местную прокуратуру. Тот, в свою очередь, подал в суд на «Пермэнерго». И в Соликамском городском суде она добилась решения в интересах своей подопечной. Суд обязал энергетиков ввести в эксплуатацию новый счетчик, оставив его на старом месте.

Энергетическая компания, однако, подала апелляцию в суд высшей инстанции. И энергетики там уже добились успеха.

В решении, в частности, говорится:

… приборы учета должны быть установлены на границе баланса электрических сетей, принадлежащих ответчику, и электрических сетей (энергопринимающих устройств) потребителя.

При этом Раздел X Основных положений [функционирование розничных рынков электроэнергии] предусматривает возможность установки приборов учета электроэнергии в других местах только в одном случае: при отсутствии технической возможности установки прибора учета на граница баланса энергообъектов (энергопринимающих устройств) смежных субъектов розничного рынка….

И такая возможность, по мнению судьи, существует сама по себе. Причем «Пермэнерго» предлагало потребителю аж три варианта (на опоре, по границе участка, по фасаду дома). Что касается требований ПУЭ по установке приборов учета только в теплых помещениях, суд посчитал, что энергокомпания имеет право указывать «Метрологические характеристики приборов учета, которые могут быть установлены (заменены)». И их вполне можно установить в «туалете», расположенном на улице.

С полным текстом решения можно ознакомиться на сайте Пермского областного суда.

А каковы краткие изложения юридических перспектив? Это так: можно добиться своей цели, судебная практика дает такие дела. Но в целом процесс похож на лотерею. Также немало отказов от требований домовладельцев. А если собственник все же решит подать в суд, то ему потребуется помощь юриста, специализирующегося на вопросах энергетики.Без этого не обойтись, «помощь» не будет бесплатной, а результат не гарантирован.

Как рассчитать PUE?

PUE, или Power Usage Effectiveness, разработанный компанией Green Grid ™, стал стандартом для измерения эффективности центров обработки данных. Что это на самом деле означает и как это рассчитать? В индустрии ходят слухи, что вы хотите быть как можно ближе к единице. Почему 1? PUE — это соотношение количества энергии, необходимой для привода и охлаждения центра обработки данных, к мощности, потребляемой ИТ-оборудованием в центре обработки данных.1, в случае соотношения будет означать, что у вас есть идеальный центр обработки данных, в котором вся энергия, поступающая в здание, поступает на ИТ-оборудование, и ни одна из них не используется для нагрузок для охлаждения или освещения комнаты, и ни одна из них не теряется при передаче. к ИТ-оборудованию. Математика, лежащая в основе этого отношения, выглядит примерно так:

PUE = (Общая энергия объекта) / (Энергия ИТ-оборудования)

Итак, как определить «общую энергию объекта»? Однако, как правило, со счетчиком коммунальных услуг установка так называемого «теневого счетчика» позволяет оператору центра обработки данных отслеживать ежедневные измерения общего энергопотребления объекта.В противном случае оператору центра обработки данных придется ежемесячно ждать и полагаться на счет от коммунального предприятия, чтобы понять общее энергопотребление объекта.

Для расчета «потребления энергии ИТ-оборудованием в центре обработки данных» лучше всего суммировать показания мощности на PDU или блоках распределения питания, которые распределяют мощность по ИТ-стойкам. Вы также можете получить с этими данными RPP (удаленные панели питания), ИБП и, в последнее время, интеллектуальные стоечные БРП. В случае, если напольные PDU или RPP не оснащены измерительными приборами, многие поставщики предлагают послепродажные счетчики цепей ответвления с трансформаторами тока с разъемным сердечником, которые вставляются в существующие панели.Данные можно считывать вручную с определенной частотой или для устранения дополнительных накладных расходов, данные могут быть автоматически собраны по сети и переданы в решение для управления энергопотреблением или мониторинга энергопотребления, которое может автоматически определять тенденции и составлять отчеты по PUE во всех ваших центрах обработки данных.

Требования к приборам учета и их установке

Ответы и комментарии

Главная страница — 404 Страница не найдена

Высота установки электросчётчиков

На какой высоте устанавливать счётчик

Что нужно знать, чтобы правильно установить электросчетчик

законно ли это, могут ли обязать

Могут ли потребовать вынесения электросчетчика на уличный столб?

Установка счетчика на улице в дачных кооперативах и садовых товариществах

Установка счетчиков на улице в частных домах

На какие законодательные акты можно ссылаться при отказе от переноса счетчика?

Пакет документов, необходимый при переносе электросчетчика на улицу

Общий порядок действий при установке электросчетчика на улице

Выводы

Установка и обслуживание приборов учета электроэнергии

— Что такое PUE и как рассчитать

Калькулятор PUE и DCiE

Текущий PUE:

–

Текущий DCiE:

–

Что такое PUE? Что такое DCiE?

DCiE и PUE Wars и Green Wash… чем не является PUE!

Сравнение PUE и DCiE с точки зрения непрофессионалов:

Как рассчитать PUE и DCiE:

PUE и DCiE: что измерять

Шаг 1. Составьте график тестирования

Шаг 2. Планируйте цели по повышению эффективности

Шаг 3. Изучите компоненты распределения питания

Шаг 4. Определите общую мощность предприятия

Шаг 5. Определите свою общую ИТ-нагрузку

Шаг 6. Действуйте осмысленно

Как PUE или DCiE могут помочь вам снизить эксплуатационные расходы в вашем центре обработки данных?

Сравнение годовых и пиковых PUE

Дата-центры: где и как улучшить PUE?

Фон

Читать статью полностью

Вернуться к выдержкам из избранных статей

— обзор | Темы ScienceDirect

6.2.1 Колориметры

Правила установки электросчетчика в частном доме по улице

Порядок установки

Процесс подключения прибора учета

Если нужно поменять устройство

Правила установки электросчетчика в доме, на даче

Где установить счетчик электроэнергии в частном доме

Требование вынести счетчик на опору: на чем основано требование энергокомпаний

Оставьте счетчик в доме. Обоснование

Суд удовлетворил иск о постановке счетчика электроэнергии на фасаде дома

Как рассчитать PUE?

alexxlab

Вам также может понравиться

Есть ли розетки в поездах: РЖД! Где! Наши! Розетки! — Мастерок.жж.рф — LiveJournal

Энергосбыт гай телефон: Оренбург Энергосбыт Плюс офис обслуживания (г. Гай), город Гай

Сжигание тбо: Технология сжигания твердых бытовых отходов

Добавить комментарий Отменить ответ
