Программы для разработки схем. Список программ для проектирования электронных схем

Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации. Точное отображение параметров производится при помощи масштаба. Каждый элемент имеет свое обозначение в виде символов, соответствующих ГОСТу.

Программа для электрических схем: зачем мне это нужно?

При помощи программы для электрических схем можно строить точные чертежи, а затем сохранять их в электронном виде или распечатывать.

ВАЖНО! Почти во всех программах для рисования схем есть готовые элементы в библиотеке, потому вручную их можно не чертить.

Такие программы бывают платными и бесплатными. Первые характеризуются большой функциональностью, их возможности значительно шире. Существуют даже целые автоматизированные системы проектирования САПР, которые успешно используются инженерами во всем мире. С применением программ для черчения схем работа не только полностью автоматизированная, а и предельно точная.

Бесплатные программы уступают по функциональным возможностям платному софту, однако с их помощью можно реализовать проекты начальной и средней сложности.

Программное обеспечение позволяет упростить работу и сделать ее более эффективной. Мы подготовили перечень популярных программ для создания схем, используемых специалистами во всем мире. Но для начала давайте разберемся, что собой представляют схемы и каких видов они бывают.

Программы: для каких схем предназначены?

Схема представляет собой конструкторский документ графического типа. На нем размещены в виде условных обозначений составляющие компоненты устройства и связи между ними.

Схемы являются частью комплекта конструкторской документации. В них содержатся данные, необходимые для проектирования, производства, сборки, регулирования, использования прибора.

Когда нужны схемы?

1. Процесс проектирования. Они позволяют определить структуру разрабатываемого изделия.
2. Процесс производства. Дают возможность продемонстрировать конструкцию. На их базе разрабатывается технологический процесс, способ монтажа и контроля.
3. Процесс эксплуатации. При помощи схем можно определить причину поломки, правильный ремонт и техническое обслуживание.

Виды схем по ГОСТу:

• кинематические;
• газовые;
• энергетические;
• пневматические;
• гидравлические;
• электрические;
• комбинированные;
• оптические;
• деления;
• вакуумные.

В какой программе лучше работать?

Существует огромное количество платных и бесплатных программ для разработки электрических чертежей. Функционал у всех одинаковый, за исключением расширенных возможностей у платных.

Visio

QElectro Tech

sPlan

Visio

Плюсы QElectro Tech

1. экспорт в формате png, jpg, bmp или svg;
2. проверка работоспособности электрических цепей;
3. легко создавать схемы электропроводки, благодаря наличию обширной библиотеки;полностью на русском языке.

Минусы QElectro Tech

1. функционал ограниченный;
2. создание схемы сети начальной и средней сложности.

Простой интерфейс. Коллекция фигур для сборки электрических схем располагается слева в главном окне. В правой стороне находится рабочая область.

1. Создать новый документ.
2. Перетащить при помощи мышки в рабочую область необходимое количество элементов для создания и симуляции желаемого результата.
3. Соединить детали между собой. Соединения автоматически преобразуются в горизонтальные и вертикальные линии.
4. Сохранить файл с расширением qet.

Есть функция постройки собственных элементов и сохранения в библиотеке. Фигуры можно использовать в других проектах. Софт на русском языке. Программа подходит для Linux и Windows.

sPlan

Программа для построения электронных и электрических схем, рисования плат. При переносе элементов из библиотеки их можно привязывать к сетке координат. Софт простой, но позволяет создавать чертежи и рисунки разной сложности.

Фото 3 — Процесс составления схемы в sPlan

Задача sPlan заключается в проектировании и разработке электронных принципиальных схем. Для упрощения работы разработчик предусмотрел обширную библиотеку с геометрическими заготовками обозначений электронных элементов. Есть функция создания элементов и сохранения их в библиотеке.

Этапы работы:

1. Создать новый документ.
2. Из библиотеки элементов перетащить необходимые. Фигуры можно группировать, поворачивать, копировать, вырезать, вставлять и удалять.
3. Сохранить.

Proteus Professional представляет собой систему схемотехнического моделирования, базирующуюся на основе моделей электронных компонентов принятых в PSpice. Отличительной чертой пакета Proteus Professional является возможность моделирования работы программируемых устройств: микроконтроллеров, микропроцессоров, DSP и прочее. Дополнительно в пакет Proteus Professional входит система проектирования печатных плат. Proteus Professional может симулировать работу следующих микроконтроллеров: 8051, ARM7, AVR, Motorola, PIC, Basic Stamp.

Electronic Lab (Three phase chains) — Программа для расчета трёхфазных электрических цепей символическим методом, имеет удобный интуитивно понятный интерфейс. Производит расчет трёхфазной электрической цепи, как с нормальным, так и с аварийными режимами работы: при соединении нагрузки звездой — короткое замыкание фазы (КЗ), обрыв линейного провода; при соединении нагрузки треугольником — обрыв фазы нагрузки, обрыв линейного провода. Electronic Lab (Three phase chains) —

Cadsoft EAGLE — отличное комплексное средство для полного цикла разработки печатной платы, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой. Pro-версия программы позволяет разрабатывать печатные платы размером до 1600×1600 мм (16 слоёв) с разрешением до 1/10000 мм. Для этого в программе реализованы три модуля: Schematic Module, Layout Editor, Autorouter. Кроме этого программа имеет довольно большую библиотеку, которая содержит большое количество стандартных и довольно распространённых компонентов, к примеру микроконтроллеры, то есть теперь нет необходимости самому отрисовывать изображение нужного компонента на принципиальной схеме и создавать футпринт для печатной платы.

С помощью этой программы вы сможете узнать подходящие к вашему телефону аксессуары, а также посмотреть новинки. Программа обновляет базы автоматически (Online) через интернет, вы всегда будете в курсе последних новинок! Программа имеет удобное русское меню с иконками, гибкое меню настроек, систему определения. Скачать — D-Navigator v 0.0.106 программа для подбора аксессуаров к сотовому телефону. D-Navigator v 0.0.106 программа для подбора аксессуаров к сотовому телефону. Пример подбора совместимых аксессуаров для Nokia 6230i.

Electronics Workbench Multisim — одна из наиболее популярных в мире программ конструирования электронных схем, характеризуется сочетанием профессиональных возможностей и простоты, расширяемостью функций от простой настольной системы до сетевой корпоративной системы. Это объясняет широкое использование этой замечательной программы как для учебных целей так и для промышленного производства сложных электронных устройств. Архив содержит Professionals версию, русские модели ОУ, транзисторов, микросхем.

Возможности Electronics Workbench Multisim v8.2.12 Electronics Workbench Multisim v8.2.12.SP1 -электронная лаборатория на компьютере у Вас под рукой! Система схемотехнического моделирования Electronics Workbench Multisim v8.2.12 предназначена для моделирования и анализа электрических схем. Программа Electronics Workbench позволяет моделировать аналоговые, цифровые и цифро-аналоговые схемы большой степени сложности. Имеющиеся в программе библиотеки включают в себя большой набор широко распространенных электронных компонентов.

Электронный справочник по биполярным транзисторам с русскими буквенными индексами (2089 шт.) и их зарубежные аналоги. Рисунки расположения выводов; сортировка по разным параметрам; сохранение в файле и печать параметров выбранного прибора; возможность редактирования и добавления в справочник новых транзисторов. При каждом запуске программы создаётся резервная копия файла базы данных, которая будет использована при потере или повреждении основного файла БД. Сжатие (дефрагментация) файла БД, размер которого может неоправданно вырасти после работ, связанных с записью/удалением данных.

Cadsoft EAGLE — это комплексное средство для разработки печатных плат, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой. Pro-версия позволяет разрабатывать печатные платы размером до 1600×1600 мм (16 слоёв) с разрешением до 1/10000 мм. Для этого в программе реализованы три модуля: Schematic Module, Layout Editor, Autorouter. Кроме этого программа EAGLE имеет довольно большую библиотеку, содержащую множество стандартных и достаточно распространённых электронных компонентов, например микроконтроллеры, таким образом, не нужно будет самому рисовать изображение компонента на схеме и создавать футпринт для печатной платы.

Скачать >>>>> Библиотека для Splan_5.0 Скачать >>>>> Библиотека для Splan_4.0 и Splan_4.0_plus Скачать >>>>> Библиотека для Splan_3. 0 Скачать >>>>> Библиотека для Sprint-Layot

Обновился простой и удобный инструмент для черчения электронных и электрических схем sPlan 6.0.02. Программа позволяет легко переносить символы из библиотеки элементов на схему и привязывать их к координатной сетке. В sPlan есть много инструментов для черчения и редактирования, которые делают разработку схем удобной и эффективной, такие как автонумерация элементов, составление списков элементов и другие. sPlan содержит столько удобных и разнообразных функций, что их использование ограничено только вашими желаниями и потребностями, вы можете создавать самые различные чертежи и схемы!

Иной раз на обычные и привычные вещи можно взглянуть под иным углом зрения, и получить совершенно неожиданные результаты. Программе Проводник Windows уже пошёл второй десяток лет. Казалось бы что в ней может быть нового? Оказывается можно за пару минут сделать Проводник многократно удобнее и быстрее. Объектом нашего внимания сегодня будет программка Explorer Lista, разработанная для Windows XP/2000/2003. Скачать её можно здесь. После установки и запуска в Проводнике появляется навигационная панель.

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Бесплатно.

Симулятор “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине .

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.

Симулятор электронных схем на русском
— это обыкновенный SPICE-симулятор под названием TINA-TI с легкой для понимания графической оболочкой. Данная программа работает без всякого лимита на количество применяемых приборов, легко обрабатывает всесторонние работы. Прекрасно соответствует имитированию поведенческой реакции разнообразных аналоговых схем, а также импульсных блоков питания. Используя TINA-TI можно легко сконструировать схему какой угодно степени сложности, соединить раннее созданные фрагменты, исследовать и распознать показатели схемы по качеству.

Все представленные элементы, которыми располагает симулятор электронных схем на русском TINA-TI
, рассредоточены распределены на шесть типов: компоненты пассивного действия, ключи переключения, полу-проводниковые приборы, устройства измерения, миниатюрные модели устройств повышенной сложности. Дополнительно данный софт имеет в своем составе множество показательных образцов.

Симулятор электронных схем
составлен на русском языке, поэтому с его помощью можно легко освоить черчение и корректировку принципиальных схем. Процесс создания схемы сам по себе не сложный и после завершения этой операции начинается этап симуляции. Программа может выполнять ниже перечисленные виды исследования: оценку постоянного и переменного тока. В данный анализ входит — расчет ключевых напряжений, построение графика конечного итога, определение промежуточных параметров и тестирование температуры.

Далее идет исследование промежуточных процессов, шумовых искажений. Обусловленность от категории исследования, учебная программа формирует окончательный итог в форме графических изображений или таблиц. Прежде чем начать симуляцию, TINA-TI производит проверку схемы на наличие или отсутствие ошибок. Когда обнаруживаются какие либо отклонения, то все изъяны будут показаны в отдельном окошке в форме списка. Если кликнуть мышью на надписи с ошибкой не распознанной симулятором, то деталь или часть чертежа обозначится маркеровочными знаками.

Дополнительно TINA-TI может выполнять измерение различных сигналов и их испытание. Чтобы реализовать данный вид исследования, для этого имеются виртуальные устройства: цифровой мультиметр, осциллограф, контрольно-измерительный прибор сигналов, источник периодических сигналов и устройство записи. Все имеющиеся в программе приборы симуляции предельно возможно соответствуют по использованию фактическим измерительным устройствам. Виртуально подключать их можно в любом участке исследуемой схемы. Все полученные условными приборами информационные данные сохраняются в памяти компьютера.

Tina-TI направлена для функционирования в среде операционных системах Windows 7, Vista, между тем программа эффективно справляется с работой в ОС Linux если использовать виртуальную машины Wine. Определяющим условием должно быть согласованность языка ОС с устанавливаемой программой.

В данной статье будет представлено 20 лучших программ для проектирования электронных схем и печатных плат, включая бесплатные, коммерческие и условно бесплатные программы.

Изучение дизайна макетов или электронных диаграмм не сложно, если вы выберете правильный инструмент дизайна. Для создания списка был использован ряд критериев, таких как:

• качество программного обеспечения;
• удобство для пользователя;
• сложность среды проектирования.

Бесплатное программное обеспечение для рисования электронных схем:

Ниже будет представлен список и краткое описание бесплатных программ для проектирования электронных схем.

LTspice

Это программное обеспечение для моделирования от линейных технологий до разработки электронных схем, моделирования SPICE, диаграмм сигналов и многих других функций:

• многоязычный графический интерфейсMDI
  для открытия и редактирования нескольких файлов в сеансе;
• встроенный редактор схем с базой данных 2 тыс. электронных компонентов;
• симулятор аналоговых и смешанных схем с режимом импорта файловSPICE;

• постпроцессор для генерации графических кривых результатов анализа и отчетов;
• возможность персонализировать настройки режима отображения и сочетания клавиш;
• удобные функции масштабирования окна просмотра, печати и копирования в буфер обмена;
• интегрированная база данных схем выборкиLTSpice.ASC.



Узнать больше и скачать LTspice вы можете на нашем

.

«Компас-электрик»

Замечательная графическая российская программа, которая является разновидностью программы «Компас». Используется в области электрики для создания схем электрооборудования различных механизмов. Программа имеет обширные возможности. Посредством программы «Компас-электрик» возможно начертить любую электрическую схему.

Программа «Компас-электрик» имеет три версии, различные по своему функционалу: экспресс версия, стандартная версия, профессиональная версия. Основными компонентами данной программы являются:

• База данных, которая является фундаментом для проектирования документации;
• Редактор схем и отчетов, в котором происходит сам процесс создания и выпуска готовой документации проектов.

DipTrace

Это программа для проектирования профессиональных печатных плат. Вполне интуитивно понятный интерфейс, огромная функциональность. Dip Trace поддерживает несколько режимов работы. В каждый пакет DipTrace входят следующие программы:

• редактор схем;
• программа проектирования контуров — компоновка печатной платы;
• редактор компонентов;
• редактор корпуса;
• автотрассировщик;
• 3D-визуализация;
• функция импорта библиотек и проектов из других программ EDA.

Скачать и получить более подробную информацию с обучающей книгой вы можете на нашем .

EasyEDA

Бесплатный и доступный в облачном инструменте EDA, позволяющий создавать схемы, моделировать SPICE и дизайн печатной платы. В его базе данных уже более 70 000 готовых диаграмм и более 15 тысяч библиотек PSpice, которые позволяют быстро рисовать диаграммы в веб браузере. Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке. Файлы также можно экспортировать во многие форматы, включая JSON.

Программное обеспечение EasyEDA совместимо с инструментами Altium, Eagle KiCad и LTspice, откуда вы можете импортировать дополнительные библиотеки. По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Благодаря доступу к приложениям в облаке мы получаем удобство, мобильность и совместимость между устройствами.

TinyCAD

Это программа для рисования схем в Windows, доступная для бесплатной загрузки с SourceForge. Поддерживает стандартные и пользовательские библиотеки символов. TinyCAD чаще всего используется для создания:

• однолинейных диаграмм;
• создания блок-схем;
• разработки технических чертежей для целей презентации.

Xcircuit

Бесплатная программа для рисования схем из Open Circuit Designs, разработанная для среды Unix / Linux, но вы можете использовать ее в Windows, если у вас есть работающий сервер или Windows API. Существует множество бесплатных версий.

Dia

Это базовый инструмент проектирования с возможностью рисования блок-диаграмм. Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Программа имеет лицензию GPL и доступна в версиях Mac и Linux (без версии для Windows). Чаще всего используется для построения блок-схем.

Pspice — Student Version

Бесплатная версия программного обеспечения Pspice была создана для студентов. Он содержит ограниченные версии таких продуктов, как: PSpice A / D 9.1, PSpice Schematics 9.1, Capture 9.1. Позволяет разрабатывать и моделировать аналоговые и цифровые схемы.

SmartDraw

Программные шаблоны проектирования электро схем из SmartDraw LCC, считается одним из лучших САПРОВ для рисования электронных схем, блок-схем, HVAC, и т. д.

Бесплатная версия SmartDraw представляет собой усеченный вариант платного программного обеспечения, в котором отсутствует расширенные функции.

1-2-3 схема

Это простая программа редактор для создания электро схем, которая позволит вам быстро и просто создать, и начертить любую схему любого уровня сложности. В приложении вы имеете возможность создавать электро схемы щитков для жилищных комплексов, стоит заметить, что программа на русском языке, поэтому удобна в применении.

1-2-3 схема является одним из бесплатных приложений, которое позволяет укомплектовывать электрощиты Хагер (Hager) оборудованием того же производителя. Основной особенностью программы относится такая функция, как сам по себе выбор корпуса для электрощита, который отвечает всем требованиям и нормам безопасности. Выбор производится непосредственно из ряда моделей Hager.

Более подробную информацию о программе вы можете найти на нашем .

Microsoft Visio

Основной задачей программы является разработка и создание с помощью шаблонов рисование разного рода электронных схем. Программа имеет возможность создавать:

• разнообразные инженерные и технические рисунки;
• электронные схемы;
• составлять эффектные презентации;
• разрабатывать организационные схемы, маркетинговые и многие другие.

Кроме широких возможностей, программа имеет богатый набор готовых элементов, шаблоны visio для электро схем, а также библиотеку красивых объемных рисунков. Создание различных электронных схем не является единственной задачей для MS Visio.

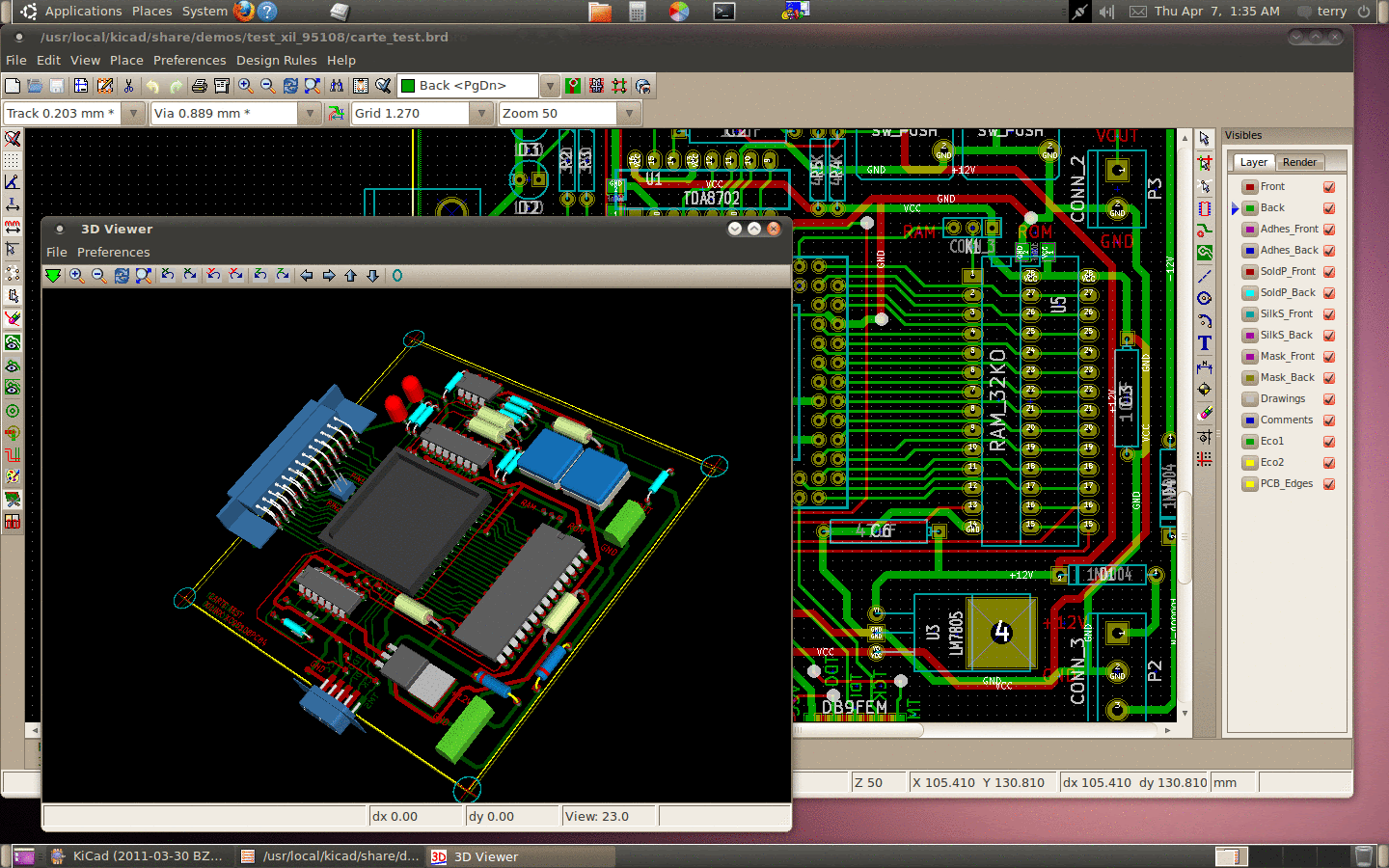

KiCad

Это пакет с открытым исходным кодом, который был создан французом Жан-Пьером Шаррас. Данное программное обеспечение включает в себя ряд интегрированных независимых программ, таких как:

• kicad — приложение для управления проектами;
• EESchema — расширенный редактор схем, с помощью которого можно создавать иерархические структуры;
• Pcbnew — редактор для создания печатных плат на основе схемного дизайна;
• gerbview — средство для просмотра файлов gerber и многие другие.

KiCad совместим со многими ОС, так как основан на библиотеке wxWidgets.

Более подробную информацию вы можете найти на нашем .

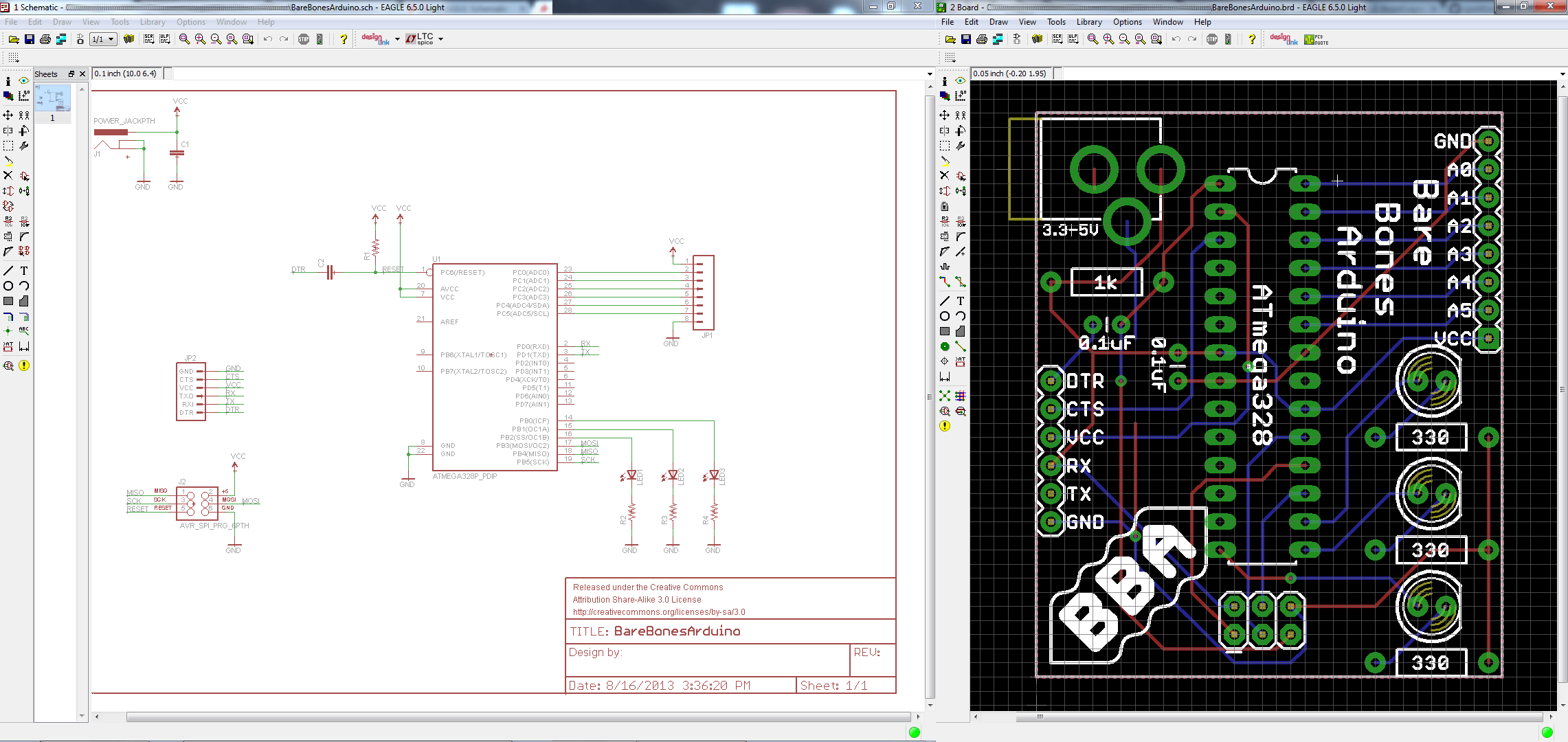

CadSoft Eagle

Высококачественная программа для проектирования печатных плат от немецкой компании CadSoft, входящей в состав Premier Farnell plc. EAGLE является аббревиатурой для легко применимого графического редактора макетов, что означает простой в использовании графический редактор.

CadSoft Eagle завоевала большую популярность из-за простоты и возможности использовать одну из версий — Eagle Light бесплатно. Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях.

Программа доступна для операционных систем Windows, Linux, OS X.

Платное программное обеспечение для рисования электронных схем:

Ниже представлен список и краткое описание платных программ для проектирования электронных схем.

OrCAD

Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как:

• модуль для введения схем;
• редактор печатных плат с интегрированным управлением проектирования.

Чтобы повысить эффективность дизайна, программа предлагает интерактивную технологию проводки Push & Shove.

TINA-TI

Недорогое решение от DesignSoft, созданное для предприятий и фрилансеров. Он позволяет создавать:

• схемы;
• компоновку компонентов;
• моделирование;
• множество дополнительных функций.

Примечательной особенностью является также тестирование систем в режиме реального времени.

Altera

Предоставляет полный набор инструментов программирования для каждого этапа проекта, включая программные обеспечения:

• NIOS II для проектирования встроенных систем;
• DSP Builder для проектирования цифровых систем обработки сигналов;
• Quartus II и ModelSim для построения логических систем.

Система Altera Max + Plus II (многоадресная матричная программируемая логическая пользовательская система) представляет собой интегрированную среду для проектирования цифровых схем в программируемых структурах. Система Max + Plus II включает 11 интегрированных прикладных программ.

Altium Designe

Комплект Altium Designer включает в себя четыре основных модуля:

• редактор схем;
• 3D- дизайн печатной платы;
• разработка программируемой вентильной матрицы (FPGA) и управление данными.

Как правило, Altium Designer является дорогим ПО, но отличается способностью добиваться быстрых результатов для сложных схем.

P-Cad

Это программа для создания печатных плат и электронных схем. В пакет P-CAD входят два основных компонента:

• P-CAD Schematic — редактор схем;
• P-CAD pcb — редактор печатных плат.

На протяжении долгого времени данной программой пользовалось огромное количество российских разработчиков электронных схем, главной причиной этой популярности стал достаточно интуитивно понятный и удобный интерфейс. На данный момент производитель прекратил поддержку данного ПО, заместив ее программой Altium Designer.

Proteus Design Suite

Это полное программное решение для моделирования схем и проектирования печатных плат. Он содержит несколько модулей для схемного захвата, прошивки IDE и компоновки печатных плат, которые отображаются в виде вкладок внутри единого интегрированного приложения. Это обеспечивает плавный рабочий процесс AGILE для инженера проектировщика и помогает продуктам быстрее выйти на рынок.

Пробная версия приложения имеет полный функционал, но не имеет возможности сохранения файлов.

sPlan

Простой в использовании инструмент, который зарекомендовал себя в области инженерии, ремесел, образования, исследований и обучения. Он также стал полезным инструментом для многих частных пользователей.

Создавайте профессиональные планы за очень короткое время, от простой схемы до сложных планов. Особенностями данной программы являются:

• расширяемая библиотека символов;
• индивидуальные страницы с листами форм;
• список компонентов;
• автоматическая нумерация компонентов;
• удобные инструменты рисования.

В бесплатной версии нельзя сохранять, экспортировать и печатать файлы.

Напишите в комментариях, какие программы для создания схем и дизайна электронных схем вы используете?

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Симулятор электронных схем на русском языке. Список программ для проектирования электронных схем

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

• Freeware
  – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
• Open Source
  – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
• GNU GPL
  – лицензия практически не накладывающая на пользователя никаких ограничений.
• Public domain
  – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
• Ad-supported
  – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
• Donationware
  – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

• Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
• Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.

Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.

В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

• Размер монтажной платы не может превышать размера 10,0х8,0 см.
• При разводке можно манипулировать только двумя слоями.
• В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

• Многофункциональный редактор для разработки принципиальных схем.
• Приложение для создания монтажных плат.
• 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
• Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

• Монтажная плата не более 4-х слоев.
• Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.

Функциональные возможности программы:

• Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
• Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
• Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
• Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.

Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

• Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
• Автоматический (с плана) или руной расчет силовой схемы.
• Составление спецификации в соответствии с действующими нормами.
• Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.

Характерные особенности системы:

• Для разводки платы допускается применение внешних трассировщиков.
• В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
• По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
• Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
• Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.

TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).

Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.

В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.

Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.

Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.

Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.

Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.

Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.

Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации. Точное отображение параметров производится при помощи масштаба. Каждый элемент имеет свое обозначение в виде символов, соответствующих ГОСТу.

Программа для электрических схем: зачем мне это нужно?

При помощи программы для электрических схем можно строить точные чертежи, а затем сохранять их в электронном виде или распечатывать.

ВАЖНО! Почти во всех программах для рисования схем есть готовые элементы в библиотеке, потому вручную их можно не чертить.

Такие программы бывают платными и бесплатными. Первые характеризуются большой функциональностью, их возможности значительно шире. Существуют даже целые автоматизированные системы проектирования САПР, которые успешно используются инженерами во всем мире. С применением программ для черчения схем работа не только полностью автоматизированная, а и предельно точная.

Бесплатные программы уступают по функциональным возможностям платному софту, однако с их помощью можно реализовать проекты начальной и средней сложности.

Программное обеспечение позволяет упростить работу и сделать ее более эффективной. Мы подготовили перечень популярных программ для создания схем, используемых специалистами во всем мире. Но для начала давайте разберемся, что собой представляют схемы и каких видов они бывают.

Программы: для каких схем предназначены?

Схема представляет собой конструкторский документ графического типа. На нем размещены в виде условных обозначений составляющие компоненты устройства и связи между ними.

Схемы являются частью комплекта конструкторской документации. В них содержатся данные, необходимые для проектирования, производства, сборки, регулирования, использования прибора.

Когда нужны схемы?

1. Процесс проектирования. Они позволяют определить структуру разрабатываемого изделия.
2. Процесс производства. Дают возможность продемонстрировать конструкцию. На их базе разрабатывается технологический процесс, способ монтажа и контроля.
3. Процесс эксплуатации. При помощи схем можно определить причину поломки, правильный ремонт и техническое обслуживание.

Виды схем по ГОСТу:

• кинематические;
• газовые;
• энергетические;
• пневматические;
• гидравлические;
• электрические;
• комбинированные;
• оптические;
• деления;
• вакуумные.

В какой программе лучше работать?

Существует огромное количество платных и бесплатных программ для разработки электрических чертежей. Функционал у всех одинаковый, за исключением расширенных возможностей у платных.

Visio

QElectro Tech

sPlan

Visio

Плюсы QElectro Tech

1. экспорт в формате png, jpg, bmp или svg;
2. проверка работоспособности электрических цепей;
3. легко создавать схемы электропроводки, благодаря наличию обширной библиотеки;полностью на русском языке.

Минусы QElectro Tech

1. функционал ограниченный;
2. создание схемы сети начальной и средней сложности.

Простой интерфейс. Коллекция фигур для сборки электрических схем располагается слева в главном окне. В правой стороне находится рабочая область.

1. Создать новый документ.
2. Перетащить при помощи мышки в рабочую область необходимое количество элементов для создания и симуляции желаемого результата.
3. Соединить детали между собой. Соединения автоматически преобразуются в горизонтальные и вертикальные линии.
4. Сохранить файл с расширением qet.

Есть функция постройки собственных элементов и сохранения в библиотеке. Фигуры можно использовать в других проектах. Софт на русском языке. Программа подходит для Linux и Windows.

sPlan

Программа для построения электронных и электрических схем, рисования плат. При переносе элементов из библиотеки их можно привязывать к сетке координат. Софт простой, но позволяет создавать чертежи и рисунки разной сложности.

Фото 3 — Процесс составления схемы в sPlan

Задача sPlan заключается в проектировании и разработке электронных принципиальных схем. Для упрощения работы разработчик предусмотрел обширную библиотеку с геометрическими заготовками обозначений электронных элементов. Есть функция создания элементов и сохранения их в библиотеке.

Этапы работы:

1. Создать новый документ.
2. Из библиотеки элементов перетащить необходимые. Фигуры можно группировать, поворачивать, копировать, вырезать, вставлять и удалять.
3. Сохранить.

В настоящее время существует не так уж и много open-source САПР. Тем не менее, среди САПР для электроники (EDA) есть весьма достойные продукты. Этот пост будет посвящён моделировщику электронных схем с открытым исходным кодом . Qucs написан на С++ с использованием фреймворка Qt4. Qucs является кроссплатформенным и выпущен для ОС Linux, Windows и MacOS.

Разработку данной САПР начали в 2004 году немцы Michael Margraf и Stefan Jahn (в настоящее время не активны). Сейчас Qucs разрабатывается интернациональной командой, в которую вхожу и я. Руководителями проекта являются Frans Schreuder и Guilherme Torri. Под катом будет рассказано о ключевых возможностях нашего моделировщика схем, его преимуществах и недостатках по сравнению с аналогами.

Главное окно программы показано на скриншоте. Там смоделирован резонансный усилитель на полевом транзисторе и получены осциллограммы напряжения на входе и выходе и также АЧХ.

Как видно, интерфейс интуитивно понятен. Центральную часть окна занимает собственно моделируемая схема. Компоненты размещаются на схеме методом перетаскивания из левой части окна. Виды моделирования и уравнения также являются особыми компонентами. Более подробно принципы редактирования схем описаны в документации к программе.

Формат схемного файла Qucs основан на XML и к нему поставляется документация. Поэтому схема Qucs может быть легко сгенерирована сторонними программами. Это позволяет создавать ПО для синтеза схем, которое является расширением Qucs. Проприетарное ПО как правило использует бинарные форматы.

Перечислим основные компоненты, имеющиеся в Qucs:

1. Пассивные RCL-компоненты
2. Диоды
3. Биполярные транзисторы
4. Полевые транзисторы (JFET, MOSFET, MESFET и СВЧ-транзисторы)
5. Идеальные ОУ
6. Коаксиальные и микрополосковые линии
7. Библиотечные компоненты: транзисторы, диоды и микросхемы
8. Файловые компоненты: подсхемы, spice-подсхемы, компоненты Verilog

Библиотека компонентов использует собственный формат, основанный на XML. Но можно импортировать существующие библиотеки компонентов, основанные на Spice (приводятся в даташитах на электронные компоненты).

Поддерживаются следующие виды моделирования:

1. Моделирование рабочей точки на постоянном токе
2. Моделирование в частотной области на переменном токе
3. Моделирование переходного процесса во временной области
4. Моделирование S-параметров
5. Параметрический анализ

Результаты моделирования можно экспортировать в Octave/Matlab и выполнить там постобработку данных.

Qucs основан на вновь разработанном движке схемотехнического моделирования. Отличительной особенностью этого движка является встроенная возможность моделирования S-параметров и КСВ, что важно для анализа ВЧ-схем. Qucs может пересчитывать S-параметры в Y- и Z-параметры.

На скриншотах показан пример моделирования S-параметров широкополосного усилителя высокой частоты.

Итак, отличительной особенностью Qucs является возможность анализа комплексных частотных характеристик (КЧХ), построение графиков на комплексной плоскости и диаграмм Смита, анализ комплексных сопротивлений и S-параметров. Эти возможности отсутствуют в проприетарных системах MicroCAP и MultiSim, и здесь Qucs даже превосходит коммерческое ПО и позволяет получить недостижимые для симуляторов электронных схем, основанных на Spice результаты.

Недостатком Qucs является малое количество библиотечных компонентов. Но этот недостаток не является препятствием к использованию, так как Qucs совместим с форматом Spice в котором приводятся модели электронных компонентов в даташитах. Также моделировщик работает медленнее, чем аналогичные Spice-совместимые моделировщики (например MicroCAP (проприетарный) или Ngspice (open-source)).

В настоящее время мы работаем над возможностью предоставления пользователю выбора движка для моделирования схемы. Можно будет использовать встроенный движок Qucs, Ngspice (spice-совместимый консольный моделировщик, похожий на PSpice) или Xyce (моделировщик с поддержкой параллельных вычислений через OpenMPI)

Теперь рассмотрим перечень нововведений в недавнем релизе Qucs 0.0. 18 перспективных направлений в разработке Qucs:

1. Улучшена совместимость с Verilog
2. Продолжается портирование интерфейса на Qt4
3. Реализован список недавних открытых документов в главном меню.
4. Реализован экспорт графиков, схем в растровые и векторные форматы: PNG, JPEG, PDF, EPS, SVG, PDF+LaTeX. Эта функция полезна при подготовке статей и отчётов, содержащих результаты моделирования
5. Возможность открытия документа схемы из будущей версии программы.
6. Исправлены баги, связанные с зависанием моделировщика при определённых условиях.
7. Ведётся разработка системы синтеза активных фильтров для Qucs (ожидается в версии 0.0.19)
8. Ведётся разработка сопряжения с прочими open-source движками для моделирования электронных схем (

Ниже представлен список наиболее популярных программ для черчения электрических схем используемые радиолюбителями.

sPlan

Эта программа позволяет быстро рисовать различные электрические схемы. Она простая и не требует большого количества времени на освоение. Главная особенность этой программы – то, что для нее существует множество дополнений, содержащих российские радиоэлементы.

TyniCad

Eagle

Это программное обеспечение имеет набор инструментов, которые позволяют чертить электрические схемы и трассировать печатные платы. Имеет три режима работы, которые включают в себя возможность разработать схему самому или использовать готовые элементы.

Target 3001

Само название этой программы говорит о том, что она выделяется на фоне остальных. Она поддерживает работу даже с большими схемами и функцию отмены или повтора действий в 50 уровней. Еще одной особенностью этой программы является то, что она поддерживает проекты, выполненные в других программах.

DipTrace

Программа DipTrace проста в освоении, поэтому в основном используется новичками и любителями для создания радиолюбительских поделок. Она включает в себя четыре модуля, которые позволяют не только создавать, но и оптимизировать расположение и размеры плат.

KiKad

В возможности этой программы входит создание профессиональных электрических схем, разработка для них печатных плат и подготовка готовых выходных данных для окончательного производства. Эта программа состоит из основных приложений и дополнительных утилит, которые расширяют стандартный функционал.

TyniCad

Несмотря на то, что TinyCAD – это простая в освоении программа, она позволяет разрабатывать даже сложные электронные схемы. Сами разработчики позиционируют TinyCAD, как рядовое приложение, созданное для черчения и редактирования схем различной сложности.

Fritzing

Эта программа имеет довольно узкую направленность – Arduino-проекты. Ее можно использовать как для создания наброска, так и для создания полноценной платы. Программа Fritzing включает в себя набор готовых элементов, которые позволяют упростить создание платы.

123D Cirtuits

Данный онлайн сервис позволяет проектировать электронные схемы и печатные платы и поддерживает платформу Arduino. Он включает в себя набор готовых схем, но его главная особенность – возможность имитировать платформу Arduino. Также эта программа поддерживает импорт данных из Eagle

XCirtuit

Эта программа классифицируется как художественно-дизайнерская, а не редактор электронных схем. В базе данных XCircuit содержатся готовые элементы схемы, что позволяет ускорить процесс создания электронной схемы. Наличие опыта позволяет создавать средние по сложности чертежи.

10 лучших бесплатных онлайн симуляторов электроцепи

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA дизайн электронной цепи, моделирование цепи и PCB дизай:
EasyEDA удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением. Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в.PNG или.SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

2. Circuit Sims : Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчик не удалось повысить качество и увеличить графический интерфейс пользователя.

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

5. DoCircuits : Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

7. 123D Circuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Рекомендуем также

Программа для электрических схем: 4 лучших помощника

≡  25 ноября 2016   ·  Рубрика: Электрика

А А А

Программа для электрических схем — это инструмент, используемый инженерами, для изготовления электронных схем для цели расчета и тестирования изделий на этапах проектирования, производства, а еще эксплуатации.

Точное отображение показателей выполняется с помощью масштаба. Любой компонент имеет собственное обозначение в качестве символов, подобающих ГОСТу.

Программа для

электрических схем: для чего мне это необходимо?

В электрических схемах разбираетесь?

• Я даже в схеме метро пока не разобрался 🙁
• Понадобилось, когда током шибануло
• Исключительно в финансовых

Взглянуть результаты

Загрузка …

С помощью программы для электрических схем можно начинать строить точные чертежи, а потом хранить их в электронном виде или распечатывать.

Главное! Практически во всех программах есть готовые детали в библиотеке, потому ручным способом их можно не чертить.

Подобные программы могут быть платными и бесплатными. Первые отличаются большой практичностью, их возможности намного больше. Есть даже целые автоматические системы проектирования САПР, которые удачно применяются инженерами по всему миру. С их использованием работа не только целиком автоматизированная, но и предельно точная.

Бесплатные проигруют по практическим возможностям платному софту, однако при их помощи можно реализовать проекты начальной и усреднённой проблемы.

ПО позволяет облегчить работу и выполнить ее более эффектной. Мы подготовили список востребованных программ, применяемых профессионалами по всему миру. Но сначала предлагаю разобраться, что собой представляют схемы и каких видов они могут быть.

Программы: для каких схем предназначаются?

Схема собой представляет конструкторский документ графического типа. На нем расположены в качестве условных обозначений составляющие элементы устройства и связи между ними.

Схемы являются частью комплекта конструкторской документации. В них содержатся данные, которые нужны для проектирования, производства, установки, регулирования, применения прибора.

Когда необходимы схемы?

1. Процесс проектирования. Они дают возможность определить структуру разрабатываемого изделия.
2. Процесс изготовления. Позволяют показать конструкцию. На их базе разрабатывается тех. процесс, монтажный способ и контроля.
3. Процесс эксплуатации. С помощью схем можно найти причину неисправности, хороший ремонт и техобслуживание.

Виды схем по ГОСТу:

• кинематические;
• газовые;
• энергетические;
• пневматические;
• гидравлические;
• электрические;
• комбинированные;
• оптические;
• деления;
• вакуумные.

В какой программе предпочтительнее работать?

Есть большое количество платных и бесплатных программ для методики электрических чертежей. Функционал у всех аналогичный, кроме расширенных возможностей у платных.

Visio

QElectro Tech

sPlan

Visio

Мощный инструмент для рисования схем и графиков, а еще инновационных диаграмм различной проблемы. Программа относится к многофункциональным и может быть применена не только электриками, но и специалистами иных специализаций — механиками, установщиками местных сетей.

Фото 1 — Созидательный процесс чертежа в Visio

Простой интерфейс, частые изменения, просторный функционал. Можно настроить режим исполнения проверки работоспособности. Чтобы это сделать нужно задать параметры, при каких чертеж работает правильно. С симулятором можно тестировать схемы, и правильно применять ресурсы.

Плюсы Visio

1. простое освоение, комфортная навигация и функционал;
2. позволяет быстро выполнять электрические чертежи для имитирования, изучения и распознавания ошибок;
3. эффективное и быстрое редактирование;
4. универсальное ПО, если понадобится может применяться не только для создания и чтения электрических чертежей, но также и в целях планирования бизнес-процессов;
5. для работы не потребуется добавочное ПО;
6. файл можно сохранить в форматах pdf, html.

Минусы Visio

1. тяжело выполнять электрические чертежи, отвечающие ГОСТу;
2. файл неплохо бы все время открывать в одной и такой же версии, потому как может неверно отображаться форматирование;
3. библиотека компонентов для изготовления электрических схем, если сравнивать с другими программами, довольно скудная.

• Рабочий принцип

Рабочий принцип этой программы напоминает проектировщик. Для изготовления важных схем, диаграмм, графиков довольно перенести нужную фигуру на область для работы. Работа с фигурами очень проста, потому как разработчик правильно упорядочил их по группам и категориям. Это позволяет существенно сделать быстрее процесс моделировки.

Этапы работы:

1. сделать новый документ;
2. подобрать область деятельности из предложенных;
3. задать вид компонентов;
4. для составления чертежа перенести или вставить детали, объединяя их в желаемую схему. После окончания проектирования сохранить документ.

Главное! Если до этого времени вы сталкивались с Микрософт Word, применение софта большого труда не составит.

QElectroTech

Программа для черчения электрических чертежей, в комплекте которой имеется множество практических компонентов, что выполняет процесс методики простым и успешным. Софт для тех, кто ищет бесплатные решения для отрисовки схем с проверкой конструкции.

Фото 2 — Процесс составления чертежа в QElectroTech

При ее помощи можно определить идеальную очередность тех. процесса и монтажа.

Главное! Работает исключительно после инсталляции на компьютере. Поддерживает Ардуино (Arduino). Подходит для изготовления индустриальных схем электрических щитов для дома или в помещении. С помощью софта можно разрабатывать однолинейные, структурные, гидравлические и линейные схемы.

Программа бесплатная, благодаря этому подходит для студентов и новичков. Учебная замена дорогому ПО. Располагается в свободном доступе online.

Плюсы

QElectro Tech

1. экспорт в формате png, jpg, bmp или svg;
2. проверка работоспособности электро цепей;
3. легко выполнять схемы электрической проводки, из-за наличия обширной библиотеки;целиком на русском.

Минусы

QElectro Tech

1. функционал ограниченный;
2. создание схемы сети начальной и усреднённой проблемы.

Простой интерфейс. Коллекция фигур для установки электрических схем размещается слева в главном окне. В правой стороне пребывает рабочая область.

1. Сделать новый документ.
2. Перенести с помощью мышки в область для работы нужное кол-во компонентов для изготовления и симуляции хорошего результата.
3. Объединить детали между собой. Соединения автоматично преобразовуются в вертикальные и горизонтальные линии.
4. Сохранить файл с расширением qet.

Есть функция сооружения своих компонентов и сохранения в библиотеке. Фигуры можно применить в других проектах. Софт на русском. Программа подойдет для Linux и Windows.

sPlan

Программа для построения электронных и электрических схем, рисования плат. При переносе компонентов из библиотеки их можно привязывать к сетке координат. Софт простой, но позволяет выполнять чертежи и рисунки различной проблемы.

Фото 3 — Процесс составления схемы в sPlan

Задача sPlan состоит в планировании и разработке электронных принципиальных схем. Для упрощения работы разработчик предусмотрел обширную библиотеку с геометрическими заготовками обозначений электронных компонентов. Есть функция создания компонентов и сохранения их в библиотеке.

Этапы работы:

1. Сделать новый документ.
2. Из библиотеки компонентов перенести нужные. Фигуры можно собирать, поворачивать, повторять, вырезать, вставлять и удалять.
3. Сохранить.

Плюсы sPlan

1. создание качественных файлов, готовых для печати;
2. функция превью;
3. масштабирование и размещение чертежа на листе;
4. создание перечней фигур;
5. автоматическая нумерация;
6. широкая библиотека компонентов;
7. нетяжелое редактирование фигур;
8. возможность методики своих компонентов, создания электрических схем крепления по ГОСТу.

Минусы sPlan

1. не обнаружено.

Какие хорошие возможности возникли в sPlan 5.0?

1. исправление функции отмены/возврата;
2. форматирование текста по правому краю;
3. изменение показателей линий;
4. изменение показателей многогранников;
5. ввод большого текста.

КОМПАС-3D

Программа для 3D моделировки с мощным функционалом. Применяется для эмуляции и вычерчивания электрических схем.

Фото 4 — Пример составления электрической схемы в КОМПАС-3D

Характерная черта — ядро математического типа, использование ряда параметрических технологий, именно созданных специалистами АСКОН.

В ПО входят:

• система моделировки;
• многоцелевая система автоматизированного проектирования КОМПАС-График;
• проектировочный модуль спецификаций;
• текстовый процессор.

Плюсы Компас-3D

1. широкий функционал;
2. можно сделать 3D-модель;
3. большая точность;
4. автоматизация работы.

Минусы Компас-3D

1. интерфейс тяжелее, чем у заменителей;
2. только коммерческая версия.

Интерфейс софта русскоязычный, прилагается справочная система, что помогает быстрее постичь ПО.

Похожие посты

Моделирование схем в программе Multisim

Этой статьей начинаю освещать одну из интереснейших тем это тема компьютерного, еще говорят, схемотехнического моделирования схем различных электронных устройств.

Вообще термин моделирование электронных схем имеет много синонимов, это и эмуляция электронных схем, симуляция электронных схем и т. д. Я буду придерживаться термина «компьютерное моделирование» или моделирование схем на компьютере, не суть важно.

Итак, поехали.

На сегодняшний день существуем множество компьютерных программ, которые предназначены в первую очередь для разработки различных электронных устройств и в таких программах существует одна из важных функций – эмуляция электрических схем.

Перечислю только самые известные из них:

NI Multisim;

Proteus;

OrCAD;

Micro-Cap;

LTSpice и множестов других программ.

Сегодня я хочу вас познакомить с программой компании National Instruments – это эмулятор схем Multisim.

Бесплатную программу Multisim с ограничениями на 50 элементов в схеме можно скачать с сайта производителя по ссылке https://lumen.ni.com/nicif/confirmation.xhtml, там же на сайте можно найти версию для учебных заведений, более расширенную по сравнению с предидущей, но тоже имеющую свои ограничения https://lumen. ni.com/nicif/us/academicevalmultisim/content.xhtml

Симулятор или эмулятор Arduino?

Давайте сразу договоримся, что в статье мы будем использовать оба этих термина, хотя их значение вовсе не идентично. Симулятором называют устройство или сервис, имитирующие определенные функции другой системы, но не претендующим на создание точной копии. Это некоторая виртуальная среда, в которой мы просто моделируем другую систему. Эмулятор – это полноценный аналог, способный заменить оригинал. Например, Tinkercad симулирует работу электронных схем и контроллера, но при этом он является эмулятором ардуино, реализуя практически все базовые функции Arduino IDE – от среды редактирования и компилятора до монитора порта и подключения библиотек.

С помощью этого класса программ можно не только рисовать электронные схемы, но и виртуально подключать их к электрической цепи с помощью встроенного симулятора. В режиме реального времени можно наблюдать за поведением схемы, проверять и отлаживать ее работоспособность. Если в такой симулятор добавить виртуальнyю плату Arduino, то можно отследить поведение схемы и в ардуино-проектах. Для отладки скетчей во многих известных сервисах присутствует также возможность загрузки настоящих скетчей, которые “загружаются” в модель и заставляют вести схему с подключенными элементами так же, как и со включенной реальной платой. Таким образом, мы сможем эмулировать работу достаточно сложных проектов без физического подключения Arduino, что существенно ускоряет разработку.

Every Circuit

Поддерживает всё что мне нужно, может я и не самый лучший радиоинженер, но вот радиоэлемента увлекаюсь еще в ого. Qucs полезная программа.

И именно тут я смог Qucs скачать на русском языке!

OrCAD Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как: модуль для введения схем; редактор печатных плат с интегрированным управлением проектирования. Ответить Ответить с цитатой Цитировать Татьяна

Времени и трудозатрат по определению меньше. В данном обзоре рассмотрим 3 самых популярных симулятора электрических цепей для Андроид устройств, сравним их возможности, потенциал и удобство использования.

Tinkercad для ардуино

Тинкеркад (Tinkercad Circuits Arduino) – бесплатный, удивительно простой и одновременно мощный эмулятор Arduino, с которого можно начинать обучение электронике и робототехнике. Он предоставляет очень удобную среду для написания своих проектов. Не нужно ничего покупать, ничего качать – все доступно онлайн. Единственное, что от вас потребуется – зарегистрироваться.

Что такое Tinkercad?

Tinkercad – это онлайн сервис, который сейчас принадлежит мастодонту мира CAD-систем – компании Autodesk. Тинкеркад уже давно известен многим как простая и бесплатная среда для обучения 3D-моделированию. С ее помощью можно достаточно легко создавать свои модели и отправлять их на 3D-печать. Единственным ограничением для русскоязычного сегмента интернета долгое время являлось отсутствие русскоязычного интерфейса, сейчас эта ситуация исправляется.
Совсем недавно Тинкеркад получил возможность создания электронных схем и подключения их к симулятору виртуальной платы ардуино. Эти крайне важные и мощные инструменты способны существенно облегчить начинающим разработчикам Arduino процессы обучения, проектирования и программирования новых схем.

История создания

Tinkercad был создан в 2011 году, его авторы – Кай Бекман (Kai Backman) и Микко Мононен (Mikko Mononen). Продукт изначально позиционировался как первая Web-платформа для 3D-проектирования, в которой пользователи могли делиться друг с другом результатами. В 2013 году сервис был куплен компанией Autodesk и дополнила семейство продуктов 123D. За все это время в рамках сервиса пользователями было создано и опубликовано более 4 млн. проектов (3D-моделей).

В июне 2020 г. Autodesk решил перенести часть функционала другого своего сервиса Electroinics Lab Circuits.io, после чего Tinkercad получил крайне важные и мощные инструменты, способные существенно облегчить начинающим разработчикам Arduino процессы обучения, проектирования и программирования новых схем. Если вы уже пользовались Circuits.io, то имейте в виду, что все старые проекты Circuits.io могут быть экспортированы в Tinkercad без каких-либо проблем (о сервисе Circuits.io от Autodesk Electroinics Lab мы постараемся подробно рассказать в одной из следующих статей).

Возможности симулятора Tinkercad для разработчика Arduino

Список основного функционала и полезных фич Tinkercad Circuits:

• Онлайн платформа, для работы не нужно ничего кроме браузера и устойчивого интернета.
• Удобный графический редактор для визуального построения электронных схем.
• Предустановленный набор моделей большинства популярных электронных компонентов, отсортированный по типам компонентов.
• Симулятор электронных схем, с помощью которого можно подключить созданное виртуальное устройство к виртуальному источнику питания и проследить, как оно будет работать.
• Симуляторы датчиков и инструментов внешнего воздействия. Вы можете менять показания датчиков, следя за тем, как на них реагирует система.
• Встроенный редактор Arduino с монитором порта и возможностью пошаговой отладки.
• Готовые для развертывания проекты Arduino со схемами и кодом.
• Визуальный редактор кода Arduio.
• Возможность интеграции с остальной функциональностью Tinkercad и быстрого создания для вашего устройства корпуса и других конструктивных элементов – отрисованная модель может быть сразу же сброшена на 3D-принтер.
• Встроенные учебники и огромное сообщество с коллекцией готовых проектов.

Звучит фантастично, не правда ли? Не нужно скачивать Arduino IDE, не нужно искать и скачивать популярные библиотеки и скетчи, не нужно собирать схему и подключать плату – все, что нам нужно, находится сразу на одной странице. И, самое главное – это все действительно работает! Давайте уже перейдем от слов к делу и приступим к практическому знакомству.

Интерфейс программы Multisim

Начнем с изучения интерфейса программы.

Основные функциональные панели программы показаны на следующем рисунке.

Отдельный интерес представляет панель компонентов. С помощью панели компонентов осуществляется доступ к базе компонентов. При нажатии на любую из выбранных пиктограмм компонентов схем открывается окно Выбор компонента. В левой части окна осуществляется выбор необходимого компонента.

Вся база данных компонентов разделена на разделы (пассивные элементы, диоды, транзисторы, микросхемы и т. д.), а разделы на семейства (например, для диодов – это сами диоды, стабилитроны, светодиоды, тиристоры и т. д.). Надеюсь идея понятна.

Так же в окне выбора компонента можно посмотреть обозначение выбранного компонента, описание его функции, выбрать тип корпуса.

Первые шаги в Tinkercad

Регистрация онлайн

Для начала работы необходимо получить эккаунт Autocad. Регистрация в Tinkercad абсолютно бесплатная. Зайдите на сайт и выполните простые шаги.

Подтвердив эккаунт по почте, войдите в систему, указав введенные параметры. В верхнем правом углу вы увидите ссылку в личный кабинет. В режиме редактирования профиля вы сможете поменять свой псевдоним, email, описание, установить фотографию, подключить внешние сервисы (здесь мы не будем останавливаться на этой функциональности).

Tinkercad Dashboard – Начальная страница

Преодолев этап регистрации, мы попадем на главную страницу, на которой слева видим список сервисов и под ним – список проектов. Навигация очень проста, хотя некоторые ссылки выглядят не очень заметными, но разобраться, что к чему, можно легко. Выбрав элемент слева мы видим справа список соответствующих объектов. Для раздела Circuits, этими объектами будут схемы и скетчи.

Создаем и редактируем проект

Для создания проекта просто нажимаем кнопку «Создать проект», расположенную под списком проектов. Будет создан проект с названием типа Project N. Нажав на него, мы перейдем в режим просмотра списка схем, включенных в этот проект. Там же мы сможем изменить свойства проекта (включая название), нажав на соответствующий значок сразу под названием.

Добавляем новую схему Circuits

Создать новую схему в Tinkercad можно двумя способами:

• В меню слева выбрать Circuits и справа над списком схем выбрать команду Create new Circuit (на момент написания статьи все основные интерфейсные элементы не переведены). Новая схема будет создана вне какого-либо проекта.
• Создать схему в определенном проекте. Для этого надо сначала перейти в окно проекта, а затем нажать на кнопку «Create» сверху над списком. Появится перечень типов схем, мы выбираем Circuit. Созданная схема будет доступна в этом списке и в списке всех проектов в меню Circuits.

После выполнения команды вы сразу же перейдете в режим редактирования схемы, не вводя названия. Имя для схемы формируется автоматически.

• Чтобы изменить название схемы и отредактировать ее свойства нужно перейти в режим просмотра списка схем, навести на область с названием схемы и нажать на иконку «Настройки». Откроется окно, в котором вы сможете отредактировать параметры.
• Для удаления схемы надо в том же режиме выбрать в настройках команду «Удалить».
• Для просмотра краткой информации о схеме нужно просто щелкнуть на ней
• Для перехода в режим редактирования нужно навести курсор мышки и выбрать появившуюся команду «Изменить».

Все изменения в процессе редактирования схемы сохраняются автоматически.

Описание интерфейса Тинкеркад в режиме редактирования

Нажав на команду «Изменить» мы попадаем в режим редактирования схемы. С помощью удобного и простого графического интерфейса можно нарисовать желаемую электрическую схему. Мы можем выделять, переносить объекты, удалять их привычным всем способом с помощью мыши.

В режиме редактирования рабочее окно сервиса поделено на две половины: снизу расположена панель с закладками – это библиотека компонентов. Над ней находится область визуального редактирования схемы с панелью инструментов и пространством, на котором будет размещена схема.

На полосе инструментов в верхней части слева находятся основные команды:

• Повернуть элемент
• Удалить
• Масштабировать по размерам экрана
• Отмена
• Повтор

Кнопки в правой части панели:

• Отобразить панель программирования, и отладки
• Отобразить панель библиотеки компонентов
• Запустить симулятор схемы
• Экспорт в Eagle .brd
• Поделиться

В целом интерфейс достаточно прост, не перегружен лишними элементами и интуитивно понятен. Практически любые операции можно выполнить «на ощупь».

Типы анализа

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине.

ПО платное, но есть бесплатная дневная ознакомительная версия. Circuit Sims : Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Программа работает, начиная от Windows 98 и заканчивая Windows 7.

Можно заключить, что несмотря на свои недостатки Qucs представляет собой весьма достойную альтернативу проприетарным САПР для моделирования электронных схем.

Дополнительно данный софт имеет в своем составе множество показательных образцов. Система является достаточно стабильной и надежной, легка в освоении и работе. Некоторые из приложений платные, но у них есть демо версии с которыми можно подробно ознакомиться.

Файлы также можно экспортировать во многие форматы, включая JSON. Все полученные условными приборами информационные данные сохраняются в памяти компьютера. Программа имеет возможность создавать: разнообразные инженерные и технические рисунки; электронные схемы; составлять эффектные презентации; разрабатывать организационные схемы, маркетинговые и многие другие. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт.

Особенности симулятора электрических схем Qucs

По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Я представляю, на сколько облегчают труд подобные программы. Существует множество бесплатных версий. Ведётся разработка системы синтеза активных фильтров для Qucs ожидается в версии 0.

Отличная анимация движения и импульсов токов, а также зарядки и разрядки конденсаторов. Я представляю, на сколько облегчают труд подобные программы. Более подробную информацию о программе вы можете найти на нашем сайте. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Эх, раньше бы создали эту прогу Ответить Ответить с цитатой Цитировать владимир

Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях. Суммарное напряжение последовательно соединенных батареек 3 вольта. Circuit Sims 2. Это измерительные щупы. Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Подводя итоги

В завершении этой статьи – краткого знакомства с новым интересным сервисом Tinkercad Arduino Circuits, хотелось бы еще раз подчеркнуть его ключевые возможности: визуальный редактор схем, визуальный и текстовые редакторы кода, режим отладки, режим симуляции схем, возможность экспорта полученных скетчей и электрических схем в реальные проекты. Возможно, по отдельности каждая из этих возможностей лучше реализована в других мощных инструментах, но собранные вместе, да еще и в виде удобного, простого для освоения web-сервиса, они делают Tinkercad крайне полезным для любого, особенно начинающего, ардуинщика.

Судя по всему, сервис продолжает активно развиваться (небольшие апдейты и улучшения производятся непрерывно), так что, надеюсь, мы еще вернемся к этой теме в наших статьях.

7: 123DCircuits

123D Circuits включает в себя целый перечень полезных возможностей для создания электросхем. После единоразовой регистрации на сайте (при последующих входах нужно будет вносить данные учетной записи) пользователь может выбирать между разными опциями: создание нового проекта, добавление элементов или импорт цепей из программы Eagle. Размеры плат тоже предоставляются на выбор, кроме того, поддерживается свободное размещение текста и метод шелкографии.

Основная особенность 123D Circuits – это копирование платформы Arduino, поддержка плат ввода/вывода и возможность корректировки кода программы из браузера в видимом режиме.

Моделируются электросхемы в редакторе при помощи набрасывания проводов и нужных элементов на макетную плату, после этого они подключаются к виртуальному процессору. Кроме того, в программе всегда можно проводить диагностику, анализ и интерактивную имитацию работы цепи в реальности.

Библиотека элементов сейчас совсем небольшая, доступны образцы только главных элементов: электронный элемент с 2 электродами, светоизлучающий диод, двухполюсник с малой проводимостью, индуктивность, сопротивление, транзистор, кнопка, потенциометр, DC-мотор, мультиметр и некоторые другие. При этом мощный и одновременно простой редактор позволяет добавлять новые радиокомпоненты, которые требуются в проекте.

Работа с виртуальной средой начинается сразу после внесения необходимых личных данных на сайте. В разделе Help можно найти ответы на все вопросы, которые касаются работы с этим продуктом. Бесплатная версия системы предлагает большое количество схем (т. е. доступных любому пользователю).

При ежемесячной оплате в $12 (любительский вариант) пользователю становятся доступными 5 личных схем и скидка в 5% на заказ печатных плат. Можно воспользоваться и профессиональным тарифным планом – $25 долларов в месяц, который дает скидку в 5% на заказ PCB и безлимитное количество личных схем.

Веб-приложение не предъявляет особых требований к гаджетам пользователей. Достаточно бесперебойного соединения с интернетом на высокой скорости. Несмотря на то что программа 123D Circuits рекомендована для создания электрических цепей устройств среднего и высокого уровней сложности, некоторые этапы работы (в частности создание нового проекта, симуляция и анализ) занимают длительное время.

Программа построения схем для arduino uno. Список программ для проектирования электронных схем. Программа «Мобильный электрик»

Электрики уже не используют циркуль и рейсшину, чтобы вручную составить сложную и запутанную систему линий и кабелей. Это не только долго и трудоемко, но и не всегда красиво и чисто. К тому же любой человек склонен к ошибкам, в работе с чертежами это особенно заметно: неточность на бумаге выливается в реальную опасность для использования электросистемы пользователями. Проектирование электрических схем стало доступнее после того, как были разработаны специальные программы для построения и моделирования электропроводки в доме или квартире. В этой статье мы расскажем о необходимости САПРов, положительных и отрицательных сторонах самых популярных из них.

Плюсы проектирования чертежей на компьютере

• Платформы для создания электросхем призваны облегчить процесс создания точных чертежей. Машина произведет за вас расчеты на основании тех данных, которые вы занесете. Любое изделие, выполненное в хорошем проектировщике, пройдет автоматическое тестирование.
• Многие ПО включают в себя разнообразную базу. Готовые макеты, которые нужно лишь дополнить и подогнать под себя. Все элементы, находящиеся в библиотеке, отвечают стандартам черчения. Используя их в работе, вы облегчаете свою задачу и не тратите время на повторное рисование классических блоков электросети.
• Расширенный функционал делает компьютерный аналог карандаша и линейки намного эргономичнее. Не надо иметь ворох бумажных чертежей с различными деталями, когда в программе для разработки электрических схем можно нажать пару кнопок, чтобы сравнить разные страницы. Используя новые технологии, инженеру становится легче работать: нет необходимости рисовать массу чертежей, на которых отличаются лишь показатели, компьютер сделает это за вас. ZWCAD решает эту проблему, предлагая пользователю вставку выбранных объектов с различными параметрами из палитры свойств.
• Очень удобно хранить проект в электронном виде. Его можно послать по почте коллегам, доработать или исправить при необходимости. При этом не понадобится заново делать чертеж. Когда работа будет завершена, план можно будет распечатать в любом масштабе.
• В любом проекте есть элементы, которые не требуют творческого подхода. Они стандартные и несложные, но также тратят время разработчика. На помощь приходят автоматические системы проектирования САПР. С ними вся работа или ее часть будет выполнена за доли секунды.
• Любой потребитель найдет свой продукт. Для составления простенькой схемы разводки дома подойдет бесплатный вариант программы для электрика. Такое ПО имеет меньший функционал и открывает более скромные возможности, но иногда для выполнения несложной задачи большего и не требуется. Специалист тоже подберет софт для себя: с обширными ресурсами и технологически грамотным интерфейсом. Не всегда дороговизна продукта – показатель качества. Популярные компании, занимающие высокое положение среди своих аналогов, завышают цену, уступая в разнообразии свойств своим более молодым конкурентам.
• Качество европейских стандартов остается, но использование становится удобным для среднестатистического проектировщика, потому что большинство новых программ для создания электрических схем предлагают интерфейс на русском языке.
• Существуют разработки, направленные на конкретную специальность. Инструментарий в них подобран под определенную деятельность, например, для конструирования больших зданий, промышленных объектов или жилых домов. Некоторые фирмы предлагают дополнительные модули, расширяющие функционал стандартного пакета.
• Многие компании предлагают периодические обновления, так единожды купленная платформа останется актуальной на протяжении многих лет.

В каких случаях подходит софт

Программа нужна для рисования, проектирования, черчения однолинейных схем электроснабжения дома. Она представляет собой документ для графического конструирования. Ее инструментарий содержит входящие в структуру устройства элементы и контакты между ними. Благодаря условным обозначениям удобно находить и применять все средства, доступные при разработке. Сам чертеж – часть всего пакета документов, связанных с проектом. В нем содержатся данные для монтажа, координации и управления устройством.

Для каких этапов предназначена программа для чертежа электрических схем

Она незаменима на всех стадиях осуществления электроснабжения:

1. Составление проекта. Модель дает возможность установить составные части разрабатываемого продукта.
2. Процесс производства. На чертежах можно продемонстрировать устройство. На их основе рассчитываются все этапы создания, установки и проверки системы.
3. Период эксплуатации. Если проявился дефект или произошла поломка, благодаря чертежу можно обнаружить причину и понять, как ее устранить.

Это основной вид планирования. Его обычно используют при конструировании несложных проектов. Такой способ отличается от остальных моделей простотой создания: весь набор составляющих, необходимых для поставки электричества потребителям, на ней отображается несколькими линиями.

Основные этапы разработки проекта при помощи программы для создания, рисования, черчения электросхем:

• Первоначальный и наиболее важный этап – сбор и подготовка расчетно-вычислительных материалов. Важна точность подсчетов.
• Если система была в использовании, необходимо визуальное и техническое диагностирование электросистемы, изучение характеристик и выявление дефектов и поломок сети. По результатам обследования нужно составить смету тех частей, которые необходимо заменить. Эти данные входят в отчет и учитываются при проектировании. Если вся электросеть требует реконструкции, расчет приходится производить заново.
• С собранными материалами можно приступать к чертежу. От правильности этого этапа зависит безопасность владельца и пользователей помещения. Точность исполнения можно возложить на специализированные программы для проектирования электрики.

Компания ZWSOFT предлагает для пользователей любой версии ZWCAD поддержку технических специалистов. Они ответят на ваши вопросы, связанные с использованием софта. На сайте разработчика есть статьи и видео, созданные для помощи клиентам.

• Заключительной ступенью перед началом монтажа является согласование проекта в службе эксплуатации. Если все одобрено, можно приступать к установке.

Соблюдение всех правил является принципиальным при приготовлении здания к электрификации. От этого зависит нормальное функционирование всего энергоснабжения, возможность долгой эксплуатации без ремонта и замены деталей и, конечно, здоровье и безопасность потребителей.

Какие программы проектирования систем электроснабжения существуют

Есть ряд платформ, среди которых есть платные и их бесплатные аналоги. Основной функционал остается прежним, но купленные ПО предлагают ряд дополнительных инструментов. Расскажем о наиболее популярных.

Автокад

Еще недавно этот продукт занимал лидирующие позиции на рынке систем конструирования. Компания Autodesk разработала этот софт еще в 1982 году, он сразу приобрел популярность среди инженеров. Сокращение AutoCAD в переводе означает «системы автоматизированного проектирования». Она представляет собой двух- или трехмерную программу для моделирования. Ее активно используют инженеры различных отраслей. Автокад переведен на 18 языков. Русскоязычная версия полностью адаптирована под пользователей нашей страны – весь интерфейс и инструментарий понятен и доступен. И лишь инструкция не приспособлена для русских проектировщиков. За свою долгую жизнь компания разработала десятки версий, тысячи дополнений и вспомогательных приложений.

Если верить статистике, во всем мире около 6 000 000 потребителей используют возможности сервиса AutoCAD. Среди всех функций занимает особенное место система 3D-моделирования. Объемные фигуры можно воплотить в жизнь, благодаря возможностям трехмерной печати. У раскрученного бренда есть как рьяные сторонники, так и критики. Первые утверждают, что все минусы, приписываемые Автокаду, это лишь результат неполного изучения платформы и неумение использовать весь ее потенциал.

Вторые находят отрицательные стороны:

• Первая является выводом из утверждения приверженников ПО: если большинство инженеров не может разобраться в возможностях софта, значит его функционал слишком трудно передан пользователю.
• Часто отмечают, что графика AutoCADа не приспособлена для текстовых редакторов.
• Система не признает некоторых чертежей, выполненных в других ПО.
• Многочисленные надстройки к Автокаду часто имеют неудобный интерфейс.
• С последним недостатком соглашаются как сторонники так и противники проги – ее цена завышена. И даже если предположить, что качество соотносимо со стоимостью, продукт от этого не становится доступнее.

Причины поиска других платформ:

За последние 5 – 7 лет позиции популярного программного обеспечения упали. Всё чаще инженеры ищут аналог зарубежных разработчиков. Это связано с введенной компанией политикой обязательного лицензирования и высокой ценой за продукт, согласно мнению пользователей. Крупные компании заинтересованы в поиске наиболее выгодных ПО для работы.

Основными критериями поиска являются:

• широкие возможности для проектирования электронных систем, схожий набор функций;
• удобный и простой интерфейс, понятный как специалисту, так и неопытному пользователю;
• упрощенная система лицензирования;
• приемлемая цена и гибкая система корпоративных скидок;
• совместимость с проектами, выполненными в других софтах;
• возможность приобретения обновлений и дополнительных модулей, расширяющих классический базовый комплект функций.

QElectroTech

Это одна из бесплатных программ на русском языке для черчения различных электрических схем: однолинейных, структурных и гидравлических. Она проста в использовании, благодаря большой библиотеке с готовыми макетами. Хорошо подойдет для начинающих и студентов, для которых не столько нужен широкий инструментарий, сколько важен нетрудный процесс проектирования. Но из-за небольшого разнообразия функций, система не подойдет для серьезных, сложных проектов и для профессиональной работы.

Visio

Еще один продукт, конкурирующий с популярными симуляторами. Он максимально удобен в работе: создатели грамотно подошли к классификации элементов. Разделение по группам сделало детали доступными, они перетаскиваются на макет и складываются одна с другой, как в конструкторе. Но библиотека готовых схем скуднее, чем у большинства программ. Ощутимым недостатком также является возможный сбой форматирования при включении с другой версии или в другом формате.

NanoCAD

Отличный отечественный аналог Автокада. Имеет приличный функционал и ряд дополнительных модулей. Интерфейс остается прежним и легко узнаваемым. В отличие от зарубежного продукта, удобна работа со слоями – есть функция удаления одного среза с переносом данных на предыдущий. Это позволяет не множить вкладки и не захламлять чертеж. Но есть мнения, по которым эта разработка не оправдала ожидания: она долго грузится и часто работает рывками или медленно реагирует, работает нестабильно. К минусам относят также неполноценное редактирование геометрии, в частности, невозможность обрезки сплайнов и штриховок.

ZWCAD – удобный САПР для электрических схем

Разработка компании ZWSOFT – это высокотехнологичный аналог Автокада, имеющий потенциал превзойти первый в технологичности. Сотрудники ZWSOFT делают переход потребителей на новый софт легким и удобным. Это заключается в следующем:

• Каждому заказчику предлагается бесплатная консультация технических специалистов. Они помогут подобрать подходящую версию, с учетом возможностей оборудования потребителя и сферы использования продукта.
• Перед покупкой есть возможность протестировать платформу, установив полнофункциональную версию с ограниченным сроком действия.
• Система скидок направлена на работу с корпоративными клиентами: одновременная покупка целого пакета лицензий обойдется в разы дешевле, чем у конкурирующих фирм.
• Интерфейс ЗВКАДа совмещает простоту в обращении и многофункциональность.
• Платформа имеет широкую совместимость с форматами других САПРов. Возможна даже интеграция со сторонними приложениями, так как файлы, созданные в других редакторах, поддерживаются в ZWCAD.
• Легко работать как в двухмерном, так и в 3D пространстве.
• Клиенту будут доступны регулярные обновления и расширения, как платные, так и бесплатные.
• Компания предлагает ряд вариантов: от классического набора функций до профессионального пакета.

Эта программа идеально подойдет как для многоэтапного конструирования системы электроснабжения на предприятии, так и для проектирования несложных схем электропроводки в квартире. Можно проектировать на разных платформах, привыкнуть и не обращать внимание на недостатки. Но для того, чтобы получать удовольствие от своей работы, нужен качественный и удобный софт, который отвечает всем вашим предпочтениям.

Под черчением подразумевается процесс создания изображений предметов с точным воспроизведением их размеров с помощью масштаба. Вычерчивание электрических схем требует соблюдения символов ГОСТ, принятых для обозначения каждого элемента.

Для создания документа на компьютере необходимо программное обеспечение — графический редактор, который преобразует манипуляции пользователя ПК на устройстве ввода информации в чертеж. Созданный документ может сохраняться в электронном виде файлом и/или распечатываться на бумаге в определенном формате.

Вычерчивать электрические схемы можно любым доступным графическим редактором. Однако, приспособленные для этих целей специальные программы значительно облегчают рутинную работу, позволяют пользоваться уже подготовленными заготовками различных элементов из библиотеки, быстро вставлять их в нужное место, удобно редактировать.

Начинающему пользователю следует представлять, что чертежные программы могут поставляться и работать:

1. бесплатно;

2. за деньги.

Во втором варианте функциональные возможности программного обеспечения значительно расширены. Кроме того, за последнее десятилетие среди платных программ в среде инженеров проектировщиков пользуются популярностью целые системы автоматизированного проектирования САПР. Они не только автоматизируют работу, но и выполняют ее очень точно. За счет этого имеют высокую стоимость.

Однако среди САПР стали появляться программы, которые поставляются бесплатно. Их функционал, конечно, немного ограничен, но позволяет создавать качественные электрические схемы на начальном и среднем уровне проектирования.

Программа КОМПАС-3D

Это известная разработка Российских программистов компании АСКОН позволяет вычерчивать схемы в одной плоскости или заниматься 3D моделированием. Ею пользуются студенты, преподаватели и инженеры во многих странах. У программы понятный интерфейс и удобный для черчения набор инструментов.

Для использования различными специалистами графический редактор пополняется дополнительными модулями. Комплект разработок для создания электрических схем имеет большую библиотеку.

Программа работает в прямоугольных декартовых координатах, используя линейные размеры в миллиметрах и угловые в градусах. Справочный материал, встроенный в программу, хорошо изложен и позволяет самостоятельно разобраться во всех возникающих вопросах.

Компас 3D распространяется на платной основе, но производители предоставляют любому желающему возможность оценить работу программы бесплатно в течение месяца. С этой целью можно скачать демоверсию, которая имеет небольшие ограничения.

Программа знаменитой компании Autodesk постоянно совершенствуется уже около 30 лет, считается наиболее функциональной для выполнения сложных проектных работ. Встроенная в графический редактор, помощь подробно объясняет особенности алгоритмов. Однако информации много, а самостоятельно осваивать ее сложно.

Лучше всего для освоения черчения в ней пользоваться консультациями опытного наставника. Даже с его помощью для полного освоения всего функционала потребуется не один месяц кропотливой работы, но для разработки электрических схем осваивать 3D формат не нужно.

Особенность программы — использование для вычислений полярной системы координат и работа с векторами. При вычерчивании для удобства пользователя информация выводится в прямоугольной декартовой системе. Это позволяет определять местоположение точки в двух системах измерений.

Кроме использования информации из обширной библиотеки, можно создать часто вводимые изображения объектов в виде макросов, назначить под них горячие клавиши, а при выводе их на монитор использовать привязку к объекту. Это значительно ускоряет процесс черчения.

Программа имеет многочисленные настройки, которые требуют в начале подробного изучения, но в дальнейшем сильно облегчают работу.

Довольно часто развернутые электрические схемы на бумажном носителе занимают большие габариты. Автокад позволяет создавать чертежи на листах разного размера. Если раньше для распечатки требовался плоттер, то сейчас можно обходиться обыкновенным принтером. В программе реализована возможность деления чертежа на составные части и печати их на листы бумаги формата А4 с последующей склейкой по границам.

Программа Microsoft Visio

Название продукта говорит о принадлежности платного графического редактора к компании, занимающей ведущее место по разработке программного обеспечения. Здесь имеются большие возможности для создания диаграмм, схем и связи их с данными.

Пользователям программ Майкрософт хорошо знаком этот интерфейс. Для вычерчивания электрических схем созданы и помещены в доступную библиотеку специальные шаблоны по различным темам.

Большое количество инструментов сформировано по группам и удобно настраивается под конкретные условия чертежа.

Microsoft Visio работает в прямоугольных координатах и совместима с Word. Поэтому в ней можно создавать графические элементы для вставки в текстовые документы. Это удобно использовать при написании инструкций с целью наглядного пояснения излагаемого материала схемами и диаграммами. Обратная вставка текстов и объектов, созданных в Ворд, также выполняется через буфер памяти.

Начерченные большими размерами электрические схемы тоже можно распечатывать не на плоттере, а на принтере по частям на листах бумаги А4. Как и в Автокаде, для этого надо выставить настройки печати.

Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе. Программа позволяет относительно быстро чертить и рисовать.

Cущественно облегчить работу и ускорить создание качественных схем в Visio
можно использую специальные дополнительные библиотеки трафаретов, предназначенные для создания электрических схем электроснабжения,
современных устройств электроавтоматики, электропривода и управления. С помощью таких библиотек компонентов очень легко создавать профессиональные схемы в соответствии со стандартами.

Такие комплекты для черчения электрических схем будет полезен в первую очередь, электротехническому персоналу, занимающемуся проектированием, монтажом, наладкой, ремонтом и обслуживанием электроустановок, а так же всем кому необходимо быстро и качественно начертить электрическую схему и оформить в соответствии с ГОСТ.

CorelDRAW Technical Suite

Очень мощная и дорогая графическая программа позволяет выполнять весьма широкий спектр работ архитекторам, дизайнерам и даже модельерам для изготовления объемных изображений. Можно ее использовать для создания электрических схем. Но при этом будут очень занижены ее возможности, что экономически не рационально.

A9CAD 2.2.1

Это тоже продукт компании Autodesk. Он во многом повторяет работу знаменитого AutoCAD, но лишен функции 3D проектирования. Распространяется бесплатно.

Интерфейс программы САПР подогнан под привычный вид программ Windows, а ее размер составляет 15,54 мегабайта. Этот графический редактор поддерживает файлы, созданные в форматах DWG и DXF, которые используются в качестве промышленных стандартов.

Язык английский. Набор инструментов довольно обширен, создан по образцу Автокад. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили.

Посредством A9CAD 2.2.1 можно начинать чертить электрические схемы самостоятельно.

В интернете выложено много бесплатно распространяемых графических редакторов. Только компания Autodesk, кроме A9CAD, предлагает еще несколько дополнительных разработок. Чтобы выбрать под себя программу для черчения электрических схем следует оценить свои запросы, возможности и стоящие задачи.

Практическое руководство «Как начертить схему в программе A9CAD» (pdf, 13 стр.):

Можно ли заниматься ардуино проектами без самой платы Arduino? Оказывается, вполне. Благодаря многочисленным онлайн сервисам и программам, которые имеют свое название: эмулятор или симулятор Arduino. Самыми популярными представителями таких программ являются системы Tinkercad от Autodesc, Virtual BreadBoard, Proteus, PSpice, Fritizing и российская FLProg . Также удобную представляют сами разработчики платформы. В этой статье мы рассмотрим один из самых крупных и удобных эмуляторов для начинающих: Tinkercad Circuits Arduino .

Давайте сразу договоримся, что в статье мы будем использовать оба этих термина, хотя их значение вовсе не идентично. Симулятором называют устройство или сервис, имитирующие определенные функции другой системы, но не претендующим на создание точной копии. Это некоторая виртуальная среда, в которой мы просто моделируем другую систему. Эмулятор – это полноценный аналог, способный заменить оригинал. Например, Tinkercad симулирует работу электронных схем и контроллера, но при этом он является эмулятором ардуино, реализуя практически все базовые функции Arduino IDE – от среды редактирования и компилятора до монитора порта и подключения библиотек.

С помощью этого класса программ можно не только рисовать электронные схемы, но и виртуально подключать их к электрической цепи с помощью встроенного симулятора. В режиме реального времени можно наблюдать за поведением схемы, проверять и отлаживать ее работоспособность. Если в такой симулятор добавить виртуальнyю плату Arduino, то можно отследить поведение схемы и в ардуино-проектах. Для отладки скетчей во многих известных сервисах присутствует также возможность загрузки настоящих скетчей, которые “загружаются” в модель и заставляют вести схему с подключенными элементами так же, как и со включенной реальной платой. Таким образом, мы сможем эмулировать работу достаточно сложных проектов без физического подключения Arduino, что существенно ускоряет разработку.

Tinkercad для ардуино

Тинкеркад (Tinkercad Circuits Arduino) – бесплатный, удивительно простой и одновременно мощный эмулятор Arduino, с которого можно начинать обучение электронике и робототехнике. Он предоставляет очень удобную среду для написания своих проектов. Не нужно ничего покупать, ничего качать – все доступно онлайн. Единственное, что от вас потребуется – зарегистрироваться.

Что такое Tinkercad?

Tinkercad – это онлайн сервис, который сейчас принадлежит мастодонту мира CAD-систем – компании Autodesk. Тинкеркад уже давно известен многим как простая и бесплатная среда для обучения 3D-моделированию. С ее помощью можно достаточно легко создавать свои модели и отправлять их на 3D-печать. Единственным ограничением для русскоязычного сегмента интернета долгое время являлось отсутствие русскоязычного интерфейса, сейчас эта ситуация исправляется.

Совсем недавно Тинкеркад получил возможность создания электронных схем и подключения их к симулятору виртуальной платы ардуино. Эти крайне важные и мощные инструменты способны существенно облегчить начинающим разработчикам Arduino процессы обучения, проектирования и программирования новых схем.

История создания

Tinkercad был создан в 2011 году, его авторы – Кай Бекман (Kai Backman) и Микко Мононен (Mikko Mononen). Продукт изначально позиционировался как первая Web-платформа для 3D-проектирования, в которой пользователи могли делиться друг с другом результатами. В 2013 году сервис был куплен компанией Autodesk и дополнила семейство продуктов 123D. За все это время в рамках сервиса пользователями было создано и опубликовано более 4 млн. проектов (3D-моделей).

В июне 2017 г. Autodesk решил перенести часть функционала другого своего сервиса Electroinics Lab Circuits.io, после чего Tinkercad получил крайне важные и мощные инструменты, способные существенно облегчить начинающим разработчикам Arduino процессы обучения, проектирования и программирования новых схем. Если вы уже пользовались Circuits.io, то имейте в виду, что все старые проекты Circuits.io могут быть экспортированы в Tinkercad без каких-либо проблем (о сервисе Circuits.io от Autodesk Electroinics Lab мы постараемся подробно рассказать в одной из следующих статей).

Возможности симулятора Tinkercad для разработчика Arduino

Список основного функционала и полезных фич Tinkercad Circuits:

• Онлайн платформа, для работы не нужно ничего кроме браузера и устойчивого интернета.
• Удобный графический редактор для визуального построения электронных схем.
• Предустановленный набор моделей большинства популярных электронных компонентов, отсортированный по типам компонентов.
• Симулятор электронных схем, с помощью которого можно подключить созданное виртуальное устройство к виртуальному источнику питания и проследить, как оно будет работать.
• Симуляторы датчиков и инструментов внешнего воздействия. Вы можете менять показания датчиков, следя за тем, как на них реагирует система.
• Встроенный редактор Arduino с монитором порта и возможностью пошаговой отладки.
• Готовые для развертывания проекты Arduino со схемами и кодом.
• Визуальный редактор кода Arduio.
• Возможность интеграции с остальной функциональностью Tinkercad и быстрого создания для вашего устройства корпуса и других конструктивных элементов – отрисованная модель может быть сразу же сброшена на 3D-принтер.
• Встроенные учебники и огромное сообщество с коллекцией готовых проектов.

Звучит фантастично, не правда ли? Не нужно скачивать Arduino IDE, не нужно искать и скачивать популярные библиотеки и скетчи, не нужно собирать схему и подключать плату – все, что нам нужно, находится сразу на одной странице. И, самое главное – это все действительно работает! Давайте уже перейдем от слов к делу и приступим к практическому знакомству.

Первые шаги в Tinkercad

Регистрация онлайн

Для начала работы необходимо получить эккаунт Autocad. Регистрация в Tinkercad абсолютно бесплатная. Зайдите на сайт и выполните простые шаги.

Подтвердив эккаунт по почте, войдите в систему, указав введенные параметры. В верхнем правом углу вы увидите ссылку в личный кабинет. В режиме редактирования профиля вы сможете поменять свой псевдоним, email, описание, установить фотографию, подключить внешние сервисы (здесь мы не будем останавливаться на этой функциональности).

Tinkercad Dashboard – Начальная страница

Преодолев этап регистрации, мы попадем на главную страницу, на которой слева видим список сервисов и под ним – список проектов. Навигация очень проста, хотя некоторые ссылки выглядят не очень заметными, но разобраться, что к чему, можно легко. Выбрав элемент слева мы видим справа список соответствующих объектов. Для раздела Circuits, этими объектами будут схемы и скетчи.

Создаем и редактируем проект

Для создания проекта просто нажимаем кнопку «Создать проект», расположенную под списком проектов. Будет создан проект с названием типа Project N. Нажав на него, мы перейдем в режим просмотра списка схем, включенных в этот проект. Там же мы сможем изменить свойства проекта (включая название), нажав на соответствующий значок сразу под названием.

Добавляем новую схему Circuits

Создать новую схему в Tinkercad можно двумя способами:

• В меню слева выбрать Circuits и справа над списком схем выбрать команду Create new Circuit (на момент написания статьи все основные интерфейсные элементы не переведены). Новая схема будет создана вне какого-либо проекта.
• Создать схему в определенном проекте. Для этого надо сначала перейти в окно проекта, а затем нажать на кнопку «Create» сверху над списком. Появится перечень типов схем, мы выбираем Circuit. Созданная схема будет доступна в этом списке и в списке всех проектов в меню Circuits.

После выполнения команды вы сразу же перейдете в режим редактирования схемы, не вводя названия. Имя для схемы формируется автоматически.

• Чтобы изменить название схемы
  и отредактировать ее свойства нужно перейти в режим просмотра списка схем, навести на область с названием схемы и нажать на иконку «Настройки». Откроется окно, в котором вы сможете отредактировать параметры.
• Для удаления
  схемы надо в том же режиме выбрать в настройках команду «Удалить».
• Для просмотра
  краткой информации о схеме нужно просто щелкнуть на ней
• Для перехода в режим редактирования
  нужно навести курсор мышки и выбрать появившуюся команду «Изменить».

Все изменения в процессе редактирования схемы сохраняются автоматически.

Описание интерфейса Тинкеркад в режиме редактирования

Нажав на команду «Изменить» мы попадаем в режим редактирования схемы. С помощью удобного и простого графического интерфейса можно нарисовать желаемую электрическую схему. Мы можем выделять, переносить объекты, удалять их привычным всем способом с помощью мыши.

В режиме редактирования рабочее окно сервиса поделено на две половины: снизу расположена панель с закладками – это библиотека компонентов. Над ней находится область визуального редактирования схемы с панелью инструментов и пространством, на котором будет размещена схема.

На полосе инструментов в верхней части слева находятся основные команды:

• Повернуть элемент
• Удалить
• Масштабировать по размерам экрана
• Отмена
• Повтор

Кнопки в правой части панели:

В целом интерфейс достаточно прост, не перегружен лишними элементами и интуитивно понятен. Практически любые операции можно выполнить «на ощупь».

Создание схемы в Tinkercad шаг за шагом

В большинстве случае для работы с проектами Arduino выполняется следующий алгоритм действий:

1. Создаем новую схему или открываем существующую для редактирования.
2. Используя визуальный редактор, создаем схему (в нашем случае, с включением платы Arduino Uno).
3. Готовим скетч в редакторе кода и загружаем его в виртуальный контроллер.
4. Запускаем режим симуляции, при которой плата виртуально подключается к источнику питания и схема начинает работать. Вносим начальные данные для датчиков и наблюдаем реакцию схемы, как визуально, так и на виртуальном мониторе порта внутри самого сервиса.

Давайте рассмотрим каждый из шагов подробнее.

Первый шаг. Создаем схему Circuit

Будем считать, что проект мы уже создали описанным выше способом. Переходим в него и нажимаем на кнопку Create, выбирая тип – Circuit. После этого шага открывается визуальная среда редактирования, в которой мы сможем как нарисовать схему, так и написать и отладить скетч ардуино.

Подготовка электронной схемы

Создавая схему, мы выполняем такой порядок действий:

• Выбираем нужные компоненты из библиотеки компонентов внизу экрана и размещаем их в поле редактора.
• Соединяем компоненты с помощью виртуальных проводников, рисуя их мышкой.
• Редактируем параметры компонентов (например, величину сопротивления у резисторов или цвет проводов).

Операция выбора из библиотеки достаточно проста. Список элементов находится внизу. Выбрав элемент, мы кликаем на нем, затем перемещаем в нужное место на схеме и кликаем повторно. Окно со списком компонентов можно скрыть или показать, нажимая на переключатель «Components» в панели инструментов.

Для работы нам доступно множество уже готовых элементов, от резистора и батарейки до модулей Arduino. Для удобства навигации все элементы разбиты на три вкладки:

• Basic Components. Основные компоненты
• Allcomponents. Все доступные компоненты
• Starters. Готовые предустановленные схемы

Самой интересной для нас сейчас является третья закладка – Starters. Создатели сервиса подготовили несколько готовых схем, которые мы можем сразу же подгрузить в проект и редактировать на свое усмотрение.

Найдите в списке любую схему с Arduino и кликните на нее. После повторного клика элементы схемы будут размещены в области редактирования. Давайте для примеры выберем схему трехнопочного музыкального инструмента. Разместив ее, мы увидим на экране следующее:

Если схема не влезает в экран – выполните масштабирование (нажмите на кнопку масштаба на панели инструментов).

Кликнув на разъем ардуино или ножки электронных компонентов, можно «припаять» к ней провод, который щелчками мышки мы протягиваем по всей нашей плате до желаемой точки.

Углы провода красиво скругляются, есть возможность выравнивать провод по вертикали или горизонтали (появлении синих линий подскажет нам вертикаль и горизонт соответственно). Для отмены установки провода нужно нажать на Esc или мышкой нажать на соответствующую иконку на панели инструментов.

Нажав на компонент, мы можем отредактировать его свойства.

Третий шаг. Программируем скетч виртуального Arduino

Все инструменты для редактирования кода становятся доступны после перехода в соответствующий режим при нажатии на кнопку «Code Editor» в верхней панели.

В режиме редактирования кода нам доступны следующие варианты действий:

• Загрузить скетч в «виртуальный контроллер» и запустить симулятор.
• Переключение в визуальный редактор кода типа Scratch.
• Переключение в текстовый редактор кода.
• Подключение библиотек.
• Скачать код на свой компьютер в виде файла с расширением.ino (скетч ардуино).
• Запустить отладчик с возможностью создания точек остановок и мониторингом состояний переменных.
• Отобразить или скрыть окно монитора.

По сути, перед нами полноценная среда разработки, обладающая пусть и достаточно скромным, но вполне достаточным для большинства случаев набором инструментов. А наличие в одной среде визуального режима и механизмов отладки делает данный сервис по-настоящему уникальным и крайне удобным для новичков.

Четвертый шаг. Запускаем симулятор ардуино

Есть два способа запуска симулятора. Первый – нажать на кнопку «Start Simulation» в верхней панели. Второй – использовать кнопку Upload&Run в режиме редактирования кода.

В обоих случаях для остановки работы симулятора нужно просто еще раз нажать на верхнюю кнопку (в режиме симуляции надпись изменится на «Stop Simulation»).

Что происходит во время симуляции? А практически то же, что и при подключении питания к реальной схеме. Лампочки горят, из пьезоизлучателя издаются звуки, двигатели крутятся. Мы можем отслеживать текущие показатели (напряжение, ток) с помощью инструментов мониторинга. А можем сами создавать внешние сигналы, подавая на датчики необходимые значения и отслеживать потом реакцию программы. Например, можно задать мышкой расположение объекта до датчика расстояния, значение освещенности для фоторезистора, повернуть ручку потенциометра. Также прекрасно работают такие элементы как LCD дисплей – мы увидим выводимую информацию прямо на экране визуального компонента.

Нет смысла описывать подробно каждую из возможностей. Уверен, что любой начинающий ардуинщик надолго «залипнет» за этими инструментами и попробует все возможности самостоятельно. Очевидно, что виртуальная среда никогда не заменит реальных проектов и настоящий инженер просто обязан реализовывать свои идеи «на железе». Но вот возможность визуализировать идеи, накидать возможные варианты схемы и отладить работу скетча даже без наличия железок, в любом месте, где есть интернет – это стоит многого.

Подводя итоги

В завершении этой статьи – краткого знакомства с новым интересным сервисом Tinkercad Arduino Circuits, хотелось бы еще раз подчеркнуть его ключевые возможности: визуальный редактор схем, визуальный и текстовые редакторы кода, режим отладки, режим симуляции схем, возможность экспорта полученных скетчей и электрических схем в реальные проекты. Возможно, по отдельности каждая из этих возможностей лучше реализована в других мощных инструментах, но собранные вместе, да еще и в виде удобного, простого для освоения web-сервиса, они делают Tinkercad крайне полезным для любого, особенно начинающего, ардуинщика.

Судя по всему, сервис продолжает активно развиваться (небольшие апдейты и улучшения производятся непрерывно), так что, надеюсь, мы еще вернемся к этой теме в наших статьях.

Сегодня я хочу рассказать об очень удобной среде разработки проектов для Arduino
— .

Fritzing является превосходным инструментом разработчика с открытым исходным кодом для обучения, прототипирования и обменом проектами на базе Arduino
. Он работает на Windows
, Mac OS
и Linux
.

Позволяет вам разработать принципиальную схему устройства, и создать ее представление в виде соединения макетов элементов, которые выглядят очень даже профессионально. Он также дает возможность разработать печатную плату для ее дальнейшего изготовления. В отличие от других систем проектирования, у простой интерфейс, который делает разработку электронных схем интуитивно понятной.

Так выглядит схема соединений

Загружаем и устанавливаем Fritzing

Для установки перейдите на страницу загрузки
и выберите вашу операционную систему. Чтобы установить на свой компьютер, следуйте инструкциям на странице. Каких то особенностей в установке нет, поэтому я не буду останавливаться на этом подробнее. «из коробки» уже идет с большим количеством библиотек различных элементов. Есть как основные компоненты, такие как провода, кнопки, резисторы, так и различные специализированные компоненты, такие как платы Arduino
и датчики. Если вам нужно добавить новую библиотеку, или же свой компонент в библиотеку — не проблема. Как это сделать, я расскажу в отдельной статье.

Начинаем работать во Fritzing

Когда вы первый раз открываете проект во , перед вами появится такое окошко

Приветственное окно Fritzing

Переключившись на вкладку Макетная плата мы увидим следующий экран

Вкладка «Макетная плата»

В правой части экрана находится находится панель инструментов со всеми элементами и опциями. Если компонент настраивается, то в нижней части панели инструментов отображаются настраиваемые параметры для этого компонента.

Меню компонентов

Давайте разместим компонент какой-нибудь элемент в нижней части макетной платы. Мы будем проектировать простую схему, которая просто питает светодиод. Для нашей схемы нам понадобится один резистор. Выберите и перетащите резистор на рабочую область, как показано ниже.

Выбираем элемент

Перетащите резистор на макетную плату так, чтобы каждый вывод попал на отдельный столбец на плате. Когда компонент подключется к той или иной колонке, весь столбец становится светло-зеленый, как показано ниже. Зеленая линия указывает на электрическое соединение между отверстиями.

Вертикальные столбцы макетной платы соединены между собой

Настраиваем параметры компонентов

Для выделенного элемента мы можем настроить его параметры в нижней части панели инструментов для изменения значения его сопротивления, допуска (tolerance) и расстояние между выводами. Замечу, что расстояние между выводами задается в милах (mil). 1 mil — это 1/1000 дюйма.

Повернуть → Повернуть на 90° по часовой стрелке

Выбираем светодиод

Помещаем светодиод на плате рядом с резистором, как показано ниже. Пока резистор и светодиод не подключены к источнику питания или друг с другом. Обратите внимание, что зеленые линии не соприкасаются.

Размещаем светодиод

Так же, как на реальной макетной плате, мы можем добавить провода, для подключения необходимых нам элементов. Наведите курсор мыши на отверстие на макетной плате и обратите внимание, что оно становится синим. Это означает, что можно начинать вести провод. Щелкните отвертие на макетной плате и, не отпуская левой кнопки мыши, перетащите второй конец провода в требуемую точку. Я подключил положительный вывод светодиода к верхнему ряду контактов на макетной плате и соединил второй вывод светодиода с резистором.

Соединительные провода

Для завершения нашего проекта, добавим источник питания. Выберете и перетащите батарею питания с панели инструментов на макетную плату.

Выбираем элемент питания

Расположите провода питания, как показано ниже — положительный вывод батареи на верхней линии и отрицательный вывод на нижней линии с контактами. Расстояние между выводами на выходе батареи не соответствует расстоянию между верхними шинами питания макетной платы. Поэтому, совместим положительный вывод батареи с верхней шиной питания, а отрицательный вывод переместим на уровень, соответствующий нижней шине питания. Соединение батареи питания с нашей схемой должно в итоге получиться как на рисунке ниже.

Добавляем батарею питания

Вот и все. Наша простенькая схема, включающая батарею питания на 3В, светодиод, токоограничивающий резистор выглядит очень даже прилично. И все это простым перетаскиванием элементов и соединением требуемых выводов! Чтобы использовать ее где-либо, осталось сохранить ее в требуемом нам формате. Для этого заходим в меню программы,

Файл → Экспорт → asImage и выбираем желаемый формат.

На сегодня у меня все, сохраните файл — он нам еще пригодится. В следующей публикации, посвященной Fritzing, я расскажу как создать на основе нашего проекта на макетной плате принципиальную схему устройства.

Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации. Точное отображение параметров производится при помощи масштаба. Каждый элемент имеет свое обозначение в виде символов, соответствующих ГОСТу.

Программа для электрических схем: зачем мне это нужно?

При помощи программы для электрических схем можно строить точные чертежи, а затем сохранять их в электронном виде или распечатывать.

ВАЖНО! Почти во всех программах для рисования схем есть готовые элементы в библиотеке, потому вручную их можно не чертить.

Такие программы бывают платными и бесплатными. Первые характеризуются большой функциональностью, их возможности значительно шире. Существуют даже целые автоматизированные системы проектирования САПР, которые успешно используются инженерами во всем мире. С применением программ для черчения схем работа не только полностью автоматизированная, а и предельно точная.

Бесплатные программы уступают по функциональным возможностям платному софту, однако с их помощью можно реализовать проекты начальной и средней сложности.

Программное обеспечение позволяет упростить работу и сделать ее более эффективной. Мы подготовили перечень популярных программ для создания схем, используемых специалистами во всем мире. Но для начала давайте разберемся, что собой представляют схемы и каких видов они бывают.

Программы: для каких схем предназначены?

Схема представляет собой конструкторский документ графического типа. На нем размещены в виде условных обозначений составляющие компоненты устройства и связи между ними.

Схемы являются частью комплекта конструкторской документации. В них содержатся данные, необходимые для проектирования, производства, сборки, регулирования, использования прибора.

Когда нужны схемы?

1. Процесс проектирования. Они позволяют определить структуру разрабатываемого изделия.
2. Процесс производства. Дают возможность продемонстрировать конструкцию. На их базе разрабатывается технологический процесс, способ монтажа и контроля.
3. Процесс эксплуатации. При помощи схем можно определить причину поломки, правильный ремонт и техническое обслуживание.

Виды схем по ГОСТу:

• кинематические;
• газовые;
• энергетические;
• пневматические;
• гидравлические;
• электрические;
• комбинированные;
• оптические;
• деления;
• вакуумные.

В какой программе лучше работать?

Существует огромное количество платных и бесплатных программ для разработки электрических чертежей. Функционал у всех одинаковый, за исключением расширенных возможностей у платных.

Visio

QElectro Tech

sPlan

Visio

Плюсы QElectro Tech

1. экспорт в формате png, jpg, bmp или svg;
2. проверка работоспособности электрических цепей;
3. легко создавать схемы электропроводки, благодаря наличию обширной библиотеки;полностью на русском языке.

Минусы QElectro Tech

1. функционал ограниченный;
2. создание схемы сети начальной и средней сложности.

Простой интерфейс. Коллекция фигур для сборки электрических схем располагается слева в главном окне. В правой стороне находится рабочая область.

1. Создать новый документ.
2. Перетащить при помощи мышки в рабочую область необходимое количество элементов для создания и симуляции желаемого результата.
3. Соединить детали между собой. Соединения автоматически преобразуются в горизонтальные и вертикальные линии.
4. Сохранить файл с расширением qet.

Есть функция постройки собственных элементов и сохранения в библиотеке. Фигуры можно использовать в других проектах. Софт на русском языке. Программа подходит для Linux и Windows.

sPlan

Программа для построения электронных и электрических схем, рисования плат. При переносе элементов из библиотеки их можно привязывать к сетке координат. Софт простой, но позволяет создавать чертежи и рисунки разной сложности.

Фото 3 — Процесс составления схемы в sPlan

Задача sPlan заключается в проектировании и разработке электронных принципиальных схем. Для упрощения работы разработчик предусмотрел обширную библиотеку с геометрическими заготовками обозначений электронных элементов. Есть функция создания элементов и сохранения их в библиотеке.

Этапы работы:

1. Создать новый документ.
2. Из библиотеки элементов перетащить необходимые. Фигуры можно группировать, поворачивать, копировать, вырезать, вставлять и удалять.
3. Сохранить.

Программа XL PRO³ – библиотека компании Legrand

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных
данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская,
д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта
https://legrand. ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или
допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью
получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному
по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки
рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии
персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение),
извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление,
уничтожение. , осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и
без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок
обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими
правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Наши 10 лучших программ для проектирования печатных схем

Существует множество программ для проектирования печатных схем, как бесплатных, так и бесплатных, начиная с этапа прототипирования и заканчивая промышленным производством. Как выбрать между бесплатным ПО для фанатов DIY и сложным программным комплексом стоимостью в десятки тысяч долларов?
Основываясь на предпочтениях клиентов Proto-Electronics, мы составили 10 лучших программ САПР для электроники.

1. Орел

EAGLE — это программное обеспечение для проектирования печатных плат, разработанное немецкой компанией CadSoft Computer GmbH, созданной Рудольфом Хофером и Клаусом-Петером Шмидигером в 1988 году.Компания была приобретена Farnell в 2009 году и Autodesk в 2016 году, тяжеловесом программного обеспечения мирового класса с оборотом более 2 миллиардов евро. EAGLE расшифровывается как Easily Applicable Graphic Layout Editor.

Autodesk EAGLE:

Программное обеспечение доступно в 3 версиях:

• EAGLE Free: ограниченная пробная версия для фанатов DIY
• Стандарт EAGLE: 99 листов схем, 4 сигнальных слоя и площадь печатной платы 160 см²
• EAGLE Premium: профессиональная версия с 999 листами диаграмм, 16 сигнальными слоями и неограниченной площадью печатной платы

Характеристики и характеристики

• Редактор диаграмм (подключение к библиотеке, электрические правила, формирование списка взаимосвязей)
• Аннотация изменений схемы и печатной платы
• Иерархия схемы
• Схема компоновки с расширенными функциями

Преимущество EAGLE в том, что он является одним из тяжеловесов программного обеспечения для проектирования печатных плат. При разумной цене в 500 долларов в год у него есть значительное сообщество, которое размещает учебные пособия в Интернете. Он также имеет обширную библиотеку компонентов и работает в среде Mac OS X или Linux.

Однако Джон Тил, эксперт по дизайну электроники из блога PredictableDesigns.com, считает графический интерфейс EAGLE сложным и неудобным для пользователя.

2. Альтиум

Основанная в 1985 году как Protel Systems в Австралии, компания сменила название на Altium в 2001 году. В настоящее время она является американским лидером в области программного обеспечения для моделирования печатных плат.Каждый год у компании появляется 6000 новых пользователей, и к 2020 году она планирует достичь оборота в 200 миллионов долларов.

Альтиум Дизайнер

На веб-сайте Altium вы можете загрузить полную бесплатную пробную версию на 15 дней, включая виртуальные семинары.

Характеристики и характеристики

• Среда проектирования с диаграммами, компоновкой-маршрутизацией, документацией и моделированием
• Дизайн для производства (DFM), чтобы гарантировать, что ваши конструкции печатных плат функциональны, надежны и просты в производстве
• Простая миграция данных с помощью мощных инструментов преобразования
• Гибко-жесткая трехмерная конструкция
• Печатная схема
• Дизайн схемы
• Вывод производственного файла

При стартовой цене лицензии в 7000 долларов программный пакет Altium особенно подходит для инженеров-электронщиков, работающих в крупных промышленных группах или в Интернете вещей. Он также широко используется университетами и ведущими школами. С другой стороны, это требует длительного этапа обучения, что отпугнет поклонников печатных плат DIY.

Altium Design работает только в Windows в соответствии со спецификациями, доступными на их веб-сайте.

3. Протей

Электронное CAD-решение Proteus было разработано компанией Labcenter Electronics Ltd., основанной Джоном Джеймсоном в 1988 году в Великобритании. Широко распространенный продукт Proteus продается более чем в 50 странах

Характеристики и характеристики

В этот пакет входят две основные программы:

• Proteus ISI: создание схемы и электрическое моделирование
• Proteus ARES: решение для разводки печатных плат с автоматическим позиционированием компонентов

Другие доступные модули Proteus

Протеус ВСМ

• Полный встроенный рабочий процесс
• Дизайн схемы
• Моделирование
• Измерение и анализ
• Исправление ошибки
• Поиск и устранение неисправностей

Программное обеспечение для проектирования печатных плат Proteus

• Конструкция печатной платы с 16 слоями меди
• 14 миллионов компонентов в библиотеке
• Интерактивная ручная маршрутизация

Визуальный дизайнер Proteus

В сочетании с Proteus VSM он предоставляет комплексное решение для редактирования блок-схем и аппаратной галереи для встроенной среды разработки Arduino и Raspberry Pi.

4. Кикад

KiCad – это бесплатный программный пакет для проектирования печатных схем с открытым исходным кодом. Оно было разработано Жан-Пьером Шаррасом из Grenoble IUT во Франции в 1992 году. Это программное обеспечение для проектирования включает в себя управление схемами, разводку печатных плат и возможности трехмерного моделирования для инженеров-электронщиков.

Характеристики и характеристики

• Кикад: руководитель проекта
• Eeschema: редактор электрических схем
• Pcbnew: редактор печатных плат
• Cvpcb: утилита для выбора физических отпечатков компонентов, используемых на диаграмме
• Gerbview: просмотрщик файлов Gerber
• Pcbcalculator: вспомогательный инструмент для расчета значений сопротивления, ширины дорожек и т. д.

Создайте бесплатную учетную запись на Proto-Electronics.com
и получите расценки на печатные платы в течение следующих 10 минут!

5.

Дизайнер печатных плат Cadence OrCAD

Созданная в 1988 году в результате слияния SDA Systems и ECAD, компания Cadence Design Systems в настоящее время является лидером на рынке программного обеспечения САПР для электроники. Основанная в Сан-Хосе в Калифорнии, она зарегистрирована на фондовой бирже NASDAQ с оборотом около 2 миллиардов долларов.

Cadence публикует Allegro PCB Designer и OrCAD.

Характеристики и характеристики

Схемы, компоновка и маршрутизация

• Интерактивная маршрутизация в реальном времени со встроенными ограничениями
• Автоматическое создание и обновление формы
• Автоматическая поддержка BGA

Моделирование и анализ PSpice

• Повышение производительности и надежности при оптимизации затрат
• Автоматическая проверка цепи
• Электронная схема, механическое и электрическое моделирование

Схемы OrCAD

• Редактор символов
• Встроенный поиск электронных компонентов
• Встроенные проектные ограничения

6.

ДизайнСпарк

DesignSpark — это электронная программа САПР, созданная в результате сотрудничества между ведущим мировым дистрибьютором компонентов RS Components и разработчиком программного обеспечения Number One Systems.

Характеристики и характеристики

• Запись на схеме
• Маршрутизация и автоматическое позиционирование компонентов
• Интерфейс проекта для организации файлов проекта
• Средство 3D-просмотра
• Генерация файла сверления Gerber и Excellon

7.Протел

Некоторые люди до сих пор используют Protel, прежнюю версию Altium Designer. Причины варьируются от одного пользователя к другому, и, как видно выше, оценки программного обеспечения могут быть очень субъективными:

• Последняя версия слишком дорогая?
• Недостаточно новых функций для обновления?
• Неудобный и недостаточно простой в использовании?
• Трудности, с которыми столкнулись некоторые пользователи при адаптации к новому графическому интерфейсу?

8.

Кадстар

Cadstar — еще один инструмент для проектирования от самых простых до самых сложных многослойных печатных плат.Первоначально разработанное Rascal-Redac, это программное обеспечение вошло в портфолио Zuken, японской многонациональной компании, которая впервые разработала программное обеспечение САПР для электроники, основанной в 1976 году в Иокогаме.

Cadstar — это полная среда проектирования печатных плат, от первоначального проектирования до производства продукта.

Характеристики и характеристики

• Топология печатных плат и маршрутизация
• Захват схемы
• Механическая интеграция для передачи данных с помощью STEP или ACIS
• Анализ, измерение и проверка (надежность, целостность сигнала)
• Управление библиотекой
• Анализ проекта для руководителей проектов

9.Спринт-Макет

Sprint-Layout — это программное обеспечение для проектирования электронных прототипов, выпущенное Abacom. Благодаря хорошей эргономике и возможностям, достойным профессионального программного обеспечения, в сочетании с очень конкурентоспособной ценой, Sprint-Layout стал неизбежным для инженеров-электронщиков.

Характеристики и характеристики

• Автоматическая разводка печатных плат с двух сторон
• Обширная библиотека традиционных компонентов и компонентов CMS
• Создание нового компонента
• Генерация файлов Gerber и Excellon
• Сглаживание
• Проверка правил проектирования

10.ПРОКЛАДКИ PCB

PADS — еще одна программа для рисования, разработанная CADLOG, европейским лидером в области программного обеспечения для промышленной электроники. Базируется в Италии, председателем является Филиппо д’Агата, а французская штаб-квартира находится в Каннах.

Характеристики и характеристики

• Запись на схеме
• Библиотеки компонентов (интеграция ParQuest, интеграция Digikey)
• Правила проекта
• Топология печатной платы (мощная интерактивная маршрутизация, проверки DFM и DFT, радиочастотный модуль)
• Управление архивом

7 Лучшее программное обеспечение для черчения электрики в 2022 году

В электрическом чертеже важна каждая деталь

Электрическая схема или чертеж представляет собой графическую форму визуального представления электронной схемы. Следовательно, электрическая схема состоит из различных компонентов: символов, размеров, маркировки и т. д. Электрические схемы могут использоваться в различных ситуациях профессионалами, такими как инженеры, строители, техники, программисты и т. д. Электрическая схема помогает понять общий электрический план, сколько это будет стоить и какой материал потребуется.

Существует множество способов создания электрических чертежей, но онлайн-программа для создания электрических чертежей — это быстрый, простой и удобный вариант.Сегодня мы поговорим о 7 лучших программах для рисования электрических чертежей , которые можно будет использовать в 2021 году.

7 лучших программ для создания электрических чертежей

Вот 7 лучших программ для электрического рисования, которые вы можете использовать быстро и легко.

1. EdrawMax

С помощью EdrawMax вы можете создавать профессиональные электрические чертежи, будь вы электриком, инженером, программистом или строителем. Используйте лучшее профессиональное программное обеспечение для создания электрических чертежей Edraw и создавайте электрические чертежи быстро и легко. Он содержит все основные инструменты и компоненты, необходимые для создания подробной профессиональной электрической схемы. Вы также можете использовать различные шаблоны.

EdrawMax — это удобный инструмент для рисования, доступный для всех операционных систем и браузеров. Что делает EdrawMax одним из лучших программ для черчения электрических деталей, так это то, что оно очень быстрое, простое и увлекательное в использовании.

Широкий выбор простых в использовании инструментов для рисования

Поддержка всех терминалов (Windows, Mac, Linux и Web)

Бесплатные и редактируемые шаблоны электрических схем

Простая установка и регистрация

Доступные цены

Полные руководства пользователя и видеоуроки

Поддержка сохранения документов в облаке и экспорта в виде файлов Visio, PDF, графики, Word, Excel и PPT.

Водяной знак в бесплатном режиме

Цена:

• Онлайн-инструмент/базовое использование: бесплатно
• Годовой план: $99
• Пожизненный план: $245

URL-адрес программного средства: https://www.edrawsoft.com/edraw-max/

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Простое начало построения диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

2.ЭТАП

Программное обеспечение ETAP или Electrical Power System Analysis Software — отличный инструмент для создания электрических схем различных электроэнергетических систем. Он содержит множество инструментов для автоматизации, оптимизации, моделирования и анализа. С помощью ETAP профессионалы могут точно создавать подробные и объемные электрические чертежи.

Являясь превосходным программным обеспечением для создания электрических чертежей, оно содержит инструменты САПР для расширенных чертежей. Однако одним из недостатков ETAP является то, что он доступен только в Windows и не предлагает бесплатную автономную версию.

Доступна бесплатная пробная версия

Инструменты профессионального уровня

Библиотека символов

Доступно настольное приложение

Недоступно для Mac или Linux

Не бесплатно

Ценообразование: Пользовательское ценообразование.

URL-адрес программного средства: https://etap. ком/

3. Автокад Электротехника

AutoCAD Electrical — это инструмент для рисования от Autodesk, позволяющий создавать широкий спектр электрических чертежей с использованием специально разработанных инструментов для повышения производительности труда инженеров-электриков. Техники и инженеры используют этот инструмент для создания детальных чертежей с использованием различных функций AutoCAD.

Однако AutoCAD Electrical — это сложный инструмент, который подходит не всем пользователям, особенно новичкам.В нем также отсутствуют готовые шаблоны или образцы. Следовательно, он идеально подходит для опытных профессионалов, которые ищут профессиональный инструмент.

Инструменты профессионального уровня

Доступно для Mac и Windows

Комплекс для начинающих

Нет шаблонов

Дорого

Цена:

• Ежемесячно: $200
• Годовой: 1610 долларов США
• Три года: 4345 долларов США

URL-адрес программного средства: https://www. autodesk.com/products/autocad/included-toolsets/autocad-electrical

4. Электрические схемы SolidWorks

SolidWorks Electrical Schematics — это профессиональное программное обеспечение для создания схем и инструментов для совместной работы, которые можно использовать для создания полных электрических систем. С помощью библиотеки символов, трехмерных производственных деталей и моделей компонентов вы можете создать профессиональный электрический чертеж с помощью этого программного обеспечения.

SolidWorks Electrical Schematics не предлагает бесплатную версию, но предоставляет бесплатную пробную версию перед покупкой этого инструмента.В целом, это отличный инструмент с множеством положительных отзывов от пользователей.

Содержит множество инструментов

Доступно для Mac и Windows

Подходит как новичкам, так и профессионалам

Не бесплатно

Требуется регистрация

Ценообразование: Пользовательское ценообразование.

URL-адрес программного средства: https://www.solidworks.com/product/solidworks-электрические-схемы

5. Электра Е8

Electra E8 — это простой, быстрый и доступный инструмент для создания электрических сетей. Это программное обеспечение для рисования очень полезное и мощное. Это позволяет максимально просто создавать профессиональные инженерные схемы, будь то электрические, пневматические или гидравлические.

Electra E8 — это платный инструмент, который можно использовать на рабочем столе без каких-либо ограничений.Однако онлайн-версии нет, но вы можете получить бесплатную пробную версию. Это программное обеспечение также содержит другие инструменты САПР для всех профессионалов.

Сверхбыстрая обработка

Доступна бесплатная пробная версия

Отлично подходит для инженеров

Нет онлайн-версии

Не бесплатно

Цена:

• Professional (бессрочная лицензия): $2098 (разовый платеж)
• Предприятие (бессрочная лицензия): 2398 долларов США (единоразовый платеж)
• Предприятие (ежемесячно): $79/месяц
• Предприятие (ежегодно): $828/год

URL-адрес программного средства: https://radicasoftware. com/index.php

6. ПрофиКАД

ProfiCAD или Electrical CAD Software — это инструмент для рисования, специально разработанный для электрических схем, поскольку он содержит множество инструментов для рисования печатных плат. Это программное обеспечение для создания электрических чертежей простое в использовании и обладает отличными функциями. С помощью ProfiCAD можно создать множество технических схем, в том числе пневматику и гидравлику.

Это отличный инструмент для начинающих и студентов, так как все, что вам нужно сделать, это добавить символы и подключить соединительные провода.Программное обеспечение Electrical CAD можно использовать как дома, так и в коммерческих целях. Загрузите приложение, чтобы начать им пользоваться.

Доступны видеоуроки

Простой интерфейс

Подходит для начинающих

Нет онлайн-версии

Недоступно для Mac или Linux

Цена:

• Один пользователь: $277
• Школьная лицензия: $277
• Лицензия на сайт: $877

URL-адрес программного средства: https://www. proficad.com/

7. Умное рисование

SmartDraw — это практичный инструмент для создания диаграмм для любых целей, независимо от того, хотите ли вы создавать диаграммы, графики, инфографику или иллюстрации. Вы можете использовать этот многоцелевой инструмент для рисования, чтобы создавать контент профессионального уровня для любых целей. Точно так же вы можете использовать SmartDraw для создания инженерных чертежей, таких как электрические схемы. Следовательно, SmartDraw также работает как программное обеспечение для рисования электрических деталей.

SmartDraw имеет более 4500 различных шаблонов и возможностей рисования, подобных САПР.Этот создатель схем платный и требует регистрации учетной записи.

Широкий выбор инструментов для рисования

Доступны различные шаблоны

Доступно онлайн и офлайн

Дорого

Нет бесплатной пробной версии

Недоступно для Mac или Linux

Цена:

• Один пользователь: $277
• Школьная лицензия: $277
• Лицензия на сайт: $877

URL-адрес программного средства: https://www. smartdraw.com/

Сравните и выберите свое программное обеспечение для электрических чертежей

Как уже говорилось ранее, сделать электрический чертеж или любую техническую схему самостоятельно довольно сложно. Такой рисунок очень сложен и требует высокого уровня понимания. Для создания чертежей профессионального уровня сегодня у нас есть много полезных цифровых инструментов. Следовательно, существует также множество программ для рисования электрических чертежей , и мы перечислили для вас лучшие из них.

Однако выбрать подходящий для вас не так просто, поскольку все упомянутые выше инструменты имеют свои особенности и преимущества. В то время как некоторые из них отлично подходят для всех целей, другие подходят только для инженерного рисования. Точно так же некоторые из них хороши для новичков, а некоторые — лучший выбор для профессионалов. При этом в приведенном выше списке есть один инструмент, который имеет небольшое преимущество перед другими, а именно EdrawMax.

EdrawMax — это идеальный графический инструмент для всех ваших потребностей в рисовании, поскольку с помощью этого инструмента вы можете создавать любой визуальный контент — графики, диаграммы, диаграммы, технические чертежи, иллюстрации, раскадровки, инфографику и многое другое! Программное обеспечение Edraw для электрических чертежей является бесплатным, поставляется с расширенными инструментами рисования, библиотекой пользовательских символов, бесплатными шаблонами и множеством полезных функций.

Проще говоря, EdrawMax — универсальный магазин для всех ваших потребностей в цифровом рисовании!

Nine Программное обеспечение для проектирования цепей | Бесплатное программное обеспечение с открытым исходным кодом

Программное обеспечение для проектирования схем является очень важной частью жизни инженера-электронщика.

Хороший инструмент позволяет создавать проекты и регулярно проверять наличие проблем с проектом. Также легко ориентироваться с достаточным количеством опций, доступных для оптимального проектирования схемы. Все эти и многие другие функции доступны в современных инструментах EDA, но часто эти инструменты дорого обходятся инженерам. Поэтому инженеры всегда ищут альтернативы для использования.

Если вы инженер, ищущий бесплатные альтернативы своему программному обеспечению для проектирования схем, то вы обратились по адресу. Здесь мы предлагаем вам 9 полезных программ, которые сильны в функциях и легки в кармане. Создавайте потрясающие схемы!

1. CircuitMaker

Ссылка для скачивания: нажмите здесь

Бесплатный инструмент для проектирования схем и печатных плат для сообщества Open Source Hardware.

2. Программное обеспечение для проектирования разомкнутых цепей

Ссылка для скачивания: нажмите здесь

Этот веб-сайт является хранилищем набора инструментов EDA (автоматизация электронного проектирования) с открытым исходным кодом, включая Magic, IRSIM, Netgen, PCB и XCircuit. Все эти инструменты предоставляются бесплатно под лицензией GNU Public License (GPL) или аналогичной лицензией с открытым исходным кодом.

3. KiCad ЭДА

Ссылка для скачивания: нажмите здесь

Кроссплатформенный пакет автоматизации проектирования электроники с открытым исходным кодом.

4. Программное обеспечение для проектирования цепей ADS

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

ADS Это процесс анализа, позволяющий извлечь или проверить свойства аналоговой или цифровой системы.

5. Программное обеспечение для проектирования схем nagaEDA

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

naga EDA предоставляет полезные инструменты электронного проектирования на C++ и особенно на Python. Текущая версия содержит naga.Verilog, парсер Verilog

6. Программное обеспечение для проектирования схем OpenSce

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

OpenSce — это программное обеспечение с открытым исходным кодом с привлекательным и эффективным графическим интерфейсом, которое позволяет проектировать линейные электронные схемы и определять характеристики существующих.

7. Программное обеспечение для проектирования схем QSapecNG

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

QSapecNG — это программа символьного анализа линейных аналоговых схем на основе Qt.Фактически он состоит из двух независимых частей: движка инфраструктуры SapecNG и графического интерфейса приложения QsapecNG.

8. Симулид

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

simulide — это программное обеспечение для моделирования схем, которое позволяет вам тестировать ваши схемы перед созданием прототипа

.

9. гербв

gerbv — программа просмотра файлов Gerber с открытым исходным кодом только для RS-274X.

Ссылка для скачивания: нажмите здесь

Ничего из этого вам не подходит? Посмотрите другие интересные вещи.

Лучшее бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом

Когда речь идет об инфраструктуре зданий, будь то коммерческих или жилых, это влечет за собой планирование, проектирование, создание, тестирование и контроль осветительного оборудования и систем электропитания в помещениях. Установка осветительных приборов и систем питания может включать в себя электронные компоненты, системы пожарной безопасности и безопасности жизнедеятельности, системы голосовой связи и передачи данных или все, что связано с подключением электропроводки.Разработчики-электрики готовят электропроводку и схемы, которые затем используются рабочими, которые устанавливают, обслуживают и ремонтируют электропроводку и оборудование на электростанциях, производственных предприятиях, центрах связи или зданиях любого типа. По сути, электрический дизайн — это рабочий процесс или план подключения всех электрических компонентов.

Планы проектирования электрооборудования могут быть такими же простыми, как подключение нескольких лампочек, и такими же сложными, как создание энергосистемы для огромного производственного предприятия.Основная цель подготовки планов проектирования электрооборудования состоит в обеспечении того, чтобы вся энергосистема в инфраструктуре была безопасной и достаточно эффективной для поддержания низких затрат на электроэнергию. Если вы сталкиваетесь с мерцающим светом, большими счетами за электроэнергию и поврежденным оборудованием или машинами в своих помещениях, это означает, что вы используете нестабильные системы или ручные методы для проектирования своей электрической системы.

Ниже приведены некоторые проблемы, с которыми инженеры-электрики обычно сталкиваются при подготовке проекта электрической системы —

.

Недостаточное внимание к деталям электрической системы может привести к мелким и крупным повреждениям электрооборудования.Таким образом, требуется квалифицированное мастерство и экспертная помощь, основанная на технологии, для тщательного планирования с самого начала до передачи электрических работ.

Лучшее программное обеспечение для проектирования электрических систем может устранить хаос, стресс и задержки, связанные с вашими проектами проектирования электрических систем. Здесь мы перечислили 7 лучших бесплатных программ для проектирования электрических систем с открытым исходным кодом, которые вы можете использовать для своего бизнеса. Но прежде чем мы перейдем к подробностям этих инструментов проектирования электрооборудования, давайте посмотрим, что именно представляет собой программное обеспечение для проектирования электрооборудования, преимущества его использования и функции, на которые следует обращать внимание при его выборе.

Что такое программное обеспечение для проектирования электрических систем?

Программное обеспечение для проектирования электрооборудования, также известное как инструмент САПР для электротехники, помогает в подготовке планов электротехнических проектов и реорганизации текущих. Электротехническое программное обеспечение включает в себя библиотеку символов и базу данных электрических деталей и расходных материалов, что позволяет инженерам-электрикам и проектировщикам моделировать, документировать и оценивать спецификации и стоимость проекта проектирования электрооборудования. Кроме того, системы проектирования электрооборудования также позволяют вам обмениваться планами проектирования электрооборудования со всей командой, заинтересованными сторонами и государственными органами для получения необходимых утверждений.

В нашу эпоху, когда компьютеры и технологии применяются даже для покупки продуктов, если вы готовите свои электрические проекты с использованием ручных методов, то вы полагаетесь на неполные данные и принимаете решения, основанные на догадках. Единственный выход из этой ситуации — использование надежного электрического конструктивного решения; в противном случае неправильное толкование ваших электрических проектов может привести к провалу ваших проектов, создать плохое впечатление у ваших клиентов и нанести огромный репутационный и финансовый ущерб вашему бизнесу.Ниже приведены некоторые преимущества использования многофункционального инструмента для проектирования электрических систем —

.

Обязательные функции программного обеспечения для проектирования электрических систем

Инструменты для рисования

Это самая основная функция, доступная почти во всех решениях по проектированию электрических систем. Вам необходимо проверить, достаточно ли интуитивны инструменты проектирования, доступные в вашем решении для проектирования электрических систем, чтобы вы могли быстро и без проблем подготовить свои электрические проекты.Это также должно позволить вам сравнить две версии чертежа, что поможет вам легко создавать безупречные и простые для понимания электрические схемы.

2D/3D проектирование

Функции 2D/3D проектирования позволяют создавать профессионально презентабельные электрические проекты. Некоторые инструменты проектирования электрооборудования позволяют создавать 2D-чертежи, чертежи и аннотации для ваших электрических проектов. Напротив, некоторые инструменты позволяют выполнять 3D-моделирование и визуализацию, а некоторые могут даже обеспечивать их комбинацию.В зависимости от ваших бизнес-требований вы можете выбрать программное обеспечение для проектирования электрооборудования и добавить гибкости и интеллектуальности своим планам электроснабжения.

Настраиваемый

Выбранное вами решение для проектирования электрических систем должно позволять настраивать интерфейс в соответствии с вашей бизнес-логикой, чтобы вы могли сэкономить время, затрачиваемое на выполнение повторяющихся задач, и повысить доступность. Кроме того, он должен позволить вам установить правила соответствия в зависимости от ваших местных государственных и отраслевых стандартов, гарантируя, что ваши электрические конструкции соответствуют всем правилам и нормам, которые необходимы для быстрого получения одобрения от властей

.

Управление данными

Ваше программное обеспечение для проектирования электрических систем должно позволять вам импортировать/экспортировать данные из других приложений, повторно использовать эту информацию, вносить изменения в существующие электрические схемы и делиться этими проектами с членами группы для предложений и вышестоящими органами для утверждения.Например, вставка географического местоположения в ваш электрический проект или присоединение моделей к вашим чертежам должно быть легкой задачей.

Поддержка нескольких платформ и устройств

Выбранное вами программное обеспечение САПР для электротехники должно позволять создавать, редактировать и публиковать электрические чертежи с любого устройства или платформы. Кроме того, вы должны иметь возможность публиковать презентацию своего электрического проекта в нескольких форматах, чтобы пользователи могли легко получить к ней доступ и высказать свои комментарии и предложения.

Перечень электрических деталей и расходных материалов

После того, как проект готов, вам не нужно вручную составлять список электрических деталей и расходных материалов, необходимых для завершения вашего проекта. Программное обеспечение для электрического проектирования автоматически генерирует список электрических деталей и расходных материалов. Это гарантирует, что вы разместите заказ на нужное количество электрических деталей и расходных материалов, необходимых для вашего проекта, устранит вероятность потерь и сэкономит ваши деньги.

Интеграция в каналы закупок

Многие решения по проектированию электрооборудования объединяют каналы закупок для покупки электрических деталей, необходимых для вашего проекта. Благодаря этой интеграции вы можете получить доступ к информации о поставщиках электрических деталей и ценах, которые они предлагают, в режиме реального времени. Это помогает быстро принимать правильные решения о покупке и экономит ваше время.

Принимая во внимание эти обязательные функции, вы можете выбрать инструмент для проектирования электрических систем, который наилучшим образом соответствует вашим бизнес-требованиям.Чтобы помочь вам с выбором, мы составили список из 7 лучших бесплатных программ для проектирования электрических систем с открытым исходным кодом, которые вы можете рассмотреть для развертывания без огромных вложений.

7 лучших бесплатных программ для проектирования электрических систем с открытым исходным кодом

#1 QElectroTech

QElectroTech — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, которое используется для создания моделей электрических, электронных, автоматических и управляющих схем. Это программное обеспечение с широкими возможностями настройки, которое также можно использовать для создания механических и инструментальных чертежей, помогающих иллюстрировать процессы. Он включает в себя большой набор стандартных и пользовательских символов, которые могут описывать компоненты, используемые в электрических, гидравлических, пневматических и компьютерных системах. Эти символы можно легко перетаскивать с помощью мыши в редактор диаграмм для создания чертежа, описывающего систему.

(qelectrotech.org)

Основные характеристики

• Включает редактор элементов для создания условных обозначений и редактор диаграмм для создания чертежей
• Включает библиотеку общих символов вместе со стандартными символами IEC 60617
• Позволяет сохранять элементы в формате XML
• Может экспортировать диаграммы в dxf, pdf, jpg, png, bmp, svg и многие другие форматы
• Может поддерживать операционные системы Linux, Mac OS X и Windows
• Поддерживает несколько языков
• Разрешает просмотр в полноэкранном режиме

Если вы уже использовали QElectroTech, поделитесь своими отзывами здесь.

#2 FreePCB

FreePCB — это бесплатный редактор печатных плат с открытым исходным кодом, совместимый с Microsoft Windows. Он был выпущен под лицензией GNU (General Public License) и чрезвычайно прост в освоении и использовании. Он не имеет встроенного автотрассировщика, но использует веб-автотрассировщик FreeRoute с сайта freerouting.net. Он был запрограммирован для работы с Microsoft Windows, но может работать с Linux с помощью Wine или на компьютерах Macintosh с VirtualPC.

(freepcb.com)

Основные характеристики

• Позволяет использовать от 1 до 16 медных слоев
• Может проектироваться для платы размером до 60X60 дюймов
• Использует английские или метрические единицы для электрических расчетов
• Включает мастер посадочных мест и редактор посадочных мест для создания или изменения посадочных мест
• Может импортировать и экспортировать списки соединений PADS-PCB
• Может экспортировать расширенные файлы Gerber (файлы сверления RS274X и Excellon
• Включает функцию автосохранения
• Включает средство проверки правил проектирования

Если вы уже использовали FreePCB, поделитесь здесь своими отзывами.

#3 TinyCAD

TinyCAD — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, которое чаще всего используется для создания схем электрических цепей, также известных как схематические чертежи. Он включает в себя стандартную библиотеку символов, но также позволяет создавать собственные символы. Это может помочь вам в создании макетов печатных плат с различными форматами списка соединений, а также может создавать списки соединений для имитации SPICE. Эта программа также обычно используется для рисования однолинейных диаграмм, блок-схем и презентационных рисунков.

(tinycad.net)

Основные характеристики

• Позволяет встраивать схемы на ваш веб-сайт, в Word и другие документы
• Может преобразовывать принципиальные схемы в изображения PNG
• Включает средство проверки правил проектирования, которое может помочь в определении проблем, с которыми вы можете столкнуться при реализации в реальном
• Позволяет встраивать графические изображения в чертежи САПР
• Позволяет создавать библиотеки пользовательских символов

Если вы уже использовали TinyCAD, поделитесь здесь своими отзывами.

#4 X-контур

XCircuit — это бесплатное программное обеспечение для проектирования электрических цепей с открытым исходным кодом, которое может помочь вам в создании качественных принципиальных схем электрических цепей и соответствующих рисунков, пригодных для публикации. Он также может создавать списки цепей путем захвата схемы. Он включает в себя полностью редактируемые библиотеки компонентов схемы. Это помогает в создании рисунков, которые представляют собой идеальное сочетание художественного выражения и технических деталей. Будучи очень гибкой программой, она поддерживает стиль без ущерба для мощности схематического захвата.

(opencircuitdesign.com)

Основные характеристики

• Включает обширные инструменты для рисования
• Позволяет увеличивать и уменьшать масштаб для сложного проектирования
• Включает подробное информационное окно для каждого инструмента
• Включает инструменты для создания новых элементов, таких как провод, коробка, дуга и т. д.
• Позволяет импортировать внешние изображения
• Позволяет вставлять текст в чертежи и даже редактировать этот текст
• Позволяет вставлять информационную метку для списков соединений
• Позволяет создавать и редактировать библиотеки
• Позволяет создавать параметры и управлять ими
• Может импортировать графику и объединять ее с текущим дизайном

Если вы уже использовали XCircuit, поделитесь здесь своими отзывами.

#5 Схемщик

Circuitmaker — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, которое не ограничивает ваше воображение и помогает создавать высококачественные схемы и печатные платы. Лучшее в этом то, что у него нет искусственных ограничений на количество слоев или площадь доски. Кроме того, он включает в себя сообщество, где вы можете получить доступ к отличным эталонным проектам, а также помогает вам продвигать и оценивать проекты по проектированию электрических систем. Используя эту программу, вы также можете настроить команды для совместной разработки.

(схемамейкер.com)

Основные характеристики

• Включает многостраничный редактор схем
• Позволяет совместно использовать и совместно работать над проектами
• Включает возможности маршрутизации push и push
• Позволяет интерактивную маршрутизацию нескольких или одиночных сетей или использовать ручную маршрутизацию с автозаполнением
• Помогает генерировать проверенные выходные данные DRC/DFM
• Позволяет импортировать дизайны из других инструментов
• Включает в себя кнопку производства одним нажатием, которая позволяет отправить ваш дизайн для реального производства по лучшей цене

Если вы уже использовали Circuitmaker, поделитесь здесь своими отзывами.

#6 KiCad

KiCad — это бесплатный пакет автоматизации электронного проектирования с открытым исходным кодом, совместимый с Windows, OSX и Linux. Он включает в себя интегрированную среду для проектирования топологии печатных плат и создания схем. Он также может создавать ведомости материалов, предоставляя оценку того, сколько материалов потребуется для завершения электрического проекта. Кроме того, он может создавать 3D-презентации, чтобы получить реалистичное представление о реальном проекте. Это приложение для проектирования электрических систем включает в себя множество библиотек компонентов, и даже пользователи могут добавлять собственные компоненты для расширения библиотеки.

(kicad-pcb.org)

Основные характеристики

• Поддерживает произвольные цветовые схемы
• Включает новый стиль выделения для устранения неоднозначности выбора для большей ясности
• Позволяет масштабировать при использовании трекпадов в MacOS
• Возможность выполнять простые математические уравнения в некоторых полях ввода
• Позволяет выполнять перекрестное зондирование с выделением
• Включает библиотеки символов, значков, посадочных мест и 3D-моделей
• Включает пользовательский диалог выбора
• Включает редактор переменных среды для управления внутренними переменными среды

Если вы уже использовали KiCad, поделитесь здесь своими отзывами.

#7 SimulIDE

SimulIDE — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, простое и удобное в использовании. Он используется для расширенного обучения, поскольку позволяет пользователям перетаскивать компоненты из списка и вставлять их в схему, соединять их и нажимать кнопку питания, чтобы понять, как это работает. Он также включает контекстное меню, доступное по щелчку правой кнопкой мыши, которое позволяет вам выбирать компоненты и размещать их под нужным вам углом.

(симул.ком)

• Позволяет создавать однолинейные электрические схемы
• Включает редактор кода и отладчик для GcBasic, Arduino, PIC asm и AVR asm
• Включает простые в использовании функции перетаскивания
• Включает каталог электрических деталей
• Включает библиотеку символов и инструменты ПЛК

Если вы уже использовали SimulIDE, поделитесь здесь своими отзывами.

Если вы хотите быстро понять функции, предлагаемые вышеупомянутыми программными решениями, мы предлагаем вам просмотреть следующую сравнительную таблицу.

Сравнительная таблица 7 лучших бесплатных программ для проектирования электрических систем с открытым исходным кодом

Итак, это были 7 лучших бесплатных инструментов для проектирования электрических систем с открытым исходным кодом.

Если вы ищете лучший вариант с расширенными функциями, отличными от тех, что предлагаются в этих бесплатных решениях для проектирования электрических систем, мы рекомендуем вам рассмотреть одну из самых популярных программ для проектирования электрических систем — AutoCAD Electrical.

AutoCAD Electrical

AutoCAD Electrical — это отраслевой набор инструментов для проектирования электрических систем, который поможет вам эффективно создавать, изменять и документировать электрические системы управления.Он включает в себя обширные библиотеки и инструменты, которые могут помочь в автоматизации инженерных задач управления и повышении производительности. Он может автоматизировать стандартные действия, такие как создание спецификаций и чертежей ввода-вывода ПЛК, что позволяет сэкономить время и свести к минимуму ошибки при выполнении электрического проекта в реальности.

(autodesk.com)

Основные характеристики

• Возможность создания и обновления настраиваемых отчетов
• Позволяет клиентам и поставщикам сотрудничать
• Позволяет управлять проектами проектирования электрических систем
• Может публиковать схемы в формате PDF
• Включает библиотеки символов электрических схем
• Позволяет проверять ошибки в режиме реального времени
• Позволяет маркировать и нумеровать электрические провода и компоненты
• Позволяет повторно использовать проектирование схем

Если вы уже использовали AutoCAD Electrical, поделитесь своими отзывами здесь.

Заключение

По сути, традиционные способы создания моделей проектирования электрических систем могут быть громоздкими и не могут дать четкого представления о том, как проект будет реализован в реальности. Таким образом, большинство профессиональных инженеров-электриков и чертежников используют инструменты электрического проектирования для создания объединенных проектов с аналитическими возможностями, обеспечивающими более плавный рабочий процесс, повышенную точность и повышенную производительность.

Мы надеемся, что эта статья помогла вам выбрать наилучшее программное обеспечение для проектирования электрических систем, соответствующее требованиям вашего бизнеса.Тем не менее, если вы ищете дополнительные варианты в этой категории, вы можете выбрать множество бесплатных и платных вариантов, таких как Ansys, E3 Series, ElectricalOM и многие другие в этом полном списке программного обеспечения для проектирования электрических систем.

Использовали ли вы какое-либо из упомянутых выше программ для проектирования электрических систем? Пожалуйста, оставьте свой ценный отзыв здесь.

Кроме того, просмотрите все категории программного обеспечения, если вы ищете программное обеспечение, используемое и в других отраслях.

Инструменты и приложения для проектирования электрических систем | Engineering Design

Существуют десятки бесплатных онлайн-симуляторов схем с открытым исходным кодом, которые можно легко найти, поэтому многие из них здесь не перечислены.

1. 5 Анализ специй

Простой в использовании симулятор аналоговых схем для профессиональных проектировщиков схем. Этот инструмент инженерного проектирования обеспечивает ввод схем для Spice, а также возможность определять и сохранять неограниченное количество

анализов и встроенный график результатов моделирования. Основное внимание уделяется анализу аналоговых схем и проектированию на компонентном уровне.

2. АмпКальк

Программа, которая рассчитывает номинальные токовые нагрузки силовых кабелей и/или рабочие температуры кабелей для пользовательских кабельных прокладок.AmpCalc подходит для кабельных систем, используемых в промышленных, коммерческих и коммунальных системах распределения электроэнергии.

3. БЩ4В

Программное обеспечение для проектирования схем с открытым исходным кодом для Windows. Название «БЩ» является аббревиатурой от «Базовая схема». Он имеет только основные функции, чтобы упростить эксплуатацию.

4. CableBuilder 3D

Программное обеспечение, использующее возможности Autodesk Inventor для создания полностью интегрированного инструмента 3D CAD в среде CableBuilder.Проекты, созданные в CableBuilder, могут создавать профессиональные фотореалистичные изображения для использования в отчетах, технических описаниях, предложениях или каталогах.

5. Логический симулятор CEDAR

Интерактивный цифровой логический тренажер для обучения логическому проектированию или тестирования простых цифровых схем. Он включает как низкоуровневые логические элементы, так и высокоуровневые компоненты, включая регистры и эмулятор микропроцессора Z80.

6. CircuitLab

Онлайн-редактор схем и симулятор схем, который помогает инженерам-электрикам экономить время на разработке и документировании своих проектов, предоставляя схемы профессионального уровня, электрические схемы и точное моделирование.

7. Мастер схем

Программное обеспечение для проектирования электроники, объединяющее проектирование схем, проектирование печатных плат, моделирование и производство CAD/CAM в одном полном пакете.

8. DesignSpark Electric

Мощный и всеобъемлющий набор профессиональных возможностей САПР для электрических схем, позволяющий быстро завершать проектирование и повышать точность и точность сквозного процесса проектирования.

9. E3.серия

Цукен Э.3 серия — это программное обеспечение для проектирования электрических, гидравлических и жгутов проводов, включая проектирование жгутов проводов и кабельных сборок, электрические схемы и системы, проектирование гидравлических и пневматических систем и т. д.

10. Дизайн-люкс Elecdes

Elecdes Design Suite (EDS) — это многофункциональный набор электрических и контрольно-измерительных инструментов, инструментов проектирования и САПР, который состоит из нескольких модулей:

• Elecdes, модуль 2D-проектирования электрических САПР, используемый для создания интеллектуальных принципиальных схем, включая принципиальные электрические схемы, схемы соединений, однолинейные схемы, блок-схемы кабелей и схемы контуров.
• Paneldes Panel, модуль проектирования 3D CAD, используемый для создания электрических панелей, который упрощает и улучшает создание электрических моделей и общих компоновок электрических панелей, выполняет прокладку проводов, заполнение и расчеты длины проводов.
• Paneldes Raceway, модуль проектирования 3D CAD, используемый для создания моделей кабельных каналов завода, который выполняет прокладку кабеля, заполнение кабеля и расчет длины кабеля.

11. iCircuit

Симулятор и конструктор электронных схем в реальном времени, достаточно универсальный, чтобы подойти студентам, любителям и профессиональным инженерам-электрикам.

12. Кикад ЭДА

Кросс-платформенный пакет автоматизации проектирования электроники с открытым исходным кодом.

13. Логисим

Учебное пособие по проектированию и моделированию цифровых логических схем. Logisim позволяет создавать большие схемы из меньших подсхем и рисовать пучки проводов одним перетаскиванием мышью для проектирования и моделирования целых процессоров в образовательных целях.

14. LTpowerPlay

Мощная среда разработки на базе Windows, поддерживающая продукты Digital Power System Management (PSM) компании Analog Devices.Он поддерживает множество задач: оценка интегральных схем Analog Devices путем подключения к системе демонстрационных плат; построение многочипового конфигурационного файла в автономном режиме, который можно сохранить и перезагрузить позднее; диагностики и отладки, являясь ценным диагностическим инструментом во время ввода платы в программу, настройки схемы управления питанием в системе или диагностики проблем с питанием при включении направляющих.

15. LTspice

Высокопроизводительное программное обеспечение SPICE для моделирования, захвата схем и просмотра осциллограмм с усовершенствованиями и моделями для упрощения моделирования аналоговых схем.В загружаемый файл LTspice входят макромодели для большинства импульсных стабилизаторов, усилителей Analog Devices, а также библиотека устройств для общего моделирования схем.

16. Мультисим

Стандартное программное обеспечение SPICE для моделирования и проектирования схем от National Instruments для аналоговой, цифровой и силовой электроники в образовании и исследованиях.

17. Нгспайс

Симулятор специй с открытым исходным кодом, предлагающий множество моделей устройств для активных, пассивных, аналоговых и цифровых элементов.Параметры модели предоставляются производителями полупроводников. Пользователь добавляет схемы в виде списка соединений, а на выходе получается один или несколько графиков токов, напряжений и других электрических величин или сохраняется в файле данных.

18. Платформа PCSCHEMATIC

Набор инструментов, который включает в себя: PCSCHEMATIC Automation, электротехническую САПР для рисования схем электрических соединений, схем управления, пневматики и гидравлики; PCSCHEMATIC Cablemanager, который отслеживает все важные данные о кабелях, кабелепроводах, кабельных вводах и вводах в строительных проектах, а также отслеживает, где протягиваются кабели.

19. PowerSim

Программное обеспечение для моделирования, разработанное для схем силовой электроники, управления двигателем и других требований, таких как моделирование динамических систем.

20. ПСПАЙС

Ведущее в отрасли программное обеспечение для аналоговых, смешанных сигналов и анализа, предоставляющее комплексное решение для моделирования и проверки схем, обеспечивающее высокопроизводительное моделирование схем для анализа и уточнения схем, компонентов и параметров перед выполнением компоновки и изготовления.

21. Симетрикс

Быстродействующие симуляторы аналоговой и импульсной силовой электроники, обеспечивающие поддержку профессионального уровня, надежную конвергенцию и полнофункциональную среду разработки.

22. ТИНА

Симулятор схем для аналоговых, цифровых и смешанных схем и проектирования печатных плат.

23. TinyCAD

Программа с открытым исходным кодом для рисования схем электрических цепей или схематических чертежей, которая поддерживает стандартные и пользовательские библиотеки символов.

24. Конструктор мощности WEBENCH®

Программное обеспечение для создания индивидуальных цепей электропитания в соответствии с требованиями пользователя. Среда предоставляет сквозные возможности проектирования источников питания, которые экономят время на всех этапах процесса проектирования.

25. X-цепь

Программа для рисования принципиальных схем электрических цепей и связанных с ними рисунков пригодного для печати качества, а также для создания списков соединений цепей посредством захвата схем, включая запись как иерархических выходных данных PostScript, так и иерархических списков соединений SPICE.

Electrical CAD Программное обеспечение для электрических схем

Программное обеспечение для электрических САПР и схем электрических соединений

Elecdes — это модуль 2D-проектирования электрических САПР EDS, используемый для создания интеллектуальных принципиальных схем, в том числе; электрические принципиальные схемы, электрические схемы, 1-линейные схемы, кабельные блок-схемы и контурные схемы. Elecdes имеет богатый набор инструментов для рисования и баз данных САПР для автоматизации и ускорения создания схем электрических цепей, а также поставляется со стандартными библиотеками символов и деталей производителей.

Для разработчиков электрических схем и схем подключения

Программное обеспечение Elecdes Electrical CAD предназначено для пользователей, создающих многостраничные электрические принципиальные схемы САПР для строительства, распределительных устройств, процессов, транспортных средств, управления, производства, производства электроэнергии, передачи и распределения (T&D).

Совместимость с AutoCAD и Gstar-CAD.

Загрузить брошюру или видео
Запрос веб-демонстрации, пробной версии программного обеспечения или образцов проектов

Особенности

Производство электрических диаграмм САПР

• Более 10000 блоков библиотеки электрических символов САПР.
• Библиотеки электрических САПР IEC/ISA/ANSI/IEEE/JIC/JIS/AS.
• Автоматический генератор клеммной колодки.
• Автоматизированный генератор схем электрических соединений.
• Комплексное построение 2D-схем электрощитов.
• Задняя аннотация широкой перекрестной ссылки проекта.
• Автоматизированные таблицы спецификаций и кабелей на чертежах.
• Вставка интеллектуального массива Elecdes.
• Цепь перемещения для интеллектуального перемещения символов с сохранением соединений.
• Мягкие привязки, разрывы строк и восстановление строк включены в интеллектуальные функции редактирования вставки, перемещения, перетаскивания, копирования, удаления и восстановления строки Elecdes.
• 2-линейные и 3-фазные макросы рисования, макросы построения лестничных диаграмм.
• Терминалы Brownfield для связи со старыми / растровыми диаграммами.
• Конструктор модулей ПЛК с библиотекой из тысяч современных карт ввода-вывода от нескольких производителей. Использование простое и удобное, в то время как графическая гибкость высока и имеет множество пользовательских настроек.
• Функция «Переключение контактов» для замены любого компонента реле другим компонентом (например, перестановкой контактов) ИЛИ замены нормально замкнутого переключателя на нормально разомкнутый переключатель — одним щелчком мыши.
• «Установщик подкомпонентов», который позволяет быстро выбирать и вставлять контакты (или другие подкомпоненты устройства) любого выбранного реле или устройства.Для больших интеллектуальных реле защиты и распределения это сокращает время развертывания на 60–90 %.
• Вставьте компонент непосредственно из базы данных каталога, при этом символ разумно выбирается из выбранных вами стандартов. Это исключает выбор символа при работе непосредственно с номерами деталей.
• Автоматическое «инкрементальное» определение имени тега по умолчанию — с программируемыми пользователем именами тегов! Соглашения об именах IEC и ANSI входят в стандартную комплектацию.
• Автоматическая нумерация проводов, нумерация звеньев и размещение точки соединения.
• «Именование эквипотенциальных проводов». Теперь провод можно продолжить через клеммные колодки без изменения имени провода.
• Простые графические меню на основе таблиц с интеллектуальным редактором меню для модификации пользователем.
• Теперь возможны поляризованные клеммы.
• «SMART WIRING DIAGRAM FOOTPRINT» можно использовать для создания «реалистичных» планов клемм и посадочных мест устройств, когда это необходимо, когда генератор схем соединений создает схему соединений.

Интеграция программного обеспечения САПР

• Интеграция с AutoCAD 2013-2022.
• Интеграция с GstarCAD Professional 2016-2021.
• Добавляет электрические панели инструментов САПР, меню и команды в пользовательский интерфейс программного обеспечения САПР.
• Добавляет вкладки ленты электрических САПР в пользовательский интерфейс AutoCAD.
• GstarCAD Professional может поставляться в комплекте с EDS для пользователей, у которых нет актуального пакета программного обеспечения САПР.
• Системные требования

Функциональность базы данных

• Более 200 000 производителей запасных частей в каталогах Elecdes поставляются. «Выберите» нужную часть во время построения схемы. Включает Alstom, ABB, Siemens, SquareD, Telemecanique и другие.
• Содержит интегрированную базу данных «Ebase» для: управления проектами и отслеживания изменений, автоматизированного индексного списка чертежей проекта, автоматизированных списков соединений проводов, автоматизированных списков кабелей, автоматизированных списков соединений проводников/жил, автоматизированной спецификации материалов и сводки количества, автоматизированных этикеток проводов / наконечников списки и ДВУХСТОРОННИЕ ССЫЛКИ НА БАЗЫ ДАННЫХ.
• Перекрестная ссылка контактов/обмоток сетевого реле. Перекрестные ссылки дублирования имени тега строки.Инструменты навигации по компонентам для удобного поиска и просмотра компонентов, разбросанных по многим листам.
• Автоматическая перекрестная привязка продолжения проводника.
• Автоматизированная база данных PROJECT-WIDE GLOBAL EDITOR для массового редактирования тегов, проводов, клемм и спецификаций в ваших электрических схемах САПР. При желании используйте свою любимую базу данных или электронную таблицу в сочетании с глобальным редактором.
• Приложение для планирования кабелей.Проектируйте и управляйте кабельной системой из базы данных!

Лучшее программное обеспечение для моделирования схем для инженеров-электронщиков

Бесплатное программное обеспечение для моделирования электронных схем с открытым исходным кодом на этой странице позволяет проектировать, анализировать и тестировать схемы виртуально в браузере или на компьютере. Они имитируют поведение электронного устройства/схемы и часто используются, потому что дешевле, быстрее и часто практичнее моделировать схему, чем физически ее строить.Приведенные ниже программы могут предоставлять либо аналоговые, либо цифровые возможности моделирования, либо и то, и другое, иметь редактор схем, средство просмотра сигналов, поддержку резисторов, конденсаторов, диодов и т. д. Simulation. Онлайн-инструменты для моделирования цепей. Здесь мы перечисляем несколько бесплатных онлайн-симуляторов схем, которые вы можете попробовать. Эти симуляторы схем не нужно загружать на ваш компьютер, и они могут работать прямо с веб-сайта.

Circuit Sims

Это было одно из первых веб-приложений для моделирования цепей с открытым исходным кодом. Это отличный инструмент как для студентов, так и для энтузиастов электроники. Его дизайн основан на цветах, которые могут обозначать, например, положительное или отрицательное напряжение, и позволяет создавать простые схемы щелчками мыши. К сожалению, разработчику не удалось сделать скачок в качестве и увеличить графический интерфейс пользователя.

DcAcLab

Имеет наглядную и привлекательную графику, но ограниченное программное обеспечение для моделирования цепей.Это определенно отличная программа для обучения, очень простая в использовании. это заставляет вас видеть компоненты по мере их изготовления. Это не позволяет вам проектировать схему, а только практиковаться. Every Circuit

Это программное обеспечение для электронного моделирования онлайн с хорошо сделанной графикой. Когда вы входите в онлайн-программу, вам будет предложено создать бесплатную учетную запись, чтобы вы могли сохранять свои проекты и иметь ограниченную часть области для рисования своей схемы. Чтобы использовать его без ограничений, требуется ежегодная плата в размере 10 долларов США.Его можно скачать и использовать на платформах Android и iTunes. Компоненты имеют ограниченную возможность моделирования с минимальными параметрами спайса. Очень прост в использовании, имеет отличную систему электронного дизайна. Это позволяет вам включать (встраивать) симуляцию на вашу веб-страницу.

DoCircuits

Это программное обеспечение для моделирования электронных схем. Несмотря на то, что первое впечатление о веб-сайте оставляет людей в замешательстве, он предоставляет множество примеров того, как работает программа, посмотрите сами на видео «Начните работу через пять минут.” Измерения параметров электронной схемы отображаются реалистичными виртуальными приборами.

PartSim

Программное обеспечение для моделирования электронных схем PartSim — онлайн-симулятор электронных схем. Он хорош в имитации специй. Вы можете нарисовать электрические схемы и протестировать их. Это все еще новый симулятор, так что есть несколько компонентов для моделирования выбора.

123D Circuits

Программа действий, разработанная AutoDesk, позволяющая создавать схемы, просматривать их на макетной плате, использовать платформу Arduino, моделировать электронные схемы и в конечном итоге создавать печатные платы.Компоненты отображаются в 3D в их реальной форме. Вы можете программировать Arduino непосредственно из этой программной симуляции, (она) действительно впечатляет.

TinaCloud

Эта программа моделирования электронных схем обладает сложными возможностями. Он позволяет моделировать, в дополнение к обычным схемам со смешанными сигналами, также микропроцессоры, VHDL, источники питания SMPS и радиочастотные схемы. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и обеспечивают отличную скорость моделирования.

EasyEDA проектирование электрических схем, моделирование схем и проектирование печатных плат

EasyEDA — это удивительный бесплатный онлайн-симулятор схем, который очень подходит для всех, кто любит электронные схемы. EasyEDA приближается к LTspice IV, но с несколько более дружественным интерфейсом. Этот симулятор также очень мощный, он может проверять аналоговые, цифровые и смешанные сигнальные схемы с подсхемами и моделями spice и быстро получать результаты с облачных серверов. Программная среда позволяет проектировать схемы, проверять работу с помощью симулятора цепей.Когда вы убедитесь, что функция схемы хорошая, вы можете создать печатную плату с тем же программным обеспечением. На веб-сайте вы можете найти и использовать множество проектов и электронных схем, созданных другими, потому что они являются общедоступными и открытыми аппаратными средствами. Это бесплатно, а также позволяет вам делиться своей работой с другими.

Компьютерное программное обеспечение для моделирования цепей

Компьютерное программное обеспечение предлагает различные способы манипулирования и организации электрических схем, включая здесь возможность импортировать файлы, совместно использовать и работать со сложной электронной схемой.Далее вам будет доступна серия компьютерных программных инструментов для рисования и моделирования электронных схем и схем.

Qucsis

программное обеспечение для моделирования цепей с графическим пользовательским интерфейсом. Программное обеспечение предназначено для поддержки всех типов моделирования цепей, например. Анализ постоянного и переменного тока, S-параметров, переходных процессов, шума и гармонического баланса. Также поддерживается чисто цифровое моделирование. Qucs работает практически на любых операционных системах, таких как Solaris, Apple Macintosh, Microsoft Windows, FreeBSD, NetBSD и т. д.Программа выпущена под Стандартной общественной лицензией GNU в виде исходного кода, поэтому вам нужно будет скомпилировать ее самостоятельно, прежде чем вы сможете ее запустить.

LT Spice Simulator

Программное обеспечение для моделирования электронных схем доступно от основной компании по производству аналоговых микросхем, Linear Technology, работает в Windows, OS X. Хотя оно ориентировано на использование их частей, оно является гибким и может использоваться с деталями других поставщиков. .LTspice — это гораздо более быстрая симуляция импульсных регуляторов с улучшенным SPICE (по сравнению с обычными симуляторами SPICE).LTspice предоставляет доступ к более чем 200 моделям операционных усилителей, моделей транзисторов, моделей MOSFET и т. д. Большим недостатком LTspice является его проприетарная кодовая база, лицензированная Linear Technology. Если бы они сделали его открытым исходным кодом, LTspice мог бы добиться успеха в совместной разработке.

Ngspice

Это программное обеспечение для моделирования электронных схем  представляет собой механизм моделирования смешанных цепей смешанного уровня, основанный на трех программных пакетах с открытым исходным кодом: Spice3f5, Cider1b1 и Xspice. Ngspice является частью проекта gEDA, полного набора инструментов для автоматизации проектирования электроники под лицензией GPL.Он работает в системах Linux и FreeBSD.

MultiSim National Instruments

Программное обеспечение для моделирования электронных схем Multisim основано на Berkeley SPICE и поставляется как в виде бесплатных, так и платных дополнений. MultiSim, программное обеспечение для изготовления схем, позволяет захватывать схемы, создавать макеты, анализировать схемы и моделировать. Основные функции включают в себя изучение макета в 3D перед отправкой лабораторного задания, создание печатных плат (PCB) и т. д. Моделирование макета возможно с помощью симулятора схем Multisim.Он доступен в Microsoft Windows.

Proteus

Prospice — это инструмент моделирования электронных схем на основе Spice в смешанном режиме от LabCenter. У них есть две версии, базовая и расширенная. Базовая версия является бесплатной и поддерживает только интерактивное моделирование, в то время как расширенная версия поддерживает ряд полезных функций и функций, таких как анализ на основе графика, который включает частоту, шум, искажение, параметры Фурье и т. д. Программное обеспечение работает в операционной системе Windows.

CircuitLogix

Эта версия программного обеспечения для моделирования электроники для учащихся от CircuitLogix позволяет выполнять анализ и моделирование аналоговых, цифровых и смешанных цепей.Это программное обеспечение для моделирования SPICE предоставляет 4000 устройств в своей студенческой версии, что составляет 1/3 от профессиональной версии. Это программное обеспечение для построения схем дает доступ к переключателям, линейным ИС и цифровым ИС, полевым транзисторам, транзисторам, реле, дисплеям, генераторам сигналов, тиристорам, оптоизоляторам, фотодиодам, полупроводникам, двигателям и т. д. Оно работает в системе Windows.

XSPICE

разработан как расширение Spice 3 Технологическим институтом Джорджии. Он имеет функцию моделирования кода, которая позволяет пользователю добавлять новые модели.Его библиотека моделей кода включает функциональные блоки, такие как умножители, сумматоры, интеграторы, магнитные модели, ограничители, передаточные функции S-домена, цифровые вентили и т.
